Вентиляция дома СНиП нормы и требования для устройства

Строительные нормы и правила (СНиП) для систем вентиляции предусматривают неукоснительное их соблюдение при строительстве или переоборудовании зданий. В них прописаны требования к пожарной, санитарной и экологической безопасности, а также к надежности и энергосбережении.

Также к системам отопления и вентиляции применяются требования для обеспечения охраны окружающей среды и сокращения расхода невозобновляемых природных ресурсов.

Виды жилых построек

К жилым постройкам относятся здания типового и индивидуального образцов. Типовые дома – это здания, построенные по определенному шаблону, разница может быть незначительной и зависеть, например, от ландшафтных условий, от удаленности центральных электросетей и т.д.

Индивидуальные жилые здания строятся по уникальным проектам – планировка, фасады, этажность, наличие подсобных помещений.

К жилым постройкам относятся не только жилые дома, но также интернаты, общежития, гостиницы.

Одноквартирные постройки и воздухообмен в жилых многоквартирных зданиях

Воздухообмен, соответствующий гигиеническим и экологическим нормам, регулируется правилами, прописанными в СНиП или, если это не предусмотрено требованиями, рассчитывается по специальным формулам.

СНиП предписывают для создания и поддержания оптимального микроклимата и постоянного воздухообмена, наличия естественной вентиляции в жилых зданиях. Это предусмотрено в целях экономии средств и обеспечения бесперебойного, постоянного процесса воздухообмена во всех помещениях.  Для естественной циркуляции воздушных масс в постройках жилого фонда спроектированы вентиляционные шахты, окна в санузле, ванной комнате и в помещении кухни.

Нормативная база предусматривает изменение проектов вентиляции как в доме, так и непосредственно в квартирах. Необходимость внесения корректировок может возникнуть вследствие ухудшения воздухообмена, изменения микроклимата в помещениях, поступления воздуха из общего коридора, отсутствия движения воздушных масс из-за несанкционированных перепланировок в других жилых помещениях.

Для жилых помещений индивидуальной застройки при проектировании допускается размещение приточно-вытяжных вентиляционных установок поквартирно или централизованно.

Монтаж и пусконаладочные работы необходимо проводить  согласно требованиям СП 73.13330.

Для жилых и общественных зданий предусмотрена система принудительной вентиляции или вентиляция с частичным использованием естественной вентиляции в том случае, если параметры микроклимата и состав воздушных масс не соответствуют требованиям и не могут быть обеспечены путем использования только естественной вентиляции.

Если в жилых помещениях или в квартирах при температуре наружного воздуха ниже -5 С не производится удаление отработанного воздуха путем естественного воздухообмена, то следует использовать механическую или смешанную вентиляцию.

Все системы вентиляции, воздуховоды и все комплектующие, которые подлежат обязательной сертификации, должны иметь соответствующее подтверждение на возможность их использования и установки на объектах жилого назначения.

Работы необходимо производить с четким соблюдением всех норм, прописанных в своде правил СНиП.

Нормативные документы:

  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция».
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» — прописаны общие требования к системам вентиляции, кондиционирования и отопления, предложены формулы для расчета кратности воздушных масс.
  • ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
  • СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – прописаны требования по соблюдению пожарной безопасности при установке систем вентиляции в жилых зданиях.
  • СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — прописаны требования только к многоквартирным домам. Нормы не относятся к одноквартирным частным домам индивидуальной застройки.
  • СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». В разделе представлена актуальная информация о требованиях к проведению строительных работ, а именно – процесс монтажных работ, перечень документации по итогам работ.

Государственные стандарты:

  • ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
  • СНиП 31-01-2003 «Здания жилые многоквартирные».
  • ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».
Санитарные нормы и правила:
  • СанПиН 2. 1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях».

Системы вентиляции одноквартирных зданий

К одноквартирным зданиям можно отнести индивидуальные или типовые постройки с несколькими этажами, но не более 3 этажей от уровня земли. В этот список входят таунхаусы, сблокированные дома, коттеджи или малоэтажные постройки.

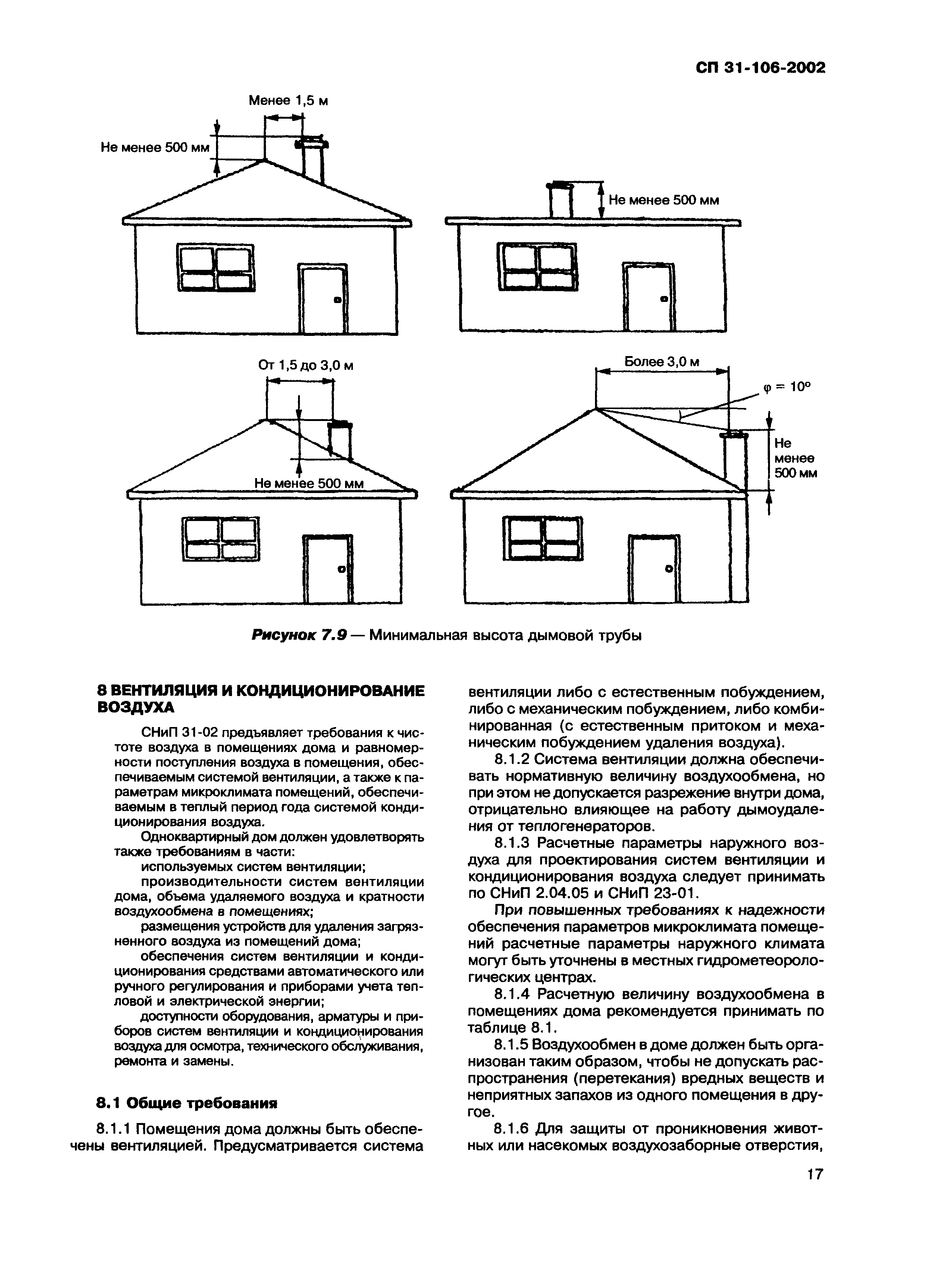

При строительстве малоэтажных построек желательно руководствоваться нормами СП 55.13330.2016 «Дома жилые одноквартирные». Частные малоэтажные постройки контролируются надзорными органами не так строго, как, например, жилые многоквартирные здания, тем не менее, для создания и поддержания бесперебойного и эффективного процесса воздухообмена желательно придерживаться указанного выше свода правил.

Системы вентиляции в частном одноквартирном доме СНиП

Частный дом предполагает индивидуальный проект застройки и индивидуальный проект прокладки вентиляционных систем. Установка вентиляционного оборудования будет зависеть от особенностей планировки, количества жилых, подсобных и хозяйственных помещений.

При монтаже вентиляционного оборудования необходимо предусмотреть ряд моментов. Так, уровень шума должен быть в пределах допустимых значений, это прописано в нормативной документации к жилым зданиям, эти нормы также могут быть применимы в случае с частным домом. Кроме того, все вентиляционное и отопительное оборудование должно подлежать обязательной сертификации и это должно быть подтверждено сертификатами соответствия.

Перед проектированием необходимо изучить нормативную базу на предмет ее актуальности на текущий период. Руководствуясь нормами и требованиями к системам вентиляции, можно создать энергоэффективную и бесперебойно работающую систему отопления, вентиляции и кондиционирования в любом помещении.


Вентиляция многоквартирный дом — Информтех

Устройство вентиляции

Многоквартирные дома должны быть оборудованы хорошей системой вентиляции, ведь именно от эффективности работы вентиляционной системы зависит как физическое, так и психологическое здоровье проживающих там людей.
Многие жильцы, желая улучшить комфорт в квартире, устанавливают герметичные пластиковые окна и тем самым нарушают естественный воздухообмен, тогда традиционная вентиляция становится неэффективной.

При строительстве здания и создании вентиляционной системы всегда учитывалось множество факторов, в том числе и особенности дома, например, архитектура здания, количество этажей, уровень шума, климатические условия и уровень загрязненности местности.

Традиционная схема установки вентиляции предполагает систему воздухообмена, основанную на разнице температур, то есть свежий воздух поступает через окна и двери, а отработанный выводится с помощью шахты. Традиционно применяются два вида установки вентиляционных шахт:

  • все шахты выводятся на чердак и объединяются единым каналом, который, в свою очередь, выводит отработанный воздух.
  • каждая шахта присоединяется к общему стояку, а использованный воздух выводится на чердак и уже оттуда наружу по вертикальным каналам.

Естественная вентиляция обладает несомненным преимуществом – оборудование не нуждается в электропитании, но несмотря на это подобная вентиляционная система становится неэффективной вместе с установкой современных дверей и окон.

На данный момент есть множество вариантов установки вентиляционной системы, однако она обязательно будет приточно-вытяжной и точно будет содержать такие составляющие, как воздушные каналы и вентиляционную шахту.

Вентиляционные системы принято разделять на:

  • естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
  • комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
  • принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

  • количество этажей;
  • место расположения относительно других сооружений;
  • уровень внешних шумов;
  • загрязнённость окружающей среды.
Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Также существует несколько видов воздуховодов:

  • Встроенные
    Они бывают прямоугольного или квадратного сечения и закладываются при строительстве в несущих стенах высотного здания. Их делают из кирпича или бетонных блоков.
  • Накладные или подвесные
    Устанавливаются уже после окончания строительства здания и отделки помещений. Чаще всего производятся из листовой оцинкованной стали. Главные недостатки — это подверженность коррозии, поэтому важно защитить их от повышенной влажности, а также необходимость в шумоизоляции.
  • Наружные
    Они монтируются на внешней стороне здания. Их изготавливают из всех вышеупомянутых материалов.
Расчет вентиляции жилого дома

Естественная вентиляция требует основательный подход в проектировании системы, так как жильцы получают ее в готовом виде и без возможности что-либо поменять без серьезного вмешательства в строительные конструкции и возможно полной переустановки системы вентиляции всего здания. Однако существует возможность установки дополнительного оборудования для того, чтобы улучшить воздухообмен, а вместе с тем и качество воздуха. Для такого оборудования не требуется сложный расчет, однако правильная циркуляция воздуха может с легкостью восстановиться.

Если вентиляция в панельном доме работает не так хорошо, а вы хотите иметь в пределах своего жилища благоприятную для здоровья среду, то вам следует запомнить одну закономерность: количество приточного воздуха должно быть не меньшим, чем удаляемого всеми вытяжками. Для повышения тяги на выходах в шахту уже установлены осевые вентиляторы, а чтобы вытяжная вентиляция функционировала нормально, следует поставить агрегаты той же производительности на приток.

Организовать принудительный приток с очисткой и подогревом можно с помощью небольших установок, встраиваемых в стену. Обычно система вентиляции жилого дома состоит из нескольких подобных агрегатов, расположенных в разных комнатах. Своей работой они обеспечивают баланс воздушной среды в помещениях и ее чистоту. Следует отметить, что количество притока может немного преобладать над вытяжкой в пределах 15%.

Сама принудительная вентиляция не зависит от погодных условий, воздух поступает в помещение благодаря установленным электрическим вентиляторам. Можно выбрать вентиляторы с разной мощностью, от чего будет зависеть количество обработанного воздуха. Такую систему часто дополняют различными фильтрами, шумопоглотителями, а также нагревателями и многими другими устройствами, которые всячески поспособствуют улучшению микроклимата для любой жизнедеятельности. Следует отметить, что такую установку часто размещают на техническом этаже или на чердаке из-за ее больших размеров.

Виды установок вентиляции

Как правило, при строительстве многоэтажного дома специалисты используют 4 основных вида установки вентиляции:
1. Отдельные шахты для кухни, с/у и ванной, которые выводят все запахи на крышу, не позволяя им проникать к соседям или в другие комнаты. К минусам такой системы можно отнести довольно затратную установку, а также дополнительные трубы, которые занимают много места.
2. Вытяжные каналы из всех квартир подсоединены к горизонтальному коробу — сборному каналу на чердаке, откуда воздух и попадает на улицу. Однако при недостаточном диаметре канала воздух возвращается в квартиры нижних этажей.
3. Отработанный воздух всех квартир проходит через вытяжные каналы и попадает не в сборный канал, а сразу на чердак. Вентиляционные каналы в МКД должны быть теплоизолированы — иначе на чердаке появятся конденсат и плесень, вместе с чем начнут разрушаться строительные материалы.
4. Вентиляция с каналами-спутниками. Вытяжные каналы в каждой квартире соединяются с общей вертикальной шахтой. Такая система экономит пространство и деньги, но у нее есть недостаток: если тяга нарушена, запахи из одной квартиры могут попадать в другую.

У каждой конструкции вентиляции в многоквартирном доме есть один общий недостаток: расстояние от верхнего этажа до конца вытяжной трубы небольшое, следовательно, тяга слабая. Чтобы ее усилить, из квартир на последнем этаже наращивают индивидуальные вент-каналы, которые выводятся на высоту не меньше метра.

Установка и требования

В связи с тем, что каждое многоэтажное жилое здание имеет разные вентиляционные системы, создание вентиляции проходит через следующие этапы:
1. Специалисты производят расчет вентиляции в жилом доме исходя из площади квартир и отдельных комнат.
2. Специалисты составляют схемы вентиляции, где указывают способ распределения воздушных потоков, площадь сечения каналов, уровень шума оборудования, тип вентиляции и прочие особенности.
3. Разрабатывается чертеж с детальным описанием, который согласуют технические службы. После согласования подготавливается необходимая документация.
4. Монтаж вентиляционных шахт во внутренних стенах здания.
5. Проверка на соответствие всем требованиям.

Также существуют определённые требования к вентиляции жилого дома:

  • герметичность;
  • высокая производительность;
  • пожаробезопасность;
  • соответствие санитарным нормам (для России санитарно-гигиенические нормативы для вентиляции указаны в СНиП 41-01-2003).
Нормы

СНИПы

  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»
  • СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.
  • СП 7. 13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.
  • СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.
  • СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85».
  • ГОСТы

    • ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
    • ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Вентиляция санузла своими руками в многоквартирном доме

Автор Евгений Апрелев На чтение 6 мин Просмотров 2. 5к.

Наверное, нет смысла объяснять, для чего необходима вентиляция каждого помещения в жилом доме: об этом написано десятки тысяч статей в СМИ и создано сотни интернет-ресурсов, посвященных этому вопросу. В этой публикации рассмотрены проблемы вентиляции санузла в квартирах, и представлены несколько практических решений по организации эффективной вентиляции туалета в многоквартирном доме.

[contents]

Типы вентиляционных систем, применяемых в туалетах многоквартирных домов

Эксплуатация туалетных комнат связана с выделением неприятных запахов и повышенного уровня влажности воздуха. Основной задачей вентиляционной системы в этом помещении является не допустить распространения этих явлений по всей площади квартиры и соседних помещений.

Существует два типа вентиляционных систем, которые используются в санитарных комнатах многоквартирных домов:

  1. Естественная приточно-вытяжная.
  2. Принудительная вытяжная с естественным притоком воздуха.

В условиях современных квартир, с установленными металлопластиковыми окнами и герметичными дверями, стала актуальна еще один вид вентиляционных систем, принудительная приточно-вытяжная вентиляция санузлов.

Естественная приточно-вытяжная система функционирует за счет разницы давления между помещением и улицей. Воздушные массы самостоятельно перемещаются из области высокого давления в область более низкого. Другими словами: чистый воздух из жилых помещений самостоятельно перемещается к вытяжкам, через которые он удаляется из квартиры.

Исходя из норм, регламентированных в СНиП 31-01-2003; СП 54.13330.2011, вытяжки естественной вентиляции располагаются в местах с наибольшим выделением загрязнений. Такими местами в квартирах являются кухня и туалет. Конфигурация воздуховодов, их размер и форма сечения рассчитывается еще при проектировании дома. Приток воздушных масс обеспечивается через естественные неплотности окон и дверей. Благодаря соблюдению этих параметров обеспечивается перемещение воздуха дома и необходимый воздухообмен, а, следовательно, и вентиляция в туалете.

Принудительная вытяжная вентиляция в уборных многоквартирных домах подразумевает наличие вытяжных вентиляторов. Такое оборудование должно иметь строго определенную производительность для создания необходимого воздухообмена. Приток воздушных масс, как и при естественной вентиляции, осуществляется благодаря естественным неплотностям дверей из чистых помещений в санузел.

Как уже говорилось выше, огромное количество владельцев недвижимости установили в своих квартирах пластиковые окна и двери, снизив ниже нормируемого или полностью перекрыв приток воздуха. Для вентиляции туалета в таких условиях используется механическая приточно-вытяжная система, которая подразумевает наличие как вытяжных вентиляторов, так и приточных.

Нормирование воздухообмена в санузлах

Согласно действующим нормам и своду правил, вентиляция санузла, СНиП 31-01-2003; СП 54.13330.2011 пункт 9.7, должна обеспечиваться воздухообменом не менее 25м3/ч. Причем, если санузел совмещенный, то нормирование воздухообмена увеличивается в два раза – 50 м3/ч.

Для того чтобы обеспечивалось нормированное замещение воздуха в туалетах многоквартирных домов, необходимо несколько условий:

  • площадь сечения вытяжного вентиляционного канала не менее 0.016 м3, что соответствует диаметру круглого воздуховода 150 мм.
  • Высота вытяжного канала не менее 3 м.
  • Приток воздуха не менее нормированного.

При выполнении этих условий гарантируется воздухообмен в санитарных комнатах в 30 м3/ч. Часто, из-за ограничений по высоте воздуховода (уменьшение площади сечения воздуховодов, этажность и высота потолков многоквартирного дома), выполнение этих условий не соблюдается, поэтому у жильцов возникают проблемы с вентиляцией в туалетных комнатах.

Способы решения проблем недостаточного воздухообмена

Увеличить воздухообмен в санузле многоквартирного дома можно несколькими способами:

  • Увеличить пропускную способность системы. Методов достаточно много, но первым и самым простым способом является прочистка воздушного канала вытяжной вентиляции.
  • Увеличить количество приточных воздушных масс.
  • Установить вытяжной вентилятор в туалет.

Установка вентилятора не даст увеличения воздухообмена, если превышен предел пропускной способности воздуховода или нет достаточного количества приточного воздуха.

Чистка вентиляционного канала

При длительной эксплуатации вентиляционной системы без соответствующего обслуживания, происходи следующее: на стенках воздуховодов налипают жировые отложения, пыль  и прочий мусор. Вследствие чего снижается их пропускная способность.

Прочистка воздуховода может решить проблему недостаточного воздухообмена. Для этого необходимо обратиться в управляющую организацию с соответствующим заявлением.

Обеспечение необходимого объема приточного воздуха

Наиболее бюджетным способом является установка на окна систем микропроветривания и стеновых клапанов. Монтаж систем микропроветривания несложен и может быть выполнен любым домашним мастером. Выбор места и выполнение работ по монтажу стеновых клапанов необходимо доверить профессионалам.

Самостоятельный монтаж вентилятора в санузел

Установка вытяжного вентилятора является наиболее эффективным способом увеличения воздухообмена в туалетных комнатах. Но перед тем как бежать в ближайший магазин для покупки вентилятора, необходимо познакомиться с разновидностями этого оборудования.

  • Осевые настенные вентиляторы

    Настенный осевой вентилятор состоит из корпуса с патрубком соответствующего диаметра, электромотора с крыльчаткой и декоративной решеткой. Монтаж устройства достаточно прост за счет наличия в нем собственных креплений. Перед приобретением этого устройства следует обратить внимание на диаметр патрубка и производительность устройства. Достоинствами такого прибора являются: большой ассортимент, неплохие декоративные качества, наличие дополнительного функционала. Недостатком устройства можно считать высокий уровень шума.

  • Канальные вытяжные вентиляторы

    Канальные вентиляторы состоят из корпуса и электромотора с крыльчаткой. Основным отличием их от накладных моделей является место установки. Если накладные вентиляторы монтируются на вытяжной канал, то канальные непосредственно в воздуховод. Монтаж их достаточно сложен, так что без помощи специалистов не обойтись. Основными достоинствами данных приборов является низкий уровень шума и то, что они не портят интерьер помещения. Недостатком можно считать сложность монтажа, который может повлечь за собой  дополнительные финансовые затраты.

  • Радиальные вентиляторы (улитка)

    Радиальные вентиляторы обладают более высокими эксплуатационными характеристиками, по сравнению с осевыми устройствами, их использование менее распространено. Это связано с особенностями монтажа. Достоинствами устройств этого типа является экономичность в эксплуатации, низкий уровень шума и возможность работы с повышенными нагрузками. К недостаткам можно отнести сложность установки.

Самостоятельная установка вытяжного вентилятора

Как уже говорилось выше, наиболее простой монтаж при использовании накладного вытяжного вентилятора. Установка состоит из нескольких этапов:

  1. Установка устройства в вентиляционный канал. При помощи креплений, закрепите патрубок в шахте. Если остались зазоры, то заполните их монтажной пеной. Декоративную решетку можно закрепить на стене при помощи саморезов и дюбель-пробок. Второй вариант крепления – клей. Такой способ особенно актуален, если стены туалета отделаны кафельной плиткой.
  2. Подвод электропитания к устройству. Это можно сделать двумя способами: проштробить стены и уложить в готовую канавку кабель или запитать вентилятор от освещения в туалете. Таким образом, при включении света в туалете будет включаться и вентилятор.
  3. Подключение прибора. В связи с опасностью поражения током, все работы по подключению вентилятора в туалете необходимо доверить квалифицированному электрику.

Если вы решили сделать принудительную вентиляцию санузла своими руками, то перед проведением каких-либо работ, проверьте работу вытяжки при открытых окнах. Если вентиляционная система нормально функционирует, то решение проблемы в создании качественного притока воздушных масс. Самым простым решением может стать организация просвета между порогом и дверью санузла, для нормального движения воздушных масс.

инструкция по правильному и безопасному монтажу

15.08.2019

Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2. 04.05-86. Как провести монтаж вентиляционной шахты правильно — об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома. Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.
  1. Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
  2. Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
  3. Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.
Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения. Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй — на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть — удаляться загрязненные воздушные массы. О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом. Кратко рассмотрим эти ошибки:
  • Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
  • Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
  • Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
  • Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.
Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам. Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!

СНИП РК 7, правила системы в жилом здании, многоквартирном многоэтажном доме

Микроклимат в помещении — состояние внутренней среды, влияющее на состояние находящихся в помещении людей.

Он характеризуется температурой, влажностью и подвижностью воздуха. Микроклимат формируется в результате взаимодействия с наружной средой, специфики конструкции здания и работы инженерных систем.

Особенностью систем отопления, вентиляции и кондиционирования является формирование индивидуальных потоков воздуха, тепла и влаги.

Общие сведения

Системы вентиляции, кондиционирования и отопления монтируются с учётом актуальных норм, правил и требований законодательства.

Основным документом является ГОСТ 21.602–2016, стандартизирующий правила оформления планов, схем, проектов и документации.

Строительные нормативы прописаны в СНиП 41-01-2003 с поправками от 2008 года. Своды правил содержатся в СП 60.13330.2012 и отдельно, в контексте пожарной безопасности, уточнены в СП 7.13130.2013.

Нормативы и правила выполнения рабочей документации

Основным документом для строительства инженерных систем отопления, вентиляции и кондиционирования является ГОСТ 21. 602–2016. Проектная документация содержит правила выполнения рабочего проекта инженерных систем контроля микроклимата. Стандарт устанавливает содержание и правила оформления документации относительно систем отопления и вентиляции в сооружениях различного назначения и зданиях.

Важно! Нормы составлены с учётом опыта применения существующих документов и зарубежной практики, и необходимы для безопасного пребывания в зданиях людей.

СНиП 41–01–2003 на вентиляцию и кондиционирование

Строительные нормативы для отопительных устройств, теплоснабжения и воздухообмена зданий прописаны в СНиП 41–01–2003.

В нём перечислены требования к пожарной, экологической и санитарной безопасности, а также к стабильности работы и экономности соответствующих систем.

Основные параметры оценки соответствия: температура, теплообмен и химический состав воздуха.

В актуальных нормах расширена сфера применения устройств вентиляции и кондиционирования, добавлены требования к противодымовой защите и конкретизированы требования к поквартирному отоплению жилых зданий.

СП 60.13330.2012

Свод правил по нормам проектирования систем внутреннего поддержания температуры, кондиционирования, вентиляции, охлаждения и нагрева воздуха в зданиях перечислен в СП РК подразделе 60.13330.2012. Свод правил распространяется на возводимые, реконструируемые, модернизируемые, капитально и восстановительно ремонтируемые здания.

СП предназначен для жилых домов общего назначения и неприменим к оборонным сооружениям, в том числе гражданским, и объектам со специфическими условиями для содержания опасных веществ. А также правила не распространяются на установки нагрева, охлаждения и обеспыливания оборудования, включая промышленные пылесосы и пневмотранспорт.

СП 7.13130.2013 о пожарной безопасности

Отдельным сводом правил отопления и кондиционирования является СП 7. 13130.2013. В названии документа прямо указана сфера его назначения — требования к пожарной безопасности.

Применение СП направлено на соблюдение требований к системам кондиционирования, отопления и вентиляции сооружений относительно пожарной безопасности.

СП 7 применяется в процессе проектирования и монтажа систем создания искусственного микроклимата в новых и реконструируемых зданиях.

Нормы проектирования систем

Для проектирования систем контроля микроклимата требования и правила направлены на достижение нормативных показателей среды, температуры и состава воздуха. С этой целью ГОСТ 21.602–2016 и СНиП 41–01–2003 указывают рекомендуемые и допустимые значения, а также способы достижения этих показателей на различных объектах. Ключевыми требованиями является поддержание оптимальной температуры в помещениях и обеспечение постоянной очистки воздуха.

Вам также будет интересно:

Вентиляция

Нормальные и допустимые показатели микроклимата при вентилировании, при отсутствии отдельных нормативных требований по метрологическим условиям, устанавливаются согласно ГОСТам 30494–96 и 12. 1.005.

Для сохранения чистоты воздуха системы вентиляции должны проектироваться в соответствии с актуальными нормативами и правилами.

Все или некоторые параметры микроклимата могут приниматься в пределах рекомендуемых норм вместо минимально требуемых. Вентиляция помещений организовывается естественным способом, и только если необходимые условия невозможно обеспечить производственным путём, следует устанавливать кондиционеры на рабочих местах.

Свод правил организации в жилых многоэтажных зданиях

В холодное время внутри зданий минимальная оптимальная температура согласуется с Госсанэпиднадзором для уточнения пределов допустимых норм. При отсутствии особых распоряжений следует руководствоваться СанПиН 2.1.2.1002–00 и 2.2.4.548–96.

Для жилых, общественных и бытовых отапливаемых помещений допустимо поддерживать выгодную температуру в дозволенных пределах. Каждому работающему в помещении необходимо обеспечить расчётную температуру воздуха в месте основного пребывания, а в местах посещения возможно поддерживать более низкую температуру, от 10˚С.

Для зимнего времени года, при отсутствии посетителей в общественных и промышленных сооружениях, температура может снижаться ниже нормируемой, но не менее чем 15˚С в жилых, 12˚С в общественных и 5˚С в производственных помещениях. Перед началом работы или эксплуатации помещения требуется восстановить температуру воздуха до нормируемой.

В тёплое время года для перегретых помещений вентиляция обеспечивает оптимальную температуру. При этом разница с погодной температурой не должна превышать 3˚С для сооружений общего назначения и 4˚С для производственных площадей. При отсутствии перегрева, температура поддерживается равной погодной, если она допустима по СНиП 41–01–2003. В этом же СНиП указаны пределы скорости потока воздуха при вентилировании — до 0,5 м/с.

Фото 1. Процесс измерения температуры при вентилировании специальным метрологическим прибором в помещении.

Летом метрологические условия не нормируются:

  • для жилых объектов;
  • для общественных, рабочих и муниципальных объектов в период отсутствия посетителей;
  • для производственных площадей в нерабочее время, если нет специфических технологических требований.

Справка! Относительная влажность воздуха при организации вентиляции помещения, обычно не нормируется.

Параметры микроклимата при вентилировании помещений предусматриваются для обеспечения нормируемой чистоты воздуха по ГОСТ 30494–96 для помещений и ГОСТ 12.1.005 для рабочих зон.

Виды

Современные системы вентиляции по принципу работы делятся на естественный и механический тип. При естественной вентиляции происходит аэрация помещения посредством работы вытяжного устройства, основанной на разнице давления тёплого и холодного воздуха. Механическая вентиляция, в свою очередь, делится на приточную, вытяжную, общеобменную и местную, а также смешанную, включающую признаки двух механических систем.

Фото 2. Схема механической общеобменной и естественной вентиляции с вытяжным устройством на крыше.

Отопление

Системы отопления предназначены для обеспечения оптимальной температуры в отапливаемых помещениях на протяжении всего отопительного периода, когда параметры внешней температуры опускаются ниже расчётных. В неотапливаемых зданиях, отдельных зонах и помещениях, на временных рабочих местах и при ремонте систем предусматривается местное отопление. Проектировка отопления организуется с целью равномерного нагрева воздуха до оптимальной температуры в помещении.

При проектировании учитываются:

  • потери тепла через стены и другие ограждения;
  • расход тепла на нагрев наружного инфильтрующегося воздуха;
  • расход тепла на нагрев оборудования, материалов и металлических предметов;
  • тепловое излучение от техники, приборов, освещения, оборудования, людей и иных источников.

Фото 3. Потолочная люстра на шесть плафонов, при проектировании отопления такие приборы тоже учитываются, так как они выделяют тепло.

Общие требования в многоквартирных домах

Тепловой поток в жилищах и на кухнях принимается в расчёте не менее 10 Вт на каждый м² пола. Теплопотери через ограждающие конструкции не учитываются только при условии разницы менее 3˚С. Сопротивление теплопередаче внутренних перегородок принимается на основании СНиП 23–02–2003. Расход инфильтрующего прерывистого воздуха выясняется исходя из скорости ветра, ориентируясь на СНиП 23–01–99.

Внимание! Лестничные клетки можно не отапливать, при условии поквартирного теплоснабжения или температуры на улице до –5˚С, а также в незадымляемых лестничных клетках.

Для обеспечения безопасности и стойкости систем водяного нагрева воздуха, снижение давления нужно рассчитывать в таких пределах:

  • для однотрубных стояков – от 70% потерь в циркуляционных кольцах, без учёта потерь давления на участках;
  • для однотрубных стояков с подающей нижней разводкой и обратной магистральной верхней разводкой — от 300 Па на метр;
  • для циркуляционных колец двухтрубных вертикальных, равно как и для горизонтальных однотрубных систем — не менее естественного давления.

Расчётное выделение тепла от отопительного прибора принимается от 5% или 60 Вт от общего нормативного показателя.

Важно! При расчёте эффективности отопительных приборов рекомендуется учитывать 90% теплового потока от поступающего из трубопроводов. Дополнительные потери тепла через наружные ограждения за неотапливаемыми элементами системы менее 7%.

Вам также будет интересно:

Основные разновидности

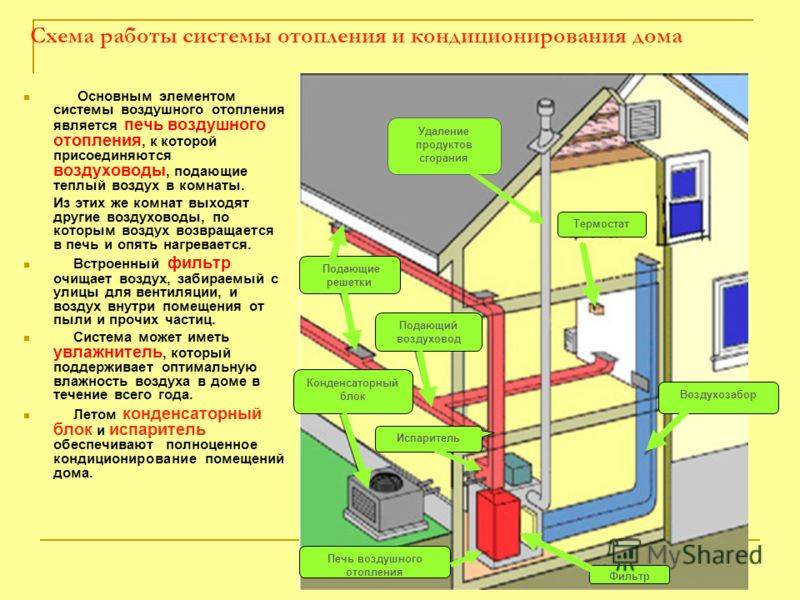

В помещениях групп А и Б из СНиП 41-01-2003 проектируется воздушное отопление. Другие системы допустимы, если в помещении отсутствуют смеси и вещества, вступающие во взрывную реакцию с водой. Лучистое отопление в связке с газовыми, либо инфракрасными излучателями, допускается для эксплуатации на открытых площадках и помещениях без регулярного нахождения людей. Применение газовых приборов в подвалах и зданиях выше 3 степени огнестойкости запрещено.

Теплоснабжение проектируется с учётом потерь тепла, посредством автоматической настройки температуры в системе по графику исходя из изменения погоды. Системы без авторегулировки проектируется с расчётным расходом от 50 кВт. При проектировании централизованного отопления с полимерными деталями параметры содержащихся в системе жидкостей должны укладываться в пределы 90˚С и 1 МПа.

Фото 4. Проведенная индивидуальная отопительная система в помещении, на стене висит газовый котел.

Теплоснабжение осуществляется посредством использования:

  • централизованного источника тепла;
  • автономного источника тепла;
  • индивидуальных поквартирных теплогенераторов.

При обогреве помещений различного назначения, разных владельцев или в зонах пожарной безопасности, одним источником проектируются персональные трубопроводы с отдельными счётчиками.

Кондиционирование

Кондиционирование воздуха в помещении предназначено:

  • для обеспечения чистоты воздуха и соблюдения требований к микроклимату при проектировании;
  • для соблюдения нормальных показателей микроклимата здания;
  • для обеспечения нужного микроклимата, когда в летний период вентиляция не может справиться с этой задачей без искусственного охлаждения.

Зимой требуется организовать баланс между подаваемым и вытяжным воздухом.

Для этой цели приборы воздухообмена устанавливаются у потолка, а при наличии избытка тепла допустимо подавать воздух из распределителей напрямую.

Исключением являются случаи, когда на рабочем месте возможны выделения вредных паров, тогда устройство кондиционирования монтируется как можно ближе к источнику.

Требования

При кондиционировании нормативно регламентируется скорость потока воздуха. Существуют естественные, механические и смешанные вентиляции. Механический тип используется при условии невозможности достижения требуемой чистоты воздуха естественным путём либо для закрытых помещений без доступа к проветриванию. А также механический тип является обязательным для использования в регионах, где относительная температура опускается ниже –40˚С. Вытяжной естественный тип обеспечивает разность с наружной температурой в 5˚С.

Очистку воздуха от мелких частиц в механических системах проектируют с учётом требований по содержанию пыли в помещении. Допустимая концентрация обеспечивается установкой специального оборудования на воздуховоды в естественных и смешанных системах кондиционирования. В приборы круглосуточной подачи воздуха с постоянным режимом работы в тамбур-шлюзы и лифты проектируются отдельно от общей схемы кондиционирования, с установкой резервного вентилятора.

Справка! Приточные системы воздухообмена проектируются в обычном исполнении для всех категорий зданий, при условии монтажа обратных клапанов, предохраняющих от взрыва.

Классификация

Современные системы кондиционирования классифицируются по признакам:

  • по основному назначению, на технологические и комфортные;
  • по принципу расположения кондиционера относительно помещения, на центральные и местные;
  • по наличию вмонтированного источника контроля температуры, на автономные и вспомогательные;
  • по принципу действия, на рециркуляционные, прямоточные и комбинированные;
  • по степени создания метеорологических условий в комнате, на I, II и III класс;
  • по способу регулировки параметров выдаваемого воздуха, на количественные двухтрубные и качественные однотрубные;
  • по количеству кондиционируемых помещений, на однозональные и многозональные;
  • по давлению вентиляторов, на кондиционеры высокого, среднего и низкого давления.

Внимание! По современному законодательству сплит-системы относятся к устройствам вентиляции, а не кондиционирования помещения, и классифицируются по общим критериям для приборов вентилирования.

Полезное видео

Видеолекция, в которой профессор Шарипов рассказывает о своде правил на отопление и вентиляцию в жилых домах.

Заключение

Системы отопления, кондиционирования и вентиляции предназначены для создания комфортного микроклимата в жилых, рабочих, административных и производственных помещениях. Нормативные требования к проектированию этих систем направлены в первую очередь на сохранение здоровья людей, постоянно или временно пребывающих в помещениях.

Монтаж воздуховодов вентиляции согласно нормам СНИП

Вопрос установки воздуховодов является крайне актуальным и не теряет свои позиции даже с течением времени, ведь строительство и отделка нового жилья не прекращаются ни на минуту. Однако к проектированию вентиляционных систем следует подходить крайне серьезно, ведь от того, насколько верно будет проделана данная манипуляция, напрямую зависит комфорт проживания в доме.

Если же система вентиляции установлена или сконструирована неправильно – ошибка даст о себе знать практически сразу, проявившись в виде затхлости в помещении и, в некоторых случаях, даже грибка. Именно поэтому, принимаясь за работы, мастер, выполняющий разработку и монтаж системы, непременно должен брать во внимание нормы СНИП.

Схема воздухообмена

Как выбрать воздуховод?

Вариантов воздуховодов, которые могут быть установлены как в частном, так и многоквартирном доме, на сегодняшний день насчитывается огромное множество. Все они адаптированы под использование в жилых зонах, однако выбирать их следует, основываясь на индивидуальные особенности каждого строения.

Наиболее востребованным и простым в эксплуатации является воздуховод, имеющий гибкую форму. В основе рукава лежит стальная проволока, которая обычно покрывается металлизированной лентой. Изделия такого рода имеют небольшой диаметр и отличаются повышенной гибкостью, умело сочетающейся с необходимой жесткостью. Данный материал обладает отменными теплоизоляционными и шумопоглощающими свойствами, что автоматически адаптирует такой тип вентиляции под монтаж в небольших квартирах и частных домах. Играет в его пользу и сравнительно невысокая цена.

Более дорогостоящими и имеющими внушительные размеры считаются короба из оцинковки, на основании которых обычно выстраивается вентиляционная магистраль. Такой тип воздуховодов позволяет быстро прогонять значительные объемы воздуха за сравнительно короткий срок. Кроме того, оцинкованные короба устойчивы к внешним повреждениям и сочетают в себе сразу несколько функций: непосредственной вентиляции и разводки для нее. Применяют данную конструкцию в основном для прокладки вентиляции в многоквартирных домах, офисных и торговых центрах. Устанавливать ее непосредственно в жилых помещениях считается не целесообразным.

Еще один тип воздуховодов – сварные изделия, применяется исключительно в промышленных целях на объектах внушительной площади. Их предназначение – не только удалять отработанный воздух и обеспечивать приток нового, но и, в случае возникновения непредвиденной ситуации, быстро удалять из помещения дым или ядовитые вещества.

В отличие от промышленных вариантов, монтаж гибких вентиляционных систем может осуществляться и мастером, не имеющим значительного опыта в данном вопросе. Для достижения успеха в поставленной задаче все работы следует осуществлять поэтапно, непременно учитывая положения норм.

Нюансы при проведении работ

Для того, чтобы правильно установить систему вентиляции, не достаточно лишь безукоризненно освоить технику исполнения. Важно еще и правильно подобрать все подручные материалы, которые могут понадобиться в процессе работы.

В первую очередь речь идет непосредственно о самом гофре, качество которого не регламентируется нормами СНИП. Однако на этом элементе вентиляции категорически не рекомендуется экономить, ведь некачественный вариант едва ли сможет прослужить несколько лет. Качественный же продукт сполна оправдает заявленный производителем гарантийный срок и установленную им цену.

Однако монтаж системы требует наличия и других, вспомогательных инструментов, которые непременно должны быть в арсенале мастера:

  • Острые ножницы или нож;
  • Кусачки для того, чтобы резать проволоку, которой будет осуществляться разметка;
  • Монтажная лента;
  • Крестовая отвертка, с помощью которой будет производиться монтаж хомутов;
  • Саморезы и другие крепления;
  • Набор кистей для нанесения герметизирующей мастики на стыке вентиляционных труб;
  • Строительный уровень.

Нормами СНИП строго регламентируется и исполнение правил техники безопасности, поэтому, прежде всего мастер должен позаботиться о наличии защитных прорезиненных перчаток, надежно защищающих его руки от повреждений.

Приступая к установке системы, не достаточно лишь произвести разметку и выбрать место расположения всех элементов. В данном вопросе существует и множество тонкостей, которые должен взять на вооружение мастер:

  1. Воздух, транспортируемый по шахте воздуховодов, способствует накапливанию статистического электричества. И для того, чтобы избежать потенциальной опасности для человека, согласно нормам СНИП, систему следует заземлять.
  2. В местах контакта рукава воздуховодов и стен следует устанавливать металлические пластины, позволяющие исключить деформацию металла об острые края каменных поверхностей.
  3. Изгибы шланга следует делать с максимально возможным радиусом! В противном случае давление в шахте будет существенно уменьшатся.
  4. Рукав воздуховодов надо растягивать на максимально возможное расстояние. Таким образом, исключается провисание конструкции и обеспечивается более высокое давление воздуха.
  5. Крепежные элементы должны устанавливаться на расстоянии около 30 – 40 см друг от друга, вне зависимости от общей протяженности и величины конструкции.

Данные правила не прописаны в нормах СНИП и не регламентируются действующим законодательством. Однако именно они позволяют безошибочно провести все работы и исключить вероятность выхода вентиляции из строя по причине неправильной установки.

Работы по установке системы

Монтаж любой системы вентиляции всегда начинается с подготовительных работ, включающих в себя разметку места расположения магистрали. Предполагаемые места креплений и прохождения труб отмечаются прямо на стене простым карандашом или маркером. Все значения тщательно вымеряются для того, чтобы в дальнейшем было проще избежать перекоса, не допустимого нормами СНИП. По периметру потолка можно натянуть металлическую проволоку, ориентируясь на которую будет проведен дальнейший монтаж системы вентиляции.

После того, как все работы по разметке выполнены, можно приступать к установке хомутов, которые будут служить держателями для вентиляционного рукава воздуховодов. Для этих целей на расстоянии 30-40 см перфоратором высверливаются отверстия, в которые и будет установлен хомут. После этого можно производить непосредственная установка вентиляционной системы.

Схема крепления хомутов

Установка вентиляционных шахт оправдана лишь в том случае, если ведутся работы по внедрению принудительной системы. Для естественной вентиляции они бесполезны – тяги будет категорически не достаточно для того, чтобы обеспечить нормальный приток воздуха.

Технология крепления рукава

Осуществляя монтаж вентиляционной шахты, следует тщательно вымерять и отрезать необходимую длину трубы. Надеяться на то, что лишний кусок можно будет отрезать после проведения работ, категорически не рекомендуется, ведь вероятность того, что гофр ляжет не ровно или будет провисать, достаточно велика.

Один конец трубы следует сразу же установить в патрубок вентиляционного отверстия и надежно закрепить. Делается это для того, чтобы в процессе проведения работ гофр было удобнее растягивать. При этом вентиляционное отверстие может выходить непосредственно на улицу, откуда и будет осуществляться приток свежего воздуха или же соединяться со специальным блоком, выступающим в данном случае в роли компрессора.

Согласно правилам СНИП, внутри принудительной системы вентиляции должен быть установлен вентилятор, способствующий активному движению воздуха. Для расположения в жилых зонах следует выбирать небольшие варианты, обеспечивающие практически бесшумную работу. Монтаж мощных и громоздких вентиляторов приведет к тому, что в помещении постоянно будет присутствовать гул.

После этого труба продевается в каждый из ранее установленных хомутов и ведется до следующего вентиляционного отверстия.

В том случае, если вентиляционных решеток в комнате будет несколько, сперва следует осуществить монтаж центральной линии, а непосредственно от нее делать необходимые отводки.

Как проверить работоспособность системы?

Любая, даже самая современная и качественная вентиляция с течением времени может оказаться не работоспособной вследствие неправильной установки или же засора.

И для того, чтобы это проверить, достаточно воспользоваться крайне простым способом: непосредственно к вентиляционной решетке поднести листок бумаги и открыть в помещении форточку для того, чтобы образовался сквозняк.

Тест на вытяжку

Если листок прилипнет к решетке – вентиляционная система работает без сбоев. Если же нет – значит, вероятнее всего, она засорилась и должна быть подвержена чистке.

Второй способ проверки работоспособности системы является запрещенным с точки зрения СНИП, однако до сих пор активно используется обывателями. Для проверки к решетке воздуховодов подносится не лист бумаги, а фитиль, колебание которого в определенную сторону характеризует работоспособность системы.

Как самостоятельно почистить вентиляцию?

Согласно нормам СНИП чистка вентиляционных шахт должна осуществляться исключительно сотрудниками соответствующих коммунальных служб, имеющих разрешение на проведение работ такого рода. Жилец же, может выполнять профилактическую чистку той части системы, которая проведена в его квартиру.

В первую очередь необходимо снять вентиляционную решетку и очистить ее от пыли и жира. Для этих целей можно воспользоваться бытовыми средствами для мытья посуды и теплой проточной водой.

Воздуховод до и после чистки

После этого решетку следует на время отложить и приступить к очистке стенок воздуховодов. Для этого можно воспользоваться металлическим скребком, который эффективнее справится с загрязнениями, налипшими на стены.

После того, как будет проведена сухая чистка, следует пропылесосить шахту, двигаясь по каналу вверх и вниз. Делать данную процедуру, согласно СНИП, следует не менее 5 минут, отдельно останавливаясь на особо загрязненных участках. При этом следует помнить, что полностью удалить все загрязнения из вентиляционной шахты невозможно. Это всего лишь профилактическая мера, позволяющая убрать видимые загрязнения.

После проведения данной манипуляции следует протереть доступный участок вентиляционного канала влажной тряпкой и, дождавшись полного высыхания, снова закрыть вентиляционной решеткой.

Работы по профилактической очистке вентиляции можно считать завершенными. Более развернутый фронт работ следует доверить профессионалам.

Детальный разбор процесса установки

Вентиляция многоквартирных жилых домов | СтройИнжиниринг

Монтаж системы вентиляции многоэтажных и многоквартирных домов имеет ряд особенностей, которые отличают его от других типов – производственных и коммерческих объектов.

Нормы, правила, требования, примеры проектирования вентиляции жилых помещений

  • Как провести экспертизу, проверить и улучшить вентиляцию квартиры
  • Вентиляция лестничных клеток многоквартирных домов

При проектировании и устройстве систем воздухообмена и контроля за климатом в высотном жилом здании требуется решить несколько серьёзных инженерных задач. Это отопление, вентиляция, энергосбережение.

Монтаж систем вентиляции и кондиционирования в ЖК Бутово Парк, Москва

Фото: пример вентиляции в жилом комплексе Бутово

Установка естественной системы вентиляции, с удалением воздуха через вентиляционные шахты, приводит к существенным теплопотерям. Приток чистого воздуха, связанный с процессом открытия окон (проветривания), не только увеличивает расходы на отопление, но и за счёт эффекта «сквозняка» может напрямую повлиять на здоровье, находящихся в квартире людей.

Нормы вентиляции многоэтажных домов

Устаревшие правила подачи воздуха через открытые окна (так называемая естественная вентиляция) основаны на использовании обратной тяги, удаляющей более теплый воздух через вентиляционные каналы на крышу многоэтажного здания. Схема организации такого типа воздухообмена состоит из нескольких каналов, собирающих отработанный воздух с нескольких этажей в коллектор, связанный с шахтой вытяжной вентиляции всего дома. Поскольку при работе центрального отопления, с фиксированной месячной оплатой, вопрос об энергосбережении у жильцов не возникает, системы современной механической вентиляции в таких условиях мало востребованы.

Классификация вентиляционных систем в жилых комплексах

Принудительные системы вентиляции с механическим побуждением применяются в новых современных многоэтажках, не подключённых к ЦО, и в квартирах с окнами, выходящими на улицу.
Существует 3 основных вида систем для эффективной подачи наружного воздуха в жилое помещение.

  1. Вентиляционные панели — система местной поквартирной вентиляции через стены. Они применяются для звукоизоляции и работают при закрытых окнах в квартирах, «смотрящих» на проезжую часть. Запуск таких панелей осуществляется датчиками углекислого газа. Это наиболее энергосберегающее и комфортное решение на сегодняшний день.
  2. Клапаны приточной вентиляции, дефлекторы и вытяжные каналы – это устройства для организации естественного обмена воздуха. Их главные недостатки в отсутствии шумоизоляции с улицы и высокому проценту (более 80%) теплопотерь.
  3. Приточно-вытяжные установки с рекуперацией тепла. Данные системы вентиляции просты в установке, обладают высокой степенью (свыше 70%) возврата тепла и влаги, удобны в эксплуатации.

Климатический комфорт в многоэтажных комплексах должен обеспечиваться не только в квартирах. Важно использовать тепло подземных гаражей, тепловых пунктов, электрощитовых, подвальных помещений. Подогретый воздух по трубам отопления поступает наверх и обогревает лестничные клетки, комнаты для мусора, шахты лифтов, спортзалы, бассейны, солярии, зимние сады и т.п. помещения, расположенные в современных многоквартирных зданиях.

Вентиляция многоквартирных домов

Устройство системы вентиляции в многоквартирном доме регламентируется СНиП 31-01-2003 и 41-01-2003. Строительные нормы и правила предусматривают эффективные системы противодымной защиты высотных зданий с применением огнестойких вентиляционных каналов и противопожарных клапанов.

В связи с растущим загрязнением воздуха, в квартирах и помещениях с большим скоплением людей – бассейны, спортзалы, оранжереи и т.д. рекомендуется монтаж комбинированных систем вентиляции. Такие гибридные устройства используют обратную тягу естественного воздухообмена, системы приточно-вытяжной вентиляции, кондиционирования.

При проектном расчёте и подборе оптимального оборудования для вентиляции и кондиционирования квартир и дополнительных помещений в жилых многоквартирных комплексах необходимо учитывать влияние воздухопроницаемости стен здания. Наши проектировщики готовили решения по обеспечению гибридной вентиляции с естественным побуждением квартир в ЖК Бутово Парк-2. Внутри жилых помещений подведены канальные кондиционеры, вместе с которыми их можно приобрести.

ЖК «Бутово Парк 2»: продажа типовых квартир

Жилой комплекс находится в 5 км от МКАД. Этот строительный проект напоминает ЖК «Бутово Парк», но с некоторыми архитектурными поправками и изменениями. Чтобы добраться до строительной площадки, нужно двигаться по Варшавскому или Симферопольскому шоссе, а затем повернуть на дорогу под названием Березовая аллея. На общественном транспорте сюда можно доехать на электричке или автобусе от метро «Аннино».

Потенциальным покупателям недвижимости в ЖК «Бутово Парк 2» не стоит рассчитывать на особые архитектурные изыски – это проект массовой застройки по типовым индустриальным проектам, призванный удовлетворить возрастающую потребность в жилье. Общее количество жилых корпусов составляет 15, дома будут достигать в высоту от 9 до 25 этажей. Планировки внутренних помещений будут стандартными. Зато стоимость жилья остается доступной, так что можно говорить о приятном соотношении цены и качества.

Установка кондиционирования и вентиляции в жилых помещениях

Поскольку дороги в направлении столицы загружены транспортом, то, чтобы без проблем доехать до места стройки и обратно, рекомендуется в сторону жилого комплекса двигаться по Симферопольскому шоссе, но возвращаться по Варшавскому. Последняя трасса не такая современная, поэтому на ней меньше транспорта в направлении мегаполиса.

Инфраструктура нового района

Появление новых жителей неизменно означает, что людям потребуются магазины, детские сады, школы и другие социально значимые здания. Застройщик побеспокоился на этот счет. Поэтому наравне с жилыми постройками в «Бутово Парк 2» будут возведены школы и детский сад. Также застройщик берет на себя благоустройство прилегающих территорий. Строительство крупных торговых комплексов, спортивных центров и других масштабных построек здесь не запланировано.

Краткая справка о застройщике

Жилой комплекс принадлежит группе компаний ПИК. Строительство представляет собой крупный проект по обеспечению жителей столицы и пригорода доступным жильем, его поддерживает правительство. Поэтому к возведению нового района привлечено сразу несколько компаний. Вместе с ПИК работают именитые девелоперы ГВСУ и «Мортон». Потенциальные покупатели могут обращаться в представительства любой из этих компаний, выбирая ту, которая кажется более надежной. Все они могут обеспечить просмотр строящегося жилья и его покупку на выгодных условиях. На форумах уже встречаются предложения купить у существующих инвесторов их активы по увеличенной цене.

Грамотное проектирование и эксплуатация климатического оборудования

В компании ООО «СтройИнжиниринг» знают, что комфорт и чистый воздух не заканчиваются за пределами Вашей квартиры. Наши специалисты обладают большим опытом монтажа и обслуживания вентиляционного оборудования муниципальных и элитных высотных зданий.

Требуется обеспечить оптимальные климатические условия при многоэтажном жилищном строительстве или реконструкции зданий и сооружений в Москве и области. Предлагаем большой опыт работ и выгодные расценки на проектирование, монтаж, обследование и чистку агрегатов, повышение их надежности и эффективности!

Проектировщики и эксплуатационники компании обладают специальными знаниями и умениями в области подбора климатического оборудования и её правильного сервисного обслуживания. Квалифицированные сотрудники подготовят высокоинтеллектуальные инженерные решения для энергоэффективной работы систем мультизонального кондиционирования и комплексной вентиляции жилых и офисных зданий, торговых центров, промышленных предприятий.


Мы готовим различные виды вентиляции для помещений бытового назначения
  • В каких помещениях квартиры предусматривается вентиляция?
  • СП и рекомендации по вентиляции жилых зданий
  • Схема вентиляции панельных пятиэтажек
  • Вентиляция дома — схема устройства и монтажа

Предыдущий обзор — вентиляция в бытовом помещении!

Схемы наладки систем вентиляции в многоквартирном доме. Естественная вентиляция в многоквартирном доме Устройство вентиляции в многоэтажном доме квартира

Самый простой способ обеспечить воздухообмен в помещении – естественная вентиляция. Он не требует энергозатрат и широко применяется как в частном, так и в многоэтажном строительстве. От качества вентиляции зависит комфорт проживания в доме.

Деятельность человека связана с различными процессами, в которых выделяются водяной пар, углекислый газ, нежелательные запахи, табачный дым и другие загрязняющие вещества.Из-за отсутствия вентиляции влажность в жилых помещениях становится чрезмерной, в результате чего появляется плесень и нездоровая атмосфера с разрыхленным воздухом. Без вентиляции невозможна установка газовых отопительных приборов, камина или печи.

Естественная вентиляция работает за счет разницы давлений внутри и снаружи помещений. Загрязненный воздух выходит через вентиляционный канал, а вместо него через люки окон и дверей поступает свежий наружный воздух.

В многоквартирных домах в основном используется естественная вентиляция.В домах, где меньше 5 этажей, каждая квартира имеет свой вентиляционный канал. Иногда эти каналы могут быть общими, но объединять квартиры через этаж. Такие вентиляционные стержни имеют крышу.

В многоэтажках, где более 5 этажей, для расположения всех вентиляционных выходов из каждой квартиры на крышу просто не хватит места. Поэтому все отдельные вентиляционные отверстия там объединяются в один общий, который в свою очередь выходит на крышу. Такая система соответствует пожарным нормам, а также более компактна, чем система из отдельных каналов.

Чаще всего вентиляционные каналы на чердаке выходят на замер гипсовых рабов, откуда отработанный воздух выбрасывается в атмосферу. Для эффективной работы естественной вентиляции чердак должен быть достаточно теплым, иначе воздух будет охлаждаться и уплотняться, что вызовет т. н. Чаевые тираж.

В кирпичных стенах вентиляционные каналы выполняются в виде специально оставленных в кладке шахт. Их сечение обычно кратно полкирпичам.При этом минимальным сечением считается 140×140 мм. Некоторые проекты не допускают прокладки каналов в межкомнатных стенах, поэтому необходимо строить внутренние конструкции, минимальное сечение которых считается 100×150 мм.

В панельных и блочных домах вентканалы размещаются в специальной вентиляционной панели с круглыми или квадратными отверстиями внутри. Диаметр круглых каналов 150 мм.

Каждое функциональное помещение (в квартирах это кухня, ванная и туалет) должно быть оборудовано отдельной венткалой.Комбинировать их с общей вытяжкой не рекомендуется, т.к. будет нарушено распределение потоков воздуха. Начало канала оформляется вентиляционной решеткой регулируемой (с клапаном и подвижными жалюзи) или нерегулируемой.

Одним из основных преимуществ естественной вентиляции является отсутствие энергозатрат при ее работе. Для поддержания такой системы требуется только содержать каналы в чистоте. Недостатком является необходимость относительно большого сечения вентканалов по сравнению с принудительной вытяжкой, а также зависимость от погоды и ветра.Считается, что радиус естественной вентиляции ограничен 6-8 метрами.

Условием хорошей тяги в Вентканале является более низкая наружная температура по сравнению с температурой в проветриваемом помещении. При повышении наружной температуры выше +5°С интенсивность вентиляции постепенно начинает снижаться и снижается при +25°С. Дальнейший рост наружной температуры может вызвать обратную тягу, но в теплое время года, когда окна не опасны – главное, чтобы воздухообмен присутствовал.

В Вентканале также влияет воздухопроницаемость оконных и дверных полотен, высота домов, этажность квартир, планировка и соединение с лестнично-лифтовым узлом.

Лучше всего естественная вентиляция работает в квартирах, ориентированных на две противоположные стороны, при условии, что система смонтирована без ошибок. Причем работать он будет большую часть года, а не только самый холодный период. И, тем не менее, в жаркие летние дни только сильный ветер может обеспечить естественную вентиляцию. В противном случае всем кухонным запахам придется плестись через открытые окна.Недостаток проводки в том, что запахи могут быть в жилых помещениях, где они нежелательны.

Некоторые многоэтажные дома оборудованы вентилятором, расположенным в техническом помещении. Двигатель этого вентилятора подпружинен, и за счет этого не вызывает беспокойства у жильцов верхних этажей. Наличие принудительной вытяжки не позволяет назвать такую ​​вентиляцию естественной.

В развитых странах механическая вентиляция в многоэтажных домах является скорее правилом, чем исключением.Такая система не зависит от погодных условий и времени года. Но требует обязательной установки воздушных клапанов на оконные рамы. В России также доступны дома с крышными вентиляторами. Это дома серии И-700А. Однако в процессе эксплуатации они показали себя не с лучшей стороны. В основном там отмечают проблему воздухообмена из-за неработающих крышных вентиляторов. Но также выявлены недостатки конструкции и монтажа системы.

Проблему недостаточной тяги в каналах естественной вентиляции можно решить, установив осевой вентилятор вместо обычной вентиляционной решетки.Однако такие вентиляторы запрещено использовать внутри помещений с газовыми колонками и котлами с открытой камерой сгорания. Принудительная вытяжка может спровоцировать обратный дымоход.

Расчет системы вентиляции

Размеры и сечение Вентканалов рассчитаны исходя из норм воздухообмена в жилых и хозяйственных помещениях. Так, скорость воздуха в каналах с естественной вентиляцией не более 1-2 м/с. Это позволяет определить необходимое сечение вентканала, зная, что из кухни следует вывести 60 м³ (электроткань) и 90 м³ (газовая плита).Из туалета и ванной следует выводить 25 м³ в час, а если санузел совмещенный, то не менее 25 м³ в час. Однако если хотя бы один из вентиляционных стержней оснастить вентилятором, то работа системы будет разбалансированной. И хотя стандарты прямо этого не запрещают, тем не менее при установке рисунка лучше проконсультироваться со специалистами.

Организация притока воздуха

Традиционная деревянная столярка, известная многим по советскому прошлому, представляла собой герметичную, благодаря которой производилось достаточное количество воздуха, необходимого для нормального воздухообмена.Но после массовой замены старых деревянных окон на пластиковые в Ж АХКИ и управляющих компаниях появились жалобы на плохую вентиляцию. И это неудивительно, ведь естественная вентиляция не может функционировать без притока. А пластиковые окна со стеклопакетами при отсутствии проветривателей и участии со стороны жильцов практически не пропускают воздух ни в ту, ни в другую сторону.

Причина этой проблемы кроется в том, что окна с герметичным остеклением изначально предназначались для домов с принудительной вентиляцией .В итоге складывается очень спорная ситуация, когда мы сначала говорим о необходимости замены окон на энергосберегающие, а в итоге оказывается, что их герметичность становится ненужной. Но выход есть – нужно заказывать окна со встроенными аэроматами – специальными приточными клапанами. Эти клапаны, работая на приток, позволяют регулировать входящий поток воздуха вплоть до его перекрытия. Аэрозиты следует встраивать в оконные рамы кухни и других помещений, сообщающихся через дверной проем с вытяжками.На застекленных балконах их устанавливать, так как регулировка притока будет мешать балконному блоку.

Аэром монтируется в верхней части окна так, чтобы холодный поступающий воздух шел к потолку и смешивался с самым теплым воздухом. Если установить приточные клапаны внизу окна, то холодный воздух устремляется по подоконнику вниз и образует холодный слой от пола.

Воздушные клапаны, как правило, ухудшают звукоизоляцию окон с воздухопакетом.Но есть специальные клапаны с повышенной звукоизоляцией.

Необходимость вентиляции помещений в основном возникает при избыточном воздействии влажности. Поэтому помимо обычных клапанов с ручной регулировкой оконные фирмы также готовы предложить клапаны с автоматической регулировкой, реагирующей на повышение влажности. Такие клапаны способствуют экономии тепла в доме, так как их прикрывают, когда дома никого нет, и по водяному пару он не выделяется.

Количество клапанов.Для площади 15-20 м² достаточно одного приточного клапана при высоте потолка до 3 м. При увеличении площади на каждые 15 м² следует добавлять еще один вентиль.

Проблема сообщения Вентканалов

Наверняка жителям многоквартирных домов советской постройки знакома ситуация, когда в квартиру попадают «соседские» запахи. Особенно это ощущается, если люди не курят, и в их квартиру поступает табачный дым; Или если они не готовят еду, а соседи находятся у плиты.

Причина проникновения запахов кроется в наличии в них приточно-вытяжной вентиляции и плохой тяги. Если тяги недостаточно, а у соседей вдобавок кухонная вытяжка включена в Вентканал, то все запахи, конечно, будут с вами. В этом случае можно отключить собственный выхлоп, но это не лучший вариант. В соответствии со строительными нормами совмещать вентканалы последнего этажа нельзя, а нижний — можно только через этаж.Если этот тариф не нарушен, а запахи продолжают идти, то причиной может быть деактивация Вентканала, в результате чего он стал сообщаться с соседними. Вытяжной воздух при определенных условиях может проникать в отверстия между соседними вентиляционными отверстиями, а из него – в ваш дом.

Бороться с этим явлением сложно, но можно. Лучше всего обратиться к специалистам, которые обследуют вентиляционный канал вашей квартиры с помощью смотровой камеры типа RIDGID. Если в канале будут обнаружены каналы, то исправляются запланированные места ремонта. Если каналы в порядке, дело, скорее всего, в неправильной конструкции вентиляционной системы. Чтобы избавиться от чужих запахов в своей квартире, вместе с которыми может проникнуть и угарный газ, придется пойти на кардинальные меры – устроить раздельную вентканье или, на худой конец, совместить вентиляцию кухни и санузла.

За состояние вентиляции в многоквартирном доме отвечает управляющая компания.В статье мы расскажем о том, как устроена и работает система воздухообмена ИКД, а также уделим особое внимание обязанностям УК в части ее осмотра, очистки и ремонта. Вы узнаете, что именно и с какой периодичностью нужно делать, чтобы обеспечить нормальную работу связи и отсутствие претензий со стороны контролеров.

Вентиляция в МКД: устройство, работа и обслуживание

Согласно санитарным требованиям в помещениях многоквартирных домов должен постоянно происходить воздухообмен.Из кухонь, ванных и туалетов удаляется «отработанный» воздух, вместо которого подаются свежие потоки. В МКД Старого корпуса вентиляция осуществлялась за счет естественной вытяжки. В современных домах устанавливаются системы принудительной вентиляции с размещением оборудования в крышах.

Нормальное функционирование вентиляции в многоквартирном доме – это забота о ее организации. Его специалисты должны знать, как эта система работает, а также как она обслуживается.

Какая вентиляция в многоквартирном доме

Понятие «вентиляция» раскрыто в СНиП 41-01-2003.Под ним подразумевается обмен потоками воздуха, при котором из помещений удаляются лишнее тепло и влажность, а также неприятные запахи, пыль и вредные вещества. Исправная вентиляция в многоквартирном доме способствует очистке воздуха и созданию благоприятного микроклимата в помещениях.

Отсутствие нормально работающего воздухообмена в помещениях, в которых постоянно находятся люди, вызывает не только неудобства, но и потенциальный вред здоровью. Нагнетаемый воздух в жилье провоцирует развитие аллергических реакций, а также различных респираторных заболеваний. Если помещение не проветривается, то в нем поддерживается повышенная влажность, что негативно сказывается на мебели и декоративной отделке.

Самый простой критерий оценки работы вентиляции в МКД – отследить распространение запахов из кухни. Если при открытом окне они разлетаются по всей квартире, то с воздухообменом возникают серьезные проблемы. Нередко неудобства из-за плохо работающей вентиляции несут жильцы верхних этажей, так как в их квартирах не хватает тяги из-за любви к концу канала.

Два дефлектора вентиляционного устройства

Система вентиляции в многоквартирном доме может быть устроена по-разному – здесь многое зависит от планировки квартир и используемых строительных материалов. Удаление воздуха может осуществляться по двум схемам. Опишем каждый из них.

Схема 1. Подведение вентиляционной шахты к чердаку, где она переходит в горизонтальный короб.

Здесь герметичные воздуховоды объединены в общий канал, возвышающийся над крышей. Весь воздух подается в горизонтальную коробку, поступает в общий канал и выбрасывается наружу. Движущаяся воздушная масса сталкивается со стенками короба, именно там создается область повышенного давления и происходит удаление улицы через ближайшее отверстие.

Схема 2. Вывод всех вентиляционных каналов на чердак.

Вентиляция в многоквартирном доме отключается таким образом, что чердак работает как промежуточная камера. Вентиляционная шахта выведена через крышу.

Обратная тяга в системе вентиляции МКД обычно не возникает.Это связано с небольшой длиной каналов (40 сантиметров).

Типовая система вентиляции многоквартирного дома работает следующим образом:

  • воздух из корпуса выводится через вентиляционную решетку и направляется в соседний канал;
  • спутниковых каналов подключены к общей коробке;
  • В национальную линию попадают
  • воздушных масс через один воздуховод;
  • защитных коробов перекрывают все вентиляционные шахты на чердаке МКД;
  • отработанный воздух поступает в атмосферу через выходной вертикально вытяжной канал.

Естественная и искусственная вентиляция

Системы воздухообмена в многоквартирных домах подразделяются на:

  • естественный, когда воздух поступает через отверстия в стенах и окнах;
  • искусственный (механический), когда движение воздушных масс осуществляется принудительно.

Естественная вентиляция хороша дешевизной и простотой обслуживания. Из минусов необходимо отметить значительный диаметр вентиляционных шахт и зависимость от погодных условий.

При устройстве в МЦД механической вентиляции используется специальное оборудование — вентиляторы, кондиционеры, пылеуловители и другие устройства. Принудительная вентиляция квартир стоит значительно дороже. Удорожание происходит из-за более высоких затрат на обслуживание и необходимости платить за электроэнергию. Главный плюс таких систем в быстрой и качественной вентиляции – независимость от внешних условий.

Современные системы искусственной вентиляции могут не только удалять отработанный воздух, но и подавать свежий. Также они способны, например, нагревать и очищать воздушные массы. Для естественной вентиляции дополнительные функции недоступны.

Особенности работы естественной вентиляции

Каждый подъезд МКД имеет свой вентиляционный канал, который проходит через все этажи и выходит на чердак или крышу. К нему подводятся спутниковые каналы, которые попадают в эфир из кухни, ванной и туалета. Отработанный воздух по общему вентиляционному каналу выбрасывается на улицу.Схема работы кажется простой и понятной, но на самом деле факторов, способных нарушить воздухообмен, довольно много.

Вентиляционные шахты для естественной циркуляции воздуха в жилых домах должны быть обязательно. Требования к вентиляции в многоквартирном доме следующие:

  • герметичное исполнение;
  • соответствие пропускной способности указанным значениям проекта;
  • соответствие санитарно-гигиеническим нормам;
  • Система пожарной безопасности.

Снип Квартиры в МКД проветриваются, в том числе, за счет открывающихся форточек или щелевых отверстий в оконных конструкциях. Если окна постоянно плотно закрыты, нормального воздухообмена в помещении не будет. Нормы устанавливают скорость, с которой должен происходить воздухообмен. Приводим эту информацию в виде таблицы.

Тем, кто обслуживает вентиляцию в многоквартирном доме, нужно понимать, по каким причинам может нарушаться естественный воздухообмен.Основных пунктов здесь четыре:

  • Переоборудование вентиляционных каналов. При ремонте и перепланировке жильцы могут нарушать целостность вентканалов;
  • мусор на пути воздушного движения;
  • неправильное подключение вытяжных шкафов. Бытовая вытяжка большой мощности, подключенная к спутниковым каналам, может привести к образованию пробок и нарушению работы системы;
  • сезонных факторов. Разница температур воздуха в жилище и на улице влияет на то, как будет работать система вентиляции.Зимой циркуляция намного лучше, в летнюю жару она, наоборот, минимальна.

Вентиляционные работы в подвале МКД

В подвале находится важная часть системы вентиляции. Шахта, удаляющая воздух и осуществляющая его подачу в квартиру, начинается на первом этаже. Из подвала тоже необходимо удалить застоявшийся воздух и влажность, и делается это с помощью общей вентиляционной шахты. Подключается к каждой квартире за счет спутниковых каналов.

Нормальная вентиляция подвала в многоквартирном доме предотвращает появление грибка и плесени. Кроме того, в стенах, расположенных выше уровня земли, предусмотрены специальные изделия. Количество этих отверстий зависит от площади подвала.

Проверка вентиляции многоквартирного дома

Хорошая система вентиляции обеспечивает не только удобство проживания, но и влияет на безопасность людей. Засыпка каналов сухой и маслянистой пылью легко воспламеняется и образует удушливый дым.В связи с этим коммуникации, по которым подается свежий воздух, нужно регулярно проверять и прочищать.

В соответствии с санитарными правилами проверка вентиляции в многоквартирном доме с профилактическими работами проводится с периодичностью в три месяца. Минимум 4 раза в год УК должен осматривать коммуникации и при необходимости приводить их в нормативное состояние.

Как и когда проверяются вентиляционные каналы в жилых зданиях, определяется в правилах 410 (ПП РФ №410 от 14.05.2013). Согласно пункту 12 настоящего нормативного документа проводить анализ состояния вентканалов и дымоходов в следующих ситуациях:

  • при сдаче дома для нормальной эксплуатации газового или отопительного оборудования;
  • , если в квартирах производился ремонт или перепланировка вентиляционных каналов;
  • для профилактики. Как было сказано выше, его делают раз в три месяца, за неделю до начала отопительного сезона и в течение недели после его окончания;
  • при обнаружении плохой тяги или ее полного отсутствия;
  • , если в доме есть газовое оборудование, и оно устанавливалось, обслуживалось, ремонтировалось или диагностировалось, а также если проводилась аварийно-диспетчерская служба.

Ремонт и очистка вентиляции

Чисткой вентиляционных каналов в многоквартирном доме занимаются специализированные организации, которые оснащены необходимым оборудованием. При наличии нужного оборудования им также может управлять управляющая компания. По санитарным нормам уборку необходимо проводить не реже двух раз в год – в зимний и летний периоды.

Предварительно проводится диагностика, для которой используются специальные приборы, например, эндоскопы с видеокамерами.Система системы задокументирована. После этого разрабатывается план необходимых мероприятий по очистке и ремонту.

Большинство операций по восстановлению систем вентиляции можно проводить непосредственно на объекте без демонтажа отдельных элементов. Если какие-то узлы требуют серьезного ремонта, их снимают и транспортируют в мастерскую. Организовывают и контролируют эти работы специалисты управляющей компании. Оплачиваются они, естественно, за счет средств, собранных с жильцов.

Стоимость работ определяется несколькими факторами:

  • есть ли осмотр и проверка в системе вентиляции на предмет ее осмотра и осмотра;
  • насколько загрязнены грязные каналы;
  • есть ли трудности с доступом к коммуникациям;
  • какие загрязнения присутствуют в каналах.

Для общего ориентира приводим примерную цену на услуги по обслуживанию и очистке вентиляционных каналов в многоквартирном доме.

Описание:

От эффективности вентиляции зависит качество воздуха, которым мы дышим. Недооценка влияния воздухообмена на состояние воздушной среды жилых квартир приводит к значительному ухудшению самочувствия проживающих в них людей.

Хайцева Э.Х. , ассистент МГСУ

Малявина Е.Г. , Ассистент МГСУ

От эффективности вентиляции зависит качество воздуха, которым мы дышим.Недооценка влияния воздухообмена на состояние воздушной среды жилых квартир приводит к значительному ухудшению самочувствия проживающих в них людей.

СНиП

2.08.01-89 «Жилые здания» рекомендует следующую схему воздухообмена квартир: Наружный воздух поступает через открытые окна жилых помещений и удаляется через вытяжные решетки, установленные в кухнях, ванных и туалетах. Воздухообмен квартиры должен быть не менее одной из двух величин: суммарная скорость вытяжки из санузлов, ванных комнат и кухни, которая в зависимости от типа кухонной плиты составляет 110-140 м 3 /ч, или приточные нормы 3 м 3 /ч на каждый м 2 жилой площади. В типовых квартирах, как правило, решающим оказывается первый вариант нормы, в индивидуальных — второй. Поскольку такой вариант нормы для больших квартир приводит к необоснованно завышенным расходам вентиляционного воздуха, в Московском областном регламенте Косцаря 3.01-96 «Жилые дома» воздухообмен жилых помещений предусматривается с расходом 30 м 3 / ч на человека. В большинстве случаев эта норма трактуется проектными организациями как 30 м 3 /ч на помещение.В результате в больших муниципальных (не элитных) квартирах воздухообмен может быть занижен.

В жилых домах массовой застройки традиционно выполняется естественная вытяжная вентиляция. В начале массового домостроения применялась вентиляция с отдельными каналами от каждой вытяжной решетки, которые соединялись с вытяжной шахтой напрямую или через собирательный канал на чердаке. В зданиях до четырех этажей эта схема применяется до сих пор. В высоких домах для экономии места через каждые четыре-пять этажей несколько вертикальных каналов объединяли с одним горизонтальным, из которого воздух затем шел в шахту по одному вертикальному каналу.

В настоящее время принципиальным решением систем естественной вытяжной вентиляции многоэтажных зданий является схема, включающая вертикальный сборный канал — «ствол» — с боковыми ответвлениями — «сателлитами». В боковую ветвь воздух поступает через вытяжное отверстие, расположенное на кухне, в ванной или туалете и, как правило, в чересстрочном перекрытии над соседним этажом, стесняется в основной коллекторный канал. Такая схема представляет собой значительно более компактную систему с отдельными каналами, может быть аэродинамически устойчивой и удовлетворять требованиям пожарной безопасности.

Каждая вертикаль квартир может иметь два «ствола»: по одному транзитный воздух из кухонь, иначе — из туалетов и ванных комнат. Допускается использование одного «ствола» для вентиляции кухни и сантехкабина при условии, что расположение боковых ответвлений к собирающему каналу в одном уровне должно быть выше уровня обслуживаемого помещения не менее чем на 2 м. Один или два последних этажа часто имеют отдельные каналы, не связанные с общей магистральной «бочкой». Это происходит, если конструктивно нет возможности подключить верхние боковые каналы к основной схеме.

В типовых зданиях основным элементом системы естественной вентиляции является этажный вентблок. В зданиях по индивидуальным проектам вытяжные каналы чаще всего выполняют в металле.

Венблок включает в себя участок магистрального канала одной или нескольких боковых ветвей, а также отверстие, соединяющее вентбол с обслуживаемым помещением. Теперь боковые ответвления подключаются к основному каналу через 1-й этаж, тогда как ранее решения предусматривали подключение через 2-3 и даже через 5-й этажи.Домофон Ventball – одно из самых ненадежных мест вытяжной вентиляции. Для его герметизации еще иногда наносят цементный раствор на верхний торец нижележащего блока. При установке следующего блока раствор выдавливается и частично перекрывает сечение вентиляционных каналов, в результате чего изменяется их характеристика сопротивления. Кроме того, были случаи неплотного тиснения между блоками. Все это приводит не только к нежелательному перераспределению воздушных потоков, но и к перетеканию воздуха по вентиляционной сети из одних квартир в другие.Применение специальных герметиков по-прежнему приводит к желаемому результату в условиях сложности операции герметизации при труднодоступности шва.

С целью уменьшения подъема тепла через перекрытие верхнего этажа и повышения температуры на его внутренней поверхности в большинстве типовых проектов многоэтажных домов предусмотрено устройство «теплого чердака» высотой около 1,9 м. Он заходит в него из нескольких сборных вертикальных каналов, что делает мансарду общей горизонтальной площадью вентиляционной системы.Удаление воздуха из чердачного помещения осуществляется через одну на каждую секцию дома вытяжную шахту, устье которой в соответствии со СНиП «жилые дома» располагается на 4,5 м выше перекрытия над последним этажом.

При этом вытяжной воздух на чердаке не должен охлаждаться, иначе увеличивается его плотность, что приводит к перекосу циркуляции или уменьшению расхода вытяжки. У столба чердака над вентблоком выполняется оголовок, внутри которого, как правило, соединяются боковые каналы последнего этажа с руслом.При выходе с выступа в «ствол» воздух движется с большой скоростью, поэтому к нему за счет эжекции добавляется отработанный воздух из боковых каналов последнего этажа.

Поскольку одни и те же дефлекторы используются в зданиях от 10 до 25 этажей, то для 10 — 12-этажного дома скорость воздуха в магистральном канале при выходе на «теплый чердак» недостаточна для выброса воздуха из бокового ответвления верхнего этажа. В результате при отсутствии ветра или при ветре, направленном в противоположный для рассматриваемой квартиры фасад, отсутствуют случаи прерывистой циркуляции циркуляции и заброса отработанного воздуха других квартир в квартиру последнего этажа.

Рассчитан на естественную вентиляцию в режиме открытых окон при температуре наружного воздуха +5°С и безветренной погоде. При снижении температуры наружного воздуха тяга увеличивается, и считается, что вентиляция воздуха только улучшается. Система рассчитана изолированно от здания. В то же время расход воздуха – это лишь одна составляющая воздушного баланса квартиры, в которой, помимо нее, учитываются расходы воздуха, проникающего или отводимого через окна и поступающего или выходящего из квартиры. , может сыграть существенную роль.При различных погодных условиях и направлениях ветра, открытых или замкнутых сил происходит перераспределение составляющих этого баланса.

Кроме конструктивных решений самой системы и погодных условий — температуры и ветра — высота здания, планировка квартиры, ее привязка к лестничному узлу, размеры и воздухопроницаемость окон и входа в на дверь влияет работа естественной вентиляции. Поэтому значения плотности и размеров этих ограждений также следует рассматривать в связи с вентиляцией, а также рекомендации по планировке квартир.

Воздушная среда в квартире будет лучше, если в квартире предусмотрена сквозная или угловая вентиляция. Это правило для СНиП «Жилые дома» распространяется только на здания, рассчитанные на III и IV климатические районы. Однако сейчас для средней полосы России архитекторы стараются размещать квартиры в доме так, чтобы они удовлетворяли этому условию.

К входным дверям в квартиру СНиП «ОМ «Строительство теплотехники» предъявляет требование повышенной герметичности, обеспечивающее воздухопроницаемость не более 1.5 кг/ч·м 2 , что практически должно отрезать квартиру от лестнично-подъемниковой шахты. В реальных условиях добиться необходимой плотности квартирных дверей. Это не всегда возможно. На основании многочисленных исследований, проведенных в 80-х годах ЦНИИЭП инженерного оборудования, МНИИТЭП»ОМ, известно, что в зависимости от степени герметизации дверей значения их аэродинамических характеристик сопротивления различаются почти в 6 раз. Неплотность квартирных дверей порождает проблему поступления отработанного воздуха из квартир нижних этажей по лестничной клетке в квартиры верхних этажей, в результате чего даже при хорошо работающей вытяжной вентиляции приток свежего воздуха значительно снижается. В домах с односторонним расположением квартир эта проблема усугубляется. Схема формирования воздушных потоков в многоэтажном доме с неплотно прилегающими дверями квартир представлена ​​на рис. 1. Одним из способов борьбы с воздушными потоками через лестничную и лифтовую шахты является устройство этажных коридоров или холлов, имеющих дверь, отделяющая пролетно-лифтовой узел от квартир. Однако такое решение с распахнутыми квартирными дверями усиливает горизонтальный приток воздуха от односторонних квартир, выходящих на извилистый фасад, к квартирам последней ориентации.

Формирование воздушных потоков в многоэтажном доме

Воздухопроницаемость окон жилых зданий по СНиП «Строительная теплотехника» не должна превышать 5 кг/ч·м 2 для пластиковых и алюминиевых окон, 6 кг/ч·м 2 — для деревянных. Их размеры, исходя из норм освещенности, определяются СНиП «жилые дома», ограничивающими отношение площади световых проемов всех жилых комнат и кухонь квартиры к площади пола этих помещений не более 1:5. 5.

При естественной вытяжной вентиляции окна играют роль воздухоприемных устройств. С одной стороны, низкая воздухопроницаемость окон приводит к нежелательному снижению воздухообмена, а с другой — к экономии тепла на подогрев инфильтрационного воздуха. При недостаточной инфильтрации проветривание осуществляется через открытые окна. Невозможность регулировки положения отводов форточек вынуждает жильцов иногда использовать их только для кратковременного проветривания помещений, даже при ощутимом набивке в квартире.

Альтернативным вариантом неорганизованного наплыва являются питающие устройства различной конструкции, устанавливаемые непосредственно в наружных ограждениях. Рациональное размещение приточных устройств в сочетании с возможностью регулирования расхода приточного воздуха позволяет считать их установку достаточно перспективной.

Зарубежные исследования и многочисленные расчеты воздушного режима здания позволили выявить общие тенденции изменения составляющих воздушного баланса квартир при изменении погодных условий для различных зданий.

Варианты размещения самолета

При снижении температуры наружного воздуха увеличивается доля гравитационной составляющей в перепаде давления снаружи и внутри жилого дома, что приводит к увеличению стоимости инфильтрации через окна на всех этажах здания. Более существенно это увеличение затрагивает нижние этажи здания. Увеличение скорости ветра при постоянной температуре наружного воздуха вызывает увеличение давления только на крытый фасад здания.Наиболее сильно изменяющаяся скорость ветра влияет на перепады давления верхних этажей высотных зданий. Скорость и направление ветра оказывают более сильное влияние на распределение воздушных потоков в системе вентиляции и стоимость инфильтрации, чем температура наружного воздуха. Изменение температуры наружного воздуха от -15°С до -30°С приводит к такому же увеличению воздухообмена в квартире, как и увеличение скорости ветра с 3 до 3,6 м/с. Увеличение скорости ветра не влияет на расход воздуха, удаляемого из квартиры Тусклого фасада, однако при некачественных входных дверях притоки в них уменьшаются через окна и увеличиваются через входные двери. Влияние гравитационного давления, ветра, компоновки, сопротивления воздуху внутренних и наружных ограждающих конструкций для зданий повышенной этажности выражено более резко, чем для зданий малой и средней этажности.

Из-за установки в здании плотных окон устройство только вытяжной системы малоэффективно. Поэтому для подачи притока в квартиры применяют как разные устройства (специальные воздуховоды в окнах, обладающие достаточно большим аэродинамическим сопротивлением, так и не пропускающие шум с улицы (рис.2), приточных клапанов в наружных стенах (рис. 3) и механической приточной вентиляции.

За рубежом

получил распространение в жилых домах с механическими системами вытяжной вентиляции, особенно для зданий повышенной этажности. Эти системы отличаются стабильной работой во все периоды года. Наличие малошумных и надежных в работе крышных вентиляторов (такими вентиляторами оснащены мусоропроводы) сделало такие системы достаточно массовыми. Для притока воздуха в оконные переплеты устанавливаются, как правило, воздуховоды.

К сожалению, отечественный опыт применения общестроительных или возвышающихся механических систем вентиляции связан с рядом проблем, о чем свидетельствует пример эксплуатации десятков 22-этажных домов серии И-700. Что касается эфира, то они в свое время были признаны аварийными. Следствием конструктивных и монтажных дефектов, а также плохой работы (неработающие вентиляторы) является недостаточное удаление воздуха в целом из всех квартир и подача его из одних квартир по неработающей системе в другие.Отмечены и другие недостатки, связанные с плохой герметичностью систем и сложностью их монтажной наладки.

В лучшем положении, с точки зрения вентиляторов, находятся квартиры с индивидуальными вентиляторами. К ним относятся квартиры ряда типовых зданий, где на отдельных вытяжных каналах установлены небольшие осевые вентиляторы.

Большое количество нареканий на системы естественной вентиляции вызвало закономерный вопрос: может ли такая система хорошо работать при различных погодных условиях? Ответ на этот вопрос было решено получить методом математического моделирования путем совместного рассмотрения воздушного режима всех помещений здания с системой вентиляции, позволяющего выявить достоверную качественную и количественную картину распределения воздушных потоков в здании. и система вентиляции.

Для исследования был выбран 11-этажный односекционный дом, в котором все квартиры имеют угловую вентиляцию. Последние два этажа занимают двухуровневые квартиры. Стекла окон и их воздухопроницаемость в здании соответствуют нормам, как и воздухопроницаемость дверей (воздухопроницаемость окон 1 этажа составила 6 кг/ч·м 2 , а дверей — 1,5 кг/ч·м). м 2). В подъезде на всех этажах есть окна. В каждой квартире по две «бочки» естественной вытяжной вентиляции, выполненные в металле.Все системы вентиляции были приняты в соответствии с проектной организацией. Основные каналы обеспечивают один диаметр по высоте. Диаметры боковых ответвлений также равны. Для боковых ответвлений выбирают диафрагмы, выравнивающие расходы вытяжного воздуха на этажи. Высота шахты над полом башни верхнего технического этажа 4 м.

При расчете учитывались расходы на воздух, которые составляют воздушный баланс каждой квартиры при различных наружных температурах, скоростях ветра и при открытых и закрытых форточках.

В дополнение к описанному выше основному исполнению возможны варианты с квартирными дверями, соответствующими воздухопроницаемости 15 кг/ч·м 2 при перепаде давления в 10 Па и с окнами, обеспечивающими воздухопроницаемость 10 кг/ч·м 2 на первом пол при температуре наружного воздуха -26°С.

Результаты расчета для квартиры с требуемым расходом вытяжки 120 м 3 /ч·м 2 представлены на рис. 4.

Из рисунка 4А видно, что при нормативных окнах и дверях и закрытых окнах затраты на приточно-вытяжную вентиляцию почти равны затратам на инфильтрацию воздуха в течение всего отопительного сезона при ветре и безликости.Через квартирные двери движение воздуха практически отсутствует (все двери работают на приток с расходом 0,5 — 3 м 3 /ч·м 2 ). Через окна визы и переплетения фасадов наблюдается инфильтрация. Расходы на верхнем этаже относятся к двухуровневой квартире, чем и объясняются повышенные значения расходов. Видно, что вентиляция работает достаточно равномерно, но при закрытых окнах кратность воздухообмена не выполняется даже при температуре наружного воздуха -26°С и фронтальном ветре 4 м/с на один из фасадов квартиры .

На рис. 4Б показано изменение расхода воздуха для того же варианта ограждений в здании, но с открытыми форточками. Двери по-прежнему изолируют квартиры всех этажей от лестничной клетки. При +5°С и улице воздухообмен квартир близок к нормативному с небольшим перерасходом на первых этажах (кривые 3). При температуре наружного воздуха -26°С и ветре 4 м/с воздухообмен превышает нормативный в 2,5 — 2,9 раза. При этом подводный фасад (кривая 1Н) работает на приток, а бортовой – на вытяжку (кривая 1б).Система вентиляции удаляет воздух с большим перерасходом. На этом же рисунке показаны затраты воздуха в теплый период года (температура наружного воздуха по параметрам А). Разница между температурами наружного и внутреннего воздуха составляет 3 °С. При ветре 3 м/с через окна одного фасада воздух поступает (кривая 5н), через окна другого — удаляется (кривая 5В) . Воздухообмен достаточный. При наглазничном (или под заросшем фасаде) все окна компенсируют вытяжку, которая колеблется от 35 до 50 % от нормы (кривые 4).

На рисунках 4B и 4G показаны те же режимы, что и на рисунках 4A и 4B, но для дверей с повышенной воздухопроницаемостью. Видно, что вентиляция по-прежнему стабильна. При закрытых окнах приток воздуха через двери квартир незначителен, при открытых — в нижних этажах воздух выходит через дверь в подъезд, в верхних — поступает в квартиры. На рис. 4G Расходы воздуха через двери относятся к вариантам 1 и 5. В вариантах 3 и 4 расходы воздуха через двери незначительны.

Варианты окон и дверей повышенной воздухопроницаемости при закрытых окнах показаны на рис. 4д. Расчеты показывают, что при воздухопроницаемых окнах инфильтрация обеспечивает вентиляцию воздуха только в более холодный период года.

Заключение

В квартирах с двусторонней ориентацией естественная вентиляция может хорошо работать большую часть года, если она правильно рассчитана и смонтирована. В жаркую погоду только воздействие ветра может обеспечить необходимый воздухообмен.

Современные нормы воздухопроницаемости окон заставляют задуматься о специальных мероприятиях по обеспечению притока уличного воздуха в квартиру.

Значительного улучшения воздушного режима жилых помещений можно добиться, если приблизить воздухопроницаемость дверей квартиры к нормативной. С одной стороны, нормальный показатель воздухопроницаемости можно было бы даже несколько увеличить, а с другой — необходимо дать подход к расчету необходимого сопротивления сапуна двери квартиры.Сейчас невозможно подобрать двери, соответствующие норме для зданий различной этажности и планировки с учетом климатических факторов.

Описание:

Книга раскрывает основные принципы проектирования систем вентиляции многоэтажных зданий, в ней представлены методы определения необходимого воздухообмена в помещении и расчеты инфильтрации воздуха через ограждения рыхлые, описание и оценка приведены системы вентиляции многоэтажных жилых домов, приведены технико-экономические и эксплуатационные показатели этих систем.

Доклад подготовлен по материалам книги И. Ф. Ливчака «Вилация многоэтажных жилых домов», вышедшей в 1951 году в государственном издательстве архитектуры и градостроительства.

Книга раскрывает основные принципы проектирования систем вентиляции многоэтажных зданий, в ней представлены методы определения необходимого воздухообмена внутри помещений и расчеты инфильтрации воздуха через ограждения рыхлые, описание и оценка систем вентиляции многоэтажных зданий. приведены жилые дома, приведены технико-экономические и эксплуатационные показатели этих систем.

Несмотря на то, что книга была издана в 1951 году, она остается актуальной и по настоящее время – ведь сегодня вопросы, связанные с качеством внутреннего воздуха, комфортностью микроклимата зданий и помещений, приобретают особое значение.

В этом номере журнала мы публикуем одну из глав этой книги — «Особенности вентиляции высотных жилых зданий», которую написал Ливчак-ом И.Ф. совместно с инженером Мелик-Аркелян Т.А.

К высотным зданиям относятся дома выше 15 этажей, в которых, как правило, имеются технические этажи, разбивающие здание по высоте на зону до 10-12 этажей.

Технические этажи имеют герметичные перекрытия и перегородки с герметичными дверями на лестничной клетке, препятствующие перетоку воздуха с полов подстилающей зоны на этажи вышеназванной зоны.

Большая высота здания и его планировочные и эксплуатационные особенности оказывают существенное влияние на работу вентиляции. К основным факторам, которые следует учитывать при проектировании высотных жилых зданий, относятся следующие:

1. Возможность усиленного притока воздуха в зимнее время с нижних этажей на верхние за счет большой высоты здания и влияния зон, расположенных друг над другом. Это положение создает повышенную инфильтрацию наружного воздуха в нижние этажи зоны.

2. Увеличение скорости ветра на больших высотах от Земли. Это создает повышенную инфильтрацию наружного воздуха в обмотках верхних этажей.

3. Повышенное гравитационное давление в системе вентиляции из-за большой высоты здания, достигающее в 30-этажных домах до 20 мм вод. Изобразительное искусство. при t Н = -15°С и падении до 7 мм вод. Изобразительное искусство. при t Н = 5°С против 5-2 мм вод. Изобразительное искусство. В многоэтажных домах массовой застройки.

Величина одноразовых головок создает возможность их использования в качестве хорошей тяги для жизни при низких наружных температурах. В то же время значительные колебания давления могут создавать значительную неравномерность работы вентиляции.

4. Значительная протяженность воздуховодов и вследствие этого большие гидравлические потери в них, что вызывает снижение эффективности действия дефлекторов на выхлопные мины.

5. Невозможность выноса санузлов летом из-за отсутствия в них, как правило, окон.

К отмеченным факторам следует добавить, что высотные дома, в отличие от обычных зданий массовой застройки, оснащены сложным инженерным оборудованием: вакуумными установками, собственными телефонными станциями, мусоросборником, элеваторным парком, водопроводом и тепловым насосом. установки и т.п.

Данное сложное инженерное оборудование вызывает необходимость содержания технически квалифицированного эксплуатационного персонала, что также может быть использовано при эксплуатации вентиляционных систем жилого дома.

Следовательно, для рассматриваемых зданий устройство вентиляции с механическим побуждением вполне возможно.


1. Выбор системы вентиляции

Санитарные узлы

Невозможность проведения санитарных узлов через окна и неэффективная работа дефлекторов приводят к необходимости устройства в санитарных узлах высотных зданий вытяжной вентиляции с механическим побуждением, так как в противном случае в течение длительного периода при наружных температурах 10 -15°С и выше при гравитационном давлении нет, эти помещения останутся без вентиляции.

Например, в Москве среднее число дней с температурой выше 15°С по многолетним климатологическим наблюдениям составляет 75,72; Они приходятся в основном на май, июнь, июль, август, сентябрь и, частично, октябрь. (В апреле только 0,3 дня имеют температуру выше 15°С, а в октябре — 3,5 дня.)

Кухни, вентилируемые санитарными узлами системы вентиляции, являются основным источником образования вредных выделений. Эти выделения при открывании окон кухни, расположенной с наветренной стороны, могут распространяться на жилые помещения.Поэтому кухня также должна быть оснащена механическим побуждением.

Вентиляция кухни и санузлов общими вытяжными системами упростит систему вентиляции здания в целом.

Механическая подача в вытяжной вентиляции позволит проектировать вентиляционные системы с повышенным сопротивлением проходу воздуха, что снизит негативное влияние гравитационных изменений давления.

Например, считая производительность вентиляционной системы пропорциональным корню квадратному из допустимого действующего давления и расчетного сопротивления системы 30 мм вод.ст., получаем прирост производительности для 30-этажного дома при изменении температуры наружного воздуха от +5 до -5°С в

30+20 = 1,15 умножить на
30+7

Если бы расчет проводился только на естественное движение при температуре наружного воздуха 5°С, то соответствующий прирост производительности системы составил бы

Такое увеличение производительности (если не регулировать давление дросселированием) приведет к избыточному воздухообмену в помещениях, перерасходу топлива или переохлаждению помещений.

Значительное сопротивление системы вытяжной вентиляции с механическим побуждением также поможет уменьшить избыточную инфильтрацию в окнах. При малом сопротивлении в системе наружный воздух, поступающий в систему, будет относительно свободно поступать в вытяжную вентиляцию, в результате чего давление в помещении будет падать, а падение давления по обеим сторонам окон увеличится, что в очередь увеличит инфильтрацию наружного воздуха.

Такая система будет наиболее эффективна в доступных квартирах без сквозной вентиляции, расположенных на большой высоте, при больших скоростях ветра.

Таким образом, необходимость устройства вытяжной вентиляции с механическим побуждением от кухонь и санузлов вполне очевидна.

Жилые комнаты

При анализе работы вентиляционных устройств домов массовой постройки признано недостаточным наличие вытяжной вентиляции с естественным побуждением только от санитарных узлов (при отсутствии в жилых помещениях).

При наличии гарантированного механического побуждения на вытяжке от сантехнических узлов вентилятор, развивая достаточно большое напор, может создать в квартире требуемый вакуум, отсосать наружный воздух через щели оконных проемов и обеспечить необходимый вентиляционный воздухообмен в жилых помещениях.

Однако при такой системе задувание из окон неизбежно, особенно при низких температурах наружного воздуха.

Кроме того, отсутствие в жилых помещениях специальных вентиляционных устройств может привести к нарушению нормального температурного режима.

В помещениях с более воздухопроницаемыми оконными переплетами воздухообмен будет увеличиваться за счет уменьшения воздухообмена в помещениях, где границы менее воздухопроницаемы.

Таким образом, устойчивые условия кондиционирования воздуха в жилых помещениях могут быть не обеспечены, и они будут зависеть от многих случайных причин.Поэтому не следует оставлять жилые помещения в многоэтажных домах без специальных вентиляционных устройств для притока.

Простейшим вентиляционным устройством для организованного притока воздуха в жилые помещения является установка в наружных стенах под потолком фацпинов. Однако это не исключает подрыва внутри помещения, и, кроме того, отверстия «хлопушек», выходящие из каждой комнаты на наружную поверхность стены, будут портить фасад здания.

Более совершенным устройством является так называемое забойное устройство, представленное на рис.1 и 2.

Здесь забор воздуха осуществляется через щель под вальмовым металлическим щитом оконного проема высотой 2,5 см. Такой разрыв совершенно не заметен.

Воздух проходит над отопительным прибором по сечению 3 из мелкозернистой нержавеющей стали размером 60 х 2,5 см в торце короба, ударяется о вертикальную стенку подвижного клапана 2 и выходит в помещение в направление сверху вниз. При входе в помещение отделочный воздух смешивается с потоками поднимающегося теплого воздуха от отопительного прибора, в результате чего обдув в значительной степени снижается.

Преимуществом приточных окон является возможность регулирования количества приточного воздуха, достигаемая за счет изменения ширины щели, через которую воздух поступает в помещение. Регулировка щели производится перемещением клапана в ту или иную сторону при вращении регулировочного винта 1 в рейке 4.

На рис. 3 показано еще одно устройство для децентрализованного забора наружного воздуха в отапливаемое помещение с отопительным прибором.

Воздухозаборник также осуществляется под металлическим козырьком окна. Затем воздух направляется вниз, здесь он смешивается с воздухом помещения, поднимается вверх, соприкасаясь с радиатором, нагревается и уходит в помещение.

На рис. 4 показаны возможные положения регулировочного вентиля, с помощью которого (в случае необходимости) можно регулировать степень нагрева поступающего воздуха.

Приточное подаварийное устройство значительно проще рассмотренного выше устройства для притоков воздуха с обогревом своим нагревательным устройством (рис. 3).

Слабое место последнего — узкий клапан, по которому воздух уходит вниз. возможно образование сырости; Кроме того, этот канал со временем будет забиваться, его очистка невозможна.

Очистка от пыли подсхемного устройства (рис. 2) не вызывает особых затруднений.

Все рассмотренные варианты децентрализованного притока имеют общие недостатки: в них отделочный воздух поступает в помещения без необходимой очистки. Очистка нужна даже для верхних этажей, ибо в крупных промышленных центрах, даже на большой высоте, наружный воздух, особенно зимой, оказывается очень пыльным.

Вторым недостатком децентрализованного притока является неравномерность его работы из-за действия ветра.

Избыточное давление и вакуум, возникающие под действием ветра на наружной поверхности здания и, следовательно, на заборных отверстиях приточных устройств, будут увеличивать и уменьшать количество приточного воздуха.

Для снижения скорости ветра на вентиляционные отверстия снаружи устанавливаются специальные козырьки. Однако это мероприятие не приносит значительных результатов, так как вентиляционное отверстие остается незащищенным от возникающего под воздействием статического давления.

Неравномерность забора воздуха можно значительно уменьшить, увеличив сопротивление прохода воздуха в отверстии.

Так, если сопротивление подводящего отверстия принять равным 0,5 мм вод. ст., затем дополнительное давление на наружную поверхность около 0,25 мм вод. ст., образованный, например, скоростью ветра 3 м/с с аэродинамическим коэффициентом 0,5, увеличит количество приточного воздуха через отверстие в

0,5+0,25 = 1,15 умножить на
0,5

Таким образом, в помещении, где имеется децентрализованный приток, обрыв около 0.5 мм воды должны поддерживаться. Изобразительное искусство. что обычно достигается вытяжной вентиляцией. Вытяжная вентиляция и устройство децентрализованного притока должны быть отрегулированы на это значение.

Работа устройства децентрализованной подачи на большее сопротивление нежелательна, так как вызывает увеличение вакуума в квартире, что приводит к значительному неорганизованному выходу воздуха через ветровые щели.

Здесь уместно отметить, что для обеспечения суперстарт приточного воздуха через оконные щели в жилых помещениях, в зданиях, оборудованных вытяжной вентиляцией и децентрализованным притоком, необходимо добиться возможно большей герметизации окон, особенно на кухнях.

Более совершенна централизованная система подачи, так как она свободна от этих недостатков децентрализованного притока воздуха в жилые помещения. Именно централизованную приточную вентиляцию с механическим побуждением следует рекомендовать для жилых помещений многоэтажных домов, хотя сооружение такой системы дороже устройства децентрализованного притока.

Механическая мотивация в приточной вентиляции позволяет обеспечить централизованную очистку наружного воздуха в приточной камере.

Повышенное сопротивление приточной вентиляционной системы, возможное при механическом побуждении, необходимо уменьшить регулировку по переменной разнице температур наружного и внутреннего воздуха.

Возможность оборудования жилых помещений приточно-вытяжной вентиляцией, обеспечивающей в каждом помещении приток и вытяжку от централизованных приточно-вытяжных систем. Однако такое решение нельзя признать экономически целесообразным, так как оно, помимо значительного увеличения единовременных затрат на вентиляцию и ее усложнение, увеличится и действует за счет увеличения (примерно в два раза) общего воздухообмена.

2. Особенности расчета

Количество свежего воздуха, поступающего в помещение многоэтажных жилых домов при одинаковой плотности заселения, должно быть таким же, как и в жилых домах массовой застройки. Однако инфильтрация свежего воздуха из-за повышенной скорости ветра на больших высотах и ​​влияния зон, расположенных друг над другом, в многоэтажных домах получается иначе.

Интенсивность инфильтрации зависит от ветра, перепада температур, герметичности ограждающих конструкций и многих других факторов, и для каждого здания в зависимости от его планировочных особенностей интенсивность инфильтрации будет разной.

По предварительным расчетам, произведенным авторами, для трех-четырехкомнатных квартир без сквозной вентиляции, оборудованных приточно-вытяжной вентиляцией и двустворчатыми дверями, в 30-этажном доме, разделенном на три равные зоны, инфильтрация наружного воздуха при температура наружного воздуха -5°С и средние скорости Ветер выражается следующими средними значениями:

Первая зона (до 40 м от земли): скорость ветра 2-3 м/с; Средняя кратность обмена, создаваемого инфильтрацией наружного воздуха, равна 0. 25, с увеличением в нижних этажах до 0,3 и уменьшением в верхних до 0,2 рд/ч.

Вторая зона (40-80 м): скорость ветра 3-4 м/с; Средняя кратность обмена 0,35 обм/ч, с увеличением нижней до 0,4 и уменьшением верхней до 0,3 обм/ч.

Третья зона (80-120 м): скорость ветра 4-5 м/с; Средняя кратность обмена 0,45 Ом/ч, с увеличением в нижних этажах до 0,5, а в верхних до 0,4 об/ч.

Кратность воздухообмена в жилых помещениях, создаваемых приточно-вытяжной вентиляцией (при указанных выше данных), должна быть следующей:

В первой зоне:

На нижних этажах:

1.25 — 0,3 = 0,95 обм/ч;

На верхних этажах:

1,25 — 0,2 = 1,05 об/ч.

Во второй зоне:

На нижних этажах:

1,25 — 0,4 = 0,85 обм/ч;

На верхних этажах:

1,25 — 0,3 = 0,95 об/ч.

В третьей зоне:

На нижних этажах:

1,25 — 0,5 = 0,75 обм/ч;

На верхних этажах:

1,25 — 0,4 = 0,85 обм/ч.

Во всех промежуточных этажах каждой зоны кратность обмена можно определить интерполяцией с округлением до 0. 05 рп/ч. Таким образом, величина воздухообмена для жилых помещений многоэтажного многоэтажного дома определяется в пределах 0,75-1 рф/ч, что рекомендуется для временных нормативов.

Кратность обмена в кухнях и санузлах следует принимать как в жилых домах массовой застройки. Количество рекуперируемого и подаваемого воздуха должно быть одинаковым.

Исходным значением для определения сечения каналов приточно-вытяжной вентиляции в многоэтажных зданиях следует считать скорость движения воздуха, которая принимается с таким расчетом, чтобы в случае бездействия вентилятора система могла работать на естественном движении.Из этих соображений радиус вентиляционной системы желательно иметь не более 10-12 м.

Для повышения сопротивления системы вентиляции при нормальной работе с действующим вентилятором на каждый приточно-вытяжной канал следует установить канализационный или дроссельный клапан. Эти регулирующие устройства устанавливаются в непосредственной близости от вентиляционной решетки или в зоне совмещения каналов.

Подбор вентиляторов приточно-вытяжной вентиляции производится под напор в зависимости от высоты здания: на 20 этаже не менее 20 мм вод.ст., с 30 этажа не менее 30 мм вод. Изобразительное искусство. и т.д.

В остальном расчет вентиляционных устройств не имеет особенностей и проводится в обычном порядке.

3. Конструктивное проектирование системы

Для уменьшения количества венткамер в многоэтажных домах допускается присоединение к одной камере квартир, расположенных в разных зонах.

Для работы вентиляции на естественном порыве приточную камеру размещают внизу, а вытяжную — над обслуживаемыми помещениями.Расположение вентиляционных камер может быть подвалом, техническими этажами и чердаком. Для исключения опрокидывания тяги при работе системы на естественном движении отведение воздуха из сообщающихся между собой выхлопных систем должно быть на одном уровне.

Устройство автономных вентиляционных каналов от камеры до проветриваемого помещения и многоэтажных многоэтажных зданий вызывает серьезные трудности. Поэтому допускаются следующие униформы приточно-вытяжных каналов:

а) обслуживающие жилые помещения — в одном горизонтальном канале в пределах одной квартиры;

б) обслуживающие ванные и туалеты — в одном горизонтальном канале в пределах одной квартиры;

в) Вертикальные каналы — в одном сборном канале в пределах одной зоны.

Допускается также объединение в пределах зоны вертикальных вытяжных каналов из однородных помещений в один канал с прорывом через два этажа, как это схематично показано в разрезе здания, показанного на рис. 5. Такое объединение допускается в исключительных случаях случаях, так как при неблагоприятных условиях может возникнуть переток воздуха из одной квартиры в другую. В любом случае такого сочетания каналов, обслуживающих помещения, выходящие окнами на противоположные стороны, допускать нельзя.

Вертикальные приточно-вытяжные каналы рекомендуются преимущественно в стенах или в специальных шахтах из нетяжелых материалов.

Допускается применение шлакобетона в качестве материалов воздуховодов — для каналов больших сечений и гипса — для осушения воздуха в сухом месте; Асбицементные каналы допускаются при условии защиты от возгорания при пожаре.

Не рекомендуется использование металлических воздуховодов. На рис. 6, 7 показан пример решения приточно-вытяжной вентиляции 48 квартиры, расположенной между двумя лестничными клетками 24-этажного дома, разделенного на три зоны.

Подогрев воздуха, проводимого в приточной камере, может осуществляться пластинчатым калорифером или калорифером от гладких радиаторов или труб.Пластинчатый калорифер компактнее калорифера гладких радиаторов или труб, но сопротивление в нем значительно больше, что исключает возможность нагрева воздуха неработающим вентилятором при работе вентиляционной системы на естественном движении.

Установка калориферов должна производиться так, чтобы можно было очищать от пыли всю ее поверхность.

Очистка воздуха от пыли производится с помощью масляных бумажных или пластинчатых фильтров. Первые, более сложные в эксплуатации, дают лучшую очистку, чем вторые, более простые в эксплуатации.

Следует отметить, что сопротивление воздуха при прохождении через фильтры достигает 10 мм вод. ст., что исключает возможность нормальной работы системы при бездействии вентилятора.

Если наружное воздушное ограждение для вентиляции производится на высоте более 50 м, то специальной очистки от пыли не требуется.

В каналах каналов как системы приточно-вытяжной вентиляции предусмотрена возможность прохождения воздуха, кроме вентилятора, через перепускной клапан, для работы системы в режиме простоя вентилятора (авария или временный перерыв) на естественном движении.

Для снижения шума вентиляторы с двигателем рекомендуется устанавливать на одну ось, а при невозможности — на текстильную передачу. Окружная скорость центробежных вентиляторов не должна превышать 18 м/с при установке в подвале и 15 м/с при установке в технических этажах.

В дополнение к указанным ограничениям рекомендуется устройство для предотвращения шума шуму под вентилятором и двигателем независимого фундамента, не связанного со стенами здания, установка звуко- и виброизолирующих прокладок между фундаментом и вентилятор, соединение вентиляторов с воздуховодами посредством эластичных труб. Для устранения передачи звука в воздушном тракте планируется установка в воздуховодах звуковых пульверизаторов.

Для облегчения обслуживания большого количества вентиляционных установок, расположенных в разных местах, рекомендуется сосредоточить кнопочные пускатели всех электровентиляторов в одном центре управления. Там же в электрической цепи необходимо включить устройства для управления вентиляторами.

Целесообразно иметь в центре контрольные приборы, показывающие температуру и влажность приточного воздуха, поступающего в камеру.

Для осмотра и очистки вентиляционных каналов рекомендуется прибор для специальных смотровых люков.

Люки целесообразнее располагать в техническом помещении, на чердаке или в нижнем этаже, в месте присоединения вертикальных каналов к габаритному воздуховоду премиум-класса.

На вертикальных каналах в месте присоединения их к коллекторному воздуховоду устанавливаются клапаны регулировки крепления.

Прокладку вентиляционных каналов и установку приточно-вытяжных решеток в многоэтажных жилых домах выполняют так же, как и для жилых домов массовой застройки.

От того, насколько эффективно работает вентиляция в многоквартирном доме, зависит качество воздушной среды в помещениях, а значит и здоровье проживающих там людей. Многие жильцы, сами того не понимая, нарушают воздухообмен, хотя на самом деле стремятся улучшить условия и повысить свой комфорт. Цель нашей статьи – разъяснить, чем отличаются схемы вентиляции в многоквартирных домах и указать на нюансы, нарушающие их работу.Затронем также вопрос обслуживания и периодической очистки систем подачи и удаления воздуха.

Как устроена вентиляция в панельных домах?

Большинство граждан стран СНГ проживает в многоэтажных домах, построенных во времена СССР, хотя в последние годы часть населения переселилась в квартиры новостроек. Но большинство новостроек по уровню комфортности не лучше советских. Соответственно воздухообмен в них организован по бюджетному принципу.

В более дорогих новостройках отопление и вентиляция устроены по современным стандартам и с учетом применения новых материалов и конструкций. На данный момент можно встретить следующие виды вентиляции в жилых домах:

  • с естественным притоком и отводом;
  • с принудительной подачей воздуха через вентиляционные установки.

Примечание. Встречаются комбинированные системы, в которых задействована естественная приточная вентиляция и механическая вытяжка.

Если говорить о жилье панельного типа, то в нем используется только естественный воздухообмен. Это же касается и кирпичных жилых домов советских времен, а также современных малобюджетных домов. Поступление в помещения должно осуществляться через неплотности старинных окон или специальные каналы и клапаны, выполненные в металлопластиковых стеклопакетах.

Соответственно вытяжка возникает за счет естественной тяги, возникающей внутри вертикальных шахт, выходящих на крышу или на чердак.Свежий воздух, попадая в помещения через окна, под действием тяги в шахте устремляется к ее выходу или в ванную комнату. Таким образом, он проходит через всю квартиру, постепенно загрязняя, после чего выводится через вентканалы. Как оказалось, отражает схему квартирной системы вентиляции:

Если перекрыть путь к этому потоку в любом месте, то обновление по воздуху в квартире прекратится. Это заставляет многих жильцов в процессе ремонтных работ ошибочно полагать, что вытяжка сможет работать и без притока.Вот перечень типичных ошибок, приводящих к нарушению воздухообмена:

  • установка глухих стеклопакетов из металлопластика;
  • устранение просвета между дверной коробкой и полом при замене межкомнатных дверей;
  • установка периодически работающих осевых вентиляторов в туалете.

Чтобы работа вентиляции с естественным движением не нарушалась, нельзя перекрывать мощность приточного воздуха.В новые окна нужно встроить специальные клапаны или организовать подачу с улицы отдельно. В полотнах межкомнатных дверей имеются предупреждающие решетки, а вентилятор не должен перекрывать сечение всего вытяжного канала.

Схемы системы

Очень хорошо, когда в панельном доме организована вентиляция с индивидуальными вытяжными каналами. То есть из кухни, туалета и ванной на каждом этаже ведет отдельная шахта на крышу. Тогда нет потока запахов от соседей, тяга более стабильна и не склонна к опрокидыванию.Другой вариант – вертикальные каналы со всех квартир собираются в один горизонтальный коллектор, расположенный на чердаке, а воздух попадает за его пределы. Ниже на рисунке показаны разные способы организации схемы вентиляции панельного дома:

Самый неудачный способ показан в варианте «б», где из каждой квартиры выходит небольшой канал — спутник, который выше в общей вертикальной шахте. Этот способ экономит полезную площадь комнат и дешев в реализации, но при эксплуатации создает много проживающих в доме людей.Самый распространенный из них – затекание запахов из квартиры в квартиру. Наглядно похожий аппарат ИВЛ показан на фото:

Способы «Б» и «Г» встречаются в панельных домах малых этажей, имеющих мансарду. Безупречными их не назовешь, так как в первом случае коллектор создает дополнительное сопротивление лобовому давлению, а во втором все запахи из квартир собираются на чердаке. Поэтому оптимальными вариантами являются современные схемы вентиляции с механической подачей и удалением воздуха.Такие применяются в новых домах, пример показан ниже:

Здесь находится приточная установка, которая находится в подвале и подает очищенный и нагретый (или охлажденный) воздух во все помещения. На крыше здания расположен вытяжной вентилятор такой же производительности, правильно удаляющий загрязненную воздушную смесь из квартир. Это самая простая схема, вентиляцию в многоэтажном доме можно организовать с применением энергосберегающего оборудования – рекуператоров. Их задача отбирать тепло (или холод) от выбросов воздуха и передавать его притоку.

Расчет вентиляции жилого дома

Следует отметить, что приточная и естественная вентиляция многоэтажного дома рассчитывается серьезными проектными организациями. Она достается жильцам в готовом виде и что-то изменить в ней без вмешательства в строительные конструкции будет невозможно. Тем не менее, с помощью различного дополнительного оборудования можно улучшить воздухообмен, для чего потребуется простой расчет.

Например, в панельном доме плохо работает вентиляция, а хочется, чтобы в доме был благоприятный для здоровья воздух. Тогда следует запомнить одну закономерность: количество приточного воздуха должно быть не меньше, чем удаляется всеми вытяжками. Подразумевается, что уже установлены осевые вентиляторы для увеличения тяги на выходах в шахте. Чтобы они не переливали воздух на место и нормально функционировала вытяжная вентиляция, на приток следует ставить агрегаты такой же производительности.

Совет. Не устанавливайте слишком мощные вентиляторы на кухне и в ванной. Для однокомнатной квартиры будет достаточно мощности 50 м3/ч, для двух-трехкомнатной – до 100 м3/ч.

Организовать принудительный приток с очисткой и обогревом можно с помощью небольших встраиваемых в стену установок. Обычно система вентиляции жилого дома состоит из нескольких однотипных агрегатов, расположенных в разных помещениях. Своей работой они обеспечивают баланс воздуха в помещении и его чистоту.Кстати, количество притоков может даже преобладать над вытяжкой в ​​пределах 15%, вреда от этого не будет.

Как почистить вентиляцию в многоквартирном доме?

Часто бывает, что причиной слабой вытяжки является засорение вентиляционных шахт вообще и решеток в квартире — в частности. Обнаружить это поможет простая проверка вентиляции: нужно зажечь спичку или свечу и уменьшить пламя до решетки. Если у вас есть тяга, она должна уверенно отклоняться в сторону потока, иначе нужно снимать решетку и повторять проверку.Если пламя не отклоняется сейчас, нужно попытаться очистить шахту.

Совет. Еще есть метод проверки с помощью листа бумаги, но он неточный, так как зачастую вентиляция не в состоянии удержать бумагу на решетке. Пламя лучше проверить.

Обычно в панельных домах полную очистку каналов выполняют профессионалы с использованием различных средств и оборудования. К ним относятся специальные грузы, тараны с грузом и другие приспособления.Не рекомендуется заниматься этим с обычными жителями, чтобы не навредить, чтобы принести пользу. Можно, сняв решетку, расчистить стены от вентиляционных шахт внутри, куда будет задевать рука метлой или другим инструментом.

Заключение

Следует отметить, что естественная вентиляция многоквартирных домов не слишком эффективна, но и засоряется не так часто. Правда, иногда каналы забивались строительным мусором еще на стадии строительства здания, что впоследствии создавало большие проблемы.В обычных условиях очистку мины от налета и паутины производят 1 раз в несколько лет.

Системы вентиляции в квартире: Естественная и Принудительная Как чистить системы вентиляции и кондиционирования

Мандат на снятие маски может увеличить передачу аэрозолей

ТЕХАС – Клас Хаглид всю свою жизнь избегал загрязненного воздуха. Поэтому, когда в прошлом году в США начал распространяться новый коронавирус, в его голове зажегся свет: плохая вентиляция должна была сыграть свою роль в его передаче.

В 1982 году Хаглид присоединился к E.I. DuPont De Nemours & Company в качестве научного сотрудника в Уилмингтоне, Делавэр. Он носил защитный костюм и маску каждый день, потому что имел дело с токсичными химическими веществами, предназначенными для растворения кожи.

Вы можете узнать название DuPont. Компания стоит за Tyvek (строительная продукция), Kevlar (военная форма и защита) и не очень хорошим тефлоном, химическим веществом, которое, как было установлено, увеличивает риск развития рака.

Хаглид, профессиональный архитектор и инженер, сказал, что сильный воздушный поток имеет первостепенное значение для здоровья и безопасности сотрудников опасного химического предприятия DuPont. По комнате дул ветер со скоростью от 20 до 30 миль в час, так что не было застоявшегося загрязненного воздуха. Большие вытяжки также засасывали воздух вверх и из здания.

«В DuPont мы говорили: «Если сомневаетесь, разбавьте», что означало просто ввести много воздуха, и все, что вас беспокоит, снижает концентрацию», — сказал он.«Разница между лекарством и ядом заключается в дозировке. Поэтому, если вы не получаете слишком много, он начинает действовать больше как что-то вроде вакцины. Если у вас передозировка, знаете ли… Ну, как вода. Стакан воды — это хорошо; океан воды, в котором можно утонуть. Это просто разница между правильным количеством и слишком большим».

То же самое касается нового коронавируса. Причина, по которой президент Джо Байден обязал американцев носить маски на федеральном уровне, заключается в том, что они уменьшают количество капель, попадающих в воздух.Если кто-то вдохнет несколько капель нового коронавируса, его инфекция не будет такой интенсивной. Если они много вдыхают, так и будет.

В июле 2020 года в письме, озаглавленном «Пришло время решить проблему воздушно-капельной передачи COVID-19», исследователи из Оксфорда отметили, что проблема вдыхания переносимых по воздуху микрокапель нового коронавируса «особенно остро стоит в помещении или в закрытых помещениях, особенно те, которые переполнены и имеют недостаточную вентиляцию».

Тем не менее, губернатор.Грег Эбботт разрешает предприятиям открываться на 100-процентную мощность со среды.

Решение губернатора об отмене масочного мандата в Техасе может иметь смертельные последствия. По состоянию на 4 марта два миллиона техасцев были полностью вакцинированы. Согласно данным Бюро переписи населения США за июль 2019 года, в штате Одинокая звезда проживает около 29 миллионов человек.

Новый @CDCMMWR обнаружил, что требования штата к маскам связаны с замедлением числа случаев #COVID19 и смертей.Постоянное и правильное ношение хорошо сидящей маски — один из лучших способов защитить себя и друг друга. Узнайте больше: https://t.co/8YtmIMPMY0. pic.twitter.com/BLb56SGb2g

— CDC (@CDCgov) 5 марта 2021 г.

Хаглид, который посвятил свою жизнь изучению качества воздуха, вентиляции и средств индивидуальной защиты, сказал, что коронавирус представляет собой еще большую проблему в многоквартирных домах.

Согласно отчету Zillow об аренде за 2018 год, более 50 процентов жителей Остина, Далласа и Хьюстона являются арендаторами.На протяжении всей истории предпринимались попытки сделать жилые и коммерческие здания более плотными и энергоэффективными. Хаглид сказал, что для этого в здание должно поступать меньше свежего воздуха. Это проблема во время пандемии.

«В начале 1980-х годов можно было спроектировать здание площадью 100 000 квадратных футов только с инфильтрацией, без забора свежего наружного воздуха», — сказал он. «Многие здания были построены в 80-х годах без притока свежего воздуха, и в течение следующих 20 лет это создало аббревиатуру «синдром больного здания».’”

Больное здание — это здание, окружающая среда которого подвергает обитателей риску заражения инфекциями верхних дыхательных путей.

Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) ежегодно обновляет свой справочник. Хаглид был председателем национального и международного справочника ASHRAE в 2011 и 2019 годах, поэтому он знает свое дело.

«По мере того, как вы будете больше проветривать, качество воздуха в целом улучшится, и людям понравится дышать свежим воздухом», — сказал Хаглид. «Я думаю, что когда у вас есть что-то вроде этого вируса, передающегося по воздуху, и у вас паршивая система вентиляции или ее нет вообще, я думаю, что это очень плохая смесь.

Когда чистый воздух поступает в жилой дом в минимальных количествах или вообще не поступает, отработанный воздух рециркулируется. Выхлоп — это вдыхаемый воздух, содержащий углекислый газ или другие загрязняющие вещества; его следует вытолкнуть из здания. Чтобы провести параллель, пассажиры самолета дышат смесью свежего и рециркулируемого воздуха. В самолетах используются высокоэффективные воздушные фильтры для твердых частиц (HEPA), которые рециркулируют воздух из салона и смешивают его со свежим воздухом.

Наряду с ношением масок и соблюдением дистанции 1,8 м усиленная вентиляция может помочь уменьшить распространение #COVID19 в школах. Откройте окна, используйте переносные очистители воздуха и улучшите фильтрацию по всему зданию, чтобы увеличить вентиляцию, когда это возможно. Узнайте больше: https://t.co/EuSX3miaad. pic.twitter.com/oJdTSxuuEQ

— CDC (@CDCgov) 1 марта 2021 г.

Но фильтры HEPA намного эффективнее, чем в стандартных квартирных системах вентиляции.

«Если вы перерабатываете воздух, у вас есть тенденция к концентрации загрязняющих веществ», — сказал Хаглид. «При гриппе, простуде или коронавирусе, если вы просто циркулируете один и тот же воздух, есть признаки того, что это значительно увеличит ваши шансы заболеть гриппом, вирусом или заболеть.

Если у одного человека, проживающего в многоквартирном доме с плохой вентиляцией, коронавирус, то у каждого второго жильца есть шанс заразиться от вытяжного воздуха, поступающего из квартиры в квартиру.

«Если вы находитесь в большом здании, и путь потока проходит вниз через ядро ​​здания и вниз по коридорам, а затем он подходит к входной двери квартир и фактически проходит под входной дверью и через жилое пространство. .. возможно, у кого-то есть какой-то вирус, или простуда, или грипп, или что-то в этом роде, коронавирус ходит взад-вперед по коридору, теоретически они могут выпустить некоторые переносимые по воздуху патогены, и он может перемещаться с потоком воздуха, — сказал Хаглид.

Единственный способ решить эту проблему — отрегулировать приток воздуха так, чтобы он выходил из квартиры в прихожую, а не наоборот. Для жителей Техаса это сейчас даже важнее: если по коридорам вашей квартиры ходят люди без масок, риск заражения выше.

«Положительное давление воздуха — это когда вы открываете дверь и чувствуете, как воздух входит внутрь. Отрицательное — это когда есть небольшой вакуум», — сказал Хаглид. «Если в квартире, в которой вы находитесь, положительное давление, воздух, как правило, выходит из квартиры.Если этот положительный сжатый воздух поступает снаружи и это свежий воздух, то это хорошо. Если давление воздуха в вашей квартире отрицательное, и оно тянет воздух от поступающих элементов, которые потенциально могут быть заражены, то это плохо».

Другими словами, воздух должен выходить из вашей квартиры, а не входить в нее. Хаглид сказал, что вы можете проверить это с помощью простого трюка: слегка приоткройте входную дверь и поднесите салфетку к проему. Если ткань съезжает, воздух выходит из вашей квартиры.Если ткань смещается, воздух поступает в вашу квартиру.

Если воздух поступает в вашу квартиру из коридора, Хаглид предлагает установить отдельную вентиляционную установку, которая поможет очищать воздух. Если у вас нет на это средств, он также сказал, что открытие окна принесет свежий воздух в ваше пространство. Центры по контролю и профилактике заболеваний (CDC) пишут, что на открытом воздухе «концентрация вирусных частиц быстро снижается с ветром, даже очень слабым». Подобная среда может быть создана в вашем доме.

Не во всех высотных зданиях используется переработанный воздух. В старых зданиях часто есть отдельные оконные системы кондиционирования воздуха для каждой единицы.

«По иронии судьбы, старый блок, в котором нет общего воздуха, поступающего в каждый блок, на самом деле может быть намного лучше, чем более современный блок, в котором поток воздуха поступает из общих помещений и поступает в отдельные блоки», — сказал Хаглид.

Другие здания могут иметь коридор под открытым небом в центре, поэтому свежий воздух поступает в каждый блок снаружи.Здания, о которых нужно беспокоиться людям, — это те, в которых одна система вентиляции на десятки, а то и сотни единиц.

Перейдем к ресторанам. Вскоре им разрешат открыться на полную мощность.

В исследовании под названием «Аэрозольная передача SARS-CoV-2» была проанализирована вспышка с участием трех неассоциированных семей в ресторане в Гуанчжоу, Китай. Десять человек, сидящих за тремя столами на пути воздушного потока «выдыхаемых аэрозолей, содержащих вирус», заразились SARS-CoV-2 (новый коронавирус) в канун китайского Нового года (24 января 2020 г.).

«Поскольку тот кондиционер, который обслуживал эти три стола, тянул их назад, он толкал их вперед, воздух не обменивался и не выпускался, поэтому я просто продолжал обдавать воздухом одних и тех же людей. Таким образом, это показало, что он был достаточно локализован», — сказал Хаглид.

Остальные 68 посетителей не заразились новым коронавирусом, как и официанты.

«За теми тремя столиками сидели просто люди. Так что с одной стороны это показывает, что это не супер заразно», — сказал Хаглид.«Вам нужно провести достаточно времени, чтобы получить определенный уровень экспозиции. Другими словами, просто подойти к столу и предъявить чек или поставить на стол тарелку с едой было недостаточно. Если вы находитесь в районе с кем-то, кто болен, и воздух как бы рециркулирует, это не очень хорошо».

Опять же, важен поток воздуха. Как говорил Хаглид и его коллеги из DuPont: «Если сомневаетесь, разбавьте». Если в здании достаточно притока воздуха, вероятность того, что вы заболеете в своей квартире или в ресторане, невелика.Но все равно нужно быть осторожным.

«Это похоже на все остальное: вы управляете рисками, и если вы делаете это хорошо, вы проживете дольше и станете здоровее», — сказал Хаглид.

Следите за новостями Шарлотты Скотт в Твиттере.

Полная статья: Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах Edström, 2008; Boverket, 2009, 2010; IVA, 2012; Mars, 2012).В то время как одной из причин может быть необходимость сокращения использования энергии в экологических целях (IVA, 2012), другими причинами может быть необходимость замены строительных материалов и услуг, срок службы которых подходит к концу (Boverket, 2009). Необходимость снижения энергопотребления в существующем фонде зданий также указывается в директивах ЕС, таких как 2002/91/ЕС (Европейская комиссия, 2002 г.) и 2010/639/ЕС.

Важной причиной ремонта может быть необходимость улучшения качества воздуха в помещениях ( далее «IAQ» ) для жителей существующих жилых помещений.Установка сбалансированной механической системы вентиляции с рекуперацией тепла ( далее «MVHR» ) может быть решением для удовлетворения таких потребностей. В качестве меры по обновлению установка системы MVHR может сократить потребление энергии за счет рекуперации тепла и улучшить качество окружающей среды в помещении (, далее «IEQ» ) за счет подачи отфильтрованного и контролируемого по температуре воздуха (Abdul Hamid et al. , 2019; La Fleur). , Moshfegh, & Rohdin, 2017; Thomsen et al., 2016). Следующим шагом в области энергоэффективности должна стать управляемая по потребности ( далее «DCV-система» ) система MVHR (Ben-David et al., 2017; Ди Джакомо, 1999 год; Guyot et al., 2019) По сравнению с обычной системой MVHR, которая обеспечивает постоянный объем воздуха (, далее «CAV» ), система DCV регулирует скорость вентиляции, чтобы более адекватно удовлетворять потребность в помещении (Maripuu, 2009). Однако, насколько нам известно, эта стратегия управления редко используется в многоквартирных домах. Причиной этого может быть то, что скорость воздухообмена ( и далее ACR’ ) в других зданиях (например, в офисах и промышленных зданиях) обычно намного выше, чем в многоквартирных домах, а это означает, что эти здания имеют больший энергетический потенциал. экономия за счет изменения ACR.Кроме того, другие типы зданий иногда не используются, что позволяет значительно сократить вентиляцию, например, в нерабочее время, что приводит к значительной экономии энергии. Тем не менее, Johansson, Bagge, and Lindstrii (2011) представили данные о заполняемости жилых домов в Швеции, которые можно использовать для определения потенциала DCV-систем в многоквартирных домах. Основываясь на измерениях, проведенных в 18 многоквартирных домах (в которых 342 квартиры), они показывают, что заполняемость исследованных квартир сильно различается, и поэтому потенциал экономии энергии за счет применения DCV нельзя игнорировать.

Предыдущие публикации (Afshari & Bergsøe, 2003; Bossche et al., 2007; Jeong et al., 2010; Karunakaran, Parameshwaran, Iniyan, et al., 2007; Karunakaran, Parameshwaran, Pyluru, et al., 2007; Mortensen & Nielsen, 2011; Ng, Qu, Zheng, Li, & Hang, 2011; Nielsen & Drivsholm, 2010; Pavlovas, 2004; Pollet et al., 2013) показывают, что DCV-системы могут экономить энергию как в офисах, так и в отдельных домах. семейных домов и квартир, обеспечивая при этом тот же показатель качества воздуха в помещении, что и MVHR, и более высокую экономию энергии, чем механическая вытяжная вентиляция. Они также показывают, что необходимо учитывать другие факторы, такие как утечка воздуха в зданиях и тип управления DCV. Карунакаран, Парамешваран, Иниян и др. (2007) проводят экспериментальные испытания, а также моделирование системы DCV, управляемой CO 2 и наружной температурой, и показывают, что (в сочетании с температурным экономайзером) потенциальная экономия энергии составляет от 29–79% для VAV до 19–19%. 42% для CAV при сохранении качества воздуха в помещении. Карунакаран, Парамешваран, Иниян и др.(2007) проводят экспериментальные испытания с использованием DCV-системы, управляемой CO 2 , показывая, что такая система имеет потенциал экономии до 70% энергии по сравнению с CAV и до 89% в сочетании с экономайзером. Нг и др. (2011) тестируют DCV на основе CO 2 в американской начальной школе, показывая, что система может обеспечить экономию энергии до 1,86% по сравнению с опцией CAV, сохраняя при этом IEQ. Чон и др. (2010) показывают, что DCV может экономить энергию, необходимую для охлаждения, до 26. 1% за счет моделирования офисов в субтропическом климате. Нильсен и Дривсхольм (2010 г.) измерили воздействие постоянного тока на односемейный дом, показав, что скорость вентиляции может быть снижена в 37% случаев без значительных изменений концентрации CO 2 и уровня влажности, что теоретически должно сохранять 37% на электроэнергию для вентиляторов. Босше и др. (2007) выполнили моделирование DCV, управляемого по влажности в отдельно стоящем доме, и показали, что различная экономия энергии может быть достигнута в зависимости от воздухонепроницаемости здания; чем ниже утечка воздуха, тем выше экономия энергии.Мортенсен и Нильсен (2011) также провели моделирование постоянного тока для многоквартирных домов, показав снижение потребления электроэнергии на 20-30% при сбросе статического давления вместо фиксированного статического давления. Afshari и Bergsøe (2003) протестировали четыре стратегии в тестовой квартире, чтобы определить стратегию вентиляции для оптимального климата в помещении и использования энергии. Их эксперимент показал, что скорость вентиляции можно уменьшить без ущерба для качества воздуха в помещении, что приведет к экономии энергии.Павловас (2004) сравнивает четыре различных стратегии вентиляции, три из которых регулируются по потребности. Используя проверенную имитационную модель, Павловас показывает, что можно экономить энергию за счет вентиляции с контролем присутствия и/или влажности при достижении приемлемого качества воздуха в помещении. Поллет и др. (2013) смоделировали воздействие двух различных типов систем DCV на двухквартирные дома и квартиры и сравнили DCV с системами MEV и MVHR, показав, что DCV снижает потребление первичной тепловой энергии по сравнению с MEV.По сравнению с MVHR, Pollet et al. (2013) показывают, что общее операционное потребление энергии и уровни CO 2 аналогичны DCV, в то время как общие затраты ниже для DCV.

CO 2 часто считается показателем качества воздуха в помещении, поэтому системы DCV, направленные на достижение одновременной экономии энергии и хорошего качества воздуха в помещении, обычно контролируются датчиками CO 2 . Это связано с тем, что CO 2 обычно считается загрязнителем воздуха внутри помещений, связанным с деятельностью человека, процессами горения и другими видами деятельности, производящими загрязняющие вещества (Satish et al., 2012). Целью DCV-системы, управляемой датчиками CO 2 , является увеличение скорости вентиляции только тогда, когда необходимо справиться с неприемлемыми концентрациями загрязняющих веществ в воздухе помещения, а в других случаях экономить энергию за счет снижения скорости вентиляции. . Однако датчики CO 2 — не обнаруживают загрязняющие вещества, образующиеся в результате деятельности, которая не приводит к образованию CO 2 , или загрязняющие вещества, выделяемые строительными материалами, т.е. ковры из линолеума, клей и краска. Поэтому для контроля DCV на основе этих выбросов можно использовать датчики смешанного газа.Такие датчики могут обнаруживать летучие органические соединения (, далее «ЛОС» ), которые могут быть загрязняющими веществами, выделяемыми строительными материалами и другими органическими источниками (Holøs et al. , 2019; Namieśnik, Górecki, Kozdroń-Zabiega ła, & Łukasiak, 1992). Следовательно, система DCV, управляемая такими датчиками, может оказаться более чувствительной к изменениям внутренней среды. Можно утверждать, что система DCV, управляемая такими датчиками, может реагировать более быстро и более адекватно на необходимость увеличения скорости воздухообмена (Herberger et al., 2010). Несмотря на то, что это может быть так, исследования систем DCV, основанных на контроле ЛОС в многоквартирных домах, до сих пор в основном основаны на лабораторных испытаниях, моделировании характеристик зданий и полевых измерениях уровней ЛОС в многоквартирных домах для применимости такой системы. (Абдул Хамид и др., 2014; Абдул Хамид и др., 2015; Блом, 2015). Однако Merzkirch, Maas, Scholzen и Waldmann (2015) провели полевые испытания в доме на одну семью системы DCV, основанной на контроле ЛОС.В своей статье они пришли к выводу, что можно добиться значительной экономии энергии при сохранении хорошего качества воздуха в помещении. Эти ссылки показывают, что такая система должна, по крайней мере, обеспечивать удовлетворительный уровень качества воздуха в помещении. Однако в этих ссылках не оценивался потенциал энергосбережения такой системы при ее применении в многоквартирном доме. Тем не менее, их результаты показывают, что применение такой системы в многоквартирном доме является многообещающим.

Помимо слишком высоких уровней загрязняющих веществ, следует избегать вредных уровней влажности, чтобы сохранить строительные материалы и строительную ткань.В жилых помещениях DCV рекомендуется также контролировать по влажности, помимо, например, CO 2 (Марипуу, 2009 г.). Есть несколько публикаций, посвященных системам DCV с контролем влажности в многоквартирных домах (Bossche et al., 2007). Босше и др. (2007) запускали моделирование в CONTAM, сравнивая работу DCV с относительной влажностью с системой вентиляции, которая не является, показывая, что этот контроль обеспечивает более низкую среднюю относительную влажность. Woloszyn, Kalamees, Abadie, Steeman и Sasic Kalagasidis (2009) моделируют влияние различных стратегий управления влажностью на качество воздуха в помещении и потребление энергии.Они показывают, что этот тип стратегии снижает колебания относительной влажности в помещении, поддерживает относительную влажность на целевом уровне (что не допускает образования конденсата) и обеспечивает экономию энергии. Однако ни один из них не оценивает воздействие такой системы контроля влажности посредством полевых измерений.

Основной целью данной статьи является оценка применимости DCV-системы, управляемой как датчиком смешанного газа (в основном реагирующим на летучие органические соединения), так и влагой в многоквартирных домах посредством полевых измерений.Несмотря на то, что в приведенных выше источниках действительно показаны преимущества DCV-систем, ни в одной из них не оценивается применимость этой DCV-системы в многоквартирных домах посредством полевых измерений в здании с установленной системой, и, несмотря на усилия авторов, в противном случае такая оценка не проводилась. нашел. Таким образом, эта статья направлена ​​на определение потенциала системы для достижения хороших результатов: 1) качество воздуха в помещении, 2) влагозащита и 3) энергоэффективность в многоквартирных домах. Это в основном посредством полевых измерений в тематическом исследовании.Кроме того, поскольку эта DCV-система работает на контроле содержания летучих органических соединений и влаги вместо регуляторов CO 2 , еще одна цель состоит в том, чтобы утвердить этот тип контроля для многоквартирных домов. Поэтому в документе также ставится цель сравнить контроль ЛОС в системе с измерениями CO 2 .

В этой публикации авторы надеются осветить функциональность и применимость этой новой системы DCV, а также предоставить полезную информацию, которая облегчит принятие решений относительно систем механической вентиляции с рекуперацией тепла, особенно при реконструкции, а также при проектировании новых зданий.

2. Метод

Чтобы оценить влияние системы DCV, она была установлена ​​для обслуживания 24 квартир в Норчепинге, Швеция, в тематическом исследовании. Измерения температуры, относительной влажности и уровня летучих органических соединений в приточном и вытяжном воздухе для всех квартир были проанализированы для оценки результирующего качества воздуха в помещении. Кроме того, чтобы оценить достоверность контроля ЛОС вместо контроля CO 2 в качестве показателей качества воздуха в помещении в многоквартирных домах, измерения восьми датчиков смешанного газа (ЛОС) сравнивали с измерениями CO 2 .Затем показания датчика смешанного газа сравнивались с рекомендациями CO 2 , чтобы оценить результирующий показатель качества воздуха в помещении на основе показаний системы DCV. Кроме того, энергоэффективность системы DCV была определена посредством расчетов экономии энергии на основе измерений эффективности явного теплообмена системы и расхода воздуха.

2.1. Рекомендуемые уставки

Рекомендации по конкретным уставкам для контроля ЛОС были представлены в предыдущей публикации Abdul Hamid et al.(2014), в основу которого легли испытания в макете квартиры. Тесты включают в себя обычные бытовые действия, которые производят выбросы, которые нам не нужны в помещении, например. табачный дым, аэрозоль от дезодоранта, пары краски и выбросы, образующиеся при жарке пищи или при очистке химическими веществами. Во время испытаний минимальное заданное значение летучих органических соединений составляло 800 ppm CO 2 -экв. и максимум при 1000 ppm CO 2 -экв., с минимальным ACR 0,1 против 0,5 ч -1 до максимального ACR 0.8 ч −1 . Испытания показывают, что выбранный датчик VOC (AppliedSensor, 2010) реагирует на эти загрязняющие вещества, что приводит к увеличению ACR, когда это необходимо, и вентиляции, предназначенной для лучшего качества воздуха в помещении. Однако результаты также показывают, что из-за (практического) размещения датчика VOC системы в вытяжной коробке за пределами квартиры, которая подключена ко всем комнатам в квартире, также существует задержка в регистрации загрязнителя. как уменьшенный выходной сигнал датчика по сравнению с выходным сигналом датчика в помещении происхождения загрязняющего вещества. Эта задержка еще больше увеличивается при более низком ACR, что позволяет загрязняющему веществу распространяться в течение более длительного периода времени, что расширяет его охват в пределах квартиры. В публикации (Abdul Hamid et al., 2014) этот вопрос приводит к рекомендации минимальной ACR 0,5 ч −1 или более низкой минимальной уставки VOC 450 ppm CO 2 -экв., что соответствует до наименьшего значения, измеренного в наружном воздухе за трехмесячный период. Более низкая уставка VOC приводит к тому, что система быстрее реагирует на изменения в воздухе в помещении, в то время как более высокий минимальный ACR учитывает необнаруженные загрязняющие вещества в воздухе в помещении.Более высокий минимальный ACR также учитывает нагрузки, которые не измеряются, например, тепловые нагрузки.

Уставка подачи влаги была проанализирована в другой публикации Abdul Hamid et al. (2015). Анализ основан на риске видимого роста плесени на типичном (но рискованном) составе наружных стен. Результаты приводят к рекомендуемому заданному значению подачи влаги на уровне 3,0   г/м 3 , чтобы избежать повреждения влагой.

2.2. Практический пример и полевые измерения

Многоквартирный дом, в котором была установлена ​​система DCV, был построен в 1965 году в городе Норчепинг, Швеция.Система DCV обслуживала 24 квартиры, в которые можно было попасть по одной лестнице. Здание состоит из квартир с 1–2 комнатами (см. рис. 1), за исключением кухни и санузла, с аналогичной планировкой. До установки система вентиляции состояла из сбалансированной CAV-системы с приточным и вытяжным воздухом. Приточный воздух нагревался с помощью теплового агрегата, подключенного к системе централизованного теплоснабжения, а рекуперация тепла на отработанном воздухе не производилась.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — пример https://doi.org/10.1080/14733315.2020.1818375

Опубликовано в сети:
09 сентября 2020

Рис. 1. Планировка квартир второго этажа семиэтажного дома. На рисунке показаны коробка для распределения воздуха по квартирам, коробка для регулирования воздуха в квартиру и из квартиры, вытяжные и приточные устройства.Чертеж предоставлен Hyresbostäder AB и нарисован Bengt Dahlgren AB.

Система DCV состоит из распределительных коробок, главных воздуховодов к вентиляционной установке (далее «AHU») и от нее, расположенных на чердаке, и обслуживаемых компонентов, предназначенных для установки на многоуровневой лестнице -пространство (прихожая) и на чердаке, см. рис. 1. Снаружи каждой квартиры и на чердаке размещаются шкафы управления с датчиками и заслонками для управления потоком воздуха. Система DCV (Swegon, 2014) автоматически регулирует скорость воздухообмена для каждой квартиры в многоквартирном доме на основе двух параметров воздуха в помещении: 1) результирующая влажностная нагрузка на строительные материалы из-за образования влаги в помещении ( в дальнейшем выражается как влагоснабжение’ ) и 2) ЛОС, выделяемые различными видами деятельности и строительными материалами. Поступление влаги ранее связывали с риском роста плесени на строительных материалах (Abdul Hamid et al., 2015), а выходной сигнал датчика ЛОС коррелирует с уровнями CO 2 , поскольку CO 2 часто рассматривается как показатель качества воздуха в помещении (Herberger et al., 2010; Herberger, 2009; Herberger & Ulmer, 2012). ).

Система DCV определяет подачу влаги с помощью датчиков температуры и относительной влажности ( далее RH’ ), которые размещаются в приточном воздуховоде вентиляционной установки ( далее AHU’ ), а также в вытяжном канале для каждой квартиры. При этом влагообеспеченность рассчитывается как разница между содержанием пара в потоках вытяжного и приточного воздуха. Для контроля и измерения концентраций ЛОС используется металл-оксид-полупроводник (МОП-сенсор) (AppliedSensor, 2010; Herberger et al., 2010; Herberger, 2009; Herberger & Ulmer, 2012; Ulmer & Herberger, 2012). помещается в отработанный воздух. Этот датчик смешанного газа обнаруживает различные вещества, которые нам не нужны в воздухе помещений: спирты, альдегиды, алифатические углеводороды, амины, ароматические углеводороды, CO, CH 4 , сжиженный нефтяной газ, кетоны и органические кислоты.Показания этого датчика на заводе соотносятся с уровнями CO 2 и, следовательно, выражаются в эквивалентных частях на миллион CO 2 . Причиной такой корреляции является возможность сравнения с общепринятыми рекомендациями по CO 2 . Датчик имеет диапазон чувствительности 0–2000 ppm (экв. CO2) и работает при относительной влажности 5–90 % (AppliedSensor, 2010).

В зависимости от выбранных уставок система в рассматриваемом примере увеличивала и уменьшала скорость вентиляции в соответствии с потребностью.Система предназначена для достижения ACR в соответствии с управлением, которое в данный момент приводит к более высокому ACR. Для управления воздушным потоком, основанным на измерениях VOC, управление основано на пропорциональном (P) регуляторе, а ACR увеличивается пропорционально потребности, см. Рисунок 2. Для управления воздушным потоком, основанным на измерениях подачи влаги, управление основан на пропорционально-интегральном регуляторе (PI), и ACR увеличивается до тех пор, пока превышено выбранное заданное значение (в данном случае >3 g/m 3 ).

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование .Иллюстрация схемы управления по показаниям МОП-датчика.

Рис. 2. Иллюстрация схемы управления по показаниям МОП-датчика.

Для анализа полевых измерений система DCV сама регистрировала температуру, относительную влажность, показания датчиков VOC, органы управления устройствами и потоки воздуха от квартирных шкафов управления и к/от кондиционера. Кроме того, система автоматически определяла подачу влаги для каждой квартиры. Данные по всем этим параметрам собирались каждые пять минут.

2.2.1. Voc против CO
2 контроль?

Несколько источников (Herberger et al., 2010; Herberger, 2009; Herberger & Ulmer, 2012) показали, что выходной сигнал датчика ЛОС разумно коррелирует с уровнями CO 2 для офисов, но ни один из них не показал этого для квартиры. жилых помещений (в которых нагрузки отличаются от таковых в офисах).Обнаруженные корреляции также далеки от детерминированных. Поэтому, кроме датчиков в самой системе, в вытяжных воздуховодах восьми квартир были размещены датчики СО 2 -датчики, чтобы определить, верна ли заводская корреляция для многоквартирных домов, и применима ли стратегия вентиляции, основанная на Датчик смешанного газа может применяться в многоквартирных домах вместо стратегии, основанной на выходе датчика CO 2 . Другая цель этого сравнения заключалась в том, чтобы определить, можно ли использовать показания датчика VOC в качестве индикатора IAQ в квартирах вместо измерений CO 2 . Эти измерения проводились с максимальным 5-минутным интервалом.

2.2.2. Расчеты экономии энергии

Экономия энергии была рассчитана на основе среднечасовых значений измерений температуры и расхода воздуха в приточно-вытяжной установке. Температуры в потоках вытяжного, наружного, вытяжного и приточного воздуха были измерены для расчета эффективности явного теплообмена агрегата в соответствии с: (1) эффективность обмена η рассчитывается как отношение фактического повышения температуры [°C или K] приточного воздуха к максимально возможному повышению температуры [°C или K].

Эффективность явного теплообмена вместе с измерениями воздушных потоков использовались для расчета энергии, необходимой для нагрева приточного воздуха до желаемой температуры (19 °C) после рекуперации тепла. Мощность, необходимая для обогрева воздушного потока, может быть рассчитана как: (2) P=q·ρ·c·ΔT(2) где P – мощность, необходимая для обогрева [Вт], q – расход воздуха [м 3 /s], ρ плотность воздуха [кг/м 3 ], c удельная теплоемкость воздуха [кДж/(кг·°C)] и ΔT разность температур [°C ] до и после нагревания.

Результаты для системы DCV сравнивались с аналогичными расчетами для гипотетической системы CAV с рекуперацией тепла и без нее. Это связано с тем, что MVHR, работающий с CAV, можно считать обычным вариантом ремонта в Швеции. Данные для наружного воздуха были получены от Шведского метеорологического и гидрологического института (Шведский метеорологический и гидрологический институт [SMHI], n.d.).

3. Результаты и обсуждение

Этот раздел начинается с анализа потенциала датчика VOC в качестве индикатора качества воздуха в помещении в сравнении с обычными измерениями CO 2 .Во-вторых, представлен анализ измерений подачи влаги и показаний летучих органических соединений в затронутых квартирах в соответствии с рекомендуемыми рекомендациями. Наконец, представлены рассчитанные показатели экономии энергии, основанные на полевых измерениях.

«Графики» в этом документе показывают статистические значения измерений в воздухе помещений. Центральная красная линия в рамке представляет собой медиану, а верхняя и нижняя синяя линии представляют собой квартили. Верхняя и нижняя черные линии называются «усами» и располагаются на максимальном расстоянии 1.5 межквартильных диапазонов (IQR = расстояние между квартилями) от квартилей, т.е. верхний ус не выше верхнего квартиля + 1,5 IQR, а нижний ус не ниже нижнего квартиля − 1,5 IQR. Любые значения, расположенные за пределами усов, наносятся на график как «выбросы» и отмечаются красным знаком «+», даже если они не обязательно отражают ошибки в измерениях. Желтые и красные ромбы на этих графиках показывают 10-й и 90-й процентили для значений, включенных в диаграмму, а зеленый кружок показывает среднее значение.

3.1. VOC в сравнении с CO

2 -уровни и контроль

Не удалось определить статистическую корреляцию между показаниями датчика VOC и CO 2 -датчика. Однако на Рисунке 3 показано, что показания датчика CO 2 и датчика VOC следуют аналогичной схеме, но датчик VOC генерирует гораздо более высокие пиковые значения, что, скорее всего, является причиной того, что статистическая корреляция не может быть определена. Аналогичные наблюдения сделаны и в других семи сравнениях. Объяснением различий между показаниями двух датчиков является более высокая чувствительность датчика VOC, поскольку он измеряет загрязняющие вещества, которые обычно присутствуют в концентрациях в частях на миллиард, а не в частях на миллион, в отличие от CO 2 — концентрации, которые обычно выше. чем 350 ppm в квартирах (Johansson et al., 2011). Таким образом, показания датчика VOC усиливаются, чтобы выразить их в CO 2 эквивалентных частей на миллион – небольшие изменения, таким образом, также усиливаются и становятся относительно большими, чем фактические, что может объяснить большие различия в пиковых амплитудах между CO 2 и значения ЛОС. Кроме того, датчик VOC реагирует на целый ряд загрязняющих веществ, в отличие от датчика CO 2 , что может быть еще одним объяснением разницы в амплитудах пиков, поскольку он может реагировать более чем на одно загрязняющее вещество в данный момент.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование VOC vs CO 2 для одной квартиры, среднечасовые значения за две недели.

Рисунок 3. VOC и CO 2 для одной квартиры, среднечасовые значения за две недели.

Рисунок 4 подтверждает наблюдения, сделанные на рисунке 3, но для всех восьми квартир, в которых СО 2 измерялся в вытяжном воздухе.Ширина между усами для датчиков VOC намного больше, чем для датчиков CO 2 , что свидетельствует о большем разбросе. Это должно быть связано с тем, что пики ЛОС чаще дают более высокие значения, чем соответствующие пики CO 2 , что еще раз подтверждает более высокую чувствительность датчика ЛОС. Это очевидно для всех, кроме квартиры O. Кроме того, квартиры O и W являются единственными квартирами, в которых медиана ЛОС ниже, чем медиана CO 2 . Для большинства этих квартир (6/8) эти результаты показывают, что работа DCV на VOC должна привести к более высокому среднему ACR, чем работа на CO 2 , что, в свою очередь, должно привести к меньшему воздействию загрязняющих веществ, образующихся в помещении. Это должно сделать датчик VOC лучшим выбором из двух, когда речь идет о достижении хорошего качества воздуха в помещении. Кроме того, эти результаты показывают, что показания этого датчика должны быть применимы к текущим рекомендациям по уровням CO 2 . Однако следует помнить о различиях в чувствительности этих датчиков при оценке качества воздуха в помещении и причинах их различий.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — пример https://doi.org/10.1080/14733315.2020.1818375

Опубликовано в Интернете:
09 сентября 2020 г.

Рис. 4. Графики зависимости CO 2 от ЛОС в восьми квартирах. Основано на среднечасовых значениях измерений, проведенных между 11 ноября 2014 г. и 11 ноября 2015 г.Буквы М, Н, О, П, У, В, Ш, Х обозначают разные квартиры.

3.2. Результирующий показатель качества воздуха в помещении

На рис. 5 показаны измерения контрольных параметров и результирующий расход воздуха для одной из квартир за три дня. Можно заметить, что время от времени VOC превышает минимальный порог (800 ppm CO 2 -экв.), в то время как подача влаги (3 г/м 3 ) не превышает, что приводит к увеличению расход воздуха. Также можно заметить, что время от времени подача влаги превышает пороговое значение, что также приводит к увеличению воздушного потока.Это показывает, что управление работает так, как задумано для этой квартиры, и то же самое поведение управления DCV можно наблюдать для других квартир.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование , Одновременные ЛОС, подача влаги и воздушный поток в квартире в течение трех дней, измеряемые каждые 5 мин. Штриховые линии – более низкие пороги, пунктирные линии – более высокие пороги.

Рис. 5. Одновременное содержание летучих органических соединений, влагообеспеченности и воздушного потока в квартире в течение трех дней, измерение каждые 5 мин. Штриховые линии – более низкие пороги, пунктирные линии – более высокие пороги.

На рис. 6 показаны средние значения контрольных параметров (VOC и подача влаги) и полученное среднее значение ACR. Для большинства квартир влагообеспеченность ниже целевого значения (<3 г/м 3 ), а также уровни летучих органических соединений и CO 2 (<1000 ppm). При этом ACR превышают воздушный поток обычной CAV-системы (примерно 0,0005 h −1 ) только для нескольких квартир. Интересно, что это показывает, что воздушный поток может не быть таким высоким, как обычная система CAV (0,5 ч −1 ), чтобы справиться с измеренными нагрузками, и что с обычной системой CAV квартиры вероятно, будет переохлаждение. На рисунке также показано, что по крайней мере в двух квартирах уровень содержания летучих органических соединений выше желаемого (>1000 ppm CO 2 экв.), хотя средний ACR выше минимального (0,2 ч −1 ), что может указывать на потребность в более высоком минимуме или максимуме ACR в этих двух квартирах.На рисунке также видно, что как минимум в двух квартирах средняя влажность выше желаемой (>3 г/м 3 ), и в то время как одна из них, по-видимому, достигает в среднем высокого ACR (∼0,7 ч −1 ). , другой нет (∼0,4 h −1 ). Это может указывать на проблемы с элементами управления в квартире, которые в среднем не достигают высокого ACR, что может привести к увеличению максимального ACR. Наконец, рисунок также показывает, что в среднем содержание CO 2 ниже 1000 ppm в квартирах, в которых проводились измерения CO 2 .

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование Средние значения влагообеспеченности (график вверху, *) и ЛОС (график внизу, *) для 24 квартир, а также CO 2 (график внизу, o) для 8 квартир в зависимости от среднего расхода воздуха. Между 24 февраля 2015 г. и 20 октября 2015 г.

Рисунок 6. Средние значения влагообеспеченности (график вверху, *) и ЛОС (график внизу, *) для 24 квартир, а также CO 2 (график внизу, о) для 8 квартир в зависимости от среднего воздуха поток.Между 24 февраля 2015 г. и 20 октября 2015 г.

Среднее содержание влаги в зданиях этого типа в Швеции составляет приблизительно 1,2 г/м 3 , согласно Боверкету (Boverket, 2009), который также показывает, что большинство зданий этого типа имеют механические системы вентиляции. На рис. 7 показано измеренное каждые 5 минут влагообеспечение квартир в данном конкретном случае. Этот рисунок показывает, что медиана превышает типичное среднее значение (1,2 г/м 3 ) как минимум в 14 квартирах.Это также показывает, что запас влаги может на мгновение подняться до довольно высокого уровня. Оба эти наблюдения указывают на необходимость быстро реагирующей системы вентиляции с контролем влажности.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование , Измерение подачи влаги каждые 5 минут во всех 24 квартирах в период с 24 февраля 2015 г. по 20 октября 2015 г.Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 3 г/м 3 , из Abdul Hamid et al. (2015).

Рисунок 7. Измерение влажности, каждые 5 минут, во всех 24 квартирах, между 24 февраля 2015 г. и 20 октября 2015 г. Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 3 г/м 3 , из Abdul Hamid et al. (2015).

Абдул Хамид и др. (2015) показали, что риск роста плесени в чувствительных стеновых конструкциях из-за влагосодержания внутри помещения следует учитывать до тех пор, пока влажность превышает 3  г/м 3 последовательно в течение более длительного периода времени. .Однако важно отметить, что этот предел определяется с учетом чувствительной конструкции наружных стен и 12-часовых «дозировок» благоприятных условий для роста плесени в отопительный период, а здание, в котором установлена ​​DCV-система, не имеют эту конструкцию внешней стены, и данные не собираются исключительно в течение отопительного периода. Тем не менее, поскольку детальная оценка влагозащиты по данным измерений существующей конструкции внешней стены здания не проводится, в следующем анализе полученный предел используется в качестве эталонного значения.На рис. 8 показаны статистические данные о влагообеспеченности, основанные на 12-часовых средних значениях. На рисунке показано, что 14 квартир имеют 90-процентиль, который ниже 3  г/м 3 (Абдул Хамид и др., 2015), что указывает на то, что в них снижен риск проблем с влажностью из-за влажных нагрузок изнутри. Однако это значение превышено в 10 из 24 квартир, хотя и незначительно в восьми из этих квартир (<1 г/м 3 ). По крайней мере две квартиры превышают лимит как минимум на 1 г/м 3 , и хотя квартира V имеет соответственно высокий 90-процентильный ACR (∼0.8 h −1 ), в квартире L нет (∼0,45 h −1 ). Это говорит о том, что в квартире L могут быть неисправны регуляторы влажности или воздушного потока. Тем не менее, чтобы определить, есть ли какой-либо материал, который может быть поврежден из-за превышения предела влажности, предлагается провести детальную оценку влагобезопасности. Чтобы уменьшить этот риск, одним из вариантов может быть уменьшение уставки ПИ-регулятора, чтобы ACR увеличивался раньше для этих квартир, а другим вариантом является увеличение минимального или максимального ACR.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование . Блочная диаграмма измеренной влажности на основе 12-часовых средних значений, все 24 квартиры, между 24 февраля 2015 г. и 20 октября 2015 г. График обрезан при 8  г/м 3 для улучшения визуального восприятия. Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 3 г/м 3 , из Abdul Hamid et al.(2015).

Рисунок 8. Блок-диаграмма измеренной влажности на основе 12-часовых средних значений, все 24 квартиры, между 24 февраля 2015 г. и 20 октября 2015 г. График обрезан при 8  г/м 3 для улучшения визуального восприятия. Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 3 г/м 3 , из Abdul Hamid et al. (2015).

На рис. 9 показаны диаграммы содержания летучих органических соединений, а на рис. 10 — ACR для каждой квартиры. Некоторые квартиры имеют гораздо более высокие нагрузки, чем другие, что в основном должно быть вызвано привычными различиями, но может также указывать на различия в материальных выбросах.Тем не менее, различия между квартирами предполагают необходимость ACR для конкретных квартир. По крайней мере, 15 квартир имеют приемлемый IAQ на основе этих измерений (90-процентиль <1000 CO 2 -экв. ppm), в то время как девять из 24 квартир превышают 1000  ppm CO 2 -экв. частей на миллион с 90-процентилем. Поскольку восемь из этих квартир также превышают среднюю подачу влаги за 12 часов, составляющую 3 г/м 3 с 90-процентилем, это говорит о том, что в этих квартирах может потребоваться более высокий минимальный или максимальный ACR.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах — тематическое исследование , Содержание ЛОС, выраженное в CO 2 -экв. частей на миллион Среднечасовые измерения, сделанные каждые 5 минут, для всех 24 квартир. Измерения проводились между 24 февраля 2015 г. и 20 октября 2015 г. Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 1000 ppm.

Рисунок 9. Содержание летучих органических соединений, выраженное в CO 2 -экв. частей на миллион Среднечасовые измерения, сделанные каждые 5 минут, для всех 24 квартир. Измерения проводились между 24 февраля 2015 г. и 20 октября 2015 г. Буквы на оси x обозначают разные квартиры. Пунктирная контрольная линия при 1000 ppm. Рис. 10 .Скорость воздухообмена. Среднечасовые измерения, сделанные каждые 5 минут для всех 24 квартир, между 24 февраля 2015 г. и 20 октября 2015 г. Буквы на оси x обозначают разные квартиры.

Рисунок 10. Скорость воздухообмена. Среднечасовые измерения, сделанные каждые 5 минут для всех 24 квартир, между 24 февраля 2015 г. и 20 октября 2015 г. Буквы на оси x обозначают разные квартиры.

3.3. Экономия энергии

Результаты измерений показывают, что эффективность явного теплообмена для DCV зависит от расхода воздуха и находится в пределах 75–91%.Энергия, необходимая для нагрева приточного воздуха, рассчитывалась по формулам, представленным в разделе 2.2.2. Чтобы рассчитать потребление энергии для нагрева приточного воздуха в системе CAV, мы приняли расход воздуха, равный максимальному расходу воздуха для системы DCV (0,8 ч −1 ), так как это то, что необходимо для достижения такого же или лучшего качества воздуха в помещении с системой CAV. При температуре приточного воздуха, установленной на 19 °C, была рассчитана разница в потреблении энергии между следующими случаями: 1) без использования рекуперации тепла с помощью системы CAV, 2) с использованием рекуперации тепла с помощью системы CAV и 3) с использованием рекуперация тепла с помощью системы DCV.Второй вариант предполагал эффективность скрытого теплообмена, равную средней эффективности DCV-системы. Результаты в таблице 1 показывают значительную экономию энергии за счет рекуперации тепла (83%) и дополнительную экономию за счет двухрежимной системы DCV (86%). DCV экономит на 22 % больше тепловой энергии, чем CAV с рекуперацией тепла.

Влияние DCV-системы на качество воздуха в помещении, энергопотребление и влагозащиту в квартирах – тематическое исследование .Расчетное потребление энергии для нагрева приточного воздуха до 19 °C. Вариант DCV основан на потоках воздуха между 12 ноября 2014 г. и 25 февраля 2015 г. Наружная температура по измерениям. Мощность, необходимая для работы вентилятора, не учитывается в этих расчетах.

4. Выводы

Сравнение датчиков ЛОС и обычных датчиков CO 2 показывает, что датчики ЛОС более чувствительны к изменениям в воздухе помещений в многоквартирных домах. Кроме того, они показывают, что показания датчиков ЛОС могут быть связаны с обычными рекомендациями CO 2 , но следует помнить о различиях между показаниями этих датчиков и обычных датчиков CO 2 .

Полевые измерения в тематическом исследовании показывают, что существует потребность в ACR для конкретной квартиры из-за сильно различающихся нагрузок ЛОС и влажности между квартирами, и что с исследуемой системой DCV можно достичь хорошего качества воздуха в помещении и влагозащиты. Различия между квартирами в результатах полевых измерений воздуха в помещении показывают необходимость ACR для конкретной квартиры, чтобы иметь дело с специфическими для квартиры выбросами и влагой. Результаты полевых измерений также показывают, что нагрузки представляют низкий риск дискомфорта или повреждения из-за влажности для большинства квартир, обслуживаемых системой DCV, но необходимо пересмотреть средства контроля влажности и воздушного потока по крайней мере для восьми квартир.

Можно отметить, что выбросы для (5-минутных) измерений влагообеспеченности многочисленны и высоки. Отчасти это связано с коротким временным интервалом измерений и ожидаемыми вариациями в пределах этого интервала. Однако большое количество выбросов также показывает, что такие вариации быстро обрабатываются системой. Следовательно, они не отражают риски роста плесени, связанные с влажностью. Для оценки этого риска более подходящими являются рассчитанные 12-часовые средние значения.Анализ средних значений за 12 часов показывает, что есть квартиры с влажностными нагрузками, которые могут представлять риск для долговечности строительных материалов. Для этих квартир решением может быть увеличение ACR, однако в одной из квартир контроль влажности может быть неисправен.

Расчеты использования энергии для нагрева приточного воздуха, основанные на полевых измерениях, показывают, что при переходе на этот тип системы от системы MBV можно сэкономить энергию, и что потребление энергии может быть дополнительно снижено за счет DCV-система.

В общем, это исследование показывает, что ACR для конкретной квартиры должен быть более подходящим для работы с различной нагрузкой между квартирами. Даже если шведские строительные нормы и правила (Boverket, 2019) требуют расхода воздуха на единицу площади, очевидно, что это не подходит как для квартиры с одним жильцом, так и для квартиры одинакового размера с десятью жильцами. Единственный разумный способ проектирования воздушного потока многоквартирного дома, в котором трудно оценить количество будущих жителей, состоит в том, чтобы стремиться к максимальной разумной заполняемости и соответствующему соответствующему воздушному потоку во всех квартирах.Даже если сегодня в Швеции такой дизайн не используется, в случае такого проекта должна быть значительная экономия энергии за счет контроля потребления. Как и сегодня, плохой микроклимат в квартирах с высокой наполняемостью просто приемлем.

Поскольку это в первую очередь тематическое исследование, рекомендуется дополнительно изучить влияние этой системы на энергопотребление, качество воздуха в помещении и влагозащиту посредством подробных измерений в исследованиях, включающих большее количество квартир. В таком большом исследовании следует провести опрос жителей, чтобы оценить влияние на их восприятие IEQ.Также могут быть проведены дальнейшие исследования рентабельности DCV-систем в многоквартирных домах, влияния на акустику в квартирах, а также практических преимуществ и недостатков этого типа системы по сравнению с обычным вариантом.

Рис. 1. Планировка квартир второго этажа семиэтажного дома. На рисунке показаны коробка для распределения воздуха по квартирам, коробка для регулирования воздуха в квартиру и из квартиры, вытяжные и приточные устройства. Чертеж предоставлен Hyresbostäder AB и нарисован Bengt Dahlgren AB.

Рисунок 4. Блок-диаграммы зависимости CO 2 от ЛОС в восьми квартирах. Основано на среднечасовых значениях измерений, проведенных между 11 ноября 2014 г. и 11 ноября 2015 г. Буквы М, Н, О, П, У, В, Ш, Х обозначают разные квартиры.

Единственный способ, которым будут работать пассивные вентиляционные отверстия

ВЕНТИЛЯЦИЯ: единственный способ, которым будут работать пассивные вентиляционные отверстия

Шон Максвелл 2015-12-17 00:46:58

Только вытяжная вентиляция является одной из наиболее распространенных стратегий как для одноквартирных, так и для многоквартирных домов.В многоквартирных домах вытяжка выводится из квартир, часто в ванных комнатах и/или кухнях, а свежий воздух предназначен для ее замены. Откуда берется этот «свежий воздух», может быть загадкой. Он может исходить из щелей или преднамеренных вентиляционных отверстий во внешней оболочке, а также может исходить из других квартир или коридора через щели или подрезы дверей коридора. Часто это происходит из нескольких из этих источников, в зависимости от того, где находится квартира в здании, а также от ветра, температуры, баланса механических систем и графиков работы, а также от поведения жильцов.Это действительно трудно сказать.

Частично проблема заключается в том, что очень трудно поддерживать постоянными все эти факторы или корректировать их во время исследования, особенно в занятых зданиях. Стивен Винтер Ассошиэйтс (SWA), мой бывший работодатель, выполнил исследовательский проект для программы Building America в рамках Национальной лаборатории возобновляемых источников энергии, который попытался получить более полное представление о том, что происходит, и определить передовой опыт для многоквартирной вентиляции. Хотя у нас не было достаточно оборудования, времени или денег, чтобы окончательно определить, откуда поступает свежий воздух даже большую часть времени, мы узнали кое-что о системах вентиляции и о том, что заставляет их работать (или нет).Некоторые эксперименты даже забавляли.

Во-первых, мы проверили как можно больше вещей в квартире, чтобы определить возможные пути утечки. Например, мы проверили дверь в коридор. Чтобы провести этот тест, мы разработали всевозможные хитроумные приспособления, в том числе капсулу из пенопласта, которую можно надеть на дверь, и тестер воздуховода для измерения утечек (см. рис. 1). Нам также необходимо было измерить утечку из пассивных вентиляционных отверстий во внешней оболочке. В большинстве проверенных зданий это были так называемые струйные вентиляционные отверстия, потому что они предназначены для обеспечения постоянного притока свежего воздуха к жильцам.

В ходе нашего тестирования мы быстро обнаружили, что дверь в коридор часто является самым большим единственным путем воздухообмена в квартире. Каждое здание было разным, но утечка через дверь варьировалась от 20 CFM50 до более 200 CFM50. Для очень тесных квартир это может быть более 50% от общей площади утечки квартиры. Обратите внимание, что типичный тест двери с вентилятором не принимает во внимание протечку двери, потому что это дверь чаще всего используется для теста! Эта практика имеет тенденцию игнорировать одну из определяющих характеристик оболочки квартиры и схемы воздушного потока.

Тестирование часто показывало дефекты во многих установках с пассивной вентиляцией. Тем не менее, даже если бы они работали в соответствии с проектом, для подачи воздуха из вентиляционных отверстий с желаемой скоростью необходимо постоянное отрицательное давление до 20 Па. Диаграмма на Рисунке 2 показывает, что разумная цель 7,5 кубических футов в минуту на струйный вентиль потребует 20 Па отрицательного давления.

Поскольку одно только знание объема утечки не скажет вам, сколько свежего воздуха проходит через дверь квартиры, мы контролировали давление с помощью датчиков давления и регистраторов данных.Это позволило нам увидеть, постоянно ли квартира находилась под отрицательным или положительным давлением. В этом случае нам нужно было постоянное отрицательное давление, потому что конструкция вентиляции только с вытяжкой требует, чтобы свежий воздух вытягивался из пассивных вентиляционных отверстий или других желаемых мест.

К сожалению, в большинстве зданий квартиры просто недостаточно герметичны, чтобы стабильно удерживать отрицательное давление и вытягивать воздух из пассивных вентиляционных отверстий. Вместо этого давление в квартирах и коридоре сильно колебалось в зависимости от погоды, ветра и, в частности, занятости здания в целом.Чаще воздух поступал в щели в коридорной двери или выходил из них. Хотя двери часто были хорошо защищены от атмосферных воздействий, они и множество других утечек в квартире затмевали площадь утечки пассивных вентиляционных отверстий. В результате вентиляционные отверстия практически не обеспечивали вентиляцию при типичном отрицательном давлении.

Герметичные апартаменты

Мы хотели посмотреть, что произойдет, если у нас будут действительно герметичные квартиры, и нам помогли Калифорнийский университет в Дэвисе, который согласился применить технологию аэрозольной герметизации в нескольких квартирах.ASHRAE 62.2-2013 рекомендует герметичность квартиры на уровне 0,30 CFM50 или менее на квадратный фут площади помещения. Мы загерметизировали одну квартиру до 0,27 CFM50 на квадратный фут вручную, в то время как Калифорнийский университет в Дэвисе загерметизировал другую до 0,08 CFM50 на квадратный фут с помощью аэрозоля. Разница в эксплуатации этих двух квартир была разительной. На рисунках 3 и 4 показано, как каждая квартира работала в шести различных условиях.

В обоих случаях первое условие показывает квартиру без работающих систем — вытяжные вентиляторы выключены, пассивные вентиляционные отверстия закрыты.Второе условие показывает вероятное максимальное давление — вытяжные вентиляторы включены, но пассивные вентиляционные отверстия все еще закрыты. Третье условие показывает квартиру с открытыми форточками; это нормальная работа, как задумано. Четвертое условие показывает квартиру с приоткрытой дверью в коридор; это было сделано, чтобы помочь интерпретировать аномалии из долгосрочной регистрации данных. Пятое условие показывает возврат к нормальной работе, а шестое условие показывает квартиру с снова выключенными всеми системами.

Между этими двумя квартирами огромная разница.В относительно негерметичной квартире (рис. 3) включение вентиляторов, открытие и закрытие вентиляционных отверстий оказывает некоторое влияние, но незначительное. В конце концов, воздух с такой же вероятностью будет поступать из других квартир или коридора, как и из пассивных вентиляционных отверстий. Более герметичная квартира (рис. 4) может резко изменить свое давление, изменив работу вентиляционных отверстий и вентиляторов. В этой квартире воздух гораздо чаще поступает из пассивных вентиляционных отверстий, чем в других квартирах. Но достаточно ли этого?

SWA попытался определить, насколько воздухонепроницаемой должна быть квартира, чтобы получать большую часть воздуха из пассивных вентиляционных отверстий.Получить весь подпиточный воздух из пассивных вытяжек практически невозможно, потому что невозможно получить идеально герметичные квартиры. Но учитывая, что соответствие ASHRAE 62.2-2013 требует свежего воздуха, и что мы хотим свести к минимуму приток воздуха в жилище из неизвестных источников, было бы целесообразно обеспечить герметичность менее 0,1 CFM50 на квадратный фут. Насколько это вообще достижимо?

Эффективная только вытяжная вентиляция

SWA ведет базу данных испытаний дверей с воздуходувкой, проведенных за последние несколько лет в зданиях, которые участвовали в какой-либо программе экологичности или энергоэффективности.На рис. 5 показаны результаты этих испытаний. Восемьдесят восемь процентов протестированных квартир прошли порог ASHRAE 62.2-2013 в 0,3 CFM50 на квадратный фут ограждения, но лишь небольшая часть смогла достичь 0,1.

Чтобы эффективно использовать только вытяжную вентиляцию и уменьшить приток свежего воздуха из нежелательных источников, таких как другие квартиры и коридоры, квартиры должны быть герметизированы до уровней, которые обычно не встречаются даже в самых лучших экологически чистых зданиях. Поскольку только вытяжная вентиляция является одной из самых распространенных форм вентиляции, это представляет собой проблему.Кроме того, значительное отрицательное давление, необходимое для стабильной работы пассивных вентиляционных отверстий, может привести к другим непредвиденным последствиям для ограждающих конструкций здания.

Одним из способов решения проблемы является подача свежего воздуха непосредственно в квартиры с помощью таких средств, как приточно-вытяжная вентиляция, и это, вероятно, наиболее целесообразно с точки зрения качества воздуха в помещении. Но сбалансированная вентиляция обходится дороже. Необходимы инновации в небольших, недорогих вентиляторах с рекуперацией тепла и вентиляции с рекуперацией энергии.В целом, все конструкции вентиляции, как только вытяжные, так и сбалансированные, должны хорошо функционировать в герметичных помещениях.

Шон Максвелл был старшим консультантом по энергетике в Steven Winter Associates и в настоящее время проживает в Австралии. Его почти семь лет работы в SWA варьировались от десятков энергоаудитов многоквартирных домов до исследований для программы DOE Building America.

© Журнал эффективности строительства. Посмотреть все статьи.

ВЕНТИЛЯЦИЯ: единственный способ, которым будут работать пассивные вентиляционные отверстия
/article/VENTILATION%3A+The+Only+Way+That+Passive+Vents+Will+Work/2349578/285128/article.HTML

Меню

Список выпусков

Зима 2019 г.

Осень 2019

Лето 2019 г. — Бесплатно

Весна 2019

Зима 2018

Осень 2018 г. — бесплатно

Лето 2018

Весна 2018 г.

Зима 2017

Осень 2017

Лето 2017

Весна 2017 г.

Осень 2016

майиюнь2016

Март Апрель 2016

Январь Февраль 2016

ноябрь декабрь 2015

Сентябрь Октябрь 2015

июль август 2015

Май Июнь 2015

Март Апрель 2015

Январь Февраль 2015

Ноябрь Декабрь 2014

июль август 2014 г.

Май Июнь 2014

Март Апрель 2014

Январь Февраль 2014

ноябрь декабрь 2011

Сентябрь Октябрь 2011

июль август 2011

май июнь 2011 г.

март апр 2011


Библиотека

Воздух, которым мы дышим — качество воздуха в помещениях для кооперативов, многоквартирных домов и ТСЖ

Мало что в жизни так ценно, но недооценено, как чистый воздух.Мы принимаем это как должное. Вдох, выдох — мы редко даже замечаем действие.

Обеспечение чистоты, свежести и безопасности воздуха, которым мы дышим, является одной из бесчисленных обязанностей, которые советы директоров и управляющие зданиями должны брать на себя от имени своих жильцов и акционеров. К счастью, при правильном совете экспертов и тестировании задача не должна быть слишком сложной.

Keep it Moving

Никому не нравится застой, особенно когда он влияет на воздух, которым мы дышим.«Вентиляция является центральным компонентом хорошего качества воздуха», — говорит Кейси Бирмингем, старший менеджер проекта Falcon Group, инженерно-консалтинговой фирмы, базирующейся в Нью-Джерси и имеющей офисы в Нью-Йорке и по всей стране. И слишком часто об этом компоненте забывают, что приводит к затхлому воздуху, аллергенам, запахам и другим проблемам жильцов.

«Несмотря на то, что жалобы на распространение запаха часто бывают незначительными, более серьезной проблемой является образование плесени, а также проникновение воды», — говорит Бирмингем.Еще одна распространенная проблема в зданиях, построенных с 1960-х годов по настоящее время, заключается в том, что они обычно имеют механическую вентиляцию и могут чрезмерно вытягивать воздух. Это означает, что здание не получает необходимого количества наружного подпиточного воздуха, чтобы сбалансировать воздух, который он выбрасывает, создавая сквозняки, которые проявляются в свистящих окнах, дверях или лифтовых шахтах. Эта проблема еще больше усугубляется «эффектом стопки», наблюдаемым в высотных зданиях.

Старые здания, по словам Бирмингема, обычно не вентилируются с помощью механического оборудования.До введения строительных норм и правил 1968 года в зданиях обычно использовалась естественная вентиляция через открытие и закрытие окон и дверей. И это может быть хорошо.

«В довоенных зданиях у вас действительно лучше вентиляция, потому что вы можете открывать окна и управлять вентиляцией», — говорит Мария Вицци, президент Indoor Environmental Solutions, базирующейся в Нью-Йорке. «У вас больше контроля над окружающей средой и переносом воздуха.”

Благодаря более герметичной постройке послевоенных жилых домов «воздух становится более застойным», — говорит Вицци. «Вентиляция здания действует как легкие здания. Если он не дышит должным образом, у нас проблемы».

Обеспечение надлежащей вентиляции может предотвратить накопление загрязняющих веществ в зданиях, говорит Бирмингем, включая двуокись углерода, окись углерода, формальдегид, свинец, двуокись азота, озон, двуокись серы, влажность и рост микробов, а также типы неприятных запахов, которые так часто беспокоят жителей. многоквартирных домов.

Другие проблемы с качеством воздуха в многоквартирных домах включают запахи отходов жизнедеятельности домашних животных и запахи, связанные с накопительством, говорит Марк Дроздов, технический директор корпорации Creative Environment Solutions (CES) в Нью-Йорке. В зданиях, где ведутся ремонтные работы, проблемой может быть «вдыхаемая пыль, связанная со строительными работами», а также «высоколетучие органические соединения, выделяющие краски, гидроизоляцию, ковровые покрытия и другие строительные материалы», — говорит Дроздов.

Иногда строительство влияет на воздушный поток из-за отходов или даже застройки вентиляционных отверстий и воздуховодов. Когда компания Виззи получает жалобы на спертый воздух, они помещают камеру в воздуховод, чтобы увидеть, нет ли там засорения или препятствия. «Мы находим интересные вещи в воздуховодах, — говорит Вицци. «Кто-то сделал ремонт, и в воздуховодах остались материалы или мусор попал в систему.”

А бывает, что линия полностью блокируется ремонтом. Виззи говорит, что они установят камеру и обнаружат, что теперь там, где когда-то было вентиляционное отверстие, есть стена.

«Уважайте воздуховоды», — говорит Вицци. «Не всегда понятно, почему воздуховод находится на кухне или в ванной. Но это влияет на эту квартиру и всех на этой линии. Важно быть внимательным к своим ближним.”

Погода и время года также могут влиять на качество воздуха, так как концентрация переносимых по воздуху раздражителей колеблется в зависимости от сезона. «В теплые месяцы обычно увеличивается количество плесени и других биологических агентов, а также проблемы с влажностью», — говорит Дроздов. «В более прохладные месяцы обычно больше проблем с низкой влажностью».

Другие незначительные, но распространенные проблемы также могут влиять на качество воздуха для жителей, в том числе «пассивное курение», — говорит Дуг Вайнштейн, вице-президент по операциям AKAM Associates, Inc., у которого есть офисы в Нью-Йорке и Флориде. «Очистка желоба компактора мусора также важна. Вы можете получить запахи, резонирующие в коридорах и местах общего пользования».

Это я?

В самых экстремальных формах плохое качество воздуха в помещении может вызвать так называемый «синдром больного здания». Хотя чаще всего это связано с коммерческими зданиями, это может быть проблемой и для жилых домов. Агентство по охране окружающей среды (EPA) определяет синдром больного здания как термин, используемый для описания «ситуаций, в которых люди, находящиеся в здании, испытывают острые последствия для здоровья и комфорта, которые, по-видимому, связаны со временем, проведенным в здании, но не могут быть идентифицированы какое-либо конкретное заболевание или причина». .Проблемы могут ощущаться в одной конкретной комнате или зоне или проявляться во всем здании.

Это отличается от «болезни, связанной со зданием», которая, согласно EPA, является диагностируемой болезнью, которая может быть идентифицирована и связана непосредственно с переносимыми по воздуху загрязнителями зданий.

«Синдром больного здания — это абсолютно реальная вещь, — говорит Дроздов.«Некоторые из причин включают плесень, плохую вентиляцию и низкий уровень влажности». Этих проблем можно избежать, обеспечив надлежащую вентиляцию, улучшив распределение воздуха, найдя и устранив источники загрязнения.

Дышать легче

Зная, что качество воздуха в помещении так важно для качества жизни, а также для здоровья в долгосрочной и краткосрочной перспективе, необходимо твердое намерение создавать и поддерживать системы, которые делают это возможным. «Обычно люди привлекают специалистов только тогда, когда возникает проблема», — говорит Бирмингем.«Они не осознают возможности энергосбережения и повышения качества жизни».

Первым шагом в использовании этих возможностей является обращение к профессионалу, который может проверить, что на месте, и дать рекомендации о том, как внести улучшения. «Если вашему зданию более десяти лет, и за последнее десятилетие никто не занимался вентиляцией, на нее следует обратить внимание», — говорит Бирмингем.

Чтобы увидеть полную картину качества воздуха в здании, «вам необходимо провести полную оценку качества воздуха в помещении, включая тестирование на влажность, воздушный поток, плесень и ЛОС (летучие органические соединения)», — говорит Дроздов.ЛОС можно найти в красках, лаках, воске, топливе и предметах домашнего обихода, и они могут выделяться при их использовании или, в некоторой степени, при их хранении.

Поиск переносимых по воздуху раздражителей и аллергенов можно измерять «с помощью биокассет и оборудования для отбора проб воздуха на плесень», — говорит Дроздов. Мониторы респирабельной пыли и детекторы фотоионизации могут нарисовать картину общего качества воздуха в помещении. «Мы бы рекомендовали, чтобы это тестирование проводили только профессионалы, чтобы предотвратить неправильную интерпретацию данных, которая может привести к неверным решениям», — говорит Дроздов.

Поскольку строительство может играть такую ​​большую роль в качестве воздуха, крайне важно, чтобы эти проекты контролировались и чтобы все участники понимали и соглашались с тем, как управлять использованием химикатов и строительных материалов. Например, «используйте для полов только полиуретан на водной основе», — говорит Вайнштейн. «В противном случае ЛОС могут попасть в воздух. Работайте со своей строительной бригадой, чтобы убедиться, что они используют продукты с наименьшим количеством летучих органических соединений.”

Такую же осторожность следует применять к химическим веществам, используемым для уборки и обслуживания зданий. «Убедитесь, что под рукой есть паспорта безопасности материалов, в которых описывается использование химических веществ и указывается, какая вентиляция необходима», — говорит Вайнштейн.

Регулярные осмотры и техническое обслуживание оборудования и систем здания также гарантируют, что жители и персонал здания будут наслаждаться хорошим качеством воздуха.По словам Бирмингема, при проверке надлежащей работы вентиляции и другого связанного с воздухом оборудования эти системы следует проверять четыре раза в год, чтобы убедиться, что такие элементы, как вентиляторы и ремни, работают без сбоев. «Наружные воздухозаборники также следует проверять четыре раза в год», — говорит он.

Вайнштейн соглашается. «Качество воздуха во многом зависит от чистоты оборудования», — говорит он. «Убедитесь, что фильтры заменены и машины работают оптимально.Проводите периодическую чистку вентиляционных шахт. Включите это в обычный график».

И «Очень важно очистить воздуховод», — подчеркивает Вицци. «Это не привлекает столько внимания, потому что люди не могут его видеть. Однако то, чего вы не видите, может причинить вам боль. Это вопрос образования. Люди должны понимать, что когда у них на кухне что-то выходит из гриля, это ненормально. У вас может быть квартира за 5 миллионов долларов, и все равно через эту вентиляцию будут поступать вещи.Регулярная уборка — лучший и самый простой способ сделать так, чтобы ничего подобного не случилось.

Что касается оборудования для охлаждения и осушения, Бирмингем предлагает персоналу здания проверять его ранней весной и ранней осенью, когда уровень влажности начинает меняться. «Они должны проверить его и найти такие вещи, как стоячая вода в поддоне для слива конденсата и микробный рост в змеевиках испарителя», — говорит он.

Для фильтров «это зависит от характера воздуха, который вы втягиваете», — говорит Бирмингем.«Должен быть план технического обслуживания, и оно должно происходить достаточно часто, чтобы фильтры не забивались заметно». Если они заметно загрязняются между заменами, то график следует изменить.

Даже если несколько лет назад здание работало с максимальной эффективностью, важно регулярно возвращаться и проверять системы. «Есть много вещей, которые могут повлиять на вентиляцию», — говорит Бирмингем. «Замена окон, изменение использования пространства, привычки жильцов.Воздушные регистры могут засориться. Амортизаторы со временем могут сломаться. Вам действительно нужно сочетание вещей — профессиональная оценка раз в десять лет и регулярное техническое обслуживание».

Внесение улучшений

Если в здании обнаруживаются проблемы с качеством воздуха, это не конец света. «Исправить некоторые из этих проблем может быть довольно просто, — говорит Вицци. Иногда дело в чистке. В других случаях это может быть вопрос настройки оборудования.

Чтобы улучшить качество воздуха, здания могут «увеличить приток воздуха, установить вентиляционные отверстия в ванных комнатах, убедиться, что окна загерметизированы и утеплены или застеклены должным образом», — говорит Дроздов. «Они могут периодически осматривать крышу и фасад, чтобы убедиться в отсутствии проникновения воды».

Если потребуются более серьезные изменения, включая модернизацию системы, по словам Бирмингема, потребуется инженер, чтобы «удостовериться, что вы соблюдаете все стандарты механического кода.

И хотя крупные модернизации или изменения могут показаться головной болью для здания с точки зрения затрат и времени, они также могут предоставить возможность с точки зрения экономии энергии. Для зданий, которые могут иметь системы, построенные на устаревших нормах и правилах, «у них есть огромные возможности для экономии энергии», — говорит Бирмингем. Во Флориде это не является большой проблемой, но если зимой у вас резко похолодает, вы можете вытягивать много более холодного воздуха, что делает ваши системы отопления, вентиляции и кондиционирования воздуха намного менее эффективными.Нахождение баланса может сэкономить большие деньги в долгосрочной перспективе и с точки зрения качества жизни жителей.

В конечном счете, хорошее качество воздуха означает хорошее качество жизни. Надлежащее техническое обслуживание и усердие могут гарантировать, что каждый получит возможность дышать легче.

Лиз Лент — независимый писатель и частый автор The Cooperator.

Как проверить и почистить вентиляцию в квартире

Как проверить и почистить вентиляцию в квартире

Если вентиляция работает хорошо, мы забываем о ее существовании.Мы начинаем задаваться вопросом, как прочистить вентиляцию в квартире, когда на стенах появляется плесень и запах сырости в ванной, белье долго сохнет, окна запотевают и по запаху можно определить, что готовится ужин с соседями. Ведь непременным условием хорошего самочувствия человека является постоянный приток свежего чистого воздуха, а нарушение вентиляции в квартире приводит к снижению работоспособности, быстрой утомляемости, развитию аллергии, астмы и других хронических заболеваний.

Содержание

  • Причины, по которым не работает вентиляция
  • Проверка работоспособности вентиляционного канала
  • Как самому почистить вентиляцию подручными средствами
  • Обзор способов улучшения вентиляции

Причины, по которым не работает вентиляция

К сожалению, эффективные комплексные установки приточной вентиляции до сих пор остаются прерогативой современных жилых комплексов последних лет постройки.Подавляющее большинство многоквартирных домов, как старых «хрущевок», так и более поздних девяти-шестнадцатиэтажек, оснащены системами вентиляции с естественным побуждением. Это самая дешевая, всем известная схема, когда вентиляционные каналы из каждой квартиры подключаются к общему вертикальному стояку для прохода. Причин включения вентиляции в квартире, рассчитанной на естественный воздухообмен из-за «протечек» и щелей в окнах и дверях, может быть несколько:

  • Замена старых окон на современные стеклопакеты.Для работы «вытяжки» с естественным побуждением необходим постоянный приток воздуха с улицы, который обеспечивался щелями старого окна. Герметичный теплосберегающий стеклопакет перекрывает естественный приток воздуха, повышается влажность воздуха, постоянно запотевают окна, в квартире появляется плесень и запах сырости. Помещение приходится постоянно проветривать, в результате энергосберегающая функция пластиковых окон не предусмотрена и требуются меры по улучшению вентиляции.

Замена старых окон на герметичные стеклопакеты нарушает естественный воздухообмен и ухудшает вентиляцию в квартире: повышается влажность воздуха, потеют окна, появляется запах сырости другая квартира в подъезде, или в нее выведен вытяжной воздух из очень мощной кухонной вытяжки.Естественная вентиляция многоквартирных домов рассчитана на расход воздуха не более 90 куб.м. м/ч, а при подключении к нему всего одной вытяжки, создающей воздушный поток мощностью более 1000 м.куб. м/ч неизбежно пострадают системы вентиляции соседних квартир. При засорении вентиляционного стояка потребуется профессиональная чистка, а во втором случае – полный ремонт вентиляции в квартире за счет создавшего проблему соседа.

  • Зимой вытяжка работает хорошо, а плохая вентиляция в квартире наблюдается только в летнюю жару. Основным условием эффективной работы вентиляции с естественным побуждением является разница температур в помещении и на улице.

    Вентиляция с естественным побуждением в старых домах рассчитана на разницу температур внутри квартиры и снаружи, поэтому летом она фактически не работает, на стенах появляется плесень

    Летом эта разница незначительна и приняты старые нормы СНиП что летом жильцы будут проветривать помещения, открывая окна.Регулярная чистка вентиляции в квартире может немного нормализовать ситуацию, но полностью проблему решит только установка принудительной системы. подручными средствами можно быстро установить степень его работоспособности и принять меры по повышению его эффективности.

    Итак, для проверки тяги в вентиляционном канале необходимо открыть окно в любой комнате и поднести пламя зажигалки или свечи к вентиляционному отверстию на кухне или в ванной.Если вентиляция работает хорошо, она будет тянуть пламя к каналу. Правда, представители газовых служб не рекомендуют применять этот способ в домах с магистральными газопроводами из-за его пожароопасности в случае утечки газа в любой квартире в подъезде.

    Пламя зажигалки склонялось к вентиляционному отверстию: вентиляция работала отлично. Пламя свечи подтверждает, что вентиляция в квартире не работает.

    Есть второй, безопасный способ. При открытом окне к вентиляционной решетке можно поднести лист писчей бумаги, но лучше, чем салфетку или тонкий туалет.Хорошая тяга должна подтягивать бумагу к решетке, т.е. вентиляция работает нормально.

    Проверка вентиляции листом бумаги: поток воздуха держит бумагу на решетке, вентиляция работает нормально

    В жаркую погоду воздух слишком «тяжелый» и эффективность естественной вентиляции этими методами проверить невозможно. Если при проверке в прохладную погоду пламя зажигалки остается неподвижным, а бумажный лист не прилипает к решетке, необходимо прочистить вентиляцию.

    Как самостоятельно прочистить вентиляцию подручными средствами

    Одной из самых частых причин, из-за которой плохо работает вентиляция в квартире, может быть обычное засорение: жировые отложения, пыль, грязь, мелкий мусор, скапливающийся в шахтах вентиляционных каналов годами.

    Согласно правилам эксплуатации многоквартирных жилых домов доступ жильцов к коммунальным услугам запрещается. Поэтому чистка вентиляции в квартире, как части многоквартирного дома, является функцией профессиональных служб, имеющих лицензию на выполнение таких работ и хорошо знакомых с установкой вентиляционной системы в конкретном доме.

    С другой стороны, каждый собственник квартиры должен содержать в порядке все расположенные в ней инженерные системы и уметь чистить вентиляцию в квартире, а точнее производить профилактическую чистку вентиляционного канала, идущего из квартиры в общий стояк.

    Так выглядит вентиляционный канал до и после очистки. Профилактическую чистку вентиляционного канала, расположенного непосредственно в квартире, можно выполнить только самостоятельно

    Для этого аккуратно снимите вентиляционную решетку и смойте с нее жир, пыль и грязь. Вы можете использовать нейтральные моющие средства. Грязь и жир со стенок канала, прилегающих к отверстию, необходимо соскоблить скребком, а затем, вставив шланг пылесоса в вентиляционное отверстие, хорошо пропылесосить его в течение 4-5 минут, двигаясь вверх-вниз по каналу .После химчистки доступный участок вентиляционного канала протирают слегка влажной тряпкой и отверстие закрывают решеткой.

    Важно! При самостоятельной очистке вентиляционного канала категорически запрещается спускать в него на веревке крупногабаритные предметы или использовать агрессивные химические вещества и растворители для растворения трудноудаляемых загрязнений. Допускается применение сухого льда, который прекрасно растворяет жировые отложения и испаряется, не оставляя запаха. не всегда удается повысить эффективность вентиляционной системы.Несколько рекомендаций по улучшению вентиляции в квартире помогут выбрать оптимальный бюджетный вариант, благодаря которому ваш дом наполнится чистым свежим воздухом, а жизнь в нем станет приятной и комфортной..

    При замене старых окон на стеклопакеты, выбирайте модели с микровентиляцией. Если после установки пластиковых окон возникли проблемы с вентиляцией, на них можно установить специальные приспособления, восстанавливающие естественный приток воздуха с улицы: вентиляционные клапаны или фурнитуру, закрывающие окно без прокручивания и имитирующие щели и протечки старых деревянных окон.Это недорогое улучшение избавит вас от повышенной влажности и запаха сырости, но не решит проблему очистки загрязненного уличного воздуха.

    Вентиляционный клапан, встроенный в стеклопакет, улучшит вентиляцию в квартире, но это не решит проблемы очистки уличного воздуха

    Для улучшения вентиляции отдельных комнат, кухни, туалета, ванной комнаты можно установить приточно-вытяжной вентилятор. Эти устройства достаточно эффективны, рассчитаны на работу в условиях повышенной влажности и выпускаются в оконном, потолочном или настенном вариантах.

    Настенный, потолочный или оконный приточный клапан повышает эффективность вентиляции в отдельном помещении

    Комплексная приточно-вытяжная система вентиляции способна обеспечить качественную атмосферу в помещении любого назначения, но это дорогостоящий проект, требующий полная реконструкция квартиры в старом доме. Квартиры в современных новостройках уже оборудованы такой системой вентиляции.

    Даже в квартире с эффективной приточно-вытяжной вентиляцией не стоит отказываться от проверенных веками преимуществ естественной вентиляции, особенно если дом находится в зеленой зоне.Например, камин, который хорошо проветривает помещение и осушает воздух, является прекрасным примером устройства естественной вентиляции и кондиционирования воздуха, особенно зимой.

    ПОЖАРНАЯ ИСТОРИЯ 31/10 | Пожарный Ближайшие звонки

    31.10.1963 взрыв газа около 23:00. в Колизее Ярмарки штата Индиана (ныне Pepsi Coliseum) в Индианаполисе семьдесят четыре человека погибли и более 385 получили ранения; 176 человек были госпитализированы, когда толпа смотрела финал ледового шоу. Сила первого взрыва толкнула вверх и наружу, катапультируя людей, сиденья, бетон и сталь в воздух.Он сорвал опорную стену. Часть пола обрушилась, образовав кратер шириной 50 футов до ямы для хранения. Второй взрыв, несколько минут спустя, создал огненный шар высотой до стропил. Многие из 4327 зрителей стали жертвами. Некоторые были запущены, приземлившись на лед или в кратер. Некоторые из них были раздавлены или поражены обломками, в основном рядом с местом взрыва, но также и на другом конце катка. «С сотнями раненых, зажатых разбитыми сиденьями и зазубренными кусками бетона, очевидное осталось лежать в лужах крови на льду.Раненые лежали без присмотра в течение, казалось, бесконечного времени, пока первые несколько врачей и медсестер на месте происшествия делали все, что могли». Позже было установлено, что неисправный баллон с пропаном наполнил комнату газом, который воспламенился при контакте с электрическим аппаратом для попкорна.

    31.10.2006 Двенадцать человек погибли в отеле Mizpah в Рино, штат Невада, в результате поджога, произошедшего в основном жилом отеле с низким доходом, в здании которого находилось восемьдесят пять человек. Огонь быстро распространился по коридору 2-го этажа, не дав людям выйти.Матрасы, хранящиеся в коридоре 2-го этажа, служили топливом. Поджог умышленно устроила 47-летняя жительница, она признала себя виновной по двенадцати пунктам обвинения в убийстве и одному пункту обвинения в поджоге первой степени.

    31.10.1882 Пожарный из Флэтайрона, Манхэттен, Нью-Йорк (FDNY) «забрался на фасад горящего здания по адресу 6 th Avenue, чтобы спасти женщину и троих ее детей. Находясь на втором этаже в задымленных условиях, он отнес их к лобовому окну и передал другим пожарным.Комната была очень сильно пропитана дымом и жаром, при попытке уйти он упал и сломал себе спину».

    31.10.1886 Пожарный из Чикаго, штат Иллинойс, погиб «в результате обрушения конструкции во время промышленного пожара на Мэдисон-стрит. Пожар, охвативший два верхних этажа четырехэтажного здания, был в основном потушен, когда в здание вошли сотрудники Чикагской пожарной службы и Чикагского пожарного патруля. Он был одним из шести членов Чикагского пожарного патруля, которые действовали в подвале здания, когда обрушился дымоход.Дымоход прорвал горящую крышу и вызвал обрушение конструкции, которое распространилось по всему зданию и попало в подвал. Он и двое других пожарных были погребены под обломками, и хотя двух других пожарных, получивших серьезные травмы, вытащили из-под обломков в течение часа, пожарным потребовалось почти двенадцать часов, чтобы извлечь его тело».

    31.10.1938 Пожарный из Бингемтона, штат Нью-Йорк, «отреагировал на сильный пожар в Asylum Hill, Box 666, 26 октября 1937 года, в 6:52.м. Он получил опасные для жизни травмы и почти год был прикован к постели. Пожарный скончался в доме ветеранов в Бате, штат Нью-Йорк, 31 октября 1938 года».

    31.10.1952 Пожарный из Оберна, штат Мэн, погиб при пожаре. «27 октября 1952 года в ящик 116 позвонили из-за пожара в доме 316 по Мейн-стрит. Одиннадцать минут спустя огонь перешел во вторую тревогу с сообщениями о людях, запертых внутри здания. Прибывшие на место пожарные внезапно поняли, что пожарный пропал. Двое пожарных и городской электрик вошли в квартиру на втором этаже в поисках пожарного.Проведя обыск, они смогли найти бессознательного пожарного, который находился за кухонной дверью. Когда деревянную дверь взломали, они нашли и убрали пожарного и девушку. Трое мужчин быстро убрали пострадавшего и пожарного. Благодаря действиям пожарного, который использовал свое тело и пальто, чтобы прикрыть девушку, он пожертвовал своей жизнью, но спас девушку. Шестилетняя девочка выжила, а он скончался от полученных травм четыре дня спустя, 31 октября 1952 года.

    31.10.1958 Пожарный из Балтимора, штат Мэриленд, погиб, «когда пожарные боролись с огнем, связанным с химическими веществами на восстановительном заводе, они начали разрушаться один за другим. Возгорание произошло в сводчатом помещении на первом этаже пятиэтажного дома. Испарения, испускаемые химическим веществом, проникали через маски, которые они носили. Пожарный скончался в больнице в результате отравления ядовитым дымом. В общей сложности 25 офицеров и пожарных потеряли сознание и были госпитализированы в результате отравления дымом.

    31.10.1984 пожарный из Чикаго, штат Иллинойс, погиб «во время пожара в трехэтажном многоквартирном доме 30 октября. многоквартирный дом на северо-западной стороне. Искра пламени свечи перекинулась на нити занавески. Пожарные находились на крыше здания, чтобы прорезать вентиляционные отверстия, один пожарный потерял ориентацию, когда дым стал очень густым, и он упал в трехэтажную шахту.Его доставили в больницу Шведского соглашения, где он скончался на следующий день от полученных травм».

    31.10.2002 Пожарный из Лестершира, Великобритания, «умер, провалившись сквозь пол во время поиска людей на заполненной дымом заброшенной чулочно-носочной фабрике на Морледж-стрит после того, как полицейские заметили пожар около 2:45 ночи».

    31.10.2003 Пожарный из Северной Ирландии «умер от травм, когда он провалился через крышу бара во время пожара в отеле Gorteen House в Лимавади, графство Дерри.Его коллеги уже рисковали жизнью внутри, но были вынуждены отступить из-за лютой жары».

    31.10.1903 в Индианаполисе, штат Индиана, поезд, двигавшийся со скоростью тридцать миль в час, груженный студентами Университета Пердью, включая футбольную команду, потерпел крушение прямо в черте города после столкновения с стрелочным двигателем, тянувшим поезд с углем.
