Способы крепления мауэрлата: основные способы, инструменты и материалы

Содержание

Способы крепления мауэрлата к кирпичной стене

Каждый из будущих владельцев собственного дома определяется с вариантом его конструкции и кровли. Крыша строения даёт стенам ощутимую нагрузку. Это сумма массы стропильной системы и материалов, используемых при покрытии. Она за период эксплуатации практически не изменяется в отличие от нагрузки, создаваемой ветром и осадками. Добавьте к этому возможность дополнительной установки антенн, солнечных батарей или водонагревателей. И все эти факторы стоит учитывать при выборе конструкции.
Для равного распределения нагрузки применяется мауэрлат. Это один из элементов кровельной системы сооружения, представлен брусом или бревном, которые укладывают сверху, ровно по периметру внешней стены. Мауэрлат жёстко привязан к верхней части, непосредственно к нему прикреплены стропильные ноги.

Большое влияние оказывает и метод их крепления:

Скользящее. В этом варианте стропила, делая упор на брус, обладают некоей гибкостью, а жесткость конструкций способны обеспечить дополнительные опоры.

Упорное. Стропила выпиленным в них пазом или добавочным бруском упираются в мауэрлат. Из-за этого система отличается жёсткостью, но идёт увеличение боковых усилий.

Стены кирпичных домов способны выдержать ощутимой силы деформацию. В доме из дерева венцы, включая и верхний, образуют взаимосвязанную систему. Она устойчива к разнообразным факторам деформации. Если строение имеет щитовой тип, то тяжёлая и крупных размеров кровля в нём не предусмотрена. Укрепление крыши для строения из кирпича можно отнести к особенным случаям.
Кладка из кирпича обуславливается отличной вертикальной надёжностью на сжатие, она достаточно восприимчива к боковым нагрузкам. В особенности это касается верхней части. Распор незначительной силы способен нанести весомое разрушение. По этой причине мауэрлат на стене, сложенной из кирпича, должен помимо эффекта перераспределения оказывать и эффект взаимосвязи, чтобы образовывался замкнутый пояс, придающий добавочную прочность.

Фронтоны из кирпича

В отдельный случай можно выделить фронтоны крыши, сделанные, как и стены, из кирпича. Подобный метод разгружает и общую массу кровли, и её нагрузку на конструкцию. Мауэрлат выполняется исключительно на боковых стенах. Ещё его можно зафиксировать в проёмах, предусмотрительно сделанных внутри фронтонов. Они способны брать долю нагрузки, создаваемую боковыми усилиями. Мауэрлату при кирпичной стене стоит находиться ближе к её внутренней стороне, при этом не давая давления на внешний, несущий функцию украшения, слой кладки.

Метод фиксации бруса к кладке

Моментом, заслуживающим особого внимания, является метод фиксации бруса к кладке из кирпича. Он должен создавать жесткую связь и при этом надежно удерживать кровлю, но в то же время обеспечивать необходимую подвижность системы стропил, чтобы происходило равномерное распределение нагрузок, влияющих на деформацию.

Перечислим главные способы:

Армированный пояс

Идеальным является вариант в виде выполненного по верхнему периметру армированного железобетонного пояса. Он подходит для больших объемов и высоких построек. Нагрузка на каркас значительная. Для проведения заливки необходимо установить опалубку, внутрь её заложить надёжно обвязанную конструкцию из арматуры, а после залить бетоном хорошего качества. Но прежде чем залить раствор, приварите к арматуре закладные шпильки. Именно на них фиксируется брус. Подобная конструкция будет и трудоёмкой, и самой надёжной.
С внутренней части стен закладываются не кирпичи, а бруски из дерева таких же размеров. К ним будет фиксироваться при помощи железных скоб брус мауэрлата. Они находятся во 2-м или 3-м ряду сверху, предпочтительно в местах, где будут установлены стропильные ноги, чтобы создать дополнительную компенсацию при деформации извне. Завершая кирпичную кладку, в её верхние ряды монтируют шпильки, на которые впоследствии и будет фиксироваться брус для опоры. Их должно быть не меньше, чем стропильных ног.

После в брусе просверливают отверстия, используемые для фиксации гайками на шпильках.

Проволока

Её концы заводят внутрь кладки из кирпича, а после свободными концами выполняется соединение всех элементов в одну связку. Подбирать проволоку необходимо нужного диаметра и отличной прочности. Крепления всех элементов с её помощью может происходить и к стенам, и к перекрытиям.

Металлический профиль

Ещё можно применять вместо деревянного бруса металлический профиль. Востребованы и комбинированные подходы, которые совмещают в себе достоинства нескольких способов.

Для собственного дома обустройство крыши является ответственным и важным этапом строительства. Ошибки могут принести множество неприятностей. Наличие знаний и навыков является залогом успеха в каждой сфере, не исключая и строительство.

Крепление мауэрлата к армопоясу анкерами

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат. Его функции настолько важны, что прочность всей конструкции крыши может зависеть от качества его изготовления, а также способа крепления. Как можно осуществить крепление мауэрлата к армопоясу анкерами? Об этом, а также о назначении и конструктивных особенностях речь пойдет в статье.

Зачем нужен мауэрлат

Установка стропильной системы невозможна на голую стену. Это связано с тем, что строительный блок не предназначен для такой нагрузки. Чтобы он смог выдерживать, ее понадобится своеобразная прокладка. В ее роли и выступает мауэрлат. Он позволяет распределить нагрузку равномерно на всю плоскость стены. Именно поэтому важно знать особенности его конструкции и хорошо все спланировать перед монтажом. Отличным вариантом является не просто установка мауэрлата на голую стену, а его монтаж на армированный пояс. Последний дополнительно укрепляет плоскость и продлевает срок службы мауэрлата.

Стоит понимать, что здание постоянно испытывает на себе вертикальное и распорное усилие. Первая нагрузка объясняется большим весом кровли, которая давит на стены. Этот вес может быть увеличен снеговым слоем, а также ветровыми нагрузками. От такого давления возникает распорное усилие. Оно означает, что стены постоянно стремятся разойтись в противоположные стороны. Это усилие также возрастает с увеличением давления кровли. Если такая нагрузка будет воздействовать на современные виды газобетонных или пенобетонных блоков, то они попросту раскрошатся под стропилами. Это также касается шлакоблока, монолитных стен из керамзитобетона и других. Для таких изделий армированный пояс является не пожеланием, а необходимостью.

Обратите внимание! Бывают случаи, когда выполнить монтаж армопояса невозможно. В этом случае прибегают к использованию специальных химических анкеров.

Стены из кирпича обладают большей устойчивостью, чем перечисленные выше материалы. Если здание выстроено в один этаж, тогда использование армирующего пояса может не понадобиться. Крепить мауэрлат к стенам можно анкерами. В некоторых случаях применяется метод закладного крепления. В этом случае используются шпильки, которые были заранее уложены в швы стены. Но стоит понимать, что если строительства дома ведется в местности, где возможна сейсмическая активность, то установка армопояса потребуется также и на кирпичные стены.

Из основных функций армирующего пояса под мауэрлат можно выделить:

защита от деформации стен;
выравнивание верхнего торца стен;

дополнительная жесткость;
равномерное распределение нагрузки;
возможность крепления других элементов.

Кроме того, что стены испытывают нагрузку под давлением кровли, они могут быть деформированы в процессе усадки здания. Она не всегда происходит равномерно, поэтому в некоторых строениях можно увидеть появившиеся трещины. Армопояс позволяет поддерживать правильную геометрию здания. Не всегда при выгоне стен удается добиться их идеального горизонтального уровня. Укладка мауэрлата не может осуществляться на неровную поверхность. Армопояс дает возможность без потерь произвести выравнивание торца. Благодаря армопоясу стены получают дополнительную жесткость, кроме того, конструкция армопояса является довольно прочной, чтобы в нем производилась фиксация различных крепежных элементов. Именно это и требуется для мауэрлата.

Характеристики армопояса

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция. Под каждое здание выбираются свои размеры, но есть общие правила, которых стоит придерживаться. Среди них можно выделить:

правильная высота;
ширина, соответствующая размеру стены;
длина не должна быть короче, чем стены.

В качестве основы для высоты берется размер в 20 см. В некоторых допускается сооружения армопояса под мауэрлат с высотой в 15 см. Но лучше сделать его больше, а не меньше. Также высота армопояса под мауэрлат не должна превышать размера ширины стены. Ширина армопояса, должна соответствовать ширине стены. Минимальное сечение армопояса под мауэрлат должно составлять 25×25 см.

Армопояс должен быть монолитным. Чтобы добиться этого, его заливку нужно произвести в короткие сроки, чтобы бетон не схватывался по частям. Армопояс получил такое название в силу того, что внутрь конструкции укладывается металлическая основа. Последняя представляет собой решетку, которая собирается из арматуры с диаметром в 10 или более миллиметров. Решетка при этом должна быть не плоской, а объемной, чтобы равномерно распределить усилие.

Монтаж армопояса

Монтаж армпопояса под мауэрлат начинается с установки под него опалубки. В качестве последней может быть использована обрезная доска или ламинированная влагостойкая фанера. Из обрезной доски сбиваются щиты на высоту, которая будет соответствовать высоте будущего армпопояса. Бруски, которыми будет производиться фиксация досок, должны выступать за ее края на размер, равный высоте щита. С помощью этих брусков щиты крепятся к стенам. Крепление осуществляется как с внутренней, так и с внешней стороны. Должен образоваться желоб, в который можно будет залить бетон.

Стоит быть внимательным, чтобы между щитом и стеной не было зазора, т. к. раствор обязательно уйдет в эту щель. Также еще рано заливать готовый раствор, т. к. он разрушит опалубку. Она требует дополнительного укрепления. Сделать его можно деревянными распорками, которые прибиваются к верхнему торцу. Укрепить опалубку для армпопояса под мауэрлат можно также и шпильками. Чтобы опалубку было легче демонтировать, шпильки помещаются в металлические трубки, которые по диаметру должны быть немного больше шпильки. После этого на шпильку надеваются шайбы с большим диаметром и производится прижим гайками.

Следующим шагом производится укладка армирующей основы. Если стены выполнены из материала, который быстро впитывает влагу, тогда перед заливкой на стену лучше уложить гидроизоляционный материал в виде рубероида или покрыть плоскость битумной мастикой. Далее производится заливка бетона. Чтобы он заполнил все пустоты, понадобится глубинный вибратор. Он поднимет все воздушные пузырьки на поверхность.

Крепление мауэрлата

Анкерный болт является распространенным крепежом. Его используют в различных монтажных работах. Он представляет собой резьбовую шпильку, которая помещена в некий трубчатый корпус. На нижнем конце шпильке есть небольшое уплотнение, которое впоследствии увеличит в диаметре трубку и зафиксирует ее в отверстии. Сверху располагается гайка, которая методом выжима поднимает стержень. Перед укладкой мауэрлата потребуется выполнить гидроизоляцию армопояса. Делается это в силу того, что по порам бетона может подниматься влага, которая приведет к гниению мауэрлата и разрушению конструкции кровли. Гидроизоляция выполняется битумной мастикой, рубероидом или подобным материалом.

По периметру стен выкладывается брус, который будет использован для мауэрлата. По углам осуществляется его фиксация методом шипа или другим способом. Разместить его необходимо ближе к внешней части стены. Когда мауэрлат находится на своем месте, необходимо просверлить отверстия в нем, которые по диаметру будут подходить к диаметру анкеров. Дополнительно верхняя часть отверстия в мауэрлате расширяется, чтобы головка анкера могла быть заподлицо. Расстояние между отверстиями не должно превышать одного метра.

Обратите внимание! Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек. Для этого во время заливки армопояса в бетон вставляются шпильки. Они должны располагаться в одной плоскости. После этого в мауэрлате сверлятся отверстия, через которые пропускаются шпильки.

Обязательными отверстиями являются угловыми, которые дополнительно зафиксируют бревна между собой и закрепят всю конструкцию мауэрлата к стенам. После того как отверстия в мауэрлате готовы, необходимо пробурить отверстия в кирпичной кладке. Длина анкеров должна быть не меньше 50 см, а диаметр – М12 или М14. Отверстия под них должны быть соответствующими. Когда все готово, анкера вставляются в отверстия и производится затягивание ключом до полной фиксации. Наглядно увидеть процесс монтажа мауэрлата можно в видео ниже.

Обратите внимание! Если армопояс отсутствует, то выполняется крепление на химический анкер. Процесс сверления отверстий совпадает с тем, который описан выше. Подготовленные отверстия в блоках заполняются особым химическим составом и вставляется шпилька требуемого диаметра. Состав затвердевает и намертво фиксирует шпильку, после этого можно осуществлять крепление мауэрлата шайбой и гайкой.

Резюме

Как видно сам мауэрлат и процесс его крепления являются очень важными. Поэтому подходить к ним стоит со всей серьезностью. Кроме того, т. к. работы проходят на высоте, важно придерживаться всех правил техники безопасности, чтобы не получить серьезных травм.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как крепить мауэрлат – варианты фиксации | САМ СТРОЙ строительный портал

Планируя осуществить заливку армопояса под мауэрлат, важно продумать размеры и характеристики крепежной системы. Мауэрлат– это промежуточный брус, через который стропильная система соединяется со стенами анкерами, шпильками или проволокой. После укладки мауэрлата важно надежно закрепить крышу дома. При изготовлении стен из ячеистых блоков следует продумать крепление мауэрлата к керамзитоблокам без армопояса, а также вместе с ним. Рассмотрим, как нужно установить мауэрлат, чтобы не разрушить пористый бетон. Ведь при неправильном креплении блоки могут растрескаться.

Как крепить мауэрлат – варианты фиксации

Строители в своем лексиконе используют термин «мауэрлат», имея в виду специальную раму, закрепленную на торцевой поверхности капитальных стен. Независимо от того, выполняется ли для возведения несущих стен кирпичная кладка или используются пористые блоки, обязательным элементом здания является мауэрлат. Его делают из швеллера или деревянных брусьев. Мауэрлат объединяет в общую схему кровельную конструкцию и коробку дома. Демпферная рама обеспечивает равномерное распределение нагрузок на стены и надежно соединяет кровельную ферму с коробкой.

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

В зависимости от того, какие материалы используются для строительства стен, применяются различные методы крепления мауэрлата:

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Приняв решение использовать керамзитобетонные блоки для возведения стен здания, следует учитывать их нагрузочную способность. Пористый керамзитобетон не способен воспринимать значительные нагрузки. Однако при небольшой массе кровельной конструкции допускается установка мауэрлата на торцевую поверхность керамзитобетонных стен.

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.

Стянуть проволокой мауэрлат через предварительно выполненные отверстия.Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

Технология установки мауэрлата на поверхность газобетонных стен, не оборудованных армопоясом, аналогична методу крепления к блокам из керамзитобетона.

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Для повышения надежности крепления мауэрлата и предотвращения деформации коробки здания сооружается армированный пояс.

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Выбор метода крепления осуществляется индивидуально. При этом необходимо учитывать конструктивные особенности здания, а также материалы, из которых изготовлены стены и стропильная ферма.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;

фиксация с использованием химических анкеров.Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

В участках связывания обеспечивается прочный прижим бруса к опорной поверхности коробки. При выполнении работ важно правильно рассчитать длину проволочных отрезков, позволяющую обеспечить плотный охват мауэрлата. Преимущества проволочного метода фиксации – легкость выполнения работ и незначительный уровень затрат.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

С помощью шпилек, изогнутых под углом 90 градусов, выполняется надежная фиксация мауэрлата на верхнем уровне стены. На конце шпильки, предназначенном для крепления бруса, выполняется резьба М8-М10. Изогнутый конец крепежного элемента, имеющий гладкую поверхность, располагается внутри стенной кладки или в армопоясе. Длина загнутой части составляет 0,35-0,4 м.

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

Метод крепления с использованием стальных анкеров похож на способ фиксации резьбовыми шпильками. Монтаж крепежных элементов производится до заливки армированного пояса бетонным раствором.

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

По эффективности крепления данный способ более надежен, если сравнивать с использованием отожженной проволоки.

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Подводим итоги

Для обеспечения прочности строений важно надежно закрепить мауэрлат. Технология позволяет выполнить крепление мауэрлата к керамзитоблокам без армопояса и на поверхность бетонного контура усиления. Для фиксации бруса используются различные технологические приемы. Необходимо ответственно подойти к выбору способа крепления для обеспечения надежной фиксации кровельной конструкции.

Что такое мауэрлат. Варианты крепления мауэрлата.

Мауэрлат

Мауэрлат – это элемент стропильной системы. Является опорой для стропильных ног. Представляет собой брус уложенный поверх стены.

Толстые кирпичные стены могут самостоятельно воспринимать распор от нагрузки кровельных конструкций, для того чтобы качественно выполнить установку стропильных конструкций, по верху кирпичной стены укладывается мауэрлат.

Для выполнения любых строительно-монтажных работ необходимо привлекать лицензированные организации, имеющие квалифицированный персонал и инструмент. Все взаимоотношения между заказчиком и подрядчиком должны оформятся в виде договора.

Как правило, в частном домостроении для покрытия дома выполняется скатная кровля из деревянных стропильных конструкций. Необходимость укладки мауэрлата возникает лишь в домах из кирпича или строительных блоков. В домах из дерева стропильные ноги упираются непосредственно в балки перекрытия чердачного помещения или в верхний венец стены, при этом горизонтальный распор стен воспринимается балками перекрытия или затяжками на стропильных рамах.

Крепление мауэрлата

Крепление муэрлата арматурой

При сильных порывах ветра кровля испытывает большие нагрузки. Штормовые порывы ветра способны оторвать кровельный материал вместе с обрешеткой и стропилами. Для того чтобы предотвратить аварийные ситуации мауэрлат должен быть надежно закреплен на стене. Закрепить мауэрлат на стене можно с помощью арматурных ершей, забитых в стену. При этом брус мауэрлата просверливается вместе со стеной, в отверстие забивается арматура. Верх арматуры загибается фиксации мауэрлата.

Крепление муэрлата проволокой

Еще одним способом крепления является заделка стальной проволоки в кладку кирпичной стены, для этого несколькими рядами ниже начинают вкладывать проволоку через равные промежутки, длина которых от одного до двух метров. После укладки мауэрлата проволока затягивается и надежно прижимает брус к стене. Стропила также притягиваются к стенам проволокой или закрепляются специализированными креплениями к мауэрлату. Последний можно закрепить в стене с помощью анкерных болтов.

Инструмент, использующийся для устройства стропильных конструкций: ручная пила, молоток, стамеска, электродрель, циркулярная ручная пила, рулетка, уровень, уровень, капроновый шнурок, гвоздодер, угольник.

Для устройства мауэрлата используют брус сечением от ста миллиметров или тесанного с одной стороны бревна. При использовании бревна возникают дополнительные сложности с установкой стропильных ног.

От правильной установки мауэрлата зависит будущий внешний вид всей крыши. При устройстве мауэрлата необходимо тщательно выверять геометрическое положение всех элементов мауэрлата, окончательно закреплять его лишь после контрольной проверки диагоналей и общего уровня.

Для защиты мауэрлата от влаги, деревянные конструкции обрабатываются антисептическими и огнезащитными составами или смесью воды с известью. Также для защиты от влаги под брус мауэрлата укладывается слой гидроизоляции из рулонных материалов.Для защиты от промерзания зазоры между мауэрлатом и стеной конопатятся войлоком или заполняются монтажной пеной.

Крепление мауэрлата

Устройство кровли ответственное мероприятие. Ошибки при монтаже кровельных конструкций могут привести в будущем к аварийным ситуациям. Недостаточное сечение стропильных элементов не обеспечат необходимую прочность конструкции крыши, а не достаточное и неправильное крепление стропильной системы при сильном порывистом ветре может привести к разрушению крыши и повреждению близлежащих зданий и расположенных возле здания материальных ценностей. Чтобы избежать неприятных ситуаций во время эксплуатации здания, устройство кровли нужно доверить опытной бригаде кровельщиков или производить работы по монтажу под руководством специалиста, имеющего положительный опыт в устройстве скатных крыш.

При устройстве крыши следует особое внимание уделить охране труда. Работы, проводимые на высоте, всегда сопряжены с большим риском, поэтому к обеспечению техники безопасности следует подходить максимально серьезно. Работая на высоте, следует использовать страховочные приспособления (монтажный пояс, временные ограждения). Не приступать к работе, находясь в алкогольном или наркотическом опьянении. Если чувствуется недомогание, головокружение или слабость, также желательно воздержаться от работы на высоте. Выполняя работы на высоте, также следует обеспечить безопасность людей, работающих или находящихся на земле. Защитить людей от падения материалов и инструмента можно с помощью ограждения прилегающей территории, установкой соответствующих знаков и надписей предупреждающих об опасности падения. В местах передвижения людей (по улицам вдоль стройплощадки, в местах входа в здания) устанавливаются защитные козырьки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Как грамотно установить мауэрлат?

Приступаете к строительству крыши? Хотели бы сделать всë так, чтобы кровля прослужила долгие годы, не требуя ремонта? Интересует крепление мауэрлата?

Начать нужно с грамотной установки мауэрлата и стропильной системы. Они послужат своеобразным фундаментом вашей кровли.

В разных источниках этот процесс описывают по-разному. Каждый строитель использует свой способ установки и даëт свои рекомендации.

Эта статья представляет собой полное руководство по конструкции крыши. Здесь вы сможете узнать о разных способах устройства мауэрлата и стропильной системы и выбрать тот, который больше всего подходит именно вам.

Крыша – удовольствие не из дешëвых, поэтому лучше сразу сделать всë правильно и избежать возможного ремонта в будущем.

В первую очередь, вам нужно определить, из какого материала будет сделана ваша кровля. Будет ли это натуральная или металлическая черепица, или может быть гибкая черепица. От этого зависит сама конструкция крыши.

Если вы выбрали металлочерепицу, необходимо определить еë тип. В зависимости от этого шаг обрешëтки будет различным.

Например, шаг обрешëтки для металлочерепицы «Монтеррей» — 35 см, для металлочерепицы «Андалузия» — 40 см.

Если ваш выбор — гибкая черепица, то обрешëтка должна быть сплошной.

Рассмотрим установку мауэрлата и стропильной системы на примере простой двускатной крыши из металлочерепицы. Это наиболее типичный и показательный вариант.

Строительство крыши нужно начать с укладки мауэрлата. Это толстая балка, как правило, стандартного в сечении размера 15 x 15 см.

Мауэрлат представляет собой фундамент крыши, на который будут опираться стропила. Он позволит распределить давление от веса самой кровли, снега и ветра на стены и опоры вашего дома равномерно.

В зависимости от конструкции вашей крыши мауэрлат необходимо уложить либо по оси стены, либо недалеко от еë наружного или внутреннего края. Сделать это желательно так, чтобы он находился не меньше 5 см от границы наружной стены, и плоскости на которую он укладывается. Затем мауэрлат необходимо закрепить на стене.

Для чего это нужно?

В первую очередь, чтобы вашу крышу не смог сдвинуть или сорвать ветер. Тогда ваша кровля сможет сохраниться на долгие годы, а вы сэкономите на еë ремонте.

Крепление мауэрлата к стенам дома можно осуществить несколькими способами. Отличаются они в основном по объëмам кровли и по стоимости.

Основные способы крепления мауэрлата

1. Для больших крыш по площади (более 250 кв.м.)

По периметру стен необходимо залить бетонную балку (или ариопояс). В неë сразу же следует вставить шпильки в вертикальном положении под резьбу м12 или похожую на нее.

Шпильки по одной нужно расставить по длине мауэрлата на расстоянии другу от друга не менее 2 м и обязательно вблизи к торцам мауэрлата. Шпилька должна выходить из бетонной балки на такую высоту, чтобы она, после установки мауэрлата, выходила еще на 3 см из него. Например, если высота мауэрлата у вас будет 15 см, то высота шпильки должна быть 18 см.

После того, как шпильки готовы, их необходимо воткнуть в мауэрлат так, чтобы они пронзили его насквозь, и притянули гайками с шайбой к верхней части стены.

Такой вариант более дорогой, но и более надëжный.

2. Для средних по площади крыш (менее 250 кв.м.)

Этот способ похож на первый. Основное отличие заключается в том, что вам не потребуется заливать бетонную балку по периметру стены. Шпильки нужно вертикально вмуровать в стену во время кладки.

Конечно, такое устройство мауэрлата менее надëжно по сравнению с первым способом, когда используется бетон. Однако это можно исправить. Для обеспечения большей надëжности вам следует вмуровать в стену шпильки большей длины.

3. Для небольших крыш

Хотите облегчить процесс установки мауэрлата и сократить расходы на него?

Вам подойдëт этот способ, особенно, если у вас небольшая крыша.Он предполагает крепление мауэрлата к стенам проволокой – катанкой.

Для этого еще на стадии кладки стен, за 3 ряда до окончания их возведения (либо раньше: чем больше, тем надëжней) вам следует положить середину проволоки между рядами кирпичей. При этом заранее необходимо просчитать длину проволоки так, чтобы длины еë концов хватило для обвязки мауэрлата при завершении кладки стен.

Можно подумать, что при таком устройстве мауэрлата проволоку будет видно на фасаде или внутри помещения. Но это не так.

Если вы будете штукатурить стены с двух сторон, то проволоку не должно быть видно. А если этого не предполагается (например, у вас дом из кирпича), то при кладке стен нужно заложить концы проволоки в стену вертикально между кирпичами, заливая раствором.

Этот способ менее дорогой и достаточно надëжный при условии, что крыша вашего дома небольшая.

Выберите для себя наиболее приемлемый вариант устройства мауэрлата из трëх предложенных.

Конечно, если вы хотите сэкономить, то можно обойтись и без мауэрлата и поставить стропила прямо на балки перекрытия. Тогда следует учесть, что прочность стен и балок должна быть высокой, чтобы выдержать концентрированные нагрузки в местах опоры балок. Мауэрлат же позволит вам распределить нагрузку равномерно по всей стене.

Мауэрлат вместе со стропильной системой образует некий каркас крыши. На нëм будет держаться ваша кровля.

Что представляет собой стропильная часть крыши?

Стропило – это наклонная балка. Как правило, она имеет размер в сечении 7х15 см. Хотя в целях экономии можно использовать стропило 5х15 см. Такой размер больше подойдëт для крыш небольшой площади.

Для натуральной черепицы следует использовать стропило больших размеров — 8х20 см, так как этот материал достаточно тяжëлый.

При установке стропильной части обычно стропила располагают на расстоянии от 60 до 100 см. Чаще всего это дистанция 70-80 см.

Как закрепить стропило в нижней части?

1. Способ крепления стропила к балке, поперечной коньку кровли (без мауэрлата)

Поперечную коньку балку необходимо положить на стену в одной плоскости со стропилом. При таком способе нагрузка от балки не равномерно распределится на стену, а сконцентрируется в месте еë укладки. Поэтому такая конструкция крепления стропила в нижней части кровли больше подойдëт для небольших и легких крыш.

2. Способ крепления стропила к мауэрлату

Этот способ более надëжный. В стропиле необходимо сделать вырез, которым стропило будет упираться на мауэрлат и на прогоны.

Как делать не следует:

— не следует просто ставить стропило плоской гранью на мауэрлат. Его сцепление с мауэрлатом будет непрочным, и со временем стропило просто соскользнëт вниз.

— не следует делать отверстие под стропило в мауэрлате. Прочности сцеплению этот вариант не добавляет. Более того, это со временем может ослабить мауэрлат. Такой способ можно применить только в том случае, если мауэрлат сделан из древесины твëрдых лиственных пород, но не хвойных. Тогда в углубление мауэрлата необходимо вставить заранее заготовленный на стропиле прорез, образуя упорный замок. Такой способ применяется очень редко.

Итак, нужно правильно сделать вырез на стропиле, а не на мауэрлате.

После этого необходимо вбить 2 гвоздя крест накрест: с одной боковой части стропила, наискосок сквозь него и в мауэрлат, и со второй части стропила, сквозь него наискосок в мауэрлат. Такой способ крепления позволит предотвратить смещение стропила в сторону от мауэрлата. Для большей надëжности лучше забить дополнительно третий гвоздь перпендикулярно верхней плоскости мауэрлата.

Закрепив стропило в нижней части, необходимо правильно осуществить соединение стропил в верхней части – в коньке крыши. Есть три основных способа, как это сделать.

Способы крепления стропил в верхней части:

1. Соединение встык

Стропило сверху необходимо обрезать под углом, равным по величине углу ската кровли, и соединить его со стропилом с противоположной стороны. Для создания большей опоры стропил друг на друга их необходимо сначала развести, подперев снизу с внутренней стороны, а затем сделать вертикальный разрез обоих стропил одновременно в месте их пересечения.

После разреза плоскости стропил нужно соединить и скрепить под коньком 2 гвоздями 150 или более. Нужно забить в верхнюю плоскость каждого стропила по одному гвоздю так, чтобы он вошëл в срез противоположного соединяемого стропила.

Еще больше укрепить конструкцию можно за счëт дополнительной металлической пластины. Еë необходимо прикрепить к стропилам болтами в месте их стыка.

2. Крепление стропил на коньковый брус (коньковый прогон)

Этот вариант достаточно сложный и не часто используется в строительстве.

Конструктивно он похож на первый способ. Но монтаж конькового бруса – достаточно трудоëмкий процесс. Кроме того, может потребоваться центральная подпорка бруса. А это не совсем удобно, особенно для тех, кто собирается в дальнейшем использовать чердак под жилое помещение.

В этом способе есть и плюс: осуществить монтаж стропил можно по отдельности, то есть прямо по месту, без заранее заготовленных шаблонов стропил. Нижнюю часть стропила нужно установить на мауэрлат, а верхнюю – на коньковый брус. Тогда стропило будет держаться, и его не нужно будет чем-то подпирать.

Если длина висящей части стропила равна около 4,5 метра (это максимально допустимая длина), то нужно установить коньковый прогон. Если же коньковая часть чердака потребуется большей ширины, то есть шире 4,5 метров, то необходимо установить брус.

3. Соединение стропил внахлëст

Этот способ достаточно простой и часто используется строителями. Стык стропил нужно сделать внахлëст, то есть так, чтобы стропила соединились не торцами, а боковыми плоскостями. Затем их необходимо скрепить болтом или шпилькой под большие шайбы.

Самый рациональный и точный способ установки стропил на мауэрлат – заготовка шаблонов. Для каждой стороны вашей крыши лучше заготовить свой шаблон.

Сначала нужно взять доску такой ширины, которая потребуется для стропил (обычно это 15 см). Затем следует расчертить необходимую длину стропила и все вырезы над мауэрлатом и прогонами (брусом). Еще раз проверить все размеры и вырезать по ним готовое стропило. Аналогичный процесс нужно проделать и со всеми остальными стропилами, и затем уже готовые стропила поднять и установить по месту. Этот способ позволяет облегчить работу и свести к минимуму расхождения и ошибки.

В заключение про стропильную систему стоит сказать следующее: оптимальная длина висящего стропила — 4,5 метра. Если вы хотите использовать более длинное стропило (до 6 метров), то следует применять более толстый брус для стропильной ноги. Если же длина стропильной ноги более 6 метров, то потребуются дополнительные опоры под стропила, или так называемые прогоны.

Лучше заранее определиться с материалами, размерами и способами установки мауэрлата и стропильной системы кровли, чтобы осуществить грамотный монтаж и не столкнуться с проблемами ремонта кровли в будущем.

Желаем удачи!

Как установить мауэрлат

Для непосвященного в капитальное строительство пользователя вряд ли будет известным, что такое мауэрлат, какую роль он играет в построении конструкции и так далее. Поэтому вопрос о том, как осуществляется крепление мауэрлата к газобетону, вообще вызывает непонимание.

Простое крепление мауэрлата к газобетону

Однако применение подобной технологии — решение актуальное и весьма эффективное. С его помощью можно решить ряд существенных проблем, которые могут уменьшить долговечность и прочность конструкции.

Блок: 1/3 | Кол-во символов: 541
Источник: http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Когда доходит дело до обустройства крыши, способы, как закрепить мауэрлат к газобетону без армопояса, начинают интересовать очень многих будущих домовладельцев, выбравших для стен газосиликатные блоки. Армированная прослойка между кровлей и основной частью дома, безусловно, нужна. Но обходится она довольно дорого, а времени и сил отнимает достаточно, так как дело довольно трудоемкое. И если есть обходной путь, позволяющий обойтись без ее оборудования, почему бы им не воспользоваться? Надо лишь знать, что в первую очередь для этого стоит предпринять.

Как закрепить мауэрлат к газобетону без армопояса, и решаться ли на этот шаг, можно только точно зная, чем рискуешь, и насколько безопасным будет в результате твой дом.

Блок: 2/16 | Кол-во символов: 802
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Существующие способы крепления

Отказ от использования армопояса в большинстве случаев – необоснованный риск. Именно устройство армированной бетонной ленты по периметру внешних стен дома позволяет добиться надежного крепления и быть уверенным в устойчивости крыш при любых погодных условиях.

Все существующие альтернативные методы не могут должным образом гарантировать долговечность и устойчивость каркаса кровли.

Рассмотрим применяемые методы крепления мауэрлата к стенам из керамзитобетона:

при помощи проволоки;
с использованием дюбелей и анкеров;
с применением химических анкеров;
установка металлических шпилек на пластинах в предыдущие ряды.

Блок: 2/6 | Кол-во символов: 649
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

мауэрлат на керамзитоблок

А для этого нужно проанализировать некоторые характеристики и рекомендации. Поэтому, чтобы не быть голословными, для начала разберемся в терминах и предназначении отдельных элементов строения.

Что такое мауэрлат

Довольно далекие от кровельных работ люди весьма смутно могут представлять себе, из чего же состоит крыша над их головой. Загадочный термин «мауэрлат» ни о чем не говорит практически никому, кроме профессионалов-кровельщиков. Между тем, он представляет собой своего рода опояску, проложенную по всему наружному периметру дома и расположенную между возведенными стенами и кровлей. Его монтаж преследует 2 главные цели:

распределение точечной нагрузки, которую оказывают основания стропил по всем стенам дома. Без такого распределения тяжесть кровельной системы, приходящаяся на отдельные участки, быстро проведет к проседанию нагружаемых мест, трещинам по толщине несущей стены, перекосу крыши, а в перспективе – ее возможному обрушению или развалу самой коробки дома;
скрепление стропил (а вместе с ними – и всей кровельной конструкции) с остальной частью здания. Без подобной фиксации строение будет состоять как бы из двух отдельных частей, не образуя единого целого. Как вы понимаете, ни о надежности, ни о защищенности от внешних погодных условий, речь в таком случае идти не может.

Традиционно мауэрлат делается из дерева, чаще всего – из просушенного бруса (причем – лиственных пород) с сечением 10х10 или 15х15 сантиметров. Допустимы варианты использования стальных балок или швеллера, но в индивидуальном строительстве они встречаются крайне редко: во-первых, сильно возрастает нагрузка на стены и фундамент, так как эти элементы сами по себе тяжеловаты. Во-вторых, и систему стропил придется выполнять также из металла, что, опять же, нагружает всю конструкцию, а ее стоимость выходит за всякие разумные ценовые пределы.

Зачем все же нужен армированный пояс?

При всех достоинствах некоторых строительных материалов, как современных, так и давно известных, они непременно сопровождаются некоторыми недостатками. У газосиликата, пенобетона, газобетона, ракушняка, керамзитобетона главный минус – хрупкость и мягкость.

Если закрепить мауэрлат непосредственно в них, они довольно быстро начинают разрушаться в местах фиксации. Впрочем, даже при использовании прочных стройматериалов вроде шлакоблока или кирпича отказываться от армопояса не стоит. Особенно тем, у кого дом строится в сейсмически активных зонах. Причины, по которым стоит согласиться на его оборудование (пусть и, скрипя зубами), можно упомянуть следующие:

усадка свойственна не только деревянным срубам, но и прочим строениям. Для ячеистых бетонов она особенно характерна, причем зачастую протекает неравномерно по стенам. Ее прохождение проходит без последствия для геометрии строения именно за счет наличия армирующего пояса. Он же предупреждает деформации и во время сезонных почвенных подвижек;
армопояс увеличивает реберную жесткость и ее же прочность по всей коробке дома;
если кто не знает – стропила оказывают на стены распирающее давление. Особенно оно велико зимой, когда к весу крыши добавляются дополнительная масса снега и намерзание льда в виде сосулек (причем данные осадки могут увеличить вес конструкции в значительной мере). Армирующий пояс помогает стенам противостоять распиранию более успешно.
И все эти аргументы дополняются возможностью более надежно и просто закрепить на стенах кровельные конструкции.

Чаще всего армирующий пояс делается путем заливки бетона в предварительно сооруженную опалубку. Второй вариант – выкладка его из блоков разного происхождения. Однако он считается менее надежным.

Как обойтись без армопояса?

Если категорически нет возможности обустроить столь полезную прокладку, строители могут подсказать только 2 способа, при которых этот шаг можно проигнорировать.

Стальная проволока, вплетенная при выкладывании стен, в значительной мере заменяет армирующий пояс. Ряда за 3-4 до верха стены по всему периметру между газобетонными блоками вмуровывается проволочный отрезок. Крепиться он должен начиная с середины, а длина рассчитывается таким образом, чтобы ее хватило для притягивания мауэрлатного бруса к верху стены. Для фиксации элемента мауэрлата в брусе проделывается отверстие. Количество связок не лимитируется, но в большинстве случаев соответствует числу стропильных ног.

Предельно надежным такое крепление считаться не может, поскольку постепенно проволока расширяет место посадки, хотя и в меньшей степени, чем фиксация через проделанное прямо в газобетонном блоке отверстие.

Химический анкер, называемый также вклеиваемым, жидким, а еще – инжекционной массой, признан более прочным. В приблизительном описании он состоит из 2 частей: металлического стержня и синтетико-полимерной клеящей массы. Его главное отличие от механического собрата – отсутствие создаваемого самим метизом распирающего напряжения. Обычный анкер держится в скрепляемом материале исключительно за счет трения и распирания, химический же проникает в поры газобетона, скрепляя его с метизом намертво.

В качестве стержня, грубо говоря, может быть использован даже отрезок арматуры. Главное для успеха начинаний – просверлить под анкер достаточно глубокое отверстие, слоя в 2-3 кладки. Для пользования химическими анкерами не является препятствием высокая влажность – хоть под водой веди работы. Срок службы таких креплений определен производителем в полвека.

Единственное ограничение, если вы решили предпочесть этот способ, как закрепить мауэрлат к газобетону без армопояса – к химическим анкерам нельзя ничего приваривать. Сварка стержня с любым другим предметом приводит к разрушению смол, входящих в состав массы, после чего от крепежа напрасно ждать какой-нибудь прочности.

Блок: 3/16 | Кол-во символов: 5726
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как нужно установить мауэрлат – тонкости монтажа

При выполнении монтажных работ обратите внимание на следующие нюансы:

расположение мауэрлата на расстоянии 5 см от внешней плоскости стены;
крепление мауэрлатного бруса параллельно кровельному коньку;
обеспечение горизонтальности поверхности для монтажа бруса;
пропитку деревянного бруса антисептическим составом.

При стыковке брусьев мауэрлата следует соединять стыковые части металлическими скобами.

Блок: 3/4 | Кол-во символов: 451
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Крыша к дому из пеноблоков

При возведении крыши для дома из пеноблоков необходимо стремиться к снижению ее веса, чтобы нагрузка на стены была небольшой. Однако если у дома имеется железобетонный каркас, то от этой рекомендации можно отступить.

Почему так?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал в прочности уступает некоторым другим. При определенном силовом воздействии пеноблоки склонны к постепенному разрушению. А такая участь нам не нужна.

Блок: 4/16 | Кол-во символов: 476
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подводим итоги

Блок: 4/4 | Кол-во символов: 395
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Как сделать крышу более легкой?

Во-первых, надо использовать более легкие решетчатые формы. Во-вторых, деревянные ригели должны быть полыми. Швеллера лучше использовать на основе OSB.

К выбору кровельного материала тоже надо подойти с умом. Чем меньше будет его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подойдут:

Профнастил
Листовая медь
Металлочерепица
Оцинкованное железо

Не рекомендуется использовать натуральную и полимерпесчаную черепицу, шифер и иные тяжелые кровельные материалы. Если и применять их, то только очень аккуратно с точным соблюдением технологии монтажа.

Блок: 5/16 | Кол-во символов: 601
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Химические анкера

Суть метода заключается в использовании специальных химических веществ, быстро отвердевающих, обладающих отличными адгезивными свойствами и продолжительным сроком службы.

Промышленно выпускаемые смеси имеют высокую цену и долгий срок эксплуатации (до 50 лет). Однако, существует более дешевый способ заменить из – использовать эпоксидную смолу и отвердитель.

Через сутки такая самодельная смесь приобретает свои окончательные прочностные характеристики. Известны такие торговые марки, выпускающие химические анкера: «Technox», «Tecscal», «Fischer», «Hilti», «Sormat».

Различают такие разновидности промышленно выпускаемых химических анкеров:

Ампульные. В просверленное отверстие для анкера вставляется специальная капсула и затем всверливается анкер. Капсула разрушается и при контакте с воздухом ее содержимого происходит застывание в течение 45 минут.
Полимерные составы в тубах. Их использование осуществляется при помощи пистолета-дозатора.
Химические анкера. Предусматривают высверливание полости в стеновом материале. Полость напоминает конус, зауженный кверху. Ее заполняют на 75% специальным составом и затем вкручивают анкер.

Высокая стоимость этого метода с лихвой окупается его эксплуатационными характеристиками.

Исключение растрескивания стенового материала по причине отсутствия распирающих нагрузок – одно из главных преимуществ использования химических составов.

Блок: 5/6 | Кол-во символов: 1399
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Как крепить мауэрлат – варианты фиксации

Одним из элементов, без которого не обходится ни одна кровля является мауэрлат

установка мауэрлата на торцевую плоскость стен без заливки армированного пояса. Данный вариант крепления прочно позволяет закрепить опорный брус к поверхности газобетонной, кирпичной или керамзитобетонной стены. В процессе кладки верхнего уровня блоков между ними устанавливается проволока, которая продевается через отверстия в раме. Затем концы проволоки скручиваются;
монтаж мауэрлата на армированный пояс, сооруженный по периметру опорной поверхности коробки дома. Указанный метод используется для фиксации мауэрлата к стенам, построенным из кирпича или композитных блоков. Технология монтажа предусматривает заливку железобетонного пояса, в котором забетонированы куски арматуры диаметром 8-10 мм. Стальные стержни используются для фиксации мауэрлата.

Способ крепления силовой рамы указывается в проекте здания.

Крепление мауэрлата к керамзитоблокам без армопояса

Для этого следует выполнить указанные действия:

Нарезать куски стальной проволоки.
Уложить проволоку между блоками верхних рядов кладки.
Завершить кладку, обеспечив выход свободных концов проволоки.
Уложить деревянный брус на поверхность керамзитобетонных стен.
Стянуть проволокой мауэрлат через предварительно выполненные отверстия.

Прочность армопояса под мауэрлат напрямую зависит от того, какой будет его конструкция

Количество выполняемых связей должно соответствовать числу стропильных опор.

Все виды пористых бетонов отличаются недостаточно высокой прочностью. Это необходимо учитывать при выборе метода крепления. Рассмотрим далее, как закрепить мауэрлат к газобетону без армопояса.

Монтаж мауэрлата на газобетон без армопояса

При выполнении работ следует обращать внимание на ряд моментов:

укладку катаной проволоки между газобетонными блоками за пару рядов до верха стены;
подбор длины проволочных отрезков для обеспечения надежной обвязки мауэрлата;
обеспечение горизонтальности верхней плоскости газобетона для укладки бруса;
соответствие участков закладки проволоки и мест фиксации общему количеству стропильных балок.

Проволочный крепеж надежно крепит опорный брус к газобетонным стенам.

Обеспечение прочности конструкции при фиксации мауэрлата с армопоясом

Ширина армопояса, должна соответствовать ширине стены

Он позволяет решить ряд серьезных задач:

сформировать прочную горизонтальную основу по контуру газобетонных или кирпичных стен;
предотвратить локальное продавливание пористого бетона в местах крепления стропильных балок;
придать дополнительный запас жесткости газобетонной или керамзитоблочной коробке здания.

Выполняйте работы по сооружению армопояса в следующей очередности:

Смонтируйте опалубочную конструкцию по контуру коробки.
Соберите и установите внутри опалубки арматурный каркас.
Разместите и закрепите к арматуре резьбовые шпильки для крепления мауэрлата.
Обеспечьте чистоту резьбовой части шпилек после бетонирования с помощью полиэтилена или ветоши.
Произведите заливку опалубки бетонной смесью.
Выполните демонтаж элементов опалубки после твердения бетона.

На застывший армопояс с резьбовыми шпильками несложно закрепить деревянный брус мауэрлата.

Как надежно зафиксировать мауэрлат – проверенные способы крепления стропил

При сооружении опорной конструкции для крепления кровли важно обеспечить надежность крепления брусьев.

Анкерный болт является распространенным крепежом

Используются следующие методы крепления стропил:

стальными уголками. Металлические элементы Г-образного сечения крепятся с противоположных плоскостей стропильных балок с помощью саморезов, обеспечивая надежное крепление с несущей рамой;
вязальной проволокой. После выполнения отжига проволока становится более мягкой и легко поддается деформации. При диаметре вязальной проволоки 0,5-0,6 мм обеспечивается надежность соединений элементов стропильной фермы;
выгнутыми скобами. Использование крепежных элементов П-образной формы позволяет надежно закрепить стропильные балки к опорному брусу. Скобы забиваются молотком и охватывают поверхность бруса;
металлическими пластинами. Стальной крепеж применяется при сборке стропильной конструкции, изготовленной из металлических профилей. Крепление осуществляется резьбовыми шпильками или саморезами по металлу;
металлическими кронштейнами. Применяются самостоятельно изготовленные кронштейны или покупные изделия. При толщине кронштейна не менее 2 мм обеспечивается надежность анкерного и саморезного крепления;
монтажной лентой. Это проверенный метод крепления, обеспечивающий необходимую жесткость фиксации. Данный способ не вызывает ослабления несущей конструкции в точках фиксации.

Для крепления мауэрлата к коробке строения используются следующие технологические приемы:

крепление отожженной проволокой;
монтаж с помощью резьбовых шпилек;
фиксация с использованием химических анкеров.

Некоторые мастера предпочитают осуществлять крепление мауэрлата к армопоясу с помощью шпилек

Выбирая оптимальный способ крепления, следует учитывать ряд факторов:

габаритные размеры коробки здания;
конструкцию кровельной фермы;
массу стропильной конструкции;
материал стропильных балок.

Остановимся более детально на особенностях различных методов крепления.

Как выполняется надежная установка стропильной конструкции на проволоку?

Стальная проволока традиционно применяется для крепления мауэрлата. Это бюджетное решение, позволяющее надежно зафиксировать опорный брус. Крепление проволоки осуществляется на завершающем этапе возведения стен.

Для обеспечения крепления бруса следует выполнять ряд требований:

Нарезать из отожженной проволоки отрезки нужной длины.
Многократно скрутить проволоку и закрепить внутри кладки.
Запустить свободные отрезки проволочной петли через отверстия бруса.
Тщательно перекрутить проволоку, не допуская ее разрыва.

Как видно сам мауэрлат и процесс его крепления являются очень важным

Крепление пояса под мауэрлат резьбовыми шпильками

Приняв решение крепить мауэрлат на резьбовые шпильки, обратите внимание на следующие моменты:

высоту расположения резьбовой части на расстоянии 0,3-0,4 м от верхнего уровня коробки;
интервал между резьбовыми шпильками, соответствующий расстоянию между стропильными балками;
надежную защиту резьбовой части шпилек с помощью малярного скотча или полиэтилена при бетонировании.

Крепление мауэрлата на резьбовые шпильки осуществляется с помощью гаек, под которые следует подложить шайбы увеличенного диаметра.

Фиксация несущего каркаса на газобетонную стену с использованием анкеров

При выполнении работ важно соблюдать ряд требований:

выполнить правильную разметку в брусе координат крепления;
соблюдать ровный шаг между стальными анкерами;
выполнять отверстия в брусе, соответствующие по диаметру резьбовой части.

Блок: 2/4 | Кол-во символов: 9146
Источник: https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu

Особенности монтажа свесов и скатов

При возведении крыши для дома из газобетона, большую роль играют ферма и угол наклона ее скатов. Особенно в том случае если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, на крыше будет долго задерживаться снег, оказывая сильную нагрузку на конструкцию. Это в скором времени приведет к разрушению кровельного покрытия и прочим опасностям.

Чем острее будет угол, под которым установлены стропила, тем меньшую нагрузку будут испытывать стены, быстрее будет исчезать снег на крыше. И свесы перестанут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс монтажа мансардной крыши.

Строительство стропильной системы мансарды — процесс сложный. Перед началом работ запомните некоторые особенности монтажа:

Для стропил используются брусья 10×10, 15××20 сантиметров
Обязательна укладка гидроизоляционного слоя между стенами и мауэрлатом
Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
Дерево, применяемое для конструктивных элементов, должно быть хорошо просушено и обработано антисептическим и противопожарным составом
Предпочтение лучше отдавать хвойным породам деревьев, так как влияние влажности на них наименьшее

1 этап — гидроизоляция места стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции. Для этих целей можно использовать обычный рубероид. Он прокладывается по всему периметру стен и ничем не фиксируется.

2 этап — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Его следует фиксировать при помощи анкерных болтов, чей диаметр не менее двенадцати миллиметров. Предварительно под них просверливаются отверстия.

Концы анкеров загибают в виде крюка, чтобы предотвратить их дальнейшее выдергивание. Впрочем, есть анкеры с распорной системой внизу. Шаг крепления — 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если мансардная крыша дома из газобетона будет с двумя скатами, то надо два мауэрлата, если с четырьмя скатами — то четыре.

В качестве мауэрлата используют брус сечением 15××20 сантиметров.

Этап 3 — сооружение стропильной системы

Стропильная система должна быть собрана идеально, ведь она является скелетом крыши. И все нагрузки (ветровые, дождевые и прочие) приходятся на нее. Поэтому важно правильно произвести расчеты с уклоном на климатические особенности своего региона. Сделать расчет сложно, поэтому можно обратиться к профессиональным рабочим.

Делать стропильную систему лучше из дерева хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в дальнейшем от негативных последствий связанных с размножением микроорганизмов и атакой грызунов, надо тщательно пропитать древесину спецсоставами, в том числе и противопожарным.

Конструкция стропил

Стропила бывают висячими и наклонными.

Когда пролет между стенами не более шести метров, то можно устанавливать наклонные стропила. Если пролет в два раза больше, то тут наклонные стропила используются только в том случае, если будет установлена дополнительная опора.

Висячие стропила монтируют тогда, когда пролет между стенами доходит до 12 метров. При этом установка дополнительной опоры не предусматривается.

Подготовка стропильных ног

Стропила будем устанавливать с шагом 60 сантиметров, оставляя отверстия под окна. Брусья для «ног» возьмем сечением 10×10 сантиметров. Длина определяется с учетом наклона скатов и размера постройки (для каждого случая индивидуальна).

Установка балок перекрытия

Для балок можно использовать бревна, брус, или доску, которая укладывается на ребро. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Концы их гидроизолируются двумя слоями рубероида.

Блок: 6/16 | Кол-во символов: 3882
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Металлические шпильки на пластинах

Предварительная установка шпилек в кладку позволяет упростить процесс монтажа мауэрлата и добиться надежной фиксации.

Для этого к шпилькам привариваются перпендикулярно металлические пластины. Изделия устанавливают в кладочный шов перед возведением последнего ряда.

Основная функция пластин – сопротивление выдергивающим усилиям и создание опоры для шпилек. При использовании данного метода в блоках последнего ряда предварительно создают отверстия, затем в них при кладке заводятся шпильки.

Важно сохранить вертикальность кладки последнего ряда. Далее в брусе просверливаются соответствующие отверстия и он буквально «одевается» на имеющиеся выступы.

Отказ от установки армированного пояса при возведении стен из керамзитобетона – неоправданный риск. Поскольку не имеется достоверных данных о сроке службы кровли при использовании альтернативных методов монтажа, рекомендовать их как надежные не приходится.

Каждый застройщик, выбирая такой способ установки мауэрлата действует по своему разумению и не имеет никаких гарантий по поводу надежности такого крепления.

А как вы знаете как крепить мауэрлат к керамзитобетонным блокам без армопояса? Поделитесь своим опытом в комментариях.

Блок: 6/6 | Кол-во символов: 1228
Источник: https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/

Крепление мауэрлата к керамзитобетонным блокам

После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Возведение вертикальных стоек

Если крыша на доме из газобетона будет ломаной, то сначала возводятся опорные вертикальные стойки. Они будут служить каркасом стен.

Высота стоек должна быть не менее двух метров, чтобы было комфортно находиться на этаже.

Вертикальные стойки вставляются в пазы на балках перекрытия и дополнительно фиксируются металлическими уголками и скобами.

Сечение балок выберите из таблицы.

пролёт (м)/ шаг балки (м)	2	2,5	3	4	4,5	5	6
0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Между стойками устанавливается балка перекрытия мансарды. Дополнительно ее фиксируют болтами или иным способом.

С ранее выбранным шагом собирается определенное количество стоек П-образной формы. Между ними натягивают шнур и проверяют по уровню. Если высота разная, делают демонтаж одной из арок, после чего подгоняют ее по высоте. Стойки между собой сшивают брусками того же сечения.

Установка коньковых стоек

Можно сразу установить коньковые стойки. Между ними будет смонтирован сам конек, однако можно обойтись и без них.

Установка нижних стропил

Теперь надо установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги нужной длины. В нижней части на ногах стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются при помощи скоб.

Установка верхних стропил

Надо подготовить верхние стропила. Для этого из досок сшивается шаблон. Он устанавливается к концам балки перекрытия мансарды, снимается размер и определяется угол уклона скатов. По этому размеру подготавливается нужное количество стропильных ног, которые потом надежно фиксируются к горизонтальным брусьям.

Монтаж обрешетки

От того, какой кровельный материал выбран, укладывается сплошная или разреженная обрешетка. Сплошная делается при монтаже тяжелых кровельных покрытий.

Монтаж кровельного материала

На подготовленную обрешетку монтируется выбранный кровельный материал, после чего устанавливаются дополнительные элементы крыши — водостоки, защитные трапы и т.д.

Видео о по-этапном строительстве крыши дома из пеноблоков

Начало возведения крыши

Установка балок стропильной системы

Крепление стропил

Подготовка к установке мауэрлата
Что понадобится
Как выбрать способ крепления к стене и форму конструкции
Установка мауэрлата на шпильки к армопоясу или бетону
Способы и расстояние крепления на крышах малого размера

Кровельный мауэрлат выполняет функцию основания для стропильных ног, располагаясь над стеной здания. Его крепления к стене должно быть исключительно статичным, в то время как при фиксации стропильной конструкции может делать запас на усадку.

Блок: 7/16 | Кол-во символов: 2873
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Подготовка к установке мауэрлата

Перед монтажом данного элемента потребуется выполнить комплекс подготовительных мероприятий. Для изготовления мауэрлата используют деревянный брус или две доски подходящих размеров. Соединяют эти доски гвоздями. Древесный материал для мауэрлата должен выбираться с особенной тщательностью. Подходящий вариант для этого – сосна: желательно, чтобы ее влажность не превышала 22%. Для крепления мауэрлата к стене могут использоваться несколько вариантов.

При выборе наиболее оптимального способа крепления мауэрлата, в учет берется тип материала, из которого были изготовлены стены, площадь дома и особенности его конструкции. Главная задача – чтобы мауэрлат был состыкован со стеной максимально надежно. Для его установки необходимо обеспечить очень ровное посадочное место, строго выверенное по горизонтали. Во время подготовки нижнего торца стены потребуется постоянное использование строительного уровня. Категорически исключается вероятность ослабления крепления под сторонними воздействиями: поэтому опорные прорези выполняются только со стороны стропильных ног.

Для большей устойчивости системы внутренняя часть стены оснащается выступом еще на этапе ее сооружения. При укладке мауэрлата этот выступ выступает в роли предохранителя от случайного обрушения бруса под воздействием возросшего давления или порывов ветра.

Блок: 8/16 | Кол-во символов: 1367
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Что понадобится

Необходимые материалы и инструменты:

Брус сечением 150х150 мм.
Гидроизоляция. В основном для этих целей используется рубероид.
Уровень. Предназначается для контроля за горизонтальностью укладки конструкционных элементов.
Дрель.
Разводной ключ.
Молоток, болты, гвозди.

Этот перечень может претерпевать некоторые изменения, в зависимости от применяемого способа крепления. Так, если обвязка мауэрлата осуществляется проволокой, для этих целей понадобиться стальная проволока-катанка. Оптимальный диаметр этого крепежа – 5 мм.

Если крепление проводится деревянными пробками, то понадобятся некоторые дополнительные элементы:

Бруски из древесины. Их размеры должны максимально напоминать стандартный кирпич.
Стальные скобы. Речь идет об изделиях длиной 250 мм.

Соединения строительными шпильками предполагает наличие:

Г-образных металлических шпилек для мауэрлата диаметром 12-14 см, оснащенных резьбой. Лучше всего, если на резьбовую часть будет припадать 50 мм.
Металлических шайб.
Бетона марки 250. Он необходим, если потребуются обустройство бетонных подушек.
Гаек. Они должны подходить под резьбу металлических штырей. Чаще всего речь идет о резьбе м12.

Блок: 9/16 | Кол-во символов: 1188
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как выбрать способ крепления к стене и форму конструкции

Для каркасных и панельных домов, а также зданий из легкого бетона или облегченного кирпича лучшим вариантом является непрерывный мауэрлат по всем стенам. На массивных конструкциях основа под стропила монтируется заподлицо по отношению к внутренности стены. В качестве наружного ограждения выступает кирпичная кладка. Процедура может осуществляться куском бревна или бруса длиной не менее 50 см. Подобные отрезки подкладываются под каждую из стропильных ног.

Постройки с незначительной площадью кровли обычно оснащаются конструкцией наподобие жесткой рамы. Для сращивания брусьев применяется прямой замок, где в качестве крепежей выступают гвозди и болты. Далее раму необходимо зафиксировать на пробки при помощи скоб. Пробки изготовляются из заранее пропитанной антисептиками древесины. Установка пробок осуществляется путем встраивания в кладку. Рама мауэрлата и кирпичная кладка прокладывается слоем гидроизоляции. Для этого подойдет обычный двухслойный рубероид.

Для крыш площадью более 250 м2 рекомендуется выбирать другой способ крепления. Чаще всего речь идет об предварительной укладке поверх стены бетонной подушки. В процессе застывания бетона в него вмуровывают стальные резьбовые стержни: их необходимо установить строго вертикально. Длина этих вставок должна превосходить толщину мауэрлата на 30-40 мм. Расстояние между шпильками мауэрлата — примерно 2 м. Изделия предварительно оснащаются отверстиями, в которые продеваются стержни. Для изготовления стержней можно применить арматуру нужной длины: все, что потребуется в данном случае – сварить их с болтами с отрезанными головками.

Концы арматуры, выступающие над брусом, можно попросту загнуть. Также можно провести крепление мауэрлата к армопоясу анкерами.

Блок: 10/16 | Кол-во символов: 1797
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Проблемы крепежа в керамзитобетонных пустотельных блоках

В каждом конкретном случае разрешается действовать так, как будет лучше всего для прочности крепления. Для надежности посадки стержней в бетон их по низу оснащают приваренными пластинами. Как результат, стержни не будут уходить даже во время значительного ветра. Крыши площадью до 200 м2 особо не нуждаются в креплении мауэрлата к бетону: достаточно будет замурованной в кладку арматуры в 3-4 верхних рядах. При этом шаг прутков и стропилин не должны совпадать.

Блок: 11/16 | Кол-во символов: 521
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Установка мауэрлата на шпильки к армопоясу или бетону

Этот способ один из наиболее надежных. Когда проводится погружение шпилек непосредственно в кирпичную кладку, стержни должны располагаться в строго вертикальном положении, с выступом над мауэрлатом 30 мм. Также можно применить способ, в основе которого лежит применение опорных подушек. Его отличие от укладки на монолитный армированный пояс заключается в том, что опорная подушка имеет длину всего 40 см, при высоте 22 см. Перед заливкой бетона резьбовые участки на шпильках оборачиваются скотчем для защиты от попадания грязи в витки резьбы.

Перед монтажом в мауэрлате проделываются отверстия при помощи специального перьевого сверла. Мощность используемой дрели должна быть достаточной для того, чтобы просверливание толстого бруса прошло без загвоздок. Перед этим наносят разметку, для чего брус укладывают на острие шпилек и ударяют по нему тяжелым молотком. Такая простая процедура позволит заполучить четкие отметины в нужных точках.

Очень важно добиваться расположения шпилек вдоль краев мауэрлата. Для укладки основания будущей кровельной конструкции используется осевая линия. Допускается также ее смещение наружу или внутрь, на что влияют особенности конструкции конкретной постройки. При этом важно сохранять дистанцию в 50 мм между мауэрлатом и наружной поверхностью стены. При укладке на стену гидроизоляции удобнее всего накалывать ее на шпильки. Далее начинается основная процедура монтажа. При подгонке конструкции важно помнить о том, что подрезать мауэрлат категорически запрещено. Подобной операции разрешается подвергать только стропилины. При этом осуществляется постоянный контроль надежности их упора на основание: они должны именно упираться, а не просто касаться.

Блок: 12/16 | Кол-во символов: 1759
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Способы и расстояние крепления на крышах малого размера

Существует мнение, что на зданиях небольшой площади допускается крепление стропил непосредственно на балки перекрытия, а мауэрлат можно не использовать. Однако следует держать во внимании большую напряженность в местах упора. Благодаря мауэрлату эта напряженность равномерно и комфортно распределяется по поверхности. Кроме этого, для кровли характерно наличие высокой парусности. Используя мауэрлат и некоторые другие элементы, можно добиться надежной устойчивости крыши даже при очень сильных ураганах.

Наверное, наиболее простой и доступный способ зафиксировать конструкцию – использовать для этих целей толстую веревку. Еще один вариант – стропилина, соединенная с погруженной в кладку арматурой: обычно для этого применяется проволочная скрутка. Все эти элементы дают возможность добиться надежного прижимания мауэрлата к стене. Данные приемы используются только в том случае, если традиционные технологии невозможно реализовать по тем или иным причинам.

Стандартную фиксацию на проволоку осуществляют таким образом:

На начальном этапе середина проволочных отрезков располагается за 4 или 5 рядов до конца стены, на расстоянии 60-65 см. Концы проволоки приподнимаются вверх на 25-30 см. Для защиты от коррозии их можно покрасить.
Если в качестве фасадной отделки не планируется использование штукатурки, внешний отрезок проволоки нужно погрузить в кладочный раствор.
Дождавшись хорошего застывания раствора, концы проволоки скручиваются поверх деревянного бруса: нужно добиться максимально плотного притягивания его к стене.

На домах небольших размеров для крепления мауэрлата на стену удобно применить пробки из дерева. Лучше всего, если размер этих элементов будет соответствовать параметрам кирпича. Древесину перед этим нужно обязательно обработать антисептической пропиткой и завернуть в рубероид. При закладке пробок используется шаг 50-70 см: это происходит прямо под поверхностью мауэрлата или чуть ниже. Для скрепления между собой элементов кровли используются скобы из стали.

Большинство из описанных способов крепления мауэрлата на стену вполне по силам реализовать своими руками. При этом необходимо строго придерживаться технологии реализации выбранного типа монтажа. Вне зависимости от того, какой именно тип фиксации был выбран, в результате необходимо добиться полностью статичного соединения. Только в таком случае мауэрлат сможет выполнять свою непосредственную функцию по распределению нагрузки от стропильной системы.

Блок: 13/16 | Кол-во символов: 2523
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Как закрепить мауэрлат к газобетону без армопояса? Несколько хитрых советов

Иными словами если и вверху, и внизу стропильной ноги изготовить узловые соединения с одной степенью свободы (рис. 20.1) или сделать защемленные концы (вообще без степеней свободы, рис. 20.3), то мауэрлат нуждается в закреплении к стене.

Возможны два варианта устройства мауэрлатной обвязки, принимающей распор от стропил (рис.

23):

брусья мауэрлата связываются в единую жесткую раму по всему периметру здания. Сращивание брусьев производят косым прирубом с креплением болтами, гвоздевым боем или винтами (саморезами или глухарями), а углы рамы — скобами или пластинами. Таким образом, на стене получается жесткая рама, принимающая распор и работающая на растяжение и изгиб. Крепление такой рамы к стене производится либо скобами к антисептированным деревянным пробкам, предварительно заложенным в стену, либо анкерами. Применяться этот способ может только для небольших в плане зданий;
в стене по всему периметру производится заливка железобетонного пояса с выпуском анкеров для крепления мауэрлата. Такой способ рекомендуется для легких стен из газосиликатных, пенобетонных и им подобных блоков. Мауэрлатные брусья, прикрепленные анкерами, распределяют вертикальную нагрузку и передают распор на нижний монолитный железобетонный пояс. Здесь на растяжение и изгиб мауэрлат работает частично, а основное напряжение принимает армированный пояс.

Блок: 16/16 | Кол-во символов: 1453
Источник: https://astgift.ru/kak-ustanovit-maujerlat/

Кол-во блоков: 23 | Общее кол-во символов: 40441
Количество использованных доноров: 4
Информация по каждому донору:

https://astgift.ru/kak-ustanovit-maujerlat/: использовано 13 блоков из 16, кол-во символов 24968 (62%)
https://pobetony.expert/stroitelstvo/kreplenie-mauerlata-k-armopoyasu: использовано 3 блоков из 4, кол-во символов 9992 (25%)
https://tradinghub.ru/kak-krepit-mauerlat-k-keramzitobetonnym-blokam-bez-armopoyasa/: использовано 5 блоков из 6, кол-во символов 4940 (12%)
http://PoPenobloky.ru/beton/gazobeton/kreplenie-mauerlata.html: использовано 1 блоков из 3, кол-во символов 541 (1%)

Способы крепления мауэрлата к стенам дома

Крыша дома — это непросто набор пиломатериалов и кровельного покрытия, это очень серьезная конструкция, технология возведения которой вырабатывалась веками.

Были опробованы различные материалы, способы устройства, в итоге чего вырабатывались определенные требования, выполнение которых является обязательным. В данной статье мы выясним, каким образом кровля крепится к стенам дома, и крепится ли он к ним вообще?

Каркасом любой крыши выступает стропильная система — сложная конструкция, состоящая из множества деталей (стропила, прогоны, стойки, затяжки, распорки, подкосы и др.). Стропильная система укладывается на мауэрлат — основание, опоясывающее периметр здания, связующее звено между несущими стенами и стропильной системой. Таким образом, основным элементом, отвечающим за прочность крепления кровли к стене выступает мауэрлат.

Мауэрлат может быть цельным бревном или брусом сечением не менее 100 х 100 мм, чаще 100 х 150 мм или 150 х 150 мм, уложенным по периметру крыши. Довольно часто его роль выполняют сплоченные доски сходного сечения или отдельные куски бруса примерно метровой длины, проложенные непосредственно под стропильные ноги. Если используется бревно, то один бок его обрезается, для достижения плотного прилегания к стене (кирпичной кладке, армопоясу или венцу бревенчатого дома).

Брус или бревно для мауэрлата выбирается максимальной длины, чтобы уменьшить количество стыковых соединений. Сращивание брусьев производится косым прирубом с креплением болтами, гвоздями или винтами (саморезами или глахарями). Углы собранной рамы мауэрлата следует усилить скобами или пластинами.

Существует несколько вариантом крепления мауэрлата, однако, независимо от выбора, при креплении к5 каменным стенам под мауэрлат обязательно укладывается слой рулонной гидроизоляции. Брус мауэрлата следует тщательно обработать антисептиком.

Крепление мауэрлата к стенам дома

Прочность и устойчивость всей крыши зависит от прочности и надежности соединения мауэрлата и стены.

Чаще всего мауэрлат крепится к стенам тремя способами, благодаря каждому из которых обеспечивается необходимая прочность соединения и способы применяются индивидуального для каждого случая или в зависимости от конструктивных особенностей дома.

Монтаж мауэрлата на деревянные стены

Самый простой вариант — это крепление мауэрлата к стенам деревянного дома из бревна или бруса. Собственно, здесь мауэрлата как такового может и не быть — в его качестве нередко выступает верхний венец конструкции. Если же мауэрлат имеется, он просто прибивается стальными скобами к двум последним венцам. В каркасных домах мауэрлатом являются элементы верхней обвязки, которые конструктивно связаны со всем каркасом, поэтому об отдельном креплении речи не идет.

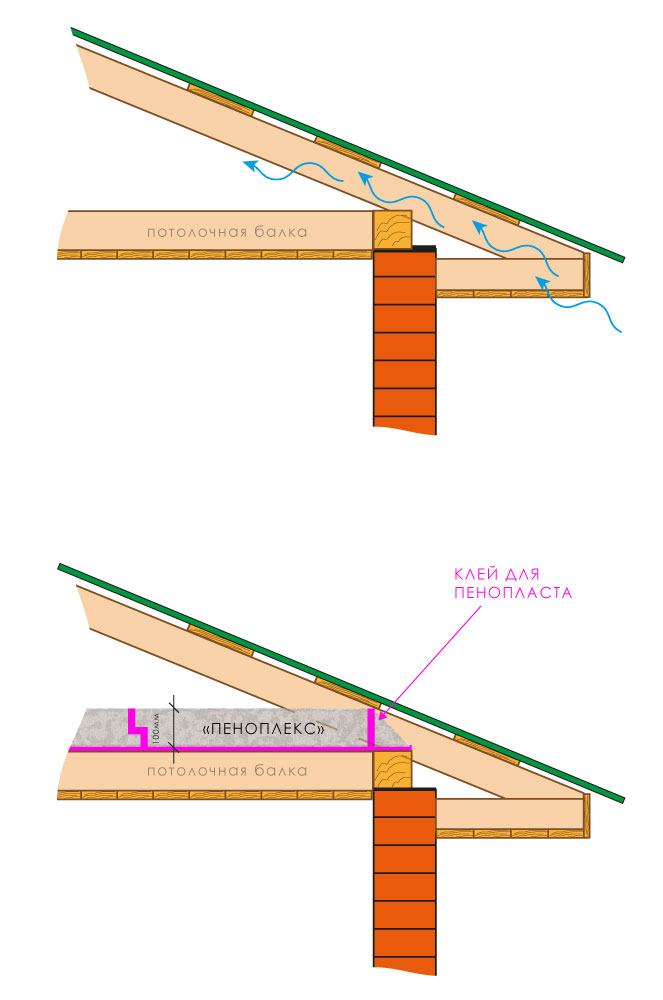

Монтаж мауэрлата на кирпичные стены

Крепление мауэрлата к стенам дома из кирпича отличается гораздо большей вариативностью. В доме со стенами из кирпича мауэрлат укладывается по периметру, заподллицо с внутренним краем стены, и защищается снаружи невысоким выступом. Между мауэрлатом и кирпичом обязательно прокладывается, слой влагоизолирующего материала (например, два слоя рубероида).

О месте для укладки, и методе крепления бруса-мауэрлата необходимо подумать еще на этапе кладки стен дома. В зависимости от способа крепления мауэрлата подготовительные работы могут проходить по одному из следующих сценариев:

Обвязка проволокой. За три ряда до верхнего ряда кирпичной кладки между кирпичами укладывается проволока-катанка и вмуровывается в стену. Можно это сделать и после окончания кладки при помощи стальных анкерных болтов. Длина проволоки должна быть достаточной, чтобы потом можно было бы обвязать брус. Количество закладок проволоки-катанки должно быть не меньше, чем количество стропильных ног. После укладки стропильных ног на мауэрлат катанка оборачивается вокруг стропил и при помощи лома закручивается, прижимая таким образом стропило к мауэрлату, а мауэрлат к стене (рис. 1).

Крепление мауэрлата анкерными болтами. В кирпичную кладку, после высверливания отверстий в количестве равном количеству стропильных ног, забиваются и затягиваются анкерные болты (рис. 2).

Закладка деревянных пробок. В размер кирпича в кладку вмуровываются деревянные пробки, предварительно обработанные антисептиком. Возможна закладка пробок через ряд ниже места укладки бруса, непосредственно под мауэрлатом либо рядом с ним, но ближе к наружному краю стены (рис. 3). Устанавливаемый мауэрлат закрепляется к заложенным пробкам при помощи металлических скоб. Количество креплений не менее количества стропильных ног.

Закладка в кирпичную кладку кусков арматуры (рис. 4). По ходу строительства стен дома в кирпичную кладку на глубину не менее трех рядов устанавливаются куски арматуры. Крепление мауэрлата арматурой (диаметр, как минимум 10 мм) сгибается в Г-образную форму. Кроткий край (минимум 25 см) согнутой арматуры закладывается в нижние ряды кладки, более длинный край должен вертикально торчать из кладки в месте осевой разметки будущего мауэрлата. Выступающий из кладки кусок арматуры должен иметь длину равную толщине мауэрлатав плюс 25 см. После этого в брусе высверливают отверстия, и он надевается на торчащие куски арматуры. Затем арматуру загибают и фиксируют к брусу скобой из гвоздя. Количество креплений должно равняться количеству стропильных ног.

назначение, установка, укладка и усиление. Крыша в частном доме своими руками

Схема крепления стропил

Мауэрлат — это часть кровли любого сооружения, представляющая собой брус, укладываемый поверх внешней стены по периметру.

Его назначение — равномерное распределение нагрузки от кровельной системы на всю поверхность несущих стен. Он может быть деревянным или металлическим. В случае использования металлического мауэрлата берутся готовые изделия: двутавр, швеллер, уголок.

Для выполнения своей функции мауэрлат должен быть надежно закреплен. Есть два способа: крепление мауэрлата к газобетону без армированного пояса и с армированным поясом.

Крепление мауэрлата с армопоясом

Используя газобетон в качестве основного материала для кладки стен, нужно понимать, что он не сможет выдержать нагрузку стропильной системы и кровли, поэтому создание бронепояса обязательно.

Назначение и габариты армопояса

Армопояс — замкнутая конструкция из железобетона, проходящая по периметру конструкции.Назначение армопояса:

предотвращение деформации несущих стен;
придает дополнительную жесткость конструкции из газобетона;
равномерное распределение нагрузки по поверхности стен.

Армопояс — это фундамент кровельной системы. Размеры бронепояса зависят от ширины стен; для газобетона ширина армированного пояса составляет около 25 см, при этом крайний ряд выкладывают П-образными блоками, которые в дальнейшем будут выполнять роль опалубки для заливки бетонного раствора.

Важно! Армойас должен быть сплошной монолитной конструкцией!

Подготовленная опалубка перед бетонированием

Армопояс устройство техники:

Устройство опалубки по периметру здания.
Изготовление бронепояса из бетонных блоков.
Сборка каркаса из арматуры.
Установка шпилек для крепления.
Заливка блоков бетоном.
Снятие опалубки после застывания бетона.

После того, как армопояс будет готов, а опалубка снята, можно приступать непосредственно к креплению мауэрлата.

Как крепить мауэрлат к газобетону

От правильного крепления к несущим стенам и стропильной системе здания зависит его устойчивость к внешним воздействиям, срок службы, шумо- и гидроизоляционные характеристики и прочность.

Мауэрлат должен быть из того же материала, что и стропильная система. Если используются металлоконструкции, то в качестве мауэрлата применяют металлические балки, швеллеры, уголки.Для деревянной стропильной системы мауэрлат будет из деревянных балок. Сечение балок зависит от расчетной нагрузки, типа кровли и диаметра стропильных балок.

Перед установкой деревянного мауэрлата на газобетонные блоки необходимо обработать деревянные балки антисептическим раствором, защищающим древесину от насекомых и гниения. Также желательно обмотать бруски слоем гидроизоляционного материала. Для этого можно использовать гидроизол, эластоизол, гидростеклоизол, стекломат.Эти материалы не утяжелят конструкцию и создадут слой дополнительной влагоизоляции.

Мауэрлат крепится к стенам из газобетона с помощью анкеров, шпилек или металлической проволоки. При укладке балок необходимо соединить их в местах стыков металлическими скобами.

Схема крепления со шпильками (справа) и скобами (слева)

Далее нужно прикрутить стропила к мауэрлату. Соединение происходит разрезанием, разрезанием, разрезанием, но оно должно занимать не более 25% прутка.Крепление производится с помощью саморезов, болтов, уголков, металлических пластин и поролона.

Основные способы крепления, начиная с предпочтительного:

Крепление шпильками. Этот вид крепления может быть использован в строительстве как простых одноэтажных построек, так и вспомогательных помещений: бани, летних кухонь, гаражей, хозяйственных построек, небольших загородных домов. Этот метод крепления является предпочтительным для большинства зданий.
Крепление химическими анкерами. Стыковка балок к газобетону осуществляется специальным химическим клеем: «жидким дюбелем», вклеенным анкером и т. Д.Состав сделан на основе полимеров и содержит клеи в виде синтетических смол. В газобетонной стене делается отверстие как для штатного анкера, которое заливается клеем, затем в подготовленное отверстие вставляется стержень (арматура), на который затем устанавливается мауэрлат. Прочность такой конструкции достаточно высока, но при большом периметре мауэрлата такой способ обойдется дорого.
Крепление стальной проволокой. Этот способ можно использовать, если на этапе кладки стен между газобетонными блоками протыкалась металлическая проволока.В мауэрлате проделываются отверстия, куда вставляется проволока и выполняется обвязка. Очень важно, чтобы количество стяжек было не меньше количества поддерживаемых стропил.

Крепление мауэрлата к газобетонной стене без армопояса

В соответствии со СНиП, крепление без предварительного устройства бронепояса допускается только в исключительных случаях. Газобетон — недостаточно прочный материал, он не выдержит снеговой нагрузки распорки, а также динамической ветровой нагрузки, поэтому армированный пояс необходим!

В некоторых случаях крепление мауэрлата к стенам из газобетонных блоков возможно без устройства армированного ремня.Это значительно снижает стоимость и ускоряет строительство. Однако это возможно при соблюдении следующих условий:

за основу взят легкий деревянный брус сечением не более 20 см;
брус будет армирован металлическими элементами: замками, гвоздями, металлическим профилем;
снеговые и ветровые нагрузки в вашем районе незначительны;
конструкция стропильной системы исключает распорные нагрузки.

Мауэрлат находится на расстоянии 0.5-1 см от внешнего края несущей стены, а для крепления на газобетон используются шпильки, химические анкеры или стальная проволока.

Как крепить мауэрлат к газобетону без армированного пояса?

На сайтах производителей встречаются противоречивые утверждения относительно необходимости строительства дома из газобетонных блоков. Кто-то утверждает, что они вполне способны выдержать предполагаемую нагрузку. Другие же предлагают хеджирование.Однако все производители и строители уверены, что пористые материалы негативно реагируют на точечные нагрузки. Поэтому необходимо распределить его равномерно. Если по какой-либо причине устройство армопояса невозможно, необходимо его использовать. Это продлит жизнь постройки.

Мауэрлат чаще всего изготавливается из того же материала, что и стропила — металла (швеллер, двутавр) или дерева (брус)

Что такое мауэрлат

Это специальная конструкция, которая используется для равномерного распределения веса крыши по стенам.Как правило, он идет из деревянного бруса … Именно к мауэрлату крепят стропила, чтобы сделать крышу устойчивой. От качества монтажа зависит долговечность и надежность всей конструкции.

Мауэрлат может быть металлическим, но только при использовании стальных стропил. Однако такие конструкции встречаются редко, так как стоимость постройки значительно увеличивается. К тому же стальные детали крепить намного сложнее, чем деревянные.

Функции мауэрлата:

равномерное распределение веса кровли по стенам;
надежная фиксация стропильной системы;
Защита и предотвращение точечных нагрузок на газобетонные блоки.

Минимальный размер бруска, используемого в качестве мауэрлата, должен быть 10 * 10 см. Однако для обеспечения лучшего качества сцепления желательно брать материал с большим сечением. Допустимо использование бревна, но необходимо обрезать ту сторону, которая будет примыкать к газобетону.

Стропильные ноги в точках опоры передают нагрузку на мауэрлат, который, преобразовывая и распределяя, передает ее на стены

Лучше всего эти функции выполняют балки из твердой древесины.Чтобы он прослужил дольше, его необходимо обработать антисептиками и пропитками, предотвращающими гниение и повреждение насекомыми. Решетки должны полностью и равномерно закрывать стены. Они скрепляются гвоздями или прямым замком. В связи с тем, что сечение деревянного материала меньше ширины газоблока, мауэрлат размещают с внутренней стороны стен. Расстояние до внешнего края должно быть не менее 5 см. Допускается и кладка кирпича снаружи здания.

Между стеной из газобетона и деревянным мауэрлатом должен быть слой гидроизоляции.

Способы крепления мауэрлата

Мауэрлат можно крепить непосредственно к газобетону или с помощью армированного ремня. Существуют такие способы соединения деревянных балок со стеной:

с использованием стальной проволоки;
с помощью анкеров;
шпильки.

При использовании любого из перечисленных способов необходимо следить за тем, чтобы крепление было качественным, надежным.Также при установке следует избегать структурных сдвигов.

В частном домостроении деревянные балки являются основным материалом для облицовки мауэрлата

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно закрепить мауэрлат. Он вплетается в кладку несколькими рядами до верха стены. Достаточно 2-4 блока в высоту. Середину проволоки необходимо закрепить, а ее длины должно хватить не только до верха стены, но и для того, чтобы притягивать и фиксировать мауэрлат.Количество наборов не ограничено. Но обычно их столько же, сколько стропильных ног.

Крепление

В этом случае желательно использовать бронепояс. Анкеры позволяют надежно закрепить стропила, но создают точечную нагрузку, что для газобетонных блоков крайне нежелательно. Под его воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции.Также заливкой бетона можно выровнять верх стен по горизонтали. Это упростит установку стропил в дальнейшем.

Анкеры устанавливаются на этапе заливки. Их закрепляют в желобе, который будет заполнен бетонной смесью с помощью проволоки. Убедитесь, что анкера выровнены. Для этого можно дополнительно натянуть шнуры. Анкеры следует держать строго вертикально. Количество узлов крепления не регламентируется, однако их количество должно быть не меньше количества стропил.Когда бетон застынет, они буквально замуровываются в нем.

Крепежные элементы повышают несущие характеристики и усиливают прочность узлов, исключают смещение стропил при высоких нагрузках

Прутки укладываются на готовый армопояс с помощью болтов. По дереву постучите молотком или киянкой. На брусе образуются анкерные вмятины. В этих местах необходимо просверлить отверстия. Необходимо следить за тем, чтобы они были ровными и не отклонялись от вертикали.Затем брус укладывают на бетон так, чтобы анкеры попадали в просверленные отверстия, и закрепляют гайками с шайбами.

Небольшие бетонные подушки могут заменить полноценный армопояс. Их устанавливают в местах крепления мауэрлата к стене. Также они более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянной балкой желательно проложить слой гидроизоляции. Можно использовать как специальные мастики, так и простой рубероид.

С металлическими шпильками

Крепление мауэрлата на металлические шпильки можно осуществить двумя способами: замуровывать их стеной или заливать бетон в армированный пояс. Чтобы не ошибиться с заглублением застежки, можно воспользоваться следующим правилом: он вставляется в раму на глубину 2 мауэрлата. При использовании бруса 10 * 10 см шпилька должна заходить на 20 см в стену или бронепояс.

Крепеж монтируется в стену за 1-2 ряда до конца стены.При этом следует учитывать, что длины шпильки должно хватить не только для блоков, но и для мауэрлата. Также должен быть небольшой запас для затяжки гаек и шайб.

В последнем случае вся процедура аналогична установке анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении зданий из газобетона нельзя использовать армопояс, но тогда нужно оборудовать мауэрлат. В противном случае блоки не выдержат точечной нагрузки и быстро разрушатся.

Возводя крышу для дома из пеноблоков, необходимо стремиться снизить ее вес, чтобы нагрузка на стены была небольшой. Однако если в доме железобетонный каркас, то от этой рекомендации можно отступить.

Почему?

Пеноблоки имеют ячеистую структуру. Это говорит о том, что материал уступает по прочности некоторым другим. При определенном силовом ударе пеноблоки склонны к постепенному разрушению. И нам такая судьба не нужна.

Как сделать крышу светлее?

Во-первых, вам нужно использовать более легкие решетчатые формы. Во-вторых, балки из бруса должны быть пустотелыми. Швеллеры лучше всего использовать на основе OSB.

К выбору рубероида тоже нужно подходить с умом. Чем меньше его вес, тем лучше.

Среди кровельных материалов для дома из пеноблоков подходят следующие:

Гофрокартон
Медь листовая
Металлочерепица
Оцинкованное железо

Особенности устройства свесов и откосов

При возведении кровли дома из газобетона немаловажную роль играет ферма и угол наклона ее откосов.Особенно, если здание строится в регионах страны с холодным климатом.

Если не выдерживать определенный угол наклона, снег будет долго задерживаться на крыше, оказывая большую нагрузку на конструкцию. Это скоро приведет к разрушению кровли и другим опасностям.

Чем острее угол установки стропил, тем меньше нагрузки будут испытывать стены, снег на крыше исчезнет быстрее. И свесы больше не будут подвергаться постоянному давлению.

Устройство мансардной крыши дома из газобетона

Кратко рассмотрим процесс устройства мансардной крыши.

Устройство мансардной кровли — сложный процесс. Перед началом работы запомните некоторые особенности установки:

Для стропил используются балки 10 × 10, 15 × 15 или 20 × 20 сантиметров
Между стенами и мауэрлатом обязательно проложить слой гидроизоляции
Узлы мансардной конструкции лучше крепить толстыми металлическими скобами
Древесина, используемая для элементов конструкций, должна быть хорошо просушена и обработана антисептическим и противопожарным составом
Лучше отдать предпочтение хвойным деревьям, так как влияние влаги на них меньше всего

Этап 1 — гидроизоляция точки стыковки мауэрлата со стеной

Между стеной дома и мауэрлатом должен быть слой гидроизоляции.Для этих целей можно использовать обычный рубероид. Укладывается по всему периметру стен и ничем не фиксируется.

Этап 2 — установка мауэрлата

Мауэрлат — деревянный брус, который крепится по периметру стен дома.

Крепится анкерными болтами диаметром не менее двенадцати миллиметров. Предварительно просверливают отверстия под них.

Концы анкеров зацеплены для предотвращения дальнейшего вытягивания.Однако есть анкеры с дистанционной системой внизу. Шаг фиксации 10-15 сантиметров. Место крепления — между стропильными ногами на равном расстоянии.

Если у дома с мансардной крышей из газобетона будет два ската, то нужно два мауэрлата, если с четырьмя скатами, то четыре.

В качестве мауэрлата используется брус сечением 15 × 15 или 20 × 20 сантиметров.

Этап 3 — строительство стропильной системы

Стропильная система должна быть собрана идеально, ведь это каркас кровли.И все нагрузки (ветер, дождь и другие) ложатся на него. Поэтому важно правильно производить расчеты с акцентом на климатические особенности вашего региона. Расчет сделать сложно, поэтому можно обратиться к профессиональным работникам.

Стропильную систему лучше делать из древесины хвойных пород. Обычно это сосна или лиственница. Влажность не должна превышать 23 процента.

Чтобы обезопасить себя в будущем от негативных последствий, связанных с размножением микроорганизмов и нападением грызунов, необходимо тщательно пропитать древесину специальными составами, в том числе противопожарными.

Стропильная конструкция

Стропила подвесные и наклонные.

При пролете между стенами не более шести метров можно устанавливать наклонные стропила. Если пролет в два раза больше, то наклонные стропила здесь используют только при установке дополнительной опоры.

Подвесные стропила монтируют при пролете между стенами 12 метров. В этом случае установка дополнительной опоры не предусмотрена.

Подготовка стропильных ног

Стропила установим с шагом 60 сантиметров, оставив отверстия для окон.Возьмите штанги для «ножек» сечением 10 × 10 сантиметров. Длина определяется с учетом уклона откосов и размеров постройки (для каждого случая индивидуальна).

Монтаж балок перекрытия

Для балок можно использовать бревна, балки или доску, которая подходит по краю. Балки устанавливаются с выбранным шагом в заранее подготовленные пазы в стене. Их концы гидроизолированы двумя слоями рубероида. После того, как балки уложены, их дополнительно фиксируют анкерными болтами.

Монтаж вертикальных стоек

Если крыша у дома из газобетона сломана, то сначала возводятся опорные вертикальные столбы. Они послужат каркасом для стен.

Высота стоек должна быть не менее двух метров, чтобы на полу было удобно.

Выбрать сечение балок из таблицы.

Балка мансардного перекрытия устанавливается между столбами. Дополнительно фиксируется болтами или другим способом.

С выбранным ранее шагом собирается определенное количество П-образных стоек. Между ними протягивают шнур и проверяют уровень. Если высота разная, одна из арок демонтируется, после чего регулируется по высоте. Стойки сшиваются прутьями одного сечения.

Установка коньковых стоек

Стойки

Ridge могут быть установлены сразу.Между ними будет смонтирован сам конек, но без них можно обойтись.

Установка нижних стропил

Теперь нужно установить стропила между мауэрлатом и верхней балкой перекрытия. Для этого определяется расстояние между соответствующими опорами, и подготавливаются стропильные ноги необходимой длины. В нижней части на ножках стропил делаются вырезы, которыми они опираются на мауэрлат и дополнительно фиксируются скобами.

Установка верхних стропил

Необходимо подготовить верхние стропила.Для этого из досок сшивается шаблон. Устанавливается на торцы балки перекрытия мансарды, снимается размер и определяется угол наклона откосов. По этому размеру подготавливается необходимое количество стропильных ног, которые затем надежно фиксируются к горизонтальным балкам.

Установка обрешетки

Из того, какой кровельный материал выбран, умещается в сплошную или разреженную обрешетку. Сплошной делается при установке тяжелой кровли.

Монтаж рубероида

Выбранный рубероид монтируется на подготовленную обрешетку, после чего устанавливаются дополнительные элементы кровли — желоба, защитные трапы и т. Д.

Видео о поэтапном строительстве крыши дома из пеноблоков

Начало строительства кровли

Монтаж балок стропильной системы

Крепление стропил

Коньковая балка, в свою очередь, опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Кровельные стропила не нуждаются в раскосах и подкосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей.При ширине дома с двускатной крышей от 8 до 10 метров либо конструкция крыши с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако устройство слоистых стропил требует определенного опыта и правильного проектирования во избежание появления разрывных нагрузок. Большинство самостроителей, шабашников и гастарбайтеров в России обычно предпочитают расположение классических дистанционных стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка — это переносится на внешний счетчик стен дома из газобетона, и соответственно к стенам прилагаются разрывные нагрузки.В этом случае жестко закреплен устройство мауэрлат необходимо, непосредственно соединены в единый контур по периметру здания, или жестко привязаны к одному контуру опорной монолитной железобетонной обвязки контур. Поэтому рекомендуем при самостоятельном проектировании и строительстве дома из газобетона во всех случаях выполнять по верхнему краю газобетонных стен (не только внешних, но и всех внутренних стен) монолитный железобетонный обвязочный пояс, в котором Анкеры Т- или Г-образной формы с резьбой М12 укладываются по внешнему контуру с шагом в 1 метр для жесткого соединения с деревянной балкой с мауэрлатом (100 х 150 мм, или 150 х 150 мм), на который опираются стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и это создаст расширительные нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую разрывных нагрузок на стены дома из газобетона.

Схема монолитной железобетонной обвязочной ленты для крепления мауэрлата

Перед укладкой мауэрлат обрабатывают антисептиком (ХМ-11, ХМББ) и кладут на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не рубероида).На ступеньке анкеров в мауэрлате просверливаются отверстия и мауэрлат устанавливается на место. На резьбовые анкерные стержни надевают шайбу и гайку, которые затягивают до упора. Если используется обычное для России «дерево естественной влажности» (то есть сырое — которое уважающий себя потребитель не купит ни в одной цивилизованной стране), то нужно обеспечить доступ к креплению Мауэральта, чтобы подтянуть этот орех один раз в год в течение 5 лет (наиболее интенсивная усадка наблюдается в первый год), при этом мокрая древесина сохнет и дает усадку.В случае дистанционной конструкции стропил или если вы не знаете, будет ли конструкция стропил дистанционной или неконтролируемой, имеет смысл устроить контрфорс из пиленого газобетонного блока (через гидроизоляционную прокладку) со стороны внешняя сторона мауэрлата. На схеме ниже показан способ крепления стропил для традиционного расположения распорок с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога при этом фиксируется двумя стальными пластинами (стальной уголок и соединительный элемент ленты) и проволочной стяжкой, исключающей проворачивание в шарнире мауэрлат-стропила.Раздвижной в этом шарнира также невозможно из-за жесткое крепление стропила с углом и плоским металлом, в сочетании с опорной планкой зажатой от нижней части стропила. Если верх стропила с такой точкой крепления будет жестко защемлен, либо стропила упираются друг в друга, то при такой конструкции растягивающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэралата к стене газобетонного дома

Мауэрлат, по сути, представляет собой крепление из дерева или металла, размещаемое в верхней части капитальных стен.Он должен быть прочно и жестко закреплен. Если используются металлические стропила, то их делают из швеллера или двутавра.

Мауэрлат выполняет в конструкции здания 2 функции:

Равномерно распределяет нагрузку, передаваемую от стропильных ног, на все стены здания.
К мауэрлату, закрепленному на стенах, крыше.

Размеры мауэрлата

Для изготовления мауэрлата необходимо использовать брус из твердых пород дерева, обработанный антисептическими составами.Брус нужно брать сечением 100х100, 100х150, 150х150 мм. По периметру постройки крепится цельный мауэрлат. Для этого бруски соединяют последовательно с помощью прямого замка.

Дополнительно замок усилен на балках большими гвоздями, что дает возможность создать неразъемную конструкцию, выдерживающую нагрузку, передаваемую стропилами. Балки необходимо крепить по внутреннему краю стены так, чтобы до внешнего края оставалось минимальное расстояние 50 мм.

Надежность установки мауэрлата на пенобетонные стены напрямую зависит от правильности монтажа и точности расчетов.

Расчет размеров

Создание крыши дома начинается с укладки мауэрлата, он равномерно распределяет массу кровли на стены дома и обеспечивает устойчивость стропильной системы. По этой причине крайне важно правильно и точно рассчитать размеры мауэрлата.

Зависит от:

Площадь и длина периметра здания.
Тип крыши.
Материал, используемый в качестве кровельного покрытия, из которого сделана стропильная система.
Климатические условия региона.
Есть ли в доме чердак.

Главное для правильного расчета — это тип конструкции крыши.

Может быть любой:

Classic — крыша с 1, 2, 3 или 4 скатами.
Крестообразная.
В форме шпиля.
Бедро, полуовальное или бедро.
Сферический.
Квартира.
В сложенном виде.

Итак, для правильного и точного расчета мауэрлата необходимо знать, какой тип кровли будет располагаться на нем. Например, лучше рассчитать размеры для простой двускатной крыши.

Формула для расчета

Прежде всего необходимо измерить периметр дома и необходимую длину мауэрлата.Измерение производится по верхней части планки.

Объем мауэрлата рассчитывается по следующей формуле:
V = LS

L — периметр дома или длина бруса;
S — сечение стержня.

В — объем;
r — плотность материала;
м — масса штанги.

Какой бы ни была ширина мауэрлата, важно размещать его на расстоянии не менее 5 см от внешнего края стены.При расчете мауэрлата необходимо учитывать как вес стропильной системы, так и общий объем кровли.

Выбор материала

Для изготовления мауэрлата использовать деревянный брус сечением 10х10 — 15х15 см, желательно использовать материал из лиственной древесины, обработанный антисептиком.
Бруски необходимо уложить равномерно по всему периметру стен; для соединения их между собой делается прямой замок на стыках планки.
Желательно дополнительно укрепить, закрепив замки крупными гвоздями.
В результате будет жесткая и цельная конструкция из соединенных вместе балок. Их размер всегда должен быть немного меньше ширины стены; по внутреннему краю укладывается брус так, чтобы между наружным срезом газобетонной стены и мауэрлатом оставалась пустота минимум 5 см.
Иногда ограничительный пояс (ряд кирпичей) делают из кирпичей по внешнему краю, на который упирается мауэрлат.
Не забывайте , что перед установкой мауэрлата на пенобетонную стену в обязательном порядке необходимо устроить надежную гидроизоляцию между стеной и деревянной балкой.

Способы крепления

Есть несколько способов надежно прикрепить мауэрлат к газобетону. Поскольку крепление должно быть надежным, способным предотвратить малейшие смещения конструкции крыши.

В современном строительстве применяются следующие виды крепления данного элемента:

Трос стальной прочный
Анкеры встраиваемые в стену.
Металлические шпильки.
Химический завод.

Крепление прочной проволокой

При возведении стен на последних 2-3 верхних рядах между укладываемыми блоками прокладывают стальную проволоку так, чтобы она была прочно закреплена газобетонными блоками. Он должен выступать с двух сторон на такую длину, которой хватит, чтобы надежно прикрутить мауэрлат к стене.

Проволока должна быть достаточно длинной, чтобы пройти сквозь просверленный мауэрлат и сильно скрутить.Таких креплений можно сделать сколько угодно, желательно только, чтобы их было не меньше количества стропил.

Анкеровка

Прочные и прочные крепления мауэрлата можно сделать путем создания армированного ремня.

Бетонный пояс не только сделает крепление бруса простым и надежным, но и дополнительно укрепит всю коробку и придаст ей жесткость.

Армопояс дает возможность выравнивать горизонтальные верхушки стен, что имеет большое значение для надежности и жесткости основания кровельной системы.

Стены здания , возведенные из газобетона, обладают низкой прочностью — это очень мягкий материал, не способный прочно удерживать металлические шпильки или анкерные болты.

Армированный пояс по верхней части стен удобнее создавать из специальных железобетонных изделий П-образной формы, их кладут поверх стен из газобетона так, чтобы образовался сплошной желоб.

Для ременного устройства в углах используются блоки с обрезанной боковой частью.В этом желобе по всей длине стены закреплен арматурный каркас, он состоит из прутьев 6 и 12 мм.

Перед заливкой желоба бетоном в него закладываются анкеры с резьбой. Их просто вяжут вязальной проволокой, необходимо очень ровно поставить якорь, чтобы выровнять леску, натягивают леску или прочный шнур.

Анкеры необходимо бетонировать как можно ближе к бетонной поверхности, при этом их следует устанавливать перпендикулярно мауэрлату.

После создания арматуры каркас заливается бетоном, заливка должна производиться непрерывно, единовременно. Количество используемых анкеров не ограничено, но их необходимо устанавливать не меньше, чем стропильные ноги, и устанавливать так, чтобы стропила не закрывали их сверху, по этой причине места установки анкерных болтов следует как можно точнее разметить. .

После того, как бетон затвердеет и наберет прочность, анкер будет в нем надежно зафиксирован.Крепление мауэрлата, таким образом, наиболее прочное и надежное, брус жестко держится на стене, создавая надежную основу для конструкции крыши.

После схватывания бетона на него укладывают мауэрлат так, чтобы анкеры вошли в заранее подготовленные отверстия. Крепят анкерами при помощи гаек, подложив под них металлические шайбы.

Точно рассчитать точки В стержне можно просверлить отверстия для установки анкеров, если положить его на бетонную ленту поверх болтов и постучать по нему молотком.После этого в материале будут заметны небольшие вмятины, в этих местах необходимо просверлить отверстия.

В некоторых случаях для экономии денег не создают непрерывную полосу из бетона по всей длине стены, а делают бетонные подушки в нужных местах. В этом случае вам также потребуется привязать к стержням арматуры анкерную проволоку.

Крепление мауэрлата шпильками

Если дом небольшой и масса кровельной конструкции небольшая, то для установки мауэрлата с успехом можно использовать простое крепление — закрепить в стене специальные шпильки.Они представляют собой крепежные элементы в виде стальных болтов с приварной поперечной закладной или квадратной металлической основой шириной не менее 5 см.

Даже во время кладки стен эти шпильки вделываются в них, их размера должно хватить, чтобы пройти сквозь толщу бруса, затянуть гайки и контргайки. Эта технология аналогична креплению мауэрлата анкерами.

Точно так же, как и с анкерными болтами, отмечаются точки для сверления отверстий, также прикрепляется деревянный брус и затягиваются гайки.Крепление мауэрлата к газобетону возможно при помощи шпилек CPT 12 мм.

Технология работы:

в пенобетоне просверлено отверстий с шагом 1 — 1,5 м;
в них вставляют шпильку и заполняют отверстие цементным молоком;
затем делается гидроизоляция , чтобы не было контакта газобетона с деревом;
сверху кладут мауэрлат и закрепляют гайками;
После того, как брус закреплен на стенах , его стягивают в стыках коваными скобами.

Химический завод

Применяется другая технология монтажа мауэрлата, позволяющая надежно закрепить его в пенобетонных стенах. Для работы потребуется приобрести капсулы со специальным реагентом. Надежная фиксация деревянного бруса достигается за счет проникновения химикатов во все поры газобетона.

Такая установка не вызывает расширения в пенобетоне, что очень важно для участков вдоль края конструкции.Химический анкер — клей на синтетической основе, проникающий на большую глубину и скрепляющий очень надежный материал стен и вашего сердечника.

Значение гидроизоляции при укладке

Между деревом мауэрлата и стеной здания необходимо сделать гидроизоляционный слой. Для этого подойдет полиэтилен, рулонные материалы, а можно использовать новейшие средства гидроизоляции.

Необходимость в этой работе важна, иначе в местах соприкосновения разных материалов будет конденсироваться влага, что может быстро разрушить структуру мауэрлата.Только защитив его от влаги, можно произвести окончательный монтаж.

делаем правильное основание для стропильной системы. Способы утепления мансарды

Двускатная крыша — один из самых распространенных вариантов кровли в индивидуальном строительстве. Он надежен, и оформить его можно из самых разных материалов. Круговая кровля представляет собой сложную систему стропил, слоев различных материалов, но если вы хотите выяснить, как все это построить, вы можете.Одна из деталей, входящих в эту конструкцию, практически всегда и незаменима, — это мауэрлат для двускатной крыши. Что это такое и как это сделать?

Мауэрлат — это особый соединительный элемент между стенами дома и самой крышей. Прочность и надежность всей конструкции во многом будет зависеть от того, насколько правильно она сделана и закреплена. Именно поэтому мауэрлату и его созданию стоит уделить особое внимание.

Мауэрлат — это так называемый пояс, который крепится по всему периметру верхней части стен прямо на их конце.На нем крепят стропила при возведении кровли. Его предназначение — надежное соединение стен здания и элементов кровли, и именно этот элемент будет равномерно распределять нагрузку всего кровельного пирога на стены и фундамент. Мауэрлат также значительно уменьшает парус крыши и не позволит ветру оторвать ее от дома, то есть сопротивление кровли ветровым нагрузкам благодаря мауэрлату значительно увеличилось.

На заметку! Иногда кровли монтируют без установки мауэрлата, то есть стропила крепят просто на балки.Но в этом случае вся нагрузка от них ложится именно на места опоры, а не на всю стену. Из-за этого есть риск быстрого износа и последующего разрушения конструкции.

При строительстве кровли с двумя скатами мауэрлат всегда устанавливают на двух параллельных стенах, на которые будет опираться крыша, а не на всех концах периметра стен. Если дом построен из бруса или бревен, то эта деталь нужна не всегда — верхняя часть стены отлично справится с основными задачами мауэрлата.

Из чего он сделан?

Тип и технические характеристики материала, из которого изготовлен мауэрлат, будут зависеть от нескольких факторов, включая тип кровли, необходимость обустройства чердака, размер дома и качество стен, используемый материал. для изготовления всей конструкции, климатических условий и т. д. в этом элементе можно использовать дерево, швеллер, двутавр, металл.

Цены на пиломатериалы

Мауэрлат деревянный

Самый привычный материал для создания этого элемента — обычное дерево.Это простой в обработке и доступный по цене вариант, но при этом отличается прочностью и долговечностью. Работать с деревом намного проще, чем с другими, так как его можно легко подогнать под нужный размер, даже если в предварительных расчетах были допущены ошибки.

Табл. Что происходит с деревянным мауэрлатом.

Порода дерева	Характеристики
	Это самый простой и удобный вариант.Брус уже заранее распилен, он достаточно прочный, толстый, надежный. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используют брус толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.
	Вместо бруса в качестве мауэрлата иногда используются доски. Однако из-за небольшой толщины они будут иметь минимальную надежность.Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот способ позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш в небольших коттеджах, но не рекомендуется останавливаться на нем при капитальном строительстве.

Порода дерева

Характеристики

Это самый простой и удобный вариант.Брус уже заранее распилен, он достаточно прочный, толстый, надежный. В отличие от бревен, он не сможет скатиться с торца стен и упасть. Обычно для создания мауэрлата используют брус толщиной 15-20 см. Основные параметры секций: 10х10 см, 15х15 см, 10х15 см, 8х18 см, 20х20 см.

Вместо бруса в качестве мауэрлата иногда используются доски. Однако из-за небольшой толщины они будут иметь минимальную надежность.Для повышения этого качества несколько досок скрепляются между собой в единую конструкцию. Этот способ позволяет сэкономить деньги, потраченные на строительство. Вариант подходит для устройства крыш в небольших коттеджах, но не рекомендуется останавливаться на нем при капитальном строительстве.

Внимание! При покупке древесины важно внимательно оценить ее качество, в том числе проверить наличие сучков, особенно при покупке древесины.Сучки не должны занимать более 2/3 толщины материала, так как они не позволят дереву растягиваться и в будущем могут появиться трещины из-за неправильно распределенной нагрузки.

Деревянный мауэрлат можно использовать при устройстве кровли как на деревянном доме (в этом случае элемент устанавливается крайне редко), так и на сооружении из газобетона или пенобетона. В последних случаях рекомендуется озаботиться устройством железобетонного пояса по периметру конструкции.Крепление деревянного мауэрлата осуществляется анкерными болтами.

Строительный картон цены

Строительные плиты

Металлический мауэрлат

Это некий комбинированный вариант. Здесь для изготовления используются металлические трубы, которые протягиваются в заранее проделанные отверстия в стропилах.

Такой вариант будет оптимальным, если стропильная система крыши также будет металлической. Работать с металлическим элементом сложнее, чем с деревянным, но такая конструкция окажется намного надежнее.Используйте стальные трубы лучшего качества с небольшим поперечным сечением.

Цены на разные виды стальных труб

Труба стальная

Способы укладки

Крепление мауэрлата на стены может производиться разными способами. В первую очередь, с расположением бронепояса и без него. Этот элемент необходим, если прочность материала, из которого сделаны стены, вызывает определенные сомнения — то есть есть риск постепенного разрушения конструкции в результате нагрузки, которую несет крыша.

Мауэрлат крепится к стене несколькими основными способами:

анкерные болты длиной не менее 20 см;
кронштейны, арматура или стойки, встраиваемые в стены при их кладке (например, из кирпича). Обычно прием используют, если площадь скатов кровли не превышает 250 м 2;
скоб к брускам, закладываемым в кирпичную стену;
к стойкам, установленным в бронепоясе, образованном по длине стены.

Видео — Способы крепления мауэрлата

Особенности крепления мауэрлата

При монтаже двускатной крыши мауэрлат устанавливается на две параллельные друг другу стены, на которые будет опираться крыша. Если стропила монтируются по слоистой системе с коньковым прогоном, имеющим опоры, то мауэрлат можно крепить и на несущую стену, расположенную посередине конструкции.

Если дом полностью построен из дерева, то его мауэрлат обустраивать не нужно.Но без него не обойтись при возведении кровли на кирпичных, пенобетонных и других типах домов.

На заметку! Чем скромнее дом, тем меньше требований предъявляется к надежности его крепления.

Сам мауэрлат можно закрепить так, чтобы его укладывали по внутреннему или внешнему краю торца стены или посередине торца. Но расстояние от внешнего края стены в любом случае должно быть не менее 5 см.

Если проводится установка навесных стропил, то мауэрлат не устанавливается.К балкам перекрытия, уложенным поперек стен, крепятся стропила. Именно балка здесь обеспечит жесткость стропильной системы. Однако вариант подвесных стропил можно использовать только в случае строительства построек с небольшим пролетом между стенами. В этом случае обычно стены делают из бревна или бруса.

Расчет мауэрлата

Правильный расчет материалов, необходимых для обустройства мауэрлата, позволит не покупать слишком много и не тратить лишние деньги.А знание его конкретных параметров (таких как вес, объем) позволит вам определить тип крепления, чтобы вся система была надежной. Для расчета используются определенные формулы и параметры материала. В первую очередь определяется длина и периметр будущего элемента. Затем рассчитывается вес используемого материала по формуле M = R x V , где R — плотность используемого дерева, V — объем всего материала. Объем можно рассчитать по формуле V = S x L , где S — сечение (не менее 10х10 см), а L — длина балки.

Подготовка к созданию армирующего ремня

Толщину армирующего пояса следует рассчитывать исходя из показателей нагрузки, которые он будет испытывать под воздействием стропильной системы, ветра и осадков. Его ширина не может быть меньше ширины торца стены.

Для работы необходимо приобрести цемент марки М400. Заливается за один прием, благодаря чему конструкция получилась надежной и монолитной. Бетонная смесь изготавливается из щебня, песка, цемента в соотношении 3: 3: 1.Для улучшения свойств смеси в нее можно добавлять пластификаторы. Для опалубки можно использовать доски или строительные блоки, плиты OSB и другие материалы.

Армопояс делается так — в верхней части стены создается деревянная опалубка, укладываются арматурные стержни (параллельно, один над другим). К этим стержням с помощью проволоки крепятся анкерные болты, шпильки, скобы (диаметр — около 14 мм). Шаг между отдельными застежками не должен превышать 100 см. Они расположены строго вертикально.Созданная опалубка заливается бетонной смесью толщиной не менее 5 см. Опалубку можно снимать не ранее, чем через 10-12 дней после заливки.

Между мауэрлатом и стеной дома или армопоясом важно уложить гидроизоляционный материал, а также позаботиться о дополнительном утеплении или заделке щелей. Иначе в этом месте могут образоваться мостики холода. Для гидроизоляции обычно используют полосу рубероида.

Длину и сечение шпилек или анкеров определяют в зависимости от того, какая толщина используется мауэрлат, какой толщины укладываются гидроизоляционные и теплоизоляционные материалы.Высота установленной шпильки должна превышать высоту балки мауэрлата, по меньшей мере, 3 см — это необходимо для возможности затягивания гайки крепления и сами опорного элемента.

Совет! Место крепления креплений мауэрлата необходимо определить заранее.

Установка мауэрлата

Рассмотрим, как происходит процесс установки мауэрлата без устройства армирующего пояса на стены из газобетонных блоков.

Шаг 1. В первую очередь выравнивается торец стены, который будет служить основанием для мауэрлата. Для этого используется цементный клей, который использовался при кладке газоблоков. Наносится кельмой на торец стены, а затем разравнивается широким шпателем.

Step 2 Слой цемента, выравнивавший торец стены, просушивается. Его ровность проверяют с помощью строительного уровня.

Шаг 3 Далее укладывается гидроизоляционный материал.В этом случае свою роль выполнит рубероид. Материал разрезают на полосы, имеющие такую же ширину, что и конец стены. Их кладут плашмя на основание и расправляют. Отдельные полоски перекрывают друг друга.

Шаг 4 . Балка, используемая в качестве мауэрлата, укладывается на торец стены поверх рубероида. Выравнивается по внутренней стороне стены.

Важно! Брус перед кладкой обрабатывают антисептиком, а также составом, защищающим его от влаги.Перед укладкой элемент необходимо хорошо просушить.

Шаг 5 Чтобы при установке стропильной системы стропила не устанавливались на анкерные болты, делается разметка в местах крепления самих стропил. В этом случае шаг между стропилами составляет 833 мм.

Шаг 6 В мауэрлате сверлом проделываются отверстия под анкеры. Размеры используемых анкеров — 12х150 мм. В соответствии с ними подбирается длина и диаметр сверла.

Шаг 7 Отверстия в бетоне проделываются перфоратором. Делаются они прямо через проделанные ранее отверстия в мауэрлате.

Step 8 На все анкеры надеваются гайки под шайбу — они увеличат площадь головки фиксирующего элемента и позволят лучше прижать мауэрлат к торцу стены.

Шаг 9 Анкеры забиваются молотком в заранее подготовленные отверстия.

Step 10 Чтобы они сидели надежно, их дополнительно заворачивают гаечным ключом.

Шаг 11 Промежутки между мауэрлатом и стенами дома заделываются акриловым герметиком.

Видео — Мауэрлат для двускатной крыши

Мауэрлат следует использовать при строительстве двускатной крыши, если стены дома выполнены из таких материалов, как кирпич, газобетон и т. Д. Изготовить его не так уж и сложно, но наличие мауэрлата не позволит. беспокоиться о состоянии стен и надежности кровли на протяжении всего периода эксплуатации.

Пояс мауэрлат — основа для стропил. Срок службы всей крыши зависит от того, насколько прочной вы ее сделаете, как отремонтировать и продумать соединение со стропильной системой. Так что же такое мауэрлат для двускатной кровли, из чего его можно сделать, как установить на кирпичную, каркасную стену и стену из гидрофобных газоблоков? Какие могут быть подводные камни и каких ошибок следует избегать? Именно для того, чтобы ответить на все эти вопросы, мы подготовили для вас эту полезную статью.

Кстати, если вы слышали от строителей или знакомого прораба такое слово, как мурлат — это тот же мауэрлат, только в простонародье. Это будет обсуждаться.

Мауэрлат — устойчивая конструкция, которая укладывается по периметру стен и служит основанием для крепления стропил. Основная задача мауэрлата — максимально равномерно распределить нагрузку карниза крыши и прочно привязать саму крышу к общей конструкции дома.Другими словами, это то самое связующее звено между стенами и кровлей, а потому к его изготовлению нужно подходить с особой ответственностью.

Второстепенная задача мауэрлата — минимизировать так называемую парусность крыши, то есть ее способность срываться порывами ветра.

Но почему тогда, если это так важно, есть крыши совсем без мауэрлата? Да, такая практика существует. К балкам перекрытия просто прикрепляют стропила, если они достаточно крепкие.Но в этом случае все сосредоточенные нагрузки крыши приходятся на места стропильных опор, а мауэрлат распределяет их по всем стенам. Как вы думаете, что лучше и безопаснее?

Из каких материалов это можно сделать?

Этот кровельный элемент изготавливается из деревянного бруса, двутавра, швеллера или металла.

Вариант №1 — крепкая штанга

Итак, в зависимости от будущего веса вашей кровли используйте в качестве материала для изготовления мауэрлата брус следующего сечения: 10х10, 10х15, 8х18, 15х15 или 20х20 см.Его просто нужно разместить под стропилами по всему периметру крыши, чтобы равномерно распределить нагрузку на стены дома.

Итак, если вы уже выбрали древесину для мауэрлата, обратите внимание, чтобы сучки на ней ни в коем случае не превышали двух третей своей длины. В чем подвох? То, что сучки опасны, не связано с выделением смол, как думают многие. Просто эти места на балке в конечном итоге будут плохо работать на растяжение, но мауэрлат испытывает самые большие нагрузки, чем все остальные элементы кровли.Чем чреват плохой выбор древесины для этих целей? Треснул!

Вариант № 2 — Каменные плиты

Но, если вы строите легкий каркасный дом и на крышу не планируется особых нагрузок, то сэкономьте и вместо тяжелого сплошного бруса положите клееный брус в качестве мауэрлата.

Вариант №3 — Трубы стальные

Часто дополнительно при устройстве мауэрлата применяют балки из стальных труб. Выглядит это так: деревянный мауэрлат не выступает за периметр постройки, а к его концам крепятся трубы, которые служат основной опорой двускатной крыши.Более того, к трубам предъявляется ряд серьезных требований:

Малая секция. Трубы проходят через отверстия в стропилах.
Исключительная долговечность. На них вся крыша!
Качественная сталь. Важно, чтобы такой опорный элемент не деформировался со временем.

Отверстия в стропилах проделать строго по оси, диаметром на 10 см меньше высоты стропильных ног. Если не получается, закрепите дополнительные стальные элементы. Стальные трубы хорошо изгибаются, и то, что для них нужны маленькие круглые отверстия, тоже хорошо.Такая «поломка» практически не сказывается на прочности самих стропил.

Главное преимущество такой конструкции в том, что здесь деревянный мауэрлат спрятан под кровлей, и уже более защищен от подтеков и талого снега.

Крепление мауэрлата на стену: 2 способа

Итак, мы подобрали материал, из которого сделали мауэрлат. Теперь решим, нужен ли ему усиленный пояс. Их обычно строят на стенах, которые недостаточно прочны, чтобы будущей крыше было на что опереться:

Способ №1 — установка без армопояса

Но, даже для прочной габаритной конструкции, армированный пояс не будет лишним, ведь через него удобно делать специальные крепления мауэрлата.

Способ №2 — установка на армопояс

Самое сложное — это мауэрлат на пенобетоне — самом хрупком материале стен. Советуем сделать на нем для этого конструкцию из более прочного кирпича или бетона, так как мауэрлату необходимо прочное основание. Но просто армопояс подойдет. Более того, вы легко справитесь с этой ответственной строительной задачей:

Рассчитайте толщину армированного пояса исходя из того, какие нагрузки будут воздействовать на вашу крышу: как постоянные, в виде веса стропильной системы и кровли, так и временные в виде ветра и снега.Но в любом случае ширина армопояса не должна быть меньше, чем у несущей стены. Минимальный лимит — 25х25 см. И не забывайте, что не только мауэрлат, но и те стеллажи и грядки, которые опираются на внутренние перекрытия, давят на капитальные стены дома. И для них тоже нужно построить бронепояс.

Чтобы сделать бронепояс прочным, возьмите марку бетона не менее M400 и заполните весь пояс за один прием. Конечно, для этого желательно использовать бетономешалку с насосом.Для приготовления смеси возьмите цемент, промытый песок и щебень в соотношении 1: 3: 3. Кроме того, добавьте современные пластификаторы, чтобы уменьшить количество воды, используемой в смеси, и тем самым повысить прочность будущей ленты.

Кроме того, это небольшое видео поможет вам разобраться:

Строим опалубку

Важно, чтобы армопояс был сплошным с обеих сторон наружных стен дома. А специальной опалубкой для устройства армопояса могут служить специальные П-образные блоки.Также можно отделать внешний ряд пилеными блоками шириной до 10 см, либо соорудить опалубку из плит OSB. В этом помогут даже обычные деревянные доски. Но, какую бы опалубку вы ни делали, обязательно проверяйте ее верхний край с помощью уровня воды.

Если все же необходимо разорвать армированный пояс ввиду некоторых конструктивных особенностей здания, то сделайте это по тому же успешному принципу, что и в этом проекте:

Выбрать крепление

Мауэрлат крепится на каркасные стены и бревенчатые стены саморезами, шурупами и даже обычными гвоздями.Для большей прочности используются специальные перфорированные соединители.

Также, если площадь вашего дома большая, а крыша выходит не менее 250 м2, то нужно крепить мауэрлат на стены шпильками. Шпильки — это длинные металлические шпильки с резьбой, которые распределены по месту крепления мауэрлата так, чтобы это происходило не реже чем через каждые 2 метра, а также всегда на концах.

Сначала по периметру стен заливается армопояс — бетонная стяжка, а затем вертикально одну за другой замуровываются шпильки.Высота каждого должна оставаться больше толщины мауэрлата и оставаться выше как минимум на 3 см. Только так можно надежно затянуть мауэрлат гайками и шайбой.

Как видите, ничего сложного:

И еще:

Крепкие металлические скобы для крепления мауэрлата тоже в некоторой степени удобны:

А также не забываем про анкеры и витую проволоку, которая отлично работает на растяжение:

Самый простой способ — использовать катанку — толстую проволоку.Итак, между рядами кирпича 3-4 ряда до верхней кладки проложите по середине кусок проволоки так, чтобы кончиков после окончания кладки хватило для обвязки всего мауэрлата. Затем оставшиеся концы прячут в толщу стены между кирпичами.

Они делают по-другому. В бронепояс вертикально вмонтированы не шпильки, а шпильки самой арматуры так, чтобы они находились ниже высоты мауэрлата. А к ним уже приварены шпильки всего 4-5 см или длинные болты с предварительно нарезанной головкой.

Другой популярный способ заключается в том, что шпильки или шпильки вживляются в кирпичную стену в процессе кладки. Но этот прием подходит только для небольших крыш, а для большей надежности берут более длинные шпильки.

Арматурный ремень

Итак, если вы не будете использовать ни один из предложенных для крепления мауэрлата, то просто оставьте торчащие стержни из арматуры, а после затвердения бетона наденьте саму балку. Так, даже на самой короткой стене в армопоясе должно быть не менее четырех металлических стержней диаметром 12 мм для крепления мауэрлата.Причем на такие стержни можно не только натянуть мауэрлат, но и закрепить его снаружи:

Но в любом случае, даже если вы выбрали шпильки или проволоку, в ремне должно быть усиление.

Заливка бетона

Для изготовления такого нарукавного ремня необходимо использовать бетон толщиной не менее 5 см. Как только бетон будет уложен, следите за тем, чтобы в плечевом поясе не образовывались воздушные полости — вы заметите их пузырьками. Почему это плохо? Все это снижает прочность и однородность конструкции, и все же на поясе все же придется устраивать мауэрлат — фундамент кровли.Поэтому просто проткните бетон арматурным стержнем по всей длине, и воздушные линзы исчезнут.

Снимать опалубку необходимо на 10-12 дней, когда бетон уже набрал прочность.

Наносим гидроизоляцию

Но этот товар обязателен!

На готовый армопояс положить слой рубероида в качестве утеплителя или другого подобного гидроизоляционного материала. Дерево есть дерево, и мокрое дерево лучше не трогать.

Все тонкости и нюансы установки

Самая главная ваша задача при установке мауэрлата — постоянно проверять горизонтальность строительным уровнем. Если вы обнаружите неровность, даже небольшую, немедленно исправьте ее: срежьте выступающие части, а те, что находятся ниже уровня, приподнимите с помощью подкладок.

Теперь приготовьте батончик, который будет служить мауэрлатом. Обработайте дезинфицирующим и антипиреновым (от огня) средством, хорошо просушите.Прикрепите балку к будущему месту анкеровки и сделайте отметки, где потом будут просверливаться отверстия. Соедините отдельные части мауэрлата прямым замком и дополнительно зафиксируйте гвоздями в местах таких стыков.

Закрепите брус по углам прямым замком или косым пропилом — это вам уже удобнее. Крепите мауэрлат к этим доскам с помощью уголков, шпилек или металлических скоб. Но просто в целях экономии не используйте доску, которая была заранее закреплена в верхнем пазе СИП-панелей (если вы строите именно из этого материала) — это совершенно ненадежно и чревато будущим перекосом крыши, разрушением. самих панелей под тяжестью кровли и другие плачевные результаты.

И, наконец, закрепить все соединения на мауэрлате стопорными гайками, а все выступающие шпильки срезать болгаркой.

Строим «скамейку» на мауэрлате

Как только мауэрлат уложен, приступаем к возведению так называемой «скамейки»:

Шаг 1. Измерьте расстояние между противоположными мауэрлатами.
Шаг 2. Разделите это расстояние пополам и отметьте середину пролета.
Шаг 3. Соедините отметки так, чтобы получилась ось будущей «скамейки».

Именно по этой оси вы положите нижний прогон. Наиболее удобный вариант — сделать «скамейку» с нижним ходом сразу целой, в горизонтальном положении, а затем поднять и закрепить вертикально по оси перекрытия.

Крепим стропила: все популярные методы

Поскольку основная задача мауэралата — это распределение нагрузок с кровли, обязательно уделите особое внимание креплению к ней стропил. Дело в том, что это зависит от того, будет ли кровля вести со временем, будет ли она провисать или создавать более серьезные нагрузки на одну из стен.Это серьезно!

Существует две технологии крепления стропил к мауэрлату:

Жесткий . Здесь полностью исключены любые смещения стропильной ноги, изгибы или смещения. Для устойчивости используется подшивочная колодка, препятствующая скольжению стропильной ступни. А металлические уголки не дают стропилам сдвинуться вбок.
Раздвижная . Такое крепление необходимо, если дом построен из бревна или бруса, который со временем заметно оседает.Да и сам мауэрлат здесь обычно не используют — только верхний венец сруба. Если использовать жесткую систему крепления стропил, то в следующем году кровля потеряет до 50% прочности — просто приведет.

А теперь обо всем поподробнее.

Стропила жесткая к мауэрлату

Чаще всего при возведении кровли используют именно деревянные стропила, как наиболее доступные и легко обрабатываемые. Но дерево плохо тем, что быстро впитывает влагу и так же быстро набухает, хотя после высыхания возвращается к прежним размерам.И особенно важно правильно закрепить на мауэрлате деревянные стропила, чтобы во время мокрых походов не образовывалась так называемая распорная сила. Что, в свою очередь, позволяет значительно снизить долговечность и надежность всей конструкции.

Основная задача жесткого крепления — полностью исключить возможность смещения стропил в любом направлении. Здесь седло выреза на стропилах упирается в мауэрлат и прочно фиксируется забитыми под углом гвоздями.Но обязательно, чтобы все такие вырезы на стропилах были одинаковыми, одного рисунка и не более 1/3 ширины стропил.

Второй способ — одинарное крепление специальной монтажной пластиной. Дополнительно в некоторых случаях под стропило подшивается метровая балка, которая также служит упором, а крепление выполняется металлическим уголком.

Скользящее крепление также не зря называют шарнирным. Учтите, что разные деревянные дома дают разную усадку.Итак, меньше всего проседает клееный брус со временем, а больше всего — свежий сруб, который всего за год падает до 15%! Причем сама усадка всегда происходит неравномерно, что еще больше сказывается на перекосе всей стропильной системы — если вы не установили раздвижное крепление.

Перекос крыш возникает и во время эксплуатации дома. Таким образом, при продолжительных дождях древесина сильно разбухает, а зимой теряет большой процент влаги и заметно усыхает. И совсем по-другому поселиться:

южная и северная сторона;
сторона, по которой постоянно идет влажный речной или морской воздух, более сухая;
сторона, обдуваемая ветрами, и та, перед которой проходит инженерная линия;
спрятан от солнца деревом и открыт.

Все это время геометрические параметры сруба постоянно меняются. Более того, даже центральная стена дома, на которую опираются стойки и балки стропильной системы, меняет свои параметры. Особенно при зимнем отоплении, когда заметно сохнет. Поэтому, если стропила на мауэрлате или верхнем краю сруба закрепить надежно, зимой снеговая нагрузка приведет к прогибу стропильной системы.

А значит, узел должен быть немного свободным, для чего понадобится такая застежка, как «горка» или «скользкая», как ее любят называть.Это особая металлическая деталь, похожая на петлю. При естественном изменении геометрии сруба он перемещается по направляющей, и стропила слегка оседают без вреда для всей системы.

Вот более подробное описание процесса:

Кстати, некоторые кровельщики до сих пор выполняют раздвижной уголок более традиционными способами. Для этого делают прорезь в стропильной ноге, накладывают брус с прорезью на верхний венец и фиксируют такими способами:

Скобы.
Скрещивание гвоздей в мауэрлате.
Один забитый вертикально гвоздь.
Стильные удерживающие пластины.

Также, как неплохая альтернатива современной раздвижной опоре, используйте прочную кованую проволоку, скрученную вдвое (об этом мы говорили в пункте о креплении мауэрлата к стене). Он отлично работает на растяжение и дает определенную степень свободы всем элементам конструкции крыши.

Как видите, со всем можно разобраться!

Наиболее подходящий материал для каркаса крыши — древесина сосны или лиственницы.Это связано с их силой.

Важными требованиями к бывшим в употреблении брускам и доскам являются их целостность и отсутствие повреждений. Перед установкой, непосредственно внутри, их следует обработать антисептическими и огнеупорными растворами.

Существуют следующие типы крыш: одно- и двускатные, вальмовые четырехскатные, полушатровые, шатровые или многоскатные. Все эти типы показаны на рисунке:

Мауэрлат Мауэрлат

Мауэрлат — фундамент, на который приходится значительная часть нагрузки всей конструкции.Мауэрлат состоит из балок сечением 15х15 см, установленных параллельно коньку. Эти балки требуют надежного крепления. Начало укрепления этого фундамента берется еще при кладке стен, когда между кирпичами прокладывается так называемая катанка — толстая проволока. В дальнейшем его свободными концами обвяжите балки.

Монтаж на раме

Каркас называется стропильным, зацепленным мауэрлатом. Их крепежное устройство состоит из трех гвоздей на узел.В этом случае два гвоздя вбивают крест-накрест стропила сразу в мауэрлат, а третий — перпендикулярно поверхности. Концы балок притираются гвоздями или болтами.

Армирование кровли

В качестве армирования крыш используется такое устройство, как перекладина — это балки, скрепляющие стропила напротив друг друга. Крепление тоже гвоздь.

При установке каркаса может возникнуть проблема монтажа под прямым углом.Так как же не ошибиться в расчетах?

Угол наклона крыши может зависеть от местного климата. Для районов с холодным климатом характерен угол наклона 40-45 градусов, что предотвращает скопление снега на поверхности кровли. В жарких регионах угол наклона может упасть до трех градусов. Угол следует измерять «инклинометром», предварительно рассчитав его по формуле. Итак, длину крыши следует разделить пополам, а высоту конька — на полученный результат.

Перед перекрытием кровли идет обрешетка. Размеры досок для него — 25 см в толщину и 2 м в длину. В случае двойной обрешетки первый слой ложится параллельно коньку, второй — перпендикулярно.

В итоге получаем, что изготовление крыши дома своими руками — процесс быстрый, но требующий должного внимания к мельчайшим деталям. Чтобы конструкция прослужила долгие годы, при ее возведении необходимо соблюдать все необходимые требования и нюансы.

Также не стоит тратить время на выбор стройматериалов, так как это сыграет отрицательную роль в качестве. Все плиты и материалы покрытия необходимо проверять на целостность и качество.

Дополнительным способом увеличения жилой площади является обустройство мансарды. Однако этот процесс не всегда бывает быстрым. При низком расположении крыши возникает необходимость ее регулировки. Узнайте о технологии подъема крыши дома и получите ценные советы специалистов.

Технология и способы поднятия кровли своими руками: сделать чердак под крышу

Перед тем, как демонтировать кровлю, оцените ее общее состояние и составьте предварительный план действий.В первую очередь, любая кровля нуждается в дополнительном укреплении. Для этих целей рекомендуем использовать металлический швеллер.

Арматурные стержни используются для изготовления удлинителей винтов. Направляющие рельсы дополнительно увеличивают прочность конструкции и предотвращают смещение крыши при подъеме.

Для закрепления швеллера на балке запаситесь шурупами длиной 100 мм и диаметром 10 мм. На балку закрепляют центральный швеллер, дополнительно к ним приваривают металлические ушки.С помощью швеллера кровля укрепляется и надежно удерживается при подъеме.

Следующим этапом является установка подъемных ножек. С их помощью обеспечивается легкий подъем и предотвращается смещение крыши. Общая масса опорных ног иногда превышает полторы тонны. Для стандартной крыши потребуется как минимум четыре ножки, каждая из которых весит более трехсот килограммов. Для соединения ножек между собой используйте горизонтальный швеллер, интервал между швеллерами 25 см.

При соблюдении технологии монтажа этих армирующих конструкций кровля имеет необходимую мощность, которая обеспечит ее целостность в процессе подъема. Однако перед установкой канала рассчитывается общая масса кровли и ветровая нагрузка на ее поверхность в заданном климатическом регионе. Опоры швеллера устанавливаются исключительно на несущие стены, чтобы избежать разрушения конструкций дома под тяжестью этих элементов.

В процессе подъема крыши своими руками вам потребуются инструменты в виде:

с дополнительной гидравликой;
металлическая фурнитура;
столбов железобетонных;
несколько стальных полос;
пистолет для гвоздей и молоток;
каналов;
труб определенных параметров.

После завершения подготовительных работ приступаем к поднятию крыши. Для этих целей запаситесь гидравлической версией домкрата, способной выдержать вес более десяти тонн. Возможен вариант использования двух домкратов, что обеспечивает лучшую устойчивость конструкции и максимальное распределение общей массы. Поднимая крышу, используйте специальные подложки, повышающие безопасность. Для их изготовления используйте швеллер или стальную трубу квадратного сечения. Расстояние между поперечинами около двадцати пяти сантиметров.Каждая опора оснащена как минимум двенадцатью такими деталями.

Равномерное поднятие крыши с любой точки. За один проход поднимается максимум на пять сантиметров крыши. Постепенно поднимая каждый угол, они достигают высоты двадцати пяти сантиметров. Ригели устанавливаются на основные компоненты только после достижения этой высоты. После подъема крыши на 180 см начинается кладка наружных стен. Чтобы поднять крышу на такую высоту потребуется не менее трех дней. Кладка выполняется с обязательным использованием армирующего пояса.После подъема крыши домкрат тоже поднимается. Для создания полноценного чердака вам потребуется поднять крышу не менее чем на 280 см. Эта работа выполняется за две недели. Все свободное пространство после подъема крыши сразу заполняется стенами из кирпича.

После подъема крыши и установки стен сформировать оконные проемы, утеплить и гидроизолировать кровельное пространство. Чаще всего утепление выполняется с помощью минеральной ваты. Этот материал обладает прекрасными теплоизоляционными характеристиками. Гидроизоляция покрывает утеплитель как снаружи, так и изнутри.Для достижения высокого тепло- и гидроизоляционного эффекта используйте специальные мембранные пленки. Мансарда оборудована многослойным тортом, включая пароизоляционный материал, гидроизоляцию, теплоизоляцию, кровельные материалы и внутреннюю отделку. Во избежание появления плесени и грибка устанавливается качественная система вентиляции. Фальш-крыша оборудована вертикальными оконными конструкциями.

Предлагаем вам ознакомиться с вариантом подъема крыши для увеличения высоты потолков в небольшом доме.В процессе работы наличие:

не менее трех сверхмощных масляных домкратов;
несколько деревянных брусков, стальных швеллеров и труб;
жесткие напольные прокладки, равномерно распределяющие нагрузку;
под балки при подъеме кровли;
материал для возведения стен: кирпич, камень.

На начальном этапе устанавливаются домкраты под балки перекрытия. Предварительно уберите мебель из комнаты или накройте полиэтиленовой пленкой, так как этот процесс довольно пыльный.

Начать работу с углов, установить домкрат по отношению к расположению силовых балок. Установите канал на желаемую высоту. Между балкой и швеллером установите вагонку, предотвращающую разрушение конструкции потолка. Постепенно поднимите балку. Убедитесь, что канал расположен точно по центру гнезда. Повторите эти шаги с каждым домкратом. Поднимая каждый прибор на 5 см, приступайте к следующему этапу подъема. Старайтесь не допускать перекосов кровли при эксплуатации.Затем ослабьте и переставьте домкраты на следующих балках. Прокладываем прокладки между балками и потолком. Чтобы поднять первую и последнюю балку, используйте увеличенное плечо, так как эти элементы чаще всего располагаются в стене. Чтобы не повредить пол, установите усиленные распределительные прокладки между крышей и стенами.

Фото крыши дома:

Ниже приведен процесс крепления крыши на нужной высоте. Для этого соорудите под него подпорки. Из кирпича и бетонного раствора.Особые трудности возникают с оконными проемами, которые нуждаются в дополнительном армировании. Постарайтесь работать как можно быстрее, так как временные опоры — это довольно шаткая конструкция, не устойчивая к сильным ветрам.

Чердак на крыше дома своими руками

Основная функция кровли — защита всего дома от атмосферных осадков, поэтому такая конструкция должна быть прочной, надежной и компактной. Процесс устройства мансарды на крыше достаточно сложный, но вполне реальный.Таким образом, жилая площадь увеличивается в полтора раза.

Перед началом реконструкции создать проект мансарды. Определитесь с типом кровли, чаще всего мансардная крыша двускатная, с треугольной рамной конструкцией. В качестве основания для каждой фермы используется балка на потолке, опирающаяся на стену. Для реконструкции кровли под жилую комнату меняют конструктивную и силовую схему несущих элементов.

Предлагаем ознакомиться с вариантами переделки чердака на чердак.Первый из них — для усиления стропил и балок перекрытия использовать подкладки и ранее соединенные стойки. Для крепления затяжек используются подкосы и армированные стропила.

При довольно частом расположении ферм в чердачном помещении нагрузка от балок на крышу передается более равномерно. После реконструкции конструктивных и прочностных характеристик мансарды увеличивается нагрузка на потолок, так как добавляется масса мебели и людей на чердаке. Поэтому рекомендуем остановиться на установке дополнительных двутавров с деревянными перегородками.

Имейте в виду, что реконструкция фурм на полу — это последовательный и постепенный процесс. При несоблюдении технологии есть риск деформации и повреждения кровли. После перепланировки хозяйства определитесь с местом установки оконных проемов и его утеплением.

Второй вариант создания мансарды из мансарды — остроконечная крыша отличается наличием центральных столбов с двумя подкосами. Для усиления конструкции используются стропила и балки перекрытия с двойным сечением.

Далее следует закрепление затяжки на стропилах и стойках, а наклонные балки перераспределяют общую нагрузку. Далее следует процесс снятия нижних частей подпорок и стоек и освобождения места под чердаком. После завершения подготовительных работ выполняется утепление и внешняя отделка мансарды.

Устройство кровли дома с пологими скатами подразумевает увеличение площади потолка за счет нижнего помещения. Этот процесс довольно сложный и длительный.Для его проведения необходимо разобрать потолок и закрепить балки с новым чистовым полом на его нижней части. При выборе диаметра поперечных балок руководствуйтесь индивидуальными расчетами и особенностями помещения.

В любом случае подкровельное пространство нуждается в качественной теплоизоляции и защите от внешних факторов окружающей среды. Комфортная высота потолка на чердаке должна быть не менее 220 см. Тепло- и звукоизоляция выполняется с помощью утеплителя из минеральной ваты, помещенного между стропилами и балками.Для изготовления каркасных перегородок на чердаке используется легкий стальной каркас, на который крепится гипсокартон и последующая отделка.

Методы утепления чердачных крыш

Качественная теплоизоляция кровли снижает затраты на обогрев чердака и повышает комфорт пребывания в нем. Утеплить чердак можно несколькими способами. Самые популярные из них — утеплитель из стекловолокна и минеральной ваты.

Первый вариант имеет доступную стоимость, из дополнительных достоинств отметим:

отсутствие токсичных веществ;
хорошие теплоизоляционные характеристики;
влагостойкость;
длительный срок эксплуатации.

Кроме того, стекловата имеет определенные недостатки. Один из них — необходимость работать в специальной одежде и защищать утеплитель дополнительными пленками. Поскольку материал содержит большое количество мелкой пыли, которая поражает слизистые оболочки глаз, работа с этим материалом требует использования дополнительных средств защиты в виде респираторов и специальной одежды. Кроме того, стекловата неудобна при утеплении наклонных поверхностей, так как через некоторое время деформируется и не обеспечивает необходимой герметичности.

Второй вариант — минеральная каменная базальтовая вата, имеет более высокую стоимость, что полностью покрывается эксплуатационными характеристиками. Минеральная вата доступна в различных вариантах: рулонная или пластинчатая. Материал отлично ложится на любые поверхности, плотно с ними соединяясь. Среди прочих достоинств отметим:

устойчивость к температурным колебаниям;
непереносимость грызунами;
, обеспечивающая качественную теплоизоляцию;
простота установки;
разнообразия форм и вариантов;
отличные эксплуатационные характеристики, срок службы превышает двадцать лет при соблюдении технологии монтажа.

Однако минеральная вата требует дополнительной гидроизоляции, так как этот материал неустойчив к влаге и разрушается под ее воздействием.

Вначале выполняется утепление конструкций вокруг чердака. На следующем этапе производится гидроизоляция помещения, устраивается пароизоляция с вентиляционной щелью.

Утеплитель укладывается на кровлю, перекрытия и перегородки. Если есть фронтон, его тоже подлежат утеплению. Скаты крыши имеют определенный уклон, а значит, утеплитель должен полностью повторять их форму, плотно соединяясь с конструкцией.

Поэтому для утепления этих конструкций мы рекомендуем использовать пластинчатые варианты из минераловатного материала. Дополнительную фиксацию утеплителя обеспечивает обрешетка. Утеплитель должен плотно прилегать к стене. В противном случае снижается качество теплоизоляции.

Для утепления пола на чердаке используются три материала:

при наличии железобетонных перекрытий — рекомендуем использовать пенополистирол, который помимо отличной теплоизоляции защищает нижний этаж от шума;
при наличии деревянных полов на железобетонных перекрытиях использовать базальтовую вату с оборудованными угловыми зазорами;
при наличии деревянных полов использовать любой вид утеплителя, с дополнительным слоем гидроизоляции.

Плоская плоская поверхность — отличное место для использования рулонной изоляции, для использования специальной ленты для соединения материалов друг с другом.

Поднимите крышу видео:

Одна из ключевых частей кровли — мауэрлат. Это деревянный брус, уложенный по периметру верхней части стен. Его задача — передавать нагрузку с крыши на несущий ящик и фундамент. От надежности крепления мауэрлата зависит прочность всей конструкции.В статье мы рассмотрим основные методы монтажа опорного луча.

Способ крепления во многом зависит от конструкции стен. Итак, на кирпичных, блочных и засыпных стенах делают армирующий каркас. Увеличивает несущую способность основания и позволяет безопасно делать крышу. Классический вариант не предусматривает бетонирования, а относится к монолитным или толстым кирпичным стенам. В этом случае процесс установки мауэрлата упрощается и удешевляется.

Кроме того, монтаж мауэрлата может производиться как по всему периметру каркаса, так и только для установки стропил.Рекомендуется отдать предпочтение первому варианту, так как он гарантирует большую надежность. Однако если шаг между стропилами достаточно большой, то целесообразнее применить второй вариант. Для этого вырежьте брус определенной длины и прикрепите его к стене. Так вы сможете сэкономить на материале и не прогадать в качестве конструкции.

Обычно мауэрлат изготавливают из бруса сечением 100х100, 100х150 и 150х150, и длиной 6 метров. Если стена длиннее деревянного бруса, то нужно позаботиться о соединении и наращивании элемента.Есть два варианта, как это сделать:

В дереве. При соединении двух балок сделайте выемку на половину глубины древесины. Длина пропила должна быть в пределах 2-2,5 толщины, то есть если сечение 100х100, то допустимый размер — 200-250 мм.
Косой срез. При этом с верхней и нижней частей отступают на четверть толщины и делают косой пропил на расстоянии 2,5-3 толщины.

Крепление мауэрлата к стене без армирующего ремня

Выделяются три варианта крепления стен:

С помощью анкерных болтов.
Используя стальную проволоку.
С использованием стальных скоб.

Теперь более подробно обсудим, как правильно реализовать каждый метод.

Анкерные болты

Это один из самых простых вариантов укладки мауэрлата, поэтому не требует предварительной установки закладных деталей. Подходит для фундаментов крыш как с большими, так и с небольшими нагрузками.

Принцип крепления — особенности анкера. Он состоит из двух частей: анкера расширения, который заложен в просверленное отверстие и винт, установленный в нем, с ввинчивается в гайку.Когда начинается затяжка гайки, конический винт на конце начинает подниматься. Таким образом, лопнувшиеся лепестки анкера надежно фиксируют мауэрлат на стене.

Процесс установки выглядит следующим образом:

Перед укладкой деревянного мауэрлата поверх стены укладывается гидроизоляция, обычно рубероид.
Балка укладывается и при необходимости производится спаривание нескольких элементов.
Обозначает места сверления отверстий под анкер. Каждое соединение двух балок должно иметь фиксатор.
Диаметр анкера может варьироваться от 10 до 15 мм, а отверстие на 2 мм больше, соответственно 12-17 мм. Важно, чтобы сверло проходило через балку и делало в стене углубление не менее 180-200 мм.
Анкеры закладываются, надевается шайба и накручивается гайка.

Проволока скрученная

Если в предыдущем варианте место укладки варианта не играло ключевой роли, то при использовании проволоки брус должен быть ближе к внутреннему краю.Решение о применении этого метода принимается еще на этапе проектирования, поскольку здесь важны закладные детали. Для этого за 4-5 рядов до окончания кладки между швами проложите стальную проволоку «трос», диаметром 5-6 мм. Важно оставить достаточную длину, чтобы материала хватило на скручивание.

Расстояние между креплениями должно быть 250-300 мм. Скручивание осуществляется изнутри мауэрлата. Чтобы не сомневаться в надежности соединения, используйте крепление или лом.

В качестве альтернативы можно пропустить предварительно проложенный провод через просверленные отверстия в мауэрлате. Для этого, как и в первом варианте, стальную проволоку укладывают 4-5 рядами до конца кладки. Только вот концы должны выглядывать из центра стены. В планке заранее проделываются два сквозных отверстия, а затем выносятся крепежи и закручиваются. Соединительные узлы рекомендуется спроектировать так, чтобы они не мешали установке стропильных ног.

Крепление для скоб

При кладке необходимо уложить в стену деревянные пробки, пропитанные битумной грунтовкой.Дополнительная защита поможет избежать негативного воздействия атмосферных осадков. Размеры закладных деталей обычно соответствуют габаритам кирпича, а по всему периметру стены монтируется брус.

В зависимости от того, на какой край будет устанавливаться мауэрлат, выбирается место для укладки деревянных пробок. Процесс брекетинга довольно прост:

Мауэрлат следует положить первым.
Теперь намечены места забивания концов крепежа.
Отверстия проделываются в соответствии с диаметром концов скоб. Это гарантирует, что прутья не треснут и останутся на месте.
Гвозди молотковые.

Крепление мауэрлата на арматурный пояс

Эта конструкция предназначена не только для слабых стен, но и для прочных рам. Армирующий пояс — бетонная лента с арматурным каркасом внутри, уложенная поверх стен. Его ширина должна соответствовать основанию, а высота — в пределах 200-250 мм.Количество креплений должно соответствовать количеству стропил. Поэтому потребность в материале рассчитывается после разработки каркаса кровли.

Для приготовления бетона используется цемент марки М400 или М500. Заливка осуществляется единовременно, без разбивки ленты на несколько участков. Только в этом случае можно ожидать достаточной прочности элемента. Бетонный раствор делают из цемента, песка и щебня в соотношении 1: 3: 3. При необходимости можно добавить пластификатор, он будет способствовать ровному набору прочности бетона.

Ниже представлена пошаговая инструкция по созданию армирующего пояса и крепления на него мауэрлата:

Установлена опалубка. Его можно сделать из простых досок, прибитых к стене с помощью брусков. Качество пиломатериалов особой роли не играет, поэтому можно сэкономить. Другой вариант предполагает крепление к стене фанеры толщиной 10 мм, а изнутри крепление утеплителя. В этом случае утеплитель останется внутри армирующего пояса. Этот метод предполагает фиксацию утеплителя герметиком.Самый простой вариант устройства опалубки рассчитан на использование специальных неподвижных элементов из пенополистирола. Обычно его применяют в тех случаях, когда проект предполагает строительство мансардного этажа.
Фурнитура укладывается вдоль стен опалубки с отступом 1,5-2 см. Специальный зажим поможет упростить измерение расстояния. Он просто изнашивает металлические детали и делает необходимые углубления. С помощью тонкой проволоки детали соединяются между собой, образуя короб, повторяющий пространство внутри опалубки.На поворотах и стыках двух арматурных стержней одного ряда детали также скручиваются проволокой.
Далее на фиксированном расстоянии уложите Г-образные шпильки. Их прикручивают к каркасу в двух местах так, чтобы они стояли вертикально и выступали над мауэрлатом на 50-80 мм.
Опалубка заполняется бетоном и выравнивается по верхнему краю опалубки с помощью правила или планки.
После застывания армирующего пояса укладывают гидроизоляцию. В мауэрлате проделываются сквозные отверстия, а после нанизывается на шпильки.Чтобы определить место сверления, можно положить балку на шпильки и слегка постучать молотком. Тогда вмятины останутся на нужных местах. Важно сделать отверстия диаметром на 2-3 мм больше диаметра шпилек.
Далее, если на шпильках есть резьба, накручиваются гайки. Если в качестве крепежа использовалась обычная фурнитура, то ее конец загибают к мауэрлату. А для надежности крепления несколько гвоздей набивают вдоль и загибают шпилькой.

Этот метод также применим к стенам, не имеющим армирующего пояса. Глубина кирпичной кладки 200 мм. Если шпилька не изогнутая, простое армирование, то величина имплантации увеличивается до 400 мм.

Выбирайте способ крепления мауэрлата к стене в зависимости от своих финансовых возможностей. Главное, строго следовать рекомендациям, а не полагаться на собственный опыт и тогда у крыши будет прочный фундамент.

Крепеж для кровельных систем. Технология крепления стропил к мауэрлату. Как соединить части стропильной системы

Для того, чтобы постройка крыши была надежной, требуется очень прочная кровельная система, которая является несущей конструкцией крыши. Крепление соединений отдельных элементов влияет как на сохранность кровли, так и на ее характеристики. Обязательным условием для прочной крыши является правильная установка силовой плиты.Если при строительстве стропильной системы ошибиться, то в этом случае все может привести к преждевременному разрушению кровли дома. Именно поэтому очень важно соблюдать правила и требования СНиП, регламентирующих устройство крыш.

Что такое силовая пластина?

Мауэрлат — это так называемый фундамент для устройства кровли. Это связано с тем, что он позволяет не только надежно закрепить стропила, но и равномерно распределить вес всей конструкции по периметру стен здания.Крепление стропил может осуществляться разными способами, однако следует учитывать, что при неправильной установке возникает перекос.

Мауэрлат монтируется непосредственно под сами стропила. Для этого используйте либо брус, либо бревно с обрезной стороной. Таким образом стропила к силовой плите позволяют равномерно распределить нагрузку на верхнюю часть стен дома. Всего крепление стропил к мауэрлату выполняет 2 основные функции: выдерживать временные и постоянные нагрузки.Сейсмические явления временные, и постоянное давление веса кровельной конструкции на опору.

Для качественного монтажа стропил необходимо приобретать только качественный крепеж. Все запилы должны быть очень четкими и плотно прилегать друг к другу. Кроме того, нельзя использовать различные подложки и подушечки. Все это нарушает крепление стропил к силовой плите. Такие детали могут деформироваться и выпадать из общей конструкции из-за больших нагрузок.Все крепления стропил к силовой плите выполняются исключительно с помощью металлических пластин, скоб, гвоздей и болтов. Болты и гайки требуют наличия шайб. Такие элементы позволят гайкам не врезаться в древесину стропил и мауэрлат.

Правила монтажа стропил

Существует всего несколько основных, очень важных правил крепления стропил к мауэрлату, несоблюдение которых может привести к преждевременному разрушению или перекосу кровли.Вот основные из них:

Все стропила необходимо монтировать исключительно на металлические уголки или плиты. Многие игнорируют эту рекомендацию, а ее несоблюдение приводит к тому, что все крепления начинают все глубже проникать в структуру дерева. Поэтому приобретать эти тарелки нужно заранее.
Что касается монтажа бруса, то вместо шурупов и гвоздей лучше использовать специальные анкерные крепления и болты.
Перед тем, как непосредственно прикрепить стропила к мауэрлату, необходимо залить специальные седла, которые в дальнейшем обеспечат плотное соединение деревянных элементов между собой.
Чтобы файлы выглядели одинаково, примените шаблоны. В том случае, если угол наклона откосов разный, то шаблоны соответственно нужно сделать разными для каждого из откосов. В среднем глубина запила должна составлять ширины стропильной ноги. Если под рукой нет шаблонов, придется постоянно снимать мерки и следить за правильностью составления файлов.
При установке необходимо использовать исключительно качественный крепеж.На материалах нельзя экономить, так как в дальнейшем это приведет к тому, что конструкция кровли не будет долговечной. Запилы для стропил нужно делать очень аккуратно, без спешки, чтобы не использовать вставки и другие дополнительные элементы.
При строительстве деревянного дома применяется раздвижное крепление. Такая технология монтажа необходима для соединения как с мауэрлатом, так и с боковыми лагами. Для создания скользящей застежки используются специальные «горки». В этом случае их использование обязательно.

Все крепления должны быть очень прочными, чтобы выдерживать нагрузки даже самых сильных ветров. Иначе ураган сможет пробить крышу.

Способы крепления стропил

Всего существует два основных метода крепления: жесткий и скользящий.

Жесткий — такие крепления стропил к мауэрлату необходимы при креплении наклонных стропил, так как в этом случае необходимо, чтобы ножка очень плотно садилась на основание.В этом типе крепления не должно быть никаких усилий: скольжение, скручивание, поворот и т. Д. Для достижения такого эффекта можно выполнить одно из следующих действий:

сделать пропил на стропиле;
Ударная планка на стропиле.

Для того, чтобы сделать надрез мауэрлата, необходимо сначала сделать надрез на каждой ножке фермы по шаблону. Затем каждое стропило вставляется в мауэрлат с помощью седла и фиксируется гвоздями. Этот метод используется в любом строительстве и обеспечивает жесткое соединение.

Что касается второго способа, то его выполнение осуществляется с помощью метровой планки, которую пришивают к стропильной ноге. Для крепления используются металлические уголки, которые предотвращают смещение линий в разные стороны.

Раздвижные — такие приставки используются в тех случаях, когда дом строится из бруса или бревен, то есть при строительстве дома из дерева. Впоследствии дерево меняет свои физические свойства, оно начинает усыхать и сохнуть. Вся конструкция здания начинает оседать.Стропила тоже имеют свойство давать усадку, поэтому в этом случае сделать прочный крепеж не получится.

Во избежание деформации здания крепление стропил обеспечено свободным перемещением.

Сегодня производители крепежа выпускают для этих целей специальные изделия — санки. Кроме того, можно использовать металлические уголки с продолговатыми отверстиями для крепежа.

Материалы и инструменты для крепления

металлические уголки;
скобок;
стяжки проволочные;
древесина;
стропил;
болтов с гайками;
лобзик;
;
дрель;
.

Как сделать своими руками стропильную пару

Всего используются три основных метода:

Соединение встык. По этой схеме верхняя часть ножки фермы срезается под тем же углом, что и откос. После этого они подключаются. Для более точного угла наклона желательно использовать готовый шаблон. Для фиксации используются длинные ногти.
По гребню бега. Этот метод аналогичен предыдущему.Отличается только тем, что в этом способе есть коньковая балка. Такая конструкция очень надежна, но в некоторых случаях требует установки дополнительных опор. Это сильно снижает функциональность такого помещения, как чердак. Таким образом, такая конструкция не подходит тем, кто планирует сделать из мансарды еще одну утепленную комнату. Главное преимущество этого метода в том, что для строительства не требуется шаблон.
Перекрытие. При таком способе верхний стык стропильных ног перекрывается нижним.

Как крепить стропила к мауэрлату

Используя описанную ниже схему последовательного монтажа, можно будет закрепить стропила к силовой плите. Последовательность:

Для начала нужно поставить мауэрлат сам. Это брус, который послужит опорой для всей конструкции стропил. Мауэрлат необходимо укладывать поверх стен на бетонный пояс. Шпильки изготавливаются из оцинкованного металла с шагом 120 см. Диаметр шпилек 10 мм.
Если вы планируете делать отапливаемый чердак, то под мауэрлат делается слой теплоизоляции.
Балку необходимо поставить возле шпилек, после чего нужно определиться с местами для сверления отверстий. Мауэрлат надевается на шпильки, при этом выступ должен оставаться на уровне 20-30 мм. С помощью гаек с шайбами большого размера фиксируется мауэрлат.
После установки мауэрлата, вы можете начать крепление стропил к бару поддержки. Он фиксируется скобами и скобами из оцинкованной стали.
Таким же образом соединяются стропила с коньковой балкой.

Для соединения используются шпильки

: для ондулина — диаметром 8 мм, для цементно-песчаной кровли — 10-12 мм.

При установке кровельной системы важным этапом является прикрепление отдельных элементов к стропильным ногам и фиксация стропил к прогонам, силовой плите или балкам. В чертеже проекта должны быть указаны типы соединений для каждого узла конструкции, а задача установщика — правильно прочитать чертеж и выполнить все соединения согласно рекомендациям проекта.Казалось бы, все просто: подкладка крепче — и будет счастье. Однако на практике все несколько сложнее. Существуют разные типы сопряжений: жесткие защемления, ползуны с разной степенью свободы и т. Д. Для каждой стропильной системы используются различные комбинации таких сопряжений, причем каждый тип определяется расчетом сил, то есть реальной механикой, и неэффективен.

Стропильная система должна безупречно выдерживать нагрузку от кровельного материала, а также ветровую и снеговую нагрузку.

Типы и конструкции основных несущих элементов кровли

Стропила, или стропильная опора, является основным поддерживающим элементом крыши, непосредственно воспринимающим нагрузку, создаваемую весом кровельного пирога, атмосферными осадками и ветром, и передающая эта нагрузка с помощью подстропильных конструкций на стены здания.

Для удобства рассмотрим типы стропил на примере двускатной крыши. Механика — не самый простой предмет для понимания на основе поверхностных знаний; поэтому лучше говорить о простых структурах, которые можно легко представить, используя пространственное воображение и элементарную логику.

Итак, стропила бывают двух основных типов — наслонные и навесные.

Подвесные стропила и виды их соединений

Подвесные стропила имеют две точки опоры — внешние стены конструкции. Вверху эти стропила соединяются, упираясь друг в друга. В результате на стропильные ноги действует сжимающая и изгибающая сила, и система стремится «разойтись». Поэтому подвесные стропила, как правило, имеют меньшую затяжку, связывающую концы стропильных брусьев и направленную на расширение подъемную силу.Часто роль нижней подтяжки играет балка потолка, концы которой могут быть вынесены за пределы стен, а могут и не выполняться.

Как видите, конструкция подвесных стропил представляет собой ферму треугольной формы.

Треугольные стропильные фермы эффективно снимают предел прочности на разрыв

В зависимости от угла наклона стропил и размера пролета между опорными стенами ферму можно усилить дополнительными подкосами, ригелями, прогонами и стойками.Фермы обычно собирают частично или полностью по шаблону на земле или временном настиле прямо на крыше и монтируют на стены.

Соединение подвесных конструкций с нижним натяжением

Как было показано, висячие стропила имеют тенденцию расходиться, поэтому в месте крепления стопы к стяжке или балке стропила будет стремиться соскользнуть по поверхности затяжки в направление силы. Чтобы избежать этого скольжения, необходимо упереть конец стропильной стопы.Для этих целей используются следующие типы соединений: зуб

с упором;
зуб шип;
сфокусируйтесь на конце затяжки.

В зависимости от угла наклона подошвы фермы используются одинарные или двойные зубцы. Для предотвращения горизонтального смещения ножки по оси балки соединение можно производить шипом и проушиной.

Одиночный зуб используется, если уклон крыши по отношению к горизонтали равен или превышает 35 °.

В пятке балки фермы вырезается как бы клин, на конце которого на нижней плоскости делается шип. В затяжке соответственно стоит гнездо или упор с ушком. Глубина гнезда составляет примерно 1/3 — 1/4 толщины балки фермы. Не допускается большая глубина пропила во избежание расшатывания балки.

На конце стропила делается одинарный зуб с шипами.

Во избежание выкрашивания конца балки под действием давления стропильной ноги резец раструба выполняется на расстоянии 250-400 мм от внешнего края балки.Такое соединение называется одиночным зубом с упором и шипом, оно предотвращает скольжение и скольжение стропильной стопы по балке в направлении ее продольной оси, а также предотвращает смещение стропил из стороны в сторону в направлении крепления. в горизонтальной плоскости перпендикулярно продольной оси балки.

В случае скатной кровли с углом наклона скатов относительно горизонтали менее 35 ° используется стык с увеличенной площадью трения стропильной ноги и длинной балки и увеличенная площадь опоры этих элементов.Для этих целей используют двойной зуб с шипом или без него.

Для двойного зуба с шипом в балке вырезаются два упора, а в крайнем упоре вырезается шип, а в крайнем зубе вырезается соответствующая проушина, точно подогнанная под размер шипа. стропильная стопа. Геометрия этих элементов должна максимально точно совпадать, чтобы обеспечить необходимое трение.

Для упора стропильной ноги используйте соединение двойным зубом с шипом

Глубина врезки чаще всего используется одинаковая для обоих зубцов.Если зубцы различаются, то, как правило, вставку проводят на глубину 1/3 толщины балки для первого зуба и 1/2 толщины для второго.

Иногда для крепления стропил используют метод крепления ножек к концу балки. При таком соединении в стропилах врезается зуб-упор так, чтобы крайняя плоскость зуба лежала на краю плоскости прижимной доски, а другая его плоскость опиралась на специально сделанную затяжную выемку.Для соединения с концом затяжки глубина прорези составляет 1/3 толщины балки затяжки, а зуб следует вырезать как можно дальше от края стопы.

Подвесные стропила и типовые соединения для них

Подвесные стропила устанавливаются в домах, имеющих одну или несколько несущих промежуточных стен. В этом случае на верхний край стены — цокольный этаж укладывается деревянный брус, в который упираются вертикальные столбы. На эти стойки ставят прогон, как правило, коньковый.Если промежуточная стена не посередине, то балку можно сместить относительно конька. Такое смещение не должно превышать одного метра для крыш с пролетом до 14 м.

Подвесные стропила устанавливаются в домах с опорами колонн или с несущей стеной посередине

При среднем расположении стены коньковая балка служит опорой для стропильных ног, которые теперь не полагаются только на внешних стенах, но и на внутренней.Для такой конструкции не всегда необходимо наличие нижней затяжки, так как на стропила действует только сила прогиба. Такая система называется недалёкой.

Важно! Для негерметичной системы должно выполняться следующее правило: изгибающееся, не имеющее решающего значения стропило имеет одну неподвижную, но свободно вращающуюся опору и одну подвижную и свободно вращающуюся опору.

Существует три варианта крепления стропил, соответствующих этому правилу:

Жесткое соединение в коньке и мобильное — к силовой плите.Это наиболее распространенное соединение для двускатных крыш с подвесными стропилами. Верх стропильной ноги прижимается к балке или к противоположной ноге и закрепляется деревянной косынкой, MPW или гвоздем. Также используются болтовые соединения. Нижний конец стропила прикрепляют к мауэрлату гибкой металлической пластиной, забитым вертикально гвоздем или двумя боковыми гвоздями, вбитыми наискосок через стропило в мауэрлат.

Сдвижная штанга внизу и жесткая в коньке не дает

Также можно закрепить стропильную ногу с помощью уголков, прибитых с двух сторон доски, но тогда гвозди не вбиваются. стропило.Стык должен быть ползуном, поэтому балки нельзя крепить большим количеством гвоздей или шурупов, иначе конструкция превратится в распорку.

Придавите стропильную систему к стенам, при этом между ножками будут сделаны перекручивания проволоки и вбитые молотки в стену. Если эту функцию передать уголкам, которые крепят стропила к мауэрлату, то конструкция, опять же, станет распоркой.

Жесткое крепление к мауэрлату и мобильное — к коньку.Для реализации такой схемы, в нижней части фермы стопа опирается на мауэрлате с зажатым баром поддерживает до 1 метра в длине или raspi зуб выполнен в баре стропила, с которой стропильными остатками на мауэрлате.

На верхнем конце ножки делают горизонтальную прорезь со скосом, глубина которой не должна превышать 1/4 высоты стропильного бруса. Фаска делается так, чтобы обрезка не препятствовала изгибу стропила, потому что в противном случае разрез может упасть боковой щекой в балку балки, и система превратится в распорку.Обрезка по длине не должна превышать высоту сечения балки фермы, а длина ее скошенной части должна быть не менее половины высоты сечения стропила.

Таким образом, получаем двускатную кровельную систему, в которой стропила неплотно укладываются на коньковую балку и крепятся к ней по принципу раздвижной опоры, при этом стропильные ноги между собой не скрепляются. Следовательно, теперь двускатную крышу можно рассматривать как две наклонные односкатные системы, примыкающие друг к другу высокой частью.

Важно отметить, что подшивка опоры ящиками или срез верхней части стропила должны быть строго горизонтальными, иначе система сразу же покажет тягу при малейшем отклонении. Из-за сложности выполнения верхнего крепления такая схема для двускатных крыш практически не применяется, к тому же отсутствие расширения силовой плиты при прогибе стропил под нагрузкой чревато раскрытием конькового узла. кровельной системы.

Жесткое раздавливание конька и подвижного скольжения мауэрлата. При таком соединении максимальный изгибающий момент приходится на опору конька, и стропильные ноги получают разгрузку. При таком соединении можно получить большую несущую способность балок фермы, но при этом больше нагружает коньковый узел, поэтому может потребоваться дополнительный расчет этого узла.

Очевидно, что во всех трех вариантах монтажа мы использовали одну опору, допускающую скольжение и поворот, и одну, допускающую только поворот.Эти крепежи сегодня производятся с использованием монтажных пластин, так как они значительно снижают трудоемкость работы. Можно использовать традиционные скобы, гвозди и деревянные стволы.

Крепеж и элементы

В целях повышения надежности места крепления стропил фиксируются болтами и хомутами, сами узлы крепятся на совершенный костыль, забитый или замурованный стальной катанкой или металлической полосой.

Также для осуществления крепежа и соединения элементов стропильной системы используют различные деревянные и металлические приспособления — анкерные крепления.

Это:

деревянные — косынки, брусья, короткие ножки для создания шипа, пластины для создания шканта;

Деревянные косынки часто используются для крепления элементов стропильной системы.

металл — каретки и каретки, зубчатые пластины, уголки, перфорированные ленты, болты, хомуты, петли, кронштейны, накладки, гвозди, анкеры и др.

Уголки, пластины и зажимы — обычные стропила для крепления

Сдвижные ответные части удобно создавать с помощью специальных анкерных креплений.

Крепление для раздвижного соединения

Такие крепления (раздвижные) особенно актуальны для деревянных и каркасных домов, так как они «дышат» в процессе эксплуатации, т.е. меняют свою геометрию в зависимости от влажности и температуры. Понятно, что если кровельная система жестко закреплена и лишена возможности выравнивать движение частей дома, крыша может просто не выдержать нагрузки и обрушиться.

Выбор тех или иных соединений, определение степеней их свободы, а также пределы этой свободы должны производиться только компетентным инженером или архитектором.Установку и соединение можно доверить только профессионалу, так как от точности геометрии и подгонки деталей друг к другу напрямую зависит уровень надежности кровельной системы, а значит, и уровень вашего комфорта.

Крепление стропил к мауэрлату — один из важнейших моментов при строительстве дома, в частности при устройстве кровли.

Вся сложная кровельная система опирается на мауэрлат, который является ее фундаментом, так называемым фундаментом всей кровли.

Это мауэрлат, который защищает несущие стены от деформаций, связанных с давлением кровли, равномерно распределяя нагрузку по всей длине стен.

Стропила, в свою очередь, являются основными конструктивными элементами кровли.

Основные узлы примыкания стропил к мауэрлату

Для начала стоит выделить основные монтажные элементы для монтажа кровельной системы.

Сюда входят:

— используются, когда нужно плотно установить стропила на мауэрлат.Способен сделать крепление более устойчивым. Плюс в том, что в деревянных деталях не нужно делать пропилов — уголки фиксируются гвоздями «ерш» или шурупами;
кронштейны — изготовлены из оцинкованной стали. Монтаж осуществляется без запила по дереву, кронштейны крепятся анкерами, гвоздями или шурупами;
— служит для дополнительной фиксации стыка, придавая прочности кровельной системе. Для монтажа требуются шурупы или гвозди;
ЛК, «горки» — используются для защиты кровли от деформации при проседании грунта и усадке здания;
болты с гайками, гвозди, стяжки, саморезы, некоторые другие элементы.

Вся фурнитура должна быть качественной и надежной — на этом не стоит экономить.

Необходимо исключить использование различных прокладок, которые со временем могут деформироваться и выпадать.

Стропильная конструкция состоит из мауэрлата, эндова, стропильной опоры, коньковых перегородок, прогонов, обрешетки.

Для того, чтобы понять, как все компоненты связаны между собой, необходимо определить, какие бывают места стыковки мауэрлата и стропил.

Для начала крепится мауэрлат на оси стены. Есть несколько способов связать себя.

Первый способ подходит при установке кровли большой площади. Для этого по периметру стены наливают армопояс, в которые сразу вставляются металлические штыри.

В этом случае силовая плита будет прикреплена к стене с помощью штифтов, которые проходят через балку и устанавливаются.

При использовании второго метода пластина питания крепится к стене с помощью проволоки.Для этого уложите его между слоями кирпича (за 3-4 ряда до окончания кладки).

В этом случае можно крепить стропильную проволоку прямо к стене. Однако такое соединение может нарушить целостность стены.

Если узел крепится к балке, то в стропиле вырезается «зуб с шипом», а в балке с этим гнездом следует вырезать упор для шипа.

Резка производится на расстоянии 0,2 — 0,5 м, начиная с свисающей части балки.Одиночный «зуб» сделан с шипом, не допускающим смещения в стороны.

В случае плоской кровли, если степень наклона меньше 30 °, то стропильные ноги монтируют с увеличением опоры на балку.

Узел конькового соединения бывает трех видов: встык, внахлест, крепление на коньковую балку.

В первом случае одна часть стропил должна быть обрезана под таким же углом, что и уклон крыши, а затем необходимо упереться в соответствующее стропило с обратной стороны (они должны быть обрезаны поровну).

Подрезку углов желательно делать по трафарету. Для фиксации обычно используют 2-4 гвоздя. Место стыка фиксируют, поместив на него пластину из дерева или металла.

Монтаж на коньковой балке аналогичен предыдущему креплению. Отличие заключается в том, что между срезанными под углом стропилами закрепляют коньковый брус. Этот вид узла сложен, по этой причине в строительстве практически не используется.

Перекрытие — самый популярный способ, хотя и похожий на первый.Основное отличие в том, что стык делается не встык, а внахлест. Стропила соединяются боковыми разрезами. Привлекайте их гвоздями, болтами или булавками.

Схемы и способы крепления стропил к силовой плите

Монтаж стропил — один из важнейших моментов при строительстве кровли. От способа крепления опорных балок будет зависеть состояние кровли при различных обстоятельствах (снегопад, проливные дожди, перепады температур).

Жесткая схема крепления

Для односкатных и двускатных крыш применяется жесткая схема монтажа стропильной системы к основанию.

Система этого крепления исключает возможность воздействия на узлы подключения. В процессе эксплуатации кровли сводятся к минимуму возможные смещения и деформации кровельной системы.

Высокая прочность основана на использовании металлических уголков. Дополнительно рекомендуется закрепить брус к основанию с двух сторон специальными уголками — это поможет предотвратить поперечные смещения.

Монтаж стропильной системы выполняется под прямым углом, в этом случае необходимо задать конструкции определенный уклон, закрепив ее боковыми гвоздями.По жесткой схеме часто используют якорь и проволоку.

Возможность раздвижного крепления

Всем известно, что дерево при высокой влажности расширяется, а в жаркую и сухую погоду дает усадку.

По этой причине чаще используется в строительстве деревянных домов не жесткой, а раздвижной схемы.

При использовании данной схемы крепления в некоторых случаях фермы могут двигаться в нужном направлении. Для применения этого крепления подходит вариант двускатной крыши.

Для данной схемы существует несколько видов крепления. Итак, на стропильной ноге нужно сделать углубление, предварительно закрепив мауэрлат и брус, затем закрепить все гвозди.

Причем делать так, чтобы гвоздь прошел через пучок и плотно сел у основания.

Другой вид фиксации может быть выполнен с помощью металлических скоб и специальных пластин. Очень часто используется элемент под названием «слайд».

Несмотря на то, что схема называется раздвижной, все элементы конструкции надежно скреплены между собой, но при необходимости равномерно смещены.

Применение данной схемы крепления связано с тем, что со временем земля смещается и фундамент проседает — это приводит к нарушению конструкции кровли.

Раздвижная схема позволяет избежать ненужных изменений и разрушения конструкции крыши.

Как крепить стропила к мауэрлату? Это зависит от расположения несущих стен. Способы крепления стропил к мауэрлату делятся на наслонные и висячие. Толкатели в свою очередь делятся на проставки и бесспорные.

Гнутый способ крепления стропил

Использование неоспоримого приспособления для стропильных ног снижает нагрузку на опорные стены. На заранее закрепленных затяжках находятся вертикальные стойки, которые будут точками опоры. Этот способ подходит для одно- и двускатной кровли, имеющей несущую стену.

Узел, поддерживающий стропила к мауэрлату, редко делают навесным (раздвижным). При использовании в шарнирах подвижных петель конструкцию крыши можно опустить на несколько сантиметров.

Это свойство очень пригодится в первые годы после окончания строительства, так как со временем новостройка дает сквозняк.

Если вместе с несущими стенами крыша не изменит своего положения, стены здания могут подвергнуться деформации или разрушению. Этого не произойдет, если стропила крепятся под наклоном.

При использовании анкерных креплений дистанционной системы требуются крепежи жесткого типа без использования петель.

В этой конструкции все стыки сделаны благодаря панели поддержки. Получается, что верх прикрепленного стропила опирается на верхнюю часть соответствующего стропила с другой стороны.

Как исправить стропила в этом случае? Крепление к желаемому мауэрлату следует проводить к стене.

Для этого подойдет жесткий каркас, закрепленный на стене анкерами или скобами, в углах которого нужно установить специальные уголки.

Такая конструкция подходит, если нужно установить крышу для небольшого дома.Для больших зданий силовые плиты устанавливают в специальные бетонные желоба с анкерным креплением. Основная нагрузка в такой системе приходится на желоб, который используется при строительстве шлакоблочных построек.

Схема подвесного крепления

Стропила подвесные предназначены для использования при строительстве зданий без несущих стен внутри. Точками опоры в этом случае выступают только внешние несущие стены.

Застежка данной конструкции осуществляется узлом жесткого типа.Другие варианты не подходят, так как крепление стропил с силовой плитой к стенам — единственная опора для всей одно- или двускатной крыши.

Стропила, установка которых проходила висячим способом, имеют сильную горизонтальную нагрузку на стены.

Для снижения давления используют затяжку (болты). Их устанавливают в основании конструкции перпендикулярно стропилам. Прикрепив ко всем балкам, болтами собирают стропила вместе.

Невозможно построить крышу с подвесными стропилами без затяжек.

Некоторые важные нюансы

Необходимо использовать только качественные материалы. Экономить на этом не стоит, так как долговечность кровли и безопасность обитателей дома напрямую зависят от надежности постройки. Небрежность при установке кровли чревата всевозможными смещениями или, что еще хуже, обрушением всей конструкции;
все работы проводить очень аккуратно, недопустимо использование различных прокладок;
не рекомендуется использовать установку стропил без силовой плиты, так как может быть риск перекоса и нарушения целостности стен дома;
наиболее подходящий метод — скользящий способ крепления, который позволит избежать деформации стропильной системы в случае проседания грунта.

К обустройству кровли дома нужно подходить очень серьезно — не стоит торопиться, выполняя крепление стропил к силовой плите.

Перед началом строительных работ ферменная конструкция должна иметь четкий проект, необходимо сразу выделить все места стыковочных узлов.

Требуется достаточное количество всех крепежных элементов хорошего качества. При таком подходе можно быть уверенным в надежности и долговечности кровли.

Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции и безопасность людей в доме. Безграмотная работа может привести к постепенному опусканию стропильных ног, деформации кровли и даже обрушению отдельных элементов на прилегающую территорию постройки.

Как изготовить крепление: основные правила

Создание надежного соединения стропил с мауэрлатом — задача достаточно сложная, но при определенных условиях вполне выполнимая.

Крепление соединительных деталей к стропилам и силовой плите необходимо производить качественно и прочно.
В местах соприкосновения с мауэрлатом прорезь должна быть максимально точной, чтобы обеспечить надежное соединение. Допускается использование различных дополнительных элементов (например, накладок), которые со временем могут деформироваться, вылетать и т. Д.
При креплении стропил к мауэрлату, при креплении к другим стропилам используются раскосы, пристройки, другие детали, металлические уголки, пластины, шпильки, болты, кронштейны специальной конструкции.На современном строительном рынке представлен широчайший выбор кровельных креплений для различных типов соединений.
При использовании болтов и гаек необходимо использовать шайбы или металлические пластины, чтобы предотвратить затопление гайки в древесном материале. Их можно заменить обрезками фанеры.

Крепление стропил только саморезами или гвоздями допустимо только на ограниченный период времени — при установке стропил. Затем их необходимо заменить креплением с помощью уголков, пластин, болтов.
Для деревянных построек применяется метод скользящего крепления к брусу мауэрлата или верхнему бревну.
Чтобы при усадке стен ножки фермы могли скользить по стене, используются специальные детали — «санки». Они необходимы, особенно при мягкой кровле или когда кровля — дорогая черепица.
Перед креплением стропила необходимо вшить «седло» в стропило нижнего крепления в месте стыка стропила с мауэрлатом.

Такая мера обеспечит надежное прилегание к поверхности мауэрлата. В основном для такого действия предварительно выполняется выкройка, после чего делают прорези по всем стропилам под одинаковым углом крыш на всех скатах. В случае разных углов отличия касаются и прорези под силовой плитой для стропильных брусьев каждого из скатов. Как правило, глубина запила составляет не более ширины стропила.

Для крепления стропил к силовой плите для обеспечения устойчивости кровли к сильным порывам ветра и выдерживания нагрузки веса конструкции крыши на силовую плиту необходимо использовать специальные уголки на основе стали.Аналогичным образом создаются сборки для укладки стропил на так называемый вертикальный стул.
Крепление стропил друг к другу в прогоне конька осуществляется встык, для крепления используются стальные пластины.
На других участках крепления стропил друг к другу (например, на диагональном стропиле) также требуется точная сварка элементов для максимально плотного прилегания. Крепится также при помощи уголков или пластин (выбор конкретного крепежа определяется местом соединения) и закручиванием болтами.

Способы создания пары фермы для коньков

Есть три основных метода бега по гребню.

Первый стык. Его суть заключается в обрезке верхней части стропильной ноги под углом, равном углу наклона ската, с последующим соединением ее парой, также обработанной аналогичным способом. Лучший способ получить такое же крепление стропил — это использование готового шаблона. В этом случае для фиксации используйте длинные ногти.
Второй вариант — крепление стропила к коньковой балке.Он вспоминает первый метод. Отличие заключается в наличии у этого метода коньковых балок. В результате получилась довольно прочная конструкция. В некоторых случаях возникает необходимость использования дополнительных опор, наличие которых значительно снижает функциональность мансардного помещения. Естественно, что использование такой технологии нецелесообразно при планировании утепления и устройства жилого помещения в чердачном помещении.

Достоинством этого метода является отсутствие необходимости использовать шаблон и возможность установки балок прямо на месте.Опорой верхней части стропила служит коньковая балка, а нижней — силовая плита.

Третий способ — соединение стропил внахлест. Метод похож на описанный выше. Отличие в том, что в этом случае перекрывается верхний стык стропил. Полученный состав обладает значительной прочностью, так как площадь соприкосновения стропил увеличивается, а используемые шпильки проходят через два элемента одновременно.

Монтаж нижних концов стропил

Способ крепления нижних концов стропил определяется типом конструкции.

В случае деревянного строительства верхняя обвязка стен может служить опорой, но с пеноблоками и газоблоками этот метод не подходит. Суть проблемы — необходимость крепления стропил к силовой плите, так как брусчатка не может удерживать стропила.

Если основа стен — пеноблоки, это создает определенные условия, при которых традиционно применяемые методы не работают должным образом. Например, можно руками выдернуть из блока гвоздь длиной 10 см — по этой причине скручивания не получается.Кроме того, необходимо учитывать наличие значительного давления в горизонтальной плоскости.

Если используются кладочные материалы, одним из наиболее эффективных решений является создание армпояса, благодаря которому можно не изобретать новых способов крепления стропил. Как правило, армированный пояс располагается вверху стены. железобетонная конструкция. Его ширина равна толщине стены, а высота обычно составляет 200 мм.

Заливка требует опалубки: как правило, она выполняется из досок, соединенных стяжками. Перед началом заливки в опалубку соберите анкерные болты или шпильки. Их расположение должно быть строго вертикальным. Они служат крепежом для бруса, монтаж которого осуществляется после того, как бетон приобретет необходимую прочность. Помимо строго вертикального расположения шипов необходимо следить, чтобы длина шага не превышала 150 см. При использовании крепежа меньшего диаметра он не обеспечит необходимой степени надежности и изгиба.

Метод крепления стропил к силовой плите — наиболее распространенный способ крепления их нижнего сечения. Работы следует выполнять с особой тщательностью, ведь от прочности стыков зависит долговечность конструкции. Для выполнения такого соединения требуется устройство выреза в стропильных ногах, чтобы их можно было носить на силовой плите.

Это действие требуется для надежной установки стропил — в противном случае увеличивается вероятность соскальзывания с плоской грани бруса.

В мауэрлате можно сделать ответную выемку. Этот момент определяется тем, из какой породы дерева изготовлен брус. В случае, когда основой элемента будет древесина твердых пород, достаточно будет создать прорезь. Действуя с прорезью в опоре фермы, он образует устойчивый замок.

Процесс крепления стропил к мауэрлату из хвойных деревьев выполняется без щели, так как ее наличие снизит надежность конструкции.

Основные способы крепления к балкам

Для крепления фермы к балкам применяют два основных метода.

Самый простой вариант — прикрепить стропило к балке с последующим закреплением конструкции гвоздями, однако кровля, созданная таким способом, не будет отличаться надежностью. Она может устроиться на небольшом домике или беседке. Для монтажа крыши дома требуется высокая надежность конструкции.

Для предотвращения скольжения деталей друг о друга при креплении стропил к балкам перекрытия используются специальные соединения:

зуб шип;
упор в конечной части балки;
с упором.

Соединение выполняется с использованием одного или двух зубцов. Конкретный выбор определяется углом наклона откосов. Надежность конструкции можно повысить за счет использования металлических уголков.

Выполнение пропила с одним зубом целесообразно, если крыша достаточно крутая — в том случае, если уклон ската превышает 35 градусов. На пятке фермы устраивают зуб с шипом, а в балке делают упор с гнездом под шип. Глубина гнезда будет составлять 1/4 или 1/3 толщины балки.Глубину необходимо обязательно выдерживать в указанном диапазоне — это необходимо для предотвращения ослабления конструкции.

Стропила крепить к балке с отступом 25-40 см от края — соблюдение этого требования предотвратит скалывание конца балки под давлением стропильных ног.

На одиночном зубе можно обойтись без использования шипа, но это необходимо для предотвращения бокового срезания стропила.

Когда угол наклона составляет менее 35 градусов, ножки установлены таким образом, что площадь контакта увеличивается за счет перекрытия с пучком — словом, за счет увеличения опорной ноги.В этом случае используются следующие способы крепления:

упор с шипом или без шипа;
в двух шипах;
в 2 два шипа в замке.

С упором со штифтом (без него) предлагается использовать шип с упором только для одного зуба, а также использование отдельного упора для второго зуба. В стропильной ноге необходимо вырубить проушину с заданными характеристиками. В такой ситуации стропила крепят к балкам перекрытия с прорезью, глубина которой составляет треть толщины балки.При разной глубине заделки зубов рекомендуется использовать следующие значения:

для первого — 1/3;
для второго — 1/2.

Менее популярный способ — крепление стропильных балок к концу затяжки. Для этого в ножке фермы нарезается режущий зуб, одна плоскость которого должна приходиться на самый конец балки, а вторая плоскость должна упираться в образовавшуюся щель. Его глубина должна быть больше 1/3 от общей толщины балки, а сам упор должен осуществляться как можно дальше от края.

Надежность соединения можно повысить, применив стропильные болты или хомуты, а затем прикрепив всю конструкцию к стене здания, точнее, к предварительно смонтированному анкерному костылю. Используются железные полосы или проволочные петли.

Виды креплений для крепления стропила к силовой плите

Для крепления стропил к силовой плите используются различные типы креплений и вырезов (вставок).

Для металлических стропил используется крепеж:

уголки;
болтов с гайками;
стяжки проволочные;
тарелок;
;
ЛК;
wB;
разных видов уголка КР;
Лента монтажная перфорированная ТМ.

Использование крепежа ЛК целесообразно при необходимости соединения стропил с силовой плитой, а также других элементов стропильной системы. Крепление к дереву осуществляется аналогично креплению скобами. Исключение составляют анкерные болты.

Для крепления стропил к силовой плите рекомендуется использовать кронштейны WB. Вставка на стропило не выполняется, что позволяет избежать ослабления его несущей способности. Для изготовления кронштейнов используется оцинкованный металл толщиной 2 мм, а крепление производится болтами, гвоздями или шурупами.

Если вы ищете информацию, ознакомьтесь с рекомендациями специалистов на нашем сайте.
Какие достоинства и недостатки медной кровли можно узнать.

Использование уголков КД, различных его модификаций в конструкции стропильной системы усиливает участки крепления стропил к силовой плите. Углы не только придают дополнительную прочность стыкам элементов кровли, но и улучшают несущие характеристики всей конструкции.Как и в случае использования других металлических крепежей, в этом случае также нет необходимости встраивать углы в конструкцию, тем самым сохраняя необходимый уровень несущих способностей стропил. Углы закрепляются шурупами или гвоздями с выступами в виде ерша.

Перфорированная монтажная лента при использовании стропильной системы устройства для увеличения прочности узлов соединения. Применяется:

для обеспечения более надежного крепления плиты и стропил;
для крепления дополнительных частей стропильной системы, обеспечивающих прочность и жесткость всей системы.

Для крепления перфорированной ленты необходимо использовать гвозди или шурупы. Его использование не приводит к ослаблению несущих конструкций, так как не нарушает их целостность.

Процесс крепления к силовой плите

Конкретный тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого соединения, в других — раздвижного.

Достоинства жесткого крепления — абсолютная неподвижность конструкции и отсутствие вероятности поворотов, смещений, перекручивания элементов.Это достигается двумя способами:

за счет использования уголков с притачной балкой;
путем создания на ножке фермы седла с последующей фиксацией соединения скобами, гвоздями, проволокой.

В первом варианте, стропила прикреплены к мауэрлату, используя опорный луч. Стропильные ноги плотно упираются в линию давления. Это становится возможным в результате использования скобового бруса размером до 100 см. Затем для предотвращения бокового смещения выполняется фиксация.Для этого используйте металлические уголки.

Первый способ крепления сегодня используется нечасто. В последнее время растет популярность второго метода, при котором для крепления используются гвозди, вбитые под углом друг к другу. Внутри материала их скрещивают, после чего в вертикальном направлении забивают третий гвоздь. Полученные в результате такой завивки узлы отличаются повышенной прочностью.

Как в первом, так и во втором случае дополнительная фиксация осуществляется с помощью катанки.

В некоторых случаях необходимо выполнить раздвижной тип крепления стропила к стойке. Для раздвижного монтажа используются специальные уголки. Они позволяют плавно перемещать один из элементов в двух направлениях, поэтому отлично подходят для обеспечения безопасного перемещения.

Для нанесения таких деталей необходимо предпринять несколько шагов:

смойте и установите стропильную ногу на мауэрлат;
для соединения элементов с помощью специальных уголков.

В большинстве случаев раздвижной тип соединения применяется для деревянных построек, подверженных определенной усадке в процессе эксплуатации. При использовании жесткого крепления усадка может привести к нарушению геометрии конструкции, повреждению стен или конструкции крыши. Использование скользящих соединений позволяет избежать этих эффектов.

РЕЗУЛЬТАТОВ:

Крепление стропильных балок к мауэрлату — одно из важнейших соединений, от прочности которого зависит долговечность кровельной конструкции.
Чтобы создать безопасное крепление, необходимо соблюдать определенные правила.
Фермы пары ферм создаются тремя способами: путем разделения, крепления ферм к коньковой балке и путем соединения внахлест.
Способ крепления нижних концов фермы определяется типом конструкции.
Крепление стропил к мауэрлату — самый популярный способ крепления их нижней части.
Для крепления к балкам применяют два основных способа.
При креплении стропил к мауэрлату используются разные виды крепежных элементов и прорезей (вставок).
Тип стыковки выбирается в зависимости от конструкции кровли: в одних случаях оптимально использование жесткого стыка, в других более подходит раздвижной.

Видеоинструкция как крепить стропила к силовой плите.

Чтобы кровля имела высокую прочность и надежность, необходимо уделить особое внимание. Помимо правильно выполненных расчетов и чертежей немаловажное значение в устойчивости конструкции имеет крепеж для стропил и всех ее элементов.

Помимо нагрузки атмосферных осадков стропила должны выдерживать вес обрешетки и общий вес кровельного пирога, что необходимо учитывать при выборе крепежа.

Стропильная система представляет собой пространственную конструкцию, состоящую из следующих элементов:

мауэрлат;
стропильных ног;
эндовый;
балки коньковые;
пробегов;
ящик.

Для того, чтобы понять, как все части стропильной системы крепятся друг к другу, нужно разобраться, из каких узлов она состоит, какие крепежи используются в каждом случае и какие они есть. При сборке несущей конструкции крыши используются крепежи, как стальные, так и деревянные.

Основные узлы, соединяющие стропильную систему

Перед тем, как соединить мауэрлат и стропильную ногу, первую нужно будет прочно прикрепить к стене. Мауэрлат — это толстый брус (15х15), уложенный по оси стены и параллельно коньку бруса, на который опираются стропильные ноги. Функции, возложенные на этот элемент несущей конструкции, заключаются в распределении нагрузки от стропил, веса кровельного пирога и атмосферных осадков по всей стене, включая внутренние опоры.Другими словами, основа всей кровли — это мауэрлат. Его укладывают по оси стены и крепят к ней. В этом случае есть несколько способов подключения.

Метод первый. При устройстве кровли большой площади по всей длине стены заливается армированный пояс, где в резьбу М12 сразу вставляются металлические шпильки через каждые 2 м. и шайбы. При небольшой площади кровли, где нет большой нагрузки на стену, обходятся без силовой плиты и стропила крепятся непосредственно к имитируемым в процессе кладки шпилькам.

Второй способ. Еще один очень доступный способ сделать стропильную систему устойчивой — это прикрепить силовую плиту к стене с помощью провода. Для этого потребуется 3 ряда до конца кладки, чтобы проложить середину проволоки между рядами кирпича. Его длины должно быть достаточно, чтобы прикрепить силовую пластину к стене. Также можно обойтись без силовой плиты и прикрепить стропило прямо к стене. Но такое соединение даст точечную нагрузку на стену, что может повлиять на ее целостность.

Схема крепления подошвы фермы к мауэрлату может быть жесткой и скользящей. Тип соединения зависит от формы крыши и типа стропил, которые могут быть подвесными или нейлоновыми.

Жестко-раздвижное соединение нижней части стропил с силовой плитой

Узлы подключения в этом случае будут деревянными и могут иметь несколько типов:

Зуб, имеющий только упор.
Зуб с шипом и упором.
Остановитесь прямо в пучке.

Однозубая фреза используется для кровли с большим углом наклона, когда угол между мауэрлатом и основанием фермы превышает 35º. Для этого нужно в ножке фермы вырезать зуб с шипом, а в мауэрлате создать под него гнездо. Использование шипа позволяет избежать бокового смещения стропила. Фреза с двумя зубьями используется для монтажа более пологих крыш. Последний метод встречается крайне редко.

В последнее время все чаще деревянное крепление для стропил заменяют на металлическое, так как это позволяет не только получить большую надежность, но и значительно сократить работы по его установке.Поэтому металлические анкерные болты, кронштейны, пластины, зажимы, петли и различные углы используются в качестве дополнительных креплений.

Самый распространенный метод жесткого соединения — это забивание гвоздей с боков под углом в силовую пластину. Таким образом, внутри него происходит внутреннее скрещивание. Далее для окончательной фиксации компаунда вертикально вбивают третий гвоздь. Еще один способ предотвратить боковое смещение подошвы фермы — закрепить ее по бокам металлическими уголками.

Схема накатки стропил в нижней части применяется для домов из оцилиндрованного бревна или бруса. Так как во время эксплуатации стропильная система находится в движении из-за изменения своих физических свойств, т.е. здание дает усадку.

Схема жесткого крепления в данном случае недопустима, так как такие движения могут привести к разрушению стены. Это означает, что точки крепления требуют подвижности. В таких случаях используются специальные шарнирные соединения, которые называются салазками или уголками с продолговатым отверстием для крепежа.Раздвижная ответная часть в этом креплении достигает двух уровней свободы за счет свободного движения одного из элементов застежки.

Узловое коньковое соединение

Стропильная система конькового соединения может быть получена тремя способами: встык, внахлест и коньковая балка.

Приклад. Верхнюю часть стропильной ноги необходимо обрезать под углом, равным уклону крыши. Противоположная ножка также регулируется под соответствующий угол, но наклонена в другую сторону. Затем они соединяются между собой в верхней точке с помощью гвоздя, который следует забить в конец стропил с захватом противоположного конца.Помимо гвоздей, для более прочного стыка стыков используют специальные пластины. В качестве такого крепежа может выступать как деревянная доска толщиной 30 мм, так и металлическая удерживающая двусторонняя вагонка. Для его установки используются болты или гвозди.

Следующие два метода будут похожи на первый, но будут иметь небольшую разницу. При наложении внахлест верхние части стропильной ноги будут соединяться между собой своими сторонами. Последний вариант осуществляется путем соединения каждого стропила непосредственно с коньковой балкой.В этом случае в качестве крепежа используются резьбовые стержни с шайбами и болтами.

Если для придания жесткости стропильной системе используются фермы, то для обеспечения хорошей устойчивости к ветровым нагрузкам необходимо будет установить необходимое количество диагональных связок. Наличие подкоса и подкоса (подстропила) в несущей конструкции помогает фронтонам дома быть более устойчивыми. Установка подкоса осуществляется путем помещения верхней части внутрь, а нижней частью она упирается в основную балку перекрытия.Стойка помогает снизить нагрузку на стропила по центру. Его установка осуществляется под углом 45º. Несъемное диагональное соединение с помощью хомутов, уголков, пластин.

Виды и особенности металлических креплений для стропил

Если раньше мастера использовали в качестве крепежа деревянные элементы (бруски, накладки, дюбеля, металлические скобы, деревянные штифты, клинья), то теперь такие способы уступают более современным видам. На строительном рынке представлен широкий ассортимент металлических крепежных изделий, которые теперь стали намного прочнее и позволяют значительно упростить процесс.В технологии изготовления этих элементов используется металл, толщина которого варьируется от 1,5 … 3,0 мм, что позволяет изделию быть более устойчивым к нагрузкам по сравнению с любым другим материалом. К тому же крепежи стропил имеют любые размеры и позволяют проводить процесс с большой точностью.

Металлические крепления стропил, которые можно перфорировать и гвоздить, включают:

лента монтажная перфорированная;
углов;
тарелок;
балочная опора;
опора штанги;
стяжка проволочная;
;
болтов с гайками;
уголков КР;
wB;
LK.

Использование перфорированных изделий позволяет достаточно прочно соединяться со всеми частями системы и обеспечивать хорошую жесткость и прочность под любым углом. Для них характерно наличие набора отверстий под болты, саморезы и шурупы, с помощью которых они крепятся к дереву. Размер изделия регулируется обрезкой до нужной длины и ширины.

Также крепеж может быть гвоздем. Однако использование этого типа возможно только в заводских условиях методом резки, изгибающего конусообразную деталь.Эта операция проводится на специальных машинах под давлением.

Уголки КР имеют большое количество модифицированных видов, снижающих риск поломки болтовых соединений при естественной тяге конструкции. Крепление осуществляется без использования специального оборудования саморезами и гвоздями.

WB кронштейны используются для крепления консоли поддержки пучка на деревянных полы устройств в домах из оцилиндрованного бревна или бара. В этом случае обвязка на стропильной ноге не производится, что не ослабляет ее несущую способность.Соединение осуществляется с помощью анкерных болтов, гвоздей или шурупов.

Крепеж стропил ЛК применим в том месте, где требуется соединить стропила и балки. Он имеет те же преимущества, что и крепеж WB, но процесс осуществляется только саморезами или гвоздями. Применяется при строительстве деревянных домов.

Крепежные элементы в стропильной системе играют огромную роль. От него зависит прочность и долговечность всего кровельного пирога. Поэтому к выбору типа и способа крепления следует отнестись с большим вниманием.

Как установить деревянные стропила на мауэрлат. Виды крепления стропил к мауэрлату без запила. Монтаж стропил в коньковой зоне

Главная → Советы → Как установить деревянные стропила на мауэрлат. Виды крепления стропил к мауэрлату без запила. Монтаж стропил в коньковой зоне

Стропильная система — основа всей кровли. А от того, насколько качественно он будет спроектирован, насколько правильно будут подобраны материалы для него и крепеж, зависит его длительная безопасная эксплуатация.Поэтому в этой статье будет рассмотрен только один вопрос, как закрепить стропила. В этом случае необходимо понимать крепление стропил к мауэрлату, между собой, к коньковой балке и другим элементам конструкции кровли.

Чтобы понять, в каких местах обычно стыкуются стропила с другими частями кровли, необходимо знать, что существует две разные конструкции стропильных систем.

Крепежный элемент

Современный рынок строительных материалов сегодня предлагает широкий выбор крепежа для соединения стропил между собой и с другими элементами кровли.Еще совсем недавно такого разнообразия не было. Чаще всего используются гвозди, шпильки с резьбой и проволока. Все это заработало, нареканий не было. Но, как показала практика, новые крепления для стропильных систем имеют более высокие технические и эксплуатационные характеристики.

Поэтому небольшой обзор современного крепежа.

Основные виды соединений

В различных конструкциях стропильных систем разные способы их монтажа и, соответственно, соединений. Но основных стыков не так уж и много.

Состав мауэрлата

Все зависит от того, из какого бруса был изготовлен мауэрлат. Например, в каркасно-каменном доме — это брус сечением 100х100 или 200х200 мм. В деревянном доме — это верхний венец в виде бревна, то есть элемент с круглым сечением. Поэтому для каждого мауэрлата используется свой крепеж.

Например, фото ниже, на котором изображено жесткое крепление. Он обеспечивает стык между стропилами и мауэрлатом, который при любых условиях выдерживает крутящие, поворотные, скользящие и другие нагрузки.Обычно на стропильной ноге делают прорезь, называемую седловиной. Чаще всего такие конструкции используются, когда стропила крепятся к балкам перекрытия и мауэрлату одновременно.

Примечание! Крепление для надежности усилено и гвоздями, и стержнем с резьбой, и металлической лентой. На самом деле это прочная связь.

И еще несколько моментов.

Для крепления обычно используют три гвоздя: два гвоздя забивают с разных сторон стропильной ноги под углом, третий — ровно вертикально в верхнем конце стропила.
Делать надрезы на мауэрлате запрещено, это снижает несущую способность элемента из-за потери целостности.
Седло изготовлено по выкройке.

Существует так называемый метод скользящего монтажа. Для этого используется горка. На фото ниже очень наглядно показано, как устанавливается и крепится крепеж к стропилам и лагам. Этот вариант, как уже говорилось выше, применяется при строительстве деревянных домов, в которых сидят на два-три года.А это может привести к деформации конструкции кровли, а иногда и к ее обрушению. Выдвижная опора для стропил позволяет избежать неприятностей.

Крепление балки

Не все стропильные конструкции крепятся к мауэрлату. Если пол дома выполнен из несущих балок, то стропильные ноги крепятся именно к ним. Необходимо понимать тот факт, что нагрузки будут действовать точечно, а не по всей плоскости возводимых стен. К тому же такая конструкция представляет собой выступ за пределы дома на 30-40 см, что уже усложняет процесс крепления.

При этом очень важно точно выставить сами стропила под одним определенным углом. Поэтому сначала поставьте две ножки на противоположных сторонах здания в одной плоскости под одинаковым углом. Затем между ними натягивается нить, которая будет выполнять функции уровня. На нем отображаются все остальные элементы.

Стропила к балкам обычно крепятся гвоздями или металлическими скобами. Чаще всего это перфорированная пластина или лента. На фото ниже наглядно показано, как установить все элементы кровельной системы, и как они крепятся друг к другу.

Крепление для коньков

Есть три схемы подключения.

Стропила устанавливаются встык с подрезкой по шаблону так, чтобы образовался необходимый угол соединения, образующий угол ската кровли. Стропила упираются в коньковый брус, при этом на верхних концах крепятся гвоздями и дополнительно перфорированными пластинами.
То же, только без коньковой балки.
Соединение внахлест, где крепление осуществляется шпилькой, проходящей через сквозные отверстия двух стропильных ног.В этом случае дополнительно используются гвозди. Обычно этот метод применяется на подвесных стропилах без укладки на коньковый брус. По надежности он лучше второго варианта, поскольку имеет большую площадь контакта двух элементов.

А в этом узле можно использовать раздвижные опоры для стропил. По сути, это две пары перфорированных пластин, которые скреплены шпильками. Три шпильки: две соединяют плиты через стропила, одна — в пространстве между стропилами.На фото ниже это хорошо видно. Такая конструкция позволяет стропилам перемещаться, изменяя свой угол, не влияя на прочность всей системы. То есть угол между элементами может быть разным.

Удлинитель стропил

Часто бывает, что длины одной ноги не хватает, чтобы покрыть крышу. Следовательно, необходимо его удлинить. В этом случае необходимо соблюдение требования — прочность элемента не снижается.

Также есть три варианта:

Две доски срезаются в месте стыка под углом 45 ° и скрепляются между собой через сквозное отверстие болтом диаметром не менее 12 мм.
Соединение сквозное, при этом стык с двух сторон облицован досками из того же материала, что и сами стропила.
Перекрытие. Необходимо соблюдать длину перекрытия не менее 1 м. Крепежные элементы устанавливаются в шахматном порядке.

Каждый для себя выбирает вариант соединения стропил, который будет соответствовать некоторым проектным параметрам и условиям эксплуатации дома. Это может включать материал, из которого построена конструкция, форма крыши, тип кровельного материала (тяжелый или легкий), климатические условия местности, где строится дом.Но есть определенные правила, которые необходимо соблюдать.

Не экономьте на креплении. Вам нужно выбрать лучшее и самое современное. И лучше всего использовать сочетание нескольких вариантов.
Надежным креплением являются металлические фасонные изделия, а также шпильки и болты. Для временного крепления можно использовать гвозди и саморезы.
При строительстве деревянного дома всегда используйте скользящие элементы.
Если применяется установка стропил со спилами, то делать это нужно очень аккуратно.Лучше всего использовать для этого шаблоны.
Если для крепления стропильных ног выбраны болты или шпильки с гайками, обязательно установите между ними шайбы большого диаметра. Они создают плотную посадку, и при нажатии будут удерживать нагрузку.

Стропила — основные несущие элементы конструкции кровли. Правильное и надежное крепление стропил к мауэрлату исключает риск деформации и обрушения кровли под собственным весом и внешними нагрузками.

Крепеж базовый

Для установки стропильных ног на мауэрлат и их надежного закрепления используются различные типы насечек (врезных) и металлические стропильные крепления:

стяжки;
уголки;
пластин;
кронштейны wB
угол КР;
крепежные элементы ЛК
саморезы;
гвозди
перфорированные монтажные летние ТМ;
болты, шпильки в комплекте с гайками и шайбами.

Стропила и мауэрлат можно соединить скобами. В этом случае в стропилах не делается вставка, поэтому этот ключевой элемент конструкции не ослабляется. Монтажные кронштейны изготовлены из стали толщиной 0,2 мм с антикоррозийным цинкованием. К деревянной балке и стропилам кронштейны крепятся саморезами, гвоздями или анкерными болтами.

Крепеж

ЛК позволяет крепить стропила к мауэрлату, а также соединять другие элементы системы. При установке этого крепежа не используются анкерные болты.

Использование перфорированной монтажной ленты позволяет усилить узел соединения . Перфорированная лента делает соединение стропил с мауэрлатом более прочным, не ослабляет несущие конструкции, так как не нарушает их целостность. Для его установки требуются саморезы или гвозди.

Уголок КР и его модификации — широко востребованный крепежный элемент стропильной системы. Применяется при необходимости для надежной установки стропильных ног на мауэрлат.Уголок добавляет прочности узлам соединения, увеличивает несущие характеристики конструкции, исключает смещение стропил при высоких эксплуатационных нагрузках. Уголок не нужно врезать в деревянные элементы стропильной системы, его монтируют саморезами или рваными гвоздями (оснащены специальными выступами).

Металлический крепеж для стропильной системы должен быть выполнен из качественного материала с надежной антикоррозийной защитой — это гарантирует его прочность и долговечность.

Когда нужен мауэрлат?

Мауэрлат часто называют фундаментом кровли. Такая конструкция, выполненная из бревна или бруса, позволяет не только надежно закрепить стропила, но и обеспечить равномерную передачу нагрузки на стены и фундамент конструкции.

При строительстве домов из бруса или бревна верхняя отделка стен служит опорой для стропил; установка дополнительных конструкций не требуется.

Для конструкций, стены которых выполнены из штучных материалов (кирпич, пенобетон или газобетонные блоки и т. Д.)) установка мауэрлата необходима. Это связано с тем, что стены такого типа плохо справляются с точечными, нераспределенными нагрузками. К тому же блоки из пеноматериала недостаточно прочны для надежной фиксации стропильной системы — крепеж под нагрузкой может вырваться из блока. Таким образом, установка мауэрлата обязательна.

Для того, чтобы деревянный брус, уложенный на продольные стены здания или по всему периметру (в зависимости от типа кровли), был надежно закреплен на основании, рекомендуется сначала создать железобетонный пояс в верхнем часть стен.Монолитная балка с высотой 200 мм и шириной, которая соответствует ширине стенки врезана с зажимами для опорной балки. Это анкерные болты или шпильки диаметром 14 мм, расположенные строго вертикально. Чтобы исключить возможность их выламывания из бетона при высоких нагрузках, нижние концы шпилек или болтов следует загнуть. Закладные крепления располагаются с шагом не более 1,5 м.

Использование шпилек диаметром менее 14 мм может привести к деформации крепежа под нагрузкой.

В балке, из которой монтируется мауэрлат, следует проделать отверстия, соответствующие расположению шпилек. Балка надевается на шпильки, на свободный резьбовой конец крепежа надеваются шайбы и накручиваются гайки. Эта технология позволяет надежно закрепить основание кровли на стене.

Перед установкой бруса необходимо уложить слой гидроизоляции, чтобы предотвратить повреждение древесины под воздействием влаги.

Принципы крепления стропил к мауэрлату

Установка стропил на опорную балку может потребоваться при создании распорных и ненесущих стропильных конструкций.Монтаж свесов или подвесных стропил на мауэрлат осуществляется при помощи жесткого или раздвижного соединения. В зависимости от конструктивных особенностей подбираются способы крепления стропил к мауэрлату.

Распил рекомендуется производить в стропильной ноге, а не на мауэрлате, во избежание ослабления его несущей способности.

Жесткое соединение подразумевает полное исключение смещения элементов относительно друг друга, отсутствие таких эффектов, как сдвиг, кручение, изгиб.Необходимая жесткость соединения обеспечивается, если стропила прикреплены к мауэрлату с углами с опорной планкой, или специальным «седлом» проемом производятся в ноге стропила в. Место выреза в стропилах дополнительно фиксируется саморезами, гвоздями, скобами, болтами. Кроме того, необходимо выполнить скручивание проволоки, которая соединяет стропильное крепление с мауэрлатом и закрепленным в стене анкером.

При строительстве крыш деревянных домов используется специальный крепежный элемент («горка»), позволяющий производить раздвижное соединение.Место крепления стропил к мауэрлату с определенной степенью свободы стропил дает возможность избежать деформации кровли при усадке дома из бруса или бревна.

Установка стропил при помощи уголка

Выбирая способ крепления стропил к мауэрлату, необходимо исходить из конструктивных особенностей кровли. Если речь не идет о деревянных постройках, то стык должен быть жестким.

Если установка стропил выполняется с пропилом «седло», то технология работ следующая :

в стропильной ноге пропил делается так, чтобы горизонтальная часть стропила могла устанавливаться на деревянную балку, при этом угол стропильных ног должен соответствовать углу наклона ската; №
стропила крепится тремя гвоздями, два из которых вбиваются с обеих сторон стропильной ноги под углом (кресты должны быть внутри мауэрлата), а третий гвоздь вбивается вертикально сверху;
Кроме того, крепление фиксируется скобами, катанка.

Такое крепление стропил к мауэрлату обеспечивает необходимую жесткость и прочность сборки.

Достаточно распространенная технология — установка стропил с использованием металлического уголка и подшивки. Стропила крепятся следующим образом. :

стропильная нога срезается под необходимым углом для обеспечения уклона ската крыши, заданного проектом;
на краю мауэрлат, рубец установлен, длина которого составляет около 1 метра, стропила жестко прилегает к ней вдоль линии давления — это конструкция исключает перемещение стропильной ноги под напряжений на скобе;
стропила по бокам крепить к мауэрлату с помощью металлических уголков — крепление стропил к мауэрлату этими элементами позволяет избежать бокового смещения стропильной ноги;
Готовый монтажный узел дополнительно армирован катанкой.

Крепление стропил к мауэрлату следует выполнять по инструкции, подробно с технологией работ можно ознакомиться на видео.

Стропила к деревянной основной панели крепятся при помощи специальных углов. Подвиды уголка КР включают:

моделей КП11 и 21 (усовершенствованные КП1 и КП2) оснащены овальными отверстиями для анкеровки, что позволяет значительно снизить риск поломки крепежа при осаждении здания или нагрузке на конструкцию;
кП5 позволяет крепить элементы конструкций с высокой несущей способностью;
модель КР 6 (усиленный уголок) изготовлена из стали толщиной 3 мм, имеет овальное отверстие для анкеровки, предназначена для монтажа конструкций с большим весом.

Несущие и вспомогательные элементы деревянной ферменной конструкции также крепятся с помощью монтажного кронштейна КМ из перфорированной стали. К его достоинствам можно отнести возможность крепления шурупами и шурупами, отсутствие необходимости использования специального оборудования для монтажа.

Усиленный уголок КМРП применяется для соединений под углом 90 °. Его использование позволяет надежно установить на опорную балку деревянные стропила. Угол можно регулировать.

Правильная фиксация стропильных ног на мауэрлате — залог долговечности и надежности конструкции кровли. Схема крепления стропил к мауэрлату может быть разной, но существуют общие правила установки :

Важно обеспечить плотное прилегание плоскостей деревянных элементов, что требует аккуратного и аккуратного выполнения пропилов и порезы; №
при болтовых соединениях необходимо установить шайбы или металлические пластины, чтобы гайка не утопала в древесину — это может привести к разрушению крепежа.

Использование накладок запрещено, так как со временем они деформируются, что приводит к неправильному распределению нагрузок на кровлю и влечет за собой ухудшение работоспособности, разрушение.

Подробно ознакомиться с тем, как правильно прикрепить стропила к мауэрлату, можно благодаря тематическому видео.

Прочность кровли — это общая прочность и качество всех составляющих ее элементов: стропил, балок, конькового прогона и обрешетки. А также насколько прочно и грамотно связаны между собой эти элементы. Ведь с сечением и расчетом нагрузки на крышу в состоянии разобраться практически каждый из нас, но как закрепить стропила, чтобы крыша служила верой и правдой хотя бы полвека?

На самом деле это целая наука, и у каждого типа кровельного блока есть свои плюсы и минусы, а один и тот же тип крепления может по-разному влиять на прочность разных крыш.Поэтому подойдем к этому вопросу со всей ответственностью!

Виды стропильных систем по уровню нагрузки на узлы

Есть два вида стропил — свайные и подвесные. Основные конструктивные особенности:

Подвесные стропила отличаются тем, что они всегда упираются верхними концами друг в друга и под их стыком нет опоры. А чтобы уравновесить нагрузку от кровли, стропила соединяют снизу своих стропил другим элементом — затяжкой.

Получается правильный треугольник, в котором под напряжением работает только нижний элемент. Еще одна балка в крыше, куда также нужно прикрепить стропила, называется лежачей. Он расположен горизонтально и поддерживает гребневой ход.

Типы опорных узлов по жесткости

Это те места, где стропила крепятся к элементам кровли, и называются опорным узлом:

Опора далеко не всегда статична — иногда ее приходится делать подвижной, если на какой-либо элемент конструкции действуют нестабильные нагрузки.Это похоже на колесо автомобиля, которое сжимается, крутится, сжимается и крутится.

Нечто подобное реализовано и в опорных узлах, только степень свободы в них может быть разной — от нулевой, когда сам узел уже неподвижен, до тройной, т.е. максимальной:

Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с двух сторон. Стропило на балке или мауэрлат с таким узлом вообще не может двигаться.
Поворотный узел с одной степенью свободы.В этом случае луч имеет возможность вращаться по кругу.
Поворотный узел с двумя степенями свободы. Теперь, помимо кругового вращения, есть еще возможность смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, и вам нужно только установить полозья или полозья.
Поворотный узел с тремя степенями свободы позволяет балке перемещаться как по горизонтали, так и по вертикали. Правда, кругового вращения здесь как бы оно ни было, а может и не быть.

Сравнить крепеж

Это металлические уголки, используемые для крепления стропил к мауэрлату, балкам и стенам:

Виды металлических пластин

Обратите внимание, что таких пластин бывает два целых: гвоздевые и перфорированные.

Перфорированные отверстия имеют множество отверстий для болтов и шурупов, именно с их помощью такие пластины крепятся к дереву. Преимущество перфорированных плит в том, что они способны соединить необходимые элементы стропильной системы практически под любым углом.Более того, такие тарелки легко обрезаются до нужного размера. Установите перфорированные пластины с обеих сторон стыков.

Гвоздевые пластины сами по себе не имеют гвоздей. Это приспособление используется только в заводских условиях или при наличии специального пресса. Дело в том, что такую плиту в стропила молотком не забьешь — нужен грамотный равномерный прижим.

Дополнительные предметы

Иногда, кроме металлических уголков и гвоздей, дополнительно используются опорные планки:

А так:

Если в узловых соединениях используется стальной плоский или фасонный крепеж, то:

Толщина деревянных элементов должна быть не менее 5 см.Все за счет саморезов.
Во-вторых, здесь уже нельзя использовать простые гвозди — только винтовые или рваные, которые уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е.не полностью просохла, и после высыхания этого материала узловые швы всегда ослабляются.
В-третьих, возьмите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
По возможности всегда используйте два стальных уголка на одном узле.Просто расположите их симметрично.

Крепление стропил к балкам перекрытия

Балки перекрытия иногда выступают в качестве альтернативы затяжке. Чаще всего это происходит при строительстве легких чердаков — так удобнее. Но закрепить стропила непосредственно к балкам перекрытия можно только в том случае, если вы уверены в надежности стен дома. Потому что в этом случае нет мауэрлата, и, как следствие, нагрузка на стены распределяется неравномерно — теперь она точечная.И это, конечно, хуже.

Кстати, балки для перекрытий совсем не обязательно брать толстыми, достаточно сечений 5х15 см. Ваша основная задача — сделать такое крепление, чтобы стропила ни в коем случае не начала скользить по балке.

Кстати, есть большая разница в том, как закрепить одни и те же стропила на балки перекрытия односкатных и двускатных крыш. Итак, чем большую нагрузку испытывает крыша, тем больше следует делать это крепление с двойным зубом, и вполне достаточно односкатного.Кстати, у двойного зуба обычно два шипа.

Наиболее прочное крепление получается, если сделать насечку, к тому же с дополнительным шипом, который также предотвратит боковые смещения стропил из-за нагрузок. С другой стороны, важно при этом не ослаблять сам пучок. Поэтому вырез для стропил следует делать не ближе 25 см от края (это тоже поможет избежать соколов), а глубиной всего 1 / 3-1 / 4 толщины самого бруса:

Чтобы стропильная нога не соскальзывала с мауэрлата, в нем делают специальный вырез.А в самом мауэрлате иногда делают еще один, срабатывание — только надежнее, да и стоп-блокировка получается крепкой.

Правда и сам мауэрлат от этого сильно ослабнет — учтите. Сделать это с ним можно только тогда, когда мауэрлат изготовлен из твердых пород дерева и имеет хорошую прочность.

Только пазы стропил не выдержат, а потому дополнительно обязательно использовать металлический крепеж. Если ваше соединение стационарное, достаточно будет забить гвозди под углом, а для более ненадежных конструкций использовать зажимные соединения и металлические пластины.Также поможет кованая проволока, которая крепится для этих целей на стене.

Другой вид крепления стропильных ног к балкам на болтах:

Шаг 1. На конце выступающей балки делаем треугольный надрез. Гипотенуза пропила должна быть под таким же углом, что и угол стропил.
Шаг 2. Под этим же углом подпиливаем и нижнюю часть стропильной ноги.
Шаг 3. Накладываем стропила на балку срезом и фиксируем гвоздями.
Шаг 4. Перпендикулярно стропильной ноге просверливаем отверстие под болт — сквозное, чтобы через болт можно было пропустить его снизу через вырез в балке.
Шаг 5. Надеваем шайбу на болт и плотно фиксируем гайкой всю сборку.

По окончании крепления обязательно проверьте прочность всех стыков.

Крепление стропил к стене

Но не во всех стропильных конструкциях используется мауэрлат. Тогда как крепить стропила к самой стене? Все просто: находим замену мауэрлату и уже работаем с ним.

Например, в каркасном строительстве балки каркаса, на котором выполняется облицовка, действуют как мауэрлат:

Если по каким-то причинам вам необходимо монтировать стропила прямо к стене, без мауэрлата, то обязательно нужно сделать затяжку — доску или брус, которые соединят стропила в одно и снимут часть напряжения.

Такое крепление возможно не всегда. Например, пеноблоки и газоблоки плохи не только тем, что легко передают свою влагу на пилы по дереву.Они вообще не держат застежки. Такой же гвоздь, забитый в 10-сантиметровый брус, легко вырвется руками — как тогда закрепить стропила? Плюс значительное давление стропильной системы на такие хрупкие стены. Поэтому без мауэрлата здесь никак не обойтись.

Крепим стропила к мауэрлату

В любой стропильной конструкции крыши стропила нижним концом кладут на мауэрлат, а верхние концы соединяют в коньке кровли. Мауэрлат — это особая балка, которую укладывают по периметру наружных стен.Он предназначен для поддержки опорных стропил.

А теперь разберемся, когда стропила опираются на мауэрлат, а когда — только на стены:

Если стены из бетона, кирпича или пеноблока (в принципе, любые материалы, способные пропускать влагу), то на них нельзя ставить стропила. В противном случае быстро сгниет вся крыша. А потому мы используем брус под названием мауэрлат, а от самой стены отделяем его любой рулонной гидроизоляцией.
Мауэрлат больше не нужен для стропил в бревенчатых и блочных домах — достаточно сделать пропил в верхней балке и использовать дополнительный крепеж в виде металлических уголков и скоб.

И в зависимости от того, будет ли дома усадка, делают жесткое и скользящее крепление стропил к мауэрлату.

Метод №1 — жесткое крепление

Есть два способа снабдить устройство жестким фиксированным креплением. Первый заключается в использовании специальных уголков с подшивкой планок и специальных прорезей на стропильной ноге. Стропило здесь закреплено уголками с обеих сторон, поэтому больше не может двигаться:

Во втором методе, который более распространен, нужно забивать гвозди под углом друг к другу.Перекрещиваются в мауэрлате, а третий гвоздь уже вбит вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево и вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или используйте длинные шурупы вместо гвоздей:

Способ №2 — крепление с одной степенью свободы

Но в этой конструкции уже допускается определенное движение стропил под давлением всей кровли:

Но сразу отметим, что если мы говорим о возможности горизонтального смещения, мы не говорим о том, что стропила будет буквально «кататься» по балке.Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамических нагрузок и перепадов температуры и влажности. Более того, слайдер будет двигаться только при максимально допустимых нагрузках, и обычным глазом такие изменения не увидеть.

При креплении блока гвоздями остается возможность подвижки — если их немного. Но те, которые забиты в шахматном порядке с определенной силой, больше не позволят стропилам двигаться.

Дополнительно для страхования жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры.Подумайте об этом заранее:

Или еще один отличный наглядный пример:

Способ №3 — скользящее крепление

Крепление называется креплением с двумя степенями свободы. То есть, говоря простым языком, один из двух элементов имеет возможность смещения:

И в этом есть смысл. Так, те стропила, которые врезаются в мауэрлат насечкой, а сверху — друг в друга, равномерно переносят нагрузку с крыши и лежащего на ней снега на стены. А вот те стропила, которые уже поддерживаются горизонтальными вырубами на мауэрлате и на прогоне конька, называют конструкцией нон-стоп.

Как мы уже говорили, скользящая опора даже с тремя степенями свободы на самом деле не означает, что стропила расколется при движении вперед и назад на опоре. Все это только для невидимых физических законов.

Обычно применяется только при сильных динамических нагрузках на крышу.

Метод №5 — сращивание с кобылкой

Для устройства свесов крыши также необходимо изготовить кобылку из досок сечением 50х100 мм и такой длины, чтобы она была равна свесу плюс еще 0.5 м — для стыка со стропилом.

Дальше все просто: прибейте кобылку к стропилам и вытяните их за крышу. Вам интересно, почему этот стропильный элемент так назван? Незадолго до этого их вырезали в форме лошади — для красоты. Да, и часто сегодня тоже.

Стропильная система — это каркас крыши дома, который несет и равномерно распределяет вес кровельного пирога, иногда достигающий 500 кг / м2. Надежность этого своеобразного каркаса зависит от трех факторов: точности расчета, исходя из которого выбирается количество и сечение опорных элементов, материал, из которого он изготовлен, и правильная технология крепления.Зная, как правильно прикрепить стропила, можно значительно увеличить несущую способность каркаса, сделав его более прочным и надежным. Ошибки при установке наоборот приводят к заметной потере прочности и деформации кровли. В этой статье мы расскажем об основных видах и способах крепления, с помощью которых вы сможете качественно установить стропила своими руками.

Каркас стропильной фермы представляет собой систему связанных между собой несущих элементов из дерева или металла, которые придают конструкции форму, наклон, а также равномерно распределяют ее вес между несущими стенами.Его основная составляющая — стропила, представляющие собой угловые балки, которые попарно соединяются вдоль пандуса, образуя гребень в верхней части его соединения. Существует две основных разновидности стропил:

Волосатый. Несущими стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры — на коньковый прогон и мауэрлат. Стропильная система этого типа применяется в конструкциях, имеющих внутри одну или несколько несущих стен, на которые можно «укладывать» стропила. Такое крепление стропил позволяет их разгрузить за счет использования дополнительных вертикальных опор.
Подвешивание. Подвесными называются элементы, имеющие только одну точку опоры, расположенную там, где стропила крепятся к стене или мауэрлату. Стропильная система подвесного типа испытывает нагрузку не только на изгиб, но и на разрыв, поэтому усилена горизонтальными компенсирующими элементами (ригелями, затяжками, усадками).

Примечание! В большинстве наиболее популярных стропильных систем стропила крепятся к мауэрлату. Мауэрлатом называют массивный брус или брус сечением 150х150 мм или 200х200 мм, уложенный вдоль опорных стен конструкции, на которые в дальнейшем будут опираться стропила.Смягчает давление на стены дома, а также равномерно распределяет вес кровельного пирога. Прикрепить мауэрлат к верхней зоне стен можно анкерными болтами или закладными металлическими шпильками.

Основные соединительные узлы

Каркас крыши называется системой, потому что все его элементы тесно связаны между собой и фиксируются, в результате чего конструкция крыши приобретает стабильную форму, жесткость и высокую несущую способность. Каждый узел соединения между своими частями — это уязвимость, которая легко может деформироваться под нагрузкой, поэтому все крепления необходимо выполнять строго по технологии.Опытные мастера определяют типы соединений в конструкции крыши:

Крепление стропил к коньковой балке. Такой соединительный элемент характерен только для многослойных стропильных систем, в которых верхняя часть стропильной ноги опирается на коньковый прогон, закрепленный на вертикальных стойках. К нему можно прикрепить стропила с помощью металлических пластин, гвоздей или скользящих суппортов.
Крепление стропил к мауэрлату. Важнейшим элементом крепления стропильного каркаса является стык балки мауэрлата со стропильными ногами.Закрепить на нем стропила можно с помощью гвоздей, металлических уголков или деревянных брусков.
Соединение стропил между собой. Для удлинения стропил, если длина пандуса превышает стандартную длину бруса, их собирают из нескольких элементов, соединенных между собой гвоздями, клеем или металлическими пластинами.
Соединение стропильных ног со вспомогательными опорными элементами. В конструкции стропильного каркаса стропила могут соединяться стяжкой, ригелем или подкосами для увеличения жесткости, прочности и несущей способности.

Имейте в виду, что любые пропилы, сделанные для крепления стропил к балкам, мауэрлату или другим элементам конструкции каркаса, снизят их прочность, поэтому опытные мастера рекомендуют соединять их между собой с помощью уголков и накладок.

Способы фиксации

Решая, как прикрепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежные приспособления. На современном строительном рынке представлен огромный ассортимент крепежа, который разнообразен по конструкции и размерам.Основными критериями выбора крепежа являются материал, из которого изготовлены стропила, их сечение, а также вид нагрузки, которой они подвергаются. Существуют следующие способы крепления стропил:

Опытные мастера считают, что наиболее надежным способом крепления стропил является использование металлических уголков, которые надежно соединяют между собой деревянные элементы, жестко фиксируя угол между ними. Угол, перекрывающий стык между стропильной ногой и коньковой балкой или мауэрлатом, служит своеобразной развязкой между ними.

Типы креплений

Дерево — натуральный материал, который в процессе выравнивания влажности и высыхания дает значительную усадку, из-за чего изменяются линейные размеры конструкции. Именно поэтому опытные мастера рекомендуют возводить крышу для деревянных и срубных домов через год после постройки, когда процесс усадки переходит из активной фазы в пассивную. Если жестко закрепить деревянные элементы каркаса, то после высыхания кровля дома может деформироваться.Поэтому для соединения стропил используются следующие виды крепежа:

Интересно, что существует несколько вариантов сочетания подвижных и неподвижных соединительных узлов. Наиболее распространены стропильные системы с одной жесткой и двумя раздвижными опорами, которые обеспечивают достаточную подвижность при высокой прочности и жесткости конструкции.

Виды крепежа

Среди опытных кровельщиков не утихают споры, чем эффективнее крепить стропила к балкам перекрытия и мауэрлату.Однако в большинстве случаев загвоздка в том, что в этих условиях практичнее использовать гвозди или саморезы. У обоих этих креплений есть свои преимущества и недостатки:

Гвозди хороши тем, что для их забивания понадобится только молоток, который есть в каждом доме. Однако некоторые мастера жалуются, что забивать их вручную слишком долго. Стоит напомнить, что для крепления стропил используются специальные зазубренные гвозди, которые надежно прилегают к древесине.
Для сборки стропильного каркаса используются саморезы оцинкованные, которые не боятся коррозии.Благодаря резьбе они прочно ввинчиваются в толщу дерева, надежно скрепляя элементы между собой. Быстро и удобно закрепите их с помощью переносной отвертки. Недостаток этого вида крепежа в том, что при демонтаже снимать саморезы с дерева долго и муторно.

Большинство опытных кровельщиков сходятся во мнении, что для крепления стропильных ног лучше использовать оцинкованные матовые гвозди, которые на 5-3 мм длиннее толщины бруса. Правильно подобранный крепеж — залог качественной и долговечной фиксации каркаса крыши, которому не страшны ни механические воздействия, ни ветровые нагрузки.

Видеоинструкция

Стропильная опора является основным несущим элементом каркаса скатной кровли. От правильной фиксации стропил зависит прочность и долговечность всей конструкции. Чаще всего используется кровельная система, когда две стропильные ноги соединяются в верхней точке конька, а их нижние концы поддерживаются и закрепляются на балке мауэрлата. Существуют различные варианты крепления опорных стропильных ног к этой горизонтальной балке.В нашей статье мы рассмотрим крепление стропил без пилы.

Выбор способа крепления стропильного элемента к мауэрлату зависит от того, какая используется стропильная система (наклонная или подвесная), а также от веса балки, сложности конструкции и расчетных нагрузок. Для начала стоит сказать, что есть два способа крепления стропил к балке мауэрлата: жестко или с помощью скользящей фиксации. Фиксация без разрезов может выполняться на обоих типах.

Подвижная опора

Раздвижная фурнитура состоит из двух элементов.Один из них может свободно перемещаться относительно другого. Кроме того, стропила к балке мауэрлата можно крепить как открытым, так и закрытым способом. Рассмотрим их подробнее:

При закрытом способе крепления используется специальный уголок с проушиной, напоминающей трещину. Эта деталь сначала прикрепляется к мауэрлату. В проушину вставляется металлическая деталь с дырочками. Именно через эти отверстия, что угол крепится к опорной ноге. За счет незакрепленной вертикальной поверхности угла стропила при необходимости может немного сдвинуться, тем самым защищая стеновые конструкции здания от чрезмерной нагрузки и деформации.
Открытый вариант крепления выполняется аналогично с той лишь разницей, что петля не вставляется в ушко уголка. К мауэрлату сначала прикрепляется уголок, а затем верх его полочки загибается вниз для соединения.

Жесткое крепление

Если говорить о том, как крепятся жесткие стропила к мауэрлату, то вариантов больше. Выбор того или иного способа производится с учетом особенностей устройства кровельной системы, а также размеров и тяжести деревянных элементов конструкции.

Стропила на скатной крыше или в многоскатной системе могут быть прикреплены по:

металлические уголки разных размеров;
специальные крепления LK.

Последний вариант крепежа изготавливается любого размера, что позволяет легко подобрать его по габаритам стропил. Для изготовления данного крепежа используется сталь толщиной 2-3 мм. Такие соединительные элементы обеспечивают максимальную жесткость и надежность фиксации.

Важно: уголки для соединения стропил мауэрлатом без пилы отличаются от углов, которые используются при креплении пилой.У них увеличенные полочки с большим количеством отверстий для саморезов. Для их изготовления используется более толстая сталь (3 мм).

Другие варианты монтажа без прорези

Если при выполнении односкатной кровли необходимо обеспечить высокую надежность и жесткость всей конструкции крыши, то можно использовать следующий вариант крепления. Опорная ножка устанавливается между двумя досками, которые снизу распиливаются под нужным углом и дополнительно фиксируются металлическими уголками или ЛК-креплениями.Этот способ применяется, если стропильную ногу необходимо закрепить с заданным уклоном на небольшом удалении от поверхности мауэрлата. В этом случае крепление осуществляется к внешней вертикальной поверхности бруса.

Если стропила крепятся к мауэрлату, который изготовлен из бруса малого сечения, то его армируют деревянными пластинами необходимой толщины. Эти накладки крепятся к мауэрлату с помощью саморезов или гвоздей только там, где будут крепиться опорные ножки.Для крепления стропил используется прочная стальная проволока, которую прикручивают к стальному костылю, вбитому в стену.

Также можно использовать скобы для соединения стропил с мауэрлатом в односкатных и двускатных системах. Для этого можно взять скобы разного размера и загнать их в любое место. Этот способ крепления достаточно распространен, поскольку позволяет получить прочное соединение всех элементов стропильной системы.

Совет: для дополнительного усиления монтажного блока и более прочной фиксации можно использовать перфорированную ТМ-ленту.Иногда без него просто невозможно обойтись.

Другой вариант крепления стропил без прорези иногда реализуется без мауэрлата. В этом случае опорные ножки упираются в балки перекрытия. Если говорить об варианте без прорези, то стропила просто упираются в балку. Для соединения элементов используются болты и крепежные уголки из стали.

Выбор крепления в зависимости от типа системы

В зависимости от характеристик несущего каркаса дома и типа кровли подбирается разнообразная стропильная система.В каждом виде таких систем используются различные дополнительные элементы (пуфы, опоры, стойки и т. Д.).

При выборе способа крепления несущих ног без прорези необходимо учитывать разнообразие стропильной системы. Наклонные и навесные:

В наклонных системах часть нагрузки от кровли на стены перераспределяется на дополнительные опорные элементы. Это могут быть стойки, бабки, балки перекрытия, затяжки. Чаще всего с этим типом стропильной системы изготавливают односкатную крышу.При этом для соединения стропил с мауэрлатом рекомендуется применять раздвижной метод. Поскольку в этом случае конструкция крыши будет надежно защищена от деформаций, возникающих при усадке здания.

Внимание: данный способ крепления особенно актуален для новостроек, которые непременно дадут усадку под воздействием сдвигов грунта и перепадов температур.

В подвесных стропильных системах не используйте дополнительные опоры, стойки и другие элементы, на которые можно переложить часть нагрузки с крыши.В этом случае вся нагрузка от конструкции крыши ложится на балку мауэрлата. Именно поэтому в этих системах лучше использовать жесткое соединение, которое исключит вероятность каких-либо движений. Для частичной компенсации нагрузки на стены в таких системах используются затяжки, ригели и подкосы.

Правила фиксации

Для получения надежного и прочного соединения опорных стоек с горизонтальной балкой важно придерживаться следующих правил:

При использовании стальных углов, пластин и других металлических деталей, они должны быть прочно привинчены к деревянным элементам опорной системы с помощью самонарезающих винтов.
Если для соединения опорных ножек и других деревянных элементов каркаса крыши используются болты, то необходимо использовать специальную шайбу для болта или металлическую пластину. Это не позволит гайке углубиться в корпус дерева и ослабит несущий элемент каркаса крыши.
Соединение мауэрлата со стропилами с помощью только гвоздей и саморезов считается ненадежным. Обязательно использовать металлические пластины и стальные уголки, которые укрепят крепление.
В деревянных домах опоры наклонной или подвесной системы лучше всего прикреплять к горизонтальной балке скользящим способом. Это особенно важно при значительном весе кровли, поскольку позволит избежать деформации конструкции крыши при усадке здания.

Как видите, существует множество способов соединения опорных ног с горизонтальной балкой без прорези. При выборе того или иного варианта важно учитывать конструктивные особенности конструкции, материал стен, вес кровли, тип кровли, а также нагрузки, которые будет воспринимать каркас.

Крепление стропил

Прочная и надежная кровля — важный элемент любого здания. Без него невозможно комфортное пребывание в доме. Огромную роль в надежности конструкции играет крепление стропил к лагам. Это основа, на которой держится вся крыша.

Насколько прочны соединительные элементы системы, зависит от возможности эксплуатации кровли. Очень важно выполнить правильное соединение стропил с балками.

Ошибка при установке стропильной системы в будущем может привести к разгерметизации всей конструкции и даже ее обрушению. Строителям необходимо учитывать множество факторов при выборе материалов и дизайнерских решений.

Внимание! При выборе крепления стропил к лагам следует руководствоваться СНиП.

Строительные нормы и правила — это свод правил и стандартов, используемых строителями при строительстве зданий . Это своеобразный строительный кодекс, от соблюдения которого зависит безопасность всего здания.

Прежде чем приступить к тонкостям сборки стропил к балкам или мауэрлату, нужно немного рассказать о видах этих креплений. Приходится констатировать, что за тысячелетия развития строительной индустрии появилось множество материалов, инженерных конструкций и технологий возведения зданий.

Однако в результате постоянного прогресса в большинстве случаев используется только три крепления стропил к балкам:

смонтировать стропила, которые ранее наращивались по специальной технике;
крепить стропила к мауэрлату;
с привлечением специальных элементов для лучшей фиксации застежек.

Последний вид крепления стропил к балкам позволяет повысить надежность всей конструкции. При выборе способа крепления главной задачей дизайнера является равномерное распределение нагрузки.

Внимание! Вес кровли, так как стропил уже не так уж и мало. Этот фактор важно учитывать при создании проекта.

Также нужно уточнить второй абзац. У начинающих строителей возникает закономерный вопрос о значении термина мауэрлат.По сути, это толстая балка, которую ставят параллельно коньку. Когда это делается по оси стены. Проще говоря, удерживает всю стропильную систему.

Чаще всего используют мауэрлат из бруса. Оптимальное сечение 15 на 15 сантиметров. При выборе бруса необходимо учитывать, что он выдержит весь вес крыши.

Мауэрлат должен быть надежно прикреплен к стене. Для этого лучше всего использовать шпильки. Их нужно перегородить железобетонным поясом.Вы также можете использовать проволоку, достаточную для закрепления толщины.

Теперь при создании проекта кровли строители могут использовать два типа крепления стропил к балкам: жесткое и подвижное. У каждого из них есть свои достоинства и недостатки. Но все специалисты в области строительства считают, что оптимальные условия использования найдутся у всех.

Жесткая фиксация ↑

Для жесткого крепления стропил к балкам или мауэрлату необходимо использовать наклонные стропила.Очень важно приставить к брусу ножку фермы. Никаких усилий со стороны строителей быть не должно.

Есть несколько способов добиться желаемой жесткости крепления стропил к балкам. Например, можно сделать урубку на стропильной ноге. Это обеспечит достаточную прочность и надежность конструкции. Существует также возможность использования полосы стопорной древесины. В качестве основы использовали стропило.

Для крепления стропил к каркасу мауэрлата или перекрытия перекрытия необходимо сделать наметку.Действуйте лучше по заранее установленному шаблону. Очень важно, чтобы глубина отверстий не превышала трети балки.

Каждое стропило следует закрепить двумя гвоздями. При этом забивать их нужно из стропильных досок. Третий гвоздь забивают вертикально, два предыдущих — под углом. Такой способ крепления позволяет гарантировать прочность и жесткость крепления стропил к балочному перекрытию или мауэрлату.

По строительным нормам распил можно производить только в стропилах.Если проделать в мауэрлате отверстие — это может негативно сказаться на прочности всей конструкции.

Есть еще один способ крепления. По его словам, необходимо использовать дополнительную древесину. Причем его длина не может превышать одного метра. Его крепят к стропильной ноге.

Для фиксации штанги необходимо использовать металлические уголки. Их главная задача — не допустить сдвига. Поэтому все дизайнеры профессиональные строители используют эти элементы.

Подвижное соединение ↑

Такое соединение необходимо в домах, в которых естественная усадка составляет около восьми процентов в течение первых двух лет после строительства .Обычно это характерно для построек полностью из дерева.

Муфта скольжения состоит из двух планок, прикрепленных к балкам и мауэрлату. В отличие от жесткого соединения эта конструкция рассчитана на определенный люфт. Поэтому при усадке здания разгерметизации не происходит.

Внимание! Некоторые крыши используют два типа креплений для достижения максимальной прочности и надежности.

Конечно, огромная часть люфта при создании крепления на крыше.Но существует огромное количество разнообразных элементов, каждый из которых оптимален для использования в определенных условиях. В современной строительной индустрии используют такой крепеж:

винты,
стальной уголок,
галстук,
болты и гайки,
кронштейны,
монтажная лента.

Каждый из этих креплений имеет свои особенности использования. Возьмем для примера скобки. Если использовать их, то короб на стропилах делать не обязательно. В результате повысится прочность всей конструкции.

Проектирование — очень ответственный этап строительства. Сделаны чертежи, подобраны материалы и крепления стропил к балкам перекрытий. На этом этапе очень важно рассчитать ветровые и снеговые нагрузки. От расчетов будет зависеть вес всей системы.

На этапе проектирования кровли и крепления стропил к балкам необходимо учитывать несущую способность стен. Если сделать крышу слишком тяжелой, все здание может рухнуть в мгновение ока.

При проектировании крыши и креплении стропил к балкам необходимо учитывать ряд факторов:

форма крыши,
рубероид,
план внутренних опор,
система стропил,
угол наклона крыши,
длина от стены до стены.

Эти параметры в первую очередь влияют на конструкцию кровли и крепление стропил к балкам.

Нагрузочные элементы крыши в данной конструкции расчетные. При этом балки должны быть на 40 сантиметров за пределами коробки. На их концах проникнуть в углубления. В них вставляются стержни фермы.

Для надежного перекрытия необходимо ровно поставить всю поперечину. Для этого вам понадобится веревка. Необходимо растянуть элементы конструкции до крайности. На стропилах нужно закрепить металлические элементы.

Внимание! Другой возможный вариант крепления досок.

Это один из важнейших этапов создания надежной кровли. В современной архитектуре есть три типа портов:

стык. Каждый брус конструкции необходимо обрезать под углом. Он должен соответствовать углу наклона крыши. Лучше сделать базовый шаблон, который подойдет ко всем предметам.
Run. Стропильные ноги соединяются коньком бруса.
Перекрытие. Стропильные ноги стыкуются бок о бок. В качестве крепежных элементов выступают болты.

В большинстве случаев используйте третий вариант для создания надежного перекрытия.

Соединения ферм играют важную роль в создании перекрытий. Правильный выбор элементов, материалов и способов оформления позволяет создать прочную крышу с длительным сроком эксплуатации.

Связанные с контентом

Как поставить стропила на дом, когда нужно делать срочно? Как установить грузовую систему двухскатной крыши

Монтаж кровли — сложный многоэтапный процесс. Чтобы собрать и установить соло-систему самостоятельно, необходимо внимательно изучить способы соединения элементов, рассчитать длину стропила и угол наклона, подобрать соответствующие материалы.Если нет нужного опыта, то для сложных конструкций не стоит. Оптимальный вариант для жилого дома небольших размеров — двухвинтовая крыша своими руками.

Стандартная крыша этого типа состоит из следующих элементов:

Мауэрлатом называют брус, уложенный на стены по периметру постройки. Крепится стальными стержнями с резьбой или анкерными болтами. Брус должен быть из древесины хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм.Мауэрлат принимает на себя нагрузку от стропила и передает ее на наружные стены.

Стропильные ножки — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли. Минимальное расстояние между ними — 60 см, максимальное — 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега зимой.

Расположен в самой высокой точке крыши и чаще всего представляет собой продольную перекладину, соединяющую оба конька вместе. Снизу на брус опираются вертикальные стойки, а по бокам крепятся стропила. Иногда варочная панель состоит из двух досок, которые с двух сторон прилегают к верхней части стропила и соединяются под определенным углом.

Стойки — вертикальные бруски сечением 100х100 мм, расположенные внутри каждой фермы и служащих для передачи нагрузки от пробега конька на несущие стены внутри дома.

Насосы изготовлены из деревянных обломков и установлены под углом между стойками и рафилями. Боковые грани фермы усилены мойкой, увеличивается несущая способность конструкции.

Затяжка представляет собой брус, соединяющий нижние части стропила, основание треугольника фермы. Вместе с розовым такая балка служит для закаливания фермы, повышает ее устойчивость и стойкость.

Ими называются длинные ГРМ сечением 100х100 мм, проложенные вдоль центральной несущей стены, в основе которой лежат вертикальные стойки.Лежан применяется при установке стропил-рукавов, когда расстояние между внешними стенами превышает 10 м.

Галька — это доски или брус, набитые на стропило. Светильник бывает сплошным и с зазорами, в зависимости от типа кровли. Его всегда крепят перпендикулярно направлению стропил, чаще всего горизонтально.

Если расстояние между внешними стенами и несущей стеной не превышает 10 м, устраивают в средней подвесной стропильной системе. При такой системе верхние концы соседних стропил заглушают под углом и соединяют гвоздями, исключая установку стоек и конькового бруса.Нижние концы рафтинговых опор опираются на внешние стены. Благодаря отсутствию стеллажей чердачное пространство можно использовать для обустройства чердака. Очень часто функцию дымовых газов выполняют балки перекрытия. Для упрочнения конструкции рекомендуется устанавливать верхний натяжитель на расстоянии 50 см от конька.

Если имеется центральная опорная стена, то расположение более оправдано действующей стропильной системе. . На стену кладут подстилку, на ней закрепляют опорные стойки, а стойки для коньков подпитывают.Такой способ установки достаточно экономичен и более прост в исполнении. Если потолки в интерьере спроектированы на разном уровне, стойки заменяют кирпичную стену, разделяя чердак на две половины.

Процесс монтажа кровли включает в себя несколько этапов: Крепление Мауролалата к стенам, монтаж стропильных ферм, установка стропил на перекрытия, устройство коньков, крепление обрешетки. Все деревянные элементы перед началом сборки тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

Для работы вам понадобится:

пруток 100х10 мм и 150х150 мм;
50х150 мм;
доски толщиной 30 мм для обрешетки;
рубероид;
;
электроловка и ножовка по металлу;
;
гвоздей и самоотверженность;
и строительный уровень.

В деревянных домах Функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс.Для установки стропила достаточно вырезать с внутренней стороны бревна паза соответствующего размера.

В кирпичных домов Или постройки из блоков Монтаж мауэрлата происходит следующим образом:

Brussia Maurolalat должен образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и обеспечит необходимую устойчивость конструкции. В заключение на брусьях делаем разметку под стропила и вырезаем пазы по толщине бруса.

При выборе подвесной стропильной системы необходимо собирать фермы на земле, а затем устанавливать над перекрытиями. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов. Чтобы узнать, где соединить стропила под каким углом, угол наклона кровли умножают на 2.

Зная длину прогона между внешними стенами и угол соединения стропил, можно рассчитать длину стропильных ног. Чаще всего он равен 4-6 м с учетом вздутия роговицы шириной 50-60 см.

Верхние концы стропил могут быть обработаны несколькими способами: вангестом, домкратом и «в лапу», то есть с вырезанными пазами. Для фиксации используются металлические накладки или болты. Далее монтируются нижняя и верхняя затяжки, а затем готовые фермы поднимаются вверх и устанавливаются над перекрытиями.

Первые фермы монтируются: водопроводом ставят вертикально, регулируют длину свеса и крепят к мауэрлату болтами или стальными накладками. Для того, чтобы в процессе установки ферма не двигалась, ее укрепляют временными синяками. После установки крайних стропил, остальные, соблюдая одинаковое расстояние между ними. Когда все фермы закреплены, берем доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и питаем ее по верхнему краю конька.То же самое проделываем и с другой стороны крыши.

Вариант первый: на стропильной ноге в месте примыкания к мауэрлату вырезается прямоугольный паз на 1/3 ширины бруса. Ставки от ящика сверху 15 см, стальной костыль вбивается в стену. Стропило выставляют по уровню, пазы совмещают, затем сверху прикрепляют хомут из проволоки и притягивают балку вплотную к стене. Концы проволоки надежно закрепите на костыле.Нижние края стропил аккуратно обрезаем дисковой пилой, оставляя СЗЛ 50 см.

Вариант второй: верхние ряды стен выложены ступенчатым карнизом из кирпича, а мауэрлат имеет небеса с внутренней поверхностью стены и врезан в нее под стропу. Кромка стропильной руки обрезается по уровню верхнего угла карниза. Этот способ проще остальных, но подошва получается слишком узкой.

Третий вариант: балки перекрытия изготавливаются по краю наружной стены на 40-50 см, а на балки устанавливаются стропильные фермы.Концы стропильных ног обрезаются под углом и упираются в балки, фиксируя металлические накладки и болты. Такой способ позволяет немного увеличить ширину мансардного помещения.

Устройство линии прокатки

1 показывает слово частей стропила в легенде, уложенных на промежуточных опорах, а на фиг. 2 — Опора стропильной ноги на мауэрлат

Порядок работы при установке системы револьверных линий:

При закреплении основных элементов поверхность стропила обрабатывается антипиренами.Теперь можно переходить к изготовлению обрешетки.

Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см. Под обрешетку обычно кладут гидроизоляционный материал для защиты соло-системы от намокания. Гидроизоляционная пленка обжигается горизонтальными полосами от карниза до конька кровли. Материал присыпается 10-15 см, после чего стыки скрепляются скотчем. Нижние края пленки должны полностью закрывать концы стропила.

Между досками и пленкой необходимо оставить вентиляционный зазор, поэтому предварительно пленку набивают деревянными рейками толщиной 3-4 см, располагая их вдоль стропила.

Следующий этап — обшивка стропильной системы досками; Их набивают перпендикулярно налетам, начиная от карниза крыши. На шаг вала влияет не только тип кровельного покрытия, но и угол наклона: чем больше угол, тем больше расстояние между досками.

После завершения монтажа обрешетки приступают к обшивке и подошве. Закрыть Frontton можно закрыть досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом — все зависит от финансовых возможностей и личных предпочтений. Прикрепляется обрезка боковины стропила, в качестве крепежа используются гвозди или саморезы. Сладости тоже скармливают разными материалами — от дерева до сайдинга.

Видео — Две крыши своими руками

При строительстве любого здания окончанием основных работ считается возведение такого элемента, как крыша.Его значение является исключительным в целом для всего сооружения, потому что в основе лежит особая система сплава. Именно стропила для крыши в будущем должны будут выдерживать любые нагрузки со стороны внешних неблагоприятных факторов.

В этой статье

Начало работы

Устройство кровли любого здания осуществляется с использованием деревянных или металлических стропил. Это специально разработанная система последовательно соединенных элементов, обеспечивающих несущую способность всей кровли в целом.

При подготовке к сборке стропил для крыши необходимо составить чертеж с указанием всех размеров. Он понадобится при расчете необходимого количества стройматериалов.

Для деревянных стропил стоит использовать тощую древесину, не имеющую повреждений грибком и гнилью. А также нельзя использовать дерево, если на нем есть большие трещины и сколы.

Металлические стропила для кровли не должны иметь видимых и скрытых деформаций. Не допускается наличие участков коррозии.И самое главное, ни в коем случае нельзя устанавливать стропила для крыши без обработки антикоррозийными составами.

Стропила деревянные

Деревянные стропила для кровли своими руками не представляют особых проблем даже для людей, не имеющих специального архитектурного образования.

Но нужно помнить, что есть определенные основы, которые нельзя оставлять. Прежде всего — это существующие виды сплавных систем.

Размеры рафтинговых элементов

Для деревянных стропил наиболее распространено использование бруса и досок.

За эталонные элементы принимается сечение бруса 100 * 100 мм. Если используется доска, то минимум 100 * 50 мм. Допускается также размер доски 200 * 50, но не более. Если в целях экономии было решено использовать бревна, их минимальный диаметр должен быть от 100 мм. И при этом их необходимо обрабатывать и чистить.

Перед тем, как поставить стропила на крышу, вы можете воспользоваться специальным интернет-сервисом, чтобы точно определить желаемый размер всех элементов, где нужно внести основные параметры кровли.Или вы можете произвести все расчеты вручную, учитывая данные с учетом снеговой и ветровой нагрузки в нужном регионе страны.

Необходимо помнить, что минимальное расстояние между стропилами должно быть от 60 до 100 см. В противном случае крыша может оказаться ненадежной и не выдержать последующей эксплуатационной нагрузки.

Порядок монтажа элементов деревянной стропильной системы

Чтобы построить надежную крышу своими руками, нужно соблюдать определенную последовательность действий.

Огнезащитный состав повышает степень огнестойкости деревянных материалов при очаге возгорания в случае аварии.

Крепление стропильных элементов

Для крепления всех элементов деревянных стропил следует использовать саморезы длиной более 70 мм. Они должны быть изготовлены из нержавеющего металла или обработаны антикоррозионным покрытием. Это способствует предотвращению возникновения точечной гнили, которая впоследствии может распространиться на все элементы.

Специальные монтажные пластины, держатели балок и штекерные соединители с монтажными уголками также должны быть из антикоррозионных материалов.

Для стыковки каждого элемента необходимо сделать геометрические барабаны. С их помощью будет обеспечено дополнительное сцепление между элементами дизайна.

Для установки металлических стропил может потребоваться специальное сварочное оборудование, так как, помимо гаечного ключа, некоторые элементы требуют этой сварки.

Что в результате?

Соблюдая такие незамысловатые правила и условия, можно будет самостоятельно построить стропильную систему практически любой сложности и необходимого типа, в зависимости от потребностей хозяина дома.

Стоит помнить, что на качестве стройматериалов ни в коем случае нельзя экономить. А при сомнениях в правильности своих действий и неуверенности в собственных силах необходимо обращаться за помощью к профессионалам.

Крыша — сложный и ответственный архитектурный элемент любого здания.К его возведению необходимо отнестись с особым вниманием, необходимо помнить, что для монтажа стропильной системы есть немалый опыт выполнения подобных работ и специальный инструмент. Необязательно брать для создания кровли тем, кто сначала держит в руках плотника и измерительный прибор — результаты деятельности могут быть очень отрицательными.

Есть два типа крыш в зависимости от количества и размещения точек участка стропила, но каждый застройщик может по своему усмотрению изменить конкретную конструкцию системы подстилки.При этом указаны условия эксплуатации конструкции, назначение чердачного помещения, климатическая зона расположения, технические характеристики Пиломатериалов и кровельных покрытий. Конечно, вид стропильной системы влияет на личный опыт и предпочтения разработчиков.

Перед тем, как приступить к производству стропил, необходимо определиться с их видом, способом крепления и линейными размерами. Только в этом случае можно быть уверенным в прочности и безопасности конструкции.

Как различные факторы влияют на параметры Стропиллина?

Физический фактор	Краткое описание влияния на параметры Стропиллина
	Стропила должны выдерживать снеговые и ветровые нагрузки. При расчетах нужно брать из таблиц строительных норм и правил фактические максимальные значения снежного покрова, учитывать силу и скорость ветра.Данные позволяют узнать общую нагрузку на лямки крыши в зависимости от ее площади и угла наклона. Далее уже можно определить размеры стринглина, их количество и шаг. При этом закладывается коэффициент запаса прочности. Дело в том, что пиломатериалы не имеют стабильных и одинаковых значений прочности, на эти показатели влияет слишком много неожиданных факторов. В большинстве случаев для изготовления ног для сплава используют доски 50 × 150 мм или 50 × 200 мм или 50 × 200 мм.
	Крыши Duscal могут быть городскими и висячими. Для навесных крыш нужно делать стропила из более прочных досок. При этом учитывается способ крепления элементов к мауэрлату. Если делается запястье, то ширина досок должна увеличиваться на величину живости. Дело в том, что пропил в этом месте автоматически уменьшает ширину материала, воспринимающего нагрузку. Если на доске толщиной 200 мм сделать поперечный разрез длиной 60 мм, то учитывается только оставшаяся ширина 140 мм.Соответственно, если при расчете нагрузок выбраны нагрузки досок 200 мм, но при креплении возникают непредвиденные пропилы 60 мм, ширину заготовок для Стропилина увеличивают до 260 мм. Этот комментарий сделан для тех, кто любит ругать различные акваланги и стрижки за упорные участки концов Стропиллина. В настоящее время существует множество специальных приспособлений, позволяющих надежно зафиксировать рафилик в желаемом положении, не высовываясь.
	Для жилых домов рафирщики должны иметь запас прочности в количестве не менее 1.4 из рассчитанных значений. Для нежилых построек коэффициент снижается до 1,2. Вывод — размер досок для сплава на домах больше, чем на гаражах и других пристройках.
	Жилые чердачные помещения (мансарды) должны иметь утепленную крышу. Ширина стропилина должна соответствовать толщине изоляционного слоя. При этом нужно регулировать шаг между быстрыми ножками в зависимости от стандартной ширины утеплителя.Если в этой климатической зоне оптимальная толщина утеплителя кровли 200мм, то такую же ширину рекомендуется выбирать для рафалина. Различные постройки узких опор при утеплении кровли не считаются правильным решением.

Эти знания помогут принять правильные решения как при изготовлении стропил, так и при их фиксации непосредственно на месте. Ошибки при строительстве стропильной системы слишком дороги, не стоит проявлять излишнюю самоуверенность.

Что влияет на выбор размеры I. способы крепление Stropyl

Очень важный момент. Задача любой фиксации — обеспечить устойчивость составного узла, и он может быть фиксированным или иметь одну или несколько степеней свободы. Этого нельзя добиться без знания нагрузок, воздействующих на стропильные ноги. Нагрузки могут быть постоянными и временными, динамическими и статическими, однонаправленными и разнонаправленными.

Постоянные вертикальные усилия .Возникают из-за воздействия кровельных и изоляционных кровельных материалов. В связи с тем, что стропильные ноги расположены под углом к вертикальной прочности, на них действуют изгибающие и движущие нагрузки. Величина усилий определяется после сооружения шлейфа, толщина и ширина досок для Стропилина выбирается исходя из конкретных усилий изгиба и распиловки. Крепления должны предупреждать раскладку стропильной системы.
Регулируемые вертикальные усилия. Появляются зимой, значение зависит от высоты снежного покрова.
Усилие восходящего ветра. Из-за сильного ветра на крыше возникают подъемные силы. Размеры стропильных ног не влияют, усилия учитываются только при выборе типа фиксации, он должен обеспечивать и удерживать такие нагрузки.
Боковое усилие. Значение зависит от крыши. В результате порыв ветра на стропильную систему влияют боковые усилия. Они увеличивают изгибающие нагрузки и отрыв.Эту особенность также следует учитывать при изготовлении и установке рафтинговых ног.

Есть варианты жесткого крепления рафтинговых ферм, для этого используются металлические пластины, уголки, саморезы и гвозди.

Иногда необходимо применять плавающие соединения строк, чтобы компенсировать изменение размера. Деревянные дома. Для плавучих составов используются специальные крепежи и болты. Второй позволяет стропильным ногам в верхней части немного поворачиваться.

Еще один пример бесплатного подключения Стропилина — раздвижной. Используемый деревянный срубач А дает возможность компенсировать естественную усадку в домашних условиях.

Какие элементы используются для повышения устойчивости и несущей способности Stropilin

В результате правильный выбор Стропильная система и способы крепления ее элементов конструкция должна быть устойчивой, компенсировать естественные колебания линейных параметров и выдерживать различные нагрузки, возникающие во времени.Для выполнения условий при фиксации рафалина могут применяться дополнительные элементы фиксации.

Количество запусков

Чаще всего монтируется в скунсовую часть системы, верхние концы стропильных ног выходят наружу. Для повышения устойчивости может быть оказано давление. Верхнее соединение жесткое или плавающее на болтах. На больших крышах прогоны можно устанавливать посередине стропильных ног или в других местах с критическими нагрузками.

Vita и стеллажи для льна

Устанавливается на усиление струн, за счет использования стоек возможно изготовление элементов из более тонких пиломатериалов.Вертикальные стойки верхним концом опираются на стропила, а низ подстилки или перекрытия балок перекрытия.

Угол около пор

Держите усилие на изгиб и расширение, универсальное использование. Угловые упоры можно ставить в любых местах стропила, вызывая опасения по поводу прочности. Благодаря таким настоям значительно повышается устойчивость рафинилиса к изгибающим и разрушающим усилиям.

Затяжка (Rigel)

Назначение — предохранять рафтинговые опоры от расползания, используются на подвесных рафтинговых системах.Чаще всего в верхней части фермы можно использовать доски толщиной примерно 20-25 мм. Дело в том, что они работают на растяжку, пиломатериал хорошо держит такие усилия. Платы плохо работают на сжатие, быстро выпрашиваются и теряют первоначальные показатели прочности.

Накл adci

Используется в верхней скунсовой части рафалина, за счет использования натяжений увеличивается прочность узлового соединения. Затяжка может производиться из дерева, фанеры, ОСП или металлических пластин.

Baries (остановки)

Есть много специфических предметов. Есть обычные отрезки досок длиной 30-40 см и толщиной 40-50 мм, закрепленные в нижней части рафалина. Убрать около мауэрлата и не допускать скольжения конструкции. Использование коклюшек позволяет выполнять жесткое соединение элементов без укуса стринглина. Нам рассказали о проблемах, возникающих в связи с хранением.

Варианты соединения конькового узла стропила

Конк — один из основных и наиболее нагруженных элементов стропильной системы. Узел имеет несколько вариантов подключения, выберите следующие варианты в зависимости от общих параметров крыши.

При большой длине конька скейт-планку лучше не использовать, а вместо этого поставить две параллельные трассы и натянуть ригелем. Такую конструкцию сделать проще, она стабильнее и безопаснее.

Для навесных крыш следует выбирать наиболее надежные способы соединения стропильных ног, эти системы имеют минимальное количество дополнительных упоров.

Стефал Ин. из т. связь и новки Лропил

Для рафтинга используются доски хвойные 50х200 мм, брус первого сорта. На плитах не должно быть следов гнили или грибка, значительных дефектов развития и глубоких трещин.Применять для изготовления стропильной системы некачественный брус категорически запрещено.

Для повышения защиты элементов кровли от гниения рекомендуется использовать абстракцию пламени.

Заготовки «Стропилин» следует замачивать не менее двух раз, при этом материал должен быть сухим и чистым. Обработка производится на ровном участке при сухой и ясной погоде.

Можно пропитать валиком, кисточкой или пневматическим отростком.Применять бытовые ручные распылители не рекомендуется — слишком долго и сильно. Верхние доски можно поднимать после полного высыхания пропитки.

Наша кровля из бартала имеет лыжную трассу, вертикальные опоры на литр опираются на несущую стену в середине конструкции.

Практические советы. Если дом достаточно высокий, а доски тяжелые, рекомендуется защитить оконные проемы от повреждений, сделав элементарный прибор. Для этого выбирают две доски, длину и ширину с учетом параметров проема.Устройство устанавливается на подоконник, при этом стропильные доски не повреждают пеноблоки при подъеме.

Подготовительные операции

Изготовление стропил начинается с подготовительных операций.

Шаг 1. Подъем на чердачной доске для Стропилина. Для удобства разместите их равномерно по длине постройки, одним концом наденьте мауэрлат, а вторым — ёжика прогона. Изначально нужно установить крайние стропила по обеим сторонам крыши дома, протянуть между ними нить и установить и выровнять все оставшееся.

Шаг 2. Проверьте положение конькового хода. Он должен располагаться ровно посередине крыши. Его смещение на 1-2 сантиметра не повлияет на прочность кровли в целом, но несколько усложнит производство рафалина и укладку рубероидов. Кроме того, опытный строитель может заметить несоответствие размеров стержней и, соответственно, несимметричность кровли. Рекомендуется добиваться ситуации, чтобы коньковый ход располагался по линии симметрии, если это не связано с большими трудностями.Окончательное решение принимает мастер на месте и зависит от величины смещения и объема работы по исправлению ошибок.

Как выровнять ход?

Прикрепите доску для обрешетки к мауэрлату, так проще, легче поднять и закрепить. Второй конец должен лежать на ходу. Доска к мауэрлату прибивается обычным гладким гвоздем или крепится саморезом.
Заберитесь на вершину трассы и рулеткой проверьте расстояние от края преследования до мауэрлатама, установленного на противоположных стенах.Работайте очень аккуратно, желательно использовать страховку. К сожалению, на практике мало кто соблюдает технику безопасности, и зря. Падение с высоты становится очень серьезной травмой.
Выровняйте дорожку по центру и закрепите доску. Для увеличения жесткости зафиксируйте ту же доску и по другую сторону бега.

Теперь все готово, можно приступать к изготовлению и установке Stropilin.

Установка Стойка

Если вы работаете один, то для пробежки по месту фиксации первого рафирена нужно прикрутить отрезной сегмент.Он будет временно прикреплен к доске для рафтинга, чтобы предотвратить его уменьшение.

А в это время можно выполнять работы по изготовлению и подготовке к соединению верхней части рафалина.

Шаг 1. Поднимите и замените пластину для стропила, прижмите зажимом к закрепленной ранее граблям.

Шаг 2. Проведите линию для срезания труднопроходимой области. Это делается в два этапа. Сначала — проведите горизонтальную линию.Для этого рейка, угольник или другой гладкий предмет плотно прижимают к горизонтальной поверхности прогона.

Секунда — проведите вертикальную черту. Теперь к боковой поверхности прогона следует прижать линейку или угольник.

Важно. Ширина стропы должна быть не более 2–3 см, не нужно делать глубокий шелушение и сильно уменьшать ширину стропильной ноги, она теряет максимальную оседающую силу.

Сделайте такую же разметку внизу рафилика.Только теперь леску нужно прижать к поверхности Маурола.

Шаг 3. Снимаем доску и аккуратно разрезаем посадочные места. Можно работать ножовкой или ручной дисковой пилой с электроприводом.

Практические советы. Если прутки изготавливаются электропилой, то резать лучше за два приема. Первый раз разрезать вперед до метки, затем перевернуть доску обратной стороной и снова разрезать до метки. Молотком сбиваем нарезанный кусок, а оставшийся выступ снимаем стамеской или битой.Не нужно заходить в пилу за линией и пытаться отрезать выступ справа. Этот способ увеличивает пропил на 3-5 см в зависимости от диаметра диска, что существенно снижает параметры сплава носителя.

Шаг 4. Установите на место подготовленное оплавление и проверьте правильность его изготовления. Те же операции и со второй ногой фермы.

Шаг 5. Поместите рафироиды с упором на Маурилалат и бегите, закатывая их зажимом вверху.Найдите середину забега и переложите белье на рафироидов, используйте уровень или конструктор (только когда плоскость бега строго горизонтальна).

Шаг 6. Пение одновременно двух разложенных вертикальных линий. Доски необходимо крепко зажать хомутами. Будьте максимально внимательны, полотно пилы должно быть перпендикулярно плоскости стропилина. Если помыть мусор, лыжный блок соединения будет легко сложить, а это снижает устойчивость стропильной системы и считается явным браком конструкции.

Док Стропил

При отсутствии практического опыта выполнения подобных работ первая ножка может иметь щель в скунсовой части, если она в пределах 1-2мм, то ничего страшного. Если он больше 4 миллиметров, то нужно подкорректировать элемент. Посмотрите, какие плоскости упрямых участков не позволяют верхнему срезу плотно прилегать. Примерно обозначьте количество дополнительного пропила. Снимите порог и удалите мешающие выступы. Еще раз проверьте соединение, если остались зазоры — повторите операцию.Как показывает практика, опыта и дальнейших исправлений делать опыт на втором-третьем рафиранче не нужно.

Шаг 8. Надежно закрепите рафтовые опоры на местах. Для этого рекомендуется использовать металлические пластины и уголки, работать с ними просто и легко, прочность полностью соответствует требованиям, предъявляемым к стропильной системе.

На каждую пару стропил понадобится одна большая реформируемая пластина для соединения конькового узла, два угла 50 × 50 мм для крепления к балке и два 60 × 80 мм для прикручивания к мауэрлату.Толщина металла не менее двух миллиметров.

Таким же образом установите крайние стропила на другой стороне дома, натяните между ними нити. Один вверху и внизу и один посередине. Чтобы они не мешали при изготовлении струн, сделайте зазор между нитью и плоскостью примерно один сантиметр.

Эти профессионалы никогда не делают ни одной линии на чердаке дома. Такой алгоритм работы значительно увеличивает время строительства, усложняет сам процесс и делает его небезопасным.Работа с электроинструментом на неподходящих участках очень опасна, травмы от них тяжелые, часто приводят к инвалидности.

Если дом оценен качественно с четким соблюдением размеров и правил, то стропильные ноги изготавливаются по одному шаблону, а не высаживаются. Готовые элементы собирают на крыше. Такая технология увеличивает производительность труда в 3-5 раз, при этом качество стропильной системы представлено, она более надежна и долговечна. Конечно, пропорционально увеличивается зарплата строителей.Они работают с разработкой и получают деньги не за время, проведенное на чердаке, а за собранную крышу.

Видео — Изготовление и установка стропила по бартальной крыше

Самый ответственный и сложный этап — монтаж стропильной системы. Эксплуатация кровли связана с постоянными и периодическими нагрузками в виде снега или порывистых ветров.

Чтобы разобраться, как сделать стропильную систему своими руками, необходимо определиться с ее составляющей.Каркас рафтинг применяется для крыш любого типа, отличается уровнем сложности при установке. Одно- и двухуровневые крыши считаются простыми конструкциями. Вальмовые или шатровые крыши обеспечивают надежную крышу, но сложны в расчетах и установке стропил.

При выборе размера материала для каркаса необходимо учитывать множество факторов. Сечение стропильного и несущего основания должно выдерживать вес кровли, климатические нагрузки, массу закрепленных на крыше приборов (при наличии).

Основные элементы

Для сердцевины двуплексной кровли необходимы следующие элементы:

Мауэрлат — крупногабаритный таран 150 × 150 мм или 200 × 200 мм, который укладывается и закрепляется по периметру стен. Он соединяет систему грузовика и конструкцию здания в общую конструкцию, распределяет нагрузку на стены.
Конк — самая высокая точка крыши, в которой соединяются рафтинговые опоры. Продольная балка помогает удерживать конструкцию, обеспечивает устойчивость при ветровых нагрузках.
Стропила — изготовлены из доски сечением 70 × 150 мм, на них приходится вся нагрузка. Из досок создаются рафтинговые ножки, которые крепятся с шагом не менее 60 см.
Лена — баран, расположенный параллельно коньку. Его размеры равны мауэрлату. Лежалан — это подставка для стоек и других элементов.
Затяжка — ригели из досок, соединяющие стропильную ногу.
Стойки — штанги устанавливаются вертикально, они устанавливаются для поддержки бега конька.
Swees — части стропил, выступающие за пределы стен. Они позволяют удалить из дома отложения.
Откосы — служат для усиления стропил, позволяют создавать прочные конструкции.
Doom — Доски, необходимые для обвязки стропил и укладки кровельного материала.
Фейки — когда длины стропила не хватает для мойки, набиваются дополнительные доски «Пленки».

Разновидности стропильных систем

Для устройства каркаса рядной кровли применяют несколько видов стропильных систем.

Wissing — выбор такой конструкции предполагает наличие опоры в виде стены в центре здания. Они получают три точки опоры и испытывают нагрузку только для того, чтобы согнуться. Верхняя часть стропильных ног опирается на прогон, а нижняя — на мауэрлат. Эта система позволяет использовать более тонкие пиломатериалы, снизить затраты и выполнить конструкцию с меньшим весом.

Подвешивание — стропильные ноги опираются на стены, поэтому испытывают большую нагрузку. Чтобы придать силу затяжке.Такие стропила обычно собираются внизу и служат непосредственно для установки.

Сложные формы крыш требуют нестандартных решений, для них используются комбинации подвесных и прокатных стропил.

При установке четырехсекционной кровли каркасом каркаса служат диагональные стропила, соединяющие лыжную трассу и углы здания. В их основе лежат нароны — короткие стропила, которые вместе с обычными боковыми стропилами составляют основу кровли кровли.

Подготовка материала

Срок службы стропильной конструкции зависит от качества пиломатериала и его обработки. Для элементов конструкции необходимо подбирать сухую древесину с влажностью ниже 22%. Он должен быть ровным и без сучков. Перед установкой все детали обрабатываются двумя слоями антисептика и средства, предотвращающего пригорание. При обработке необходимо использовать кисть, а не спрей, тогда состав лучше впитывается.При выборе пиломатериала предпочтение отдается древесине хвойных пород.

Крепление

Стойкость конструкции обеспечит грамотный монтаж стропильной системы своими руками. Для соединения стропил используются разные виды крепления: скобы, гвозди, фасонные стальные детали — уголки и платиновые, которые вкручиваются самовытяжкой.

Сечение тимидатэ

На размеры древесины, используемой для стропил, влияют:

величина пролета;
влияние климатических особенностей;
угол конька и шаг крепления.

Постоянная нагрузка рассчитывается от общего веса кровельного материала, утеплителя и гидроизоляции. При увеличении расстояния между рафилями требуется материал большего сечения. При расчете сечения обязательно закладывается коэффициент ветровой и снеговой нагрузки. Полученные размеры стропила составляют 50 × 150 мм и 60 × 200 мм.

Длина стропила

Фундамент симметричной скальной крыши Представляет собой цепной треугольник.Зная высоту конька, можно рассчитать длину стропила по теореме Пифагора. В данном случае это гипотенуза, а половина ширины дамы и высота крыши — картец.

Установка ГРМ

Первым этапом монтажа стропильной системы на любую кровлю является укладка и крепеж Maurolat. Под ним обязательно кладут гидроизоляцию в виде каучукоида. В этом брусе требуется просверливание отверстий по длине, в которые вставляются стилеты на шпильках и затягиваются гайкой.

Создавая каркас для каркаса, изготавливается шаблон, по которому на земле собираются все стропильные ноги для подвешивания системы. Для создания образца возьмите две тонкие доски, равные длине стропила, и закрепите на концах гвоздями. Эта заготовка устанавливается на ширину прогона, а полученный угол фиксируется пропилами доски.

Для разметки установок используется второй шаблон в верхней и нижней части стропила. Это основа фанеры.Собирая ножки, нужно строго следовать шаблону, чтобы не пришлось переделывать конструкцию. Верхняя часть стропила соединяется с деревянной или металлической пластиной.

Если собранные рафтинговые хозяйства имеют значительный вес, придется использовать технику или приспособления для подъема.

На противоположных фасадах устанавливается первая пара стропил. Фиксируется временным розовым цветом и настраивается. Между ног натягивают шнур как ориентир для установки остальных рафтинговых ферм.Конструкция соединена ригелями, штифтами и опорами.

При малом пролете стропила коньковой прогонкой не крепится. Кровля шириной более пяти метров требует усиления конструкции коньковой балкой. Эта планка крепится как под рафилками, так и над ними. Связь происходит с штампами и пластинами. При большой длине на стропило устанавливаются опорные стойки, защищенные от провисания.

Завершением монтажа стропильной системы будет крепление обрешетки.

Чтобы узнать, как правильно выполнить стропильную конструкцию, можно посмотреть видео, рассказывающее об этапах работы.

Видео

Для хорошей кровли очень важно, чтобы каждый шаг при ней прошел идеально. Основа всей конструкции крыши — это рафтовая система, от конфигурации которой зависит тип верхней части постройки. Существуют разные типы подобных систем, среди которых необходимо выбрать наиболее подходящие для себя, ведь от правильности вашего выбора зависит функциональность и качество всей кровли.

Виды стропильной системы

Устройство кровли при строительстве здания необходимо. А чтобы крыша была достаточно прочной, особое внимание уделяется несущим системам, которые делятся на:

комбинированный;
висит;
крышка.

Крыша — довольно сложная конструкция, состоящая из множества деталей. Главное требование к крыше — Это способность защищать конструкцию от всевозможных погодных условий и выдерживать разные нагрузки.

Основные нагрузки кровли приходится на стропильную систему, поэтому очень важно выбрать необходимые материалы, очень правильно рассчитать и произвести монтаж в соответствии с технологией.

Установка подвесного рафала

Стропила подвесные предназначены для зданий, внутри которых отсутствуют капитальные перегородки, а расстояние между общими несущими и боковыми стенами не более 10 метров. Конструкция крыши в этом варианте ложится на капитальные стены здания, но из-за этого подвергается большим нагрузкам.Для того, чтобы напряжение было немного послабее, применяют дополнительные детали (затяжки или риглели), которые скрепляют ферму в горизонтальном положении.

В зависимости от длины пролета в конструкции подвесных стропил применяются различные упрочняющие элементы

Нижние затяжки подключаются в основании стропила и могут применяться как балки для чердачного перекрытия, при этом их необходимо ставить на мауэрлат. Для изготовления подвесных стропил обычно берут доску сечением 50х200 мм, но для каждой отдельной постройки нужны свои конкретные расчеты.

Последовательность действий по установке подвесных стропил:

Установка раскатного рафала

Щелевые стропила устанавливают в основном в тех зданиях, где есть несущие перегородки. Монтируются они намного проще, чем подвесная система, поскольку прочные несущие стены, расположенные внутри дома, являются надежной опорой для стропила. К тому же эта система требует минимального количества строительных материалов.

Доска для катания на коньках в данном случае служит ориентиром.Устанавливается такая кровельная система в одном из трех вариантов:

Для крепления стропил в нижней части кровли необходимо использовать раздвижные крепления, избавляющие несущие перегородки от дополнительного напряжения. В этом случае стропила закреплены не очень плотно, чтобы при усадке здания они могли двигаться, не перегружая конструкцию крыши.

Но в некоторых случаях можно использовать распорную систему, которая плотно крепится к мауэрлату снизу. В конструкции монтируются откосы и затяжки для снижения нагрузки на стены.Этот метод называется интегрированным, так как объединяет элементы двух систем.

Такая кровельная система применяется в основном для строительства частных домов, поэтому стоит упомянуть монтажные работы, которые производятся в следующей последовательности:

Монтажные работы по устройству инженерных коммуникаций следует начинать с настила из досок по балкам перекрытия. Такой прибор поможет работать комфортно и безопасно.

Кровельная комбинированная

Стропила комбинированные имеют в своей конструкции элементы водяной и подвесной систем.Их используют при изготовлении мансардной крыши. Стены комнат второго этажа получаются благодаря вертикальным стойкам, которые для сплавных балок являются сюжетной точкой.

Турники, которые были установлены поверх стоек, выполняют две функции: для верхних стержней они являются мауэрлатом, а для бруса боковых коньков. Часть стропильной системы, которая соединяется над концом стоек, одновременно становится затяжкой для верхних элементов и креплением для коньков, расположенных по бокам.

В комбинированной кровле использованы фрагменты перепадов и подвесные стропильные системы

Для увеличения прочности конструкции необходимо установить воздуховод, в котором фиксируются стропила и вертикальные стойки крыши. Перемещать комбинированные стропила немного сложнее других систем, но трудоемкость работ окупается увеличением несущих характеристик кровли и наличием полноценного помещения под кровлей.

Фотогалерея: варианты стропов

В конструкции скатной кровли использованы стропила кровли с нарезной крышей, аналогично чердаку в конструкциях ломаной кровли в стыках стыков, есть специальные стропила, поддерживающие фонды многолинейных кровель. состоят из нескольких разных стропильных систем, объединенных в один и тот же элемент может быть одновременно мауэрлатом и коньком

Монтаж стропильной кровельной системы

Система сплава сделана из древесины хвойных пород.Можно использовать доски или брус, который перед установкой обработан антисептическими веществами. Крепежные детали могут быть следующие:

платки из дерева;
металлических пластин;
разнообразных слов;
гвоздей.

Приступая к работе со стропилами, снимают уровень перекрытий и несущих стен, после чего выполняется заливка гидроизоляции. Субтропическая конструкция необходима для того, чтобы не допустить деформации стропила. В качестве опорных элементов, придающих устойчивость стропильной системе, могут быть:

лежаков;
смол;
пробегов;
стоек.

Утепление кровли необходимо, но для этого следует выбрать материал гидро-, тепло- и пароизоляции. Монтаж осуществляется послойно и только в той последовательности, в которой это необходимо: сначала пар, затем утепление и завершение влагоизоляционного материала.

Перед укладкой кровли монтируются необходимые защитные материалы с соблюдением установленных вентиляционных зазоров.

Для обеспечения длительной работы соло-системы необходимая циркуляция воздуха производится с помощью устройства вентиляционных отверстий.Чтобы не протекала, возле отверстий делают «хомуты», не позволяющие воде проникать в крышу.

Видео: монтаж стропильной системы своими руками

Как крепится Мауелалат

Мауэрлат — это основа кровли, поэтому к его укреплению стоит отнестись ответственно. В противном случае ремонт кровли в будущем будет неизбежен. Последовательность работы:

Способы крепления кровельного мауэрлата и сращивания стропил

Мауэрлат крепится к стенам здания по периметру, при этом насадки должны находиться в непосредственной близости от внутренней части стены.Снаружи дома деревянная деталь защищена небольшим выступом стены. Также изначально определяется место для крепления.

Как прикрепить мауэрлат к стене

Мауэрлат к стене можно крепить следующими способами:

Как крепить стропила к мауэрлату

Все варианты крепления стропильной системы к мауэрлату можно разделить на такие виды:

Как крепятся стропила по уровню конька

Самым распространенным вариантом крепления к коньку является стыковое соединение:

Варианты стыковки по времени

В сфере строительства повсеместно используются различные варианты сращивания стропил, при выборе конкретной технологии необходимо обращать внимание на особенности конструкции стропильной системы, на которые влияют:

материалов;
технические данные строительной площадки;
монтаж ступенчатых стропил.

Стропила можно разделить следующим образом:

Каждый тип стропильной системы имеет свои особенности и подходит только для определенного типа конструкции крыши. Именно от правильного монтажа зависит не только надежность, но и прочность кровли, поэтому к этому этапу работ необходимо подойти с максимальной ответственностью.

Раскосы стропильной системы. Основные недостатки при установке точек крепления стропильной системы

В любом здании основными элементами, на которые приходится максимальная нагрузка, являются фундамент, стены и крыша.От того, правильно ли выполнено устройство стропильной системы или нет, во многом зависит качество монтажа кровли … Если места крепления стропильной системы не соответствуют определенным требованиям, то такая кровля не прослужит даже минимальный срок эксплуатации. без ремонтных работ.

Требования к стропильной системе

Стропильная система любой кровли должна соответствовать таким важным требованиям как:

Максимальная жесткость. Любая деталь рамы должна выдерживать нагрузки, не подвергаясь деформации или смещению.Полученный при устройстве стропильной системы треугольник должен обеспечивать жесткость конструкции, ее максимальную устойчивость;
Оптимальный вес. В зависимости от кровельного материала выбирайте материал, из которого изготовлены стропила. Обычно выбирают брус, но для тяжелых крыш можно использовать металл.
Важно! Чтобы предотвратить повреждение стропил, их гниение и образование грибка на древесине, ее обрабатывают антисептиком, а металлические конструкции — антикоррозионными составами.
Использованы высококачественные материалы.Древесина, используемая в качестве стропильных ног, не должна иметь трещин и сколов.

Разновидности стропильных систем

Кровля может быть оборудована одним из видов стропильной системы, которых всего два:

Стропила подвесные;
Стропила кровельные.

Подвесная стропильная система

Такая система оптимальна в случае двускатной крыши, когда пролет между стенами не более 6 метров, но при установке дополнительных элементов применимы для более широких проемов.Мауэрлат служит нижним основанием для опоры, а верхняя часть конструкции упирается друг в друга. Эта конструкция также содержит затяжку — необходимую для снятия нагрузки со стен за счет уменьшения шага стропил. Балочные стяжки устанавливаются под стропильными ногами и могут выполнять функции балок перекрытия.

Внимание! Роль затяжки не обязательно может выполнять деревянный брус, это также может быть перекрытие из железобетонных конструкций, которым в некоторых домах оборудован верхний этаж.

Если затяжка расположена выше низа стропильной системы, то она называется ригелем. К важным моментам обустройства стропильной системы данного типа можно отнести:

Нельзя допускать, чтобы свес крыши упирался в нижнюю часть стропильных ног, которые выведены за пределы стены. В такой ситуации лучше всего использовать кобылку (ширина свеса устанавливается в пределах одного метра). При таком расположении стропила будет опираться на мауэрлат.Сечение бруса для кобылки выбирается меньше, чем для стропил;
Для придания кровле дополнительной жесткости, предотвращения ее раскачивания и разрушения сильными порывами ветра к скату, к мауэрлату со стороны конька, прибивается ветровая доска;
Когда влажность материала, используемого для оборудования стропильной системы, превышает 18%, следует предусмотреть неустойчивость, которая приведет к постепенному высыханию древесины. Поэтому крепеж следует использовать болтами или шурупами, а не гвоздями.

Стропильная кровля

Такое расположение применимо для крыш с расстоянием между стенами от 10 метров (максимум 16 метров). Скат можно делать под любым углом, а внутри здания есть несущие стены или опорные колонны. Сверху для стропил основной опорой служит коньковая балка, а снизу эту функцию выполняет мауэрлат. Внутренняя балка поддерживается либо внутренней стеной, либо стойками.Благодаря наличию только вертикального типа нагрузок нет необходимости в затяжной установке.

При пролете 16 метров гребневой прогон заменяется двумя боковыми конструкциями, для которых стойки будут служить опорой.

Важно! Отсутствие изгибов стропильных ног обеспечивают такие узлы, как подкосы и перекладины.

Особое внимание при устройстве кровли с использованием многослойной стропильной системы следует обратить на следующие нюансы:

Особенности расчета стропильной системы двускатной крыши показаны на видео:

Основные узлы стропильных систем

К основным узлам стропильной системы относятся:

Стропила.Они выполняют роль каркаса, поддерживая внутренние и внешние элементы кровли, а также служат основанием для прокладки коммуникаций;
Мауэрлат. Это своеобразный кровельный фундамент, представляющий собой балку, на которую устанавливается вся конструкция. Выполняет важную функцию — равномерное распределение нагрузки на всю конструкцию;
Run. Предназначен для скрепления стропильных ног между собой и может располагаться как сверху, так и сбоку;
Затяжка. Служит для крепления стропил внизу конструкции;
Подтяжки и распорки.Обеспечить максимально устойчивое расположение стропильных балок;
Коньки. Место стыка скатов кровли;
Кобылка. Это удлинители стропильных ног, которыми иногда оснащаются;
Ригель. Это необходимо для качественной и надежной опоры несущих элементов;
Подоконник. Перекладина необходима для распределения нагрузки.

Кроме перечисленных элементов, в конструкции имеются точки крепления стропильной системы. При их выполнении обязательно соблюдать определенные правила.

Важно! Совершенно не стоит проводить простое крепление основания к перекладине, так как это может привести к полному разрушению стропильной системы.

Следует использовать следующие типы крепежа:

С упором на конец перекладины;
Зубы в упор;
Зубы в шип.

Количество зубцов следует выбирать в зависимости от уклона откоса, а дополнительную надежность конструкции можно создать с помощью металлических уголков.

К основным точкам крепления ферменной конструкции относятся:

Балочный узел;
Мауэрлатный узел;
Узел гребневой.

Узел балки

При таком узле для соединения элементов в стропило делают вставку из зубцов в шип, а в поперечном сечении ригеля делают выемку, соответствующую зубцам. Такое углубление или гнездо должно составлять не более 30% толщины бруса.

Крепление осуществляется специальной фурнитурой с металлическими уголками или деревянными балками, шипами и накладками.

Внимание! Если крыша изготовлена из материалов с малым весом, а уклон ее уклона не превышает 35º, то основания опор следует размещать таким образом, чтобы они упирались в площадку, большую, чем сама балка.

Узел мауэрлат

Такое крепление может выполняться как по жесткой технологии, так и по скользящей. Жесткая технология предполагает установку прочного соединения мауэрлата и стропил, предотвращающего возможность поскользнуться, прогнуться или выпрыгнуть.Для этого используются специальные опорные уголки с брусками. Получившийся узел скрепляем проволокой с помощью фурнитуры. В этом случае гвозди следует вбивать наискосок, чтобы они попадали в древесину крест-накрест. Последний гвоздь нужно забивать вертикально.

В случае раздвижного крепления выравнивание выполняется с помощью специального механизма, позволяющего перемещать стропильную ногу в необходимом направлении. Для этого на опорах делается врезка, на которую затем укладывается мауэрлат. Конструкция фиксируется, как и в предыдущем случае, скрещенными ногтями.Такой способ расстановки узлов соединения позволяет всем узлам стропильной конструкции двигаться в определенных пределах.

Внимание! Жесткое крепление при неопытности строителей может привести к повреждению стен здания.

Узел гребневой

При этом крепление также может быть выполнено двух видов — встык и внахлест. При стыковом соединении со скосом срезается верх опор, а также угол наклона кровли.Они поддерживаются такими же зажимными противоположными опорами. Крепление осуществляется гвоздями в количестве двух штук. Их забивают сверху под определенным углом. Швы, образующиеся между опорами, соединяются металлическими полосами или пластинами. Во втором случае крепление осуществляется внахлест не торцевыми частями, а боковыми частями и фиксируется болтами.

Заключение

При проведении работ по устройству кровли, устройству стропильной системы следует уделять особое внимание предотвращению нарушения технологических процессов.Это придаст конструкции прочность, долговечность и надежность.

Кровельная система — это часть конструкции крыши, которая поддерживается снаружи несущей конструкцией … Она состоит из обрешетки и стропильной системы. Треугольник, лежащий в основе этой системы, должен быть жестким и наиболее экономичным структурным элементом, содержащим точки крепления стропил крыши.

Основные характеристики узлов стропильной системы

Основные точки крепления стропильной системы показаны на рис.1. Подразумевают наличие стропильной ноги (мауэрлат — 1), стропильной ноги (коньковый прогон — 2), стойки (стяжной — 3). Конструкция стропильной системы является основным несущим элементом кровли.

Все точки крепления кровли должны иметь достаточную прочность, это должно исключать значительную степень риска, связанного с обрушением кровли. Последствия допущенной ошибки при соединении элементов могут быть самыми непредсказуемыми.

Рисунок 1. Основные точки крепления стропильной системы крыши: 1 — мауэрлат, 2 — коньковая ферма, 3 — стяжка.

Сначала на мауэрлат устанавливают стропила, если в здании кирпичные стены. Подобные узлы предусмотрены и для бетонных блоков, тогда необходимо создать железобетонный пояс жесткости, в его конструкцию нужно вставить шпильки. Их расположение должно быть на расстоянии от 1 до 1,5 м друг от друга, а диаметр — более 14 мм. На верхушку шпилек должна быть вставлена специальная резьба.

В мауэрлате просверливают отверстия, необходимые для крепления к нему элементов.Каждое из отверстий должно быть того же размера, что и диаметр шпильки, а его шаг должен соответствовать расстоянию между шпильками. На каждый выступающий конец шпильки надевается и затягивается гайка, за счет чего обеспечивается прочность соединения мауэрлата со стеной. Стропила следует соединять с мауэрлатом, чтобы они не ослабляли несущую способность.

Описание основных креплений для монтажа стропильной системы

Если в процессе строительства дома использовалось оцилиндрованное бревно или брус, то создавать бронепояс необязательно.производится на верхней балке или на стенном бревне. Для этого используются соединения мауэрлата со стропилами разными способами распила (распила).

Какие крепежи используются для крепления металлических стропил:

Тарелки.
Крепеж LK.
Уголки.
Кронштейны WВ.
Саморезы.
Сорта уголка КР.
Хомуты.
Лента монтажная перфорированная TM.
Болтами с гайками.
Кронштейны WВ.

Если при соединении стропил к мауэрлату используются кронштейны, то они не врезаются в стропила, что способствует усилению несущей способности. Обычно изготавливаются металлические кронштейны, причем металл оцинкован и имеет толщину 0,2 см. Кронштейны укрепляют гвоздями, анкерными болтами или шурупами.

Крепеж ЛК можно использовать для создания точек крепления не только стропил с мауэрлатом, но и других различных элементов, составляющих конструкцию кровли.Крепеж LK крепится к дереву, как и кронштейны, за исключением использования анкерных болтов.

Монтажная перфорированная лента позволяет усилить соединительные узлы при возведении кровельных систем. Он используется не только для создания более прочных узлов, но и для усиления элементов для дополнительного использования, чтобы придать жесткость или прочность системе в целом. Монтажная перфорированная лента крепится саморезами или гвоздями, поэтому применяется для усиления конструкции стропильной системы любой кровли, целостность которой не будет нарушена.

Используя уголки KR и их различные модификации, точки крепления усилены так, чтобы они могли эффективно участвовать в соединении мауэрлата и стропил. При использовании уголков допустимо придание узлам кровли достаточной прочности, что дает возможность повысить несущие характеристики конструкции крыши.

Использование металлических соединительных элементов не связано с врезкой углов в кровельную систему.Это не снизит несущую способность кровельной системы. Для соединения можно использовать уголки с помощью шурупов или гвоздей, выступы которых напоминают ерш.

Как завязываются узлы в гребневой части?

Существует три основных типа крепления коньковых частей кровельной системы:

Соединение встык.
Крепление на коньковой балке.
Коньковый шов внахлест.

Для крепления первым способом коньковая часть отрезается от верхнего края под углом, равным углу ската кровли.Затем он упирается в необходимое стропило, которое тоже нужно срезать под углом, но с противоположной стороны крыши. Для обрезки углов иногда используется специальный шаблон.

Гвозди для соединения стропил под коньком должны быть размером 150 мм и более, их понадобится два. Каждый гвоздь вбивается в стропила в верхней части стропил под соответствующим углом. Острый конец забитого гвоздя обычно входит в стропильный пропил противоположными сторонами … Усиления гребневого соединения можно добиться, наложив на него металлическую пластину сбоку или деревянную накладку так, чтобы ее было достаточно затянуть болтами или гвозди.

Соединение вторым способом, то есть через коньковую балку, связано с усилением стропил на коньковой балке. Прогон — это одна из дополнительных опорных балок или балок, являющаяся опорой для стропил. Он располагается параллельно гребню или мауэрлату. Метод отличается от предыдущего тем, что между стропилами укладывается коньковая балка, которые срезаются под углом, что является трудоемким процессом, поэтому этот метод применяется реже.

Более распространенный метод аналогичен первому, но отличается тем, что крепление накладывается внахлест, а метод соединения не используется.При этом стропила должны касаться торцов, а не боковых поверхностей. Стропила стягивают болтом или шпилькой, гвоздями. Такое подключение используют на практике многие мастера.

В целом, на мауэрлат можно установить стропила, создав конструкции стропильных систем крыши, которые являются распорными или неконтактными. Это определяет выбор подходящего способа соединения мауэрлата и стропил, которые могут быть усилены аналогично коньку.

Основные недостатки при установке точек крепления стропильной системы

Проблема выбора способа крепления стропильной системы к конструкции здания очень актуальна при создании точек крепления.Часто при создании узлов мауэрлат служит опорой для стропил. Брус мауэрлата «плотно» крепится анкерными болтами к армированному ремню жесткости.

Возможный недостаток — незакрепленный пояс жесткости, который может привести к опрокидыванию балки мауэрлата и нарушению устойчивости стропильной системы кровли. Крыша расшатывается, и крыша скатывается. Крепление перестает быть эффективным из-за неправильного размещения анкерных болтов или неправильно просверленных отверстий.

При перетягивании гаек на болты точка крепления становится хрупкой и быстро разрушается. В этом случае для создания точки крепления иногда используется скрутка проволоки.

При строительстве стропильной системы необходимо соблюдать безопасность соединений.

Например, если стропильная конструкция совмещена с перекрытием без учета несущей способности мансардного этажа, то это наиболее опасный момент, который может привести к разрушению постройки.

Если затяжка заменена на сборную железобетонную балку перекрытия, предназначенную для изгиба, то использование сборных железобетонных балок должно быть эффективным из-за их жесткого крепления в армированном поясе жесткости перекрытия, который устраивается с помощью арматурного каркаса. Его ось должна идти в том же направлении, что и действующие силы.

В то же время наличие недостатков в процессе создания стропильной системы, представляющей собой перекрытие несущей деревянной конструкции, часто возникает из-за непонимания функций, выполняемых стяжкой и перекладиной во всей кровельной системе.Затяжка отличается от балки тем, что она продольная, а балка — поперечная балка.

Возведение стропильной системы связано с созданием дистанционной системы, работающей по принципу расхождения по низу плоскостей, которое происходит под действием не только собственного веса, но и нагрузки, приходящейся на линию. пересечения плоскостей, которому следует препятствовать поперечной балкой, то есть затягивание.

Приступая к возведению кровли, следует выяснить все моменты, связанные с совершением тех или иных ошибок, возникающих при работе над возведением стропильной системы.Устройство кровли дома связано с возможными трудностями и недостатками, не позволяющими достичь поставленной цели.

Мауэрлат — один из основных элементов кровельной конструкции. К нему крепятся стропила. От качественного создания стропильной конструкции зависит срок эксплуатации всей кровли.

Основные способы опирания стропил

Существует несколько технологий поддержки стропил на мауэрлат. Конструкция может быть жестко закреплена.Не допускает смещения стропильной ноги. Для этого следует использовать подгибающую балку, благодаря которой стропила не скользят в точке опоры, и металлические уголки, исключающие любое боковое смещение конструкции.

В деревянных домах применяется скользящий шарнир стропильной ноги … Причем основным элементом его упора является верхний венец, а не мауэрлат. Чтобы не повредить крышу, стропильный блок делают максимально свободным. Для этого используют скользящую опору, которая при усадке бревна смещается по закрепленной на ножке направляющей.

Узел подшипника скольжения может быть изготовлен по другой технологии. В стропилах делают прорезь, которая должна примыкать к верхнему краю сруба. Для крепления балок допустимо использовать любой крепеж: скобы, гвозди или стальные пластины.

Крепеж для монтажных работ

Для того, чтобы качественно соединить стропила с мауэрлатом, вам потребуются такие материалы и инструменты, как:

пиломатериал сухой;
досок;
топор;
ножовка;
;
;
;
уровень;
;
дрель;
болгарский.

Особое внимание стоит обратить на наличие всего крепежа. Крепление балок осуществляется скобами из оцинкованной стали, которые не снижают несущую способность конструкции. Врезать кронштейны в балки не нужно.

Также необходимо купить перфорированную монтажную ленту, которая укрепит узлы мауэрлата. С его помощью производится прочное соединение всех элементов конструкции. Лента также не врезается в балки.Для его надежной фиксации используются гвозди и саморезы.

Помимо кронштейнов и перфорированной ленты, для надежного крепления стропил к мауэрлату необходимо приобрести:

соединители стержневые универсальные;
крепеж для стропил;
встроенные опоры;
;
;
стоечных;
;
гвоздей;
скоб;
тарелок;
гвоздей оцинкованные;
шпильки с шайбами и гайками;
анкерные болты.

Создание конька и установка стропил по низу

Монтажные работы начинаются с коньковой части конструкции крыши. Установить стропила можно одним из трех способов:

сквозной;
для запуска;
перекрытие.

При изготовлении стыкового соединения выполняется разделка верхней части стропильной ноги. Делается это под углом, равным уклону ската крыши. На коньке соединяются пары ног. Чтобы получить такой же узел для опоры элементов мауэрлата, следует использовать готовый шаблон.

Особенностью крепления стропил к балке является наличие коньковой балки. Такой вариант устройства мауэрлата отличается высокой надежностью. Но часто такая система поддержки стропил предусматривает установку дополнительных опорных конструкций, что приведет к снижению функциональности мансарды. Естественно, для небольших крыш такой способ не подходит.

Технология установки стропил внахлест во многом аналогична их установке на коньковую балку.Основное отличие в том, что верхние части ног перекрывают друг друга. Это приводит к прочному соединению конструкции, так как шпильки удерживают сразу два элемента.

Соединение нижних концов стропил выполняется в зависимости от материала стен. При наличии деревянного домостроения опорным элементом может выступать верхняя обвязка стены. Если при строительстве дома использовались пеноблоки (или газобетон), то стропила опираются на мауэрлат.

Устройство железобетонного пояса — оптимальное решение в случае использования кладочных строительных материалов … Данная технология не предусматривает создание каких-либо способов крепления стропильной системы. Вертикально расположенные анкерные болты служат крепежом для древесины. Главное, чтобы при заливке бетонного раствора штифты располагались строго вертикально.

Соединение стропил с балками и мауэрлатом

После крепления стропил сверху и снизу их следует прикрепить к балкам.Понятно, что соединить стропила к балке можно просто гвоздями. Но это не лучшее решение. Такое крепление будет не максимально надежным. Для предотвращения проскальзывания всех элементов крепление стропильной конструкции к балкам происходит с помощью шиповых и зубчатых соединений.

При крутом скате крыши (более 35º) применяется технология резки с одним зубом. Внизу стропила делается зуб с шипом. Гнезда, созданные в балке, должны иметь глубину 30% толщины балки.Устройство стропильных соединений проводят на расстоянии 0,3-0,4 м от крайней части балки. Это предотвращает скалывание балок из-за большой нагрузки от давления ног.

При устройстве кровли с уклоном до 35º стропила устанавливают путем расширения площади сопряжения основных элементов конструкции. Обычно стропильную ногу прикрывают балкой. Для этого в стропильной ноге вырезаются отверстия под два зубца:

шип с упором;
еще один упор.

Глубина пропила при креплении стропил к балке в пределах 30% толщины балки.

Более качественные соединения можно получить с помощью болтов или хомутов. Эта технология предполагает использование проволочных петель, с помощью которых сборка крепится к анкерным болтам, расположенным в стене здания.

Опора на мауэрлат — наиболее распространенный вариант крепления низа стропил. В стропильной ноге делается вырез такого размера, чтобы его можно было без проблем надеть на мауэрлат.В противном случае во время эксплуатации кровли брус может сдвинуться с места.

В некоторых случаях мауэрлат необходимо «оборудовать» обратной выемкой. Это зависит от породы дерева, из которого изготовлен брус. Если для его изготовления использовалась древесина твердых пород, делается прорезь, которая в сочетании с выемкой стропил будет создавать запорный элемент. При изготовлении бруса хвойных пород вырез не требуется, так как он ослабит конструкцию.

Самый приемлемый вариант мауэрлата — жесткая стяжка стропильной системы.

Эта технология может быть реализована одним из двух способов:

№

с использованием кромки прутьев и уголков из металла;
, установив на стропилах опоры.

Первый вариант — для размещения стропил на мауэрлат используется опорный брус. Делается жесткая опора стропильной ноги. Надежная фиксация конструкции осуществляется металлическими уголками. Это предотвращает боковое смещение конструкции.

Второй вариант более популярен.Для крепежа используются гвозди, которые направлены навстречу друг другу и забиты под углом. Скрещены два забитых гвоздя. Затем вбивается еще один гвоздь. Третий гвоздь должен стоять в вертикальном положении. Изготовленный узел крепления будет отличаться максимальной жесткостью, если дополнительное крепление будет осуществляться с помощью катанки.

В начале планирования мансарды системы стропил выбираются, которая играет роль структуры поддержки … Тип стропильной системы требуется, определяются в зависимости от типа крыши.

В зависимости от выбранной системы это могут быть деревянные балки, используемые в качестве каркаса крыши, удерживающего композитные строительные материалы всей конструкции, или бетонные элементы, образующие опоры, называемые стропильными ногами. Перед началом работ деревянные детали пропитывают специальными составами, защищающими кровлю от возгорания и гниения. От качества этой процедуры напрямую зависит долговечность кровли.

Разновидности стропильных систем и устройство их узлов

Стропильная система делится на два основных типа: слоистая и.Поскольку точки соединения в каждой из систем имеют разные характеристики, стропила определенного типа выбираются исходя из свойств предпочитаемой крыши, в том числе ее архитектурных особенностей.

Основные факторы при выборе правильного типа системы:

общие функции крыши;
сила давления кровельных строительных материалов на конструкцию;
Распространенность и повторяемость осадков на территории, где расположен дом.

Стропила подвесного типа не имеют опор, расположенных в зазорах. По этой причине появляется усиленная тяга, которая передается горизонтально на стены здания. Для уменьшения этого показателя в опорный узел вводят натяжной элемент из дерева или металла, предназначенный для объединения стропильных ног. Таким образом, узлы подвесных стропил принимают форму треугольника. Стяжной элемент расположен в основании ножек, он выполняет роль перекладины (чаще всего используется в конструкциях двускатной крыши) и работает на изгиб и сжатие.Прочность связи с основанием опор зависит от высоты стяжного элемента.

Стропила слоистого типа часто устанавливают в зданиях, где есть центральная опорная колонна или несущая стена. Стропила упираются конечностями в стороны здания, а центральная часть опирается на колонну или другую опору внутри дома. Такая структурная единица предназначена для выполнения функции гибки. Наклонные опоры создают меньшую нагрузку на компоненты здания, поэтому их установка не так трудоемка, как в случае подвесных стропил.К тому же не требует больших материальных затрат.

Также существуют варианты кровли, сочетающие в себе оба типа стропил. При этом каждый вид чередуется, то есть зоны без несущих стен оборудуют подвесными стропилами, а участки с необходимыми опорами — наслоением.

Грамотное устройство стропильной системы

Основным фактором высокой прочности кровли в будущем строительстве является грамотное расположение всех узлов и точек крепления.

В случае многослойных стропил предполагается не менее 3 точек опоры для чердачной крыши.Это значение может измениться, если диапазон превышает стандартные пределы. Например, при пролете не более 10 м потребуется всего одна дополнительная опора.

Сборка подвесной стойки производится исходя из размеров пролета. На малых пролетах защелкивающийся элемент чаще всего заменяется ригелем. При больших размерах пролета фиксирующие элементы прогибаются, а опоры изгибаются.

Таким образом, висячие узлы могут иметь следующие отличия по размеру пролета:

Рисунок 1.Схема устройства Мауэрата.

9 мес. Опоры необходимо закрепить деревянным бруском, установленным перпендикулярно мансардному этажу. В районе основания она усилена скобами, а стяжные элементы крепятся специальными зажимами.
13 г. Крепление осуществляется распорками, которые сверху упираются верхом, а низ — к перпендикулярной балке. Расстояние между опорами не должно быть более 5,5 м.
17 г.Основание необходимо укрепить специальными приспособлениями. Для верха используется стропильная конструкция: стяжные элементы крепятся к двум деревянным брускам, а между ними монтируется перекладина.

Способы крепления узлов

Независимо от того, нужно ли заменить существующую стропильную систему или построить ее с нуля, при фиксации ее узлов необходимо соблюдать определенный набор правил.

В первую очередь следует избегать простейшего крепления перекладины и основания опоры, так как это может иметь разрушительные последствия для всей кровельной системы.

Рисунок 2. Крепление стропильной ноги к мауэрлату.

Другими словами, от нагрузки, создаваемой строительными материалами или атмосферными осадками, концы опор соскальзывают, и стропильная система повреждается. Это приводит к его полному разрушению. Чтобы предотвратить такой исход, необходимо повысить надежность этих узлов. Это достигается с помощью следующих видов крепления:

зубьев шипа;
зубов в упор;
упор на конец перекладины.

В зависимости от наклона можно использовать один или два зубца. Для повышения надежности соединения можно создать дополнительные крепежи с помощью металлических уголков.

Точки крепления обрешетки

Основные точки крепления стропильной системы:

Точка крепления балки

Рисунок 3. Схема конькового соединения стропильной системы.

В стропильной ноге зубцы превращаются в шип, а в перекладине вырезается углубление, соответствующее нарезанным зубьям.В этом случае розетка должна занимать не более 30% всей толщины перекладины.

Если при строительстве кровли использовались легкие материалы, а ее уклон менее 35 °, основания опор размещают так, чтобы площадь их упора была намного больше балки. Этого можно достичь, используя двухзубую вставку с двумя шпильками, стопор (со шпилькой или без нее) и две шпильки в замке.

Узлы системы крепятся либо метизами с металлическими уголками, либо деревянными брусками, накладками и шипами.

Крепление для мауэрлата

Существует 2 технологии крепления опор мауэрлата: жесткая и раздвижная (рис. 1).

В первом случае между стропилом и мауэрлатом устанавливается прочное соединение без возможности сползания, прогиба и выпрыгивания. Это достигается путем размещения специальных углов с опорной панелью. Образовавшийся узел необходимо скрепить надежной проволокой с помощью фурнитуры. Гвозди вбивают под определенным углом сбоку так, чтобы в мауэрлате они находились в перекрещенном состоянии.Последний гвоздь прибивается вертикально. Этот метод самый популярный.

Во втором случае крепление осуществляется с помощью специального механизма, позволяющего определенному элементу (в данном случае стропила) перемещаться в нужном направлении (рисунок 2).

Для создания такого соединения потребуется сделать врезку на опорах, а затем уложить их на мауэрлат. Как и в предыдущем случае, обе части узла скрепляются двумя скрещенными гвоздями и одним вертикальным наверху. Доски крепятся к мауэрлату металлическими скобами.После этого несущее основание высвобождается за стеной и скреплены пластинами и саней. Таким образом, упор делается на мауэрлат, но все составляющие стропильной системы могут двигаться в допустимых пределах.

Этот способ чаще всего применяется при возведении кровельной системы деревянных построек (бревна, каркас), для которых характерны просадки. Стоит помнить, что при жестком креплении существует вероятность повреждения стен конструкции.

Точка крепления конька

Такой узел можно создать двумя способами: встык и внахлест (рис.3).

Первый метод заключается в обрезке верхних частей опор под тем же уклоном, что и угол крыши. Они упираются в противоположные опоры, которые тоже нужно подрезать. Крепление создается двумя гвоздями (150 мм), забитыми сверху под определенным углом таким образом, чтобы они правильно располагались внутри каждого стропила.
