Как правильно подключить стабилизатор напряжения

Скачки напряжения в сети характерны практически для всех российских регионов. К сожалению, это – не безобидное явление, которое может нанести серьезный ущерб имуществу и даже стать причиной пожаров. Особенно чувствительна к таким сбоям бытовая и компьютерная техника.

Избежать ощутимых последствий помогают стабилизаторы, которые защищают дорогостоящее оборудование не только от искажений в сети напряжения, но и от возможных помех. Однако само устройство при неграмотном подключении не сможет стать полноценным барьером возникающим возмущениям, в связи, с чем следует соблюдать схему подсоединения стабилизатора в сеть.

Подключение стабилизатора в сеть 220В

Рис.1 Последовательное включение в разрыв провода фазы.

Наиболее оптимальный вариант подключения предполагает установку стабилизатора напряжения непосредственно сразу же за электросчетчиком.

Данная схема считается наиболее упрощенной и рекомендуемой производителем.

У стабилизатора напряжения имеется три контакта, которые предназначены для подключения разорванного контакта фазы на входе и выходе, а также для безразрывного подсоединения нулевого провода. Защитное устройство четко отслеживает номинал напряжения на фазном проводе. В случае возникновения искажений стабилизатор напряжения однофазный сразу отключает нагрузку.

Внимание! Подключение стабилизатора напряжения осуществляется при обесточивании сети.

Нулевой провод первоначально подключается к стабилизатору, а затем – к основному проводу сетевого напряжения с использованием клемм или посредством скрутки.

Почти такая же схема используется и в том случае, если стабилизатор напряжения имеет четыре контакта. Это:

• «фаза» — вход и выход;
• «нуль» — вход и выход.

В данном случае осуществляется разрыв и нулевого провода, когда подключение нагрузки полностью (а не только фазы) осуществляется через стабилизатор напряжения.

Подключение стабилизатора в сеть 380В

При наличии в доме трехфазной системы энергоснабжения используются специализированные защитные устройства – трехфазные стабилизаторы напряжения. Однако чаще всего потребители устанавливают и три однофазных аппарата, что также допускается нормами электробезопасности. Это обусловлено тем, что в быту редко применяются трехфазные потребители (нагрузки, имеющие электродвигатели). Такие установки имеются в системах автономного водоснабжения, лифтового обслуживания. Вследствие этого чаще всего устанавливаются три однофазных стабилизатора, которые предоставляют не менее эффективную нагрузку для трехфазной сети.

Рис.2. Подключение трех однофазных стабилизаторов.

Все три прибора подключаются по такой же схеме, как и стабилизатор напряжения в сеть 220В, каждый для отдельной фазы. Нулевой провод подключается неразрывно.

Преимущества данной методики:

• экономия, если сравнивать стоимость трех однофазных защитных устройств и одного трехфазного;
• удобство, так как вышедший из строя трехфазный моноблок полностью отключит электроснабжение объекта и нагрузок, но такое редко происходит с тремя установками одновременно.

Правила установки стабилизатора напряжения

Установка защитных устройств в жилых домах и квартирах имеет свои особенности. Как правило, связаны они с ограниченным пространством. Крайне важно, чтобы установленный стабилизатор не перегревался, для чего место монтажа должно обладать эффективной вентиляцией.

Рекомендуется устанавливать аппарат на открытой площадке, однако не возбраняется и монтаж в специально приспособленную нишу либо полку. В данном случае следует соблюдать параметры отсека: между стенками ниши и корпуса стабилизатора должен сохраняться зазор не менее 10 см. Внутренняя отделка отсека должна быть выполнена из негорючих материалов. То же самое относится и к шторкам либо жалюзи, которые часто используются для декорирования ниши с защитным прибором.

Этапы подключения

• Выбор места для установки в соответствии со всеми вышеизложенными рекомендациями.
• Ни в коем случае не следует монтировать защитный прибор перед электросчетчиком, что может вызвать претензии со стороны контролирующих органов.
• Сечение провода подключения должно соответствовать суммарной нагрузке. Также важно установить автомат защитного отключения. Подобной автоматикой снабжаются все стабилизаторы, однако дополнительное УЗО поможет значительно продлить срок службы прибора.
• В обязательном порядке необходимо отключить напряжение. Если нет опыта при выполнении данной работы, то лучше всего доверить ее осуществление профессиональным мастерам.
• Нельзя подключать к прибору нагрузки, номинальная мощность которых превышает аналогичные показатели самого стабилизатора. Мощность защитного устройства должна на 20-30% превосходить мощность подключаемых потребителей.

Особенности подключения

Очень важно при подключении соблюдать очередность подсоединения проводов и полное соответствие схемы рекомендуемому варианту. На следующем этапе проверяется нормальное функционирование устройства во включенном режиме: не должны присутствовать посторонние шумы, потрескивания разрядов и т. д.

Существуют отдельные модели стабилизаторов, не имеющие на своем корпусе соединительных контактов, а представляют собой законченный блок, снабженный розеточными разъемами. Это характерно для маломощных защитных устройств. Оборудование, требующее защиты, подключается через розетку к такому стабилизатору, что избавляет от необходимости подсоединения к клеммам.

Рекомендуется ежегодно проводить профилактическое обслуживание стабилизатора. Основными мероприятиями является проверка надежности подсоединения: следует зачистить контакты и подтянуть их.

Как подключить стабилизатор на 10 кВт?

Вопрос:
Как подключается стабилизатор напряжения мощностью 10 кВт. Какие нужны инструменты? Что нужно купить заранее.

Ответ:

Для подключения стабилизатора напряжения мощностью 10 кВт. Потребуются знания электрики, поэтому рекомендуем при отсутствии элементарных знаний электротехники и электробезопасности, обратится к сертифицированным специалистам, имеющим допуск к работе с электричеством.

Если вы все же решились на это сами.

То, для начала подберите кабель для подключения. Лучше использовать мягкий кабель типа ПВС и КГ, для подключения приготовьте кабель необходимой длинны, 4 х жил по 10 кв мм будет достаточно.

Для подключения рекомендуем приобрести наконечники,    предварительно уточните диаметр винтов в клеммной колодке.    Если вы не знаете то можно купить под диаметр 6 мм.

Их потребуется обжать специальным инструментом. Обжимка позволяет создать качественный контакт,  по всей площади конца провода.

Для подключения вам еще понадобится минимальный набор электрика.

• фигурная отвертка,
• плоская отвертка,
• кусачки (бокорезы),
• пассатижи,
• изолента,
• Тестер, (мультимерт) или простая «прозвонка»

Для установки на стене, перфоратор или электродрель, пара дюбелей, рулетка, уровень.

Установите стабилизатор на пол, или подготовленную полку.

Либо закрепите два дюбеля на стене в месте установки стабилизатора. Для этого, предварительно замерить нужно расстояние между крепежными отверстиями на корпусе. Нанесите разметку на стену, по уровню, либо относительно потолка или пола. На этом расстоянии закрепить два винта (дюбеля) со шляпкой которая будет проходить в посадочное отверстие.

В некоторых стабилизаторах в комплекте идет монтажная планка для крепежа на стену, например в стабилизаторах ЭНЕРГОТЕХ. В этом случае, сначала устанавливается планка на стену, а затем на нее подвешивается оборудование.

Подключение стабилизатора такой мощности производится через клеммник.

Отрежьте кабель в размер, предварительно замерив расстояние, не забудьте оставить небольшой запас, он всегда может понадобится в последующей эксплуатации.

Сам кабель лучше уложить в кабель канал, или  в гофру. Прикиньте место прокладки кабеля, проведите замеры, посчитайте общую длину и количество углов. Цвет также  можно подобрать под интерьер, благо  предложений сейчас очень много.

Подведите кабель к месту подключения, обесточьте объект.

 Обязательно проверьте отсутствие напряжения на месте подключения!!Подключите кабель к щитку согласно схеме.

На ответную часть установите наконечники, и подключите провод к клеммнику стабилизатора.

Проверьте правильность подключения, фаза вход, фаза выход, ноль, земля. Подключите электропитание, включите стабилизатор.

Но рекомендуем обратиться к специалистам, имеющим допуски для работы с электричеством. Например в нашу компанию, у нас работают профессиональные инженеры с огромным опытом работы, при обращении к нам вы получите качественный монтаж с гарантией и приятное общение. Телефон 8(495)-514-91-71

КАК Подключить стабилизатор напряжения

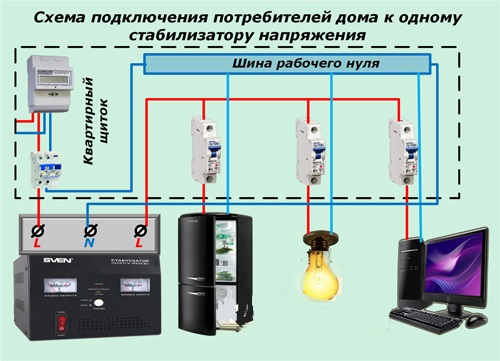

Схема подключения стабилизатора напряжения в сеть 220 В

       Подключение стабилизатора напряжения производится при обесточенной сети. Это основное требование техники безопасности. Для его выполнения отключается вводной автомат, расположенный в распределительном шкафу, после чего необходимо окончательно удостоверяются в отсутствии напряжения, используя указатель.

         В большинстве случаев включение стабилизатора происходит сразу за счетчиком, на вводе в помещение, перед нагрузкой. Тип включения – последовательный, в разрыв фазного провода. Довольно часто производители электронной продукции обозначают структурную схему стабилизатора на поверхность корпуса.

             В стабилизаторе напряжения имеется, как правило, три контакта для подключения:



— фаза – «вход»;

— фаза – «выход»;

— нуль.

Фазный провод от вводного автомата подключается на «вход» стабилизатора. Затем к «выходу» подсоединяется фазный провод нагрузки. К нулевому контакту стабилизатора подсоединяется нулевой провод сети без разрыва.



        Чтобы подключить нулевой провод нужно сначала подсоединить его к стабилизатору, а затем к общему нулевому проводу сети (с помощью клеммных соединителей (колодок) или обычной скрутки).

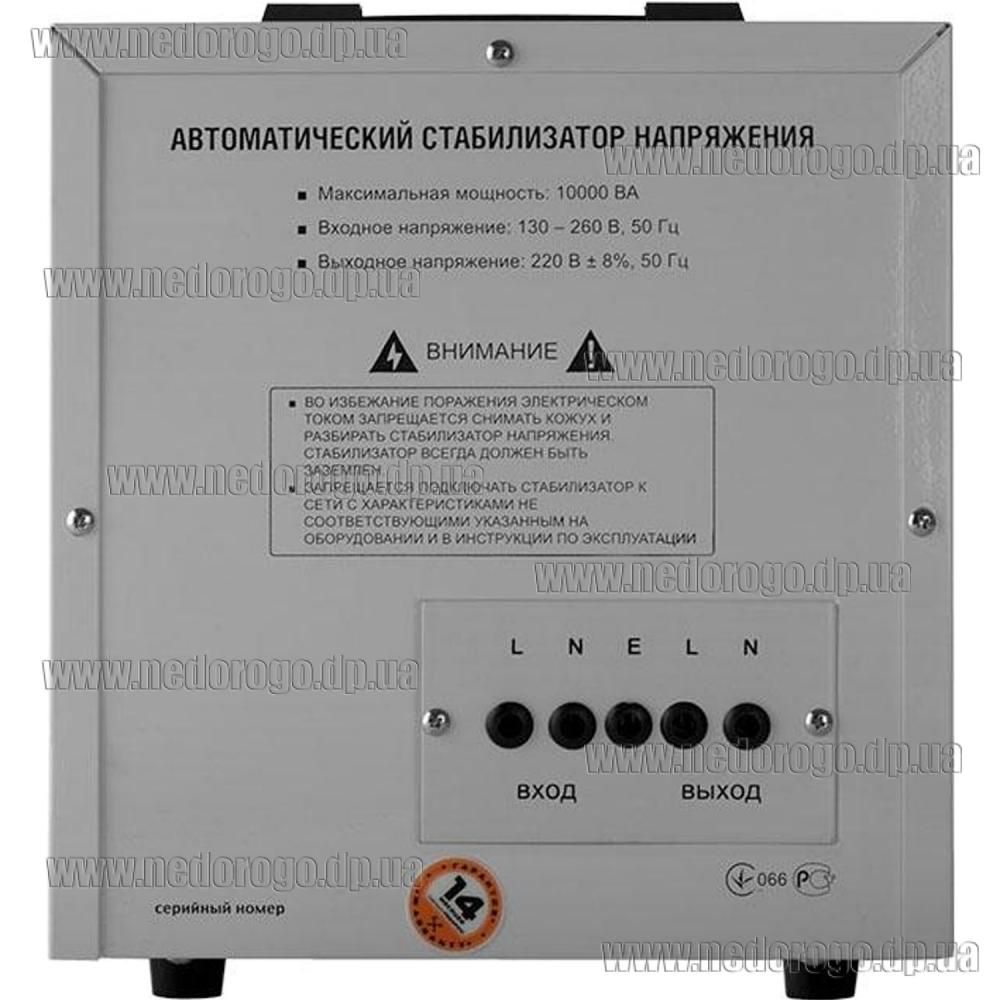

Что делать если на корпусе стабилизатора четыре контакта для подключения?

         В некоторых случаях схема стабилизатора напряжения выполнена таким образом, что для подключения его к сети используется не три, а четыре контакта:

— фаза — «вход»;

— нуль – «вход»;

 — фаза – «выход»;

— нуль – «выход».

        В этом случае схема стабилизатора напряжения, по которой он включается в сеть, выполняется следующим образом: фазный и нулевой провод от вводного автомата (электрощита) подсоединяются к соответствующим контактам «вход» на защитном устройстве, а фазный и нулевой провод нагрузки соединяется с контактами «выход».

         После монтажа следует тщательно проверить правильность подключения проводов. Перед первым включением устройства (подачей напряжения на вход) необходимо отключить всю нагрузку от его выхода (освещение, вытащить вилки электроприборов с розеток и т.п.).

          Включив стабилизатор необходимо проконтролировать его работу, он должен стабильно и нормально работать без постороннего шума, потрескивания и т.п. Для надежной работы рекомендуется проводить следующую ежегодную профилактическую процедуру – подтягивание винтовых и болтовых соединений. Также данная мера предотвратит возможность пожара или повреждения изоляции, причиной которых может быть плохо затянутый или ненадежный контакт.

            Некоторые маломощные стабилизаторы напряжение (P<1,5 кВт) выпускаются в виде законченного блока, укомплектованного сетевым шнуром со стандартной вилкой на конце. На корпусе устройства расположено несколько розеток.

          Устройство, которому необходимо обеспечить защиту, подключается к стабилизатору через такую розетку. Таким образом, данные защитные устройства являются переходным элементом между электрической сетью и нагрузкой, обеспечивающим защиту нагрузки от аномального напряжения.

Схема подключения стабилизатора напряжения в сеть 380 В

           Нередко в частных домах применяется трехфазная система питания (380 В). Нагрузку при трехфазной сети стараются распределять равномерно по всем трем фазам.

        Для защиты электроприборов в такой сети возможно два варианта монтажа устройств защиты: установить один трехфазный стабилизатор или установить три однофазных.

         Первый вариант установки необходим лишь в том случае если в доме используются трехфазные потребители (электродвигатели). Для таких электроприборов необходимо устанавливать только трехфазные стабилизаторы напряжения.

         Однако трехфазные источники питания применяются довольно редко (либо вообще не применяются). Поэтому если все потребители однофазные (220 В) то в этом случае для защиты лучше будет установить три однофазных стабилизатора напряжения.

           Такой способ установки обладает рядом преимуществ: во-первых, один трехфазный стабилизатор стоит дороже, чем три однофазных, во-вторых если один из них выйдет из строя (или пропадет напряжение на одной из трех фаз) два остальных будут работать, в то время как трехфазный полностью обесточит жилище.



Где установить стабилизатор напряжения

          Особой ответственности требует монтаж стабилизатора внутри квартиры. Сложность возникает в связи с ограниченным пространством в квартире.

        Рекомендуется для установки стабилизатора использовать подсобные помещения – кладовки, подсобки, тамбур и др. При выборе места для установки стабилизатора основным условием является обеспечение качественной и надежной вентиляции устройства.

       Особые требования предъявляются к его установке в нишу. С боков расстояние между стенками прибора и ниши не должно быть меньше 10 см. Если ниша плотно закрывается, то ее нижняя и верхняя поверхности должны быть оснащены жалюзи, а материал, из которого она изготовлена должен быть пожаробезопасным – бетон, металл, стеклотекстолит, кирпич и др.

Схема подключение трех однофазных стабилизаторов напряжения с четырьмя контактами



Схема подключения трёх однофазных стабилизатора в трехфазную группу при наличии четырех контактов.

Приключения с подключением стабилизатора Ресанта

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза А	Розетки первый этаж, кухня, стиральная машинка	Около 5 КВТ
Фаза В	Розетки второй и третий этаж, свет в доме, освещение улица	Около 3 КВт
Фаза С	Розетки подвал, котел, насосы, кондиционеры	Около 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой. .

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

Как подключить стабилизатор напряжения к домашней электропроводке » сайт для электриков

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Мощность стабилизатора напряжения

Прежде всего, необходимо определиться с мощностью, потребляемой домашними электроприборами. В Интернете есть много советов по расчету, но я рекомендую воспользоваться следующим способом. На вводном щите (обычно рядом со счетчиком) находится основной автоматический выключатель. Его номинал по току подбирается таким образом, чтобы защитить проводку от повреждения из-за перегрузки. А раз он работает и не «выбивает», значит, пропускаемой мощности хватает на дом. Остается лишь найти ее. Мощность равна произведению значений тока и напряжения. Последнее известно – 220 Вольт, а ток можно прочесть на табличке выключателя. К примеру, если на «автомате» указан номинальный ток 16 А, значит допустимая мощность составит 16*220=3520 Вт или 3.5 кВт. Для 25 ампер мощность повыше – уже 5.5 кВт и т.д. Разумеется, если автомат подбирался «лишь бы не выбивал», то придется рассчитывать необходимую мощность через паспортные данные электроприборов. Полученная мощность должна быть меньше на 30% (или даже 50%), чем у выбираемого стабилизатора. Это вызвано тем, что хотя устройство и повышает напряжение при его снижении, выходная мощность при этом падает. Также нужно выбирать не по полной мощности (ВА), а по активной (Вт) – это важный момент.

мощность стабилизатора напряжения

Где лучше всего установить стабилизатор

Место установки выбирается в зависимости от габаритов самого прибора. А размеры зависят от мощности агрегата. К примеру, маломощный стабилизатор можно установить прямо около подключаемой к нему аппаратуре, где-то на столе или на полу. Мощный прибор лучше установить в специально организованном месте, к примеру, в нише или в распределительном щитке.

Требования к установке:

• Вентиляционные отверстия в приборе всегда должны оставаться свободными, не закрытыми. В процессе работы стабилизатор нагревается, поэтому ему всегда нужен охлажденный воздух.
• Нельзя устанавливать стабилизаторы напряжения в подвалах, гаражах, на чердаках и схожих с этими помещениями комнатах. Все дело в том, что любые электронные приборы быстро выходят из строя, если в помещениях, где они установлены, высокая влажность, скопление пыли, повышенная температура и другие негативные факторы.
• Оптимальное место установки – в самом распределительном щите или рядом. Чем меньше длина питающего кабеля, тем лучше.

Требования к размещению стабилизаторов

Работа стабилизаторов связана с частичным рассеиванием электрической мощности и выделением тепла. Поэтому их нельзя устанавливать в глухие непроветриваемые ниши и закрывать их панелями. Доступ к ним должен оставаться свободным. Кроме того, необходимо предусмотреть резервную схему работы – в обход стабилизатора на время его поломки.

Стабилизаторы напряжения решают проблему качества электропитания. Однако они усложняют схему и делают ее менее надежной. Кроме того, их установка может повлечь увеличение количества потребляемой энергии. Что для вас предпочтительней – сохранение дорогой бытовой техники или экономия на потреблении, вы должны решить сами.

Подключение однофазных потребителей

Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.

В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.

Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.

Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.

При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:

• Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
• Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

{SOURCE}

Подключения стабилизатора напряжения схема для сети 220 вольт

Перед подключением нужно соблюдать меры безопасности и перед работами отключить вводной автомат в электрощите. Отключив сеть, проверьте отсутствие напряжения индикатором напряжения на выходе ввода.

Схема подключения стабилизатора напряжения переменного тока обычно указывается производителем на задней стороне устройства и в инструкции по эксплуатации.

Подключают стабилизатор напряжения в разрыв фазового провода сети после вводного автомата. Схема подключения может быть трех контактный — это на стабилизаторе вход фазы и выход фазы, и нулевой провод.

Схема подключения однофазного стабилизатора напряжения с тремя клеммами

Фаза вводного автомата подключается к входной фазной клемме прибора, а выходная фазная клемма стабилизатора к фазе потребителя нагрузки. Нулевой провод, не разрывая, подключается к нулевой клемме стабилизатора.

Монтажная схема подключения однофазного стабилизатора в щите

Если после вводного автомата сеть расходится по автоматам освещения, розеток, то фаза выхода стабилизатора подключается к ним. В случае только одного вводного автомата, нужно ставить в щит изолированную колодку с клеммой.

На эту клемму подсоединяют фазный провод, снятый с вводного автомата. Входную фазу стабилизатора подключают к вводному автомату, выход стабилизатора подключается к установленной клемме колодки.

Нулевой провод подключается к клемме стабилизатора, а затем к нулевой шине электрощита. Возможен вариант стабилизаторов с двумя нулевыми клеммами, то есть входная фаза — ноль, выходная фаза — ноль.

Вариант подключения стабилизатора с пятью клеммами

Две нулевые клеммы могут быть установлены для удобства соединения и быть соединены между собой внутри стабилизатора. Тогда нулевой провод подсоединяется, как описано выше.

Нулевые клеммы нужно прозвонить и если они не звонятся, то вторая нулевая клемма, подсоединяется к нулевому проводу нагрузки. Предварительно нужно отсоединить нулевой провод нагрузки в сети от земляной шины в щите.

Какой стабилизатор напряжения лучше выбрать?

На этот вопрос нет однозначного ответа. Наиболее технологичные – электронные. В них нет изнашивающихся узлов, поэтому теоретический срок службы выше. Дополнительно стоит отметить полную тишину при коммутации. Но вот стоимость неоправданно высока. Релейные более долговечны, чем сервоприводные, но щелкают при переключении. Оптимальны по «цена/функциональность». Сервоприводные стабилизаторы можно порекомендовать для установки в тех домах, где входящее напряжение, изменившись, относительно долгое время держится на том же уровне (электросварка – главный «враг» устройств такого типа).

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Основные ошибки

Подключение через простой автомат, а не трехпозиционный

К наиболее распространенным ошибкам подключения относятся:

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

• Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
• Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
• Провода ПУГВ разных цветов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований

Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

• исключается попадание влаги на поверхность аппарата;
• необходимо обеспечить свободный обдув воздухом корпуса прибора;
• выгодно расположить стабилизатор поближе к вводному щиту;
• следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
• должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
• оптимально разместить регулятор напряжения на стене или на полке.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

• символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
• символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
• символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

• зеленый провод – заземление;
• синий – ноль;
• белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Колодка подключения

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

• Фаза и земля входного линейного напряжения 220 Вольт;
• Отдельная заземляющая клемма;
• Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Подключение однофазного стабилизатора напряжения на дом / квартиру

Главное условие при установке стабилизатора напряжения на дом — он должен идти следом за счетчиком электроэнергии. До прибора учета электроэнергии доступа у Вас НЕТ, а вот после — Вы в праве делать что хотите, мотивируясь нормами электробезопасности.

Прежде чем приступить к подключению стабилизатора напряжения, согласно технике безопасности, необходимо отключить все автоматы (вводной автомат), которые находятся перед счетчиком. Только после того, как убедитесь в отсутствии фазного напряжения — приступайте к работе.

Если Вы планируете установку стабилизатора на определенный прибор, то в электрощите необходимо будет вывести соответствующую линию, а сам стабилизатор поставить в ее разрыв, желательно используя два проводника: фазу и ноль.

Если Вы устанавливаете стабилизатор напряжения на весь дом или квартиру, то устанавливать необходимо его в разрыв между электросчетчиком и распределительным электрощитом, таким образом, чтобы фаза и ноль от электросчетчика приходили на соответствующие входные клеммы стабилизатора «ФАЗА ВХОД» и «НОЛЬ ВХОД», а с выходных клемм стабилизатора на электрощит.
В данном случае, исходящий кабель «фаза» от стабилизатора, идет на первый разгрузочный автомат (далее перемычками или гребенкой на последующие), а нулевой кабель на нулевую шину.
Предложения нашего магазина:

В ситуациях, когда нет возможности использовать разрыв нулевого провода (кабель уже заведен на нулевую шину), для работы стабилизатора напряжения достаточно «ноль» завести только на соответствующую входную клемму.
Актуально данное подключение, когда сечение сдвоенного нулевого проводника окажется слишком большим для отверстия на клемме стабилизатора т.к. не все модели стабилизаторов имеют два вывода для подключения ноля — на рынке множество моделей с общей нулевой клеммой. В таком случае заводите только один нулевой провод от щитка на входную нулевую клемму стабилизатора, в то время как фазный кабель едет в разрыв через клемму «вход» и «выход».

Нет необходимости вести отдельный кабель для стабилизатора напряжения от электросчетчика в то время, как он приходит в разгрузочный электрощит — достаточно его нарастить от щитка на стабилизатор и обратно вернуть в исходное положение — для этого можно использовать один 4- или 3-х жильный кабель.

Схема подключения стабилизатора выглядит таким образом:

Важно! Сечение провода должно соответствовать мощности устройства и номиналу вводного автомата.
Для точного определения воспользуйтесь данной таблицей:

Обратите внимание, что корпус стабилизатора обязательно должен быть заземлен, сечение должно быть не меньше чем у фазного кабеля!

Установка и подключение стабилизатора напряжения

В прошлой статье мы писали о правилах транспортировки дизельных генераторов, а в данной статье дадим советы по подключению, эксплуатации и самостоятельном обслуживании стабилизаторов напряжения.



Монтаж и подключение стабилизатора напряжения



После покупки устройства стабилизации сетевого напряжения, нужно помнить про правильное выполнение его установки и подключения. Правильно это сделать Вам помогут специалисты компании Менерс.

Для избегания поломки оборудования и чрезвычайных ситуаций, подключение (отключение) должно осуществляться только квалифицированным специалистом.

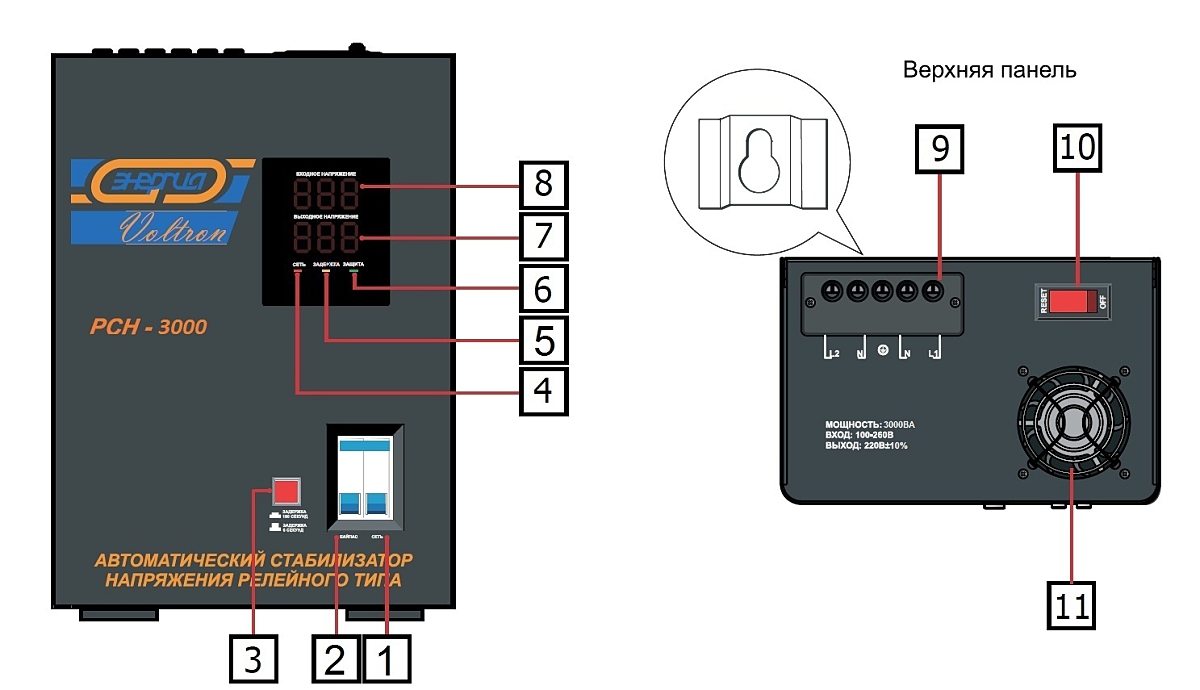

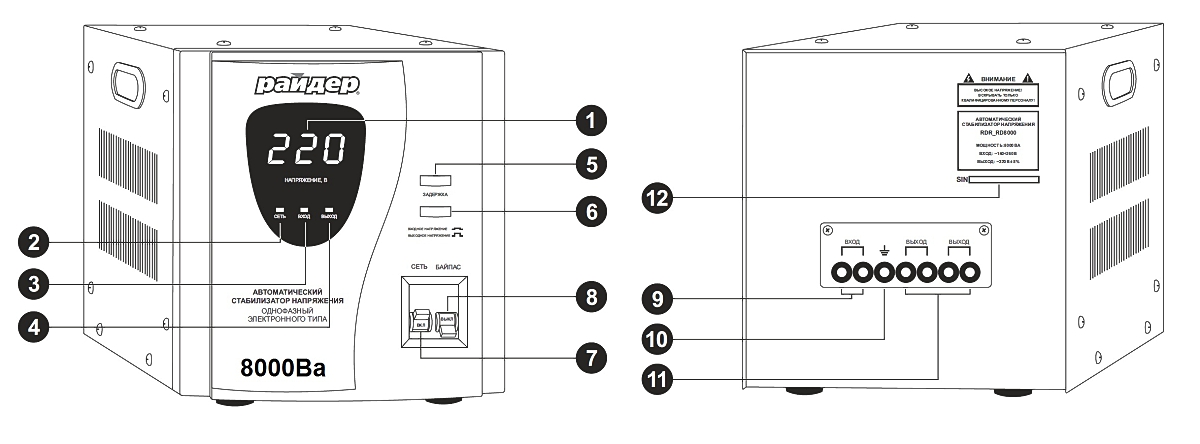

В начале работы с стабилизатором нужно ознакомиться с тем из чего он состоит, а также принципом его действия, для этого можно использовать инструкцию (руководство), которое обязательно идет с ним в комплекте. Если стабилизатор долгое время был подвержен воздействию отрицательных температур или находился в сыром помещении, нужно дать ему возможность адаптироваться к комнатным условиям не менее шести часов.

Далее нужно найти место, где его установить (поставить на пол или подвесить на стене), рекомендуется это сделать возле силового ввода, при этом также нужно не забывать о доступе к нему воздуха для охлаждения и конечно же, чтоб он был ограничен от воздействия влаги.



Так же при размещении стабилизаторов необходимо учесть такие моменты:



• не нужно устанавливать устройство стабилизации напряжения в комнате с повышенной влажностью воздуха, а также на верхнем этаже (мансарде) или в закрытых нишах стен;
• корпус аппарата должен быть обязательно присоединён к заземлению;
• аппарат не должен быть размещен там, где есть возможность контакта с горючими, легковосгораемыми или химическими материалами, а также с жидкостями;
• установить его лучше в недоступном для детей месте;
• подводимые к нему кабельные линии должны иметь сечение, которое соответствует подключаемой к нему нагрузке, а также иметь надежную изоляцию.



Перед подключением стабилизатора нужно отключить питание на подходящих к нему кабелях. Клеммы для подключения к стабилизатору кабеля, как правило, располагаются сзади корпуса и закрыты специальной крышкой. Необходимо хорошо затянуть соединение кабеля в клемме для избегания искрения или перегрева. Лучше всего защитить кабель от прижимания винтиком клеммы с помощью использования специальной монтажной муфты. Провод очищают от изоляции, важно, чтоб провода, выходящие из клемной колодки, не должны быть повреждены или иметь голый контакт.

При выполнении монтажа обращайте внимание на то, чтобы в середину вашего устройства стабилизации  не попали разные вспомогательные  устройства, такие как инструмент, крепёжные материалы, остатки от кабелей и т.п.

Клемная колодка, как правило, имеет один общий силовой контакт для присоединения нулевого провода, так и для провода заземления, а так же фазу от сети (вход) и стабилизированную фазу (выход). То есть для подключения на стабилизатор можно завести 4х жильный кабель.



Рисунок  1.  Схема подключения стабилизатора напряжения к сети.



Обслуживание стабилизатора напряжения



После покупки стабилизатора напряжения, а это вы можете сделать в интернет магазине Менерс обратившись по телефонам  (067)320-16-31, (067) 320-16-32, (063)699-44-20, нужно надежно и максимально правильно выполнить его размещение с последующим выполнением наладочных работ. Выполнение этого есть стартом технического обслуживания данного устройства.

Пуско-наладка состоит: из подключения стабилизатора напряжения к силовому сетевому вводу; диагностика параметров (как на входе так и выходе) в  разнообразных свойствах устройства; регулирование стабилизатора выходя из условий дальнейшей работы на объекте, а также возможных пожеланий его владельца. Проводится демонстрация функционирования устройства владельцу; инструктажа по обращению и ухаживанием, для того кто будет его обслуживать.

Периодическое техобслуживание рекомендуется выполнять регулярно, это позволит продлить срок эксплуатации Вашего устройства.

Делать это нужно, как минимум один раз, в течение месяца:

• осмотр, как внешнего состояния устройства, так и подведенных и подключенных к нему кабельных линий;
• уборка налета, как пыли, так и грязи с корпуса, а также с отверстий для притока и выброса воздуха;
• проверка наличия его индикации;
• анализ выводимых на панель управления зафиксированных происшествий или аварий;
• визуальный осмотр, силовых элементов и кабельных линий на целостность, чистоту и возможно перегрева;
• проверка и затяжка контактов, а также крепёжных соединений;
• проверку настроек на панели устройства — так как иногда могут происходить сбои;
• тестирование стабилизатора.



При проведении технического обслуживания, нужно помнить, что:

• воспрещено применять во время мойки разных химических средств, а так же других веществ, ведь они могут повредить структуру корпуса, части управления, а так же жк панель стабилизатора;
• исключить попадание жидкости внутрь аппарата;
• при пропадании питания на стабилизаторе, внутри, а именно на конденсаторах, случается, что остается напряжение, которое несет опасность для человека.



Читайте также: какими бывают стабилизаторы напряжения; как расчитать мощность стабилизатора.

Схема подключения и проводка стабилизатора

для дома

В этой статье мы узнаем, как выполнить подключение стабилизатора. Здесь вы получите правильную схему подключения стабилизатора для установки в вашем доме. Прочитав эту статью, вы без труда сможете подключить стабилизатор к счетчику электроэнергии, автоматическому автомату и т.п.

Стабилизатор представляет собой электрическое устройство, поддерживающее стабильное напряжение на выходе при изменении входного напряжения. Стабилизатор напряжения всегда обеспечивает постоянное напряжение на нагрузке, даже когда его входное напряжение колеблется.

Установка стабилизатора в доме

Как правило, в двух местах стабилизатор устанавливается в нашем доме либо с определенным электрическим оборудованием (таким как холодильник, телевизор, кондиционер), либо со всей нагрузкой дома, то есть после счетчика электроэнергии. Если в вашей местности перепады напряжения очень редки или у вас ограниченный бюджет, вы можете установить стабилизатор небольшой мощности с конкретным оборудованием, которое вам нужно защитить.

Но, если в вашем населенном пункте проблемы с перепадами мощности и низким напряжением очень велики, и вы используете так много чувствительных устройств в вашем доме, тогда вы должны установить стабилизатор большой мощности с основным источником питания, который защитит все нагрузки вашего дома. .

Установка стабилизатора для конкретного оборудования очень проста, достаточно приобрести стабилизатор такой же мощности, соответствующий этому оборудованию, и подключить. А вот установка стабилизатора на всю нагрузку дома немного сложная. Вы должны рассчитать нагрузку и должны знать, где нужно подключиться. Итак, в этой статье мы узнаем, как подключить магистральный стабилизатор для дома.

Как выбрать стабилизатор подходящей мощности для дома

Всегда обращайтесь за помощью к электрику, когда собираетесь на работы, связанные с электричеством, потому что он может легко рассчитать электрические нагрузки, а также обладает знаниями по технике безопасности. Итак, прежде чем выбрать Стабилизатор, необходимо рассчитать общую нагрузку вашего дома. Все электрические устройства или оборудование (освещение, вентиляторы, кондиционер и т. д.) в вашем доме имеют номинальную мощность в ваттах или киловаттах. Во-первых, запишите все значения мощности на странице и переведите их в киловатты. Затем сделайте сумму всех номинальных мощностей.

Предположим, вы узнали, что общая нагрузка вашего дома составляет 4 киловатта. Но стабилизатор поставляется с рейтингом KVA, а не с рейтингом KW. Чтобы преобразовать эти 4 кВт в кВА.

Формула: кВА = кВт/коэффициент мощности

Обычно значение коэффициента мощности равно 0.8 для нашего дома.

Итак, номинал кВА будет, 4/0,8 = 5 кВА

Итак, можно поставить стабилизатор мощностью 5 кВА, т.к. мы не включали все нагрузки одновременно. Но наиболее рекомендуется установить стабилизатор мощностью выше 7 кВА, потому что он даст вам место при подключении дополнительных нагрузок в будущем.

Подключение стабилизатора в правильном месте к главной линии

 Мы увидим схему подключения стабилизатора, который будет питать все нагрузки дома.

Как видите, на приведенной выше схеме подключения стабилизатор подключается между счетчиком электроэнергии и главным распределительным щитом дома. Так, стабилизатор может питать все нагрузки дома через распределительный щит.

Как выполнить подключение стабилизатора

1. Подсоедините двухполюсный автоматический выключатель после счетчика электроэнергии. Этот MCB поможет изолировать стабилизатор от основного источника питания при необходимости обслуживания.

2. Все стабилизаторы имеют одинаковое соединение независимо от их мощности или номинала. Итак, вы можете видеть, что стабилизатор имеет входные, выходные и заземляющие разъемы. Итак, подключите выход MCB к входу стабилизатора, как показано на рисунке выше.

3. Затем подключите выход стабилизатора к отходящему МСВ. Если ваш распределительный щит уже имел главный двухполюсный автоматический выключатель, то этот автоматический выключатель не требуется. Просто подключите выход стабилизатора к основному автомату распределительного щита.

4. Соедините точку заземления стабилизатора с основным домашним заземлением заземляющим проводом.

Читайте также:

Благодарим за посещение сайта. продолжайте посещать для получения дополнительных обновлений.

Guard — Руководство по покупке стабилизатора напряжения

Колебания напряжения в наших линиях электропередач — обычное явление. Они наносят вред вашим электроприборам, таким как телевизор, холодильник, кондиционер и т. д., и критически влияют на ваше ценное оборудование, даже оставляя его в необратимом поврежденном состоянии.Тщательно подобранный, правильный тип стабилизатора может избавить вас от этой проблемы. Он предотвращает попадание нежелательных колебаний напряжения в ваши электроприборы, что делает их работу безотказной. Компания V-Guard, имеющая более чем тридцатилетний опыт работы в отрасли, предлагает серию стабилизаторов, тщательно разработанных для удовлетворения различных потребностей в повседневной жизни. Наши стабилизаторы разработаны и изготовлены с использованием новейших технологий и строгих мер по обеспечению качества для защиты всех типов ваших электроприборов от критических колебаний напряжения.Это никогда не будет оплатой, когда дело доходит до вашего ценного оборудования, оно шокирует вас непомерной оплатой.

Что делает стабилизатор напряжения? Как он защищает вашу технику?
Стабилизаторы (часто называемые автоматическими и безопасными регуляторами напряжения) представляют собой статические устройства для стабилизации сетевого напряжения перед подачей на подключенное оборудование. Он распознает колебания напряжения в сети и регулирует его внутри, чтобы обеспечить постоянный диапазон выходного напряжения, если напряжение в сети низкое; Ваш стабилизатор это чувствует, повышает до нужного уровня напряжения и затем подает на подключенное оборудование, чтобы оно работало без проблем.Это происходит наоборот в случае появления высокого напряжения в инженерной сети.

Стабилизаторы делают это с помощью электронной схемы, которая переключает необходимые отводы встроенного автотрансформатора с помощью высококачественных электромагнитных реле для создания желаемого напряжения. Если подаваемое напряжение выходит за пределы допустимого диапазона, механизм переключает необходимый отвод трансформатора, тем самым приводя подаваемое напряжение в безопасный диапазон.

Таким образом, стабилизатор выступает в качестве надежной защиты между вашим оборудованием и сетью, постоянно отслеживая и стабилизируя колебания напряжения, возникающие в сети. Это гарантирует, что ваш ценный прибор получает постоянный стабилизированный диапазон напряжения на входе для бесперебойной работы и длительного срока службы.

Как выбрать стабилизатор нужного размера для моего приложения?
Выбор правильного стабилизатора, подходящего для ваших задач, имеет решающее значение. Ключевыми областями, которые следует учитывать критически, являются характер, диапазон потребляемой мощности вашего приложения и уровень колебаний напряжения, которые наблюдаются в вашей местности. Вам необходимо знать мощность защищаемого оборудования. Обычно эти характеристики указываются как кВт , кВА или Ампер . Вам также необходимо знать номинальное напряжение и частоту сети.

Вот несколько простых советов по выбору стабилизатора:

• Проверьте напряжение, ток и номинальную мощность устройства.Это написано на наклейке с техническими характеристиками рядом с розеткой питания, в противном случае обратитесь к руководству пользователя.
• В Индии стандартное рабочее напряжение составляет 230 В переменного тока, 50 Гц.
• Чтобы получить максимальную мощность — Умножьте «230 x Максимальный номинальный ток» всего оборудования, которое должно быть подключено к стабилизатору. Добавьте запас прочности 20-25%, чтобы получить рейтинг стабилизатора. Если вы планируете добавить больше устройств позже, вы можете сохранить для них буфер.
• Также следует учитывать импульсный ток, возникающий при включении устройства.
• В случае, если номинал стабилизатора напряжения также указан в ваттах, примите коэффициент мощности равным 0,8 (Вт=В*А*пф) .

Самое главное знать характер нагрузки, подключенной к стабилизатору. Сначала вы должны записать мощность (или ватты) для всех приборов, которые будут подключены к стабилизатору. Сумма потребляемой мощности (или ватт) даст вам нагрузку на стабилизатор в ваттах.Но большинство размеров стабилизаторов указаны в ВА (вольт-ампер) или кВА (киловольт-ампер, что равно 1000 вольт-ампер). Хотя, чтобы получить фактические ВА (или Вольт-ампер) из ватт (Вт), вам придется провести некоторые измерения, но для грубого приближения вы можете увеличить значение ватт на 20%, чтобы получить приблизительный размер ВА, который вам может понадобиться. .

Так, например. если сумма Ватт, подключенных к вашему стабилизатору, равна 1000, тогда вы можете взять стабилизатор на 1200 ВА или 1,2 кВА. (Обратите внимание, что 20% подходит для жилых систем и может не работать в промышленности, если у вас плохой коэффициент мощности).

Обычно стабилизатор поставляется с разными рабочими диапазонами (рабочий диапазон — это диапазон напряжения, в котором стабилизатор работает/стабилизирует входное напряжение сети и обеспечивает желаемое выходное напряжение). Важно выбрать стабилизатор, соответствующий колебаниям напряжения в вашей местности.

Составьте представление об уровне колебаний мощности, которые распространены в вашем регионе. (Например, области с очень низким/высоким напряжением, зоны с умеренным высоким/низким напряжением и т. д.). Вы должны выбрать рабочий диапазон стабилизаторов, который будет соответствовать требованиям вашего местоположения. Например, вам может понадобиться стабилизатор с широким рабочим диапазоном, если в вашем регионе наблюдаются чрезвычайно низкие/высокие колебания напряжения.

Какие основные функции следует искать в стабилизаторе напряжения?

а. Крепление
Поскольку стабилизатор напряжения работает от электроэнергии, всегда существует риск того, что стабилизатор намокнет или повредится, если его положить на землю или в другое небезопасное место.Вот почему большинство стабилизаторов можно крепить к стене или размещать на более высоком уровне, чтобы не только защитить их от любых повреждений, но и защитить вашу семью, особенно маленьких детей, от риска поражения электрическим током.

б. Индикаторы
Индикаторы отображают напряжение, которое было отрегулировано для питания прибора. Более новые модели также оснащены светодиодными индикаторами.

с.Системы задержки времени
Эта функция включает интервал времени, так что встроенный компрессор (в случае холодильника или кондиционера и т. д.) получает достаточно времени для балансировки потока тока, когда происходит кратковременное отключение питания.

д. Оцифровано
Чтобы сделать работу стабилизатора более точной и надежной, многие последние модели оцифрованы. Что интересно в этих новых моделях, так это то, что они не только оцифрованы, но и адаптируются к различным устройствам.Так что все, что вам нужно сделать, это переместить стабилизатор с одного устройства на другое, чтобы заставить его работать. Большинство из них также подключаются и адаптируются к генераторам, если они установлены.

эл. Защита от перегрузки
Функция защиты от перегрузки полностью отключает выход стабилизатора в случае короткого замыкания или любого перегорания из-за перегрузки.

На большинство наших стабилизаторов предоставляется гарантия от 3 до 5 лет, так что вы можете дольше наслаждаться надежной и достаточной защитой ваших приборов. Не забывайте выбирать стабилизатор, специально предназначенный для вашего бытового прибора. Мы надеемся, что вы примете правильное решение.

Имеют ли современные холодильники/кондиционеры встроенную стабилизацию напряжения?
Современная бытовая техника (в основном холодильники и кондиционеры) имеет больший диапазон напряжения для работы, т.е. если раньше холодильники хорошо работали только в диапазоне 200-240В, то теперь они имеют более широкий диапазон 170-290В.Холодильник поставляется со встроенным отсечкой высокого и низкого напряжения, но они не поставляются со встроенными стабилизаторами напряжения . Использование стабилизатора напряжения с такими приборами может не понадобиться, если только напряжение в вашем регионе не поднимается или не падает намного выше или ниже предела, при котором устройство может работать.

Существуют ли разные стабилизаторы для разных приборов?
Стабилизаторы напряжения оптимально спроектированы в зависимости от устройства, для которого они будут использоваться. Их классифицируют исходя из лимита энергии и особенностей конкретного электроприбора. Каждый бытовой прибор в нашем доме имеет определенный лимит энергии. С учетом этих конкретных ограничений разработаны соответствующие стабилизаторы. Различные типы стабилизаторов:

а. Стабилизатор для кондиционера
б. Цифровой стабилизатор (ЖК-телевизор/LED-телевизор/музыкальные системы)
в. Стабилизатор для холодильников
д.Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем
е. Стабилизаторы для стиральной машины, беговой дорожки, духовки
ф. Основные стабилизаторы

Нажмите здесь, чтобы просмотреть наш ассортимент стабилизаторов напряжения, классифицированных в соответствии со схемой использования и оборудованием.

Как решить, какой стабилизатор вам подходит?
Прежде всего, вам необходимо рассчитать общую мощность, потребляемую вашими приборами при подключении к стабилизатору, особенно во включенном состоянии. Важно понимать мощность, потребляемую при включении приборов, подключенных к стабилизатору, потому что приборы или устройство будут потреблять в два раза больше энергии при запуске, чем во время работы.

Вот таблица, в которой указаны требования к мощности некоторых часто используемых электроприборов.

Подкатегория	Модель	Мощность в ВА	Рабочий диапазон	Бытовая техника
Стабилизатор для переменного тока	ВГ 400	2700	170 В — 270 В	AC До 1.5 тонн переменного тока или 18 000 БТЕ/ч.
	ВГ 500	3350	170 В — 270 В	AC до 2 тонн или 24 000 БТЕ/ч.
	ВС 400	2700	170 В — 280 В	переменного тока до 1,5 тонны переменного тока или 18 000 БТЕ/ч.
	ВС 500	3350	170 В — 280 В	AC до 2 тонн или 24 000 БТЕ/ч.
	400 донгов	3000	150В-285В	AC до 1,5 тонны или 18 000 БТЕ/ч.
	500 донгов	3700	150В-285В	AC до 2 тонн или 24 000 БТЕ/ч.
	400 донгов цифровой	2800	150–290 В	AC до 1.5 тонн или 18 000 БТЕ/ч.
	ВД 400 цифровой	2800	150В-290В	AC до 1,5 тонны или 18 000 БТЕ/ч.
	ВВР 400	3000	130В-300В	AC до 1,5 тонны или 18 000 БТЕ/ч.
	ВГБ 500	3800	130В-300В	AC до 2 тонн или 24 000 БТЕ/ч.
	VEW 400 цифровой	3000	90В-300В	AC до 1,5 тонны или 18 000 БТЕ/ч.
	ВГХ 400	3000	130В-300В	AC до 1,5 тонны или 18 000 БТЕ/ч.
Цифровые стабилизаторы (LED/LCD TV)	Мини-кристалл	320	90В-290В	Один ЖК/светодиодный телевизор До 81. 3 см и DVD/DTH
	Кристалл VG	480	90В-290В	Один ЖК/светодиодный/3D-телевизор до 107 см и домашний кинотеатр, DVD/DTH
	Кристалл Плюс	720	90В-290В	Один LCD/LED/3D TV до 117 см и домашний кинотеатр, DVD/DTH
	Цифровой 200	1380	140В-295В	LCD/LED/3D/плазменный телевизор+DVD/DTH + система домашнего кинотеатра или фотостатическая машина
Стабилизаторы для холодильников	ВГ 50	500	135–280 В	Один холодильник до 300 литров
	VGSD 50	500	130–290 В	Один холодильник до 300 литров
	ВГСЖВ 50	500	90В-260В	Один холодильник до 300 литров
	ВЭВ 50	500	90В-280В	Один холодильник до 300 литров
	ВЭБ 50	500	70В-300В	Один холодильник до 300 литров
	ВГ 100	1000	135В-280В	Одна морозильная камера до 4 А/холодильник до 600 литров
	ВГСД 100	1000	130–290 В	Одна морозильная камера до 4 А/холодильник до 600 литров
	ВГСЖВ 100	1000	90В-260В	Одна морозильная камера до 4 А/холодильник до 600 литров
	ВГ 150	1500	150В-280В	Один морозильник до 6 А/холодильник/воздушный охладитель/0. ЦИФРОВОЙ ИБП 5 ТОН ПЕРЕМЕННОГО ТОКА/800 ВА
	ВЭВ 150	1500	100В-300В	Один морозильник до 6 А/холодильник/воздушный охладитель/0,5 ТОН AC/800 ВА ЦИФРОВОЙ ИБП
Стабилизаторы для ЭЛТ-телевизоров, музыкальных систем	ВГД 20	200	90В-300В	Один телевизор с диагональю 63 см или один телевизор с диагональю до 53 см + DVD/DTH
	ВГ 30	250	135В-290В	Один телевизор с диагональю 73 см или один телевизор с диагональю до 63 см + DVD/DTH и музыкальная система
	ВГД 30	250	90V-300V	Один телевизор 73 см или один телевизор до 63 см + DVD/DTH и музыкальная система
Стабилизаторы для стиральных машин, беговых дорожек и печей	ВМ 300	2000	150 В — 280 В	Одна микроволновая печь/беговая дорожка/стиральная машина
	ВМ 500	3500	150 В — 280 В	Одна микроволновая печь/беговая дорожка/стиральная машина
Стабилизаторы магистрали	VGMW 500 Цифровой	3700	90В — 300В	Главная линия
	ВГМВ 200	1500	100–300 В	Основная линия
	ВГМВ 300	2300	100В — 300В	Главная линия
	ВГМЭВ 500	3800	70В — 280В	Главная линия
	ВГМВ 1000	7300	120 В — 280 В	Главная линия

Каталожные номера:
У вас могут возникнуть дополнительные вопросы об инвестировании в подходящий стабилизатор напряжения для вашего дома. Пожалуйста, посетите наш раздел часто задаваемых вопросов на веб-сайте V-Guard, чтобы узнать больше. По любым дополнительным вопросам, пожалуйста, не стесняйтесь писать в нашу службу поддержки клиентов.

Вот оно! Наше полное руководство по покупке стабилизатора напряжения. Благодаря этому мы уверены, что вы сможете принять мудрое решение о покупке стабилизатора напряжения, который наилучшим образом соответствует вашим потребностям.

ТЯГА ПЕРЕДНЕГО СТАБИЛИЗАТОРА / ТЯГА СТАБИЛИЗАТОРА. Фебест 0123-NP300F. Стойки стабилизатора NISSAN

Преимущества запчастей Febest:

• — Новые автозапчасти немецкого качества
• — Очень привлекательные цены
• — Доставка в течение 24 часов
• — Экспресс-доставка по всему миру (вы получите товар в течение 1-3!)

Запасные части, совместимые с OEM/OEM и имеющие перекрестные номера:

NISSAN 54618-8B000;NISSAN 54618-01G00;NISSAN 54618-01G0A

Совместимые модели автомобилей:

• Nissan Caravan E25 2001-2012
• Nissan Datsun D22 1997-2002
• Nissan Datsun D21 1992-1996
• Nissan Desert Thunder LCD22T 2009
• Nissan Frontier D22U 1997-2004
• Nissan Hardbody D22S 2006
• Nissan Homy E25 2001-2012
• Nissan King Cab LCD22 2008
• Nissan King Cab D21 1985-1998
• Nissan King Cab D22 1998-2004
• Nissan NP300 D22SS 2010
• Nissan NP300 Pick UP D22X 2008
• Nissan Serena C23 1991-1999
• Nissan Truck D21 1992
• Nissan Truck D22 1997
• Nissan Truck EG D22G 2009
• Nissan Truck ZN D22F 2009

Обратите внимание, что вышеупомянутые автомобили могут иметь разные платформы в зависимости от происхождения. Убедитесь, что номер OEM совместим с номером детали/артикул 0123-NP300F . Если у вас нет оригинального номера детали — свяжитесь с нами!

Доставка: (Подробная информация о доставке)

Отправляем заказы в течение 1 рабочего дня. Отправка в тот же день, если заказ оформлен с понедельника по пятницу до 10:00.
Выбирая Экспресс, ваш заказ будет у вас в течение 1-3 дней.

Политика возврата: (Подробная информация об условиях возврата)

Вы можете вернуть товар в течение 30 дней с момента получения.Если товар находится в вашем распоряжении более 30 дней, он считается «бывшим в употреблении» и не подлежит возврату или обмену.
В случае возврата товара мы вернем полную стоимость заказа.

Гарантия:

Мы хотим, чтобы вы были довольны нашей продукцией.
Большая часть нашей продукции имеет 2-летнюю гарантию производителя.

Свяжитесь с нами:

Мы советуем нашим клиентам обращаться к нам по любым вопросам, связанным с заказом.
Все запросы обрабатываются в течение 24 часов.

Поддержка клиентов доступна с понедельника по пятницу с 8:00 до 17:00 (+2 UTC)
Вы можете связаться с нами по телефону:
Телефон: +3723571177
Skype: febest.eu
Мы будем рады помочь вам!

Соединение генератора и стабилизатора

Для работы с бензиновым (или дизельным) электрогенератором можно приобрести только гибридный стабилизатор.
Стабилизатор любого другого типа при совместной работе с генератором может «уйти в раскачку» (в результате сгорит либо стабилизатор, либо генератор).

Также можно использовать с генератором, если вам не нужно брать от бензогенератора большей мощности (например, несколько лампочек).
Больше нельзя будет записать мощный насос или холодильник от инвертора.

При выборе стабилизатора для генератора электроэнергии необходимо учитывать как мощность, потребляемую нагрузкой, так и максимальную мощность, которую может отдать генератор.
Если стабилизатор слишком мощный, то его возможности не будут использованы в полной мере (генератор не даст больше мощности, чем может).
Если стабилизатор слишком слабый, то он отключится от перегрузки (или просто выйдет из строя).
Наиболее оптимальным выбором будет стабилизатор «следующего номинала»: если у вас генератор, например, на 3 кВт, то надо.

Ниже вы можете выбрать стабилизаторы, которые подойдут к вашему генератору или автономной электростанции.

Отличным дополнением к покупке генератора станет покупка стабилизатора напряжения Вольтер, который сделает систему еще более надежной и экономичной.

Генераторы напряжения применяются при ненадежности центральной системы электроснабжения, то есть если часто наблюдаются скачки напряжения и перебои в его подаче. Генератор обеспечивает электричеством те помещения, которые были отключены от электроснабжения. Но в ряде случаев при резком снижении напряжения наблюдается ложное срабатывание АВР, то есть запуск генератора тогда, когда он еще не нужен. Подключение стабилизатора к генератору решает эту проблему.

Принцип действия генератора

В зависимости от принципа действия генераторы подразделяются на две группы. Устройства с ручным управлением должны быть активированы самим владельцем после обнаружения проблем в работе основной электросети. Этот метод менее эффективен, если генератор должен питать высокочувствительное оборудование: между отключением электроэнергии и запуском генератора неизбежно будет некоторое время. Защита от скачков напряжения не может быть обеспечена таким образом.Поэтому генераторы этого типа используются все реже.
В наше время генераторы , которые работают автоматически: устройство следит за состоянием электроснабжения и автоматически включается в случае перебоев. При восстановлении сетевого питания генератор автоматически отключается, а питание устройств снова передается во внешнюю сеть.

Эта система позволяет обеспечить бесперебойное питание различных устройств, но имеет один недостаток: генераторная установка может быть активирована, если внешняя электросеть исправна. Такое самопроизвольное переключение становится возможным, когда напряжение в сети резко падает лишь на короткий промежуток времени. Автоматическая система, контролирующая включение и выключение генератора, ошибается и принимает это падение напряжения за полное обесточивание.
Использование генератора в сочетании со стабилизатором тока , который подключается к сети перед генератором, полностью решает эту проблему. При установке со стабилизатором генератор запустится только при фактическом отключении электроэнергии. Генератор со стабилизатором не включится при незначительных колебаниях сетевого напряжения.

Как выбрать регулятор напряжения?

При покупке регулятора напряжения важно правильно рассчитать требуемую мощность приборов. Обычно для этого находят сумму мощностей всех электроприборов, которые будут подключены к сети, и прибавляют к ней еще 25%. Так что перед покупкой стабилизатора для генератора потребуются некоторые расчеты. Кроме того, необходимо учитывать разницу между активными и реактивными типами нагрузок.

Активную нагрузку в сети создают устройства, вырабатывающие тепло – электрические плиты, обогреватели, утюги и другие подобные приборы. Реактивные нагрузки — это нагрузки на устройства, которые не только выделяют тепло, но и решают другие задачи. Для реактивных нагрузок расчет мощности несколько сложнее: имеющийся показатель делится на коэффициент cosφ. Соответственно меняется и единица измерения: мощность приборов с реактивной нагрузкой меняется уже в Вольт-амперах, а не в Ваттах.

Также генераторы классифицируются по типу используемого топлива. Кому-то подходит дизель, а кто-то работает исключительно на бензине. Дизельные генераторы дороже аналогичных бензиновых, но при этом потребляют меньше топлива и более надежны в эксплуатации. Какой вариант подойдет для конкретного случая решать вам, а в сложных случаях стоит проконсультироваться со специалистом.

Стоимость покупки генератора со стабилизатором напряжения полностью оправдана и быстро окупается, так как обеспечивает работоспособность вашего оборудования в любой момент времени и предотвращает выход из строя чувствительного оборудования при скачках напряжения.

Генераторы напряжения применяются в случаях ненадежной работы центральной системы электроснабжения, при частых скачках напряжения и скачках напряжения. Генератор подает электроэнергию в места, где электричества нет, но в случае резкого снижения напряжения происходит ложное отключение АВР, то есть генератор запускается тогда, когда он еще не нужен. Чтобы этого не произошло, стабилизатор подключается по схеме перед генератором.

Работа генератора

По принципу действия генераторы делятся на типы:

1. Ручное управление.
2. С автоматическим управлением.

Ручные генераторы обслуживаются человеком при обнаружении проблем в электросети. Этот способ недостаточно эффективен, так как при подключении высокочувствительных устройств между отключением электроэнергии и запуском генератора проходит длительное время. Вы не можете предотвратить скачки напряжения с помощью генератора. Поэтому ручные генераторы не пользуются большой популярностью.

Генераторы с автоматическим пуском, отслеживанием работы электрической сети. Запускается автоматически при перебоях в сети.При нормализации сети генератор сразу отключается самостоятельно, а работа всех электроприборов переключается на основную сеть.

Такая автоматическая система позволяет обеспечить постоянное питание различных устройств. Однако у нее есть недостаток: генератор может запуститься даже при исправной основной сети. Такое включение возможно при резком кратковременном падении напряжения в сети. Автоматика срабатывает ошибочно и принимает это снижение мощности за отключение сети.

Использование генератора вместе со стабилизатором, подключенным к сети перед генератором, решает эту проблему. Теперь генератор будет запускаться только при фактическом отключении электроэнергии. Стабилизатор предотвратит запуск генератора при небольших колебаниях напряжения в сети.

Выбор стабилизатора для генератора

Перед покупкой стабилизатора напряжения необходимо сделать правильный расчет мощности устройства. В этом случае сложите мощности всех планируемых к подключению устройств и добавьте резерв около 25%.Также нельзя забывать о разнице между реактивной и активной нагрузкой.

В сети возникает активная нагрузка от устройств, выделяющих тепло. Это такие устройства, как обогреватели, плиты, духовки, утюги и другие устройства. Реактивная нагрузка возникает в сети от устройств, решающих, помимо выработки тепла, другие задачи. Для них мощность рассчитать сложнее. Мощность, полученная первым способом, делится на cos φ. Меняется и единица измерения. Устройства реактивной мощности измеряются в вольт-амперах, а не в ваттах.

Генераторы делятся на типы по используемому топливу. Некоторые из них работают на дизельном топливе, а другие только на бензине. Генераторы с дизельным двигателем дороже бензиновых, но потребляют меньше топлива и более надежны в работе. Какой генератор подойдет именно вам — каждый решает сам. Если у вас возникли трудности с выбором, лучше обратиться за консультацией к специалистам.

Ваши затраты на генератор быстро окупятся, так как стабилизатор обеспечивает работу ваших устройств в любых режимах и предотвращает их выход из строя в аварийных режимах.

Предлагаем к продаже отличные однофазные и трехфазные электроаппараты высокой надежности и качества для обеспечения круглосуточной безопасности дорогостоящих генераторных установок в сетях 220 и 380 Вольт. Основная область применения таких специализированных устройств – элитные коттеджи, частные дома и загородные коттеджи. Точность выхода для рекомендованных к заказу серий 3-10%. Все функции этих популярных моделей мощностью 2, 3, 5, 8, 9, 10, 12, 15, 20 и 30 кВА (кВт) полностью автоматизированы.Помимо широкой востребованности такого электрооборудования в бытовой сфере, они хорошо зарекомендовали себя благодаря хорошим техническим характеристикам и безотказной работе при длительной эксплуатации в офисных помещениях, торговых залах и на промышленных объектах. Купить стабилизатор напряжения для генератора можно в Москве и Санкт-Петербурге. Все представленные стабилизирующие устройства российского производства компании «ЭТК Энергия» предусматривают наличие эффективной многоступенчатой ​​защиты и лучшей самодиагностики нового поколения.По способу установки некоторые модели отечественной сборки за счет универсального компактного корпуса имеют возможность работы в настенном и напольном положениях. Для этого такие устройства снабжены специальными настенными креплениями с тыльной стороны металлического корпуса. По типу сглаживания опасного напряжения премиальные марки автоматов делятся на: недорогие релейные с высокой скоростью срабатывания, электромеханические, а также гибридные с плавной нормировкой скачков и провалов в электрической сети и электронные (тиристорные) с чистой синусоидой.

Трехфазный или однофазный стабилизатор напряжения для генератора оптимально обеспечит качественное электроснабжение круглосуточно при достаточно больших перегрузках сети. Он обеспечит стабильное уравнивание высокого и низкого электричества, легко подавит электромагнитные помехи и максимально защитит современную технику различного назначения от короткого замыкания. Самый высокий критический диапазон (от 65В до 265В) у высокоточных марок тиристоров типа Classic и Ультра.Многие российские электроприборы нашего интернет-магазина имеют тщательно продуманную конструкцию корпуса, благодаря чему легко выдерживают сильные отрицательные температуры (до -30°С) и стабильно функционируют в помещениях с повышенной влажностью воздуха. Купить стабилизатор напряжения для генератора в Москве, Санкт-Петербурге можно по доступной цене. Среди отечественного оборудования для электросетей потребителей переменного тока и напряжения есть абсолютно бесшумные линейки и серии с низким уровнем шума (малошумящие).Работоспособность на протяжении всего времени работы контролируется специальным микропроцессорным блоком управления. Если нет необходимости регулировать критические перепады, то можно использовать режим ручного байпаса, который переключается на электрическое питание напрямую от сети. Цифровой дисплей качественного сетевого оборудования помогает своевременно узнавать важную информацию о текущем состоянии сети. Гарантия на простые и морозостойкие сертифицированные модели (однофазные, трехфазные) для бытового и промышленного применения предоставляется сроком на 1-3 года.

Прежде чем выбрать стабилизатор переменного напряжения, нужно понять, что это за электроаппарат, для чего он нужен. Принцип работы устройства основан на работе автотрансформатора. В зависимости от наличия повышенного или пониженного напряжения в питающей сети автотрансформатор с помощью платы управления снижает или повышает выходное напряжение до 220 В в аппарате и до 380 В в, с точностью от 0,5% до 7%.

Повышение или понижение параметров напряжения происходит за счет включения определенной обмотки у трансформатора с помощью коммутационных ключей у электронных стабилизаторов или установки обмотки трансформатора токосъемного контактора у электромеханического стабилизатора.

Прибор выводит на стандартное значение напряжения (220 В или 380 В) только от стационарной ЛЭП, с определенной погрешностью. В сетевом проводе частота тока составляет 50 Гц, а форма волны напряжения представлена ​​в виде волны (чистая синусоида). Стабилизатор переменного тока защищает технику от короткого замыкания, а некоторые модели от воздействия грозы. Стабилизатор напряжения запрещается устанавливать в цепи после бытового электрогенератора.

На выходе бензинового или дизельного генератора форма напряжения только близка к синусоиде, но имеет пилообразные всплески, частота может отличаться от 50 Гц (от 48 до 52 Гц), напряжение может изменяться в определенном диапазоне .Ток от генератора можно подавать практически ко всем электроприборам напрямую, за исключением котлов отопления, циркуляционных насосов отопления, дорогостоящей аудио- и видеоаппаратуры и другого оборудования, предъявляющего высокие требования к качеству напряжения. Можно поставить перед такими приборами, которые за счет двойного преобразования формируют на выходе чистую синусоиду. Если после генератора поставить стабилизатор напряжения, то он рано или поздно выйдет из строя и перестанет корректировать напряжение, поступающее от генератора. генератор.Ток от генератора нужно завести в дом в обход или после стабилизатора, или через байпас.

Исключение составляют инверторные генераторы, с их помощью они получают переменный ток, по качеству сравнимый с током от стационарной сети. После него стабилизация или коррекция формы напряжения не нужны.

Существует только одна модель стабилизатора, способного изменять форму напряжения от генератора и стабилизировать напряжение после электрогенератора — устройство серии СДП-1/1-3-220.Он выполнен на базе он-лайн ИБП и идеально стабилизирует ток как от генератора, так и от стационарной сети, помимо стабилизации напряжения не пропускает высокочастотные импульсы.

К стабилизатору нельзя подключать сварочный аппарат. Если напряжение в вашей электросети отличается от 220 В, но вам необходимо работать со сварочным аппаратом, то можно использовать ЛАТР — электромеханический автотрансформатор. Следует вручную установить необходимое значение напряжения, но при этом следить, чтобы оно не менялось в сети, иначе оно изменится на выходе после ЛАТР, что может привести к выходу из строя оборудования, подключенного к автотрансформатору.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходят 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трехфазной сети. Соответственно, на однофазную сеть нужно установить однофазный прибор, на трехфазный — трехфазный стабилизатор переменного тока.

Если вы хотите защитить все электроприборы в доме, то стабилизаторы устанавливаются сразу после электросчетчика и автоматических выключателей максимального тока.Если нет необходимости в стабилизации напряжения по всему помещению, то можно приобрести маломощные приборы перед телевизором, отопительным котлом, насосом, холодильником или микроволновой печью. Очень часто в частные дома заводят трехфазную сеть напряжением 380 В, а по дому разводят три фазы 220 В, тогда рационально установить 3 однофазных стабилизатора. Если вам необходимо защитить трехфазный электроприбор (котел, двигатель, автомат), то лучше использовать 1 трехфазный прибор или 3 однофазных стабилизатора на распределительной стойке с БСУ (сетевым блоком управления). Качественные трехфазные стабилизаторы в одном корпусе производятся итальянской фирмой Ortea под ТМ, а российская фирма « » выпускает устройства, рассчитанные на малую мощность (3600, 6000 и 9000 ВА, серия Р-3). Трехфазный стабилизатор в одном блоке содержит три однофазных, по сути это 3 однофазных устройства. Российские производители «Штиль» выпускают трехфазное оборудование по следующей схеме: три однофазных стабилизатора, объединенных общим блоком или стойкой.

После того, как количество фаз определено, нужно выбрать необходимую мощность.Оптимальный вариант: покупатель знает, какой мощности должно быть устройство, например, известна общая разрешенная мощность подключения дома к магистральной линии электропередач.

Второй вариант определения мощности: исходя из силы тока, вводимого автоматами. Силу тока в амперах надо умножить на 220 В, и мы получим мощность в ваттах. В трехфазной сети мощность следует умножить на 3, получится общая трехфазная мощность.

Третий способ: вычислить суммарную мощность всей бытовой техники в комнате. В расчете учитывается фактор пусковых токов. Пусковые токи задаются техникой, включающей электродвигатель, насос или компрессор. При пуске двигатель потребляет мощность в 2-6 раз больше номинальной, поэтому мощность этих электроприборов необходимо рассматривать с учетом пусковых токов. Пусковые токи длятся не более секунды, но существенно влияют на нагрузку, и пренебрегать ими при выборе стабилизатора ни в коем случае нельзя.

Краткий перечень электроприборов с пусковыми токами:

Следующим шагом в выборе стабилизатора является выяснение проблемы с напряжением в магистральной сети.

Если отклонение параметров от нормы небольшое (входное напряжение находится в пределах 155 — 260 В), то устанавливайте базовые стабилизаторы «Штиль» серии Р, серии Прогресс Т, Лидер Ш-30, Вольтер — Ш ряд. При слишком низком или высоком напряжении следует рассматривать устройства специализированных серий: Прогресс ТР (Псков), Лидер В-50, Вольтер ШН или Ш.

Если наблюдается мерцание света, либо в помещении много дорогостоящего и требовательного оборудования, то следует рассмотреть стабилизаторы напряжения с высокой точностью срабатывания и малой погрешностью: серии Progress L или SL, Lider SQ или SQ-I серии Volter PT или серии PTT.

Если в доме установлено большое количество оборудования с пусковыми токами: глубинные насосы, холодильники, мойки Колера и др., то рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки по пусковому току.К таким устройствам относятся устройства серии Прогресс, и , в которых установлено 2 трансформатора, благодаря чему они выдерживают перегрузку в 400%.

Все серии украинских стабилизаторов Volter обладают способностью выдерживать перегрузку до 300%. Стабилизаторы производства завода «Варкон» (Москва) могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как описаны алгоритмы подбора мощности стабилизатора напряжения, приведены примеры подбора моделей устройств, необходимо решить, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице.При отрицательных температурах могут работать украинские стабилизаторы Volter (до -40 ˚C), итальянские однофазные стабилизаторы Vega (до -25 ˚C), трехфазные итальянские устройства Orion и Orion Plus (до -25 ˚C). Работа.

Если вам необходимо установить устройство на улице, лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако внутрь не должны попадать пыль и вода. В шкафу лучше всего установить стабилизаторы Volter, они лучше других работают в сложных климатических условиях. Другие производители качественного оборудования делают стабилизаторы для работы при плюсовых температурах, но их можно устанавливать в неотапливаемом помещении.

Если вы уезжаете на дачу зимой, стабилизатор лучше отключить и утеплить беспыльным теплоизоляционным материалом, чтобы вентиляторы не забивались пылью. Приезжая на дачу зимой, сначала нужно просушить и прогреть помещение, а потом уже включать прибор. Если включать ТЭНы, то питание лучше включить через байпас, а после прогрева переключить байпас на работу через стабилизатор напряжения.

Есть второй способ эксплуатации стабилизаторов при отрицательных температурах, не приспособленный для этого: устройство должно постоянно находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут прогревать воздух внутри стабилизатора напряжения; также можно разместить небольшой нагревательный элемент или мощную лампу накаливания.

Какой тип регулятора напряжения выбрать? Есть два типа устройств: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип работы электромеханических устройств заключается в перемещении токосъемного контактора по обмотке автотрансформатора. Преимущества данного типа агрегата:

• высокая точность работы (+/- 0.5%),
• плавная стабилизация,
• надежность,
• работа при температуре ниже 0 ˚С,
• выдерживают перегрузку до 200% номинальной мощности.

Их недостатки:

• более низкая скорость срабатывания по сравнению с электронными стабилизаторами,
• износ токосъемных контакторов (их нужно будет периодически менять, но замену можно сделать быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электродвигатель). Заменить его не сложно, да и ломается он редко. Надежные электромеханические стабилизаторы производятся итальянской компанией Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные стабилизаторы напряжения переменного тока

Включение и выключение обмоток автотрансформатора осуществляется с помощью полупроводниковых элементов симисторов или тиристоров, в более дешевых моделях — с помощью электронных реле. Их преимущества: высокая скорость работы за счет работы полупроводниковых переключателей, долговечность клавиш, в конструкции отсутствуют механические узлы, испытывающие износ.Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки стабилизаторы бывают трех видов: напольные; напольные с возможностью крепления на стену; напольные с возможностью крепления на распределительную стойку или на стену.

К стабилизаторам можно приобрести дополнительные аксессуары: байпас, распределительную стойку и ДКС. Байпас – это устройство, с помощью которого можно коммутировать переменный ток: он идет через стабилизатор напряжения или байпас, ток коммутируется с помощью ручного тумблера на байпасе.Это устройство следует использовать, когда требуется пустить ток в обход стабилизатора при питании от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас позволяет проводить любые работы со стабилизатором, профилактику, ремонт или замену проводки без коммутации. Коммутационные стойки применяются для трехфазной сети, обеспечивают удобство установки 3-х стабилизаторов (каждый на свою фазу, стойка имеет общий клеммник).Существует 4 вида стоек:

• пустые — для установки и коммутации;
• с байпасом;
• с байпасом и ДКС;
• с BCS без байпаса. БКС — сетевой блок управления, отключающий все стабилизаторы при отключении питания на одной фазе, либо при выходе параметров напряжения за пределы стабилизации. БКС нужен, когда к трехфазному стабилизатору подключают трехфазную нагрузку на 380 В: автомат, насос, плиту. Для данного типа оборудования требуется постоянное питание по всем трем фазам, перебои питания хотя бы по одной из фаз исключены.Для частных домов, к которым подведено три фазы, но внутри дома проводка выполнена по однофазной схеме, установка БКС не требуется. Залогом длительной работы стабилизатора напряжения являются следующие условия:
• соблюдение температурного режима окружающей среды,
• работа без перегрузок по мощности,
• правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Основным показателем качества и надежности является оптимальная цена стабилизатора напряжения. Если эксплуатационные показатели устройства указаны высокие, но при этом оно имеет низкую стоимость, то, значит, оно произведено в Китае, даже если в графе «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, а поставляются они исключительно в СНГ, требований к качеству нет, кроме одного: максимально низкая цена. Качественное оборудование стабилизации напряжения производится в России, Италии и Украине, дешевое – в Китае.В других странах заводов по производству стабилизаторов нет, есть только зарегистрированные там торговые марки. Качественный стабилизатор переменного напряжения – это главный элемент безопасности вашего дома, электрооборудования, залог спокойной и комфортной жизни. Не экономьте на безопасности!

Как выбрать стабилизатор для LED-телевизора

Колебания напряжения — это то, что мы не можем контролировать. К сожалению, скачок напряжения может вывести из строя ваши бытовые электроприборы и нанести непоправимый ущерб.Стабилизатор напряжения обязательно должен быть в вашем доме, если вы не хотите, чтобы ваш телевизор был поврежден, но с учетом того, что на рынке представлены разные бренды, как выбрать правильный стабилизатор для вашего светодиодного телевизора?

Чтобы выбрать стабилизатор для вашего LED-телевизора, вам необходимо проверить ток и номинальную мощность устройства, определить, есть ли у него защита от перегрузки, посмотреть материал обмотки и узнать, какие важные функции имеет стабилизатор.

В этой статье мы дадим вам несколько советов, как выбрать стабилизатор для вашего LED телевизора.Чтобы узнать больше о том, что такое стабилизатор напряжения и для чего он нужен, читайте дальше.

Важность стабилизатора для вашего LED-телевизора

Постоянные колебания напряжения могут повредить ваш LED-телевизор и другую бытовую технику. Приобретение стабилизатора напряжения имеет решающее значение для защиты вашего телевизора и обеспечения его длительного использования.

Если вы покупаете стабилизатор впервые, выбор стабилизатора может показаться вам сложным. К счастью, мы сделали за вас домашнее задание, и вот советы, которые помогут вам выбрать стабилизатор для вашего телевизора:

Определение рабочего диапазона стабилизатора

Одна из первых вещей, которую вы должны знать перед покупкой стабилизатора, это определить диапазон входного напряжения, который есть у вас дома.В Соединенных Штатах рекомендуется входное напряжение 120 В. После этого; нужно покупать стабилизатор в пределах заявленного диапазона.

Чтобы получить максимальную мощность, вам нужно умножить 120 на максимальный номинальный ток телевизора, который вы подключаете к стабилизатору. Вам также нужно будет добавить запас прочности 25%, чтобы получить рейтинг стабилизатора. Вы можете сохранить буфер для любых дополнительных устройств, которые вы захотите добавить в стабилизатор.

Если вы приобретете стабилизатор в диапазоне 114 В-126 В, стабилизатор отключит подачу тока, когда напряжение упадет ниже 114 В или выше 126 В.Вы можете быть уверены, что устройство предотвратит попадание тока на ваш телевизор.

Если напряжение находится в пределах рабочего диапазона, стабилизатор работает над регулированием входного напряжения и устанавливает его в нужном диапазоне выходного сигнала. Проверьте номинальную мощность, ток и напряжение стабилизатора.

Также необходимо учитывать импульсный ток, который протекает при включении стабилизатора. Если вы обнаружите, что номинал стабилизатора напряжения указан в ваттах, вам необходимо принять коэффициент мощности равным 0.8.

Еще стоит отметить, что если вы планируете подключить к стабилизатору еще один прибор, вам лучше купить сетевой стабилизатор. Все, что вам нужно, это установить стабилизатор между основным источником питания дома и другими приборами. Стабилизатор сглаживает колебания напряжения от основного источника питания, обеспечивая постоянное электроснабжение.

При просмотре характеристик каждого устройства необходимо проверить размер экрана телевизора в дюймах. Мощность стабилизатора измеряется в кВА, амперах или ВА.Не беспокойтесь о том, чтобы получить точную потребляемую мощность вашего телевизора, поскольку характеристики большинства устройств указывают на пригодность в зависимости от размера экрана.

Расчет характера нагрузки

Характер нагрузки, подключенной к стабилизатору, является важным аспектом, который нельзя игнорировать. Вам нужно отметить мощность для LED телевизора, который будет подключен к стабилизатору. Общая потребляемая мощность или ватты дадут вам нагрузку на стабилизатор.

Вы обнаружите, что большинство стабилизаторов рассчитаны на ВА или кВА, что эквивалентно 1000 ВА.Если вы получили нагрузку в ваттах, вы можете увеличить значение на 20%, чтобы получить необходимый размер ВА. Двадцать процентов подходит для большинства жилых систем.

Что следует знать о рабочем диапазоне стабилизатора

Стабилизаторы

имеют разные рабочие диапазоны: диапазон напряжения, в котором устройство работает, входное напряжение сети и выдает желаемое выходное напряжение. Вам нужно выбрать стабилизатор, который соответствует колебаниям и скачкам напряжения в вашем доме.

Проверить защиту от перегрузки

При покупке стабилизатора для LED-телевизора необходимо найти стабилизатор с защитой от перегрузки.Эта функция очень важна, так как она отключает выход стабилизатора при перегрузке напряжения центральной сети или неожиданном коротком замыкании. Вы можете быть уверены, что ваш телевизор защищен от высокого напряжения за пределами рабочего диапазона телевизора.

Стабилизаторы с защитой от перегрузки имеют схемы защиты, предотвращающие перегрузку регулятором в стабилизаторе или запрещающие стабилизацию напряжения при превышении током нагрузки верхнего предела.

Некоторые модели могут потребовать ручного сброса стабилизатора, чтобы вернуть его в действие, когда ток нагрузки превысит указанные пределы.

Выберите предпочтительный материал корпуса

Материал корпуса помогает защитить электрическую цепь стабилизаторов, обеспечивая точную и эффективную работу устройства без каких-либо внешних помех. Обычные материалы включают листовой металл, пластик и АБС. Вы обнаружите, что большинство стабилизаторов сделаны из АБС-пластика и пластика.

Пластик является непроводящим материалом, что означает, что он не подвержен коррозии и ударопрочный. Кроме того, пластик водостойкий и очень прочный. С другой стороны, ABS известен своими электроизоляционными свойствами и ударной вязкостью.

Узнайте о вариантах монтажа

Монтаж не имеет большого значения при выборе стабилизатора для телевизора. Однако, если вокруг телевизора есть места, которые могут намокнуть, необходимо рассмотреть варианты крепления. Найдите место, которое защитит стабилизатор от влаги, жары и детей. Некоторые стабилизаторы напряжения имеют настенную конструкцию, что упрощает их крепление к стене.

Настенный монтаж защищает ваших детей от риска поражения электрическим током и предотвращает любые случайные повреждения.

Обратите внимание на светодиодные индикаторы

Еще одна функция стабилизатора, на которую следует обратить внимание, — это светодиодные индикаторы. Эти индикаторы имеют функцию отображения входного/выходного напряжения. Также можно отслеживать уровни колебаний напряжения и проверять работоспособность стабилизатора и электроприборов. Цифровые модели более надежны и точны. Они также адаптированы к подключенной нагрузке.

Найти стабилизатор с защитой от перенапряжения

Помимо защиты от перегрузки, важно найти стабилизатор с защитой от перенапряжения для вашего телевизора. Эта функция помогает защитить ваш прибор от внезапного повышения напряжения в случае короткого замыкания или удара молнии.

Не забывайте о системе задержки времени

Кратковременное отключение питания менее чем на десять секунд может привести к блокировке компрессора. Когда это происходит, двигатель потребляет сильный ток, а это означает, что компрессор также нагревается.Проблема в том, что система защиты от перегрева может отключить подачу питания, что приведет к отключению компрессора.

Стабилизатору нужна покадровая съемка при небольшом отключении питания. Это обеспечивает балансировку потока тока, что способствует бесперебойной работе. Функция задержки включения ожидает окончания времени задержки, поскольку отключение питания нарушает работу компрессора.

Узнайте, есть ли на модель гарантия

Большинство производителей стабилизаторов предоставляют гарантийный срок от трех до пяти лет, чтобы гарантировать защиту вашего телевизора.Выбирайте стабилизатор с гарантией не менее года, так как это говорит о том, что производитель уверен в качестве продукта.

Выбор материала обмотки

Материал обмотки способствует проводимости, что делает его важным аспектом при оценке различных стабилизаторов. Обычно используются алюминий или медь, так как эти материалы являются хорошими проводниками электричества. При этом выделяется меньше тепла и снижаются потери мощности, что приводит к лучшему коэффициенту мощности.

Обратите внимание, что рейтинг алюминия меньше, чем у меди. Это означает, что часть поперечного сечения обмотки должна быть увеличена, чтобы получить равные характеристики. Небольшие количества меди лучше, чем алюминий.

Проверьте грузоподъемность

Также следует учитывать величину нагрузки, которую вы собираетесь подключить к стабилизатору. Вам нужно будет отметить мощность устройств, которые вы собираетесь связывать со стабилизатором. Суммарная энергия, потребляемая этими приборами, даст вам нагрузку стабилизатора в ваттах.

Проверка наличия входного-выходного автоматического выключателя

Помимо защиты от перегрузки, правый стабилизатор должен иметь входной/выходной автоматический выключатель. Функция обеспечивает защиту по току и отключается, если вход/выход становится ниже или выше заданного уровня. Вы обнаружите, что некоторые модели поставляются с входными автоматическими выключателями в стандартной комплектации, а в других они поставляются в качестве опции.

Рассмотреть возможность обхода

Переключатель байпаса делает возможным осмотр и техническое обслуживание, подключая нагрузку непосредственно к сети и отключая стабилизатор напряжения.Некоторые модели стандартно поставляются со встроенным байпасом, в то время как другие должны быть оснащены настенными внешними переключателями для работы.

Проверка уровня шума стабилизатора

Еще одна часто упускаемая из виду характеристика – уровень шума стабилизатора. Некоторые модели издают гудящий звук, исходящий от трансформатора, который может отвлекать внимание. Вы можете прочитать обзоры, чтобы узнать больше о способности конкретного стабилизатора справляться с уровнем шума перед покупкой.

Учитывайте стоимость стабилизатора

Другим фактором, который необходимо учитывать, является стоимость стабилизатора напряжения. Цены на стабилизаторы зависят от их внутренних частей. Вам нужно иметь бюджет и определить, сколько вам нужно потратить, чтобы получить устройство. Большинство стабилизаторов доступны по цене и практически не выдерживают колебаний.

Определение регулируемости стабилизаторов телевизора

Некоторые производители разрабатывают стабилизаторы для телевизоров, которые можно приспособить к различным приборам или оборудованию.Стабилизатор, который можно использовать более чем для одного устройства, универсален и дает вам больше возможностей. Цифровые стабилизаторы для телевизоров универсальны и обеспечивают точную информацию.

Вам нужно найти стабилизатор, который лучше всего подходит для вашего помещения. Если у вас мало места на полу, вы можете подумать о настенном креплении, так как процесс установки проще и быстрее.

Все, что вы должны знать о стабилизаторах напряжения

Вы когда-нибудь задумывались, как работают стабилизаторы? Вот что вам нужно знать о стабилизаторах напряжения, о том, как они работают и что делает их уникальными:

Что такое стабилизатор напряжения и для чего он нужен?

Стабилизаторы

также известны как безопасные регуляторы напряжения.Они стабилизируют напряжение в сети перед подачей питания на подключенное оборудование.

Стабилизатор контролирует колебания напряжения, которые попадают в ваше электрическое оборудование, такое как телевизоры. Он действует как защита между оборудованием и сетью, постоянно проверяя и стабилизируя изменения напряжения. Работа стабилизатора гарантирует, что ваш электроприбор получит постоянный стабилизированный диапазон напряжения, что обеспечит долгий срок службы и бесперебойную работу.

Как стабилизатор напряжения защищает ваш телевизор?

Стабилизаторы

поставляются с электронной схемой, которая переключается с необходимыми ответвлениями встроенного автотрансформатора через качественные электромагнитные реле для создания необходимого напряжения.

В случае, если подаваемое напряжение выходит за пределы указанного диапазона, имеется механизм, который переключает требуемый отвод трансформатора, тем самым приводя подачу напряжения в безопасный диапазон.

Стабилизатор выявляет любые колебания мощности и регулирует их, чтобы обеспечить равномерный диапазон выходного напряжения для телевизора. В стабилизаторах также используются автотрансформаторы с автоматическими переключателями ответвлений для управления выходным напряжением. Блок с высокой рабочей мощностью приводит к значительному количеству обмоток на трансформаторе, что приводит к более массивному и дорогому стабилизатору.

Имеют ли новейшие телевизоры встроенную стабилизацию напряжения?

Современные телевизоры имеют панели OLED, QLED и LED, что означает, что они тоньше и не имеют достаточно места для размещения цепей стабилизатора. Современные телевизоры не нуждаются в стабилизаторе для работы, но он необходим, если вы испытываете внезапный всплеск электрического тока и скачки напряжения.

Последние модели телевизоров имеют широкий диапазон рабочего напряжения от 90В до 190В. Обратите внимание, что это может отличаться в зависимости от размера экрана и бренда.

Вы можете отказаться от установки стабилизатора для телевизора, если ваша модель имеет широкий диапазон напряжения и низкие колебания. Также рекомендуется приобрести стабилизатор, предназначенный для светодиодных телевизоров, поскольку они чувствительны к скачкам и колебаниям напряжения. Правильный стабилизатор не только повышает производительность телевизора, но и обеспечивает его долговечность.

Разница между стабилизатором напряжения и регулятором напряжения

Хотя регулятор напряжения похож на стабилизатор напряжения, это разные устройства. Они оба стабилизируют напряжение, но различаются по тому, как они это делают.

Регулятор напряжения обеспечивает постоянное напряжение на выходе без изменения тока нагрузки, а стабилизаторы напряжения обеспечивают стабильное напряжение на выходе без каких-либо изменений входного напряжения.

Где установить стабилизатор для LED-телевизора?

Положение стабилизатора имеет решающее значение. Это потому, что через стабилизатор проходит электричество, и вы не хотите подвергать своих детей или домашних животных поражению электрическим током.Стабилизатор напряжения рекомендуется устанавливать выше уровня пола. Убедитесь, что стабилизатор находится на безопасном расстоянии от детей, воды или другой работающей линии тока. Лучше всего, если он будет прикреплен к стене.

Что такое колебания напряжения и могут ли они вывести из строя ваш телевизор?

В США рекомендуемое входное напряжение должно составлять 120 В и находиться в диапазоне от 114 В до 126 В. Когда входное напряжение падает ниже 114 В или поднимается выше 126 В, это называется флуктуацией напряжения.

Автоматический выключатель помогает защитить электрическую цепь от любого повреждения, которое может произойти из-за короткого замыкания или перегрузки по току. Вот почему в большинстве домов есть предустановленные автоматические выключатели, поскольку цепь размыкается и предотвращает повреждение телевизора.

Возможно, вы не испытаете всплеск напряжения при восстановлении подачи тока. Низкое напряжение может повредить прибор. Это относится к электроприборам с компрессорами или двигателями. Установка стабилизатора напряжения гарантирует, что ток проходит через стабилизатор и подается на устройство.

Вы когда-нибудь задумывались, что вызывает колебания напряжения? Колебания напряжения могут возникать по разным причинам. Тем не менее, основной причиной изменения является первичное поступление электроэнергии в сеть. Неправильная проводка или недостаточное заземление также могут вызвать колебания напряжения.

Некоторые люди могут испытывать колебания напряжения при включении мощных приборов, таких как насосные агрегаты, кондиционеры или электродвигатели. Большинство колебаний также происходит из-за перегрузки.

Часто задаваемые вопросы о стабилизаторах напряжения

Некоторые часто задаваемые вопросы о стабилизаторах включают:

Какое потребление электроэнергии стабилизаторами напряжения?

Потребление электроэнергии стабилизатором напряжения зависит от его КПД, большинство из которых имеет КПД 95%.Большинство стабилизаторов потребляют около 4% от максимальной нагрузки. Это означает, что если у вас есть стабилизатор на 1000 ВА, он может потреблять примерно 40-50 Вт при пиковой нагрузке. Если у вас этот стабилизатор работает 10 часов, он будет потреблять около 0,4 единицы электроэнергии.

Если стабилизатор остается включенным на долгие часы, потребляется много электроэнергии, поэтому вам следует избегать использования сетевого стабилизатора и вместо этого выбирать стабилизатор напряжения, чтобы свести к минимуму влияние на ваши счета за коммунальные услуги.

Какие компоненты стабилизатора напряжения?

Стабилизатор напряжения состоит из электронной схемы, трансформатора и реле.Когда стабилизатор распознает падение входного напряжения, он позволяет электромагнитному реле добавить дополнительное напряжение, чтобы компенсировать потерянное напряжение. Когда входящее напряжение выше рекомендуемого значения, стабилизатор активирует электромагнитное реле для снижения напряжения и доведения его до стандартного значения напряжения.

Что означает пороговое значение стабилизатора?

Стабилизаторы

предназначены для работы в определенном диапазоне напряжений. Это означает, что если диапазон входного напряжения выходит за пределы рабочего диапазона, то стабилизатор автоматически отключает подачу питания для обеспечения безопасности вашего оборудования.

Хороший пример, когда ваш стабилизатор имеет рабочий диапазон от 120В до 260В. Это означает, что 120 В — это нижнее пороговое значение, а 260 В — верхнее пороговое значение для стабилизатора.

Почему мой стабилизатор шумит?

Стабилизаторы, как правило, издают два типа звука: один может представлять собой потрескивание, а другой — жужжание. Треск исходит от короткого замыкания, а может быть и при заземлении проводов внутри стабилизатора.Гудящий звук может издаваться трансформатором внутри.

В то время как гудящий звук является типичным, треск должен быть проверен экспертом, так как он не только увеличивает вероятность возгорания, но также может разрушить внутренние части стабилизатора.

Существуют ли разные стабилизаторы?

Да, для разных приборов есть разные стабилизаторы. Стабилизаторы напряжения разрабатываются в зависимости от устройства, для которого они предназначены. Эти устройства также классифицируются в зависимости от характеристик конкретного устройства и предела энергии.Обратите внимание, что каждый бытовой прибор имеет лимит энергии. Это пределы, которые используют инженеры для создания различных стабилизаторов.

Общие стабилизаторы включают стабилизаторы для холодильников, стабилизаторы для кондиционеров, цифровые стабилизаторы для LED-телевизоров, стабилизаторы для стиральных машин, стабилизаторы для ЭЛТ и стабилизаторы для магистральных сетей.

Автоматические стабилизаторы напряжения применяются на нефтяных вышках, генераторных установках, аварийном электроснабжении и т.д. Устройство обеспечивает переменное напряжение, что можно сделать без изменения фазового сдвига или коэффициента мощности.Вы обнаружите, что большинство крупногабаритных стабилизаторов закреплены на распределенных линиях постоянно.

Есть ли разница между стабилизатором напряжения и инвертором?

Инвертор преобразует постоянный ток в переменный, позволяя электроприборам работать даже без питания. Инверторы также поставляются с аккумулятором, который позволит вам накапливать электроэнергию.

Это электричество используется в случае отключения электроэнергии. Однако стабилизатор напряжения не работает как инвертор. Его функция заключается в стабилизации входного тока и обеспечении того, чтобы подключенный к нему прибор получал электроэнергию в заданном диапазоне напряжения. Стабилизатор перестает работать при отключении электроэнергии или отключении электричества.

Сэкономит ли стабилизатор электроэнергию?

Стабилизатор напряжения предназначен не для экономии электроэнергии, а для контроля колебаний напряжения и защиты прибора от повреждений, вызванных этими скачками напряжения. Хотя это может сэкономить немного энергии, это не одна из функций, на которые следует обращать внимание при выборе стабилизатора.

Почему стабилизаторы имеют выход с временной задержкой?

Вы заметите, что когда вы включаете вход стабилизатора, он включается автоматически. Однако некоторые стабилизаторы, предназначенные для больших нагрузок, будут иметь на выходе функцию временной задержки.

Это означает, что выход стабилизатора включается с временной задержкой, которая может составлять одну-две минуты. Функция выхода с временной задержкой предназначена для обеспечения безопасности вашего оборудования в случае частых колебаний напряжения в вашем регионе.

Можно ли отремонтировать стабилизатор напряжения?

Да, стабилизатор можно отремонтировать. Иногда некоторые проблемы незначительны и могут быть решены с помощью инструкции по эксплуатации. Тем не менее, вы должны доверить работу по ремонту надежному и проверенному специалисту.

Могу ли я использовать стабилизатор телевизора для других устройств?

К сожалению, вы не можете использовать один и тот же стабилизатор для всех устройств. Хороший пример — стабилизатор, предназначенный для переменного тока, который нельзя использовать в холодильнике, и наоборот.Кроме того, стабилизатору кондиционера потребуются такие функции, как тепловая перегрузка и система временной задержки, которые могут не понадобиться для стабилизатора холодильника.

Почему мой стабилизатор горит красным светом при отсутствии выходного напряжения?

Стабилизатор, который горит красным светом без выходного напряжения, указывает на то, что входное напряжение стабилизатора находится вне рабочего диапазона, что означает, что стабилизатор находится в режиме отсечки. Если это произошло, рекомендуется проверить напряжение в вашем доме и подождать, пока оно вернется в стандартный рабочий диапазон.

Предположим, вы заметили, что напряжение постоянно выходит за пределы рабочего диапазона стабилизатора. В этом случае вам может понадобиться стабилизатор с широким рабочим диапазоном, который соответствует напряжению в вашем доме.

Должен ли я использовать стабилизатор ЭЛТ-телевизора для моего светодиодного телевизора?

Вы не должны использовать стабилизатор напряжения, предназначенный для ЭЛТ-телевизора, на вашем LED-телевизоре. Более того, светодиодные телевизоры имеют другой рабочий диапазон, чем ЭЛТ-телевизоры. Обратите внимание, что светодиодные телевизоры чувствительны к скачкам и колебаниям напряжения, поэтому вам нужно выбрать стабилизатор, предназначенный для светодиодного телевизора.

Стабилизатор, разработанный для светодиодных телевизоров, сделает ваш телевизор более долговечным и повысит его производительность.

Есть ли разница между однофазным стабилизатором и трехфазным стабилизатором?

Есть разные фазированные стабилизаторы. Однофазный стабилизатор хорошо подходит для бытового использования. Он обеспечивает фиксированное количество потребляемой мощности, что означает, что вы можете использовать его с небольшим холодильником, лампами/вентиляторами и телевизором. Тем не менее, если вам нужно стабилизировать весь дом, вам следует приобрести трехфазный стабилизатор.Трехфазный стабилизатор идеален, если вы используете телевизор, водонагреватель и другие энергоемкие приборы.

Последние мысли

В современных стабилизаторах для LED-телевизоров используются передовые и надежные технологии, предназначенные для защиты телевизора от скачков и колебаний напряжения.

Не забудьте проверить рабочий диапазон стабилизатора, защиту от перегрузок, варианты монтажа и наличие гарантии. Выберите лучший вариант для использования этих параметров. Правильный стабилизатор защитит ваше устройство от повреждений, вызванных колебаниями, и защитит ваших детей от поражения электрическим током.

Рой является основным создателем контента здесь, в Home Theater Heroes . Он так же увлечен планированием установки домашнего кинотеатра, как и ее сборкой. Он ведет блог об ИТ, кибербезопасности, бизнесе и многом другом по адресу Davis Tech Media .

Схема автоматического стабилизатора напряжения

Стабилизатор напряжения представляет собой устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 до 255 В переменного тока. Иногда в линии переменного тока появляются колебания напряжения или всплески. Если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не вызовут проблем с приборами.Он защищает любое электронное устройство, подключенное к нему, от повреждения. Автоматический стабилизатор напряжения является очень хорошим примером силовой электроники проектов .

На рынке представлены различные разновидности стабилизаторов напряжения. Но мы также можем сделать их дома в соответствии с нашими потребностями и требованиями.

важные моменты стабилизатора напряжения

Перед сборкой этого устройства следует помнить о следующих моментах и ​​спецификациях, чтобы устройство, которое мы собираем, могло работать должным образом и давать нам желаемые результаты:

• Диапазон входного напряжения должен быть от 150 до 260В.
• Диапазон выходного напряжения должен составлять от 200 до 240 В.
• Форма волны или частота входных/выходных напряжений не должны изменяться.
• Материал, используемый в нем, не должен быть слишком дорогим, иначе не было бы смысла делать его дома, преодолевая все трудности, вместо этого можно просто купить дешевый на рынке. Поэтому он не должен быть дорогим.
• В окончательном виде изделия не должно быть варисторов и переменных резисторов.
• Всего в схеме используется 4 реле.
• Используемый автотрансформатор имеет 4 дополнительных отвода, настроенных на 165В, 190В, 215В и 240В, все с разницей около 25В.
• Используемый микроконтроллер r — PIC 16F873A.

Автоматический стабилизатор напряжения рабочий

Микроконтроллер формирует сигналы управления, а четыре реле используются с автотрансформатором для управления и преобразования напряжения.Входное напряжение определяется микроконтроллером, и он пытается удерживать выходное напряжение в заданных пределах, переключая реле. Из четырех реле два переключают соединение между ответвлениями 165В, 190В и 240В, одно переключает выходное соединение между ответвлениями 215 и 240, а последнее является главным реле включения/выключения, которое отключает выход в случае аварии. низкие и высокие режимы резки. Интерфейс реле с микроконтроллером очень прост.

Стабилизатор напряжения ИЗМЕРЕНИЕ ВХОДНОГО НАПРЯЖЕНИЯ

В первую очередь для преобразования входного переменного напряжения в постоянное используется мостовой выпрямитель , за которым следует большой конденсатор, сглаживающий постоянное напряжение. А с помощью схемы делителя напряжения мы понижаем постоянное напряжение, чтобы микроконтроллер мог его принять. После долгих размышлений и экспериментов соотношение резисторов схемы делителя напряжения было выбрано равным (47 кОм * 6): 3,3 кОм. схема в этом соотношении работает лучше, а также снижается рассеиваемая мощность.

На выходе схемы делителя напряжения подключена схема фиксации, образованная двумя диодами. Напряжение будет зафиксировано одним из диодов, когда он начнет работать в режиме прямого смещения после получения высокого напряжения.Оно будет примерно 5,7В. Если на выходе делителя напряжения появится низкое напряжение, то другой диод начнет работать в режиме прямого смещения и зафиксирует напряжение на -0,7. Эти напряжения затем могут спокойно поступать на АЦП микроконтроллера. Диоды Шоттки можно использовать для улучшения фиксации напряжения.

Входное сопротивление АЦП и входных конденсаторов — две вещи, которые могут повлиять на правильную работу схемы:

• Если входной конденсатор очень большой, то его разрядка будет медленнее, и мы не сможем быстрый или быстрый ответ. После использования различных конденсаторов мы обнаружили, что конденсатор емкостью 22 мкФ лучше всего подходит, поскольку его отклик был эффективным в случае постоянного напряжения, а также пульсаций.
• Для корректного измерения уровня постоянного тока АЦП ПОС подключаем конденсатор на выходе делителя напряжения. Это обеспечит параллельную емкость внутреннему конденсатору АЦП. Время выборки АЦП также было скорректировано, чтобы мы могли получить точные результаты.

КАЛИБРОВКА автомата Стабилизатор напряжения

Для целей калибровки мы поместили переключатель в цепь.Когда этот переключатель активируется и мы сбрасываем микроконтроллер, то контроллер переходит в режим калибровки. Это будет единственный переменный резистор, который мы использовали в схеме, и он необходим, потому что может быть много несоответствий в различных компонентах и ​​их выводах в схеме. На выходы могут влиять допуск резисторов и вариации прямого падения напряжения на диодах, а также многие другие факторы. Мы подключим переменный резистор в нашу схему делителя напряжения и, изменяя значения сопротивления, мы сможем получить требуемый выход.

Переменный резистор в этой схеме не надежен, и в условиях переменного высокого и низкого напряжения нам нужна постоянство в работе этой схемы в течение более длительных периодов времени, поэтому мы решили не использовать переменный резистор в конечном продукте.

автоматический стабилизатор напряжения с использованием микроконтроллера

Когда микроконтроллер входит в режим калибровки, контроллер показывает измененное входное напряжение. Мы можем измерить реальное напряжение с помощью вольтметра.Изменяем переменное сопротивление и микроконтроллер показывает другое напряжение. Кодирование АЦП микроконтроллера выполняется таким образом, что результат АЦП преобразуется в уровень напряжения переменного тока. Также вводится константа, которая умножается на целое выражение, и когда мы изменяем значение переменного резистора, значение постоянной также изменяется, что можно увидеть на семисегментном дисплее. Микроконтроллер сохраняет это значение в своей EEPROM .

При запуске контроллер проверяет калибровку.Постоянное значение было сохранено в EEPROM, контроллер извлекает данные, и теперь это значение будет использоваться во всех дальнейших расчетах напряжения. При первом запуске микроконтроллера он ожидает калибровки, если переключатель нажат и калибровка выполнена, то переключатель размыкается и константа сохраняется в EEPROM и выполняются дальнейшие операции.

После успешной калибровки теперь мы можем удалить переключатель и переменный резистор из схемы.Переключатель и переменный резистор могут понадобиться только сейчас, если мы хотим перекалибровать схему, в противном случае они больше не требуются в схеме.

Стабилизатор напряжения  реле и ответвления трансформатора

В приведенной выше конфигурации показаны различные ответвления трансформатора с реле. Переключение входа осуществляется между 165 В, 190 В и 240 В, а для выхода — 240 В и 215 В. В этой схеме мы использовали простой автотрансформатор.Вспомогательная обмотка используется для питания схемы, также показано соотношение витков:

схема автоматического стабилизатора напряжения

Обе части схемы автоматического стабилизатора напряжения показаны ниже. Вы можете использовать эти схемы.Схема автоматического стабилизатора напряжения 2Схема автоматического стабилизатора напряжения

Стабилизатор напряжения  СХЕМА работы

Для схемы микроконтроллера мы используем внешний кварц 4 МГц.Это необходимо, поскольку в PIC 16F873A нет внутреннего кристалла. Вход постоянного тока 5 В используется для питания микроконтроллера. Вспомогательная обмотка автотрансформатора 12,5В. Это напряжение не будет сильно меняться, потому что схема и реле также будут регулировать это напряжение. Этот переменный ток преобразуется в постоянный с помощью выпрямителя, а затем фильтруется конденсатором. Также используется регулятор напряжения 7805, который принимает отфильтрованный постоянный ток. Также используется развязывающий конденсатор, расположенный рядом с микроконтроллером.

Напряжение постоянного тока, поступающее на 7805 , также используется для питания реле. Но не напрямую, так как напряжение все же немного превышает номинальное напряжение реле. Таким образом, мы пропускаем это напряжение через четыре последовательных диода, которые уменьшают напряжение на 2,8 В. Микроконтроллер управляет переключением реле, но он не может обеспечить ток, необходимый для работы реле, поэтому мы используем транзисторы для усиления значения тока.

Переходя к семисегментному дисплею, три семисегментных дисплея, используемых в схеме, переключаются один за другим, что сводит к минимуму количество выводов, необходимых для их управления.Но это происходит так быстро, что мы не можем понять это, просто взглянув на них. Частота обновления составляет 167 Гц, то есть дисплей обновляется 167 раз в секунду. Для достижения необходимой яркости мы соединили семь транзисторов с семисегментными дисплеями.

Мы использовали три светодиода в схеме, которая также показывает задержку, отсечку низких или высоких частот или просто нормальный режим контроллера. Это был весь процесс изготовления автоматического стабилизатора напряжения в домашних условиях. Мы надеемся, что, следуя инструкциям правильно, вы сможете сделать его и дома, а также модифицировать его в соответствии со своими требованиями.

Как сделать своими руками автомобильный стабилизатор напряжения (PIVOT RAIZIN VS-1) и кабель заземления (HKS Mega Thick 8GA)

Как самостоятельно установить автомобильный стабилизатор напряжения (PIVOT RAIZIN VS-1) и кабель заземления (HKS Mega Thick 8GA 5) -Point)

Недавно я купил автомобильные аксессуары в интернет-магазине Max Audio, одном из крупнейших автомобильных онлайн-магазинов в Малайзии. Я купил 2 шт., автомобильный стабилизатор напряжения, Pivot Raizin VS-1 за 145 ринггитов и кабель заземления HKS Mega Thick 8GA 5-Point за 65 ринггитов.

Согласно описанию Pivot Raizin VS-1, указанному на этикетке упаковки, продукт способен улучшить характеристики автомобиля, сэкономить топливо и улучшить электронные компоненты автомобиля при использовании вместе с заземляющими кабелями. Pivot Raizin VS-1 стабилизирует подачу напряжения от генератора и аккумулятора, а также снижает электрические помехи от схем автомобиля.

Пакет Pivot Raizin VS-1 прибыл в мой офисКабель заземления HKS Mega Thick 8GA 5-Point

Технически я не ожидаю повышения производительности от этого продукта, как заявлено в описании упаковки, как показано на изображении ниже.

Пока электрическая цепь автомобиля имеет надлежащее заземление и соединение цепи все еще работает на оптимальном уровне, у пользователя нет причин устанавливать это устройство в свой автомобиль. Поверьте мне, я когда-то изучал электронику и электротехнику. Кабели могут улучшить соединение схемы старого автомобиля и улучшить его характеристики.

Pivot Raizin VS-1 ОписаниеPivot Raizin VS-1 Заднее описание на японскомПреимущества установки Pivot Raizin VS-1 в автомобиль машина:

Pivot Raizin VS-1 Инструкция

Кстати, так как моя машина до сих пор считается новой машиной(моей Тойоте Виос всего 3-4 года со дня постройки), вам должно быть интересно, почему я до сих пор покупаю эти продукты, поскольку они не дадут мне никакого повышения производительности моей машины.

Причина, по которой я купил этот Pivot Raizin VS-1 и HKS Mega Thick 8GA 5-Point, — это улучшение внешнего вида 🙂

Это выглядит круто, когда мы открываем моторный отсек нашего автомобиля и видим крутой синий гаджет с разноцветными кабелями, окружающими двигатель. Бэй, тебе так не кажется? 🙂

Теперь перейдем к разделу установки своими руками:

Установка стабилизатора напряжения Pivot Raizin VS-1 своими руками на автомобильный аккумулятор

Схема стабилизатора напряжения Pivot Raizin VS-1 очень проста, изделие состоит только из 4 основных компонента: конденсатор и некоторые другие резисторы, индуктор и светодиод в качестве индикатора.

Blue Pivot Raizin VS-1

1. Первым этапом установки является приклеивание акрилового прочного двухстороннего скотча на заднюю часть корпуса Pivot Raizin VS-1.Pivot Raizin VS-1 и акрилового прочного двухстороннего скотча
2. Откройте моторный отсек автомобиля и найдите место для установки стабилизатора напряжения Pivot Raizin VS-1.
   **Внимание! Попробуйте установить стабилизатор напряжения в месте, где маловероятно попадание воды в устройство. Этот чехол Pivot Raizin VS-1 не является полностью водонепроницаемым.На минусовой клемме есть небольшой зазор. Pivot Raizin VS-1 Зазор на отрицательной клемме

   ** В инструкции пользователю предлагается устанавливать кабельные клеммы вниз, чтобы уменьшить вероятность попадания воды в цепь.

3. Очистите поверхность, на которую мы будем прикреплять Pivot Raizin VS-1. Убедитесь, что клемма кабеля стабилизатора напряжения может подключаться к клемме автомобильного аккумулятора без чрезмерного натяжения кабелей. Для себя я прикрепляю свой стабилизатор напряжения к верхней части блока предохранителей клеммой внутрь кузова автомобиля.Шарнир Raizin VS-1 подключается к автомобильному аккумулятору
4.  Красная клемма стабилизатора напряжения Pivot Raizin VS-1 подключается к положительной клемме, а черная клемма подключается к отрицательной клемме аккумулятора. Отвинтите оба соединителя клемм аккумуляторной батареи и подсоедините кабели шарнира, затем затяните винт, как показано на рисунке ниже:Стабилизатор напряжения подключен к положительной клемме автомобильного аккумулятораСтабилизатор напряжения подключен к отрицательной клемме автомобильного аккумулятора
5. Красивый синий светодиод Pivot Raizin VS-1 загорится, если мы выполним правильное подключение.Стабилизатор напряжения Pivot Raizin VS-1 Light Up

   На этом установка стабилизатора напряжения Pivot Raizin VS-1 на автомобильный аккумулятор завершена 🙂

6. Далее мы собираемся установить кабели заземления в моторном отсеке. Эти этапы установки занимают гораздо больше времени, так как мне трудно найти правильные точки для подключения кабелей к определенному месту, кроме того, в некоторых точках сложно выполнить установку заземляющих кабелей.

Кабель заземления (HKS Mega Thick 8GA, 5-точечный) Установка

1. В комплект поставки кабеля заземления входят 4 набора винтов и гаек, 5 кабелей и удлинитель разъема отрицательной клеммы.Без колебаний давайте установим удлинитель разъема отрицательной клеммы. Заземляющий кабель (HKS Mega Thick 8GA, 5-точечный удлинитель разъема отрицательной клеммы
).
2. Кабель заземления HKS Mega Thick 8GA 5-Point поставляется с 5 кабелями различной длины. Кабель заземления HKS Mega Thick 8GA 5-Point Заземляющий кабель HKS Mega Thick 8GA 5-Point различной длины
3. 5 точек, которые рекомендуются для подключения заземляющего кабеля, взяты от Pivot Raizin:
   i) Автомобильная головка — это улучшит нашу электронную систему автомобиля; ДВС и ЭБУ
   ii) Кузов автомобиля – Стабилизированная электронная система, такая как ДВС и улучшенная яркость фар
   iii) Блок цилиндров двигателя – Это улучшит систему зажигания от свечи зажигания; повысить производительность
   iv) Генератор переменного тока – повышенная стабильность электричества
   v) Распределитель/стартер – улучшить запуск двигателя и розжиг; лучшая производительность
4. Теперь установим кабели заземления в машину.Первая точка установки находится в точке Toyota Vios Bulk Head. Выберите подходящую длину кабеля, соответствующую длине кабельного соединения. Кабель заземления HKS Mega Thick 8GA 5-Point at VVT-i Bulk Head
5. Затем подключите следующий кабель к кузову автомобиля. Это 1-й способ подключения к отрицательной клемме. Осталось еще 2. Используйте кабельные стяжки, чтобы связать кабель, кабельная стяжка предотвратит перемещение заземляющего кабеля и предотвратит его плавление в случае, если кабель случайно коснется горячей части.Кабель заземления HKS Mega Thick 8GA 5-Point на VVT-i Car Body
6. Второе соединение будет от отрицательной клеммы аккумулятора к цилиндру двигателя. Чтобы добраться до резьбовой части, я должен снять крышку двигателя. Крышку двигателя можно снять, отвинтив 4 винта. Крышка двигателя Toyota Vios VVT-iЗаземляющий кабель HKS Mega Thick 8GA, 5-контактный на цилиндре блока цилиндров VVT-i Кабель заземления HKS Mega Thick 8GA, 5-контактный на цилиндре блока цилиндров VVT-i 2Заземление Кабель HKS Mega Thick 8GA 5-Point на VVT-i блока цилиндров 3
7. Следующий кабель будет подключен к генератору.Закрепите кабель кабельной стяжкой, верните на место крышку двигателя и закрутите 4 винта. Кабель заземления HKS Mega Thick 8GA, 5 контактов на кронштейне генератораЗаземляющий кабель HKS Mega Thick 8GA, 5 контактов на кронштейне генератора 2
8. 3-е соединение должно быть подключено от отрицательной клеммы автомобильного аккумулятора к распределителю или стартеру автомобиля. Закрепите кабель заземления кабельной стяжкой после того, как кабель подключен в соответствии со схемой ниже: Кабель заземления HKS Mega Thick 8GA 5-Point на корпусе дроссельной заслонки
9. Убедитесь, что кабели заземления, а также винты и гайки полностью затянуты.

Кабель заземления HKS Mega Thick 8GA, 5-точечный в моторном отсеке Кабель заземления HKS Mega Thick 8GA, 5-точечный в моторном отсеке VVT-i 2Автомобильный стабилизатор напряжения (PIVOT RAIZIN VS-1) и кабель заземления (HKS Mega Thick 8GA 5 -Point) в Toyota ViosCar Стабилизатор напряжения (PIVOT RAIZIN VS-1) и кабель заземления (HKS Mega Thick 8GA 5-Point) в Toyota Vios 2

Сообщите мне, если у вас возникли проблемы с поиском точек установки кабелей заземления , Я готов помочь вам.
