Высота установки розеток и выключателей от пола

Если вы строите новый дом или делаете капитальный ремонт в квартире, то обязательно столкнетесь с проблемами электрики. Лучше всего не переделывать имеющуюся бытовую электрическую сеть, а заново установить проводку, продумав до мелочей расположение коммутационных аппаратов. В этом случае возникают вполне естественные вопросы – какая должна быть высота розеток от пола, где установлены выключатели?

Содержимое

  • Базовые опции
  • Общие требования и правила
  • Кухня
  • Ванная

Основные опции

Официально принятых стандартов не существует. Есть только рекомендации и требования по установке розеток и выключателей относительно коммуникаций (газ, вода, трубы отопления). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы устанавливать коммутационные аппараты самостоятельно или обратитесь за помощью к профессиональному электрику, имейте в виду, что есть два наиболее распространенных варианта, на какой высоте от пола их можно установить:

  • установка розеток и выключателей по т. н. «евростандарту»;
  • «Советская» система установки.

Все эти понятия условные, на самом деле европейских стандартов и советских систем не существует, просто так удобнее различать и определять, какой должна быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модно проводить ремонтные работы в домах и офисах и называть это «европейским ремонтом».

Разницы между ремонтами в Европе, Америке или России нет, они могут быть как хорошими и качественными, так и не очень.

Но так уж получилось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». И тот, который не очень сильно отождествлялся со всем советским и заслужил соответствующее название.

Исполнение «Евро» предполагает высоту розетки от пола 0,3 м, а выключателя — 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки — 0,9-1 м от пола.

Вариант размещения розетки для ТВ на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь все сугубо индивидуально. В «евро» версии для управления освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. Кроме того, такое коммутационное устройство может включать и выключать ребенок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда необходимо установить под ним какую-либо мебель (шкаф, книжный шкаф, холодильник).

Розетка «Евро», расположенная почти у самого пола, опасна для маленького ребенка, который только научился ползать и интересуется всем, что попадется ему на глаза. При этом, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, которые постоянно подключены к какой-то технике, например телевизору, компьютеру или музыкальному центру, то их лучше монтировать как можно ближе к полу, чтобы провода не тянулись через всю стену и портить внешний вид комнаты.

Общие требования и правила

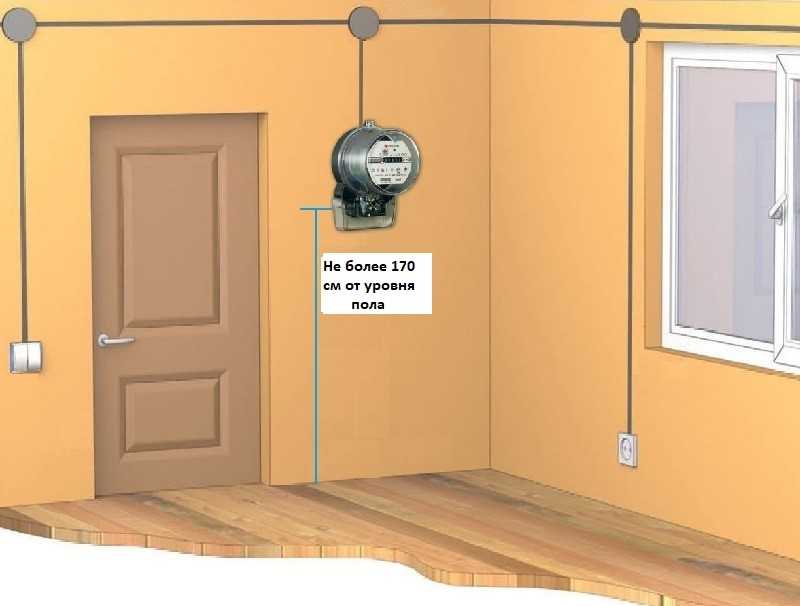

Электромонтажники имеют основной нормативный документ — Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда качество монтажа электропроводки ложится на их совесть.

нажмите, чтобы увеличить

Правила созданы для того, чтобы ими руководствоваться, поэтому дадим вам основные рекомендации, какое расстояние от пола до розетки или выключателя необходимо в различных помещениях:

  • В подсобных или подсобных помещениях высота монтируемых розеток от пола в пределах 0,8-1 м. Ее можно увеличить до 1,5 м, если подвести провода сверху.
  • Очень важно, чтобы расстояние от распределительного устройства до газовых труб было более 0,5 м.
  • В жилых и служебных помещениях высота розеток от пола должна быть такой, чтобы к ним было удобно подключать электроприборы. Все зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но не рекомендуется монтировать розетки выше 1 м от пола.

Возможна установка розеток на специальные плинтуса из негорючих материалов.

  • Высота установки выключателей варьируется от 0,8 до 1,7 м. Их рекомендуется монтировать на стены со стороны, где расположены дверные ручки. Если осветительные приборы управляются шнурами, то допускается ставить выключатели для них под потолком.

  • В помещениях, где постоянно находятся дети, высота устанавливаемых розеток и выключателей регламентируется цифрой не менее 1,8 м от уровня пола. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после выдергивания вилки закроет розетку.
  • Запрещается установка розеток в санузлах и душевых бань, саун и прачечных. Их разрешается устанавливать только в ванных комнатах квартир и гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (разделение санузлов на зоны будет рассмотрено ниже).
    Розетки в санузлах должны быть установлены на расстоянии не менее 0,6 м от дверей душевых кабин.

В последнее время широкое распространение получила установка напольных моделей розеток, питание к которым подводится в специальных плинтусах (кабель-каналах). Они очень хороши с точки зрения дизайна (практически незаметны), но при влажной уборке помещений необходимо соблюдать осторожность, чтобы в них не попала вода.

В наших жилых домах есть помещения, заслуживающие отдельного разговора об установке в них розеток. Это и кухня, напичканная огромным количеством различной бытовой техники, и санузел, представляющий собой опасное помещение из-за сырости и повышенной важности. Поговорим об этих комнатах подробнее.

Кухня

Главное условие для электроэлемента, устанавливаемого на кухне, — он не должен быть ближе 0,6 м к водопроводным трубам и раковине. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

О дизайне розеток на кухне в видео:

Вообще с электропроводкой кухни ситуация самая сложная. Во-первых, есть много коммуникаций — отопление, водоснабжение, канализация, газ. Во-вторых, бытовой техники, требующей отдельного электроснабжения, на кухне намного больше, чем в любых других помещениях (стиральная машина, водонагреватель, варочная панель, электрическая духовка). При этом необходимо монтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

На кухнях установку этих коммутационных аппаратов лучше всего производить на трех уровнях от пола:

  • Первый уровень (или ниже) 0,15-0,20 м. На этом уровне монтируются розетки для электроприборов, требующих постоянного или длительного подключения к сети (стиральная машина, посудомоечная машина, холодильник, электроплита, измельчитель отходов).
  • Второй уровень (или средний) 1,0-1,2 м. На этой высоте делаются выключатели элементов освещения и розетки для бытовой кухонной техники (СВЧ, тестер, блендер, комбайн, электрочайник, хлебопечка, кофеварка, мультиварка , и т. д.). П.). Точное расстояние выбирайте сами, в зависимости от конфигурации мебели на кухне.

Чтобы было удобно включать вилки бытовой техники, разместите розетки немного выше столешницы.

  • Третий уровень (или верхний) 2,0-2,5 м. К розеткам, расположенным на этой высоте, подключаются вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные приборы, ни шнуры, идущие к ним, интерьер кухни не испортят, ведь они практически незаметны за мебелью (навесными шкафами).

Розетки допускается размещать под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая общий вид.

Минимальное расстояние от пола до выпускного отверстия должно быть не менее 0,1 м, иначе в него может попасть вода при влажной уборке (мытье полов).

Ванная комната

Это помещение условно разделено на несколько зон:

  • Зона 0 (внутренняя часть самой ванны или душевого поддона).
  • Зона 1 (наружная вертикальная поверхность ванной комнаты).
  • Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
  • Зона 3 (остальная часть ванной).

Розетки можно устанавливать только в зоне 3. Даже если очень хочется монтировать их возле зеркала, чтобы было удобно пользоваться феном, электробритвой или машинкой для стрижки, это категорически невозможно (если зеркало не в зоне 3). Кроме того, розетки должны иметь степень защиты IP44 из-за постоянной повышенной влажности в ванной комнате.

Уровень от пола, на котором рекомендуется устанавливать розетки в санузлах, также может иметь три положения:

  1. Розетка для подключения стиральной машины может быть установлена ​​на уровне от 0,3 до 1,0 м.
  2. Дополнительно для подключения мелких бытовых электроприборов устанавливаются розетки на высоте 1,1-1,2 м.
  3. Для подключения котла коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах запрещается устанавливать розетки ниже 0,15 м от пола. Это связано со знакомой ситуацией, когда забыли открыть водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты не допускается!

Наглядно о расположении розеток и выключателей в видео:

Выключатели обычно размещают вне ванных комнат.

Как видите, строгих правил размещения розеток нет. Здесь только полезные советы, рекомендации и индивидуальные требования. Обязательно учитывайте их при планировании мест установки коммутационных устройств.

Как установить выключатели и розетки для освещения. Руководство для начинающих

Когда дело доходит до установки новых ламп и светильников дома, всегда может потребоваться некоторая сборка! Во многих случаях вы можете обратиться за помощью к обученному электрику. Это, пожалуй, самый безопасный и эффективный способ установки выключателей и розеток. Однако, если вам когда-нибудь понадобится заменить или установить выключатель света или розетку в короткие сроки, стоит знать, что делать!

Это руководство расскажет вам об общих моментах, которые необходимо помнить об установке выключателей и розеток. Вскоре вы сможете настроить свои фантастические новые светильники из нашего интернет-магазина как профессионал!

Пожалуйста, обратите внимание – это только для использования в качестве общего справочного руководства. Если вы не знаете, как самостоятельно установить и подключить выключатели и розетки, всегда консультируйтесь со специалистом.

Перед работой с электричеством обязательно наденьте соответствующие средства защиты, например, соответствующие перчатки.

Правила техники безопасности, о которых следует помнить

Этот момент может быть очевидным, но когда дело доходит до электромонтажных работ, безопасность имеет жизненно важное значение. При неправильном обращении или неправильном обращении электричество может убить! Поэтому очень важно проявлять максимальную осторожность. Опять же, если вы когда-нибудь почувствуете неуверенность в установке или подключении выключателей и розеток самостоятельно, проконсультируйтесь с местным экспертом.

Перед включением нового выключателя или розетки необходимо отключить питание. Обычно это означает поиск блока предохранителей и автоматических выключателей. Домашнее освещение обычно подключается к одной или нескольким цепям, а их предохранители обычно маркируются. Вы можете отключить эти предохранители, но может быть безопаснее сразу отключить все питание.

Вы также должны убедиться, что розетка или выключатель, с которыми вы работаете, полностью выключены с помощью испытательного оборудования. Вам понадобится тестер напряжения для освещения и тестер для других розеток.

Убедитесь, что никто другой не включит цепь или предохранитель, и осторожно отвинтите существующий фитинг. Вам также необходимо убедиться, что внутри чисто и чисто, чтобы не осталось мусора.

Когда дело доходит до правильных инструментов для работы, вам понадобится как минимум отвертка! Проверьте, какой конец вам нужен — крестообразный или крестообразный — и держите под рукой дюбели и шурупы. В зависимости от того, что вы хотите установить, вам может понадобиться инструмент для зачистки проводов и перфоратор.

Хорошая новость заключается в том, что установка новых или запасных розеток/выключателей света относительно проста. Если вы впервые занимаетесь установкой или заменой, будьте уверены, что сделать это сейчас проще, чем когда-либо прежде. Крышки розеток и выключателей, а также комплекты проводки, которые вы покупаете в розетках DIY, также должны иметь полезные инструкции.

Установка выключателя света

При установке нового выключателя света важно ознакомиться с его внутренним устройством. Вы, вероятно, столкнетесь с лицевой панелью (внешняя пластиковая) и металлической внутренней частью, называемой монтажной коробкой. Это стандарт для пластиковых выключателей света. В металлических переключателях все немного по-другому — мы скоро к этому подойдем.

Примечание. Это руководство описывает замену/установку простого светильника. Другие, такие как двойные переключатели, потребуют небольшого дополнительного руководства!

Снимите существующую лицевую панель, которую необходимо прикрепить парой простых винтов. Держите винты в стороне. Отличный совет здесь, чтобы сделать быстрое фото вашей проводки. Таким образом, вы будете точно знать, как все это соединяется вместе, когда все сказано и сделано.

На обратной стороне вашего выключателя вам нужно будет открутить дальше — это даст вам доступ к проводам. Теперь вы сможете снять старый фитинг или лицевую панель. Аккуратно снова присоедините и затяните провода к новому выключателю почти так же, как и к предыдущему фитингу.

Однако, если вы переходите на металлический выключатель света, вам необходимо заземлить провода. Это важно, чтобы вас не ударило током! Заземление защищает вас, отправляя ложные токи «обратно на землю». Это мера безопасности, которая имеет решающее значение для подключения и установки любого электрического блока.

Давайте вернемся к этой идее металлической внутренней части. Ваш заземляющий провод имеет зеленый и желтый цвета, а в пластиковом выключателе он крепится к металлической внутренней части. Нет такого внутреннего с металлическим переключателем. В металлическом выключателе света вам необходимо убедиться, что заземляющий сердечник прикреплен к лицевой панели.

Следя за фотографией проводки, осторожно отсоедините провода от существующей установки. Снимите сердечник заземления и прикрепите его к новой лицевой панели. Затем заменить провода по прежнему моду тоже на новую лицевую панель.

Если вы вообще не видите заземляющий провод или не знаете, как выполнить этот шаг, обязательно обратитесь к электрику.

Когда все провода подключены к новой лицевой панели и переключателю, закрепите все обратно и включите питание для проверки.

Можно ли переделать выключатель света?

Вы можете заменить один переключатель на что-то более удобное. Например, некоторые светильники поставляются с диммерами. В других случаях вы можете установить датчик движения. Возможно, вы даже захотите перейти на двойной или мультипереключатель (например, на нашу 4-местную тележку Studio Range ).

Переход на любой из этих альтернативных вариантов вполне возможен. Однако они потребуют от вас немного больше работы. В качестве альтернативы всегда стоит обратиться за помощью к профессиональному электрику.

При использовании мультипереключателей вам нужно помнить, что вам необходимо сразу же заменить исходный одиночный фитинг. Вам понадобится по крайней мере двухсторонний переключатель — и вам понадобится трехжильный заземляющий кабель для подключения обоих переключателей в устройстве. Мульти-переключатели могут быть сложными и даже опасными в настройке, поэтому обязательно проявляйте исключительную осторожность. Опять же, эти типы коммутаторов могут работать лучше всего при профессиональной поддержке.

Диммерные выключатели немного проще в обращении. Они бывают разных форм и стилей, но концепция очень похожа. После того, как вы отсоединили все исходные провода, вам нужно будет подключить заземляющие провода к диммеру. Для этого вам в идеале понадобится проволочная гайка, чтобы закрыть ее и подключить к зеленым или оголенным проводам в самой коробке.

Затем вы должны затянуть диммер и внимательно следить за всеми предоставленными инструкциями. Заменить диммер стандартным так же просто, но опять же, стоит следовать любым конкретным инструкциям, которые вы получаете.

При использовании датчиков движения вам всегда нужно убедиться, что в вашем существующем фитинге есть нейтральный провод. Как правило, это черный или синий цвет, и он подключается, как и следовало ожидать, с помощью обычного переключателя. Следуйте процедуре, которую мы перечислили выше, и не торопитесь!

Переделать выключатель света не так сложно, как может показаться на первый взгляд. Как упоминалось ранее, домашняя проводка прошла долгий путь!

Начало работы с розетками

Во многих отношениях установка простой розетки намного проще, чем установка выключателя света! Замена или установка новых розеток — это просто случай принятия решения, какой вариант вы предпочитаете — скрытый или накладной монтаж. Розетки, такие как Vintage Range Double , просты в установке и использовании.

Основное различие между розетками для скрытого монтажа и розетками для поверхностного монтажа заключается в том, что они крепятся к стене. Розетка для скрытого монтажа, как и следовало ожидать, находится на одном уровне со стеной, что означает, что она «встроена» и выглядит плоской. Розетка для поверхностного монтажа немного выступает и встречается чаще.

У обоих есть свои плюсы и минусы. Розетки для поверхностного монтажа, как правило, намного проще в обращении и установке. Однако они не выглядят стильно, как варианты скрытого монтажа! С розеткой для скрытого монтажа вам часто придется вырыть небольшое углубление в штукатурке стены, чтобы вставить ее. При желании вы также можете переключаться между ними.

Как и при установке выключателя света, вы всегда должны убедиться, что питание отключено. По крайней мере, вы должны убедиться, что цепь или предохранитель вашей розетки отключены. Для абсолютной безопасности имеет смысл отключить всю цепь. Эта работа вряд ли займет у вас много времени, поэтому вам не придется отключать все питание часами.

Обязательно проверяйте цепь с помощью тестера разъемов после отключения питания. Это делается для того, чтобы цепь не была под напряжением и чтобы вы могли продолжить и внести коррективы.

Также убедитесь, что у вас есть заземляющая трубка — зеленая и желтая — под рукой, если внутри есть оголенная проводка. Крайне важно, чтобы вы надели это, чтобы избежать любого шанса поражения электрическим током.

Вам следует поискать существующие трубы или кабели в стенах. Сверлить их случайно никогда не бывает хорошей идеей!

Для поверхностного монтажа вам понадобится спиртовой уровень, дюбели, карандаш и как минимум дрель. Молоток тоже помогает!

Установка сокета

Опять же, начнем с поверхностного монтажа. С существующей розеткой для поверхностного монтажа вам нужно будет отвинтить лицевую панель розетки и удалить кабельные соединения внутри. Возьмите новую розетку и протяните кабели через разъемы. Привинтите и установите новую лицевую панель на место, при необходимости установите дюбели.

Если вы устанавливаете совершенно новую розетку, вам нужно будет тщательно отметить точки крепления на стене. Используйте карандаш и новую лицевую панель гнезда в качестве шаблона. Всегда проверяйте, нет ли ничего позади того места, где вы хотите вкрутить новую головку!

Просверлите отверстия для дюбелей и забейте их молотком. Аккуратно прорежьте кабельный ввод в вашей новой розетке. Затем прикрепите коробку к стене с помощью шурупов в дюбелях.

Если вы проводите кабель в розетку с большого расстояния, обязательно установите короб. Это поможет держать кабель на одном уровне со стеной. Его можно измерить, обрезать по размеру и закрепить на стене с проложенным кабелем. Также будет крышка, которую вы также можете закрепить на транке.

Подведите кабели к точкам подключения в коробке, следуя инструкциям, приведенным в вашем руководстве.

При использовании фитингов заподлицо вам потребуется атаковать штукатурку. Это означает, что вам нужно будет просверлить стену, чтобы пройти глубже вашей коробки, создавая контур. В идеале у вас должен быть какой-то шаблон с вашим новым сокетом.

Вам нужно будет аккуратно отколоть гипс в соответствии с вашими рекомендациями и на требуемую глубину. Это будет означать использование молотка и очистку области — так что будьте осторожны! Отсюда вы можете сверлить и заглушать, как при поверхностном монтаже. Подсоедините кабели к соединениям и проверьте.

Возможно, вы обнаружите, что у вас есть каркасная стена, в которой вы хотите установить новую розетку. Если это так, или если вы не уверены, вам необходимо проконсультироваться с профессиональным установщиком.

Вывод

Выключатели и розетки бывают всех форм, размеров и стилей. Будь то промежуточный переключатель (например, наш Vintage Range 1 Gang из сатинированной латуни с черной отделкой ) или что-то другое, мы можем помочь.
