Надежность любой постройки определяется в первую очередь качествами фундамента, заложенного для нее. Разновидностей фундаментных оснований для объектов недвижимости довольно много.

Интересными характеристиками наделен столбчатый фундамент, правда, и некоторые слабые особенности у него тоже есть. Понять, подойдет ли эта конструкция в конкретном случае, удастся только после рассмотрения ее свойств. Уделить внимание стоит и плюсам, и минусам подобного основания для дома.

Плюсы столбчатого фундамента

1. Дешевизна. Используя именно столбчатый фундамент, можно значительно сэкономить при строительстве. Для его закладки не требуется использовать какие-то дорогие материалы, а общий объем последних оказывается минимальным;
2. Простота устройства. Чтобы обустроить такую конструкцию, не придется привлекать сложную строительную технику. В принципе, все работы можно выполнить вручную и даже в одиночку;
3. Незначительный вес. Фундамент столбчатого типа не создает слишком большую нагрузку на грунт. Поэтому он подойдет даже при условии, что дом возводится на не самых прочных почвах. Хотя стоит учесть, что на пучинистых или болотистых грунтах лучше использовать не обычный столбчатый, а свайный фундамент;
4. Универсальность. Уложить столбчатый фундамент можно под здания любого назначения и очертаний. Достаточно подобрать правильную схему расположения столбов, чтобы объект получился надежным и долговечным;
5. Большая скорость устройства. Поскольку при установке столбчатого фундамента не используются большие объемы строительных смесей, технологический перерыв для их затвердения не требуется.

Минусы столбчатого фундамента

Недостатков у такой конструкции, к сожалению, тоже немало. Основной из них – незначительная прочность. Все же столбчатый фундамент неспособен выдержать нагрузку многоэтажной постройки. Таким образом, закладывать его следует исключительно под облегченные объекты.

Если учитывать такие моменты, организовать эксплуатацию столбчатого фундамента получится наиболее удачным образом. Тогда застройщик сможет насладиться его преимуществами и защититься от недостатков.

Опорно столбчатый фундамент плюсы и минусы

Если планируется строительство относительно легкого здания, то создание ленточного фундамента будет, как минимум, нецелесообразной тратой денежных средств, да и к тому же здесь требуются определенные усилия и время.

По сути, достичь отличного результата можно и в том случае, если использовать другие альтернативные варианты с соответствующими техническими и эксплуатационными качествами. И вот в таком случае целесообразным и правильным решением будет строительство опорно-столбчатого фундамента.

Опорно-столбчатый фундамент плюсы и минусы имеет разнообразные, но в первую очередь нужно отметить его характерную черту, которая заключается в возможности самостоятельного выполнения всех работ, без использования какой-либо специализированной техники.

Что такое опорно-столбчатый фундамент?

Опорно-столбчатый фундамент представляет собой конструкцию, которая состоит из бетонных или же блочных опор, которые и могут использоваться в качестве основания для создания ростверка. Подойдет такой вариант для строительства одноэтажного дома, поскольку в противном случае изделие не сможет справиться со всей возлагаемой нагрузкой. Можно применять такой фундамент и для строительства хозяйственных помещений.

Преимущества опорно-столбчатого фундамента:

• Предоставляется минимальный расход материала для строительства;
• Нет необходимости в привлечении соответствующей строительной техники, поскольку выполнить монтаж можно и своими усилиями;
• Низкая себестоимость по сравнению с другими существующими видами фундамента;
• Сокращается количество рабочих, поскольку можно привлечь только двух-трех мастеров;
• Предоставляются минимальные затраты на осуществления гидроизоляции.

Недостатки опорно-столбчатого фундамента:

•  Устанавливать такой фундамент можно только на твердых и стабильных видах грунта, чтобы исключить дальнейшие деформации;
• Нет возможности в создании подвала или же подвального помещения, что обосновывается конструкцией фундамента;
• Нужно дополнительно отделывать цоколь, чтобы обеспечивалась не только практичность в использовании, но и привлекательный внешний вид;
• Такой тип фундамента подойдет исключительно для строительства легких зданий, поскольку большие нагрузки конструкция попросту не сможет выдержать.

Типы фундаментов: преимущества и недостатки

Фундамент — это несущая конструкция, которая принимает и распределяет на себя нагрузки от вышележащих конструкций. Фундаменты, должны закладываться ниже глубины промерзания грунта, для того, чтобы предотвратить их выпучивание. На сегодняшний день существует несколько основных видов фундаментов, которые отличаются технологией закладки и конструкции. На непучинистых грунтах при строительстве легких деревянных построек применяют мелкозаглубленные фундаменты(фундамент, находящийся выше уровня промерзания грунта). Такой тип фундамента подходит в основном для небольших садовых домиков, летних бань и хозяйственных построек. Для строительства больших зданий применяются ленточные, стаканные, столбчатые, свайные и плитные фундаменты. Они бывают сборные, монолитные и сборно-монолитные. Выбор фундамента зависит от сейсмичности местности, грунта и архитектурных решений.

Технология ленточного фундамента достаточно проста, хотя ей и свойственна массивность, трудоёмкость и большой расход материала. Этот тип фундаментов часто применяется в индивидуальном строительстве.
Ленточный фундамент – это железобетонная полоса, идущая по периметру всего здания. Ленту закладывают под все внутренние и наружные стены застройки, сохраняя одинаковую форму поперечного сечения по всему периметру фундамента.
Ленточные фундаменты пригодны для домов с бетонными, каменными, кирпичными стенами или с тяжёлыми перекрытиями. Если в доме планируется подвал или гараж, то необходим именно такой тип фундамента.

Устройство ленточного фундамента

Как правило ленточный фундамент закладывают на 20 см глубже границы промерзания, но не глубже 50-70 см от уровня земли. Толщина ленточного фундамента может быть различная. Всё зависит от толщины стен, используемого материала, а также предполагаемой силы давления здания.

Мелкозаглубленный и заглубленный ленточные фундаменты

Мелкозаглубленный ленточный фундамент используется в основном для деревянных и небольших каменных домов. Но закладывается мелкозаглубленный фундамент на слабопучинистых грунтах. Глубина его заложения – 50-70 см.

Заглубленный ленточный фундамент строится в домах с тяжёлыми стенами или перекрытиями. Так же устройство заглубленного фундамента необходимо, если в доме планируется

Столбчатый фундамент предусматривает возведение столбов во всех углах, местах пересечения стен и других точках с повышенной нагрузкой. Он экономичен, надёжен, не требует дополнительных работ по гидроизоляции, однако применим только для лёгких домов.
Устройство столбчатого фундамента представляет собой систему столбов, которые устанавливаются во всех углах, местах пересечения стен, под опорами тяжело нагруженных прогонов и других точках с повышенной нагрузкой. Расстояние между столбами 1,5-2,5 м, они могут быть из бетона, бутобетона, каменной или кирпичной кладки.

Столбчатый фундамент экономичен, надёжен, не требует дополнительных работ по гидроизоляции. Однако применим он только для лёгких домов – каркасного или деревянного типа. К тому же он исключает строительство подвалов и погребов. Фундамент такого типа применяют на грунтах, которые не подвержены пучению и подвижкам.

Монолитные фундаменты чаще всего применяются для лёгких деревянных домов. Их строительство не требует использования дорогой техники. При использовании таких фундаментах нет ограничений в плановой конфигурации зданий.

Виды монолитных фундаментов

В зависимости от устройства монолитные фундаменты могут быть ленточными, столбчатыми и сплошными.
Ленточный монолитный фундамент представляет собой железобетонную полосу, которая идёт по всему периметру здания. Мелкозаглубленный ленточный фундамент из монолита образует жёсткую горизонтальную раму, обеспечивая устойчивость в условиях пучинистых грунтов. Такая конструкция применяется при строительстве лёгких домов из бруса и бревна. Заглубленный ленточный фундамент из монолита устанавливается под тяжёлые каменные дома. Также применяется, если под домом планируется строительство подвала, гаража или цокольного этажа.

Свайные фундаменты незаменимы в тех случаях, когда строительство ведётся на неустойчивых грунтах. Это самая подходящая конструкция фундамента для крупногабаритного строительства. В основе конструкции фундамента используются сваи – столбы с заострёнными нижними концами.

Основная особенность конструкции этого типа – использование свай. Сваи – это столбы с заострёнными нижними концами. Их вбивают либо вкручивают в землю с помощью малогабаритного оборудования. Сваи в таких фундаментах упираются в более твёрдые слои грунта, проходя сквозь слабые и подвижные. На эти твёрдые слои грунта и передаётся нагрузка от всего здания. Каждая свая может выдержать нагрузку от 2 до 5 тонн! Далее верхняя часть всех свай соединяется балками — образовывая жёсткую надёжную конструкцию.

Конструкция фундамента на сваях практически ничем не отличается от столбчатого фундамента. Разница лишь в размере и несущей способности. Свая – это большой столб. Свайный фундамент используют в тех случаях, когда верхний слой грунта не в состоянии выдержать большую тяжесть, либо при высоком уровне грунтовых вод и на плывунах. Конструкция свайного фундамента является наиболее подходящей для крупногабаритного строительства.

Мелкозаглубленный фундамент хорош для лёгких деревянных домов. Иногда его применяют и для каменных построек, но при небольших габаритах 6х6м. Чаще всего в индивидуальном строительстве используется ленточный мелкозаглубленный фундамент.Такой тип фундамента получил большое распространение за счёт своей низкой стоимости.

Чтобы фундамент мелкого заложения был действительно прочным и надёжным, при строительстве стоит обратить внимание на следующие моменты:
— Мелкозаглубленный фундамент нельзя оставлять незагруженным на зимний период. Если это всё же произошло, то вокруг фундамента следует устроить временное теплоизоляционное покрытие. Для этого можно использовать опилки, керамзит, шлаковату и другой материал, который способен предохранить грунт от промерзания.
— Следует провести обмазку гидроизоляционными материалами боковых поверхностей фундамента мелкого заложения. Это нужно делать по всей поверхности в два слоя: первый – более тонкий, второй – толстый.

Нельзя закладывать мелкозаглубленный фундамент на промёрзшем основании. Это допускается лишь при условии очень глубокого залегания подземных вод с оттаянным грунтом и обязательной засыпкой пазух непучинистым материалом.
— Под мелкозаглубленный фундамент допускается рытьё траншеи для ввода коммуникаций. Однако при поперечном направлении её ширина должна быть не более 0,9 м, при продольном – она должна проходить не ближе 2,5 м при глубине закладки фундамента в 2 м.
— При фундаменте мелкого заложения допускается строительство подвалов, но они должны быть небольших размеров.

Плитный фундамент – монолитная железобетонная плита, которая располагается под всей площадью фундамента. Это довольно затратный тип фундамента за счёт больших расходов на земляные работы и строительный материал. Его целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Устройство плитного фундамента надёжно и его можно использовать для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведётся на неравномерно и сильно сжимаемых, пучинистых грунтах, песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, которая выполняется под всей площадью здания, такой фундамент-плита не боится никаких смещений грунтов. На монолитной плите фундамента можно строить кирпичный, брусовый или каркасный дом в один или несколько в этажей.

Затраты на плитный фундамент довольно большие. Он дороже столбчатого, но дешевле ленточного. Устройство плитного фундамента требует серьёзных земляных работ, поэтому и общая стоимость монолитной плиты фундамента высока. К тому же присутстствует большой расход строительного материла – бетона и арматуры. Такой тип фундамента целесообразно использовать при строительстве небольших домов, в которых сама плита выступает в качестве основания пола.

Плавающий фундамент рекомендуется использовать в местностях с невысоким залеганим грунтовых вод, и на тяжёлых пучинистых, насыпных или слабонесущих грунтах. Его конструкция достаточно проста, но при этом фундамент надёжно защищает здание от деформации и разрушения.

Строительство плавающего фундамента, начинается с выкапывания траншеи. Её ширина должна быть примерно 50 см. а глубина 70 см. Далее укладывается первый ряд бутобетона по всей длине траншеи. Затем сверху кладётся полоска арматурной сетки шириной 35-40 см, либо 3-4 полоски из арматурных прутков. Все стыки «прихватываются» сваркой, или обвязываются металлической проволокой. Затем снова идёт слой бутобетона. Далее можно надстраивать цоколь. По окончании работ, плавающий фундамент должен «настояться» в течение 5-7 дней во влажном состоянии, и 2-3 дня – в сухом.

Устройство плавающего фундамента для лёгких конструкций может быть немного другим. Выкапывается траншея глубиной 60 см, засыпается щебнем на 10 см и песком на 50 см. Всё это хорошо пропитывается водой до осадки, затем снова досыпается до нужного уровня. На уровне земли из бетона отливаются плитки под столбики. Далее выкладываются столбики из кирпича, шириной 1,5-2 кирпича. Или можно использовать небольшие бетонные блоки, сверху покрываются рубероидом и доской 40 мм, которая должны быть обязательно пропитана специальным составом от гниения.
Таким образом, если под фундаментом находится вода, то она будет под ним везде. При этом возможно лишь равномерное движение фундамента.

На данный момент фундаменты на винтовых сваях просто незаменимы в малоэтажном загородном строительстве. Фундамент на винтовых сваях – это идеальный вариант, если дом будет возводиться на участках с высоким уровнем грунтовых вод или на пучинистых, неустойчивых грунтах.Так же, такой тип фундамента незаменим в строительстве на участках со сложным ландшафтом.

Винтовая свая – это стальная труба, на которую наварена лопасть определённой конфигурации. При строительстве винтового фундамента сваи завинчивают в грунт на глубину не менее 1,5 м. И даже если в верхних слоях находятся пучинистые и просадочные грунты, это не является проблемой. Свая завинчивается до тех пор, пока не пройдёт неустойчивый слой. Затем все сваи подрезаются по одинаковому уровню согласно проекту. Стволы свай бетонируются до уровня подрезки, а наземная часть покрывается антикоррозийным составом. Винтовые сваи обладают высокой несущей способностью, которая объясняется тем, что при завинчивании грунт между витками не разрыхляется, а уплотняется за счёт лопасти сваи.

Фундаменты на винтовых сваях по экономичности и надёжности конкурируют с традиционными фундаментами и при строительстве на участках с хорошими грунтами. А при постройке здания на сложном ландшафте, преимущества такого типа фундамента очевидны:

1. Фундаменты с винтовыми сваями не требуют земляных работ, что позволяет сэкономить средства. Строительство фундамента не требует выравнивания участка и применения тяжёлой строительной техники.
2. Строительство может вестись на подвижных, обводненных грунтах, на склонах и вблизи больших деревьев.
3. К дому, построенному на винтовых сваях легко можно пристроить и новые сооружения.
4. Небольшие сроки строительства винтового фундамента. Если дома деревянные или каркасные, то фундамент можно заложить за несколько дней.
5. Строительство можно вести в любое время года.

Дачные дома,обычно, имеют достаточно лёгкую конструкцию, поэтому и тип фундамента для них подбирается соответствующий. Так же важно учитывать, на какой глубине залегают грунтовые воды, и какой характер у грунтов местности.

Этот тип фундамента хорошо подходит для деревянных и небольших каменных домов. Он закладывается на слабопучинистых грунтах, либо предусматривает утепление поверхностного слоя грунта вокруг фундамента, чтобы уменьшить глубину промерзания.

Этот тип фундамента применим для лёгких домов деревянного и каркасного типа. Однако, он исключает строительство подвальных помещений.

Каркасные стены самые лёгкие. Из-за малого веса здания прилегающие слои грунта могут действовать разрушительно на его стены, вызывая деформацию фундамента. Поэтому для каркасных домов бесподвальной конструкции лучше всего использовать мелкозаглубленные свайные или ленточные фундаменты.

Строительство бани, как и дома, начинается с закладки фундамента. Как правило, простую деревянную баню, которая состоит из одного помещения, строят на фундаменте из камня или бута. Тип фундамента выбирается в соответствии с характером грунтов и уровнем залегания грунтовых вод. Чаще всего это ленточный или столбчатый фундамент.
Глубина закладки фундамента под баню зависит от глубины залегания слоёв грунта, которые будут служить естественным основанием для фундамента. На почвах, которым свойственно вспучивание (глинистые и суглинистые) фундамент бани закладывают ниже уровня промерзания грунта на 10-25 см. Если грунты песчаные, то глубина заложения будет не менее 0,5 м. Под внутренние стены она может быть меньше, чем под наружные, но всё равно не менее 0,4 м. от уровня земли.

Столбчатый фундамент. Достоинства и недостатки.

 Столбчатый фундамент – это разновидность фундаментов, представляющих собой отдельно стоящие опоры ( столбы), иногда с уширенной подошвой, соединенные между собой монолитным или сборным ростверком.

Столбчатый фундамент

 Фундаменты  этого типа используются зачастую при строительстве облегченных домов, из легких материалов, таких как брус, пеноблоки, газоблоки. Подробнее в статье » Деревянные дома из бруса , их плюсы и минусы»  Могут возводится на столбчатом фундаменте и кирпичные здания, но не объемные и не тяжелые. Выполняют такие фундаменты из кирпича, дерева, бетона, может в отдельных случаях заливаться ростверк.

  Строительство на столбчатых опорах возможно на твердых грунтах – скальных, твердых глинистых почвах, крупнообломочных грунтах или в условиях многолетней мерзлоты, если почва при повышении температуры не теряет свои прочностные характеристики. В условиях не однородности грунтов или высокой степени просадки почв, использовать стоит другой вид фундамента — плитный, так как столбчатые опоры фундамента, будут неравномерно проседать. Подробнее про плитный фундамент в статье : «Плюсы и минусы плитного фундамента»

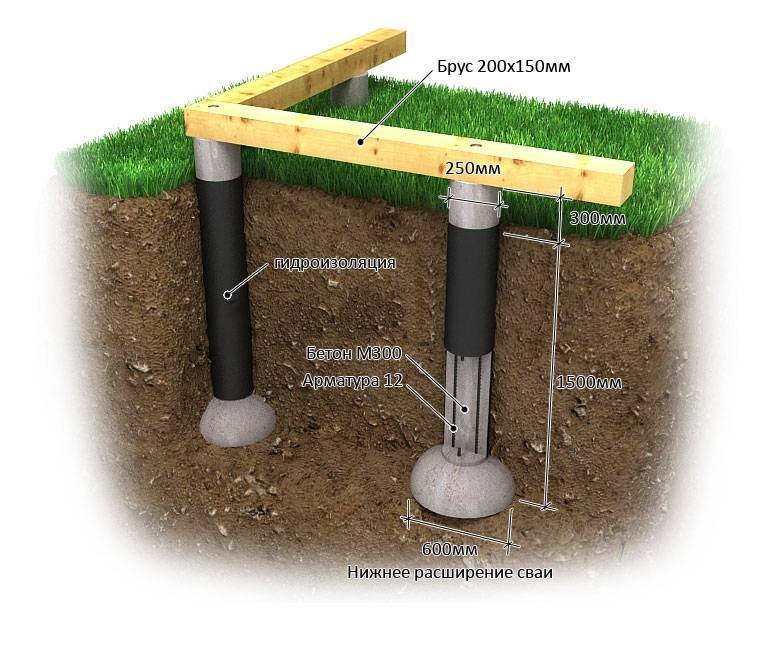

Опоры столбчатого фундамента из бетона

• простая технология возведения, возможность самостоятельного монтажа;
• экономный вариант фундамент, сравнительно небольшая стоимость возведения, в сравнении с другими видами фундаментов;
• значительно сниженная степень осадки постройки, в результате работы с грунтом под единичными опорами;
• быстрота возведения;
•  можно возводить при высоком уровне грунтовых вод;
•  отсутствие больших объемов земляных работ, а это отсутствие необходимости использовать тяжелую технику;
•  идеальный вариант при необходимости заглубления фундамента ниже отметки промерзания;
•  не нуждается в каких-либо диагностиках при наличии проблем,  ремонт такого фундамента не требует множества ресурсов и времени, преправильной закладке и использовании срок службы 50 -70 лет.
• простота расчета, что связано с несложным взаимодействием элементов сооружения между собой.

столбчатый фундамент

•   невозможность его использования при строительстве тяжелых конструкций;
•  непригодность для сложного ландшафта;
•  невозможность строительства на слабых грунтах, не рекомендуется возводить на торфяных и болотистых грунтах, с низким расчетным сопротивлением.
• не подходит столбчатый фундамент для домов с цокольным этаже или подвалом.
• строительство дома не должно останавливаться после установки столбчатого фундамента, в связи с тем, что если готовый столбчатый фундамент оставить на зимний период без нагрузки, то отдельно стоящие столбы могут существенно деформироваться.

опоры фундамента

  Если Вы планируете строительство не тяжелого здания, будь то жилой дом или хозпостройки, то возведение опорно-столбчатого фундамента будет правильным и целесообразным решением, позволит избежать бессмысленных затрат денежных средств, тут не требуются значительные усилия и позволит сэкономить время.

Свайный фундамент. Плюсы и минусы готовых конструкций

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.

Свайный фундамент получает всё большее распространение в строительстве частных домов

Виды фундамента

Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.

В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:

1. Ленточный фундамент используется в основном в малоэтажном строительстве. Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
2. Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
3. Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
4. Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.

Свайный фундамент возможно установить практически в любой местности и на любом грунте

Свайный фундамент и этапы его монтажа

Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.

Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай

Этапы закладки свайного фундамента

До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.

• инженерно-геологический анализ грунта;
• определение типа свай для фундамента;
• подробный чертеж плана дома с указанием всех деталей строения;
• расчет нагрузки на фундамент;
• чертеж подземной части;
• установка свай;
• расчет и заливка ростверком;
• установка цокольного этажа;
• расчет стоимости фундамента.

Фундамент из винтовых свай с железным ростверком

Варианты свайного фундамента

Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.

Забивные сваи

Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится  тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.

Место под домом с высоким фундаментом из свай можно использовать, как навес для машины

Буронабивные сваи

При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.

Фундамент на винтовых сваях

Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.

Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику

Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.

Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.

Преимущества и недостатки свайно-винтового метода

Основными плюсами фундамента на винтовых сваях являются:

• доступная цена;
• скорость работы;
• возможность самостоятельного монтажа;

Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт

• закладка практически в любой грунт;
• независимость от времени года.
• производится без предварительных земляных работ;

К минусам свайно-винтового метода можно отнести:

• подверженность коррозии при нарушении защитного слоя стальной трубы;
• невозможность монтажа в скалистых местах;
• проблематичность установки вблизи других строений;
• потребность в точных расчетах глубины залегания опоры.

Чертёж дома с разметкой под размещение свай

Основные этапы работ по закладке свайно-винтового фундамента

Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.

Статья по теме:

Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.

Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.

Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.

Закручивание винтовых опор осуществляется по разметке

На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.

Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.

На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.

После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.

Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.

Виды ростверков из различных материалов для свайно-винтового фундамента

Свайно-ростверковый фундамент

Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.

Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.

Ростверк является основой цоколя дома

Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.

Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.

Для возведения фундамента из свай не нужно рыть траншеи и котлованы

Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.

Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.

При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях  ростверком может служить деревянный брус, который закрепляют анкерными болтами.

Свайный фундамент с ростверком из деревянного бруса

Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:

Плюсы свайно-ростверкового фундамента:

• доступная цена;
• возможность установки своими руками;
• быстрота монтажа;
• надежность — почти не дает усадки.

Минусы конструкции:

• строгий расчет ростверка свайного фундамента;
• используется только под легкие постройки;
• влияние коррозии на стальную часть.

Винтовые сваи для разных типов грунта

Свайный фундамент. Плюсы и минусы

Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.

Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.

Дом на свайном фундаменте можно построить очень быстро

К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.

Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.

Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.

СМОТРИТЕ ТАКЖЕ

Столбчатый фундамент из пластиковых труб своими руками технология, плюсы, минусы

По средним показателям стоимость работ по устройству нулевого цикла обойдется приблизительно в одну треть от всех затрат, которые включает смета. По последним данным столбчатый фундамент из пластиковых труб стоит в числе первых по экономичности.

Столбчатый фундамент из пластиковых труб преимущества

• всю установку изделий ПВХ легко сделать самостоятельно, для этого не понадобится специальная техника, оборудование или специалисты. Количество вынимаемого грунта для фундамента минимальное.
• технология выполнения довольна простая, не нужно обращаться за помощью к специалистам. Касается это всех грунтов, даже проблемных, а также на местах, где существуют сложные рельефы.
• все необходимые действия производятся на довольно небольшой площади, когда по определенным причинам не представляется возможным делать большого масштаба земляные работы (в связи с другими сооружениями, опасности повреждения корней растений или в недавнем времени проведенных коммуникаций и т.п.).
• данный вид основания дает возможность возвысить сооружение над землей, при вероятности подтопления во время весеннего сезона.
• кроме того дает возможность при возникновении нужды прокладывать трассы коммуникаций под самим зданием.
• сроки монтажа не занимают большого количества времени. А говоря о трубах, которые используют для строительства столбчатого фундамента, их резьба происходит легко с использованием бытового инструмента.
• себестоимость недорогая (практически в два раза). А закупка стройматериалов требует небольшого объема, благодаря чему происходит значительная экономия на отделочных материалах, и на их доставке.
• если делается установка изделий из пластика, в основном не нужно устраивать слой гидро- и теплозащиты, поскольку материал не боится коррозии, безразличен к агрессивным химическим соединениям и не страдает от температурной деформации.

Столбчатый фундамент из пластиковых труб недостатки

• существуют ограничения в применении стройматериалов для других частей сооружения – стен, кровли и облицовки.
• для того, чтобы устроить подвальное помещение или цокольный этаж, необходимо выполнить некоторое количество последовательных действий (например, вмонтировать ростверк как часть основания).
• в большинстве случаев наблюдается наименьший срок годности, в отличии от других фундаментов. Но такое утверждение является размытым, поскольку вес каркасного здания намного меньше, чем сделанного из кирпича или блоков газосиликата. Если соблюдать все перечисленные правила, то установка пластиковой трубы в строительстве основания столбчатого типа обеспечивают службу сооружения до 50 (а иногда и больше) лет.
• нужно учитывать под какие сооружения можно возводить.

Столбчатый фундамент из пластиковых труб технология

1. Является наиболее важным – подготавливаем площадку. Отличительная черта – это отсутствие необходимости в ее выравнивании для основания. Хватит и очистки от большого размера элементов, растительности (кустарников, деревьев) и избавиться от дерна.
2. Выполняем отметки на территории. В этом деле необходимо проявить особенную точность. Основание из пластиковых труб собственными руками устанавливается, учитывая то, что все столбики будут находиться исключительно по углам, в тех частях, где стены смыкаются (внешние и внутренние), а также по площади и по краям перегородок. Наибольшее расстояние составляет два с половиной метра. При возведении некоторых видов конструкций, например, небольших каркасных домов, опоры выставляются под каждые в отдельности больших размеров элементы (такие как печь, массивный котел).
3. Производим бурение скважин. Учитывая то, что диаметр у пластиковых труб небольшой (в основном применяются канализационные трубы), при возведении столбчатого типа основания достаточно взять только ручные инструменты. Поскольку вертикальное положение шурфа удерживать не так-то просто, то выполняется он немного шире для того, чтобы было возможным сделать ровными опоры.
4. Подготавливаем скважины. Эта работа выполняется путем выкладывания на днище подушки, которая состоит из песка и гравия, материала гидроизоляции (для препятствия поступления жидкости из грунта).
5. Устанавливаем пластиковые трубы. Как только закончена работа по выравниванию (все верхние части лежат в одинаковой плоскости по горизонтали) выполняется внешняя обсыпка строительными материалами из твердых составляющих (например, гравия, некрупной щебенки), придаем плотность всем слоям и обильно проливаем смесью из цемента. После чего сама ямка засыпается грунтом.
6. Выполняем укрепление опор. Чтобы основание стало надежней, трубы ПВХ подлежат «армированию». Для этого делается узкий металлокаркас по вертикали или же внутри труб устанавливается несколько арматурных штырей (как только залит определенный элемент бетонной массы). Отличительная черта в том, что каждый прутик обязательно возвышается над верхушкой срезов опор. Данные элементы необходимы для соединения столбов с ростверком или перекрытием.
7. Завершающий этап – это наполнение пластиковых труб раствором.

Столбчатый фундамент из пластиковых труб важные рекомендации

Если существует необходимость в обустройстве маленького подвального помещения и усилении конструкции, строится ростверк из бетона, которая соединяет опоры в одно целое.

Существует некоторое количество разных видов данного нулевого цикла – основание столбчатое глубокое, мелко- и незаглубленное.

Определенный выбор делается, отталкиваясь от местных условий. Рекомендуется не превышать 500 сантиметров возвышения пластиковых опор над землей.

В случае, когда перекрытие выполняется на балочном, а также любым другом каркасе, то важно не забыть замаскировать в трубы столбчатого основания штыри с резьбой. На которых будут закрепляться и в дальнейшем держаться брусья. Важно учитывать значительные температуры со знаком минус в данной области. Именно это и берется за основу при осуществлении выбора образцов из пластика. Все достаточно легко и просто.

📐📜 Опорно-столбчатый фундамент своими руками, плюсы и минусы

Опорно-столбчатое основание

Под лёгкое, небольшого размера здание, нет смысла сооружать мощный фундамент. Особенно в той местности, где грунт достаточно плотный, неподвижный и не способный к пучению. В таких условиях отлично работает опорно-столбчатый фундамент из бетонных блоков.

Конструкция представляет собой серию отдельно стоящих тумб, соединённых ростверком. В случае бревенчатого строения размером, не более 6мх6м, обвязкой может служить первый венец. Этот вид фундамента особенно популярен у индивидуальных застройщиков. Хотя принимать окончательное решение дано право только проектировщикам. Специалисты должны и имеют право вынести вердикт в отношении использования того или иного вида основания для конкретного дома, сарая или бани. Решение принимается на основании геологических изысканий по определению качества грунта и конструкции здания.

Ход строительства

Подготовительный процесс не зависит от проектного решения. При любом строительстве выполняется:

• составление проектно-сметной документации;
• закупка материалов, оборудования, инвентаря, спецодежды;
• обеспечение стройки водой, электричеством, минимальными бытовыми условиями, ограждение участка;
• очистка строительной площадки от мусора и растительности;
• выравнивание тоже не помешает, но уже в эстетическом плане;
• разметка основных осей постройки и внутренних перегородок с обозначением углов и точек пересечения.

На этом общее заканчивается, и начинается индивидуальный подход. Для того, чтобы сделать опорно-столбчатый фундамент, по осям разметки намечают точные места расположения стоек согласно проекту. Практикой установлено, что оптимальное расстояние между столбами — 1,5м — 2,0м. И, независимо от расстояния, столбы обязательно должны находиться в углах постройки и в местах пересечения стен и перегородок.

Земляные работы

Для возведения данного вида основания нет необходимости отрабатывать большой котлован. Достаточно вырыть ямы под каждую тумбу на глубину, несколько большую, чем подземная часть стойки. Ширина ямы зависит от формы стойки: прямоугольной или с уширением в нижней части. Если для этого применялась землеройная техника, то после неё нужно вручную подчистить днище и стенки и убрать излишки почвы. На дно насыпают песок и щебень, которые проливают водой и утрамбовывают. Подушка под тумбу должна быть плотной. Подготовку под фундамент выполняют также из бетона.

Укладка блоков

Опорно-столбчатый фундамент из бетонных блоков размером 20х20х40см возводят с применением цементно-песчаного раствора, который необходим для скрепления изделий между собой. Установка блоков выполняется по принципу кирпичной кладки, чередованием ложковых и тычковых рядов.

Усиление прочностных характеристик можно выполнить арматурными сетками. Кроме того, в столбы необходимо заложить вертикальные выпуски арматурных стержней для увязки стоек с железобетонным ростверком, если он предусмотрен в проекте.

Все действия по монтажу блоков сопровождаются систематической выверкой расположения осей, вертикальности и горизонтальности поверхностей при помощи отвеса, рулетки и строительного уровня. Важно выйти на заданную проектную отметку по верхним плоскостям опор. Выравнивание выполняют бетонной смесью с заглаживанием поверхности.

Гидроизоляционные работы

По окончании работ по возведению столбов и после застывания раствора, необходимо выполнить их защиту от агрессивного воздействия грунтовых вод. Для этого используют смолы или мастики, самая известная из которых — битумная. Ею тщательно обмазывают тумбы со всех сторон, верх покрывают рубероидом в два — три слоя.

Чтобы качественно построить опорно-столбчатый фундамент своими руками, необходимо выполнить все рекомендации специалистов и соблюдать порядок выполнения работ. Каждый последующий этап должен выполняться после полного исполнения предыдущего. Так, обратную засыпку пазух вокруг столба нельзя делать по сырой гидроизоляции. Для засыпки можно использовать вынутый грунт или смесь песка с глиной. Важно делать её слоями, тщательно уплотнять каждый круг, проливая его водой.

Обвязка и утепление

Существуют варианты, когда дом или баню ставят прямо на тумбы. С одной стороны — первый венец сруба или брусчатого каркаса может служить обвязкой, но, с другой стороны, — это рискованно. Лучше всё-таки выполнить настоящий ростверк, материал для которого можно выбрать в соответствии с конструкцией постройки: от древесины до плиты из монолита или сборного железобетона. Последнее предусматривает устройство свайных тумб.

Мало кто оставляет свободным пространство между поверхностью земли и уровнем пола постройки. Периметр необходимо закрыть имитацией цоколя. Его возводят из блоков, кирпича, утеплённых панелей или железобетона по типу ленточного фундамента. Эта процедура является частью утеплительных мероприятий.

Преимущества и недостатки

Столбчатые основания делают не только из бетонных блоков. Часто применяются сваи, реже — кирпич. Обустройство всех видов столбов производится в одинаковом порядке. Разве что, для свай земляные работы выполняют несколько иначе — бурят скважины, а не роют ямы. В качестве опалубки для заливки бетона используют асбестоцементные трубы. Цель этих работ одна — получить опорно-столбчатый фундамент, плюсы и минусы которого очевидны. Сначала рассмотрим преимущества:

• относительно низкая стоимость строительства;
• возможность выполнения работ своими руками без привлечения дорогой техники;
• надёжность и длительный срок службы;
• отсутствие больших объёмов подготовительных и земляных работ.

К отрицательным моментам можно отнести особые требования к составу и качеству грунтов, невозможность использования под тяжёлые постройки из кирпича, железобетона, камня. Кроме того, под зданием на таком основании нельзя устроить подвал, а вот цоколь, хотя бы ложный, придётся возводить.

Опорно-столбчатый фундамент: особенности, преимущества

Если вы хоть раз занимались строительством частного дома или любого другого строения, то наверняка, как и многие будущие домовладельцы, постарались сэкономить на этапе планирования бюджета и строительства. Когда люди преследуют такую ​​цель, они стараются снизить затраты на наиболее затратных этапах строительства. Возможно, вы в их числе, тогда вам будет полезна представленная ниже информация.

Эффективное и разумное решение в этом вопросе — использование максимально доступного и простого столбчатого фундамента, заменяемого дорогостоящим саморезом или неглубоким основанием.Положительный результат будет достигнут при соблюдении строительных технологий и норм.

Основные характеристики

Столбчатый фундамент на первый взгляд может показаться слабым, но на самом деле он показывает надежность. Если соблюдать правила строительства, конструкция будет готова прослужить даже дольше, чем сама постройка. Помимо прочности, можно выделить несколько отличительных черт, среди которых:

• Впечатляющая скорость строительства;
• низкая стоимость;
• Минимальная гидроизоляция опор;
• Возможность использования опор на любом типе грунта;
• Идеальность такого фундамента для деревянных построек.

Почему стоит выбрать столбчатый фундамент

Столбчатый фундамент поддерживает установку опор в короткие сроки, что особенно важно по сравнению с монолитными основаниями. В первом случае время строительства сокращается в несколько раз. Сравнивая такие основы с лентой, можно понять, что первое преимущество, если говорить о цене. Ведь строительство опор обходится в 2 раза дешевле.

Такой фундамент можно строить на всех типах грунтов, за исключением заболоченных участков и скал.Такие почвы не позволяют копать ямы для установки опор. Когда дело касается строительства деревянного дома, столбчатый фундамент — лучшее решение, поскольку он обеспечивает вентиляцию здания и исключает увлажнение деревянного пола.

Основные преимущества

Столбчатый фундамент так популярен по той причине, что имеет множество преимуществ. Помимо прочего, следует выделить возможность использования этого типа фундамента для небольших каркасных домов и бань.Использование столбчатого фундамента при строительстве дома позволяет снизить вероятность набухания грунта до приемлемого минимума, что не сказывается на ресурсе конструкции.

Для этого по периметру фундамента необходимо будет разместить водостоки на уровне подошвы. Ростверк в этом случае опускается ниже уровня земли на 30 см, а шторка утепляется на глубину 30 см. Это условие можно использовать для фундаментов любой конструкции, но сваи устанавливаются с меньшим строительным бюджетом и небольшими трудозатратами.

Дополнительные преимущества

Столбчатый фундамент, плюсы и минусы которого следует учитывать перед началом работ, можно возводить не только на ямчатом грунте, но и на рыхлом грунте, последний при этом будет минимально откладываться в течение эксплуатация здания, что объясняется незначительной массой опор по сравнению с ленточным неглубоким фундаментом. Для коттеджа из кирпича идеально подойдет описанная технология строительства, что особенно актуально, когда основание должно быть углублено ниже линии промерзания грунта.Это экономит до 50% бюджета.

Основные недостатки

Перед тем, как приступить к возведению столбчатого фундамента, следует также учесть недостатки, среди них следует отметить:

• Не подходит для сложной местности;
• Невозможность возведения на непрочных грунтах.

Что касается первого фактора, то при разнице высот 1,5 м будут наблюдаться внушительные горизонтальные нагрузки от воздействия перфорации, что приведет к опрокидыванию колонн.Не использовать описанную конструкцию и в том случае, если на территории преобладают слабые грунты, это актуально для илистых и торфяных грунтов, а также для водонасыщенных глин, имеющих незначительное расчетное сопротивление. Используя достаточно мощный ростверк, можно компенсировать горизонтальные движения почвы. Но в этом случае экономический эффект снизится, поэтому будет проще выбрать плавучую монолитную плиту, для обустройства которой нет необходимости — будут внушительные объемы земляных работ.

Отзывы об особенностях техники

Опорно-столбчатый фундамент, отзывы очень положительные, построен по особой технологии. Для этого подготавливаются столбчатые опоры, которые располагаются на гравийной подушке. Далее производится опалубка, куда заливается бетон. По словам владельцев частных домов, кладка опор может производиться из карьерного камня или кирпича. Опоры колонн выполнены из бетонных блоков. Платформы отлиты в виде пирамид, каждый элемент прикреплен к земле.

Столбчатый фундамент из бетонных блоков, по словам разработчиков, имеет устойчивость, половина которой зависит от состояния подушки. Если сравнивать мелкоствольные столбчатые опоры с другими основаниями, то первые позволяют провести качественную и основательную гидроизоляцию, утепление и дренаж днища.

Нюансы работ

Домашние мастера утверждают, что несущая способность грунта и его плотность влияют на глубину котлована, где устанавливаются столбы, служащие опорами.Когда строительство ведется на каменной основе или мелком песке, то по земле можно укладывать только щебень слоем 15 см. Опора будет более устойчивой, если соотношение высоты опоры к сечению будет меньше. Слой песка и гравия покрывается гравийной сеткой, которую иногда заменяют плотным геотекстилем.

По мнению специалистов, эта подошва отлично справляется с отводом воды и позволяет обеспечить устойчивость опор на обводненной почве.Мощность и глубина подушки, по словам домашних мастеров, выбирается с учетом величины поперечной нагрузки и жесткости нижнего венца постройки. Для тонких и вытянутых столбов из асбоцементных труб глубина больше. Если установлены бетонные опоры, достаточно будет шлифования поверхности.

Укрепление фундамента

Если вы решили досконально изучить, как укрепить столбчатый фундамент, то знайте: для этого можно использовать несколько приемов.Особенно это актуально, когда столбчатые опоры выполнены из красного кирпича. Потребуется подготовить котлован под фундамент, глубина которого составляет 25 см. Его дно застелено подушкой и забетонировано для установки кирпичной колонны.

Для этого важно подготовить опорную подушку толщиной 15 см. Его размер должен быть больше сечения опоры на 40%. Для армирования бетона следует уложить арматурный каркас, который может состоять из трех или четырех стержней. Для этого используют сталь толщиной 8 мм.Опорный каркас необходимо выкладывать на расчетную высоту кирпича. Для придания прочности следует использовать качественный или гранитный бетон, в который добавлен базальт или мелкодисперсный гранит. Подобным образом собирается столб-столб из бетонных блоков, о котором отзывы гораздо лучше, чем о кирпичных конструкциях. Отличие лишь в том, что раствор для кладки блоков готовится по той же технологии, что и для бетона.

Особенности фундамента из блоков

Фундамент столбец-столб, цена которого составит 200 000 руб., Если конструкцией будет предусмотрено наличие 16 столбов, при несоблюдении технологии может деформироваться.Несущие элементы расположите через каждые три метра, они должны быть по углам и в местах пересечения стен.

Не делайте столбы слишком частыми, потому что это увеличит затраты строительных материалов и сил. В зависимости от неровности сечения выемки для опор могут быть равны пределу от 150 до 300 мм. При небольшом уклоне на площадке одна опора может состоять из 5 блоков, а другая — из одного или двух. Если строительство ведется на ровной площадке, столбы должны иметь высоту не более 3-х блоков, при этом выемка для них составляет 200 мм.Колонно-столбовой фундамент из блоков выдерживает больший вес здания, если правильно сделать опорные площадки для установки столбов. Это повысит несущую способность почвы.

Вспомогательные области могут выполняться по-разному. Некоторые кладут под блоки тротуарную плитку квадратной формы со стороной 400 мм или 500 мм. Но такой подход нельзя назвать правильным, ведь плитка не рассчитана на повышенные нагрузки и практически всегда трескается, теряя свое предназначение.

Лучше засыпать участок арматурой в один ряд, для усиления следует использовать дорожную сетку. Однако лучше использовать арматуру, диаметр которой будет от 10 до 12 мм. Такие монолитные участки в разрезе будут иметь квадрат со стороной 400 мм или 600 мм. Их толщина будет равна количеству в диапазоне от 50 до 70 мм. Этот вариант считается более трудоемким, но самым надежным.

Рекомендации специалистов

Не пренебрегайте этапом установки опорных подушек.Некоторые строители сразу начинают устанавливать блоки на песчаную подушку. Если опоры не имеют прочного основания, через некоторое время они начнут «гулять» при первой серьезной нагрузке. Если вы все же решили прибегнуть к этой технологии, блоки в первом ряду должны состоять из двух изделий, а монтаж производить внахлест. В поперечном сечении фундаментный столб должен иметь следующие размеры: 400 х 400 мм. Сэкономив время на постройке опоры, вы потратите деньги на покупку дополнительных блоков.

Вывод

Если территория для застройки достаточно ровная, то возведение столбчатого фундамента будет намного дешевле, чем укладка неглубокой ленточной или монолитной плиты. Так же главный минус этого решения — лишь незначительное сопротивление опрокидыванию. В связи с этим принимаются меры по снижению силы порки. Но этот недостаток компенсируется преимуществами высокого ресурса, а также возможностью установки на промерзших грунтах.Для столбчатого фундамента обязательным условием является сборный или монолитный ростверк.

Опорно-столбчатый фундамент: особенности, преимущества

Если вы хоть раз занимались строительством частного дома или любого другого строения, то наверняка, как и многие будущие домовладельцы, постарались сэкономить на этапе планирования бюджета и строительства. Когда люди преследуют такую ​​цель, они стараются снизить затраты на наиболее затратных этапах строительства. Возможно, вы в их числе, тогда вам будет полезна представленная ниже информация.

Эффективное и разумное решение в этом вопросе — использование максимально доступного и простого стоечно-столбового фундамента, заменяемого дорогостоящим винтом-точечным или неглубоким основанием. Добиться положительного результата удастся при соблюдении строительных технологий и норм.

Основные характеристики

На первый взгляд столбчатый фундамент может показаться слабым, но на самом деле демонстрирует надежность. Если соблюдать правила строительства, конструкция будет готова прослужить даже дольше, чем сама постройка.Помимо долговечности, можно выделить несколько отличительных черт, среди которых:

• впечатляющая скорость строительства;
• низкая стоимость;
• минимальная гидроизоляция опор;
• возможность использования опор на любом типе грунта;
• Идеальность такого фундамента для деревянных построек.

Почему стоит выбрать столбчатый фундамент

Столбчатый фундамент поддерживает опору в короткие сроки, что особенно важно по сравнению с монолитными основаниями.В первом случае время строительства сокращается в несколько раз. Сравнивая такие основы с лентой, можно понять, что первое преимущество, если говорить о цене. Ведь строительство опор обходится в 2 раза дешевле.

Такой фундамент можно строить на всех типах грунтов, за исключением заболоченных земель и скал. Такие почвы не позволяют копать ямы для установки опор. Когда дело касается строительства деревянного дома, столбчатый фундамент — лучшее решение, поскольку он обеспечивает вентиляцию здания и исключает увлажнение деревянного пола.

Основные преимущества

Столбчатый фундамент так популярен по той причине, что имеет множество преимуществ. Помимо прочего, следует выделить возможность использования этого типа фундамента для небольших каркасных домов и бань. Использование столбчатого фундамента при строительстве дома позволяет снизить вероятность набухания грунта до приемлемого минимума, что не сказывается на ресурсе конструкции.

Для этого по периметру фундамента разместим водостоки на уровне подошвы.Ростверк в этом случае опускается ниже уровня земли на 30 см, а шторка утепляется на глубину 30 см. Это условие можно использовать для фундаментов любой конструкции, но сваи устанавливаются с меньшим строительным бюджетом и небольшими трудозатратами.

Дополнительные преимущества

Опорно-столбчатый фундамент, плюсы и минусы, которые следует учитывать перед началом работ, можно возводить не только на ямчатом грунте, но и на рыхлом грунте, последний как минимум будет отложен в течение эксплуатация здания, что объясняется незначительной массой опор по сравнению с лентой неглубокого фундамента.Для коттеджа из кирпича идеально подойдет описанная технология строительства, что особенно актуально, когда основание должно быть углублено ниже линии промерзания грунта. Это позволяет сэкономить до 50% бюджета.

Основные недостатки

Перед тем, как приступить к возведению столбчато-столбового фундамента, следует учесть и недостатки, среди которых следует отметить:

• непригоден для сложной местности;
• невозможность возведения на непрочных грунтах.

Что касается первого фактора, то есть высоты в пределах 1,5 м, то будут возникать впечатляющие горизонтальные нагрузки от удара перфорации, что приведет к опрокидыванию колонн. Не использовать описанную конструкцию, а в случае, когда на территории преобладают слабые грунты, это актуально для илистых и торфяных грунтов, а также для водонасыщенных глин, имеющих незначительное расчетное сопротивление. Используя достаточно мощный ростверк, можно компенсировать горизонтальные движения почвы.Но в этом случае экономический эффект снизится, поэтому будет проще выбрать плавучую монолитную плиту, для обустройства которой не потребуются внушительные объемы земляных работ.

Отзывы об особенностях технологии

Опорно-столбчатый фундамент, отзывы о котором очень положительные, построен по особой технологии. Для этого подготавливаются столбчатые опоры, которые располагаются на гравийной подушке. Далее производится опалубка, куда заливается бетон.По словам владельцев частных домов, кладка опор может производиться из карьерного камня или кирпича. Столбы выполнены из бетонных блоков. Платформы отлиты в виде пирамид, каждый элемент прикреплен к земле.

Опорный столбчатый фундамент из бетонных блоков, по заявлению разработчиков, имеет устойчивость, половина которой зависит от состояния подушки. Если сравнивать неглубокие столбчатые опоры с другими основаниями, то первые позволяют качественно и основательно провести гидроизоляцию, утепление и дренаж днища.

Нюансы работ

Домашние мастера утверждают, что несущая способность и плотность почвы влияют на глубину выемки, где устанавливаются столбы, служащие опорами. Когда строительство ведется на каменном фундаменте или мелком песке, то по земле можно укладывать только щебень слоем 15 см. Опора будет более устойчивой, если соотношение высоты опоры к сечению будет меньше. Слой песка и гравия покрывается гравийной сеткой, которую иногда заменяют плотным геотекстилем.

По мнению специалистов, эта подошва отлично справляется с отводом воды и позволяет обеспечить устойчивость опор на обводненной почве. Мощность и глубина подушки, по словам домашних мастеров, выбирается с учетом величины поперечной нагрузки и жесткости нижнего бортика постройки. Для тонких и вытянутых столбов из асбоцементных труб глубина больше. Если установлены бетонные опоры, то шлифовки поверхности будет достаточно.

Укрепление фундамента

Если вы решили досконально изучить, как укрепить столбчатую опору, то знайте: для этого можно использовать несколько техник. Особенно это актуально, когда столбчатые опоры выполнены из красного кирпича. Необходимо будет подготовить яму, глубина которой составляет 25 см. Его дно застелено подушкой и забетонировано для установки кирпичной колонны.

Важно подготовить толщину в пределах 15 см. Его размер должен быть больше поперечного сечения опоры на 40%.Для армирования бетона необходимо проложить арматурный каркас, который может состоять из трех или четырех стержней. Для этого используют сталь толщиной 8 мм. Опорный каркас следует выкладывать на расчетную высоту кирпича. Для придания прочности следует использовать качественный или гранитный бетон, в который добавлен базальт или мелкодисперсный гранит. Подобным образом собирается столб-столб из бетонных блоков, отзывы о котором гораздо лучше, чем о кирпичных конструкциях. Отличие лишь в том, что раствор для кладки блоков готовится по той же технологии, что и для бетона.

Особенности фундамента из блоков

Фундамент столбец-столб, цена которого составит 200 000 руб. Если в конструкции будет предусмотрено наличие 16 опор, при несоблюдении технологии она может деформироваться. Расставьте опорные элементы через каждые три метра, они должны быть по углам и в местах пересечения стен.

Не делайте опоры слишком частыми, так как это увеличит затраты строительных материалов и сил.В зависимости от неровности сечения выемки для опор могут быть равны пределу от 150 до 300 мм. При небольшом уклоне на площадке одна опора может состоять из 5 блоков, а другая — из одного или двух. Если строительство ведется на ровной площадке, столбы должны иметь высоту не более 3-х блоков, при этом выемка для них составляет 200 мм. Колонно-столбовой фундамент из блоков выдерживает больший вес здания, если правильно сделать опорные площадки для установки столбов.Это повысит несущую способность почвы.

Опоры подушек могут быть выполнены по-разному. Некоторые подкладывают под блоки тротуарную плитку квадратной формы со стороной 400 мм или 500 мм. Но такой подход нельзя назвать правильным, ведь плитка не рассчитана на повышенные нагрузки и практически всегда трескается, теряя свое предназначение.

Колодку с арматурой лучше заливать в один ряд, для усиления следует использовать дорожную сетку. Однако лучше использовать арматуру, диаметр которой будет от 10 до 12 мм.Такие монолитные участки в разрезе будут иметь квадрат со стороной 400 мм или 600 мм. Их толщина будет равна количеству в диапазоне от 50 до 70 мм. Этот вариант считается более трудоемким, но самым надежным.

Рекомендации специалистов

Не пренебрегайте этапом установки референс-сайтов. Некоторые строители сразу же приступают к установке блоков на песчаную подушку. Если опоры не имеют прочного основания, через некоторое время они начнут «гулять» при первой серьезной нагрузке.Если вы все же решили прибегнуть к этой технологии, блоки в первом ряду должны состоять из двух изделий, а кладку производить внахлест. В поперечном сечении фундаментный столб должен иметь следующие размеры: 400 х 400 мм. Сэкономив время на постройке опоры, вы потратите деньги на покупку дополнительных блоков.

Заключение

Если на территории под застройку достаточно ровный ландшафт, то возведение столбчато-столбового фундамента будет намного дешевле, чем укладка неглубокой ленточной или цельной плиты.Как главный недостаток этого решения — лишь незначительное сопротивление опрокидыванию. В связи с этим принимаются меры по снижению силы порки. Но этот недостаток компенсируется преимуществами высокого ресурса, а также возможностью установки на промерзших грунтах. Для столбчатого фундамента обязательным условием является сборный или монолитный ростверк.

столбцов: что это такое? | Scalyr

Просмотры

Базы данных являются основой большинства программных приложений.И так же, как при строительстве дома, необходимо учитывать, чтобы фундамент был правильным. Когда мы строим дом, мы задаем множество вопросов, прежде чем закладывать фундамент. Что это за почва? Какого размера и формы дом? Где нужно запускать сервисы? Какая погода распространена в этом районе?

И все же для большинства из нас, когда мы создаем программное приложение, мы просто берем ту систему управления реляционными базами данных (RDBMS), с которой мы наиболее знакомы.Конечно, мы учитываем топологию таблиц, типы данных, ключи и индексы. Но это все равно, что убедиться, что бетон правильной формы, толщины и ровности. Что, если бетон — неподходящий материал для работы?

В этом посте я представлю альтернативную модель базы данных, называемую столбчатой ​​базой данных. При этом я сравню ее со знакомыми реляционными СУБД на основе строк и расскажу о плюсах и минусах. Важно помнить, что выбор базы данных подходит для вашего приложения .Поэтому я также приведу примеры того, когда уместна колоночная база данных.

Что такое столбчатая база данных?

Колоночная база данных делает то, что написано на банке. Он хранит данные в столбцах, а не в строках традиционной строковой базы данных, такой как СУБД. Для этого колоночные базы данных изменяют традиционную структуру диска, с которой мы все знакомы.

В реляционной базе данных на основе строк данные хранятся последовательно по строкам. Например, таблица пользователей может храниться как:

 1, Леви, 24, Нулевой, Леви @ груша.com, 108; 2, Maya, 56, Null, maya @ hmail.com, Null; 3, Elon, 31,18845632724, elon @ tulsa.com, 2343;

Однако в базе данных по столбцам одни и те же данные хранятся следующим образом:

 1,2,3; Леви, Майя, Илон; 24,56,31; Ноль, Ноль, 18845632724; levi @ pear.com, maya @ hmail.com, elon @ tulsa.com; 108, Ноль, 2343;

Если вы посмотрите внимательно, то увидите, что оба примера хранят следующие данные:

 + ---- + ------ + ------- + ------------- + -------------- - + ------- +
| ID | Имя | Возраст | Мобильный | Электронная почта | Карма |
+ ---- + ------ + ------- + ------------- + --------------- - + ------- +
| 1 | Леви | 24 | Null | леви @ груша.com | 108 |
| 2 | Майя | 56 | Null | [email protected] | Null |
| 3 | Илон | 31 | 18845632724 | [email protected] | 2343 |
+ ---- + ------ + ------- + ------------- + --------------- - + ------- +

Столбчатая топология базы данных

Конечно, если вы собираетесь хранить данные на диске по-другому, имеет смысл представить данные пользователям соответствующим образом. Для этого в колоночных базах данных используется концепция, называемая пространством ключей , для группировки связанной информации. В пространстве ключей столбцовая база данных хранит семейства столбцов .Для простоты вы можете рассматривать пространство ключей как схему СУБД, а семейства столбцов — как таблицы. Однако на этом сходство заканчивается.

В частности,

• Внутри пространства клавиш плавают семейства столбцов; они не связаны в жесткую структуру внешними ключами.
• Семейства столбцов состоят из данных о теме, представленных в нескольких строках.
• Строки, однако, могут содержать разное количество столбцов друг для друга, а также данные из разных столбцов.
• Следовательно, вместо охвата всех строк каждый столбец содержится внутри строки. Данные столбца представлены в виде пары «ключ-значение» и отметки времени.

Рассмотрите возможность создания семейства столбцов «users» из приведенного выше примера, которое возвращает элементы Levi, Maya и Elon. В строке Леви могут быть столбцы Возраст, Электронная почта и Карма. Между тем, строка Maya может содержать только Age и Email. Наконец, у Илона могут быть возраст, мобильный телефон, электронная почта и карма. В результате запрос семейства столбцов возвращает только столбцы, относящиеся к каждому человеку.

Сравнение столбцовых и строковых баз данных

Столбчатые базы данных принципиально отличаются от строковых баз данных, таких как СУБД. В следующей таблице приведены основные различия.

За и за

На первый взгляд может показаться немного странным хранить данные по столбцам, а не по строкам. Итак, каковы плюсы и минусы столбчатых баз данных?

Плюсы

• Некоторые запросы выполняются намного быстрее. Например, чтобы выполнить запрос агрегирования для ваших пользователей, чтобы найти средний возраст, диск может искать непосредственно в столбце возраста, чтобы прочитать и усреднить 24, 56 и 31. Это намного быстрее, чем поиск каждой из строк и поиск данных столбца один за другим.
• Более эффективное сжатие. Хранилища столбцов могут быть намного более эффективно сжаты, чем хранилища строк, потому что непрерывные данные в столбце имеют один и тот же тип.
• Гибкое масштабирование. Добавление новых столбцов в базу данных по столбцам происходит очень быстро и легко благодаря способу хранения данных.Точно так же данные легко распределяются по нескольким машинам.
• Отлично подходит для OLAP. Это связано с тем, что мы умеем выполнять запросы агрегирования и очень быстро и эффективно собирать все данные из нескольких столбцов.

Минусы

• Более низкая скорость записи. Из-за того, как данные хранятся на диске, программное обеспечение для управления базами данных не может просто выгрузить строку в конце списка.
• Некоторые запросы не подходят. Если вы собираетесь искать несколько значений столбцов для отдельных записей снова и снова, а не собирать или получать один столбец для нескольких записей, столбчатые базы данных, вероятно, не то, что вам нужно.
• Не подходит для OLTP. OLTP включает в себя много операций чтения и записи нескольких столбцов для отдельных элементов.

Примеры использования

Как указывалось в предыдущих разделах, есть определенные приложения, которые подходят для столбчатых баз данных, и другие приложения, которые определенно не подходят.Например, вероятно, не рекомендуется запускать веб-сайт интернет-магазинов с использованием столбчатой ​​базы данных. Во-первых, вы, вероятно, будете читать много столбцов об отдельных элементах, а не информацию в столбцах по нескольким элементам. А во-вторых, низкая скорость чтения и записи или полные записи затруднят обновление и отслеживание запасов. Независимо от того, что вы делаете с кодом внутреннего и внешнего интерфейса, столбчатая база данных, скорее всего, вызовет у вас кошмары и отпугнет ваших клиентов.

Проще говоря, вы хотите использовать столбцовую базу данных при анализе больших объемов данных .

Например:

• Если вы хотите повысить продажи в своем интернет-магазине. Вы можете сделать снимок своей базы данных OLTP инвентаризации на основе строк и преобразовать его в хранилище по столбцам. Это позволит вам эффективно узнать, что продается лучше всего, когда продается, какие товары покупают пользователи, какие маркетинговые тактики работают и т. Д.
• Для анализа журналов приложений. Опять же, сделайте снимок базы данных OLTP вашего приложения и преобразуйте его в столбчатое хранилище.Затем вы можете выполнить эффективный анализ всего, что вам нравится, например, понять поведение пользователей, устранить проблемы, провести аудит безопасности или проверить, был ли ваш эксперимент успешным. Если вас интересует этот вариант использования, аналитика журналов Scalyr построена с использованием столбчатой ​​базы данных. Попробуйте здесь.
• При выполнении задач бизнес-аналитики. Это говорит само за себя: бизнес-аналитика — это быстро анализировать и понимать большие объемы исторических данных.

Заключение

Столбчатые базы данных поначалу могут показаться странными, учитывая преобладание СУБД в программных системах.Однако при понимании и применении к правильным вариантам использования они предлагают преимущества, с которыми не может сравниться ни одна РСУБД. Короче говоря, они хорошо подходят для аналитической обработки, эффективно сжимаются и гибко масштабируются по горизонтали.

Этот пост написал Майкл де Риддер. Майкл занимался разработкой программного обеспечения, визуализацией данных, наукой о данных, исследованиями, консалтингом и бизнес-анализом в сфере здравоохранения, телекоммуникаций, радио и финансов. Ему нравится комбинировать и использовать отношения между различными областями и технологиями.Большой поклонник путешествий, Майкл является сторонником преимуществ баланса между работой и личной жизнью, считая, что время, проведенное вдали от предмета, позволяет процветать творчеству.

Типы оснований в строительстве

Строительство любого дома начинается с фундамента. Неважно, говорим ли мы о промышленном строительстве или частном доме, характеристики всей конструкции всегда зависят от надежности, прочности и долговечности фундамента.Типы фундаментов в строительстве очень разные, они различаются по типу конструкции, материалу и другим параметрам. Ниже мы рассмотрим не только распространенные виды фундаментов, но и тонкости их возведения.

Виды фундаментов в строительстве, их особенности и устройство

Основная классификация фундаментов учитывает их конструктивные особенности. Наиболее популярны следующие виды: ленточный, столбчатый, свайный и плитный. Возможны также различные комбинации.

Ленточный фундамент

Если посмотреть фото ленточного фундамента, становится понятно, откуда он получил свое название. Этот тип конструкции состоит из закопанных в землю лент, которые принимают на себя основную нагрузку от опорных элементов основной конструкции. Ленты, в свою очередь, опираются на фундаментные плиты. Таким образом, значительная часть нагрузки от стен распределяется на большой площади.

 Также прочтите: Разница между опорой и фундаментом
