устройство стропильной системы, фото Как сделать крышу на доме с эркером

конструкция различных видов (с эркером, с окнами, с балконом, с кукушкой), фото

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

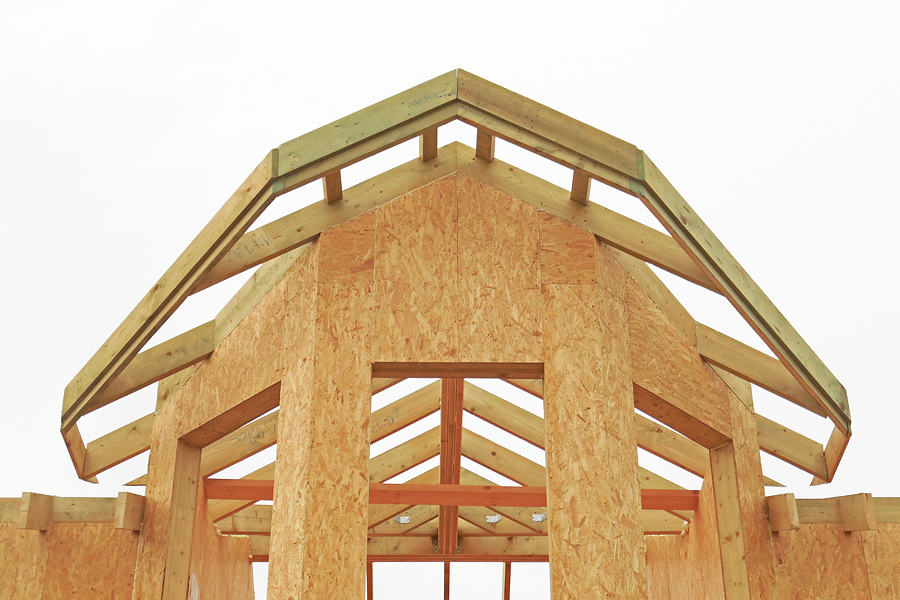

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:


Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.


Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.


Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма.

При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.


В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.


Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания.

В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.


Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.


Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.


Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:


Видео: монтаж ломаной крыши

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

roofs.club

стропильная система и устройство стропил четыхерскатной крыши с эркером + фото чертежей и схем

Вальмовая (четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко, особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций:

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются:

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход кровельного материала, что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Вальмовая крыша: стропильная система

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер, связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил, идущих от конька к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

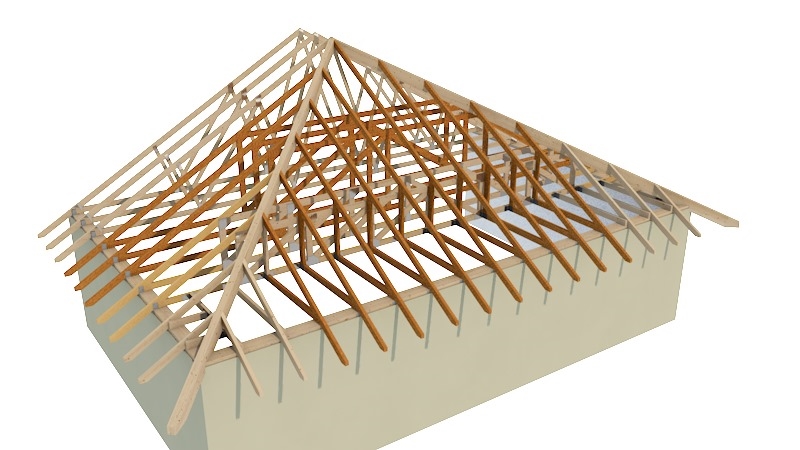

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система четырехскатной крыши состоит из таких частей:

  • Мауэрлат. Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень. Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой гидроизоляции.
  • Шпренгель. Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка. Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка. Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон. Коньковый брус.
  • Диагональное (угловое, накосное) стропило. Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила. Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники. Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы. Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.


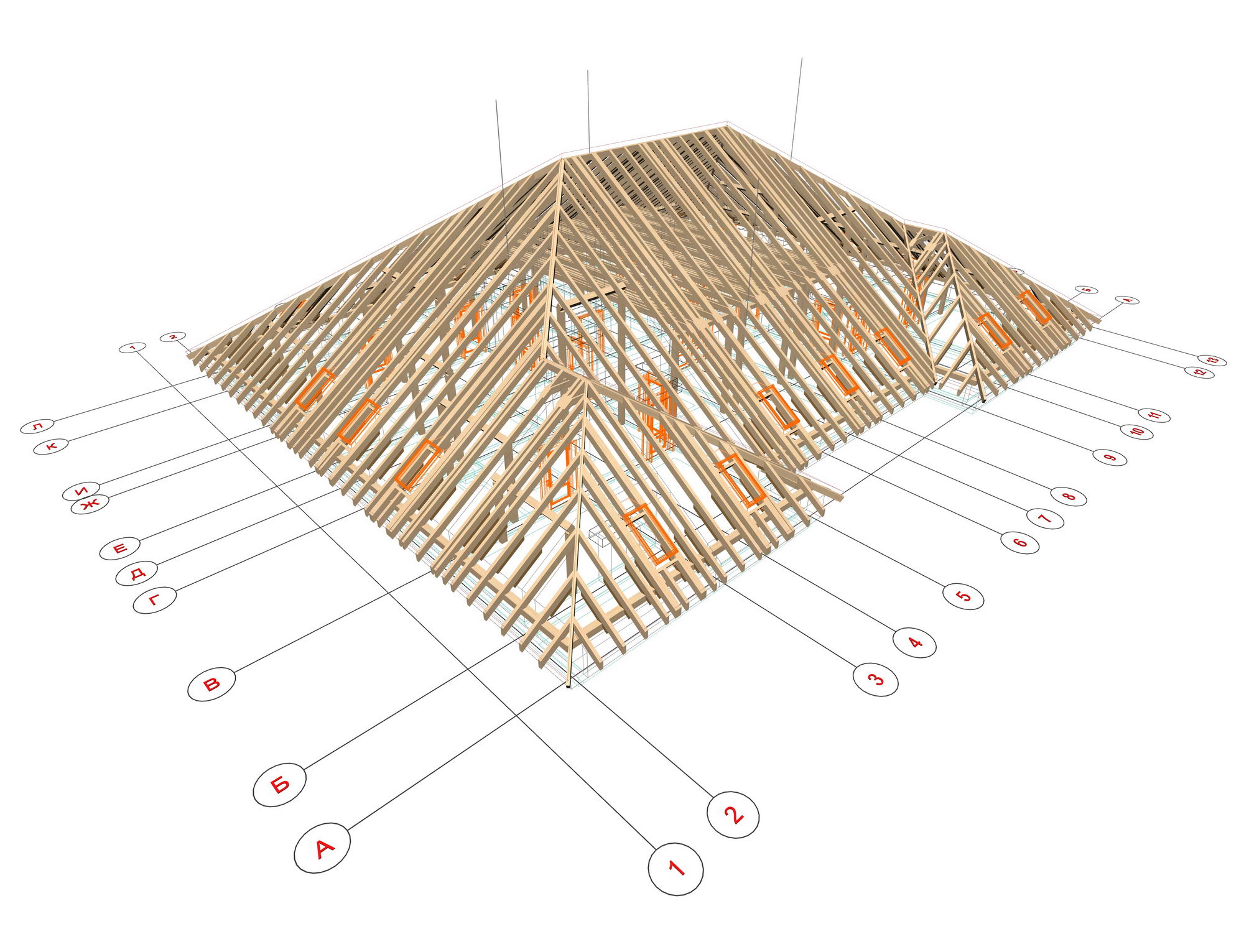

Схема стропильной системы


Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

ОСТОРОЖНО!

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.


Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату, тот же шаг установки. Монтируются строго под прямым углом к основанию, верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента. Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.


Устройство нарожников

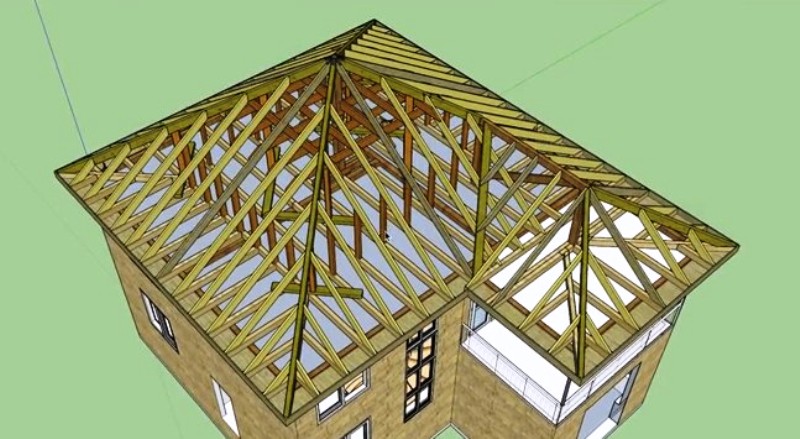

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение, представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача, причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных расчетов и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши.

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной, чтобы избежать нежелательных расхождений в геометрии системы.


Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

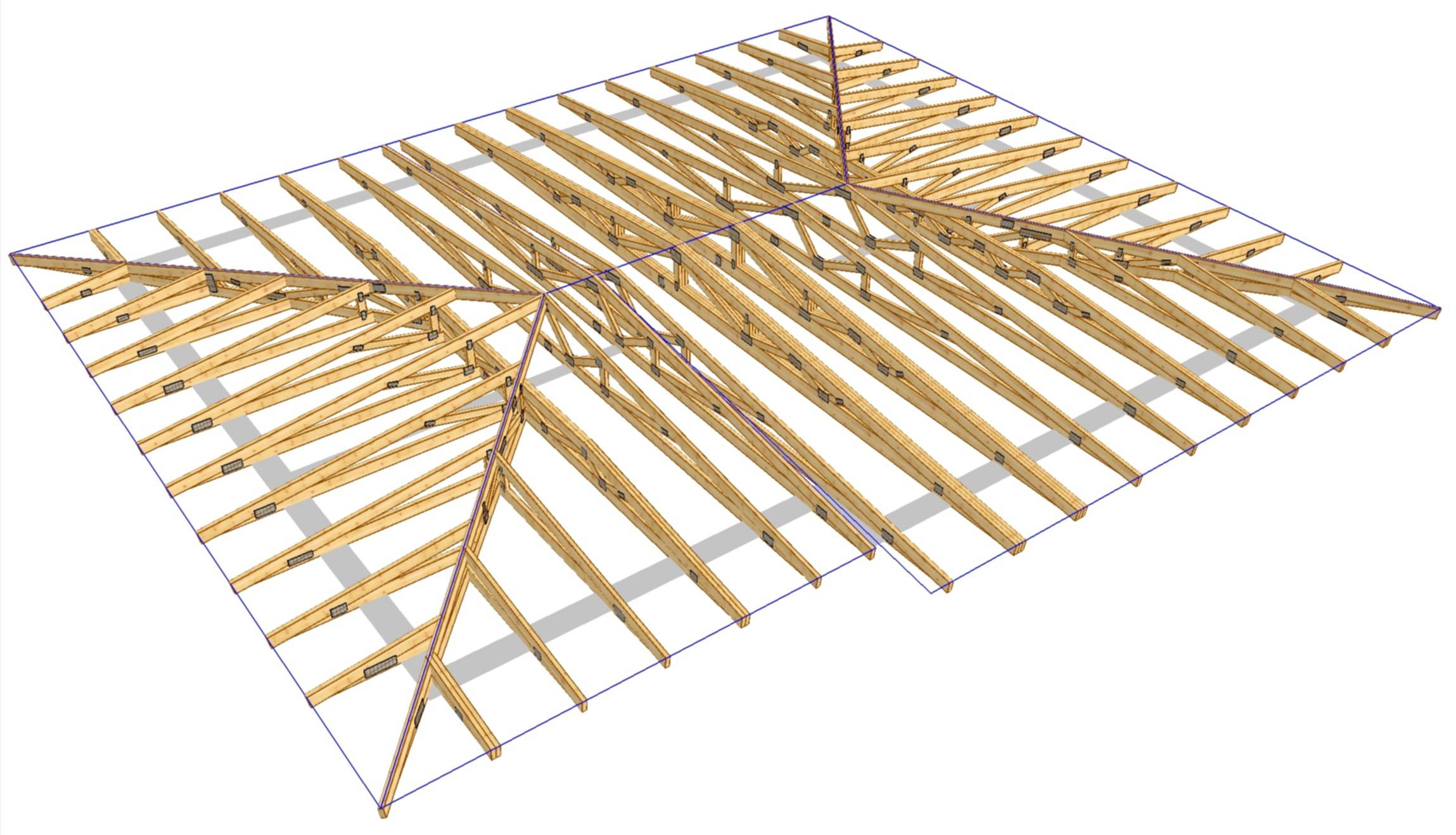

Вальмовая крыша: чертеж стропильной системы ниже.


Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Одноклассники

2017-02-24

expert-dacha.pro

Варианты крыши балкона над эркером

Дома с эркером представляют собой аристократичные постройки, которые стали известны еще со времен строительства крепостей. Ранее данная деталь применялась чисто в практических целях – для удобства защищать крепость и лучшего обзора. Сейчас же эркеры выполняют в первую очередь декоративную функцию. Эти постройки отличаются сложной конструкцией не только самого здания, но и его кровли. Именно поэтому мы рассмотрим варианты крыши для балкона над эркером.

Характеристика эркера

Эркер является выступающей за пределы несущих стен конструкцией, которая схожа по внешнему виду с балконом, но имеет капитальные стены. Выполнить такое сооружение можно не только во время строительства здания, но и пристроить конструкцию эркера к уже готовому зданию.

Благодаря наличию эркера, фасад дома выглядит потрясающе, да и внутри обстановка меняется, благодаря уникальной конструкции стен. В такое помещение будет попадать максимум естественного света за счет наличия большого количества окон на эркере. Также часто встречаются проекты, где окна устраиваются от пола до потолка, что позволяет наблюдать за пейзажем без каких-либо ограничений. За счет выполнения эркера полезная площадь дома увеличивается, и ее можно использовать как кабинет, столовую, детскую комнату или же как-то иначе в зависимости от желания владельца.

Самое сложное в оформлении эркера – это проектирование и возведение крыши над ним, поэтому на данном вопросе стоит остановиться более подробно.

Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Устройство крыши

В первую очередь стоит отметить, что стропила для такой крыши выполняются из бруса с меньшим сечением, так как нагрузка на эркер будет значительно меньше, чем на основную кровлю. Как уже говорилось, конструкция кровли для эркера может быть разной, но представляет она либо отдельную, либо соединенную с основным строением. В любом случае крыша заранее проектируется и рассчитывается.

Итак, возведение кровли для эркера идет по следующему алгоритму с четким соблюдением технологии процесса:

Заключение

Созданная по технологии эркерная крыша будет радовать своих хозяев оригинальным внешним видом и надежной защитой от внешних воздействий. Если нет уверенности в собственных силах, то лучше пригласить профессиональных строителей, которые создадут прочную конструкцию, способную прослужить долгие годы.

Современные проекты коттеджей и загородных домов включают в себя большое количество самых разнообразных конструктивных элементов, необходимых для решения всевозможных функциональных задач. Зачастую строительными компаниями предлагаются для постройки варианты дома с эркером – небольшим пространством внутри здания, выходящим за пределы фасада сооружения. С точки зрения технологии устройство подобной конструкции не вызывает проблем, но тут особое внимание стоит уделить крыше.

Обычно эркер представляется в загородном домостроении в качестве крытого балкона. Вместе с этим его стены являются неотъемлемыми частями перекрытий дома. По форме эркерная конструкция зависит от проектного решения, однако в большинстве случаев она полукруглая, многогранная, трапециевидная. Помимо этого, можно выделить виды форм крыши, обычно устанавливающейся в частных домах над эркером:

  • Многощипцовая;
  • Вальмовая;
  • Декоративная;
  • В виде полусферы.

Важно! Предпочтение чаще отдают вальмовой крыше с эркером, потому что она самая простая в исполнении по мнению профессионалов.

Такая конструкция не нуждается в серьезных финансовых и трудовых затратах, а также она достаточно технологична и надежно защищает помещение внутри от различных негативных воздействий.

Процесс подготовки

Определиться с выбором крыши над эркером нужно еще на проектном этапе планирования дома. Крыша в основном бывает многоскатной, так что обязательно придется делать различные коньки, разжелобки и прочие сопутствующие конструктивные элементы, предназначенные для отвода осадков и мусора.

Изначально стоит отметить, что возведение ендовой крыши – процесс достаточно сложный, он требует больших затрат труда, поэтому реализовывать данную задачу лучше всего доверить высококвалифицированным специалистам. Своими силами заниматься данными работами не рекомендуется. Как и с любой современной крышей, здесь обязательно потребуется надежная стропильная система, а ее своими руками выполнить без должного опыта и навыков достаточно трудно.

На начальном этапе подготовки устройства крыши над эркером нужно сделать армированный пояс. Он изготовляется из цементного раствора и прутьев арматуры либо металлической сетки. Данный пояс выполняет следующие функции:

  • Он выступает в роли опоры для балок, которые поддерживают стропильную систему. Без таких балок она попросту функционировать не может.
  • Еще он усиливает кирпичную кладку и разгружает перемычки конструкций окон.
  • Кроме этого, пояс требуется для усиления стен эркера, что достигается путем связывания их со стенами дома.

Важно! При выборе материала для кровли стоит отталкиваться от экономических возможностей и личных предпочтений, не забывая при этом об его функциональных качествах.

По словам специалистов, в роли кровельного покрытия для эркеров частных домов наиболее оптимальным решением будет выбор одного из видов современной черепицы (натуральная, битумная, металлочерепица и так далее). Данный вид кровли способен отлично гармонировать с конструкцией эркера.

Устройство стропильной системы

Стропильный каркас обязательно необходим для большинства видов крыш, и крыши с эркером не являются исключением. Построена стропильная система эркера может быть из деревянных досок и балок. Они соединяются друг с другом и со всеми остальными элементами конструкции посредством саморезов, шурупов и другого крепежа. Состоять стропильная система должна из балок нужных размеров, выбирать размеры стоит с запасом, чтобы обрезать лишнее непосредственно во время процесса монтажа. Принципы выполнения работ по созданию каркаса стропил в случае с эркером мало чем отличаются от обычных работ при устройстве стропильной системы вальмовой крыши. По армированному поясу укладывается мауэрлат, а к нему крепятся стропильные ноги.

Монтаж стропильных ног должен выполняться на начальном этапе. Их нужно вывести за плоскость стен. Так дальше можно будет легко сформировать карнизные свесы, что не даст стекающей по кровле влаге оказывать негативное влияние на материал стен. Для закрепления различных деревянных элементов крыши обычно применяют традиционные саморезы либо специальные крепежи, устойчивые к коррозии и покрытые слоем оцинкованной стали.

Важно! Стропильную систему можно собирать непосредственно на самой крыше вне зависимости от ее устройства.

Возможен вариант, при котором некоторые отдельные элементы стропильной системы будут собираться на земле. Это зависит от конструктивного решения и проекта – является ли крыша с эркером достаточно самостоятельной конструкцией, или же она выступает продолжением крыши дома. В тех ситуациях, когда стропильный каркас для ендовой крыши собирают отдельными фермами, то после их поднятия на крышу, крепить их нужно не только к мауэрлату, но и к коньку. К последнему они обычно крепятся при помощи стальных пластин.

Сейчас можно в интернете найти множество фото различных вальмовых крыш с эркером, получить подробную информацию об устройстве стропил для любой из них и прочитать большое количество советов по процессу их возведения. Но перед началом работ все же стоит посоветоваться со знающими людьми, чтобы избежать лишних трат средств, времени и нервов.

Данная коробка дома (11х13,5 м) должна быть перекрыта двухскатной вальмовой крышей и перекрытие эркера предусматривается шатровой крышей. Со стороны торцевой стены расположен эркер.

По верхнему уровню стены 2-го этажа устраивается армопояс, к которому будет крепиться мауэрлат.

Установка мауэрлата

Вначале необходимо установить мауэрлат и лежни. Это делается из бруса сечением 200х200 мм.

Установка мауэрлата и лежней

Мауэрлат устанавливается по периметру коробки, а лежни по внутренним стенам. Между армопоясом и мауэрлатом необходимо установить гидроизоляцию в виде двух слоев рубероида или иного гидроизолирующего материала.

После этого необходимо жестко закрепить мауэрлат и лежни к армопоясу.

Монтаж основных балок вальмовой крыши

Устанавливаются балки основной крыши сечением 100х200 мм. Со стороны эркера устанавливается балка из бруса 200х200 мм. Она необходима для опирания нарожников вальмы со стороны эркера.

Установка балок эркера

Устанавливаются балки эркера.

На этом этапе работ необходимо обеспечить одинаковый вылет карниза со стороны эркера и со стороны основного дома который должен быть равен 0,5 м.

Подшивка карниза крыши

Подшивка карниза

Монтаж опорных рам и стропильной системы вальмовой крыши

Затем необходимо установить опорную раму. Высота опорной рамы соответствует высоте крыши.

Установка опорной рамы

Вверху идет коньковый прогон из доски сечением 50х200 мм. Необходимо сказать, что крышу можно монтировать как поэлементно, так и производить комплексный монтаж.

Стропильная ферма

Когда собирается стропильная ферма, которая затем устанавливается в проектное положение поворотным способом. Но для этого необходимо иметь достаточное количество рабочих (min – 4 человека), а при поэлементном монтаже достаточно 2-х человек.

Со стороны эркера имеется также коньковый прогон и распорка, и на центральной стойке эркера имеется центрирующее ядро, на котором будут сходиться все стропила эркера.

Коньковый прогон со стороны эркера

Данный центрирующий элемент имеет ширину 30 см и высоту примерно 50 см. Очень важно предусмотреть этот элемент в составе крыши так как он значительно облегчает монтаж.

На следующем этапе устанавливаются стропила основной крыши.

Если стропила больше 6 м (стандартный размер пиломатериалов) то их придется сращивать. Это делают в верхней части где будут наименьшие усилия.

Следующим этапом является установка угловых стропил – две с одно и две с другой стороны. Дальше устанавливаются нарожники. Стропила и нарожники на основных скатах имеют сечение 50х200 мм. Сечение нарожников вальмы 50х150 мм. Данные скаты круты снега здесь не будет поэтому нет нужду предусматривать особо массивные конструкции.

Затем устанавливаются стропила эркера. Их верхний край сходиться на центрирующем ядре.

Установка связей жесткости вальмовой крыши

На следующем этапе производится установка связей жесткости – распорок, подпорок, затяжек. Это всевозможные элементы крыши, которые обеспечивают жесткость и устойчивость крыши.

Установка связей жесткости крыши

Связи жесткости крыши

Внутри данной фермы имеется проем размером примерно 2,2х 5,5 м и этого вполне достаточно для комфортной мансарды. На этом этапе каркас крыши можно считать законченным.

Все элементы крыши должны быть жестко соединены друг с другом, а все деревянные конструкции обработаны антипиренами и антисептиками для повышения их огнестойкости и долговечности, т.е. устойчивости их к гниению.

Обрешетка крыши

Следующим шагом устанавливается обрешетка. Сначала обрешечивается основная крыша затем устанавливается ендовный брусок для сопряжения основной крыши и крыши эркера.

От домов с эркерами прямо-таки веет аристократичностью. История упоминает о подобных сооружениях, появившихся еще в древних крепостях – из них было удобнее противника обстреливать, да и угол обзора хороший.

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате.

Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции.

Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому с капитальными стенами, как у основного здания.

Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный.

Нижние части стропильных ног должны выступать за пределы стены для организации свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая .

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Крайне важно уделить особое внимание гидроизоляции ендов.

Ендовые планки используют двух видов:

  • верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы;
  • нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет .

Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков.

И монтируются в последнюю очередь – работы проводятся внутри помещения.

Крепления

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов.

Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции.

Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению.

Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.

На сегодня считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной считается вальмовая.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия Оптимальный уклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая От 30 до 60 При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон — 15, максимальное значение не определено
Битумный шифер Минимальный уклон — 5 градусов, максимальный — не определен От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение — 20 градусов. Максимального нет
Черепица битумная Минимальный уклон — 12 градусов, максимальный — не определен Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка;
  • степлер;
  • молоток;
  • электродрель;
  • просечные ножницы;
  • клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов . Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

стропильная система, перемычки, подсчет площади, фото


При строительстве жилого дома многие застройщики озабочены увеличением полезной площади, поэтому применяют различные архитектурным проекты, где предполагается возведение теплой мансарды или такого дополнения как эркер.

Что такое эркер? Слово не часто встречается в частном домостроительстве, однако, современные владельцы загородных домов все чаще используют проекты, где эркер выполняет функцию выделенной за плоскость фасадной стены лестничной клетки (если дом многоэтажный), и зимнего сада, соединяющего элементы между несколькими строениями и прочего.

Эркер — это часть внутреннего пространства помещения, вынесенная за границы стен. В большей степени, напоминает закрытый балкон, но имеющий стены, как и у основного здания.

Эркеры могут иметь различную геометрическую форму:

  • полукруглую,
  • многогранную.

Крыша над эркером,

в зависимости от его формы, может быть:

  • многощипцовой,
  • в форме полусферы,
  • с башенками и другими архитектурными украшениями.


Как правило, в эркере устраивается много окон, или он может быть застеклен до самого пола. Это дает возможность дополнительной инсоляции и улучшает общую освещенность внутреннего помещения. Кроме всего прочего, эркеры являются дополнительным украшением фасадов зданий, придавая им необычный вид.

Особого внимания требует устройство крыши над эркером. Обычно крышу над этим строительным элементом устраивают многоскатной, в результате чего образуется много разжелобков (ендов) и коньков. Поэтому еще на стадии проектирования дома необходимо предусмотреть все нюансы возведения крыши эркера.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности вальмовой крыши

Она имеет различные виды и может быть:

  • односкатной;
  • двускатной;
  • четырехскатной.

Примечание. У некоторых может сложиться впечатление, что практически каждая крыша может быть вальмовой. Это не так. Проекты таких конструкций различные, только вот ни один из них не предусматривает ломаных углов и поверхностей.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

По высоте в виде эркера может быть оформлен:

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие, через слой гидроизоляции и деревянную подкладку.

ВАЖНО!

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет, главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Подготовка к установке

Учитывая тот факт, что данный вид крыши очень не простой, то предварительно делаются проекты домов с вальмовой крышей со всеми требующимися расчетами и чертежами. Прежде всего определяются с конфигурацией крыши. Чем более сложный вариант будет выбран, тем больше потребуется материалов и времени для сооружения конструкции.

В зависимости наличия чердака определяется высота крыши. При расчетах размеров и количества всех деталей необходимо учесть временные и постоянные нагрузки, которым будет подвергаться стропильная система, интенсивность воздействия ветра и атмосферных осадков. Оценивается несущая способность фундамента здания и стен, определяются углы наклона основных балок, площадь вальмовой крыши, рассчитываются дополнительные элементы: наличие окон, проемов для труб вентиляции и дымоходов.

Основными материалами, необходимыми для устройства крыши, являются хорошо просушенные пиломатериалы: брус и доски. Кроме того нужно запастись в достаточном количестве кровельными гвоздями, саморезами, анкерными болтами. Согласно произведенным расчетам подбираются различные металлические крепления, используемые для надежного соединения деталей стропильной системы. В первую очередь, это уголки, опоры и держатели для балок, соединительные пластины, монтажные профили и другие конфигурации крепежа. Если строение новое, то обязательно наличие плавающих креплений, которые гасят возможные деформации всей системы в процессе усадки стен дома. При устоявшихся стенах в качестве соединительных элементов брусков и балок между собой можно применить простые металлические скобы.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Основные типы вальмовой крыши

Сказать о том, что виды такой конструкции разнообразны, нельзя. В основном отличия крыши заключаются в количестве вальм. Есть два типа кровли:

Первый вариант характеризуется определенным расположением наклонных частей. Если вальмы на склонах не доходят до конца карниза и обрываются, то такой тип является полувальмовой крышей.

Для большинства коттеджей, которые имеют деревянный кровельный каркас, этот вид крыши является самым оптимальным вариантом. Крепится конструкция на специальные растяжки. Если же дом большого размера, то монтаж кровли немного усложниться усилениями в виде деревянных досок на каркасе. Предварительно проводится точный расчет размеров и материала.

Самый популярный второй вид вальмовой крыши – «датский». Эта конструкция характеризуется наличием:

  • вальмовых стропил;
  • специальных досок для опоры;
  • усиливающих ригелей с вкладышем;
  • простых стропил;
  • проставки.

Также выполняется верхняя обвязка стен перед обустройством кровли.

Эти все параметры нужны для того, чтобы сделать правильный расчет двускатной вальмовой крыши. Для трехскатной понадобится учесть:

  • стойки;
  • стропила для фронтов;
  • балки перекрытий;
  • специальные коньковые прогоны;
  • разнообразные затяжки.

Последний вид кровельной конструкции представляет особый интерес для создания домов в неповторимом архитектурном стиле. Можно сооружать на крыше разнообразные башенки и купола прямолинейной формы. Все это выглядит очень необычно, и такая вальмовая крыша, сделанная своими руками всегда привлекает внимание и отличается от соседских домов.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.

  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Монтаж обрешетки

Перед тем как монтировать обрешетку обязательно нужно выполнить укладку гидроизоляционного материала, т. к. стропильная система должна быть качественно защищена от негативного воздействия со стороны влаги. Чтобы не допустить разрыва гидроизоляционной пленки, не стоит натягивать ее слишком сильно, а выполнять крепление лучше всего в ненатянутом состоянии.

Чтобы сделать обрешетку для крыши с эркером, обычно применяется традиционная обрезная доска, которая перед монтажом обязательно обрабатывается при помощи антисептического состава (он будет защищать древесину от воздействия насекомых). Монтаж обрешетки выполняется поперек стропильной системы. Учитываем, что использование определенных кровельных покрытий потребуют устройства сплошной обрешетки. В том случае, если такая необходимость возникнет, то рекомендуется использовать не обрезную доску, а ОСП-плиты или фанеру с повышенными влагостойкими характеристиками.

Основная особенность яндовой крыши – наличие ендов, в связи с чем необходимо использовать металлические фартуки.

После монтажа обрешетки на нее выполняется установка подготовленного кровельного материала.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Дальнейшее изготовление крыши

Дом может иметь различные типы такой конструкции:

  • висячие;
  • наклонные.

Изначально нужно сделать разметку будущей крыши. С торца строения определяются оси конструкции. Также просчитывается половина ширины конька.

Таким образом, уточняется расположение самой первой детали стропильной системы.

Она при правильном расчете располагается на линии боковой стены. Это место также будет для монтажа промежуточного стропила.

Такие же действия выполняются на каждом углу строения. Все элементы конструкции между собой скрепляются специальными монтажными дюбелями и саморезами. В некоторых случаях используют болты и гайки.

Виды

Традиционная вальмовая крыша оснащена прямыми стропилами и угловыми ребрами, идущими к самому коньку. Свесы кровли имеют единую высоту, установленную заранее. В целом же две плоскости крыши напоминают трапецию, а торцевые прилегают и внешне напоминают треугольник.

Вальмовая шатровая – это четырехскатная крыша, ребра которой сходятся в одну верхнюю точку. Датская или голландская полувальмовая – верхняя часть коротких скатов оснащена фронтонами.

Вальмовая ломаная – четырехскатный вид крыши, что именуется мансардной крышей. Такой вид крыши является самым трудным в постройке и монтаже, но именно под ней можно расположить большую и просторную мансарду. Ломаная крыша самая дорогая, однако, ее использование наиболее рациональное.

Недостатки

В независимости от того, что имеется ряд достоинств вальмовой крыши, о недостатках также забывать нельзя. Одним из отрицательных качеств станет сложность монтажа такого типа крыши, ведь установить ее гораздо труднее, чем двухскатную. Из-за сложностей в установке логично, что и стоимость вальмовой крыши будет выше.

Также следует отметить то, что торцевые стороны крыши уменьшают чердачную площадь, поэтому сооружать мансарду под такой крышей не рекомендуют. Если же сделать здесь мансарду, то нужно особое внимание уделить окнам, так как они могут пропускать влагу, вследствие чего будут появляться лужи.

стропильная система, фото схема. Установка подстропильных балок

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

В целом эркер выступает оригинальной конструкцией здания, способной преобразить его и сделать внешний облик дома более привлекательным. Для реализации эркера не требуются капитальные трудовые или финансовые затраты. Помимо этого, данный элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и влияний окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.
Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

Выбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.


Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.
Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.
В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.










































(четырехскатная, шатровая) крыша — один из вариантов конструкции, когда на месте фронтонов сооружаются дополнительные скаты.

Тем не менее, вальмовые конструкции распространены широко , особенно в районах с частой сменой направления ветра.

Получается крыша, со всех сторон имеющая наклонные плоскости, что создает массу выгодных позиций :

  • Отсутствие фронтонов делает нагрузку на фундамент меньше, кроме того, она распределяется абсолютно равномерно.
  • Ветровая нагрузка на скат значительно ниже, чем на вертикальную плоскость.
  • Затраты на отделку фронтонов исключаются из общей ремонтной сметы.
  • В декоративном отношении вальмовая крыша выглядит более цельной, собранной.

Недостатком такой конструкции являются :

  • Повышенная сложность конструкции стропильной системы.
  • Больший расход , что создает дополнительные опасные участки возможных протечек.
  • Присутствие распирающих нагрузок на несущие стены, вызывающие необходимость связки нижних оснований скатов.

Основная особенность конструкции стропильной системы шатрового типа является наличие диагональных ребер , связывающих угловые точки кровли с коньковым брусом, который имеет меньшую длину, чем вся крыша (классическая шатровая крыша конька вовсе не имеет, ребра сходятся в одной точке).

В стропильной системе эти ребра называются угловыми, или диагональными. Их наличие требует установки как полноценных стропил , идущих от к основанию — мауэрлату, так и укороченных элементов — нарожников, соединяющих основание и диагональные стропила.

Схема шатровой крыши

Четырехскатная крыша: элементы стропильной системы

Элементы стропильной системы вальмового типа имеют более многочисленный состав, чем при двухскатной конструкции. Стропильная система состоит из таких частей:

  • Мауэрлат . Брус, уложенный по периметру несущих стен и являющийся основанием для всей стропильной системы.
  • Лежень . Горизонтальный брус того же сечения, что и мауэрлат, расположенный по продольной оси крыши и служащий опорой для стоек прогона. Между перекрытием и лежнем обязателен слой .
  • Шпренгель . Элемент, связывающий и усиливающий угловые соединения брусьев мауэрлата. Делается из того же бруса, что и мауэрлат и устанавливается диагонально к нему.
  • Затяжка . Связующие элементы, соединяющие параллельные брусья мауэрлата по длинной стороне. Снимают распирающую нагрузку с несущих стен.
  • Стойка . Вертикальный элемент, опирающийся на затяжку и поддерживающий коньковый брус.
  • Прогон . Коньковый брус.
  • Диагональное (угловое, накосное) стропило . Соединяет углы мауэрлата с концами прогона, образуя ребра — места соединения плоскостей кровли.
  • Стропила . Наклонные элементы, опирающиеся на мауэрлат снизу и на прогон сверху.
  • Нарожники . Это те элементы, которые опираются сверху на диагональные ребра. По сути, это стропила, обрезанные по длине, необходимой в данной точке.
  • Подкосы . Усиливающие элементы, распорки, расположенные перпендикулярно стропилам и опирающиеся под углом на затяжки.

Конструкции всех элементов могут иметь отклонения от общепринятой схемы из-за необходимости, вызываемой особенностями проекта данного строения, но схема в целом состоит практически всегда из названных деталей и каких-то радикальных изменений не имеет.

Стропильная система вальмовой крыши: схема и фото ниже.

Схема стропильной системы

Фото стропильной системы

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности :

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем :

  • Можно делать балки любой нужной длины.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .

Диагональные стропильные ноги

Опоры для диагональных стропил

В качестве опоры для диагональных стропил могут применяться либо подкосы, либо вертикальные стойки из бруса или спаренных досок. Стойка может опираться прямо на перекрытие , через слой гидроизоляции и деревянную подкладку.

Для этого требуется достаточная жесткость и прочность перекрытия. Если таких условий не имеется, то используется подкос, опирающийся на лежень и поддерживающий накосное стропило в заданной точке.

Угол наклона подкоса в данном случае роли не играет , главное — точка соединения, т.е. место сосредоточение нагрузки. При длине накосного стропила до 7,5 м достаточно подкоса от верхней точки максимальной нагрузки, а при длине более 9 м требуется дополнительная стойка в нижней части.

Это может быть либо опора на перекрытие, если оно позволяет, либо опора на шпренгель — т.н. шпренгельная ферма — стойка, укрепленная распорками по бокам.

Опоры для диагональных стропил

Устройство нарожников

В нижней части нарожники — те же стропила, имеют полностью аналогичный способ крепления к мауэрлату , тот же шаг установки. Монтируются строго под прямым углом к основанию , верхняя часть — к угловой стропильной ноге.

Крепление производится минимум на два гвоздя или иных элемента . Верхняя часть нарожника отрезается под нужным углом к горизонту и к диагональному стропилу, для обеспечения более плотного примыкания и гарантии устойчивости к нагрузкам.

Устройство нарожников

Вальмовая крыша над эркером

Эркер — солидно выглядящее и украшающее здание сооружение , представляющее собой небольшую пристройку, выступ в стене, выполняющее, в основном, декоративные функции. Участок крыши над эркером может представлять собой конструкцию любого типа, но чаще всего используется вариант, наиболее подходящий для формы и сечения эркера.

Вальмовая крыша над эркером может иметь примыкающую форму, т.е. являться половинкой вальмовой крыши, комплексом из трех плоскостей. Как вариант, может быть доминирующий купол над эркером, возвышающийся над основной кровлей.

В любом случае, возведение такой конструкции — сложная задача , причем сложность не в техническом смысле, а в проектно-расчетных работах. Сочетание нескольких плоскостей в один ансамбль — проблема комплексная, требующая точных и аккуратной вдумчивой работы.

ВНИМАНИЕ!

Отсутствие опыта в сочетании со спешкой может стать причиной возникновения нестыковок или просчетов, ведущих к нарушениям герметичности кровли и снижению прочности конструкции.

Имеются важные моменты, играющие существенную роль — например, угол наклона скатов эркера должен соответствовать углу наклона основной кровли, длина кобылок также должна гармонировать со всеми свесами крыши .

Основная особенность — сочетание вальмовых элементов с ендовными, поэтому возведение основной стропильной системы должно вестись параллельно или до эркерной , чтобы избежать нежелательных расхождений в геометрии системы.

Вальмовая крыша над эркером

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами , позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат .

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата . Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелям и.
  3. Монтаж лежня . Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки , на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног . Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных . Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами , деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей , от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже .

Поэтому очень важно перед началом работ составить подробный план работ , обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Полезное видео

В данном видео вы узнаете всё о стропильной системе вальмовой крыши:

Вконтакте

Прошли столетия, и в мирное время бойницы видоизменились – стали окнами от пола до потолка, и играют теперь декоративную роль, а также позволяют впустить в дом больше солнечных лучей, что важно в нашем не слишком приветливом климате. Мода на здания с выступами появилась еще в прошлом веке, и до сих пор такое интересное архитектурное решение очень популярно в частном строительстве.

Справедливости ради стоит отметить, что возведение такого строения – недешевое удовольствие. Все дело в сложности проектирования и строительства конструкции. Что же представляет собой эркер? Это часть помещения, выступающая за пределы фасадной стены, по строению наиболее близкая к закрытому балкону с капитальными стенами, как у основного здания. Обзавестись таким украшением и дополнением для дома можно не только во время строительства, но и пристроить эркер к уже готовому зданию – причем он может быть как одноэтажный, так и многоэтажный. Дополненный остекленным выступом дом снаружи выглядит оригинально. Внутреннее оформление также не разочаровывает: интересная планировка комнаты, к тому же помещение будет более светлым благодаря панорамным окнам. За счет эркера увеличивается полезная площадь, которую используют в качестве кабинета, зоны отдыха, оранжереи или столовой. Самым трудным в возведении такой архитектурной формы является проектирование и монтаж крыши, чаще всего имеющей сложную конфигурацию.

Устройство крыши Самое главное правило: крыша эркера должна гармонировать с крышей дома, дополняя общий стиль. Ее возведение – сложная задача, и порой застройщики с немалым опытом работы отказываются от строительства дома, имеющего в плане эркерную зону. Любая ошибка в расчетах может привести к тому, что вся конструкция станет ненадежной. Форма эркера может быть: закругленная; прямоугольная; многогранная. Крыша строится в соответствии с формой эркера. Она может быть многощипцовой, сложной вальмовой, иметь два или несколько скатов, также выполняют верхнюю конструкцию в виде полусферы. Часто можно встретить украшения в виде башенки, шпиля и других элементов. Возведение крыши Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку. Существует два конструктивных варианта: самостоятельная крыша эркера; объединенная с основной кровлей дома. Армированный пояс Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур. Армированный пояс служит основанием для стропильной системы – создает опору для балок, а также разгружает оконные перемычки, распределяет точечную нагрузку и усиливает всю конструкцию.

Стропильная система По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку. Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида. Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обучающее видео по монтажу стропил эркера:

Обрешетка Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала. Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород. Кровельное покрытие Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома. Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания. Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная. К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.


Крайне важно уделить особое внимание гидроизоляции ендов. Ендовые планки используют двух видов: верхняя, выполняющая декоративные функции – она закрывает неэстетичные срезы; нижняя, которая все время будет подвергаться испытанию на прочность: в теплое время по ней будет стекать вода со скатов, в холодное – будет накапливаться снег. Дополнительное использование герметика или уплотнителя повысит надежность проблемных участков. Утеплитель и пароизоляция монтируются в последнюю очередь – работы проводятся внутри помещения.

Для устройства крыши сложной формы используется множество различных крепежных деталей – металлических пластин, шпилек, саморезов, гвоздей, шурупов. Специалисты советуют не экономить на мелочах: выбрав перекаленные дешевые гвозди или саморезы, рискуем надежностью всей конструкции. Построить эркерную крышу можно своими руками: нужно тщательно подготовить проект и продумать до мелочей мероприятия по возведению. Возведенная самостоятельно или с привлечением профессиональных подрядчиков, в результате крыша над эркером долгие годы будет радовать оригинальным внешним видом и обеспечивать надежную защиту для внутреннего светлого и просторного помещения.


Решив построить дом, первым делом будущий домовладелец выбирает стиль дома. От этого зависит очень много: количество и тип строительных материалов, сложность и стоимость проекта, наконец, внешний вид дома и общее ощущение уюта. Ведь в доме предстоит жить семье, принимать там гостей, засыпать и просыпаться… И если нет уюта, если не понравился общий стиль, то как может дом стать по-настоящему родным, любимым, семейным очагом и норкой, куда приходишь в самые сложные моменты жизни?

Допустим, вы уже определились и выбрали стиль, в котором будете строить ваш будущий дом. Будет ли это постоянное место жительства или просто место, куда ваша семья планирует приезжать на выходные – это не влияет на ответственное отношение к строительству.

В последние годы всё популярнее становятся проекты домов с эркером. Устав от тесных хрущёвок с крошечными окнами, горожане тянутся к солнцу и простору. А что может быть лучше для этого, чем проекты домов с эркером? Фото проектов, демонстрируемые фирмами-застройщиками, доказывают это в полной мере.


Огромные, во всю стену, полукруглые ниши эркеров делают дом по-старинному торжественным и правильным. Не менее популярен и проект дома циркульным эркером – когда ниша не выдаётся полукругом в стене, а оформлена похожей на пристроенную башню, часто с конусным шатром сверху. Циркульные эркеры вполне уместны в проектах домов в стиле рококо, замковом или средневековом. Хотя никто не мешает выстроить циркульный эркер и в деревянном доме – будет что-то вроде старинного теремка.

Итак, что же такое эркер? Это выступающая часть дома, как правило, полукругом или призмой. Редко – похожая на башню. Как правило, эркер выстраивается во всю высоту этажа. Он не только внешне, но и фактически увеличивает площадь дома.

Главная задача эркера – то, что он максимально много впускает свет в помещение. Но это не единственный плюс. В эркере можно устроить цветочный уголок или просто поставить стол и кресло, где по утрам комфортно пить чай, любуясь солнцем и видом из окна. Особенно в этом плане удобны дома с двумя эркерами, проекты которых также имеются в портфолио фирм-застройщиков. Тут разгуляться фантазии и вовсе есть где: в одном эркере – оранжерея, в другом – уголок релакса. Или оба эркера отдать под цветы – любителям садовых изысков идея понравится. Впрочем, проекты домов с 2 эркерами придутся по душе любому, кто предпочитает комфорт в сочетании с красотой.


Эркеры отлично смотрятся практически в любом проекте. И в одноэтажном доме уместен этот полукруглый выступ, и проекты двухэтажных домов с эркером при грамотном архитекторе будут вызывать гордость за собственное жилище. Особенно удачно можно воплотить проекты домов с мансардой и эркером. Второй этаж в таком проекте будет произведением искусства.

Можно сделать мансарду и эркер на одном уровне – второго этажа. Тогда чердак будет залит солнцем и станет самым уютным уголком в доме. А можно развести оба дополнения, и эркер устроить на первом этаже. Выбрать проекты двухэтажных домов с эркером или проект одноэтажного дома с эркером трудно, ведь достоинств и плюсов множество в каждом варианте. Но уж если решились на дачный дом с эркером, проект выбирать – одно удовольствие. Прикидывать так и этак, мысленно или на бумаге набрасывать варианты обстановки эркера и его формы, обдумывать цветовое решение и оформление ниши – разгул фантазии!


Готовые проекты домов с эркером обойдутся немногим дешевле авторских, ибо эркер – само по себе удовольствие недешёвое, поскольку повлечёт за собой дополнительные затраты и средств, и строительных материалов. Но расходы оправданы, потому что у вас получится уникальный дом, какого не будет ни у кого. Кроме того, дополнительную площадь позволит получит проект дома с эркером и балконом или проект дома с эркером и террасой. И в том, и в другом случае площадь дома выигрывает за счёт дополнительных помещений, а в самом здании добавляется гораздо больше света – ведь, как правило, эркеры застеклены от пола до потолка.

Если вы предпочитаете небольшие помещения и выбрали, к примеру, проект дома 9 на 9 с эркером, то это сооружение добавит квадратных метров и уюта к вашему жилищу. Впрочем, если в работе проект дома 10 на 10 с эркером, то лишние метры и ему не помешают. Особенно залитые солнцем и украшенные цветами.

Пожалуй, эта круглая или цилиндрическая пристройка – весьма полезное дополнение к дому. Именно это делает проекты коттеджей с эркером такими популярными. Идея дополнить дом эркером – не самая ординарная, так что чаще всего желающим пристроить эркер приходится заказывать авторский проект или разрабатывать его самостоятельно. Впрочем, вполне реально отыскать проекты домов с эркерами бесплатно – в интернете их весьма немало. Яркие, элегантные, неповторимые дома на фотографиях притягивают взгляд и вызывают желание устроить такое же чудо у себя. Комфортабельные и уютные, такие дома радуют не только живущих в них, но и гостей, которые потом, возможно, тоже выберут для себя проекты домов и коттеджей с эркером.

И ведь, само собой, это будут красивые дома с эркером, проекты которых с радостью возьмётся воплощать любой архитектор-дизайнер.

Нередко проекты загородных домов с эркером выбирают к рассмотрению те, кто в детстве мечтал о замке, но строить дом в замковом стиле не хочет. Эркер – прекрасная возможность частично воплотить мечту, не загромождая фасад и интерьер излишней средневековой мрачностью.

Как правильно выбрать проекты коттеджей с эркером? Фото, пожалуй, лучший вариант. Оно поможет оценить визуально и технически все плюсы и минусы выбранного варианта. Не самое легкое дело — выбирать проекты домов и коттеджей с эркером, особенно учитывая, что жить в нем будет вся семья, а значит, нравиться должно всем.


Если в целом возражений против эркера нет, то можно подумать о том, какой формы он будет — угловой, цилиндричный или круглый. А может, и вовсе в форме башенки? В угловом эркере можно обустроить зону отдыха, отгородив от комнаты иным покрытием пола, ширмой или легкой шторой. Проекты домов с круглым эркером больше подойдут тем, кто любит домашние оранжереи или изящные ниши для чаепития. А в башенке-эркере смогут устроить свое царство дети, особенно девочки — для них там будет что-то вроде сказочной башни принцессы.

Что касается остекления эркера, оно бывает разным. Если в вашем доме эркер является частью дома, то стеклить полностью неразумно — теряется тепло. А вот в летнем домике можно наоборот, не пожалеть стекла и солнца. Без остекления эркер в летнем доме смахивает скорее на веранду.

Кому-то идея стеклянной ниши может не понравиться — что ж, вкусы разные. Достаточно много людей даже близко не подумают о том, чтобы дополнить интерьер эркером и льющимся через него солнцем. А кто-то с радостью впустит в дом солнце, устроив окно во всю стену. Кстати, интересным решением будет устроить эркер в мансарде. Представьте себе проект дома с эркером и мансардой, фото, чертеж. Представили? Тогда вам легко будет понять, что находят в подобном стиле те, кому нравятся подобные проекты. Крыши домов с эркером и смотрятся восхитительно и эффектно, и пользу добавляют дому немалую. Можно, например, эркером заменить мансардное стекло — эффект тот же: комната залита солнцем. А затрат эркер требует куда меньше, нежели стеклопакет во всю стену или крышу.

Кроме солнца, которое щедро будет проникать в комнату через эркер, такое архитектурное решение имеет и массу других преимуществ. Как и мансарда, эркер увеличивает площадь дома; внешний вид здания с эркером гораздо

Эффектнее, изысканнее обычного. Оно будет красивее соседних домов и наверняка привлечет внимание прохожих и соседей. Наконец, это просто удобно: если остекление не во всю стену, то под подоконником можно устроить скрытые ниши хранить в них то, что не требуется в данный момент. Если вы выбрали проект дома с эркером и гаражом, то гараж логичнее устроить как раз под эркером. И тогда в нем самом отлично устроится оранжерея или зона отдыха: скажем, изготовленный по форме ниши диван, столик или домашний кинотеатр — отличный получится ансамбль для релакса.Расположив «лицом» к стеклу столик и кресла, вы сможете пить чай, любуясь окрестностями.


Если позволяет пространство, есть и второй вариант: проект 2-хэтажного дома с эркером или проекты двухэтажных домов с эркером и гаражом. В обо случаях использование дополнительного пространства весьма широкое: зону релакса можно устроить на первом этаже, отдав эркер под еще один диван или зимний сад. В двухэтажном доме гараж спокойно поместится внизу, не мешая устраивать в эркере абсолютно любые зоны, релакс это или уголок живой природы.

Немаловажный нюанс при строительстве дома — материал, из которого он будет возводиться. Эркером можно дополнить любой дом, из чего бы он ни был построен. Кто-то предпочтет проекты домов с эркерами из кирпича, отдавая должное качеству и традиционности материала. Проекты кирпичных домов с эркером весьма популярны именно в силу своей традиционности и отличного качества материала.

Но материалов много, и кто-то, не исключено, захочет выбрать проекты домов с эркером из газобетона, чтобы иметь возможность построить дом самостоятельно. А кому-то по душе придутся проекты домов из пеноблоков с эркером.

Решив строить дом с эркером, проект выбираете вы. Главное, чтоб жить в таком доме нравилось всей семье.

Практически каждый дом старинной постройки оформлен оригинальным выступом. Этот выступ носит название эркер. Его мы видим на фото. Главное преимущество эркеров – способность пропускать большое количество солнечного света. Кроме этого, в данном углублении можно расположить красивый зимний сад, создать рабочий кабинет или оформить зону отдыха. Сегодня проекты домов с эркером пользуются также большой популярностью. Как правило, эркерная конструкция располагается в гостиной или спальне, что позволяет расширить пространство комнат и использовать помещение более рационально.


Особенности использования

Невозможно сказать, что проект с эркером обладает только положительными или только отрицательными качествами. Эти конструкции имеют и те, и другие стороны.

Положительные свойства

· Расширение полезной площади в доме.

· Большое количество солнечного света, благодаря наличию нескольких окон.

· Возможность обозревать превосходный вид городских улиц.

· Уникальный дизайн, который подчеркивает красоту вашего дома.

Необычно красиво выглядит дом из бруса с эркером. В такой постройке сохраняется особый климат, который создает домашнюю, уютную атмосферу.

Отрицательные качества

· Повышается сложность сооружения, по сравнению с более простым проектом.

· Увеличивается количество углов в доме, что ведет к ослаблению жесткости строения.

· Дом с эркером требует дополнительного утепления.

При желании обладать жильем с эркерной конструкцией, необходимо быть готовым к тому, что для достижения комфорта потребуется немного больше усилий, чем в типовом доме.

Необходимость

Пожалуй, на фоне всех плюсов и минусов такой постройки, самым основным положительным свойством одноэтажного дома с эркером, является то, что в холодных северных частях земного шара, данная конструкция позволяет пропустить максимальное количество солнечного света внутрь помещения, где можно расположить светлую и теплую зону для приема гостей. Данный вариант может служить заменой веранде. Это удобно, поскольку в особо холодных странах, сооружение дома с верандой является нежелательным решением.

Многообразие проектов

«Двойная конструкция»

Проект двухэтажного дома с эркером на фото, подходит для тех, кто не представляет своей жизни без комфортного отдыха. Дизайн строения предполагает наличие широкого балкона вдоль фасадной части на втором этаже. На балкон ведут два выхода из спален, одна из которых оснащена эркером. Причем выступающая конструкция не заканчивается на втором этаже, а плавно переходит на первый этаж. Благодаря наличию объемного дополнения, дом выглядит добротно и элегантно.


«6*6»

Дизайн данного сооружения выгодно выделяется на фоне остальных недорогих построек. Проект предполагает наличие прихожей, кухни, гостиной-студии с эркером и просторной спальни на втором этаже. В результате, двухэтажная постройка из бруса имеет общую площадь 36 кв.м, но благодаря объемной конструкции, дом выглядит оригинально и уютно.

Сооружение с эркером и мансардой

Небольшая и финансово выгодная конструкция – дизайн дома, который предполагает наличие мансардного помещения и эркера. И хотя сооружение такого здания требует определенных финансовых вложений, данное сочетание встречается очень часто.


Красиво и оригинально выглядят двухэтажные дома с эркером, которые на верхнем этаже имеют роскошную мансарду. Благодаря такому дизайну у владельцев дома имеется возможность создать в чердачном помещении просторный, светлый кабинет, а на первом этаже – оригинальный зимний сад.

Создавая дизайн домов с эркером, необходимо помнить, что данная конструкция должна быть спроектирована максимально точно. Малейшая ошибка может привести к перекосу стен и перекрытий, что повлечет за собой уменьшение прочности сооружения. Также нужно знать, что совершенно необязательно сооружать эркер одновременно с домом. Конструкция, представленная на фото, может быть пристроена к основному зданию в любой момент.

Виды эркерных конструкций

По своему внешнему виду эркеры могут быть:

· Угловые.

· Настенные.

· Вписанными в угол.

Большая часть эркерных конструкций имеет обычную геометрическую форму. Однако это не значит, что сооружение не может иметь произвольную форму. Разумеется, создание нетиповых проектов требует от владельцев дома весьма немалых финансовых затрат.


Если необходимо создать отдельное помещение, которое будет светлым и просторным, рекомендуется отдавать предпочтение угловым видам. Угловое эркерное помещение воспринимается как отдельная зона, не соединенное с остальной площадью жилья. Это превосходная комната для отдыха.


Все строения с эркером фото, которых мы видим ниже, имеют оригинальный внешний вид. Это удобная, красивая и элегантная пристройка, которая преображает любой одноэтажный или двухэтажный коттедж.

Подводя итоги, следует отметить, что эркерная конструкция буквально оживляет скучное сооружение, позволяет раскрыть красоту и неповторимость строения. В таких пристройках всегда создаются сказочные зимние сады, уютные зоны отдыха, в которых обустраиваются домашние кинотеатры, уютные гостиные и удобные детские уголки. Эркер – особая изюминка дома, позволяющая добавить аристократичности и изысканности любому сооружению.


Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса.

Это сооружение выполняет одновременно две функции:

· Создает опору для балок, удерживающих стропила;

· Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Подготовка материалов

Для того чтобы была построена крыша эркер, необходимо приобрести следующие материалы:

· Пиломатериал для стропил, подстропильных балок и обрешеток;

· Гидроизоляционный материал;

· Гвозди, саморезы, шпильки, шурупы;

· Проволока вязальная;

· Пластины из оцинковки.

Установка подстропильных балок

Следующим этапом работ, когда создается крыша эркера, является установка подстропильных балок. Для них можно использовать брус необходимой длины либо сращенные обрезные доски. Для соединения досок используются саморезы и шурупы.

Совет! Желательно делать подстропильные балки такой длины, чтобы оставался небольшой запас. Потом, после установки и закрепления, излишки можно будет обрезать по шнуру.

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая крыша, при проектировании применяют трехмерное моделирование.


Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.


Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

· ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов

· ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Финишная часть работы

Укладкой кровельного материала и установкой ендовы решение вопроса, как правильно поставить крышу над эркером не заканчивается. Финишная часть работ осуществляется внутри помещения.

Необходимо проложить утеплитель и установить пароизоляцию. После чего можно переходить к внутренней отделке – подшиванию потолка.

На сегодня считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы используются разные виды крыш, но наиболее распространенной считается вальмовая.

Вальмовая крыша с эркером имеет ряд особенностей, которые необходимо учитывать при ее возведении.

  • Конструкция обладает высокими прочностными характеристиками, долговечностью и необычным внешним видом.
  • При ее возведении возможно обустройство жилой чердачной комнаты, так как процесс создания мансардных окон очень прост.
  • Вальмовая крыша имеет четыре ската, находящиеся под наклоном со всех сторон. Два из них считаются основными, а два боковыми, находящиеся между первыми двумя. В зависимости от разновидностей конструкции, скатов может быть и больше.
  • Классическая модель вальмовой крыши имеет по две наклонных пары сторон, две из которых находятся в форме треугольника, а две в форме трапеции. А стропильная конструкция имеет две вершины, соединенные между собой коньком.
  • Самый трудоемким и ответственным процессом является возведение вальмовой крыши с эркером. Допущение малейших погрешностей в расчетах и составлении чертежа, приведет к возможной деформации кровельной конструкции.
  • Вальмовая кровля с эркером может быть самостоятельной, а может объединенная с каркасом крыши всего строения.

Важно! Стропильные брусья имеют меньшее сечение, чем у основных стропильных ног основного каркаса крыши, обусловливается это тем, что на эти элементы воздействует наименьшая нагрузка.

Достоинства и недостатки

Вальмовая кровля с эркером обладает такими преимуществами:

  • Кровельная конструкция имеет привлекательный и оригинальный дизайн, что делает строение необычным.
  • Вальмовая кровля устойчива к ветровым нагрузкам, из-за отсутствия фронтонов. Чем меньше угол скатов конструкции, тем меньше ветер воздействует на стропильный каркас.
  • Обтекаемая форма всех сторон обладает хорошей стойкостью к разнообразным осадкам.
  • Процесс утепления такой крыши упрощен тем, что пирог находится внутри конструкции.
  • В зависимости от высоты и наклона сторон кровли, возможно использование внутреннего помещения для оформления жилой комнаты.
  • Оформление крыши может быть с большим свесом, обеспечивая тем самым дополнительную защиту для стен дома.
  • Благодаря отсутствию фронтонов у вальмовой крыши, нагрузка на фундамент дома распределяется равномерно, а также она становится значительно меньше.

Недостатки:

  • Недостатком таких конструкций является сложность их возведения. При допущении хоть мало-мальских погрешностей, надежность конструкции будет под вопросом.
  • Строительство такой крыши требует больших затрат.

Разновидности

Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.

Классический вид

Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.

Шатровая крыша

Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.

Полувальный вид

Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.

Ломаная крыша

Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

Чертеж крыши и расчет ее площади

Перед тем как возводить крышу с эркером необходимо составить проект, который предусматривает подготовку схемы будущей конструкции, а также расчет необходимых стройматериалов. Расчет и составление схемы производится в такой последовательности:

Выбор угла наклона сторон

Выбор угла наклона кровельных скатов производится при учете таких критериев:

  • В каких климатических условиях расположено строение, а также ветровая нагрузка. При большой нагрузке скат крыши должен быть наиболее пологим. Чем ниже скат, тем прочнее конструкция.
  • При большом количестве осадков, скат крыши должен быть, наоборот, как можно выше, чтобы они своевременно скатывались, не воздействуя тем самым на поверхность крыши.
  • Разновидность кровельного материала, так как для каждого вида имеются свои требования к обрешётке, а также имеют разный вес. Для каждого вида имеются некоторые ограничения по уклону ската:
Разновидность кровельного покрытия Оптимальный уклон в градусах Нюансы при укладке материала
Шифер от 13 до 60 При использовании уклона меньше 13 градусов, возможно просачивание влаги, или снега в зимний период, что уменьшит срок эксплуатации крова.
Черепица керамическая От 30 до 60 При монтаже черепицы на кровле с уклоном меньше 25 градусов, необходимо принять меры по улучшению гидроизоляционного слоя.
Металлочерепица Минимальный уклон — 15, максимальное значение не определено
Битумный шифер Минимальный уклон — 5 градусов, максимальный — не определен От наклона сторон зависит шаг обрешетки, для укладки битумного шифера. С углом уклона от 5 до 10 градусов рекомендуется делать сплошное покрытие.
Стальная фальцевая крыша Минимальное значение — 20 градусов. Максимального нет
Черепица битумная Минимальный уклон — 12 градусов, максимальный — не определен Данное покрытие повторяет форму любой кровельной поверхности, что удобно для строительства крыш с эркером.

Важно! Чем выше угол наклона, тем больше площадь крыши, что влечет за собой закупку дополнительных стройматериалов. Этот нюанс необходимо учитывать при составлении чертежа.

Составление проекта

Учтя все особенности можно переходить к проектированию кровельной конструкции с составлением чертежа и расчетом строительных материалов. Для этого необходимо:

  • Измерить параметры дома и выступа: высоту, ширину и длину.
  • Схематически отобразить фасад и торец строения на бумаге, используя определенный масштаб.
  • В зависимости от особенностей дома выбрать вид вальмовой кровли.
  • Определившись с высотой крыши, согласно вышеприведенным критериям, на одном из эскизов начертить несколько моделей кровельного каркаса. Выбрав наиболее подходящий вариант, необходимо обозначить угол наклона сторон конструкции. Для этого необходимо использовать транспортир.
  • Далее, наносится на чертеж расположение стропил, отмечая их точками. Для этого длина стены делится на равные отрезки, которые и будут шагом между стропами.
  • Шаг между стропами также зависит от сечения и характеристиками используемой древесины.
  • Необходимость теплоизоляции кровли. В этом случае расположение стропил должно соответствовать ширине утеплителя.
  • На чертеже также должна быть обозначена стропила эркера.
  • Если разновидность крыши предусматривает коньковый прогон, необходимо учесть, что он должен соединять парное число брусьев стропильной системы. На одном их чертежей нужно обозначить равные участки от каждого края стены.
  • Из полученных эскизов составляется один большой чертеж, который в дальнейшем пригодится также для расчета материалов.

Важно! Наличие проекта и схематическое отражение конструкции является хорошим подспорьем при закупке материалов, изготовлении заготовок и в процессе монтажных работ.

Как производится расчет площади?

Расчет строительных материалов производится по определенным формулам, с учетом уклона кровли и площади кровельной поверхности.

Для расчета потребуются также такие данные:

  • Наличие в кровле дымоходных труб и слуховых окон. Их присутствие увеличивает расход стройматериалов.
  • Длина ската, ее расчет производится от конька до края карниза.
  • Вычисляются параметры стен брандмауэра, свесов, парапетов, и других частей.

Для получения точных данных при расчете, рекомендуется обратиться за помощью к профессионалам или воспользоваться специальной программой в интернете. При решении выполнить расчет своими усилиями, рекомендуется разделить поверхность кровли на отдельные участки, что позволит с легкостью вычислить их площадь. После чего все значения суммируются.

Чем точнее будет рассчитана площадь кровельной поверхности, тем меньше будет расход на закупку лишних стройматериалов.

Совет! Для получения надежной и долговечной кровельной конструкции для ее возведения необходимо закупать хорошо просушенные брусья.

Инструменты для строительства

Для возведения вальмовой крыши с эркером потребуется такой инструмент:

  • уровень;
  • карандаш;
  • рулетка;
  • шнурок для разметки;
  • ножовка;
  • степлер;
  • молоток;
  • электродрель;
  • просечные ножницы;
  • клепальщик.

Подготовка материалов и инструментов производится до монтажного процесса, чтобы в процессе работы не отвлекаться на их поиск.

Для упрощения выполнения замеров и для их точности рулетку рекомендуется заменить замерной рейкой, которую можно сделать из фанеры, шириной 5 см, нанеся на нее основные мерки.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Подводя итог, можно сказать, что для обустройства здания с эркером часто используется вальмовая крыша, которая имеет несколько разновидностей и в зависимости от формы выступа выбирается наиболее подходящий вид.

Перед сооружением стропильной системы необходимо составить проект, который предусматривает составление чертежа и выполнение расчета стройматериалов . Для получения прочной и долговечной конструкции создание проекта лучше доверить профессионалам.

Среди крыш для частного дома, вальмовые кровли обладают хорошей способностью самоочищаться и противостоять сильным ветровым нагрузкам. Помимо отличных технических характеристик, внешний вид таких конструкций безупречен. Однако стропильная система вальмовой крыши имеет довольно сложное устройство и требует корректного расчета всех составляющих. Наличие грамотного проекта и кропотливость в монтаже станут залогом красивой и добротной конструкции.

Небольшой дом для отдыха с вальмовой конструкцией крыши

Вальмовые крыши: фото конструкций интересного дизайна

Вальмовые крыши — это вид кровель, состоящих из четырех скатов и, в силу своих конструктивных особенностей, имеющих большую устойчивость к сильным порывам ветра. Это объясняется тем, что вместо фронтонов в домах с вальмовой крышей используются вальмы (наклонные треугольные скаты), благодаря которым форма становится более обтекаемой, а сама кровля прочной.

Деревянный дом с четырехскатной вальмовой кровлей

Отсутствие фронтонов делает высоту дома с вальмовой крышей визуально меньшей, однако в целом домостроение с такой кровлей выглядит органично. Фото одноэтажных домов с вальмовой крышей свидетельствуют о том, что зачастую пространство непосредственно под кровлей используется для обустройства уютного мансардного помещения. Для освещения мансарды в крыше располагают полноценные оконные конструкции.

Фото домов с вальмовой крышей иллюстрирует аккуратные внешние очертания кровли, в которой нередко оборудуются слуховые окна. Это делает крышу колоритной и интересной в дизайнерском плане. Четырехскатные крыши обычно применяют для домов большой площади, основание которых образует прямоугольник. Если же периметр дома имеет квадратную форму, то используют другую разновидность вальмовой крыши – шатровую.

Одноэтажный дом с шатровой крышей

Основной особенностью шатровой крыши является то, что все ее скаты имеют одинаковую форму равнобедренного треугольника и идентичный угол наклона. Сходятся все грани такой конструкции в одной верхней точке. Шатровые крыши уместны также в домах, имеющих правильную форму многоугольника. Сколько сторон в многоугольнике, столько и симметричных скатов будет у крыши. С точки зрения архитектуры, такие конструкции не менее привлекательны.

Еще один подвид вальмовой кровли – полувальмовая крыша. Это сочетание в одной конструкции двускатной и вальмовой модели. Для придания крыше обтекаемой формы фронтон накрывают небольшим треугольным скатом (полувальмой), длина которого по уклону укорочена. Такой вариант способствует тому, что коньковый элемент крыши становится недоступным действию ветровых потоков. При использовании пространства под крышей в качестве мансарды есть возможность оборудовать во фронтонной части полноценные окна.

Статья по теме:

Стропильная система полувальмовой крыши: особенности конструкции и монтажа. Расчеты и этапы строительства. Выбор утеплителя, изоляционного слоя и кровельного материала. Алгоритм монтажа и отделки полувальмовой крыши.

Исключительно выглядят вальмовые крыши с эркером. Эркерные кровли добавляют всему домостроению романтичность и изысканность. Можно встретить крыши с эркерами, пристроенными к основной конструкции или отдельно возведенные над выступом стены. Главным недостатком таких кровель является сложность в проектировании и довольно дорогой монтаж.

Дом с полукруглым эркером

Для покрытия вальмовой конструкции можно использовать практически все современные кровельные материалы: шифер, профнастил, металлочерепицу, керамическую и битумную черепицу и другие материалы. Кровельное покрытие подбирается с учетом уклона кровли, особенностей климата региона, характеристик материала. Кроме того, не последнюю роль играет долговечность, эстетичность и стоимость самого покрытия.

Обратите внимание! Использование в качестве покрытия шатровой конструкции листового кровельного материала повлечет изрядное количество отходов.

Знакомясь с конструкцией вальмовой крыши можно обнаружить, что согласовать между собой все скаты с одинаковым уклоном довольно сложно. Необходимы точные расчеты, грамотный проект и теоретические рекомендации профессионалов. Но, несмотря на сложность сооружения каркаса, вальмовые крыши пользуются несомненной популярностью среди частных застройщиков.

Современный дом с вальмовой крышей

Основные преимущества вальмовой крыши

Помимо оригинального дизайна вальмовые кровли имеют ряд достоинств, которые выгодно выделяют конструкцию среди других моделей:

  • отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам. Чем меньше величина уклона скатов крыши, тем меньшее воздействие оказывает давление ветра на стропильную систему;
  • обтекаемая форма всех четырех скатов способствует устойчивости конструкции к любому виду атмосферных осадков;
  • что касается эффективности энергосбережения, то такая конструкция во многом превосходит двухскатные кровли;
  • утеплить вальмовую крышу гораздо легче, так как термоизоляционный пирог располагается под скатами. В моделях крыш с фронтонами — требуется особое утепление вертикального фасада, более подверженного силе ветра;
  • система накосных, центральных и нарожных стропил обеспечивает надежную конструкцию, стойкую к деформациям под воздействием внешних нагрузок;
  • в зависимости от уклона, есть возможность рационального использования пространства под вальмовой крышей для мансарды и обустройства в крыше окон.

Наряду с особенным внешним видом вальмовая крыша обладает высокой степенью надежности и прочности

Главными недостатками четырехскатных моделей остаются сложность устройства стропильной системы вальмовой крыши и невозможность обустройства мансарды в моделях с небольшим уклоном. Однако при должном изучении чертежей вальмовых крыш и продуманных до мелочей мероприятий по возведению, строительство таких конструкций становится реально выполнимой задачей.

Стропильная система вальмовой крыши: основные элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил. Беря во внимание то, что скаты и вальмы имеют разный уклон, различают несколько видов стропильных ног. К основным составляющим конструкции относят:

  • угловые стропила (накосные) – основные несущие элементы конструкции, расположенные по углам каркаса. Накосные стропильные ноги имеют меньший уклон относительно других промежуточных стропил;
  • центральные стропила – они крепятся к концам конькового бруса: с каждой стороны по три элемента. Их называют центральными промежуточными стропилами;
  • промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;

Монтаж стропильной системы вальмовой крыши

  • короткие стропила (нарожные) – элементы крепятся одним концом к накосным стропилам, другим – к обвязке. Нарожные стропила отличаются по длине, но имеют одинаковый уклон;
  • коньковый прогон – горизонтально расположенный ригель, служащий верхней опорой для накосных и центральных стропил;
  • мауэрлат – брус, закрепленный сверху наружных стен. Он служит для равномерного распределения сосредоточенной нагрузки стропильных ног. Мауэрлат является своего рода основанием стропильной системы и связывает каркас крыши со стенами дома. Так как площадь крыши большая, такая привязка позволяет крыше не «улететь» при сильных порывах ветра;

Обратите внимание! Подбирая параметры мауэрлата, необходимо учитывать способность опорного бруса обеспечить устойчивость и надежность всей стропильной конструкции.

  • подкос – наклонный брус, применяемый в качестве подпорки для стропил большого пролета, воспринимающий горизонтальные нагрузки. Используя подкосы можно перекрывать существенно больший пролет и экономить сечение основных несущих балок. В конструкции вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;

Стропила кровли вальмовой конструкции

  • бабака – вертикальная опора, на которую опираются стропильные ноги;
  • затяжка – деревянный брус, выполняющий роль дополнительной опоры для стропильных ног и не дающий им разъезжаться. Для затяжки обычно используют брус меньшего сечения, чем для стропил;
  • шпренгель – горизонтальные элементы, укладываемые по диагонали в углах стен. Шпренгель выполняет роль опоры под стойку для накосных стропил. Такой элемент используется в случае, когда нет технической возможности установить стойку на перекрытие;
  • обрешетка – слой досок небольшого сечения, которые укладываются перпендикулярно поверх стропил. Выполняет роль основы под кровельное покрытие. Доски обрешетки укладывают с небольшим шагом (примерно в одну доску). В местах расположения ендовы или карниза обрешетку выполняют сплошной;
  • контробрешетка – элементы, устанавливаемые поверх и параллельно стропилам до обрешетки. Служат для создания вентиляционного зазора между обрешеткой, гидроизоляцией и кровельным материалом;
  • кобылка — небольшой отрезок доски, с помощью которого удлиняют стропильную ногу для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды от стен дома, а также защиты цоколя и откосов от косого дождя.

Стропильная система вальмовой крыши

На фото стропильной системы вальмовой крыши можно увидеть, что коньковый прогон располагается строго по центру и параллельно несущим стенам дома. Кроме того, начало и конец прогона должны находиться на одинаковом расстоянии от торцевых стен. Такое расположение обеспечит равномерное распределение нагрузки, а, следовательно, и устойчивость конструкции.

Схема стропильной системы вальмовой крыши

Вальмовые четырехскатные кровли превосходят по сложности возведения обычные двускатные модели. Это объясняется сложностью точной стыковки всех четырех скатов под требуемым уклоном. Такие крыши имеют два больших ската в форме трапеции и два торцевых ската в форме треугольника. При формировании стропильной системы и возникают основные трудности устройства вальмовой крыши.

Проект дома с вальмовой крышей учитывает, что уклон скатов должен находиться в пределах от 10 до 60 градусов. На выбор угла наклона влияет количество атмосферных осадков, материал кровельного покрытия, а также то, будет ли использоваться подкровельное пространство под мансардное помещение. В регионах с большим количеством осадков уклон должен быть не менее 45 градусов.

Схемой вальмовой крыши должны быть предусмотрены форма сечения, размеры и точное расположение всех конструктивных элементов каркаса. Помимо этого, в чертежах стропильной системы вальмовой крыши отражается длина конькового прогона, высота крыши, угол наклона скатов, ширина пролетов, методы усиления конструкции и специфика крепления элементов.

Схематическая конструкция вальмовой крыши

Учитывая, что накосные стропильные ноги имеют большую длину и являются опорными для нарожников, они нуждаются в усилении. Для этого применяют шпренгель, балку которого врезают в мауэрлат, а стойкой подпирают накосную ногу. Для усиления стропильной системы практикуют использование ветровой балки. Ее фиксируют с внутренней стороны центральных стропил по диагонали преимущественно с ветреной стороны дома.

В случае когда стропила имеют длину более 4,5 м для их усиления используют диагональные подкосы, применение которых позволяет выбрать для стропил брус меньшего сечения. Подкосы упираются в затяжки (балки перекрытия), которые не дают стропилам разъехаться. Если затяжки крепятся ближе к коньковому ригелю, они могут служить в качестве основания под обшивку потолка мансардного этажа.

Полезный совет! Чем ближе балки затяжек крепятся к коньковому прогону, тем мощнее должны быть крепления стропильной системы.

В схеме стропил вальмовой крыши обосновывается целесообразность использования наслонных или висячих стропил, а также применения дополнительных усиливающих элементов. Если при расчетах выясняется, что параметры бруса не соответствуют требуемой нагрузке, возможно применение клееных или наборных стропильных балок. Эти модифицированные элементы значительно массивней и могут иметь большую длину.

Стропильная система дома с вальмовой кровлей

Если домостроение не имеет промежуточной несущей стены, то используют висячие стропильные ноги, которые опираются только на две опоры (на две стены дома). В этом случае стропила испытывают нагрузку на сжатие и изгиб. Ввиду того что стропильные ноги создают распирающие усилие на стены, применяют деревянную затяжку, которая соединяет между собой стропила. Обычно ее устанавливают внизу у основания стропильных ног.

Когда строение имеет промежуточную несущую стену или средние опорные столбы, используют схему наслонных стропил. В этом варианте стропила одним концом опираются на наружные стены, а для средней части ног опорой являются колонны или внутренняя несущая стена. При такой конструкции стропильные элементы работают на изгиб, подобно балке.

По сравнению с крышей, где используют висячие стропила, конструкция с наслонными стропильными ногами является более легкой. На возведение такой кровли расходуется меньше материалов, что уменьшает затраты на строительство. Возможно использование комбинированной стропильной системы в одной конструкции. Это происходит когда одна часть дома имеет внутреннюю несущую стену, а другая — нет. Для устройства крыши над таким строением используют оба варианта стропил.

Схема деревянных наслонных стропил с упором на один прогон для вальмовой крыши

Схему стропил вальмовой крыши с выносом применяют, когда необходимо произвести увеличение карниза. В этом случае стропильные ноги будут упираться в балки перекрытия. При устройстве вальмовой крыши с опиранием стропил на балки перекрытия такой элемент как мауэрлат можно полностью исключить из конструкционной схемы. Вместо него предлагается применение деревянных выравнивающих прокладок.

Стропильная система вальмовой крыши с эркером

Довольно популярным в частном строительстве является возведение стен домов с эркерами (выступами). Это очень интересное архитектурное решение, однако проекты таких домов отличаются сложностью проектирования и строительства конструкции. Эркер можно возвести не только во время строительства, но пристроить к уже существующему зданию. Выступ может быть одноэтажным и многоэтажным.

Стоит отметить, что самым сложным в возведении домов такой архитектурной формы является проектирование и монтаж вальмовой крыши с эркером. Основное правило — крыша эркера должна гармонично поддерживать основную кровлю строения, образуя общий стиль. Возвести эркерную крышу очень сложно, поэтому не каждый решится на строительство такого дома. Малейшая неточность в расчетах может привести к тому, что конструкция будет ненадежной.

Строение вальмовой крыши с эркером различных форм

От того какую форму имеет выступ (закругленную, многогранную, прямоугольную) зависит и форма крыши для него. Это может быть вальмовая, многощипцовая, двускатная конструкция или крыша в форме полусферы. Иногда над эркером возводят шпилеобразную крышу.

Практикуется два варианта крыши над эркером: самостоятельная крыша выступа или объединенная с кровлей основного строения. Для стропильной системы эркера используют материал с меньшим сечением, чем для стропильных ног основной конструкции крыши. Это обуславливается тем, что эти элементы будут воспринимать меньшую нагрузку.

Технология укладки кровельного покрытия над эркером идентична способу покрытия основной крыши. Рекомендовано использовать черепицу, так как для небольшого участка с несколькими скатами необходим материал, при использовании которого оставалось бы минимальное количество отходов. Этим требованием и отвечает черепица битумная или керамическая. Для расчета металлочерепицы на вальмовую крышу можно воспользоваться специальным калькулятором.

Монтаж металлочерепицы

Особое внимание при возведении крыш с эркером следует уделить ендовам. Их применяют в конструкции двух видов — верхняя ендовая планка и нижняя. Одна закрывает неэстетичные срезы, по другой будут стекать осадки. Кроме того, профессионалы не советуют экономить на крепежных деталях (саморезы, гвозди, шпильки, пластины). Их необходимо приобретать в нужном количестве и хорошего качества.

Полезный совет! Чтобы повысить надежность проблемных участков вальмовой конструкции с эркером, следует использовать в этих местах уплотнитель и герметик.

Узнать об особенностях возведения конструкции можно из видео монтажа вальмовой крыши с эркером.

Металлочерепица для вальмовой крыши с эркером

Вальмовые крыши своими руками: чертежи и фото, эскизы и расчеты конструкции

Прежде чем приступить к строительству вальмовой крыши своими руками, необходимо выполнить чертежи и произвести корректный расчет всей конструкции. Нелишним было бы обратиться за помощью к специалисту, который имеет опыт в этой сфере и сможет оптимально подобрать угол наклона и произвести расчет. Учитывая, что конструкция кровли может содержать ломаные линии и неровности, безошибочно просчитать все составляющие элементы будет затруднительно.

Перед тем как сделать вальмовую крышу своими руками, пусть даже самой простой конструкции, потребуется разработка проекта вальмовой крыши с чертежами и эскизами. Это поможет определить форму крыши и даст возможность правильно рассчитать необходимое количество материалов для строительства. Для выполнения проектирования можно воспользоваться следующими рекомендациями:

  • следует измерить высоту, длину и ширину дома. Согласно полученным данным изобразить схематично фасад и торец дома в удобном масштабе. Таких эскизов необходимо выполнить несколько экземпляров;
  • при определении оптимальной высоты вальмовой крыши по отношению к дому и уклона скатов крыши, необходимо на одном из эскизов отобразить несколько вариантов контура кровли. Далее следует выбрать наиболее удачный, и с помощью транспортира определить угол наклона скатов будущей конструкции;

Проект вальмовой крыши, где А1 — ширина основания, А2 — ширина заложения, B — высота подъема, C — длина свеса, D — длина основания

  • следующим этапом будет нанесение на схему разметки положения наслонных стропил – в этих местах отмечаем точки. Делим длину стены, обозначенную на схеме, на равные отрезки – это и будет шаг между балками. Он может быть от 40 см до 2 м. Но необходимо учитывать, что довольно часто установленные стропильные ноги повлекут за собой чрезмерный расход материала, а большой шаг между стропилами станет причиной использования элементов усиления конструкции;
  • при определении длины конька необходимо брать во внимание, что прогон должен связывать парное количество стропильных ног. На одном из эскизов необходимо отметить равные отрезки от каждого края стены;
  • полученные схемы переносятся на общую схему, после чего можно просчитать количество необходимого материала. Длина стропильных ног определяется по внешней стороне, исходя из длины карнизных свесов (около 50 см).

Полезный совет! Чтобы конструкция крыши была прочной и долговечной, необходимо приобретать хорошо высушенные пиломатериалы.

Пример раскладки стропил вальмовой кровли

По числу стропильных ног можно высчитать количество крепежных элементов. Во всех узловых креплениях будут использоваться гвозди. На каждую стропильную ногу приходиться по два крепежных уголка. При заготовке материала следует сделать небольшой запас на случай повреждения материала. Если дом выполнен из кирпича или блоков, необходимо приобрести брус для устройства мауэрлата.

Выбор угла наклона скатов

При определении угла наклона вальмовой крыши следует учитывать климатические условия, в которых ведется строительство. Если климат жаркий, сухой и ветреный – уклон должен быть минимальным, чтобы не допустить перегрева и избежать дополнительной нагрузки. В районах с обильными снеговыми осадками – уклон увеличивают для беспрепятственного схода снега.

Кроме того, при выборе угла вальмовой крыши следует учитывать материал кровельного покрытия, каждый вид которого имеет ограничения по уклону скатов:

  • шифер – покрытие используется при уклоне кровли от 13 до 60 градусов. В случае если угол наклона менее 13 градусов, то в стыки будет просачиваться влага, а зимой – попадать снег. Это приведет к значительному сокращению срока эксплуатации крыши;
  • керамическая черепица – оптимальный уклон для этого материала: от 30 до 60 градусов. При укладке черепицы на крыше, уклон которой менее 25 градусов, следует выполнить меры по улучшению вентиляции и гидроизоляции;

Выбор угла наклона скатов кровли

  • металлочерепица – при укладке этого материала максимальный угол наклона не нормируется, минимальный – 15 градусов;
  • битумная черепица – покрытие используется для крыш с уклоном свыше 12 градусов. Максимальный показатель угла наклона неограничен. Материал отлично повторяет форму любой поверхности;
  • битумный шифер – листы этого материала используют при уклоне от 5 градусов. Максимального значения нет, однако от угла наклона будет зависеть шаг обрешетки, а при уклоне от 5 до 10 градусов нужно обустроить сплошной настил;
  • стальная фальцевая кровля – укладывается при уклонах от 20 градусов. Максимальное ограничение угла наклона отсутствует.

Увеличение угла наклона способствует увеличению площади крыши, что повлечет дополнительные расходы строительного материала. Поэтому если принципиально важно экономить материалы, то это следует брать во внимание при составлении чертежей.

Особенности расчета площади вальмовой крыши

Чтобы определить требуемое количество кровельного материала для покрытия вальмовой кровли, необходимо рассчитать площадь покрываемой поверхности.

Расчет площади вальмовой крыши частного дома

Для вычисления потребуются следующие данные:

  • учитываются имеющиеся в крыше слуховые окна и трубы дымохода, так как их присутствие обязывает увеличить расход кровельного материала;
  • определяется длина ската от нижней части конька до края карнизного свеса;
  • производится расчет стен брандмауэра, парапетов, свесов и других элементов;
  • расчетом не учитываются примыкания полотен, стоячие фальцы, выступающие элементы брусков.

Полезный совет! Если для покрытия будет использоваться рулонный материал или металлочерепица, при определении площади поверхности необходимо уменьшить длину скатов кровли на 70 см.

Чтобы получить точные данные о площади крыши, можно обратиться за помощью к специалистам или воспользоваться современными программами, которые произведут максимально точный расчет. Но если все же вы решили сделать это самостоятельно, необходимо условно разделить всю поверхность на отдельные элементы, площадь которых легко просчитать математически, а затем полученные значения просуммировать.

Чем более точно будет определена площадь, тем ниже вероятность приобретения излишнего материала и нерационального расходования финансов. Количество материалов, требуемое на строительство, должно быть зафиксировано еще на стадии проекта одноэтажного дома с вальмовой крышей. В стоимость этих материалов входит и кровельное покрытие, поэтому от правильного расчета площади поверхности крыши зависят расходы на постройку дома в целом.

Двухэтажный дом с вальмовой крышей

Для расчета площади необходимо воспользоваться планом вальмовой крыши. Следует также учитывать технические характеристики кровельного покрытия (толщину, длину) и методы его монтажа. Толщина материала оказывает влияние на вес покрытия, а зная длину и ширину материала можно расположить его с наименьшим количеством отходов и стыковочных линий.

Для наглядности можно проанализировать использование в качестве кровельного материала керамической или гибкой черепицы. Керамическая черепица – материал тяжелый и превосходит по весу гибкую в 5 раз. Под укладку гибкой черепицы не требуется система стропил и частая обрешетка, однако под нее необходимо укладывать всплошную фанеру или другой материал. Поэтому, чтобы определить стоимость всего строительства и выбрать наиболее выгодный материал, необходимо выполнение расчета вальмовой крыши.

На общую стоимость строительства, без сомнения, будет влиять площадь вальмовой кровли, но при этом стоит учитывать и сложность возведения самой конструкции, особенно если речь идет об обустройстве мансардного помещения. На сложность расчета будут влиять такие элементы, как слуховые окна, отверстия для вентиляции, дымоходы и т. д.

Для примера можно рассчитать площадь четырехскатной вальмовой крыши. С чертежом кровли расчеты произвести гораздо удобнее и требуемые значения будут более точными. На схемах видно, что основанием для крыши служит прямоугольник, два ската представляют собой равнобедренный треугольник, два другие — трапеции.

Схема устройства четырехскатной вальмовой крыши, где L1 — длина, L2 — ширина

В этом случае, тангенс угла наклона треугольной грани равен отношению h (высота кровли) к ½ величины b (длина основания треугольника). Так, высоту крыши определяем выражением:

h = (b tan α)/2.

Длину боковой стропильной ноги (е) можно определить с помощью угла наклона:

е = b/2 cos α.

Используя Теорему Пифагора можно определить длину накосных стропильных ног (d):

Общая площадь всей кровли вычисляется путем суммирования площадей всех составных элементов поверхности вальмовой кровли, а именно четырех треугольников и двух прямоугольников:

S = 4(eb/2)+2(a-b)e = 2e(b+a-b) = 2ea.

Устройство четырехскатной шатровой крыши

Калькулятор расчета площади вальмовой крыши

Ввиду того что не всем под силу самостоятельно рассчитать все параметры кровли, сайты компаний, специализирующиеся на строительстве крыш и реализации кровельных материалов, предлагают воспользоваться онлайн-калькулятором. С его помощью можно узнать точное количество пиломатериалов, изоляционных и кровельных материалов, а также рассчитать длину и сечение стропил для конструкции выбранного типа.

Воспользовавшись для расчета вальмовой крыши онлайн-калькулятором с чертежами и схемами, можно определить, насколько оптимален уклон скатов относительно того или иного кровельного покрытия, способно ли сечение бруса выдержать действующие ветровые и снеговые нагрузки на стропильную систему именно в вашем регионе.

Перед тем как рассчитать вальмовую крышу с помощью программы, необходимо заполнить предлагаемые поля калькулятора: длину и ширину основания, уклон кровли, длину боковых и торцевых свесов, ширину, толщину и шаг доски обрешетки, указать сорт древесины и шаг для стропильных ног. Кроме того, для расчета нагрузки вводятся данные о регионе и типе местности.

Полезный совет! Работая в программе обратите внимание, что напротив каждого заполняемого поля имеется значок «?». Нажав на него можно найти разъяснения по конкретному вводимому параметру.

Проектирование крыши вальмовой конструкции

После обработки онлайн-калькулятором введенных данных, вы получите сведения о соответствии указанного вами уклона нормам используемого кровельного покрытия. Если будет обнаружено несоответствие, программа предложит варианты замены. Кроме того, вы получите данные о высоте подъема, длине конька вальмовой крыши, веса кровельного покрытия, количества рулонного материала с учетом длины и ширины рулона, а также требуемого нахлеста при укладке.

Выводы калькулятора включают также площадь поверхности крыши (сюда войдет сумма площадей всех скатов, включая свесы требуемой длины), количество кровельного и подкровельного материала, который потребуется для возведения крыши. Рассчитанная величина максимальной нагрузки на систему стропил учитывает конструкцию кровли, вес кровельного пирога и введенные данные о снеговых и ветровых нагрузках.

Помимо этого, программа сделает расчет стропильной системы вальмовой крыши: выдаст сведения о количестве и размерах боковых и диагональных стропил, а также предложит для стропильной системы рекомендуемый размер минимального сечения, выбор которого обеспечит конструкции должную прочность.
С помощью данных калькулятора об оптимальном количестве рядов и досок обрешетки можно избежать возможного перерасхода материала, а также временных затрат на излишнюю подрезку пиломатериалов. Кроме того, вы получите сведения о количестве доски в кубических метрах и килограммах.

Воспользовавшись программой для расчета вальмовой крыши вы не только сэкономите время и финансы, но и получите практические рекомендации, основанные на нормативах СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009 (Деревянные конструкции. Строительные нормы проектирования).

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Монтаж стропильной системы вальмовой кровли

Разметка будущей конструкции

Строительство вальмовой крыши начинается с разметки объекта.

Шаг 1. Со стороны торца домостроения необходимо наметить ось по верхней обвязке стен.

Полезный совет! Чтобы избежать погрешности при разметке объекта, рекомендуется пользоваться специальной замерной рейкой, на которой будут отмечены все необходимые размеры. Ее можно вырезать, например, из полосы фанеры. Рекомендуемая ширина рейки 5 см.

Шаг 3. Приложите рейку одним концом к намеченной линии, а второй разместите вдоль боковой стены. Так можно наметить точку расположения промежуточной стропильной ноги.

Шаг 4. Для определения длины стропильного свеса необходимо разместить брус одним концом на наружный угол, а другим – на кровельный свес.

Шаг 5. Чтобы определить место расположения центральной стропильной ноги, необходимо переместить разметочную рейку к краю боковой стены и зафиксировать место расположения центрального элемента стропильной системы.

Такую процедуру следует применить для всех четырех углов строения. Таким образом будут намечены места установки промежуточных стропил и торцы конькового прогона.

Конструкция стропил вальмовой крыши

Расчет системы стропил

После осуществления разметки необходимо рассчитать систему стропил.

Шаг 1. С помощью рейки необходимо определить горизонтальную проекцию промежуточной стропильной ноги. Из таблицы стандартов найдите соответствующий вашему случаю уклон крыши и умножьте значения.

Шаг 2. Замерьте длину стропильной ноги, при этом замер следует делать по нижней линии от места выборки на коньковом прогоне до выборки у основания ноги.

Шаг 3. Чтобы определить длину свеса, необходимо значение горизонтальной проекции стропила умножить на коэффициент поправки из таблицы пропорций.

Таблица пропорций и коэффициентов поправок:

Уклон ската крыши Коэффициент для углового стропила Коэффициент для промежуточного стропила
3:12 1,016 1,031
4:12 1,027 1,054
5:12 1,043 1,083
6:12 1,061 1,118
7:12 1,082 1,158
8:12 1,106 1,202
9:12 1,131 1,250
10:12 1,161 1,302
11:12 1,192 1,357
12:12 1,225 1,414

Полезный совет! При расчетах можно использовать Теорему Пифагора, в которой с² = а² + b², где a и b — соответственно вертикальная и горизонтальная проекции.

Шаг 4. Далее необходимо рассчитать угловые стропила. Для крепления стропильных ног к коньковому брусу, в торцах этих элементов делаются косые срезы. В свою очередь, коньковый прогон также имеет двойной скос, благодаря чему угловые стропила надежно к нему крепятся.

Расчет накосных стропил выполняется в следующей последовательности:

  • от одного из углов домостроения определяется длина стропильной ноги;
  • вычисляется проекция, значение которой равно сумме квадратов проекция центральных стропил;
  • получившееся число умножают на коэффициент поправки из таблицы. Это и будет длина накосного стропила.

Деревянная система стропил вальмовой кровли

Монтаж стропильных ног

Шаг 1. Сначала устанавливается коньковый брус, который закрепляют на опорных стойках. К центральной балке элементы фиксируют посредством установки подкосов.

Шаг 2. Устанавливая накосные стропильные ноги проверьте, чтобы длина всех элементов была идентичной. Тщательно стыкуйте вальмы, накосные стропила и коньковый брус.

Шаг 3. После того как будут установлены накосные ноги, следует приступить к монтажу рядовых стропильных ног, которые располагают с шагом около 60 см. Фиксация рядовых стропил осуществляется к мауэрлату и коньку путем врубки. Чтобы крепление было надежным, используют стяжки и ригели.

Полезный совет! При монтаже рядовых стропил избегайте их контакта со шпильками, которыми закреплен мауэрлат к торцам стен.

Шаг 4. Далее к накосным стропильным ногам крепятся короткие стропила (нарожники). Посредством нарожных элементов накосные стропила будут связаны с мауэрлатом. Положение рядовых и нарожных стропил должно быть перпендикулярным коньковому брусу.

Монтаж стропильных ног вальмовой крыши

Усиление конструкции стропил вальмовой крыши

Существует несколько вариантов усиления стропильной конструкции:

  • на углах конструкции диагонально крепятся шпренгели с вертикальной стойкой, которые будут выступать дополнительной опорой для накосных стропил. Фиксируется шпренгель к мауэрлату;
  • по доске затяжки располагают стойки, которые будут являться опорами для промежуточных стропильных ног;
  • если накосная стропильная нога имеет большую длину, используйте для ее изготовления склеенные или наборные балки.

Устройство вентиляции

Важным этапом в строительстве вальмовой крыши является устройство вентиляции. Кровля подвергается разрушительным воздействиям не только снаружи, но и изнутри, где может иметь место конденсация влаги. Это происходит из-за разницы температур между наружной и внутренней поверхностью крыши. Качественное вентилирование подкровельного пространства сохранит поверхность крыши на долгие годы.

Схема подкровельной вентиляции

Чтобы обеспечить надлежащий уровень вентилирования пространства под крышей, необходимо устроить в пленке ветровой защиты отверстие для доступа воздуха. Оно должно располагаться на незначительном расстоянии от конькового прогона. При использовании для ветровой подшивки дерева, его укладывают с зазором до 3 мм. В случае применения пластикового материала — практикуют перфорацию.

Для тех случаев, когда ветровая защита кровли смонтирована без зазора, можно врезать в нее обычные вентиляционные решетки диаметром 50 см. Размещать их следует по всей длине ветрозащиты на расстоянии около 80 см друг от друга. После выполнения этих работ можно приступить к обустройству утепления, гидроизоляции и укладке кровельного материала.

Устройство вальмовой конструкции – технически сложный и кропотливый процесс. Выполнять работу стоит в том случае, если у вас достаточно времени, опыта и знаний в этой области. Любая неточность может привести к необоснованному расходу материалов и удорожанию строительства. Если вы сомневаетесь в своих силах, уместным будет обратиться за помощью к настоящим профессионалам.

100+ фото современные варианты кровли

Содержание
  1. Подготовительные работы
  2. Стропильная система

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

В целом эркер выступает оригинальной конструкцией здания, способной преобразить его и сделать внешний облик дома более привлекательным. Для реализации эркера не требуются капитальные трудовые или финансовые затраты. Помимо этого, данный элемент считается технологичным и надежным, так как способен защитить фасад здания и внутреннее помещение от негативных факторов и влияний окружающей среды.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

Выбирая кровельный материал, собственник жилья может ограничиваться лишь собственной фантазией и финансовыми ресурсами. В целом же архитекторы и дизайнеры советуют использовать для крыши эркера современную черепицу. Предполагается использование как мягкой или натуральной, так и металлической черепицы. Этот выбор объясняется очень просто, ведь крыша с таким покрытием всегда будет выглядеть привлекательно, сможет гармонировать с конструкцией эркера и окружающим ландшафтным дизайном.

Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.  Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.








Крыша с эркером – ее разновидности, особенности монтажа

Разновидности крыши над эркером

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.
Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

  • Многощипцовая
  • Вальмовая
  • Декоративная
  • Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.


Варианты крыши эркера

Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.

Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.

Монтаж яндовой (эркерной) кровли

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

  • Для формирования надежной опоры всех балок, поддерживающих систему стропил.
  • Для разгрузки оконных перемычек.

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

  • Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
  • Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
  • Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
  • Специальная вязальная проволока.
  • Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

Пошаговая инструкция по монтажу вальмовой стропильной системы

Описание начнется с момента укладки мауэрлата, все предыдущие операции считаются завершенными, перекрытие полностью готово.

Также завершены все расчетные и проектировочные работы.

Имеется подготовленный (высушенный) материал — брус и обрезная доска из хвойных пород, как наиболее подходящих для возведения стропильной системы по всем показателям.

Для правильного монтажа элементов стропильной системы необходимо запастись соединительными элементами, позволяющими некоторое перемещение деталей по отношению друг к другу.

Это необходимо для компенсации усадочных процессов стен, фундамента и самой системы. Особенно важно это для некоторых несущих элементов, опирающихся на мауэрлат.

Подвижки основания при неподвижных соединениях основных узлов могут привести к ослаблению соединений и образованию протечек.

Рассмотрим этапы сооружения вальмовой стропильной системы:

  1. Монтаж мауэрлата. Брус укладывается на гидроизолированное основание, закрепляется шпильками. При необходимости отрезки соединяются по длине «вполдерева», с усилением соединений гвоздями. Сразу же монтируются затяжки.
  2. Углы мауэрлата усиливаются шпренгелями.
  3. Монтаж лежня. Один или два (в зависимости от проекта) лежня укладываются на гидроизолированное основание.
  4. Устанавливаются стойки, на которые крепится прогон. Таким образом создается несущий скелет стропильной системы.
  5. Производится установка диагональных стропильных ног. Сразу же, в зависимости от длины, монтируются подкосы и (или) стойки.
  6. Монтируются стропила согласно проектных данных. Тут же подгоняются по длине/углу и устанавливаются нарожники. Все элементы по необходимости усиливаются подкосами.
  7. Стропила в местах крепления к основе и к прогону дополнительно усиливаются скобами, деревянными брусками и прочими крепежными элементами.

Собственно, монтаж стропильной системы на этом этапе завершается. Дальнейшие работы заключаются в создании кровельного пирога, сооружении обрешетки, настиле кровли и т.д.

Следует учесть невозможность полного и подробного освещения всех нюансов и мелочей, от которых зависит качественное и надежное сооружения стропильной системы, поскольку их много и все они достойны отдельного рассмотрения. Тем не менее, общая последовательность отражена достаточно подробно.

Создание вальмовой стропильной системы — процесс не столько сложный, сколько ответственный и опасный тем, что ошибки, допущенные на ранних стадиях, становятся заметны гораздо позже.

Поэтому очень важно перед началом работ составить подробный план работ, обеспечить полное соответствие проекту и все делать как можно более аккуратно. Вся конструкция держится на соединениях деревянных деталей, поэтому желательно обладать опытом и навыками работы с деревом.

Без обладания этими познаниями лучше обратиться за помощью к специалистам, так как ответственность стропильной системы за сохранность функциональных качеств всего здания слишком велика.

Вальмовая крыша: чертеж стропильной системы ниже.

Чертеж стропильной системы

Фото крыш с эркером

Содержание
  1. Подготовительные работы
  2. Стропильная система

При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным. Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.

Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания. Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу.

Статья по теме: Порядок укладки металлочерепицы на двухскатную крышу


В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.

В большинстве случаев для эркера используются следующие типы крыш:

  • Многощипцовая.
  • Вальмовая. Данный вариант является самым удобным и практичным, так как он доступен по цене и один из самых простых в реализации.
  • В форме полусферы или декоративная крыша.

Основные преимущества вальмовой крыши

Помимо оригинального дизайна вальмовые кровли имеют ряд достоинств, которые выгодно выделяют конструкцию среди других моделей:

  • отсутствие фронтонов способствует неуязвимости конструкции к сильным ветровым нагрузкам. Чем меньше величина уклона скатов крыши, тем меньшее воздействие оказывает давление ветра на стропильную систему;
  • обтекаемая форма всех четырех скатов способствует устойчивости конструкции к любому виду атмосферных осадков;
  • что касается эффективности энергосбережения, то такая конструкция во многом превосходит двухскатные кровли;
  • утеплить вальмовую крышу гораздо легче, так как термоизоляционный пирог располагается под скатами. В моделях крыш с фронтонами — требуется особое утепление вертикального фасада, более подверженного силе ветра;
  • система накосных, центральных и нарожных стропил обеспечивает надежную конструкцию, стойкую к деформациям под воздействием внешних нагрузок;
  • в зависимости от уклона, есть возможность рационального использования пространства под вальмовой крышей для мансарды и обустройства в крыше окон.

Наряду с особенным внешним видом вальмовая крыша обладает высокой степенью надежности и прочности

Главными недостатками четырехскатных моделей остаются сложность устройства стропильной системы вальмовой крыши и невозможность обустройства мансарды в моделях с небольшим уклоном. Однако при должном изучении чертежей вальмовых крыш и продуманных до мелочей мероприятий по возведению, строительство таких конструкций становится реально выполнимой задачей.

Подготовительные работы

В первую очередь нужно определиться с типом крыши, что будет использоваться над эркером, сделать это заказчик должен еще во время проектирования постройки. Такая важность типа крыши определяется тем, что крыша эркера будет многоскатной, а значит, требуется сооружение коньков, разжелобков и прочих конструктивных элементов, помогающих талой воде, снежным массам и листьям не задерживаться на поверхности кровельного материала. Во время разработки проекта анализируются все варианты, после чего выбирают оптимальный в том или ином случае.


Создание яндовой крыши – трудный и энергозатратный процесс, поэтому его нужно доверить профессионалам, пытаться соорудить конструкцию самостоятельно не рекомендуется. Для создания качественной стропильной системы нужен большой опыт и специальные навыки, обычный человек ими не владеет. Самостоятельная разработка яндовой крыши может привести к провалу и стать фатальной, поэтому эксперименты здесь будут не уместны.

Во время подготовительных работ по созданию крыши над эркером нужно создать армированный пояс, для которого потребуется цементный раствор и армированные прутья или металлическая сетка.

Армированный пояс выполняет такие функции:

  • Служит опорой для балок, поддерживающих стропила. Создание стропильной системы без балок невозможно.
  • С его помощью усиливают кирпичную кладку, разгружают перемычки оконных конструкций.
  • Усиливает стены эркера, так как напрямую связывается с ними.

Как смонтировать пошагово вальмовую крышу своими руками: видео монтажа

Сборка стропильной системы вальмовой крыши задача не из простых, но при четком следовании проекту и практическим советам профессионалов, самостоятельно справиться со строительством можно. Залогом качественного монтажа является максимально корректный расчет и точная схема, следуя которой можно сделать правильные надрезы стропильных ног и установить все элементы конструкции. Для примера, можно ознакомиться с видео этапов монтажа, отыскав его в интернете.

Инструкция по возведению вальмовой кровли своими руками

Перед тем как сделать вальмовую крышу самостоятельно, следует ознакомиться с полезными рекомендациями, придерживаясь которых не придется усомниться в надежности конструкции:

  • промежуточные стропильные ноги имеют более крутой уклон, нежели накосные стропила. В связи с этим для них используется доска с параметрами не менее 5х15 см;
  • фиксация коротких стропил производится не к коньковому прогону, а к накосным элементам. Углы наклона коротких и промежуточных стропильных ног совпадают;
  • пиломатериалы, используемые для конькового прогона и стропильных ног, должны иметь идентичное сечение. Именно при соблюдении этого правила конструкции будет обеспечена должная прочность. В противном случае велика вероятность деформации;
  • промежуточные стропила крепятся к краю конькового бруса и к верхней части обвязки;
  • высота вальмовой крыши может быть любой, однако если уклон совсем незначительный, следует воспользоваться дополнительными стойками-опорами;
  • чтобы продлить срок службы вальмовой конструкции необходимо использовать пиломатериал хвойных пород, предварительно высушенные и не имеющие дефектов в виде сучков и трещин. Кроме того, перед началом работ все деревянные элементы обрабатываются антисептическими составами.

Монтаж стропильной системы вальмовой кровли

Разметка будущей конструкции

Строительство вальмовой крыши начинается с разметки объекта.

Шаг 1. Со стороны торца домостроения необходимо наметить ось по верхней обвязке стен.

Шаг 2. Далее необходимо определить половины толщины конькового прогона и наметить расположение первого элемента стропильной системы крыши.

Шаг 3. Приложите рейку одним концом к намеченной линии, а второй разместите вдоль боковой стены. Так можно наметить точку расположения промежуточной стропильной ноги.

Шаг 4. Для определения длины стропильного свеса необходимо разместить брус одним концом на наружный угол, а другим – на кровельный свес.

Шаг 5. Чтобы определить место расположения центральной стропильной ноги, необходимо переместить разметочную рейку к краю боковой стены и зафиксировать место расположения центрального элемента стропильной системы.

Такую процедуру следует применить для всех четырех углов строения. Таким образом будут намечены места установки промежуточных стропил и торцы конькового прогона.

Конструкция стропил вальмовой крыши

Расчет системы стропил

После осуществления разметки необходимо рассчитать систему стропил.

Шаг 1. С помощью рейки необходимо определить горизонтальную проекцию промежуточной стропильной ноги. Из таблицы стандартов найдите соответствующий вашему случаю уклон крыши и умножьте значения.

Шаг 2. Замерьте длину стропильной ноги, при этом замер следует делать по нижней линии от места выборки на коньковом прогоне до выборки у основания ноги.

Шаг 3. Чтобы определить длину свеса, необходимо значение горизонтальной проекции стропила умножить на коэффициент поправки из таблицы пропорций.

Таблица пропорций и коэффициентов поправок:

Уклон ската крышиКоэффициент для углового стропилаКоэффициент для промежуточного стропила
3:121,0161,031
4:121,0271,054
5:121,0431,083
6:121,0611,118
7:121,0821,158
8:121,1061,202
9:121,1311,250
10:121,1611,302
11:121,1921,357
12:121,2251,414

Шаг 4. Далее необходимо рассчитать угловые стропила. Для крепления стропильных ног к коньковому брусу, в торцах этих элементов делаются косые срезы. В свою очередь, коньковый прогон также имеет двойной скос, благодаря чему угловые стропила надежно к нему крепятся.

Расчет накосных стропил выполняется в следующей последовательности:

  • от одного из углов домостроения определяется длина стропильной ноги;
  • вычисляется проекция, значение которой равно сумме квадратов проекция центральных стропил;
  • получившееся число умножают на коэффициент поправки из таблицы. Это и будет длина накосного стропила.

Деревянная система стропил вальмовой кровли

Монтаж стропильных ног

Далее выполняется установка стропильных ног.

Шаг 1. Сначала устанавливается коньковый брус, который закрепляют на опорных стойках. К центральной балке элементы фиксируют посредством установки подкосов.

Шаг 2. Устанавливая накосные стропильные ноги проверьте, чтобы длина всех элементов была идентичной. Тщательно стыкуйте вальмы, накосные стропила и коньковый брус.

Шаг 3. После того как будут установлены накосные ноги, следует приступить к монтажу рядовых стропильных ног, которые располагают с шагом около 60 см. Фиксация рядовых стропил осуществляется к мауэрлату и коньку путем врубки. Чтобы крепление было надежным, используют стяжки и ригели.

Шаг 4. Далее к накосным стропильным ногам крепятся короткие стропила (нарожники). Посредством нарожных элементов накосные стропила будут связаны с мауэрлатом. Положение рядовых и нарожных стропил должно быть перпендикулярным коньковому брусу.

Монтаж стропильных ног вальмовой крыши

Усиление конструкции стропил вальмовой крыши

Существует несколько вариантов усиления стропильной конструкции:

  • на углах конструкции диагонально крепятся шпренгели с вертикальной стойкой, которые будут выступать дополнительной опорой для накосных стропил. Фиксируется шпренгель к мауэрлату;
  • по доске затяжки располагают стойки, которые будут являться опорами для промежуточных стропильных ног;
  • если накосная стропильная нога имеет большую длину, используйте для ее изготовления склеенные или наборные балки.

Стропильная система

Стропильная система – неотъемлемая часть практически любой крыши, особенно в случае, если используется сложный вид крыши. Крыша над эркером не становится исключением. Для создания стропильной системы используют доски и деревянные балки, которые специальным образом соединяют друг с другом с помощью шурупов или саморезов. Для создания стропильной системы необходимо выбирать качественную древесину и балки нужного размера, делать это нужно таким образом, чтобы был небольшой запас, который можно будет обрезать уже во время конструирования крыши.

В целом создание стропильной системы стандартное и ничем не отличается от того, что проводится для обычных крыш. Мауэрлат необходимо укладывать по периметру армированного пояса, стропильные ноги нужно крепить к мауэрлату. Установки стропил производят на начальных этапах, сделать это нужно таким образом, чтобы края стропил выходили за плоскость стен. Такая процедура проводится для того, чтобы стропильные ноги немного свисали, благодаря чему потом формируются карнизные свесы. Они обустраиваются для того, чтобы вода не затекала под кровлю, защищают фасад дома от снега, дождя и грязи.


Для крепления деревянных элементов конструкции крыши используются саморезы или специальные крепежные системы, имеющие устойчивость к коррозии, за счет покрытия из оцинкованной стали. Стропильную систему можно устанавливать на поверхность крыши в независимости от того, какой тип она имеет.

Также не исключается вариант, что некоторые элементы стропильной системы будут собираться на земле, после чего подниматься на уровень крыши с помощью специальной техники. В этом случае все зависит от конструктивного решения и разработанного проекта – эркер с крышей может выступать в роли самостоятельной конструкции или же быть продолжением крыши дома.


В случае, когда стропильная система яндовой крыши разрабатывается с помощью отдельных ферм, ее нужно поднимать на крышу, после чего закреплять. Крепежные работы проводятся как мауэрлатом, так и коньком. Крепить крышу к коньку нужно с помощью небольших стальных пластин. Для крепежа пластин используется специальная прокатная машина, в случае ее отсутствия сойдет классический молоток.


Стропильная система вальмовой крыши: основные элементы

Каркас вальмовой крыши представляет собой коньковый брус и систему различных стропил. Беря во внимание то, что скаты и вальмы имеют разный уклон, различают несколько видов стропильных ног. К основным составляющим конструкции относят:

  • угловые стропила (накосные) – основные несущие элементы конструкции, расположенные по углам каркаса. Накосные стропильные ноги имеют меньший уклон относительно других промежуточных стропил;
  • центральные стропила – они крепятся к концам конькового бруса: с каждой стороны по три элемента. Их называют центральными промежуточными стропилами;
  • промежуточные стропила – располагаются между центральными стропилами, берут начало от обвязки и заканчиваются на коньке;

Монтаж стропильной системы вальмовой крыши

  • короткие стропила (нарожные) – элементы крепятся одним концом к накосным стропилам, другим – к обвязке. Нарожные стропила отличаются по длине, но имеют одинаковый уклон;
  • коньковый прогон – горизонтально расположенный ригель, служащий верхней опорой для накосных и центральных стропил;
  • мауэрлат – брус, закрепленный сверху наружных стен. Он служит для равномерного распределения сосредоточенной нагрузки стропильных ног. Мауэрлат является своего рода основанием стропильной системы и связывает каркас крыши со стенами дома. Так как площадь крыши большая, такая привязка позволяет крыше не «улететь» при сильных порывах ветра;
  • подкос – наклонный брус, применяемый в качестве подпорки для стропил большого пролета, воспринимающий горизонтальные нагрузки. Используя подкосы можно перекрывать существенно больший пролет и экономить сечение основных несущих балок. В конструкции вальмовых крыш угол наклона подкосов составляет 45 или 60 градусов;

Стропила кровли вальмовой конструкции

  • бабака – вертикальная опора, на которую опираются стропильные ноги;
  • затяжка – деревянный брус, выполняющий роль дополнительной опоры для стропильных ног и не дающий им разъезжаться. Для затяжки обычно используют брус меньшего сечения, чем для стропил;
  • шпренгель – горизонтальные элементы, укладываемые по диагонали в углах стен. Шпренгель выполняет роль опоры под стойку для накосных стропил. Такой элемент используется в случае, когда нет технической возможности установить стойку на перекрытие;
  • обрешетка – слой досок небольшого сечения, которые укладываются перпендикулярно поверх стропил. Выполняет роль основы под кровельное покрытие. Доски обрешетки укладывают с небольшим шагом (примерно в одну доску). В местах расположения ендовы или карниза обрешетку выполняют сплошной;
  • контробрешетка – элементы, устанавливаемые поверх и параллельно стропилам до обрешетки. Служат для создания вентиляционного зазора между обрешеткой, гидроизоляцией и кровельным материалом;
  • кобылка — небольшой отрезок доски, с помощью которого удлиняют стропильную ногу для создания карнизного свеса. Он предназначен для отвода дождевой и талой воды от стен дома, а также защиты цоколя и откосов от косого дождя.

Стропильная система вальмовой крыши

На фото стропильной системы вальмовой крыши можно увидеть, что коньковый прогон располагается строго по центру и параллельно несущим стенам дома. Кроме того, начало и конец прогона должны находиться на одинаковом расстоянии от торцевых стен. Такое расположение обеспечит равномерное распределение нагрузки, а, следовательно, и устойчивость конструкции.

Устройство армопояса над эркером

Если строится крыша над эркером, то первым этапом работы является установка армопояса. Это сооружение выполняет одновременно две функции:

  • Создает опору для балок, удерживающих стропила;
  • Усиливает кирпичную кладку и разгружает перемычки окон.

Выполняется армопояс из бетона с армированием металлической сеткой. Если при этом уровень стен эркера окажется несколько выше, чем уровень стен дома, — ничего страшного. Дело в том, что в эркере можно использовать подстропильные балки меньшей толщины, чем для основной крыши, такой, как четырехскатная стандартная вальмовая крыша.

Особенности монтажного процесса

Любой строительный процесс имеет свои особенности, и сооружение вальмовой крыши с эркером не исключение.

  • Перед тем как начинать монтаж каркаса, все пиломатериалы рекомендуется обработать антисептическим средством.
  • Чтобы изготовить и закрепить стропильный каркас необходимо подготовить мауэрлат, который укладывается сверху на стены, по всему периметру строения. Он выполняет функцию привязки стропильной системы к стенам здания.
  • Так как промежуточные стропильные брусья имеют крутой уклон, в отличие от накосных стропил, для их изготовления используются доски, имеющие параметры не меньше 5*15 см.
  • При возведении стропильного каркаса, сначала устанавливаются вертикальные стойки, которые поддерживают коньковый прогон. Фиксация стоек производится к центральной балке при помощи системы укосов.
  • Крепление коротких стропил осуществляется не к коньковому бруску, а к накосным элементам каркаса. Углы уклона промежуточных и коротких стропил должны совпадать.
  • Стропильная система эркера, фото схем которых представлены выше, должны гармонировать с общей конструкцией, но при этом может иметь меньшее сечение брусьев, так как возлагаемая нагрузка от внешних климатических факторов значительно ниже.
  • Брусья, используемые для возведения стропильной системы и прогона конька, должны иметь одинаковое сечение. При выполнении этого требования конструкция будет прочной и не произойдет скорейшей его деформации.
  • Крепление промежуточных стропил выполняется к прогону конька и верхней части обвязки.
  • При возведении крыши небольшой высоты, необходим монтаж дополнительных стоек-опор.
  • Для получения прочной кровельной конструкции рекомендуется использовать пиломатериалы их хвойных пород древесины, без дефектов и сучков.
  • При больших ветровых нагрузках диагональные и центральные брусья должны быть толстыми.
  • После возведения каркаса производится ее гидро — и теплоизоляция, на предварительно изготовленную обрешетку.

Строительство системы стропил

Чтобы подобрать длину стропил, необходимо точно представлять угол наклона создаваемой кровли. Тут важно сохранить пропорции крыши, чтобы дом не походил на скворечник.

Чтобы наглядно представить себе вид будущей крыши, такой, как вальмовая при проектировании применяют трехмерное моделирование.

Стропила следует подготавливать на земле, после чего их поднимают наверх и сшивают между собой в коньке крыши, используя саморезы и подкладные оцинкованные пластины. Далее две стороны будущего «треугольника» крыши крепятся к подстропильным балкам и укосинам.

Возведение крыши

Стропила выбираются с меньшим сечением, чем для основной крыши, так как будут принимать на себя меньшую нагрузку.

Существует два конструктивных варианта:

  • самостоятельная крыша эркера;
  • объединенная с основной кровлей дома.

Армированный пояс

Первым этапом в строительстве крыши идет монтаж монолитной кольцевой конструкции из бетона с металлической сеткой-каркасом, которая должна опоясывать стены – повторять их контур.

Стропильная система

По периметру армопояса крепят мауэрлат. Стропильные фермы из бруса или доски, смонтированные на земле, поднимают наверх и фиксируют к коньку.

Нижние части стропильных ног должны выступать за пределы стены для организации карнизного свеса. Для усиления используются вполне традиционные подстропильные балки, укосины, стойки и другие элементы.

Пропорции «скелета» крыши крайне важны для обеспечения привлекательности внешнего вида.

Современная технология трехмерного моделирования существенно облегчает задачу специалистов-проектировщиков, позволяя наглядно убедиться в том, что угол наклона ската выбран правильно.

Обрешетка

Стропила покрываются гидроизоляционной пленкой, которую крепят, не натягивая слишком сильно, после чего устраивают обрешетку.

Она может быть сплошной и разреженной – в зависимости от типа кровельного покрытия: первый вариант подходит для мягких покрытий, второй – для металлочерепицы или любого другого жесткого материала.

Пиломатериалы, из которых выполняется обрешетка, как и для стропильной системы, предпочтительнее хвойных пород.

Кровельное покрытие

Технология покрытия крыши эркера ничем не отличается от способа укладки кровельного материала на обычную верхнюю конструкцию дома.

Имеет значение лишь то, будет ли крыша эркера отдельным, самостоятельным элементом или составной частью, продолжением крыши основного здания.

Наиболее подходящим покрытием по внешнему виду считается черепица – как натуральная, так и мягкая битумная.

К тому же, для небольшого участка с несколькими скатами и разжелобками нужно выбирать покрытие с малым количеством отходов, и черепица отвечает этим требованиям.

Монтаж обрешетки

На готовую стропильную систему устанавливается гидроизоляция. Пленку нельзя устанавливать в натяг, чтобы при перепадах температуры она не могла лопнуть. Поэтому ее крепят с некоторым провисом.

Совет! При использовании современных гидроизоляционных мембран для крепления удобно применять строительный степлер.

Затем поперек стропил монтируется обрешетка. Шаг между отдельными элементами обрешетки зависит от типа выбранного кровельного материала. Например, при использовании металлочерепицы, расстояние между досок обрешетки должно соответствовать ширине элемента черепицы.

Диагональные стропильные ноги

Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.

Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.

В остальном все свойства одинаковы.

Угловые элементы имеют определенные особенности:

  • Длина диагональных стропильных ног значительно превышает длину прямых стропил.
  • Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.

Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.

Таким образом решаются сразу несколько проблем:

  • Можно делать балки любой нужной длины.
  • Увеличивается устойчивость к нагрузкам.
  • Возможность использовать один модульный размер материала.

Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.

Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.

Диагональные стропильные ноги

Укладка кровельного материала

Укладка кровельного материала при строительстве крыши эркера производится так же, как и при покрытии обычной кровли. Но в этой работе имеется сложность – установка ендов.

Как правило, требуется использование двух видов желобов:

  • ПЕН (нижняя планка ендовы) – это приспособление, служащее для отвода дождевой воды, которая неизбежно будет скапливаться на стыке скатов
  • ПЕВ (соответственно, верхняя планка ендовы) – декоративный элемент для маскировки срезов на кровельном покрытии.

Устанавливаются планки ендовы на специальную доску, которая носит название ендовой. Места стыков желобов и кровельного материала следует обработать герметиком. Можно использовать и универсальный уплотнитель.

Как рассчитать крышу конверт?

Вальмовую крыша, как и все крыши можно поделить на геометрические фигуры, которые потом легко считать. Я уже подробно писал, как просто узнать площадь крыши. Обязательно прочтите эту статью, вам сразу станет всё понятно.

1. Боковые стороны треугольников (с) – они же накосные стропила, они же хребты вальм – определяются как отношение длины рядового стропила (b) к синусу угла бокового ската.

2. b: половину длины торцевой стены (a/2) поделить на косинус угла бокового ската.

3. Длина конька вальмовой крыши: (с) умножить на косинус угла торцевого ската и удвоить.

4. Площадь треугольника: высоту треугольника h умножить на c.

5. h находится по теореме Пифагора: квадрат c минус квадрат a/2, извлечь корень.

6. Площадь трапеции: высоту трапеции b умножить на длину основания (бокового карниза), разделить пополам.

7. Суммируя площади всех четырех скатов, находим полезную площадь кровельного материала.

Обратите внимание

Например, расчет металлочерепицы для крыши-конверта:

  • Общую площадь кровли делим на полезную площадь листа, округляем в большую сторону и добавляем запас;
  • Суммируем длины всех карнизов. Из общей длины карнизной планки вычитаем 10 сантиметров, необходимые для нахлеста. Делим сумму на полученную величину, округляем в большую сторону. Получаем необходимое количество карнизных планок;

Обратите внимание

Количество бруса и досок для устройства стропил рассчитывается в соответствии со схемой каркаса. Сюда включены:

  • Мауэрлатный брус;
  • Накосные (угловые) стропила;
  • Рядовые стропила;
  • Короткие стропильные ноги;
  • Балки перекрытия;
  • Стойки;
  • У вальмовых крыш – конек;
  • Дополнительные элементы: стяжки, раскосы, подкосы, лежни, боковые прогоны.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Достоинства и недостатки крыши-конверта


Чем выше расположен конек, тем быстрее удаляются осадки с крыши
Один из основных плюсов такой конструкции – своевременный отток жидкости с поверхности. Этому способствуют выраженный уклон и большие площади скатов. Осадки стекают с них без проблем. Кроме того, на поверхности не накапливается большое количество снега и льда зимой. Благодаря этому не создается дополнительных нагрузок на фундамент. Поскольку вместо фронтонов в конструкции задействованы добавочные скаты, внешние стены вместе с их покрытием надежно защищены от осадков, что обеспечивает их лучшую сохранность. Она также обладает отличными несущими качествами, устойчива к сильным порывам ветра.

Значительные габариты подкровельного пространства позволяют обустроить просторное чердачное помещение или жилую мансарду. Конструкция также предрасполагает к равномерному прогреву как наружной площади, так и помещения под ней. Она имеет привлекательный и запоминающийся вид, делает здание визуально более высоким.

Делать такую крышу самостоятельно довольно сложно. Работы требуют качественных вычислений и столярного мастерства. Особенно это относится к этапу проектирования шатровой крыши. Специалисты говорят, что правильно рассчитать стропильный каркас такой конструкции сможет только человек с достаточным опытом таких работ. В силу больших габаритов на обустройство крыши уходит довольно много ресурсов.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Преимущества кровли конверт

  • Под крышей образуется большое пространство. Подкровельное пространство, образуемое такой конструкцией, предоставляет возможность организовывать мансардные помещения большой площади с высокими потолками.
  • Хороший водосток. Большое количество скатов с хорошим уклоном позволяет эффективно отводить с кровли дождевые и талые воды.
  • Эффективно защищают стены здания от атмосферных осадков. Благодаря отсутствию фронтонов все наружные стены лучше защищены от атмосферных осадков — соответственно, их срок службы значительно увеличивается.
  • Равномерный подогрев чердака (мансарды). Чердак или мансардное помещение, поверхность крыши, благодаря обустройству дополнительных скатов вместо вертикальных фронтонов, обогреваются равномерно.

Вывод

Своими руками выполнить крышу типа конверт, конечно же, довольно трудно, но зато такая конструкция отличается высокой прочностью, эффективно противостоит ветровым нагрузкам, атмосферным осадкам, что немаловажно в процессе эксплуатации жилого дома.

На сегодня дома с эркером считаются очень модными, но при возведении таковых, возникают трудности в процессе оформления над ними крыши. Устройство крыш должно гармонировать с дизайном общего строения и конструкцией основного крова, дополняя и совершенствуя стиль. В зависимости от формы эркера используются разные виды крыш, но наиболее распространенной считается вальмовая.

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ. Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

Варианты исполнения крыши конверт

Главное конструктивное отличие такой кровли — это отсутствие фронтонов, вместо которых оборудуются дополнительные скаты.

Крыши конверты бывают:

  1. Вальмовые — конструкция с двумя скатами в виде трапеции, и двумя — в виде треугольника.
  2. Шатровые — конструкция состоит из четырех треугольных скатов, которые соединяются коньковым узлом.

Вальмовые

Система стропил в данной конструкции отличается от двускатных кровель с торцовой стороны сложностью примыкания (в двускатных конструкциях стропила одинакового исполнения по всей длине постройки). В данном варианте две несущие конструкции сходятся, в результате обычно применяются наслонные стропила. Монтаж опоры осуществляется на участке примыкания конька с вальмой. Стропила от вальмы, бокового ската сходятся под прямым углом на ребре.

Шатровые

Шатровая крыша конвертом имеет все кровельные скаты в форме одинаковых треугольников — вальм. Все стропильные ноги от скатов сходятся в одной центральной точке (достаточно важно не ошибиться при ее расчете). Если проект выполнен правильно, все стены здания будут равномерно защищены от воздействия атмосферных осадков. Подобная кровельная конструкция одинаково будет противостоять ветровым нагрузкам с любой стороны.

Важный момент! Считают, что кровля шатровой конструкции подходит больше для квадратных домов (когда все стены одинаковой длины), вальмовая кровля — для прямоугольных зданий. Здесь главное при создании проекта крыши — точность расчетов, в которых обязательно учитываются вес самой конструкции, кровельного покрытия, максимальные ветровые и снеговые нагрузки в регионе.

Как сделать крышу над эркером фото


стропильная система, перемычки, подсчет площади, фото

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

  • эстетически привлекательный вид;
  • хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
  • обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
  • облегченный процесс утепления;
  • возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
  • возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
  • большое количество естественного света в комнатах;
  • дополнительная защита несущих стен над эркером за счет большого свеса крыши;
  • снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

  • сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
  • возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
  • увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

  • небольшие выступы;
  • широкие, идущие вдоль всего фасада здания.

По высоте в виде эркера может быть оформлен:

  • лишь один этаж;
  • конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

  1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.
  2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.
  3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.
  4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.

Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

  • центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
  • угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
  • промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

  • коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
  • наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
  • мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
  • подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

  • линейка – наименее точное измерительное приспособление, дающее большие погрешности;
  • рулетка – подходит для измерения небольших площадей;
  • лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

  1. Измерить все стороны.
  2. Выполнить чертеж, отметить на нем полученные данные.
  3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

  1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
  2. Для внешней кладки лучше брать качественный облицовочный кирпич.
  3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
  4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
  5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
  6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

  • самостоятельная;
  • объединенная с кровлей здания.

Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

  1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.
  2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.
  3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.
  4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.

Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

  • высота крыши;
  • угол наклона каждого из скатов;
  • размер конькового прогона;
  • ширина пролетов;
  • способы усиления конструкции;
  • особенности крепления конструктивных элементов.

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

Помимо этого, для строительства необходимы такие материалы:

  • шурупы, саморезы и гвозди;
  • стропильные балки;
  • оцинкованное железо:
  • балки для обрешетки.

Этапы работы:

  1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.
  2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.
  3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.
  4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.
  5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.
  6. На завершающем этапе крышу над эркером утепляют, подшивают.

Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

  1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
  2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
  3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
  4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
  5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

Как покрасить металлический навес для эркера | Руководства по дому

Металлический навес, закрывающий эркер, — это больше, чем декоративный домашний акцент; он служит той же цели, что и кровельный материал, покрывающий крышу вашего дома. Как и большинство материалов, металлические навесы требуют регулярного ухода для увеличения срока их службы. Сохранение маркизы в краске предотвращает попадание влаги на металл. Когда вода соприкасается с незащищенной сталью, это вызывает ржавчину металла, и со временем ржавчина образует дыры в навесе.Единственное исключение из этой ситуации — алюминиевые навесы. В этом случае краска предназначена для косметических целей, а не для защиты.

Установите стремянку возле навеса. Убедитесь, что лестница полностью открыта и устойчива.

Используйте мойку высокого давления для удаления скопившейся грязи и мусора с поверхности навеса. Убейте плесень — если она есть — нанесите на навес антиплесневой состав с помощью тряпки. Промойте маркизу мойкой высокого давления и дайте ей высохнуть.

Проведите скребком для краски по поверхности навеса до тех пор, пока он не очистится от всей отслаивающейся краски и стойких загрязнений.Удалите оставшиеся мелкие кусочки краски с навеса металлической щеткой. Перемещение металлической щетки в направлении швов маркизы облегчит процесс. Отшлифуйте блеск с тентовой краски наждачной бумагой с зернистостью 400. Вытрите шлифовальную пыль с маркизы влажной тряпкой.

Наклейте полиэтиленовую пленку на все области вокруг навеса. Закрепите пластик малярным скотчем. Убедитесь, что пластик защищает все области, которые вы не хотите покрывать краской, и убедитесь, что ни пластик, ни лента не закрывают какую-либо часть поверхности навеса.

Определите тип металла маркизы, установив на ее поверхность магнит. Если магнит заедает, у вас стальной или оцинкованный навес. Если магнит не прилипает, у вас алюминиевый навес.

Распылите самопротравливающуюся грунтовку на все открытые участки алюминиевой маркизы, удерживая распылительное сопло на расстоянии 6-8 дюймов от поверхности маркизы. Дайте грунтовке высохнуть.

Протрите поверхность открытого оцинкованного навеса тряпкой, смоченной белым уксусом. Это удалит с поверхности металла производственные масла и остатки цинка.

Держите наконечник баллончика с краской на расстоянии 8–10 дюймов от поверхности навеса. Нанесите тонкий слой краски на поверхность навеса, постоянно перемещая баллончик. Это нормально, если часть текущего цвета краски просвечивает сквозь нанесенную краску. Дайте краске высохнуть в соответствии с рекомендованным производителем временем высыхания. Нанесите на навес еще два-три тонких слоя краски. Убедитесь, что краска высохла между слоями.

Удалите пластиковую пленку с области, окружающей навес, сначала отметив место встречи между малярной лентой и окрашенным навесом с помощью бритвенного ножа, а затем потянув ленту и пластик от этой области.

.

Как сделать ферму крыши

Эта статья даст вам все, что вам нужно знать, когда дело доходит до всех вещей, которые вам нужно учитывать, когда вы хотите узнать, как сделать ферму крыши.

Если вы хотите работать с металлом и научиться делать стальные стропильные фермы, или хотите ли вы работать с деревом и изготавливать фермы крыши сарая, вам нужно изучить важные вещи, а не только для выбора правильного материал для вашей стропильной фермы, а также для общего строительства и конструкции крыши в целом.

Прежде чем мы поговорим о том, как сделать стропильные фермы, хотите ли вы сделать стропильные фермы для дома или хотите ли вы сделать их для хозяйственных построек, таких как сарай, амбар с столбами или гараж, мы поговорим о том, что возможно, даже важнее, чем конструкция вашей крыши; это законность и правила, касающиеся строительства и строительства в вашем конкретном районе.

Мы не знаем точно, где вы живете, поэтому к нашим советам следует относиться только в дополнение к рассмотрению услуг квалифицированного специалиста из вашего региона.

В разных местах действуют разные строительные нормы и правила, и может оказаться, что вам не разрешат даже вносить изменения в свою крышу без поддержки квалифицированного специалиста.

Однако всегда лучше знать об этом заранее. Даже если вы можете делать со своей собственностью все, что захотите, лучше всего перед тем, как приступить к работе, встретиться с архитектором или инженером.

Если вы живете в красной зоне ураганов, с сильными ветрами, которые могут повлиять на ваше здание, тогда у вас будут другие потребности в рассмотрении по сравнению с тем, кто живет в районе, где нет ураганов, но должен учитывать сильные снегопады каждый год.

Итак, наш последний совет перед началом работы — это встретиться со специализированным экспертом, который поможет убедиться, что ваши изменения или новые конструкции соответствуют нормам охраны труда и техники безопасности в вашем регионе.

Как сделать стропильные фермы, часть первая: размеры

С оговоркой, что мы не знаем вашего района, разумно сначала указать, как могут выглядеть стандартные размеры стандартной крыши.

Теперь, обычно стандартная крыша будет иметь стропильные фермы шириной два дюйма (с точки зрения конструкции; на самом деле это примерно полтора дюйма вместо двух дюймов, поэтому убедитесь, что в вашем дизайне вас бесчисленное множество) на четыре дюймов шириной.

Он может увеличиваться до 2 дюймов (опять же с точки зрения конструкции) на шесть дюймов в ширину, что является более сильной опорой и используется, когда крышам необходимо выдержать сильный снегопад и когда существуют другие силы живого веса, которые могут означать, что крыше требуется справиться с большим весом, чем обычно.

Промышленный стандарт предусматривает, что стропильные фермы должны располагаться на расстоянии двадцати четырех дюймов от центра. Это означает, что от центра одной детали до центра следующей детали будет расстояние в двадцать четыре дюйма, или два фута, или около шестидесяти пяти сантиметров.

Некоторые инженеры предлагают расположить их на расстоянии четырех футов друг от друга, и, очевидно, если вам нужна более прочная крыша, вы, вероятно, могли бы поставить их даже близко друг к другу — в конце концов, чем больше поддержки у крыши, тем более стабильной. так и будет, вообще говоря.

Как сделать стропильные фермы, часть вторая: о чем нужно помнить

Если вы хотите узнать, как сделать ферму крыши более прочной, то вам необходимо подумать о ее функциональности. Самое важное, что нужно учитывать, состоит из троих.Во-первых, вы хотите подумать о различных давлениях, которые могут быть оказаны на вашу крышу. Мы разделили их на три части.

Первое, что нужно учитывать, — это собственный вес кровли и ее конструктивная целостность. Это означает, что в любой день вы должны понимать, насколько прочными должны быть ваши фермы.

Во многом это будет зависеть от конструкции крыши и конструкции здания. Проще говоря, если крыша слишком тяжелая, то стропильная ферма — только одна опора.Это основы оценки дедвейта вашей крыши.

Во-вторых, вы хотите подумать о давлениях живого веса, которые влияют на вашу кровлю; Например, если у вас регулярно идет снег, то ваша крыша должна быть достаточно прочной, чтобы выдержать на тонны больше, чем когда речь идет о дедвейте.

Если у вас дождь, тогда у вас будет еще один набор давлений, который учитывается в вашей крыше.

Вместо того, чтобы думать о том, как сделать вашу стропильную ферму более прочной, вы можете подумать о том, как сделать дренаж в зазоре вашей крыши более ровным.

В конце концов, если система спроектирована так, чтобы выдерживать тонну давления, и она постоянно подвергается угрозе под давлением, не имеет значения, насколько хорошо структурированы стропильные фермы, они в конечном итоге выйдут из строя. Если вы найдете способ слить воду с крыши более эффективным способом, тогда это к лучшему.

Когда дело доходит до природных сил, воздействующих на вашу кровлю, то, возможно, наиболее упускаемым из виду аспектом, как правило, являются ветер и давление воздуха, которым вы попадете.Если вы живете в районе урагана, то вы без сомнения знаете, насколько важно учитывать силу ветра, когда дело касается строительства крыши.

Ежегодно случаются сильные ураганы, которые срывают с людей крыши. Даже если вы не живете в таком ужасающем районе, вы обнаружите, что из-за окружающих зданий и рельефа земли все еще существует вероятность того, что ветер может нанести ущерб или, по крайней мере, повлиять на вашу кровлю. время.

Чем больше кровли вам нужно, тем сильнее это повлияет на вас.Если у вас большое здание, ветер будет сильнее влиять на вас, чем если бы у вас было меньшее здание.

Alarm — что подводит нас к следующему пункту. Вам нужно знать ширину вашего здания, прежде чем вы даже подумаете о проектировании стропильных ферм.

Если вы неправильно установите стропильные фермы, они не поддержат ваше здание. Если вершина здания не находится посередине, а это так, как она спроектирована, вы испытаете неприятный шок, потому что в конечном итоге тот факт, что здание слегка наклонено, будет означать, что давление с одной стороны будет сильнее. здание и, следовательно, фермы выйдут из строя быстрее, чем на другой стороне здания.

Кроме того, ширина здания означает, что вам в любом случае придется спроектировать совершенно другие фермы — в конце концов, в церкви не будет таких же ферм, как в доме с террасами с двумя спальнями, так что вы могли бы также сделать хорошее перед тем, как подумать о перепроектировании или добавлении крыши, убедитесь, что вы получили правильную ширину здания.

.

Как заменить черепицу на плоской крыше рулонным асфальтом | Home Guides

Древесная и композиционная черепица предназначена для использования на скатных крышах. На зданиях с плоской крышей следует заменить черепицу на кровельный материал, обеспечивающий защиту от проникновения воды. Устройство кровли из рулонного асфальта холодного нанесения не представляет сложности. Самая трудоемкая часть работы — удаление старой черепицы. Как и любое асфальтовое покрытие, его лучше всего устанавливать в теплые дни, когда солнечное тепло делает материал податливым.Всегда привлекайте одного или нескольких помощников при снятии черепицы и установке рулонной кровли.

Разборка

Доступ на крышу с помощью надставной лестницы. Наденьте рабочие перчатки. Удалите черепицу квадратной лопатой, поддев ее снизу вверх под краями. Удалите оставшиеся кровельные гвозди с помощью гвоздя.

Удалите подкладочную бумагу лопатой. Выровняйте оставшиеся скобы с помощью кровельного топора или молотка.

Удалите весь мусор с поверхности обшивки крыши с помощью щётки.Нет необходимости удалять оклады на трубах, вентиляционных отверстиях или краях крыши, если они не повреждены. Прежде чем продолжить, замените поврежденный оклад или край крыши.

Материалы и установка

Измерьте крышу в каждом направлении. Умножьте ширину на длину и разделите результат на 100, чтобы определить необходимое количество квадратов 15-фунтовой подкладки из рулонного асфальта и 90-фунтовой кровли из рулонного асфальта. Обратитесь к поставщику кровли для доставки и погрузки материалов на крышу.Включите правильное количество цемента внахлестку в зависимости от количества 90-фунтовых валков.

Раскатайте кусок подложки во всю длину и обрежьте его канцелярским ножом, начиная с одного из длинных краев крыши. Совместите длинный край подложки с длинным краем крыши. Прикрепите прокладку к обшивке крыши с помощью степлера и скоб 1/2 дюйма. Сшивайте бумагу через каждые 6 дюймов по краям и через 24 дюйма в поле.

Раскатайте и отрежьте второй кусок подложки.Наложите длинный край на длинный край первой части на 4 дюйма. Прикрепите края и поле к обшивке, как и раньше. Продолжайте укладывать подкладку и закрывать кровельную обшивку. При необходимости перекрывайте последний кусок внахлест, чтобы внешний край был на одном уровне с соответствующим краем крыши.

Начните с длинного края крыши, где уложен первый слой подложки. Раскатайте кусок рулонной кровли весом 90 фунтов во всю длину и отрежьте его ножом до нужной длины. Совместите один из длинных краев с длинным краем крыши.Прикрепите кровлю с помощью кровельных гвоздей с пластиковыми заглушками диаметром 1 1/2 дюйма через каждые 6 дюймов на внешнем крае и концах части.

Нанесите цемент внахлест вдоль внутреннего длинного края первого куска кровли. Раскатайте и вырежьте еще один кусок рулонной кровли во всю длину. Перекрыть один из длинных краев краем первого и наложить на цемент на 2 дюйма. Прибейте сбитый внахлест край и концы детали, как и раньше.

Продолжайте укладывать дополнительные участки рулонной кровли, пока не дойдете до противоположного конца крыши.Отрежьте последний кусок до нужной длины и совместите один из длинных краев с длинным краем крыши. Поднимите внутренний край детали и нанесите цемент внахлест в точке, где она перекрывает прилегающую деталь. Прибейте все края и концы последней детали, как прежде.

.

Как построить односкатную крышу над палубой

Всегда старайтесь, чтобы угол наклона и свес крыши дома соответствовал односкатной крыше. Некоторые односкатные крыши могут быть почти плоскими. Плоские крыши более подвержены протечкам, чем скатные. Односкатные крыши выступают в виде односкатной крыши, скатной от дома. Если вы привязываете крышу непосредственно к стене дома, вы можете установить ригельную доску с гидроизоляцией и установить стропила, чтобы прикрепить стропила под соответствующими углами, или использовать инженерные фермы.Противоположная сторона крыши крыльца будет поддерживаться перекладиной, которая устанавливается параллельно дому на опорных столбах 6×6. Опорные стойки должны быть расположены на расстоянии менее 8 футов друг от друга и располагаться на подошвах должного размера на морозе. Стропила следует крепить к балке заголовка с помощью ураганных стяжек.

Если вы привязываете односкатную крышу к существующей крыше дома, вам нужно будет удалить черепицу и обшивку, чтобы обнажить каркас крыши. Вам нужно будет прикрепить стропила крыльца к стропилам крыши дома и заменить кровлю и оклад.

Многие строительные департаменты требуют, чтобы местный архитектор или инженер разработал планы крыш крыльца из-за увеличения снеговых, кровельных и ветровых нагрузок, создаваемых добавлением крыши.

Строительство односкатной крыши над настилом: шаг за шагом

Установите соединители основания стойки, чтобы прикрепить опорные стойки к раме деки. Убедитесь, что рама имеет соответствующую блокировку, чтобы обеспечить надежное соединение. Не прикрепляйте основание стойки только к настилу.

Установите опорные стойки 6×6 на соединители основания стойки.

Установите временные распорки, чтобы опорные стойки оставались ровными и на месте. Обратите внимание, что верхние части опорных стоек 6×6 имеют выемки для удержания балки жатки.

Установите балки жатки 2-2×10 на опорные стойки 6×6 с выемками. Используйте сквозные болты для прочного и прочного соединения.

Установка заголовка рядом с домом

Прикрепите заголовок к опоре рядом с домом.Не прикрепляйте жатку непосредственно к консоли дома.

Вставьте и прикрутите доску бухгалтерской книги к стене дома. Эта доска будет поддерживать стропила.

Используйте скоростной угольник, чтобы разметить и обрезать угол стропил до ската крыши.

Разложите стропила. Большинство стропил крыльца, оформленных вручную, устанавливаются на расстоянии 16 дюймов от центра вдоль главной доски.

Прибейте ногой стропила к балке.

Прикрепите стропила к перекрытию

Прикрепите устье стропила к перемычке с помощью гвоздей.

Установить обшивку крыши

Установите фанерную обшивку крыши на стропила, чтобы создать подкровельную часть.

.

Крыша над эркером: что нужно знать о правилах установки

Для владельцев домов с эркером важным моментом является установка крыши. Какой вариант крыши над выступом выбрать и как правильно ее монтировать – вот вопросы, которые возникают в первую очередь.

Коротко о главном. Что такое эркер?

Эркер – это выступающая часть здания, имеющая форму половины круга или многоугольника. Оснащается несколькими проемами для окон или делается застекленной по всему периметру. Как правило, для нее делается отдельная крыша. От закрытого балкона такая конструкция отличается наличием капитальных стен, такими как у остального здания. Может украшаться дополнительными декоративными башенками.

Среди основных функций таких ниш можно выделить следующие:

  • Эстетическая. Делает более привлекательным внешний вид отдельного помещения или всего здания в целом. Облагородить жилье подобным образом можно не только снаружи, но и внутри. Такие решения делают стильным и оригинальным интерьер помещения.
  • Увеличение полезной площади. Пристройки, будь то эркеры, балконы или лоджии, возводятся с целью увеличения функционального пространства жилища. Особенно актуальны такие решения в небольших домах. В таких помещениях может быть обустроен кабинет, чайный уголок, небольшая библиотека, творческая мастерская. Ниши, расположенные под окнами, отлично подойдут для хранения различных сезонной одежды или вещей.
  • Дополнительный источник естественного освещения. Поскольку эркеры делают полностью или частично застекленными, они могут быть использованы как одно большое дополнительное окно.

Варианты устройства крыши над эркером

Крыша любого строения должна не только защищать внутренние помещения от атмосферных осадков, ветра и пыли, но и украшать дом.

Крыша над эркером бывает нескольких основных видов:

  • Купольная;
  • Прямоугольная;
  • Многогранная.

Крыша над выступом может быть конструктивно связана или не связана с основной. При втором варианте, брус для изготовления стропил можно брать с меньшим сечением. Это объясняется тем, что стропилам «декоративной крыши» не нужно выдерживать больших нагрузок. Изготавливается самостоятельная крыша эркера из тех же материалов, которые использовались для верха основного строения. Сейчас часто для кровли применяют: металлочерепицу, профилированный лист, гибкую кровлю или обыкновенный шифер.

Приведем пример вариантов крыш над выступом:

Самостоятельная, не связанная с основной

Объединенная с основной крышей

Инструкция по строительству крыши

Первым делом важно определить конструкцию будущей крыши, необходимые для ее возведения материалы и крепежные детали, а также их количество. Можно рассчитать приблизительный бюджет работ.
Установка самой конструкции начинается с возведения основы под стропила. Это, так называемый, армированный пояс. Он изготавливается из бетона, усиленного металлической сеткой и повторяет контуры стен. Его задача не только создавать дополнительную основу для стропил, но также снимать лишнюю нагрузку с хрупких оконных проемов и усиливать всю конструкцию в целом.

Следующий этап – установка системы стропил. Как правило, собирают на земле и уже в готовом виде поднимают наверх. Нижние концы балок должны выступать за внешний край стены на некоторое расстояние. Делается это для организации карнизных свесов. Следует внимательно соблюдать пропорции при сборке конструкции. От этого зависит не только внешний вид вашего строения, но и устойчивость.

Далее следует установка обрешетки, на которую впоследствии будут крепиться гидроизоляционные и кровельные материалы. В качестве гидроизоляции может быть использован обыкновенный кровельный битум. Обрешетка бывает двух видов: сплошная и разреженная. Выбор одного из них зависит от того, какая кровля для крыши эркера вам необходима. Для гибких материалов лучше делать сплошную обрешетку. Тогда как для металлочерепицы или профлиста подойдет и разреженная (ячеистая). В последнюю очередь устанавливаются ендовые планки. Они соединяют кровлю эркерной крыши с основной. Благодаря им обеспечивается надежная изоляция стыков. Под них не будет затекать вода и попадать грязь, что позволит слою гидро- и звукоизоляции прослужить вам гораздо дольше. Прямоугольная или вальмовая крыша дома делается примерно по такому же алгоритму. Разница будет только в форме стропил и их количестве.

39 частей фермы крыши с иллюстрированными схемами и определениями

Невероятная серия иллюстрированных схем стропильных ферм, показывающих множество различных частей стропильной фермы, включая главные и главные фермы. Каждая часть объяснена подробно.

Последнее обновление: 27 апреля 2021 г., 00:26

Конструкция и конструкция стропильной фермы являются неотъемлемой частью структурной целостности и формы крыши. Существует много типов стропильных ферм (сколько стен, столько и типов крыш)… больше типов, чем деталей.

В этой статье и серии иллюстрированных диаграмм показаны все части основной фермы крыши, главной фермы и главной фермы. Смотрите нашу подробную схему, показывающую части крыши здесь.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Стили вальмовой крыши | Типы кровельных вентиляционных отверстий

1. Анатомия базовой фермы крыши

Объяснение частей фермы крыши

Стропила:  Один из ряда диагональных элементов фермы, которые сходятся на вершине, чтобы поддерживать настил крыши и его нагрузки.

Подпрогоны:  Горизонтальные балки, поддерживаемые стойками и используемые для поддержки среднего пролета стропил для покрытия более длинных пролетов. Они используются в больших зданиях, таких как традиционные большие старые амбары в США.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Коньковая балка:  Называется так потому, что это горизонтальная балка, поддерживающая концы стропил на коньке.

Хомут-хомут: Горизонтальная балка, соединяющая две стропила у конька крыши. Его часто используют для предотвращения расслоения стропил при сильном ветре, но его также можно использовать просто для обрамления потолка.

Отвесный срез: Обращенный наружу вертикальный срез стропила, предназначенный для упирания в коньковую доску.

Подпорная балка: Горизонтальная балка, поддерживающая нагрузки крыши и передающие их непосредственно на несущие стены.

Выемка «птичий рот»: Также вырез «птичий рот» или «птичий клюв». Он так называется, потому что вырез в суставе напоминает вырез рта птицы.Используется для соединения стропила с несущей стеной.

Консольная верхняя пластина: Выступающая балка, передающая нагрузку на несущую опору.

Потолочная балка: Горизонтальное основание, поддерживающее стропила.

Верхняя пластина: Горизонтальная балка, которая поддерживает крышу, поддерживая стропила к стойкам стены.

2. Анатомия традиционной фермы крыши шкворня

а.Что такое королевская ферма на крыше?

Крышная ферма King Post является самой простой из ферм из-за ее простой конструкции. В двух словах, он состоит из центральной вертикальной стойки, называемой королевской стойкой, двух стропил, встречающихся на вершине, и стяжной балки или горизонтального основания. Он часто используется в простых фермах крыши, таких как сарай, крыльцо и гараж.

б. Объяснение деталей фермы King Post:

Коньковая доска: Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Обычное стропило: Также называется второстепенным стропилом, потому что оно меньше основного стропила/основного стропила.

Основное стропило: Более крупное стропило, которое устанавливается непосредственно на анкерную балку и используется для несущего прогона.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной конструктивный элемент, так как является несущей стеной.

King Post: Центральная вертикальная стойка в ферме King Post.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Прогон:  Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. Существует три типа прогонов в деревянном строительстве: пластины прогонов (нижние прогоны), основные прогоны и обычные прогоны.

3. Части традиционной фермы крыши со стойкой

а. Что такое ферма крыши с ферзью?

Ферма для крыши Queen Post по сути является модификацией фермы King Post. В отличие от King Post, Queen Post имеет две деревянные вертикальные стойки, называемые Queen Post. Он также более легкий и может использоваться для покрытия больших площадей.

б.Объяснение частей фермы Queen:

Коньковая доска:  Ненесущий элемент фермы, на который могут опираться и соединяться стропила.

Натяжная балка:  Короткий брусок, удерживающий на месте концы стоек и стропил.

Обычное стропило:  Также называется второстепенным стропилом, поскольку оно меньше основного стропила/основного стропила.

Зажим для прогона:  Железная полоса, прикрепленная к прогону.

Стеновая пластина: Доска, уложенная горизонтально на стену для поддержки стропила.

Несущая стена: Основной конструктивный элемент, так как является несущей стеной.

Натяжная балка:  Горизонтальный сжимающий элемент, опирающийся на анкерную балку и разделяющий концы стоек.

Queen Post: Две вертикальные стойки в ферме Queen Post.

Анкерная балка: Горизонтальная балка, соединяющая две стропила.

Подкос:  Диагональный элемент фермы, на который действует сжимающая сила и который используется для поддержания жесткости и увеличения прочности конструкции.

Прогон: Продольная горизонтальная балка, установленная на стойке или главном стропиле фермы и используемая для поддержки обычных стропил. В деревянном строительстве существует три типа прогонов: пластины прогонов (нижние прогоны), основные прогоны и общие прогоны.

Родственный:

30 различных типов кровельных ферм (показаны конфигурации)

Узнайте о 30 различных типах ферм с помощью этой серии из 30 схем ферм, на которых четко показаны все части и различные стили ферм, которые можно использовать для разных типов крыш.

Последнее обновление: 21 декабря 2021 г., 09:54

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов ферм крыши. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Связанный: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части водосточного желоба

A. Обзорная схема различных типов и наименований стропильных ферм

Мы добавили в наше эпическое руководство по фермам крыши обзорную диаграмму, иллюстрирующую различные названия ферм крыши.

Б.Конфигурации треугольной фермы

Ниже приведена подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio с двумя точками опоры

2. Studio-три точки опоры

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма ящика/подноса

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке.Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон.Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выходящие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид. Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Три подшипника

8. Двойной шаг

Скатная ферма с двумя наборами сторон с разным наклоном.Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его конфигурация сети напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Хоу

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы.Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаговое бедро

Вариант вальмовой фермы и самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Это обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Вальмовая ферма крыши

Он имеет вид сарая и похож на Комнату на чердаке из-за использования со встроенной системой пола.

См. также нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Моноферма

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Моноферменная крыша обеспечивает больше солнечного света и визуального пространства, имеет надлежащий дренаж и относительно дешевле. Его часто используют для навесов, гаражей или расширения существующей крыши.

2. Ножницы Mono

Это разновидность ножничной фермы, используемая в жилых, коммерческих и промышленных зданиях.

Д.Распространенные типы ферм и пролеты

1. Кинг Пост

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и затяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Королевский пост

В отличие от King Post, ферма Queen Post имеет две центральные вертикальные стойки, две стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Финк

Имеет двойную V-образную конфигурацию полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Хоу

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна при строительстве современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации перемычки Queen Post или аналогичную конфигурации двойной V-образной перемычки фермы Fink.

6. Модифицированная Королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Двойной Финк

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W, а не как двойная V.

8. Дабл Хоу

Это конфигурация фермы Howe с дополнительной парой вертикальных стоек и диагональю с обеих сторон.

9. Модифицированный вентилятор

Ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10.Тройной Финк

Это ферма Финка с одним и тем же узором, повторяющимся трижды с обеих сторон, так что конфигурация полотна выглядит как три буквы V.

11. Тройной Хоу

Это конфигурация стропильной фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Длинный пролет из трех частей

13. Приподнятый центральный отсек, состоящий из трех частей

Обрамление крыши с эркером — Хорошее домостроение

Описание: Обрамление шатровой крыши для эркера сложнее, чем кажется.В этой статье объясняется, как размещать элементы каркаса с помощью полномасштабных графических шаблонов.


Пока архитекторы рисовали эркеров , плотники ломали голову над тем, как обрамлять крыши. Викторианские строители иногда обходили эту проблему, позволяя двухэтажным нишам сливаться с выступом основной крыши наверху. Строители трактов в 1950-х сделали то же самое, спрятав эркеры под нависающими вторыми этажами или широкими карнизами.Хорошо спроектированный эркер должен соответствовать пропорциям фасада, на котором он расположен.

Когда отсек вырывается сам по себе, ему нужна миниатюрная четырехскатная крыша, чтобы защититься от непогоды. Поскольку углы эркеров не квадратные, как и крыша над ними, а вычислить срезы стропил не так-то просто. Я построил много таких крыш и разработал систему, которая работает без догадок.

Крыши изготовленных или возведенных на месте отсеков практически одинаковы

Каркас эркерной крыши состоит из двух частей.Первая часть — это карниз, совокупность горизонтальных смотровых площадок, связанных между собой подфасциями. (Подложка получит готовый материал, в данном случае алюминиевый рулонный материал. Если вы планируете установить окрашенную деревянную панель, вы можете заменить готовый материал панели для нижней панели.) Горизонтальный ригель несет смотровые площадки там, где они прикреплены. к зданию.

Вторую часть каркаса составляют простые стропила средней кровли, вальмовые и нарожные стропила.Для боковых крыш также требуются наклонные ригели для поддержки обшивки в месте соединения со зданием.

Ячейки могут быть собраны на месте или изготовлены из сборных единиц. Когда стены залива обрамляются на месте, горизонтальные смотровые площадки удваиваются как потолочные балки. В этом случае смотровые площадки опираются непосредственно на верхние плиты стены.

Когда я устанавливаю изготовленный ниш, как я сделал для этой статьи, изголовье ниши из фанеры служит потолком. Установив отсек, я прикручиваю изголовье, чтобы прикрепить пластины 2 × 4 сверху, параллельно внешним краям отсека.Я прибиваю вторую тарелку поверх первой. Этот шаг освобождает место для 3-дюймового. фриз над окнами, что, на мой взгляд, выглядит лучше, чем фасция прямо над стеклом. Поднятие свеса пропускает больше света и дает место для изоляции, которую обычно необходимо установить до обшивки крыши. В качестве последнего плюса, добавление пластин к изголовью обеспечивает более плотную поверхность для крепления наблюдателей.

В шатровой эркерной крыше нет прямоугольников

Частой ошибкой является обрамление средней крыши прямоугольником с использованием обычных стропил в качестве вальм.Эта ошибка делает боковые крыши более крутыми, чем средняя крыша. Результат выглядит неуклюжим, а несоответствие шага усложняет детали карниза.

Разделение угла пролета пополам с вальмой формирует среднюю крышу в виде трапеции, а также гарантирует, что средняя крыша и боковые крыши будут иметь одинаковый наклон.

Перед тем, как прикрепить пластины, я провожу центральную линию каждого бедра на изголовье, продолжая линию до самого дома. Чтобы найти осевые линии, помните, что угол, охватываемый эркером, не является его номинальным углом, в данном случае 45 °, а скорее его дополнением.(Угол плюс его дополнение равно 180 °.) Таким образом, каждый внешний угол залива 45 ° охватывает угол 135 °. Бедра делят эти углы пополам, поэтому угол центральной линии бедра для бухты 45 ° составляет половину от 135 °, или 67,5 °. Другой распространенный угол залива составляет 30 °. Техники, описанные в этой статье, работают на пролетах под углом 30° или на пролетах под любым углом, но вам придется соответствующим образом отрегулировать углы.

Чтобы точно нанести центральную линию бедер, я использую угольник. Для удобства угол 5:12 на обрамляющем квадрате равен 67.5°, угол бедра бухты 45°. Я помещаю 5 на вершину угла отсека, 12 на передний или боковой край отсека и отмечаю на стороне 5. Удвоение 5:12 до 10:24 обеспечивает еще большую точность.

Я рисую отвесные линии на стене дома, где ее пересекают осевые линии бедер. Эти отвесные линии служат ориентирами для определения местоположения вальмовых смотровых площадок и вальмовых стропил.

Чтобы получить полномасштабный графический шаблон для всех разрезов стропил, нажмите кнопку «Просмотреть PDF» ниже.

Подробнее об эркерах:

Видео: Как построить эркерную крышу — строитель-ветеран Рик Арнольд демонстрирует свой упрощенный метод проектирования и возведения эркерной крыши.

Как установить эркер: Часть 1 — Сначала постройте крышу, чтобы упростить установку.

Как установить эркер: Часть 2 — Когда крыша построена, пришло время установить окно.

Поддержка консольного отсека — Прежде чем строить этот привлекательный отсек сбоку от дома, вы должны сначала правильно обрамить пол.

Каркас двускатной крыши над заливом — консольные потолочные балки за пределами стен делают эту сложную деталь крыши более прочной и легкой в ​​сборке.

Получайте советы, предложения и рекомендации специалистов по строительству дома на свой почтовый ящик

×

Пять типов ферм, которые нужно знать



Фермы. Без них у вас буквально не было бы крыши над головой. Неотъемлемый элемент любого дома, фермы не только поддерживают ваш потолок, но и создают архитектурный интерес внутри и обеспечивают открытое пространство вашей большой комнаты — независимо от того, напоминает ли ваш деревянный каркас великий собор или такой же уютный, как коттедж.Вот что еще вам нужно знать, выбирая правильный стиль фермы для своего деревянного дома.



Что такое ферма?

Ферма представляет собой деревянную единицу, состоящую из некоторой комбинации вертикальных стоек, ригелей, основных стропил, подкосов и раскосов, соединенных вместе с помощью колышков, чтобы сформировать единую законченную секцию рамы, называемую изгибом. Этот изгиб затем используется для поддержки вашего дома на концах, в центре или в обоих местах. Собранные вместе на земле, а затем поднятые вручную или краном, изгибы затем соединяются с другим изгибом коньковой балкой, прогонами и, возможно, прогонами, образуя пролет — пространство между двумя изгибами.

Когда дело доходит до структурной целостности деревянного каркасного дома, фермы играют важную опорную роль — в буквальном смысле — обеспечивая необходимую поддержку стен и крыши. С эстетической точки зрения фермы также служат жемчужиной в конструкции деревянного каркаса.

Из-за их непревзойденного влияния на прочность и красоту конструкции важно тщательно выбирать фермы. К счастью, нет правильных или неправильных ответов при выборе стиля, по словам Дэна Тримбла, ветерана деревянного каркаса с 20-летним стажем и регионального менеджера проектов Woodhouse, компании Timber Frame.«Все зависит от предпочтений, характера и эмоций, которые вы хотите создать в своем доме», — говорит он. «Фермы очень похожи на рамку для картины; это рамка, которая подходит для вашей жизни в доме».






Какие существуют типы ферм? Какой стиль фермы подходит для моего дома?


В современных деревянных домах существует пять основных типов ферм: обычная, ферзевая, королевская, молотковая и ножничная. Каждый стиль может быть использован для одного или двух этажей, в зависимости от личных предпочтений, грузоподъемности, расположения окон и планировки помещения.Независимо от того, является ли ваш стиль современным, традиционным, деревенским или изысканным, один выбор обязательно идеально подойдет для вашего деревянного дома. А если вы не можете определиться, объедините несколько разных стилей, чтобы создать действительно уникальный интерьер.



Вот руководство по каждому типу ферм:



Общая ферма


Обыкновенная ферма, как следует из названия, чаще всего используется в современных деревянных рамах, она прочная и доступная по цене. Это чистый дизайн, который легко определить по тому, как нижняя горизонтальная балка (пояс) соединяется с двумя стропилами.Он идеально подходит для уютного загородного дома, так как визуально не перегружает пространство. Этот стиль также может служить экономичным способом добавить деревянное чутье в менее общественное место, например, в главную спальню.

Ферма Queen Post

Ферма ферзевой стойки расширяется на общую ферму добавлением двух стоек, разделяющих фронтон. Королевский столб — это прямоугольник внутри треугольника, который эффективно открывает входы и фокусы в вашем доме. Стиль фермы королевы может охватывать расстояния 30 футов и более и визуально снижает высоту потолка для более интимного ощущения.



Этот стиль фермы хорошо подходит для привлечения внимания к окнам в большой комнате и увеличения прочности фермы. Полностью выдвинутая конфигурация ферзевой стойки может использоваться для обрамления камина, а простое добавление балки между стойками может создать идеальную каминную полку. Как и королевские стойки, этот стиль предлагает большие возможности ширины благодаря вертикальным стойкам, которые доходят до пола и передают нагрузку.

Ферма King Post


Ферма королевской стойки содержит одну стойку в центре фронтона, известную как королевская стойка.Этот столб делит фронтон на две части и часто включает две стойки с каждой стороны. Стойки King бывают двух видов: подвесные и полные. Подвесная ферма с одной вертикальной стойкой часто используется для помещений шириной около 16 футов, комнаты удобного размера с возможностью размещения окон или мебели по центру. Полноразмерная стойка шкворня позволяет использовать более широкие пролеты, но также включает в себя вертикальную стойку, которая передает нагрузку коньковой балки на пол. Из-за этого центральную стойку во всю длину лучше всего использовать между пролетами или на торцевой стене, где окна или стены можно сбалансировать по обе стороны от стойки.



Стойки King идеально подходят для больших комнат или помещений, где фермы должны охватывать большие расстояния. Ферма королевской стойки часто используется в сочетании с другими типами ферм; его смелый внешний вид может служить фокусом дизайна дома.



Горизонтальная балка в этом стиле придает комнатам человеческий масштаб, создавая ощущение уюта, несмотря на сводчатые потолки. Имейте в виду, что изогнутая обвязка (горизонтальная балка, усиливающая обвязку) может ограничивать размещение высокой мебели; в то время как центрированные вертикальные стойки и скобки ограничивают возможности для окон верхнего уровня в вашем плане.Кроме того, стойка может стоять на пути камина или телевизионного шкафа, который необходимо расположить по центру для идеального расположения комнаты.

Ферма-молот


Самая сложная из всех столярных систем, гнутые молотковые балки могут быть более дорогими, но цена может быть оправдана захватывающим дух эффектом. Ферма с балками-молотами одновременно эффектна и сложна, а ее центральная часть находится под открытым небом, и для обеспечения ее структурной целостности требуется квалифицированный глаз и рука инженера.



Прочность молотковой балки дает возможность использовать широкие пространства около 24 футов без необходимости использования вертикальных опорных стоек. Это означает, что вы можете включить целую стену из сплошного стекла с каркасом, достаточным только для того, чтобы скрепить стекло, и балкой-молотом, поддерживающей крышу. Отсутствие горизонтальных балок приведет к явно высокому виду, который идеально подходит для демонстрации вашего ландшафта.



Большим преимуществом молотовой балки является то, что, поскольку у нее нет пояса (нижняя анкерная балка, встречающаяся в других стилях ферм), она может охватывать большое расстояние с более короткими деревянными брусками.Это может быть огромным преимуществом, если вы строите из вида, в котором длинные прямые бревна не в изобилии.

Ножничная ферма


Ножничная ферма отличается от остальных четырех и предлагает уникальную конструкцию, в которой две балки проходят от нижней части одного стропила к верхней части противоположного стропила. Балки надрезаны и подогнаны друг к другу, чтобы создать гладкую поверхность и укрепить ферму. Стиль ножничной фермы идеально подходит для крутых скатов крыши и может создать узкую эстетику коттеджа.Кроме того, он идеально подходит для тех, кто ищет что-то уникальное!



Где я должен продемонстрировать фермы моего дома?

Многие домовладельцы предпочитают размещать фермы в особых зонах, таких как большая комната или главная спальня, где они действительно сделают акцент. Другие хотят, чтобы каждая комната их дома выглядела деревянной, возможно, выбирая менее сложные фермы, чтобы снизить затраты. Архитектор, дизайнер или представитель деревообрабатывающей компании может помочь вам определить, что лучше всего подходит для бюджета, размера и стиля вашего дома.Но в конечном итоге выбор за вами.







Какой размер фермы мне нужен?

В отличие от большинства современных деревянных домов, фермы с деревянным каркасом часто выставляются напоказ, усиливая ощущение пространства и объема внутри. Потолок с деревянным каркасом может быть на линии крыши, а не привязан к основанию нижней балки фермы, и благодаря этой гибкости отдельные комнаты могут иметь различную высоту потолка. Тем не менее, новообретенная высота потолка и архитектурный интерес деревянной фермы часто означают, что требуется инженер, чтобы гарантировать, что эти красивые открытые фермы выдержат нагрузку крыши.

По данным Гильдии деревянных каркасников (некоммерческой членской организации, занимающейся искусством и наукой деревянного каркаса), чтобы определить пролет и размер деревянной фермы, инженер-строитель выполняет следующие четыре шага:
  1. Определение и количественная оценка нагрузок конструкции в соответствии с Международными нормами жилищного строительства (в США)
  2. Выберите размеры элементов и материалы для деревянного каркаса
  3. Проверить, как здание будет вести себя под нагрузкой
  4. Уточнение материалов и размеров элементов для достижения эффективных характеристик

После того, как фермы спроектированы и изготовлены в соответствии с указанными выше критериями, их предварительно вырезают в мастерской по изготовлению деревянных каркасов.Они могут быть собраны там или на месте, в зависимости от производителя деревянного каркаса и ограничений площадки. Современные фермы с деревянным каркасом можно соединить с помощью открытых стальных пластин и кронштейнов или традиционным методом врезных шипов, используя деревянные штифты для скрепления частей вместе вместо металлических крепежных деталей или гвоздей.







Детали конструкции

Итак, вы выбрали тип фермы. Теперь пусть ваши бревна сделают больше, чем просто предохранят ваш дом от падения.Используйте их, чтобы сделать заявление. Вот как.



Размер.

Использование бревен размером 6 на 6 дюймов позволяет добиться внешнего вида, отличного от 8 на 8 дюймов. Естественно, более высокие стены выглядят прочнее благодаря более толстой раме, но вы можете контролировать масштаб по своему вкусу, выбирая размеры. Помните также, что не все дома с деревянным каркасом имеют соборные потолки или большие комнаты, похожие на амбары, поэтому масштабируйте бревна соответствующим образом.

Цвет.

Различные породы дерева имеют свой оттенок.Например, пихта Дугласа обычно краснее болиголова. Но вы можете окрасить древесину, чтобы она подходила вам и вашему декору. Травление, первоначально использовавшееся для того, чтобы новая древесина мгновенно выглядела старой, является популярным осветляющим средством.

Форма.

Для эксцентриситета рассмотрите бревенчатые балки и изогнутые пояса фермы. Краки — это естественно изогнутые стволы деревьев, расщепленные или распиленные вдоль. Использование слегка изогнутой древесины для основания фермы передает изящество.

Поверхность.

Если ваша древесина выстругана гладко или оставлена ​​шероховатой, она будет выглядеть по-разному, от изысканной до деревенской.Восстановленные бревна из старых мельниц или амбаров создают эффект старого состаренного.

Резьба по кромке.

Распространенным украшением является скос краев бревен вместо того, чтобы оставлять их квадратными. Снятие фаски — это тонкая техника снятия фаски, которая добавляет уровень мастерства к видимым частям древесины.

Торцевая резьба.

Подвески представляют собой резьбу на выступающих вниз брусьях, которые придают изюминку открытому концу. Подобные обработки выступающих вверх деревянных концов называются навершиями.

Стойки.

Распорки, смягчающие пересечение стоек и балок и обеспечивающие большую устойчивость, могут произвести привлекательный эффект. Наиболее распространена простая кривая. Разновидностью является ложа, названная так потому, что она расширяется в нижней части, напоминая приклад винтовки.

Сквозные шипы.

Большинство бревен соединяются врезным и шиповым соединением. В одной древесине вырезается канавка или паз, а в другой вырезается выступающий шип или шип, чтобы соответствовать канавке.Иногда шип выступает через паз на другую сторону, привлекая внимание к столярным изделиям.

13 зданий из металлоконструкций, которые ослепляют

Тринадцать проектов зданий из металлоконструкций получили национальное признание в рамках программы награждения «Инновационный дизайн в инженерии и архитектуре с конструкционной сталью 2013» (IDEAS 2 ). Ежегодно проводится Американским институтом стали.

Construction (AISC), награда IDEAS 2 присуждается за выдающиеся достижения в области инженерии и архитектуры в проектах строительства зданий со стальным каркасом на всей территории США. совместной работы, координации и сотрудничества в содействии успешным строительным проектам.

Победившие проекты и члены их команд были отмечены 17 апреля во время конференции AISC 2013 NASCC: The Steel Conference в Санкт-Петербурге.Луи. Каждый год награды за каждый проект-победитель вручаются членам проектной группы, участвующим в проектировании и строительстве системы структурного каркаса, включая архитектора, инженера-строителя, генерального подрядчика, деталировщика, изготовителя, монтажника и владельца.

Группа профессионалов в области проектирования и строительства определила победителей National и Merit в трех категориях на основе построенной стоимости: проекты менее 15 миллионов долларов; проекты от 15 до 75 миллионов долларов; и проекты на сумму более 75 миллионов долларов.Кроме того, комиссия присудила Президентскую награду за выдающиеся достижения в области инженерии одному проекту за достижения в области проектирования конструкций.

Проекты, отмеченные наградами 2013 года (фотографии и описания проектов предоставлены AISC):



проектов на сумму более 75 миллионов долларов

НАЦИОНАЛЬНАЯ ПРЕМИЯ


Зал славы NASCAR, Шарлотта, Северная Каролина

Строительная бригада
Владелец/Застройщик: город Шарлотт; Зал славы NASCAR, Шарлотта, Н.C.
Представитель владельца: NASCAR, Charlotte, NC
Архитектор: Pei Cobb Freed & Partners LLP, New York
Архитектор: Little Diversified Architectural Consulting, Charlotte, NC
Инженер-строитель: Leslie E. Robertson Associates, RLLP, New York
General Подрядчик: BE&K Building Group, Шарлотта, Северная Каролина
Производитель металлоконструкций: SteelFab, Inc., Шарлотта, Северная Каролина
Детейлер металлоконструкций: Hutchins & Associates, Клеммонс, Северная Каролина
Монтажник металлоконструкций: Williams Erection Company, Смирна, Джорджия.
Гибочный/роликовый станок: SteelFab, Inc., Шарлотта, Северная Каролина
Подрядчик по проектированию и изготовлению ленты: Zahner, Канзас-Сити, Миссури
Консультант: Ralph Appelbaum Associates, Inc., Нью-Йорк
Консультант: Jaros Baum & Bolles, Нью-Йорк
Фотография: Paul Warchol Photography Inc.

Приступая к разработке Зала славы для NASCAR, команда дизайнеров проекта стремилась отразить основной дух NASCAR и его спорта в архитектурной форме. Исследуя возможности для выражения скорости и зрелищности, команда была привлечена к арене действия, ипподрому, где болельщики и гоночные команды собираются каждую гоночную неделю для зрелищного зрелища в день гонки.

Изогнутые, наклонные формы напоминают не только о динамичной и меняющейся извилистой форме гоночной трассы, но и о восприятии скорости, которая лежит в основе зрелища NASCAR.

Выражение этих форм могло быть достигнуто только за счет использования стали в качестве облицовки и конструкции, охватывающей несколько длиннопролетных элементов, архитектурно-открытых элементов из конструкционной стали (AESS), а также с использованием инновационных подходов к соединениям, стальным деталям и интерфейс конструкционной стали с камнем, стеклом и сталью в качестве отделочного материала.

Зал Славы состоит из четырех основных элементов:
• Большой застекленный овал, образующий Большой Зал, служит символическим ядром Зала Славы.
• В прямоугольном помещении находятся службы обслуживания посетителей, включая вход и выставочные площади на верхних этажах.
• Выраженный Зал Чести расположен в качестве культового элемента в Большом Зале.
• Студия вещания оживляет зал Зала славы — широкий двор, встречающий посетителей.

Результат исследований командами скорости и зрелищности превратился в архитектурный элемент – ленту – 5 000 панелей из нержавеющей стали, которые окружают цельноблочное здание в форме, отражающей образы и дух NASCAR.Изготовленная из нержавеющей стали с блестящей отделкой «волосы ангела», которая мягко отражает свет и подчеркивает его динамичность, Ribbon представляет собой скульптурную форму, которая меняется по мере того, как она обвивает здание.

В Большом зале характерный элемент изогнутой наклонной рампы ведет посетителя с основного этажа на уровни выше. На рампе представлены гоночные автомобили, застывшие в моменте гонки, по-другому запечатлевающие скорость и зрелищность, которые составляют суть спорта.

Стальные фермы используются для достижения значительных пролетов в проекте:

• Набор ферм длиной 175 футов образует большой бальный зал без колонн • Двухуровневый пешеходный мост длиной 100 футов, поддерживаемый парой одноэтажных ферм, соединяет бальный зал с существующим конференц-залом Charlotte
Центр.
• Фермы высотой в два и три этажа нависают над студией вещания на высоте 30 футов.

Среди элементов проекта AESS — рама Vierendeel, поддерживающая стеклянный фасад Большого зала. Система сопротивления боковой нагрузке на этом фасаде также выполняет функцию раскосного каркаса, поддерживающего ленту.

Набор структурных предложений по проекту был выпущен за шесть месяцев до набора 100% CD. Тендер по стали был разделен на несколько пакетов, чтобы можно было продолжить детализацию стали и изготовление частей проекта до того, как будет завершен полный дизайн.При детализации стали использовалась 3D-модель для выявления и устранения потенциальных конфликтов в полевых условиях. Эти усилия и эффективная командная коммуникация позволили провести давно запланированное публичное открытие вовремя.



ЛАУРЕАТ НАГРАДЫ ЗА ЗАСЛУГИ


Barclays Center, Brooklyn, NY

Строительная группа
Владелец/разработчик: Forest City Ratner Companies, Бруклин, Нью-Йорк
Архитектор: AECOM, Канзас-Сити, Миссури
Архитектор: SHoP Architects, Нью-Йорк, Н.Y.
Инженер-конструктор: Торнтон Томасетти, Нью-Йорк
Генеральный подрядчик: совместное предприятие Хант-Бовис, Индианаполис
Производитель стали: Banker Steel Company, Линчбург, Вирджиния. Фотограф: Бесс Адлер

Арена Barclays Center площадью 675 000 кв. футов является домом для команды Brooklyn Nets НБА. Проект дизайна и строительства включает 18 103 места, 85-футовый открытый навес, который охватывает вход, и ледовое поле для хоккея и других мероприятий.Ежегодно на арене будет проводиться более 200 спортивных и культурных мероприятий, а количество мест для концертов и семейных представлений увеличится до 19 000 человек. Он включает 95 роскошных люксов, четыре люкса для вечеринок, два конференц-зала, четыре бара / лаунджа, четыре клуба, ресторан и несколько уличных розничных магазинов. Проект был разработан для получения сертификата LEED Silver.

Знаковой особенностью арены является решетка из кортеновской стали, обвивающая конструкцию. Ряды стальных панелей окружают экстерьер, включая навес над входом, который возвышается на 85 футов над площадью.Дизайн фасада с 12 000 стальных панелей с предварительно нанесенным покрытием и навес был добавлен через месяц после выпуска пакета GMP и за два месяца до того, как должен был быть получен первый заказ на сталелитейном заводе. Это потребовало от команды включения разрабатываемого дизайна фасада в соответствии с первоначальным графиком. Для поддержки фасада было добавлено почти 1000 тонн стали, что также стало заметной особенностью дизайна.

Характерная арочная крыша охватывает более 380 футов и поддерживается парой связанных арочных ферм длиной 350 футов, охватывающих длинное направление арены.Геометрия стропильной системы сложна и дополнительно усложняется дополнительными нагрузками, создаваемыми внешней фасадной системой. Боковая система здания и диафрагмы были спроектированы таким образом, чтобы противостоять осевым нагрузкам от арок крыши, которые были сведены к минимуму за счет использования натяжной связи.

Расположение арены в тесном городском районе рядом со станцией метро и железнодорожным вокзалом создало множество проблем для фундаментной системы. Для облегчения разворота грузовиков была разработана пара грузовых лифтов, чтобы обслуживать низкоуровневую погрузочную площадку с большой поворотной площадкой для грузовиков.Колонны здания в этом районе были перенесены с помощью больших пластинчатых балок, перекинутых через док.

Инженер-строитель проекта предоставил модели конструкций, образцы соединений и полную конструкцию соединений, что позволило команде быстро создавать модели, хранить большие объемы информации и координировать свои действия со всей командой. С самого начала проект постоянно расширял границы информационного моделирования зданий (BIM). Сложная геометрия фасада и сжатые сроки означали, что команде нужно было координировать работу в 3D-среде и предоставлять информацию подрядчику также в этом формате.

График часто корректировался и менялся даже от часа к часу в пик строительства. Команда дизайнеров состояла из сотрудников из нескольких офисов и практик. Управление работой команды над таким большим и быстро развивающимся проектом сделало координацию критически важной для успеха проекта. Команды из Канзас-Сити и Нью-Йорка разработали крышу и чашу, после чего эти два компонента были объединены. Команды службы поддержки строительства работали над структурными моделями, поставкой модели и проектированием соединений.Инженерно-монтажные работы проводились в Чикаго. Достижение интеграции этих услуг таким образом, чтобы это было удобно для клиента, требовало обширного общения, интенсивного сотрудничества и тщательного управления.

Дизайнерский персонал постоянно находился на объекте для внесения изменений и наблюдения за работой. Еженедельные координационные совещания помогли выявить проблемы на ранней стадии и заранее разработать решения.



НАГРАД ЗА ЗАСЛУГИ


Национальное агентство геопространственной разведки, Спрингфилд, Вирджиния.

Строительная группа
Владелец/разработчик: Национальное агентство геопространственной разведки, Спрингфилд, Вирджиния.
Представитель владельца: Инженерный корпус армии США, округ Балтимор, Форт Белвуар, Вирджиния.
Архитектор: совместное предприятие RTKL/KlingStubbins, Балтимор
Инженер-строитель : Совместное предприятие RTKL/KlingStubbins, Балтимор,
Генеральный подрядчик: Совместное предприятие Clark/Balfour Beatty, Бетесда, Мэриленд
Производитель стали: SteelFab Inc., Шарлотта, Северная Каролина
Детализатор стали: SteelFab Inc., Charlotte, N.C.
Консультант: Hinman Consulting Engineers, Сан-Франциско
Фото: Paul Warchol

Расположенный на окраине Кольцевой дороги столицы, рядом с Аккотинк-Крик, находится кампус Национального агентства геопространственной разведки (NGA) площадью 2,4 миллиона квадратных футов, известный как New Campus East (NCE), который был разработан не только для расширения возможностей агентства. одной из ведущих разведывательных организаций в мире, но и для достижения объединяющей культурной трансформации.Эта попытка создать единую культуру отражена в проекте девятиэтажного главного офисного здания.

Состоящее из двух изогнутых перекрывающихся стержней длиной 900 футов вокруг центрального атриума длиной 500 футов и эллиптического зала, общая форма здания имеет форму линзы — подходящая метафора для NGA, которая служит глазами нации в качестве основного источника. геопространственной разведки (GEOINT) для целей национальной безопасности США, обороны и помощи при стихийных бедствиях.

Это определяющее архитектурное выражение было достигнуто в первую очередь благодаря преимуществам конструкционной стали.Сталь облегчила большой размер отсека, необходимый для программной гибкости типичного офиса, усилила архитектурную концепцию и образы, выраженные в прозрачной крыше атриума, западной стене и внешних V-образных колоннах, и приспособила к ограничениям очень сложной технической защиты от терроризма / силы. (ATFP) и жесткий график.

Управляемый Инженерным корпусом армии США (USACE) округа Балтимор, проект берет свое начало в Законе о реорганизации и закрытии базы 2005 года (BRAC).RTKL Associates Inc. и KlingStubbins создали совместное предприятие для оказания дизайнерских услуг, включая генеральное планирование и полную архитектуру, проектирование, интерьеры, строительный/гражданский, ландшафтный и технологический дизайн.

Девятиэтажное главное офисное здание площадью 2,2 миллиона квадратных футов является вторым по величине одноместным зданием в мире (после Пентагона) и крупнейшим федеральным зданием в мире, получившим золотой сертификат LEED от Совета по экологическому строительству США (USGBC). .

Для наполнения светом центрального атриума и внутренних помещений здания западная торцевая стена атриума была остеклена системой навесных стен, а крыша атриума покрыта прозрачной тканевой мембраной.Стена атриума в западной части состоит из навесной стены высотой 135 футов и шириной 140 футов, опирающейся на стальную раму из круглой полой конструкционной секции (HSS). Требования к архитектурно открытой конструкционной стали (AESS) были включены в проектирование, изготовление и монтаж пространственной каркасной конструкции, которая выполняла несколько функций. Помимо поддержки гравитационных нагрузок навесной стены, он выдерживает гравитационные и ветровые нагрузки крыши атриума и соответствует всем обязательным критериям ATFP. Он также действует как пешеходный мост на нескольких уровнях, обеспечивая доступ и движение между башнями.

Центральный атриум также служит основной зоной пешеходного движения с центральным ядром лифта, соединенным несколькими мостами с каждой башней. Конструкционная сталь минимизировала визуальное препятствие для этих элементов внутри атриума и позволила построить их после башен.

Крыша атриума имеет длину более 500 футов и площадь 45 000 квадратных футов и состоит из арочных стальных трубных элементов AESS, поддерживающих заполненную воздухом тканевую крышу из этилентетрафторэтилена (ETFE). Хотя это кажется четким, индивидуальный рисунок шелкографии и система ETFE, заполненная воздухом, обеспечивают значительное количество дневного света при минимизации солнечного излучения.Чрезвычайно легкий вес свел к минимуму эффекты, связанные с ATFP, и помог уменьшить размер и тоннаж конструкции трубы.

Два 900-футовых крыла сконфигурированы так, чтобы сфокусироваться на центральном атриуме. Эти драматические пространства, а также наполненные светом удобства атриума создают главную улицу для сообщества офисных зданий. Стена западного конца атриума и конструкция крыши атриума усиливают этот эффект.

Уникальный внешний вид главного офисного здания был достигнут благодаря фирменным V-образным колоннам, расположенным на расстоянии 40 футов по центру и расположенным по периметру первого и второго этажей, обеспечивая разделение между визуально прочным основанием и треугольным сборным фасадом верхнего этажа. шесть этажей, продолжая также диагонали верхнего фасада.В дополнение к сильному эстетическому заявлению, V-образные колонны участвуют в системе сопротивления боковой нагрузке и обеспечивают альтернативный путь нагрузки / конструкцию с прогрессивным обрушением.

Как и в любом проекте, у главного офисного здания были свои сложности, наиболее очевидной из которых был его размер. Используя новаторское раннее участие подрядчика (ECI), USACE Baltimore District заключил контракт на строительство на ранней стадии процесса проектирования, примерно на 35% проектирования, что позволило подрядчику внести ценный вклад в процесс проектирования и облегчить ускоренное отслеживание и расчет стоимости.Кроме того, группа проектировщиков предоставила поэтапные пакеты закупок, включая заказ сталелитейного завода и изготовление. Обязательный процесс долгосрочного партнерства между владельцем, проектировщиком и подрядчиком начался на ранней стадии процесса проектирования, укрепил доверие и способствовал созданию атмосферы единой команды. Эти совместные усилия способствовали гибкому и творческому подходу всех сторон и стали ключевым фактором, позволившим завершить проект в рамках бюджета и на шесть месяцев раньше первоначального графика.



Проекты на сумму от 15 до 75 миллионов долларов

НАЦИОНАЛЬНАЯ ПРЕМИЯ


Раздвижная крыша City Creek Center, Солт-Лейк-Сити

Строительная бригада
Владелец: City Creek Reserve, Солт-Лейк-Сити
Архитектор: Hobbs + Black Architects, Анн-Арбор, штат Мичиган.
Инженер-конструктор: Magnusson Klemencic Associates, Сиэтл
Генеральный подрядчик: Jacobsen Construction, Солт-Лейк-Сити
Производитель металлоконструкций: Ducworks, Inc., Логан, Юта
Деталировщик металлоконструкций: Uni-Systems, Миннеаполис
Монтажник металлоконструкций: Uni-Systems, Миннеаполис
Консультант по механизации: Uni-Systems, Minneapolis
Фотография: Magnusson Klemencic Associates

City Creek Center является результатом плана Церкви Иисуса Христа Святых последних дней по преобразованию двух мегаблоков Солт-Лейк-Сити к югу от Храмовой площади в 5.Многофункциональная застройка площадью 5 миллионов квадратных футов с торговыми, жилыми, офисными и парковочными местами. Девелоперы хотели городскую обстановку под открытым небом, но также нуждались в гарантии того, что предприятия розничной торговли будут защищены в ненастную погоду. Изучив множество возможностей светового люка, инженер-строитель проекта разработал концепцию раздвижной крыши, которая полностью соответствовала потребностям застройщика.

Получившаяся выдвижная крыша с цилиндрическим сводом состоит из двух секций, каждая из которых охватывает один городской квартал.Каждая секция имеет длину 240 футов и ширину 58 футов, а S-образная форма повторяет изгиб знаменитого Сити-Крик. Точно вылепленная сталь и стекло прозрачно защищают посетителей в закрытом состоянии и исчезают из поля зрения в открытом; соединяя природу с областями внизу.

Для каждого блока раздвижная крыша состоит из трех пар арочных панелей со стеклянным покрытием, выступающих консолью на расстоянии 33 фута от соседних конструкций над торговым залом. В закрытом состоянии все шесть панелей плотно прилегают друг к другу и создают непроницаемый для воздуха и воды барьер.Чтобы открыть, панели расходятся посередине и втягиваются в конструкцию здания, когда панели изгибаются, скрываясь из виду снизу.

Ключом к изгибу являются инновационные ребра в форме китового уса, поддерживающие стеклянную крышу. Каждая панель крыши состоит из трех параллельных китовых усов, изготовленных из изогнутых и конических сварных стальных коробчатых балок, которые проходят от кончика арки каждой панели до конца ее заднего пролета.

Застекленная часть трех арок из китового уса соединена четырьмя прогонами, изготовленными из 8-дюймовой арки.Труба XX-strong A106 класса B и один прогон из полого конструкционного профиля (HSS) 10-3/4 x 1-2 дюйма. Труба ASTM A500 класса B. Прогоны спроектированы со скрытыми соединениями, невидимыми снизу. Три задних пролета китового уса соединены прямоугольными трубами из быстрорежущей стали ASTM A500 класса B в конфигурации K-образной распорки для обеспечения жесткости на сдвиг между китовыми усами. Чтобы удовлетворить особые требования к отделке и детализации, боковые и нижние стенки балки из китового уса были отшлифованы и заполнены для получения идеально плоских поверхностей.

Китовые усы были построены из двух секций по заказу? разработанные приспособления и соединены с пластинчато-сварным соединением, чтобы приспособиться к уникальной геометрии. Предварительно собранные рельсовые балки и китовые усы были подняты на крышу, и панели были собраны на месте, обрамляя китовые усы палками, прогоны и К-образные раскосы.

Каждый 10,5-тонный китовый ус поддерживается 27-дюймовым. двухребордное стальное колесо, расположенное в нижней части арки, и два направляющих ролика, расположенных в конце заднего пролета.Колесо движется по одной геометрической траектории поверху рельсовой балки, а направляющие ролики движутся по наклонной траектории вдоль нижней части рельсовой балки. По мере того, как направляющие ролики движутся вверх по склону, консольный передний край крыши опускается вниз, в результате чего крыша прогибается вниз, а колесо выступает в качестве вертикальной точки вращения.

Промышленный компьютер, расположенный в комнате удаленного управления, управляет выдвижной крышей, которая перемещается со скоростью до 8 футов в минуту и ​​открывается или закрывается примерно за 6 минут. Каждая панель имеет уникальную последовательность операций, чтобы панели не мешали друг другу при сцеплении и расцеплении уплотнений.Кривизна крыши вместе со сложными уплотнениями и пересекающимися панелями делала систему управления самой сложной из когда-либо разработанных инженером-механизатором.



НАЦИОНАЛЬНАЯ ПРЕМИЯ


HL23, Нью-Йорк

Строительная бригада
Владелец: 23 High Line, LLC, Нью-Йорк
Архитектор: Neil M. Denari Architects, Лос-Анджелес
Инженер-строитель: DeSimone Consulting Engineers, Нью-Йорк
Генеральный подрядчик: TF Nickel & Associates, Ронконкома, Н.Y.
Фотография: Rinze van Brug Photography

Компания HL23, расположенная в западном районе Челси на Манхэттене, возводит новое 14-этажное ультра-роскошное жилое здание площадью 42 395 квадратных футов. В общей сложности проект создает 11 кондоминиумов, 3585 квадратных футов площади галереи на первом этаже и приподнятую террасу / сад. Половая плита здания, которая у основания меньше, чем наверху, обязана своей уникальностью существующей надземной открытой железной дороге Хайлайн, переоборудованной в городской парк, расположенной в восточной части участка под застройку.

Облицованный мегапанельным стеклом и системой навесных стен из нержавеющей стали, отчетливая форма проекта обусловлена ​​резким наклоном южного и восточного фасадов, создающим динамичную и волнистую трехмерную композицию.

Двусторонняя опорная система здания — самый интригующий элемент конструкции. Система стены сдвига из стальных листов (SPSW), уникальная для Нью-Йорка, предоставила проекту преимущества повышенной жесткости и меньших размеров — огромные преимущества для этого объекта.Система SPSW расположена на лифте и лестнице в сочетании с системой каркасных связей по всему периметру здания. Как истинный признак синергии между формой и функцией, архитектор включил боковые распорки по периметру в окончательную внутреннюю эстетику жилых домов. Это потребовало особой осторожности при проектировании открытых соединений стальных диагональных раскосов по периметру со стальными балками по периметру. Это было достигнуто за счет замены традиционного использования косынок с несколькими болтами концевыми пластинами, скрытыми в бетонной металлической плите настила для промежуточных диагональных раскосов, и штифтовыми соединениями для концевых раскосов.

Архитектурные требования сыграли большую роль в окончательной компоновке конструкции, и использование конструкционной стали было обусловлено тремя основными факторами:

• Сведение к минимуму общего веса конструкции в соответствии с мощностью фундамента
• Сведение к минимуму количества внутренних колонн
• Обеспечение архитектурного выражения по диагонали по периметру.

В Нью-Йорке большинство жилых зданий спроектированы с использованием системы монолитных железобетонных плоских плит, чтобы максимально увеличить высоту от пола до пола.Однако из-за уникальной геометрии здания, обширной архитектурной планировки, качества почвы и гибридной системы гравитации и поперечной нагрузки по периметру здания сталь была выбрана более экономичным и эффективным материалом.

Балки перекрытий составные с бетонной плитой-настилом; однако все промежуточные стальные балки были удалены, чтобы увеличить высоту над головой в жилых помещениях. Это было достигнуто за счет использования опорной конструкции во многих областях с толщиной плиты от 6 дюймов до 100 мм.и 7 дюймов и различные свойства металлического настила по всему полу. На верхних этажах максимальный пролет балки/фермы составлял почти 30’-0”.

Из-за небольшой высоты здания система SPSW считалась как конструктивно эффективной, так и визуально привлекательной. Размер здания с востока на запад очень узкий, и любое уменьшение размеров конструкции шло на пользу планировке этажей. Используя 3/8 дюйма. толстые пластины вместо широкополочных раскосов освободили дополнительный фут полезной площади пола между колоннами для каждой стены системы.Эта экономия в два фута была огромным достижением для здания шириной 38 футов.

Чтобы ускорить монтаж, инженер-строитель совместно с генеральным подрядчиком и изготовителем разработал систему, в которой периметр листа был непрерывно сварен, а три из четырех сторон сварены в цеху. На строительную площадку были доставлены сборные стеновые панели со встроенными колоннами и балками, которые были соединены в полевых условиях. Этот процесс в конечном итоге сэкономил значительное количество времени при установке системы SPSW.

Вторая часть двойной боковой системы состоит из рам по периметру на каждом из возвышений. В дополнение к боковым нагрузкам, рамы по периметру во многих местах также являются частью гравитационной системы. Раскосы экзоскелета представляют собой двойные сверхпрочные трубы диаметром 8 дюймов на северном, южном и части восточного фасада; Трубы HSS 10×5 на западном фасаде и встречные уголки 6×4 на остальной части восточного фасада. Все элементы труб являются основными архитектурными элементами и выставлены на фасаде и в жилых помещениях.Поэтому детализация этих элементов была тщательно изучена. В дополнение к стандартным спецификациям Architecturally Exposed Structural Steel (AESS) узлы системы были спроектированы с открытым одинарным 112-дюймовым. штифтовое соединение по диаметру. Окончательная эстетика здания объединяет прочность и красоту стали в единое целое.



НАГРАДА ЗА ЗАСЛУГИ


Пресс-бокс Мемориального стадиона Калифорнийского университета в Беркли, Калифорния, Беркли, Калифорния

Строительная бригада
Владелец: Калифорнийский университет, Беркли, Калифорния.
Архитектор: HNTB Architecture, Inc., Лос-Анджелес
Архитектор: STUDIOS Architecture, Сан-Франциско
Инженер-строитель: Forell/Elsesser Engineers, Inc., Сан-Франциско
Генеральный подрядчик: Webcor Builders, Сан-Франциско
Производитель стали: The Herrick Corporation, Стоктон, Калифорния
Специалист по обработке стали: SNC, Комптон, Калифорния
Монтажник металлоконструкций: The Herrick Corporation, Стоктон, Калифорния
Консультант: Hassett Engineering, Inc., Кастро-Вэлли, Калифорния
Фото: Тим Гриффит

Мемориальный стадион Калифорнии, построенный как памятник павшим выпускникам Первой мировой войны, с момента открытия в 1923 году и до наших дней остается одним из самых живописных мест для студенческого футбола.После того, как было обнаружено, что стадион подвергается особому риску землетрясения, что еще больше усугубляется тем фактом, что стадион расположен прямо над разломом Хейворд, университет предпринял крупный проект по сейсмической модернизации, а также модернизации стадиона. В рамках этого проекта чаша западного стадиона была модернизирована и модернизирована с учетом сейсмостойкости, при этом существующая историческая бетонная стена по периметру осталась на месте.

Однако «жемчужиной» проекта является новая двухэтажная пресс-ложа с длинными пролетами из конструкционной стали, которая парит над новой западной частью стадиона.Одной из основных целей архитектурного проектирования было достижение эффекта парения в ложе для прессы за счет сокращения количества опор для ложа для прессы до минимума. Получившаяся в результате конструкция прессовой коробки имеет длину 375 футов с двумя основными пролетами длиной 100 футов и консолями концевых пролетов длиной 33 фута.

Пресс-ложа изгибается, повторяя кривизну существующей внешней стены, и поддерживается четырьмя бетонными стержнями (по два на каждом конце) и четырьмя центральными стальными колоннами. Ложа для прессы двухэтажная: на первом этаже расположены печатные издания, радио и телевидение, а на втором — клубное пространство с видами и сидячими местами, обращенными к полю, а также эффектный 25-футовый консольный балкон со стеклянной площадкой. который выходит на кампус с панорамным видом на залив Сан-Франциско и мост Золотые Ворота.

Основная конструкция пресс-ложи состоит из фермы глубокого космоса, состоящей из радиальных ферм, поддерживаемых основными фермами, которые проходят между бетонными ядрами и центральными колоннами. Нагрузка на всю пресс-ложу составляет более 1700 человек, а при ее строительстве было использовано более 1350 тонн конструкционной стали. Общая стоимость строительства проекта составила 215 миллионов долларов, в том числе ложа для прессы — 40 миллионов долларов.

Из-за непосредственной близости активного разлома Хейворд в сейсмостойком расчете прессовой коробки и опорных бетонных стержней было использовано несколько конструктивных инноваций, обеспечивающих хорошие сейсмические характеристики.Ядро и структура прессовой коробки были сейсмически отделены от окружающей чаши и позволяли двигаться полностью независимо от основной конструкции чаши.

Чтобы уменьшить большие силы изгиба и сдвига, а также удешевить конструкцию, коробка пресса поддерживалась стальными штифтами в центре каждого сердечника. Эти штифты позволяют корпусу пресса поворачиваться на стержнях и сводят к минимуму повреждение стальной конструкции. Каждый 7-дюймовый. Штифт из высокопрочной стали диаметром 100 000 фунтов на квадратный дюйм зажат пятью стальными косынками.Вся конструкция пресс-бокса поддерживается 12 этими высокопрочными штифтами.

Клубное пространство верхнего уровня пресс-ложи имеет 25-футовый консольный балкон, обрамляющий основную ферму пресс-ложи, поддерживающую стеклянную площадку, по которой можно ходить. Эта балконная конструкция также представляет собой пространственную ферму, состоящую из множества секций труб малого диаметра. Эта система балконных ферм, которая включает в себя сейсмостойкие и внеплоскостные связи, имеет несколько многоэлементных узловых соединений, некоторые из которых соединяют до восьми трубных элементов.Из-за сложности этих соединений координация между производителями и командой дизайнеров должна была осуществляться на трехмерной платформе.

Из-за сложного характера площадки и прилегающих окрестностей на площадке было мало места для монтажа и строительства ложи для прессы. Для решения этой проблемы один из самых больших гусеничных кранов в стране (750-тонный гусеничный кран Liebherr с 276-футовой стрелой и 65-футовым удлинителем противовеса) был использован для возведения фермы главной прессовой коробки из пяти больших сегментов.Ферма основного пространства пресс-бокса была собрана и приварена к игровому полю, примыкающему к чаше для сидения. Были определены тщательно выбранные места стыков, чтобы гарантировать, что каждый из пяти сегментов фермы будет в пределах грузоподъемности крана по весу и вылету. Каждый из пяти сегментов превышал 75% грузоподъемности кранов и поэтому считался критическим. Самый большой выбор из пяти сегментов фермы составлял 165 тонн при вылете 160 футов, что позволяло крану использовать более 95% своей грузоподъемности.

Модернизация и повышение сейсмостойкости Калифорнийского мемориального стадиона потребовали тщательной координации и сотрудничества между строительной бригадой и командой дизайнеров, чтобы эта современная пресс-ложа элегантно расположилась на вершине обновленной чаши стадиона.Стадион смог вновь открыться вовремя к футбольному сезону 2012 года.



НАГРАДА ЗА ЗАСЛУГИ


Ли Холл III – Университет Клемсона, Клемсон, Южная Каролина

Строительная бригада
Владелец: Университет Клемсона, Клемсон, Южная Каролина
Архитектор: Thomas Phifer and Partners, Нью-Йорк
Инженер-строитель: Skidmore, Owings & Merrill LLP, Чикаго
Генеральный подрядчик: Holder Construction Company, Атланта
Производитель стали: Steel LLC , Атланта
Монтажник металлоконструкций: Williams Erection Company, Смирна, Джорджия.
Фото: Scott Frances Photography

Lee Hall III — это пристройка площадью 55 000 квадратных футов к Колледжу архитектуры, искусств и гуманитарных наук Университета Клемсона в Южной Каролине. В здании находятся академические программы по архитектуре, искусству и планированию, кабинеты преподавателей и рабочие места для студентов. Задуманный как «здание, которое учит», Lee Hall III поощряет неформальное обучение благодаря наблюдению за его энергоэффективным дизайном и открытыми функциональными и структурными системами. Ли Холл III был награжден золотым сертификатом LEED от U.С. Совет по экологическому строительству.

Почти все компоненты конструкционной стали в Lee Hall III являются прямым проявлением архитектурного самовыражения. Это здание представляет собой открытое пространство двойной высоты, высотой 35 футов, в котором находится вторичная внутренняя структура антресолей и мостов. Крыша конструкции состоит из легкого композитного бетонного настила, поддерживаемого открытыми стальными балками W14. Крыша поднимается на четыре фута в виде плавной дуги, чтобы осушить засаженную зеленью крышу, которая перемежается световыми люками диаметром 25, 7 футов прямо над «деревьями-колоннами».

«Дерево колонн» сознательно привлекает внимание к конструкционной стали; они состоят из 10,75 дюймов. бесшовные стальные трубы диаметром 1 дюйм. толстые стены и 4 изогнутых «руки», построенных из плоских 1,25-дюймовых. и 1-в. толстая стальная пластина. Колонны из труб с необычно толстыми стенками (труба ASTM A106, обычно используемая при строительстве нефте- и газопроводов) позволяют сделать колонны удивительно тонкими и подчеркивают их драматическую элегантность. Четыре изогнутых «руки» в верхней части каждой колонны поддерживают линии непрерывных стальных балок W14 и позволяют крыше прямо над каждой колонной открываться в просвет.

Северный и южный фасады Lee Hall III состоят из индивидуального изолированного остекления с низким содержанием железа, которое простирается от пола до крыши. Непосредственно поддерживая остекление на элементах конструкционной стали (вместо обычных алюминиевых профилей), дизайнеры разработали оконные стены исключительной тонкости с минимальными и элегантными деталями, которые соответствуют эстетическому виду основной рамы конструкционной стали.

Боковые системы для Lee Hall III состоят из открытых тросов предварительного натяжения с X-образными связями на северном и южном фасадах и обычных раскосов WT, соединенных спиной к спине, на восточной и западной стенах.За оконными стенами на северной и южной сторонах здания ряд сверхтонких Y-образных колонн поддерживает стальную решетку из открытых снаружи стальных балок W6 и перфорированных металлических панелей. Каждая колонка «Y» изготовлена ​​из 4,5-дюймовых. стальных труб с полым конструкционным профилем (HSS) и высотой до 35 футов.

Почти вся конструкционная сталь в Lee Hall III функционирует как несущая функциональная система и скульптурно-выразительная среда. Но, возможно, наиболее примечательным в использовании конструкционной стали является то, что выразительный характер был достигнут без каких-либо дорогостоящих или нетрадиционных технологий изготовления, специальной отделки, экзотических соединений или обозначения «AESS» с более высоким допуском, типичного для этого типа конструкции. .

Вместо этого, команда тесно сотрудничала, чтобы усовершенствовать обычные простые соединения и методы изготовления, которые мог бы построить любой производитель стали без затрат на отмену. Все соединения были полностью детализированы на структурных чертежах, поэтому выравнивание, внешний вид и архитектурный характер можно было оценить и уточнить до этапа изготовления чертежей в цеху, тем самым сокращая время и затраты изготовителей на проектирование соединений. Хотя конструкция имеет изогнутую, деформированную крышу, в каркасе здания не использовалась изогнутая сталь — геометрия представляет собой серию простых граненых дуг, которые почти соответствуют истинной кривой.Изменение радиуса дуги требует, чтобы металлическая палуба слегка деформировалась по мере ее пролета. Чертежи конструкций четко и просто передают геометрию в двухмерных планах, фасадах и деталях без необходимости трехмерного моделирования или использования цифровых файлов.

Дальнейшее снижение затрат было достигнуто благодаря ответу на опасения изготовителей по поводу общего обозначения «Конструкционная сталь, подвергающаяся архитектурному воздействию» (AESS). Вместо того, чтобы просто применить это требование ко всей открытой стали, архитекторы и инженер определили только те аспекты AESS, которые имели решающее значение для успеха проекта, и определили требования к открытой окрашенной конструкционной стали, специфичные для работы.Примечательно, что вся архитектурная сталь в Lee Hall III была изготовлена ​​и детализирована так же, как обычная конструкционная сталь.



Проекты стоимостью менее 15 миллионов долларов

НАЦИОНАЛЬНАЯ ПРЕМИЯ


Конференц-центр Эльдорадо, Эльдорадо, Арканзас,

Строительная бригада
Владелец/разработчик: Совет экономического развития Эльдорадо, Эльдорадо, Арканзас.
Архитектор: Polk Stanley Wilcox Architects, Литл-Рок, Арканзас.
Инженер-строитель: TME, Inc., Литл-Рок, Арканзас,
Генеральный подрядчик: CDI Contractors, Литл-Рок, Арканзас,
Фото: Тимоти Херсли,

Успешная архитектура рассказывает уникальную историю конкретного места, сочетая историю с будущими устремлениями для создания вневременного качества. Эльдорадо, штат Арканзас, — это не сонный городок на юге, а дом для восьмой по величине нефтяной компании в мире, которая была создана с открытием нефти в южном Арканзасе на рубеже прошлого века. По мере того, как нефть в Арканзасе истощалась, а связанные с ней отрасли промышленности расширялись по всему миру, город, в котором проживало 40 000 человек, за последние годы сократился до 19 000 человек.

Чтобы обратить эту тенденцию вспять, компания Murphy Oil реализовала ошеломляющее предложение, «Обещание Эльдорадо», гарантирующее каждому выпускнику средней школы с хорошими оценками получение бесплатной стипендии в колледже. Новый приток семей, заинтересованных в обещании, создал потребность в привлечении промышленности и климате для возобновления гражданской гордости, нового города бума. Сообщество реализовало ряд общественных проектов для повышения узнаваемости, в том числе конференц-центр Эльдорадо, который наполовину представляет собой место для общественных собраний, а наполовину — центр обслуживания студентов колледжей.

Опираясь на свои величайшие отрасли прошлого и настоящего на образовательные достижения завтрашнего дня, EDCC создает запоминающуюся архитектуру, призванную помочь превратить Эльдорадо в региональное место встречи.

Однако без гибкости стали невозможно было бы рассказать уникальную историю этого места. Конференц-центр переплетает время, место и историю воедино, закрывая зияющую брешь в городской ткани между городом и колледжем, и одновременно служит маяком для обновления оригинального города Бум в Арканзасе.

Расположенный между исторической оживленной площадью в центре города и муниципальным колледжем Южного Арканзаса, это место связывает «город с платьем». Площадь и колледж также повлияли на строительство двух общественных залов с естественным освещением, один на пути к центру города, а другой — к академическому двору колледжа. Эти внутренние улицы работают как городская площадь, вдоль которой расположены кафе, книжный магазин и конференц-залы колледжа, а также галереи для колледжа и художественного центра. Пересечение больших залов служит гостиной сообщества, а также «центральным колледжем» для студенческих услуг.

Ключевым компонентом философии дизайна, прославляющей промышленность, является честное выражение стальной конструкции и мастерство ее детализации вместо типичного прикладного орнамента. Каждая стальная колонна, балка, болт и соединение выставлены напоказ таким же функциональным образом, как и на нефтяных вышках, а также стальных распорках и платформах, которые их украшали. Студенческие комнаты отдыха плавают на платформах верхнего уровня с мостами в виде подиумов, соединяющими отделы. Студенты могут видеть и быть увиденными, сидя над общественными дорожками.

Главный общественный зал представляет собой повторяющееся поперечное сечение формы и крепления буровой вышки, создающее парящее пространство, похожее на собор, увенчанное дровяным навесом, напоминающим о длинных лесопилках этого лесного региона. Повторяющийся структурный ритм и вертикальная направленность естественно освещенного пространства — тонкий намек на сына архитектора, уроженца Эльдорадо, Фэй Джонс — дух присутствует, не пытаясь воспроизвести работу мастера. Стальные пластины и швеллеры тщательно наслоены друг на друга, чтобы создать запоминающиеся элементы в коллегиальной готической манере.Дерево вставлено в распорки в качестве ребер жесткости, создавая элегантное, но простое выражение функциональности.

Огромная кирпичная арка, перекрывающая все кафе/книжный магазин, примыкает к настоящей стальной конструкции, как руины каменной кладки, удерживаемые на месте с помощью выдающегося метода строительства сегодня — стальной конструкции.

Большая стальная арка моста, идущая по всей длине общественного зала, поддерживает подвесной навес автокорта, отражающий стальную арочную крышу спортивного зала кампуса (старый арсенал) через дорогу.То, что кажется колоннами из известнякового камня, как здание суда на городской площади, на самом деле является плавниками для защиты от солнца, не доходящими до крыши, чтобы честно выразить более легкую стальную конструкцию за ее пределами, которая позволяет крыше парить над ней. Там, где используются деревянные балки, они по-прежнему четко поддерживаются стальной конструкцией.



НАГРАДА ЗА ЗАСЛУГИ


«Сумерки» (James Turrell Skyspace в Университете Райса), Хьюстон

Строительная группа
Владелец/разработчик: Университет Райса, Хьюстон
Архитектор: Томас Файфер и партнеры, Нью-Йорк
Художник: Джеймс Таррелл
Инженер-строитель: Skidmore, Owings & Merrill LLP, Чикаго
Генеральный подрядчик: Linbeck Construction Group, LLC, Хьюстон
Фото: Пол Хестер

The Twilight Epiphany, Skyspace Джеймса Таррелла в Университете Райса — это постоянная эксперементальная художественная инсталляция под открытым небом, состоящая из наружной крыши размером 72 x 72 фута на двухуровневой подземной смотровой галерее, похожей на берму.Skyspace был задуман художником Джеймсом Тарреллом для создания атмосферного впечатления, объединяющего свет, звук и пространство, которое дополняет естественный свет, присутствующий на восходе и закате. Кроме того, акустика Turrell Skyspace разработана специально для музыкальных представлений.

Использование конструкционной стали в Skyspace позволило художнику и команде дизайнеров раздвинуть внешние границы размаха и гибкости консоли, при этом скрывая конструкцию, чтобы создать впечатление крыши, почти волшебно парящей в воздухе.Стройность колонн в сочетании с огромными консолями и линиями обзора, которые скрывают глубину конструкции, создают настолько драматическое впечатление, что посетители часто недоумевают, как стоит крыша. Конструкция крыши, задуманная художником, могла быть реализована только из конструкционной стали.

Посетители погружаются в Skyspace сначала издалека, а затем, проходя через туннели в основную нижнюю смотровую площадку, где они могут сидеть на гранитных (кондиционированных) скамейках и смотреть сквозь нижнюю поверхность крыши.Нижняя поверхность крыши служит небом, на которое проецируются постоянно меняющиеся оттенки света, чтобы изменить восприятие окружающего неба через окулус размером 14×14 футов в центре крыши. Проект получил широкое признание критиков и, что, возможно, более важно, вызывает восторг и удивление у посетителей.

Конструктивная система для Skyspace состоит из восьмисимметричной конической консольной рамы размером 72 x 72 фута, поддерживаемой восемью тонкими 6-дюймовыми опорами. Консольные (флагштоки) колонны из быстрорежущей стали диаметром.Два концентрических кольца стальных балок поддерживают ряд конических двойных консолей, которые доходят до внутреннего и внешнего краев крыши. Боковая система состоит только из восьми консольных колонн. Стальной конический каркас крыши изготавливается из разобранных, а затем наращиваемых и конических профилей W18 и W24, труб по периметру из быстрорежущей стали 5×3 и конических пластин жесткости, которые выходят за пределы основных балок к краям крыши.

Уменьшение глубины каркаса крыши и сильное сужение стали было критически важным для проекта, поскольку художник тщательно рассчитал линии участка, чтобы гарантировать, что ни одна из верхних поверхностей крыши не будет видна при взгляде с земли.Фиксированные ограничения глубины и профиля каркаса, а также большие консоли (почти 25 футов по диагоналям) усложнили проектирование и детализацию стального каркаса. Коническая геометрия стальной балки была точно определена, чтобы повторять верхний и нижний скаты крыши с постоянным и небольшим смещением от конечной поверхности. В дополнение к сужению стальных широкополочных секций в продольном направлении верхняя полка балок, перпендикулярная скату крыши, наклонена под тем же углом, что и верхняя поверхность крыши.Сталь была зажата в очень плотный архитектурный пакет с очень малыми допусками.

Геометрия сужающейся крыши продолжается за пределами основной стали на несколько футов, пока верхняя и нижняя поверхности крыши не встречаются в виде «лезвия ножа».

Для последних 2–3 дюймов кантилевера глубина настолько мала, что сначала используется коническая стальная пластина с ребрами жесткости; и по мере уменьшения глубины только плоская горизонтальная пластина простирается примерно на фут дальше, пока, наконец, архитектурная верхняя поверхность крыши не переходит в окрашенную стальную пластину, которая образует последнюю опору консоли.Внешний край этого 5/16-дюймового. окрашенная пластина была заточена, чтобы улучшить четкость края. Высококачественная штукатурка нижней поверхности крыши простирается до кончика кромки ножа. Детализация плавного перехода от основной стали к открытой архитектурной поверхности, которая одновременно является конструктивной консолью, была одной из самых сложных задач проектной группы.

Проектирование конструкционной стали для точного соответствия архитектурным профилям крыши требовало тесного сотрудничества с техническими архитекторами и полной детализации всех соединений, как первичных, так и второстепенных различных стальных элементов.Геометрия всей стали и соединений была полностью указана в контрактных чертежах конструкции, что не оставляло производителю никаких интерпретаций.



НАГРАДА ЗА ЗАСЛУГИ


The Corner Condominiums, Миссула, Монтана.

Строительная бригада
Владелец: Эрик и Шерил Хефти, Миссула, Монтана.
Представитель владельца: Eric Hefty & Associates, Миссула, Монтана.
Архитектор: Eric Hefty & Associates, Миссула, Монтана.
Инженер-строитель: Apex Engineering Services, Inc., Миссула, Монт.
Генеральный подрядчик: Eric Hefty & Associates, Миссула, Монтана.
Фото: Mark Bryant Photographics

Со своим стальным каркасом и атмосферостойким стальным фасадом The Corner Condominiums захватывает рынок стильной элегантностью в Миссуле, штат Монтана. Облицованная стальными панелями с характерными атмосферостойкими свойствами, проект городской застройки на треугольной площадке недалеко от центра города Миссула является подходящим завершающим камнем в конце линейного коммерческого района, известного как «Хип Стрип».

«Из-за ограничений площадки и программы мы даже не рассматривали какие-либо другие конструкционные системы, кроме конструкционной стали», — говорит Эрик Хефти из Eric Hefty & Associates, местный владелец и архитектор многоквартирного многоквартирного жилого и коммерческого комплекса. /Застройка розничной сети завершена осенью 2011 года.Трехэтажный проект включает в себя 7 822 кв. футов жилой площади на втором и третьем этажах с 4 900 кв. футов коммерческой / торговой площади на первом этаже.

Слабое влияние на видение уникального проекта со стальным каркасом оказал визит разработчика и архитектора проекта в Баннак, знаменитый город-призрак в Монтане. Образ облицованной сталью боковой стены здания, выветрившейся и покрывшейся красивой ржавой патиной, резко контрастирующей с монохромным серым цветом остального города, надолго задержался в его памяти.

Но многие факторы привели к тому, что конструкционная сталь была выбрана в качестве материала для проекта:
• Ограниченное месторасположение – линии нулевого участка в сочетании со сложной формой здания, включающей несколько этажей в шахматном порядке, создавали сложные проблемы при строительстве и монтаже. Точное изготовление стальных конструкций за пределами площадки и в основном болтовые соединения облегчили процесс монтажа. Построение стальной конструкции «вокруг» колесного крана свело к минимуму нарушение движения.
• Узкая площадь основания – Три стальных моментных рамы и четыре жестких рамы рассчитаны на горизонтальные нагрузки, создаваемые полным использованием треугольной площадки под подземный паркинг, нулевыми линиями парковки и высотой здания от трех до пяти этажей над паркингом.
• Ограничение по высоте. Ограничение по высоте, введенное городскими властями, потребовало от команды дизайнеров сократить высоту от пола до пола до крошечных 8–10 дюймов на четырех уровнях спален. Стальная рама позволила дизайнерам «сжать» потолки, чтобы увеличить высоту. Разделение на уровни позволило команде иметь высокие потолки в гостиной, столовой и кухне, а также более низкие потолки в спальне и ванных комнатах.
• Крышная опора — Зеленые крыши с большой статической нагрузкой требуют каркаса из конструкционной стали.
• Совместимость. Стальная конструкция совместима с наружной обшивкой здания из стали Cor-ten.
• Экологичность. Конструкционная сталь внесла большой вклад в «зеленые» требования проекта, включая 89% переработанного содержимого и возможность многократной переработки для повторного использования или переработки и переработки в другой продукт такой же или большей прочности и качества в конце срока его полезного использования. .



MERIT AWARD


Доступное жильё смешанного типа Sierra Bonita, Западный Голливуд, Калифорния

Строительная бригада
Владелец: West Hollywood Community Housing Corporation, Западный Голливуд, Калифорния.
Архитектор: Tighe Architecture, Санта-Моника, Калифорния.
Инженер-строитель: Gilsanz Murray Steficek, Нью-Йорк.
Генеральный подрядчик: Parker/Sarg Industries, Пасадена, Калифорния.
Консультант: Castle and Grey Intl. Inc., Малибу, Калифорния,
Фото: Art Gray

Sierra Bonita — это пятиэтажное многофункциональное доступное жилье площадью 50 000 квадратных футов, расположенное в Западном Голливуде, Калифорния. Оно было построено по заказу некоммерческой корпорации West Hollywood Community Housing Corp. (WCHC). Здание является пилотным проектом городского Постановления об экологическом строительстве, одной из первых программ такого рода в стране.

В рыночном секторе, который привык срезать углы и соглашаться на стандартный дизайн, проект успешно сочетает в себе доступность, экологичность и стиль. Эта интеграция наиболее очевидна в некоторых наиболее визуально ярких элементах здания, в том числе в использовании открытой конструкционной стали, и может быть обнаружена в эксцентричной розовой стене двора из стекловолокна.

42 однокомнатные квартиры в доме предназначены для малообеспеченных жителей с особыми потребностями, в том числе пожилых людей, инвалидов и больных ВИЧ/СПИДом.На первом этаже расположены офисные помещения для WHCHC и других некоммерческих групп, а также торговые площади. Парковка предусмотрена на цокольном и цокольном этажах проекта.

Колонны по периметру этого здания размером 112 x 100 футов расположены на расстоянии 20 футов. Чтобы учесть различные варианты использования, в здании было всего четыре внутренних колонны от первого этажа. Во дворе балки перекрытий соединяются с балками длиной 60 футов, которые передают силы обратно на колонны по углам.

Ограничения по зонированию ограничивали высоту здания максимум 50 футов.Типичные плиты перекрытия квартир имеют толщину 11?2 дюйма. металлическая палуба с 41?2-в. бетонные плиты нормального веса, которые охватывают 20 футов и работают вместе со стальными балками W24. Эти балки изогнуты и охватывают 43 фута от внутреннего двора до стен по периметру. Плита имеет дополнительное армирование, позволяющее стальным балкам выровняться с перегородками между блоками, что приводит к квартирам с более высокими потолками. Палуба была закреплена, чтобы контролировать прогибы под весом влажного бетона. Каркас крыши легче, так как настил не поддерживает бетон, что сводит к минимуму сейсмические нагрузки и расход материалов.

Плиты первого и второго этажей более традиционные, 3 дюйма. металлическая палуба с 31?2-в. бетонные плиты нормального веса шириной до 11 футов до составных балок и балок. Второй этаж поддерживает открытый бамбуковый сад и апартаменты.

Характерная розовая стена из стекловолокна у входа во двор напоминает набор пересекающихся осколков и на самом деле основана на стальной раме с эксцентричными связями. Этот каркас образует компонент системы бокового сопротивления в направлении север-юг.В нем используются различные размеры балок с широкими полками и трубчатых стальных распорок, чтобы адекватно выразить случайность, желаемую для архитектуры.

В дополнение к раме с эксцентричными связями, для устойчивости с севера на юг вдоль восточного фасада проходит концентрически связанная рама, а вдоль западного фасада проходят два сегмента рамы с концентрическими связями. Рамы с концентрическими связями состоят из балок W16, колонн W12 и трубчатых стальных раскосов размером от 6×6 до 12×8.

Для обеспечения устойчивости с востока на запад в моментных рамах вдоль северной и южной сторон здания используются балки W18, охватывающие 20 футов до прочной оси колонн W14.

Первоначально здание было спроектировано в соответствии со Строительным кодексом Калифорнии 2001 года, а затем было изменено во время строительства, чтобы соответствовать требованиям поправок Лос-Анджелеса.

Навесы на крыше выступают наружу и вниз мимо северного фасада для поддержки фотогальванических панелей, обрамленных стальными трубами и обеспечивающих энергию для здания.



НАГРАДА ЗА ЗАСЛУГИ


Solar Canopy, Чикаго

Строительная бригада
Владелец: Chicago Park District, Чикаго
Архитектор: Adrian Smith + Gordon Gill Architecture LLP, Чикаго
Инженер-строитель: Thornton Tomasetti, Inc., Чикаго
Генеральный подрядчик: Carbon Day Automotive, Чикаго
Фотограф: Steinkamp Photography

Солнечный навес представляет собой прототип конструкции высотой 11 футов, состоящий из 6000 фунтов архитектурно открытой конструкционной стали (AESS). Он предназначен для сбора солнечной энергии для использования в электромобилях и гибридных автомобилях. Задуманная компанией Carbon Day Automotive для продвижения инициатив устойчивого развития в Чикаго, конструкция была открыта во временном месте в Дуглас-парке в качестве одного из основных пунктов визита представителей Международного олимпийского комитета в город во время процесса выбора места проведения Олимпийских игр 2016 года.

Навес, принадлежащий Чикагскому парку, нашел свое постоянное пристанище на Северном острове рядом с кампусом городского музея и активно заряжает электромобили. При стоимости строительства 67 000 долларов США в конструкции используется экономичный, эстетически приятный и устойчивый дизайн, который был достигнут за счет интегрированных конструктивных решений, оптимизированного изготовления и упрощенной координации.

Навес органично вписывается в фон любого парка и художественно дополняет соседние строения.Элегантный дизайн включает в себя древовидную стальную надстройку, которая может поддерживать до 900 фунтов солнечного оборудования, навес площадью 300 кв. футов с фотоэлектрическими панелями и подземный бетонный фундамент, крепящий конструкцию к земле. Дизайн прототипа можно адаптировать для интеграции ряда фотоэлектрических технологий в различных направлениях, обеспечивая устойчивые решения для любого места по всему миру. Команда стремилась создать гибкий дизайн, который мог бы вместить одну структуру или несколько структур, связанных друг с другом, создавая затененный коридор для пользователей в промежуточном пространстве.В крупномасштабных применениях солнечного навеса парковки могут быть преобразованы в гигантские подключаемые зарядные станции с возможностью передачи избыточной энергии в энергосистему. Поддерживая свою устойчивую привлекательность, структура может собирать, хранить, фильтровать и повторно использовать дождевую воду для орошения прилегающих сельскохозяйственных или парковых земель.

Все компоненты и соединения навеса обеспечивают экономичную конструкционную конструкцию без ущерба для архитектурной эстетики.Чтобы достичь этого решения, трубы наименьшего возможного диаметра были согнуты сложными кривыми. Тонкие трубы были визуально предпочтительнее как из-за изящного внешнего вида, так и из-за ограничения посягательств на парковочные места. 3D CAD и 3D анализ использовались для проектирования сложных кривых, которые придают этой конструкции древовидную форму. Поскольку для передачи энергии от фотоэлектрических панелей к подземному аккумуляторному блоку требуется встроенный трубопровод, в верхней и нижней части труб были предусмотрены небольшие отверстия для доступа, чтобы скрыть электропроводку, а также отвести воду.

Болтовые соединения были сведены к минимуму в пользу сварных швов для достижения архитектурного замысла. Из-за более широкого использования сварных швов инженер-конструктор навеса стремился сократить полевые работы, выполняя как можно большую часть изготовления в сталелитейном цехе. Этот процесс помог снизить затраты и позволил лучше контролировать качество конечного продукта.

Навес был изготовлен на заводе в виде семи частей, которые были ограничены по размеру, чтобы поместиться на стандартную платформу грузовика, что упростило доставку.Оказавшись на месте, был установлен фундамент и возведены колонны. Конструкция крыши была поставлена ​​в виде двух частей и соединена на земле. Затем была установлена ​​солнечная батарея, а крыша поднята на место и установлена ​​на болтовые соединения сиденья, расположенные на вершинах колонн. Соединения были спроектированы таким образом, чтобы конструкция крыши скрывала болты от глаз.

Навес, расположенный на берегу озера в Чикаго, спроектирован таким образом, чтобы выдерживать ветровые и снежные нагрузки печально известной городской погоды, при этом являясь творческим дополнением к ландшафту.Создавая видимость роста из земли, навес крепится к бетонному фундаменту, расположенному на 1 фут 4 дюйма ниже уровня земли. Базовое соединение и фундамент были спроектированы таким образом, чтобы противостоять значительному постоянному опрокидывающему моменту, создаваемому неуравновешенными выступающими колоннами, которые асимметрично консольно отклоняются от основания. Чтобы уменьшить износ конструкции, скрытый фундамент позволяет использовать самые тяжелые изнашиваемые поверхности парковки, а горячеоцинкованная сталь предотвращает коррозию компонентов, подвергающихся воздействию элементов.

Потребовалось тесное сотрудничество между командой, состоящей из девяти фирм, для реализации уникального архитектурного дизайна навеса, в то же время для создания экономичной функциональной конструкции. Всего за три личные встречи большая часть общения осуществлялась в электронном виде. Члены команды эффективно обменивались идеями и проектами с помощью методов виртуального общения, создавая эффективный процесс проектирования. От концепции до рабочего прототипа конструкция солнечного навеса была завершена за 25 дней.

В качестве прототипа навес не только универсален благодаря своей способности интегрировать несколько приложений на различных объектах, но также уникален своим поразительным, но упрощенным внешним видом. Независимо от того, используется ли он для заправки электромобилей, велосипедов или скутеров, навес является отличным дополнением к любому ландшафту.

Президентская награда за выдающиеся достижения в области инженерии

Челси Пирс Коннектикут, Стэмфорд, Коннектикут



Строительная бригада
Владелец: Челси Пирс, Нью-Йорк
Архитектор: Джеймс Г.Rogers Architects, South Norwalk, Conn.
Инженер-строитель: WSP Cantor Seinuk, New York
Генеральный подрядчик: AP Construction, Stamford, Conn.
Фото: Chelsea Piers

Chelsea Piers Connecticut — адаптивный спортивный комплекс с повторным использованием площадью 400 000 кв. футов в Стэмфорде, штат Коннектикут, открытый для публики летом 2012 года. центр гимнастики, центр водных видов спорта с бассейном олимпийских размеров, теннисные корты, корты для сквоша, батутный центр, тренировочная площадка для бейсбола/софтбола и вспомогательные помещения.

Здание, в котором находится спортивный комплекс, представляет собой 45-летний завод, ранее использовавшийся Clairol для производства шампуня Herbal Essence. Адаптивное повторное использование спасло старое здание от сноса.

Несмотря на то, что площадь здания соответствовала требованиям Chelsea Piers, отсутствие больших пространств, свободных от колонн, создавало потенциальную проблему. Спортивные сооружения профессионального качества, такие как бассейны, хоккейные площадки, теннисные корты, требуют больших площадей без колонн шириной более 100 футов.Этот критерий требовал удаления 23 колонн из здания, чтобы получить зоны без колонн.

Достижение этого с экономической точки зрения было главной задачей; Необходимо было разработать метод удаления существующих колонн, оставив всю конструкцию крыши на месте. Решения, выбранные инженером-строителем проекта, были чрезвычайно творческими, экономичными и очень устойчивыми, что привело к повторному использованию существующей конструкции крыши, ограниченному сносу и ограниченному использованию новых материалов.

Разработанная структурная система была основана на использовании ферм шкворня, построенных из существующей конструкции крыши на месте. Оставив существующие балки, которые образовывали верхние сжимающие пояса фермы, на месте и используя часть существующих колонн в качестве главных стоек, пришлось добавить лишь относительно небольшое количество стали для формирования натяжных кордов фермы. . Модернизация элементов верхнего пояса на месте была выполнена с помощью композитного действия с новой бетонной плитой, залитой на существующий металлический настил крыши на месте.Для натяжения поясов ферм использовались стальные уголки. Хотя простые и базовые структурные элементы «с полки» остаются открытыми, их эстетически приятная форма совершенно очевидна. Положительное влияние форм на архитектуру объекта еще раз свидетельствует об экономических и устойчивых достижениях, достижимых благодаря инновационному проектированию, в котором «форма следует за функцией».

Конструкция соответствовала всем критериям, за исключением возможности получения ровного пола после заливки бетона.Поскольку существующая крыша, поддерживаемая новыми фермами королевской стойки, должна была стать дополнительным пространством для новых спортивных сооружений, существовала потребность в очень плоской конструкции пола. Решение включало изгиб ферм перед заливкой бетонной плиты. Это было достигнуто путем поддомкрачивания существующей конструкции крыши перед установкой новых элементов фермы.

После установки стальной фермы существующие колонны были вырезаны и удалены.После заливки новой крыши бетоном фермы прогнулись точно так, как было задумано, оставив плоскую поверхность для теннисных кортов и футбольной площадки.

Chelsea Piers Connecticut представляет собой отличный пример инновационного устойчивого проектирования для повторного использования и развития зданий. Инновационная команда дизайнеров в сочетании с поддерживающим и мотивированным владельцем позволила этому проекту продвинуться вперед. Результатом стал ультрасовременный объект, обслуживающий спортивные потребности общества, и в то же время формирующий жизнеспособный якорный бизнес на некогда заброшенном промышленном объекте.

Подробнее о наградах IDEAS 2 .


Простой экран дм своими руками. Этот очаровательный, очень легкий костюм так же прост, как покупка черной шапочки для душа и горячее приклеивание искусственной зелени к верхней части шляпы. Выберите значок колокольчика. Нажмите на канал или DM, который вы хотите отключить. Запасы. Полный экран и ясность; Онлайн Будильник — Онлайн Будильник! Прост в использовании и очень похож на школу! Цифровые часы онлайн — Цифровые часы онлайн! Почему? Вы хотели этого! Измените цвет, 12 часов или 24 часа.Неплотно накройте банку крышкой и поставьте ее в кастрюлю с водой. Проверьте цену на Amazon 4 Hexers Game Master Screen, для Dungeons and Dragons, … Трафаретная печать своими руками: просто, подробно и недорого!: Вы можете сделать свою собственную уникальную, детализированную рубашку с трафаретной печатью дома с помощью нескольких простых материалов! Этот метод использует Drawing Fluid и Screen Filler, чтобы легко создавать детализированный дизайн на экране. Смешать оставшиеся ингредиенты и залить говядину. Загрузите инструмент мусульманского ODIN FRP, затем запустите мусульманский Odin v2.Теперь перейдите в папку Zip и откройте файл «SamsungFrp2020. Установите и используйте различные элементы управления и функции с помощью кнопки MENU, расположенной на задней панели DM-E1D. Окно привязки экрана. Используйте эти бесплатные выкройки и шаблоны для шитья, чтобы сшить маску для лица своими руками, которую вы можете подарить больнице, медпункту, работникам здравоохранения или другим важным работникам. Я никогда раньше не делал DM в игре D&D, и я подумал, что мне понадобится экран мастера игры. Вам нужно будет вырезать отверстия с помощью лобзика и прикрепить ящики для растений на открытом воздухе к дому с помощью нескольких винтов.Магнитная оконная ширма, вырезаемая по размеру. Шаг 2: Подключите устройство к ПК через USB-кабель. Базовая настройка приложения для рисования! За экраном DM: Используя стандартные правила D&D 5E, 15-футовый квадрат будет содержать 9 средних или маленьких существ. (370) 40 долларов. Бумажные ремесла. Так низко, как. 002. Двойной выступ. 4. 68 долларов США. Большинство используемых линеек для печати имеют маркировку в сантиметрах по крайней мере на одной стороне, даже если вы используете линейку из дерева или стали. Знайте свою аудиторию и то, что ей нужно. Лучший принтер до 200 долларов Ender-3, самый большой размер печати CR-10 MAX, новинка Ender3 pro.Один из лучших инструментов для простого создания загрузочных USB-накопителей. После этого просверлите еще одно посредине двух предыдущих отверстий, но на этот раз всего в дюйме от открытого края. 0 и Nougat 7. Загрузите Pi и подключитесь через SSH, часть 1. Этот экран не имеет складок, устойчив к вмятинам и разрывам и идеально подходит для тех, кто нуждается в дополнительной защите от возможного повреждения солнцем. Crestron Next Road Trip. 5-метровый комплект медных труб, который подключается к соответствующему внешнему блоку (называемому конденсатором), который находится на земле или на стене… Шаг 1: Чтобы использовать инструмент, вам нужно начать с байпаса LG stylo 2 FRP. бесплатная загрузка инструмента на ваше устройство.Рейтинг 5 из 5 от DIY Derek от Great screen Экран шириной 1000 мм тяжелый. Bethan и Sinclair поставляются со съемными бантиками Dory и стельками с двумя брендами. 35 БЕСПЛАТНАЯ доставка. Черно-белая футболка, легкая пуговица от Staples, красная краска и красный галстук, светлый парик и длинная сигарета плюс. Panel Mini Улавливает мощность регулируемого двухцветного светодиодного освещения в портативном корпусе размером с кредитную карту. Для DM, который требует только самое лучшее в геймерском снаряжении, не ищите ничего, кроме этого боевого коврика премиум-класса, жизненно важной части любого игрового комплекта.Нарисуйте карту своего подземелья. 2012: Вышла новая версия MM-BASIC 3. Вы можете начать с идеального круга, обведя тарелку, но совершенство не имеет значения, и для этого требуется дополнительный шаг, который не влияет на конечный результат. Запчасти: отзывы клиентов. Откройте apk, когда он будет установлен. Найдите советы экспертов, а также видеоролики и статьи с практическими рекомендациями, в том числе инструкции о том, как делать, готовить, выращивать или делать что угодно. Зачем мириться с гидравлическим доводчиком сетчатой ​​двери, который больше не работает, если его можно починить или заменить за несколько минут.закруглите немного, как только вы обрежете стул по длине. 2-дюймовый интервал), шесть (16-дюймовый интервал) или восемь (12-дюймовый интервал) пробелов в кадре. +5 к Интеллекту! Предоставляет краткий справочник наиболее актуальной и часто используемой игровой информации, экипируя Мастеров Подземелий. всех уровней навыков с основным . Откройте iPhone или iPad и перейдите в «Настройки»> «Общие». Последний штрих. Мы обнаружили, что цифровой мультиметр Klein Tools является одной из самых простых в использовании моделей в списке. SCREENEZE — это винил и алюминиевая система каркаса экрана крыльца, которая проста в установке и ремонте.Делает доступ к этим продуктам действительно одношаговым процессом. 5. Шаг 15. Выключите функцию «Найти мое устройство». . Крестрон Флиптопс. Основные характеристики. Если ваша цель состоит в том, чтобы прикрыть кучу маленьких светодиодов, например, трудно превзойти рулон черной изоленты и… Начните вводить имя существа в одно из полей имени. С помощью отвертки с крестообразным шлицем открутите четыре винта, расположенные на задней части двери, куда будут крепиться напольные кронштейны (внизу) и зажимы перемычки (вверху).Адекватная защита, приятный внешний вид и особый дизайн из углеродного волокна — в этом чехле есть все. 21.01.2021 — Call of Duty Trading — 1 ответ. ) уже больше года (или двух) и недавно наткнулся на возможность стать DM (Dungeon Master)! Ух ты! Для меня это большое дело, так как это мой… Всего по проекту: 43 доллара. Мне нравится побеленный вид, и он на самом деле делает кирпич более элегантным и старым. ДМПС/ДМ Лайт. DIY Dice Tray – Шаг 1. Убедитесь, что у вас установлена ​​последняя версия.PointerFocus — это удобный набор инструментов для докладчиков, тренеров и создателей демонстраций. Прикроватное УЗИ сердца или эхокардиограмма — это экспресс-УЗИ (POCUS), которое позволяет визуализировать и оценить работу сердца. 96-дюймовый SCREENEZE — упаковка из 5 крышек и основания. Поместите полоски говядины в пакет с застежкой-молнией. Не делайте этого. Французская пресса. Боевой справочный лист — 2 страницы. Мы предполагаем, что MM-BASIC 3. Для проблем чтения с экрана с этим веб-сайтом , пожалуйста, позвоните по номеру 1-800-430-3376 … Мастер-экран подземелья потрясающий, красивая графика и очень полезная задняя часть.Если вы используете широкий лист бумаги, вы можете сложить вместе 2 футляра для компакт-дисков, сделав из них экран DM. Посмотрите больше идей о деревянных соединениях, деревянных столярных изделиях, японских столярных изделиях. Этот инструмент может работать на тех устройствах Android, которые работают на Lollipop 5. Затем нажмите кнопку «Домой» на планшете и удерживайте ее. Поскольку листовые материалы должны быть установлены так, чтобы их торцевые соединения приходились на элементы каркаса, каркас устроен так, что панель длиной 8 футов покрывает четыре (24-дюймовый интервал), пять (19. P. SCREENEZE® позволяет вам расширяться и наслаждаться ваши открытые жилые помещения без нежелательных вредителей.Свяжитесь напрямую. Стереомикрофон DM-E1D компактен и легок, отчасти из-за того, что для зарядки не требуется батарея, а многофункциональная колодка обеспечивает необходимое питание микрофона, когда он подключен. Arduino UNO + 2. Просто слегка нажмите на зажим Q-Slot, и видеокарта просто выдвинется. Для каналов нажмите «Отключить канал», а для личных сообщений нажмите «Отключить». Поскольку он изготовлен из березовой фанеры, он достаточно легкий для удобной транспортировки, но достаточно прочный и прочный для длительного использования.Выпущена НОВАЯ ВЕРСИЯ, созданная в сотрудничестве с Baofeng и Radioddity. Если вы DM, который ищет быстрое и простое программное обеспечение для создания карт для своих сессий, я настоятельно рекомендую рассмотреть другие варианты. CHING HOOK COD TOOL + SPOOFER + CHEATS ТРЕБОВАНИЯ: Играть в полноэкранном режиме Windows 1903-2004 Работает с Amd + Intel. Сделайте свое рабочее место более безопасным. Путь «сделай сам» включает в себя покупку вашего собственного затемняющего материала (либо с легким клеем, например, изолентой, либо без клея, например, виниловых пленок для окон) и вырезание их по размеру.Он отличается множеством новых функций, таких как импорт 120 000 контактов, цифровой монитор, добавление разговорной группы с клавиатуры и так далее. Наши туфли Bethan Lazy Oaf, изготовленные из удобной черной кожи Pisa, украшены фирменными трафаретными иллюстрациями Lazy Oaf на вырезанном заднем ремешке и оснащены чуть более высокой подошвой Bex. Загрузка изображения может занять некоторое время, так что наберитесь терпения и подождите, пока появится всплывающее окно с… Лучшей пленкой для защиты от перегрева. Это 100% законно и дает вам скорость интернета, за которую вы на самом деле платите! Это небольшое устройство, которое увеличивает диапазон и скорость вашего существующего Wi-Fi.Все это блестящие идеи, которые очень легко реализовать, и они сделают вашу жизнь намного проще. Нажмите «Настройки» и прокрутите вниз до вкладки «Бизнес». Элегантный, минималистичный и потрясающий! Вы никогда не ошибетесь, выбрав эту комбинацию из черной стали и белого бетона. exe от имени администратора. Они не только самодельные, но и идеально подходят для всех… Скрабы для тела, сделанные своими руками, — отличный способ отшелушивать и питать кожу. Огнестойкий и устойчивый к плесени. Креативность сладкая скидка для вас. Я не уверен, что вы заинтересованы в покупке чего-то такого дорогого.Основные правила D&D 5e от Dungeon Master выпущены бесплатно в формате PDF По общему мнению, руководство DM было составлено в спешке до Gencon. Умная цифровая фоторамка NETGEAR Meural. 00 или новее, последнюю базу данных можно найти здесь; Для TSR-310 убедитесь, что вы используете последнюю версию программного обеспечения и встроенного ПО, опубликованную здесь; Для систем управления 3-й серии посетите соответствующие страницы продуктов, чтобы загрузить последние версии программного и микропрограммного обеспечения Действия и ресурсы. Костюмы Easy Punny на Хэллоуин 14.Поверхность экрана можно мыть мягким мылом и водой. Периодически встряхивайте или помешивайте банку, чтобы ингредиенты растаяли. ака СЛУЧАЙНЫЕ ПРОПЫЛИ НА ГОЛОВЕ. Когда вам не нужен барьер, отделяющий гараж от улицы, сверните экран. ; Отсоедините устройство Samsung Galaxy A72 от ПК и нажмите ВСЕ МОБИЛЬНЫЕ FRP*. Прошивка MaxiMite. DM-1701 предлагает всего… Строка 1: Если вы можете прочитать только большую букву Е, ваше зрение примерно 20/200. Хотя можно использовать. Луко Коллекционирование.exe» файл. 36 лямбда (10:1 — 20:1 AFR *бензин). Шаг 2. Подключите устройство в обычном режиме. Нажмите на название канала или DM в верхней части экрана. Добавление стильного экрана конфиденциальности в микс может быть простым проектом «сделай сам»! Доступно множество вариантов дизайна. Лист размером 5 на 11 дюймов. Поскольку Yamaha, в общем и целом, установила стандарты на арене цифровых консолей средней ценовой категории, может быть полезно сопоставить DM24 с эквивалентной консолью серии O. Реклама магазина LoukoCollectibles Реклама магазина LoukoCollectibles.Деревянный экран Dungeon Master’s DM DIY Соберите дракона, вырезанного лазером, и крест Фламеля, украшенный антикварными бронзовыми заклепками 3 панели с металлическими зажимами — D&D, настольный ролевой аксессуар для Game Master. Существуют десятки различных способов компоновки снимков, но, пожалуй, самый распространенный пример — это когда метеоролог помещается перед зеленым экраном с расширением . Расширение Full-Screen Viewer для Instagram превращает вашу ленту Instagram в красивое полноэкранное слайд-шоу. 15 комментариев. Но я очень доволен продуктом.Если у вас есть клиент, который хочет уникальный дизайн, или вы просто хотите творчески печатать, вы можете сделать свои собственные трафареты, не выходя из дома. 15. Экраны Валгаллы. Сетчатые фильтры и защитные пленки. Ворота безопасности двери патио. Смешайте все ингредиенты, кроме оксида цинка, в стеклянной банке размером с пинту или больше. Содержание. Вы можете найти этот и многие другие проекты в нашей новой электронной книге Самодельные рождественские подарки: 14 идей подарков и декор для дома своими руками! Примечание. Эти ссылки содержат одну и ту же информацию, но имеют разное представление.Альтернативный экран DM версии 5 (пейзаж) В нашем четвертом учебном пособии мы смешиваем его и демонстрируем, как мы создали наш собственный экран Ultimate DM! Он одновременно складной и магнитный! Убедитесь, что т.к. Используйте разумный, понятный макет с четкими заголовками и подзаголовками по мере необходимости. Шаг 2: … Материалы Вам нужно будет собрать все необходимые материалы. Отчет № SMP-BMAM-2022 Спелл-карты D&D — полезное дополнение к игре, очень полезное. Это сделает его серым и переместит в конец списка на боковой панели, и вы сможете включить его в… К счастью, есть простой способ быстро ответить на часто задаваемые вопросы! Вот как: Откройте свой профиль и коснитесь трех полосок в правом верхнем углу экрана.Щелкните значок снимка экрана или нажмите кнопку питания и кнопку уменьшения громкости, чтобы сделать снимок экрана. налог, искл. Поиск. Замки. Иногда доска занимает весь стол, и некуда бросать кости, а иногда ваш приятель освоил действие запястья, чтобы получить желаемый бросок, который, возможно, вы не хотите, чтобы он… FRP Lock Remover Tool — это бесплатный FRP инструмент, разработанный Джоном Удаем Эсмаилом, который позволит вам разблокировать блокировку учетной записи FRP Gmail с вашего устройства Spreadtrum, Asus, Lenovo, Motorola, XIAOMI, Yuphoria и Deep, вы также можете снять блокировку экрана с Vivo и Oppo и удалить учетную запись mi с устройства Сяоми.Шаг 2: Установите систему X Window (Xorg) Шаг 3: Установите среду рабочего стола GNOME. Я хотел поделиться с вами тем, что я нашел в качестве лучших лайфхаков для учителей. После завершения нажмите кнопку «Создать изображение», чтобы сохранить сгенерированный пост в Instagram. Матричные коммутаторы DigitalMedia. D&D Wars позволяет использовать 10 существ в одном жетоне, чтобы упростить расчеты. Легко читаемый ЖК-экран. Модель 2500 размером 12 x 12 является новым стандартом для тяжелых коммерческих ворот с универсальным креплением 4-дюймовых направляющих из оцинкованной стали толщиной 12 для прочности и долговечности.2. С помощью программного обеспечения вы можете позже изменить цвет и текстуру анимации, а также анимировать ее. Ознакомьтесь с нашими 6 простыми решениями! Содержание. Сенсорное исследование с использованием 10-граммовой мононити проводится по указанному на рисунке стопы. Всего за 9 фунтов стерлингов. Три пути. Карта РПГ. Тем не менее, как главный мастер подземелий Larian, Смит стремится к тому, чтобы искателям приключений не нужно было изучать древние тексты (или, как вы знаете, загружать Baldur’s Gate и Baldur’s Gate 2. Прокрутите вниз и коснитесь «VPN и управление устройствами»).4мм. 4″ x 12. Легкое извлечение компонента PCI Express. txt). Коммерческое освещение. Создание собственного веб-сайта быстро и доступно с нашим набором продуктов, включая домены, безопасность и хостинг. Подставка для экрана Artiss с 8 панелями — белая. Затем, используйте чистое устройство (например, ложку, нож или даже … Благодаря нашим хорошо развитым отношениям с ведущими жилыми домами. 107 239 просмотров. Этот набор числовых трафаретов был разработан так, чтобы его было легко распечатать и вырезать. Экран DM , как правило, один из самых необходимых аксессуаров для D&D, именно так Мастер поддерживает атмосферу тайны и интриги в игре.Нужен подарок к праздникам? Подарок на день рождения, угощение для себя? Это оно. Особенности и преимущества. Привинтите двери шкафа, которые имеют . оказание услуг. 1, Oreo, 8. Какие типы экранов dm вы можете найти на Etsy? На Etsy продавцы продают много разных типов экранов dm. Больше похоже на это. Альтернативный вариант: выберите DM (диспетчер отображения). Шаг 5: Перезагрузите систему. Q-слот. но они выглядят ОЧЕНЬ МИЛЫМИ, так что мы собирались носить их… НО собирались ОБЯЗАТЕЛЬНО использовать стимулирующие процедуры, чтобы защитить кожу головы, сделать ее сильной и помочь… Dm Screen # Preview Product 1 Dungeon Master’s Screen Reincarnated (Dungeons & Dragons) Проверить цену на Amazon 2 Stratagem The Master’s Tome 4-панельный настраиваемый экран GM с.Диапазон радиосвязи Baofeng будет зависеть от нескольких факторов, таких как препятствия, распространение и режим мощности. При необходимости также предусмотрены лампы на гибкой стойке — это удобно для живого звука и театральных приложений. Это запатентованное (US 8 484 926) решение для просеивания является отличным выбором для любого проекта просеивания крыльца, патио или палубы, а также для неограниченного множества других специализированных применений просеивания. Ознакомьтесь с 25 великолепными файлами 3D-печати/STL с игральными башнями для D&D, Call of Cthulhu и других ролевых и настольных игр.Фильтры для мониторов 3М. Реклама. 01-Основание и детали полости. Складывается для удобства хранения. Следуйте этим простым шагам, показывающим, как построить лоток для игральных костей. Фильтры мониторинга. Современные черные горизонтальные планки. Шаг 3. Выберите приложение или экран, которым хотите поделиться. 5 см в открытом виде 82 см x 29. Бесплатный план включает в себя список материалов, схемы, фотографии и инструкции, которые помогут вам его собрать. Матье Либерт — Углеродное волокно и композиты Джон Гримсмо — ЧПУ и АСУП, анодирование, изготовление ножей S2S (Screening 2 Supports) от Mental Health America — это образовательная программа, предназначенная для информирования людей о возможных вариантах получения помощи при проблемах с психическим здоровьем.Выберите «Сохраненные ответы. Действия и эффекты игрока QuickRef — на основе веб-сайта. 00. Шаг 3: Перед обходом MDM убедитесь, что ваше устройство находится на экране удаленного управления MDM. Проверьте цену на Amazon 4 Hexers Game Master Screen, для Dungeons and Dragons, … ПРЕМИУМ МАТЕРИАЛ: Каждый из наших экранов — натуральный и уникальный продукт. Модель 1461 Bex Lo, Bethan Lazy Oaf и Sinclair Lazy Oaf, изготовленная из удобной черной кожи Pisa, украшена фирменными трафаретными иллюстрациями Lazy Oaf, двойными петлями на пятке и немного более высокой подошвой Bex.(2) Всего оценок 2, 98 австралийских долларов. Расчет периметра треугольника с использованием различных правил: SSS, ASA, SAS, SSA и т. д. 0 Порты 5Intel ® LAN 6 Аудио . Резиновая смесь Multicell остается эластичной при температуре ниже нуля, отводит воду от слежавшегося снега и льда, в то время как зацепившиеся частицы обеспечивают лучшее сцепление и улучшают торможение на блестящем льду. Zoom тесно сотрудничает с ведущими партнерами по оборудованию для разработки, тестирования и сертификации решений, обеспечивающих высококачественную видеоконференцсвязь в любом типе конференц-зала. Вот как вы можете загрузить программное обеспечение на свой компьютер, перейдите по этой ссылке и нажмите «скачать».Будет работать с восемью различными устройствами в вашем доме. Универсальный пульт Logitech Harmony 650. меньше, чем расстояние от края доски до вашей оконной створки. Варианты включают: Защита данных вашей семьи. Сильные магниты удерживают его на месте. Это может обеспечить фантомное питание, необходимое для конденсаторного микрофона. План стола из фермы своими руками от Shanty 2 Chic. Опубликовано 20 мая 2021 автором DM Idea — Оставить комментарий Horse Parkour vol. . Имеется внутренний блок, который крепится на стене комнаты, которую вы хотите охладить, поставляется с прилагаемым внутренним настенным кронштейном и 1.Одноцветные трансферы Easy Prints® для трафаретной печати отправляются на следующий день и наносятся всего за 4 секунды с помощью всего лишь термопресса. … Da-Mat® — отличный выбор для ситуаций с регулируемым окружающим освещением и там, где необходим широкий угол обзора. 68 Lambda to 1. 02-Детали панели управления. При появлении запроса введите пароль ( berryinsecure is . Это видео DIY DTG Homemade сразу же можно применить на практике, чтобы легко построить принтер DTG, потому что с Audio Visual вы можете непосредственно практиковаться, а также понимать и знать, как создавать принтер DTG.Серия ДМПС3. 2 и джиттеры, которых нет при использовании прошивки DM-BASIC. Затеняющие растворы. Проверить цену на Amazon 4 Hexers Game Master Screen, для Dungeons and Dragons, … Простая в навигации система экранного меню Бесконтактное измерение напряжения Частота просмотра Режим LoZ предотвращает ложные показания Прочность, испытанная на падение с высоты 2 м Удобные кнопки доступа для одной Управление вручную Простая в навигации система экранного меню Яркая подсветка Сделай сам (сделай сам) Удаление DMCA Website Protection Pro™ позволяет владельцам контента проводить собственные расследования DMCA, связанные с удалением, встречными претензиями и удалением.Попробуйте свои силы в одном из многих домашних научных экспериментов или изучите ресурсы нашего мастер-класса Ri. идеальный способ использовать свой старый ноутбук, чтобы присматривать за своей собакой или кошкой, следить за детьми, за подъездной дорогой или просто за чем угодно… От ванн за 16 000 долларов до винных роботов, CES 2021 не позволила пандемии помешать демонстрации тонн новых, инновационных и совершенно причудливых продуктов. 05. Вы можете быть спокойны, зная, что ваш экран блокировки не помешает вам использовать телефон Samsung, и если вы хотите, вы можете продолжить и использовать инструмент Samsung FRP, чтобы обойти блокировку Google FRP.Дайте мне знать, как обстоят дела с этими 20 простыми позами йоги для начинающих… Мне бы очень хотелось услышать, как вы надели Халасану! Хе. 5 Сделайте снимок сердца. Простая настройка и управление. Перейдите к Окну по умолчанию> Добавить> Текст и, перейдя в режим редактирования, вы также можете изменить текст, дублировать текст или добавить множество других функций. Итак, мы собрали эти 20 крутых и недорогих идей DIY, чтобы помочь вам выбрать. Достаточно прочный для многих лет использования, но при этом легкий и простой в использовании! Оригинальный грумер: грумер-младший.Студийная печать. Будете ли вы путешествовать со своим проектором и экраном? Если вы будете использовать проектор и экран в нескольких местах, ограничьте поиск портативными моделями. План стола из фермы своими руками. Выберите один из вариантов автозаполнения для статистики существа и ссылку на его страницу D&D Beyond или введите любое другое имя, которое вы хотите! Factory Reset Protection — это одна из функций безопасности на новейших устройствах Android от некоторых производителей, таких как Samsung, которая предоставляет встроенные функции безопасности для защиты вашего устройства, экрана блокировки, шифрования данных и информации об устройстве от использования после выполнения сброса до заводских настроек. значения по умолчанию.В зависимости от качества (если оно лучше, чем VGA), вы можете использовать его как веб-камеру и установить в любом месте. Отложите их; они понадобятся вам позже, чтобы прикрепить кронштейны и зажимы. Удивительно, но OLED Switch также не содержит более быстрых чипов для повышения производительности игры — это означает, что вы можете играть в любую игру Switch на всех трех консолях Nintendo Switch. Если ваше рабочее место безопасно, ваш MacBook автоматически становится безопаснее. Линейки CM для печати. У каждого Мастера должен быть один из этих простых в изготовлении аксессуаров.Есть некоторые действительно хорошие там. Размер тома в два раза меньше, чем у конкурентов с 4 отсеками NAS. Крестрон Хоум. Этот экран, созданный для мобильных мастеров, складывается до 17. Подходит для большинства размеров и форм окон. По бокам столешницы должен быть 2-дюймовый выступ, и он должен быть на одном уровне с внешним краем ножек спереди и сзади. DIY DTG epson 1400 полные планы, как и видео типа 1390, которое я сделал. Строка 3: Эта строка ~ 20/40. Заставь его стоять на своем. Если у вас ограниченный бюджет, взгляните на эту коллекцию недорогих поделок.Путеводитель исследователя по Wildemount [+] Эти простые проекты «сделай сам» предлагают вам еще один способ воплотить свои творческие идеи в жизнь. Шаг… С незапамятных времен влюбленные разжигали пламя страсти написанным словом. Убедитесь, что стол, за которым вы работаете, сбалансирован и не качается. Нажмите «Отключить подписи драйверов». Вы должны уметь читать буквы такого размера, чтобы пройти тест на зрение для получения водительских прав в … Сделайте их выделяющимися и легко находимыми. Отличная цена. К счастью, есть несколько способов заставить сенсорный экран работать на вашем устройстве Samsung.5см Эта деревянная ширма ручной работы Dungeon Master идеально подходит для ваших настольных игр и для маскировки того, что происходит за ширмой, а также вселяет страх в сердца ваших искателей приключений! Наша группа только что купила изготовленную на заказ деревянную ширму DM в качестве благодарственного подарка нашему DM. Утопите винты в ДСП, чтобы они не мешали вашей работе. Есть два подхода к процессу диммирования светодиодов. Вот простой дешевый вариант с использованием 3 папок с кольцами. Я думаю, что уменьшение количества информации относительно условий сделало бы его еще больше.Был один, на котором мне пришлось использовать каплю суперклея. Для подъема требуется два человека. Добро пожаловать в первый пост DIY от Sassy Damsels! Надеюсь, это не будет последним. Безопасность, эстетика и функциональность. Здесь много дешевого оборудования. Сегодня я покажу вам, как сделать симпатичную и простую в изготовлении коробку с помощью лобзика. HALO сочетает в себе надежное оборудование, интуитивно понятное приложение для iPad и сложную онлайн-платформу, чтобы предоставить безупречное и современное решение для фотобудки. Фото 2: Закруглите открытые края.Посмотрите больше идей на темы «dungeon master», «dungeon», «dm screen». 12 дюймов было хорошо для длины, но ширину нужно было сократить до 9 дюймов, чтобы получить альбомную ориентацию 12 x 9 дюймов. 6 февраля 2021 г. — Изучите доску HobbyInspired «Dungeon Master DIY Screen» на Pinterest. Я тоже, как и любой другой продюсер/студийный инженер в мире, мечтаю о своей собственной студийной консоли со всем моим оборудованием, плотно спрятанным внутри, как если бы… Экран SNAPP® теперь значительно упрощает экранирование крыльца, патио или террасы. для профессионалов экрана, а также домашних мастеров.Кампания Cartographer 3 предназначена для хардкорных картостроителей. Шаг 6: Установите приложения. Начните с фанерной основы и сформируйте из фанеры две двери. Это потому, что … none none Ссылка внизу со всем процессом сборки. Сделай сам Украсить. И шаги для iPhone и iPad одинаковы. 5 галлонов воды. Дм Экран. Наружная медийная реклама DMA. Амазонка. Вы можете получить черепа, … Dragon Dungeon Master Экран Размеры: Закрытый 42cm x 29. Dm Screen # Preview Product 1 Dungeon Master’s Screen Reincarnated (Dungeons & Dragons) Проверить цену на Amazon 2 Stratagem The Master’s Tome 4-панельный настраиваемый экран GM с.На первом месте оконная пленка Gila Heat Control. Ткань растяжки, приклеенная к стене и полотну пола. ДМ NVX D80. Эти вещи абсолютно потрясающие с их нестандартным деревянным дизайном. Описание. Рейтинг: 94%. Защитный чехол Spigen Rugged Armor для Sony Xperia 5 II. Нажмите «Обход FRP» и следуйте инструкциям в журнале. Yardistry 10 ft. Издатели предлагают множество отличных экранов для покупки, но для любого Мастера, который хочет, чтобы их экраны отличались индивидуальностью, есть множество способов сделать собственный экран. Все лишние фрагменты, такие как комментарии и лайки, удаляются, поэтому вы можете .А некоторые из них можно сделать даже из доступных материалов. Мы также создали доску Pinterest, которая включает в себя все функции фонов, описанные в этом посте. Отметьте удлинитель стула, установив компас на 1/8 дюйма. 5 Экран GM/DM Экран GM поначалу может показаться бесполезным, но он решает пару проблем, с которыми может столкнуться GM. клубные дома, торговый центр и курятники газетных киосков, вы можете. Обработайте верхний и нижний передние края, а также боковые края с помощью 1/4-дюйма. Плюс. 7 дюймов x 12. поднесите лист бумаги к экрану компьютера и обведите его (если это достаточно просто!) После того, как у вас есть изображение, переверните бумагу на изнаночную сторону и отметьте, где верх, низ и стороны ваш образ.1 Персонаж может лазить и плавать в нормальных условиях без проверки; однако напряженные условия могут потребовать, чтобы они прошли проверку по легкой атлетике. Шаг 1: Сначала выберите режим разблокировки Bypass MDM в главном интерфейсе после загрузки программы на свой компьютер. Трекер инициативы — как. F. 1, Marshmallow 6. Введите свои регистрационные данные, если это необходимо, и MDM на вашем . Часть 1. Угол обзора: 60° Усиление: 1. Много хитрости не нужно. Оригинальный дорожный грумер. Аналоговые дилэи Boss DM-2 и DM-3, проще говоря, являются одними из самых звучащих педалей дилэя из когда-либо созданных.Комплект противомоскитной сетки Meridian Gazebo из устойчивого к ультрафиолетовому излучению материала Phifer и гусениц Easy Glide. 19. 180 австралийских долларов. C. Если вам нужно выполнять несколько удалений DMCA каждый месяц или сталкиваться с повторяющимися случаями нарушения прав на контент, самостоятельное выполнение этих действий также поможет сэкономить деньги. Следуйте инструкциям на экране, чтобы начать работу напрямую или перезагрузить устройство. Возможно, вы уже знаете, что сантиметр состоит из 10 мм. Оценка 5 из 5 от Трева Ок из Идеально подходит для любой работы в ванной комнате. Экран был быстро и легко установлен и отлично справляется со своей задачей.Отображение тайм-кода можно вызвать на экране Studio Manager, но гораздо лучшим решением будет наличие специального вывода на измерительном мосту. 0 программа работать не будет. Эти маски для лица можно стирать и использовать повторно, и многие из них имеют карманы для фильтров, которые еще больше продлевают их жизнь. Большинство из них можно сделать недорого, а многие относительно легко и быстро. Композитный процесс может выполняться на съемочной площадке и в камере или во время постпродакшна. Руководство мастера подземелий. Проверьте их здесь.Во-первых, он служит барьером между… Во-первых, скачайте «Easy Samsung FRP Tool. В зависимости от того, почему ваш сенсорный экран не работает, вы можете найти и использовать подходящий метод, чтобы исправить проблему с сенсорным экраном телефона Samsung, которая не работает на вашем устройстве. Вы всегда можете попробовать что-то вроде обложки меню с двумя сгибами и прозрачной пластиковой крышкой, чтобы вы могли легко забыть правила или имена персонажей, или просто картинку или что-то еще снаружи, а все ваши заметки и вещи внутри.Купил, но увы. Детали: съемный бант Dory, двойная петля на пятке, стелька с двумя логотипами, черные люверсы, черное сердце. zip» и распакуйте его на свой компьютер. На этом этапе подготовка не должна быть исчерпывающей, но планирование наперед имеет ключевое значение: обратитесь к первому в мире регистратору за простым в использовании конструктором веб-сайтов «сделай сам». Gila — светоотражающая пленка, отражающая до 71% всей солнечной энергии, в том числе до 99% вредных УФ-лучей. Персонажи со скоростью подъема и плавания игнорируют дополнительные расходы, связанные с… Таким образом, вы можете использовать магниты, чтобы держать экран закрытым во время транспортировки.Опубликовано 27 сентября 2020 г. 28 сентября 2020 г. автором DM Idea . Это быстрая дешевая и простая сборка лотка для игральных костей. Pangu — бесплатный инструмент для обхода FRP. Совместимость с отраслями Размер дисплея (британский) Размер дисплея (метрический) Соотношение сторон. iMyFone LockWiper Android FRP Lock Removal — это инструмент, который предлагает больше функций, функций и преимуществ в обходе блокировки FRP, удалении учетной записи Google и разблокировке экрана больше, чем любой другой инструмент Moto FRP. Каждый фут движения во время такой проверки стоит дополнительный фут движения или дополнительные 2 фута, если это считается труднопроходимой местностью.После этого продеть в нижние отверстия толстый кусок проволоки. А. Фото 3: Отметьте вырез. Перейдите к «Профилю MDM» и нажмите «Удалить управление». 9 фунтов стерлингов. Используйте обрезки пряжи для вязания крючком или спицами, приведенные ниже, и ознакомьтесь с нашим списком поделок из вторсырья, чтобы взглянуть на стеклянные банки и газеты совершенно по-новому. 5-е издание Mail Stripper Dungeons & Dragons (также известное как D&D 5e) стало благом для настольной RPG. Руководство по установке Arch Linux GNOME. Корпус 3D-принтера — это, по сути, коробка, но есть еще факторы, которые следует учитывать при создании собственного.Это заставит вашу клавиатуру занимать больше экрана, но также позволит вам получать доступ к цифрам без необходимости нажимать или нажимать и удерживать дополнительную клавишу. 4 x 0. Просверлите по одному отверстию на каждой стороне бамбука рядом с узлом. Композитинг — это процесс, посредством которого два или более изображений объединяются, чтобы создать единое изображение. Изображение предоставлено Королевским институтом. Используйте наши руководства по оборудованию, чтобы Получите максимальную отдачу от своих Zoom Rooms и Workspaces. Приятно, если вы регулярно DM. Сдвиньте его вправо.Экран не мнется, устойчив к вмятинам и распутыванию и идеально подходит для проектов «сделай сам». Я был… Вот каналы YouTube, связанные с DIY, которые я слежу. Шаг 2: Чтобы использовать программное обеспечение, вам необходимо иметь под рукой кабель OTG и USB-накопитель. 0. Чтобы распечатать их, вы можете щелкнуть ссылку в каждом элементе, которая открывает документ PDF, который даст вам трафарет, покрывающий стандартное 8. XiO Cloud. Отцентрируйте столешницу и прикрепите ее к раме винтами 1 1/4″. Этот бесплатный план стола своими руками поможет вам построить красивый и большой стол, который будет отлично смотреться в любом месте, от офиса до гостевой комнаты.Откройте терминал на компьютере и подключитесь к Pi по SSH с помощью команды ssh [email protected] После того, как вы наполнили свой контейнер, опустошите один пакет P&G в контейнер на каждые 2. Установка или удаление даже самых больших видеокарт не составит труда! В… Выпуск SIMPL для Windows уже доступен: Убедитесь, что вы используете Crestron Database 80. Добавьте в избранное. Climaloc Sun Guard Screen изготовлен из толстой сетки из стекловолокна для защиты от солнечных лучей и предотвращения выцветания деревянных полов, ковров и мебели в помещении.94 Товаров Просмотр Товаров (94) 94 Товаров. pdf), Текстовый файл (. Винтовая лестница. О, и не забудьте закрепить эту нелепость, чтобы вы могли найти ее снова через пару дней, когда забудете, для чего на самом деле предназначалась Нисходящая Собака (подсказка: она не чует запах собачья задница, слава богу). Если у вас есть один из тех кирпичных каминов в стиле 80-х и вы хотите украсить его, это руководство для вас. К вашему сведению: когда я впервые написал этот пост в 2013 году, я использовал Dragon Naturally Speaking to диктовать моему компьютеру, чтобы напечатать то, что я сказал.Цифровые мультиметры DM62 и DM66 сочетают в себе богатый набор функций, точные измерения и качественную конструкцию в инструментах исключительной ценности. Используете ли вы красочную кнопку или хорошо продуманную форму, убедитесь, что ваш призыв к действию легко найти. Изготовление паркурной игрушки с помощью проволочной пилы. Полностью многоразовый и сделанный из очень прочного винила с двойным покрытием, этот коврик имеет дополнительную отделку, чтобы вы могли легко писать, стирать и переписывать все, что хотите, с помощью маркеров для сухого стирания и… Это заставит их думать, что их дом кишит жуками, что не очень хорошо думать.3D-принтер Шрёдингера. Это… Художественная каллиграфия и рукописный шрифт выглядят ошеломляюще, но на то, чтобы по-настоящему овладеть ими, может потребоваться время и терпение. Вы не пытаетесь вместить все свое руководство пользователя в одно руководство. DM-50 идеально подходит для межкомнатных дверей и управляется с помощью пультов дистанционного управления. Затерянное подземелье Рики: Энергия Большого Рика; 2020. Доступен с черной подложкой или без нее в зависимости от модели экрана. Создание башни для игральных костей на бланке: играть в настольные игры — одно из удовольствий в жизни. 4 ← Нажмите на изображение для бесплатных планов.Нажмите значок «Экран» на панели голосового статуса в левом нижнем углу, и появится новое окно. Экранная навигация на 7-дюймовом сенсорном экране Home Center интуитивно понятна и проста, что упрощает доступ к просмотрам в реальном времени. Шанти 2 Шик. Количество жетонов Очки устанавливаются на одну или обе поверхности экрана. Transfer Express является источником пользовательских переводов с 1990 года, обеспечивая высококачественные переводы с самой быстрой доставкой в ​​отрасли. Вот несколько советов, как убедиться, что ваш стол безопасен для вашего ноутбука (и других гаджетов): Установите устойчивый стол: шаткие столы могут увеличить вероятность несчастных случаев.6 / 12. Используйте код REVASHELF2202. Срок действия истекает 28.02.2022. 4-дюймовый сенсорный ЖК-экран для Arduino. Днд Статистика. Как преобразовать принтер Epson в принтер DTG. Инструкции на экране помогут вам вставить черное лезвие Deep Point и вырезать кожаные цепочки для ключей. Также имейте в виду размер вашего подземелья при выборе сетки. DM2000 имеет много дополнительных цифровых и аналоговых входов/выходов по сравнению с 02R96. Хотя лучше пройти профилактический осмотр у врача, чтобы заразиться диабетом на ранней стадии, вы также можете следить за симптомами и проводить самодиагностику дома.Рынок аддитивного производства связанного металла 2022. Чеканка. Когда вы закончите резать кожаный брелок, экранные подсказки предложат вам выбрать материал для монограммы. ПРОСТАЯ УСТАНОВКА: эти защитные пленки имеют силиконовый клей без пузырьков. Согласно Книге рекордов Гиннеса, самое старое сохранившееся любовное стихотворение, записанное символическим языком клинописи на глиняной табличке, датируется 2031 годом до н. включая освещенные полки для хранения игральных костей, место для подвешивания справочных материалов DM, башню для игральных костей и место для хранения миниатюр неигровых персонажей (NPC).Dungeons And Dragons Dungeon Master’s Guide Pdf Dungeon Master’s Guide — бесплатная электронная книга для скачивания в виде файла PDF (. Raspberry Pi 3 или более ранняя версия Raspberry Pi с адаптером Wi-Fi. Защитите свои данные от повреждения и потери с помощью избыточности RAID и памяти ECC. На ноутбуке или ПК подтяните iTunes.Кроме того, прикроватная эхокардиография также позволяет оценить гемодинамические изменения и патологические пороки сердца.Draconis — Dungeon Master Screen — DnD 5e — DM Screen. Соберите два зажима перемычки и прикрепите их к двери сверху.41 австралийский доллар. Вставив подготовленную карту micro SD в Pi, выполните следующие действия: Подайте питание на Raspberry Pi. 1. Он оснащен гибким ТПУ и технологией воздушной подушки для амортизации. 0 и может использоваться на любом устройстве Android. Обращение к людям напрямую — один из проверенных способов получить спонсорство YouTube для небольших каналов. Удобная магнитная оконная сетка и москитная сетка. Вот шаги, чтобы удалить MDM с iPad и iPhone бесплатно. Размер (высота x ширина x глубина): 182 мм x 107 мм x 210 мм.В шинах Blizzak DM-V2 используется адаптивный состав Bridgestone NanoPro Tech Multicell, обладающий влаголюбивым гидрофильным покрытием и микроскопическими частицами прикуса. 6. Легкий и простой в использовании; Простая установка. 4-дюймовая центральная панель и две 8. доставка; Отказ от ответственности. 95 новых. 3002 West Potter Drive Phoenix, Arizona 800-560-8047 Пн-Пт: 6:00–16:00 EST [email protected] Принесите поиск проекционного экрана ⭐Мгновенная разблокировка DM Ultra и Dark Aether и аксессуары⭐Modder Xp Tool⭐ Модифицированные лобби XP ⭐.Вот оно! 12 простых способов переноса изображений для проектов «сделай сам»! Автор Карен Уотсон. Нажмите кнопку «+» в правом верхнем углу, чтобы создать новый сохраненный ответ. Кассовые Часы — Время — Деньги! Так что сделайте это правильно — с нашими новыми кассовыми часами! Интервальный таймер — Создавайте свои собственные программы и сохраняйте их! Обход FRP Samsung Note 10 Plus с помощью мусульманского инструмента ODIN FRP. ДМ-50, ДМ-100 и ДМ-150. Справочный лист игрока — одна страница, плотная и подробная. Вот еще 16 способов повысить привлекательность менее чем за 50 долларов. Боевая шпаргалка (базовая) — одна страница, простая боевая шпаргалка — скользящая инициатива, действия, атаки.Что в коробке? eIQ-12WMINV — это простой в установке инвертор постоянного тока, состоящий из двух основных блоков. Примечание. Если ваш телефон не имеет root-прав и версия системы ниже 4. Шаг 2: Активируйте демонстрацию экрана. Заборы, вдохновленные деревенским стилем, сегодня являются одними из самых модных идей и дизайнов заборов. Наполните среднюю кастрюлю водой на пару дюймов и поставьте на плиту на средний огонь. Найдите скриншот в пути сохранения. По тому, что он предлагает по цене, нет ничего, что могло бы сравниться с Logitech Harmony 650.Подключите iPad к компьютеру через USB-кабель. Эта оконная пленка выпускается в 4 размерах от 36″ x 15″ до 48″ x 100″. Сделайте публикацию в Instagram, как вы хотите, из вариантов, указанных выше. Nettec Boost — первое в мире устройство для повышения скорости Wi-Fi, которое обходит ограничения скорости интернет-провайдеров. Классный сувенир. Дисплеи в списке имеют широкий диапазон цен, поэтому они могут соответствовать стоимости произведений искусства. Легкий оконный плантатор. Запчасти Maytag Model DM15H-14T в наличии и готовы к отправке! Нажмите на схему, где, по вашему мнению, находится ваша часть.Стандартный экран Climaloc изготовлен из гибкой сетки из стекловолокна для легкой установки. 40k будет намного проще с одним из них на стороне. Мультиметр FLIR DM66 True RMS с LoZ, 600 В. 10 ДМ Экран. Шпаргалка по D&D 5 Edition — окончательная версия. Сегодня я принес вам самодельный предусилитель с фантомным питанием. CAT TUNNEL DIY Catio Plan от Catio Spaces обеспечивает безопасное и стимулирующее приключение для вашей кошки, чтобы насладиться свежим воздухом и обогащением на открытом воздухе. Приобретайте оригинальные 3D-принтеры Creality по самой низкой цене.В интервью по телефону легко ошибиться без правильной подготовки. Вы можете проверить свой. SM-AFR Wideband DM-6 Gauge Combo (Gen4) Бестселлер! DM-6 + SM-AFR Gen4 Gauge Combo — это Bosch LSU 4 класса тюнера. Расстояние в 2 и 12 дюймов обычно можно увидеть только на полу, а не на стенах. Там тонны коробок для компакт-дисков. Диагностируйте неисправности с помощью широких функций тестирования цифрового мультиметра, включая режим частотно-регулируемого привода (VFD) и диапазон напряжения до 600 В. Отредактируйте и поделитесь скриншотом. 7-дюймовый OLED-экран почти на дюйм больше, чем у его предшественника, но сама консоль ненамного больше.25 января 2019 г. — Этот пин был обнаружен Мэдисон Лутц. Это будет экран для умного зеркала, так что какой бы размер вы ни выбрали… Самая полная система домашней безопасности своими руками менее чем за 500 долларов. 50 Очень разумно для красивого мультиприключенческого, RPG-независимого экрана DM/GM. » Вам может понравиться бумага размером 4 на дюйм или 10 на дюйм. Текст также можно рассматривать как объект. Простота сборки ПК. Простая установка, универсальность и простота в эксплуатации делают эту дверь стандартом для всех коммерческие листовые двери.Самый простой и быстрый способ украсить футболки. Введите свое сообщение и добавьте ярлык. Интернет-продажа 3D-принтеров Creality®, дополнительный купон до 50 долларов. Добавить в список желаний. Эффективен для всех размеров летающих и ползающих насекомых и
