Структурное остекление

Предлагаемая система структурного остекления предназначена для изготовления светопрозрачных фасадов без видимого крепления стеклопакетов. Фиксация заполнения происходит с торца заполнения. В пространство между стеклопакетами устанавливаются термоизолирующие материалы, снаружи шов заделывается силиконовым герметиком или уплотнителем. Основой для данной системы является стоечно-ригельная фасадная система ALT F50.

Внутренняя видимая ширина

50 мм

Внешняя видимая ширина

20 мм

Толщина заполнения

от 6 до 56 мм

Способ крепления стекла

С помощью скрытого прижимного элемента

Типы открывающихся элементов

Интегрированные в фасад окна с верхнеподвесным или параллельно-отставным открыванием


Варианты структурных фасадов с одно- и двухкамерным стеклопакетом.
Конструкция стеклопакета системы ALT F50 SG.
Конструкция стеклопакета системы ALT F50 SG.

Чтобы соответствовать современным требованиям энергосбережения, в системе ALT F50 SG введено новое решение по использованию двухкамерных стеклопакетов.

Для изготовления фасадов со структурным остеклением необходимо использовать специальные стеклопакеты, в состав которых включены U-образный профиль с приклеенной двусторонней клейкой лентой AYPC.F50.1702 и вторичный структурный силиконовый герметик (например, Dow Corning 3362 и 3793, Sika IG-16 и IG-25). Клейкая поверхность профиля AYPC.F50.1702 позволяет быстро и без видимых затруднений устанавливать его по всему периметру внутреннего стекла, затем пространство между стеклами в торце стеклопакета заливается вторичным герметиком. В системе ALT F50 SG предусматривается использование широкого спектра стекол: внутреннего толщиной 6, 8, 12 и 14 мм, наружного - 6-12 мм, что в итоге дает возможность создавать фасад со стеклопакетами большой площади.

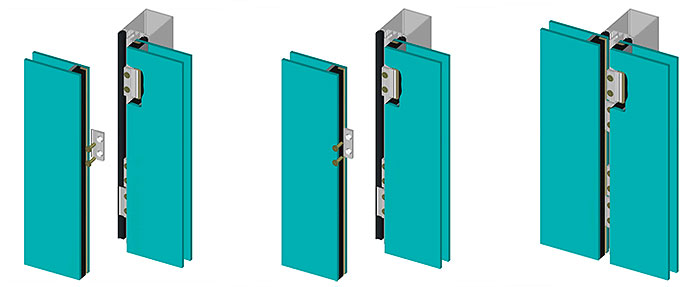

Процесс установки стеклопакета
Процесс установки стеклопакета

Процесс установки стеклопакета Процесс установки стеклопакета После установки стоечно-ригельного каркаса начинается остекление фасада. Перед монтажом стеклопакетов по всему периметру в паз U-образного профиля устанавливаются прижимные элементы. После этого происходит установка заполнения на опорные подкладки, и фиксация торцевых прижимов в центральном пазу стойки и ригеля при помощи шурупов Ø 5,5 DIN 7982 с потайной головкой. По результатам проведенных испытаний, максимальная несущая способность на вырыв точечного узла крепления, состоящего из прижимного элемента и двух винтов, составляет более 1000 Н. По всему периметру стеклопакета насчитывается более одного десятка таких узлов, это позволяет надежно зафиксировать заполнение в конструкции и исключить его непроизвольное выпадение.

На последующих этапах в зону фальца стеклопакета устанавливаются термоизолирующие материалы и производится декоративная заделка шва. Всем знакомые прижимные планки и крышки из классической стоечно-ригельной системы заменяются на декоративный шовный уплотнитель (FRK47 и FRK48), либо на шовный силиконовый герметик (например, Dow Corning 797 или Sikasil WS-304), устойчивый к различным погодным факторам.

Для реализации «условно холодных» зон в системе предусмотрена комбинация алюминиевых и ПВХ-профилей. Алюминиевый профиль служит направляющей для прижимного элемента, ПВХ-профиль предназначен для уменьшения теплопотерь, выравнивания зазора между стеклом и алюминиевой рамкой, и, при необходимости, установки за стеклом панели из листового материала. К собранной при помощи угловых закладных элементов алюминиевой раме присоединяется ПВХ-профиль.

Сборка и состав структурного блока с одинарным остеклением
Сборка и состав структурного блока с одинарным остеклением

Данная рамная конструкция приклеивается к стеклу при помощи силиконового герметика (например, Dow Corning 995 и 895 или Sikasil IG-18 и IG-20). Полученный остекленный блок, как и стеклопакет, фиксируется в витраже при помощи прижимных элементов.

При необходимости в качестве заполнения в непрозрачных зонах можно использовать листы из композитных материалов, алюминия или нержавейки. В данном случае листы приклеиваются при помощи двусторонней клейкой ленты 3M G23F и B23F.


Использование листового материала в структурном остеклении
Использование листового материала в структурном остеклении

Для обеспечения безопасности в системе ALT F50 SG предусмотрены страховочные элементы AYPC.F50.1946 и AYPC.F50.1948, обеспечивающие механическую поддержку наружного стекла и исключающие выпадение заполнения при землетрясениях, ураганах и других форс-мажорных случаях и катаклизмах.


Установка страховочных элементов
Установка страховочных элементов

Для изготовления эркерных фасадов, различных угловых переходов в системе ALT F50 SG введены угловые прижимные элементы, с помощью которых структурная конструкция может быть повернута на одной стойке на любой угол от -90º до +90º.


Применение угловых прижимов в эркерных фасадах
Применение угловых прижимов в эркерных фасадах

В качестве открывающихся элементов в структурных фасадах предлагается конструкция интегрированного окна ALT F50, зарекомендовавшая себя с лучшей стороны в классической стоечно-ригельной системе.

Внешний вид данного окна в закрытом виде практически не отличается от глухих частей витража, благодаря чему снаружи создается однородный «стеклянный» облик всего структурного фасада, избавленного от прижимов и декоративных крышек.

Таким образом, на рынке имеется система структурного остекления, обладающая существенными конкурентными преимуществами:

  1. Изготовление конструкции различной конфигурации и степени сложности (прямые, угловые, эркерные, наклонные).
  2. Широкий диапазон заполнений – стеклопакеты однокамерные и двухкамерные от 26 до 62 мм со стеклами 6-14 мм, либо одинарные стекла или листовые материалы для непрозрачных зон.
  3. Упрощенный вариант изготовления стеклопакетов – предварительная приклейка U-образного профиля к внутреннему стеклу значительно уменьшает время сборки структурных стеклопакетов.
  4. Технологичный и простой монтаж стеклопакетов – предварительная установка прижимов в паз U-образного профиля упрощает установку стеклопакета в каркас фасада.
  5. Установка сверхтяжелых заполнений – шарнирная комбинация подкладок для тяжелых стеклопакетов позволяет устанавливать крупногабаритные заполнения массой 500 кг со стеклами толщиной до 14 мм.
  6. Два варианта заделки швов между стеклопакетами – силиконовый герметик или уплотнители FRK47 и FRK48.
  7. Два варианта фиксации стеклопакета в «скрытой створке» - приклейка на силиконовый герметик или при помощи набора уплотнителей и окантовочного профиля.
  8. Высокие теплотехнические характеристики – при заполнении толщиной 26 мм теплопроводность типового узла интегрированного окна составляет 2,7 W/m2*ºK, структурного остекления – 1,4 W/m2*ºK. Использование решения скрытой створки со стеклопакетом до 62 мм позволяет получить рекордно низкую теплопроводность профильного узла «фасадная стойка – рама и скрытая створка» на уровне Uf=1,150 W/m2*ºK.
  9. Сборка при помощи шарнирных закладных трапециевидных (треугольных) рам и установка в непрозрачные зоны фасада непрямоугольных одинарных заполнений.
  10. Использование двухкамерных стеклопакетов в структурном остеклении, возможность установки заполнений толщиной до 62 мм и др.

Структурное остекление фасада. Эстетика важнее стоимости ?

Остекление фасадов жилых, производственных, административных, офисных зданий – это шаг в эпоху нового типа энергоэффективных сооружений, каждое из которых уникально с точки зрения архитектуры и технологического исполнения.

Структурное остекление фасада

Структурное остекление фасадов – это система безрамного или частично рамного крепления стеклопакетов. Это альтернатива классическому способу устройства светопрозрачных конструкций с использованием металлических стоек и ригелей.

Для надежного крапления стеклянных элементов больше не нужны массивные алюминиевые каркасы. Их заменил атмосферостойкий и прочный герметик нового поколения.

Такой способ безрамного крепления стеклопакетов открывает перед архитекторами и дизайнерами неограниченный простор для самых удивительных форм и размеров, которые можно себе представить.

Структурное остекление фасада

Гостиница, вид снаружи и изнутри

Кроме непосредственно структурного способа фиксации стеклопакетов есть полуструктурный метод, который объединяет в себе лучшие решения классики и современных тенденций.

Структурное остеклениеВитрина из структурного остекления

Структурное остекление – это способ крепления стеклянных элементов без металлических рамок. Их заменяет клей-герметик с уникальными схватывающими и прочностными характеристиками. Он подбирается под цвет стекла, что позволяет получить монолитную поверхность. Различают два способа крепления стеклопакетов:

  • Двухсторонний. Вариант светопрозрачного фасада со структурным остеклением, когда сверху или с боков стеклопакеты закрепляется на крепежную основу, расположенную вертикально или горизонтально, а между собой на герметик. Такой способ подходит для фасадов, где один стеклопакет закрывает высоту этажа. Тогда на уровне межэтажных перекрытий устанавливаются крепёжные элементы, в которые вставляются стеклопакеты. Между собой они склеиваются силиконовым герметиком по всему периметру этажа.
  • Четырёх сторонний – крепежные элементы не применяются. Соединение прозрачных элементов из стекла осуществляется только за счет клея-герметика. При таком варианте  устройства получается монолитная поверхность, без видимых монтажных и стыковочных швов. В таком варианте хорошо смотрятся квадратные стеклянные элементы.

чертеж системы структурного остекленияПрименение обоих способов крепления при структурном остеклении обеспечивает полную герметичность внутренних посещений от попадания воды, снега или сквозного продува.

Безрамная система позволяет гармонично и незаметно встраивать раздвижные и откидные окна для проветривания помещений. Определить визуально их метаположение практически невозможно.

Достоинства

  1. Монолитность конструкции. Стыковочные швы, заполненные клеем-герметиком, обеспечивают работу всей поверхности, как единого целого.
  2. Прочность и долговечность. Структурное остекление, а точнее узлы соединения стёкол выдерживают изменение геометрических размеров фасада от сезонных колебаний температуры от -30 до +40 С. Система практически не разрушается под действием ультрафиолетовых лучей. Фасад устойчив к действию атмосферных осадков. Пакеты из разноразмерного стекла придают систему дополнительную прочность.
  3. Высокие показатели по тепловой и звуковой изоляции внутренних посещений. Достигаются применением закаленного стекла снаружи и триплекса изнутри. Такие системы полностью гасят ударные шумы интенсивностью до 83 Дб.
  4. Повышенная пропускная способность солнечного света. Ширина швов не превышает 2-3 мм, что увеличивает полезную площадь остекления, а следовательно количество поступающего солнечного света.
  5. Герметичность. Без искусственно вентиляции воздухообмен между улицей и внутренними помещениями равен нулю.
  6. Экологичность. У материалов, используемых для структурного остекления фасадов зданий, есть сертификаты соответствия европейским экологическим стандартам.
  7. Легкость в обслуживание. На гладкой поверхности фасад нет зазоров для аккумуляции грязи. Мыть их довольно легко.

Полуструктурное остекление

Недостатки

В функциональном отношении недостатков нет. Структурное остекление нельзя расчитать «на коленке». Надо учитывать множество сопутствующих факторов: интенсивность ветра, кривизна здания, особенности отеплительной и вентиляционной систем. Всё это увеличивает стоимость и срок выполнения работ.

Полуструктурное остекление

Это комбинированный способ установки стеклопакетов. По внешнему виду не отличается от структурного фасадного остекления, вся разница заключается в технологии установки стеклопакетов.

Полуструктурное остекление

Фасад коттеджа с применением структурного остекления

Полуструктурное остекление используется тогда, когда по дизайнерской задумке фасада должен быть монолитным, без видимых границ. А размер стеклопакетов не позволяет применять структурный фасад. Различают два подвида полуструктурного остекления:

  • Применение «ступенчатого» стеклопакета;
  • Применение тонких и малозаметных прижимных планок.

Элементы структурного остекления«Ступенчатый» стеклопакет

Симбиоз из классики и модерна. В зависимости от типа фасада используются либо стойки, либо ригеля. На них закрепляется стеклопакет, снабженный зубом для крепления на полурамку.  Фасад выглядит более монолитно, чем при классическом способе крепления. При этом наличие стоек или ригелей из алюминия в значительной степени увеличивает диапазон применения полуструктурного фасада.

Тонкие прижимные планки

По своей сути не отличается от классического крепления стеклопакетов в металлические рамки. Разница заключается в размере крышек прижимных планок. Они намного уже и не так заметны на поверхности фасада. Такое решение придает фасаду строгость классики и легкость структурной системы.

Оба варианта крепления стеклопакетов полуструктурным методом обладаю схожими достоинствами и недостатками:

Достоинства

  1. Герметичность. Позволяет использовать системы крепления для устройства наклонных фасадов и стеклянных крыш. Вода не попадет во внутренние помещения.
  2. Приятный внешний вид. Если сравнивать со стоечно-ригельной системой крепления, то полуструтурная позволяет получить более лёгкий и менее строгий фасад. При этом сохраняются все технические и прочностные характеристики классического варианта.
  3. Высокий показатель пропуска света. Он достигается за счёт улучшенной прозрачностью стекол.
  4. Для полуструктурного остекления можно использовать обычные оконные стеклопакеты. Нет препятствий для установки открывающихся створок.
  5. Стоимость квадратного метр фасада, устроенного по полуструктурой системе ниже, чем устроенного по структурной схеме. При этом видимых различий практически нет.
  6. Гибкость. Полуструктурное остекление фасада выдерживает значительные сезонные колебания температур.
  7. Огнестойкость.

Элементы структурного остекления

Недостатки

  1. Ограничения по минимальной высоте здания. Данную систему не удастся смонтировать при высоте здания менее 3 метров.
  2. Герметичность. Кроме достоинства она является и недостатком. Естественный воздухообмен отсутствует. Для создания комфортных условий внутри здания необходим монтаж искусственной принудительной вентиляции или установка распашных створок.
  3. Конденсат на внутренней поверхности стекла.

Инновационный метод устройства фасада позволяет получить красивую стеклянную витрину здания.  Когда финансовая составляющая не так важна, а красота на первом месте применяются алюминиевые фасады со структурным остеклением.

Структурное остекление от производителя в subdomains_title_prepositional

Структурное остекление представляет собой технологический процесс, в ходе которого происходит заполнение экранов навесных светопрозрачных фасадных систем подходящими прозрачными элементами. Их плотно подгоняют друг к другу, чтобы визуально нельзя было заметить наличие швов между ними. Между отдельными стеклянными элементами или деталями стеклопакетов создается минимально возможный технологический зазор. При этом даже он заполняется за счет применения специального герметика, который подбирается по цвету в соответствии с общим цветовым решением фасада. Благодаря такому подходу даже на небольшом расстоянии швы как-бы сливаются с общей плоскостью светопрозрачных элементов. Это создает иллюзию «сплошного стекла» вокруг здания или сооружения.

Конструктивные решения

Для структурного остекления могут использоваться каркасные или бескаркасные системы. Так называемые «спайдерные» или «планарные» фасады в действительности являются чисто маркетинговыми наименованиями. Их придумали, чтобы продавать более дорогие и при этом не всегда оптимальные решения. К примеру, «спайдерное» остекление характеризыет лишь тип крепления стеклянных элементов или стеклопакетов с помощью кронштейнов, которые имеют держатели в виде паучьих лап, а также рутеля – специальные болтовые опоры, которые прижимают светопрозрачный элемент к плоскости держателе кронштейна посредством специально просверленных в нем отверстий.

Для спайдерной системы крепления характерна точечность. В ней каждый отдельный кронштейн должен удерживать от 2 до 4 элементов стекла, передавая нагрузку на общую несущую конструкцию. Последняя может представлять собой непосредственно наружную стену дома, а также специальный стоечно-ригельный или вантовый силовой каркас.

Вантовые системы считаются довольно специфическими. Они сложны в проектировании и монтаже, имеют высокую стоимость. Используют их в основном для коммерческих объектов, которые располагают большими пространствами. В случае точечного крепления кронштейнов прямо на стену покрываемого объекта стекла или стеклопакеты соединяются друг с другом практически встык. Микроскопические технологические зазоры остаются лишь с целью компенсации эффекта температурного расширения стекол, а также деформаций несущего каркаса. Это и является воплощением системы структурного остекления.

Стоечно-ригельные навесные фасадные системы считаются универсальными. Их можно использовать для всех типов домов и зданий. Внешнее остекление формируется на основе видимых профилей или прижимных планок. Оно может быть полуструктурным, когда прижимные планки и профиля видны лишь по вертикали или горизонтали. Структурный вариант остекления в навесных фасадных системах со стоечно-ригельным каркасом может использовать спайдерные системы крепления.

системы остекления и особенности конструкций

Фасадное остекление – популярный вариант оформления зданий. Стеклянные панели, закрывающие фасад по всей площади, делают строения элегантными и невесомыми, придают им современный вид.

Выделяется несколько основных видов фасадных систем остекления.

К преимуществам фасадного остекления относят

  • высокую светопропускную способность: в помещения проникает больше солнечного света;
  • отличные теплоизоляционные показатели;
  • долговечность конструкции: современные материалы и технологии обеспечивают долгий срок службы изделий;
  • улучшение микроклимата в помещении за счет создания вентилируемых фасадов из стекла.

В компании «Макромер» в Москве вы можете заказать остекление фасадов практически любого типа. Конструкции изготавливаются на собственном производстве и монтируются в кратчайшие сроки.

Стоечно-ригельная система

Это классическое фасадное остекление, к достоинствам которого относят сравнительно невысокую стоимость, простоту монтажа, а также возможность устанавливать светопрозрачные блоки высотой до трех метров, встраивать окна и двери.

В основе конструкции – каркас из алюминиевых стоек и ригелей. Стеклопакеты крепят при помощи прижимного профиля из алюминия. Для создания герметичного контура используют уплотнители.

За счет применения алюминиевых профильных систем вес конструкции снижается, прочность повышается, долговечность – увеличивается. Также улучшаются теплотехнические и противопожарные характеристики фасада.

С помощью декоративных накладок можно создавать уникальный дизайн остекления.

Модульные фасады

Специально для высотных зданий была разработана технология модульного фасадного остекления. Учет архитектурной специфики многоэтажных сооружений позволяет создавать надежные и долговечные конструкции. В отличие от стоечно-ригельной, в модульной системе остекление состоит из витражей, которые проектируются в целом для всего фасада. Блоки изготавливают в производственном цехе и привозят на объект готовыми. Далее их поднимают на нужный этаж и монтируют на кронштейны. Швы между блоками герметизируют специальными составами на базе этилен-пропиленовых каучуков.

Модульные фасады экономически выгодны в зданиях от десяти до ста этажей.

Структурное остекление

Технология во многом схожа со стоечно-ригельной, но отсутствие видимых прижимных элементов снаружи здания делает остекление более стильным. Сначала устанавливают стойки и ригели, затем в получившиеся ячейки помещают стеклопакеты, скрепляя с каркасом клеем. Для дополнительной изоляции швов используется герметик из силикона, не имеющий цвета или оттенка стеклопакета.

Еще одно отличие структурного остекления от стоечно-ригельного – размеры внутренних и наружных стекол в стеклопакетах отличаются: первое меньше. Структурное остекление фасадов особенно востребовано в оформлении офисных, административных зданий, ТРЦ, отелей, в реконструкции зданий старой постройки.

Плюсы данной технологии включают

  • непроницаемость для влаги и холода;
  • отличную шумоизоляцию;
  • долгий срок службы;
  • высокие эстетические характеристики;
  • простоту в обслуживании.

Полуструктурное фасадное остекление

Полуструктурное остекление с применением специальных систем соединяет достоинства стоечно-ригельного и структурного остекления фасадов.

Здесь, как и в первой технологии, используются прижимные планки. Однако их ширина меньше, за счет чего они выглядят более легкими и изящными. Комплект дополняется декоративными крышками, закрепляемыми на ригелях или стойках.

Методика позволяет создавать сплошное остекление в условиях невозможности использовать стеклопакеты больших размеров. Можно встраивать скрытые створки, которые открываются наружу.

Спайдерное остекление

В данной технологии – свои особенности. Несущие конструкции выполняются из металла в форме балок, арок, куполов.

Светопрозрачные элементы монтируются на каркас специальным крепежом – спайдерами. Название происходит от английского слова «spider» - паук. По форме крепеж напоминает это насекомое. К основанию спайдеры крепятся с применением болтов и анкеров, в некоторых случаях требуется сварка.

Технология позволяет создавать:

  • легкие светопрозрачные конструкции большой площади;
  • простое в эксплуатации фасадное остекление коттеджей и других зданий;
  • обеспечивать лучшую освещенность помещений;
  • делать остекление особенно прочным за счет того, что спайдеры производятся из высоколегированной стали.

Вантовое остекление фасадов

Вантовое остекление является разновидностью спайдерной системы остекления. Технология крепления исключает соединение стеклопакетов с помощью рам и перегородок. Они монтируются точечным способом с помощью натяжных конструкций.

Остекление такого типа не получило пока что столь широкого распространения как предыдущие технологии, но постепенно набирает популярность.

Джамбо остекление фасадов

«Jumbo» в переводе с английского языка означает «большой». Данный метод остекления зданий предназначен, в первую очередь, для создания стильного внешнего облика объектов. Его особенность – в использовании стеклопакетов максимальной площади – до 6х3,21 метра.

Стекло применяется монолитное, изготовленное по флоат-технологии и отполированное термическими способом. Методика напоминает производство триплекса. Глянцевая поверхность стекла прекрасно отражает свет.

Толщина и форма стеклопакетов для фасадного остекления джамбо варьируются. Возможна установка декоративных ставок, декор в виде рисунка.

Витражное остекление фасадов

Фасадный витраж представляет собой конструкцию из рамочного каркаса и светопрозрачных ячеек, которая с помощью профильной системы крепится к плитам в стенные проемы здания.

Витражное остекление может быть выполнено на базе любой существующей системы. Витражные фасады стоят дороже базовых конструкций не только из-за цены художественных стекол – их проектирование и монтаж являются более трудоемкими процессами, которые требуют более высокого уровня профессионализма.

Технологии витражного остекления помогает изменять вид здания, придавая ему оригинальность.

Профильные системы для остекления фасадов

При создании теплого фасадного остекления применяются профильные системы нескольких основных видов.

  • ТАТПРОФ – профили из алюминия, применяемые при необходимости сформировать светопрозрачные самонесущие конструкции большой площади с глухой изоляцией. В системе могут использоваться стеклопакеты толщиной 24-32 миллиметра. В стойках и ригелях выполняют каналы, по которым отводится влага, что не дает накапливаться конденсату на стеклопакетах. Благодаря наличию адаптеров можно поворачивать ригели в помещение и наружу, что позволяет создавать радиусные конструкции.
  • AGS также изготавливается из алюминия. Его используют в зенитных фонарях, зимних садах, куполах. Профили серии AGS-150 комбинируются с гнутым стеклом, что позволяет использовать их в остеклении радиусного типа. Можно создавать арки, делать мансардные окна, двери.
  • Schuco – профиль из алюминия для стоечно-ригельных систем. Германская марка предлагает большой выбор разных моделей профиля. С их помощью можно делать остекление большой площади фасадов.
  • «Алюмакс» - алюминиевый профиль, при помощи которого выполняются витражи, наклонные и несимметричные конструкции. В системе используется особое оригинальное крепление марки.
  • Alutech предлагает системы на базе алюминиевого профиля для структурного, полуструктурного, стоечно-ригельного остекления, в том числе фасадов «тепло-холод».
  • «Сиал» - фасадные системы, позволяющие создавать теплое и холодное остекление. Изюминка марки – тепло-холодные фасады, зоны которых разделяются на теплые и холодные. Линейка производителя включает профили для структурного и полуструктурного, модульного остекления.





Возможно, Вам также будет интересно

Виды фасадного остекления – преимущества, недостатки и основные отличия

Фасадное остекление из алюминиевого профиля представлено на российском рынке несколькими модификациями, благодаря чему расширились возможности как у заказчиков при выборе, так и у строителей в процессе реализации архитектурных проектов. Кроме того, базовый модельный ряд дополнен еще одной системой, за основу для которой взята альтернативная технология остекления. Широкий ассортимент и богатый выбор профильных конструкций позволяет их использовать при возведении или ремонте жилых, муниципальных, включая медицинские и учебные заведения, коммерческих, производственных и спортивных объектов.

Фасадное остекление

Закрытое стоечно-ригельное остекление

Эта простая в монтаже система считается классикой фасадного остекления. Ее технология основана на возведении внутреннего каркаса с ячейками для стеклопакетов, которые после установки на свое место прижимаются и надежно удерживаются специальными профилями.

Преимуществами этой системы являются:

  • высокая скорость монтажа;
  • универсальность – походит для горизонтальных и вертикальных объектов;
  • возможность интегрировать в конструкцию открывающиеся створки и двери;
  • хорошая термоизоляция;
  • простая и быстрая замена фасадного остекления на теплое при недостаточном уровне термоизоляции у прежней конструкции;
  • богатый выбор декоров;
  • простая технология замены поврежденных стеклопакетов.

Закрытая стоечно-ригельная система

Для заполнения закрытых стоечно-ригельных систем годится не только стекло, но и сэндвич-панели. Эта конструкция может монтироваться тремя способами – внахлест, встык и внахлест с фрезеровкой. Условным недостатком закрытой системы является деление прижимными планками остекления на отдельные секции. Такой эффект ячеек можно визуально уменьшить за счет применения миндалевидных и полукруглых прижимных профилей из алюминия.

Полузакрытое стоечно-ригельное остекление

Этот вид фасадного остекления разработан на базе закрытой стоечно-ригельной системы. От своего прототипа полузакрытая модификация отличается лишь тем, что наружные прижимные профили используются только в одной плоскости – вертикальной или горизонтальной. В тех местах соединений, где нет прижимных планок, применяется либо структурный герметичный силикон, либо специальные уплотнители. Во всем остальном системы идентичны. С эстетической точки зрения полузакрытая модификации является более предпочтительным вариантом.

Полузакрытое стоечно-ригельное остекление

Структурное остекление

Несмотря на относительную сложность эта технология считается одной из наиболее перспективных. При структурном остеклении фасадов с внешней стороны отсутствуют металлические профильные планки, благодаря чему создается эффект целостной поверхности. Стеклянные элементы конструкции удерживаются на внутреннем несущем каркасе при помощи специальных силиконовых герметиков, которые помимо выполнения своей основной функции склеивают между собой панели. Структурное остекление позволяет реализовывать потрясающе смелые архитектурные проекты и обладает несколькими индивидуальными преимуществами:
  • долговечность – высокопрочный силиконовый герметик за 35 лет эксплуатации теряет всего 5% свойств;
  • конструкция этого типа способна выдерживать без структурных изменений температурные перепады в диапазоне от -60 до +150 °C;
  • способность фасадной плоскости выдерживать ощутимые сдвиги, давление и силу тяги.

Структурное остекление

Технология структурного остекления также основана на использовании внутреннего каркаса из алюминиевых профилей. Однако благодаря способу фиксации стеклянных панелей и использованию силиконового герметика такие конструкции не являются абсолютно жесткими, что и позволяет им выдерживать внешние нагрузки.

Для этой технологии разработаны 2 способа монтажа стеклопакетов – двух и четырехстороннее крепление. В первом случае для фиксации помимо герметика используются металлические элементы, поддерживающие панели, а во втором задействован только силиконовый клей. Выбор способа монтажа зависит от проекта и расчетных нагрузок.

По основным эксплуатационным характеристикам (герметичность, тепло- и звукоизоляция) структурное остекление ничуть не уступает классическим конструкциям.

Полуструктурное остекление

От структурного этот вид фасадного остекления отличается тем, что панели фиксируются при помощи малозаметных прижимных планок. Такая технология считается более надежной и позволяет использовать массивные стеклопакеты. Профиль для фасадного остекления, который используется при возведении полуструктурных конструкций, внешне напоминает аккуратные штапики. С расстояния это остекление почти неотличимо от структурного, за счет чего и получило такое название.

Полуструктурное остекление

Спайдерное (планарное) остекление

У этой оригинальной системы остекления в качестве несущей конструкции используются каркасы из металлических балок, арок и других элементов. Также могут использоваться вантовые стойки из толстого стекла, тросы и стержни. В целом эта технология дает безграничный простор для мысли инженерам и архитекторам при проектировании. Фиксация стекла в таких конструкциях осуществляется при помощи специальных элементов – спайдеров. Этот крепеж представляет собой кронштейн с ответвлениями, напоминающими лапки паука. Отсюда и название системы, ставшее основным. Спайдеры обеспечивают высокую прочность соединений, выполняемых по специальной технологии. Такое остекление еще может называться планарным и пользуется популярностью благодаря:
  • возможности при необходимости быстро выполнить ремонт конструкции и замену стеклянных панелей;
  • высокой скорости реализации даже сложных проектов;
  • неординарности, а также визуальной «легкости» и «воздушности» конструкций, возведенных с использованием этой технологии;
  • высокой надежности соединений, выполненных с учетом температурных расширений.

Спайдерное (планарное) остекление

Почти две трети бюджета планарной системы составляет стоимость элементов из стекла, которые изготавливаются преимущественно из многослойного триплекса или толстых закаленных стекол. Помимо спайдеров для крепежа используются и другие элементы – коннекторы и рутели. Для надежной герметизации всей конструкции швы заделываются специальным составом на основе силикона. Основными недостатками планарных систем является дефицит квалифицированных кадров для монтажа такого остекления и отсутствие выверенных и проверенных временем методик расчета конструкций.

Модульное остекление

Такие конструкции могут еще называться элементными. Эта технология основана на монтаже собранных в заводских условиях стеклянных блоков. При выполнении остекления отдельные модули фиксируются на специальных кронштейнах, а затем изнутри здания утепляются и состыковываются с соседними элементами. Такая технология пользуется популярностью, так как обладает важными достоинствами:
  • высокое качество заводской сборки стеклянных блоков;
  • возможность выполнять установку модулей при любых погодных условиях;
  • минимальное количество технологических операций непосредственно на объекте;
  • высокая скорость выполнения работ.

Модульное остекление

Модульная система стоит дороже стоечно-ригельной, однако разница в цене полностью компенсируется практически полным отсутствием отходов и экономией на оплате услуг монтажников. В конечном итоге заказчики выигрывают в скорости.

Витражное остекление фасадов

Название этой конструкции говорит само за себя – для остекления фасадной плоскости используются различные витражи, более подробно о которых можно узнать на ОкнаТрейд. Этот вид остекления может быть выполнен на базе любой существующей системы. Витражные фасады стоят дороже базовых конструкций не только из-за цены художественных стекол – их проектирование и монтаж являются более трудоемкими процессами, которые требуют концентрации внимания и высокого уровня профессионализма.

Витражное остекление фасадов

Структурное остекление

В современном мире структурное остекление заняло почетное и востребованное место. Вместе с элегантностью и прекрасным внешним видом, оно прекрасно смотрится на высотных сооружениях. Однако даже для частных и малоэтажных построек такой вариант является достаточно распространенным. Если вы любите много света, а ваш участок позволяет создать сплошное остекление, то моя статья вам однозначно пригодится.

Структурное остекление фасадов

Знакомство с данным видом остекления

Структурное остекление

Структурное остекление является новейшей технологией закрепления стеклопакетов. Благодаря такому креплению создается единая поверхность, которая выглядит очень привлекательно и элегантно. Данное остекление встречается в:

  • Торговых и развлекательных центрах
  • Высотных зданиях
  • Загородных коттеджах и домах

Такое фасадное решение позволяет сделать помещение максимально освещенным с помощью дневного света. Вместе с этим внутреннее помещение становится более уютным и комфортным. Несмотря на то, что данные фасады выполнены из стекла они имеют большое количество преимуществ и полезных свойств, которые не уступают обычным и всем знакомым перегородкам. Хотя способов остекления имеется большое количество, свой взгляд я остановил именно на структурном остеклении и дальше мы рассмотрим почему.

Особенности и преимущества

Структурное остекление частного дома

Структурное остекление имеет заманчивый вид, однако кроме этого следует выделить несколько свойств и технических характеристик:

  1. Благодаря тому, что монтаж выполняется без видимых деталей прижима, с наружной стороны фасад смотрится очень привлекательно. При этом если смотреть снаружи, то накладные планки совсем не видны
  2. Крепление происходит с помощью ячеек каркаса из металла. В него вставляется стеклопакет и фиксируется герметиком. Однако при этом фасад лишен громоздкости, как это бывает в варианте стоечно-ригельного остекления
  3. Еще одна особенность заключается в разнице между размерами стекол. Наружное стекло больше, чем внутреннее – это позволяет установить фасадные элементы максимально плотно, вместе с этим создав небольшие технологические зазоры
  4. С помощью структурного остекления производят реконструкцию старых сооружений. Оно востребовано для гостинично-развлекательных центров или для офисных сооружений

Помимо этого, вариант структурного остекления имеет достоинства и длительный срок службы, который обусловлен отсутствием щелей между стеклопакетами:

  • Не скапливается пыль и грязь
  • Является водонепроницаемым
  • Отличается высокой шумоизоляцией
  • Высокой теплозащитой
  • Структурный вариант является долговечным, для его обустройства используются качественные материалы, прочный каркас и каленное стекло. Вместе с этим при усадке дома отпадает возможность растрескивания остекления
  • Эстетичный внешний вид и возможность быстрого и простого ремонта

Важно! Двойное остекление используется не только при строительстве новых сооружений. Оно может быть выполнено в качестве реконструкционных работ, когда демонтировать старый фасад нет смысла или возможности.

Методы установки стеклопакетов

Структурное остекление фрагмента кровли

Остекление стеклопакетами происходит с помощью двух методов:

  1. Двухсторонний – в этом случае крепежи устанавливаются вертикально и горизонтально, при этом с помощью герметика закрепляется две стороны
  2. Четырехсторонний – для данного метода свойственна установка крепежей по всем углам. В данном случае с помощью герметика закрепляются все четыре стороны

Важно! Если вы выбрали второй способ крепежа, то вам нужно запомнить несколько правил: монтаж происходит снизу-вверх, при этом эксплуатация позволяется не менее, чем через сутки после проведения работ. За это время клеевой раствор должен хорошо схватиться. Только после этого позволяется убирать фиксаторы и проводить финишную отделку швов.

Нужно обратить внимание на то, что конструкция становится очень устойчивой к неблагоприятным атмосферным влияниям благодаря тому, что под воздействие попадает только герметик и само стекло. А это достаточно прочные и устойчивые материалы. Размер стеклопакетов для структурного остекления обычно стандартный: 1500*2500 мм.

Если говорить про герметики с помощью которых происходит двойное остекление, то само собой тут применяются специальные растворы. Они должны отвечать серьезным требованиям:

  1. Быть совершенно устойчивыми к температурным перепадам
  2. Не боятся дождя и снега
  3. Быть стойкими к ультрафиолету и обеспечивать прочное соединение материалов

Существует несколько марок, которые зарекомендовали себя с хорошей стороны. Одними из них можно назвать «The Dow Chemical Company» и «Corning Incorporated» — это американские производители, а также английский – «Illbruck».

Важно! Ценовая политика на выполнение структурного остекления составляет от 8000 руб/м2

Структурное остекление в доме

Замена остекления должна выполняться только в одном случае: если необходимо провести утепление фасада. Это чаще всего происходит, когда выполняется установка «холодных» фасадов и в будущем потери тепло энергии становятся значительными. Невысокая стоимость таких фасадов оправдывает себя только в качестве защиты от грязи, ветра и пыли. Поэтому перед началом монтажа такого фасада стоит несколько раз подумать, о будущих затратах на дополнительное утепление. Установка данного фасада подойдет только для лоджий, которые остаются не жилыми, а призваны служить для хранения вещей и сезонных продуктов.

Исходя из всего вышеописанного становится понятным, что на данный момент структурным остеклением пользуются не только высотные здания и комплексы, но и обычные загородные, жилые дома. Благодаря способности пропускать большое количество света, данный фасад становится очень популярным и любимым среди простых жителей.

Структурное фасадное остекление зданий

Новизной и современностью отличаются от своих собратьев структурные фасады домов, балконов и лоджий. Применение структурного остекления началось совсем недавно. Причиной этому является изобретение герметиков, с помощью которых и обеспечиваются структурные фасады.

Благодаря свойствам современных фиксирующих материалов, можно создавать единые конструкции не только из стекла, но и камня, металла и керамики. Данный тип остекления нисколько не уступает в прочности и надёжности другим видам. С его помощью отлично получаются светопрозрачные фасады из стекла, что даёт возможность облегчить нагрузку на плиту и вместе с тем получить устойчивую конструкцию. Структурные фасады способны обеспечить необходимую теплоизоляцию, звукоизоляцию и обладают высокой степенью экологичности.

Основные отличия

Принцип структурного остекления

Основной отличительной характеристикой структурного остекления является отсутствие в нём прижимных элементов. Если выполняют остекление с двух сторон, то в таких случаях не исключается использование горизонтальных и вертикальных прижимов.

Их ещё называют ригельными и стоечными соответственно. В таком случае данный способ называют полуструктурным.

Итак, структурное остекление фасада имеет почти те же характеристики, что стоечно-ригельное, но только отсутствует прижимная планка. Приведём основные его отличительные характеристики:

  1. Фасадный каркас состоит из стоек, которые устанавливаются вертикально, и ригелей, расположенных горизонтально.
  2. Для изготовления элементов каркаса применяют разные материалы. Одним из самых распространённых является алюминиевый профиль со специальными вкладышами для обеспечения теплоизоляции.
  3. Крепление каркаса выполняется между верхними и нижними перекрытиями. Сам каркас можно просмотреть только с внутренней части помещения. Снаружи видны только стеклопакеты. Швы между ними в основном составляют около одного сантиметра.

Особенности стеклопакетов

Стеклопакет для структурного остекления

Одной из важнейших особенностей структурного остекления является устройство стеклопакетов. Их структура такова, что стекло, размещённое снаружи, немного больше по размерам, чем внутреннее. Это обеспечивает его надёжное крепление к каркасу, так как приклеивается внутреннее и внешнее стекло.

Для изготовления таких стеклопакетов используется два вида стёкол. Внешнее стекло – калённое, внутреннее – триплекс.

Также свои особенности имеют швы между стеклопакетами. Они должны быть не менее 1–1,2 см, чтобы обеспечить целостность конструкции во время расширения металла или стекла. Такие изменения обычно возникают во время температурных перепадов.

Но необходимо помнить, что не стоит делать швы более чем 2 см, так как в противном случае остекление не будет выглядеть монолитом. Это существенно ухудшит внешний вид балкона.

Крепление стекла при структурном остеклении

Особенности крепления

Крепление стеклопакетов выполняют с помощью силиконового герметика. Этот материал позволяет защитить элементы остекления от любых атмосферных и механических воздействий, обеспечивая надёжную герметизацию.

Правильно используя герметик, можно исключить сдвиги стеклопакетов и возникновение сколов, а также защитить помещения от ветра и осадков.

Герметик

К положительным характеристикам силиконового герметика можно отнести:

  1. Надёжность. С помощью герметика можно клеить не только стекло, но также металлические, каменные и керамические элементы.
  2. Его цвет можно подобрать под оттенок фасада, а можно использовать бесцветный.
  3. Обладают отличными характеристиками выдерживания различного температурного режима. Им можно работать как при минус 300, так и при плюс 400.

Некоторые стеклопакеты дополнительно снабжены встроенными крепёжными элементами, но при этом не исключается применение герметика. Так как именно с помощью этого материала крепится наружное стекло конструкции. Подробнее о структурном остеклении смотрите в этом видео:

Подтипы структурного остекления

Одним из выгодных типов остекления фасадов является полуструктурное. В нём комбинируются такие типы, как структурное и ригельно-стоечное. Особенностью является использование с внутренней части профилей прижимных механизмов, а герметизация с помощью силикона выполняется только для внешнего стекла.

Фасады со структурным остеклением можно обустраивать как четырёхсторонними, так и двухсторонними. Зависит это от выбора системы монтажа.

Структурное фасадное остекление содержит в себе главное условие: крепёжные элементы размещены так, чтобы они не просматривались с внешней стороны. В основном они размещаются между стёклами. Чаще всего стараются не использовать дополнительные крепления, а применяют только герметик.

При обеспечении тёплого структурного остекления используют поворотные фиксаторы.

При таком монтаже крепление профилей производится внутри стеклопакетов. Само стекло фиксируют, используя специальные поворотные скобы, напоминающие по своему внешнему виду пропеллеры. Подробнее о стеклянных фасадах смотрите в этом интересном видео:

Основные преимущества

Стеклянные фасады придают зданию современный футуристический вид

Рассматривая использование структурного остекления, можно выделить ряд его неоспоримых достоинств:

  • современный и эстетичный внешний вид;
  • высокая степень технологичности;
  • высокая устойчивость к воздействию внешней среды;
  • надёжная звуко- и теплоизоляция;
  • водонепроницаемость;
  • длительность эксплуатации.

Всё это возможно при правильно выполненной технологии монтажа в соответствии с нормативными показателями. В основном использование структурного остекления можно наблюдать при возведении новых зданий.

Современный дизайн придаёт им новый неповторимый внешний вид в соответствии с требованиями новейших технологий:

  • благодаря тому, что конструкция является полностью стеклянной, обеспечивается максимальное естественное освещение;
  • высоко продуманная технология монтажа обеспечивает безопасность эксплуатации. Стеклопакеты устойчивы к воздействию ультрафиолета, атмосферным осадкам и каких-либо других механических повреждений;
  • упрощённость в уходе. Благодаря надёжной герметизации и незначительным размерам швов исключается скопление грязи. Алюминиевые фасады всегда остаются чистыми.

Монтаж

Выполняя монтаж элементов структурного остекления, преимущественно используется два способа: двусторонний и четырёхсторонний.

Двустороннее устройство выполняется по такому принципу:

  • на несущий каркас предварительно устанавливаются ригельные и стоечные крепления;
  • стеклопакеты крепятся следующим образом: с двух сторон крепление обеспечивается герметиком, а другие две стороны фиксируются с помощью механических креплений.

Четырёхсторонний способ монтажа обеспечивается только с помощью силикона. Со всех сторон стеклопакет приклеивается к несущему каркасу герметиком. Подробности монтажа смотрите в этом видео:

Основное правило, которое должно выполняться при устройстве структурного остекления, это высокая степень жёсткости.

В последнее время структурное остекление фасадов зданий можно наблюдать и при строительстве частных домов. Этот способ ничем не уступает привычным видам остекления, но выигрывает в эстетичности, элегантности и стильности.
