Бутобетонный ленточный фундамент: 🔨 где применяется, технология

Если планируется возведение малоэтажных построек необязательно заливать ленточный железобетонный фундамент. Сегодня известна технология по изготовлению ленточного бутобетонного фундамента. Это основание пользуется большой популярностью среди частных застройщиков при возведении коттеджей, гаражей и подобных построек.

Оглавление:

  • Преимущества бутобетонного фундамента
  • Когда можно использовать
  • Технология строительства ленточного бутобетонного фундамента
  • Почему фундамент на мини сваях лучше

Методика возведения бутобетонного фундамента очень трудоемкая и требует значительных временных ресурсов. В противопоставлении к ней, намного эффективней смотрится технология по использованию забивных железобетонных и мини свай. В результате такой фундамент получается долговечней со сроком эксплуатации более 100 лет.

Преимущества бутобетонного фундамента

Рассмотрим несколько положительных сторон такого основания:

  • При соблюдении технологии строительства, возможно возводить даже двухэтажные дома.
    Однако в этом случае важно учесть реальную несущую способность будущей постройки. Если не произвести точные расчеты, это может привести к плачевным результатам.
  • Возможность возводить своими руками без привлечения специалистов.
  • Бутобетонный ленточный фундамент допускается использовать на всех типах грунта. Это важное преимущество, которым обладает далеко не каждый тип фундамента.
  • Нет потребности привлекать высокопрофессиональную технику и дорогостоящие технологии.
  • Бутовый камень, использующийся как основной ингредиент, устойчив к низким температурам, грунтовым водам и паводкам. Так, если в вашей местности высокий уровень грунтовых вод, это вовсе не проблема.
  • Все исходные материалы имеют низкую стоимость, что позволяет использовать его повсеместно.



Рис 1.1: Схема по обустройству основания в условиях разного типа почв.

Мнение эксперта! Не стоит обольщаться всеми этими преимуществами. При всех положительных сторонах, бутобетонный фундамент при отрицательной температуре быстро промерзает. Бутовый камень прекрасный проводник, не отличающийся теплоизоляционными свойствами. В результате следует проводить целый комплекс теплоизоляционных и гидроизоляционных работ. Это может потянуть значительные средства, что удорожит проект в 3 раза. По этим и другим причинам, наша компания рекомендует установку фундамента на основе железобетонных и мини свай. Они не имеют подобных недостатков, плюс ко всему долговечны более 100 лет «жизни».

Когда можно использовать

Хотя строить подобное основание можно на самых разных типах вид почв, существуют определенные ограничения. В первую очередь допускается возведение небольшого строения, не имеющего большую несущую способность. Если вас привлекает данный вид технологии, то обратившись в нашу компанию, специалисты и инженеры произведут необходимые расчеты, позволяющие увидеть реальное значение предполагаемой нагрузки.

Рис 1. 2: Бутобетонный фундамент для небольшой постройки вполне оправданное решение

При расчете и определении массы фундамента, крайне важно доверять работу высококвалифицированным специалистам. Так, специалисты из компании «Богатырь» знают технологию по использованию железобетонных свай в комбинации с бутобетонном.

Плюс ко всему, почва не должна иметь склонность к проседанию, оползням и пучению. Учитывая это, наши специалисты в первую очередь производят геологическое обследование и анализ грунта. Благодаря этому можно убедиться в его надежности или наоборот.

Совет эксперта! Строительство такого фундамента допускается только при плюсовой температуре. При холоде, камень забирает в себя тепло из раствора, что ухудшает его технические характеристики, а сам фундамент становится менее прочным.

В противопоставлении к этому, свайный железобетонный фундамент не имеет подобных ограничений. По этой причине он широко используется на территории Российской Федерации.

Технология строительства ленточного бутобетонного фундамента

Процесс работы состоит из нескольких последовательных этапов:

  • Нулевой цикл. В этом случае осуществляется расчистка земельного участка. Также оценивается состояние грунта. Измеряется уровень залегания грунтовых вод в местности. Только после получения этих данных можно приступать к следующему этапу.
  • Подготовка строительной площадки. Удаляется верхний плодородный слой почвы, обычно толщиной до 50 мм. При помощи деревянных колышек и бечевки выполняется разметка, где будут выкапываться траншеи.
  • Земельные работы. Поднятую землю из траншеи можно использовать для выравнивания участка. Если такой потребности нет, ее следует сразу вывезти.
  • Сооружение подушки под фундамент. Для этого на дно траншеи выкладывается слой щебня и песка. Каждый слой хорошо утрамбовывается. Далее стелиться гидроизоляционный слой внахлест. За счет этого из раствора не будет уходить влага.
  • После осуществляется заливка раствора, толщиной слоя до 150 мм. Этот слой должен полностью затвердеть. Благодаря этому уложенные сверху бутовые камни не будут вдавливаться. Плюс ко всему, камни между собой не должны касаться друг друга.
  • Далее производится установка опалубки. Учитывая массу основания, установку укрепляющих балок необходимо устанавливать часто.
  • Далее можно залить раствор слоем до 2500 мм. В него выкладывается бутовый камень. Он должен выглядывать ровно наполовину. Друг от друга они должны быть расположены с интервалом около 50 мм.

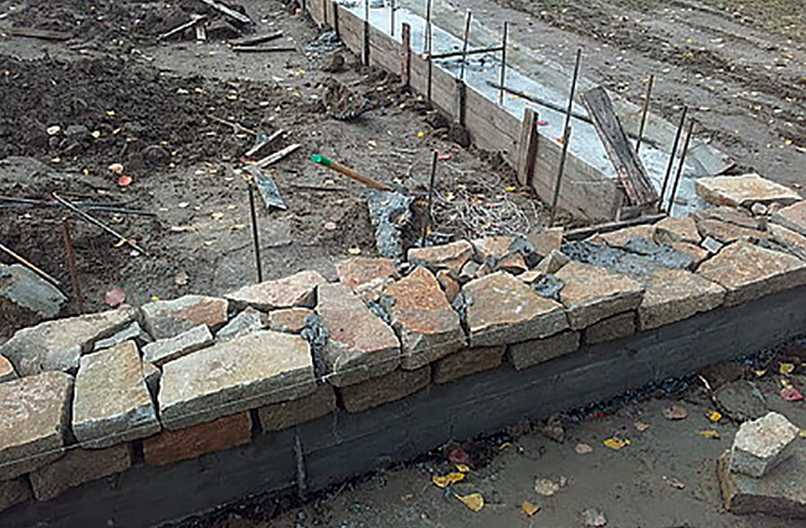

Рис 1.3: Готовый бутобетонный фундамент с выровненной поверхностью, полностью готовой к кладке стен

Совет эксперта! В первом ряде недопустимо выкладывать булыжники, имеющие острые концы, которые способны повредить гидроизоляционный слой.

  • Швы между собой перевязываться не должны, поэтому кладка осуществляется в вертикальном направлении, при этом должна сохраняться горизонтальная линия.
  • Далее заливается очередной слой раствора и таким же образом устанавливаются булыжники.

Весь этот процесс повторяется до тех пор, пока ленточный бутобетонный фундамент не достигает необходимой высоты. Самый верхний ряд должен быть полностью покрыт раствором и формируется ровная площадка для возведения несущих стен здания.

Почему фундамент на мини жб сваях лучше бутобетонного

Как видно, технология строительства сравнительно сложная и требует больших трудозатрат. В этом случае применение технологии с использованием железобетонных свай полностью оправдывается.

  • Такое основание не поддается оседанию, не требует времени для затвердевания.
  • Оно сразу готово к своей эксплуатации, чего не скажешь за бутобетонное основание.
  • Требует меньших временных затрат при возведении в 2 раза и более.

Наша компания «Богатырь» делает акцент на современных технологиях, позволяющие за короткий промежуток времени достигать желаемого результата!

Как заложить бутобетонный фундамент: пошаговая инструкция

15 Февраль 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:   8021

Технология бутобетонного фундамента

Бутобетонный фундамент — что это такое? Это популярный тип основания, который активно применяют при возведении небольших домов. При правильном расчете и строгом следовании технологии производства работ фундамент может применяться и для многоэтажного дома. В общих чертах, бутобетонный фундамент представляет собой сочетание монолитного основания, в которое добавлен особый бутовый камень.

  • Фундамент из бутобетона, преимущества бутобетонного фундамента
  • Материалы и инструменты, необходимые для изготовления бутобетонного фундамента
  • Производим поэтапную закладку бутобетонного фундамента
  • Как правильно выбрать бутовый камень

Фундамент из бутобетона, преимущества бутобетонного фундамента

СНИП на монтаж бутобетонного фундамента регламентирует все используемые марки камня и бетона, а также особенности их сочетания. При разработке проекта важно детально просчитать и определить характеристики будущего основания. Так вы гарантируете его надежность и прочность.

Бутобетонный плитный фундамент отличается высокими показателями прочности. Он способен выдерживать нагрузку массивной постройки в 2 этажа, даже при возведении стен большой толщины. При строительстве происходит значительная экономия средств, которая играет важную роль ввиду дороговизны стройки на современном этапе. Технология производства работ довольна проста и не требует много ресурсов и времени.

Преимущества бутобетонного основания

Бутобетонное основание наиболее выгодно и практически обосновано при строительстве малоэтажных зданий и сооружений. От участка застройки требуются наличие подстилающих грунтов достаточного уровня плотности. Они не должны быть склоны к проседанию и явлениям пучения. Поэтому перед производством работ, а точнее, перед разработкой проекта, следует выполнить необходимый комплекс инженерно-геологических изысканий.

к оглавлению ↑

Материалы и инструменты, необходимые для изготовления бутобетонного фундамента

Сейчас бутобетонный фундамент все чаще выбирают в частном строительстве. Его выгода очевидна и привлекает внимание застройщиков. Технология производства работ глубоко изучена и ее легко трансформировать под конкретный объект.

Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте. Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания.

В стандартной технологии строительства допускается снижение составляющей камня до 40% от объема.

Бутобетонный ленточный фундамент изготавливается из бетона, марка которого должна быть М-400 или М-500. Щебень используется мелкой формации, не более 3 см. Пропорции щебня, песка и цемента должны быть 5 к 3 к 1. С помощью воды выходят на необходимую консистенцию раствора. Она зависит от будущей технологии возведения, а также от использования специальной трамбовки или вибрационной плиты.

Методика производства работ не отличается от стандартного подхода к строительству ленточного монолитного основания и требует тех же инструментов.

к оглавлению ↑

Производим поэтапную закладку бутобетонного фундамента

Бутобетонный фундамент можно сделать и своими руками. В качестве отправной точки необходимо иметь тщательно разработанный проект, подготовленные материалы и инструменты и минимальный опыт работы по строительству оснований под дома.

Работы начинаются с приготовления бетонного раствора.

Изготовление бутобетонного фундамента

Если есть бетономешалка, то работа существенно упрощается. В противном случае приготовление смеси придется выполнять вручную, в специальной емкости. Цемент и песок загружают в мешалку в соотношении 1 к 3. После этого смесь тщательно перемешивают. Постепенно в раствор добавляется щебень. Он насыпается так, чтобы оказался незаметен под слоем массы.

Полученная смесь пока сухая, и воду добавляют только после тщательного смешивания всех ингредиентов. Постепенно вливают воду до тех пор, пока смесь не превратиться в однородную массу, которая имеет необходимую консистенцию.

Когда бетонная смесь готова, можно переходить к работам по установке основания.

Пятно застройки должно быть освобождено от мусора и прочих мешающих проведению работ предметам. После этого выполняют вынос в натуру проектного положения и характеристик фундамента. Участок выравнивают под установленную отметку высот и уклон поверхности.

Фундамент из бутобетона начинается с рытья траншеи. Ширина, глубина и прочие показатели устанавливаются предварительно. Траншею выполняют по всему периметру будущего здания.

Дно засыпают подушкой из песка и щебня мелкой фракции. Трамбуют. Поливают водой.

Обязательны гидроизоляционные работы для обеспечения защиты основания от разрушительного воздействия влаги.

Только после этого переходят к сборке и монтажу опалубки, которая должна выступать над поверхностью земли примерно на 25 см и выше. Если предусмотрен выход существенно над поверхностью грунта, то следует делать жесткую опалубку из специально подготовленных щитов.

Для придания необходимого уровня прочности стойки на опалубке скрепляют гвоздями. Для надежности конструкции стенки стягивают между собой дополнительными перемычками.

Технология бутобетонного фундамента не многим отличается от технологии строительства монолитного основания.

Первый слой бетонной смеси имеет толщину около 15 см и равномерно распределяется по всему периметру сооружения. Чтобы в смеси не образовалось воздушных полостей, что часто встречается при густом растворе, бетон следует протыкать специально подготовленным деревянным черенком, который заострен с одной стороны. После этого раствор оставляют для полного высыхания и набора установленной прочности. Далее переходят к заливке второго слоя, мощность которого увеличивается до 25 см.

Пока бетонный раствор находится в жидком состоянии, в него следует погрузить подготовленные бутовые камни. Их размещают таким образом, чтобы половина оставалась над поверхностью смеси. Среднее расстояние между бутовыми камнями принимается в 6 см.

Снова удаляется воздух, снова погружаются камня и льется бетон.

В последнем слое смеси камни погружаются полностью — над поверхностью не должно оставаться острых граней и углов.

После проведения дополнительного увлажнения основания, его накрывают брезентом.

Необходимо выждать установленное время для застывания фундамента и набора прочности, после чего выполняют выравнивающую стяжку, высотой до 15 см.

На застывание бетонного основания уходит около 28 дней, несмотря на кажущееся быстро схватывание поверхностных слоев. Выждать положенный срок необходимо для обеспечения прочности и надежности основания.

к оглавлению ↑

Как правильно выбрать бутовый камень

Бутовый камень, представленный на рынке, отличается многообразием вариантов. Поэтому перед началом работ следует внимательно подобрать оптимальный вариант. Верный выбор камня определяет гидроизоляционные свойства сооружения и сроки эксплуатации здания.

Стандартные размеры бутовых камней равны 20 на 25 см. крупные камни снижают прочность основания, а использование материалов меньшего размера приводит к чрезмерному и необоснованному расходу бетона.

Выбираем бутовой камень

При выборе камней важно избегать треснутых и нарушенных камней. Такие материалы негативно сказываются на целостности основания, что особенно заметно с течением времени.

Камень должен быть чистым, с его поверхности следует удалить грязь и мусор. Это существенно снижает свойства сцепления с раствором и снижает прочность основания.

Чтобы проверить бутовый камень на прочность можно просто взять молоток и нанести несколько ударов по камню. Если при ударе практически нет разрушений структуры и слышится звонкий звук, то камень отличный и его можно применять в строительстве фундамента.

Бетонно-бутовый фундамент обеспечивает здание достаточным уровнем прочности и долговечностью эксплуатации. От строителей требуется внимательное выполнение каждого этапа работ с точным следованием установленным предписаниям и технологиям.



Технологии фундамента: материалы для строительства фундамента

Фонд технологий, Inc.

Фонд технологий, Inc.

Меню

800.773.2368

Запрос цитаты

Спросите нас о чем угодно

Продукты

  • Винтовые сваи и анкеры
  • Центраторы арматуры с просверленным валом
  • Снижение трения
  • Неразрушающий контроль

Приложения

  • Глубокие основы
  • Удержание Земли
  • Основа
  • Привязки

Поддерживать

  • Для инженеров
  • Подрядчикам

Компания

  • Обзор компании
  • Техническое преимущество Фонда
  • СДВОСБ
  • Культура
  • Карьера

От помощи в проектировании до обучения установке

Наши услуги, опыт и материалы не имеют себе равных

Предыдущий слайд Следующий слайд Просмотр продуктов +

Центраторы арматурных стержней с просверленными отверстиями

Каждый раз правильно размещайте арматурные каркасы.

Предыдущий слайд Следующий слайд Просмотр продуктов +

Уменьшение сопротивления вниз и стоимости

Значительно уменьшить отрицательное трение на сваях.

Предыдущий слайд Следующий слайд Посмотреть продукты +

Четыре десятилетия передового опыта

Бескомпромиссное качество и сервис

Предыдущий слайд Следующий слайд

2023 Инженерные семинары

Зарабатывайте PDH!

Предыдущий слайд Следующий слайд Нажмите, чтобы узнать подробности +

Винтовые сваи и анкеры

Просмотреть все +

Откройте для себя универсальность и преимущества винтовых свай, которые заставляют подрядчиков и инженеров переосмысливать фундаменты

Центраторы арматуры с просверленными валами

Посмотреть все +

Убедитесь, что ваш арматурный каркас поддерживает надлежащий зазор в просверленных валах с помощью ShaftSpacer®.

Уменьшение трения

Просмотреть все +

Наши решения по снижению трения значительно снижают отрицательное трение кожи в системе фундамента.

Неразрушающий контроль

Просмотреть все +

Единственная система стальных труб, специально разработанная для испытаний CSL

– Применение – Поддержка

— Для инженеров

Поиск технической информации и ресурсов для проектирования фундаментов CHANCE

Узнать больше +

— Для подрядчиков

Подробная информация об установке систем фундаментов CHANCE®.

Узнать больше +

— Всесторонний —

Рекомендации

Наши профессиональные инженеры предоставляют письменные рекомендации по проектированию, основанные на применении продукта, конкретных грунтах и ​​требованиях к нагрузке.

— Обильный —

Снабжение

Мы понимаем, что бюджет и график вашего проекта зависят от своевременной и точной доставки материалов. Наша команда гарантирует, что вы получите нужные строительные материалы и оборудование для фундамента там, где они вам нужны, и тогда, когда они вам нужны.

– Ведущий в отрасли –

Опыт

Мы являемся техническими экспертами в широком спектре применения винтовых свай и анкеров. Наш опыт и проницательность в области строительства фундаментов позволяют нам и вам всегда быть на шаг впереди.

– Экспертный дизайн –

Помощь

Обладая непревзойденным техническим опытом, наш профессиональный инженерный персонал поможет вам выбрать подходящий и наиболее экономичный материал для вашего проекта.

– Отзывчивый профессионал –

Помощь

Наша команда инженеров всегда готова ответить на вопросы о возможности реализации, дизайне и любых других вопросах, чтобы обеспечить выполнение вашего проекта в срок и в рамках бюджета.

– Опытный –

Полевая поддержка

Наши выездные консультанты опираются на многолетний опыт строительства фундаментов, чтобы обучать и обучать установщиков работать эффективно и результативно в полевых условиях. Foundation Technologies круглосуточно устраняет неполадки на месте, чтобы обеспечить бесперебойную работу вашего проекта и помочь вам выйти вперед.

– Для –инженеров

Поиск технической информации и ресурсов для проектирования фундаментов CHANCE

Узнать больше +

– Для подрядчиков

Найдите подробную информацию об установке фундаментных систем CHANCE®.

Узнать больше +

– Для –инженеров

Поиск технической информации и ресурсов для проектирования фундаментов CHANCE

Узнать больше +

– Для –подрядчиков

Подробная информация об установке систем фундаментов CHANCE®.

Узнать больше +

  • Инженеры
  • Подрядчики

Сборные железобетонные фундаменты — особенности и преимущества

🕑 Время чтения: 1 минута

Строительство сборных железобетонных фундаментов — это метод строительства за пределами площадки, при котором блоки фундамента предварительно проектируются и изготавливаются в контролируемой среде. Эти блоки предварительно спроектированы, их возможности или ограничения сообщаются покупателю для производства желаемого блока.

В этой статье кратко описаны некоторые важные особенности, преимущества и недостатки сборных железобетонных фундаментов.

Содержание:

  • Сборный железобетонный фундамент
  • Преимущества сборного железобетонного фундамента
  • Недостатки сборного железобетонного фундамента

Сборный железобетонный фундамент

Технология изготовления сборного железобетона очень популярна сегодня. Воздухонепроницаемость и устойчивость к атмосферным воздействиям этих типов фундамента делает их распространенными.

Проектирование сборного железобетонного фундамента выполняется с учетом следующих важных параметров:

  1. Определение типа грунта и его несущей способности
  2. Проверка совместно с производителем сборного железобетонного фундамента того, что фундаментный блок может безопасно выдерживать расчетные нагрузки.
  3. Расчет фундамента
  4. Проверка поднятия.

После того, как блоки фундамента изготовлены и закуплены на строительной площадке, они устанавливаются на ненарушенном слое грунта.

В случае сборного блочного фундамента блок блочного фундамента укладывается на уже подготовленный слой тощего бетона. Поверх блочного фундамента ставится сборная колонна. Изогнутые стержни, удерживаемые вне колонны, вставляются внутрь элемента фундамента, как показано на рис. 1. Арматурные стержни колонны заделываются в сборный фундамент путем окончательной заливки бетоном. По окончании работ регулировочные устройства и приспособления снимаются.

Рис.1. Поэтапная установка блочного фундамента, колонны и их соединение.

На приведенном выше рисунке плитный фундамент расположен поверх глубокого фундамента, похожего на сваю. Сооружаемая свая также может быть сборной конструкцией или сваей, сооруженной на месте.

Преимущества сборного железобетонного фундамента

Важными преимуществами сборного железобетонного фундамента являются:

  1. Сборный железобетонный фундамент строится в контролируемой среде и, следовательно, следует строгому контролю качества.
  2. Фундаментные блоки из сборного железобетона прочнее и легче по сравнению с другими конкурирующими материалами.
  3. Использование технологии возведения фундамента из сборных железобетонных конструкций позволяет минимизировать сроки строительства.
  4. Метод помогает быстрее выполнить монтаж
  5. Метод сборного домостроения менее зависит от погодных условий. Погода беспокоит только во время его установки.
  6. Фундаментные блоки, изготовленные таким способом, герметичны и менее подвержены растрескиванию.
  7. Фундаментные блоки из сборного железобетона могут быть изготовлены с различной архитектурной отделкой.
  8. Таким образом, производство и установка этих блоков являются экологически безопасными по сравнению с возведением фундамента на месте.
  9. Этот метод снижает общие затраты строителей и домовладельцев.
  10. Сборные фундаментные блоки могут использоваться как для жилых, так и для небольших коммерческих фундаментов.

Читайте также: Проектирование экономичного фундамента и предотвращение проблем со строительством на объекте

Недостатки строительства фундамента из сборного железобетона

Основными недостатками сборных железобетонных фундаментов являются:

  1. Сборные фундаментные блоки имеют большой вес и требуют тяжелого оборудования для надлежащей обработки и транспортировки.
