Горячая вода в бане. Что такое теплообменник для банной печи?

Баня славится тем, что это единственное место, в котором можно прогреться до самых костей и, как говорится, «заново родиться». Но, кроме этого, у бани есть и вполне утилитарная сторона – в ней можно просто помыться. А что для этого нужно? Конечно, горячая вода.

Реалии таковы, что подвести в баню горячую водопроводную воду могут очень немногие – на загородном участке просто нет водопровода. Первый выход из положения, который приходит в голову – поставить бойлер. Но стоит только вспомнить, что электричество могут непредсказуемо отключать, как возникает желание найти, действительно, практичную альтернативу.

Такая альтернатива есть, и имя ей – теплообменник для воды. Банная печь с теплообменником становится не только источником пара, но и горячей воды – объемом от 60 до 100 литров.

Что такое теплообменник для печи в баню и как он нагревает воду?

Конструктивно теплообменник прост, как три копейки. Работает он на основе прекрасно известного со школьной скамьи закона – тепло поднимается вверх, а холод опускается вниз.

Рис 2. Схема работы теплообменника банной печи

Устройство представляет собой совсем небольшой бачок объемом 1-2 литра. Он оснащен входным и выходным штуцерами, которые сообщаются с навесным баком.

Теплообменник располагается либо внутри банной печи, либо на ее поверхности. Вода в устройстве подогревается и устремляется в навесной бак. При этом холодная вода из резервуара уходит в теплообменник, заменяя ушедшую нагретую.

Три типа теплообменников: внутренний, внешний и бак-регистр

Все представленные устройства принципиально отличаются между собой по способу установки.

Внутренний

Как не сложно догадаться, устанавливается непосредственно в топке печи. Тут могут быть два варианта – либо производитель сразу выпускает печь для бани с теплообменником, либо предлагает покупателю самому решать – нужен ему встроенный теплообменник или нет.

Во втором случае обладатель печи для бани лично покупает и устанавливает девайс. Важно, что устройство может быть только «родным», созданным производителем печи и подходящим к конкретной модели. Конечно, если в выбранной печи производитель в принципе предусмотрел возможность установки теплообменника.

На видео показано как установить «родной» теплообменник в печь для бани Ермак

Внешний

Устанавливают снаружи – на стенку топки печи или каменку. Теплообменник этого типа всегда докупают отдельно. Универсального решения здесь нет – нужно выбирать модель того же бренда, что и печь.

На нашем сайте сайте такие печи помечены в характеристиках «Теплообменник (докупается отдельно)»

Бак-регистр на трубе

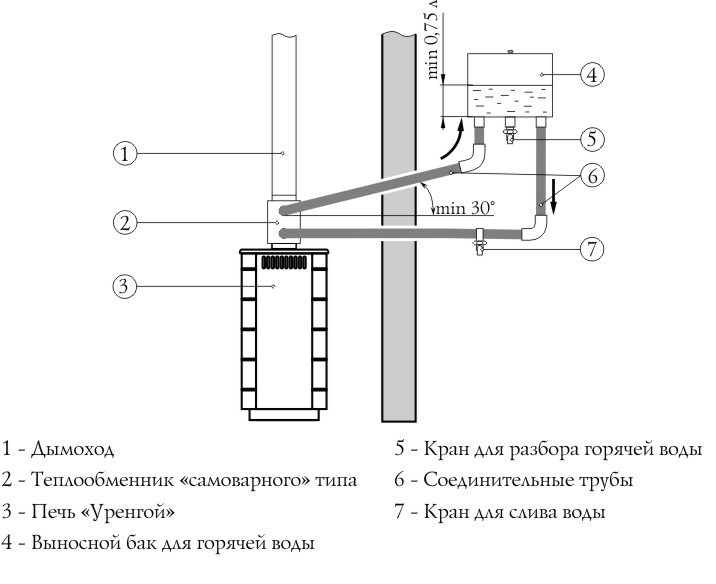

Такой теплообменник для печи в баню устанавливают на дымоход – в качестве его первого элемента. Бак-регистр представляет собой универсальный теплообменник для банной печи – он подходит для любой модели независимо от бренда.

Это не удивительно, учитывая, что это устройство, по сути, является в большей степени частью дымохода.

Условия для работы водяной системы с теплообменником

Получение горячей воды в бане с помощью печи с теплообменником может стать для вас дополнительной проблемой вместо решения основной, если вы неправильно подключите систему. Чтобы этого не произошло, следуйте следующим правилам:

  1. Не подключайте навесной бак объемом больше 100 л. Печь для бани будет очень долго его нагревать или вовсе не нагреет.
  2. Выходной контур из теплообменника должен подниматься к баку под углом не менее 30 градусов к уровню горизонта.

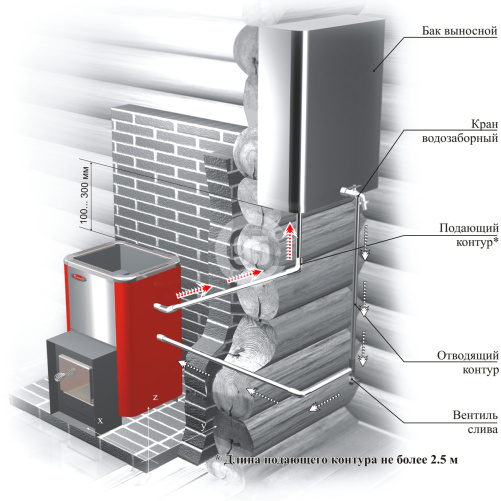

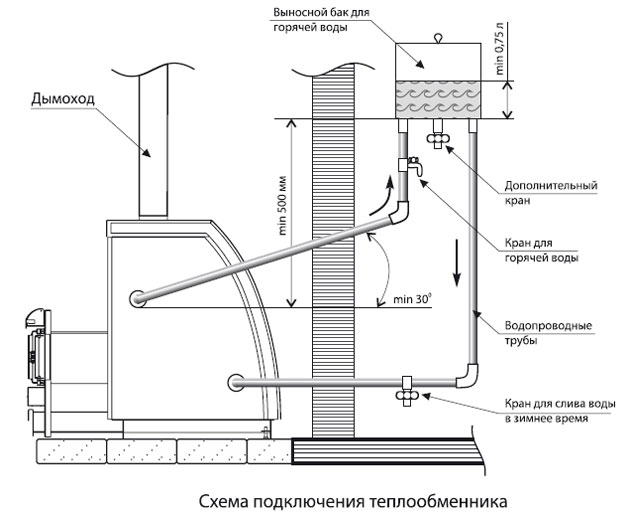

    Рис 4. Схема подключения навесного бака к встроенному теплообменнику

  3. Диаметр используемых труб и фитингов должен совпадать с диаметром штуцеров теплообменника и навесного бака. Как правило, это 3/4 дюйма (20 мм).
  4. Бак не следует вешать на расстоянии более 2 м. от теплообменника.

Запрещено использовать металлопластиковые трубы непосредственно сразу от печи. Минимальная длина труб из металла до начала металлопластиковых должна составлять 500 мм. от теплообменника.

Где купить печь для бани с теплообменником?

Если вы хотите всегда иметь у себя в бане горячую воду – присмотритесь к печам для бани с теплообменником на нашем сайте. Для наглядности можете сразу воспользоваться фильтром в верхней части страницы. В пункте «Нагрев воды» следует выбирать сортировку печей со встроенным или отдельным теплообменником.

«Народный камин» — крупнейшая розничная сеть печных магазинов в России:

  • более 3000 печей в наличии на складе в Северо-Западном федеральном округе;
  • 29 специализированных магазинов по продаже печей в СПб и Лен. области;
  • монтаж с гарантией по договору до 3-х лет;
  • 60 дней на возврат товара;
  • в наличии все сопутствующие материалы: дымоходы, термоизоляция, гидроизоляция, топливо и аксессуары.

Звоните! 8 (812) 605-85-05

Будем рады помочь.

Теплообменник для печи и устройство печи для бани с теплообменником

Если в бане есть хорошая печь, то никакого бойлера для нагрева воды в моечную не нужно – для этого используется теплообменник. Его главная задача в том, чтобы нагреть поступающую воду и отдать ее в навесной бак. А потому пока пылает «сердце» бани – и вода в соседнем помещении будет горячей, а когда баня не топится и не используется – она сливается. Вот так все рационально и продумано.

Что такое теплообменник и зачем он нужен?

Банные печи с теплообменником – это печи, в которых есть особое пространство, куда поступает холодная вода, нагревается и выходит по трубам к радиаторам или навесному баку. Причем функция теплообменника банных печей не только в нагревании воды для душевой – те выносные баки, которые находятся в комнате отдыха или предбаннике, еще и прогревают их.

Существует 2 варианта исполнения теплообменников:

  • Внутренний теплообменник – это вставленный в бок печной камеры либо пущенный по дну змеевик, или же так называемая «рубашка», которая полностью покрывает топку.
  • Внешний теплообменник – модуль дымохода, труба, которая как бы опоясана герметичной емкостью.

Абсолютно все теплообменники, не зависимо от их вида, в обязательном порядке заполняются жидкостью – антифризом или водой. Подает жидкость в них сообщающая емкость – батарея водяного отопления или навесной бак. Для присоединения традиционно используются 2 штуцера: один снизу, другой – сверху. И все схема работы теплообменника предельно проста – все происходит благодаря естественной циркуляции нагреваемых жидкостей, либо путем подключения насоса, работающего от электричества.

Опытные печники советуют отдавать предпочтение открытым системам нагрева воды в бане – то есть без давления. Немаловажен и такой момент – наиболее эффективной системой нагрева воды в бане считается та, общая протяженность труб какой не превышает трех метров. Причем на практике этого оказывается достаточно, чтобы поместить прямо за стеной парилки сам бак.

Также важна и толщина трубы – лучше, если она не будет меньше дюйма, в противном случае току жидкости будет оказано ощутимое сопротивление, и печь банная с теплообменником без насоса не сможет гонять воду.

Как рассчитать площадь теплообменника?

Все расчеты габаритов теплообменника всегда приблизительны. К примеру, на обогрев обычного банного помещения необходимо около 5кВт – то есть именно столько энергии должна дать системе печь с теплообменником. А 1 квадратный метр площади теплообменника – это около 8-9 кВт во время топки.

Конечно, многое зависит от расположения котла в печи и интенсивности горения топлива, но в любом случае мощность котла по окончанию топки быстро падает в 5-10 раз. А потому площадь поверхности печного теплообменника рассчитывать нужно с многократным запасом – только так можно создать систему, которая сможет поддержать комфортную температуру во всех помещениях бани при одноразовой или двухразовой топке.

Форма самого котла печи для бани с теплообменником может быть самой разной. Наиболее распространенный вариант – из нержавеющих труб, но сегодня все более популярными становятся коллекторы из двух швеллеров и образцы пластинчатого типа.

Делаем теплообменник для печи своими руками

Для того, чтобы собственноручно изготовить теплообменник для кирпичной печи, понадобится металл 2,5 мм толщиной. Его конструкция будет такова: цилиндрическая верхняя емкость и прямоугольная нижняя соединены трубами. Самое главное – это сделать все сопрягаемые швы с минимальными зазорами, а уже размер самой печи и диаметр труб нужно рассчитывать исходя из размера самого помещения бани.

Итак, все готовые раскроенные детали нужно прихватить сваркой и проверить, насколько точно были выполнены все расчеты. После этого можно собирать теплообменник. И наконец, он проверяется на прочность таким образом: нижнюю трубу нужно заварить, в теплообменник – залить воду и выходное отверстие соединить с емкостью. Теперь, используя монометр для контроля давления, систему нужно заполнить сжатым воздухом. Если швы были выполнены качественно – они не станут течь. А вот если такие прорехи окажутся, из системы нужно слить воду и проблемные места снова заварить. Конечно, чем меньшей будет общая длина всех труб, тем лучше.

Теплоизолировать бак для воды или нет – зависит от того, будет ли он использоваться только по прямому назначению, или же им планируются прогреваться и смежные комнаты.

Правила безопасной эксплуатации теплообменника

Опытные печники советуют выбирать и эксплуатировать печь для бани с теплообменником ответственно, а потому не лишним будет ознакомиться с такими правилами:

  • Трубы от теплообменника нельзя крепить на неподвижные соединения к стенам – от нагрева первые расширяются и изменяют свои линейные размеры.
  • Мощность теплообменника не должна негативно влиять на мощность печи – всего отбираемое тепло не может превышать 10%. А потому слишком габаритные теплообменники – не лучший вариант, если сама печь не достаточно сильна.
  • Выносной бак для воды подбирать нужно так, чтобы после 2 часов топки бани в вода в системе была уже горячей. Но не раньше – иначе она будет закипать, и парилка будет перенасыщена паром. А вот слишком большой бак греть воду будет долго.
  • Если кирпичная печь с теплообменником уже разогрелась до высокой температуры, в нее крайне нежелательно наливать воду.
  • Чтобы уплотнить резьбу в месте соединения труб и теплообменника, нужно использовать только тот уплотнитель, который сможет выдержать высокую температуру.

Если система предполагает естественный теплообмен – без насосов – то трубы для подачи в бак воды должны быть расположены так: холодная вода из бака самотоком стекает по трубе к печи, а горячая таким же образом поднимается снова к баку. Но все это будет работать, если трубы и прямой, и обратной подачи воды будут размещены под углом 2-5 градусов.

Современный строительный рынок предлагает достаточно видов банных агрегатов такого вида: это и мощная чугунная печь с теплообменником, и недорогие дровяные печи с теплообменником – цена последнего особо не влияет на стоимость самой печи. Важно только обратить внимание при выборе, чтобы сам теплообменник был изготовлен из качественной жаропрочной и жаростойкой стали.
