Как подключить и смонтировать инфракрасную пленку, в этой статье
Инфракрасный теплый пол представляет особой одну из современных популярных разновидностей теплого пола электрического типа. При использовании этой разновидности теплого электрического пола для обогрева помещения применяются пленочные обогреватели (лента, маты), для изготовления которых применяют специальную карбоновую основу. Устройство инфракрасного пленочного обогревателя подразумевает наличие в его конструкции медных проводников, которые отвечают за общий нагрев. Несмотря на всю кажущуюся сложность, подключение и монтаж пленочного теплого пола возможны своими руками. Необходимо лишь четко следовать инструкции по установке и быть предельно внимательным во всех нюансах.
Предварительная подготовка перед началом подключения
Прежде чем рассматривать непосредственно этап подключения электрического теплого пола, необходимо разобраться с теорией. В настоящее время из всех возможных конструкций реализации теплого пола наибольшее распространение получил электрический вариант.
В зависимости от исполнения электрические теплые полы бывают следующих видов: пленочный, кабельный и с применением металлической аморфной пленки. Если рассматривать вариант самостоятельной установки, то с этой точки зрения монтаж инфракрасного электрического пола отличается предельной простотой. Именно поэтому если вы спросите мнения профессионала, то, скорее всего, он посоветует вам пленочный вариант исполнения. Установка своими руками кабельного теплого пола крайне трудоемка и сложна без определенных практических навыков.
Прежде чем приступать к установке теплых полов пленочного типа необходимо определится с площадью, которую будут покрывать обогревательные маты. Следует понимать, что установка мебели и других крупногабаритных предметов на пленочные полы нецелесообразна, а иногда и небезопасна. Сам теплый пол без труда выдержит данное давление, но что он будет обогревать? И в этом случае необходимо будет предусмотреть возможность вентиляции обогреваемой поверхности.
Вторым шагом необходимо определится с требуемой мощностью.
Рассмотрим вариант использования инфракрасной пленки STEM STANDARD KXT 305. Например, вам необходимо обогревать помещение площадью 20 м2. Как заявлено в технических характеристиках рассматриваемой пленки, максимальная мощность потребления составляет 220 Вт/м2. Таким образом, максимальная мощность, требуемая для обогрева помещения, будет составлять 220х20=4400 Вт или 4,4 кВт. Но важно понимать, что это максимальная мощность, которой вероятнее всего вы никогда и не воспользуетесь. Среднее энергопотребление данной пленки составляет от 30 Вт/м2. В любом случае, помощь в определении потребляемой мощности окажет продавец-консультант при покупке теплого пола. Итак, для установки инфракрасного теплого пола вам потребуется следующий набор инструментов и материалов:
- непосредственно, сам комплект пленочного пола;
- температурный датчик и терморегулятор;
- теплоизоляционный материал с фольгированным покрытием;
- двусторонний скотч;
- канцелярский нож;
- плоскогубцы;
- паяльник.
Подключение отдельных элементов теплого пола
Перед началом работы следует при помощи скрепок, мебельных гвоздей или скотча зафиксировать инфракрасную пленку к черновому основанию. Делается это для того, чтобы она не «съезжала» в процессе монтажа. Процедура фиксации выполняется обязательно через прозрачный ободок пленки, расположенный по самому краю.
Технологии установки требует максимально ровной поверхности для укладки пленочных матов. Но в местах подключения выходных контактов инфракрасного пола невольно появляются утолщения. Чтобы соблюсти все требования процесса укладки в районе расположения этих утолщений в теплоизоляционном материале следует вырезать небольшие технологические полости.
Монтаж датчика температур выполняется между нагревательной пленкой и теплоизоляционным материалом. Датчик следует устанавливать на максимально близком расстоянии от терморегулятора. При этом, как советует профессионалы, провод соединяющий терморегулятор и датчик, имеет смысл уложить в гофру.
Концы гофрированного изолятора во избежание попадания влаги при выполнении цементной стяжки необходимо герметизировать при помощи жидкого пластика или изоляционной ленты.
Монтаж пленочного теплого пола
Перед процедурой монтажа обязательно изучите инструкцию по установке, которая входит в комплект поставки.
В самом начале установки следует подготовить черновое основание. Его поверхность необходимо очистить от пыли и загрязнений и выровнять. Необходимо удалить все выступы и углубления. Особое внимание следует уделить горизонтальной черновой поверхности — отклонение от горизонтальности 3 мм и более на 2 м2 недопустимо. На такую поверхность укладывать пленочный пол нельзя. В этом случае поверхность пола требуется выровнять при помощи наливных полов, цементной стяжки или других материалов.
Для установки терморегулятора следует подготовить технологическое отверстие. Необходимо сделать вертикальную штробу от пола до непосредственного места установки, в ней будет пролегать монтажный провод.

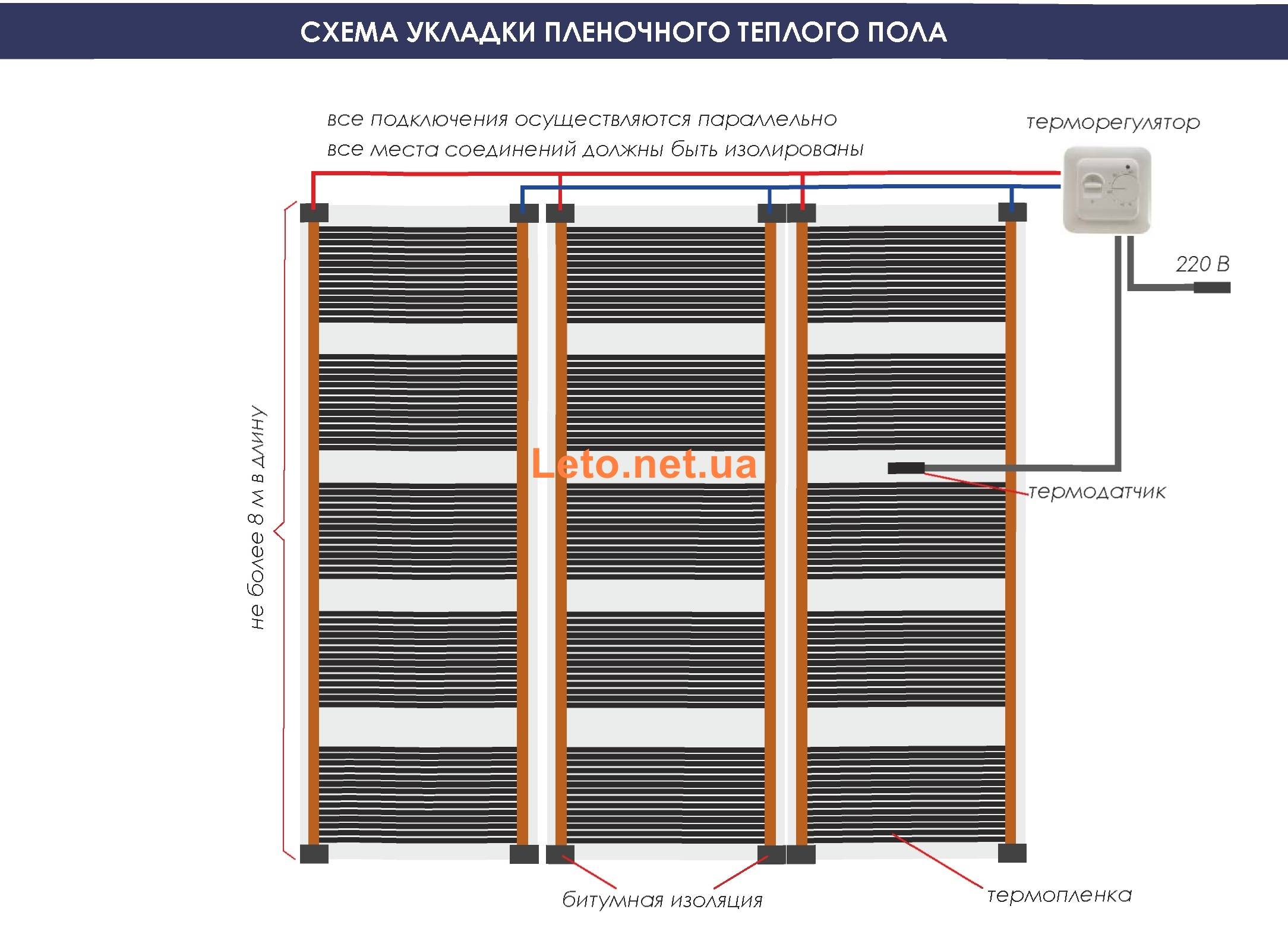

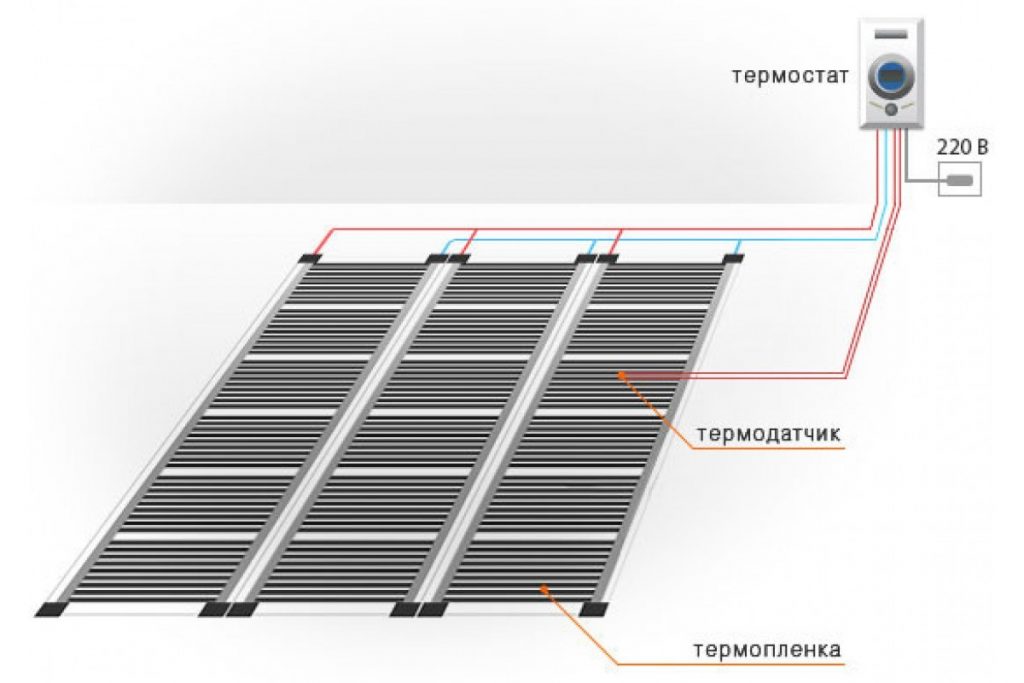

Схема, в соответствии с которой осуществляется подключение теплого пола, представлена в инструкции. Инфракрасная пленка укладывается по направлению к стене, которую вы выбрали для монтажа регулятора. Подобный метод укладки позволяет снизить общую длину проводов. При укладке необходимо соблюдать отступ 10-20 см от стен. Если в комнате, где вы осуществляете монтаж, имеются мощные нагреватели типа котла, печи или камина, то между ними и инфракрасной пленкой необходимо выполнить отступ не менее 1 м. Пленочные маты укладываются медными элементами вниз.
Допускается при необходимости разрезать инфракрасные пленочные маты. Линия реза не должна пересекать карбоновые элементы пленки, она должна проходить только по светлым местам. Укладывать пленку на пол допускается только встык. Никаких нахлестов быть не должно. После укладки все стыки следует проклеить скотчем. На этапе укладки места соединения пленки с проводами не проклеиваются.
Открытые участки и места отреза инфракрасного теплого пола изолируются в обязательном порядке.
В качестве изолятора можно использовать битумную пленочную изоляцию. Достаточно отрезать кусок изоляции необходимого размера и заклеить им медные элементы с обеих сторон.
Далее необходимо взять металлические зажимы и подключить их к неизолированным медным отрезкам. Одну из сторон зажима требуется установить между нагревательной пленкой и медной полоской. Не допускается просто устанавливать контакт сверху и снизу, поскольку это может привести к порче инфракрасной пленки.
К зажимам необходимо подключить провода. При установке теплых полов выполняется параллельное подключение. В этом случае правые стороны соединяются с правыми, левые с левыми. Для удобства используйте провода двух разных цветов. Удалите изоляцию с конца провода, конец провода установите в отверстие зажима, после этого с усилием скрепите соединение при помощи плоскогубцев. Полученные соединения заизолируйте при помощи битумной изоляции и зафиксируйте скотчем.
От инфракрасного пленочного теплого пола провода идут к стене по поверхности пола.
Лучше прокладывать их вдоль плинтусов. Такой подход обезопасит их от излишнего давления напольного покрытия. В материале теплоизоляции вырежьте углубление под провода. В данное углубление просуньте провод и зафиксируйте его с помощью скотча. Проводите провода от одного пленочного мата к другому, после этого — к месту монтажа регулятора температуры.
Температурный датчик требуется монтировать под инфракрасной пленкой в середине второй секции. Для датчика и проводов требуется вырезать углубление.
Завершительный этап установки
На заключительном этапе вам необходимо подключить пленочный теплый пол к источнику электроэнергии и выполнить тестовый запуск. Чтобы убедится в работоспособности теплого пола, воспользуйтесь переносным ИК-датчиком, чтобы определить температуру.
ᐈ Подключения теплого пола через контактор, Схема, виды
Каталог товаров
KIEV.UAСхема подключения теплого пола через контакторНе редко у клиентов возникает потребность совершить коммутацию нагревательной пленкичерез контактор или магнитный пускатель.
Такие задачи зачастую появляются, когда мощности регулятора недостаточно для того, что бы подключить инфракрасную пленку или другой вид теплого пола большой площади.
Если речь идет о жилых домах, то из таких ситуаций выходят путем установки дополнительных бытовых терморегуляторов, ведь их мощность составляет всего 3 кВт, что эквивалентно 15-16 кв.м. теплого пола. Поэтому в больших комнатах можно иногда встретить 2 терморегулятора сразу.
Однако если речь идет о промышленных объектах, например о теплицах, ставить там несколько регуляторов не целесообразно, во-первых, с точки зрения капиталовложений, а во-вторых с точки зрения удобства использования.
ГДЕ МОЖЕТ ПОНАДОБИТЬСЯ ПОДКЛЮЧЕНИЕ ТЕПЛОГО ПОЛА ЧЕРЕЗ КОНТАКТОР?
- Обогрев теплиц и грунта
Тут контакторы необходимы по двум причинам. Во-первых, в теплицах из-за высоких теплопотерь обычно используют инфракрасную пленку повышенной мощности (450-500 Вт/м2). Соответственно при такой удельной мощности, площадь инфракрасной пленки которую можно подключить к простому терморегулятору составляет всего 6 м2. Используя контактор эту цифру можно приумножить в 3-5 раз. - Обогрев больших открытых площадей
При обустройстве теплых полов, например в офисных и торговых центрах, где площадь коридоров и рабочего пространства может исчисляться десятками и сотнями квадратных метров, обычными бытовыми терморегуляторами также не обойтись. Один контактор для теплого пола расширяет зону действия простого регулятора c 15 до 40-60 кв.м. - Организация сушильных камер, инфракрасных саун, сушек для продуктов
Тут ситуация такая же как и в теплицах. Используется мощная инфракрасная пленка и соответственно требуется мощное управляющее реле (контактор).
Во-первых, в теплицах из-за высоких теплопотерь обычно используют инфракрасную пленку повышенной мощности (450-500 Вт/м2). Соответственно при такой удельной мощности, площадь инфракрасной пленки которую можно подключить к простому терморегулятору составляет всего 6 м2. Используя контактор эту цифру можно приумножить в 3-5 раз.
СХЕМА ПОДКЛЮЧЕНИЯ ПЛЁНОЧНОГО ПОЛА ЧЕРЕЗ КОНТАКТОР
К нам поступил запрос на организацию обогрева высокорослых растений (огурцы,помидоры) с помощью инфракрасной пленкив теплице.
Эксперты говорят, что обогревать корни растений, т.е. землю в которой они растут, намного выгодней по энергозатратам, чем отапливать помещение теплицы в целом.
Тут нельзя не согласиться, однако что делать если растениия высокорослые?
Тут на помощь приходит инфракрасная пленка для теплиц. Её вы можете установить как на пол и под грунт, так и на стену в необходимую вам высоту.
Схема подключения нагревательной пленки через контактор и терморегулятор приведена на рисунке ниже.
Даннаясхема подключения ик пленки к контактору составлялась под следующее техническое задание:
Подключение 20 м.пог инфракрасной пленки мощностью 300 Вт/м (SPN-306-300) с возможностью будущего расширения в 2 раза для настенного обогрева высокорослых растений в теплице.
Обратите внимание! На рисунке не просто так нарисовано 4 полосы ИК пленки. Дело в том, что при такой мощности, длина 1-ой полосынагревательной пленкиограничена длиной 5-6 м. При нарушении этой рекомендации медная шина нагревательной пленки в месте подключения будет сильно перегреваться, что грозит преждевременным выходом ее из строя.
Подключая теплый пол через контактор, рекомендуем использовать терморегулятор, монтируемый непосредственно на DIN-рейку. Во-первых, это очень удобно при монтаже (вам не потребуется отдельно выносить точку для установки терморегулятора, все собирается в одном навесном боксе на DIN-рейке). Во-вторых, применяя терморегулятор марки Terneo RK, вы получите дополнительно 7 кВт коммутируемой мощности.
Соответственно, применив двухполюсный контактор 40А и терморегулятор Terneo RK Вы сможете управлять сразу теплым полом мощностью15.8 кВт, что и было предоставлено нашему клиенту.
Добавить в схему несколько дополнительных контакторов не составит никакого труда.
Они будут подключаться параллельно основному также, как и на рисунке.
Типы контакторов для теплых полов
Контактор и магнитный пускатель – это одинаковые по принципу работы устройства за исключением того, что последние функционально предназначены для электрических двигателей (т.е имеют больше групп контактов). В разрезе теплого пола могут применять абсолютно равносильно.
Принцып работы контактора:
При подачи напряжения на слаботочную управляющую катушку, электромагнит замыкает силовые контакты к которым подключена силовая нагрузка.
Относительно применения в теплых полах, процесс управления происходит так:
Терморегулятор теплого пола (любой мощности и типа) при падении температуры ниже установленного значения подает напряжение 220 В на управляющую катушку контактора. Котушка приводит в действие механиз электромагнита и замыкает силовую цепь к которой подключен теплый пол. В зависимости от того, какой мощности контактор, такая схема может коммутировать от 25 до 63 кв.
м. теплого пола (при допустимой нагрузки бытового регулятора ~ 15 кв.м.)
Если вы столкнулись с похожей задачей и стоите перед выбором контактора к теплому полу, то помните, что они бывают двух типов:
Модульные (компактные), для установки на DIN-рейку
Классические (подходят для монтажа на плоскость)
Способ подключения и принцип работы у них абсолютно одинаковы. Но есть несколько нюансов.
- Классические контакторы более дешевые, чем модульные, однако издают очень шумный «хлопок» при срабатывании. Чем мощнее устройство, тем сильнее удар при включении.
- Модульные контакторы для нагревательной пленки более компактные, однако стоят гораздо дороже. Помимо того, что их удобно монтировать на DIN-рейку они практически не издают шума при включении.
Важно! Обращайте внимание на напряжение питания управляемой катушки. Оно может быть 12, 24, 220, 380 В, однако для теплых полов контактор должен иметь управляющую катушку исключительно 220 В.
Вывод. Для подключения теплого пола через контактор используйте приведенную схему, а также рекомендуем выбирать модульные контакторы и терморегуляторы, которые собираются в одну секцию на DIN-рейке.
Если Вам нужна более сложная схема подключения или более подробные объяснения по представленной на рисунке, заказывайте бесплатную консультацию у наших специалистов.
Остались вопросы?
Получите бесплатную консультацию от специалиста магазина
Читайте также
Товары из статьи
Быстрый просмотрМодульный контактор 63 A (13800 Вт) Shnieder Electric / на DIN-рейку2 093 грн. / штКоличество контактов, шт
- 2
- 3
- 4
/ штКоличество контактов, шт
- 2
- 3
- 4
Количество контактов, шт
- 1
- 2
- 3
- 4
/ штКоличество контактов, шт
- 2
- 3
- 4
Товар добавлен в корзину
| Продолжить покупки | Перейти в корзину |
Купить в один клик
Заполните данные для заказа
Я согласен на обработку персональных данных.*
Купить в один кликВаш заказ принят!
Мы свяжемся с Вами в ближайшее время,
благодрим за покупку.
Запросить стоимость товара
Загрузка товара
Заполните данные для запроса цены
Я согласен на обработку персональных данных.*
Запросить ценуЗакрыть окнокак правильно подключить, установка и установка пленочного пола, схема подключения
Наличие в помещении теплого инфракрасного пола создает особую уютную атмосферу. Преимущества ИК-покрытия в том, что заметно увеличивается теплоотдача пола, снижаются денежные затраты на электроэнергию. Монтаж теплого пола под плитку дело непростое, оно имеет ряд особенностей. В этом материале рассмотрим технологии, которые используются в этой сфере.
Особенности
Инфракрасное излучение теплого пола равномерно распределяется по стенам, потолку, предметам в помещении, нагревая их. Технология работает без использования проволоки и подходит для полов с покрытием:
- Ламинат;
- Линолеум;
- Ковер.
Инфракрасный теплый пол под плитку чаще всего нужен в таких помещениях:
- Теплицы;
- Бассейны;
- Кухни;
- Ванные комнаты;
- Технические помещения.
Существует два типа инфракрасных полов, которые используются под плитку:
- Стержень;
- Пленка.
При укладке пола обязательно соблюдайте правила техники безопасности и используйте заземление. Такая конструкция создает комфорт и уют в помещении, что не может не сказаться на психическом и эмоциональном состоянии человека.
Преимущества и недостатки
Преимущество инфракрасной системы обогрева пола:
- Отсутствие электромагнитного излучения;
- Простота эксплуатации;
- Эффективность;
- Не сушит воздух;
- Нет опасности возгорания;
- Не вызывает накопления пыли;
- Универсальность — ИК пленку можно крепить даже на стену или потолок.
Высота инфракрасной конструкции не превышает трех сантиметров, и даже в помещениях, где потолки всего два с половиной метра, пленка практически незаметна.
Преимуществом ИК-пленки можно также назвать то, что она не сушит воздух в помещении. Традиционная технология радиаторного отопления такими преимуществами не обладает.
Недостатки:
- Для установки ИК оборудования требуется высокая квалификация. За мастера без солидного практического опыта в таких проектах лучше не браться;
- Запрещается устанавливать такие устройства под мебелью. Плитку следует тщательно проверять на наличие дефектов, так как инфракрасное излучение может вызвать расслоение этого материала. Керамическое напольное покрытие лучше покупать известных марок, так как, например, китайская плитка некачественная и не выдерживает даже небольших нагрузок.
При монтаже оборудования и плитки необходимо соблюдать все технологические требования. Это главное правило данного вида работ.
Схема работы
Пол с инфракрасной пленкой под плитку – довольно распространенный вариант. Подключить инфракрасную пленку к полу электричеством вполне возможно, она будет нормально работать, если сверху сделать стяжку, а на нее положить плитку. Эти работы несложные, их можно сделать если не самостоятельно, то с привлечением мастера.
- Поверх пленки монтируется малярная сетка для повышения адгезии. На нее заливается стяжка или специальная самовыравнивающаяся смесь. Толщина слоя — не более 10 мм. Листы ГВЛ
- укладываются на пленку, фиксируются шурупами, которые проходят между планками нагревательных элементов; от мастера требуется большая аккуратность, так как хрупкие конструкции можно легко повредить.
- Далее плитка монтируется по стандартной технологии с использованием клея для теплых полов.
Стержневой пол специально разработан для плиточного покрытия, поэтому в этом случае стяжку делать не надо. Для керамической плитки созданы стержневые инфракрасные обогреватели, которые подключаются к термостату. На них монтируется керамическое покрытие.В начале работы необходимо нарисовать схему с размерами, в которой будут отражены все кабели и нагревательные элементы.
Между двумя проводниками расположены стержни (выглядят как ступеньки), которые изготовлены из графита и углеродистого серебра. Размеры салфеток:
- Ширина — 82 см;
- Расстояние между стержнями до 10 см.
- Длина — до 20 метров.
При прохождении тока от стержней испускается ИК излучение, оно имеет длину волны от 8 до 14 мкм. Эта технология экономит значительные средства. Схема разработана таким образом, что при работе расходуется минимальное количество энергии.
Как подключиться?
Перед началом работ по монтажу пленочного инфракрасного пола необходимо:
- Подготовить основание;
- Расположить теплоотражающий материал по всей плоскости;
- Подготовьте место для термостата.
Монтаж начинается с того, что материал распределяется по всему помещению. Его необходимо закрепить скотчем или изолентой, загерметизировать стыки.
Пленку рекомендуется свернуть на максимальную длину — чем меньше лишних контактов, тем лучше.
Можно уменьшить расход проводов, если контакты направить в сторону регулятора. На медной полосе закреплен зажим, его сторона находится внутри покрытия, вторая сверху медной полоски.
Линии разреза изолируются битумом. Пленка фиксируется с помощью изоленты. Для этого необходимо выровнять основание, положить на пол теплоотражающий материал.
Этапы работ:
- Монтаж теплоотражающего материала;
- Монтаж пленки;
- Соединение блоков, подключение их к термостату;
- Датчик температуры устанавливается между первым и вторым слоями стяжки в гофрированной трубе.
- Укладка слоев, фиксация их шурупами
- Заливается стяжка, можно сделать самому
- Плитка уложена на стяжку.
При работе необходимо учитывать следующее:
- Установка ИК-системы под мебелью возможна только при ее расположении на ножках на высоте не менее трех сантиметров;
- Необходимо правильно уложить утеплитель, он защитит от перерасхода электроэнергии;
- Нельзя использовать изоляцию, в которой присутствует фольга, она подвержена коррозии;
- Чтобы положить крышку на нужную сторону, следует внимательно изучить инструкцию-памятку.
Допускается применение пленочной теплоизоляции:
- Лавсанова;
- Полипропилен.
Терморегулятор устанавливается на стену, к нему подводится электропроводка
Провода нельзя прокладывать по полу, их следует укладывать в пластиковый короб. Провода не должны создавать неровностей. Необходимо выполнить следующее:
- Вырезать вырез для провода в теплоотражающей изоляции;
- Очистите провода на концах перед их установкой;
- Кончик провода вставляется в контактный зажим, фиксируется;
- Место примыкания изолировано битумной мастикой.
Затем необходимо закрепить термостат, рекомендуется делать это внутри гофры; затем устройство подключается к регулятору температуры.
Его верхняя часть крепится снизу к черной силиконовой полосе блоков, которые нагреваются с помощью битумной мастики. В месте, где происходила установка, следует сделать разрез, это будет гарантией того, что не появится деформация.
Датчик может выйти из строя, поэтому нужно поставить его таким образом, чтобы можно было легко его снять.
Монтажные работы следует доверить опытному специалисту.
Советы по выбору
Правильно подобранный материал – залог нормальной работы оборудования. Рекомендуется знать его основные технические характеристики:
- Пленка способна меньше нагреваться и отдавать больше тепла; Пленка
- Standard выдерживает температуру до 80 градусов Цельсия;
- Можно соединять между собой серебряные и медные шины, за счет этого можно уменьшить толщину прослойки, а значит продлить срок службы устройства;

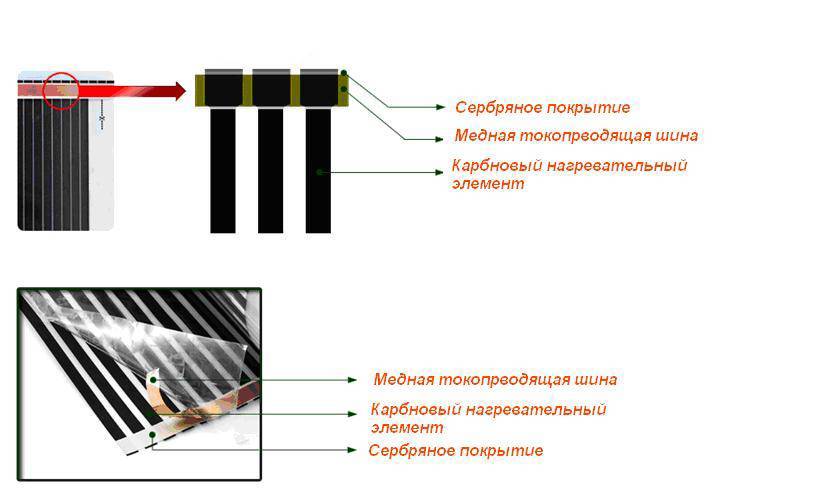

- Токопроводящие полосы изготовлены из сплавов, в которых присутствует серебро. На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.
На пленке они хорошо просвечивают, и чем больше серебра, тем качественнее будет пленка. Если основная основа белая, то это подтверждает, что в составе присутствует качественный, прочный полимер.- На лентах не должно быть следов окисления;
- Плохой считается пленка, у которой ширина медной полосы менее 14 мм.
- Система потребляет мощность от 125 до 440 Вт/м2. Если пленка будет лежать под ковром, ей будет достаточно мощности до 160 Вт/м2. Если пленка расположена под плиткой или керамогранитом, то потребуется мощность не менее 215 Вт/м2. Если теплый пол будет в сауне, то мощность понадобится более 220 Вт/м2;
- Минимальная толщина пленки 0,3 мм. Чем толще покрытие, тем дольше оно прослужит, поэтому при выборе необходимо использовать пленку толще 0,3 мм.
- Пленка устанавливается таким образом, чтобы соседние листы плотно прилегали друг к другу, но не накладывались друг на друга. Если вы выберете ширину рулона таким образом, это уменьшит количество отходов и сэкономит деньги.
Модели повышенной мощности применяются в лакокрасочных цехах, саунах и др. В таких устройствах графитовые стержни запаиваются в сверхпрочное покрытие.
Вы должны знать, что углерод и графит имеют схожую молекулярную структуру, но их свойства заметно различаются. Углерод более устойчив к нагрузкам, а графит менее прочен.
Рекомендуется подключать ИК-устройство с помощью специалиста с практическим опытом. Укладка плитки может производиться своими руками, особенно если это небольшая площадь, например, в ванной или на балконе. Если самые сложные работы доверить профессионалам, а более простые сделать самостоятельно, то обустроить квартиру можно, не затрачивая лишних денег.
Производители
Пленка Heat Life популярна во всем мире. Heat Life — производитель пленки с углеродным покрытием.
Аналогов на рынке много, но все они уступают по качеству продукции южнокорейской компании. Также Heat Life производит уникальную ИК-пленку, которую можно укладывать прямо на стяжку. Пленка выдерживает температуру свыше двухсот градусов по Цельсию, технология ее изготовления является ноу-хау компании.
Heat plus — Это еще одна южнокорейская компания, которая уже десятилетие уверенно присутствует на российском рынке. Компания Heat Plus открыла множество сервисных центров по всей стране и производит как полосатую, так и сплошную пленку мощностью от 85 до 460 Вт
Фирма Caleo (Южная Корея) производит ИК-пленку с 2006 года.
Она считается одной из лучших, на счету компании много разработок и инновационных ноу-хау. Например, именно Caleo изобрел полы с сеткой что предотвращает появление искр.
Компания имеет производственные мощности на трех континентах (Европа, Америка и Азия) и уверенно продолжает завоевывать рынок. Использование пленки Caleo позволяет сэкономить до 20% электроэнергии по сравнению с обычными нагревательными приборами.
Ассортимент ИК пленок от компании очень широк: от дешевых моделей до очень дорогих. Гарантия Caleo предоставляется на срок до 15 лет, что само по себе уже говорит о качестве товара. Также южнокорейская компания выпускает различные комплектующие и системы, обеспечивающие отопление труб и крыш.
Средняя цена на покупку и установку пленки составит от 5 до 10 долларов США.
Инфракрасная пленка из США Carolique также очень популярна в России и подходит практически для любого покрытия.
Пленка недорогая и представляет инновационное поколение систем ИК-обогрева. Инфракрасная энергия равномерно и быстро распределяется по помещению. Производители уверяют, что такого рода технологии позволяют снизить счета за электроэнергию минимум на пятьдесят процентов. Отзывы об ИК-пленке от Carolique только положительные.
При покупке инфракрасной пленки рекомендуется обращать внимание на наличие сертификатов качества, ведь очень часто подделывают продукцию известных брендов. Лучше немного переплатить, приобретя брендовый товар, чем тратить большие деньги на ремонт.
Теплотекс – еще один южнокорейский производитель, выпускающий качественную продукцию толщиной 0,36 мм.
Ширина рулонов 0,5 и 1 метр. Пленка может нормально работать три десятка лет.
Rexva — эта фирма больше известна на родине, в Южной Корее, где занимает более 50% рынка. В России о пленке этого производителя мало что известно. Эта компания лидирует в отрасли по количеству научных разработок. Компания применяет специальную ламинацию, которая гарантирует 100% изоляцию от влаги.
Eastec — Это компания, которая разработала и внедрила технологию инфракрасных полов. Она продолжает предлагать новые оригинальные модели, пользующиеся постоянным спросом у потребителей. Мощность пленки — от 60 Вт, ширина — от 30 см.
Монокристалл (Украина) — компания, которая позиционирует свою продукцию как лучшую в Европе. У компании действительно есть уникальная разработка, например, пленка с низким содержанием серебряной пасты, но более массивным углеродным слоем. Есть интересная модель, которая предназначена специально для керамической плитки. Эта пленка имеет высокий коэффициент адгезии.
Компания производит как полосатую пленку, так и сплошную. Толщина рулона — 30 и 64 см. Мощность – от 130 до 620 Вт. Такую пленку хорошо использовать для утепления лоджий, для крепления по периметру окон и дверей.
Отзывы
Отзывы об инфракрасных полах в основном положительные.
Особенно активно обсуждается тема, касающаяся сложности монтажа теплых полов. Многие пользователи выступают за самостоятельную установку таких конструкций, это сулит существенную экономию денежных средств.
Некоторые домовладельцы утверждают, что сделать правильное подключение техники своими руками не представляется возможным. Следует признать, что когда речь идет об укладке плитки, здесь требуется определенная квалификация. — новичок не сможет ровно нанести это покрытие даже на маленьком участке.
Очень хвалят фирму Heat Life. Южнокорейские производители умеют делать качественную продукцию. Особенно мне нравится недорогая пленка, которую можно монтировать прямо в бетонную стяжку. Простота надежности этой техники вызывает множество положительных эмоций.
В отзывах часто возникает вопрос, как распознать контрафактную продукцию. Это очень важный момент, так как от качества изделия напрямую зависит срок службы инфракрасного теплого пола.
Если вы решили сэкономить и приобрести продукцию у неизвестного продавца, предлагающего хорошую скидку, несколько раз перепроверьте сертификат соответствия на ИК-оборудование и по возможности сверите его с образцами, представленными на официальном сайте компании. .
Успешные примеры и варианты
Инновационная пленка от Heat Life, одна из лучших на рынке.
Конструкция теплого пола.
Результат покрытия ИК пленкой спортзала.
Схема теплого пола в секции.
Монтаж теплого пола в спальне. Такую работу можно выполнить своими руками.
О том, как установить инфракрасный теплый пол, смотрите в следующем видео.
Загрузка литературы | Инфракрасное отопление Roberts Gordon
ВЕДУЩИЕ В ОТРАСЛИ ЭФФЕКТИВНЫЕ ПРОДУКТЫ
| Брошюра обо всех продуктах | Брошюра об эффективности излучения | ||
| Инфракрасный фактор Брошюра | Высокоэффективный рефлектор Брошюра по модернизации | ||
| Стандарт эффективности излучения Руководство по AHRI 1300 (Белая книга) |
ИНФРАКРАСНЫЙ ИЗЛУЧАТЕЛЬ НИЗКОЙ ИНТЕНСИВНОСТИ — VS — ДРУГИЕ МЕТОДЫ НАГРЕВА
| Инфракрасный свет низкой интенсивности по сравнению с установками прямого наведения | Инфракрасный датчик низкой интенсивности по сравнению с единицами оборота воздуха | ||
| Инфракрасный датчик низкой интенсивности по сравнению с системой водяного теплого пола | Инфракрасный датчик низкой интенсивности по сравнению с тепловентиляторами | ||
| Модулирующий инфракрасный датчик низкой интенсивности по сравнению с 2-ступенчатой инфракрасной камерой |
CORAYVAC ® ЗАГРУЗКИ
| Техническая брошюра | Руководство по установке | ||
| Спецификация | Руководство по проектированию | ||
| Особенности и преимущества | CRV 4-40 Руководство по замене | ||
| Чертежи Revit | Библиотека САПР | ||
| Представление | Письменная спецификация | ||
CORAYVAC ® SF ЗАГРУЗКИ
| Техническая брошюра | Руководство по установке | ||
| Чертежи Revit | Руководство по проектированию | ||
| Письменные спецификации |
VANTAGE ® МОДУЛИРУЮЩИЕ ЗАГРУЗКИ
| Спецификация | Руководство по установке | ||
| Чертежи Revit | Библиотека САПР | ||
| Письменные спецификации | Представление |
VANTAGE ® ЗАГРУЗКИ
| Спецификация (нагреватель для террасы) | Брошюра (обогреватель патио) | ||
| Спецификация (обогреватель для тяжелых условий эксплуатации) | Чертежи Revit | ||
| Руководство по установке | Библиотека САПР | ||
| Письменная спецификация | Представление |
VANTAGE ® CTh3V ЗАГРУЗКИ
| Спецификация | Руководство по установке | ||
| Чертежи Revit | Библиотека САПР | ||
| Письменная спецификация | Представление |
VANTAGE ® HEV ЗАГРУЗКИ
| Спецификация | Руководство по установке | ||
| Чертежи Revit | Библиотека САПР | ||
| Письменная спецификация | Представление |
VANTAGE ® CTHN ЗАГРУЗКИ
| Спецификация | Руководство по установке | ||
| Особенности и преимущества | CAD-библиотека (унитарная) | ||
| Чертежи Revit | Библиотека САПР (мультигорелка) | ||
| Письменная спецификация | Представление |
ИНФРАКРАСНЫЕ РЕГУЛЯТОРЫ ОБОГРЕВА ЗАГРУЗКИ
| Руководство по модулирующему управлению | Брошюра о модуляционном управлении отоплением | ||
| Руководство по установке, система управления нагревом CoRayVac® | Спецификация управления инфракрасным обогревом | ||
| Руководство по установке модуляционного управления нагревом CoRayVac® | |||
Письменная спецификация модуляционных элементов управления (документ Word) |
GORDONRAY ® BH ЗАГРУЗКИ
| Спецификация | Руководство по установке | ||
| Чертежи Revit | Библиотека САПР | ||
| Письменная спецификация | Представление |
GORDONRAY ® DF ЗАГРУЗКИ
| Спецификация, лист | Руководство по установке | ||
| Чертежи Revit | Библиотека САПР | ||
| Письменная спецификация | Представление | ||
| Руководство по установке (французский) |
CARIBE ® ЗАГРУЗКИ
| 9 0391 | Спецификация | Руководство по установке | |
| Особенности и преимущества | Руководство по эксплуатации и уходу | ||
| Библиотека САПР | Письменная спецификация | ||
Руководство по установке (французский) |
ВАКУУМНЫЕ НАСОСЫ ДЛЯ ЗАГРУЗКИ
| Спецификация | EP-100 Руководство по установке | ||
| Библиотека САПР | EP-200 Руководство по установке | ||
| Чертежи Revit | EP-300 Руководство по установке |
BLACKHEAT™ BH ОПТОВАЯ ЗАГРУЗКА
| Техническая брошюра | Руководство по установке | ||
| Особенности и преимущества | Представление | ||
BLACKHEAT™ GH ОПТОВАЯ ЗАГРУЗКА
| Техническая брошюра | Руководство по установке | ||
| Особенности и преимущества | Руководство по эксплуатации и уходу | ||
BLACKHEAT™ NP ОПТОВАЯ ЗАГРУЗКА
| Техническая брошюра | Руководство по установке | ||
| Особенности и преимущества | |||
ЗАГРУЗКИ ULTRAVAC™
| Спецификация | Руководство по установке | ||
| Особенности и преимущества | Руководство по программному обеспечению | ||
| Программное исправление для Windows | Программный пакет | ||
Драйвер Windows 8. |
