Схема подключения механического терморегулятора


Современные домашние механические терморегуляторы, как правило, могут применяться не только в отоплении квартиры или дома, но и в системах охлаждения.

Принцип работы тут простой — пока не достигнута выставленная регулятором температура срабатывания – включены обогреватели – котлы и иные компоненты системы обогрева, или же наоборот, когда достигается выставленная температура, включается кондиционер и работает до того момента, пока температура воздуха не понизиться ниже выставленного, порогового значения. Чаще всего к термостату подключают только отопление.

Для реализации таких различных схем подключения, в механическом термостате имеется две различные клеммы, первая из которых используется для подключения отопительных компонентов, а вторая для охладительных.


Вообще, производители предлагают различные модели терморегуляторов, которые могут отличаться между собой наличием или отсутствием некоторых дополнительных опций, но основной набор функций обычно единый.

Тут стоит напомнить, что для работы механическому терморегулятору не требуется подключение к сети или использование элементов питания. Внутри него производится лишь коммутация проводки, идущей до климатических систем, а работа всех алгоритмов управления заложенных в них, основана на изменении механических свойств материалов при изменении температуры. Подробнее о принципе работы, устройстве и применении стандартных комнатных механических терморегуляторов в отоплении читайте в нашей статье «Механический терморегулятор для отопления | Термостат»

Зачастую, производители не особо стараются сопроводить свои механические терморегуляторы удобными, подробными инструкциями по подключению, ограничиваясь лишь общей схемой, которую без знания основ электротехники бывает тяжело понять. Так, например, с комнатным механическим термостатом Zilon za-1 в комплекте поставляется вот такая схема подключения:



Согласитесь, схема совершенно не информативная, подключить согласно такой инструкции механический термостат сможет далеко не каждый. И этот пример, к сожалению, не единичный и подобное встречается довольно часто.


Ниже я привожу более наглядную, чем стандартная, схему подключения механического терморегулятора.



Как видите, основные здесь клеммы для подключения «4», «5» и «6», а сам терморегулятор работает по принципу переключателя. Пока температура окружающего воздуха не достигла выставленной регулятором величины, электрический ток, подведенный на клемму «6», подаётся на контакт «4», но как только будет достигнута необходимая температура, режим меняется и ток начинает поступать на клемму «5». Таким образом, к клемме «4» подключаются отопительные приборы, которые обогревают помещение и, если ничего не подключено к клемме «5», просто отключаться при достижении нужной температуры. А к контакту «5» обычно подключается охладительные системы, которые начинают работать лишь когда температура воздуха превысит заданное значение.

Клеммы «1» и «2» это контакты для подачи питания на лампу – индикатор работы домашнего механического терморегулятора. К клемме «2», требуется подключать последовательно провод, идущий от клеммы «4» или «5», в зависимости от того к какой из них подключена нагрузка  — отопление или охлаждение. Таким образом, пока электрический ток поступает на климатический прибор, индикатор светится, указывая нам о том, что прибор в рабочем режиме.




Клемма «1» нужна для подключения нулевого провода, требуемого для того, чтобы лампа светилась или как общая клемма для нуля, если у вас реализована следующая схема подключения механического термостата:



Как видите, в этой схеме, в терморегуляторе осуществляется вся коммутация, минуя распределительные (распаячные) коробки. В терморегулятор заходит кабель с фазой и нулем домашней электросети, а также от него проброшен провод до управляемых им климатическим систем, например, до обогревателя. Внутри произведена вся необходимая коммутация, необходимая для работы такой системы. Иногда такая схема подключения бывает единственно возможной, особенно когда требуется подключить отопительные или охладительные приборы с наименьшими трудозатратами. Достаточно проложить до термостата фазу и ноль и так же прокинуть от него две жилы кабеля до приборов, которыми он будет управлять.





Очень важно! Все представленные выше варианты схем подключения комнатного механического термостата актуальны лишь для подключения к нему нагрузки с током не более 10-16 ампер ( в зависимости от модели). Довольно часто этого бывает достаточно, но если используете термостат с энергоёмкими устройствами, то чаще всего единственно возможным вариантном становится подключение механического терморегулятора через пускатель.

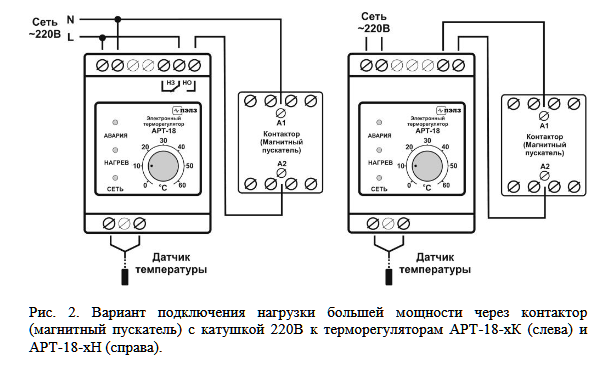

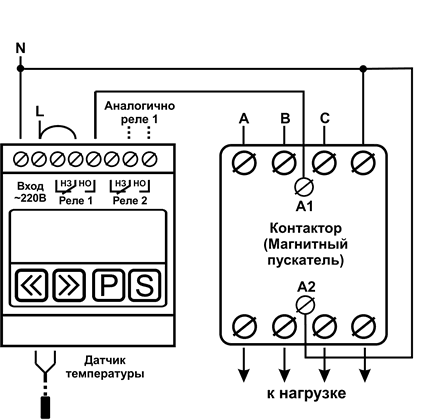

Электромагнитный пускатель – это по большому счету выключатель (реле), рассчитанный на управление большими токами.

Принцип действия пускателя достаточно прост, при подаче даже небольшого тока его на управляющую клемму, которая связана с магнитной катушкой, эта катушка втягивает сердечник, в результате чего некоторые контакты пускателя замыкаются, а другие наоборот размыкаются. Применяется магнитный пускатель как раз в таких случаях как наш, когда требуется управлять электрооборудованием с большими токовыми нагрузками.

При срабатывании механического термостата, ток поступает на уравляющую клемму пускателя, который в свою очередь подключает нагрузку – например электрообогреватель. Когда в помещении температура воздуха поднимется до нужного уровня, указанного регулятором термостата, цепь разомнется и соответственно пускатель отключит отопительный прибор.


Выбор той или иной схемы подключения зависит от вашей конкретной ситуации, но как вы уже могли заметить, вариантов использования у механического термостата масса. Если же вы не можете определиться, как лучше выполнить монтаж, какую схему или алгоритм лучше использовать, пишите в комментариях к статье, постараемся помочь.

Терморегулятор 70.26: обзор, схема подключения, инструкция

Обзор электронного терморегулятора 70.26 для теплого пола, греющего потолка и других отопительных приборов.

Назначение и описание устройства 70.26

Электронный терморегулятор 70.26 служит для автоматического поддержания температуры теплого пола или греющего потолка, которая задана пользователем. Регулировка параметров допускается в пределах +5 °С/+40 °С. Прибор выпускается в классическом квадратном дизайне корпуса со скругленными углами. На передней панели корпуса удобно расположены светодиодный индикатор работы, ручки управления и механический выключатель.

Выносной температурный датчик пола (NTC, 10 кОм) размещается либо непосредственно в полу, либо, для греющего потолка, на открытой поверхности стены.

Высота установки не должна превышать 1,0–1,2 метра. Сам электронный терморегулятор 70.26 может устанавливаться в стандартную стенную коробку для скрытого монтажа (диаметр 65 мм). Можно также использовать накладной монтаж, для чего потребуется приобрести отдельно специальную коробку.

Особенности терморегулятора 70.26

Терморегулятор 70.26 разработан для использования в системе «теплый пол», поэтому в конструкции прибора не предусмотрен встроенный температурный датчик, только выносной. В системе отопления «греющий потолок» 70.26 можно применять в помещениях с повышенной влажность. Выносной температурный датчик может быть установлен на расстоянии до 3 метров от прибора.

Терморегулятор монтируется за пределами зоны повышенной влажности, а выносной температурный датчик прекрасно справляется с контролем внутренней температуры помещения. Влажная среда никакого воздействия на терморегулятор не оказывает, датчик замеряет температуру, передает ее значение на 70.26, который в свою очередь дает команду на включение или отключение отопительных приборов.

Технические характеристики 70.26

  • Тип терморегулятора – электронный.
  • Тип монтажа – встраиваемый.
  • Программируемый режим – нет.
  • Напряжение, Uном – 220 В, 50 Гц.
  • Мощность нагрузки, max – 3520 Вт.
  • Ток нагрузки, max – 16 A.
  • Потребляемая мощность терморегулятора – 5 Вт.
  • Диапазон регулирования температуры – 5–40 °С.
  • Погрешность регулирования – ±0.5 °С.
  • Встроенный датчик температуры – нет.
  • Выносной датчик температуры – да (NTC, 10 кОм), длина кабеля 3 м.
  • Степень защиты – IP 20.
  • Цвет – белый/кремовый.
  • Габаритные размеры – 86 х 86 х 50 мм.
  • Вес брутто – 206 г.
  • Гарантия – 1 год.
  • Страна производитель – КНР.

Схема подключения терморегулятора 70.26 для греющего потолка

При подключении прибора фазный провод, идущий от электрощита, подводится к контакту № 1 терморегулятора. К контакту № 2, отмеченному на схеме, подключается нулевой провод. Фазный провод, идущий на пленочные электронагреватели, подключается к контакту № 4. Нулевой провод к пленочным электронагревателям идет напрямую от электрощита. Для подключения выносного датчика температуры используются контакты № 6 и № 7.

Схема подключения терморегулятора 70.26 для теплого пола

Схема подключения 70.26 для теплого пола.

Внимание! Перед тем как осуществить подключение управляющего прибора, обязательно обратите внимание на расчетную нагрузку системы. Производитель указывает максимальную нагрузку, которую способен выдержать терморегулятор 70.26, в размере 16 А. Но это максимальный показатель, поэтому мы рекомендуем в случае, если расчетные параметры работы отопительных приборов будут превышать 10 А, отказаться от прямого подключения нагревателей к устройству. В этом случае обязательно включите в схему модульный контактор.

Порядок монтажа 70.26

1. Снимаем ручку регулятора, откручиваем крепежный винт (D) и снимаем крышку. Винт С не трогаем: он служит для регулировки терморегулятора.

2. Используя схему, подключаем провода, устанавливаем устройство в монтажную коробку и фиксируем винтами.

3. Возвращаем на место крышку и ручку регулятора.

Комплектация прибора

Стандартная комплектация 70.26:

  • терморегулятор – 1 шт.;
  • датчик температуры – 1 шт.;
  • провод датчика пола (длиной 3 м) – 1 шт.;
  • крепежные винты – 2 шт.;
  • паспорт с инструкцией и схемой подключения – 1 шт.;
  • упаковка – 1 шт.

Схемы подключения термостата Руководство по качественному ОВКВ 101



Схемы подключения термостата для тепловых насосов — Схемы подключения термостата теплового насоса

Тепловые насосы отличаются от кондиционеров, поскольку тепловой насос использует процесс охлаждения и охлаждения . В то время как кондиционер использует процесс охлаждения только для охлаждения, центральный кондиционер обычно работает в паре с газовой печью, электрической печью или каким-либо другим методом нагрева.

Таким образом, если кондиционер широко используется в теплую или жаркую погоду, то тепловой насос используется круглый год. Тепловой насос будет использовать желтый провод для включения конденсатора и оранжевый провод для переключения реверсивного клапана в конденсаторе, чтобы изменить направление потока хладагента для нагрева.

Проводка основного термостата теплового насоса и цвета проводов для проводов термостата

  • R Красный провод к клемме R
  • G Зеленый провод к клемме G
  • Y Желтый провод к клемме Y
  • W Белый провод к клемме W.
  • O Оранжевый провод к клемме O реверсивного клапана, хотя некоторые производители используют клемму B для реверсивного клапана (Rheem и Ruud)
  • C Синий провод к клемме C (иногда этот провод называют проводом C )

Это только для основной проводки термостата теплового насоса, чтобы обеспечить нормальную работу компонентов. Некоторые производители имеют дополнительные провода для различных функций. Всегда консультируйтесь с руководством по подключению термостата теплового насоса, которое поставляется с вашим термостатом. Во многих случаях подключение нового термостата будет точно отражать то, как был подключен старый термостат.

Управление системой теплового насоса отличается от системы управления кондиционером. Он имеет свою последовательность работы теплового насоса. Поэтому тепловой насос работает иначе, чем кондиционер. Кроме того, для него потребуется другой термостат и другая проводка, чем для кондиционера.

Иногда, в зависимости от термостата и производителя, термостат может быть двойным термостатом теплового насоса. Или его можно использовать для системы кондиционирования воздуха и газовой печи в зависимости от того, как подключен термостат. Наконец, всегда проверяйте, какой тип системы у вас есть, прежде чем выполнять какую-либо проводку.

Схемы Honeywell — подключение программируемого термостата — подключение непрограммируемого термостата

Это базовая схема подключения термостата Honeywell для одноступенчатого теплового насоса. Если у вас двухступенчатый тепловой насос, вы также будете использовать клемму Y2 для второй ступени. Кроме того, эта схема подключения термостата специально предназначена для системы с двумя трансформаторами. Ваша система, скорее всего, имеет только один трансформатор, так как в большинстве типичных жилых систем используется только один трансформатор для управления. Если у вас есть два трансформатора, то у вашего старого термостата был красный провод на клемме RC.

Кроме того, на правой клемме был красный провод. В однотрансформаторных системах обычно используется перемычка для термостатов. Для учета двухтрансформаторных систем термостаты с двумя клеммами R (RC и R или RC и RH). Еще одна схема подключения терморегулятора на два трансформатора. Наконец, на приведенной ниже схеме подключения термостата используется клемма Y2, что означает, что система имеет две ступени.

Цвета проводки и клеммы термостата

Схемы проводки термостата Печи

Схемы подключения термостата только для нагрева Если у вас есть только печь, такая как газовая печь, масляная печь, электрическая печь или бойлер. Поэтому для простой проводки термостата вы будете использовать следующий цветовой код:

  • Клемма R или клемма RH для красного провода. Это происходит из-за трансформатора. Если у термостата есть клемма RC, в данном приложении она не требуется. Неважно, оставите ли вы перемычку в термостате или уберете перемычку, если между RH и RC установлена ​​заводская перемычка, при условии отсутствия охлаждения для данной конкретной системы.
  • Клемма W реле обогрева. для водогрейных котлов это, скорее всего, пойдет на ваш аквастат на котле, однако он также может управлять зональным клапаном, если у вас есть система зонирования. После того, как зональный клапан открывается, он замыкает переключатель и сообщает котлу поддерживать заданную температуру воды.
  • Клемма C, если термостат цифровой и не имеет батарей. Наконец, общий берет начало от трансформатора и требуется для питания термостата.

Схема подключения термостата «только охлаждение» будет отражать приведенные выше инструкции, за исключением того, что вы используете клемму Y вместо клеммы W. Наконец, клеммы, к которым вы подключаете провод, обычно находятся в настенной панели, а не на самом термостате.

Схема Уайта Роджерса

Схемы подключения термостата

Уайт-Роджерс показывает немного другой тип схемы подключения, который отражает схему лестничной логики. Это ясно и понятно. По крайней мере, эксперту. На этой диаграмме показано обозначение каждой клеммы, которая подключается к системе HVAC. Наконец, на приведенном ниже рисунке показана система с одним трансформатором. Клемма O на этой схеме используется для установки термостата теплового насоса для реверсивного клапана. Термостат теплового насоса будет использовать оранжевый провод для реверсивного клапана в конденсаторе.

Интеллектуальные термостаты — Wi-Fi — Приложения для смартфонов и проводка

Многие новые комнатные термостаты представляют собой цифровые термостаты и считаются интеллектуальными термостатами. Кроме того, это просто устройства контроля температуры, которые могут помочь вам сократить расходы на электроэнергию и сэкономить энергию. Кроме того, многие из этих новых термостатов представляют собой термостаты WiFi, которые можно подключить через смартфон и/или компьютер. Несмотря на более новую технологию, проводка термостата осталась прежней.

Кроме того, нет никакой разницы между подключением смарт-термостата или термостата Wi-Fi и подключением обычного цифрового термостата. Для нетехнарей, которые путаются со смартфонами, приложениями для смартфонов, WiFi и прочими современными техническими дополнениями к терморегулятору, проводка будет такой же. Однако самая сложная часть, если вам нужен один из этих интеллектуальных термостатов, заключается в подключении к нему через WiFi. Наконец, просто следуйте инструкциям, прилагаемым к термостату, чтобы заставить эти опции и функции работать.

Провода термостата и электропитание

Схемы подключения термостата Кондиционеры

Провод, который вы используете для подключения термостата, должен быть сплошным проводом калибра 18. Кроме того, провод должен быть в жгуте и иметь разные цвета для цветового кода. Кроме того, если у вас нет милливольтовой системы или электрического обогрева плинтуса (как правило, газовых журналов), ваша система будет низковольтной. Это низкое напряжение колеблется от 23 вольт до 30 вольт. Это пониженное напряжение возникает из-за линейного напряжения через трансформатор, обычно расположенный в вашем кондиционере.

Кроме того, важно найти выключатели для ваших систем отопления и охлаждения и отключить питание перед подключением. И да, может быть более одного обрыва, который подает напряжение на ваш блок HVAC. Системы отопления и кондиционирования обычно представляют собой отдельные системы и имеют собственные выключатели. Важно отметить, что это особенно актуально, если у вас кондиционер с гидравлической (бойлерной) системой. Помните, перед подключением отключите питание. Комбинации включают:

  • 2-х проводная система — обычно это домашняя система отопления
  • 3-х проводная система — также возможна только система отопления
  • 4-х проводная система — иногда, при переходе с более старого механического термостата, вы найдете четырехпроводную систему. 4-проводные системы термостатов не являются типичными с цифровой или программируемой проводкой термостата.
  • 5-проводные системы — обычно это системы кондиционирования и отопления с общим проводом для питания термостата.
  • 6-проводные и более — обычно тепловые насосы. Тепловые насосы используют дополнительные элементы управления кондиционером, такие как реверсивные клапаны и электрические нагревательные полосы. Всегда следуйте рекомендуемому цвету для вашей конкретной марки оборудования HVAC.

Интеллектуальные и программируемые термостаты

Схемы подключения термостата Honeywell

Ваша система отопления и охлаждения, если она современная, скорее всего, имеет домашний термостат, который представляет собой цифровой термостат, а не старые механические термостаты. Кроме того, установка термостата для более новых энергоэффективных термостатов обеспечит лучшую экономию энергии. Кроме того, лучший домашний комфорт наряду с сокращением затрат на электроэнергию. Как домовладелец, чтобы правильно установить новый термостат без каких-либо катастроф, просто следуйте инструкциям. Наконец, некоторые из лучших термостатов включают в себя:

  • Ecobee — лично у меня дома стоит такой, и он мне очень нравится.
  • Honeywell Lyric
  • Emerson Sensi
  • Обучаемый термостат Nest
  • И некоторые другие бренды
Заключение

Многие из этих термостатов имеют сенсорный экран. Кроме того, ими также можно управлять с помощью приложения на вашем смартфоне или через Интернет с ноутбука или настольного компьютера. Это обеспечивает управление из удаленного места. Если вы пошли на работу и забыли изменить температуру термостата, просто войдите в систему и измените ее или выключите. Они сокращают потребление энергии, тем самым уменьшая ваши счета за электроэнергию. Кроме того, эти термостаты требуют подключения к Wi-Fi для удаленной работы.

Кроме того, эта домашняя технология стремительно сокращает энергопотребление дома. Наконец, электрические схемы термостатов для этих термостатов можно найти здесь и на веб-сайте производителя.

Схемы подключения термостата

Подключение термостата

Обязательно посетите мой недорогой магазин термостатов
(самый дешевый в Интернете)

Как подключить термостат. Чтобы подключить термостат, вы должны сначала знать тип системы, которая есть в вашем доме. В подавляющем большинстве домов сегодня есть система HVAC, состоящая из печи (масляной, газовой или электрической) и кондиционера. Проводка термостата в этих системах может иметь очень похожие свойства проводки. Но что, если у вас есть система, которая немного отличается от системы с тепловым насосом, тогда ваш термостат также будет подключен немного по-другому.

В первую очередь, когда вы подключаете термостат, если у вас есть какие-либо сомнения относительно типа вашей системы HVAC, и вам некомфортно с проводкой, я настоятельно рекомендую обратиться к квалифицированному специалисту по обслуживанию HVAC для выполнения вашей задачи.

Это может сэкономить вам много ненужных расходов в долгосрочной перспективе.

Теперь схемы термостатов, о которых я расскажу, будут состоять из двух сценариев, упомянутых выше. Но важным вопросом здесь является то, что схемы и цветовые коды проводки будут наиболее распространенным методом стандартизации. Всегда имейте в виду, что тот, кто когда-либо подключал ваш термостат, возможно, не следовал этим процедурам, и ваши цветовые коды не будут соответствовать следующим примерам. Вам нужно будет определить это, прежде чем вы начнете отсоединять любую проводку вашего термостата.

Я настоятельно рекомендую вам записать, какой цвет провода подходит к какой клемме. Таким образом, если ваши цветовые коды не соответствуют обычному коду, как показано в таблице ниже, вы все равно можете получить представление о том, какой провод должен быть подключен к вашему новому термостату.

Если вы заменяете свой старый термостат на программируемый, то большинство систем HVAC совместимы и будут прекрасно работать с программируемым блоком. Но в случае системы с тепловым насосом вам действительно придется провести некоторое исследование, чтобы убедиться, что программируемый термостат будет работать. Системы тепловых насосов работают совершенно иначе, чем стандартные системы HVAC, и требуют большего количества контуров.

Ниже приведена таблица, показывающая наиболее распространенные клеммы и их соответствующие цветовые коды, а также то, для чего в цепи используется конкретный провод. Теперь у большинства термостатов нет всех этих точек подключения, но таблица поможет вам определить цветовой код и точки подключения для вашего конкретного устройства.

На приведенной ниже схеме показано, как подключается базовый 4-проводной термостат в соответствии с приведенной выше таблицей цветовых кодов. Базовый термостат системы Heat + A/C обычно использует только 5 клемм.

RC — красный провод (питание 24 В переменного тока)
RH или 4 — красный провод с перемычкой (питание 24 В переменного тока)
W — белый провод (для включения обогрева)
Y — желтый провод (для включения охлаждения)
G — зеленый провод (управление вентилятором) ON-Auto)

На схеме показано, как работает проводка. Однако ваши соединения могут немного отличаться на самом термостате. Просто взгляните на картинку под диаграммой. КРАСНЫЙ провод или шнур питания 24 В переменного тока подключается прямо к клеммам RC и 4. Некоторые блоки термостатов имеют специальную клемму R, которая подключается к клеммам RC, RH или 4 внутри. Клеммы W, Y и G должны быть довольно прямыми на большинстве всех типов термостатов.

Следующее изображение является одним из самых популярных сегодня сценариев. Этот тип термостата относительно легко подключить или заменить на программируемый термостат. Как упоминалось в предыдущем абзаце, единственным отличием может быть отсутствие соединения «R».

На следующем изображении показан термостат системы теплового насоса. Эти типы систем более сложны из-за компонентов, связанных с системой. Цветовые коды могут отличаться от одного домохозяйства к другому, но в целом концепция должна быть одинаковой. Со стороны владельцев потребуется небольшое исследование, чтобы объявить, что связано с вашей системой теплового насоса, и проверить правильные цветовые коды.
