Терморегулятор для водяного теплого пола

Теплые водяные полы из категории экзотического отопления переходят в ранг известного для многих пользователей вида обогрева внутренних помещений различного назначения. Если утепление здания отвечает современным жестким требованиям, а помещение небольших размеров, то оно может быть основным. Во всех других случаях теплый водяной пол используется в качестве дополнительного отопления.

Управление водяным теплым поломУправление водяным теплым полом

Управление водяным теплым полом

На характер применения влияет и климатическая зона расположения здания, в теплых регионах водяные полы в большинстве случаев монтируются как основное отопление. В регионах с холодными и длинными зимами такой вариант не применяется, эффективная мощность для создания комфортных температур недостаточная. А нагревать пол до очень высоких температур по многим причинам невозможно.

Конструкция теплого полаКонструкция теплого пола

Конструкция теплого пола

Комфортность пребывания в помещениях, длительность и безопасность эксплуатации систем во многом зависит от режимов работы водяного отопления. Для контроля и регулирования параметров эксплуатации используются терморегуляторы для водяного теплого пола. Существует их огромное множество, но по принципу действия устройства делятся всего на несколько больших групп. Перед тем как приступить к рассмотрению принципа действия терморегуляторов, нужно познакомиться со способами и параметрами регулировки температуры обогрева. Эти знания дадут возможность лучше понять особенности функционирования различных типов терморегуляторов.

Терморегуляторы теплого полаТерморегуляторы теплого пола

Терморегуляторы теплого пола

Содержание статьи

Как регулируется температура водяной системы подогрева пола

Водяное отопление дома имеет несколько систем для каждой комнаты, иногда в одном помещении может быть два и более контура.

Контуры теплого полаКонтуры теплого пола

Контуры теплого пола

Каждая система и каждый контур должны регулироваться автономно. Осуществляется процесс через коллектор – устройство, к которому присоединяются входы и выходы всех контуров.

Коллектор теплого полаКоллектор теплого пола

Коллектор теплого пола

Для подачи воды смонтирован насос, количество подаваемого теплоносителя регулируется различными вентилями. Для контроля показателей температуры имеются датчики, вентилями могут управлять сервоприводы.

В системе обязательно присутствует насосВ системе обязательно присутствует насос

В системе обязательно присутствует насос

Если датчик показывает уменьшение температуры пола, то количество теплой воды увеличивается и наоборот, при повышении температуры выше установленных параметров расходный объем воды уменьшается. Сервоприводы должны монтироваться на каждый контур отдельно и управляться датчиками. Термостаты выбора показателей нагрева устанавливаются в помещениях или в специальном общем щитке управления (если комнат много и требуется единый пульт управления).

Терморегулятор и сервопривод для водяного подогреваТерморегулятор и сервопривод для водяного подогрева

Терморегулятор и сервопривод для водяного подогрева

Для регулировки температуры нужен коллектор, термостат и сервоприводДля регулировки температуры нужен коллектор, термостат и сервопривод

Для регулировки температуры нужен коллектор, термостат и сервопривод

Применение термостатов и сервоприводов в терморегуляторах дает возможность полностью автоматизировать функционирование системы, отопление легко обслуживать, терморегуляторы в состоянии не только поддерживать значения температуры в заданных режимах, но и самостоятельно включать/выключать отопление в случае длительного отсутствия людей. Автоматика экономит до 30% энергоносителей без ухудшения условий пребывания в помещениях людей.

Что могут контролировать терморегуляторы

Термостат для теплого пола водяногоТермостат для теплого пола водяного

Термостат для теплого пола водяного

В зависимости от вида отопления терморегуляторы могут регулировать следующие параметры:

  • температуру пола. Датчики устанавливаются в непосредственной близости к отопительному контуру и показывают степень нагрева финишного полового покрытия. Применяются в небольших по дине контурах и маломощных водяных системах, используемых лишь в качестве дополнительного отопления;
  • температуру воздуха в комнате. Для этих терморегуляторов датчики монтируются непосредственно в корпусе терморегулятора. Настройка параметров выполняется с учетом комфортной температуры в помещении. Используются на мощных системах и только в домах, имеющих соответствующую требованиям стандартов теплоизоляцию. В противном случае большие потери теплоносителей делают ее эксплуатацию нерентабельной;
  • комбинированные. Управление параметрами отопления выполняется с учетом показаний двух датчиков: в помещении и рядом с отопительной системой. Применяются редко только для наиболее современных систем. При желании управление может производиться на основании показаний одного из установленных датчиков.
Теплый пол водяной - распределение темпратурыТеплый пол водяной - распределение темпратуры

Теплый пол водяной — распределение температуры

Выбор конкретного терморегулятора учитывает максимальное количество технических характеристик отопительной системы, показателей теплосбережения здания, климатической зоны расположения и пожеланий заказчика.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

  1. Механические терморегуляторы.Терморегулятор для теплого пола механический Терморегулятор для теплого пола механический

    Терморегулятор для теплого пола механический

    Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.

    Механические терморегуляторы с выносным датчиком температурыМеханические терморегуляторы с выносным датчиком температуры

    Механические терморегуляторы с выносным датчиком температуры

    На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

    Механический терморегуляторМеханический терморегулятор

    Механический терморегулятор

  2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.Сенсорный тип терморегулятораСенсорный тип терморегулятора

    Сенсорный тип терморегулятора

  3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.Электронные терморегуляторы теплого полаЭлектронные терморегуляторы теплого пола

    Электронные терморегуляторы теплого пола

  4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.Беспроводной программируемый терморегуляторБеспроводной программируемый терморегулятор

    Беспроводной программируемый терморегулятор

    Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

    Терморегулятор для теплого пола программируемыйТерморегулятор для теплого пола программируемый

    Терморегулятор для теплого пола программируемый

    Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

  5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Как работают терморегуляторы

Функционирование приборов возможно только в комплекте с дополнительной аппаратурой и датчиками, каждый элемент выполняет свои функции. Аппаратура устанавливается на стене или в отдельном щитке и на центре коммутации.

  1. Датчики. Монтируются рядом с отопительной системой или в корпусе терморегулятора, показывают фактическую температуру в местах установки. Сигналы передаются по проводам или радио.
  2. Терморегуляторы обрабатывают полученную информацию и подают сигналы реагирования на сервоприводы.
  3. Модуль управления насосом. Срабатывает только тогда, когда открыта хотя бы одна отопительная система или отдельный контур.
  4. Сервоприводы открывают/закрывают краны подачи горячей воды, имеют прямые связи с терморегуляторами.
Принцип работыПринцип работы

Принцип работы

Для повышения безопасности функционирования устанавливаются предохранительные клапаны и арматура защиты электрического оборудования от перегрева и сверхвысоких токов короткого замыкания.

Советы по выбору терморегуляторов

Выбор конкретной модели терморегулятора для водяного пола зависит от многих условий: назначения и размера помещения, способа подключения теплоносителя, материалов финишного покрытия пола, климатической зоны проживания, наличия основных или дополнительных отопительных систем.

Выбор терморегулятораВыбор терморегулятора

Выбор терморегулятора

По каким критериям подбирать устройства?

  1. Цена. Самые дешевые механические. Они надежны в работе, универсального использования. Кроме того, такие аппараты очень надежные, их почти невозможно вывести из строя по неосторожности. Отлично подходят тем пользователям, у кого есть маленькие дети.
  2. Электронные. Имеют несколько расширенный функционал, могут контролировать температуру на уровне пола или в помещении. По стоимости относятся к среднему сегменту товаров.
  3. Программируемые. Дорогие устройства, требуют внимательного отношения, позволяют создавать самые благоприятные условия пребывания в комнатах. Могут иметь различные модификации и технические возможности, по стоимости относятся к наиболее высокой категории. Рекомендуется использовать во время монтажа отопления в элитных зданиях. Цена может достигать 500 долларов и больше.

По месту монтажа бывают настенными или щитовыми. Первые устанавливаются в каждой комнате, применяются для небольших квартир. Вторые используются в больших зданиях, позволяют с одного места контролировать параметры обогрева во всех комнатах. Монтаж и обслуживание таких терморегуляторов обходится дорого.

Щитовые регуляторыЩитовые регуляторы

Щитовые регуляторы

Какая модель лучшеКакая модель лучше

Какая модель лучше

Как пользоваться механическим терморегулятором

Механический регуляторМеханический регулятор

Механический регулятор

На каждый контур нужно устанавливать отдельный механический прибор, его технические параметры не позволяют управлять температурой одновременно нескольких помещений.

Термоконтроллер для теплых половТермоконтроллер для теплых полов

Термоконтроллер для теплых полов

Для того чтобы управлять температурой нагрева в зависимости от температуры в помещении, нужно приобрести комнатный термостат и при помощи вращения головки задать необходимую температуру. К некоторым моделям возможно подключение хронометров, что позволяет не только поддерживать комфортную температуру в различные периоды времени, но и экономить существенные деньги.

На коллекторе нужно поставить электрический сервопривод, на основании полученных сигналов он будет увеличивать или уменьшать количество подаваемой в контур горячей воды. Перед подключением устройств к питанию нужно изучить схему, она имеется с обратной стороны крышки корпуса.

Электрический сервоприводЭлектрический сервопривод

Электрический сервопривод

Сервопривод в разрезеСервопривод в разрезе

Сервопривод в разрезе

Важно. Несоблюдение рекомендованной схемы не только станет причиной некорректной работы оборудования, но и может полностью вывести его из строя.

Сервопривод имеет двигатель с двухсторонним вращением. В зависимости от фазности подаваемого термостатом сигнала ротор вращается за или против часовой стрелки. Соответственно, клапан увеличивает или уменьшает условный просвет трубопроводов. Все работы нужно выполнять с соблюдением ПУЭ, оборудование работает от напряжения 220 В.

Видео – Терморегулятор для водяного пола

Что такое терморегулятор для теплого водяного пола?

Управление системой отопления «теплый водяной пол» в ручном режиме крайне неудобно и малоэффективно. Причина в том, что с момента вашего вмешательства, попытка изменить температуру нагрева в доме. Пройдет довольно много времени, автоматика же решает такие вопросы значительно быстрее. В отличие от электрических систем, регулирующие приборы для водяного пола выглядят иначе и имеют другой принцип действия. С помощью таких устройств вы получите возможность наслаждаться комфортом в собственном доме, не обращая внимания на работу отопительной системы. Решить проблему автоматической регулировки температурных параметров позволит термостатический регулятор для водяного теплого пола.

Рассмотрим детальнее, что собой представляет это устройство и каков его принцип работы. На основании нашей информации вы сумеете не только получить необходимые знания, но и сделать выбор в пользу того или иного оборудования.

Регулятор температуры для систем отопления играет одну из важнейших ролей. От его действий зависит функциональность предохранительных клапанов и работа всего узла подмеса. Теплые полы в отличие от других отопительных систем осуществляют низкотемпературный нагрев поверхности пола. Однако, за счет действующих законов термодинамики, именно такой способ обогрева помещений является самым удобным и эффективным.

Терморегулятор  в системе отоплениях. Что это за прибор?

Терморегулятор, используемый для теплого водяного пола — это устройство, посредством которого осуществляется регулировка температуры теплоносителя в системе отопления. Прибор оснащается чувствительным термоэлементом, благодаря которому быстро реагирует на изменение интенсивности нагрева теплоносителя. Диапазон изменения температуры варьируется в пределах 5-450С. Изменения в системе происходят мгновенно, что очень удобно и эффективно.

Терморегулятор или термостат, другое название прибора, сегодня используется как в ручном режиме, так и в комплекте с контроллерами (датчики температуры воздуха), которые фиксируют температурные изменения внутри отапливаемого помещения и на поверхности пола. Правильная настройка терморегулятора и постоянная взаимосвязь контроллеров с термостатом являются ключевыми факторами успешной работы теплых водяных полов.

На сегодняшний день используются различные типы термостатов, каждый из которых имеет свою сферу применения.

Виды регуляторов температуры

Для теплых полов используются различные типы устройств, которые могут отличаться различными технологическими показателями. Речь идет о типе прибора, виде используемого датчика и места установки.

Основное различие для всех устройств, заключается в принципе действия. В системах водяных теплых полов сегодня используются следующие типы терморегуляторов:

  • Электромеханический прибор. Принцип действия данного устройства заключается в следующем. Достижение внутри помещения установленной на регуляторе температуры, фиксируется датчиком температуры воздуха, который посылает сигнал на термостат. Прибор отключается, останавливая подачу теплоносителя в систему отопления. Снижение температурных параметров внутри помещения дает сигнал на прибор, который снова приводится в действие, включая подачу горячей воды в водяные отопительные контуры.

На заметку: электромеханический термостатический смесительный клапан работает по принципу домашнего утюга, не имея конкретных значений температуры, а лишь включаясь и отключаясь при повышении или при понижении температуры воды.


Управляется прибор интуитивно, настраиваясь в соответствии вашими личными ощущениями. Если в комнате прохладно, головка прибора вращается в одну сторону. Если становится жарко, то колесико крутится в обратную сторону. Для данного вида термостатов характерны низкая цена и простота эксплуатации.

Электронные термостаты – это приборы, которые действуют аналогично, как и электронно-механические приборы. Единственное и существенное отличие данного вида устройств, наличие возможность зафиксировать заданную температуру. Здесь вращающаяся термостатическая головка заменена электронными сенсорами. Управление кнопочное, а вся текущая информация выводится на дисплей.

Такое оборудование обладает высокой точностью и способно чутко реагировать на малейшие изменения температурного режима внутри отапливаемого помещения.

Программируемое устройство. Третий вид термостатов, которые являются полностью автоматизированными и автономными системами. В дополнение к своей основной функции, эти приборы наделены дополнительными функционалами. Их можно запрограммировать на длительный период, делая управление отопительной системой гибким и удобным.

По своей функциональности все термостатические устройства можно разделить на три вида:

  • модели, оснащенные индикаторами температуры воздуха;
  • модели, оборудованные датчиками температуры нагрева водяного пола;
  • устройства, имеющие на вооружении два датчика.

Условия для монтажа термостатического клапана

Термостатический клапан, используемый для теплого пола, устанавливается, как правило, в доступных местах, что бы было удобнее ими управлять.
Важно! При использовании в системе отопления нескольких термостатов, необходимо их установить на некотором расстоянии друг от друга. Приборы не должны создавать технологических препятствий друг для друга.

Важно! При оборудовании теплого пола в ванной комнате или в сауне, терморегуляторы выносятся за пределы помещений с повышенной влажностью.

Конструкция терморегулятора в отличие от большинства узлов и элементов системы отопления не герметична. Высокая влажность крайне негативно отражается на точности показаний приборов с электронной начинкой. В таких условиях обычно используют механические регуляторы. Если вы хотите объединить под единый контроль два смежных помещения, установите двухзонный термостат, обеспечивающий регулировку температуры теплоносителя в отдельных контурах, независимо друг от друга.

Такое устройство очень удобно, когда требуется в одном и том же помещении определенные участки прогревать с различной интенсивностью.

К примеру: место отдыха (кровать или диван) менее нуждается в подогреве, тогда как центральная площадь комнаты, свободная от мебели и других предметов нуждается в большем подогреве.

Хочется добавить, что термостатические регуляторы ставятся отдельно на каждый смесительный узел. Чем больше количество отопительных водяных контуров, тем больше вам потребуется термостатов. Для дома, где теплыми водяными полами отапливается вся площадь, термостаты ставятся отдельно на каждый узел подмеса, обслуживая тем самым каждое помещение в отдельности.

Установка регулятора осуществляется по типу устройств, путем включения в систему трубопровода или накладным способом. Если вы хотите сделать скрытый вариант, можно подготовить в стене специальное отверстие. Оптимальное расстояние места расположения термостата 1,5 – 5 м от уровня пола. Не рекомендуется место установки загромождать мебелью и навесными украшениями (ковры, занавески, картины). Подключение электронных приборов к сети осуществляется через стандартный разъем, путем включения в розетку.

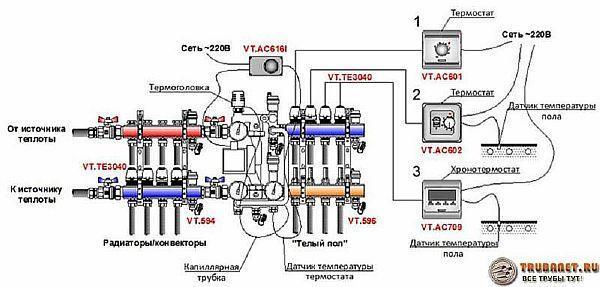

На схеме показан вариант монтажа терморегулятора и схема его подключения к электросети.

На заметку: термостат устанавливается на систему уже по окончанию монтажных работ по установке теплых полов. Подключив прибор к датчику температуры, ваша система регулировки готова к использованию.

Критерии выбора терморегуляторов для теплых полов

Для того, что бы сделать свою систему отопления максимально эффективной и управляемой, не стоит пренебрегать дорогими моделями устройств. В большинстве случаев на выбор прибора оказывает влияние условия проживания и интенсивность использования отопительного оборудования.

Следует сразу сказать. Механические термостатические клапаны просты и удобны. Использовать их принято в тех жилых помещениях, где постоянно присутствуют люди. Даже в комнате, где находятся дети, установка таких устройств не запрещена. Приборы имеют соответствующую защиту.

В тех случаях, когда дома часто никого нет, а потребность в обогреве существует постоянно, лучшим станет вариант использования программируемого терморегулятора. Заранее задав необходимые временные и температурные параметры, вы организуете автоматический режим работы теплых полов. Для тех, кто собрался монтировать дома теплый пол, при покупке термостатического регулятора следует учитывать ряд нюансов:

  • делая ставку на автоматизированные приборы, необходимо иметь постоянное напряжение в домашней электросети;
  • допустимый температурный порог действия термостата составляет 600С;
  • монтаж приборов осуществляется в двух вариантах, с помощью щитовой установки или настенным образом. Щитовой вариант монтажа используется в больших по площади помещений. Настенный вариант исполнения монтируется рядом с розеткой или с электрощитовой и больше подходит для работы в малых по площади помещений.

Заключение

Подводя итоги, хотелось бы сказать, что без термостата сегодня невозможно представить ни одну отопительную систему. Радиаторное отопление, теплые водяные полы, другие виды и способы обогрева только тогда будут эффективными в работе и удобными в эксплуатации, когда имеется возможность регулировать температуру нагрева теплоносителя.

Установка теплых полов – процесс трудоемкий и сложный. Даже в том случае если вы сами смогли осуществить монтаж водяных контуров и бетонной стяжки, настройка терморегуляторов и смесительного узла потребует специальных знаний и навыков. Этот процесс лучше доверить специалистам теплотехникам, которые обладают соответствующей квалификацией. В дальнейшем вам потребуется тщательно изучить инструкцию по эксплуатации приборов, и только тогда вы сможете самостоятельно контролировать работу ваших теплых полов в своем доме.

Терморегулятор для водяного теплого пола – виды и принципы работы, рекомендации по эксплуатации, как выбрать

Обустройство отопления дома теплыми полами, в условиях нашего климата становится все более популярным. В данной системе обязательно должен присутствовать терморегулятор для водяного теплого пола, поскольку такая отопительная система очень требовательна к степени нагрева.

Независимо от того, является обогрев с помощью водяного пола основным или вспомогательным способом поддержания приемлемых температурных условий в помещении,  к нему предъявляются специфические требования.

Дело в том, что у него должна быть ограничена максимальная температура. В любом помещении всегда присутствует пыль и располагается она, в соответствии с законами физики, на полу. Установлено, что при нагревании поверхности теплого пола, образуются конвекционные потоки подогретого воздуха.

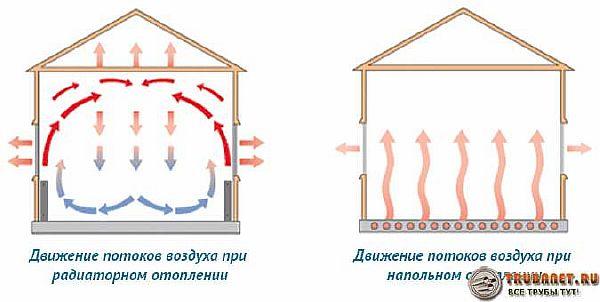

 схемы конвекционных потоков воздуха при различных схемах отопления схемы конвекционных потоков воздуха при различных схемах отопления

Если нагрев превысит 30 градусов по Цельсию, то потоки воздуха поднимают пыль, и нам приходится этим дышать. Данное обстоятельство не благоприятно сказывается на общее состояние организма человека, вследствие чего стали применяться терморегуляторы для поддержания нужной температуры.

Для контроля температурного режима, осуществляется подключение терморегулятора для водяного пола, который относится к управляющим приборам.

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

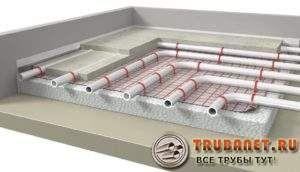

Фото – как формируется контур водяного полаФото – как формируется контур водяного полаГреющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

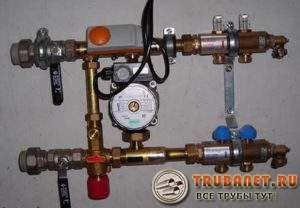

Фото - принцип формирования системы отопления на несколько контуров с узлом подмесаФото - принцип формирования системы отопления на несколько контуров с узлом подмесаИ вот здесь и устанавливается терморегулятор, реагирующий на величину нагрева обратного потока и дающий команду на выполнение того или иного действия.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

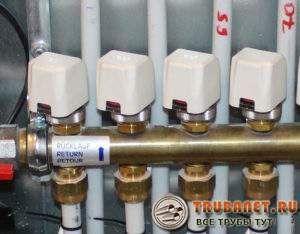

Фото – вентили с сервоприводами на коллекторе отопления с водяным теплым поломФото – вентили с сервоприводами на коллекторе отопления с водяным теплым поломОсновными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

  1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
  2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
  3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Терморегуляторы в системе отопления могут регулировать следующие параметры:
  1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
  2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
  3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Виды терморегуляторов

Смотреть видео – обзор датчиков для водяного пола

Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.

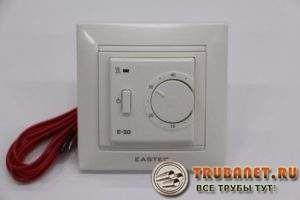

  1. Фото – управляющая панель механического термодатчикаФото – управляющая панель механического термодатчикаМеханический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.

Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.

Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.

  1. У сенсорного дистанционного регулятора температуры теплого пола управление и регулировки выполняются (узнайте более подробно) с соответствующей панели или дистанционного пульта. Эти модели обеспечивают более точный и надежный контроль нагрева, но в ряде случаи эти показатели зависят от производителя. Не стоит основным параметром выбора рассматривать цену на прибор, в ряде случаев этот подход не оправдывается.

Фото – сенсорный терморегулятор нагреваФото – сенсорный терморегулятор нагрева

  1. Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.

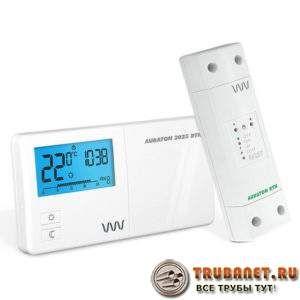

  2. Фото – программируемый термодатчик режима отопленияФото – программируемый термодатчик режима отопленияПрограммируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.

На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.

Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.

  1. Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Фото – нагреваемый пол с коллекторомФото – нагреваемый пол с коллекторомПервый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Фото – циркулярный насос в системе отопления загородного дома с терморегуляторомФото – циркулярный насос в системе отопления загородного дома с терморегуляторомВторой способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья Фото – вентиль для смешивания 3-х ходовойФото – вентиль для смешивания 3-х ходовойсостоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

  • вентиль 3-х ходовой;
  • насос циркуляционный;
  • перемычка байпаса;
  • градусник;
  • термостатическая головка ;
  • реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Фото – узел подмеса для одного контура отопленияФото – узел подмеса для одного контура отопленияКоличество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Такое устройство успешно работает в соединении и с самодельным коллектором и с вентилем трехходовым и с узлом подмешивания. Его популярность обусловлена простотой регулировки режима отопления и относительной дешевизной устройства.

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

Фото – различные модели электрических терморегуляторов для устройства управления водяным нагреваемым поломФото – различные модели электрических терморегуляторов для устройства управления водяным нагреваемым полом

Схема подключения терморегулятора для водяного теплого пола

В условиях многоквартирного дома в городе устройство теплых полов представляет собой практически невыполнимую задачу. Дело в том, что низкотемпературный контур теплого пола может быть включен только в трубу – обратку и часто приводит к критичному снижению температуры в общедомовой отопительной сети.

Это и становится причиной отказа в согласовании изменения в конструкции систем отопления. Гораздо проще решается этот вопрос для индивидуальных застройщиков, который являются полными хозяевами собственной отопительной системы.

Смотреть видео – функции и отличия терморегуляторов для контуров под стяжку

В них горячий теплоноситель из котла попадает в коллектор и оттуда распределяется по помещениям отдельными трубами. Отдав тепло в радиаторах, теплоноситель вновь попадает в коллектор, завершая полный цикл.

Регулирующая аппаратура в таких устройствах устанавливается непосредственно на коллекторе. Она управляет сервоприводами, получающими сигнал на срабатывание от терморегуляторов.

Применяется также способ управления температурой с использованием сигнала от датчика, расположенного непосредственно в том помещении, где контролируется температура.

Такой способ, безусловно, более точен, но он сопряжен с большими затратами при прокладке управляющих низковольтных систем. Для этого понадобится большой объем штробления стен, ведь такие провода предстоит протянуть из каждого отапливаемого помещения.

А из некоторых и по два, когда в комнате устанавливается комбинированная схема отопления с радиаторной частью и системой теплого пола. При установке терморегулятора на коллекторе необходимость в этом отпадает, а конечный итог тот же.

Трубопровод водяного теплого пола достаточно сложен в исполнении, а ошибки при проектировании и монтаже обходятся дорого. Поэтому такую работу лучше доверить опытным специалистам.

Фото – типовая схема управления отоплением с использованием терморегуляторовФото – типовая схема управления отоплением с использованием терморегуляторов

Перед тем, как подключить терморегулятор водяного теплого пола, нужно определиться с местом его расположения в системе обогрева.

Как выбирать терморегуляторы для водяного теплого пола

Управление современными отопительными устройствами производится с использованием специальных терморегуляторов. Будучи совмещенным с вынесенным измерителем температуры, этот прибор контролирует не только температуру поверхности пола, но и степень нагрева воздуха в самом помещении.

Ведь в конечном итоге, все усилия по созданию надежной отопительной системы направлены на создание комфортных условий для проживания.

Нормальное пользование теплым полом практически невозможно, если не использовать регулирующую аппаратуру. Схема терморегулятора для водяного теплого пола позволяет эффективно удерживать его температуру в необходимом интервале, позволяющем вести здоровый образ жизни.

На рынке присутствуют множество моделей этих приборов, которые специалистами условно разбиты на такие категории:

  1. Устройства, помогающие экономить энергоресурсы путем временного отключения отопительной системы и теплого пола в отсутствие хозяев.
  2. Приборы с программируемыми таймерами, которые позволяют настраивать «умный режим» работы отопительной системы в зависимости от состояния влияющих факторов. Все регулировки с таймера передаются на терморегулятор, устанавливающий температуру.

Фото – простой и понятный термодатчик для управления отопления для теплого полаФото – простой и понятный термодатчик для управления отопления для теплого полаВыбор терморегулятора напрямую зависит от размеров обогреваемого помещения. Для комнаты  небольших размеров вполне достаточно недорого механического прибора с простой и доступной регулировкой.

Но наиболее часто используются электронные терморегуляторы с возможностью программирования. При этом точность регулировки составляет 0,5 градуса.

Жидкокристаллический дисплей этого прибора отражает настроенную температуру поверхности, и ее фактическое значение на момент времени. Кроме того, показывается специальный символ во время работы системы отопления. Имеется также указатель неполадок при сбое в работе терморегулятора или системы с теплым полом в целом.

Управление работой отопления производится посредством воздействия на три клавиши, расположенные на лицевой панели дисплея.

Смотреть видео – автоматизации водяного пола

Водное отопление продолжает оставаться самым популярным способом обогрева жилья, в том числе частного. Поэтому продолжают развиваться и совершенствоваться и системы его управления.

Это позволяет в значительной степени экономить энергоресурсы на отопление. Устанавливать и подсоединять датчик терморегулятора в системе с теплым полом следует при обесточенном электропитании.

термостат, термоклапан, как регулировать температуру, регулировка, механический термодатчик, комнатный датчик

Содержание:

О теплых полах теперь можно не только мечтать. В настоящее время их монтаж не требует больших трудозатрат и денежных средств. Теплые полы решили множество проблем, связанных с отоплением помещения. Особенно они радуют семьи, у которых есть маленькие дети и внуки, а так же тех, кто любит ходить босиком по голому полу. Ещё лучше, если уровень температуры в доме или квартире можно регулировать.


Понизить температуру обогрева в отопительной системе в зимний период требуется во многих ситуациях: днём, когда солнце активно проникает сквозь окна, ночью, чтобы не было жарко спать. В дневные часы, пока домочадцы на работе и в школе, можно сэкономить, и не топить сильно. В морозные вечера, наоборот, нужно поднимать уровень температуры теплоносителей в системе отопления, чтобы помещение прогрелось. Помогают сделать это легко и быстро, даже без участия человека, терморегуляторы для водяного отопления.

Как происходит регулировка обогрева теплого пола

Если дом или квартира не большие, регион проживания — южный, теплые полы можно оставлять основным источником отопления. В других случаях его делают как приятное дополнение, которое сделает жизнь более комфортной. Например, в детской комнате, в ванной или на кухне, в рабочей зоне. Всё дело в том, что делать пол очень горячим по понятной причине нельзя. Если за окном минус 40 градусов, отопительная система должна быть более мощной.

Очень удобно иметь полы, уровень нагрева которых контролируется. Есть множество устройств для регулировки температуры теплого пола. Их работа основана на едином принципе.

Отопительные контуры контролируются индивидуально, через обустройство специальных коллекторов, которые собирают вместе входы и выходы системы отопления:

Термодатчик для водяного теплого пола сигнализирует терморегулятору о том, что температура в помещении (или на поверхности пола) повысилась. В цепочку включается сервопривод, управляющий вентилями. Получив соответствующий сигнал от термостата, он впускает в систему новую партию горячей воды. Или, наоборот, перекроет её движение, если терморегулятор даст сигнал, что в комнате стало жарко. Помогает регулировать поток теплоносителя термоклапан для водяного теплого пола. Подобный термостатический клапан для теплого пола позволяет эффективно регулировать температуру подачи теплоносителя. Для подкачки воды обязательно устанавливается насос.

термоклапан для теплого пола водяного

Итак, для контроля показателей температуры теплых полов нужны:

  • коллектор, куда сводятся все контуры;
  • терморегулятор;
  • термодатчик;
  • сервопривод, управляющий вентилями;
  • насос для подкачки воды.

Всё это вместе даёт возможность сделать систему отопления автоматизированной. Это не простое удобство, а экономия энергоресурсов. Терморегуляторы можно выставить так, что в отсутствие людей обогрев помещения будет снижен. Автоматы позволяют сэкономить от 30 до 40 процентов объёма энергоносителей. Причём на условиях проживания людей это не отразится, наоборот, сделает более комфортным пребывание в квартире или доме.

Для того, чтоб повысить безопасность эксплуатации приборов, предусмотрена установка предохранительных клапанов и защитной арматуры от скачков напряжения в электрической сети и перегрева электрооборудования.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

  • температуру воздуха в помещении;
  • уровень прогрева пола;
  • совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

как регулировать температуру водяного теплого пола

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Термостат для водяного теплого пола с комбинированной системой контроля применяется редко, в отдельных современных отопительных контурах. Он может одновременно контролировать уровень прогрева пола и воздуха, или, по выбору, что-то одно.

Типы терморегуляторов по конструкции и способу монтажа

Когда встаёт вопрос о том, как регулировать температуру водяного теплого пола, в многообразии различных видов термостатов нужно правильно сориентироваться. Несмотря на то, что они выполняют одну и ту же функцию, дополнительные возможности разные, и, соответственно, цена.

Устройства, которые выпускают производители, можно по сложности конструкции распределить на пять групп:

  1. механические;
  2. дистанционные сенсорные;
  3. обычные электронные;
  4. программируемые терморегуляторы;
  5. радиоуправляемые.

Надёжность моделей зависит не от конструкции, а от добросовестности производителя и условий эксплуатации.

По способу монтажа терморегуляторы бывают:

  • обычными настенными, которые крепятся в каждой комнате и подходят для небольших квартир;
  • щитовыми, позволяющими из одной точки контролировать процесс в большом здании.

Каждый из этих способов позволяет удобно эксплуатировать систему регулировки температурного режима.

Механический тип

Механические терморегуляторы для водяного теплого пола — самые простейшие модели, напоминающие устройства для регулировки холода в холодильниках. Стоят недорого, лёгкие в обслуживании. Температурный режим выбирается путём поворота термометрической головки. Специальная метка совмещается с нужной цифрой на шкале градации. Если что-то выставлено неправильно, всё можно без труда исправить. Есть модели, где установлен тумблер полного выключения/включения работы системы. Бывают механические терморегуляторы с таймером. Он позволяет выставить определённый промежуток времени, на время которого будут включены теплые полы.

термостат для теплого пола водяного механический

Единственный минус — это необходимость постоянного контроля температуры, изменение показателей возможно только вручную. Никакой электроники, которая сможет распределить уровень температурного режима во времени, в них нет.

Следует знать, что встречаются некачественные экземпляры, не совсем точно отображающие температуру. Это, в принципе, не так страшно. Рекомендуется сразу после пуска устройства сверить его показания с комнатным термометром. Затем контроль осуществлять с учётом разницы.

Сенсорные термоклапаны с пультом управления

Регулировка температуры водяных теплых полов может осуществляться с помощью сенсорных моделей, которыми управляют дистанционно, с помощью пульта.

Устройства имеют современную легко управляемую сенсорную панель. На неё выводится вся текущая информация о температурном режиме, в том числе, и предупреждение о наличии какого-то сбоя в системе.

регулировка температуры теплого пола

Привлекательность таких конструкций не только в их «дистанционном» обслуживании, но и в том, что они могут регулировать сразу несколько контуров. Именно для таких сложных систем применяют чаще всего сенсорные модели, управляемые с помощью пульта. Термостат от надёжного производителя прослужит долго.

Обычные электронные термостаты для водяного теплого пола

Некоторые потребители предпочитают установить в своём доме обычные электронные терморегуляторы. Они практически не отличаются от сенсорных с дистанционным управлением. На пластиковой панели расположены электронное табло и кнопки. С их помощью задаётся необходимый температурный режим, который может меняться за сутки несколько раз.

термодатчик для теплого пола водяного

Разобраться самостоятельно в настройках такого устройства несложно. Конструкция на порядок выше, чем у термостата для теплого водяного пола механического типа.

«Умные» программируемые терморегуляторы

Устройства, которые сами могут менять уровень температуры в помещении в отсутствие людей, гораздо более сложные, но экономия от их использования огромная. Затраты на их покупку и установку окупятся в первый же зимний сезон. Речь идёт о программируемых терморегуляторах. Они могут обслуживать одновременно несколько контуров. Есть возможность подключения к системе «умного дома».

механический терморегулятор для водяного теплого пола


Программируемый терморегулятор решает множество проблем с отоплением, обеспечивает комфортное пребывание в помещении. Позволяет настроить определённые дни, часы и недели на заданную температуру. Поэтому даже в отсутствие хозяев он сам переведёт отопительную систему в экономный режим. Вся информация о его работе отображается на дисплее.

Устанавливать их может только специально обученный мастер. Аппаратура эта дорогостоящая, требует бережного к себе отношения, но вполне оправдывает себя.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Как определиться с выбором термостата для регулировки

Первое, на что обращают внимание, когда речь заходит об комфортном пребывании квартире или доме, это температура воздуха в помещении. Каким ни был интерьер, а способ отопления, и все связанные с этим последствия оказываются более важными. Если помещение равномерно прогрето, нет сырых полов, углов и закоулков с холодными сквозняками, в помещении находиться приятно. Терморегулятор для теплого пола с выносным датчиком позволяет добиться комфортного уровня температуры в каждом помещении отдельно. Однако механический термостат для таких целей покупать не целесообразно. У него нет возможности контролировать температурный режим одновременно в нескольких помещениях.

Перед покупкой терморегулятора нужно подумать, какие проблемы по контролю за температурным режимом решит это устройство. Если есть необходимость отрегулировать тепло в отсутствие хозяев, с этой задачей прекрасно справится программируемый термостат.

Когда члены семьи не могут определиться с общим температурным режимом в доме, поможет многоканальный электронный термостат, который с помощью датчиков, установленных в разных комнатах, будет регулировать уровень тепла.

Самый недорогой и простой в использовании механический терморегулятор поможет поддерживать нужный уровень температуры в небольшой квартире.

При выборе терморегулятора нужно обязательно знать его мощность. Она должна соответствовать мощности системы отопления теплого пола.

Разные виды комнатных термостатов для водяного теплого пола предназначены для отопительных систем с определёнными техническими характеристиками и теплосберегающими показателями зданий, климатом данного региона. Учитываются пожелания потребителя. Так, например, у разных моделей и производителей отличаются интерфейсы, с помощью которых удобно следить за работой прибора.

Советы по установке терморегуляторов

Перед тем, как выполнять монтаж, нужно познакомиться с инструкцией и схемой подключения, чтобы установка датчика теплого пола была выполнена правильно. Она изображена на обратной стороне корпуса. Если порядок подключения будет нарушен, аппарат выйдет из строя. Поэтому на этом этапе очень важно правильное подключение, от которого зависит, насколько эффективно будет работать вся саморегулирующая система. Конечно, немаловажно и то, насколько грамотно был сделан монтаж контуров теплого пола.

комнатный термостат для водяного теплого пола

Следует учесть, что у сервопривода двигатель с двусторонним вращением. Он вращается по часовой стрелке или в обратную сторону в зависимости от сигнала, который подаёт ему термостат. При этом клапан увеличивает или делает меньше просвет в трубе, по которой идёт теплоноситель.

Термостаты нужно располагать поближе к электрическим розеткам, на высоте от пола от 0,5 до 1 метра. Если в семье маленький ребёнок, то прибор нужно крепить повыше. Особенно это касается программируемых электронных моделей, которые легко вывести из строя неумелым обращением.

Оборудование работает от сети напряжением 220 В (кроме радиоуправляемых).

Подсоединение к электросети всех приборов нужно выполнять в соответствии с правилами устройства электроустановок.


Термостат на теплый пол водяной

Что такое терморегулятор для водяного теплого пола и как он работает?

Термостат на теплый пол водяной

Водяной теплый пол работает по принципу теплового обмена.

Он осуществляется между теплоносителем — жидкостью, циркулирующей в длинной тонкой трубе — и материалом напольного покрытия, являющегося конечным излучателем тепловой энергии.

Поэтому для регулировки режима работы может быть использован только один способ — изменение температуры теплоносителя в нужных пределах, что возможно лишь при физических воздействиях.

При этом специфика работы водяных систем теплого пола не предусматривает циркуляции прямого горячего потока. Рабочая температура колеблется в пределах 45-50 градусов, чего вполне достаточно для комфортного самочувствия. Как только теплоноситель нагреется буквально на несколько градусов, это сразу станет заметно, вызовет необходимость регулировки. При остывании контуров, напротив, станет заметно холоднее.

Такая чувствительность вызвана большой площадью излучения, при которой изменение в минимальных размерах температуры многократно усиливается из-за размеров излучающей поверхности. Поэтому для правильной работы системы требуется либо подача носителя нужной температуры, либо наличие чувствительного надежного регулятора. Рассмотрим его конструктивные особенности.

Общая информация

Терморегулятор для водяного теплого пола — механическое устройство, регулирующее режим работы пола. Термостат для теплого пола — это устройство, автоматически регулирующее температуру теплоносителя и поддерживающее ее на заданном уровне.

Таким образом, оба механизма выполняют сходные задачи, но их отличие в том, что терморегулятор может быть автоматическим или только осуществлять ручную настройку, тогда как термостат для водяного теплого пола всегда действует автоматически.

Важно! Современные системы управления теплыми полами ручного регулирования практически не требуют, за исключением первоначальной настройки, поскольку автоматика удобнее и надежнее.

Термостатический клапан для теплого пола — это и есть термостат. Разночтения вызываются отсутствием единой терминологии, отчего возникает путаница в названиях узлов и элементов. Решением проблемы становится подробное изучение принципа работы смесительного узла, когда нестандартные наименования становятся интуитивно понятными.

Назначение

Регулятор водяного теплого пола служит для настройки и поддержания заданного режима температуры носителя в контурах водяного теплого пола. Для понимания его функционирования следует рассмотреть систему целиком.

Горячий поток (прямой или подача) имеет температуру, которую обеспечивает котел (например, электрический или газовый) или сеть ЦО. Для работы системы такой поток чрезмерно горяч, его нельзя пускать по контурам как рабочую смесь.

Решением вопроса становится смешивание остывшего потока — обратки — со свежим горячим в нужной пропорции. Такую функцию выполняет узел смешения, основой которого и является терморегулятор, регулирующий количество прямого и обратного потоков в рабочей смеси.

Необходимость в терморегуляторе имеется практически всегда. Если в систему сразу поступает готовый теплоноситель с нужной температурой, то можно обойтись без терморегулятора, но такая ситуация возможна далеко не всегда. Например, если имеется подача с одинаковой производительностью, а длина контуров невелика, можно использовать двухходовой клапан (по сути, обычный кран), настроить подачу на определенную величину и этим ограничиться.

Но любое колебание температуры сетевого носителя или на улице потребует ручной регулировки, что не всегда удобно, не сразу становится заметно.

Расположение в смесительном узле

При использовании трехходового клапана его положение всегда одинаково — на месте разрыва прямого потока и присоединения байпаса. То есть, вход и выход его направлены на разрыв, а на третий патрубок подключается байпас с обраткой. Выход клапана соединяется с подающим коллектором, а третий вход — с выходом обратного (нижнего) коллектора.

При использовании двухходового клапана можно устанавливать его в любой точке перед смесительным узлом, но на практике всегда монтируют его сразу перед ним для удобства регулировки и сосредоточения всей арматуры в одном месте.

Принцип работы

Работа терморегулятора заключается в создании смеси нужной температуры из исходного прямого потока и обратного остывшего. Для этого имеется заслонка, перекрывающая просвет прямого потока и одновременно открывающая проход для обратки (и наоборот). На выход подается смесь с большим содержанием горячего или холодного потока, то есть более теплый или холодный состав.

Виды


Имеется два основных вида терморегуляторов:

  • трехходовой;
  • двухходовой.

Разница между ними в том, что двухходовой регулирует подачу прямого потока в узел смешивания, в котором теплоноситель перемешивается и приобретает нужные параметры.

Трехходовой клапан осуществляет смешивание внутри себя, сам регулирует объемы подачи или обратки и является более самостоятельным устройством.

Внимание! Часто встречаются упоминания об электронных термостатах для водяных теплых полов. В данном случае имеется путаница — электронным может быть только блок управления термостатом, сам по себе он всегда механический.

Устройство

Трехходовой терморегулятор имеет корпус с тремя штуцерами — два входных и один выходной.

Кроме того, устройство оборудуется термоголовкой, осуществляющей автоматическое изменение подачи при смене температуры носителя.

Входные штуцера подключаются к разрыву прямого трубопровода и на байпас (обратку). Выходной — выдает готовую смесь на вход коллектора водяного теплого пола.

Принцип работы заключается в воздействии термоголовки на шток клапана, перекрывающий проход горячего потока и открывающий просвет для остывшего (или наоборот).

Двухходовой терморегулятор — это обычный кран, регулирующий поступление в систему прямого потока. Может регулироваться при помощи сервопривода, или не иметь автоматической регулировки.

Регулировка температуры

Рабочая температура теплоносителя теплого пола может изменяться в зависимости от количества, длины контуров и общих условий эксплуатации системы. Основным значением является температура в контурах, ее значение принято как наиболее комфортное в диапазоне 35-45 градусов (до 55, если длина петель велика).

При подаче из сети температура носителя слишком велика, такие величины недопустимы для трубопроводов и наличие качественной регулировки просто необходимо. В некоторых случаях приходится устанавливать промежуточный теплообменник, который осуществляет нагрев отдельного теплоносителя в системе теплого пола до приемлемых величин.

При питании системы от собственного котла имеется возможность изначальной настройки температуры подачи, упрощающей работу узла смешения и делающей режим работы системы менее агрессивным.

Постоянный контроль температуры теплоносителя — прерогатива датчиков, работающих в паре с блоком управления системой (его часто ошибочно называют терморегулятором, что не совсем верно). Теплый пол — весьма инертная система, которая реагирует на любое воздействие с задержкой. Поэтому нужен постоянный контроль за небольшими колебаниями с незамедлительной коррекцией температуры для исключения значительных изменений режима работы.

Регулировка может осуществляться на простом механическом принципе — наподобие термоголовки — до сложной системы датчиков температуры, расположенных непосредственно возле труб теплого пола и собирающих информацию на общий управляющий блок, который при помощи сервоприводов регулирует рабочие параметры системы и выводит данные на дисплей.

Процесс монтажа

Установка терморегулятора производится до заливки стяжки, во время монтажа всей системы.

Важно! К моменту заливки стяжки вся система теплого пола должна быть полностью укомплектована, опрессована и готова к работе.

Подключение терморегулятора осуществляется путем присоединения определенных входов клапана к соответствующим трубопроводам. Процесс несложен, для подключения используются обычные фитинги (в основном применяются накидные гайки). Главным условием становится внимательность и присоединение нужных трубопроводов без ошибок. Одновременно с этим надо разместить все датчики температуры возле труб теплого пола, поскольку после заливки стяжки такое действие станет невозможным.

Заливка стяжки производится при наполненных контурах, находящихся под давлением. Поэтому перед началом заливки требуется проверка системы по всем параметрам и, в особенности, работоспособность управляющего блока. Если этого не сделать, последующие исправления могут оказаться невозможными или неэффективными.

Ознакомьтесь визуально с основными принципами установки терморегулятора для водяного теплого пола и всей системы управления на видео ниже:

Выводы

Использование водяного теплого пола без надежной системы регулировки температуры маловероятно, так как вместо ожидаемого уюта и комфорта в помещении создастся что-то наподобие сауны. Монтаж и настройка системы регулирования температуры сможет обеспечить необходимый режим работы системы, наиболее экономичный, комфортный и способствующий долговечности водяного теплого пола.

Источник: https://ochag.online/kommunikacii/otoplenie/teplyj-pol/vodyanoj/smesitelnyj-uzel/termoregulyator-2.html

Как терморегулятор для водяного теплого пола освободит и защитит вас?

Термостат на теплый пол водяной

Когда, при обустройстве теплого водяного пола, вы решаете обойтись без термостата, вопрос стоит именно так. Думаете это слишком? Тогда представьте, как вам придется управлять этой системой вручную, действуя наугад.

То есть брать на себя функции терморегулятора для водяного пола круглые сутки. Как самому установить температуру, ведь результата добьешься не сразу? Для ручного управления системой нужно постоянно находиться рядом, подкручивая вентили и ожидая эффекта. И даже такая жертва не гарантирует, что вы угадали с температурой. Представляете себе это?

Кроме того, многие потребители утверждают, что регулирование температуры без термостата может привести к попаданию воздуха в систему. Это факт. Значит, терморегулятор водяного теплого пола защищает все устройства от поломок, а вас от расходов на ремонты. Давайте разбираться.

Что значит – управлять работой теплых водяных полов и зачем это нужно?

При водяном подогреве пола применяются низкотемпературные системы. Поэтому нагрев теплоносителя в них требует постоянного контроля специальными средствами измерения. Если на регуляторе и измерительных приборах экономить, комфортную температуру в помещениях получить невозможно.

Более важный аспект – безопасность, которая существенно снижается без автоматического управления системой. И терморегулятор для водяного пола является одной из главных составляющих автоматизации контроля. Все устройства и приборы реагируют на наименьшие изменения температуры и давления в трубопроводе и помещении.

Автоматическое оборудование для регулирования температуры нагрева делает систему варьируемой, способной моментально реагировать на климатические изменения. Суть регулировки в том, чтобы выбрать правильные настройки в работе всех приборов и устройств.

Этот процесс происходит постоянно, и помогают в нем маленькие приборчики, которые контролируют подачу определенного объема воды в контур отопительной системы. Они называются расходомерами или ротаметрами.

Сервоприводы водяного пола

Если пользоваться только расходомерами и регулирующими вентилями, можно достичь оптимальной температуры лишь в одном помещении и на короткое время. До следующего изменения внешних условий. Вы этого не хотите? Тогда не пожалейте денег на регуляторы температуры для водяного пола, сервоприводы и другие электрические и электронные устройства. В комплексе они решают множество проблем и автономно контролируют температуру в помещении и уровень нагрева поверхности пола.

Регулятор температуры для водяного теплого пола и сервопривод взаимодействуют между собой следующим образом:

ТермостатСервопривод
Для чего предназначенФиксирует изменения температуры и дает сигнал для регулирования.Призван:1. Принимать команды терморегулятора.2. Управлять процессом подачи жидкости в трубопровод
Где устанавливаетсяВ каждом помещении отдельно, на главных агрегатах автоматического оборудованияНа каждом контуре водяного отопления отдельно

Как терморегулятор работает?

Поскольку это электрический прибор, следует сначала произвести подключение терморегулятора к водяному теплому полу и датчику температуры для теплого водяного пола, а потом к системе электропитания.

Что делает термостат:

  • получает сигнал об изменениях от датчика температуры для теплого водяного пола;
  • сравнивает данные с заданными в настройках показателями;
  • если значения завышены, прерывает нагрев;
  • при низких температурах, включает систему.

Этот процесс непрерывный, что гарантирует равномерность прогрева поверхности в пределах 24-26 градусов, эффективность работы и экономное использование тепла.

Терморегуляторы для теплого пола их виды и классификация

Виды термостатов для теплого водяного пола делятся на ряд категорий:

  1. Механические термостаты для теплого водяного пола. Простые в конструкции и сравнительно не дорогие. Однако их нельзя запрограммировать и несколько раз в день приходится подкручивать колесико.
  2. Электронные. Также считаются не сложными, но значительно удобнее механических.
  3. Программируемые электронные. Можно задавать режим температуры на определенные часы и дни, экономя ресурсы и не заботясь о ручном регулировании.
  4. Сенсорные или дистанционные.

В зависимости от особенности выполняемых функций приборы бывают:

  • Оснащенные индикатором температуры воздуха;
  • С индикатором температуры воды;
  • С двумя индикаторами.

Как выбирать терморегулятор?

На выбор прибора влияют условия, в которых вы живете и то, какой образ жизни ведут все домочадцы. Если в доме постоянно кто-то есть, можно остановиться на механических моделях. Этот вариант подойдет и для семей с маленькими детьми, поскольку здесь лучше защита.

Тем, кто долго работает и нуждается в постоянном отоплении, лучше использовать программируемые модели, например, с недельным циклом программирования.

Современные регуляторы температуры теплого водяного пола выпускаются многими известными производителями. Raychem, Thermoland, I-WARM, Devi и др компании соперничают в борьбе за потребителя.

Чтобы выбрать способ и схему подключения терморегулятора водяного пола лучше обратиться к специалистам. Интернет изобилует публикациями на эту тему, но без помощи профессионалов не обойтись.

Как разобраться – термостат или термоклапан?

В публикациях часто встречается терминология, вызывающая недоумение у потребителей. Важно понимать, что если в разговоре упоминают термоклапан для теплого водяного пола или пишут про комнатный термостат для теплого водяного пола – это и есть терморегулятор для водяного теплого пола.

Такая неразбериха в названиях элементов и узлов конструкции возникла из-за отсутствия единой системы терминов. Чтобы разобраться во всем, необходимо в деталях ознакомиться с действием смесительного узла или спросить у профессионалов.

Чтобы получить дельный совет или подробную консультацию, позвоните по телефону, указанному на сайте.

Помните, важно думать не только о комфорте, но и об экономии электроэнергии, тепла и ваших денег. С нашими рекомендациями и консультациями это реально.

Источник: https://pol-hot.ru/kak-termoreguljator-dlja-vodjanogo-teplogo-pola-osvobodit-i-zashhitit-vas/

Регулировка водяного теплого пола: устройства, функции и установка

Термостат на теплый пол водяной

Подогрев теплого пола может быть электрическим и водяным. В любом варианте важно, чтобы температура пола была комфортной, а для этого должна быть возможность ее изменения. Погода нестабильна, то теплее, то холоднее, и такая функция действительно нужна. Такую возможность предоставляют терморегуляторы водяного пола. Эти устройства называют еще термостатами и регуляторами, но суть от этого не меняется.

Разный тип подогрева пола подразумевает различный принцип управления, то есть для электрического подогрева регуляторы свои, для водяного — свои. В этой статье будем говорить о регулировке температуры водяных теплых полов. Почитать о термостатах для электрического теплого пола можно тут.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры.

Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC.

Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно.

Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д.

Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя.

Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления.

Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Виды регуляторов температуры пола

Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.

Механические модели

Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).

Электронные модификации

Функционал тот же, реализация другая. Имеется небольшой цифровой экран и несколько кнопок. На экране отображаются или текущие параметры системы или выставляемые. Кнопки (часто со стрелками «вверх» и «вниз») служат для поэтапного изменения температуры. По цене электронные модели чуть дороже, но разница некритична: ориентировочная цена 20 €.

Программируемые регуляторы температуры

Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию.

В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте.

Только вот такое программирование позволяет платить за отопление на 20-30% меньше.

Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.

Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.

Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей

Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.

Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).

Сенсорные

Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.

Радиотермостаты и радиоконтроллеры

Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:

  • специальных сервомеханизмов, управляемых посредством радиосигналов;
  • радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
  • радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.Есть системы управления температурой водяного пола на радиоуправлении

Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.

Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.

Датчики регуляторов водяного пола

В зависимости от отслеживаемой среды датчики терморегуляторов бывают:

  • контроля температуры теплого пола;
  • контроля температуры воздух.

Датчики состояния воздуха обычно находятся в корпусе термостата. С одной стороны это удобно — нет мороки с установкой, а с другой — создает определенные сложности. В том смысле, что располагать термостат нужно с соблюдением целого ряда условий:

  • рядом не должно быть источников тепла или холода;
  • на него не должен попадать солнечный свет, и сквозняка рядом тоже быть не должно;
  • нужно поставить термостат так, чтобы датчик воздуха максимально точно отображал температуру в помещении, потому располагать их желательно на высоте 1-1,5 метра.Некоторые модели термостатов контролировать могут и температуру пола и температуру воздуха в помещении

Датчики температуры пола выносные. Это небольшое устройство, которое закреплено на конце длинного кабеля. Этот прибор должен быть закреплен в полу на расстоянии не менее 0,5 м от стены. Его размещают на равном расстоянии от ближайших труб с теплоносителем. Второй конец заводится на терморегулятор и подсоединяется к соответствующим клеммам.

Устанавливается датчик пола в процессе монтажа труб, до заливки стяжки. Для того чтобы была возможность замены (они иногда выходят из строя), имеет смысл уложить гофрорукав. Конец рукава, оказавшегося в стяжке, нужно заизолировать, чтобы в него не попадал раствор. Второй конец уложить в штробу на стене и завести на монтажную коробку термостата. Такая установка датчика температуры водяного пола хлопотная, но позволяет в процессе эксплуатации пола без проблем менять вышедшее из строя устройство.

Лучше датчик устанавливать в гофрошланге, тогда его можно будет поменять

При использовании настильной системы принцип монтажа остается таким же, но тогда гофрированный рукав нужно будет крепить к конструкции и следить за тем, чтобы он не пережимался.

Примерная схема устройства водяного пола с регулятором температуры и датчиком

В зависимости от толщины стяжки и типа планируемого напольного покрытия (твердое или мягкое) может потребоваться защитная оболочка провода разной плотности. Есть как мягкие провода, так и жесткие. Для установки под плитку есть модификации стойкие к агрессивным средам (нужны, если гофорорукав использовать не будете).

Как подключать сервоприводы

Схема подключения может быть разной и зависит в первую очередь от типа термостата. Если термостаты управляют одним контуром теплого пола, то они напрямую соединяются с соответствующими сервоприводами проводами. Если термостат мультизональный, то провода заводятся от соответствующих клемм.

Один из коммутационных узлов водяного теплого пола

Для упорядочивания проводов используют коммутаторы теплого пола. Кроме стандартной функции подключения и соединения разных устройств, они выполняют еще и защитную роль. При закрытом положении всех контуров водяного пола подается сигнал на отключение работы циркуляционного насоса. Это удобно, если установлены автоматизированные отопительные котлы (насос не будет работать вхолостую без расхода, и система не выйдет из строя из-за превышения давления).

Как подключать устройства через коммутационный узел водяного пола

Но в системах с обычными твердотопливными котлами насосы отключать нельзя: котел то не затухнет и отключение насоса грозит разрывом системы. В этом случае ставят байпас и перепускной клапан (смотрите схему подключения).

Перепускной клапан настраивают на давление чуть ниже максимального давления насоса (если у него максимум 5 метров, выставьте 3-4 метра).

При достижении в системе этого значения (бывает, если открытыми остаются небольшое количество контуров теплого пола) перепускной клапан начинает часть потока теплоносителя заворачивать в «обратку» и подавать снова на котел.

Схема включения с перепускным клапаном для предотвращения работы системы «вхолостую»

Эта схема работать будет с любым типом котлов, не только с твердотопливными. Но для них — она практически единственный недорогой способ уберечь систему от перегрева.

Итоги

В самом простом варианте регулировать температуру водяного пола можно при помощи ручных кранов. Более комфортны автоматические регуляторы — термостаты с датчиками и сервоприводами. Но кроме них еще желательно установить коммутационный узел и перепускной клапан.

Как выбрать терморегулятор для водяного теплого пола: Обзор +Видео

Теплые водяные полы решают проблему отопления помещенияТерморегулятор для водяного теплого пола. Теплые водяные полы решают проблему отопления помещения, делая комфортным пребывание в доме. Очень удобно устанавливать теплые полы в помещениях, где есть маленькие дети. Терморегулятор водяного теплого пола предназначен для контроля и установки температурного режима полов в квартире. Теперь можно повышать и понижать, отключать систему отопления полов в зависимости от ситуации.

Уровень температуры помещения контролирует отдельное устройство, установленное отдельно. Технические характеристики прибора влияют на объем электроэнергии, требуемый для подогрева пола. Изучив особенности видов терморегулятора, можно с уверенностью приобретать устройство.

Содержание статьи:

Как работает терморегулятор

Терморегулятор представляет устройство с датчиком температуры пола и воздуха, чтобы контролировать и регулировать работу системы теплых полов – СТП. С датчиков считывается информация, когда включают, либо отключают тепловые маты. Работа терморегулятора помогает поддерживать температуру в комнате либо квартире на одном уровне, экономить расходы электричества.

Автоматическое включение и выключение матов для обогрева существенно снижают затраты на электроэнергию, расходы за покупку и установку прибора возвратятся в течение нескольких месяцев. Устройство просто для применения как взрослыми, так и подростками, пенсионерами.

Важно! СТП не сломается, если регулировать параметры работы полов в течение дня. В каждой комнате можно поставить свою оптимальную температуру прогрева.

Разновидности терморегуляторов по типу устройства

Путь от датчика к сервоприводу лежит через терморегулирующее устройство, предназначенное управлять температурными настройками полов. Устройство крепится к стене. Размер конструкции такой же, как у обычного выключателя.

Устройства отличаются по принципу работы и цене:

  1. Электромеханическое устройство представляет простой и дешевый вид терморегулятора. В качестве управления выступает диск, на котором по кругу обозначена температурная шкала. Текущий показатель температуры не высвечивается, поэтому убедиться, что температура покрытия соответствует установленной нет возможно. Панель управления имеет рычажок, который включает и выключает систему.
  2. Электронное устройство по принципу работы лучше электромеханического, но стоит дороже. На панели имеется дисплей, на котором отображается заданная температура или действительная на данный момент. Задать температурный режим можно с помощью кнопки, которая увеличивает и уменьшает значение. Данный вид устройства бывает сенсорным, кнопки управления стоит только коснуться, чтобы изменить параметры работы.
  3. Устройства с программированием. Само оборудование похоже на электронное, потому что спереди также установлен дисплей. Панель имеет множество кнопок, потому что прибор оснащен многими функциями. Заданные параметры могут менять температурное значение с наступлением ночи, либо определенного дня в неделе. Такая способность позволяет снижать нагрузку на пол и расход электроэнергии, когда необходимо.
    Приборы могут быть оснащены пультом управления, также настройками от компьютера, телефона с помощью WI-FI. Цена изделия возрастает с добавлением каждого параметра.

    Существуют мультизональные терморегуляторы с программированием, способные контролировать работу сразу нескольких обогревательных контуров. При этом установка требуемой температуры происходит в отдельном помещении по-своему и не зависит от других контуров.

  4. Радиоэлектронное устройство терморегулятора. Три вышеперечисленных устройства имеют провода для связи элементов конструкции, которые проводят внутри стены или по ним. Эстетичным вариантом считается беспроводной радиоэлектронный терморегулятор, где вместо проводов выступают передатчики радиосигналов. Даная система стоит очень дорого, ее применение целесообразно, если оборудовать проводами помещение действительно сложно.

Уровень температуры помещения контролирует отдельное устройствоВажно! Новые модели терморегуляторов не требуют постоянного регулирования работы вручную, если только во время первой регулировки режимов, потому что автоматические системы гораздо надежнее и практичнее в применении.

Функции терморегуляторов

Тип отопления устройства влияет на возможные обогревательные функции:

  1. Регулировка температуры пола. Температурные датчики монтируются максимально близко к контуру отопления, показывая уровень прогрева напольного покрытия. Применяют в небольших помещениях, в системах водяных с малой мощностью, как дополнительное отопление.
  2. Регулировка температуры воздуха. Датчики данных устройств находятся внутри терморегулятора. Параметры настраиваются, учитывая комфортное пребывание в комнате.

    Устанавливают в системах высокой мощности, в помещениях, соответствующих стандартам по теплоизоляции. Иначе, при потере тепла из помещения, эксплуатация терморегулятора окажется бесполезной.

  3. Комбинированное устройство управляет подогревом, учитывая оба датчика, расположенных в полу и около отопительной системы.
    Данный тип применяется редко.

Внимание! Выбирая устройство терморегулятора опираются на технические особенности отопления, уровень теплосбережения помещения, климатические условия, также желание хозяина.

Основные требования к установке СТП

Терморегулятор, который висит на стене, надо подключить к электричеству и датчикам температуры. В плитках проделывают штробы для прокладки проводов от щита и пола. Датчик, находящийся в полу, надо удалить от других отопительных приборов, чтобы не сбивать его работу. При оборудовании полов с имеющимся ремонтом можно прокладывать кабели сверху стен, пряча их в короба.

Схема подключения требует соблюдения правил во время монтажных работ:

  1. Терморегулирующее устройство устанавливают в удалении от пола на 40 – 170 сантиметров, либо как указано в инструкции. Если устройство оснащено пультом управления, то устройство можно прикрепить где угодно. Необходимо помнить, что главной задачей терморегулятора считается контролировать работу системы, а не показывать температуру воздуха.
  2. В помещения повышенной влажности устанавливают приборы с дополнительной защитой от влаги. При установке устройства внутрь стены, коробку используют из невоспламеняющихся материалов.В каждой комнате можно поставить свою оптимальную температуру прогрева
  3. Если провода, соединяющие терморегулятор и нагревательный прибор, имеют мощность свыше одного килловата, то их укладывают в специальные теплостойкие трубки.
  4. Датчики, фиксирующие температуру, располагают среди элементов, нагревающих пол, а также не ближе пятидесяти сантиметров от стены.
  5. Согласно инструкции при первом запуске системы установить минимальный уровень температуры.
  6. Провода подводят к клеммам устройства строго, как указано в схеме инструкции.
  7. Устройство терморегулятора монтируют к стене, когда окончена прокладка всех элементов в полу.
  8. Если пол заливают цементом, то трубку с датчиком надо тщательно изолировать.
  9. Заделывая пол раствором, надо протестировать систему на исправность.
  10. Маты для нагревания оснащают заземлением, перед устройством оборудуют УЗО.

Внимание! Соблюдая правила монтажных работ, можно обезопасить помещение от возникновения пожара, ударов током, от поломки всей системы.

Как подобрать устройство

Терморегуляторы имеют нюансы, которые влияют на их работу. Надо знать их особенности, чтобы получить желаемые функции и при этом сэкономить. Первым делом, стоит обратить на прочность пластика, из которого выполнен корпус. Какие могут быть внутренние элементы, если изготовитель уже сэкономил на изделии.

Выбирая прибор, надо опираться на:

  1. Чтобы обогреть небольшое помещение, достаточно установить терморегулятор механического либо электронного типа, оборудованного датчиком внутри системы.
  2. Программируемый вид устройства подойдет при необходимости мультизонального управления контурами, также, чтобы сэкономить на электричестве, если жильцы не находятся в доме днем.
  3. Термостат должен иметь мощность в соответствии с максимальным показателем мощности элементов для прогрева полов. При этом запас мощности должен составлять до 30 процентов, если вдруг упадет напряжение электросети.
  4. В домах из дерева применяют терморегуляторы с накладными коробками.

Широкий спектр устройств позволяет выбрать практичное и экономное оборудование, также красивое, которое украсит внутренний дизайн помещения.

Терморегулятор для теплого водяного пола

Одно из преимуществ теплых полов – возможность в автоматическом или ручном режиме регулировать температуру отдельно в каждом помещении. Самые современные системы программируют режимы функционирования на длительное время вперед, могут самостоятельно включаться/выключаться в зависимости от присутствия в помещении людей. Такие возможности не только создают самые благоприятные значения микроклимата, но и экономят значительное количество энергоносителей. А это, при современной стоимости на них, очень важно для всех владельцев загородных домов.

Терморегулятор для водяного теплого полаТерморегулятор для водяного теплого пола

Терморегулятор для водяного теплого пола

Сами термостаты для полов с водяным и электрическим подогревом с точки зрения выполняемых задач не имеют принципиальной разницы и выполняют одинаковые функции: контроль показателей температуры и регулировка ее в случае превышения/понижения запланированных значений. Регуляторы температуры, конечно, разные, но эффект от их функционирования одинаковый.

Содержание статьи

Принципы работы термостата для водяного пола

Схема электронномеханического терморегулятораСхема электронномеханического терморегулятора

Схема электронномеханического терморегулятора

Полнокомплектная система водяного обогрева присоединяется к котлу через коллектор, с его помощью также создается несколько автономных контуров для каждого отдельного помещения, все системы могут поддерживать различные температуры с учетом заданных пользователями показателей. Коллектор имеет две составные части: одна подключает все соединения и трубопроводы, подающие теплую воду из котла в трубопроводы отопления, а вторая принимает возвращающиеся охлажденные теплоносители и направляет их на подогрев.

Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматикиУправление теплым полом с помощью комнатных термостатов и погодозависимой автоматики

Управление теплым полом с помощью комнатных термостатов и погодозависимой автоматики

Контуров много, объясняется это тем, что температура в каждой комнате различная, отличается и длина водяного контура. Если в ванных комнатах нужно держать температуру в пределах +25°С, то в зале достаточно +22°С, а в спальных комнатах и коридоре комфортной считается температура +18–20°С. Это значит, что для каждого помещения нужно иметь отдельный термостат со своим датчиком и системой регулировки. Изменения температуры происходят за счет уменьшения/увеличения подачи в трубопроводы воды. Чем ее меньше, тем быстрее охлаждается система, температура понижается, и наоборот.

Одна из схем регулирования температуры водяного теплого полаОдна из схем регулирования температуры водяного теплого пола

Одна из схем регулирования температуры водяного теплого пола

Наиболее простой вариант – ручная регулировка количества водяного потока при помощи вентилей. Способ регулировки самый надежный и эффективный. Вентили настолько простые устройства, что у них ломаться просто нечему. Еще одно важное преимущество. Если для всех остальных типов термостатов обязательно питание электрическим током, то для механических ничего не нужно. Они работают при отсутствии внешнего питания, в помещениях всегда будет поддерживаться заданная температура вне зависимости от аварий в электросетях. Но этот метод уже не устраивает современных пользователей, они не желают постоянно следить за температурой и регулировать ее вентилями. Тем более что за один раз это сделать не удастся, каждая система отопления имеет инерцию, открывание/закрывание вентиля дает видимый эффект с опозданием по времени.

Ручные термостаты в коллектореРучные термостаты в коллекторе

Ручные термостаты в коллекторе

Система регулировки температуры в гидравлических контурах полаСистема регулировки температуры в гидравлических контурах пола

Система регулировки температуры в гидравлических контурах пола

Автоматизацию этого процесса сделали с помощью термостатов и отдельных сервоприводов.

Сервопривод для теплого полаСервопривод для теплого пола

Сервопривод для теплого пола

СервоприводСервопривод

Сервопривод

Сами датчики осуществляют контроль температуры и подают сигналы на устройства исполнения (сервоприводы). Каждый отопительный контур имеет индивидуальный термостат и сервопривод, его задача по команде регулировать количественные показатели водяного потока в системе отопления. Термостаты с серверами связываются электрическими проводами, сигналы защищаются от возможных помех и искажений.

Регуляторы могут поддерживать в заданных пределах температуру воздуха на определенной высоте или температуру пола. Первый вариант целесообразнее выбирать, если водяной пол – единственный способ обогрева помещения. Второй способ, если такие системы играют роль вспомогательных. Есть современные модели устройств, которые могут одновременно контролировать как температуру пола, так и температуру воздуха в помещениях и управлять обеими системами отопления. Это очень сложные приборы, устанавливать их самостоятельно не рекомендуется. Монтаж аппаратуры требует специальной профессиональной подготовки исполнителей.

Принцип работы термостата

Пользователи при помощи сенсоров или поворотных ручек устанавливают требуемую температуру пола или воздуха. Чувствительность срабатывания у большинства моделей ±1°С, при отклонении фактической температуры от установленной выше или ниже на термостат подается команда, а он увеличивает или уменьшает количество теплоносителя, нагнетаемого в систему. Через определенное время температура возвращается к заданным значениям и работа отопления стабилизируется. В связи с тем, что показатели меняются с определенной задержкой по времени, устройства имеют специальные электронные блоки слежения, не допускающие появления эффекта маятника.

Принцип работы системы теплого водяного полаПринцип работы системы теплого водяного пола

Принцип работы системы теплого водяного пола

Большей инерционностью обладают отопительные водяные системы, имеющие цементную стяжку, для настильных видов этот эффект не столь критичен, нагрев/охлаждение происходит намного быстрее.

Виды регуляторов

Виды термостатовВиды термостатов

Виды термостатов

Производители позаботились о том, чтобы удовлетворить все категории пользователей системами теплых полов, в реализации есть огромный выбор моделей термостатов, в разы отличающихся по цене и имеющих различные принципы действия.

Вид регулятораОписание
МеханическиеАксиома инженеров – чем меньше составляющих, тем выше надежность агрегата. В этом случае она срабатывает на все сто процентов, механические приборы самые простые и надежные из всех производимых моделей. Стоимость у них также наиболее низкая. Температура регулируется поворотом диска со шкалой в градусах. Дополнительно на лицевой панели установлен рычаг включения/выключения устройства в систему, дополнительные функции отсутствуют.
ЭлектронныеФункционал в принципе ничем не отличается от вышеописанного, но немного изменились методы постановки задач. Приборы имеют цифровой экран, управление выполняется кнопками. Температура задается с интервалом в один градус. По стоимости несколько выше механических.
Электронные с функционалом программированияЭто довольно технически серьезный прибор, не только поддерживает температуру в помещениях, но и автоматических ее регулирует в зависимости от присутствия людей, времени суток и дня недели. В ночное время показатели несколько понижаются, к утру повышаются. Нет никого в помещениях – отопительная система переводится в дежурный поддерживающий режим функционирования. Только за счет установки этого прибора можно сэкономить до 30% энергии, а если умножить ее на современные цены, то станет понятным, почему именно такие термостаты в последнее время пользуются большой популярностью. Самые современные модели могут иметь переносной пульт управления или настраиваются с помощью планшета и персонального компьютера. Эти устройства контролируют не только показатели нагрева пола, но и температуру воздуха, что значительно повышает комфортность пребывания в помещениях. Никогда не выбрасывайте инструкцию по пользованию приборами. Дело в том, что регулировки изменяются редко, за это время потребители успевают окончательно забыть алгоритм выполнения регулировок. Особенно это касается людей старшего поколения.
СенсорныеПо функционалу почти никаких отличий нет, разница в способе управления. Кнопки не тактильные, а сенсорного типа. Более современные, но очень «нежные», требуют аккуратного отношения.
РадиотермостатыДля отечественного рынка совершенно новая автоматика. Серверные механизмы управляются радиосигналами, термостат переносной, тоже подает радиосигналы на исполнительные устройства. Принимает сигналы и отправляет их на сервоприводы радиоконтролер. Стоимость такой аппаратуры доступна далеко не всем потребителям. Да и не нужна она, по правде говоря. Более дешевые аналоги отлично справляются со своими функциями и позволяют эффективно управлять системой.
Термостат с механическим приводомТермостат с механическим приводом

Термостат с механическим приводом

На фото – электронный термостатНа фото – электронный термостат

На фото – электронный термостат

Программируемый термостатПрограммируемый термостат

Программируемый термостат

Как подбирать термостат

Во время выбора конкретной модели термостата нужно принимать во внимание условия проживания в помещениях и конкретное назначение помещений. Разумеется, следует смотреть на стоимость и возможности функционала.

  1. Механические термостаты рекомендуют тем пользователям, которые много времени проводят в доме или у которых есть маленькие дети. Они очень надежные, имеют достаточную защиту корпуса от механических повреждений. Кроме того, по цене относятся к самому дешевому сегменту устройств.
  2. Программируемые лучше подойдут занятым потребителям, не имеющим возможности уделять много времени самостоятельной регулировке. Оптимальный выбор – приобретение термостатов, имеющих недельные регулировки. Эти приборы имеют лучшее соотношение качества к стоимости, изменяют температуру с учетом многих параметров.
  3. Не стоит приобретать термостаты с широкими параметрами настройки температуры. Полы не следует нагревать до температуры более +30°С, в противном случае они рассохнутся, возможно появление трещин между стыками керамических плит. Еще одна опасность – под сильно нагретыми полами мебель значительно сокращает срок эксплуатации. Чем шире параметры регулировки, тем дороже стоит автоматика, зачем оплачивать никому не нужные функции?
  4. Термостаты могут монтироваться в общих щитках управления или отдельно в каждой комнате. Первые по цене дороже, их целесообразно приобретать для больших помещений. Щитовые сложнее монтировать, увеличивается длина электрических кабелей и линий передачи сигналов управления.
Как правильно выбрать терморегуляторКак правильно выбрать терморегулятор

Как правильно выбрать терморегулятор

Если у вас недостаточно навыков установки термостатов, то лучше не рисковать исправностью приборов и обращаться к услугам профессиональных специалистов.

Практические советы по регулировке термостатов

Мастера предлагают два способа регулировки термостатов.

  1. Нетрадиционный. Самый простой, не требует использования сложной аппаратуры. Термостат устанавливается на коллекторе обратной подачи теплоносителя, контроль включения/выключения прибора осуществляется при помощи термореле. Первоначально нужно установить температуру +35°С, этого достаточно для нагрева большинства помещений, в дальнейшем выполняется более точная регулировка.
  2. Традиционный. Для подключения требуется трехходовой клапан, вода подается в контур постепенно с учетом падения или повышения температуры. Такая регулировка существенно понижает эффект маятника, возникающего из-за инерционности нагрева пола или помещений.

Выбор метода контроля должен учитывать конкретные условия эксплуатации помещений, максимальную мощность отопительной системы и способ подключения к теплоносителям. Если есть автономный котел, то параметры регулировок значительно расширяются, забор тепла из общедомовой системы отопления вносит свои ограничения.

Как устанавливать термостат

Шаг 1. В зависимости от типа устройства установите температурный датчик. Он может быть встроенным в корпус или размещаться отдельно в стяжке, на входе и выходе трубопроводов. Конкретное место установки нужно выбирать с учетом особенностей системы обогрева, назначения и планировки помещений.

Датчики регуляторов водяного полаДатчики регуляторов водяного пола

Датчики регуляторов водяного пола

Совет опытных мастеров. После установки терморегулятора рекомендуется проверить правильность его срабатывания. Дело в том, что часто температура на терморегуляторе не соответствует фактической в помещении. Для проверки поставьте рядом с термостатом обыкновенный точный бытовой термометр и сравните показания. При обнаружении разбежностей делайте на эту величину корректировку во время регулировки.

Монтаж терморегулятораМонтаж терморегулятора

Монтаж терморегулятора

Шаг 2. Подключите всю проводку и в течение нескольких часов проверьте работоспособность приборов на различных режимах функционирования. Обязательно соблюдайте схему подключения, она указывается на обратной стороне крышки. Не поленитесь залудить концы проводов, это исключит их окисление и нарушение функциональности прибора.

Если все сделано правильно, то система водяного обогрева пола будет функционировать долго, никаких дополнительных работ по поддержанию ее в оптимальном состоянии проводить не потребуется.

Видео – Термостат для водяного пола
