Устройство плоских кровель. Часть 1. Введение.
Основные принципы устройства плоских кровель из наплавляемых материалов.
Устройство плоских кровель. Часть 2. Монтаж кровли.
Рулонные наплавляемые материалы делятся на битумные и битумно-полимерные (в составе СБС полимер). Битумно-полимерная смесь гнется без растрескивания.
Устройство плоских кровель. Часть 3. Требования к основанию под укладку.
Формирование уклонов для обеспечения полного отвода воды на кровлях. Устройство переходного бортика при переходе на вертикальную поверхность. Обработка поверхности основания.
Устройство плоских кровель. Часть 4 — Укладка слоев.
Боковые и торцевые нахлесты рулонов. Нагрев основания и нижнего слоя рулона горелкой. Укладка кровельного ковра вдоль парапетов.
Устройство плоских кровель. Часть 5. Выполнение сложных узлов кровли.
От качества примыкания кровельного ковра к парапетам, трубам, антеннам зависит долговечность кровли.
Устройство плоских кровель. Часть 6. Примыкание к вертикальным конструкциям.
Кровельный ковер должен заводиться на вертикальную часть. Последовательность укладки слоев, варианты выполнения примыкания к вертикальным конструкциям.
Устройство плоских кровель. Часть 7. Примыкание к трубам.
Сопряжение с трубами круглого сечения. Установка фасонных элементов.
Устройство плоских кровель. Часть 8. Воронки внутреннего водостока.
Расположение водоприемных воронок внутреннего водостока. Уклон в местах их установки. Усиление дополнительным слоем наплавляемого материала.
Устройство плоских кровель. Часть 9. Контроль качества.
Контроль за соблюдением технологий. Журнал производства работ. Документы, предъявляемые при окончательной приемке кровли.
Устройство плоских кровель. Часть 10. Типовые дефекты и способы их устранения.
Механические повреждения кровельного ковра. Вздутие кровельного ковра. Образование складок в примыкании к вертикальным поверхностям.
Устройство плоских кровель. Часть 11. Хранение и транспортировка.
Наплавляемые материалы компании ТехноНИКОЛЬ должны храниться в термоусадочной пленке в вертикальном положении.
Устройство плоских кровель. Часть 12. Долговечность кровли.
На долговечность кровли влияет качество выполнения работ и выбор материалов. К примеру, срок службы материалов линейки «ТЕХНОЭЛАСТ» составляет до 30 лет.
Монтаж Гидроизоляции плоской кровли ТЕХНОНИКОЛЬ — ТЕХНОНИКОЛЬ
Хотите узнать как сделать надежную гидроизоляцию плоской кровли бытовой постройки, беседки или гаража своими руками без привлечения дорогостоящих специалистов и без применения дорогостоящего оборудования?
С новым рулонным материалом «Гидроизоляция плоской кровли» это стало возможно.
В данной статье мы расскажем, как с помощью «Гидроизоляции плоской кровли ТЕХНОНИКОЛЬ», битумного праймера (или битумно-полимерного праймера) и простого набора инструментов (валиков, кровельных ножей, шпателей и щеток) можно самостоятельно выполнить гидроизоляцию плоской кровли гаража
1 этап — ПОДГОТОВКА ОСНОВАНИЯ
Перед началом производства работ кровельное основание необходимо подготовить к монтажу:
- удалить с кровли мусор, пыль и грязь, которые мешают адгезии нового материала с основанием,
- при ремонте кровли полностью удалить старое кровельное покрытие.

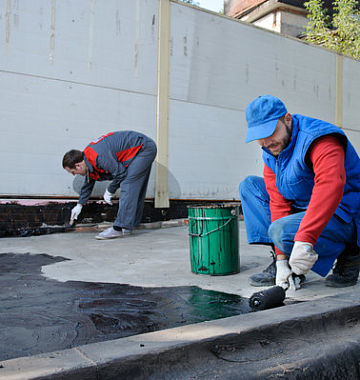

2 этап — ПРАЙМИРОВАНИЕ ОСНОВАНИЯ
После очистки поверхности от пыли и грязи переходим к праймированию основания.
Праймирование необходимо для увеличения адгезии между самоклеящимся рулонным материалом и основанием.
В качестве грунтовки рекомендуется применять:
- по сухому основанию (при влажности основания 4%) битумный праймер ТЕХНОНИКОЛЬ № 01 и № 03;
- водоэмульсионный праймер ТЕХНОНИКОЛЬ № 04 при влажности 8%.
3 этап — УКЛАДКА ГИДРОИЗОЛЯЦИОННОЙ МЕМБРАНЫ

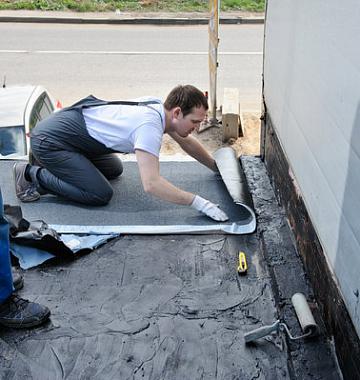

К укладке самоклеящегося рулонного материала Гидроизоляция плоской кровли ТЕХНОНИКОЛЬ следует приступать после высыхания битумного праймера.
Материал укладывается параллельно карнизному свесу.

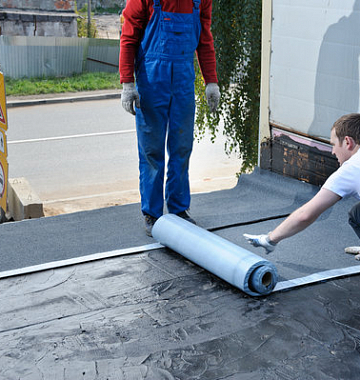

Укладку начинают снизу-вверх по уклону от карнизного свеса, боковым нахлестом выше по уклону.
Материал примеряется по месту и отрезается. Для нарезки материала используется обыкновенный кровельный нож. Отрезанный материал скатывается с двух сторон к середине. После этого можно приступать к надрезу адгезионной пленки. Аккуратно снимая защитную пленку, начинаем раскатывать рулон от центра в одну сторону, одновременно прижимая материал к основанию.
Для увеличения сцепления уложенного материала с поверхностью рекомендуется его прокатать тяжелым валиком или щеткой. После этого выполняем такую же операцию с другой стороны рулона.

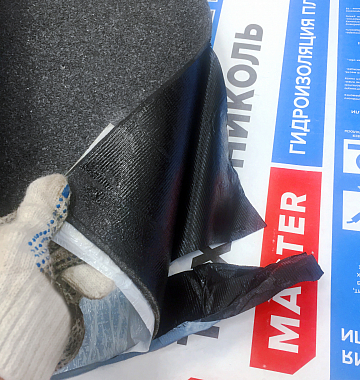

Для облегчения монтажа Гидроизоляция плоской кровли ТЕХНОНИКОЛЬ имеет самоклеящуюся боковую полосу с легкосъемной антиадгезионной пленкой. Фиксированная ширина боковой самоклеящейся полосы существенно увеличивает скорость монтажа и контролирует единую ширину нахлеста в местах соединения соседних полотен материала.

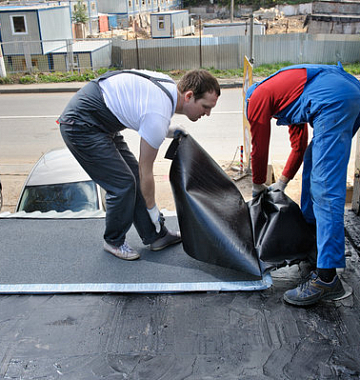

В месте бокового нахлеста удаляют антиадгезионную пленку и укладывают рулон следующего ряда с нахлестом 100 мм.
Для формирования торцевого подрезается угол рулона, находящегося посередине. Отрезаемый уголок материала должен иметь размер 100 х 150 мм.
Для лучшей фиксации материалов между собой зона торцевого нахлеста дополнительно обрабатывается клеящей битумной мастикой.
При монтаже следует учесть, что расстояние между соседними торцевыми нахлестами должно быть не менее 500 мм.

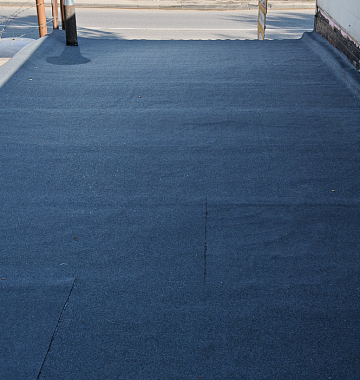

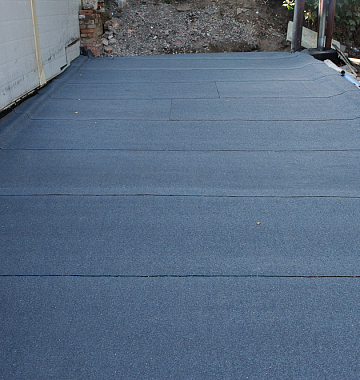

Вот так просто и быстро, и что немаловажно, собственными силами можно легко выполнить гидроизоляции плоской кровли с применением битумно-полимерного рулонного самоклеящегося материала Гидроизоляция плоской кровли ТЕХНОНИКОЛЬ.
К неоспоримым достоинствам данного материала можно отнести простоту укладки, не требующей никакого специального оборудования, а также возможность работы по горючим поверхностям, например, по дереву, так как материал является самоклеящимся и его монтаж не требует наплавления.
Минимальная температура, при которой возможно применение материала Гидроизоляция плоской кровли ТЕХНОНИКОЛЬ составляет +10°С.
Выбирая материал для устройства плоских кровель, следует обратить внимание на то, что материал с гидрофобизированной посыпкой служит в разы дольше, чем материал без посыпки.
Гидрофобизированная посыпка впитывает меньше воды, соответственно, она меньше подвержена негативным циклам замораживания и оттаивания.
Благодаря посыпке, битум будет дольше защищен от негативного воздействия ультрафиолетовых лучей и, соответственно, дольше сохранит свои гидроизоляционные свойства.
Как следствие, срок службы кровли с гидрофобизированной посыпкой в раз превышает срок службы покрытий без подобной посыпки.
Срок службы Гидроизоляции плоской кровли ТЕХНОНИКОЛЬ более 20 лет.
ТН-КРОВЛЯ Стандарт | Система плоской крыши ТехноНИКОЛЬ
Описание системы:
В качестве пароизоляции по бетонному основанию применяется наплавляемый материал Биполь ЭПП. Биполь ЭПП надежно защищает кровельный пирог от насыщения паром, при этом устойчив к возможным механическим повреждениям в условиях монтажа. Гибкость материала до минус 15 °С делает возможным устройство пароизоляции при отрицательных температурах.
Механическую прочность и надежность Системы ТН-КРОВЛЯ Стандарт обусловлена армированной стяжкой, которую устраивают поверх уклонообразующего слоя из керамзита.
В системе ТН-КРОВЛЯ Стандарт в качестве теплоизоляции применяется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, обладающий низким водопоглощением и высокой прочностью на сжатие.
В системе используется двухслойный «дышащий» битумно-полимерный кровельный ковер, который позволяет избежать образования вздутий на ее поверхности, за счет применения в качестве нижнего слоя специального материала Унифлекс ВЕНТ ЭПВ. Верхний слой из битумно-полимерного материала Техноэласт ПЛАМЯ СТОП наплавляется на нижний слой кровли. Применение материала Техноэласт ПЛАМЯ СТОП с повышенными противопожарными характеристиками – РП1, В2 позволяет получить группу пожарной опасности кровли КП0, согласно таблице 5.2. СП 17.13330, и применяться на крышах зданий большой площади без устройства противопожарных рассечек.
Устройство системы осуществляется по традиционной схеме укладки кровельного пирога, хорошо зарекомендовавшей себя еще со времен применения рубероидной гидроизоляции.
Область применения:
Система ТН-КРОВЛЯ Стандарт применяется для устройства крыши промышленного, гражданского, жилого и общественного назначения с несущими конструкциями из железобетона. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.
Согласно заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 — REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.
Гарантия на систему:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Стандарт составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
Производство работ:
Согласно СТО 72746455-4.1.1-2016 «Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа» и «Руководству по проектированию и устройству кровель из битумно-полимерных материалов Корпорации ТехноНИКОЛЬ», Москва, 2017 г.
Устройство плоской кровли – функционально, удобно, выгодно
Устройство плоской кровли
Плоские кровли – один из самых распространенных вариантов обустройства крыши как жилых, так и промышленных зданий. Доступная цена, возможность получить дополнительную площадь на крыше, простота и удобство монтажа, несложное устройство кровли – все это делает ее популярной и востребованной.
Основные виды
В независимости от вида кровельного покрытия плоские кровли можно разделить на четыре вида:
- неэксплуатируемые;
- эксплуатируемые;
- инверсионные;
- традиционные.
Среди разновидностей кровельных гидроизоляционных покрытий для плоских кровель мембранная является одной из самых популярных. ПВХ-мембрана гарантирует надежную, долговечную и красивую (благодаря широкой палитре цвета) крышу с повышенными физико-механическими характеристиками. Устройство плоской кровли из мембраны можно проводить в любой сезон: используемые материалы устойчивы к высоким и низким температурам. Укладка ПВХ-мембран происходит с применением специального сварочного оборудования без использования открытого пламени, что также повышает пожаробезопасность всей системы изоляции.
Другой вид покрытия – наплавляемая гидроизоляция, отличается доступной ценой и известностью технологий. Монтаж происходит с применением полимерно-битумных материалов. Наплавляемая кровля – сверхпрочный гидроизоляционный сло1й на основе неподверженного гниению полотна. Долговечность кровельных систем с использованием битумно-полимерных материалов может составлять более 25 лет, при условии качественного выполнения работ, применения качественных материалов, выполнение своевременной эксплуатации.
Плоские кровли неэксплуатируемые
Устройство плоских кровель на крыше, которая не будет подвергаться нагрузкам, например, кровля не будет использоваться как дополнительная жилая эксплуатируемая площадь. Однако, расходы на подобное покрытие значительно меньше, чем, например, при монтаже кровли других видов.
Эксплуатируемая кровля
На сегодняшний день этот вид кровли пользуется большим спросом. Создание дополнительной площади на поверхности кровли может быть связано с устройством кафе, спортивной площадки, стоянки транспорта и прочее.Устройство кровли данным образом стоит значительно дороже неэксплуатируемой, но имеет существенные преимущества: помимо дополнительной площади, она гарантирует более длительный срок службы.
Инверсионные покрытия
Особенность устройства плоских кровель инверсионного типа заключается в том, что монтаж утеплителя осуществляется на гидроизоляционный слой, который не подвергается ультрафиолетовому, температурному и механическому воздействию. А дренажный слой и геотекстиль, в свою очередь, предохраняют от внешних факторов слой утеплителя. После чего укладывается слой тротуарной плитки (террасные плиты). При дополнительных нагрузках на кровлю (парковка) необходимо тщательнее позаботиться о защите гидроизоляционного слоя. Устройство кровли инверсионного типа требует тщательного соблюдения технологии строительство, поскольку исправить допущенную ошибку без вскрытия балласта невозможно, а это повлечет за собой дополнительные расходы.
Какой бы вариант устройства кровли, вы бы ни выбрали, её строительство должны выполнять профессионалы. Компания «ТехноНИКОЛЬ» производит различные виды кровельных материалов. Большой опыт работы, современные материалы и новейшие технологии гарантируют превосходный результат. Провести профессиональное устройство кровли вам помогут сертифицированные подрядчики ТехноНИКОЛЬ.
Где купить?
Решение для вашей кровли
Кровельные материалы
Читайте также:
Кровельные работы. СНиП II-26-76 кровли
ТН-КРОВЛЯ Инверс | Система плоской крыши ТехноНИКОЛЬ
Описание системы:
В данной инверсионной системе роль паро- и гидроизоляции выполняет битумно-полимерный материал Техноэласт ЭПП уложенный в два слоя.
В качестве теплоизоляционного слоя используется экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF, отличающийся низким водопоглощением и высокой прочностью на сжатие, что соответствует требованиям предъявляемых к теплоизоляционным материалам в инверсионных крышах согласно п.5.4.3 СП 17.13330.
Для создания дренажного зазора и быстрого отвода воды укладывают слой иглопробивного геотекстиля между экструзионным пенополистиролом и битумно-полимерным материалом.
В системе ТН-КРОВЛЯ Инверс весь кровельный пирог удерживается за счет собственного веса балласта.
Область применения
Система ТН-КРОВЛЯ Инверс применяется для устройства балластных неэксплуатируемых крыш по инверсионной схеме на жилых и общественных зданиях и сооружениях. Такую систему удобно применять для устройства кровли в районах с постоянно низкими температурами окружающей среды, а также на зданиях и сооружениях с многоуровневой крышей. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.
Согласно заключению ФГБУ ВНИИПО МЧС России кровельная конструкция имеет класс пожарной опасности К0 (45) и в зависимости от параметров железобетонной плиты предел огнестойкости REI 30 — REI 90, что позволяет применять систему в качестве покрытий в зданиях и сооружениях любой степени огнестойкости и с любым классом конструктивной пожарной опасности.
Гарантия на систему:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Инверс составляет 15 лет.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техлисте, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
Производство работ:
Согласно СТО 72746455-4.1.1-2016 «Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа» и «Руководству по проектированию и устройству кровель из битумно-полимерных материалов Корпорации ТехноНИКОЛЬ», Москва, 2017 г.
ТН-КРОВЛЯ Смарт | Система плоской крыши ТехноНИКОЛЬ
Описание системы:
В качестве пароизоляции по профилированному настилу применяется алюминизированная мембрана Паробарьер С (А500 или Ф1000). Паробарьер С (А500 или Ф1000) обладает высокими пароизоляционными свойствами (в том числе в месте установки крепежа), стоек к механическим воздействиям и выдерживает вес человека. В зависимости от условий эксплуатации, типа объекта, условий влажности в помещении, может быть выбрана определенная марка пароизоляционного материала:
— Паробарьер СА 500 применяют в зданиях с сухим и нормальным влажностными режимами внутренних помещений;
— Паробарьер СФ 1000 применяют в зданиях всех влажностных режимов
внутренних помещений, включая влажный и мокрый.
В качестве нижнего слоя теплоизоляции применяется негорючий минераловатный утеплитель ТЕХНОРУФ Н ПРОФ толщиной не менее 50 мм, что обеспечивает системе высокие противопожарные характеристики.
В качестве верхнего слоя теплоизоляции применяется утеплитель на основе экструзионного пенополистирола ТЕХНОНИКОЛЬ CARBON PROF, отличающийся высокими теплоизолирующими характеристиками и повышенной прочностью на сжатие. Между ПВХ мембранной и экструзионным пенополистиролом необходимо уложить разделительный слой – стеклохолст, развесом не менее 100 г/м2. Кровельный ковер выполнен из полимерной мембраны LOGICROOF V-RP 1,5 мм, которая имеет высокие противопожарные характеристики – Г2, РП1 и В2, что позволяет получить группу пожарной опасности кровли КП0 и применять систему ТН-КРОВЛЯ Смарт на кровлях больших площадей. Согласно Заключению ФГБУ ВНИИПО МЧС России, кровельная конструкция имеет класс пожарной опасности К0(15) и предел огнестойкости RE 15. В случае использования слоя огнезащиты из каменной ваты ТехноНИКОЛЬ, закреплённого по нижнему поясу профилированных листов, конструкция будет иметь класс пожарной опасности К0(30) и предел огнестойкости RE 30.
Область применения:
Система ТН-КРОВЛЯ Смарт предназначена для применения на общественных и промышленных зданиях c повышенными нагрузками, возникающими при производстве работ по обслуживанию кровли (в том числе чистке снега), а также при осмотре и обслуживании размещенного на крыше оборудования. Может применяться при капитальном ремонте крыши с заменой всех слоев изоляции.
Гарантия на систему:
Гарантийный срок на водонепроницаемость системы ТН-КРОВЛЯ Смарт составляет 10 лет в случае применения полимерной мембраны толщиной 1,2 мм и 15 лет в случае применения мембраны толщиной 1,5 мм и выше.
Гарантия на водонепроницаемость систем выдаётся при использовании всех слоев системы, указанных в техническом листе, и в случае выполнения всех рекомендаций специалистов Службы Качества на этапе монтажа системы.
Производство работ:
Согласно «Руководству по проектированию и устройству кровель из полимерных мембран», «Инструкции по монтажу однослойной кровли из полимерной мембраны» Корпорации ТехноНИКОЛЬ и СТО 72746455-4.1.1-2014 «Изоляционные системы ТехноНИКОЛЬ. Крыши с водоизоляционным ковром из рулонных битумно-полимерных и полимерных материалов. Материалы для проектирования и правила монтажа. Москва 2014».
Как сделать гидроизоляцию плоской кровли? — ТЕХНОНИКОЛЬ
Оптимальна по цене, проста в монтаже и долговечна — именно так чаще всего описывают идеальную хозяйственную постройку на участке. Никому не хочется тратить лишние средства и силы на строительство беседки, гаража или помещения для хранения садового инвентаря. При этом постройка должна пережить непростые российские зимы, мокрую осень и летнее солнце. Рассмотрим, как правильно обустроить плоскую кровлю такого строения, чтобы она прослужила долгие годы.Профессиональный монтаж без профессионального образования
Если еще несколько лет назад монтаж гидроизоляции плоской кровли был сопряжен со сложными процессами, требующими особой квалификации строителей, то сегодня справиться с укладкой материала может буквально каждый.

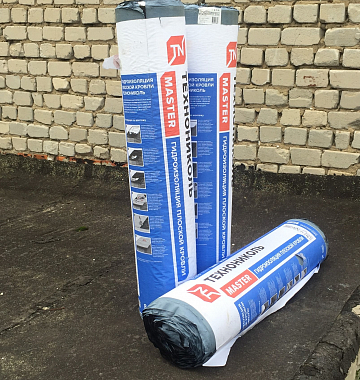

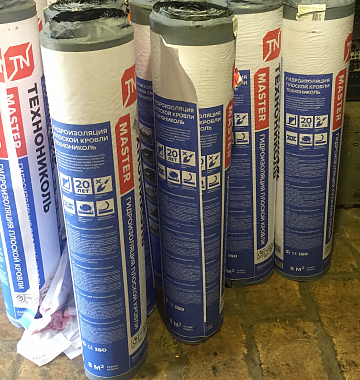

Для гидроизоляции плоских неэксплуатируемых крыш компания ТЕХНОНИКОЛЬ разработала самоклеящийся материал, который так и называется: Гидроизоляция плоской кровли. Он с успехом применяется при новом строительстве и реконструкции кровли.
Основное преимущество — удивительная простота монтажа. Весь процесс можно описать в нескольких словах: отрезал, примерил, приклеил. Никаких подводных камней и скрытых нюансов! Но обо всем по порядку.
Подготовка основания
Гидроизоляция плоской кровли ТЕХНОНИКОЛЬ применяется в конструкциях по бетонной стяжке, а также с основанием из ОСП, фанеры, плоских асбестоцементных листов.Если материал предстоит монтировать на бетонную стяжку, нужно убедиться в том, что основание ровное, не имеет раковин, бугров и неровностей. В противном случае адгезия будет очень низкой. Неоднородную поверхность следует выровнять при помощи специальных выравнивающих составов.
В процессе реновации старое кровельное покрытие необходимо демонтировать и оценить степень износа бетонной стяжки. Чаще всего на старых кровлях, страдающих от протечек, бетон под коррозийным воздействием влаги, циклов замерзания / оттаивания начинает разрушаться, к моменту реконструкции он представляет собой скорее бетонную крошку, чем монолит. В этом случае старое покрытие также следует демонтировать и залить новую стяжку.
Три шага до идеальной кровли
Перед тем как приступить к укладке гидроизоляции, важно заранее запастись необходимым набором инструментов: кровельным ножом, шпателем, валиком, прикаточным роликом.
Для обеспечения стопроцентной герметичности торцевые нахлесты размером не менее 150 мм обрабатываются клеящей битумной мастикой.При формировании T-образных стыков следует подрезать правый угол нижнего рулона, находящегося посередине. При этом размер отрезаемого угла должен составлять 100×150 мм. Места примыканий к проходным элементам также важно проклеить битумной мастикой.
На этом монтаж Гидроизоляции плоской кровли ТЕХНОНИКОЛЬ можно считать завершенным. Весь процесс даже у тех, кто не имеет богатого опыта в строительстве, занимает несколько часов.
Монтаж Гидроизоляции плоской кровли ТЕХНОНИКОЛЬ настолько технологичен, что практически полностью исключает риск ошибок при полном соблюдении инструкции. Если основание правильно подготовлено, праймировано, нахлесты и примыкания обработаны клеящей битумной мастикой, в местах Т-образных стыков углы подрезаны, то кровля прослужит как минимум 20 лет.
