Серия дома II-49. Планировка дома

Панельные 9-этажные  многосекционные жилые дома с рядовыми и торцевыми секциями  1-, 2-,3-,4- комнатными квартирами с различными вариантами их компоновки в секции.

  • Высота потолков — максимум 2,64 м.
  • Стены: наружные  —  однослойные вибропрокатные керамзитобетонные  панели толщиной 300 мм ,внутренние стены  — железобетонные вибропрокатные  панели толщиной 140 мм, перекрытия — гипсобетонные панели с деревянным каркасом толщиной 140., перегородки — гипсобетонные панели толщиной 80 мм.
  • Пассажирский лифт грузоподъемностью 400 кг.
  • Отопление центральное.
  • Вентиляция естественная вытяжная через вентиляционные блоки в санузле и на кухне.
  • Горячая и холодная вода от городской сети.
  • Мусоропровод с загрузочным клапаном на межэтажной лестничной площадке.
  • Техподполье  для размещения инженерных коммуникаций.

В Москве дома типовой серии II-49 строились в основном в районах: Ясенево, Теплый стан, Беляево, Черемушки, Академический, Орехово и других.

В Подмосковье дома типовой серии II-49 строились в городах: Одинцово, Химки.

1 — комнатная квартира в доме серии II-49

Общая площадь- 32,6 кв. м.,жилая площадь- 18,7 кв. м.,площадь кухни — 6,7 кв. м., совмещенный санузел, без балкона.

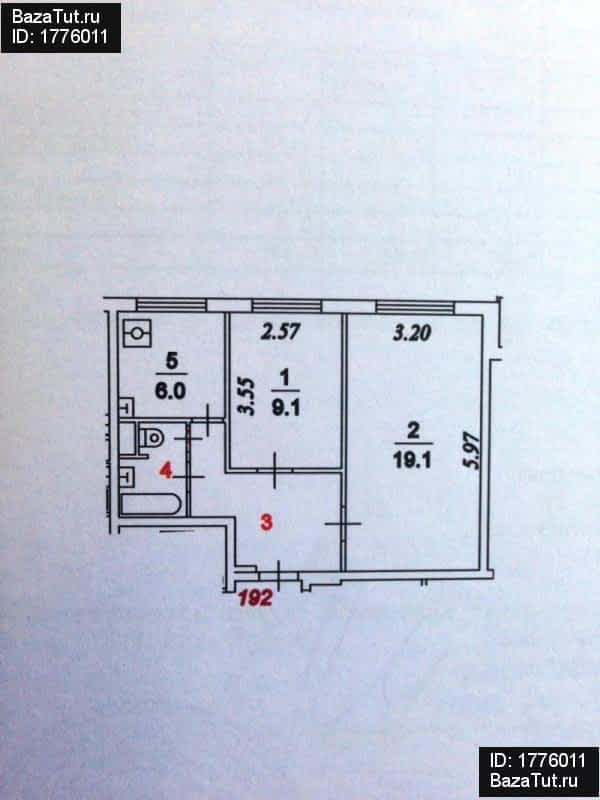

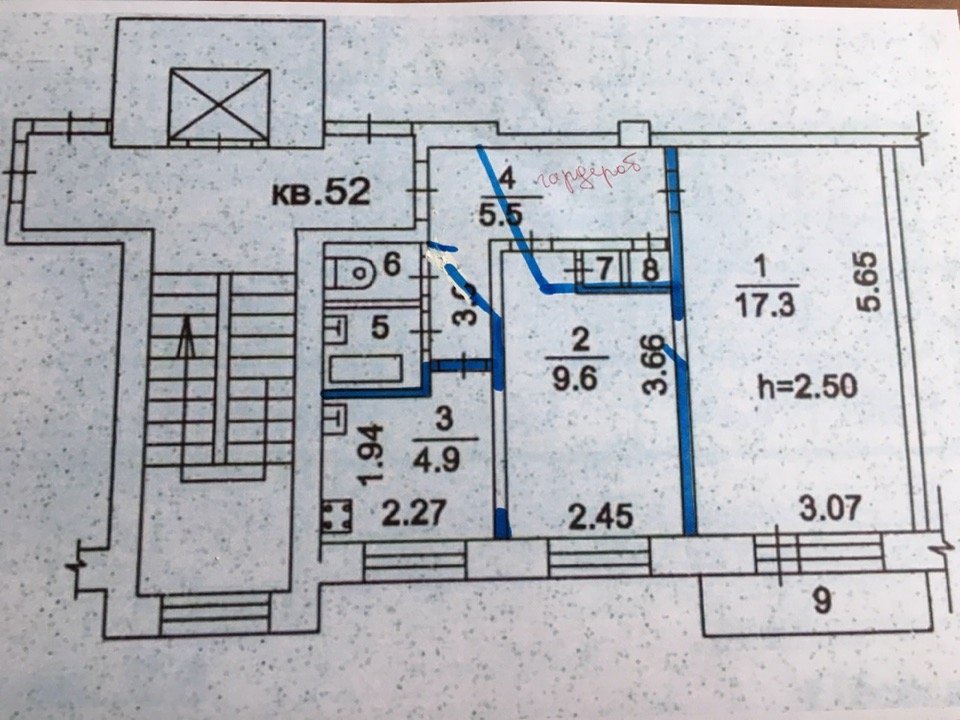

2 — комнатная квартира в доме серии II-49 (Вариант А)

Общая площадь- 44,3 кв. м.,жилая площадь- 27,3 кв. м.,площадь кухни — 5,9 кв. м., изолированные комнаты — 17,1 и 10,2 кв. м., раздельный санузел, БАЛКОН.

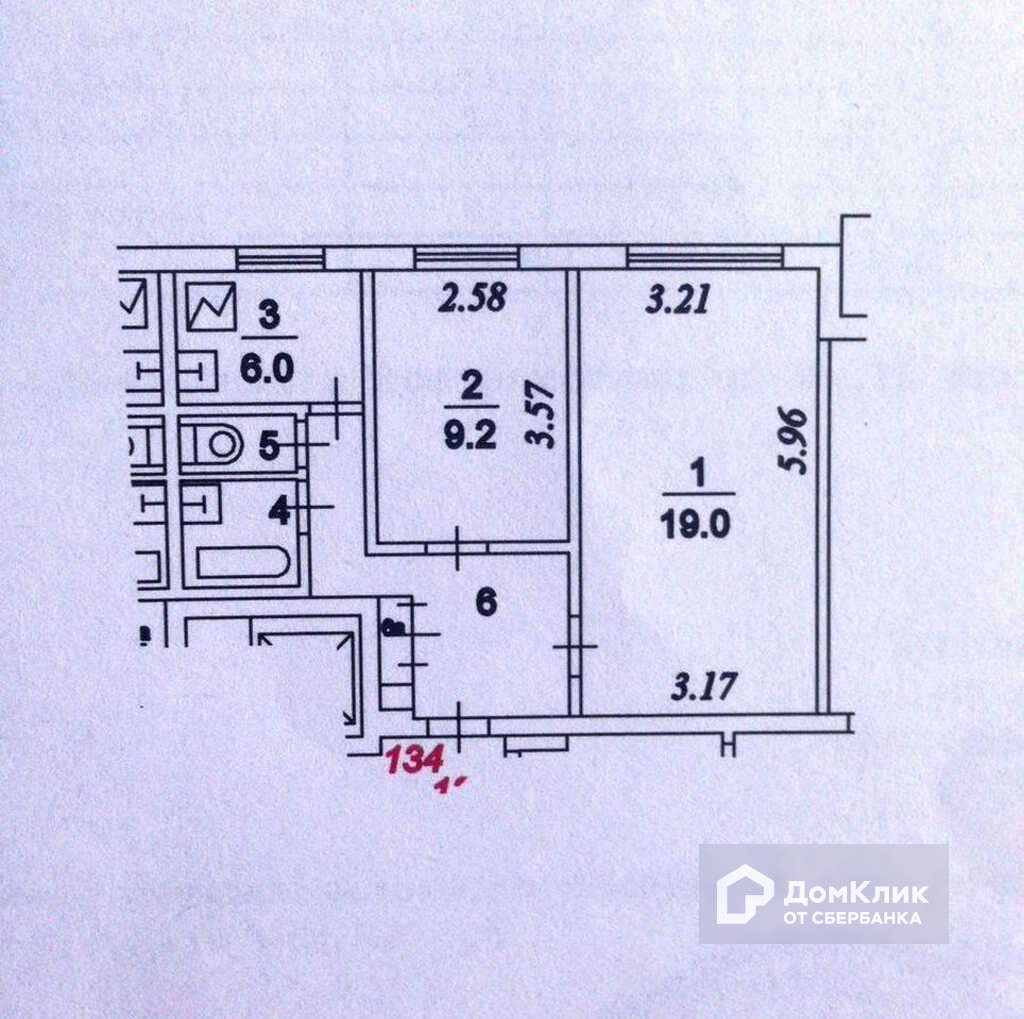

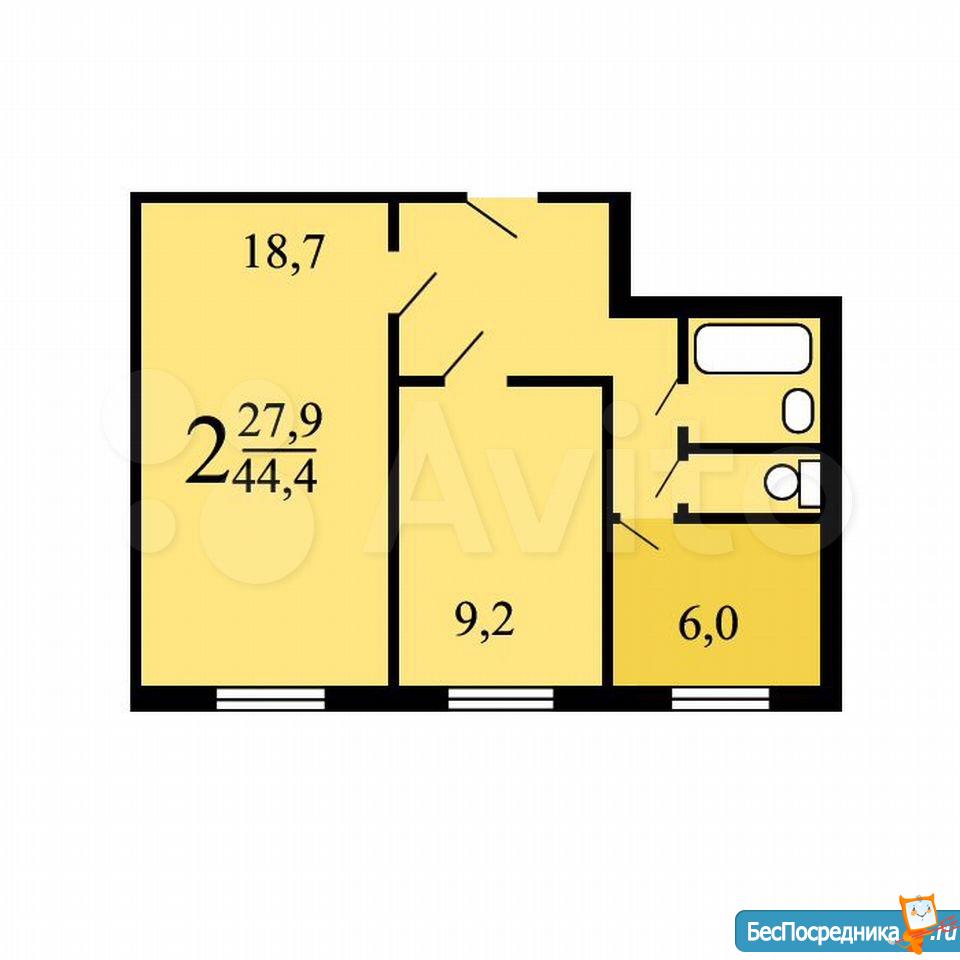

2 — комнатная квартира в доме серии II-49 (Вариант В)

Общая площадь- 44,4 кв. м.,жилая площадь- 27,9 кв. м.,площадь кухни — 6 кв. м., изолированные комнаты — 18,7 и 9,1 кв. м., раздельный санузел, без балкона.

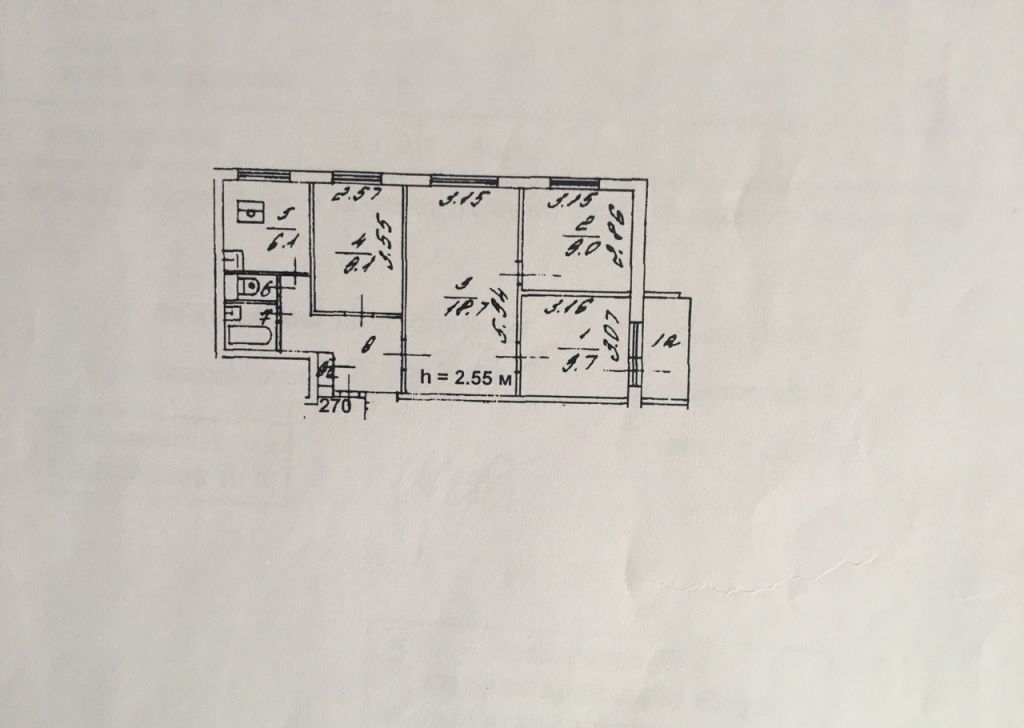

3 — комнатная квартира в доме серии II-49 (Вариант А)

Общая площадь- 49,1 кв. м.,жилая площадь- 33,9 кв. м.,площадь кухни — 5,9 кв. м., смежно-изолированные комнаты — 8,9; 10,4 и 14,4 кв. м., раздельный санузел,балкон.

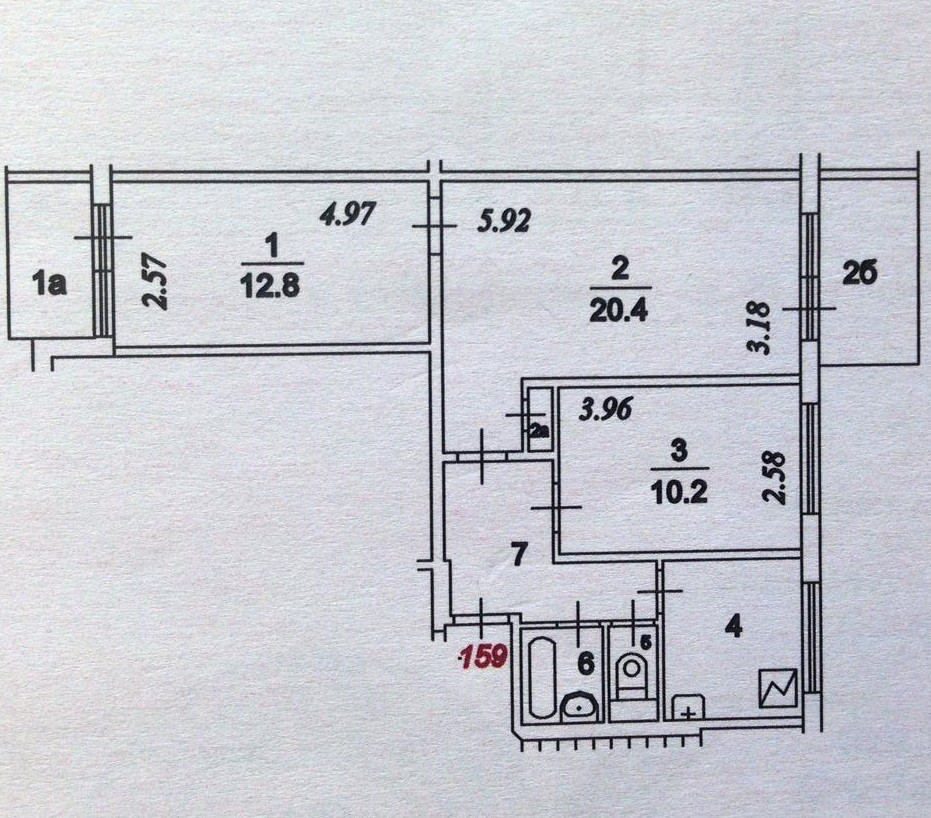

3 — комнатная квартира в доме серии II-49 (Вариант В)

Общая площадь- 59,8 кв.

м.,жилая площадь- 43,1 кв. м.,площадь кухни — 5,9 кв. м., смежно-изолированные комнаты — 20,3; 10,2 и 12,6 кв. м., раздельный санузел,балкон.

4 — комнатная квартира в доме серии II-49

Общая площадь- 62,8 кв. м.,жилая площадь- 46,3 кв. м.,площадь кухни — 6 кв. м., смежно-изолированные комнаты — 8,9; 9,5; 18,7 и 9,1 кв. м., раздельный санузел,балкон.

В Москве многие здания данной серии были подвергнуты капитальному ремонту в соответствии с программой Правительства Москвы.

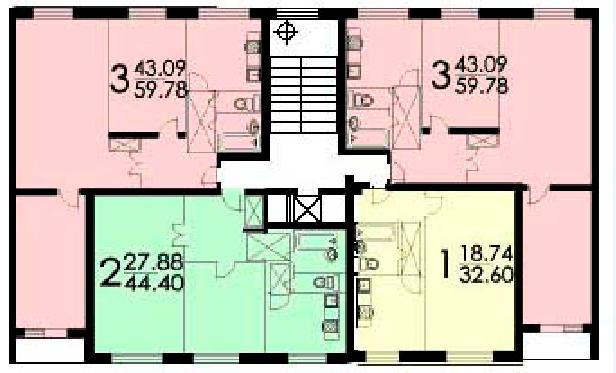

Размещение квартир на этаже:

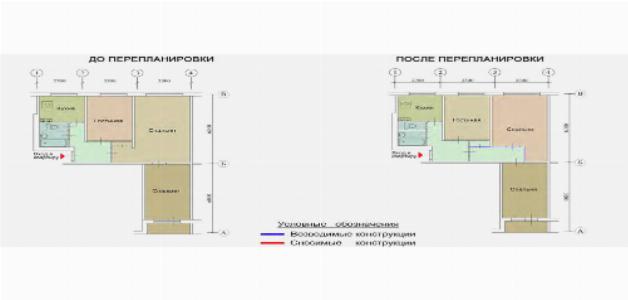

Планировка квартир серии II-49 и варианты перепланировки II-49

Причины, по которым требуется согласовать перепланировку в доме серии II-49

  1. Если Вам выдали штраф и предписание, а Вы не выполнили требование контролирующих органов – Вас могут выселить, а саму квартиру с несогласованной перепланировкой выставят на публичные торги.
  2. Вам нужно срочно приватизировать квартиру, но с несогласованной перепланировкой невозможна приватизация.
  3. Оценка безопасности планируемых работ по перепланировке.
  4. Вы планируете получить кредит под залог недвижимости, но из-за наличия несогласованной перепланировки банк Вам отказывает в выдаче денежных средств, так как квартира или помещение считается неликвидным.
  5. Снижение стоимости квартиры с несогласованной перепланировкой при продаже ниже на 20%, чем аналогичной квартиры без перепланировки.

При продаже недвижимости в ипотеку, банк отказывается вкладывать финансы в объект с несогласованной перепланировкой.


Описание дома

Размещение квартир в секции

(Нажмите для увеличения)

Ваш объект недвижимости находится в доме серии II-49? Вы не знаете с чего начать и как согласовать перепланировку? Подробную информацию о порядке действий по согласованию перепланировки Вы можете получить здесь: Перейти

Цены на согласование перепланировки в доме серии II-49

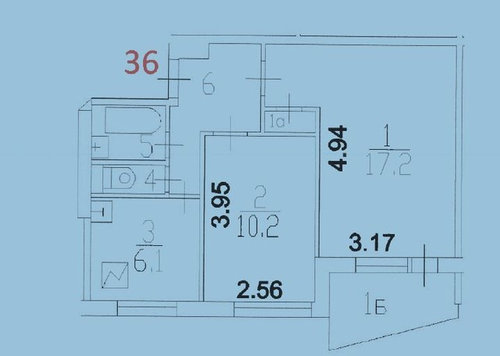

Планировка однокомнатной квартиры

До перепланировки

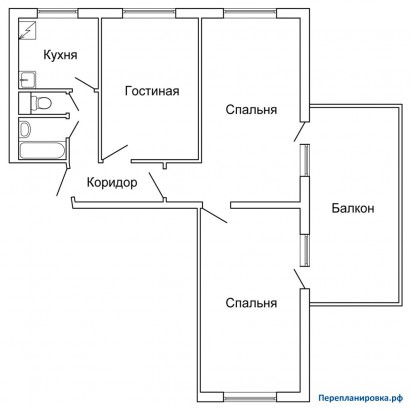

Вариант перепланировки

Планировка двухкомнатной квартиры вариант А

До перепланировки

Вариант перепланировки двухкомнатной квартиры дома серии II-49

Планировка двухкомнатной квартиры вариант Б

До перепланировки

Вариант перепланировки двухкомнатной квартиры дома серии II-49

Планировка трехкомнатной квартиры вариант А

До перепланировки

Вариант перепланировки трехкомнатной квартиры дома серии II-49

Планировка трехкомнатной квартиры вариант Б

До перепланировки

Вариант перепланировки трехкомнатной квартиры дома серии II-49

Планировка трехкомнатной квартиры вариант В

До перепланировки

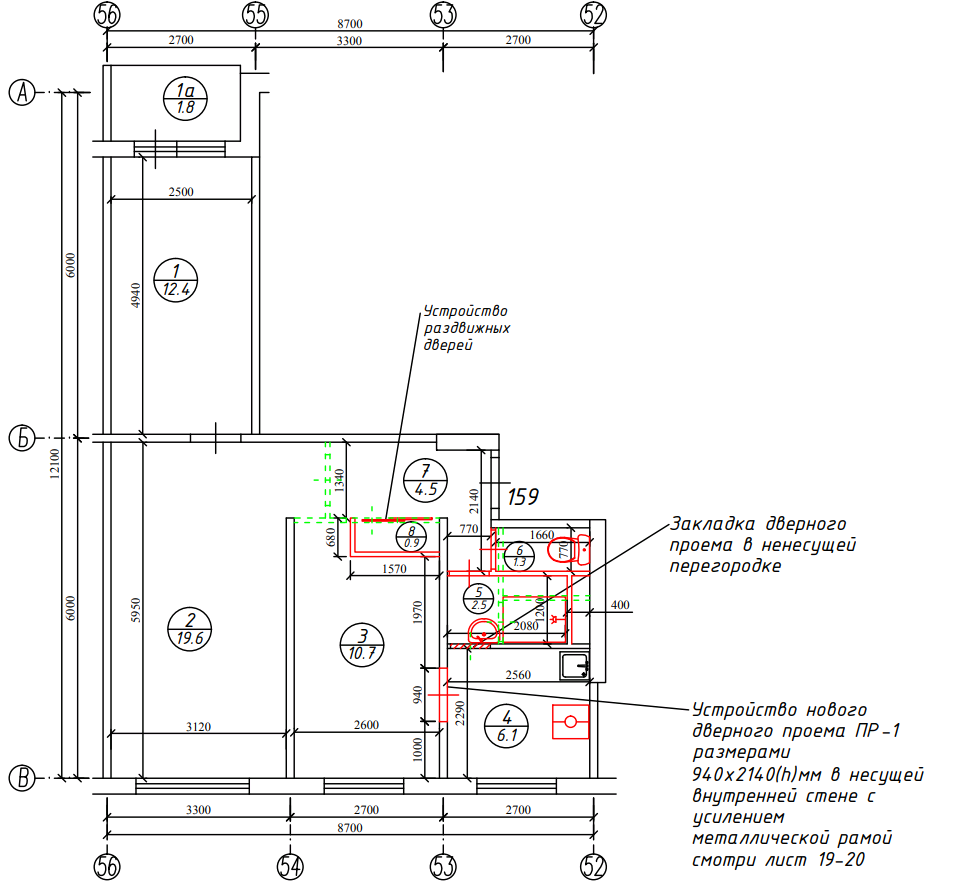

Вариант перепланировки трехкомнатной квартиры дома серии II-49

До перепланировки

Варианты перепланировки трехкомнатной квартиры дома серии II-49

Какими способами можно согласовать перепланировку квартиры или нежилого помещения в доме серии II-49

Условно, согласование перепланировок можно разделить на 4 основных вида:

  1. Перепланировки, требующие согласования по проекту. Полный перечень работ, относящихся к согласованию по проекту, приведен в п. 2 и3 Приложения 2 Постановления Правительства Москвы № 508. Это наиболее трудоемкий и часто встречающийся вид согласования. Подробнее о данном виде согласования здесь: Перейти
  2. Согласование ранее выполненной перепланировки. Данный вид согласования распространяется и на квартиры, и на нежилые помещения в жилом доме (только в том случае, когда не затронут фасад дома). Подробнее о согласовании ранее выполненной перепланировки читать здесь: Перейти
  3. Перепланировка/переустройство, которую можно согласовать по типовому проекту. К данному виду согласования относятся типовые серии домов (панельные, блочные), разработанные автором проекта АО «МНИИТЭП». В данном случае, самая большая проблема людей, планирующих перепланировку, состоит в том, что нужно строго руководствоваться данным проектом и при малейшем отступлении от него потребуется согласовывать проект по проекту (п.1 настоящего перечня).
  4. Перепланировка, не требующая согласования и внесения изменений в поэтажные планы БТИ. К таким работам относится: поклейка обоев, замена напольного покрытия на аналогичное, замена окон, замена сантехнических прибор (без перестановки), перестановка посудомоечной или стиральной машины, замена межкомнатных дверей.

Нормативные документы для согласования перепланировки в Москве.

  • Согласование перепланировки жилых и нежилых помещений в жилом многоквартирном доме регулируется постановлением Правительства Москвы № 508, принятым в декабре 2011 года (последняя редакция — ППМ №1104 от 29.12.2017г.), и внесшим большое количество изменений в данную область.
    Это сложный нормативный акт для юристов, не говоря уже о простых смертных. Но самое главное то, что есть практика согласований по данному постановлению, и мы Вам рекомендуем опираться на тех людей, у кого есть значительный опыт и накопленные знания в области согласований.
  • Градостроительный кодекс РФ.
  • Жилищный кодекс РФ.

Все нормативные документы, относящиеся к перепланировке Перейти

Получите коммерческое предложение на услугу

Дом серии II-49

Дома серии II-49 входят в типовой каталог. Вы можете согласовать перепланировку бесплатно!

Более подробно читайте в статье: перепланировка квартир в домах, которые разработал МНИИТЭП

Иногда серию этого дома пишут, как «П-49» или даже «2 49», это неправильное написание, так как к концу 70-х годов «Инструкцией по проектированию конструкций панельных жилых зданий» (ВСН 32-77) системы крупнопанельных зданий были разделены по принципу конструктивно-планировочной структуры следующим образом:

I — с наружными панельными стенами несущими или самонесущими, но и ненесущими, выполняющими только функции ограждения;

II — с поперечными несущими стенами, продольными диафрагмами жесткости (продольные стенки лестничных клеток, отдельные участки наружных или внутренних стен) и перекрытиями, опертыми преимущественно по двум сторонам на поперечные стены;

III — с продольными несущими стенами, поперечными диафрагмами жесткости (поперечные стены лестничных клеток, вентиляционные панели, торцевые стены и др. ) и перекрытиями, опертыми преимущественно по двум сторонам на продольные стены.

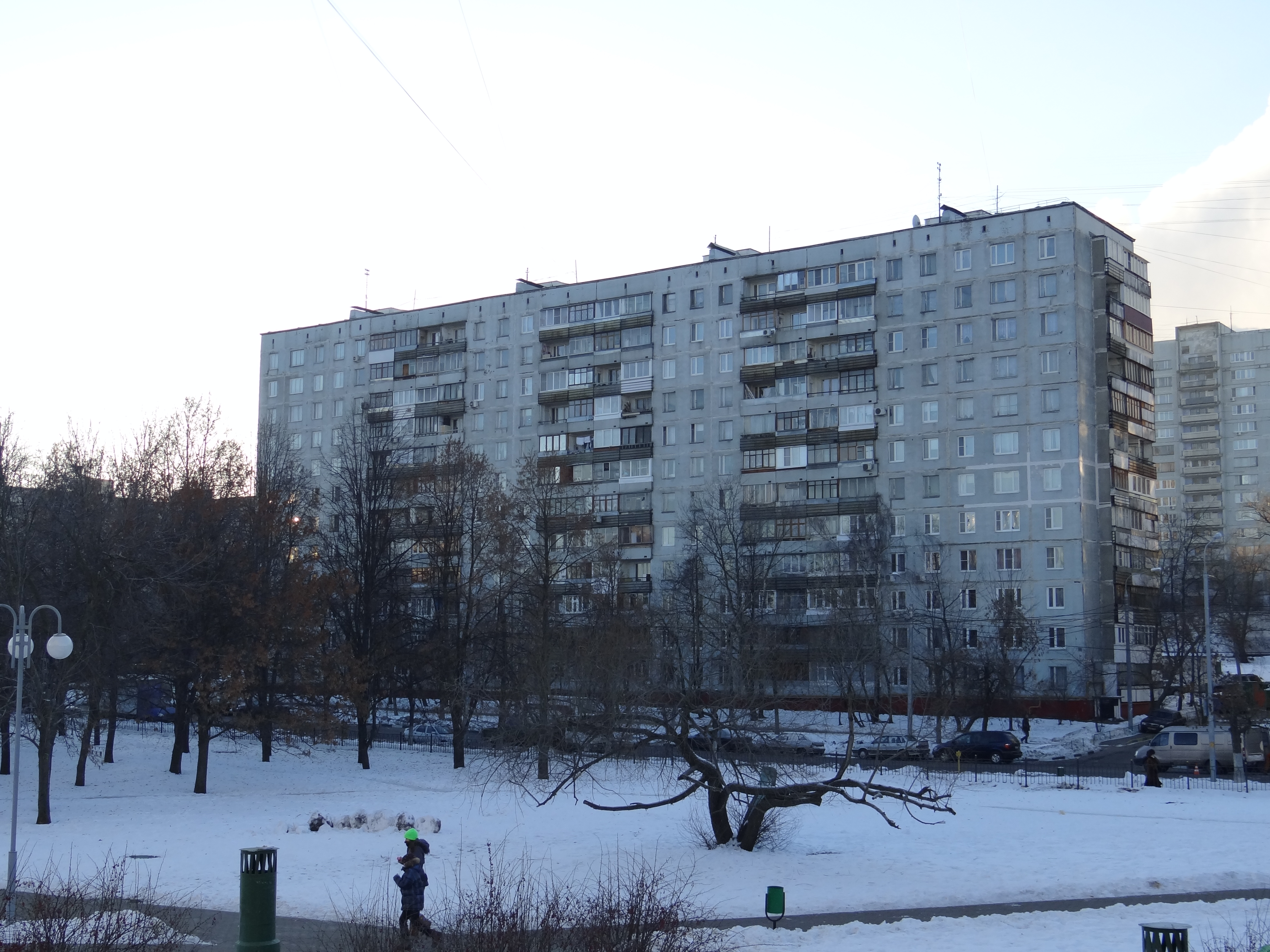

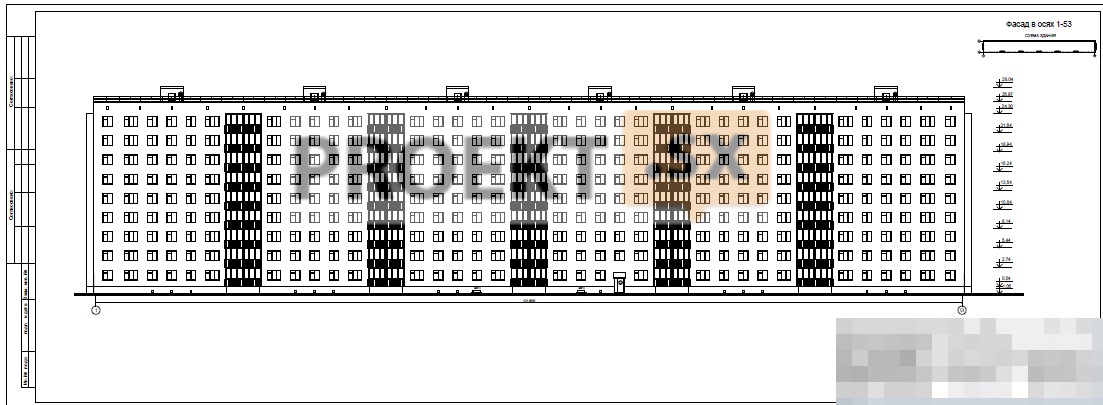

Фотография дома II-49

Характеристики дома серии II-49

Планировочное решениеМногосекционный панельный дом с рядовыми и торцевыми секциями. С 1, 2, 3` 4 комнатными квартирами. Возможны различные варианты компоновки квартир в секции.
Этажность9 или 12
Высота жилых помещений2.64 м
Технические помещенияТехподполье и технический этаж для размещения инженерных коммуникаций.
ЛифтыПассажирский грузоподъемностью 400 кг.
Строительные конструкцииНаружные стены — керамзитобетонные панели (300 мм). Внутренние бетонные (140 мм). Перегородки гипсобетонные (80 мм). Перекрытия — бетонные панели (140 мм).
ОтоплениеЦентральное, водяное.
ВентиляцияЕстественная вытяжная через вентиляционные блоки на кухне
ВодоснабжениеХолодная, горячая вода от городской сети.
МусороудалениеМусоропровод с загрузочным клапаном на межэтажной лестничной площадке.

Типовая схема расположения квартир в доме серии II-49

Площади квартир в домах серии II-49

1-комнатная квартира32.6 м²
2-комнатная квартира44.3 м²
3-комнатная квартира49.12 — 59.78 м²
4-комнатная квартира62.77 м²

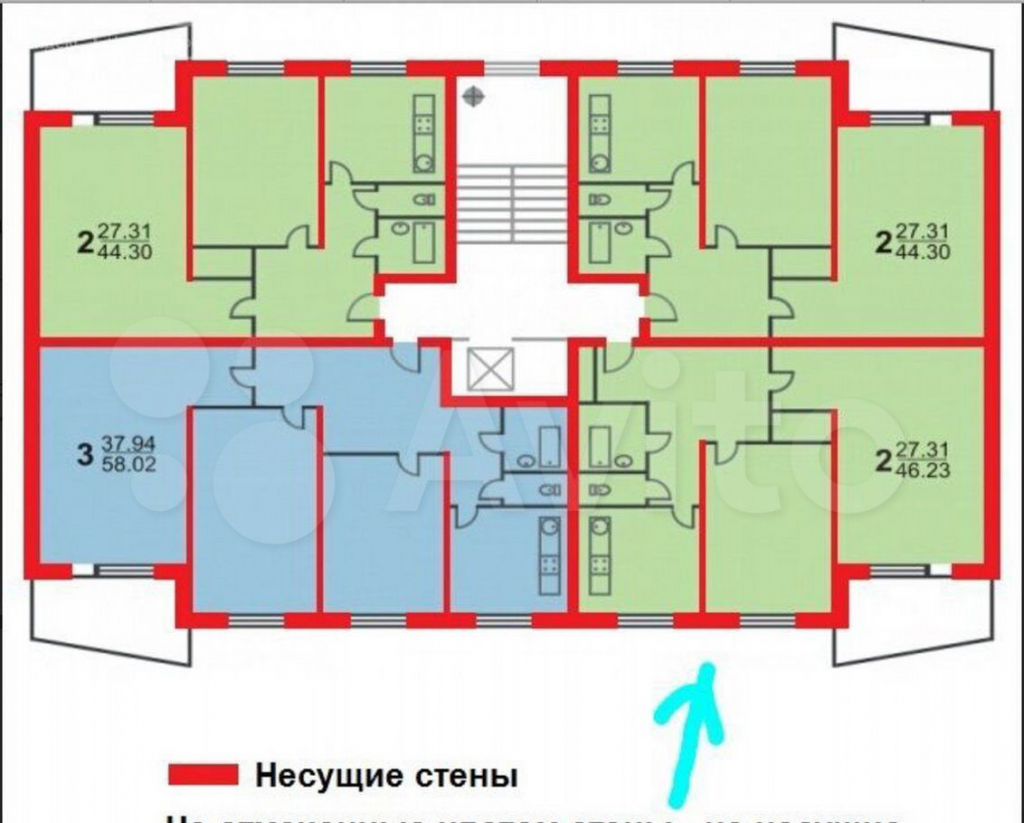

Какие стены несущие, а какие нет в доме II-49?

Узнать это можно, внимательно изучив планы ниже.

Обычно не несущие расположены между коридором и гостинной.



Ремонт квартир в домах серии II-49, перепланировка квартир

Черновой ремонт

Черновой ремонт – основа, от которой зависит, насколько долго прослужит вам квартира после завершения всех ремонтных и отделочных работ. Это полная подготовка поверхностей – пола, стен, потолка – к чистовой отделке, это снос и возведение перегородок, работы по устройству коммуникаций, электропроводка.

Что мы делаем

  • Покупаем и доставляем черновые стройматериалы
  • Монтируем и демонтируем межкомнатные перегородки
  • Штукатурим стены и выравниваем потолки
  • Разводим трубы водоснабжения, канализации и системы отопления
  • Разводим электрику и системы теплого пола
  • Устраиваем электрический щит
  • Выполняем работы по гидроизоляции/звукоизоляции
  • Делаем стяжку пола

от 2500 руб/м2

Стоимость ремонта

1-комнатная квартира 32—33 м2 от 80 000 р
2-комнатная квартира 44—45 м2 от 110 000 р
3-комнатная квартира 73—83 м2 от 182 500 р
4-комнатная квартира 92—93 м2 от 230 000 р

Косметический ремонт

Косметический ремонт – это, прежде всего, отделочные работы. Цель такого ремонта – придать свежий внешний вид помещению и устранить мелкие дефекты и следы эксплуатации, появившиеся со времени предыдущего ремонта. При этом косметический ремонт не включает, как правило, ни замену коммуникаций, ни перепланировочные решения.

Что мы делаем

  • Покупаем и доставляем черновые стройматериалы
  • Проводим демонтажные работы
  • Меняем электроточки
  • Меняем сантехприборы
  • Клеем обои или перекрашиваем стены
  • Красим потолок или монтируем натяжной потолок
  • Укладываем напольное покрытие
  • Кладем плитку
  • Устанавливаем плинтусы и монтируем межкомнатные двери
  • Поднимаем стройматериалы и выносим мусор

от 2000 руб/м2

Стоимость ремонта

1-комнатная квартира 32—33 м2 от 64 000 р
2-комнатная квартира 44—45 м2 от 88 000 р
3-комнатная квартира 73—83 м2 от 146 000 р
4-комнатная квартира 92—93 м2 от 184 000 р

Капитальный ремонт

Капитальный ремонт – пожалуй, самый основательный из всех вариантов ремонта. Он подразумевает перепланировку, если таковая задумывалась, замену устаревших коммуникаций, электротехнические работы. Помимо прочего, это и полная подготовка всех поверхностей, и отделка помещения. Словом, капитальное обновление вашей квартиры.

Что мы делаем

  • Покупаем и доставляем черновые стройматериалы
  • Монтируем и демонтируем межкомнатные перегородки
  • Штукатурим стены и выравниваем потолки
  • Разводим трубы водоснабжения, канализации и системы отопления
  • Разводим электрику и системы теплого пола
  • Делаем стяжку пола
  • Клеем обои или перекрашиваем стены
  • Красим потолок или монтируем натяжной потолок
  • Укладываем напольное покрытие
  • Поднимаем стройматериалы и выносим мусор

от 6000 руб/м2

Стоимость ремонта

1-комнатная квартира 32—33 м2 от 192 000 р
2-комнатная квартира 44—45 м2 от 264 000 р
3-комнатная квартира 73—83 м2 от 438 000 р
4-комнатная квартира 92—93 м2 от 552 000 р

Дизайнерский ремонт

Дизайнерский ремонт – отличается от капитального бОльшим объемом дизайнерских работ и авторским контролем за соответствием проводимых работ утвержденному заказчиком дизайн-проекту. Часто дизайнерский ремонт включает в себя нестандартные решения по перепланировке, смену зонирования, эксклюзивный декор.

Что мы делаем

  • Выполняем работы по дизайн-проекту
  • Применяем сложные архитектурные и инженерные решения
  • Покупаем и доставляем черновые и чистовые стройматериалы
  • Разводим трубы водоснабжения, канализации и системы отопления
  • Разводим электрику и системы теплого пола
  • Делаем систему вентиляции
  • Укладываем керамогранит, плитку, мозаику
  • Устанавливаем сантехнические приборы
  • Оформляем декоративные настенные покрытия
  • Поднимаем стройматериалы и выносим мусор

от 8000 руб/м2

Стоимость ремонта

1-комнатная квартира 32—33 м2 от 256 000 р
2-комнатная квартира 44—45 м2 от 352 000 р
3-комнатная квартира 73—83 м2 от 584 000 р
4-комнатная квартира 92—93 м2 от 736 000 р

Дома серии II-49 — размеры пластиковых окон в панельный дом ii-49, проект остекления квартир пластиковыми окнами домов типа II-49: цены под ключ от производителя в Москве Городские Окна

Серия II-49 застраивалась в основном в 70-е года. Чаще всего встречаются дома данной серии на юго-западе и юге Москвы, а так же в Одинцово и Химках. Количество этажей 9. Количество секций подъездов от 2-х. Наружные стены из трехслойных панелей керамзитобетона с утеплителем из пенопласта или фибролита толщиной 30см. Облицованы наружные панели мелкой плиткой светлых тонов. В доме по 4 квартиры на этаже. Квартиры бывают 1-о, 2-х,3-х и даже 4-х комнатные. Высота потолков 2,64м. Достоинством  является раздельные санузлы и технический этаж. Дома данной серии бывают как с чердачным помещением, так и без него. Лифт в доме один пассажирский грузоподъемностью 400кг вследствие чего конструкции, не вошедшие в лифт, поднимаются на руках до необходимого этажа. Балконы имеются на всех этажах.

Одним из главных недостатков данной серии домов является содержание фенола, опасного для здоровья в некоторых из построенных домов.

 Балконы имеются на всех этажах.

Перспективы сноса нет.

Наша компания устанавливает только качественные и надежные окна профильной системы Veka.

Окна в серии домов II-49 представлены в виде 2-х, 3-х створчатых и балконные блоки с 1-о створчатым и 2-х створчатым окном. Открывание створок может быть различное, в зависимости от Ваших пожеланий.

В стандартном исполнении рамы могут быть толщиной 58мм (Veka Euroline), но если Вам нужна повышенная звуко и теплоизоляция, то рекомендуем установку рам толщиной 70мм или 82мм. (Veka Softline).   Цвет рам может быть любой, благодаря нанесению ламинированной пленки, подчеркивая дизайн Вашего помещения. Так же по Вашему желанию в окнах возможна установка противомоскитных сеток.

Рекомендуем установку в раму двухкамерного стеклопакета, во избежание образования конденсата. Такие окна прослужат Вам много лет, сохраняя тепло и уют Вашего дома.

По всем интересующим вопросам Вас грамотно проконсультирует наш менеджер-консультант.

ПРЕОБРАЖЕНИЕ ТИПОВОЙ ТРЕШКИ В ТИПОВОМ ДОМЕ СЕРИИ II-49 | MSI DESIGN OF INTERIOS

Этой статьей, хочу открыть рубрику, которая будет рассказывать о том, как можно преобразить стандартную квартиру в типовом доме. Как сделать ваш дом индивидуальным, особенным, уютным.

Несколько поколений жило и продолжает жить в типовых домах, типовых квартирах, одинаковых, неудобных. Многие годы, во многих городах России, шли ударные стройки спальных районов, либо точечная застройка. Всем известен фильм Эльдара Рязанова «Ирония судьбы или с Легким паром!» И все мы помним историю этого фильма, голос за кадром в начале фильма. Мы начинаем встречать новогодние праздники с этого фильма и, очень многие, во время просмотра, ставят себе цель , что в наступающем году, обязательно сделаю ремонт в своей «типовушке». И она станет «моей», особенной , той, которая удобна мне, которая нравится мне и т.д., и т.п. Но дальше возникают вопросы: «А какой? С чего начать?». И многих останавливают именно эти вопросы, и все остается как есть!

В этой статье мы рассмотрим варианты, что можно сделать с 3-х комнатными квартирами в типовом многоквартирном доме серии II-49.

Дом серии II-49

Дом серии II-49

Многосекционные жилые дома серии II-49— возводились в городах центральной части России с 1965 по 1985 год. Эта серия пришла на смену массовой застройке «пятиэтажками» К-7. Первый этаж девятиэтажки серии II-49 чаще всего делали нежилым и отводили под размещение объектов инфраструктуры. Поэтому же проекту было возведено несколько 12-этажных зданий, однако широкого распространения такой вариант не получил. Проект II-49 включает в себя две вариации с добавлением буквы «п» или «д» в конце маркировки.

Основные недостатки домов этой серии: Маленькие площади кухонь и комнат, низкие потолки, отсутствие тамбуров на лестничных площадках, нет грузопассажирского лифта.

Рассмотрим особенности планировок 3-х комнатных квартир в этих домах и перейдем к примерам реальных проектов. В домах этой серии два типа 3-х комнатных квартир — 49,1м2 и 59,8 м2.

Планировки квартир в доме серии II-49

Планировки квартир в доме серии II-49

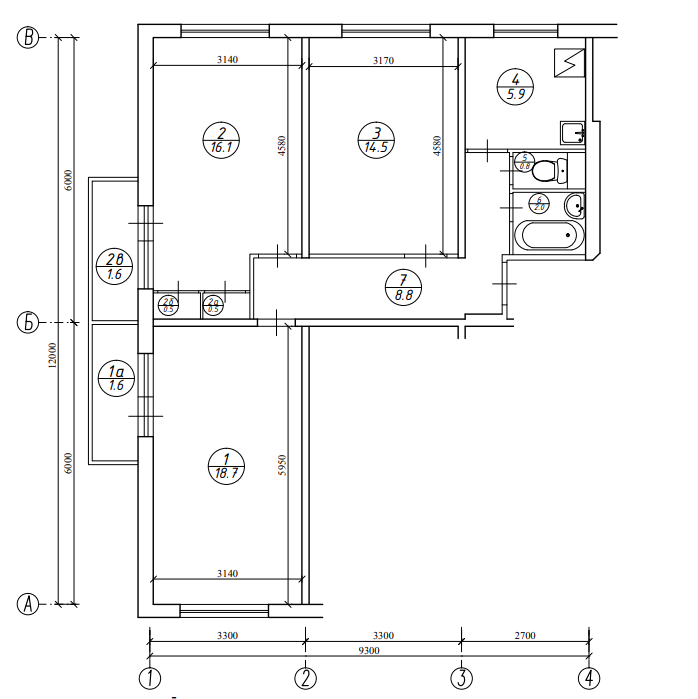

Сначала рассмотрим вариант 3-х комнатной квартиры площадью 59,8 м2 на примере реального проекта для семьи из 3-х человек ( муж, жена и сын 6-ти лет). Задачи стояли следующие: сделать квартиру в современном стиле, максимально использовать пространство пространство, максимально использовать пространство под системы хранения, учитывать цветовые предпочтения заказчиков и интересы ребенка при оформлении детской.

Вот такой проект у нас получился, который полностью отражает индивидуальность заказчиков. Планировка квартиры изменилась незначительно, была добавлена отдельная гардеробная комната и ванна объединена с санузлом.

Прихожая с системами хранения и шкафамиПрихожая Прихожая, вид на гардеробную

Прихожая с системами хранения и шкафами

Перейдем к варианту 3-х комнатной квартиры площадью 49,1 м2. Так же будем смотреть реальный проект.

Ко мне обратилась женщина, которая проживает одна в этой квартире, но к ней очень часто приезжает взрослый сын с женой и ребенком. Пожелания были следующими: вход в спальню сделать не из гостиной, как это было изначально, а перенести в 3-юю комнату, которую надо было сделать гардеробной. И объединить ванну с санузлом. И конечно, как можно больше систем хранения. Так же, было необходимо оставить мебель для спальни и вписать ее в новый интерьер. Посмотрим итог.

ПрихожаяГардеробнаяГардеробная

Вот такими стали две типовые квартиры после реализации этих проектов. И как сказала моя заказчица: «Мой муж теперь точно не окажется в другом городе, другом доме и другой квартире! Даже после бани в Новый год!».

Если вы хотите приобрести готовый дизайн-проект типовой квартиры, обратится за индивидуальной консультацией или заказать авторский дизайн-проект, обращайтесь по телефону, WatsApp, Viber, Telegram +79851461061.

Подписывайтесь на наш канал, ставьте лайки и пишите ваши комментарии. Это помогает развитию канала и дает нам возможность узнать, какие темы вам наиболее интересны.

однокомнатная квартира в панельном доме — INMYROOM

Серия панельных домов II-49 (также распространено обозначение П-49) была спроектирована в середине 60-х для замены хрущевок К-7 и строилась до середины 80-х годов. Эти многосекционные дома состоят из рядовых и торцевых типовых секций. Причем торцовые секции имеют балконы или лоджии. Дома II-49 девятиэтажные, однако в Москве есть несколько экспериментальных 12-этажек этой серии, которые широкого распространения не получили.

Специально для InMyRoom дизайнер интерьеров Ольга Бондарь наглядно показала, как обустроить однушку в доме серии II-49 для разных типов жильцов.

Ольга Бондарь — дизайнер интерьера. С 2012 года занимается дизайном жилых помещений. Своей задачей видит помощь каждому заказчику в создании продуманного функционального и уютного пространства для жизни.

Наружные стены здания выполнены из керамзитобетонных панелей марки М75 толщиной 300 миллиметров, внутренние стены — из крупных железобетонных панелей толщиной 140 миллиметров из бетона, перегородки — гипсобетонные панели толщиной 80 миллиметров. Дома этой серии кроме продольных несущих стен (две фасадные и одна внутренняя) имеют еще и поперечные несущие стены. В случае с однокомнатной квартирой, несущей является стена между комнатой и кухней. Такая особенность этих домов не дает широких возможностей перепланировок. Максимум что можно сделать — это увеличить площадь санузла за счет коридора и сделать проем шириной 900 миллиметров в несущей стене, а также возводить дополнительные перегородки. Не забывайте: данные перепланировки требуют индивидуального рассмотрения и согласования.

Сегодня мы рассмотрим три варианта перепланировки однокомнатной квартиры, общая площадь которой составляет 32,60 квадратных метра, а жилая — 18,74.

Вариант №1: квартира для холостяка

Основными задачами планировки были: отделить спальное место, предусмотреть возможность просмотра ТВ и работы в этой зоне, организовать достаточное количество мест для хранения и пространство для приема гостей.

Для решения задач был перенесен дверной проем в комнату, отделена шкафами зона спальни, возведен подиум с местами для хранения. На подиуме появился матрас, небольшой столик для ноутбука, а на стене —телевизор. При желании можно застелить матрас покрывалом, задекорировать его подушками и устроить небольшую лаунж-зону.

В квартире предусмотрена и небольшая зона гостиной с диваном, столиками и креслами. Шкаф в комнате выполняет роль разделителя. В нашем случае шкаф может «работать» на две стороны (доступ с обеих сторон), либо с обратной стороны он декларируется фальш-панелями или зеркалами. В кухне также предусмотрено все необходимое. Площадь санузла немного увеличена за счет коридора. Благодаря такой новой форме санузла мы избавились от длинного узкого коридора. В прихожей нашлось место для шкафа и для сидения.

Плюсы планировки: удачное зонирование спальни и гостевой зоны, достаточное количество мест для хранения, а также отсутствие узкого коридора, который визуально «съедал» и так небольшую площадь.

Минусы: все зоны получились достаточно компактными; отсутствие окна в спальне и как следствие — небольшое количество естественного освещения.

Вариант №2: квартира для пары, которая много времени проводит дома

Основными задачами этой планировки были предусмотреть много мест для хранения, организовать просторную спальню с туалетным столиком, рабочим местом, большим ТВ; объединить санузел с ванной; сделать просторную кухню с достаточной рабочей поверхностью.

Для решения задач мы немного перенесли существующий дверной проем и сделали еще один — из комнаты в кухню. Благодаря этому удалось увеличить площадь санузла за счет коридора. В комнате появился большой шкаф с зеркальными дверцами, комод с зеркалом, рабочее место, кровать, кресло с пуфом для ног, телевизор.

В санузле есть место для ванны, большой столешницы с умывальником и с встроенной под нее стиральной машиной, консольный унитаз. В кухне удалось разместить все необходимое, увеличить рабочую поверхность и в целом кухонную зону. Определенно, эта планировка подходит людям, которые много времени проводят дома, очень редко принимают гостей, любят пространство даже на небольшой площади.

Плюсы планировки: просторная спальня и кухня, значительное увеличение санузла за счет коридора, наличие мест для хранения.

Минусы: комната получилась проходной, шкафы находятся в спальне, единственное место для приема гостей — кухня.

Вариант №3: квартира для пары. Минимальная перепланировка

Основные задачи планировки — отделить зону спальни с туалетным столиком, организовать небольшую зону гостиной и мобильное рабочее место, прибегнуть к минимальной перепланировке квартиры. Также необходимо найти место для всех необходимых элементов на кухне и в санузле, продумать достаточное количество мест для хранения, не забыть про установку телевизора в спальной зоне и в зоне гостиной.

Эти задачи удалось решить благодаря зонированию комнаты с помощью шкафа и стеллажа. В стеллаже предусмотрен телевизор, который может вращаться на 180 градусов, что позволяет смотреть его и из спальни, и из гостиной. Сзади телевизор закрыт фальш-панелью, которая вращается вместе с ним. Кровать в спальне оснащена ящиками для хранения; за ней находится узкий стол-тумба, а рядом — туалетный столик. Дверь в комнату сделали раздвижную, чтобы рядом с диваном мог расположиться столик для ноутбука. Санузел немного увеличен за счет коридора — это планировочное решение позволило разместить в нем душевую кабину, унитаз, большую столешницу с умывальником.

Плюсы планировки: предусмотрены зона спальни и гостиной; места для хранения есть в каждой зоне; предусмотрено все необходимое на кухне (со значительной рабочей поверхностью) и в санузле; наличие одного телевизора на две зоны (экономия средств).

Минусы: шкафы расположены в комнате; в зоне гостиной не хватает естественного освещения.

Стандартные проектные чертежи | WSDOT

Заявление об ограничении ответственности: Департамент транспорта штата Вашингтон (WSDOT) предоставляет эти документы «как есть». Отказ от всех гарантий и заверений любого рода в отношении указанных документов, включая подразумеваемые гарантии товарной пригодности и пригодности для конкретного использования. WSDOT не гарантирует отсутствие в документах каких-либо дефектов. Все файлы САПР были созданы с использованием файлов MicroGDS (* .man). Файлы AutoCad (*.dwg) были преобразованы как услуга для наших клиентов, использующих Bentley MicroStation и AutoCad.

Однако не было предпринято никаких попыток гарантировать отсутствие ошибок в процессе преобразования. Получатель соглашается с тем, что WSDOT не несет ответственности за проблемы, возникающие из-за преобразованных файлов. Поскольку изменения или дополнения к чертежам файла проекта могут произойти в любое время, Получатель соглашается освободить, защитить и обезопасить WSDOT, его должностных лиц, агентов и сотрудников от любых претензий, исков, потерь, убытков или затрат, включая разумные гонорары адвокату, возникающие в связи с использованием устаревших чертежей файла проекта, и такая компенсация остается в силе после принятия указанного файла (ов) получателем.

  • Все чертежи представлены только в английских единицах измерения.
  • Чтобы получить все строки, шрифты и специальные символы WSDOT Bridge, рекомендуется загрузить следующие файлы стилей перед загрузкой стандартов моста WSDOT в AutoCad, MicroStation или PDF: Bridge Lines, Bridge Fonts (pdf, 267kb)
  • Bridge Font (шрифт True Type), формат
  • BRIDRG_.TTF (84 кб)
  • BRIDT_.TTF (112 кб)
  • Если у вас есть программа просмотра AutoCad, например Voloview; чтобы сохранить файл AutoCad, щелкните правой кнопкой мыши «DWG» в разделе «Доступные форматы файлов», затем выберите «Сохранить объект как» — сохраните файл как DWG в предпочитаемом каталоге.
  • Чертежи можно скачать в 2-х форматах: AutoCAD и Acrobat PDF

Чертежи конструкции моста
История изменений

Глава 2
Предварительный проект

2-B-1 Пример предварительного плана — Замена моста — Основной мост (pdf 196 kb) (dwg 101 kb)
2-B-2 Пример предварительного плана — Замена моста — объездной мост (pdf 142kb ) (dwg 79 kb)
2-B-3 Пример предварительного плана — Замена моста — Типовые разделы (pdf 74 kb) (dwg 60 kb)

2-B-4 Пример предварительного плана — расширение моста (pdf 335 kb) ( dwg 143 kb)
2-B-5 Пример предварительного плана — Расширение моста — Типовые участки (pdf 72 Кб) (DWG 61 Кб)
2-B-6 Пример предварительного плана — Расширение моста — Профили выравнивания и диаграмма высот (pdf 58 кб) (dwg 38 кб)

2-B-7 Пример предварительного плана — мост с промежуточным этапом (pdf 221 кб) (dwg 149 кб)
2-B-8 Пример предварительного плана — мост с промежуточным этапом — типовые разделы (pdf 79 кб) (dwg 63 кб)
2-B-9 Пример предварительного плана — замена моста — таблицы высот (pdf 65 кб) (dwg 51 кб)

2. 3-A1-1 Сравнение конструкции стадии моста (pdf 36 kb) (dwg 34 kb)
2.3-A2-1 Критерии резервирования моста (pdf 76 kb) (dwg 48 kb)
2.7-A1-1 Элементы надстройки (pdf 64 kb) ) (dwg 51 kb)

Глава 5

Секции балок
5.6-A1-10 Предварительно напряженные бетонные балки I и WF (pdf 75 kb) (dwg 62 kb)
5.6-A1-11 Предварительно напряженные бетонные балки настила (pdf 118 kb) (dwg 79 kb)
5.6-A1- 12 Предварительно напряженные бетонные балки сращиванием (pdf 127 kb) (dwg 73 kb)
5.6-A1-13 Предварительно напряженные бетонные балки для ванн (pdf 65 kb) (dwg 41 kb)

Последовательность строительства надстройки
5.6-A2-1 Последовательность строительства однопролетных предварительно напряженных балок (pdf 84 kb) (DWG 64 kb)
5.6-A2-2 Последовательность строительства множественных пролетных предварительно напряженных балок (pdf 80 kb) (DWG 51 kb)
5.6-A2-3 Raised Последовательность строительства предварительно напряженной балки поперечной балки (pdf 80 kb) (dwg 51 kb)

W фермы
5. 6-A3-1 Детали балки W42G 1 из 2 (pdf 109 kb) (dwg 140 kb)
5.6-A3-2 Детали фермы W42G 2 из 2 (pdf 86 кб) (dwg 136 кб)

5.6-A3-3 W50G Балка Детали 1 из 2 (pdf 110 кб) (dwg 136 кб)
5.6-A3-4 Детали балки W50G 2 из 2 (pdf 87 kb) (dwg 125 kb)

5.6-A3-5 W58G Детали балки 1 из 3 (pdf 111 kb) (dwg 142 kb)
5.6-A3-6 W58G Информация о балке 2 из 3 (pdf 85 kb) (dwg 184 kb)
5.6-A3-7 W58G Информация о балке 3 из 3 (pdf 85 kb) (dwg 77 kb)

5.6-A3-8 W74G Информация о балке 1 из 3 (pdf 114 кб) (dwg 147 кб)
5.6-A3-9 W74G, информация о балке 2 из 3 (pdf 85 кб) (dwg 117 кб)
5.6-A3-10 W74G, информация о балке 3 из 3 (pdf 69 кб) (dwg 83 kb)

Балки WF
5.6-A4-1 Детали балки WF 1 из 5 (pdf 120 кб) (dwg 82 кб)
5.6-A4-2 Детали балки WF 2 из 5 (pdf 103 кб) (dwg 107 кб)
5.6-A4-3 WF Сведения о балке 3 из 5 (pdf 99 kb) (dwg 90 kb)
5.6-A4-4 Сведения о балке WF 4 из 5 (pdf 105 kb) (dwg 105 kb)
5.6-A4-5 Сведения о балке WF 5 из 5 ( pdf 101 кб) (dwg 99 кб)

5. 6-A4-6 Дополнительные расширенные нити (pdf 88 кб) (dwg 73 кб)
5.6-A4-7 Детали торцевой диафрагмы (pdf 143 кб) (dwg 115 кб)
5.6 -A4-8 L Детали концевой диафрагмы абатмента (pdf 126 kb) (dwg 106 kb)
5.6-A4-9 Подробная информация о диафрагме на промежуточной пристани (pdf 135 kb) (dwg 153 kb)
5.6-A4-10 Подробная информация о промежуточной диафрагме частичной глубины (pdf 106 kb) (dwg 95 kb)

5.6-A4-11 Full Depth Детали промежуточной диафрагмы (pdf 99 kb) (dwg 99 kb)
5.6-A4-12 Детали подшипника I балки (pdf 109 kb) (dwg 86 kb)

Тонкие балки с широким фланцем
5.6-A5-1 WF Балка с тонким настилом Подробности 1 из 5 (pdf 121 кб) (dwg 81 кб)
5.6-A5-2 WF Thin Deck Girder Подробности 2 из 5 (pdf 106 кб) (dwg 119 кб)
5.6-A5-3 Тонкая балочная ферма WF, подробности 3 из 5 (pdf 103 кб) (dwg 98 кб)
5.6-A5-4 WF, тонкая балочная ферма, подробности 4 из 5 (pdf 111 кб) (dwg 119 кб)
5.6- A5-5 Детали балки тонкой террасы WF 5 из 5 (pdf 101 kb) (dwg 101 kb)

5. 6-A5-6 Детали торцевой мембраны тонкой балки WF (pdf 147 kb) (dwg 111 kb)
5.6-A5- 7 WF Thin Deck Girder L Abutment End Diaphragm Details (pdf 127 kb) (DWG 110 kb)
5.6-A5-8 WF Thin Deck Girder L Abutment End Diaphragm at Intermediate Pier Details (pdf 129 kb) (dwg 149 kb)
5.6-A5-9 WF Промежуточная диафрагма частичной глубины балки с тонким настилом (pdf 100 кб) (dwg 84 кб)
5.6-A5-10 Промежуточная диафрагма с тонкой подкладкой WF на полную глубину (pdf 98 кб) (dwg 48 кб)

в ширину Фланцевые балки настила
5.6-A6-1 Сведения о балках настила WF 1 из 4 (pdf 91 kb) (dwg 41 kb)
5.6-A6-2 Сведения о балках настила WF 2 из 4 (pdf 88 kb) (dwg 74 kb)
5.6-A6-3 WF Deck Girder Details 3 из 4 (pdf 94 kb) (dwg 68 kb)
5.6-A6-4 WF Deck Girder Details 4 из 4 (pdf 120 kb) (dwg 121 kb)

5.6-A6-5 Детали концевой диафрагмы балки настила WF (pdf 130 kb) (dwg 72 kb)
5.6-A6-6 Детали концевой диафрагмы опорной балки WF Deck Girder L (pdf 1115 kb) (dwg 128 kb)
5. 6-A6- 7 Детали диафрагмы палубной балки WF на промежуточной опоре (pdf 108 kb) (dwg 71 kb)
5.6-A6-8 Промежуточная мембрана палубной балки WF на полную глубину (pdf 78 kb) (dwg 52 kb)

Балки настила с широким фланцем (UHPC)
5.6-A6-10 WFDG UHPC Girder Details 1 of 5 (pdf 426 kb) (dwg 143 kb)
5.6-A6-11 WFDG UHPC Girder Details 2 of 5 (pdf 103 kb) ( dwg 87 кб)
5.6-A6-12 Детали фермы WFDG UHPC 3 из 5 (pdf 100 кб) (dwg 90 кб)
5.6-A6-13 WFDG Детали фермы UHPC 4 из 5 (pdf 109 кб) (dwg 166 кб)
5.6-A6- 14 WFDG UHPC Girder Details 5 из 5 (pdf 115 kb) (dwg 127 kb)

5.6-A6-15 Детали торцевой мембраны WFDG UHPC (pdf 118 kb) (dwg 110 kb)

5.6-A6-16 WFDG UHPC L Детали торцевой диафрагмы абатмента L (pdf 115 kb) (dwg 86 kb)

5.6-A6-17 Промежуточная мембрана WFDG UHPC (pdf 115 кб) (dwg 86 кб)

5.6-A6-18 WFDG UHPC Полная промежуточная диафрагма (pdf 68 kb) (dwg 96 kb)

Тройник балки палубы
5.6-A7-1 Спецификация балки тройника балки палубы (pdf 112 kb) (dwg 74 kb)
5. 6-A7-2 Детали балки тройника балки террасы 1 из 2 (pdf 126 kb) (dwg 153 kb)
5.6-A7-3 Детали балки тройника настила 2 из 2 (pdf 126 kb) (dwg 114 kb)

Плиты
5.6-A8-1 Детали балки перекрытия 1 из 3 (pdf 129 kb) (dwg 115 kb)
5.6-A8-2 Плита Сведения о балке 2 из 3 (pdf 82 kb) (dwg 134 kb)
5.6-A8-3 Сведения о балке перекрытия 3 из 3 (pdf 88 kb) (dwg 77 kb)
5.6-A8-4 Фиксированная диафрагма балки перекрытия (pdf 90 kb) (dwg 80 kb)
5.6-A8-5 Концевая мембрана балки перекрытия (pdf 89 kb) (dwg 81 kb)
5.6-A8-6 План каркаса перекрытия и типовой разрез (pdf 124 kb) (dwg 49 kb)

Балки ванны
5.6-A9 -1 Спецификация и примечания по балкам ванны (pdf 671 кб) (dwg 102 кб)
5.6-A9-2 Подробная информация о балке ванны 1 из 3 (pdf 145 кб) (dwg 128 кб)
5.6-A9-3 Подробная информация о балке ванны 2 из 3 (pdf 69 kb) (dwg 49 kb)
5.6-A9-4 Детали балки ванны 3 из 3 (pdf 55 kb) (dwg 37 kb)

5.6-A9-5 Концевая мембрана балки ванны на деталях балки (pdf 63 kb) (dwg 59 kb)
5. 6-A9-6 Детали выступа балки ванны (pdf 74 kb) (dwg 55 kb)
5.6-A9-7 Концевая диафрагма балки настила SIP на балке, детали (pdf 77 kb) (dwg 56 kb)
5.6-A9 -8 Детали выступа балки настила SIP ванны (pdf 85 kb) (dwg 55 kb)
5.6-A9-9 Детали подшипника балки ванны (pdf 62 kb) (dwg 32 kb)

Палубная панель с фиксатором на месте
5.6-A10-1 Детали панели деки Stay-In-Place (SIP) (pdf 80 kb) (dwg 51 kb)

Вернуться к началу

Стойка с натяжным соединением балок
5.9-A1-1 WF74PTG Детали стыковой фермы 1 из 5 (pdf 76 kb) (dwg 52 kb)
5.9-A1-2 WF74PTG Детали стыковой фермы 2 из 5 (pdf 69 kb) (dwg 88 kb)
5.9-A1- 3 Детали соединительной фермы 3 из 5 (pdf 68 kb) (DWG 98 kb)
5.9-A1-4 WF74PTG Детали фермы 4 из 5 (pdf 99 kb) (dwg 47 kb)
5.9-A1-5 Детали соединенной фермы 5 из 5 (pdf 74 кб) (dwg 99 кб)

5.9-A2-1 WF83PTG, сращенная ферма, детали 1 из 5 (pdf, 70 кб) (dwg 65 кб)
5.9-A2-2 WF83PTG, сращенная ферма, детали, 2 из 5 (pdf 116 кб) (dwg 94 кб)
5. 9-A2-4 WF83PTG Подробная информация о сращиваемой ферме 4 из 5 (pdf 72 кб) (dwg 47 кб)

5.9-A3-1 WF95PTG Подробная информация о сращиваемой балке 1 из 5 (pdf 69 кб) (dwg 103 кб)
5.9-A3 -2 WF95PTG Детали стыковой фермы 2 из 5 (pdf 117 kb) (dwg 96 kb)
5.9-A3-4 WF95PTG Детали стыковой балки 4 из 5 (pdf 83 kb) (dwg 117 kb)

5.9-A4-1 Трапециевидный Детали подшипников балки ванны (pdf, 76kb) (dwg, 57kb)
5.9-A4-2 Детали стыковой балки ванны 1 из 5 (pdf, 70kb) (dwg, 55kb)
5.9-A4-3 Детали стыковой балки ванны 2 из 5 (Pdf, 90кб) (dwg, 62кб)
5.9-A4-4 Детали соединительной балки ванны 3 из 5 (pdf, 69kb) (dwg, 65kb)
5.9-A4-5 Детали соединительной балки ванны 4 из 5 (pdf, 73kb) (dwg, 54kb)
5.9-A4- Детали фермы, сращиваемой с 6 трубами 5 из 5 (pdf, 72kb) (dwg, 50kb)

5.9-A4-7 Концевая диафрагма балки ванны на детали балки (pdf 81 kb) (dwg 65 kb)
5.9-A4-8 Ванна сращенная Детали выступа балки (pdf 90 kb) (dwg 59 kb)

5.9-A5-1 PT Трапецеидальная ванна SIP Deck Panel сращенная балка Детали 1 из 5 (pdf 80 kb) (dwg 58 kb)
5. 9-A5-2 P.T. Трапециевидная ванна Сращенные балки террасной панели SIP Детали 2 из 5 (pdf 97 kb) (dwg 63 kb)
5.9-A5-3 P.T. Трапециевидная ванна Сращенные балки террасной панели SIP Детали 3 из 5 (pdf 74 kb) (dwg 59 kb)
5.9-A5-4 P.T. Трапециевидная ванна Сращенные балки террасной панели SIP Детали 4 из 5 (pdf 73 kb) (dwg 54 kb)
5.9-A5-5 P.T. Трапецеидальная ванна SIP Deck Panel сращенные балки Детали 5 из 5 (pdf 72 kb) (dwg 51 kb)

5.9-A5-6 Трапециевидная ванна SIP Deck Panel Концевая диафрагма на балке Детали (pdf 86 kb) (dwg 67 kb)

5.9-A5-7 Трапециевидная ванна SIP Deck Panel сращенная балка с выступом Детали (pdf 94 kb) (dwg 60 kb)

Вернуться к началу

Глава 6
Конструкционная сталь
6.4-A1 Пример плана каркаса (pdf 53 kb) (dwg 38 kb)
6.4-A2 Пример отметки ферм (pdf 61 kb) (dwg 56 kb)
6.4-A3 Пример деталей фермы (pdf 76 kb) (dwg 75 kb)
6.4-A4 Пример стальной балки — стыковка в полевых условиях (pdf 75 kb) (dwg 72 kb)
6. 4-A5 Пример — детали поперечной рамы (pdf 66 kb) (dwg 62 kb)

6.4-A6 Пример — диаграмма изгиба (pdf 73 kb) (dwg 76 kb)
6.4-A7 Пример стальной балки — секция проезжей части (pdf 71 kb) (dwg 81 kb)
6.4-A8 Пример стальной пластинчатой ​​балки — план перекрытия ( pdf 71 кб) (dwg 60 кб)
6.4-A9 Пример — РУЧКА (pdf 79 кб) (dwg 89 кб)
6.4-A10 Пример — геометрия и пропорции прямоугольной балки (pdf 83 кб) (dwg 75 кб)

6.4 -A11 Пример — Детали коробчатой ​​балки (pdf 77 кб) (dwg 87 кб)
6.4-A12 Пример — Подробная информация о диафрагме пирса коробчатой ​​балки (pdf 99 кб) (dwg 75 кб)
6.4-A13 Пример — Прочие сведения о коробчатой ​​балке (pdf 79 кб) (dwg 75 кб)
6.4-A14 Пример — подробности доступа к люку (pdf 66 кб) (dwg 96 кб)
6.4-A15 NGI-ESW Испытание на тепловое воздействие CVN Затронутая зона (pdf 86 кб) (dwg 85 кб)

6.4-A16 Детали оценки заклепок (pdf 86 kb) (dwg 85 kb)

Вернуться к началу

Глава 7
Проектирование каркаса

7. 3-A1-1 Детали крышки силоса колонны (pdf 74 kb) (dwg 68 kb)
7.8.2-1 Типовые детали вала (pdf 139 kb) (dwg 210 kb)

Глава 8

Стенки TieBack
8.1-A2-1 SEW Wall Elevation (pdf 50 kb) (DWG 36 KB)
8.1-A2-2 SEW Wall section (pdf 90 kb) (DWG 51 kb)

8.1-A3-1 Фасад солдатской сваи / откидной стены (pdf 61 кб) (dwg 44 кб)
8.1-A3-2 Подробная информация о стенах солдатского сваи / прикрытия A (pdf 194 кб) (dwg 200 кб)
8.1-A3-3 Подробная информация о стенах солдатского сваи / подкладке B (pdf 200 kb) ) (dwg 210 kb)
8.1-A3-4 Подробная информация о стенах с солдатскими сваями / откидными стенками (pdf 144 kb) (dwg 146 kb)
8.1-A3-5 Детали фасадных панелей с солдатскими сваями / откидными стенками (pdf 127 kb) (dwg 136 кб)
8.1-A3-6 Стена солдатского сваи / опорная стена Пермский грунтовый анкер Детали (pdf 153 kb) (dwg 128 kb)

Стена грунтового гвоздя
8.1-A4-1 Стена грунтового гвоздя, 1 из 3 (pdf 75 kb) (dwg 81 kb)
8. 1-A4-2 Soil Nail Wall, 2 из 3 (pdf 103 kb) (dwg 115 kb)
8.1-A4-3 Soil Nail Wall, 3 из 3 (pdf 85 kb) (dwg 60 kb)
8.1 -A4-4 Стенка грунтового гвоздя, 4 из 4 (pdf 111 kb) (dwg 96 kb)

Шумозащитный барьер
8.1-A5-1 Шумозащитный барьер на мосту (pdf 48 kb) (dwg 39 kb)

Кабельный забор
8.1-A6-1 Кабельный забор — Боковое крепление (pdf 74 kb) (dwg 68 kb)
8.1-A6-2 Кабельное ограждение — верхнее крепление (pdf 118 kb) (dwg 100 kb)
8.1-A6-3 Детали кабельного ограждения (pdf 74 kb) (dwg 68 kb)
8.1-A6-4 Детали кабельного ограждения (2 из 3) (pdf 74 kb) (dwg 68 kb)
8.1-A6-5 Детали кабельного ограждения (3 из 3) (pdf 166 kb) (dwg 160 kb)

Заглубленные конструкции
8.3-A1 Сборная разборная коробчатая водопроводная труба — Общие примечания и диаграммы нагрузки (pdf 80 кб) (dwg 78 кб)
8,3-A2 3-сторонний сборный водопровод — общие примечания и диаграммы нагрузки (pdf 80 кб) (dwg 78 кб)

8.3.2-A1 Сборная разборная коробчатая водопропускная труба Типовой разрез (pdf 803 kb) (dwg 91 kb)
8. 3.2-A2 3-сторонняя сборная водопропускная труба (pdf 74 kb) (dwg 68 kb)
8.3.2-A3 3-сторонняя сборная железобетонная труба водопропускные трубы серий FC20, FC40 и SB20, SB25 (pdf 74 кб) (dwg 68 кб)
8.3.2-A4 3-сторонние сборные водопропускные трубы серий VC45 и VC50 (pdf 74 кб) (dwg 68 кб)
8.3.2-A5 3-сторонние сборные водопропускные трубы серий VC55 и VC60 (pdf 74 kb) (dwg 68 kb)
8.3.2-A6 Детали соединения опорных соединений 3-сторонних сборных водовыпусков (pdf 78 kb) (dwg 81 kb)
8.3.2-A7 Детали соединения панелей трехстороннего сборного водовода (pdf 68 кб) (dwg 88 кб)
8.3.2-A8 Детали для уплотнения стыков сборного разборного трубопровода с водовыпуском (pdf 88 кб) (dwg 67 кб)
8.3.2- A9 Пример компоновки сборного коробчатого водопровода (pdf 82 кб) (dwg 78 кб)
8.3.2-A10 Пример типового плана и разреза сборного сборного коробчатого водопровода (pdf 68 кб) (dwg 75 кб)
8.3.2-A11 Пример арматурных секций сборного коробчатого водопровода (pdf 68 kb) (dwg 76 kb)
8. 3.2-A12 Пример деталей соединения сборного сборного коробчатого водопровода (pdf 74 kb) (dwg 68 kb)

Приложения

8 .3-B1 Критерии проектирования заглубленных конструкций из сборного железобетона (pdf 254 kb)
8.3-B2 Критерии проектирования 3-сторонних сборных заглубленных конструкций (pdf 275 kb)
8.3-B3 Анализ взаимодействия с грунтом для гидроизоляционных сооружений Заглубленные конструкции из сборных бетонных коробов (pdf 275) kb)

Вернуться к началу

Глава 9
Деформационные швы
9.1-A1-1 Компрессионное уплотнение (pdf 131 kb) (dwg 132 kb)
9.1-A2-1 Детали расширительного стыка Ленточное уплотнение (pdf 169 kb) (dwg 199 kb)
9.1-A3- 1 силиконовое уплотнение (pdf 107 кб) (dwg 104 кб)

В начало

Глава 10

Знаковые конструкции
10.1-A1-1 Схема моста со знаками в виде одинарных труб (pdf 59 кб) (dwg 63 кб)
10.1-A1-2 Сведения о мостах с однотрубными знаками 1 (pdf 61 кб) (dwg 64 кб)
10. 1-A1-3 Сведения о мостах с односторонними знаками 2 (pdf 99 kb) (dwg 80 kb)

10.1-A2-1 Макет монотрубной консоли (pdf 48 kb) (dwg 33 kb)
10.1-A2-2 Монотрубная консоль Подробная информация 1 (pdf 97 kb) (dwg 76 kb )
10.1-A2-3 Подробная информация о монотрубном кантилевере 2 (pdf 54 kb) (dwg 45 kb)

10.1-A3-1 Подробное описание однотрубного сбалансированного консоли (pdf 74 kb) (dwg 68 kb)
10.1-A3-2 Монотрубный сбалансированный консоль, детали 1 (pdf 81 kb) (dwg 7 4 kb)
10.1-A3-3, однотрубный сбалансированный консоль, детали 2 (pdf 67 kb) (dwg 56 kb)

10.1-A4-1, однотрубный Фундамент с знаковой структурой, тип 1, 1 из 2 (pdf 107 кб) (dwg 81 кб)
10.1-A4-2 Монотрубный фундамент с знаковой структурой, тип 1, 2 из 2 (pdf 132 кб) (dwg 100 кб)
10.1-A4- 3 Типы основания для однотрубных знаков 2 и 3 (pdf 85 kb) (dwg 133 kb)

10.1-A5-1 Общие примечания (pdf 104 kb) (dwg 75 kb)
10.1-A5-2 Однотрубные конструкции вывески Общие сведения (pdf 108 kb) (dwg 94 kb)
10. 1-A5-3 Конструкция однотрубных вывесок Заглушка в форме одинарного дорожного барьера (pdf 104 kb) (dwg 75 kb)

Знак, установленный на мосту Кронштейн
10.1-A6-1 Кронштейн для вывесок на мосту № 1 — Макет (pdf 69 кб) (dwg 97 кб)
10.1-A6-2 Кронштейн для вывесок на мосту № 1 — Геометрия (pdf 69 кб) (dwg 97 кб) )
10.1-A6-3 Детали кронштейна для вывесок на мосту 1 из 3 (pdf 116 кб) (dwg 123 кб)
10.1-A6-4 Детали кронштейна для вывесок на мосту 2 из 3 (pdf 109 кб) (dwg 84 кб)
10.1-A6-4a Детали кронштейна для вывесок на мосту 2 из 3 (pdf 75 kb) (dwg 84 kb)
10.1-A6-4b Детали кронштейна для вывесок на мосту 2 из 3 (pdf 92 kb) (dwg 86 kb)
10.1- Сведения о кронштейне для вывесок на мосту A6-4c 2 из 3 (pdf 99 kb) (dwg 73 kb)
10.1-A6-5 Кронштейны для вывесок на мосту (pdf 142 kb) (dwg 214 kb)

Дорожные барьеры
10.2-A1- 1 Деталь барьера трафика, форма F, 1 из 3 (pdf 86 кб) (dwg 84 кб)
10.2-A1-2 Деталь транспортного барьера, форма F, 2 из 3 (pdf 80 кб) (dwg 71 кб)
10. 2-A1-3 Деталь транспортного барьера формы F, 3 из 3 (pdf 92 kb) (dwg 136 kb)

10.2-A2-1 Детали транспортного барьера формы F на плоской плите, 1 из 3 (pdf 137 kb) (dwg 291 кб)
10.2-A2-2 Транспортный барьер формы F на деталях плоской плиты, 2 из 3 (pdf 129 kb) (dwg 151 kb)
10.2-A2-3 Транспортный барьер формы F на деталях плоской плиты, 3 из 3 ( pdf 157 кб) (dwg 305 кб)

10.2-A3-1 Подробная информация о одностороннем транспортном барьере, 1 из 3 (pdf 92 кб) (dwg 80 кб)
10.2-A3-2 Информация о одностороннем транспортном барьере, 2 из 3 (pdf 86 кб) (dwg 65 кб)
10.2-A3-3 Подробная информация о барьере для движения на одном склоне, 3 из 3 (pdf, 94kb) (dwg, 136kb)

10.2-A4-1 Подробная информация о пешеходном барьере, 1 из 3 (pdf 91 kb) (dwg 75 kb)
10.2 -A4-2 Подробная информация о пешеходном барьере, 2 из 3 (pdf 75 kb) (dwg 74 kb)
10.2-A4-3 Подробная информация о пешеходном барьере, 3 из 3 (pdf 91 kb) (dwg 133 kb)

10.2-A5- 1A Форма барьера трафика F 42, TL4 1 из 3 (pdf 99 кб) (dwg 97 кб)
10. 2-A5-1B Форма барьера трафика F 42, TL5 1 из 3 (pdf 99 кб) (dwg 97 кб)
10.2- A5-2 Форма барьера трафика F 42, 2 из 3 (pdf 95 кб) (dwg 83 кб)
10.2-A5-3 Форма дорожного барьера F 42, 3 из 3 (pdf 94 kb) (dwg 139 kb)

10.2-A6-1A Traffic Barrier — Single Slope 42 TL4 1 из 3 (pdf 149 kb) (dwg 215 kb) )
10.2-A6-1B Дорожный барьер — односторонний 42 TL5 1 из 3 (pdf 89 кб) (DWG 75 кб)
10.2-A6-2A Дорожный барьер — односторонний 42 2 из 3 (pdf 89 кб) (DWG 66 kb)
10.2-A6-3 Транспортный барьер — односторонний 42 3 из 3 (pdf 95 kb) (dwg 134 kb)

Светильник
10.2-A7-1 Светильник на транспортном барьере F-формы (pdf 169 kb) (dwg 200 кб)
10.2-A7-2 Светильник на односкатном транспортном барьере (pdf 167 kb) (dwg 470 kb)

Реконструкция рельсов
10.4-A1-1 Модернизация бетонных балясин с помощью трех балок (pdf 67 kb) (dwg 191 kb)
10.4-A1 -2 Модифицированная бетонная балка Thrie Beam (pdf 56 kb) (dwg 84 kb)
10.4-A1-3 Thrie Beam Retrofit Concrete Curb (pdf 57 kb) (dwg 250 kb)

10. 4-A1-4 WP Модернизация балки Thrie SL1 — Подробности, 1 из 1 (pdf 61 кб) (dwg 75 кб)
10.4-A1-5 WP Thrie Beam Retrofit SL1 — Подробности, 2 из 2 (pdf 61 кб) (dwg 78 кб)

10.4-A2-1 TB, форма F Rehab — подробности, 1 из 3 (pdf 107 kb) (dwg 100 kb)
10.4-A2-2 TB, форма F Rehab — подробности, 2 из 3 (pdf 127 kb) (dwg 157 kb) )
10.4-A2-3 TB, форма F Rehab — Подробная информация, 3 из 3 (pdf 158 kb) (dwg 172 kb)

Перила
10.5-A1-1 Описание пешеходов типа перил моста, 1 из 2 (pdf 67 kb) (dwg 58 kb)
10.5-A1-2 Описание пешеходных перил моста, 2 из 2 (pdf 81 kb) (dwg 75 kb)

10.5-A2-1 Мостовые пешеходные перила, тип BP Подробности, 1 из 2 (pdf 67 kb) (dwg 60 kb)
10.5-A2-2 Пешеходные перила моста типа BP Подробности, 2 из 2 (pdf 81 kb) (dwg 75 kb)

10.5-A3-1 Пешеходные перила типа BP-Steel Details, 1 из 2 (pdf 86 kb) (dwg 106 kb)
10.5-A3-2 Описание пешеходных перил типа BP-Steel, 2 из 2 (pdf 120 kb) (dwg 157 kb)

10.5-A4-1 Детали пешеходных перил, 1 из 2 (pdf 103 kb) ( dwg 126 kb)
10. 5-A4-2 Подробная информация о пешеходных перилах, 2 из 2 (pdf 108 kb) (dwg 121 kb)

10.5-A5-2 Детали снежного ограждения для мостовых перил, 1 из 2 (pdf 122 kb) ( dwg 64 кб)
10.5-A5-3 Детали снежного ограждения для перил моста, 2 из 2 (pdf 131 kb) (dwg 63 kb)
10,5-A5-4 Мостовое ограждение для перил (pdf 97 kb) (dwg 62 kb)

10,5 -A6-1 Сведения о перилах моста типа BP-12, 1 из 2 (pdf 106 кб) (dwg 53 кб)
10.5-A6-2 Сведения о перилах моста типа BP-12, 2 из 2 (pdf 104 кб) (dwg 51 kb)

10.5-A7-1 Перила моста типа S-BP-12 Подробные сведения, 1 из 2 (pdf 88 kb) (dwg 43 kb)
10.5-A7-2 Перила моста типа S-BP-12 Сведения, 2 из 2 (pdf 119 kb) (dwg 64 kb)

Подходящие плиты
10.6-A1-1 Деталь подъездной плиты, 1 из 3 (pdf 125 kb) (dwg 113 kb)
10.6-A1-2 Подходовая плита, 2 из 3 (pdf 72 кб) (dwg 132 кб)
10.6-A1- 3 Детали подъездной плиты, 3 из 3 (pdf 147 kb) (dwg 238 kb)

10.6-A2-1 Ремонт сиденья бетонного покрытия (pdf 98 kb) (dwg 103 kb)
10. 6-A2-2 Т-образное сиденье для покрытия Ремонт (pdf 97 кб) (dwg 106 кб)

Подвес для вспомогательного оборудования
10.8-A1-1 Детали вспомогательного подвеса для бетонных балок PS (pdf 120 кб) (dwg 192 кб)
10.8-A1-2 Детали вспомогательного подвеса для бетонного ящика (pdf 94 кб) (dwg 150 кб)

10.9-A1-1 Руководство по деталям подвесного устройства (pdf 97 кб) (dwg 132 кб)

Мостовой сток
10.11-A1-1 Модификация мостового водостока (pdf 72 кб) (dwg 94 кб)
10.11-A1-2 Мост Дренаж Типа 2–5 (pdf 72 кб) (dwg 94 кб)


Глава 13
Номинальная нагрузка моста

Сводка номинальных характеристик моста LFR (doc 35 кб)
Сводная информация о номинальных характеристиках моста LRFR (docx 30 кб)

К началу

55SH-II Руководство пользователя

Модель 55SH Series II представляет собой дизайн Shure Iconic UNIDYNE в сочетании с современными акустическими компонентами, чтобы соответствовать современным стандартам производительности. Этот микрофон отлично подходит для приема вокала благодаря характерному для Shure пику присутствия.

55SH Series II имеет кардиоидную (однонаправленную) полярную диаграмму направленности, которая сводит к минимуму захват звука с задней стороны микрофона. Это позволяет использовать модель 55SH Series II в непосредственной близости от громкоговорителей, не создавая проблем с обратной связью, и она может работать в неблагоприятных акустических условиях, в которых ненаправленные микрофоны не могут.

55SH Series II имеет балансный выход с низким сопротивлением, предназначенный для подключения к микрофонным входам с номинальным сопротивлением от 75 до 300 Ом.Микрофон оснащен амортизирующим патроном для снижения шума стойки, переключателем включения / выключения и прикрепленным самонатяжным шарнирным креплением с резьбой 5/8 «–27».

Этот микрофон идеально подходит для систем громкой связи или театральной сцены, а также для радиовещания, записи и других звуковых приложений, где желателен монтируемый на стойке микрофон с классическим внешним видом.

Характеристики

  • Равномерная кардиоидная диаграмма направленности для максимального усиления до обратной связи и отличного подавления внеосевого звука
  • Частотная характеристика, специально созданная для речи, вокала и инструментальной музыки
  • Хромированная металлическая конструкция и механическая конструкция, устойчивые к износу и неправильному обращению
  • Классический внешний вид, современное исполнение
  • Амортизирующий картридж минимизирует передаваемый через стойку шум, обеспечивает бесшумную работу
  • Самонатяжное поворотное крепление позволяет наклоняться на 45 градусов вперед и 80 градусов назад
  • Выключатель
  • Качество, прочность и надежность Shure

Тип

Dynamic (подвижная катушка)

Частотная характеристика

от 50 до 15000 Гц

Диаграмма направленности

Кардиоида

Выходное сопротивление

Номинальное значение EIA при 150 Ом (270 Ом фактическое)

Чувствительность

при 1 кГц, напряжение холостого хода

-58. 0 дБВ / Па [1]

Полярность

Положительное давление на диафрагму создает положительное напряжение на контакте 2 относительно контакта 3

Масса

0,624 кг (1,37 фунта)

Жилье

Хромированное литье под давлением

[1] 1 Па = 94 дБ УЗД

Типичная частотная характеристика

Типичные диаграммы направленности

Габаритные размеры

Дополнительные аксессуары

7. Кабель 6 м (25 футов) (XLR-XLR)

C25J

Запасные части

Картридж для 55SH Series II

R115

Картридж для Super 55

R115S

Этот продукт соответствует основным требованиям всех соответствующих европейских директив и имеет право на маркировку CE.

Декларацию соответствия CE можно получить по адресу: www.shure.com/europe/compliance

Официальный представитель в Европе:

Shure Europe GmbH

Штаб-квартира Европа, Ближний Восток и Африка

Департамент: Сертификат EMEA

Jakob-Dieffenbacher-Str.12

75031 Эппинген, Германия

Телефон: + 49-7262-92 49 0

Факс: + 49-7262-92 49 11 4

Эл. Почта: [email protected]

% PDF-1.3 % 1 0 объект > поток конечный поток эндобдж 2 0 obj > эндобдж 6 0 obj > / Rect [67. 26 693,26 527,94 707,36] >> эндобдж 7 0 объект > / Rect [67,26 661,28 527,94 675,32] >> эндобдж 8 0 объект > / Rect [123,96 642,38 527,94 654,62] >> эндобдж 9 0 объект > / Rect [123,96 625,1 527,94 636,32] >> эндобдж 10 0 obj > / Rect [123,96 608,06 527,94 619,34] >> эндобдж 11 0 объект > / Rect [123,96 589,4 527,94 601,58] >> эндобдж 12 0 объект > / Rect [123,96 570,38 527,94 582,62] >> эндобдж 13 0 объект > / Rect [67,26 538,28 527,94 552,32] >> эндобдж 14 0 объект > / Rect [123,96 519.38 527,94 531,62] >> эндобдж 15 0 объект > / Rect [123,96 502,04 527,94 513,32] >> эндобдж 16 0 объект > / Rect [123,96 483,38 527,94 495,62] >> эндобдж 17 0 объект > / Rect [123,96 466,04 527,94 477,32] >> эндобдж 18 0 объект > / Rect [123,96 449,06 527,94 460,34] >> эндобдж 19 0 объект > / Rect [123,96 432,08 527,94 443,3] >> эндобдж 20 0 объект > / Rect [67,26 400,28 527,94 414,32] >> эндобдж 21 0 объект > / Rect [123,96 381,38 527,94 393,56] >> эндобдж 22 0 объект > / Rect [123,96 362.42 527,94 374,6] >> эндобдж 23 0 объект > / Rect [123,96 345,08 527,94 356,3] >> эндобдж 24 0 объект > / Rect [123,96 326,42 527,94 338,6] >> эндобдж 25 0 объект > / Rect [123,96 309,08 527,94 320,3] >> эндобдж 26 0 объект > / Rect [123,96 290,42 527,94 302,6] >> эндобдж 27 0 объект > / Rect [123,96 273,08 527,94 284,3] >> эндобдж 28 0 объект > / Rect [123,96 254,42 527,94 266,6] >> эндобдж 29 0 объект > / Rect [123,96 235,4 527,94 247,58] >> эндобдж 30 0 объект > / Rect [67,26 203,24 527. 94 217,34] >> эндобдж 31 0 объект > / Rect [123,96 184,4 527,94 196,58] >> эндобдж 32 0 объект > / Rect [123,96 165,38 527,94 177,56] >> эндобдж 33 0 объект > / Rect [123,96 148,04 527,94 159,32] >> эндобдж 34 0 объект > / Rect [159,42 131,06 527,94 142,28] >> эндобдж 35 0 объект > / Прямоугольник [74,76 88,1 84,78 98,42] >> эндобдж 5 0 obj > / ProcSet [/ PDF / Text] / ColorSpace> / Font> / Свойства >>> эндобдж 4 0 obj > поток hY [9 ~ ϯk8 {4 ava 7 $ a; rCVQw ձ s | αkhLG ݪ Lfv \ ג mǃxldRr {# tk6n \ +6 ɯmfDɫd?% Wsi! G / Lfd «= LCL (]% Ɨe EzQ4 ‘\ EB @ lLB $ gCZȆX3WʄX 羯 BEˮQt T3iTat> þlJIFf,! Łf 䛟 n * + — Pl (F_ѫj \ | zv_m ׳) [cƱZzg + 6SҒYI2x6 {r \ k6eJ2Ti2 «O`)!% YA} z9l! 0I.UAVZ ‘_ $ e! 2-Vh9p4B> JGpX [b> I $ [e0I.t $ a0 = Wwv LE, IC’k20; — VV> Ɯ.uDD ~! D2DT — @ ׊ QJR [HL0-ac«7] ך n / ᡡ` v «G {A (

VITA — Стандарты

) Стандарт Стандартное заменяемое шасси со встроенной электроникой Базовый стандарт модуля малого форм-фактора системы
Справочник VMEbus, 4-е издание
Руководство пользователя по спецификациям шины VME, VME64 и VME64x — содержит более 70 фотографий продукта и более 160 схем, таблиц и графиков. Справочник дополняет стандарт VMEbus и содержит примеры и пояснительный текст для всех аспектов архитектуры VMEbus.
$ 100 $ 100
ANSI / VITA 1-1994 (S2011) VME64 Стандарт VME64 устанавливает основу для 8-, 16-, 32- и 64-разрядных компьютерных архитектур с параллельной шиной, которые могут реализовывать одно- и многопроцессорные системы. Эта шина включает четыре основных подшины: (1) шину передачи данных, (2) шину приоритетного прерывания, (3) шину арбитража и (4) служебную шину.Механические характеристики плат, объединительных плат, шасси и корпусов основаны на спецификациях IEC 297 и IEEE 1101.1, также известных как форм-фактор еврокарты. Стабилизированное техобслуживание по ANSI / VITA $ 100 Бесплатно
ANSI / VITA 1. 1-1997 (S2011) Расширения VME64 VME64x является расширением стандарта ANSI / VITA 1-1994, VME64. Он определяет набор функций, которые могут быть добавлены к платам, объединительным платам и шасси VME32 и VME64.Эти функции включают в себя 160-контактный разъем, разъем P0, географическую адресацию, контакты напряжения для 3,3 В, шину тестирования и обслуживания, а также EMI, ESD и кодировку передней панели в соответствии с IEEE 1101.10. Стабилизированное техобслуживание по ANSI / VITA $ 100 Бесплатно
ANSI / VITA 1.3-1997 (S2011) VME64x 9U x 400 мм Формат Этот стандарт определяет макет платы 9U x 400 мм для использования в рамках VMEbus. Стабилизированное техобслуживание по ANSI / VITA $ 100 Бесплатно
ANSI / VITA 1.5-2003 (S2014) ВМЭ 2ЭСТ Расширение стандартов ANSI / VITA 1-1994, VME64 и ANSI / VITA1.1-1997, VME64x, он определяет протокол передачи, основанный на концепциях синхронизации с источником, которые позволяют сигнализации VMEbus работать со скоростью не менее 320 МБ / с. с. Протокол 2eSST требует небольшого расхождения между сигналами и монотонных нарастающих и спадающих фронтов сигналов.Для удовлетворения этих требований требуются объединительные платы ограниченной длины, специальные топологии объединительных плат и / или усовершенствованные приемопередатчики. Стандарт требует усовершенствованных шинных трансиверов с контролируемым временем нарастания и спада, строго определенными пороговыми значениями, низким межчастичным перекосом и уровнями LVTTL. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 1.6-2000 (S2011) Ключ для кондуктивного охлаждения VME64x Этот стандарт является расширением стандарта VME64x, ANSI / VITA 1.1-1997. Он определяет систему ключей, которая может быть добавлена ​​к платам и объединительным панелям VME64x в среде с кондуктивным охлаждением (IEEE 1101.2), где нельзя применять ключи, определенные в стандарте VME64 Extensions. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 1.7-2003 (S2014) Повышенный уровень тока для 96-контактного и 160-контактного разъема DIN / IEC Этот стандарт описывает повышенные уровни тока, методы испытаний, данные испытаний и критерии соответствия для 3-рядных разъемов DIN и 5-рядных разъемов DIN при использовании в схемах вывода P1 / J1 и P2 / J2 расширений VME, VME64 и VME64. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 3-1995 (S2011) Оперативная вставка на уровне платы для VMEbus Этот стандарт определяет методики, с помощью которых неисправная плата может быть удалена из системы, а замененная плата может быть вставлена, пока система продолжает работать. Основная мотивация для поддержки Live Insertion на уровне платы в среде VMEbus заключается в улучшении текущего стандарта VMEbus при максимальном использовании существующих готовых продуктов VMEbus. Стабилизированное техобслуживание по ANSI / VITA $ 75 Бесплатно
ANSI / VITA 4-1995 (S2011) IP-модули Этот стандарт определяет универсальный модуль, известный как «IP-модуль». Эти модули обеспечивают удобный метод реализации широкого спектра функций ввода / вывода, управления, интерфейса, ведомого процессора, аналоговых и цифровых функций. IP-модули размером с традиционную визитную карточку монтируются параллельно главной несущей плате, которая обеспечивает интерфейс хост-процессора или первичной шины, а также механические средства для подключения ввода-вывода IP-модуля к внешнему миру. Стабилизированное техобслуживание по ANSI / VITA $ 100 Бесплатно
ANSI / VITA 4.1-1996 (S2011) Отображение IP-ввода / вывода на VME64x Этот стандарт определяет отображение 50 определяемых пользователем контактов ввода-вывода из разъемов ввода-вывода IP (ANSI / VITA 4-1995 (S2011)) на задние разъемы ввода-вывода платы VME64x. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 5.1–1999 (S2011) RACEway Interlink на VME Этот стандарт обеспечивает спецификацию протокола канала передачи данных и физического интерфейса высокопроизводительного расширения стандарта VMEbus. Это расширение состоит из межсоединений с высокой пропускной способностью и низкой задержкой через объединительную плату шасси компьютера VMEbus с использованием разъема P2. Двунаправленная связь между платами в шасси VMEbus достигается за счет использования сети перекрестных переключателей с двухточечными межсоединениями. Стабилизированное техобслуживание по ANSI / VITA $ 75 Бесплатно
ANSI / VITA 6-1994 (S2011) Архитектура системы вычисления сигналов (SCSA) на VME Стандарт архитектуры системы обработки сигналов (SCSA) устанавливает структуру для межсистемной и внутрисистемной передачи последовательных мультимедийных данных и управляющей информации, ориентированной на разработку продуктов и систем для обработки вызовов и голоса с высокой плотностью записи. Архитектура SCSA зависит от приложения и воплощена в виде семейства шин, которые определены на этом физическом уровне спецификации для размещения на разъеме VMEbus J2 / P2. Шины SCSA сосуществуют с продуктами, соответствующими ANSI / VITA 1-1994, VME64. SCSA на физическом уровне состоит из двух отдельных подсистем, шестнадцатилинейной шины передачи данных TDM, называемой SCbus, и последовательного однорангового канала связи, называемого шиной SCmessage. Основная цель SCbus — поддерживать обмен телефонными голосовыми, факсимильными сообщениями, данными, видео и другими медиапотоками в реальном времени.Шина SCmessage предназначена для передачи сообщений управления и состояния между процессами. Эта спецификация определяет только физический уровень и уровень OSI канала передачи данных четырехуровневого транспортного средства. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 6. 1-1996 (S2011) Расширения к ANSI / VITA 6-1994 Архитектура системы вычисления сигналов Этот стандарт содержит набор расширений функций для архитектуры системы обработки сигналов (SCSA) ANSI / VITA 6-1994, которые расширяют коммутационную способность подсистемы TDM, называемой SCbus, и обеспечивают резервирование шин или шинных элементов.Этот стандарт основан на стандарте расширений VME64 ANSI / VITA 1.1-1997. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
VITA 10-1995 (W2012) Пакет SkyChannel на VME P2 Этот стандарт был отозван как стандарт, одобренный ANSI в 2012 году и приведен только для справки за прошлые периоды. Этот стандарт обеспечивает спецификацию протокола канала передачи данных и физического интерфейса высокопроизводительного расширения шины передачи пакетов для стандарта VME.Это расширение включает в себя передачу пакетов по шине с высокой пропускной способностью и малой задержкой между модулями VMEbus с использованием коннектора P2 и сети перекрестных схем. VITA В архиве
Бесплатно
ANSI / VITA 12-1997 (S2012) М-модуль Этот стандарт определяет минимальные механические и электрические характеристики M-модулей, метод реализации модульных печатных плат со специфическими функциями, которые можно использовать для добавления функциональности к другим более крупным печатным платам. Стабилизированное техобслуживание по ANSI / VITA $ 75 Бесплатно
VITA 13-1995 (W2006) Стандарт назначения контактов VMEbus для ISO / IEC 14575 (IEEE Std. 1355-1995 (H.I.C.)) Этот стандарт был отозван в 2006 году и приведен только для справки. Этот стандарт определяет стандартное назначение контактов для гетерогенного межсоединения ISO / IEC 14575 (IEEE Std. 1355-1995 (H.I.C.) на шине VMEbus). VITA В архиве
Бесплатно
ANSI / VITA 17-1998 (S2011) Порт данных на передней панели (FPDP) Этот стандарт обеспечивает спецификацию протокола и механических характеристик порта данных передней панели. Это расширение стандарта VME состоит из многоточечного синхронного параллельного неадресуемого шинного соединения между несколькими платами в одном шасси.Подключение осуществляется к разъему на передней панели каждой платы с помощью восьмидесятижильного ленточного кабеля. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 17.1-2015 Последовательный порт данных на передней панели В этом документе описывается открытый стандарт «Serial FPDP», высокоскоростного протокола последовательной связи с малой задержкой для использования в приложениях высокоскоростной передачи данных, обычно использующих оптоволоконный канал.Как следует из названия, он напрямую связан со стандартным портом данных передней панели (FPDP), получая свой последовательный протокол из определенного протокола и управляющих сигналов FPDP. Этот стандарт последовательного интерфейса FPDP поддерживает семь скоростей канала: 1,0625 Гбод, 2,125, 2,5, 4,25, 5,0, 8,5 и 10,0 Гбод. Эти семь скоростей канала могут поддерживать скорости передачи данных, превышающие 105 МБ / с, 210 МБ / с, 247 МБ / с, 420 МБ / с, 494 МБ / с, 840 МБ / с и 988 МБ / с соответственно. Одобрено ANSI / VITA $ 50 Бесплатно
VITA 17.2 Последовательный порт данных на передней панели (sFPDP) Протокол объединения каналов Основная цель VITA 17.2 — увеличить пропускную способность канала до 10 Гбит. Это можно сделать как за счет увеличения скорости соединения, так и за счет предоставления возможности связывать несколько полос вместе. Протокол VITA 17.2 разработан для обеспечения функциональной совместимости с протоколами VITA 17 и VITA 17.1, обеспечивая при этом увеличенную полосу пропускания. Кроме того, протокол VITA 17.2 разработан для обеспечения минимальной занимаемой площади и максимального использования выделенного оборудования, которое имеется в современных ПЛИС. Неактивен или приостановлен

ANSI / VITA 17.3-2018 Последовательный порт данных на передней панели (sFPDP) Gen 3.0 Этот стандарт определяет VITA 17.3 «Serial FPDP Gen 3.0» (sFPDP), высокоскоростной последовательный интерфейс связи. В это определение включены различные методы кадрирования пользовательских данных, поддерживаемые конфигурации системы и протокол канального уровня. Одобрено ANSI / VITA $ 50 Бесплатно
VITA 19.0-1997 Обзор BusNet Это сводный документ, который дает обзор спецификаций BusNet и их черновик или статус утверждения. Этот документ не является признанным стандартом ANSI и не будет отправлен на стандартизацию. Здесь он приводится для полноты с ANSI / VITA 19.1 и 19.2 стандарта. Неактивен или приостановлен
Бесплатно
VITA 19.1-1998 (W2006) Стандарт управления доступом к среде передачи (MAC) BusNet Этот стандарт был отозван в 2006 году и приведен только для справки. Этот стандарт определяет уровень управления доступом к среде для программного протокола объединительной платы BusNet. VITA В архиве
Бесплатно
VITA 19.2-1998 (W2006) Стандарт управления канальным уровнем BusNet (LLC) Этот стандарт был отозван в 2006 году и приведен только для справки. VITA В архиве
Бесплатно
ANSI / VITA 20-2005 (S2018) PMC с кондуктивным охлаждением Этот стандарт определяет методологию и детали реализации, позволяющие создавать модули PMC с кондуктивным охлаждением для обеспечения электрической и физической совместимости с различными модулями хост-карт, на которых монтируются PMC с кондуктивным охлаждением. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 23-1998 (S2011) Расширения VME64 для физики и других приложений Этот стандарт определяет серию рекомендуемых практик использования VMEbus в физическом сообществе. Этот стандарт в целом соответствует документу 9612 NIM / VME-P «VMEbus для физических приложений», который служил подходом рабочей группы, а также использовал элементы из документа CERN VSC «Рекомендуемые методы». Стабилизированное техобслуживание по ANSI / VITA $ 100 Бесплатно
VITA 25-1998 (W2006) VISION (Универсальный программный интерфейс ввода-вывода для сетей с открытой шиной) Этот стандарт был отозван в 2006 году и приведен только для справки. Этот стандарт определяет интерфейс программного приложения для модулей VMEbus. VITA В архиве
Бесплатно
ANSI / VITA 26-1998 (S2011) Стандарт протокола Myrinet-on-VME Этот стандарт описывает протокол пакетной сети, называемый Myrinet, для связи между модулями VME с использованием межсоединений либо на передней панели, либо на объединительной плате.Сети могут быть от модуля к модулю, от шасси к шасси и / или шасси к шасси. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
VITA 29-2001 (W2006) ПК * MIP Этот стандарт был отозван в 2006 году и приведен только для справки. Определяет механический форм-фактор и назначение контактов для мезонинного модуля малого форм-фактора на базе шины PCI. VITA В архиве $ 25 Бесплатно
ANSI / VITA 30-2000 (S2011) Практика оборудования 2 мм для систем Eurocard Этот стандарт определяет практику оборудования, основанную на комбинации 2-миллиметровых разъемов в соответствии с IEC 61076-4-101, а также крейтов, стоек и печатных плат на основе форм-факторов Euroboard. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 30.1-2008 (R2014) 2-миллиметровый разъем на европлатах с кондуктивным охлаждением Этот стандарт предназначен для использования в качестве дополнения к другим стандартам, на которые имеются ссылки. Цель состоит в том, чтобы обеспечить механическую взаимозаменяемость узлов печатных плат с кондуктивным охлаждением в формате, подходящем для военных и тяжелых условий эксплуатации, и обеспечить их совместимость как с шасси с кондуктивным охлаждением, так и с коммерческими, с воздушным охлаждением, одинарной (3U) и двойной высотой ( 6U) x 160 мм, шасси Euroboard. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
VITA 30.2-2001 (МЭК) Практика подключения оборудования для подключения питания Этот стандарт описывает различные разъемные соединители, которые могут использоваться для проведения электрического тока между двумя печатными платами. Типичные приложения включают источники питания или другие устройства управления питанием. Он был разработан для помощи при проектировании оборудования, где обычно встречаются такие разъемы.Включенная информация включает размеры интерфейса и профиля, размеры макета печатной платы, предлагаемые или фактические назначения сигналов и силовых контактов, а также информацию о стандартах, которые могут существовать для разъемов. Для целей настоящего стандарта разъемы питания определяются как разъемные разъемы, которые предназначены для подачи тока на устройства на уровне, соответствующем общей рабочей мощности устройства. Таким образом, они должны иметь по крайней мере один (1) контакт, способный пропускать пять (5) ампер или более электрического тока. Промышленное техническое соглашение

ANSI / VITA 31.1-2003 (S2014) Gigabit Ethernet на объединительных платах VME64x Этот стандарт определяет методику назначения контактов и соединения для реализации коммутируемой сети 10/100 / 1000BASE-T Ethernet на объединительной плате ANSI / VITA 1.1 VME64x. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 32-2003 (S2014) Процессор PMC Этот стандарт включает набор расширений IEEE 1386.1 PMC («Мезонинная карта PCI»), который создает новый класс карт PMC на базе ЦП, именуемых в этом стандарте процессорными картами PMC. Стандарт сохраняет совместимость электрической сигнализации с существующими картами PMC. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 35-2000 (S2011) Назначение выводов PMC-P4 на VME-P0 и VME64x-P2 Этот стандарт обеспечивает назначение контактов между пользовательским разъемом ввода-вывода (P4) модуля мезонинной карты PCI (PMC) и пользовательским разъемом ввода-вывода хоста VME.Предоставляются четыре сопоставления. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
VITA 36-199x Модули ввода / вывода PMC В этом предложенном документе определяется модуль, предназначенный для сопряжения с картой, совместимой с CMC, через 64 ​​сигнала ввода / вывода, определенных на разъемах Pn4 / Jn4. Заброшенный или аннулированный

ANSI / VITA 38-2003 (S2013) Управление системой на VME Этот стандарт основан на PICMG 2.9 Спецификация управления системой и описывает дополнительные требования для реализации интерфейса интеллектуального управления платформой (IPMI) в системе VME. IPMI описывает аппаратно-независимый интерфейс между датчиками шасси и операционной системой. IPMI особенно полезен для управления серверами и системами высокой доступности. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 39-2003 (S2014) PCI-X для PMC и процессора PMC Этот стандарт объединяет возможности PCI-X от PCI к продуктам на основе PMC, включая стандартные PMC, а также процессорные PMC. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 40-2020 Стандартный индикатор обслуживания и состояния Этот стандарт определяет цвета, поведение, размещение и маркировку индикаторных ламп обслуживания и состояния для плат, сменных модулей и корпусов. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 41.0-2006 (S2018) Стандарт коммутируемого последовательного интерфейса VXS VMEbus Стандарты VME Switched Serial (VXS) включают этот базовый стандарт, определяющий физические характеристики компонентов VXS, вместе с набором стандартов уровня протокола для определения конкретного последовательного межсоединения, используемого в реализации системы. Базовый стандарт VXS определяет физические функции, обеспечивающие высокоскоростную связь в системе, совместимой с VME. Эти функции включают в себя: добавление высокоскоростного разъема к плате VME64x в положении P0 / J0, плату формата 6U на 160 мм на 6HP Eurocard со многими высокоскоростными разъемами, которые могут действовать как коммутатор, и инфраструктуру объединительной платы / шасси, необходимую для поддерживают эти функции.В дополнение к определению высокоскоростного разъема в области P0 / J0, VXS также определяет функции выравнивания и ключа, которые могут использоваться для защиты этого и будущих альтернативных разъемов. Стабилизированное техобслуживание по ANSI / VITA $ 75 Бесплатно
ANSI / VITA 41.1-2006 (S2018) Стандарт уровня протокола VXS 4X InfiniBand ™ Этот стандарт описывает метод использования протокола InfiniBand в ANSI / VITA 41.0, VXS. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 41.2-2006 (S2018) Стандарт уровня протокола VXS 4X Serial RapidIO Этот стандарт описывает метод реализации последовательного быстрого ввода-вывода в ANSI / VITA 41.0, VXS. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 41.6-2009 (R2016) Стандарт уровня канала управления VXS 1X Gigabit Ethernet Этот документ уровня протокола основан на стандарте на основе VXS, описывая, как платы VXS могут обмениваться данными с использованием существующих протоколов плоскости данных с положениями для отдельной плоскости управления. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 42.0-2016 Вспомогательный стандарт коммутируемой мезонинной платы (XMC) Этот документ определяет открытый стандарт для поддержки высокоскоростных коммутируемых протоколов межсоединений на существующем, широко используемом форм-факторе мезонинных карт.Эта редакция (2016 г.) добавляет концепцию исходных и предпочтительных соединителей в Раздел 5.0. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 42.1-2006 (S2018) Стандарт уровня протокола XMC Parallel RapidIO 8/16 LP-LVDS Этот стандарт описывает метод реализации параллельного RapidIO на мезонинном форм-факторе VITA 42.0 XMC. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 42.2-2006 (S2018) Стандарт уровня протокола XMC Serial RapidIO Этот стандарт описывает метод реализации Serial RapidIO в мезонинном форм-факторе VITA 42.0 XMC. Стабилизированное техобслуживание по ANSI / VITA $ 25 Бесплатно
ANSI / VITA 42.3-2020 Стандарт уровня протокола XMC PCI Express Этот стандарт описывает метод реализации PCI Express на VITA 42.0 Форм-фактор мезонина XMC.

В этой редакции изменены положения и длины битов, чтобы обеспечить возможность кодирования для скоростей PCIe от Gen 3 до Gen 6. Таблица 5-4 стандарта VITA 42 была добавлена ​​в разделы 4.3.5 и 4.4.5 для определения выводов P16. Незначительные редакционные изменения для приведения в соответствие с текущей практикой.

Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 42.6-2009 (R2015) Стандарт уровня 4-канального протокола XMC 10 Gigabit Ethernet Этот стандарт определяет метод поддержки 10 Gigabit Ethernet с использованием протокола коммутируемого соединения XAUI в форм-факторе XMC. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 46.0-2019 Базовый стандарт VPX Этот документ определяет открытый стандарт для поддержки высокоскоростных коммутируемых протоколов межсоединений на форм-факторах 3U и 6U IEEE1101 в приложениях с жесткими условиями эксплуатации. Одобрено ANSI / VITA $ 100 Бесплатно
ANSI / VITA 46.1-2007 (S2018) Отображение сигналов VMEbus на VPX Этот стандарт определяет отображение сигналов для VMEbus в соответствии с ANSI / VITA 46.0, базовым стандартом VPX. Стабилизированное техобслуживание по ANSI / VITA $ 50 Бесплатно
ANSI / VITA 46.3-2012 (R2018) Последовательный RapidIO на соединителе VPX Fabric Цели этого стандарта — назначить порты Serial RapidIO разъему VPX P1 / J1 и предоставить правила и рекомендации по использованию назначенных портов Serial RapidIO. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 46.4-2012 (R2018) PCI Express® на соединителе VPX Fabric Целью этого стандарта является стандартизация реализации PCI Express Fabric в среде VITA46 и определение отображения каналов PCI Express на разъеме VPX. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 46.6-2013 (R2018) Уровень управления Gigabit Ethernet на VPX Цели этого стандарта — назначить сопоставления портов Gigabit Ethernet для целей связи уровня управления с разъемами VPX для форм-факторов 3U и 6U, а также предоставить правила и рекомендации по взаимодействующей реализации и использованию указанных сопоставлений портов Gigabit Ethernet. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 46.7-2012 (R2018) Ethernet на соединителе VPX Fabric Цели этого стандарта — назначить Ethernet-каналы объединительной платы соединителю VPX P1 / J1 и предоставить правила и рекомендации по использованию Ethernet на объединительной плате. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
VITA 46,8 InfiniBand ™ на соединителе VPX Fabric Эта спецификация дополняет базовый стандарт VITA 46 определением сигналов InfiniBand, отображаемых на разъеме VITA 46. Неактивен или приостановлен

ANSI / VITA 46,9-2018 PMC / XMC Отображение сигналов задней матрицы ввода / вывода на модулях VPX 3U и 6U Стандарт В этом документе описан открытый стандарт для мезонинного назначения контактов ввода / вывода PMC или XMC на разъемы объединительной платы подключаемого модуля VITA 46.0. Одобрено ANSI / VITA $ 75 Бесплатно
ANSI / VITA 46.10-2009 (R2015) Задний переходной модуль для VPX Этот стандарт определяет отображение сигналов для задних переходных модулей (RTM) VPX. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 46.11-2015 Управление системой на VPX Этот документ определяет структуру для системного управления в системах VPX. Это обеспечивает возможность взаимодействия в экосистеме VPX на уровне заменяемых модулей (FRU), шасси и системы.Структура основана на спецификации интерфейса интеллектуального управления платформой (IPMI) и использует многие концепции и определения из спецификации AdvancedTCA® (ATCA®) от PICMG®. Одобрено ANSI / VITA $ 100 Бесплатно
ANSI / VITA 46.30-2020 Более высокая скорость передачи данных VPX Этот документ определяет стандарт для разъема VPX, который поддерживает более высокие скорости передачи данных, по крайней мере, до 25 Гбод — для таких протоколов, как 100GBASE-KR4 Ethernet и PCIe Gen 4.Разъемы с более высокой скоростью передачи данных, совместимые с VITA 46.30, совместимы с устаревшими разъемами VITA 46.0 и имеют тот же форм-фактор. Одобрено ANSI / VITA $ 50 Бесплатно
ВИТА 46.31-2020-ВДСТУ Более высокая скорость передачи данных VPX, хвост под пайку Этот документ определяет стандарт для разъема VPX, который поддерживает более высокие скорости передачи данных, по крайней мере, до 25 Гбод — для таких протоколов, как 100GBASE KR4 Ethernet и PCIe Gen 4.Разъемы имеют короткий припой, предназначенный для впайки в глухой переходной канал. Разъемы с более высокой скоростью передачи данных, соответствующие стандарту VITA 46.31, совместимы с устаревшими разъемами VITA 46.0 и имеют тот же форм-фактор. Пробное использование VITA $ 50 Бесплатно
VITA 47 VITA 47 Комплект Собрание всех стандартов VITA 47 под одним номером для упрощения заказа.Все документы необходимы для внедрения стандартов. Одобрено ANSI / VITA $ 75
ANSI / VITA 47.0-2019 Конструкция, безопасность и качество съемных модулей Стандарт Группа стандартов VITA 47 определяет требования к окружающей среде, дизайну и конструкции, безопасности и качеству для серийных (COTS) подключаемых модулей, предназначенных для наземного и аэрокосмического применения. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 47.1-2019 Общие требования к окружающей среде, проектированию и строительству, Стандарт безопасности и качества Группа стандартов VITA 47 определяет требования к окружающей среде, дизайну и конструкции, безопасности и качеству для серийных (COTS) подключаемых модулей, предназначенных для наземного и аэрокосмического применения.VITA 47.1 отвечает требованиям, общим для группы стандартов VITA47. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 47.2-2019 Требования к окружающей среде, проектированию и строительству, класс 2, стандарт безопасности и качества Группа стандартов VITA 47 определяет требования к окружающей среде, дизайну и конструкции, безопасности и качеству для серийных (COTS) подключаемых модулей, предназначенных для наземного и аэрокосмического применения.VITA 47.2 отвечает требованиям, предъявляемым к специализированным электронным продуктам. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 47.3-2019 Требования к окружающей среде, проектированию и строительству, класс 3, стандарт безопасности и качества Группа стандартов VITA 47 определяет требования к окружающей среде, дизайну и конструкции, безопасности и качеству для серийных (COTS) подключаемых модулей, предназначенных для наземного и аэрокосмического применения.VITA 47.3 отвечает требованиям, предъявляемым к высокопроизводительным электронным изделиям. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 48.0-2020 Механический стандарт для VPX Ruggedized Enhanced Design Implementation (REDI) Этот стандарт определяет механическую реализацию подключаемых модулей. Определены два типа подключаемых модулей: Тип 1 и Тип 2.В съемных модулях типа 1 и типа 2 используется преимущество увеличенного шага паза, что обеспечивает улучшенные тепловые характеристики и повышенную прочность конструкции. Блоки типа 1 поддерживают двухуровневое обслуживание, а блоки типа 2 — нет. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 48.1-2020 Механический стандарт для VPX REDI
Воздушное охлаждение
Этот стандарт определяет механические требования, необходимые для обеспечения механической взаимозаменяемости подключаемых модулей 3U и 6U с воздушным охлаждением, и определяет функции, необходимые для достижения совместимости с двухуровневым обслуживанием. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 48.2-2020 Механический стандарт для VPX REDI
Кондуктивное охлаждение
Этот стандарт определяет механические требования, необходимые для обеспечения механической взаимозаменяемости подключаемых модулей 3U и 6U с кондуктивным охлаждением, и определяет функции, необходимые для достижения совместимости с двухуровневым обслуживанием. Одобрено ANSI / VITA $ 50 Бесплатно
VITA 48,3 VPX REDI: механические характеристики с использованием жидкостного охлаждения применительно к VPX, коллектору под объединительной платой В этом документе определены размеры связанных сменных модулей для систем жидкостного охлаждения и детали монтажа разъемов, а также применимые подробные размеры основных интерфейсов подстоечных стоек.Модульные сборки, определенные этим стандартом, будут совместимы с двухуровневыми приложениями обслуживания. Неактивен или приостановлен

ANSI / VITA 48.4-2018 Механический стандарт для VPX REDI
Жидкостное охлаждение со сквозным потоком
Этот стандарт устанавливает требования к механическому интерфейсу управления, контуру и монтажу для подключаемого модуля с проточным охлаждением для обеспечения механической совместимости подключаемого модуля VPX с проточным жидкостным охлаждением 6U внутри связанных суб-стоек.Расположение разъемов остается общим для VITA 46. В этом подключаемом модуле используется жидкость, протекающая через встроенный радиатор модуля, для охлаждения электронных компонентов и печатных плат. Узлы быстроразъемной муфты обеспечивают гидравлическое соединение с коллектором охлаждающей жидкости шасси. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 48.5-2010 (R2017) Механический стандарт для VPX REDI
Воздушный поток охлаждения, 1.Шаг 52 «
Этот стандарт устанавливает требования к конструкции съемного блока с проточным охлаждением с форм-фактором, максимально близким к 6U, при сохранении компоновки разъемов VITA 46. В отличие от стандарта ANSI / VITA 48.1, в котором охлаждающий воздух попадает непосредственно на компоненты и печатные платы, в этом съемном блоке используется компактный теплообменник с сердечником, расположенный внутри центрального радиатора блока. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 48.7-2014 Механический стандарт для VPX REDI
Охлаждение Air Flow-By ™
Этот стандарт определяет подробную механическую реализацию технологий охлаждения и герметизации Air Flow-By, применяемых к съемным модулям, объединительным платам и вспомогательным стойкам, как определено в VITA 46/48. Воздушный поток — за счет охлаждения уплотнений, экологически и EMI, печатная плата внутри теплообменных крышек конвективно охлаждает узел, не подвергая печатную плату воздействию охлаждающего воздуха. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 48.8-2017 Механический стандарт для VPX REDI
Воздушный поток для охлаждения, шаг от 1,0 до 1,5 дюймов
В этом документе описывается открытый стандарт требований к конструкции подключаемого модуля с проточным охлаждением, имеющего форм-факторы 3U и 6U, при сохранении схемы разъема VITA 46.0. В отличие от использования охлаждающего воздуха, падающего непосредственно на компоненты и печатные платы, этот подключаемый модуль использует ребристую раму теплообменника, расположенную в центральной части сборки, для верхнего охлаждения компонентов первичной печатной платы, а также компонентов мезонинной платы.Стандартные форм-факторы 3U и 6U предлагаются с 3-мя определенными шагами, с возможностью альтернативного впуска и выпуска воздуха. Сменные модули этого стандарта демонстрируют снижение веса и экономию затрат за счет исключения использования как фиксатора клина, так и использования рычага модуля за счет использования легких домкратов для вставки и извлечения съемного модуля в шасси крейта. Целью этого стандарта является оптимизация SWAP-C (размер, вес, мощность, стоимость). Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 49.0-2015 VITA Radio Transport (VRT) Стандартный Стандарт VITA Radio Transport (VRT) определяет протокол транспортного уровня, предназначенный для обеспечения взаимодействия между РЧ (радиочастотными) приемниками и оборудованием обработки сигналов в широком диапазоне приложений. К ним относятся спектральный мониторинг, связь, радар и другие. Для поддержки такого разнообразия приложений протокол VRT предоставляет множество вариантов форматирования, которые позволяют оптимизировать транспортный уровень для каждого приложения.VRT также обеспечивает высокоточную временную метку для синхронизации времени между несколькими каналами приемника. Одобрено ANSI / VITA $ 100 Бесплатно
ANSI / VITA 49.1-2015 Стандарт VITA Radio Link Layer (VRL) Этот документ описывает открытый стандарт для дополнительного протокола инкапсуляции для пакетов VITA-49.0 (VRT). Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 49.2-2017 Стандарт VITA Radio Transport (VRT) для электромагнитного спектра
: сигналы и приложения
Стандарт ANSI / VITA 49.2, который является частью семейства стандартов VITA Radio Transport (VRT), определяет протокол сигнала / спектра, который выражает наблюдение за спектром, операции со спектром и возможности радиочастотных устройств. Это делается независимо от производителя, типа оборудования, точки использования в архитектуре и приложении. Назначение протокола VRT — дать возможность радиочастотным системам перейти от проприетарных архитектур печных труб к функционально совместимым многофункциональным архитектурам. Одобрено ANSI / VITA $ 100 Бесплатно
ANSI / VITA 49A-2015 Стандарт функциональной совместимости Spectrum Survey Этот документ определяет спецификацию функциональной совместимости, которая применима к приложениям обзора спектра. Он предназначен для обеспечения высокой производительности и гибкости обработки в крупномасштабной среде. Он специально рассматривает потребности устройств, основанных на 32- / 64-разрядных процессорах общего назначения (GPP) и FPGA, которые используют Интернет-протокол (IP) в качестве основного транспорта между устройствами обработки. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 51.0-2012 (R2018) Прогноз надежности Этот документ обеспечивает основу для стандартов надежности электронного оборудования и устанавливает сообщество специалистов по надежности. Он устраняет ограничения существующих методов прогнозирования с помощью ряда дополнительных спецификаций, которые содержат «лучшие практики» в отрасли для выполнения анализа надежности электроники.Разработка VITA 51.0 и дополнительных спецификаций — это попытка придать гармонию, последовательность и повторяемость методам обеспечения надежности. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 51.1-2013 (R2018) Прогнозирование надежности Дополнительный стандарт MIL-HDBK-217 Этот стандарт определяет параметры по умолчанию и методы настройки моделей в примечании 2 MIL-HDBK-217F.Это не пересмотр примечания 2 MIL-HDBK-217F, а стандартизация входных данных для расчетов примечания 2 MIL-HDBK-217F для получения более согласованных результатов. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 51.2-2016 Физика прогнозов надежности отказов Этот стандарт предоставляет стандартные процессы, инструкции и параметры по умолчанию для использования подхода Physics of Failure (PoF) для моделирования надежности электронных продуктов.Он включает в себя обсуждение философии, контекста для использования, определений, моделей для ключевых механизмов отказа, определения требуемых входных данных, значений по умолчанию, если это технически возможно, или типичного диапазона значений в качестве руководства. Он определяет, как интерпретируются и используются результаты моделирования. Это требует документирования входных данных моделирования, допущений, сделанных в ходе анализа, модификаций моделей и обоснования анализа. Одобрено ANSI / VITA $ 75 Бесплатно
ANSI / VITA 51.3-2010 (R2016) Квалификация и проверка воздействия окружающей среды в поддержку прогнозов надежности Этот стандарт предоставляет правила, разрешения и наблюдения, чтобы гарантировать, что рентабельная квалификация и проверка воздействия окружающей среды поддерживают достоверные прогнозы надежности и повышают надежность электроники. Он включает обсуждение взаимосвязи системной инженерии между квалификацией, проверкой воздействия окружающей среды и надежностью. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 53.0-2010 (R2017) Стандарт надзора за рынком коммерческих технологий Этот стандарт описывает типы данных наблюдения за рынком, необходимые менеджерам программ Министерства обороны для разработки и реализации планов обновления технологий. События обновления технологий подпитывают подавляющее большинство новых усилий Министерства обороны в эпоху после «меморандума Перри», когда Министерство обороны все больше полагается на услуги по проектированию, производству, поддержке и ремонту поставщиков коммерческих технологий. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
VITA 57 VITA 57 FMC и FMC + комплект Включает VITA 57.1 и VITA 57.4 под одним номером для облегчения заказа. Оба документа необходимы для внедрения стандартов. Одобрено ANSI / VITA $ 100
ANSI / VITA 57.1-2019 + Исправление Мезонинная плата FPGA (FMC) Стандартная Этот стандарт описывает требования соответствия для модуля ввода-вывода мезонинной карты FPGA (FMC), который использует мезонинный модуль для обеспечения протокольного моста с низкими накладными расходами между вводом-выводом на передней панели несущей карты и устройством обработки FPGA на несущей карте. Одобрено ANSI / VITA $ 100 Бесплатно
VITA 57.2 Определение схемы метаданных XML FMC (FXMD) Определение схемы XML для операторов связи FMC и модулей FMC. Неактивен или приостановлен

ANSI / VITA 57.4-2018 + исправления Мезонинная карта FPGA Plus (FMC +) Standard Этот стандарт расширяет стандарт VITA 57.1 FMC, определяя два новых разъема, которые позволяют использовать дополнительные интерфейсы гигабитного трансивера со скоростью до 28 Гбит / с.Здесь также описаны модули ввода-вывода FMC +, которые поддерживают эту расширенную версию электромеханического стандарта FMC. Он находится между вводом-выводом на передней панели на мезонинном модуле и устройством обработки FPGA на несущей карте, которая принимает мезонинный модуль. Были добавлены дополнительные сигналы для поддержки опорных тактовых импульсов объединительной платы и синхронизации. Спецификация VITA 57.4 обратно совместима в том смысле, что несущая карта VITA 57.4 может по-прежнему поддерживать VITA 57.1 FMC. Одобрено ANSI / VITA $ 75 Бесплатно
VITA 57.5 Инструменты разработки для FMC + Инструменты разработки для FMC +. Исследовательская группа

ANSI / VITA 58.0-2009 (R2014) Line Replaceable Integrated Electronics Chassis Standard Этот стандарт устанавливает общие требования к конструкции и характеристикам для семейства интегрированных электронных шасси, включающих обновленные стандартные высокоскоростные электронные узлы и предназначенных для работы в суровых условиях. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 58.1-2013 , шасси с жидкостным охлаждением Целью настоящего стандарта является определение конкретных требований к конфигурации шасси, соответствующей базовому стандарту VITA 58.0. Одобрено ANSI / VITA $ 25 Бесплатно
VITA 59.0 Прочный COM Express ™ Эта спецификация описывает обеспечение высокоскоростных последовательных межсоединений для компьютерных модулей и делает такие модули пригодными для использования в суровых условиях окружающей среды. Эти усилия были переданы PICMG для завершения. Заброшенный или аннулированный

ANSI / VITA 60-2012 (R2018) Альтернативный разъем для VPX В этом стандарте предусмотрен разъем, альтернативный тому, который указан в VITA 46.0 Базовый стандарт VPX. Поскольку разъемы VITA 46.0 и VITA 60.0 несовместимы, модуль VITA 60.0 не подключается к объединительной плате VITA 46.0.0 и наоборот. Однако стандарт VITA 60.0 предоставляет пользователям VPX гибкость в выборе комбинации модуля VPX и соединителя объединительной платы в соответствии с требованиями конкретного приложения. Подтверждено соответствие стандартам ANSI / VITA $ 50 Бесплатно
ANSI / VITA 61.0-2014 XMC 2.0 Этот документ, основанный на VITA 42.0 XMC, определяет открытый стандарт для поддержки высокоскоростных коммутируемых протоколов межсоединений в существующем широко распространенном форм-факторе, но с использованием альтернативного, прочного, высокоскоростного межсоединения мезонина, известного как VITA 61 XMC 2.0. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 62.0-2016 Стандартный модульный источник питания Этот стандарт устанавливает требования к созданию модуля источника питания, который может использоваться для питания шасси VPX.Модуль вписывается в стандартный пакет, определенный для модулей VPX в стандартах VITA 48.0. Одобрено ANSI / VITA $ 100 Бесплатно
VITA 62.1 Внешний интерфейс трехфазного высоковольтного источника питания в съемном модуле 3U Стандартный Этот стандарт устанавливает требования к внешнему интерфейсу трехфазного высоковольтного источника питания в подключаемом модуле 3U, который может использоваться для питания шасси VPX в семействе стандартов VITA 62.Подключаемый модуль вписывается в стандартный пакет, определенный для подключаемых модулей VPX в стандартах VITA 48.0. Рабочая группа — Проект

ANSI / VITA 62.2-2020 Стандарт модульного источника питания для приложений 270 В Этот стандарт устанавливает требования для создания модуля питания класса 270 В / 3U или 6U, который может использоваться для питания шасси VPX в семействе стандартов VITA 62 в высотных приложениях.Модуль вписывается в стандартный пакет, определенный для модулей VPX в стандартах VITA 48.0. Одобрено ANSI / VITA $ 100 Бесплатно
ANSI / VITA 63-2015 Гиперболоидный альтернативный соединитель для VPX В этом документе описан открытый стандарт для VITA 63.0 Hyperboloid Alternative Connector для VPX. Этот стандарт предоставляет разъем, альтернативный тому, который указан в VITA 46.0 Базовый стандарт VPX. Поскольку разъемы 46.0 и 63.0 несовместимы, модуль VITA 63.0 не подключается к объединительной плате VITA 46.0 и наоборот. Однако черновой вариант стандарта VITA 63.0 предоставляет пользователям VPX гибкость в выборе комбинации модуля VPX и соединителя объединительной платы в соответствии с требованиями конкретного приложения. Одобрено ANSI / VITA $ 50 Бесплатно
VITA 65 VITA 65 Комплект Включает VITA 65.0 плюс таблицы профилей VITA 65.1 в форматах PDF и Excel. Одобрено ANSI / VITA $ 100
ANSI / VITA 65.0-2019 Стандарт системы OpenVPX Системный стандарт OpenVPX был создан для вывода на рынок VPX универсальных системных архитектурных решений. Основанный на чрезвычайно гибком семействе стандартов VPX, стандарт OpenVPX использует механические, соединительные, тепловые и коммуникационные протоколы модулей, служебные программы и определения мощности, предусмотренные конкретными стандартами VPX, а затем описывает серию стандартных профилей, которые определяют слоты, объединительные платы, модули, и стандартное шасси разработки. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 65.1-2019 Системный стандарт OpenVPX — Таблицы профилей В этом стандарте описаны варианты профилей слотов, объединительной платы и модулей. Как часть описания профиля слота, также определены некоторые модули коннекторов. Этот документ в основном представляет собой таблицы, на которые ссылается VITA 65.0. Одобрено ANSI / VITA
Бесплатно
ANSI / VITA 66.0-2016 Оптическое межсоединение на VPX — базовый стандарт Этот стандарт определяет семейство оптоволоконных межкомпонентных соединений «вслепую» для использования с объединительными платами VPX и сменными модулями. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 66.1-2012 Оптическое межсоединение на VPX — вариант MT Этот стандарт определяет семейство оптоволоконных межкомпонентных соединений «вслепую» для использования с объединительными платами и сменными модулями VITA 46, вариант MT. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 66.2-2013 (R2018) Оптическое межсоединение на VPX — ARINC 801 Termini Variant Этот стандарт определяет семейство оптоволоконных межкомпонентных соединений вслепую для использования с объединительными платами VITA 46 и сменными модулями ARINC 801. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 66.3-2012 (R2018) Оптическое межсоединение на VPX — вариант Mini-Expanded Beam Этот стандарт определяет семейство оптоволоконных межкомпонентных соединений «вслепую» для использования с объединительными платами и сменными модулями VITA 46, вариант Mini-Expanded Beam. Подтверждено соответствие стандартам ANSI / VITA $ 25 Бесплатно
ANSI / VITA 66.4-2016 Оптическое межсоединение на VPX — вариант MT половинной ширины Этот стандарт определяет семейство оптоволоконных межкомпонентных соединений «вслепую» для использования с объединительными платами VITA 46 и сменными модулями, вариант половинной ширины MT. Одобрено ANSI / VITA $ 25 Бесплатно
VITA 66,5 Оптическое межсоединение на VPX — гибридный вариант В этом документе описывается открытый стандарт для конфигурации и межсоединений в структуре VITA 66.0, обеспечивающий интерфейс, совместимый с VITA 46, содержащий оптические разъемы для слепых ответных частей с фиксированными контактами на подключаемом модуле и плавающее смещение на объединительной плате. Рабочая группа — Проект

VITA 66,6 Оптическое межсоединение, вариант MT половинной ширины, подпружиненный контакт на объединительной плате В этом документе описывается открытый стандарт конфигурации, а в рамках семейства VITA 66 оптоволоконных соединителей с глухим соединением, соединительные модули половинной ширины для двух или более MT-наконечников, где соединительные модули на объединительной плате и съемном модуле содержат подпружиненные обжимные кольца MT, обеспечивающие интерфейс, совместимый с ANSI / VITA 46.0 и системный стандарт VITA 65.0 OpenVPX. Усилия слились в VITA 66.5. Заброшенный или аннулированный

ANSI / VITA 67.0-2019 Коаксиальное межсоединение на VPX — базовый стандарт Этот стандарт устанавливает структуру для реализации аналоговых коаксиальных межсоединений с глухим сопряжением с объединительными платами VPX и съемными модулями, а также для определения определенного семейства межсоединений и конфигураций внутри этой структуры. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 67.1-2019 Коаксиальное межсоединение на VPX, 4-позиционная конфигурация SMPM В этом стандарте подробно описаны конфигурация и взаимосвязь в структуре VITA 67.0, позволяющая использовать интерфейс VITA 46, содержащий многопозиционные аналоговые разъемы глухого сопряжения с максимум 4 контактами SMPM. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 67.2-2020 Коаксиальное межсоединение на VPX, 8-позиционная конфигурация SMPM В этом стандарте подробно описаны конфигурация и взаимосвязь в структуре VITA 67.0, позволяющая использовать интерфейс VITA 46, содержащий многопозиционные аналоговые разъемы для глухих сопряжений с 8 контактами SMPM. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 67.3-2020 Коаксиальное межсоединение на VPX, подпружиненный контакт на объединительной плате В этом документе описывается открытый стандарт конфигурации и взаимодействия в структуре VITA 67.0, обеспечивающий интерфейс, совместимый с VITA 46, содержащий многопозиционные глухие аналоговые соединители с коаксиальными контактами, с фиксированными контактами на подключаемом модуле и пружинным действием на объединительной плате. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 68.0-2017 Стандарт канала соответствия VPX VITA 68.0 — это базовый стандарт семейства стандартов VITA 68.x для обеспечения соответствия целостности сигналов систем и компонентов VPX.Этот стандарт представляет собой обзор семейства стандартов VITA 68.x и определяет общие требования к модулям VPX и объединительным платам VPX, которые применяются во всем диапазоне стандартов VITA 68.x. Одобрено ANSI / VITA $ 25 Бесплатно
ANSI / VITA 68.1-2017 Канал соответствия VPX — стандарт бюджета на целостность фиксированного сигнала Этот стандарт определяет бюджет целостности фиксированного сигнала канала соответствия VPX, включая критерии производительности модулей и общие критерии производительности объединительной платы, необходимые для поддержки нескольких типов фабрики в диапазоне определенных скоростей передачи.Это позволяет разработчикам объединительной платы проектировать объединительную панель, совместимую с VITA 68.1, которая поддерживает требуемую частоту ошибок по битам (BER) для нескольких типов фабрики при использовании с модулями, соответствующими бюджетным критериям VITA 68.1. Это также позволяет разработчикам модулей разрабатывать подключаемые модули, совместимые с VITA 68.1, которые могут взаимодействовать с другими модулями, совместимыми с VITA 68.1, при использовании с объединительной платой, совместимой с VITA 68.1. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 68.2-2021 Определение стандартного S-параметра VPX Этот стандарт использует определение S-параметров VITA 68.0 и расширяет способы форматирования и именования S-параметров, чтобы помочь системным интеграторам легко брать S-параметры нескольких поставщиков, объединять их вместе для анализа всего канала от одного модуля к другому. Одобрено ANSI / VITA $ 25 Бесплатно
VITA 73.0-2013 ВДСТУ Прочный малый форм-фактор — базовый стандарт В этом документе представлены механические и электрические рекомендации по стандартизации коммутируемых последовательных межсоединений в приложениях с малым форм-фактором, при этом особое внимание уделяется возможности развертывания в защищенных средах. Неактивен или приостановлен

ANSI / VITA 74.0-2017 Базовый стандарт модуля малого форм-фактора совместимой системы VITA 74 был создан для удовлетворения растущих потребностей в улучшенных размерах, весе и мощности (SWaP) с надежным, недорогим, быстродействующим подключаемым модулем на основе межкомпонентного соединения через последовательный порт, в котором используются многие проверенные особенности существующих стандартов VITA. Одобрено ANSI / VITA $ 75 Бесплатно
ВИТА 75.0-2012 ВДСТУ Прочный малый форм-фактор — базовый стандарт Этот проект стандарта для прочного малого форм-фактора описывает общие атрибуты подсистемы, такие как оболочка подсистемы (блок) и организация спецификаций точек. Пробное использование VITA $ 25 Бесплатно
VITA 75.11-2012 ВДСТУ Прочный малый форм-фактор — интерфейсы ввода-вывода подсистемы Для стандартизации передних панелей, включая разъемы, сигналы ввода / вывода и питание для подсистем VITA 75 (прочный малый форм-фактор). Пробное использование VITA $ 100 Бесплатно
ВИТА 75.20-2012 ВДСТУ Прочный малый форм-фактор — охлаждение за счет конвекции свободного воздуха Для стандартизации монтажа и охлаждения для VITA 75 с воздушной конвекцией (прочный малый форм-фактор). Пробное использование VITA $ 25 Бесплатно
ВИТА 75.22-2012 ВДСТУ Прочный малый форм-фактор — охлаждение за счет теплопроводности к холодной пластине Для стандартизации монтажа и охлаждения для теплопроводности VITA 75 с холодным охлаждением (прочный малый форм-фактор). Пробное использование VITA $ 25 Бесплатно
ANSI / VITA 76-2016 Кабель с высокими эксплуатационными характеристиками —
Разъем переборки повышенной прочности 10 Гбод для кабелей Cu и AOC
Этот стандарт определяет надежную стандартизированную систему межсоединений 10 Гбод с большим количеством выводов и высокой плотностью ввода-вывода.Он способен поддерживать несколько протоколов и питание, при этом взаимодействуя как с медными, так и с активными оптическими кабелями. Одобрено ANSI / VITA $ 50 Бесплатно
ANSI / VITA 78-2015 + исправления Система SpaceVPX В этом документе описывается открытый стандарт для создания высокопроизводительных отказоустойчивых совместимых объединительных плат и модулей для сборки электронных систем для космических аппаратов и других приложений высокой доступности.Такие системы будут поддерживать широкий спектр вариантов использования в аэрокосмическом сообществе. Этот стандарт использует семейство стандартов OpenVPX и коммерческую инфраструктуру, которая поддерживает эти стандарты. Одобрено ANSI / VITA $ 100 Бесплатно
VITA 78.1 SpaceVPX Lite Предлагаемый стандарт точек в Спецификации систем SpaceVPX определяет облегченную реализацию со значительными преимуществами в размере, весе, мощности и стоимости (SWaP-C) для модульных систем 3U.Он «легкий» с учетом меньшего объема требований по сравнению с базовым стандартом SpaceVPX, что приводит к уменьшению занимаемой площади SWaP-C для развертывания. Рабочая группа — Проект

VITA 79 Встроенная фотоника Разработка стандарта на основе работы, проделанной подкомитетом JEDEC 13.6 Неактивен или приостановлен

VITA 80 VPX: Тестирование совместимости Разработайте метод тестирования совместимости модулей VPX. Неактивен или приостановлен

ANSI / VITA 86-2019 Источник питания с герметичным разъемом на входе высокого напряжения Этот стандарт определяет экологически герметичную пару разъемов, которая совместима с посадочной площадкой объединительной платы, как определено в VITA 62.0, для блоков питания 3U, работающих в суровых условиях, работающих от входа высокого напряжения. Одобрено ANSI / VITA $ 25 Бесплатно
VITA 87 MT Круглый разъем Этот документ определяет спецификацию для круглых разъемов с оптическим МП.Корпуса круглых разъемов соответствуют стандарту MIL-STD-38999. МТ предлагает варианты для 12 или 24 волокон на МТ, а также для МТ физического контакта или линз. Рабочая группа — бюллетень

VITA 88 XMC + Этот документ определяет спецификацию улучшенных электрических / механических мезонинных соединителей для приложений XMC. С механической точки зрения предлагаемый соединитель совместим с посадочными местами VITA 42/61, обеспечивая обратную совместимость с улучшенными усилиями сочленения / отсоединения.Электрически поддерживаются скорости до PCIe Gen 5 (32 Гбит / с) и максимальная производительность SI. Рабочая группа — Проект

% PDF-1.6 % 21178 0 объект > эндобдж xref 21178 274 0000000017 00000 н. 0000006423 00000 н. 0000006659 00000 н. 0000006695 00000 н. 0000006763 00000 н. 0000009028 00000 н. 0000009198 00000 п. 0000009390 00000 н. 0000009436 00000 н. 0000009502 00000 н. 0000010486 00000 п. 0000011043 00000 п. 0000011432 00000 п. 0000011721 00000 п. 0000012021 00000 н. 0000012071 00000 п. 0000012142 00000 п. 0000014851 00000 п. 0000036906 00000 п. 0000049581 00000 п. 0000052742 00000 н. 0000053041 00000 п. 0000053150 00000 п. 0000053333 00000 п. 0000053442 00000 п. 0000053571 00000 п. 0000053729 00000 п. 0000053869 00000 п. 0000054073 00000 п. 0000054199 00000 п. 0000054318 00000 п. 0000054499 00000 п. 0000054604 00000 п. 0000054755 00000 п. 0000054933 00000 п. 0000055084 00000 п. 0000055242 00000 п. 0000055475 00000 п. 0000055635 00000 п. 0000055759 00000 п. 0000055972 00000 п. 0000056135 00000 п. 0000056343 00000 п. 0000056499 00000 н. 0000056706 00000 п. 0000056863 00000 п. 0000057015 00000 п. 0000057239 00000 п. 0000057340 00000 п. 0000057452 00000 п. 0000057652 00000 п. 0000057831 00000 п. 0000057992 00000 п. 0000058187 00000 п. 0000058287 00000 п. 0000058452 00000 п. 0000058657 00000 п. 0000058788 00000 п. 0000058934 00000 п. 0000059060 00000 н. 0000059275 00000 п. 0000059387 00000 п. 0000059529 00000 п. 0000059705 00000 п. 0000059834 00000 п. 0000059968 00000 н. 0000060088 00000 п. 0000060216 00000 п. 0000060348 00000 п. 0000060547 00000 п. 0000060727 00000 п. 0000060932 00000 п. 0000061135 00000 п. 0000061235 00000 п. 0000061358 00000 п. 0000061540 00000 п. 0000061640 00000 п. 0000061764 00000 п. 0000061949 00000 п. 0000062049 00000 п. 0000062176 00000 п. 0000062372 00000 п. 0000062472 00000 п. 0000062596 00000 п. 0000062782 00000 п. 0000062983 00000 п. 0000063083 00000 п. 0000063222 00000 п. 0000063426 00000 п. 0000063526 00000 п. 0000063664 00000 п. 0000063883 00000 п. 0000064018 00000 п. 0000064160 00000 п. 0000064357 00000 п. 0000064457 00000 п. 0000064579 00000 п. 0000064773 00000 п. 0000064873 00000 п. 0000064995 00000 н. 0000065179 00000 п. 0000065290 00000 н. 0000065443 00000 п. 0000065584 00000 п. 0000065709 00000 п. 0000065835 00000 п. 0000065955 00000 п. 0000066074 00000 п. 0000066228 00000 п. 0000066391 00000 п. 0000066552 00000 п. 0000066691 00000 п. 0000066838 00000 п. 0000066992 00000 н. 0000067139 00000 п. 0000067297 00000 п. 0000067447 00000 п. 0000067607 00000 п. 0000067775 00000 п. 0000067902 00000 н. 0000068073 00000 п. 0000068200 00000 н. 0000068368 00000 п. 0000068524 00000 п. 0000068675 00000 п. 0000068800 00000 п. 0000068927 00000 п. 0000069076 00000 п. 0000069271 00000 п. 0000069423 00000 п. 0000069573 00000 п. 0000069750 00000 п. 0000069902 00000 н. 0000070051 00000 п. 0000070197 00000 п. 0000070348 00000 п. 0000070496 00000 п. 0000070630 00000 п. 0000070778 00000 п. 0000070934 00000 п. 0000071056 00000 п. 0000071193 00000 п. 0000071329 00000 п. 0000071467 00000 п. 0000071613 00000 п. 0000071754 00000 п. 0000071915 00000 п. 0000072041 00000 п. 0000072170 00000 п. 0000072301 00000 п. 0000072435 00000 п. 0000072572 00000 п. 0000072694 00000 п. 0000072809 00000 п. 0000072924 00000 н. 0000073036 00000 п. 0000073163 00000 п. 0000073296 00000 п. 0000073407 00000 п. 0000073522 00000 п. 0000073634 00000 п. 0000073757 00000 п. 0000073869 00000 п. 0000074025 00000 п. 0000074151 00000 п. 0000074292 00000 п. 0000074404 00000 п. 0000074534 00000 п. 0000074646 00000 п. 0000074757 00000 п. 0000074883 00000 п. 0000075009 00000 п. 0000075121 00000 п. 0000075240 00000 п. 0000075351 00000 п. 0000075486 00000 п. 0000075614 00000 п. 0000075767 00000 п. 0000075899 00000 п. 0000076045 00000 п. 0000076178 00000 п. 0000076311 00000 п. 0000076437 00000 п. 0000076586 00000 п. 0000076723 00000 п. 0000076873 00000 п. 0000076997 00000 п. 0000077137 00000 п. 0000077263 00000 п. 0000077411 00000 п. 0000077540 00000 п. 0000077689 00000 п. 0000077804 00000 п. 0000077934 00000 п. 0000078057 00000 п. 0000078185 00000 п. 0000078305 00000 п. 0000078434 00000 п. 0000078573 00000 п. 0000078697 00000 п. 0000078864 00000 п. 0000079023 00000 п. 0000079186 00000 п. 0000079356 00000 п. 0000079492 00000 п. 0000079621 00000 п. 0000079775 00000 п. 0000079908 00000 н. 0000080054 00000 п. 0000080187 00000 п. 0000080320 00000 п. 0000080445 00000 п. 0000080570 00000 п. 0000080700 00000 п. 0000080879 00000 п. 0000081028 00000 п. 0000081182 00000 п. 0000081321 00000 п. 0000081467 00000 п. 0000081607 00000 п. 0000081804 00000 п. 0000081911 00000 п. 0000082018 00000 п. 0000082129 00000 п. 0000082268 00000 п. 0000082381 00000 п. 0000082502 00000 п. 0000082627 00000 н. 0000082763 00000 н. 0000082881 00000 п. 0000083034 00000 п. 0000083199 00000 п. 0000083367 00000 п. 0000083487 00000 п. 0000083613 00000 п. 0000083740 00000 п. 0000083916 00000 п. 0000084026 00000 п. 0000084124 00000 п. 0000084297 00000 п. 0000084402 00000 п. 0000084510 00000 п. 0000084676 00000 п. 0000084775 00000 п. 0000084878 00000 п. 0000084992 00000 п. 0000085118 00000 п. 0000085231 00000 п. 0000085346 00000 п. 0000085473 00000 п. 0000085603 00000 п. 0000085738 00000 п. 0000085876 00000 п. 0000086015 00000 п. 0000086148 00000 п. 0000086286 00000 п. 0000086411 00000 п. 0000086547 00000 п. 0000086686 00000 п. 0000086813 00000 п. 0000086928 00000 п. 0000087054 00000 п. 0000087190 00000 п. 0000087360 00000 п. 0000087542 00000 п. 0000087671 00000 п. 0000087794 00000 п. 0000087921 00000 п. 0000088047 00000 п. 0000088164 00000 п. 0000088284 00000 п. 0000088418 00000 п. 0000088537 00000 п. 0000088685 00000 п. трейлер ] / Инфо 21168 0 R / Назад 16213735 / Корень 21179 0 R / Размер 21452 / Источник (WeJXFxNO4fJduyUMetTcP9 + oaONfINN4 + d7w1cvWA2Zs70DDBVrVVPcvGEJ87FZ5B9khgm8VtCFmyd8gIrwOjQRAIjPsWhM4vgMCV \ 8KvVF / K8lfa7NUxf7HHP1CtOGw5baRrEtRkxS83GEg =) >> startxref 0 %% EOF 21179 0 объект > эндобдж 21180 0 объект [21181 0 R] эндобдж 21181 0 объект > >> эндобдж 21182 0 объект > транслировать х {UƟ ~ o.ƼwD | Td «B-ӇH ~ u7b «H # e` (M ٟ {r6» * ۻ tMF: uOC6 & ƿlwDegoqQA! E ݓ K% 3vWmX {t6j / iFf \ bv63m_? dd> zw [; ƧZ Ͳ — & [f6̷̵Vln6 \ d87 ~ r j0o * 9s ׷_ bZ | Q & clnr’O, nn9uL * rrrgM3fY 昽 gαumoaNy? w4b) zV_rgXQ

Схема фортепианной клавиатуры — раскладка фортепианной клавиатуры

Схема фортепианной клавиатуры показана и объяснена ниже. Этот раздел поможет вам лучше понять раскладку фортепианной клавиатуры.

Прежде всего, рассмотрим раскладку фортепианной клавиатуры без надписей, то есть без названий нот.Клавиатура, показанная на первой раскладке фортепианной клавиатуры, имеет две октавы, всего 24 ноты. В 88-клавишном пианино 36 черных клавиш и 52 белых клавиши. 76 клавишных клавиатур поставляются с 31 черной клавишей и 45 белыми клавишами, 61 клавишная клавиатура поставляется с 25 черными клавишами и 36 белыми клавишами, а 49 клавишных клавиатур имеют 20 черных клавиш и 29 белых клавиш.

Кто-то, плохо знакомый с фортепиано, может почувствовать себя ошеломленным, когда впервые взглянет на его клавиши. «Как я запомнил столько заметок?» Но, как мы увидим позже, это очень просто понять.Подсказка: повторение. Настоятельно рекомендуется: нажмите здесь, чтобы увидеть ЛУЧШИЙ курс игры на фортепиано / клавиатуре, который я встречал в Интернете.

Вот простая схема фортепианной клавиатуры (под этим абзацем). Все белые клавиши помечены. Если вы присмотритесь, вы поймете, что одни и те же названия нот повторяются снова и снова. Это ноты A, B, C, D, E, F и G. Будь то клавиатура с 49, 61, 76 или 88 клавишами, это нотный образец фортепиано.

В раскладке фортепианной клавиатуры непосредственно под этим абзацем я рискнул добавить более полную схему фортепианной клавиатуры.Как вы увидите, названы и черная, и белая клавиши. Что касается черных клавиш, у каждой из них есть два названия нот. Есть D-Flat (или C-Sharp), E-Flat (или D-Sharp), G-Flat (или F-Sharp), A-Flat (или G-Sharp) и B-Flat (или A-Sharp). .

Посмотрите этот урок:

Чтобы помочь вам лучше понять диез (♯) и бемоль (♭), давайте узнаем, что такое полутон . Полутон также называется полутоном или полутоном и представляет собой наименьший интервал, используемый в западной музыке.Это расстояние между двумя нотами, расположенными рядом друг с другом по высоте тона. Таким образом, расстояние между C и C-Sharp составляет один полутон, расстояние между D и D-Sharp составляет один полутон, и то же самое можно сказать о расстоянии между A и A-flat.

Какая нота на один полутон выше C? Ответ — C-Sharp. Какая нота на один полутон выше Ре? Ответ — D-Sharp. Пойдем наоборот. Какая нота на полутон ниже Ре? Ответ — D-Flat.На полутон ниже E? Это E-Flat.

Целый тон означает расстояние в два полутона, то есть расстояние между двумя нотами, которые разделены по высоте тона одной другой нотой. Например, до и ре, ре и ми, а также фа и соль разделены на один тон.

Настоятельно рекомендуется: нажмите здесь, чтобы увидеть ЛУЧШИЙ курс игры на фортепиано / клавиатуре, который я встречал в Интернете.

Фортепиано с 12-нотным паттерном . Это можно увидеть на схеме клавиатуры фортепиано выше.Хотя на фортепиано много нот, на самом деле это 12 нот, повторяемых снова и снова. На акустическом пианино это повторяется более 7 раз. На нашей раскладке фортепианной клавиатуры выше мы видим, что 12 нот — это C, C-Sharp (D-Flat), D, D-диез (E-Flat), E, ​​F, F-Sharp (G-Flat), G, G-Sharp (A-Flat), A, A-Sharp (B-Flat) и B. Взгляните на таблицу клавиатуры фортепиано ниже. Он состоит из 12 нот фортепиано или музыкальной клавиатуры.

Чтобы лучше понять расположение клавиш пианино, посмотрите, как черные клавиши на пианино сгруппированы в группы по два и три.Вы замечаете, сколько там групп по двое? Как насчет групп по три человека?

Вы также заметите, что нота C всегда стоит перед группой из двух бемолей (или диезов), в то время как F всегда стоит перед группой из трех бемолей (или диезов). На 49-клавишной клавиатуре 5 до, на 61- и 76-клавишной клавиатуре — 6 до, а на 88-клавишной — 8.

  • Самая низкая нота на 49-клавишной клавиатуре — это C, а самая высокая — C.
  • Самая низкая нота на 61-клавишной клавиатуре — это C, а самая высокая — C.
  • Самая низкая нота на 76-клавишной клавиатуре — E, а самая высокая — G.
  • Самая низкая нота на 88-клавишном пианино — это ля, а самая высокая — до C.

Если у вас 88 клавишное пианино (схему см. Здесь), посмотрите на раскладку фортепианной клавиатуры и найдите средний C . Средняя C находится ближе к центру клавиатуры. Она находится не совсем в центре клавиатуры, а в самом центре C. Расположение этой ноты очень важно помнить при обучении игре на фортепиано.На приведенной ниже схеме клавиатуры фортепиано показаны различные фортепианные ноты C, D, E, F, G, A и B. Это скрипичный ключ, басовый ключ и большой посох. Обратите внимание, что «C» в скрипичном ключе и «C» в басовом ключе — это одна и та же нота. Это точка, где они пересекаются и встречаются на Большом Посохе. Он известен как Middle C.

.

Раскладка клавиш фортепиано — 49 клавиш фортепианной клавиатуры

Ниже показано расположение нот на 49-клавишной фортепианной клавиатуре.

Расположение клавиш фортепианной клавиатуры — 61 клавиша фортепианной клавиатуры

Ниже показано расположение нот на 61-клавишной фортепианной клавиатуре.

Перейдите сюда для раскладки клавиатуры с 32, 36, 37, 49, 54, 61 и 76 клавишами.

Научитесь играть на пианино на уроках игры на ракетном фортепиано. Кликните сюда.

Дополнительная литература

Возврат со схемы клавиатуры фортепиано (раскладка) на главную страницу.

Комментарии

% PDF-1.6 % 764 0 объект > / Метаданные 761 0 R / AcroForm 840 0 R / Страницы 685 0 R / Тип / Каталог / PageLabels 681 0 R >> эндобдж 761 0 объект > поток uuid: 9c4a2a16-d682-49fd-a659-3f26b697a7c7adobe: docid: indd: 4b1e7f42-64d5-11dd-9e37-89d8589d7214устойчивость: pdf9dd70365-5fd5-11dd-9e41-b997dbecd393: b997dbee3d-9e41-b997dbee3d-9e41-b993d6d393: docf15ddddd-9e41b 08-12T11: 07: 49-04: 002008-08-12T17: 01: 12-04: 002008-08-12T17: 01: 12-04: 00 Adobe InDesign CS3 (5.0.3)

  • JPEG256256 / 9j / 4AAQSkZJRgABAgEASABIAAD / 7QAsUGhvdG9zaG9wIDMuMAA4QklNA + 0AAAAAABAASAAAAAEA AQBIAAAAAQAB / + 4AE0Fkb2JlAGQAAAAAAQUAArJI / 9sAhAAMCAgICAgMCAgMEAsLCxAUDg0NDhQY EhMTExIYFBIUFBQUEhQUGx4eHhsUJCcnJyckMjU1NTI7Ozs7Ozs7Ozs7AQ0LCxAOECIYGCIyKCEo MjsyMjIyOzs7Ozs7Ozs7Ozs7Ozs7OztAQEBAQDtAQEBAQEBAQEBAQEBAQEBAQEBAQED / wAARCAEA AMYDAREAAhEBAxEB / 8QBQgAAAQUBAQEBAQEAAAAAAAAAAwABAgQFBgcICQoLAQABBQEBAQEBAQAA AAAAAAABAAIDBAUGBwgJCgsQAAEEAQMCBAIFBwYIBQMMMwEAAhEDBCESMQVBUWETInGBMgYUkaGx QiMkFVLBYjM0coLRQwclklPw4fFjczUWorKDJkSTVGRFwqN0NhfSVeJl8rOEw9N14 / NGJ5SkhbSV xNTk9KW1xdXl9VZmdoaWprbG1ub2N0dXZ3eHl6e3x9fn9xEAAgIBAgQEAwQFBgcHBgI7AQACEQMh MRIEQVFhcSITBTKBkRShsUIjwVLR8DMkYuFygpJDUxVjczTxJQYWorKDByY1wtJEk1SjF2RFVTZ0 ZeLys4TD03Xj80aUpIW0lcTU5PSltcXV5fVWZnaGlqa2xtbm9ic3R1dnd4eXp7fh2 + f3 / 9oADAMB AAIRAxEAPwDrfqx9WPq3kfVvpN9 / ScG223Bxn2WPxqnOc51TC5znFkkkpKdL / mn9Vf8Aym6f / wCw tP8A6TSUr / mn9Vf / ACm6f / 7C0 / 8ApNJSv + af1V / 8pun / APsLT / 6TSUr / AJp / VX / ym6f / AOwtP / pN JSv + af1V / wDKbp // ALC0 / wDpNJSv + af1V / 8AKbp // sLT / wCk0lK / 5p / VX / ym6f8A + wtP / pNJSv8A mn9Vf / Kbp / 8A7C0 / + k0lK / 5p / VX / AMpun / 8AsLT / AOk0lK / 5p / VX / wApun / + wtP / AKTSUr / mn9Vf / Kbp / wD7C0 / + k0lK / wCaf1V / 8pun / wDsLT / 6TSUr / mn9Vf8Aym6f / wCwtP8A6TSUr / mn9Vf / ACm6 f / 7C0 / 8ApNJSv + af1V / 8pun / APsLT / 6TSUr / AJp / VX / ym6f / AOwtP / pNJSv + af1V / wDKbp // ALC0 / wDpNJSv + af1V / 8AKbp // sLT / wCk0lK / 5p / VX / ym6f8A + wtP / pNJSv8Amn9Vf / Kbp / 8A7C0 / + k0l K / 5p / VX / AMpun / 8AsLT / AOk0lK / 5p / VX / wApun / + wtP / AKTSUr / mn9Vf / Kbp / wD7C0 / + k0lOb1b6 sfVuvP6KyvpOCxt2c9ljW41QD2jDzX7XAM1G5gPxCSnS + qf / AIlejf8Apvxf / PNaSnWSUpJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSUxe4MY55khoJIGp0SU43 / OzB / wC42Z / 2wf70lK / 52YP / AHGzP + 2D / ekpX / OzB / 7jZn / bB / vSUr / nZg / 9xsz / ALYP96SnQ6d1KnqdTrqa7awx20i5mwzAOgPx SU20lOT1n / lHoX / pws / 9sc9JSvqn / wCJXo3 / AKb8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf8Apws / 9sc9JSvqn / 4lejf + m / F / 881pKdZJ SklKSUpJSHMy6sHFty759Olu520SYHgkpw / + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / z B / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJSv + ffQ / + G / zB / 5JJTr9M6ljdVxRmYu703EtG8QZboe5SU20lKSUpJSklKSUpJSklKSU 5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSU189 + SzDufh2tuvDSa63 / Rc7 wOrfypKeb + 3fXX / yqxfu / wDU6Slfbvrr / wCVWL93 / qdJSvt311 / 8qsX7v / U6SnU6Jb1rJdcOtYVO MGhvpGsD3Ezun9I / ySU6vpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSmQa1o hoAHgElLpKUkpSSlJKUkpSSlJKUkpyes / wDKPQv / AE4Wf + 2OekpX1T / 8SvRv / Tfi / wDnmtJTrJKU kpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpyes / 8AKPQv / ThZ / wC2 OekpX1T / APEr0b / 034v / AJ5rSU6ySlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpSSlJKUkpS SlJKUkpSSlJKcnrP / KPQv ​​/ ThZ / 7Y56SlfVP / AMSvRv8A034v / nmtJTrJKUkpSSlJKQ5mXVg4tuXf Pp0t3O2iTA8ElOH / AM ++ h / 8ADf5g / wDJJKV / z76H / wAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++ h / 8ADf5g / wDJJKV / z76H / wAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++ h / 8ADf5g / wDJJKV / z76H / WAN / mD / AMkkpX / Pvof / AA3 + YP8AySSlf8 ++ h / 8ADf5g / wDJJKV / z76H / WAN / mD / AMkkp3MPLqzs WrLon07m7m7hBg + KSkySlJKUkpSSlJKUkpyes / 8AKPQv / ThZ / wC2OekpX1T / APEr0b / 034v / AJ5r SU6ySlJKUkpSSliARBEjwKSmPpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSl elV + 437gkpXpVfuN + 4JKV6VX7jfuCSlelV + 437gkpXpVfuN + 4JKV6VX7jfuCSmQAAgCB4BJS6SlJ KUkpSSlJKUkpyes / 8o9C / wDThZ / 7Y56SlfVP / wASvRv / AE34v / nmtJTrJKUkpSSlJKa / Uc2rpnT8 nqN4c6rEpsyLGsALi2ppe4NBIEwPFJTkZn14 + r + Fi5GQ + 19j8Ws22UV1uNmnpy0SA0kes2fdoDPC SmxkfWv6v4jrG5OWKnUtY + wOZYC0WmprQfZ9IG5m5vLdwLoBSUyq + tHQ7rn41WQXXVtc91Qqt3w0 Mc4BvpyXAWt9o11SU1cv67dDxMiihxus + 00tvrsrqcWQ6 + vFDXF22Hb7NQeO + sApTYd9a / q + 0PJy x + je2v8Am7DuL3em30 / Z7wXe2WyJ0SUj6j9bek4XTnZ9Vnr78SzMxWgPay4V1vuDBd6ZY1zhWdDr zpokp1sa77Rj1ZEbfVY1 + 2ZjcAYlJSVJSklKSUpJSklKSUpJSklKSUpJSklOT1n / AJR6F / 6cLP8A 2xz0lK + qf / iV6N / 6b8X / AM81pKdZJSklKSUpJTU6tj4uX0rMxM2w1Y1 + PbVfYCGllb2Oa9wLgQIa e4SU8kelfUnKc2u3PvZ + 0m5npsuPob2vqxarnN9WlhhrcZhae + vI4Sm3b9XfqlmZRzznsdd1MUOF jbccuudTZS9r63 + mXHe6hoIadvMAFJTWzsP6oX9bycS3qVlWRY3Kyr7q76W10utODj2VucRLXfoq 9rXD96Z4SUms + rh2QxsarDf1L7O3pjXb / wBPQwtrsyKeobbQWbWt9TZGg0I8UlIMDC + p + SzByxlX 0M9Syzp7L3MDKqunZTXWVse1jmio2tafc7cREHwSkHWOh / UnB6JXmZHUbr8XExbMSgU30PfYGMup sFO5oabNtrtwbA0EjRJT2FPUOk49Qxm5tEYzHNdNrJa2giqwv102OgO8Ckpgz6xdBszbOnNz8f7V UWh2Jsa1xLw1zdocRukOHCSmFn1l6M3p1vUqsll9dWK / O9Opw9V9NbS8ubW4tOu3SYSU6FFrb6a7 2AhtrWvaDzDhOqSkiSlJKUkpSSlJKUkpSSlJKcnrP / KPQv8A04Wf + 2OekpX1T / 8AEr0b / wBN + L / 5 5rSU6ySlJKUkpSSkeRUbqLKQQDYxzJc3e33CNWnkeSSnlXfVD0RhYtfV242bWzMFAbU2PTvbU17c amyxxa2tzGHl0SR3EJTAf4vRtYHZ5c5m87nVFx3WZtGeTLrif8CWczrPxSkWd9Sm4dTMizrTMHGx sezEFllYr / Q22stItv8AXYS72kbpB / GUpt4n1Hbj0h7c0WZIfhXV3upkE4eNXi / pG + r72v2l0btC fKUlMMn6g / aOmU9N + 37fQp6hT6no8 / tC1t + 7aLRGzbEd / JJTHqX + L4Z1mdZTnCj7eb2lpoD2115D cb2sHqthwfjA7vAkR3SUkv8AqJ6uVnXtzG + nmMyBXVZSXek / Jvoy3P3svrcS2yolsbYkeGqUvi / V Хорошо / WKvqjepMyvsb2Pycd9bh3m9uL9jDn2Me3ZLYfGzlJTnWfUqmn7L0m / r7GOrw7MOnFc0Nc77Tj 5GLvFX2gTP0hIJ9pG6OEp7fGp + z49WPO70mNZuiJ2gCYSUlSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / wCnCz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklIM2u + 7DvpxbPRvsqe2q39x7mkNd8ikp4n 9g9Xx7cTJ6d0Y42RjYuTVkubk1h3RdYMUB4uba2wl3puhztp8S3lJTYpw / rt9mxxkHI9UYeVTea7 avY / 1LRj2Vh3Q7faWbP5wkR + cHTKU5931W + tGdZU / MrtaQ7DLnVZZn9BV1Frnb3Xmzdusqn3HnQk AlJTewun / XGrpltGbXk5GY6jFrrtGZsrYwMxmXMiu + txua9r3F0jd ++ kpqV / Vr61 + uzMvbY / MuHS XXXG9pY1 + JaftG5nqQfbDtB + 9GpKSkh6J9dra6K3XZdbSaRmRmDe + 1tOW2 + 6p7bBsqc91UMEa67R EpKdHqGH9ccjF6Q6l72ZLMRrcoMtawV5p9Em28BwFtQAsBYJknjuEpgPq91YdE6n02phFvVeqXOe 69 / qsbiWXF28t9Vph2QgtBDtUlOdifVr6yN6z0bIy8fdV0wUY9l4sYQ6vGd1JjbNpsc / Vl1ZjnXy KSn0FJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJS klKSU5 / 1h + 1fsDqf2h2PtX2PI + z + jPqep6b9np7Pdu3cQkp5PpmZ9Z8bDxaaftlstvLn3Y + Tuflg Ummi45vr2V0uBdusENnghJS2R1X68jHJxBlPaG2vFtmIBabK8W641Gr0voesxjGOj3bok6FJSXO6 v9d2My7cai71212uFAx91TGNaDjvpf6ZdZY92j2SY8BGqUjvzvrrOTjPGVawWltVrMf0yG0dRx6g 4OrYJ9XHe5x7bWyNJSU6JzfrDd9Xc0PblHq19gxm1NqNTMd1zhVuotbV7q2Ndu9T3R + CSmrh5h2r dRV0vM + 14ZqpyMduRUw5Drr2OsZWbL7aXQz09jm2e3c6Z8ElOfjZP16xMJt2N9tvtrxMCo05VRO + 62vLptPvZP6K41ueRrtEuOqSmXUv + eNV + Y6u7qD2VnqNdJprJD3jDxTjODWs + i60WbS3QO0HMJKb P7U + vLXZzXVOpbTjzQDRbcXFrqhW5mzEI3vbu3AvfB12wDKU9ph3W24dFt7HVWvrY6yuzbva4tBc 12z2yDzGiSkySlJKUkpSSlJKUkpSSlJKcnrP / KPQv ​​/ ThZ / 7Y56SlfVP / AMSvRv8A034v / nmtJTrJ KUkpSSlJKQ5eVRg4t2blO9OjGrfda + CdrKwXOMNBJgDskpjg5 + L1LGbmYT / UqeXAEhzSCwlrmua8 Nc1wcIIIkJKSC5htfQA7dW1r3ex22HlwG10bXh3GQDI78hJS9NrL6WX17gy1oe3e1zHQ4SNzHhrm nyIlJSLI6hh5uRjYmRaGXZr3V47IJL3MY6x3AMQ1vJSU2ElKSUpJSklKSUpJSklKSUpJSklKSUpJ SklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1klKSUpJSklNTq2D + 1OlZnTN / pf bMe3H9SN2z1WOZu2y2Y3cSkp5tv + L6oWstdmueaqciilxa / fV61l1rLGEXhheDaNzntduLQdDqkp O76kD1KntzNWfY3PL6txc / EdkvfZ / ONZutdkk6tO06j3QWpTXr / xeVAU135vr1VV4dVlb6gW2txD ibmPBsILHDF9rfzS9590pKb1X1Rey3omQ / qN77OisZWQWM2XbK7anO9zXPY53qa + 86DxhwSnoklK SUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWk p1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / wBsc9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU pJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSUpJSklKS UpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / wCnCz / 2xz0lK + qf / iV6N / 6b 8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8A lHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUp JSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / wBsc9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSk lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKS UpJTk9Z / 5R6F / wCnCz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJ SklKSUpJSklKSUpJSklKSUpJSklKSU5PWf8AlHoX / pws / wDbHPSUr6p / + JXo3 / pvxf8AzzWkp1kl KSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSU5PWf + Uehf + nCz / wBs c9JSvqn / AOJXo3 / pvxf / ADzWkp1klKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSk lKSUpJSklKSU5PWf + Uehf + nCz / 2xz0lK + qf / AIlejf8Apvxf / PNaSnWSUpJSklKSUpJTmu67hljn 0TbtLmgjRriyJAd80lMMf6x9PteKrCarA5jHtMEMdYNzdxH5eElOqkpSSlJKUkpSSlJKUkpSSlJK UkpSSlJKUkpSSlJKUkpyes / 8o9C / 9OFn / tjnpKV9U / 8AxK9G / wDTfi / + ea0lOskpSSlJKUkpha1z 6nsYdrnNIaeIJGh7pKfPrac7IppxGB1dNAd9qZW707BfR6b2M82u9wdr35iUlNfowyf2S5uQ3IGT l5Fgpx8j6QL3bQGjcXNaCNPcdO6Sn0pgc1jWuMkAAnmSkpkkpSSlJKUkpSSlJKUkpSSlJKUkpSSl JKUkpSSlJKcnrP8Ayj0L / wBOFn / tjnpKV9U // Er0b / 034v8A55rSU6ySlJKUkpSSmL3srYX2ODGt 1LnGAPiSkpzcmv6v5drb77aDY2fc20NmYkO2uG7jukpWNX9XsS45FFmOLTpvNjXEDwbucYHwSU3W Z2Da8V15FT3O0DWvaSfgAUlJ0lKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / wCn Cz / 2xz0lK + qf / iV6N / 6b8X / zzWkp1klKSUpJSklNPq7PU6Zks9E5O5hHotJaX / yQRqkp4r9m / wD0 N3f9vW / 3JKV + zf8A6G7v + 3rf7klNrpeG6jqONazoF2ORa0esbbHBgcdpcQRGgKSnt0lKSUpJSklK SUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / wCUehf + nCz / ANsc9JSvqn / 4lejf + m / F / wDPNaSnWSUp JSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJSklKSUpJTk9Z / 5R6F / 6cLP / AGxz 0lOb9WPrP9W8f6t9Jov6tg1W1YOMyyt + TU1zXNqYHNc0vkEFJTpf87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pq r / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCX PT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf87Pqr / 5c9P8A / Yqn / wBK JKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSlf87Pqr / wCXPT // AGKp / wDSiSlf 87Pqr / 5c9P8A / Yqn / wBKJKV / zs + qv / lz0 / 8A9iqf / SiSlf8AOz6q / wDlz0 // ANiqf / SiSnN6t9Z / q3Zn9FfX1bBe2nOe + xzcmohjTh5rNziH6Dc8D4lJT // Z
  • application / pdf Библиотека Adobe PDF 8.0 Ложь конечный поток эндобдж 840 0 объект > / Кодировка >>>>> эндобдж 685 0 объект > эндобдж 681 0 объект > эндобдж 839 0 объект > эндобдж 837 0 объект > эндобдж 834 0 объект > эндобдж 832 0 объект

    .
