Как узнать толщину двухкамерного и трехкамерного стеклопакета
Выбирая окна для своего дома, покупатель часто задумывается о том, какая бывает толщина двухкамерного стеклопакета и играет ли она роль при выборе окна. Данному параметру нужно уделить должное внимание, так как он оказывает влияние на технические характеристики окон. От него будет зависеть масса стеклопакета и его способность изолировать шум и тепло.
к содержанию ↑Основные виды и задачи элемента

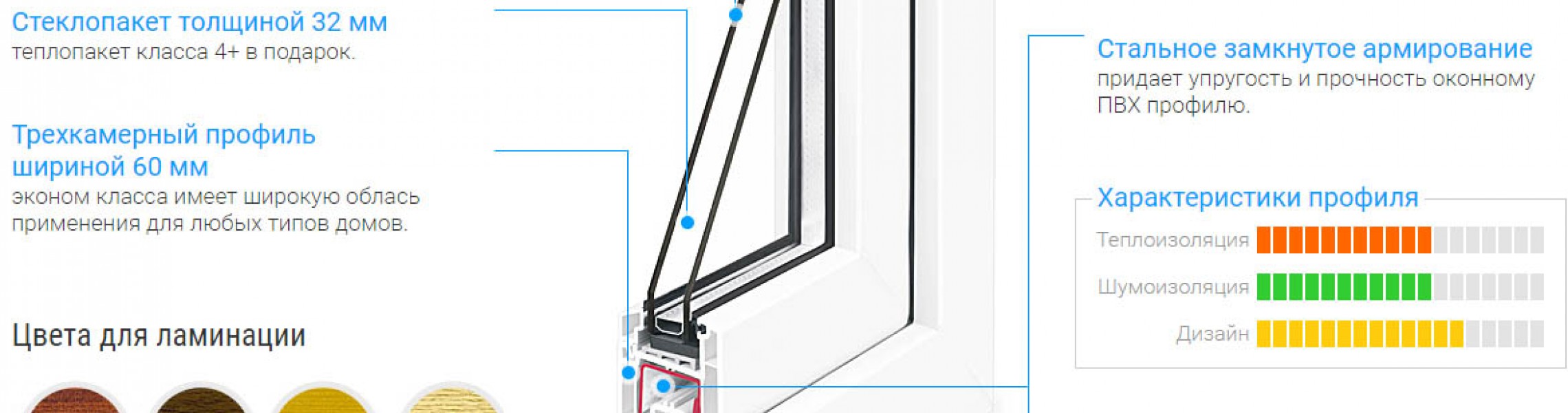

Толщина стеклопакета пластиковых окон играет важную роль, так как именно от нее зависит то, насколько прочным будет стеклопакет, как хорошо он сможет изолировать тепло и шум, сколько будет весить конструкция. Основные функции окна возложены как раз на стеклопакет.
Виды этих конструкций бывают следующие:
- Однокамерный стеклопакет является наиболее простым и доступным.

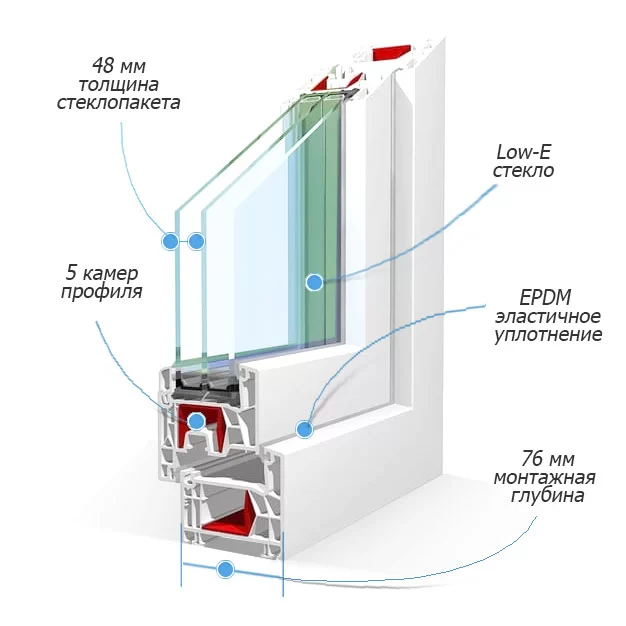

- Толщина двойного стеклопакета обычно более удовлетворительна для северных районов России. В двойной стеклопакет устанавливают три стекла, толщина которых в среднем 4 мм. Обычно все стекла в конструкции одинаковые, за счет большего количества стекол появляется дополнительная воздушная камера. Благодаря тому конденсат образуется только при температуре от -20 градусов, если камеры заполнены воздухом, и -25, если между стекол заключен инертный газ.
- Трехкамерный стеклопакет отлично подходит для северных регионов. Для средней полосы и юга России ставить такие окна неактуально. Толщина трехкамерного стеклопакета позволяет с легкостью противостоять сильным морозам, которых не бывает в средней полосе. Такое окно стоит значительно дороже двухкамерного, имеет большую массу.
Для средней полосы и юга России ставить такие окна неактуально. Толщина трехкамерного стеклопакета позволяет с легкостью противостоять сильным морозам, которых не бывает в средней полосе. Такое окно стоит значительно дороже двухкамерного, имеет большую массу.Если вы хотите сэкономить затраты энергии на отопление, то стоит знать, что толщина стеклопакета является не самым важным фактором. Роль играет и то, какие стекла будут установлены. Например, имеет смысл установить энергосберегающие стекла. Оно покрыто специальной пленкой, которая отражает тепло, возвращая его обратно в помещение. За счет этого происходит экономия энергии. Летом такая пленка позволит защититься от лишнего ультрафиолета, благодаря чему в помещении будет прохладно.
- Эксклюзивные варианты. По желанию заказчика многие производители готовы выпустить стеклопакет, имеющий от одной до пяти камер, реже предлагается шесть. Толщина стекол в стеклопакетах также может изменяться. За дополнительную плату всегда можно установить стекло, толщина которого 6-8 мм и более.
Как разобраться в маркировке изделий?
При внимательном рассмотрении изделия можно заметить на нем набор цифр: например, на однокамерных стеклопакетах часто можно видеть следующие значения: 4-16-4 – это значит, что пакет включает два стекла, толщина которых равняется 4 мм. Расстояние между стеклами равняется 16 мм.
Для двойных стеклопакетов свойственна следующая маркировка: 4-10-4-10-4. Это означает, что конструкцию включает три стекла, толщина которых 4 мм, а расстояние между ними по 10 мм.
к содержанию ↑Различия в толщине
Толщина стекла в стеклопакетах может быть от 4 до 8 мм, в зависимости от того, ставите вы стандартный или заказываете индивидуальный стеклопакет. Чаще всего вся конструкция имеет ширину 32 мм, если речь идет о двухкамерной конструкции. Стандартная ширина однокамерного окна – 18- 24 мм.
Толщина может зависеть от фирмы-изготовителя. Недорогие окна обычно имеют толщину стекол около 3 мм, так как это позволяет сделать их цену более доступной.
Более качественные производители выпускают стекло, толщина которого 4 мм. Профессиональные дорогие окна имеют толщину стекла 6-8 мм.
При одинаковом расстоянии от стекла до стекла теплее будет тот стеклопакет, который наполнен инертным газом. Газ не только лучше удерживает тепло, но и предохраняет окна от запотевания, если температура в помещении и на улице резко отличается.
к содержанию ↑Как сделать правильный выбор?
Большинство компаний выпускает схожую по характеристикам продукцию, делая выбор, нужно обращать внимание на то, как изготовлена рама, какой тип стекол стоит в стеклопакете, какая ширина и сколько в нем камер.
Вывод: не является решающей толщина стеклопакетов; какие бывают конструкции, знать важно, так как это позволит правильно выбрать наиболее подходящую по цене и качеству.
youtube.com/embed/I96Kp3RuasQ?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Толщина стеклопакета | Характеристики двухкамерных и однокамерных стеклопакетов от толщины
Установка стеклопакета — лучший способ изолировать дом от окружающей среды и сократить счета за теплоэнергию. Окна с двойным стеклом поддерживают теплоту в доме, а также уменьшают шум с улицы. В более холодные месяцы оконные системы со стеклопакетом помогут дому быть более уютным и комфортным. Стекло — хороший изолятор, но оно должно быть толстым, чтобы иметь положительный эффект в теплоизоляции. Поэтому, вместо того, чтобы использовать толстые стекла в окнах, лучше иметь два стекла с воздушным или газовым пространством между ними. Чем толще камера изделия, тем меньше тепла теряется. Хорошо продуманные и оснащенные стеклопакеты значительно уменьшают проникновение нежелательного шума.
Технические характеристики стеклопакетов от толщины
Существуют различные виды стеклопакетов, каждый из которых служит определенной цели и имеет существенные преимущества.
Воздушное пространство между двумя стеклами составляет от 6 мм до 16 мм в ширину. Толщина стандартного стеклопакета может варьироваться в зависимости от рамы:
| Тип стеклопакета | Конструкция | Толщина стеклопакета, мм | Сопротивление теплопередачи, (м2-С)/Вт |
| Однокамерный | 4-12-4 | 20 | 0,32-0,34 |
| Однокамерный | 4-16-4 | 24 | 0,34-0,37 |
| Однокамерный, i-стекло | 4-16-4i | 24 | 0,58 |
| Двухкамерный | 4-8-4-8-4 | 28 | 0,48-0,50 |
| Двухкамерный | 4-10-4-10-4 | 32 | 0,53-0,55 |
| Двухкамерный | 4-12-4-12-4 | 36 | 0,55-0,58 |
| Двухкамерный | 4-12-4-6-4 | 30 | 0,47 |
| Двухкамерный | 6-10-4-6-4 | 30 | 0,44 |
| Двухкамерный, i-стекло | 6-10-4-6-4i | 30 | 0,7 |
Толщина однокамерных и двухкамерных стеклопакетов
Стеклопакет с одной камерой состоит из двух стекол, которые разделены между собой дистанционной рамкой.
Стекла прижимаются к рамке, к каждой стороне разделителя наносят клейкий герметик, что предотвращает утечку газа или воздуха, а также проникновение влаги извне. Двухкамерные стеклопакеты, состоят из двух воздушных камер и трех стекол соответственно. Основное преимущество двухкамерного стеклопакета — это лучшая звукоизоляция и сопротивление теплопередачи.
Производство стеклопакетов
Новые технологии помогают производить оконные конструкции любого размера и сложности. Производство стеклопакетов постоянно совершенствуется за счёт технологических процессов, предлагая потребителю новые виды энергоэффективных пластиковых окон. Наш оконный завод реализует стеклопакеты отличного качества с доступными ценами. По своим внутренним и внешним характеристикам изделия нашего производства полностью соответствуют европейским стандартам.
Стеклопакеты — конструкция стеклопакета в зависимости от толщины, свойства: энергосберегающие, триплекс, кризет, армированное
Стеклопакеты играют основную роль в теплопередачи и шумоизоляции всего окна.
Стеклопакетом называется не само пластиковое окно, а непосредственно стекла, которые вставляются в пластиковую раму. Ширина стеклопакетов в наших окнах от 18 до 52 мм, в зависимости от выбранного профиля. Чем шире профиль, тем шире стеклопакет можно установить, а чем шире стеклопакет — тем теплее и тише. Стеклопакет шириною 18 мм устанавливается в раздвижные пластиковые рамы для остекления балконов и лоджий Veka Sunline, стеклопакеты шириною 24 мм и 32 мм устанавливаются в трехкамерный прфиль Veka Euroline, стеклопакет шириною 40 мм устанавливается в пятикамерный профиль Veka Softline, а стеклопакет шириною 52 мм устанавливается в семи камерный профиль Veka Softline 82.
Типы стеклопакетов
Стеклопакет 18 мм (4/10/4)
однокамерный (2 стекла)
Стеклопакет 24 мм (4/16/4)
однокамерный (2 стекла)
Стеклопакет 32 мм (4/10/4/10/4)
двухкамерный (3 стекла)
Стеклопакет 40 мм (4/14/4/14/4)
двухкамерный (3 стекла)
Стеклопакет 52 мм (4/20/4/20/4)
двухкамерный (3 стекла)
Стеклопакет 32 мм (6/10/4/8/4)
двухкамерный (3 стекла)
Стеклопакет 42 мм (6/13/4/13/4)
двухкамерный (3 стекла)
Стеклопакет 52 мм (6/19/4/19/4)
двухкамерный (3 стекла)
Мультифункциональный стеклопакет
Мультифункциональный стеклопакет является наиболее передовой разработкой в области эффективного энергосбережения.
С таким стеклопакетом зимой не холодно, а летом прохладно, благодаря специальному мультифункциональному стеклу со специальным многослойным напылением снаружи и с напылением ионов серебра на внутренней поверхности стекла. К томуже в таких стеклопакетах используется пластиковая дистанционная рамка вместо стандартной металлической, что исключает образование мостика холода через стеклопакет, что в свою очередь исключает выпадение конденсата. За счет специального многослойного напыления снаружи мультифункционального стекла, стеклопакет препятствует проникновению инфракрасных солнечных лучей снаружи, не позволяя нагреваться квартире через улицу и в тоже время мультифункциональный стеклопакет пропускает ультрафиолетовые лучи необходимые комнатным растениям. Напыление ионов серебра на внутренней поверхности мультифункционального стекла отражает тепло от батарей обратно в квартиру, что минимизирует теплопотери всего окна.
Тонированные стекла — это специальное затемненное стекло уменьшающее попадание солнечного света в квартиру, непрозрачное снаружи. |
Стекло 6-ка — стандартная толщина стекла в самом стеклопакете составляет 4 мм. От толщины стекла зависит шумоизоляция всего окна. По этому, чтобы добиться максимальной шумоизоляции, используется стекло толщиной 6 мм. Такое стекло можно использовать тонировать. Так как это стекло гораздо тяжелее обычного, в стеклопакете может стоять только одно стекло толщиной 6 мм, чтобы не утяжелять конструкцию и тем самым не сокращать срок службы фурнитуры. Стекло 6-ка для наилучшей шумоизоляции окна, устанавливается со стороны улицы. |
Противоударные стекла триплекс — состоит из двух стекол толщиною по 4 мм каждый, с пленкой триплекс между ними, которая существенно повышает прочность стекла и не дает ему разбиться. Окно с такими стеклами будет обладать противоударными и антивандальными свойствами. Такие стекла хорошо использовать при изготовлении дверей, стеклянных перегородок, в коттеджах и квартирах находящихся на первом этаже. |
Пескоструйное стекло — имеет матовую непрозрачную поверхность. |
Стекло кризет — непрозрачное стекло, имеет рифленый узорчатый рисунок. |
Стекло армированное — имеет металлическую армировку внутри стекла, обладает анти-вандальными свойствами. |
Такое стекло бывает трех марок: Саратов, Планибель и Рефлектив.
Все виды стекол
Стекло прозрачное 4мм Стекло прозрачное 6мм Стекло триплекс 8мм противоударное Стекло пескоструйное 4 мм Стекло кризет узорчатое 4 мм Стекло армированное 6мм Стекло тонированное сартатов 4мм Стекло планибел бронза 4мм Стекло планибел бронза 6мм Стекло планибел серое 4мм Стекло рефлектив бронза зеркальная 4мм Стекло рефлектив бронза зеркальная 6мм Стекло рефлектив серое 4мм
Основные размеры стеклопакетов и их значения
Конструкция данного решения остекления включает в себя раму и несколько стекол, между которыми закачен газ, либо сухой воздух.
Ни одно возведение здания не обходится без остекления оконных проемов – это известно всем. Для того, чтобы в помещение проникало как можно больше естественного света проектировщики стараются закладывать в архитектурные проекты применение стеклопакетов больших размеров (насколько позволяет проем окна).
Между тем, им необходимо соизмерять допустимые размеры данного решения и ветровую нагрузку, которой будет подвергаться оконная конструкция.
Основные характеристики стеклопакета – это размер и толщина. При монтаже стекол, следует учитывать угол наклона их поверхностей, чаще всего он равняется 90 градусам. Немаловажную роль играет и назначение изделия – для офисных или промышленных зданий, либо для жилых помещений. При современном остеклении максимальный размер стеклопакета
равняется 6 на 3,2 метра (6000х3200 мм).
Типичный однокамерный вариант данного изделия идет толщиной, равной 24 мм. Максимально возможная толщина стеклопакета равняется не более 60 мм.
Типичные размеры окон в домах (2 створки): панельных, деревянных, «сталинках», «хрущевках», «брежневках» — это 1,3 метра по высоте и 1,4 по ширине. Трехстворчатые окна идут размерами: высота 1,4 метра, ширина либо 2,05, либо 2,07 метра.
Что необходимо учитывать при выборе.
Прежде всего, ознакомьтесь со статьями «Виды стеклопакетов» и «Характеристики стеклопакетов» — в них дана подробная информация, касающаяся стекол, устройства, состава, различия данных изделий. К этому можно добавить, что крайне желательно использовать вариант, где расстояние между стеклами будет не более 2 см.
Если конструкция окна значительных размеров, а расстояние между стеклами небольшое, то при прогибе или деформации одного стекла, дефекты со временем появятся и на соседних. Если же изделие наоборот, слишком маленькое, то разрушение стекла также вполне возможно.
Помимо всем привычных стеклопакетов, существуют и другие, например энергосберегающие и солнцезащитные. Также, те, кто живет на мансарде, безусловно, остановят свой выбор на стеклопакетах для мансардных окон. Они функциональны и смотрятся очень красиво.
Разновидности стеклопакетов и их особенности
Стеклопакет занимает до 70% окна, а потому является одной из важнейших частей современной оконной конструкции. Во многом технические характеристики пластикового окна зависят от особенностей и качества стеклопакета.
Именно по этой причине специалисты компании «Окна Комфорта» рекомендуют при выборе таких конструкций воспользоваться их профессиональной консультацией и поддержкой.
Стеклопакет – что это такое?
Стеклопакет представляет собой герметичную конструкцию, надёжно зафиксированную в оконной раме. Основу стеклопакета составляют два, три или более стекла с одной, двумя или более воздушными камерами соответственно. Некоторые покупатели полагают, что чем больше камер в стеклопакете, тем лучше. Однако это не всегда так. Нельзя считать главным показателем при выборе стеклопакета количество воздушных камер. Здесь следует отметить, что однокамерный стеклопакет может быть по своим свойствам даже лучше двухкамерного пакета.
Если количество камер не главное, то на что же в первую очередь следует обращать внимание при выборе стеклопакета? Существует три важных параметра, которые покупатель должен взять во внимание, выбирая стеклопакет. Это:
- заполнение воздушных камер;
- толщина стеклопакета;
- количество стёкол в стеклопакете;
- характеристики стёкол.
Рассмотрим каждый из этих параметров более подробно.
Заполнение воздушных камер
С целью повышения теплоизоляционных качеств стеклопакета пространство между стёклами заполняют инертным газом или смесью из нескольких газов. Их высокая плотность обеспечивает более низкую теплопроводность в сравнении с воздухом. Ниже мы приведём таблицу с данными о теплотехнических характеристиках газов, применяемых для заполнения воздушных камер в стеклопакетах.
| Температура | Теплопроводность | Плотность | Теплоёмкость | |
|---|---|---|---|---|
| Воздух | +10°C | 2.496 Вт(м*к) | 1.232 кг/м³ | 1.008 Дж(кг*к) |
| Гексафторид серы (SF6) | +10°C | 1.275 Вт(м*к) | 6.360 кг/м³ | 0.614 Дж(кг*к) |
| Аргон (Ar) | +10°C | 1. 684 Вт(м*к) | 1.699 кг/м³ | 0.519 Дж(кг*к) |
| Криптон (Kr) | +10°C | 0.900 Вт(м*к) | 3.560 кг/м³ | 0.245 Дж(кг*к) |
Толщина стеклопакета
Толщина современных стеклопакетов обычно варьируется в пределах 16-46 мм, однако покупатель при желании может заказать стеклопакет с гораздо большей толщиной. Надо сказать, что именно такой параметр, как толщина, оказывает решающее воздействие на теплоизоляционные характеристики конструкции. Чем большим по толщине будет стеклопакет, тем лучше будет сохранять теплоизоляционные свойства оконная конструкция. А вот на звукоизоляционные качества такой параметр, как толщина стеклопакета, оказывает значительно меньшее влияние.
Количество стекол в стеклопакете
В стеклопакетах может быть различное количество стёкол. От этого в большей степени будет зависеть уровень звукоизоляции помещения. Если окна вашей квартиры выходят на оживлённую трассу или шумную магистраль мегаполиса, то стоит подумать над тем, какое количество стёкол станет оптимальным решением для конкретного варианта. Помните, что, чем больше будет стёкол, тем выше станут теплоизоляционные свойства всей конструкции в целом. А если нужно повысить шумоизоляционные характеристики окна, то можно выбрать конструкцию, в которой толщина внешнего стекла будет на 2 мм больше стандартной (то есть – 6 мм вместо 4-х).
Характеристики стекла
Сейчас производители стеклопакетов предлагают своим клиентам также варианты со стёклами, обладающими улучшенными качественными характеристиками. Рассмотрим подробнее какие стеклопакеты предлагаются на оконном рынке:
Энергосберегающие стеклопакеты
Стёкла низкоэмиссионные покрытые мягким либо твёрдым напылением, установленные в стеклопакете, позволяют значительно снизить уровень попадания внутрь холода и отток нагретого радиаторами теплого воздуха из комнаты. В то же время такие оконные конструкции дают солнечным лучам беспрепятственно проникать внутрь помещения, способствуют естественному освещению комнаты. Преимущество таких окон в том, что они дают возможность владельцам квартиры существенно сэкономить на отоплении.
Мультифункциональные стеклопакеты
Этот вариант стеклопакетов имеет более сложное строение. Их главной особенностью является выборочный пропуск сквозь стекло волн различной длины. Среди преимуществ мультифункциональных стёкол стоит отметить возможность поддержания оптимального микроклимата в помещении, как в летнюю жару, так и в зимние холода, обеспечение оптимального уровня естественного освещения.
Солнцезащитные стеклопакеты
Их специалисты рекомендуют устанавливать на верхних этажах многоэтажных домов, куда чаще всего проникает больше света, а также – в тех комнатах, оконные проёмы которых выходят на солнечную сторону. Главной функцией солнцезащитного стекла является предотвращение проникновения внутрь комнаты ультрафиолетового излучения. Достигается такой эффект за счёт специальной тонировочной плёнки, наносимой производителями на поверхность стекла.
Самоочищающиеся стеклопакеты
Этот вариант предполагает наличие на внешней стороне стёкол высокотехнологичного покрытия, предотвращающего скопление на поверхности загрязнений и пыли. Они вначале разрушаются на такой поверхности под воздействием ультрафиолетового излучения, а потом удаляются естественным путём, смываясь дождём.
Триплекс
Этот вид окон представляет собой многослойное изделие, в составе которого содержится несколько стёкол, соединённых между собой при помощи полимерного материала. Такая конструкция наделяет стеклопакет высоким уровнем прочности, а также – устойчивости к механическим и различным силовым нагрузкам. Также стоит сказать, что стекло-триплекс принадлежит к категории самых безопасных. Специальный клеящий полимер предотвращает рассыпание стекла в случае его повреждения. Этот материал удерживает осколки внутри стеклопакета.
Шумоизоляционные стеклопакеты
Если стеклопакеты будут устанавливаться в комнатах, оконные проёмы которых выходят на сторону шумных улиц с интенсивным автомобильным движением, то к ним обязательно предъявляются более высокие требования, касающиеся шумоизоляционных характеристик. Такие конструкции, как правило, оснащаются двух- а то и трёх-камерными стеклопакетами, в которых стёкла могут иметь различную толщину (от 4-х до 6-ти см). также в них может быть разная ширина у дистанционных рамок.
«Умные» стёкла
Данный вариант конструкции предполагает возможность изменения оптических характеристик стекла. Этот конструктивный элемент окна может превращаться из полностью прозрачного – в матовое, обладает способностью пропускать или, наоборот, не пропускать поток света, иметь различный уровень поглощения тепловой энергии, возникающего под влиянием электрического тока. Умное стекло ещё носит название смарт-стекла. Оно представлено достаточно сложным и комплексным изделием, которое изготавливается с применением высоких технологий, по сложнейшим схемам. Из-за этого и стоимость стеклопакета из такого стекла существенно вырастает. Но даже несмотря на большую цену востребованность «умного» стекла при изготовлении оконных и балконных конструкций остаётся весьма высокой. Это обусловлено тем, что именно с помощью таких вот конструкций в любом помещении можно создать уютную и комфортную обстановку.
Видео: Экскурсия на завод по производству стекла
Расчет формулы однокамерных и двухкамерных стеклопакетов STiS
Формула стеклопакета показывает, какова конструкция стеклопакета. Она представляет собой расшифровку свойств стеклопакета и описывает характеристики основных материалов, используемых при изготовлении.
Как читать формулу стеклопакета?
Формула всегда начинается с внешнего стекла, выходящего на улицу.
Сначала указывается толщина применяемого стекла, далее через дефис обозначается ширина дистанционной рамки, затем указывается толщина внутреннего стекла, через дефис — снова ширина дистанционной рамки и последнее значение — толщина последнего стекла, «смотрящего» в интерьер.
На примере общей формулы это выглядит так:
Перед формулой стеклопакета обычно может стоять обозначение числа камер стеклопакета:
СПО — однокамерные стеклопакеты, СПД — двухкамерные стеклопакеты
Обозначения в формуле стеклопакета:
4М1 — для изготовления качественных стеклопакетов основным материалом является прозрачное стекло марки М1, толщиной 4 мм. Применение стекол меньшей толщины для оконных стеклопакетов не рекомендовано ГОСТом. Марка качества М1 – гарантия того, что в окне будет наименьшее количество оптических искажений, пузырьков и других дефектов.
Обозначения информируют о применении специального стекла:
И — низкоэмиссионное, энергосберегающее стекло с твердым напылением частиц оксида серебра. Можно встретить и другие обозначения этого стекла: Pilkington Optitherm S3, ClimaGard N, CLGuN, Top-N, Top-N+, i-стекло, И-стекло.
MF — мультифункциональное стекло с теплосберегающими и солнцезащитными свойствами. Можно встретить и другие обозначение этого стекла: Pilkington Lifeglass®, Pilkington SunCool, SC70/40, ClimaGard Solar, GuSolar, StopReyNeo, StRNeo.
SPGU — обозначение стекла с универсальными свойствами. Разработанно специалистами концерна SP Glass.
3.3.1 или 4.4.1 — многослойное стекло триплекс с применением стекла толщиной 3 мм (или 4 мм) и специальной ПВБ пленки толщиной 1 мм, которое используется в ударостойких стеклопакетах. Также допустимы обозначения: Stratobel Clear 3.3.1 (4.4.1) и Optilam Clear 3.3.1 (4.4.1).
Зак (или З) — закаленное стекло, применяется при изготовлении стеклопакетов с повышенной безопасностью.
A (или Activ Clear) — самоочищающееся стекло, применение которого в стеклопакете позволяет мыть окна значительно реже обычных.
Примечание: некоторые стекла могут одновременно быть наделены несколькими функциями. В таком случае формула стекла будет включать в себя сразу несколько обозначений специального стекла.
Например, 4.4.1DSN WP – многослойное мультифункциональнное стекло «DSN White Platinum».
Обозначение заполнения камеры стеклопакета:
Ar (или А) — обозначает наличие в камере стеклопакета газа аргон.
Специальное обозначение дистанционной рамки в стеклопакете:
TSS или TSS2 — обозначение дистанционной теплой рамки (системы терморазрыва), которая применяется в производстве всей серии продукции Теплопакет® STiS.
Для примера, формула с теплой дистанционной рамкой выглядит так: (24) 4DS NTRL– 16TSS2 Ar – 4M1, которая расшифровывается как однокамерный стеклопакет общей тощиной 24 мм с внешним мультифукциональным стеклом DS NTRL (толщиной 4 мм), с теплой дистанционной рамкой системы TSS (шириной 16 мм), с заполнением межстекольного пространства аргоном и с внутренним прозрачным стеклом марки М1.
Обычная алюминиевая рамка в формуле стеклопакета никак не обозначается дополнительно. Подразумевается по умолчанию в формуле стеклопакета при указании используемой ширины, которая может варьироваться от 6 мм до 30 мм.
| Алюминиевая рамка с нанесением логотипа STiS. | Алюминиевая рамка с нанесением логотипа STiS. |
Обозначение декоративных и цветных стекол:
SatMat – матовое стекло, полученное методом химической обработки поверхности.
Цветное стекло делится на два основных:
- тонированное в массе, которое окрашено в определенный цвет;
- рефлективное стекло, которое представляет собой стекло с зеркальным эффектом.
Палитра цветов стекол, применяемых для изготовления цветных стеклопакетов STiS, широка и разнообразна. Поэтому названий цветов большое множество (Neutral, Red Gold, Blue Sapphire, White Platinum, Royal Aquamarine, Bronze, Grey, Green, Blue и другие).
Подробнее ознакомиться с цветами стекол можно на странице «Цветное стекло STiS Color». Обратите внимание, что цвета стекол, представленные на сайте, могут в реальности немного отличаться от реального оттенка. Поэтому перед заказом стеклопакета с цветным стеклом выбирайте его по реальным образцам стекла.
Примеры и расшифровка некоторых формул стеклопакетов и Теплопакетов STiS.
Потребности заказчика могут быть самыми непредсказуемые, поэтому различные комбинации формул стеклопакетов из разного типа стекла, его свойств, цвета, ширины, а так же типа и размера дистанционной рамки, количества камер и тд может быть бесчисленное количество.
Для примера мы покажем лишь несколько наиболее популярных формул стеклопакетов и их расшифровку:
СПО (18) 4И-10-4М1: однокамерный стеклопакет шириной 18 мм с примененем обычной алюминиевой дистанционной рамки 10 мм с одним прозрачным энергосберегающим стеклом 4 мм и одним прозрачным стеклом толщиной 4мм марки М1.
Характеризуется как обещестроительный стеклопакет.
СПД (36) 4LGCl — 12Аr — 4М1 — 12Аr — 4M1: двухкамерный стеклопакет шириной 36 мм с применением одного прозрачного мультифункционального стекла «Lifeglass® Clear» толщиной 4мм, двумя прозрачными стеклами толщиной 4мм марки М1, алюминиевой дистанционной рамки шириной 12 мм с заполнением в двух камерах стеклопакета газом аргон.
Характеризуется как стеклопакет с повышенными солнцезащитными и теплосберегающими функциями.
СПД (36) 6Зак — 10 — 4М1 — 12 — 4М1: двухкамерный стеклопакет шириной 36 мм с применением одного прозрачного закаленного стекла толщиной 6 мм, двумя прозрачными стеклами толщиной 4мм марки М1 и двумя алюминиевыми рамками шириной 10 и 12 мм.
Характеризуется как стеклопакет с дополнительными свойствами безопасности.
СПО (24) 4DSN WP — 16TSS2+Ar — 4М1: однокамерный Теплопакет® STiS с применением одного мультифункционального стекла «DSN White Platinum» с серебристым оттеком толщиной 4мм, теплой рамки «TSS2» шириной 16мм, заполнением камеры газом аргон и одного прозрачного стекла марки М1 толщиной 4мм.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения, солнцезащиты и энергоэффективности.
СПД (36) 4Lifeglass® Plus — 12TSS2+Ar — 4M1 — 12TSS2+Ar — 4M1: двухкамерный Теплопакет® STiS с применением одного прозрачного мультифункционального стекла «Lifeglass® Plus» толщиной 4мм, двумя дистанционными теплыми рамками шириной 12мм, двумя прозрачными стеклами толщиной 4мм марки М1 и заполнением камеры между стеклами газом аргон.
Характеризуется как высший класс стеклопакетов нового поколения с функциями повышенного теплосбережения и солнцезащиты, а таже со свойствами самоочищения.
Нанесение формулы стеклопакета.
Информация о стеклопакете, в том числе его формула, указывается на этикетке стеклопакета, что является неотъемлемым требованием ГОСТа по производству стеклопакетов. А также компания STiS дублирует информацию о формуле стеклопакета путем нанесения печати формулы на видимую часть дистанционной рамки внутри стеклопакета.
Помимо этого, вся продукция компании STiS обладает отличительной маркировкой, которая гарантирует оригинальное высокой качество производителя. Читать подробнее о маркировке и отличительных голограммах STiS.
Оконная энциклопедия
Назначение стеклопакета
Стеклопакет — второй по важности элемент оконного блока после профиля. Стеклопакеты заполняют проемы в оконной раме, пропуская свет и защищая помещения от холода и уличного шума. На стеклопакеты приходится до 80% площади оконного блока. Такой же вклад они вносят в общую тепло- и шумоизоляцию всего окна.
Стеклопакеты и оконные рамы изготавливаются отдельно на разном оборудовании и нередко разными производителями. Готовые стеклопакеты устанавливаются в оконную раму на самом последнем этапе сборки пластикового окна.
Устройство стеклопакета
Стеклопакет — это буквально пакет из двух и более стёкол, склеенных между собой по периметру через дистанционные рамки с помощью специальных бутилового герметика и мастики.
Самые важные элементы в конструкции качественного стеклопакета — влагопоглотитель внутри дистанционной рамки и герметизирующая оболочка по периметру. Влагопоглотитель полностью осушает воздух внутри камер, а герметик не допускает попадания новой влаги в камеры из внешней атмосферы. Благодаря им внутри исправного (герметичного!) стеклопакета никогда не выпадет конденсат и не появятся морозные узоры.
Число камер в стеклопакете
Чем больше камер в стеклопакете, тем он теплее и тише. Но в отличие от профиля, который может иметь от 3 до 6 камер и больше, стеклопакет бывает либо однокамерный (2 стекла), либо двухкамерный (3 стекла). Бывают и трехкамерные стеклопакеты (4 стекла), но в ПВХ-окнах они не используются из-за слишком большой толщины и веса.
Есть более технологичные и доступные способы добиться максимальной тепло- и шумоизоляции.
Шумозащитный стеклопакет
Шумоизоляция 2-камерного стеклопакета существенно повысится, если наружное стекло будет толще остальных, например 6 мм (толщина стандартных стекол 4 мм), а расстояния между стеклами будут разными.
Вместо более толстого стекла можно использовать триплекс — многослойное стекло, получаемое склеиванием двух (или более) тонких стекол через прозрачную высокопрочную полимерную пленку. Помимо высоких шумозащитных свойств триплекс ударопрочен, а если его все же удастся разбить, осколки стекол не разлетаются с риском поранить кого-либо, а остаются на пленке.
Энергосберегающий стеклопакет
Для повышения теплоизоляции в стеклопакетах используют особое низкоэмиссионное стекло (бывают два вида: и-стекло или к-стекло). Оно покрыто тончайшим (до 100 нм) слоем оксидов металлов, который отражает тепло обратно внутрь помещения, значительно сокращая потери тепла зимой и при этом сохраняя высокую прозрачность для видимого света. Такие стеклопакеты называются энергосберегающими.
В 1-камерных энергосберегающих стеклопакетах применяется обычное стекло снаружи и низкоэмиссионное со стороны помещения. В 2-камерных — одно низкоэмиссионное стекло и два обычных или два низкоэмиссионных и одно обычное.
1-камерный энергосберегающий стеклопакет дает практически такую же теплоизоляцию, как простой 2-камерный. 2-камерный энергосберегающий с одним и-стеклом теплее простого на 45%, а с двумя и-стеклами — на 90%. Заполнение камер стеклопакета инертным газом (аргоном или криптоном) — дополнительно повышает теплоизоляцию на 25-35%.
Мультифункциональный стеклопакет
Это тоже энергосберегающий стеклопакет, но с функцией защиты от нагрева помещения солнцем. Он не выпускает тепло из помещения зимой, а летом сохраняет в доме прохладу, не давая помещению нагреваться от солнечных лучей. И при этом остается прозрачным для видимого света.
Одно из стекол в таком стеклопакете имеет сложное многослойное покрытие толщиной до 300 нм, которое избирательно пропускает видимый спектр, но блокирует тепловые лучи.
Формула стеклопакета
Для удобства специалистов и потребителей особенности конструкции и характеристик стеклопакета принято обозначать так называемой формулой стеклопакета. В ней по порядку указываются: вид и толщина 1-го стекла, заполняющий газ и ширина 1-й камеры, вид и толщина 2-го стекла, заполняющий газ и ширина 2-й камеры, вид и толщина 3-го стекла. В случае заполнения воздухом газ не указывается.
Иногда в скобках также указывается общая толщина стеклопакета, которую иначе можно вычислить, сложив толщины всех слоев в формуле: 4+10+4+10+4 = 32 мм.
Толщина стекла:
Для целей этого обсуждения существует три основных типа стекла: монолитное, ламинированное и изоляционное. Полные определения каждого из этих типов стекла представлены в следующем разделе. Истинная толщина монолитного стекла определяется как общая толщина пластины. Его значение можно определить с помощью микрометра, отражающего толщиномера или ультразвукового толщиномера. Каждый из этих инструментов может обеспечить надежные измерения для целей текущих обсуждений.Следует отметить, что истинная толщина стекла, определяемая прямым измерением, обычно немного меньше номинальной толщины стекла, которая используется для коммерческой идентификации стекла. В следующей таблице представлено соотношение между номинальной толщиной стекла и минимальной истинной толщиной стекла для рассматриваемой толщины стекла. Например, кусок стекла с истинной толщиной 0,223 дюйма (5,66 мм) следует называть стеклом 1/4 дюйма (6,0 мм).
Таблица толщины стекла (необходимо заменить на документ в формате pdf Таблица толщины стекла, который я отправил вам 6-10-11)
| Номинальная толщина IN / MM | Минимальная толщина IN / MM) | Номинальная толщина IN / MM | Минимальная толщина IN / MM |
|---|---|---|---|
| 3/32 (2.5) | 0,085 (2,16) | 1/4 (6,0) | 0,219 (5,56) |
| 7/64 (2,7) | 0,102 (2,59) | 5/16 (8,0) | 7,42 (0,292) |
| 1/8 (3,0) | 0,125 (2,92) | 3/8 (10,0) | 0,355 (9,02) |
| 5/32 (4,0) | 0,149 (3,78) | 1/2 (12.0) | 0,469 (11,91) |
| 3/16 (5,0) | 0,180 (4,57) | 3/4 (19,0) | 0,719 (18,26) |
Толщина стеклопакета определяется как индивидуальная толщина монолитных стеклянных пластин, составляющих стеклопакет. Таким образом, если стеклопакет построен из двух кусков монолитного стекла толщиной 1/8 дюйма (3,0 мм), его толщина должна быть записана как 1/8 дюйма.(3,0 мм).
Номинальная толщина многослойного остекления определяется удвоением номинальной толщины стеклянных пластин, встроенных в многослойный стеклопакет. Таким образом, если многослойный стеклопакет построен с использованием двух кусков монолитного стекла 1/8 дюйма (3,0 мм), толщина стекла многослойного стекла должна быть записана как 1/4 дюйма (6,0 мм). Следует отметить, что ультразвуковое измерение толщины куска многослойного стекла позволит определить толщину только одного из слоев стекла, встроенного в устройство.Микрометр или оптическое измерение предоставят общую толщину многослойной стеклянной пластины (толщину обеих стеклянных пластин плюс толщина промежуточного слоя).
Как правило: использование солнцезащитной пленки не рекомендуется для прозрачного отожженного стекла, если толщина стекла превышает 3/8 дюйма (10,0 мм). Использование солнцезащитной пленки не рекомендуется для тонированного отожженного стекла, если толщина стекла превышает 1/4 дюйма (6,0 мм). Использование солнцезащитной пленки не рекомендуется для прозрачного или тонированного отожженного многослойного стекла любой толщины.
* Конкретные рекомендации относительно этих специальных типов стекла см. В инструкциях производителя пленки.
Насколько толсто двойное остекление? Легко объяснимо
Когда вы думаете о двойном остеклении, вы можете также знать его как изоляционное стекло. Основная идея двойного остекления — это два куска стекла, разделенных зазором, который является либо вакуумным, либо заполненным газом.
Первоначально этот тип окна назывался штормовым окном. Их также называли двойными окнами, потому что внешний слой снимался летом, а затем заменялся зимой, чтобы сохранить тепло в доме.Для дополнительной вентиляции штормовое окно часто подвешивали, чтобы его можно было открыть и пропустить воздух.
Традиционные штормовые окна нужно было надежно хранить в летние месяцы и чистить, а затем перевешивать, когда дни становились холоднее.
В наши дни двойное остекление означает, что окна можно установить и оставить в любую погоду.
Что такое распорка?
Это щель, или распорка, которая делает ваш дом теплым и уютным зимой и прохладным летом.Зазор между стеклами может варьироваться от 6 мм до 20 мм.
Обычно толщина стеклянной панели составляет 4 мм, хотя вы можете использовать более толстое стекло, если вам нужна дополнительная изоляция или необходимо свести к минимуму внешний шум.
Прокладку также иногда называют «теплой кромкой», и ее часто делают из волокна или металла, которые считаются более прочными. Они также сделаны из структурной пены, которая в меньшей степени отражает тепло. Алюминий снижает образование конденсата на внутренней стороне стекол.
Вы также можете изменить два стекла. Например, внутреннее стекло может быть 6 мм, а внешнее стекло — 10 мм. Вы можете сделать это, если хотите уменьшить низкочастотный шум, такой как трафик.
Идея двойного остекления заключается в том, что два стекла будут изолировать дом лучше, чем одно целое.
Зачем мне распорка?
Вам понадобится распорка, чтобы уменьшить теплопотери в вашем доме. Зазор заполнен инертным газом, который также не токсичен. Поскольку газ более плотный, чем воздух, он эффективно удерживает тепло внутри, вместо того, чтобы пропускать его через окна.
Каковы преимущества толстого стекла?
Два стекла работают лучше, чем одна рама, потому что они уменьшают потери тепла, что, в свою очередь, снижает ваш счет за отопление. Это также снизит ваш счет за охлаждение, потому что температура в доме будет оставаться на более постоянном уровне.
Чем толще выбранное стекло, тем лучше будет изоляция. Дополнительные преимущества описаны здесь.
Насколько толстым будет зазор?
Размер зазора может составлять от 6 мм до 20 мм.Для лучшей энергоэффективности чаще всего используется 12 мм. Было показано, что это лучший вариант как для термической, так и для звукоизоляции.
Зазор также зависит от размера доступного места для нового окна. Возможно, вы не сможете или не захотите выбить оконный проем больше и можете выбрать более тонкие окна.
Из-за температур, в которых вы живете, вы можете выбрать более толстый зазор и большую изоляцию. Ваша компания по производству стеклопакетов порекомендует лучшую прокладку для вашего региона.
Любой стеклопакет, даже самый простой, будет работать лучше, чем его отсутствие, и любая толщина зазора будет лучше, чем одинарное стекло.
А как насчет конденсации?
Остановит ли двойное остекление конденсацию? Это один из самых популярных вопросов, которые задают клиенты. Между двумя стеклами не должно быть конденсата. Также не должно быть запотевания внутренних стекол. Туман скажет вам, что уплотнитель поврежден, а двойное остекление не работает должным образом.
Если вы обнаружите туман или конденсат, сразу же рассортируйте их, пока проблема не усугубилась. На большинство стеклопакетов предоставляется 10-летняя гарантия на случай, если это произойдет.
Итак, что делать, если есть конденсат?
К сожалению, это не то, что вы можете сделать самостоятельно. Обычно, если двойное остекление находится на гарантии, компания сделает это за вас.
Если прокладки повреждены, часто можно заменить окна. Окна с двойным остеклением со временем будут повреждены.Влага попадет внутрь и повредит или разрушит уплотнение, особенно в деревянных окнах.
Итак, как мне определить общую толщину моего стеклопакета?
Вам нужно будет учитывать толщину стекла, которое вы выберете. Это зависит от области, на которой вы лежите, и от необходимой теплоизоляции. Это также зависит от того, насколько тихо вы хотите, чтобы в вашем доме было.
Например: если вы выберете стекло толщиной 6 мм, вам потребуется 12 мм для двух стекол (внутреннего и внешнего).
К этому вам нужно будет добавить размер проставки.Опять же, это зависит от того, какая изоляция вам нужна и сколько снижения шума вы планируете.
Если вы выберете 12-миллиметровый зазор или распорку, у вас будет всего 24 мм. Это записано как 6: 12: 6, и это то, что вы можете ожидать услышать, когда поговорите с установщиком стеклопакетов.
Подвести итог
Изоляционная эффективность и звукоизоляция во многом зависят от зазора или толщины прокладки. Идеальная толщина для максимальной эффективности составляет около 16 мм для пространства.
Срок службы типичного окна с двойным остеклением составляет от 10 до 25 лет, хотя это зависит от того, сколько прямого солнечного света получает окно. Чем больше солнца, тем короче срок службы агрегата.
Толщина стеклянных панелей зависит от температуры вашего места жительства и может варьироваться от 4 мм.
Уплотнения на оконных стеклах влияют на передачу тепла, и их повреждение снижает эффективность окна, поэтому, если вы заметите запотевание или конденсацию, лучше поручить ремонт профессионалу, а не пытаться сделать это самостоятельно.
Двойное остекление не только сократит ваши счета за отопление и сделает ваш дом более эффективным, но и повысит ценность собственности, а также снизит привлекательность, если вы захотите ее продать.
Влияние толщины стеклопакетов и снижения веса на их функциональные свойства
Многослойные стеклопакеты (стеклопакеты) широко используются в строительстве. Большее количество газонаполненных зазоров выгодно с точки зрения снижения тепловых потерь в остеклении, однако увеличенный вес и толщина стеклопакета создают дополнительные трудности при изготовлении, транспортировке и установке таких элементов.Этот недостаток можно частично устранить, используя стеклянные панели толщиной менее 4 мм и уменьшая толщину газонаполненных зазоров между отдельными стеклянными панелями. В статье анализируется влияние уменьшения веса и толщины стеклопакетов и газонаполненных зазоров на их функциональные свойства. Анализ касался двух аспектов: потерь тепла через остекление и статических величин, возникающих в стеклопакетах, нагруженных изменениями атмосферного давления, температуры и давления ветра.На основе принятых расчетных моделей определены значения коэффициента теплопередачи и статики для отдельных вариантов конструкции конструкций. Показано, что использование стеклопакетов толщиной 2 и 3 мм в стеклопакетах оправдано при изменении атмосферного давления и температуры. Конструкции стеклопакетов со стеклянными панелями уменьшенной толщины показали большие прогибы и напряжения при воздействии ветровой нагрузки. Уменьшение толщины газонаполненных зазоров благоприятно сказывается на уменьшении результирующей нагрузки, вызванной климатическими факторами, однако это приводит к увеличению потерь тепла.
1 Введение
Стеклопакеты (стеклопакеты) — широко используемый элемент конструкций, составляющих прозрачные строительные перегородки. Такая перегородка состоит как минимум из двух стекол, соединенных с помощью распорки по краям для получения плотного стыка [1]. Пространство между стеклами представляет собой герметичный зазор, заполненный газом, что позволяет снизить тепловые потери в зданиях. В течение ряда лет в жилищном строительстве доминирует стандартный набор, состоящий из изолированного блока из двух оконных стекол (один зазор) с заявленным значением коэффициента теплопередачи U = 1.1 Вт / м 2 K. Такой блок состоит из двух стеклянных панелей толщиной 4 мм, разделенных зазором (пространством), заполненным аргоном стандартной толщины 16 мм. В настоящее время в связи с повышенным интересом к энергосберегающему и пассивному строительству и ужесточением требований к теплоизоляции зданий [2, 3] существует потребность в улучшении теплоизоляции перегородок зданий, в том числе в остеклении. Поэтому более широкое использование стеклопакетов представляется необходимостью — преимуществом таких стекол является снижение теплопроводности и уменьшение тепловых потерь через остекление.
Однако основным недостатком стеклопакетов является значительное увеличение веса и толщины таких элементов, что может вызвать трудности при производстве, транспортировке и установке стеклопакетов. Кроме того, оконные рамы должны выдерживать повышенный вес стеклопакетов. Этот недостаток может быть частично устранен за счет использования стеклянных панелей толщиной менее 4 мм и уменьшения толщины газонаполненных зазоров между составляющими стеклопакетами [4, 5, 6].
Целью анализа, проведенного в статье ниже, было определение влияния уменьшения толщины стеклопакетов и толщины газонаполненных зазоров в стеклопакетах на их функциональные свойства.
Анализ был сосредоточен на двух аспектах: потери тепла через остекление (коэффициент теплопередачи) и статические значения (результирующая нагрузка, прогиб, напряжение), возникающие в стеклопакетах, подверженных воздействию климатических факторов (изменения атмосферного давления и температуры, ветровая нагрузка).
2 Анализ коэффициента теплопередачи стеклопакетов
2.1 Методика расчета
Коэффициент теплопередачи U [Вт / м 2 K] для стеклопакетов был определен расчетным методом на основе стандарта [7]. Значение U зависит от:
— тепловые поверхностные коэффициенты на внутренней и внешней стороне перегородки; значения этих коэффициентов зависят от условий окружающей среды, в первую очередь от скорости движения воздуха,
— толщина стеклопакетов, из-за хорошей теплопроводности стекла это влияние незначительно,
— термическое сопротивление герметичных газонаполненных зазоров — это влияние было проанализировано в главе 2.2,
— расположение оконного стекла; В этой статье предполагается, что стеклопакеты вертикальные, в случае горизонтальных или наклонных стеклопакетов значение U увеличивается.
2.2 Термическое сопротивление герметичных газонаполненных зазоров
Тепловое сопротивление герметичного зазора, заполненного газом R с [м 2 K / Вт] рассчитывается по следующей формуле
(1) р s знак равно 1 час р + час г
где:
h r — теплопроводность за счет излучения [Вт / м 2 K],
ч г — теплопроводность газа [Вт / м 2 K].
В соответствии с расчетной моделью, как описано в [7], значение h r зависит от средней температуры газа в газовом зазоре T m [K] и, во-первых, от коэффициента излучения ϵ [-] поверхностей стекол, ограничивающих зазор. Предполагается, что ϵ = 0,837 для оконных стекол без модифицирующего покрытия. Покрытие с низким E снижает коэффициент излучения поверхности до ϵ = 0,1 ÷ 0,04. Применение такого покрытия ограничивает теплопроводность за счет излучения, тем самым увеличивая термическое сопротивление газового зазора в несколько раз [8, 9].
Параметр h g описывает теплопроводность газа по теплопроводности с учетом конвекции. Влияние конвекции не учитывается для тонких зазоров, что означает, что значение h g обратно пропорционально толщине зазора, а зависимость теплового сопротивления R s от толщины зазора, заполненного газом, является приблизительно линейной. При превышении определенного предельного значения влияние конвекции становится видимым — дальнейшее увеличение толщины газового слоя больше не приносит пользы.Предельное значение толщины зазора, заполненного газом, зависит, прежде всего, от разности температур ΔT [K] на поверхностях, ограничивающих этот зазор [10]. Описанное явление представлено на рис. 1, где показана зависимость термического сопротивления газового зазора от его толщины для слоя аргона. Были сделаны следующие допущения: T м = 283,15 K (10 ∘ C), излучательная способность ограничивающих поверхностей ϵ 1 с = 0.837 и ϵ 2 с = 0,04, скорость ветра 4 м / с. На основании графика на Рисунке 1 было установлено, что:
Рисунок 1
Зависимость термического сопротивления зазора, заполненного аргоном, от его толщины и от перепада температур ΔT ограничивающих поверхностей, описание приведено в тексте.
— добавление газонаполненных зазоров к стеклопакету выгодно, потому что значения ΔT для отдельных зазоров обычно ниже, чем в стеклопакете
— при больших значениях ΔT , например в зимнее время, уменьшение толщины газонаполненного зазора не может привести к снижению его термического сопротивления.
2.3 Влияние толщины газонаполненного зазора на коэффициент теплопередачи стеклопакета
Анализ влияния толщины газонаполненного зазора на величину U проводился для двух различных вариантов условий окружающей среды:
— внешняя температура t e = 0 ∘ C, внутренняя температура t i = 20 ∘ C, скорость ветра 4 м / с — это приблизительные стандартные условия, определенные в [7] ,
— зимние условия — падение внешней температуры t e = −20 ∘ C.
На рисунке 2 представлена конструкция анализируемых стеклопакетов. Толщина компонентного остекления обозначена как d , а толщина заполненного газом зазора обозначена как s . Для идентификации отдельных элементов стеклопакета были применены следующие индексы: камеры были помечены номерами, начиная со стороны наружного воздуха, внешнее стекло обозначено как «ex», внутреннее стекло обозначено как «In», а остальные стеклянные панели помечены индексом, а камеры, в которые они помещены, пронумерованы по порядку.
Рисунок 2
Состав стеклопакета: стеклопакет, б) стеклопакет, а) стеклопакет. A — Компонентное остекление, B — Заполненный газом зазор, C — Покрытие Low-E, D — Герметик, E — Прокладка края с поглотителем влаги.
При расчетах значения U предполагалось, что одна из ограничивающих поверхностей каждой камеры имеет покрытие Low-E (прерывистая линия на рисунке 2).Такая конструкция выгодна с точки зрения уменьшения потерь тепла. Также предполагалось, что толщина всех оконных стекол составляет 4 мм, зазоры заполнены аргоном.
Результаты расчетов представлены на рисунках 3 и 4 и в таблице 1. На диаграммах прерывистой линией обозначена критическая толщина камеры, когда влияние конвекции становится видимым. В таблице 1 значения в скобках означают изменение значения U применительно к блоку с зазорами толщиной 16 мм, заполненными аргоном.
Рисунок 3
Зависимость коэффициента теплопередачи от толщины газонаполненного зазора для условий: t e = 0 ∘ C, t i = 20 ∘ C.
Рисунок 4
Зависимость коэффициента теплопередачи от толщины камеры для условий: t e = −20 ∘ C, t i = 20 ∘ C.
Таблица 1Вариационные характеристики коэффициента теплоотдачи стеклопакетов.
| Толщина газонаполненного зазора s [мм] | Коэффициент теплопередачи U [Вт / м 2 K] | |||||
|---|---|---|---|---|---|---|
| Стандартные условия | Зимние условия | |||||
| Стеклопакет | Тройное остекление | Стеклопакет | Стеклопакет | Тройное остекление | Стеклопакет | |
| 8 | 1.63 (46,4%) | 0,95 (69,1%) | 0,66 (73,0%) | 1,58 (19,0%) | 0,92 (43,3%) | 0,65 (62,3%) |
| 10 | 1,41 (26,5%) | 0,80 (42,8%) | 0,55 (44,8%) | 1,36 (2,6%) | 0,78 (20,8%) | 0,54 (35,6%) |
| 12 | 1,25 (11.9%) | 0,70 (24,3%) | 0,48 (25,3%) | 1,30 (-2,5%) | 0,67 (4,9%) | 0,47 (17,1%) |
| 14 | 1,12 (0,7%) | 0,62 (10,6%) | 0,42 (10,9%) | 1,31 (-1,2%) | 0,63 (-1,4%) | 0,42 (4,0%) |
| 16 | 1.11 | 0.56 | 0,38 | 1,33 | 0,64 | 0,40 |
| 18 | 1,13 (1,1%) | 0,53 (-5,8%) | 0,35 (-8,6%) | 1,34 (1,0%) | 0,65 (1,3%) | 0,41 (1,3%) |
2.4 Обсуждение результатов
Значение U представляет собой измерение тепловых потерь, возникающих в стеклопакетах при заданных условиях теплопередачи.Использование газонаполненных зазоров толще предельных значений толщины, превышение которых делает заметным влияние конвекции, нецелесообразно. Предельные значения увеличиваются при увеличении количества стекол в стеклопакете и падении наружной температуры.
В стеклопакетах и тройных стеклопакетах, где толщина газонаполненных зазоров составляет 16-18 мм, значение U в зимних условиях значительно выше, чем в стандартных. В случае более тонких зазоров или стеклопакетов значения U могут быть более выгодными в зимних условиях.Здесь мы учитываем два сосуществующих фактора: большее значение разницы температур ΔT усиливает конвективный и лучистый теплообмен в газовых зазорах, но снижение средней температуры газа T м в зазорах ограничивает эту теплопередачу.
На основании выполненных расчетов можно констатировать, что использование слишком узких газонаполненных зазоров способствует увеличению теплопотерь через остекление, что особенно заметно в случае стеклопакетов с тройным и четверным остеклением.В таких агрегатах использование зазоров менее 12 мм приводит к значительному ухудшению тепловых свойств перегородки.
3 Анализ статических величин стеклопакета в условиях эксплуатации
3.1 Методика расчета
Стеклопакеты обладают особыми свойствами, когда речь идет о передаче климатической нагрузки. Каждое изменение температуры газа в газовом зазоре или внешнего атмосферного давления создает нагрузку на оконные стекла компонентов и вызывает их отклонение (рис. 5a, 5b).В результате прогиба стекол газ в узком зазоре изменяет свой объем и давление, частично компенсируя изменения давления и температуры, однако это не меняет того факта, что все изменения погодных условий, давления и температуры неблагоприятны. для этих структур. Например, отклонения стекол видны, поскольку изображение, видимое в свете, отраженном стеклом, искажается. Предпринимаются попытки снизить нагрузки климатического воздействия с помощью устройств, уравнивающих давление газа в газонаполненных зазорах с атмосферным давлением [11, 12].Эти решения сейчас находятся на стадии тестирования и массового производства не производятся.
Рисунок 5
Типичные прогибы стеклопакетов: а) увеличение внешнего давления или снижение температуры газа в зазорах, б) уменьшение внешнего давления или повышение температуры газа в зазорах, в) давление ветра.
В случае приложенной поверхностной нагрузки, например давления ветра (рис. 5c), изменения параметров газа в зазорах положительно влияют на распределение нагрузки, так как она распределяется по всем стеклам в установке.
Распределение статических величин — результирующая нагрузка на площадь q [кН / м 2 ], прогиб w [мм] и напряжение σ [МПа] компонентных оконных стекол в единице, следовательно, является результатом мгновенное равновесие между внешними нагрузками и параметрами газа в герметичных зазорах: давлением, объемом и температурой.
Чтобы определить результирующую нагрузку, приложенную к каждой из составляющих стеклянных панелей, необходимо рассчитать рабочее давление газа, при котором система находится в равновесии.Для стеклопакета соответствующие расчетные модели указаны, в том числе, в [13, 14, 15]. В статье [16] автор представил собственную модель, позволяющую оценить рабочее давление газа для агрегата с любым количеством газовых зазоров. В этой модели предполагалось, что газ в зазорах удовлетворяет общему уравнению газа.
(2) п 0 ⋅ v 0 Т 0 знак равно п s е ⋅ v s е Т s е знак равно const
где:
p 0 , T 0 , v 0 — начальные параметры газа в зазоре: давление [кПа], температура [K], объем зазора [м 3 ], получено в процессе производства,
p se , T se , v se — служебные параметры соответственно.
Также предполагалось, что каждый из заполненных газом зазоров изменяет свой объем из-за отклонения ограничивающих стекол.
(3) Δ v j знак равно ∫ 0 б ∫ 0 а ш Икс , у dxdy знак равно α j ⋅ q j
где:
Δv j — изменение объема газонаполненного зазора из-за отклонения одного из стекол, ограничивающего этот зазор [м 3 ],
w ( x, y ) — функция отклонения, [м] зависимость величины отклонения от координат ( x, y ) любой точки, расположенной на стекле шириной a [м] и длиной b [м],
α j — коэффициент пропорциональности [м 5 / кН]; это изменение объема с единичной результирующей нагрузкой на площадь стеклянной панели,
q j — результирующая нагрузка на площадь стекла, ограничивающего зазор [кПа].
Предположение, что зависимость прогиба от нагрузки является линейной, является достаточным приближением в том случае, если величина прогиба не превышает толщину стеклопакета [17].
На основе формул (1) и (2) можно составить уравнение для каждого заполненного газом зазора, которое описывает его рабочий объем в состоянии равновесия с определенной нагрузкой. Решение этого уравнения (для стеклопакетов) или одновременных уравнений (для стеклопакетов) позволяет определить рабочее давление в газонаполненных зазорах, как подробно описано в [16].Результирующая нагрузка для каждого из составных оконных стекол определяется отдельно на основе разницы давлений между зазорами или между зазором и окружающей средой с учетом внешних поверхностных нагрузок, например, . давление ветра. Знание результирующей нагрузки позволяет рассчитать максимальный прогиб и напряжение для каждой стеклянной панели с помощью зависимостей, известных в теории пластин Кирхгофа-Лява, например, в соответствии с [18].
3.2 Влияние толщины газонаполненных зазоров и толщины стеклопакетов на статические значения стеклопакетов
Анализ влияния толщины газонаполненных зазоров и толщины стеклопакетов на статические значения стеклопакетов проводился по методике, представленной в [16], на базе блока следующих размеров: 0, 8 × 1,2 м.Было принято: модуль Юнга для стекла 70 ГПа и коэффициент Пуассона 0,2. Предполагаемые начальные условия: p 0 = 100 кПа, T 0 = 293,15 K (20 ∘ C). Были проанализированы два типа нагрузки:
— повышение атмосферного давления на 3 кПа, на примере нагрузки, приложенной симметрично (падение температуры газа в газовых зазорах на 8,8 К дает те же результаты),
— давление ветровой нагрузки 0.3 кН / м 2 , как на рисунке 5c, в качестве примера несимметричной нагрузки.
Было принято следующее соглашение о знаках: результирующая нагрузка на площадь и прогиб считаются положительными, если их направление от внешнего к внутреннему (слева направо на рисунке 2).
В таблицах 2 и 3 представлены результаты расчетов статических значений каждой из составляющих стеклянных панелей (использовались обозначения индексов, как на Рисунке 2). Были проанализированы стеклопакеты и стеклопакеты различной конструкции.
Таблица 2Статические значения в оконных стеклах — повышение атмосферного давления на 3 кПа.
| Конструкция стеклопакета [мм] | Результирующая нагрузка на площадь q [кН / м 2 ] | Прогиб w [мм] | Напряжение σ [МПа] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| из | 1-2 | 2-3 | в | из | 1-2 | 2-3 | в | из | 1-2 | 2-3 | в | |
| d ex — с 1 — d 1-2 — с 2 — d дюйм | Стеклопакеты | |||||||||||
| 4-16-4-16-4 | 0.129 | 0,000 | – | -0,129 | 1.05 | 0,00 | – | -1,05 | 2,44 | 0,00 | – | 2,44 |
| 4-12-4-12-4 | 0,098 | 0,000 | – | -0,098 | 0,80 | 0.00 | – | −0,80 | 1,85 | 0,00 | – | 1,85 |
| 3-12-3-12-3 | 0,042 | 0,000 | – | -0,042 | 0,82 | 0,00 | – | -0,82 | 1,42 | 0,00 | – | 1.42 |
| 4-12-2-12-4 | 0,098 | 0,000 | – | -0,098 | 0,80 | 0,00 | – | −0,80 | 1,85 | 0,0 | – | 1,85 |
| 6-12-2-12-4 | 0,154 | -0,006 | – | −0.147 | 0,37 | -0,41 | – | -1,20 | 1,29 | 0,48 | – | 2,77 |
| 6-12-2-12-3 | 0,082 | -0,009 | – | -0,073 | 0,20 | −0,60 | – | -1,41 | 0.69 | 0,70 | – | 2,45 |
| d ex — s 1 — d 1-2 — с 2 — d 2-3 — с — d дюйм | Стеклопакеты | |||||||||||
| 4-16-4-16-4-16-4 | 0,189 | 0,062 | −0.062 | -0,189 | 1,54 | 0,50 | -0,50 | -1,54 | 3,56 | 1,17 | 1,17 | 3,56 |
| 4-12-4-12-4-12-4 | 0,144 | 0,048 | -0,048 | -0,144 | 1,17 | 0,39 | -0,39 | -1.17 | 2,71 | 0,89 | 0,89 | 2,71 |
| 3-12-3-12-3-12-3 | 0,063 | 0,021 | -0,021 | -0,063 | 1,21 | 0,40 | -0,40 | -1,21 | 2,10 | 0,70 | 0,70 | 2,10 |
| 4-12-2-12-2-12-4 | 0.145 | 0,006 | -0,006 | -0,145 | 1,18 | 0,39 | -0,39 | -1,18 | 2,73 | 0,45 | 0,45 | 2,73 |
| 6-12-2-12-2-12-4 | 0,231 | -0,003 | -0,015 | -0,213 | 0,56 | −0.20 | -0,97 | -1,74 | 1,94 | 0,24 | 1,12 | 4,02 |
| 6-12-2-12-2-12-3 | 0,133 | -0,007 | -0,019 | -0,107 | 0,32 | -0,47 | -1,26 | -2,06 | 1.11 | 0,54 | 1.46 | 3,57 |
Статические значения в оконных стеклах — нагрузка «ветер слева» 0,3 кН / м 2 .
| Конструкция стеклопакета [мм] | Результирующая нагрузка на площадь q [кН / м 2 ] | Прогиб w [мм] | Напряжение σ [МПа] | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| из | 1-2 | 2-3 | в | из | 1-2 | 2-3 | в | из | 1-2 | 2-3 | в | |
| d ex — с 1 — d 1-2 — с 2 — d дюйм | Стеклопакеты | |||||||||||
| 4-16-4-16-4 | 0.107 | 0,098 | – | 0,094 | 0,87 | 0,80 | – | 0,77 | 2,02 | 1,85 | – | 1,77 |
| 4-12-4-12-4 | 0,106 | 0,099 | – | 0,096 | 0,86 | 0,8 | – | 0.78 | 1,99 | 1,86 | – | 1,80 |
| 3-12-3-12-3 | 0,102 | 0,100 | – | 0,098 | 1,97 | 1,92 | – | 1,89 | 3,43 | 3,33 | – | 3,28 |
| 4-12-2-12-4 | 0.146 | 0,018 | – | 0,136 | 1,19 | 1,15 | – | 1.11 | 2,75 | 1,33 | – | 2,56 |
| 6-12-2-12-4 | 0,229 | 0,008 | – | 0,063 | 0,55 | 0,53 | – | 0.51 | 1,91 | 0,61 | – | 1,19 |
| 6-12-2-12-3 | 0,259 | 0,009 | – | 0,031 | 0,62 | 0,61 | – | 0.60 | 2,17 | 0,71 | – | 1.05 |
| d ex — s 1 — d 1-2 — с 2 — d 2-3 — с — d дюйм | Стеклопакеты | |||||||||||
| 4-16-4-16-4-16-4 | 0.086 | 0,076 | 0,070 | 0,067 | 0,70 | 0,62 | 0,57 | 0,55 | 1,63 | 1,44 | 1,32 | 1,26 |
| 4-12-4-12-4-12-4 | 0,084 | 0,076 | 0,071 | 0,069 | 0,68 | 0.62 | 0,58 | 0,56 | 1,57 | 1,43 | 1,34 | 1,30 |
| 3-12-3-12-3-12-3 | 0,079 | 0,076 | 0,073 | 0,072 | 1,52 | 1,46 | 1,42 | 1,39 | 2,64 | 2,53 | 2.46 | 2,42 |
| 4-12-2-12-2-12-4 | 0,144 | 0,017 | 0,016 | 0,123 | 1,17 | 1.11 | 1.05 | 1,00 | 2,71 | 1,28 | 1,22 | 2,31 |
| 6-12-2-12-2-12-4 | 0,225 | 0.008 | 0,008 | 0,060 | 0,54 | 0,52 | 0,50 | 0,48 | 1,88 | 0.60 | 0,58 | 1,12 |
| 6-12-2-12-2-12-3 | 0,252 | 0,009 | 0,009 | 0,030 | 0,61 | 0,59 | 0.58 | 0,57 | 2,11 | 0,69 | 0,67 | 1,00 |
На рисунке 6 представлены графики, демонстрирующие влияние толщины стеклопакетов на максимальный прогиб w и напряжение σ в стеклопакете при изменении нагрузки атмосферного давления на 3 кПа и постоянной толщине газонаполненного зазора s = 12 мм.
Рисунок 6
Влияние толщины оконных стекол на: а) прогиб, б) напряжение в типовой установке, нагруженной повышением атмосферного давления на 3 кПа.
На рисунке 7 представлен параллельный метод анализа влияния толщины газонаполненного зазора при предполагаемой толщине стеклопакета d , равной 4 мм.
Рисунок 7
Влияние толщины газонаполненных зазоров на: а) прогиб, б) напряжение в типовой установке, нагруженной повышением атмосферного давления на 3 кПа.
3.3 Обсуждение результатов
Представленный расчет продемонстрировал, что стеклопакеты в блоках передают нагрузки определенным образом, в зависимости от способа приложения нагрузки.
При симметричном воздействии климатической нагрузки (изменение атмосферного давления, однородное изменение температуры газа в газонаполненных зазорах) статические значения увеличиваются примерно пропорционально увеличению суммарной толщины газонаполненных зазоров. Таким образом, прогиб и напряжение почти в три раза больше в стеклопакете, чем в стеклопакете (рис. 7). Учитывая вышеизложенное, целесообразно уменьшить толщину газонаполненных зазоров, так как это приводит к уменьшению прогиба и напряжения.
Что касается влияния толщины оконных стекол на статические значения, расчеты показали, что для каждой единицы существует критическая толщина с самыми высокими значениями напряжения в составных стеклянных панелях (прерывистая линия на рисунке 6b). Это связано с тем, что толстые стеклянные панели очень жесткие, поэтому величина напряжения низка даже в случае больших нагрузок, однако очень тонкие стеклянные панели более подвержены прогибу — в этом случае изменение давления в зазорах в результате изменения их объема в большей степени уравновешивает изменение атмосферного давления и результирующая нагрузка уменьшается.Например, при модификации стеклопакета толщиной d с 4 мм до 2 мм для четырехкамерного остекления увеличение прогиба w очень незначительное (с 1,17 до 1,23 мм), но уменьшение напряжения σ составляет значительный (от 2,72 до 1,42 кПа).
Уменьшение толщины оконных стекол внутренних компонентов (с индексами 1-2, 2-3) не имеет отрицательных результатов, так как эти стекла не подвергаются значительному воздействию нагрузок.
Тем не менее, дифференциация толщины внешних стекол может дать определенные отрицательные результаты (с индексами «ex» и «in») в случае, если одно из них толще.В этом случае атмосферная нагрузка в меньшей степени выравнивается давлением газа в газонаполненных зазорах. Видно, что сумма абсолютных значений составляющих оконных стекол увеличивается (хотя алгебраическая сумма всегда равна 0), что не выгодно. Например, утолщение стеклянной панели с индексом «ex» с 4 мм до 6 мм привело к увеличению прогиба и напряжения во всех остальных стеклянных панелях блоков (таблица 2).
Стеклопакет, подверженный воздействию ветровой нагрузки, ведет себя совершенно иначе.Внешняя нагрузка распределяется на все стекла в установке (сумма результирующих нагрузок на стекла равна внешней нагрузке). Величина нагрузки, воздействующей на конкретное стекло, зависит от его расположения внутри стеклопакета, но в первую очередь от его жесткости. Уменьшение толщины оконных стекол приводит к увеличению прогиба и напряжения в установке. Например, в блоках, состоящих из стеклопакетов толщиной 2 мм, даже небольшая ветровая нагрузка приводит к большим прогибам, что, как следствие, ограничивает возможность использования таких блоков.
Еще один пример уменьшения стеклопакетов внутренних компонентов (с индексами 1-2, 2-3) с 4 до 2 мм (таблица 3). В этом случае стекла с индексами «ex» и «in», как более жесткие, принимают на себя большую часть внешней нагрузки, поэтому их прогиб и напряжение возрастают. Однако желательно утолщать стекло «ex», на которое непосредственно воздействует нагрузка, например , например, . до 6 мм, как показано в расчетах.
Распределение нагрузок в оконном стекле, подверженном воздействию ветровой нагрузки, практически не зависит от толщины газонаполненных зазоров.
4 Выводы
Формирование стеклопакетов, то есть выбор толщины составляющих элементов, является сложной задачей, особенно в случае стеклопакетов, где для отдельной конструкции возможно несколько вариантов. Эту проблему следует учитывать в отношении потерь тепла через остекление, а также в отношении результатов воздействия окружающей среды на стеклянные панели. Утверждается, что некоторые действия, полезные из-за тепловых свойств остекления, вызывают повышенный прогиб и напряжение в стеклопакетах.Таким образом, необходимо искать своего рода компромисс между двумя вышеупомянутыми аспектами.
В статье было продемонстрировано, что уменьшение толщины некоторых составляющих стекол в агрегате с целью уменьшения веса агрегата не приводит к значительному увеличению прогиба и напряжения агрегата, а в определенных условиях значения уменьшены. Прежде всего, можно уменьшить стеклянные панели внутренних компонентов даже до 2 мм, а внешние стекла — до 3 мм.
Однако стеклопакетысо стеклянными панелями уменьшенной толщины следует использовать с осторожностью в местах, подверженных сильной ветровой нагрузке. В таких случаях целесообразно увеличить толщину внешнего остекления, которое непосредственно подвергается ветровой нагрузке «ex».
Уменьшение толщины газонаполненных зазоров в большинстве случаев приводит к ухудшению тепловых свойств перегородки, но также к уменьшению прогиба и напряжения в стеклопакетах, подверженных климатической нагрузке. Это особенно актуально для стеклопакетов и стеклопакетов.Такие блоки подвергаются гораздо большим результирующим нагрузкам, чем стеклопакеты. Проведенный в статье анализ показал, что уменьшение газонаполненных зазоров в стеклопакетах ниже 12 мм не оправдано из-за значительного увеличения коэффициента теплоотдачи.
При толщине 12 мм тепловые потери в стандартных условиях увеличиваются примерно на 25%, но суммарное значение газовых слоев и связанных с ними прогибов и напряжений уменьшается на 25% (для стеклопакетов), что может быть приемлемым компромиссом между профессионалами. и минусы этого решения.
Номенклатура
a ширина (стеклопакета), [м]
b длина (по стеклу), [м]
d толщина (стеклопакета), [мм]
h теплопроводность, [м 2 K / W]
p давление, [кПа]
q результирующая нагрузка на площадь, [кН / м 2 ]
R термическое сопротивление, [Вт / м 2 K]
s толщина (газонаполненного зазора), [мм]
T температура (газа в зазоре), [К]
t температура (воздуха), [K] или [ ∘ C]
U Коэффициент теплопередачи, [Вт / м 2 K]
v объем (зазора), [м 3 ]
w прогиб, [мм]
w ( x, y ) функция отклонения, [м]
греческие буквы
α Коэффициент пропорциональности, [м 5 / кН]
ΔT разность температур, [К]
Δv изменение объема, [м 3 ]
ϵ коэффициент излучения поверхности, [-]
σ напряжение, [МПа]
Индексы и обозначения
0 начальные параметры газа
1, 2, 3 Удельный газовый зазор
1-2, 2-3 стекла (между зазорами)
1с, 2с поверхностей (ограничение зазора)
e внешний
ex внешнее стекло
г газ
i внутренний
в внутреннее стекло
j оконное стекло (ограничивающее зазор)
м среднее
r излучение
с газовый зазор
se параметры рабочего газа
Ссылки
[1] Van Den Bergh S., Hart R., Jelle B.P., Gustavsen A., 2013 Оконные распорки и кромочные уплотнения в стеклопакетах: современный обзор и перспективы на будущее. Energy and Buildings, 2013, 58, 263-280. Поиск в Google Scholar
[2] Hee WJ, Alghoul MA, Bakhtyar B., Elayeb OK, Shameri MA, Alrubaih MS et al., Роль оконного остекления при дневном освещении и энергосбережение в зданиях. Обзоры возобновляемой и устойчивой энергетики, 2015, 42, 323-343. Поиск в Google Scholar
[3] Юра Дж., Rozwój technologii i konstrukcji okien zewnętrznych.Построение оптимизированного энергетического потенциала, 2016, 17 (1), 27-32 (на польском языке). Искать в Google Scholar
[4] Hardtke R., Die Zukunft von Qualitäts — Isolierglas ist multifunktional. BAUflash, 2016, 1-2, 14-16 (на немецком языке) Искать в Google Scholar
[5] Макаревич М., О potrzebie i możliwości zmniejszenia ciężaru okien z szybami dwukomorowymi. Wiat Szkła, 2012, R.17, 7-8, 18-20 (на польском языке) Искать в Google Scholar
[6] Siegele C., Szkło z rolki. Cienkie szkło rewolucjonizuje tafle szklane i szyby zespolone, wiat Szkła, 2018, 1 (225), 38-41 (на польском языке) Искать в Google Scholar
[7] PN-EN 673: 2011 Стекло в здании — Определение коэффициента теплопередачи ( U value) — Метод расчета.Искать в Google Scholar
[8] Хуанг С., Ван З., Сюй Дж., Лу Д., Юань Т., Определение оптических констант функционального слоя низкоэмиссионного стекла онлайн на основе теории Друде. Thin Solid Films, 2008, 516, 3179-3183 Искать в Google Scholar
[9] Соловьев А.А., Работкин С.В., Ковшаров Н.Ф., Полимерные пленки с многослойными низкоэмиссионными покрытиями. Материаловедение в обработке полупроводников, 2015, 38, 373-380. Поиск в Google Scholar
[10] Арыджи М., Карабай Х., Кан М., Поток и теплопередача в окнах с двойным, тройным и четверным стеклопакетом, Энергия и здания , 2015, 86, 394-402 Искать в Google Scholar
[11] Sack N., Rose A., Untersuchungen zur Umsetzbarkeit von druckentspanntem Mehrscheiben-Isolierglas. Istitut für Fenstertechnik Rosenheim. https://www.ift-rosenheim.de/documents/10180/671018/FA_GR1406.pdf/2d0f2a7b-4c25-4133-900f-48953b6bfdad (на немецком языке) Поиск в Google Scholar
[12] Swisspacer Triple, 2018, http : //www.swisspacer.com/en/products/swisspacer-triple Искать в Google Scholar
[13] Фельдмайер Ф., Klimabelastung und Lastverteilung bei Mehrscheiben-Isolierglas. Stahlbau, 2006, 75 (6), 467-478 (на немецком языке) Искать в Google Scholar
[14] Obliczenia szyb zespolonych podpartych na krawędziach, Instrukcje, Wytyczne, Poradniki 426, Instawaytut Techniki Budzowlanej, 2007 (на польском языке) Искать в Google Scholar
[15] Stratiy P., Численно-аналитический метод оценки деформаций стеклопакетов под воздействием климатических нагрузок. В: Мургуль В., Попович З. (ред.), Международная научная конференция «Энергетический менеджмент на муниципальных транспортных объектах и транспорте EMMFT 2017», «Достижения в области интеллектуальных систем и вычислений», 2017, т. 692, 970-979 Искать в Google Scholar
[16] Respondek Z., Rozkład obciążeń środowiskowych w wielokomorowej szybie zespolonej. Построение оптимизированного энергетического потенциала, 2017, 19 (1), 105-110 (на польском языке) Поиск в Google Scholar
[17] Klindt L.Б., Кляйн В., Glas als Baustoff. Eigenschaften, Anwendung, Bemessung, Verlagsgesellschaft R. Müller, Köln-Braunsfeld, 1997 (на немецком языке) Искать в Google Scholar
[18] Тимищенко С.В. Войновски-Кригер С., Теория пластин и оболочек, McGraw-Hill Book Company, Inc., Нью-Йорк — Торонто — Лондон, 1959 г. Поиск в Google Scholar
Поступила: 24.04.2018
Принято: 16.07.2018
Опубликовано в сети: 24.11.2018
© 2018 З.Respondek, опубликованный De Gruyter
Это произведение находится под лицензией Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 License.
Стеклопакет | Герметичные окна
Какие размеры (длина или ширина) доступны?
Общая ширина и высота могут достигать максимального габаритного размера 96 на 60 дюймов.
Как мне измерить?
Для точного измерения вам, вероятно, потребуется временно удалить существующее окно.Измерьте внешние размеры (высоту и ширину) герметичного оконного блока с точностью до 1/16 дюйма. Измерьте общую толщину двойного стекла. Обычно это ½ дюйма, 5/8 дюйма, ¾ дюйма, 7/8 дюйма или 1 дюйм. Вы можете прикрепить собственный рисунок, выкройку или эскиз или любые особые комментарии к вашему заказу.
Какие формы доступны?
Практически любой возможной формы. Сюда входят: квадрат / прямоугольник, прямоугольник с одним уклоном, круг, дом, верхняя часть арки, верхняя и нижняя часть арки, сторона арки, скругленные углы, обрезанные углы, пятиугольник, шестиугольник, восьмиугольник, эллипс, овал гоночной трассы, Четверть круга, четверть круга с выемкой, полукруг, полукруг с выемкой, трапеция, параллелограмм, прямоугольный треугольник, треугольник, четырехугольная арка, неправильная / любая другая форма.
Какая общая толщина доступна?
Толщина от ½ «до 1» для всего изолированного блока. Обратите внимание, что не все значения толщины могут быть доступны в зависимости от общего размера изотермического блока. Окна большего размера доступны только с большей толщиной.
Есть ли гарантия на утепленный агрегат?
Да, действует 10-летняя ограниченная гарантия с даты изготовления.
Какие цвета доступны для распорки по периметру?
Алюминий, Шампанское и Темная бронза.
Какие цвета оттенков стекла доступны?
Доступны следующие комбинации оттенков стекла: Clear / Clear, Low-E / Clear, Solex / Clear, Light Grey / Clear, Bronze / Clear, P516 / Clear, Bronze / Low-E, P516 / Low-E, Light Grey. / Low-E, Solex / Low-E, Rain / Clear, Clear Tempered / Laminate, Dark Grey / Clear, Solar Cool Bronze / Clear, Satin Etch / Clear. Примеры цветов показаны в мастере онлайн-ценообразования / заказа, чтобы облегчить ваш выбор.
Что такое Low-E?
Стекло Low-E обеспечивает комфорт и экономию энергии круглый год. Зимой он отражает тепло обратно в комнату. Летом он не пропускает солнечное тепло и ультрафиолетовые лучи.
В какую сторону при установке смотрит Low-E?
Блоки с изоляцией Low-E должны быть застеклены стороной Low-E снаружи, а изнутри — прозрачными.
Можно ли добавить логотип закалки?
Да, логотип закалки — это небольшая гравировка, сделанная в одном углу каждого куска стекла, указывающая, что оно закалено и соответствует государственным стандартам для закаленного стекла.Мы можем добавить наш логотип на любую деталь (а) в вашем заказе, если это требуется вашим строительным отделом или спецификациями проекта. По умолчанию мы не используем логотип на стекле, поэтому вам нужно будет указать в Форме заказа, если вы хотите, чтобы мы разместили логотип на своем стакане.
Можно ли добавить к изолированным блокам внутренние решетки?
Да, доступны варианты, включая сетку ⅝ ”или декоративную скульптурную сетку 1”. Цвета: белый, коричневый, шампанское, темная бронза и алюминий. Вы также можете указать шаблон сетки.
Какой газ используется для заполнения изотермических агрегатов?
Стеклопакеты (стеклопакеты) могут быть изготовлены с использованием воздуха или других газов между двумя листами стекла. Мы используем наполнение воздухом, потому что уплотнения имеют более длительный срок службы с воздухом. Хотя мы можем предоставить окна, заполненные газом аргоном, по более высокой цене, мы предупреждаем, что это может привести к сокращению срока службы из-за выхода из строя уплотнения.
Что такое капиллярные трубки?
Капиллярные трубки используются в стеклопакете для выравнивания давления внутри и снаружи устройства.Во время транспортировки изолированный блок может перемещаться на разных высотах, а неравномерное давление может ослабить уплотнения, что сокращает срок службы изолированного блока. Эти трубки необходимо снять перед установкой и закрыть герметиком на основе силикона.
Преимущества окон из толстого стекла
Почему окна из толстого стекла лучше
Тем не менее, как правило, дополнительная толщина стекла двойной прочности намного лучше, чем стекла одинарной прочности по нескольким очень важным причинам.
Окна из толстого стекла с двойной прочностью намного более долговечны и с меньшей вероятностью разбиваются. Толстое оконное стекло также повышает структурную стабильность окна. Самое главное, что более толстое стекло двойной прочности обеспечивает улучшенный контроль звука.
Более толстое оконное стекло снижает внешний шум
Комплимент №1 от новых клиентов — это то, насколько тише становится их дом сразу после установки окон звонка. Мы думаем, что это большое дело. Любой, кто когда-либо владел домом с окнами строительного класса, знает агонию тонких окон из одинарного стекла.Окна тонкие и непрочные. Внешний звук часто проходит насквозь.
Здесь, в Ringer Windows, мы используем стекло двойной прочности (или толще) во ВСЕХ наших окнах стандартного размера, даже в самой доступной серии строительных материалов премиум-класса (Performa 3300). Повышенная долговечность и звукопоглощающая способность наших толстых стеклянных окон со стеклом двойной прочности просто обеспечивают превосходное качество в долгосрочной перспективе, чего и ожидают наши клиенты.
Звукоизолированные окна
Нам часто звонят по поводу звуконепроницаемых окон.На самом деле звуконепроницаемых окон не существует. Однако у нас есть опции и функции, которые значительно уменьшают звук и обеспечивают контроль звука. Более толстое стекло — это одна из мер, снижающих уровень шума.
Посмотрите на окна звонка для откровенного разговора
Мы оцениваем технические потребности в стекле для каждого из толстых стеклянных окон, которые мы производим. Как указано в нашей «таблице толщины оконного стекла», у нас есть возможность сделать действительно большие окна. По мере того, как окна становятся все больше и больше, мы часто устанавливаем более толстое оконное стекло, чтобы компенсировать более крупное стекло, начиная от 3.От 9 мм до 5,9 мм.
Люди доверяют и с трудом заработали деньги на Ringer Windows, чтобы правильно производить свои стеклянные окна. Мы ничего не принимаем как должное. У вас есть личное обещание, что мы построим ваши окна правильно, иначе мы не примем ваш заказ.
Акустические свойства стекла: не все так просто
Вот почему мне постоянно приходят эти вопросы (помните, я неизлечимый универсал в мире фасадов): какое влияние толщина стекла оказывает на акустику двойного стеклопакета? Или что важнее в акустических характеристиках изолированного стекла: толщина монолитного стекла, эффект ламинирования или размер полости?
Здесь вы найдете графические ответы на эти вопросы.Как обычно, в результате интеллектуального анализа данных обнаруживается ряд скрытых сюрпризов.
Давайте начнем с обзора двух концепций, которые имеют первостепенное значение для измерения характеристик стекла по сравнению с шумом: громкость , (в частности, уровень звукового давления, децибелы) и частота , (Герц, не связанный с прокатом автомобилей)
1 / Громкость: интенсивность звука, звуковое давление и уровень звукового давления
От физики до прикладной акустики в зданиях.Без боли, обещал. Громкость — интуитивно понятное понятие: громкий шум обычно имеет большее изменение давления, а слабый — меньшее изменение давления. В зависимости от того, что мы ищем — причины, следствия или восприятия шума — мы используем разные переменные и единицы измерения:
- Интенсивность звука относится к причине шума (не нашей заботы, а интересует только акустиков). Он измеряет поток энергии в источнике, поэтому его единица измерения — Вт / м2.
- Звуковое давление относится к эффекту шума как волны, поражающей любую заданную поверхность, то есть шум как энергия, передаваемая через воздух.Это тоже не наша забота, больше для физиков. Его единица измерения — Паскаль или Н / м2 (1 Па = 1 Н / м2).
Уровень звукового давления или SPL (здесь самое интересное) относится к восприятию шума людьми, поскольку он может быть «прочитан» нашими ушами. Итак, SPL — вот что важно для нас, бедных товарищей по строительству. Для простоты нумерации звуковое давление измеряется в децибелах (дБ). ДБ — это безразмерная единица, используемая для логарифмического выражения отношения значения (измеренного звукового давления) к эталонному значению (нижний порог слышимости).Используются децибелы, поскольку уровень звукового давления, выраженный в Па, был бы слишком большим. 0 дБ (нижний порог слышимости для человека) равняется 0,00002 Па; в то время как 140 дБ (верхний человеческий порог или порог боли) равняется 200 Па. Это диапазон от 140 до 10 миллионов. Но логарифмы не «естественны» для понимания, поэтому вам помогут некоторые примеры.
Интенсивность звука, звуковое давление и уровень звукового давления, очевидно, связаны, но они измеряют разные вещи, и их не следует путать.Приведенная ниже таблица, взятая с очень полезной веб-страницы аудио Sengpiel, дает несколько советов, как сделать это правильно, по крайней мере, концептуально:
Изменение уровня звукового давления (левый столбец) в зависимости от звукового давления (количество поля) и интенсивности звука (количество энергии)
Уроки из таблицы выше:
- Повышение уровня звукового давления (SPL) на 3 дБ равняется увеличению звукового давления (величина поля) в 1,414 раза, и (при прочих равных) оно происходит в результате удвоения интенсивности звука (источник звука ).
- Снижение уровня звукового давления, измеренного внутри помещения, на 10 дБ равняется снижению звукового давления в 3,16 раза и происходит в результате деления интенсивности звука (шума, генерируемого снаружи) на десять.
- Типичный непрозрачный фасад (не стеклянный) может иметь индекс звукоизоляции (снижение уровня звукового давления) около 40 дБ. Это означает, что если SPL, измеренный на улице, составляет 70 дБ, то внутри фасада будет восприниматься только 30 дБ. До сих пор просто арифметика.
Теперь, если бы индекс звукоизоляции фасада можно было бы увеличить с 40 до 43 дБ, воспринимаемый шум, исходящий с улицы, был бы равен шуму при уменьшении источника шума вдвое.Более того, если бы фасад можно было акустически улучшить так, чтобы его индекс шумоподавления поднялся с 40 до 50 дБ (сложно, но это возможно), воспринимаемый шум, исходящий с улицы, будет равен шуму от уменьшения источника шума (интенсивности звука ) в десять раз: в десять раз меньше машин на улице, в десять раз меньше людей, празднующих победу своей футбольной команды на улице.
Ожидаемые уровни звукового давления для различных шумов и их эквивалентное звуковое давление и интенсивность звука. Источник: Sengpiel Audio.
Мы поняли: уровень звукового давления, измеренный в дБ (иногда обозначаемый как дБ-SPL), имеет решающее значение для архитектурной физики — небольшое изменение может иметь большое значение. Но громкость (звук, выражаемый как изменение давления) — не единственная история. Шум — чего мы хотим избежать внутри наших зданий — это смесь звуков разного «качества», некоторые из которых являются низкими, некоторые — высокими. Способен ли наш фасад или стеклянная панель в одинаковой степени снизить каждое из этих «шумовых качеств»? Может ли конверт служить барьером для низких частот и фильтром для высоких частот? Какое отношение к шуму имеют низкие и высокие частоты?
2 / Частота звука
Звук — это быстро меняющаяся волна давления, проходящая через среду.Когда звук распространяется по воздуху, атмосферное давление периодически меняется (как бы вибрирует). Количество колебаний давления в секунду называется частотой звука и измеряется в герцах (Гц), что определяется как количество циклов в секунду.
Графическое изображение звуковой волны. (А) Воздух в состоянии равновесия при отсутствии звуковой волны; (B) сжатия и разрежения, составляющие звуковую волну; (C) поперечное изображение волны, показывающее амплитуду (A) и длину волны (λ).Источник: Британская энциклопедия.
Чем выше частота, тем более высокий звук воспринимается. Звуки, производимые барабанами, имеют гораздо более низкие частоты, чем звуки, производимые свистом.
Единица измерения частоты — герц (Гц). Чтобы люди могли слышать звуковую вибрацию, объект должен вибрировать от 20 до 20 000 раз в секунду. Другими словами, слышимый звук имеет частоту от 20 до 20 000 Гц.
Высокие звуки (высокие частоты) имеют гораздо большую частоту, чем басовые звуки.Высокие частоты находятся в диапазоне от 2000 до 4000 Гц, а низкие — от 125 до 250 Гц.
Вверху: мера громкости (высота волны). Чем выше, тем громче.
Ниже: мера частоты (длины волны). Басовый звук имеет длинные волны, а высокие — короткие.
Плохие новости: в человеческом ухе частота и громкость взаимосвязаны. Диапазон от 20 Гц до 20 000 Гц называется диапазоном звуковых частот — мы это уже знаем. Но звуки, которые мы слышим, представляют собой смесь разных частот, и мы не воспринимаем их все с одинаковой четкостью.Посмотрим, к чему это приведет.
Весь слышимый частотный диапазон может быть разделен на 8 или 24 полосы частот, известных как октавные полосы или 1/3 октавные полосы соответственно для анализа. Октавная полоса — это полоса частот, в которой верхний предел полосы вдвое превышает частоту нижнего предела. Любой конкретный звук или шум можно представить в виде 8 (или 24) уровней звукового давления в полосах частот, как показано на диаграмме ниже.
Настоящий звук, показанный как комбинация различных уровней звукового давления, по одному на каждую из 24 полос частот.Ширина колонки: полоса 1/3 октавы (всего 24). Высота столбца: SLP на каждой полосе частот, измеряется в дБ.
Реакция человеческого уха на звук зависит от частоты звука. Человеческое ухо имеет максимальную чувствительность в диапазоне от 2500 до 3000 Гц и относительно низкую чувствительность на низких частотах. Следовательно, единый уровень звукового давления, полученный простым сложением вклада всех 1/3 октавных полос вместе, не будет хорошо коррелировать с нелинейной частотной характеристикой человеческого уха.
Это привело к концепции весов.
Снижение уровня звукового давления (в дБ) на частотах ниже и выше 2000–3000 Гц для отражения частотной характеристики человеческого уха.
По шкале «A-weighting» уровни звукового давления для диапазонов низких и высоких частот уменьшаются на определенную величину, прежде чем они будут объединены вместе для получения одного единственного значения уровня звукового давления. Это значение обозначается как дБ (A). ДБ (A) часто используется, поскольку он более точно отражает частотную характеристику человеческого уха.
Другие, менее используемые весовые шкалы: дБ (B) и дБ (C). Децибел-фильтр C практически линейен на несколько октав и подходит для субъективных измерений при очень высоких уровнях звукового давления. Фильтр децибел B находится между C и A.
Фильтрация шума на разных октавах частоты с применением шкалы фильтра децибел A, B или C.
Этого было достаточно для теории. Давайте теперь посмотрим, как все это влияет на характеристики стекла как настоящего акустического барьера.
Все четыре нарисованных вручную графика, показанные ниже, взяты из первого издания великой книги под названием «Детализация для акустики», написанной Питером Лордом и Дунканом Темплтоном. На данный момент существует три издания, и я настоятельно рекомендую купить один, если вы архитектор, интересующийся вопросами акустики, применяемыми к зданиям.
3 / Эффект толщины стекла
Звукоизоляция любого материала зависит от его массы, жесткости и демпфирующих характеристик. Единственный эффективный способ улучшить характеристики одинарного стекла — увеличить его толщину, поскольку жесткость и демпфирование невозможно изменить.Потери при передаче звука для одиночного стекла, измеренные в диапазоне частот, варьируются в зависимости от толщины стекла.
Более толстое стекло способствует лучшему шумоподавлению, даже если оно действительно может передавать больше звука на определенных частотах. Каждая толщина стеклопакета имеет слабое значение частоты; то есть частота, при которой это стекло менее «поглощает шум», чем другие. Это значение называется критической частотой. См. Рисунок ниже:
Шумоподавление (в дБ), измеренное в разных частотных диапазонах для оконных стекол разной толщины.Источник: Детализация для акустики, Лорд и Темплтон.
Стекло толщиной 4 мм достаточно прозрачно (слабое затухание измеряется в дБ) для высоких частот в диапазоне 3500 Гц; Стекло толщиной 6 мм плохо работает на частотах около 2000 Гц; а стекло толщиной 10 мм плохо работает на частоте 1300 Гц. Чем больше масса, тем меньше проблемная критическая частота: стекло толщиной 25 мм не имеет слабых мест, как это видно из приведенного выше графика.
Стеклопакет, состоящий из двух стекол одинаковой толщины, испытывает проблему критической частоты: говорят, что два стекла вместе вибрируют (резонируют) на этой частоте, что снижает общие акустические характеристики стекла.
По этой причине мы рекомендуем использовать стеклопакеты разной толщины. Стекло 6-12-4 мм будет поглощать больше звука на высоких частотах 2000 Гц (шум клаксона), чем стекло 6-12-6 мм, несмотря на меньшую массу. С другой стороны, на более низких частотах от 125 до 250 Гц (шум уличного движения) это не так: стекло толщиной 6-12-6 мм снижает звук более эффективно, чем стекло толщиной 6-12-4 мм. На низких частотах затухание звука прямо пропорционально массе.
4 / Ламинированная vs.монолитное стекло
Многослойное стекло будет лучше ослаблять звукопередачу, чем монолитное стекло той же массы. См. График ниже:
Звукопоглощение монолитного (цельного) стекла по сравнению с многослойным стеклом той же массы. Источник: Детализация для акустики, Лорд и Темплтон.
Многослойное стекло толщиной 2 + 2 мм значительно снижает уровень шума на высоких частотах, чем монолитное стекло толщиной 4 мм (это дополнительное затухание от 8 до 10 дБ).Почему? потому что эффект критической частоты исчезает из-за звукопоглощения, обеспечиваемого поливинилбутиралем (мягкая прослойка, используемая для прочного соединения стекол, рассеивает энергию за счет вибрации). То же самое и с ламинированным 3 + 3 мм против монолитного 6 мм. Напротив, на низких частотах (транспортный шум) эффект бутирала менее выражен, хотя он все еще положительный (увеличение примерно на 2 дБ).
5 / Эффект воздушной полости
Сюрприз: стандартный стеклопакет не намного снижает передачу звука, чем монолитное стекло.Имеет значение толщина воздушного пространства между стеклами, но только для действительно широких полостей.
Влияние ширины воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.
Акустическое затухание стекла 6-12-6 мм обычно выше, чем у монолитного стекла толщиной 6 мм, но только на 2 или 3 дБ, и все же могут быть полосы низких частот, где DGU работает хуже. Конечно, если мы сравним 6-миллиметровый монолитный стеклопакет с 12-6-10-миллиметровым стеклопакетом, то звукопоглощение намного лучше у стеклопакета.
Что действительно имеет значение, так это ширина воздушного пространства, не такого маленького, как у двойного остекления, а у двойного остекления. Идеальная ширина полости для усиления шумоподавления составляет 200 мм. Для ширины меньше (или больше) 200 мм эффект менее заметен (хотя широкое воздушное пространство всегда будет работать лучше, чем узкое). Двойное остекление с 10-миллиметровым воздушным пространством работает почти как 20-миллиметровое воздушное пространство.
6 / Комбинированная воздушная полость и эффект толщины стекла
Вывод делается на последнем графике: сочетание большой толщины, разной толщины между двумя панелями и большого расстояния до воздушного пространства (даже лучше, если мы используем многослойное стекло) обеспечивает максимальное шумоподавление.Мы можем достичь 45 дБ.
Комбинированное влияние толщины стекла и воздушного пространства на акустические характеристики двойного остекления. Источник: Детализация для акустики, Лорд и Темплтон.
Чтобы добиться этого при стандартной ширине двойного остекления (только около 28-35 мм), мы должны использовать акустический прослойку или своего рода полимер между двумя стеклами в многослойном стекле, объединенном в DGU. Эти акустические прослойки или смолы рассеивают звуковые волны намного больше, чем два или три прослойки ПВБ, как в типичном многослойном стекле.Некоторые марки ламинированных продуктов с улучшенными акустическими характеристиками:
А как насчет эффекта от использования аргона или криптона вместо воздуха? Теоретически газ с более высокой плотностью в пространстве между стеклами должен положительно сказаться на акустических характеристиках. Сравнительные испытания стандартных симметричных изолирующих элементов показывают, что обычные газы, такие как аргон, практически не оказывают повышенного влияния на показатели звукопоглощения. Хотя на некоторых частотах было отмечено некоторое улучшение, на самом деле резонансные эффекты стали более выраженными.
7. Некоторые полезные значения
Индекс Rw: Индекс Rw или индекс звукоизоляции (выраженный в децибелах) измеряет одним числом акустические характеристики конкретного стеклопакета. Чем выше индекс Rw, тем лучше уровень звукоизоляции, обеспечиваемый данной стеклянной композицией. Индекс Rw обычного двойного остекления составляет около 29 дБ, тогда как хороший акустический промежуточный слой предлагает индекс Rw около 50 дБ.
Rw — это однозначная оценка изоляции воздушного шума строительных элементов (не только стекла).Он включает в себя взвешивание человеческого уха и измеряет фактический коэффициент пропускания звука. Rw измеряется в лаборатории, а не на месте (эквивалентное значение, измеренное на месте, имеет египетское обозначение DnT, W). Значение Rw — это просто среднее, упрощающее взаимное сравнение различных компонентов здания. Иногда это может сбивать с толку. Два стеклопакета могут иметь одинаковый индекс Rw, при этом один из них хорошо работает на низких частотах и плохо — на высоких, а другой — наоборот.
Коэффициенты C и Ctr: Чтобы немного избежать этой проблемы, были добавлены два коэффициента настройки спектра: C и Ctr для модуляции среднего значения Rw.Для звуковых волн с высокими частотами коэффициент C добавляется к значению Rw. Для более низких частот необходимо добавить коэффициент Ctr. Таким образом, акустическое поведение строительного компонента определяется тремя числами: Rw (C, Ctr). Компонент здания со значениями Rw (C, Ctr) = 40 (-1, -4) обеспечивает среднюю изоляцию 40 дБ. Для более высоких звуков звукоизоляция уменьшается на 1 дБ (39 дБ), а для источников звука с более низким уровнем звука — на 4 дБ (36 дБ).
Приведенная ниже таблица, извлеченная из Saint Gobain, помогает показать, как эти три числа применимы к различным ламинированным элементам с акустическими прослойками.
Значения индекса звукоизоляции для нескольких стеклопакетов с акустическими прослойками. Толщина, указанная в правом столбце, является общей. 13 мм означает прослойку 6 мм + 6 мм + 0,8 мм.
C учитывает средне- и высокочастотные источники шума, такие как телевизор, музыка, громкие разговоры или шум самолетов, находящихся на небольшом расстоянии. Ctr учитывает источники шума средней и низкой частоты, такие как шум городского транспорта или шум самолетов на большом расстоянии.
Розовый шум: Выражается в дБ (A), это оценка звукоизоляционных свойств строительного материала на заданных стандартных частотах, которые представляют собой общий шум деятельности, когда равных уровней мощности применяются на каждой частоте . Итак, в розовом шуме каждая октава несет равную мощность шума. Как ни странно: название происходит от розового цвета видимого света с этим спектром мощности.
Ra: Ra — это аббревиатура для индекса снижения звука, когда термин адаптации спектра C применяется к взвешенному по единственному числу индексу шумоподавления (Rw) с использованием розового шума в качестве источника звука.
Ra, tr: Ra, tr — это аббревиатура для индекса уменьшения звука, когда термин адаптации спектра Ctr применяется к взвешенному по единственному числу индексу шумоподавления (Rw) с использованием розового шума в качестве источника звука.
Пока все хорошо. Акустические характеристики стекла теперь не должны быть для нас темной материей. Но это еще не все: помните, что детализация для достижения должной герметичности между стеклом и рамой будет требоваться всегда! Слабые прокладки могут серьезно навредить лучшему выбору стекла для акустики…
SGG Stadip Silence
Источник: Façades Confidential
Автор: Игнасио Фернандес Солла, консультант по фасадам в Arup
Вы можете найти полную статью, опубликованную ЗДЕСЬ.
Калькулятор веса стекла| Оптимизация линейной резки материала | Вложение по длине
Optimumcut 1D v3 по своей конструкции включает обширную базу данных листовых материалов, стекла, остекления и панелей. Пользователи могут создавать неограниченное количество различных видов остекления и панелей, от одинарных оконных стекол, стеклопакетов с распорными планками по теплым краям, тройных стеклопакетов и даже архитектурных панелей типа Spandrel, список спецификаций остекления бесконечен.
Optimumcut 1D v3 составляет отчеты и расписания для всех стеклянных и остекленных панелей. Спецификации, ширина, высота, вес, стоимость и количество учитываются для всех компонентов, созданных в рамках проекта.
Чтобы помочь нашим пользователям в метрической и британской системе мер, пожалуйста, ознакомьтесь со следующими таблицами данных веса / физических свойств стекла для облегчения точного создания спецификаций стекла, остекления и панелей в Optimumcut-1D v3.
Стеклянная гиря Технические данные / Физические свойства — Британские единицы
| Толщина стекла дюйма («) | Толщина стекла Десятичные дюймы («) | Толщина стекла Метрическая система (мм) | Вес фунт / кв. Фут |
|---|---|---|---|
| 1/8 « | 0.125 дюймов | 3,175 мм | 1,62 фунта / кв. Фут |
| 5/32 « | 0,156″ | 3,96 мм | 2,02 фунта / кв. Фут |
| 3/16 « | 0,1875″ | 4,76 мм | 2,43 фунта / кв. Фут |
| 1/4 « | 0,250″ | 6,35 мм | 3,24 фунта / кв. Фут |
| 5/16 « | 0,3125″ | 7,94 мм | 4,06 фунта / кв. Фут |
| 3/8 « | 0.375 дюймов | 9,525 мм | 4,87 фунта / кв. Фут |
| 1/2 « | 0,5″ | 12,7 мм | 6,49 фунт / кв. Фут |
| 5/8 « | 0,625″ | 15,875 мм | 8,11 фунт / кв. Фут |
| 3/4 « | 0,750″ | 19,05 мм | 9,73 фунта / кв. Фут |
| 7/8 « | 0,875″ | 22,225 мм | 11,35 фунта / кв. Фут |
| 1,0 « | 1.00 « | 25,4 мм | 12,98 фунта / кв. Фут |
| Толщина стекла дюйма («) | Толщина стекла Десятичные дюймы («) | Толщина стекла Метрическая система (мм) | Вес фунт / кв. Фут |
Британская стеклянная гиря Технические данные Расчетное Примечание:
Если вы хотите рассчитать имперскую толщину стекла, которая не указана в таблице выше, выполните следующий расчет:
Толщина стекла Десятичные дюймы (“) , умноженное на 0.0129765 умноженное на 1000 = Вес фунт / кв. Фут
Пример: 1,5 ″ умножить на 0,0129765 умножить на 1000 = 19,46 фунт / кв. Фут
Стеклянная гиря Технические данные / Физические свойства — Метрические единицы
| Толщина стекла Метрическая система (мм) | Вес кг / м² |
|---|---|
| 3 мм | 7,48 кг / м² |
| 4 мм | 9.97 кг / м² |
| 5 мм | 12,47 кг / м² |
| 6 мм | 14,96 кг / м² |
| 8 мм | 19,95 кг / м² |
| 10 мм | 24,93 кг / м² |
| 12 мм | 29,92 кг / м² |
| 15 мм | 37,40 кг / м² |
| 19 мм | 47,37 кг / м² |
| Толщина стекла Метрическая система (мм) | Вес кг / м² |
Метрическая стеклянная гиря Технические данные Расчетное Примечание:
Если вы хотите рассчитать метрическую толщину стекла, которая не указана в таблице выше, выполните следующий расчет:
Толщина стекла в метрической системе (мм) умноженная на 2.49375 = Вес кг / м 2
Пример: 38 мм умножить на 2,49375 = 94,76 кг / м 2
.
