Утепление пола первого этажа в частном доме толщина утеплителя. Пенопласт

Обычно этим словом называют вспененный полистирол и экструдированный полистирол (пеноплекс). По химическому составу и теплоизоляционным свойствам эти материалы практически не отличаются, однако, пеноплекс обладает намного большей прочностью на изгиб и устойчивостью к крошению, чем традиционный пенопласт. По этой причине в последнее время большинство потребителей отказывается от вспененного полистирола (пенопласта) в пользу экструдированного полистирола (пеноплекса).

Преимуществом данного типа теплоизоляции является низкая цена, легкость монтажа и влагостойкость. К недостаткам же можно отнести горючесть этого материала, причем при горении полистирола выделяется большое количество ядовитых веществ.

Плиты полистирола выпускаются толщиной от 5 мм до 50 мм, на кромках плит сделана специальная фаска, чтобы при монтаже на стыках не появлялись зазоры, а следовательно и «дорожки холода».

Если требуется толщина слоя более 50 мм, то укладывается два и даже три слоя полистирола, при этом каждый новый слой укладывается со смещением относительно предыдущего, чтобы стыки плит верхнего ряда приходились на центры плит нижнего.

При утеплении пола, располагающегося непосредственно над грунтом слой пенопласта должен быть не менее 300 мм, для дома с деревянным полом, и 200 мм для дома с наливными бетонными полами. Вы должны уложить как минимум 4 слоя самых толстых панелей пенопласта со смещением относительно друг друга.

Если под полом находится холодный подвал, то слой пенопласта можно уменьшить на 50мм.

Для утепления полов между этажами частного дома достаточно 150 мм пенопласта для деревянных полов и 100 мм для бетонных перекрытий.

Если вы утепляете полы в многоквартирном доме, то для всех этажей, кроме первого достаточно уложить один слой пенопласта толщиной 50 мм. На первом этаже толщину можно увеличить до 80-100 мм.

Толщина утеплителя пола по грунту. Принцип проведения расчета

Было бы большой ошибкой полагать, что утеплять любую строительную конструкцию можно, как говорится, «на глаз». Хорошо, если повезет и угадаете, но вероятность такой удачи – невелика, можно ошибиться как в одну, так и в другую сторону. И то, и другое – плохо. О последствиях недостаточности термоизоляции уже говорилось выше. А ее избыточность приводит к совершенно ненужному перерасходу материалов или усложнению конструкции.

Все должно основываться на расчетах. Да, многих читателей заранее пугает перспектива проведения каких бы то ни было вычислений. Поспешим их успокоить – ничего сверхъестественно сложного их не ждет. Тем более, мы «вооружим» их и пониманием принципа расчета, и удобным калькулятором, в котором всего лишь надо будет указать некоторые исходные данные.

Непосредственно про технологию выполнения термоизоляционных работ при утеплении пола говориться не будет – этому отведена специальная публикация нашего сайта. Остановимся лишь на тех нюансах, которые напрямую влияют на размеры термоизоляционного слоя.

Как производится утепление полов в частном доме?

Задача непростая, но справиться с ней можно и самостоятельно, не прибегая к услугам наемных специалистов. Пусть в помощь читателю будет специальная публикация нашего портала, посваященная именно.

Итак, чтобы утепление считалось полноценным, суммарное сопротивление теплопередаче строительной конструкции (его еще часто называют термическим сопротивлением) должно быть не ниже установленного нормированного значения. Этот показатель измеряется в м² × °С / Вт, и рассчитан для каждого региона с учетом специфики климатических условий. Конкретное значение можно отыскать в таблицах СНиП, уточнить в местной строительной организации или просто взять из предлагаемой карты-схемы территории России.

Важно – для разных конструкций установлены свои нормированные значения. Раз мы имеет дело с полом, то нас интересует значение «для перекрытий». Чтобы проще было ориентироваться на схеме, эти показатели выделены голубыми цифрами.

Нормированные значения термического сопротивления для строительных конструкций жилых домов по регионам России

Теперь – небольшая формула, которая потребуется для проведения расчетов.

Термическое сопротивление однородного слоя строительной конструкции равно:

R = h / λ

h – толщина этого слоя (важно – выраженная в метрах )

λ – коэффициент теплопроводности материала, из которого изготовлен этот слой (измеряется в Вт/м×°С).

Коэффициенты теплопроводности – это табличные величины, значение которых несложно найти на справочных интернет-ресурсах. А для утеплительных материалов они, кроме того, обычно указываются производителем в паспортных данных.

Суммарное термическое сопротивление строительной конструкции, состоящей из нескольких слоев, в числе которых — и слой утепления, будет равно:

Rc = R₁ + R₂ +…+ Rt = h₁ / λ₁ + h₂ / λ₂ + …+ ht / λt

Символ «t» в данном случае говорит, что это показатели слоя термоизоляции.

Итак, если известно значение нормированного термического сопротивления, если имеется представление о строении создаваемой конструкции пола, то совсем несложно определить ту толщину утеплительного материала, которая обеспечит нужный уровень термоизоляции.

ht = (Rc – h₁ / λ₁ – h₂ / λ₂ – …) × λt

Зная коэффициент теплопроводности выбранного термоизоляционного материала, получаем его необходимую толщину.

Толщина пеноплекса для утепления пола. Как выбрать для балкона пеноплекс?

На рынке представлен достаточный ассортимент марок, но именно это разнообразие несколько затрудняет поиск наилучшего претендента для утепления пола на балконе. При выборе необходимо отталкиваться от:

  • свойств определенного класса пеноплекса;
  • конкретного участка для утепления;
  • функциональности балкона;
  • толщины материала.

Есть следующие марки ЭППС:

  1. 31, 31С. Эти изделия отличает низкая прочность, небольшая плотность — максимальное ее значение 30,5 кг/м³. Поэтому они не подходят для утепления пола балконов.
  2. 35 — универсальный пеноплекс. Он имеет достаточную плотность (до 38 кг/м³) и прочность по сжатию (83 кПа). Используют его широко.
  3. 45, 45С. Эти марки еще прочнее, их плотность составляет от 35 до 40 кг/м³. Материалы подходят для утепления фундаментов, поэтому ими утепляют балконы под стяжку.

Серии пеноплекса — вторая тема для ознакомления:

  • «С» — «стена» — для наружных стен;
  • «К» — «кровля» — для теплоизоляции чердаков и крыш;
  • «Ф» — «фундамент» — для оснований, цоколей;
  • «Комфорт» — для работ внутри помещений, к ним относятся балконы и лоджии;
  • «Гео» — для дорожного и промышленного строительства.

Если говорить об оптимальном выборе для «полууличного» помещения, то лидером будет материал, имеющий в маркировке букву «С». Альтернатива — серия, названная «комфортом». Пропитка антипиренами — требование, уже упоминавшееся.

Оптимальная толщина плит пеноплекса для утепления балкона — 20-50 мм. Если дом располагается в регионе, где зимы суровы, то выбирают более толстый материал. Зависит толщина и от того, какого именно эффекта хотят добиться владельцы.

  1. Если балкон используется в роли помещения для сушки белья и не отапливается, то слой теплоизоляции в этом случае может составлять 20-30 мм.
  2. Когда из него планируют сделать полноценную комнатку, которая будет посещаться регулярно, приобретают пеноплекс толщиной как минимум 50 мм.

Если все характеристики рассмотрены, оценены, и подходящий вариант найден, то можно отправляться за покупками, а затем начинать готовиться к предстоящей работе.

Толщина эппс для пола по грунту. Калькулятор расчёта толщины утепления пола по грунту

Полы первого этажа частного дома требуют особого подхода к утеплению. И в особенности те, что оборудуются прямо по грунту. Его теплоёмкость огромна, и при недостаточной термоизоляции грунт способен буквально вытягивать все накопленное тепло из помещений, даже если на улице установилась не самая холодная погода.

Калькулятор расчёта толщины утепления пола по грунту

Чтобы термоизоляция была действительно эффективной, должны использоваться качественные материалы и соблюдаться расчётные толщины слоев утепления. Как провести эти расчеты самостоятельно? Можно вооружиться теплотехническими формулами – их несложно найти в интернете. Но проще воспользоваться предлагаемой возможностью — это калькулятор расчёта толщины утепления пола по грунту.

Ниже будет дано несколько важных рекомендаций по его использованию

Калькулятор расчёта толщины утепления пола по грунту

Пояснения по проведению расчетов

Итак, исходим из того, что строительная конструкция (пол в данном случае) должна обладать определённым сопротивлением теплопередаче, чтобы  не служить магистралью теплопотерь. Для каждого из регионов России эти величины рассчитаны, с учетом климатических особенностей. Они носят название нормированных значений сопротивления теплопередаче и измеряются в м²×К/Вт.

Узнать значение для своего региона проживания можно в любой местной строительной организации. Или поверить карте схеме, расположенной ниже:

Карта–схема нормированных значений сопротивления теплопередаче для строительных конструкций

Сразу обращает на себя внимание то, что таких значений для каждой местности указано три. В данном случае нас интересует только одно – для перекрытий. Оно выделяется цифрами синего цвета. Именно это значение и должно быть внесено в соответствующее поле калькулятора.

Теперь – переходим к самой схеме утепления.

Суммарно значение термического сопротивления составляется из сопротивлений каждого из слоёв утепленной конструкции. Если известна планируемое строение утепленного пола по грунту, материалы, используемые для этих целей, то нет большой проблемы подсчитать, какой толщины утепления будет достаточно, чтобы достичь нормируемого значения.

В приложении к полу по грунту в расчет имеет смысл принять только сам утеплитель (или совокупность нескольких материалов) и напольное покрытие, если оно обладает сколь-нибудь значимыми термоизоляционными качествами. К таковому можно отнести, например, дощатое покрытие или обшивку толстой фанерой. Нет смысла принимать в расчет бетонные стяжки или керамическую облицовку – их теплопроводность весьма велика. А тонкие напольные покрытия (ламинат, линолеум и им подобные) не окажут существенного влияния на толщину утеплителя просто в силу своей малой толщины.

Итак, в калькуляторе можно просчитать по двум вариантам. Причём второй вариант делится еще на два «подвида».

  • Первый вариант – для утепления используется только керамзит. Засыпка из него закрывается армированной стяжкой, по которой в дальнейшем настилается финишное покрытие пола.

При расчете по этому пути необходимо только указать параметры финишного настила пола. Если их нет смысла принимать в расчет, оставляется значение толщины слоя, равное по умолчанию нулю.

Итоговое значение будет показано в миллиметрах. Это – необходимая толщина керамзитовой засыпки.

  • Второй вариант – для термоизоляции используется выбранный из списка утеплитель. Он может, например укладываться под армированную финишную стяжку. Или же поверх стяжки монтируются лаги для дощатого пола, между которыми и разместится термоизоляционный материал. На расчет эта разница особо не влияет.

Но здесь тоже возможны два подхода.

— Утеплитель используется в комплексе с керамзитовой «подушкой». Это часто бывает полезно — позволяет уменьшить толщину применяемого материала. Значит, в открывшихся дополнительных полях ввода данных необходимо будет указать толщину этой керамзитовой засыпки, а затем выбрать из предложенного списка утеплительный материал. С финишным покрытием пола подход не меняется – как рассказывалось выше.

— Утеплитель используется один. Все то же самое, но только толщину керамзитовой засыпки оставляют равной по умолчанию нулю.

Результат в обоих последних случаях покажет толщину выбранного утеплителя в миллиметрах. Это – минимальное значение, которое при необходимости приводят в бо́льшую сторону к стандартным толщинам термоизоляционных материалов.

Что такое УШП?

К числу наиболее энергоэффективных конструкций можно отнести утепленную шведскую плиту (УШП), которая одновременно является и надежным фундаментом, и отлично утепленным полом первого этажа, сразу оснащенным водяной системой подогрева. Подробнее про технологию возведения утеплённой шведской плиты читайте в специальной публикации нашего портала.

Утеплитель для пола. Как утеплить бетонный пол

Технология термоизоляции полов несложная, но все требования технологического процесса нужно выполнять неукоснительно. Попытка сэкономить время приведет к неэффективности всего утепления. При выборе способа утепления следует учитывать способ и степень теплоизоляции фундамента, цокольного этажа и отмостки. Как правильно гидроизолировать и утеплить бетонный пол? Технология зависит от выбранного материала.

Волокнистые материалы

Главное при работе с минватой – не забывать про парогидроизоляцию, стыки и прилегания. Толщину слоя выбирают в зависимости от климатического пояса, в регионах с мягким климатом хватает и 50 мм, в морозных местах лучше заложить 150.

Последовательность действий рекомендуется следующая:

  • Подготовить поверхность бетона. Заделать трещины, щели и выбоины, сравнять выступы.
  • Очистить от масложировых пятен и других загрязнений.
  • Уложить пароизоляционную мембрану, стыки полотен соединить металлизированной клейкой лентой.
  • Установить лаги. Высота их должна совпадать с выбранной толщиной теплоизоляции, шаг- с размерами плит или рулонов минваты. Плиты или рулоны должны входить между направляющих без зазора.
  • Уложить утеплитель. Особое внимание стыкам и примыканиям к стенам.
  • Расстелить поверх плит пароизоляционную мембрану гладкой стороной вверх. Мембрана будет отводить влагу.

Укладка базальтовой ваты поверх гидроизоляционной мембраны

  • Настелить шпунт или толстую фанеру. Закрепить к лагам саморезами.
  • Далее можно настилать окончательную отделку: ламинат, паркетную доску, пробковое покрытие или линолеум.

Пенополистирол

Вспененный полистирол часто применяют под цементную стяжку. Материал не гигроскопичен, его можно использовать во влажных помещениях-кухнях, санузлах, ванных комнатах, саунах.

Последовательность действий рекомендуется следующая:

  • Подготовить поверхность бетона. Заделать трещины, щели и выбоины, сравнять выступы.
  • Очистить от масложировых пятен и других загрязнений.

Важно! Выравнивание требуется более тщательное, чем в предыдущем случае. Нужно либо забетонировать утепляемый пол выравнивающим раствором, либо засыпать поверхность мелким песком и тщательно разравнять.

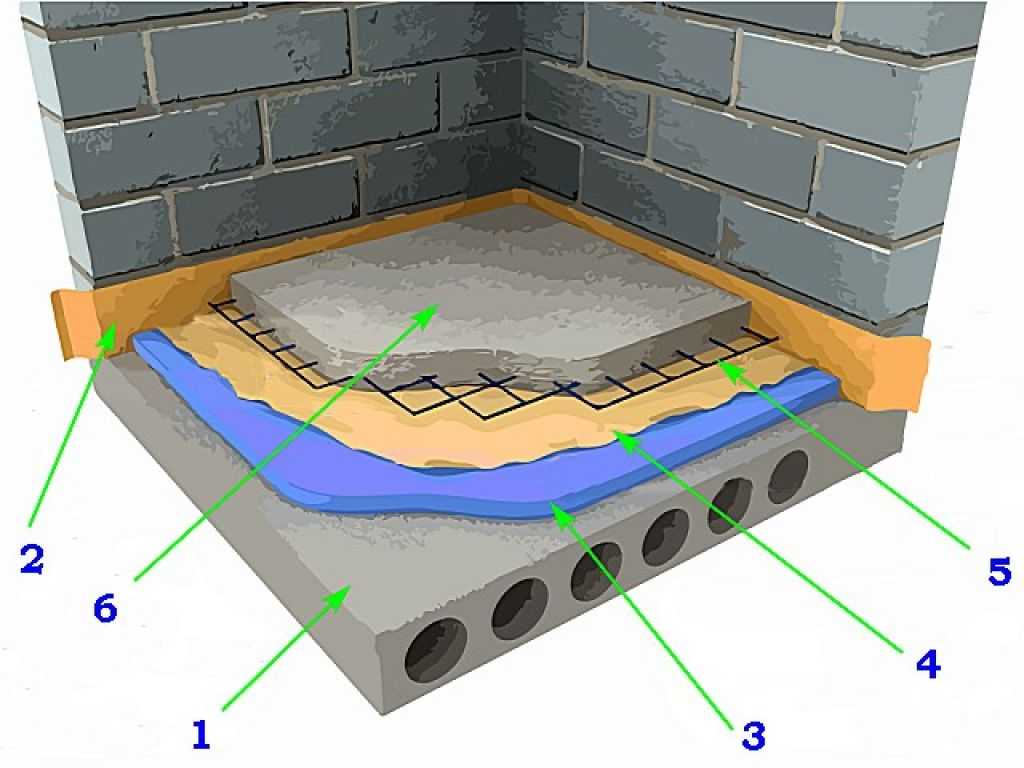

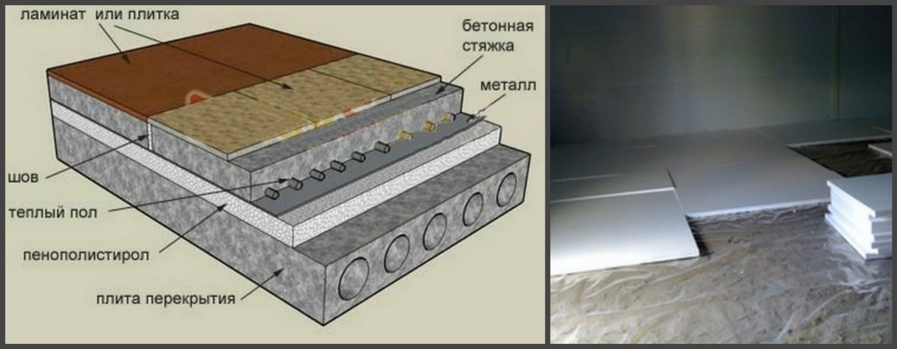

Утепление экструдированным пенополистиролом под стяжку

  • Уложить плиты утеплителя встык по всей площади пола.
  • Шпунтованные плиты укладывают с использованием выступов. Стыки плит пенопласта уплотняют монтажной пеной.
  • Вдоль всей линии стен уложить и приклеить демпферную ленту, позволяющую стяжке расширяться и не ломаться при температурных колебаниях. Ленту также можно прикрепить гвоздями к стеновым блокам в доме из газобетона.
  • По слою утеплителя раскатать полиэтилен не тоньше 0.5 мкм, с нахлестом 10-20 см, проклеить полотна двухсторонним скотчем. Этот слой не даст протечь влаге из цементной стяжки.
  • Разместить арматуру. Если в помещении будет водяной теплый пол, поверх арматурной системы смонтировать трубы, фитинги и т.п.

Монтаж теплого пола и арматуры

  • Залить стяжку.

Далее можно устанавливать финишное покрытие – керамику, плитку, влагостойкий ламинат и др.

Напыляемые материалы

Для этого метода потребуется приобрести или арендовать дорогостоящее оборудование. Большинство владельцев сдают установки в аренду только вместе с квалифицированными операторами. Производители выпускают и одноразовые неперезаряжаемые наборы для самостоятельного применения.

Последовательность действий рекомендуется следующая:

  • Подготовить поверхность бетона. Заделать трещины, щели и выбоины, сравнять крупные выступы.
  • Очистить от масложировых пятен и других загрязнений.
  • Тщательное выравнивание можно не делать.
  • Смонтировать систему лаг, на которые будет опираться пол. Закрепить саморезами с дюбелями или гвоздями из строительного пистолета.
  • Смочить бетон для того, чтобы пена лучше прилипала.

Напыление пенополиуретана между лагами

  • Напылить утеплитель для бетонного пола. Объем пены при застывании увеличивается на 5-10%. Это нужно учитывать.
  • Дождаться полного засыхания пены.
  • Если пол не будет настилаться сразу, закрыть слой пены светозащитным материалом.

Применяют и другие методы теплоизоляции пола, как, например, засыпка керамзитом с последующим устройством цементной стяжки. Этот метод также не требует тщательного выравнивания пола. Если добавить в цементный раствор достаточное количество специальных полимерных присадок, то и сама стяжка приобретет Термоизолирующие свойства.

Видео утепление пола по лагам в доме из бруса (правильный пирог пола)

Утепление пола по грунту – устройство и расчет толщины термоизоляции

Мы уже перечисляли их выше. Теперь остановимся подробнее на каждом этапе.

Подушка из гравия и песка

На подготовленную землю ложится 7-20-сантиметровый слой крупного щебня. Его задача — еще больше уплотнить грунт и стать барьером для грунтовых газов. Щебень также необходимо тщательно утрамбовать. Сверху для выравнивания насыпают песок (от 15 до 30 сантиметров). Его смачивают водой — важно использовать насадку-распылитель на шланг — и вновь берутся за виброплиту.

Гидроизоляция

Призвана защитить конструкцию от влаги, поступающей из земли. Может быть использована обычная полиэтиленовая пленка или рубероид. Если вы отказались от бетонного слоя, на утрамбованную подушку из песка лучше положить специальную долговечную полимерную мембрану. И пленки, и мембраны следует монтировать внахлест, так чтобы одна полоса материала заходила на другую на 10-15 сантиметров. Стыки проклеивают строительным скотчем или мастикой.

Подготовка основания

Верхний плодородный пласт почвы нужно снять. Если есть необходимость, можно поднять уровень земли, например, с помощью грунта, который остался после обустройства фундамента. Главное — не использовать торф или чернозем. Далее поверхность нужно разровнять, утрамбовать почву. Для этих целей подойдет специальное приспособление — виброплита. Как следует утрамбованный нижний слой предотвратит проседание и растрескивание слоев «пирога» в будущем.

Бетонное основание

Вместо песка, как мы упоминали выше, может быть использована стяжка. Цементно-песчаным раствором заливают щебень. Так с большей вероятностью у вас получится ровная поверхность для следующего утепления плиты по грунту.

Отметим, что до заливки необходимо разместить на внутренней поверхности фундамента тонкий слой утеплителя высотой с весь «пирог».

Утеплитель

Над гидроизоляцией помещают утеплитель. Способ его укладки зависит от вида материала. К теплоизоляционным продуктам предъявляют ряд требований. Они должны быть прочными, водостойкими, долговечными, экологичными и, конечно, с низкой теплопроводностью. Чем утеплить пол по грунту, расскажем ниже.

Пароизоляция

Еще один слой пленки/мембраны укладываем на теплоизоляционный материал. При использовании утеплителей, склонных впитывать жидкость, например минваты, следует провести тщательную гидроизоляцию, чтоб не допустить проникновения цементно-бетонного раствора внутрь плит.

Стяжка

Финальную стяжку для большей прочности нужно армировать. Для этого используется металлическая или пластиковая сетка. Например, сетка из стальных прутков диаметром 3-4 миллиметра, с ячейками 10х10 сантиметров. Ее устанавливают на специальные фиксаторы и заливают цементно-песчаным раствором. Толщина стяжки должна получиться не менее шести сантиметров. Когда она полностью застынет, поверх нее для идеального результата можно нанести самовыравнивающийся раствор. И уже на него смонтировать финишное напольное покрытие. На этапе заливки стяжки также можно установить теплый пол. Читайте подробнее о заливке теплого пола своими руками в нашей статье.

» На какую глубину и когда заливать?

Выбор толщины стяжки

  • С подогревом полов
    Мы рекомендуем заливать Easy Screed толщиной от 35 мм до 50 мм. Эта глубина включает диаметр трубы. Решение об окончательной толщине будет определяться рядом факторов, включая размер и диаметр трубы теплого пола, способ установки трубы (система зажимов или направляющая) и выбор изоляции. Нашим минимальным требованием является покрытие 20 мм над самой высокой точкой. Пожалуйста, обсудите ваши планы с нашей командой.
  • В качестве чистовой стяжки без подогрева пола
    Мы предлагаем вам установить стяжку толщиной 35 мм, если пол не устанавливается. С точки зрения прочности нет необходимости устанавливать глубже. Easy Screed толщиной 35 мм можно укладывать на изоляцию толщиной до 200 мм.
  • В качестве выравнивающей стяжки

    Easy Screed можно заливать толщиной от 5 мм в самой нижней точке в качестве выравнивающей стяжки. Перед установкой выравнивающей стяжки необходимо провести осмотр участка, чтобы определить тип подготовки чернового пола.

Ниже приведен список наиболее часто используемых стяжек

Уровень пола Тип дома Черный пол Глубина изоляции Рекомендуемый тип изоляции Теплый пол Глубина Easy Screed Просмотр профиля пола
Первый этаж Новая сборка Бетон До 250 мм Сочетание белого полистирола и изоляции высокой плотности Да Защелкивается в изоляцию 35 – 50 мм Первый этаж Стандарт / Первый этаж с рейтингом A
Первый этаж Модернизация Бетон 10 мм Triso-Sols или аналогичный Да
Привязывается кабелем к сетке A142
35 мм Изоляция Triso первого этажа
Первый этаж Новая сборка Балка и фанера 8 мм Звукоизоляционный коврик Ethafaom Да 35 мм Звукоизоляция первого этажа Ethafoam
Первый этаж Новая сборка Балка и фанера 10 мм Акустический коврик Enkasonic Да
Привязывается кабелем к сетке A142
35 мм Звукоизоляция первого этажа Enkasonic
Первый этаж Новая сборка Бетонная плита По требованию клиента Полиуретановая изоляция высокой плотности или аналогичная Да 35 мм – 50 мм

Когда устанавливать?

Во всех зданиях мы рекомендуем устанавливать Easy Screed после полной герметизации здания и, в идеале, после завершения внутренней штукатурки. Благодаря простому процессу установки Easy Screed, он позволяет полностью построить дом до установки труб теплого пола, сводя к минимуму любое потенциальное повреждение системы отопления.

Какая глубина требуется для теплых полов?

Достаточно ли места под полом для подогрева пола? При установке напольного отопления важно учитывать, имеет ли ваша комната требуемый допуск (глубину) грунта. Также важно учитывать физические последствия увеличения высоты ваших этажей.

Водяные системы в сочетании со стяжкой обычно требуют около 150 мм, а иногда и до 300 мм, хотя низкопрофильные системы водяного отопления тоньше и обычно добавляют не более 25 мм к высоте пола. Электрические системы напольного отопления обычно тоньше и требуют 50-100 мм.

Пока у вас есть место в черновом полу, не вся эта глубина будет добавлена ​​к высоте вашего пола. Важно учитывать увеличение высоты пола и то, как оно влияет на общую высоту комнаты, поскольку стандартная высота комнаты составляет от 7 до 9 футов.

Установка системы напольного отопления без учета того, как это повлияет на высоту помещения, может привести к архитектурной катастрофе, особенно для систем водяного теплого пола.

Какая глубина необходима для электрических теплых полов?

По данным компании Warmup PLC, их кабельная система для стяжки имеет толщину 6 мм при глубине стяжки 50-100 мм, а также диапазон толщины изоляции от 6 до 50 мм, что дает возможность выбора между увеличением высоты или эффективностью. Их системы свободных кабелей, липких матов и фольгированных нагревателей имеют толщину 1,8, 3 и 7 мм соответственно, при этом фольговый нагреватель снабжен предварительно установленной изоляционной подложкой.

Укладка электрических теплых полов: обзор

Установка системы электрического обогрева пола представляет собой поэтапный процесс, включающий множество этапов. Прежде всего, для лучшей теплоизоляции на черновой пол необходимо установить изоляционную плиту, поверх которой необходимо закрепить нагревательный мат/нагревательный элемент. Он покрыт выравнивающим слоем стяжки, который также обеспечивает лучшее и более эффективное распределение тепла по полу.

Слои электрического теплого пола
Количество слоев Разминка Свободная кабельная система
Кабельная система разминки (плавание)
Система разминки
Свободный проволока, MAT, или STIPY-MAT SYSTER
Свободный проволоки, MAT, OR STIPY-MAT SYSTER
Свободный проволока, MAT, OR STIPY-MAT SYSTER
Свободный ход. Система (деревянный подлад)
1 Subfleor
Subfleor
.0034 2 Damp-proof membrane
Damp-proof membrane
Warmup Foil heater
Warmup flexible adhesive
Chipboard Deck
3 Timber Battens
Timber Battens
Теплоизолирующая подкладка
Изоляция с покрытием Warmup
Влагонепроницаемая мембрана
4 Изоляция с покрытием Warmup
У изоляция расгрея
Древесина Разминка Стрипкая-Мат
ДРЕВОДА БАТАНС
5 DAMPTUP
.
6 Лента для прогрева
Кабель для прогрева бесшовного пола
Клей для деревянного пола
Свободный кабель
7 Leveling compound
50mm screed
Wood flooring
Warming Tape
8 Wood flooring
Wood flooring
Leveling compound
9 Деревянный пол

Какая глубина требуется для водяного (водяного) теплого пола?

Минимальная глубина 50 мм требуется в случае жидкой стяжки, минимальная глубина 65 мм требуется, если используется ручная стяжка. Это связано с тем, что трубы отопления полностью погружены в стяжку для равномерного рассеивания тепла по всей поверхности, а объем воздуха, оставшегося в стяжке, номинален в жидкой стяжке, но значителен в стяжке, замешанной вручную.

Применение алюминиевых теплораспределительных пластин способствует выравниванию теплового потока в плоскости поверхности пола, что положительно влияет на теплораспределение и снижает термические напряжения в отделочном покрытии. Плитка или напольные панели укладываются поверх этого слоя, чтобы получить законченную систему подогрева пола.

В воде под половием нагрева. Приклеенный)
Виниловый пол (плавающий)
Виниловый пол (приклеенный)
Ковровое покрытие 1 Черный пол 905

53 Subfloor

Subfloor Subfloor Subfloor 2 Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Мембрана
3 Жесткая изоляция
Жесткая изоляция
Жесткая изоляция
Жесткая изоляция0010 Rigid Insulation
Rigid Insulation
4 Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Компенсационная лента по периметру для подогрева
5 Трубка для подогрева 16 мм
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
6 Warmup Nexxa Panel
Warmup Nexxa Panel
Панель Nexxa для прогрева
Панель Nexxa для прогрева
Панель Nexxa для прогрева
Панель Nexxa для прогрева

3 65-75 мм песчано-цементная стяжка или фирменная стяжка
65-75 мм песчано-цементная стяжка или фирменная стяжка
65-75 мм песчано-цементная стяжка или фирменная стяжка
65-75 мм цементно-песчаная стяжка стяжка или фирменная стяжка
65-75 мм песчано-цементная стяжка или фирменная стяжка
65-75 мм песчано-цементная стяжка или фирменная стяжка 8 эластичный плиточный клей0010 Underfloor compatible underlay
Underfloor compatible timber floor adhesive
Underfloor compatible underlay
Underfloor compatible vinyl floor adhesive
Underfloor compatible underlay 9 Tiled floor finish
Floating timber floor отделка
Деревянная отделка пола
Плавающая виниловая отделка пола
Виниловая отделка пола
Ковровое покрытие пола

Водяные слои пола: обзор

Слой изоляции добавляется поверх голого бетона (с влагозащитной мембраной) для повышения эффективности обогрева пола. Над этой изоляцией на план этажа нанесены водопроводные трубы (15 мм). После того, как вся планировка пола покрыта трубопроводом, добавляется очень толстый слой (50-65 мм) стяжки для погружения системы трубопроводов, а затем сверху укладывается отделка пола.

Недавними экспериментальными исследованиями установлено, что изоляция из экструдированного пенополистирола толщиной 40 мм не способна минимизировать потери тепла в системе, а увеличение толщины не повышает эффективность по сравнению с утеплением стяжкой система. Вот почему в современных установках для монтажа не используется полистирол, вместо него используется полиуретан.

Вы можете узнать больше о слоях и уровнях пола с подогревом пола в статье по теме:

Глубина, необходимая для напольного отопления на верхнем этаже

Глубина, необходимая для напольного отопления на верхнем этаже, соответствует той же спецификации для напольного отопления на первом этаже. Хотя часто рекомендуется использовать низкопрофильные системы напольного отопления, чтобы максимизировать пространство и избежать увеличения высоты пола. Теплый пол лучше работает в помещениях с низкой высотой от пола до потолка (7-8 футов), например, в спальнях и ванных комнатах.

Увеличение высоты между этажами не должно быть проблемой, если оно хорошо спроектировано профессионалом. При установке систем напольного отопления наверху следует принимать надлежащие меры, чтобы предотвратить выход из строя не только системы отопления, но и пола.

Какой толщины должна быть стяжка для теплого пола?

В системах водяного отопления требуется толстый слой песчано-цементной стяжки. Допустима минимальная толщина от 65 мм до 75 мм, но эффективной считается толщина до 100 мм. Толщина стяжки определяет равномерное распределение тепла от водопроводящих труб к полу. Тонкий слой заставит пол нагреваться быстрее (меньшие затраты на обогрев) по сравнению с более толстым.

Между тем электрическая система теплого пола имеет гораздо меньшую мощность нагрева, поэтому стяжка должна быть толщиной около 20 мм. Нагревательный элемент изолирован этим тонким слоем, чтобы обеспечить наибольшую проводимость к верхней части пола.

Однако, чтобы быть в безопасности, всегда лучше проконсультироваться с поставщиком стяжки для точной оценки толщины стяжки, а также требуемого соотношения цемента и песка в стяжке.

Какой толщины должна быть теплоизоляция пола?

В зависимости от ваших требований вы можете использовать изоляционную плиту толщиной 6 мм или 10 мм, хотя ее толщина может достигать 50 мм. Как правило, для засыпных оснований требуется более качественная изоляция, чтобы избежать ненужных потерь тепла. Тем не менее, теплый пол на втором этаже требует меньшего утепления, так как потери тепла номинальные.

При установке изоляционных плит приоритет должен быть отдан увеличению высоты или эффективности системы. Более тонкие изоляционные плиты будут означать минимальное увеличение высоты, но потери тепла в системе, в то время как более толстые изоляционные плиты будут означать увеличение высоты с высокой эффективностью, поскольку тепло не просачивается в черный пол.

Заключение – Какая глубина требуется?

Точная глубина, которую требуется для обогрева пола или добавляет к полу, не может быть определена конкретно, так как толщина каждого слоя зависит от установки, в зависимости от конструкции, выполненной установщиком. В среднем для установки электрического теплого пола требуется около 50 мм, по сравнению с системами водяного теплого пола, которые обычно составляют 150 мм.

Хотя в настоящее время существуют низкопрофильные системы водяного теплого пола, требующие небольшой глубины при установке. Для этих систем используется стяжка 22 мм с трубами диаметром 10 мм. Этот тип системы больше подходит для полов с подогревом на верхних этажах, так как он добавляет минимальную высоту к полу и может быть легко установлен.

  • Первое включение теплого пола – сколько ждать?
  • Можно ли укладывать виниловые полы на полы с подогревом?
  • Трескается ли плитка при полах с подогревом?
  • Можно ли обогреть весь дом теплыми полами?
  • Можно ли устроить пол с подогревом наверху?
  • Поднимет ли пол с подогревом мой пол? – Описание слоев теплого пола
  • Можно ли ставить мебель поверх напольного отопления?
  • Как узнать, протекает ли пол с подогревом?
  • Можно ли комбинировать напольное отопление с тепловым насосом, работающим от грунта?
  • Безопасен ли теплый пол?
  • Влияет ли пол с подогревом на недвижимость?
  • Можно ли делать деревянные полы с подогревом?
  • Может ли пол с подогревом стать причиной пожара?
  • На какую температуру должен быть установлен теплый пол?
  • Можно ли положить коврик на пол с подогревом?
  • Сколько времени требуется для прогрева пола с подогревом?
  • Почему мой теплый пол шумит?
  • Почему у меня неоднородный пол с подогревом?
  • Как узнать, работает ли мой теплый пол? – Общие проблемы и решения
  • Что может пойти не так с подогревом пола?
  • Можно ли комбинировать напольное отопление с воздушным тепловым насосом?
  • У вас постоянно включен теплый пол?
  • Подогрев пола работает с умными термостатами?
  • Полы с подогревом на кухне.
