Котельная в частном доме. Нормы и требования

Котельная в частном доме. Нормы и требования

Для установки отопительного оборудования бывает, что требуется отдельная котельная.

Как мы можем предполагать, к помещениям, в которых устанавливаются котлы, предъявляются требования, для того чтобы обеспечить максимальную безопасность вам и вашему дому. Требования к помещениям и нормы вы можете узнать из статьи ниже.

С 1 июля 2003 года вступил в силу СНиП 42-01-2002. Требования и нормы по устройству топочных в частном доме нужно брать из данного документа.

Для начала вам нужно определиться с мощностью газового котла. Выбирая мощность, следует придерживаться нескольких норм. Если:

— при мощности котла до 60 кВт, то установка возможна на кухне. Также можно разместить котел и в отдельном помещении, если вам так необходимо;
— от 60 кВт до 150 кВт – в отдельном помещении независимо от этажа. Также котел можно устанавливать в подвале и цокольном этаже в том числе;

— от 150 кВт до 350 кВт – в отдельном помещении первого или цокольного этажа, в пристройке и отдельно стоящем здании.

Помещения для установки газовых котлов мощностью до 200 кВт в отдельной топочной должны быть отделены от остальных помещений в вашем доме негорючей стеной. К таким требованиям относится кирпич, шлакоблок, бетон. Требования к отдельным топочным следующие:

1) минимальный объем – 15 кубометров;

2) высота потолков:

— при мощности от 30 кВт – 2,5 м,
— до 30 кВт – от 2,2 м;

3) должно находиться окно с форточкой, площадь стекла не меньше 0,03 квадрата на каждый кубометр объема;

4) вентиляция обязана обеспечивать не менее чем трехкратный обмен воздуха за один час;

5) двери, ведущие из топочной, должны быть огнеупорными.

В случае, если котельная расположена в подвальном или цокольном этаже, минимальный размер котельной будет больше: к 15 кубам добавляется 0,2 м2 на каждый киловатт мощности.

Также стены и перекрытия должны быть паро- и газонепроницаемыми. Необходимо знать, что при установке оборудования мощностью от 150 кВт до 350 кВт ваша котельная должна иметь отдельный выход на улицу либо выход в коридор, ведущий на улицу.

Если же вы решили установить котел в кухонном помещении, там будут немного другие нормы:

— высота потолков не менее 2,5 м;
— объем помещения не менее 15 кубов;
— система вентиляции, обеспечивающей трехкратную смену воздуха за один час;

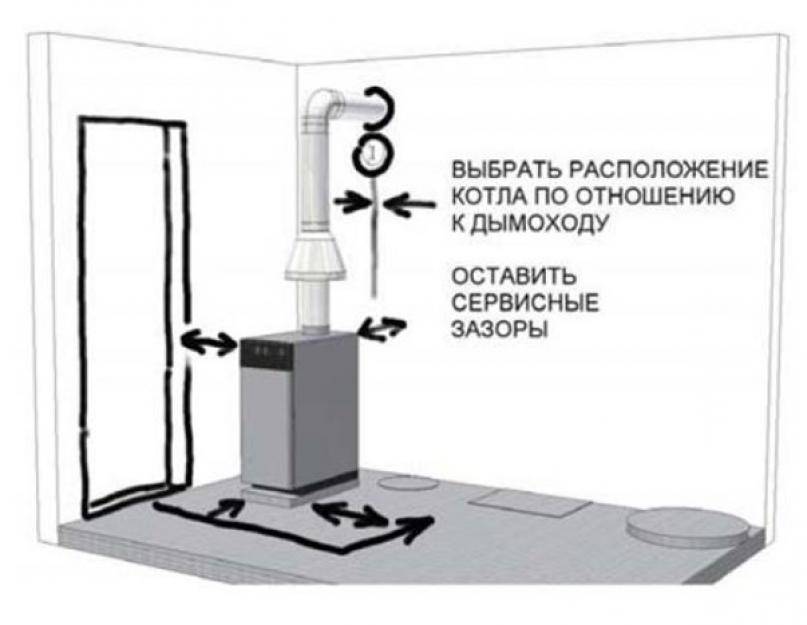

— котел вешается на стену так, чтобы расстояние до боковых стен было не менее 10 см.

Если негорючих стен нет, то допускается установка на горючие материалы, если они покрыты штукатуркой или огнеупорным экраном из листовой стали. Размеры экрана должны быть больше габаритов котла на 70 см сверху и 10 см по другим сторонам.

К новостям

Требования к помещению газовой котельной частного дома

27.05.2014 21:11

Отопительный газовый котел разрешено устанавливать как в отдельном помещении, так и на кухне. Конкретные требования, предъявляемые к помещению, можно узнать из свода правил по проектированию и строительству СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб».



Согласно нормативным документам, размещение тепловых агрегатов предусматривается:

  • на кухне при мощности теплового агрегата для отопления до 60 кВт включительно, независимо от наличия газовой плиты и газового водонагревателя;
  • в отдельном помещении на любом этаже (в том числе в цокольном или подвальном) при суммарной мощности для систем отопления и горячего водоснабжения до 150 кВт включительно;
  • в отдельном помещении первого, цокольного или подвального этажа, а также в помещении, пристроенном к жилому дому, при их суммарной мощности для системы отопления и горячего водоснабжения до 350 кВт включительно.



Высота потолка помещения не должна быть меньше 2,5 метров (2 метров — для оборудования мощностью менее 60 кВт).



Помещение должно иметь оконные проемы с площадью остекления из расчета 0,03 кв.м на 1 куб.м объема помещения. Площадь отдельного стекла должна быть не менее 0,8 кв.м при толщине стекла 3 мм, 1,0 кв.м при — 4 мм и 1,5 кв.м при — 5 мм.



Естественная вентиляция помещения должна обеспечивать вытяжку в объеме 3-кратного воздухообмена в час и приток — в объеме вытяжки и дополнительного количества воздуха на горение газа.



Объем помещения должен быть не менее 15 куб.м плюс 0,2 куб.м на 1 кВт мощности теплового агрегата для отопления. При размещении отопительного котла в отдельном помещении жилого дома или в пристройке к зданию, помещение должно быть отделено от смежных помещений ограждающими стенами с пределом огнестойкости 0,75 ч, а предел распространения огня по конструкции равен нулю.



Если планируется организовать газовую котельную в подвальном или цокольном этаже, то такое помещение должно иметь дверь с выходом непосредственно наружу.



Требование к котельной в частном доме

Требования к котельной в частном доме

Для начала работ по монтажу необходимо определиться с помещением для котельной.

Основные требования к помещению котельной:

1. Ограждающие конструкции помещения с пределом огнестойкости 0,75 часа

2. Наличие естественной вытяжки, в виде вентиляционного канала чаще всего выходящего на кровлю дома. Это необходимо, в первую очередь, для удаления скопившихся газов в результате возникновения аварийной ситуации.

3. Наличие оконного проема, размером 0,03 кв.м на 1 куб. м. объема помещения котельной.

4. Высота потолков не менее 2500 мм

5.Из котельной должен быть предусмотрен безпрепятсвенный выход на улицу, исключающий движение через жилые помещения. Это не означает, что обязательно дверь на улицу должна вести прямо из котельной, главное, чтобы путь из котельной наружу не вел через жилые помещения.

Пожелания к обустройству помещения котельной:

1.Монтаж котельной лучше вести в помещении, где проведена чистовая отделка. Мы делаем красивые котельные, устанавливаем современное оборудование, которое будет служить долгие годы. Ведь у вас не возникает заносить на неоштукатуренною кухню новых холодильник. Так и с котлами — котельная должна быть готова.

Скажите как вам больше нравится так:

Или вот так

2. Не нужно городить никакие подиумы! не тратьте ни деньги ни время. Львиная доля предлагаемых нами решенеий основана на использовании настенных котлов. Но даже в случае применения напольной техники, подиум будет лишним.

3. В котельную должно быть заведено электропитание. Нужно, что бы было смонтировано электроосвещение. Должен стоять маленький распределительный щиток с вводным автоматом и все — ни каких розеток, нам они не нужны. А если понадобятся, то поставим сами.

4. Пол в котельной

(его заливку и отделку) можно оставить на самый последний этап работ, когда будут смонтированы не только котельная, но и трубы которые пойдут от распределительных коллектроров котельной к системам отопления, теплых полов, водопровода и канализации. это позволит скрыть огромное количество труб в полу.

Требования пожарной безопасности в газовой котельной.

Требования к территории и помещениям.

           Все промышленные участки, примыкающие к газовой котельной, необходимо содержать в порядке и чистоте, своевременно удалять накопившиеся на них отходы производственной деятельности. Внутри котельной должно быть обеспечено достаточное освещение.

В помещениях газовых котельных запрещено хранение любых горючие материалов и веществ. При замерзании трубопроводов отогревать их допускается только с помощью пара или горячей воды. Использование открытого огня под строгим запретом.

          На трубопроводе и котлах нельзя хранить и сушить одежду, промасленную ветошь. При наличии обтирочного материала в помещении котельной допускается хранить его в металлической емкости с плотно закрывающейся крышкой.



 !!Эксплуатация бытовых электроприборов внутри газовых котельных запрещена!!



На дверях необходимо разместить табличку с указанием ответственного лица, его должности и контактного телефона.

На случай утечки газа следует предусмотреть автоматическую сигнализацию на повышенную концентрацию газа в помещении.

             Проходы к зданию, где располагается газовая котельная, пожарная безопасность которой является главной задачей руководства организации, должны в холодный период года очищаться ото льда и снега на случай пожара, чтобы был обеспечен беспрепятственный доступ для пожарных машин.

Помещение котельной необходимо надежно защитить от проникновения третьих лиц путем запирания дверей на замок, ключ от которого должен храниться у ответственного лица и охраны.

               Пожарная безопасность в газовой котельной зависит от эксплуатации и содержания дымоходов и вентиляционных камер. Согласно нормативной документации данные составные части должны проходить проверку и очистку со следующей периодичностью:

              До отопительного сезона (в августе) – очистка дымоходов от пыли, сажи, проверка тяги в вентиляционных камерах.

Раз в квартал – очистка кирпичных дымоходов.

1 раз в год вентиляционные камеры необходимо осматривать на целостность конструкции и очищать от скопившейся пыли.



Разработка плана ликвидации аварийных ситуаций.



           Лицо, назначенное приказом по организации и ответственное за безопасность газовой котельной, обязано сформировать план тушения пожара на газовую котельную.

Прежде, чем приступить к разработке документа, необходимо определить источники опасности, а затем конкретизировать каждую возможную ситуацию и распределять обязанности сотрудников и аварийных служб.

           Возможность взрыва газа внутри котла. Происходит такая ситуация по причине нарушения технологии розжига газа в котле. Первым действием в данной ситуации является ограничение потока газа к котельной, т.е. перекрывание вентиля, который обычно размещается снаружи здания. Затем требуется вызвать аварийную газовую службу и пожарную охрану, а до их прибытия осуществлять эвакуацию персонала и принимать меры по ликвидации горения.

Оперативный план тушения пожара на газовой котельной предусматривает и ситуацию, когда огонь отрывается от горелки. В данном случае причина аварии – неверное направление движения воздуха и газа к горелке. Здесь первым и очень важным действием считается предотвращение поступления газа по трубопроводам, следовательно, требуется перекрыть вводную задвижку. После этого можно производить самостоятельное пожаротушение газовой котельной до прибытия пожарной охраны. Помещение в этот момент должно быть надежно защищено от свободного притока кислорода, провоцирующего процесс горения.

Повреждения трубопровода, которые могут привести к взрыву и дальнейшему развитию пожара. Для этого трубопровод по всей длине должен быть защищен от механических воздействий, ежегодно проверяться специализированной организацией. При разгерметизации трубопровода необходимо немедленно перекрыть вводную задвижку, затем вызвать аварийную газовую службу и при возможности самостоятельно ликвидировать пожар.

Помимо плана ответственным лицом должна быть разработана и утверждена инструкция по пожарной безопасности в газовой котельной. В этом документе должны содержаться сведения о правилах эксплуатации и содержания помещения, сроках контроля за конструктивными элементами. Также инструкция по пожарной безопасности котельной на газе должна включать в себя алгоритм действий сотрудников при аварии, т. е. дублировать разделы вышеописанного плана.

Требования к котельной в частном доме


     Выдержка из Правил включает основные моменты, которые необходимо учитывать при газификации домов и квартир.

4 Общие положения

4.11 Для присоединения газоиспользующего оборудования в жилых зданиях допускается использовать газовые шланги из нержавеющей стали и других разрешенных для применения в установленном порядке материалов.

4.13 Длину газовых шлангов рекомендуется принимать не более 1,5 м.

5 Требования к помещениям и размещению газоиспользующего оборудования

5.1 Установку бытовых газовых плит, отдельно стоящих или встроенных в кухонную мебель (далее — газовые плиты), в жилых домах следует предусматривать в помещениях кухонь, кухонь-столовых, коридоров высотой не менее 2,2 м, имеющих вытяжной вентиляционный канал, окно с форточкой или другим устройством, предусмотренным в окне для проветривания. Для притока воздуха в кухню в нижней части двери следует предусмотреть зазор между полом и дверью. Площадь зазора принимают по расчету, но не менее 0,02 м2.

При этом внутренний объем помещений кухонь должен быть, м3, не менее:
8 — для газовой плиты с двумя горелками;
12 — для газовой плиты стремя горелками;
15 — для газовой плиты с четырьмя горелками.

5.3 Деревянные неоштукатуренные стены и стены из других горючих материалов в местах установки газовых плит необходимо изолировать негорючими материалами. Расстояние между газовой плитой и противоположной стеной принимают не менее 1 м.

5.5 При установке в кухне газовой плиты и проточного водонагревателя или отопительного котла с закрытой камерой сгорания объем кухни следует принимать согласно 5.1.

При установке в кухне газовой плиты и емкостного водонагревателя, газовой плиты и отопительного котла с открытой камерой сгорания (одноконтурного или двухконтурного) объем кухни должен быть на 6 м3 больше объема, предусмотренного в 5. 1.

При установке газового оборудования, предназначенного для отопления и горячего водоснабжения, в отдельном помещении (теплогенераторной) площадь этого помещения (теплогенераторной) должна определяться из условий удобства монтажа и обслуживания оборудования, но быть не менее 15 м3 при высоте не менее 2,5 м (для отопительного котла с открытой камерой сгорания).

5.6 Не разрешается устанавливать технические устройства и газоиспользующее оборудование в ванных комнатах и санитарных узлах.

5.7 Не допускается предусматривать установку более двух отопительных котлов или двух емкостных водонагревателей в одном помещении.

5.9 Вентиляция помещений, предназначенных для установки газоиспользующего оборудования, должна быть естественной. Размеры вытяжных и приточных устройств определяются расчетом.

5.10 В качестве легкосбрасываемых ограждающих конструкций необходимо использовать остекление оконных проемов с площадью стекла из расчета 0,03 м2 на 1 м3 объема помещения или использовать оконные конструкции со стеклопакетами по ГОСТ Р 56288.

5.11 Дверь из помещения, где установлено газоиспользующее оборудование, должна открываться наружу.

5.18 При строительстве новых и реконструкции жилых многоквартирных следует применять котлы с закрытой (герметичной) камерой сгорания.

5.19 Газовые котлы теплопроизводительностью до 50 кВт включительно следует устанавливать в кухнях, коридорах и нежилых помещениях квартир, кроме ванных комнат и санитарных узлов.

5.23 Подачу воздуха, необходимого для горения, для газового котла с закрытой камерой сгорания следует предусматривать отдельным воздуховодом снаружи здания.

6 Требования к внутренним газопроводам

6.13 При пересечении газопроводами строительных конструкций газопроводы следует заключать в футляры. Конец футляра должен выступать над полом не менее чем на 30 мм.

Кольцевой зазор между газопроводом и футляром принимают не менее 5 мм — для газопроводов наружным диаметром до 32 мм и не менее 10 мм — для газопроводов наружным диаметром 32 мм и более.

7 Инженерно-техническое обеспечение помещений с газоиспользующим оборудованием

7.5 В местах прохода вентиляционных каналов, дымоходов, дымоотводов через строительные конструкции зданий необходимо предусматривать футляры. Зазор между футляром и строительной конструкцией, футляром и дымоходом, дымоотводом или вентиляционным каналом следует заделывать на всю толщину пересекаемой конструкции негорючими материалами или раствором, не снижающими пределов огнестойкости.

7.6 Вентиляцию из помещений, в которых установлено отопительное газоиспользующее оборудование, в том числе для поквартирного отопления, не допускается объединять с вентиляционными каналами других помещений (санитарных узлов, гаражей и кладовых).

8 Проектные решения, обеспечивающие пожарную безопасность и безопасную эксплуатацию газоиспользующего оборудования

8.3 Системы контроля загазованности с автоматическим отключением подачи газа необходимо предусматривать в следующих случаях:

— в блокированных домах:
— при мощности газоиспользующего оборудования более 50 кВт — независимо от места установки;
— в теплогенераторных, расположенных в подвальных и цокольных этажах;

— в многоквартирных жилых зданиях:
в помещениях квартир при размещении в них газоиспользующего оборудования.

Приложение В
Размещение узлов учета газа и установка запорной арматуры

В.1 Приборы (узлы) учета газа следует устанавливать:
— в газифицируемом помещении;
— в нежилом помещении газифицируемого жилого здания, имеющем естественную вентиляцию;
— вне здания.

В.3 Установка счетчиков предусматривается, исходя из условий удобства их монтажа, обслуживания и ремонта. Высоту установки счетчиков следует принимать от 1,1 до 1,6 м от уровня пола помещения или земли.

Приложение Г
Дымовые и вентиляционные каналы

Г.5 Дымовые каналы от газового оборудования следует размещать во внутренних стенах здания или предусматривать к этим стенам приставные каналы.

Г.7 Площадь сечения дымового канала не должна быть меньше площади сечения патрубка присоединяемого газоиспользующего оборудования или печи.

Г.8 Дымовые каналы следует выполнять из обыкновенного керамического кирпича, глиняного кирпича, жаростойкого бетона, также допускаются керамические и стальные утепленные (сэндвич) дымоходы.

Не допускается выполнять каналы из шлакобетонных и других неплотных или пористых материалов.

Г.9 Дымовые каналы должны быть вертикальными, без уступов. Допускается уклон каналов от вертикали до 30° с отклонением в сторону до 1 м при условии, что площадь сечения наклонных участков канала будет не менее сечения вертикальных участков.

Ниже места присоединений дымоотвода к дымоходам должно быть предусмотрено устройство «кармана» с люком для чистки, к которому должен быть обеспечен свободный доступ.

Г.13 Дымовые каналы в зданиях должны быть выведены над кровлей

Котельная в частном доме, требования, нормативные документы

Котельная в частном доме сегодня становится обычным явлением. Но её обустройство должно проводиться только по нормативным требованиям. Разрабатывается соответствующий проект помещения по установленным нормам, чтобы котельная отвечала существующим нормам. Рассмотрим вопросы, относительно обустройства бойлерной. Вы узнаете, какие потребуются документы и как правильно спроектировать помещение.

Пример котельной для большого дома с дополнительным оборудованиемИсточник remont-kotlov77.ru

Правила обустройства помещения

Бойлерная – это небольшое помещение, где монтируется бойлер и дополнительное оборудование (насосы, камеры кондиционирования воздуха, узлы, система трубопроводов, измерительные приборы). Ещё её называют котельной. Требования к зданию зависят от ряда характеристик устанавливаемого оборудования, которое будет в нем установлено.

Есть несколько вариантов обустройства бойлерной:

  • в небольшой специальной пристройке;
  • на отведённом месте просторного чердака;
  • в подвале, если в нем достаточно свободного пространства;
  • в доме, где ей отводится отдельная техническая комната;
  • в модуле автономного типа.

Если нет возможности возвести отдельное строение, тогда топочная оборудуется в жилом здании, но требуется подобрать комнату, которая будет отвечать всем требованиям. Соблюдаются в обязательном порядке нормы проектирования котельной в частном доме. Однако все специалисты советуют постараться выделить место в подвале или на чердаке, а лучше всего сделать пристройку или сделать отдельное строение в некотором отдалении от жилого дома. Это продиктовано необходимостью увеличить степень безопасности эксплуатации взрывоопасного оборудования.

Схема пристройки-котельной и размещения отопительного устройстваИсточник teplowood.ru

Котёл монтируется на кухне только при условии соответствия следующим нормам:

  • высота стен в таком строении должна быть не меньше чем 2,5 м;
  • для постройки здания и отделки всех поверхностей применялись только огнестойкие материалы;
  • установлена качественная вентиляция;
  • площадь помещения минимум 15 м²;
  • окна обязательно должны иметь форточки;
  • снизу стены сделано отверстие для и циркуляции воздуха.

Требования к окнам: 30 см² остекления на каждый метр м³ площади. Увеличение объёма котла требует использование большей комнаты.

Топочная в частном доме оборудуется по ряду требований:

  • трёхразовый оборот воздуха каждый час;
  • помещение от 15 м³;
  • есть отдельный выход на улицу;
  • комната отделена от дома огнеупорными материалами;
  • есть доступ для облуживания оборудования, обеспеченно естественное освещение.

По дополнительным нормам фундаменты зданий не соприкасаются. Стены, пол, потолок, крыша из огнеупорных материалов. Проведена канализация, под отопительное устройство сделан фундамент выше пола.

Вентиляция зданияИсточник www.tproekt.com

Проект

Требования к помещению газовой котельной в частном доме подразумевает соответствие ряду нормам. Проект делает специалист, имеющий на это разрешение. При создании проекта проводится теплотехнический расчёт комнаты, подбирается оборудование и делаются чертежи, описываются в записке решения. Результат подаётся для согласования.

Требования при проектировании:

  • параметры комнаты, её размещение;
  • режим отопления, возможность установки программного управления;
  • тип энергоносителя и оборудования.

Проект передаётся для согласования, дополнительно предоставляется техпаспорт на устройство, его сертификат техтребованиям, инструкция и санитарное заключение. Если никаких требований нет, то он заверяется печатью и затем передаётся заказчику, в другом случае требуется доработка.

Вариант схемы отопления и обеспечения горячего водоснабженияИсточник 3agorod.ru

Нормы, документы, правила

Нормы для котельной в частном доме с газовым котлом разработаны для увеличения уровня безопасности эксплуатации взрывоопасного устройства. Проект и обустройство определяется нормативными документами МДС, СНиП и СП. Категорически запрещено эксплуатировать здание с высотой стен меньше чем 2,5 м. Рекомендуется обеспечивать дополнительное пространство для обслуживания техники. При монтаже дополнительных устройств необходимо предусмотреть дополнительную площадь.

Размер котельной в частном доме определяется устанавливаемыми устройствами, конструкцией и планом монтажа:

Мощность в кВт Помещение в м³
До 30 До 7,5
30-60 13,5
60-200 15
200-350 20
Котёл газовый 24 кВт (вид с задней стенки)Источник www. 1000dosok.ru

Бойлерная в частном доме отгораживается от всех соседних комнат стена из негорючих материалов. В деревянных строениях монтировать подобное оборудование категорически запрещено – только в отдельном здании. Расстояние между фундаментами минимум 40 см. Это относится и ко всем легковозгорающимся предметам. При использовании экранов из асбестового картона и обшивки кровельной стали расстояние может уменьшаться в два раза. Главное условие – защита размещена на расстояния в 2,5 см от легковозгораемых предметов, за горизонтальные края установленного оборудования – минимум 150 см, а за верхние – не меньше 30 см.

Обязательным требованием является естественное освещение. Нет ограничений по геометрии окон, но есть определения по площади, о чем говорилось выше. Например, для комнат площадью в 15 м³ размер остекления минимум 0,45 м². Такая площадь соответствует стандартным проёмам. Главное назначение окна не в обеспечении освещённости, а восприятия ударной волны. Толщина стекла влияет на требуемую площадь: 3-5 мм соответствует площади 0,8-1,5 м².

Блочно-модульная котельная мощностью 100 кВтИсточник images.ua

Устанавливается система дымоудаления и вентиляции (для ряда моделей оборудования принудительная). Дымоход выводится выше кровли. Расположение котельной определятся в планировке здания. Рекомендуется группировать бойлерную с техническими помещениями. Обязательно подключение воды и канализации. Рядом возле котельной запрещено ставить электрощит.

Требования к газовой котельной в частном доме подразумевает несколько вариантов её расположения – пристройка, встроенная, на кухне и отдельностоящая. От расположения комнаты предусматриваются дополнительные требования.

Варианты оборудования

Тип топлива и устройства влияет на условия к эксплуатируемому помещению. Выбирая вариант оборудования предварительно требуется предусмотреть все нюансы и обустраивать комнату по всем установленным требованиям безопасной эксплуатации.

Модульные

Подобный вариант встречается очень редко и используется если нет возможности использовать другие варианты. Выпускаются готовыми для запуска.

Небольшая твёрдотопливная модульная котельнаяИсточник termico.com.ua

Представляет собой следующее устройство:

  • контейнер длиной до 2,5 м;
  • различной мощности, но в основном применяются для зданий площадью не больше 1300 м³;
  • стенки устройства двойные, с утеплителем;
  • применяется дизель, твёрдое топливо;
  • к дому подключается через трубу, она должна иметь утеплитель.

Желательно размещать недалеко и может переноситься. Перед началом эксплуатации подключается к электросети, система заполняется водой. Часто такие модели имеют резервное питание.

Как выполняется монтаж котла на твёрдом топливе, смотрите в видеоролике:

Газовые

Обустраивая помещение надо учитывать важные дополнительные требования:

  • площадь от 6 м², стены от 2,5 м, а объем от 15 м³, огнестойкие материалы поверхностей;
  • обязательно обустраивается постоянно действующие канализация и вентиляция, проем окна от 0,03 м² на 1 м³ комнаты, дверь от 80 см, открываться она должна только наружу;
  • под оборудование дополнительный фундамент, перед котлом, между агрегатами и стенами свободное пространство.

Для устройств мощность от 350 кВт делается индивидуальное здание. Размещение возле глухой стены, расстояние до окна не меньше одного метра.

Котельная в специальной пристройкеИсточник ballony.com.ua
Дизельный котел отопления для частного дома: выбор оборудования, расход топлива, стоимость котлов в Москве

Электрические

Экологически безопасный вариант, который имеет своим преимущества:

  • не выделяется запах, в процессе работы отсутствует шум, не используется какое-либо топливо;
  • оборудование может свободно монтироваться в жилом здании;
  • к вентиляции минимум требований.

Все клеммы заземляются – это главное.

Твёрдотопливные

Требования к котельной в частном доме с таким типом оборудования требуют уделять внимание следующим нюансам:

  • окно 8 см² на 1 кВт;
  • свободное пространство минимум 10 см вокруг котла и между дополнительными устройствами, стенами, площадь здания от 8 м²;
  • при установке угольной модели проводка делается скрытой для защиты от взрывоопасной пыли;
  • стены огнестойкие, в противном случае стены обшиваются листовой сталью в 2,5 мм;
  • дымоход внутри оштукатуренный (не обязательно).

По длине у дымохода один диаметр, минимум поворотов, имеется спецотверстие для обслуживания.

Наглядно про обустройство котельной с твёрдотопливным котлом смотрите в видеоролике:

Дизельные

Используются очень редко, требования к ним следующие:

  • от горелки до стены 1 м;
  • в котельной, (лучше за ней) устанавливается резервуар из толстого металла, объем минимум 1,5 м³;
  • к баку обеспечивается свободный подъезд.

Топливо подаётся для дальнейшего сгорания из установленного резервуара.

Дополнительные элементы

Бойлерная комната имеет ряд важных требований к дополнительным элементам. Это касается таких деталей, как дымоход, двери и вентиляция.

Вентиляция

Можно не обустраивать вентиляцию, если будет эксплуатироваться электрокотел. Такое устройство не выделяет запаха или взрывоопасных соединений. В других случаях надо соблюдать следующие правила:

  • может быть объединена с приточной домовой системой вентилирования;
  • для котельной, которая будет стоять отдельно, вентиляция может реализовываться при помощи жалюзийных решёток, их делают внизу двери, на один кВт минимум 8 см² отверстия;
  • ежечасно замена воздуха три раза;
Вариант вентиляции котельной на цокольном этажеИсточник avatars.mds.yandex.net
Какие котлы лучше для отопления частного дома 100 кв.м.: виды котлов, особенности их использования, на что следует обратить внимание при выборе аппарата
  • при эксплуатации протяжной общедомовой системы вентилирования на 1 кВт минимум 30 см² отверстия;
  • с противоположной стороны устройства делается отверстие в стене, его диаметр должен оставлять от 13 см и значительно больше (в зависимости от мощности смонтированного оборудования), устанавливается вентиляционная труба, обязательно ставится специальная заслонка и с одной стороны сетка, чтобы внутрь не попадал мусор или мелкие животные.

Вариант принудительная вентиляция по всем показателям является самым эффективным. Его работа не зависит от изменений погодных условий и температуры окружающей среды, при этом практически не потребляется энергия. По желанию работа принудительной вентиляции и котла могут быть синхронизированы при помощи специального электрооборудования. При установке котлов, работающих на дизельном топливе, а также газу вентилятор размещается в корпусе во избегание случайного возгорания.

Дымоход

Продукты сгорания отводятся дымоходом, который должен отвечать следующим требованиям:

  • диаметр дымохода больше, чем отверстие в устройстве;
  • труба по стене крепко фиксируется;
  • наличие отверстия для ревизии;
  • выводится выше кровли.

Труба делается из металла (двустенные/одностенные), кирпича, керамики, асбеста и вермикулита. Иногда используется комбинирование нескольких материалов.

Варианты установки дымоходаИсточник stroyfora. ru

Дверь

Газовая котельная в частном доме должна иметь специальную дверь. Если бойлерная находится в жилом доме, то двери должны быть обязательно огнеупорными и выдерживать открытый огонь на протяжении 15 минут. Для этого подходит только металлические двери. Для выхода на улицу используются неукреплённые двери. В нижней части часто делаются отверстия или решётка для циркуляции воздуха.

Противопожарная металлическая дверь в котельную с решётками для поступления воздухаИсточник www.dverimekon.ru
Рейтинг газовых котлов для отопления частного дома: самые простые, дешевые и экономичные – на что обратить внимание при выборе

Коротко о главном

Требования к котельной в частном доме для газа или другого вида топлива очень высокие. Это связано с обязательным соответствием помещения всем нормам безопасности и защите от возгорания.

Проще всего с электрическими котлами, но они мало распространены из-за дороговизны обслуживания, хотя в остальном у них много своих преимуществ.

Популярными моделями остаются газовые и твёрдотопливные котлы.

В зависимости от мощности оборудования определяются многие нюансы, нормы и требования к бойлерной.

При разработке помещения надо подготовить проект, что сможет сделать только специалист.

Для проведения любых других работ лучше обращаться к мастерам.

Понимание системы подачи воздуха в котельную

Для оптимальной работы каждой системе сжигания требуется подача свежего воздуха. Правильно настроенная подача воздуха в котельную уравновешивает давление внутри и снаружи котельной и обеспечивает правильное горение. Эта подача воздуха должна быть постоянной, иначе могут возникнуть проблемы. Перебои в работе, образование сажи, грубое сжигание, угарный газ, эксплуатационные опасности и необходимость технического обслуживания — это лишь некоторые из них.

В этой статье мы рассмотрим, сколько воздуха требуется вашему котлу, и соображения по оптимальному потоку воздуха.

Сколько воздуха нужно моей котельной?

Хорошее эмпирическое правило – обеспечить 4 – 6 квадратных дюймов неограниченного потока воздуха на каждую лошадиную силу котла. Например, если у вас есть котел мощностью 60 л.с., вы можете оценить, что для оптимальной работы требуется 240–360 квадратных дюймов площади.

Что делать, если вы хотите посмотреть на более точный способ расчета необходимого воздуха для горения? Если у вас есть газовый или жидкотопливный дымотрубный котел, следующие формулы помогут определить потребности вашего котла:

Общий требуемый воздух (CFM) / Допустимая скорость при открытии (FPM) = Чистая свободная открытая площадь открытия

CFM = кубический фут в минуту (куб. фут/мин)

FPM = футы в минуту (ft/min)

BHP = мощность котла (включая общую максимальную мощность котла в котельной)

Общий расход воздуха (куб.

фут/мин)

Воздух для горения =

л.с. x 8 куб. футов в минуту
Воздух для вентиляции =  л.с. x 2 куб.фута в минуту
Суммарный расход воздуха (сгорание + вентиляция) =  л.с. x 10 кубических футов в минуту

Допустимая скорость открытия (FPM)

0–7 футов над полом =  250 футов в минуту
Более 7 футов над полом = 500 футов в минуту
Воздуховод от подачи воздуха к котлу =  1000 футов в минуту

Примечание : Эти расчеты являются стандартными для работы котельной до 1000 футов над уровнем моря.Из-за более разреженного воздуха важно добавлять 3% воздуха на каждую 1000 фаслей для точных оценок.

Кроме того, для работы одного котла рекомендуется установка двух жалюзи для оптимального притока воздуха. Если установлено более одного котла, важно иметь по крайней мере одну жалюзи на каждый котел.

Лучшие виды и места

После того, как вы определили площадь, необходимую для вашего котла, важно принять во внимание расположение впускных отверстий для свежего воздуха.

По общему правилу в стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. Если возможно, эти отверстия должны быть на противоположных сторонах котельной и не должны быть выше 7 футов от пола. Эта установка оптимальна, потому что она:

  • Способствует смешиванию свежего и теплого воздуха уже в котельной
  • Обеспечивает надлежащее охлаждение котлов
  • Охлаждает холодный воздух перед подачей в горелку для адекватного горения

Также важно убедиться, что сами воздухозаборники обеспечивают беспрепятственный поток воздуха и защиту от непогоды, вредителей и мусора. В некоторых котельных для притока воздуха выбирают экран из мелкой сетки. Эти типы экранов подвержены засорению пылью, бумагой, грязью и проникновением вредителей.

Простой тест подачи воздуха в котельную

Один из самых простых способов проверить наличие проблем с подачей воздуха в котельную — открыть наружную дверь (при наличии). Если при открытии двери вы чувствуете, как воздух устремляется внутрь, а при отпускании дверь захлопывается, то у вас проблема. Это означает, что ваша котельная находится под отрицательным давлением.

Это может вызвать проблемы со сгоранием и заставить вентиляторы работать с большей нагрузкой, чем необходимо.

Устранение неисправностей централизованных котлов

Не каждое помещение имеет наиболее оптимальную схему подачи воздуха напрямую извне. Если котельная не имеет доступа к наружным стенам, обычно есть два возможных решения. Вы можете подвести источник свежего воздуха в котельную или подвести источник свежего воздуха непосредственно в котел.

Ввод источника свежего воздуха в котельную

Для этого метода размер проема в стене котельной можно использовать для определения размера воздуховода.Кроме того, падение давления в воздуховоде никогда не должно превышать 0,05″ водяного столба.

Ввод источника свежего воздуха непосредственно в котел

Этот метод подачи воздуха имеет некоторые преимущества и недостатки. Воздуховод фактически становится частью котельной системы. Это может повлиять на стабильность горения (через направление/скорость ветра, влажность, температуру, неблагоприятные погодные условия). Следовательно, небольшие или резкие колебания температуры наружного воздуха могут привести к изменениям в топливно-воздушной смеси, потенциально вызывая существенное увеличение образования CO, образование сажи и другие небезопасные результаты сгорания. Тем не менее, выведение нагнетателя воздуха для горения наружу может облегчить проблемы с отрицательным давлением в помещении, замерзанием труб возле открытых воздухозаборников зимой или блокировкой нагревателей подпиточного воздуха.

При прямом воздуховоде необходимо соблюдать следующие факторы:

  • Каждый котел должен иметь собственный воздуховод свежего воздуха и выхлопную трубу (минимизирует проблемы с горением)
  • Котлы, напрямую подключенные к воздуховодам свежего воздуха, необходимо регулярно проверять. Как правило, каждые 3 месяца или чаще сертифицированным специалистом по котлам.(включая правильную регулировку сгорания). Расширенные элементы управления могут позволить увеличить интервал здесь.
  • Воздуховоды для подачи свежего воздуха должны быть рассчитаны на максимальный перепад давления 0,05″ водяного столба. при максимальном расходе, если только конструкция вентилятора не изменена с учетом дополнительных потерь.
  • Свежий воздух должен охлаждаться с помощью парового или гликолевого нагревателя до температуры не менее 50ºF, чтобы предотвратить конденсацию или проблемы с перемешиванием.

Нужна помощь с подачей воздуха в котельную?

Если вам необходимо правильно настроить подачу воздуха в котельную, доверьтесь экспертам по сжиганию в Rasmussen Mechanical Services. Наша команда опытных специалистов готова решить любую вашу котельную. Мы можем помочь со всем, начиная от надлежащей подачи воздуха, систем отвода дымовых газов, систем подачи топлива и всего, что между ними. Позвоните нам по телефону 1-800-237-314, , пообщайтесь с агентом службы поддержки , отправьте электронное письмо по адресу [email protected] или просто , свяжитесь с нами по телефону онлайн. Что бы ни понадобилось вашей котельной, мы здесь, чтобы помочь!

Подача воздуха в котельную | Johnston Boiler

Надлежащая работа любого котла зависит от систем, которые его поддерживают и подключаются к нему.К ним относятся, но не ограничиваются ими; подача свежего воздуха в котельную, система отвода дымовых газов, система подачи топлива, распределительная сеть, а также система распределения пара или горячей воды.

Отправной точкой любой системы сжигания является подача свежего воздуха. Чтобы избежать серьезных проблем с горением, котел должен иметь достаточный запас свежего воздуха и систему подачи, которая не влияет на работу котла.

Сколько воздуха требуется?
В целом, следующие формулы были разработаны для определения количества воздуха, необходимого для любой котельной с комплектным жаротрубным котлом, работающим на газе или мазуте.

1. Воздух для горения = HP* x 8 CFM/HP =
2. Вентиляционный воздух = HP* x 2 CFM/HP =
3. Общее количество требуемого воздуха = HP* x 10 CFM/HP =

*HP относится к общая максимальная мощность котла, расположенного в котельной.

Приведенные выше расчеты подходят для установок на высоте до 1000 футов над уровнем моря (fasl). Для установки выше 1000 fasl добавьте 3% дополнительного воздуха на каждые 1000 fasl (или их часть), чтобы учесть изменение плотности воздуха на больших высотах.

Какой размер отверстия наружу требуется в котельной?
Размер отверстий для впуска свежего воздуха и их расположение очень важны.В наружных стенах котельной должно быть не менее двух постоянных отверстий для подачи воздуха. По возможности они должны располагаться на противоположных концах котельной и не выше семи футов над полом. Это будет способствовать тщательному смешиванию с воздухом, уже находящимся в котельной, правильному охлаждению котлов и закалке потенциально более холодного наружного воздуха перед его поступлением в горелку для сжигания.

Воздухозаборники должны быть защищены от непогоды, но они никогда не должны закрываться сеткой из мелкой проволоки.Этот тип покрытия приводит к плохим характеристикам воздушного потока и подвержен засорению пылью, грязью, бумагой и другими мелкими предметами.

Чтобы определить чистую свободную площадь проема, разделите общий CFM, требуемый в котельной, на допустимую скорость в проеме (см. таблицу ниже).

Допустимая скорость воздуха в котельной
0–7 футов над полом 250 футов в минуту
Выше 7 футов в высоту 500 футов в минуту

Размер отверстия наружу должен составлять не менее одного квадратного фута.

Необходимо следить за тем, чтобы никакие водяные, масляные или паровые трубопроводы не проходили прямо на пути холодного свежего воздуха, поступающего через какое-либо отверстие для наружного воздуха. Обогреваемые трубопроводы мазута должны быть защищены от холодного воздуха, и они должны иметь электрическую или паровую трассировку и изоляцию.

Как насчет воздуховодов?
В некоторых случаях котельная располагается в здании без наружных стен. Многие из этих применений не имеют достаточного количества добавочного воздуха на заводе, чтобы удовлетворить потребности в воздухе для горения.В этих случаях есть два решения:

Первое – подача свежего воздуха в котельную. Там, где это требуется, можно использовать общие правила размеров проема в стене для притока свежего наружного воздуха. Размер воздуховода наружу и свободного входа в него не должен быть меньше отверстия в стене котельной. Кроме того, падение давления в воздуховоде при максимальном расходе никогда не должно превышать 0,05″ водяного столба.

Второй — подача свежего воздуха непосредственно в котел. В общем, этого метода подачи воздуха следует избегать, когда это возможно.Недостатки этого типа системы намного превышают любые предполагаемые преимущества. При использовании воздуховод становится частью котловой системы и может влиять на стабильность горения из-за меняющихся погодных условий, направления и скорости ветра, влажности и температуры. Колебания температуры наружного воздуха от -10°F зимой до 80°F летом (многие районы страны шире) могут привести к тому, что горелка, настроенная на сжигание 15% избытка воздуха в самый холодный зимний день, будет испытывать недостаток воздуха на 5% в теплый день. день.Это может привести к массовому выделению CO, образованию сажи, а также нестабильному и небезопасному сгоранию.

Если необходимо использовать прямой воздуховод, мы предлагаем выполнить следующие минимальные шаги:

1. Каждый котел имеет свой собственный, полностью отдельный воздуховод свежего воздуха и дымовую трубу. Совместное снабжение воздухом и выхлопные трубы приведут к проблемам с горением и небезопасным условиям эксплуатации.
2. Котлы, напрямую подключенные к воздуховодам свежего наружного воздуха, должны каждые три месяца проверяться сертифицированным специалистом по жаротрубным котлам на правильность регулировки горения и работу.
3. Размер воздуховода, подающего свежий воздух в котел, должен быть таким, чтобы максимальный перепад давления при максимальном расходе составлял 0,05″ водяного столба.
4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для охлаждения холодного наружного воздуха до температуры не менее 50°F.
5. Если в приложении используется низкий уровень выбросов с рециркуляцией дымовых газов, не используйте прямой канал наружного воздуха. Потенциальные проблемы, связанные со стандартной горелкой, усугубляются с горелкой с низким уровнем выбросов.

Модель дымохода котла

Пример расчета
Определите чистую свободную площадь отверстий подачи в котельную для одного котла мощностью 300 л.с. и одного котла мощностью 800 л.с., находящихся в одной котельной.Котельная, расположенная на высоте 1800 м над уровнем моря, и ее непосредственные входы наружного воздуха должны находиться на высоте пяти футов над уровнем пола.

Общая максимальная мощность = 300 + 800 = 1100 л.с. = 45,32 кв. футов.
250

В котельной потребуются как минимум два отверстия для свежего воздуха площадью 22,66 кв. футов (45,32 кв. футов) 2) чистая свободная открытая площадь.

ПРИМЕЧАНИЕ. Для всех применений вышеуказанное является общим минимальным требованием для подачи свежего воздуха.Всегда сверяйтесь с местными нормами, которые могут иметь преимущественную силу над приведенными выше рекомендациями.

Подача воздуха в котельную

Для правильного горения и техники безопасности необходимо предусмотреть в котельных соответствующие отверстия для подачи свежего воздуха. Временных воздухозаборников, таких как окна и двери, следует избегать, так как они могут быть закрыты (часто это происходит, когда люди в котельной чувствуют холод) и перекрыть подачу воздуха в котел.

Если подача воздуха для горения ограничена, огонь начинает дымить, происходит неполное сгорание и образуется угарный газ . Если пламя погаснет до того, как система обнаружения пламени закроет предохранительный запорный клапан топлива, накопленное топливо может воспламениться , когда кислород просочится через трещины и щели. Может произойти взрыв печи с катастрофическими последствиями для персонала и имущества.

  • для сведения к минимуму возможности взрыва необходима достаточная подача воздуха

Коды, относящиеся к количеству воздуха для горения или размеру отверстия в стенах для воздуха для горения в котельной:

  • ASME CSD- 1- Органы управления и устройства безопасности для автоматических котлов, 1992 г. с дополнением 1a 1993 г.раздел CG-260 Воздух для горения.
  • Раздел VI ASME Рекомендуемые правила по уходу и эксплуатации отопительных котлов.
  • NFPA 54 — Национальный кодекс топливного газа, 1992 г., раздел 5.3 Воздух для горения и вентиляции.
  • NFPA 31 — Установка оборудования для сжигания мазута, 1992, раздел 1-5 Воздух для горения и вентиляции.
  • BOCA — Национальный механический кодекс, 1990 г., статья 10, Воздух для горения.
  • SBCCI — Стандартный механический кодекс, 1991 г., раздел 305 Воздух для горения и вентиляции.
  • Справочник Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) — Основы, 1993 г., глава 15, стр. 15.9 Воздух для горения.

ASME CSD-1-Устройства управления и безопасности для автоматических котлов, 1992 г. с приложением 1a 1993 г. Раздел CG-260 Воздух для горения

Разделы охватывают требования к воздухозаборникам для горения.

Американское общество инженеров-механиков, ASME

ASME Раздел VI Рекомендуемые правила по уходу и эксплуатации отопительных котлов

Ссылка 6.04 указано:

Котельная должна иметь достаточную подачу воздуха, чтобы обеспечить чистое, безопасное горение и свести к минимуму образование сажи. Должен быть обеспечен беспрепятственный доступ воздуха. Его размер может быть рассчитан на основе 1 квадратного дюйма свободной площади на 2000 БТЕ/час максимального расхода топлива комбинированных горелок, расположенных в котельной, или в соответствии со стандартами Национальной ассоциации противопожарной защиты для установок жидкотопливных и газовых горелок для особые условия работы. Отверстия для подачи воздуха в помещение котельной всегда должны быть свободны.

Исходя из опыта, правило ASME 1 квадратный дюйм свободной площади на 2000 БТЕ/час (Конвертер единиц измерения) максимальное потребление топлива комбинированными горелками, расположенными в котельной. Я обычно округляю до следующего общего размера.

NFPA 54 — Национальный кодекс топливного газа, 1992 г., раздел 5.3 Воздух для горения и вентиляции

содержит требования к установке и эксплуатации газопроводов, оборудования и вентиляции. Это общепринятая национальная мера для всех установок, работающих на топливном газе.

1
Газовый топливо
Минимум № отверстия Требуется 2
Открытие на открытом воздухе ( кв. В. /бту H ) 1/4000
Вертикальные протоки ( кв. , In./BTU H ) 1/4000
горизонтальные протоки ( кв. В.Н./БТУ H ) 1/2000
Протокол То же самое Как открытие Да
Минимальный размер воздуховода ( дюймов ) 3
60037
открытия
бесплатная зона, дерево * 20-25%
бесплатная зона, металл * 60-75%
Заслонка блокируется да

* Предполагается, что деревянные жалюзи и решетки имеют 20-25% свободной площади.Металлические жалюзи и решетки 60-75% соответственно.

NFPA 31 — Установка оборудования для сжигания жидкого топлива, 1992 г., раздел 1-5 Воздух для горения и вентиляции

Охватывает минимальные требования по безопасности жизни и имущества от пожара при установке горелок для жидкого топлива и оборудования, используемого в связи с ними.

Нефтяное топливо
Минимум № отверстия Требуется 2
Открытие на открытом воздухе ( кв. In. ібту H ) 1/4000
Вертикальные протоки ( кв.In./BTU H ) 1/4000
горизонтальные протоки ( кв. В. /бту h ) 1/2000
протоки То же самое Как открытие да
минимум Размер воздуховода ( дюймов ) 3
Louver & Grill Бесплатная площадь Открытие
бесплатная зона, дерево * 20-25% 20-25%
Бесплатная зона, металл * 60-75%

BOCA — Национальный механический кодекс, 1990 г., статья 10, воздух для горения

Все виды топлива

№ 90. Требуются отверстия
2 2
Открытие на открытом воздухе ( кв. In./BTU H ) 1/4000
Вертикальные каналы ( кв. В.Н./БТУ H ) 1/4000
горизонтальные воздуховоды ( кв. В. ібту h ) 1/2000
Размер минимального протока ( дюймов ) 3
Дополнительное обеспечение бесплатных областей, дерево 25%
Припуск на свободное пространство, металл 75%
Блокировка заслонки да

1
1
ГАЗ и масляное топливо
Минимум № Открытия Требуется 2
Открытие на открытом воздухе ( кв. В.Н./BTU H ) 1/4000
Вертикальные воздуховоды ( кв. In./btu h ) 1/4000 1/4000
горизонтальные протоки ( кв. В. /бту h ) 1/2000
Протокол То же самое Как открытие Да
Минимальный размер воздуховода ( дюймов ) 3
Твердое топливо
Минимальный номерТребуются отверстия 2 2
Открытый открытый ( кв. In./BTU H ) 2/1000
Минимальный объем воздуховода ( дюймов ) 3
Лувра и гриль бесплатно площадь отверстие

Справочник Американского общества инженеров по отоплению, холодильной технике и кондиционированию воздуха (ASHRAE) — Основы, 1993 г., глава 15, стр. 15.9 Воздух для горения

Руководство по правильной установке котельной 90

В преддверии зимы компания BioTherm опубликовала статью в блоге о том, как производители могут оборудовать надлежащую котельную в своей теплице, включая удобный контрольный список.

При обсуждении того, что представляет собой котельная, пишет Джим Рирден из BioTherm, необходимо сразу же прояснить, что такое котельная.

  • Котельная не является местом для хранения расходных материалов, таких как горшки и плошки или питательные среды.
  • Химические вещества или удобрения никогда не должны храниться вблизи котлов, так как их пыль может попасть в камеры сгорания и нанести серьезный ущерб.
  • Это неподходящее место для парковки такого оборудования, как распылители или форсунки.
  • Это неподходящее место для хранения инструментов или мастерской, так как в этих местах обычно образуется пыль и мусор, которые засоряют и повреждают котлы.
  • Хотя котельную также можно назвать «механической комнатой» и включать в себя такие элементы, как воздушные компрессоры и резервные генераторы, предпочтительно разделить эти элементы на отдельные оптимизированные пространства.

Элементы «правильной» котельной
Используйте следующий список в качестве контрольного списка (или просто вдохновения), чтобы создать идеальную котельную для вашего предприятия. Все они важны и расположены в произвольном порядке.

  • Котельная может быть как отдельным строением, так и интегрирована в тепличное помещение. В любом случае, он должен быть разумно расположен в центре тепличного хозяйства или его предполагаемых будущих зон расширения.
  • Коды. Помещение или конструкция должны соответствовать всем местным пожарным, структурным, электрическим и строительным нормам.
  • Легкий доступ. Планируйте легкий доступ с достаточным пространством на дорогах, дорожках или переулках для перемещения крупного оборудования в котельную и из нее.Установите дверцы, которые открываются широко и достаточно высоко, чтобы можно было снимать, заменять или добавлять оборудование.
  • Коммунальные услуги. Все службы и коммунальные услуги должны быть доведены до котельной, спроектированы и рассчитаны на максимальное расширение, которое вы предполагаете. Заплатив за установку надлежащего газа, электричества или водопровода сейчас, вы станете отличным вложением в будущее.
  • Воздух для горения — Котлы используют много свежего воздуха в процессе горения (примерно 250 кубических футов в час на 1 миллион BTUH входной мощности котла), и котельная должна быть оборудована для обеспечения этого в адекватном и контролируемом способ.Есть три способа обеспечить его: свободный приток в помещение, приточный воздух в помещение и приточный воздух в котел. Первые два метода по существу «сбрасывают» наружный воздух в помещение, а последний подает его непосредственно в котел. Однако системы «прямой подачи воздуха» относительно новы и доступны не на всех котлах. Воздух для горения является более серьезной проблемой, чем это пространство позволяет охватить его в мельчайших подробностях, но, как правило, моторизованные жалюзи устанавливаются на внешней стене котельной для подачи воздуха для горения и вентиляции в соотношении 1 квадратный дюйм на 1000 BTUH, подводимого к котлу. «атмосферных» единиц до 1 квадратного дюйма на вход котла от 4000 до 8000 BTUH для котлов, оборудованных «мощными» горелками.
  • Отопление – да, отопление. Важно, чтобы вы никогда не позволяли своей котельной замерзать, а с некоторыми из более новых котлов с более высоким КПД они могут не выделять достаточно «тепла рубашки», чтобы нагреть помещение. Запланируйте простой тепловентилятор (как минимум), чтобы позаботиться об этом.
  • Охлаждение – Некоторые котельные сильно нагреваются из-за вышеупомянутого «тепла рубашки». Вентилятор подходящего размера для перемещения этого тепла из котельной в другую область, которая может принести пользу, имеет смысл и делает работу в котельной сносной.
  • Освещение — спланируйте яркое и адекватное освещение, как в офисе или любом другом рабочем месте. Это поможет всем лучше выполнять работу во время установки посредством эксплуатации и технического обслуживания. Никому не нравится работать с фонариком в одной руке и отверткой в ​​другой.
  • Пол – Должен быть залит бетонный пол с минимальной чистовой отделкой. Пол должен быть спроектирован таким образом, чтобы выдерживать загрузку иногда очень тяжелых котлов. Кроме того, лучшие котельные, которые я видел, имеют «подкладки для уборки» для каждого напольного оборудования.По сути, это небольшая плита, залитая поверх пола по размеру устанавливаемого оборудования. Подкладка для уборки, обычно состоящая из 2 x 4 дюймов, позволяет легко содержать пол в котельной в чистоте.
  • Дренажи – надлежащий план котельной включает в себя инженерную систему стоков в полу со стратегически расположенными решетчатыми впускными отверстиями для стока воды из клапанов сброса давления, дренажных или продувочных клапанов, конденсата из конденсационных котлов дымовых газов (проверьте экологические нормы о этот), и пол из шланга вниз сток очистки.Крайне важно, чтобы система слива в полу была интегрирована с точками слива котловой системы до того, как вы начнете строительство котельной.
  • Компьютерные средства управления – При планировании расположения электрических панелей в котельной не забудьте предусмотреть место для любых компьютерных панелей управления, которые также должны быть расположены там. В наши дни все больше котельных систем управляется через центральную систему управления окружающей средой, и, поскольку они являются мозгом операции, разумно разместить их стратегически в легкодоступном, хорошо освещенном месте.
  • Пожарная безопасность — В зависимости от местных норм вам может потребоваться установка автоматической спринклерной системы в вашей новой котельной. Как минимум, запланируйте огнетушитель хорошего качества.
  • Проходки – Типичная котельная имеет вентиляционные отверстия, такие как дымоходы или «проходы», выходящие наверх, и трубы отопительной воды, входящие и выходящие из боковых стен. Заранее спланируйте, где будут сделаны эти проникновения, и следуйте надлежащим процедурам, чтобы запечатать их. В зависимости от стиля конструкции вашей крыше могут потребоваться «бордюры» вокруг вентиляционных отверстий.Кодекс может потребовать, чтобы проходы в стене имели «противопожарную защиту» или специальный герметик для обеспечения безопасности, где бы они ни находились. Если у вас есть воздухозаборники на боковых стенках, убедитесь, что они находятся выше уровня снега.
  • Вентиляция — Когда котлы работают на углеводородном топливе, таком как нефть, природный газ или пропан, они выделяют выхлопные газы в виде так называемых «продуктов сгорания». Одним из побочных продуктов является водяной пар, и в зависимости от типа топлива он будет содержать несколько других элементов, которые придают ему кислотность, сравнимую с уксусом.Если ваша котельная система не является «конденсационной» или не оснащена конденсатором дымовых газов, этот коррозионно-активный выхлоп необходимо быстро вывести из котельной через специальную систему вентиляции. Надлежащая система вентиляции предназначена для быстрого удаления «выхлопного пара» до того, как он сможет достаточно остыть, чтобы образовались капли конденсата, которые могут быстро вывести из строя дорогостоящее оборудование. Обычно вентиляционная система представляет собой металлический воздуховод, который должен заканчиваться намного выше котельной и любых окружающих зданий или препятствий. В зависимости от необходимой высоты, для вентиляции может потребоваться специально разработанная система «растяжек», которая будет заканчиваться «ветрозащитным» колпачком. Заблаговременное планирование здесь значительно облегчит жизнь. Я видел много примеров ферм или других конструкций на пути вентиляции. Убедитесь, что ваш план строительства включает зазоры для вентиляционных отверстий.
  • Центральное хранилище документов и график технического обслуживания – Выделите место для ведения журнала регистрации и хранения всех записей технического обслуживания. Кроме того, необходимо создать подшивку для сбора и хранения всех листов продукции, инструкций по эксплуатации и системных чертежей.Выгода от систематизации этой информации многократно окупается в снижении разочарования на протяжении многих лет. В этой же области мне нравится видеть настенный и ламинированный лист со всеми интервалами обслуживания, запланированными на следующие 20 или более лет. Повесьте поблизости жирный карандаш, чтобы записывать работу и быстро напоминать о себе. Ежегодное техническое обслуживание кажется проблемой почти для всех производителей… как насчет того, чтобы поставить свои котлы в тот же список празднования дня рождения, который вы создали для своего персонала? Этому самому бдительному члену команды может не понравиться торт и пунш, но ежегодная уборка и корректировка, безусловно, будут оценены по достоинству! Я знаю компанию по обслуживанию бойлеров, которая действительно присылает открытки….«С Днем Рождения, большой галут!».
  • Номера экстренных служб и порядок действий – Установите таблички, по которым можно будет легко определить компанию, в которую вы будете обращаться за обслуживанием на ежегодной и/или экстренной основе. Кроме того, если существуют специальные процедуры (например, переключение на резервное топливо), которые необходимо выполнять в случае чрезвычайной ситуации, проясните их и обучите свой персонал.
  • Запасные части и специальные инструменты – Создайте зону для запасных частей, которые могут время от времени выходить из строя. Такие вещи, как насосные двигатели и устройства зажигания, похоже, перестают работать, когда продавцы и склады закрываются, и в большинстве случаев производители не могут позволить себе ждать, пока они откроются, чтобы возобновить подачу тепла.Кроме того, держите в этой области любые специальные инструменты, необходимые для работы с котлами. Некоторым производителям необходимо иметь возможность переключать виды топлива менее чем за несколько часов. Если вам нужно будет менять топливные отверстия на лету, вы должны держать все детали и инструменты, которые вам могут понадобиться, под рукой. Будет полезно время от времени репетировать процедуру.
  • Во время строительства и монтажа – Храните все документы и упаковочные листы в одном месте. Защитите все материалы и оборудование от непогоды и кражи.Используйте «хорошие методы получения», когда поставки прибывают. Строительство достаточно беспокойное… но организованность на этом этапе окупится за счет снижения разочарования в будущем. Кроме того, котлы не являются хорошими рабочими местами. Несмотря на то, что многие из них предлагают удобную горизонтальную поверхность, не позволяйте им превратиться в «универсальную». Они будут царапаться и изнашиваться, и вы потом пожалеете об этом.
  • Отделка – Надлежащая котельная отделана чисто установленной изоляцией труб, покраской всех открытых фитингов и труб и этикетками, указывающими состав труб (газ, горячее водоснабжение и т.д.) и направление потока.Некоторые региональные правила требуют, чтобы газовые линии были окрашены, как правило, безопасным желтым цветом.
Для получения дополнительной информации:

BioTherm Inc.

476 Primero Court

Cotati, CA 94931

Телефон: 707-794-9660

6
  • 4 Факс: 3097014 3097014

    Котельные нуждаются в правильном заборе воздуха

    Надлежащая работа котла вашего объекта зависит от поддержки подключенных к нему систем. Системы, включая подачу воздуха в котельную, вытяжку дымовых газов, распределительную сеть, систему подачи топлива и систему распределения горячей воды. Однако, самое главное, котельные нуждаются в правильном притоке воздуха. Отправной точкой в ​​системе сжигания является подача свежего воздуха. Ваш котел также должен иметь достаточную подачу. В противном случае он перестанет работать эффективно. Следовательно, создавая угрозу безопасности, а также.

    Рассчитайте потребление воздуха

    Важно, чтобы квалифицированный и знающий специалист по ОВКВ проанализировал ваши системы и применил формулу для создания надлежащей подачи воздуха в котельную. Следующие уравнения помогают определить количество воздуха, необходимого для любой котельной.

    1. Воздух для горения = HP* x 8 CFM/HP
    2. Вентиляционный воздух = HP* x 2 CFM/HP
    3. Общее количество требуемого воздуха = HP* x 10 CFM/HP

    *HP относится к общей максимальной мощности котла, расположенной в котельной.

    Строительные нормы и правила

    Ваш техник также должен быть знаком с местными строительными нормами и правилами, касающимися забора воздуха для горения. Вот наиболее примечательные коды безопасности, встроенные в национальные стандарты:

    .

    Положение о свежем воздухе

    Кроме того, ваш специалист по ОВиК также проверит размер отверстий для впуска свежего воздуха и их расположение.Для вашей системы требуется как минимум два постоянных отверстия для подачи воздуха в наружных стенах котельной. В идеале располагать в противоположных концах котельной и не выше семи футов над полом. Эта практика способствует подмешиванию свежего воздуха, обеспечивает охлаждение котлов и подогрев наружного воздуха перед входом в горелку для сжигания. Наконец, воздухозаборники нуждаются в защите от непогоды, которая не засорится и не загрязнится, что препятствует потоку воздуха.

    Воздуховоды

    В помещении, где нет наружных стен, техник осмотрит воздуховод.Вот список предложений по правильному воздуховоду для котельных:

    1. Каждый котел нуждается в собственном воздуховоде свежего воздуха и дымовой трубе.
    2. Для котлов, напрямую подключенных к свежему наружному воздуху, необходимо проверять воздуховоды каждые три месяца.
    3. Техник должен подобрать размер воздуховода с учетом максимального перепада давления при максимальном расходе 0,05″ водяного столба.
    4. Канал подачи свежего воздуха должен иметь электрический, водяной или паровой нагреватель для охлаждения холодного наружного воздуха.
    5. Никогда не используйте прямой воздуховод наружного воздуха, если воздуховод использует низкий уровень выбросов с рециркуляцией дымовых газов.

    В заключение, убедитесь, что ваша система HVAC использует надлежащий воздухозаборник котельной, может показаться запутанным. Вы можете доверить The Severn Group расчет ваших потребностей и тем самым разработать наилучшее решение для вашего объекта. Свяжитесь с нами сегодня для оценки системы. Наша команда имеет многолетний опыт работы и обширные знания в области HVAC. Все наши специалисты лицензированы, сертифицированы и имеют репутацию. Кроме того, мы знакомы с местными строительными нормами и нормами безопасности.

    доля Цветной огонь 15 ноября 2016 г.
