В розетке две фазы: возможные причины | Полезные статьи
Сегодня, когда практически все бытовые потребители электроэнергии подключаются к электрической сети через розетку, некоторые аварийные режимы работы (неисправности) электрической сети влияют на работу всех подключенных к ней приборов и устройств. Бытовая розетка может иметь три контакта (фаза, ноль, «земля») в случае трехпроводной сети или два контакта (фаза и ноль) – в двухпроводной сети. Рассмотрим случай появления на нулевом контакте розетки фазного напряжения, а также возможные причины и аварийные режимы, которые сопровождают данный случай.
Вначале оговоримся, что не существует правил или норм, регламентирующих, с какой стороны в розетке должна быть фаза. Любой профессионал обычно просто принимает для себя одну схему подключения фазы в розетке, например, слева, и придерживается ее при выполнении любых электромонтажных работ.
В обычной квартире, подключенной к однофазной сети 0,23 кВ, случай появления на нулевом контакте розетки фазного напряжения возникает как при обрыве нулевого провода во внешней сети, например, в распределительном устройстве многоквартирного дома, так и внутри сети самой квартиры.
На рисунке выше условно изображен случай отказа двух розеток и двух ламп освещения, при этом, оставшаяся в работе сеть до места обрыва нуля будет исправно работать, что укажет на наличие неисправности внутри квартиры (например, в распредкоробке).
Если же данное явление наблюдается на всей внутренней сети, то стоит предположить о наличии неисправности во внешней сети.

Причиной данного явления также может быть авария во внешней распределительной электрической сети 0,4/6/10 кВ, а учитывая тот факт, что зачастую подобные аварии могут получить дальнейшее непредсказуемое развитие, то с целью исключения повреждения бытовых электроприборов и освещения необходимо незамедлительно отключить вводной автоматический выключатель, или просто выключить все освещение, а из розеток все без исключения бытовые приборы.

Завершая краткий обзор причин описанного явления, следует отметить, что главной его причиной является нарушение требований правил и норм при выполнении электромонтажных работ, а также отсутствие квалифицированного технического обслуживания электрических сетей и электрооборудования в процессе эксплуатации. Применение описанного реле контроля напряжения поможет исключить непредвиденные финансовые затраты потребителя, которые могут быть очень значительными, а также сохранит время и нервы в случае судебных разбирательств с распределительной сетевой компанией.
схема три фазы в одну
Большинство однофазных электроприборов подключаются к сети 220В, но к многоквартирным домам, гаражным кооперативам и дачным посёлкам подводится трехфазное напряжение 380В. Для питания бытовых потребителей такое напряжение не годиться, поэтому при монтаже электропроводки возникает вопрос — как из 380 сделать 220 Вольт.
В чем отличие трехфазного напряжения от однофазного
Питание всех бытовых потребителей осуществляется по четырём проводам от трёхфазной сети — три фазных (линейных) L1, L2 и L3 и один нейтральный (нулевой) проводник N, а в квартиры подводится однофазное напряжение, для которого необходимы только два проводника — нулевой и фазный.
Переменное напряжение в разных фазах сдвинуто относительно друг друга на 120° для получения вращающегося магнитного поля в электродвигателях и уменьшения тока в нейтральном проводе.
Кроме количества проводников у трёхфазной сети имеются и другие особенности:
- Напряжение в сети. В однофазной схеме есть только одна величина напряжения — между фазой L и нейтралью N, а в трёхфазной сети имеется два напряжения, отличающиеся по своему значению. Это фазное L-N, равное 220 Вольт, и линейное, между любыми двумя фазными проводами L1-L2, L2-L3 или L1-L3, равное 380 Вольт. Поэтому один из способов, как из 380 сделать 220 Вольт, это просто подключить электроприбор к нулю и фазе.
- Различное сечение проводов. В однофазной электропроводке все провода имеют одинаковое сечение и рассчитываются на полный ток потребителя, а в трёхфазной сети по нейтральному проводнику протекает только уравнительный ток. Из-за этого нейтральная жила имеет меньшее сечение по сравнению с фазными, но при этом нагрузку по фазам необходимо распределять максимально равномерно.
- Разное количество полюсов у автоматических выключателей. В однофазной сети достаточно отключать только фазный проводник, поэтому допускается установка однополюсного автомата (кроме вводного). В трёхфазной нужно отключать все фазы одновременно, из-за чего необходима установка трёхполюсного выключателя.
Схемы подключения «звезда» и «треугольник» в трехфазной сети
Передавать электроэнергию выгоднее по высоковольтным ЛЭП, поэтому питание всех жилых районов и большинства промышленных предприятий осуществляется через понижающие трансформаторы, начала вторичных обмоток, которых соединены между собой, а концам обмоток подключаются отходящие фазные провода.
Точка соединения катушек заземляется и к ней подключается нейтральный проводник. Такая схема электроснабжения называется TN и описана в ПУЭ гл.1.7.
Существует две схемы подключения электроприборов к такой сети, отличающихся подаваемым напряжением.
Самая распространенная схема соединения это «звезда». Используется при включении электроприборов, напряжение питания которых составляет 220В. При этом один из проводов каждого из аппаратов присоединяется к одной из фаз, а оставшиеся соединяются вместе и подключаются к нейтрали.
При этом мощность аппаратов может быть различной, что вызовет появление в нейтральном проводнике уравнительного тока, но напряжение на каждом из электроприборов будет постоянным (за исключением потерь в питающих кабелях).
При соединении в «звезду» трёх одинаковых электроприборов ток в нейтральном проводе отсутствует, поэтому его допускается не подключать, но при поломке одного из аппарата напряжение питания каждого из оставшихся составит 190 Вольт.
Поэтому звезда без нейтрали используется, в основном, при подключении трёхфазного электродвигателя.
Менее распространённой является схема соединения «треугольник». При этом каждый из электроприборов подключается к двум из трёх линейных проводников. Напряжение питания всех электроприборов составит 380В.
Такая схема используется в электроустановках, в которых отсутствует возможность подключения нейтрали или заземления, например, в подвижных аппаратах, питание которых осуществляется не кабелями, а при помощи токосъёмных пластин.
Плюсы и минусы трехфазной и однофазной сети
Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.
У трёхфазной сети есть ряд преимуществ перед однофазной:
- Меньшее сечение подходящего кабеля. При равномерном распределении нагрузки по фазам имеется возможность повышения общей мощности электроприборов.
- Подключение трёхфазных электродвигателей без дополнительных устройств и потери мощности. Обычные асинхронные электродвигатели при включении в однофазную сеть теряют значительную часть момента или необходимо приобрести специальный преобразователь.
- Дополнительные возможности модернизации и ремонта электропроводки. Зная, как из 380 получается 220, можно изменять подключение электроприборов в зависимости от конкретной ситуации.
Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.
Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:
- необходимо получить разрешение на изменение схемы в электрокомпании;
- дополнительные затраты на замену питающего кабеля;
- увеличенные размеры и стоимость аппаратуры во вводном щитке.
Где взять 220 Вольт, если в щите три фазы
Чаще всего вопрос, как из 380 сделать 220 Вольт, задают жители многоквартирных домов. В этих зданиях в подъезде на каждом этаже установлен электрощиток, к которому подходит три фазы, нейтраль, а в некоторых случаях ещё и заземление.
В таком электрощите имеется два напряжения — линейное 380В, между двумя разными фазами, и фазное 220В, между любой из фаз и нейтралью.
Фактически, для получения однофазного напряжения в трёхфазном щите необходимо двухжильный кабель присоединить к одной из фаз и нейтральной шиной. При наличии в схеме заземления желательно использовать не двухжильный, а трёхжильный кабель и подключить его следующим образом, согласно правилам цветовой маркировки кабелей:
- коричневая жила — фаза;
- синяя или голубая — нейтраль;
- жёлто-зелёная — заземление.
Важно! Для уменьшения тока в подходящем к зданию кабеле подключение разных квартир необходимо производить равномерно по всем трём фазам. |
Схема как из 380 сделать 220 Вольт
Существует несколько вариантов, как из 380 сделать 220 Вольт. Схемы таких соединений должны быть известны любому опытному электромонтёру:
- Подключить однофазную нагрузку к фазному и нулевому проводам. Нейтральный проводник обычно имеет меньшее сечение, или для их поиска в четырёхжильном кабеле можно использовать мультиметр. Напряжение между фазными проводами составит 380В, а между фазой и нулём 220В.
- Использовать трансформатор 380/220. Мощность этого устройства должна быть равна или больше мощности подключаемого электроприбора. Достоинство этой схемы в меньшей опасности поражения электрическим током. Вместо обычного трансформатора можно взять автотрансформатор. Этот прибор имеет меньшие габариты, но не защищает от поражения электрическим током.
Куда подключать заземление
Кроме нейтрали и фазы в современной электропроводке используется ещё один проводник — защитное заземление. К нему присоединяются корпуса электроприборов и светильников.
При нарушении изоляции между этими деталями и элементами, находящимися под напряжением, возникает короткое замыкание или появляется ток утечки. В результате этого явления происходит отключение автоматического выключателя или дифференциальной защиты, соответственно.
В современной системе электроснабжения жилых домов используются три схемы заземления:
- TN-C. Старая система заземления, при которой заземление линий электропередач осуществляется только в подстанции, на нейтрали вторичной обмотки трансформатора, после чего к потребителю подводится совмещённый проводник PEN, выполняющий одновременно функцию заземления и нейтрали. В этом случае вместо защитного заземления имеет место защитное зануление и подключать к нему корпуса электроприборов запрещено ПУЭ 1.7.132. Для защиты людей от поражения электрическим током в такой системе необходимо использовать УЗО или дифавтомат.
- TN-C-S. Это более современная система, при которой во вводном щитке совмещённый провод PEN разделяется на нейтраль N и заземление РЕ. Место разделения при этом подключается к контуру заземления здания. Согласно ПУЭ п.1.7.135 после разделения соединение этих проводников запрещено. Заземляющий провод в квартирной электропроводке в данной системе необходимо присоединять именно к проводнику РЕ.
- TN-S. Самая современная схема, при которой электроснабжение осуществляется при помощи пяти проводов — три фазных L1, L2 и L3 , нейтраль N и заземление РЕ. В этом случае заземление присоединяется только к заземляющему проводнику.
В крайнем случае, допускается подключать защитное заземление к отдельному контуру, изготовленному согласно нормам ПУЭ п.п.1.7.100-118. В этом случае получится система заземления ТТ.
Важно! Использовать в качестве заземлителя водопроводные, канализационные или отопительные трубы запрещено. |
Вывод
В обычной электропроводке есть только два варианта, где взять 220 Вольт. Это подключить линию к фазному и нейтральному проводникам, кроме заземления, или использовать понижающий трансформатор. Последний метод применим не только в сети 380В, но и при любом другом напряжении.
Похожие материалы на сайте:
Понравилась статья — поделись с друзьями!
Трехфазная схема распределительного щита — 5 разных вариантов
Сегодня очень часто частные дома стали подключать к трехфазной электросети. Также в некоторых новых многоэтажках в квартиры начали заводить три фазы вместо одной как раньше. Как правило, при данном подключении местные сетевые компании выделяют на дом или на квартиру мощность 15кВт. Это означает, что номинал вводного автоматического выключателя должен быть 25А. Для небольших офисов, кафе и т.д. выделяют большую мощность. Поэтому в их щитах номиналы вводных автоматов будут совершенно другими.
Подключение к 3-х фазной электросети обуславливает установку трехфазных электрощитов. Ниже разберем пять разных вариантов простых трехфазных схем для распределительного щита.
Все схемы простые и носят рекомендательный характер. Они наглядно показывают суть самих подключений разных защитных устройств в одном щитке. К разработке схемы каждого щита нужно подходить индивидуально, так как у всех условия разные. Система заземления в представленных вариантах TN-S.
Вариант 1.
Здесь представлена самая простая трехфазная схема щита. На вводе обязательно должен стоять вводной автоматический выключатель. Он будет ограничивать потребляемый ток, каждого потребителя — дома или квартиры. Далее идет 3-х фазный прибор учета электроэнергии.
На самом деле места размещения счетчиков могут быть разные. Они могут устанавливаться на улице в щите учета для частных домов, в этажных щитах в многоквартирных домах или непосредственно в домашних щитах. Где ставить счетчики указываю в технических условиях на подключение местные сетевые компании или это строго определяется проектной документацией зданий.
Большинство бытовых потребителей подключаются к однофазной сети. Тут составляют исключения мощные варочные поверхности, проточные водонагреватели, электрокотлы и т.д. Такие потребители имеют возможность подключения к 3-х фазной сети.
После прибора учета электроэнергии необходимо всю однофазную нагрузку равномерно распределить по фазам. Для этого нужно сосчитать мощность приборов, количество однополюсных автоматических выключателей и постараться их разделить на три равные части.
В предложенном варианте трехфазной схемы щита для наглядного понимания на каждой фазе подключено по два. Рабочий ноль от счетчика подключается к общей нулевой шине, а нулевые защитные проводники подключаются к общей шине заземления. Фазы подключаются через групповые автоматы. Таким образом получается, что при отключении потребителя будет разрываться только один фазный проводник. Это стоит учитывать и следить, чтобы при подключении щита к сети на вводе не были перепутаны между собой фаза и ноль. С такими ошибками мне пару раз приходилось сталкиваться. Получалось, что ноль коммутировался автоматами, а фаза сидела на нулевой шине. При отключении автомата в розетки все равно оставалось опасное напряжение, что могло привести к плачевным последствиям. Будьте внимательны и осторожнее.
Вариант 2.
Данный вариант схемы по своей сути аналогичен с предыдущем вариантом. Тут только нет прибора учета электроэнергии и изображен 3-х полюсный автоматический выключатель для 3-х фазной нагрузки. Также тут изменено чередование однополюсных автоматов. То есть автоматы, подключенные к фазе «А» — это первый, третий и т.д. устройства. Чередование происходит через каждые два полюса. Тут так это показано для возможности использования 3-х фазной гребенчатой шины. Зубчики ее шины от одной фазы как раз имеют такое чередование. С ее помощью очень удобно соединять между собой несколько защитных устройств. Она исключает изготовления множества перемычек между ними.
Вариант 3.
Этот вариант схемы трехфазного электрощита уже больше отвечает современным нормам электробезопасности. В нем после счетчика стоит общее УЗО. В текущем примере показано устройство защитного отключение с током утечки на 30мА. Данная схема щита полностью защищает человека от поражения электрическим током. Но есть некоторые минусы у использования всего одного УЗО 30мА на вводе:
1. При его срабатывании будут одновременно отключаться все потребители в доме. Если это произойдет в темное время суток и поиск места утечки займет много времени, то это будет не очень удобно.
2. Есть возможность появления ложного срабатывания УЗО из-за естественных токов утечки, которые присутствуют в бытовых приборах.
В данной схеме также устанавливается одна общая нулевая шина после УЗО и одна общая шина заземления. Здесь с подключением кабелей от розеток сложно запутаться.
Вариант 4.
Вот в данном варианте уже можно немного запутаться с подключением нулевых рабочих проводников, так как тут стоит несколько УЗО. А мы знаем, что у каждого УЗО должна быть своя индивидуальная нулевая шина, иначе ничего работать не будет.
В текущей трехфазной схеме на вводе стоит уже противопожарное селективное УЗО на 300 мА. Оно будет защищать кабели от возгорания при замыкании фазы на землю. Для человека ток 300 мА уже опасен и поэтому для его защиты нужно ставить дополнительное УЗО на 10-30 мА.
Ниже на рисунке показано одно УЗО с током утечки 30мА только на первой фазе, к которому подключено два автоматических выключателя. У этого УЗО будет своя нулевая шина и поэтому нулевые рабочие проводники от других групп к его шине подключать нельзя. А шина заземления всегда и для всех потребителей будет одной общей.
В текущем варианте можно рассмотреть схему с установкой трех 2-х полюсных УЗО по одному на каждую фазу. Так все группы будут иметь защиту от утечек тока. Тогда здесь можно будет отказаться от общего вводного УЗО на 300мА, так как у вас и так все будет иметь защиту с уставкой 30мА.
Вариант 5.
В пятом варианте представлена схема трехфазного щита без вводного УЗО, но с использованием однофазных дифавтоматов на некоторые потребители. АВДТ ставится один на одну группу и поэтому их количество может быть равно количеству групп. Так все группы потребителей будут независимы друг от друга. То есть при возникновении утечки тока в одном приборе, отключится только дифавтомат, к которому он подключен. При использовании УЗО с 3-5 автоматами при срабатывании УЗО будет отключаться соответственно 3-5 групп. А это уже не очень удобно со стороны эксплуатации потребителей.
Вышеприведенные схемы имеют наглядный вид, чтобы донести саму суть подключений разных защитных устройств в одну общую схему электрощита. Также эти примеры очень элементарные и поэтому ваши схемы будут намного больше и сложнее.
Подключение к розетке (внутрь подрозетника) – Умный дом Sber
Выберите шаг:
Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и розетке
Шаг 3. Настройте реле и завершите монтаж
Шаг 1. Подготовьтесь к монтажу
Шаг 2. Подключите провода к реле и розетке
-
Убедитесь, что линия питания, к которой вы будете подключать реле, обесточена в электрическом щите.
-
Получите доступ к проводам, к которым хотите подключать реле: разберите подрозетник и выньте розетку.
-
Вставьте провод фазы (L) из электрощита в разъём L на реле. Через этот провод будет подаваться питание.
-
Подключите розетку к реле: возьмите отрезок провода, одним концом вставьте его в разъём L1 на реле, другим — в разъём фазы на розетке.
-
Через клеммник подключите к нулевому проводу реле и розетку:
-
В первый разъём клеммника вставьте нулевой провод (N) из электрощита.
-
Во второй разъём клеммника вставьте отрезок провода.
Другой конец провода вставьте в разъём N на реле.
-
В третий разъём клеммника вставьте ещё один отрезок провода. Второй конец провода вставьте в свободный разъём на розетке.
Если места в подрозетнике для клеммника нет, подключите реле и розетку к нулевому проводу другим способом:
-
Нулевой провод (N) из электрощита вставьте в свободный разъём на розетке.
-
Возьмите отрезок провода. Один конец вставьте в разъём N на реле, второй — в разъём розетки, куда уже вставлен нулевой провод из щита.
-
-
Если в проводке есть провод заземления (PL), а в розетке есть разъём для заземления, вставьте провод напрямую в этот разъём.
Шаг 3. Настройте реле и завершите монтаж
-
Проверьте соединения на соответствие схеме подключения.
-
В электрическом щите включите питании линии, к которой подключили реле и розетку. На реле загорится индикатор.
-
В электрическом щите выключите питании линии, к которой подключили реле и розетку.
-
Аккуратно уложите провода в подрозетник.
-
Закрепите розетку в подрозетнике.
-
В электрическом щите включите питании линии, к которой подключили реле и розетку.
-
Готово! Монтаж и настройка окончены.
Подключение трехфазной розетки. – Remontask.ru – ремонт в вопросах и ответах
Простой однофазной розетки, вполне хватает для повседневной работы. Напряжение однофазных розеток 220В. Электрики и более опытные пользователи знают, что существует и трехфазная розетка, напряжение которой 380В. Чаще всего трехфазные розетки и вилки используются на производстве, где повышенные нагрузки. Хотя, в быту такие розетки тоже нашли применение.
Все зависит от бытовых приборов, которые используются. Чаще всего они подключаются к стандартной розетке 220В. Но, иногда для плиты, для бытового станка, электродолбилки и подобных электрических приборов нужны трехфазные розетки с 380В напряжением. В чем их особенность? Какова схема подключения трехфазной розетки? Как ее можно подключить? Какие виды разъемов бывают? Ответы на эти вопросы можно найти в нашей статье.
СХЕМА ПОДКЛЮЧЕНИЯ
Не зря она называется трехфазной, ведь электропитание происходит через 3 фазы и нейтраль (N). Фазы обозначают L1, L2, L3. При всем этом, львиная доля потребления равномерно распространится по одной фазе. Специально для нагрузки на три фазы нужно создать выделенную группу. Фото, что находится ниже, показывает трехфазную схему в помещении, работающем от сети 380В.
Сперва входная часть оборудуется 40 амперным трехполюсным автоматом. Дальше к нему направляют три жилы: черную, красную и коричневую. Как видно на фото, справа вверху располагается счетчик. Понятно, что он тоже должен быть трехфазным. Синим проводом обозначен ноль. Он тоже подключается к счетчику, после чего идет от выхода из него на специальную шину (N) нуля. Дальше от шины ноль распределяется группе освещения, розеток и фазной нагрузки.
Система подключения имеет две группы розеток и группу освещения. Каждая эта группа имеет свою фазу. Цепочка трехфазная выделяется самостоятельной линией. Самая простая схема подключаемого оборудования включает в себя соединение цепи через автомат и выводом ее на группы розеток. А благодаря подходящим вилкам, розетка может передавать трехфазную нагрузку.
Сегодня доступно большое количество видов трёхфазных розеток, о которых мы поговорим позже. Если говорить о нагрузке, то на 1 киловатт нужно 2,5 А. В том случае, когда система подключения имеет УЗО, важно точно рассчитать нагрузку.

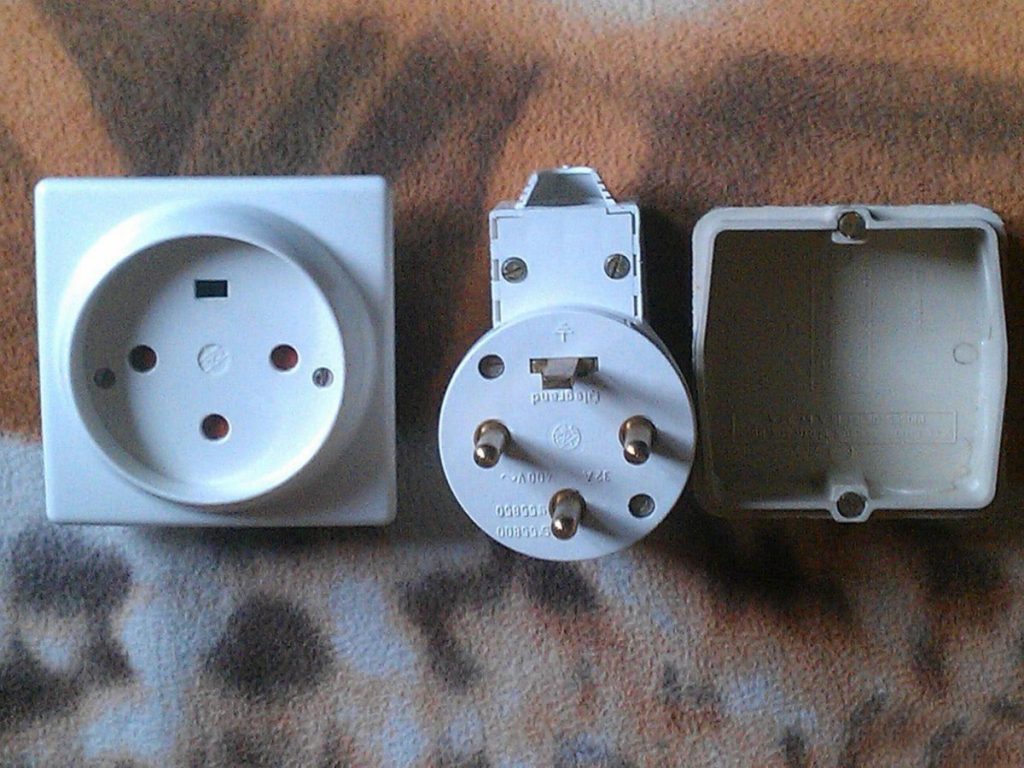

КАК ОНА УСТРОЕНА
Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.
Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:
Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).
Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.
Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей. Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.
Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.
Ниже приводятся разновидности изделий по некоторым признакам:
Способ монтажа.
Устойчивость к окружающей среде.
Назначение.
Что касается способа установки, то можно отметить такие изделия:
открытого типа. Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
силовые розетки закрытого типа. Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.
Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.
Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.
Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО.
Теперь давайте рассмотрим, как подключить трехфазную розетку.
ТЕХНОЛОГИЯ ПОДКЛЮЧЕНИЯ ТРЕХФАЗНОЙ РОЗЕТКИ
Если с подключением розетки на 220В сможет справиться каждый, то вот для работы с трехфазной розеткой нужно иметь подробную инструкцию. Ведь здесь уже не можно менять местами фазу и ноль. Подключение трехфазной розетки выполняется следующим образом:
Для начала потребуется отключить напряжение на щитке. Затем нужно проверить, нет ли в проводах напряжения, используя индикаторную отвертку.
Дальше на провод надевается сама розетка и фиксируется на стене.
Провода оголяются, чтобы можно было выполнить соединение.
На контакты розетки L1, L2 и L3 нужно подключить фазы А, В и С.
Дальше ноль подключается к N контакту (голубой провод).
Заземление подключается к РЕ (зелено-желтый провод).
Теперь можно подавать электропитание, протестировать фазу и измерить напряжение на клеммах.
Что касается вилки, то она подключается так:
Для начала ее нужно разобрать, направить туда гибкий кабель.
В ней есть соответствующие штырьки, к которым и подключается фаза, ноль и защита.
Кабель фиксируется, вилка собирается обратно.
ЗАКЛЮЧЕНИЕ
Теперь вы знаете, как именно можно подключить трехфазную розетку и использовать ее. Эту работу должен выполнять квалифицированный электрик. Лучше не рисковать, чтобы не наделать ошибок. Но, все же, если вы уверены в своих силах и готовы самостоятельно сделать все с ноля, то, придерживаясь правил безопасности, вы сможете это сделать.
Автор вопроса
Пользователи не найдены
Соединение 3 розеток. Параллельное и последовательное соединение розеток
Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно

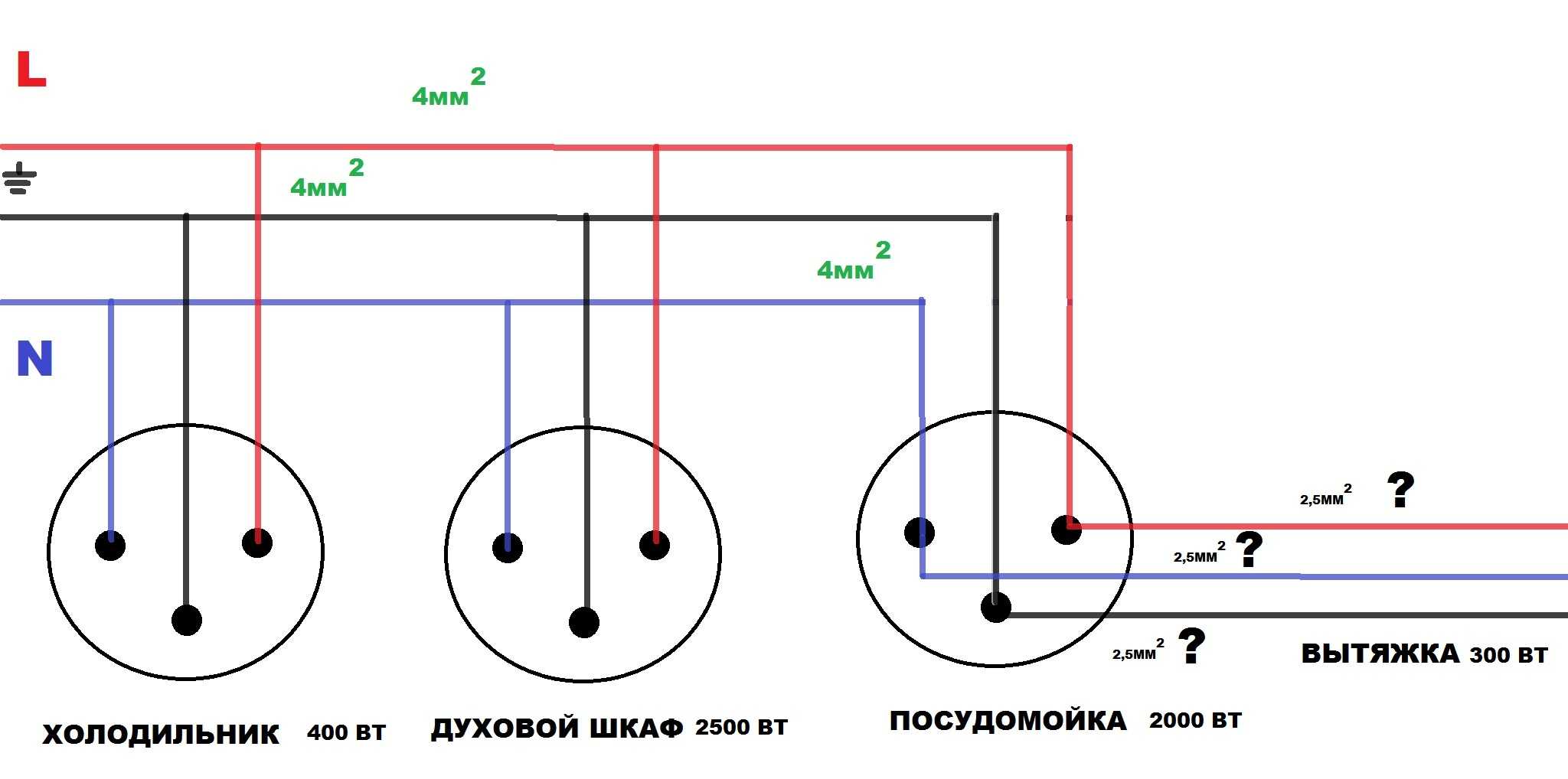

Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц.
Теперь рассмотрим подключение обычного одноклавишного выключателя. Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)
При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам. Если это отдельные электророзетки, соединяем их с помощью параллельного подключения, например шлейфа, как описывалось выше.Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.
Узнайте больше о подключении розеток
Почему так редко используется последовательное подключение?
Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:
- Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
- Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.
Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.
Чем лучше параллельное подключение?
Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники, а минус имеет один – больший расход проводов.
Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.
Как подключить выключатель и розетку?
Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:
- От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель.
На розетку подключаем фазу, ноль, и землю, если она есть.
- Далее от розетки фазу зажимаем в клеммы выключателя.
- От выключателя фазу тянем до светильника и так их подключаем.
- От распред. коробки к светильникам прокладываем ноль и землю.
И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:
- От розетки фаза проводится через выключатель и подключается к светильникам.
- Ноль и земля для светильников тянутся так же от розетки.
Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.
Розетка с заземлением: что делать, если проводка двухжильная?
Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:
- На лестничной площадке всегда есть распределительный щиток, с заземлением.
Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
- Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.
Как соединить розетку с проводами?
В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.
Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.
Как подсоединить тройной выключатель?
Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:
- От розетки. Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
- От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.
Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.
Конструкция электрических розеток
Назначение электрической розетки состоит в том, чтобы создать надежный контакт с электрической вилкой. При плотном контакте с вилкой клемма розетки не нагревается и не искрит. Если контакт с вилкой не будет плотным, может произойти его нагрев, оплавление, и даже возгорание.
Параллельное подключение розеток
Корпус розетки должен препятствовать случайному прикосновению к клеммам розетки. Чтобы ограничить себе от подобных моментов, нужно приобретать качественные розетки. По типу розетки могут быть настенными или внутренними. По степени защиты IP они рассчитаны на применение в сухих помещениях, влажных помещениях, на улице в сырую погоду и даже под водой.
При подсоединении провода к розетке, особенно при параллельном подключении розеток, требуется высокая надежность, которая достигается винтовым соединением. К клемме провод должен прикручиваются винтом с плоской шайбой и гровером (пружинной шайбой), который не дает винту откручивается.
Параллельное подключение розеток через распределительную коробку и непосредственно с другой розетки
Кроме обычных розеток с двумя клеммами для фазы и нуля, есть розетки с заземлением, имеющие дополнительную клемму для защитного заземления. С увеличением числа электрических приборов, требуется установка дополнительных параллельно подключенных розеток. В одном месте можно подключить одну, две розетки или блок розеток.
Параллельное соединение розеток в блоке
Можно приобрести уже готовый блок с несколькими розетками. Такие блоки имеются в продаже с уже подсоединенными параллельно розетками. Если разобрать такой блок, то можно увидеть параллельное соединение клемм для фазного провода, обычно берется коричневый провод, а для нулевого провода — синий. К клемме защитного заземления подсоединяют желто-зеленый провод.
Однако на готовом блоке могут быть установлены металлические шины, которые соединяются параллельно клеммам заземления, фазовым и нулевым клеммам. Схема параллельного соединения розеток делается таким образом, чтобы левый контакт одной розетки соединялся с левым контактом второй, третьей клеммой, для фазы — коричневым проводом, а правой контакт первой розетки соединялся с правым контактом второй и третьей розетки синим проводом.
Делается без разрыва желто-зеленым проводом. Отмеряют расстояние между контактами заземления и не обрезая провод, снимают часть изоляции и скручивают оголенный провод на кольцо. Подготовленный таким образом провод заземления для всех клемм заземления пропаивают.
Если для фазного и нулевого провода использовался многожильный медный провод, тогда желательно разделанные концы для клемм тоже пропаять. В этом случае надежность крепления проводов будет значительно выше. Для вывода кабеля через отверстие в блоке, на корпусе есть метки, которые нужно обрезать. Крепить кабель к блоку розеток можно пластиковой скобой и саморезами.
В случае подключения одной розетки к уже имеющейся, нужно вырезать место для подрозетника в стене, рядом со старой розеткой, установить подрозетник. Затем подключают провода от старой розетки к новой параллельно. Левая клемма старой розетки соединяется с левой клеммой новой розетки. И таким же образом соединяют правые клеммы. Если параллельное соединение розеток делают многожильным проводом, то его концы также нужно хорошо пропаять.
Установка и подключение розеток и выключателей своими руками – это несложный процесс, который можно выполнить, обладая определенными знаниями. Монтируя электропроводку в квартире, нужно знать, что такое схема подключения розетки. Кроме установки простых однофазных электророзеток с заземлением или без него, для отдельных электроприборов, работающих при сети с напряжением 380 Вольт, необходимы трехфазные электророзетки. В настоящее время наиболее распространены розеточные блоки из нескольких единиц или блок из розетки и выключателя. Все единицы розеточной группы подключаются только с помощью параллельного соединения, последовательно в блоке подключать нельзя. Из параллельных соединений наиболее популярно подключение розетки шлейфом.
Схема подключения розетки и выключателя: шлейфом, последовательно, параллельно
Давайте рассмотрим, как подсоединить розетку или блок из нескольких единиц. Подключить электророзетки параллельным соединением можно через распаечную (распределительную) коробку или с помощью клемм, это способ еще называется шлейфным соединением. При соединении электророзеток шлейфом, кабель подсоединяется к первой единице блока, а кабель для следующего блока запитывается от последней. Для шлейфового соединения требуется обязательные независимые друг от друга отсоединения розетки. Для этого проводники соединяются с нулевыми проводниками через клеммы или пайки. К первой электророзетке подсоединяется ноль и фаза. На провод заземления ставится сжим, от которого к каждой из единиц подводится по проводу для заземления. Чтобы подключить второй розеточный блок, нужно от последней единицы первого блока подключить фазу и рабочий ноль, а в сжим – провод заземления.Теперь рассмотрим подключение обычного одноклавишного выключателя . Для этого фазовый провод подсоединяем к выключателю с помощью зажима, отмеченного английской «L» или стрелкой «наружу», ноль подсоединяем к зажиму со стрелкой «внутрь» или буквой «N». Оба провода надежно прикручиваем. Так как заземление в выключателях не используется, лишний провод обрезаем и изолируем.
Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из электророзетки и одного или нескольких выключателей. От распределительной коробки прокладывается новый кабель. По одной жиле кабеля направляется фаза к выключателю, а по другой – рабочий «ноль» к розетке. Остальные жилы проходят на светильники через выключатели. От распаечной коробки к светильникам прокладываются 3-х жильные провода (ноль, заземление и фаза).
Как подключить двойную розетку и тройную, трехфазную и с тремя проводами (заземлением)
При подсоединении двойного или тройного розеточного блока, питающие провода подключаются к разным токопроводящим пластинкам.
Теперь рассмотрим, как подключить розетку с заземлением (трехфазную). Все трехфазные электророзетки отличаются наличием четырех контактов для трехфазной вилки (четвертый – это заземление или ноль). Подключение розетки с заземлением производится с помощью отдельной четырехжильной электропроводки (три фазы, заземление и ноль), протянутой от электрощита. Провода подсоединяются к аналогичным контактам на электророзетке.
Узнайте больше о подключении розеток
Почему так редко используется последовательное подключение?
Если вы задумались, как подключить розетки последовательно, то вам следует помнить, что такая схема имеет две неприятные особенности:
- Напряжение в собранной цепи повышается от первой розетки к последующим. А повышение напряжения, в свою очередь, приводит к усилению нагрева розеток и вилок, а так же к лишней нагрузке на электроприборы.
- Так как схема подразумевает запитывание каждой розетки от предыдущей, то порча одной из них приведет к выходу из строя всех идущих после нее.
Последовательное подключение розеток имеет смысл использовать в случаях, когда использоваться эти точки питания будут для маломощных электроприборов – небольших светильников, зарядок телефонов и ноутбуков, фенов и т. д. Для силовых трехфазных розеток на кухне такая схема может быть попросту опасной.
Чем лучше параллельное подключение?
Параллельное подключение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерное – сколько бы розеток в цепи не участвовало. А работоспособность каждой отдельно взятой точки питания совершенно не влияет на все остальные. Такая схема наиболее стабильна и безопасна для бытовой техники , а минус имеет один – больший расход проводов.
Параллельное подключение применяется не только на отдельно стоящих розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и долгим.
Как подключить выключатель и розетку?
Схема подключения выключателя и розетки может быть разной. Например, так она будет выглядеть для блока из розетки и выключателя:
- От распред. коробки до блока тянем трех- или, если заземления не будет, двухжильный кабель. На розетку подключаем фазу, ноль, и землю, если она есть.
- Далее от розетки фазу зажимаем в клеммы выключателя.
- От выключателя фазу тянем до светильника и так их подключаем.
- От распред. коробки к светильникам прокладываем ноль и землю.
И еще одна схема. Она не сложная, и подойдет для выключателя, располагающегося отдельно от розетки:
- От розетки фаза проводится через выключатель и подключается к светильникам.
- Ноль и земля для светильников тянутся так же от розетки.
Как видите, схемы разные, но общее правило у них одно: фаза обязательно должна разрываться выключателем.
Розетка с заземлением: что делать, если проводка двухжильная?
Подключение розетки с заземлением не составит труда, если проводка в квартире или доме трехжильная. Но вот в строениях, где сеть разводилась много лет назад, проводка, как правило, в две жилы: фаза и ноль. В этом случае проблему можно решить двумя способами:
- На лестничной площадке всегда есть распределительный щиток, с заземлением. Нужно протянуть от него контакт в квартиру, и через шину распределить заземление уже по всей квартире. Использовать лучше провод с медной жилой.
- Выполнение так называемого «зануления». Здесь к клеммам заземляющего контакта подсоединяется ноль. Этот способ стоит использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.
Как соединить розетку с проводами?
В том, как подсоединять провода к розетке, нет ничего сложного. Сначала подготавливаем провод: внешнюю изоляцию снимаем примерно на 10 см, а жилы зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. С розетки снимаем защитную пластиковую крышку, а затем откручиваем зажимные винты – так, чтобы между их шляпками и основанием зажима было пространство ок. 5 мм. Так же выкручиваем винт и на клемме заземления. Теперь электророзетка готова к подключению. Зачищенные провода – фазу, ноль и землю, по одному вкладываем в свое гнездо и плотно затягиваем винтами.
Есть еще один вариант крепления проводов к розетке. Каждую жилу зачищаем на 2 см и оголенные коны сворачиваем кольцами с таким диаметром, чтобы в них вошли ножки винтов. Каждый винт поочередно откручиваем и вкладываем под него скрученные в кольца концы проводов. Вставляем винт обратно и плотно затягиваем. Такая сборка надежнее, но времени занимает больше.
Как подсоединить тройной выключатель?
Тройная розетка подключается параллельным или последовательным способом, они описаны выше. Тройной выключатель можно подсоединить также двумя способами:
- От розетки.
Ноль и земля на светильники при этом идут от розетки же или от распределительной коробки.
- От распределительной коробки. Фаза идет на выключатель и подсоединяется к клеммам клавиш. Затем жилы возвращаются в распределительную коробку и оттуда разводятся к светильникам. Ноль и земля идут от коробки на светильники напрямую.
Второй способ предпочтительнее, так как в первом случае, при выходе из строя розетки перестанет работать и выключатель.
С появлением интернета изменилась жизнь многих семей. Большая их часть подключена к Интернету, тем более, что для этого много не надо, достаточно иметь персональный компьютер или самый обычный мобильный телефон. В свою очередь, каждый член семьи может быть подключен к отдельной линии. Локальное распределение Интернет ресурса осуществляется беспроводным способом по специальному Wi-Fi протоколу. И все же многие отдают предпочтение распределению по проводам, так как это намного надежнее, проще и дешевле. К тому же, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.
Как правило, все провода стараются спрятать в стены, чтобы они не мешали. Интернет провода не являются исключением. В основном это осуществляют в период проведения ремонтных работ. Для этого существуют специальные розетки, называемые компьютерными или информационными. В основном, используются розетки с разъемами RJ-45. Все процессы по ее установке можно сделать самому, если знать, как это сделать, тем более, что проводов может быть больше, чем два и нужно знать, к какому контакту какой подключить. Процедура выполняется не скруткой и не пайкой, а с помощью обжима, применяя для этого специальный инструмент.
Интернет-кабель, который заходит в квартиру, называется витой парой и подключается к пластиковому разъему. Подобный пластиковый разъем и называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «Джеками».
В основном, пластиковый коннектор сделан из прозрачного материала, сквозь который видны все разноцветные провода. Абсолютно такие же детали применяются для соединения между собой компьютеров, модема с компьютером и другого компьютерного “железа”. При этом возможно не привычное расположение цветных проводов. Именно такой коннектор вставляется в информационную розетку. Здесь самое главное разобраться с порядком расположения всех проводов и тогда проблема с обжимом коннектора будет решена.
Существует две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, а подключение осуществляется по схеме «В». Поэтому, нужно ознакомиться с расположением цветов, согласно данной схемы.
Очень важный момент – это количество проводов, находящихся в витой паре. Как правило, используются кабеля с 2-х парным или 4-х парным количеством проводов. 2-х парные кабеля используются для передачи данных со скоростью до 1 Гб/с, а 4-х парные – для передачи данных со скоростью от 1 до 10 Гб/с. В частные дома и квартиры заводят интернет-провода, где передача данных осуществляется со скоростью до 100 Мб/с. Несмотря на это, отмечается устойчивая тенденция к увеличению скорости передачи Интернет-ресурсов. Поэтому, лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее. Тем более, что коннекторы и розетки выпускаются под подключение 4-х парной витой пары.
При использовании 2-х парного кабеля, после укладки первых 3-х проводков согласно схемы «В», зеленый проводок подключается к шестому контакту, пропустив два контакта. Это можно увидеть на соответствующем фото.
Чтобы обжать концы на коннекторе применяются специальные клещи, которые могут стоить от 6 до 10 долларов, в зависимости от фирмы производителя. При применении подобного инструмента получаются качественные контакты, хотя это можно сделать с помощью кусачек и отвертки.
Для начала с кабеля нужно снять защитную изоляцию, на расстоянии 7-8 см от конца кабеля. В кабеле имеется четыре пары проводов разной расцветки, скрученных попарно. Встречаются кабели, где имеется тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары раскручиваются, а провода выравниваются, разводятся в стороны и выкладываются по схеме «В».
Разведенные провода зажимаются между большим и указательным пальцами. При этому, нужно контролировать, чтобы провода были ровными и плотно прижаты один к другому. Если провода имеют разную длину, то их можно выровнять кусачками, оставив в общем 10-12 мм длины. Если взять коннектор и примерить, то изоляция проводов должна начинаться несколько выше защелки.
Это тоже можно увидеть на фото. После этого, подготовленные провода заводятся в коннектор.
Очень важно, чтобы каждый провод попал в специальную дорожку, при этом каждый провод должен упереться в край коннектора. Придерживая кабель в таком положении, его вставляют в клещи. Обжимают кабель плавным, осторожным движением до тех пор, пока ручки клещей не сойдутся вместе. Если все подготовленные операции произведены правильно, то никаких проблем не должно быть. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить. Главное, чтобы коннектор занял правильное положение. После проверки и корректировки обжим продолжают.
В процессе обжима клещи выдвигают проводники к микроножам, которые продавливают изоляцию и устанавливают контакт с проводником.
В результате получается надежное соединение с прекрасным контактом. Если с первого раза не получилось, процесс обжима нужно повторить. Для этого, провода с “джеком” отрезаются, зачищаются, берется новый «джек» и процесс повторяется. Главное, запастись «джеками», потому как с первого раза вряд ли получится.
Видео урок: обжим коннектора RJ-45
Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Поэтому перед тем, как приступать непосредственно к обжиму проводов, желательно пересмотреть видеоролик, причем очень внимательно. Здесь показывается, как нужно правильно обращаться с клещами и как можно обойтись без них. И все же, лучше перестраховаться и воспользоваться инструментом, для более качественной работы.
Как подключить интернет кабель к розетке
Для начала следует отметить, что интернет-розеток, как и электророзеток существует два вида: для наружного монтажа и для внутреннего монтажа.
При этом следует заметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренности розетки предназначены для подключения проводов и вторая часть корпуса служит в качестве защитного элемента. Встречаются как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип работы у них одинаковый. Все они оснащены контактами с микроножами. Как правило, они предназначены для прорезания изоляции проводников, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Подключение настенной компьютерной розетки
Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки. Как правило, указывается и схема «А» и схема «В». Схему «А» следует не брать во внимание, а сосредоточиться на схеме «В».
В первую очередь приступают к установке корпуса на стену, расположив его так, чтобы входное отверстие для кабеля смотрело вверх, а компьютерный разъем – вниз. Хотя подобный вариант установки может быть изменен, в зависимости от конкретных условий и розетка может быть установлена горизонтально.
Как видно, подключение интернет-розетки, не является сложной операцией и с ней может справиться любой желающий. На это может уйти всего несколько минут. В данном случае достаточно одного раза, хотя в первый раз может и не получиться, особенно, если отсутствуют навыки обращения с проводами.
Чтобы особо не мучиться, лучше посмотреть соответствующее видео, где показывается и рассказывается, как подключить компьютерную розетку с 4-мя проводами и с 8-ю проводами.
Несмотря на отличающееся количество проводов технология подключения одна и та же.
Подключение внутренней интернет-розетки
Основная задача подключения состоит в том, чтобы суметь правильно разобрать интернет-розетку, поскольку каждый производитель решает подобную проблему по-своему.
Самое главное, разобрать ее так, чтобы оказался свободным доступ к контактам с микроножами. Именно в этой части осуществляется подключение, после чего крышка корпуса с контактами закрывается. Каждая модель подобной розетки имеет свой способ сборки и разборки.
Если взять, например, компьютерную розетку Legrand, то чтобы добраться к месту подсоединения проводов розетки Legrand Valena RJ-45, нужно для начала снять переднюю крышку. Внутри корпуса можно увидеть белую пластиковую панель с крыльчаткой, где нарисована стрелка (см. фото).
Ручка на панели поворачивается по направлению стрелки, после чего передняя панель снимается. На поверхности панели имеется металлическая пластина с рисунком, по которому можно определить, к каким контактам и какой провод следует подключать. Здесь так же указывается и цветная маркировка витых пар . Перед началом подключения, в отверстие, расположенное на пластине, продеваются провода, подготовленные к процессу подключения.
Чтобы было более понятно, лучше посмотреть подготовленное видео.
Можно встретить и розетку для подключения интернета фирмы Lezard. Здесь конструкция совсем другая. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты. Что касается ее внутренностей, то все здесь крепится на защелках. Чтобы вытащить из корпуса внутренности, нужно взять в руки обычную, небольшую отвертку и отжать зажимы.
Чтобы добраться до контактной группы и вынуть ее из корпуса, нужно нажать на защелку, которую можно обнаружить сверху. В результате подобных действий, в руках может оказаться коробочка, с которой придется снять крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно поддеть тонким предметом боковые лепестки. Придется все же приложить определенные усилия, так как защелка достаточно упругая. При этом, нужно помнить, что в руках пластик и, если все делать не аккуратно, то можно и сломать.
Для большей наглядности предлагается ознакомиться с видео-уроком.
В заключение стоит отметить, что наличие в Интернете соответствующего видео упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток. Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения одинаковый для всех. Самое главное, освоить самому процесс подключения, связанный с определенными особенностями. Казалось бы, было бы проще, если бы соединение осуществлялось с помощью скрутки или пайки, что было бы доступно практически всем. Но при этом, не удалось бы обеспечить компактность и аккуратность самого подключения. Зато в таких подключениях имеются свои плюсы: не пришлось бы запасаться «джеками». Хотя с другой стороны подобный способ подключения больше рассчитан на профессионализм, простоту и быстроту, тем более, если использовать специальный инструмент.
И, тем не менее, если имеются хоть какие-то навыки работы с электропроводами, то подобное подключение не содержит никаких трудностей. Не приглашая никаких специалистов, реально произвести разводку компьютерной сети по своей квартире или частному дому. Тем более, что подобные специалисты возьмут за это немалую сумму.
Занятие достаточно безопасное, если соблюдать элементарные правила. Более того, это несложная процедура, занимающая не более 15 минут, когда уже имеется гнездо для установки, с зафиксированным подрозетником.
Устройство розетки, ее разновидности, краткая схема подключения
Прежде, чем рассмотреть вопрос о подключении розетки изучим кратко ее составляющие и виды. Конструкция изделия проста, она включает корпус и рабочий узел. Что касается корпуса, то он выполняет изоляционно-декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой располагаются клеммы для подключения электрических проводов , а также пружинные контакты под вилку штепселя.
Рост мощности бытовой техники диктует применение эффективных мер электробезопасности, состоящих в установке приборов со встроенным элементом защитного заземления . Это дополнительная защита для пользователей и для электроаппаратов от последствий утечек на корпус. Все импортируемое оборудование и прогрессивные отечественные установки оснащаются вилками с заземляющими контактами. Для использования ценной опции необходима специальная розетка. Установить ее можно самостоятельно, если знать, как подключить розетку с заземлением и чем она отличается от привычных отечественных аналогов.
Достоинство розетки с дополнительной функцией заземления заключается в том, что первыми в работу вступают именно заземляющие контакты, а уж затем токопроводящие элементы. Вот эта последовательность и гарантирует полноценную защиту. Внешне розетку с заземляющими элементами можно отличить по наличию третьего контакта. На французских изделиях это дополнительный третий штырек, на американских розетках – отверстия с боковыми прорезями. У нас распространен немецкий тип. В центре немецкого образца есть цилиндрическое углубление с двумя отверстиями для установки штырей вилки, сбоку имеются выпирающие металлические детали, обеспечивающие заземление.
Розетка с заземлением для открытой проводки от обычного прибора отличается тем, что первыми начинают работу заземляющие контакты
Так выглядит уже опробованная отечественным пользователем розетка с заземлением, предназначенная для проводки открытого типа . Встроенные приборы преимущественно монтируются в стены городских квартир посредством штробления отверстий для их установки и прокладки проводки.
В ассортименте западных производителей есть и накладные электроустановочные изделия, применяемые для устройства электросети в загородных домах из древесины, электропроводка в которых преимущественно прокладывается открытым способом . Правда и за городом жилье из пенобетона или кирпича оснащают в основном встроенными розетками.
Отличие простой розетки от розетки с заземлением
Специфика монтажа розеток с заземлением
У собственников частных строений, обустроенных с помощью трехжильной проводки, не возникает затруднений: установка розетки с заземлением осуществляется довольно просто. Однако если розеткой с заземляющими элементами идут на замену старого устройства в городской квартире, предварительно потребуется провести ряд действий. У жильцов верхнего этажа проблем поменьше, им не нужно слишком далеко тянуть шину защитного заземления. У остальных проблем немало: придется обеспечивать передачу заземления на прибор.
Два варианта проводки заземления к розетке
- Проводка шины из квартиры к заземленному распределительному щитку , имеющемуся на лестничной клетке. Для подключения заземляющего контакта электроустановочного прибора в таких случаях используется витая медная проволока.
- Выполнение зануления вместо заземления розетки, то есть присоединение заземляющего контакта к нулевому проводу . Электрики, считают, что данный способ предпочтительней, так как при замыкании нулевого и земляного контакта будет срабатывать УЗО и дифференциальные автоматы.
Обратите внимание. Изоляция проводов для удобства определения окрашивается разным цветом.
У проводов заземления желтый и желто-зеленый колорит, коричневый или белый цвет у фазы, синий, черный или голубой у ноля.
Для удобства определения нейтрали, фазы и заземления изоляция контактов окрашивается в разные цвета
Если вопрос «как сделать заземление розетки» возник у владельцев квартир с имеющимися внутри жилья распределительными коробками, подключение выполняется напрямую к ним или к щитку при его наличии. Рабочий ноль и фаза должны быть заведены на устройство защитного подключения . С выхода УЗО все провода разводятся по распределительным коробкам и по местам установки розеток в соответствии с запланированной схемой их расположения.
Общее расположение фазы и ноля
Не существует строгих предписаний о выборе правой или левой стороны для присоединения фазы или ноля. Фазу и нейтраль можно менять местами. По европейским критериям оба эти провода признаются фазовыми силовыми проводниками.
Конфигурация заземляющего элемента в розетке напоминает литеру «П», выполненную металлической пластиной. В пластине есть отверстие, оснащенное резьбой, и болт, с помощью которого производится крепление защитного контакта. К двум оставшимся контактам присоединяют фазу и ноль в любом порядке. Нейтраль и фазу отдельно можно завести под нижнюю часть каждого из болтов или установить их между специальных пластин, сжимающихся затем посредством закручивания болта.
Надежный способ подключения проводов
Заведенные и зажатые в клеммах болтами провода держатся хорошо, но раз в год приблизительно придется все же «подтягивать» крепеж, разбирая розетку. Есть метод, обеспечивающий:
- отличное крепление;
- наибольшую площадь соприкосновения токопроводящих и защитных контактов с проводами (как следствие, минимальный нагрев контакта).
Нужно согнуть предварительно зачищенные провода в кольца, диаметром до 5 мм и завести их под верхние части болтов.
Выбор места для монтажа розетки
Перед тем как установить розетку с заземлением нужно определиться с рациональным местом для расположения прибора. По европейским стереотипам выключатели устанавливают на высоте 90 см от уровня пола, розетки на уровне 30 см от нижней горизонтали. Но ни в европейских стандартах, ни в отечественных нормативах регламентированных параметров по высоте установки данных приборов нет.
Один из вариантов установки розеток с заземлением: расположение электроустановочных приборов в 20-30 см от плинтуса
Иногда их устанавливают прямо над плинтусом, особенно если у плинтуса есть ниша для прокладки электропроводки. Мыть полы при таком местоположении розетки придется с опаской, постоянно «выдергивать» вилку тоже не очень захочется, потому что она находится слишком низко. Для того чтобы не портить интерьерную картину избытком проводов советуют розетки с заземляющим устройством монтировать в зоне установки электрооборудования. Возможно даже под потолком, если розетка необходима для подключения «висящего» на кронштейнах телевизора.
Совет. Оптимальным количеством розеток для обустройства больших комнат считают четыре штуки (по одному прибору в районе каждого из углов), в маленьких комнатах их может быть две.
Лучше изначально установить лишнее количество розеток, чтобы не пришлось монтировать дополнительные устройства после смены обстановки.
Монтаж встраиваемой розетки с заземлением
Если будет устанавливаться розетка скрытой проводки с заземлением, для выборки ниши в стене и монтажа пластикового подрозетника понадобится перфоратор и гипс, с помощью которого нужно будет зафиксировать кабель в выемке и своеобразное пластиковое гнездо для фланца.
- В выбранном и отмеченном для монтажа розетки месте делается отверстие с помощью перфоратора со специальной насадкой.
- Для подводки проводов с помощью уровня определяется месторасположения штробы. Ее можно сделать штроборезом.
- Перед установкой подрозетника его положение определяется уровнем.
Важно. Большинство розеток сейчас крепятся к подрозетнику саморезами. От того, с каким тщанием установлено данное приспособление, зависит, ровно ли будет стоять розетка.
- Замешивается небольшое количество гипса, фиксируется пластиковый короб для прибора.
- Кабель прокладывается в штробу, местами проводка крепится к стенкам выемки с помощью гипса.
Перед тем, как будет выполняться непосредственно подключение розетки с заземлением, необходимо обязательно отключить электропитание. Снимают напряжение с подключаемого прибора посредством выключения автоматики или выкручивания пробок.
Важно. Обязательно проверьте отсутствие напряжения стандартным указателем, мультиметром или индикатором.
Концы кабеля нужно подготовить перед выполнением подключения
- Концы кабеля нужно зачистить от изоляции, концы многожильной проводки желательно залудить припоем. Примерно 5 см трехжильного провода лучше разделить на отдельные жилы.
- Соединение проводов с контактами. Работа выполняется согласно вышеописанным правилам.
Практичная розетка двойная с заземлением чаще всего оснащена контактами с зажимами. Верха и низа у данных приборов зачастую нет, так как требующаяся для подсоединения пара контактов имеется сверху и снизу. подключают, строго соблюдая правило: питающие провода должны быть присоединены к различным токопроводящим пластинам.
Важно. Питающие нейтраль и фазу провода нельзя подсоединять к одной проводящей ток пластине. Последствием будет короткое замыкание , которое может вызвать повреждение электропроводки.
Фаза и ноль должны подключаться к разным токоведущим пластинам
- Рабочая часть розетки без верхней крышки крепится саморезами к установленной в нише пластиковой коробке после присоединения всех проводов. Все питающие провода следует аккуратно скрыть в подрозетнике.
Фланцы электроустановочных изделий старого образца для крепления оснащались лапками, раздвигающимися после закручивания имеющихся на лапках винтов. Но при активном использовании розеток с заземлением, довольно жестко пропускающих вилку, конструкции с лапками расшатывались и «выпадали». Новая продукция оснащена надежными резьбовыми гнездами для винтов, обеспечивающих максимально надежную фиксацию.
- Завершающий штрих – прикручивание крышки. Перед прикручиванием крышки нужно убедиться в том, что провода надежно подсоединены и рабочая часть четко зафиксирована.
Тем, кто предпочел расположить розетки близко к плинтусам, желательно купить защитные заглушки, оберегающие любопытное подрастающее поколение от опасных исследований.
Установка розетки открытой проводки
У накладного прибора есть задняя монтажная планка с отверстиями для фиксации устройства. Для того чтобы розетка открытой проводки с заземлением стояла ровно, сначала нужно приложить прибор со снятой крышкой к месту крепления и отметить карандашом точки для дюбелей под шурупы. Затем просверливаются отверстия, вставляются дюбеля. Обычно используют два шурупа с длиной по 2,5 см и две пятимиллиметровые пробки.
Проверка работы заземления в розетке
Надежно прикрепленная в выбранном месте розетка с заземляющими контактами вовсе не гарантирует правильную работу прибора. Если выполнялось зануление, могла быть совершена традиционная, совсем нередкая ошибка: соединение защитного контакта с фазой. В подобных ситуациях на вопросы «как проверить заземление в розетке», есть единственный ответ: нужно убедиться, что на защитном контакте нет фазного напряжения . Данное исследование проводят индикаторной отверткой . Расположив отвертку в фазном гнезде, к сенсору прижимают щуп изолированного провода. Яркий свет неоновой лампы просигнализирует о наличие заземления.
Внимание. В процессе проверки защитного заземления нельзя касаться никаких металлических деталей руками.
Полноценно проверить работу заземления можно только с помощью специализированных приборов. С проверкой желательно обратиться к электрикам для полной уверенности. Измерения вольтметром между фазой и нейтральным проводником, а также между заземлением и фазой должны показывать 220 В.
Инструменты электрика для проверки и монтажа электрических приборов
Видео-урок: процесс установки
Исполнителю монтажа розетки потребуются две отвертки шлиц (с шириной жала 2 и 4 мм), две крестовые отвертки (размером 2 и 3 мм), отвертка индикатор, монтажный нож, кусачки для бокового обрезания, молоток, пассатижи. Инструментальный набор будущего электрика должен иметь ручки, сделанные из изоляционного материала. За неимением изоляции на ручках необходимо будет сделать резиновые насадки.
С процессом установки розетки с защитной заземляющей функцией любой умеющий держать в руках инструменты хозяин квартиры справится самостоятельно. Лишь при полном отсутствии представления об электрике не стоит рисковать. Описание процесса установки обязательно поможет сделать все грамотно, безопасно и надежно.
Розетки для интернета в последнее время находят все большее число приверженцев. Ведь они позволяют обеспечить надежное интернет соединение в любом удобном для вас месте. И в отличии от разных беспроводных сетей будут обеспечивать бесперебойное соединение в любое время суток и при любой погоде. При этом они не требуют каких-то особых познаний для их установки и вполне могут быть смонтированы самостоятельно.
Схема подключения и правила монтажа локальной сети
Для того чтоб создать локальную сеть необходимо определиться со схемой ее подключения и выполнить монтаж коммуникаций. И как в любом деле здесь есть определенные правила и особенности о которых лучше подумать еще на стадии задумки.
Схема подключения локальной сети
Прежде чем приступить непосредственно к созданию локальной сети нам нужно определиться с ее схемой. Эти схемы отличаются по количеству возможных соединений, их качеству и количеству необходимого дополнительного оборудования.
- Наиболее простой является схема подключения одного компьютера от другого. В этом случае на основном компьютере у нас должно быть два сетевых выхода. Один из них применяется для подключения интернета, а второй для подключения второго компьютера.
- Обычно материнские платы имеют встроенную сетевую карту.
Но она одна. То есть для подключения второго компьютера мы должны приобрести сетевую карту. Для подключаемого компьютера она не нужна. Но скажем откровенно такое соединение сейчас устарело и обычно применяется создание локальной сети с использованием свичей или как их еще называют конекторов.
Суть данного подключения сводится к следующему. Кабель от провайдера подключается к свичу, а он уже имеет от двух до 32 выходов для подключения отдельных компьютеров.
- Так же для создания локальной сети достаточно часто используют Wi-Fi модемы , которые кроме раздачи беспроводного сигнала обычно имеют четыре выходы для подключения проводного интернета и используются как свичь.
- Для отдельного дома или квартиры — это наиболее удобный вариант. Ведь своими руками вы можете создать не только беспроводное, но и проводное соединение для необходимого количества компьютеров, телевизоров и другой бытовой техники.
Правила монтажа локальной сети
Для обеспечения приемлемого уровня качества интернета крайне важно правильно выполнить монтаж и расположить оборудование.
Для этого достаточно знать несколько простых правил:
- Начнем с места установки коннектора. Обычно его монтируют в месте скрытом от посторонних глаз, но удобном для обслуживания.
Кроме того, место установки коннектора должно располагаться недалеко от входа в помещение кабеля провайдера. Обычно инструкция по монтажу рекомендует устанавливать его рядом со сплиттером телевизионных сетей.
- Если для создания локальной сети используется Wi-Fi модем, то его напротив лучше расположить в центральной части квартиры. Ведь он должен обеспечить надежный уровень сигнала беспроводной сети, а при расположении его в центре помещения достичь этого проще всего.
- Теперь коснёмся вопросов касающихся самого подключения. Оно может быть выполнено двухпарным или четырехпарным проводом. Духпарный провод используется для создания интернет соединений со скоростью до 100Мбит в секунду. Четырехпарный провод позволяет обеспечить соединение до 1Гбит в секунду.
Обратите внимание! Исходя из приведенной выше информации может сложиться мнение о необходимости создания именно четырехпарного соединения, но это далеко не всегда так. Многие интернет-провайдеры до сих пор используют двухпарное соединение.
В этом случае не имеет смысла покупать восьмижильный провод, цена на который несколько выше. Ведь скорость интернета не может быть выше той, которую обеспечивает вам провайдер.
- Розетка для интернета должна устанавливаться в местах удобных для обслуживания и не подверженных попаданию влаги. При этом желательно располагать их на некотором отдалении от силовых розеток. Часто их монтируют совместно с телевизионными розетками, которые так же не приемлют близкого соседства с силовым оборудованием.
- Кабель витой пары лучше монтировать скрытым способом. Это не только скроет инженерные сети от постороннего глаза, но и снизит уровень электромагнитных помех. При этом следует помнить, что прокладка интернет кабеля совместно с силовой проводкой недопустима. Ведь в случае нарушения изоляции силовой проводки под высоким напряжением может оказаться низковольтное сетевое оборудование. Это может привести не только к его поломке, но и возгоранию.
- Если монтаж провода витой пары осуществляется открытым способом, то нельзя допускать натяжки кабеля, а также чрезмерных изгибов.
В местах возможных механических повреждений кабель лучше защитить при помощи пластиковых коробов.
Подключение розеток для интернета
После монтажа кабеля можно приступать к завершающему этапу – монтажу розетки для интернет кабеля. Для этого нам потребуется розетка под разъем RJ45, а также ножи и отвертка.
Розетка может быть для открытой и скрытой установки. Розетки для скрытой установки устанавливаются в специальные закладные коробки, как и их силовые собраться. Интернет розетки открытого типа обычно крепятся на двухсторонний скотч.
- Прежде чем приступить непосредственно к подключению нам необходимо вскрыть контактную часть. Обычно она закрыта крышкой на клипсах, которую можно легко снять руками. В некоторых случаях для этого понадобится отвертка.
- Теперь следует разделать кабель. Делать это необходимо исходя из размеров контактной части м розетки и удобства подключения, но обычно для этого хватает 5 – 10 см.
Обратите внимание! Сейчас на рынке представлено большое количество разнообразных кабелей, но дабы вы не переплачивали существуют определенные рекомендации для каждого вида подключения.
Наиболее распространенным является кабель категории 5е, который не имеет экранов и оплетки (обозначение UTP или U/UTP). Для интернета со скоростью до10 Гбит/с уже необходим кабель с экраном из фольги (обозначение FFTP или F/FTP).
- Теперь следует разобраться со схемой подключения проводов. Она должна соответствовать схеме подключения на противоположном конце провода. Для этого имеется два стандарта подключения — TIA/EIA-568A и TIA/EIA-568B. Обычно розетка для кабеля интернет имеет разметку для подключения по обоим вариантам. Обычно используется вариант TIA/EIA-568B или просто «В» как продемонстрированно на видео.
Обратите внимание! Если необходимо подключением с кроссированием, что свойственно для устаревших устройств, то на одном конце провода применяется вариант «А», а на втором вариант «В».
. Подключение и установка двойной розетки
ни чем не отличается от подключения и установки одинарной. В зависимости от трех или двухпроводной электрической сети (с заземлением или без) розетка подключается трех или двухжильным проводом.
1. Подключение розетки в двухпроводную сеть.
Рассмотрим вариант, когда у Вас двухпроводная электрическая сеть (без заземления) и установлена одинарная розетка, которую Вы хотите заменить двойной.
Любая розетка состоит из декоративной крышки и рабочей части , которые соединяются между собой винтовым соединением. Перед установкой розетки обе эти части отделяют друг от друга. Если же этого не сделать, то установить и подключить рабочую часть не получится.
Декоративная крышка сделана из пластмассы и в зависимости от конструкции розетки крепится к рабочей части одним или двумя винтами. Винты откручиваются отверткой и обе части свободно отделятся друг от друга.
Теперь необходимо демонтировать старую розетку, но перед демонтажем ее необходимо обесточить
. Если нет возможности отключить напряжение с этой розетки, значит, обесточиваем все помещение, квартиру или дом. И только после проверки отсутствия напряжения на контактах розетки приступаем к ее демонтажу
.
В первую очередь откручиваем винты, крепящие декоративную крышку.
После снятия крышки рабочая часть розетки остается в стене, и чтобы ее вытащить, необходимо ослабить крепление, с помощью которого розетка жестко удерживается в подрозетнике. Для этого выкручиваем два боковых винта
, расположенных с левой и правой стороны рабочей части.
Боковые винты являются частью крепления и служат для фиксации розетки в подрозетнике. При закручивании они давят на распорные лапки , которые раздвигаются в стороны и упираются в боковые стенки подрозетника, жестко удерживая розетку. И чтобы ослабить давление на распорные лапки эти винты выкручивают.
Боковые винты выкручиваются поочередно. Вначале на несколько оборотов выкручивается один винт, затем второй. При этом рабочая часть придерживается пальцами. Когда крепление ослабнет, рабочую часть можно свободно вытащить из подрозетника.
Теперь осталось только отсоединить провода с клеммных зажимов старой розетки и приступать к подключению новой.
В зависимости от конструкции розетки клеммные зажимы могут располагаться сбоку, спереди или сзади основания рабочей части. В моем случае отверстия для ввода жил провода расположены сзади основания, а винт, который зажимает их, расположен сбоку.
Совет . Перед установкой розетки разделайте концы провода заново. Откусите концы, которые заходили в клеммные соединения, а затем опять очистите их от изоляции приблизительно на 1 см. Таким образом, мы получаем свободные от всех окислов концы и, естественно, чистое и надежное контактное соединение. Если же провод многожильный, то жилки скрутите плоскогубцами в плотную скрутку.
Теперь все работы по подключению новой розетки выполняются в обратной последовательности: подключаются силовые провода, рабочая часть закрепляется в подрозетнике и в завершении устанавливается декоративная крышка. Однако тут есть несколько нюансов, о которых Вы можете не знать.
1
. Расположение фазного и нолевого провода в розетке
.
Значения не имеет, на какую клемму (правую или левую) подавать фазу или ноль. Желательно, чтобы расположение фазного и нолевого проводника во всех розетках дома совпадало. Одинаковое расположение удобно для обслуживания домашней электрической сети и поиска возможных неисправностей.
Когда рабочая часть утоплена в подрозетнике, то вначале ее выравнивают по горизонтали. Затем ее плотно прижимают к стене и закручивают боковые винты, пока распорные лапки плотно не упрутся в боковые стенки подрозетника и не зафиксируют рабочую часть.
Боковые винты закручивают поочередно: сначала на несколько оборотов закручивается, например, левый, а затем правый винт. В процессе закручивания боковых винтов рабочую часть придерживают с боковых сторон, чтобы ее не выдавило из подрозетника.
3 . Длина провода .
Если розетка устанавливается на новую точку, то перед подключением проверьте длину провода, которая должна быть не более 15 – 20 см. Если провод оставить длиннее, то есть вариант, что розетка в подрозетник не поместится.
4 . Расположение провода в подрозетнике .
При установке розетки в подрозетник первым укладывается провод (его сворачивают кольцом или слаживают гармошкой), а затем вставляется рабочая часть, которая прижимает провод ко дну подрозетника. Обращайте особое внимание, чтобы провод не попал в область распорных лапок . Если это допустить, то лапки либо передавят провод, либо нарушат изоляцию. В обоих случаях мы получаем короткое замыкание и неработающую розетку или линию.
Подключение розетки в трехпроводную электрическую сеть имеет небольшое отличие. Отличие заключается в наличии дополнительного третьего провода, называемого или заземлением , который подключают к заземляющему контакту розетки.
Соответственно и розетка с заземлением имеет небольшое конструктивное отличие от розетки без заземления. У розетки с заземлением видны заземляющие контакты, выполненные в виде подпружиненной латунной пластины и выступающие в месте подключения штепсельной вилки. Все остальное без изменений.
Клеммы для подключения силового провода в розетке, изображенной на рисунке, расположены в нижней области рабочей части. Расположение фазного и нолевого провода показано в качестве примера. В вашем случае фазный провод может располагаться с правой стороны, а нолевой провод с левой.
И еще совет. Никогда не ставьте перемычку в розетке между заземляющим и нолевым контактом . Перемычка Вас не защитит, а только создаст проблем . Если в доме двухпроводная сеть, то подключайте только фазу и ноль.
Теперь надеюсь у Вас не должно возникнуть вопросов с подключением двойной розетки
.
Спасибо за внимание. До свидания.
Удачи!
Добрый день, уважаемые читатели!
Казалось бы, что может быть проще установки двух розеток? На фото две розетки монтируются в стену из гипсокартона / ГВЛ с высококачественной звукоизоляцией:
Но, как и в любом деле, здесь есть ньюансы и особенности, особенно если поставить себе задачу сделать действительно качественное соединение.
Традиционно розетки в жилых помещениях подключаются по одной из двух схем — либо каждая последующая розетка подключается параллельно через предыдущую отрезками провода (далее в рамках данной статьи я буду называть такое подключение словом «шлейф»), и каждая группа розеток подключается к последней розетке предыдущей группы через отрезок кабеля.
Либо в пределах группы розетки подключаются «шлейфом», а сами группы разводятся «звездой» из распаечной коробки. Иногда два эти способа комбинируют, но суть остается одна.
Следует сказать, что в нормативах действительно отсутствуют запреты на данный способ соединения и ввиду малой трудоемкости он весьма рапространен. С другой стороны нельзя умолчать о подгоревших из-за плохого контакта розетках, и даже пожарах, коротких замыканиях в подрозетниках из-за повреждения изоляции жил, «отвалившихся» розетках в шлейфе из-за плохого контакта в одной и т.д.
Ну вот, например (картинка взята с сайта elektrik-kiev.com):
В основном, подобные случаи происходят когда подключением розеток занимаются люди, не являющиеся электромонтажниками, например, когда это делают по совместительству гастарбайеры-универсалы или штукатуры.
Если разводку шлейфом сделал электромонтажник-профессионал, она наверняка будет служить долго и безотказно. И в данной статья я предлагаю рассмотреть как свести вероятность отказа соединений вообще к статистическому минимуму (ибо ничего вообще безотказного не существует).
Кроме того, в ПУЭ указаны требования к защитному заземлению, в том числе и розеток:
1.7.139. Соединения и присоединения заземляющих, защитных проводников и проводников системы уравнивания и выравнивания потенциалов должны быть надежными и обеспечивать непрерывность электрической цепи. (…) Соединения должны быть защищены от коррозии и механических повреждений.
Наибольшее соответствие этим требованиям обеспечивают неразборные соединения, указанные в ПУЭ-7, одним из которых является опрессовка.
Кроме того, лично у меня нет доверия к шлейфованию защитного заземления по той причине что, например, в случае плохого контакта фазы или нейтрали пользователь тут же это заметит (чайник не работает или розетка искрит) и примет меры, а в случае плохого контакта в жиле защитной земли это останется незамеченным до последнего момента — до того, когда произойдет повреждение изоляции у приборов класса защиты I (грубо говоря, к ним относятся все приборы, имеющие контакт заземления на вилке — чайники, стиральные машины, утюги и т. д.).
В случае плохого или отсутствия контакта в проводе защитной земли, при наличии устройства дифференциальной защиты (ВДТ / АВДТ, в народе УЗО / ДИФ) их срабатывание произойдет лишь тогда когда человек дотронется до корпуса металлического неисправного прибора тем самым устроит через свое тело утечку тока. В случае отсутствия ВДТ / АВДТ такое прикосновение может, к сожалению, закончится трагически.
Таким образом, требования, предъявляемые к качеству соединения жилы защитной земли должны быть выше, чем к фазе и нейтрали. Но и с фазой и нейтрально тоже не все так просто — ток в розетках, соединенных шлейфом, зачастую течек через множество разборных соединений, имеющих сопротивление и являющихся источником потенциальных проблем. И чем дальше розетка от начала шлейфа, тем через большее число соединений течет ток.
У соединений через распаечную коробку тоже
PDU однофазные и трехфазные — ПРЕОРА.COM
Блок распределения мощности — это устройство для управления электроэнергией в центре обработки данных.
Самым базовым PDU является большой удлинитель без защиты от перенапряжения. Он предназначен для обеспечения стандартных электрических розеток для оборудования центра обработки данных и не имеет возможности мониторинга или удаленного доступа. Напольные и устанавливаемые в стойку PDU могут быть более сложными, предоставляя данные, которые можно использовать для расчетов эффективности использования энергии (PUE).
Стоечный блок распределения питания имеет следующие особенности:
- может быть с однофазным или трехфазным входом;
- эффективно формирует нагрузку и гибкость электропитания в серверных помещениях;
- получил технологию измерения или мониторинга;
- легко контролирует величину потребляемого тока;
- может дополнительно оснащаться модулем ADD-IN SNMP для дистанционного управления, чтобы предоставить администраторам возможность регулировать и контролировать требования к питанию из удаленных мест, и многое другое.
Установленные в шкафу распределительные устройства (PDU ) распределяют мощность между критически важным компьютерным и сетевым оборудованием. Линейка современных PDU охватывает несколько конфигураций электропитания.
Обеспечение эффективного формирования нагрузки и гибкости электропитания в серверных помещениях приобретает все большую важность, именно поэтому компания SOCOMEC предлагает различные блоки распределения питания для применения в стойках. Блоки распределения питания SOCOMEC в конфигурации 0 U (однофазные или трехфазные) с технологией измерения или мониторинга, и блоки распределения питания в конфигурации 1U (однофазные, но с одним или двумя источниками питания) с технологией управления позволяют ИТ-менеджерам найти конфигурацию, наилучшим образом соответствующую их требованиям.
Мониторинг и контроль
Двухразрядный светодиодный дисплей позволяет легко контролировать величину потребляемого тока.
Функция Reverse Display (переворачивания изображения) позволяет подключать кабели как сверху, так и снизу, обеспечивая правильное отображение значений при любом типе монтажа.
Модуль ADD-IN SNMP (поставляемый в качестве дополнительной опции) обеспечивает дистанционное управление и мониторинг блоков распределения питания через локальную сеть.
Описание трехфазных вилок и розеток
Часто спрашивают: «Могу ли я заменить вилку на моей машине на вилку с другим номиналом?»
Ответ: да, вы можете заменить вилку на другую, однако существуют некоторые правила относительно того, какая из них является минимальной номинальной силой тока, которую вы можете установить
Здесь мы говорим о вилках и розетках Австралии и Новой Зеландии, но концепция одинакова в большинстве стран. Проверьте свои местные законы, чтобы быть уверенным.
Давайте проясним терминологию, используемую ниже, чтобы вы понимали, о чем мы говорим.
- Вилка – конец кабеля со штырьками
- Розетка — соединение, в которое вставляется вилка, имеет отверстия для контактов и может находиться на конце кабеля генератора или просто на стене здания
- Нейтральный — трехфазное питание обычно имеет 3 фазы (L1, L2 и L3) и заземление (ближайшее к ключу на вилке или розетке).
Как правило, трех фаз достаточно для работы переносного оборудования, однако иногда оборудование требует более низкое напряжение для управления.Это более низкое напряжение достигается за счет добавления нейтрального контакта в середине вилки или розетки.
- 10A, 20A, 32A — это три наиболее распространенных размера трехфазных вилок и розеток, используемых в Австралии. «A» означает максимальный ток, на который рассчитана вилка.
- 4-контактный, 5-контактный — с каждым из вариантов 10A, 20A, 32A у нас также есть вариант, в котором 5-й контакт добавлен в центре. Сюда подключается нейтральный провод.
В качестве примера возьмем Satellite 650 Standard.
По умолчанию Satellite 650 Standard оснащен 4-контактной вилкой на 10 А.
- Для Satellite 650 не требуется нейтраль, поэтому он оснащен 4-контактным разъемом. Помните, что 5-контактный разъем нужен только в том случае, если машине требуется нейтраль, а она не нужна.
- Некоторые генераторы и здания имеют 5-контактные розетки, но кофемолке они не нужны, поэтому у них есть 4-контактная вилка.
- В Satellite 650 можно установить 5-штыревую вилку, но внутри вилки в любом случае не будет провода к центральному штырьку, так что в этом нет смысла.
- Если вам нужно установить вилку на 20 А или 32 А, это нормально, потому что машина потребляет меньше, чем они.
Эмпирическое правило для трехфазных машин
- Вы всегда можете установить заглушки большего размера, чем требует машина, но не меньше.
- Вы не можете поставить вилку на 10 А на машину, рассчитанную на 12 А.
- Вы не можете подключить вилку на 20 А к машине, рассчитанной на 21 А.
- Вы МОЖЕТЕ поставить вилку на 32 А на любую машину с номиналом 32 А или ниже.
- Если для машины требуется нейтраль, на ней будет шнур с 5 проводами, поэтому в этом случае используйте 5-контактные вилки.
- Если для машины не требуется нейтраль, у нее будет только 4 провода. Вы можете использовать 5-контактную вилку, но средний контакт будет качаться на ветру и не позволит вам подключить ее к обычной розетке в здании без 5-контактных розеток.
По этой причине некоторые подрядчики оснащают все свои машины током 32 А, чтобы никогда не возникало проблем с подключением.
Интересный факт.
- Вилки на 10 А и 20 А имеют одинаковый размер по всей окружности, за исключением того, что вилки на 10 А имеют прорезь внизу, а вилки на 20 А имеют плоскую часть.
- Это означает, что вилку на 10 А можно вставить в розетку на 20 А, но вилку на 20 А нельзя вставить в розетку на 10 А.
Блок розеток, IEC, 3 фазы, 16 А, вилка IEC 60309, 18 x IEC C13 / 6 x IEC C19 60110-284
Торговые посредники в вашем регионе
Ниже приведен список местных реселлеров, у которых в настоящее время есть этот товар на складе:
Дистрибьютор | Количество | Дата на складе | ||
---|---|---|---|---|
Нет доступной информации.![]() |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОДУКТЕ
Модульный, компактный PDU с множеством функциональных элементов.Используя алюминиевое шасси 1 U на 1 U, PDU можно легко интегрировать в стойку с розетками IEC C13 и C19 с 3-фазным входом.
Кронштейн для вертикального монтажа заказывайте отдельно.
Товар(ы) доставлено
В комплект поставки данного продукта входят следующие позиции:
Товар | Описание | Количество | |
---|---|---|---|
1 | Алюминиевый профиль, 1 ЕВ, анодированный, для гнездовых вставок | 1 | |
2 | Гнездовые вставки C13, IEC 60320 (PA, RAL 7035) | 18 | |
2а | Гнездовые вставки C19, IEC 60320 (PA, RAL 7035) | 6 | |
3 | Наконечник, полиамид, RAL 7035 | 2 | |
4 | Соединительный кабель, 2 м, с вилкой IEC 60309, 16 А | 1 |
3MM320R Кольцо Eaton 3PH M.

-
Спасибо за ваши предложения! Мы ценим вашу помощь в улучшении нашего программного обеспечения. Это помогает нам обслуживать вас еще лучше!
Режим редактирования: Пожалуйста, войдите, чтобы предложить улучшения для этого предмета. Закрывать Помогите улучшить наши данные- Краткие характеристики
-
- Каталожный номер
- 3MM320R
- Производитель
- Итон
- Номер детали производителя
- 3MM320R
- Описание
-
3PH Кольцо М.
M. 3 Розетки 200a
Eaton Трехфазный модуль стека счетчиков для жилых помещений, Тип группового учета, 200A, Алюминиевая шина 800 А, Без байпаса, Наружная, Пятизахватная, 3 Розетки, Трехфазный вход, Однофазный выход, Кольцевая безопасность 120/208В - Сленговые термины
-
Розетка счетчика, коробка счетчика
Предложить новый термин - Похожие бренды
-
- Категории
-
Модульный и групповой замер —
Модули главного автоматического выключателя
Отметить как неверное
Предложить новую категорию - Классификация
- Розетки для счетчиков
- UNSPSC
-
3
02 — Центры счетчиков или розетки - УПК/GTIN
- 7868427 / 007868427
- Вес на единицу
- У вас должна быть учетная запись клиента, чтобы просматривать наличие товаров на складе во всех местах.
Выберите категорию (категории), с которой вы хотите связать этот элемент.
(Вы можете выбрать несколько категорий, удерживая клавишу Ctrl при нажатии)
Категория ссылки* Все цены могут быть изменены.
Предложить сопутствующий товар
Тип: ЗаменительАналог/Аксессуар
Поиск Связанный каталожный номер:
Отправка вашего предложения
Дождитесь завершения операции.
Трехфазное питание
Питание от сети 400/230 В поступает от трансформатора подстанции. Вторичные обмотки трансформатора соединены звездой , как показано на рисунке 1. Точка звезды обеспечивает нейтраль для системы. Точка звезды заземлена Управлением снабжения.
Трехфазная четырехпроводная распределительная система
На рис. 1 показана типичная трехфазная четырехпроводная распределительная система.
Примечание. Звезда и нейтраль вторичной обмотки трансформатора заземлены.
Типовая трехфазная четырехпроводная распределительная система |
|
Рисунок 1
Фазное напряжение (UPh)
Это напряжение каждого фазного проводника по отношению к нейтральному проводнику.Это показано на рисунке 1. Значение напряжения каждой фазы составляет 230 вольт переменного тока (среднеквадратичное значение).
Линейное напряжение (UL)
Это напряжение между любыми двумя линиями (например, между L1 и L2, L1 и L3, L2 и L3). Это показано на рисунке 1. Значение напряжения каждой линии составляет 400 вольт переменного тока (среднеквадратичное значение).
Трехфазное питание в коммерческих/промышленных помещениях
Трехфазное четырехпроводное питание 400 В используется для промышленных и коммерческих нагрузок.Промышленные нагрузки обычно требуют большей мощности, чем бытовые нагрузки, и от трехфазного источника питания 400 В можно получить больше энергии, чем от однофазного источника питания 230 В.
Следующие источники питания можно получить от 3-фазной четырехпроводной системы 400 Вольт.
- 3-фазный 400-вольтовый 4-проводной источник питания , который используется для несбалансированных 3-фазных нагрузок, поскольку им требуется нейтраль.
- 3-фазное 400-вольтовое 3-проводное питание , которое используется для сбалансированных нагрузок, таких как 3-фазные двигатели или 3-фазные нагреватели , для которых , а не , требуется нейтраль.
- 2-фазный 400-вольтовый 2-проводной источник питания, который используется для таких нагрузок, как некоторые сварочные аппараты ,
(правильно называется 1-фазный источник питания 400 Вольт ).
- 1-фазный источник питания 230 Вольт , который используется для таких нагрузок, как лампы, обогреватели, компьютеры.
Рис. 2.
Чтобы стандартизировать цвета кабелей во всех странах CENELEC, кодировка претерпела два основных изменения с 1990 года.В любой системе, установленной до этого года, можно встретить старые цветовые коды:
.L1 – красный L2 – желтый L3 – синий N – черный E – зеленый
Было внесено изменение, в результате которого среди прочего возникла следующая возможная ситуация:
L1 – коричневый L2 – красный L3 – желтый N – синий E – зеленый/желтый
В 2006 году было внесено еще одно изменение, в результате которого появились следующие цвета:
L1 – коричневый L2 – черный L3 – серый N – синий E – зеленый/желтый
Обратите внимание, с точки зрения безопасности, старые установки будут иметь черную и синюю жилы, которые могут быть либо фазными, либо нейтральными.
При подключении однофазных нагрузок к трехфазной сети следует позаботиться о равномерном распределении однофазных нагрузок между тремя фазами, чтобы по каждой фазе проходил примерно одинаковый ток, а ток нейтрали был как можно ниже. .
Равномерное распределение однофазных нагрузок между трехфазными называется «балансировкой» нагрузки. Осветительная нагрузка восемнадцати светильников была бы уравновешена, если бы шесть светильников были подключены между каждой из трех фаз и нейтралью.
Типовые схемы малых и средних промышленных установок показаны на рисунках 3 и 4.
На Рисунке 3 показана главная точка водозабора небольшой промышленной установки. Основное питание осуществляется через изолятор в шинную камеру. Из этой камеры другие вспомогательные изоляторы контролируют подачу в различные другие части помещения. Показан изолятор номер 4, питающий трехфазный распределительный щит, который, в свою очередь, питает оконечные цепи.
Рис. 3.
На Рисунке 4 показана частично открытая точка забора воды в небольшой промышленной установке. Основное питание подается через выключатель с плавким предохранителем на 300 ампер в камеру шинопровода. Эта камера состоит из медных стержней подходящего размера, изолированных друг от друга и от земли. Эти стержни могут иметь круглое или прямоугольное сечение.
На этой схеме нагрузки освещения, электроэнергии и отопления показаны отдельно друг от друга, как это часто бывает. Видно, что тепловая нагрузка подается от сборной шины через предохранитель на 100 А к трехфазному распределительному щиту с 10 контактами.Эта плата может использоваться для питания 10 трехфазных нагрузок или комбинации трехфазных и однофазных нагрузок. Например, он может питать 8 трехфазных нагрузок и 6 однофазных нагрузок.
Рис. 4.
Для правильного чередования фаз (полярность) соедините L1, L2, L3 либо слева направо , либо сверху вниз в зависимости от ситуации.
На рис. 5 показаны внутренние соединения распределительного щита, состоящего из 3 трехфазных автоматических выключателей и 3 трехфазных АВДТ.Его можно использовать для питания 6 сбалансированных трехфазных нагрузок, 3 из которых требуют защиты от УЗО.
Рис. 5.
На рис. 6 показан небольшой промышленный распределительный щит. Он используется для питания смеси однофазных и трехфазных цепей.
Однофазные нагрузки
Питает однофазную цепь освещения и однофазную цепь двигателя, обе из которых , а не снабжены защитой от УЗО.Он также питает две однофазные цепи розеток, которые снабжены защитой от УЗО.
Трехфазные нагрузки
Он питает трехфазную цепь двигателя, которая , а не снабжена защитой от УЗО. Он также питает трехфазную розетку, снабженную защитой от УЗО.
Нейтральные соединения
Поставляется с тремя нейтральными шинами. Крайне важно, чтобы нейтрали различных цепей никоим образом не перепутались.Неправильное подключение нейтрали приведет к срабатыванию того или иного УЗО.
Возможно питание однофазных нагрузок через трехфазное УЗО. Это значительно упростило бы схему, однако не рекомендуется подавать смесь однофазных и трехфазных нагрузок через одно УЗО. Причины этого выходят за рамки этапа 2 ученичества.
Соединение нейтрали для любой нагрузки , кроме , защищенной УЗО, должно быть от главной нулевой шины.
Соединение нейтрали для любой нагрузки, защищенной однофазным УЗО, должно быть от нулевого стержня однофазного УЗО.
Соединение нейтрали для любой нагрузки, защищенной трехфазным УЗО, должно быть от нулевой шины трехфазного УЗО.
Примечание. Через трехфазное УЗО питается только одна цепь. Подключение нейтрали для этой цепи можно взять непосредственно от трехфазного УЗО, если не предусмотрена отдельная шина нейтрали.
Малый промышленный распределительный щит
Рис. 6.
Предохранители с высокой отключающей способностью
(HBC) подходят для промышленных установок и пусковых цепей двигателей. Они могут отличить пусковой всплеск от короткого замыкания. Их рабочие характеристики таковы, что они могут отключать короткие замыкания намного быстрее, чем любое другое защитное устройство . Например, предохранитель HBC может устранить высокий ток короткого замыкания за 0,01 секунды , в то время как механизм автоматического выключателя может занять 0.1 секунда для работы.
Этот тип предохранителя также известен как предохранитель с высокой разрывной способностью (HRC). Его плавкий элемент заключен в прочный патрон из жаропрочного материала. Картридж заполнен химически обработанным кварцевым песком для гашения дуги, возникающей при разрыве плавкого элемента. Это гарантирует отсутствие пожароопасности. Они не портятся с возрастом.
Конструкция типового предохранителя HBC показана на рис. 7.
|
Рисунок 7
Цилиндр предохранителя HBC изготовлен из высококачественной керамики, чтобы выдерживать механические нагрузки при сильном прерывании тока.
Торцевые заглушки (бирки) имеют гальваническое покрытие, что обеспечивает хороший электрический контакт.
Предохранительный элемент имеет точную форму и обработан для получения точных характеристик.
Большинство предохранителей HBC снабжены индикаторными шариками, которые показывают, когда предохранитель разорвался.
Недостатки предохранителей HBC
Преимущества предохранителей HBC
- Различают кратковременные токи перегрузки (например,грамм.
запуск двигателя) и высокие токи повреждения (короткое замыкание).
- Постоянство в работе.
- Надежный.
- Не портится с возрастом.
- Скорость работы.
- Коэффициент плавления всего 1,25.
- Отсутствие пожароопасности.
- Способен отключать очень большие токи короткого замыкания.
- Легко заменить.
- Доступны в широком диапазоне номинальных токов.
Характеристика автоматического выключателя типа C такова, что он обеспечивает защиту кабелей, питающих нагрузки с относительно высокими коммутационными перенапряжениями, т.е. электродвигатели и газоразрядные лампы.
Защита от перегрузки обеспечивается тепловым расцепителем .
Короткое замыкание защита и перегрузка по току защита обеспечивается магнитным расцепителем .
типа C предусматривает, что MCB должен отключаться по магнитному принципу в пределах от 5 до 10 , умноженных на номинальный ток MCB, и должен отключаться по тепловому сигналу, в диапазоне от 1,13 до 1,45 , умноженному на номинальный ток.
Пример характеристики 20 А типа C
Защита от короткого замыкания и перегрузки по току защита (магнитная)
20 x 5 = 100 А
20 x 10 = 200 ампер
Из этого примера видно, что тип C должен мгновенно работать от 100 до 200 ампер.
Защита от перегрузки (термическая)
20 x 1,13 = 22,6 А
20 x 1,45 = 29 ампер
Из этого примера видно, что тип C должен работать от 22,6 до 29 ампер после временной задержки.
Тип C — доступны автоматические выключатели с различными номиналами тока и отключающей способностью, подходящие для конкретной установки.
Наиболее распространенной вилкой и розеткой общего назначения для использования в помещении является 13-амперный тип с металлической оболочкой.Он прочный и обеспечивает индивидуальную защиту при подключении различных портативных устройств.
Вилки и розетки для промышленных и аналогичных целей стандартизированы на международном уровне в странах-членах CENELEC в соответствии с EN 60309. Применительно к неблагоприятным условиям окружающей среды и на открытом воздухе указаны степени защиты IP.
Они доступны в версиях с 3, 4 и 5 контактами, с номиналами 16 А, 32 А, 63 А и 125 А. Они также имеют цветовую маркировку, позволяющую легко отличить одно номинальное напряжение от другого.На этапе 2 рассматриваются следующие три основных номинальных напряжения.
Напряжение Цветовой код Общего назначения
110 В Желтый Электроинструменты
230 В Синий 1-фазные нагрузки
400 В Красный 3-фазные нагрузки
Это очень упрощенное представление, так как есть несколько других факторов, таких как частота и номинальный ток. Наиболее распространенные разновидности, используемые в Ирландии, следующие:
Приборные розетки, ответвители, вилки и розетки 100–130 В ~ 2 полюса + заземление
Приборные розетки, ответвители, вилки и розетки 200–250 В ~ 2 полюса + заземление
Приборные розетки, ответвители, вилки и розетки 380–415 В ~ 2 полюса + Заземление
Приборные розетки, муфты, вилки и розетки 380–415 В ~ 3 полюса + заземление
Приборные розетки, муфты, вилки и розетки 380–415 В ~ 3 полюса + нейтраль + заземление
Стандарт EN 60309 сделал современные электрические вилки и розетки чрезвычайно безопасными и надежными.Надежность в основном обусловлена применением штифтовых соединений из цельной латуни. Втулки снабжены пружинами из нержавеющей стали для обеспечения постоянного контактного давления. Еще одним фактором безопасности является тот факт, что вилки и розетки с разной частотой, напряжением или током не являются взаимозаменяемыми. Везде, где используется вилка, она подходит только к соответствующей розетке. Это достигается, во-первых, с помощью шпоночного паза на розетке и соответствующего ключа на вилке. В дополнение к этому положения штыря заземления и втулки обеспечивают дополнительную блокировку.
Двенадцать позиций часов используются для определения положения штыря заземления и втулки. Шпоночный паз розетки всегда находится в положении «6 часов». Заземляющий штырь и втулка имеют больший диаметр, а также длиннее, чем другие штыри и втулки. Это означает, что земля подключается первой и отключается последней.
Гнездо заземления 110 Вольт расположено в положении 4 часа.
Гнездо заземления 230 Вольт расположено в положении 6 часов.
Гнездо заземления 400 Вольт расположено в положении 6 часов.
Кодировка вилки и розетки
Из приведенной ниже таблицы видно, что различные источники питания, напряжения и частоты учитываются таким образом, чтобы обеспечить безопасность. Электрик, конечно, должен разбираться в системе.
Общие вилки и розетки
Это 16-амперный-110-вольтовый 2-полюсный + вилка заземления и розетка для поверхностного монтажа.Обратите внимание на положение заземляющего контакта в вилке. Он находится в положении «8 часов», но помните, что он совпадет с втулкой заземления в розетке, которая находится в положении «4 часа».
Рисунок 8
Это 16-амперный, 230-вольтовый, 2-полюсный + вилка с заземлением и розетка для поверхностного монтажа. Обратите внимание на положение заземляющего контакта в вилке. Он находится в положении «6 часов» и совпадет с заземляющей втулкой в розетке, которая также находится в положении «6 часов».
Рисунок 9
Это 16 А, 400 В, 3 полюса + вилка с заземлением и розетка для поверхностного монтажа. Заземляющий контакт в вилке и заземляющая муфта в розетке находятся в положении «6 часов».
Рисунок 10
Это вилка , 16 А, 400 В, 3 полюса + нейтраль + заземление и розетка с блокировкой и выключателем для поверхностного монтажа . Из соображений безопасности вилку нельзя вставлять или вынимать, когда выключатель находится в положении «включено».Опять же, заземляющий контакт в вилке и заземляющая втулка в розетке находятся в положении «6 часов».
Рисунок 11
Это 16 А, 110 В и 230 В, 2 полюса + заземляющий соединитель или висячая розетка. Они используются на концах удлинителей. Они также используются для подключения питания к приборам через приборную розетку. Положения заземляющих муфт здесь будут такими же, как и у соответствующих розеток.
Рисунок 12
Это 16-амперный, 400-вольтовый, 3-полюсный + заземление, и 400-вольтовый, 3-полюсный + нейтраль + заземление, ответвитель или висячая розетка. Они используются на концах удлинителей. Они также используются для подключения питания к приборам через приборную розетку. Положения заземляющих муфт здесь будут такими же, как и у соответствующих розеток.
Рисунок 13
Это 16-амперная, 110-вольтовая и 230-вольтовая 2-полюсная розетка с заземлением, монтируемая на поверхность. Они используются для подключения питания к переносным машинам и т. д., где использование гибкого шнура нежелательно. Положения заземляющих контактов здесь будут такими же, как и у соответствующих штекеров.
Рисунок 14
Это 16 А, 400 В, 3 полюса + земля и 400 вольт, 3 полюса + нейтраль + земля, вход для установки на поверхность. Они используются для подключения питания к переносным машинам и т. д., где использование гибкого шнура нежелательно. Положения заземляющих контактов здесь будут такими же, как и у соответствующих штекеров.
Рисунок 15
.
Схемы промышленных розеток
EN 60309 в промышленных помещениях также могут иметь радиальную или кольцевую разводку.В любом случае необходимо оценить нагрузку на цепь, а кабели и защитные устройства должны обеспечивать эту нагрузку. Каждая розетка должна иметь индивидуальную защиту от перегрузки по току. Используемые кабели должны иметь пропускную способность по току, равную или превышающую номинал устройства защиты от перегрузки по току.
Например:
Проводники сечением 2,5 мм2 20 А MCB
Цепи питания розеток должны быть защищены УЗО с номинальным током срабатывания 30 мА. В правилах ETCI указаны некоторые исключения.
Номинальный ток срабатывания I N (например, 30 мА)
Номинальный ток контакта IN (например, 40A)
Источник: http://local. ecollege.ie/Content/APPRENTICE/liu/electrical_notes/LL232.doc
Если вы являетесь автором приведенного выше текста и не согласны делиться своими знаниями для обучения, исследований , стипендия (для добросовестного использования, как указано в законе об авторских правах США), пожалуйста, отправьте нам электронное письмо, и мы быстро удалим ваш текст.Добросовестное использование — это ограничение и исключение исключительного права, предоставленного авторским правом автору творческого произведения. В законе США об авторском праве добросовестное использование — это доктрина, которая разрешает ограниченное использование материалов, защищенных авторским правом, без получения разрешения от правообладателей. Примеры добросовестного использования включают комментарии, поисковые системы, критику, новостные репортажи, исследования, обучение, библиотечное архивирование и стипендию. Он предусматривает законное нелицензионное цитирование или включение материалов, защищенных авторским правом, в работу другого автора в соответствии с четырехфакторным тестом баланса. (источник: http://en.wikipedia.org/wiki/Fair_use)
Информация о медицине и здоровье, содержащаяся на сайте, носит общий характер и является чисто информативной и по этой причине не может заменить в любом случае совет врача или квалифицированного юридического лица на профессию.
Тексты являются собственностью их авторов, и мы благодарим их за предоставленную нам возможность бесплатно делиться со студентами, преподавателями и пользователями Интернета. Их тексты будут использоваться только в иллюстративных образовательных и научных целях.
На что обращать внимание при выборе трехфазных вилок и розеток
Большинство жилых зданий в Австралии используют однофазное питание от сети для питания таких вещей, как телевизоры, холодильники и компьютеры. Напряжение питания составляет 230 В переменного тока, которого более чем достаточно для питания всех приборов и освещения. Однако для промышленного и коммерческого использования существует трехфазное электричество с напряжением 415 вольт, которое используется для питания более энергоемких машин и оборудования. Проводка и соединения различны для каждого типа.
Однофазное электричество состоит из одного активного провода и одного нейтрального провода, соединенного с землей в распределительном щите. Трехфазное питание состоит из трех активных проводов (или фаз) и нулевого провода. По трем проводам подается электричество с тремя разными переменными токами, что означает в три раза больше доступной мощности по однофазной проводке в любой момент времени. Преимущество трехфазной проводки заключается в большей согласованности, что означает бесперебойное электроснабжение и более высокую эффективность.Если есть неисправность в однофазном проводе, то для обслуживания необходимо отключить все питание, тогда как в трехфазном подключении оставшиеся два провода подают питание на другие однофазные нагрузки, подключенные к ним. Единственный случай, когда вам понадобится трехфазное подключение к вашему дому, — это когда вы одновременно используете сотни более крупных приборов и существует вероятность перегрузки.
Трехфазные вилки и розетки
Источник: billsmachinery.com.au
Если бытовые приборы, машины и оборудование не подключены напрямую к распределительному щиту, так называемой жесткой проводкой, то питание на них подается с помощью вилок, которые подключаются к розеткам.Большие машины потребляют больше энергии, поэтому они подключаются к трехфазной вилке и розетке . Поскольку они в основном используются в промышленных условиях с большими потребностями в электроэнергии, их также называют промышленными вилками и розетками.
Трехфазные вилки и розеткиотличаются от тех, которые вы найдете дома. Чем больше проводов, тем больше контактов. И они круглые, а не плоские. Кроме того, чтобы выдерживать суровые условия и тот факт, что они часто используются на открытом воздухе, они имеют гораздо лучшую конструкцию. Наконец, розетки и вилки, используемые в 3-фазном источнике питания, должны выдерживать более высокие электрические нагрузки.
Заглушки
Качество изготовления любой промышленной вилки значительно лучше стандартных вилок, используемых в домашних условиях. Износостойкие, но легкие полимеры, обычно нейлон, составляют внешнюю оболочку. Они могут выдерживать особенно суровые условия, такие как экстремальные температуры на предприятиях пищевой промышленности или в холодильных камерах, воздействие химических веществ и жидкостей в различных отраслях промышленности, а также воздействие машин, оборудования или транспортных средств. Цель состоит в том, чтобы обеспечить стабильное электропитание, независимо от условий.С этой целью вращающиеся муфты фиксируются на месте соответствующей розеткой, чтобы обеспечить постоянное электроснабжение. Кроме того, кабели устанавливаются в усиленные зажимы, чтобы избежать их скручивания, поскольку вилки и оборудование, которое они соединяют, часто перемещаются.
Что касается формы, 3-фазные вилки могут быть прямыми или угловыми, чтобы соответствовать различным углам подключения. Для работы с более мощным оборудованием существует диапазон номинальных токов в амперах для вилок, а также выбор между 4 или 5 контактами, если требуется дополнительное заземление. Они меняют положение и размер нейтрального контакта, который больше, поэтому вы не сможете по ошибке подключить оборудование к неправильному разъему.
Источник: showtechnix.co.nz
Розетки
Трехфазные розеткиизготовлены в соответствии с теми же высокими стандартами, что и вилки, и включают внутреннее и внешнее уплотнения для степени защиты IP66 или выше для защиты от проникновения воды. Большинство из них также имеют защитные внешние клапаны, которые подпружинены, и воротники, обеспечивающие надежную фиксацию с вилкой. Есть розетки с 4 или 5 штырьками для подключения правой вилки и разного нейтрального положения.Розетки могут монтироваться заподлицо или монтироваться на поверхности в зависимости от применения.
Для большей безопасности и во избежание непреднамеренного срабатывания 3-фазные розетки могут иметь переключаемую ручку включения и выключения, которая фиксируется на месте после поворота. Поверхностные выключатели можно подключать отдельно там, где есть необходимость поддерживать и отключать питание очень высоких нагрузок.
Рабочие диапазоны трехфазных вилок и розеток
Цены растут пропорционально напряжению и силе тока в трехфазной вилке и розетке.Номинальные токи начинаются от 10 А при 250 В для легких машин и оборудования и до 200 А и 500 В для тяжелых машин, таких как конвейерные ленты или краны.
Преимущества трехфазных вилок и розеток
Источник: specweldingsupplies.co.uk
3-фазный источник питания имеет очевидные преимущества по сравнению с однофазным источником питания, поскольку он обеспечивает более стабильную мощность при более высоких нагрузках для эффективной работы крупных единиц оборудования. Вилки и розетки, используемые здесь, сделаны для обеспечения безопасности, а также действуют как автоматические выключатели, если что-то пойдет не так.Дополнительными функциями безопасности являются встроенные выключатели в розетках, которые также могут использоваться для ограничения работы в определенное время или неквалифицированным персоналом. Трехфазная вилка и розетка изготовлены в соответствии с высокими стандартами. Они демонстрируют высокий уровень ударопрочности, химической и экологической устойчивости, что позволяет использовать их в местах, подверженных воздействию воды, жидкостей, высоких или низких температур, пыли и в любую погоду. Это означает, что они также прослужат намного дольше, чем стандартные вилки и розетки дома. Единственным недостатком является то, что все это идет по более высокой цене.
Корпорация Марвелл
ФОРМА 5 S
2 СТАТОР
ТРАНСФОРМАТОР НОМИНАЛЬНЫЙ
2 ФАЗНЫЙ
3 ИЛИ 4 ПРОВОДНЫЙ
3 ФАЗНЫЙ 3 ПРОВОДНОЙ
2 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Y
2 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Y
(АЛЬТЕРНАТИВА)
2 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Δ
3 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Y
3 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Y
(АЛЬТЕРНАТИВА)
3 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
4 ПРОВОДА Δ
2 СТАТОР
АВТОНОМНЫЙ
3 ПРОВОДНАЯ СЕТЬ
&nbso;
2 СТАТОРА
АВТОНОМНЫЙ
2 ФАЗЫ
3 ИЛИ 4 ПРОВОДА
3 ФАЗЫ 3 ПРОВОДА
2 СТАТОР
АВТОНОМНЫЙ
3 ФАЗЫ
4 ПРОВОДА Y
2 СТАТОР
АВТОНОМНЫЙ
3 ФАЗЫ
4 ПРОВОДА Δ
3 СТАТОР
АВТОНОМНЫЙ
3 ФАЗЫ
4 ПРОВОДА Y
3 СТАТОР
АВТОНОМНЫЙ
3 ФАЗЫ
4 ПРОВОДА Δ
2/3 ПРОВОДА
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ
2 ПРОВОДНОЕ СОЕДИНЕНИЕ
2/3-ПРОВОДНОЙ
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ
3-ПРОВОДНОЕ СОЕДИНЕНИЕ
2/3 ПРОВОДА
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ
2 ПРОВОДНОЕ СОЕДИНЕНИЕ
2/3 ПРОВОДА
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ 3
ПРОВОДНОЕ СОЕДИНЕНИЕ
2/3 ПРОВОДА
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ
2 ПРОВОДНОЕ СОЕДИНЕНИЕ
2/3-ПРОВОДНОЙ
ОДИНОЧНЫЙ СТАТОР
АВТОНОМНЫЙ
3-ПРОВОДНОЕ СОЕДИНЕНИЕ
3 ПРОВОДА
АВТОНОМНЫЙ
(ТОЛЬКО СЕТЬ)
3 ПРОВОДА
АВТОНОМНЫЙ
(ТОЛЬКО СЕТЬ)
&nbso;
2 СТАТОРА
ТРАНСФОРМАТОР НОМИНАЛ
3 ФАЗЫ
4 ПРОВОДА Δ
(7 КЛЕММ)
2 СТАТОР
АВТОНОМНЫЙ
3 ПРОВОД
СЕТЬ
2 СТАТОР
ТРАНСФОРМАТОР
3 ФАЗЫ
3 ПРОВОДА
