Настройка Триколор ТВ самостоятельно: пошаговая инструкция

Спутниковое телевидение сегодня есть практически в каждом доме. В России на данный момент самым популярным и надежным поставщиком спутникового телевидения считается Триколор ТВ. Принцип действия такого телевидения заключается в передаче данных через спутник Земли от передающего центра на принимающий прибор к потребителю. Передача данных отличается высоким качеством. Обеспечить качество изображения и звука позволяет правильная установка и настройка оборудования. Для монтажа и наладки можно вызвать сервисного специалиста, но установить и отрегулировать систему можно самостоятельно.

Выбираем место для спутниковой антенны

Тарелка является основополагающим элементом спутниковой системы. Представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Данная форма выбрана неслучайно. Сигналы, поступающие от спутника, достигая тарелки, концентрируются в одной центральной точке – в круговом конвекторе, что позволяет получать высокий уровень связи. От конвектора информация по кабельной трассе поступает в ресивер, где преобразуется и выводится на экран телевизора.

Теперь зная принцип передачи сигнала, становится понятно, что спутниковая антенна должна устанавливаться по следующим правилам:

1. Выбираем доступную траекторию от тарелки до спутника. Для этого мысленно прочерчиваем линию от антенны в направлении передаточного устройства. На пути линии траектории не должны присутствовать деревья, здания, сооружения, конструкции, которые могли бы преграждать путь или искажать сигнал. Запомните! Спутниковый сигнал не может проходить сквозь стены.
2. Фиксируем антенну на высотной точке. Ей поможет стать крыша дома, открытая сторона балконного помещения. Не рекомендуется монтировать тарелку на внутреннюю стену лоджии или балкона. Это ухудшит передачу цифровых сообщений и вызовет помехи.
3. Лучшее направление тарелки — южная сторона.
4. Избегаем места на здании, в которых скапливается снег или влага. Это могут быть водосливы, скаты и карнизы крыши дома.
5. Монтируем антенну в районе телевизора. Это облегчит процесс настройки.

Простые правила установки спутниковой тарелки Триколор ТВ поможет избежать первых ошибок в настройке телевидения самостоятельно.

Начинаем установку спутниковой антенны

Выбрав место, приступаем к монтажу самой конструкции. Наружная конструкция Триколор ТВ состоит из нескольких частей:

• кронштейн;
• зеркало антенны;
• кабель коаксиальный;
• конвектор.

Кронштейн крепиться к стене или крыше на анкерные болты для усиления устойчивости. Любые колебания ветра ненадежно закрепленного кронштейна приведут к деформации всей конструкции и снижению качества изображения.

Внимание! До окончания работ не нужно полностью затягивать болты, т.к. возможно придется изменять наклон и положение конструкции во время настройки.

После монтажа крепления прикрепляем собственно зеркало тарелки, конвектор.

Конвектор устанавливаем на держатель разъемом в нижнем положении, чтобы на него не попадала влага.

Этапы соединения кабеля и конвектора:

1. Зачищаем на кабеле внешний изолирующий материал на расстоянии от концов кабеля примерно 15 мм, внутренний – 10 мм. Старайтесь не повредить экранирующую оплётку.
2. Экранирующую оплётку вместе с фольгой загибаем в противоположное направление от концов и закручиваем к F-разъём до упора.
3. Не отрезаем конец жилы за разъёмом размером 2 мм.
4. Закрепляем кабельный провод на держателе изоляционной лентой или стяжками.
5. Делаем герметизацию разъёма для предотвращения попадания в него влаги с помощью герметика или изолирующей ленты.

На этом наружные работы по настройке спутниковой трансляции Триколор ТВ закончены, требуется присоединить кабель к приемнику и отрегулировать работу самого ресивера.

Тонкости установки ресивера

Установка ресивера к телевизору осуществляется одним из двух способов:

1. При помощи высокочастотного (ВЧ) антенного кабеля.
2. С помощью низкочастотного (НЧ) кабеля с разъемом.

ВЧ включается в гнездо телевизора, предназначенное для антенны, и в разъем на приемнике «RF Out». При включении приемника в розетку на экране телевизионного устройства должно высветиться слово «BOOT» и цифра телеканала. Включая поиск каналов, получаем фразу «Нет сигнала», говорящая о том, что приемник работает правильно.

Алгоритм прикрепления НЧ к спутниковому приемнику тот же, что и ВЧ. Единственно, что после появления надписи «ВООТ» нажимаем клавишу на пульте «А/V» и ждем появление надписи «Нет сигнала». Если надпись появилась, значит все сделано правильно. Другая информация, появившаяся на экране телевизионного устройства, свидетельствует о том, что аппаратура собрана неправильно.

Чтобы изображение было качественным

До этапа поиска сигнала необходимо провести несколько действий в самих настройках спутникового телевидения:

1. На пульте управления ресивера нажмите кнопку «Меню».
2. В графе «Установка» нажимаем «ОК».
3. Вводим «0000».
4. В выплывающем окне нажимаем «ОК».
5. Выбираем пункт «Установка антенны» и жмём «ОК».

В графе «Установка антенны» находим две шкалы «Качество сигнала» и «Сила сигнала», показывающие уровень получаемого потока информации. Оптимальный показатель передачи должен быть не меньше 70%.

Причинами низкого уровня сигнала может быть неправильная сборка оборудования или неточное положение антенны. Если кабель подключен правильно, то регулировать значение поступающего сигнала нужно, изменяя положение самой тарелки.

Начинаем двигать антенну на 1-2 мм, останавливаясь каждый шаг на несколько секунд, чтобы не упустить сигнал. Зеркало тарелки Триколор ТВ должно быть направлено максимально вверх.

Важно! При настройке антенны следите, чтобы ваше тело не стало преградой для поиска связи.

Продолжаем вращать тарелку Триколор ТВ до нужного значения заполнения шкал на экране телевизора. Заполнение одной шкалы свидетельствует о том, что устройство связывается не со спутником. Поэтому продолжаем поиск. После наполнения шкал до нужного значения на мониторе пойдет изображение. Когда настройка завершена, закручиваем болты крепления кронштейна до упора.

Настройка прибор Триколор ТВ самостоятельно не занимает много времени и не требует наличие особых и специальных навыков и умений. В целом, на введение в пользование спутникового телевидения потребуется не более 3 часов. Заключительным этапом настройки стает регистрация самого спутникового приемника.

Звоним и регистрируем

Регистрация ресивера происходит через отдел технической поддержки по указанному номеру в абонентском договоре. До набора номера приготовьте следующие данные:

• Ф.И.О. абонента или паспортные данные;
• адрес установки устройства;
• реквизиты приемника.

Помни! Регистрацию ресивера можно осуществить через сайт «Триколор ТВ»

Специалист службы технической поддержки проверит правильность данных и даст подтверждение. В течение рабочей недели на экране телевизионного аппарата может светиться надпись «Кодированный канал DRE». По истечению указанного срока начнется транслирование «Триколор ТВ».

Настройка спутника «Триколор ТВ» самостоятельно завершена. Можно наслаждаться просмотром любимых каналов в высоком качестве изображения и с прекрасным звуковым оформлением. Спутниковое телевидение «Триколор ТВ» дарит потребителям большой выбор каналов в скоростном режиме.

Установка спутниковой антенны | Официальный сайт Триколора — оператора цифровой среды

Если вы планируете установить и настроить оборудование самостоятельно, ознакомьтесь с инструкцией ниже. Также вы можете обратиться в фирменный салон Триколора или к авторизованному дилеру.

ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

ШАГ 2: Соберите антенну

1. Соберите антенну согласно инструкции по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
   • Соберите антенну согласно инструкции по эксплуатации.
   • Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
   • Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
   • Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:

5. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
6. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
7. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
8. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

ШАГ 3: Отрегулируйте антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.




   Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

2. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
3. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня силы и качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня силы и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум до значений указанных в таблице ниже.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов. Выберите ближайшего дилера.

Модель приёмника	Версия ПО	Уровень силы и качества сигнала
GS B210, GS U210, GS U210CI, GS B211, GS B212, GS E212	3.8.98	не менее 40%
GS В527, GS В528	4.4.266
GS B520, GS B522, GS B521, GS B531M, GS B531N, GS B532M, GS B533M, GS E521L, GS B521H, GS B521HL, GS C592, GS B534M, GS B5310, GS B5311	4.6.310 4.7.322	не менее 30%
GS U510, GS E501, GS Е502, GS C591, GS C5911	4.2.1103
GS А230	4.5.1194	не менее 50%
GS 8304	1.6.1	не менее 70%
GS 8302	1.25.322
DTS-53/L, DTS-54/L	2.68.1
HD 9303, HD 9305	1.35.324
GS 8307, GS 8308, DRS 8308	1.8.340
GS 6301	1.8.337
DRS 8305, GS 8305, GS 8306	1.9.160

Установка и настройка спутникового телевидения Триколор своими руками

Вы стали обладателем комплекта для просмотра спутникового телевидения Триколор, и хотите установить антенну самостоятельно? Тогда читайте внимательно и до конца!

В данной статье мы расскажем, как определить место крепления кронштейна для спутниковой антенны, как определить угол наклона спутниковой тарелки Триколор, а также как настроить спутниковое оборудование Триколор своими руками. Но обо всем по порядку.

Содержание

1. Выбор инструмента для монтажа спутниковой антенны Триколор
2. Определение места крепления спутниковой антенны Триколор
3. Сборка спутниковой антенны Триколор
4. Установка спутниковой антенны Триколор
5. Определение угла наклона спутниковой антенны Триколор
6. Настройка спутникового приемника Триколор

Что может пригодиться для самостоятельной установки спутникового комплекта Триколор

Минимальный набор инструмента для установки спутниковой антенны Триколор:

• Крестовая отвертка
• Пассатижи
• Компас или смартфон с приложением компас
• Острый нож
• Изолента
• Ударная дрель

Рекомендуемый набор инструмента для установки спутниковой антенны Триколор:

• Крестовая отвертка
• Пассатижи
• Гаечный ключ на 13
• Компас или смартфон с приложением компас
• Острый нож
• Изолента
• Термоусадочный трубки
• Нейлоновые стяжки
• Перфоратор
• Пластиковые скобки

На сколько дорогой электроинструмент вы используете роли не сыграет, так как большой нагрузки на дрель или перфоратор не будет. Потребуется просверлить одно сквозное отверстие и три точки под крепление кронштейна спутниковой антенны.

Также стоит обратить внимание на то, что в стандартный комплект спутникового телевидения Триколор не входят крепежные элементы для спутникового кронштейна. Так что об этом необходимо позаботиться заранее, и предварительно купить сантехнические болты с дюбелями.

Как определить место для крепления спутниковой антенны Триколор?

Для начала нужно определиться, в какую точку дома будет заведен телевизионный кабель. Если вы планируете на постоянной основе использовать спутниковое телевидение Триколор только в одной комнате, то и крепить спутниковую антенну необходимо на наружной стене у одной из выбранных комнат. Но есть одно важное условие – размещать спутниковую антенну необходимо на южной стене дома. Для того что бы понять, с какой стороны Юг, достаточно посмотреть на ручной компас или открыть соответствующее приложение на смартфоне. В случае, если компаса нет под рукой, достаточно посмотреть на солнце. В дневное время, с 12:00 до 14:00, солнце находится в южном направлении.

Как собрать спутниковую тарелку Триколор?

Спутниковая антенна, входящая в стандартный спутниковый комплект Триколор состоит из пяти элементов:

• Спутниковый отражатель, он же рефлектор
• Дуга конвертородержателя
• Стеновой кронштейн с выносом 35см
• Коробка с поворотным кронштейном, болтами и гайками
• Спутниковый конвертер

Руководствуйтесь вложенной инструкции по сборке спутниковой антенны, с ней вы максимально сократите время сборки. Если в вашем комплекте по какой-либо причине ее не оказалось, вы можете скачать ее с официального сайта производителя спутниковых антенн АлМет (ТМ Супрал)

Процесс сборки спутниковой антенны Триколор занимает времени не более 20 минут.

Установка спутниковой антенны Триколор без помощи специалистов

Процесс установки спутниковой антенны Триколор на стену дома – один из самых важных этапов.

Разберем подробно данный этап монтажа спутниковой тарелки Триколор своими руками.

• Наметьте на южной стене дома три точки для крепления Г-образного кронштейна, и просверлите в намеченных местах отверстия под дюбеля.
• Просверлите сквозное отверстие в стене для прокладки телевизионного кабеля. Рекомендуется делать небольшой наклон при сверлении сквозного отверстия, делается это для того, что бы конденсат снаружи не затекал в дом по телевизионному кабелю.
• Проложите телевизионный кабель и оставьте его с запасом снаружи.
• Закрепите кронштейн на стене дома и установите на него спутниковую антенну.
• Примотайте телевизионный кабель к кронштейну.
• Рекомендуется сделать небольшую петлю из телевизионного кабеля между кронштейном и спутниковой тарелкой.
• Зачистите телевизионный кабель, насадите на него резиновый колпачок от конвертора, наживите F-разъем и заизолируйте место соединения термоусадкой или изолентой.

Для зачистки телевизионного кабеля отрежьте внешнюю оболочку кабеля на 14-15мм, экран и фольгу загните в противоположном направлении, внутреннюю оболочку срежьте на 10мм. Пример рисунка приведем ниже.

• Подключите телевизионный кабель к конвертеру и защёлкните резиновый колпачок в отверстие конвертера.
• Закрепите телевизионный кабель к дуге конвертородержателя изолентой или нейлоновыми хомутами

Определение угла наклона спутниковой антенны Триколор

Установив спутниковую антенну и подключив к ней телевизионный кабель, следующим этапом будет наведение спутниковой тарелки на спутник.

Прежде чем начать процесс настройки, подключите телевизионный кабель к спутниковому приемнику Триколор. Также, без использования специальных измерителей спутникового сигнала, вам потребуется помощь напарника. Пока вы будете «крутить» спутниковую антенну, напарник будет говорить вам показатели силы и качества спутникового сигнала.

Подключив телевизионный кабель в спутниковый приемник, подключите его к телевизору и включите. Если ваш приемник еще ни разу не включался, и каналы небыли ранее настроены, вам необходимо будет произвести начальную настройку. Следуйте инструкциям встроенного мастера настройки, и дойдите до этапа выбора спутникового оператора, выберете – Триколор.

На этом этапе оставьте приемник включенным, и можно переходить к настройке самой спутниковой антенны.

У Триколора вещание производится с двух спутников:

1. Eutelsat 36B / Экспресс АМУ1 36° в.д. для жителей центральных регионов
2. Экспресс АТ1 56° в.д. для жителей сибирского региона

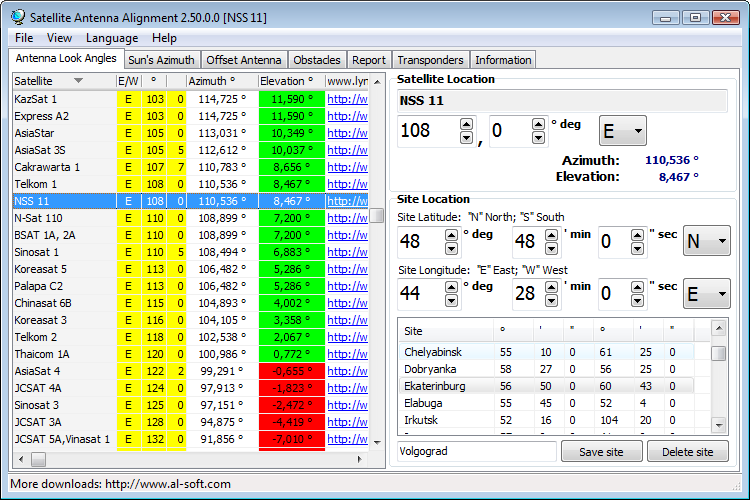

Для того что бы упростить процесс настройки спутниковой тарелки Триколор, приведем ниже таблицу с указанными параметрами азимута и угла наклона спутниковой антенны.

Для спутника Eutelsat 36B / Экспресс АМУ1 36° в.д. она выглядит так:

Оператор	Страна	Населенный пункт	Угол места (наклон спутниковой антенны)	Азимут
Триколор	Россия	Архангельск	17	185
Триколор	Россия	Астрахань	37	196
Триколор	Россия	Белгород	32	181
Триколор	Россия	Брянск	29	178
Триколор	Россия	Великий Новгород	23.5	174.5
Триколор	Россия	Владимир	26	185
Триколор	Россия	Волгоград	34	191
Триколор	Россия	Вологда	23	185
Триколор	Россия	Воронеж	31	184
Триколор	Россия	Екатеринбург	22	209
Триколор	Россия	Иваново	25	186
Триколор	Россия	Казань	25	196
Триколор	Россия	Калининград	26	161
Триколор	Россия	Калуга	28	180
Триколор	Россия	Кострома	24	186
Триколор	Россия	Краснодар	38	184
Триколор	Россия	Курск	31	180
Триколор	Россия	Москва	27	181
Триколор	Россия	Мурманск	13	177
Триколор	Россия	Набережные Челны	25	200
Триколор	Россия	Нижний Новгород	26	190
Триколор	Россия	Оренбург	28	204
Триколор	Россия	Петрозаводск	20	178
Триколор	Россия	Псков	24	171
Триколор	Россия	Ростов-на-Дону	36	185
Триколор	Россия	Рязань	27.5	184.5
Триколор	Россия	Самара	28	198
Триколор	Россия	Санкт-Петербург	22	173
Триколор	Россия	Саранск	27.5	191
Триколор	Россия	Саратов	30	193
Триколор	Россия	Ставрополь	38	188
Триколор	Россия	Сыктывкар	19	196.5
Триколор	Россия	Тверь	25.5	180
Триколор	Россия	Тула	28	182
Триколор	Россия	Тюмень	20	214
Триколор	Россия	Челябинск	23	210
Триколор	Россия	Череповец	23	182
Триколор	Россия	Ярославль	24.5	184.5

Для спутника Экспресс АТ1 56° в.д. она выглядит так:

Оператор	Страна	Населенный пункт	Угол места (наклон спутниковой антенны)	Азимут
Триколор	Россия	Абакан	21	222
Триколор	Россия	Барнаул	24	213
Триколор	Россия	Братск	14	231
Триколор	Россия	Воркута	14	188
Триколор	Россия	Диксон	6	206
Триколор	Россия	Екатеринбург	25	185
Триколор	Россия	Енисейск	17	221
Триколор	Россия	Игарка	11	213
Триколор	Россия	Иркутск	16	235
Триколор	Россия	Каргасок	20	208
Триколор	Россия	Кемерово	21	215
Триколор	Россия	Красноярск	18	222
Триколор	Россия	Курган	26	191
Триколор	Россия	Кызыл	21	225
Триколор	Россия	Ленск	6	242
Триколор	Россия	Мирный	263	241
Триколор	Россия	Надым	15	198
Триколор	Россия	Нижневартовск	19	203
Триколор	Россия	Новокузнецк	22	217
Триколор	Россия	Новосибирск	23	212
Триколор	Россия	Норильск	9	214
Триколор	Россия	Ноябрьск	17	202
Триколор	Россия	Омск	25	201
Триколор	Россия	Сургут	19	200
Триколор	Россия	Череповец	20	174
Триколор	Россия	Тобольск	23	194
Триколор	Россия	Томск	21	214
Триколор	Россия	Туруханск	12	214
Триколор	Россия	Улан-Удэ	14	238
Триколор	Россия	Усть-Илимск	13	231
Триколор	Россия	Ханты-Мансийск	20	195
Триколор	Россия	Челябинск	27	187
Триколор	Россия	Чита	11	243

Если вашего города не оказалось в списке таблицы, напишите его в комментарии к данной статье, мы его обязательно добавим.

Исходя из приведенных данных, поворачиваем спутниковую антенну Триколор. При помощи компаса или смартфона выставляем тарелку на нужный нам азимут. Далее, выставляем угол наклона спутниковой антенны. Для определения угла, можно использовать отвес и транспортир.

В момент настройки антенны, двигайте ее плавно с интервалами 5-6 секунд. Как только на приемнике заполнятся шкалы силы и качества спутникового сигнала более чем на 50%, можно зафиксировать положение спутниковой антенны, слегка подтянув гайки поворотного кронштейна и металлического хомута.

Настройка спутникового приемника Триколор

Осталось настроить спутниковый приемник Триколор и зарегистрировать его, для этого выполните ряд простых действий:

• Включите спутниковый ресивер Триколор.
• Выберете часовой пояс, соответствующий вашему региону.
• В списке провайдера, выберете Триколор.

Если антенна корректно настроена, приемник определит сам ваш регион или же предложит выбрать Москва+0 или Москва+2, выберете нужный и нажмите далее.

После этих несложных действий, спутниковый приемник Триколор самостоятельно отсканирует все доступные телеканалы и сохранит их в памяти устройства.

Если на вашем приемном оборудовании устаревшая версия программного обеспечения, приемник сам предложит обновить ее до актуальной версии, для этого следуйте инструкции из нашей прошлой статьи, например:

Для начала просмотра спутникового телевидения Триколор, остался последний шаг — Регистрация приемного оборудования.

Для того что бы зарегистрировать спутниковый приемник Триколор, необходимо знать, где был куплен комплект спутникового телевидения.

• Если вы купили комплект Триколор в федеральной сети (например М.Видео или Эльдорадо), тогда вы можете зарегистрировать приемное оборудование на официальном сайте Триколора

Процесс регистрации довольно прост, и не требует написания отдельной статьи. Все что вам нужно приготовить к моменту регистрации спутникового приемника Триколор, это ваш паспорт, электронный почтовый адрес и сотовый телефон.

• Если вы купили комплект Триколор в авторизованного дилера, то в таком случае вам необходимо обратиться к ближайшему для вас дилеру Триколора.

В случае, если вы по каким-либо причинам не можете напрямую обратиться к авторизованному дилеру Триколора, то вы можете обратиться к нам за помощью в регистрации спутникового комплекта Триколор. Для этого, напишите нам запрос на регистрацию в свободной форме на электронный почтовый ящик Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра., мы свяжемся с вами по средствам электронной переписки.

Как самостоятельно установить и настроить спутниковую антенну «Триколор ТВ»

Спутниковые телеканалы сегодня пользуются большим спросом. Купить необходимое для их просмотра оборудование может практически любой желающий, т.к. оно стоит недорого.

Как самостоятельно установить антенну «Триколор TB»

Чтобы смотреть спутниковое телевидение, необходимо приобрести специальную антенну, установить и настроить ее. Для этого не обязательно прибегать к помощи специалистов. Настроить тарелку «Триколор ТВ» можно и самостоятельно.

Тарелка является основным элементом всей системы. Она представляет собой металлическую конструкцию параболической формы, вогнутой внутрь. Такая форма сделана для того, чтобы сигналы, поступающие со спутников, при соприкосновении с поверхностью тарелки сосредотачивались в одной точке – круговом конвекторе. Благодаря этому можно получать высокое качество связи. Сигналы от конвектора по кабелю поступают в ресивер, где после преобразования выводятся на экран телевизора.

Место для антенны

Как самостоятельно настроить спутниковую антенну «Триколор TB»? Успешность настройки зависит не только от качества оборудования, но и от правильной установки самой тарелки.

Правила установки антенны

1. Выбрать доступную траекторию от тарелки до спутника. Т.е. выбрать самое подходящее место, где поступлению сигнала от спутника к тарелке ничего не будет препятствовать. Для этого нужно мысленно прочертить линию от антенны в направлении передаточного устройства. На линии траектории не должно быть веток деревьев, зданий, вывесок, флагов — т.е. любых объектов и предметов, которые могут воспрепятствовать поступлению сигнала. Спутниковый сигнал не может проходить сквозь стены.
2. Установить и закрепить антенну на высотной точке. Таковой может стать крыша дома, внешняя часть балкона или лоджии, просто стена, или специальная конструкция (вышка) возле дома.

Не стоит устанавливать антенну внутри балкона, а также в тех местах, где потенциально может скапливаться снег, вода, листья деревьев и другой мусор.

Лучшим направлением спутниковой антенны считается направление на экватор (т.е. в северном полушарии это направление на юг).

При установке лучше всего выбрать такое место, которое максимально приближено к телевизору. Это облегчит работу по настройке.

Наружная конструкция «Триколор ТВ» состоит из нескольких частей:

• кронштейна;
• зеркала антенны;
• кабеля коаксиального;
• конвектора.

Кронштейн должен быть закреплен на стене или крыше при помощи анкерных болтов. Если крепление будет не очень надежным, то даже небольшой ветер начнет колебать антенну, что сразу же скажется на качестве изображения. При этом рекомендуется не затягивать болты сразу максимально туго, т.к. чаще всего приходится изменять положение антенны в процессе настройки. Окончательно затянуть болты можно тогда, когда все остальные работы будут сделаны.

Когда кронштейны установлены, можно крепить собственно зеркало тарелки и конвектор. Конвектор устанавливается на держатель разъемом в нижнем положении, чтобы его не заливало водой.

Подключение приемника

Этапы соединения кабеля и конвектора

1. Зачистить конец кабеля. Для этого надрезать внешний изолирующий материал на расстоянии примерно 15 мм от края, внутренний материал надрезать на 10 мм. После чего надрезанную изоляцию снять. Все это надо сделать очень аккуратно, чтобы не повредить экранирующую оплетку.
2. Экранирующую оплетку вместе с фольгой нужно загнуть в противоположное направление от концов, и прикрутить к F-разъему до упора.
3. За разъемом оставить конец жилы размером 2 мм.
4. Сам кабель на держателе нужно закрепить. Для этого обычно используют изоленту, скотч, либо нейлоновые хомуты.
5. Разъем нужно сделать герметичным, чтобы исключить попадание влаги внутрь. Для этого можно использовать герметик, скотч или изоленту.

На этом заканчиваются все основные наружные работы по установке антенны. Когда конструкция установлена, нужно ее настроить. Для этого требуется присоединить кабель к приемнику, после чего провести настройку ресивера.

Подключение ресивера к телевизору можно сделать двумя способами:

• при помощи высокочастотного (ВЧ) антенного кабеля;
• при помощи низкочастотного (НЧ) кабеля с разъемом.

ВЧ необходимо вставить в гнездо телевизора, которое предназначено для антенны и имеет соответствующий значок. Другим концом его нужно вставить в разъем «RF Out» на приемнике. При включении в электророзетку на экране телевизора должно появиться слово «ВООТ» и цифровое обозначение канала. При включении поиска каналов должен появиться ответ «Нет сигнала». Это значит, что устройство работает правильно.

Подключение НЧ производится почти так же. Только после появления на экране надписи «BOOT» нужно нажать на пульте на клавишу «А/V», и после этого ждать надписи «Нет сигнала». Если она появилась, значит — все работает правильно. Любая другая надпись говорит о том, что схема аппаратуры собрана неверно.

Настраиваем спутниковый сигнал

Как добиться качественного изображения?

Для поиска сигнала необходимо проделать несколько действий в настройках спутникового TB.

На ПУ ресивера нужно выбрать «Меню» => «Установка» => «ОК».

Ввести четыре нуля. В всплывающем окне снова нажать «ОК».

Выбрать графу «Установка антенны» и снова нажать «OK».

Найти две шкалы – «Качество сигнала» и «Сила сигнала». Они показывают уровень потока информации, который в данный момент принимает система. Он должен быть не менее 70%.

Если качество ниже 70%, то причинами этого могут быть либо неправильная сборка схемы, либо неправильно подобранное положение антенны. Если кабель подключен правильно, то изменять значения поступающего сигнала необходимо посредством изменения положения самой конструкции антенны.

Выполнять такие действия надо очень медленно и осторожно. Сначала сдвинуть антенну на 1-2 мм, подождать несколько секунд, чтобы не потерять сигнал. Зеркало тарелки должно быть направлено максимально вверх. При этом надо внимательно следить, чтобы выполняющие эту работу люди своими телами нечаянно не перекрыли поступление сигнала. Двигать тарелку необходимо до тех пор, пока на экране телевизора не появится четкое изображение. Когда оно появится, можно закрутить до конца болты, держащие кронштейны.

Как настроить антенну «Триколор ТВ» самостоятельно – смотрите видео:

Немного информации о спутнике «Триколор TB»

«Триколор ТВ» вещает каналы цифрового телевидения на европейской территории России с искусственных спутников Земли «Eutelsat-36С» и «Eutelsat-36В», а на территории Сибири – со спутника «Express-АТ1».

«Как самостоятельно провести настройку антенны Триколор ТВ?» – Яндекс.Знатоки

https://sat-tv.blizko.ru/articles/124432

Установка спутниковой антенны ШАГ 1: Выберите место для установки антенны.

Выберите место для установки антенны. Основной критерий выбора места установки — свободный обзор в направлении на спутник, то есть на воображаемой линии, соединяющей антенну и спутник, нет посторонних предметов: зданий, деревьев и т. п. Близость антенны к месту расположения телевизора и доступность для владельца упростят процесс её установки и настройки.

Антенну можно установить на внешней части балкона или лоджии, на стене около окна или на крыше дома. Антенну не рекомендуется устанавливать внутри балкона или лоджии с остеклением, в местах, где возможно интенсивное попадание на антенну воды, снега, льда: под скатами наклонной крыши, водосливами и т. п.

!https://www.tricolor.tv/upload/medialibrary/662/662dbfc157eb381c7a03fa56040bf0a0.jpg

ШАГ 2: Соберите антенну

1. Соберите антенну согласно инструкции по эксплуатации.
2. Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
3. Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
4. Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:
   — Соберите антенну согласно инструкции по эксплуатации.
   — Закрепите кронштейн антенны на стене. Крепежные элементы (анкерные болты, шпильки, гайки, шурупы и т. д.) выбираются в зависимости от ветровой нагрузки и материала стены, на которую крепится антенна.
   — Установите конвертер в держателе разъемом вниз так, чтобы атмосферные осадки не попадали внутрь конвертера.
   — Присоедините кабель к конвертеру при помощи F-разъёма. Для этого необходимо:!https://www.tricolor.tv/upload/medialibrary/ff2/ff20116d76868ff98ba8bf1ec353e14c.jpg

1. Прикрепите кабель к дуге конвертеродержателя пластиковыми стяжками или изоляционной лентой.
2. Загерметизируйте F-разъемное соединение по всей длине термоусаживающейся трубкой или 2 слоями изоляционной ленты и равномерно нанесите на изоляционную ленту слой силиконового герметика.
3. Установите антенну на кронштейн. Затяните регулировочные гайки таким образом, чтобы иметь возможность с некоторым усилием перемещать антенну в вертикальной и горизонтальной плоскостях.
4. Прикрепите кабель к кронштейну антенны пластиковыми стяжками или изоляционной лентой. Около антенны оставьте запас кабеля длиной 1м, также закрепив его на кронштейне.

!https://www.tricolor.tv/upload/medialibrary/a13/a13c5a02c1bef1bae4b668b145365a66.jpg

ШАГ 3: Отрегулируйте антенну

1. Примерно выставьте азимут и угол места антенны, ориентируясь на данные для ближайшего к вам города, приведенные в таблице.
2. !https://www.tricolor.tv/upload/medialibrary/838/83897761a6068454d99e6d341d3ae5dd.jpg

Азимут можно выставить при помощи компаса. Точно определить угол места сложнее, т.к. угол наклона офсетной антенны зависит от её конструкции, а для приёма телеканалов «Триколор ТВ» используются антенны разных производителей. Например, точно вертикальное положение антенны ульяновского завода «Супрал» соответствует углу места 26,5°. Поэтому в Москве эту антенну можно установить вертикально, Волгограде немного отклонить назад, а в Петербурге немного наклонить вперед. Для антенн других производителей эта ситуация может быть иной.

1. В соответствии с инструкцией по эксплуатации цифрового приёмника подключите к нему кабель, идущий от конвертера. Разделку F-разъёма производите по методике, приведенной выше.
2. Подключите приёмник к телевизору согласно инструкции по эксплуатации и включите его.

ШАГ 4: Настройка телепоказа

Медленно перемещая зеркало антенны в вертикальной и/или горизонтальной плоскостях вокруг предполагаемой точки расположения спутника, вы должны добиться появления устойчивого сигнала со спутника. Для контроля уровня качества сигнала используйте окно инфобаннера, дважды нажав красную кнопку «f1» или «i» (при необходимости также нажмите зеленую кнопку).

Если уровень сигнала менее 70%, вам необходимо проверить кабельное соединение (кабель от приёмника к спутниковой антенне) и провести настройку вашей антенны, возможно, антенна не точно настроена на спутник и не принимает сигнал с него. Вам необходимо отрегулировать положение антенны. Сделать это можно следующим образом:

Глядя на эти шкалы уровня и качества сигнала, необходимо медленно передвигать антенну по сантиметру, выдерживая 3-5 секунд в каждом положении, до тех пор, пока обе шкалы в ручном поиске не заполнятся как минимум на 70%*.

Следует помнить, что уровень сигнала зависит от погодных условий. В условиях плотной облачности, обильного дождя или снегопада уровень сигнала может уменьшаться вплоть до пропадания изображения. Снег, налипший на антенну, также значительно ухудшает условия приёма.

Затяните регулировочные гайки, контролируя при этом уровень принимаемого сигнала.

Если у вас не получается настроить антенну, рекомендуем вам обратиться к дилеру, который приедет к вам, и настроит приём телеканалов «Триколор ТВ». Выберите ближайшего дилера.

*  Для приёмного оборудования моделей GS B210, GS B211, GS B212, GS A230 — не менее 50%.

Для приёмного оборудования моделей GS B520, GS B522, GS B521, GS B531M, GS B531N, GS B532M,

GS B533M, GS E521L, GS B521H, GS B521HL, GS C592, GS B534M, GS B5310, GS C591, GS C5911 — от 10–15 %

Как настроить Триколор ТВ самостоятельно

Спутниковое телевещание уже давно перестало быть предметом роскоши, напротив, оно подключено практически у всех. На территории России, пожалуй, самым надежным и известным провайдером спутниковым провайдером считается Триколор ТВ.

Специфика работы чрезвычайно прост: передача информации осуществляется от специализированного центра через спутник на специальный прибор, принимающий сигнал – ресивер, устанавливается в доме пользователя. Преимущество заключается в том, что телевизор показывает каналы в высоком качестве.

Во избежание появления проблем, связанных с настройкой изображения и звука, необходимо правильно подключить и настроить оборудование. Монтаж осуществляется посредством вызова специалиста. Что касается настройки телеканалов, то с этим пользователь справится сам.

Прежде, чем преступить к монтажу тарелки и настройке ресивера, перечислим инструменты, которые понадобятся нам для работы:

• набор гаечных ключей;
• дрель;
• плоские и крестообразные отвертки;
• крепежи для фиксации всех элементов конструкции;
• уровень;
• простой карандаш;
• изолента.

Первый этап – монтаж тарелки, а уже потом можно подключать приставку.

Выбор места для спутниковой антенны

Тарелка – основной элемент спутникового телевещания. По сути, это металлическая конструкция в форме параболы, при этом она вогнута внутрь. Такая форма выбрана отнюдь не случайно. Когда данные посылаемые спутником достигают тарелки, сигнал концентрируется в конкретной точке, если быть конкретнее, то в центре. Тот факт, что сигнал сосредоточен в круговом конвекторе, существенно улучшает качество связи.

С кругового конвектора данные через кабель поступают в приемник, который собственно и обеспечивает преобразование и вывод информации в графическом формате.  Когда с базовыми принципами передачи информации со спутника разобрались, становится понятно, как выбирается место для монтажа тарелки:

1. Вычисление оптимальной траектории. Мысленно или на бумаге чертим линию от антенны по направлению к передаточному устройству. На пути воображаемой кабельной трассы не должно быть преград: построек, веток деревьев, всевозможных конструкций. Все это может стать катализатором искажения сигнала. Запомните, что спутниковый сигнал не пройдет сквозь стену.
2. Зафиксируйте антенну на выбранной точке, чем выше, тем лучше. Высотной точкой может быть крыша дома или открытая сторона балкона. Эксперты настоятельно не рекомендуют устанавливать тарелку внутри лоджии, поскольку из-за этого существенно ухудшится качество сигнала, появятся помехи.
3. Оптимальное месторасположение для спутниковой антенны – южная сторона.
4. Ни в коем случае не монтируйте тарелку в местах, где скапливаются осадки (вода, снег и т.д.).
5. Чтобы самостоятельно настроить спутниковую антенну Триколор, установите как можно ближе к телевизору.

Соблюдайте описанные выше правила, чтобы избежать всевозможных ошибок в процессе настройки телевизора вручную.

Самостоятельная установка антенны Триколор ТВ

Когда место для установки антенны окончательно выбрано, самое время переходить непосредственно к монтажу конструкции. Спутниковая тарелка Триколор ТВ состоит из следующих комплектующих:

• коаксиальный кабель;
• конвектор;
• кронштейн;
• антенное зеркало.

Для начала возьмите кронштейн, его необходимо закрепить на стене дома или на крыше, для этого вам понадобятся анкерные болты, которые заметно увеличат устойчивость конструкции. Даже незначительный порыв ветра может стать причиной колебания антенны, вследствие чего появятся деформации, поэтому так важно надежно зафиксировать положение конструкции. Кроме того, постоянные колебания тарелки приведут к снижению качества транслируемой картинки. Пользователю придется постоянно регулировать положение антенны.

Запомните, что до того момента, пока вся работа не будет завершена, ни в коем случае не затягивайте болты, поскольку не исключено, что вам придется изменить наклон и положение конструкции в процессе настройки. Когда кронштейн установлен, прикрепите зеркало тарелки, а также конвектор.

Конвектор монтируем на специальный держатель путем подключения в разъем в нижнем положении, в результате в него не будет проникать влага. Этапы самостоятельного подсоединения конвектора и кабеля:

1. Зачистите на кабеле внешний изолирующий материал на расстоянии от концов провода около 15 мм, а внутренний конец – 10 мм. Крайне важно делать это аккуратно, поскольку присутствует риск повреждения экранирующей оплетки.
2. Фольгу и экранирующую оплетку необходимо загнуть в противоположном направлении от концов, а затем закручиваем до упора F-разъем.
3. Не нужно отрезать окончание жилы, которое торчит сразу за входом с размером 2 мм.
4. Закрепите кабельный провод на держателе, используя изоляционную ленту или стяжку.
5. Осуществите герметизацию входа, тем самым предотвратив проникновение влаги, которое приведет к коротким замыканиям, для этого используется изолирующая лента или же специальный герметик.

На этом наружная самостоятельная настройка Триколор ТВ завершена. Подключите кабель к ресиверу, а затем отрегулируйте настройки приемника.

Настройка тарелки Триколор ТВ без прибора

Если у вас нет возможности купить тюнер, то тогда, нужно самому настроить спутниковую антенну, чтобы поймать сигнал Триколор. Такой подход эффективен, проверено на практике. В результате, вы сможете смотреть любимые каналы, не переплачивая за прибор.

Инструкция по настройке Триколор:

1. Убедитесь, что все оборудование подключено и готово к эксплуатации.
2. Включите телевизор и приемник.
3. Переключитесь в меню на раздел в базовыми параметрами сигнала.
4. Поверните спутник на предварительно выбранное место и закрепите, как можно выше.
5. Начните постепенно поворачивать антенну, пока положение не будет соответствовать уровню солнца в 14-00.
6. Немного снизьте угол положения антенны, а затем повторите процесс.

Естественно, что для такой работы вам потребуется помощник, который будет находиться у экрана телевизора и следить за качеством видео. Даже незначительное изменение положения спутниковой тарелки может поспособствовать тому, что телевизор в итоге найдет тот или иной канал. Между поворотами антенны делайте не большие паузы (около 5 секунд).

Чтобы настроить телеантенну на частоту оператора Триколор ТВ, нужно нацелиться на спутник Eutelsat 36A / 36B 36° восточной долготы. Пользователь должен знать, где именно находится, указанный выше спутник, в противном случае выбрать правильное месторасположение антенны и настроить ее не удастся.

Определение направления спутника осуществляется с помощью компаса или GPS навигатора. Также в качестве ориентира можно использовать положение солнца или направление других спутников тарелок, установленных соседями. Есть специальное программное обеспечение для проведения таких расчетов. Утилита Satellite Antenna Alignment за несколько секунд определит положение спутника.

Качество сигнала может заметно снизиться из-за различных преград: многоэтажные здания, высокие деревья и т.д. Поэтому убедитесь, что по направлению к спутнику ничего такого нет.

Если вы предпочли определить месторасположение спутника с помощью навигационных инструментов, например, компаса, тогда нужно рассчитать азимут на спутники EUTELSAT 36C и 36B, 36° восточной долготы. После этого, можете направить свою телеантенну в необходимую сторону.

Утилита Satellite Antenna Alignment используется для определения азимута и угла места – угол между направлением спутника и плоскостью земли. Все эти данные необходимы для качественной установки и настройки телеантенны. Все установленные пользователем параметры сохраняться. Следовательно, в дальнейшем вы будете тратить на расчеты меньше времени. Софт автоматически запоминает ваши геоданные.

Маркировка	Расшифровка значения
N	Северная широта
S	Южная широта
W	Западная долгота
E	Восточная долгота

Когда все координаты будут введены в табличке, которая расположена в левой части экрана появятся углы для вычисления азимута. Поэтому вы будете знать, насколько нужно поднять телеантенну, чтобы улучшить качество приема сигнала со всех спутников.

Что делать, если после расчетов программа выдает отрицательное значение? Это свидетельствует о том, что спутник на данный момент пребывает вне зоны досягаемости.

Если у вас нет необходимых для определения географического направления устройств, то воспользуйтесь опцией вычисления азимута по положению солнца. Для этого действуем следующим образом:

1. Введите в соответствующее окно собственные координаты.
2. Для проведения расчетов, укажите высоту над уровнем моря – 0 м.
3. Укажите дату.

Теперь ознакомьтесь с информацией, которая отображается в таблице. Подберите азимут, значение которого будет максимально приближено к параметрам спутника. Также определяем время и дату, она должны соответствовать данному азимуту.

Направьте антенну на солнце, поскольку спутник в этот момент находится именно там. Угол спутника и солнца в некоторых ситуациях может не совпадать. Если вы тоже столкнулись с такой проблемой, то именно лучи солнца являются причиной отсутствия сигнала.

В процессе проведения расчетов нужно учитывать временную зону. Например, если вы находитесь в Москве, то ваше значение – плюс три часа к Гринвичу.

В программе, красная полоска – обозначение направления на источник сигнала. Что касается желтого маркера, то он обозначает световой день.

Офсетные телеантенны отличаются тем, что их фокус немного смещен от центра. В том случае, если антенна установлена вертикально, то ее угол подъема будет составлять примерно 20-25 градусов. Чтобы рассчитать угол расположения спутника для максимально удачной установки телеантенны, введите в программе габариты антенны, а именно ее высоту и ширину. Такие расчеты нужны только в том случае, если вы пользуетесь офсетной телеантенной.

Чтобы определить месторасположение спутников EUTELSAT 36C и 36B, введите в соответствующем окне программного обеспечения координаты, по которым находится ваш населенный пункт. Актуальные координаты города или села можно найти в сервисе Yandex. Как итог, вы сможете определить угол и азимут.

Сборка телеантенны должна проводиться в соответствии с инструкцией. Закрепите на ней конвертор. Потом закрепите антенну на кронштейн, он, кстати, должен располагаться вертикально на плоской поверхности. Соедините телеантенну и ресивер, используя телевизионный кабель с волновым сопротивлением 75 Ом. В этот момент дешифратор должен быть выключен.

Когда работа завершена, можно включить дешифратор. После включения на экране появится уведомление «Нет сигнала». Чтобы провести настройку, зайдите в главное меню, а потом перейдите в подраздел «Настройки». Оптимальный способ настройки каналов – ручной поиск. Настраивайте вещание в соответствии с индикатором качества сигнала.

Теперь нужно настроить саму телеантенну. Плоскость конструкции должна перемещаться по углу подъема с шагом 3 градуса от расположения. Вращайте телеантенну по азимуту на кронштейне. Диапазон – 20 градусов от направленности на спутник. Это значение уже было определено ранее.

Поочередно вращайте и перемещайте телеантенну. Сначала необходимо изменить угол места, а потом не спеша вращайте антенну, чтобы не пропустить оптимальное положение. Даже незначительная ошибка (например, в два градуса) может испортить качество сигнала. Когда на экране ТВ появится картинка, нужно определить наилучшее качество сигнала. После этого, можно затягивать гайки.

Установка и самостоятельная настройка антенны «Триколор ТВ» на спутник

Совсем не обязательно звать специалиста для настройки обычной спутниковой антенны. В данном случае можно сэкономить деньги. Мы расскажем вам, как самостоятельно настроить антенну «Триколор ТВ» на спутник. Руководствуясь этими советами, вы сможете все сделать правильно. Это лишь немного сложнее, чем подключить монитор к компьютеру.

Кстати, уже у продавца можно попросить собрать антенну и привезти ее домой в собранном виде. Это сэкономит немного времени, но даже самостоятельная сборка данный процесс не усложнит. Всё, что нужно сделать дома, это просверлить отверстия для кронштейна (за него крепится тарелка), и далее выполнять рекомендации и действия в инструкции. Сама же инструкция обязательно прилагается к покупке, поэтому проверьте комплект на ее наличие.

Инструменты и приборы для настройки антенны «Триколор ТВ»

Вам понадобятся те инструменты, которые есть в любом доме: крепкая изолента (куда же без нее), разные отвертки (возможно, понадобится лишь одна отвертка определенного типа), перфоратор или дрель, пассатижи, нож, гаечные ключи на 8-13.

Не исключено, что может понадобиться какой-нибудь дополнительный инструментарий (лестница, стремянка, специальные сверла для перфоратора, клипсы для закрепления кабеля и т.д.), ведь условия установки всегда отличаются для разных домов. Некоторые пользовали и вовсе умудряются улучшать изначальную конструкцию кронштейна и приваривают к ней дополнительные ребра.

В стандартный комплект покупки входит сама антенна, кронштейн, ресивер (приставка), конвертер. Иногда у продавцов бывают акции и в комплект могут входить разные бонусы, но это редкость.

Самостоятельная настройка антенны «Триколор ТВ» в теории

Сама процедура выглядит следующим образом (очень обобщенно): один человек сидит дома и смотрит на экран телевизора, другой пытается направить антенну на спутник и поймать сигнал. С помощью пульта осуществляется регулировка сигнала до момента, когда картинка на телевизоре станет четкой.

Стоит отметить, что для разных населенных пунктов самостоятельная настройка антенны «Триколор ТВ» на спутник будет осуществляться немного по-разному. Например, при настройке антенны в Самаре направлять ее стоит в ту сторону, где стоит солнце на момент времени 12:30. Затем ее нужно немного регулировать в зависимости от того, как меняется картинка на экране телевизора. Как только настройщик увидит, что картинка стала четкой, он дает сигнал тому, кто устанавливает антенну на крыше, а тот, в свою очередь, закрепляет ее на кронштейне в нужном положении. То есть в том положении, в котором антенна ловит сигнал.

Поймать сигнал несложно, ведь спутник Eutelsat 4 (именно с его помощью осуществляется вещание компанией «Триколор ТВ») охватывает огромную часть России и дает сильный сигнал.

Инструкция по самостоятельной настройке антенны «Триколор ТВ» на спутник

Как указано выше, «Триколор ТВ» работает со спутником EUTELSATW4, который находится на 36 градусе восточной долготы. Установка осуществляется в несколько этапов, каждый из которых мы последовательно опишем ниже.

Определение места для установки антенны

Главный критерий такого места — свободный обзор в том направлении, откуда будет поступать сигнал. За антенной могут быть листья и деревья, это не важно, но перед ее лицевой стороной должно быть чисто. В зависимости от города, визуальная линия, соединяющая спутник и антенну, приподнята от горизонта на 27-30 градусов вверх. Если эта визуальная линия упирается в какое-либо сооружение (дом, например), то следует искать другое место.

Специалисты рекомендуют устанавливать антенну на крыше дома, на внешней части балкона, но не во внутренней (из-за стекла). Также нельзя устанавливать антенну на покатые крыши, т.к. она зимой будет собирать снег, а это дополнительные нагрузки, на которые антенна не рассчитана.

Советы по монтажу

Если еще в магазине антенну вам не собрали, то ее стоит собрать самостоятельно строго в таком порядке, как указано в инструкции. На месте, которое вы выбрали, крепим кронштейн. В зависимости от условий (материал стены, ветровая нагрузка и т.д.) подбираем правильные элементы крепежа: сверла, анкерные болты, шурупы и т.д. Важно учитывать возможность выпадения осадков, в частности, снега. Устанавливать антенну нужно в таком месте, чтобы снег не смог попасть на конвертер.

Подключение F-разъема

Далее к конвертеру присоединяем кабель с помощью специального F-разъема (он есть в комплекте). Затем стяжками или простой изолентой крепим кабель к конвертодержателю и обязательно герметизируем f-разъем. Эта же изолента идеально подойдет для герметизации. Просто замотайте стык в несколько слоев. Желательно в дополнение использовать силиконовый герметик, но если его нет, то ничего страшного. Некоторые пользователи находят другой выход: они используют обычную пластиковую бутылку из под газировки. Обрезается дно, в нее помещается стык, затем оба конца обматываются изолентой. Прием хоть и примитивный, но рабочий. Хотя в идеале это должен быть силиконовый герметик и изолента.

Сам F-разъем устанавливается легко: оголяете кабель, вставляете его в разъем, фиксируете. Все имели дело с обычным кабелем, который подключается к телевизору. Здесь то же самое. На фото ниже продемонстрированы примеры.

Теперь ставим саму тарелку на кронштейн. Для начала ее не нужно закручивать намертво, но и болтаться от ветра она не должна. Закрутите регулировочные гайки, но не очень туго, ведь предстоит крутить тарелку влево-вправо и вверх-вниз для поиска идеальной точки.

Настройка спутниковой антенны «Триколор ТВ»

Сначала выставляет угол поворота антенны и азимут. Пока что приблизительно. В зависимости от города выставлять нужно по-разному. Например, азимут в Тольятти — 197.49 градусов, угол места — 27.884 градусов (ориентироваться нужно на юг). В этом поможет компас или городская карта.

Установить антенну нужно так, чтобы она соответствовала углу места 26.6 градусов. Это значит, что саму тарелку стоит наклонить на 3-4 градуса вниз. Затем подключаете к приставке кабель, который идет от конвертора. Его нужно вставить в гнездо LNB IN (самый левый на картинке ниже).

Подключение к ТВ

Здесь используется тот же F-разъем, поэтому проблем возникнуть не должно. Теперь подключаем телевизор к ресиверу. Сделать все необходимо в таком порядке, как указано в инструкции. То есть сперва подключаем кабель к телевизору (используем гнездо RF OUT на ресивере и единственное гнездо для антенны на телевизоре), выключаем телевизор. Если ресивер включается впервые, то на нем может быть отключено LNB питание. В некоторых прошивках ресивера именно так. Включается питание при выполнении указаний стартового меню. При включении активируется поиск, и его нужно отметить, просто нажав кнопку EXIT.

Настройка ресивера на ТВ

Далее заходим в пункт меню «Настройки», вводим PIN-код (0000). Для самостоятельной настройки антенны «Триколор ТВ» на спутник необходимо ввести данные:

1. Антенна — 1;
2. Частота — 12226;
3. Спутник EutelsatW4-EutelsatSesat;
4. FEC — 3/4;
5. Поляризация — левая;
6. Скорость потока 27500.

На экране ТВ будет два индикатора. Нижний показывает уровень сигнала, верхний — качество. Человек на крыше должен слабо перемещать зеркало антенны по горизонтали, чтобы отыскать положение, при котором будет максимальный уровень сигнала (нижний индикатор). Затем тарелку стоит двигать вверх-вниз для поиска лучшего качества сигнала (верхний индикатор). Так и осуществляется поиск нужной точки и настройка антенны Триколор ТВ на спутник. Как только точка будет найдена, тарелку нужно окончательного и прочно зафиксировать в нужном положении.

Влияние погоды на настройку и поиск сигнала

Уровень сигнала сильно зависит от погодных условий. Если будет дождь или туман, облачность, то произвести настройку антенны «Триколор ТВ» самостоятельно вряд ли получится. Просто невозможно поймать сильный уровень сигнала. Делать это нужно в ясный день при идеальных погодных условиях.

Как только все описанные действия будут произведены, можно заниматься поиском каналов. В инструкции к ресиверу обязательно написано, как это сделать. Но это понятно даже интуитивно. Здесь мы не будем описывать процесс поиска каналов, но отметим, что для начала нам необходимо найти только инфоканал. В теории только он должен быть доступен пользователю после установки антенны. Доступ к другим каналам открывается после регистрации на сайте «Триколор ТВ» и активации карты.

Тонкости по самостоятельной установке и настройке антенны «Триколор ТВ»

Есть некоторые негласные правила и тонкости, о которых нужно знать:

1. Смотрим на соседей. В рядом стоящих домах соседей почти всегда есть тарелки. Свою антенну для начала устанавливаем приблизительно так же.
2. Если в течение первых 20 минут поймать спутник не удалось, то лучше искать другое место для монтажа.
3. При настройке ресивера лучше иметь рядом небольшой монитор (телевизор), чтобы сразу видеть, как меняется картинка при движении антенны. Чаще всего люди, пытаясь произвести настройку антенны «Триколор ТВ» на спутник самостоятельно, перекрикиваются друг с другом или общаются по телефону.
4. Без крайней необходимости лучше не менять PIN-код. Если вы измените код, а потом забудете его, то восстановить его никак не сможете. Хотя заново прошить ресивер можно, но это сложно и не всем доступно.
5. Как только все каналы будут найдены, нужно напоследок затянуть антенну по максимуму.
6. Если вдруг антенна настроится на другой спутник (а такое может быть), то сохранять найденные каналы не нужно. Придется снова производить настройку спутниковой антенны «Триколор ТВ» самостоятельно, вращая ее по горизонтали и вертикали с целью поиска лучшей точки сигнала.
7. Затягивать болты окончательно нужно аккуратно. Часто пользователи при затяжке болтов сбивают положение и все приходится делать заново.
8. Регистрироваться на сайте «Триколор ТВ» нужно после настройки, а не до. Сначала настраиваете антенну, и как только инфоканал будет показываться четко, можно зарегистрироваться на сайте компании. После приема смарт-карты через какое-то время станут доступными все каналы.

На этом всё. Можно считать, что вы произвели настройку антенны «Триколор ТВ» своими руками. Ничего сложного в самом процессе нет, и с этим справится любой человек, который умеет пользоваться дрелью/перфоратором и знает, как подключить самый простой F-кабель к ресиверу и конвертору. Никаких специализированных знаний не требуется, поэтому вызывать специалиста не нужно, если не хотите тратить лишние деньги.

Конечно, данный процесс описан не максимально детально. Вероятно, в ходе установки могут возникать некоторые трудности, которые невозможно предвидеть при написании статьи.
