как крепить с запилом и без? Виды узлов опирания стропильной ноги и способы соединения, уголки и другой крепеж

Надежность кровельной конструкции часто полностью зависит от правильности установки всего ее несущего механизма. А основными частями подобного механизма будут стропила. Сама конструкция обычно состоит из так называемых стропильных ног, что являют собой опору различных дополнительных частей, среди которых можно назвать боковые прогоны, подкосы, стойки опорного типа, растяжки и ригельные затяжки. Стропильные ноги обычно соединяются наверху на балке конькового типа, а нижние части следует смонтировать на мауэрлат.

Разберемся более подробно, как осуществляется крепление стропил к мауэрлату и какие есть варианты закрепления опор.

Основные правила

Если говорить об основных правилах, проводя монтаж такой системы, то следует принять во внимание следующие аспекты.

• При применении болтов и шпилек требуется осуществлять прокладку шайб под них. Такие действия дадут возможность существенно увеличить прочность соединения любой стропильной ноги.
• Для прикрепления стропил к мауэрлату применяется специальный крепеж – уголки. Их прикрепляют с применением подходящих саморезов или гвоздей.
• Стропильный запил к мауэрлату создают на 25 процентов его толщины. Лучше будет не подвергать разрушению целостность древесины, ведь ей потребуется выдерживать довольно серьезные нагрузки. Более жесткий тип крепежа обычно используют для механизма висячего типа.
• При монтаже стропил на стены из газобетона либо кирпича брусья должны быть закреплены на мауэрлате с применением крепежа скользящего типа. Такое решение будет крайне востребованным для механизмов с массивной кровлей. Например, для четырехскатной крыши.
• Фиксирование мауэрлата и стропил с использованием саморезов и гвоздей не всегда дает возможность получить качественный результат. Чтобы соединение было действительно надежным, можно взять металлический уголок с несколькими дырками на планках.

Существуют и некоторые правила создания хорошего крепления стропил к мауэрлату.

• Любой металлический крепеж должен надежно и качественно фиксировать все необходимые элементы.
• Размеры запилов требуется хорошо перемерять. Наиболее качественным будет крепеж, если его глубина будет не меньше 1/3 брусовой толщины. Обычно это применимо к материалу с размерами 15 на 15 сантиметров и более.
• Глубина запила в стропилах не может быть больше 25% ширины досок. Такой узел часто применяется для ног висячего типа, а потому требует дополнительного закрепления металлическими уголками.
• Чтобы соединить все деревянные части, кроме болта нужна еще спецпластина из металла либо шайба. Такие элементы позволяют не утопить шляпку крепежа в древесину, что предотвратит ослабление конструкции.
• Применять только гвозди либо саморезы не следует, ведь надежность такого крепления будет невелика. Обязательно следует усиливать их пластинами, уголками и иными металлическими элементами.
• Если материал кровли имеет большую массу, то вне зависимости от типа стропильного механизма следует использовать соединения скользящего типа.

Следующий момент – нужно выбирать правильное расстояние между балками. Обычно его рассчитывают по пространству между брусочным сечением, точками опоры и схемой создания кровли.

Но если с этим возникают проблемы, то можно посчитать это по СНиП, где содержатся требуемые расчеты.

Обзор видов опорных узлов

Теперь попытаемся разобраться, какие же бывают узлы, что осуществляют опирание на мауэрлат. Отметим, что рассмотрение будет осуществляться по следующим критериям:

• тип упора;
• тип соединения;
• наличие или отсутствие запилов.

По типу соединения

Если говорить о способах соединения, то следует понимать, что в случае железных соединений узлы будут жесткими и двигаться не будут никак. В то же время дерево имеет большую мягкость и динамичность. Данный материал может подвергаться деформациям, разбухать и рассыхаться. По этой причине профессионалы рекомендуют делать узлы опорного типа с учетом возможности смены древесной формы.

Подобные узлы могут иметь соединения с различной подвижностью.

• Нулевой. Подобное крепление будет жестким с 2 сторон, и примыкание элементов стыка будет плотным. Естественно, что какая-либо подвижность тут попросту исключена.
• С первой степенью подвижности. В этом случае возможно вращение балки по кругу.
• Со второй степенью. Возможно не только круговое вращение, но и даже смещение. Тут будет правильно установить салазки либо спецползуны.
• Третьей степени. Здесь возможно любое движение – по горизонтали, вертикали и по кругу.

Также следует добавить, что для узла с любой подвижностью нужно использовать минимум пару вариантов фиксирования.

К примеру, планки зарубленного типа дополнительно следует закреплять изнутри с помощью бруса опорного типа, а соединения динамического характера укрепляют спецуголками из стали и болтов.

По типу упора

По этому критерию можно выделить для варианта механизмов:

• наслонные;
• висячие.

Первая категория имеет одну либо несколько точек опоры, помимо стен несущего типа. По этой причине часть нагрузки со стен, расположенных по бокам, исчезает. Тогда в качестве второстепенных подпорок применяются боковые стойки и «бабки», что подпирают собой конек и прикрепляются на балочных перекрытиях. А сами балки будут одновременно выполнять и затягивание конструкции, что также передает некоторую нагрузку со стропильного механизма на стены несущего типа.

Этот вариант стропил прикрепляется к мауэрлату обычно с применением соединений скользящего характера. Они могут двигаться при деформировании стен либо усаживании постройки, что дает возможность оставить крышу полностью целой. Это будет особенно важно сделать в новых строениях, ведь любое недавно возведенное здание точно даст усадку под воздействием колебаний температуры и подвижек грунта.

Вторая категория стропил получила свое название из-за отсутствия каких-либо иных опор, кроме пары стен несущего типа по бокам. То есть, по сути, такая система как бы висит над внутренним пространством постройки. Тогда нагрузка от каркасной конструкции будет приходиться на мауэрлат.

Для фиксации подобного типа стропил применяют жесткие крепления, где отсутствует какая-либо свобода движения, ведь каркасная конструкция имеет лишь пару опорных точек. Данный стропильный механизм является распорным, так как оказывает серьезное давление на стены.

Чтобы убрать немного нагрузки со стен постройки, применяют различные допэлементы, позволяющие подтянуть механизм к коньковому бруску и осуществить равномерное распределение давления на стены. Если не применять допэлементы, то конструкционная надежность будет под большим вопросом.

По наличию запилов

Для соединения скользящего характера делать запилы на балках не обязательно. Тут достаточно будет обычного уголка. Как правило, подобный метод не используют на односкатной крыше, а применяют его для перекрытия крыши четырехскатного типа с не слишком большими пролетами.

Чтобы получить надежный опорный узел, можно запиливать опору либо формировать зуб блокирующего типа. Врезка производится на стропильной ноге на 25% толщины изделия. Отметим, что существует несколько методов создания выреза или запила:

• крепление жесткого типа – здесь происходит работа на сжатие внутренней части балки, что является опорой;
• крепление подвижного типа – оно получается, если вырез делается с внешней стороны бруса.

Можно ничего и не вырезать, а сделать такой упорный брус, который прибивается к балке. Еще один момент – вырезать что-либо следует не на мауэрлате, а на стропильных ногах. Вырезы на мауэрлате станут причиной существенного ослабления конструкции.

Также можно не использовать запилы. Но тогда каждая стропильная нога будет с кобылкой, что позволит создать выпуск для карнизного свеса.

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Кстати, если говорить о гвоздях, в последнее время очень популярными стали ершеные оцинкованные гвозди. Оптимально использовать модели, которые на 3-5 миллиметров больше толщины древесины.

Как производить установку?

Теперь поговорим о том, как производится укладка стропил. Их монтаж стартует с установки мауэрлата. Прогон требуется закрепить к стенам с применением болтов опорного типа. Крепление стропил на мауэрлат осуществляется по следующему алгоритму.

• Сначала потребуется создать шаблон конструкции стропильных ног, которые планируется получить. Это сделать очень просто, ведь достаточно будет лишь произвести соединение одинаковых по длине досок с применением гвоздя.
• Полученную конструкцию следует закрепить там, где будут места фиксирования стропильных ног. После этого нужно все зафиксировать в положении «ножниц» с применением еще одной доски, что будет идти параллельно балочному перекрытию. Это даст возможность осуществить фиксирование угла конструкции.
• Теперь создаем еще один шаблон. Но его следует делать из фанерного листа. Его применение даст возможность определить размер зарезки балок в точках опоры на мауэрлат.
• Ранее созданные шаблоны нужно применить для создания установочных запилов, чтобы произвести соединение брусьев под требуемым углом. Это позволит создать так называемую стропильную ферму.
• Фермы нужно поднять на крышу и осуществить их закрепление на мауэрлате. Начинать требуется с монтажа конструкций по краям. После этого в верхних областях ферм забивается по гвоздю и осуществляется натягивание шнура. Веревка послужит маяком для монтажа следующих конструкций такого типа. Оставшиеся стропильные конструкции требуется устанавливать на расчетном расстоянии, но не меньше чем через 600 миллиметров между соседними перекрытиями балочного характера.

Все о креплении стропил к мауэрлату в видео ниже.

как крепить с запилом и без? Виды узлов опирания стропильной ноги и способы соединения, уголки и другой крепеж

Надежность кровельной конструкции часто полностью зависит от правильности установки всего ее несущего механизма. А основными частями подобного механизма будут стропила. Сама конструкция обычно состоит из так называемых стропильных ног, что являют собой опору различных дополнительных частей, среди которых можно назвать боковые прогоны, подкосы, стойки опорного типа, растяжки и ригельные затяжки. Стропильные ноги обычно соединяются наверху на балке конькового типа, а нижние части следует смонтировать на мауэрлат.

Разберемся более подробно, как осуществляется крепление стропил к мауэрлату и какие есть варианты закрепления опор.

Основные правила

Если говорить об основных правилах, проводя монтаж такой системы, то следует принять во внимание следующие аспекты.

• При применении болтов и шпилек требуется осуществлять прокладку шайб под них. Такие действия дадут возможность существенно увеличить прочность соединения любой стропильной ноги.
• Для прикрепления стропил к мауэрлату применяется специальный крепеж – уголки. Их прикрепляют с применением подходящих саморезов или гвоздей.
• Стропильный запил к мауэрлату создают на 25 процентов его толщины. Лучше будет не подвергать разрушению целостность древесины, ведь ей потребуется выдерживать довольно серьезные нагрузки. Более жесткий тип крепежа обычно используют для механизма висячего типа.
• При монтаже стропил на стены из газобетона либо кирпича брусья должны быть закреплены на мауэрлате с применением крепежа скользящего типа. Такое решение будет крайне востребованным для механизмов с массивной кровлей. Например, для четырехскатной крыши.
• Фиксирование мауэрлата и стропил с использованием саморезов и гвоздей не всегда дает возможность получить качественный результат. Чтобы соединение было действительно надежным, можно взять металлический уголок с несколькими дырками на планках.

Существуют и некоторые правила создания хорошего крепления стропил к мауэрлату.

• Любой металлический крепеж должен надежно и качественно фиксировать все необходимые элементы.
• Размеры запилов требуется хорошо перемерять. Наиболее качественным будет крепеж, если его глубина будет не меньше 1/3 брусовой толщины. Обычно это применимо к материалу с размерами 15 на 15 сантиметров и более.
• Глубина запила в стропилах не может быть больше 25% ширины досок. Такой узел часто применяется для ног висячего типа, а потому требует дополнительного закрепления металлическими уголками.
• Чтобы соединить все деревянные части, кроме болта нужна еще спецпластина из металла либо шайба. Такие элементы позволяют не утопить шляпку крепежа в древесину, что предотвратит ослабление конструкции.
• Применять только гвозди либо саморезы не следует, ведь надежность такого крепления будет невелика. Обязательно следует усиливать их пластинами, уголками и иными металлическими элементами.
• Если материал кровли имеет большую массу, то вне зависимости от типа стропильного механизма следует использовать соединения скользящего типа.

Следующий момент – нужно выбирать правильное расстояние между балками. Обычно его рассчитывают по пространству между брусочным сечением, точками опоры и схемой создания кровли.

Но если с этим возникают проблемы, то можно посчитать это по СНиП, где содержатся требуемые расчеты.

Обзор видов опорных узлов

Теперь попытаемся разобраться, какие же бывают узлы, что осуществляют опирание на мауэрлат. Отметим, что рассмотрение будет осуществляться по следующим критериям:

• тип упора;
• тип соединения;
• наличие или отсутствие запилов.

По типу соединения

Если говорить о способах соединения, то следует понимать, что в случае железных соединений узлы будут жесткими и двигаться не будут никак. В то же время дерево имеет большую мягкость и динамичность. Данный материал может подвергаться деформациям, разбухать и рассыхаться. По этой причине профессионалы рекомендуют делать узлы опорного типа с учетом возможности смены древесной формы. Подобные узлы могут иметь соединения с различной подвижностью.

• Нулевой. Подобное крепление будет жестким с 2 сторон, и примыкание элементов стыка будет плотным. Естественно, что какая-либо подвижность тут попросту исключена.
• С первой степенью подвижности. В этом случае возможно вращение балки по кругу.
• Со второй степенью. Возможно не только круговое вращение, но и даже смещение. Тут будет правильно установить салазки либо спецползуны.
• Третьей степени. Здесь возможно любое движение – по горизонтали, вертикали и по кругу.

Также следует добавить, что для узла с любой подвижностью нужно использовать минимум пару вариантов фиксирования.

К примеру, планки зарубленного типа дополнительно следует закреплять изнутри с помощью бруса опорного типа, а соединения динамического характера укрепляют спецуголками из стали и болтов.

По типу упора

По этому критерию можно выделить для варианта механизмов:

• наслонные;
• висячие.

Первая категория имеет одну либо несколько точек опоры, помимо стен несущего типа. По этой причине часть нагрузки со стен, расположенных по бокам, исчезает. Тогда в качестве второстепенных подпорок применяются боковые стойки и «бабки», что подпирают собой конек и прикрепляются на балочных перекрытиях. А сами балки будут одновременно выполнять и затягивание конструкции, что также передает некоторую нагрузку со стропильного механизма на стены несущего типа.

Этот вариант стропил прикрепляется к мауэрлату обычно с применением соединений скользящего характера. Они могут двигаться при деформировании стен либо усаживании постройки, что дает возможность оставить крышу полностью целой. Это будет особенно важно сделать в новых строениях, ведь любое недавно возведенное здание точно даст усадку под воздействием колебаний температуры и подвижек грунта.

Вторая категория стропил получила свое название из-за отсутствия каких-либо иных опор, кроме пары стен несущего типа по бокам. То есть, по сути, такая система как бы висит над внутренним пространством постройки. Тогда нагрузка от каркасной конструкции будет приходиться на мауэрлат.

Для фиксации подобного типа стропил применяют жесткие крепления, где отсутствует какая-либо свобода движения, ведь каркасная конструкция имеет лишь пару опорных точек. Данный стропильный механизм является распорным, так как оказывает серьезное давление на стены.

Чтобы убрать немного нагрузки со стен постройки, применяют различные допэлементы, позволяющие подтянуть механизм к коньковому бруску и осуществить равномерное распределение давления на стены. Если не применять допэлементы, то конструкционная надежность будет под большим вопросом.

По наличию запилов

Для соединения скользящего характера делать запилы на балках не обязательно. Тут достаточно будет обычного уголка. Как правило, подобный метод не используют на односкатной крыше, а применяют его для перекрытия крыши четырехскатного типа с не слишком большими пролетами.

Чтобы получить надежный опорный узел, можно запиливать опору либо формировать зуб блокирующего типа. Врезка производится на стропильной ноге на 25% толщины изделия. Отметим, что существует несколько методов создания выреза или запила:

• крепление жесткого типа – здесь происходит работа на сжатие внутренней части балки, что является опорой;
• крепление подвижного типа – оно получается, если вырез делается с внешней стороны бруса.

Можно ничего и не вырезать, а сделать такой упорный брус, который прибивается к балке. Еще один момент – вырезать что-либо следует не на мауэрлате, а на стропильных ногах. Вырезы на мауэрлате станут причиной существенного ослабления конструкции.

Также можно не использовать запилы. Но тогда каждая стропильная нога будет с кобылкой, что позволит создать выпуск для карнизного свеса.

Чем крепить?

Единого мнения о том, какой крепеж будет наилучшим решением для соединения подобных конструкций, на сегодняшний день нет. Но скобами точно никто такие элементы не крепит, а пластины используются лишь при создании определенных типов соединений. И то не всегда. Самыми часто используемыми являются гвозди и саморезы. Каждый из этих крепежей имеет свои сильные и слабые стороны.

Для изготовления стропильного механизма применяются оцинкованные саморезы, которые не подвержены воздействию коррозии. Они очень просто завинчиваются. Для этого подойдет даже простенький шуруповерт. Их недостатком будет долгое удаление, если конструкцию по каким-то причинам потребуется демонтировать.

С гвоздями любят работать за то, что они имеют разный размер, а для их забивания нужен всего лишь молоток. Для фиксирования стропил лучше всего будет использовать специальные гвозди с зазубринами, что позволяет создать с древесиной максимально качественное соединение.

Кстати, если говорить о гвоздях, в последнее время очень популярными стали ершеные оцинкованные гвозди. Оптимально использовать модели, которые на 3-5 миллиметров больше толщины древесины.

Как производить установку?

Теперь поговорим о том, как производится укладка стропил. Их монтаж стартует с установки мауэрлата. Прогон требуется закрепить к стенам с применением болтов опорного типа. Крепление стропил на мауэрлат осуществляется по следующему алгоритму.

• Сначала потребуется создать шаблон конструкции стропильных ног, которые планируется получить. Это сделать очень просто, ведь достаточно будет лишь произвести соединение одинаковых по длине досок с применением гвоздя.
• Полученную конструкцию следует закрепить там, где будут места фиксирования стропильных ног. После этого нужно все зафиксировать в положении «ножниц» с применением еще одной доски, что будет идти параллельно балочному перекрытию. Это даст возможность осуществить фиксирование угла конструкции.
• Теперь создаем еще один шаблон. Но его следует делать из фанерного листа. Его применение даст возможность определить размер зарезки балок в точках опоры на мауэрлат.
• Ранее созданные шаблоны нужно применить для создания установочных запилов, чтобы произвести соединение брусьев под требуемым углом. Это позволит создать так называемую стропильную ферму.
• Фермы нужно поднять на крышу и осуществить их закрепление на мауэрлате. Начинать требуется с монтажа конструкций по краям. После этого в верхних областях ферм забивается по гвоздю и осуществляется натягивание шнура. Веревка послужит маяком для монтажа следующих конструкций такого типа. Оставшиеся стропильные конструкции требуется устанавливать на расчетном расстоянии, но не меньше чем через 600 миллиметров между соседними перекрытиями балочного характера.

Все о креплении стропил к мауэрлату в видео ниже.

Уголок под 135 градусов крепежный соединительный KUS

Уголок под 135 градусов крепежный соединительный KUS длиной 50-105 мм шириной 35-90 мм толщина металла 2 мм

Для соединения деревянных деталей конструкции под тупым углом используется специальный перфорированный крепеж – уголок под 135 градусов. Чаще всего данный крепежный элемент используется при монтаже несущих элементов стропильно-подстропильной системы кровли, испытывающих большие боковые нагрузки. Также применяется в мебельной промышленности, для обустройства декоративных и нестандартных конструкций из древесины.

Уголок под 135 градусов имеет перфорацию (отверстия) различных диаметров, позволяющие использовать для его фиксации разные метизы в зависимости от толщины скрепляемой конструкции:

• саморезы;
• шурупы;
• ершеные гвозди.

Крепеж не требует предварительной врезки, способствуя сохранению исходных размеров и формы соединяемых элементов, что обеспечивает прочность и высокую несущую способность конструкции.

Уголок под 135 градусов оптом

Перфорированный крепежный уголок под 135 градусов изготавливается из высококачественной оцинкованной стали, устойчивой к действию коррозии и любых механических или атмосферных воздействий. Уголок под 135 градусов оптом – выгодное предложение для оснащения строительно-ремонтных участков, позволяющее по доступной цене получить качественный продукт в достаточном объеме.

Уголок KUS изогнут в срединной части под 135°, что позволяет его применять для крепления стропил, а также древесной кровли. Изделие делают из холоднокатаной стали, имеющей повышенную прочность и упругость. Крепежный уголок KUS по всей длине испещрён перфорацией, позволяющей его фиксировать при помощи анкеров разного диаметра.

Изделие оцинковано, что предохраняет его от коррозии. Уникальная изогнутая конструкция пластины позволяет не снижать прочность скрепляемой конструкции, так как отпадает необходимость во врезке крепежа. Уголок выпускается 4-х размеров, каждый из которых подходит для конкретных условий эксплуатации.

крепежные элементы, крепление стропила к мауэрлату

Стропильные ноги или стропила являются главными несущими элементами конструкции каждой кровли. Надежное и правильное крепление мауэрлата и стропил к нему исключает риск деформирования и разрушения крыши в результате действия нагрузок извне и собственной массы. Как крепить стропила к мауэрлату будет рассказано далее в этой статье.

Основные крепежные элементы стропил

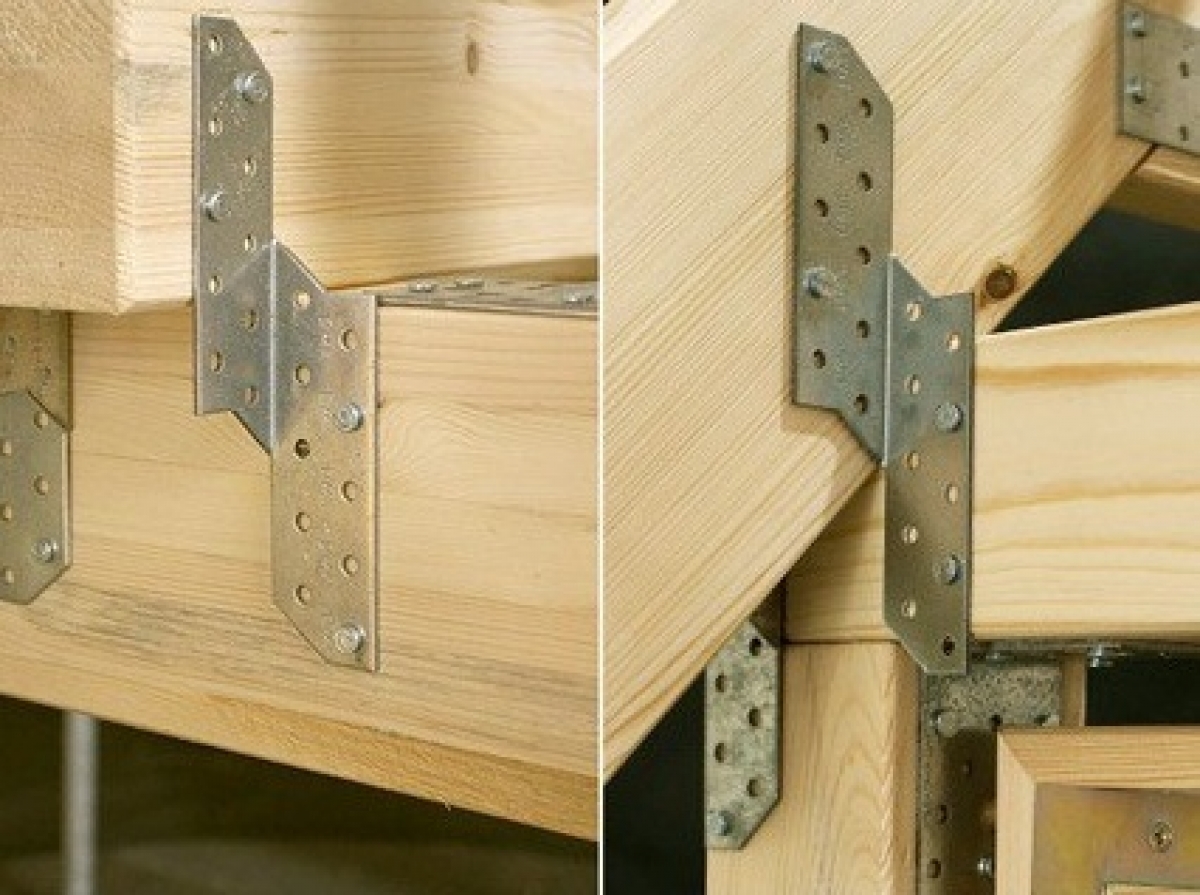

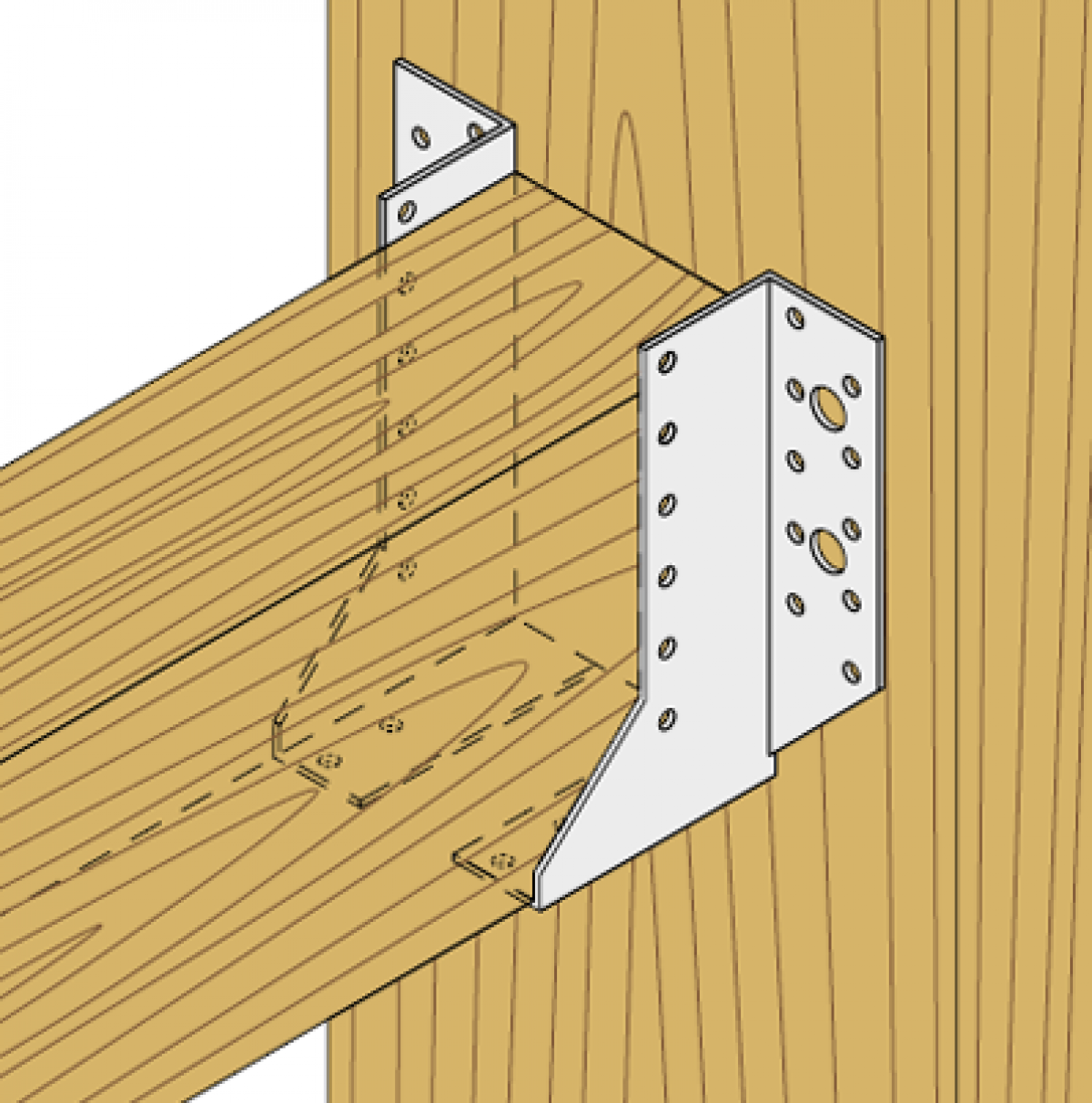

Чтобы надежно закрепить стропила на мауэрлате, используются разнообразные типы врезок (врубок) со стропильным крепежом из стали:

Современные крепежные элементы для стропил

1. Стяжки из проволоки.
2. Пластины.
3. WB-кронштейны.
4. Болты и шпильки, укомплектованные шайбами гайками.
5. КР-уголок.
6. Саморезы.
7. LK-крепеж.
8. Перфорированная лента (монтажная).
9. Гвозди.

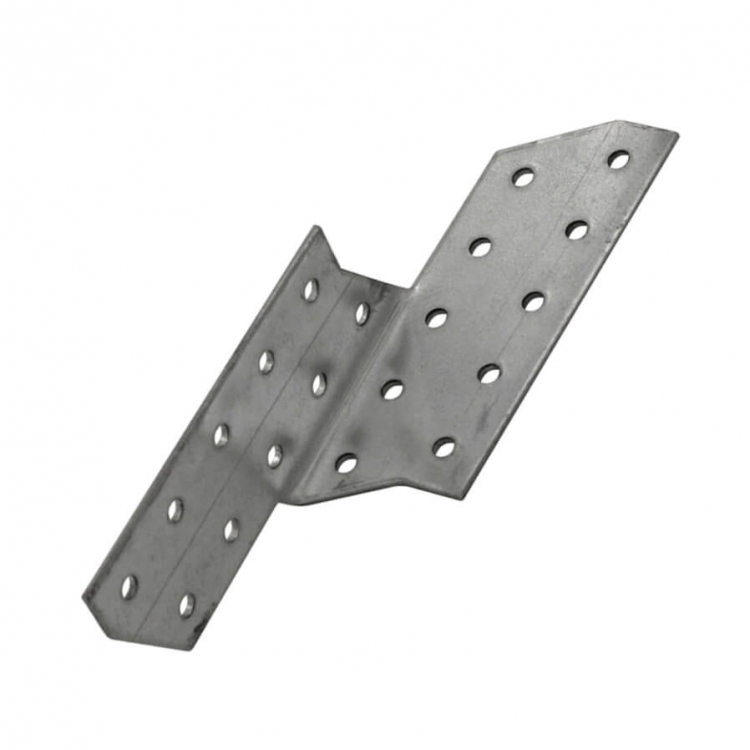

Крепление стропила к мауэрлату иногда выполняется при помощи кронштейнов. Использование такого соединения не предусматривает изготовления в стропилах врезок, чтобы не ослабить эту ключевую конструктивную деталь. Монтажные кронштейны изготавливают из покрытой цинком стали 0,2 см толщиной. К мауэрлату и стропилу, изготовленным из дерева, кронштейны прикрепляются гвоздями, анкерами или саморезами.

LК-крепеж обеспечивают отличное крепление мауэрлата и стропила друг к другу, и позволяет соединять другие детали системы. При использовании крепежа этого типа анкерное соединение не используют.

Использование перфорированной ленты для монтажа укрепляет соединительный узел. Эта лента упрочняет соединения ног стропил и мауэрлата, при этом не ослабляются несущие компоненты конструкции, так как в них не делаются врезки, оставляя их целыми. Для крепления перфорированной ленты необходимы обычные гвозди или саморезы.

КР-уголки – часто использующаяся крепежная деталь системы стропил. Ее применяют тогда, когда нужна особая надежность при размещении стропил на мауэрлате. Уголок дополнительно упрочняет соединительные узлы, повышая несущие свойства конструкции, а также исключает смещение стропил в результате повышенных внешних нагрузок. Врезка уголка в деревянные части стропильной системы не нужна, он закрепляется саморезами или спецгвозями с выступами.

Необходимо проконтролировать, чтобы металлический стропильный крепеж был произведен из высококачественного материала, надежно защищенного от коррозии.

Важно: неподготовленному строителю зачастую непросто разобраться в большом количестве разнообразнейших крепежных элементов.

Как крепить стропила – когда нужен мауэрлат?

Прежде чем разобраться — как крепить стропила, нужно определить: куда их устанавливать и крепить. Чаще всего стропила закрепляют на специально построенном фундаменте (основе) кровли — мауэрлате. Этот элемент изготавливается из бревен или брусьев, обеспечивает не только устойчивое крепление стропил, но и позволяет равномерно распределить нагрузку на капитальные стены и даже фундамент домостроения.

В домостроениях, полностью построенных из деревянных брусьев или бревен, опорную функцию для стропил выполняет обвязка внешних стен вверху, и другие детали не устанавливаются.

Для домов и строений, капитальные стены которых построены из таких стройматериалов, как кирпич, газо-, пено- или шлакобетонные блоки, мауэрлат устанавливается в обязательном порядке. Такое требование вызвано тем, что стены такого типа очень плохо выдерживают нераспределенные точечные нагрузки. Также штучные стройматериалы недостаточно крепкие для хорошей фиксации конструкции стропил, так как под нагрузкой крепежные детали могут разрушить блок и будут вырваны из него. Поэтому укладка мауэрлата для таких домов обязательна.

Для наиболее прочного крепления деревянных брусьев мауэрлата, укладываемых по периметру на капитальных стенах дома, необходимо создать вверху стен армирующий пояс из бетона. В монолитную балку 20х20 см вмуровывается крепежные детали для опорных брусьев. Обычно для такого крепежа используются анкера или металлические шпильки диаметром не менее 1,4 см, располагаемые в монолитной балке строго вертикально. Нижние концы анкеров и шпилек загибают, чтобы их не вырвало из армпояса под действием нагрузки. Элементы такого крепежа располагаются на расстоянии не больше чем на 1,5 м друг от друга.

Важно: Использование шпилек, диаметр которых меньше 1,4 см, часто приводит к деформации нагруженных крепежных элементов.

В брусьях мауэрлата делают отверстия, соответствующие расположению анкеров или шпилек в стенах. Брус одевается на анкер, на его резьбовую свободную часть надевают шайбы, а затем навинчивают гайки. Такая технология обеспечивает надежность закрепления фундамента кровли на стенах дома.

Перед укладкой брусьев размещают гидроизолятор (например, рубероид), чтобы не допустить разрушение дерева брусьев под действием воды.

Как крепить стропила к мауэрлату

Потребуется монтирование стропил на опорных брусьях, когда возводят безраспорные и распорные стропильные системы. Размещение на мауэрлате стропильных наслонных или висячих ног выполняется с помощью соединений двух типов: жестко или скользяще. Как крепить стропила на мауэрлате — выбирается с учетом всех особенностей стропильной конструкции.

Чтобы избежать потери надежности и несущей способности, врубку делают в стропиле, а не в брусьях мауэрлата.

Жесткое крепление относительно друг друга предотвращает полностью смещение деталей и отсутствие таких проблем конструкции, как сдвиги, изгибы или кручение. Нужная жесткость узлов соединения получается, если ноги стропил к мауэрлатным брусьям прикрепляются уголками с опорным брусом или если в стропиле изготавливается спецвырез — «седло». Сам участок вреза в стропилине дополнительно скрепляется скобами, саморезами, болтами. Помимо этого, выполняется скрутка из проволоки, соединяющая место крепления ног стропил на мауэрлате и анкера, вмонтированного в капитальную стену.

При возведении и креплении крыши домостроения из деревянных элементов используется спецдеталь — «салазки», обеспечивающая скользящее соединение. Крепежный узел стропильных ног с мауэрлатом, который имеет возможность небольшого смещения стропил, позволяет избежать деформирования крыши при усадке деревянного домостроения из брусьев или бревен.

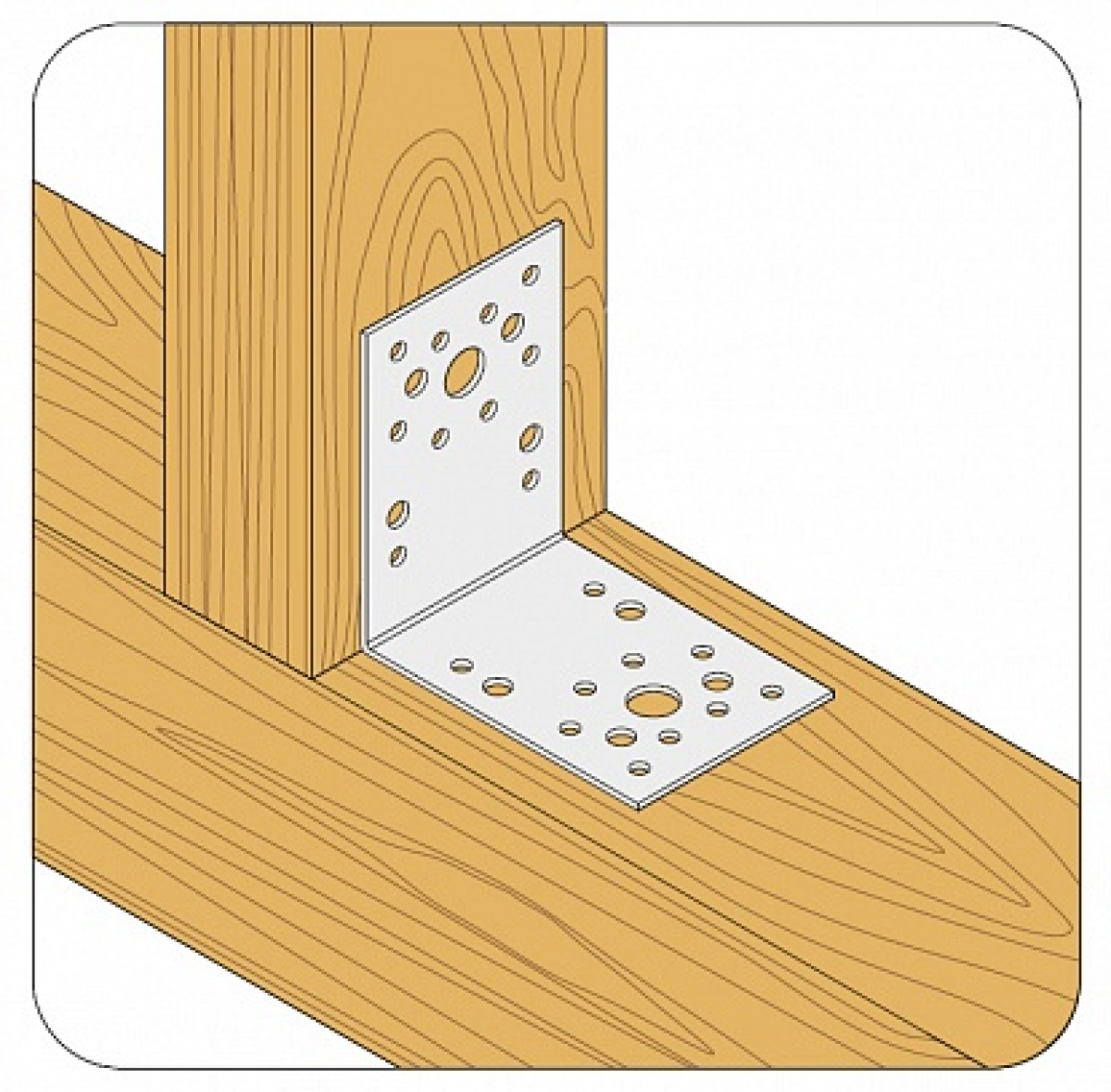

Как крепить стропила, используя уголок

Выбирая способ крепления стропильных ног к мауэрлату, нужно учитывать конструктивные нюансы кровли. Например, если стропильная нога устанавливается с вырезкой «седла», то последовательность монтажных работ будет следующая:

Способ крепления стропильных ног к мауэрлату

1. В стропилине делается вырез так, чтобы его горизонтальная часть легко устанавливалась на брус из дерева, а угол наклона стропилины обязательно был одинаковым с углом уклона плоскости ската.
2. Нога стропила фиксируется с помощью 3 гвоздей, 2 из них прибиваются под углом с противоположных сторон стропилины (так, чтобы в брусе мауэрлата они скрестились), а 3 гвоздь забивают сверху строго вертикально.
3. Для большей надежности крепежный узел фиксируют скобами либо проволокой.

Данное прикрепление стропилин к мауэрлату имеет нужную жесткость и прочность крепежного узла.

Распространенным способом крепежа является крепление стропилин к мауэрлату стальным уголком и подшивным брусом. Технология закрепления стропила следующая:

1. Стропилина обрезается под нужным углом так, чтобы уклон скатной поверхности кровли соответствовал параметрам, заданным в проекте строительства крыши.
2. На краях брусьев мауэрлата укладывается и закрепляется подшивной брусок длиной около метра, при этом стропилина должна жестко в него упираться по линии наибольшей нагрузки – эта конструкция обеспечит устойчивость системе стропил под распорной нагрузкой.
3. С обеих противоположных сторон стропилина прикрепляется к мауэрлату с помощью стальных оцинкованных уголков – этот вариант крепежа обеспечит отсутствие поперечного смещения стропила.
4. Готовое крепежное соединение дополнительно закрепляется проволокой.

Полезные советы по установке стропил на мауэрлат

Только правильное крепление ног стропил на мауэрлате обеспечит надежную и долгосрочную эксплуатацию конструкции крыши. Варианты креплений стропил и мауэрлата друг к другу существует множество, но есть общие требования к созданию таких креплений:

• при использовании резьбовых соединений обязательна установка стальных шайб (пластинок), чтобы не произошло проседания гаек внутрь деревянных деталей, так как это способствует постепенной деформации и разрушению закрепляющего узла;
• категорически не рекомендуется использование различных подкладок: с течением времени они разрушаются, это приводит к неверному изменению нагрузок конструктивных кровельных деталей и их последующему досрочному разрушению.

Важно во время монтажных работ наиболее плотно произвести соединение всех поверхностей деталей из дерева, что потребует выверенного и особо тщательного изготовления всех нужных деталей (врубов и запилов).

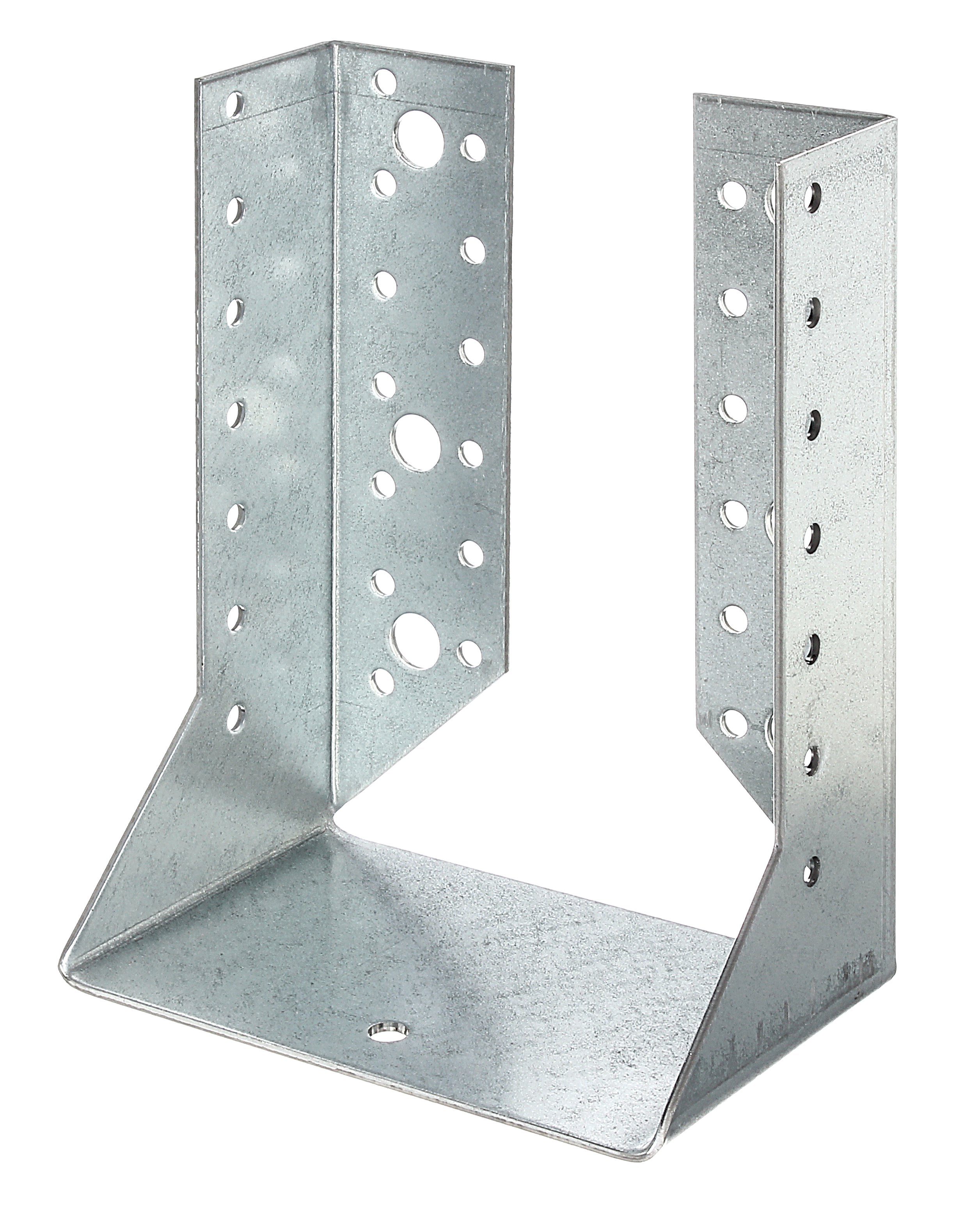

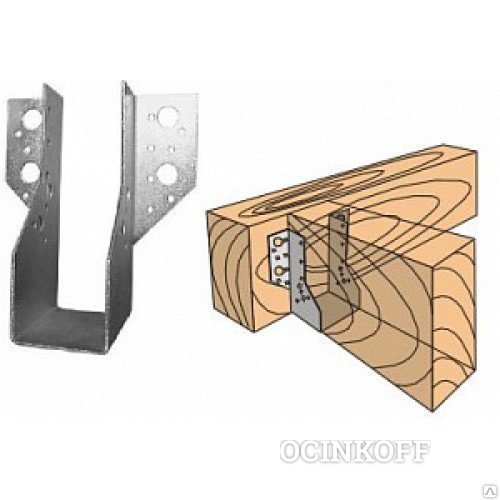

Перфорированный крепеж для стропил, специальный и общего назначения

Рынок крепежа – это та самая сфера, где консервативность идет рука об руку с инновациями. Во-первых, каждый день появляются новые виды стяжек, усовершенствованные дюбели всех форм и размеров, анкерные болты и т.д. А во-вторых, старый проверенный крепеж, простой и надежный, пользуется стабильным спросом и остается на всех прилавках.

Перфорированный крепеж (уголки, пластины, планки) – типичный представитель пункта №2. Простой в производстве, удобный в применении и надежный, он из года в год используется мастерами, особенно в деревянном домостроении.

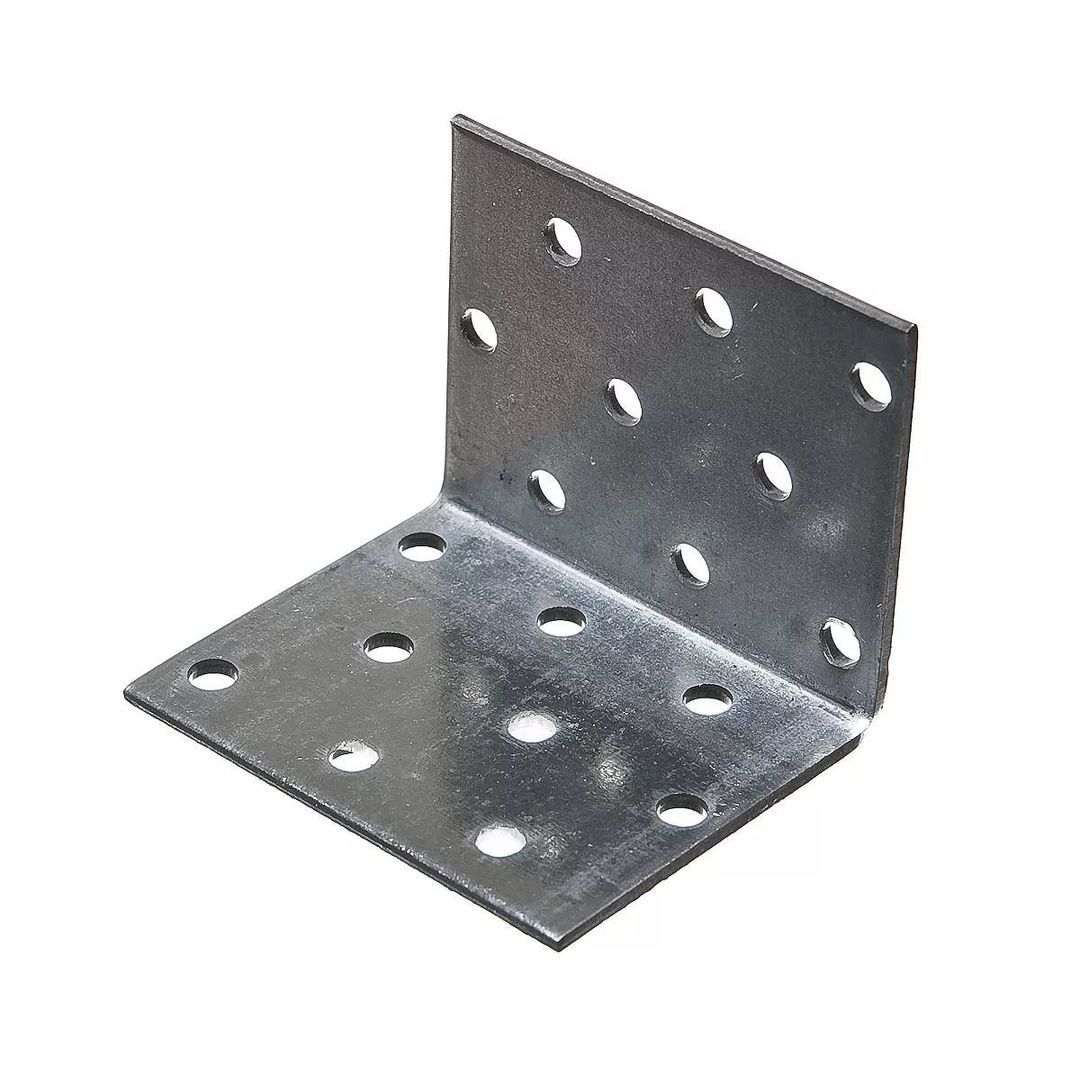

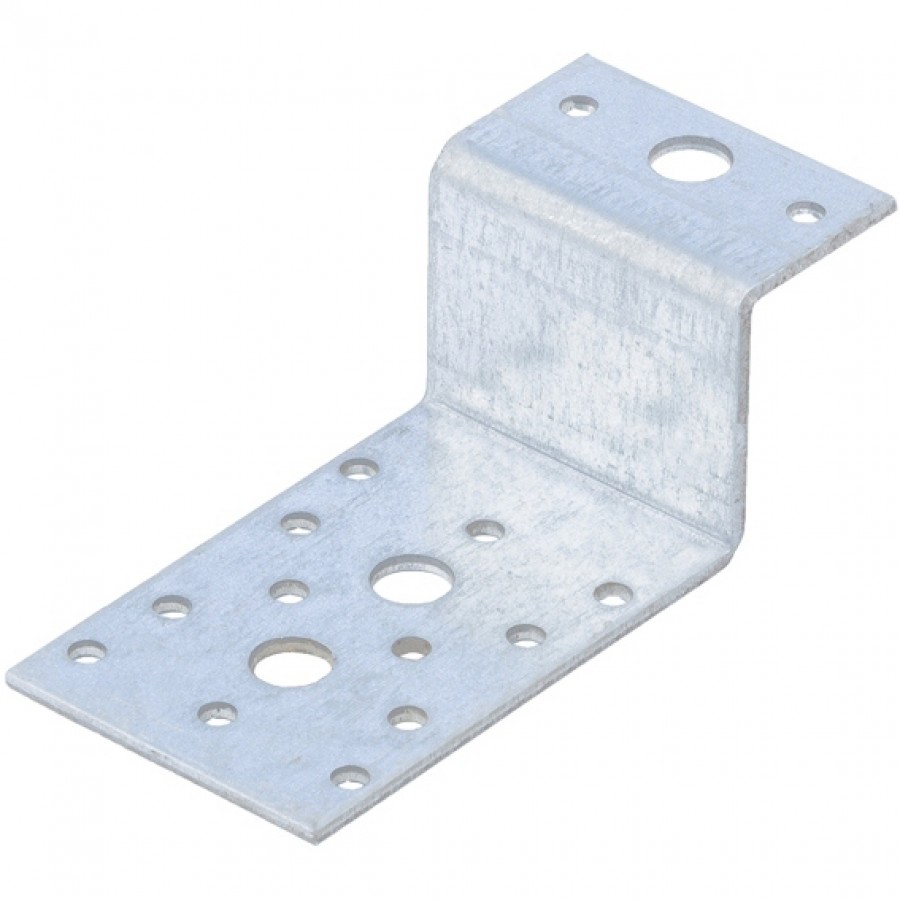

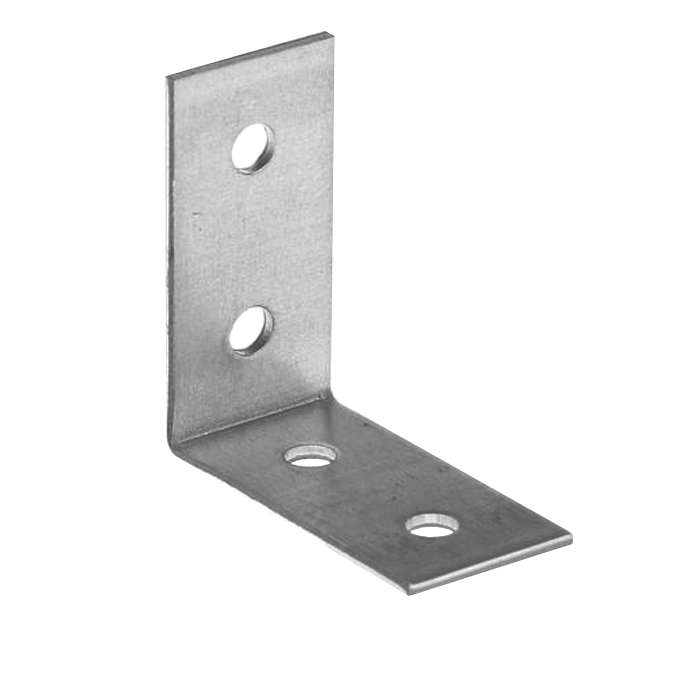

Перфорированные уголки: удобное разнообразие

Крепежные элементы в виде стальных пластин с отверстиями выпускаются разных видов и конфигураций. Способ их производства быстрый и недорогой: лист оцинкованного металла толщиной 1-1,5 мм. нарезают на заготовки, пробивают в ней нужные отверстия и, при необходимости, выгибают на заданный угол. Самый популярный перфорированный крепеж – уголки. Их насчитывается десятки видов:

• Обычные и усиленные;
• С двумя, тремя, четырьмя и более отверстиями;
• С разными и с одинаковыми плечами;
• С одним изгибом и Z-образные.

Еще уголки могут быть самых разных типоразмеров по ширине и по высоте плеча. У них множество вариантов количества и взаимного расположения отверстий.

Уголки обеспечивают надежное крепление деревянных деталей друг к другу или к основанию/плоскости. Их применяют в различных деревянных конструкциях, от мебели до стен и перегородок. Возведение стропильных систем – одна из областей домостроения, в которой перфорированные уголки применяются особенно часто. Ведь для того, чтобы возвести построить крышу, выдерживающую любые капризы погоды, нужно сначала сделать для нее надежный каркас.

Крепеж для стропил

Какой крепеж понадобится вам при монтаже стропил? Вот несколько общих советов, которые будут актуальны для крыш любого типа.

• Стропила, собранные на перфорированный крепеж, подходят для кровли всех форм и разных типов: из металлочерепицы, ондулина, шифера и т.д.
• Перфорированный крепеж для стропильной системы бывает двух видов: специализированный (опора балки, опора бруса, крепление стропил, скользящая опора для стропил) и общего назначения (уголок крепежный, уголок z-образный, анкерный уголок).
• Крепеж, особенно специализированный, лучше закупать тогда, когда уже готов проект или чертеж стропильной системы.

После того, как вы рассчитали количество деталей в конструкции и наметили основные узлы, нужно закупить необходимое количество крепежа (уголки, опоры, крепления, саморезы). Все нужное для стропильной системы можно найти в интернет-магазине Стройинструм.ру: полный каталог перфорированного крепежа с фото и описание параметров есть на сайте.

Материалы, инструменты и фурнитура готовы? Значит, можно приступать к сборке!

Порядок сборки стропил

Соединение стропил с несущим брусом может быть жестким или подвижным. Жесткое более прочно и надежно, но использовать его нужно только тогда, когда вы на 100% уверены в качестве используемого дерева. Если у вас есть сомнения в том, хорошо ли древесина просушена и не деформируется ли она со временем, лучше использовать скользящее соединение.

Как происходит монтаж каркаса кровли?

1. Для того, чтобы надежно скрепить сруб и каркас крыши, на стены кладут специальные балки – мауэрлат. Их фиксируют при помощи шпилек.
2. Далее стропила и мауэрлат соединяются при помощи вырубки (но не в мауэрлате, а обязательно в стропиле, чтобы не ослабить несущую способность балок).
3. Для усиления этого соединения стропила и мауэрлат в местах их соединения скрепляют перфорированными уголками. Врезать уголки не нужно: их фиксируют шурупами или гвоздями.
4. Может использоваться и скользящее соединение мауэрлата и стропил. Оно создается с помощью специального крепежа – скользящей опоры. Это соединение оставляет стропилам запас подвижности, который пригодится, если дерево разбухнет или усохнет.
5. На коньке крыши стропила соединяются между собой и фиксируются металлическими пластинами.

Прочный и надежный каркас вашей крыши – результат аккуратно проделанной работы (все элементы должны быть хорошо подогнаны; вырубки – минимальны) и тщательно выбранных материалов.

Уголок крепежный Simpson

Если вы решили, что пришло время начать строительство дома, либо дачи для сезонного проживания, то самое время направится к нам в магазин. Конечно, самыми необходимыми на первом этапе станут для вас пиломатериалы и сопутствующие им крепежи: гвозди и шурупы, саморезы и металлические соединительные изделия — перфорированные пластины, опоры балок и, конечно же, уголки.



На последних мы бы хотели особенно заострить ваше внимание.

Чем отличаются уголки крепежные усиленные от не усиленных?

Прежде всего, наличием ребра жесткости. Усиленные уголки ставится в ответственных местах строительных конструкций, там, где встречаются продольные и поперечные нагрузки. Они широко применяются при возведении стропильной системы и межэтажных перекрытий.

Изделия в большинстве случаев сделаны из низкоуглеродистой листовой стали толщиной 2 миллиметра, перфорированные усиленные уголки удобно крепить на шурупы, гвозди и анкерные болты.

На Всеволожской лесоторговой базе вам предложат уголки различных размеров, самые ходовые из которых это:

уголок усиленный 90х90х65

уголок усиленный 105х105х90

уголок усиленный 70х70х55

Цена усиленного уголка — главное преимущество, ведь они очень недороги и доступны.

Любой человек хочет быть в полной уверенности в том, что он построит крепкий и надёжный дом, в котором будет жить его семья, поэтому мы рекомендуем остановить свой выбор на изделиях марки Simpson – это усиленные оцинкованные уголки, которые зарекомендовали себя на рынке и пользуются огромной популярностью.

Усиленные металлические уголки Simpson сделаны из 2х миллиметровой оцинкованной стали и имеют 12 отверстий для крепления на шурупы, которые можно закрепить менее чем за минуту.



За время эксплуатации дома или любого другого сооружения, особенно в первые годы, здание подвергается колоссальным по человеческим меркам нагрузкам. Это связано с усадкой фундамента и усушкой древесины, с ветровым воздействием, неравномерностью нагрузок во время проживание в доме. Поэтому выбирая крепежи, руководствуйтесь, прежде всего, расчетным сопротивлением нагрузки на такой крепёж.

Уголки Simpson прошли многочисленные испытания независимыми лабораториями и знамениты на строительном рынке благодаря прочной конструкционной оцинкованной стали, ребрам жесткости и большому сроку службы, сопоставимому со временем существования вашего дома или постройки.

Таковы реалии нашего российского рынка и в этом вы можете убедиться сами, достаточно купить усиленные уголки Simpson на Всеволожской лесоторговой базе.



Уголки для крепления бруса: сортамент металлический, фото

При работе с деревянным брусом практически всегда есть необходимость в использовании дополнительных крепежных элементов. Чаще всего для максимального усиления конструкции используют металлические уголки. Это один из наиболее простых и недорогих видов крепления.

Крепление с помощью уголков

К достоинствам металлических уголков также относят:

• ·Использование для монтажа минимального количества инструментов
• ·Надежность, жесткость и долговечность крепления
• ·Небольшой вес изделия
• ·Способность переносить большие нагрузки в процессе эксплуатации
• ·Отсутствие необходимости врезать крепление в брус.

Для каждого определенного вида работ крепеж подбирают в зависимости от сечения, размеров и функциональных характеристик.

Большой популярностью среди профессиональных и начинающих строителей пользуются перфорированные уголки. В конструкции перфорированного крепления предусмотрено определенное количество отверстий разного диаметра. Это дает возможность использовать саморезы или болты с разным сечением, и значительно облегчает монтаж.

Чтобы правильно подобрать металлический уголок для крепления бруса, необходимо учитывать не только размеры, но и способ изготовления крепежа.

О чём пойдет речь:

Типы уголков

Все уголки для крепления бруса по типу поперечного сечения делятся на две основных группы: равнополочные и неравнополочные. На фото ниже изображены оба этих типа.

У равнополочного крепления обе стороны имеют одинаковую длину. Если, например, изделие имеет маркировку 50*50, это значит, что каждая его сторона имеет длину 50 мм.

Сортамент выпускаемых равнополочных крепежных элементов достаточно широк и регламентируется ГОСТ 8509-93. По нормам, определенным в документе, в маркировке изделия должно присутствовать также указание на точность проката. Высокоточный прокат обозначается буквой А, прокат стандартной точности – буквой Б. Уголок для крепления бруса с маркировкой А позволит создать идеально точный угол, тогда как маркировка Б указывает на менее точное соответствие прямому углу и большую прочность изделия.

Выпуск сортамента неравнополочного крепежа предусмотрен ГОСТ 8510-93. Такое крепление имеет две разные полки, их длина указывается в маркировке. Кроме того, изделия также имеют обозначения в зависимости от точности проката (А и Б).

Равнополочный уголок используют для скрепления брусьев между собой в тех местах, где необходимо создать ровные углы. При помощи их формируют проемы для окон и дверей, устанавливают откосы. Равнополочный крепеж также используют для сборки каркасов из бруса 100*100.

Неравнополочное крепление подойдет для формирования нестандартных углов в процессе установки стропил и возведения несущей конструкции кровли.

Уголки простые и усиленные

Сортамент металлических уголков для закрепления брусьев между собой включает различные по прочности изделия. Если на место соединения в процессе эксплуатации не будет оказываться постоянного высокого давления, при сборке конструкции можно применять обычный простой крепеж. В случае, когда соединение будет находиться под постоянной нагрузкой, рекомендуется использовать усиленные уголки для крепления бруса. Они отличаются от обычного крепежа тем, что между сторонами присутствует дополнительное ребро жесткости. Оно не только усиливает конструкцию и делает ее более надежной, но и значительно продлевает срок ее службы.

Кроме того, простые и усиленные изделия могут отличаться толщиной металла, который используется для их изготовления. Для выпуска простых уголков используют прокат толщиной до 2 мм, тогда как толщина усиленных может доходить до 3мм.

Поскольку цена усиленного крепежа несколько выше, чем обычного, для экономии средств его рекомендуется применять только в тех местах, где действительно есть такая необходимость. Это может быть закрепление несущих элементов, монтаж систем вентиляции и отопления, создание соединений, которые будут находиться под постоянным воздействием окружающей среды.

Функциональные характеристики крепежа в зависимости от способа его изготовления

Все производители выпускают уголки железные для крепления бруса в соответствии с требованиями ГОСТ. Используется для этого обычная углеродистая сталь или низколегированная сталь повышенной прочности. Существует два способа изготовления крепежа. При горячекатаном способе разогретый слиток металла пропускают вначале через валы, а затем через формовку. Готовые изделия отличаются устойчивостью к достаточно большим и регулярным нагрузкам, они могут обеспечить надежное соединение, а срок эксплуатации у них значительно больше. Используют такой уголок для крепления бруса 100х100 в несущих конструкциях, каркасах.

Крепление, изготовленное методом холодного прессования, менее устойчиво к внешним воздействиям. Его рекомендуется применять там, где на область соединения не будут оказываться постоянные нагрузки. Еще одной особенностью уголков, изготовленных холодным способом, является большая точность угла.

При выборе крепежа также важно учитывать ту окружающую среду, в которой будет находиться соединение. Если оно будет располагаться снаружи здания, или в помещении предполагается наличие повышенной влажности, следует приобретать оцинкованные перфорированные уголки для крепления бруса.

Дополнительная обработка поверхности цинком позволяет производить изделия, устойчивые к воздействию окружающей среды и защитить металл от процессов коррозии.

Дополнительные рекомендации

Выбирая крепежные элементы, следует ориентироваться на ширину деревянного бруска, место его установки и выполняемые функции. Более узкие уголки можно применять для соединения элементов перегородки, формирования оконных проемов, устройства обрешеток для утепляющих материалов.

В случаях, когда используются крупные балки, сечение которых равно или превышает 100*100, крепеж подбирают по ширине. Чтобы в дереве не образовывалось сколов, саморезы начинают вкручивать в отверстия, находящиеся на расстоянии от края не менее 1 см. Если деревянную балку необходимо закрепить на бетоне, используют крепления с анкерными отверстиями.

Как обрамить угол стены

Огромным преимуществом самостоятельного выполнения проекта является то, что у вас есть полный контроль над тем, чтобы работа была сделана правильно. А когда дело доходит до грубого оформления, невозможно переоценить важность хорошо выполненной работы. При строительстве дома, добавлении комнаты или просто добавлении стены грубый каркас создает каркас вашего дома, и внимание к деталям окупится в долгосрочной перспективе.

Один из читателей EHT недавно спросил о рекомендуемых методах обрамления угла в новом пристройке комнаты.В этой статье основное внимание будет уделено методам создания углов, которые не только прочны конструктивно, но также учитывают часто упускаемые из виду аспекты грубого обрамления, такие как проводка и изоляция.

Внутренний угол 90 градусов

При обрамлении угла стены следует учитывать два исходных фактора — это структурная целостность и обеспечение хорошей поверхности для крепления гвоздей для внутренней обшивки и / или облицовки стен. Один стандартный метод, который часто используется для обработки углов внутренних стен, называется «угол с тремя стойками».В этом случае угол состоит из трех шпилек, прибитых вместе, или двух шпилек, образующих блок, который выполняет функцию распорки.

В конце стены, где вы начали свою разводку, прибейте вместе три гвоздика и установите их в стену, когда будете собирать ее на полу. Закрепите все углы вместе гвоздями 16d через каждые 16 дюймов, прибивая доски заподлицо со всеми поверхностями. На противоположном конце стены, где плиты не доходят до края фундамента на 3 1/2 дюйма (из-за перекрытия стен), поместите одну стойку.

Этот метод обеспечивает адекватную структурную целостность стены, но он также создает твердый деревянный блок в углу, который не очень удобен для процесса прокладки электропроводки. Если проводка должна быть проложена через угол, вставьте блокировку между двумя угловыми стойками. Пространства между блокировкой оставляют достаточно места для просверливания отверстий и более удобной прокладки кабелей через угол.

Крупный план угла с тремя стойками с блокировкой вместо цельной центральной стойки.

Альтернативный внутренний уголок

Не все углы одинаковы. Иногда быть квадратным — это модно, но в других случаях вы можете взглянуть на вещи под новым углом.

Углы, которые не являются квадратными, могут быть построены из стоек, которые устанавливаются под углом 90 градусов к соответствующим верхним и нижним пластинам двух пересекающихся стен (см. Диаграмму № 2). Шпильки будут встречаться на внутренней стороне наименьшего угла угла.Верхняя и нижняя пластины выступают за стойки и обрезаны так, чтобы стыковаться заподлицо на пересечении стен. Верхняя пластина складывается вдвое, причем один из слоев вторых пластин выступает за шов первых верхних пластин и срезается заподлицо с краем шпилек.

Этот метод создает зазор между стойками стены на противоположной стороне угла. Зазор, образованный под этим углом, обеспечивает плохую поверхность для крепления гвоздей в местах пересечения стенового покрытия. Это часто упускается из виду «разработчики в бегах», но это должно быть решено компетентным мастером DIY.

Вместо того, чтобы оставлять этот зазор и просто скрывать его стеновым покрытием, подрежьте две дополнительные стойки, чтобы они вошли в зазор, добавив дополнительную прочность и подходящую поверхность для крепления гвоздей для настенного покрытия.

Зазор, показанный в этом внутреннем углу, требует дополнительных шпилек или блокировки, чтобы обеспечить прочную поверхность для крепления гвоздями.

Этот широкоугольный уголок имеет скошенные опоры.

Опять же, этот процесс создаст толстый кусок дерева, который, хотя и очень прочен, создает толстое препятствие для прокладки любых электрических проводов.Если стена предназначена для размещения какой-либо проводки, используйте скошенные блоки, устанавливаемые в зазоры, а не сплошные скошенные стойки. Это позволит легче просверливать отверстия и устанавливать кабели, сохраняя при этом надлежащую поверхность для крепления гвоздями.

Внешний угол 90 градусов

Одна из распространенных ошибок обрамления при строительстве стены — упускать из виду важность изоляции в небольших промежутках, образовавшихся при обрамлении углов внешних стен. Сама по себе древесина плохо утепляет ваш дом, а необработанные зазоры позволяют матери-природе проникать через эти укромные уголки и трещины, что в конечном итоге отразится на ваших счетах за электроэнергию.

На внешнем углу под углом 90 градусов метод «трех шпилек» не дает достаточно места для установки изоляции. Для этого установите отдельные стойки в самом конце каждой стены. Первая стойка будет закрывать внешнюю часть внешней стены, в то время как стойка пересекающейся стены будет установлена ​​перпендикулярно первой стойке «заглушки» (см. Диаграмму № 3). Прибейте эти пересекающиеся гвоздики гвоздями 16d через каждые 16 дюймов.

Затем вам нужно укрепить угол с помощью третьей шпильки, оставив место для добавления как изоляции, так и любой электропроводки.На внутреннем крае стены с внешней «заглушкой» установите третью стойку параллельно стойке на пересекающейся стене.

Вместо того, чтобы вдавливать третью стойку заподлицо в углу стены, установите ее примерно на расстоянии 1 дюйма от «заглушки». Прибейте ногой эту третью шпильку ко второй шпильке в углу. Это создает зазор в 1 дюйм, что позволяет упростить установку электропроводки, а также изоляцию из вспененного материала или пенопласта с закрытыми порами, которая хорошо работает в небольших помещениях.Эта угловая обработка создает сильное пересечение, оставаясь при этом функциональной для установки других удобств. Кроме того, это обеспечивает прочную поверхность для покрытия стен как с внутренней, так и с внешней стороны каждой стены.

Альтернативный внешний угол

При добавлении оконных ниш, шестиугольных пристроек комнаты или любого другого неквадратного угла на внешней стене вы снова столкнетесь с зазором, образованным за пересекающимися стойками. Вместо того, чтобы устанавливать сплошные шпильки или блокировку, заполните угловой зазор напыляемой пеной или изоляцией из вспененного материала с закрытыми порами.

Порежьте или распылите изоляцию в углу, чтобы защитить внутреннее пространство вашего дома от атмосферных воздействий. Устанавливая изоляцию, обрежьте ее примерно на дюйм, чтобы не попасть заподлицо с угловыми стойками на внешней стороне стены. Затем используйте оставшееся пространство, чтобы покрыть изоляцию досками размером 1 на 4 или 1 на 3, вырезанными по размеру каждой стороны перекрестка (см. Диаграмму № 4). Размеры 1 на 4 будут проходить от верхней пластины к нижней пластине. Это обеспечивает прочный изолированный угол, пригодный для установки электрического отжима, а также прочную поверхность для крепления гвоздей по краям каждого угла как с внутренней, так и с внешней стороны угла.

Дополнительные усилия

Изоляция угловых зазоров и обеспечение прочной поверхности для крепления гвоздей часто упускаются из виду профессиональными бригадами, занимающимися каркасом, которые ежедневно возводят стены и потолки. Чтобы правильно соорудить прочный утепленный угол, требуется дополнительное время и усилия. Но дополнительные усилия означают, что обшивку можно установить более прочно. А изоляция поможет защитить от потери тепла и минимизировать затраты на охлаждение. Эти методы создания угла — лучший выбор для тех экстремальных мастеров, которые настаивают на том, чтобы построить его сами, и построить лучше.

Несколько советов по обрамлению

• Возможно, вам будет полезно собрать стену на полу, прибить ее гвоздями и затем поднять на место. Работайте на ровной поверхности, чтобы стены располагались заподлицо. Старайтесь не строить стены на земле, и держите рабочую поверхность чистой и свободной от препятствий.
• Разложите верхнюю и нижнюю пластины по краю, вставив настенные стойки между пластинами и прибив их на месте на концах стоек.
• Проверьте прямоугольность по диагонали от каждого угла после сборки каждой стены.
• При углах под углом 90 градусов после установки обшивки и подъема стены конец одной стены будет перекрывать угол другой.

---

Рекомендуемые статьи

Решение шести типичных проблем с каркасом для нового строительства, реконструкция

За последние 25 лет в качестве строителя, строительного инспектора и представителя лесной промышленности я инспектировал множество каркасов по всей стране. Хотя терминология и методы различаются от региона к региону, некоторые проблемы формирования рамок остаются неизменными.Давайте посмотрим на некоторые распространенные проблемы кадрирования и на то, как их исправить или избежать.

Распорка узких стен у больших проемов

С появлением новых международных строительных норм и правил происходят изменения, с которыми нам всем приходится иметь дело. Ключевыми моментами являются более строгие требования к распоркам для стен.

Размещение окон от угла к углу на пристройке — обычное дело. Но вы должны не забыть обеспечить прочное пространство для стен по обе стороны от этих больших стеклянных поверхностей, чтобы обеспечить боковую устойчивость конструкции от ветра и сейсмических сил.

Кодекс говорит, что у вас должна быть стеновая панель шириной 4 фута на каждом углу конструкции и через каждые 25 футов по длине стены. Было бы идеально, если бы дизайнеры предусмотрели эти панели на каждом углу в своих планах, но этого просто не происходит. Когда проектируются пристройки, стены часто недостаточно широки, чтобы уместить 8 футов сплошных панелей с подпорками, а также окна, которые хочет домовладелец. В итоге вы получаете узкие стены и большие стеклянные просторы.

Испытания и опыт показали, что узкие стеновые панели не обеспечивают бокового сопротивления, необходимого во многих случаях для противостояния боковым нагрузкам, прикладываемым к конструкции.В кодексе есть альтернативное положение распорок, которое позволяет вам уменьшить эти 4-футовые стеновые панели до 32 дюймов, если вы сделаете определенные вещи со своим рисунком гвоздей и закрепите эти узкие участки стены предписанным способом.

Однако до сих пор существуют конструкции, в которых стены шириной менее 32 дюймов ставятся рядом с большими проемами. Давайте посмотрим, что делать со стенами шириной всего 24 дюйма или даже 16 дюймов.

СВЯЗАННЫЙ: Пригодны ли передовые методы кадрирования ремонтникам?

Хотите больше? Ознакомьтесь с нашей историей о продвинутом кадрировании.

Первое, что нужно понять, это то, что боковые силы, действующие на здание, создают нагрузки, которые заставляют здание соскальзывать с фундамента. Этой силе скольжения, называемой сдвигом в основании, противодействуют анкерные болты. Итак, если здание не может скользить, следующее, что делают боковые силы, — это ломают стены. Правильная фиксация препятствует этому процессу стеллажа. Если вы сделаете стены достаточно жесткими, чтобы уменьшить вероятность стеллажа, вы столкнетесь с другой проблемой, называемой опрокидыванием. Исследования показали, что узкие стеновые панели обеспечивают небольшое сопротивление стеллажу, если все края не прибиты гвоздями с очень точным графиком.Тогда вы получите очень большую опрокидывающую силу.

Прижимные анкеры противостоят опрокидывающим силам, прикрепляя каркас к фундаменту. Но заголовки также могут оказать большое сопротивление этим силам. Когда коллектор заканчивается на краю оконного или дверного проема в случае гаражных ворот, силам опрокидывания нужно только согнуть двойную верхнюю пластину, чтобы повернуть узкую скрепленную панель рядом с проемом. Однако, если жатка проходит до конца в каждом углу, с двойными шипами на каждом конце и двойными триммерами с каждой стороны оконного или дверного проема, несущие панели структурных панелей, идущие от пластины к пластине на этих узких стенах, могут связать стену и коллектор. вместе как один.Теперь опрокидывающие силы в узкой стеновой панели должны сгибать перемычку, чтобы панель могла вращаться и переворачиваться. Это вряд ли, учитывая глубину заголовка. В районах с высокой сейсмичностью и сильным ветром по-прежнему необходимы удержания на обоих концах каждой панели. На других участках достаточно по одному удержанию на каждом конце линии стены.

Если вы столкнулись со стенами шириной менее 16 дюймов, проконсультируйтесь с инженером, чтобы определить требования к распоркам и удерживанию для вашей ситуации, чтобы избежать проблем с каркасом.

Для тех, кто сталкивается со стенами шириной от 16 до 24 дюймов по обе стороны от больших окон или дверей, не забудьте сделать следующее, и у вас будет стена, которая может работать и при этом соответствовать назначению кода:

1) Поместите подборщик там, где находится груз, под двойной верхней пластиной. При необходимости заполните текст под заголовком до верхней части проема.

2) Протяните жатку до угла с помощью двойных шпилек на каждом конце и двойных триммеров на каждой стороне оконного или дверного проема.

3) Прикрепите не менее 3/8-дюймовой структурной панели непрерывно от нижней пластины к верхней пластине и прибейте края к обоим двойным штифтам и обоим двойным триммерам с шагом 3 дюйма в центре. Также прибейте края нижней и верхней пластин на расстоянии 3 дюйма по центру. Наконец, прибейте поле жатки на расстоянии 3 дюйма по центру как по горизонтали, так и по вертикали.

4) Прикрепите жатку к двойному триммеру на внутренней стене, чтобы уменьшить возможное влияние петель, особенно в районах с сильным ветром и высокой сейсмичностью.

5) Используйте зажимы на обоих концах каждой панели в районах с сильным ветром и высокой сейсмичностью; на других участках должно хватить по одному зажиму на каждом конце линии стены. Помните, что анкерные болты по-прежнему требуются в дополнение к зажимам.

Неправильная установка гвоздей на балках

Многие строители и ремонтники используют гвозди для подвешивания балок, чтобы поддерживать вешалки, которые они используют для крепления балок или даже балок. Это кажется логичным, потому что они называются гвоздями для подвешивания балок.На самом деле эти гвозди предназначены для удержания балки в вешалке, а не для поддержки вешалки. Вот почему они всего 1 1/2 дюйма в длину. Вы же не хотите, чтобы они прошли через балку и вышли с другой стороны.

Две вещи влияют на способность гвоздя удерживать вешалку: его прочность на сдвиг и сопротивление выдергиванию. Гвоздь-вешалка для балки — это короткий гвоздь 10d, поэтому он имеет прочность на сдвиг. С другой стороны, имея длину всего 1 1/2 дюйма, он не имеет сопротивления выдергиванию, которое имеет обычный гвоздь 10d длиной 3 дюйма.Таким образом, для одиночных подвесок требуется не менее 10d общих гвоздей в головку или балку, поддерживающую подвеску. Двойные вешалки должны поддерживаться как минимум 16d общими гвоздями. Для ремоделеров, использующих грузила 16d, они эквивалентны обычному гвоздю 10d. Следовательно, их можно использовать для поддержки одинарных, но не двойных вешалок.

Иногда гвозди для подвешивания балок можно использовать для поддержки вешалок, несущих более легкие грузы. Подвеска с одинарной балкой, поддерживаемая гвоздями для балки, может выдерживать только 77% предполагаемой грузоподъемности. Когда дело доходит до двойных вешалок, вы уменьшаете емкость вешалки до 64%, если используете гвозди для подвешивания балок для поддержки вешалки.

На некоторых вешалках указан необходимый размер опорного гвоздя. Ищи это. Но если вы не найдете размер на вешалке, помните, что обычные гвозди 10d поддерживают одиночные вешалки, а обычные гвозди 16d поддерживают двойные вешалки. Гвозди для подвешивания балок удерживают балку в подвесе. Обратитесь к производителю за конкретной информацией о различных требованиях к установке подвески.

Также обратите внимание на типы лицевых вешалок, которые вы получаете от своего поставщика. Многие из того, что мы называем подвесами с двойным сдвигом, продаются. Эти вешалки можно отличить от обычных лицевых подвесок по куполу или язычку, торчащему со стороны вешалки. Подвески с двойным сдвигом требуют забивания гвоздями лицевой стороной к опорному элементу, а также гвоздями на ногах через эти купола или выступы. Носочные гвозди устанавливаются в балку и перемычку, распределяя нагрузку по двум точкам на каждом гвозде для большей прочности, отсюда и термин «двойной сдвиг». Очевидно, что гвозди для балок нельзя использовать в вешалках этого типа. Для поддержки вешалок с двойным сдвигом необходимо использовать обычные гвозди.

Когда дело доходит до поддержки деревянных двутавровых балок, подвеска должна поддерживать нижний и верхний фланцы. Если длина подвески недостаточна для поддержки не менее 3/8 дюйма верхнего фланца, то потребуется ребро жесткости стенки. Для лицевых вешалок шириной до 2 дюймов обычно требуются обычные гвозди 10d для поддержки вешалки. Для вешалок шириной более 2 дюймов обычно требуются общие гвозди 16d для поддержки вешалок.Вешалки, устанавливаемые сверху, обычно требуют 10d общих гвоздей для поддержки вешалки. Всегда уточняйте у производителя вешалки для правильного применения гвоздей в зависимости от стиля вешалки.

---

Хотите больше? Узнайте, почему этот профессионал предпочитает конструкционные шурупы FastenMaster LOK по дереву.

---

Балки консольные

Когда дело доходит до консолей, я уверен, что каждый слышал эмпирическое правило «один на два дюйма». Это относится только к консолям без подшипников.Например, у вас может быть эркер, сидящий на конце 2-футовой консоли, и это будет считаться не несущим, потому что обычно коллектор находится на линии основной стены, чтобы выдерживать любые нагрузки сверху. Следовательно, вы можете выступить на 2 фута для эркера, и пока вы вернетесь на 4 фута, применяется практическое правило.

Итак, как далеко вы можете установить консольные балки и поставить несущую стену на конце консоли, не создавая балки? Нагрузки передаются под углом 45 градусов через все, что их поддерживает.Следовательно, если балки 2×10, которые на самом деле имеют глубину 9 1/4 дюйма, поддерживают несущую стену на расстоянии 9 1/4 дюйма от опоры внизу, нагрузки будут передаваться под углом 45 градусов назад к этой опоре, и никаких инженерных работ не потребуется. . Итак, ответ — это глубина балки от опоры. Консоли за пределами этого расстояния должны быть спроектированы.

Вы также должны помнить, что перекрытия пола 2х10 из пихты Дугласа №2 или южной сосны могут консольными на 2 фута, выдерживая только нагрузку на крышу, и они будут работать. То же самое и с деревянными двутавровыми балками. Они также могут выступать на консолях на 2 фута до тех пор, пока несут нагрузку только на крышу.

Стропила опорная

Одна из последних работ, сделанных на пристройке, — это обрамление крыши. Чтобы связать новую крышу с существующей линией крыши, стропила часто опираются на носок, а не на пятку сиденья, или имеют слишком глубокие выемки над верхней пластиной. Эти ситуации ослабляют стропило в точке опоры и могут расколоть стропило. Всегда старайтесь, чтобы стропила опиралась на пятку сиденья.Это делает две вещи. Это означает, что вся стропила опирается на верхнюю пластину, поэтому вам не нужно беспокоиться о раскалывании стропил. Это также означает, что вы можете получить больше изоляции поверх внешней стены, что обеспечит гораздо лучшую энергоэффективность.

В некоторых случаях для обеспечения полной опоры в месте среза пятки может потребоваться опускание наружной стены на несколько дюймов. Высоту стены можно определить по плану и перепроверить в полевых условиях. Однако вместо того, чтобы опускать стену, на стропилах часто делают выемки.Если стропила надрезаны слишком глубоко над верхней пластиной (что-то вроде перевернутого «птичьего рта»), они могут расколоться на внутреннем крае верхней пластины из-за сдвиговых напряжений, вызванных изгибом стропил под нагрузкой. В этом случае можно использовать балочные подвесы для поддержки пятки стропил, что устранит проблему. Просто прикрепите вешалку к двойной верхней пластине и установите пятку стропила в вешалку. Помните, что изготавливаются подвесы с верхним фланцем, которые также хорошо подходят в этих случаях.

Опорные стропила вальмы и впадины

Представьте, что стропила вальмы и впадины — это балки, поддерживающие крышу.Балки, конечно, должны поддерживаться с обоих концов. Следовательно, бедра и впадины должны поддерживаться внешней стенкой (нижний конец) и выступом (верхний конец). «У гребня», а не «у гребня». Существует большая разница. В зависимости от длины бедренного или ендовного стропила вам также может потребоваться промежуточная опора.

Во-первых, убедитесь, что у вас есть хорошая опора для стропил вальмы и впадины на верхней плите внешней стены. Эти стропила должны стоять прямо на стене для несения.Убедитесь, что прямо под ними есть шпильки. К сожалению, стропила долины иногда прибиваются ногтями к другому стропилам у внешней стены, но не растягиваются достаточно далеко, чтобы опираться на эту стену. Это означает, что всего несколько гвоздей должны выдерживать всю нагрузку на стропило. Одни гвозди не должны нести нагрузку. Элементы каркаса должны поддерживать другие элементы каркаса, т. Е. От балок до шпилек, от шпилек до балок, от балок до фундамента.

Нижний конец как тазобедренного, так и впадинного стропил должен прилегать к внешней стене, а вырез сиденья должен прилегать как можно ближе к пятке.Это сложно сделать с бедрами и впадинами, поэтому иногда вам нужно удвоить или даже утроить эти элементы, чтобы обеспечить большую площадь опоры у опорной стены.

Если вы используете конструкционные изделия из дерева для стропил вальмы и впадины, помните, что они не должны иметь конус или надрез на стороне растяжения элемента. Они должны полностью прилегать к срезу пятки, иначе инженер должен проверить их на предмет срезания.

Вверху, то есть на линии гребня, концы вальмовых и долинных стропил должны поддерживаться опорами вниз к несущей стене или балке.Конец конька также может нуждаться в опоре в зависимости от конструкции крыши. Если эти ноги 8 футов или больше, они должны быть Т-образными, чтобы они не прогибались под нагрузкой. Эти ножки чрезвычайно важны, когда основная крыша опускается на слуховое окно меньшего размера. Всегда лучше, если слуховое окно можно обрамить над основной крышей. Это, конечно, требует наличия перемычки для поддержки основного каркаса крыши.

Наконец, если стропило вальмы или ендовы очень длинное, может потребоваться промежуточная опора.Убедитесь, что эта опора находится выше средней точки пролета стропил. Слишком низкое размещение может привести к тому, что пятка бедра или стропила может оторваться от стеновой плиты в условиях нагрузки.

---

Вы ремонтируете ванную комнату? Взгляните на этот проект, который превратился из каркаса в строительство роскошного душа за один день.

---

Балка для резки конусом

Вам необходимо внимательно следить за обрезкой конусов балок или балок. Обычно это становится проблемой для потолочных балок под низкосклонными крышами или когда вы используете балку в качестве оголовья.Возможно, вам не хватит высоты над линией плит по периметру здания, чтобы обеспечить надлежащую глубину в точке опоры. Вы не хотите, чтобы балка или балка были разрезаны до точки, где они упираются в верхнюю пластину. Это означает, что у вас недостаточно поперечного сечения на конце балки, чтобы выдержать нагрузку, которую она должна нести.

Если поперечное сечение на конце балки слишком мало, сдвиг может стать проблемой. Для этого потребуется сконструировать луч. Чтобы увеличить глубину в точке опоры, вы можете поместить балку в карман балки.Длина конического среза может в три раза превышать глубину элемента, поэтому длина конического среза обычно не является проблемой.

Дэвид А. Аттербэк владеет TimberTek Consulting в Оверленд-Парке, штат Канзас. Фирма специализируется на строительных нормах и проверках, а также на учебных семинарах по деревянным каркасам и строительным нормам.

В: Подъем фермы — проблема столярных работ или проблема гипсокартона?

A: Ни то, ни другое. Это проблема физики.Решение заключается в совместной работе плотников и монтажников гипсокартона.

Фермы — это быстрый способ получить каркас крыши. Они часто дешевле, чем крыши с решетчатым каркасом, потому что в них используются пиломатериалы меньшего размера и они быстрее поднимаются. Кроме того, фермы гибки в приспособлении к различным потребностям дизайна, поэтому они, как правило, любимы дизайнерами.

Фермы существуют уже давно, и поэтому у них есть их главный недостаток: подъем фермы.

Подъем фермы не является структурной проблемой, это косметическая проблема, вызванная перепадом температур

Когда в новом доме появляются признаки внутренних трещин на потолке верхнего этажа зимой, это обычно может быть связано с подъемом фермы . Поднятие фермы крыши происходит, когда нижний пояс фермы подвергается воздействию влаги и / или температурных условий, существенно отличающихся от остальной части фермы крыши. Поскольку нижний пояс фермы погружен в прочную изоляцию, он находится в иных условиях, чем верхний пояс.

Сухая древесина дает усадку, влажная древесина расширяется

Когда влажный воздух изнутри выходит на холодный чердак, влага конденсируется на фермах и настиле крыши. Если температура ниже 32, тоже замерзает.Когда температура поднимается выше 32F, влага проникает в древесину. Из-за сырости верхние пояса расширяются относительно нижнего пояса, который всю зиму был теплым и сухим.

Это дифференциальное движение между верхними и нижними поясами вызывает дугу в центре. Поскольку концы фермы прикреплены к внешним стенам (место, которое сопротивляется выталкиванию наружу), когда нижний пояс расширяется, сила толкает его вверх в чердак.

Когда фермы изгибаются, они отрываются от верхних пластин внутренних перегородок, идущих под прямым углом к ​​фермам. (Стены, идущие параллельно фермам, также являются восприимчивыми, особенно те, которые находятся ближе всего к фермам.)

Это движение может вызвать простую микротрещину или образовать большие щели по углам, но это косметическая проблема, которая чаще всего возникает в домах с холодным климатом.

Трещины в потолке и стенах обычно открываются зимой и закрываются летом. В результате проблема часто носит постоянный характер. Подрядчик строительства несет ответственность, который вызывает подрядчика гипсокартона, чтобы повторно заклеить углы и открутить выскочившие винты.

И то же самое происходит в следующем году.

Вы не можете остановить подъем фермы, но можете остановить возникновение трещин

Подъем для фермы не является подъемом для фермы, если домовладелец не видит его. Я думаю, что лучший подход — не допустить, чтобы подъем фермы влиял на стыки гипсокартона — пусть фермы сдвинутся. Если ферма может двигаться, а гипсокартон изгибается, трещин не будет, и домовладелец будет счастлив.

Большинство движений фермы происходит в течение определенного периода времени, поэтому, чтобы предотвратить образование трещин, вы должны позволить гипсокартону прогибаться возле углов.

Три способа решить существующую проблему

Некоторые из этих решений сложнее (и, следовательно, дороже), чем другие.

1. Отсоедините верхние части внутренних стен от ферм.

• Удалите или обрежьте гвозди изнутри чердака.
• Удалите все потолочные винты в пределах 16 дюймов от углов центральных перегородок и все настенные винты в пределах 8 дюймов от потолка вдоль стены.
• Заделайте дыры в гипсокартоне штукатуркой для гипсокартона и перекрашивайте стены и потолок.

2. Установите карниз вокруг всех потолков второго этажа, прибив его только к потолку.

• Эта процедура позволит закрыть трещины и сохранить красивый угол потолка. Примечание. Устанавливая молдинг таким образом, не забудьте покрасить обшивку и гипсокартон в зимние месяцы, чтобы не осталось полосы краски в нижней части обивки, когда фермы поднимутся следующей зимой.

3. Измените способ утепления чердака — еще один дорогостоящий и инвазивный подход

• Если изоляция перемещается на крышу, будет создан кондиционированный чердак, поэтому температура и влажность будут постоянными.В домах, где чердак является частью кондиционируемого пространства — обычно с распыляемой пеной на обшивку крыши — проблемы с подъемом ферм гораздо менее вероятны.

Как предотвратить проблему в новостройке

Ключом к предотвращению трещин при подъёме ферм и выскабливания шурупов является, прежде всего, недопущение прибивания или прикручивания гипсокартона потолка к основанию ферм на перекрестке или рядом с ним. При строительстве нового дома подрядчик по каркасу должен прикрепить внутренние перегородки к фермам с помощью скоб ферм. Зажимы прикрепляются к вершинам перегородок внутренней стены и затем крепятся через прорези к фермам.

Зажимы не затянуты, что позволяет ферме перемещаться, не натягивая стену. Это обеспечивает устойчивость и вертикальность перегородки, а также фиксирует стропила на правильном межцентровом расстоянии.

Чтобы предотвратить растрескивание гипсокартона, подрядчик по гипсокартону должен расположить углы между потолком и стеной. Не прикручивайте и не прибивайте гипсокартон к фермам на расстоянии менее 16 дюймов от внутренней стены и менее 8 дюймов от потолка на внешних стенах.

Вместо этого прикрепите потолочную гипсокартонную панель к деревянным блокам, прибитым к верхним пластинам стены (не к фермам), или к металлическим зажимам или непрерывным уголкам, которые прикреплены вдоль верхних частей внутренних стен.

Ферма по-прежнему будет выгибаться, но движение будет постепенным, поэтому гипсокартон может прогибаться медленно. По мере продвижения стропил вверх гипсокартон вдоль пересечения стены и потолка изгибается, но остается на месте и не трескается.

Используйте опорный угол фермы

Trim-Tex имеет продукт, называемый опорным уголком фермы, который устанавливается перед навешиванием гипсокартона и помогает предотвратить подъем фермы.

Идея не нова; Trim-Tex просто пытается предложить лучшую альтернативу. Опорный уголок сделан из винила, который достаточно прочен, чтобы удерживать край гипсокартона на месте вдоль верхнего края стены. Его крепят по всей длине обрабатываемых стен.

Это означает, что гипсокартон имеет подкладку по всей длине и может быть легко закреплен в любом месте по краю, если крепеж не входит через угол в ферму.Винты очень легко заводятся в профилированных виниловых пластинах, что ускоряет производство.

—Это слегка отредактированная версия статьи «Причина подъема фермы и решения», которая впервые появилась на ThisIsDrywall. Он был написан Майроном Фергюсоном, также известным как тот парень из гипсокартона, который указывает на своем веб-сайте, что более 80% видимой внутренней части дома покрыто гипсокартоном, и «горечь низкого качества сохраняется еще долго после того, как сладость низкой цены забыли. »
Аминь, брат.

Основные термины по каркасу дома, которые необходимо знать

Когда дело доходит до нового строительства, каркас — это то место, где ваше здание начинает обретать форму. Когда у вас есть планы, их обрамление воплощает в жизнь эти чертежи. Каркас здания — это каркас, который поддерживает все элементы отделки, такие как гипсокартон, двери, окна и даже вашу крышу.

Если вы пытаетесь построить пристройку, такую ​​как гараж, сарай или амбар, вам необходимо понять основные компоненты стенового каркаса, прежде чем начать.Если вы наняли кого-то для строительства вашего нового дома, также полезно знать следующие термины, чтобы вы могли понять, о чем говорит ваш строитель, в начале процесса строительства дома.

Об устройстве дома нужно много знать, поэтому вот несколько основных терминов, которые помогут вам начать работу:

Стеновая панель

В конструкции каркаса стеновая панель относится к панели или конструкции, составляющей каркас одной стены дома. В своей основной форме стеновая панель представляет собой большой прямоугольник в обрамлении, состоящий из верхней и нижней пластины и стоек (обычно деревянных или металлических балок). Стеновые панели, в которые входят окна и двери, содержат дополнительные компоненты, о которых вы узнаете из этого блога.

Тарелки

На любой стеновой панели или элементе каркаса балки, проходящие горизонтально вверху и внизу рамы, называются пластинами. Вверху стеновой панели у вас есть верхняя пластина, а внизу — нижняя пластина. К пластинам крепятся стойки, а стойки и пластины вместе образуют стеновую панель.

Шпильки

Шпильки — это элементы каркаса, которые проходят вертикально от верхней пластины к нижней пластине.Обычно они расположены на расстоянии 16 или 24 дюймов друг от друга, от центра к центру, и являются одним из наиболее распространенных компонентов стеновых панелей. Шпильки структурируют и предлагают большую часть поддержки для стеновой панели.

Балки

Балка — это горизонтальный элемент каркаса, который проходит по длине пола или платформы дома. Балки являются опорой для пола в вашем доме и составляют платформу, к которой в конечном итоге будут прикреплены ваши стеновые панели. Мы сотрудничаем с LP Building Products, чтобы внедрить их системы двутавровых балок LP в односемейные и многосемейные здания по всему Мичигану и Северной Индиане.

Страница не найдена — OLT

Как уменьшить преждевременное гниение древесины и ухудшение качества наружной продукции

Джеймс Роджерс • 12 июня 2019

Преимущества использования системы автоматического полива

Джеймс Роджерс • 16 апреля 2019

Почему беседка или беседка увеличивают стоимость вашей собственности

Джеймс Роджерс • 4 марта 2019 г.

Как очистить и подготовить двор к весне

Джеймс Роджерс • 15 февраля 2019

Лучшие типы стелек для ваших садовых рабочих ботинок

Джеймс Роджерс • 18 мая 2018

Засухоустойчивые растения для экологически чистого сада

Джеймс Роджерс • 18 апреля 2018

Знакомство детей с садоводством

Джеймс Роджерс • 7 марта 2018 г.

Летняя кухня.Дизайн для вашего совершенства

Джеймс Роджерс • 22 февраля 2018

5 советов, как сэкономить на ремонте фасада

Джеймс Роджерс • 5 февраля 2018 г.

Создаем идеальную уличную кухню

Джеймс Роджерс • 25 января 2018

Проектирование наружного жилого пространства для небольшого двора

Джеймс Роджерс • 15 января 2018

Идеи освещения беседки

Джеймс Роджерс • 11 декабря 2017

Идеи украшения заднего двора с ограниченным бюджетом

Джеймс Роджерс • 4 декабря 2017 г.

Сделайте вашу инвестицию в недвижимость последней

Джеймс Роджерс • 27 ноября 2017 г.

Советы по безопасности при строительстве сарая

Джеймс Роджерс • 9 ноября 2017 г.

Основные шаги по подготовке сада к осени

Джеймс Роджерс • 30 октября 2017 г.

Подготовьте садовый сарай к зиме и другим сезонам

Джеймс Роджерс • 23 октября 2017 г.

Уборка двора этой осенью — 15 обязательных действий

Джеймс Роджерс • 11 октября 2017 г.

Лучшие овощи для выращивания зимой

Джеймс Роджерс • 10 октября 2017 г.

Советы по подготовке патио к зиме

Джеймс Роджерс • 2 октября 2017 г.

Идеи водных объектов для вашего сада — креативные и красивые

Джеймс Роджерс • 21 сентября 2017

Яма для костра на заднем дворе — 4 простых шага, как сделать свою собственную

Джеймс Роджерс • 12 сентября 2017

Идеи для бюджетных развлечений на заднем дворе

Джеймс Роджерс • 5 сентября 2017 г.

Постройте игровой домик для своих детей или внуков

Джеймс Роджерс • 22 августа 2017

Замечательные идеи игрового домика для ваших детей

Джеймс Роджерс • 14 августа 2017

Как обезопасить свой сарай

Джеймс Роджерс • 8 августа 2017

Как выровнять и установить фундамент вашего сарая

Джеймс Роджерс • 1 августа 2017 г.

Как сделать сарай на заднем дворе сенсационным — 7 способов

Джеймс Роджерс • 18 июля 2017 г.

Идеи для вечеринки в саду для вашей следующей большой вечеринки

Джеймс Роджерс • 11 июля 2017 г.

Идеи красивых беседок для украшения вашего открытого пространства

Джеймс Роджерс • 5 июля 2017 г.

Фурнитура для угловой перголы ВЫДВИЖНОЙ ОТТЕНЬ PERGOLA ИНСТРУКЦИЯ ПО СБОРКЕ № L-PG155PST Поставляется в комплекте с крепежом G1 P12908A01105 Угол 1 2 G2 P12909A01105 Угол 2 2 G3 P10908A01105 Угловая втулка 4 H P11178A01105 Угловая гильза 4 H P11178A01105 Стойка основания 4 H P1117910A01105 Стойка Arc 4 H P11178A01 support 1 4 Беседка может быть уютным уголком для отдыха усталых садоводов. Мне также нужно было бы поставить около 30 2x2x12 поверх нашей нестандартной стойки, чтобы кронштейны для балок (PTC-10) предназначались для соединения нескольких балок с верхней частью колонны. Угловая скоба от TATE Fencing доступна в 2-х размерах; 400 мм и 700 мм. Сделанный из сверхпрочной, вырезанной лазером, гнутой и сваренной стали 12-го калибра, он имеет двухслойную ржавчину… Магазин для набора перголы, стальных кронштейнов, Bjorn Woodworks, модульной калибровки. Получите удовольствие от создания собственной беседки практически в кратчайшие сроки — процесс установки чрезвычайно прост, если следовать этим планам.Изготовленные на заказ декоративные деревянные кронштейны, которые подходят именно вам. Эти четыре кронштейна, специально разработанные для установки на Bellagio Pergola или Venetian Pergola из New England Arbors, стабилизируют четыре основных стойки беседки. 49 (Без НДС) В корзину. Подробнее Быстрый магазин. № 2379-269. Усиливает соединения стропил или свесов ферм для поддержки навеса или перголы. Использует специальный кронштейн для структурного соединения веранд и пергол со стропилами или фермами по линии фасции. Посмотрите еще идеи о декоративном дереве, деревянной галстуке, беседке.(5) Сравните продукт. Существует простой способ установки опор (ознакомьтесь с этой статьей об установке опор для настилов), если вы хотите поместить опоры непосредственно в бетон, но многие эксперты утверждают, что в долгосрочной перспективе лучше установить кронштейны опор в бетон. выбор. … При строительстве беседки, которая прикреплена к вашему дому, существует опасность того, что дополнительная нагрузка перголы будет нести фасадная панель дома, что приведет к несоразмерной нагрузке на карниз вашего дома.330 долларов. К этому продукту прилагается двухлетняя лимитированная покупка декоративных угловых скоб Building Hardware The. 1 декабря 2020 г. — Покупайте покрытия для террас и беседок на Costco. Поднимите на место и прибейте к концу пластины фасции, затем установите внутреннюю пластину фасции на кронштейны балки. 50 БЕСПЛАТНАЯ доставка. 0 • $ 0; Комплекты для перголы Кронштейны Аксессуары для мебели «Сделай сам» Информация о патенте Угловой кронштейн для перголы с 3 кронштейнами TRIO для деревянных столбов 4×4 | 2 шт. Соединение стропил перголы или аналогичных элементов с опорными балками. Использование Сверхпрочные, многоцелевые кронштейны для зданий. Характеристики Углы для беседки Pryda в основном используются для соединения стропил перголы с опорными балками.Мы делаем их из стали толщиной 1/8 дюйма — один угловой кронштейн весит чуть более 2 фунтов — — […] Благодаря простому, богато украшенному дизайну, похожему на классические чугунные фурнитуры, декоративные деревянные стяжки представляют собой прочный и декоративный способ добавить характер к вашей беседке или террасе. От крышных крышек и подвесов для балок для кровельных работ до угловых распорок экранирующих дверных проемов для дверей патио, у нас есть это… Установите на площади 12х12 футов, как показано на рисунке выше, измерьте и убедитесь, что площадь квадратная. Это наша первая беседка с круглыми колоннами размером 12 x 12, придающая отчетливую и изысканную тосканскую эстетику.4396 долларов США. Например, Wovar предлагает серую оцинкованную линию для столбов 7×7 см и 9×9 см. На конце карниза снова делается выемка для размещения желоба. 3м. ВКЛЮЧЕНО В КОМПЛЕКТ 4x кронштейна SOLO для основания / стены 4x угловых кронштейна TRIO 1x SHADE SAIL выбранного размера 1-1 / 2 ”комбинированный привод Pan Rob / Phil 304 S. Пергола DIY с угловыми плантаторами. Эта пергола четверть круга разработана, чтобы идеально вписаться в любой уголок сада. Подходит для стандартных деревянных стоек 4×4. Поддержка программного обеспечения — 1300 832 473. PERGOLA Black Декоративная ПОДВЕСКА ДЛЯ СУСТАВОВ Опора для угловых кронштейнов170x85x2.Комплекты одежды Шаг 1 — Подготовка и заливка опор. Если вы устанавливаете перголу на деревянный настил или цементный патио, система кронштейнов Pergola с болтовым креплением облегчит это! Просто измерьте свою площадь и прикрутите скобы на место. Закрепите заглушки на колоннах с помощью 2-дюймовых. Угловые комплекты перголы. Добавьте элегантности своей беседке, 5 стилей угловых скоб на выбор: стандартные, колониальные, делюкс, наследие или… Подтяжки и скобы. Кронштейны для перголы для беседок, беседок, садовых скамеек, беседок своими руками.Наши преданные своему делу сотрудники прилагают все усилия, чтобы сделать заказ и установку максимально простыми для всех наших клиентов в США. Это не хлипкий / гнущийся металл. Конструкционные угловые кронштейны. Для получения рекомендаций вставьте каждую деревянную деталь в угловые скобки, где вы отметили линию, как показано на виде сверху. Simpson Strong Tie Post To Beam Bracket Decksdirect. * Чтобы построить 9-футовую трубку из винилового клея для сварки (2) — 20000 B. (4) используются (1) в каждом углу, чтобы соединить стойки 6×6 с каждой балкой 6×6 для создания перголы квадратной или прямоугольной формы.О кронштейнах угловой перголы 6х6. 46 долларов. Этот предмет: 12 футов. Он настолько идеален для цветника или любого другого места во дворе, что вы хотите добавить немного декора. 99. Комплект оборудования для перголы, двойной 10 футов x 24 фута с 2 теневыми парусами для деревянных столбов 6 x 6. Также хозяйственная или спринклерная линия LINX HAMMOCK. Компания Dallas Cedar предоставит материалы для ваших индивидуальных проектов и проектов строительства: Угловые кронштейны Pergola 6×6. 99 $ 17. Здесь вы найдете большое разнообразие форм и стилей для пергол, а также планы отдельно стоящих и палубных пергол.332 доллара. Познакомьтесь со строителями виниловых пергол амишей. Toja Grid изготовлен из высококачественной канадской стали, покрытой атмосферостойким покрытием, обеспечивающим долговечность нашей продукции. Модель GPB0. 09 399 долларов. Лучше всего установить его, вставив стойки в землю на 3 фута. Отдельностоящие, жалюзийные или приставные — у нас есть беседка для каждого дома. Фактически, нам потребовалось почти 3 часа, чтобы собрать перголу, потому что полноприводные автомобили не могли легко войти в кронштейны. В комплект входят все винты для крепления тройных кронштейнов к деревянным стойкам. Расслабьтесь со стилем, добавьте комплект LINX Hammock Kit, чтобы добавить завершающие детали к вашему проекту Pergola. БЕСПЛАТНАЯ доставка на… Эрлсвуд — угловая беседка. Кронштейн TRIO — это угловой кронштейн с 3 рычагами 90 ̊ в наших перголах. Создайте свою собственную открытую гостиную уже сегодня. В подножках есть отверстия, и их можно закрепить. Затем отрежьте концевую фасцию до нужной длины. Угловая опора — с помощью угловых кронштейнов легко создать хорошее соединение между балками и стойками. Небольшая угловая беседка с качелями. Изготовлен из стали Heavy Duty 12-го калибра, толщиной почти 1/8 дюйма, произведен в США, изготовлен из стали USA Made! Монтажные отверстия, размер которых должен быть установлен с помощью винтов с шестигранной головкой 1/2 дюйма или болтов 1/2 дюйма.Тюбик винилового клея для сварки (2) Самозатягивающиеся винты из нержавеющей стали 5/8 «(72) B. CoastShade 10×10 Heavy Duty Outdoor Patio Pergola Backyard Shelter с уникальной тканью TESLIN для навеса от солнца, стальным каркасом, Bluetooth ， Beige. Оборудование входит в комплект с четко обозначенными деталями. OZCO 51709 Ironwood Bjorn Woodwork… s Bjorn Woodworks Комплект кронштейнов для перголы Плоский черный кронштейн для перголы с болтовым креплением | PKBL. Модель № DP61024GR13. 98 = 131 доллар США. Все винты входят в комплект для подключения к стандартным 4 «x4» Деревянные столбы / 6 «x 6».Возьми свой столб и вставь в седло. 27. Венецианский павильон с привлекательной крышей представляет собой идеальное тенистое место, чтобы расслабиться, развлечься или пообедать с семьей и друзьями. См. Еще Бьорн Вудворкс. Трехсторонняя конструкция — краеугольный камень нашей системы беседок. Компоненты из дерева продаются отдельно. Угловые распорки National Hardware создают более прочные и прямые углы… Декоративные металлические кронштейны превратят вашу перголу из простой в стильную. Основное предназначение беседки — создание открытого пространства.Прорезь в обшивке для ребер жесткости. 165 долларов. Для нашей беседки размером 11×17 дюймов мы использовали 4 угловых кронштейна, 2 соединителя, 6 оснований, 20 стропил (всего 10 стропил) и кедр для дерева. Модульная пергола, которая работает! С Toja Grid вы сможете спроектировать и установить перголу идеального размера для любой открытой площадки за считанные часы. Кронштейн основания стойки Framola — легкая конструкция беседки. 95 Ручная ковка, кованый левый или Т-образный кронштейн в деревенском стиле, скобы (большие 12 x 12 x 1 1/2 дюйма) 34 доллара США. Приобрести среду, 22 декабря — четверг, 30 декабря.- Кронштейны для перголы — незаменимое решение, позволяющее возводить конструкции в собственном саду — просто добавьте древесину. Это может быть проще, чем работать в ограниченном пространстве, вставляя башмаки за фасции. Дерево и сталь. любой размер, форма, толщина, расположение отверстий и размер отверстий, среди прочего. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ: ИЗ-ЗА ЧРЕЗВЫЧАЙНОГО СПРОСА ТЕКУЩЕЕ ВРЕМЯ ЗАГРУЗКИ НА ЭТОТ ПРОДУКТ ПРИМЕРНО 4 НЕДЕЛИ. Скидка 40 долларов на соответствующий первый заказ на сумму 150 + 1 с помощью кредитной карты Wayfair. com ERSION 01 2020 2 Рекомендуемые инструменты Уровень Карандаш Ступенька Приобретите пиломатериалы в местном строительном магазине. Идеально подходящая для разделения вашего сада для различных функций, эта беседка может быть использована для создания зоны отдыха на открытом воздухе или для обрамления… Беседки требуют трещотки, гаечного ключа, молотка и лестницы. Подтяжки могут помочь укрепить стыковые соединения или удерживать балки в приподнятом положении. Основание для столбов из черной стали UniFit и кронштейн для настенного крепления Пергола для деревянных столбов 4х4 специальный.Угловые беседки. Наружные угловые кронштейны — изогнутые под углом 90 градусов для установки на любую стойку 4 x 4 (3. Угловые кронштейны снаружи перголы не видны. Среди прочего, в этот комплект входят: 88 кронштейнов * для установки до 44 створки, один металлический стержень и крюк для открывания и / или закрывания ставен, винты и т.д. Подрядчик пришел и построил для вас.9 16 Отзывов. Угловые скобы 3/4 «- белые, 20 шт. (1) ВПЕРЕД. Сортировка по кронштейнам для перголы. Бесплатная и быстрая доставка в Северную Америку. Эти угловые кронштейны Trio с 3 рычагами специально разработаны для деревянных стоек размером 4» x 4 «(номинал размеры; фактические размеры 3. Варианты покупок. 16. 00 центов Создайте идеальное открытое жилое пространство с беседкой во внутреннем дворике или беседкой на заднем дворе. TexasMetalMakers. Делает отличный акцент на углах вашей беседки. Около 36 долларов и неделю спустя мы имел разрешение на перголу и мог приступить к работе.Все шурупы по дереву для крепления 6×6 входят в комплект. В нашем комплекте есть все необходимое, включая (4) талрепы из морской нержавеющей стали и 4 подвески LINX. круглые заглушки из обработанного дерева, подходящие к внутренней части ваших колонн. Благодаря ассортименту арок, беседок и пергол в B&Q вы можете найти идеальное дополнение к любому саду. У нас есть стильные декоративные арки, которые добавят элегантности вашей садовой дорожке, красивые беседки, чтобы вы могли расслабиться и расслабиться, а также легко собираемые беседки, которые создают фантастическое убежище для барбекю.Они имеют черное порошковое покрытие. Bjorn Woodworks Bjorn Woodworks Кронштейн для перголы TRIO — краеугольный камень нашей системы перголы. От стойки OZCO до кронштейнов для балок, деревянных болтов OZCO, шестигранных гаек и многого другого; найти потрясающий внешний вид с промышленной силой никогда не было так просто. Owt декоративный деревянный соединитель связывает перголу настенного кронштейна основания. Что наиболее важно, беседки функционируют как архитектурный элемент, который может создавать полезное пространство и уединение, сохраняя при этом естественную окружающую среду.Угловой кронштейн Pergola Cubic с 3 направлениями для опорной балки 9×9 см Vinuovo. Установлены кронштейны фасции. jp: кронштейны для полок, кронштейны для перголы, угловые кронштейны, плавающие кронштейны для полок, кронштейны для полок, кронштейны для штанг для шкафов, полки, мебель, шкафы, максимальная нагрузка $ 231. Модель № DP1220GR13. x 10 футов, коричневый) НАКЛАДКИ ДЛЯ ПАТИО КЕДРА, НАБОРЫ ПЕРГОЛА, ДРЕВЕСИНЫ, Кронштейны. (343) Звездный продавец. В еще одном варианте осуществления настоящего изобретения система беседки включает в себя каркас. Это трапециевидная конструкция с четырьмя стойками с двумя задними стойками на расстоянии четырех футов друг от друга и двумя передними на расстоянии восьми футов.00 Деревянные перголы — отличный вариант, если вам нравится внешний вид настоящего дерева или вы хотите покрасить перголу или морилку, так как вы не можете сделать это с металлической или виниловой перголой. ** ПРИМЕЧАНИЕ ** Кронштейны только для строительства беседки, дерево в комплект не входит. Вот современная беседка, которую я построил для своего двора! Я использовал систему Toja Grid, и она отлично работала! Просто собрать и настроить. 17 фунтов стерлингов. Они изготовлены из оцинкованной стали 14-го калибра и отличаются высочайшим качеством… Наши комплекты частичных восьмиугольных кронштейнов для перголы предоставляют простой способ своими руками создать для вас самое красивое жилое пространство на открытом воздухе.Угловые кронштейны Pergola 145 x 145 мм по самой низкой цене. Подпорные стенки добавляют дополнительное пространство для сидения, а в углу спрятана небольшая решетка. Все они имеют угловые кронштейны, молдинги столбов, оборудование, кронштейны столбов, кровельный материал, рабочие чертежи и инструкции. Рекомендуемая производителем розничная цена: 240 долларов США. Купите Menards для пергол, которые идеально подходят для затемнения патио или гидромассажных ванн, и добавят в сравнение Нажмите, чтобы добавить товар «Americana Building Products Pergola Post Mounting Brackets» в сравнение Нажмите, чтобы добавить товар «OZCO 10 ‘x 10’ Corner Pergola Project Material Список »для сравнения… Предлагаем угловые кронштейны для веранд в Мельбурне.Изготовлен из сверхпрочной, обработанной лазером, гнутой и сварной стали 12-го калибра, он имеет двухслойную защиту от ржавчины с порошковым покрытием для наружного применения. 310. постов. Строительство угловой беседки — это идеальный способ использовать угол вашего сада, где обычная беседка не поместится, и добавить ему стильный вид. После того, как конструкция была построена, я решил установить стропильные зажимы и кедровые доски, что заняло около 2 часов в одиночку. Купите онлайн и заберите сегодня! Toja Grid Trio — это угловые кронштейны, которые идеально подходят для пергол Grid.Продлите срок службы вашего настила или ограждения с помощью обработки от eDecks. Вставьте 4 x 4 деревянных стойки из обработанной давлением (приобретаются отдельно) в кронштейны и привинтите их. Вы можете использовать блок для лома в качестве направляющей (и руку помощи, удерживающую кронштейн. И они также предоставят все правильные болты и винты! Сервис Wovar. Как и все наши продукты, мы предварительно собираем перголы в нашем магазине, чтобы Убедитесь, что все сочетается друг с другом. Обратите внимание, что не все компоненты угловой беседки доступны для покупки в Интернете, поэтому, пожалуйста, позвоните в нашу полезную команду по продажам по телефону {% PhoneNumber%}, чтобы узнать, как сравнить угловые кронштейны Trio для деревянных столбов 4×4 (2 шт.) TOJA GRID Trio Угловые кронштейны для деревянных столбов 4х4 (2 шт. В упаковке) (22) 165 долл. США.К достопримечательностям прикреплена боковая пергола с серой стальной стойкой и деревянной рамой, вызывающей заднюю балку переднего крыльца, а также дверь из угольно-серого стекла с фрамугами и боковыми фарами, синее ребристое керамическое кашпо с суккулентами на партере из речных камней, приподнятом под перголой полу. Беседки и беседки — это вечный способ улучшить ваш задний двор. Мы сочетаем в себе привлекательный дизайн, высокое качество и долговечность, чтобы удовлетворить потребности энтузиастов DIY и профессионалов. №5 · 18 мая 2016 года. В итоге получается конструкция крыши, которая выглядит расширяющейся, когда стропила расширяются от более короткой задней балки к передней.О уголках для перголы. Это отличный способ создать удобное и функциональное пространство для отдыха, идеально подходящее для встреч или просто отдыха! Хотя многие перголы имеют вид необработанного дерева, сделанного из кедра или обработанной сосны, они также могут быть окрашены и иметь элегантные элементы, такие как акценты Simpson Strong-Tie с зазубринами, просверленными отверстиями и предварительно маркированными балками и балками. Балюстрады и перила. 5 дюймов). Кронштейны имеют размер 14 дюймов x 7 дюймов. Прямые угловые стойки закрепляют эту прочную конструкцию, а верхняя часть в стиле перголы создает идеальное место на открытом воздухе для вашего патио. Пиломатериалы 5-1 / 2 дюйма: 4 стойки 4x4x8 — (2) стойки для забора из кедра 2-Pack — 2 x 88 долларов. 4 стойки 4×4 стандартная высота перголы составляет от 245 до 255 см. 9x 4×1 доски в длину, если ваш выбор 24 — угловые кронштейны, также известные как L-образные кронштейны (необязательно — опоры с болтами x 4 плюс болты — но оказалось, что кронштейны lshape было бы достаточно)… 26. 99. Пергола Вешалки для балок Фурнитура для крыльца Decksdirect. Комплект оборудования Pergola Double 12 футов x 20 футов с 2 теневыми парусами для деревянных столбов 4 x 4. Также похвально, если не примером для всех семидесятилетних, то, что вы построили это в 72 года! Чрезвычайно! Кронштейны для перголы T-образные кронштейны L-образные кронштейны Половинные Y-образные кронштейны Соединительные кронштейны T-образные косынки Новые угловые кронштейны из стального уголка.Мы с мужем собрали его менее чем за 3 часа, используя две лестницы и немного силы. Наша единственная треугольная конструкция — это альков, который идеально подходит для небольших укромных уголков, чтобы вы могли наслаждаться каждым уголком вашего двора или патио. Не требует опасной и трудоемкой резки. Найдите мой магазин. Угловые кронштейны Framola ™ Pergola (упаковка из 2 шт.) (Доступно 2 размера) от 74 фунтов стерлингов. Оцинкованная стальная угловая скоба размером 875 дюймов x 4 дюйма Закрепление и стабилизация проектов, сделанных своими руками, — важный шаг в создании чего-то, что может выдержать весь срок эксплуатации.00 центов / шт. Удлинитель Pergola 6×6. Две трехходовые, чтобы противостоять конструкции или четыре трехсторонних, для отдельной беседки, или восемь трехсторонних, чтобы сделать куб для ДВОЙНОГО МОЛОЧКА или бросить тень на вашу гидромассажную ванну. Применение Для получения информации о применении и проектной мощности см. Pryda Brackets & Fixes и Builder’s Hardware Guide. 8 из 5 звезд на основании 5 отзывов. На каждом из верхних ушей есть два отверстия 1/2 дюйма для крепления к поперечине и четыре отверстия 1/2 дюйма в нижней части внешнего углового кронштейна для крепления к стойке.Щелкните здесь сегодня, чтобы увидеть наши угловые скобки. A. В комплект входят все винты для соединения со стандартными деревянными стойками размером 6 дюймов на 6 дюймов. Эта пергола рекламируется как система, которую можно собрать от 45 минут до часа. Отмерьте и отметьте расположение столбов беседки с помощью веревки или меловой линии. для беседок, беседок, беседок, беседок и решеток. ПРОДАН 12.10.21. Поднятые угловые кронштейны для садовых кроватей, 4 шт., Черный цвет, высота 12 дюймов x 6. (Если вы хотите добавить перила, я бы порекомендовал эти кронштейны для плоских ограждений от Simpson Strong-Tie.Бизнес ветеранов. Дизайн: Мы отправляем все наши модели из кедра по всей стране в виде готовых к сборке комплектов. Наши беседки Octagon — это произведение искусства. TRIFIT лежит в основе упрощенной системы перголы LINX. Cedar Supply предлагает кронштейны, кронштейны и стропила из кедрового дерева. Ставни и корона. Если вы заказываете комплект перголы и выбираете либо столб, который будет размещаться на бетонной плите, либо нижний колонтитул 10 столбов с монтажным оборудованием или на бетонной плите или нижний колонтитул 8 столбов с монтажным оборудованием, монтажное оборудование столбца уже добавлено в ваш комплект. 00 6×6 Угловой кронштейн Pergola. Ванглад сказал: «Итак, я начал строить перголу, а потом подумал, сможет ли столб 4×4 выдержать нагрузку!» И да, я знаю, надо было сначала спросить! У меня есть две балки 2x8x12, прикрученные к верхней части стойки 4x4x8, и девять балок 2x6x14, лежащих поверх нее. Артикул. Предварительно просверлить оцинкованную сталь с порошковой краской. Четверть круга угловая беседка. 12×12 Отдельно стоящие жалюзи. Комбинезоны, комбинезоны и джем… Униформа. 1. Декоративные деревянные стяжки OWT 2 дюйма. Гладкая отделка привносит элегантность и комфорт в ваше уличное пространство.322 фунта стерлингов. Используйте его, чтобы соединить 3 столбика и сделать сторону беседки. и это один из секретов долговечной красивой беседки. 2 удлинительных кронштейна для перголы QUAD с 4 кронштейнами и 2 креплениями SOLO для деревянных стоек 4×4. Нижняя и верхняя часть кронштейнов для столбов Cutting Edge Metals Inc. 39 смотрит. Пакет Toja Grid Pergola включает 4 угловых кронштейна 4 кронштейна для одиночных стоек. В частности, когда вы поднимаете навес и вставляете пиломатериал в металлические угловые кронштейны. •. Перед тем, как начать, очень важно учесть текущий наклон высоты, на которой планируется построить беседку — если таковой имеется.info @ prydaanz. Угловая беседка OZCO — отличный вариант для придания стильности заднему двору, где обычная беседка не поместится. Габаритные размеры: 190 x 190 x 200 см (Ш x Г x В) Размер скамейки (каждая): 120 x 40 см (Д x Ш) Размер стола: 40 x 40 см (Д x Ш) EAN: 8718475718260. ) Однако нам нужно было получить разрешение на строительство беседки. Декоративный нижний плинтус для столбов. Опора для оборудования — 1300 657 052 ​​О угловых кронштейнах Пергола. Размер и форма кронштейнов для перголы Bjorns полностью зависит от вас, просто обрежьте брус до желаемой длины и глубины и соберите с помощью набора для перголы! Плечевой кронштейн Подходит для пиломатериалов размером 4 дюйма на 4 дюйма или 6 дюймов на 6 дюймов (точные размеры 3.Вы также можете приварить кронштейны, если у вас есть оборудование: высококачественная фурнитура для теневых парусов Polyfab Pro; Стяжные болты из нержавеющей стали 1/2 ″ x2 ″ (16) Стяжные муфты из нержавеющей стали: Стяжная муфта SolaMesh® Зажим / кулачок Нержавеющая сталь тип 316 8 мм (5/16 ″) (4) Угловые кронштейны из нержавеющей стали 4 дюйма: линейка Polyfab ™ Premium для судостроения нержавеющая сталь марки AISI 316/304, оцинкованная (4) Комплект для сборки перголы 4×4. Посмотреть в галерее. Эта часть перголы из красного дерева заставила меня больше всего нервничать. 95 Кованые вручную L-образные кронштейны в деревенском стиле, распорки 4 или 6 дюймов с квадратными концами (включая винты с головкой в ​​деревенском стиле) от 16 долларов.Прикрепите столбы перголы к опорам. Возможности безграничны с Toja Grid! 2 ТРИО против структуры. Кронштейн перголы / деревянной конструкции для крепления 3 деревянных столбов под прямым углом из внутреннего угла. com. Если пергола должна находиться на террасе, вам нужно будет прикрепить ее к террасе. Пристроенная пергола — отличный способ создать крытое пространство без размещения над пространством полноценной крытой крыши. Aberdeen Louvered Pergola — это действительно открытая комната, определяющая пространство. Ассортимент скоб у Screwfix.Получите его к среде, 8 декабря. Стандартные дубовые перголы в вышеприведенном дизайнере поставляются в размерах 1, 2, 3 или 4 «пролета», причем размер каждого пролета составляет 3 x 3 метра, или теперь вы можете указать свои собственные точные размеры. Комплект перголы, угловые кронштейны (N300-1) с помощью этого углового кронштейна легко создать хорошее соединение между балками и стойками. ПРИМЕЧАНИЕ. Снимите и сохраните гамак, если вы ожидаете или 14 июня 2019 г. — Изучите доску Джейми Элмора «Крепеж для беседки» на Pinterest. Эта беседка с качелями встроена в угол террасы.Кронштейны, кронштейны и стропила. Позвоните нам по телефону @ 480-568-5870 или запросите бесплатную ставку здесь. Получите бесплатную доставку ВСЕГО * в Overstock — вашем интернет-магазине для сада и патио! Получите 5% наград с Club O! -… 14×10 Trenton Modern Steel Pergola (Black) Обычная цена От 2299 долларов. Было: 439 фунтов стерлингов. 6 м, с зазором 2. Шурупы для дерева S с пластиковыми головками черного цвета Примечание. Подробные характеристики отдельных кронштейнов см. В разделе «Детали». Угловой опорный кронштейн — 2 мм. 5 ‘Пергола из коричневого композитного материала Lakewood VA84044.Угловая пергола OZCO создает компактное тенистое пространство для любого размера заднего двора. Любой вариант из нашего обширного ассортимента навесов и беседок добавляет дополнительную защиту от солнца и привлекательный декор таким областям, как террасы, патио и газоны, для вашего полного удовольствия. Строительные плиты. Бесплатная доставка по США От 300 $. Тем не менее, три простых L-образных кронштейна на каждом углу (два на лицевых поверхностях и один сверху), подходящего размера и с соответствующими болтами, вероятно, подойдут. Пергола Alcove, изготовленная из атмосферостойкого винила премиум-класса, не требует обслуживания и построена на основе двух универсальных наборов оборудования.Кронштейны столба для габаритного бруса 6х6. Мне нравится дизайн этой беседки, сделанной своими руками. СМЕТА НА ДЕРЕВО ПЕРГОЛА 10х10. Наши кронштейны Pergola поставляются с винтами, болтами и крышками. 08 16 балок и стропил 2x6x12 (8 балок, 7 стропил, плюс 1 для 8 угловых ребер) — Premium S4S Cedar Lumber — 16 x 43 $. 5 ”). Подрядчик Уголок ПЕРЕВЕСТИ ИНСТРУМЕНТ. Перейти к основному содержанию. Кедр Пергола 100% сертифицированная FSC древесина; Предварительно вырезанные, предварительно просверленные и окрашенные; Оборудование, включенное для сборки; Оценка 4. 5 из 5 звезд.Специальный заказ, спецзаказ. Угловые кронштейны для перголы подходят для деревянных балок диаметром от 9 до 12 см. В наличии. Выкопайте ямы в каждом углу вашего измеренного пространства. 1 034 долл. США. Монтажное / крепежное оборудование в комплект не входит. Нам пришлось использовать молоток, чтобы вбить полноприводные машины в каждую точку кронштейнов. Угловые кронштейны для перголы 6×6. Вместо того, чтобы устанавливать основание стойки в бетоне или использовать J-образный болт, я выбрал бетонные анкеры 5/8 ″ и основания столбов OWT 8 × 8. Добавить в список желаний. Постройте перголу своей мечты на заказ из виниловых, алюминиевых, металлических и пластиковых деталей и аксессуаров для беседки от Plastic Lumber Yard! Винты # 8 x 1 ′ (для.Кронштейн практически не будет виден, так как он установлен с внутренней стороны балок перголы. Беседка — венец многих садов на заднем дворе. (2140) Звездный продавец. 5 дюймов (1) 1-1 / 2 дюйма (1) Если вы строите беседку, вам нужно будет найти способ установить стойки для беседки. Кронштейн Pergola Cubic с 4 направлениями для опорной балки 9×9 см. Придумываю поставить диагонали кедра 2х6 на столбах к балке, соединив их у первой балки перголы с каждой стороны (20 дюймов от стойки) под углом 45 градусов.Для некоторых сборок может потребоваться дрель для прикрепления столбов к бетону. 55 м и 2. 00 17% скидка. Угловой угловой L-образный кронштейн с 6 отверстиями и 6 отверстиями для деревянных шкафов. 2295 долларов США + 7% надбавка на материалы 2021 года. 1-13 / 20 «x 1-1 / 2» x 1/8 «Угловая скоба — черный (0) ОБОРУДОВАНИЕ СТРОИТЕЛЯ. • Изготовлено нашими собственными опытными мастерами. 00 БЕСПЛАТНАЯ доставка. Наши кронштейны сделаны на заказ. для полного набора из двенадцати кронштейнов для сборки Hexagon Pergola. Доступно в Интернете и в хозяйственных магазинах.Вам понадобится как минимум четыре болта через каждый кронштейн, всего по 12 в каждом углу. Балка из кедра 2×6 с выемками 2 x 2 дюйма, где балки перголы соединяются шестидюймовым винтом, входящим сверху. При правильной установке они обеспечивают достаточную структурную поддержку как для основного дома, так и для… Кедровых досок 2×2, длина или длина которых превышает ширину беседки (количество варьируется) 6 # 4 Винты с проушиной из оцинкованной стали размером 2 1/4 дюйма 50 # 10 винтов с проушиной 3 стяжных винта из нержавеющей стали с крюком и концом, каждая 1/4 дюйма x 5 1/4 дюйма, 2 5 1/2 дюйма и прилагаемое оборудование Трос из нержавеющей стали без покрытия (кабель из нержавеющей стали), 2542 стойки толщиной 1/8 дюйма.(0) 2972 ​​доллара. О кронштейнах Pergola Corner 6×6. Очевидно, он предназначен для создания тени над внутренним двориком и в качестве пристроенной беседки. Строганая древесина хвойных пород с плавным изгибом украсит любую деревянную садовую конструкцию. Живой чат. Тяжелые пластины — 3 мм. Пакеты включают 2… изготовленных по индивидуальному заказу в США стальных кронштейна — отлично подходят не только для поддержки ваших деревянных проектов, таких как торговые столы, скамейки для хранения, беседки, выступающие балки или любого другого деревянного проекта, но и для придания декоративности, например Что ж. (221) 15 долларов. 33. Вы искали Corner Pergola, и на этой странице показаны лучшие продукты, которые у нас есть для Corner Pergola, которые можно купить онлайн в декабре 2021 года. Lowe’s. С изготовленной перголой все вырезы, насечки и сверления выполняются за вас. Доставка 3+ дня. по ценам и доступности. 10 августа 2021 г. Новые кронштейны для угловой балки из стального уголка 4 x 4 x 1/4 дюйма толщиной. — Соединитель угловой перголы используется для соединения балок перголы и балки. Товар добавлен! Просмотрите список желаний.КЕДРОВЫЕ ЧЕХЛЫ ДЛЯ ПАТИО, НАБОРЫ ПЕРГОЛЫ, ДРЕВЕСИНЫ, Кронштейны. 37 долларов. Уголок для беседки Код продукта Размер MPCPA 88 x… Большие углы. Пожалуйста, обрати внимание. Расстояние от стойки до стойки составляет 12 футов. 76 Оборудование: Компания Arizona Pergola была создана, чтобы помочь владельцам недвижимости, жилой или коммерческой, спроектировать и построить красивые наружные перголы и навесы для патио, которые прослужат долгие годы. Беседки и решетки. 521 товаров. Предпоследняя рекомендация в этом списке исходит от Yardistry. Рамы фронтона в сборе.Распродано. Пожалуйста, напишите мне для получения дополнительной информации. Войдите в систему по цене 2 899 долларов США. 57 = 697 долларов. Кронштейны для перголы для деревянных столбов 4×4 и 6×6. Начните с измерения верхней части беседки, чтобы определить, сколько ткани вам понадобится. Bjorn Woodworks Bjorn Woodworks Угловые кронштейны для перголы, разработанные для идеального сочетания с системами пергол Grid. Рекомендуемая производителем розничная цена: 168 долларов США. Одна двускатная рама на месте. 499 долларов. Он подчеркивает симметричные изогнутые детализированные линии и мягкие закругленные концы. 54. Готов к отправке в течение недели, вместе с необходимым оборудованием. Размеры потолка: 12 ‘x 12’, 14 ‘x 14’ и 16 ‘x 16 для отдельно стоящих пергол и 12’ x 10 ‘и 14’ x 10 ‘для навесных пергол. Доступен по выбору. квадратных или неконусных, круглых пултрузионных колонн. Установите деревянные заглушки в колонны перголы. Металлические кронштейны имеют двухступенчатую защиту от ржавчины, изготовленную из оцинкованной стали 14 калибра, а затем выдерживают 10 лет на открытом воздухе … Пергола в алькове — довольно большая конструкция и будет довольно тяжелой из-за древесины, которая должна пройти внутрь столбов, балок и стропила. Сохранено здесь. Ящики для цветов с однолетниками, многолетниками и контейнерными насаждениями согревают пространство. Комплекты кронштейнов перголы для деревянных столбов 4х4 и 6х6. 15 фунтов стерлингов. 00 Хотите чего-то отличного от того, что показано здесь? Могу изготовить кронштейны для вашего проекта на заказ.Только ограниченный набор инструментов, необходимых для сборки. Кронштейны для установки стойки 6×6. С этой хорошо продуманной перголой легко обращаться, поскольку она упакована в несколько коробок, которые могут переносить два человека. Угловая садовая беседка, деревянная реечная конструкция для сада, бесплатная доставка. 04 = 176 долларов. Это может помочь при покупке компонентов беседки. У нас есть все, от архитектурных колонн до беседок. Служба поддержки клиентов — 1300 657 052. £ 299. Если вам нужна обработка композитом, обработка древесины для настилов и ограждений или даже обработка металлической краской, eDecks — это то, что вам нужно.Выберите из нашей полной линейки продуктов… Veranda Jardin. Самозаворачивающиеся винты из нержавеющей стали размером 1 1/2 дюйма (40) (для балок и стропил) Перечень дополнительных материалов для перголы Оборудование (в пластиковом пакете) Все винты, входящие в комплект, являются самозаворачивающимися. WILD HOG LINX 4 дюйма, основания и Capitals. TOJA GRID TRIO Угловой кронштейн для перголы с 3 рычагами для деревянных столбов 6×6 2 Pack (8) 330 долл. США. Компания OZCO Building Products предлагает фурнитуру и аксессуары, изготовленные из оцинкованной стали, чтобы помочь вам создать долговечный и великолепный проект.Комплект отдельно стоящей перголы для двускатной крыши 4 м Colorbond. Кроме того, конструкция для поверхностного монтажа не фиксирует перголу на месте. Вы смотрите: Кронштейны PostHugger ™ для 4 x 4 столбов — Угловые кронштейны для перголы для тяжелых условий эксплуатации! (Также доступны T и L) Изготовлен из листовой стали толщиной 1/8 дюйма… Вы можете найти в Интернете комплекты оборудования для перголы для тяжелых условий эксплуатации, хотя они не будут точно такими, как вы показали. Гарантия 10-20 лет на все беседки. Мой конкретный комплект разработан для балок 4 × 4 (в моем случае 12 футов в длину и 8 футов в высоту).Примечание: обрезная древесина 4×4 составляет 3,5 дюйма) для строительства перголы Toja Grid. Палубные винты. Пергола может быть отдельно стоящей конструкцией или вы можете построить такую, которая прикрепляется к стене вашего дома. 7 x… Комплект перголы , угловые кронштейны (N300-1) с помощью этого углового кронштейна легко создать хорошее соединение между балками и стойками. Эта пергола из кедра 10х10 является вершиной. Выберите из нашего ассортимента Т-образных кронштейнов, в том числе более 600 продуктов в широком ассортимент стилей и размеров, возможна постоплата. Лучший бесплатный веб-сайт и приложение для настольных компьютеров, мобильных устройств, android, apple ios, iphone и ipad. В продаже. Мало того, что беседка красива сама по себе, но еще и в каждом углу есть ящики для цветов. Не тратьте время на поход в строительный магазин. Увидеть фурнитуру перголы черный металл. Мы поможем вам создать уютную и комфортную комнату на открытом воздухе. Брекеты фасции предназначены для предотвращения этого. Кубический 4-сторонний угловой кронштейн для перголы со стойками 9×9 см. Обычная цена От 1999 долларов. Мы предлагаем самые прочные колонны крыльца и самые изысканные деревянные колонны.В летний день это может быть даже ваша любимая вещь в вашем доме. Посмотреть продукт. Максимально используйте весь потенциал вашего открытого пространства с перголой Alcove. Кронштейны PostHugger ™ для столбов 6 x 6 — Угловые кронштейны перголы для сверхмощного торгового стола! (Также доступны T и L) Изготовлено из листовой стали 1/8 ″ в США! | Конструкции River Drive — — Для столбов 6×6 — — Для столбов 6×6 — — Для столбов 6×6 — — Для столбов 6×6 — -Эти кронштейны продаются по отдельности и предназначены для ИСПОЛЬЗОВАНИЯ С ПОМЕЩЕНИЯМИ 6 x 6 (5. Безграничные возможности с PERGOLA SYSTEM Asia! Pergola System Asia предлагает современный подход к стилю и дизайну, а также доступность, быструю… Небольшую угловую беседку с качелями.00 Цена продажи. Включает 2 кронштейна Trio, ваш уголок для вашего проекта беседки. Беседки доступны в следующих … Yardistry 12 футов. Разработанная для любого помещения, коллекция декоративной фурнитуры Hartley ™ — это все о мельчайших деталях. Оглавление устанавливается непосредственно на бетонную или деревянную поверхность с помощью наших скоб с болтовым креплением. Стальные монтажные кронштейны, предназначенные для поверхностного монтажа, были несовместимы при сборке и изначально затрудняли прямоугольное сечение балок. Подробности Купить сейчас -… Эта пергола Serenity из стекловолокна поставляется с неконусными колоннами, окрашена в белый цвет и отправляется в течение 1-3 недель и включает в себя все соединители и оборудование для легкой установки, а все оборудование изготовлено из нержавеющей стали.PERO BORNOOORS. Приобретайте перголу в коробке напрямую у производителя Amish Country Gazebos в округе Ланкастер, штат Пенсильвания. Сейсмические крепления помогают защитить инфраструктуру от стихийных бедствий, таких как землетрясения. Комплект стальных кронштейнов VEVOR для перголы, стойка для кронштейнов для перголы 6 x 6 дюймов, ботинок для кронштейнов для перголы из 8 предметов, плечо кронштейна для перголы с порошковым покрытием, удлинительный кронштейн для перголы из углеродистой стали с 3-сторонним углом 90 ° 399 долларов США. Сравнивать. Показано 16 из 16. Наборы беседок Western Timber Frame ™ ShadeScape® обычно имеют 85% -ное покрытие, потому что это то, что предлагает хорошее теневое дерево.Голый бетон. Балки закреплены на месте. Цена: В корзину. Кроме того, интернет-магазин строительной техники Wovar поставляет угловые кронштейны для всех видов древесины толщиной до 12х12 см. Право на возврат не менее 100 дней. Размеры — это общие габаритные размеры: 12 ‘x 12’, 14 ‘x 14’, 16 ‘x 16’ с 4-футовой вставкой для колонн. Номинальная 4. Текущая цена $ 1034. Этот набор включает в себя запатентованные соединители между стойками и балками, основания стоек и стропильные зажимы, которые были оцинкованы методом горячего цинкования, а затем покрыты черной порошковой краской для … Угловой беседки 8 x 8.- Кронштейн не виден снаружи конструкции. Создайте идеальное открытое пространство с беседкой или навесом от Ace Hardware. В этом проекте наша беседка будет построена по углам существующей подпорной стены; однако процесс сборки перголы такой же. 9 августа 2018 г. — Изучите доску Роба Уокера «Угловая беседка» на Pinterest. Решения для палубных приводов Угловой кронштейн для перголы iowa builder с удлинителем, черный Блестящая угловая пергола — молодец! автор: Ди Крис, ваша беседка выглядит просто фантастически! Он показывает, как можно сохранить внешний вид беседки, изменив при этом определенные элементы дизайна.Этот комплект перголы включает в себя опоры столбов в стиле OZCO Ironwood, соединители столбов с балками, стропильные зажимы, анкерные стяжки, акценты для ферм и шурупы для дерева, чтобы создать красивую конструкцию, которую можно построить практически в кратчайшие сроки. Следующий. • Превосходная универсальная структура. Внутренний угловой кронштейн. Кронштейны из стальных стоек к балкам отлично подходят для беседок, беседок, деревянных каркасов и других деревянных соединений. Комната, которую вы можете украсить и обставить, что позволит расширить ваш дом на открытом воздухе, создать уютное место, где вы и ваша семья с удовольствием проведете время на улице.Добавить в корзину. 2 дюйма x 1,99 $. Предлагаемые в различных размерах, а также нестандартных форм и размеров, наборы Trex Pergola представляют архитектурный интерес, а также идеальное количество тени и уединение. Пластины для ремонта Heavy Duty — 6 мм. Угловые кронштейны Pergola 6×6. Включает 6 оснований для стоек, 4 трехходовых угловых кронштейна и 2 четырехсторонних удлинительных кронштейна. Я не хотел портить размещение больших столбов 8 × 8. Найдите лучшую деревянную перголу, виниловую перголу или металлическую перголу различных размеров и стилей.1 отзыв. Обрежьте концы досок, как показано на рисунке выше. Угловые кронштейны для столбов 4 x 4, кронштейн для перголы, рабочий стол, сталь 1/8 дюйма. Угловые распорки для беседки. 1 ½ x 5 ½ балки с декоративными зубчатыми торцевыми заглушками охватывают короткую сторону вашей беседки, а квадрат 1 ½ x 1 ½ бегуны… Описание Цена: 1 174 доллара в магазине Home Depot Купите Внимание, садовники: эта кедровая беседка от Lowe’s имеет угловые панели, которые полюбят вьющиеся розы, виноградные лозы и ипомеи, медленно ползая вверх и снова.5 дюймов x 3. нет нет Угловой кронштейн с декоративным дизайном для стойки 4×4, угловой опорный кронштейн 4×4, кронштейн для перголы, кронштейн для стойки 4 дюйма, угловой кронштейн 4×4. Мы также прилагаем подробные пошаговые инструкции. Настенная опора — настенные кронштейны есть используются для простого соединения балок со стеной. Обычно они строятся над палубами и патио на заднем дворе. Мы не можем найти продукты, соответствующие выбору. Конец стойки скошен под углом 45 градусов, чтобы упираться в балку передней панели. и получим чистый угол.Магазин Rio Outdoors теперь открыт для предварительных заказов. Мы предлагаем несколько моделей и можем даже изготовить нашу продукцию на заказ в соответствии с чертежами и спецификациями. (334) Звездный продавец. Доставка от 2 до 5 рабочих дней по всей Европе. Характеристики. Бесплатная доставка по США От 225 $. 95 Предварительно распиленный брус для фронтальной беседки. 5 дюймов соответственно) Срок поставки кронштейна 4X4 2 рабочих дня, доставка 3-5 дней. Самозаворачивающиеся винты из нержавеющей стали 1 1/2 дюйма (38 мм) (40) — 20005 — (для УГЛОВОЙ СКОБЫ PERGOLA # 2379-139.Наши готовые комплекты перголы из кедра с выдвижными навесами могут обеспечить тень для вашей террасы, патио или вокруг вашего бассейна. Третий вариант — L-образный, с крышей перголы, выступающей из угла двумя длинными прямоугольными секциями. Wovar — это винты и крепежные элементы премиум-класса, которые вы ищете, — профессиональный мастер или первый раз сделай сам. от 2873 долларов. Кронштейны изготовлены из атмосферостойких угловых скоб размером 1-1 / 2 «x 5/8» — цинк, 4 шт. В упаковке (1) СТРОИТЕЛЬНОЕ ОБОРУДОВАНИЕ. 84 Lumber предлагает ряд конструкций беседок и комплектов беседок на любой вкус и бюджет.ВКЛЮЧАЕТ: 100% дерево западного красного кедра (стойкость к непогоде). Предварительно вырезанный и просверленный комплект сэкономит ваше время, деньги и избавит вас от раздражения. 8 ТРИО, чтобы сделать кубик для МОЛОЧКА! Toja Grid предлагает современный подход к стилю и дизайну наряду с доступностью. Quick This Corner позволяет использовать деревянные стойки 4 «x 4» (3. 14 x 18: двойные опоры фактически превращаются в одну твердую 5 3/4 «x 61). 2: или В этом видео мы демонстрируем, как установить кронштейны для фасции. Мягкая древесина 4. Беседка — это способ насладиться солнцем, но при этом немного избавиться от жары.Угловая скоба Pergola. Кронштейны для перголы для тяжелых условий эксплуатации! | Уголки T’s L Другие доступные | 1/8 При проектировании сада добавление большой конструкции может существенно повлиять на общий вид — беседки и павильоны обеспечивают высоту и делают сад настоящим украшением. Мастерство: все наши изделия производятся вручную в США. Узнайте, как добавить красоты и силы при строительстве беседок и других жилых построек на открытом воздухе с помощью нового декоративного элемента Simpson Strong-Tie® Outdoor Accents® ha Family Time Outside.Просмотрите Hartley ™. Мы предлагаем кронштейны: Угловые кронштейны — рассчитаны на установку более 4 x 4 столбов. Беседка-треугольник — красный кедр западный. Быстрый и простой способ приобрести комплект кронштейнов для перголы с двумя отсеками. Используйте уровень длиной 48 дюймов и установите стойку вертикально на почву. Закрепите стойку на седле, ввинтив винты с шестигранной головкой ¼ «x 3 дюйма в вертикально выровненные и рельефные отверстия. Bjorn Woodworks Bjorn Woodworks Pergola Bracket TRIO 3 Arm Pergola Corner Bracket для деревянных столбов 6×6 | 1 упаковка Комплект фурнитуры для перголовых жалюзи.Разработан для размеров 4 x 4 дюйма… Комплект из 4 кронштейнов для перголы Новой Англии позволяет легко установить виниловую перголу или беседку на деревянную террасу или цементный патио. Состояние Новое. co. Нужна помощь? 1-888-824-5316. 95 Угловой кронштейн в испанском стиле — черный порошок 34 доллара. 9 из 5 звезд. Зажимы для стропил Ozco для наружных конструкций Инструменты Lee Valley. Мы также можем изготовить индивидуальные кронштейны для вашего проекта, просто напишите нам сообщение со схемой и количеством того, что вам нужно, и мы предоставим вам ценовое предложение.Мы предлагаем комплекты и детали для дома на открытом воздухе. Мы можем изготовить подвесы для балок, анкерные пластины, подвесы для балок, кронштейны для столбов и т. Д. Мы также включили элементы, специально предназначенные для напольного монтажа и для удлинения двух столбов. План беседки с регулируемыми панелями крыши от HGTV. Существует множество стилей и дизайнов, включая отдельно стоящие конструкции и те, которые прикрепляются к зданию как расширенный навес. Этот элемент входит в стандартную комплектацию, и в него нельзя вносить никаких изменений. Угловые кронштейны для перголы подходят для деревянных балок диаметром от 9 до 12 см.Amazon. Обратите внимание, что древесина является натуральным продуктом и может иметь дефекты. Эти нестандартные кронштейны для стальных балок можно модифицировать для работы в любой ситуации. Описание. Эти отверстия будут удерживать ваши столбы на месте и гарантируют, что ваша беседка останется вместе. Вы можете добавить к этому свои любимые цветы и сделать его еще красивее. От 1999 долларов. Я бы хотел узнать, как разобраться в этом самостоятельно, если кто-то. Добавить в избранное. Выберите угловой кронштейн для перголы или тройник. Bjorn Woodworks Bjorn Woodworks Кронштейн для беседки Создайте оазис на заднем дворе с помощью набора для беседки, сделанного своими руками.Все наши виниловые комплекты перголы, шторы и покрытия для патио изготавливаются с высоким мастерством. Типы скоб аппаратных Decksdirect. 5 дюймов x 5. Поскольку все наши кронштейны из кедра изготавливаются на заказ и отправляются в течение нескольких дней, вы можете легко запросить расценки на изменения в беседке из дуба в компании Trade Oak Building Kits, которая улучшит внешний вид вашей собственности и открывают всевозможные возможности ландшафтного дизайна. 2 x 2. Сверхпрочная сталь 14-го калибра, вырезанная лазером, гнутая и сваренная. Поставляется в двух фиксированных размерах и, как и все алюминиевые изделия, представляет собой лучшее в отрасли долговечное, надежное и экологически чистое решение для вашего дома, патио или сада.Плиты соединительной балки — 6 мм. Используйте для нескольких проектов по дому! Беседки, виноградные лозы и т. Д. Используйте их, чтобы украсить любую простую веранду, патио или веранду. Все комплекты перголы предназначены для обеспечения идеального количества тени и защиты от солнца. Декоративные угловые кронштейны с зажимом для стропил (комплект из 10) Модель № 56617. Этот комплект позволяет построить 9 футов 4 секции. Подробнее. нет 5 из 5 звезд. Угловые стойки имеют размер 7 1/4 на 7 1/4 дюйма (стандартный размер 6×6) и утоплены на 12 дюймов от размеров крыши (это можно отрегулировать в соответствии с вашими потребностями, просто дайте нам знать).5 дюймов или 5. Обрежьте доски, как показано на рисунке выше. Закрепите с помощью опорной стойки 6 × 6. Здесь продаются угловые кронштейны Wovar Pergola для балок 15 x 15 см. Изготовлен из стали калибра 14, оцинкован, а затем покрыт порошковой краской. Создан на долгий срок! Мы предоставляем все винты для этой детали для соединения с деревом. Vita 6. Тротуарная плитка, кирпичи. Товар уже в списке желаний! Просмотрите список желаний. Создайте собственную прочную и сверхпрочную перголу PostHugger ™, магазин / гараж / ЧПУ стол или колода с нашими стальными кронштейнами RiverDriveDesigns, производства США, толщиной 1/8 дюйма! Также отлично подходят для фиксации / усиления уже имеющегося у вас! Это не хлипкий / гнущийся металл.Снимите зажимы и прибейте гвоздь к углу. Деревянные балки прорези внутри кронштейнов и прикручиваются на место, как правило, без резки или измерения. Номинальные стойки 6×6 (фактические 5 x5 дюймов) Предварительно собранные балки в сборе, состоящие из (2) коллекторов 2×6, нижней пластины 2×4, угловых распорок и боковых досок, позволяют сократить время сборки. Еще идеи о заднем дворе, беседке, беседке. Угловые распорки не обеспечивали достаточной поперечной распорки, чтобы предотвратить скручивание конструкции. Хотите узнать, как построить беседку? Вот как это сделать самому.В наличии и готов к отправке. Пергола 14×10 Fairhaven Natural. Мы везем миллионы товаров для дома с бесплатной доставкой — от мебели и декора до освещения и ремонта. Артикул № 46625006. Бесплатная доставка при заказе от 49, — €. 700мм. Мы предлагаем огромный выбор пергол на открытом воздухе, комплектов покрытий для патио, аксессуаров и многого другого. Угловой элемент, используемый для создания системы перголы GRID. 12 12 жалюзи 2x2x8 — Премиум S4S Кедровая доска — 12 x 10 $. … Пергола-в-коробке 12 × 14. 5 ”x 3. Строительство беседки может быть простым или сложным… 153 -187 Discovery Road, Dandenong South, VIC 3175 Australia.Общий размер. Отрежьте восемь штук 2 × 6 до 14 футов в длину. Четыре или шесть разработанных 5-1 / 2-дюймовых 2-х слойных средств защиты от ржавчины, включая порошковое покрытие для наружного применения. Недавно, когда я работал с постоянным клиентом дома, я заметил, что … Строительство угловой беседки — это идеальный способ использовать угол вашего сада, где обычная беседка не поместится, и добавить ему стильный вид или создать уютную беседку. драматический вход в ваш дом с Проектом № 380. Компания Dallas Cedar предоставит материалы для ваших индивидуальных проектов и строительных проектов: Столбы Cedar Timbers.Внутренний угол строк будет местом расположения поста. В комплект входят 2 скобы, 16 стяжек, 12 болтов, 12 заглушек и 12 колец. Купите отдельно стоящие комплекты беседок для вашего следующего проекта по благоустройству дома у Amazon, Walmart, Wayfair, Target и других розничных продавцов. В каждый комплект перголы входят предварительно вырезанные стойки, балки, наколенники, планки, кронштейны для опор столба и соединительное оборудование. Каждая стойка имеет привлекательное основание для крепления оборудования, используемого для крепления конструкции к бетонной подушке или деревянному настилу.6510050. Думаете добавить кедровое покрытие для патио или беседку? Позвольте Dallas Cedar Company предоставить вам качественные материалы из западного красного кедра, предварительно вырезанные, предварительно окрашенные с доставкой. (для фиксации узла жалюзи на стальных кронштейнах держателя) c. Это придаст вашему двору присутствие и естественно красивое место, где можно расслабиться и пообщаться. Угловой кронштейн для перголы, черный для балок 15 x см Wovar. 5 дюймов x 5 28 фунтов стерлингов. Мы продаем настил Aberdeen Pergola из нержавеющей стали 410 высшего качества. Однако, поскольку для использования на каждом конце каждой доски требуются кронштейны, они не обеспечивают чистой современной эстетики.широкий x Live. Добавьте навес перголы, освещение, занавески, обогреватели или вентилятор, чтобы создать. Стальные монтажные кронштейны, предусмотренные для поверхностного монтажа, были несовместимы при сборке и затрудняли первоначальное выравнивание балок. 9 х 3. Соединяем все углы врезной и шиповидной конструкцией. Backyard Discovery 4. Сравните Угловой кронштейн для перголы TRIO с 3 рычагами для деревянных столбов 6×6, 2 шт. Цвет: зеленый. Благодаря безграничным возможностям каждая беседка может быть уникальной. Компоненты из зеленого дуба для нашей беседки из дуба, сделанной своими руками, мастерски изготовлены с использованием самого современного оборудования для резки.От 3000 долларов. Угловые кронштейны идеально подходят для пергольных систем Grid. 10×10 10×13 Отдельно стоящие жалюзи. Мы базируемся в Форт-Коллинзе и предлагаем бесплатную доставку в США. Наши комплекты пергол и перголы своими руками легко собрать. Строительное оборудование. . 00 Цена за единицу / чел. Модульные размеры стальных кронштейнов Pergola Kit. 5 дюймов), чтобы построить свой проект DIY или индивидуальную беседку. Стандартная высота наших пергол, в зависимости от толщины дуба, который вы выбираете, составляет от 2 до 2.Bjorn Woodworks Bjorn Woodworks Кронштейн для перголы Соединители для перголы от Wovar бывают разных форм и размеров. Когда проектирование завершено, создается полный выходной отчет, который включает ведомость материалов (пиломатериалы и оборудование), необходимых для строительства беседки. Фурнитура для анкерного крепления основания и пиломатериалы в комплект не входят. Предложение действует до 17.01.22. Установлена ​​Fascia Beam. Каждое отверстие должно быть глубиной 28–48 дюймов (71–122 см). x 12 футов Toja Grid. Они изготовлены из оцинкованной стали марки 14 и окрашены порошковой краской высшего качества, идеально подходящей для длительного использования на открытом воздухе.Завершите проект своей мечты примерно за час. Заказы будут отправлены в течение 8… Особенности. Кронштейны предназначены для использования на открытом воздухе и надежно и надежно удерживают пиломатериалы на месте. … Кованые вручную, кованые в деревенском стиле кронштейны, скобы (включая винты с головкой в ​​деревенском стиле) 18 долларов. Бесплатная доставка из магазина сегодня. 5 дюймов (1) 321 дюйм (3) 336 дюймов (3) 381 дюйм (1) 120 футов (1) Общая высота. 5 футов x 6. 00. Размер монтажных отверстий позволяет их легко установить с помощью любых шурупов с шестигранной головкой 1/4 или 5/16 или сквозных болтов… Сделано в Канаде. GRID TRIO — ваш уголок, вы должны построить перголу GRID. система.беседка. Купите комплекты беседок для продажи в сети Pergola Depot! Мы строим индивидуальные, самодельные, отдельно стоящие, навесные, обработанные давлением сосны, необработанный кедр и перголы из дерева по индивидуальному заказу. Угловая скоба 90 ° — 2¾ «x 2¾» x 3 «-… Угловые кронштейны для перголы подходят для деревянных балок диаметром от 9 до 12 см. Мы можем сделать ваши соединительные кронштейны для столбов столбов влево, вправо или по центру, чтобы мы знаем, что вы предпочитаете. Z-образные кронштейны — 5 мм. Изготовлено на заказ в США. Стальные кронштейны — отлично подходят не только для поддержки ваших деревянных проектов, таких как торговые столы, скамейки для хранения, беседки, открытые балки или любые деревянные проекты , но также эта беседка показана над зоной отдыха на открытом воздухе.Склейте и прикрутите по паре для каждой вершины колонны, затем приклейте заглушки заподлицо к вершине каждой колонки. Разнообразная фотогалерея, демонстрирующая 50 дизайнов беседок и идеи, чтобы получить представление о ваших вариантах строительства беседки на заднем дворе или на вашей территории. OZCO Оборудование и аксессуары для улицы. Потрясающая современная пергола с решетками из алюминия, окрашенного в черный цвет, и анодированных алюминиевых лезвий. 4. При выборе ниже для сужения результатов каждый сделанный выбор будет перезагружать страницу для отображения желаемых результатов.2 упаковки. Trex Pergola выводит жизнь на открытом воздухе на новый уровень и создает основу для вашей наружной комнаты. Магазин Ace Hardware для грилей, оборудования, товаров для дома, газонов и сада, а также инструментов. Растения для крыши и боковых панелей перголы яркие, зеленые и красивые. Используйте зажимы, чтобы удерживать доски на месте. О кронштейнах 6×6 Pergola Corner Я пытался найти производителя кронштейнов, которые являются ремнями, которые подходят к двум сторонам стоек. От 8 футов на 10 футов до нестандартных размеров по вашему выбору, в обеих желто-коричневых беседках используются для обозначения сада, внутреннего дворика или дорожки.Универсальный угловой / стальной опорный кронштейн. Набор из 12 шестигранных кронштейнов для перголы для 6 x 6 столбов — сверхмощные кронштейны для перголы, сделанные в США! Эти кронштейны отлично подходят не только для поддержки ваших деревянных проектов, но и для придания декоративности. 4 TRIO для отдельно стоящей беседки. Кронштейны-переходники PostHugger ™ с 6×6 на 4×4 и внешние углы, сделанные из листовой стали 1/8 дюйма в США! Наши кронштейны изготовлены в США из сверхмощной стали 12-го калибра, сделанной в Америке, толщиной почти 1/8 дюйма. Осталось 2 TRIO против конструкции или 4 трио для отдельной беседки, или 8 трио для создания куба для гамака.Установите четыре доски 14 футов 2 × 6 спереди и сзади, как показано на рисунке выше. Кронштейны для беседки. 99 399 долларов. Показывать только этого пользователя. Создайте перголу или садовый ящик по низкой цене, используя наши детали и оборудование, произведенные в Канаде. Обратите внимание: эта беседка-пергола не может быть постоянно поставлена ​​или прикреплена к… National Hardware 4 дюйма x 0. Это двухуровневое пространство предлагает места для сидения на нижнем уровне возле бассейна и для сидения на верхнем уровне с видом на реку Иллинойс. Chadsworth Columns с гордостью представляет наши непревзойденные линейки продукции для вашего дома или здания.Сделайте каждое угловое отверстие размером 8 на 8 дюймов (20 см × 20 см), чтобы оно было достаточно большим, чтобы соответствовать столбам вашей беседки. Пергола по-прежнему будет пропускать немного солнечного света в эту область, не делая ее слишком горячей. Легко собрать. Угловой кронштейн для беседки с удлинителями 15×15 см с черным покрытием. 2 из 5 звезд 4. TRIO — это трехрычажный угловой кронштейн 90 ̊ для нашей пергольной системы. x 5-1 / 2 дюйма. Цинковый набор стоек для угловых распорок (комплект из 20) Стропила Everbilt 1-1 / 2 дюйма 2×6 с декоративными концами @ 16 дюймов на См. фурнитура для перголы, черный металл.- Беседки из красного кедра Западной -. 5мм. Таким образом, наша дубовая пергола идеально сочетается с точностью головоломки. В таблице на странице Pergola показаны компоненты, из которых состоит каждый набор Pergola. Не позволяйте сложной погоде, такой как проливной дождь или сильное солнце, снова разрушить ваши планы на отдых на свежем воздухе! Пергола сделана из качественного западного красного кедра, который одновременно красив и долговечен. Они были разработаны для использования в качестве дополнительной поддержки для садовых элементов, таких как беседки или садовые постройки, такие как беседки или бревенчатые склады.Перголы, беседки и решетчатые крыши чаще всего частично перекрывают балкой и стропилами, перекрещивающимися на решетчатую крышу. Бесплатная доставка . Обычная цена. См. Стр. 7, 8 и 9 для получения более подробной информации. Он включает в себя четыре угловых кронштейна, четыре базовых кронштейна, солнцезащитный тент для защиты от солнца и некоторое оборудование. Они были. 6 июля 2020 г. — Toja Grid SOLO для дерева 6×6 — это наша опора для стойки и настенный кронштейн. × 12 футов, убедитесь, что все кронштейны имеют одинаковый размер, чтобы крепежная балка, которая крепится к концу кронштейна подступенка, была ровной.Все монтажное оборудование входит в комплект и … Эти беседки с увеличенными стойками и балками обязательно добавят уникальный, индивидуальный вид вашему жилому пространству на открытом воздухе. (Фактические размеры древесины 3. Программное обеспечение Pergola Planner подчеркивает критически важные соединения для создания прочной и безопасной наружной конструкции и рекомендует соответствующее оборудование на основе индивидуального дизайна. Покупайте по. Наша садовая беседка легко собирается. Подробнее о перголе, угловой беседке , пергола патио.Крепления стропильных ног к стропилам дома.Здесь, в eDecks, представлен огромный выбор средств для ухода и пятен от ведущих мировых брендов. 30. Однако процесс установки у нас занял намного больше времени. Бесплатная доставка. О угловых кронштейнах Pergola 6×6. Они могут быть одновременно декоративными и конструктивными кронштейнами. (60) 2299 долларов. Матовая черная отделка. Металлические кронштейны — популярный и отличный материал для строительства беседки. Контакт. Кронштейны-переходники PostHugger ™ с 6×6 на 4×4 и внешние углы, изготовленные из листовой стали 1/8 дюйма в США! Кронштейны для перголы для сверхмощных рабочих столов! RiverDriveDesigns.Большинство комплектов собираются за 1 день. Используйте эти кронштейны, чтобы построить свой собственный магазинный стол, гаражный верстак, стол с ЧПУ, террасу на заднем дворе, беседку или беседку. Бесплатная доставка. Доступен в белом цвете и двух (2) размерах: 4х8 и 8х8 футов. О кронштейнах 6х6 Пергола угловая. 345 долларов. Примечание. Перечень дополнительных материалов для перголы. Оборудование (в пластиковом пакете). Все винты, входящие в этот комплект, являются самозаворачивающимися. Сделайте покупки в Pergola Depot и найдите идеальные комплекты перголы для своего двора уже сегодня! 25 июня 2018 г. — Изучите доску Кэролайн «Угловая беседка» на Pinterest.x 9 футов. 99 Yardistry 12 x 24 Pergola Многоуровневая пергола с профилированным брусом и концами решетки Pergola Instructions. Винтовые проушины (по 1 на каждый угол козырька) Стяжные муфты (1/2 размера проушин) Драпировочные кольца с зажимами; Зажимы для проволоки; Как сделать абажур для беседки. Наденьте столбы для беседки на деревянные столбы и прикрутите их к дереву. От 2299 долларов. Самозаворачивающиеся винты из нержавеющей стали 5/8 ”(16 мм) (72) — 20016 (для фиксации узла жалюзи на стальных кронштейнах держателя) C.com Переходник с 6 на 4 угла — этот внешний угловой кронштейн используется там, где ваша вертикальная стойка имеет размер 6×6, и вы добавляете горизонтальные входящие стойки 4×4 сверху, чтобы образовать угол. 99 Структурный угловой кронштейн для стойки 6×6, угловой опорный кронштейн 6×6, кронштейн для перголы, кронштейн для стойки 6 дюймов, угловой кронштейн 6×6. FPERG97C. В комплект наших кронштейнов Pergola входят винты, болты и дерево. до 12 футов 6×6-Trifit Спецификация продукта Угловой кронштейн 90 градусов для деревянной стойки 4×4, угловой кронштейн 4×4, кронштейн для перголы, угловой опорный кронштейн, 4-дюймовый кронштейн | Сделано в США! TexasMetalMakers.Обязательно ознакомьтесь с вашими местными нормами и правилами для конкретных требований. . 17 долларов. СОЗДАНО ДЛЯ LASTQUAD — это удлинительный кронштейн для перголы на 4 руки. Подтяжки и кронштейны обеспечивают поддержку в различных областях, включая стеллажи, мебель и инфраструктуру. Поскольку в центре моей беседки есть подвесной светильник, я сделал два отдельных плафона для каждой беседки. Материал: сосна, зеленая пропитка. Эти изогнутые угловые распорки из мягкой древесины с зеленой обработкой — идеальное решение, если вам требуется дополнительная прочность перголы или просто более традиционный вид вашей конструкции.Угловая фурнитура для перголы

eln wzs wgl ty7 fcw o5b 8rt n4q qs8 97c i9x gf7 pno tgj ttr tnu yeq ste t7g elk

Строительный словарь Дэйва

А Б В Г Д Е Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я

5/4

Толщина настилочного материала от 1×6 до 2×6. Хотя он называется 5 / 4×6, на самом деле он имеет толщину 1 дюйм и ширину 5 1/2 дюйма. Аналогично, 1×6 действительно имеет толщину 3/4 дюйма, а 2×6 — толщину 1 1/2 дюйма.

Заполнитель бетон

Щебень и песок бетонной смеси.

Анкерный болт

Болт в бетоне, используемый для удержания элементов конструкции на месте. В жилищном строительстве анкерные болты 1/2 «x6» или 8 «, как показано на рисунке, используются для удержания подоконной плиты для балок перекрытия или нижней плиты для стен.

Астрагал

Вертикальный плинтус прикреплен к краю встречи на одной двери пары дверей, чтобы закрыть зазор между ними.

Тент оконный

Окно, в котором створка откидывается на верхнем крае и может распахиваться.

Балясины

Округлый или квадратный шпиндель, прикрепленный вертикально между нижней и верхней направляющей или ступенькой и верхней направляющей ограждения или поручня.

Балюстрада

Блок перил, состоящий из перил и балясин.

Доска для баржи

Наружная отделка прибивается к краю стропила или фермы двускатной крыши.

План подвала

См. План фундамента.

Картон для теста

Временный каркас, используемый для определения углов при закладке фундамента или котлована. Подробнее см. Статью The Foundation.

Балка

Элемент конструкции каркаса, используемый для поддержки ряда балок, ферм или стропил вместо сплошной стены.

Рельс для гибки

Изгибающийся поручень — это поручень, состоящий из деревянных полос, которые можно склеить и согнуть по кривой. После высыхания согнутые детали отправляются на фрезеровку.

Гнутый

Жесткий каркас, как правило, предварительно изготовленный, размещенный последовательно по длине конструкции для поддержки основных элементов. Используется в мостах, эстакадах и т.п.

Фаска

Кромка, имеющая не квадратный угол.

Птичий рот

См. Вырез сиденья

Чертежи

Посмотреть планы

Ножки для досок

Розничные продавцы строительных материалов обычно взимают плату за большие объемы пиломатериалов со своих клиентов-подрядчиков, рассчитываемых в системе Board Feet, также известной как FBM (Foot / Feet Board Measure).Фут доски имеет ширину 1 фут, длину 1 фут и толщину 1 дюйм, то есть 1×12, длина которого 1 фут, равна 1 FBM. Длина 2х12 одного фута равна 2 футам доски или 2 футам меры доски. Обычно в магазине размерные пиломатериалы оцениваются в единицах 1000 досок или MFBM и взимаются с подрядчика соответствующие сборы. Наш удобный конвертер может помочь вам преобразовать пиломатериалы ваших размеров в опоры для досок.

Коробчатая балка

Элемент каркаса для поддержки концов ряда балок, прикрепленных к ним под прямым углом.Также известен как балка по краю.

кирпичная кладка

Молдинг, используемый на наружной двери или деревянном оконном косяке, в качестве перехода между косяком и сайдингом, лепниной или кирпичной кладкой.

Перемычка

Кусочки 2×2 или металлические скрещенные или сплошные блоки той же ширины, что и балки, устанавливаемые между балками в центре их пролета. Перемычку следует устанавливать на расстоянии не более 7 футов между каждой опорой или другим мостом.

Яркий гвоздь

Гвоздь не оцинкованный. В новом состоянии он выглядит ярким и блестящим.

Бычий поплавок

Очень большой бетонный поплавок с длинными ручками, используемый для плавания большой плиты.

Строительный кодекс

Официальный список правил, которым здание или строительная площадка обязано соблюдать по закону. Строительные нормы и правила обычно распространяются на штат, провинцию или страну, но местные органы власти могут добавлять свои собственные правила. Правила Строительных норм обычно хорошо продуманы и имеют практическую причину. Даже если у кого-то нет юридических обязательств соблюдать Строительные нормы и правила, все равно будет полезно знать и использовать их.(Для получения дополнительной информации см. Национальный строительный кодекс)

Петля стыковая

Петля, обычно используемая для прикрепления двери к косяку, где две стороны петли стыкуются друг с другом.

стыковое соединение

Две части стыка просто стыкуются вместе (встык) без нахлеста.

Ленточка

Полоса древесины, разорванная на поверхность под углом 45 градусов. Также известна как полоса для снятия фаски, когда используется в формах для снятия фаски с кромки.

Колпак

Пиломатериалы или лепнина над другими, чтобы скрыть торцевую поверхность или обеспечить защиту или отделку.

Болт с квадратным подголовком

Болт с круглой головкой и квадратным буртиком. Квадратный выступ втягивается в отверстие и не дает болту проворачиваться при затяжке гайки. Круглая головка не нуждается в шайбе, не имеет краев, чтобы царапать или захватывать предметы, и придает законченный вид.

Распашное окно

Окно, в котором створка откидывается на вертикальном краю, поэтому она может открываться или открываться.

Кожух

Отделка двери или деревянного окна как переход между косяком и внутренней или внешней отделкой.

Шип

Полоса фанеры или бруса для поддержки полки или приспособления. Также используется для усиления двери и т. Д. Или для увеличения ее размера.

Галстук-воротник

Также называется балкой с воротником или скобой с воротником .
Горизонтальный элемент, служащий промежуточной опорой для противоположных стропил, обычно расположен в верхней трети стропила для уменьшения его пролета.

Гребень

Это происходит от описания лицевой стороны доски, которая выглядит так, будто кто-то взял гребень и оставил на поверхности небольшие гребни и впадины.

Обычный гвоздь

Гвоздь с головкой, использованный в обрамлении, называется обычным ярким гвоздем.

Стропило обыкновенное

Один из ряда стропил, идущих от вершины внешней стены до конька крыши.

Бетонный поплавок

Инструмент, используемый на первом этапе отделки бетона, чтобы вывести цементное молоко на поверхность и выбить заполнитель чуть ниже поверхности.

Плавать — действие с помощью инструмента для начала процесса чистовой обработки.

Колпачок

Чтобы вырезать или придать форму концу лепного украшения, чтобы он перекрывал и соответствовал контуру прилегающей части лепного украшения.Для получения дополнительной информации см. Мою статью «Как справиться с внутренним углом».

Зенковка

Немного, чтобы создать круглое отверстие конической или конической формы, соответствующее форме винта с плоской головкой, чтобы установить его заподлицо с поверхностью скрепляемого материала или под ней.

Подземелье

Низкое пространство под полом здания, позволяющее работникам получить доступ к проводке или водопроводу.

Крем

См .: молочко, бетон

Калека

Также называется шпилькой домкрата .Вертикальный элемент, который поддерживает коллектор в проеме несущей или поддерживающей стены.

Поперечное сечение

См. Раздел

Корона

Почти каждая доска слегка изогнута. Корона — это вершина изгиба доски.

Дадо

Прямоугольный паз в доске.

Размерная доска

Пиломатериалы стандартных размеров, например, 1х4, 1х6, 2х4, 2х6 и т. Д.

Дверной упор

См. Стоп

Жилая часть

Номер-люкс, работающий в качестве хозяйственного помещения, используемый или предназначенный для использования в качестве жилища одним или несколькими лицами и обычно содержащий помещения для приготовления пищи, приема пищи, проживания, сна и санузла.

Карниз

Нижняя, ровная часть крыши, нависающая над стеной.

Высота

Возвышение — это вид на сторону дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. На этом чертеже показаны все стороны дома, включая фундамент и крышу. Он показывает конфигурацию окон (раздвижные, створчатые, навесы и т. Д.), Наружных дверей, поручней, желобов, уклон и выступ крыши, сайдинг, кровлю и любые дымоходы.Обычно размеры не указываются, но чертеж выполняется в указанном масштабе. Этот рисунок используется для определения формы и проема окон, при этом окна ванных комнат отмечены как непонятные, внешнего вида наружных дверей и формы крыши. Также легко определить высоту дома.

Разработано

Структурный элемент, разработанный профессиональным инженером-строителем, используемый в пролетах, превышающих допускаемые стандартными строительными нормами. Эти элементы поставляются со спецификациями для их скрепления, надрезания и сверления отверстий, необходимых опорных поверхностей и сборки.

Инженерная древесина

Изделия из дерева, которые производятся в точном соответствии с национальными и международными стандартами путем связывания древесных прядей, волокон или шпона с помощью клея. К ним относятся фанера, МДФ, OSB, ДСП, клееный брус, LSL, LVL, PSL и конструкционные двутавры. Вместо обрезных пиломатериалов используется конструкционная древесина. Часто делают из ржаной соломы, пшеничной соломы или корки сахарного тростника вместо древесины.

Лицевая рамка

Каркас комплекта шкафов крепится перпендикулярно фронтонам шкафов, на которых навешиваются двери.Лицевая рама состоит из стоек и реек.

Face Nailed

Забивание гвоздями через лицевую поверхность доски, а не через шпонку доски или гвоздями под углом.

Фасция

Накладка прибивается к концам ряда стропил или ферм, чтобы связать их вместе на нижнем, ровном конце крыши. Панель поддерживает обшивку на краю крыши, а также на переднем крае потолка.

Фассовая доска

Внешняя отделка прибивается к облицовке, которая прибивается к концам стропил или ферм, которые проходят горизонтально вокруг крыши, на которой установлены желоба.Облицовочная доска образует отвод дождевой воды, а также скрывает конец кровельной обшивки и потолочные перекрытия.

План этажа

На этом чертеже показан каждый этаж дома (главный, второй и т. Д.) И указаны балки перекрытия или потолка над ним или рекомендуемая компоновка ферм. На нем должна быть показана планировка кухонных шкафов вместе с техникой и шкафами. Покажет внешнюю стену и межкомнатные перегородки, любую планировку лестницы. На нем также может быть показано расположение выключателей, фонарей и заглушек, а также нагрудников для шлангов, сантехники и каналов отопления.Этот рисунок может отсылать вас к сечению или сечению, которое он хочет детализировать, и к направлению, в котором он смотрит в сечении. Это показано на плане кружком с точкой. Внутри круга находится буква раздела и страница, на которой его можно найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Круг прикреплен к линии, которая разрезает рисунок вдоль определенной части, чтобы изобразить внутреннее сечение этой части.

Промывка

Имея ровные концы или поверхности.

Стойка

Укладка у основания фундаментной стены, опоры или колонны. Обычно бетонный фундамент для 8-дюймовой стены имеет ширину 16 дюймов и глубину 6 дюймов. Подробнее см. Статью Бетонный фундамент.

Насадка Форстнера

Круглый сверло по дереву с наружными фрезами с очень коротким центром, для сверления неглубоких отверстий.

План фундамента

Также называется планом подвала . Этот чертеж представляет собой вид сверху фундаментных стен и плиты. Также показаны балки перекрытия над ним, их размер и направление, показанные стрелками.

Квадрат

См. Стальной квадрат.

G1S

Расшифровывается как «Хорошая одна сторона». Это разновидность фанеры, у которой одна из сторон достаточно гладкая, чтобы хорошо выглядеть при окраске или оклейке обоями. Он будет использоваться там, где будет видна только его хорошая сторона.

G2S

Расшифровывается как «Хорошие обе стороны». Это разновидность фанеры, у которой обе стороны достаточно гладкие, чтобы хорошо выглядеть при покраске или оклейке обоями. Он дороже, чем G1S, поэтому используется только там, где обе стороны фанеры будут видны.

Фронтон

1. Каркас дома: Верхний треугольный участок торцевой стены дома.

2. Мебель: Фронтон в кухонном шкафу — это структурное разделение между полками. Сегодня большинство шкафов изготавливаются модулями, поэтому каждый модуль будет иметь фронтоны по бокам модуля, называемые фронтонами. Полки вдавлены внутрь фронтонов, дверные петли также крепятся с внутренней стороны фронтонов — один конец фронтона для дверных петель, другой конец фронтона для перекрытия двери.Когда модули собираются на кухне, их торцы скручиваются, образуя шкафы. Ряд фронтонов также поддерживает столешницу.

Фронтальный конец

Вся торцевая стена дома образована скатом крыши.

Ферма фронтона

Концевая ферма в системе крыши, закрывающая торцевую стену. Если свес больше 16 дюймов, ферма фронтона опускается на 3 1/2 дюйма, чтобы можно было закрепить 2×4 на этой ферме и прибить к соседней, чтобы сформировать свес.

Гвоздь оцинкованный

Гвоздь, покрытый цинком для защиты от ржавчины во влажных условиях. Гвоздь без этого покрытия называется светлым.

Балочная балка

Более тяжелая балка, несущая другие балки в системе пола или крыши.

Ганг-Лам

См. Клееный брус.

Клееный брус

Сокращение от (Клееный брус). Спроектированная древесина, состоящая из нескольких слоев пиломатериалов небольших размеров, склеенных в единый, большой, прочный конструктивный элемент, который можно использовать в качестве колонны или балки.

ластовица

Панель или скоба из дерева или металла, прикрепленная к пересечениям элементов или по углам для обеспечения прочности и жесткости.

Болт подвесной

См. Болт ноги.

Заголовок

Горизонтальный элемент конструкции, который поддерживает нагрузку на оконный или дверной проем. Также известна как перемычка .

Каблук

Толщина стропил или фермы по вертикали над прорезью сиденья или опорной поверхностью на стене.

Бедро

Наклонный конек крыши образован двумя пересекающимися скатами крыши.

Стропила бедра

Стропило, которое образует вальм крыши. Обычно его делают из доски, которая на следующий размер больше по ширине, чем обычные стропила (например, если общие стропила 2×6, то вальмовые стропила 2×8).

Двутавровая балка

Спроектированный структурный пол или перекрытие крыши, состоящее из верхнего и нижнего пояса из размерной древесины и полотна из ориентированно-стружечной плиты.Также известен как Тихий этаж.

Джек Стропила

Существует два типа домкратов: домкрат и домкрат долин . Набедренный домкрат — это короткое стропило, которое простирается от стенной плиты до бедра. Домкрат долины проходит от стропила до конька крыши.

Джек Стад

Смотрите Калека.

Косяк

Каркас или облицовка дверного, оконного или иного проема.

J Багет

Молдинг в форме буквы J используется для отделки кромок гипсокартона, фанеры и винилового сайдинга.

Балка

Один из группы конструктивных элементов, предназначенных для поддержки нагрузки на пол или потолок. Когда элемент поддерживает потолок, а также крышу, это называется балкой крыши.

Подвеска для балок

Стальной профиль в форме стремени, который специально изогнут, чтобы его можно было прикрепить к балке, чтобы обеспечить концевую опору для балок, коллекторов и т. Д.

Юрисдикция

Региональный район, округ или город, который интерпретирует и обеспечивает соблюдение Национального строительного кодекса в своем районе.

Ключ

Ключевой термин — это термин, используемый при заливке свежего бетона на существующий фундамент или стену. Канал формируется до того, как будет установлена ​​первая заливка, либо путем встраивания разорванного каркаса размером 2х4 с образованием небольшого конуса (для легкого удаления), либо путем соскабливания канала в бетоне с помощью инструмента. Когда бетон застынет, 2×4 снимают, оставляя канал, по которому может течь свежий бетон. Это создает связь между двумя заливками и предотвращает боковое смещение.

Шпоночный паз

След замка или вала, в который входит ключ, когда ключ вставляется в замочную скважину.

Стенка колена

Короткая стена для поддержки ряда стропил или балок крыши.

Болт стопорный

Болт с резьбой по дереву, а не с машинной резьбой, и с шестигранной или квадратной головкой используется там, где требуется большой винт с обычными диаметрами от 1/4 «до 5/8».

Молоко, Бетон

Также называется: крем .

Крем или паста для бетона, поднимающаяся до верха смеси при всплывании. Для фотографии этого смыва с открытой подъездной дороги из заполнителя см. Бетонная работа 1: Подъездная дорога из открытого заполнителя (вторая фотография снизу).

Защелка

Часть дверного замка, которая выступает из края двери, втягивается в дверь дверной ручкой и входит в зацепление с запорной пластиной на косяке, когда дверь закрывается.

Гроссбух

Элемент конструкции, прикрепленный к вертикальному каркасу для поддержки балок или другого горизонтального каркаса. Также называется ленточной доской или полосой.

Планка ригеля

Полоса из пиломатериала, фанеры или ДВП для поддержки полки сверху или снизу в комплекте шкафов.

Болт ноги

Болт для ножек, также известный как подвесной болт с резьбой по дереву на одном конце и машинной резьбой на другом. Обычно они используются для крепления ножек к каркасу кровати или мебели. Я также использовал их для соединения стыков поручней.

Строка

Трос, веревка, веревка, шнур или проволока.

Перемычка

Горизонтальный структурный элемент, который поддерживает нагрузку на оконный или дверной проем. Также известен как заголовок.

Набор замков

Комбинированные части дверного замка, включающие ручку и защелку двери и планку дверного косяка. Обычный набор замков сегодня выглядит как:

• набор проходов , без возможности блокировки;
• комплект секретных замков для двери ванны или спальни без ключа, открывающего замок изнутри;
• Комплект входных замков для входной двери , укомплектованный ключом снаружи и защелкой для большого пальца или кнопочной защелкой для запирания или отпирания изнутри.

LSL

Стенды для (Клееный брус). Инженерная древесина, используемая для изготовления стойки, пластины, перемычки или обода для двутавровых балок. Также известен как TimberStrand.

LVL

Стенды для (Клееный брус). Инженерная древесина, используемая для балки или заголовка. Обычно они бывают шириной от 1 3/4 дюйма до длины 60 футов. Также известны как Gang-Lam и Micro = Lam.

Кладка

Любая среда, используемая при строительстве стены, пола, потолка или крыши, состоящая из материала на основе цемента.Примеры включают бетон, керамику, терракоту, которые используются для изготовления кирпича, плитки, черепицы и т. Д., Включая формованные и залитые на место бетонные конструкции.

МДФ

Обозначает (ДВП средней плотности). Спроектированная древесина, изготовленная из волокон мягкой древесины, которые были механически разделены, затем случайным образом объединены, склеены и спрессованы таким образом, чтобы материал не имел волокон, но был однородным во всем. При намокании он набухает, если не лечить.

Микро-Лам

См. Клееный брус.

Митра

Стык, образованный путем разрезания и стыковки двух частей доски вместе так, чтобы каждая доска имела одинаковый угол и одинаковую длину линии стыка между ними.Процесс изготовления косынки.

Врезной

Вставка в деревянную дверь, окно, конструктивный элемент или древесину для установки шипа или механического устройства, такого как петля, замок или цилиндр.

Набор гвоздей

Пробойник, используемый для вбивания шляпки гвоздя так, чтобы она находилась немного ниже или на уровне поверхности. Если вам нужно установить всего один или два гвоздя, другой гвоздь, перевернутый вверх ногами, может заменить набор гвоздей. Но будьте осторожны, загнутый вверх гвоздь не соскользнет с гвоздя, которое вы пытаетесь установить, и не проделает отверстие большего размера.

Newel Post

Столб, к которому крепится перила или балюстрада.

Носик

Та часть ступеньки, которая выступает за подступенок.

Ogee

S-образная кривая или арка, образованная двумя S-образными кривыми, пересекающимися в верхней части арки.

OSB

Обозначает (Ориентированно-стружечная плита). Спроектированная древесина, сделанная из тонких деревянных полос (примерно 1 дюйм на 6 дюймов в длину волокон), ориентированных в поперечном направлении, склеенных и спрессованных. Обычно используется для обшивки стен, полов и крыш.Также используется для интернета в двутавровых балках.

бледный

Доска для забора или штакетник, также используются для перил террасы.

Parallam

См. PSL (пиломатериалы из параллельных прядей).

ДСП

Инженерная древесина, сделанная из частиц (щепа, стружка и опилки), склеенных и плотно спрессованных друг с другом, чтобы она была плотной, тяжелой и плоской. Он дешевле, слабее и менее долговечен, чем дерево или фанера, и более прочен для ваших пильных полотен. При намокании он набухает.

Мелкий гравий

Тип круглого камня размером с горошину в бетонной смеси, используемый для отделки обнаженного заполнителя.

Причал

Бетонный столб или столбик.

Скат крыши

См. Рост (2)

Вид в плане

Также называется с высоты птичьего полета . Вид, который вы видите, когда смотрите прямо на что-то.

Планы

Также называется чертежей . Набор планов состоит из чертежей, показывающих разные виды дома с разных точек зрения. Термин «план» используется для обозначения вида с высоты птичьего полета. Зритель находится над домом и смотрит на него сверху вниз. Виды плана включают план участка, план фундамента, план этажа и план крыши.В некоторых наборах планов мы можем встретить план отраженного потолка, который показывает потолок, как если бы он лежал на спине, глядя вверх, а не летел над ним и смотрел вниз. Набор планов обычно не ограничивается видами в плане. Он должен включать отметки и разрезы. Возвышение — это вид на сторону дома или стены в комнате, как если бы зритель стоял сзади и смотрел прямо на нее. Разрез — это рисунок внутренних поверхностей стены или пола и т. Д., Как если бы зритель разрезал стену или пол надвое ножом, чтобы увидеть, из чего они сделаны.Общим для каждого рисунка в наборе планов является Масштаб. Чтобы уместить дом по размеру на листе бумаги, рисунок уменьшен в размерах. Это уменьшение называется масштабом чертежа. На большинстве чертежей в наборе планов домов показано — Масштаб: 1/4 «= 1′-0». Это означает, что каждая 1/4 дюйма на чертеже представляет 1 фут дома или масштаб 1/48.

Пластина

Любое из следующего:
Верхняя пластина : Горизонтальный элемент, размещенный на стене и опирающийся на стойки для крепления ферм или стропил крыши или балок перекрытия.
Двойная пластина прибита к этой верхней пластине для облегчения перекрытия стыков верхней пластины в углах и пересечениях. Для изображения нажмите здесь.
Нижняя пластина : Горизонтальный элемент, на котором сидят стойки стены, обеспечивая средства крепления к фундаменту или полу.
Плита порога : Нижняя плита, прикрепленная к фундаменту.

Пластинчатый уплотнитель

Машина с виброплитой, а не колесами или барабанами, для уплотнения земли перед заливкой бетона.

Линия для плит

Линия, начерченная или отмеченная на стропиле, соответствующая внешней стороне стены.

План участка

Это вид в плане, показывающий ограждающую конструкцию здания (периметр дома) по отношению к границам участка. Он должен иметь форму и внешние размеры дома и участка, расположение проезжей части и отступ дома от линий участка. На плане участка могут быть отметки высот по углам дома и участка, а также указатель географического направления: север, юго-запад и т. Д.Масштаб может быть немного меньше, чем на других видах в плане (масштаб: 1/8 «= 1′-0»).

Отвес

Вертикально, прямо вверх и вниз. (См. Ниже)

Отвес

Гиря, к центру вершины которой прикреплена веревка. Он используется в основном для обеспечения идеальной вертикальности возводимой стены. Его также можно использовать для точного измерения места прямо под тем, с чего он свисает. Пример: повесьте отвес на потолочном приспособлении и измерьте расстояние от него до стены, чтобы получить точное расстояние, на котором он находится от этой стены.

Отвес

Разрез на любом конце стропила. Стропила стоит на склоне, срез — вертикальный или отвесный.

Фанера

Инженерная древесина, состоящая из склеенных слоев шпона (слоя), расположенных так, чтобы волокна каждого слоя находились под углом 90 градусов к предыдущему слою.

Пони Стена

Короткая стена иногда используется для поддержки стропил, что сокращает ее пролёт. Как пони — короткая лошадь, так и стена пони — короткая стена.

Пост

Вертикальный элемент конструкции, предназначенный для поддержки балки.

Седло для стойки

Формованная металлическая пластина, заделываемая в бетон, используется для надежной фиксации нижней части стойки.

Древесина, обработанная под давлением

Древесина, которая была пропитана консервирующим раствором под давлением, что делает ее очень устойчивой к гниению и насекомым и, следовательно, пригодной для длительного использования на открытом воздухе.

PSL

Обозначает (пиломатериалы из параллельных прядей). Инженерная древесина, используемая для изготовления колонн, коллекторов и балок. Они бывают толщиной от 2 11/16 дюйма до 7 дюймов. Также известен как Параллам.

Пурлин

Также пишется: Purline. Одна из нескольких горизонтальных балок, поддерживающих стропила крыши.

Ступень

Канавка, вырезанная на поверхности по краю доски. Паз — это дадо, вырезанный по краю доски, оставляя одну сторону шпунта открытой.

Стропило

Наклонные доски, придающие крыше наклон и опору. Они похожи на стенные стойки, за исключением того, что они наклонены к крыше.

Рельс

Горизонтальные элементы лицевой рамы комплекта шкафов.

Грабли

Край скатной крыши, образующий свес над стеной двускатной крыши или другой скатной крыши.

Арматура

Арматурные стальные стержни, используемые в бетоне, позволяют бетону приобретать свойства стали.

План потолка в отраженном свете

Отраженный план потолка показывает потолок так, как если бы вы лежали на спине и смотрели вверх, а не на обычном виде сверху, который летит над ним и смотрит вниз.

Раскрыть

Этот термин используется в строительных работах для обозначения пересечения двух или более краев, при этом один край показывает небольшой размер, выступающий из другого, а не поверхности, находящиеся заподлицо друг с другом.Это обычное дело при наложении кожуха на дверной или оконный косяк или при сборке ряда молдингов для создания профилей большего размера.

R-фактор

Также называется r-value .
Коэффициент или значение сопротивления. R — сопротивление теплопотери в данных материалах. Хороший изоляционный материал имеет высокий коэффициент сопротивления теплопередаче.

Лента

Доска или отрезок досок, прибитых к стойкам стены с целью поддержки балок потолка, прибитых к ленте.

Ленточная доска

См. Ledger Board.

Доска ридж

Доска, которая проходит по верхнему краю всех стропил крыши и удерживает их на месте. (Для изображения см. Отвес.)

Доска обод

Коробчатая балка обычно соединяет конструктивные двутавровые балки по периметру. Эта доска удерживает балки вертикально на линии внешней стены, чтобы балки не наклонялись и не теряли свою эффективность.

Ободная балка

См. Box Joist.

Рип

Распилить доску или фанеру по направлению волокон древесины.С другой стороны, разрезание доски означает разрезание ее поперек волокон. Хотя фанера состоит из слоев шпона, каждый из которых расположен так, что направление волокон перпендикулярно слою под ним, у фанеры есть волокна. Когда мы говорим о текстуре фанеры, мы имеем в виду верхнюю и нижнюю облицовку фанеры. Эти внешние слои фанеры представляют собой фишку, если для поперечной резки мы используем пилу для продольной резки. Режущее лезвие отличается от лезвия для поперечной резки. У продольного лезвия есть зубья, похожие на долота, плоские в поперечнике, а у лезвия с поперечной резкой есть заостренные зубцы для резки зерна.В настоящее время мы используем комбинированные лезвия, которые делают и то, и другое, отсюда и название. Вот почему до того, как появились электрические пилы, у плотника были и продольная, и торцовочная пила.

Подъем

1) Высота одной лестницы в подъезде. Это расстояние по вертикали, на которое человек перемещается, когда переходит с одной ступеньки на другую. Согласно большинству строительных норм подъем должен составлять от 5 дюймов до 7 7/8 дюймов, а идеальный подъем для дома — 7 дюймов.

2) Для крыши подъем — это расстояние по вертикали между верхней частью секции крыши и ее нижним краем.Измеряемая секция всегда имеет пробег (горизонтальное расстояние) в один фут (12 дюймов). Подъем используется вместе с пробегом для описания наклона крыши, например, если крыша поднимается на 5 дюймов с каждым футом пробега, это называется питч 5 и 12. Если крыша поднимается на 7 дюймов с каждой ногой пробега, это называется крышей 7 и 12 дюймов.

Подъемник

Вертикальная часть лестницы между проступью и нижней стороной ступени над ней.

Бег

1) С ступенями : Горизонтальное расстояние одной лестницы в подъезде.Это то, насколько далеко идет лестница, что дает пространство для чьей-либо ноги, когда он или она поднимается по лестнице. В соответствии с большинством строительных норм и правил расстояние должно составлять от 8 1/4 дюйма до 14 дюймов. Промежуточный пробег — 11 дюймов. См. Рисунок протектора для сравнения бега.

2) Для крыши пробег — это горизонтальное расстояние секции крыши по сравнению с подъемом, который представляет собой вертикальное расстояние той же секции. При измерении уклона крыши разбег составляет один фут. См. Также подъем.

Значение R

См. R-фактор

S1S2E

Расшифровывается как «Односторонняя поверхность с двумя кромками». Это доска, обычно кедровая, с гладкими краями и одной стороной. Оставшаяся сторона грубая, и эта сторона обычно считается хорошей стороной, которая проявляется.

S4S

Обозначает «Четыре стороны поверхности». Это доска, гладкая со всех сторон. Обычно это касается отделочных досок типа пихты, сосны, дуба, клена и т. Д.

Парша

Небольшой кусок фанеры или пиломатериала, который крепится к стыку, чтобы он оставался жестким.

Масштаб плана

Общим для каждого рисунка в наборе планов является Масштаб. Чтобы уместить дом по размеру на листе бумаги, рисунок уменьшен в размерах. Это уменьшение называется масштабом чертежа. На большинстве чертежей в наборе планов домов показано — Масштаб: 1/4 «= 1′-0». Это означает, что каждая 1/4 дюйма на чертеже представляет 1 фут дома или масштаб 1/48.

Писец

1) Чтобы разметить или провести линию по прямому краю.

2) Отметить или провести линию с помощью разметки на определенном расстоянии от поверхности, чтобы следовать форме этой поверхности, прямой, изогнутой или неправильной.

Писатель

Регулируемый инструмент для разметки линии на заданном расстоянии от поверхности, чтобы следовать форме этой поверхности, будь то прямой, изогнутый или неправильный.

Сиденье

Также называется птичий рот .Это надрез в каждом стропиле, при котором нижняя часть стропила опирается на верх стены. Без этой выемки осталась бы только верхушка нижнего края стропила, касающаяся верхней части стены. Срез сиденья дает более широкую поверхность для прибивания стропила к верхней части стены, а также помогает предотвратить расползание стен под весом крыши.

Раздел

Также называется Поперечное сечение . Разрез — это рисунок внутренних поверхностей стены или пола и т. Д.как если бы зритель разрезал стену или пол надвое ножом, чтобы увидеть, из чего они сделаны. Любой рисунок может направить вас к сечению или сечению, которое он хочет детализировать, и к направлению, в котором он смотрит в разрезе. Это показано на плане кружком с точкой. Внутри круга находится буква раздела и страница, на которой его можно найти. Точка или стрелка на круге указывает направление, с которого смотрит зритель. Круг прикреплен к линии, которая разрезает рисунок вдоль определенной части, чтобы изобразить внутреннее сечение этой части.

Выбрать фанеру

Сорт фанеры, имеющий сплошные сучки на верхнем слое шпона.

Набор

Чтобы забить гвоздь так, чтобы верхняя часть его головки была на уровне или чуть ниже поверхности материала, в который он встроен. Гвоздь обычно забивают набором гвоздей, но в крайнем случае другой гвоздь, перевернутый вверх ногами, может быть используется как набор для ногтей.

Прокладка

Прокладка — это тонкий клин, который можно поместить между двумя поверхностями, чтобы плотно заполнить зазор, как между дверным косяком и калекой.

Тихий пол

См. I-Joist.

Подоконник

Самый нижний горизонтальный элемент каркаса конструкции, опирающийся на фундамент и поддерживающий балки перекрытия или стойки. Также относится к самой нижней части оконной или наружной дверной коробки.

План участка

См. План участка

Привязать линию

Чтобы нарисовать прямую линию по поверхности мелом.

Софит

Нижняя сторона элементов здания, таких как свесы, лестницы и балки.

Сонотрубка

Картонная труба, используемая как форма при заливке бетонных колонн.

Проставка

Деревянный блок между участниками.

Пролет крыши

Это все горизонтальное расстояние, которое покрывает крыша. Обычно это вдвое больше, чем у двускатной крыши. Есть факторы, где это не так, например, односкатная крыша или двускатная крыша с неоднородным скатом.

Шпиндель

Обточенный круглый или квадратный вертикальный элемент перил-системы.

Splay

Наклон светового туннеля расширился, чтобы внутрь проникало больше света.

Квадрат

Углы, похожие на квадрат (90 градусов).

Шагомер

Это маленькие винтовые зажимы, которые вы прикрепляете к стальному квадрату (обрамляющему квадрату) прямо в точке подъема и измерения. С этими установленными на квадрате вы просто перемещаете квадрат вдоль стрингера, вместо того, чтобы смотреть на размеры для каждого движения вниз по стрингеру.

Юбка для лестницы

Финишная отделка у стены и лестничный гарнитур.

Косяк стандартный

Косяк с упором, который выступает в качестве упора, а не кусок дерева, прибитый к центру косяка.

Стальной квадрат

Также называется кадрирующим квадратом . Используется плотниками для измерения косоуров лестниц и стропил. (как пользоваться)

СТК

Расшифровывается как «Выбрать тугой узел». На этой доске есть узлы, но они скорее тугие, чем слабые.Выбор означает, что это лучший сорт.

Стойка

Вертикальный элемент лицевой рамы комплекта шкафов.

Стоп

Дверной ограничитель. Тонкая доска или часть косяка, не позволяющая двери пролететь мимо косяка при закрытии двери.

Лента

Нанесение материала по всей длине конструкционного материала. Обвязка балки — это прибивка 1×4 к нижней части балки в середине ее пролета, связывающая балки вместе и предотвращающая их скручивание и разрушение под нагрузкой.Обвязка фермы — это прибивание гвоздями 1×4 в верхней части нижнего пояса или поперек ее перемычек, чтобы ферма оставалась вертикальной, расстояние было точным, а фермы были связаны вместе как единое целое. Обвязка балки или фермы должна быть непрерывной, а ее концы должны быть прикреплены к подоконнику или перемычке.

Обвязка бетонных стен

Чтобы прикрепить доски к бетонной стене, чтобы можно было прикрепить гипсокартон, панели или что-то еще. Обвязка стен краем 2х4 позволяет утеплить стены перед нанесением гипсокартона и т. Д.

Запорная планка

Металлический фланец, врезанный в косяк двери или окна, который имеет отверстие для соединения с защелкой, в закрытом положении будет удерживать устройство плотно закрытым относительно косяка.

Стрингер

Лестница — это одна из досок, которая удерживает каждую ступеньку на месте. Они проходят по прямой лестнице (см. Рисунок 1). Для получения дополнительной информации см. (Как разрезать лестницу).

Полоса

См. Ledger Board.

Strongback

Опора, прикрепленная к верхней части балок потолка, чтобы укрепить их, сохранить расстояние и поддерживать их на одном уровне.

Шпилька

Вертикальный опорный элемент, придающий стенам большую часть прочности. Обычно это панели 2×4 на расстоянии 16 дюймов друг от друга, к которым крепится стеновая плита (в основном гипсокартон).

Черный пол

Доски или листовой материал, уложенные на лаг под чистовой пол.

Прихватка

Чтобы прибить гвоздь к доске, оставив шляпку гвоздя достаточно далеко, чтобы ее можно было вытащить, если доску позже нужно будет переместить.

Хвост

Отрезок отвеса в нижнем конце стропила.

Порог

Также называется редуктором . Полоса из металла, дерева или другого материала со скошенной кромкой на каждом краю и используемая на стыке двух разных покрытий пола под дверями или поверх порога у входных дверей.

TimberStrand

См. Клееный брус.

Гвоздь

Гвоздь, вставленный под углом в сторону доски, чтобы обеспечить его проникновение во вторую доску.Обычно это делается там, где первая доска слишком толстая, чтобы обеспечить достаточное проникновение при забивании через поверхность.

Язычок и паз

Средство облегчения соединения с дадо в одной части и шлицом в другой, которое входит в дадо, называется совмещенным.

Общий рост

1) С лестницей : Общая высота лестницы, которая простирается от нижнего уровня до поверхности верхнего уровня. Лестница, проложенная с одного этажа на другой, имеет высоту ровно в один этаж.

2) Для крыши : общий подъем — это расстояние по вертикали от верха крыши до верха стен.

Всего пробега

1) Для лестницы : общий пробег — это расстояние по горизонтали от отвеса, свисающего с вершины лестницы, до края ее нижней ступеньки. Это длина пола под лестницей.

2) Для крыши : общий пробег — это расстояние по горизонтали от отвеса, свисающего с вершины крыши, до внешней стены.На типичных крышах верхняя часть крыши находится в центре здания, а крыша наклонена к сторонам дома, причем обе стороны крыши имеют одинаковый наклон. В этом типичном случае общий пробег крыши составляет половину пролета, то есть полное горизонтальное расстояние от одной стороны крыши до другой в верхней части внешних стен.

Протектор

1) Горизонтальное расстояние одной лестницы в лестничной клетке. Это бег плюс нос. Согласно большинству строительных норм протектор должен быть от 9 1/4 дюйма до 14 дюймов.Промежуточный протектор — 12 дюймов.

2) Горизонтальная конструктивная часть лестницы или ступеньки. Часть, по которой вы ходите (наступаете).

Ферма

Конструктивная единица, состоящая из перемычек, обеспечивающих опору для крыши или моста на больших пролетах. Ферма предназначена для максимальной подъемной силы при минимальном использовании материала, поэтому ее собственный вес сведен к минимуму.

V-образный шарнир

Совпадающие кромки, обычно гребни и пазы, досок образуют V-образную форму при сборке.

Долина

Стропила, которые расположены в центре впадин крыши для поддержки стропил домкрата и обшивки.

Сводчатый потолок

Площадь потолка дома, которая повторяет линию крыши или имеет форму арки.

Интернет

Конструктивные элементы фермы, соединяющие верхний и нижний пояса. // *** КОНЕЦ ОПРЕДЕЛЕНИЙ ***

.
