Содержание

Технология укладки геотекстиля

Марки геотекстиля и порядок укладки геотекстиля в частном строительстве

Нетканый геотекстиль изготовлен из 100% полипропилена по технологии «спанбонд», скрепление нитей в полотне – термоскрепление, иглопробивание.

Марки (плотность) геотекстиля от 100 до 600 г/м2

Стандартная ширина рулона 1,5м; 2,0м, 2,15м, 4,3м, 5,2м

Цвет – белый  Сырье – 100% полипропилен  Метод производства – спанбонд

Для частных лиц имеются рулоны с малой намоткой: 75м2, 100м2, 120 м2, 150м2 и другие (узнавать по наличию у менеджеров).

Функции геотекстиля: дренаж, разделение, укрепление (армирование), фильтрация, изоляция, стабилизация, утепление.

Плотность

(марка), г/м2

Применение геотекстиля

150

В дорожном строительстве (при строительстве дорог, тротуарных дорожек, парковочных мест, спортивных сооружений, детских площадок).

Дренаж. Геоткани используют в качестве надежного фильтра, который позволяет воде легко проходить сквозь дренаж, но при этом препятствуя попаданию частиц грунта.

Для разделения и армирования грунта (при создании подпорных конструкций и укреплении фундамента здания).

Ландшафтный дизайн: при устройстве садовых и пешеходных дорожек. Геотекстиль позволяет повысить несущую способность конструкций, избежать деформации дорожки, смешения конструкционных слоев, не дает прорастать сорнякам.

При устройстве искусственных водоемов и прудов используют геоткани с повышенными прочностными характеристиками.

Геоткань используется при прокладке трубопроводов, газопроводов в коммунальном хозяйстве, в строительстве парковок, устройстве инверсионных кровель и т. п.

200

250

300

350

400

450

500



ПОРЯДОК УКЛАДКИ ГЕОТЕКСТИЛЯ В ДОРОЖНОМ И ЧАСТНОМ СТРОИТЕЛЬСТВЕ

Первый этап – подготовительные работы. Геотекстиль укладывают непосредственно на дернине, на специально подготовленной поверхности.

Необходимо удалить деревья, кустарники и остатки корневищ вровень с землей. Очень важно при этом удалить все неровности (ямы, бугры, большие камни).

На втором этапе ведутся сами работы по укладке геотекстиля. Важно помнить о том, что  укладку дорнита начинают с низовой стороны. Укладывать геотекстиль можно любой стороной. В начале раскатывают рулоны вдоль дороги, при раскатывании полотен дорнита производят разравнивание полотен во избежание образования складок и волн. Полотна геотекстиля соединяют внахлест с перекрытием смежных рулонов на 10-20 см на ровной поверхности, а на неровном или неустойчивом грунте – не менее 30-50 см. На поперечных стыках каждое последующее полотно геотекстиля располагается под предыдущее. Это позволит избежать сдвигов при засыпке. Смежные полосы дорнита соединяют П-образными анкерами диаметром 3-5 мм и длиной 10-15 см, вбивают через 2,0-2,5 м.

Следующим этапом укладки геотекстиля является засыпка верхнего слоя (щебенки) дорожной одежды, производят по способу «от себя» бульдозером или вручную. На геотекстиль насыпьте щебень (лучше не известковый ,т.к. он быстро разрушается!) средней фракции толщиной примерно в 15 см. Отсыпка производится достаточно просто, но при этом очень важно не совершать прямой наезд на полотна геотекстиля.

Далее необходимо произвести распределение насыпного материала. Этот процесс, в отличие от предыдущего, не является таким простым. Для осуществления качественного распределения щебня по поверхности можно использовать в гусеничный трактор.

Последним этапом при укладке геотекстиля является уплотнение поверхности. Уплотнение щебня выполняется катками на пневматических шинах за несколько проходов. После уплотнения  щебеночного слоя можно использовать дорогу или площадку.





ТЕХНОЛОГИЯ УКЛАДКИ ГЕОТЕКСТИЛЯ ПРИ УСТРОЙСТВЕ ТРОТУАРНЫХ ДОРОЖЕК

Устройство пешеходной дорожки без заглубления в грунт.

Установка бордюрного камня на раствор с армированием.

Трамбовка щебеночной подушки виброплитой.

Укладка геотекстиля.

Монтажный слой из песка.

1 этап

Подготовка поверхности, на которой планируется создание дорожки. Обязательно выравнивание и утрамбовка грунта.

2 этап

На утрамбованную поверхность укладывается геотекстильное полотно, края которого должны слегка выступать над уровнем земли.

3 этап

Непосредственно на геотекстиль насыпается слой щебня. Толщина слоя щебня примерно 15 см. Обязательно распределить слой щебня равномерно по всей поверхности.

4 этап

На щебневую засыпку укладывается второй слой геотекстиля, который необходимо соединить с первым полотном геотекстиля и плотно их скрепить.

5 этап

На геотекстильное полотно засыпается песок, толщиной слоя около 10 см и потом утрамбовывается с водой.

6 этап

Поверх песка укладывается тротуарная плитка.



Звоните! По Вашему запросу наши менеджеры оперативно рассчитают стоимость геотекстиля и предложат подходящие варианты по плотности в зависимости от предполагаемых видов работ, подберут оптимальный вариант по размеру и цене.

Также можно прислать свой запрос на Email Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.»>

tula-lider-[email protected]yandex.ru.



Похожие материалы:

Геотекстиль (дорнит)

Геотекстиль (дорнит) ГЕОТЕКС

Геотекстиль (дорнит) КАНВАЛАН

Технические характеристики геотекстиля ГЕОТЕКС

Технические характеристики геотекстиля КАНВАЛАН

Сферы применения геотекстиля

Технология мощения садовой дорожки с применением геотекстиля

Укладка геотекстиля. Технология, рассчитать проект с материалами.

Укладка геотекстиля не является сложным процессом, главное понимать этапы и выполнять все согласно техническим требованиям. В таком случае исключаются неприятные ситуации, которые могут возникнуть при нарушении технологии. Геотекстиль является отличным промежуточным материалом или основанием.

Этапы укладки геотекстиля

Первым этапом является подготовительный. Необходимо очистить поверхность от крупных булыжников, растительности и прочего мусора. Это важно для того, чтобы сохранить качество материала, и выполнение его основной функции. Требуется засыпать глубокие ямы, канавы, чтобы в результате получить более-менее равномерную поверхность.

Второй этап непосредственно укладка геотекстиля

Одним из вариантов данного материала выступает геотекстиль в рулонах. Его распаковывают, разравнивают и далее идет раскатывание полотна. Чаще всего раскатывают вертикально, процесс ручной и желательно, чтобы выполнялся несколькими людьми. Идеальный вариант три человека, два по бокам и один в центре. В процессе необходимо придерживаться технологии, а именно прикреплять геотекстиль к грунту специальными анкерами. Делать это следует постепенно, не сразу.

Третий этап засыпка специальным материалом. Как правило, используется щебень или небольшие булыжники, в зависимости от дальнейшего проведения работ. Желательно, чтобы это были небольшого размера камушки, подробленная порода. Применяя специальную технику, проводят работы по распределению насыпного материала. Наличие специальной техники позволяет значительно ускорить процесс и помогает выполнить работу более качественно и в короткие сроки.

В завершение необходимо разровнять насыпной материал, чтобы добиться ровной поверхности. Выполнить это можно при помощи той же спецтехники, которая равномерно распределяет щебень или другую породу.

Все этапы следует проводить один за другим, переходя с участка на участок. То есть, укладка геотекстиля постепенный процесс, который требует наличия специальной техники, рулонов геотекстиля, анкеров для геотекстиля и насыпного материала.

Использование геотекстиля обеспечивает гарантию долговечности дорожного покрытия.

Рассчитать проект укладки геотекстиля по телефону в Санкт-Петербурге +7 (812) 660-58-83 или запросом на: [email protected]

ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ С ПРИМЕНЕНИЕМ ГЕОТЕКСТИЛЯ

Работы выполняются в соответствии с требованиями действующих документов (СНиП 3.06.03-85 автомобильные дороги, ОДМ 218.5.003-2010).

Особенности технологии связаны с устройством слоев, непосредственно контактирующих с прослойкой из Геоматериала (далее ГМ), и введением дополнительной операции по укладке ГМ. Последняя операция ввиду технологичности ГМ, удобной формой их поставки (рулоны), обычно не сдерживает строительный поток и выполняется быстрее других. В связи с этим принимаемая длина захватки не связана обычно с укладкой ГМ, но желательно соблюдать кратность длины захватки длине материала в рулоне.

Общие технологические схемы выполнения работ приведены на рис.1 применительно к устройству защитных, фильтрующих и дополнительно дренирующих прослоек под песчаным дренирующим слоем, на рис. 2 – к устройству разделяющих прослоек под нижним слоем основания, на рис. 3 – к устройству разделяющих и армирующих прослоек при возведении насыпи на слабом основании.

Рис. 1. Технологическая схема по устройству защитных (фильтрующих и дополнительно – дренирующих) прослоек из геотекстиля под песчаным подстилающим слоем дорожной одежды: 1 – ГМ; 2 – автогрейдер; 3 – автомобиль-самосвал; 4 – каток на пневмошинах; 5 – последовательность проходов катка; 6 – бульдозер.



Рис. 2. Технологическая схема по устройству разделяющих прослоек из геоматериала «ГЕОТЕКС» под основанием дорожной одежды:
1 – бульдозер; 2 – автомобиль-самосвал; 3 – каток; 4 – последовательность раскатки полотен; 5 – ГМ.



Рис. 3. Технологическая схема по устройству разделяющих и армирующих прослоек из геоматериала «ГЕОТЕКС» на слабом основании: 1-4 – ГМ; 5 – бульдозер; 6 – автомобиль-самосвал.



Рис. 4. Схема укладки геоматериала «ГЕОТЕКС» при строительстве на слабом основании (а) в том числе в сочетании с более жестким армирующим материалом – георешеткой «АПРОЛАТ» (б).

УКЛАДКА ГЕОТЕКСТИЛЯ В НИЖНИХ СЛОЯХ ДОРОЖНОЙ ОДЕЖДЫ И ОСНОВАНИИ НАСЫПИ

 Операции, связанные с устройством прослоек из ГМ в нижних слоях дорожной одежды и основании насыпи, включают в себя:

  • подготовку грунтового основания под укладку;
  • укладку и крепление ГМ;
  • отсыпку вышележащего слоя.

Остальные операции следует вести по типовым технологиям и в соответствии с положениями СНиП 3.06.03-85 и других нормативных документов.

I ПОДГОТОВКА

  • Основание (поверхность земляного полотна или песчаного дренирующего слоя) перед укладкой ГМ должно быть надлежащим образом уплотнено и спрофилировано.
  • При устройстве прослойки из ГМ в основании насыпи, сложенном слабыми грунтами, подготовка может не выполняться, если отсутствует опасность повреждения ГМ.
  • При наличии глубокой колеи или ям по возможности их засыпают грунтом, планируют автогрейдером или бульдозером.
  • Кустарник, деревья вырубают и спиливают в одном уровне с поверхностью. В этом случае корчевка пней может не проводиться.
  • Если в момент производства работ на участке имеются поверхностные воды, то отсыпают защитный слой из местного грунта толщиной 20-30 см, но не менее, чем на глубину подтопления.

II УКЛАДКА

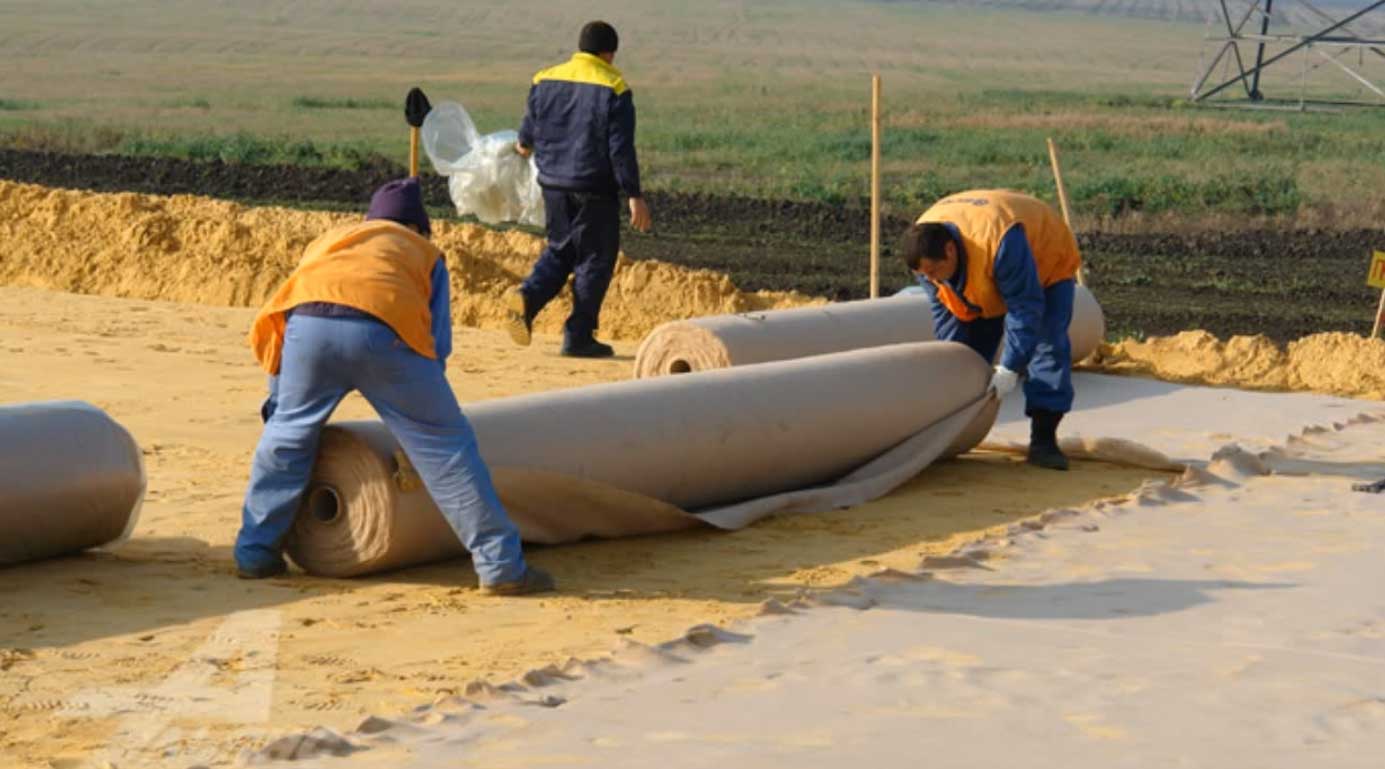

Укладку геосинтетических материалов выполняют вручную путем раскатки рулонов вдоль земляного полотна, начиная с низовой (по отношению к стоку воды) стороны. Отдельные полотна укладывают с перекрытием их краев на 0,2 м, начиная от бровок земляного полотна, к оси. Одновременно с укладкой краевые участки полотен в торцевой части и в местах нахлеста закрепляют анкерами (скобами) на поверхности грунтового основания. Перед креплением определенного участка полотна (на длине 15-20 м), оно должно быть выровнено и уложено с легким натяжением без складок. Анкера представляют собой стержни из проволоки диаметром 4-5 мм длиной 20 см с отогнутым верхним и заостренным нижним концами. Скобы — аналогичных размеров, но имеют П образную форму. Закрепление необходимо для фиксации полотен в проектном положении, предотвращающем их смещение от действия ветровой нагрузки и в процессе отсыпки вышележащего грунтового слоя. Анкера устанавливают через 8-10 м по длине полотен и в двух точках по ширине.

Укладка полотен на слабых основаниях может быть выполнена вдоль земляного полотна при устройстве защитных, но не армирующих прослоек. Ее ведут путем раскатки рулонов вручную звеном из трех дорожных рабочих. После раскатки первых метров краевую часть (по ширине) полотна прижимают к грунту двумя-тремя анкерами. При дальнейшей раскатке производят периодическое разравнивание полотна с небольшим продольным его натяжением и креплением к грунту анкерами через 1,5-2,0 м. Полотна укладывают с перекрытием и при необходимости дополнительно соединяют. Величину перекрытия назначают не менее 0,5 м. Укладка полотен в поперечном направлении предпочтительна и обязательна, если необходимо обеспечить равнопрочность полотна по ширине насыпи (устройство прослойки с целью армирования). Перекрытие полотен в этом случае должно быть не менее 0,4 м; полотна крепят друг к другу анкерами, устанавливаемыми на ширине перекрытия через 1,5-2,0м. При обеспечении прочного соединения, например, сшиванием краевые зоны полотна перекрываются на 0,1 м.

Уложенную и закрепленную прослойку визуально проверяют на качество выполнения работ (отсутствие складок, прорывов полотна, правильность установки анкеров, соответствие проектному положению) и результаты осмотра оформляют актом на выполнение скрытых работ с указанием данных о марке ГМ и паспортных данных на ГМ.

III ОТСЫПКА ЩЕБНЕМ

Работы по отсыпке лежащего непосредственно над ГМ слоя выполняют с соблюдением следующих условий:

  • прослойка в течение смены должна быть перекрыта отсыпаемым материалом;
  • проезд транспортных средств, в том числе занятых на строительстве, по незащищенной поверхности прослойки должен быть исключен;
  • расстояние вдоль строительного потока между техникой, занятой на отсыпке, и звеном рабочих на укладке должно составлять не менее 20 м.

Доставку и отсыпку материала вышележащего слоя осуществляют автомобилями-самосвалами, выгружая его равномерно по всей ширине слоя. Одновременно с отсыпкой производят распределение материала бульдозером поэтапно, не менее, чем за три прохода, смещая на прослойку сначала верхнюю часть отсыпанных объемов. Все работы выполняют по способу «от себя».

УКЛАДКА ГЕОТЕКСТИЛЯ НА СЛАБОМ ОСНОВАНИИ

При строительстве в условиях слабых оснований толщина отсыпаемого слоя грунта в плотном теле должна быть не менее 40 см при разовом пропуске транспорта. Основные технологические процессы по устройству различных конструкций укрепления откосов с применением ГМ назначаются в соответствии с действующими нормативно-техническими документами. Дополнительно выполняются лишь операции по укладке полотен ГМ.

Операции по укладке ГМ при укреплении поверхности откосов включают:

  • подготовку (при необходимости) траншеи вдоль бровки земляного полотна для закрепления прослойки в верхней его части;
  • транспортировку рулонов к месту строительства, их разгрузку и распределение вдоль откоса, подготовку рулонов к укладке;
  • укладку ГМ;
  • закрепление полотен в верхней и (при необходимости) нижней части откоса.

Подготовку траншеи выполняют, если не предусмотрен иной вариант закрепления прослойки ГМ в верхней части откоса, например, путем укладки ее под конструкцию укрепления обочин. Траншею треугольного сечения с заложением откосов 1:2, глубиной 0,4 м или трапецеидального сечения с заложением откосов 1:1, глубиной 0,3 м и шириной по низу 0,2 м устраивают на расстоянии 0,2-0,6 м от бровки земляного полотна.

Укладку полотен ГМ выполняют путем продольной или поперечной раскатки рулонов на поверхности откоса. Характер раскатки определяется конкретными условиями строительства. Продольная раскатка рулонов технологически предпочтительна для относительно пологих откосов с заложением 1:2 и выше. Поперечная раскатка рулонов обеспечивает лучшие условия для закрепления создаваемой прослойки в верхней и нижней частях насыпи и большую сопротивляемость ее возникающим сдвигающим усилиям. Такая раскатка предпочтительна для укрепления откосов насыпей значительной высоты.

Продольную раскатку рулонов выполняют вручную полосами с нижней части насыпи с взаимным перекрытием не менее 0,2 м. В процессе раскатки полотна периодически через 10-15 м разравнивают и прижимают к поверхности откоса анкерами или скобами. Анкера и скобы устанавливают в 2-3 точках по ширине рулона через 5-6 м по его длине.

Поперечную раскатку выполняют от бровки насыпи. Для этого предварительно край полотна закрепляют анкерами или скобами на поверхности насыпи, после чего рулон постепенно опускают к подошве насыпи, обрезают, полотна разравнивают с легким натяжением за нижний конец и закрепляют через 4-5 м анкерами или скобами. Рулон поднимают на поверхность откоса и повторяют операцию. Соседние полотна должны иметь перекрытие не менее 0,1-0,15 м. Перемещение рулона в нижнее положение с одновременной раскаткой и обратно можно выполнять вручную с помощью установки в центр рулона тонкой  трубки, стержня или веревки.

При устройстве конструкций укрепления откосов, предусматривающих заглубление ГМ в тело земляного полотна, укладку полотен ГМ выполняют в процессе послойного возведения земляного полотна. При этом рулоны раскатывают в продольном направлении, если ширина полотен достаточна с точки зрения их заделки в грунт или есть возможность обеспечить равнопрочность швов при соединении отдельных полотен. В остальных случаях рулон ГМ раскатывают в поперечном к оси насыпи направлении.

Раскатку рулонов выполняют от предварительно обозначенной линии разметки с периодическим разравниванием, натяжением и креплением полотен к поверхности грунта анкерами в двух-трех местах по ширине рулона и через 10-12 м по длине. Величина взаимного перекрытия соседних полотен не менее 0,2 м при выводе ГМ на поверхность откоса; в других случаях полотна укладывают вплотную без перекрытия.

Если предусмотрен вывод ГМ на поверхность откоса, свободные его края крепятся к поверхности откоса ниже уровня укладки ГМ анкерами или скобами.

5 шагов без которых невозможна укладка геотекстиля

26 июля 2013 13:19 / Просмотров: 2237

5 шагов без которых невозможна укладка геотекстиля

Геотекстиль один из немногих геосинтетических материалов, который применяется почти везде, начиная от сельского хозяйства и заканчивая бытовой техникой. Впервые его начали использовать при строительстве дорог специалисты из организации ДОРНИИ, поэтому геотекстиль еще называют дорнит. Сегодня без него не проводится ни одна профессиональная стройка, будь то дачный участок, или строительство загородного дома. Приобрести геотекстиль может любой желающий, обратившись к поставщику материала.

Для того, что бы укладка геотекстиля не казалась чем-то очень сложным, мы разбили весь процесс на пять шагов.

Шаг первый. Зачистка. Перед тем как уложить геотекстиль, обезопасьте полотно от возможных повреждений. Для этого зачистите необходимую площадь от камней, сучков, корней и остальных неровностей.

Шаг второй. Предварительная укладка. Не всегда сразу видны все дефекты подстилающего грунта, поэтому мы настоятельно рекомендуем вам провести предварительную укладку. Для этого можете просто перекладывать полотно с места на место, выявляя неровности.

Шаг третий. Итоговая укладка. Сама по себе, укладка геотекстиля не вызовет серьезных проблем, достаточно лишь ровно раскатывать полотно без складок. Если полотен несколько, то кладите внахлест не менее тридцати сантиметров на ровных поверхностях и от полуметра на неровном или неустойчивом грунте.

Шаг четвертый. Единое целое. В зависимости от условий работы и рекомендаций производителя, для скрепления геотекстильного полотна вы можете использовать сварку низкотемпературной газовой горелкой или сшивание скобами из металла и пластика.

Шаг пятый. Засыпаем и уплотняем. Распределите грунт равномерно по площади, не двигая и не деформируя покрытие. Следите, что бы укладка геотекстиля не была повреждена колесами и опорами машин, если таковые имеются. Поврежденное геотекстильное полотно необходимо заменить или залатать заплаткой. Нахлест заплатки должен быть не менее пятидесяти сантиметров. Уплотнение производится вручную или специальной техникой при условии, что толщина грунта не менее двадцати сантиметров.

Похожие публикации:

Укладка геотекстиля — как правильно уложить геотекстиль?

Укладка геотекстиля — технология

Содержание статьи:

Укладка геотекстиля подразумевает качественное и тщательно подготовленное основание. Только в таком случае, геотекстиль прослужит максимальный период времени и полностью будет отвечать своим физико-механическим характеристикам.

Кроме того, очень важно выдержать и правильную технологию укладки геотекстиля, которая включает в себя нахлёст материалов и их последующее скрепление одним из нижеприведённых способов.

Укладка геотекстиля

Перед тем как будет выполнен монтаж геотекстиля, очень важно тщательно подготовить основание для этих целей. По возможности, следует избавиться от кустарников, деревьев, а также, что не менее важно, от их корневищ.

Также, потребуется убрать весь мусор с участка, на который будет расстилаться геотекстиль. В итоге, подготовленная поверхность, должна быть ровной и гладкой, без существенных шероховатостей.

После того как основание подготовлено, можно приступать к монтажу материала. Во время этого, не менее ответственного процесса, нужно следить, чтобы на геотекстильном полотне не образовывалось складок. Для этого материал расстилается на поверхности подготовленного участка под укладку, натягивается, а затем разравнивается.

Соединение геотекстиля

Чтобы технология укладки геотекстиля была выдержана правильно, очень важно сделать необходимый нахлёст материалов, который должен быть не менее 15 см. При этом важно учитывать и особенности грунта. Так, например, если грунт на участке неустойчив, то и нахлёст геотекстиля следует в таком случае увеличить, вплоть до 30 сантиметров.

Соединение геотекстиля производится посредством специальных металлических скоб или путём сварки. Следует знать, что при выполнении масштабных земельных работ, сваривание геотекстиля наиболее предпочтительный способ, поскольку он позволяет значительно сэкономить материалы.

Сварка геотекстиля производится путём расплавления нижнего слоя и прижатия к нему верхнего. При этом нахлёст одного полотна к другому допускается уменьшить (до 10 см.).

Можно соединять геотекстиль и посредством металлических скоб. Однако в таком случае, расход материалов значительно выше, поскольку их нахлёст друг на друга не должен быть менее 30, а в некоторых случаях и 50 см.

После того как геотекстиль уложен и соединён между собой, производится его засыпка инертными материалами. Для этих целей используется песок, щебень или грунт. При осуществлении данного процесса, очень важно следить за тем, чтобы техника не наезжала бы на не засыпанное грунтом геотекстильное полотно.

Оценить статью и поделиться ссылкой:

Правила укладки геотекстиля

Укладка геотекстиля – это достаточно непростое дело, которое требует серьезной подготовки и знаний. Для начала нужно отметить, что укладка геотекстиля производится в несколько этапов. Первый этап – это подготовительные работы. Они заключаются в удалении деревьев и остатков корневищ, кустов – насколько это возможно. Очень важно при этом удалить все неровности и шероховатости.

На втором этапе ведутся сами работы по укладке геотекстиля. Важно помнить о том, что геотекстиль укладывают непосредственно на дернине, или же на специально подготовленной поверхности. Далее соединяются полотна геотекстиля. Плотного и прочного соединения полотен геотекстиля можно добиться только в результате наложения слоев друг на друга. Это делается при помощи сварки или методом сшивания.

При соединении полотен геотекстиля встык необходимо, чтобы ширина составляла около 30 сантиметров на ровной поверхности, а на неровной, или на чрезвычайно неустойчивом грунте – не менее 50 сантиметров. На поперечных стыках каждое последующее полотно геотекстиля располагается под предыдущее. Это очень важно, потому что только так можно избежать сдвигов при засыпке.

При сварочном соединении полотен геотекстиля ширина должна быть не менее 10 сантиметров. Газовая сварочная горелка должна иметь достаточно большой радиус захвата и низкую температуру. Она проходит по геотекстилю на расстоянии около 20 сантиметров над поверхностью. Следующее полотно раскатывается и прижимается к тому, которое было нагрето газовой горелкой. С практической точки зрения этот способ является самым экономичным. Самое главное – правильное, грамотное и качественное выполнение.

Четвертым этапом укладки геотекстиля является засыпка. Она производится достаточно просто, но при этом очень важно не совершать прямой наезд на полотна.

Далее необходимо произвести распределение. Этот процесс, в отличие от предыдущего, не является таким простым. Для осуществления качественного распределения насыпанного грунта на поверхности есть необходимость в гусеничном тракторе.

Последним этапом при укладке геотекстиля является уплотнение поверхности. Во-первых, существует два способа уплотнения – динамическое и статическое. Тот или иной способ уплотнения зависит от нижнего грунта и типа насыпного материала. И напоследок нужно отметить, что только после уплотнения минимального насыпного слоя строительная техника может начинать движение.

Какой стороной укладывать геотекстиль под тротуарную плитку?

Содержание:

  1. Взаимодействие всех компонентов тротуарно-плиточного основания
  2. Почему в качестве разделителя используется геотекстиль определенного вида?
  3. Как правильно укладывать геотекстиль в основание плиточной конструкции?
  4. Базовая технология монтажа геотекстильных компонентов основания под тротуарную и дорожную плитку
  5. Как правильно укладывать тротуарную плитку смотрите видео

Насколько оправданы затраты на приобретение и монтаж противоусадочных компонентов основания под тротуарную плитку? Межремонтный ресурс вибропрессованной тротуарной плитки составляет 30 лет и более. Если на протяжении этого времени плиточное покрытие просело и деформировалось, значить монтажники сэкономили на обустройстве противоусадочного геотекстильного покрытия. Как правильно выбрать материал для обустройства противоусадочного и противокорневого барьера? Какой стороной укладывать геотекстиль под тротуарную плитку?

Чтобы не задаваться такими вопросами, советуем заказать монтаж тротуарной плитки у профессионалов!


Взаимодействие всех компонентов тротуарно-плиточного основания
  • Прочность и долговечность дорожки определяется толщиной щебневой подушки, равномерно распределяющей локальные нагрузки по уплотненному объему отсыпки. В отличие от округлой кальки или гравия, именно щебень обладает достаточным внутренним сцеплением.
  • Чем больше планируемые нагрузки, тем большая толщина щебневого слоя. На слабых грунтах этот показатель начинается от 40 см. Стоимость и трудоемкость щебневого основания можно существенно уменьшить, если уложить между грунтом и отсыпкой геотекстильный разделитель плотностью 250-300 г/м2.
  • Применение разделителя исключит перемешивание грунта со щебнем, образование внутренних пустот и усадку отдельных фрагментов основания и деформацию плиточного покрытия.

Почему в качестве разделителя используется геотекстиль определенного вида?

Действительно, ассортимент геотекстилей включает в себя несколько десятков моделей отличающихся: видом сырья, структурой, плотностью, стойкостью к неблагоприятным воздействиям.

Для обустройства разделительного слоя или обложки используется многослойный нетканый геотекстильный иглопробивной материал, обладающий превосходными разделительными, а так же армирующими и фильтрационными свойствами.

Технология допускает вынужденное применение геотекстиля термоскрепленного. Материалы на органической основе, а также смесевые и изготовленные из переработанного полимера, для реализации долговечных проектов не пригодны.

 ТОП продаж геотекстиля в этом месяце


Как правильно укладывать геотекстиль в основание плиточной конструкции?

Основное требование — ровная и плотная поверхность грунта, обустройство нахлеста в пределах 200-250 мм и вывод краев покрытия на поверхность земли. Что касается самого материала, то производители не указывают на наличие лицевой и изнаночной стороны. В монтажных технологиях на этот счет никаких сведений не имеется.

Исходя из этого, можно утверждать, что геотекстиль можно укладывать на грунт и на щебневое основание любой стороной. Материал будет успешно функционировать в любом положении.

Таблица свойств некоторых видов геотекстиля

Марка геотекстиля

Плотность г/м

Толщина при 2 кН/м кв, мм

Предельное удлинение, %

Геотекстиль Канвалан

плотностью 150 г/м2

150

1,45

по длине/по ширине 110-115%

Геотекстиль TYPAR тип SF20

плотностью 200 г/м2

110

0,41

52

Авантекс

плотностью 100 г/м2

от 100 до 600

от 1 до 4

по длине от 60 до 80 %;

по ширине от 70 до 85 %

Базовая технология монтажа геотекстильных компонентов основания под тротуарную и дорожную плитку
  • Глубина выемки должна учитывать толщину уплотненной щебневой подушки +50 мм выравнивающего песчаного слоя и 50 мм укладочной отсыпки. В самом простом варианте, сухая укладочная смесь состоит из одной доли цемента марки М400 и 3-4 долей чистого песка.
  • После выравнивания и уплотнения дна выемки геотекстиль укладывается с нахлестом, чтобы материал покрывал не только дно, но и стенки микро-котлована. Края покрытия выводятся на поверхность на 50-60 см. Щебневая отсыпка трамбуется послойно по всей площади.
  • Укладка еще одного слоя геотекстиля на щебень, целесообразна на слабых грунтах, а так же при эксплуатации плиточной конструкции в сложных климатических условиях.

  • Далее следует обустройство песчаного слоя, который для лучшего уплотнения рекомендуется увлажнить.

Хиты продаж Геотекстиля по супер ценам!


Как правильно укладывать тротуарную плитку смотрите видео:

Цементно-песчаная смесь укладочного слоя готовиться в несколько большем количестве, поскольку часть состава будет задействоваться для затирки швов и сопряжений с бордюрным обрамлением. Плитка укладывается по стандартной схеме. После затирки швов вся конструкция обильно увлажняется и выдерживается до полного твердения укладочного слоя.

Заказать монтаж геосинтетических материалов по всем правилам можно на нашем сайте! Спешите получить скидку!



Полезные советы по установке геотекстильного вкладыша

Дэйв Райт 15 августа 2016 г. Геомембраны



Геотекстильные прокладки

— это проницаемые ткани, которые могут фильтровать, отделять, дренировать, укреплять или защищать почву. Обычно они изготавливаются из высококачественного материала, такого как полипропилен или полиэстер, и используются для самых разных целей, включая облицовку каналов, канав и прудов, чтобы предотвратить прокол основного вкладыша камнями или другими острыми предметами.Правильная установка – залог эффективной установки, которая прослужит долгое время. Геотекстильные вкладыши могут прослужить от двух до более чем 20 лет, в зависимости от установки, но должны быть закопаны, чтобы прослужить так долго. Вот полезные советы по установке геотекстильного вкладыша:



• Убедитесь, что у вас есть для этого подходящие инструменты. Укладка геотекстиля будет проще, если у вас есть подходящие инструменты и вы будете следовать правильной процедуре. Проконсультируйтесь по этому поводу с поставщиком геотекстиля.Ведущие поставщики также предлагают инструменты, облегчающие установку их продуктов.



• Обязательно ознакомьтесь с нормативными актами штата. В некоторых штатах и ​​регионах могут действовать нормативные акты, касающиеся максимальной глубины, размера и типа геотекстильных прокладок, которые вы можете укладывать, и узнайте, нужны ли вам какие-либо разрешения до начала установки.



• Подготовьте участок – удалите кусты, деревья и сорняки с верхнего слоя почвы и избавьтесь от растительности на любом основании.Используйте гранулированный наполнитель, если вы обнаружите какие-либо слабые карманы почвы. Убедитесь, что земляное полотно выровнено и гладко, а все бугры и впадины устранены.



• Убедитесь, что у вас правильный размер – Ткань должна быть уложена в соответствии с рекомендациями и техническими планами. Убедитесь, что геотекстильная подкладка соответствует площади, в которой она устанавливается.



• Перекрывайте соседние рулоны – но убедитесь, что делаете это в соответствии с вашим участком. Если нет указаний или есть сомнения, наложите геотекстильный слой не менее чем на 12-18 дюймов.AASHTO установила общие рекомендации, которые помогут вам определить, когда делать перехлест, сшивание или сварку в конкретных проектах. Например, если КБР грунта больше трех, то минимальный нахлест должен быть от 0,3 до 0,45 м, а если меньше 0,5, то геотекстильная прокладка должна быть прошита или сварена. Минимальное перекрытие для CBR почвы 1-3 должно быть 0,6 к одному.



• Используйте подходящие материалы для закрепления ткани – рассмотрите возможность использования земли, булавок и подходящих скоб. Геотекстильная прокладка должна быть закреплена по краям, а на участках она должна накладываться друг на друга.

Геотекстиль — обзор | ScienceDirect Topics

12.8 Перспективы мирового рынка

Геотекстиль является эффективным инструментом в руках инженера-строителя, который доказал свою эффективность в решении множества геотехнических проблем. При наличии множества продуктов с различными характеристиками инженер-проектировщик должен знать не только о возможностях применения, но и, более конкретно, о причине, по которой он использует геотекстиль, и об определяющих функциональных свойствах геотекстиля для выполнения этих функций.Разработка и выбор геотекстиля на основе надежных инженерных принципов будут служить долгосрочным интересам как пользователя, так и отрасли.

Превосходные свойства, включая фильтрацию, разделение, защиту, армирование и дренаж, являются ключевыми факторами роста рынка геотекстиля. Многофункциональность, гибкая толщина и проницаемость, а также экономическая эффективность с точки зрения ткани и рабочей силы — другие факторы, способствующие росту рынка геотекстиля.

Однако отсутствие правил дорожного строительства приводит к использованию низкокачественных материалов, в основном из-за недостаточной осведомленности о геотекстиле, и ожидается, что их преимущества негативно повлияют на рост рынка геотекстиля.Ожидается, что внедрение минимального среднего значения рулона и CBR повлияет на рост производства геотекстиля на глобальном уровне.

Согласно исследованию World Geosynthetics Industry с прогнозами на 2017 и 2022 годы, мировой спрос на геотекстиль, как ожидается, вырастет на 8-9% в год до 5,2 миллиарда квадратных метров в 2017 году. Выигрыш будет достигнут в результате значительного улучшения условий для строительства. конструкций и дорог. Дополнительный рост будет обусловлен расширением проникновения на рынок, стимулируемым растущей озабоченностью по поводу защиты окружающей среды и повышением осведомленности о преимуществах производительности этих продуктов в различных областях применения.Обеспокоенность по поводу выщелачивания опасных материалов в почву и грунтовые воды на горнодобывающих и нефтегазовых объектах, а также заинтересованность в ограничении эрозии и сокращении технического обслуживания дорог также будут способствовать использованию геосинтетических материалов во всем мире.

В 2012 году Азиатско-Тихоокеанский регион превзошел Северную Америку и стал крупнейшим региональным рынком геотекстиля с долей 35% от общемирового объема. Обширные участки доступной земли в Китае, его постоянное развитие крупномасштабных инфраструктурных проектов и его потребность в борьбе с эрозией откроют возможности для геотекстиля в будущем.Ожидается, что в Индии до 2017 года также будет наблюдаться двузначный ежегодный рост, хотя и с меньшей базы (Freedonia Group, 2015).

Борьба с эрозией была вторым по величине применением геотекстиля, в 2013 году было использовано более 470 миллионов квадратных метров геотекстиля. Сегодня в мировой индустрии нетканых материалов доминируют три региона: Азия, Северная Америка и Европа, на долю которых приходится 46%, 26 % и 27% доли мирового рынка соответственно. С 2002 г. в сегменте нетканых материалов наблюдается нечто вроде стратосферного роста: ежегодный рост их использования для производства геотекстиля составляет 6% (Markus, & Toralf, 2015). Использование нетканого геотекстиля привело к значительным достижениям в области защиты окружающей среды. Нетканый геотекстиль был наиболее часто используемым геотекстилем в 2013 году при расчетном потреблении 1561 миллиона квадратных метров. Нетканый геотекстиль все чаще используется при строительстве дорог, дренаже и борьбе с эрозией из-за их функциональности, обеспечивающей путь для потока воды. Кроме того, ожидается, что инновации в использовании нетканого геотекстиля в дренажных подсистемах и увеличение срока службы отвалов будут способствовать росту рынка.

Нетканый геотекстиль

1. Введение:

Высококачественный полипропиленовый нетканый иглопробивной геотекстиль изготавливается из полипропиленовых штапельных волокон на поперечно-укладочном и иглопробивном оборудовании. Он обладает такими преимуществами, как устойчивость к кислотам и щелочам, устойчивость к эрозии, устойчивость к старению, большая прочность, стабильный размер, хорошая фильтруемость и т. Д.

2. Технические характеристики:

1) Вес/масса: 100-1500 г/м²

2) ширина: в пределах 8 м

3) длина: 50-100 м/рулон

4) Материал: ПП/ПЭТ

5) Цвет: черный, белый, серый

6) Сертификация: CE/ISO9001  CE

7) Способ изготовления: нетканый материал

3.Технические параметры :

4. Применение нетканого геотекстиля:

Основные функции: разделение, фильтрация, дренаж, армирование, защита и защита от жидкости.

1) Фильтрация
Фильтрационный слой дамб, речной канал, берег моря, бетонный откос, подпорные стены. В то же время, препятствуя прохождению глиняных гранул, он позволяет свободно проходить воде и газу.

2) Разделение:
Изоляция железнодорожной шламы и земляного полотна, дорожного полотна и мягкого основания, поверхности аэродрома и стоянки и цоколя, различных материалов плотины. Он изолирует почву и гравий двух видов различных путей гранул от цокольного этажа или других зданий.

3 )Добавление мышц:
Шоссе, железная дорога, каменно-грунтовая плотина, волнорез, аэропорт, грунт обратной засыпки подпорной стены, защита откосов и т. д., в которых распределяется напряжение грунта, предотвращается боковое смещение земного тела и улучшается устойчивость земного тела.

4 )Защита
Предотвращает размыв берега, защищает берег и дно, предотвращает размыв воды и грунта.

5.Производство

6.Наши услуги:

(1)Обслуживание:
A. Заказы OEM/ODM тепло приветствуются

B. Все наши продукты проходят тестирование перед отправкой, и мы гарантируем хорошее качество.

(2) Контроль качества:

Мы создали лабораторию национального стандарта для внутреннего контроля качества и построили строгую систему контроля качества во всех аспектах, от тестирования сырья и производственных процессов до проверки качества конечного продукта.

В ОПОП осуществляется не только строгий внутренний контроль качества, но и регулярное тестирование и анализ производительности нашей продукции проводятся авторитетными испытательными организациями в Европе и США.

7.Информация о компании

ОПОП – профессиональная компания по производству геосинтетических материалов с уставным капиталом более 3 миллионов долларов США, занимающая площадь 100 000 квадратных метров. Основными продуктами являются геомембрана HDPE / LDPE, пластиковые сетки для травы, тканый / нетканый геотекстиль, дренажная плита, композитная мембрана и текстиль, пластиковая сетка, 3D-геомат для посадки и другие геосинтетические продукты.

Компания ОПОП имеет в общей сложности 26 производственных вкладышей, в том числе вкладыши из геомембраны HDPE / LDPE, вкладыши из пластиковой сетки для травы, вкладыши из нетканого геотекстиля, вкладыши из тканого геотекстиля, вкладыши из дренажных плит, вкладыши из пластиковой сетки из Германии и машины для тестирования сортов.

Мы специализируемся на предоставлении профессиональных геосинтетических решений для дорог, автомагистралей, железных дорог, аэропортов, туннелей, поддержки и защиты шахт, гидроэнергетики, армированных крутых склонов, армированных подпорных стен, армированных насыпей, свалок, сдерживания, объектов водного хозяйства, обработки мягкого основания и других связанные проекты.

Наша цель — поставлять профессиональные продукты по самым разумным ценам нашим клиентам по всему миру, рассчитывая построить с вами долгосрочные отношения.

Геотекстильная ткань: назначение и применение

Функции геотекстильных тканей

Геотекстильные ткани выполняют пять основных функций. Они могут:

  • Разделять слои материалов и препятствовать их проседанию или распаду друг на друга.
  • Осушайте участки, где скапливается вода, сохраняя почву на месте.
  • Служат эффективными фильтрами, улавливая некоторые материалы и предотвращая засорение стоков.
  • Укрепляйте земляные конструкции, такие как водостоки и дамбы, удерживая слои на месте.
  • Защита и защита от эрозии в таких местах, как дороги и пляжи.

Благодаря этим свойствам геотекстильные ткани можно использовать во многих отраслях, особенно в строительстве.

Применение геотекстиля

Геотекстиль, помимо многих других применений, обеспечивает защиту от эрозии, способствует дренажу и устойчивости почвы. Беспокоитесь о высоком стоке воды и эрозии почвы? Геотекстиль может быть ответом. Они используются под слоями земли для укрепления дорожного полотна и взлетно-посадочных полос аэропортов.Они покрывают и защищают мягкие грунты на строительных площадках.

Они также используются в местах, которые нам нравятся, например, на пляжах, где они помогают укрепить дамбу и уменьшить эрозию пляжа. Они также могут защитить нас от областей, которые не нравятся, как в системах облицовки свалок.

Геотекстильные ткани бывают разных типов и плотности. Легкий геотекстиль используется в дренаже, ландшафтном дизайне и фильтрации, где он помогает отводить воду, но не требует поддержки конструкций.

Геотекстильные материалы

средней плотности хороши для борьбы с эрозией, в то время как тяжелые ткани отлично подходят в качестве барьерных слоев, где конструкция также должна оставаться на месте, например, для укладки каменной наброски (каменистые бордюры и барьеры) вдоль береговой линии и для стабилизации дорог.

Армирование каменной стены геотекстильной тканью и песком

Итак, теперь вы знаете немного больше о геотекстильных тканях.Когда вы гуляете или отправляетесь в путешествие, осмотритесь на строительных площадках и строительных объектах. Вы видите, где используются геотекстильные ткани?

Краткий обзор урока

Геотекстильные ткани представляют собой синтетические или искусственные материалы, проницаемые , что означает, что они пропускают жидкость или газ. Они изготавливаются двумя способами:

  1. Тканые геотекстильные ткани изготавливаются путем переплетения нитей материала
  2. .
  3. Нетканые геотекстильные ткани (фильтровальные ткани) изготавливаются с помощью таких процессов, как иглопробивания , в которых полотна волокнистых материалов неоднократно перфорируют иглами с зазубринами, уплотняя их в войлокоподобную ткань.

Геотекстиль выполняет пять основных функций. Они разделяют слои материалов, отводят жидкости, отфильтровывают твердые частицы, укрепляют места, где почва может быть слабой, и предотвращают эрозию в таких местах, как пляжи.

Благодаря этим функциям геотекстильные ткани широко используются в строительной отрасли и на объектах гражданского строительства. Примеры включают использование в качестве нижнего барьерного слоя при строительстве дорог и в качестве барьера при укладке каменной наброски , скалистых бордюров вдоль пляжей и береговых линий.

Руководство по установке геотекстиля для стабилизации дороги

Руководство по установке геотекстиля

Перед установкой геотекстиля для стабилизации дорог лучше ознакомиться с дорожным строительством и разницей между бетонным асфальтом и битумным асфальтом и структурой геотекстиля при строительстве дорог, следует обратить внимание на некоторые факторы, такие как инфильтрация воды , подземные воды, каналы и инфраструктура под дорогой, температура окружающей среды, сжатие и расширение асфальта в разные сезоны и т. д.

Установка геотекстиля для береговой защиты, изоляция туннелей, строительство плотин, защита геомембран в местах, где используются геомембраны, и в дорожном строительстве, что является нашей темой. Геотекстиль не разлагается из-за того, что он полимерен в почве, и поскольку он обладает способностью защищать, расщеплять, фильтровать, укреплять или разряжать, его можно использовать для различных задач дорожного строительства, включая улучшение характеристик покрытия и увеличение полезного действия. срок службы асфальта и дороги, а использование этой ткани уменьшает объем высоты асфальта не менее чем на 30%.

Узнать больше : Геотекстиль Zarif Mosavar Industrial Group.

Узнать больше : Применение нетканого геотекстиля для улучшения асфальта и дорог.

Причины установки геотекстиля в дорожной стабилизации

  • Механизм фильтрации из геотекстиля
  • Механизм разделения геотекстиля
  • Усиление эффекта геотекстиля и защита асфальта

Механизм фильтрации из геотекстиля

используется для фильтрации крупной фракции из гравия или используется в дренаже и водоотведении.
Не каждый тип геотекстиля выполняет нужную фильтрующую функцию. Эффектная ткань должна иметь большое количество вплетенных в ткань отверстий фиксированного размера. Большинство нетканых материалов имеют этот стандарт. Фильтровальная ткань не должна задерживать частицы внутри пор и не должна изменяться при сбросе пористости под нагрузками.


Для правильного проектирования дренажной системы необходимо оценить местные условия, такие как характеристики почвы, внешние нагрузки на систему (статические или динамические) и преобладающие гидравлические условия.

Механизм разделения геотекстиля

Укладка геотекстиля в качестве разделительной ткани представляет собой барьер для разделения между поверхностью и слоем основания.

Усиление эффекта геотекстиля и защита асфальта

Поскольку геотекстиль обладает значительной прочностью на растяжение, слои геотекстиля можно использовать для укрепления асфальта, придания дороге большей гибкости и минимального растрескивания.

Ступени для укладки геотекстиля для стабилизации дороги

Способ укладки геотекстиля и геосинтетики для крепления дорог с битумным или асфальтобетонным покрытием немного отличается, но в целом способ реализации включает следующие этапы:

  1. Подготовка поверхности
  2. Ингредиенты дорожной конструкции
  3. Условия и распространение Tack Coat
  4. Установка геотекстиля
  5. Уплотнительное геотекстильное полотно
  6. Финишный асфальт

1.Подготовка поверхности

Чтобы улучшить качество и продлить срок службы дорог, перед укладкой геотекстиля поверхность должна быть максимально гладкой и свободной от заполнителей и загрязняющих веществ, таких как масло и вода. Трещины шириной более 5 мм необходимо заполнить битумом. Большие полости и трещины должны быть заполнены подходящей горячей или холодной асфальтобетонной смесью.

2. Компоненты дорожной конструкции

Верхний слой почвы удален, а земляное полотно утрамбовано. Затем делается насыпь 600 мм из местных материалов.Сжатие производится до высоты 150 мм.


Рекомендуемая грунтовка: Большинство подходящих используемых грунтовок представляет собой битум марки 170 с долей от 10 до 20%.
Нанесение облицовки: Грунтовка наносится непосредственно на утрамбованную насыпь с помощью обычных разбрасывающих агрегатов.

3. Условия и распространение Tack Coat

Одинарное покрытие (асфальт с покрытием) – горячая жидкость, которая используется для пропитки геотекстиля для гидроизоляции и прикрепления его к старому покрытию.Опыт показал, что наилучшее соединение достигается при использовании битумного покрытия одного класса марки 170. Чистый битум быстро увеличивает прочность сцепления и позволяет быстро укладывать геотекстиль на место при укладке геотекстиля.

Требуемый объем одинарного слоя: Избыток или недостаточный объем одинарного слоя может привести к смещению или ламинированию новой обложки. Однослойный материал должен выступать на 5-7 см больше, чем края геотекстиля. Одиночный слой должен быть размещен между всеми перекрытиями.В зависимости от неровностей дороги, пористости старого дорожного покрытия, использования или неприменения выравнивающего слоя и степени впитывания геотекстильного битума от / 9. Требуется до 1,2 л на квадратный метр одинарного слоя пропитать геотекстиль и соединить с поверхностью старого покрытия.

Температура одного слоя: допустимая температура для одного слоя составляет от 143 до 162 градусов Цельсия (подходящая температура для укладки асфальта). Температура воздуха должна быть выше 10°C для хорошей производительности одного слоя.

Нанесение одного слоя: Обратите внимание, что если используется асфальт, в случае дождя на геотекстиль перед укладкой асфальта геотекстиль должен полностью высохнуть. Кроме того, минимальная плотность асфальтового покрытия не должна быть менее 4 см. Соблюдая вышеизложенное, сначала устанавливается связующий слой, а затем верхний слой. Наиболее подходящее количество одинарного слоя варьируется от 0,9 до 1,4 литра на квадратный метр битума, что зависит от состояния существующей дороги и выбранного типа геотекстиля.

При укладке геотекстиля, если выбран более тяжелый геотекстиль, на него следует нанести больше одного слоя. Единый слой должен быть уложен с помощью калиброванной разбрасывающей тележки, и машина должна распределять один слой на 150 мм шире, чем геотекстиль. После укладки геотекстиля на геотекстиль напыляется покрытие из битума класса 170. Этот процесс можно завершить валиком для выравнивания. Если требуется повторная изоляция, повторно наносится слой битума класса 170 и продолжается выравниванием.Минимальная толщина плотного асфальтобетонного покрытия должна быть не менее 4 см. Соблюдая вышеизложенное, сначала устанавливается связующий слой, а затем верхний слой.

4. Установка геотекстиля

Установка геотекстиля проста и удобна, для проектов площадью менее 200 квадратных метров геотекстиль можно укладывать вручную, с помощью основных инструментов и ручного хвоста. Для крупных проектов рекомендуется использовать простой рулонный разбрасыватель со специальными устройствами контроля напряжения и прессами для выравнивания геотекстиля. Устройство может быть легко установлено на экскаваторе или перед погрузчиком и распределяет рулоны до 250 кг, что обеспечивает минимальное отклонение пути установки без складок. Морщины более 25 мм должны быть удалены. Если дорога широкая и рулон геотекстиля используется рядом, то нахлест должен быть не менее 150 мм.

Когда геотекстиль распределяется вручную, куски длиной примерно 10 м должны быть раскрыты, разглажены и помещены на поверхность перед нанесением в один слой в контакте с.Чистка должна начинаться от центра и выходить в двух направлениях. Затем покрытие распределяется, и геотекстиль необходимо четыре раза прижать валиком, чтобы создать хорошее сцепление с существующей поверхностью.

5. Утяжка из геотекстиля


Расстелив геотекстильное полотно на дороге и убедившись, что под полотном нет комков и края перекрываются, можно крепить полотно к днищу тремя способами:

  • использование шитье
  • использовать клей
  • использовать гвозди
  • Обдув горячим воздухом

6.

Окончательный асфальт

После выравнивающего и проникающего покрытия (грунтовка) и поверхностного покрытия (одиночное покрытие) и укладки геотекстильной ткани наступает очередь укладки асфальта, которая выполняется различными способами, такими как укладка грейдером, укладка асфальтоукладчиком, а затем металлом. и резиновые ролики. Асфальт утрамбован и после финальных испытаний дорога готова к эксплуатации.

Заключение

Укладка геотекстиля играет важную роль при строительстве автомобильных дорог.Они эффективно используются практически во всех новостройках. Это значительно увеличивает срок службы дорожного покрытия и эффективно снижает затраты на техническое обслуживание. Это значительно отделяет подложку от грунта и обеспечивает прочность конструкции за счет высокой устойчивости к деформации. Это также уменьшает толщину периода гранул ниже основания. Если геотекстиль используется при строительстве дорог, это будет полезно, поскольку его использование снижает первоначальные затраты на строительство и частое содержание дорог

Геотекстиль поддерживает проект восстановления Чесапикского залива

Восстановление острова Тополь в Чесапикском заливе

Проект по восстановлению окружающей среды в Чесапикском заливе возвращает остров Поплар в его естественное состояние. Годы береговой эрозии уничтожили небольшую общину и уничтожили естественную экосистему острова.

Проект расширения острова Тополь сочетает в себе тяжелое гражданское строительство и устойчивость к окружающей среде, чтобы создать прочное наследие в Чесапикском заливе.

С начала 2000-х годов остров пополняется добычей земснарядов с судоходных путей порта Балтимора. Сочетание береговых защитных конструкций и геосинтетических материалов защищает и стабилизирует уязвимый участок, расположенный у побережья округа Талбот, штат Мэриленд.Многолетнее сотрудничество инженеров, правительственных учреждений, консультантов по охране окружающей среды, земснарядов и подрядчиков окупается и возвращает естественное великолепие отдаленному острову в Чесапикском заливе.

Краткая история острова Тополя

Остров Поплар расположен в округе Талбот, штат Мэриленд. На острове Чесапикского залива, где когда-то проживало более 100 человек, были фермы, школа и церковь. Остров Поплар даже приветствовал президентов США!

Годы сильной эрозии нанесли ущерб когда-то острову площадью 1100 акров.К началу 1990-х годов жители Поплар-Айленда бежали, и площадь острова сократилась до четырех акров.

Ветровая и волновая эрозия истощила часть суши острова Тополь. В результате птицы, рыбы, насекомые и другие прибрежные виды потеряли свою естественную среду обитания. Однако остров был почти разрушен, но на этом история Тополя не заканчивается.

Планы строительных проектов

Генеральная ассамблея Мэриленда, Инженерный корпус армии США, Департамент транспорта Мэриленда и Администрация порта сформировали коалицию для восстановления острова Поплар.

Цель состояла в том, чтобы превратить этот истощенный остров в место хранения драгированного материала, который будет использоваться для восстановления естественной среды обитания острова и не причинит вреда окружающей среде Тополя.

В 2001 г. на остров Тополиный прибыл первый дноуглубительный материал. Однако после нескольких лет дноуглубительных работ и складирования потребовалось больше места для хранения. В 2007 году Конгресс одобрил продление проекта расширения острова Тополь, что позволило еще больше расширить остров и отводные дамбы.

Когда проект расширения острова Тополь будет завершен, на острове в Чесапикском заливе будет примерно 68 миллионов кубических ярдов вынутого грунта. Этот материал создаст 1715 акров восстановленной среды обитания, которая будет представлять собой сочетание водно-болотных угодий и возвышенностей.

Расширение острова Тополь

До расширения в 2007 году уже было создано несколько ячеек на возвышенностях и ячеек водно-болотных угодий с использованием дноуглубительного материала из порта Балтимора. В 2016 году началось строительство дополнительных ограждающих дамб, ячеек и водосбросов.

Строительство дамбы

Дамба — это барьер, контролирующий уровень воды. Дайки — это тип прибрежных защитных сооружений, которые могут возникать естественным образом, но чаще создаются человеком. Искусственные дамбы на острове Тополь удерживают воду, в то время как ячейки заполнены земснарядом.

Спуск панелей геотекстиля на дно Чесапикского залива

Эти дамбы были построены с использованием геотекстиля и огромного количества камня. Подрядчики погрузили готовые панели из высокопрочного геотекстиля на дно Чесапикского залива с помощью дноуглубительных лодок и GPS.

Подъем оборудования на уровень поверхности после погружения геотекстильных панелей

После того, как геотекстильные панели были на месте, они добавили тонны камня. Высокопрочное геотекстильное полотно отделяет камень от песчаного дна Чесапикского залива и стабилизирует отводные дамбы.

После того, как дамбы были построены, ячейки были заполнены добытым материалом. Извлеченные трофеи стратегически осушаются и откладываются во всех клеточных системах.

Водосбросные сооружения

Водосбросы контролируют поток воды на территорию.На расширении острова Тополь водосбросы контролируют поток воды из Чесапикского залива в ячейки. Водосбросы были удалены после того, как ячейки были заполнены земснарядом. Однако водосбросы для ячеек 7 и 9 водно-болотных угодий вместо этого были преобразованы в приливные заливы.

Преобразование водосбросов в приливные сооружения

Инженерный корпус армии модернизировал водосливные сооружения ячеек 7 и 9, чтобы улучшить качество воды. В новом проекте предусмотрена система коробчатых водопропускных труб со шлюзовыми затворами.Ворота контролируют поток воды в Чесапикский залив и обратно. Повторное использование и перезарядка воды в ячейках водно-болотных угодий естественным образом улучшает качество воды в заливе и еще больше укрепляет всю экосистему.

Строительство коробчатой ​​водопропускной системы

Для начала отводная дамба была разорвана и разделена прочным металлическим листом. Пока система строится, металлическое покрытие создает безопасную рабочую зону и не пропускает воду. Баржа со строительными материалами стоит рядом с временной площадкой и служит плавучей складской площадкой.

Посередине площадки находится ряд коробчатых водопропускных труб. Коробчатая водопропускная труба представляет собой сборную бетонную коробку. Коробчатые водопропускные трубы используются для различных строительных работ, включая подземные переходы мостов, водопропускные трубы и туннели.

На острове Тополь ряд коробчатых водопропускных труб служит проходом между Чесапикским заливом и ячейкой водно-болотных угодий. Шлюзовые ворота коробчатых водопропускных труб открываются и закрываются вместе с приливами залива.

По обеим сторонам коробчатых водопропускных труб находится сегментная стеновая блочная система.Стеновой блок закрепляет коробчатую водопропускную систему и соединяет ее с отводными обваловками. Нетканое геотекстильное полотно отделяет грунт и каменную засыпку от сегментного стенового блока.

Разработка ценности и сотрудничество

Нам нравятся такие проекты, как расширение острова Тополь, которые дают нам возможность сотрудничать с разными партнерами, инженерами и подрядчиками.

На этом участке острова Поплар мы работали с Earth Retention Systems (ERS) и York Building Products, чтобы спроектировать и поставить коробчатую водопропускную трубу и сегментную стеновую блочную систему.ERS предоставила технический проект системы, который в конечном итоге был одобрен Инженерным корпусом армии. York Building Products поставила Magnum Stone, который представлял собой сегментный стеновой блок, используемый для приливных сооружений.

Экологические результаты в Чесапикском заливе

Хотя расширение еще не завершено, исследования и восстановление окружающей среды продолжаются уже много лет. Остров Тополя приветствует* студентов, исследователей и широкую общественность, чтобы стать свидетелями прогресса реставрации.Экологическая служба Мэриленда засадила заболоченные болота, выпустила сотни черепах, пометила бабочек-монархов и отследила диких животных, которые вновь заселили тополь. Вы можете быть в курсе их исследований и прогресса, подписавшись на их информационный бюллетень.

Узнайте больше статей о геосинтетике

Presto Geosystems теперь доступна в Colonial Construction Materials

Объявление о новом производстве: теперь поставляются Presto Geosystems Вся наша команда Colonial Construction Materials рада сообщить, что теперь мы поставляем продукцию Presto Geosystems! Престо …

Геотекстиль поддерживает проект восстановления Чесапикского залива

Восстановление острова Тополь в Чесапикском заливе Проект восстановления окружающей среды в Чесапикском заливе возвращает остров Поплар в его естественное состояние.Годы …

Прежде чем вы сможете построить дорогу или парковку, вы должны начать с прочного фундамента. Устойчивый фундамент особенно важен для зеленых …

Решения для береговой эрозии

Береговая эрозия — это постоянная борьба прибрежных сообществ и застройщиков побережья океана.Ветер, волны и повышение уровня моря размывают береговые линии и угрожают выживанию …

Что такое удерживающий пруд?

Удерживающий пруд: определение и назначение Напорные пруды — это постоянные искусственные пруды, в которых накапливаются избыточные стоки. Отстойник известен под разными названиями: отстойник, …

Двухосная георешетка: история, свойства и применение

Что такое георешетка? Георешетка — это геосинтетический продукт, используемый для стабилизации и армирования в гражданском строительстве.Георешетки классифицируются как разновидность геосинтетических, потому что они …

Типы геотекстиля — функции и использование в строительстве

🕑 Время чтения: 1 минута

Геотекстиль представляет собой синтетический проницаемый текстильный материал, используемый для улучшения характеристик почвы. Он обладает способностью разделять, фильтровать, укреплять, защищать и дренировать при использовании в сочетании с почвами. Геотекстиль является идеальным материалом для многих инфраструктурных работ, таких как дороги, гавани, свалки, дренажные сооружения и другие гражданские проекты.

Рис. 1: Использование геотекстиля в различных местах.

Типы геотекстиля

Геотекстиль состоит из полимеров, таких как полиэстер или полипропилен. Они делятся на 3 категории в зависимости от способа их изготовления:
1) Тканевый геотекстиль
2) Нетканый геотекстиль
3) Вязаный геотекстиль

1. Геотекстиль из тканого материала

Обычно встречающийся геотекстиль относится к тканому типу и изготавливается с использованием методов, аналогичных ткачеству обычного текстиля для одежды.Этот тип имеет характерный вид двух наборов параллельных нитей или пряжи. Пряжа, идущая по длине, называется основой, а перпендикулярная — утком. (Как показано на рисунке ниже)

Рис. 2: Тканый геотекстиль.

2. Нетканый геотекстиль

Нетканый геотекстиль изготавливается либо из непрерывной филаментной пряжи, либо из короткого штапельного волокна. Соединение волокон осуществляется с использованием термических, химических или механических методов или их комбинации.

Рис. 3: Нетканый геотекстиль.

Геоволокна, полученные путем механического переплетения, химического или термического соединения, имеют толщину 0,5–1 мм, в то время как химически связанные нетканые материалы имеют сравнительно толщину, обычно порядка 3 мм.

3. Вязаный геотекстиль

Вязаный геотекстиль изготавливается путем скрепления вместе ряда петель пряжи. Все трикотажные геосинтетики изготавливаются с использованием техники вязания в сочетании с каким-либо другим методом производства геосинтетиков, например ткачеством.

Рис. 4: Вязаный геотекстиль.

Помимо этих трех видов геотекстиля, другими используемыми геосинтетиками являются геосети, георешетки, геоячейки, геомембраны, геокомпозиты и т. д., каждый из которых имеет свои отличительные особенности и предназначен для специального применения.

Рекомендуем прочитать: Геосинтетические материалы в гражданском строительстве и строительных работах

Функции геотекстиля

Режим работы геотекстиля в любом приложении определяется шестью дискретными функциями:

Рис. 5: Функции геотекстиля.

1. Разделение

Функция разделения геотекстиля в основном используется при строительстве дорог. Геотекстиль предотвращает перемешивание двух соседних грунтов. Например, отделяя мелкий грунт земляного полотна от заполнителей базового слоя, геотекстиль сохраняет дренажные и прочностные характеристики заполнителя.

Некоторые из применимых областей:

  • Между земляным полотном и каменным основанием на грунтовых и асфальтированных дорогах и аэродромах.
  • Между земляным полотном на железных дорогах.
  • Между свалками и каменными основаниями.
  • Между геомембранами и песчаными дренажными слоями.

2. Фильтрация

Равновесие системы геотекстиль-почва, которое обеспечивает адекватный поток жидкости с ограниченным поглощением почвы через плоскость геотекстиля. Пористость и проницаемость являются основными свойствами геотекстиля, которые включают инфильтрационное действие.

Распространенным применением, иллюстрирующим функцию фильтрации, является использование геотекстиля в водостоке на краю тротуара, как показано на рисунке выше.

3. Усиление

Введение геотекстиля в грунт повышает прочность грунта на растяжение в той же степени, что и сталь в бетоне. Прирост прочности грунта за счет введения геотекстиля происходит за счет следующих 3 механизмов:

  • Боковое сдерживание за счет поверхностного трения между геотекстилем и грунтом/заполнителем.
  • Принуждение потенциальной плоскости разрушения несущей поверхности к созданию альтернативной поверхности с более высокой прочностью на сдвиг.
  • Мембранного типа поддержки колесных нагрузок.

4. Уплотнение

Слой нетканого геотекстиля пропитывается между существующим и новым слоями асфальта. Геотекстиль впитывает асфальт, образуя гидроизоляционную мембрану, сводя к минимуму вертикальный поток воды в конструкцию дорожного покрытия.

Использование геотекстиля в строительстве

Область применения геотекстиля в инженерной сфере очень обширна. Применение геотекстиля приведено в разделе «Характер работы».

1. Дорожные работы

Геотекстиль широко используется при строительстве дорог.Он укрепляет почву, добавляя ей прочность на растяжение. Он используется в качестве быстро обезвоживающего слоя в дорожном полотне, геотекстиль должен сохранять свою проницаемость, не теряя своих разделительных функций.

Рис. 6: Использование геотекстиля в дорожном строительстве.

2. Железнодорожный завод

Тканые материалы или нетканые материалы используются для отделения почвы от подпочвы, не препятствуя циркуляции грунтовых вод в неустойчивых грунтах. Обволакивание отдельных слоев тканью предотвращает отклонение материала в сторону из-за ударов и вибраций от движущихся поездов.


Рис. 7: Использование геотекстиля на железных дорогах.

3. Сельское хозяйство

Используется для борьбы с грязью. Для улучшения грязных тропинок и троп, используемых для скота или легкого транспорта, используются нетканые материалы, которые складываются внахлест, чтобы включить трубу или массу песка.

4. Дренаж

Использование геотекстиля для фильтрации почвы и гранулированного материала более или менее одного размера для транспортировки воды все чаще рассматривается как технически и коммерчески жизнеспособная альтернатива традиционным системам.Геотекстиль выполняет фильтрующий механизм для дренажей в земляных плотинах, на дорогах и автомагистралях, в водохранилищах, за подпорными стенками, глубокими дренажными траншеями и в сельском хозяйстве.


Рис. 8: Использование геотекстиля в конструкции дренажа.

5. Реки, каналы и береговые сооружения

Геотекстиль защищает берега рек от эрозии под действием течений или плеска. При использовании в сочетании с естественными или искусственными камнями они действуют как фильтр.


Рис. 6: Использование геотекстиля при строительстве каналов.

Читайте также: Георешетки — виды, функции, применение и преимущества в строительстве

.
