Что представляет собой окно с четвертью?

В зависимости от выбора строителями технологии и материала для возведения стен, проемы в зданиях могут иметь разную конфигурацию – бывают окна с четвертью и без. Существующие отличия не оказывают принципиального влияния на основные характеристики домов. Однако от них зависит дальнейший выбор методик замера и монтажа оконных конструкций. Чтобы не допустить ошибок при выборе окон, определении их правильных габаритов и в ходе проведения установки, рекомендуем ознакомиться с полезной информацией из этой статьи.

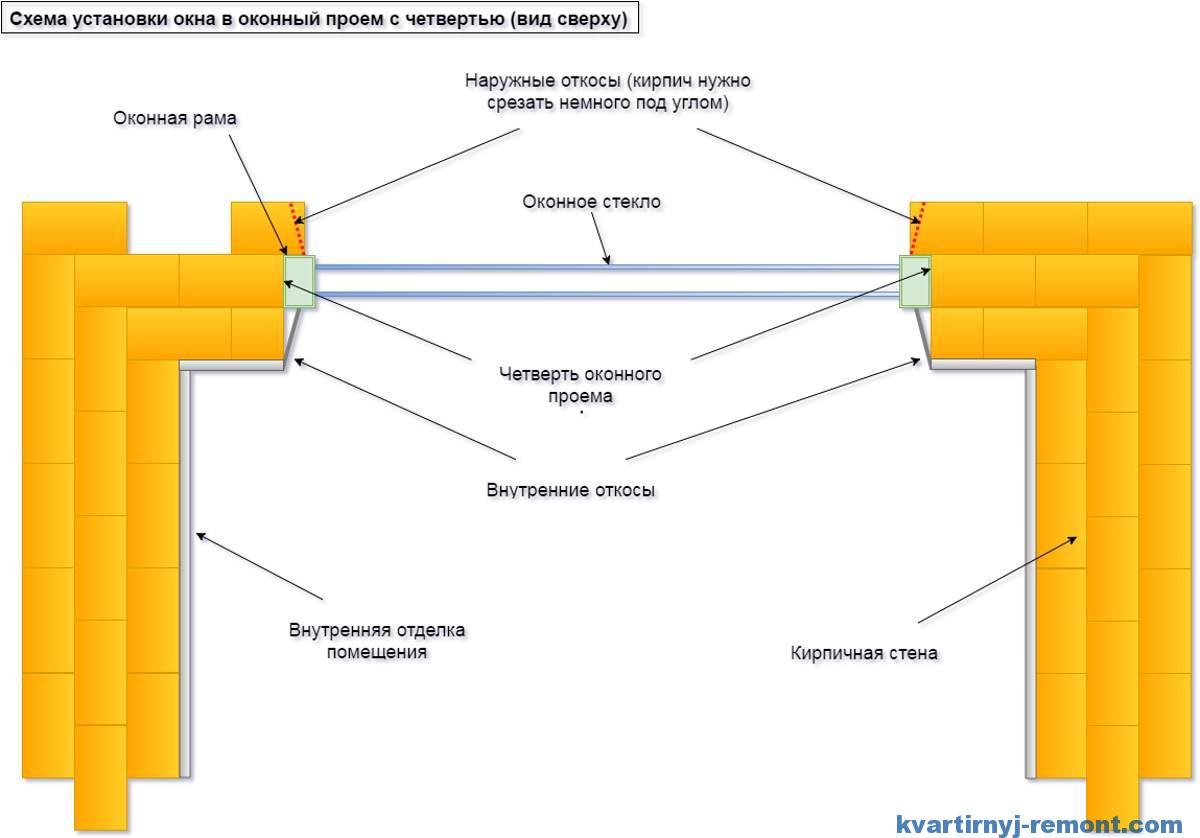

Окно с четвертью: что это?

Окно с четвертью не всегда можно определить с первого взгляда со стороны улицы, но при детальном рассмотрении сразу видны его отличительные признаки. В фасадной плоскости по всему периметру проема, включая его нижнюю зону, имеется небольшой бортик. Свое название технология получила за счет того, что при возведении стен лицевая кладка на четверть длины кирпича перекрывала оконный проем. Этого расстояния вполне достаточно, чтобы выступ не затруднял эксплуатацию окон и успешно выполнял возложенные на него функции.
Такой бортик обеспечивает оконной конструкции ряд преимуществ:
  • стабильное положение конструкции в проеме – четверть страхует раму от выпадения наружу;
  • более высокий уровень герметичности – наличие бортиков затрудняет попадание влаги в монтажный шов и исключает продувание конструкции;
  • облегченный монтаж – выступы служат ориентиром и границей, поэтому рабочие не тратят время и другие ресурсы на выполнение дополнительных операций.

Хотя все перечисленные достоинства имеют большое значение, необходимо сделать отдельный акцент на высоком уровне герметичности. Благодаря этой характеристике значительно уменьшаются теплопотери, окна меньше запотевают, на рамах, створках и откосах не образуется плесень.

Наличие четверти продлевает срок службы монтажного шва, поскольку бортик эффективно защищает застывшую пену от вредного для нее воздействия ультрафиолета, ветра, пыли и воды.
Такой способ возведения наружных стен также эффективен при строительстве бетонных и деревянных домов. Во всех случаях полученный бортик не перекрывает полностью раму и служит для нее дополнительным барьером и опорой. Наличие выступа делает возможным монтаж окна в четверть по ГОСТу.

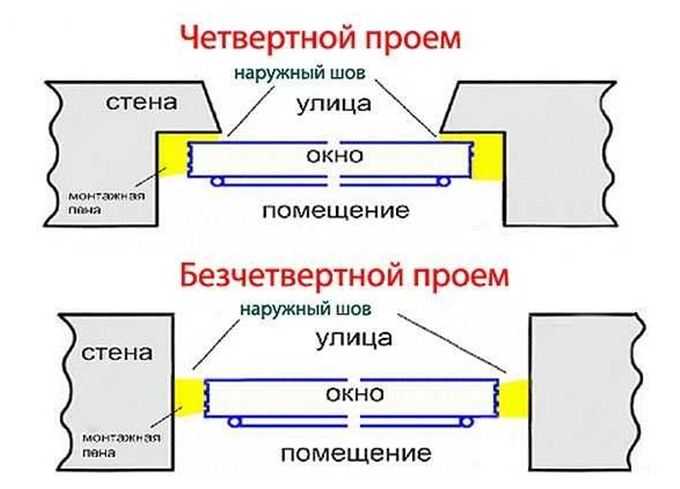

Окно без четверти – отличия

Разница между двумя видами проемов заключается в рельефе поверхности откосов. Ее достаточно просто обнаружить, и это может сделать даже далекий от строительства человек. Окна без четверти не имеют ярко выраженного перехода от внутренних откосов к наружным. Гладкие стены по периметру проемов в таких домах позволяют самостоятельно определять габариты этих участков в процессе установки оконных блоков. То есть при монтаже движение рамы вперед или назад не ограничивается никакими конструктивными элементами здания.

Обычно такие проемы встречаются в частном домостроении, поскольку владельцы недвижимости максимально упрощают для себя строительные технологии. Кроме того, при возведении современных зданий из габаритных пеноблоков проблематично создать небольшой выступ в проемах. При этом отсутствие бортика не оказывает критического влияния на основные эксплуатационные характеристики оконных конструкций, но все равно создает определенные сложности при монтаже:

  • требуется дополнительная защита монтажного шва;
  • возникают проблемы с использованием уплотнительной ленты ПСУЛ, которая позволяет конструкции «дышать»;
  • уходит больше времени на придание правильного положения окнам и их надежную фиксацию в проеме.

Если в процессе установки окон в проемах без четверти не предпринять необходимые меры, то возможна разгерметизация монтажного шва и преждевременный износ застывшей пены. Вследствие этого снижается энергоэффективность любых окон, выпадает конденсат, развиваются грибок с плесенью и даже появляется риск деформации конструкций. Чтобы избежать таких неприятных последствий, нужно правильно провести замер с последующей установкой.

Особенности замера окна с четвертью и без

Процедуры определения правильных габаритов оконных конструкций отличаются для двух видов проемов. При проведении замеров необходимо учитывать индивидуальные особенности зданий, в противном случае гарантированы проблемы при установке, которые могут быть решены только путем изготовления новых окон.
Поскольку при выполнении этой процедуры возникает множество нюансов, которые человек без опыта упустит из внимания, замер окна с четвертью должен проводить специалист. Тем более эта услуга оказывается многими производителями и дилерами на бесплатной основе.
Однако часто возникают ситуации, когда знание габаритов оконных конструкций нужно для получения предварительного расчета стоимости. В этом случае небольшая погрешность не страшна, и замерить окно для таких целей можно самостоятельно.


Замер окна без четверти

Для проемов без значимых перекосов это сделать очень просто. Для этого требуется:
  1. Определить местонахождение монтажной плоскости, в которой будет установлено окно. Обычно для этого общая толщина стены делится на 3, после чего замеряется глубина внутреннего откоса. Чаще всего она составляет 2/3 от толщины стены. Соответственно, наружный откос занимает 1/3 от общего габарита.

  2. В отмеченной плоскости в трех точках (справа, в центре и слева) замеряется высота проема. Для дальнейших расчетов оставляется наименьший показатель полученной величины.

  3. В этой же плоскости внизу, посередине и вверху светового проема замеряется его ширина. В качестве расчетной величины снова берется минимальный размер.

  4. После определения фактической высоты и ширины можно легко вычислить размеры окна. Для этого от полученных габаритов нужно отнять величину зазоров между проемом и рамой. Согласно ГОСТ 30971-02 допуски на монтажные швы составляют 40-60 мм с каждой стороны.

  5. Для нижней зоны проема при определении зазора целесообразно учитывать фактическую высоту подставочного профиля.

Рекомендованный алгоритм действий можно применять только в тех случаях, если проемы не имеют существенных перекосов. В более сложных ситуациях используется другая методика, основанная на вписывании прямоугольника в трапецию, параллелограмм или неправильный четырехугольник. Эти действия должен уже выполнять только мастер.

Иногда в прямом проеме специально делают четверть пред установкой. В таких случаях ранее снятые размеры не годятся для изготовления окон. Процедуру определения правильных габаритов необходимо повторить с применением алгоритма для проемов с четвертью.

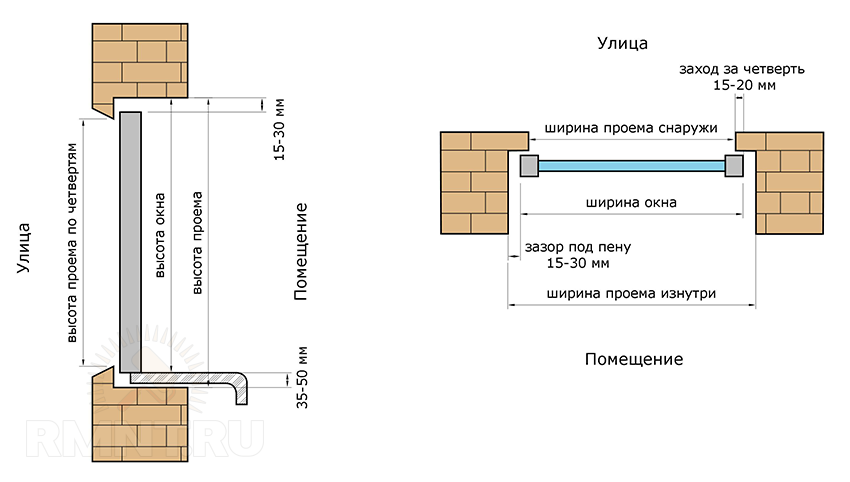

Замер окна с четвертью

При выполнении этой процедуры нужно правильно замерить световой проем и определить, какой именно будет перехлест профиля рамы с выступающим участком стены. Ведь четверть окна, размеры которой в идеале с каждой стороны должны составлять по 65 мм, на практике может оказаться любой. По правилам оконная рама должна уходить внутрь за пределы светового проема:
  • сверху – на 15-20 мм;
  • справа и слева – на 20-40 мм;
  • снизу рама приподнята при помощи подставочного профиля на 10-30 мм над краем просвета (это требуется для успешной установки отлива).

Однако соблюдение нормативов возможно не всегда, поскольку выступающая четверть окна в кирпичной кладке и бетонной или деревянной стене может оказаться меньше рекомендованных размеров. В таких случаях перехлест должен быть уменьшен до такой величины, чтобы окно вписалось в просвет внутреннего (большего) проема. Если не учесть этой особенности и действовать шаблонно, рама может оказаться шире или выше требуемых размеров, и тогда возникнут проблемы при монтаже всей конструкции или установке отлива. Сам алгоритм замера состоит из следующей последовательности действий:
  1. Определяются высота и ширина светового проема, который ограничен наружными откосами. Делается это точно так же, как и при снятии размеров с окна без четверти.

  2. С каждой стороны снимаются размеры внутренних выступов по всему периметру проема.

  3. С учетом полученных данных и рекомендованных допусков выполняется расчет возможного перехлеста стены и рамы в верхних и боковых зонах.
    Делается все это традиционно с учетом ширины монтажного шва (40-60 мм), заполняемого расширяющейся пеной.

  4. Для нижней части окна определяется точный размер его возвышения над нижней плоскостью проема.

  5. При вычислении высоты рамы требуется также учитывать расстояние между внутренней частью стены и подоконником.


Специфика установки в проем с четвертью и без

Способы монтажа в разных проемах не имеют принципиальной разницы. Ведь выступы всего лишь дополнительно защищают конструкции от выпадения, продувания и воздействия влаги. При этом рамы в разных видах проемов подвергаются одним и тем же нагрузкам, поэтому они должны фиксироваться с их учетом. Установка окон в четверть выполняется по требованиям, содержащимся в ГОСТ 30971-2012, с которыми можно ознакомиться в специальном обзоре на ОкнаТрейд.

Когда выполняется установка окон без четверти, выступающей внутрь проема, она ничем не отличается от процедуры по ГОСТу. Все требования остаются актуальными – ширина монтажных швов, расстояние между крепежными элементами и допустимые перекосы конструкции. Отличия заключаются в необходимости проведения мероприятий по защите монтажного шва с внешней стороны. Для этих целей рекомендуется использовать специальные нащельники и наружные наличники. Они помогают не только защитить застывшую пену, но и позволяют установить ленту ПСУЛ, которая даст окнам возможность «дышать».

Монтаж окон предпочтительнее проводить в проемах с четвертью. Если такой возможности нет, то требуется предпринять все меры по защите монтажного шва от внешних воздействий. Рекомендуется заранее оговаривать этот момент с бригадой установщиков.

Правильное устройство оконных проемов с четвертью | пластиковые окна в Казани


Итак, Вы строите свой собственный дом!

Рекомендуем ознакомиться с краткими инструкциями по тому как правильно устроить оконные проемы с четвертью, чтобы в дальнейшем установка пластиковых евроокон прошла просто, быстро и красиво.

на рис. изображение четверти оконного проема

Чтобы понять какие размеры должны быть у четверти необходимо посмотреть на установочные размеры самого окна. Наиболее подробно об устройстве монтажных швов читайте в ГОСТе 30971-2002 «ШВЫ МОНТАЖНЫЕ УЗЛОВ ПРИМЫКАНИЙ ОКОННЫХ БЛОКОВ К СТЕНОВЫМ ПРОЕМАМ».

1. Боковые размеры четвертей:


I — наружный паропроницаемый слой;
II — центральный теплоизоляционный слой;
III — внутренний пароизоляционный слой.
На рис. изображены геометрические размеры
КБЕ Эксперт сочетание рамы/створки.
Для четверти важен размер высоты рамы
в данном случае 63 мм

Рекомендуемые размеры монтажных зазоров (с учетом допустимых предельных отклонений) при монтаже оконных блоков по ГОСТ 23166:



Исходя из этого оптимальный размер боковой четверти равен 3-5 см. При такой четверти монтажный шов остается 1,5-3 см и затенение рамы окна ПВХ за четвертью порядка 1-4 см.

2. Верхняя четверть:

По своему смыслу и геометрическим размерам верхняя четверть ничем не отличается от четверти боковой. Единственным отличием является то, что выполнена она с помощью металлических либо бетонных перемычек.
1 — вкладыш;
2 — дюбель со стопорным шурупом;
3 — армирующая сетка;
4 — штукатурный слой внутреннего откоса;
5 — гибкая анкерная пластина;
6 — пароизоляционная лента;
7 — герметик;
8 — изоляционная саморасширяющаяся паропроницаемая лента;
9 — стальная перемычка с антикоррозионным покрытием;
10 — пенный утеплитель


3. Нижняя четверть:

Нижняя четверть окна не имеет принципиального значения для монтажа окна, так как с наружной стороны она будет закрыта водоотливами, а с внутренней подоконником. Однако для удобства монтажа следует все-же оставить четверть порядка 1 см.

1 — подоконная доска;
2 — пенный утеплитель;
3 — пароизоляционная лента;
4 — гибкая анкерная пластина;
5 — опорная подкладка под подоконную доску;
6 — штукатурный раствор;
7 — дюбель со стопорным шурупом;
8 — вкладыш;
9 — водоизоляционная паропроницаемая лента;
10 — шумопоглощающая подкладка;
11 — слив;
12 — изоляционная саморасширяющаяся лента


Если у Вас возникли вопросы, звоните: (843) 22-69-069
офис: Казань, Декабристов, 186



Наиболее интересные статьи по схожей тематике:




Окно с Четвертью: Особенности УстановкиОкно с четвертью: особенности установки

Как остеклить балкон или лоджию? Этот вопрос рано или поздно встает перед каждым счастливым обладателем собственной жилплощади. На самом деле процесс несложный, просто требует определенных знаний, точности в расчетах и аккуратности.

Что такое окно с четвертью? Приступая к остеклению, следует понимать, что в большинстве квартир застройщик по умолчанию ставит типовые оконные проемы, более или менее стандартных форм. В связи с этим и способы остекления не слишком отличаются друг от друга, что существенно упрощает задачу.

Иногда, правда, на балконе или лоджии присутствует четверть окна, однако это не должно вас пугать. Монтаж такого окошка ничем не отличается от установки обычного. Немного подробнее о том, что такое четверть окна и зачем она используется.

Оконной четвертью называется выступ в стене по периметру оконного проема. В советское время при кладке кирпича такое окно было обязательным элементом. Его главные функции – профилактика выпадения окна и утепление. Высота выступа небольшая: всего 5-6 см. Балконный блок заходит в него на 2-3 см, а шов закрывается монтажной пеной. Выступ хорошо маскирует пену и защищает ее от негативного воздействия окружающей среды. Таким образом, обеспечивается не только более надежная защита от сквозняков, но и эстетическая составляющая.

Из статьи Вы узнаете:

Грамотный замер окна

Важный момент в процессе остекления – замер окна. Необходимо провести его правильно, иначе купленное окно попросту не подойдет. Итак, вначале снимают горизонтальные мерки в самом узком месте проема и прибавляют 3 см (по 1,5 см оставляют на боковые окна). Получившееся значение показывает ширину окна. Вертикальное измерение происходит от нижней точки до верхней четверти проема. Затем измеряют подоконник и отлив. К полученным цифрам требуется прибавить 5 см, чтобы «врезать» подоконник в стену с обоих боков.

Демонтаж старого окна

Перед тем, как устанавливать новое окно, безусловно, требуется убрать старое. Процедура несложная и не занимает много времени.

  1. При глухих окнах вынимают штапики, потом – стекла. Затем снимают створки.
  2. На раме делают несколько пропилов обычной пилой либо болгаркой, но тогда необходим специальный круг по бетону. Затем раму частями вынимают с помощью лома или другого удобного инструмента.
  3. Заключительный этап – демонтаж подоконника. Деревянный вынимают, как и раму. Бетонный разбивают молотком. На этом демонтаж старого окна завершается. Остается убрать мусор.

Как правильно выбрать окно с четвертью. Особенности установки

Конечно, материалы оконной четверти каждый выбирает на свой вкус. Выбор довольно широкий: кирпич, бетон, разновидности дерева. Как проводить остекление в каждом конкретном случае?

Блиц-опрос: Чем примечательно пластиковое окно с мультифункциональным стеклопакетом?Poll Options are limited because JavaScript is disabled in your browser.

Ответ вас обрадует: материал четверти окна на процесс остекления не влияет ровным счетом никак. Другое дело – способ крепления. К данному моменту необходимо подойти с особым вниманием. Несмотря на то, что выступ с четвертью укрепляет окно, на раму продолжают действовать те же нагрузки, что и при прямом проеме. Значит, и крепление должно быть аналогичным – таким же прочным, надежным и долговечным. По мнению специалистов, лучший на сегодня способ – прямое крепление с использованием нагеля или анкера. В раме предварительно следует высверлить соответствующие отверстия под элементы.

На данном этапе следует быть осторожным. Если допустить ошибку, окно впоследствии все время будет запотевать. Опасаясь подобной перспективы, мастера зачастую выбирают другие методы крепления. Менее надежные, но более простые в исполнении. Важно знать подобные нюансы, чтобы через какое-то время вам не пришлось переделывать работу за специалистом.

Профилактика запотевания окна

Если делаете ремонт собственными руками, рассмотрите поближе окно ПВХ. На раме вы найдете дренажное отверстие, проходящее насквозь. Оно оставлено как раз, чтобы на окнах не скапливался конденсат. Цена окна не важна – подобное отверстие оставляют все производители. Устанавливая крепление самостоятельно, высверлите прямое отверстие. Этого будет достаточно, чтобы надежно установить раму, которая прослужит вам долгие годы.

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Еще одно предостережение. На сегодняшний день в любом городе присутствует огромное количество строймагазинов, которые реализуют широкий спектр типовых монтажных пластин. Они хорошо выглядят и действительно обеспечивают простую установку балконного блока. Опасность в том, что такое крепление не выдержит даже вес открытых створок окна. О других нагрузках и говорить не приходится. Крепление попросту деформируется, а вы понесете дополнительные расходы на его замену.

Теперь вы обладаете достаточными знаниями, которые позволят вам легко и без проблем провести остекление балкона или лоджии. И даже если вы пока не решаетесь на самостоятельный ремонт, вы уже достаточно компетентны, чтобы контролировать приглашенных рабочих. Можете быть уверены: кто бы ни устанавливал вам окна, работа будет проведена качественно и в вашем доме станет тепло и уютно.

Лучшие марки окон

№1. Rehau

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Rehau

Популярность бренда

5

Модельный ряд

4

Звукоизоляция

5

Теплоизоляция

5

Итого

4.8

Отличный общий балл. Оконный профиль Rehau — для тех, кто предпочитает самое лучшее

№2. Veka

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Veka

Популярность бренда

4

Модельный ряд

5

Звукоизоляция

4

Теплоизоляция

4

Итого

4.2

Несколько сниженные характеристики ПВХ профилей Veka компенсируются доступной ценой. Отличный выбор за разумные деньги

№3. Kaleva

Обзор модельного ряда (откроется в новом окне)

Окна с профилем Kaleva

Популярность бренда

3

Модельный ряд

4

Звукоизоляция

3

Теплоизоляция

3

Итого

3. 4

Середнячок с претензией на лидерство. Отстает от топовых брендов, а потому лишь немногие фирмы-производители готовы предложить окна марки Kaleva конечному потребителю.

Где купить пластиковые окна в Москве?

«Московские окна»

«Окна Комфорта»

«Пластика Окон»

Владислав Добронравов

Ведущий технический специалист компании Окна-Медиа

Статья подготовлена специально для сайта
https://azaoknom. ru «А за Окном»

Как правильно сделать замер для установки окна ПВХ

При самостоятельной замене пластиковых окон важно грамотно выполнить замер конструкции.

Для замера пластикового окна обычно используется рулетка и уровень.

Определите какой вид оконного проема у вас: с четвертью или без четверти

Оконная четверть – это выступ в оконном проеме, предотвращающий окна от выпадения. Высота выступа, как правило, составляет 5 – 6 см. (1/4 длины кирпича – отсюда и название)

 Проем с четвертью: измерить рулеткой размер между минимальной шириной четверти, измеряется по внешней стороне проема, с уличной стороны. Добавить к размеру от 30 до 50 мм для захода рамы окна в четверть.

 Больше добавлять не нужно, теряется внешний вид, невозможно будет установить москитную сетку, и если нужны будут внешние откосы то проблематична их установка.

Измерения нужно произвести несколько раз, в разных точках по высоте проема.

Высота проема измеряется от нижней точки до нижнего края четверти вверху проема.

Измерения нужно произвести несколько раз, в разных местах по ширине проема.

Добавить к размеру 15-20 мм для захода рамы окна в верхнюю четверть, и убавить размер на 40мм (Высота подставочного профиля 30мм)

 Проем без четверти: измерить ширину проёма, в различных точках по высоте, отнять от этого размера ширину монтажного шва с каждой стороны 15-30мм

По высоте убавить от минимального размера 60-80мм (из них 30мм высота подставочного профиля) Измерения следует проводить в различных точках, очень часто проемы бывают неправильной формы.

Также следует проверить уровень проема, новое окно должно быть установлено строго в уровень, поэтому при замере нужно учесть эти данные.  (можно поставить отметки для визуального контроля замера)



Если вы сомневаетесь в собственных силах, наша компания оказывает услугу по замеру. Наш специалист проконсультирует Вас и поможет правильно измерить проемы для установки новых пластиковых и алюминиевых окон.

Вызвать замерщика  можно в нашем офисе продаж или по телефонам указанных в разделе Контакты

Распространенные ошибки при замере непрофессионалами:

  • не учитывают подставочный профиль
  • делают заход в четверть 60 и более мм
  • оставляют монтажные зазоры 10мм и менее
  • не учитывают кривизну проема









Установка окон без четверти

Содержание статьи:

Подводные камни покупки пластиковых окон без установки

Подводные камни покупки пластиковых окон без установки

Даже монтажники из профильной компании могут совершить множество ошибок, что уж говорить о самостоятельном монтаже пластиковых окон.

Современный человек делает правильно, когда решается заменить старые отслужившие окна новыми пластиковыми, поскольку они удобны, долговечны и обладают хорошей теплоизоляцией. Но многие совершенно неверно поступают, когда одной из статей экономии выбирают монтаж конструкций, так как от него напрямую зависит степень функциональности окон.

Конечно, утверждение о том, что профессиональный монтаж не требует затрат, неверно. Но единожды сделав все добротно, можно избежать расходов в будущем.

Установка окна — трудоемкий процесс. И даже профессиональные монтажники делают ошибки, что уж говорить о монтаже своими руками.

Подробно узнать об особенностях установки пластиковых окон можно по телефону горячей линии: (495) 228-06-36

Самостоятельная установка является очень трудоемким процессом, и человеку без опыта лучше обратиться к специалистам. В случае механического повреждения любой части окна, никакие претензии к производителю уже не примутся. Существует множество “подводных камней”, когда человек заказывает пластиковые окна без установки или пользуется услугами компании, которая не выполняла заказ. Даже если проданное изделие было идеально по всем параметрам, неправильная установка не защитит ни от морозов, ни от сквозняков.

Когда конструкция только установилась, невозможно определить качество сделанных монтажных швов, которые всегда выглядят основательными и прочными. Но по истечении времени, через них начинает поддувать ветер или образуется скопление воды, приводящее к образованию плесени. Такое бывает или из-за экономии на материалах и непрофессионализме устанавливающего человека.

Все допущенные оплошности при монтаже неминуемо ведут к уменьшению срока службы и удобства при эксплуатации.

Одной из распространенных проблем относится установка окна штапиками наружи, что приводит к беспрепятственному проникновению недоброжелателей.

Установить купленное изделие строго по уровню одному человеку очень сложно, что приводит к затруднительному открыванию или закрыванию.

Часто монтажную пену забывают изолировать от прямого попадания ультрафиолета, что со временем ее разрушает.

Не имея практического опыта, сложно точно соизмерять высоту установки окна и подоконника, в результате чего оконный блок устанавливается низко, а подоконник не вмещается. Тогда приходится его сопоставлять уже с оконной рамой.

Неверно поступают и те, кто не закрепляют рамы, а просто заполняют проемы монтажной пеной. Это быстро приводит к образованию трещин на поверхности откосов, а сама конструкция со временем становится подвижной. В случаях, когда окно без четверти, то вся конструкция вообще рискует выпасть на улицу, примеры чему существуют. Пена не выступает здесь элементом крепления, а конструкция должна быть устойчивой к нагрузкам и без нее.

Помимо плохого открывания или закрывания, следует обращать внимание на величину усилий для этого. Неплотно закрывающееся и продуваемое окно также свидетельствует о неправильной установке. Створка при этом будет провисать вниз или окно не будет прочно держаться в проеме. Никогда нельзя позволять такого, чтобы окно “повисло” на дюбелях, поскольку у пластиковой конструкции вес большой, а пена и дюбеля ее удержать не смогут. Правильно окно ставить на несущие колодки, которые не убираются вообще.

Даже монтажники из сторонней фирмы могут оставить зазор между конструкцией и стеной. Но там можно будет предъявить претензии, а при самостоятельной работе винить придется только самого себя.

Очень важно, чтобы продавала и устанавливала изделие одна и та же компания, поскольку каждый профиль имеет свои индивидуальные особенности. Для примера можно привести “теплые” алюминиевые окна, устанавливаемые исключительно на анкерные пластины, а не анкерные болты или саморезы. Последние очень легко способны повредить полиамидную теплоизоляционную прослойку, находящуюся внутри рам. Если мастер и знает все особенности крепления оконных конструкций, это не говорит о том, что он не допустит ошибок. Монтажник также может не проверить по уровню положение рамы, установив ее косо. Сторонние компании очень редко признают такую ошибку, потому что придется снова демонтировать все откосы и править положение окна.

Таким образом, только компания, продавшая пластиковое окно, может квалифицированно установить свое изделие, а в случае нарушений к ней всегда можно будет предъявить претензии.

Установка оконных блоков в проемах без четвертей

Установка оконных блоков в проемах без четвертей

При наличии проемов без четвертей положение оконного блока по глубине проема может быть любым. Правда, по архитектурным соображениям, как правило, предпочтительнее иметь цельную поверхность фасада, что предопределяет требование о том, чтобы коробка находилась по возможности ближе к наружной плоскости стены. Рассматриваемая конструкция установки оконных блоков, по свидетельству Шильда, наиболее часто является причиной дефектов, проявляющихся в зоне оконных откосов. В большинстве случаев зазор между коробкой и откосами проема заполняется снаружи герметизирующей мастикой, не теряющей эластичности в течение длительного периода эксплуатации, а изнутри тот же зазор закрывается нащельниками (наличниками) или специальным профилем, который одновременно может служить маячным ограничителем для внутренней штукатурки. Исследования показали, что слабым местом конструкции в основном являются возможные недостатки герметизирующей мастики для заполнения швов и небрежности в выполнении операций по заделке швов, а именно: — некачественная укладка герметика, связанная с недостаточной его пластичностью; — наличие слишком широких швов; — отсутствие предварительной обработки внутренних поверхностей стыка праймерами; — отсутствие теплоизоляционного уплотнения (конопатки) в шве; — потеря герметизирующей мастикой своих упругих качеств (хрупкость герметика). Из сказанного можно сделать вывод, что при установке оконных блоков в максимальной близости от наружной поверхности стен избежать последующих дефектов можно только в том случае, если мероприятия по заделке стыков на участках примыкания к кладке предусмотрены проектом и выполнены в натуре со знанием дела и исключительной тщательностью. Но даже если примыкания сделаны безупречно, существует еще и опасность промочек за счет дождевой влаги, проникшей сбоку в зону заделки оконного блока, например, при облицовочной кладке наружных стен. Кроме того, при наличии оконных проемов без четвертей следует опасаться недостаточно теплоизоляции в зоне оконных откосов. Часто положение с плохой теплоизоляцией пытаются вы; равнять за счет укладки с внутренней стороны легких строительных плит, с помощью которых организуют подобие недостающей внутренней четверти. Более целесообразно облицовывать внутренний откос с заполнением минеральной ватой зазора между кладкой и облицовочной доской; при этом примыкание обшивки оконного откоса к внутренней штукатурке стены осуществляется с применением насельников или специальных профилей.

Тема: Окна: иллбрук

Тема: Окна: иллбрук-монтаж когда нет четверти

Окна: иллбрук-монтаж когда нет четверти

Доброго всем времени суток!

Хочу поменять окна в доме, давно уже ищу нормальную фирму с нормальными монтажниками. Но повидимому у нас (Украина, Донецк) таких нет. Уже пол года внимательно осматриваю качество установки у всех знакомых, родственников, везде где есть ввозможность. Абсолютно везде одно и то же — работа тяп-ляп, пена фиговая, откосы 99% просто покрывают цементом, а снаружи обычно даже пену не прикрывают. В добавок все делается криво и коряво. Посему решил установить окна сам — времени мне не жалко, повожусь — зато сделаю нормально.

Суть проблемы: внимательный осмотр оконных проемов показал, что полностью отсутствует четверть (уличный откос) как явление. То есть проем у меня везде проямоугольный (кирпичная кладка в полтора кирпича). Нахлеста на раму снаружи нет вобще — в месте стыка рамы и стенки тоненкий слой цементной затирки, которая давно отошла от рам и по всему периметру окна щель

2мм (между стеной и рамой).

Вопрос: как в таком случае выполнить качественную установку? Куда клеить ПСУЛ снаружи? Может быть выломать старое окно, очистить кирпич и сделать четверти? Если да — то как их лучше сделать (у меня пока одна мысль — набить дюбелей, провязать проволокой и залить цементом). Не будет ли четверть отслаиваться от кладки со временем? Какой высоты делать четверть?

Попутный вопрос: попробовал найти на строительном рынке ПСУЛ и паронепроницаемую ленту — результат пока нулевой. Видимо у нас в оконном деле это вобще не используют. Чем можно заменить эти материалы? Может они кроме монтажа окон где-то еще используются (ну чтоб легче было объяснить продавцам что я ищу)?

Может кто-то сталкивался с проблемой качественных монтажников или покупки ПСУЛ/паронепроницаемой ленты в Донецке?

Жду Ваших советов, заранее спасибо!

Технология монтажа

Технология монтажа

Сегодня необходимо задуматься о любых возможностях экономии энергии и топлива, уменьшении бесполезных потерь при эксплуатации потребляющих устройств и сооружений. Серьезные источники потерь энергии — внешние стены, крыши и кровли, подвальные помещения, светопрозрачные конструкции, швы и стыки зданий, выполненные с нарушением технологий и требований нормативной документации.

Около 8% всех теплопотерь в зданиях приходится на швы монтажные узлов примыкания оконных блоков к стеновым проемам. Это огромное количество сгоревшего природного газа, угля и мазута, которое можно было бы сохранить! Каким же образом свести к минимуму потери через монтажные швы и при этом обеспечить максимальную долговечность этих швов? Ответ на этот вопрос дает ГОСТ 30971-2002 Швы монтажные узлов примыкания оконных блоков к стеновым проемам, он регламентирует все параметры монтажных швов. В ГОСТе подразумевается трехслойная конструкция монтажных швов, где каждый слой имеет собственные параметры и выполняет определенный набор функций.

Внешний слой монтажного шва предохраняет утеплитель от попадания в него влаги, защищает утеплитель от воздействий ультрафиолета и способствует выведению влаги из монтажного шва наружу. Наиболее отвечающий требованиям ГОСТа материал для внешнего слоя монтажного шва — паропроницаемые саморасширяющиеся уплотнительные ленты (ПСУЛ). Этот материал работает по принципу сжатой пружины, компенсируя любые допустимые деформации оконного блока и оконного проема. ПСУЛ обеспечивает защиту от ультрафиолета, гидроизоляцию, но при этом остается паро-проницаемым.

Средний слой монтажного шва играет роль утеплителя и шумоизолятора. Максимальное распространение в этом качестве получил полиуретановый пенный утеплитель — монтажная пена. Но она нуждается в качественной защите от климатических и деформационных воздействий.

Внутренний слой монтажного шва играет роль пароизоляционной, воздухонепроницаемой прослойки между теплым влажным воздухом в помещении и утеплителем в монтажном шве. Для этого слоя основные свойства — паронепроницаемость и деформационная устойчивость.

ПСУЛ Робибанд

Паропроницаемая саморасширяющаяся уплотнительная лента. Предназначена для организации внешнего уровня монтажного шва. Обеспечивает водонепроницаемость, защиту от УФ лучей, и др. Применяется в различных строительных швах и стыках, но чаще всего применяется при монтаже оконных блоков.

Пароизоляционная лента Робибанд ВМ

Пароизоляционная лента предназначена для создания внутреннего слоя монтажного шва. Не допускает проникновения теплого, влажного воздуха изнутри помещения в монтажный шов и не позволяет влаге выходить из монтажного шва на откос. Лента применяется при оштукатуривании откосов, т.е. отделке мокрыми способами, хотя может применяться и при отделке откосов различными панелями.

Пароизоляционная лента Робибанд ПБ

Лента Робибанд ПБ применяется для пароизоляции монтажного шва изнутри помещения в нижней части оконного блока. С ленты удаляют защитную бумагу. Приклеивают ленту одной стороной к подставочному профилю или в фальц, предназначенный для установки подоконника, а второй — к нижней части оконного проема. Рекомендуется заклеивать монтажный шов «по сырой пене», но возможен вариант при герметизации на срезанную монтажную пену.

Гидроизоляционная паропроницаемая лента Робибанд НЛ

Гидроизоляционная паропроницаемая лента. Работает по принципу мембраны, пропуская только в одном направлении — на улицу. Применяется для заделки различных строительных швов и стыков, но чаще всего при монтаже оконных блоков, под сливом. Может применяться при монтаже оконного блока в открытый стык (без четверти), но при этом требует защиты от ультрафиолета.

Процесс установки пластиковых окон можно условно разделить на несколько этапов: демонтаж старого окна, подготовка проема для установки нового окна, монтаж окна ПВХ с полной герметизацией всех швов, установкой отливов и подоконников.

Установка светопрозрачных конструкций – сложный процесс, от которого напрямую зависит уровень функциональности Ваших окон. Специалисты ООО «Компании Каскад- Виа» обладают бесценным опытом и квалификацией, регулярно повышают свой профессиональный уровень и проходят аттестацию. При монтаже используются качественные материалы и современные инструменты. Наши специалисты выполняют монтаж пластиковых и алюминиевых изделий любой сложности, на все работы дается гарантия.

Все это гарантирует Вам безупречный монтаж пластиковых окон, отливов и откосов в любое время года!

Технология монтажа

Отделка откосов «окно под ключ»

Отделка ПВХ-откосов — завершающий этап работ по обновлению оконных проемов.

Наши специалисты выполняют три основные операции: отделывают внутренние откосы, производят окончательную заделку подоконника и заделку наружного шва.

Отделка балконов и лоджий

Мы предлагаем Вам доступный по цене и вместе с тем надежный вариант – остекление балконов и лоджий из пластика и алюминия. Необходимо учитывать, что остекление лоджии алюминиевыми конструкциями не даст высокой теплоизоляции. Это способ защитить балкон или лоджию от ветра, снега и дождя. Остекление из ПВХ обеспечит более высокий уровень теплоизоляции, но, чтобы Ваша лоджия стала по-настоящему теплой, необходимо подумать об утеплении, Это сделает ее приятным местом для отдыха и работы и привнесет комфорт в смежную комнату. А наши опытные, высококвалифицированные специалисты помогут Вам в этом: выполнят работы по благоустройству лоджии или балкона качественно, в срок и с гарантией.

Гарантийное и постгарантийное обслуживание

http://saw-wood.ru/blog/ustanovka-okon-bez-chetverti/Установка окон без четвертиadminСтроительстволента Робибанд,оконного блока,оконных блоков,пластиковых окон

Contents
Подводные камни покупки пластиковых окон без установки
Установка оконных блоков в проемах без четвертей
Тема: Окна: иллбрук
Технология монтажа
Подводные камни покупки пластиковых окон без установки
Подводные камни покупки пластиковых окон без установки
Даже монтажники из профильной компании могут совершить множество ошибок, что уж говорить о самостоятельном монтаже пластиковых окон.
Современный человек делает правильно,…


SubscriberБлог о ремонте своими руками

Сколько сантиметров оставить на оконную четверть? | Строю для себя

Оконная четверть — выступ стенового облицовочного материала здания в оконном или дверном проеме. Выполняет функцию как эстетического элемента, так и предотвращает выпадание окна наружу при монтаже, а также вместе с использованием ПСУЛ (предварительно сжатая саморасширяющаяся уплотнительная лента) и монтажной пены, препятствует проникновению ветра в помещение.

Фото из интернета

Фото из интернета

Установка окна может производиться в проемы как с четвертью так и без нее. В последнем случае — стык примыкания рамы к откосу закрывается специальным металлическим нащельником. Четверть так же может быть закрыта нащельником, но в большинстве случаев это либо оштукатуренный утеплитель, либо облицовочный кирпич.

Иллюстрация «Яндекс картинки». Разрез

Иллюстрация «Яндекс картинки». Разрез

Иллюстрация «Яндекс картинки». Вид сверху

Иллюстрация «Яндекс картинки». Вид сверху

Название «Четверть» исходит от размера четвертой части длины кирпича, что в итоге составляет 6,25 см. (25 см./4 = 6,25).

С эстетической точки зрения, при установке окна с четвертью, равной 6 см. , с внешней стороны дома — почти вся оконная рама прячется за облицовочный материал здания, и издалека будет казаться, что стекло вставлено в стену без рамы.

На сегодняшний день, к такой ситуации монтажники металлопластиковых окон уже адаптировались, и замер производят по внешним размерам проема. Только в этом случае — окна смотрятся как надо, а между металлопластиковым профилем и основным стеновым материалом остается зазор в 3-5 см., что не всегда подходит для качественного крепления рамы и приходится лишние сантиметры задувать пеной.

Идеальная же для эффективного монтажа «четверть» равна 4 — 5 см. При таких размерах, оконная рама утапливается за облицовочный материал на 2-2,5 см., и столько же достаточно для выполнения качественной установки и крепления профиля!

Надеюсь, что помог Вам данной статьей!

«Если диагонали равны, то это не значит, что у вас ровный дом. Почему? Рассказываю историю!»

«Монолитные многоэтажки растут как грибы. Надежно ли брать квартиры в таких домах?«

«Что делать, если армопояс обрывается на оконном проеме»

_______________________

Если Вам понравилась эта статья, ставьте лайк и подписывайтесь на мой канал! Впереди много интересных для Вас тем!

Установка деревянных окон — цена монтажа в Москве

Кому доверить монтаж?

<—Все статьи

Вы определились с покупкой окон и решили монтировать окна самостоятельно. Следует убедиться, правильно ли выбрана технология монтажа. «Чего там выбирать?» – скажете Вы, – «Вставил, закрепил, запенил, и всё».

Спешим рассказать Вам о «подводных камнях» в этом, казалось бы, ручейке, который при всем разнообразии технологий современного строительства превращается в море.

Рассмотрим многоквартирный жилой дом: как правило, стены здесь из кирпича или бетона. Причем в оконных проемах выложена четверть (уступ в 1/4 кирпича), к которой будет примыкать окно. К слову, четверть обычно делают слева, справа и сверху проема, но также встречаются варианты и с нижней четвертью, которая при современной технологии установки окон не используется. Четверть необходима для того, чтобы не было продувания через монтажный шов и для декоративного решения узла примыкания окна с улицы.

А что же включает в себя сам монтажный шов? Установив окно в уровень, его, конечно же, закрепляют в проеме насквозь через раму или на монтажные пластины, один конец которой крепится с торца к раме, а другой – к стене. Недобропорядочные монтажники просто заполняют монтажной пеной зазор между рамой и стеной, и все – монтаж окна окончен. С улицы на монтажный шов окна или двери свое отрицательное воздействие оказывают солнце, дождь и ветер. На стене, внутри монтажного шва, при перепаде уличной температуры неизбежно образуется конденсат, который проникает в пену и зимой замерзает, расширяясь, а по весне тает. В результате этих воздействий пена разрушается, из швов начинает сквозить, на откосах образовывается плесень и грибок.

Естественно, этот монтаж не дорогой, но и не долговечный. Некоторые организации, не имеющие в своем штате специалистов-монтажников, привлекают сторонние монтажные бригады, получая в этом случае двойную выгоду: не отвечают за качество монтажа перед Клиентом и не тратятся на содержание штата специалистов. Частный же монтажник, естественно не заключает с Вами никаких Договоров и Соглашений, и не несет никакой ответственности в случае брака или неприятных последствий «дешевого» монтажа. «Упрощенный монтаж» — на пену, со стороны Организации незаконен, т.к. противоречит Госстандарту.

Чтобы избежать неприятностей и периодически не заниматься ремонтом монтажных швов — необходима установка окон по технологии Illbruck. Здесь нам снова помогли хитроумные немцы. Именно по этой технологии написан современный ГОСТ. Технология Illbruck предполагает защиту монтажной пены — теплоизоляционный слой, пароизоляционными лентами. Между четвертью и окном с улицы прокладывается лента ПСУЛ — паропроницаемая саморасширяющаяся уплотнительная лента, которая дает выход влаге из монтажного шва и в то же время, не дает проникать внутрь дождю и ветру. Между окном и стеной внутри помещения проклеивается герметизирующая лента, которая изолирует откос от монтажного шва и исключает промерзание. Отдельно изолируется шов под подоконником и отливом. Именно монтаж по ГОСТу предлагают фирмы, уважающие себя и Клиента.

Итак, монтаж на пену или Illbruck – выбор за Вами, но мы советуем не экономить на монтаже. Качественные окна требуют их качественной и квалифицированной установки. Тогда окна будут служить Вам верой и правдой долгие годы.

А если четверти нет? А если она положена криво? А если дом деревянный? А если окно внутри помещения? А если дом старый? На все эти и многие другие вопросы Вам ответят наши специалисты. Достаточно просто набрать номер.

Доверьте установку Ваших окон профессионалам!

<—Все статьи

Замена четверти стекла | Ремонт бокового стекла

Если вы обнаружите, что вам нужно заменить боковое стекло автомобиля, фургона, внедорожника или грузовика, лучшее место, где можно найти специалиста, — это сеть myWindshield. У нас есть доступ к более чем 300 специалистам по автомобильным стеклам в США, которые либо работают в качестве выездных специалистов по автомобильным стеклам, либо работают в местном ремонтном центре, поэтому они никогда не бывают слишком далеко. Наши специалисты могут отремонтировать или заменить практически любое автомобильное стекло в тот же или на следующий день, и наша сеть является одной из лучших и наиболее профессиональных в сфере услуг по замене и ремонту четверти стекла .Все, что вам нужно сделать, это запросить у нас ни к чему не обязывающую цитату, и мы немедленно свяжем вас со специалистами по автомобильным стеклам, которые работают в вашем регионе. Наша простая система расценок избавляет вас от необходимости тратить время и силы на поиск расценок на работу — не нужно искать в Интернете «замена четверти стекла рядом со мной» или звонить во все местные мастерские, чтобы узнать, кто может вам подойти. in. Члены нашей сети быстро свяжутся с вами и предложат цену, и вы сможете приступить к бронированию, это действительно может быть проще. Вам также не нужно беспокоиться о привлечении авторитетного эксперта для работы с поврежденным боковым стеклом — все члены нашей сети сертифицированы и полностью обучены замене стекла вашего автомобиля, фургона, внедорожника или грузовика для вас. Чтобы найти ближайших к вам партнеров сети myWindshield, просто получите ни к чему не обязывающее предложение, и мы сделаем всю тяжелую работу за вас.

Наши технические специалисты предлагают услуги выезда или выезда на место

Наша цель состоит в том, чтобы предложить нашим клиентам абсолютно беспроблемные услуги по обслуживанию автомобильных стекол, поэтому большинство наших членов предлагают на выбор услугу авторемонтной мастерской или мобильный вызов на ваш выбор.Мобильные техники приезжают с подходящим транспортным средством, полностью оборудованным для всех видов обслуживания автомобильных стекол, и при условии, что они могут припарковаться в безопасном месте и достаточно близко к вашему автомобилю, они могут встретиться с вами, где бы вы ни находились. Популярные варианты включают в себя подъезд к дому, автостоянку на заводе или в торговом центре или даже на обочине дороги (если позволяет место). Установка нового бокового стекла обычно может выполняться в большинстве случаев, за исключением очень сырой, холодной или влажной погоды (эти условия могут вызвать проблемы склеивания и проникновения влаги).В очень плохих погодных условиях может быть лучше выбрать выезд в местный ремонтный центр для ремонта стекла, но ваш техник может посоветовать вам лучший выбор при бронировании.

Если вы решите воспользоваться услугой выезда в местную ремонтную мастерскую, у вас будет преимущество в виде помещения для ожидания в помещении, где вы сможете оставаться в тепле и сухости, пока выполняется работа. Как правило, это лучший вариант, чем ждать на обочине в плохую погоду. Какой бы вариант вы ни выбрали, вы можете быть уверены, что получите профессиональную работу по доступной цене.

Что такое четверть стакана?

Четвертное стекло (также известное как четверть облегченного или в старых автомобилях валентное окно) — это боковое окно. Как бы вы их ни назвали, они представляют собой часто незаметный кусок стекла, который выполняет важную функцию, играя роль в обеспечении безопасности и защиты автомобиля, а также в обеспечении кругового обзора для водителя. В грузовиках и внедорожниках вы можете найти четверть стекла в задней части автомобиля, по обе стороны от грузового (или дополнительного пассажирского) пространства, и иногда их можно открыть для вентиляции.

В автомобилях боковое стекло часто располагается в передней двери или задней двери рядом с выдвижным окном — в настоящее время их не так много в автомобилях, и есть некоторый кроссовер по функциональности с передним и задним дефлекторами. Название «четверть» в этом контексте происходит от того факта, что они составляют примерно четверть размера основных окон и часто имеют треугольную форму.

Открывающееся боковое стекло играло большую роль в обеспечении прохлады и хорошей вентиляции в автомобилях еще до того, как кондиционеры стали нормой.С появлением автомобильного климат-контроля и необходимостью добиться максимально возможного расхода бензина за счет оптимизации внешней части транспортных средств использование открывающихся боковых стекол в автомобилях в основном было прекращено.

Можно ли отремонтировать четверть стекла?

Как правило, ваше четвертное стекло будет изготовлено из термоупрочненного закаленного стекла, которое имеет высокую поверхностную прочность, но при сильном ударе может разбиться на мелкие кусочки размером с гальку. Стекло отличается от используемого для лобового стекла автомобиля тем, что оно ламинировано из нескольких слоев стекла и полимера, поэтому поверхностные сколы и небольшие участки повреждений поддаются ремонту.В некоторых исключительных случаях четверть легкого также может быть изготовлена ​​​​из многослойного стекла — это относится к некоторым роскошным моделям, но их немного и они редки. Закаленное стекло не выдерживает поверхностного ремонта, поэтому, независимо от того, насколько сильно или мало было повреждений, замена всего стекла часто является единственным вариантом.

Держите четвертное стекло в целости

Стекло транспортного средства обеспечивает около одной трети общей прочности конструкции транспортного средства, и это относится даже к меньшим стеклам вентиляционного и бокового стекла. Любое повреждение оконного стекла может повлиять на прочность конструкции, поэтому всегда разумно рассматривать любые проблемы и устранять их как можно скорее. Безопасность является еще одним соображением, когда речь идет о ремонте и замене стекла: если вор заметит ослабленное стекло, у него может возникнуть соблазн полностью его разбить, после чего он получит доступ к автомобилю и всему его содержимому.

Лучше всего обращаться со стеклом вашего автомобиля так же бережно, как и с любым другим жизненно важным компонентом, и передать его в руки профессионалу, как только что-то пойдет не так.Сеть myWindshield была создана с простой целью — предоставить автомобилистам, нуждающимся в качественном ремонте и замене автомобильных стекол, контакт с хорошо зарекомендовавшими себя и уважаемыми специалистами. Наши члены могут найти только подходящее стекло для ремонта вашей четверти lite и могут установить его, используя утвержденные методы и материалы, чтобы вы получили профессиональную отделку, которая будет безопасной и надежной в будущем. Быстро и профессионально верните стекло своего грузовика, фургона, внедорожника или автомобиля в полную силу — свяжитесь с участником сети myWindshield сегодня, запросив у нас ни к чему не обязывающую цитату.

Самостоятельная установка окна модели Tesla на 3 четверти — успех

Делюсь этой информацией, если она будет полезна:

Время: 2,5 часа (может быть, 1 час с опытом)
Стоимость: ~230–290 долларов (по сравнению с 470 долларами + налог на профессиональные мобильные устройства, возможно, такие же -день ремонта**)

** Я видел пост, где сервисный центр Tesla сделал это за 330 долларов, это кажется лучшим вариантом.

Детали/инструменты
1. Инструмент для скребка для стекла — «Titan Tools 17002 2-Piece Multi-Purpose Razor Scraper Set»** — $10
2.Перчатки/защита глаз $5
3. 3M 08682 Одноступенчатая грунтовка $20
4. Мазки или кисть для нанесения грунтовки $5
5. 3M 08609 Window-Weld Уретан $20
-установлена ​​хромированная накладка) — 190$ + налог
8. Пылесос с насадкой с мягкой щеткой

** Это сработало, но если бы мне пришлось делать это снова, я бы поискал более тонкий скребок, может быть, как https://www.amazon .com/Hyde-Tools-13065-Scraper-Folding/dp/B001VEC6BK/

Шаги:
1.Заказал запчасть у Теслы, ждал около 2 недель. Пропылесосьте разбитое стекло и временно заклейте окно скотчем.

2. Убрано разбитое окно. Это самое сложное, заняло 1,5 часа. Подготовлено путем обклеивания и покрытия области, хотя на этом этапе повсюду летали осколки стекла, так что это не сильно помогло. Сначала плоскогубцами/пальцами разбили все стекла в оконном проеме. Затем используйте скребковый инструмент (длинный изогнутый), чтобы разрезать существующий клей между битым стеклом и металлом. Это потребовало много усилий. Покачивание лезвия вперед/назад казалось наиболее эффективным методом рубки.Есть 3 заглушки/клипсы, которые нужно вытащить плоскогубцами. Казалось невозможным обойтись без срезания/царапания краски, но можно просто покрыть их грунтовкой позже. Процесс выглядит так: Грунтовка автостекла фото

3. Следовала инструкции по установке окон в этом видео:

.
Сначала использовал бритву, чтобы выровнять/сгладить существующий уретан. Затем нанесите грунтовку и на проем, и на окно. После 5 минут высыхания на отверстие наносится уретан.Затем установите окно, плотно нажав на 3 зажима. В отличие от видео, положение окна определяется 3 зажимами. Эта часть была довольно простой, хотя наличие уретанового зазора могло привести к утечке, а использование слишком большого количества уретана могло привести к тому, что он вылился наружу после нажатия на окно.

4. Очистка. Стекло разбивается на два размера: четверть дюйма и эти крошечные пылевидные частицы. Вакуумный щелевой инструмент легко собирает большие куски, но для удаления пылевидных частиц с седла необходима мягкая щетка.

В целом, возможно, это стоит сделать, если у вас нет дешевого варианта ремонта в сервисном центре, если у вас уже есть некоторые инструменты / опыт, если это не последнее окно, которое вы планируете заменить, или вы просто предпочитаете делать это самостоятельно.

Как установить четвертные окна на свой хэтчбек Fox Body Mustang

Сделайте глубокий вдох и приготовьтесь: каждый год Fox Body Mustang квалифицируется как «классический автомобиль», если вы следуете стандартным правилам жизни старше 25 лет.Правильно, эта нетронутая Cobra 1993 года находится в той же классификации, что и Indy Pace Car 1979 года. Во многих отношениях это неплохо. Шасси Fox хорошо себя зарекомендовало на протяжении многих лет, есть тонна поддержки послепродажного обслуживания, и они, возможно, являются самым податливым автомобилем Ford, выпущенным со времен Model 18 1932 года … вы знаете, Deuce Coupe. Любите ли вы их как дрэг-кары, гоночные трассы, раллийные машины (мы их видели!) или просто приятных водителей, небольшой размер и большой потенциал Ford-Chassis Mustang заслужили свое место в автомобилестроении. история, высеченная в камне.И они по-прежнему доступны по цене, поэтому, если бы вы думали о потенциальном автомобиле для проекта или проекте легкой реставрации, вам было бы трудно добиться большего. Есть только одна проблема с этими автомобилями… на каждый чистый, ухоженный, например, который был любим с первого дня, приходится около сотни, которые видели все виды использования и злоупотребления, известные человеку. Именно здесь «классическая» часть уравнения не работает в пользу среднего покупателя. Даже если автомобиль не был избит до конца своей жизни, возраст берет свое, и одним из самых больших признаков Мустангов 1987-1993 годов являются четвертные окна.В целом автомобиль может быть в порядке, но велика вероятность, что если вы посмотрите на черную окантовку, которая была новой для модели 1987 года, вы увидите трещины, тепловые повреждения, усадку, подъем и другие нежелательные черты.

Если фотографии не говорят вам того, что вам нужно знать о Mustang LX 1989 года, который у нас есть, позвольте пояснить: этот бедный четырехцилиндровый хэтчбек за свою жизнь пережил семь оттенков ада покраски. На самом деле, единственное спасение в том, что шасси находится в отличном состоянии. Это настолько грубый автомобиль, насколько вы найдете, абсолютная корзина, которую мы купили за пару сотен долларов с планом преобразования его в мощность V8. Большинство людей списали бы этот автомобиль на запчасти, но у нас валялась куча запчастей от другого кузова Fox и запасной 302, так что мы все-таки решили воскресить этот автомобиль. Это никогда не будет восстановленной красотой, но мы действительно хотим, чтобы она была надежной, и мы рано обнаружили, что одним из элементов, который остро необходимо было решить, были четвертные окна.В то время как само стекло было в порядке, уплотнители не были. Они были так сварены, что задние углы отрывались от кузова, а на пассажирской стороне было пятно, которое так сильно испортилось, что вода действительно просачивалась в машину. Это должно было быть исправлено, и, поскольку интерьер был разобран для другой работы, это был идеальный момент, чтобы решить ситуацию раз и навсегда. С набором боковых окон Drake Muscle Cars для Ford Mustang 1987–1993 годов (номер детали E7ZZ-6129710-1B) и комплектом для установки четвертных окон от Late Model Restoration (номер детали HDW-29710B) мы взялись за проект в нашей дорога. Следите за новостями, пока мы покажем вам, как мы справились с этим всего за пару часов!

Toyota Highlander Руководство по техническому обслуживанию: Боковые окна ASSY LH

КОМПОНЕНТЫ

ЗАМЕНА

ПОДСКАЗКА:

  • Процедуры установки аналогичны процедурам демонтажа в обратном порядке. заказ. Однако только установка включены процедуры, требующие дополнительной информации.
  • Перечисленные ниже процедуры относятся к левой стороне.
  • Используйте те же процедуры для левой и правой сторон.
  • Болт без указания крутящего момента показан на стандартном болте график (см. стр. 03-2).

1. СНИМИТЕ ЗАДН. 1 СИДЕНЬЕ В СБОРЕ (БЕЗ ЗАДНЕГО СИДЕНЬЯ № 2) (см. стр. 72-28 )

2. СНИМИТЕ НАКЛАДКУ ЛЕВОЙ ЗАДНЕЙ ДВЕРИ (см. стр. 76-21)

3.СНИМИТЕ ЛЕВЫЙ НАЩЕЛЬНИК ОТДЕЛКИ ПРОЕМА ЗАДНЕЙ ДВЕРИ (см. стр. 76-21 )

4. СНИМИТЕ КРЫШКУ БАЧКА В СБОРЕ (С КРЫШКОЙ БАЧКА) (см. стр. 76-21 )

5. СНИМИТЕ ПАЛУБНУЮ ДОСКУ В СБОРЕ № 2 (см. стр. 76-21)

6. СНИМИТЕ НАКЛОННУЮ ДОСКУ В СБОРЕ № 3 (см. стр. 76-21)

7. СНИМИТЕ ПАЛУБУ В СБОРЕ (см. стр. 76-21)

8. СНИМИТЕ ЗАДНЮЮ КОРОБКУ ПАЛУБЫ (см. стр. 76-21)

9.СНИМИТЕ ЛЕВЫЙ КОРОБ ОТДЕЛКИ БОКОВОЙ ПАЛУБЫ (см. стр. 76-21 )

10. СНИМИТЕ КОРОБКУ ПРАВОЙ БОКОВОЙ ОТДЕЛКИ ПАЛУБЫ (см. стр. 76-21 )

11. СНИМИТЕ ПЕРЕДНЮЮ ПЕРЕДНЮЮ КОРОБКУ НА ПОЛУ ПАЛУБЫ (БЕЗ ЗАДНЕГО СИДЕНИЯ № 2) (см. стр. 76-21)

12. СНИМИТЕ ЗАДНЮЮ ОТДЕЛОЧНУЮ ПЛИТУ ПОЛА (см. стр. 76-21 )

13. СНИМИТЕ УСИЛИТЕЛЬ КРОНШТЕЙНА ПАЛУБЫ (С ЗАДНИМ СИДЕНЬЕМ № 2) (см. стр. 76-21)

14. СНИМИТЕ ЗАДН. 2 СИДЕНЬЯ В СБОРЕ (С ЗАДНИМ СИДЕНЬЕМ № 2) (см. стр. 72-61 )

15.СНИМИТЕ ЗАДНИЙ РЕМЕНЬ БЕЗОПАСНОСТИ № 1 В СБОРЕ, ВНЕШНИЙ, ЛЕВЫЙ (см. стр. 61-15 )

16. СНИМИТЕ ЗАДНИЙ РЕМНЬ БЕЗОПАСНОСТИ № 2 В СБОРЕ, ВНЕШНИЙ ЛЕВЫЙ (С ЗАДНИМ СИДЕНЬЕМ № 2) (см. стр. 61-22)

17. СНИМИТЕ ЛЕВУЮ КРЫШКУ БОКОВОЙ ОТДЕЛКИ ПАЛУБЫ (см. стр. 76-21)

18. СНИМИТЕ ЛЕВУЮ КРЫШКУ ДЛЯ ОБСЛУЖИВАНИЯ ЗАДНЕГО КОМБИНИРОВАННОГО ФОНАРЯ (см. стр. 76-21 )

19. СНИМИТЕ КРЮК ДЛЯ ВЕРЕВКИ (см. стр. 76-21)

20. СНИМИТЕ КРЫШКУ ТРАКСИРОВКИ ЛЕВОГО ЗАДНЕГО СИДЕНИЯ (С ЗАДНИМ СИДЕНЬЕМ № 2) (см. стр. 72-44)

21.СНИМИТЕ ЛЕВУЮ БОКОВУЮ ПАНЕЛЬ ОТДЕЛКИ ПАЛУБЫ В СБОРЕ (см. стр. 76-21 )

22. СНИМИТЕ ОТДЕЛКУ ЛЕВОЙ ЧЕТВЕРТИ СТОЙКИ (см. стр. 76-21 )

23. СНИМИТЕ ОТДЕЛКУ БОКОВОЙ РЕЙКИ ВЕРХА В СБОРЕ, ЛЕВАЯ (см. стр. 76-21 )

24. СНИМИТЕ БОКОВУЮ ОТДЕЛКУ КРЫШИ В СБОРЕ, ВНУТРЕННЮЮ, ЛЕВУЮ (см. стр. 76-21 )

25. СНИМИТЕ ЛЕВУЮ ЧЕТВЕРТЬ ОКНА В СБОРЕ

(a) С помощью ножа отрежьте молдинг, как показано на рисунке.

УВЕДОМЛЕНИЕ : Будьте осторожны, чтобы не повредить кузов автомобиля ножом.

(b) Отсоедините разъем.

(c) Снимите оставшийся молдинг.

ПОДСКАЗКА : Сделайте частичный разрез в молдинге. Затем потяните и снимите его, рука.

(d) Из салона вставьте провода пианино между автомобилем корпус и стекло, как показано на рисунке.

(e) Предмет для привязки, который может служить ручками (например, деревянный блоки) ко всем концам проводов.

ПОДСКАЗКА : Наклейте защитную ленту на внешнюю поверхность кузова автомобиля чтобы его поверхность не поцарапалась.

УВЕДОМЛЕНИЕ : При отделении стекла от автомобиля будьте осторожны, чтобы не повредить лакокрасочное покрытие автомобиля или внутренние/внешние украшения.

(f) Разрежьте клей, потянув рояльную проволоку вокруг стакан.

(g) С помощью присоски снимите стекло.

УВЕДОМЛЕНИЕ : Оставьте как можно больше клея на кузове автомобиля. при снятии стекла.

26.УСТАНОВИТЕ ПРОКЛАДКУ ДЛЯ СТЕКЛА ЧЕТВЕРТИ

(a) Очистите место установки.

(b) Установите новые прокладки на стекло.

27. УСТАНОВИТЬ ЧЕТВЕРТЬ ОКНА В СБОРЕ ЛЕВАЯ

(a) Очистите и придайте форму контактной поверхности кузова автомобиля.

  1.  С помощью ножа срежьте шероховатый клей на контактной поверхности кузова автомобиля, чтобы обеспечить соответствующую форму поверхности.

    УВЕДОМЛЕНИЕ : Будьте осторожны, чтобы не повредить кузов автомобиля.

    ПОДСКАЗКА : Оставьте как можно больше клея на кузове автомобиля.

  2.  Очистите контактную поверхность кузова автомобиля с кусок магазинной тряпки, пропитанный очистителем.

ПОДСКАЗКА : Даже если весь клей был удален, очистите автомобиль. тело.

(b) С помощью кисти покройте открытые части кузова автомобиля со стороны автомобиля грунтовкой Primer M.

УВЕДОМЛЕНИЕ :

  • Дайте грунтовочному слою высохнуть в течение 3 минут или более.
  • Не наносить на клей Primer M.
  • Выбросьте остатки Primer M.
  • Не наносите слишком много Primer M.

(c) Используя кисть или губку, нанесите на край стекла и контактная поверхность с Primer G.

ПОДСКАЗКА : Если область, отличная от указанной, была случайно покрыта, протрите удалите грунтовку чистой тряпкой, прежде чем она высохнет.

УВЕДОМЛЕНИЕ :

  • Дайте грунтовочному слою высохнуть в течение 3 минут или более.
  • Выбросьте остатки грунтовки G.
  • Не наносите слишком много Primer G.

(d) Нанесите клей.

Клей: Деталь № 08850-00801 или эквивалент


  1. Отрежьте кончик сопла картриджа, как показано на рисунке.

ПОДСКАЗКА : После отрезания наконечника используйте весь клей в течение времени, указанного в Таблица ниже.

Период использования:


  1. Загрузите пистолет для герметика картриджем.
  2. Покройте стекло клеем, как показано на рисунке.

Спецификация:

(e) Установите боковое стекло на кузов автомобиля.

  1.  Надежно закрепите боковое окно с помощью защитной ленты или эквивалентно до тех пор, пока клей твердеет.

УВЕДОМЛЕНИЕ :

  • Дайте грунтовочному слою высохнуть в течение 3 минут или более.
  • Убедитесь, что прокладки правильно прикреплены к кузову автомобиля.
  • Убедитесь, что между кузовом и стеклом имеется небольшой зазор.
  1.  Слегка нажмите на переднюю поверхность стекла, чтобы убедиться, что стекло надежно крепится к автомобилю тело.

УВЕДОМЛЕНИЕ : Не управляйте автомобилем в течение времени, указанного в таблице ниже.

Минимальное время:

28. ПРОВЕРКА НА УТЕЧКИ И РЕМОНТ

(a) Проведите испытание на герметичность после полного затвердевания клея.

(b) Устраните все утечки с помощью герметика для автомобильных стекол.

Ветровое стекло
КОМПОНЕНТЫ ЗАМЕНА НАМЕКАТЬ: Процедуры установки аналогичны процедурам удаления в обратном порядке.
