Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

• Характеристика закрытых расширительных баков
  • Особенности устройства и конструкции
  • Принцип работы гидроаккумулятора
  • Классификация по области применения
  • Материалы для гидропневматического оборудования
  • Расчет объема бака перед выбором
  • Горизонтальная и вертикальная ориентация
• Схемы подключения гидробаков
• Выполнение установки расширительного бака
• Особенности регулировки гидроаккумулятора
  • Настройка давления бака в системе водоснабжения
  • Регулировка гидробака в обвязке водонагревателя
• Правила обслуживания гидробака
• Монтаж гидробака открытого типа
• Выводы и полезное видео по теме

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор — обязательный компонент автоматизированной независимой системы водоснабжения, выполняющий ряд значимых функций

Как и обычный накопительный бак он служит для формирования запаса воды, но это не главная его задача

Включение гидробака в схему водоснабжения позволяет защитить систему от гидроудара

Гидробак в тандеме с реле давления предоставляет возможность автоматизировать работу водозаборного оборудования и продлить сроки его службы

Гидроаккумуляторы небольшого объема поставляются в формате собранных на заводе насосных станций

Гидробак в схеме со скважинным насосом имеет больший объем, устанавливается отдельно от водозаборного агрегата

В сложных системах водоснабжения, в которых давление может падать либо от разветвленности, либо от большой протяженности трассы, гидробаки используются в качестве дополнительных резервных пунктов

Если при заборе воды существует вероятность работы при «сухом ходе», гидроаккумулятор работает в тандеме с блоком автоматики, а не с реле давления

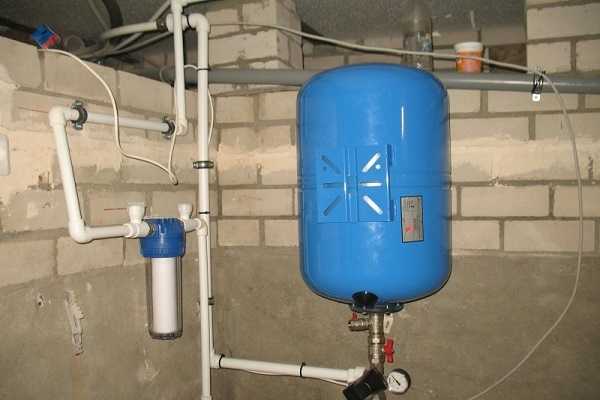

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

• резервуары со сменной грушей;
• емкости с фиксированной мембраной;
• гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

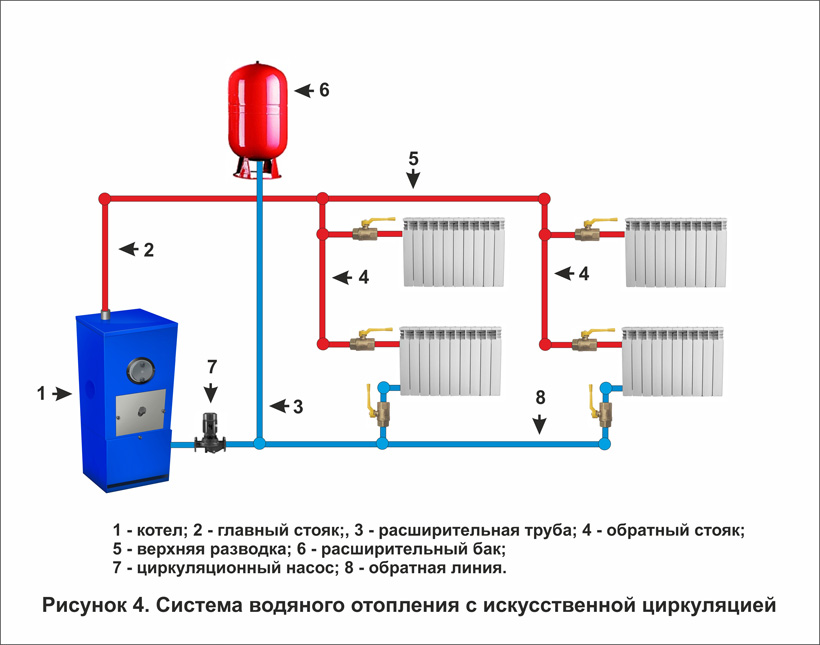

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

• для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
• устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

• Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
• Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
• Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
• Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

• Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
• Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
• Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
• Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

• Vt — полный объем гидробака;
• Amax – максимально возможное расходование воды в минуту, литр;
• К – коэффициент (см. табл. ), зависящий от мощности насоса;
• P_max – настройки реле при отключении оборудования, бар;
• P_min – настройки реле при запуске оборудования, бар;
• P_возд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

• рабочее давление;
• страна производитель;
• больший или меньший объем;
• сменная или нет резиновая мембрана;
• мембрана для технической или питьевой воды;
• материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Гидроаккумуляторы выпускают в горизонтальном и вертикальном исполнении. Баки объемом до 10 л вертикально ориентированы, лишены креплений к строительным конструкциям и опор

Горизонтально ориентированы гидроаккумуляторы средней вместимости. Обычно это устройства объемом от 14 л до 50 л

Мембранные баки для водоснабжения, вмещающие более 50 л, производятся в вертикальном варианте как наиболее компактном для установки больших емкостей

Вертикальные мембранные баки устанавливаются отдельно от насосного оборудования, оснащаются прочными и устойчивыми опорными ножками, способными держать от 50 до 750 кг

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

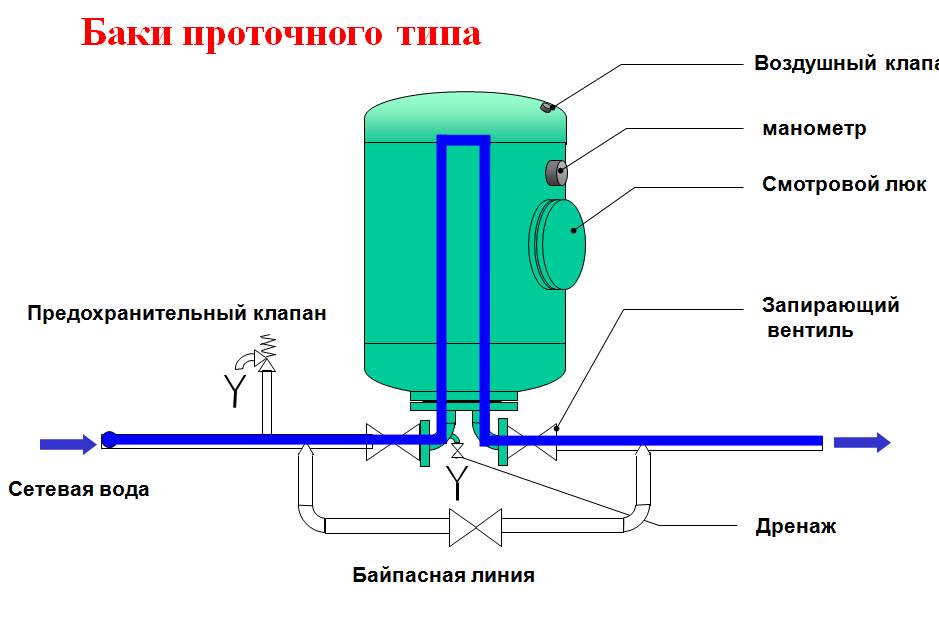

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

• манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
• запорным клапаном с устройством, которое предотвращает случайное перекрытие.

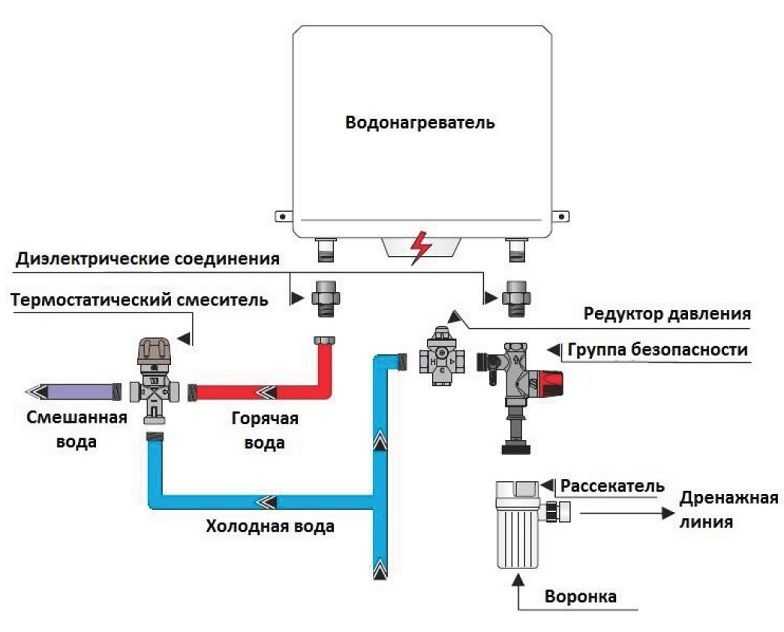

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

• обратный и запорный клапан;
• группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

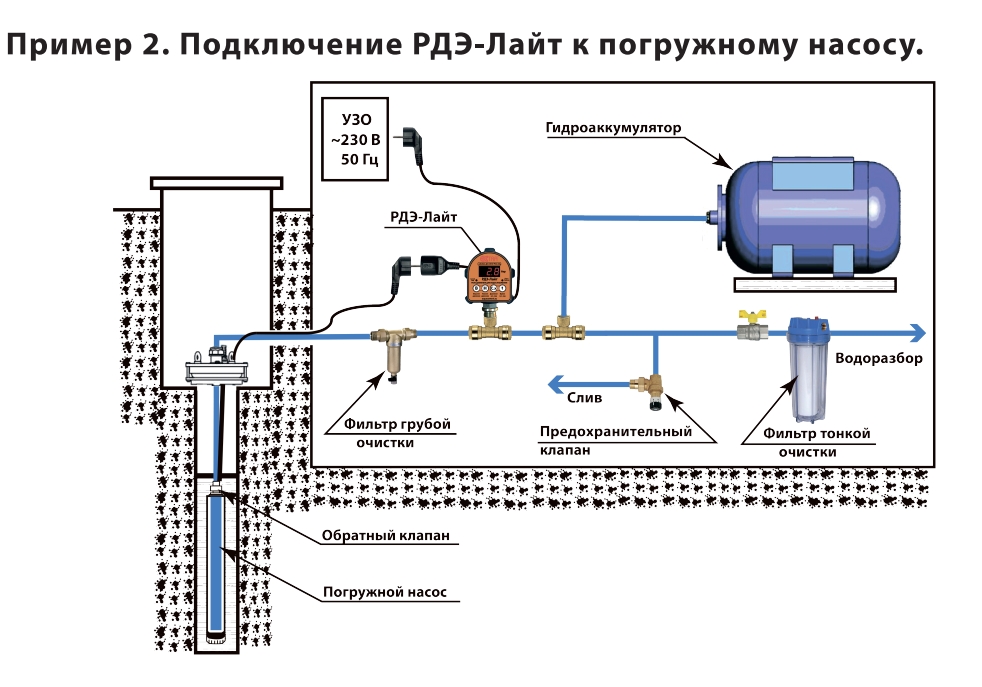

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

Расширительный бак для водоснабжения — типы, виды и самостоятельный монтаж

Здесь вы узнаете:

• Устройство и функции расширительного бака
• Виды мембранных баков
• Правильный выбор прибора
• Настройка давления бака в системе водоснабжения
• Регулировка гидробака в обвязке водонагревателя
• Схемы подключения гидробаков
• Выполнение установки расширительного бака
• Правила обслуживания гидробака
• Гидробак открытого типа

Расширительный бак для водоснабжения нужен для стабилизации рабочего давления, защиты оборудования от возможных гидроударов, а также для выравнивания температурных показателей воды.

Расширительный бак предназначен для поддержания давления в системе подачи воды. Чаще всего для водоснабжения используется закрытое оборудование мембранного типа. Оно представляет собой емкость, внутри которой установлена резиновая мембрана. Она делит устройство на две камеры: воздушную и водную. После запуска системы электронасос заполняет последнюю водой. Объем воздушной камеры при этом уменьшается. Чем меньше объем воздуха в баке, тем выше давление.

В качестве расширительного бака для системы водоснабжения используется конструкция мембранного типа. Резиновая диафрагма делит устройство на две камеры: воздушную и водную

Как только оно превысит запрограммированную отметку, насос будет автоматически отключен. Включится же он только после того, как давление упадет ниже минимальной запрограммированной отметки, при этом вода начнет поступать из водяной камеры бака. Цикл «выключение-включение» повторяется автоматически. Давление в системе можно проверить по  манометру, который может быть установлен на оборудовании.  Устройство можно настроить, выбрав предпочитаемый диапазон рабочего давления.

Установленный в системе водоснабжения мембранный расширительный бак выполняет сразу несколько функций:

• Поддерживает давление при отключенном насосе.
• Защищает систему от возможного гидравлического удара, спровоцированного перепадами напряжения в сети или попаданием в трубопровод воздуха.
• Сохраняет под давлением некоторое количество воды.
• Защищает насосное оборудование от преждевременного износа.

Использование расширительного бака дает возможность при малом водопотреблении не включать насос, а покрывать потребности в воде за счет жидкости, хранящейся в баке.

Расширительный бак как аккумулятор

Емкость подключается к системе с целью накопления дополнительной воды на тот случай, если водоснабжение прекратится. Принцип действия такой: бачок соединяется патрубком с трубами водопровода в любой точке, и при открытии крана вода начинает заполнять емкость. На соединении установлен обратный клапан, не позволяющий воде выливаться обратно.

Как только жидкость попадает внутрь, мембрана начинает двигаться вверх до тех пор, пока давление сжатого воздуха над ней не сравняется с давлением воды в системе. Стоит учитывать, что полезный объем бака составляет примерно половину от общего. В моменты отключения подачи водоснабжения, жидкость можно выкачивать из емкости через другой клапан.

Расширительный бак для бойлера

Вода имеет свойство расширяться при нагревании. Когда повышается ее температура, объем начинает возрастать. Так как емкость нагревательной системы изначально заполнена полностью, избыточная жидкость вытекает.

Чтобы избежать потерь воды, дополнительно используют расширительный бачок, устанавливаемый над бойлером. Он принимает в себя излишек. Полезное пространство внутри бака должно составлять примерно 10% от объема бойлера.

Различают два вида расширительных мембранных резервуаров:

• С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

Мембрана для гидроаккумулятора

• Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Подбирая модель с необходимыми функциями и объемом, учитывайте тот факт, что от общего объема бака зависит периодичность работы насоса.

Ведущей характеристикой для любого бака является не функционал, а его объем.

При этом для каждой системы водоснабжения есть критерии, которыми нельзя пренебречь, а именно:

1. Количество постоянных пользователей водой. (Ежедневное использование).
2. Количество точек для водозабора. (Приборы, краны и прочие сантехнические устройства).
3. Приблизительная периодичность пользования водозаборными точками в одно и то же время.
4. Цикл «включение – выключение». Нужно точно знать предел этого цикла за один час у вашего насоса.

Приблизительный расчет:

При расчете на трех постоянных потребителей устанавливают бак с общим объемом в 20-24 литра. Однако насосное оборудование должно производить приблизительно 2 кубометра за час.

При расчете на четырех постоянных пользователей с запасом лучше установить оборудование от 50 литров. Производительность насоса в этом случае примерно 3,5-3,7 кубометра в час.

Если потребителей более 10 человек, то необходим бак не менее 100 литров, а насосное оборудование с показателем более 5 кубометров в час.

Чтобы избежать поломки и недешевого ремонта, нужно внимательно ознакомиться с фирмой-производителем.

В этом выборе гнаться за более дешевым и сомнительным брендом не нужно. Неправильная экономия может в дальнейшем привести к поломкам.

Модели с низкой розничной ценой внутри выполнены, как правило, без брака. Но расходные части всегда из наиболее дешевых материалов.

Лучше поинтересоваться про материал, из которого изготовлена мембрана. Её экологичность и стабильность улучшат комфорт, а также срок службы системы.

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Изначально на момент продажи в гидробаках для водопроводных систем в камере гидробака имеется стандартное давление в 1,5 бар. В инструкции по применению указывается допустимый диапазон, за который не рекомендуются выходить, особенно в сторону увеличения.

Чтобы правильно установить оптимальный режим для гидробака, за основу берут следующие рекомендации:

1. Регулировку давления воздуха в расширительном баке выполняют после отключения энергоснабжения.
2. Вентили должны быть перекрыты. Воду сливают, оставляя емкость пустой.
3. Фиксируют давление воздуха в расширительном баке при помощи манометра.
4. В случае несоответствия воздух накачивается либо стравливается до достижения показателей, установленных производителем.

При производстве гидробаков вместо воздуха используют инертные газы, чтобы исключить появление очагов коррозии. При регулировке вручную давление делают на 10% ниже, чем того требует производитель.

Следует помнить, что после включения насоса рабочая камера гидробака наполнится водой, а уже потом достигнет потребителя. Если давление воздуха падает, напор нестабильный. А когда оборудование работает в штатном режиме, он постоянен, и не меняется в процессе пользования системой.

Здесь есть одна особенность. Такие гидробаки должны иметь рабочее давление воздуха чуть выше, а именно, на 0,2 бар выше, чем написано в инструкции.

Так, если насос выдает 3,5 бар, гидробак настраивается на 3,7 бар. Первая проверка работоспособности и настройка выполняется перед запуском системы, пока емкость не заполнена теплоносителем.

Отсутствие жидкости в камере – нормальный режим работы. А заполняется она только когда вода в трубах нагревается. Нехватка давления воздуха в расширительном баке приводит к тому, что теплоноситель заполняет резервуар, что является нарушением эксплуатационных требований. В этом случае необходимо отключить и спустить систему, а затем настроить гидробак заново.

Для того чтобы подключить гидропневматические баки к холодному или горячему водопроводу, они должны быть оснащены:

Схема подключения гидробака.

• подающим, спускным и отводящим патрубками;
• манометром;
• предохранительным клапаном;
• датчиком уровня;
• ниппелем – устройством для регулирования и пополнения воздуха.

Расширительные емкости для холодной воды устанавливают в самой нижней точке распределительной системы. Баки для горячего водоснабжения монтируют на трассе трубопровода со стороны подачи жидкости к нагревательному оборудованию (теплообменник, бойлер и др.).

Монтаж агрегата производится в помещении с температурой не ниже 0°C. Минимальное расстоянии от стен и плит перекрытий – не более 60 см. Вокруг установленного оборудования необходимо обеспечить проход для доступа к воздушному крану, сливному клапану, запорной арматуре. Не допускается воздействие веса подключенного оборудования и трубопроводов на корпус прибора.

Перед установкой гидробака в камере необходимо измерить манометром плотность воздуха, она должна соответствовать техническим характеристикам механизма. Точную регулировку можно выполнить через ниппель в верхней части резервуара. Монтаж устройства (вертикально или горизонтально) зависит от объема бака и указывается в рекомендациях завода-изготовителя при покупке оборудования.

Правила обслуживания гидробака.

Установка, испытания и ремонт оборудования должны проводиться в соответствии с рекомендациями завода-изготовителя специалистами, прошедшими специальную подготовку.

Любые изменения конструкции расширительной камеры с использованием сварных работ или посредством механических воздействий запрещаются.

Один раз в год требуется выполнять профилактический осмотр гидробака:

1. Проверять давление в воздушной камере.
2. Проводить внешний осмотр корпуса установки.
3. Обследовать контрольно-измерительную аппаратуру (манометр, клапаны, реле и др.).
4. Инспектировать герметичность трубопроводов и работу запорной арматуры.

Такие конструкции считаются устаревшими, так как не обеспечивают абсолютной автономности, и может лишь увеличить период между обслуживанием. Разогретая жидкость испаряется, и ее нехватку нужно ликвидировать, периодически подливая теплоноситель, восполняя его объем. Никаких диафрагм и груш не используется. Давление в системе появляется за счет того, что открытый гидробак монтируется на возвышенности (на чердаке, под потолком и т.д.).

Естественно, никакого давления воздуха в расширительном баке открытого типа нет. При расчете учитывают, что один метр водяного столба создает давление в 0,1 атмосфер. Однако есть способ автоматизировать добор воды. Для этого устанавливается поплавок, который при опускании открывает кран, а после наполнения резервуара поднимается, и перекрывает доступ воды в бак. Но в данном случае все равно нужно контролировать работу системы.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Как установить расширительный бачок водонагревателя

Опубликовано 10 февраля 2023 г. Эрикой Салливан
Категория: Статьи «Сделай сам»

Если в вашем доме есть водопроводная система, вам нужен расширительный бак водонагревателя, чтобы избавить вас от многих проблем с избыточным давлением в системе горячего водоснабжения. Когда вы нагреваете воду, она расширяется. И одновременно повышается давление в трубах, если помещение недостаточно большое.

Повышенное давление может сократить срок службы нагревателя и привести к преждевременному износу компонентов. Итак, чтобы справиться с этим, вы устанавливаете расширительный бак в качестве предохранительного устройства на трубу подачи воды.



вещей, которые вы должны знать

Расширительный бачок в основном над водонагревателем через тройник, встроенный в трубу подвода холодной воды.

Знайте правильный размер вашего резервуара, чтобы уменьшить колебания давления в вашей водопроводной системе. Возьмите правильный тройник и также заклейте скотчем.





шагов

Шаг 1: Подсоедините диэлектрический штуцер.





Правильно установите водонагреватель и присоедините диэлектрический штуцер к порту входа холодной воды. Используйте ленту для герметизации труб, чтобы запечатать соединительную резьбу, и возьмите трубный ключ, чтобы провернуть резьбу через впускное отверстие для холодной воды водонагревателя.



Шаг 2. Соедините переходник, медную трубу и тройник.



С помощью трубного ключа (или пассатижей) закрутите медный переходник с резьбой на диэлектрическом соединении (другой конец). Затем соедините короткую медную трубу и тройник на переходнике (обеспечьте достаточный зазор для расширительного бачка).



Шаг 3: Прикрепите трубку расширительного бака .



Для соединения горизонтальной медной трубы и бокового отвода тройника подходят те же инструменты. Доступное пространство будет влиять на длину медной трубы. Тем не менее, лучше сохранить его как можно короче. Присоедините адаптер с внутренней резьбой к концу горизонтальной трубы.



Шаг 4: Закрепите расширительный бачок.





С помощью герметизирующей ленты намотайте резьбовой штуцер на расширительный бачок водонагревателя и накрутите его на резьбовой переходник. Затягивайте резьбовые фитинги руками, но осторожно, чтобы не повредить фитинги или трубы. Зафиксируйте расширительный бачок в монтажном кронштейне. При необходимости перед расширительным бачком установите дополнительный клапан, чтобы изолировать бачок от агрегата. Это облегчит легкую альтернативу, когда дело доходит до этого.



Шаг 5: Завершите установку.





Чтобы завершить процесс установки, используйте правильную трубу, чтобы соединить верхний выход с тройником с трубой подачи холодной воды – идеально подходит для этого соединения медная гибкая труба.



Шаг 6: Откройте линию подачи воды и проверьте ее на наличие утечек.



Если есть, перекройте водяные краны и перекрутите фитинги.

Для подтверждения процесса установки проверьте давление внутри расширительного бачка с помощью манометра. Показания должны соответствовать характеристикам устройства.



Шаг 7: Восстановите подачу электроэнергии и воды к водонагревателю .





После этого включите автоматический выключатель и клапан подачи газа.

Связанный контент: Как узнать, что вам нужен ремонт кондиционера в Бока-Ратон



Метки: можно ли установить расширительный бачок вверх дном, расширительный бачок расстояние от водонагревателя, нужен ли расширительный бачок для водонагревателя, давление в расширительном бачке водонагревателя

Как установить расширительный бак водонагревателя

К

Аарон Стикли

Аарон Стикли

Аарон Стикли — лицензированный сантехник с 15-летним опытом работы в сфере коммерческого, нового сантехнического оборудования, обслуживания и ремонта жилых помещений. Он начал свой собственный бизнес по обслуживанию жилья и ремонту сантехники. Статьи Аарона о сантехнике на The Spruce публикуются четыре года.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 15.06.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших профсоюзных строительных компаний Нью-Йорка.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Расширительный бак водонагревателя — это защитное устройство, которое защищает трубы и арматуру в сантехнических системах, оснащенных клапаном ограничения давления или обратным клапаном. Установка расширительного бака может потребоваться в соответствии с вашими местными строительными нормами при установке нового водонагревателя, или это может быть проект модернизации, установленный для дополнительной защиты существующего водонагревателя.

Проект включает врезку в трубу подачи холодной воды над водонагревателем и установку небольшого резервуара, наполненного воздухом, который служит расширительной камерой для приема воды, объем которой увеличивается по мере ее нагревания. Это относительно сложный проект «сделай сам», за который не стоит браться, если у вас нет опыта работы с сантехникой. Начинающие домашние мастера могут захотеть, чтобы эту работу сделал профессиональный сантехник, но более опытные домашние мастера обычно могут выполнить эту работу днем.

Как работает расширительный бак

Расширительный бак может помочь вашему водонагревателю прослужить дольше, а в некоторых случаях он может даже потребоваться. Вода расширяется при нагревании, и без расширительного бака, прикрепленного к водонагревателю, закрытая водопроводная система может повредиться от этого теплового расширения. Например, когда вода нагревается от температуры 50 до 120 градусов по Фаренгейту, объем увеличивается примерно на 2 процента. Расширительный бак обеспечивает пространство для этой расширяющейся воды, тем самым снижая давление на бак водонагревателя, а также на трубы и арматуру.

Расширительный бак наиболее важен в закрытых водопроводных системах, где какой-либо клапан ограничения давления или обратный клапан предотвращает попадание расширяющейся воды в городской водопровод. Внутри расширительного бака находится гибкая резиновая диафрагма, которая делит бак на две секции, одна из которых принимает расширительную воду по мере ее нагрева, а другая обеспечивает воздушную камеру, в которой создается небольшое давление, когда в нее расширяется диафрагма.

Расширительный бак может быть обязательным

Поскольку для установки водонагревателя обычно требуется разрешение на водопровод, вы узнаете о любых требованиях к расширительному баку при подаче заявления на получение разрешения на установку водонагревателя. Расширительный бак обычно не требуется, если в системе нет клапана ограничения давления или обратного клапана, который держит систему закрытой. Но если в вашей системе есть какой-либо ограничительный клапан, рекомендуется установить расширительный бак, даже если это не требуется местными нормами.

Наконечник

В описанной здесь установке используются существующие медные трубки и придерживаются общих рекомендаций. Ваша установка может отличаться в зависимости от размера труб в вашей ситуации и других факторов; если вы не уверены, как действовать в любой момент, позвоните профессионалу.

Инструменты и расходные материалы, которые вам понадобятся

• Терморасширительный бак
• Штуцер диэлектрического водонагревателя
• Трубный ключ или клещи для блокировки канала
• (2) 3/4-дюймовые медные штуцеры с внутренней резьбой
• Лента для герметизации труб
• Медный тройник 3/4 дюйма
• Медная труба 3/4 дюйма
• Дополнительные медные фитинги 3/4 дюйма (при необходимости)
• Сантехническое оборудование для пайки (при необходимости)
• Медные гибкие трубы (при необходимости)

Ель / Кевин Норрис

Инструкции (установка нового водонагревателя)

Расширительный бак, как правило, устанавливается непосредственно над водонагревателем с помощью тройника, вмонтированного в трубу подвода холодной воды. Расширительный бак обычно устанавливается вертикально, хотя допустима установка его и горизонтально, если это необходимо из-за нехватки места. Сантехнические фитинги, которые вам понадобятся, зависят от типа имеющихся у вас водопроводных труб и ориентации расширительного бака, но чаще всего соединения выполняются с помощью медных труб и фитингов. Сам расширительный бак обычно имеет резьбовой фитинг 1/2 дюйма или 3/4 дюйма, который соединяется с трубой холодной воды с помощью тройника и коротких отрезков или труб с резьбой или паянных труб.

1. Прикрепите диэлектрический штуцер

   После того, как водонагреватель будет правильно расположен, прикрепите диэлектрическую муфту к порту входа холодной воды. Оберните резьбу штуцера лентой для герметизации труб, затем ввинтите ее во входное отверстие холодной воды на водонагревателе с помощью трубного ключа или пассатижей.

   Ель / Кевин Норрис

2. Подсоедините медный переходник

   Оберните несколько петель лентой для герметизации труб вокруг верхней резьбы соединения, затем наденьте на соединение медный переходник с внутренней резьбой.

   Ель / Кевин Норрис

3. Затяните адаптер

   Надежно затяните медный переходник с помощью трубного ключа или пассатижей.

   Ель / Кевин Норрис

4. Присоедините тройник

   Установите короткий отрезок медной трубы и тройник на переходник на диэлектрическом штуцере водонагревателя. Обычно тройник должен быть примерно на один фут выше водонагревателя, чтобы обеспечить достаточный зазор для расширительного бака. Большинство сантехников выполняют эти соединения с помощью пайки, но их также можно выполнить с помощью вставных соединений (иногда называемых «укусом акулы»).

   Ель / Кевин Норрис

5. Подсоединение трубы расширительного бака

   Используя пайку или вставные соединения, прикрепите короткий отрезок горизонтальной медной трубы к боковому отверстию на тройнике. Длина этой медной трубы будет зависеть от доступного места, но лучше сделать ее как можно короче — не более 6 дюймов или около того. На конце горизонтальной трубы прикрепите переходник с внутренней резьбой, используя пайку методом пайки или запрессовку.

   Наконечник

   По возможности лучше работать с латунными фитингами и латунными ниппелями. Вес, переносимый расширительным бачком, лучше выдерживается латунью, чем медью. Всегда лучше обеспечить опору трубы с помощью подвески с вилкой из балки.

   Ель / Кевин Норрис

6. Прикрепите расширительный бачок

   Оберните уплотнительную ленту вокруг резьбового штуцера на расширительном бачке, затем накрутите ее на резьбовой переходник на горизонтальной трубе. Обычно достаточно затянуть вручную; старайтесь не затягивать слишком сильно, так как это может привести к повреждению труб или фитингов.

   Совет

   Рассмотрите возможность установки дополнительного клапана перед расширительным бачком, который позволит вам изолировать бачок от системы для легкой замены при необходимости.

   Ель / Кевин Норрис

7. Завершить установку

   Завершите установку, соединив верхний выход на тройнике с трубой подачи холодной воды, используя любые необходимые трубы и фитинги. Многие сантехники выполняют это соединение с помощью медной гибкой линии, а не жестких труб.

   Также завершите соединения трубы горячей воды с водонагревателем, затем включите водонагреватель, откройте водяные клапаны и проверьте работу, ища утечки.
