Расширительный бак для водоснабжения — выбор, установка

Для того чтобы насос не включался каждый раз как в доме открывается кран, в систему устанавливают гидроаккумулятор. В нем содержится некоторый объем воды, достаточный для небольшого расхода. Это позволяет практически избавиться от кратковременных включений насоса. Установка гидроаккумулятора щатея несложная, но потребуется еще некоторое количество устройств — как минимум — реле давления, а еще желательно наличие манометра и воздухоотводчика.

Блок: 1/6 | Кол-во символов: 463
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Зачем нужен гидроаккумулятор, его отличие от расширительного бака

Гидроаккумуляторы часто путают с расширительными баками, даже несмотря на принципиально различные проблемы, которые эти устройства решают. Расширительный бак нужен в системах отопления и горячего водоснабжения, так как теплоноситель, перемещаясь по системе, неизбежно охлаждается и его объем меняется.

Расширительный бак настраивается при «холодной» системе, а когда теплоноситель прогревается, то его избытку, который образуется из-за расширения, есть куда уйти.

Гидроаккумулятор нужен для совсем других целей: если он не установлен в системе водоснабжения, то насос будет активироваться каждый раз, когда открывается какой-либо кран. Если это происходит часто, то не только насос, но и вся система быстрее изнашивается, так как каждый раз скачками повышается давление – случается, так называемый, гидроудар.

Как итог, гидроаккумулятор устанавливается с той целью, чтобы избавиться от гидроударов и продлить срок службы системы в целом. Кроме того, у гидроаккумулятора есть и другие функции:

Если возникают частые перебои с водой, то гидроаккумулятор можно объединить с накопительным баком

  • Уменьшает частоту запуска насоса. Резервуар наполнен небольшим объемом воды. Если расход небольшой, например, нужно помыть руки или умыться – вода начинает течь с бака, при этом насос остается в выключенном состоянии.

    Активируется он после того, как воды остается совсем мало;

  • Поддерживает стабильное давление в системе. Чтобы эта функция исполнялась исправно, предусматривается элемент, называемый реле давления воды, способный в строгих рамках держать заданное давление;

Все преимущества гидроаккумуляторов делают это устройство обязательным элементом любой автономной водопроводной системы в загородных домах.

Блок: 2/7 | Кол-во символов: 1924
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Как выбрать объем бака

Объем бака выбираете произвольно. Никаких требований или ограничений нет. Чем больше объем бака, тем больший запас воды у вас будет на случай отключения и тем реже будет включаться насос.

При выборе объема стоит помнить, что тот объем, который стоит в паспорте — это размер всей емкости. Воды в ней будет почти в половину меньше. Второе что надо иметь в виду — это габаритные размеры емкости. Бак на 100 литров это приличная такая бочка — около 850 мм высотой и 450 мм в диаметре. Для нее и обвязки надо будет где-то найти место. Где-то — это в помещении, куда приходит труба от насоса. Там обычно и устанавливают все оборудование.

Объем выбирают исходя из среднего расхода

Если чтобы выбрать объем гидроаккумулятора вам требуются хоть какие-то ориентиры, посчитайте средний расход с каждой точки водоразбора (есть специальные таблицы или можно посмотреть в паспорте к бытовой технике). Все эти данные суммируйте. Получите возможный расход в том случае, если все потребители будут одновременно работать. Потом прикиньте, сколько и каких одновременно устройств может работать, посчитайте сколько в этом случае за минуту уйдет воды. Скорее всего к этому времени вы уже придете к какому-то решению.

Чтобы было немного проще, скажем, что объема гидробака в 25 литров хватает на обеспечение нужд двух человек. Он обеспечит нормальное функционирование совсем небольшой системы: кран, унитаз, мойка и небольшой водонагреватель. При наличии другой бытовой техники емкость надо увеличивать. Хорошая новость в том, что если вы решите, что имеющегося резервуара вам недостаточно, можно всегда установить дополнительный.

Блок: 3/6 | Кол-во символов: 1632
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Блок: 4/8 | Кол-во символов: 2731
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Правила установки

Особых отличий в системе подключения расширительных баков для водоснабжения нет – что горизонтальные, что вертикальные установки подсоединяются одинаково. Скорее, нужно обращать внимание на само помещение, где будет монтироваться установка. Бак должен быть установлен таким образом, чтобы к нему был беспрепятственный доступ для обслуживания. Также во время установки всей системы следует предусмотреть необходимость демонтажа устройства в случае его замены, ремонта. Следует заземлить бак, чтобы не произошло такого явления, как электролитическая коррозия. Между насосным оборудованием и участком подключения бака не должно быть ничего, что будет создавать гидравлическое сопротивление в системе.

Принципиальная схема размещения мембранного бака

Расширительный бак – обязательный элемент любой автономной системы водоснабжения или отопления. Он поможет создать оптимальное давление воды и будет оберегать трубы от гидроударов, а также обеспечит домочадцев некоторым запасом воды. Но работать «как надо» установка будет только в случае ее правильного выбора.

Расширительный бак для водоснабжения: выбор, установка, монтаж

Выбор расширительного бака для систем отопления и водоснабжения

Мембранный расширительный бак

Разновидность прибора с жестко закрепленной мембраной

Закрытый или мембранный

Открытый

Расширительные баки «Джилекс»

Баки Elbi горизонтального способа

Баки Reflex

Бак расширительный Zilmet, 6л

Расширительный бак Aquasystem

Замена груши расширительного бака

Рассчитываем нужный объем расширительного бака

Расширительный бак FORWATER, 24 л, нержавейка

Подключение фильтра

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Подключение к системе

Установка манометра

Подключение реле сухого хода

Расширительный бак для водоснабжения, коллектор

Заменяемая мембрана расширительного бака

Схема работы гидроаккумулятора

Гидроаккумулятор в системе водоснабжения

Водоснабжение частного дома из скважины с использованием расширительного бака

Принцип работы закрытого расширительного бака

Размеры расширительных баков

Расширительный бак мембранного типа

Принципиальная схема размещения мембранного бака

Блок: 7/7 | Кол-во символов: 2186
Источник: https://kanalizaciyaseptik.

ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

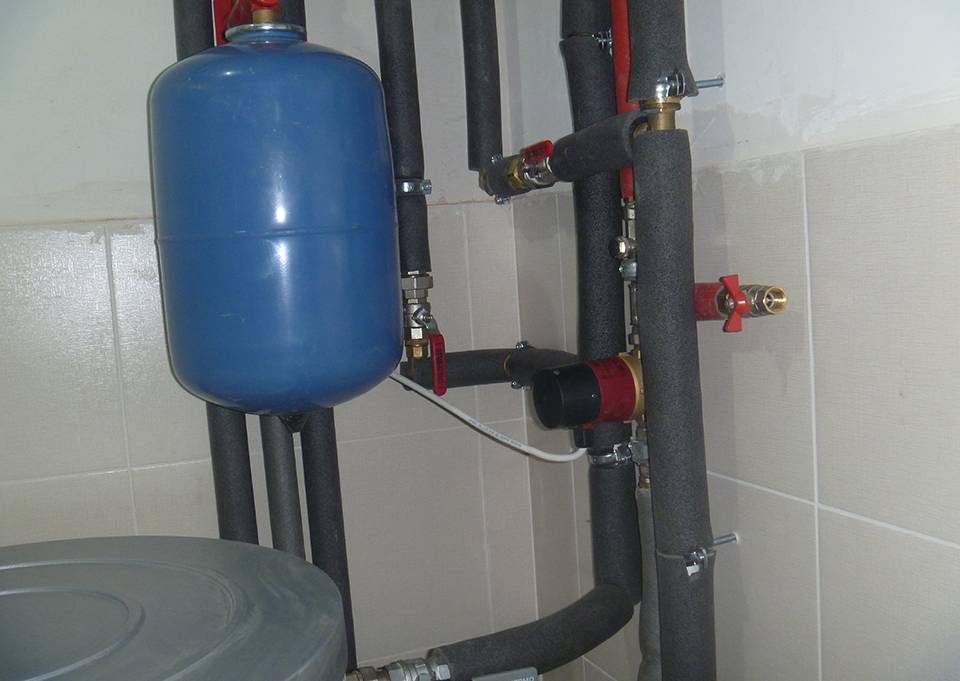

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Блок: 5/8 | Кол-во символов: 2729
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Как выбрать

Основной рабочий орган гидробака — мембрана. От качества материала зависит срок ее службы. Лучшими на сегодня являются мембраны из изобутированной резины (ее еще называют пищевой). Материал корпуса имеет значение толкьо в баках мембранного типа. В тех, в которых установлена «груша» вода контактирует только с резиной и материал корпуса значения не имеет.

Фланец должен быть из толстой оцинкованной стали, но лучше — из нержавейки

Что действительно важно в баках с «грушами» — это фланец. Обычно его делают из оцинкованного металла. В этом случае важна толщина металла. Если это всего 1 мм, примерно через год-полтора эксплуатации в металле фланца появится дырка, бак потеряет герметичность и система перестает работать. Причем гарантия всего год, хоть заявленный срок эксплуатации — 10-15 лет. Фланец портиться обычно после окончания гарантийного срока. Заварить его нет никакой возможности — очень тонкий металл. Приходится искать в сервисных центрах новый фланец или покупать новый бак.

Итак, если хотите чтобы гидроаккумулятор служил долго, ищите фланец из толстой оцинковки или тонкий, но из нержавейки.

Блок: 5/6 | Кол-во символов: 1121
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Как наладить оборудование водопроводной системы

Как установить гидроаккумулятор для систем водоснабжения понятно, но требуется тщательно наладить все оборудование, чтобы получившаяся система эффективно функционировала. Ключевой элемент, на который следует обратить внимание – реле давления. Внешне устройство хоть и выглядит просто, но, чтобы его наладить может уйти несколько часов. Как правило, специалист справляется с задачей быстро, но если специальных знаний нет, то можно испортить устройство.

Как производится наладка гидроаккумулятора, смотрите в следующем видео:

Чтобы настроить реле давления в первую очередь с прибора снимается крышка. Под ней располагается четыре болта и четыре пружины. Именно эти болты и отвечают за включение и выключение насоса при достижении определенного давленияч. Нормы, отмеченные в инструкции к устройству, гласят, что разница между режимами составляет 2 атм. Следует отрегулировать пару винтов, чтобы установить значение. Делается это следующим образом:

  • Насос находится в рабочем состоянии, при этом одну из гаек вращают до тех пор, пока он не отключится;

  • Чтобы эффективно отрегулировать давление следует открыть краны в доме. Здесь важно обратить внимание на показатели манометра – необходимо зафиксировать отметку, при которой запускается насос;

  • Если необходимо, регулируется минимальный показатель давления в трубах – для этого вращаются верхние гайки. Очень важно опираться на показания манометра и нормы, заявленные в инструкции;

  • Нижняя пара гаек отвечает за показатель давления, при котором насос отключается;

  • Регулировка должна осуществляться до тех пор, пока разница между включенным и выключенным состоянием насоса не будет 2 атм.

Настроить реле давления – достаточно сложная задача, но если это сделать правильно, то наладочные работы можно считать законченными.

Чтобы правильно отрегулировать реле давления, нужны соответствующие знания и опыт, поэтому лучше доверить эту процедуру специалисту

Кроме непосредственной настройки гидробака, многое зависит от правильно выбранной схемы подключения. А если все сделано правильно, то в загородном доме всегда будет стабильный напор воды.

Это может быть интересно! В статье по следующей ссылке читайте про схемы подключения радиаторов отопления в частном доме.

Блок: 6/7 | Кол-во символов: 2398
Источник: https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/

Монтаж расширительного бака

Рассмотрим, как установить расширительный бак в системе холодного водоснабжения.

Шаг 1. К насосу для воды, идущему от скважины, подключаются фильтры для воды.

Подключение фильтра

Шаг 2. Устанавливается тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода.

Далее нужно установить тройник, переходники, шаровой кран, «пятивывод» для будущего подключения манометра, гидроаккумулятора и реле сухого хода

Шаг 3. Расширительный бак закрепляется на стене при помощи специального крепления и подключается к системе при помощи гибкой подводки к «пятивыводу».

Подключение к системе

Шаг 4. Устанавливается манометр на «пятивывод».

Установка манометра

Шаг 5. Подключается реле сухого хода.

Подключение реле сухого хода

Видео – Подключение гидроаккумулятора «Джилекс»

Блок: 6/7 | Кол-во символов: 838
Источник: https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования давления в водопроводе, аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Блок: 7/8 | Кол-во символов: 1431
Источник: https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya.html

Стандартное устройство с насосом поверхностного типа

Чаще всего автономная система водоснабжения частного дома предполагает наличие гидроаккумулятора и поверхностного насоса. В этом случае производитель предлагает комплексное насосное оборудования заводской сборки, в составе которого уже имеется гидробак. Однако не исключается возможность размещать мембранный бак вместе с насосом в кессоне или в отапливаемом подсобном помещении. Поэтому важно понимать, как подсоединить глубинный насос к гидроаккумулятору.


Схема подключения чаще всего одинакова. Перед гидробаком установлен обратный клапан, исключающий возможность изменения потока воды, далее идет реле давления, которое реагирует на малейшие изменения напора воды. Обязательным элементом в такой системе является манометр, с помощью которого можно контролировать рабочие параметры всей системы.

Перед тем, как подключить гидроаккумулятор в систему водоснабжения, необходимо дополнительно вмонтировать угловой патрубок для соединения с фланцем.

Блок: 7/13 | Кол-во символов: 1037
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Подключение гидроаккумулятора к системе

Обычно системе водоснабжения частного дома состоит из:

В данной схеме может еще присутствовать манометр — для оперативного контроля давления, но это устройство не обязательно. Его можно периодически подключать — для проведения тестовых замеров.

С пятивыводным штуцером или без

Если насос поверхностного типа, гидроаккумулятор обычно ставят возле него. В этом случае обратный клапан ставят на всасывающем трубопроводе, а все остальные устройства устанавливаются в одной связке. Соединяются они обычно при помощи пятивыводного штуцера.

Пятивыводной штуцер для обвязки гидроаккумулятора

Он имеет выводы с разными диаметрами, как раз под используемые для обвязки гидроаккумулятора устройства. Потому систему чаще всего и собирают на его основе. Но данный элемент совсем не обязателен и можно все соединить при помощи обычных фитингов и кусков труб, но это более трудоемкое занятие, к тому же соединений будет больше.

Как подключить гидроаккумулятор к скважине — схема без пятивыводного штуцера

Одним своим дюймовым выводом штуцер накручивается на бак — патрубок расположен внизу. К выходам на 1/4 дюйма подключается реле давления и манометр. К оставшимися свободными дюймовым выводам подключается труба от насоса и разводка к потребителям. Вот и все подключение гироаккумулятора к насосу. Если собираете схему водоснабжения с поверхностным насосом, использовать можно гибкий шланг в металлической обмотке (с дюймовыми штуцерами) — с ним работать проще.

Наглядная схема подключения насоса и гидроаккумулятора — там где необходимо используйте шланги или трубы

Как обычно, вариантов несколько, выбирать вам.

Подключают гидроаккумулятор к погружному насосу точно также. Вся разница в том, где установлен насос и куда подавать питание, но к установке гидроаккумулятора это не имеет отношения. Его ставит в том месте, куда заходят трубы от насоса. Подключение — один в один (смотрите схему).

Схема подключения гидроаккумулятор к погружному насосу

Как установить два гидробака на один насос

При эксплуатации системы иногда владельцы приходя к выводу, что имеющегося объема гидроаккумулятора им недостаточно. В таком случае можно параллельно установить второй (третий, четвертый и т.д.) гидробак любого объема.

Подключение нескольких гидробаков в одну систему

Перенастройку системы делать не надо, реле будет отслеживать давление в том баке, на котором установлено, а жизнеспособность такой системы намного выше. Ведь если повредится первый гидроаккумулятор, второй будет работать. Есть и еще один положительный момент — два бака по 50 литров стоят меньше, чем один на 100. Дело в более сложной технологии производства крупногабаритных емкостей. Так что это еще и экономически выгоднее.

Как подключить второй гидроаккумулятор в систему? На вход первого накрутить тройник, к одному свободному выходу подключить вход от насоса (пятивыводного штуцера), к оставшемуся свободным — вторую емкость. Все. Можно схему тестировать.

Блок: 6/6 | Кол-во символов: 3080
Источник: https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora

Правила выбора гидробака

Основным элементом гидроаккумулятора является мембрана. Ее качественные характеристики определяют, сколько времени прослужит все устройство и когда потребуется первый ремонт. Наилучшим качеством обладает мембрана, для изготовления которой используется изобутированная резина.

Что касается материала для изготовления корпуса гидробака, то этот фактор в большинстве случаев особого значения не имеет. Исключение составляют только расширительные бачки. Дело в том, что вода поступает только в грушевидную мембрану, контакт с металлическими частями устройства полностью исключен.


Выбирая мембранный бак, особое внимание нужно уделить толщине фланца, который чаще всего изготовлен из оцинкованной стали. Если металл имеет незначительную толщину, то очень скоро все устройство может выйти из строя. Чаще всего при толщине металла в 1 мм срок службы фланца не превышает полутора лет. Хотя при нормальных значениях гидробак безупречно может эксплуатироваться до 15 лет.  «Какой расширительный бак для водоснабжения лучше выбрать – все, что нужно знать».

Сразу следует сказать, что прореху в тонких стенках фланца невозможно запаять или заварить. В лучшем случае придется покупать новый фланец, худший вариант предполагает полную замену гидробака. Предотвратить подобную неприятность можно при условии правильного выбора толщины фланца. Надежный мембранный бак оснащен фланцем, сделанным из толстой оцинкованной стали или нержавейки.

Блок: 10/13 | Кол-во символов: 1493
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Установка насоса повысительного типа

Повысительную насосную станцию устанавливают в тех местах, где отмечается активное потребление воды. Устройство в этом случае постоянно поддерживает и регулирует давление воды в трубопроводе. В большинстве случаев насосы здесь работают в постоянном режиме. При возникновении потребности в дополнительном насосном оборудовании рекомендуется использование мембранного бака, который способен компенсировать перепады давления воды в системе.


 Гидроаккумулятор, включенный в систему водоснабжения с повысительной насосной станцией, может выступать в качестве резервного накопителя воды. Здесь необходимы знания, как подключить расширительный бак к системе водоснабжения. Кроме того использовать подобную схему можно при нестабильной подаче электропитания на насосы повысительного типа на участках, где требуется бесперебойная подача воды. В этом случае запасы воды в гидроаккумуляторе вполне могут удовлетворить потребности при отключении электричества. Мембранному баку в такой схеме отводится роль резервного накопителя. Стоит отметить, что для мощных насосных станций требуется гидробак значительного объема.

Блок: 8/13 | Кол-во символов: 1166
Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html

Кол-во блоков: 17 | Общее кол-во символов: 26029
Количество использованных доноров: 5
Информация по каждому донору:
  1. https://kanalizaciyaseptik.ru/vodosnabzhenie/rasshiritelnyj-bak-dlya-vodosnabzheniya-vybor-ustanovka-montazh.html: использовано 2 блоков из 7, кол-во символов 3024 (12%)
  2. https://stroychik.ru/vodosnabzhenie/podklyuchenie-gidroakkumulyatora: использовано 4 блоков из 6, кол-во символов 6296 (24%)
  3. https://sovet-ingenera.com/vodosnab/v-drugoe/rasshiritelnyj-bak-dlya-vodosnabzheniya. html: использовано 4 блоков из 8, кол-во символов 7878 (30%)
  4. https://kanalizaciyadoma.com/vodosnabzhenie/pravilnoe-podklyuchenie-gidroakkumulyatora-k-sisteme-vodosnabzheniya-instruktsiya-po-ustanovke.html: использовано 3 блоков из 13, кол-во символов 3696 (14%)
  5. https://m-strana.ru/articles/skhema-podklyucheniya-gidroakkumulyatora-k-nasosu-i-sisteme-vodosnabzheniya/: использовано 3 блоков из 7, кол-во символов 5135 (20%)

Источник: m-strana.ru

Мембранный расширительный бак Reflex DE 25 для систем горячего водоснабжения

Описание

Reflex D 25 представляет собой напорный расширительный бак с заменяемой мембраной, используемый в закрытых системах водоснабжения и в системах горячего водоснабжения для компенсации увеличения объема воды, возникающей при изменении температуры жидкости (охлаждение или нагрев). Мембранный бак изготовлен из высококачественных материалов, имеет полимерное покрытие и насыщенный синий цвет.

Конструкция

Расширительный бак (цилиндрическая емкость) разделен мембраной на две части — камеры. Одна часть (воздушная камера) заполнена предварительно закачанным под давлением воздухом, другая часть (водяная камера) предназначена для воды.

Принцип действия

При нагреве избыточный объем воды поступает в бак, что приводит к сжатию находящегося по другую сторону мембраны газа. В результате как в самом баке, так и во всей системе давление повышается незначительно, не вызывая резкого увеличения давления. При охлаждении вода из бака возвращается обратно в систему под давлением со стороны газа.

Отличительные особенности
  • горячее и холодное водоснабжение
  • заменяемая мембрана
  • полимерное покрытие
  • резьбовое подсоединение
  • эргономичный дизайн
Преимущества

Герметичность и подвижность мембраны поддерживает одинаковое давление в водяной и газовой камерах, что предохраняет систему от разгерметизации. Водяная камера-мембрана, изготовленная из износостойкого резинового материала, исключает контакт воды с металлической поверхностью корпуса бака.

Монтаж

Расширительный бак подсоединяется к системе водоснабжения через запорную арматуру, защищенную от случайного отключения бака от системы. Возможна установка мембранного бака как в качестве основной емкости, так и в качестве дополнительной.

Уход за прибором

Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

Применение

Мембранный расширительный бак Reflex D 25 широко используется в закрытых системах водоснабжения, в системах горячего водоснабжения либо для компенсации теплового расширения, либо для компенсации гидроударов в системе водоснабжения.

Гарантия качества

Качество мембранного бака Reflex подтверждено Сертификатом соответствия, выданным Органом по сертификации отопительного оборудования «Санрос» (добровольная сертификация).

Эксплутационные ограничения

максимально допустимое избыточное рабочее давление — 16 бар

максимально допустимая рабочая температура — 70°С

Технические характеристики
Полезная емкость 25 л
Давление 4 бар
Макс. избыточное давление 10 бар
Макс. рабочая температура 70 °С
Присоединение 3/4«
Размер (высота) 475 мм
Диаметр 280 мм
Вес 9.1 кг

Монтаж расширительного бака системы отопления

Для эффективной и бесперебойной работы системы отопления необходимо предусмотреть перепады давления, которые возникают в трубах при изменении температуры воды. Расширительный бак служит для временного сброса лишней жидкости. В зависимости от вида системы отопления используют различные типы расширительных баков. К каждому из них предъявляются отдельные требования по монтажу.

Монтаж расширительного бака отопления открытого типа

Система отопления открытого типа предполагает возможность доливать теплоноситель во время эксплуатации. То есть происходит постоянный контакт внутренних поверхностей с кислородом, из-за чего металл быстрее окисляется.

В открытой отопительной системе конструкция расширительного бака является достаточно простой. Она представляет собой открытую металлическую емкость. По мере нагревания воды (или другого теплоносителя), её излишки перемещаются в бак, а при остывании снова возвращаются в трубопровод.
Для нормальной работы системы расширительный бак следует устанавливать в наивысшей точке. Рекомендуется использовать для этих целей чердак, так как гармонично вписать изделие в дизайн помещения не всегда удобно. Чтобы уменьшить теплопотери, бак необходимо покрыть слоем теплоизоляции.
Установка расширительного бака открытого типа кажется относительно простой, поэтому многие владельцы домов стремятся осуществить её самостоятельно. Но даже в самом простом деле необходим опыт и знание базовых правил. При их отсутствии лучше довериться специалистам в сфере монтажа отопления.

Монтаж расширительного бака отопления закрытого типа

Закрытая система отопления имеет ряд преимуществ, поэтому в последние годы ей отдают предпочтение большинство домовладельцев. Особенностью такого типа отопления является герметичность всех элементов цепи. Это избавляет от коррозии и испарения теплоносителя.

Чтобы компенсировать перепады давления также используется расширительный бак, но его конструкция более сложная. Он представляет собой герметичную емкость, разделенную гибкой мембраной на два отсека. Когда нижняя часть заполняется жидкостью, мембрана поднимается, сжимая газ в верхней части. Из этого следует, что даже при максимальном давлении мембранный расширительный бак заполняется жидкостью не полностью. То есть для большого дома понадобится достаточно габаритное изделие.

В отличие от открытой отопительной системы, мембранный бак можно устанавливать на любом уровне относительно пола. Чаще всего для этого используют помещение, выделенное под котельную или подвал.

Ошибки, допускаемые при монтаже расширительных баков системы отопления



Качественный монтаж элементов системы отопления имеет такое же значение, как и качество используемых материалов. Допустив ошибку при установке, легко испортить самое надежное оборудование. Рассмотрим основные ошибки при монтаже расширительного бака, усложняющие работу системы отопления:

  • Неверный расчет размера расширительного бака. Недостаток объема приведет к повышению давления в системе, вытеканию теплоносителя или выходу из строя оборудования;
  • Слишком большое расстояние между котлом и расширительным баком. Если между этими элементами отопительной системы расположено несколько узлов или соединений, то в самом котле возможны значительные перегрузки;
  • Неудобное расположение расширительного бака. Часто бак монтируется так, что свободный доступ к нему ограничен. Это сильно усложняет его обслуживание.;
  • Отсутствие кранов возле закрытого бака. В случае выхода из строя конструкции придется полностью сливать теплоноситель со всей системы. При наличии кранов этого делать не нужно. ;
  • Некачественные инструменты и материалы. Недостаток или плохое качество инструментов, запорных механизмов, прокладок и других элементов, используемых при монтаже расширительного бака, снизит качество работы оборудования.

Монтаж мембранного расширительного бака в системе отопления

Качественный монтаж мембранного бака, произведенный нашими специалистами:

Система отопления проектируется и устанавливается на длительный срок, и любые ошибки скажутся на комфорте проживания и затратах на обогрев дома. Поэтому при отсутствии уверенности в собственных силах и опыта следует доверить монтаж всей системы и расширительного бака профессионалам. Специалисты компании «Техносистемы» не только качественно выполнят все работы, но и осуществят последующее гарантийное и послегарантийное обслуживание.

У нас очень демократичные цены на монтаж расширительного бака в систему отопления. Убедитесь сами!

Расширительный бак для водоснабжения.

Устройство, монтаж, нормы

  Расширительный бак (гидроаккумулятор) — предназначен для накапливания гидравлической энергии воды и последующего её использования. Гидроаккумулятор в системе водоснабжения выполняет функцию демпфера способного принять в себя, как прирост объёма или резкий скачок давления, так и компенсировать незначительный водоразбор для снижения частоты включения насоса.
Вода — жидкость практически несжимаемая, поэтому малейшая утечка в системе водоснабжения или мгновенное открытие водоразборного крана приведут к резкому снижению давления и последующему включению насоса. Малейший же прирост объёма, образующийся даже при расширении нагреваемой воды, может привести к резкому повышению давления и разрушению элементов системы водоснабжения.
   Принцип действия гидроаккумулятора заключается в накоплении гидравлической энергии воды c последующим её использованием. При работающем насосе часть энергии затрачивается на сжатие воздуха заполняющего внутренний объёма бака и заполнение его водой. После отключения насоса сжатый воздух поддерживает давление в системе водоснабжения, а незначительный водоразбор компенсирует водой вытесняемой из бака.

   Гидроаккумуляторы применяются в системах холодного и горячего водоснабжения для:
 — Поддержания давления в системе водоснабжения.
 — Создания запаса воды в системах с перебоями в водоснабжении.
 — Компенсации температурных расширений возникающих при нагреве воды.
 — Компенсации гидравлических ударов возникающих при включении насоса.
 — Компенсации незначительных разборов воды или утечек провоцирующих недопустимо частое включение насоса.
 — Сглаживания пиков водопотребления в системах с лимитированным мгновенным расходом воды.

Устройство и конструкция гидроаккумулятора

   Конструкция гидроаккумулятора представляет собой герметичный бак, внутренний объём которого разделен эластичной мембраной. C одной стороны мембраны находится замкнутый объём воздуха, а с другой стороны вода из системы водоснабжения. Устройство гидроаккумулятора, аналогично устройству расширительного бака их отличие лишь в том, что применение баков гидроаккумуляторов допускается с холодной водой питьевого качества, а расширительные баки применяются с холодной и горячей технической водой. Корпус гидроаккумулятора изготавливают из нержавеющей или углеродистой стали, а устройство может предполагать горизонтальный или вертикальный монтаж. Внутренняя и наружная поверхность баков покрывается антикоррозионными лакокрасочными покрытиями допустимыми для применения с питьевой водой.

   Мембрана гидроаккумулятора изготавливается из:
 — Каучуков применяется в гидроаккумуляторах для воды с температурой от -10°C до +50°C, она эластична и недолговечна, а со временем возможна диффузия воды.
 — Бутил применяется в гидроаккумуляторах для воды с температурой от -10°C до +100°C и отличается меньшей эластичностью, чем у каучуковой, но большей долговечностью.
 — EPDM мембрана из этилен пропилена устанавливается в гидроаккумуляторах для воды с температурой от -10°C до +100°C и также, как каучуковая — не исключает диффузию воды.
   Мембрана может быть сменной или не сменной. Цена гидроаккумулятора со сменной мембраной, выше цены бака такого же объёма но со стационарной мембраной, за то в случае разрыва мембраны не потребуется замена всего бака. Кроме того в гидроаккумуляторах со сменной мембраной вода не контактирует с внутренней поверхностью бака, что является дополнительной защитой от коррозии.
Некоторые гидроаккумуляторы серийно могут оснащаться манометром, датчиком разрыва мембраны и устройствами с помощью которых в баке будет обеспечена циркуляция исключающая застой воды.

Принцип работы гидроаккумулятора

   Принцип работы гидроаккумулятора основан на накапливании гидравлической энергии воды и последующем её использовании. Ниже рассмотрен принцип работы гидроаккумулятора на примере наиболее распространённой схемы подключения с повысительным или скважинным насосом. Эластичная мембрана герметично разделяет объём бака на две полости — газовую и водяную. Мембрана может растягиваться таким образом, что весь объём гидроаккумулятора будет заполнен газом или водой. Газовая полость соединена с атмосферой через ниппель и с помощью компрессора в ней может быть создано начальное давление. Водяная полость через патрубок соединяется с трубопроводом водоснабжения.

  Зарядка гидроаккумулятора водой начинается по сигналу датчика давления который при достижении значения Pmin подаёт сигнал на включения насоса. Работа насоса приводит к повышению давления в системе водоснабжения до максимально допустимой отметки Pmax и поступлению в гидроаккумулятор резервного объёма воды, при этом газ сжимается и доля занимаемого им объёма в баке уменьшается. Насос настраивается на давление включения Pmin и давление выключения Pmax.



  Незначительный разбор воды, такой как, открытие одного крана, не ведёт к включению насоса, а покрывается водой вытесняемой сжатым газом из гидроаккумулятора. После вытеснения из гидроаккумулятора всего запаса воды и достижении минимального давления, поступит сигнал на включение насоса. Гидроаккумулятор предназначен для чистой питьевой воды. Запрещается использовать для горючих, химически активных жидкостей, а также воды, содержащей абразивные вещества и прочие твердые предметы, которые приводят к интенсивному износу мембраны.

Технические характеристики гидроаккумулятора

Начальное давление газового пространства — избыточное давление в газовой полости гидроаккумулятора на момент его поставки. В зависимости от условий эксплуатации, давление газового пространства может быть увеличено с помощью автомобильного компрессора или уменьшено спуском газа через ниппель.

Максимальное давление — максимальное избыточное давление в гидроаккумуляторе, при котором гарантирована длительная безаварийная работа.

Объём гидроаккумулятора — объём внутренней полости разделённый герметичной эластичной мембраной на две части. Следует иметь в виду, что запасённый объём воды в гидроаккумуляторе, как правило, составляет 40-50% объёма бака.

Максимальное давление в системе водоснабжения — максимальное избыточное давление в системе водоснабжения, ограниченное пределами прочности элементов системы или условием бесшумной работы водоразборной арматуры. Автоматика управления насосом настраивается на выключение при достижении этого давления.

Минимальное давление в системе водоснабжения — минимальное избыточное давление в системе водоснабжения, обусловленное высотой системы водоснабжения и минимальным избыточным давлением у верхней водоразборной точки. Автоматика управления насосом настраивается на включение при достижении этого давления.

Расчёт гидроаккумулятора

   В системах водоснабжения, с помощью гидроаккумулятора решают массу задач, и расчёт для каждого из случаев выполняется по различным методикам. Выше приведенный алгоритм расчёта гидроаккумулятора позволяет подобрать баки для решения двух наиболее популярных задач и определяет начальное давление газового пространства, давление включения и отключения насоса.
   Первый вариант расчёта гидроаккумулятора – с приоритетом частоты включения насоса. В системах с бустерными станциями, скважинными и повысительными насосами, бак гидроаккумулятор необходим для снижения частоты включения насоса. Вода – жидкость несжимаемая, поэтому даже кратковременное открытие одного водоразборного крана в многоквартирном доме, может стать причиной включения насоса. Частое включение насоса приводит к быстрому его износу и выходу из строя. Частота включения связана с электрической мощностью насоса, так, например, насосы мощностью более 8 кВт рекомендуется включать не более 10 раз в час, насосы мощность которых менее 5 кВт – не более 20 раз в час, а насосы мощность которых попадает в диапазон от 5 до 10 кВт не более 15 раз в час. Эта зависимость и лежит в основе вышеприведенного алгоритма расчёта. Кроме мощности насоса, на допустимую частоту включения влияет ещё множество факторов, так например, чем больше масса подвижных частей, тем ниже допустимая частота включения. Поэтому обращайте внимание на соответствие значений частоты включения полученной в результате подбора гидроаккумулятора и оптимальной частоты для выбранного ранее насоса, а при необходимости повторите расчёт бака.
   Второй вариант расчёта гидроаккумулятора – с приоритетом запасённого объёма воды. Рекомендуется для систем, в которых не допускается прекращение подачи воды, но случаются перерывы в подаче электроэнергии или воды из систем централизованного водоснабжения.

Подбор гидроаккумулятора

   Объём выбранного бака гидроаккумулятора должен быть больше или равен, объёму полученному в результате расчёта. Негативных последствий от завышения объёма гидроаккумулятора, сверх расчётного значения — нет, независимо от того на сколько он превышен.
Подбирая гидроаккумулятор, следует учесть его температурные и прочностные характеристики. Максимальное давление бака должно быть больше или равно максимальному давлению в месте его подключения. Если установка гидроаккумуляторов предусматривается в помещении, то следует учесть что баки с диаметром более 750 мм и высотой более 1,5м могут не пройти в дверной проём, а для их перемещения потребуются средства механизации. В таком случае лучше отдать предпочтение не одному, а нескольким бакам гидроаккумуляторам меньшей ёмкости. При выборе гидроаккумулятора, следует помнить, что объём воды запасённой в нём, составляет в среднем 40-50% от объёма бака.

Настройка давления в гидроаккумуляторе

   Перед подключением гидроаккумулятора к системе водоснабжения в нём должно быть создано начальное давление газового пространства. В пустом гидроаккумуляторе с предварительно накачанным давлением газового пространства Pг весь объём бака занимает воздух (газ азот). После включения насоса система заполняется водой и как только давление воды превысит начальное давление газового пространства вода растягивая мембрану и сжимая газ поступит в гидроаккумулятор, а при достижении минимального рабочего давления Pmin для системы водоснабжения заполнит его на 10-15%. 15% запас воды в баке гидроаккумуляторе необходим для покрытия водоразбора во время от поступления сигнала на включение насоса, до момента поступления воды от насоса к водоразборному крану. В противном случае, при отсутствии оговоренного запаса, возможен нестабильный режим водоразбора с перерывами в момент, когда из гидроаккумулятора была вытеснена вся вода, а насос включиться ещё не успел.
   Начальное давление газового пространства рассчитывается под конкретные условия работы. Рассчитать давление в гидроаккумуляторе можно в разделе сайта — Расчёты. Если начальное давление газового пространства гидроаккумулятора, установленное в заводских условиях, превышает рассчитанное значение — его следует понизить спустив воздух, а если оно меньше, давление необходимо накачать компрессором. Начальное давление газового пространства принимают на 0,2 — 1 бар меньше давления включения насоса. Чем дальше установлен гидроаккумуляторный бак от точки поддержания постоянного давления, тем меньше следует принимать начальное давление газа. В разделе сайта расчёты приведена программа которая поможет вам определить все параметры необходимые для настройки давления в гидроаккумуляторе: начальное давление газового пространства Pг, давление включения Pmin и давление выключения Pmax насоса, под конкретные условия.

Схема подключения гидроаккумулятора

   Схема подключения гидроаккумулятора зависит от возложенной на него функции. Ниже приведены наиболее популярные из схем установки гидроаккумуляторов в системах водоснабжения.


   Повысительные насосные станции устанавливаются на объектах со значительным водопотреблением и как правило, один из насосов в них работает всё время. Гидроаккумулятор для повысительной насосной станции применяется в основном для сглаживания скачков давления в момент включения дополнительных насосов, ну и конечно же для компенсации незначительных водоразборов. Кроме того, подобная схема подключения гидроаккумулятора применяется в системах водоснабжения с частыми перерывами в подаче электроэнергии на повысительные насосы, если отсутствие воды во время отсутствия электроэнергии не допускается. В таком случае запасённый объём воды в гидроаккумуляторе играет роль резерва используемого во время отсутствия электроэнергии. Объём гидроаккумулятора выполняющего функцию демпфера будет тем больше, чем мощнее насосная станция и чем большее давление она должна поддерживать. В схеме установки гидроаккумулятора в качестве буферной ёмкости его объём будет тем больше, чем больше необходимый запас воды и чем меньше разница между давлением включения и давлением отключения насоса.

   Оптимальный режим включений для погружного насоса, способный гарантировать ему длительную и бесперебойную работу составляет от 5 до 20 включений в час и указывается в технических характеристиках этого насоса. Реле давления включает насос при падении давления воды в системе водоснабжения до минимального значения и отключает при достижении максимального значения. Вода — жидкость несжимаемая, поэтому даже незначительное водопотребление или подкапывание, особенно в малых системах водоснабжения, понизит давление воды до минимальной отметки и станет причиной включения насоса, при этом через несколько секунд поступит сигнал на его выключение, потому что водопотребления нет, а утечку насос компенсирует моментально. Такой режим работы не благоприятен для погружного насоса и приведёт к быстрому выходу из строя. Запасённый в гидроаккумуляторе объём воды компенсирует незначительные утечки и малые водоразборы, снижая тем самым частоту включения насоса. Кроме того гидроаккумулятор в схеме с погружным насосом позволяет сгладить мгновенный рост давления воды в момент его включения. Объём гидроаккумулятора зависит от оптимальной частоты включения насоса, его мощности, часового расхода воды и высоты установки бака.

   Гидроаккумулятор в схеме подключения накопительного водонагревателя выполняет функцию расширительного бака. При нагреве вода расширяется и чем больше её объём в системе горячего водоснабжения — тем большим будет прирост объёма. Вода, как известно — жидкость практически несжимаема и даже незначительный прирост объёма в замкнутом контуре приведёт к росту давления и разрушению элементов системы. Объём бака гидроаккумулятора будет тем больше, чем больше объём воды в системе водоснабжения и накопительном водонагревателе, чем больше температура до которой нагревается вода и чем меньше максимальное допустимое давление в системе водоснабжения.

   Схема подключения гидроаккумулятора перед повысительными насосами по ходу движения воды, используется для сглаживания резкого падения давления во внешней водопроводной сети во время включения насосов. Объём бака будет тем больше, чем больше расход воды и чем меньше разница между минимальным и максимальным давлением водопровода перед повысительным насосом.

Установка и монтаж гидроаккумулятора

Установка гидроаккумулятора должна производиться квалифицированными специалистами в соответствии с инструкцией по монтажу.

Требования к установке:
 — Не допускается монтаж гидроаккумуляторов с внешними повреждениями.
 — Параметры рабочей среды в месте установки гидроаккумулятора не должны выходить за пределы параметров установленных изготовителем.
 — Площадка предусмотренная для монтажа гидроаккумулятора должна выдерживать вес бака заполненного водой на 100%.
 — В помещении с гидроаккумулятором следует предусмотреть возможность слива воды из бака, при необходимости.
 — Помещение в котором предусматривается установка бака должно быть отапливаемым. Не допускается замерзание воды в баке.
 — Элементы гидроаккумулятора не должны испытывать статической нагрузки от подводящих трубопроводов или другого оборудования.
 — Гидроаккумулятор необходимо защитить от воздействия влаги и механических повреждений.
 — Масса и габариты гидроаккумуляторов объёмом более 750 литров могут затруднить монтаж, обязательно проверьте, пройдёт ли ёмкость в дверные проёмы и учтите, что его масса будет исчисляться сотнями килограмм.

Требования к монтажу:
 — Не допускаются изменения в конструкции бака гидроаккумулятора.
 — В обвязке гидроаккумулятора обязательна установка предохранительного клапана, при этом давление его полного открытия не должно превышать максимально допустимого давления в баке.
 — На трубопроводе перед гидроаккумулятором по ходу движения воды должен быть установлен обратный клапан предотвращающий опорожнение бака в систему водоснабжения или скважину.
 — Для проведения технического обслуживания на трубопроводах обвязки бака, до и после него, следует установить запорную арматуру защищённую от случайного закрытия и дренажный кран для слива воды.
 — Если в конструкции гидроаккумулятора не предусмотрена арматура исключающая застой воды в нём и обеспечивающая циркуляцию во время водоразбора, рекомендуется её дополнительная установка.
 — Подключение гидроаккумулятора должно производиться только после промывки системы водоснабжения подключенной за ним и трубопроводов перед ним.
 — Перед монтажом в систему водоснабжения, в гидроаккумуляторе следует создать начальное давление газового пространства в соответствии со значением полученным расчётом. Расчёт всех необходимых параметров вы найдёте в разделе сайта, Расчёт объёма и давления в гидроаккумуляторе.

Обслуживание и ремонт гидроаккумулятора

Обслуживание гидроаккумулятора:
 — Ежемесячная проверка давления включения и выключения насоса, на соответствие значениям заданным при наладке.
 — Раз в пол года проверка внешних повреждений гидроаккумулятора, на наличие коррозии, вмятин и подтеканий. В случае выявления внешних повреждений необходимо установить и устранить причину их возникновения.
 — Раз в пол года проверка начального давления газового пространства Pг, на соответствие расчётному значению. Рассчитать начальное давление газового пространства можно в разделе сайта Расчёты.
 — Раз в пол года проверка целостности мембраны и при выявлении её нарушения произвести замену.
 — При длительном бездействии гидроаккумулятора, его необходимо хранить в сухом помещении, предварительно слив из него всю воду.
Проверка начального давления газового пространства в гидроаккумуляторе. Чтобы проверить начальное давление газового пространства необходимо отключить бак от системы водоснабжения, дренировать из него воду и к ниппелю газовой полости подключить манометр. Если давление ниже установленного при настройке — через тот же ниппель бак следует накачать компрессором (возможно автомобильным).
Проверка давления включения и выключения насоса. Давление включения и выключения насоса снимается по показаниям манометра установленного у гидроаккумулятора. Для этого открывается любой водоразборный кран и в момент включения насоса фиксируется значение давления. Давление отключения фиксируется после закрытия крана и последующего за ним отключения насоса.

   Ремонт гидроаккумулятора в случае разрыва мембраны. Для того чтобы выявить разорванную мембрану необходимо отключить бак от системы водоснабжения и дренировать воду, если из дренажного крана пошёл воздух, значит целостность мембраны нарушена.
Разорванную мембрану лучше заменить, если она конечно заменяемая. Клеить мембрану не рекомендуется, так как большинство клеев не допускаются для применения с водой питьевого качества, да и циклическое растяжение-сжатие мембраны, повторяющееся несколько раз в час разрушающе для клееных соединений.

Порядок замены мембраны:
 — Отсоедините гидроаккумулятор от системы водоснабжения и дренируйте его.
 — Сбросьте давление газовой полости через ниппель в верхней части бака.
 — Демонтируйте фланец мембраны, который находится в области патрубка для присоединения трубопровода. Отвинчивая гайку в верхней части корпуса (при её наличии) освободите держатель мембраны.
 — Извлеките мембрану из отверстия в нижней части корпуса.
 — Проверьте внутреннюю поверхность корпуса на предмет загрязнений и коррозии, при наличии удалите их и промойте поверхность водой. После высушите корпус гидроаккумулятора.
 — Помните, мембрана не маслостойкая, поэтому маслосодержащие вещества не должны использоваться для антикоррозионной защиты внутренней поверхности корпуса.
 — Вставьте держатель мембраны в отверстие в верхней части устанавливаемой мембраны, (если крепление предусмотрено конструкцией бака). Вверните болт в держатель мембраны, вставьте мембрану в корпус и введите держатель в отверстие в днище корпуса. Зафиксируйте держатель мембраны гайкой.
 — Смонтируйте на корпус фланец мембраны.
 — Установите предварительное давление воздуха в гидроаккумуляторе. Проверьте на утечки и присоедините гидроаккумулятор к системе.

Замена частей допускается лишь оригинальными запчастями от производителя бака. Заполнять воздушную камеру лучше всего инертным газом, например азотом. Прежде чем удалить газ из воздушной камеры следует слить из бака воду. Ресурс службы гидроаккумулятора снижается при максимальных значениях и перегрузках, а так же вне диапазона указанных температур.

Требования норм, касающиеся гидроаккумуляторов

Ниже собраны требования норм и правил касающиеся подбора, монтажа и эксплуатации гидроаккумуляторов. Приведенный перечень нормативных требований не является исчерпывающим, и со временем будет расширяться. Выдержки взяты из нормативных документов регулирующих порядок проектирования, монтажа и эксплуатации инженерных систем жилых, общественных и административно бытовых зданий. В разделе не приведены требования норм и правил которые относятся к Гидроаккумуляторам применяемым в промышленности и технологических установках.

ДБН В.2.2-15 Жилые здания

Пункт 5.21 — Глава 5 Инженерное оборудование зданий

В одноквартирных домах, присоединённых к индивидуальному водозабору, систему водоснабжения следует проектировать с мембранным пневмобаком и насосом, автоматически управляемым по давлению.

СНиП 2.04.01 Внутренний водопровод и канализация зданий

Пункт 12.4 — Глава 12 Насосные установки

Располагать насосные установки (кроме пожарных) непосредственно под жилыми квартирами, детскими или групповыми комнатами детских садов и яслей, классами общеобразовательных школ, больничными помещениями, рабочими комнатами административных зданий, аудиториями учебных заведений и другими подобными помещениями не допускается.
Насосные установки с противопожарными насосами и гидропневматические баки для внутреннего пожаротушения допускается располагать в первых и подвальных этажах зданий I и II степени огнестойкости из несгораемых материалов. При этом помещения насосных установок и гидропневматических баков должны быть отапливаемыми, выгорожены противопожарными стенами (перегородками) и перекрытиями и иметь отдельный выход наружу или на лестничную клетку.

Примечания:
 1. В отдельных случаях по согласованию с местными органами санитарно-эпидемиологической службы допускается располагать насосные установки рядом с перечисленными помещениями, при этом суммарный уровень шума в помещениях не должен превышать 30 дБ.
 2. Помещения с гидропневматическими баками располагать непосредственно (рядом, сверху, снизу) с помещениями, где возможно одновременное пребывание большого числа людей — 50 чел. и более (зрительный зал, сцена, гардеробная и т. п), не допускается. Гидропневматические баки допускается располагать в технических этажах. При проектировании гидропневматических баков следует учитывать требования „Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» Госгортехнадзора СССР. При этом необходимость регистрации гидропневматических баков устанавливается пп. 6-2-1 и 6-2-2 указанных Правил.
 3. Не допускается располагать противопожарные насосные установки в зданиях, в которых прекращается подача электроэнергии во время отсутствия обслуживающего персонала.

Пункт 12.7 — Глава 12 Насосные установки

Производительность хозяйственно-питьевых и производственных насосных установок следует принимать:
 — при отсутствии регулирующей емкости — не менее максимального секундного расхода воды;
 — при наличии водонапорного или гидропневматического бака и насосов, работающих в повторно-кратковременном режиме, — не менее максимального часового расхода воды;
 — при максимальном использовании регулирующей емкости водонапорного бака или резервуара — согласно разд. 13.

Пункт 12. 18 — Глава 12 Насосные установки

Насосные установки с гидропневматическими баками следует проектировать с переменным давлением. Пополнение запаса воздуха в баке надлежит осуществлять, как правило, компрессорами с автоматическим или ручным пуском или от общезаводской компрессорной станции.

Пункт 13.13 — Глава 13 Запасные и регулирующие ёмкости

Высота расположения водонапорного бака (в том числе бака горячей воды) и минимальное давление в гидропневматическом баке должны обеспечивать необходимый напор воды перед водоразборной арматурой, а в системах противопожарного или объединенного водопровода — необходимый напор у внутренних пожарных кранов до полного израсходования противопожарного запаса воды.
Примечание. В системах централизованного горячего водоснабжения баки-аккумуляторы предусматривать не следует, за исключением случаев, когда они необходимы для создания запаса воды (в банях, прачечных, в душевых бытовых зданий производственных предприятий и т. п.).

Пункт 13. 14 — Глава 13 Запасные и регулирующие ёмкости

Водонапорные и гидропневматические баки питьевой воды, а также баки-аккумуляторы надлежит изготовлять из металла с наружной и внутренней антикоррозионной защитой; при этом для внутренней антикоррозионной защиты следует применять материалы, разрешенные Главным санитарно-эпидемиологическим управлением Минздрава СССР. Для баков-аккумуляторов систем горячего водоснабжения тепловую изоляцию следует предусматривать по расчету.

Пункт 13.17 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки должны быть оборудованы подающей, отводящей и спускной трубами, а также предохранительными клапанами, манометром, датчиками уровня и устройствами для пополнения и регулирования запаса воздуха.
Запас воды в баках-аккумуляторах, устраиваемых в бытовых зданиях и помещениях промышленных предприятий, следует определять в зависимости от времени их заполнения в течение смены, принимаемого при числе душевых сеток: 10—20 — 2 ч; 21—30 — 3 ч; 31 и более — 4 ч.

Пункт 13.18 — Глава 13 Запасные и регулирующие ёмкости

Гидропневматические баки надлежит устанавливать в помещениях, где расстояние от верха баков до перекрытия и между баками и до стен — не менее 0,6 м.







Благодарность за предоставленные материалы:
http://www.ktto.com.ua

Отличия гидроаккумулятора от расширительного бака- плюсы и минусы

Выбирая комплектующие для систем автономного водоснабжения и отопления, необходимо четко уяснить разницу между типами устройств, используемых в этих системах. Внешне они могут быть довольно похожими – но особенности конструкции накладывают отпечаток на функционирование подобных изделий.

Это правило подходит и для резервуаров – расширительных баков и гидроаккумуляторов. Кроме того, что расширительные баки обычно делают красными, а гидроаккумуляторы – синими, эти изделия отличаются и выполняемыми функциями, и сферой применения. Об основных отличиях гидроаккумуляторов и расширительных баков мы расскажем ниже.

Конструкция и назначение устройств

Расширительный бак

Устройства обоих типов, используемые в автономных системах, имеют сходную конструкцию и работают по единому принципу. Рассмотрим основные элементы изделий на примере расширительного бака для отопительной системы:

  • Основное назначение бака – компенсация расширения теплоносителя. При нагревании вода увеличивается в объеме, причем довольно сильно (+0,3% на каждые 10 градусов Цельсия). При этом жидкость практически не сживается, так что нагретый теплоноситель будет оказывать значительное давление на стенки труб, места соединения и запорную арматуру.
  • Чтобы компенсировать это давление, а также свести к минимуму последствия гидроударов, в систему встраивается дополнительный резервуар – расширительный бак. Первые баки имели негерметичную конструкцию, но сегодня почти повсеместно используются пневмогидравлические модели.
  • Внутри такого бака размещается мембрана из эластичного материала. Поскольку мембрана контактирует с нагретым теплоносителем, ее делают из полимеров, отличающихся стойкостью к высоким температурам – EPDM, SBR, бутилкаучков и нитрилкаучуков.
  • Мембрана разделяет бак на две полости – рабочую (в нее попадает теплоноситель) и воздушную. При повышении давления в системе воздушная камера уменьшается в объеме (за счет сжатия воздуха), и это компенсирует нагрузку на трубы и запорную арматуру. Примерно то же самое происходит при гидроударе — но здесь процесс идет с большей скоростью.
  • При снижении температуры теплоносителя объем воды уменьшается, и воздух, оказывая давление на мембрану, вытесняет дополнительный объем горячей воды в трубы отопительной системы.
Примером расширительного бака может служить Wester WRV 35  емкостью в 35 литров, отлично подходящий для систем отопления большого дома или общественного здания.

Гидроаккумулятор

Гидроаккумулятор, на первый взгляд, практически не отличается по конструкции от расширительного бака:

  • Основа – та же емкость из коррозионно-устойчивой стали, только выкрашенная в синий цвет.
  • Внутри ёмкости тоже находится мембрана – правда, несколько отличающаяся по форме от мембраны расширительного бака.
  • Внутренний объем тоже делится на две камеры, только у гидроаккумуляторов камера для воды находится внутри мембраны, т.е. полностью исключается контакт жидкости с металлическими стенками бака.

Да и функционирует конструкция по сходному принципу, хоть и используют ее по другому назначению:

  • При включении насоса или подаче воды по централизованному водопроводу камера наполняется жидкостью под определенным давлением.
  • Если напор по какой-то причине падает, воздушная камера увеличивается в объеме, и вода из рабочей камеры попадает в систему. Благодаря этому стабилизируется давление в трубах, и оборудование (стиральные машины, посудомойки и т.д.) работает без сбоев.
  • Второй аспект работы гидроаккумулятора – защита насоса от частых включений. Пока можно компенсировать отбор воды из системы за счет резерва в баке, реле давления не будет срабатывать, и насос не начнет подкачивать воду. Таким образом, техника будет включаться реже, а значит, проработает дольше.
  • Большой гидроаккумулятор (на 50, 100 или более литров) – это еще и запас воды. Да, долго на таком запасе не протянешь, но при экономном расходовании вполне можно пережить аварию на водопроводе или отключение электричества, которое сделает невозможной работу насоса.
  • Кроме того, гидроаккумулятор, как и расширительный бак, компенсирует гидроудары.
Пример гидроаккумулятора в каталоге интернет-магазина «Альфатэп» — горизонтальная модель на 24 литра Джилекс 24 Г.

Отличия изделий

Резюмируя все вышесказанное, стоит свести воедино основные отличия между гидроаккумуляторами и расширительными баками для отопительных систем:

  • Основная разница в конструкции – материал, используемый для изготовления мембраны. Для расширительных баков приоритетом является термостойкость, для гидроаккумуляторов – эластичность и нейтральность (т. е. отсутствие реакции с водой). Использовать расширительный бак в системе питьевого водоснабжения не стоит как минимум по этой причине – вода будет иметь отчетливый привкус резины.
  • Конструкция гидроаккумуляторов разрабатывается производителем с таким расчётом, чтобы минимизировать контакт металлической емкости с водой (иначе коррозии не избежать). Чаще всего это обеспечивается за счет установки мембраны особой формы.
  • Может присутствовать и разница в давлении в воздушной камере. Как правило, для работы гидроаккумуляторов это давление должно быть выше – тогда устройство обеспечит более эффективную стабилизацию напора.
  • При подборе устройство мы тоже руководствуемся разными принципами. Объем расширительного бака зависит от объема теплоносителя в сети (в среднем он должен составлять около 10%, если будет меньше – не получится компенсировать температурное расширение). Гидроаккумулятор же выступает в том числе и резервуаром для запаса воды, потому тут действует правило «чем больше, тем лучше» (в разумных пределах!).

Вот, в принципе, и все, что вам стоит иметь в виду, если вы не хотите выбирать емкости для автономных систем отопления и водоснабжения только по цвету. Если же на этапе выбора у вас появятся вопросы, то их всегда можно задать консультантам компании «Альфатэп», позвонив по контактному номеру 8 (495) 109-00-95.

Расширительный бак: расчёт, выбор, установка

Расширительный бак защищает систему отопления от поломки при увеличении объема теплоносителя. Статья поможет рассчитать, выбрать и правильно установить бак.

Владимир Равилов   ⏳ 08-28-2018   06-29-2021

Плоский расширительный бак для отопления, объемом 8 литровПлоский расширительный бак для отопления, объемом 8 литров

Расширительный бак — неотъемлемая часть любой системы отопления потому, что теплоноситель при нагревании увеличивается в объеме, вода и отопительный антифриз в том числе. Расширительный бак принимает на себя увеличивающийся объем жидкости, предохраняя систему отопления от разрушения.

Расширительные баки бывают открытые и мембранные (закрытые). Открытый расширительный бак принято включать в схему классической системы отопления там, где теплоноситель циркулирует по трубам за счет естественной циркуляции. В этом случае расширительный бак устанавливают в самой верхней точке дома, желательно на чердаке. В открытый расширительный бак наливают воду при заполнении системы отопления теплоносителем, в него же заводят воздушник.

Открытый расширительный бак для классической системы отопления

Закрытые, мембранные баки применяются в закрытых системах отопления, которые все время, за исключение ремонта, находятся под избыточным давлением около 1 кгс/см2. В этом случае мембранный расширительный бак не только принимает на себя расширяющийся теплоноситель, но и поддерживают давление на постоянном уровне, даже если котел не работает и циркуляции теплоносителя в системе нет. Через мембранный бак не наполняют систему отопления, как в случае с открытым расширительным баком, который служит своеобразной воронкой.

В закрытых системах циркуляция теплоносителя осуществляется за счет циркуляционного насоса, который все чаще встраивается прямо в котел. Не обошла эта участь и расширительные баки — мембранные баки давно стали неотъемлемой частью настенных котлов. Конечно, объем расширительных баков в котлах невелик, порядка 4-8 литров, но для простых систем отопления с малым объемом теплоносителя этого достаточно.

Вообще, перед покупкой мембранного расширительного бака или изготовлением емкости открытого расширительного бака надо сделать расчёт объема бака, чтобы он смог вместить весь объем расширяющейся жидкости.

Мембранный расширительный бак (экспанзомат)

По сути, мембранный бак представляет собой гидроаккумулятор с прочной мембраной, которая способна выдерживать горячую воду без повреждения.

Расширительный бак, экспанзомат, в разрезе. Фото: Day & Nite Plumbing & HeatingРасширительные баки Джилекс различных моделей в разрезе. Иллюстрация: ИЭ 1.1/2017ЛМ

Мембрана делит бак на два отсека: воздушный и водяной. В воздушный отсек компрессором или автомобильным насосом накачивается воздух под давлением 1-1,5 кгс/см2, точное давление указано на наклейке, наклеенной на бак или в паспорте экспанзомата. Воздух под давлением выполняет роль пружины, сжимаясь при увеличении объема жидкости в баке.

Срок службы расширительного бака зависит от правильности установки и качества оборудования, в среднем составляет 5-8 лет. Продлить срок службы экспанзомата можно установив бак на обратной линии, перед циркуляционным насосом.

Выбор расширительного бака зависит от ассортимента отопительного оборудования в магазинах вашего региона, поэтому ориентируйтесь на отзывы касательно имеющихся в продаже моделей.

Расчёт расширительного бака для отопления

Выбирая расширительный бак надо знать его объем. Объем можно определить по формулам, а можно воспользоваться таблицей и подобрать бак для вашей системы отопления, если известна ёмкость системы отопления, объем теплоносителя во всех без исключения трубопроводах, радиаторах, котле и др.

Объем расширительного бака должен соответствовать расчетам, либо быть немного больше расчетной величины

В любом случае, рекомендуется покупать бак с запасом 10-15% по объему. Как говорится лишний объем не помешает, особенно если в качестве теплоносителя используется отопительный антифриз, а не вода.

Таблица. Расчет емкости расширительного бака для системы отопления, в зависимости от объема теплоносителя.
Объем теплоносителя в системе отопления, литров Емкость расширительного бака, литров
15-20 1
25-30 2
35-45 3
50-55 4
60-65 5
70-80 6
85-90 7
95-100 8
105-110 9
120 10
Примечание: расчёт верен, если в качестве теплоносителя используется вода, начальное давление в системе отопления — 1 кгс/см2, максимальное давление — 3 кгс/см2. Точный расчет объема расширительного бака можно сделать на сайте ГК Климатик.

Где и как установить расширительный бак

Мембранные расширительные баки рекомендуется устанавливать на обратной линии системы отопления, недалеко от котла, перед циркуляционным насосом, водяным патрубком вверх (горизонтальные баки: влево или вправо).

Рекомендуемый производителем способ установки мембранного расширительного бака Джилекс: 1-воздухоотводчик; 2-предохранительный клапан; 3-манометр; 4-корпус группы безопасности; 5-расширительный бак; 6-отопительный котел; 7-радиаторы отопления; 8-циркуляционный насос. Иллюстрация: ИЭ 1.1/2017ЛММембранный расширительный бак установлен правильно. Фото: Википедия

Не рекомендуется устанавливать экспанзоматы водяным патрубком вниз — это будет способствовать скоплению воздуха в баке, который будет невозможно удалить из системы. Также не рекомендуется устанавливать бак на напорной линии системы отопления, чтобы продлить срок службы мембраны.

Открытые расширительные баки по традиции монтируются в самом высоком месте дома так, чтобы труба, идущая от бака, входила в обратную линию системы отопления недалеко от входа в котел. Также требуется обеспечить удобство наполнения системы водой и контроль уровня воды в баке без дополнительных ухищрений.

Источники:

  1. Расчет мембранных расширительных баков Reflex — www.climatik.su

Установка расширительного бака | Строительный портал

Использование расширительного бака необходимо в каждой закрытой системе отопления, и даже в некоторых системах подключенных к центральному отоплению. Процесс установки расширительного бака довольно сложный, но если внимательно изучить инструкцию сделать это самостоятельно, без привлечения специалистов, вполне возможно.

Оглавление:

  1. Принцип работы расширительного бака
  2. Разновидности расширительных емкостей для отопления
  3. Расчет расширительного бака для отопления
  4. Установка расширительного бака для отопления открытого типа
  5. Установка закрытого расширительного бака
  6. Советы и правила установки расширительного бака
  7. Обслуживание расширительного бака для отопления

Принцип работы расширительного бака

Расширительный бак представляет собой металлический резервуар, который подключается к системе отопления. Основная функция этого прибора — устранение повышения давления в трубопроводе, в следствие расширения теплоносителя.

Расширительные баки бывают двух видов: открытые и закрытые. Принцип работы каждого из этих баков различается друг от друга.

Открытая расширительная емкость имеет металлическую крышку, которая открывается для добавления теплоносителя в систему.

Закрытый расширительный бак состоит из металлической емкости, которая не имеет никаких отверстий, кроме подключения к системе. Емкость разделяет внутренняя мембрана, выполнена из резины. При повышении давления резина прогибается и теплоноситель попадает в резервуар, при снижении давления или утечке теплоносителя, резина давит на половину бака, в котором размещен газ и теплоноситель поступает в систему. Таким образом, расширительный бак является регулятором давления, который предотвращает появления высоких скачков напряжения в системе. Если не использовать расширительную емкость, система отопления не будет нормально функционировать, а краны, трубы и котел быстро выйдут из строя.

Расширительные баки используют в частной системе отопления, а в некоторых случаях и в системе, подключенной к центральному отоплению.

Разновидности расширительных емкостей для отопления

Расширительные баки разделяют на:

  • открытые,
  • закрытые.

Открытый расширительный резервуар имеет ряд недостатков, поэтому редко используется, в основном в тех случаях, когда система не подключена к насосу, и вода свободно циркулирует.

Недостатки открытого расширительного бака:

  • из-за частого открытия крышки происходит контакт комплектующих системы отопления кислородом из-за чего на стенах труб и радиаторов образовывается ржавчина;
  • когда температура воды повышается, происходит испарение жидкости, поэтому периодически следует добавлять теплоноситель в систему;
  • открытый расширительный резервуар устанавливается в самой высокой точке, по сравнению с системой отопления, поэтому монтаж такого прибора занимает много времени.

Единственным достоинством открытого расширительного бака является небольшая стоимость, по сравнению с закрытым.

Закрытый расширительный резервуар называют мембранным, в зависимости от типа мембраны выделяют:

  • расширительные емкости сменного типа,
  • расширительные емкости несменного типа.

Сменные расширительные баки предполагают замену мембраны, при повреждении. Чтобы заменить мембрану достаточно открутить фланец.

Несменные расширительные баки подразумевают замену всего бака при повреждении мембраны. Такие баки более устойчивы к перепадам давления, а мембрана — идеально и герметично прилегает к внешней стенке емкости.

Расширительные баки бывают двух форм:

  • балонной,
  • плоской.

Балонная форма напоминает большую емкость в которой расположена мембрана или крышка, в зависимости от типа бака.

Плоские расширительные баки имеют сплюснутую форму и мембрану в виде диафрагмы. Преимуществом плоских расширительных баков является то, что они занимают мало места и легко устанавливаются.

Расчет расширительного бака для отопления

На размер и объем расширительного резервуара влияет:

  • тип системы;
  • вместительность системы;
  • максимально допустимое давление;
  • место установки расширительного бака.

Самый простой способ определения объема расширительного бака — узнать вместительность системы отопления и разделить данную сумму на 10%. Например, если система обогрева содержит 400 л теплоносителя, то объем расширительной емкости составит 40 л, в том случае, если теплоносителем выступает вода. Если в качестве теплоносителя используют гликолевую жидкость, тогда к этой сумме нужно прибавить еще 50 %.

Обратите внимание, что 3 % теплоносителя в закрытом расширительном баке приходит на возмещение возможных утечек. В любом случае, полученный в результате расчета объем бака следует немного увеличить.

Для получения точного расчета в больших или сложных системах отопления лучше довериться специалистам или использовать онлайн-калькулятор.

На правильный расчет расширительного бака указывает несрабатывание предохранительного клапана.

Установка расширительного бака для отопления открытого типа

Открытая расширительная емкость является местом для контакта воды с кислородом. Применяют открытую емкость в том случае, когда вода свободно, без использования насоса перемещается по системе или когда система подключена к центральному отоплению.

Так как воздух контактирует с водой, вся система отопления проектируется под уклоном, чтобы излишки кислорода вытеснялись из радиаторов.

Расширительный бак место установки: самая верхняя точка, по отношению к системе обогрева. Высота установки расширительного бака должна превышать высоту инсталляции системы отопления.

Расширительный бак схема установки:

Установка дополнительного расширительного бака производится в том случае, если невозможно смонтировать систему отопления под наклоном. Уровень установки основного и дополнительного расширительного бака должен быть одинаковым.

Открытая расширительная емкость включает патрубки:

  • расширительный,
  • сигнальный,
  • циркуляционный,
  • переливной.

С помощью расширительного патрубка бак подключают к системе отопления.

В большинстве случаев открытый расширительный резервуар монтируют вблизи котла и подсоединяют к системе водоснабжения с помощью сигнального патрубка, который контролирует уровень теплоносителя.

Переливной патрубок соединяет бак с канализацией, при переполнении бака жидкость автоматически сливается в канализацию.

Циркуляционный патрубок обеспечивает подачу теплоносителя, в том случае, если расширительная емкость размещается в неотапливаемом помещении.

Установка закрытого расширительного бака

Перед изучением правил по установке расширительного резервуара закрытого типа, рассмотрим преимущества этого устройства перед открытым расширительным резервуаром:

  • минимальные теплопотери;
  • не нуждаются в изоляции;
  • работа при высоких скачках напора;
  • установка в любом месте, без привязки к наивысшей точке;
  • устройства закрытого типа более компактны и легче устанавливаются;
  • отсутствие образования ржавчины на внутренних стенках системы отопления;
  • легкость в обслуживании.

Инструменты для работы:

  • разводной ключ;
  • ключ для установки пластиковых труб;
  • ступенчатый ключ.

Подготовительный этап включает:

  • отключение котла от электричества, газоснабжения или водообеспечения;
  • перекрытие крана, отвечающего за циркуляцию теплоносителя;
  • слив теплоносителя, из отопительного участка, на котором устанавливается расширительный бак.

Инструкция по установке расширительного бака:

1. Установите на подводящей трубе запорный и дренажный кран, для перекрытия и спуска воды.

2. С помощью винтов или фланцев подсоедините расширительную емкость к системе. Если трубы системы отопления полипропиленовые, нужно использовать паяльный аппарат, муфты, уголки и фитинги.

3. Фитинг под названием “американка” поможет в будущем с легкостью извлечь бак для замены или ремонта. Перед установкой фитинга на расширительный бак намотайте на резьбу льняную ленту и нанесите уплотнительную пасту.

4. Когда вода с системы слита, разрежьте трубу специальными ножницами и установите тройник.

5. Установите предохранительный клапан и манометр.

6. Перед запуском системы очистите фильтр грубой очистки.

7. Перед тем как подключить расширительный бак к системе, нужно создать рабочее давление. Для этого используйте насос.

8. Когда расширительный бак подключен к сети — запустите все краны подачи теплоносителя и включите котел.

Советы и правила установки расширительного бака

1. Устанавливайте расширительный бак таким образом, чтобы поступление теплоносителя производилось сверху.

2. При отсутствии данных, о точном объеме отопительной системы, вместительность расширительного бака рассчитывается исходя из мощности котла: 15 л жидкости рассчитаны на 1 кВт мощности.

3. Перед покупкой и установкой расширительного бака осмотрите котел отопления. Многие современные котлы имеют скрытый расширительный резервуар, который располагается в середине котла.

4. Не монтируйте расширительную емкость закрытого типа возле циркуляционного насоса, из-за возникновения больших перепадов давления.

5. Установка вакуумного расширительного бака производится только при плюсовой температуре.

6. Установка мембранного расширительного бака закрытого типа производится со стороны подачи холодной воды к котлу.

7. В качестве уплотнителя, используйте только те герметики, которые имеют стойкость перед высокой температурой, в противном случае протечка неизбежна.

8. При определении месторасположения и монтажа расширительного бака, следует подумать о дальнейшем подходе или обслуживании прибора. Не устанавливайте расширительный бак в труднодоступных местах.

9. Во время установки расширительного бака соблюдайте правила безопасности и общепринятые инструкции.

10. Обязательно ознакомьтесь с инструкцией от производителя по установке расширительного бака.

11. Обязательно установите предохранительный клапан, который иногда идет в комплектации с баком, если клапана нет — купите его отдельно.

Обслуживание расширительного бака для отопления

1. Один раз в 6-7 месяцев следует осматривать расширительный бак на наличие механических повреждений или ржавчины. При их наличии, нужно устранить проблему.

2. В расширительных емкостях закрытого типа один раз в шесть месяцев следует проверять давление.

3. В устройствах со сменной мембраной нужно периодически проверять мембрану на целостность или наличие повреждений.

4. Если расширительный бак не используется на протяжении длительного времени, храните бак в сухом месте, обязательно слив всю воду и высушив прибор.

5. При замене отдельных запчастей бака рекомендуется покупать комплектующие только фирмы-изготовителя бака.

6. Для заполнения воздушной камеры лучше всего использовать инертный газ, например, азот.

7. Правильная работа расширительного бака зависит от давления и температуры системы отопления.

8. При резком падении давление есть риск повреждения мембраны. Для замены мембраны нужно выполнить ряд действий:

  • отсоединить расширительную емкость от системы;
  • сбросить давление в баке с помощью вентиля, который расположен в верхней части бака;
  • снимите фланец, расположенный в месте подсоединения бак к системе;
  • снимите мембрану и спустите излишки воды;
  • вставьте мембрану и установите фланец;
  • прикрепите бак, предварительно установив нужное давление.

Нужен ли мне расширительный бачок водонагревателя?

Если вы никогда раньше не слышали о расширительном баке водонагревателя, это может показаться не более чем аксессуаром для вашего водонагревателя. Или, может быть, это какое-то устройство, которое увеличивает мощность вашего водонагревателя, чтобы вы могли использовать больше горячей воды.

Это верные догадки, но на самом деле расширительный бак — это защитное устройство, которое предотвращает повреждение водонагревателя под давлением воды. Однако не каждый должен иметь его установленным.Нужен ли он вам, зависит от того, как город настроил вашу водопроводную систему.

Не волнуйтесь, мы объясним, что такое расширительные баки и нужен ли он вам.

Зачем нужны расширительные баки водонагревателя?

Перво-наперво: если вы не используете водонагреватель с накопительным баком, этот пост к вам не относится. Расширительные баки были созданы исключительно для того, чтобы помочь решить проблему, характерную для водонагревателей с накопительным баком.

Эта конкретная проблема заключается в том, что вода внутри вашего водонагревателя расширяется при нагревании.Это называется тепловым расширением .

Например, бак, вмещающий 50 галлонов холодной воды, при нагревании расширится до 52 галлонов. Поскольку этот тип резервуара рассчитан только на 50 галлонов, вы можете видеть, где это становится проблемой. Эти два дополнительных галлона создадут нагрузку на вашу водопроводную систему. Со временем это напряжение может изнашивать ваш водонагреватель, вызывая его протечку и, в крайних случаях, взрыв!

Расширительный бачок водонагревателя обеспечивает достаточный дополнительный объем, чтобы уменьшить это давление.

Разве мой водонагреватель уже не оборудован для этого?

Вам может быть интересно: если явление теплового расширения так легко понять, то почему водонагреватели в Глендейле, штат Аризона, еще не разработаны для решения этой проблемы?

На самом деле они есть! Многие водонагреватели используют обратные клапаны и клапаны-регуляторы температуры для решения этой проблемы. Однако настоящая проблема заключается в том, как устроены водопроводные системы между городом и вашим домом. Это могут быть как открытые, так и закрытые системы водоснабжения.

Открытая система водоснабжения позволяет отводить лишнюю воду обратно в городское водоснабжение. Это полностью снимает проблему, поэтому вы можете использовать водонагреватель без расширительного бака. В этих системах обратные и терморегулирующие клапаны работают по назначению.

Более вероятный сценарий, однако, состоит в том, что у вас закрытая система водоснабжения. Это односторонний клапан, который не позволяет воде течь обратно в город. Даже при наличии вышеупомянутых клапанов этого недостаточно для снижения давления, создаваемого тепловым расширением.

Нужен ли моему водонагревателю расширительный бак?

Простой ответ — проверить, какая у вас водопроводная система. Если ваш дом объединен с замкнутой системой водоснабжения, то мы настоятельно рекомендуем остановить свой выбор на расширительном баке. Не стоит недооценивать ущерб, который можно нанести без него — в некоторых городах страны наличие расширительных баков стало требованием закона!

Мы можем помочь определить, нужен ли вашему дому расширительный бак водонагревателя. Свяжитесь с доверенным сантехником сегодня, чтобы запросить оценку.

Теги: Glendale, расширительный бачок водонагревателя, Водонагреватели
Понедельник, 15 апреля 2019 г. , 11:00 | Категории: Водонагреватели |

Расширительные баки водонагревателя — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Что такое расширительный бак?

Расширительный бак представляет собой металлический бак, соединенный с водонагревательным прибором здания и предназначенный для компенсации колебаний объема системы горячего водоснабжения здания.Эти колебания происходят из-за того, что вода расширяется в объеме при нагревании и теряет объем при охлаждении.

Увеличение объема воды в закрытой системе может создать опасно высокое давление воды. Когда вода нагнетается в бак за счет расширения, она сжимает воздух, содержащийся внутри резиновой камеры. Воздух используется в качестве подушки, потому что он оказывает меньшее давление на свой контейнер, чем вода, которую нельзя сжать.

Эта камера предназначена для предотвращения поглощения воздуха водой, что может привести к тому, что расширительный бачок потеряет свою способность действовать как своего рода амортизатор. Если со временем мочевой пузырь начинает пропускать воздух, можно использовать клапан Шредера, идентичный клапану наполнения велосипедных и автомобильных шин, чтобы добавить больше воздуха.



Как он выглядит внутри и снаружи?

Расширительные баки значительно меньше, чем водонагреватели, обычно вмещают около двух галлонов в жилых системах, хотя размеры баков различаются в зависимости от объема воды в системе горячего водоснабжения, которую они обслуживают. Расчетное давление, на которое рассчитан резервуар, указано на этикетке на резервуаре, обычно это 150 фунтов на квадратный дюйм (PSI) для бытового резервуара.

Инспекторы InterNACHI должны убедиться, что баки расположены достаточно высоко над водонагревателем, чтобы вода могла легко стекать обратно в бак водонагревателя. Его лучше всего расположить рядом с водонагревателем, и он может быть установлен вертикально, над или под горизонтальной трубой подачи, но также может быть расположен горизонтально. Горизонтально подвешенным резервуарам потребуется дополнительная поддержка, чтобы уменьшить нагрузку на медные трубы.

Расширительный бачок следует проверить на предмет правильного расположения и поддержки, наличия коррозии и утечек.Хотя во многих юрисдикциях в настоящее время требуется установка расширительного бака одновременно с установкой водонагревателя, в прошлом расширительный бак не всегда требовался, а в некоторых регионах может и не требоваться.


Не заменяет клапан сброса температуры и давления (TPR)

Если управление водонагревателем выходит из строя и давление в системе превышает 150 фунтов на квадратный дюйм или температура превышает 210°F, предохранительный клапан температуры и давления (клапан TPR) установленный сбоку бака водонагревателя откроется, безопасно сливая воду из системы.Клапаны TPR способны снижать давление воды со скоростью, превышающей способность водонагревателя повышать его, что исключает возможность перегрева воды (более 212 градусов) и представляет серьезную угрозу. Важность этого клапана невозможно переоценить, и крайне важно, чтобы он периодически проверялся на наличие ржавчины или коррозии, а рычаг разблокировки должен ежемесячно проверяться домовладельцем, а не инспектором.

Если клапан TPR не сработает, когда это необходимо, последствия могут быть катастрофическими.Давление в баке водонагревателя будет продолжать расти по мере того, как температура воды поднимается выше точки кипения и вода становится перегретой. В конце концов, давление в баке превысит способность самой слабой части водонагревателя удерживать его, и бак разорвется, выставив перегретую воду на воздух и вызвав мгновенное и взрывное расширение пара. Эта ситуация может привести водонагреватель в движение, как ракету, или взорвать его, как бомбу, что приведет к значительному материальному ущербу, травмам или смерти.

Таким образом, следует проверить расширительный бачок на предмет правильного расположения и поддержки, наличия коррозии и утечек. Хотя они требуются не во всех юрисдикциях, они крайне важны для успешной и безопасной эксплуатации систем питьевого водоснабжения в жилых помещениях.









Что такое терморасширительный бак и как его проверить?

Проще говоря, если у вас есть обратный клапан на водопроводе, вам нужен терморасширительный бак.Поэтому, если у вас есть вода Del-Co или Delaware City Water, вам нужен расширительный бак. Означает ли это, что водные компании обходят дом за домом, чтобы убедиться, что у каждого, у кого должен быть расширительный бак, есть он? Нет, однако, если вы переделываете или продаете свой дом, где вам требуется разрешение или проверка, Департамент строительства БУДЕТ требовать наличия расширительного бака.

Эти обратные клапаны так хорошо справляются со своей задачей, что создают тепловое расширение в вашем баке с горячей водой, поэтому вам нужен терморасширительный бак.Видите ли, во всех системах водоснабжения создается давление, потому что горячая вода расширяется, и когда она нагревается, давление внутри основного бака будет сбрасываться в расширительный бак до тех пор, пока давление не нормализуется. Если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром (обратный клапан), ваш клапан T&P начнет протекать при давлении около 150 фунтов на квадратный дюйм и 210*F для сброса давления. Такое повышение давления может привести к взрыву водонагревателя. Кроме того, если у вас нет терморасширительного бака и у вас есть система с замкнутым контуром, вы создаете дополнительную нагрузку на всю водопроводную систему, например, на стиральную машину, туалет и посудомоечную машину.Некоторые гарантии могут быть фактически аннулированы, если имеется неисправный или отсутствующий терморасширительный бак, который требуется вам из-за вашей замкнутой системы. Терморасширительный бак продлит жизнь вашему водонагревателю и сантехническим приборам.

Для оптимальной работы при установке расширительного бака важно, чтобы давление воды, поступающей в дом, соответствовало давлению в расширительном баке. Также при монтаже расширительного бака его следует монтировать с холодной стороны между водонагревателем и основным запорным краном воды. Важно правильно установить, потому что, если бак наполняется водой, он становится очень тяжелым. 2-галлонный бак, полный воды, весит более 16 фунтов. Это большой вес, висящий на линии, особенно на линии из ХПВХ.

Размер необходимого вам терморасширительного бака зависит от размера вашего водонагревателя (водонагревателей). Примеры размеров в этой области: водонагреватель 52 Г или менее = расширительный бак на 2 Г, водонагреватель(и) на 60 Г или более = расширительный бак на 4,5 Г. В зависимости от качества воды терморасширительный бак служит в среднем 5-8 лет.Наконец, проверка вашего терморасширительного бака важна и должна проверяться один раз в год, когда вы промываете водонагреватель. Если ваш терморасширительный бак висит на трубе, вы должны нажать на клапан Шредера (воздушный клапан), расположенный на дне бака, если воздух выпущен, значит, бак работает правильно. Если ничего или вода не выходит, ваш бак неисправен и нуждается в замене. Если у вас есть какие-либо вопросы относительно вашего терморасширительного бака или вы хотите узнать, нужен ли он вам, позвоните в службу экстренной сантехники, отопления и вентиляции по телефону (740) 217-0450.

Полный список наших услуг можно найти на нашем веб-сайте www.emergencyplumbingservice.com.

Расширительные бачки водонагревателя: что нужно знать

Расширительный бачок водонагревателя, также называемый тепловым расширительным баком, представляет собой защитное устройство, предназначенное для защиты домашней сантехники от теплового расширения. Риск повреждения давлением из-за теплового расширения редко беспокоит водонагреватели без резервуара, но если у вас есть водонагреватель с резервуаром, ваша водопроводная система может подвергаться риску.

Если учесть, что 50 галлонов холодной воды с помощью термального расширения станут как минимум 52 галлонами после нагревания, дополнительные 2 галлона воды больше не поместятся в баке водонагревателя. Здесь на помощь приходит расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бачок водонагревателя — это просто небольшой бак, который всасывает воду в камеру для снижения избыточного давления в водонагревателе.

В прошлом, когда вода увеличивалась, это не было проблемой, несколько лишних галлонов просто утекали обратно в городское водоснабжение.Но сегодня расширенной воде некуда деваться, потому что действующие правила водопровода запрещают ее попадание в городскую систему, где она может загрязнить водопроводную систему.

При наличии необходимых обратных клапанов и устройств предотвращения обратного потока ваши водопроводные трубы, водонагреватель и даже некоторые бытовые приборы должны выдерживать повышенное давление, вызванное тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая водонагреватель.Это может быть даже причиной разрыва трубы!

Расширительный бак водонагревателя Watts DET-5

Watts DET-5 идеально подходит для водонагревателей на 50 галлонов.

Как работает терморасширительный бак

Внутри расширительного бака находится воздушная камера под давлением, которая поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе.Однако вместо того, чтобы позволить давлению нарастать, избыточная вода попадает в расширительный бачок.

Когда в доме открывается кран (или вода остывает), вода из расширительного бака возвращается в систему горячего водоснабжения. В расширительном бачке находится только переполненная вода. Он не хранит воду на постоянной основе.

Посмотреть видео

Зачем нужен расширительный бак?

Ехать без расширительного бачка водонагревателя рискованно.Хотя многие водонагреватели не имеют расширительного бака, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов. Как вы можете себе представить, переливающаяся через край горячая вода также может просачиваться через клапан T&P и вызывать серьезные повреждения водой.

Даже если компоненты не ломаются сразу и не возникают течи, отказ от расширительного бачка может иметь негативные последствия.Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы водонагревателя, не говоря уже о том, что его компоненты могут изнашиваться раньше, чем ожидалось.

Поиск подходящего расширительного бака водонагревателя

Установка расширительного бака на водонагреватель — это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы. К сожалению, когда дело доходит до расширительных баков, универсального варианта не существует.

Как правильно подобрать размер расширительного бака

Выбор правильного размера относительно прост. Необходимо принимать во внимание два основных фактора:

  • Емкость водонагревателя — Эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Давление воды в доме  — Давление воды, измеряемое в фунтах на квадратный дюйм, в водопроводе вашего дома можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Тем не менее, есть еще один вариант — обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды выше 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот манометр поставляется с адаптерами, позволяющими измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно подобрать размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше всего обратиться к специалисту. Они могут выехать и сделать необходимые расчеты и даже установить вам расширительный бачок.

Компания Amtrol производит отличный расширительный бак водонагревателя на 2 галлона.

Что произойдет, если расширительный бачок окажется неподходящего размера?

Приобретение терморасширительного бака нужного размера очень важно, но если вы сомневаетесь, лучше ошибиться в пользу большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все же сможет безопасно обрабатывать дополнительную воду. Однако слишком маленький резервуар может привести к открытию предохранительного клапана температуры и давления, чтобы сбросить избыточное давление.

Как установить расширительный бачок

Если у вас есть навыки механики и вы любите заниматься своими руками, вы сможете установить расширительный бачок самостоятельно.Или же вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление превышает 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке так, чтобы оно соответствовало максимальному давлению воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
  • Установите бак на линию холодной воды (подробности см. в видео).
  • Откройте кран и дайте ему поработать до тех пор, пока не появится стабильный поток воды. Это удалит любой захваченный воздух в резервуаре.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют, чтобы вы или лицензированный специалист ежегодно выполняли плановое техническое обслуживание.

Почему необходимо техническое обслуживание расширительного бака?

Расширительный бак имеет внутреннюю камеру, разделяющую воздух и воду. В результате процесса, называемого «диффузией», из мочевого пузыря будет выходить воздух. Утечка часто может быть со скоростью 1 фунт на квадратный дюйм в год, что достаточно, чтобы изменить ситуацию всего через 12 месяцев.

Если внутренний баллон разорвется, расширительный бачок наполнится водой и не будет слит должным образом. Когда это произойдет, вам нужно будет купить еще один расширительный бачок, так как нет возможности починить мочевой пузырь.Средний срок службы терморасширительного бака составляет 6 лет при условии его правильной установки.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для осмотра расширительного бака, он выполнит следующие шаги:

  • Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
  • Снимите колпачок со штока клапана на расширительном бачке и прикрепите манометр для шин. Давление должно быть выше 75 psi.
  • Если давление воздуха в баке отсутствует, значит вышел из строя расширительный бак. Вам нужно будет заменить его на новый.
  • Если внутри бака есть давление, вам необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не так, вам нужно будет использовать ручной насос, чтобы добавить воздух в расширительный бачок.

Однако, если вы ищете быстрый и простой способ проверки вашего резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если воздух с шипением выходит при нажатии на клапан, баллон в рабочем состоянии. Но если вместо этого капает вода, скорее всего, мочевой пузырь лопнул, и вам нужно купить новый.

Проверка давления в фунтах на квадратный дюйм

Убедившись в том, что баллон в хорошем состоянии, вы захотите проверить давление в баке в фунтах на квадратный дюйм. В вашем руководстве по эксплуатации будет указан правильный psi для вашего танка. Вы можете записать этот номер на баке, чтобы вам не пришлось искать его снова в будущем.

Измерьте давление в шинах с помощью манометра. Если psi слишком высокое , вы можете просто выпустить немного воздуха, нажимая на клапан до тех пор, пока не выйдет достаточное количество воздуха. Если psi слишком низкое , вам нужно добавить немного воздуха с помощью шинного насоса.

При добавлении воздуха мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Установка расширительного бака водонагревателя



Расширительные баки водонагревателя — это защитное устройство, которое может снизить вероятность повреждения водопроводной системы из-за давления.Это относится к баковым водонагревателям, а не к новым безбаковым системам. E.W.Tompkins Сантехника Отопление Охлаждение порекомендует вам установить его, если у вас его нет и может быть.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ЗАБРОНИРОВАТЬ ОНЛАЙН

В процессе нагрева происходит тепловое расширение. Расширительный бачок выполняет функцию «переливного» бака. Он поглощает колебания давления поступающей воды, а также поглощает избыточный объем воды. Вода расширяется при нагревании.

В столичном регионе есть открытые системы, в которых расширяющаяся вода может попасть обратно в городские водопроводы. Там обычно нет проблем.

Но во многих домах есть «закрытая система водоснабжения» , где водопроводная система в доме имеет односторонний клапан (иногда называемый обратным клапаном). В этой системе избыточное давление воды создается при тепловом расширении. Это может нанести большой ущерб, потому что давление воды не может вернуться в городские водопроводы.Ему некуда идти. Во многих областях Albany, Troy, Schenectady требуются расширительные баки. Проверьте местные строительные нормы и правила и узнайте. Возможно, вам потребуется иметь его.

Даже если у вас нет одностороннего клапана на баке для горячей воды, вы можете воспользоваться расширительным баком. Они сидят над резервуаром для воды и имеют длину около 15 дюймов и ширину около 12 дюймов. Наличие бачка снижает давление на унитаз и краны. Это может помочь этим приспособлениям прослужить намного дольше.Бак прост в установке и E.W.Tompkins Сантехника Отопление Охлаждение . Нам нравится торговая марка Amtrol.

Мы рекомендуем проверить ваш водонагреватель на наличие ржавчины сверху и снизу устройства. Если вашему резервуару 10-12 лет, вы можете рассмотреть возможность установки водонагревателя и установки расширительного бака.

Позвоните в отдел сантехники E.W. Tompkins Plumbing Heating Cooling по телефону 518-462-6577 и поговорите с нашими представителями по работе с клиентами. Мы предлагаем обработку Red Runner, которая защитит ваши полы.



Расширительный бачок водонагревателя: зачем он нужен

Расширительный бачок водонагревателя на верхней части вашего бака Водонагреватель имеет решающее значение

Расширительный бачок водонагревателя — это небольшой металлический резервуар, который должен быть расположен над вашим резервуаром для воды обогреватель. Он немного похож на небольшой баллон с пропаном.

Для чего нужен расширительный бак?

Короче говоря, он предназначен для защиты вашего дома от чрезмерного повышения давления в баке водонагревателя.При нагревании воды в водонагревателе она расширяется.

Водонагреватель емкостью 50 галлонов, наполненный холодной водой, например, расширяется до 52 галлонов при нагревании. Этой лишней воде от жары нужно куда-то деваться. Таким образом, работа этого маленького терморасширительного бака состоит в том, чтобы принимать эту лишнюю воду. Вот почему водонагревателю на 50 галлонов требуется как минимум 2-галлонный терморасширительный бак. Этот небольшой резервуар также может поглощать дополнительное давление поступающей воды.

Владелец Дейл Андерсон, сантехник во втором поколении из Фоллбрука, добавляет расширительный бак к водонагревателю перед его установкой в ​​доме клиента.

Нас часто спрашивают, для чего нужен этот маленький резервуар наверху водонагревателя. Ну, это чертовски важно. И мы всегда устанавливаем их на каждый баковый водонагреватель.

Что делать, если в вашем доме более одного водонагревателя?

Лучше иметь расширительный бак для каждого водонагревателя.

Что могло случиться, если у вас не было расширительного бака… или он был неисправен?

Избыточное давление водонагревателя может повредить ваш дом.Вода может перелиться через край, повредив все, что находится на ее пути, а также сам водонагреватель и его арматуру. В худшем случае, если клапан сброса давления на водонагревателе также поврежден, водонагреватель может даже взорваться.

Таким образом, расширительный бачок , а не заменяет клапан сброса температуры (TPR) водонагревателя. По данным Международной ассоциации сертифицированных домашних инспекторов (InterNATCHI), если клапан TPR выходит из строя, вода перегревается. При этом перегретая вода подвергается воздействию воздуха и становится взрывоопасным паром.«Эта ситуация может привести водонагреватель в движение, как ракету, или взорвать его, как бомбу, что приведет к значительному материальному ущербу, травмам или смерти».

Теоретически, если у вас нет расширительного бака водонагревателя поверх бака водонагревателя, избыточное давление может вытолкнуть лишнюю воду обратно в городское водоснабжение. Но это только в том случае, если в системе водоснабжения вашего дома не установлен регулятор давления.

Однако вам НЕОБХОДИМ клапан регулятора давления! Регуляторы давления защищают сантехнику и сантехнику вашего дома, предотвращая разрыв водопроводных труб и повреждение водопроводной арматуры слишком высоким давлением.Мы всегда проверяем клапан регулятора давления перед началом любого сантехнического проекта. Подробнее об этом здесь.

Залежи полезных ископаемых в нашем районе с «жесткой» водой также вызывают проблемы с водонагревателями

Мы живем в районе Фоллбрук, Бонсолл, Виста, Оушенсайд и Темекула с одними из самых высокогорных месторождений полезных ископаемых на западе. (Узнайте больше о содержании минералов здесь.) Эти минералы могут накапливаться в трубах к водонагревателю и от него, а также внутри водонагревателя. Этот твердый нарост сокращает срок службы водонагревателя и всех водонагревательных приборов.

Вот почему мы предлагаем решения по очистке воды, такие как системы умягчения воды и системы очистки воды. Читайте о них здесь. Или Позвоните нам! Мы будем рады обсудить ваши конкретные потребности и возможные решения.

Его проверка является частью нашей программы регулярного технического обслуживания водонагревателя

Расширительный бак, как и все детали водонагревателя, может изнашиваться, подвергаться коррозии или протекать. И водонагреватели имеют несколько важных клапанов и манометров. Важно, чтобы они ВСЕ были в хорошем рабочем состоянии.Если какой-либо из них будет поврежден или проржавел, будет невозможно регулировать поток воды между водонагревателем и маленьким расширительным бачком. Это одна из причин, почему важны регулярные проверки водонагревателя.

Мы эксперты по водонагревателям. Фактически, мы установили и обслуживали больше типов и марок водонагревателей, чем любой сантехник в этом районе.

Звоните нам для осмотра и обслуживания водонагревателя не реже одного раза в два года. Это даст вам душевное спокойствие, зная, что все в хорошем рабочем состоянии.

Нужен ли вам расширительный бачок на безбаковом водонагревателе?

Нет. Это потому, что безбаковый водонагреватель нагревает воду только по требованию. Не хранит горячую воду.

Такой безбаковый водонагреватель не нуждается в терморасширительном баке. Водонагревателю бакового типа, подобному этому, установленному в доме клиента, нужен расширительный бак, который вы видите вверху справа.

Мы предлагаем водонагреватели как с резервуаром, так и без резервуара (также называемые водонагревателями по требованию). Узнайте больше о преимуществах каждого из них здесь.

Живете в Фоллбруке, Темекуле, Оушенсайде или Висте? Нужен расширительный бак водонагревателя или безбаковый водонагреватель? Позвоните нам!

Тепловое расширение воды и роль расширительного бака

При подключении водонагревателя к закрытой системе необходимо установить расширительный бак, чтобы исключить избыточное давление в воде. Чтобы понять, о чем идет речь, читайте дальше.

Почему в большинстве домов в Миннесоте нет проблем с избыточным давлением воды

Когда включается водонагреватель, вода в баке расширяется.Когда это происходит, куда уходит вода? Вернитесь обратно к входу холодной воды, полностью обратно к водопроводу, поступающему в дом. Муниципальный водопровод дома действует как гигантский расширительный бак… и никто этого не замечает. Это показано на диаграмме ниже.

Закрытые системы бывают разные

Что происходит, когда на водопроводную трубу дома устанавливается односторонний или обратный клапан?

Воде некуда деваться.Когда водонагреватель нагревает воду, она расширяется, что создает давление. Когда давление нарастает достаточно, предохранительный клапан температуры и давления на водонагревателе просто выполняет свою работу. Он сбрасывает избыточное давление, пропуская немного воды.

Вот короткий видеоклип, показывающий, как это происходит:

Это происходит не каждый раз, когда устанавливается редукционный клапан или обратный клапан, но в доме могут возникать и другие проблемы, например, клапаны наполнения унитаза беспорядочно наполняют унитаз или краны постоянно капают.

В Миннесоте редко устанавливается обратный клапан на линии подачи воды в дом, но довольно часто устанавливается регулятор давления. Проблема, которую могут создать эти регуляторы, заключается в том, что они будут действовать как обратный клапан; они пускают воду в дом, но не выпускают воду обратно. Это создает так называемую «закрытую систему».

Расширительный бачок на помощь

Если на водопроводе в доме имеется закрытая система, необходимо установить расширительный бачок где-нибудь в водопроводной системе. Это довольно простое и понятное исправление; расширительный бачок даст воде куда-то деться, когда она расширится, а предохранительный клапан температуры и давления на водонагревателе перестанет доставлять проблемы.

Это правило также распространяется на системы водяного отопления; когда бойлер нагревает воду в системе водяного отопления, расширительный бак позволяет воде расширяться без утечки предохранительного клапана. Если редукционный клапан на котельной системе постоянно течет, даже после замены, это, вероятно, означает, что есть проблема с расширительным баком.

Требуется ли расширительный бак или просто хорошая идея?

Расширительные баки требуются в любое время, когда существует закрытая система, как производителями водонагревателей, так и сантехническими нормами. Требования Сантехнического кодекса штата Миннесота можно найти в главе 6. Раздел 608.2 требует наличия расширительного бака при установке регулятора давления:

.

Утвержденный расширительный бак должен быть установлен в трубопроводе распределения холодной воды после каждого такого регулятора для предотвращения роста избыточного давления из-за теплового расширения и для поддержания уставки давления регулятора.

В соответствии с разделом 608.3 требуется расширительный бак, если на линии подачи воды установлен обратный клапан или обратный клапан:

Водяная система, оснащенная обратным клапаном, обратным клапаном или другим нормально закрытым устройством, предотвращающим рассеивание давления здания обратно в водопроводную сеть, должна быть оснащена утвержденным, зарегистрированным расширительным баком соответствующего размера или другим утвержденным устройством, имеющим аналогичная функция для контроля теплового расширения.

Автор:  Рубен Зальцман Структура Технологии Домашняя инспекция

Старое сообщение
Вопросы и ответы: «Должен ли я проводить тест на радон, если в доме уже есть система защиты от радона?»
Новое сообщение
Склеивание газопровода .
