Устройство пластикового окна : Схема пвх окна в разрезе :: «ОКНА BOX»





Пластиковое окно, выполненное «под ключ» состоит из 5 важных элементов:

  1. Коробка;
  2. Створка;
  3. Стеклопакет;
  4. Подоконник;
  5. Откос;

❖ Коробка окна
Базовая часть оконного блока, которая с помощью анкерных винтов закрепляется к стенам внутри оконного проема и на которой закрепляются оконные створки.

❖ Армирование коробки
Cтальной элемент усиления, вставленный внутрь коробки окна для придания ему жесткости и устойчивости. Чем толще армирование, тем прочнее пластиковое окно.

❖ Створка окна
Открывающаяся часть окна. Закрепляется с помощью фурнитуры к коробке окна. В зависимости от применяемой фурнитуры, может быть поворотной (открытие створки влево-вправо) и поворотно-откидной (открытие створки влево-вправо + вниз вверх на 20-40 градусов относительно коробки).

❖ Армирование створки
Стальной элемент усиления, вставленный внутрь створки окна для придания ей жесткости. Чем толще армирование, тем легче будет открываться створка и дольше прослужит фурнитура окна.

❖ Стеклопакет
Светопрозрачное изделие, состоящее из 2-х стекол (однокамерный) или 3 стекол (двухкамерный) и дистанционной рамки, герметично соединенных по периметру между собой с помощью специального компаунда и силиконового герметика. Стекла в стеклопакете могут быть обычные и энергосберегающие.

❖ Штапик
Тонкий пластиковый профиль с уплотнителем черного цвета. Служит для закрепления стеклопакета в оконной створке. Может быть классической прямоугольной и полукруглой формы, в зависимости от используемого оконного пвх профиля.

❖ Панель откоса
Широкий пластиковый профиль шириной 10-20мм, используемый для отделки боковых поверхностей оконного проема. Может быть в теплом и легком вариантах.

❖ Стартовый профиль
Стартовый профиль используется для установки пластиковых откосов и служит для неразрывного соединения коробки пластикового окна и легкого пластикового откоса или тёплых сандвич-панелей. Соединение очень надежно, так как производится по европейской технологии »клик-клак».

❖ Наличник
Декоративный элемент окна. Используется для скрытия технологических зазоров оконного профиля и герметика, используемого для герметизации оконного проема по периметру окна.

❖ Подоконник
Важный функциональный элемент пластикового окна. Устанавливается снизу под оконной рамой (коробка окна) или впритык к ней со стороны помещения. Чаще всего используется для установки цветочных горшков и мелких предметов интерьера.



Не можете разобраться в конструкции окна самостоятельно? Нужна квалифицированная помощь в подборе остекления? Хотите »вживую увидеть» все виды оконного профиля и выбрать подходящий именно вам?

Нажмите на кнопку для БЕСПЛАТНОГО вызова нашего консультанта с образцами и каталогами окон.

Вызвать нашего мастера для консультации

Конструкция пластикового окна — из чего состоит: устройство, стеклопакет, рама, фурнитура

Из каких частей состоит окно

Можно выделить основные элементы оконной конструкции. Рассмотрим их детальнее:

  • Рама. Представляет собой профильную систему, усиленную металлическими вкладышами.
  • Створки. Обеспечивают открытие окон. Если в нем нет потребности, стеклопакет монтируют сразу в каркас.
  • Импост. Перегородка, которая служит для придания дополнительной жесткости каркасу.
  • Штапик. Служит для закрепления стеклопакетов, сэндвич-панелей. Это съемная деталь.
  • Стеклопакет. Комбинация 2-3 стекол, находящихся на определенном расстоянии (дистанции) друг от друга. Разделение достигается с помощью дистанционной рамки. Также в качестве наполнения может использоваться одинарное стекло (до 7–10 мм), сэндвич-панели, листовой металл.
  • Фурнитура. Совокупность механизмов, обеспечивающих функциональность оконной системы: проветривание, открытие, закрытие, смещение и фиксацию створок.
  • Подоконники. Перекрывают внутренней пространство в нижней части оконной конструкции. Чаще всего выполнены из ПВХ, еще есть варианты из натурального камня, металла, композитов.
  • Отливы. Нужны для эффективного отвода атмосферных осадков. Устанавливают снаружи. Материал — листовой металл, пластик.
  • Вспомогательные компоненты (противомоскитные сетки, вентиляционных клапаны, роллеты и так далее).
  • Уплотнитель. Из резины или синтетического каучука (улучшенные свойства). Необходим для герметичности системы.
  • Штульп. Специальная система открытия в конструкциях без импоста. Ручкой оснащена только одна из створок, открыть можно только поочередно.

Мы перечислили основные элементы. В зависимости от типа конструкции некоторых из них могут отсутствовать.


Устройство оконного профиля

Профильная система — комплекс ПВХ-элементов, укрепленных вкладышами из металла. Защита от коррозии достигается за счет цинкового покрытия. Эти детали придают каркасу дополнительную жесткость и прочность. Внутреннее пространство профиля разделено на несколько отсеков, именуемых камерами. От их количества зависит степень теплоизоляции, устойчивость к деформации. Число камер может быть от 3 до 7.

  • 3-камерные профили подойдут для служебных помещений, складок, хозяйственных объектов.
  • Системы с числом камер от 4 до 5–6 применяют в окнах жилых комнат, офисов, коммерческих заведений.
  • Оконные системы на базе 5—7-профильных систем устанавливают на объектах с высокими требованиями к энергоэффективности.

Важный показатель — ширина профиля. Чем она больше, тем теплее оконная конструкция, выше звукоизоляция.

  • 60 мм. Эконом-вариант. Для нежилых помещений, неотапливаемых дач.
  • 70 мм. Стандарт. Для квартир, коттеджей. На 10 % больше тепла, чем в 60-мм системах.
  • 80 мм. Premium. В основном устанавливают в коттеджах, в северных регионах РФ.

Из чего состоит стеклопакет пластиковых окон

Количество стекол составляет от 2 до 3 (3-камерные). Расстояние между ними задается дистанционной рамкой — от 10 до 20 мм, в основном 15–16 мм. На уровень теплоизоляции влияет:

  • Количество камер.
  • Наполнение. В стандартных системах — осушенный воздух, в энергоэффективных — инертный газ, преимущественно аргон или криптон.
  • Тип стекла: обычное или с низкоэмиссионным покрытием.
  • Толщина стекла — от 4 до 7–9 мм.

Максимальная звукоизоляция достигается путем неодинакового расстояния между стеклами 2-камерной системы, например, 10 и 15 мм.

Расшифровка формулы стеклопакета

Отображает основные параметры. Первая цифра — толщина наружного стекла, затем через дефис указывают размер дистанционной рамки, потом — толщина следующего стекла с шириной дистанционной рамки (ее после последнего стекла не указывают).

Выглядит это так: 5М1-16-5М1-16-5М1, где «М1» — марка стекла. 5 мм — толщина, 16 — расстояние между стеклами.

Иногда (не всегда) формула начинается с аббревиатуры: СПО — 1-камерный стеклопакет, СПД — двухкамерный.

Маркировка специального стекла:

  • I (И). Низкоэмиссионное. Содержит слой из частиц серебра. Уменьшение теплопотерь до 70 %.
  • MF. Мультифункциональное. Теплосберегающие свойства дополнены УФ-фильтром. На 60 % эффективнее защита от солнца. Уменьшение потерь тепла на 50-70 %.
  • SPGU. Универсальные стекла (выпускает бренд SP Glass).
  • 3.3.1 (4.4.1) — многослойное триплексное стекло толщиной 3 (4) мм, толщина пленки 1 мм. Повышение звукоизоляции на 5-15 дБ, внутри тише на 30 %.
  • З (Зак). Закаленное стекло — повышенная ударопрочность.
  • А (Activ Clear) — с функцией самоочищения, можно мыть гораздо реже, чем обычные стекла.
  • Ar (А) — наполнение инертным газом аргоном.

Важно! Первые цифры формулы всегда обозначают наружное стекло.

Из чего состоит фурнитура пластиковых окон

К оконной фурнитуре относят механизмы для управления створками, защиты от вскрытия и других функций. Классификация по способу открывания:

  • Поворотно-откидная. Сочетает поворотный и откидной режим. В некоторых моделях предусмотрено микропроветривание.
  • Горизонтальная подвесная. В основном востребована в арочных, круглых, овальных системах.
  • Для раздвижных окон. Роликовые механизмы, направляющие, другие элементы.
  • Поворотная. Обеспечивает распахивание окон внутрь или наружу.
  • Откидная. Дает возможность откидывать верхнюю часть створки.

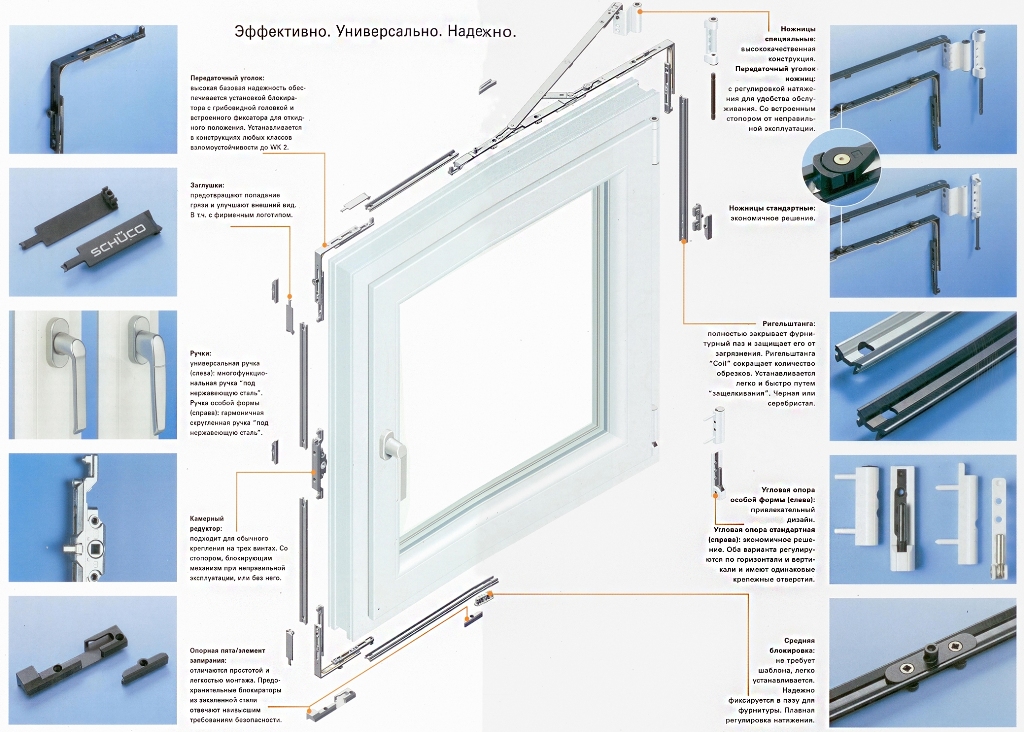

Основные элементы:

  • Ограничитель. Иногда комплектуют доводчиком для плавного открытия/закрытия.
  • Декоративные накладки — скрывают механизмы.
  • Микролифт. Поддерживает массивные створки, чтобы исключить их провисание. Снижает нагрузку на оконные петли, благодаря чему они прослужат дольше.
  • Ножницы. Устанавливают вертикальный зазор створки в соответствии с положением рукояти. Важно! Положение можно менять только в открытом состоянии, в противном случае есть риск повреждения механизма.
  • Замки от детей (накладные, врезные). Исключают распахивание створок.
  • Блокираторы открытия. Ограничивают зазор между рамой и створкой, чтобы не допустить выпадения ребенка наружу (альтернатива замкам от детей).
  • Запорная фурнитура. Служат для защиты от проникновения. Защелки, крючки, усиленные запоры.
  • Петли. Разъемные, неразъемные. Существует много разновидностей оконных петель: для раздвижных, поворотных, поворотно-откидных конструкций. С защитой от вскрытия, потайные и так далее
  • Цапфы и ответные планки.

Оконные уплотнители

Уплотнители представляют собой эластичную прокладку из резины, силикона или синтетического каучука, закрепленную в специальных пазах оконных профилей. Основные функции:

  • Обеспечивают герметичность системы — исключают протечки, проникновение внутрь пыли и грязи.
  • Повышают звукоизоляцию. Снижают уровень уличного шума в помещениях.
  • Улучшение теплоизоляционных свойств. Уменьшают потери, препятствуют проникновению холода снаружи.
  • Нужны для комфортного использования стеклопакетов — тихо открываются и закрываются, не скрипят.
  • Продление ресурса окон. Защищают рамы от воздействия влаги, перепадов температуры.

Лучшими свойствами обладают силиконовые уплотнители, также активно применяются каучуковые. Резиновые служат меньше.

Конфигурация оконных систем

При подборе комплектующих важно учитывать требования к энергоэффективности и функциональности. Еще один критерий — совместимость. Так, если планируется изготовление окна на базе 3-камерного профиля, использование мультифункциональных пакетов не имеет смысла. Впрочем, как и комбинация 5-6 профильной системы с бюджетной фурнитурой.
