Наряду с изготовлением стропильной системы и покрытием кровли соответствующим материалом при обустройстве крыши необходимо уделять внимание подшивке карниза. Для этой цели используются различные материалы: деревянная вагонка, строганная доска или сайдинг. Сегодняшний рынок предлагает более современный материал для подшивки кровли, который называется софиты для крыши.

Зачем нужна подшивка крыши

При правильном построении дома кромка ската располагается на расстоянии 0,5-0,7 метра от стены, что способствует защите фасада дома от дождя.

В результате в плоскости ската образуется свес, накрытый сверху кровельным материалом. В нижней части это пространство остается не закрытым, поэтому и выполняют его подшивку. Подшитый свес придает строению более эстетичный вид и способствует свободной циркуляции воздуха в чердачном помещении, что очень важно для крыши мансардного типа.

Частное домостроение предпочитает возводить крыши двух типов: мансардные или чердачные. В первом случае утепляется кровля в промежутках между стропилами, во втором случае утеплитель располагают на потолочном перекрытии. В процессе жизнедеятельности из помещения постоянно выходит теплый воздух, насыщенный водяными парами. Поднимаясь, влажный пар обязательно проходит через утеплитель, где образуется конденсат, снижающий качество материала.

Помимо этого влажные пары негативно влияют на стропильную систему: деревянные элементы быстрее загнивают, металлические — начинают ржаветь. Выходом из сложившейся ситуации может стать гидроизоляционный материал, но пренебрегать созданием вентилируемых свесов тоже нельзя.

Ведь они необходимы для обеспечения тяги для свободной циркуляции воздуха от карниза к коньку.

Подшивая крышу, между софитами оставляют зазор 1-1,5 см. Это расстояние необходимо для создания естественной тяги воздушного потока. Воздух движется от нижней кромки ската в пространство под крышей, где нагревается и продолжает движение к коньку. Здесь через вентиляционные отверстия воздушный поток выходит наружу. Такая циркуляция эффективно выветривает влагу, оставляя кровлю сухой. Благодаря хорошей вентиляции не происходит появление грибка и плесени, чем продлевается срок службы кровли.

Помимо этого подшивка крыши защищает кровельный пирог от насекомых, птиц и грызунов, которые довольно часто обустраивают в этом пространстве свои гнезда.

Традиционная подшивка вагонкой имеет несколько недостатков, о которых следует знать обязательно. Во-первых, древесина очень хорошо впитывает влагу, что приводит к почернению материала. Во-вторых, от постоянного контакта с влагой дерево начинает гнить, на поверхности образуется плесень. Чтобы избежать подобных явлений, необходимо регулярно проводить обработку антисептическими растворами или подкрашивать. Наличие этих свойств дает право сказать, что вагонка не является самым идеальным материалом для подшивки крыши.

Использование винилового сайдинга также нельзя назвать идеальным вариантом.

Во-первых, в этом материале не предусмотрены вентиляционные отверстия, значит, их придется просверливать дополнительно. От этого внешний вид сайдинга становится непривлекательным.

Во-вторых, металлический сайдинг не имеет защиты от коррозии, следовательно, размещение в месте постоянного присутствия конденсата приведет к снижению срока службы материала. Помимо этого от постоянного контакта с влагой на сайдинге очень быстро появляются ржавые точки, что очень заметно на белой или светлой подшивке.

Современный строительный рынок предлагает софиты для подшивки крыши. Это более практичный материал, хорошо сочетающийся с кровлей, водостоком и различными материалами для отделки фасадов. Вдобавок к этому материал имеет сравнительно низкую цену.

Устройство софитов кровли

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

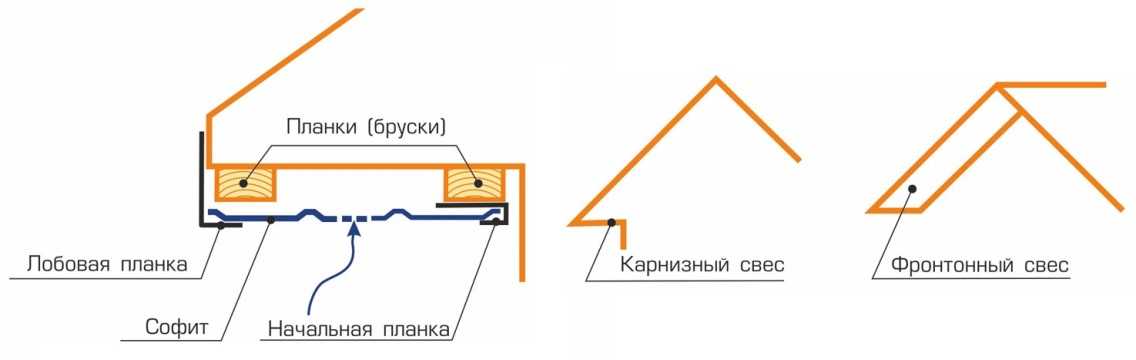

Карнизный софит в строительстве — панель, используемая для подшивки горизонтальных поверхностей, лицевая сторона которых обращена вниз. В целом эти элементы имеют сходство с сайдингом или вагонкой, но отличаются конструктивно. Дело в том, что благодаря перфорации на поверхности софиты пропускают воздух, способствуя его свободной циркуляции. В результате кровля хорошо проветривается и на ее поверхности не образуется сырость, плесень и грибок. Такое строение отличает софит от разных декоративных панелей.

Крепление софитов выполняется непосредственно к коробу вдоль кромки ската. Между собой панели соединяются методом замка, что делает место стыка невидимым. Стандартная длина панелей для подшивки крыши составляет от 3 до 3,6 метра, а ширина — от 22 до 30,5 см. Однако каждый производитель самостоятельно определяет параметры софитов.

Чтобы решить, как правильно подшить софит, нужно определиться с его типом:

Сплошные панели используются при отделке потолка в открытой веранде, на крыльце или в садовой беседке. Такая обшивка обеспечивает постоянный доступ воздуха к внутренним поверхностям крыши, что продлевает срок безупречной эксплуатации открытого сооружения и сохраняет его отличный внешний вид.
Панели с перфорацией по всей площади являются незаменимыми элементами для выступающих частей крыши, таких как свесы, карнизы, фронтон и козырьки. Специалисты рекомендуют использовать полностью перфорированные софиты для крыш, покрытых фальцем или битумной черепицей.
Панели, перфорированные по центру, обеспечивают эффективное проветривание подкровельного пространства. При установке таких софитов чередуют две сплошные полосы и одну полосу с перфорацией.

Преимущественные характеристики софитов

По сравнению с традиционными материалами для подшивки крыши софиты имеют множество преимущественных моментов:

Высокие прочностные характеристики. Софит устойчив к механическим повреждениям, к воздействию негативных природных явлений. Наряду с этим подшитая поверхность не меняет своих свойств и внешнего вида ни от солнечных лучей, ни от высокой влажности.
Универсальное применение. Софиты могут использоваться для подшивки подкровельного пространства и потолков в помещениях. Большое разнообразие цветов позволяет выбрать панели в сочетании с кровельными и отделочными материалами.
Простой уход. Чтобы поддерживать соответствующий вид софитов, не нужно постоянно подкрашивать и обновлять поверхность. Достаточно регулярно мыть панели водой с добавлением моющего средства.
Безупречный вид. За софитами легко скрывается электропроводка и другие коммуникации, при этом внешний вид панелей абсолютно не меняется. Кроме того соединение замком полностью скрывает места стыков панелей.

Устойчивость к размножению микроорганизмов. В отличие от деревянных элементов облицовки фасада на поверхности софитов не образуется плесень, и не размножаются грибки.
Возможность выполнения монтажных работ в любое время. Работа по монтажу софитов может выполняться в любое время года благодаря устойчивости материала к широкому температурному диапазону, от -60 до +120⁰С.
Соответствие экологическим и пожарным требованиям. При изготовлении софитов используются нетоксичные и невоспламеняющиеся материалы. Это дает возможность расширить область применения, включая сферы строительства с высокими требованиями пожарной и экологической безопасности.

Разновидности материалов для крепления на карниз и под фронтон

Современный строительный рынок предлагает разные виды панелей для подшивки крыши.

Из пластика

Благодаря сравнительно низкой стоимости пластиковые софиты карнизные завоевали большую популярность. Виниловые панели отличаются износостойкостью, эластичностью, долгим сохранением цвета. Кроме того они могут эксплуатироваться при любой температуре воздуха, их установка не представляет сложности, а монтажные работы сопровождаются минимальными отходами. Пластиковые элементы для подшивки крыши могут иметь белый, коричневый и другие цвета.

Несмотря на элегантность и спокойствие белого цвета, такие софиты стоят значительно дешевле цветных и коричневых аналогов.

Софит вентилируемый коричневого цвета способен подчеркнуть индивидуальность строения, сочетаясь с цветом кровельного материала. Помимо этого панели имеют повышенную устойчивость к ярким солнечным лучам, которые более сильно воздействуют на темную поверхность.

Цветные софиты подбирают в соответствии с материалом для облицовки фасада, чтобы подшитый карниз не выделялся на общем фоне. В плане цены цветные панели располагаются посередине между белыми и цветными.

Стальные

Такой вид панелей для подшивки крыши отличается особой устойчивостью по сравнению с другими материалами аналогичного направления. Производство осуществляется параллельно с металлочерепицей, поэтому в большинстве случаев металлические софиты под кровлю поставляются в комплекте с кровельным материалом. Практически все производители гарантируют безупречную эксплуатацию материала в течение значительного срока.

Стальные вентилируемые софиты могут иметь перфорацию на поверхности, а могут быть сплошными. Подшивая карниз такими панелями, дом получает качественную защиту от образования коррозии.

Разнообразие цветов позволяет использовать металлические софиты для обшивки веранд и беседок на дачном или загородном участке. Стоимость стальных софитов вполне оправдывается высоким качеством материала.

Из алюминия

Приемлемая стоимость высокотехнологичных и практичных алюминиевых софитов позволяет занимать первенство среди материалов для подшивки карнизов. Благодаря этому панели можно увидеть и на частном строении, и на оригинальном архитектурном проекте.

Еще одним преимуществом софитов из алюминия можно назвать небольшой вес, благодаря которому упрощаются монтажные работы даже на многоэтажных строениях. Помимо этого алюминий не расширяется под воздействием высокой температуры. Алюминиевые софиты коричневого цвета с перфорацией являются идеальным вариантом для облагораживания фасада или ремонта дома.

Медные

Карниз, подшитый медными софитами, может прослужить более века, благодаря устойчивости меди к агрессивной среде и ее способности к автозатуханию коррозии. Замковое соединение панелей отлично скрывает места стыков и крепежей. Софиты из меди без перфорации лучше применять внутри помещений, перфорированные панели могут использоваться для подшивки горизонтальных поверхностей с внешней стороны дома.

Процесс эксплуатации медных софитов сопровождается постепенным изменением цвета. Вначале медь под воздействием воздуха покрывается оксидной пленкой, приобретая желтовато-красный оттенок. Далее медная поверхность становится коричневой, а со временем атмосферные воздействия приводят к образованию патины, что делает медь малахитово-зеленой.

Процесс установки софитов — как правильно крепить

Перед началом монтажных работ по устройству софитов крыши необходимо утеплить стены снаружи. Этот этап особенно важен для горизонтальной подшивки. Кроме того следует правильно снять мерки, для чего составляют схему подшиваемых участков. Это станет хорошим ориентиром для качественного выполнения работы.

Сам процесс подшивания карниза можно назвать простым, если не считать, что софиты должны сочетаться с общим видом строения. Конструкция коробки выбирается индивидуально для каждой кровли. Для решения вопроса, как правильно установить софиты, можно выбрать два варианта, в которых включены общие правила монтажа софитов.

Подшивка по стропилинам

В этом случае угол подшивки должен совпадать с наклоном ската. В большинстве случаев таким способом пользуются для монтажа софитов на кровле с небольшим углом наклона. Панели крепятся на стропилины в следующем порядке: вначале фиксируется первая доска, затем — последняя доска. Меду этими элементами натягивается шнур, который служит ориентиром при установке оставшихся софитов.

Устройство горизонтального короба

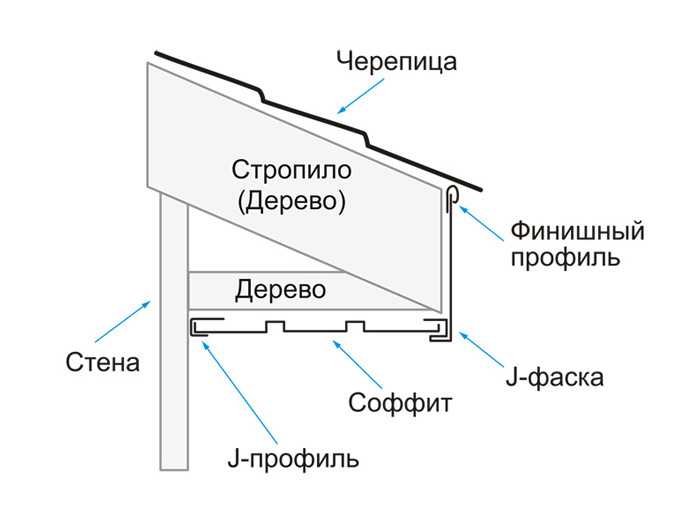

Наиболее удобным можно назвать горизонтальный монтаж софитов на предварительно установленной коробке. В этом случае в первую очередь собирают деревянный каркас под софиты, один край которого крепится к нижним пяткам стропилин, второй — к дополнительно прибитой доске на стене дома.

Крепление софитов на карниз выполняется с помощью саморезов, оснащенных пресс-шайбами. Панели должны располагаться строго горизонтально, для чего на стене по периметру дома делают соответствующие отметки.

Для выполнения окантовки софитов и оформления угловых соединений используют внутренние и внешние элементы. При необходимости последнюю панель можно подрезать до соответствующего размера.

Обшивка карнизных свесов должна выполняться сразу после возведения крыши. Только крепление софитов на карниз крыши помогает защитить конструкцию от проникновения дождя, снега и ветра, а также не допустить гнездования птиц, насекомых и грызунов в подкровельном пространстве. Установка софитов помогает решить вопросы защиты строения от негативных явлений природы, но обеспечивает качественную вентиляцию между утеплителем и кровлей.

Как и чем правильно крепить софиты на крыши, технология монтажа

Софиты и комплектующие Технониколь

Палитра

Жасмин

Каштан

Пекан

Бруния

Размеры и вес одной панели

Длина

3000 мм

Ширина

308 мм

Толщина

0,93 мм

Площадь

0,924 м²

Масса

1,71 кг

Панели софитов

Комплектующие

Особенности монтажа виниловых софитов

Общие рекомендации по монтажу

Софиты монтируют при температуре окружающей среды не ниже +5 °С.

Резать софиты можно с помощью ножовки, электролобзика, ножниц по металлу, циркулярной пилы или УШМ.

Софиты устанавливают после завершения кровельных и фасадных работ.

Основные принципы монтажа

Недовинчивайте саморезы на 1 мм для свободного движения панелей
Саморезы должны входить точно по центру крепежных отверстий
Панели софитов надо обрезать на 1−2 см меньше ширины свеса, которую надо закрыть

Все это обеспечивает свободный ход софитов при температурном расширении материала.

Рекомендуемые значения зазоров в зависимости от температуры воздуха указаны в таблице 1. Чем холоднее на улице при монтаже, тем больше должен быть зазор.

Таблица 1

Температура воздуха во время монтажа, °С	+5	+10	+15	+20	+25	+30
Зазор, мм	10	9	8	7	6	5

Инструменты и дополнительные материалы для обшивки крыши софитами

Материалы:

Деревянные бруски сечением 45 х 45 мм — чтобы сделать каркас под обрешетку.
Деревянные доски сечением 100 х 25 мм — чтобы смонтировать обрешетку под установку панелей.
Металлические уголки и пластины для крепления и соединения брусков.
Саморез оцинкованный по дереву, длиннее сечения бруска минимум на 2 см — для монтажа обрешетки. Например, если сечение равно 45 мм, то длина саморезов — 70 мм.
Оцинкованные саморезы длиной 25 − 30 мм — чтобы прикрепить софиты и направляющие.

Инструменты:

Режущий инструмент: ножовка, электролобзик, ножницы по металлу, циркулярная пила, УШМ
Рулетка
Карандаш или маркер
Шуруповерт
Угольник
Уровень

Варианты подшивки крыши софитами

Устройство подшива карнизного свеса, расположенного горизонтально

Каркас под обрешетку горизонтального карнизного свеса

Горизонтальная подшивка свесов частично перфорированными панелями софитов

Подшив свеса кровли, параллельно скату

Свес кровли с обрешеткой по стропилам — подшивка параллельно скату

Подшивка карнизного свеса параллельно скату

Инструкция для монтажа софитов на карниз крыши своими руками

Устройство каркаса под обрешетку

Для устройства каркаса под обрешетку горизонтального свеса установите брусок на фасаде по уровню нижнего края свеса крыши. Затем перпендикулярно установите бруски, соединяющие фасад и свес крыши. Бруски между собой соедините при помощи металлических уголков и пластин.

Каркасом для обрешетки свеса параллельно скату являются стропила крыши.

Каркас под обрешетку горизонтального свеса

При устройстве свеса параллельно скату стропила являются каркасом под обрешетку

Монтаж обрешетки под установку панелей и направляющих

Две доски обрешетки прикрепите по краям свеса, остальные доски прикрепите между ними с шагом не более 300 мм.

При устройстве свеса параллельно скату обрешетка прикрепляется к стропилам

Для обрешетки подойдет доска сечением 100 × 25 мм

Подготовка к монтажу и подрезка софитов

Для более удобного монтажа и соблюдения температурного зазора подрезайте панели так, чтобы их длина была немного меньше расстояния между J-профилями. Длину панели лучше определить опытным путем после монтажа первой панели на свесе.

Соблюдайте основные принципы монтажа виниловых софитов.

Измеряйте как можно точнее

При раскрое учитывайте тепловое расширение ПВХ

Установка фасок и профилей

Прикрепите к обрешетке направляющие профили — J-профили с шагом 300 мм.

Саморез должен входить в середину монтажного отверстия J-профиля

Для лучшего сопряжения соседних профилей надо подрезать часть следующего профиля на 3−5 см и завести один профиль в другой.

Подрезаем

Заводим один J-профиль в другой за 4 шага

Монтаж и фиксация панелей софитов

В направляющие профили вставьте панели софитов и прикрепите при помощи саморезов к обрешетке.

Разместите панель между J-профилями

Не закручивайте саморез до конца — оставьте температурный зазор

Панели защелкиваются между собой, и получается единое полотно

Главные нюансы применения крепежа

Недовинчивайте саморезы на 1 мм для свободного движения панелей.

Саморезы должны входить точно по центру крепежных отверстий.

Монтаж углов подшивки

Углы свесов можно собрать двумя способами.

Диагональное угловое соединение

Прикрепите H-профиль к бруску, который соединяет угол дома и угол свеса крыши.

Н-профиль готов к установке

H-профиль закрепили диагонально

Панели подрезайте «елочкой» и устанавливайте на свес.

Софиты соединяются под углом

Прикрепите панели софитов саморезами.

Завершение монтажа диагонального углового соединения

Прямое угловое соединение

При помощи H-профиля

Прикрепите Н-профиль от угла карниза перпендикулярно стене.

Н-профиль закрепили на обрешетке угла. Панели соединяются под углом 90°

При помощи J-профилей

Установите два J-профиля от угла перпендикулярно карнизу.

J-профили на месте

В углу панели софитов стыкуются перпендикулярно друг другу

Прямое угловое соединение

Оформление лобовой доски

Лобовую доску можно оформить софитами при помощи двух J-профилей: прикрепите профиль сверху и снизу лобовой доски. Между J-профилями установите панели.

Монтаж лобовой доски между J-профилями

Частые ошибки при подшивке свесов крыши софитами

Крепко прикрученные саморезы
Саморезы закручены не в середину монтажного отверстия
Не предусмотрен зазор для теплового расширения ПВХ — панели обрезаны впритык

Если не соблюдать правила монтажа виниловых софитов, материал потрескается и покоробится.

Подробнее о том, к чему приводят и во сколько обходятся ошибки монтажа виниловых панелей можно прочитать здесь.

Видеоинструкция по монтажу виниловых софитов

Как установить софит для начинающих

Софиты — это Родни Дейнджерфилд в строительстве дома — они в основном незаметны и часто являются последней деталью, привлекающей внимание. Они просто негламурные. Однако они чрезвычайно важны для долговечности и комфорта вашего дома.

Карнизы домов могут быть открытыми без софитов, обычными в новостройках или закрытыми софитами. последнее обычно представляет собой рутинную работу по реконструкции.

Софиты фактически являются частью карниза или карниза, точки, где выступ крыши и боковые стены здания сходятся. Вальмовые крыши имеют сплошной карниз, полностью охватывающий здание. Двускатная крыша имеет карниз вдоль боковых стен, образованный на концах стропил. Большинство двускатных крыш также имеют наклонный карниз или выступ, образованный на концах фронтона. Это создается путем удлинения стропил за концы здания. Карниз не только украшает дом, но и защищает его от солнца, дождя и снега. В большинстве случаев карниз или карниз современных домов заканчиваются софитом — покрытием на нижней стороне свеса. Старые дома часто имеют открытый карниз, а стропила дополняют декор. Эти дома можно оставить как есть или добавить софиты.

В некоторых старых домах есть открытые карнизы. Их можно отремонтировать или установить софиты для создания закрытых карнизов.

Закрытые карнизы могут быть широкими или узкими, в зависимости от конструкции крыши. На узких карнизах концы стропил служат для крепления софита и бордюра. К стене крепится планка для крепления софита в этом месте. Для широких карнизов требуются дополнительные гвоздевые опоры, идущие от концов стропил/облицовки и обратно к стене дома. Это так называемые смотровые площадки. Рисунки в этой статье иллюстрируют различные типы конструкции карниза и софита.

Софиты должны быть правильно спроектированы и установлены. Одним из важнейших факторов является правильная вентиляция. Если софиты не вентилируются, они могут стать причиной образования наледи на карнизе. Когда чердак нагревается от тепла дома, он позволяет поверхности крыши таять снег или лед, который затем стекает на более холодные поверхности карниза и снова замерзает. Это создает ледяную дамбу, которая позволяет воде проникать обратно в стены и потолки дома. Вентиляция как чердака с карнизными вентиляционными отверстиями, так и софита с помощью вентиляционных систем увеличивает циркуляцию воздуха и предотвращает эту проблему. Вентиляция не только предотвращает образование наледи, но и помогает уменьшить накопление тепла летом.

Установка софита довольно проста даже для новичка.

Варианты материалов

Для потолков используются различные материалы. Древесина и изделия из дерева, такие как закаленный оргалит, были первым выбором. Если вы переделываете старый дом и хотите остаться с традициями, это может быть вашим выбором. Для деревянных потолков доступны металлические вентиляционные экраны. Металлические софиты также были обычным явлением. Однако одним из самых популярных материалов для софитов является винил. И металл, и винил доступны в различных цветах, чтобы соответствовать металлическому и виниловому сайдингу дома. Преимущество этих материалов в том, что они не требуют покраски или отделки и требуют минимального обслуживания. Эти софиты имеют предварительно сформированные длины, которые обрезаются, чтобы соответствовать соответствующим предварительно сформированным приемным каналам, чтобы удерживать софиты на месте (так же, как при установке металлического или винилового сайдинга). Установка или замена софита с этими материалами проста даже для новичка. Металлические или виниловые софиты также бывают сплошными или перфорированными для обеспечения вентиляции.

Материалы для потолков могут быть виниловыми, металлическими или деревянными. Вентилируемые потолочные материалы могут помочь предотвратить зимние наледи и сохранить прохладу в доме в летние месяцы.

Тип установки софита зависит от типа материала и конструкции карниза. Вам также следует проверить местные строительные нормы и правила на предмет необходимой вентиляции в вашем районе, а также требуемых или рекомендуемых методов применения. Это также может зависеть от ветровой нагрузки в некоторых районах. Одним из факторов является максимально допустимый пролет материала софита. Софиты обычно имеют ширину от 16 до 24 дюймов. Например, софиты CertainTeed Ironmax могут иметь ширину 24 дюйма без дополнительных планок для гвоздей, если это разрешено правилами кодекса.

Винил — один из самых популярных потолочных материалов. Он доступен в широком диапазоне цветов и не требует особого ухода. (Фото предоставлено CertainTeed)

Установка также зависит от того, открыта или закрыта конструкция карниза. Открытая конструкция карниза, где стропила или фермы выставлены напоказ, распространена в новом строительстве. Закрытый карниз, где установлен существующий софит, типичен для проектов реконструкции. Сгнившие или испорченные деревянные перекрытия следует удалить перед установкой новых виниловых перекрытий.

Монтаж винила зависит от типа конструкции, открытого или закрытого карниза, а также от того, будет ли применяться заглушка.

Вы также можете установить виниловую заглушку на лицевую панель, закрывающую переднюю часть карниза. В этом случае заглушка бордюра или рулонный шток должны быть установлены первыми, так как они поддерживают внешний край софита.

Первым шагом является применение приемного канала или каналов, в зависимости от требуемого типа установки.

Установка

Первым шагом является определение количества необходимого материала. Чтобы определить необходимое количество квадратов софита, измерьте площади под карнизом и умножьте длину на ширину для каждого свеса. Сложите сумму всех выступов и разделите ее на 100, чтобы определить количество квадратов. Затем измерьте общие погонные футы монтажных компонентов, в том числе: F-профиля, J-профиля, H-профиля, отделки под подоконником и облицовки. Добавьте 10 процентов к общей сумме на растраты и просчеты.

Прикрепите приемный канал к стене дома или к планке с гвоздями.

Подготовьте место, прибив все незакрепленные доски и надежно закрепив их. Удалите все водосточные трубы или осветительные приборы, которые мешают. Подвяжите деревья и кустарники, чтобы у вас был легкий доступ к карнизам.

Допускайте расширение и сжатие при забивании гвоздей. Не забивайте гвозди туго.

Монтаж винилового софита с открытым карнизом начинается с установки соответствующих приемных каналов. Можно использовать либо F-канал, либо J-канал. J-канал можно изменить для создания F-канала. Просто вырежьте прорези в области фланца гвоздя, где он будет прибит к стене. После обрезки фланца гвоздя отогните его назад и прибейте к стене.

С помощью деревянного бруска и уровня определите расположение приемного канала на стене дома на каждом конце прогона. Затем проведите мелом линию.

Однако перед установкой необходимо определить расположение канала на стене. Вырежьте деревянный брусок, который помещается между задней или нижней частью лицевой панели, в зависимости от установки, и стеной дома. Поместите блок на место и используйте короткий уровень, чтобы отметить линию уровня на каждом конце карниза. Затем проведите мелом линию между ними. Установите приемные каналы, прибивая через каждые 16 дюймов гвоздем по центру отверстия для гвоздей. Не прибивайте сильно, но допускайте расширение и сжатие. В некоторых случаях с пролетами более 16 дюймов может потребоваться установка планок с гвоздями, а затем крепление каналов на планках с гвоздями. В каждом углу вырежьте и установите канал так, чтобы на каждой из прилегающих стен было расширение на 1/4 дюйма.

Измерьте и отметьте потолочную панель, чтобы она поместилась между принимающими каналами, за вычетом зазора 1/4 дюйма для расширения (зазор 3/8 дюйма в морозную погоду). Разрежьте панели с помощью пары мощных ножниц или переносной циркулярной пилы с повернутым назад лезвием с мелкими зубьями. Обязательно надевайте защитные очки и защитные перчатки.

Измерьте расстояние между приемными каналами и затем вычтите 1/2 дюйма, чтобы учесть расширение. Сделайте это измерение на панели софита, используя угольник, чтобы отметить квадратный разрез. Вы можете распилить панель с помощью циркулярной пилы с обратным лезвием с мелкими зубьями. На самом деле таким способом можно одновременно разрезать две панели.

Вставьте конец панели в приемный канал стены, затем либо вставьте в канал панели, либо прибейте к панели. Продолжайте резать и устанавливать панели, соединяя их вместе

После того, как панели будут вырезаны, поместите вырезанную панель в паз на стене, а затем в паз на лицевой панели. Вероятно, вам придется немного согнуть панель, чтобы установить ее на место. Убедитесь, что панель перпендикулярна стене и не «наклонена». Панель удерживается на месте с помощью гвоздей с маленькой шляпкой, вбитых в обшивочную доску или планку для гвоздей. При вбивании гвоздей в лицевую панель вбейте гвоздь через фланец гвоздя и V-образный паз. Это один из немногих случаев, когда допускается прибивание лицевой стороны материала софита. После прибивания софит может расширяться только в направлении приемного канала, поэтому убедитесь, что вы оставили достаточно места для расширения в приемном канале. Продолжайте установку панели, зафиксировав и прибив софит на место. Убедитесь, что все панели надежно закреплены на месте по всей длине софита.

Металлический софит устанавливается примерно так же.

Чтобы свернуть угол, измерьте расстояние от канала в углу стены до канала в углу лицевой панели, вычтите 1/4 дюйма для расширения. Установите софит двухканальный линейный или Н-образный. Могут потребоваться планки для гвоздей. Сожмите панели софита, чтобы они вписывались в Н-образный профиль или линейный канал.

В большинстве случаев вы захотите закрыть карниз каким-либо карнизом.

В принципе, установка над закрытым карнизом выполняется точно так же. Сначала удалите сгнившие или поврежденные деревянные софиты. При установке поверх существующего софита, в котором нет вентиляционных отверстий, вырежьте в нем отверстия перед установкой винилового софита на место. В большинстве случаев вы закрываете торцевую часть фронтона карнизной коробкой или торцевой заглушкой.

Углы формируются с помощью двутавровой перекладины и врезания панелей в перекладину.

Установка деревянного софита производится почти так же, за исключением того, что сначала крепятся планки с гвоздями. Материалы софита затем прибиваются к деревянным опорным планкам.

В случае реставрации старого дома или для создания «индивидуального» вида можно использовать деревянные софиты. В этом случае к дому был применен сайдинг Western Red Cedar, а софиты восстановлены с помощью соответствующих частей сайдинга

Установка софита действительно довольно проста, но требует некоторых работ по лестнице, поэтому убедитесь, что вы соблюдаете все правила безопасности при работе с лестницей. Надевайте защитные очки при резке виниловых или алюминиевых потолочных материалов. Вы также должны носить пару кожаных или защитных рабочих перчаток.

Установка софита — Руководство по виниловому сайдингу — Институт винилового сайдинга

Подготовка

Заранее осмотрите и спланируйте работу. Для повторного сайдинга прибейте все незакрепленные панели, доски или черепицу. При необходимости проверьте поверхности на прямолинейность и наличие меха. Поверхности должны быть однородными и прямыми с разных углов обзора.

Процедура установки софита зависит от конструкции карниза. Существует два разных типа карнизов:

Открытые карнизы — карнизы с открытыми стропилами или фермами — типичны для нового строительства. Процедуры установки открытого карниза также используются при удалении поврежденного софита во время проекта по перекладке сайдинга.
Закрытые карнизы — карнизы с установленным софитом типичны для проектов по перепланировке.

При переходе софита на вершину фронтона (рис. 63) закрепите два J-профиля вплотную друг к другу, чтобы получить отдельный элемент софита на каждом аксессуаре. В качестве альтернативы согните часть софита, используя полевой тормоз, чтобы он соответствовал углу вершины фронтона.

Рис. 63.

Установка над открытым карнизом

Выполните следующую пятиэтапную процедуру:

Установите приемные каналы (потолочный приемник или J-образный канал).
- Существует несколько способов установки приемных каналов для софита. Вы можете использовать аксессуары, такие как J-канал или F-канал. Наилучший подход — выбрать метод, который наиболее эффективно работает с методами строительства, используемыми для создания карниза.
- Изучите рисунки с 64 по 67 и найдите тот, который наиболее точно соответствует методам строительства, используемым в этом конкретном проекте.
- Установите приемные каналы, следуя деталям, показанным на рисунках с 64 по 67. Каналы для гвоздей через каждые 8–12 дюймов (от 203 мм до 305 мм), располагая гвоздь в центре паза. Не прибивайте сильно.
- Если потолочный приемник отсутствует для ситуации, наиболее подходящей для продукта, можно изменить J-образный канал для создания F-образного приемника (рис. 68).
- Просто прорежьте прорези в области фланца гвоздя, где он будет прибит к стене (рис. 68). После обрезки фланца гвоздя отогните его назад и прибейте к стене.
- Если софит будет поворачивать за угол, вырежьте и установите канал так, чтобы на каждой из прилегающих стен оставалось 1/4 дюйма (6,4 мм) для расширения.
Рис. 64.
Рис. 65.
Рис. 66.
Рис. 67.
Рис. 68.
ПРИМЕЧАНИЕ. Эти иллюстрации основаны на общепринятых методах установки, используемых в большинстве регионов Северной Америки. Местные условия окружающей среды (особенно в зонах с сильным ветром) и строительные нормы и правила могут потребовать различных методов установки. Всегда сверяйтесь с инструкциями производителя по установке и местными строительными нормами, чтобы определить правильные методы установки для использования в любой работе.
Измерьте расстояние от стены до лицевой панели. Затем вычтите 1/2 дюйма (12,7 мм), чтобы учесть расширение. Отметьте и вырежьте этот размер на потолочной панели.
В случае двух каналов (рис. 67) согните панель между двумя установленными каналами. В этом случае очень важно, чтобы установленные планки для гвоздей были достаточно широкими (4 дюйма [102 мм]), чтобы можно было прикрепить крепеж к потолку. Убедитесь, что панель при креплении расположена перпендикулярно стене.
В ситуациях, когда панель софита будет крепиться к деревянной панели бордюра, а затем закрываться алюминиевой накладкой рейки (рис. 66), каждую панель софита следует крепить через кромку гвоздя и либо в деревянную панель, либо в деревянную прокладку. с помощью гвоздей, шурупов или скоб.
Чтобы свернуть угол, измерьте расстояние от канала в углу стены до канала в углу лицевой панели (рис. 70). Вычтите 1/4 дюйма (6,4 мм) для расширения. Вырежьте и установите софит с двойным линейным швеллером или J-швеллером «спина к спине». При необходимости установите планки с гвоздями, чтобы обеспечить опору для линии. Отрежьте угловые панели потолочного перекрытия и установите их, как описано в шаге 3.

ПРИМЕЧАНИЕ. В соответствии с Международными жилищными нормами и правилами от 2012 г. и более поздних версий «панели потолочного перекрытия должны отдельно крепиться к несущему компоненту, такому как планка с гвоздями, бордюр или нижний фасциальный компонент, или в соответствии с инструкциями производителя».

После того, как софит установлен, нанесите полевые или заводские покрытия.
- Крышки лицевой панели могут быть установлены в служебную накладку (изготовленную на заводе или изготовленную на месте) (рис. 69) или за существующую кромку водостока. Лицевая панель должна крепиться с помощью окрашенных гвоздей из алюминия или нержавеющей стали к нижней ножке, не более 24 дюймов (610 мм) по центру.
- При перекрытии алюминиевых/виниловых лицевых панелей убедитесь, что они перекрывают друг друга на 3/4 дюйма (19 мм).
- Вбейте эти гвозди через панель и только в V-образный паз софита.
- Вам также может понадобиться прибить лицевую панель гвоздями. Всегда предварительно просверливайте отверстия в фасции и не прибивайте их слишком сильно.
Рис. 69.
Рис. 70.

Установка над закрытым карнизом

Процедура, используемая для установки софита над закрытым карнизом в проекте реконструкции, почти идентична той, которая используется для открытого карниза в новом строительстве. Основное отличие заключается в установке J-образного канала (рис. 71 и 72).

ПРИМЕЧАНИЕ. Если существующий софит сгнил или поврежден, полностью снимите его перед установкой винилового софита, а затем воспользуйтесь инструкциями для открытых карнизов.

Определите предпочтительный способ установки софита на фризовой доске.
При установке J-профиля на любой из стенок лобовой доски вбейте гвозди через каждые 8–12 дюймов (от 203 мм до 305 мм).
Если софит должен поворачивать за угол, вырежьте и установите J-образный профиль, чтобы обеспечить расширение на 1/4 дюйма (6,4 мм) на каждой из прилегающих стен и бордюров.
При установке вентилируемых потолочных панелей, если в существующем потолке нет отверстий для вентиляции, вырежьте достаточное количество отверстий.
Чтобы завершить установку, выполните шаги 3–5 «Установка поверх открытых навесов» раздела «Установка поверх открытых навесов».

Рисунок 71.

Рисунок 72.

Потолки крыльца

Процедуры, используемые для установки потолка крыльца, во многом аналогичны процедурам, используемым для установки софита. Эти процедуры немного различаются в зависимости от того, является ли установка новым строительством или проектом перестройки.

Новые строительные проекты

Начните с установки приемных желобов со всех четырех сторон крыльца (рис. 73). Если используются F-каналы, прибейте их к существующим стенам. Если используются J-образные каналы, необходимо установить основание для гвоздей.
При использовании световых блоков для крепления внешних осветительных приборов устанавливайте их на соответствующую опору.

Рисунок 73.

Спланируйте расположение потолочных панелей, чтобы добиться равномерного баланса или согласования с соседними работами. Если потолочные панели будут располагаться параллельно потолочным балкам, необходимо будет установить дополнительные планки для крепления деревянной обшивки размером 1 дюйм x 3 дюйма (25,4 мм x 76,2 мм). Установите эти планки с гвоздями перпендикулярно потолочным балкам, располагая полосу через каждые 8–12 дюймов (от 203 мм до 305 мм).
Переверните J-профили и прибейте их к нижней стороне деревянных планок по периметру области потолка.
Установите первую панель в каналы на одном конце крыльца. Обязательно оставляйте место для расширения. Гвозди через каждые 8–12 дюймов (от 203 мм до 305 мм), размещая гвозди в центрах пазов. Не прибивайте сильно. Установите остальные панели. При резке последней панели первого ряда обязательно оставьте место для расширения.
Для областей, где требуется более одной длины панели, используйте двухканальный линейный или J-образный швеллер «спина к спине».
Если необходимо отрезать кромку для гвоздей на последней панели, используйте дырокол с защелкой, чтобы сделать выступы через каждые 6 дюймов (152 мм) вдоль обрезанной кромки. Прикрепите служебную накладку и вставьте панель в приемный канал.

Перепланировка

Убедитесь, что существующий потолок может служить надежной основой для гвоздей.
Если существующий потолок сплошной, снимите с потолка все существующие молдинги и крепления и начните с прибивания перевернутых J-образных профилей по периметру области потолка.
