Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

• Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).
• Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.
• Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).
• Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

• Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.
• При увеличении угла наклона скатов увеличивается расход материала.
• Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.
• Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

• Для рулонных на основе битума выбирают уклон в 0-3 градуса.
• При устройстве крыши с применением черепицы – 34 градуса.
• Волнистые асбестоцементные листы – 9 градусов.
• Глиняная черепица – 9,5.
• Стальные листы – 18.
• Сланцевые и асбестоцементные плиты – 26,5.
• Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.

Заказать монтаж вальмовой крыши в Липецке

Стропильная система вальмовой крыши: конструктивные особенности, проектирование, расчет

В классическом исполнении вальмовая кровля использовалась в основном при строительстве многоэтажных зданий. Но в последние годы наметилась стойкая тенденция к устройству данного типа крыш в загородном домостроительстве.

Сложная конфигурация вальмовых конструкций дает возможность подчеркивать индивидуальность постройки и воплощать оригинальные дизайнерские решения.

Вальмовая конструкция является одним из видов четырехскатных крыш.

Ее составными элементами являются два трапециевидных ската, являющиеся основном частью, и два треугольных ската, напоминающие наклонные фронтоны. Трапеции верхними гранями соединены по одной прямой, а треугольники как бы заполняют образующиеся пустые пространства.

А вы знаете, как выполняется подшивка карнизов крыши софитом?

Практические советы, как сделать красивый флюгер на крышу своими руками читайте здесь.

Исключительно оригинальный вид имеют полувальмовые, или датские кровли с переменным углом наклона, придающими зданию выразительных вид. Минусом данной разновидности является большое количество стыковой и значительное усложнение системы стропил.

Стопильная система

Система стропил надежно защищает здание от нежелательного влияния факторов окружающей среды.

Ее возведение– дело очень ответственное.

До начала работ необходимо подготовить чертеж и составить план системы стропил. Для этого требуется сделать все требуемые расчеты – прежде всего определить угол уклона.

Величина угла прямо пропорциональна количеству используемого кровельного материала.

Устройство стропильной системы

• До начала укладки стропил надо уложить мауэрлат, который будет служить опорой для всей системы. До начала укладки мауэрлата следует оборудовать армированный пояс для усиления несущей способности стен и обеспечения подходящей ровной поверхности. Для этого используют конструкции из железобетона.
• Если постройка каменная или кирпичная, по верхней части стен выставляется опалубка, в которую затем вставляют каркас на основе арматуры, после чего заливают бетоном.
• Во время установки каракаса к нему прикрепляют оцинкованные шпильки из металла. Их диаметр должен быть как минимум 1 см. Длина подбирается с таким расчетом, чтобы верхние части выступали на 3-5 см из мауэрлата.
• После затвердения бетона его верхняя часть промазывается битумом, а сверху клеится рубероид, который защищает дерево от гниения. На выступающие шпильки насаживают бруски (в них предварительно должны быть высверлены отверстия). Для закрепления конструкции используют гайки.
• Мауэрлат изготавливают из деревянного бруса сечением 15 х 15 или 10 х 15 см.
• Материал должен быть тщательно просушен и пропитан антикоррозийными средствами.
• После этого параллельно коньку (к нему крепят стойки, которые поддерживают определенную часть системы стропил) устанавливают центральную балку.

Элементы каркаса и стропильной системы

Основными составляющими каркаса и системы стропил являются:

• прогон;
• мауэрлат;
• опорная доска;
• затяжки;
• обрешетка;
• нарожники;
• подкосы;
• рядовые стропила;
• накосныестропила;
• стропила диагональные.

Итак, из кровельных элементов создается стропильная ферма с несколькими треугольниками в основании. Поскольку эта геометрическая фигура является самой устойчивой, ферма также отличается значительным уровнем жесткости.

Стропильные ноги – основная несущая деталь всей конструкции. Их устанавливают под предварительно вычисленным углом наклона скатов.

Основной функцией мауэрлата является равномерное распределение веса всей конструкции (стропил, дополнительных элементов и т.д.) на стены.

Опорой для нижних торцов стропильных ног являются наружные стены, а для верхних торцов – промежуточные прогоны или подконьковый брус. Назначением этих двух элементов является передача нагрузки на поверхность несущих стен посредством системы стоек.

Расстояние между стропильными ногами может быть до 2 метров. Конкретная величина зависит от материала для кровли и сечения стропильных брусов.

Виды стропил

Стропила для вальмовой кровли делятся на два типа:

• Висячие – держатся на двух опорах, без дополнительной поддержки. В роли опор выступают стены.

Подобная стропильная система работает на изгиб и сжатие. При ее использовании возникают передающиеся на стены распорные силы горизонтальной направленности. Их можно сократить посредством применения затяжки из металла или дерева для соединения стропильных ног. Затяжка устанавливается у основания стропил и выполняет роль балки перекрытия. Такой вариант чаще всего применяется при строительстве чердачной или мансардной кровли.

Основная технология утепления мансардной крыши: материалы и последовательность действий.

Статья для тех, кто выбирает мягкую кровлю катепал.

Если вам нужно покрыть крышу металлочерепицей, читайте https://rooffs.ru/metallicheskaya/metallocherepica/kak-krepit-na-kryshu.html советы профессионалов.

При более высоком расположении затяжка выполняет только закрепляющую роль.

По мере продвижения затяжки наверх система креплений и балки стропильной конструкции должны все более усиливаться.

• Применение наслонных стропил целесообразно в постройках с промежуточной несущей стеной или колоннами. Опорой для торцов являются наружные стены. Средняя часть соответственно опирается на опоры или расположенную внутри несущую стену.

Детали этой стропильной системы также работают на изгиб. В случае соответствия ширины системы стропил периметру здания кровля получается легкой и гораздо более экономичной с точки зрения требуемых пиломатериалов.

Во время монтажа можно чередовать два типа стропил: на участках с внутренними стенами (или опорами) использовать наслонные, а в тех местах, где их нет, применять висячие.

Монтаж наслонных стропил уместен при расстоянии между опорами до 6 метров. В случае, когда есть промежуточная опора, ширина перекрытия увеличивается посредством применения наслонных стропил до 12 метров. При двух дополнительных опорах она может достигать 15 метров.

Для повышения прочности соединения его закрепляют при помощи болтов, саморезов, скобы и нагеля.

Для соединения составляющих затяжек применяются накладки, болты, зуб.

В стропильной системе в очень многих случаях применяется шпренгель. Его функция заключается в повышении устойчивости накосных стропил.

В качестве материала для изготовления стропил используют хвойные сорта дерева. Они заранее тщательно просушиваются и обрабатываются особыми составами для предотвращения гниения и защиты от огня.

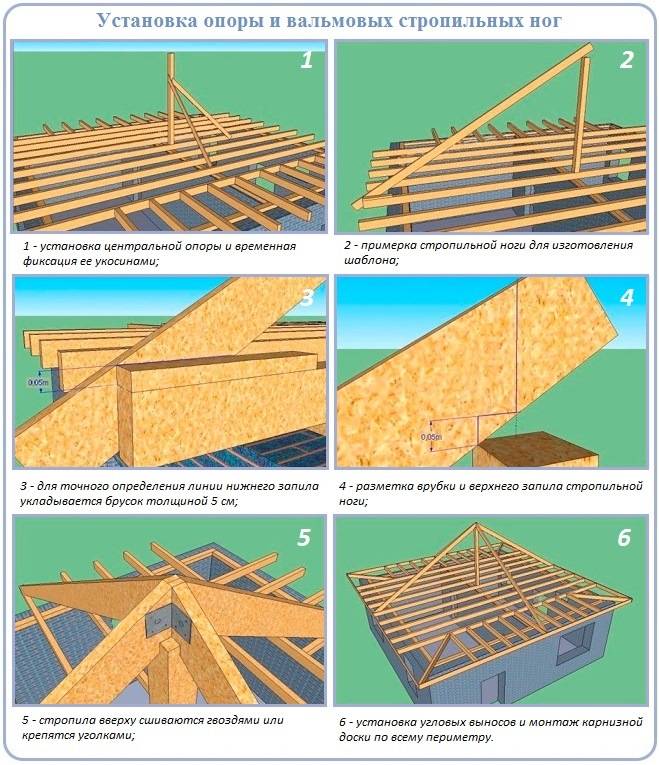

Последовательность работ по укладке стропил

• В первую очередь должны быть установлены вертикальные стойки, которые будут поддерживать брус конька. Крепление стоек к центральной балке осуществляется при помощи особой системы укосин.

Завершив этот процесс, можно переходить к диагональным стропилам. Материалом для них служит обрезная доска сечением 5 х 15 см.

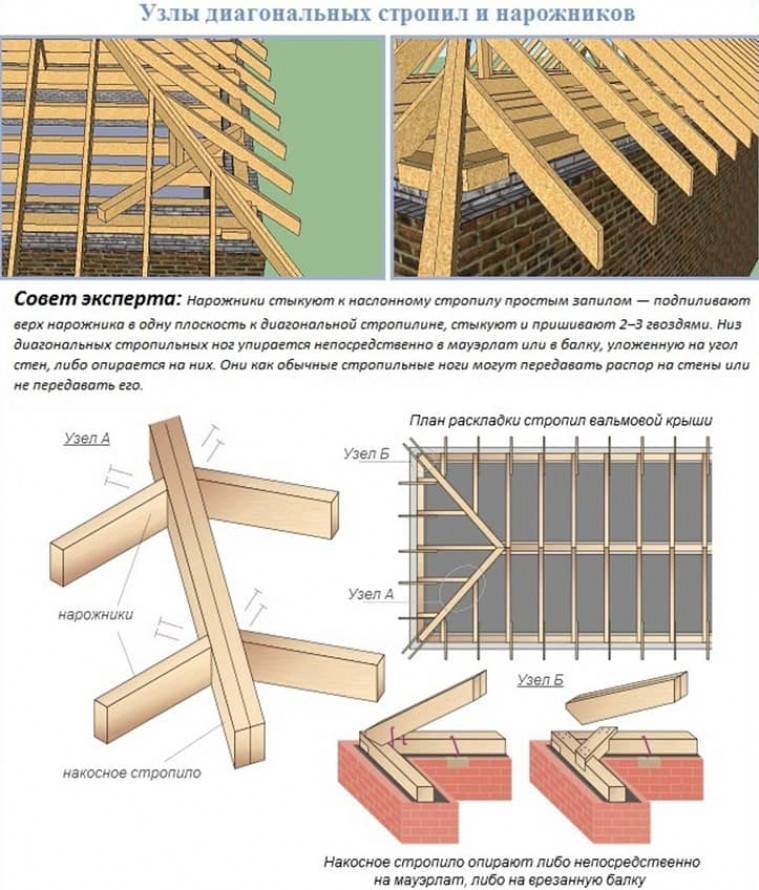

• Накосные (диагональные) стропила являются основным элементом системы. Они несут основную ответственность за поддержку веса всей кровли.

От их корректной установки во многом зависит устойчивость конструкции.

Правила при возведении вальмовой кровли сводятся к следующему:

• диагональные стропила должны быть равны по длине – свес крыши зависит от этих деталей;
• расстояние между кровельными свесами должно составлять 50-60 см; при строительстве дома в областях с сильными и частыми ветрами длину увеличивают до 1 метра;
• с особой тщательностью должна осуществляться стыковка центрального стропила (со стороны торца постройки), накосных стропил, бруса конька.
• После установки диагональных стропил переходят к обычным. При расчете длины шага между ними необходимо учесть параметры плит для теплоизоляции. В основном шаг составляет 60 см. Крепление к мауэрлату и брусу конка производится посредством саморезов и способом врубки. Для дополнительной фиксации (при ее необходимости) используют ригели и верхние стяжки.
• Рядовые стропила не должны упираться в те участки, где производилось крепление мауэрлата при помощи шпилек.
• С каждой стороны к накосным стропилам прикрепляют нарожник. Стропила и мауэрлат связываются при помощи укороченных стропильных ног. Следует избегать их соединения в одном месте с диагональными стропилами.
• Установка обычных стропил и нарожников производится под прямым углом и параллельно относительно друг друга.
• Укрепить конструкцию можно посредством монтажа подкоса под стропила, а также врезания в балки перекрытия стоек.
• Скаты получаются значительно круче при расчете нижних стропил на сжатие. В подобном случае основную часть нагрузки составляют давление ветра и вес верхних скатов.

Для дополнительного укрепления крыши и повышения ее устойчивости по отношению к сильным порывам ветра применяют анкерные соединения.

• Если устанавливать стойки в точках пересечения подкосов и стропильных ног, можно заметно сократить количество распределяемой на балки нагрузки. Низ стоек должен соединяться с балкой перекрытия (над наружной стеной).
• Прочность кровли можно увеличить при помощи схваток, которые используются для скрепления наслонного типа стропил в нижней части кровельных скатов. Опорные брусья устанавливаются в нижней части затяжек.

Когда необходимо усиление стропильной конструкции?

При небольшом уклоне повышается снеговая нагрузка. В подобном случае надо увеличить прочность стропильной системы.

С этой целью используют шпренгели и шпренгельные фермы.

Шпренгель представляет собой брус, укладываемый по двум сторонам с таким расчетом, чтобы они сошлись углом. На этот брус устанавливают вертикальные стойки для поддержки диагонального стропила – как в верхней, так и в нижней части.

При необходимости усиления верхней части применяется шпренгельная ферма. При этом стойку усиливают при помощи пары подкосов.

Обрешетка

После завершения работ по установке стропильной системы надо установить обрешетку.

Для ее устройства используют доски толщиной от 20 до 25 см или бруски сечением 5 х 5 см.

Обрешетка может быть с зазорами или сплошной.

Размер шага определяется в зависимости от типа материала для кровли.

Расчеты

Прочность кровли можно обеспечить только правильно составленным проектом, точными расчетами и разметкой.

Расчеты крайне важны для определения соотношения длины скатов и вальм.

1. В первую очередь обозначают ось с торца здания по верхней обвязке.
2. Рассчитав половину толщины конькового бруса, находят местоположение первой детали системы стропил.
3. После этого замерную рейку одним краем прикладывают к отмеченной линии, в то время как другой ее конец находится по линии боковой стены. Здесь должно быть установлено промежуточное стропило.
4. Длина свеса стропила определяется следующим образом: одним концом брус располагается на наружном углу стены, а другим – на кровельном свесе. Следующий элемент центральных стропил рассчитывают посредством передвижения замерной рейки к краю боковой стены, после чего на ней отмечают место расположения стропила.
5. Аналогичное действие производится на 3 других углах. Таким способом определяется дислокация промежуточных стропил и коньковых торцов.

Замерная рейка и таблица коэффициентов

Для облегчения работ строители рекомендуют использовать замерную рейку. На нее наносятся все необходимые параметры. Так можно избежать ошибок и не пользоваться рулеткой при отмеривании одинаковых отрезков.

Рейку делают из широкой фанеры (примерно до 5 см), чтобы была возможность просматривать ее с большого расстояния. Для точного расчета используется специальная таблица, в которой указаны соотношения длины и расположения стропил.

Длина стропильной ноги будет равняться произведению коэффициента проекции (ноги стропила). Таблица обеспечивает абсолютную точность при расчетах.

Полученная величина умножается на поправочный коэффициент, в итоге получается длина углового стропила.

ВЫВОДЫ:

• Вальмовая кровля сложна в исполнении, но отличается высоким уровнем прочности.
• Стропильная система – основа кровельной конструкции.
• До начала работ необходимо подготовить чертеж и сделать точные расчеты.
• Сначала укладывают мауэрлат, который будет опорой для системы стропил.
• Стропильные ноги являются главной несущей деталью конструкции.
• Стропила вальмовой кровли бывают висячими и наслонными.
• Для повышения прочности наслонных стропил используют шпренгель.
• Диагональные стропила ответственны за удержание веса всей кровли.
• При небольшом угле наклона кровли стропильная система требует укрепления.
• Последним штрихом является установка обрешетки.
• Использование замерной рейки значительно упрощает проведение работ.

Подробный видеообзор стропильной системы вальмовой крыши.
