Смесительный узел для теплого пола – типы, материалы и способ выбора

Альтернатива радиаторному отоплению – система теплых полов является современным решением, способная правильно обогреть здание любого типа. Теплый пол можно установить в отдельном взятом помещении или таким образом решить проблему отопления всего дома. Самое главное — данная система является автономной, потому что для нее необходимо подготовить теплоноситель с более низким температурным показателем. А за это отвечает смесительный узел для теплого пола – так называемая подготовительная станция.

Что собой она представляет? Чисто визуально смесительный узел – это группа трубопроводов, соединенных в определенном порядке. Их цель – это выдать один поток теплоносителя, который будет собран из двух потоков. Если рассматривать это соединение с конструктивной точки зрения, то можно продумать несколько вариантов. В настоящее время производители пользуются тремя:

  1. Параллельный способ подсоединения.
    Не самый эффективный, поэтому встречается сегодня достаточно редко. Для этого в устройство коллектора устанавливается термоклапан для теплого пола двухходового действия. С его помощью производится подключение основного потока к вспомогательному (обратному).
  2. Последовательный. Это более эффективный вариант за счет повышенной производительности узла. В нем практически весь поток направляется потребителю.
  3. Комбинированный. Понятно, что в состав узла входит и параллельный способ подсоединения, и последовательный.

Смесительный коллектор из латуни

Обычно в узел входит несколько приборов: сами трубы с тройниками, блок автоматики, циркуляционный насос для теплого пола и различные клапаны (смесительные, трехходовые, регулирующие), которые устанавливаются как на подающем контуре, так и на обратном.

Внимание! Тот, кто пытается своими руками установить коллектор для теплого пола, должен знать, что он должен обязательно снабжаться системой отвода теплоносителя в канализацию и прибором, выводящим воздух из устройства.

Их отсутствие приведет к проблемам, с которыми справиться будет просто невозможно.

Выбираем коллекторный узел

Чтобы правильно выбрать коллектор для теплого пола, необходимо в первую очередь определиться, для какого помещения этот теплый пол будет предназначаться. Все дело в размере площади помещения. Чем она больше, тем мощнее должна быть система отопления, тем выше температура теплоносителя потребуется. А так как смеситель (коллектор) для теплого водяного пола – деталь капризная и очень уязвимая, то небольшая ошибка, особенно в большую сторону, может привести к неприятным последствиям.

Смеситель с термоголовкой

С высокими температурами работать сложнее, чаще всего от их правильной коррекции зависит безопасность эксплуатации самой отопительной системы. Поэтому правильный подбор смесительного узла – дело серьезное и важное. Тем более, в нем должно проводиться смешивание двух потоков с разным температурным показателем. А чтобы добиться максимально правильной температуры в общем потоке, надо точно рассчитать пропорции двух смешивающихся.

Поэтому выбор коллектора зависит от качества используемых в его конструкции материалом и устройств.

Материалы для смесительного узла

Чаще всего узел подмеса для теплого пола изготавливают из латуни или из нержавейки. Оба металла обладают высокими техническими характеристиками, из которых самой важной считается коррозийная стойкость. И чем дороже используемый материал, тем выше цена самого устройства.

Добавим сюда и количество используемых в конструкции термосмесителя для теплого пола различных приборов. Сегодня производители предлагают простейшие варианты и очень сложные. К простейшим обычно относятся конструкции, в состав которых входит минимальное количество труб с установленными на них термостатическими клапанами для теплого пола или обычными вентилями, перекрывающими тот или другой патрубок. В сложных конструкциях присутствуют не только запорная арматура, но и воздухоотводчики, краны для слива, датчики, которые регулируют и контролируют расход теплоносителя и другие параметры смесительного узла.

Обязательно в таком узле присутствует сложная насосная группа для теплого пола, которая самостоятельно контролирует свою работу в соответствии с поставленными задачами перед коллектором.

Сложная коллекторная группа

Все большей популярностью пользуются коллекторы, в состав которых входит хорошо отрегулированная автоматика. Если в простых конструкциях все приходится делать своими руками методом «тыка», то в автоматическом смесительном узле надо просто задать параметры теплоносителя и дать команду к работе. Все остальное автоматика сделает сама. Она не только отрегулирует температурный режим и работу всех приборов и деталей (кстати, насос для теплого пола также работает от автоматики), но и будет следить за безопасностью.

Считается так, что на каждые 120 м² отапливаемой площади необходимо устанавливать один смесительный узел. Не стоит пренебрегать этим советом, возьмите его на вооружение, если своими руками пытаетесь собрать теплый пол. Иногда случается так, что в доме присутствуют несколько коллекторов. Их необходимо точно отрегулировать под каждое помещение, что бывает не всегда просто. Поэтому специалисты рекомендуют не жадничать. Лучше сразу же установить теплый пол с автоматикой, чтобы не было проблем с температурным режимом в разных частях здания.

Но, как это часто бывает, бюджет, выделенный на систему отопления теплый пол, может не вместить в себя покупку дорогого смесительного узла. Поэтому, к примеру, для маленьких помещений типа ванная, туалет и так далее, можно использовать простейший вариант, изготовленный из пластиковой трубы. Кстати, изготовить его своими руками – не проблема. Дополняют его простой запорной арматурой, даже можно установить небольшой расходомер и термосмесительный клапан для теплого пола, благо стоят они недорого.

Шкаф открытого типа

Место установки

Установка узла смешения для теплого пола обычно производится в специальном металлическом шкафу, который навешивается на стену или утапливается в подготовленную нишу. Они бывают двух вариантов:

  1. Открытого типа – удобен в обслуживании, но снижаются защитные свойства внутреннего наполнения.
  2. Закрытого. Это стандартное приспособление с дверцей.

Очень важный момент – где установить шкаф. Во-первых, советуем оценить расположение трубной разводки. К примеру, у вас контур из нескольких веток. Тогда лучше всего установить шкаф так, чтобы он оказался посередине расстояния между ветками, и как можно ближе к трубам подачи и обратки теплоносителя системы отопления дома. Специалисты считают, что эта точка является идеальной, чтобы гарантировать хорошую работу термосмесителя для теплого пола.

В том случае, если вы являетесь обладателем большого дома, то появляется необходимость организации отдельного смесительного узла, который лучше всего установить в отдельном помещении.

Особенности узлов для теплого пола

Использование готовых насосно-смесительных узлов — экономия средств и времени, сведение к минимуму вероятность монтажных погрешностей.

Котельная установка обычно подает в систему отопления горячий теплоноситель с температурой примерно 70-90°С. Расходуется он на горячее водоснабжение, вентиляцию, радиаторное отопление, прогрев бассейна и т.п. Все потребители имеют свой температурный режим. Тёплый пол, в частности, является низкотемпературным видом отопления, и поэтому на теплый пол узел смешения должен быть установлен с целью понижения температуры до 35-45°С.

Регулирующий узел на теплый пол используется именно для этих целей. Состоит он из двух элементов: циркуляционный насос и регулирующий клапан. Циркуляционный насос обеспечивает циркуляцию теплоносителя по всему контуру теплого пола. Регулирующий клапан предоставляет тёплому полу ровно столько горячей воды, чтобы поддерживать на заданном уровне температуру подачи.

Итак, распределительный узел теплого пола может иметь два типа конструкции: с трёхходовыми и двухходовыми смесительными клапанами.

Трёхходовые клапаны, установленные на теплый пол узел смешения, смешивают внутри себя горячую воду, которая поступает от котла, с охлаждённой водой обратки, идущей от тёплого пола. Смесительный клапан может при этом регулироваться вручную и автоматически (в этом случае клапан надо оснастить сервоприводом, с установкой управляющего устройства).

Использование трёхходовых клапанов – самый распространенный способ регуляции температуры теплых полов. Вместе с тем, он имеет ряд недостатков. Существует, например, вероятность, что клапан полностью может открsnm подачу воды от котла. Во-вторых, такие клапаны имеют довольно высокую пропускную способность. Это недостаток для таких систем, как тёплые полы, и даже самое незначительное смещение регулировок клапана может очень повлиять на температуру подаваемого теплоносителя.

Тем не менее, регулирующий узел на теплый пол данного типа незаменим в больших системах или же в системах с погодозависимым регулированием.

Двухходовой зонный клапан (или питающий клапан) можно считать самым правильным смесительным узлом. Смешение теплоносителя здесь происходит при постоянном подмесе охлаждённой воды из обратки. Поэтому тёплый пол здесь вряд ли перегреется, и срок его службы возрастает. Небольшая пропускная способность клапана обеспечивт плавное и стабильное регулирование температуры. Распределительный узел теплого пола с двухходовым клапаном подходит для регулирования на небольших площадях.

Мы описали основные типы смесительных узлов. Вообще, они имеют много вариаций и выбор уже за вами — как выбор типа узла, так и метод его монтажа.

Насосно-смесительные узлы для теплого пола


Водяной теплый пол является системой отопления с низкой температурой, что накладывает некоторые ограничения на его работу.

 По санитарным нормам температура поверхности пола не должна превышать 31ºС. Чтобы обеспечить это, температура теплоносителя, циркулирующего по трубам в стяжке должна быть не выше 35-40ºС. Отопительный котел может выдавать такую температуру если работает только на теплые полы. Если же система комбинированная и в нее входят радиаторы отопления или горячее водоснабжение, то котел должен нагревать воду до 60-80ºС.

Значит, температуру теплоносителя для теплого пола необходимо понизить. Для этого служат смесительные узлы. Они обеспечивают смешивание остывшего теплоносителя из обратной трубы отопительного контура и горячего теплоносителя, поступающего от котла.

Принцип работы смесительного узла

Смесительный узел обеспечивает непрерывное циркулирование теплоносителя по контуру. При этом на подачу постоянно идет теплоноситель из обратки, а к нему подмешивается горячий от котла.

Смешиванием потоков управляет клапан с термостатом, который регулирует подачу горячего теплоносителя. Управление температурой может быть организовано разными способами, которые зависят от конструкции клапана.

Работа узла смешения невозможна без насоса, перекачивающего воду по контуру при закрытии подающей магистрали. Поэтому, их еще называют насосно-смесительными узлами для теплого пола. Также, циркуляционный насос обеспечивает качественное смешивание потоков жидкости с разной температурой.

Конструкция насосно-смесительного узла

Основу узла составляют термостатический клапан и циркуляционный насос. Кроме этого в состав узла могут входить:

  • дренажные клапаны;
  • балансировочные клапаны;
  • обратные клапаны;
  • воздухоотводчики.

Узел смешения для теплого пола устанавливается на распределительном коллекторе водяного теплого пола.

Термостатический клапан может выполняться двух- или трехходовым. Это влияет на особенности работы системы.

Двухходовый клапан обеспечивает постоянное циркулирование теплоносителя из обратки. Термостатическая головка с жидкостным датчиком отслеживает температуру теплоносителя. При ее понижении ниже установленной, открывается подача от котла. Таким образом, происходит подпитка горячим теплоносителем. По достижении необходимой температуры клапан отсекает подачу от котла.

Двухходовый клапан имеет небольшую пропускную способность, поэтому обеспечивает качественное смешивание теплоносителя без перепадов температуры. Невысокая пропускная способность ограничивает применение таких клапанов – при отоплении площади более 200 м2 они не справляются с поддержанием температуры.

Трехходовые клапаны оптимально применять совместно с погодозависимыми контроллерами.

Трехходовый клапан непрерывно смешивает внутри себя потоки подачи и обратки. Регулирование температуры осуществляется изменением положения заслонки, управляющей смешиванием. Такие клапаны могут оснащаться сервоприводами. В таком случае управление температурой теплого пола может осуществляться дистанционного. Кроме того, контроллер, подающий команды на сервопривод, отслеживает температуру в помещении. Контроллер может управлять работой насосно-смесительного узла в зависимости от погоды.

Недостатком трехходовых клапанов с ручным управлением является их большая пропускная способность. Даже при самом минимальном изменении положения заслонки температура может резко измениться. Если управление осуществляется автоматикой, то она непрерывно корректирует положение заслонки и скачки температуры практически не заметны.

Выбор насосно-смесительного узла для теплого пола

Смесительный узел для водяных теплых полов можно купить в сборе, а можно собрать самому из отдельных комплектующих. Выбирая узел смешения нужно знать что именно от него требуется – работа в автоматическом режиме или полное ручное управление. От этого зависит необходимость оснащения сервоприводом, контроллером, выносными датчиками.

Необходимо знать размеры отапливаемой площади и объем системы. Эти параметры влияют на выбор смесительного клапана по пропускной способности и на производительность циркуляционного насоса.

На срок службы узла влияет материал, из которого он изготовлен. Применение стали снижает стоимость товара, но при этом уменьшается и срок его службы. Лучше обратить внимание на узлы с применением нержавеющей стали или латуни, которые устойчивы к коррозии.

Правильно подобранный насосно-смесительный узел для водяного теплого пола обеспечит комфортную температуру в отапливаемом помещении.


.



Узлы для теплого пола Valtec Combi

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры жидкости, которая подается в трубы теплого пола.

Узлы для теплого пола Valtec Combi могут проводить плавную регулировку температуры в диапазоне от 20 до 60°С.

Уровень нагрева воды меняется за счет смешивания жидкости, идущей от котла с остывшим теплоносителем из обратного контура.

Оборудован шаровым краном перекрытия насоса, байпасом с перепускным клапаном, погружным термометром и воздухоотводчиком автоматического типа.

Предназначен для работы с жидкостью, нагретой до 90°С, имеющее давление потока 10 Бар (Атмосфер), присоединяется к отводам коллектора размером G 1″.

Для смешивания используется двухходовой клапан, оснащенный термостатической головкой, имеющей выносной погружаемый датчик, и балансировочным клапаном.

Может оснащаться контроллером отопления, который возьмет на себя измерение температуры и будет проводить управление узлов для теплого пола Valtec Combi.

Изготовлен из высокопрочного нержавеющего металла, имеет срок службы от 15 лет, проверен на заводе изготовителя на соответствие международным нормам качества и экологичности.

Узлы для теплого пола Oventrop Regufloor H

для использования в системах отопления частных домов и квартир.

Применяются для регулирования температуры жидкости в низкотемпературной системе обогрева «теплый пол».

Устанавливаются на стальные коллекторы с боковыми разъемами G 1″, оснащенные от 2 до 8 штуцеров для отопительных контуров.

Узлы для теплого пола Oventrop Regufloor H могут самостоятельно регулировать температуру теплоносителя или управляться электронным контроллером отопления, имеющего отдельное измеряющее температуру устройство.

Оснащены трехходовым вентилем для регулировки нагрева подачи, накладным регулятором электрического типа для защиты от перегрева, измерительным датчиком накладного типа для измерения температуры, насосом с частотным регулированием.

Узлы для теплого пола Oventrop Regufloor H проводят изменение температуры в диапазоне от 20 до 50°C, накладно регулятор работает с температурой от 20 до 90°C, сам узел – 50°C и давлением 6 Бар (Атмосфер), выдерживают перепад давления в 0,75 Бар (Атмосфер).

Все изделия Oventrop Regufloor H проверяются на соответствие международным нормам качества, проходят заводские испытания на прочность и термостойкость, имеют компактные размеры и большой срок службы.

Узлы для теплого пола Watts Isotherm

для низкотемпературного обогрева частных домов и квартир.

Предназначены для регулирования температурного режима работы теплого пола, позволяет проводить тонкую температурную настройку обогрева.

Могут использоваться в комбинированных системах отопления, которые совмещают высокотемпературные обогревательные радиаторы и низкотемпературный контур теплого пола.

Подключаются к коллекторам с типоразмером G 1″, межосевое расстояние которых равно 210 мм, закрепляются гайками накидного типа или монтируются при помощи переходника HKV-T.

Узлы для теплого пола Watts Isotherm имеют байпас, обеспечивающий функцию автономной регуляции, оснащены механизмом ограничения температуры и готовым к подключению электрическим насосом.

Диапазон регулировки температуры от 30 до 60°C, рабочее давление 6 Бар (Атмосфер), может работать в связке с электронным контроллером отопления, который самостоятельно будет измерять температуру и изменять уровень нагрева теплоносителя.

Все узлы для теплого пола Watts Isotherm прошли тест на давление, имеют высокие показатели прочности, соответствуют международным требованиям качества и имеют большой срок службы благодаря изготовлению из высокопрочных металлов, не подвергающихся коррозии.

Узлы для теплого пола Uni-Fitt Solomix Grundfos

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры теплоносителя в трубах теплого пола.

Подключаются к низкотемпературному контуру коллекторной группы с максимальным числом отводов от 2 до 13 и высокотемпературному контуру отопительной системы с максимальной тепловой мощностью 12,5 кВт.

Состоят из 3-х ходового клапана, насоса, термометра, встроенного обратного клапана, настроечного байпаса, автоматического воздухоотводчика и ниппели, имеют простое управление при помощи вращающейся термоголовки.

Узлы для теплого пола Uni-Fitt Solomix Grundfos обеспечат поддержание комфортной температуры, предоставляют простое управление нагревом помещения, поспособствуют равномерному распределению теплоносителя в трубах низкотемпературной отопительной системы.

Узлы для теплого пола Uni-Fitt Solomix Grundfos предназначены для использования в отопительной системе с диаметром 1″, уровнем нагрева жидкости 90°C, рабочим давлением 10 Бар (Атмосфер), могут регулировать температуру во вторичном контуре с диапазоном от 20 до 65°C.

Как подключить участок тёплого пола к радиаторной ветке.



Изучив положительные стороны водяного теплого пола, многие хотят обустроить его и у себя в доме. Но при этом не хотят сделать это по общепринятым правилам, а попытаться запитать теплый пол от ветки радиаторного отопления.

Чаще всего, такие теплые полы планируется делать в ванных комнатах. С одной стороны, хочется после душа становиться босыми ногами на приятную теплую поверхность. С другой – не хочется вкладывать большие деньги на покупку и монтаж оборудования ради одного небольшого участка теплого пола.

Минус такого подхода лежит на поверхности – система отопления работает только полгода. В остальные полгода система работать не будет и становиться ногами придется на все тот же холодный пол.

Рассмотрим, какие варианты придумывают народные умельцы и почему этого делать нельзя.

Врезка тройника

Есть домашние мастера, которые предлагают в подающую и обратную магистрали радиаторного отопления врезать тройники и к ним подключить теплый пол. При этом в трубы теплого пола пойдет теплоноситель с высокой температурой 50-70°С. Такую температуру нельзя назвать комфортной, ногам будет очень горячо.

Подключение теплого пола к обратке

Есть предложения подключить контур теплого пола к обратному трубопроводу радиаторной системы отопления. В качестве аргумента приводится то, что пройдя через радиаторы, теплоноситель отдаст часть своего тепла и температура снизится.

Во-первых, вряд ли температура теплоносителя снизится до необходимой (порядка 35°С). Во-вторых, добавление трубы водяного теплого пола увеличит гидравлическое сопротивление системы. Насос просто не сможет прокачать теплоноситель через такую систему и циркуляции не будет.

Это связано с тем, что труба теплого пола имеет намного меньшее сечение, чем каналы радиаторов и магистральные трубы радиаторного отопления. Кроме того, сопротивление трубопровода зависит от его длины. Прибавление длины контура к основной магистрали резко повысит сопротивление системы.

Как понизить температуру теплоносителя

Все же, можно подключить контур теплого пола по первому способу, т.е. врезкой через тройник, но при этом понизив температуру теплоносителя.

Это можно сделать следующим образом. На обратке теплого пола устанавливается термостатический клапан. Как только температура теплоносителя становится выше установленной, клапан перекрывает проток. Когда температура понизится, клапан откроется и в трубу поступит свежий горячий теплоноситель. Когда он дойдет до датчика, клапан опять закроется. Система будет работать в таком пульсирующем режиме без непрерывной циркуляции, а лишь подбавляя свежие порции горячего теплоносителя.

Можно управлять работой такой системы не по температуре теплоносителя, а по температуре теплого пола. Для этого на клапан устанавливается термостатическая головка с выносным датчиком температуры. Можно оснастить клапан сервоприводом, который будет управляться комнатным термостатом.

Заключение

Плюсы такого подключения теплого пола:

  • легкость монтажа;
  • отсутствие дорогостоящего насосно-смесительного узла;
  • отсутствие длинных подводящих участков трубы.

Минусы такого подхода в том, что из-за высокого гидравлического сопротивления может не осуществляться циркуляция теплоносителя по контуру теплого пола. Насос, рассчитанный на радиаторы, может не обеспечить необходимый перепад давления и будет работать только на радиаторы. Если работой насоса управляет комнатный термостат, то такая вероятность возрастает.

Такой способ организации теплого пола является нежелательным. Но все же он возможен, если произвести расчет контура, убедиться в способности насоса обеспечить циркуляцию теплоносителя и обеспечить возможность отбалансировать систему. Мастера, устанавливавшие такие системы, не рекомендуют делать контур длиннее 50 м.

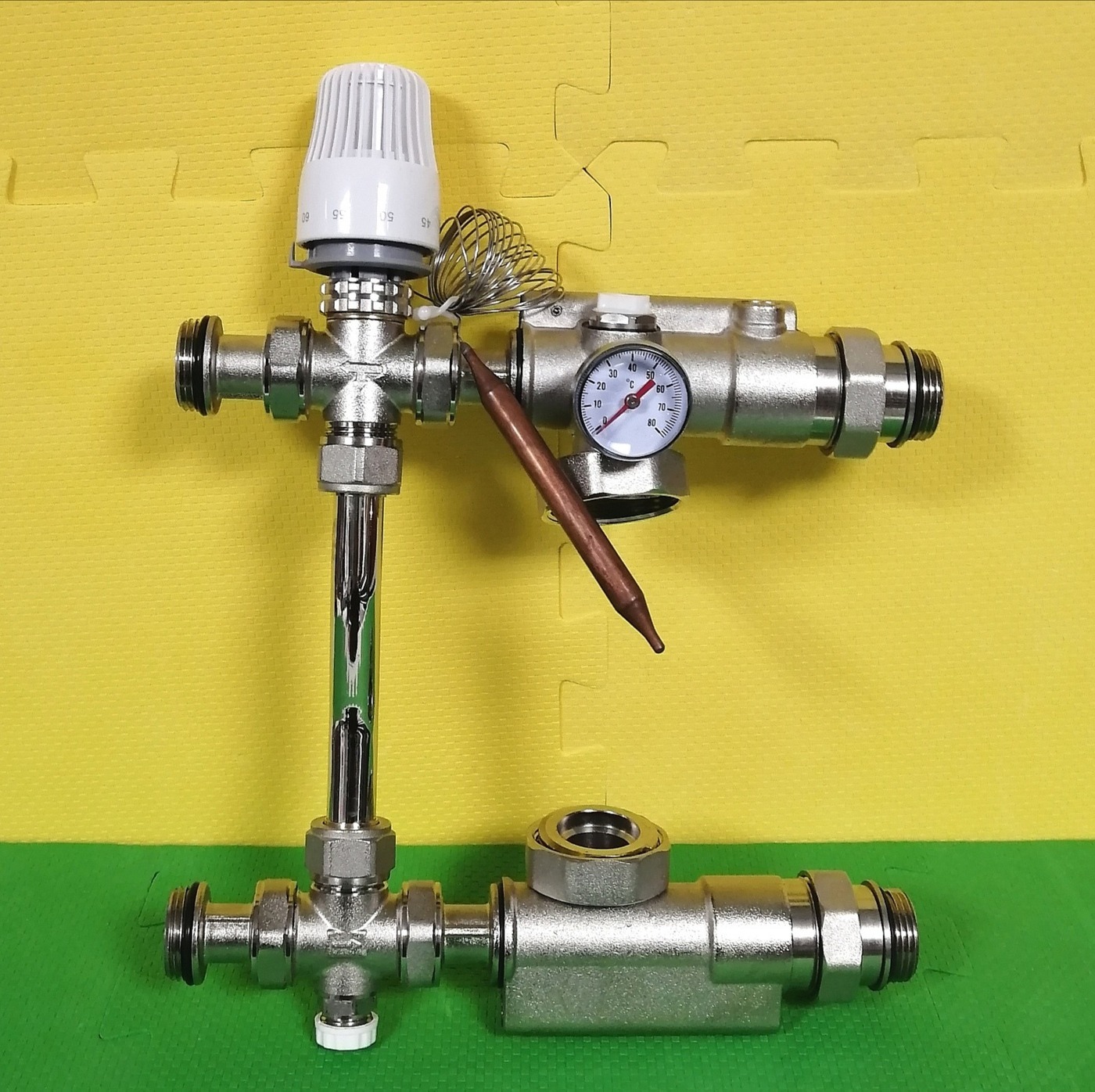

Насосно-смесительный узел с термостатической стабилизацией PF MB 840

Насосно-смесительный узел PF MB 840 представляет собой готовый комплект арматуры (без насоса), предназначенный для создания принудительной циркуляции, регулировки и поддержания заданной температуры в системе водяной теплый пол.

Эффективность системы водяной теплый пол, построенной на базе коллекторной группы и насосно-смесительного узла PF MB 840, обеспечивается принципом многократной циркуляции теплоносителя между подающим и обратным коллектором с частичным отбором теплоносителя от высокотемпературного источника тепла первичного контура и подмесом теплоносителя из обратного контура.

Смесительный узел PF MB 840 необходим только для теплого водяного пола, т.к. в нем циркулирует тот же теплоноситель, что и в радиаторах отопления. Требуемая температура теплоносителя для радиаторов (75-95 °С) гораздо больше максимально допустимой температуры теплоносителя для теплого пола (35-55 °С).

Котел нагревает теплоноситель для радиаторной системы отопления, а насосно-смесительный узел PF MB 840 понижает эту температуру для системы отопления водяной теплый пол.

В качестве теплоносителя могут использоваться: вода, растворы на основе гликоля ( с максимальным содержанием гликоля до 40%).

Технические характеристики насосно-смесительного узла PF MB 840

Артикул — PF MB 840
Диаметр присоединения — 1″
Диаметр присоединения насоса — 1 1/2″
Монтажная длина насоса — 130 мм
Максимальное рабочее давление — 10 бар
Минимальное давление перед насосом — 0,1 бар
Максимальная пропускная способность Kvs при Δр=1 бар — 2,1 м3/час
Максимальная тепловая мощность Qmax, при ΔT=10°C и скорости теплоносителя 1 м/с — 20 кВт
Максимальная температура теплоносителя в первичном контуре — 95 °С
Максимальная температура окружающей среды — 40 °С
Диапазон настройки температуры — от 20 до 60 °С
Диапазон шкалы термометра — от 0 до 80 °С
Вес — 3,2 кг
Производитель — Profactor Armaturen GmbH

Конструкция насосно-смесительного узла PF MB 840



Принцип работы насосно-смесительного узла PF MB 840

Насосно-смесительный узел PF MB 840 является узлом последовательного типа смешивания. Плюсом такого типа является то, что весь расход идет потребителю.

Циркуляционный насос прогоняет теплоноситель через петли теплого пола, забирая его из обратного коллектора и направляя в подающий. Их подающего коллектора теплоноситель поступает в контуры теплого пола, а затем в обратный коллектор. Этот цикл повторяется до тех пор, пока не снизится температура теплоносителя.

На подающей трубе от котла устанавливается термостатический клапан с термоголовкой и погружным датчиком, вмонтированным в подающий патрубок. Датчик постоянно контролирует температуру теплоносителя в подающем коллекторе.

При остывании теплоносителя ниже настроечной тепмературы термоголовки, термостатический клапан открывает проход для горячего теплоносителя из котла, смешивая его с остывшим теплоносителем, поступающим из обратной линии. В этот же момент избыточный объем теплоносителя сбрасывается из отвода обратного патрубка в котел. Таким образом, теплоноситель из обратного коллектора подается постоянно, а горячий теплоноситель подается только при необходимости. Для автоматического осуществления подмеса на смесительный клапан необходимо установить соответствующий электропривод и подключить его к управляющей автоматике.

Термостатический клапан обладает малой пропускной способностью, за счет чего регулирование температуры происходит плавно, без резких перепадов.

Обратный клапан предотвращает попадание горячего теплоносителя из котла в обратный коллектор. Регулируемый байпас защищает узел от перегрузок. В случае, когда петли теплого пола перекрываются, циркуляция теплоносителя во вторичном контуре также происходит через регулируемый байпас.

Схема работы насосно-смесительного узла PF MB 840



Смесительный узел для тёплого пола: tvin270584 — LiveJournal

Обогрев дома с помощью системы «тёплый пол» давно уже перестал быть новинкой. Часто конструкцию устанавливают в гостиных помещениях, ванных и детских комнатах. Однако стоит знать, что тёплые полы не являются основной отопительной системой, то есть в доме помимо полов обычно устанавливают еще и другие традиционные агрегаты.

Здесь и возникает проблема совместной работы двух разных систем отопления, ведь тёплые полы – это конструкции, работающие при невысоких температурах, а большинство котлов выдают теплоноситель с более высокой температурой. Чтобы вся система отопления дома работала слаженно и согласованно, мастер сантехник устанавливает смесительный узел для тёплого пола, который применяется индивидуально для водяных контуров.
Нужно ли использовать

Узел подмеса для тёплого пола необходим по целому ряду причин:


  • Для начала можно сказать о комфорте. Ведь согласитесь, очень неприятно ходить по горячей поверхности, которая обжигает ноги. Для уютного восприятия будет вполне достаточно 25-30 °C.

  • Узел смешения для тёплого пола – это ещё и «спасение» для напольного покрытия, которое не любит перегрева и быстро под воздействием температур деформируется: появляются трещины, вспучивания и пр.

  • Стоит сказать о вмурованных контурах, которые тоже имеют свой уровень температур. Так как они прочно зафиксированы в бетонном слое, то не могут расширяться от нагрева и в стенках труб появляются критичные напряжения. Естественно, всё это приводит к поломке конструкций.

  • Большой нагрев плохо влияет на стяжку.

  • Если учесть площадь поверхности нагрева, которая участвует в теплоотдаче, то большие температуры для создания комфорта в доме будут лишними.

Видео

В сюжете — Общие правила монтажа и функционирования теплого пола.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.


Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:


  • Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.

  • Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:


  • схема присоединения и переключения водных потоков;

  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Видео

В сюжете — Смесительный узел для теплого водяного пола

Смесительный узел Valtec

Чтобы выбрать надёжную и качественную конструкцию и не переплатить, стоит обратить внимание на производителя, применяемые комплектующие и сборку.

Valtec очень востребован на сегодняшний день. Это итальянский производитель, который занимается выпуском тепло- и водоснабжающей продукции, максимально адаптированной к сложным условиям эксплуатации.

Смесительный узел Валтек для тёплого пола – это стандартная система с температурой, доходящей до 60 °C. Максимальное давление в отопительной системе с подключённым смесителем данной фирмы не должно быть больше 10 бар.

Характеристики Valtec:


  • гребёнки в диаметре составляют 25,4 мм;

  • 12 присоединяемых контуров;

  • сечение присоединяемых труб — ¾ дюйма с внешней резьбой;

  • 18 см – это длина насоса;

  • эффективность 2,75 м³/час;

  • настройка температуры в районе 20-60 °C;

  • нагрев воды на выходе (наивысшая температура) 90 °C при давлении 10 бар.

Как сделать узел подмеса

Смеситель для тёплого пола своими руками сделать можно. Возможно, это обойдётся вам даже дешевле, чем купить готовый прибор. При том бывают случаи, когда попросту невозможно найти регулятор с нужным количеством входов.

При работе следует выполнять всё по порядку, пункт за пунктом, чтобы избежать поломок техники.

Чтобы сделать смеситель для тёплого водяного пола своими руками, нужно иметь следующие составляющие:


  • двухходовой или трёхходовой клапан;

  • специальные гайки;

  • ручной отводчик воздуха;

  • клапан обратки;

  • шаровой кран;

  • циркуляционный насос;

  • зажимы;

  • несколько тройников;

  • приборы для измерения температуры.

Чтобы сделать терморегулирующий смесительный клапан для тёплого пола, нужно пройти следующие этапы:


  • Для начала стоит изготовить коллектор. Коллекторный узел своими руками можно выполнить двумя вариантами. Например, сделать пайку из полипропиленовых тройников, либо скрутить из тройников. Тот и и другой варианты предполагает диаметр элементов ¾ дюйма. В случае пайки коллекторный прибор выйдет дороже, так как каждое ответвление гребёнки нужно оснастить МРН, а оно стоит не дёшево. Качественный тройник – лучший материал. Важно только правильно их выбрать. Для гребёнки подойдут приборы с одним внутренним и двумя внешними концами. Пакля поможет скрутить их друг с другом.

  • Вторым пунктом создаётся гидрострелка. Выполнить её можно не применяя трёхходовой клапан. Вполне хватит обычного регулирующего крана, использующегося для обогревательных батарей. Кроме этого понадобится пара тройников и пара соединительных ниппелей, имеющих резьбу на внешней стороне и внутри. Их длина должна составлять полметра. Собирается всё на пакле: с двух сторон присоединяют кран ниппели, и уже к ним с каждой стороны прикрепляют по одному тройнику.

  • Третьим пунктом стоит сделать насос. Насосный узел самому выполнить не получится, его можно только купить. Ставится прибор в нижней части гидрострелки с помощью разъёмных соединений (входят в стандартный комплект).

  • На последних этапах нужно соединить гидрострелки с гребёнками. Для этого нужно сделать разъёмные крепления. Если насос будет в качестве отдельного предмета, то нужно приобрести патрубок. Длина патрубка должна быть аналогичной показателю насоса. Его устанавливают на подаче, к патрубку прикрепляется коллектор. Потом к гребёнке прикручиваются регулировочные клапаны (либо краны Маевского, либо приборы автоматики для удаления воздуха). В конце смесительная конструкция помещается в отведённое для него место шкафа и монтируется к системе обогрева. Узел подмеса для тёплого пола своими руками прикрепляется с помощью отсекающих кранов. Также осуществляется соединение узла и тёплого пола. Внизу один конец с гребёнкой, а вверху второй конец. Чтобы подключить всё правильно, то делайте всё поэтапно. Включается снабжение электричеством.

  • Этап настройки узла смешивания. Теперь нужно провести проверку функциональности системы. Обычно настройка отнимает намного больше сил и времени, чем предыдущие работы по установке. Но если всё правильно рассчитать, то можно всё осуществить с минимальными вложениями. Нужно снять сервопривод (чтобы он не мешал узлу в процессе регулировки). Теперь нужно уравновесить контур пола. Закройте радиаторный контур, уберите с клапана крышку, затем возьмите шестигранный ключ и поверните по часовой стрелке до конца. Линии контура уравновешивают специальными клапанами. Если в смесительной конструкции только одна линия, то балансировка не имеет смысла.

Обратите внимание! Если позволить клапану сработать в момент настройки, то это приведёт к неверному результату. Поэтому конструкции необходимо задать положение, в котором механизм будет бездействовать.

Видео

В сюжете — Как собрать насосно-смесительный узел для теплого пола.

Утепление полов – это, безусловно, важный вопрос отопления в жилом доме. Систему «тёплый пол» можно устанавливать практически в любом месте, и теперь вы знаете, как это сделать и при помощи каких инструментов.

Смесительный узел – один из основных элементов системы тёплых водяных полов. Он делает отопление полным, так как содействует совместной работе котла и тёплого пола.


Источник

Узел смешения для водяного теплого пола

Одним из вариантов основного или дополнительного обогрева индивидуальных жилых домов является система водяного теплого пола. Если в системах радиаторного обогрева температура воды обычно 80–90 °С, то в трубах водяных теплых полов она не превышает 35 °С. Для того чтобы создать низкотемпературный обогрев, в водяных теплых полах применяют смесители, которые понижают температуру, смешивая обратный поток холодной воды с теплоносителем.


Визуально смеситель — группа или цепь трубопроводов, которые собраны в определенном порядке и соединяют два потока жидкости в один.

Способы смешения

Выделяют последовательный, параллельный и комбинированный способы смешивания теплоносителей. Наиболее приемлемый способ последовательный, когда от источника отопления весь теплоноситель перекачивается в узел потребления. При параллельном смешивании линии теплоносителя разделены, при этом часть тепла теряется. Комбинированный способ позволяет использовать одновременно и параллельное и последовательное смешивание и переключать один процесс на другой.

Теплосмесители для теплого водяного пола — специальное оборудование, которое устанавливают обычно на стене в нише в коллекторном шкафу или во вспомогательном помещении (коллекторной или бойлерной). В их конструкции обязательно есть регулирующий клапан, который добавляет в контур обогрева горячую воду, поступающую из отопительного котла, доводя температуру в нем до заданного значения. Регулирующие термостатические питающие клапаны могут быть двухходовыми или трехходовыми, обеспечивающими подмешивание обратного потока холодной жидкости к потоку горячей.

Схема узла смешения

Управление температурой может осуществляться несколькими способами:

  1. По величине наружной температуры воздуха. При этом двухходовой клапан оснащают электроприводом, подключенным к терморегулятору. Уровень нагрева теплоносителя корректируется, исходя из величины температуры в обогреваемом помещении.
  2. Ручное регулирование. При таком способе регулирующие клапаны не используются. В этом случае степень подмеса регулируют кранами вручную. Такой способ регулирования не рекомендуется применять при высокой температуре теплоносителя.
  3. Ограничение температуры. В таком режиме на регулирующий клапан устанавливают термостатическую головку с выносным датчиком. Режим нагрева ограничивается значением, установленным на термостатической головке регулирующего клапана.

Важно! Если для регулирования температуры в контурах водяных теплых полов используется погодозависимая арматура (в зависимости от уличной температуры), то при заморозках на улице теплопотери значительно возрастают, необходим более интенсивный нагрев. Температура и расход теплоносителя при этом повышаются.

Типы смесителей

Как уже указывалось, в зависимости от типа регулирующего клапана существуют два вида смесителей.

Смеситель первого типа

В нем применяется трехходовой клапан, который смешивает горячую жидкость, поступающую из котла отопления и обратную воду из контура обогрева. Клапаны имеют сервоприводы, позволяющие управлять устройствами. Этот тип смесителя наиболее оптимальный, но одним из его недостатков является возможная подача в контур горячей воды от отопительного котла. У трехходовых регулирующих клапанов высокая пропускная способность, что не всегда удобно, так как небольшие изменения в регулировке могут сильно влиять на температуру пола. Смесители такого типа применяются при устройстве водяных теплых полов в помещениях большой площади.

Второй тип

В таких смесителях применяют двухходовые клапаны, которые постоянно смешивают горячую и холодную воду, исключая полностью возможность перегрева пола. У двухходового питающего клапана малая пропускная способность, это обеспечивает плавное постоянное и стабильное регулирование режима нагрева. Такие смесители не рекомендуется применять в помещениях площадью более 200 м2.

Работа узла подмеса

Горячий теплоноситель из отопительного котла поступает в помещение с контурами теплого пола и подходит к смесителю. Здесь измеряется температура жидкости. Если она слишком высокая, открывается клапан подмеса холодного потока (обратки), уже отдавшей свое тепло в контуре. Когда в результате смешивания прямого и обратного потоков достигается заланная температура, открывается основной подающий клапан и теплоноситель поступает в систему. Схема подключения узла смешения в систему может быть реализована двумя способами, выбор между которыми определяется условиями эксплуатации системы обогрева пола в конкретном помещении.

Узел смешения содержит также дополнительные устройства:

  • Температурный клапан, который контролирует температуру на выходе и подмешивает холодную жидкость к горячей.
  • Насос циркуляционный. Без него система работать не может. Он обеспечивает циркуляцию жидкости с такой скоростью, чтобы обогрев пола был равномерным по всей площади.
  • Байпасная линия. Она устанавливается для защиты от перегрузок оборудования в экстремальных ситуациях.
  • Воздуходатчики контролируют концентрацию кислорода в воде.
  • Клапаны дренажный и отсекающий применяются для стабилизации работы контуров обогрева.

Схема работы двухходового смесителя

Схема двухходового клапана.

Особенностью работы смесителя на базе двухходового клапана является то, что к горячей воде непрерывно подмешивается холодная (обратка) без отсекающей аппаратуры. Можно сказать, что узел непрерывно добавляет кипяток по мере охлаждения воды в контуре ниже определенного значения температуры.

В составе узла смешения с двухходовым клапаном температурный датчик, установленный в контуре, балансировочный клапан для подмеса холодной жидкости, обратный клапан на линии обратки.

Двухходовой клапан называют питающим. В него встроен термостат, который добавляет или уменьшает поток горячего теплоносителя по мере надобности. В периметре отопления поддерживается стабильная температура. Конструкция с двухходовым питающим клапаном обладает высоким эксплуатационным ресурсом по следующим причинам:

  • пропускная способность клапана низкая, благодаря этому сглаживаются резкие скачки температуры воды в контуре отопления;
  • незначительный диапазон регулируемых температур;
  • на практике эта схема себя отлично зарекомендовала.

Единственным ее недостатком является требование к размеру контура. При работе на больших потоках теплоносителя эта схема не справляется с задачей поддержания температуры и становится неэффективной.

Смеситель на основе трехходового клапана

Схема трехходового клапана.

Такой смеситель считают универсальным, его можно применять в помещениях любой площади и для нескольких контуров одновременно.

Принцип работы смесителя с трехходовым клапаном несколько иной. Горячий теплоноситель внутри корпуса клапана смешивается с холодным (обраткой). Питающий клапан одновременно выполняет и функцию байпасной балансировки. Применяется кран со встроенной регулируемой заслонкой. Смесители такого типа оснащаются такими устройствами, как контроллер, сервопривод, термостат.

Недостаток этой системы в возможности впуска в нее горячей воды, создании избыточного давления, которое вызывает резкие скачки. Ресурс водяных труб при этом снижается. Увеличенная пропускная способность затрудняет точную регулировку. Так, небольшой поворот заслонки может повысить температуру в контуре на 3–5 °С.

Подключение узла смешения

При монтаже систем обогрева индивидуальных жилых домов рекомендуется использовать оборудование заводского изготовления, прошедшее в установленном порядке опрессовку и проверку (гидроиспытания) с соответствующими документами. Узел должен иметь гарантию герметичности всех резьбовых соединений. Как правило, смесители выпускают компактными и эргономичными.

На рынке предлагают различные узлы смешения, к которым можно подключить несколько контуров отопления с небольшой мощностью. Есть узлы смешения магистральные с большой мощностью. Число выходов может варьироваться от 2 до 12. Приобрести узел смешения не представляет труда. Главное — выбрать правильное устройство, подходящее для решения конкретных задач отопления.

Подмес горячего теплоносителя к охлажденному может быть организован перед коллектором или в каждом контуре.

Совет: для основного обогрева водяными теплыми полами требуются расчеты всех тепловых потоков и теплопотерь. Выполнение их лучше поручить специалистам. Любая самодеятельность может привести к неэффективной работе системы.

Настройка

К каждому узлу смешения обязательно прилагается инструкция по его монтажу и настройке. Проблем не возникнет, если эту инструкцию соблюдать точно.

При монтаже смесителя сначала на подающую теплоноситель трубу устанавливают циркуляционный насос, а после него — датчик температуры. К теплой трубе подсоединяют смесительный клапан. На выходной (обратке) трубе устанавливают обратный клапан, один выход которого подключают к смесительному клапану.

Перед настройкой смесителя снимают сервопривод и термоголовку регулирующего клапана. Порядок действий при настройке следующий:

устанавливают максимальное значение для перепускного клапана (0,6 бар), так как если этот узел сработает, настройка окажется неверной;

рассчитывают балансировочный клапан. Для этого учитывают температуру теплоносителя в обратной линии и температуру на выходе из отопительного котла (с коэффициентом 0,9). Пропускную способность рассчитывают таким образом: из значения температуры на входе в радиатор вычитают температуру обратки (tр–tо), полученную величину делят на разницу температур на входе в контур и обратки (tк–tо). Из полученного частного вычитают единицу, и результат умножают на 0,9.

  • где tk — температура воды на входе в контур водяного теплого пола,
  • tp — температура теплоносителя на входе в радиатор отопления,
  • to — температура теплоносителя на выходе из контура водяного теплого пола.

Настраивают циркуляционный насос. Для этого определяют расход кипятка, потери давления в контурах. Другим способом является установка минимального уровня циркуляции и постепенное увеличение его по мере необходимости.

Балансировка контуров (веток). Регуляторы в каждом контуре сначала полностью открывают, а затем плавно закрывают до требуемого положения.

В последнюю очередь балансируют узел подмешивания с другими приборами, регулируя постепенно положение балансировочного клапана, который на начальном этапе был закрыт. Если в системе установлены расходомеры, балансировка всех потоков упрощается. Значение перепускного клапана устанавливают на 7–10% меньше максимального давления циркуляционного насоса.

Узел смешения для водяного теплого пола — видео

Emmeti 3-ходовой коллектор UFH и напольный смеситель FMU3 Насос Grundfos | Товары для торговли под полом

Главная / Коллекторы для теплого пола с насосом и регулятором температуры / Коллектор Emmeti и насосный комплект / 3-ходовой коллектор Emmeti UFH и напольный смеситель FMU3 Насос Grundfos

От

314,78 фунтов стерлингов ВКЛЮЧАЯ НДС 262,32 фунтов стерлингов БЕЗ НДС

Emmeti  1 ” FMU3  Комплект для смешивания полов с 3-портовым коллектором для теплого пола

Коллектор и блок управления Emmeti FMU3 были изготовлены для использования с теплыми полами и другими системами центрального отопления.

Коллектор Emmeti FMU3 прошел заводские испытания при давлении 10 бар и включает в себя термостатический смесительный клапан с датчиком, высокоэффективный автоматический циркуляционный насос Grundfos UPM3 с напором 7 м, термометр, встроенный автоматический воздухоотводчик и обратный клапан для упрощения заполнения системы. .
Коллектор имеет двойной регулирующий регулятор потока и запорные клапаны, установленные на стержне потока.
Возвратный стержень включает в себя место для установки электротермопривода, который может варьироваться от 24 В до 230 В для 2- и 4-проводных моделей.
Смесительный клапан в сборе предназначен для обеспечения заданной температуры смеси от 20°C до 65°C, что подходит для широкого спектра применений.

Этот насосный агрегат является одним из очень немногих, доступных в Великобритании, который соответствует требованиям строительных норм и правил для низких температур, необходимых при первоначальном вводе в эксплуатацию системы напольного отопления или бесшовных полов.
Коллекторы могут использоваться как системы отопления с несколькими зонами или как системы отопления отдельного помещения.

Этот комплект для смешивания полов с коллектором для обогрева включает:
Группу для смешивания полов с низкотемпературным коллектором для напольного отопления с регуляторами расхода, напорный насос Grundfos UPM Auto 7 м и соединители для труб по вашему выбору.Клапан управления потоком уравновешивает скорость потока в системе, обеспечивая при этом правильный баланс в системе и обеспечивая правильный перепад температуры в системе напольного отопления.





Все, что вам нужно знать о коллекторах

Коллектор является наиболее важным компонентом любой системы водяного теплого пола. Здесь сходятся трубопроводы из каждой части вашей комнаты, и ваша горячая вода подается от источника тепла. Выбор правильного коллектора для теплого пола является ключевым, и это выбор, который повлияет на вас на долгие годы.Установка коллектора может быть сложной задачей, и если она установлена ​​неправильно, вы в конечном итоге столкнетесь с трещинами и утечками, что приведет к снижению производительности всей вашей системы. Правильный выбор, установка и обслуживание коллекторной системы напольного отопления очень важны, поэтому мы составили это удобное руководство, чтобы помочь вам разобраться в том, что вам нужно знать.



Что такое коллектор?

Коллекторы являются важным компонентом всех водяных систем напольного отопления.Они являются точкой соединения между контурами пола (трубопроводом теплого пола) и источником тепла, а также местом окончания этих контуров. Коллекторы обеспечивают циркуляцию нагретой воды от источника отопления по всем подпольным контурам и помогают контролировать расход и давление. Если вы также используете смесительный узел, коллектор будет контролировать температуру контура.



Что делает коллектор?

Коллектор регулирует расход горячей воды во всей системе теплого пола.Это помогает поддерживать комфортную и равномерную температуру на полу и делает ваш дом теплым и уютным. Коллектор является центром вашей системы отопления и действует как центральный «мозг», который соединяет линии подачи и возврата.

Каждый коллектор состоит из подающего коллектора, показывающего расход каждого контура, и возвратного коллектора. Каждая петля оснащена клапаном открытия/закрытия, который управляется исполнительным клапаном, управляемым главным термостатом.

Коллекторы

можно подсоединять непосредственно к источнику тепла с насосом или использовать вместе с насосом или смесителем.Большинство коллекторов изготавливаются из прессованной нержавеющей стали, и все они проходят строгие процедуры тестирования перед поступлением на рынок. Сюда входят испытания до давления 6 бар (для справки, типичное рабочее давление ниже 3 бар). В то время как некоторые коллекторы оснащены автоматическими воздухоотводчиками, стандартные модели оснащены ручными воздухоотводчиками (их можно легко заменить на автоматические).

Вот некоторые из характеристик, которые вы должны искать в коллекторе:

  • Насос с поворотом на 90 градусов и тонким профилем, который легко помещается в распределительный шкаф
  • Легко переносится с одной стороны на другую без необходимости регулировки блока
  • Может перекачивать более длинные контуры, чем традиционные насосные агрегаты коллектора +
  • Датчик температуры потока, встроенный в стержень потока
  • Клапан блендера с диапазоном настройки температуры от 25 до 80 градусов



Какие компоненты коллектора?

Коллекторы теплых полов

состоят из множества различных частей. К ним относятся:

  • Дренажные клапаны и вентиляционные отверстия — Воздушные клапаны расположены на «потоке» и «возврате» рукавов коллектора. Они удаляют воздух из системы и обеспечивают его беспрепятственный поток. Дренажные клапаны выполняют первоначальное заполнение и слив.
  • Расходомеры — Расходомеры монтируются на каждом рукаве потока, по одному на контур. Они устанавливаются при установке системы и регулируют расход контура и обеспечивают тепловую мощность.Эта мощность определяется тепловыми потерями и нагревом пола. Ваши расходомеры также служат для визуальной индикации скорости потока контура пола.
  • Термометр и манометр –  Термометр и манометр двойного назначения крепятся непосредственно к коллектору, обеспечивая точный контроль и простоту использования.
  • Коллекторный смесительный узел — Смесительный узел используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы. Он состоит из 3 компонентов: предплечья, плеча и циркулятора.
  • Запорные клапаны коллектора — Запорные клапаны коллектора крепятся к смесительному узлу или рукавам коллектора. Они позволяют тестировать коллектор, не затрагивая ни одну из основных цепей пола.
  • Клапаны для ввода в эксплуатацию — Эти клапаны контролируют поток воды через каждый из контуров пола, что затем позволяет проводить испытания под давлением, сливать и заполнять систему.В этом процессе пусковые колпачки заменяются исполнительными механизмами, которые позволяют управлять отдельными контурами.
  • Привод –  Привод крепится к пусковым клапанам коллектора и помогает открывать и закрывать каждый контур, позволяя воде эффективно проходить через всю систему.
  • Центр электромонтажа —  Центр электромонтажа отвечает за контроль и техническое обслуживание всех электрических аспектов вашей системы подогрева пола.Он работает, создавая соединение между коллектором, источником тепла и термостатом.



Сколько стоит коллектор?

Коллекторы

бывают разных цен и моделей, и стоимость будет зависеть от того, сколько портов вам нужно. В разделе «Торговые поставки для напольного отопления» есть все, что вам нужно, по очень конкурентоспособным ценам. Все их коллекторы для напольного отопления были полностью одобрены Консультативной схемой регулирования водных ресурсов (WRAS).

Цены будут различаться у разных поставщиков, но наши коллекторы стоят от 95 фунтов стерлингов (114 фунтов стерлингов вкл.налог) до 265 фунтов стерлингов (318 фунтов стерлингов, включая налог, в зависимости от количества портов на коллекторе. Вы можете ознакомиться с нашими ценами на коллекторы здесь.



Резюме

Коллектор является жизненно важным компонентом любой системы напольного отопления, позволяя поддерживать температуру и поток воды. Выбор правильной модели поможет вашей системе теплого пола работать с максимальной производительностью и без проблем прослужить долгое время.

Что такое коллектор для центрального отопления?

Итак, что такое коллектор для теплого пола?

Коллектор напольного отопления — это просто центральный узел системы, который распределяет горячую/холодную воду по каждой зоне напольного отопления/охлаждения.Петли труб крепятся к этим коллекторам с помощью компрессионных адаптеров.

Важно понимать, что коллекторы всегда поставляются парами, т. е. коллектор подачи и возврата вместе с крепежными скобами.

Комбинация блоков Uponor Vario S и Magna

Коллекторы Uponor Vario S изготовлены из нержавеющей стали и предназначены для использования в системах лучистого отопления.

Коллекторы Vario S поставляются с:

  • Монтажный кронштейн
  • Запорные клапаны (дополнительно)
  • Расходомер
  • Точки наполнения/слива

Коллекторы Uponor Magna изготовлены из пластика (полиамида, армированного стекловолокном) для использования в системах лучистого отопления и охлаждения.

В коллекторах Magna имеется:

  • Монтажный кронштейн
  • Изоляция (дополнительно)
  • Расходомер

Оба коллектора могут иметь дополнительные функции, такие как датчики температуры, насосные агрегаты и приводы.

Uponor подтвердит эти варианты в проектных услугах Uponor, и на все наши коллекторы предоставляется 25-летняя гарантия.

Подключение к коллектору

При прокладке петель UFH первый конец трубы должен быть присоединен к коллектору до прокладки петли.Протолкните конец трубы на внешней стороне змеевика через возвратный коллектор и за ним и подсоедините в зависимости от того, какая труба устанавливается.

Если вы изолируете подающие трубы с помощью кабелепровода Uponor, мы рекомендуем надеть его на трубу теплого пола перед подключением к коллектору.

Какие компоненты коллектора?

Коллекторы теплого пола состоят из множества различных частей. К ним относятся:
  • Дренажные клапаны и вентиляционные отверстия – Воздушные клапаны расположены на «потоке» и «возврате» коллектора. Они удаляют воздух из системы. Спускные клапаны выполняют первоначальное заполнение и слив.
  • Визуальные датчики расхода – Визуальные датчики расхода устанавливаются на каждом рукаве потока, по одному на контур. Смотровые датчики расхода служат для визуальной индикации скорости потока контура пола. Эта мощность определяется тепловыми потерями и нагревом пола.
  • Термометр – Термометр крепится непосредственно к коллектору, что позволяет точно измерять температуру коллектора.(ДОПОЛНИТЕЛЬНО)
  • Смесительный блок коллектора UFH – Смесительный блок используется для смешивания воды, перекачиваемой из источника отопления и контуров пола, и помогает поддерживать правильную температуру для всей системы (ДОПОЛНИТЕЛЬНО)
  • Запорные клапаны коллектора UFH – Запорные клапаны коллектора подсоединяются к смесительному узлу или коллектору (ДОПОЛНИТЕЛЬНО). Они позволяют тестировать коллектор, не затрагивая ни одну из основных цепей пола.
  • Привод UFH – Привод крепится к коллектору и помогает открывать и закрывать каждый контур, позволяя воде эффективно проходить через всю систему.(ДОПОЛНИТЕЛЬНО)
  • Центр электромонтажа UFH – Центр электромонтажа отвечает за контроль и техническое обслуживание всех электрических аспектов вашей системы подогрева пола. Он работает, создавая соединение между коллектором, источником тепла и термостатом. (ДОПОЛНИТЕЛЬНО)

Как работает коллекторная система?

Коллектор работает, контролируя поток горячей воды по всей системе теплого пола. Это помогает поддерживать комфортную и равномерную температуру на полу и сохраняет тепло в вашем доме.Коллектор является центром вашей системы отопления и действует как центральный «ХАБ», соединяющий линии подачи и возврата.

Каждый трубопроводный коллектор состоит из подающего коллектора, показывающего расход каждого контура, и возвратного коллектора. Каждая петля оснащена клапаном открытия/закрытия, который управляется исполнительным клапаном, управляемым термостатом.

Коллекторы могут быть подсоединены непосредственно к насосному источнику тепла или использоваться вместе с насосом или смесителем температуры воды.Коллекторы могут быть испытаны при давлении 6 бар (для справки, типичное рабочее давление ниже 3 бар).

Вот некоторые из характеристик, которые вы должны искать в коллекторе:

  • Универсальный смеситель температуры воды с поворотом на 90 градусов и тонким профилем, который легко помещается в распределительный шкаф
  • Смесительный узел легко переносится с одной стороны на другую без необходимости регулировки узла
  • Может перекачивать более длинные контуры, чем традиционные комплекты коллекторных насосов
  • Датчик температуры коллектора для контроля
  • Смесительный клапан температуры с диапазоном настройки температуры от 30 до 70 градусов

Где лучше разместить коллектор?

Расположение коллектора должно быть расположено стратегически и как можно ближе к центру. Это позволит иметь петли трубы одинаковой длины во всех зонах здания, а также упростит ввод в эксплуатацию потока со всеми зональными вводами труб.

Это место позволит разместить более энергоэффективную систему UFH. Важно выбрать положение коллектора в начале процесса проектирования.

Убедитесь, что имеется достаточная высота от уровня пола до нижнего обратного коллектора, чтобы можно было легко подсоединить трубопровод UFH (минимум 300 мм). Типичные места включают шкафы под лестницей, подсобные помещения, сушильные шкафы и шкафы для одежды.

Мы рекомендуем привлекать квалифицированного установщика для установки коллектора напольного отопления, чтобы избежать проблем в будущем.

Сколько стоит коллектор UFH?

В Uponor диапазон цен на наши коллекторы UFH начинается от 125 фунтов стерлингов (вариант с двумя портами) и увеличивается в цене с дополнительными портами и компонентами.

Дополнительную информацию о коллекторах UFH компании Uponor можно найти здесь.

Насос и смеситель Circoflo

Насос и смеситель Circoflo

Магазин не будет работать корректно в случае, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

Мы используем файлы cookie, чтобы вам было удобнее. Чтобы соответствовать новой директиве об электронной конфиденциальности, нам необходимо запросить ваше согласие на установку файлов cookie.Узнать больше.

Разрешить файлы cookie

Этот насосно-смесительный агрегат от Circoflo специально предназначен для систем напольного отопления Circoflo. Смесительный узел используется для установки температуры воды из котла в систему теплого пола, насос Grundfos обеспечивает достаточную циркуляцию для системы, разработанной Circoflo.

*Пожалуйста, выберите ваши варианты ниже*

Этот насосно-смесительный агрегат от Circoflo специально предназначен для систем напольного отопления Circoflo. Смесительный узел используется для установки температуры воды из котла в систему теплого пола, насос Grundfos обеспечивает достаточную циркуляцию для системы, разработанной Circoflo.

Дополнительная информация
Производитель Циркофло Про
Оценка доставки 1-3 дня — от производителя
Размер входа 22 мм компрессионный
Комплект включает CFM-MXVP0111 — Насосно-смесительный блок Circoflo (1 шт. )

Авторские права © 2021 Тепловая Прямая.Все права защищены.

Mix Unit — [PDF Document]

  • 1Floor Mixing Unit Инструкция по установке и вводу в эксплуатацию

    Для получения дополнительной информации позвоните нам по телефону 01993 824900 или посетите наш веб-сайт по адресу www.emmeti.co.uk

    Flo

    или

    3 Mix

    ING

    UN

    IT O

    на

    ATIN

    G в

    STRU

    CTIO

    NS

    1

    1.Описание 1.1 Компоненты 1.2 Технические характеристики 1.3 Падение давления термостатический смеситель 1.4 Принципиальная схема системы

    2 Установка 2.1 Монтаж в сборе 2.2 Габаритные данные 2.3 Циркуляционный насос в сборе 2.4 Электрические соединения 2.5 Гидравлические соединения 2.6 Заполнение и проверка

    3 Балансировка и регулировка системы 3.1 Регулировка двойного регулирующего затвора 3. 2 Схемы коллектора с двойным регулирующим затвором 3.3 Регулировка расходомера 3.4 Регулировка обратного балансировочного клапана3.5 Балансировка комплекта дифференциального байпаса 3.6 Регулировка термостатического смесительного клапана

  • 2 Для получения дополнительной информации позвоните нам по телефону 01993 824900 или посетите наш веб-сайт по адресу www.emmeti.co.uk

    Flo

    или

    Mix

    ING

    ING

    UN

    IT O

    на

    ATIN

    G в

    STRU

    CTIO

    NS

    CTIO

    NS

    Установка для смешивания и ввод в эксплуатацию

    2

    1.Описание

    Напольный смеситель представляет собой предварительно смонтированный коллектор, предназначенный для систем напольного отопления со встроенным термостатическим смесительным клапаном, доступным от 2 до 12 каналов. Он может быть оснащен либо запорными клапанами, либо расходомерами, а также доступен с насосом или без него. Высокотемпературные контуры (такие как радиаторы или полотенцесушители) также могут быть добавлены, как показано, с использованием дополнительных комплектов, доступных от 2 до 12 каналов, с запорными клапанами.

    9 6 7 4

    9 6 7 4

    12

    13 10

    9

    9

    3 11

    5 5 10 5

    5 5 10 5

    82

    1

    14

    1.1 Компоненты1. Проточная штанга для системы теплого пола с двойными

    регулирующими запорными щитками. Также доступны версии с двойным регулирующим расходомером.

    2. Распределитель для радиаторной системы с 2-12-ходовыми двойными регулирующими заслонками, с использованием дополнительных комплектов 01292316 — 01292336, 2-12-ходовые.

    3. Обратный стержень для высокотемпературных контуров со встроенными клапанами, готовый к электротермическим головкам (приобретаются отдельно) с использованием дополнительных комплектов 01292316 — 01292336, 2-12 путей.

    4.Обратный стержень для систем теплого пола со встроенными клапанами, готовыми для электротермических головок (приобретаются отдельно).

    5. Смещенные монтажные кронштейны, расстояние между центрами 210 мм.

    6. 3-ходовой термостатический смесительный клапан.

    7. Обратный балансировочный клапан.

    8. Датчик температуры, диапазон от 0 до 80oC

    9. Ручной воздухоотводчик .

    10. Сливной и наливной клапаны с поворотным соединением и предохранительным колпачком.

    11. Циркуляционный насос, Grundfos UPS 25-60, опционально

    12.Регулируемый термостат защиты от перегрева с монтажной коробкой, диапазон от 30°C до 90°C с выключенным положением выключателя

    13. Комплект шаровых кранов с прямыми или угловыми соединениями для измерения температуры или без них.

    14. Внутренняя заглушка.

    1.2 Технические характеристики

    Макс. температура в первичном контуре

    85 C

    Максимальное рабочее давление

    10 бар

    Градуированная шкала. Термостатический смесительный клапан

    мин-1-2-3-4-5-макс

    Регулировка диапазона температуры, смешанная вода

    25 C -55 C*

    Kv смесительный клапан 1. 8 -3,3 (мин.-макс.)

    Диапазон датчика температуры 0 -80 C

    Максимальная тепловая мощность вторичной обмотки **:

    15000 Вт (T = 10 C)11000 Вт (T = 7 C)8500 Вт (T = 5 C)

    Соединительные патрубки циркуляционного насоса 11/2, межпортовое расстояние 130 мм

    Размер коллектора 1

    Первичные соединения G1

    Соединения коллектора M 24×19

    * Номинальные условия: TH = 65 C, TC = 15 C, PH = PC = 3 бар Qmix = 720 л/ч** Условия испытаний: группа с циркуляционным насосом Grundfos UPS 25-60 Emmeti, подключенным к открытому коллектору, p вторичный = 0.22 -0.25 бар

  • 3 для получения дополнительной информации, пожалуйста, позвоните нам на 01993 824900 или просмотрите наш веб-сайт на сайте www.emmeti.co.uk

    FLO

    или

    Mix

    ING

    UN

    IT O

    PER

    ATIN

    G в

    G в

    STRU

    CTIO

    NS

    Пол-смеситель Монтаж Установка и ввод в эксплуатацию

    3

    CH

    Mix

    P (B

    AR)

    100 000

    10000

    1,000

    0,100

    0,010

    0,001

    0,000 100 1. 000

    Q (л/ч)

    10.000

    Положения ручки

    Поз. МИН — Kv = 1,9 поз. 1 — Kv = 2,6 поз. 2 — Kv = 3,2 поз. 3 — Kv = 3,3 поз. 4 — Kv = 2,9 поз. 5 — Kv = 2,5 поз. МАКС. — Kv = 1,8

    1. Описание

    1.3 Перепады давления термостатический смеситель

    Положения ручки Мин. 1 2 3 4 5 МАКС. ТС=15°С; PH-MIX = PC-MIX

    1.4 Принципиальная схема системы

    Цифры относятся к позиции 1.1 на предыдущей странице.

  • 4 Для получения дополнительной информации, пожалуйста, позвоните нам на 01993 824900 или просмотрите наш веб-сайт на сайте www.emmeti.co.uk

    flo

    или

    Mix

    или

    UN

    IT O

    на

    ATIN

    G в

    STRU

    CTIO

    CTIO

    NS

    Инструкция по эксплуатации и ввод в эксплуатацию Установка и ввод в эксплуатацию

    4

    2. Установка

    2.1 Устройства Устройства Смесительные блоки могут быть настенными с помощью кронштейнов, снабженных винтами и заглушки, подходящие для монтажной поверхности (см. А). В качестве альтернативы он может быть установлен в шкафах Emmeti глубиной не менее 130 мм (см. рис. D).

    мин

    IMUM

    300

    300

    мм

    мм

    Слоты для настенного монтажа или для вставки Inmetalbox Корпус

    Рис. Рис. А

    мин

    IMum

    300

    мм

    Рис. B

    для правильного При выборе корпуса Metalbox проверьте габаритные зазоры (см. рис. C, D, E, F, G, H, I), необходимые для напольного смесителя, включая циркуляционный насос и любые другие аксессуары, такие как комплект высокотемпературных принадлежностей, комплект Progress с байпасом, 1/2 клеммный комплект с байпасом и т. д.).

    Примечание: чтобы установить комплект клемм 1/2 с байпасом на правый конец комплекта коллектора, отвинтите и снимите сливной/наливной клапан с конца верхней направляющей, а ручной воздухоотводчик с конец нижней рейки; затем установите комплект, навинтив тройниковые перемычки 1/2 M на конец комплекта коллектора. Снова подсоедините клапан слива/наполнения и ручной воздухоотводчик к соединениям 1/2 F, имеющимся на соединительных тройниках.

    2.2 Размеры

    L

    M 24×19

    210

    Рис. C, №.Спусков L

    2 368

    3 418

    4 468

    5 518

    6 568

    7 618

    8 668

    9 718

    10 768

    11 818

    12 868

    Рис C

    355

    130*Рис. D

    * С циркуляционным насосом Grundfos 25-60, установленным с блоком управления, расположенным, как показано на рис. E.

  • 5Для получения дополнительной информации позвоните нам по телефону 01993 824900 или посетите наш веб-сайт по адресу www.EMMETI.CO.UK

    FLO

    или

    MIX

    или

    ING

    UN

    IT O

    на

    ATIN

    G в

    STRU

    CTIO

    NS

    Смесительная установка пола и Инструкции ввода в эксплуатацию

    5

    2. Установка

    циркуляционный насос Grundfos UPS 25-60

    Рис. E

    High. E

    Высокотемпературный комплект

    L

    Модель L

    2-Way 130

    3-Way 180

    4-Way 230

    5-Way 280

    6-way 330

    7-Way 380

    7-Way 380

    8-Way 430

    9-Way 480

    10-Way 530

    11-Way 580

    12 Прогресс 630

    Прогресс шаровых клапан с дифференциальным давлением наборы прохода

    прогресс шаровых клапан наборы

    117

    G1

    95

    G1

    G1

    120

    G197

    G1

    Рис.H

    1/2 клеммный комплект с бассейном для блок смешивания пола

    95

    Рис. G

    Рис. F

    Рис. I Рис. I

    75

    28

    75 5132 102

    130

    1 1 / 2 BSPM

  • 6 Для получения дополнительной информации, позвоните нам на 01993 824900 или просмотр нашего веб-сайта на www.emmeti.co.uk

    FLO

    или

    Mix

    или

    UN

    IT O

    per

    atin

    g In

    stru

    ctio

    ns

    Смеситель для пола Инструкции по установке и вводу в эксплуатацию

    6

    2. Монтаж

    2.3 Циркуляционный насос в сбореВ группе Floor Mixing Unit установите циркуляционный насос Emmeti Shark N 6/53 (или аналогичный по производительности и размерам) с резиновыми прокладками. Подсоедините насос с помощью прилагаемых накидных гаек с резьбой 1 1/2 и резиновых прокладок. Выходное отверстие циркуляционного насоса должно быть обращено вниз (рис. E).

    Примечание При установке в распределительном шкафу Metalbox убедитесь, что общая глубина внутри шкафа больше, чем общая глубина, показанная на рис.D. Насос следует устанавливать соединительной коробкой спереди и выпускным отверстием насоса вниз. Смесительный клапан имеет штуцеры с каждой стороны (см. ниже), позволяющие перемещать смесительный клапан и устанавливать насос.

    2.4 Электрические соединения В Руководстве по обеспечению соответствия требованиям бытовых служб рекомендуется использовать отдельный термостат верхнего предела температуры подачи для систем, подключенных к водопроводу с высокой температурой (т. е. более 60 °C), чтобы гарантировать, что температура воды в системе подогрева пола не температура выше рекомендованной для пола.Для этой цели компания Emmeti UK предлагает термостат, код: 28130632.

    Компания Emmeti UK также предлагает соединительный узел EWC-1, разработанный специально для подключения электрических компонентов в системах напольного отопления:

    Код U9360010 — EWC-1 230 В, 8 контактов. распределительный узел с выключателем

    Код U9360020 — EWC-1 24V 8-контактный распределительный узел с двухпозиционным переключателем

    Обеспечивает подключение сетевого питания, термостатов и приводов с клеммами электрической блокировки для котла и коллектора насос в соответствии со строительными нормами.

    К обоим изделиям прилагается полная инструкция.

    Убедитесь, что электрическая проводка установки и соединения с компонентами электрической системы соответствуют BS 7671, последнему изданию Правил электропроводки IEE.

    Термостат верхнего предела, код: 28130632 Настенный монтаж — установите термостат верхнего предела рядом с Floor Mix

  • .
