Узлы прохода через кровлю из черного металла — Узлы прохода через кровлю. Предназначение — вывод вентиляции на кровлю здания — Узлы прохода вентиляционные стальные — Каталог — Производство воздуховодов

Применяется узел прохода через кровлю в местах, где вентиляционная шахта выводится на кровлю здания. Они могут быть установлены как на железобетонные стаканы, так и непосредственно на кровлю. В узел прохода воздуховода, точнее, в их состав входит клапан и кольцо для сбора конденсата. Что касается клапана, то он может иметь как ручное управление, так и электрический привод.

Изготавливают узел прохода через кровлю из черной листовой стали, которая имеет толщину 1,5-2,0 мм.

Компания ООО «Вива-вент» изготавливает узел прохода воздуховода таких разновидностей:
— с кольцом, которое используется для сбора конденсата, или без такового;
— без клапана или же с клапаном (под электропривод или с ручным управлением).

Наименование узлов прохода через кровлю включает:



УЗЕЛ ПРОХОДА (без клапана, без кольца для сбора конденсата)

НаименованиеЦена
УП нест.
Ф 100 — без клапана, без кольца для сбора конденсата
1 750
УП нест. Ф 125 — без клапана, без кольца для сбора конденсата 1 750
УП нест. Ф 140 — без клапана, без кольца для сбора конденсата 1 750
УП1 ф 160 — без клапана, без кольца для сбора конденсата 1 750
УП нест. Ф 180 — без клапана, без кольца для сбора конденсата 1 750
УП1 ф 200 — без клапана, без кольца для сбора конденсата 1 750
УП нест. Ф 225 — без клапана, без кольца для сбора конденсата 1 960
УП 1-01 ф 250 — без клапана, без кольца для сбора конденсата 1 960
УП нест. Ф 280 — без клапана, без кольца для сбора конденсата 2 050
УП 1-02 ф 315 — без клапана, без кольца для сбора конденсата 2 140
УП нест. Ф 355 — без клапана, без кольца для сбора конденсата 2 350
УП 1-03 ф 400 — без клапана, без кольца для сбора конденсата 2 550
УП 1-04 ф 450 — без клапана, без кольца для сбора конденсата 2 870
УП 1-05 ф 500 — без клапана, без кольца для сбора конденсата 3 200
УП 1-06 ф 560 — без клапана, без кольца для сбора конденсата 3 530
УП 1-06 ф 630 — без клапана, без кольца для сбора конденсата 3 850
УП 1-07 ф 710 — без клапана, без кольца для сбора конденсата 4 400
УП 1-08 ф 800 — без клапана, без кольца для сбора конденсата 4 900
УП нест. Ф 900 — без клапана, без кольца для сбора конденсата 5 350
УП 1-09 ф 1000 — без клапана, без кольца для сбора конденсата 5 800
УП нест. Ф 1120 — без клапана, без кольца для сбора конденсата 6 600
УП 1-10 ф 1250 — без клапана, без кольца для сбора конденсата 7 400

УЗЕЛ ПРОХОДА (без клапана, с кольцом для сбора конденсата)

НаименованиеЦена
УП 1-11 ф 200 — без клапана, с кольцом для сбора конденсата 1 909
УП 1-12 ф 250 — без клапана, с кольцом для сбора конденсата 2 070
УП 1-13 ф 315 — без клапана, с кольцом для сбора конденсата 2 162
УП 1-14 ф 400 — без клапана, с кольцом для сбора конденсата 3 034
УП 1-15 ф 450 — без клапана, с кольцом для сбора конденсата 3 343
УП 1-16 ф 500 — без клапана, с кольцом для сбора конденсата 3 374
УП 1-17 ф 630 — без клапана, с кольцом для сбора конденсата 4 616
УП 1-18 ф 710 — без клапана, с кольцом для сбора конденсата 4 678
УП 1-19 ф 800 — без клапана, с кольцом для сбора конденсата 5 063
УП 1-20 ф 1000 — без клапана, с кольцом для сбора конденсата 6 935
УП 1-21 ф 1250 — без клапана, с кольцом для сбора конденсата 8 081

УЗЕЛ ПРОХОДА (с ручным клапаном, без кольца для сбора конденсата)

НаименованиеЦена
УП 2 ф 200 — с ручным клапаном, без кольца для сбора конденсата 2 933
УП 2-01 ф 250 — с ручным клапаном, без кольца для сбора конденсата 2 948
УП 2-02 ф 315 — с ручным клапаном, без кольца для сбора конденсата 3 609
УП 2-03 ф 400 — с ручным клапаном, без кольца для сбора конденсата 5 334
УП 2-04 ф 450 — с ручным клапаном, без кольца для сбора конденсата 5 550
УП 2-05 ф 500 — с ручным клапаном, без кольца для сбора конденсата 5 902
УП 2-06 ф 630 — с ручным клапаном, без кольца для сбора конденсата 7 209
УП 2-07 ф 710 — с ручным клапаном, без кольца для сбора конденсата 7 644
УП 2-08 ф 800 — с ручным клапаном, без кольца для сбора конденсата 8 058
УП 2-09 ф 1000 — с ручным клапаном, без кольца для сбора конденсата 10 005
УП 2-10 ф 1250 — с ручным клапаном, без кольца для сбора конденсата 12 498

УЗЕЛ ПРОХОДА (с ручным клапаном, с кольцом для сбора конденсата)

НаименованиеЦена
УП 2-11 ф 200 — с ручным клапаном, с кольцом для сбора конденсата 3 048
УП 2-12 ф 250 — с ручным клапаном, с кольцом для сбора конденсата 3 070
УП 2-13 ф 315 — с ручным клапаном, с кольцом для сбора конденсата 3 825
УП 2-14 ф 400 — с ручным клапаном, с кольцом для сбора конденсата 5 651
УП 2-15 ф 450 — с ручным клапаном, с кольцом для сбора конденсата 5 707
УП 2-16 ф 500 — с ручным клапаном, с кольцом для сбора конденсата 6 077
УП 2-17 ф 630 — с ручным клапаном, с кольцом для сбора конденсата 7 398
УП 2-18 ф 710 — с ручным клапаном, с кольцом для сбора конденсата 7 857
УП 2-19 ф 800 — с ручным клапаном, с кольцом для сбора конденсата 8 484
УП 2-20 ф 1000 — с ручным клапаном, с кольцом для сбора конденсата 10 278
УП 2-21 ф 1250 — с ручным клапаном, с кольцом для сбора конденсата 12 575

УЗЕЛ ПРОХОДА (с клапаном под электропривод, без кольца для сбора конденсата)

НаименованиеЦена
УП 3 ф 200 — с клапаном под электропривод,6ез кольца для сбора конденсата 3 989
УП 3-01 ф 250 — с клапаном под электропривод,без кольца для сбора конденсата 4 156
УП 3-02 ф 315 — с клапаном под электропривод,без кольца для сбора конденсата 4 611
УП 3-03 ф 400 — с клапаном под электропривод,без кольца для сбора конденсата 6 627
УП 3-04 ф 450 — с клапаном под электропривод,без кольца для сбора конденсата 6 721
УП 3-05 ф 500 — с клапаном под электропривод,без кольца для сбора конденсата 6 736
УП 3-06 ф 630 — с клапаном под электропривод,без кольца для сбора конденсата 8 292
УП 3-07 ф 710 — с клапаном под электропривод,без кольца для сбора конденсата 8 573
УП 3-08 ф 800 — с клапаном под электропривод,без кольца для сбора конденсата 9 013
УП 3-09 ф 1000 — с клапаном под электропривод,без кольца для сбора конденсата 10 965
УП 3-10 ф 1250 — с клапаном под электропривод,без кольца для сбора конденсата 12 827

УЗЕЛ ПРОХОДА (с клапаном под электропривод, с кольцом для сбора конденсата)

НаименованиеЦена
УП 3-11 ф 200 — с клапаном под электропривод, с кольцом для сбора конденсата 4 122
УП 3-12 ф 250 — с клапаном под электропривод, с кольцом для сбора конденсата 4 338
УП 3-13 ф 315 — с клапаном под электропривод, с кольцом для сбора конденсата 4 784
УП 3-14 ф 400 — с клапаном под электропривод, с кольцом для сбора конденсата 6 956
УП 3-15 ф 450 — с клапаном под электропривод, с кольцом для сбора конденсата 7 055
УП 3-16 ф 500 — с клапаном под электропривод, с кольцом для сбора конденсата 7 072
УП 3-17 ф 630 — с клапаном под электропривод, с кольцом для сбора конденсата 8 706
УП 3-18 ф 710 — с клапаном под электропривод, с кольцом для сбора конденсата 9 001
УП 3-19 ф 800 — с клапаном под электропривод, с кольцом для сбора конденсата 9 462
УП 3-20 ф 1000 — с клапаном под электропривод, с кольцом для сбора конденсата 11 391
УП 3-21 ф 1250 — с клапаном под электропривод, с кольцом для сбора конденсата 13 203

УЗЕЛ ПРОХОДА (с неутепленным клапаном в искрозащищенном исполнении без кольца)

НаименованиеЦена
УП6 200И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 10 538
УП6 -01- 250И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 12 000
УП6 -02- 280И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 12 387
УП6 -03 — 315И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 12 978
УП6 -04 — 400И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 13 547
УП6 -05 — 450И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 14 210
УП6 -06- 500И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 14 823
УП6 -07 — 630И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 17 552
УП6- 08 — 710И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 18 426
УП6 -09- 800И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 19 161
УП6 -10 -1000И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 23 091
УП6 -11 -1250И — с неут. клапаном с ручн. управ., без кольца для сбора конденсата 25 008

УЗЕЛПРОХОДА (с неутепленным клапаном вискрозащищенном исполнении с кольцом)

НаименованиеЦена
УП6-12 — 200И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 10 762
УП6-13 — 250И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 12 228
УП6-14 — 280И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 12 619
УП6-15 — 315И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 13 472
УП6-16 — 400И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 14 037
УП6-17 — 450И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 14 734
УП6-18 — 500И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 15 593
УП6-19 — 630И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 18 290
УП6-20 — 710И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 19 160
УП6-21 — 800И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 20 036
УП6-22 -1000И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 23 995
УП6-23 -1250И1 — с неут. клапаном с ручн. управ., с кольцом для сбора конденсата 25 949

УЗЕЛ ПРОХОДА (с утепленным клапаном в искрозащищенном исполнении без кольца)

НаименованиеЦена
УП7 — 200УИ — с утепленным клапаном с ручн. управ., без кольца 10 830
УП7-01 — 250УИ — с утепленным клапаном с ручн. управ., без кольца 12 353
УП7-02 — 280УИ — с утепленным клапаном с ручн. управ., без кольца 12 781
УП7-03 — 315УИ — с утепленным клапаном с ручн. управ., без кольца 13 418
УП7-04 — 400УИ — с утепленным клапаном с ручн. управ., без кольца 14 118
УП7-05 — 450УИ — с утепленным клапаном с ручн. управ., без кольца 14 852
УП7-06 — 500УИ — с утепленным клапаном с ручн. управ., без кольца 15 537
УП7-07 — 630УИ — с утепленным клапаном с ручн. управ., без кольца 18 433
УП7-08 — 710УИ — с утепленным клапаном с ручн. управ., без кольца 19 519
УП7-09 — 800УИ — с утепленным клапаном с ручн. управ., без кольца 20 281
УП7-10-1000УИ — с утепленным клапаном с ручн. управ., без кольца 24 507
УП7-11-1250УИ — с утепленным клапаном с ручн. управ., без кольца 26 761

УЗЕЛ ПРОХОДА (с утепленным клапаном в искрозащищенном исполнении с кольцом)

НаименованиеЦена
УП7-12 — 200УИ1 — с утепленным клапаном с ручн. управ., с кольцом 11 053
УП7-13 — 250УИ1 — с утепленным клапаном с ручн. управ., с кольцом 12 588
УП7-14 — 280УИ1 — с утепленным клапаном с ручн. управ., с кольцом 13 013
УП7-15 — 315УИ1 — с утепленным клапаном с ручн. управ., с кольцом 13 913
УП7-16 — 400УИ1 — с утепленным клапаном с ручн. управ., с кольцом 14 609
УП7-17 — 450УИ1 — с утепленным клапаном с ручн. управ., с кольцом 15 376
УП7-18 — 500УИ1 — с утепленным клапаном с ручн. управ., с кольцом 16 307
УП7-19 — 630УИ1 — с утепленным клапаном с ручн. управ., с кольцом 19 171
УП7-20 — 710УИ1 — с утепленным клапаном с ручн. управ., с кольцом 20 253
УП7-21 — 800УИ1 — с утепленным клапаном с ручн. управ., с кольцом 21 156
УП7-22-1000УИ1 — с утепленным клапаном с ручн. управ., с кольцом 25 411
УП7-23-1250УИ1 — с утепленным клапаном с ручн. управ., с кольцом 27 703

Узел прохода вентиляции через кровлю: технология монтажа, схемы, видео

Конструктивный узел, отвечающий за вывод каналов воздуховодов и расположенный на участках стыковки со слоями пирога, называется проходным (УП) или вентиляционным. Он является неизменным элементом систем аэрации здания и предусматривается еще на стадии проектирования. Размещаются в верхней части кровли, в ходе монтажа принимаются обязательные меры по обеспечению ее герметичности и надежности. Выбор конкретной разновидности и последовательность укладки зависит от ожидаемых функций выхода, вида покрытия, типа и наклона.

Оглавление:

  1. Устройство воздуховодов
  2. Разновидности и маркировка
  3. Технология монтажа по шагам

Конструкция вентиляционной системы

Основными элементами служат трубы, удаляющие отработанный воздух в атмосферу через специально оборудованные каналы или обеспечивающие приток свежего кислорода. В частных домах обычно выбирается естественная вентиляция кровли, принцип действия которой базируется на конвекционном движении нагретых газов. Приток в данном случае осуществляется из окон и дверей, вывод отработки – через воздуховоды и УП, расположенные в максимально возможной близости к коньку крыши.

Естественной циркуляции достаточно при поддержи внутри помещений влажности в пределах 60 %, химической инертности воздуха и его температуре не выше +80 °С. При отклонении от нормы узлы оснащаются вентиляторами, вывод и приток становятся принудительными. Такая схема рекомендуется при значительных объемах циркуляции, высоком коэффициенте загазованности (часто наблюдается на производственных объектах), большом числе находящихся в здании людей и при необходимости создания микроклимата повышенной комфортности. В частных домах она нужна при наличии твердотопливных котлов в контуре обогрева или размещении в комнатах камина.

Реализация принудительной вентиляции подразумевает установку УП с изменяющимся режимом работы, в том числе регулируемых автоматически. В правильной системе вентиляторы располагаются немного ниже выходов (но не рядом) или в стенах домов и обеспечивают постоянный приток свежего кислорода в объеме, не уступающем отработке. УП не выполняют функции дымохода и не нуждаются в огнезащите.

Виды и маркировка узлов прохода

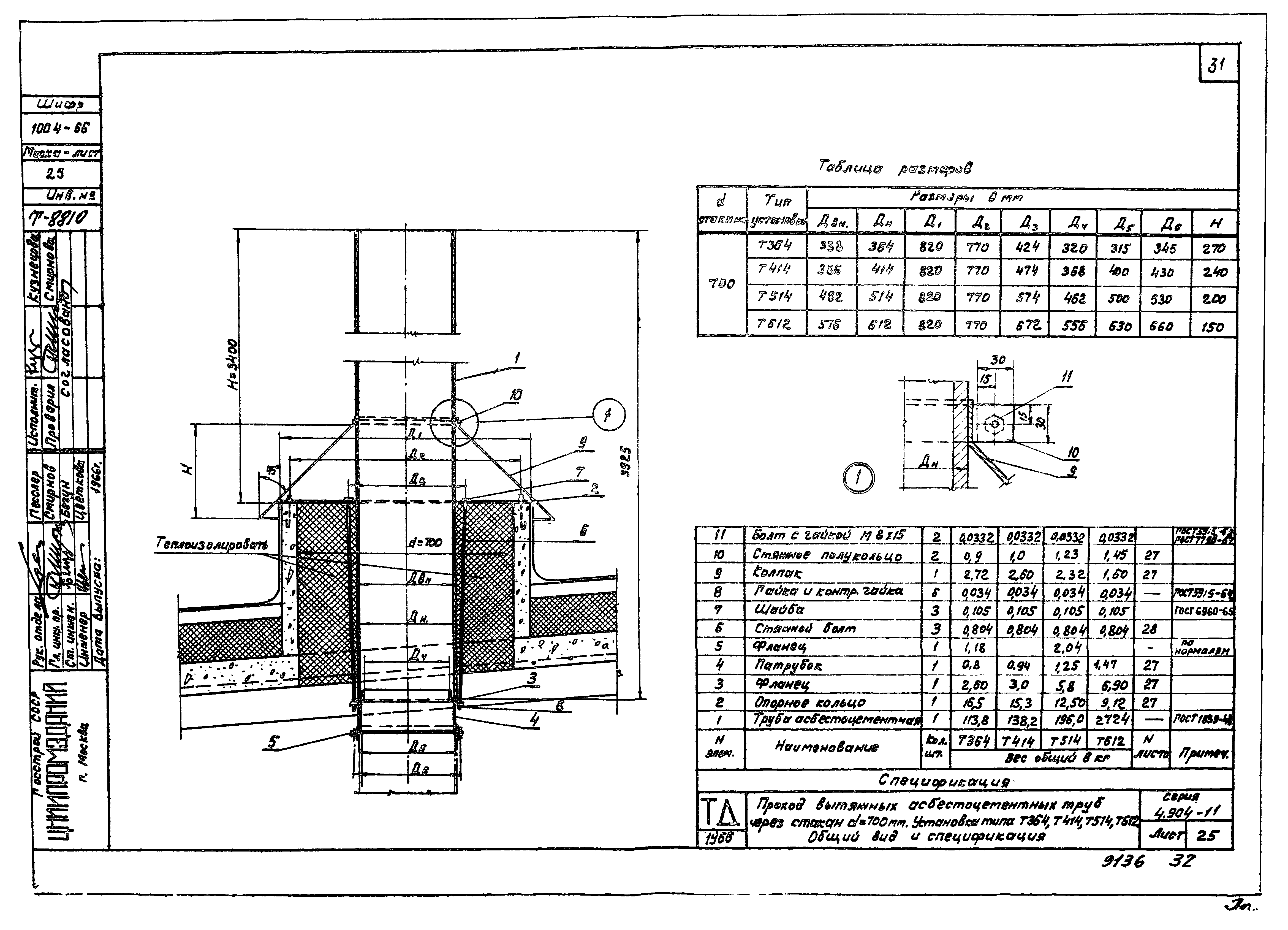

Размеры, чертежи и технические характеристики регламентированы серией 5.904-45. В зависимости от конструктивных особенностей и назначения выделяют:

1. УП с клапаном и без. Первые отличаются наличием специальной заслонки, перекрывающей потоки и позволяющей функционировать в периодическом режиме. Такие разновидности востребованы в общественных, промышленных и административных зданиях. Бесклапанные изделия имеют самую простую конструкцию и доступную стоимость, их выбирают при обустройстве крыш без необходимости регулировки уходящих потоков.

2. С автоматической и ручной регулировкой. Первые размещаются в системах с установленным и постоянным режимом работы, степень открытия у них меняется путем натяжения или ослабления троса, соединенного с заслонкой. Автоматические подключаются к электронному контроллеру, изменение их настроек не представляет труда.

3. Утепленные и обычные проходки. Изделия с термоизоляционными прослойками из минваты выбираются при необходимости установки УП на большом расстоянии от коньковых планок кровли, в случае значительной длины выступающей части трубы или в регионах с суровым климатом. Неутепленные разновидности востребованы в обычных схемах. Изоляционные прослойки не следует путать с огнезащитными, стандартный верхний предел температуры отработки внутри воздуховода составляет 80 °C, для удаления продуктов сгорания применяются соответствующие дымоходы, а не вентиляционные узлы.

Эти изделия изготавливают из металла толщиной не менее 1,19 мм или нержавеющей стали от 0,6 мм и выше, их внутренние и внешние стенки имеют надежное антикоррозийное покрытие. Диаметр круглых типов варьируется от 200 до 1250 мм, типоразмеры прямоугольных не ограничены. Опорное кольцо превышает сечение патрубка на 3-4 см, максимальная длина всего УП без учета клапана составляет 1 м. При повышенных показателях загазованности, загрязнения, влажности, температуры или воздействии агрессивных сред используются специализированные разновидности, но для частных домов соответствия приведенным условиям достаточно.

Диаметр и форму подбирают исходя из вида воздуховодов. Рекомендуемая формула при этом: D=d+15мм, где d – сечение подключаемой трубы. Выделяют круглые, овальные, прямоугольные и квадратные УП. Хорошие производители поставляют изделия с шаблоном для разреза кровельного покрытия, при отсутствии его делают самостоятельно. Разновидности с вентилятором изготавливают из перфорированной стали и оснащают герметичными пластиковыми трубками для подвода питания, к дополнительным преимуществам относят способности к шумоизоляции.

Стандартный ассортимент включает 11 основных разновидностей с типовыми размерами, маркировка содержит обозначения русскими буквами (УП) и 2 цифровых. Первые цифры кодируют конструктивные особенности, вторые – диаметр узла прохода через кровлю. Выделяют:

  • УП1 с обозначением от 00 до 10 – без клапана.
  • УП2 от 00 до 10 – с клапаном и ручным управлением, без кольца для сборки конденсата.
  • УП2 от 11 до 20 – то же, с кольцом.
  • УП3 от 00 до 10 – с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
  • УП3 от 11 до 20 – то же, с кольцом.
  • УП4 от 00 до 10 – утепленный, с клапаном, подключенным к исполнительному механизму (ИМ), без кольца.
  • УП4 от 11 до 20 – то же, с кольцом.

Изделия УП5 (с теплоизолированным клапаном и площадкой под электропривод), УП6 и УП7 (соответственно неутепленные и утепленные, с ручным управлением, искрозащищенные) используются при обустройстве вентиляционных выходов в промышленных зданиях, в частном строительстве в них нет необходимости. Вес УП стандартного размера варьируется от 51,2 до 215,5 кг, эта характеристика учитывается при установке. Варианты с индивидуальными габаритами изготавливают под заказ.

Монтаж узла прохода своими руками

К размещению приступают после прокладки воздуховодов внутри здания, в идеальном случае – одновременно с настилом покрытия крыши. Технология предусматривает применение силиконовых или резиновых уплотнителей или герметика. Схема действий:

1. Определяется точка узла прохода вентиляционной трубы через кровлю. Последний участок воздуховода должен быть максимально приближенным к коньку без повреждения стропильной системы (смещение обрешетки допускается). На ближайшем нижнем его изгибе предусматривается крышка для удаления конденсата.

2. Проводится разметка и аккуратное разрезание покрытия с использованием шаблона. Диаметр вырезаемого отверстия превышает сечение патрубка выхода вентиляции на 30 мм, заходы за края недопустимы. Особого внимания требуют металлочерепица или профлист: материал вначале сверлится внутри обозначенной границы и только потом в него вставляют полотно ножовки, все работы ведут вручную. С аналогичной аккуратностью удаляются все слои пирога.

3. Установка нижних фланцев проходки с закреплением их со стороны чердака, протягивание и присоединение воздуховода.

4. Вставка патрубка, изолирование внутренних слоев пирога стеклотканью или минватой.

5. Укладка защитного фартука вокруг трубы.

6. Надевание юбки, прикручивание ее краев саморезами к кровле, герметизация места примыкания к трубе с помощью хомутов и уплотнителей. На крышах с мягкими и наплавляемыми покрытыми защитный колпак фиксируется герметиком.

7. Установка козырька для защиты воздуховодов от попадания мусора.

В ходе монтажа основным ориентиром служит инструкция производителя. Эти узлы нарушают целостность пирога и представляют серьезную угрозу для герметичности крыши, их нельзя размещать в местах скопления влаги или снега. При организации естественного вентилирования чердака и отсутствии воздуховодов их закладывают одновременно с остальными конструкциями, с подворачиванием слоев паро- и гидроизоляции и фиксацией их к проходной трубе липкой лентой.

При монтаже на кровли с изогнутой поверхностью особое внимание уделяется фартуку и уплотнителю, укладываемому под юбку. Форма последней должна повторять все изгибы волны черепицы или профнастила. Фартук вырезается из листа оцинкованного металла. Его верхний край заводится под коньковую планку, а нижний завершается на 35-45 см ниже точки вывода трубы на крыше. Сильно выступающие изделия дополнительно фиксируются с помощью кронштейнов и расчалок, при высоте ниже 30 см в этом нет необходимости.

Для зданий с плоской кровлей используются УП со стаканами из бетона. Они выводятся через специальные отверстия на плитах перекрытия, предусмотренные проектом, и герметизируются обычным цементным раствором и жидкой гидроизоляцией. Установка защитных козырьков обязательна, чем они надежнее – тем лучше.

Вне зависимости от разновидности участки с вентиляционными узлами периодически осматривают на потерю герметичности, при их обнаружении меры по ее усилению принимаются незамедлительно.

Узел прохода круглый вентиляционный из оцинкованной стали

Узел проходя через кровлю здания, может способствовать образованию влаги, в таких случаях внутри устанавливается кольцо для сбора конденсата. Так же может быть установлен клапан с ручным управлением или узел прохода может быть утеплен.

На собственных производственных мощностях, мы изготавливаем круглые вентиляционные узлы прохода используя высококачественную сталь (оцинкованную, нержавеющую, черную). Крепление так же может быть ниппельное или фланцевое по требованиям заказчика. При покупке узла прохода необходимо учитывать угол наклона крыши, на которой будет установлен этот элемент вентиляционной системы. Участок производства круглых узлов прохода оснащен современными высокотехнологичными станками, что гарантирует точность размеров и полное соответствие стандартам Российской Федерации (класс П и Н). Все готовые изделия проходят контроль качества и инспектируются на предмет геометрической точности изготовления

По чертежам заказчика могут быть изготовлены индивидуальные размеры вентиляционных узлов прохода круглого сечения.

Все изделия имеют сертификаты соответствия Госстандарта России. Благодаря использованию в производстве современного автоматизированного оборудования, нам удалось обеспечить высокую производительность и качество нашей продукции. Минимизация отходов заготовительного материала способствует снижению себестоимости и цены на готовую продукцию. Вентиляционный узел прохода круглого сечения нашего производства обеспечит безопасность монтажа и долговечность эксплуатации.

Диаметр D, мм Длина L, мм Площадь поверхности, м2 расчетная масса, кг
100 L=1000 1,3 6,2
125 L=1000 1,4 6,65
140 L=1000 1,5 6,9
160 L=1000 1,5 7,3
180 L=1000 1,6 7,65
200 L=1000 1,7 8
225 L=1000 1,8 8,45
250 L=1000 1,9 8,9
280 L=1000 2 9,45
315 L=1000 2,1 10,05
355 L=1000 2,3 10,8
400 L=1000 2,5 11,6
450 L=1000 2,7 12,55
500 L=1000 2,9 13,5

Освоение инспекций крыш: проходки через крышу, часть 4

Кентон Шепард и Ник Громико, CMI®





-скатные, жилые крыши. Эта серия охватывает каркас крыши, кровельные материалы, чердак и условия, влияющие на кровельные материалы и компоненты, включая ветер и град.



ВЕНТС:   Часть 2

При осмотре внутри чердаков обращайте внимание на патрубки дымохода. Если вентиляционные секции не были скреплены между собой шурупами как положено, то при вытягивании вентиляционного домкрата для перекровельных работ они могут отделить дымоход внутри чердака/жилого помещения. Это может позволить токсичным побочным продуктам сгорания попасть в жилое пространство, что может быть опасным или даже смертельным для людей, живущих в доме.

Этот дом находится в горах Колорадо, зимой отключили вентиляцию. Это вентиляционное отверстие печи отделилось, когда вентиляционное отверстие на крыше было вытащено во время операций по перекрытию.

Эти секции никогда не были соединены винтами так, как должны были. Когда вентиляционный домкрат на крыше был заменен во время перекровельных работ, в чердачном помещении остался открытый зазор в несколько дюймов.

Секции были повторно соединены за несколько дней до того, как была сделана эта фотография, но лед, видимый на нижней стороне обшивки крыши, был результатом замерзшей влаги от выхлопных газов печи, которые выбрасывались на чердак около 10 дней.

Даже через несколько дней после повторного подключения вентиляции уровень влажности в материалах каркаса все еще оставался на уровне 70%. Плесневые грибы могут стать активными примерно при 20%, а колонии плесени начинают производить споры и расти примерно при 27%.

Дымоходы иногда бывают очень высокими, особенно на крышах с крутыми скатами. Вентиляционные отверстия для горения высотой более 5 футов должны быть закреплены.

Если вы видите короткое вентиляционное отверстие, подобное этому 4-дюймовому чугунному, вам следует попытаться определить, подключено ли оно к устройству сгорания.Если да, то он неисправен по двум причинам.

Первая причина в том, что у него нет крышки. Это может привести к проникновению вредителей или скоплению мусора, такого как материалы для строительства гнезд и листья.

Во-вторых, он слишком короткий для адекватного рисования и может привести к попаданию побочных продуктов горения в жилое пространство.

Если он больше не подключен, его следует загерметизировать для защиты от влаги.

Это старая вентиляционная труба. Это часть дренажной, канализационной и вентиляционной системы.Никогда нельзя быть уверенным, если не проверишь.

Это тоже хороший пример плохой прошивки всех трех дефлекторов.





Вы также должны прокомментировать изношенные вентиляционные отверстия. Вентиляционные отверстия, подвергшиеся коррозии, должны быть заменены.

Наконец, дымоходы нельзя использовать в качестве водопроводных труб. Кто-то провел трубу подачи воды к установленному на крыше испарителю через домкрат для этого вентиляционного отверстия печи.

Вентиляционные отверстия

Вентиляционные отверстия водопроводных труб обычно представляют собой черные пластиковые трубы из АБС-пластика, но в некоторых частях страны вы увидите, что они сделаны из свинца.



Не забудьте проверить резиновую или пластиковую прокладку. Иногда его называют «чехлом», который прижимает трубу к металлическому домкрату.



По мере старения этих ботинок они высыхают, трескаются и протекают. Вы можете обнаружить, что они полностью отсутствуют.





Вы увидите оригинальные способы замены треснувших ботинок. Вот метод «приветственного коврика».


Минимальная высота заделки вентиляционных отверстий сантехнического дымохода зависит от штата.Во многих штатах это 6 дюймов, но особенно в северных штатах, таких как Миннесота, это 12 дюймов.





Деталь гидроизоляции, общая для различных вентиляционных отверстий, заключается в том, что гидроизоляционная плитка перекрывается гонтом или плиткой со стороны подъема и со стороны спуска.

Это относится к большинству кровельных материалов. Исключение составляют крыши из металлических панелей, и эта деталь будет подробно рассмотрена в статье, посвященной металлическим крышам.





Вентиляционные отверстия, которые зависят только от герметика для предотвращения проникновения влаги, устанавливаются неправильно.

В холодном климате вы можете увидеть вентиляционные отверстия, изогнутые сползающим снегом. Это чаще встречается на металлических крышах.

В некоторых районах, подверженных морозам, IRC 2006 года требует минимального диаметра 3 дюймов для любой части сантехнического вентиляционного отверстия, выступающего над крышей. Это необходимо для того, чтобы отверстие не замерзало. Но вы должны проверить местные требования, прежде чем называть 2-дюймовое вентиляционное отверстие дефектом.





Также следует обратить внимание на расположение вентиляционных отверстий в крыше.Установка вентиляционного отверстия в ендове всегда плохая идея из-за повышенной вероятности утечки. Когда вы обнаружите это условие, это должно быть упомянуто в вашем отчете.





Существует еще один тип вентиляционного отверстия, которое вы, вероятно, увидите, и оно предназначено для чердачного вентилятора с электроприводом, установленного между стропилами. Эти вентиляционные отверстия могут быть круглыми или прямоугольными, но вы узнаете их по размеру. Вот как выглядит вентилятор изнутри чердака.

Сковорода | Питч-карман | Сковорода с открытым полем


ПП-6х12-х4
ПП-8х8-х4

Защитите проходы через крышу с помощью Pitch Pans — комплект для модернизации гидроизоляции

Поддон для смолы представляет собой металлический контейнер с открытым дном и фланцами, который оборачивается вокруг проходов в крыше.Затем они заполняются мастикой для обеспечения водонепроницаемости. Другими словами, поддон для смолы представляет собой комплект для модернизации крыши. Также известные как смоляные карманы, они функционируют как контейнер для жидкого герметика для герметизации всех отверстий в крыше. Они эффективно защищают проходы необычной формы для предотвращения утечек. Некоторые из этих проходов через крышу могут включать в себя электрические кабелепроводы, опоры двутавровых балок или водопровод.

Обшивка скатной крыши: Используется с системами HVAC, крышами из ТПО, ПВХ и EPDM.

Поддоны для открытого ската – смоляные карманы используются для гидроизоляции проходов в кровле, которые было бы трудно гидроизолировать каким-либо другим способом.Они были разработаны для работы со всеми типами крыш, такими как TPO, PVC и EPDM. Смоляные поддоны также используются со всеми системами HVAC для обеспечения герметичности. Смоляной карман АВП предотвратит протечки прямо в месте проходки через крышу.

Конструкция кармана с открытым шагом идеальна для обмотки электрических кабелепроводов, опор двутавровых балок и сантехники. Это обеспечивает простоту установки и исключает риск утечки.

AVP предлагает множество размеров и высот, чтобы удовлетворить потребности всех типов крыш во всех климатических зонах. Некоторые спецификации кровли требуют более коротких скатных карманов, в то время как другие требуют более высоких. В результате высота панорамирования поля AVP варьируется от 3 до 8 дюймов.

Форма лотка

AVP также варьируется от квадратных до прямоугольных. Квадратные смоляные карманы идеально подходят для одиночных проходок; в то время как, с другой стороны, прямоугольные карманы смолы сделаны так, чтобы содержать несколько небольших отверстий близко друг к другу. В результате каждый покупатель сможет найти смоляной карман, отвечающий всем потребностям кровли.

Смоляные карманы AVP, изготовленные из прочного толстого нержавеющего алюминия, прослужат долго и защитят крышу. По любым вопросам, пожалуйста, смотрите страницу часто задаваемых вопросов. Если у вас остались вопросы, напишите в отдел продаж [email protected] или позвоните по телефону 845-565-7770

.

Знайте свои проникновения через крышу (и почему они имеют значение)

23 января 2018 г.

Причин проникновения через крышу множество: вентиляционные отверстия в крыше, электрические кабелепроводы, инженерные трубы, спутниковые антенны, бордюры ОВКВ, молниезащита. По данным Национальной ассоциации кровельных подрядчиков (NRCA), «наиболее уязвимой частью любой кровельной системы является та точка, в которой соединяются горизонтальный настил крыши и вертикальная поверхность». В то время как некоторые крыши имеют больше проходов, чем другие, все проходы могут быть источником утечек, если они не установлены и не обслуживаются должным образом.

Проемы в крыше должны быть залиты в соответствии с инструкциями производителя кровельной системы с использованием материала, совместимого с кровельной мембраной. Там, где это возможно, оклады должны возвышаться минимум на восемь дюймов над готовой поверхностью крыши.

Проблемы со смоляными карманами


В прошлом использование смоляных карманов (или поддонов) вокруг проходов было обычной практикой, особенно на модифицированных битумных и сборных крышах. Этот метод включал установку 2-дюймовой металлической коробки с открытым верхом с фланцами вокруг прохода, механическое крепление ее к крыше и заполнение безусадочным раствором. Сверху наносится текучий битумный или полимерный герметик и создается (с наклоном), чтобы вода стекала вниз и от места проникновения.

NRCA уже почти 20 лет не рекомендует использовать лотки для подачи смолы. Они являются последним средством и должны использоваться только тогда, когда другие методы нецелесообразны. Причин этому много, но самая убедительная заключается в том, что они являются головной болью обслуживания. Со временем герметик дает усадку и высыхает, что приводит к его растрескиванию и отрыву от боковых сторон. Как только герметик становится вогнутым, он задерживает воду и вероятны утечки.

Смоляной карман — одна из самых уязвимых частей вашей крыши.

Когда это произойдет, не наносите просто больше герметика. Это продлится меньше времени, чем исходное приложение. Старый герметик нужно очистить и полностью удалить, бетонный раствор проверить и только потом залить герметиком. Погодостойкий козырек от дождя из листового металла — хорошая идея для защиты герметика от непогоды.

Сегодня наносимые жидкостью армированные тканью гидроизоляционные материалы представляют собой лучшую альтернативу смоляным карманам в большинстве ситуаций.

Распространенные ошибки при проходке через крышу


Когда ваша крыша впервые устанавливается профессиональным кровельным подрядчиком, скорее всего, проходы через крышу были загерметизированы должным образом; однако при установке новых проходок на существующих крышах часто возникают проблемы.И вот почему:

  • Несовместимые материалы, используемые для проходки. Неправильные материалы и монтаж могут привести к аннулированию гарантии производителя кровельной системы.
  • Смоляные карманы используются, когда другие методы гидроизоляции могут обеспечить лучший результат (например, более легкое долгосрочное обслуживание, меньшая вероятность утечек и т. д.).
  • Проходки, заделываемые не кровельщиками. Установщик спутников или сантехник вряд ли будет выполнять работу так, как это сделал бы ваш кровельщик, особенно тот, кто сертифицирован производителем вашей кровельной системы.

Что делать, если вам нужно добавить проходку

Существует несколько основных шагов, которые улучшат качество гидроизоляции вокруг новых проходок, уменьшат объем необходимого обслуживания и снизят вероятность протечек.

Во-первых, свяжите своего подрядчика по обслуживанию с вашим кровельным подрядчиком (кто-то, утвержденный производителем кровельной системы). Подрядчик по кровельным работам может посоветовать подрядчику по обслуживанию надлежащее расстояние между проходками (зазор 24 дюйма между стенами и бордюрами и 12 дюймов между трубами и бордюрами) и соответствующие детали гидроизоляции.Если ваша крыша в настоящее время находится на гарантии, кровельный подрядчик должен уведомить производителя кровельной системы о том, что на крышу были добавлены новые проходки.

Наконец, спланируйте работу так, чтобы кровельщик мог прийти после субподрядчика, чтобы заделать проходку. Авторитетный кровельный подрядчик обеспечит герметизацию прохода в соответствии со спецификациями производителя, используя рекомендуемые методы NRCA.

Работайте с ближайшим к вам офисом A DC Taylor Co.

Свяжитесь с D.C. Taylor Co. для осмотра или обслуживания вашей коммерческой крыши. Мы будем рады помочь на каждом этапе пути, чтобы у вас была прочная и безопасная крыша над головой.


Свяжитесь с нами сегодня, чтобы начать работу над предложением

Ручные элементы | Профессиональный кровельный журнал

Карманы для проникновения, иногда называемые лотками для смолы или карманами для резинки, лучше всего описываются как коробки из листового металла квадратной или прямоугольной формы. Такие объекты обычно используются для создания водонепроницаемых уплотнений там, где отверстия неправильной формы пересекают поле кровельной системы.Эти проходки могут иметь форму от круглой до овальной и U-образной, и они могут быть изготовлены из материалов, к которым не могут легко приклеиваться гидроизоляционные материалы.

В настоящее время материал, обычно используемый для карманов для проходки, представляет собой оцинкованный металл толщиной не менее 26, согнутый как минимум на 4 дюйма (102 мм) в высоту с открытыми загнутыми краями и изготовленный с минимальными 4-дюймовыми (102 мм) горизонтальными фланцами, выступающими наружу до образуют основу, чтобы поддон можно было установить на кровельную мембрану. Открытые металлические стороны спаяны, образуя атмосферостойкое уплотнение.Затем карман наполовину заполняется безусадочным цементным раствором, чтобы сформировать прочную основу вокруг выступа и помочь предотвратить или заблокировать протекание полужидкой текучей посыпки между проходкой и настилом. Затем проходной карман заполняется текучим герметиком, совместимым с кровельной системой или рекомендованным производителем кровельной мембраны.

Производители составных и модифицированных битумных кровельных систем на основе асфальта и каменноугольной смолы требуют, чтобы листовой металл, используемый для карманов проходки, был загрунтован и помещен в слой соответствующей мастики до того, как фланцы будут зачищены и зачищены.Некоторые производители однослойных термопластичных мембран требуют использования металла с мембранным покрытием вместо стандартного оцинкованного металла, чтобы способствовать лучшему прилипанию уплотняющих полос материала к карманам для проникновения.

Деталь MB-19 из Руководство NRCA по кровельным и гидроизоляционным работам, пятое издание .

Руководство NRCA по кровельным и гидроизоляционным работам, пятое издание , предлагает сечения и изометрические детали карманов для проникновения для наплавляемых, модифицированных битумных, термореактивных и термопластичных систем кровельных мембран.Подробная информация NRCA MB-19, «Карманы для проходки», предоставляет визуальную информацию для построения кармана для проходки в модифицированной системе битумной кровли.

Все эти детали включают использование дождевика из листового металла, перекрывающего карман.

Карманы для проходки в основном используются, когда форма проходки не может быть должным образом обшита соответствующими материалами или когда экономия диктует простое решение.

В руководстве NRCA конкретно указано: «Карманы для проходки не являются предпочтительным методом гидроизоляции в местах проходки, потому что они могут быть постоянной проблемой при обслуживании.« Неправильное техническое обслуживание или отсутствие технического обслуживания неизбежно приведет к просачиванию воды и утечкам. Большинство производителей кровельных систем возражают против проникновения карманов в свои гарантии.

Что это такое и почему это важно?

ПОКРЫТИЕ КРЫШИ! Мэтт всегда твердит о вспышках, гуляя снаружи. В чем проблема, спросите вы?

Обшивка крыши — одна из самых важных частей вашей крыши. Оклад защищает стыки на вашей крыше и в местах, которые имеют тенденцию получать много воды, например, в ложбинах между скатами.При соответствующем гидроизоляции вода направляется из уязвимых мест крыши в желоба. Без гидроизоляции крыши почти наверняка возникнут протечки в уязвимых местах. Важность гидроизоляции крыши невозможно переоценить. Это жизненно важно для здоровья вашей крыши, поэтому убедитесь, что ваша крыша установлена ​​правильно и содержится в хорошем состоянии. Twin Lights Home Inspection всегда ищет надлежащую защиту от мигания, особенно здесь, в районе Бостона в Новой Англии, с нашими колебаниями погодных условий.


Основная функция крыши — защищать дом от непогоды.

Самая распространенная стихия, от которой вас защищает крыша (кроме солнца), — это дождь. Люди строили убежища, чтобы защитить себя от дождя на протяжении тысячелетий. Современные крыши отлично справляются со своей задачей и могут прослужить от 15 до 100 и более лет в зависимости от крыши. Но у каждой крыши есть слабые места, которые могут протекать. Вот где происходит мигание.

Наиболее уязвимыми местами любой кровли являются стыки и проходки. Стык — это место, где сходятся два склона. Если ваш дом имеет любую форму, кроме идеального прямоугольника, скорее всего, у вас есть долины на крыше, где сходятся скаты. Мансардные окна также являются распространенным примером стыка между разными скатами. Проникновения — это то, на что они похожи, все, что требует дыры в вашей крыше. Обычными проходами являются вентиляционные отверстия, дымоходы и световые люки. Менее распространенные проходки могут включать в себя специальные установки, которые имеют соединения как над, так и под вашей крышей. Это может включать в себя некоторые установки солнечных батарей или сантехнику для охладителей болот или солнечных водонагревателей.

Везде, где есть стык или проникновение в вашу крышу, вода может проникнуть через вашу крышу в ваш дом. Чтобы этого не произошло, современные строители устанавливают в этих местах оклад. Обшивка изготавливается из материалов, непроницаемых для воды. Он служит для перенаправления воды из стыка в желоба или с крыши.Без гидроизоляции ваша крыша почти наверняка со временем даст течь. Но если вы правильно установили обшивку, которая содержится в хорошем состоянии, ваши шансы на протечку значительно снижаются.

Материалы, используемые для гидроизоляции крыши

Возможно, вы удивитесь, узнав, что когда-то установка прошивки была довольно сложной. До появления листового металла производство и установка гидроизоляции требовали больших затрат времени и труда. В некоторых домах Новой Англии берестяная кора использовалась в качестве отделочного материала.

Во многих случаях строители использовали другие методы, чтобы попытаться отвести воду от проходов, чаще всего от дымоходов. Одним из часто используемых методов было нанесение строительного раствора, в основном большое скопление раствора вокруг дымохода, который был наклонен, чтобы отводить воду от стыка с крышей. Другие методы включали наклон черепицы от стыков или размещение проходов, таких как дымоходы, на коньке крыши, где на них будет течь наименьшее количество воды.С появлением листового металла современный оклад стал широко использоваться. Свинец был одним из первых материалов, использованных для изготовления фартука.

Удивительно, но, несмотря на опасность для окружающей среды и здоровья, связанную со свинцом, свинец по-прежнему используется для некоторых видов оплавления. Это связано с его чрезвычайной долговечностью. Известно, что в некоторых конструкциях свинцовая обшивка служит до 500 лет. По этой причине сегодня он обычно используется на небольших участках, к которым трудно получить доступ, и поэтому их трудно обслуживать или заменять.

Одним из самых прочных металлов для гидроизоляции наряду со свинцом является медь. Это также относительно дорогой металл, но для элитных зданий или исторических домов лучше всего подойдет медь. Другие распространенные материалы включают широкий спектр листового металла, часто различные сплавы стали, цинка и алюминия. Менее распространены, но все еще широко используются резиновые и пластиковые оклады. Хотя они дешевы в установке, они, как правило, не служат так долго, как металлические. И резина, и пластик со временем разрушаются под воздействием солнца.

Какие области вашей крыши нуждаются в гидроизоляции?

Оклад используется везде, где есть стык или проникновение в крышу. Вот некоторые общие области, требующие перепрошивки:

Долины

Это места, где сходятся два ската крыши. Обшивка здесь необходима, потому что оба склона направляют воду в долину, а затем долина направляет воду вниз по этой части крыши. Из-за этого даже во время относительно слабого дождя в долине может собираться бурный поток воды. Поток воды создает высокий риск протечки как из-за большого количества воды, так и из-за неизбежного стыка как черепицы, так и настила крыши под ней. Обшивка в ендовах обычно изготавливается из длинных кусков листового металла, форма которых соответствует ендове. Черепица на обоих склонах перекрывает края гидроизоляции для плотного прилегания.

Дымоходы

Дымоход требует специальной обшивки. Часто это одно из самых значительных отверстий в крыше. Как правило, существует три типа обшивки вокруг дымохода.На сторонах дымохода, перпендикулярных скату крыши, используется ступенчатый оклад для отвода воды от дымохода на крышу. Это меньшие куски листового металла, форма которых плотно прилегает к крыше и стенке дымохода. Несколько частей устанавливаются в перекрывающихся «ступенях» вдоль стороны дымохода. К дымоходу также может быть прикреплена обшивка, которая перекрывает верхнюю часть обшивки ступени, чтобы еще больше отвести воду от стыка с крышей. Под дымоходом устанавливается фартук, большой участок листового металла, уложенный плашмя на крышу. Над дымоходом устанавливается сверчок. Сверчок представляет собой приподнятый гребень, который начинается в точке над дымоходом и расширяется на всю ширину дымохода. Это похоже на маленькую мансарду. Сверчок направляет воду вокруг дымохода так, чтобы она не скапливалась у верхнего края дымохода.

Мансардные окна

Мансардные окна требуют плотного прилегания к крыше. Обычно с каждой стороны светового люка устанавливается непрерывный кусок листового металла. Резиновые прокладки также могут быть установлены под окладом как часть светового люка в сборе.

Мансардные окна

Мансардные окна являются примером соединения в крыше, а также соединения скатов. Однако слуховое окно обычно не образует ендовы. Шов между крышей слухового окна и остальной частью крыши защищен куском металлического листа, аналогичным тому, который используется в ендове. Стык между стенками слухового окна и кровлей герметизируется ступенчатой ​​накладкой аналогично стенкам дымохода.

Осмотр и ремонт гидроизоляции

В зависимости от типа ваших кровельных и гидроизоляционных материалов, они могут стареть с разной скоростью.Для долговечных кровельных материалов, таких как черепица и шифер, часто требуется замена гидроизоляции задолго до того, как разрушится крыша. Для менее долговечных крыш, таких как очень распространенная битумная черепица, оклад может длиться весь срок службы крыши, но все же за ним следует следить и обслуживать с такой же осторожностью, как и за черепицей.

Обычно мы рекомендуем проводить осмотр крыш из битумной черепицы примерно раз в три года. Для черепичных или шиферных крыш достаточно одного раза в пять-семь лет. Когда вашу крышу осмотрят, мы также проверим ваш оклад.Не ждите утечки, чтобы исправить вашу перепрошивку. И, как всегда, компания Twin Lights Home Inspection готова предоставить вам информацию, необходимую для успешного поддержания здоровья вашего дома в долгосрочной перспективе.

Фартуки для крыш | Резиновые накладки на крышу

Основная вспышка

Гидроизоляционная крыша

В широком смысле, гидроизоляция крыши трубами (или гидроизоляция резиновыми чехлами) — это процесс установки тонких кусков непроницаемого материала, которые предотвращают попадание воды в конструкцию из стыка. В этом случае для гидроизоляции труб и любых других выступов крыши используется гидроизоляция кровли.

Резиновые накладки на крышу

Ассортимент резиновых отливов кровли Aztec, известный как Master Flash®, изготовлен из стойкого к атмосферным воздействиям EPDM или силиконового каучука с алюминиевой основой, которую можно герметизировать на большинстве конфигураций кровельных панелей. После прошивки установщиком конусообразную резину необходимо разрезать и растянуть, чтобы она подошла к трубе.

Муфта для гидроизоляции труб

Одним из наиболее важных элементов конструкции отливов для труб является их долговечность; постоянно подвергающиеся воздействию элементов, некачественные отливы труб будет трудно обслуживать, и они неизбежно сломаются.

Master Flash® – Муфта для гидроизоляции труб премиум-класса

Серия

Master Flash® компании Aztec разработана и изготовлена ​​нашей командой штатных инженеров. Благодаря нашему 40-летнему опыту, наши изделия для гидроизоляции крыш выдержат испытание временем, прослужат долгие годы и сохранят высокие эксплуатационные характеристики. Мы настолько уверены в своих продуктах, что предлагаем 25-летнюю гарантию качества на все установки. Благодаря нашей фирменной гибкой конструкции Master Flash® удовлетворит практически все ваши потребности в гидроизоляции крыши.Изготовленный из EPDM или силикона, он специально разработан для защиты от воздействия УФ-лучей и озона. С цельной конструкцией установка Master Flash® никогда не была проще – она занимает всего пять минут!

Багажник крыши

Гибкость наших резиновых кровельных башмаков позволяет трубе перемещаться при расширении и сжатии при различных погодных условиях. Весь комплект держится на качественном алюминиевом основании, которое легко стыкуется с панелями вашей крыши. Если вам нужна гидроизоляция крыши, Aztec Master Flash® — это верный выбор.Используя нашу запатентованную технологию Aztec, мы создали новый технический стандарт в области гидроизоляции труб для профилированной кровли. Master Flash® выпускается в 12 различных размерах, от MINI (3,2 мм – 19,1 мм) до MAXI (305 мм – 724 мм), что обеспечивает гидроизоляцию. для каждой из ваших труб – независимо от ширины, независимо от крыши. Положитесь на линейку продуктов Aztec Master Flash®, подходящую для черепичных крыш, металлических крыш и даже солнечных батарей! Чтобы соответствовать стилю каждого дома, мы сделали его доступным в различных цветах, включая зеленый, светло-синий, черный, коричневый и экзотический терракотовый.Чтобы узнать больше о Aztec Master Flash® от наших опытных специалистов, позвоните по телефону (03) 9768 2394 сегодня!

training.gov.au — CPCPCM3021 — Внезапные проникновения через крыши и стены

CPCPCM3021 — внезапные проникновения через крыши и стены (выпуск 1)

Резюме

Рекомендации по использованию:

Текущий


Выпуски:

1 1 (эта версия) 27. 11.2020

Сопутствующие тома:

Единица компетенции Требования к оценке

Учебные пакеты, включающие этот модуль

Квалификации, включающие этот модуль

Классы

История классификации

Apped Модуль / единица компетентности Сфера образования Идентификатор 040327 Сантехника 27 / ноябрь / 2020

Отображаемый контент был создан третьей стороной, хотя были предприняты все попытки сделать этот контент как можно более доступным, но это не может быть гарантировано. Если вы столкнулись с проблемами, связанными с содержимым этой страницы, рассмотрите возможность загрузки содержимого в исходной форме

.

История изменений

Выпуск 1

Эта версия впервые выпущена вместе с пакетом обучения CPC Construction, Plumbing and Services версии 5.0.

Заменяет и эквивалентен CPCPCM3021A Проходки через крыши и стены.Обновлено в соответствии со Стандартами учебных пакетов 2012 г.

Заявка

Этот модуль определяет навыки и знания, необходимые для разметки, вырезания и заделки отверстий в крышах и стенах.

В некоторых юрисдикциях эта единица компетенции может являться частью требований аккредитации, лицензирования, законодательных, нормативных или сертификационных требований.

Предварительный блок

CPCPCM2043 Выполнение требований WHS

Блок Сектор

Сантехника

Элементы и критерии эффективности

Элементы описывают основные результаты.

Критерии эффективности описывают, что необходимо сделать, чтобы продемонстрировать достижение элемента.

1

Определите требования к установке.

1.1

Получите доступ, прочтите и определите требования к проникновению мигалки из соответствующих рабочих планов и спецификаций, кодов, австралийских стандартов, спецификаций производителя и юрисдикционных требований.

1,2

Определение и применение политик и процедур на рабочем месте, охраны труда и техники безопасности (WHS) и экологических требований.

2

Подготовьтесь к работе.

2.1

Создайте список материалов и соберите материалы.

2,2

Выберите соответствующие инструменты и оборудование, включая средства индивидуальной защиты (СИЗ).

3

Внезапное проникновение.

3.1

Определите расположение проходов в стенах и крышах с учетом существующих и будущих коммуникаций.

3,2

Разметить и вырезать проходки.

3. 3

При необходимости установите опоры и установите проникающий продукт.

3,4

Установите и отремонтируйте специально изготовленные или запатентованные оклады в соответствии с соответствующими рабочими планами и спецификациями, нормами, спецификациями австралийских стандартов производителей и требованиями юрисдикции.

3.5

Применяйте требования огнестойкости к проходкам, чтобы соответствовать стандартам и нормам, где это необходимо.

4

Очистить.

4.1

Очистите рабочую зону и утилизируйте, повторно используйте или перерабатывайте материалы в соответствии с законодательством штата и территории, а также правилами и процедурами на рабочем месте.

4,2

Очистите инструменты и оборудование, проверьте исправность и сообщите о любых повреждениях, храните и закрепляйте.

Базовые навыки

Базовые навыки, необходимые для работы, явно указаны в критериях эффективности этой единицы компетенции.

Информация о сопоставлении единиц

Заменяет и эквивалентен CPCPCM3021A Проходки через крыши и стены.

Ссылки

Дополнительные тома к этому учебному пакету доступны на веб-сайте VETNet — https://vetnet.gov.au/Pages/TrainingDocs.aspx?q=7e15fa6a-68b8-4097-b099-030a5569b1ad




История изменений

Выпуск 1

Эта версия впервые выпущена вместе с Учебным пакетом CPC по строительству, сантехнике и обслуживанию, выпуск 5. 0.

Заменяет и эквивалентен CPCPCM3021A Проходки через крыши и стены. Обновлено в соответствии со Стандартами учебных пакетов 2012 г.

Свидетельство производительности

Чтобы продемонстрировать компетентность, кандидат должен соответствовать критериям эффективности для этой единицы:

  • прошивка следующих отверстий:
  • квадратное/прямоугольное отверстие со сторонами более 300 мм через облицовку стены
  • квадратный/прямоугольный проход со сторонами более 300 мм через кровельное покрытие
  • круглое отверстие диаметром более 200 мм через кровельное покрытие.

Доказательства знаний

Чтобы быть компетентным в этом разделе, кандидат должен продемонстрировать знание:

  • терминологии, относящейся к мигающим проникновениям
  • электролиз и проблемы, связанные с использованием несовместимых продуктов
  • совместимость различных кровельных и облицовочных материалов с различными способами соединения
  • процессы, процедуры и методы для:
  • гидроизоляционных проходок в различных кровельных покрытиях
  • проемы для гидроизоляции различных стеновых облицовок
  • изготовление и установка отливов для предотвращения утечек
  • капиллярные действия
  • тепловое расширение
  • коррозионная и профилактическая обработка
  • электролиз и влияние использования разнородных металлов и продуктов
  • как получить доступ к соответствующей информации, включая рабочие планы и спецификации, коды, австралийские стандарты, спецификации производителя и требования юрисдикции
  • инструменты, материалы и оборудование, используемые для разметки, вырезания и заполнения проходов в крышах и стенах
  • Требования
  • по охране труда и технике безопасности (WHS) для разметки, вырезания и обшивки проходов в крышах и стенах.

Условия оценки

Оценщики должны соответствовать требованиям к оценщикам, перечисленным в Стандартах для зарегистрированных учебных организаций.

Этот модуль должен быть оценен на рабочем месте или в близкой симуляции с использованием реалистичных условий рабочего места, материалов, действий, обязанностей, процедур, требований безопасности и экологических соображений.
