Вентиляция в частном доме из Сип-панелей – Ventbazar.ua ™

  Строительство частных домов из SIP-панелей становится все более популярным в Украине. Это экономически выгодное и энергетически эффективное решение.  Для обеспечения здорового климата, а от этого зависит здоровье взрослых и детей,  в таком доме необходим,  постоянный воздухообмен (приток и выток чистого воздуха), а следовательно — качественно организованная вентиляция. Разберемся – почему вопрос о вентиляции, наряду с прочими, нужно решать грамотно еще на этапе проектирования дома.



Преимущества дома из СИП-панелей, а так же ошибки, которые обычно допускаются

Дома из SIP-панелей обладают массой преимуществ, поэтому если Вы владелец такого дома, то Вам крупно повезло.

Во-первых — такой дом имеет высокий уровень энергоэффективности, его легко отапливать и в нем комфортно зимой, ведь тепло почти не выходит из него — канадский домик в 6 раз теплее кирпичного;
Во-вторых — не смотря на стереотипы, доказано, что такой дом очень прочный и стойкий — он спокойно может пережить землетрясения в 7 баллов и выдержать большую по весу нагрузку, он не сгорит благодаря огнестойкости 3 степени и свойствам самозатухания, а так же и служит он до 80 лет, и стареет при этом только его внешний вид;

В-третьих — он экологичен и прост при строительстве — в производстве этих панелей используют только экологически-чистые материалы, а возводится такой дом намного быстрее кирпичного и за 2-3 месяца у Вас уже может стоять послостью готовое жилище с красивым интерьером;
В-четвертых — звукоизоляция. И это пожалуй весомая причина, почему такой дом на вес золота, ведь в нем можно шуметь и барабанить, но при этом ничего не будет слышно за стенами конструкции;
В-пятых — это общедоступная технология, которая обойдется Вам гораздо дешевле, чем другой дом: Вы сэкономите и на закладке фундамента по причине небольшого веса панелей, низкая стоимость самих SIP-панелей, да и рабочим придется меньше платить за счет быстрого срока сборки дома.

  В итоге выходит, что это крепкая, надежная, очень теплая и при этом бюджетная конструкция, которая прослужит Вам так долго, пока внукам не захочется снести его и построить что-то на свой вкус.

  Но при этом, существует ОШИБКИ, которые допускают почти все строительные, архитектурные организации и новые владельцы — для таких типов домов не учитывается разумная система естественной вентиляции, на что есть ряд причин, а это почти самое основное требование для такого рода конструкций. К примеру, факты, которые подтверждают этот нюанс:

  • В Европе и других странах, дома из Сип-панелей запрещено пускать в эксплуатацию без существующей полноценной системы вентиляции. Так как сама конструкция дома имеет слишком высокий коэффициент герметизации, это создает не безопасные условия для человека, в связи с отсутствием циркуляции воздуха в доме.
  • Это особо плотная основа, которая не пропускает сквозь себя ничего — воздух не может просочиться в дом, ведь в нем нет даже малейших щелей. На ум сразу же приходит мысль о проветривании через окна, но увы, в большинстве случаев они пластиковые – а это малая воздухопроницаемость. Детальней об этом узнать можно в статье Вентиляция в квартире с пластиковыми окнами.
  • Принимая решение о строительстве дома с применением описанной выше технологии, люди в большинстве своем склонны обращать внимание только на положительные аспекты и остаются абсолютно слепы к существующим недостаткам, нарочно или непреднамеренно замалчиваемые подрядчиками, поставщиками, проектантами. В стоимость квадратного метра обязательно необходимо закладывать затраты на систему вентиляции, без которой дом-термос станет неполноценным, а возможно и проблемным в вопросах последующей эксплуатации и проживания.
  • Отработанные воздушные массы и неприятные запахи тоже не покидают помещение. Учитывая герметичность, плохому воздуху нет места для выхода. Отсутствие щелей в конструкции – хорошо для теплосберегательности, но плохо при воздухообмене. В следствии, на отработанные массы воздействует тепло, они наполняются влагой, после чего образуется конденсат на поверхностях, а за ним появляется грибок и другие последствия.
  • Ни в коем случае нельзя забывать крайне важный аспект — объект, который построен компанией под ключ и готов к сдаче в эксплуатацию, совсем не обязательно хорош. Ибо произвести оценку правильности реализации технологии возможно лишь с момента заселения и последующего проживания. Так вот, как раз на этом этапе и начинают вылазить сюрпризы, точнее ошибки и просчеты, допущенные на разных этапах строительства. Смириться и забыть, или же устранить проблему — решает каждый самостоятельно. Главное не отчаиваться,ведь современные системы вентиляции настолько гибкие и адаптивные, что возможно достаточно быстро и эфективно решить даже запущенную, казалось бы, нерешаемую проблему.


  Вопрос вентиляция в таких помещениях необходимо поднимать до отделочных работ.  Идеальный старт для этого – когда уже стоит готовая конструкция.


  Во-первых, после  ремонта Вы не сможете в полной мере реализовать полноценную систему  вентиляции,  это приведет к нарушению текущего интерьера


  Во-вторых – дополнительные затраты.

Проблемы, которые возникают в таком доме без вентиляции:

  • За счет плотности и герметичности таких зданий, воздух практически не поступает и не выводится;
  • Закупоривание и отсутствие воздухообмена, а так же высокая сберегательность тепла, приводят к повышению влажности, что так же плохо влияет на здоровье и ремонт;
  • Неприятные запахи, пыль и грязь, бактерии и остатки от химических средств, прочее, практически не выводятся наружу — Вы постоянно дышите этим;
  • Пока Вы попытаетесь проветрить дом, все скопленное тепло выйдет и в доме станет холодно. А когда Вы закроете окна, и нагреете воздух, он сожжется, и потребность в проветривании появится опять. Таким образом, Вы постоянно будете ходить по кругу.

  Правильно налаженная вентиляция решает такие проблемы. Нельзя сравнивать дом, построенный из Сип-панелей, с другими домами, так как он предназначен для удержания тепла. Значит, без естественной циркуляции воздушных масс, просто необходимо позаботится о других способах обеспечения нужной системы.


Примеры наших работ

{callback: 1}


Жилой дом (1100 м2). Система вентиляции и кондиционирования


Вентиляция в частном доме – технические решения


Пример и цена технического решения вентиляции для коттеджа


Кондиционирование канадского домика

  Так же важно обеспечить и систему кондиционирования для канадского домика. Если он отлично держит тепло, то представьте себе, как будет жарко находится в нем летом! Это повлияет и на уровень влажности, и на отделку и мебель, и на Ваше здоровье. Вам просто захочется убежать оттуда, особенно в разгар лета.


  Для того чтобы обеспечить холодные потоки воздуха в домах из СИП-панелей, зачастую устанавливают

бытовые настенные кондиционеры, то есть сплит-систему. Это станет недорогим решением, зато очень эффективным. Для небольшого домика можно установить парочку внутренних блоков – в спальню и в гостинную, и этого будет достаточно.


  Узнать больше о системе кондиционирования и о том, как подобрать кондиционеры читайте здесь.


Немного о домах из СИП-панелей

  Строительство частных коттеджей с использованием именно SIP-технологии ведется по всему миру уже много десятилетий, особенно в США, Канаде и во многих европейских странах со схожим климатом, как у нас.  SIP или Structurally Insulated Panels означает в переводе с английского Структурно-Изолированные Панели. Некоторые факты:

  • Такие дома, которые часто называют «канадскими», уже давно успешно эксплуатируются и в мягком климате, и в умеренном, и даже на Антарктиде.
  • Такие панели различной ширины и длины представляют собой сендвич, где между двумя прессованными ориентированно-стружечными плитами (OSB- oriented strand board) плотно вклеивается под прессом слой пенополистирола или пенополиуретана.
  • Эти панели бывают разной толщины: от 120 до 200мм, включая стены, перекрытия, перегородки, крышу. По теплопроводности 10 см пенополиуретана сравнимы с 175 см кирпича.
  • Энергозатраты на отопление такого дома намного экономнее, чем у «стандартных» зданий, что в несколько раз снижает платежи за тепло.




Существующие типы вентиляции в домах из СИП-панелей

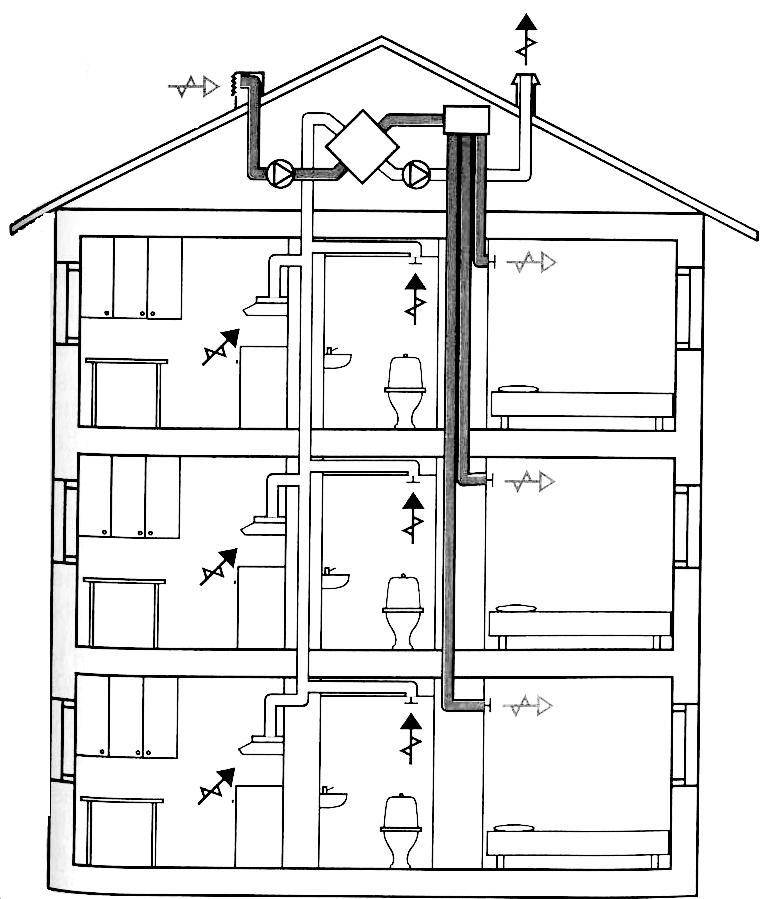

Вариант 1. Приточно-вытяжная вентиляция для домов, построенных по SIP-технологии


   Огромным преимуществом ПВУ является такой комплект возможностей:


  • Возможность наладить и вытяжку, и приток одним прибором;
  • большая производительность и современная автоматика управления;
  • очистка и фильтрация воздуха;
  • контроль над количеством поступающего и удаляемого воздуха;
  • регулирование температуры и влажности;
  • подогрев/охлаждение/увлажнение воздуха;
  • эффективная рекуперация тепла.


    Минусы:

  • высокая стоимость оборудования;
  • ПВУ – это большая установка, которая требует подходящее место утсановки;
  • из-за особенности работы, потребуется монтаж воздуховодов по всему дому.


  За счет возврата тепла через пластинчатые или роторные рекуператоры экономится до 90% удаляемого из помещений тепла. Выбор сбалансированной приточно-вытяжной установки не только максимально снизит теплопотери и позволит разумно управлять климатом в доме, а и увеличит энергоэффективность всего проекта дома. Это еще один довод в пользу предварительной проработки системы вентиляции на стадии проектирования. Гибкая система проектирования домов по SIP-технологиям позволяет легко и удобно разместить оборудование в доме.



  При установке приточно-вытяжной системы вентиляции в уже построенном доме важно обратиться за расчетами и подбором установки к профессионалам. Если есть необходимость вложить средства в такую систему, то Вы должны знать – взамен Вы получите максимальный комфорт и быструю окупаемость.


Рекомендуемое оборудование

                    MyCond MV 900 I                          Mitsubishi Electric Lossnay                 Вентс МИКРА 150 Э


Вариант 2. Бытовые рекуператоры в SIP – панельных домах

  Чтобы организовать достаточно эффективную вентиляцию в уже построенном небольшом доме приемлема установка в отдельных комнатах единичных приточно – вытяжных устройств с рекуператором, проще называемых бытовыми рекуператорами воздуха. Это устройства со встроенным медным или керамическим теплообменником, для монтажа в толщину стены. Устанавливаются в нуждающихся в проветривании комнатах по одному, или попарно в разных помещениях (один на приток, другой – на вытяжку). Есть модели с одним или двумя вентиляторами, что определяет их производительность. Вентилятор удаляет воздух из помещения, теплообменник за счет него нагревается; это тепло отдается нагнетаемому в помещение воздуху с улицы. Так обеспечивается рекуперация тепла. В этих устройствах предусмотрена фильтрация воздуха и защита от насекомых, используются вентиляторы с ЕС-двигателями.


  Такие устройства рассчитаны на установку в отдельных помещениях до 100 м2. Они достаточно тихо работают и потребляют мало энергии, управляются с помощью пульта управления.  Но для полноценной вентиляции в доме нужна продуманная схема вентиляции, с учетом организации вытяжки воздуха в кухне и санузле.


Популярные модели, представленные на сайте

            Blauberg VENTO Expert                                    Прана 200C                                 Helios KWL EC 45

    Плюсы:

  • недорогой вариант, который организует постоянный воздухообмен в помещениях;
  • рекуперация тепла в зимний период времени поможет сэкономить на отоплении.


Про эффективность рекуперации тепла в частных домах читайте тут.



   Минусы:

  • не эффективно для вентиляции всего дома разом;
  • подойдет только для небольштих комнат.

  Давайте вспомним для сравнения систему организации комфорта в любом современном автомобиле — они оснащены удобными креслами, приятной по ощущениям обшивкой, красивым дизайном. Но обязательным требованием является именно система вентиляции авто, которую Вы всегда можете включить. Для лета так же предусматривается набольшие схемы кондиционирования, а для зимы — достаточно мощный обогрев (печка). Вместе с этим налаживается и вентиляция, дабы Вы могли дышать чистым и свежим воздухом в дороге, и чувствовать себя комфортно и уютно.

  Сплошной казус и абсурд 🙂 — в Вашей машине качество воздуха будет намного лучше и продуманнее, чем в собственном доме, в месте для отдыха и релакса.

{callback: 1}  Таким образом, приходим к выводам — жизнь заставляет идти в ногу со временем, ведь малоэффективная естественная система вентиляции, как и старые инженерные схемы, теряют ценность. А возросшие требования по энергосбережению и уровню комфорта жизни, выходят на передний план и требуют применения новых технологий в строительстве.

  При постройке домов по СИП-технологии, рекомменудем подумать о дальнейшей системе вентиляции, независимо, будет это механический или естественный тип. Это важный аспект, так как дышать свежим и чистым воздухом необходимо, особенно дома, где мы проводим большинство времени. Также подумайте и о системе кондиционирования при строительстве дома, ведь она непосредственно влияет на наш уют в жаркие дни.




Список дел: как наладить вентиляцию в доме

  1. Обязательно займитесь таким нюансом, как воздухообмен. Продумайте систему вентиляции с подходящей эффективностью, современными схемами и чтобы при этом Ваш дом оставался теплым.

  2. Важно именно при строительстве дома обратиться к инженеру и организовать проект вентиляции — сразу же проложить все воздуховоды, нужные схемы, вентиляционные шахты и систему упрвления для удобства. Знайте, что после того, как дом будет готов и отстроенный, разместить воздуховоды станет практически неосуществимым делом для любого специалиста.


  3. Если Вы решили использовать естественную вентиляцию — нужно укомплектовать дом дополнительными вытяжными либо приточными устройствами, так как ранее уже было указано, сам дом из Сип-панелей не может запускать или вытягивать воздушные массы.

  4. Применение механической системы вентиляции — лучше предварительно обсудить с инженерами, которые имеют опыт работы с такими объектами, обладают требуемыми знаниями для внедрения системы, которая будет эффективна в данных условиях.

Вентиляция в таком случае — это необходимость, ведь свежий и чистый воздух нужен всем без исключения.




Похожие интересные статьи:


Как подобрать вентиляцию в частный дом


Отопление частного дома

Необходимость приточно-вытяжной вентиляции в доме



Вентиляции в доме из СИП-панелей

Для комфортного и безопасного проживания в частном доме должна быть оборудована система вентиляции. Это требование обязательно для любых зданий, вне зависимости от того, по какой технологии и из каких материалов они построены. Не исключение в этом смысле и дома из SIP-панелей.

Назначение и функции вентиляции

Вентиляционная система обеспечивает постоянный приток в жилой дом чистого воздуха и удаление из помещений загрязненной газообразной смеси. Она поддерживает внутри здания безопасный для здоровья человека микроклимат, удаляет пыль, излишнюю влагу, жиры и неприятные запахи. Кроме того, стабильно работающая система вентиляции предотвращает появление на стенах плесени и грибка, увеличивает срок службы строительных конструкций и внутренних отделочных материалов.

Требования по организации внутреннего воздухообмена регламентируются СНиП 2.04.05-91 «Отопление, вентиляция и кондиционирование воздуха».

Необходимость устройства приточно-вытяжных устройств и требования к ним зависят от назначения здания и помещений, а также наличия источников газо-, влаго- и тепловыделений. Так, вентиляционные каналы обязательно нужно делать в кухнях, ванных комнатах, газовых котельных.

Особенности вентиляции в домах из СИП-панелей

В России строительство домов из SIP-панелей – это достаточно новая технология, которая имеет как поклонников, так и противников. И одним из главных аргументов «против» среди последних как раз и являются якобы повышенные требования к устройству вентиляции в сборных домах.

Такое мнение основано на том, что щитовые здания с OSB-плитами более герметичны, чем строения из деревянного бруса, кирпича или газоблоков. При неправильной организации системы вентиляции в них быстрее повышается влажность, возникает сырость, появляется спертый воздух.

Однако это не означает, что, например, в деревянных домах таких проблем не бывает. Якобы «дышащий» натуральный материал стен на самом деле не пропускает воздух, сквозняки возникают из-за неплотно заделанных щелей между деревянными элементами, плохо подогнанными оконными и дверными блоками. Эти дефекты конструкций уменьшают теплоизоляцию здания, увеличивая теплопотери, но не обеспечивают в нужном объеме воздухообмен в помещениях.

Таким образом, загородные дома из СИП-панелей не являются какими-то уникальными в плане монтажа вентиляции. Инженерные сети в них прокладываются обычным образом.

Виды вентиляции

Для зданий из СИП-панелей применяются все существующие типы вентиляции. Это могут быть системы следующих видов:

  • Естественная. Циркуляция воздуха осуществляется за счет перепада атмосферного давления на разных высотах. Он попадает в помещение через окна и приточные отверстия, а выходит через вентиляционный канал и выводится выше уровня крыши. Это надежная и энергонезависимая система. Среди минусов – увеличение расхода материалов и трудозатрат на строительство вентканала.
  • Принудительная (искусственная). Для организации воздухообмена используются специальные устройства: вентиляторы, вентиляционные клапаны, рекуператоры. Различают приточную, вытяжную и приточно-вытяжную системы.
  • Комбинированная (смешанная). Здесь используется симбиоз между естественной и принудительной вентиляцией. Например, на входе в вентканал устанавливается вытяжной вентилятор или приток воздуха предусматривается через обратный клапан.

В загородных домах чаще всего используют принудительную или комбинированную систему. Большой популярностью пользуются приточные клапаны, которые монтируют в окнах или наружных стенах. Клапан пропускает свежий воздух внутрь, но не допускает его выхода наружу. При прохождении через канал воздух может дополнительно очищаться в фильтре или подогреваться в рекуператоре.

Выбор типа системы вентиляции определяют на стадии проектировании (часть ОВ). При этом учитывают особенности помещения: назначение, объем, наличие и тип приборов.

Недавние объекты

Смотреть все построенные объекты

Дом из сип-панелей в МО, г. Домодедово, деревня Матчино112 м2

Дом из ЦСП панелей Stone SIP в Раменском районе, д. Донино144 м2

Дом из сип-панелей в Волоколамском районе, СНТ Раздолье94 м2

Дом из сип-панелей в Московской области, Истринский район, п.ст Манихино128 м2

3 Дома из сип-панелей в г.о. Истра, КП «Истрагорье»149 м2

Дом из панелей Stone SIP в Московской области, д. Радонеж99 м2

Читайте также:

Смотреть все статьи

06 / 06 / 2019

Фундамент из утепленной шведской плиты

Утепленная шведская плита или УШП – один из современных видов фундаментного основания, которое заглубляется в грунт на небольшую глубину, и используется на грунтах различных типов, в том числе сложных.

06 / 06 / 2019

Как построить склад недорого

Зачастую многие владельцы торговых компаний сталкиваются с проблемой нехватки помещений для хранения различных товаров и грузов, в то время как для частных лиц необходимы помещения, например для хранения инструмента и различной техники на дачных участках и загородных приусадебных территориях.

Вентиляция в домах из СИП-панелей

СИП-панели – это один из лучших материалов для строительства загородных домов. Его использование позволяет значительно снизить срок возведения. Прочность конструкции и общая устойчивость дома опять-таки радуют. Неудивительно, что с каждым годом домов из СИП-панелей становится все больше.

Но сейчас поговорить хочется о вентиляции в таких зданиях. От принятых вами решений, напрямую будет зависеть не только уровень комфорта, но и долговечность сооружения.

В частности, есть смысл обратить внимание на компактные рекуператоры VAKIO. Ознакомиться с информацией о них предлагается на сайте нашего партнёра http://www.vakioair.kz/ в любое удобное время. Речь идет о возможности обеспечить беспрерывный приток свежего воздуха, потратив на оборудование минимальное количество денег.

А вот и последовательность действий для тех, кто хочет заняться организацией вентиляции в домах из СИП-панелей:

  • Ознакомьтесь с теорией. Благодаря Всемирной паутине и ее возможностям, сделать это стало предельно проще. Изучайте тематические статьи и видеозаписи, задавайте вопросы на профильных форумах и в социальных сетях. Чем больше вы будете знать о вентиляции, тем лучше.
  • Разработайте схему. Само собой, делать все самостоятельно вовсе не обязательно. Специалисты готовы заняться разработкой вентиляции на этапе строительства дома или уже после того, как основные работы будут завершены. Надо лишь указать на наиболее важные для вас аспекты и продолжать дорабатывать схему до момента, когда она максимально не приблизится к вентиляции вашей мечты.
  • Утвердите смету. Не поленитесь составить список продукции, которая понадобится в процессе обустройства вентиляции. Это позволит ни о чем не забыть и заранее очертить бюджет.
  • Закупите материалы и оборудование. Тут есть два варианта: найти все необходимое в стационарных торговых точках или воспользоваться услугами интернет-магазинов. Второй вариант выглядит куда как более предпочтительнее и позволяет сэкономить не только время, но и деньги. Да и нужный сайт мы вам уже подсказали.
  • Проконтролируйте монтаж. Вовсе не обязательно постоянно находиться рядом с рабочими. Но все основные этапы монтажа вентиляции должны оцениваться и приниматься отдельно. А когда все закончится, следует уделить внимание еще и комплексной проверке работоспособности системы.

Подводя итоги, нужно еще раз отметить, что обустроить вентиляцию в домах из СИП-панелей – это довольно-таки просто, особенно, если вы будете сотрудничать с нашей компанией. Из-за особенностей материала (в нем легко делать отверстия), поэтому появляется возможность реализовать абсолютно любую идею.

Что касается ошибок, то самой распространенной из них является навязчивое желание сэкономить. Постарайтесь усмирить его и не выбирать самые дешевые материалы и оборудование. Напротив, иногда есть смысл потратить чуть больше денег, чем было запланировано изначально. Это позволяет получить на выходе идеальный во всех отношениях результат.

почему вопрос вентиляции в них стоит на первом месте?

Каркасные дома в России стремительно завоевывают популярность. Сегодня мы рассмотрим постройки из так называемых СИП-панелей, которые выбирают за быстровозводимость, энегроэффективность и доступную цену. Но так ли они хороши, как кажется на первый взгляд?

Конструкция СИП-панелей

Концепцию домов из СИП-панелей (Structural Insulated Panel — SIP) разработали в США еще в середине прошлого века. Изначально утеплитель закладывали между листами фанеры, которая не отличается долговечностью, по крайней мере, когда речь идет о наружном применении. С годами технология совершенствовалась и в 1982 году пришла к окончательному варианту: две ОСП-плиты, между которыми проложен пенополистирол. И именно из таких панелей сегодня строят быстровозводимые дома в России.

Конструкция панелей. ОСП-плиты изготавливают из щепы, которую укладывают слоями (один перпендикулярно другому) и спрессовывают при высоких температурах. Это обеспечивает высокую прочность, стабильность размеров и способность противостоять пагубному воздействию влаги. Даже если погрузить ОСП-плиту в воду на целые сутки, она увеличится в объеме не более чем на 10-15%. Для изделия из древесины это более чем приемлемые показатели.

ОСП-плиты хорошо поддаются обработке — их можно пилить, сверлить, склеивать и покрывать красками для древесины

Расчетный срок службы ориентировано-стружечных плит составляет 100 лет. При этом нельзя не упомянуть, что большинство производителей используют клей на основе небезопасного формальдегида. Впрочем, сегодня уже появились изделия, не несущие никакой химической угрозы (OSB ECO). Но их доля на рынке относительно невелика, да и стоят они дороже обычных.

Пенополистирол представляет собой вспененный материал с закрытой ячеистой структурой, более чем на 90% состоящий из воздуха. Это эффективный теплоизолятор, легкий, прочный, упругий, долговечный и не подверженный пагубному воздействию влаги.

Для СИП-панелей оптимален фасадный пенополистирол марки ПСБ-С-Ф 25. Его теплопроводность составляет не более 0,039 Вт/(м·К), что означает высокие теплосберегающие характеристики

Исходя из сказанного выше, можно сделать вывод, что СИП-панели — едва ли не идеальный строительный материал. Но есть и здесь свои особенности. Во-первых, экологическая безопасность ОСП-плит вызывает сомнения. Не все производители используют материал без агрессивной «химии». Нередко в ход идут плиты с формальдегидом. И если эмиссия этого вещества превышает допустимые нормы, это может нанести ощутимый ущерб здоровью человека и окружающей среде. Поэтому прежде чем начать строительство необходимо изучить какие плиты ОСП использует производитель панелей.

Дома из СИП-панелей выдерживают температурный диапазон от –70 до +80 °С. Они пригодны даже для суровых климатических условий

Во-вторых, заложенный в панели утеплитель — пенополистирол — практически непроницаем для воздуха и водяного пара. По сути, дома из СИП-панелей представляют собой термос, в котором не только тепло, но и душно. И для решения этой проблемы придется принимать меры. Проще всего бороться с духотой в помещении, постоянно проветривая его. Но климат средней полосы позволяет постоянно держать окна открытыми не более двух-трех месяцев в году. В остальное время при распахнутой форточке в комнате становится слишком холодно и неуютно.

Разрез дома из СИП-панелей

Для обеспечения комфорта в домах из СИП-панелей устанавливают систему приточно-вытяжной вентиляции с рекуперацией тепла, которая обеспечивает необходимый воздухообмен. Но еще более грамотный и взвешенный подход предполагает создание воздушного отопления, совмещенного с вентиляцией. Система такого рода позволит создать в каждой комнате свой микроклимат, идеальный для конкретного жильца. Настройки позволяют менять температуру (22–24°С), влажность (40–50%) и подвижность воздуха (0,15–0,25 м/с). Немаловажно и то, что данная система может самостоятельно поддерживать чистоту воздуха, удаляя отработанный и заменяя его свежим. И конечно, огромным преимуществом воздушного отопления является его экономичность. Вентиляция работает в энергосберегающем режиме, что позволяет экономить до 30% энергоресурсов по сравнению с водяным отоплением.

Дома из СИП-панелей действительно теплые и легкие, для них не требуется мощный фундамент, а на строительство уйдет всего несколько недель. Но следует знать, что для таких домов необходима приточно-вытяжная вентиляция

Монтаж систем вентиляции в доме из СИП панелей в Калининграде.

В последние десятилетия на строительном рынке появилось множество новых материалов, которые позволяют оптимизировать процесс возведения зданий, удешевить и ускорить его, и одним из них, безусловно, являются СИП панели. Вообще, каркасная технология строительства сейчас крайне популярна, но многие задаются вопросом о том, нужна ли вентиляция в доме из СИП панелей и если да, то какой вариант предпочтительней.

Вопрос не праздный, как это может показаться вначале, ведь каркасные дома, как правило, строят с вентилируемыми фасадами, так нужно ли на самом деле, что-то делать еще дополнительно. Мы, команда компании «VENT39», более десяти лет занимающаяся проектированием и монтажом вентиляционных систем, говорим однозначно – да, нужно и даже обязательно. Потому что, живя в собственном доме постоянно, мы так же постоянно используем чистый воздух, постепенно загрязняя его дыханием, приготовлением пищи, отоплением, бытовой химией. Со всем этим вентилируемый фасад никоим образом не справится, ведь его назначение в первую очередь – защита самого дома, а не вашего здоровья.

Какую выбрать вентиляцию для дома, решать самому владельцу. Можно естественную, можно принудительную или комбинированную. Но мы бы порекомендовали перед принятием решения проконсультироваться у специалистов, например, у нас, если вы живете в Калининграде или области. Кто, лучше профессионала сможет правильно, грамотно, четко рассчитать мощность устройств для идеального воздухообмена, подобрать тип вентиляции и оборудование для системы, смонтировать и запустить ее в действие, подарив возможность дышать живым, здоровым, чистым и свежим воздухом ежедневно и ежечасно. Наша компания – официальный дилер французского производителя эффективного вентиляционного оборудования, компании AERECO, поэтому мы предлагаем вам отличные устройства для комфортного микроклимата. Если вам нужна эффективная вентиляция в доме из СИП панелей, просто примите правильное решение и доверьтесь профессионалам.

Особенности вентиляции в сип домах

Вентиляция представляет собой специализированные системы, позволяющие проводить проветривание помещений. Нужно отметить, что в переводе с латинского на русский язык слово «ventilatio» означает не что иное, как проветривание. На данный момент под термином вентиляция подразумевается устранение из помещений отработанного воздуха путем выполнения его замещения на свежий, полученный с улицы.

При этом в процессе замещения воздух с улицы, перед тем как попасть в жилые помещения, проходит специальную подготовку, а именно, нагревается или охлаждается, в зависимости от того, какое время года на улице. В некоторых системах вентиляции используют очистку от пыли, увлажнение или осушение воздуха.

Почему вентиляция важна для частных домов и коттеджей?

Прежде всего, вентиляция позволяет создать в частном доме или коттедже максимально комфортные условия для жизни, которые прописаны в требованиях санитарных норм для малоэтажных домов.

Правильно организованная система вентиляции позволяет создать в жилых помещениях комфортные и безопасные для человека условия, а также для эксплуатации мебели, строительных и других конструкций. Предотвращает образование грибков и плесени, позволяет обеспечивать правильное и длительное хранение одежды и продуктов питания.

Наличие вентиляции снижает температурный режим и влажность на кухне, которая образовывается во время приготовления пищи, а также избавляет это помещение от неприятных запахов. Тоже относится и к санузлам сип дома.

Насколько важна вентиляция в сип доме?

Каждый заказчик, решивший заказать сип дом или выполнить его строительство своими руками, перед началом данных работ должен разобраться, как правильно организовать в нем вентиляцию. Так, например, зарубежные строительные организации, предлагающие построить сип дом под ключ, не имеют возможности сдавать его в эксплуатацию пока не будет организована качественная и современная система вентиляции. Именно поэтому в европейской практике строительства домов по данной технологии изначально вкладываются дополнительные денежные средства для организации в нем системы вентиляции. Далее в этой статье мы рассмотрим различные виды вентиляции, которые могут быть созданы, и начнем с приточно-вытяжной вентиляции.

Преимущества и недостатки приточно-вытяжной вентиляции в сип домах

Приточно-вытяжная вентиляция в частном доме представляет собой современную систему, в которой сочетаются новые технологии и простота. Использование такой технологии позволяет владельцу сип дома создать в помещениях комфортные условия проживания и удаления отработанного воздуха. Часто для обеспечения циркуляции воздуха применяется одно устройство, которое способно не только обеспечить жилые помещения свежим воздухом, но и снизить уровень влажности на кухне или в ванной комнате.

Можно отметить, что качественная централизованная система вентиляции должна обладать следующими преимуществами:

  • для создания вентиляции используется только одно устройство;
  • наличие автоматизированного управления вентиляцией;
  • возможность наращивания вентиляционной системы для повыщения уровня производительности;
  • возможность включения в систему вентиляции оборудования для обеспечения очистки поступаемого с улицы воздуха;
  • возможность проводить подогрев или охлаждение воздуха.

Минусы приточно-вытяжной вентиляции в сип домах

Такая система вентиляции является очень дорогой технологией, в связи с чем доступна далеко не каждому.

Для обеспечения централизированной вентиляции в сип доме потребуется наличие воздуховодов по всей территории жилой площади.

Использование рекуператоров для создания вентиляции в сип домах

Рекуператоры – это прекрасное решение в тех случаях, когда требуется создать систему вентиляции в домах с максимальной экономией энергозатртат на обогрев или охлаждение. Благодаря своим уникальным свойствам, теплообменник рекуператора изготовленный из керамики или меди без дополнительных энергозатрат передает тепло или прохладу отработанного воздуха из дома свежему воздуху, который идет с улицы в дом. Рекуператоры могут быть централизированные или локальные. Централизированные размещают в чердачных, подвальных, специальных технических помещениях. Локальные рекуператоры могут быть встроены непосредственно в сип панель наружной стены. При этом стоит отметить, что некоторые производители рекуператоров предлагают решения с разнесенной парой рекуператоров. Такая пара попеременно направляет поток воздух, то в одну сторону, то в обратную. Способов обеспечить надежное и эффективное проветривание очень много, они во многом зависят от размеров и планировки здания. У каждого способа есть свои ограничения для применения, поэтому, вопросы организации вентиляции помещений будущего сип дома желательно решать еще на этапе проектирования. Если говорить о минусах этих систем, то стоит отметить, что рекуператорные системы вентиляции достаточно дороги, требуют ухода, а при проектировании требуют тщательного расчета согласно их эксплуатационным характеристикам. Главным плюсом автоматических рекуператорных систем будет качественный микроклимат, а это в свою очередь создаст максимальный комфорт для проживания жильцам и значительно продлит срок эксплуатации сип дома.

В качестве послесловия

Организация вытяжки в сип домах – это важнейший этап строительных работ, который позволяет создать комфортные условия для проживания. Именно поэтому при организации таких систем необходимо максимально внимательно подойти к их эффективности, а также тщательно продумать схему. Ведь если этого не сделать, в доме будет создаваться нездоровый микроклимат, который окажет самое негативное влияние на здоровье жильцов. Кроме того, при отсутствии качественной вытяжки будет снижаться долговечность и ухудшаться конструкционные свойства сип панелей. В результате увлажнения и образования на стенах грибка срок эксплуатации сип дома может резко сократиться. Исключением являются только стены из магнезитовых сип панелей, они не подверженные воздействию грибков и плесени, но это не значит, что при плохой вентилируемости, грибок не будет образовываться на внутренней отделке стен. Качественная вентиляция нужна при строительстве домов по любой технологии, это в первую очередь залог здоровья его обитателей.

Как устроена система вентиляции в доме из СИП панелей

30.01.2017

Строительные нормы и правила, применяемые к жилым одноквартирным домам, включают соблюдение санитарно-эпидемиологических требований, к которым относится и система вентиляции. Вентиляцию в доме из СИП панелей, как и в домах из других строительных материалов, необходимо  выполнить в соответствии с действующими СНиП.

Вентиляция жилых помещений осуществляется за счет инфильтрации воздуха. Главой функцией системы вентиляции является влияние на равномерное поступление и распространение в помещении чистого воздуха. Вентиляция подразделяется на несколько видов по принципу побуждения притока воздуха:

  • естественная;

  • механическая;

  • комбинированная.

Каркасно-панельные дома из СИП панелей чаще всего вентилируются с помощью системы естественного воздухообмена. Приточный воздух поступает через окна, а также клапаны, вмонтированные в стены снаружи дома. Такие клапаны должны находиться на расстоянии не менее 1,5 метра от пола. Вытяжные отверстия вентиляционных каналов, которые располагают под потолком во внутренних стенах дома, обеспечивают равномерное удаление воздуха.

Правильная циркуляция воздуха предусматривает своевременное освобождение помещения от неприятных запахов и вредных для здоровья человека веществ, но не в другие помещения, а наружу.

Согласно СНиП обмен воздуха обязателен для кухни, санузла, ванной; при необходимости приток и удаление воздуха регулируется в комнатах, помещениях с повышенной влажностью и других.

При устройстве системы вентиляции в СИП доме компания VIVA HAUS использует клапаны инфильтрации воздуха. Эти клапаны помогают обеспечить дополнительный приток свежего воздуха.


При желании, возможно установить вентиляцию в СИП доме своими руками. Для этого домовладельцам необходимо обратиться к существующим нормативным документам и инструкциям, позволяющим произвести грамотную установку вентиляции в СИП панелях.


Возврат к списку

Рассылка интересных материалов VIVA HAUS

Вентиляция SIP Часть III: Крыша – Plasti-Fab

Опубликовано 28 марта 2012 г. от Plasti-Fab

4 комментария

Вентиляция SIP Часть 3: Крыша
Автор: Дэйв Стивенсон

Добро пожаловать в 3-ю часть моей серии статей, посвященную соответствующим применениям вентиляции при строительстве с применением структурно-изолированных панелей (SIP). Возможно, вы помните, что в предыдущем блоге мы рассматривали требования к защите от дождя для стен, построенных из SIP-панелей Insulspan; а до этого, в части 1 серии, мы обсуждали требования к ОВК для зданий, построенных с помощью SIP. Ознакомьтесь с блогом Rain Screen   или блогом о требованиях к ОВКВ.

Теперь перейдем к крыше
Тип вентиляции, обсуждаемый в этом блоге, не следует путать с кровельной вентиляцией, упоминаемой в большинстве строительных норм и правил. В Международном жилищном кодексе (IRC) 2006 г. и Национальном строительном кодексе Канады 2005 г. содержится аналогичное положение, в котором говорится, что «за исключением случаев, когда это может быть ненужным», закрытый чердак, который определяется «как пространство, образованное путем применения отделки». материал к нижней стороне стропил крыши, должен иметь поперечную вентиляцию.Система Insulspan SIP представляет собой строительный элемент с закрытой полостью, который не включает «стропила», как определено выше, и, поскольку изоляция EPS находится в непосредственном контакте с нижней стороной верхней обшивки OSB SIP, нет возможности для плоскости конденсации. развиваться в ядре панели. PIB_207_-_Building_Code_Roof_Ventilation_Requirements

Подводя итог, можно сказать, что требование перекрестной вентиляции, указанное в нормах, не распространяется на SIP-крышу.

Итак, тема этого блога вентиляция кровельных систем над кровельным настилом или верхней обшивкой СИП.Есть несколько довольно веских аргументов в пользу практики «покрытия» крыши SIP.

Влияние на срок службы битумной черепицы
Долговечность битумной черепицы напрямую зависит от температуры и ультрафиолетового излучения. Чем выше температура и воздействие ультрафиолета, тем короче срок службы гонта. Вообще говоря, черепица, установленная поверх невентилируемых «горячих крыш», таких как SIP, работает при несколько более высокой температуре, и поэтому можно ожидать некоторого сокращения срока службы черепицы.Сказав это, выбор цвета гонта, ориентации крыши и географического положения, вероятно, окажет более сильное влияние на срок службы гонта, чем эффект немного более высокой температуры гонта.

Телеграфирование в стыках панелей
Содержание влаги в верхнем слое OSB SIP-кровли регулярно меняется в зависимости от сезона и может привести к тому, что стыки панелей «телеграфируют» через битумную черепицу (другие кровельные материалы, такие как деревянная черепица, щебень и металлическая кровля не пострадала). Это также может произойти с крышами из стержневого каркаса или стропил (см. публикацию APA K310N – «Как свести к минимуму коробление битумной черепицы)». Одна из ключевых проблем, связанных с тем, чтобы избежать коробления или образования гребней гонта, которые также могут привести к этой проблеме, заключается в обеспечении того, чтобы подкровельный слой и кровельное покрытие укладывались поверх сухого настила крыши.

Хотя «телеграфирование» на стыках панелей никоим образом не оказывает структурного влияния на сборку крыши, существует небольшой вопрос эстетики. Этой проблемы можно избежать путем «обшивки» — добавления еще одного слоя обшивки на полосах обрешетки поверх панелей.Это можно рассматривать как подход «холодная крыша» вместо «горячей крыши».

Ледяные заторы
Ледяные завалы возникают, когда температура поверхности крыши превышает температуру замерзания, а температура наружного воздуха ниже нуля. При использовании каркасной крыши обледенение происходит из-за утечки воздуха из внутренней части дома. SIP-крыша по своей природе более воздухонепроницаема, чем крыша из стержневого каркаса, поэтому вероятность образования льда из-за утечки воздуха меньше.

Рисунок 5.5 из «Руководства строителя по структурированным изоляционным панелям (SIP) для всех климатических условий»

Однако снег имеет некоторое значение теплового сопротивления, и в районах, где обильные снегопады являются нормальным явлением, глубина снега может добавить дополнительное тепловое сопротивление над настилом крыши.Дополнительное тепловое сопротивление над крышей смещает температурный градиент в узле крыши, что может привести к застою льда, если на крыше накапливается сильный снегопад.

Таким образом, в экстремальных районах, где возможно сильное скопление снега на крыше, добавление вентилируемого воздушного пространства между SIP и кровельным материалом позволяет смывать скопившееся тепло из-за изолирующих свойств снега. Это снижает вероятность обледенения, когда температура кровельного покрытия выше точки замерзания и когда температура снаружи ниже точки замерзания, когда снег лежит на крыше.

Итак, в двух словах и подытоживая все это –
Битумная черепица может быть уложена непосредственно на SIP-крышу с дополнительной линией защиты, такой как водопроницаемый подстилающий слой. Тем не менее, добавление вентилируемого пространства над настилом крыши может дать некоторые преимущества в некоторых случаях, как указано выше.

Тем не менее,

Деревянные вибростени и гонты всегда должны укладываться поверх полос обрешетки или дренажных матов, которые могут обеспечить вентилируемую дренажную плоскость.

Металлические кровли

также лучше всего работают при установке поверх дренажных матов или полос обрешетки с дополнительным слоем OSB, но это не всегда необходимо и во многом зависит от климата.(Справочник – Руководство строителя по структурно-изолированным панелям (SIP) для всех климатических условий Джозефа Лстибурека).

И, конечно же, строитель всегда должен знать о конкретных требованиях местных строительных норм и правил и соответствующим образом применять кровельное покрытие.

На этом мы заканчиваем обсуждение требований к вентиляции для зданий SIP. Я надеюсь, что эта серия была информативной и предоставила архитекторам и подрядчикам некоторые рекомендации, которые привели к более эффективным методам укладки сайдинга и кровли.

Следите за новостями моего следующего блога, в котором я расскажу об электрических и сантехнических приложениях в прочной оболочке SIP.

Нравится:

Нравится Загрузка…

Связанные

← Преимущества Advantage – Часть 2: Взгляд строителя/подрядчика Энергетические гранты Альберты →

Вентиляция санузла через СИП

Вопрос:

Крыша моего деревянно-каркасного дома покрыта 10-дюйм.толстые структурно-изолированные панели (SIP) с шпунтованной сосной, ламинированной снизу, чтобы создать поверхность соборного потолка. Ванные комнаты под этим потолком не вентилируются. Могу ли я установить вытяжку для ванной комнаты с крышей из СИП?

Дэйв Макдональд, Миллерсбург, ИА

А:

Тони Зайя из компании Lancaster Timber Frames в Лититце, штат Пенсильвания, отвечает: Первый шаг — пропустить воздуховод через панель крыши и вывести его к вентиляционному отверстию на крыше. Для этого прорежьте в панели отверстие того же диаметра, что и воздуховод, и загерметизируйте воздуховод, чтобы запечатать его на месте. Если отверстие значительно больше воздуховода, скажем, 3/8 дюйма или больше, заполните дополнительное пространство свободной изоляцией из стекловолокна или нерасширяющейся пеной.

Следующим шагом является установка блока вентиляторов. Я бы не рекомендовал устанавливать блок в панель крыши, потому что такой подход создаст огромное холодное пятно на крыше, и, в зависимости от толщины панели крыши, бокс может не подойти.Есть несколько других решений, которые вы можете попробовать.

Первый подход заключается в установке подвесного потолка непосредственно под выходом воздуховода. Большинство крыш с деревянным каркасом имеют основные стропила, расположенные на расстоянии нескольких футов друг от друга и соединенные балками, называемыми прогонами. Вместе эти бревна образуют своего рода сетку на потолке. прогоны, которые немного шире, чем коробка вентилятора глубока. Затем проложите пазогребневый материал того же вида между прогонами, прикрепленными к планкам.Затем коробку можно врезать в поверхность подвесного потолка и закрепить.

Второй подход заключается в размещении блока вентилятора в коробке, прикрепленной непосредственно к нижней стороне потолочной панели. Я бы построил коробку из простой двойной рамы, а затем покрыл коробку тем же материалом с шипами и пазами, что и потолок. Если прокладка провода к коробке вентилятора в любом из этих случаев является проблемой, я предлагаю изготовить форму или крышку из деревянной проволоки из того же материала, что и потолок.


Подпишитесь на электронные письма сегодня и получайте последние инструкции от Fine Homebuilding, а также специальные предложения.

Получайте советы, предложения и советы экспертов по строительству дома на свой почтовый ящик

×

Проветривать или не проветривать, вот в чем вопрос — SIPschool

Сегодня я получил электронное письмо от домовладельца, чей архитектор и генеральный директор хотели получить обоснование от эксперта по SIP по вопросу вентиляции крыши в конструкции SIP. Деталь крыши, обеспечивающая «обратную вентиляцию», часто называют «холодной крышей».Однако в контексте SIP было бы гораздо точнее назвать эту деталь «сухой крышей». Концепция холодной крыши более применима, когда мы застраиваем север и беспокоимся о ледяных дамбах. Вентиляция под обшивкой помогает предотвратить таяние снега и повторное замерзание, когда сток достигает выступа.

Всякий раз, когда мы стремимся повысить энергоэффективность конструкции, следует согласиться с тем, что повышение воздухонепроницаемости не менее (если не более) важно, чем повышение теплового сопротивления (значение R).Когда мы повышаем герметичность, мы одновременно уменьшаем способность здания высыхать.

Подумайте о амбарах, которым более 100 лет, которые все еще стоят, несмотря на регулярное промокание. Без изоляции конструкция на самом деле гораздо более долговечна, потому что она имеет большую способность высыхать. Самый быстрый способ нанести вред старому деревянному сараю — это упаковать его в изоляцию и не обеспечить хорошую сушку. Он промокнет, останется мокрым, сгниет и выйдет из строя!

Диагональные полосы обрешетки определяют воздушный канал и принимают вертикальную обшивку из досок.Обратите внимание на черную полипропиленовую сетку в нижней части, которая пропускает воздух и защищает от вредителей.

Все сверхизолированные и герметичные конструкции нуждаются в деталях, обеспечивающих надежную сушку. Эта деталь часто используется за сайдингом и известна как экран от дождя. Зазор позволяет воздуху свободно входить и выходить, что также помогает высушить облицовку и помогает высушить любое непреднамеренное намокание внешней обшивки стенового узла. Дополнительным преимуществом этой детали является то, что она уменьшает термический привод, который вызывает преждевременное разрушение краски.Дополнительным преимуществом является повышенная звукоизоляция. Воздушный зазор помогает уменьшить передачу звуковых вибраций через сборку.

Все преимущества обратной вентиляции вашего сайдинга применимы и к вашей крыше. Это улучшит долговечность вашей конструкции за счет увеличения способности крыши высыхать, когда она намокнет. И помните, Мерфи говорит, что она всегда промокнет. Обратная вентиляция продлит срок службы вашей облицовки и поможет улучшить характеристики STC (класс звукопередачи).

Важно отметить, что многие типы облицовки стен и крыш являются «самовентилируемыми». Здесь выбор материала может иметь большое значение. Если вы решите выбрать шифер, черепицу или многогофрированную металлическую крышу, ваша кровельная обшивка выполняет двойную функцию в качестве отделки и в качестве самовентиляционной системы. Если вы выбрали крышу со стоячим фальцем или битумной черепицей, ваше решение добавить вентиляцию может повысить долговечность конструкции.

Также необходимо учитывать расположение вашей структуры!!! Я говорю строителям, что если они хотят быть паршивыми в своем ремесле, они должны отправиться в Финикс и строить там, где климат более щадящий для глупых ошибок.Если вы находитесь в засушливом климате или там, где очень мало осадков, решение о вентиляции, скорее всего, будет пустой тратой денег. Однако, если вы были в Новой Англии, пропуск вентиляционной детали мог означать катастрофу.

Решение проветривать или нет должно основываться на

1. климат/местоположение

2. тип облицовки

3. тип сборки здания.

Ваше здание всегда будет более прочным, если вы добавите вентиляцию!

Задняя вентилируемая металлическая кровля.Узор «елочка» — хорошая деталь, когда ваша кровля проходит от карниза до конька.



Нравится:

Нравится Загрузка…

Связанные

О SIPS — West Eco Panels Ltd.

Структурно-изолированные панели

(SIPS) представляют собой усовершенствованный метод каркаса, а конструкции SIP лидируют в области энергоэффективности.

SIP состоят из внутреннего сердечника из пенополистирола (EPS), который был ламинирован между двумя листами ориентированно-стружечной плиты (OSB) с использованием конструкционного клея.Эта спроектированная система обеспечивает чрезвычайно прочную строительную панель, которая не требует дополнительного каркаса для поддержки. Большие предварительно изготовленные SIP-панели значительно ускоряют процесс возведения каркаса по сравнению с любым другим методом каркаса и позволяют построить более воздухонепроницаемое, хорошо изолированное здание с высокой энергоэффективностью.

SIP доступны в различной толщине и размерах от 2 до 12 дюймов и в размерах от стандартных 4 x 8 до 8 x 24 футов. Панели обычно весят менее 4 фунтов на квадратный фут, что делает их достаточно легкими для ручной установки.Кран часто используется для больших панелей крыши или для подъема связок панелей на строительной площадке.

После установки SIP вы можете применить практически любую отделку для полировки снаружи — штукатурку, камень, твердую доску, кирпич или вагонку

Хорошо построенный дом с использованием SIP будет иметь более плотную оболочку здания, а стены будут иметь более высокие изоляционные свойства, что приведет к уменьшению сквозняков и снижению эксплуатационных расходов. Кроме того, из-за стандартизированного и комплексного характера SIP время строительства может быть меньше, чем для каркасного дома, а также требуется меньше мастеров. Панели можно использовать в качестве пола, стен и крыши. В результате общая стоимость жизненного цикла здания из СИП будет в целом ниже, чем у традиционного каркасного — на целых 40%. Общая стоимость строительства (материалы и рабочая сила) часто ниже, чем для обычного каркаса, по-видимому, зависит от обстоятельств, включая местные условия труда и степень, в которой конструкция здания оптимизирована для той или иной технологии.

В некоторых случаях система с обшивкой OSB конструктивно превосходит обычную конструкцию с каркасным каркасом; прежде всего по прочности на осевую нагрузку.SIP сохраняют такую ​​​​же универсальность, как и каркасные дома, при включении нестандартных конструкций. Кроме того, поскольку SIP используются в качестве каркаса, изоляции и внешней обшивки и поставляются предварительно нарезанными на заводе для конкретной работы, внешняя оболочка здания может быть построена быстро и эффективно.

Загрузите нашу брошюру SIPS.

НЕСКОЛЬКО ВЕЩЕЙ, КОТОРЫЕ НУЖНО ЗНАТЬ О SIPS

SIP становятся все более популярными для всех типов домов, но особенно для конструкций, которые стремятся к максимальной эффективности и устойчивости. Вот почему.

Они поднимаются Быстро и Легко. В зависимости от размера и дизайна дома его можно обнести SIP в течение нескольких дней или даже часов. Это экономит деньги на рабочую силу, страхование и финансирование, а также энергию на рабочей площадке.

Они гибкие.  SIP могут быть доставлены на дом, и панели будут вырезаны точно по проекту дома на нашем заводе, а затем пронумерованы для простоты установки, что приведет к меньшему расходу материалов и ресурсов.

Они энергоэффективны. SIP-системы сокращают расходы на отопление и охлаждение на целых 60 процентов по сравнению с продуктами, используемыми для традиционной конструкции «стержня». Согласно исследованию, проведенному Национальной лабораторией Ок-Риджа, даже при одинаковой толщине стен SIP-панели превосходят стержневой каркас по энергетическим характеристикам всей стены на 40–60 процентов.

Они звуконепроницаемые. SIP блокирует звук, как некоторые другие материалы, — большое преимущество, особенно в спальнях, кабинетах, домашних офисах и медиа-залах. Это связано с прочной конструкцией и отсутствием воздухообмена,

Они безвредны для окружающей среды.  Компоненты, входящие в состав SIP, поступают из возобновляемых ресурсов. Изоляция представляет собой форму пластика, а ориентированно-стружечная плита (OSB) изготавливается из быстрорастущих деревьев и кустарников, которые когда-то считались отходами лесной промышленности.

КОГДА ИСПОЛЬЗУЮТСЯ SIPS

Ключевым компонентом грядущих всеобъемлющих новых требований строительных норм и правил для жилищного строительства являются более строгие требования к энергоэффективности стен и потолков, и ограждение вашего дома SIP-панелями — это простой способ удовлетворить эти требования.Кроме того, SIP сочетают в себе прочную стену, внешнюю обшивку и надежную изоляцию в один этап, что делает установку быстрой и легкой.

SIP используются, когда:

  • Требуется высокопроизводительное, энергоэффективное каркасное решение.
  • вам нужно быстрое время блокировки
  • вы находитесь в удаленном месте, и панельная система имеет больше смысла (меньше транспортировки строительных материалов и отходов)
  • проезд на площадку ограничен

ГДЕ ИСПОЛЬЗУЮТСЯ SIPS

Обычно во внешней оболочке используются SIP. Утепленные полы, стены и крыша.

Стены

«Снижение затрат на отопление и охлаждение играет важную роль в строительстве любого типа здания……..вот где SIP вступают в игру. SIP создают гораздо более плотную оболочку здания, чем это возможно при использовании других методов строительства.

Сердцевина из жесткого пенопласта внутри каждого SIP обеспечивает непрерывную изоляцию по всей ширине и длине панелей, предотвращая образование мостиков холода, создаваемых стеновыми стойками. Кроме того, поскольку SIP изготавливаются в больших размерах (до 8 на 24 фута), SIP имеют значительно меньше стыков, требующих герметизации.
Испытания дверей с воздуходувкой показывают, что в помещениях, построенных с использованием SIP, утечка воздуха значительно меньше, чем в помещениях с деревянным каркасом. Значения R-проницаемости стен из SIP-панелей для всей стены по сравнению со стенами с каркасной рамой намного выше, если принять во внимание потери энергии через элементы конструкции, углы, стыки и вокруг окон.

Во многих приложениях SIP структурно самодостаточны и не требуют дополнительного структурного каркаса. Обшивка из ориентированно-стружечной плиты (OSB) и пенопластовый заполнитель работают вместе как спроектированная система с высокой несущей способностью, включая осевую, поперечную, стеллажную и диафрагменную способности.Таким образом, они могут выдерживать широкий спектр нагрузок, в том числе от силы тяжести, снега, сильного ветра и сейсмической активности.

Быстрая установка

По сравнению с решетчатым каркасом стены SIP возводятся намного быстрее, поскольку их можно устанавливать большими секциями и устраняется необходимость в отдельных работах по возведению каркаса и изоляции на месте.

Другой способ, которым SIP помогают ускорить строительство, заключается в том, что они поставляются на строительную площадку с предварительно вырезанными оконными и дверными проемами, что экономит время на обрамление и, в зависимости от размеров, может не требовать установки отдельных перемычек. У них также есть предварительно вырезанные электрические пазы, которые устраняют трудозатраты, необходимые для сверления шпилек для проводки.

Долговечность
Поскольку плиты SIP состоят из панелей с ориентированной стружкой (OSB), они обеспечивают сплошную поверхность по всей поверхности каждой стены, в отличие от гипсокартона поверх стоек. SIP хорошо противостоят ударам и повреждениям, которые могут возникнуть. СИПы прочные, их не так легко повредить, как обычный каркас.

Крыша

Завершены испытания SIP в соответствии со стандартом ASTM E 72 на допустимую поперечную нагрузку и мониторинг прогиба.WEST-ECO может предоставить подробную информацию о конкретной грузоподъемности для крыш с их конкретными SIP.

Одним из основных преимуществ SIP-панелей на крышах является их способность иметь большой просвет. Большие цельные панели обычно могут иметь ширину до 20 футов, что снижает потребность во внутренних колоннах или других промежуточных конструкционных опорах. Профессионалы-проектировщики также могут использовать SIP в конструкциях крыш без инженерной системы ферм. Эти возможности хорошо подходят для сводчатых потолков, больших открытых пространств и высоких линий крыш, которые характерны для школ, жилых помещений, многоквартирных домов и других институциональных и коммерческих зданий.

SIP также хорошо работают в консольных карнизах крыш и свесах фронтонов, простирающихся до 6 футов. Монолитные панели могут помочь ускорить строительство таких конструктивных элементов по сравнению с каркасом из отдельных компонентов.

Одним из приложений, которое в последние годы набирает обороты, является включение SIP в состав живых крыш. Поскольку SIP могут выдерживать высокие нагрузки от почвы, растений и воды и имеют меньше зазоров, чем другие методы каркаса крыши, SIP могут помочь решить проблемы зеленой крыши.

Структурные изолированные панели

Этажи

Хотя SIP менее распространены, чем стены и крыши, проектировщики также могут использовать SIP в конструкциях перекрытий, где они не поддерживают несущие стены. Требуется дополнительная опора под любой несущей стеной. SIP чаще всего используются там, где требуется система утепленного пола, например, при строительстве на опорах или сваях или в других неотапливаемых помещениях.

Следуйте за будущим обрамления, как и многие другие домовладельцы! Уже более 50 лет SIP-крыши, стены и полы украшают дома от побережья океана в Западной Канаде до жаркой погоды в Южной Флориде и морозных зим от Аляски до Юкона.

Десятилетия исследований показали, что дома из SIP стали прочнее, ровнее и экологичнее, чем дома, построенные из традиционного бруса 2×6 и теплоизоляции из войлока.

СТОИМОСТЬ SIPS

Строители могут сэкономить деньги за счет снижения затрат на строительство и рабочую силу. Высокоэффективная оболочка здания часто позволяет уменьшить размер оборудования HVAC и свести к минимуму количество воздуховодов. Строители также могут значительно сократить количество отходов на стройплощадке и временное отопление во время строительства. Домовладельцы, которые включают другие энергоэффективные функции в дом SIP, могут сэкономить на коммунальных услугах на 50 процентов и более.

ФАКТ : Стоимость материалов для SIP-панелей с деревянным каркасом 2×6 выше на 0-20 % (в зависимости от региона). ТОЛЬКО КОНВЕРТ

ФАКТ : Материальные затраты на SIP могут стоить не больше, чем на обычную раму из стержней… ЕСЛИ… оболочка с рамой из стержней создана для сравнения с той же эффективностью, что и SIP.

ФАКТ : Общие затраты на проект SIPS на 2 × 6 деревянном каркасе КОНСТРУКЦИЯ до 30 % меньше!

РАЗБИВКА

Проверенный продукт с более высокой эффективностью (SIP) может стоить дороже, но в большинстве случаев он помогает снизить общую стоимость проекта.Превосходный проект за ту же или меньшую общую стоимость проекта? ПОЧЕМУ БЫ НЕТ?

ОБЩИЕ ЗАТРАТЫ ПО ПРОЕКТУ SIPS

Как построить здание дешевле, если SIP может стоить немного дороже, чем традиционный каркас из стержней?

  • Предварительно изолированный ! Нет необходимости приобретать дополнительную изоляцию
  • Предварительно изготовленный и предварительно нарезанный при доставке на строительную площадку: экономия 20-30% на рабочей силе
  • Электрооборудование устанавливается на 20-30% быстрее
  • Сокращение количества отходов на стройплощадке с помощью предварительно нарезанных панелей — экономия примерно 30 % отходов, отправляемых на свалки
  • Более плотный дом означает меньшие системы HVAC — экономия до 40 %
  • Предсказуемый ПРЯМОЙ проектируемый продукт отвес и квадрат каждый раз = более быстрая установка для окончательной обработки. Двери/окна/столярные изделия: никаких изогнутых пиломатериалов = прямые стены для более быстрой установки дверей/окна/столярных изделий.
  • Полы: ровные полы и стены = прокладка не требуется
  • Дом высушивается быстрее , подводные лодки могут запускаться раньше — меньше потерянных «экипажных» дней
  • Вентиляция через крышу не требуется для крыш с малым уклоном
  • Улучшение качества воздуха в помещении, меньшие по размеру системы очистки воздуха или их отсутствие во многих климатических условиях
  • Здания и дома СОВЕРШАЮТСЯ быстрее. За вычетом уплаченных процентов.

С учетом всех этих проектных факторов SIP обычно дешевле, чем каркасная конструкция 2×6:

ПРЕИМУЩЕСТВА 2×6 R20 КОНСТРУКЦИЯ КОНСТРУКЦИЯ SIPS
Энергоэффективность КОД Требуется Повышение эффективности до 48 %
Значение R Национальная лаборатория Ок-Риджа Министерства энергетики изучила и протестировала работу целых стеновых конструкций в больших секциях. Полученные данные R-значения для всей стены показывают, что стена SIP размером 4,5 дюйма с рейтингом R-14 превосходит стену размером 2 x 6 дюймов с изоляцией из стекловолокна R-20. Premier SIP имеют 20-летнюю гарантию R-Value:
4″ стена 15,0–16,0 R-значение
6″ стена 23,0–24,0 R-значение
8″ стена 30,0–31,0 R-значение
10″ стена 38,0–39,0 R -Value
12″ стена 46,0 – 47,0 R-Value
Прочность Базовый уровень Прочнее на 20–30 % — структурные характеристики SIP-панелей аналогичны стальным двутавровым балкам.Обшивка OSB действует как полка двутавровой балки, а сердцевина из жесткого пенопласта образует стенку. Эта конструкция дает SIP преимущество при работе с плоскими сжимающими нагрузками.
Созданные отходы Базовый уровень На 30 % меньше строительных пиломатериалов, пригодных для утилизации, которые отправляются на свалки по палке. SIPS пригодны для вторичной переработки и сделаны из значительного количества переработанного содержимого.
Затраты на оплату труда Базовый уровень Экономия труда до 55 %.Доказано! Читать выпуск новостей SIPA
IAQ — качество воздуха в помещении Базовый уровень Герметичность оболочки здания SIP предотвращает доступ воздуха внутрь дома, за исключением контролируемых количеств. Контролируемая внутренняя среда здорова и комфортна. Влажность можно легче контролировать в доме из SIP, в результате чего дом становится более комфортным для жильцов и менее подверженным росту плесени и пылевым клещам.

Преимущества SIPS

  • Превосходная конструкция: по сравнению с необработанным пиломатериалом 2×6.
  • Сокращение сроков строительства: SIP-панели поставляются предварительно нарезанными на заводе в соответствии с вашими индивидуальными планами. Подобно головоломке, SIP устанавливаются за дни, а не недели. Таким образом, SIP-дом может быть высушен и готов к облицовке/кровле гораздо быстрее, чем традиционная каркасная конструкция 2×6 с ватным утеплителем.
  • Значительное снижение воздухообмена через наружные стены
  • Меньше отходов на стройплощадке
  • Меньше сделок для координации
  • Воздухонепроницаемые наружные стены
  • Теплее зимой; круче летом
  • Очень низкий уровень теплового моста
  • Надежные инвестиции: оценщики теперь признают передовые строительные материалы и устойчивые характеристики в стоимости домов.
  • Сильная гарантия обеспечивает спокойствие (вы не увидите этого с пиломатериалами на деревянном каркасе).
  • Снижение затрат на отопление/охлаждение: до 60% меньше!
  • Лучше для окружающей среды: используется меньше энергии, сокращаются выбросы парниковых газов.
  • Более здоровая домашняя среда: большие панели с гораздо меньшим количеством стыков, чем в каркасной конструкции, означают, что меньше загрязняющих веществ могут проникнуть в стены.
  • Качество воздуха в помещении (IAQ): Более плотные и лучше изолированные конструкции позволяют пассажирам регулировать качество воздуха с помощью простых методов вентиляции.Агентство по охране окружающей среды также признает роль SIP в обеспечении более здорового качества воздуха в помещении и излагает здесь некоторые из причин, по которым надлежащая вентиляция имеет решающее значение для здоровья жильцов дома.

НАУКА ЗА SIPS

Перед тем, как начать сравнивать цифры, вам необходимо определить реальную энергоэффективность оболочки вашего здания. Энергоэффективность здания — это больше, чем просто проверенное значение R изоляции. Значение R всей стены является более точным измерением реальных характеристик по сравнению с одним только значением R изоляции.Многие исследования показывают, что воздухонепроницаемость здания оказывает большее влияние на энергоэффективность, чем R-значение самих материалов. Фактически, утечка воздуха является причиной 40% потерь тепла/охлаждения (потеря энергии).

Воздухонепроницаемость SIP-панелей по сравнению с конструкцией из стержневого каркаса В ходе исследования, проведенного Национальной лабораторией Ок-Риджа Министерства энергетики, два идентичных испытательных помещения были построены рядом. Один каркасный, один SIP-каркасный. Комнаты были проверены на проникновение воздуха, и SIP-комната оказалась в ПЯТНАДЦАТЬ раз более воздухонепроницаемой и более энергоэффективной, чем комната с деревянным каркасом.Уже одно это показывает, насколько важна воздухонепроницаемость для энергоэффективности здания. Наука о проникновении воздуха в каркасные изделия объясняет ключевые типы движения воздуха и их влияние на энергоэффективность.
Air Transfer
Утечки воздуха через стыки обшивки и неизбежные зазоры между соединениями пиломатериалов и между деревянным каркасом и изоляцией. SIP-панели значительно снижают передачу воздуха внутри стен и крыш, сводя к минимуму эти стыки и обеспечивая прочную непрерывную изоляцию по высоте, ширине и глубине каждой панели. SIP-панели
могут изготавливаться размером до 8 футов на 24 фута без стыков в OSB, в то время как типичная обшивка из стержневого каркаса обычно имеет ширину всего 4 фута. Воздух также может просачиваться через электрические и сантехнические отверстия, просверленные в деревянных стойках.
Воздухонепроницаемость
Воздухонепроницаемость дома из SIP была неоднократно подтверждена испытаниями дверей
.
Конвективная петля
По мере того, как теплый воздух поднимается, а холодный опускается в полость стены с традиционным каркасом, возникает естественное явление, называемое тепловой или конвективной петлей, приводящее к потере ценной энергии.Если изоляция не является твердым материалом, чтобы остановить это движение воздуха, не имеет значения, каково значение R изоляции. Что хорошего в утеплении, если через него и полости в стене может проходить теплонесущий воздух? Твердая изоляция SIP помогает устранить это.

СЛЕВА: стены из палочек передают тепло через стойки (обозначены желтым цветом). СПРАВА: SIP значительно уменьшают тепловые мосты в стенах, как показано на сплошных зеленых стенах.

Термические мосты
Тепловые мосты возникают там, где имеется непрерывный элемент (например, стойки внутри стен с традиционным каркасом и стойки внутри стен с традиционным каркасом, а также соединения стоек с сайдингом) между холодными и теплыми поверхностями стены.Эти деревянные элементы образуют мост между внутренней и внешней частью, который может пропускать тепло или холод путем теплопроводности. Простая установка теплоизоляции R-19 в стене из стержня не означает, что вся стена будет иметь R-значение R-19, потому что в традиционных каркасных стенах все еще существует значительное количество тепловых мостов.
Здания с деревянным каркасом опираются на пиломатериалы через равные промежутки времени, чтобы обеспечить структурную поддержку. 15-25% каркаса каркасного дома составляют пиломатериалы, по сравнению с всего лишь 3% каркаса типичного каркасного дома из SIP.
Значение R для всей стены (энергоэффективность)
Если учесть все эти факторы, становится понятным, что тесты значения R для всей стены, проведенные ORNL, показали следующие значения R для SIP по сравнению с каркасными зданиями:
Компоненты сборки

Компоненты сборки Значение R
Стенка из палочек 2×6 со стекловолокном R-20 и шпильками на высоте 24″. Р-13.7
Стенка из палочек 2×4 со стекловолокном R-12 и шпильками на 16″ o.в. Р-9.6

SIP сохранил заявленное значение R при испытаниях всей стены:

Толщина сердцевины SIPs R-значение при 24 градусах Цельсия SIPs R-значение при 4 градусах Цельсия SIPs R-значение при -4 градусах Цельсия
3-1/2″ 15 16 17
5-1/2″ 23 25 26
7-1/4″ 30 32 33
9-1/4″ 37 40 42
11-1/4″ 45 49 51

Структурно-изолированные панели: 11 общих проблем и лучшая альтернатива

Подрядчики и архитекторы могут избежать проблем, связанных со строительством стен из структурно-изолированных панелей (SIP) с помощью МКФ Fox Blocks. Блоки Fox обеспечивают превосходную энергоэффективность, влаго- и огнестойкость по сравнению со стеновыми системами SIP. Кроме того, ICF Fox Blocks обеспечивают большую гибкость дизайна и устанавливаются быстрее и проще, чем настенные системы SIP.

Структурные изолированные панели (SIP)

Первые SIP были разработаны в 1930-х годах в Лаборатории лесных товаров в Мэдисоне, штат Висконсин. Это было частью попытки Лесной службы Соединенных Штатов (США) сохранить лесные ресурсы. Лаборатория лесных товаров продавала свой первоначальный прототип в течение следующих тридцати лет.Однако в конструкции не было изоляции, и производители никогда не выпускали ее в больших масштабах.

В 1950-х годах Олден Б. Доу, озабоченный вопросами энергоэффективности и опасаясь истощения природных ресурсов, разработал структурную панель с изолированным сердечником. Многие приписывают компании Dow создание первой конструкционной теплоизоляционной панели.

В 1970-х годах все больше и больше строителей начали использовать SIP из-за их высокой изоляционной способности, воздухонепроницаемости и прочности по сравнению с деревянными каркасными конструкциями. Однако со временем архитекторы и подрядчики начали осознавать проблемы с SIP-панелями: они не обладают влаго-, огне- и устойчивостью к термитам, а также гибкостью конструкции.

Современные структурные изолированные панели

Структурные изолированные панели обеспечивают строительные панели для стен, полов и крыш домов и небольших коммерческих зданий. Другие названия SIP включают пенопластовые панели, конструкционные пенопластовые панели, панели с натяжной обшивкой и сэндвич-панели.

Производство SIP происходит в контролируемых условиях на заводе.Панели из жесткого пенопласта толщиной четыре и восемь дюймов, помещенные между двумя жесткими обшивочными материалами, образуют SIP. Продукты, используемые для изготовления пены, включают пенополистирол (EPS), экструдированный полистирол (XPS), полиуретан (PUR) или полиизоцианурат (PIR).

  • Пенополистирол и пенополистирол и обшивка ламинируются под давлением производителя.
  • Производители вводят и отверждают (под высоким давлением) жидкие пены PUR и PIR.

Производители SIP обычно используют плиты с ориентированной стружкой (OSB) толщиной 7/16 дюймов для обшивки.Другие материалы для обшивки включают фанеру, гипсовую обшивку, листовой металл, фиброцементный сайдинг, плиту из оксида магния, стекловолоконный мат и композитные конструкционные сайдинговые панели.

SIP-строительство позволяет получать прямые стены с более высоким уровнем изоляции, воздухонепроницаемости и прочности по сравнению с деревянным каркасом. Однако многочисленные проблемы со строительством SIP могут снизить качество стеновой системы и в конечном итоге стоить времени и денег как подрядчику, так и владельцу здания.

Одиннадцать проблем со структурно-изолированными панелями

1. Дорогостоящая модификация SIP во время установки

Производители, архитекторы и строители должны обеспечить точную и точную резку SIP, чтобы предотвратить трудоемкие и дорогостоящие модификации во время установки.

Производители SIP используют компьютеризированное оборудование для определения размера и резки SIP в соответствии с чертежами САПР. Чтобы предотвратить дорогостоящие ошибки при установке SIP, архитекторы и строители должны планировать электропроводку и сантехнику, двери и окна и другие архитектурные особенности.При правильном выполнении процесс обеспечивает контроль качества и сводит к минимуму отходы; однако любые ошибки в проектировании или резке SIP могут стоить строителю времени и денег.

2. Горизонтальная резка SIP снижает эксплуатационные характеристики конструкции

При прокладке электрических проводов через SIP строители должны нанимать субподрядчиков, знакомых со строительством SIP. Специфическая проблема с прокладкой электропроводки через SIP-стену связана с резкой стены.Вертикальные вырезы в ОСП для электропроводки не нарушают целостность СИП-стены; однако горизонтальные разрезы значительно снижают прочность панели.

3. SIP тяжелые и громоздкие

Рабочие могут вручную перемещать и манипулировать небольшими SIP панелями. Однако для панелей стен, крыши или пола размером более восьми на восемь футов требуется кран или вилочный погрузчик.

4. Ограниченные возможности проектирования стен из SIP

Чтобы сократить расходы и отходы, архитекторы должны проектировать стены из SIP с удобным размером панели без чрезмерных выступов, выступов или углов, отличных от 90 градусов.Дизайн, не дружественный к панелям, может увеличить затраты, увеличить количество отходов и, в некоторых случаях, снизить производительность здания или дома. В целом, квадратные дома и здания SIP проще и дешевле построить, чем конструкции с уникальными изгибами и углами.

5. Проблемы с пожарной безопасностью и конструкционными теплоизоляционными панелями

SIP, изготовленные из ОСП, композитных конструкционных сайдинговых панелей и фанеры, не имеют соответствующих показателей огнестойкости. Только SIP, окруженные огнестойким материалом, таким как гипсокартон, могут хорошо противостоять пожарам.Если гипсокартон, окружающий SIP, неисправен, это может подвергнуть жильцов более высокому риску вдыхания дыма и ожогов.

6. Проблемы с качеством воздуха и конструкционными теплоизоляционными панелями

При воздействии влаги SIP-панели с OSB или фанерными покрытиями могут образовывать нездоровую плесень, которая может ухудшить качество воздуха в доме или здании.

7. Насекомые, термиты и грызуны, проблемы структурных изоляционных панелей

Вредители, такие как насекомые, термиты и грызуны, представляют собой еще одну проблему с SIP, поскольку пена, используемая для изготовления SIP, представляет собой идеальный материал для гнездования вредителей. .

Производители предлагают наносить на панели инсектициды, такие как борная кислота, для борьбы с вредителями. Кроме того, владельцы зданий могут бороться с заражением вредителями, поддерживая относительную влажность ниже 50 процентов. SIP с OSB и облицовкой из фанеры требуют обработки от термитов.

8. Проблемы долговечности структурных теплоизоляционных панелей

SIP-стены, особенно сделанные из OSB и фанеры, не обладают долговечностью, поскольку при намокании OSB или фанеры стены могут разрушаться и гнить.

9. Структурным изолированным панелям не хватает теплоемкости

Несмотря на то, что SIP имеют высокие показатели изоляции, они имеют низкую теплоемкость по сравнению с изолированными бетонными изделиями, такими как ICF Fox Blocks. Высокая тепловая масса стеновой системы помогает стабилизировать температуру внутри конструкции, что снижает потребление энергии и экономит деньги.

10. Вопросы вентиляции и структурные изолированные панели

Структурные изолированные панели создают герметичные здания и дома.К сожалению, воздухонепроницаемые конструкции могут допускать скопление паров радона, формальдегида, приборов для сжигания и загрязняющих веществ, таких как табачный дым и избыточная влажность. Поэтому строителям SIP нужна отличная система вентиляции для обеспечения здоровья и безопасности жильцов. Отсутствие надлежащей вентиляции в конструкциях SIP сводит на нет основные преимущества строительства SIP.

11. Структурно-изолированные панели стоят больше, чем самодельные конструкции

Строительство небольшого жилого дома из SIP-панелей стоит примерно на 10 процентов больше, чем деревянного каркаса, согласно исследованию, проведенному Департаментом экологического проектирования и экономики Университета Колорадо.

Стеновые панели Fox Blocks ICF – лучший выбор для стен по сравнению с SIP

Строители и архитекторы, которые ищут более совершенный строительный продукт, чем SIP, должны рассмотреть стеновую систему Fox Blocks ICF. Блоки Fox представляют собой стеновую систему с высокой теплоемкостью, влагостойкостью и огнестойкостью, с гибкостью конструкции и быстрой и простой установкой.

  • Высокая тепловая масса блоков Fox с коэффициентом R 23 позволяет создавать высокопроизводительные и энергоэффективные конструкции, превышающие ASHRAE/ANSI 90.1 требования энергетического кодекса.
  • Влагостойкие блоки Fox контролируют скопление воды внутри стен, что обеспечивает долговечность и здоровье дома или здания, останавливая рост плесени.
  • Блоки Fox ICF предлагают бесчисленные варианты дизайна. Гибкость и прочность конструкции ICF позволяют использовать ее практически любого размера и стиля. ICF легко режется и может приспосабливаться к индивидуальным проектам, таким как изогнутые стены, нестандартные углы, массивные проемы, длинные потолочные пролеты и соборные потолки.
  • Легкие МКФ позволяют строителям быстро и легко возводить новые конструкции. Стеновые системы Fox Blocks включают в себя пять строительных этапов в одном, включая крепление, структуру, изоляцию, воздушный барьер и пароизоляцию. Универсальная настенная сборка значительно ускоряет реализацию проекта, устраняя необходимость координировать несколько операций.

Стеновая система из изолированных бетонных форм (ICF) Fox Blocks предлагает решение многих проблем, связанных с SIP. В отличие от SIP, блоки Fox обладают влаго- и огнестойкостью, а также гибкостью конструкции.Легкие блоки Fox также обеспечивают быструю и простую установку. Пожалуйста, свяжитесь с дилерами Fox Blocks для получения дополнительной информации о том, почему МКФ Fox Blocks обеспечивают превосходное решение стеновой системы по сравнению со структурно-изолированными панелями.

Проектирование и монтаж холодной кровли на SIP-кровлях

Тодд Фратцель, Изоляция, кровля

Вентилируемая холодная кровля

захваченная влага и второй уровень защиты от протечек крыши.В этой статье я покажу вам, как мы используем вентилируемые холодные кровли на деревянных домах с кровельными панелями SIP.

На фото выше вы видите построенный нами каркасный дом. Крыша состоит из традиционных деревянных стропил и прогонов, которые поддерживают конструкционные изолированные панели (SIP). SIP представляют собой панели из вспененного уретана толщиной 6-1/2 дюйма, которые создают удивительный изоляционный слой и отличный пароизоляционный слой. В то время как уретановая изоляция может предотвратить попадание внутреннего водяного пара на холодную поверхность крыши, эти панели имеют соединения, которые могут пропускать воздух. Если насыщенный водой воздух проходит через стыки в SIP-панелях, он может попасть на холодную поверхность кровли и конденсироваться, что может привести к проблемам с гниением на SIP-панелях.

Во избежание такой ситуации мы используем вентилируемую холодную крышу . Холодная кровля очень похожа на традиционные вентилируемые кровли в том смысле, что воздух может попадать на карниз крыши через вентиляционное отверстие. Воздух проходит вверх по скату крыши и выходит на пике крыши. Для этого мы устанавливаем сосновые обвязки 1×3 вдоль крыши через каждые 18″.Затем мы устанавливаем слой обшивки толщиной 5/8″, который будет нашей окончательной поверхностью крыши под черепицей или металлической крышей.

Как вы можете видеть выше, ловушки создают воздушные пустоты между обшивкой крыши 5/8″ и верхней частью сип-панелей. Деталь софита для этого дома будет включать в себя непрерывную вентиляционную полосу шириной 2 дюйма. Конек крыши будет включать в себя традиционный коньковый люк.

На фото выше вы можете видеть две части лицевой панели. Нижняя часть представляет собой 1×8, прикрепленную непосредственно к торцу SIP-панели.Верхняя обвязка 1х3 прибивается к концу обвязки 1х3, заподлицо с верхней частью обшивки крыши и свисает под обвязкой. Мы установили кусок алюминиевой полосы вентиляционного отверстия в нижней части обвязки, плотно прилегающей к лицевой стороне нижней панели и плотно прилегающей к задней части верхней панели. Эта деталь также создает очень красивую линию тени.

Без этой детали крыша может быть подвержена наледи из-за таяния на солнце и возможного повреждения водой из-за утечки водяного пара, попадающего на холодную поверхность SIP.Это может показаться дополнительным и дорогостоящим шагом, но это абсолютно необходимо, чтобы продлить срок службы крыши и обеспечить отсутствие обслуживания крыши.



Строительные науки за конструкционными изолированными панелями

С таким количеством деталей, которые нужно собрать, легко понять, почему строительство каркасных домов занимает много времени и труда. Представьте структурно-изолированные панели (SIP) — сборные строительные компоненты, используемые для создания конструктивно превосходного, лучше изолированного, более быстрого возведения и более экологически чистого дома, чем его аналог с каркасным каркасом и изоляцией из стекловолокна.

Enercept SIP представляют собой сплошные листы строительного материала, состоящие из вспененного сердечника, между которыми с каждой стороны находится слой ориентированно-стружечной плиты (OSB). Они используются для стен и крыш, но также могут служить в качестве полов и фундаментов. Панели Enercept изготавливаются на нашем заводе в Уотертауне, Южная Дакота, и доставляются на строительную площадку, где их можно быстро собрать, чтобы сформировать плотную и эффективную оболочку здания.

Стеновые панели Enercept, кровельные панели и подземные панели изготавливаются с пенопластовым изоляционным сердечником, обычно толщиной от 5 1/2 до 12 1/2 дюймов, что обеспечивает максимальную защиту от жары и холода. Панели предварительно изготавливаются по индивидуальным размерам и размерам и доставляются на строительную площадку готовыми к установке в заранее определенной последовательности.

Отверстия для строительных деталей, таких как окна, двери, электрические каналы , предварительно вырезаны на заводе. Панели устанавливаются по одной штуке и скрепляются между собой с помощью гвоздей. Затем все стыки герметизируются SIP-лентой, создавая чрезвычайно герметичную оболочку. SIP-панели Enercept соединяются друг с другом, как кусочки головоломки, что делает их конструкцию простой и понятной, в результате чего структура возводится быстрее, более энергоэффективна, экологична и требует меньше затрат на владение.

Основная цель при строительстве дома из СИП – сделать его максимально герметичным, что помогает изоляции работать на полную мощность. Изолированные соединительные стойки Enercept уникальны и соединяют стены вместе. Результатом этой инновационной системы SIP является сплошная изоляция, в которой даже соединительные стойки имеют пенопластовый сердечник. Таким образом, SIP-панели Enercept способны обеспечивать непрерывную изоляцию, практически устраняя тепловые мосты. Когда панели устанавливаются на место, они соединяются, чтобы не только повысить энергоэффективность, но и скошенные вручную края пиломатериалов в стойке облегчают установку.Панели легко плавно переходят в следующую соседнюю панель в виде шпунта и канавки.

Стеновые панели Enercept

имеют еще одну инновационную функцию, которая называется «флай-бай-угол». Короче говоря, OSB на внешней стороне каждой угловой панели выходит за пределы изоляции ESP. Это позволяет установщикам подрезать плиту OSB (и пенопласт, если это необходимо) так, чтобы она подходила точно, даже если фундамент или настил пола имеют дефекты.

Другими сложными элементами, о которых следует помнить, являются ветер и вода, или, если быть более точным, вентиляция и влажность.Поскольку цель состоит в том, чтобы запечатать дома из SIP в плотные оболочки (в отличие от каркасных домов со сквозняками и постоянными зазорами между изоляцией), рекомендуется система вентиляции, которая может обмениваться теплом между выходящим воздухом и свежим воздухом. SIP чрезвычайно энергоэффективны и не нуждаются в мощных системах ОВКВ других зданий.
Установки меньшего размера могут работать с меньшим энергопотреблением в течение более длительного времени и при этом осушать влагу.

Наука, лежащая в основе SIP, очень проста, и такой способ строительства имеет ряд преимуществ:

Материалы: EPS экономически эффективен, доступен, долговечен, прост в производстве и с ним легко работать.Часто используемые наружные покрытия OSB изготавливаются из восполняемых быстрорастущих деревьев хвойных пород, а компоненты SIP подлежат вторичной переработке.

Эффективность: Здания, построенные из SIP, имеют более высокую тепловую эффективность и меньше разрывов изоляции для отвода тепла. Они обеспечивают более равномерную температуру при снижении нагрузки на отопление и охлаждение. Кроме того, поскольку для них требуются меньшие по размеру системы HVAC, они также уменьшают количество парниковых газов.

Преимущества : Дома из SIP тише, чем каркасные дома, и, как правило, более безопасны для здоровья.Пока поддерживается надлежащая вентиляция и фильтрация, в доме поддерживается лучшее качество воздуха в помещении, оставляя пыль, плесень и аллергены у двери. Хотите повесить что-нибудь тяжелое на стену? Нет необходимости размещать шпильки — вся стена может выдержать нагрузку.

Прочность: Вместо того, чтобы центрировать вес конструкции на шпильках, вся оболочка способна выдерживать нагрузку. Дома Enercept также лучше переносят стихийные бедствия, такие как ураганы и землетрясения, хотя это никоим образом не гарантирует, что дом выдержит бурю.

Промышленность: SIP становятся все более популярными в строительной отрасли. Для строительного подрядчика строительство с использованием SIP может помочь решить проблемы с нехваткой рабочей силы и продлить строительный сезон. Если изоляционную оболочку можно установить за несколько дней, бригады могут провести остаток зимы, работая над интерьером.

Практический результат : Дома из SIP, как правило, стоят немного дороже по сравнению с каркасными домами. Помимо денег, сэкономленных во время строительства (вспомните экономию сборных домов, снижение стоимости рабочей силы, отсутствие отходов материалов и меньший объем ОВКВ), они также обеспечивают долгосрочную экономию.Помимо сокращения счетов за коммунальные услуги, домовладельцы SIP могут иметь право на налоговые льготы и энергоэффективную ипотеку. SIP-дома также имеют более высокую стоимость при перепродаже.

.
