Монтаж вентиляционной трубы на кровле ондулин

говорит эксперт монтаж

Содержание

• Монтаж проходного элемента
• Установка вентиляционной трубы на кровлю

Эксплуатация зданий без эффективной вентиляции внутренних помещений невозможна. Начиная строительство дома своими руками систему очистки воздуха закладывают в проект, в старых домах ремонт крыши всегда совмещают с ревизией вентиляционных выходов.

Строительство мансарды и ремонт кровли тоже не обходятся без вентиляционных работ — в проветривании нуждается подкровельное пространство.

Узлы пересечения проходных элементов с ограждающими конструкциями крыши часто являются причиной протечек и нуждаются в правильном оформлении. Кровля Ондулин оборудуется вентиляционными трубами, основание которых имеет профиль покрытия. Это позволяет сделать примыкание герметичным и существенно упрощает монтаж.

Специалисты компании Ондулин подготовили видеоинструкцию, которая поможет Вам выполнить монтаж вентиляционной трубы на крыше в частном доме быстро и без ошибок.

Монтаж проходного элемента

Установка проходного элемента вентиляционной трубы Ондулин возможна двумя способами:

1. Настелите нижние ряды кровельного покрытия до места вывода вентиляции на крышу.

Установите проходной элемент. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне кроме крайних — на них лягут боковые листы ондулина.

Приложите и разметьте боковые листы. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см, боковой нахлест на основание равен одной волне. Обрежьте лишнее.

Для резки ондулина поперек волн используйте ножовку по дереву, электрический лобзик или ручную циркулярную пилу. Для облегчения работы смажьте рабочую поверхность инструмента машинным маслом или смочите водой.

Для резки ондулина вдоль волн можно использовать монтажный нож. Установите и закрепите боковые листы.

2. Настелите кровельные материалы ниже и по бокам места вывода вентиляции на крышу.

Установите проходной элемент поверх листов ондулина с боковыми нахлестами в одну волну. Торцевой нахлест основания вентиляционной трубы на нижний ряд ондулина должен составлять не менее 17 см.

Прибейте нижнюю часть проходного элемента по каждой волне.

Уложите следующий ряд кровельного материала. Торцевой нахлест ондулина на верхнюю часть проходного элемента должен составлять не менее 17 см.

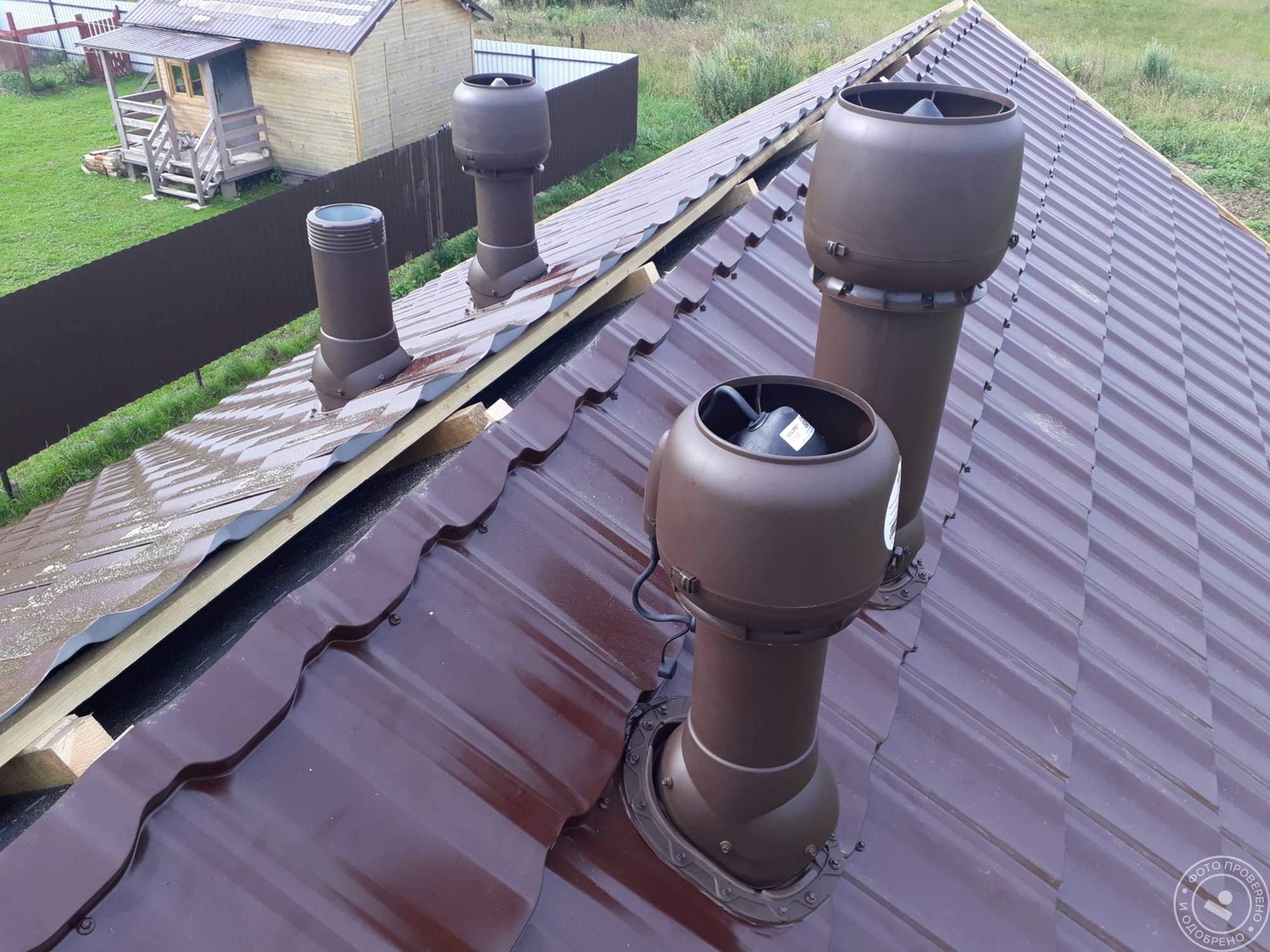

Установка вентиляционной трубы на кровлю

Соберите вентиляционную трубу и закрепите на ней колпак-дефлектор. Он защищает канал от попадания атмосферных осадков и увеличивает тягу, повышая эффективность вентиляционной системы.

Установите собранную вентиляционную трубу на проходной элемент вертикально и закрепите по углам четырьмя саморезами.

После закрепления проходного элемента и установки вентиляционной трубы закончите монтаж кровли.

Скачать

Отправить на email

Кладем ондулин: вентиляционная труба и другие элементы кровли

Опубликовано: 12.01.2013Рубрика: Ондулин

Как у любой другой кровельной системы, у ондулиновой кровли предусмотрено наличие дополнительных элементов, позволяющих закрывать и изолировать места срезов и стыков, а также выполняющих декоративные и другие функции. По этой причине потребуется запастись рядом комплектующих тем, кто планирует укладывать ондулин: труба вентиляционная, элементы ендов, коньков, щипцов и т.п.

В данной статье мы более подробно поговорим о вентиляционной трубе, способах ее монтажа, а также затронем особенности других элементов ондулиновой кровли, поскольку они, как правило, приобретаются в комплексе у официальных дилеров компании-производителя.

Содержание

1. Вентиляционная труба и способ ее монтажа
2. Виды вентиляционных труб ондулин
3. Вывод вентиляционной трубы без готового элемента
4. Другие дополнительные элементы ондулиновой кровли

Вентиляционная труба и способ ее монтажа

При наличии в вашем доме системы вентиляции, кухонной вытяжки и/или канализационного стояка, возникает необходимость устройства вентиляционного выхода через кровлю.

Среди комплектующих кровельной системы Ондулин есть необходимое решение – специальная вентиляционная труба. Она легко крепится на кровле, обеспечивая при этом надежную защиту от протечек.

Вентиляционные трубы ондулин применяются в сочетании с кровельными листами этой же торговой марки.

В функции подобной трубы входит выпуск каналов вентиляции через кровлю, пропускание воздуха и предотвращение проникновения снега и дождя. Труба изготавливается из ABS сополимера, ее длина составляет 860 мм, а высота 470 мм.

Устройство вентиляционной трубы в андулиновой кровле производят следующим образом:

• Выполняют крепление ондулина вокруг места будущей установки трубы помимо листа, располагаемого выше места прохождения трубы.
• На место установки укладывают специальный лист-основание, оснащенный крепежом для трубы вентиляции.
• Прикрепляют основание по каждой его волне.
• Прикрепляют лист, находящийся выше основания под вентиляционную трубу, при этом предусматривая нахлест на поверх основания трубы. Нахлест устанавливают в 10см.
• Далее в основание устанавливают трубу и фиксируют ее в вертикальном положении при помощи пластиковых шпилек.

Виды вентиляционных труб ондулин

• Вентиляционный изолированный выход-вытяжка. Применяют на объектах, оснащенных вентиляционной системой, либо в качестве выхода кухонной вытяжки или вытяжки санузла. Достоинством такой трубы является вывод воздуха из помещений в пространство над кровлей, при этом пыль и жир не осаждаются на стенах, а возможные посторонние запахи не беспокоят жильцов. На конце выхода трубы предусмотрен колпак – дефлектор, который обеспечивает защиту от осадков и посредством его конструктивных особенностей усиливает воздушную тягу.

• Вентиляционный неизолированный выход канализации. При наличии в доме санузла вентиляция стояка канализации является обязательной. Следует отметить, что далеко не все задумываются над этим, что в дальнейшем часто приводит к неприятным последствиям. К примеру, в канализационной системе могут накапливаться газы, которые образуются в процессе разложения органических веществ. Во время пользования унитазом в системе изменяется давление, а связь канализации с наружным воздухом позволяет сохранять давление на нормальном уровне. Водяной затвор не способен противостоять давлению канализационных газов (при отсутствии фановой трубы), и неприятные запахи проникают в помещение и снижают уровень комфорта пребывания в доме.
• Вентиляционный изолированный выход канализации. Такой выход в целом аналогичен предыдущему, однако изолирован полиуретаном и пластиковым кожухом в 160мм в диаметре. Утепление предусмотрено с целью предотвращения возникновения на внутренней поверхности трубы вентиляции конденсата. Благодаря этому не происходит замерзания воды на внутренней поверхности выхода.

Каждый из описанных видов труб изготовлен из специальных атмосферостойких и ударопрочных пластмасс, обеспечивающих возможность использования труб в обширном диапазоне температур (-50…+90).

Выходы на кровлю труб состоят из внутренней металлической трубы 125мм (для выхода первого типа) или 110мм (для второго и третьего вида выходов) в диаметре.

Требуется правильно определить расположение выхода на крыше. К примеру, при расположении колпака выхода ниже уровня конька и ветре, дующем с противоположной стороны ската, вентиляция может быть затруднена.

Вывод вентиляционной трубы без готового элемента

Вентиляционная труба Ондулин предлагается в тех же цветах, что и кровельное покрытие

Если по какой-либо причине выход вентиляционной трубы Ондулин недоступен. Можно попробовать заизолировать место соединения вентиляционного основания и трубы самостоятельно при помощи других средств.

К примеру, может быть использована система гидроизоляции для устройства проблемных стыков Enkryl, при помощи которой герметизируется место стыка кровли с вертикальной вентиляционной трубой.

Монтаж данной системы занимает не более часа и производится следующим образом:

• Поверхность вокруг трубы обезжиривают.
• Наносят кистью первый слой гидроизоляционной смеси Enkryl.
• Обматывают трубу армирующей тканью на основе вискозы Polyflexvlies Rolle и ожидают, пока гидроизоляционная смесь впитается в эту ткань.
• Спустя 15 минут наносят кистью еще один слой смеси уже поверх ткани, и после ожидания, пока смесь высохнет, конструкция готова к использованию. Такая изоляция способна исправно работать не менее 10 лет.

Еще одним методом может служить использование герметизирующей клеющейся ленты Ондуфлеш-Супер, которую обычно применяют как раз при изоляции стыков с трубами, мансардными окнами и любыми другими вертикальными надстройками.

Другие дополнительные элементы ондулиновой кровли

Совет! При применении покрытия ондулин щипцовый элемент наряду с коньковым элементом может быть использован в качестве ветровых досок.

• Ендову устанавливают на стыках двух кровельных скатов, а также в местах сопряжения кровельного ската со стеной. Вертикальную глубину ендовы предусматривают не более 75мм. Листы покрытия отрезают параллельно оси ендовы с перекрытием на 4см. Ендова Ондулин предполагает устройство дополнительных брусьев обрешетки.
• Покрывающий фартук используют при герметизации стыков между листами покрытия и стеной (трубой). Производится из полипропилена и реализуется только в черном цвете.
• С целью защиты просвета, образуемого между волнистым листом и плоским коньковым элементом, используют заполнитель карниза ондулин. При игнорировании укладки данного элемента в незащищенное пространство сможет попадать влага, пыль и мусор. Помимо этого, туда смогут проникать насекомые и птицы. Изготавливают заполнитель из вспененного полиэтилена.

Описанные дополнительные элементы, такие как ондулин заполнитель карниза или вентиляционная труба, зачастую присутствуют в ассортименте только у официальных дистрибьюторов компании.

Если поставщик не в состоянии предоставить подобную продукцию, стоит в нем усомниться.

Вентиляционная лента Onduline

Особенности

• Черный
• Длина 1010 мм

идеально подходит для

• гаражей
• Конюшни
• Сельскохозяйственные постройки
• Садовые комнаты
• Летние домики





руководство

Руководство по установке предоставляется по запросу.

Недвижимость

Свойства	Королайн	Ондулин Мини	Ондулин
Размер листа	2000 мм x 950 мм	2000 мм x 866 мм	2000 мм x 950 мм
Ширина крышки	855 мм	768мм	855 мм
Толщина	2,6 мм	2,6 мм	3,0 мм
Вес листа	5,6 кг	5,8 кг	6,4 кг
Гофр	38 мм высота 95 мм ширина	высота 24 мм ширина 48 мм	38 мм высота 95 мм ширина



Требования к листам
Чтобы рассчитать количество листов, необходимых для завершения вашей крыши, измерьте ширину крыши и разделите эту цифру на ширину покрытия —
т. е. ширина крыши 3000 мм, разделите на 855мм = 3,5 листа.

Округлите эту цифру до ближайшего полного листа — потребуется 4 листа.

Требования к креплениям


Разделите ширину крыши на центры креплений. Разделите длину крыши на центры опор и прибавьте 3.
Перемножьте эти два значения вместе.

= приблизительное количество необходимых креплений.

Тепловые свойства
Значение U 4,4 Вт ² K

15-летняя гарантия
На этот продукт распространяется 15-летняя гарантия водонепроницаемости. Замена предоставляется бесплатно, если продукт не сохранил водонепроницаемость при нормальных погодных условиях в течение 15 лет с даты покупки.
Coroline ДОЛЖЕН быть установлен и обслуживаться в соответствии с инструкциями производителя, чтобы гарантия оставалась в силе. Затраты на повторный монтаж или косвенный ущерб не включены.
