Технические характеристики волнового шифера

Шифер — самый распространенный кровельный материал, лидирующий в своей области применения уже несколько десятков лет.

Название «шифер» — не совсем корректно, настоящий шифер — это природный слоистый минерал.

Точное обозначение кровельного материала звучит как асбоцементный лист, но название «шифер» прижилось уже давно и менять его нет смысла.

Выпускается два основных вида материала — плоский и волновой. Плоский используется для облицовочных работ или для возведения перегородок вспомогательных и хозяйственных помещений.

В качестве покрытия для крыши используется только волновой, он прочнее и крепче, чем плоский, за счет создаваемых волнами ребер жесткости.

Многолетнее повсеместное использование шифера — следствие высокой надежности, долговечности и простоты монтажа. Относительно недавнее появление на рынке множества альтернативных кровельных покрытий из синтетических материалов, металла или битума, не смогло коренным образом изменить ситуацию, так как среди строителей преобладает традиционный, проверенный временем подход к материалам.

Технические характеристики волнового шифера

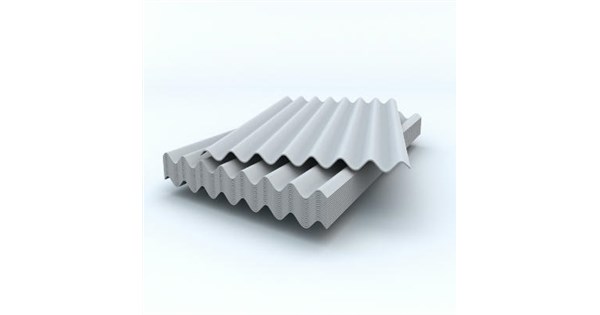

Волновой шифер — кровельный материал в виде волнистых листов прямоугольной формы. Для производства шифера используется пластичный формовочный состав, компонентами которого являются:

  1. Портландцемент. Используются марки М300-500, в процентном отношении присутствие материала составляет 80-90%.
  2. Хризотил-асбест. (10-20%).
  3. Вода.

ВАЖНО!

Роли компонентов распределяются так: портландцемент работает как связующее звено, а хризотил-асбест — армирующий элемент. После затвердевания массы получается прочный и твердый листовой материал.

Традиционно выпускается материал светло-серого естественного цвета, но в последнее время на рынке появились образцы покрытия, изготовленные с добавками красителей для придания определенного цвета, что значительно улучшило эстетическое восприятие материала.

Установка производится методом крепления листов внахлест при помощи шиферных гвоздей к стропильной системе. Коньки и стыковочные элементы, комплектующие кровельное покрытие, также выпускаются промышленностью, но зачастую строители об этом не знают и применяют металлические элементы, что ухудшает внешний вид кровли.

Шифер волновой размеры листа (7 и 8 волн)

Согласно ГОСТу, имеется всего два типоразмера:

  1. 40/150 — высота волны 40 мм, длина волны — 150 мм.
  2. 54/200 — высота волны 54 мм, длина волны — 200 мм.

Размеры шифера 8 ми волнового также изменяются в зависимости от типа. По типу профиля листы подразделяются:

Унифицированный

Маркируется аббревиатурой УВ.

Размеры по ГОСТу

Шифер 8 волновой размер листа:

  • Ширина листа — 1130 мм;
  • Длина — 1750 мм;
  • Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 7 волнового:

  • Ширина листа — 980 мм;
  • Длина — 1750 мм;
  • Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера 6 волнового:

  • Ширина листа — 1125 мм;
  • Длина — 1750 мм;
  • Толщина листа — 5,8 мм для профиля 40/150 и 6-7,5 мм для профиля 54/200.

Размер шифера волнового

Обыкновенный

Обозначается как ВО.

  • Листы шириной 680 мм;
  • длина — 1120 мм;
  • толщина листа 5,8 мм для профиля 40/150 и 6-7,5 для профиля 54/200.

Размер шифера 8 волнового может колебаться в незначительных пределах.

Усиленный

Профиль с маркировкой ВУ, предназначен для объектов промышленного назначения, имеет увеличенную толщину — 8 мм, ширина листа 1000 мм, длина — до 2800 мм.

Предельные допустимые отклонения размеров составляют ±15 мм по длине и +10 и -5 мм по ширине.

Количество волн

Количество волн уже определено названием — 7-волновой и 8-волновой.

В индивидуально строительстве чаще всего используют 7-волновой лист, поскольку он легче, его проще поднимать к месту установки вручную.

При этом, его полезная площадь меньше, чем у 8-волнового, так как величина нахлеста у обеих марок одинакова и разница в одну волну ничем не компенсируется.

Тем не менее, изучение спроса показывает преимущественное использование именно 7-волнового варианта.

Сколько весит шиферная кровля

Вес листа — важный показатель от которого зависит нагрузка на стропильную систему. Итак, давайте узнаем, сколько весит лист шифера 8 волновой и 7 волновой.

Вес листа профиля 40/150 составляет:

  • 23,2 кг — вес шифера 7 волнового;
  • 26,1 кг — вес шифера 8 волнового.

Для профиля 54/200 вес составляет 26 и 35 кг соответственно.

Вес шифера 8 волнового 1 м2 составляет примерно 10,41 килограмм.

Отмечается, что вес шифера больше, чем у его конкурентов среди кровельных материалов, что создает определенные требования к устройству стропильной системы. Следует учитывать также ветровую и снеговую нагрузку, при большой площади крыши может играть роль вес воды, впитываемой покрытием во время дождя.

Вес волнистого шифера

Полезная площадь

Монтаж листов ведется внахлест, перекрывается 1, реже 2 волны.

При этом полезная площадь листа уменьшается на величину нахлеста.

  • Для 7-волнового листа полезная площадь составляет 1,336 кв. м.;
  • Полезная площадь шифера 8 волнового — 1,57 кв.м.

Размеры указаны при нахлесте в 1 волну, наиболее часто применяемом в строительстве. Иногда в некоторых местах может возникнуть соблазн положить лист встык, для экономии материала.

ОСТОРОЖНО!

Укладывать листы встык нельзя, появятся протечки по всем соединениям.

Экономия одного-двух листов обернется попаданием воды в помещение.

Ширина нахлеста

Достоинства и недостатки шиферного покрытия

Волновой шифер имеет ряд неоспоримых достоинств:

  • Большой срок службы. В среднем, покрытие сохраняет свои качества около 40 и более лет в зависимости от условий использования.
    Отмечено, что даже при стечении самых неблагоприятных факторов, покрытие служит не менее 10 лет.
  • Простота монтажа. Работы не требуют высокой квалификации, достаточно иметь общее представление о приемах укладки.
  • Допускает частичный ремонт или замещение отдельных листов, пришедших в негодность.
  • Прочность материала способствует сохранности при установке — шиферное покрытие свободно выдерживает вес человека, позволяет ходить по покрытию.
  • Не накапливает электрический заряд, абсолютно безопасен в пожарном отношении.
  • Намного дешевле других кровельных материалов.
  • Относительно небольшой вес покрытия позволяет обходиться без строительной подъемной техники при установке.

Достоинства покрытия

Нельзя не упомянуть об отрицательных качествах шифера. К ним относятся:

  • Хрупкость материала. Шифер не пластичен, не допускает никакой деформации.
  • Способность к впитыванию влаги сокращает срок службы и вызывает образование грибка, плесени, со временем появляется мох, который надо счищать. Этот недостаток можно нейтрализовать окрашиванием.
  • Содержание асбеста как компонента материала — значительная угроза здоровью.

ОБРАТИТЕ ВНИМАНИЕ!

Асбест — сильный канцероген, что вызвало сокращение его использования в промышленности.

Это — основная причина вытеснения шифера с рынка, хотя определенной медицинской статистики на этот счет не существует. Есть данные по предприятиям, отражающие процент заболеваемости среди работников, но по жителям домов, покрытых шиферным покрытием, статистической информации нет.

Тем не менее, опасность существует, и с ней надо считаться.

Монтажные работы следует производить, используя индивидуальные средства защиты органов дыхания.

Недостатки материала могут быть нейтрализованы без каких-то особых затруднений, просто о них надо знать и принимать должные меры к предупреждению возможных инцидентов. При этом, явные достоинства, проверенные и подтвержденные многолетней практикой, убедительно говорят в пользу шифера как выгодного и надежного кровельного покрытия.

Полезное видео

Размеры шиферной кровли можно посмотреть на видео:

Заключение

Использование волновой шиферной кровли — вполне оправданный выбор, определяемый высокими эксплуатационными свойствами материала в сочетании с самой низкой ценой. Покрытие оправдывает расходы на приобретение и установку многолетней службой, которая может быть значительно увеличена при периодическом уходе или окрашивании кровли.

Материал не создает чрезмерной нагрузки на стропильную систему, он доступен и широко распространен повсеместно. Унифицированные размеры при необходимости позволяют использовать листы от разных производителей.

Шифер 6-волновой – размеры, вес и другие характеристики

Уже не один десяток лет асбестоцементные листы активно используются в строительстве. Среди этого типа кровельного материала есть не только привычные всем 8-волновые листы шифера, но встречаются и другие размеры, например, шифер 6-волновой.

Характеристики и размеры – шифер 6-волновой

Шифер на 6 волн – с ним сталкиваются в дачном строительстве не так часто, как с более известным всем 8-волновым. Тем не менее, он часто используется в строительных работах при укладке кровли промышленных зданий. Этот вид шифера имеет большую толщину и большую прочность. Ученые и экологи уже не первый год ведут споры о вреде компонентов асбестоцементного кровельного материала, но на просторах России купить его можно в любом строительном супермаркете. Кстати, производить шифер начали еще в прошлом веке – с 1903 года!

Ныне технологии значительно отличаются от тех, что были 100 лет назад, да и помимо 8-волнового шифера стали изготавливать 7-волновой, а также 6-волновой шифер. Прочность и сравнительно небольшой вес позволяют и ныне этому материалу занимать лидирующие позиции среди кровельных материалов. По своим характеристикам профили отличаются шириной. Чем проще «рельеф» вашей кровли, тем шире могут быть листы и больше волны, и наоборот – чем сложнее выстроены стропила, тем удобнее будет работать с шифером меньшего формата. К тому же, выбрав верную ширину, вы в разы уменьшите количество отходов.

Шифер 8- и 7-волновой производится с высотой волны 40 мм, с шагом волны между гребнями 150 мм. Толщина такого листа стандартная – 5,2 мм или 5,8 мм. В отличие от вышеуказанных типов шифера, 6-волновой применяют зачастую для различных зданий и сооружений складского, производственного и сельскохозяйственного назначения. Размеры листа шифера 6-волнового следующие: высота волны в данном случае составляет 54 мм, а шаг между гребнями 200 мм. Толщина таких листов бывает также 2 видов – 6 мм и 7,5 мм. Стандартная ширина составляет 1125 мм. 6-волновой шифер превосходит по своим параметрам прочие виды – в первую очередь речь идет о высокой плотности, ударопрочности, возможности выдерживать большую нагрузку, а также по сроку эксплуатации – 50 лет, вместо 25, как у других профилей.

Вес шифера 6-волнового – для мощной кровли

Прочный шестимиллиметровый шифер стоит дороже и весит намного больше, чем 7- и 8-волновой. Если вес последних составляет от 23 до 26 кг, то шиферный профиль с параметрами 54/200 и толщиной 6 мм весит порядка 26 кг, а при толщине 7,5 мм – уже 35. Такое увеличение общего веса кровельной конструкции нужно обязательно учитывать при строительстве еще на стадии проекта. Как советуют профессионалы, крышу при работе с шиферными листами следует монтировать с учетом нахлеста в горизонтальных рядах. Обычно такой нахлест идет в одну или в две волны. Это позволяет избежать повреждения при сильных ветрах или затекания воды при обилии осадков.

Вы можете столкнуться с ситуацией, когда крайние волны при наложении одна на другую будут иметь разные размеры и чтобы не нарушить гидроизоляцию, лучше заранее разложить на ровной поверхности листы шифера таким образом, чтобы удостовериться, что при укладке кровли все будет в порядке. Также это можно сделать и на самой крыше, перед тем как приступите к окончательным работам. Покупая материал, у вас есть выбор цвета – традиционный серый вариант сегодня не единственный.

Практикуется окрашивание лицевой стороны шифера либо добавление пигмента на начальной стадии производства непосредственно в смесь. Первый вариант, как правило, дает более яркий и насыщенный цвет, однако второй – долговечный. Пигменты не выцветают даже при сильных солнечных лучах,  на поверхности не образуются белые соляные пятна, края изделия имеют такой же цвет, что и весь шиферный лист, не появляются царапины в ходе установки – это несомненные достоинства изделий, при производстве которых пигмент добавлялся прямо в замес компонентов.

К слову, покрасить шифер вы всегда можете самостоятельно, даже если это уже бывшие в эксплуатации листы. Первым делом следует приобрести подходящую краску – далеко не каждая подходит для этих целей. Акриловые и силиконовые составы часто позиционируются именно как краски для шифера, поэтому найти нужный не составит труда. Если листы новые, их достаточно будет покрыть двумя слоями грунтовки, совместимой с выбранной вами краской, и после высыхания грунта покрасить. Если шифер старый, обязательно следует почистить его щеткой по металлу, а затем проделать все те же манипуляции.

И еще один совет – покупая материал, обратите внимание на размеры, ведь они не всегда бывают стандартными. К нестандартным относятся партии листов с шириной от 92 сантиметров до 1 метра, а длиной от 62,5 сантиметров до 3,5 метров. При этом высота волны может достигать 5 сантиметров, а расстояние между волнами доходить почти до 18 сантиметров.

6-волновый шифер – учитываем детали

Расход 6-волнового типа шифера будет несколько больше – за счет большего шага самой волны. Для тех, кто хочет уже с момента капитального строительства улучшить эксплуатационные качества крыши, необходимо непосредственно под шифер уложить специальную пароизоляционную прослойку.

Также очень важно научиться правильно закреплять шифер к обрешетке. Для этого вам понадобятся гвозди, которые необходимо забивать сразу с двух сторон – по краям листов. А вот забивать гвозди прямо посередине вообще не рекомендуется. В этом случае вы рискуете получить на листах длинные трещины.

Так, если вы купили листы шифера с 8 волнами, то гвозди следует забивать во 2-ую и 6-ую волны, непосредственно на гребне, на кромке это делать нежелательно. В случае с шестиволновым – гвозди забиваются во вторую и четвертую волны.

Отверстия под гвозди желательно просверлить заранее – если же вы начнете забивать молотком гвозди, то шифер может расколоться. Только имейте в виду, что сам диаметр просверленного отверстия должен быть примерно на 2 мм больше диаметра гвоздя. Чтобы соблюсти герметичность, под гвоздь нужно положить резиновую прокладку или кусочки от рубероида. Второй вариант (уже после закрепления шифера) – нанести под шляпку гвоздя герметик.

И еще один нюанс – укладку шиферных листов лучше производить справа налево, а правый нижний угол кровли принимать за точку отсчета первого ряда. Кромка шиферных листов должна находиться именно в той стороне, откуда дует  самый сильный ветер. Гвозди не должны вбиваться слишком глубоко – всегда следует оставлять зазор между шифером и шляпками.

Лучше будет, если во всех листах еще на земле будут подрезаны неровные края – тогда и крыша будет выглядеть со стороны эстетичнее, и вам будет приятно. Болгарка для этого подойдет как нельзя лучше – этот инструмент творит чудеса, в том числе и с шифером. Не переусердствуйте во время резки – от большого физического давления на инструмент ваши листы могут попросту дать трещины. Чтобы избежать появления облака пыли во время резки, следует постоянно смачивать место реза. Лучше всего, если это будет струя воды из шланга или лейки. Обязательно надевайте очки и респиратор. Если болгарки под рукой не оказалось, разрезать лист шифера можно даже обычной ножовкой с не очень крупным зубом. Или же воспользуйтесь старым методом – шиферным гвоздем по линии реза набиваются отверстия, а затем нужный кусок аккуратно отламывается.

Какой удельный вес шифера 1 м2

При работе с таким кровельным материалом, как шифер очень важно знать то, сколько весит лист шифера, поскольку этот показатель крайне необходим для выполнения расчетов системы стропил здания. Поэтому очень важно понять все технические особенности шифера и в частности то, на что влияет вес листа шифера.

Свои корни слово «шифер» берет в немецком языке, где этим термином ранее называли плитки кровельного сланца, добываемого из особых горных пород путем раскалывания.

На современных кровлях такой сланец практически не применяется, хотя его название так и осталось привязано к особому волнистому или плоскому материалу из асбестоцемента. Именно поэтому шифер сегодня – материал стандартный и распространенный.

Технические характеристики волнового шифера из асбестоцемента

Эта категория шифера является очень популярной на протяжении уже очень долгого периода времени. Объясняется это его практичностью, относительно небольшой ценой и простотой монтажа.

Вес 1 м2 шифера волнового равен 10 – 14 килограммам (все зависит от толщины материала). Его состав основывается на смеси, в которую входят асбест, вода и портландцемент.

Разбираясь с тем, сколько весит шифер, нужно учитывать, что тонкие асбестовые волокна, входящие в его состав и равномерно распределяющиеся в портландцементе, играют роль своеобразной защитной сетки, выполняя, тем самым, функции защиты и повышая прочность материала.

Волновой шифер имеет следующие модификации:

  • волновой шифер, имеющий обыкновенный профиль;
  • волновой шифер, имеющий усиленный профиль;
  • волновой шифер, имеющий унифицированный профиль.

Отличие этих листов друг от друга заключается в размере: самые малые листы шифера имеют обыкновенный профиль, самые большие – усиленный. Естественно, технические характеристики асбестовых листов отличаются.

Если заострять внимание на характеристиках профиля, то стоит отметить, что он бывает двух категорий: 40/150 и 54/200. Первая цифра соответствует высоте волны шифера, а вторая – его шагу. Показатели указываются в миллиметрах.

По нормам ГОСТ определять размеры волнового шифера нужно так:

  1. Длина равна 1750 миллиметрам.
  2. На ширину влияет количество волн:
    -шифер в 8 волн: 980 миллиметров — стандартный размер 8 волнового шифера;
    -шифер в 6 волн – 1125 миллиметров;
    -шифер в 7 волн – 1130 миллиметров.
  3. Если профиль имеет параметры 40/150, то толщина должна быть равна 5,8 миллиметра, при параметрах профиля 54/200 – 6 или 7,5 миллиметра.
  4. Высота рядовой волны перекрывающего листа зависит от категории профиля и составляет 40 либо 54 миллиметра, а перекрываемого листа – 32 или 45 миллиметров.

Удельный вес шифера листового в 8 волн зависит от толщины материала и составляет обычно от 23 до 26 килограммов.

Что касается механических свойств шифера, то на них определяющее влияние оказывают следующие факторы:

  • наличие в материале асбеста;
  • равномерное распределение внутри цемента;
  • зернистость помола и др.

Важно помнить, что в том случае, если кровельным материалом выступает шифер из асбестоцемента, то основополагающим фактором для выбора тех или иных деталей системы стропил с нужной толщиной является масса шифера.

Кроме того, долговечности, надежности и красоты кровле прибавит и такой процесс, как окрашивание шифера. Делается это при помощи фосфатных или силикатных красок, в которые добавляются различные пигменты.

Самыми распространенными цветами шифера являются красно-коричневый, синий, желтый, кирпично-красный и другие. Наносимая на материал краска способна защитить материал от преждевременного разрушения, повышает его устойчивость к низким температурам и снижает его свойства водопоглощения. Долговечность шифера при окрашивании увеличивается примерно в 1,5 – 2 раза.

Технические характеристики плоского шифера из асбестоцемента

Свойства плоского шифера, по большому счету, схожи с характеристиками волнового, однако, некоторые различия все-таки имеются. Изготовление плоских листов выполняется в двух вариантах: с использованием прессовки и без нее.

Важно то, что вес плоского шифера, изготовленного путем прессования, является гораздо выше, чем без него. Кроме того, технические характеристики плоского прессованного шифера также будут более высокими.

Выполняя расчеты того, шифер плоский сколько весит, нужно знать и то, что прессованный шифер может выдерживать минимум 50 циклов заморозки, а не прессованному листу не удастся выдерживать и половину от этого количества.

Листы плоского шифера остаются прочными, даже пройдя это число циклов заморозки. Надежность при этом становится меньше первоначального показателя всего лишь приблизительно на 10%.

Определяя шифер плоский вес, не стоит забывать и о необычно высокой прочности этого вида шифера. Показатели здесь зависят от производителей, но и говорить более конкретно, то усилие на изгиб, равный 20 – 50 МПа плоский шифер вполне может выдержать, а на сжатие показатели могут быть равны 90 – 130 МПа.

Главное достоинство плоского шифера – это многогранность его применения.

Шифер плоский вес листа, который оказывает непосредственное влияние на конструкцию основания кровли, имеет гораздо более широкое применение, чем исключительно покрытие для кровли.

Материал может применяться для облицовки как внешней, так и внутренней сторон сооружения, может выступать в виде перегородок, очень широко применяется в сфере сельского хозяйства.

Такое широкое применение этого материала, безусловно, связано с его высокими свойствами, с практичностью и относительной дешевизной.

Агрессивные среды также не являются серьезной помехой нормальной эксплуатации шифера, более того, он способен находиться тесно возле почвы на протяжении долгих лет. Материал пожаробезопасен и прост в обработке.

Если учитывать вес одного листа шифера, то этот показатель является вполне приемлемым для того, чтобы и кровля, и другие объекты применения шифера были смонтированы качественно.

Детальные описания плоского шифера со всеми его техническими характеристиками с фото по его монтажу можете посмотреть на нашем сайте.

Технические характеристики волнового шифера с применением битума

Более современной разновидностью шифера является волновой шифер с применением битума, иначе именуемый ондулином. Если рассматривать ондулин с технической точки зрения, то его показатели являются более стабильными и продвинутыми относительно асбестоцементного шифера.

Схожесть этих двух покрытий заключается лишь в подобии формы и относительно невысокой цене, остальные же характеристики кардинально отличаются.

Если говорить о массе материала, то вес 1м2 шифера равен примерно 3,2 килограмма, соответственно, если площадь листа составляет 2 м2, то вес будет равен приблизительно 6,5 килограмма. Если сравнивать такой результат с показателями других кровельных покрытий, то он является исключительно выдающимся.

Безусловно, нельзя не упомянуть весь процесс создания волнистых битумных листов шифера, или ондулина:

  • смесь, из которой изготавливается материал, состоит из битума, растительных и синтетических волокон, пластификаторов и красителей. Она подвергается специальной обработке – прессованию, выполняемому при высокой температуре.
    Окончательная плотность материала выходит довольно низкой, что объясняет малый шифер вес листа;
  • строгое соблюдение последовательности всех этапов прессования дает возможность создать многослойный лист, что обязательно придаст материалу дополнительную прочность и устойчивость к воздействиям извне.
    Битум в данном случае играет роль гидроизолятора, а органические элементы обеспечивают необходимую жесткость;
  • в несколько этапов выполняется и битумная пропитка, проводимая в особых вакуумных камерах. После этого листы окрашивают в желаемый цвет.

Основные достоинства ондулина:

  1. Материал является экологически чистым. Он не несет никакой опасности ни для человека, ни для природы, более того, после истечения срока службы его вполне можно подвергнуть вторичной обработке.
  2. Ондулин обладает устойчивостью к химическим воздействиям, грибки и бактерии развиваться на нем не могут, органически разлагаться он также не будет.
  3. Комфорт и простота монтажа материала. Благодарю малому весу ондулинового листа все работы по его установке можно выполнять самостоятельно, не прибегая к помощи обычно дорогих услуг кровельщиков-профессионалов.
  4. Из-за своей гибкости и легкости разрезать материал можно с помощью обычной ручной ножовки или электролобзика.
  5. Ондулин долговечен, в зависимости от производителя срок его эксплуатации может варьироваться от 10 до 30 лет.

Говоря о способах окраски листов ондулина, можно выделить из них 2 категории: матовые и глянцевые. Обработка матовых листов выполняется при помощи акрила, а на ощупь они являются шершавыми.

Более эффектными являются глянцевые листы, так как состав краски добавляется силикон, придающий блеск и необходимый глянец. Такие листы стоят дороже, но сопротивляемость их снегу и грязи заметно ниже, чем у матовых листов.

Именно эти характеристики всех разновидностей шифера могут помочь определиться с тем, какой вариант этого кровельного покрытия будет оптимальным для той или иной кровли.

Основные размеры листа шифера всех видов: от волнового до плоского

Шифер — очень популярный в России бюджетный кровельный материал. И совсем не только из-за цены, хотя стоит он действительно дешево. Шифер прочен, химически устойчив, не разрушается под воздействием ультрафиолетовых лучей и очень долговечен — служит 40-70 лет. Общую картину несколько портит асбест в составе, хотя для эконом-строительства это все равно одно из лучших кровельных покрытий. Но мало кто знает, насколько разнообразным бывает шифер — размеры листа и полезная площадь у разных видов могут отличаться на десятки процентов. Конечно, разница не всегда настолько большая, но от нее все равно зависят: необходимое количество листов, нагрузка на несущие конструкции и другие важные параметры кровли.

Чтобы вам проще было выбрать подходящий вид шифера и рассчитать кровлю из него, мы и подготовили эту статью. В ней — подробно о характеристиках каждого вида шифера, таблицы с расчетным весом и советы, как отличить брак от допустимой погрешности.

Многие источники, в том числе и вполне авторитетные, указывают ГОСТ 30340-95 в качестве нормативного документа, который описывает актуальные стандарты для волнового шифера, включая размеры. Это неверно. ГОСТ 30340-95 — устаревший документ, который утратил силу еще в 2013 году. Сейчас действует другой стандарт — ГОСТ 30340-2012, который даже называется иначе: «Листы хризотилцементные волнистые» вместо «Листы асбестоцементные волнистые».

Разработчики нового ГОСТа убрали из названия пугающий асбест и заменили его нейтральным для неспециалиста хризотилом. Более того, и в самом тексте нового стандарта слово «асбест» встречается только дважды, и то — в названии организации, которая этот ГОСТ подготовила. Но это вовсе не значит, что шифер по новому стандарту перестал быть асбестовым.

Хризотил — это тоже вид асбеста, только об этом мало кто из частных застройщиков знает, чем и решили воспользоваться разработчики стандарта. Хотя хризотиловый асбест считается не таким опасным, как амфиболовый, он тоже относится к канцерогенам первой категории. Поэтому работать с хризотилцементным волновым шифером, независимо от размеров, нужно с соблюдением таких же мер предосторожности, как и в работе с материалом из амфиболового асбеста.

Это значит, что шифер нельзя резать абразивными кругами — при работе они создают целые облака из мелкодисперсной пыли, которые вредны сами по себе, даже если в них нет частичек асбеста. Для его монтажа вам понадобятся респиратор, очки и перчатки, а после окончания укладки кровельного покрытия необходимо обязательно смыть асбестовую пыль с кожи и волос, а также выстирать рабочую одежду.

Это же касается и стандарта для плоского шифера. Старый ГОСТ 18124-95 «Листы асбестоцементные плоские» с 2013 года уже не действует и заменен новым ГОСТ 18124-2012 «Листы хризотилцементные плоские».

Кроме того, некоторые виды шифера изготавливаются не по ГОСТу, а по техническим условиям (ТУ). В этом случае размер листа шифера и другие его эксплуатационные характеристики определяются самим производителем.

Поэтому если вы покупаете шифер для ремонта крыши или докупаете листы из-за ошибки в расчетах, обращайте внимание не только на количество волн и внешнюю схожесть, но и на фактические параметры. Иначе материал может просто не подойти: размеры шифера волнового, сделанного по ТУ и по ГОСТу, даже при одинаковом количестве волн могут отличаться.

Слово «шифер» у большинства людей ассоциируется с волнистым кровельным материалом серого цвета. И это логично: чаще всего шифер именно такой. Но кроме волнистого существует и плоский шифер. Это листы, изготовленные из того же асбестоцемента, который был залит в ровную, а не волнообразную форму. Об этих двух видах шифера и их марках — ниже.

Размеры волнового шифера

Волновой шифер — главный, можно сказать флагманский продукт любой компании, производящей изделия из асбестоцемента. Он бывает классическим некрашенным и более долговечным цветным, покрытым слоем красной, синей, коричневой или зеленой эмали. А еще — с разным количеством волн, от которого, в основном, и зависит размер волнового шифера.

Восьмиволновой шифер

Этот вид шифера — самый востребованный в строительстве. Несмотря  на большой вес и размеры, он проще всего монтаже. Кроме того, благодаря увеличенным размерам шифера 8-волнового, полезная площадь у него больше. Поскольку при укладке листов боковые волны всегда перекрывают друг друга, то чем больше волн, тем меньше площади уходит под нахлесты.

По ГОСТу восьмиволновой шифер относится к симметричному профилю 40/150, где:

  • 40 — это высота волны шифера 8-волнового в миллиметрах;
  • 150 — это шаг волны в миллиметрах.

Остальные размеры 8-волнового шиферного листа следующие:

  • толщина листа — 4,7 мм, 5,2 мм, 5,8 мм;
  • стандартная длина — 1750 мм, но она может меняться производителем под заказ;
  • ширина — 1130 мм;
  • полная площадь — 1,978 м2;
  • ширина перекрывающей кромки — 43 мм;
  • ширина перекрываемой кромки — 37 мм;
  • полезная ширина листа — 1050 мм;
  • полезная площадь листа — 1,84 м2.

Полезная ширина и площадь листа рассчитаны при условии нахлеста в одну волну. В местах, где шифер укладывается с нахлестом в две волны, она меньше. Кроме того, ширина кромок — это справочный размер шифера волнового. По факту она может быть немного меньше или больше в зависимости от производителя и партии. Небольшое расхождение реальной ширины кромок со стандартом допустимо и не является основанием для отбраковки материала.

В отличие от линейных размеров шифера 8-волнового, его вес сильно зависит от влажности. Поэтому для подсчета нагрузки лучше использовать не расчетные, а усредненные фактические значения веса. Получить их проще всего, взвесив стопку шифера на грузовых весах. После этого общий вес стопки нужно разделить на количество листов в ней. Расчетные показатели веса можно использовать только для предварительной оценки нагрузок. Они приведены в таблице:

Толщина листа, ммМасса листа, кгМасса 1 м2 листа, кг
4,721,210,72
5,223,411,83
5,826,113,2
Вес восьмиволновых листов шифера

Для расчетов взяты стандартные размеры листа шифера 8-волнового — 1750×1130 мм. Влажность материала — 12%.

Семиволновой шифер

Как и восьмиволновой, семиволновой шифер — это симметричный лист с профилем 40/150. Но из-за меньшей полезной площади его используют намного реже. В основном, для перекрытия крыши в местах примыканий к стенам, дымоходам, вентиляционным шахтам, возле фронтонов. Размеры шифера 7-волнового и 8-волнового по высоте и шагу волны одинаковы, поэтому листы без проблем монтируются вместе.

Зачем нужен такой смешанный монтаж? Все просто: дело в том, что редко на какой крыше можно уложить целое количество листов восьмиволнового шифера. Чаще всего крайние листы приходится распиливать вдоль, а это не самый простой процесс, во время которого шифер может расколоться. Не говоря уже о количестве канцерогенной пыли, которая получается во время реза. Чтобы избежать этого, вместе с восьмиволновыми используют семиволновые листы, количество которых точно рассчитывают так, чтобы в местах примыканий и на фронтонных свесах можно было обойтись без резки материала.

Основные размеры 7 волнового шифера:

  • толщина листа — 4,7 мм, 5,2 мм, 5,8 мм;
  • длина — 1750 мм, но этот размер семиволнового шифера может меняться производителем;
  • ширина — 980 мм;
  • полная площадь — 1,715 м2;
  • ширина перекрывающей кромки — 43 мм;
  • ширина перекрываемой кромки — 37 мм;
  • полезная ширина листа — 900 мм;
  • полезная площадь листа — 1,575 м2.

Расчетный вес семиволнового шифера:

Толщина листа, ммМасса листа, кгМасса 1 м2 листа, кг
4,718,810,96
5,220,812,13
5,823,213,53
Вес семиволновых листов шифера

Размер шифера 7-волнового, для которого сделаны расчеты в таблице, — 1750×980 мм. Влажность — 12%.

Шестиволновой шифер

Шифер с шестью волнами редко используют в частном строительстве. В основном его применяют для ремонта крыш цехов и складов, а также для перекрытия новых промышленных зданий.

У шестиволнового шифера профиль 51/177 с асимметричными кромками. Это значит, что у листа:

  • шаг волны равен 177 мм;
  • высота волны шифера равна 51 мм.

За счет большей высоты у шестиволнового шифера выше несущая способность, чем у материала с 7 и 8 волнами. Кроме того, из-за увеличенного шага волны и большей ширины перекрывающих кромок такой шифер можно монтировать не с нахлестом на волну, а со сцеплением краев. Способ монтажа примерно такой же, как у классической черепицы «монах-монашка»: верхняя кромка одного листа заходит в нижнюю кромку-желобок другого, по которой и стекает вода. При этом практически нет капиллярного подсоса воды, поскольку у кромок нет плотного контакта, следовательно, нет и «капилляра».

Приведем основные размеры шифера 6-волнового:

  • толщина листа — 5,2 мм, 6 мм;
  • длина — по ГОСТу 625 мм, 1250 мм, 1500 мм, 1750 мм, 5000 мм, но, как и в остальных случаях, производитель может выпускать материал нестандартной длины;
  • ширина — 1097 мм;
  • полная площадь — 0,69 м2, 1,37 м2, 1,65 м2, 1,92 м2, 5,485 м2 в зависимости от длины;
  • ширина перекрывающей кромки — 64 мм;
  • ширина перекрываемой кромки — 60 мм;
  • полезная ширина листа — 973 мм;
  • полезная площадь листа — 0,61 м2, 1,22 м2, 1,46 м2, 1,7 м2, 4,865 м2 в зависимости от ширины.

Несмотря на схожую ширину восьмиволнового и шестиволнового шифера (1130 мм и 1097 мм соответственно, разница примерно 3%) у них сильно отличается полезная площадь при той же длине (1,7 м2 и 1,84 м2, разница около 8%). Поэтому шестиволновой шифер имеет смысл использовать только для тех задач, для которых критически важна его большая несущая способность.

Ширина шестиволнового шифера немного меньше, чем у восьмиволнового, но весит он больше. Это связано с большей высотой волны, из-за которой площадь поверхности у шифера с шестью волнами увеличивается. Следовательно, и асбестоцементной смеси для его производства нужно больше. Впрочем, разница не особо заметна: при толщине 5,2 мм масса 1 м2 листа шифера с восемью волнами равна 11,83 кг, а с шестью волнами — 11,25 кг.

Толщина листа, ммМасса листа, кгМасса 1 м2 листа, кг
5,221,611,25
62513
Вес шестиволновых листов шифера

Для расчета веса листа взят такой же размер шифера волнистого в длину, как и для остальных марок — 1750 мм. Влажность — 12%.

Пятиволновой шифер

Как и шестиволновой, пятиволновой шифер — это лист с асимметричными кромками с профилем 51/177. В основном его используют для таких же целей, что и семиволновой лист: для создания такой конфигурации монтажа листов, чтобы на фронтонных свесах и в местах примыканий не нужно было резать шифер вдоль.

Основные размеры листа шифера волнового:

  • толщина листа — 5,2 мм, 6 мм;
  • длина — 625 мм, 1250 мм, 1500 мм, 1750 мм, 5000 мм, может меняться производителем;
  • ширина — 920 мм;
  • полная площадь — 0,575 м2, 1,15 м2, 1,38 м2, 1,61 м2, 4,6 м2 в зависимости от длины;
  • ширина перекрывающей кромки — 64 мм;
  • ширина перекрываемой кромки — 60 мм;
  • полезная ширина листа — 796 мм;
  • полезная площадь листа — 0,498 м2, 0,995 м2, 1,194 м2, 1,393 м2, 3,98 м2, в зависимости от ширины.

Вес листа с размерами 1750×920 мм и при влажности 12% — в таблице:

Толщина листа, ммМасса листа, кгМасса 1 м2 листа, кг
5,21811,18
620,812,92
Вес пятиволновых листов шифера

Размеры листа шифера с плоской поверхностью

Плоский шифер — это материал для опалубки, устройства основания под пол, внешней облицовки временных и производственных помещений. В частном строительстве его используют для создания огнеупорной отделки пола и стен около каминов и печей, а также для изоляции дымоходов внутри стен в срубах и брусовых домах. Кроме того, из него иногда делают крышу. Для этого шифер распиливают на квадраты или ромбы и монтируют его так же, как сланцевые плиты.

Из-за разнообразия задач, плоский лист шифера по размерам тоже очень разный. Но это всегда относительно толстая асбестоцементная плита прямоугольной, реже квадратной формы.

Размеры плоского шифера такие:

  • длина — 1200 мм, 1750 мм, 2500 мм, 3000 мм, 3600 мм;
  • ширина — 1120 мм, 1200 мм, 1500 мм, 1570 мм;
  • толщина — 6 мм, 7 мм, 8 мм, 10 мм, 12 мм.

Вес плоского шифера, как и волнистого, зависит от размеров листа и влажности. Кроме того, влияет вид шифера: вес прессованного листа больше, чем у непрессованного.

В таблице выше — расчетные значения веса. Влажность прессованного шифера для расчетов взята равной 10%, а непрессованного — 12%.

Размеры волнистого шифера, как и плоского, могут колебаться даже в рамках одной партии. Это связано с особенностями производства этого материала: не стоит ждать от застывающей в форме асбестоцементной смеси идеального профиля и полного соответствия стандартам. Но отклонения от этих стандартов не должны быть чрезмерно большими. В ГОСТах есть максимально допустимые значения отклонений, вот наиболее важные из них:

Размер

Волнистый шифер

Плоский

8 волн

7 волн

6 волн

5 волн

Длина, мм

±15

±10

±10

Ширина, мм

+10;

-5

±6

Толщина

±0,2 мм при толщине 4,7 мм и 5,2 мм;

+1 мм и -0,3 мм при толщине 5,8 мм

±0,3 мм при толщине 5,2 мм и ±0,5 мм при толщине 6 мм

+0,7 мм и -0,2 мм при толщине 6-7 мм;

+1 мм и -0,6 мм при толщине 8-12 мм

Высота волны, мм

+4 и -3 для рядовой волны;

+4 и -5 для перекрывающей;

+4 и -6 для перекрываемой

±3

Если размеры листа шифера отличаются от стандартных в меньшую или большую сторону, но эти отклонения не превышают установленную ГОСТом норму, то они не считаются браком. Даже если эти отклонения существенные. Например, при покупке шестиволнового шифера толщиной 6 мм материал с фактической толщиной 5,5 мм — это норма.

Если хотя бы один размер листа шифера отклоняется от стандарта на большее значение, чем указано в таблице, то это брак. Это значит, что вы имеете право потребовать замены бракованного материала у поставщика или производителя.

Кроме того, на шифере не должно быть таких дефектов:

  • отколов;
  • отверстий любого происхождения;
  • расслоения листа;
  • сквозных трещин;
  • пятен на поверхности окрашенного листа, которые видны с расстояния в 10 м и более.

Отдельные сколы, сдиры, шероховатости, поверхностные трещины длиной не более 100 мм, небольшие неровности на листе допустимы, но их не должно быть много. Если точно — не более трех таких дефектов на одном листе.

Поскольку из-за особенностей производства одинаково часто встречаются как брак, так и значительная изменчивость в размерах, при покупке небольшого количества материала желательно проверять каждый лист. Особенно важно проверять толщину листа и его линейные размеры.

Если вы покупаете шифер крупной партией, при приемке груза старайтесь проверить хотя бы 2-3 листа из каждой упаковки. Это не спасет от единичных дефектных листов, но поможет отсеять массовый брак, который, к сожалению, тоже иногда встречается.

Размеры волнового шифера регулируются ГОСТом 30340-2012 «Листы хризотилцементные волнистые». Согласно этому стандарту, шифер может быть:

  • восьмиволновой и семиволновой с симметричными кромками и профилем 40/150;
  • шестиволновой и пятиволновой с асимметричными кромками и профилем 51/177.

Толщина листа шифера с восемью и семью волнами — 4,7 мм, 5,2 мм, 5,8 мм, длина листа — 1750 мм, ширина — 1130 мм и 980 мм соответственно.

Толщина шифера с шестью и пятью волнами — 5,2 мм и 6 мм, длина листа — 625 мм, 1250 мм, 1500 мм, 1750 мм и 5000 мм, ширина — 1097 мм и 920 мм соответственно.

В статье также приведены остальные размеры волнового шифера, включая высоту волны, а также вес листов. Кроме того, в ней есть характеристики плоского шифера и описание, как отличить бракованный материал от листов, соответствующих норме.

вес 8-волнового листа, сколько весит 1 м2 волнистого материала, параметры одного 7-ми волнового, укладка несколькими способами

Кровля является важнейшей составляющей любого сооружения. От материала, которым выполнено обустройство крыши, во многом зависит ее качество и эксплуатационный срок, именно поэтому к вопросу выбора кровельного сырья необходимо подходить со всей ответственностью. На современном рынке представлено множество материалов этой линейки последнего поколения. Однако асбестоцементный волновой кровельный шифер и сегодня по праву занимает лидирующие позиции в списке.

Особенности: плюсы и минусы

Этот материал выпускается при использовании нескольких компонентов – асбеста, портландцемента и воды. Технология изготовления листов заключается в пропускании полученного состава через специально оборудованный станок, в результате чего сырье приобретает свое характерное волнообразное состояние. За счет наличия ряда специфических качеств асбестоцементный шиферный материал не выходит из числа востребованной продукции, применяемой для обустройства крыш зданий различного типа и назначения уже более ста лет.

Поскольку сфера использования шифера довольно узкоспециализированная, его приобретают для укладки на крышу стандартной формы, а также для работ на более сложных конструкциях. Кроме того, использование одного этого материала возможно и на кровле жилых построек и на крышах промышленных объектов в зависимости от типа материала. Однако наряду с универсальностью асбестоцементного шифера, нужно отметить определенную особенность материала, которая касается его монтажа – использование материала возможно только на тех крышах, где угол наклона конструкции будет превышать 15 градусов.

Хотя продукция считается кровельной, многие специалисты широко применяют ее для постройки заборов, а также используют в виде материала для возведения стен нежилых строений.

В качестве особенностей асбестоцементного материала можно выделить его неоспоримые преимущества:

  • Высокие показатели прочности кровельной продукции. Асбесту, основному компоненту, присуща волокнистая структура, за счет такой особенности весь состав приобретает колоссальную устойчивость к механическим повреждениям.
  • Устойчивость к нагреву. Как показывает многолетняя практика, даже при высокой температуре в летний период шифер нагревается меньше, в сравнении с материалами для кровли, которые выполнены из металла.
  • Продукция не ржавеет и не подвержена коррозии, что является основным плюсом подобного кровельного покрытия, поскольку сырье данной линейки для крыш на основе металлов часто подвержено подобному разрушению.
  • Огнеустойчивость. Асбестоцементный шифер не горит, во время нагревания конструкции здания не будет испарять каких-либо вредных веществ.
  • Доступная стоимость продукции. Изделия из металлочерепицы будут иметь более высокую цену, чем цена за 1 м² волнистого шифера.
  • Превосходные показатели звукоизоляции. Во время больших осадков или града внутри здания будет неслышно шума.
  • Ремонтоспособность шифера дает возможность менять только отдельные элементы кровли, разбирать всю конструкцию нет необходимости.
  • Большой эксплуатационный срок кровли из шифера, составляющий около 30 лет.
  • Материал допускается к использованию в широком температурном диапазоне, который составляет от -50ºС до +80ºС, благодаря чему шифер применим в любой климатической полосе.

Как и любая другая строительная продукция, асбестоцементный материал имеет некоторые индивидуальные минусы:

  • Хрупкость сырья. Наряду с высокой прочностью, при ошибках, допущенных в ходе транспортировки листов шифера в пачке, они могут разломаться. Этот недостаток может проявиться и во время пожара в здании – на материале могут образоваться трещины.
  • Удельный вес листа. Масса одного изделия составляет порядка 20 кг, а поскольку только одно изделие весит так много, поднять его на крышу достаточно сложно.
  • Проницаемость шифера приводит к тому, что дождевая влага проникает в материал, за счет чего на покрытии растет мох. Подобная особенность может способствовать растрескиванию листов. Однако с данным недостатком легко бороться, достаточно нанести на поверхность шифера специальный состав, который реализуется в свободном доступе во всех строительных магазинах.
  • По мнению европейских ученых, асбест представляет опасность для здоровья человека, поскольку выводит вредные вещества. Однако данный факт канцерогенности шифера не доказан полностью, что все же не помешало запретить его использование для кровельных работ во многих странах. Поэтому производители часто включают в состав смеси для производства шифера заменитель этого компонента, который по качественным характеристикам не уступает своему предшественнику.

Виды

Шифер последнего поколения представляет собой прекрасное сырье для строительства, широко используемое в силу невысокой стоимости, массы положительных свойств и большому ассортименту видов. В качестве материала для обустройства кровли применяется волновой или плоский профиль. Последний материал используется в разы реже, а асбестоцементный волнистый материал наиболее востребован для таких работ. Производители предлагают потребителю несколько видов данного изделия.

Характеристики

Материал классифицируется следующим образом:

  • волнистый шифер, который имеет маркировку ВО – листы этой продукции характеризуются правильностью форм и представляют собой материала прямоугольного вида;
  • усиленный шифер, обозначающийся аббревиатурой ВУ – он выпускается для эксплуатации на промышленных строениях;
  • унифицированный волнистый материал – УВ, который широко применяется при возведении жилых домов.

Все разновидности асбестоцементного материала выпускаются согласно требованиям ГОСТ, но вместе с тем на рынке строительной продукции работают фирмы, которые производят этот материал по своим техническим условиям.

Это не является грубым нарушением специфики выпуска волнового шифера, но может повлечь за собой некоторое несоответствие в размерах, в сравнении с утвержденными стандартами для разных видов этой продукции. Вследствие чего можно допустить ошибку при проведении расчета необходимого материала на крышу.

Параметры

Для потребителей наиболее удобным будет несколько иное деление продукции на виды, благодаря которому легче подсчитать расход шифера для кровли.

Асбестоцементный шифер бывает следующий:

  • пятиволновой, где полезная площадь минимальна, поскольку значительная часть скрыта под другими листами в силу укладки внахлест. Длина изделия составляет 1750 мм;
  • шестиволновый материал – выделяется толщиной 6 мм, поэтому его советуют укладывать на кровлю, где возможна серьезная ветровая нагрузка на поверхность. Лист имеет следующие габариты: длина составляет 1750 мм, ширина – 1125 мм, масса – 26 кг;
  • семиволновый – это самый востребованный вид продукции, популярность которого обусловлена наиболее приемлемыми габаритами: толщина – 5,8 мм, ширина – 980 мм, вес – 23 кг;
  • восьмиволновой – имеет аналогичную толщину изделия с семиволновым листом. Ширина листа равна 1130 мм, при массе изделия, составляющей 26 кг. Этот вид шифера является материалом, который выпускается с самыми большими параметрами.

Материал различается по высоте гребня и шагу волны на следующие виды:

Данные параметры относятся к изделиям с 6, 7, 8 волнами.

Подсчёт количества

Перед покупкой асбестоцементного материала необходимо выполнить расчет требуемого количества листов, учитывая при этом параметры каждого вида шифера.

Выполнять подсчет можно по следующей схеме:

  • следует определиться с количеством материала, который будет укладываться в первом ряду. Для этого нужно длину кровли разделить на ширину одного листа, обязательно принимая во внимание нахлест, который будет с обеих сторон для листов, укладываемых в середине;
  • нужно определить количество шифера необходимого для ската кровли исходя из длины. Подсчеты выполняются с учетом нахлеста материала друг на друга и наличия карниза. Измерив длину ската, ее делят на полезную длину изделия;
  • определившись с данными величинами, можно вычислить сколько требуется купить листов шифера.

Но приобретать продукцию все же стоит с небольшим запасом – лучше всего на 2–3 листа больше, чем полученное по подсчетам количество, поскольку любой, даже шести- или восьмиволновой лист можно повредить в процессе укладки на крышу или в случае, если листы потребуется распилить для придания им соответствующего размера. В результате повреждения придется докупать дополнительный материал, а значит оплачивать транспортные расходы.

Чтобы иметь представление о массе будущего кровельного покрытия, стоит ознакомиться с указанными значениями в технической документации к материалу, паспорт должен быть у каждой продукции этого вида.

Укладка

Процессу монтажа самого шифера предшествует обустройство обрешетки. Она представляет собой сбитый из досок каркас, на который крепится кровельный материал.

Технология выполнения таких работ включает в себя несколько этапов:

  • Крепление стропил. Для этого приобретается брус 50х180 мм, учитывая, что его длина должна превышать аналогичный параметр ската, поскольку выступающая часть будет ответственной за создание карнизного свеса.
  • Устанавливаются доски между стропилами. Для этого используются брусья 60х60 мм. В процессе монтажа бруса необходимо учесть, что на один лист материала необходимы две доски. Обустройство конка выполняется брусом 60х120 мм.
  • Работы с асбестоцементным шифером начинают с нижнего угла исходя из длины кровли. Проводить укладку можно несколькими способами: со смещением продольных кромок и без него. В первом варианте не будет перекрывания нескольких листов в одном месте. Выполняется этого путем расположения нового листа с небольшим удалением от предыдущего в этом же ряду. Если выбирать второй способ работ, то в ходе укладки нужно будет резать углы материала, для этих целей необходимо иметь под рукой болгарку. Во избежание дополнительных работ в ходе обустройства кровли в доме лучше остановиться на первом способе монтажа листов, поскольку во втором случае придется пилить материал, что может привести к деформации всего листа.
  • Фиксация изделий к обрешетке выполняется при помощи гвоздей, обладающих не пластиковую, а резиновую подушку. Выполнять эту работу необходимо очень аккуратно, лишнее усилие может испортить лист. Специалисты рекомендуют вбивать гвозди в восьмиволновое изделие на 2, а затем на 6 волнах, для семиволнового шифера крепление производится на 2 и 5 волнах.

Шифер является самым прочным кровельным сырьем. Однако значительная масса кровли нуждается в более крепкой стропильной системе, что наряду с невысокой стоимостью самого материала может потребовать дополнительных расходов на обустройство усиленных стропил. Самой грамотной считается укладка шифера со сдвигом величиной в половину листа.

О том, как приготовить самостоятельно клей для шифера, смотрите в следующем видео.

Вес шифера: характеристики и 4 варианта покрытия

Vadim

1003 0 0

Сколько ни ругают асбоцементный шифер, а серые кровельные листы по-прежнему прочно удерживают свои позиции. По разным оценкам его доля на рынке составляет не менее 30–40%, что пока еще недосягаемо для конкурентов. В обустройстве кровли одним из главных параметров считается вес шифера, и далее мы с вами поговорим о том, почему это так важно, и конечно я дам раскладку по массе этого кровельного покрытия.

Среди кровельных материалов доля асбоцементного шифера на рынке доходит до 30–40%.

Виды и состав асбоцементных кровельных листов

Шиферный лист, а вместе с ним и асбоцементные трубы были созданы в пятидесятые годы прошлого столетия. Изначально материал разрабатывался для нужд мелиорации, но отлично пригодился и в других областях.

В состав материала входят только асбест и цемент, этим собственно и объясняется высокая плотность и низкая цена на него. Что касается именно кровельного покрытия, то здесь между собой спорят только 2 представителя.

ИллюстрацииРекомендации
Волновой шифер.

Подобная форма уже много лет считается классикой направления, а первые такие кровли начали делать именно из асбоцемента.

Волнообразная форма имеет 3 основных достоинства:

  1. Считается, что по желобам лучше стекает вода;
  2. Волна представляет собой своеобразное ребро жесткости, и такая форма считается более прочной;
  3. Через волны смежные элементы намного лучше и плотнее стыкуются.
Плоский шифер.

Уделом плоского шифера традиционно считается облицовка стен, сооружение оград, а также тепло и электроизоляционные функции.

Но для кровли он также используется довольно часто. Правда лучшие свои качества он показывает на крышах с уклоном скатов более 25º.

Чем толще и тяжелее материал, тем большую нагрузку он может выдержать, но долговечность больше зависит от угла наклона ската. Так если этот угол не превышает 25º, то менять кровлю придется уже через 15 лет, а на более крутых скатах материал служит до 25 лет.

Четыре основные модели

В подавляющем большинстве случаев для кровельных дел все же идет волновая модификация покрытия, поэтому мы сконцентрируемся именно на ней.

Если обратиться к документации, то нормативы делят материал на стандартные и унифицированные листы, а также материал с усиленным профилем. Но так уж повелось, что в народе его классифицируют по количеству волн, поэтому для удобства мы не будем отступать от определений, понятных народу.

Если учесть цену асбоцементного покрытия, то его эксплуатационные характеристики просто отличные.

Модель №1: пятиволновой лист

Пятиволновой материал вышел на рынок сравнительно недавно, неизвестно какие цели преследовали разработчики при создании, но большого спроса на этот материал пока что не наблюдается.

Дело в том, что габариты 5-волнового листа аналогичны размерам 8-волнового. Естественно расстояние между гребнями волн большое и при стыковке много уходит на нахлест, в результате реальная полезная площадь составляет порядка 1,6 м². Получается, что на стыковку уходит 20% листа.

Вес листа примерно 23 кг.

Пятиволновой шифер на данный момент не пользуется большой популярностью.

Модель №2: шестиволновой лист

Толщина 6 волнового покрытия колеблется в пределах от 6 до 7,5 мм. Весь подобный материал идет с усиленным профилем, поэтому с учетом количества волн вес материала получается довольно внушительным 26–35 кг. Линейные размеры составляют в ширину 1125 мм, в длину 1750 мм.

В частном строительстве тяжелые шести волновые листы востребованы только в регионах с большой снеговой и ветровой нагрузкой. Зато их с удовольствием берут для обустройства кровли на производственных цехах и многоэтажных зданиях (на высоте ветер сильнее).

Шести волновой материал ориентирован на монтаж в ветреных районах.

Модель №3: семиволновой лист

Семиволновой шифер можно назвать символом стабильности, он выпускается в нескольких моделях, но самая популярная имеет параметры 825х1750 мм, при толщине 5,8 мм весит лист 23 кг.

Покрытие из подобных элементов с небольшой толщиной получается относительно легким, а приемлемые размеры обеспечивают популярность в частном строительстве.

Остальные модели этого сектора гораздо легче и тоньше, соответственно изнашивается такое покрытие быстрее, поэтому люди его сильно не жалуют.

Таблица характеристик 7 и 8 волновых листов.

Модель №4: восьмиволновой лист

Восьмиволновые модели пользуются самой большой популярностью, их монтируют как на частных домах, так и на промышленных зданиях. Ходовой размер у них составляет 1750х1130 мм, но при этом толщина колеблется от 5,8 до 7,5 мм, отсюда и такая разница в весе разных моделей.

Здесь можно найти легкий, но не очень прочный лист весом в 26 кг, который отлично подойдет для бани, гаража или небольшой дачи. А вот для солидного дома с внушительной крышей лучше брать усиленные модели с большей толщиной и весом.

Допуски и отклонения 7 и 8 волнового асбоцементного шифера.

Особенности работы

Казалось бы, за столь солидный возраст эксплуатации все нюансы обустройства кровли из асбоцементного шифера известны, но как показывает практика, начинающие мастера довольно часто ошибаются в элементарных вещах:

  • Когда вы рассчитали площадь своей кровли и едете покупать товар, интересоваться нужно не общей, а полезной площадью листа. Разница в том, что в полезной площади уже учтены стандартные нахлесты между элементами при монтаже;
  • При расчетах нужно разделить площадь кровли на полезную площадь шифера, тем самым вы получите необходимое количество листов;
  • Количество листов вам еще пригодится когда будете рассчитывать вес кровельного покрытия на 1 м2. И не забудьте, что шифер — это только верхний слой, а в понятие веса кровли входит еще масса всех слоев кровельного пирога, обрешетки и стропильной системы;
  • Покупая асбоцементный шифер, обязательно берите их с запасом порядка 10%. Он уйдет на подрезку и бой. Плюс всегда хорошо иметь где-нибудь в кладовке пару новых листов на случай локального пролома кровли, к примеру, при падении ветки;
  • Если кроется с нуля или меняется вся кровля, то можно брать любой понравившийся шифер. А вот когда вам необходимо заменить только какой-то сектор крыши, тогда не поленитесь, залезьте на кровлю и замерьте высоту и шаг волны смежных листов. Ведь если вы возьмете покрытие с другим шагом волны, то состыковать старое и новое покрытие будет нереально.

Шаг волны считается достаточно важным параметром.

Вывод

Вес шифера важен как при расчете новой стропильной системы, так и во время работы со старыми конструкциями. Сам вес узнать из документов не проблема, важно учесть все те нюансы, о которых упоминалось выше. Если остались вопросы, пишите в комментарии, постараюсь помочь.

Масса разных кровельных материалов в сравнении.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен 12 декабря 2017г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Сколько весит металлическая кровельная панель?

Из-за экстремальных климатических условий, таких как град, ураганы, сильная жара и лесные пожары, которые влияют на жилые дома по разным характеристикам по всей стране. Все больше и больше людей узнают о многочисленных преимуществах металлических кровельных панелей. Корпорации и производители в отрасли вводят широкий спектр вариантов стилей, чтобы повысить элегантность дома и в то же время повысить его ценность.Такой материал приобрел популярность, многие домовладельцы модернизируют свою кровельную систему с традиционной до металлической.

Долговечность, но универсальность

Металлическая кровля

Кровля, сделанная из металлических материалов, прочна и способна противостоять неблагоприятным климатическим условиям. Кроме того, металлическая кровля имеет легкий вес, который намного легче по сравнению с битумной черепицей. Вы можете подумать, что, поскольку металл твердый, он тяжелее.

«Итак, сколько весит металлическая крыша, вы спросили?»

Одна панель калибра 26 весит всего 0.88 фунтов. за квадратный фут. Металлическая кровельная панель толщиной 12 дюймов весит около 10 фунтов. При этом большинство людей думают, что металлическая кровля тяжелее других материалов. Тем не менее, если вы посчитаете и сравните битумную черепицу с металлической кровлей, асфальт может весить 5 фунтов. на квадратный фут 4,12 фунта. дифференциал.

Доступные опции

В основном кровельные компании предлагают гнутые и вертикальные панели, которые на самом деле могут не подходить для загородных мест. Хорошая новость в том, что Alpha Rain Incorporated предлагает больше доступных опций, которые могут помочь вам создать новый внешний вид металлической кровли.Вы можете обработать или покрасить панели, что даст вам преимущество над внешним видом вашего жилого дома.

Стили и дизайн могут отличаться от региона к региону. Например, в Юго-Восточном регионе жилые дома сталкиваются с сильными ветрами, из-за которых 14% домовладельцев предпочитают металлическую кровлю. В западном регионе есть несколько деревенских конструкций металлических кровель, подходящих для большинства домовладельцев. В то время как здесь, в Вирджинии, климат становится все более теплым и влажным, в среднем 86 градусов.С приходом зимы случаются метели и зимняя буря.

Alpha Rain Incorporated

Alpha Rain Incorporated обслуживает, устанавливает и развивает металлические кровельные покрытия с зубцами в Вирджинии. Наша запатентованная система вентиляции крыши может снизить экстремальные температуры от 35 до 45 процентов. Это энергоэффективная система вентиляции крыши с питанием от Therma-Vent. Такая технология действует как естественный теплоноситель для дома за счет притока воздуха. Он сохраняет внутреннюю температуру прохладной, так как снаружи становится все жарче.

Наша запатентованная система вентиляции обеспечивает хорошую окупаемость инвестиций за счет ощутимой экономии на счетах за электроэнергию. Вам больше не нужно увеличивать систему охлаждения термостата вашего кондиционера, что может сильно повлиять на ваш ежемесячный счет из-за сильной жары. Фактически, в летние дни счета за электроэнергию могут сократиться до 30%. А в зимний сезон он снижается примерно на 10% от вашего ежемесячного счета.

Наша металлическая кровельная система более устойчива к сильным ветрам.Панели сплетены, что обеспечивает максимальное сопротивление ветру. В случае стоимости ремонта у нас 35 лет гарантии.

Гофрированная металлическая кровельная панель 7/8 «

Крыша, пожалуй, самая важная поверхность любой конструкции. Она постоянно подвергается атакам солнца, ветра, дождя и снега. Но выбор правильного гофрированного металла кровельный или металлический сайдинг для вашего дома, сельскохозяйственных и промышленных зданий должен предлагать больше, чем просто защиту от природных элементов.Он также должен обеспечивать защиту окружающей среды. Наши экологически чистые 7/8-дюймовые гофрированные металлические кровельные панели теперь доступны в нескольких вариантах отделки, размерах по индивидуальному заказу и специальной отделке премиум-класса.

Эти гофрированные кровельные панели столь же универсальны, как и стильны. Однако они не ограничиваются только одним кровельные работы или промышленные проекты. Их также можно использовать в коммерческих проектах, таких как металлический сайдинг для стен ресторана и брусья для ног. Для проектов по благоустройству дома предлагаемые варианты использования также включают ограждение для частной жизни, крытые внутренние дворики, автомобильные навесы, сайдинг кухонного острова и интерьер. потолки.

7/8 «гофрированные металлические кровельные панели просты в установке и могут использоваться в различных областях, включая кровельные и сайдинговые материалы для коммерческих, промышленных, сельскохозяйственных и жилых проектов.

    • Наружные применения: общая площадь кровли, акцент на крыше в сочетании с другими архитектурными элементами дизайна, металлическим сайдингом, декоративными ограждениями, ресторанами, съемочными площадками и многим другим.
    • Внутренние применения: фокус или фон, например, фартук в ванной или кухне, текстурированный потолок и обработка стен.

Для нас важно безупречное обслуживание клиентов. Размещая заказ в Western Metal Deck, вы можете рассчитывать на следующее:

    • Знающие партнеры по продажам — полезные и дружелюбные сотрудники по продажам, которые ответят на все ваши вопросы.
    • Панели на заказ — Мы разрезаем вашу металлическую кровлю и металлические сайдинговые панели на необходимую длину.
    • Быстрое выполнение работ — Типичное максимальное время выполнения заказа — две недели. Однако, если вам нужно быстрее, мы обычно можем согласовать практически любой график завершения.
    • Удобство доставки — у нас есть маршрутные грузовики, которые обслуживают любую точку США и Канады.
    • Доступная доставка — Немедленная и недорогая доставка.

Медная гофрированная кровельная панель. Покупайте напрямую от производителя и экономьте.

  • характеристики продукта Тип материала

    Гофрированный 7/8 «

    Расстояние между ребрами (шаг):

    2.Шаг 67 дюймов

    Высота ребра:

    7/8 дюйма

    Доступная толщина материала:

    16 унций и 20 унций

    Подложка:

    Медь

    Крепежные детали:

    Длина панели:

    От 1 до 52 футов

    Рекомендуемый минимум Уклон крыши:

    3/12

    Установка

    Установка на твердую основу.

    Нанесите мастику на перекрытие, если она используется для кровли.

    Зона покрытия (крыша)

    34,67 дюйма

  • Отделка / Отделка Щелкните здесь, чтобы просмотреть доступные элементы отделки и окантовки для этого продукта.
  • Руководство по установке
  • Размещение винтов и боковое перекрытие панели
  • Особенности и преимущества
    • Curb Appeal — Медь — привлекательный металлический кровельный материал. Если вы хотите повысить стоимость дома при перепродаже, идеальным выбором может стать медная крыша.
    • Долговечность — Медные кровли прочные, служат до 50 лет или даже больше при регулярном ремонте и обслуживании. Металл обладает высокой устойчивостью к огню, граду и плесени.
    • Легкость — Медь — легкий материал, что дает явное преимущество при установке в качестве основной кровельной конструкции. Легкие крыши не оказывают такой большой нагрузки на внутренние конструкции вашего дома, как более тяжелые материалы, такие как сталь, глиняная черепица или дерево. Это особенно важно во время сильных снегопадов.Примерно веса черепичной крыши и примерно ½ веса битумной черепицы.
    • Эффективность — Большинство металлических крыш энергоэффективны, поскольку они отражают свет, а не пропускают тепло в дом. Медь не исключение. Установка медной крыши может помочь вам контролировать расходы на отопление и охлаждение.
    • Устойчивость к коррозии — Медь чрезвычайно долговечна и может сохранять свою целостность в течение многих лет.
    • Универсальность — поскольку медь податлива, ее можно формовать и обрабатывать в уникальных формах и размерах.
    • Ductile — Медь может оставаться нетронутой после обработки; он сохраняет свою основную силу и не ослабевает после стресса.
  • Детали CAD
  • Запрос цитаты

Высококлассная медная гофрированная крыша или кровельный акцент визуально ошеломляют. Медные кровли легкие и прочные, прослужат до 50 лет и даже больше при регулярном ремонте и обслуживании. Металл обладает высокой устойчивостью к огню, граду и плесени.

Крыша, пожалуй, самая важная поверхность любого строения.Он находится под постоянным нападением солнца, ветра, дождя и снега. Но выбор правильной медной гофрированной металлической кровли или медного сайдинга для вашего дома или промышленного строительства должен предложить больше, чем просто защиту от природных элементов.

Эти гофрированные кровельные панели столь же универсальны, как и стильны. Однако они не ограничиваются только кровельными материалами или промышленными проектами. Их также можно использовать в коммерческих проектах, таких как металлический сайдинг для стен ресторана и ударов ног.Для проектов по благоустройству дома предлагаемые варианты использования также включают ограждение для уединения, крытые патио, навесы для автомобилей, сайдинг кухонного острова и внутренние потолки.

7/8 «гофрированные металлические кровельные панели просты в установке и могут использоваться в различных областях, включая кровельные и сайдинговые материалы для коммерческих, промышленных, сельскохозяйственных и жилых проектов.

  • Наружные применения: общая площадь кровли, акцент на крышу в сочетании с другими архитектурными элементами дизайна, металлическим сайдингом, декоративным ограждением, ресторанами, съемочной площадкой и многим другим.
  • Применение в интерьере: фокус или фон, например, фартук в ванной или кухне, фактурный потолок и отделка стен.

Вас также могут заинтересовать следующие товары:

Streaked Copper®

Streaked Copper® — это окрашенная версия старой медной гофрированной кровли, которая начала покрывать патину. Высокие гофры выглядят как тусклая и потрепанная коричневая медь. Низы гофров окрашены в морской зеленый цвет. Streaked Copper® специально разработан для гофрированного картона 7/8 «.24 GA / PVDF

Полосатый Blue Copper®

Streaked Blue Copper® — это окрашенная версия старой гофрированной меди, покрытой медью с голубой патиной. Высокие гофры выглядят как тусклая и выветрившаяся патина синего медного цвета. Низы гофров имеют мягкий зеленовато-голубой оттенок. Streaked Blue Copper® специально разработан для гофрированного картона 7/8 «. 24 GA / PVDF

Крапчатая медь®

Speckled Copper имеет уникальный узор из медных и зеленых патиновых пятен и пятен, распространенных по всей панели.Экономия от 60% до 75% по сравнению с настоящей гофрированной медью. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Крапчатый Blue Copper®

Окрашенные изделия, похожие на потертые синей меди. Экономия от 60% до 75% по сравнению с настоящей гофрированной медью. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Состаренная медь

Окрашенные панели, похожие на новую блестящую медь, с пятнами патины цвета морской волны.Экономия от 60% до 75% по сравнению с настоящей гофрированной медью. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Медная патина

Окрашенная отделка, которая на самом деле выглядит как медь с зеленой патиной. Экономия от 60% до 75% по сравнению с настоящей гофрированной медью. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Зеленая медь

Это наиболее традиционный вариант патинированной меди. Он характеризует вызывающую восхищение сине-зеленую патину, которую можно найти на древних соборах и других медных металлических поверхностях, подверженных воздействию погодных условий.Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Выветрившийся Metallic®

Окрашенные панели, имитирующие вид обветренной крыши, но с медно-металлическим оттенком. Экономия от 60% до 75% по сравнению с настоящей гофрированной медью. Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Медный пенни

Окрашенные панели, похожие на новую блестящую медь. Металлическая окраска. Экономия от 60% до 75% по сравнению с настоящей гофрированной медью.Доступен в металлической кровле / стеновых панелях, квартирах и рулонах. Калибр 24 / ПВДФ

Полированный сланец

Большой выбор цветов. Отличная гарантия на покраску. Отличные цены и быстрые сроки выполнения. Доступен с металлической кровлей, квартирами и рулонами.

Необработанные гофрированные металлические кровельные панели Corten AZP.

Corten AZP Raw® — это окрашенная версия гофрированного материала Corten®. Этот отпечаток краски был разработан сталелитейным заводом, создавшим настоящую сталь Corten®. Corten AZP Raw® — это оригинальный окрашенный продукт, который выглядит как ржавая кровля, и это наш самый популярный цвет.Он разработан, чтобы придать вашему проекту старый и потрепанный коричневато-оранжевый вид. Комбинации цветов на этом принте придают ему реалистичный эффект ржавчины. Corten AZP Raw отлично смотрится как вблизи, так и на расстоянии.

Три основных преимущества использования Corten AZP Raw® по сравнению с настоящей ржавой кровлей:
  1. Corten AZP Raw® выглядит потрепанным. Вам НЕ нужно ждать, пока он выветрится, как настоящий кортен.
  2. Real Corten будет иметь стекание ржавчины и пятна ржавчины.Corten AZP Raw ® — это окрашенный продукт, поэтому у вас НЕ БУДЕТ этих проблем.
  3. Стандартная гарантия на лакокрасочное покрытие Corten AZP Raw ®. Настоящая ржавая сталь в кортене или холоднокатаный прокат без покрытия НЕ имеет ГАРАНТИИ.

Corten AZP Raw® можно использовать как для наружных, так и для внутренних работ. Это идеальное решение для интерьера, так как он выглядит выветренным. С настоящим Corten вам придется предварительно заржаветь, а затем запечатать. Это требует времени и денег. Вы устраняете все эти проблемы, используя Corten AZP Raw ® вместо Corten.

Если вас интересует этот цвет, я настоятельно рекомендую запросить образец гофрированной панели 7/8 «из Corten AZP Raw ®. Вам действительно нужно увидеть эту панель поближе, чтобы оценить красоту и аутентичность этого лакокрасочного покрытия.

МЕТАЛЛИЧЕСКИЕ ПАНЕЛИ КРОВЛИ ДЛЯ КОММЕРЧЕСКИХ, ПРОМЫШЛЕННЫХ И ЖИЛЫХ СТРОИТЕЛЬНЫХ ПРОЕКТОВ

Крыша, пожалуй, самая важная поверхность любой конструкции. Она постоянно подвергается атакам солнца, ветра, дождя и снега. Но выбор правильной гофрированной металлической кровли или Металлический сайдинг для вашего дома, сельскохозяйственных и промышленных зданий должен предлагать больше, чем просто защиту от природных элементов.Он также должен обеспечивать защиту окружающей среды. Наши экологически чистые гофрированные металлические кровельные панели 7/8 «теперь доступны в нескольких вариантах отделки, размерах по индивидуальному заказу и специальной отделке премиум-класса.

Эти гофрированные кровельные панели столь же универсальны, как и стильны. Однако они не ограничиваются только одним кровельные работы или промышленные проекты. Их также можно использовать в коммерческих проектах, таких как металлический сайдинг, металлическая кровля, а также для стен ресторанов и ударов ног.Для проектов по благоустройству дома предлагаемые варианты использования также включают ограждение для уединения, крытые патио, навесы для автомобилей, сайдинг кухонного острова и внутренние потолки.

Для нас важно безупречное обслуживание клиентов. Размещая заказ в компании Western States Metal Roofing, вы можете ожидать следующее:

Эти продукты могут вас также заинтересовать:

Настоящая ржавая кровля

Rusted Roofing производится в двух вариантах отделки: A606-4 (также известный как Corten) или Bare steel.Доступные панели включают гофрированные панели, панели со стоячим фальцем, R-Panel, стены заподлицо и многое другое.

Серия с полосами

Нет других отпечатков краски, которые даже приблизились бы к подлинности серии с полосами. Он разработан специально для гофрированного картона 7/8 «и представляет собой предварительно окрашенную отделку, доступную в 4 различных цветовых репликациях: оранжевая / коричневая ржавая кровля, бирюзово-зеленая / коричневая медь, синяя / зеленая медь, состаренная оцинковка с оранжевыми полосами ржавчины

Предварительно окрашенный металл, похожий на патинированную медь

Зачем платить за дорогую медную кровлю? Металлическая кровля и сайдинг, предварительно окрашенные под патинированную медь, становятся все более популярными среди архитекторов и строителей.Огромная экономия затрат по сравнению с настоящей медью.

Темная матовая отделка и темная бронза

Последняя тенденция в архитектуре — использование темных матовых покрытий для металлической кровли / сайдинга. Два наших новейших цвета Black Ore Matte и Matte Black придадут вашему дому красивый и неповторимый вид. Мы также предлагаем цвета Dark Bronze и Medium Bronze Kynar.

Бондеризед®

Bonderized также упоминается как Paint Grip. Это изделие, которое выглядит как старая обветренная сталь.Это НЕ покраска. Доступны кровельные, плоские и рулонные.

Резибонд®

Покрытие ReziBond® выглядит как серый металлический металл. Это НЕ покраска. Доступен в металлической кровле, плоской и рулонной.

Вари-Cool®

Система краски VARI-Cool, меняющая цвет. Эта экзотическая система окраски отличается от всего, что вы когда-либо видели. 17 разных цветов — запросите цветной чип.

Стандартное окрашивание и Galvalume®

Большой выбор цветов.Отличная гарантия на покраску. Отличные цены и быстрые сроки выполнения. Доступен с металлической кровлей, квартирами и рулонами.

Плоские листы / рулон

Рулонные и плоские листы можно обрабатывать любой ширины и длины. Приобретите наш огромный выбор различных размеров и ширины.

Обрезка и окантовка

Доступны стальные планки и отделка из стали с соответствующими отделками и цветами для вашего жилого, коммерческого, промышленного или сельскохозяйственного проекта металлической кровли.

Металлическая палуба

Настил крыши и настил пола в наличии.Огромный выбор толщин, длин и металлических профилей настила. Мгновенная доступность. Купить сейчас.

Металлические навесы для автомобилей

Сверхмощные недорогие металлические навесы и навесы для автофургонов своими руками. Большой выбор навесов и навесов для всех ваших потребностей в хранении. Маршрутные грузовики обслуживают всю страну.

Purlins В наличии

Metal Purlins и Cee Channel. Си Пурлинс и Зи Пурлинс. Оцинкованный и окрашенный в красный цвет. Мгновенная доступность.

Оцинкованные квадратные трубы

На складе имеется оцинкованная квадратная труба калибра 14 и различной длины. Оцинкованная труба, используемая для металлических столбов ограждений, металлических навесов для автомобилей, палубных столбов, решётчатых ворот или опор зданий.

Какой кровельный лист самый лучший?

Написано Ларри Боханом 27 июня 2018 года

Будь то поликарбонатные кровельные листы, кровельные листы из ПВХ или битумные кровельные листы, все материалы имеют свои уникальные плюсы и минусы, которые сделают их подходящими или неправильными для вашей кровельной работы.Некоторые из них будут абсолютно идеальными для того, что вам нужно, в то время как другие могут иметь один или два недостатка, которые означают, что они не совсем совместимы.

В этом блоге мы рассмотрим некоторые из самых популярных типов кровельных листов, все легкие и прочные варианты, которые в совокупности покрывают большинство типов хозяйственных построек. Все упомянутые материалы доступны на Roofinglines для доставки на следующий день по лучшей онлайн-цене.

Листы кровли для магазинов на линиях кровли

Листы кровли из поликарбоната

Обычное использование — Коммерческие крыши, теплицы, оранжереи и зимние сады, навесы для автомобилей, плавательные бассейны, автобусные остановки

легкого веса Площадка, отличная жесткость, устойчивость к ультрафиолетовому излучению, высокая атмосферостойкость, отличная огнестойкость, хорошая теплоизоляция

О листах поликарбоната — Поликарбонат — это прочный тип термопласта, который практически не ломается.Если вы когда-нибудь пытались разбить компакт-диск или DVD пополам, вы знаете, что щелкнуть диск может быть нелегко. Это потому, что они сделаны из поликарбоната — чрезвычайно прочного материала, который очень хорошо работает в качестве кровельного покрытия. С листами поликарбоната вероятность повреждения крыши в результате любого внешнего или внутреннего удара чрезвычайно мала.

Кровельные листы из поликарбоната легко монтировать благодаря их легкой конструкции, практичной конструкции, которая упрощает их перемещение по строительной площадке и в дороге, а это означает, что общее время завершения проекта должно быть сокращено.

Другая причина, по которой кровельные листы из поликарбоната являются очень подходящим решением для кровли, — это их устойчивость как к низким, так и к высоким температурам. Благодаря своей способности пропускать естественный свет через крышу, кровельные листы из поликарбоната особенно популярны в зимних садах и патио.

Что мы предлагаем на Roofinglines

Что касается кровельных панелей из поликарбонатного пластика , мы предлагаем несколько уровней толщины как для усиления крыши, так и для повышения уровня изоляции в области ниже.

Помимо плоских кровельных панелей, у нас также есть прозрачных гофрированных кровельных листов из поликарбоната для оптимального светопропускания и обзора. Эти профилированные кровельные листы идеально подходят для навесов для автомобилей, веранд, теплиц и навесов, поскольку имеют гофрированный дизайн, обеспечивающий эффективный отвод воды.

9038

81 (прозрачный), 52 (бронзовый), 48 (опаловый)

(
Толщина Spec
Площадь Вес кг / м² U-Value Вт / м² Уровень снижения шума дБ3

9109
Мин. Радиус холодного изгиба мм

Axiome 6 мм

1.3 3,5 18

81 (прозрачный), н / д (бронза и опал)

1250
Axiome 10 мм 1,5

3,0

03

1750
Axiome 16 мм 2,4

2,3

20

)

74 Бронза), 42 (опал)

2750
Аксиома 25 мм 3.0

1,7

22 62 (прозрачный), 22 (бронза), 34 (опал)

5000

Магазин Листы крыши из гофрированного поликарбоната

Пластиковые панели крыши ПВХ

Общие области применения — Навесы, навесы для автомобилей, холодные рамы, веранды, теплицы

Качества — Легкие, недорогие, удобные для самостоятельного изготовления

Кровельные листы из ПВХ (поливинилхлорида) — недорогое решение для легких листовых кровель .Кровельные листы из ПВХ не только доступны по цене, но и являются водонепроницаемыми, жесткими, обеспечивают высокую светопропускаемость и, как и листы поликарбоната, являются примером легкого кровельного листа с низкими затратами на установку.

Хотя они не так эффективны, как поликарбонатные кровельные листы в сопротивлении ударам, большинство кровельных листов из ПВХ останутся неповрежденными в большинстве случаев столкновения. Однако, в отличие от листов поликарбоната, кровельные листы из ПВХ обычно устойчивы к царапинам.

Вообще говоря, кровельные листы из ПВХ дешевле, чем поликарбонат, а высокая прозрачность гофрированных листов ПВХ позволяет свету легко проходить через крышу и освещать пространство под ними.

Что мы предлагаем на Roofinglines

Если вы ищете кровельные листы для покрытия области, где ударопрочность не так важна и где ограничены прямые солнечные лучи, наши гофрированные кровельные листы Corrapol DIY — это идеальная покупка. Примеры общего использования, подходящего для этих листов, включают навесы, навесы для автомобилей, веранды и склады бревен.

Для мест, где ограничено количество солнечного света, рассмотрите полиэфирные кровельные листы , еще один легкий кровельный лист, с которым легко работать по цене, аналогичной стоимости ПВХ, высокой прочности и высокой жесткости.

3 900 903
Качество Кровельный лист Тип
Прозрачный гофрированный поликарбонат ПВХ Полиэстер

03 9103 903 903 903

903 Long Life

Bitumen

Да
Ударопрочный Да
9000 903 903 903 9019 903

903 9019 903

9020

Высокая прочность Да Да
Легкая трансмиссия Да Да 903 asy to Cut Да Да Да Да
Низкая стоимость Да Да Да Да Да
Обеспечивает конфиденциальность Да Да

Магазин 9000 Кровельные листы

Кровельные листы

Shop Обычное использование — Гаражи, навесы, склады, крытые переходы

Качества — Отличная водонепроницаемость, не требует обслуживания, легкий, простой в установке, удобный для установки

И последнее, но не менее важное, у нас есть битумные кровельные листы.Битумные кровельные листы — одно из самых недорогих кровельных решений на рынке и самые доступные кровельные листы Roofinglines.

Водонепроницаемые, не требующие особого ухода, легкие и простые в установке, битумные листы — это долговечный вариант, который можно модифицировать в соответствии с большинством потребностей кровли.

Битум по своей природе обладает высокой прочностью на растяжение, что означает, что он вряд ли будет поврежден в суровых условиях, а также со временем на нем не появятся трещины — критика часто высказывается в адрес листов ПВХ.При правильной установке и обслуживании битумные кровельные листы могут служить десятилетиями. Однако битум более уязвим для небольших разрывов, чем пластиковые листы, а его ударопрочность не такая сильная.

Если вы ищете дополнительное тепло под крышей, черные гофрированные кровельные листы в битуме лучше всего поглощают тепло, хотя это может привести к перегреву. Если вы предпочитаете отражать больше тепла, битумные листы обычно бывают самых ярких цветов, чтобы это было возможно.

Что мы предлагаем на Roofinglines

У нас есть четыре разных цвета битумных кровельных листов на выбор, чтобы вы могли украсить свой гараж, сарай или детский игровой домик более уникальным способом. Благодаря нашим вариантам битума необходимость в резке сокращается, поскольку листы перекрываются по ширине и длине.

Магазин кровельных листов с битумом

Если вы все еще не уверены, какой тип кровельных листов лучше всего подойдет для вашего применения, свяжитесь с одним из наших экспертов, который будет более чем рад помочь вам найти подходящее соответствие .

Хозяйственные постройки … — Ч5 Элементы конструкции: Крыши

Хозяйственные постройки … — Ч5 Элементы конструкции: Крыши

Кровля скатная Крыши

Содержание Предыдущая Следующая

Желательные характеристики кровельных материалов:

  • 1 Устойчивость к проникновению дождя, снега и пыли и устойчивость к ветровым воздействиям — как давлению, так и всасывание.
  • 2 Устойчивость к воздействию дождя, снега, солнца радиации и загрязнения атмосферы, чтобы свести к минимуму обслуживание в течение всего срока службы кровли.
  • 3 Легкий, но достаточно прочный, чтобы выдерживать приложенные нагрузки, так что экономичная опора могут использоваться члены.
  • 4 Допустимая огнестойкость.
  • 5 Разумный стандарт тепло- и звукоизоляции.
  • 6 Приемлемый внешний вид.
  • 7 Разумная стоимость в течение всего срока службы крыши.

Форма крыши, тип конструкции и уклон определяют подходящие виды кровельного материала. Минимальный уклон на какой материал можно использовать, зависит от воздействия ветра, тип стыка и перекрытия, пористость и размер блока.

Если рассматривать стоимость различных кровельных материалов, то Следует отметить, что тем, кому нужны более крутые склоны, нужно будет покрыть большую площадь.В таблице 5.11 приведены рекомендации по относительное увеличение площади кровли с увеличением уклона. В площадь плоской кровли принята равной 100.

Вес материала кровельного покрытия сильно влияет на конструкция конструкции крыши и обрешетка. Таблица 5.12 показывает несколько примеров.

Purlins

Таблица 5.10 Минимальный шаг Требования к кровельным материалам

Кровельное покрытие Уголок Наклон Подъем в мм / м
Войлок наложенный битумный 3 1:20 50
Листы гофрированные металлические (мин.150 конечных кругов) 12 1: 5 200
Листы гофрированные металлические (мин. 100 конечных кругов) 18 1: 3 300
Гофрированный асбестоцемент листы с нахлестом по краям 300 мм 10 1: 5,7 180
Гофрированный асбестоцемент улицы с концевым нахлестом 150 мм 22.5 1: 2,4 410
Плитка внахлест 30 1: 1,7 580
Плитка из обожженной глины 40 1: 1,2 840
Сланцы шириной мин. 300 мм 25 1: 2,1 470
Сланцы шириной мин. 225 мм 35 1: 1.4 700
Битумная черепица (дерево) 35 1: 1,4 700
Солома из пальмовых листьев (Макути) 34 1: 1,5 670
Солома травы 45 1: 1 1000
Стабилизированный грунт 9 1: 6 170
Местный ил (сухой климат только) 6 1:10 100
Фиброцементные рулонные листы 20 1: 2.8 360
Плитка бетонная, замковая 17,5 1: 3,2 320

Расстояние между прогонами, поддерживающими кровлю, зависит от от размеров и жесткости рубероида. Размеры длины прогонов зависит от шага стропил и прогонов, вес кровельного материала и нагрузка на крышу от ветра, лиц, строящих и обслуживающих крышу, и в некоторые участки снег.Древесина, круглая или пиленая, является наиболее распространенной. материал, используемый для прогонов, так как кровельный материал можно легко крепится гвоздями. Если шаг ферм превышает От 2,5 до 3,0 м, деревянные прогоны невозможны, стальные профили вместо этого используются. Профиль может быть угловым или Z-образным. из гладких листов железа;

Небольшие элементы, такие как шифер, черепица и черепица, прикрепляются к близко расположенные рейки сравнительно небольшого сечения, а это значит, что стропила должны располагаться близко друг к другу.

Таблица 5.1 1 Относительные площади Крыши разноскатные

Уголок Наклон Относительная площадь Кровля
0 100
10 1: 5,7 102
15 1: 3.7 104
20 1: 2,7 106
25 1: 2,1 110
30 1: 1,7 115
35 1: 1,4 122
40 1: 1.2 131
45 1: 1.0 141
50 1: 0,8 156
55 1: 0,7 174
60 1: 0,6 200

Таблица 5.12 Вес кровли Материалы

Материал Вес кг / м
Гофрированный алюминиевый лист 2,5-5 в зависимости от калибра
Листы стальные гофрированные 6-9 в зависимости от калибра
Листы стальные гофрированные, заложено 8-12 в зависимости от калибра
Асбестоцементные листы 14
Листы асбестоцементные, уложенные 16
Сланец положенный 40
Плитка уложенная 65

Солома

Солома — очень распространенный кровельный материал в сельской местности.Это обладает хорошими теплоизоляционными качествами и помогает поддерживать довольно равномерная температура внутри здания, даже когда снаружи температуры значительно различаются. Уровень шума от дождя брызги на крыше низкие, но во время продолжительных проливных дождей некоторые может произойти утечка. Хотя за соломой легко ухаживать, она может также служат убежищем для насекомых, вредителей и змей.

Ряд различных растительных материалов, таких как трава, тростник, папирус, пальмовые и банановые листья подходят и недорого при наличии на месте.Хотя материалы дешево, соломенное покрытие довольно трудоемкое и требует некоторых навык.

Прочность соломы относительно низкая. На случай, если травы, капитальный ремонт потребуется каждые 2 — 3 года, но при правильной укладке специалистом и обслуживании он может прослужить 20 до 30 лет и дольше. Несущая конструкция деревянных опор или бамбук, хотя и простой, но должен быть достаточно прочным, чтобы нести вес мокрой соломы. Использование соломы ограничено узкие здания, поскольку в противном случае несущая конструкция быть сложным и дорогим, а подъем крыши очень высокий из-за необходимости очень крутого склона.Пальмовые листья должны иметь уклон не менее 1: 1,5, а лучше 1: 1 и траву солома минимум 1: 1, но предпочтительно 1: 0,6. Увеличение уклон повысит долговечность и снизит риск протечки. Риск возгорания чрезвычайно высок, но его можно снизить, если обработка антипиреном, как описано ниже.

Трава Соломенная Трава для соломенного покрытия должна быть:.

  • Твердый, волокнистый и вязкий с высоким содержанием силикатов и масла и низкое содержание легкоусвояемых питательных веществ такие как углеводы, крахмалы и белки.
  • Без семян и своевременный сбор.
  • Прямые, с тонкими листьями, длиной не менее 1 метра.
  • Для правильной процедуры укладки соломы необходимо следующее:
  • Стебли параллельные, плотно упакованные, срезанной стороной указывая наружу.
  • Может использоваться каркас крыши с крутым уклоном 45 или более.
  • Низкий карниз для защиты стен.
  • Для наилучшего результата форма крыши должна быть конической, пирамидальной. или споткнулся по форме, а не двояко, где грани представляют собой слабые места.

Для удобства работы трава связана в жгуты. В Укладка соломы начинается от карниза шириной около 1 м. А ряд пучков травы кладут рядом друг с другом на крышу, основанием стеблей к низу. Трава привязана к обрешетки из коры волокна или желательно просмоленного сизалевого корда. В последующими слоями жгуты укладываются внахлест слоя снизу от половины до двух третей их длины, что означает в готовой соломе будет два-три слоя.

Длинной иглой проталкивают нить и завязывают ее. пучки травы на обрешетки. Потом сами связки развязывают и руками толкают траву вправо положение, придающее крыше гладкую поверхность. Тогда строка потянул, и это надежно зафиксирует траву на месте. Другой способ оставляет пучки травы такими, какие они есть, что придает крыше ступенчатая поверхность. Толщина новых слоев соломы варьируется. между 15 и 20 см, но позже это станет несколько тоньше из-за оседания.

Рисунок 5.48 Желание соломы трава.

Прострочить внизу первой соломки на самой нижней обрешетке. Секунда слой должен перекрывать строчку первого ряда и включать верхняя часть нижнего слоя в фактическом стежке. это Лучше, чтобы каждый слой проходил по 3 ряда стежков. В строчка каждого ряда должна быть полностью закрыта свободным концы следующего слоя над ним.

Трава или солома привязаны пучками к обрешетке, образующей соломенные доски.Эти доски производятся на земле и привязаны к стропилам, начиная от карниза и продолжая до гребень. Каждая доска закрывает доску свободными концами. под.

Солома из пальмовых листьев (Макути)

Пальмовые листья часто связывают в циновки макути, которые используются для кровельное покрытие. Они состоят из пальмовых листьев, привязанных к ребру. (часть стебля пальмового листа) с использованием высушенного волокна Дума пальмовые листья или шпагат из сизаля.

Коврики укладывают на стропила (круглые столбы) и стебли. привязаны к стропилам сизалевым шпагатом. Коврики обычно изготавливается стандартного размера 600 x 600 мм и укладывается 100 мм боковой перехлест, таким образом, требуется расстояние между стропилами 500 мм. Для хорошего качественный коврик шириной 600 мм, в среднем потребуется 75 лезвий. Шаг вверх по скату крыши, то есть расстояние между ребрами маты макути обычно составляют от 150 до 100 мм, образуя таким образом от 4 до 6 слой покрытия толщиной от 5 до 8 см.

Папирус Солома

Сначала поверх изнанки кладется папирусный коврик, затем слой черного полиэтилена и, наконец, еще один или два папируса коврики для завершения крыши. Эти материалы крепятся к прогоны с гвоздями и железной проволокой. Гвозди крепятся к обрешетке. на расстоянии от 15 до 20 см, а затем натягивают железную проволоку на верхнюю часть коврика из папируса и прикрепите к ногтям. Папирус имеет срок службы около трех лет, но его можно продлить на обработка папируса водоотталкивающей краской.

Рисунок 5.49 Методы трава соломенная.

Рисунок 5.50 Сборка макути коврики.

Огнезащитный состав для бамбука и соломы

Огнезащитные краски выпускаются как масляные, так и масляные. водная отделка. Они замедляют возгорание и распространение пламя над поверхностями. Некоторые из них набухают, то есть набухают при нагревании образует пористое изоляционное покрытие.

Дешевый огнезащитный раствор можно приготовить из диаммонийфосфат и сульфат аммония сорта удобрений.В раствор получают путем смешивания 5 кг диаммонийфосфата и 2,5 кг сульфата аммония на 50 кг воды. Главный недостатком является то, что он становится менее эффективным из-за выщелачивания. с дождем. Поэтому огнезащитная пропитка должна быть покрыт водоотталкивающей краской. Вся крыша конструкции, т. е. бамбуковые фермы, веревки, деревянные детали и соломы, следует обработать антипиреном. Следующий Рекомендуется процедура:

Пропитка соломы

  • 1 Высушите материалы для соломы, такие как тростник, пальмира, листья, бамбук, веревки и т. д.раскрывшись на солнце.
  • 2 Приготовьте раствор аммонийного удобрения. фосфат, сульфат аммония и вода в соответствии с рекомендациями.
  • 3 Погрузите материал в химический раствор и дайте ему выдержите от 10 до 12 часов. Химическая нагрузка от 10 до 14% по вес соломы (в сухом виде) достаточен.
  • 4 Извлеките материал, слейте излишки раствора и снова сохнуть на солнце.
  • 5 Подготовить соломенную крышу обычным способом, используя пропитанный материал и каркас, обработанный аналогичным образом материал.

Такие кровли не воспламеняются легко, и огонь распространяется очень быстро. медленно.

Рисунок 5.51 Альтернатива коньковые заглушки для соломенных крыш.

Рисунок 5.52 Папирус-полиэтиленовая кровля

Оцинкованные листы из гофрированной стали

оцинкованный гофрированный стальной лист (GCS) — самый дешевый из современные профнастилы и широко используются в качестве рубероид для хозяйственных построек.Незащищенная сталь имела бы очень короткий срок службы, но цинковое покрытие (гальваника) добавляет существенная защита при относительно невысокой стоимости. Альтернатива покрытия для стальных листов битумные, поливинилхлоридные (пластик) на цинке, асбесте, фетре и полиэстере. Если покрытие При повреждении сталь ржавеет. Когда первые признаки ржавчины появляются, лист следует покрыть краской на основе свинца, чтобы остановить ржавление.

Основными преимуществами GCS являются:

  • 1 Относительно небольшой вес позволяет легко транспортировка и гибкость, поэтому их нелегко повредить во время транспортировки.
  • 2 Легко установить и использовать. Однако края листы часто бывают очень острыми и могут вызвать порезы одежда и кожа. Листы можно разрезать на любой необходимый длины и кровельные гвозди можно вбивать через листы прямо без сверления отверстий.
  • 3 Несущая конструкция может быть относительно простой. В связи гибкости листов, незначительные движения несущая конструкция может произойти без повреждений.
  • 4 Листы достаточно прочные, если их обслужить, и подвергается нападению термитов или грибка. Они водонепроницаемы и негорючие.
  • 5 Их можно разобрать и использовать повторно при условии, что используются те же отверстия от гвоздей.

Основными недостатками ГКС являются плохие термические свойства. и шум, вызванный сильными дождями и тепловыми движениями. В тепловые и звуковые свойства улучшаются за счет изолированного потолок.

Большинство гофрированных стальных листов имеют гофру 76 мм. шаг и глубина 19 мм. Толщина варьируется от 0,3 до 1,6 мм, из которых Для хозяйственных построек рекомендуется 0,375-0,425 мм.

Обычно на рынке представлены стандартные ширины 610, 762 мм и 1000 мм. Длина от 2 до 4 метров. См. Рисунок 5.53 и таблицу 5.13 и 5.14.

Рисунок 5.53 Гофрированный кровля внахлест

Таблица 5.13 Рекомендации для Наклон, концевой и боковой нахлест для рифления гофрированной стали

Тип позиции мин. Уклон мин. Конец нахл. мин. Сбоку
Закрытая площадка 1: 5 150 мм 1.5 гофр
1: 3 100 мм 1 гофра
Нормальный участок 1: 3 100 мм 1,5 гофра
Открытый участок 1: 3 150 мм 2 гофры

Рисунок 5.54 Методы крепление профнастила к обрешетке.

Таблица 5.14 Ширина покрытия для разные боковые перехлесты и типы листов гофрированного железа

Тип № Корр. мм Всего Ширина Покрытие Ширина (мм)

Количество сторон гофры круг

1 11/2 2
С.S. Номинал 8/7 6 8 610 533 495 457
C.S. Номинал 10/76 10 762 686 645 610

Укладка листов

Расстояние между прогонами будет зависеть от толщины обрешетки. листы б / у.Ориентировочно максимальное расстояние между прогонами 0,475 мм. листов 1500мм. Минимальный размер прогонов должен составлять 50 мм. ширина, чтобы их было легко прибить.

Укладку листов следует начинать от карниза и вдали от господствующего ветра. Тогда боковые круги исчезнут от ветра, предотвращающего попадание воды на колени.

Очень важно, чтобы первый лист лежал справа углы к карнизу и коньку для этого, все остальное также будет перпендикулярно гребню.Первый ряд листы укладываются с вылетом 50мм за лицевую панель.

Специальные кровельные гвозди используются для крепления листов к брусу. журчание. Их длина составляет 67 мм, а в среднем около 100 гвоздей на килограмм. В обычных условиях гвозди следует ставить на каждом вторая гофра на обрешетке у карниза, а затем на каждом третья гофра на другой изнаночной. Натянутая струна вдоль обрешетка облегчает прибивание листов. Нужны дополнительные гвозди по краю (концевой свес фронтона).Ногти всегда должны быть размещены на гребне гофры, чтобы предотвратить риск утечка. Крыши в открытых положениях требуют более плотного прибивания гвоздями. Все концевые нахлёстки должны происходить поверх журчания.

Риджинг обычно поставляется отрезками длиной 1800 мм. Они должны быть установлены с нахлестом 150 мм. Другие аксессуары, такие как плотно прилегающие коньки, карнизы-заполнители и желоба доступны у некоторых поставщиков.

Количество листов, приобретаемых для кровли, может быть рассчитывается по следующей формуле:

№листов = (Длина крыши x ширина крыши) / (Длина листов x ширина покрытия)

Обратите внимание, что длина листов в формуле равна номинальная длина минус конечный нахлест. При составлении счета для здания расчетное количество листов должно быть увеличился примерно на 10% из-за отходов во время транспортировки и установка.

Листы асбестоцементные

  • Преимущества асбестоцементных листов (A-C) as по сравнению с таблицами GCS:
  • 1 Увеличение срока службы при правильной установке
  • 2 Меньше шума от сильного дождя и тепловых колебаний
  • 3 Более привлекательный
  • 4 Лучшие теплоизоляционные свойства

Недостатки:

  • 1 Они тяжелее — (вес квадратного метра больше чем в два раза больше, чем у GCS), поэтому дороже транспорт и требует более прочной конструкции крыши.
  • 2 Хрупкость приводит к высокому уровню отходов из-за поломки при транспортировке и установке. Более жесткая крыша структура необходима, поскольку лист не позволяет больше, чем очень маленькие движения опоры структура без трещин. Прогулка по крыше также может вызвать растрескивание.
  • 3 Трудоемкость из-за веса и хрупкости.
  • 4 Углы листов должны быть скошены перед штуцер и отверстия для крепежных винтов должны быть просверлены.
  • 5 Легко обесцвечивается пылью и водорослями.
  • 6 Производство и обработка изделий из асбеста представляет опасность для здоровья.

Гофрированные асбестоцементные листы обычно продаются в разнообразие гофр и размеров. Однако наиболее распространенные гофра, которая используется для хозяйственных построек, имеет шаг 177 мм. и глубиной 57 мм. Ширина листа 920мм. Поставляется в длины от 1.От 5м до 3м. Эффективная ширина покрытия составляет 873мм.

Хранение и транспортировка

На стройплощадке листы укладывать на брус. носители выровнены друг относительно друга на расстоянии не более 1 м от центра. твердая, ровная площадка. Листы можно складывать на высоту до примерно 1,2 м без риска повреждения. Листы должны быть обрабатывались двумя мужчинами — по одному с каждой стороны.

При установке необходимо использовать кровельные лестницы или подпорки. для обеспечения сохранности и предотвращения возможного повреждения листов.Под ни при каких обстоятельствах нельзя ходить по простыням между двумя журчание.

Укладка простыней

Кровля из гофрированного картона A-C должна быть установлена ​​с уклоном 1: 2,5 (22) и нахлест не менее 150 мм ниже нормального условия. В открытых условиях лучше использовать торцевой нахлест 200 мм. Листы рассчитаны на боковой нахлест на половину гофры в все ситуации.

Прогоны должны быть из пиломатериалов для обеспечения квартиры опоры для листов и должны быть спроектированы с минимальным прогиб.Для типов листов, описанных здесь, максимум Рекомендуется расстояние между прогонами 1,5 м. При использовании в качестве облицовки стен расстояние можно увеличить до 1,8 м.

Листы укладывать слева направо или справа налево. в зависимости от направления преобладающего ветра. Боковые нахлёстки должны всегда быть защищенным от основных ветров.

Рисунок 5.55 Притирка кровля против преобладающего ветра

Обязательно подрезать углы листов внахлест чтобы обеспечить правильное расположение и позволить листам лежать плоский.Гладкую поверхность листа следует укладывать вверх. Укладку листов следует начинать от карниза (или от карниза). нижний ход под обшивку). Необходимое сечение показано на Рисунок 5.56.

Mitring

Правильная митра важнее всего. Это должно быть сделано из точка по краю листа, эквивалентная концевому нахлесту, то есть либо 150 мм, либо 200 мм, до точки на конце листа эквивалент бокового нахлеста 47мм.Промежуток между митрами должно быть не менее 3 мм, но не более 6 мм. Листы могут быть вырезать ножовкой или листовой ножовкой.

Крепление листов

Отверстия необходимо просверлить на 2–3 мм больше, чем диаметр кровельные винты, которые должны использоваться для обеспечения движения в пределах каркас здания и сами листы. Все дыры должен быть на макушке гофры. Это важно удалите всю пыль от сверления перед установкой шайб, в противном случае вода может проникнуть внутрь.Винты должны быть вручную до тех пор, пока не получится правильное выравнивание листов в отношение к прогону проверено. Тогда они должны быть затягивайте до тех пор, пока не почувствуете некоторое сопротивление. Винты должны быть расположены в макушке второй и пятой гофры листа семь гофр. Все конечные нахлёстки должны происходить поверх изнанки.

Листы кровельные сизаль-цементные

Эти листы обычно тяжелее и более хрупкие, чем асбестоцементные листы, что означает, что они потребуют более прочная конструкция кровли и еще большая осторожность при обращении и укладка.Во всем остальном они похожи и используются для строительства так же, как и асбестоцементные листы.

Рисунок 5.56 Mitring асбестоцементные листы.

Рисунок 5.57 Митра Габаритные размеры.

Рисунок 5.58 Винты и колпачки для асбестоцементной кровли.

Гофрированные алюминиевые листы — CA

Листы

CA легче и прочнее, чем листы GCS, но дороже.Новые листы имеют яркий светоотражающий поверхность, но через год и более окисление поверхности будет уменьшить блики. Никогда не нужно красить алюминий листы для защиты.

Отражающая поверхность сохранит в здании прохладу, чем с Листы ГКС, но так как алюминий мягче, крыша более может сорваться в сильный штормовой ветер. Алюминий также имеет большее тепловое расширение, чем у стали, что приводит к шумному скрипу и больше нагрузки на крепеж.

Листы

CA обычно поставляются с одинаковым гофром и того же размера, что и GCS. Для использования в хозяйственных постройках толщина рекомендуется 0,425 мм. Листы укладываются и закрепляются в так же, как GCS.

Рисунок 5.59 Примеры одинарная плитка и шифер.

Пластиковые листы, армированные стекловолокном

Эти листы по форме напоминают стальные, асбестоцементные. или алюминия и используются для замены некоторых листов на крыше дать верхний свет.Они полупрозрачные и хорошо освещают внутри больших залов, мастерских и т. д. Они долговечны, просты установить и обеспечить недорогой свет, хотя простыни сами по себе дороги. Они горючие и должны быть убирали время от времени.

Черепица и шифер

Плитки изначально делались вручную из обожженной глины, но они теперь изготавливается машинным способом из глины, бетона и стабилизированного грунт разных размеров и форм.Обычная плитка обычно выгнуты от головы до хвоста, поэтому они не ложатся друг на друга. Это предотвращает капиллярное движение воды между плитками. В фасонный боковой нахлест при укладке плитки в один нахлыст заменяет Двусторонний нахлест и приклеивание гладкой плитки или шифера. Многие виды Доступны плитки с одинарным перехлестом, примеры которых показаны на Рисунок 5.59.

Сланец изначально был сделан из натурального камня, но теперь также производится из асбестоцемента и сизалевого цемента.С однотонная плитка и шифер имеют схожие свойства и укладываются и зафиксированные таким же образом, они будут обсуждаться вместе.

Плитка и шифер долговечны, требуют минимум ухода и обладают хорошими тепловыми и звуковыми свойствами. Сами агрегаты водонепроницаемы, но в противном случае между блоками могут возникнуть утечки. правильно уложен. Однако плитка ручной работы имеет тенденцию впитывать воду и Плитка из стабилизированного грунта может разрушиться во время проливных дождей. Они довольно их легко укладывать и фиксировать, но, поскольку они очень тяжелые, они требуют очень прочная несущая конструкция крыши.Однако вес выгодно преодолевать подъемные силы ветра. Мертвый груз покрытия обычно достаточно анкеровки для кровли а также конструкция крыши.

Когда дождевая вода падает на скатную крышу, она разветвляется веером и бегать по поверхности под углом, который определяется углом наклона крыши. Чем круче шаг, тем уже угол, а чем ниже высота тона, тем шире угол. Более широкие сланцы будут требуется для крыш с малым скатом.

Вода, стекающая с плитки A, проходит между B и C и распространяется между плитками B и D и C и D, как показано заштрихованной областью. Затем он бежит из-за круга на плитки E и F рядом с их головы. Обратите внимание, что плитка обычно укладывается близко друг к другу на стороны.

Рисунок 5.60 Отвод воды на плитке.

Таблица 5.15 Размер шифера и плитки, Шаг и круг

Шт. Мин. Мин. Минимальный нахлест (мм)
Размер Шаг Наклон Нормальные участки Открытые сайты
Сланец
305 x 205 мм 45 1: 1 65 65
330 x 180 мм 40 1: 1.2 65 65
405 x 205 мм 35 1: 1,4 70 70
510 x 255 мм 30 1: 1,7 75 75
610 x 305 мм 25 1: 2.1 90 100
610 x 355 мм 22,5 1: 2,4 100 НЕТ
Обычная плитка *
Бетон и машинное прессование 35 1: 1,4 65 75
Стабилизированный грунт 45 1: 1 65 75

* стандартный размер 265 x 165 мм.уложен с боковым нахлестом 32 мм
* стандартный размер 265 х 165 мм. уложенный с боковым нахлестом 32 мм

Рисунок 5.61 Установка сланцы.

Обычная черепица и планка обеспечивают эффективный барьер от дождя но ветер и пыль проникают через щели между блоками. Поэтому под рейку на какие плитки или сланцы должны быть повешены. Рубероид — это материал, наиболее часто используемый для этой цели.

При укладке простой плитки или шифера всегда должно быть не менее две толщины, покрывающие любую часть крыши, стыковые соединения сбоку и разместить так, чтобы ни один вертикальный шов не перекрывался сразу еще один вертикальный стык по ходу ниже. Чтобы обеспечить это, на карнизах и коньках требуются блоки меньшей длины, а также каждый альтернативный курс начинается с плитки или доски полуторные по ширине. Гребень закрывается специальным блоки, уложенные в цементный раствор.

Бедра можно прикрыть реберком, в этом случае гладкая черепица или планка укладываются снизу и скошены на бедрах. Долины можно формировать с помощью специальных юнитов.

Обычная черепица крепится двумя оцинкованными гвоздями в каждая плитка на каждом четвертом или пятом ходу. Однако в очень открытые позиции каждая плитка должна быть прибита гвоздями.

Сланцы без зазубрин, крепящих их к обрешетке, следует прибивать дважды в каждую единицу.Обычная плитка и мелкая сланцы прибиваются к голове, а длинные сланцы иногда прибиты в центре, чтобы преодолеть колебания, вызванные ветром. Центральное забивание в основном используется для шагов ниже 35 и курсы рядом с пещерой.

Рисунок 5.62 Крыша из плоской черепицы

Рейки, на которые крепятся сланцы или гладкие плитки не должен быть менее 40 мм в ширину и достаточной толщины, чтобы предотвратить чрезмерное отскакивание, когда сланцы прибивают к их.Таким образом, толщина реек будет зависеть от шаг стропил, а для стропил от 400 до 460 мм на по центру рейки должны быть толщиной 20 мм.

Расстояние от центра до центра обрешетки известно как калибр и равна экспозиции сланца или плитки.

Рисунок 5.63 Один круг плитки.

Деревянная черепица

Деревянная черепица приятна на вид и изготовлена ​​из устойчивые к гниению виды, прослужат от 15 до 20 лет даже без консервативное лечение.Кедр и кипарис прослужат 20 лет или более. Деревянная черепица имеет хорошие термические свойства и не шумно во время сильного дождя. Битумная черепица легкая и не очень чувствителен к движениям в опорной конструкции, что означает что можно использовать довольно простой кровельный каркас из кругляка. Черепица укладывается, начиная от карниза, до упора. стороны и вдвое внахлест. Это означает, что есть три слоя черепицы на каждую рейку. Каждая черепица крепится одним оцинкованный гвоздь к обрешетке.Ни один гвоздь не должен проходить через два опоясывающий лишай. Укладывать черепицу можно либо сердцевинной стороной, либо брус чередуется вверх и вниз в последовательных рядах, или сердцевиной вниз во всех рядах, тем самым используя чашку эффект древесины после сушки, чтобы сделать кровельное покрытие менее подверженным к утечке.

Рисунок 5.64 Сторона сердечника воздействие на деревянную черепицу.

Бамбуковая черепица

Самая простая форма кровельного покрытия из бамбука состоит из половинок бамбуковые стебли, идущие во всю длину от карниза до конька.Стебли большого диаметра разделены на две половины и крестовину раздел в узлах удален. Укладывается первый слой стеблей. рядом с вогнутой стороной вверх. Второй ставится над первым выпуклой стороной вверх. Таким образом бамбук перекрывается как черепичная крыша и может быть выполнен полностью водонепроницаемость. Несколько видов и форм кровли из бамбуковой черепицы может использоваться там, где используются только бамбуковые стебли меньшего размера. доступный.

Отвод дождевой воды с крыш

Самый простой способ — это спустить воду с крыши на разбрызгать фартук по всему зданию.Этот метод также защищает стены из грунтовых вод. Затем вода собирается. в бетонном грунтовом канале или позволил течь на землю окружающие здание, чтобы они впитались в почву. Этот последний метод можно рекомендовать только для очень маленьких зданий, так как концентрированный поток из большого здания может вызвать значительные эрозия почвы и повреждение фундамента. Вода с земли каналы сливаются в отстойник или собираются и хранятся.Часто используются слепые каналы. Это просто окопы заполнены камнями, которые действуют как пропитки для земли канал или для фартука от брызг.

Рисунок 5.65 Кровля с деревянная черепица.

Рисунок 5.66 Бамбук опоясывающий лишай.

Скатные крыши часто снабжены водосточными желобами для сбора и отводят дождевую воду к водосточным трубам, по которым вода грунтовые стоки или резервуар. Плоские крыши обычно строятся с небольшое падение, чтобы дождевая вода уносилась прямо в водосток на крыше.

Размер водостоков и водосточных труб для эффективного удаления дождевая вода с крыши будет зависеть от:

  • a Осушаемая площадь крыши.
  • b Ожидаемая интенсивность осадков.
  • c Материал желоба и водосточной трубы.
  • d Падение по желобу, обычно в пределах 1 : От 150 до 1: 600.
  • e Количество, размер и расположение розеток.
  • f Количество изгибов на каждом изгибе уменьшит поток на 10 до 20%.

Скатные крыши получают больше осадков, чем планировалось на их площади. указать из-за ветра, дующего против него. Оценка полезную площадь для скатной кровли можно получить, умножив длина по ширине по горизонтали плюс половина подъема.

Чтобы найти расход, площадь умножается на норма осадков в час. Интенсивность дождя во время сильного дождь будет варьироваться в зависимости от района, поэтому следует использовать местные данные, если доступный.Ориентировочно количество осадков от 75 до 100 мм в час. может быть использовано. Желоба следует устанавливать с минимальным падением, Рекомендуется 0,3%. Слишком крутые водопады трудности, потому что вода течет слишком быстро, оставляя мусор позади. Также не смотрятся водостоки с более чем легким падением хорошо.

Таблица 5.16 Пропускная способность в Литров в секунду для ровных полукруглых желобов

Размер желоба мм Расход л / с
75 0.43
100 0,84
1 12 1,14
125 1,52
150 2,46

Всегда существует вероятность того, что необычно сильный дождь или засорение трубы может вызвать переполнение желобов. С этим в помните, всегда желательно проектировать здание с крышей нависать, чтобы в случае перелива вода не стекала вниз фасад или проникнуть в стену, где может произойти повреждение.

Обычный материал для желобов и водосточных труб — оцинковка. сталь, алюминий и винил. Оцинкованная сталь наименее дорогие. Алюминий долговечен, но его легко повредить. В винил прочен и устойчив к ударам.

Обычно доступны два основных типа кронштейнов для желоба. Один предназначен для крепления желоба к фасции, как показано на рисунке 5.67. Другой используется, когда нет лицевой панели и желоб крепится к стропилам.Крышка крыши должна выдвигаться на 50 мм. за концы стропил или обшивку, чтобы дайте воде очиститься.

Рисунок 5.67 Желоб и крепления водосточной трубы.


Содержание Предыдущая Следующая

7/8 «Гофрированная металлическая кровля и металлический сайдинг. Покупайте напрямую у производителя

Крыша, пожалуй, самая важная поверхность любой конструкции. Она находится под постоянным воздействием солнца, ветра, дождя и снега.Но выбор правильной гофрированной металлической кровли или металлического сайдинга для вашего дома, сельскохозяйственных и промышленных зданий должен предлагать больше, чем просто защиту от природных элементов. Он также должен обеспечивать защиту окружающей среды. Наши экологически чистые гофрированные металлические кровельные панели 7/8 «теперь доступны в нескольких вариантах отделки, размерах по индивидуальному заказу и специальной отделке премиум-класса.

Эти гофрированные кровельные панели столь же универсальны, как и стильны. Однако они не ограничиваются только одним кровельные приложения или промышленные проекты.Их также можно использовать в коммерческих проектах, таких как металлический сайдинг для стен ресторана и ударов ног. Для проектов по благоустройству дома предлагаемые варианты использования также включают ограждение для уединения, крытые патио, навесы для автомобилей, сайдинг кухонного острова и внутренние потолки.

7/8 «гофрированные металлические кровельные панели просты в установке и могут использоваться в различных областях, включая кровельные и сайдинговые материалы для коммерческих, промышленных, сельскохозяйственных и жилых проектов.

    • Наружные применения: общая площадь кровли, акцент на крыше в сочетании с другими архитектурными элементами дизайна, металлическим сайдингом, декоративным ограждением, ресторанами, съемочной площадкой и многим другим.
