Виды и типы перекрытий. Виды строительных перекрытий

Обязательным элементом конструкции любого дома или сооружения является перекрытие. На этот компонент строительного каркаса возлагаются и несущие нагрузки, и функция разделения этажей. Собственно, благодаря перекрытию и обеспечивается формирование многоэтажного сооружения или же разделение основного пространства здания и чердака. Строители используют разные материалы, чтобы получить подходящие для конкретных задач перекрытия. Виды перекрытий также различаются по типу назначения, конструкции и другим эксплуатационным параметрам. Для определения конструкции, наиболее соответствующей запросам проекта, необходимо знать характеристики существующих разновидностей перекрытий, а также требования к силовым нагрузкам данного элемента.

Классификация по назначению

При выборе типа перекрытия следует в первую очередь отталкиваться от его будущего применения. Как правило, специалисты выделяют три направления использования таких элементов.

  1. Цоколь. В эту группу можно отнести виды перекрытий дома, которые обеспечивают разделение помещений в нижней части здания. В данном случае конструкция используется, например, для отделения первого этажа от подвального помещения.
  2. Межэтажная зона. Самый распространенный вариант, при котором перекрытие устраивается между этажами.
  3. Чердак. Обеспечивается разделение чердачного помещения или мансарды и жилой комнаты.

В каждом случае на перекрытия накладываются свои функциональные задачи, которые могут зависеть и от места расположения конструкции, и от материалов, из которых выполнены другие элементы здания. Исходя из этих параметров, подбираются конкретные виды перекрытий, способные наделить «скелет» дома прочностью и долговечностью. Например, в частном деревянном коттедже для обустройства чердака может использоваться облегченная система перекрытий, а в многоэтажном кирпичном здании не обойтись без высокопрочных железобетонных конструкций.

Перекрытия монолитного типа

Одно из самых сложных в исполнении перекрытий, которое также обеспечивает и наиболее высокую прочность зданию. Такие конструкции создают на основе железобетона по заливной технологии. Первым делом формируется опалубка, для которой предварительно подбираются соответствующие проектным требованиям арматурные стержни. Далее заливается бетонная основа, толщина которой может варьироваться от 8 до 14 см. Главное достоинство, которым обладают практически все виды монолитных перекрытий, это возможность наделения будущей конструкции любой формой. Это относится и к традиционным вариантам железобетонных перекрытий, и к монолитно-сборным системам, которые, впрочем, имеют некоторые ограничения.

Разновидности железобетонных перекрытий

Благодаря своим техническим качествам и эксплуатационным характеристикам, железобетонные конструкции довольно популярны в строительстве. Также их распространенности способствует несложная, хотя и трудоемкая, техника изготовления. Рассматривая виды железобетонных перекрытий, сразу стоит отметить, что все они делятся на заводские и выполненные прямо на стройплощадке изделия.

Готовые перекрытия чаще используются в строительстве коттеджей. Поскольку железобетон как таковой обладает довольно значительной массой, без применения автокранов его монтаж просто невозможен. По этой причине рекомендуется осуществлять монтирование прямо «с колес». То есть спецтехника доставляет плиты и устанавливает их на месте. Если же выбран способ самостоятельного изготовления таких плит, то следует позаботиться о рабочем месте (сплошная металлическая или дощатая поверхность) и расходных материалах, которые обычно тоже имеют заводское происхождение.

Современную плиту типа «филигран» также включают в свою группу железобетонные перекрытия. Виды перекрытий этого семейства отличаются наличием в структуре металлических заводских плит, толщина которых не превышает 6 см. В подготовленную опалубку интегрируется основа из арматурных стержней, после чего ее заливают бетонной смесью.

Часторебристые перекрытия

Данный вариант чаще используется при сооружении небольших частных домов. Конструкция часторебристого перекрытия основывается на балках и пустотелых блоках, которые заполняют собой свободное место между элементами каркаса. Наиболее распространены сборные виды перекрытий, установка которых заключается в монтаже элементов на ранее подготовленной площадке и создании бетонной стяжки. Среди достоинств часторебристых моделей выделяют их огнеупорные свойства, довольно высокую надежность, шумопоглощение, а также возможность установки без применения специальной техники.

Стоит отметить, что аналогичными качествами обладают перекрытия, выполняемые из сборного типа. Их установка обычно не доставляет особых сложностей, но в некоторых случаях все же требуется задействование грузовых автомобилей и подъемных кранов.

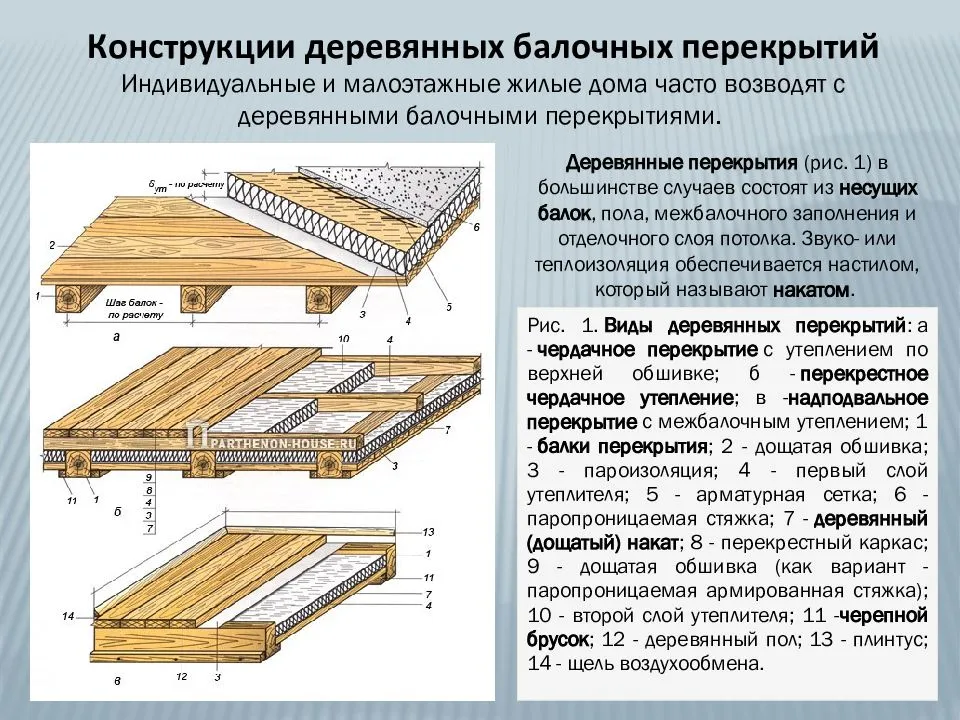

Балочные перекрытия

Обычно используются деревянные балки. С их помощью создают перекрытия в кирпичных и деревянных сооружениях. Конструкция представляет собой основу из выложенных балок и дощатого пола, который в дальнейшем будет использоваться для декоративного покрытия. Традиционные виды деревянных перекрытий предусматривают схему формирования соединений между досками посредством пазов. Используемые балки могут иметь следующие размеры: 10-20 см по ширине, до 40 см по высоте и до 15 см по длине.

Несмотря на то, что конструкция выполняется из дерева, шаг между несущими может достигать 150 см. Гибкая в конструкционном плане система балок позволяет закладывать в нее и Деревянные перекрытия также удобны в декоративном оформлении. С верхней стороны на них можно стелить практически любое покрытие, а с нижней — устанавливать подвесной потолок.

Виды балок

Для деревянных перекрытий могут применяться балки двух видов. Это элементы из цельного древесного массива или клееные изделия. В производстве первых обычно применяются жесткие сорта деревьев. Важно учитывать, что в межэтажных системах цельные элементы могут использоваться только при условии, если длина помещения составляет не более 5 м. Клееные виды балок перекрытия дают возможность более широкого применения, так как технология их изготовления наделяет материал более высокой прочностью.

Помимо этого, клееные балки могут выпускаться с длиной, превышающей любые аналоги из цельного древесного массива. На практике элементы такого типа способны выдерживать большие нагрузки и перекрывать пролеты до 20 м длиной. Важно отметить и эстетичный клееных балок, за счет которого отпадает необходимость их специальной обработки после монтажа.

Плиты перекрытия

Для обеспечения межэтажной перегородки это идеальный вариант — главное, определиться с выбором конкретного типа конструкции. На данный момент распространены следующие виды плит перекрытия, подходящие для разных строительных целей.

  1. Ребристые. Благодаря своеобразному профилю, хорошо справляются с нагрузками на изгиб. Обычно используются в обустройстве чердаков и подвалов.
  2. Пустотные. К достоинствам таких перекрытий относятся высокая тепло- и звукоизоляция, а также небольшой вес, позволяющий их использовать в зданиях разного назначения.
  3. Монолитные. Обладают наибольшей прочностью, что и определило их основное направление использования — в высотных домах.
  4. Сплошные. Благодаря высокой несущей способности такие перекрытия успешно применяются при сооружении промышленных объектов.

Перекрытие Клейна

Этот вид перекрытий не так распространен в России, как те же монолитные железобетонные плиты, но раньше его представители пользовались популярностью среди застройщиков, и сегодня немало остается приверженцев этой технологии. Конструкцию Кейна можно включить в виды перекрытий зданий на основе балок. Только в этом случае используются не деревянные, а стальные двутавровые элементы, высота которых может составлять от 8 до 24 см. Укладка балок осуществляется на расстоянии друг от друга приблизительно до 160 см. На нижнем ярусе предполагается создание опоры для плиты, сформированной керамическим кирпичом. Плиту также армируют металлическими полосками или прутьями, толщина которых варьируется от 0,6 до 0,8 см. При необходимости несущий потенциал такой конструкции увеличивается посредством укрепления кирпичного наполнения или двутавровых балок.

Установка монолитного перекрытия

Готовые перекрытия на основе ЖБИ имеют вид цельной плиты до 15 см толщиной. В качестве несущих компонентов конструкции выступают те же швеллерные элементы или двутавровые. С их помощью можно покрывать пролеты с большими расстояниями — даже в них будет обеспечена высокая прочность, а также защита от пожара и процессов гниения, которой обладают почти все бетонные перекрытия. Виды перекрытий на деревянной основе в этом проигрывают железобетонным аналогам, хотя при надлежащей обработке служат довольно долго.

По всему периметру площадки для перекрытия необходимо устроить деревянную опалубку. Она в дальнейшем выступит своеобразным «дном» конструкции. Опалубка изготавливается из фанерных листов, которые подкладываются под стойки, треноги, железные и деревянные балки. На металлическую основу необходимо уложить армированный каркас, в котором использовались прутья, приблизительной толщиной в 1 см. Затем подготовленную конструкцию необходимо залить бетоном. Предпочтительнее использовать марку М200. Изготовленное таким образом перекрытие будет отличаться высокой степенью прочности и долговечностью.

Монтаж сборно-монолитных перекрытий

Сборно-монолитную конструкцию формируют соответствующие по характеристикам виды плит перекрытия и Для устройства такого перекрытия необходимо выстелить на пролете дощатое покрытие, которое выполнит функцию опорной конструкции для балок. Установка осуществляется на стены, при этом между балками необходимо заложить пустотелые блоки. Далее созданный каркас армируется и заливается цементным раствором. Бетонное молоко начнет пропитывать поры блоков и сформирует цельную конструкцию из пустотелых элементов и металлических балок. Такие перекрытия отвечают современным нормативам, в соответствии с которыми сооружаются дома. В частности, они обеспечивают прочность, звукоизоляцию и долговечность, при этом оставаясь недорогим способом устройства перекрытия.

Ремонт и усиление перекрытия

В данном случае под ремонтными операциями подразумевается замена или укрепление отдельных фрагментов перекрытия.

Виды перекрытий, основанные на балках, наиболее расположены к возможностям технического усиления конструкции. Работы начинаются с монтажа стоек, которые в дальнейшем выступают опорами. Укрепление деревянных перекрытий обычно предполагает замену балок на аналоги с большим сечением или же увеличение их количества. Необходимость ремонта железобетонных конструкций, как правило, возникает из-за появления следов ржавчины. Вокруг пораженных участков отбивается бетон, после чего оголенную арматуру красят Далее следует восстановление прежнего состояния перекрытия.

Перекрытие частного дома представляет собой горизонтальный строительный элемент, разделяющий строение по высоте. Он одновременно является полом верхнего этажа и принимает на себя его нагрузку вместе с обстановкой и людьми. Перекрытия обеспечивают сооружению необходимую жесткость, поэтому к их устройству относятся очень требовательно. Конструкции, отделяющие жилые этажи от чердачных и подвальных помещений, выполняют также функцию энергосбережения.

Какое лучше выбрать перекрытие для частного дома из пеноблоков? Как смонтировать его своими руками? Разберемся с вопросами вместе.

Виды перекрытий

По техническому решению междуэтажные своды условно разделяют на 2 группы:

  • – перекрытия, выполненные из однородных элементов;
  • сборные – конструкции из балок и заполнения.

В производстве монолитных сооружений используется бетон, который заливают в опалубки прямо на месте строительства. Толщина плит должна быть не менее 150 мм. Такие перекрытия отличаются прочностью и высокой несущей способностью. Кроме того, им можно задавать произвольные геометрические формы.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти .

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению. Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

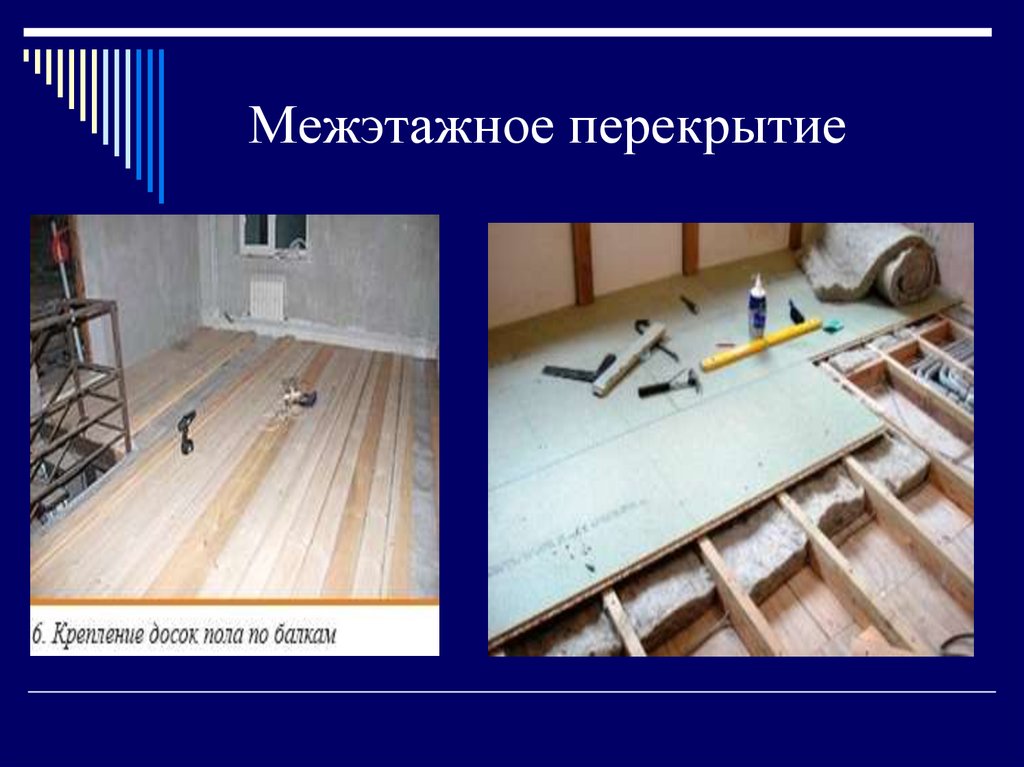

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков.

Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Они должны быть надежными, устойчивыми к возгоранию, с хорошими звукоизолирующими и теплоизоляционными свойствами. От того, как правильно ли сделаг выобр и насколько качественен монтаж перекрытия, зависит как прочность и долговечность самого строения, так и комфорт и безопасность жильцов. Чем одни виды этих конструкций отличаются от других, какие межэтажные перекрытия для коттеджа лучше, как рассчитать нагрузку, как правильно произвести монтаж — в теме этой недели.

Статьи:

Эксперты FORUMHOUSE рассказывают, чем отличаются многопустотные плиты от плит, изготовленных методом безопалубочного формования, как правильно укладывать плиты перекрытия в домах и избежать ошибок при монтаже.

Балки из дерева, антиморозные добавки и стяжки. В этом обзоре – всё, в чем нуждается строительство перекрытий зданий в осенне-зимний сезон.

Возможность безопорного перекрытия больших площадей значительно расширяет архитектурные возможности при проектировании здания. Это позволяет «играть» с объёмом комнат, устанавливать в помещениях панорамные окна длиной от пола до потолка, монтировать сложные конструкции на объекте и строить большие залы. Эксперты FORUMHOUSE рассказывают о необходимости расчёта и нюансах самостоятельного изготовления деревянных конструкций.

Армопояс необходим для равномерного распределения нагрузки и связи стен воедино, что хорошо снижает риск появления трещин при неравномерной усадке здания. При устройстве мансардного этажа с деревянными перекрытиями армопояс перераспределит точечную нагрузку от бруса на всю стену. FORUMHOUSE рассказывает об устройстве армопояса в газобетонном доме.

Видео:

Ребристое монолитное двунаправленное перекрытие . Порой в планировке дома необходимо сделать большие пролёты. Рассматриваем готовую строительную технологию монолитной ребристой двунаправленной конструкции, позволяющую не использовать такие элементы, как промежуточные колонны и балки.

Нестандартные решения в строительстве дома из газоблоков . В строительстве этого дома были использованы нестандартные решения. Блоки шириной 400 мм заменили двумя блоками по 200 мм. Разные строительные варианты использованы для организации оконных проемов. А для возведения в домах не применяли дополнительно армирующего пояса.

Бетонирование при минусовых температурах . Часто спорят о том, стоит ли зимой заниматься такими специальными работами, как закладка фундамента и монолитные работы. Эксперт рассказывает о плюсах и минусах зимней стройки коттеджа, использовании присадок разного качества и цены и о том, в какое время года экономически более выгодно построить коттедж.

Заливка армопояса дома из газоблоков . Как залить армопояс бетоном, на чём можно сэкономить при монтаже, и на чём экономить не следует, рассказывает на опыте собственного строительства Дмитрий Кузьмин.

Дом из газобетона своими руками и без лишних затрат. Перекрытия . Четыре года Дмитрий Калинский строил недалеко от Москвы коттедж из газобетонных блоков собственными руками. В этом сюжете он делится личным опытом кладки бетонных блоков, установки опалубки, устройства перемычек и армопоясов, а также самостоятельной установки окон в постройке.

Тема на форуме:

Назначение этой темы состоит в том, чтобы обращаться к ней, когда потребуется помощь: Anatolevich делится опытом и фотоотчетом устройства «идеальной» монолитной конструкции при пролётах между высокими несущими стенами весом до 4. 5 м. Участники FORUMHOUSE дают свою оценку этой работе.

. Sergio1974 начал делать чердачное перекрытие в своем доме, в связи с чем возник вопрос – где будет хорошо и правильно расположить гидропароизоляцию: укладку полосами между лагами, стелить сплошное полотно, практически «завернув» брус в утеплитель, или крепить изоляцию к лагам и закрывать чистовой отделкой. Какой из вариантов сооружения наиболее имеет больше прав на применение, их достоинства и недостатки обсуждают форумчане в этой теме.

Во многих проектах есть эркер с расположенным над ним открытым балконом. Конструктив перекрытия (тепло- и гидроизоляция, дренаж, примыкание к основной стене и т. д.) для самостройщика – настоящее минное поле, легко наделать ошибок, особенно с надежной гидро- и теплоизоляцией. «Саперы отзовитесь!» — призвал топикстартер мореход , и знающие форумчане высказали свое мнение.

Между плитами первого этажа остался пролет на всю ширину дома. У azid возник вопрос – на что опирать плиты перекрытия над лестницей: ставить там стену не хочется, чтобы не перекрывать свободный подход к лестнице. Можно ли решить эту проблему – читайте в теме.

Всегда появляется немало вопросов и сомнений, усложняющих выбор межэтажного перекрытия. Любые из них вы можете задать и разрешить здесь вместе с опытными пользователями и экспертами FORUMHOUSE.

Перекрытие жилого здания является конструкцией, воспринимающей нагрузку от массы людей, мебели и оборудования и передающей ее на стены. Перекрытия должны обладать необходимыми прочностными, тепло-техническими (перекрытия чердачные, над подвалами и над проездами), акустическими, водоизоляционными (перекрытия в санитарных узлах) и газоизоляционными (над котельными, столовыми и тому подобными помещениями) свойствами, а также быть достаточно огнестойкими. Конструкции перекрытий выполняют из железобетона, армосиликата, керамики и дерева.

Армосиликатные и керамические перекрытия имеют ограниченное применение и здесь не рассматриваются. При необходимости деревянные балки перекрытий заменяют железобетонными или стальными; стальные усиливают обетонированием.

Железобетонные перекрытия характеризуются прочностью, долговечностью и огнестойкостью. Железобетонные перекрытия подразделяются на монолитные и сборные. Наиболее часто в последние годы используют в жилищном строительстве сборные

перекрытия.

Монолитные железобетонные перекрытия применяли преимущественно над первыми этажами и подвалами жилых зданий при размещении в них магазинов и других нежилых помещений. По конструкции монолитные железобетонные перекрытия бывают ребристые, кессонные и безбалочные.

Ребристое монолитное перекрытие состоит из плиты, второстепенных балок (ребер) и главных балок (прогонов). Для получения гладкого потолка его выполняют ребрами кверху или с подвесным потолком. При расположении ребер в двух взаимно перпендикулярных направлениях образуется кессонное перекрытие.

Сборные железобетонные перекрытия подразделяют на три группы: перекрытия по железобетонным балкам с мелкоразмерным заполнением (рис. 17), перекрытия из настилов массой до 0,5 т (рис. 18) и широких элементов массой 1,5-2 т, крупнопанельные перекрытия из элементов размером на комнату (массой 3-7 т).

Швы между железобетонными настилами, имеющими двухпустотное и лотковое поперечное сечение и укладываемыми впритык друг к другу, заделывают цементным раствором. В раздельной лотковой конструкции перекрытия нижние лотки заделывают в стену, а верхние опирают у стен на нижние лотки и упругие прокладки. Раздельная конструкция перекрытия обладает лучшей изоляцией от ударного шума.

Настилы из элементов бывают ребристыми и часто-ребристыми с вкладышами, многопустотными, одно-и многослойными.

Трехслойный настил состоит из нижнего и верхнего слоев железобетона толщиной 20-30 мм и среднего слоя из легкого бетона (керамзитобетона и т. п.). Двухслойный настил имеет нижний слой толщиной 30-50 мм из обычного бетона класса В 15, а верхний — из легкого бетона класса В 7,5. Однослойные панели изготовляют из бетона классов В 7,5-В 12,5.

Из многопустотных панелей наиболее эффективны панели с круглыми и овальными пустотами, поэтому они рекомендованы Госстроем СССР к широкому применению в жилищно-гражданском строительстве.

Крупнопанельные перекрытия размером на комнату (массой до 7 т) в отличие от перекрытий из элементов небольшой ширины не имеют стыков над перекрываемыми помещениями, что повышает их звукоизолирующие и эксплуатационные качества. Шатровая панель представляет собой плоскую плиту, окаймленную ребрами по контуру в виде карнизов, которая опирается на продольные и поперечные стены.

Изоляция междуэтажных железобетонных перекрытий от ударного шума достигается устройством слоев из шлака и установкой специальных звукоизоляционных плит (древесно-волокнистых, из минеральной пробки и др.), входящих в состав пола.

В местах примыкания полов на упругих прокладках или засыпках к стенам, перегородкам или каркасу следует оставлять зазор шириной 1 -1,5 см, заполняемый упругим материалом. Плинтусы следует прикреплять только к перегородкам или полу.

Примеры примыкания перекрытий с полами из различных материалов к стенам или перегородкам приведены на рис. 19.

Перекрытия по стальным и деревянным балкам (рис. 20) в настоящее время почти не применяют, так как для устройства 1 м 2 перекрытия требуется до 30- 35 кг прокатного металла. Однако в существующих лданиях, особенно с пролетами 6-8 м, эти перекрытия встречаются часто.

Перекрытия по стальным балкам могут быть двух видов — со сгораемым (деревянным) и несгораемым наполнением. Несгораемым междубалочным заполненной является монолитная железобетонная плита или из * борных плит и пустотелых блоков.

Деревянные перекрытия выполняют в жилых зданиях высотой до трех этажей. Однако до 1954 г. такие перекрытия устраивали в зданиях большей этажности. Пространство между балками заполняют накатом из пластин или щитов. Применяют также междубалочное заполнение из легкобетонных и гипсовых плит.

Для звукоизоляции и предохранения от промокания перекрытия при мытье полов по накату устраивают глинопесчаную смазку или укладывают рулонный материал. По смазке устраивают рыхлую засыпку толщиной 60-80 мм. Лаги укладывают через 500-700 мм. Чистый пол выполняют из шпунтованных досок; при устройстве пола из паркета, ксилолита или линолеума основание под него, называемое черным полом, предусматривают из нестроганых досок. Звукоизоляционные прокладки между балками и лагами устраивают из трех слоев рулонного материала, антисептированных древесно-волокнистых плит и др. Лаги создают по всей площади пола воздушную прослойку, улучшающую вентиляцию подпольного пространства.

Для увеличения срока службы деревянных перекрытий исключительно важное значение имеют правильная заделка концов балок в каменные стены и предохранение их от увлажнения и гниения. Глубину заделки концов балки в стену принимают равной 150-200 мм. Концы балок антисептируют 3%-ным раствором фтористого натрия и обмазывают (кроме торцов) битумной мастикой или смолой и обертывают двумя слоями толя.

В зданиях старой постройки встречается изоляция концов балок березовой корой. Гнезда для балок делают таких размеров, чтобы вокруг конца балки остались зазоры 20-30 мм.

Если толщина наружных стен не более 510 мм, то в гнездах может образоваться конденсат, приводящий к загниванию концов балок. Чтобы избежать этого, зазоры между концами балок и гнездами необходимо залить раствором или утеплить гнезда деревянными осмоленными коробами. При опирании деревянных балок на наружные степы толщиной более 510 мм, а также при опирании на внутренние стены зазоры между балками и гнездами оставляют, что обеспечивает вентиляцию концов балок. Связь балок со стенами осуществляется анкерами, устанавливаемыми через одну балку (рис.21).

Особенности устройства некоторых видов перекрытий.

В санитарных узлах перекрытия делают с гидроизоляционным слоем, который располагают между покрытием пола и основанием. Гидроизоляция состоит из двух-трех слоев рулонного материала на мастике, которые в примыкании к стенам и перегородкам поднимают на 50-100 мм. В железобетонных перекрытиях вместо рулонной гидроизоляции применяют цементный раствор с уплотняющими или гидрофобными добавками (алюминат натрия, хлорное железо и др.).

Полы в санитарных узлах обычно устраивают из керамических плиток, укладываемых на цементном растворе по сборному или монолитному железобетонному перекрытию.

При наличии в санитарных узлах деревянных перекрытий по балкам укладывают сплошной настил из шпунтованных брусков толщиной 50-60 мм, по настилу наклеивают гидроизоляционный ковер, а по ковру настилают чистый пол. Все деревянные элементы перекрытия антисептируют.

Перекрытия, устраиваемые над холодным подпольем и над проездом, отличаются от междуэтажных тем, что имеют теплоизоляционный слон (по расчету).

Чердачные перекрытия (рис, 22) также утепляют. Теплоизоляцию устраивают из рыхлых засыпок или плитных материалов и укладывают между балками или по верху настилов. Стальные и железобетонные балки утепляют сверху от промерзания. Для предохранения теплоизоляции от уплотнения при хождении по чердаку укладывают две-три доски, устраивают теплоизоляцию из сыпучих материалов, которые защищают коркой из пористого глиняного или цементного раствора. У наружных стен толщину теплоизоляции увеличивают.
