Виды радиаторов отопления для квартиры: как выбрать и установить?

Система отопления – это большое, теплое «сердце» дома и сложная инженерная конструкция, которая не терпит приблизительности и требует грамотного инженерного просчета. Ведь все это не просто радиаторы и трубы, а серьезный вопрос микроклимата в доме, эстетики и энергосбережения.

Виды радиаторов отопления для квартиры

Не все представленные сегодня на рынке радиаторы подходят для установки в квартире с центральной системой отопления, поэтому подходить к выбору следует со всей ответственностью. Чтобы понять, как правильно подобрать радиаторы отопления, давайте рассмотрим их основные виды.

Виды радиаторов, которые устанавливают в квартирах

Чаще всего в магазинах и на рынках представлены радиаторы отопления из таких материалов:

1. Чугунные.
2. Стальные (трубчатые и панельные).
3. Алюминиевые.
4. Анодированные.
5. Биметаллические.
6. Медные.
7. Пластиковые.

Так, а какой же выбрать для квартиры, давайте вместе попытаемся разобраться в этом вопросе!

Чугунные радиаторы

Чугунный радиатор

Их можно назвать одними из самых «древних» отопительных приборов, которые и сейчас не утратили своей актуальности.

Благодаря особенностям чугуна, сегодня эти батареи пользуются большой популярностью в нашей стране. За счет толстых стенок, они не боятся гидроударов и способны выдерживать давление в 25-30 атмосфер. Чугунные радиаторы способны функционировать не только в автономной системе отопления, но и в центральной коммуникации. Этот материал не подвержен коррозии, что обуславливает популярность батарей в нашей стране, ведь, как известно, носитель тепла зачастую у нас не отличается чистотой. Еще одним преимуществом чугунных батарей является их способность долго сохранять тепло, даже после отключения отопительной системы.

К недостаткам чугунных батарей можно отнести тяжелый вес, что значительно усложняет процесс монтажа. В одиночку устанавливать эти радиаторы невозможно.

Кроме того, чугун обладает низкой теплопроводностью, из-за чего эффективность достигается только при стабильной температуре в 70⁰С. Для частного дома или автономного отопления это может стать накладным, а вот для квартирного решения при нормальном функционировании центральной отопительной системы, это хороший вариант.

В советские времена, производили чугунные размеры стандартного размера. Для увеличения обогрева квартиры приходилось наращивать систему, что не всегда положительно сказывалось на эстетическом виде. Сегодня же, на современном рынке, представлено множество вариантов чугунных радиаторов от отечественных и зарубежных производителей разной мощности. Поэтому можно подобрать небольшие батареи, которые идеально впишутся в общую концепцию интерьера. Раньше чугунные батареи крепились кронштейнами к стене. Сегодня можно выбрать красивые радиаторы с напольной установкой, которые имеют элегантный вид.

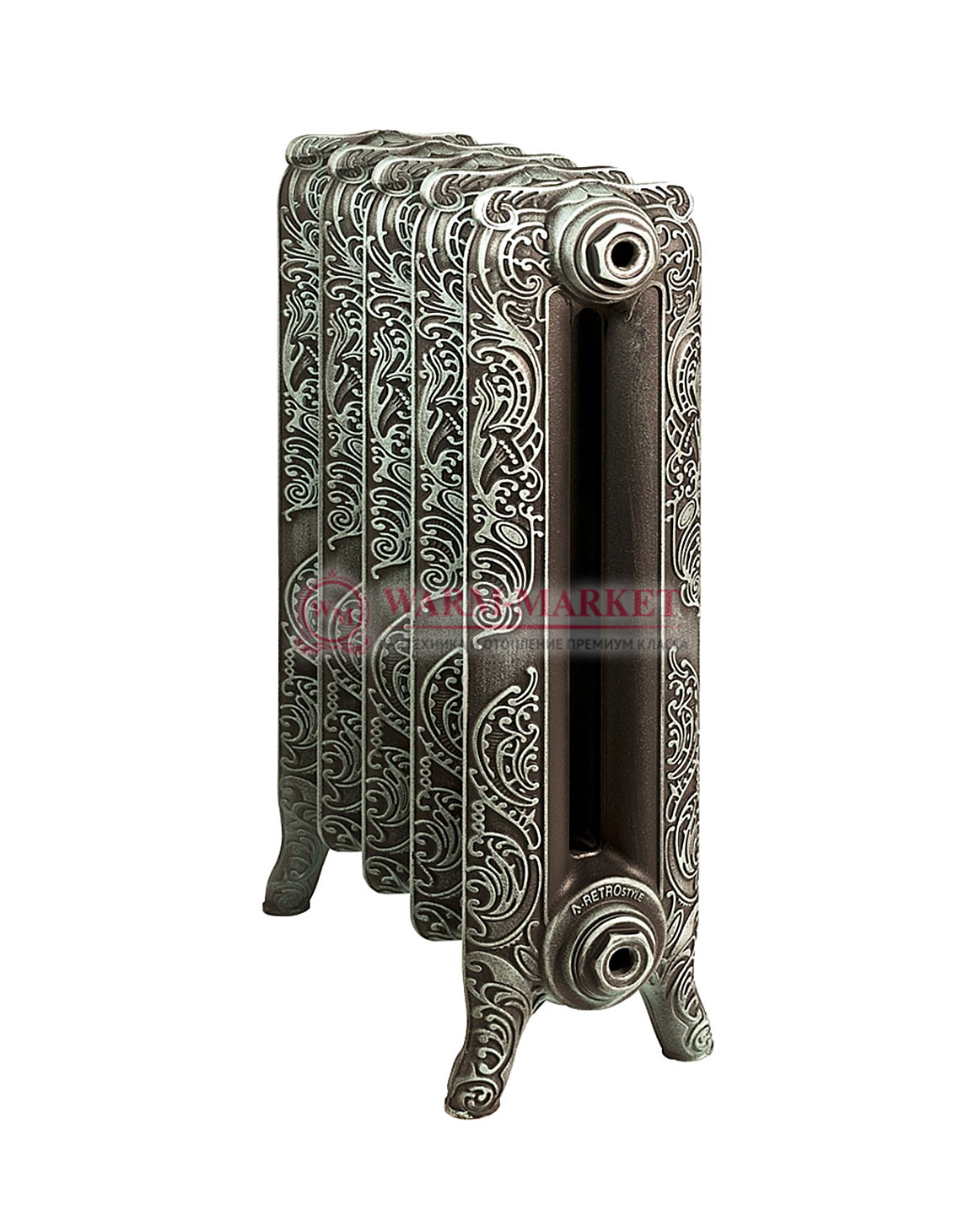

Напольный чугунный радиатор

Современные чугунные батареи не нуждаются в дополнительной обработке и окраске. Они уже продаются готовыми к монтажу, и нет необходимости их каждый год окрашивать. Уход за ними минимальный: из-за гладкой поверхности, на них практически не оседает пыль.

Многообразие цветов и стилей чугунных батарей помогает сегодня их не только гармонично вписать в классический или ретро стиль, но и сделать радиаторы отдельным декоративным элементом.

Достоинства чугунных радиаторов:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Неприхотливость к чистоте носителя.
• Доступная цена.
• Длительное время сохраняют тепло.
• Могут функционировать в центральной и автономной системе отопления.

Недостатки:

• Тяжелый вес.
• Сложность монтажа.
• Долго нагреваются до нужной температуры.

Делаем вывод: для квартир с центральным отоплением выбор чугунных радиаторов оптимален. Они прослужат не менее 15-20 лет и будут эффективно отдавать тепло.

Особенности монтажа чугунных батарей

Учитывая большой вес чугунных батарей, монтаж – процесс достаточно трудоемкий и тяжелый. Если вы решили самостоятельно производить установку чугунных радиаторов, то необходимо учитывать следующие факторы:

Лучшее место для батареи — под окном	Монтаж лучше проводить в летний период времени, во время отключения отопительной центральной системы. Определите место для установки будущей батареи. Оптимальным местом будет зона под окном. Это обеспечит нормальную циркуляцию холодного и горячего воздуха по всей комнате.
Разметка под батарею	Выполните на стене разметку креплений и расположение конструкции. Используйте строительный уровень, чтобы проконтролировать горизонтальность линии. При неровном наклоне батареи, в процессе эксплуатации могут образоваться воздушные пробки.
Регулировка нипелей батареи	Перед процессом установки, выполните регулировку ниппелей. Особенно это касается приборов отечественных производителей. Для этого необходимо раскрутить батарею, отрегулировать ниппели и собрать все обратно. Для того чтобы избежать перекоса ниппелей, разборку батареи необходимо производить на радиаторном верстаке с использованием специальных ключей. При этом производим по одному обороту с каждой стороны, чтобы избежать перекоса. Открутив ниппели, снимаем секции. Отрегулировав ниппели, собираем обратно строго в обратной последовательности. Необходимо протестировать, не даст ли батарея течь. Производим «опрессовку». Только теперь можно приступать к монтажу.
Пример крепления на кронштейны	В бетонных и кирпичных стенах чугунные батареи крепятся к стене с помощью специальных кронштейнов. Этого будет достаточно, чтобы батарея не наклонилась под давлением воды. Радиатор стандартного размера должен крепиться к стене, как минимум, на четыре опоры. При креплении чугунных батарей к деревянной стене, нужно подстраховаться и создать дополнительную напольную опору. Расстояние от стены должно быть – 5 см, от пола – 10 см. Вбив опоры в стену, устанавливайте на них батарею сразу на все кронштейны.
Проверка результатов работ уровнем	Процесс монтажа зависит от типа креплений. Обычно в продажу поставляются батареи с четырьмя отверстиями, расположенными по углам конструкции. Два отверстия используются для подключения прямой и обратной магистрали, остальные закрываются воздухоотводящими кранами и заглушками. К водоснабжению подключайте батарею только после того, ка проверили по уровню горизонтальность расположения конструкции. Открытые концы труб соединяйте газовой сваркой, чтобы обеспечить надежное, герметичное и долговечное соединение. По окончанию всех работ, проверьте герметичность всей конструкции, включив воду.

Стальные радиаторы

Радиаторы из стали

Стальные батареи представляют собой оптимальное соотношение цены и качества. Они способны выдерживать достаточно большую нагрузку и гидроудары отопительной системы. А благодаря высокому уровню тепло проводимости, стальные батареи быстро нагреваются. Для автономного отопления или обогрева частного дома, такой вариант достаточно практичен.

Говоря о стальных радиаторах, следует упомянуть, что они бывают двух видов: панельные и трубчатые.

Панельные стальные батареи

Стальная батарея панельного типа

Панельные радиаторы представляют собой конструкцию из двух стальных листов, соединенных между собой сваркой. Некоторые модели оснащены конвекционными элементами для создания вертикального направления разогретого воздуха. Это позволяет создать своеобразный тепловой барьер для холодного потока, идущего от окна.

Для обеспечения прочности и долговечности, конструкцию окрашивают только после полной сборки. При покупке обязательно внимательно изучите покрытие, так как это влияет на дальнейшую эксплуатацию. На участках, окрашенных плохо, может возникнуть коррозия. Панельные радиаторы рассчитаны на нормальное давление, создаваемое в центральной отопительной системе. Длина может варьироваться от 40 см до 3 метров, а высота – от 20 до 90 см. Размер необходимо рассчитывать исходя из общей площади помещения.

Подключение к теплоносителю может быть снизу или сбоку, поэтому выбирая, нужно учитывать расположение разводки труб отопительного контура.

Плюсы:

• легкий вес;
• простота монтажа;
• быстрое прогревание, что позволяет экономить на коммунальных услугах;
• привлекательный внешний вид;
• компактный размер.

Минусы:

• уязвимость к мощным гидроударам центральной отопительной системы. Если же выбор при обустройстве отопительной системы дома все равно падает на панельные стальные батареи, необходимо защитить конструкцию и установить редуктор, который будет сглаживать перепады давления в сети.
• Подверженность коррозии.
• Небольшой срок эксплуатации. Как правило, внутренняя поверхность стальных панелей не имеет антикоррозийного покрытия, а теплоноситель не всегда отличается чистотой. В результате, уже через 7-10 лет, внутренний слой батареи может быть разрушен.

Трубчатые стальные батареи

Стальная батарея трубчатого типа

В отличие от панельных батарей, трубчатые радиаторы представляют собой конструкцию, состоящую из нескольких секций, скрепленных между собой при помощи сварки. В зависимости от площади помещения и отопительного эффекта, необходимо рассчитать мощность готового модуля и выбрать оптимальный размер. Небольшая толщина труб от 1,5 до 2 мм предупреждает быть осторожным и стараться использовать подобные конструкции только для малоэтажных построек с системами закрытого типа.

Нормальная работа трубчатых стальных батарей возможна при давлении в 8-10 атмосфер. Если же центральная отопительная система «грешит» прыжками давления, то целесообразно будет установить редуктор для сглаживания напряжения.

Из-за небольшой толщины стенок, теплоноситель достаточно быстро нагревает стальную конструкцию. Сегодня на рынке представлен огромный выбор трубчатых стальных батарей в самых разных дизайнерских решениях. Их устанавливают не только традиционно у окна или стены, но даже по центру комнаты. Некоторые конструкции выполнены в виде скамейки, подножка которой представляет собой обогревательный прибор. Такую батарею целесообразно устанавливать в коридоре. Днем на нем комфортно будет обуваться, а ночью на стуле можно будет расположить обувь для просушки.

Стальная батарея в форме скамейки

Плюсы:

• Быстрое нагревание. Из-за тонких стенок (1,5 мм) нагревание батарей происходит за считанные минуты, что позволяет экономить на коммунальных услугах (в том случае, если в квартире установлен счетчик). Впрочем, этот плюс может обратиться и в минус. Тонкие стенки подвержены механическому разрушению «грязной» воды, подаваемой центральной отопительной системой.
• Более высокая стойкость к механическим повреждениям по сравнению с панельными батареями.
• Большой выбор стилевых решений. Учитывая богатый выбор цветов, такие радиаторы легко подобрать практически под любой интерьер квартиры. Не нужно будет тратить силы и средства на дополнительное декорирование в виде экранов.

Минусы:

• Уязвимость к мощным гидроударам центральной отопительной системы. Впрочем, этим недостатком грешат практически все приборы, соединенные при помощи сварки. Во время мощного перепада давления, конструкция может начать разрушаться в местах соединения.

Подводя итог, следует сказать, что для квартиры трубчатые стальные батареи – далеко не самый лучший вариант. Установка в доме с автономным отоплением приведет к лишним затратам из-за быстрого остывания. А монтаж в квартире с центральным отоплением может стать причиной аварийных ситуаций.

Особенности монтажа стальных радиаторов

Стальные батареи достаточно легко монтируются, но до конца монтажных работ лучше не снимать упаковочную пленку. Это позволит сохранить чистый вид и не нарушить внешнее покрытие панели. Расстояние до пола и стены у каждой модели разное, поэтому внимательно изучите схему монтажа в инструкции.

В зависимости от типа конструкции, подбираем крепление. Навесной радиатор будем крепить к стене с помощью кронштейнов и дюбелей. Напольная конструкция устанавливается на полу на обычных стойках и традиционно подсоединяется к отопительной трубе.

Стальные радиаторы легко встраиваются в систему отопления и, в зависимости от модели, имеют разный тип подключения: боковой, нижний, верхний. Расстояние между стеной и задней панелью стального радиатора должно быть не менее 25 мм, в противном случае, значительно снизится теплоотдача прибора.

Современные модели обладают блокировочной системой против случайного «демонтажа», поэтому перед установкой прибора необходимо оттянуть вверх крепежный захват и зафиксировать его в таком положении. Начинаем монтаж с нижних крепежей, а уже после надеваем на верхние. Если вы все правильно выполнили, верхний крепеж автоматически защелкнется, надежно фиксируя радиатор на стене.

Алюминиевые батареи

Алюминиевая батарея

Несмотря на свой прекрасный внешний вид, алюминиевые радиаторы – не лучший выбор для отопления квартиры с центральной системой. В квартирах же с автономной системой отопления, такой выбор батарей пользуется большой популярностью. Наряду со стильным внешним видом, они отличаются надежностью и достаточно длительным сроком эксплуатации – 20-25 лет.

Материалом для создания служит алюминий с добавлением кремниевых сплавов, что придает батареям особую прочность. В промышленности, как правило, используют силумин, дюралюминий для повышения технических свойств. Кроме того, добавление кремниевых сплавов позволяет снизить стоимость исходного продукта.

Конструкция алюминиевых батарей достаточно проста: каждая секция состоит из двух горизонтальных каналов большого диаметра и одного вертикального с меньшим диаметром. От вертикального канала отходит несколько ребер, которые «берут» тепловую энергию у горячей воды и «отдают» ее воздуху.

Рассчитанные на давление в 15 атмосфер, они очень уязвимы к воздушным пробкам и гидроударам. Соединение отдельных секций производится при помощи муфтового резьбового метода, что позволяет достаточно быстро произвести монтаж батареи.

Герметичность алюминиевых радиаторов достигается за счет метода литья. Каждая секция отливается в отдельной форме, после чего соединяется в одну общую конструкцию.

На рынке представлены алюминиевые радиаторы самой разной формы и размеров, что позволяет подобрать оптимальный вариант под готовый дизайн квартиры. В зависимости от площади помещения и отопительного эффекта, подбирается и размер алюминиевой батареи.

Алюминиевая батарея может стать элементом дизайна в квартире

У батарей, произведенных с помощью технологии литья, более высокий запас прочности к перепадам давления. Рабочее давление в них достигает 16 атмосфер, но при испытаниях производитель тестирует радиаторы давлением в 25 атмосфер, что позволяет батареям порой выдерживать резкие скачки. Гладкая поверхность литых панелей обеспечивает более высокую теплоотдачу.

Другой метод изготовления алюминиевых батарей – экструзия. Это значительно удешевляет продукт, но и по техническим характеристикам он уступает литым батареям. В качестве основного сырья здесь используется вторичный алюминий, что со временем приводит к хрупкости и коррозии. Поэтому при выборе радиаторов, нужно ориентироваться не только на материал, но и уточнять метод производства. Батареи, произведенные по технологии экструзии, не подлежат наращиванию. Они поступают в продажу уже в стандартном размере.

Алюминиевые радиаторы обладают достаточно малым весом, что значительно упрощает их монтаж, который вполне можно проводить самостоятельно. За счет высокой теплоотдачи алюминия, батареи очень быстро нагреваются. Это позволяет контролировать степень расхода и вручную управлять системой, создавая комфортную температуру в помещении.

Плюсы:

• Устойчивость к коррозии.
• Стильный внешний вид.
• Малый вес (в 3-4 раза легче чугуна).
• Многообразие цветов.
• Высокая теплоотдача.
• Разнообразие размеров.
• Возможность добавлять секции в процессе эксплуатации (применимо только для метода литья).

Минусы:

• Чувствительность к перепадам давления.
• Зависимость от качества воды. При загрязненной воде с высоким pH, конструкция достаточно быстро может выйти из строя.

Особенности монтажа алюминиевых батарей

Устанавливая алюминиевые батареи, следует, в первую очередь, ориентироваться на технические свойства материала. Если при монтаже чугунных батарей главной особенностью был большой вес, то здесь все наоборот. Алюминиевые батареи легкие и хрупкие, поэтому установку следует выполнять очень аккуратно, не снимая упаковки.

Поверхность алюминиевого радиатора может повредиться при монтаже даже от небольшого удара инструментом. В продажу алюминиевые батареи уже поступают в комплекте с кронштейнами, которые легко при помощи дюбелей можно прикрепить к стене.

Для создания максимально эффективной теплоотдачи, следует при монтаже руководствоваться такими параметрами:

• Расстояние между окном и отопительной панелью не должно превышать 10 см.
• Расстояние до стены – 3-6 см.
• Расстояние от панели до пола должны быть в пределах 5-6 см.

Запорный кран устанавливается с двух сторон радиатора для регулировки температуры и для случаев возникновения аварийной ситуации.

После выполнения установки и до момента подключения к отопительной системе, необходимо произвести «опрессовку» прибора. Для этого нужно вызвать представителя соответствующей службы или купить опрессовщик.

Анодные радиаторы

Анодный радиатор

По сути, это тоже алюминиевые батареи. Только исходное сырье (алюминий) проходит более жесткую очистку с анодным оксидированием поверхности. Это позволяет повысить устойчивость к коррозии и химическому воздействию грязной воды.

Анодные батареи производятся по технологии литья, что обеспечивает им герметичность и устойчивость к гидроударам. Они способны выдерживать давление в 20-25 атмосфер. За счет того, что отдельные секции собираются при помощи резьбовых муфт и герметичных уплотнителей, батарея может быть разобрана и дополнена.

Благодаря идеально гладкой поверхности внутренней части радиаторов, достигается максимальная теплоотдача и более эффективная циркуляция горячей воды внутри конструкции. Внешне, анодные радиаторы тоже радуют глаз. Их плавная форма и гладкая поверхность более безопасна, чем угловатая конструкция чугунных батарей.

Единственным недостатком анодных конструкций, пожалуй, можно назвать их высокую стоимость по сравнению с алюминиевыми радиаторами.

Плюсы:

• Высокая теплоотдача.
• Разнообразие размеров и возможность добавления секций в процессе эксплуатации.
• Выдерживают высокое давление (в 20-25 атмосфер).
• Устойчивость к коррозии.
• Стильный внешний вид.

Минусы:

• Высокая стоимость.

Анодные алюминиевые батареи отлично подходят для квартир, как с центральной, так и автономной системой отопления. Если финансовые возможности позволяют, то такие радиаторы прослужат очень долго, радуя своей практичностью, функциональностью и отличным внешним видом.

Монтаж анодных батарей выполняется точно так же, как и установка алюминиевых радиаторов (см. выше).

Биметаллические радиаторы

Биметаллический радиатор

Эти батареи демонстрируют оптимальное соотношение цены и качества. Они способны выдерживать достаточно избыточное давление, и не слишком требовательны к теплоносителю. Именно это обуславливает их сегодняшнюю популярность на строительном рынке, которая уступает только чугунным батареям.

Название радиаторов уже указывает на то, что они собираются из двух материалов. Внешняя часть выполнена из алюминия, а внутренний слой производится из высококачественного сплава меди или стали. Такая комбинация материалов позволяет решить сразу две задачи: улучшить теплоотдачу и повысить стойкость к коррозии. Красивый внешний вид батареям придает эмалевое покрытие в любом цветовом решении.

Биметаллический радиатор выпускается в двух модификациях:

1. Абсолютно биметаллический аппарат, который отличается повышенной прочностью и устойчивостью к перепадам давления в сети. Срок их службы – не менее 25 лет, что вполне оправдывает высокую цену. В таком приборе сердечник выполнен в виде труб, по которым течет вода без соприкосновения с самим корпусом.
2. Полубиметаллический представляет собой конструкцию, внутренние каналы которой просто усилены пластинами из другого металла.

Конструкция биметаллических радиаторов состоит из нескольких секций, которые между собой соединяются при помощи резьбовой муфты. При желании, всегда можно докупить еще секции и нарастить.

Элемент батареи в разрезе. Видна соединительная резьба

Биметаллические радиаторы станут оптимальным выбором для квартир с центральной отопительной системой благодаря высокой устойчивости к высокому давлению в 35-40 атмосфер. Им не страшны резкие изменения условий эксплуатации.

Плюсы:

• Быстро нагреваются и легко отдают тепло.
• Устойчивость к коррозии.
• Стильный внешний вид.
• Большой выбор размеров.
• Возможность доставлять секции в процессе эксплуатации.
• Выдерживают сильные гидроудары.
• Небольшой вес и простой монтаж.

Минусы:

• Высокая стоимость.

Такие радиаторы следует приобретать только в специализированных магазинах, при условии ознакомления с документацией. Внешне их невозможно отличить от алюминиевых батарей, а вот разница в цене будет весьма ощутима.

Биметаллические радиаторы – отличный вариант для квартир с любым типом отопления. Высокая цена компенсируется длительным сроком эксплуатации.

Особенности монтажа биметаллических радиаторов

Основным правилом при монтаже биметаллических радиаторов является то, что установка выполняется в упаковке. Не снимайте пленку до окончания всех работ. Дело в том, что внешняя поверхность радиаторов достаточно хрупкая и может быть повреждена ударом инструмента.

Нельзя зачищать соединяемые детали напильником или наждаком, во избежание протечки воды в дальнейшем.

Чтобы биметаллический радиатор работал исправно и эффективно, при монтаже необходимо руководствоваться следующими требованиями к расстоянию:

• Расстояние от стены до прибора – 3-5 см. Если установить ближе к стене, то будет нарушена естественная циркуляция воздуха, что значительно снизит эффективность прибора.
• Расстояние от пола не более 10 см. Если установить ниже, то это не только снизит эффективность теплообмена, но и затруднит в дальнейшем уход за радиатором.

Начинайте установку с крепления кронштейнов к стене, предварительно выполнив разметку. На каждом радиаторе в обязательном порядке должен быть установлен клапан для спуска воздуха. Это позволит в дальнейшем избежать воздушных пробок. Чтобы надежно затянуть клапан, используйте динамометрический ключ.

Видео. Установка биметалических радиаторов своими руками

Медные радиаторы

Медный радиатор

Пожалуй, единственным существенным недостатком этого вида радиаторов можно назвать их высокую цену. В остальном же, они отличаются высокими техническими свойствами, имеют великолепный внешний вид и прослужат не менее 25-30 лет при должном уходе.

Медные батареи нивелируют сопротивление теплоносителя, увеличивая его эффективность. Высокий КПД обуславливается высокой теплопроводностью. По сравнению с популярным чугунов – в 4 раза больше.

Плюсы:

• Устойчивость к коррозии.
• Выдерживают большое давление в трубах (30-36 атмосфер).
• Высокая теплоотдача.

Минусы:

• Высокая стоимость.

Особенности монтажа медных радиаторов

• Идеальным материалом для труб, к которым производится пайка радиатора, является медь. Это обеспечит герметизацию и продлит срок службы батареи. При комбинировании с другими видами металла, со временем может образоваться коррозия. Это касается и выбора фитингов.
• Перед монтажом медной батареи, необходимо установить фильтр, предназначенный для очистки воды. Иначе в процессе эксплуатации внутренняя часть прибора может стать шероховатой, что спровоцирует отложение солей.
• Все элементы конструкции соединяются при помощью спайки.
• На кронштейны, с помощью которых медные трубы крепятся к стене, необходимо устанавливать резиновые накладки, что поможет защитить поверхность труб от деформации и коррозии.

Видео. Как правильно устанавливать радиаторы отопления

Как особенности и нюансы центральной отопительной системы влияют на срок службы радиаторов?

Система центрального отопления

Прежде чем приступить к выбору радиатора для своей квартиры, следует учесть некоторые нюансы центральной отопительной системы. Конечно, достоинств у центрального отопления больше, чем недостатков. Не нужно возиться с выбором и установкой котлов, монтажом дымохода. Стоимость коммунальных услуг легко контролируется с помощью установки счетчика. Но есть и недостатки, которые оказывают влияние на выбор батарей.

• В составе носителя всегда присутствуют агрессивные вещества, которые негативно влияют на материал труб и батарей. Чаще всего именно коррозия наносит разрушительное действие на внутренний слой радиаторов, сокращая срок эксплуатации. С профилактической целью, некоторые коммунальные службы добавляют в баки с водой лигносульфонатный порошок, что не лучшим образом влияет на эксплуатационный срок радиаторов.
• В воде, которая идет по трубам для обогрева, часто присутствует мелкий песок, глина, известь. Постепенно этот мелкий мусор протирает металл изнутри. Если внутренний слой шершавый, это значительно быстрее сокращает срок службы.
• Одним из врагов радиаторов отопления в квартирах являются перепады давления, так называемые гидроудары. Это, конечно, негативно сказывается на состоянии батарей. Воздушные пробки, создаваемые нестабильной работой центральной магистрали, постепенно приводят к растрескиванию и разрыву металла. Но многие современные радиаторы оснащены защитными клапанами, которые позволяют регулировать давление в трубах и бороться, таким образом, с нестабильностью напора.
• Нестабильность температуры отопительной системы оказывает влияние больше всего на внутреннюю часть батареи. Чугун имеет особенность расширять при нагревании и сжиматься при понижении температуры, что приводит к растрескиванию внутреннего слоя. Поэтому именно такие батареи наиболее уязвимы к перепаду температуры.

Поэтому, выбирая радиатор для отопления квартиры, руководствуйтесь этими моментами и учитывайте работу магистрали и местного ЖКХ.

Калькулятор расчета количества секций радиаторов отопления

Как правильно выбирать радиаторы для квартиры?

Радиаторы должны не только выполнять свои функции, но и вписываться в интерьер

Выбор радиатора для квартиры – это ответственный шаг. Не все виды отопительной системы, представленной на современном рынке, подходят. Некоторые приборы не способны выдерживать нагрузку и гидроудары, которые нередко встречаются в наших коммунальных службах. Здесь важно учитывать не только материал, но и предельную нагрузку радиатора.

Кроме того, для эффективной работы отопительного прибора и максимальной его теплоотдаче, необходимо правильно рассчитать количество секций.

При выборе радиатора для квартиры, необходимо учитывать следующие факторы:

• Общую площадь квартиры. Исходя из этого параметра, необходимо подбирать мощность радиатора.
• Максимальное давление в отопительной системе. Каждый прибор обладает своей предельной нагрузкой.
• Материал и максимальная температура, которую способен выдержать радиатор. Мощность радиатора. Это будет основополагающим фактором, исходя из которого, необходимо рассчитать количество секций и общую длину прибора.
• Общий дизайн и стиль батарей.

Подбирая батареи для своей квартиры, не нужно быть излишне рачительным. Низкая цена может стать причиной холода в помещении, да и срок службы у недорогих радиаторов не превышает 5-6 лет.

При возникновении аварии в отопительной центральной системе, дешевые батареи могут быстро выйти из строя из-за гидроударов.

В заключение статьи, предлагаем вам очень подробную лекцию по выбору радиаторов в квартиру.

Видео: Как выбрать радиаторы отопления

Чугунные радиаторы отопления (батареи): характеристики, виды, расчет мощности

Технические характеристики чугунных радиаторов

Практически в каждом доме есть чугунные радиаторы. Производители со временем их совершенствуют и улучшают технические характеристики. На рынке представлены стальные алюминиевые и другие радиаторы. Но самыми востребованными радиаторами до сих пор являются чугунные. Это связано с множеством преимуществ и рабочих показателей таких отопительных приборов.

Содержание

  1. Особенности чугунных батарей
  2. Преимущества и недостатки
  3. Виды давления
  4. Какие теплоносители подходят чугунным радиаторам
  5. Главные характеристики
  6. Срок эксплуатации
  7. Теплоотдача и мощность
  8. Расчет мощности чугунных радиаторов

Особенности чугунных радиаторов

Радиаторы из чугуна появились у нас лишь в прошлом веке. Первый город в котором увидели такой прибор отопления был Санкт-Петербург.

Такие радиаторы изготавливают из достаточно крепкого сплава чугуна. Такой материал является очень выносливым. Чугунные радиаторы применяются, как в жилых домах,промышленных зданиях, так и в централизованных системах отопления. Батарея может состоять из любого количества секций. Благодаря этому можно установить подходящий прибор для каждого помещения. Для малой площади хватит мощности небольшого радиатора, поэтому будет нецелесообразно использование многосекционного прибора отопления. Во избежании протечки, в местах соединения секций применяются уплотнительные прокладки из резины или других материалов.

Чугунные радиаторы по характеру работы не отличаются от стальных или алюминиевых. В котле нагревается теплоноситель и с помощью радиатора отопления передает свое тепло. Есть несколько моделей чугунных радиаторов: с одним, двумя или тремя каналами.

Преимущества и недостатки

Преимущества:

1. Чугунные батареи могут выдержать температуру до 150°. Такие радиаторы хорошо противостоят воздействию коррозии. Чугун тяжело поддается коррозии.

2. Стены радиатора изготавливают очень толстыми. Поэтому такие батареи имеют большой срок службы. Радиаторы можно использовать в открытой системе отопления и в той которую иногда опорожняют. Стальные радиаторы при таких условиях через несколько лет покрылись бы ржавчиной или вовсе стали непригодными к использованию.

3. Благодаря большому сечению батареи, чистить их можно реже в отличии от других радиаторов.

4. Если чугунный радиатор изготовлен по всем стандартам и из качественного материала, то он прослужит очень долго. Возможно использование радиатора до 50 лет, а иногда бывает и до 100 лет.

5. Такие радиаторы тяжело повредить или растворить.

6. При отключении радиатора, он будет продолжать обогревать помещение на 30%. У чугунных батарей теплоотдача в несколько раз больше, чем у радиаторов изготовленных из другого материала. При нерегулярном нагреве теплоносителя, батарея изготовленная из чугуна, будет отлично справляться со своей функцией. Все эти качества возможны благодаря хорошим теплоаккумулирующим свойствам чугунной батареи.

Недостатки:

1. Большой вес радиатора. При подъеме радиатора в квартиру будет проблематично его донести.

2. Рабочее давление намного меньше, чем у других радиаторов.

3. Из-за количества секций уменьшается площадь поверхности радиатора. Она меньше, чем у других моделей радиаторов.

На ряду со всеми преимуществами, недостатки являются несущественными.

Виды давления

Давление в таких радиаторах бывает: опрессовочное и рабочее. Первое часто называют максимальным.

Опрессовочное давление определяет какую нагрузку может выдержать радиатор при сильном гидроударе. При проведении проверки, в магистралях стараются создать нагрузку, которая будет приближена к максимальной. Этот показатель колеблется в пределах 12 — 16 атмосфер.

А рабочее давление показывает нагрузку, которую дает теплоноситель в работе циркуляции радиатора. Обычно нагрузка составляет 9 атмосфер, но этот показатель может колебаться от 6 до 9.

Какие теплоносители подходят чугунным радиаторам

В таких батареях можно не следить за значениями кислотности в циркулирующих жидкостях. Это связано с тем, что такие радиаторы нечувствительны к теплоносителям. Внутри центральной системы отопления скапливается много примесей. Благодаря ширине канала примеси могут свободно проходить и не скапливаться. Такой материал не вступает в химические реакции с такими жидкостями, которые содержат антизамерзающие добавки. Но водоподготовку необходимо проводить, так как кроме радиатора теплоноситель протекает по котлу, магистралям и другому оборудованию.

Главные характеристики

Основными техническими характеристиками являются:

• Глубина секции обычно составляет от 7 до 12см, ширина равна 8-10см, а высота колеблется от 37 до 57 см;
• Рабочее давление достигает не более 18 атмосфер;
• 200Вт – это мощность каждой секции;
• Масса радиатора довольно большая. Вес каждой секции может быть от 3 до 7 кг;
• Объем секции составляет 0,7-1,5 л;
• Средний срок эксплуатации составляет 30-50 лет.
• Радиаторы, изготовленные из чугуна, во многом превосходят другие батареи.

Срок эксплуатации

Самым главным преимуществом таких радиаторов среди алюминиевых, стальных и других радиаторов является срок службы отопительного прибора. Специалисты заверяют, что срок службы таких радиаторов равен 50 лет. Большая ширина каналов позволяет не появляться засорам. Чугун мало подвержен коррозии. Такие радиаторы не вступают в химические реакции. Все эти показатели увеличивают срок эксплуатации.

Теплоотдача и мощность

Рассматривая характеристики радиаторов, следует подробнее узнать о мощности батареи и теплоотдачи. Обычно указывается мощность только одной секции. Придется самостоятельно рассчитать мощность радиатора перед его установкой.

Теплоотдача чугунных батарей намного меньше, чем у алюминиевых и других радиаторах. Приблизительно теплоотдача меньше в 2 раза. Но благодаря низкой инертности, чугун дольше остается теплым и дольше будет отдавать полезную энергию.

Мощность одной секции данного радиатора максимально достигает 160 Вт, а например у алюминиевой 200 Вт. Наиболее выгодной будет покупка чугунной батареи с естественной циркуляцией теплоносителя.

Расчет мощности чугунных радиаторов

Для расчета требуемого количества секций батареи есть несколько методов. Выделяют несколько основных факторов, которые влияют на нужное количество мощности: площадь отапливаемого помещения, количество и размер окон и дверей, материал из которых возведены наружные стены и технические характеристики батарей.

Есть более простой вариант для подсчета мощности. Для этого необходимо площадь отапливаемого помещения умножить на 100, а затем поделить получившиеся число на мощность секции.

Но есть некоторые нюансы, которые нужно изменить:

• Если более одной стены имеют границы с улицей, то необходимо прибавить несколько секций радиатора;
• Если высота этажа более 3 метров, то добавляют 1-2 секции;
• Увеличивается значение в большую сторону, если число получилось дробное;
• В комнате с двумя окнами, необходимо установить 2 радиатора с равным количеством секций, которое получилось в результате подсчета.

Читайте также:

Виды радиаторов отопления

      Как правильно выбрать радиатор, на какие параметры и характеристики обратить первоочередное внимание, как рассчитать необходимое количество секций — со всем этим необходимо определиться перед покупкой и установкой новых радиаторов. В этой статье мы рассмотрим основные разновидности радиаторов их свойства и особенности.

Выделяют следующие виды радиаторов отопления:

• алюминиевые;
• биметаллические;
• стальные;
• чугунные.

Достоинства и недостатки каждого из вышеперечисленных видов рассматрим отдельно.

Алюминиевые радиаторы

     Алюминиевые радиаторы лучше всех раскупаются на рынке, потому что алюминий обладает высокой теплоотдачей (коэффициент теплопроводности 220) и легкостью (одна секция весит около 1 кг без воды), их очень просто транспортировать и устанавливать. К тому же такие батареи отличаются привлекательным внешним видом и легкостью ухода.

На их изготовление идет не чистый алюминий, а его сплав. Стандартными вариантами является межцентровое расстояние 350 и 500 мм, но в продаже имеются и другие модели: 200, 250 мм и т.

д.

      От длины алюминиевого радиатора зависит его мощность. Поэтому, набрав нужное количество секций, можно оптимально отопить конкретное помещение.

      Алюминиевые радиаторы склонны к коррозии. Такая зависимость усиливается при наличии в системе отопления других металлов, образующих гальванические пары. Поэтому алюминиевые радиаторы нельзя оставлять с закрытыми кранами в заполненной водой системе надолго.

Биметаллические радиаторы

       По внешнему виду такие радиаторы трудно отличить от радиаторов, сделанных из алюминия. Но важнее всего именно то, что содержится внутри таких радиаторов. Внутри корпуса из алюминия интегрирована прочная металлическая начинка. Благодаря данным конструктивным особенностям, здесь сочетается небольшой вес алюминия и прочность стального материала.

Преимущества биметаллических радиаторов отопления:

• Биметаллические радиаторы характеризуются высокой теплоотдачей. В среднем одна секция имеет мощность 170-194 Вт (Для радиаторов с шириной 80мм и межосевым расстоянием 500мм)
• Биметаллические радиаторы могут монтироваться в любой системе отопления (автономной, центральной, с пластиковыми или со стальными трубами)
• Приборы отопления могут иметь любые геометрические размеры, что позволяет подбирать их к любому дизайну интерьеру и устанавливать даже в ограниченном пространстве
• Биметаллические радиаторы долговечны. Монолитные приборы отопления рассчитаны на срок эксплуатации не менее 25 лет
• Биметаллические радиаторы имеют низкую тепловую инерцию, что позволяет использовать их в регулируемых системах отопления

      Единственным недостатком биметаллических монолитных радиаторов отопления является их сравнительно высокая стоимость.

Стальные радиаторы

      Стальной радиатор представляет собой панель из двух сваренных между собой в нескольких местах стальных листов.

Участки точечной сварки разделяют пространство радиатора и образуют каналы, по которым движется теплоноситель. Стальной радиатор может состоять из нескольких панелей. Листы, из которых сделана панель, обычно не ровные, а рельефные, впадины указывают на места, где панели сварены между собой.

Преимущества стальных радиаторов:

• Простота конструкции радиаторов обеспечивает им достаточно длительный ресурс работы. При этом качественные стальные отопительные устройства производятся из достаточно толстой (1,2 – 1,5 мм) стали, что также положительно сказывается на их прочности.
• Разные варианты конструкции существенно облегчают монтаж радиаторов своими руками.
• Также достоинством стальных радиаторов является их дизайн: такое устройство будет не только обогревать вашу квартиру, но и украшать ее.

Недостатки:

• Главный недостаток стальных радиаторов — возможность коррозии материала. Поэтому стараются не располагать такие радиаторы в ванных комнатах. Теплоноситель должен полностью заполнять радиатор даже в летнее время (в холодном виде), так как при попадании в стальной радиатор воздуха риск начала коррозийных процессов сильно возрастает.
• Сварные швы стальных радиаторов (это в первую очередь относится к устройствам панельного типа) весьма чувствительны к гидроударам. При опрессовке системы такой радиатор может деформироваться или даже лопнуть.
• Лакокрасочное покрытие некоторых радиаторов также не отличается устойчивостью, поэтому через несколько лет эксплуатации не очень качественная батарея может начать шелушиться.

Чугунные радиаторы:

       Чугунные радиаторы — это классика водяного отопления. Они прошли испытание временем и, хотя в настоящее время считаются устаревшими моделями, до сих пор используются в большинстве квартир и домов. Изготовление радиатора очень трудоемкий процесс. Он проходит методом литья из чугунного сплава отдельных секций, в последующем соединяемых специальными прокладками, обеспечивающими герметичность.

Сейчас можно приобрести чугунные радиаторы с эстетическим внешним видом.

Преимущества чугунных радиаторов:

• Высокая инерционность. Заключается в том, что радиатору необходимо длительное время для остывания, а также длительное время для нагрева.
• Значительная коррозийная устойчивость.
• Длительный срок эксплуатации. Чугунный радиатор при своевременном обслуживании способен прослужить до 60 лет.
• Небольшое гидравлическое сопротивление.
• Широкое сечение каналов. Хорошая циркуляция теплоносителя в радиаторе происходит даже при наличии в нем незначительных отложений.

Недостатки:

• Существенная масса радиатора и большие габариты.
• Длительный обогрев помещения.
• Труднодоступное межсекционное пространство. Очень проблематично покрасить радиатор, а также произвести его чистку от пыли (Для радиаторов старого типа).
• Неказистый внешний вид. Но если выбрать дизайнерское изделие, то Вы лишитесь данного недостатка.

Расчёт секций радиаторов по площади помещения

      Расчет числа секций радиаторов отопления для типового дома ведется исходя из площади комнат. Площадь комнаты в доме типовой застройки вычисляют, умножив длину комнаты на ее ширину. Для обогрева 1 квадратного метра требуется 100 Вт мощности отопительного прибора, и чтобы вычислить общую мощность, необходимо умножить полученную площадь на 100 Вт. Полученное значение означает общую мощность отопительного прибора. В документации на радиатор обычно указана тепловая мощность одной секции. Чтобы определить количество секций, нужно разделить общую мощность на это значение и округлить результат в большую сторону.

Пример расчета:

Комната с шириной 3,5 метра и длиной 4 метра, с обычной высотой потолков. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций.

1. Определяем площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м2.
2. Находим общую мощность отопительных приборов 14·100 = 1400 Вт.
3. Находим количество секций: 1400/160 = 8,75. Округляем в сторону большего значения и получаем 9 секций.

Также можно воспользоваться таблицей:

























разновидности чугунных батарей отопления, сравнение с новыми моделями

Как бы люди ни сопротивлялись, но время берет свое и если чугунные батареи старого образца еще исправно работают, эффективно согревая жилище, их все равно придется со временем менять. Даже у самого надежного устройства есть свой срок годности, который следует соблюдать. Хотя существуют примеры того, что радиаторы чугунные старого образца прослужили более ста лет, доводить до такой крайности не стоит в целях соблюдения личной безопасности.

Особенности изготовления батарей из чугуна

Слишком долго чугунные радиаторы были единственным видом обогревательных устройств, установленных в многоквартирных домах. Многие люди настолько к ним привыкли, зная об их долговечности и надежности, что когда приходит время менять отопительную систему, ищут аналогичные устройства.

Чугунные батареи нового образца совершенно не такие, к каким привыкли жильцы хрущевок. У старых моделей были свои преимущества, на фоне которых их недостатки забывались, а связано это с особенностью их изготовления.

Этот металл невозможно подвергать обработке, поэтому изделия из него, будь то старые чугунные радиаторы отопления или сковородки, всегда отливались в готовых формах. Этим обусловлено то, что многие десятилетия производились одинаковые по высоте, ширине и глубине секционные «гармошки».

Чтобы изменить тепловую мощность чугунного радиатора, требовалось добавить или убрать секцию, для чего из системы полностью сливался теплоноситель, парализуя подачу тепла в здание.

Для обеспечения качественной герметизации, между секциями устанавливаются резиновые прокладки (в случае применения антифриза они должны быть паронитовые).

Чугунные секционные радиаторы соединяются при помощи ниппель — гаек и специального ключа и по типу делятся:

• На одноканальные образцы, которые встречаются в основном в вертикальных моделях.
• Двухканальные типы – это основной вид чугунных радиаторов.
• Трехканальные встречаются крайне редко, обладают самой высокой теплоотдачей и большой глубиной.

По форме коллекторов виды чугунных радиаторов отопления можно разделить на овальные и круглые. Первые признаны более надежными и устойчивыми к гидроударам, но не менее важна толщина стенок устройства. Чтобы сделать их настолько же легкими, как стальные или биметаллические батареи отопления, потребуются тонкие стенки, но они слишком уязвимы перед ударами и механическими повреждениями. Слишком толстый слой чугуна сделает радиатор неуязвимым, но неподъемным, что так же неприемлемо, к тому же он будет разогреваться целую вечность. Старые радиаторы весили порядка 7.5 – 8 кг, что совсем немало для одной секции.

В советское время для их производства применяли несколько видов заготовок, отличающихся размерами. Глубина зависела от количества каналов для теплоносителя, а высота – от межосевого расстояния.

Различались модели с межосевыми показателями от 300 мм и до 900 мм, но самыми популярными стало расстояние 500 мм  которое и в наше время считается классическим стандартом радиаторов из любого металла.

Если предстоит замена старых чугунных батарей на новые, то следует выбирать аналоги с тем же межосевым расстоянием, что обеспечит надежность их подключения к системе обогрева и эффективность работы.

Параметры этих радиаторов были таковы, что вполне соответствовали централизованному отоплению тех лет:

• Рабочее давление 9 – 12 атмосфер.
• Нагрев теплоносителя до +110 градусов.
• Устойчивость к химическим примесям воды.
• Эксплуатационный срок 20 лет при безупречной работе до 50.
• Низкая стоимость.

Самым большим минусом советских «гармошек» был их вес. Их было сложно перевозить и монтировать, да и не каждая стена способна выдержать подобную «ношу». С появлением высотных зданий сильные стороны чугунных батарей перестали соответствовать новым стандартам централизованного отопления, так как в домах более 12 этажей гидроудары намного выше, чем они способны выдержать.

Батареи нового образца

Современные виды чугунных батарей совсем не похожи на своих старых «собратьев». Последние 15 лет большой популярностью стали пользоваться стальные и алюминиевые радиаторы, но первые в основном представлены моделями панельного типа, что вписывается далеко не в каждую отопительную систему, а вторые не переносят химического воздействия теплоносителя городской теплосети. Именно поэтому многие потребители обратили свое внимание на разновидности чугунных радиаторов отопления нового поколения. Их положительные качества:

• Внешне они мало чем отличаются от современных аналогов из других металлов. Секции с плоской гладкой поверхностью впишутся в любой интерьер. В продаже есть не только изделия с заводской окраской, но и те, которые можно выкрасить самостоятельно в любой цвет (отечественное производство), что нравится многим клиентам.
• Стоимость новых батарей из чугуна по-прежнему невелика, что делает их привлекательными в глазах потребителей.
• Они обладают более высокой теплоотдачей благодаря уменьшению объема.
• Их вес значительно снизился. Если старые образцы весили от 8 кг и выше, то новые – от 3.5 кг и максимально до 7.1 кг одна секция.
• Сегодня встречаются как чугунные радиаторы декоративные в стиле ретро, так и напольные, вертикальные и классические модели.

То, что батареи этого типа стали легче и более стильными, сохранив свои основные положительные стороны, делает их весьма популярными у населения.

Декоративные радиаторы из чугуна

На отечественном рынке художественные виды отопительных устройств представлены, в основном, зарубежными производителями. Как правило, это дизайнерские работы, которые не только весят несколько больше своих классических «собратьев», но и стоят в разы дороже. Подобную роскошь можно устанавливать исключительно в соответствующий ей интерьер.

Декоративные чугунные радиаторы отопления представлены в стиле барокко и эпохи Возрождения, модерна и неоклассицизма. Стиль и орнамент изделия не влияют на его стоимость в отличие от размера и формы. Так среди них встречаются низкие батареи, стандартной высоты 500 мм или высокие виды. Если интерьер требует обогреватели «под старину», то предпочтение, чаще всего, отдается моделям с узорным рисунком. Окраска их может быть совершенно разной и смотрятся они не только эффектно, но и дорого.

Как правило, декоративные радиаторы из чугуна обладают теми же свойствами, что и скромные классические образцы. Монтируются секции так же, как привычные советские «гармошки». Особенно стильно и необычно смотрятся чугунные батареи на ножках.

Напольные чугунные батареи

Этот тип радиаторов появился в силу необходимости. Чугун достаточно тяжелый металл, из которого любое изделие получает «в наследство» немалый вес, и батареи не исключение. Далеко не каждая стена может выдержать подобную нагрузку, вот изготовители и пошли навстречу клиентам, запустив в производство радиатор чугунный напольный.

Так же весьма популярные в последнее время панорамные окна требуют другого подхода к обогревателям. Низкие напольные модели хорошо смотрятся и при этом обладают всеми преимуществами более рослых аналогов. На сегодняшний день напольные чугунные радиаторы отопления считаются элитными, поэтому их стоимость одна из самых высоких среди батарей из этого металла.

Преимуществом этих устройств являются:

• Устойчивость обеспечивается крепкими ножками, которые можно, при необходимости, привинчивать к полу.
• Они занимают мало место, а трубы при их установке укладываются в пол, что улучшает визуальный вид помещения.
• Батареи напольные могут быть любого цвета.
• Они хорошо себя проявляют в закрытых отопительных системах.
• Установка напольной конструкции освобождает владельцев от такой работы, как сверление стен и крепление кронштейнов.

По своим техническим показателям радиаторы этого типа мало чем отличаются от стандартных чугунных моделей.

Особенность вертикальных радиаторов

Высокие батареи отопления встречаются нечасто и стоят достаточно дорого, не зависимо от того, из какого металла они сделаны. Учитывая вес чугуна, вертикальные радиаторы из него не могут быть такого же размера, как например, алюминиевые или биметаллические, которые могут достигать 3 м. Максимальная высота, которой обладают вертикальные чугунные радиаторы отопления, это 1 метр.

Как правило, они представлены секционными трубчатыми конструкциями, которые хотя и долго нагреваются, но держат тепло и остывают так же длительное время. Подобные модели обладают высокой теплоотдачей, несмотря на большой объем теплоносителя в них. Их основным недостатком является вес, который значительно превышает стандартные аналоги не только из-за большей высоты секций, но и толщины стенок.

Тэны для чугунных батарей

Не удивительно, что на сегодняшний день многие потребители ищут альтернативные виды обогрева своих жилищ. Стоимость коммунальных услуг постоянно растет, что не может не вызывать тревогу. Одним из способов создать автономное отопление в квартире – это чугунная батарея с тэном для обогрева.

Тэн – это обычная металлическая трубка с расположенной внутри нее спиралью, которая отделена от нее при помощи наполнителя. Его можно изготовить самостоятельно из подручных средств. Батареи с тэном отличает высокая производительность, экономность и надежность, а то, что они встраиваются в саму систему отопления, позволяет сберечь место и обеспечить их незаметное присутствие.

Подобное устройство может снабжаться терморегулятором, чтобы регулировать степень нагрева теплоносителя и служить, как дополнительным, так и основным источником тепла.

На рынке существуют тэны разной мощности, поэтому следует заранее произвести расчеты, сколько потребуется Ватт на одну секцию радиатора для обогрева каждой отдельной комнаты.

Заключение

На сегодняшний день интерес к чугунным радиаторам возродился. Связано это с изменением их внешнего вида и технических показателей в лучшую сторону. Они монтируются, как в автономных системах частных домов, так и в многоэтажках, подключенных центральной городской теплосети.

На рынке можно встретить и евро чугунные радиаторы, и вертикальные, и напольные, и классические варианты изделий из этого металла. Это дает потребителям возможность выбирать батареи под интерьер помещения и его потребностей в тепле.

Радиаторы чугунные, их технические характеристики и выбор

С наполнением рынка новыми строительными материалами и комплектующими, повышается потребность в качественном и красивом оборудовании. В связи с этим и требованиями времени, многие люди принимаются за капитальный ремонт своего жилья и производственных помещений. Замене подвергаются все старые системы водопроводного и канализационного хозяйства, отопления, электроэнергии. Меняют оконные и дверные конструкции, половое покрытие, крыши частных домов. Однако, при смене старого оборудования часто оставляют старые чугунные батареи, проводя их предварительную промывку.

В чем же популярность этих конструкций, известных нам с советских времен? Почему многие строители не советуют менять старые батареи из чугуна? Конечно, старые конструкции из чугуна по дизайну не идут ни в какое сравнение с новыми видами отопительных приборов. Потому странным сочетанием, иногда, кажутся на фоне дорогих обоев новые металлопластиковые трубы разводки и старые батареи из 5-8 секций. Несмотря на то, что их аккуратно покрасили светлой краской, старомодные батареи не хотят плавно вливаться в дизайн интерьера. Но с точки зрения практичности и долговечности, они являются ценным материалом.

Ассортимент радиаторов отопления

Современные производители отопительных радиаторов предлагают широкий ассортимент таких конструкций. В основном радиаторы отопления отличаются материалом изготовления и внешним видом с определенным цветовым оформлением. Отличие также выражается в размерах, технических характеристиках. Наряду с новыми моделями отопительных радиаторов из стальных, алюминиевых, биметаллических, медных, пластиковых материалов и различных сплавов, многие люди приветствуют чугунные радиаторы отопления, и какие лучше — судить потребителям. Современные модели имеют отличный дизайн, выполненные из различных материалов, обладают красивым видом, практичными формами, легким весом. Но по другим показателям они уступают привычным нам чугунным конструкциям, которые относят к разряду советских времен.

Основные технические характеристики чугунных радиаторов

Батареи изготавливают из крепкого и однородного по структуре чугунного сплава. Каждая секция отливается в отдельности, а затем соединяется в определенную группу. Для установки батарей отопления необходимо определиться с тем, сколько необходимо секций. Их число может быть, начиная от 3-х и до 5-6, а иногда и до 12-ти, и зависит от многих факторов, среди которых выделяют:

• площадь помещения;
• количество окон;
• наличие стеклопакетов;
• высоту помещения;
• этаж;
• угловое размещение квартиры в многоэтажном доме;
• другие факторы, влияющие на уровень энергоэффективности.

Технические характеристики радиаторов чугунных связаны с их выносливостью и надежностью. Максимальной температурой теплоносителя является температура в 130-150 градусов. Максимальным рабочим давлением считается 9-12 бар. В одной секции стандартных батарей из чугуна МС 140 помещается чуть более литра воды (1,11-1,45). Одна секция весит в пределах 6-ти кг (5,7 – 7,1), а ширина секции — 98 мм. Технические характеристики чугунных радиаторов рассчитаны на установку с расстоянием между стеной и батареей от 2- 5 см и высотой установки над плоскостью пола — в 10 см.

Общепринятые советы:

Если в комнате несколько окон, то батареи отопления следует устанавливать под каждым окном. В угловых квартирах следует провести утепление стен снаружи современными методами или увеличить количество секций в батарее.

Расчет количества батарей определяют умножением площади комнаты на 100 Вт и делением на теплоотдачу, которую получают от работы одной секции.

Теплоотдача из 1-й секции МС 140 считается 175 Вт. Из этого расчета исходит, что для комнаты 18 кв.м необходимо:
18х100:175=10,2

Для лучшей эффективности, полученный показатель увеличивают в большую сторону. Потому, для комнаты 18 квадратов подойдет чугунный радиатор МС 140 с 11-ю секциями.

Достоинства конструкций из чугуна

Сейчас применяют различные виды отопительных радиаторов, среди которых имеются современные чугунные изделия. Нынешний чугун и его сплавы не отличаются от прежних. Останавливает только «запредельная» цена современных чугунных конструкций. В таком случае, можно пользоваться старыми чугунными батареями, проведя их предварительный осмотр, промывку и очистку. Чугунные радиаторы отопления, и какие лучше: бывшие в употреблении или современные конструкции из разных материалов, решают в индивидуальном порядке. Длительное пребывание на пике славы чугунных батарей обусловлено рядом неоспоримых преимуществ:

• химической устойчивости. Централизованно поступающая вода, может, имеет красновато-коричневый цвет и содержит в своем составе химические добавки. Различные химические соединения негативно влияют на состояние современных радиаторов из пластика, не повреждая чугун;
• длительности эксплуатации. Еще до сих пор в наших квартирах стоят радиаторы отопления, которые были установлены в середине прошлого века. Технические характеристики чугунных радиаторов дают им срок эксплуатации в 50 лет, хотя практически их срок эксплуатации составляет 100 и более лет.
• инерционности. Прогретые батареи отопления из чугуна сохраняют тепло длительный период времени. Теплоотдача при отключении системы уменьшается постепенно;
• низкого уровня гидравлического сопротивления. Благодаря большому внутреннему диаметру и достаточному объему чугунных секций, отсутствуют помехи для циркуляции воды. На работу системы слабо влияет отложение солей и наличие ржавчины. Только, когда батареи полностью «забиты» различными скоплениями, горячая вода не поступает в одну или несколько секций чугунных батарей. Потому на вопрос: «Какие лучше: чугунные радиаторы отопления или пластиковые?» имеется однозначный ответ: «Конечно,чугунные!»;
• прочности. Батареи из чугуна могут выдерживать давление 18 атмосфер.

Минусы чугунных конструкций для отопления

Читая лестные отзывы о преимуществах батарей отопления из чугуна или его сплавов, невольно возникает известная фаза о том, что незаменимых предметов не существует. Если бы чугунные конструкции отоплении были столь совершенными, то не появились бы пластиковые, биметаллические, медные, разносплавные радиаторы отопления. К недостаткам конструктивных и технических характеристик чугунных радиаторов относят:

• внушительные размеры и тяжелый вес;
• непрезентабельность внешнего вида;
• наличие труднодоступных мест для окрашивания и ухода;
• невозможность регулирования температурного режима;
• медленный нагрев холодного помещения.

Однако такие недостатки не столь существенны и часто допустимы.

Чугунные радиаторы отопления, и какие лучше

Конечно, современные батареи отопления обладают своеобразной красотой и практичностью. Только их применение не приспособлено к нашим системам теплоснабжения. Потому до улучшения систем централизованного отопления, установку новых радиаторов из пластиковых материалов лучше не проводить. Чугунные радиаторы отопления, и какие лучше — нового или старого образца, решать вам. Если смену оборудования проводят в своем доме, где заливается вода без химикатов, поддерживается ее определенная температура, то оригинальные варианты (не китайские) прослужат не меньше, чем указано в инструкции по применению.

Теплоотдача чугунных радиаторов отопления. Достоинства чугуна.

Чугунные радиаторы по праву можно назвать классикой отопительного оборудования. На пике популярности такие батареи удерживаются более ста лет благодаря множеству полезных качеств этого материала. Да и большинство отопительных систем нашей страны не позволяют использовать другие виды радиаторов.

Процесс изготовления чугунных радиаторов заключается в отливе из однородного по своей структуре чугунного сплава отдельных секций. Затем эти секции соединяются друг с другом с помощью специальных прокладок, которые обеспечивают герметичность.

Следует отметить, что мощность, указанная в технических характеристиках, всегда отличается от таковой в реальных условиях. Это вызвано проведением испытаний оборудования в почти идеальных условиях. Так при температуре теплоносителя 60 градусов, мощность не поднимется выше 50 Ватт.

Принцип действия таких батарей заключается в отдаче тепла в помещение теплоносителем через поверхность радиатора.На строительных рынках можно найти трехканальные, двух- и одноканальные батареи.





Таблица теплоотдачи чугунных радиаторов отопления

Преимущества чугунных радиаторов:

• Высокая инерционность. Так при прекращении поступления горячей воды в системе, чугун еще долгое время будет отдавать тепло, поддерживая температуру в помещении.
• Высокая устойчивость к коррозии. В ТЭЦ в воду добавляется много различных присадок и красителей, а так же множество химических веществ, которые вызывают коррозию метала.
• Большой срок эксплуатации. При условиях регулярного обслуживания, которое включает замену межсекционных прокладок и чистку полости радиатора. Радиаторы отопления чугунные могут прослужить более шестидесяти лет.
• Малое гидравлическое сопротивление. Благодаря этой характеристике, такие батареи можно использовать в автономных отопительных системах с гравитационной системой.
• Широкое сечение каналов. Оно обеспечивает хорошее функционирование даже при наличии небольшого количества отложений в системе.

 Недостатки чугунных радиаторов:

• Большая масса (иногда более ста килограмм) и габариты. Эти недостатки серьезно затрудняют монтаж оборудования.
• Сложное межсекционное пространство. Многочисленные глубокие и узкие щели делают очень хлопотным и сложным процесс очищения батарей от скопившейся пыли и грязи.
• Невозможность быстрого регулирования величины теплоотдачи. Вызвана она большой вместительностью секций и высокой их теплоемкостью.
• Медленный нагрев помещения. Теплоотдача одной чугунной секции составляет около 110Ватт, что меньше таковой у алюминиевых или же биметаллических радиаторов в полтора раза. Однако это компенсируется за счет того, что чугунные батареи имеют лучевой способ передачи тепла (нагревает не только воздух, но и близко находящиеся предметы).
• Внешний вид. В большинстве своем, чугунные радиаторы имеют непрезентабельный внешний вид. Однако есть дизайнерские экземпляры, которые могут служить настоящим украшением помещения. Так что это весьма условно можно отнести к недостаткам.

Виды и типы радиаторов отопления

Современные производители таких отопительных приборов, как радиаторы, на сегодняшний день предлагают широкий ассортимент товаров. Виды радиаторов отопления сегодня зависят не только от технических характеристик, но и от внешнего вида. В настоящее время важную роль играют не только лишь технические параметры, но и размер, форма, цветовое решение радиаторов. Так разберемся, какие бывают радиаторы отопления.

Виды радиаторов отопления

Виды батарей отопления в зависимости от материала

Конечно, при выборе приборов отопления на первом месте все-таки остается именно эффективность радиаторов. Чтобы понять, какие батареи будут лучше, нужно изучить особенности разных видов.

Самое первое разделение радиаторов основывается на материале изготовления батарей. Так, современные радиаторы отопления могут быть чугунными, стальными, алюминиевыми, биметаллическими, медными, пластиковыми, а также включать различные сплавы.

Чугунные батареи

Чугунные батареи – можно сказать, что это своего рода советские батареи отопления. Такие радиаторы в свое время были просто на пике популярности. Несмотря на разнообразие батарей в современности, мы все же до сих пор используем радиаторы из чугуна. Что касается минусов чугунных батарей, то здесь все основывается на материале чугуне. В первую очередь, чугун имеет низкий уровень теплопроводности. И чтобы радиатор нагрелся до 45 градусов, температура воды или другого теплоносителя должна быть около 70 градусов. А это – вызовет большие затраты на топливо.

Современная чугунная батарея

Хоть чугунные газовые батареи отопления и имеют достаточно большой срок работы, все же они не вечные. Обычно от чугунных радиаторов отпугивает их внешний вид – в современные комнаты их очень трудно вписать. Единственным, но очень существенным преимуществом радиаторов из чугуна является то, что они не требовательны к носителю тепла. Так, технические характеристики радиаторов отопления радиаторов из чугуна позволяют использовать в них воду любого качества – хоть ржавую, хоть с множеством бактерий.

Алюминиевые радиаторы

Следующие разновидности радиаторов отопления – это алюминиевые. Что касается внешнего вида, то такие батареи намного лучше чугунных. Помимо этого, модельный ряд батарей постоянно пополняется новыми образцами. Отличное преимущество радиаторов из алюминия – это высокая теплопроводность. Но стоит отметить, что такие радиаторы для индивидуального отопления являются очень чувствительными к качеству носителя тепла. Если вода будет хоть немного грязной, они тут же выйдут из строя. Именно поэтому стоит заранее хорошо очистить теплоноситель – поставить разнообразные фильтры и приспособления. А это – дополнительные затраты. Также алюминий не подойдет для промышленных помещений, где наблюдается высокое давление горячей воды – такие виды батарей отопления просто-напросто порвет на части.

Алюминиевые радиаторы

Стальные радиаторы

Еще одним материалом изготовления радиаторов отопления является сталь. Стальные батареи могут быть трубчатыми и панельными. Панельные варианты относятся к категории бюджетных, но они имеют высокую теплоотдачу. Панельные модели довольно неприхотливые, поэтому они широко используются не только в домах, но и в офисах, и на производствах. Трубчатые стальные батареи – это отопительные приборы разряда премиум. Такие характеристики достались этим моделям не только благодаря отличным техническим параметрам – высокому уровню теплоотдачи и большому сроку работы (около 25 лет). Помимо всего этого, такие батареи имеют отличный внешний вид. Стальные батареи не только обогреют помещения, но и способны украсить их. Стоит отметить особенно радиатор парового отопления, сделанный из нержавейки – из всех стальных трубных батарей они самые эффективные.

Рекомендуем к прочтению:

Стальные радиаторы

Биметаллические радиаторы

Биметаллические типы радиаторов отопления – это отличный вариант. У них высокая теплоотдача за счет того, что в конструкции присутствует алюминий. Также такие батареи являются очень прочными, а их срок эксплуатации также большой – из-за того, что устройства комплектуются металлическими трубами. Но единственным недостатком биметаллических батарей является их высокая стоимость.

Медные радиаторы отопления

Еще одним вариантом могут быть медные радиаторы отопления. Такие батареи – самые стойкие к агрессивным средам. Эти радиаторы почти не изнашиваются, однако это очень дорогое удовольствие. На сегодняшний день медные батареи отопления применяются в тех системах отопления, где теплоноситель – и вода, и антифриз. Ставят их и для централизованного, и для автономного отопления. Медные радиаторы нивелируют сопротивление теплоносителя. Также они максимально рассеивают тепло и увеличивают эффективность прибора отопления. Конструкция медных батарей более надежна, они практически не подвергаются коррозионным процессам и гидроударам.

Медные радиаторы отопления

Пластиковые радиаторы отопления

Помимо названных вариантов, существуют также пластиковые радиаторы отопления. Если вы хотите сэкономить – то этот вариант вам подойдет. Однако здесь следует быть уверенным в том, что температура вашего отопления не будет выше 80 градусов по Цельсию. Такие низкотемпературные радиаторы отопления – достаточно простые в установке и работе, они стойкие к износу, обладают малым весом, недорогие.

Конструкция радиаторов

В зависимости от конструктивных особенностей, радиаторы можно разделить на несколько подвидов:

• Секционные радиаторы отопления – такие батареи имеют несколько секций, поэтому вы сможете собрать радиатор нужного размера и мощности. Размеры и формы секций могут быть различными.
• Трубчатые радиаторы – это цельная конструкция из металла, которая имеет верхний и нижний горизонтальный коллектор и приваренные к нему вертикальные трубки. Такие батареи – это прерогатива централизованного отопления, для которого они и были разработаны.
• Панельные батареи – могут быть как стальными, так и бетонными. Бетонные встраивают внутри стен, они могут передавать тепло только излучением.
• Пластинчатые батареи – обладают конвективным теплообменом, представляют собой сердечник и насаженные на него ребра из металлических тонких пластин.

Отдельно существуют угловые радиаторы отопления. Они могут быть выполнены в любом приведенном варианте конструкции. Однако угловые батареи отопления предназначены для монтажа в углах помещений.

Угловые батареи отопления

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.
Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Рекомендуем к прочтению:

Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

Подбираем модель радиатора

Когда мы просматриваем фото, которые предоставляет каталог радиаторов отопления, мы можем оценить только внешний вид и дизайнерские характеристики того или иного прибора. Визуально невозможно определить качество и технические параметры батарей.

Различные модели радиаторов отопления

Выбирая типы батарей отопления, прежде всего, следует определиться со сроком их эксплуатации. Такой показатель будет зависеть от того, какое качество имеет изделие и в каких условиях оно эксплуатируется. И если вы живете в многоквартирном доме, ваши радиаторы центрального отопления будут снабжаться водой ужасного качества. Поэтому не стоит ставить батареи из алюминия в многоэтажном доме. Конечно, производители в современности устанавливают массу защитных технологий и обрабатывают внутренности батарей полимерами. Это, конечно, вариант получше, однако и подороже.

Что касается стальных и биметаллических батарей, то они тоже подвергаются коррозии, но в меньшей мере. В таком случае наиболее надежными будут чугунные батареи центрального отопления.

Стоит отметить, что существует еще один показатель, который нужно особенно учитывать, — это возможность выдерживать давление теплоносителя. Минимальный показатель – 7 атмосфер, однако специалисты рекомендуют выбирать радиаторы отопления с вентилятором на 15 атм – если система потерпит гидравлический удар.

На сегодняшний день многие потребители при выборе разновидности батарей отопления очень часто обращают внимание на такой параметр,  как дизайн. Конечно, это также важно. Но помните, что красота радиаторов ни в коем случае не должна быть в ущерб качеству и функциональности. Современные евро радиаторы отопления наряду с отличными техническими характеристиками обладают хорошим дизайном. Евро батареи для отопления можно удачно вписать практически в каждый современный интерьер.

В настоящее время много внимания уделяется такому вопросу, как экономия. Поэтому появились энергосберегающие батареи отопления. Такие устройства позволят сэкономить затраты на отопление. Их еще называют экономичные радиаторы отопления.

Основные принципы однотрубных паровых радиаторов

В однотрубных паровых установках пар проходит от котла к радиаторам, где вытесняет холодный воздух, выталкивая его через вентиляционное отверстие на радиаторе. Вентиляционное отверстие закрывается автоматически, когда радиатор наполняется паром. Тепловая энергия пара затем передается в комнату, при этом пар охлаждается и конденсируется в воду, которая собирается в нижней части радиатора. Затем этот конденсат снова течет обратно по той же единственной трубе.

Из-за того, что пар и вода протекают в противоположных направлениях по одной и той же трубе, диаметр этой трубы обычно составляет более 1 дюйма. Таким образом, однотрубные радиаторы легко отличить по одной, довольно большой трубе, присоединенной к ним, всегда под прямым углом. снизу и вентиляционное отверстие, прикрепленное к противоположной стороне, обычно на половине высоты радиатора (см. ниже).

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в двухтрубные паровые системы здесь.

Компоненты однотрубного парового радиатора

Впускной или регулирующий клапан должен иметь большое внутреннее отверстие: минимум 1 дюйм для радиаторов на 5000 БТЕ или меньше; минимум на 1 дюйма больше. На однотрубном паровом радиаторе он должен быть полностью открытым или полностью закрытым. Дросселирование клапана (оставление его наполовину открытым) может привести к очень шумному паровому удару. Тепло от однотрубного парового радиатора регулируется путем ограничения выхода воздуха.

---

Однотрубный клапан парового радиатора должен быть полностью открыт или полностью закрыт, но не между ними.

---

Отверстия для пара позволяют воздуху выходить из радиатора, но автоматически закрываются, когда радиатор заполняется паром. Вентиляционное отверстие использует два механизма. Первая представляет собой биметаллическую полосу, сделанную из двух разных металлов, поскольку пар нагревает клапан, он заставляет один металл изгибаться больше, закрывая клапан, и настроен на пружинное закрытие чуть ниже точки кипения. Второй механизм — это привод, наполненный водой и спиртом, температура кипения которого чуть ниже температуры пара.Когда жидкость внутри исполнительного механизма закипает, она расширяется и, таким образом, закрывает вентиляционное отверстие, предотвращая выход пара из радиатора.

Установка термостатического клапана между радиатором и вентиляционным отверстием позволяет регулировать температуру, ограничивая выходящий воздух и, следовательно, пар, который может входить. Для паровых радиаторов с термостатическим управлением требуется прерыватель вакуума, чтобы конденсат всегда мог возвращаться в котел. Радиаторы Castrads для однотрубного пара поставляются в стандартной комплектации.

Какие радиаторы использовать с однотрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота. Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления.Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей подборкой паровых радиаторов здесь.

Какой размер клапана?

Мы рекомендуем 1-дюймовый клапан для радиаторов мощностью до 5000 БТЕ или менее и клапаны на 1 ¼ дюйма выше этого.Читайте также: Как это работает: Гидравлическое отопление.

Дополнительная литература

Дэн Холохан: новый взгляд на утраченное искусство парового отопления
Дэн Холохан: озеленение пара

Основы двухтрубных паровых радиаторов

Основы двухтрубных паровых радиаторов

В двухтрубных паровых установках пар поступает от котла к радиаторам через впускной патрубок. Как только пар конденсируется, он возвращается в котел через вторую выпускную трубу. Обычно вы можете распознать двухтрубную систему по двум трубам и отсутствию пароотводчика, прикрепленного к радиатору.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

Ознакомьтесь с введением в однотрубные паровые радиаторы здесь.

Компоненты двухтрубного парового радиатора

Пар поступает в радиатор через регулирующий клапан. Конденсатоотводчик позволяет воздуху и воде выходить, возвращаясь к котлу, но обеспечивает удержание пара внутри радиатора. Когда радиатор наполняется паром, воздух выходит из радиатора через открытый сифон.Когда радиатор наполняется паром, термостат внутри сифона расширяется и закрывает выпускное отверстие, задерживая пар внутри него. После конденсации пара ловушка снова открывается, позволяя воде вернуться в котел.

Воздух выходит из труб через одно или несколько главных вентиляционных отверстий рядом с котлом, а конденсат стекает обратно в котел, чтобы повторить процесс.

Конденсатоотводчик Hoffman

Регулирующий клапан на радиаторе может быть ручным или термостатическим. Термостатический клапан радиатора добавляет комфорта и контроля.Современная энергоэффективность TRV может дать значительную экономию на счетах за топливо.

Для паровых радиаторов с термостатическим управлением требуется вакуумный прерыватель, чтобы конденсат всегда мог возвращаться в котел. Наши в стандартной комплектации поставляются с одним.

Какие радиаторы использовать с двухтрубным паром?

Чугун — действительно проверенный временем материал для парового отопления. Пар подвергает систему большой нагрузке: большие перепады температуры заставляют металл расширяться и сжиматься при каждом цикле нагрева; кислотные или щелочные условия в зависимости от химического состава воды; и, если система плохо спроектирована или не обслуживается, сильные удары от парового молота.Чугун также образует пассивное покрытие ржавчины, защищающее основную часть материала от дальнейшего окисления. Все это идет вразрез с использованием стальных тонкостенных радиаторов со сварными стыками, они просто недолговечны.

Мы предлагаем только чугунные радиаторы для паровых систем, а не стальные. Просмотрите нашу полную подборку здесь. Что касается соединений клапана на паре, мы рекомендуем только резьбовые механические соединения со стальными или латунными трубами. Хотя компрессионные фитинги идеально подходят для гидравлических систем, мы предпочитаем проверенную временем надежность резьбового соединения.

Ознакомьтесь с нашей коллекцией паровых радиаторов здесь.

См. Также наши руководства по однотрубным паровым и водяным радиаторам.

Дополнительная литература

Дэн Холохан: Возвращение к утраченному искусству парового отопления
Дэн Холохан: Озеленение пара

Внимательно посмотрите на старинные радиаторы

Они сушат мокрые перчатки, теплые домашние пироги и, налив их в кастрюлю с водой, даже могут увлажнять воздух. Но основная причина, по которой старые чугунные радиаторы стоят сегодня в миллионах американских домов, заключается в их способности мягко и равномерно обогревать комнату.Изделия поздней викторианской эпохи с тиснеными завитками и цветочными мотивами также напоминают о тех временах, когда даже самые утилитарные предметы интерьера отличались высоким стилем и мастерством исполнения.

Отдельно стоящие радиаторы появились в 1860-х годах, когда первый американский подрядчик по отоплению Джозеф Нейсон разработал железный коллектор в форме гармошки с центральным стержнем, чтобы удерживать его ребра или секции вместе. Эта паровая система имела единственную трубу, соединяющую радиатор с котлом. Когда вода закипала и пар поднимался, заполняя радиатор, он циркулировал через ребра и передавал тепло в комнату.Когда пар остывал, он конденсировался в воду и стекал обратно по трубе в котел, где его снова нагревали.

К началу 1900-х годов эти однотрубные паровые радиаторы были заменены версиями для горячего водоснабжения с двумя трубами — одна для отвода воды от котла к радиатору, а вторая, по которой она выходила и возвращалась к источнику, чтобы повторить цикл. Эти двухтрубные радиаторы — самые желанные, которые сегодня можно найти на свалках, потому что они работают как с водогрейными, так и с паровыми котлами, — говорит Чак Бауэр, совладелец компании Bauer Brothers Salvage в Миннеаполисе, Миннесота.Итак, хотите ли вы, чтобы всего один винтажный радиатор завершил законченный подвал или достаточно, чтобы оборудовать новое дополнение, вам нужно выяснить, какой тип отопительной системы у вас есть, прежде чем делать покупки.

Работа с сантехником

Гарри Джеймс, совладелец компании New England Demolition and Salvage в Ист-Уэрхэм, штат Массачусетс, советует своим клиентам поработать с водопроводчиком, чтобы определить, насколько большим или маленьким должен быть радиатор на основе Btu — меры огневой мощи радиатора. для эффективного обогрева помещения.Также необходимо учесть размеры помещения, в котором вы планируете его установить. Высокий тонкий шестиконечный блок может хорошо поместиться между двумя окнами в передней гостиной, но два коротких восьмиконечных радиатора, которые прячутся под окнами, могут лучше обогреть комнату.

Если вы планируете установить радиатор, например, на недавно построенной кухне, найдите тот, который точно соответствует радиаторам в остальной части дома, чтобы помочь сочетать новую конструкцию со старой. Архитектурный стиль вашего дома также должен повлиять на ваш выбор.Простой радиатор с прямоугольными углами хорошо подойдет мастеру с гладкой облицовкой, в то время как узорчатый радиатор с закругленными ребрами и изогнутыми ножками лучше для итальянца. Рельефные узоры на радиаторах викторианской эпохи даже вдохновили людей использовать их в чисто декоративных целях.

При замене радиатора рассмотрите возможность уменьшения размеров до меньшего размера. «На рубеже веков в домах не было достаточной теплоизоляции стен.« Для их обогрева требовались гигантские радиаторы », — говорит Джеймс.Те же самые дома с тех пор были утеплены, и новый радиатор того же размера, что и оригинал, будет перегревать пространство и «испортить», — говорит он.

Самая распространенная проблема старых радиаторов — утечка через неисправный запорный клапан, поврежденную втулку (металлическую втулку, герметизирующую соединения ребер) или треснувшее ребро. Такие трещины обычно возникают, когда радиаторы не используются постоянно зимой, а вода, оставшаяся внутри, замерзает и расширяется. Поскольку запасные части трудно найти, часто имеет больше смысла заменить треснувший радиатор, чем ремонтировать его.

Некоторые дилеры проверяют свои запасы на утечки, накачивая радиаторы воздухом. Если давление воздуха падает, это лимон. При отсутствии гарантии «испытания под давлением» убедитесь, что любой дилер, у которого вы покупаете, заменит радиатор или вернет деньги в случае утечки.

Найдите нужный радиатор

Радиаторы

часто оцениваются по ребрам и стоят от 10 до 20 долларов за секцию в зависимости от высоты, глубины и отделки. По словам Бауэра, более коротких радиаторов, которые подходят под окна, меньше, чем высоких моделей, и они, как правило, находятся в верхнем ценовом диапазоне.

На большинстве складов продаются радиаторы, покрытые слоем старой краски, большая часть которой содержит токсичный свинец. Покупатели могут либо сами снять радиаторы, принимая меры предосторожности, чтобы избежать выброса свинцовой пыли или паров в воздух, либо нанять профессионала для их пескоструйной обработки. В любом случае важно немедленно покрыть оголенный металл грунтовкой на масляной основе. По словам Бауэра, если не обрабатывать его более суток, чугун начнет ржаветь. Большинство радиаторов затем покрывается эмалью на масляной основе, которая хорошо выдерживает нагрев.

Поиск радиаторов, подходящих для вашего помещения, их очистка и найм сантехника для их установки могут показаться проблемой. Но прежде чем прибегать к жестяным электрическим плинтусам, помните, что эти чугунные змеевики обогревают дома уже более ста лет. Должно быть, они того стоят.

Превращение его в стол: Некоторые радиаторы, такие как эта паровая модель конца 1800-х годов, имеют плоские решетки сверху, которые являются одновременно декоративными и полезными для сушки влажной одежды или обогрева чайника для увлажнения комнаты.

Как превратить их в стол

Домохозяйки викторианской эпохи перекрыли чугунные радиаторы мраморными плитами, чтобы они могли выполнять двойную функцию в качестве станций для разогрева пищи. Сегодня человек с небольшим воображением может использовать их в качестве ножек консольного столика в прихожей. Вот как:

1) Выберите пару высоких декоративных радиаторов с плоской вершиной. Узкие радиаторы с пятью или шестью ребрами лучше всего подходят для ограниченного пространства.

2) Расположите радиаторы на расстоянии примерно 3 фута друг от друга, концами к стене.

3) Наденьте отрезок перфорированной оцинкованной трубной ленты (показан на вставке), доступной в магазинах сантехники, вокруг верхней части ребра, ближайшей к стене.

4) Согните концы ремня так, чтобы отверстия совпадали, и прикрепите к стене с помощью болта-фиксатора (для гипсокартона) или шурупа и анкера (для штукатурки).

5) Сверху застелить каменной плитой, толстым стеклом или деревянной доской , обрезанной так, чтобы нависать над радиаторами на 2 дюйма спереди и по бокам; задний край должен плотно прилегать к стене.Защищайте нижнюю часть верха от царапин войлочными подушечками или прозрачными резиновыми дисками.

Где найти:

Ресурс радиатора:

New England Demolition и

Salvage, Ист-Уэрхэм, Массачусетс

508–291–7258

Компания Bauer Brothers Salvage Inc.

Миннеаполис, Миннесота

612–521–9492

www.bauersalvage.com

различных типов чугунных радиаторов и стиль оформления помещения

Чугунные радиаторы сделают любую комнату теплой и уютной.С годами дизайнеры улучшили свои характеристики, и теперь производители предлагают несколько вариантов дизайна, сочетающих функциональность и стиль. Здесь есть из чего выбрать — от простоты до элегантности. Домовладельцы, подрядчики и консультанты по дизайну интерьера могут найти идеальный радиатор для любой комнаты, квартиры или дома с минимальным количеством покупок.

Однако наличие большого количества опций может быть немного подавляющим при рассмотрении покупки. Домовладельцы, желающие переделать, хотят сделать все правильно с первой попытки — в конце концов, они тратят значительное количество времени и денег.Вот почему, если кто-то из специалистов объяснит различные типы чугунных радиаторов и какой стиль сочетается с темой помещения, может быть очень полезным. Когда вы ищете правильный внешний вид, соответствующий комнате, а обычный белый плоский радиатор, подобный тем, которые часто покупают установщики, просто не подойдет, представление тематики дома или комнаты является ключом к правильному выбору.

Благодать старых домов

Нет ничего более полезного, чем восстановление старого дома до его первоначального изящества и славы.Иногда может потребоваться выполнить некоторые обновления; радиаторы, возможно, потребуется отремонтировать или даже заменить. Если они просто нуждаются в ремонте, домовладельцы могут отремонтировать старые радиаторы в различных цветовых решениях профессионалами. И запасные части, безусловно, также доступны. Однако при восстановлении старого дома важно выбрать радиаторы, соответствующие временному периоду, если вы хотите получить надежные результаты. Радиатор в стиле ар-деко просто не будет выглядеть так же на фоне старинной красивой деревянной отделки.

Современный стиль

Современные дома сочетают в себе функциональность и эффективность с классом. Современные радиаторы доступны в любом стиле и представлены в различных формах, размерах и цветах, в традиционных или дизайнерских стилях. Радиатор действительно может быть привлекательным элементом в любой комнате, если его выбрать с осторожностью. Все в соответствии с темой.

Решатели проблем

Если у домовладельца ограниченный бюджет, то крышка может быть вариантом для старого некрасивого радиатора.Можно сделать чехлы, чтобы спрятать этого металлического зверя в углу, и их можно покрасить в тон комнате. Индивидуальные чехлы могут использоваться даже в качестве мебели.

Добавьте вешалку для полотенец к радиатору в ванной — это отличный способ добавить стиля и обеспечить семью теплыми пушистыми полотенцами в холодный день. Многие новые стили для ванной комнаты уже включают в себя вешалки для полотенец.

В случае сомнений домовладелец может провести небольшое исследование или нанять дизайнера интерьера. Или он или она может просто посоветоваться с профессиональным советником современного производителя радиаторов.AEL Heating Solutions может ответить на любые вопросы, дать компетентные рекомендации и предложить решения практически любой сложной проблемы. Являясь лидером в области энергосбережения с 70-х годов, компания AEL Heating Solutions ценит качество и объединяет его с эффективностью и эстетически приятными формами, дизайном и цветами, предлагая домовладельцам подходящий радиатор для любой комнаты. Они могут похвастаться самым большим запасом чугунных, стальных и алюминиевых радиаторов в Великобритании.

Они могут объяснить различные типы чугунных радиаторов и, конечно же, какой стиль сочетается с какой тематикой помещения.Выбор подходящего может быть важным решением, но с их квалифицированной помощью это не составит труда. Помимо полезного обслуживания клиентов и запчастей, аксессуаров и защиты, они также предлагают тщательно продуманные радиаторы, подходящие к любому интерьеру.

Старые чугунные радиаторы — Радиаторы водяного и парового отопления

Специалисты по чугунным радиаторам с горячей водой или паром с 1927 года

Добро пожаловать на Old Cast Iron Radiators.com.Мы канадская компания, которая поставляет чугунные радиаторы с паровой или горячей водой более 100 лет. Независимо от вашего вкуса и требований, если вы хотите заменить старый чугунный радиатор, вы обратились по адресу! Мы предлагаем широкий ассортимент потрясающих устаревших старинных старых чугунных радиаторов, которые идеально подходят для ваших нужд. Просмотрите наш веб-сайт и убедитесь, что мы на расстоянии одного телефонного звонка и поможем вам приобрести именно тот чугунный радиатор, который вам нужен.

Служба поддержки клиентов: 1.800.361.1778 Канада и США

Подробнее

Восстановленные чугунные радиаторы для систем водяного или парового отопления

У нас есть широкая и интересная коллекция
викторианских чугунных радиаторов.
С ремонтом, проверкой и гарантией.

Для получения информации о чугунном радиаторе
Позвоните нам БЕСПЛАТНО: 1.800.361.1778

Все модели чугунных радиаторов доступны разной высоты, длины и глубины.Все чугунные радиаторы для воды или пара. Все чугунные радиаторы Радиаторы рассчитаны на тепло, необходимое для вашего дома.

Каждый чугунный радиатор можно подвергнуть пескоструйной очистке и покрасить в любой цвет.

Мы используем высококачественную краску Benjamin Moore, мы также используем краску Mettalic для потрясающей отделки под золото, серебро или медь.

Каждый чугунный радиатор профессионально покрыт 2 слоями грунтовки и 3 слоями цветной краски по вашему выбору. (1 слой в день) для достижения наилучшего качества окраски.

Пожалуйста, используйте нашу форму предложения радиатора, чтобы указать размеры комнаты, окон, дверей и наружных стен, чтобы мы могли рассчитать теплопотери. (Необходимое количество тепла)

Для получения информации о гарантии на наши чугунные радиаторы
щелкните здесь

Старые чугунные радиаторы — новый стиль, цветочный узор, экономия места, настенные радиаторы

ЧУГУННЫЕ РАДИАТОРЫ СТАРОГО СТИЛЯ — PRE 1935

Викторианский Круглый топ с цветочным рисунком — изображения радиатора
до 1935 года # 1,2,3,4,5
Уникальные цветочные узоры.
Оригинально и декоративно.

Викторианская гладкая круглая верхняя часть до 1935 г.
Изображения радиатора # 6,7,8,9,10
Круглый верх, чистые линии.

Викторианский Окно радиатора
Изображение радиатора # 27
Изогнутая верхняя часть, радиатор с низким окном

Для получения информации о подключении трубопровода радиатора щелкните здесь

ТОП

РАДИАТОРЫ ИЗ ЧУГУНА НОВОГО СТИЛЯ — ПОСТ 1935

Новое Чугунные радиаторы Style — изображения радиаторов
после 1935 г. № 11, 12, 13, 14, 15, 16, 17,18
Квадратный верх, плоский верх

НОВЫЙ СТИЛЬ «КОМПАКТ Б» СЛЕНДЕРИРОВАННЫЙ — CIRCA 1960

SPACE SAVER МОДЕЛИ НОВЫЙ СТИЛЬ — ПОСТ 1940

Конвекция — Стандартный радиатор
Радиатор Изображение # 35
Разрешения тепловой мощности меньше ширины
Нога труба Conection вне радиатора

Конвекция — радиатор с высокой опорой
Изображения радиатора № 36
Трубные соединения под опорой

Встраиваемый или полуутопленный Radiator
Radiator Image # 37
В соединениях трубы в стене на внутренней стороне ножки, чтобы можно было установить гипсокартон до концов радиатора

Для получения информации о соединении труб радиатора щелкните здесь

ТОП

БЛОК СТЕНОВЫХ РАДИАТОРОВ — СТАРЫЙ СТИЛЬ — PRE 1935

Старый Стильный настенный радиатор с блочной стенкой — изображения радиатора
до 1935 года № 21, 22, 23
Цветочно-декоративный орнамент

Для информации о подключении трубопровода радиатора нажмите здесь

ТОП

НАСТЕННЫЕ РАДИАТОРЫ — НОВЫЙ СТИЛЬ — ПОСТ 1935

Новое Стильный настенный радиатор — Пост 1935 г., изображение радиатора
№ 19, 20

Для получения информации о соединении труб радиатора щелкните здесь

ШКАФ СКРЫТОЙ ЧУГУННЫЕ РАДИАТОРЫ

Шкаф Скрытый чугунный радиатор
Изображение радиатора № 24

Для получения информации о соединении труб радиатора щелкните здесь

ТОП

ЧУГУННЫЕ РАДИАТОРЫ ОСНОВАНИЯ

Литой Железный плинтус радиатора
Радиатор изображения # 25, 26
Burnham, Warden King, Crane,
American Standard

Для информации о подключении трубопровода радиатора нажмите здесь

ТОП

A Справочник покупателя по чугунным радиаторам

Знакомство с чугунными радиаторами

Самые ранние образцы чугунных радиаторов относятся к 1841 году и были разработаны в течение следующих 50 лет для некоторых конструкций и методов производства, которые используются до сих пор. .Этот тип и стиль радиаторов оставались очень популярными вплоть до 1950-х годов, а с конца 1990-х годов снова стали популярными.

Каждый радиатор состоит из секций, которые отливаются индивидуально в литейном цехе, затем подвергаются механической обработке перед сборкой вместе с соединительными ниппелями и прокладками. Мы предлагаем множество дизайнов и размеров, чтобы удовлетворить любые размеры помещения. Благодаря способу соединения каждой секции, мы даже можем доставить очень длинные радиаторы, разбитые на секции, чтобы их можно было перемещать и собирать на месте, что идеально подходит при покупке радиаторов для очень больших помещений.

Одним из больших преимуществ чугуна является его масса и способность этой массы удерживать и накапливать тепло; излучать тепло в комнату даже после выключения котла. Это удержание тепла — момент, о котором клиенты часто упоминают, когда пишут обзоры наших чугунных радиаторов.

Еще одна основная причина, по которой люди покупают чугунные радиаторы, — это стиль. Это прекрасные произведения искусства, которые станут стильным центральным элементом любой комнаты, а также производят большое впечатление при использовании в прихожих.

Поверхность и цвет

Наряду с формой, дизайном и декоративными деталями, доступными на чугунных решетках , цвет может оказать реальное влияние. Самым популярным вариантом отделки будет одна из наших металлических лакокрасочных покрытий, особенно с нашими сериями Georgian 4 column и Shelbourne Victorian 3 column , которые могут быть изготовлены на заказ и доставлены всего за 7 рабочих дней.

Там, где радиатор имеет более четкие детали в таких моделях, как чугунные радиаторы Baroque Classique и Cromwell , может быть применена полированная вручную отделка или «стирка», чтобы подчеркнуть детали или даже добавить радиатору состаренный вид.

Чугунные радиаторы можно даже отполировать вручную до металлической отделки. Эта полированная отделка требует лишь небольшого количества регулярного ухода, чтобы гарантировать, что она не потускнеет и сохранит свой потрясающий вид.

Установка и монтаж

Найдите время, чтобы прочитать этот раздел, чтобы вы были полностью готовы к доставке и установке ваших чугунных радиаторов.

Подъем и перемещение

Чугунные радиаторы очень тяжелые по характеру материала, из которого они сделаны.По этой причине вам понадобится много рабочей силы при доставке радиаторов и при их размещении для фактической установки. Идеальный способ переноски чугунного радиатора — это положить два куска дерева между секциями на каждом конце, чтобы радиатор можно было переносить вертикально (как обычно). Не кладите радиаторы на бок, чтобы переносить их, так как это может привести к повреждению уплотнений между каждой секцией и возникновению утечки. Секции можно повторно затянуть, но правильная переноска радиаторов должна в первую очередь избежать этой проблемы.

Монтаж

Все наши чугунные радиаторы поставляются с ножками, поэтому они располагаются на полу. В дополнение к этому должны быть установлены верхние подпорки или «настенные распорки», чтобы избежать опрокидывания радиатора. Мы поставляем настенные стойки с радиаторами собственной марки в стандартной комплектации, но вы также можете перейти на настенную стойку для радиаторов класса люкс , которая отделана, чтобы соответствовать нашему ассортименту радиаторных клапанов и комплектов гильз.

Длинные радиаторы

Если вы заказываете радиатор длиной более 1200 мм, он может быть доставлен разделенным на две или более секции.Это связано с тем, что размер ограничен размером поддонов, на которых поставляются радиаторы, и для упрощения подъема и маневрирования радиатора в нужное положение. На месте две секции легко соединяются с помощью прилагаемых соединительных ниппелей и прокладок. При необходимости мы также можем предоставить подходящий соединительный ключ, который подлежит возврату с возвратом средств для всех радиаторов нашей собственной марки.

Трубопровод

Наши чугунные радиаторы подключаются к вашей системе отопления, как и любой другой радиатор, с помощью пары радиаторных клапанов для подачи и регулирования потока воды на входе и выходе.Установка проста, и вы должны иметь квалифицированного установщика, который выполнит работу за вас.

Чугунный радиатор какого размера мне нужен?

Тепловая мощность — это первый фактор, который следует учитывать при выборе радиатора того размера, который вам нужен, доступное пространство в вашей комнате — другой определяющий фактор. Вы, конечно, можете установить более одного радиатора в комнате, если это необходимо, и это может оказаться лучшим вариантом для распределения тепла в больших помещениях, а также может быть более эстетичным.

Расчет требований к тепловой мощности радиатора

Позвоните нам, поскольку мы здесь, чтобы помочь вам рассчитать ваши потребности в тепле. Ваш установщик часто сообщит вам требования к отоплению для каждой комнаты. Пожалуйста, проверьте, указано ли это в Delta T50 или Delta T60, чтобы мы могли найти вам идеальный радиатор по лучшей цене. Если вы хотите, чтобы мы рассчитали вашу потребность в тепле, позвоните или напишите по электронной почте нашим опытным специалистам по продажам, указав следующие данные для каждой комнаты.

• Какой тип комнаты? Кухня, холл, спальня…
• Высота, длина и ширина помещения
• Окна — с одинарным или двойным остеклением
• Защищены ли внешние стены помещения, средние или открытые

Центры труб

Фраза «центры труб» используется для описания расстояние между впускной и выпускной трубами (также известными как подающая и обратная) на радиаторе, это трубы, которые присоединяются непосредственно к радиаторным клапанам. Установщики часто запрашивают эти измерения на ранней стадии, чтобы они могли «грубо» провести трубопровод вашей системы отопления.Мы с радостью предоставим эти размеры для черновой обработки трубопровода, но настоятельно рекомендуется дождаться прибытия радиаторов на место перед завершением трубопровода или рассмотреть возможность укладки напольных покрытий.

Поскольку чугунные радиаторы изготавливаются секциями, и каждая секция имеет допуск по длине, может существовать значительная разница между заявленной общей длиной радиатора и фактической длиной поставляемого продукта. Другие переменные также могут иметь значение, например, конкретный радиаторный клапан, используемый на радиаторе, и даже количество тефлоновой ленты, которую установщик может нанести на резьбу соединительной муфты радиатора.

Принадлежности

Легко упустить из виду аксессуары, которые могут потребоваться для завершения установки вашего чугунного радиатора или для достижения определенного внешнего вида. Вот краткое руководство по вопросам, которые вы, возможно, захотите учесть.

Концевые втулки

Втулки — это заглушки, которые устанавливаются на каждом конце радиатора, две в нижней части обычно используются для соединения радиаторных клапанов для входа и выхода, а две в верхней части обычно состоят из одной заглушки и тот, который имеет установленное вентиляционное отверстие, чтобы вы могли стравить воздух из вашей системы.Стандартно они имеют простой дизайн, но для некоторых диапазонов мы можем предложить две альтернативные конструкции, это концевые втулки Leyton и Wendover. Стандартно все наши радиаторы поставляются с впускными втулками 1/2 дюйма, если вам потребуются впускные отверстия 3/4 дюйма или 3/4 дюйма радиаторные клапаны , мы можем поставить их по мере необходимости.

Клапаны радиатора

У нас есть Для наших радиаторов доступен широкий ассортимент клапанов, мы будем рады помочь, если вы не уверены, что вам нужно, поэтому, пожалуйста, позвоните нам.Для начала большинство клиентов выбирают между ручными клапанами или термостатически управляемыми (TRV), последние дают вам более сбалансированную температуру в помещении и более энергоэффективны. Далее вы выберете стиль; Учитывая традиционный характер чугунных радиаторов, большинство людей выбирают традиционный чугунный радиаторный клапан , но у нас также есть ряд современных клапанов.
