Установка винтовых свай: пошаговая инструкция

Фундамент является главной частью здания, удерживающей на себе всю нагрузку. Среди большого разнообразия фундаментов, свайный пользуется особой популярностью. Качественно установленные сваи обеспечивают длительную и бесперебойную эксплуатацию фундамента. О том, как установить винтовые сваи и о том как вкручивать винтовые сваи рассмотрим далее.

Оглавление:

  1. Винтовые сваи: особенности и преимущества
  2. Винтовые сваи фото и разновидности
  3. Технология установки винтовых свай: особенности свайного фундамента
  4. Винтовые сваи монтаж своими руками
  5. Расчет винтовых свай и их установка
  6. Установка винтовых свай своими руками
  7. Как сделать винтовую сваю: технология и особенности

Винтовые сваи: особенности и преимущества

Сваи винтового характера отличаются от стандартных свай тем, что имеют ствол и определенное количество лопастей, с помощью которых углубляются в землю.

Сфера применения винтовых свай не ограничивается фундаментами малоэтажных зданий, они также используются в таких целях:

  • обустройство фундамента под мачту;
  • изготовление каркасных сооружений, таких как склады;
  • установка легких конструкций в виде рекламных щитов или ограждений;
  • в качестве основы под гидротехнические сооружения;
  • места, требующие исключения вибрации в процессе строительства фундамента;
  • основания для временных зданий или павильонов;
  • дополнительное усиление монолитного фундамента;
  • изготовление теплиц промышленного типа;
  • фундамент под капительные постройки.

Среди достоинств использования винтовых свай в процессе сооружения фундамента, прежде всего выделяют:

  • значительную экономию материальных расходов, по сравнению с монолитными типами фундаментов;
  • все работы удается провести за один, максимум два дня;
  • отличный вариант для проведения работ на грунтах с определенными сложностями;
  • хорошая прочностью и высокая устойчивость перед нагрузками;
  • практически не изменяется ландшафт всей территории;
  • изготовление фундамента проводиться в любое время года, независимо от погоды или климата данного региона;
  • минимальный срок эксплуатации данного фундамента составляет 45 лет;
  • использование в процессе постройки пирсов или причалов;
  • легкость распределения несущих нагрузок.

Кроме того, монтаж винтового свайного фундамента, в некоторых случаях, предполагает полный отказ от выполнения работ, связанных с землей. Для того, чтобы построить такой фундамент не потребуется специальное оборудование или техника.

Этот фундамент является отличным вариантом для строительства домов, которые располагаются на наклонных поверхностях или вблизи рек и даже морей.

Особой актуальностью пользуется данный фундамент в городской местности. Так, при наличии насыщенной коммуникационной системы, он позволяет соорудить здание, при этом не разрушая естественного ландшафта и других соседних конструкций.

Также, фундамент, в основе которого лежат винтовые сваи позволяет продолжать работу над возведением дома сразу после их установки. Данный фундамент, в отличии от ленточного, не нуждается в дополнительном времени для отстаивания. Кроме того, с помощью винтовых свай, сооружают дополнительные пристройки и помещения вблизи дома, то есть его проектирование может меняться на всем этапе работ.

Также, сооружение фундамента на винтовых сваях позволяет получить экологически чистое основание для дома. Свайная конструкция позволяет обеспечить определенную вентиляцию, а для ее ремонта потребуется меньше средств, чем на реконструкцию монолитного фундамента.

Среди недостатков винтовых свай выделяют:

  • отсутствие возможности в использовании на грунтах скального или крупнообломочного типа;
  • возможность проседания грунта и деформации строения, при установке на ранее неизученных грунтах;
  • подверженность некачественных свай коррозии и их постепенное разрушение;
  • возможность строительства только небольших домов.

Винтовые сваи фото и разновидности

В соотношении с конструктивными особенностями винтовых свай, они бывают:

1. Конструкциями с широкими лопастями — на них находится одна или две лопасти, рассчитанные на осуществление не более трех витков.

Данный вариант подходит исключительно для строительства облегченных конструкций.

Еще одна разновидность свай с широкими лопастями отличается наличием более двух лопастей. Такие сваи устанавливаются на ответственных узлах, несущих стенах, заборах, ангарах, которые имеют более чем два этажа.

2. Второй вариант — сваи, которые имеют в своем составе ствол с большим количеством накрученных на него лопастей.

Некоторые устройства модифицируют для установки в грунты, находящиеся в суровом климате. Таким образом, их конструкция состоит из винтовой лопасти, которая приварена к поверхности самого ствола.

Такие варианты устанавливаются на каменных, труднообрабатываемых грунтах. С их помощью сооружаются здания с облегченной конструкцией, заборы и т.д. Наличие литого наконечника упрощает работу над данным типом фундамента.

Диаметр винтовых свай рассчитывается исходя из общего веса здания, нагрузки, которую он должен выдержать и индивидуальных особенностей местности.

В соотношении с особенностями строения, винтовые сваи бывают:

  • литыми;
  • сварными.

Второй вариант имеет вид стальной трубы, на которую установлены и приварены лопасти. Одна часть трубы отличается наличием конусообразной формы. Кроме того, для обработки материала используются специальные антикоррозийные составы.

Для формирования конуса и лопастей используется специальная плазменная резка, отличающаяся высоким качеством работы. Винтовые сваи размеры имеют разные, однако, в строительстве зданий, имеющих в своем составе не более двух этажей, самые популярные сваи диаметром 10,8 см.

Среди сварных винтовых свай выделяют такие их разновидности:

  • сваи, используемые на каменистой почве, обеспечивает отличную адгезию фундамента и грунта;
  • для зданий, относящихся к малоэтажному строительству, у таких свай имеется открытый тип наконечника, с помощью которого свая хорошо фиксируется на поверхности грунта;
  • сваи с закрытым типом наконечника — менее распространены.

Литый вариант сваи изготавливается в определенных условиях и предполагает более крепкую конструкцию, которая способна выдержать огромные нагрузки. Данные сваи имеют более длительный срок эксплуатации, нежели сварные. Кроме того, стоимость таких свай также на порядок выше.

Среди литых свай следует выделить:

  • сваи со средними лопастями, легко проникают в талые грунты;
  • в вечномерзлых грунтах применяют сваи с маленьким диаметром;
  • стандартный тип свай распространен при возведении небольших зданий жилого назначения.

Винтовые сваи материал — чаще всего для их изготовления используется сталь, которую перед установкой свай обрабатывают антикоррозийными растворами.

Технология установки винтовых свай: особенности свайного фундамента

Сфера изобретения свайного фундамента связана с военной отраслью, так как именно здесь, с его помощью удавалось построить крепкие опоры или здания за кратчайшие сроки.

Позже, применение свайного фундамента распространилось на строительство малоэтажных зданий. Сейчас, существуют новые типы свай, которые позволяют обустраивать с их помощью не только фундаменты для облегченных домов, но и многоэтажные здания.

Чаще всего, использование винтово свайного фундамента связано с:

  • обустройством фундамента на сложном рельефе местности;
  • наличием большого количества влаги в почве;
  • наличие уже обустроенного ландшафта;
  • отсутствие возможности в проведении земляных работ;
  • замена или реставрация фундамента;
  • слишком глубокое промерзание грунта.

Винтовые сваи монтаж своими руками

Главной частью винтово свайного фундамента являются сваи. Они имеют вид обычной стальной трубы, изготовленной из металла, с минимальной толщиной в четыре миллиметра. Острый конец винтовой сваи имеет режущую лопасть, которая и позволяет производить ввинчивание. Для установки сваи достаточно двух, трех человек.

Если объект строительства отличается наличием определенных перепадов или других нагрузок, рекомендуется использовать сваи, острый конец которых оснащен двумя лопастями. Таким образом, любая постройка обретет дополнительную мощность.

Среднее значение диаметра лопастей составляет от 20 до 80 см. Внешний вид сваи сравнивают с большим саморезом, ее диаметр составляет от 5 до 35 см. Длина сваи напрямую зависит от местности, в которой ее устанавливают, данное значение колеблется в пределах от двух до десяти метров. Минимальные сваи подходят для обустройства ограждений или установки рекламных щитов.

Кроме того, возможен вариант монтажа полой или цельной сваи. Из-за перпендикулярного размещения лопастей сваи удается избежать разрыхления грунта. Среднее значение несущей способности винтовых свай составляет от 5000 до 25000 кг.

В соотношении с типом установки винтовых свай, следует выделить такие проекты их расположения:

  • монтаж одиночной сваи — применяются в процессе пристройки определенного здания к уже имеющемуся объекту;
  • стандартное расположение — установка под конструкцию из колонн или основных строительных конструкций;
  • монтаж свайных лент — применяются для обустройства жилых зданий;
  • поле из свай — используется в малоэтажном строительстве, позволяет оборудовать более мощный фундамент, чем свайные ленты.

Если сваи устанавливаются под деревянный дом, то они должны иметь литый наконечник, отличающийся мощностью и долговечностью.

Кроме того, обратите внимание на защиту материала от внешних раздражителей. Возможен вариант осуществления тестового ввинчивания, при наличии поврежденных участков на поверхности сваи, следует отказаться от покупки данного материала.

Учтите, что самым лучшим покрытием является высококачественная смола на полиуретановой основе. Кроме того, высоким уровнем надежности отличается применение оцинкованных свай, для их обработки используется горячая оцинковка. Кроме того, они имеют как внешнюю, так и внутреннюю защиту.

Расчет винтовых свай и их установка

После покупки свай и проверки их качества, следует немаловажный процесс их установки. Сначала определяется место монтажа каждой сваи, делается разметка участка. После подготовки территории, следует заглубление каждой сваи в почву. Для этого потребуется два, три человека, в зависимости от размера сваи.

Учтите, что погода или время года, практически не играют роли при выполнении данного процесса. Поэтому, работы можно проводить в любое время.

Перед покупкой свай следует четко определиться с их размером. Если здание состоит из одного этажа, то достаточно материала диаметром в 10,8 см. Такие по размеру сваи отличаются легкостью и простотой установки.

Далее проводятся расчеты по определению количества свай, необходимых для обеспечения прочности фундамента. Если в процессе выполнения работ по строительству дома используются тяжелые материалы, или если здание имеет более одного этажа, следует увеличить количество материала для возведения его фундамента.

Установка винтовых свай своими руками

Обустройство фундамента начинается с проведения исследования грунта, на котором возводиться здание. Таким образом, удается определить на какой глубине заложены грунтовые воды, и какие пласты грунта присутствуют в данной местности.

Если работы проводятся вручную, то один из людей следит за качеством и ровностью вкручивания сваи, а другие, проводят непосредственный ее монтаж. После того как свая установлена, она обрезается в соответствии с определенным уровнем и заливается бетонным раствором.

Когда бетон застынет на каждую сваю устанавливается металлическая конструкция в виде оголовка. Чтобы равномерно распределить нагрузку по всему периметру здания, следует провести обвязку свай. Чтобы фундамент приобрел дополнительную прочность, для этих целей используется швеллер.

Учтите, что в процессе проведения работ на неровных грунтах, сваи будут отличаться по высоте, но они должны быть расположены на одном уровне. Чтобы установить одну среднюю по размерам сваю, достаточно пол часа.

Как сделать винтовую сваю: технология и особенности

Для того, чтобы самостоятельно сделать качественные сваи, требуется огромный опыт работы со сварочным аппаратом. Однако, если планируется постройка небольшого складского помещения или хозпостройки, самодельные сваи позволят значительно сэкономить на строительстве фундамента.

Чертеж винтовой сваи поможет определить количество лопастей и процесс ее изготовления. Для работы потребуется полая стальная труба, диаметр которой составляет от 7 до 10 см. Кроме того, необходимо наличие наконечника и лопастей.

Для изготовления наконечника следует согнуть металлический лист в конусообразную форму и сварить его на участке шва.

Место стыка между лопастями и наконечником необходимо зачистить, используя наждачную бумагу. В соответствии с глубиной промерзания почвы определяется длина сваи. Для этих целей используются специальные формулы и расчеты.

На сваю, то есть трубу приваривают элементы в виде лопастей и наконечника. Далее, вся конструкция обрабатывается с использованием антикоррозийного раствора.

Кроме того, возможен вариант применения битумной мастики или грунтовки, предназначенной для нанесения на металлические поверхности.

Сверху сваи нужно оборудовать отверстие для монтажа лома, который обеспечит ее установку в грунт. Интервал установки самодельных свай составляет 50 см.

Винтовые сваи установка видео:

Винтовые сваи в Иваново используются в строительстве много лет. Производство и монтаж винтовых свай — это одно из самых рациональных и экономически выгодных решений. Этот тип фундамента применяется для строительства различных объектов: от каркасных и дачных домов, до таких как ангары, склады и фермы. Так же очень часто используется закрутка свай вблизи водоемов, рек, для строительства пирсов, мостов, причалов. Наша компания Бурилка37 выполняет весь спектр работ с винтовыми сваями, от фундамента до мостов и причалов. Пробурить под винтовые сваи и установить их позволяет японская установка на базе вездехода, вылет стрелы со сваей 12 метров. В простонародье так называемый ямобур.

Преимущества и материальная выгода винтовых свай для фундамента

При закрутке винтовых свай под фундаменты, цена с установкой, как правило, в 2, а то и 3 раза ниже, чем строительство других типов фундамента. Это определяется преимуществами винтовых свай:

  • Большая несущая способность сваи — определяет прочность и высокое качество фундамента для здания.
  • Не требуется планировка земельного участка, даже если он находится на склоне с большими перепадами грунта.
  • Отличная устойчивость в сложных грунтах, такие как торф, грунты с большой влажностью и глина.
  • Пробурить под сваи и осуществить монтаж фундамента можно в любое время года.
  • Экономически выгодно, так как материал и работа стоят довольно недорого относительно других типов фундамента.
  • Возможность использования свай повторно для временных сооружений.

Обычно компания Бурилка37 выполняет монтаж винтовых свай в Иваново под стандартный каркасный дом за 1-2 дня, благодаря квалифицированным рабочим с опытом работы более 5 лет.

Монтаж винтовых свай японской установкой

После вашего звонка в нашу компанию Бурилка37 делается проект свайного поля согласно нагрузки на фундамент. По желанию заказчика можем выехать и сделать пробную закрутку винтовой сваи или изыскание грунта, с целью определения длины сваи.

Сертифицированные сваи мы закупаем на заводе, с которым сотрудничаем более 7 лет. За эти 7 лет у заказчиков никогда не было нареканий по качеству производства и покрытия сваи двухкомпонентной полиуретановой эмалью. Пробурить под сваю и осуществить ее монтаж советуем механизированным способом, редуктором с большим крутящим моментом, так как свая при погружении сжимает вокруг себя грунт. Чтобы достигнуть заданной проектом глубины нужна огромная сила.

Поэтому наша компания делает монтаж свай только японским ямобуром. После того, как сваи будут закручены по размерам, обрезаем свайное поле в уровень по лазерному нивелиру, разбег от 1 до 3 мм. Заполняем сваи и начинаем приваривать оголовки. Так к концу дня фундамент на винтовых сваях готов и уже на следующий день вы можете начинать возводить свое строение.

Компания Бурилка37 предоставляет полный пакет документов, работает за наличный и безналичный расчет.



Цены на винтовые сваи

Диаметр ствола, мм Длина ствола, мм Толщина стенки ствола, мм Диаметр лопасти, мм Стоимость оголовка, руб Цена сваи (розница), руб *Цена монтажа под ключ, руб
стандарт усиленный ручной  буровой машиной
57 2000 3,5 200 200 300 950 1000 1300
57 2500 3,5 200 200 300 1000 1050 1350
57 3000 3,5 200 200 300 1050 1050 1350
76 2000 3,5 250 200 300 1300 1050 1350
76 2500 3,5 250 200 300 1400 1100 1400
76 3000 3,5 250 200 300 1600 1100 1400
89 2000 3,5 250 250 350 1400 1150 1450
89 2500 3,5 250 250 350 1600 1200 1500
89 3000 3,5 250 250 350 1800 1200 1500
108 2000 4,0 300 300 400 1550 1200 1500
108 2500 4,0 300 300 400 1700 1250 1550
108 3000 4,0 300 300 400 1950 1300 1600
133 3000 4,0 350 300 400 2700 1800
133 4000 4,0 350 300 400 3250 2000

*В стоимость монтажа входит:

  • Разметка свайного поля на участке
  • Закрутка винтовых свай
  • Обрезка винтовых сваи в уровень (высота определяется с помощью лазерного уровня)
  • Бетонирование внутренней полости сваи песко-цементной смесью
  • Приваривание оголовка (металлическая пластина 5 мм. )

**Цены на витоновые сваи длиной более 3000 мм согласовывайте с производителем

***Так же можно заказать сваи диаметром более 133 мм. Цена договорная.

Доброго Вам строительства!

Установка винтовых свай своими руками (способы)

Правильная установка винтовых свай своими руками гарантирует отсутствие различных проблем при производстве бурения свайного фундамента, которое без того зимой всегда затрудненно (из-за плотного грунта).

Засыпка бетона в основание сваи

Любые проблемы или ошибки при монтаже вручную свай своими руками для свайного дома могут не только повлиять на результативность создания фундамента, но и увеличить риск аварийных состояний на строительной площадке.

В таких случаях может потребоваться и демонтаж винтовых свай вручную или машиной, что увеличит временные, а также денежные затраты на строительные работы. Именно поэтому нужно точно знать, какова технология установки винтовых свай вручную.

Читайте также: как закрутить винтовые сваи с помощью мотобура?

Общие сведения

Фундамент является основой, базисом любого строительного сооружения. Фундамент делает сооружение надежным и прочным. К примеру, на зданиях, где фундамент делали вручную неподходящим образом, начинаются серьезные проблемы с целостностью стен. Дом просто рушится, и выход при таких случаях лишь один — полный демонтаж свайного оборудования.

На надежность свайного фундамента серьезно влияет и качество грунтов. Так, ленточные фундаменты сделанные своими руками, эксплуатируясь на слабых или неравномерных грунтах, могут дать серьезную трещину, что совершенно недопустимо.

Это же касается и столбчатых фундаментов, хотя они вкручивающиеся и не предназначаются для выдерживания неравномерных нагрузок. Впрочем, это не касается промышленных столбчатых фундаментов, что монтируются в специальные стаканы.

При этом после неправильного заложения фундамента своими руками проблемы появляются не сразу, а начинаются лишь зимой, когда из-за мороза начинают трескаться стены. Дом будет автоматически признан аварийным и станет нуждаться в немедленном и очень дорогостоящем ремонте.

к оглавлению ↑

Виды фундаментов

Установка винтовых свай хотя и является наиболее эффективной для дома, что должен надежно стоять зимой и не проседать в грунт, несмотря на мороз, но далеко не единственной. Существует несколько методов создания фундамента:

  • ленточный;
  • столбчатый;
  • плитный;
  • свайный.

Фундаментные сваи в земле

Каждый из перечисленных видов фундамента правильно используют, ориентируясь на специфику создаваемого дома, поэтому, как уже говорилось выше, для фундамента дома своими руками, что должен быть правильно защищен от трещин на стенах и проседания в грунт зимой, используют свайный способ, выполняя его, в том числе, закрутить его механическим способом.

Сваи своими руками удобно устанавливаются, они способны выдерживать разнонаправленные нагрузки и передавать их в грунт, какой бы структурой тот не обладал.

Обвязка же винтовых свай ростверком, после того как вкрутить их, позволяет сделать все эти элементы довольно жесткой конструкцией, которая имеет неплохую пластичность.

Основным элементом свайного фундамента своими руками, как уже ясно из названия, являются сваи. Они могут быть как забивными или буронабивными, так и винтовыми.

Как вкрутить последние — рассмотрим ниже.

Внешне винтовая свая выглядит как толстостенная металлическая правильно полая труба, имеющая заостренный наконечник на одной стороне, и наконечник похожий на винтовую лопасть с другой. Правильно завинчивают сваи в грунт, углубляя винтовой наконечник непосредственно в землю. Делать это можно как своими руками, так и с помощью техники.

Для состыковки винтового вида фундамента и будущего дома на другой конец этой своеобразной трубы приваривают оголовок, на котором, собственно, и будет правильно фиксироваться будущее здание. Оголовок затем соединяют с ростверком. Нужно сделать своеобразный обвязывающий пояс свайного фундамента.

Металлическая фундаментная свая

Ростверк на сваях сделать можно как в виде соединенных монолитных балок, так и цельной плиты. Здесь уже все зависит от типа дома, материала свай, разновидностей креплений и еще нескольких факторов. В некоторых случаях ростверк можно сделать не железобетонным, а металлическим или даже деревянным.

Перед тем, как вкрутить фундамент, применяют различные методы проектирования. Используют «шаг», что является специальной строительной ручной разметкой.

Пользуясь винтовым способом закладки фундамента своими руками, строители ориентируются на параметры будущего дома. Прежде всего, обращая внимание на вес и тип строения дома, а так же анализируя глубину закладки фундамента.

Без такого подробного анализа предстоящего проведения строительных работ, цена которого достаточно высока, правильно заложить фундамент для дома, что должен защищать здание от мороза зимой, не выйдет.

к оглавлению ↑

Нюансы технологии установки

Изначально необходимо привлечь специалистов для создания схемы свайного поля способом технического анализа, с применением строительной разметки (разметить шаг).

И хотя цена за такие услуги может быть достаточно высокой, но цена ошибки при составлении схемы поля еще больше, поэтому для технического анализа всегда необходимо обращаться к специалистам.

Если производить строительные работы для дома зимой, то производить надо правильно.

к оглавлению ↑

Основные шаги

Как только схема свайного поля будет получена, следующий шаг будет заключаться на точном выполнении данных действий:

  • следует отмерить размер между угловыми сваями ориентируясь на одной точке. Такой способ заключается в том, что нужно сложить размеры в линии и затем отложить сумму от единственной точки. Этот способ позволяет с легкостью уменьшить вероятность погрешности в 45% случаев;
  • следующий шаг — стыковка сваи. Ориентируясь на описанный выше способ, необходимо в отмеченную заранее точку вставить сваю строго вертикально;
  • следующий шаг заключается в том, что в отмеченное отверстие необходимо вставить лом, или при его неимении пруток, с диаметром 30 миллиметров. После этого необходимо надеть на лом, или же пруток, трубы с длинною в 2500 миллиметров;

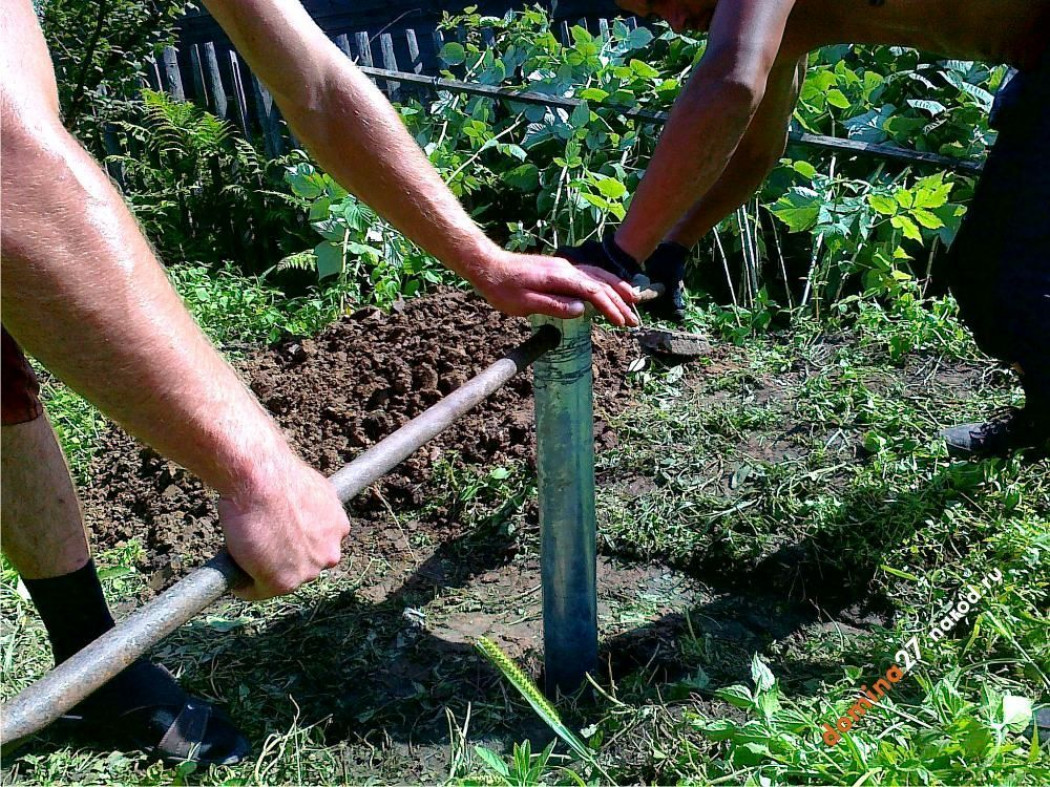

  • далее необходимо, чтобы один человек удерживал сваю строго в вертикальном положении, второй же должен выполнять круговые движения непосредственно вокруг ствола сваи.

Этот ручной способ имеет скорость вворачивания удерживаемой сваи в грунте равняющийся 192 миллиметрам за 1 оборот вокруг нее (имеется полный оборот). При этом на вворачивание одной сваи, используя такой способ, может уйти от 5 до 15 минут, в зависимости от плотности грунта.

Впрочем, работать может и несколько человек. Например, одновременно вращая двойную ручку вдвоем, или сменяя друг друга.

к оглавлению ↑

Монтаж винтовых свай своими руками (видео)

к оглавлению ↑

Способ для деревянных сооружений

Описываемый выше способ приемлем, когда создается фундамент для кирпичных зданий и других тяжелых зданий. Способ, где фундамент создается для деревянных построек, следующий. Первый шаг заключается в том, что производится разметка участка под устанавливаемые сваи.

Разметку необходимо делать под всеми несущими стенами и, кроме того, углами. Разметку следует делать, используя веревку или колышки.

Второй шаг это непосредственно завинчивание свай.

Производить завинчивание необходимо перпендикулярно установленной трубе (подойдет лом, штанга, лишь бы длины хватало на обхват, где два человека могут взяться с каждой стороны).

Далее следует закрепить так называемый магнитный уровень, и через каждые произведенные два или три витка делать проверку вертикальности. Все сваи необходимо закручивать строго под один уровень, оставляя при этом запас в 10 – 15 сантиметров, которые, если нужно, потом можно будет с легкостью обрезать болгаркой.

Далее следует проверить горизонтальность (обычно используется лазерный ротационный нивелир) и произвести заливку бетоном. Для этого в полость сваи необходимо залить раствор (наиболее приемлемый вариант — М500, подходящий под любой фундамент).

Данный раствор защитит от коррозии хрупкую для внешних условий полость трубы. Это, также, косвенно увеличит длительность эксплуатации в целом. Последний шаг — приварка оголовка сварочным аппаратом, с предварительной проверке горизонтальности, а также монтаж ростверка и обвязка.

Монтаж винтовых свай под ключ, установка винтовых свай в СПб, свайный фундамент цена с установкой

Завод «СтройСваи» выполняет установку винтовых свай под ключ. Территориально работаем в Санкт-Петербурге и Ленинградской области.

В зависимости от количества изделий, их типоразмера, дальности доставки, применения спецтехники, состояния подъездных путей формируется стоимость.

Рассчитать стоимость онлайн Вы можете с помощью калькулятора.

Используем один из двух методов на выбор:

  • Механизированный. Спецтехника (мини-экскаватор, ямобур и др.) не устает и быстро отрабатывает большие объемы. Иногда это единственно возможный способ ввинчивания большого диаметра (133 мм и выше), при наличии камней в грунте или нет возможности развернуться рычагу (например, мешает дерево или дом).
  • Руками. Такой метод используют для небольших проектов, где нужно вкрутить опоры небольшого типоразмера в малом количестве. Работы осуществляют силами трех рабочих: двое закручивают продетым в проушины рычагом в виде лома, третий контролирует положение ствола нивелиром.

У нас можно купить СВС разных типоразмеров (57-325 мм), чья несущая способность достигает 15 т на одну единицу. Для них нашлось применение в частных и в промышленных постройках. Это лестницы, заборы, беседки, веранды, навесы, теплицы, дома из бревна, бруса, кирпича, газобетона, СИП-панелей, каркасные, а также хозпостройки, гаражи, бытовки, торговые точки. Более крупные объекты: опоры для ЛЭП, сотовых вышек, освещения, трубопроводов, мосты, платформы, ангары, склады, промышленные цеха.

В нашей компании возведение свайного основания выполняют с соблюдением всех требований технологии:

  • Подготовка: проводим пробное бурение, подготавливаем проектные расчеты, определяем подходящие размеры.
  • Разметка свайного поля: строители с помощью арматуры и шпагата размечают точки.
  • Начиная с углов дома, вкручивают опоры в подготовленные приямки, подрезают стволы для выравнивания по одной высоте.
  • Укрепление: заполняют стволы бетоном или (в морозы) цементно-песчаной смесью.
  • Приваривают оголовки, устанавливают ростверк (обвязка металлопрокатом), соединяя все столбы в единую конструкцию.

Для небольших объектов строительство проводится за 1 день, для крупных занимает 3-5 суток.

Цена на свайный фундамент — главный плюс данной технологии. Дополнительными достоинствами являются:

  • строительство домов в нестандартных условиях: при перепадах высот, угрозе подвижек почвы, на затапливаемых участках;
  • низкие расценки — при заказе услуг у производителя;
  • возможность проводить работы круглый год;
  • самые короткие сроки;
  • сроки службы — 80-100 лет.

У нас можно заказать винтовые сваи с монтажом по низким ценам — звоните 8 (812) 916-67-72 или оставьте заявку на сайте.

Новая технология или снова в моде?

Хотя винтовые сваи широко не известны, они были проверенным методом фундамента в течение почти 200 лет, до появления бетона. Узнайте об их преимуществах.

Первый вопрос, который нам часто задают: « Винтовые сваи — это новая технология? ». Хотя их использование и популярность растут с каждым годом, многие инженеры-геологи и инженеры-строители часто не знакомы с этой технологией.Дело осложняется тем, что во многих случаях студенты, которые станут нашими будущими инженерами, очень мало знают о винтовых сваях и их истории. Правда в том, что винтовые сваи [a.k.a. винты, винтовые сваи, винтовые опоры, винтовые сваи] появились на сцене в начале 1800-х годов. Александр Митчелл (1780-1868) применил винтовые сваи в 1836 г. для причалов, а в 1838 г. — для фундамента маяка. Чтобы представить ситуацию в перспективе, винтовые сваи предшествовали появлению портландцемента [1850-е] и первому использованию бензинового автомобиля [1886].По мнению некоторых историков, винтовые сваи были основной технологией фундамента 19 века.

Существует множество теорий относительно того, почему в начале 20 го века использование винтовых свай сократилось; однако один из них кажется наиболее логичным. Паровой двигатель на рубеже веков стал серьезным сдвигом парадигмы в том, как можно было приводить в действие машины. Винтовые сваи часто устанавливались животными или людьми с помощью шпиля. Кабестан вращался и продвигал спираль в землю.Затем пришел Альберт Бишоп Ченс, который в 1907 году поддерживал опоры электропередач, соединяя растяжки со спиральными анкерами. По мере того как наступал 20 й век, спирали находили все больше и больше применений. Прогресс и эффективность монтажного оборудования после Второй мировой войны способствовали использованию этой технологии, поэтому винтовые сваи можно было использовать во множестве приложений.

Чем винтовые сваи отличаются от других технологий? Говоря о машинах, давайте начнем с них.Множество свайных технологий; включая забивные сваи, требуют большой площади основания и высоких машин для установки. Эти машины часто могут вызывать осложнения там, где есть ограничения на месте; включая ограничения по линии участка и зазору над головой. Для установки винтовых свай обычно требуется оборудование гораздо меньшего профиля (например, ручное устройство, Bobcat или погрузчик с бортовым поворотом). Кроме того, винтовые сваи представляют собой предварительно спроектированное решение, которое можно масштабировать; обычно используют секции 3,5 фута, 5 футов, 7 футов и 10 футов. Эти факторы позволяют устанавливать сваи в местах с ограниченным пространством.Еще одним преимуществом винтовых свай является то, что они устанавливаются с низким уровнем шума и низкой вибрацией. Сравните это с забивными сваями, в которых установка часто громкая и может вызвать помехи и разрушительную вибрацию для окружающих конструкций и кварталов. Кроме того, в отличие от многих решений для бетонных свай, винтовые сваи экологически безопасны, поскольку для их установки не требуется бетон, а также они не требуют земляных работ или удаления грунта. Для тех, кто живет в районах, где требуется тестирование грунта, этот процесс может быть чрезвычайно дорогим.Кроме того, в отличие от методов забивки бетонных свай, винтовая свая может быть загружена сразу. Время лечения не требуется. Давайте не будем останавливаться на достигнутом… преимущества продолжаются!

Еще одним большим преимуществом винтовых свай является корреляция крутящего момента, что означает, что крутящий момент, необходимый для установки, можно использовать для прогнозирования осевой нагрузки сваи. Спиральные сваи обычно оцинковываются методом горячего погружения для увеличения срока службы в потенциально агрессивных грунтах. Спирали также могут быть установлены практически в любых погодных условиях, что делает их идеальным круглогодичным решением.Вероятно, одним из самых больших преимуществ винтовых свай является экономия средств. Если сравнить высокие затраты на мобилизацию и время, необходимое для других методов забивки свай, общая экономия затрат на винтовые сваи может быть экспоненциальной.

Вы заинтересованы в развитии своего бизнеса с помощью винтовых свай?
Узнайте, как стать сертифицированным установщиком CHANCE.

Каждый год количество проектов глубокого заложения с использованием винтовых спиралей продолжает расти, равно как и доверие к этой технологии.Это проверенный 183-летний пример, который доказывает, что то, что когда-то было модным, может исчезнуть и снова вернуться с удвоенной силой.

Узнайте больше об использовании винтовых свай в вашем регионе. Найдите местного дистрибьютора!

Винтовые (винтовые) сваи | Keller North America

Спиральные сваи, также известные как винтовые сваи или винтовые сваи, изготавливаются из стальных валов со спиральными витками различных размеров в соответствии с конкретными грунтовыми условиями.

Процесс

Сваи обычно устанавливаются с использованием стандартных гусеничных или колесных экскаваторов с навесным моментным двигателем, который контролирует крутящий момент, достигаемый во время установки, для проверки конструкции. Спиральные сваи продвигаются к заданным (проектным) опорным слоям путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке / буровой установке. Несколько стальных секций соединены болтовым соединением, а секции добавляются для завершения общей глубины сваи.

Спиральные лопасти, стратегически расположенные вдоль ствола, проникают в почву без шнека, смещая почву, в то время как крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное значение крутящего момента берется на последнем 1 м продвижения, чтобы убедиться, что свая достигает требуемой конструкции, прежде чем заканчиваться на правильном базовом уровне.

Спиральные сваи

могут выдерживать нефакторизованные (SWL) осевые нагрузки до 300 кН, подъемные нагрузки до 200 кН в зависимости от состояния грунта и боковые нагрузки до 25 кН. Более высокие боковые силы можно ограничить добавлением бетонной манжеты к верхней части головы сваи.

Детальное понимание подповерхностных условий (особенно типа слоев грунта, уровней слоев и прочности (значения SPT «N») на глубину необходимо для правильной интерпретации требуемой конструкции и допустимых крутящих моментов.

По завершении верхняя часть сваи может быть соединена с конструкцией различными способами с помощью прямого соединения стальной фланцевой пластины или соединения пластины/арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Удаляется с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Отсутствие шума и вибрации во время установки

Может загружаться мгновенно, что сокращает время и стоимость программы

Может быть установлен при любых погодных условиях

Без порчи

Может быть установлен в большинстве почвенных условий

Обеспечение качества

Keller использует свои знания и опыт, чтобы предложить и успешно реализовать оптимальное решение.Тестирование статической нагрузки может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым критериям расчета.

Что такое спиральная свая?

Винтовые сваи обычно называют винтовыми анкерами, винтовыми опорами или винтовыми сваями. Спиральные сваи представляют собой форму системы глубокого фундамента, которая используется с начала 1900-х годов в фундаментах на набережной. Они работают, минуя более слабые слои грунта и передавая нагрузки конструкции на подходящие несущие грунты.Винтовые сваи представляют собой экономичное решение для несущих конструкций в плохих грунтовых условиях и увеличения несущей способности существующих конструкций. Винтовые сваи идеально подходят для проектов, где важны шум, вибрация, нарушение почвы или доступ к площадке.

Подробнее о Винтовые сваи
