Висячие стропила крыши — конструкции, устройство и узлы (фото, видео)

Крыша – наиболее сложный элемент конструкции жилой, хозяйственной или производственной постройки, которую нельзя построить без точного расчета и детального проекта. Ее устройство состоит из гидроизоляционного покрытия и каркаса, отвечающего за форму, несущую способность и надежность кровли. Различают 2 типа стропильных систем, отличающихся по составу и способу соединения элементов – висячую и наслонную. В этой статье мы расскажем, что такое висячие стропила, а также как это конструктивное решение применяется в строительстве.

Содержание статьи

Функции стропил

Стропильный каркас – совокупность опорных элементов, отвечающих за придание кровле формы, геометрии, уклона и высокой несущей способности. Особенность висячей стропильной системы заключается в том, что она возводится в сооружениях, не имеющих внутренних несущих опор. Конструкция фермы такого каркаса представляет собой равносторонний треугольник, образованный стропилами и затяжкой, поэтому обладает высокой устойчивостью к внешним воздействиям. Задачами стропильного каркаса считают:

  1. Формирование уклона кровли. Крыша должна иметь уклон, чтобы эффективно отводить влагу во время осадков, сбрасывать снежную массу во избежание перегрузки каркаса.
  2. Распределение веса кровли. Конструкция крыши весит достаточно много, особенно если учитывать дополнительную нагрузку во время снегопадов. Стропила равномерно распределяют вес покрытия между несущими стенами.
  3. Фиксация кровельного материала. Гидроизоляционное покрытие крепят к обрешетке стропильного каркаса, распределяющей нагрузку и придающей покрытию жесткую форму.

Учтите, что висячие стропила считаются более устойчивой конструкцией каркаса, так как их устройство способствует снижению распирающей нагрузки, от которой страдают узлы наслонных систем.

Отличия висячей системы от наслонной

Отличия висячей системы от наслонной

Устройство наслонных систем

Конструкция висячей стропильной системы подразумевает, что в перекрываемом сооружении отсутствуют внутренние капитальные несущие опоры. В таком случае стропила имеет всего точку опоры в месте крепления на мауэрлат, а другим концом ноги они просто упираются друг друга без использования подконькового бруса. Стропильная ферма висячего типа представляет собой равнобедренный треугольник с основанием, равным ширине фасада. Она состоит из следующих элементов:

  • Мауэрлата. Этом прочный, ровный брус из здоровой древесины твердых пород сечением 100х100 мм или 150х150 мм укладывают на верхнюю поверхность последнего яруса несущих стен там, где на них будут опираться стропильные ноги. Это устройство распределяет вес стропил, передавая нагрузку на фундамент.
  • Стропильные ноги. Это опорные элементы, формирующие плоскость скатов крыши, которые изготавливаются из прямых досок размером 50х150 мм или 100х150 мм. Они устанавливаются попарно с шагом 60-120 см в зависимости от веса и размеров финишного покрытия.
  • Затяжка. Затяжкой называют горизонтальный элемент каркаса, который стягивает нижние концы стропильных ног, компенсируя нагрузку на распирание, сказывающуюся на основные узлы кровли.
  • Ригель. Ригель представляет собой верхнюю затяжку, которая стягивает попарно стропила на небольшом расстоянии от конька. Так как на этом участке нагрузка на распирание больше, то он изготавливается из бруса более толстого сечения.
  • Бабка. Бабкой называют подвесной элемент висячего стропильного каркаса, который поддерживает под коньком центральную часть затяжки, предотвращая распирание несущих наружных стен.
  • Подкос. Подкосами зовутся горизонтальные подпорки, поддерживающие стропильные ноги в верхней или средней части, предотвращая прогиб элементов большой длины.
Разновидности висячих стропил

Разновидности висячих стропил

Обратите внимание! Очень часто висячая стропильная система не включает в себя мауэрлат, так как его функции с успехом выполняет низко расположенная затяжка. Опытные мастера считают, что конструкция каркаса без этого элемента нисколько не теряет ни в прочности, ни в надежности.

Разновидности

Устройство висячей стропильной системы во многом зависит от формы и размеров перекрываемого сооружения. Чем больше площадь дома, тем больше конструкция насчитывает дополнительных элементов, увеличивающих несущую способность каркаса. Самая простая ферма представляет собой равнобедренный треугольник, образованный стропильными ногами и затяжкой. Но чем длиннее стропил, тем больше потребуется опор, компенсирующих их прогиб под действием собственного веса. Различают висячие стропильные системы следующих типов:

  1. Простая трехшарнирная арка в форме треугольника. Это образец самой простой стропильной фермы висячего типа, которая состоит из стропильных ног и затяжки. Она представляет собой замкнутый треугольник, основание которого работает только на растяжение, а стороны – на прогиб. Таким образом можно перекрыть пролеты шириной до 6 метров. Простая трехшарнирная арка

    Простая трехшарнирная арка

  2. Трехшарнирная треугольная арка с подвесом или бабкой. Если ширина перекрываемого сооружения превышает 6 метров, то использование цельного бруса для изготовления затяжки проблематично. Деревянный элемент такой длины будет прогибаться под собственным весом, поэтому его изготавливают из 2 отдельных частей и подвешивают к коньку с помощью бабки. Арка с подвесом

    Арка с подвесом

  3. Трехшарнирная арка с приподнятой затяжкой. Этот вариант висячей стропильной системы используется, если крыша относится к мансардному типу. При этом затяжку перемещают к верхней части стропильных ног ближе к коньковому соединению. Чем выше она находится, тем большее напряжение на растяжение она испытывает. При оборудовании мансарды приподнятая затяжка выполняет роль потолочных перекрытий. Трехшарнирная арка с приподнятой затяжкой

    Трехшарнирная арка с приподнятой затяжкой

  4. Трехшарнирная треугольная арка с ригелем. В этом варианте подвижные крепления в виде ползуна, которыми крепятся к мауэрлату, заменяются на неподвижные. Поэтому ригель, стягивающий стропильные пары в верхней части, испытывает нагрузку не на растяжение, а на сжатие. Трехшарнирная арка с ригелем

    Трехшарнирная арка с ригелем

Важно! Если длина стропильных ног превышает 4-4,5 метра, то при толщине сечения 50х150 мм или 100х150 мм они начинают испытывать значительную нагрузку на прогиб под действием собственного веса. Чтобы компенсировать это напряжение, в верхней или средней части стропил их поддерживают подкосом, упертым в бабку.

Трехшарнирная арка с подкосами и бабкой

Трехшарнирная арка с подкосами и бабкой

Виды креплений

Крыша, каркас которой изготавливается из дерева, подвергается термическому расширению, а также немного изменяет свои размеры в зависимости от влажности. Чтобы эти малейшие изменения не привели к деформации, используют специальную систему крепления узлов конструкции. Висячие стропила имеют 2 типа креплений:

  • Подвижные. Подвижными креплениями называют специальные устройства – ползуны, изготавливаются из металла. С помощью них к мауэрлату крепят стропильные ноги, в результате чего они могут немного смещаться при изменениях размеров элементов при колебаниях влажности. Такие устройства предотвращают деформацию каркаса кровли, позволяя ей «дышать».
  • Жесткие. Жесткое крепление элементов стропильного каркаса осуществляется с помощью гвоздей, саморезов или металлических накладок. Этот способ обеспечивает надежную фиксацию, но не компенсирует термическое расширение и изменение размеров дерева при колебаниях влажности.

Опытные мастера утверждают, что запрещается врезать отверстия в мауэрлате для крепления стропильных ног, так как это нарушает целостность бруса, снижает его прочность. При подвижной фиксации ноги прикрепляются ползунами, а при жестком в стропилах вырезают выемки под мауэрлат, а затем приколачивают гвоздями.

Критерии выбора

Висячие стропила считаются более сложными в проектировании и монтаже вариантом стропильного каркаса.

Эта тонкая система требует тщательного расчета, учитывающего все нагрузки и силы, которые будут воздействовать на нее изнутри и снаружи. Чтобы крыша получилась надежной, выбор осуществляют в соответствии со следующими факторами:

  1. Климатические условия. Чтобы оценить, какая ветровая и снеговая нагрузка будут воздействовать на стропила, нужно определить климатическую зону региона, в котором ведется строительство.
  2. Финишное кровельное покрытие. Выбор стропильного каркаса зависит от желаемого кровельного материала, так как вариант имеет оптимальный угол наклона ската и рекомендованное расстояние между элементами в соответствии с весом и размером покрытия.
  3. Вид кровли. Крыша может быть односкатной, двухскатной, вальмовой, полувальмовой или шатровой в зависимости от формы и размеров сооружения.

Важно! Висячие стропильные фермы обладают большим весом и размером, поэтому поднять уже собранные конструкции на кровлю можно только с помощью крана. Чаще всего сборка каркаса происходит непосредственно на высоте, что усложняет кровельные работы.

Влияние климатических факторов

Влияние климатических факторов

Влияние кровельного материала

Влияние кровельного материала

Зависимость устройства каркаса от уклона

Зависимость устройства каркаса от уклона

Видео-инструкция

Устройство стропильной системы с висячими стропилами

Висячий вид стропил опирается на стены сооружения исключительно концами и устраивается при наличии расстояния между соседними опорами не более шести метров. Кровельные конструкции, имеющие более широкий пролёт, требуют выполнения укреплений посредством ригелей и затяжек в верхней части конькового элемента. Использованию подлежит не только деревянная, но и металлическая система затяжек.

Блок: 1/8 | Кол-во символов: 396
Источник: https://netosadkam.ru/ustrojstvo-kryshi/stropilnaya-sistema/visyachie.html

Что это такое?

Стропила – это основной несущий элемент скатной крыши, который принимает на себя основную нагрузку, испытываемую этой конструкцией. Система стропил бывает двух типов – висячей или наслонной. Выбирать между ними приходится, исходя из того, имеются ли внутренние стены в строящемся сооружении, которые могут служить опорой для частей крыши. Система висячих стропил применяется, если таких стен нет, и здесь опорой будут служить лишь внешние стены строения. То есть центральной опоры как таковой эти стропила не имеют и опираются с одной стороны на стену, с другой – на противоположно расположенное стропило. Крепление отдельных элементов производится при помощи прорезных шипов, гвоздей, анкеров или пластин из металла.

Висячие стропила разной длины

Висячие стропила обычно используются для покрывания пролетов шириной 7-10 м. Сфера применения может быть различной – такая система применяется для сооружения кровель на складах, промышленных зданиях, жилых домах.

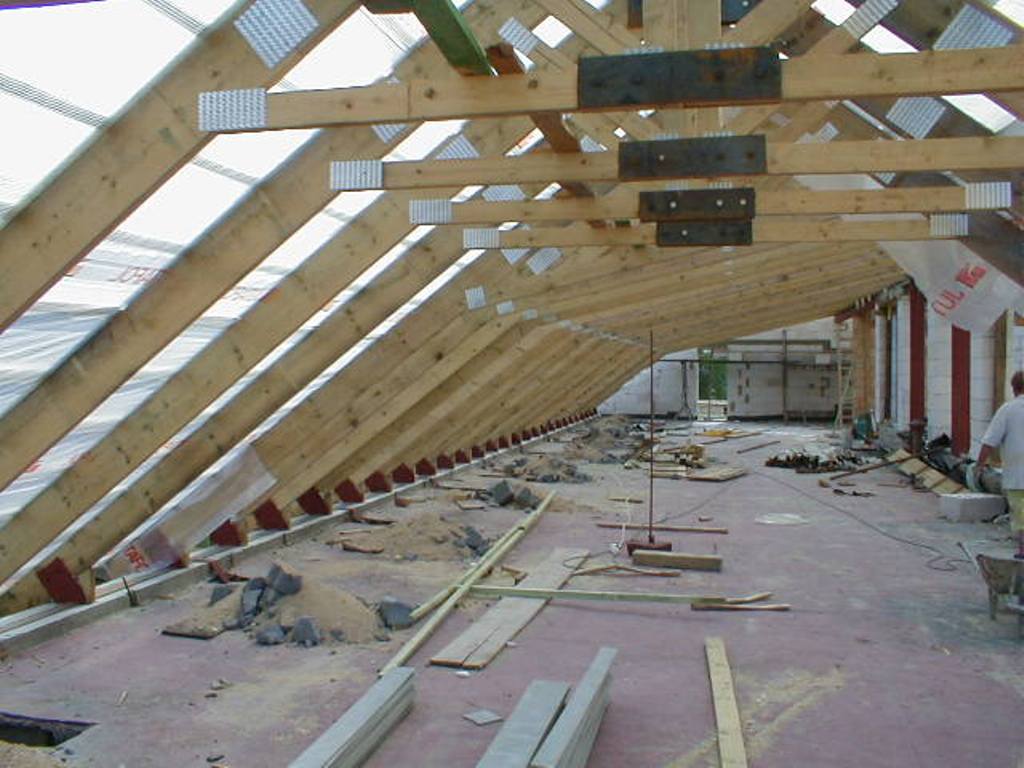

Кровля, выполненная с висячими стропилами

На заметку! Максимальное расстояние между стенами, позволяющее использовать систему висячих стропилин, составляет 14 м.

Система с висячими стр

Чем отличаются наслонные и висячие стропила



Вступление

Стропила дома это элементы стропильной системы, принимающие на себя нагрузку от обрешетки, кровли, осадков, ветра, равномерно нагрузку распределяют и передают стенам и перегородкам дома.

Как отличаются наслонные и висячие стропила

Для снижения нагрузки стропила устанавливают наклонно. Конструкция крыш с наклонными стропилами называется скатной и о них я подробно писал в статье: Скатные крыши: конструкции и формы скатных крыш.

Однако, для легких домов, строящихся не из камня, нагрузка даже наклоненных стропил остается слишком большой. Для таких домов придумали конструкцию стропил соединенных в треугольник. Такие конструкции стропил назвали висячие. Стропила не соединенные по краю стропильной ноги называют наслонные.

Для лучшего понимания статей про устройство крыши, советую причитать статью: Конструктивные элементы крыши: общие описания и схемы.

Наслонные стропила

naslonnye stropilaЧтобы понять чем отличаются наслонные и висячие стропила, мне нравится такой визуальный ряд.

Представьте, вы строите дом и между этажами кладете балки перекрытий. На них будет делаться пол верхнего и этажа и потолок нижнего. Теперь, на последнем этаже, вы решили балки перекрытий делать длиннее и вдобавок установить их под наклоном, нижний конец, уперев в стену, а верхний конец в более высокую стену или в вертикально поставленные стойки, которые в свою очередь опираются на внутреннюю перегородку дома через брус, называемый лежень.

naslonnye derevyannye stropila

Обращаем внимание, что стропильные ноги наслонной системы не связаны друг с другом. Нижний край стропильной ноги опирается на стену, верхний край на вторую стену, либо на коньковый прогон. Прогон это балка, которая устанавливается до установки стропил и на которую попеременно опираются стропильные ноги наслонной системы.

Преимущества наслонной системы

Я вижу одно преимущество, не нужно предварительно собирать, а потом поднимать тяжелые конструкции. Всё делается по месту.

Висячая стропильная система

visyachie stropila

Как я уже сказал, элементы висячей стропильной системы это собранные элементы, две стропильные ноги и затяжка, в виде треугольника. Собираются элементы на земле, а потом поднимаются и устанавливаются наверх остова дома.

Опираются треугольные стропильные элементы на две внешние стены дома, при этом ферма в виде треугольника остаются висеть. Поэтому эта стропильная система называются висячей.

Еще одна особенность. Все затяжки висячей стропильной системы создают обрешетку для устройства пола этажа под крышей. При этом между верхними балками дома и затяжками стропильных элементов, остается пространство. Это и есть чердак дома, который отлично подходит для вентиляции.

visjachie stropila konstrukzija

Особенности стропильных конструкций

С увеличением расстояния между опорными стенами висячих стропил, к конструкции добавляются дополнительные силовые элементы.

Это подкосы, балки и ригели, которые хорошо видны на фото. Там же видны длины пролетов и меняющиеся конструкции стропильных систем.

naslonnye i visyachie derevyannye stropila

Выводы

На вопрос, чем отличаются наслонные и висячие стропила, можно ответить так, конструкцией и порядком сборки.

©DomiTy.ru

Статьи по теме



разновидности, типы крепления, правила монтажа

ферма с висячими стропиламиВо время строительства, когда начинаются работы по устройству кровли, очень важное значение имеет правильный выбор кровельной конструкции. Она будет выполнять функции опоры, которая должна выдерживать различные виды нагрузок, общая сумма которых оказывает на кровлю достаточно большое давление. Основными элементами несущей конструкции являются висячие и наслонные стропила, составляющие стропильную систему.

Проектирование стропильных систем

В процессе проектирования стропильной системы должны учитываться следующие факторы:

  • общая нагрузка на конструкцию;
  • сечение стропильных ног;
  • величина шага стропил и расположение брусов;
  • форма стропильной фермы.

Самые простые конструкции фермы, образуемой стропилами как висячего, так и наслонного типов, выполняются в форме треугольника, стороны которого составлены парой упирающихся в верхней части и один в другого и расположенных враспор стропильных ног. Чтобы повысить прочность и надежность упора, производится дополнительное соединение стропильных ног при помощи затяжки, основной функцией которой является нейтрализация распора.

монтаж мягкой кровли шингласУзнайте, как правильно выполнить монтаж мягкой кровли шинглас.

Благодаря советам специалистов вы сможете построить четырехскатную крышу своими руками.

Для грамотного составления проекта конструкции необходимо наличие определенных знаний.

Главными моментами, на которых необходимо акцентировать внимание, являются:

  • выбор типа кровельной конструкции и величины угла уклона скатов;
  • выбор материала для кровельного покрытия;
  • расчет системы стропил – производится на основе решений по двум перечисленным пунктам; при этом должны учитываться особенности климатических условий, в которых ведется строительство (среднее количество осадков, наличие ветров и их сила и др.).

Следствием неправильной оценки определенной нагрузки и наличия ошибок в расчетах могут стать деформирование частей стропильной системы, повреждение или разрушение материала кровельного покрытия и даже обрушение всей кровельной конструкции.

Правильный расчет и грамотно проведенный монтаж стропильной системы являются гарантией создания прочной и устойчивой конструкции.

Где применяются висячие стропила?

элементы висячих стропилУстройство висячей системы целесообразно в строениях, не имеющих внутренних несущих стен. Такие конструкции опираются на расположенные по краям опоры (ими главным образом служат стены здания без центральной опоры).

В подобных системах стропильные ноги работают на сжатие и изгиб без создания горизонтальных нагрузок. Для сокращения оказываемого на стены распирающего усилия используется затяжка, с помощью которой соединяются отдельные конструктивные элементы.

Затяжка выполняется на основе металла или деревянного бруса. Ее установка осуществляется практически на любом участке в направлении конька. Конкретное расположение определяется в зависимости от конструкции кровли.

К примеру, устройство висячих стропил с расположенной у основания затяжкой является рациональным решением при строительстве мансардной крыши. При этом затяжка служит также балкой перекрытия.

При высоком расположении затяжки она будет испытывать большие нагрузки. По этой причине выбор разновидности системы с верхней локализацией затяжки предусматривает использование более мощных конструкций и тщательное и надежное выполнение всех креплений.

Затяжки могут быть цельными или составными. Сращивание их брусьев осуществляется различными способами: креплением внахлест, косым или прямым зубом и т.д

При строительстве бревенчатого дома закрепление висячих стропил на верхний венец осуществляется посредством вырезания шипа или с использованием некоторых металлических элементов. В основном ими служат ползунки, благодаря которым стропила могут перемещаться вертикально по обвязке строения или его венцу.

В верхней части эти конструкции накладываются одна на другую, после чего соединяются болтом. Венцом являются брусья или бревна, которые образуют один горизонтально расположенный ряд сруба.

При монтаже висячих стропил ширина пролета строения должна составлять 6-10 метров. Материалом для них могут служить бревна, брус или доски. Элементы соединяются с помощью врубок, болтов, стальных профилей, гвоздей, нагелей.

При наличии внутренней капитальной стены при устройстве кровли применяются наслонные стропила из дерева. Основной отличительной чертой таких конструкций является внутренний опорный элемент, опирающийся на внутреннюю несущую стену или же колонну. Она передает нагрузки только на изгиб.

В тех зданиях, где предусмотрена установка общей кровли одновременно над несколькими пролетами, нередко применяются стропила как висячего, так и наслонного типа. На тех участках строения, где отсутствуют внутренние опоры, устраивается висячая система, а там, где они есть, монтируются наслонные стропила.

Виды конструкций висячих стропил

Выделяют пять типовых конструкций стропил висячего типа:

Треугольные трехшарнирные арки

конструкции висячих стропилВисячие конструкции с затяжкой создаются в виде замкнутого треугольника. В подобных системах стропила работают на изгиб, в то время как затяжка будет работать на растяжение. В этом случае наименьшая высота конькового прогона должна составлять не меньше 1/6 части общей длины арочного пролета. Устройство таких конструкций применяется для мансардных чердаков, при этом затяжка берет на себя функции чердачного перекрытия. Для сокращения изгибающего момента упор концов стропильных ног осуществляется с некоторым смещением (эксцентриситетом) по отношению к их продольным осям.

Трехшарнирные треугольные арки с подвеской или бабкой

виды крепления стропилЕсли длина пролета оказывается больше 6 метров, использование цельного бруса становится довольно проблематичным, при этом очень часто случается значительный прогиб из-за веса самой затяжки. В таких случаях затяжка подвешивается к коньку. Что касается подвески, если она изготавливается на основе дерева, то называется бабкой, а в тех случаях, когда материалом служит железо – тяжем. Требуемую длину затяжки обеспечивают посредством состыковки элементов намного меньшего размера. Их закрепляют на хомуте подвески с помощью прямого или косого срубов и болтов.

Самой частой ошибкой, допускаемой в процессе устройства подвески, является ее инсталлирование согласно схеме стоек при упоре на карнизный узел и затяжку. Основой принципа работы подвески является растяжение, а стойки – сжатие. По этой причине нижняя часть подвески (бабки) не должна доходить до затяжки. Подвеска (бабка) подвешивается на карнизный угол и прикрепляется к затяжке с помощью накладок из дерева, болтов, гвоздей.

Трехшарнирные треугольные стропильные арки с приподнятой затяжкой

разновидности висячих стропилВисячие стропила с затяжкой приподнятого типа устраиваются в тех случаях, когда планируется переделать чердачное помещение в мансарду. В схемах подобного типа крепление затяжки осуществляется не в нижней части стропильных ног, а передвигается вверх, причем по мере продвижения и увеличения высоты расположения затяжки возрастает сила оказываемого на нее растягивающего напряжения. В мансардных помещениях подобные затяжки выполняют функцию балки перекрытия потолка и не несут на себе никакой полезной нагрузки. Посредством установки подвески такие затяжки защищают от провисания.

Трехшарнирные треугольные арки с ригелем

стропила с ригелемВ подобных схемах нижним опорным узлом является является неподвижная шарнирная опора (не ползун).

Стропильную ногу делают с врубкой в мауэрлат. Посредством такой меры повышается степень устойчивости всей арки. В подобных схемах приподнятые затяжки меняют направление своей работы (это уже не растяжение, а сжатие) и носят название “ригели”.

Трехшарнирные треугольные арки с подкосами и подвеской

трехшарнирная треугольная аркаУвеличение длины стропил приводит также к увеличению их прогиба. Чтобы предупредить возникновение прогиба, производится подпорка стропил подкосами. Поскольку в случае висячих стропил нижней части подкосов некуда упираться (в этом их отличие от наслонных), они упираются в бабку. В результате образуется достаточно прочная конструкция с системой круговой передачи нагрузок: стропильные брусы оказывают давление на подкосы, которые в свою очередь подвергают растягиванию подвеску, а подвеска притягивает верхнюю часть стропил и коньковый элемент вниз, подкосы же сжимаются стропилами.

Правила монтажа стропил висячего типа

  • К монтажу стропильной системы переходят после завершения установки мауэрлата.
  • Сначала необходимо возвести леса для облегчения подъема на кровлю. Могут устраиваться также передвижные системы. С их помощью осуществляется доставка материала на требуемую высоту.
  • Оптимальным сечением бруса для висячих конструкций являются параметры 200 х 500 мм (минимум). При использовании материала с меньшим сечением возрастает вероятность провисания стропил во время эксплуатации.
  • Все используемые деревянные детали до начала монтажа должны быть обработаны особым антисептическим раствором – это необходимо для предупреждения гниения древесины.

Порядок работ

  • С помощью предварительно построенных лесов два бруса поднимаются наверх, после чего осуществляется их соединение.
  • На стропильной ноге вырезается выемка – она необходима для обеспечения устойчивой опоры на поверхность мауэрлата.
  • На другой стропильной ноге также вырезается аналогичная выемка.
  • Для облегчения работы необходимо сделать пометку, обозначающую, которая из стропильных ног будет располагаться с правой стороны, а которая слева.
  • После этого производится установка и последующее соединение стропил.
  • На верхнем участке стропильных ног выемка делается таким образом, чтобы соединение бруса осуществлялось с упором, а не внахлест. Даже при условии дополнительного закрепления гвоздями соединение внахлест не может обеспечить достаточной надежности.

Для корректного выполнения верхней выемки необходимо соединить брусья друг с другом и с помощью маркера отметить линию выреза. После этого можно делать выемку и опять соединить стропила.

  • После завершения подготовки двух стропильных ног их следует тщательно промерить и изготовить отдельные шаблоны для левой и правой стропильной ноги. Пользуясь подобными шаблонами, можно без проблем подготовить следующие брусья непосредственно на земле, без подъема на высоту.
  • Стропила монтируются на свои места и крепятся к мауэрлату с помощью гвоздей.
  • Вторая пара стропильных ног и все остальные также собираются на земле с использованием изготовленных шаблонов.
  • Вторая пара в готовом виде устраивается на обратном конце крыши.
  • Между парами (первой и второй) натягивается бечевка. Она будет выполнять функцию уровня, на который следует ориентироваться в процессе установки остальных стропильных пар.
  • Монтаж стропил осуществляется на расстоянии соответственно рассчитанному и указанному в проекте. Например, в случае величины угла уклона 30 градусов данное расстояние будет составлять около 70 см.
  • Чтобы обеспечить удобство работы, на мауэрлате рекомендуется предварительно сделать пометки, отмечая требуемое расстояние. Впоследствии можно с легкость устанавливать стропила, руководствуясь готовыми разметками.
  • Высота стропильных ног регулируется по бечевке, натянутой между двумя первыми парами. При недостаточной высоте для исправления ситуации возможно применение деревянных прокладок.
  • Величина расстояния между расположенными по соседству стропильными парами регулируется в соответствии с нанесенной на мауэрлат разметкой, а в верхней части – с помощью временно смонтированной доски с нанесенной на нее аналогичной разметкой.
  • При достаточно большом расстоянии между опорными стенами смонтированная конструкция не будет отличаться устойчивостью. По этой причине особую актуальность обретает вопрос о возможных способах связывания стропил. С этой целью используется расположенный горизонтально брус – затяжка.
  • При большой ширине сооружения затяжка изготавливается посредством стыковки нескольких досок между собой. Соединение досок осуществляется при помощи гвоздей. Для крепления к стропильным ногам используются шпильки или болты.
  • В процессе установки затяжек необходимо проводить постоянный контроль величины расстояния между ними: оно непременно должно соответствовать отрезку между стропильными ногами. Контроль можно проводить при помощи нешироких дощечек с нанесенной на них разметкой (такой же, как и на поверхности мауэрлата).
  • Для увеличения жесткости конструкции рекомендуется дополнительно провести соединение конька стропильной пары с ее затяжкой – в обратном случае возможна деформация самой затяжки от собственного веса. Аналогичная операция должна быть проделана со всеми стропильными парами.
  • В процессе устройства стропильной системы сначала осуществляется крепление ног к мауэрлату с использованием гвоздей. Завершив сборку, рекомендуется этот участок укрепить более надежно посредством установки шинок – крепежных полосок на основе тонкой стали. Делается это следующим образом: стропильную ногу оборачивают шинкой, после чего с двух сторон в эту металлическую полоску вкручивают шурупы или же вбивают гвозди приблизительно на глубину 30 см. Благодаря такому креплению можно при сильных порывах ветра избежать разрушения кровельной конструкции.

Когда необходимо наращивать стропила?

В процессе возведения стропильной системы нередко выясняется, что длина бруса обеспечивает только устройство стропильных ног, а для создания свесов стропила приходится наращивать.

Карнизный свес является необходимым элементом кровли – в обратном случае дождевая и талая вода с кровельного покрытия сможет проникать во внутренние конструкции, что со временем приведет к их загниванию и разрушению.

мягкая кровля катепал, её монтаж, видеоЕсли интересует мягкая кровля катепал, её монтаж, видео и всё о материалах, ищите полезную информацию на нашем сайте.

Фото вальмовых крыш домов вы найдете здесь.

Хотите узнать, как закрепить профлист на крыше, загляните по адресу https://rooffs.ru/metallicheskaya/information/proflist-dlya-kryshi.html

Минимальная длина кровельного свеса должна составлять 40 см, а в отдельных случаях она может быть увеличена до 60 см. Именно на такую величину следует удлинять стропильные ноги. Для работы можно использовать доски требуемой длины.

Такое решение имеет ряд преимуществ перед использованием более длинного бруса:

  • монтаж деталей меньшей длины осуществляется намного легче;
  • брус большей длины обойдется намного дороже;
  • при необходимости ремонта свеса можно с легкостью произвести замену дополнительной доски, не меняя основную систему.

ВЫВОДЫ:

  • Правильный расчет и грамотно проведенный монтаж стропильной системы являются гарантией создания прочной и устойчивой конструкции.
  • Устройство висячей системы целесообразно в строениях, не имеющих внутренних несущих стен.
  • В висячих системах стропильные ноги работают на сжатие и изгиб без создания горизонтальных нагрузок.
  • Для сокращения оказываемого на стены распирающего усилия используется затяжка, с помощью которой соединяются отдельные конструктивные элементы.
  • При монтаже висячих стропил ширина пролета строения должна составлять 6-10 метров.
  • Существует пять типовых конструкций стропил висячего типа.
  • При монтаже висячих строил необходимо следовать определенным правилам и соблюдать очередность действий.

Пошаговое описание установки стропильной системы вы сможете посмотреть на видео.

ширина пролета, стропильные системы, как связать

висячие стропилаПри строительстве крыши очень важно правильно рассчитать и собрать несущие конструкции, которые должны выдерживать все нагрузки, оказываемые на кровлю. Основой несущей конструкции крыш являются наслонные и висячие стропила.

Проектирование стропильных систем

Составление проекта стропиловки крыши – это достаточно сложная задача, которая требует профессиональных знаний и опыта.

Ведь необходимо оценить потенциальную нагрузку, которую будет испытывать кровля, подобрать оптимальное сечение стропил, шаг их расположение и форму фермы.

Естественно, не имея соответствующего образования, крайне сложно избежать ошибок при составлении проектов. Поэтому лучше оставить эксперименты, и доверить проектирование специалистам.

Основными моментами при составлении проекта являются:

  • Выбор типа крыши и угла наклона скатов;
  • Выбор материала, которым будет покрыта кровля;
  • Расчет стропильной системы, который производиться в зависимости от решений, принятых по первым двум пунктам, а также  с учетом местных климатических условий (количества осадков, силы ветров и пр.)

Недооценка какой-либо из нагрузок или ошибка в расчетах может привести к таким плачевным результатам, как деформация стропильной системы, разрушение кровельного материала и даже полное обрушение крыши.

Устойчивость и прочность конструкции при строительстве скатных крыш достигается за счет правильного расчета и грамотного монтажа стропильных систем.

Область применения висячих стропил

висячие стропила ширина пролетаПример кровли с висячими стропилами

В тех зданиях, которые не имеют несущих внутренних стен, как правило, применяют стропила висячие. Эта конструкция, которая опирается на две опоры по краям (например, на внешние стены здания), не имея центральной опоры.

Стропильные ноги такой конструкции работают на изгиб и сжатие, не создавая горизонтальных нагрузок. Чтобы уменьшить распирающее усилие, оказываемое на стены висячими стропилами, используют затяжку, которая соединяет отдельные элементы конструкции.

Затяжка может быть выполнена из деревянного бруса или металла. Расположение затяжки определяется, исходя из конструкции крыши.

Например, висячие стропила с затяжкой, расположенной у основания, используются при строительстве мансардных крыш. В этом случае, затяжка одновременно выполняет функции балки перекрытия.

Совет! Чем выше располагается затяжка в системе висящих стропил, тем большие нагрузки она испытывает. Поэтому при выборе варианта с верхним расположением затяжки важно использовать более мощные конструкции и тщательно следить за надежностью креплений.

В том случае, если монтируются висячие стропила — ширина пролета в здании может быть от 6 до10 метров. Изготавливают стропила из дерева – бруса, бревен, досок. Для соединения элементов используют врубки, болты, стальные профили, нагели, гвозди.

Область применения наслонных стропил

висячие стропила с затяжкойВневшний вид наслонных стропил

Если же дом имеет внутреннюю капитальную стену, то для строительства крыши используются, как правило, деревянные наслонные стропила. Основное отличие данной конструкции – наличие внутреннего опорного элемента, который опирается на несущую внутреннюю стену или колону.

Поэтому такая конструкция передает нагрузки только на изгиб. Крыша с наслонными стропилами получается более легкой и экономически выгодной, так как требует для строительства меньшего количества лесоматериала.

В домах, в которых общая кровля устанавливается над несколькими пролетами, висячие и наслонные стропила могут чередоваться. В той части строения, где нет внутренних опор, используется висячая система, а в той, где такие опоры имеются – наслонные.

Монтаж системы висячих стропил

наслонные и висячие стропилаСхема монтажа висячих стропил

После установки мауэрлата, можно приступать к монтажу стропильной системы. На первом этапе работы потребуется соорудить леса для подъема на крышу, в том числе и леса передвижные.

Это приспособление пригодится для подъема рабочих на необходимую высоту и для укладки материала, который должен быть под рукой.

После того, как вопросы безопасности и удобства работы будут решены (путем устройства лесов) можно начинать монтировать стропильные висячие системы.

Для стропил необходимо использовать брус с сечением 200×50мм (не менее). Если применить материал с меньшим сечением, то в процессе эксплуатации стропила, скорее всего, провиснут.

Все деревянные детали необходимо перед установкой обработать раствором антисептика, предотвращающего разрушение древесины.

Пошаговый порядок установки стропил из бруса:

  • Используя заранее построенные леса, поднимаем наверх два бруса и выполняем их соединение.
  • Вырезаем на стропильной ноге выемку, которая будет использована для устойчивой опоры на мауэрлат.
  • На второй стропильной ноге необходимо вырезать аналогичную выемку.
  • Делаем пометки, какая стропильная нога будет располагаться справа, а какая – слева.
  • Устанавливаем стропила и соединяем их.
  • В верхней части стропильных ног нужно сделать выемку так, чтобы брус соединялся не внахлест, а с упором. Соединение внахлест считается ненадежным, даже если его хорошо укрепить гвоздями.

Совет! Чтобы правильно сделать верхнюю выемку, нужно брусья соединить между собой и маркером наметить линию выреза. Затем сделать выемку и снова соединить стропила.

Совет! Для удобства работы нужно сделать предварительные пометки на мауэрлате, отмечая необходимое расстояние. Затем по готовым разметкам можно устанавливать стропила.

  • Высоту стропильных ног регулируем по бечевке, которая была натянута между первыми двумя парами. Если высоты недостаточно, то исправить положение может использование деревянных прокладок.
  • Расстояние между соседними парами стропил внизу регулируется по разметке, нанесенной на мауэрлат, а вверху – при помощи временно установленной доски, на которую нанесена аналогичная разметка.
  • Если расстояние между опорными стенами достаточно велико, то собранная конструкция не является устойчивой. Поэтому возникает вопрос, как связать стропила? Необходимо использовать затяжку – горизонтально расположенный брус.
  • В том случае, если ширина дома значительна, то затяжку приходится делать, стыкуя между собой несколько досок. Скреплять доски можно при помощи гвоздей, а к стропильным ногам их прикручивают болтами или шпильками.
  • При установке затяжек нужно постоянно контролировать расстояние между ними. Это расстояние должно соответствовать расстоянию между стропильными ногами. Для контроля удобно использовать дощечки небольшой ширины, на которые нанесена разметка точно так же, как на мауэрлате.
  • Для придания жесткости конструкции рекомендуется соединить дополнительно конек стропильной пары и ее затяжку, иначе затяжка может деформироваться под собственным весом. Такую операцию нужно проделать с каждой стропильной парой!
  • На первом этапе строительства стропильной системы крыши ноги крепятся к мауэрлату при помощи гвоздей. После завершения сборки стоит укрепить это место более надежно, установив шинки – крепежные полоски из тонкой стали. Для этого шинкой оборачивается стропильная нога, затем через эту полосу металла с двух сторон в мауэрлат с внутренней стороны вкручиваются шурупы (или вбиваются гвозди) на глубину около30 см. Такое крепление предотвратит риск разрушения кровли в случае сильных порывов ветра.

Как построить свес крыши?

стропильные висячие системыДелаем свес крыши своими руками

При строительстве стропильной системы часто оказывается так, что длины бруса хватает только на стропильные ноги, а для того чтобы устроить свес приходится прибегать к наращиванию стропил.

Ни одна крыша не может обойтись без карнизного свеса, эта деталь необходима, для того чтобы вода, которая попала на кровельное покрытие в виде осадков, благополучно удалялась, не затекая во внутренние конструкции.

Длина свеса кровли должна быть не менее 40 см, но в некоторых случаях, ее рекомендуют увеличить до 60 см. Следовательно, на эту величину следует удлинить стропильные ноги. Для этих целей удобно использовать доску необходимой длины.

Кстати, данное решение даже более выгодно, чем использование более длинного бруса.

  • Во-первых, работать с деталями меньшей длины удобнее;
  • Во-вторых, более длинный брус обходится дороже;
  • В-третьих, если возникнет необходимость ремонта свеса, то дополнительную доску можно будет легко заменить, не трогая основную систему.

Выводы

Таким образом, висячие стропила – это несущая конструкция крыши, которая применяется в случае строительства зданий, не имеющих внутренних опор. При соблюдении правило монтажа такая конструкция является надежной и долговечной.

Стропильная система двухскатной крыши — Всё о кровле

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Из каких элементов состоит и каких видов бывает стропильная система двухскатной крыши

Стропильная система — мощный каркас кровли для удерживания кровельного покрытия и других элементов.

Насколько правильно устроен кровельный каркас зависит прочность крыши в целом.

Иначе может ухудшится ее функциональность, способность защищать здание от внешних воздействий и обеспечивать тепло в доме.

Поэтому нужно правильно подойти к выбору стропильных систем и верно составить план стропил двускатной крыши.

А как произвести расчет стропильной системы вы можете прочитаете здесь.

Виды стропильных систем для двухскатной крыши

В зависимости от назначения помещения, размеров двухскатной крыши, устройство стропильной системы двухскатной крыши классифицируются следующим образом: висячая система и наслонная.

Висячая система

Висячая стропильная система двухскатной крыши имеет опору только на несущие внешние стены здания.

В зависимости от ширины пролета, проекта крыши устройство висячих систем имеет особенности.

Для небольших домов

Висячую конструкцию целесообразно возводить для строений, где расстояние от одной стены до противоположной не превышает 6 метров. Каркас имеет вид треугольника.

Чтобы усилить несущую способность граней каркасного треугольника, используют несколько методов:

  • Основания стропильных ног в вершине закрепляют накладками;
  • Используют на боковые части бруски большего сечения;
  • Закрепляют бруски, производя их врубку в коньковый элемент;
  • Наращивают скаты для оборудования навеса путем вырубки в наращенных досках проем для каркасного бруса так, чтобы они сводились за линией, проходящей от края внутренней стены к наклону стропила.

Используя данные методы, можно распределить нагрузку по всей конструкции.

Усиление каркасного треугольника

Для мансардных крыш

При обустройстве каркаса под мансарду следует обратить внимание на некоторые моменты:

  • Обязательный монтаж мауэрлата, на который каркасный брус устанавливается путем врубки;
  • Установка ригеля — основания для потолочного навеса этажа. Самый эффективный вариант крепления — врубка ригеля в стропило полускворднем;
  • Длина доски скоса должна быть длиннее линии стены;
  • Сечение каркасных брусков должно быть максимальным;
  • Затяжку следует закрепить подвеской. При длинной затяжке требуется ее укрепление в центре с помощью прибитых досок сверху и снизу.

Кроме того, стропильная система двухскатной крыши с мансардой оборудуется утеплителями, что увеличивает нагрузку.

Стропильный каркас для мансардных крыш

Для больших домов

При пролете больше 6,5 метров для монтажа висячей системы требуется установить больше закрепительных элементов, чтобы не допустить провиса затяжки, который вызывает ее собственный вес.

Моменты, которые необходимо учесть:

  • Затяжку целесообразно изготовить из двух брусьев путем врубки, закрепить металлическими пластинами;
  • В центральной части каркаса следует установить бабку;
  • Для уверенного распределения тяжести к бабке и стропильным доскам лучше крепить подкосы, а также другие удерживающие элементы.

При установке системы подвесного типа иногда может обойтись без монтажа мауэрлата и ограничиться установкой на гидроизоляционную пленку досок. Кроме того, висячая система отличается отсутствием сложных узлов, что облегчает работы по обустройству кровельного каркаса.

Наслонная система

Отличие конструкции наслонного типа от висячей в том, что конструкция имеет дополнительные точки опоры внутри помещения. Обязательным условием установки наслонной системы является монтаж мауэрлата.

Проект системы предусматривает монтаж как распорного, так безраспорного каркаса.

Безраспорный каркас

Безраспорный каркас следует устанавливать в домах, имеющих бревенчатые стены. При монтаже стропил, их основания должны крепиться к мауэрлату.

Варианты крепления основания системы к мауэрлату:

  • Путем скашивания подошвы стропильной ноги таким образом, чтобы площадь ее с мауэрлатом была одинаковой, а выруб не превышал 0,25 см высоты балки. При этом стропила, не соединяясь между собой, крепятся к коньковому элементу с двух сторон;
  • Путем соединения одним гвоздем стропильных брусьев у конька — вверху, и шарнирного соединения гибкой металлической пластиной к мауэрлату — внизу.

При креплении стропильных ног без соединения их в коньковой части следует особое внимание уделить точности расчетов.

Даже при незначительных расхождениях в схеме, на стены здания будет действовать распорное давление, которое может привести к разрушению стен.

Со схватками

Для усиления конструкции и придания ей устойчивости, к стойкам конструкции монтируют схватки. Следует использовать брус того же сечения, как и для стропил. Для увеличения прочности схватки прибивают с обоих сторон бруса.

Такой же вариант крепления эффективен при прочной фиксации конькового элемента, что препятствует смещению кровли в горизонтальном направлении.

Каркас со схватками

С подкосами

Подкосы усиливают несущую способность деревянного каркаса и обеспечивают прочность стропильной доски.

Важное требование при установке подкоса — правильно вымеренный угол среза, который дает возможность плотно прилегать подкосу к соединяемым элементам.

Каркас с подкосами целесообразно возводить в местах, где есть вероятность посадки фундамента, или в деревянных постройках, где допустима небольшая усадка стен.

Каркас с подкосами

С двумя опорами внутри помещения

Когда имеются две опоры в виде внутренних стен, то при обустройстве стропильных ног под них подкладывают балки. Если балки не установлены, то к основанию стропил прибивают стойку, опирающуюся на внутреннюю опору.

Подстропильные балки устанавливаются на несущих опорах. На опорах внутри помещения устанавливают лежни, на которые падает нагрузка от подстропильных балок со стоек. Стропилы подрезают таким образом, чтобы они плотно прилегали друг к другу, и закрепляют.

При такой конструкции коньковый прогон не устанавливают.

Для обеспечения безраспорности конструкции крепят затяжки.

Стабильность конструкции обеспечивается с помощью стоек, которые установлены горизонтально от внутреннего основания к стропильной ноге, и расшивок, — деревянных балок, которые соединяют основания стоек наискосок.

Если конструкция распорная, то над прогоном крепится балка, соединяющая каркасные ноги, — ригель.

Виды стропильных систем

Устройство стропил для мансардной крыши

Перед монтажом стропильной системы под мансарду, необходимо правильно рассчитать нагрузку кровли и учесть другие факторы, которые могут повлиять на ее функциональность. Все деревянные элементы необходимо обработать антисептиками.

Монтаж стропильной системы выполняется поэтапно:

  • Устанавливают мауэрлат на гидроизоляционный слой. Крепят доску к стенам скобами или гвоздями и привязывают металлической проволокой к заранее подготовленным в стене крюкам;
  • Выпиливаются элементы каркаса;
  • Изготавливается основной прямоугольник из затяжки и стоек;
  • Монтируются два средних прогона, к которым крепят нижние стропильные брусья;
  • Конструкцию можно поднять на крышу, где уже установить верхние стропила, соединив их у верхнего основания, закрепив коньковую балку и боковой прогон;
  • Усиливают конструкцию необходимыми элементами: затяжками, стойками, подкосами, дополнительными упорами.

После установки каркаса на него укладывают пароизоляционную пленку, устанавливают обрешетку, элементы кровельного пирога и покрывной материал.

Устройство мансардной крыши

Устройство стропил для чердачного помещения

Чердак двухскатной крыши имеет самую простую висячую систему.

Для чердачного перекрытия целесообразно изготовить готовые фермы на земле, а затем их поднять на крышу, предварительно установив мауэрлат.

Фермы состоят из стропильных ног, прочно закрепленных затяжкой у нижнего основания. Можно дополнительно использовать подкосы или бабки.

Большое значение имеет закрепление затяжек на стропилах. Рекомендуется устанавливать затяжки так, чтобы их брусья располагались за линией стены на полметра, тогда отпадет необходимость дополнительно устанавливать свес.

Как изготовить стропила самостоятельно вы можете прочитать здесь.

Фермы закрепляют с помощью верхних и нижних прогонов.

Стропильная система для чердачного помещения

Стропильная система двухскатной крыши: элементы

При обустройстве каркаса двухскатной крыши используют элементы:

  • Мауэрлат. Элемент, который крепится к несущей стене. К нему монтируется вся конструкция стропильного каркаса;
  • Прогон. Брус, соединяющий стропильные ноги по бокам и в коньковом элементе;
  • Затяжка. Балка, прикрепленная к стропильным ногам, препятствующая их расхождению;
  • Бабка. Брус, расположенный вертикально и закрепленный у конька и затяжки;
  • Подкос. Планка, соединяющая под наклоном лежень и стропило;
  • Стойка. Вертикально упирается в лежень и стропило;
  • Конек. Балка соединения верхних оснований стропил;
  • Кобылка. Наращиваемая часть стропила для свеса;
  • Свес. Дополнительная конструкция, служит для защиты от дождя наружной стены;
  • Обрешетка. Решетка, установленная на стропильный каркас для прикрепления покрывного слоя.

Совокупность нескольких элементов (стропил, стоек, раскосов) в одной плоскости называется фермой.

Стропильная система двухскатной крыши, чертежи и фото ниже:

Чертеж элементов стропильной системы

Узлы стропильной системы двухскатной крыши

Надежное закрепление узлов конструкции обеспечивает прочность и выносливость конструкции, способствует увеличению ее срока службы.

Прочность основания двухскатной крыши зависит не только от правильного крепления.

Так же она состоит из правильного расчета всех элементов каркаса, от выверенного определения типа конструкции на этапе проекта.

Стропила для двухскатной крыши соединяются с разными элементами конструкции.

Основные узлы конструкции:

  • С балкой: крепят либо шипованным зубом, либо зубом с упором. Дополнительно используют уголки. К балке монтируют, вырезая упор для шипа в балке с гнездом. Одинарный зуб крепят с шипом и упором. Если делают врубку, то расстояние от края бруска должно быть 0,2 — 0,4 м;
  • С мауэрлатом: при жестком креплении используют уголки или делают запил, который закрепляется гвоздями или скобами, при шарнирном — двигающийся металлический крепеж, при запиле — гвоздь или скоба;
  • С коньком: обрезав край под углом крепят встык с помощью гвоздей, закрепив скобой или накладной доской. Внахлест доски скрепляют болтом или шпильками.

В зависимости от пролета элементы крепят:

  • Бабкой. Верх — скобами и хомутом, низ — хомутом;
  • Подкосом. Верх крепят к стропило, низ — к бабке;
  • Стойками. Крепят деревянными или металлическими накладками, шпильками.

Схема стропильной системы двухскатной крыши представлена ниже:

Схема узлов стропильной системы

Полезное видео

В данном видео вы узнаете о том, как строится двускатная крыша и стропильная система мансарды.

Система стропил для двухскатной крыши

Всё большую актуальность обретают доступные по своей цене, но при этом надёжные, практи чные и долговечные двускатные кровли. У них простая конструкция, а возведение можно провести своими руками.

Стропила, варианты их обустройства

Основу любой кровли, двускатная не исключение, составляет стропильная система. Двускатное её исполнение может быть висячим или наслонным.

Висячие стропила обладают двумя опорными точками, роль которых играют стены строения. Каждая нога при этом испытывает преимущественно только нагрузки по сжатию и изгибу. Передача нагрузки при таком варианте осуществляется от стропил в горизонтальном направлении к точкам опоры в качестве разводящего усилия. Для его минимизации проводят соединение стропил посредством стальной или деревянной затяжки. При условии, что размер пролёта превышает 8 м, дополнительно монтируют бабки и подкосы под каждую отдельную ферму.

Если же имеет место устройство стропильной системы двухскатной крыши со стропилами наслонного типа, то в такой ситуации добавляется ещё одна точка опоры – их внутренняя подпорка опирается на ненесущую стену строения. Главная нагрузка такой системы приходится на изгиб. Если промежуток между внутренними опорами не превышает 6,5 м возможно использование исключительно наслонных стропил.

В определённых случаях допустимо комбинирование сразу двух вариаций стропильной системы. В том и ином случае схема может подразумевать также компоненты будущей мансарды. Основу её будут составлять зафиксированные вертикально стойки, крепление которых проводят посредством ригелей и подкосов, устанавливая их поверх балок перекрытия.

Расчет двускатной крыши

Проводя расчет стропильной системы двухскатной крыши, изначально следует помнить о том, что угол наклона напрямую зависит от имеющихся архитектурных требований и выбранного кровельного материала:

  • При условии обильных осадков и неплотном прилегании кровельного покрытия, целесообразно обустройство крутых скатов. Угол в них составляет порядка 35-40°, что исключает скапливание влаги и снега. Возведение чердачного помещения в этом случае не допускается. Вариантом будет – ломаная конфигурация, с резким уклоном снизу и пологим верхним основанием;
  • Минимально допустимый угол 5°. В некоторых случаях возможно его увеличение вплоть до 90°;
  • Пологие кровли актуальны для регионов с сильными ветрами. Угол уклона при этом может составлять 15-20°;
  • Более всего выгоден промежуточный вариант – крыша не должна быть избыточно крутой, но и не слишком пологой;
  • Помните, повышение угла наклона увеличивает парусность, что требует дополнительного расхода материала, соответственно, влечёт большие затраты на возведение конструкции.

Что до площади крыши, то при расчётах стоит принимать во внимание, следующее:

  1. После нахождения площади одного ската результат следует удвоить;
  2. Поскольку скат представляет собой расположенный наклоненно прямоугольник, площадь его определяют путём перемножения длины с шириной;
  3. Протяжённость ската аналогичная длине стены. К ней также добавляют выступ крыши над фронтоном – обязательно для каждой из сторон;
  4. По ширине скат идентичен протяжённости стропильной ноги плюс длина того выступа, который имеет кровля относительно несущей стены.

Расчет пиломатериалов

Проводя расчёты, сечение стропил подбирают исходя из тех нагрузок, которые будут воздействовать на всю площадь крыши в целом на 1 м.кв. поверхности в частности. Наименьшее из допустимых сечений для мауэрлата составляет 100х100 мм, затяжки и прогоны обустраивают из бруса 50х150 мм, на стойки, ригели, подкосы и прочие элементы идёт материал в 100х100, 150х150 мм.

Длина пролёта оказывает прямое влияние на число устанавливаемых стропильных ног. При пролёте в 12 м, шаге в 1 м будет нужно 12 стропильных ног по каждой стороне ската. Итого – 24 элемента.

Обратите внимание, расстояние между стропилами двухскатной крыши не должно быть избыточным даже при условии задействования бруса с большим сечением.

Обустройство разреженной обрешётки проводят посредством бруса или откалиброванной по толщине доски. При укладке сплошной обрешётки лучше использовать такие же доски, укладывая их без зазоров, или плиту OSB.

Нужно помнить о том, что дерево для стропил должно быть качественным, тщательно просушенным и подвергнутым обработке. Показатели влаги в материале не должны превышать отметку в 20%. Перед началом монтажа проводят внешний осмотр, призванный исключить на брусе следы гниения, грибка, плесени, иных дефектов, которые после установки будут прогрессировать, что в итоге приведёт к выходу из строя всей конструкции.

Набор инструментов для возведения крыши

Монтаж мауэрлата и установка стропил подразумевает наличие такого набора инструментария:

  • Шуруповерт с комплектом свёрл;
  • Кровельный нож;
  • Ножовка;
  • Молоток;
  • Набор приспособлений для измерения;
  • Кровельные ножницы;
  • Отбивка;
  • Шпатель;
  • Скотч строительный.

В зависимости от ситуации может дополнительно потребоваться клеящий состав и монтажная пена. Использование специальных шаблонов и реек с нанесённой на них разметкой, позволяет существенно упростить работу и минимизировать сроки её проведения.

Технология монтажа двускатной крыши

Прежде чем обустраивать стропила для двухскатной крыши своими руками, проводят укладку мауэрлата. В ситуации если кровля возводится на деревянном доме из бруса или профилированного бревна, его роль берёт на себя верхний элемент стены.

Если же стены кирпичные, предварительно вделывают в кладку стальные прутья с резьбой для последующей фиксации мауэрлата к основанию. Шаг составляет порядка 1-1,5 м – этого вполне достаточно для надёжной фиксации. Сечение стержня должно составлять 10 и более мм, прижим мауэрлата выполняют с помощью шайб и гаек. Обратите внимание – обязательно наличие двух слоев гидроизолятора (рубероида) межу стеной и мауэрлатом.

Стены, изготовленные из керамического или пенобетонного блока, покрывают сверху слоем армированного бетона, высотой порядка 20-30 см, предварительно устанавливая внутрь него стальные прутки с резьбой. Для балок мауэрлата характерна абсолютная параллельность относительно друг друга, иначе размеры стропильных ног будут иметь различную длину.

Перед началом установки ног по мауэрлату выполняют предварительную разметку, затем переходят к подготовке самих ног. В нижней их части выполняют особый вырез, повышающий площадь опоры на основание. Размер его составляет 1/3 от ширины стропильной ноги. Вырез должен быть ровным, более удобно проводить его с задействованием специального шаблона.

Если конструкцией предусмотрены висячие деревянные стропила, сборку их проводят заранее. Соединение ног выполняют посредством стальных накладок или больших болтов, обеспечивая при этом наибольшую степень сжатия. Когда все стропильные треугольники смонтированы, переходят к их установке. Изначально выставляют крайние элементы, затем заполняют промежуток внутренними стропильными ногами. Временную фиксацию осуществляют за счёт укосин, с последующим их демонтажем.

После этого на стропильные ноги ставят кобылки, посредством которых будет сформирован кровельный свес. В завершение укладывают обрешётку и закрепляют по коньку массивную доску, формируя, таким образом, единую конструкцию.

Если же задействуют деревянные стропила наслонного типа, то изначально монтируют лежень, располагая поверх него опоры, на которые затем ставят коньковый брус. Все компоненты фиксируют с помощью укосин. Установку стропильных ног проводят на выстроенную конструкцию, при этом длина их должна слегка превышать требуемую – это позволит после соединения двух стропил убрать излишек посредством дисковой пилы. Благодаря такому методу можно значительно повысить скорость выполнения монтажных мероприятий.

В заключение проводят зашивку фронтонов, кровельного свеса и монтируют выбранный кровельный материал. На этом работы по обустройству двускатной стропильной системы можно считать завершёнными.

Двухскатные конструкции, их достоинства

Отметим следующие преимущества:

  • Простота возведения;
  • Короткие сроки проведения работ;
  • Минимизация протечек, что достигается за счёт цельности конструкции;
  • Отличные показатели экономичности и минимум расходуемых материалов;
  • Возможность трансформирования чердачного помещения в полноценное живое;
  • Беспроблемное проведение ремонтных работ при потребности;
  • Отличные прочностные данные и высокая сопротивляемость разным воздействиям.

Как видите, стропильная система двухскатной крыши не столь уж и сложна по своему исполнению и возведению. Обладая некоторым опытом, имея нужный инструмент и немного свободного времени, её можно собрать самостоятельно. Главное, не торопиться, придерживаясь описанных рекомендаций.

Источники: http://krovlyakrishi.ru/vidy-krysh/dvuskatnaya/stropilnaya-sistema-dvuxskatnoj-kryshi.html, http://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/dvuskatnaja/stropilnaya-sistema.html, http://osnovam.ru/krysha/sistema-stropil-dlya-dvuhskatnoy-kryshi

устройство и конструкция деревянных систем, подробно на видео и фото

Одной из основных особенностей мансард является малая высота стены до ската, не превышающая полутора метров. Этот факт должен учитываться еще на стадии проектирования здания, так как он влияет на устройство наслонных стропил. В том случае, если конструкцией дома предусмотрено наличие поперечных стен, которые служат основой для установки промежуточных опор, то сооружение наслонной стропильной системы не будет представлять особой сложности. Если же промежуточные опоры отсутствуют, и при этом длина дома превышает шесть метров, то необходим тщательный предварительный расчет и разработка детального проекта с привлечением специалистов.


Чаще всего используют комбинацию наслонных и висячих стропил, принимая во внимание на следующие моменты:

Наслонные стропильные системы применяются в тех случаях, когда величина пролета составляет 7 и более метров. Стропила имеют только по одной опоре на стену.

Верхние концы стропил скрепляются друг с другом одним из трех способов:

  • при помощи прорезного шипа;
  • при помощи металлических пластин;
  • при помощи соединения вполдерева.
стропила наслонные деревянные Использование затяжки не позволяет стропильным ногам разъезжаться. Подобная кровельная конструкция создает распорное усилие, однако оно остается внутри образованного стропилами и затяжкой треугольника, поэтому не представляет опасности для здания. Затяжки могут быть двух видов: цельные либо составные, изготовленные путем сращивания. Сращивание стропил по длине производится косым или прямым зубом, внахлест или другим способом. Установка затяжек может производиться не только у основания, но и в любом месте по направлению к коньку. В том случае, если используются длинные наслонные стропила конструкция и узлы должны включать в себя «бабки», подкосы, стойки и ригели.

Размеры стропильной системы и нюансы монтажа

В процессе устройства системы кровли особое внимание необходимо уделять детальному изучению размеров сечений ее основных элементов и расстояний, на которых они должны размещаться:

  • при использовании стропильных ног из бревен и пластин между ними следует оставлять расстояние, равное полутора-двум метрам; из досок – 1-1,75 метра;
  • при диаметре стропильных бревен 18-20 сантиметров ширина пролетов должна составлять четыре с половиной – шесть метров. Основание бревен остается не обработанным, а их верхний кант стесывается;
  • с целью уменьшения пролетов между стропилами рекомендуется использовать подкосы, изготовленные из бревен диаметром 10 сантиметров, брусьев сечением 8х8 сантиметров и досок сечением 4х15 сантиметров;
  • если используются деревянные наслонные стропильные системы в каменных строениях, то мауэрлат при прогонах между стропилами в один-полтора метра устанавливают по всему периметру наружных стен. Для мауэрлата используют бревна диаметром 18-22 сантиметра, предварительно обработанные антисептическим раствором в местах соприкосновения с кладкой.

Крепление стропильной системы, детали на видео:

Опорой для стропильных ног между стенами служат продольные прогоны, концы которых упираются в торцевые стены строения. Между поперечными стенами в качестве опоры для них используют подкосы, стойки и шпренгели. Для прогонов используют бревна диаметром 20-26 сантиметров. Стойки и подкосы опираются на внутренние стены и специально установленные столбы.

Правильно выбранная в соответствии с конфигурацией и размерами кровли стропильная схема гарантирует надежность и долговечность крыши вашего дома.
