1. Главная
2. Каталог
3. Водосточные воронки
4. Для плоских кровель Для плоских кровель

Категория

Вертикальный выпуск ³⁶ Горизонтальный выпуск ³⁰

Диаметр

DN 75 ⁵⁷ DN 110 ⁵¹ DN 125 ³⁶ DN 160 ²⁴

Вы выбрали:

Популярный

HL62 10 191 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), обжимным фланцем из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

Популярный

HL62.1 19 089 Р по запросу

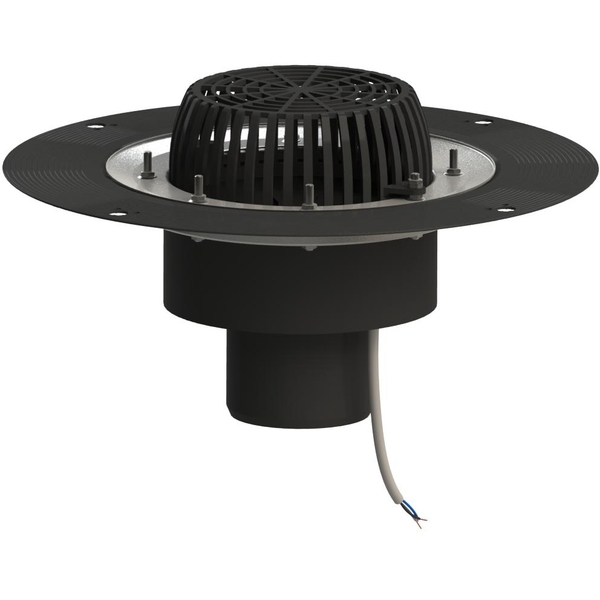

кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП), обжимным фланцем из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL64 13 376 Р по запросу кровельная воронка с горизонтальным выпуском DN 75/110, с листвоуловителем, с теплоизоляцией и с обжимным фланцем из нержавеющей стали.

HL64.1 22 111 Р по запросу кровельная воронка с листвоуловителем, с электрообогревом,с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с горизонтальным выпуском DN 75/110

HL62P 10 822 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП) и теплоизоляцией. Корпус выполнен из поливинилхлорида (ПВХ) для прикрепления ПВХ мембраны. Выпуск вертикальный: DN 75, 110, 125, 160

Популярный

HL62.1P 20 270 Р по запросу кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП) и теплоизоляцией. Корпус выполнен из поливинилхлорида (ПВХ) для прикрепления ПВХ мембраны. Выпуск вертикальный: DN 75, 110, 125, 160

HL62F 8 607 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП). Корпус выполнен из ПП с плоским фланцем из ПП для прикрепления ТПО — полотна. Выпуск вертикальный: DN 75, 110, 125, 160

HL62.1F 19 114 Р по запросу

кровельная воронка с электроподогревом, оснащенная листвоуловителем из полипропилена (ПП). Корпус выполнен из ПП с плоским фланцем из ПП для прикрепления ТПО — полотна. Выпуск вертикальный: DN 75, 110, 125, 160

Популярный

HL62H 12 559 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП) и теплоизоляцией. Корпус выполнен из ПП, с гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125, 160

HL62.1H 21 921 Р по запросу кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП) и теплоизоляцией. Корпус выполнен из ПП, с гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125, 160

HL62B 15 928 Р по запросу кровельная воронка с трапом оснащенная надставной решеткой из полипропилена (ПП), с профилированным фланцем из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП, с решеткой из нержавеющей стали. Выпуск вертикальный: DN 75, 110, 125, 160

HL62.1B 24 540 Р по запросу кровельная воронка с трапом и электрообогревом, оснащенная надставной решеткой из полипропилена (ПП), с профилированным фланцем из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП, с решеткой из нержавеющей стали. Выпуск вертикальный: DN 75, 110, 125, 160

HL62BP 16 914 Р по запросу

кровельная воронка с трапом оснащенная надставной решеткой из полипропилена (ПП) с решеткой из нержавеющей стали, плоским фланцем и теплоизоляцией. Корпус выполнен из поливинилхлорид (ПВХ). Выпуск вертикальный: DN 75, 110, 125, 160

кровельная воронка с трапом и электрообогревом, оснащенная надставной решеткой из полипропилена (ПП) с решеткой из нержавеющей стали, плоским фланцем и теплоизоляцией. Корпус выполнен из поливинилхлорид (ПВХ). Выпуск вертикальный: DN 75, 110, 125, 160

HL62BF 14 699 Р по запросу кровельная воронка с трапом оснащенная надставной решеткой из полипропилена (ПП) и решеткой из нержавеющей стали, теплоизоляцией. Корпус выполнен из ПП с плоским фланцем из ПП. Выпуск вертикальный: DN 75, 110, 125

кровельная воронка с трапом и электрообогревом, оснащенная надставной решеткой из полипропилена (ПП) и решеткой из нержавеющей стали, теплоизоляцией. Корпус выполнен из ПП с плоским фланцем из ПП. Выпуск вертикальный: DN 75, 110, 125

HL62BH 18 656 Р по запросу кровельная воронка с трапом оснащенная надставным элементом из полипропилена (ПП), решеткой из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП с гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125, 160

кровельная воронка с трапом и электрообогревом, оснащенная надставным элементом из полипропилена (ПП), решеткой из нержавеющей стали и теплоизоляцией. Корпус выполнен из ПП с гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125, 160

HL69 15 133 Р по запросу

кровельная воронка оснащенная листвоуловителем из полипропилена (ПП) и обжимным фланцем из нержавеющей стали, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL69P 15 133 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), с фланцем из поливинилхлорида (ПВХ) для прикрепления ПВХ мембран, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

Популярный

HL69H 16 874 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), с гидроизоляционным полимербитумным полотном, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL69B 21 222 Р по запросу кровельная воронка с трапом, оснащенная надставной решеткой из полипропилена (ПП), и решеткой из нержавеющей стали, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL69BP 21 222 Р по запросу кровельная воронка с трапом, оснащенная надставной решеткой из полипропилена (ПП), и решеткой из нержавеющей стали, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам, с фланцем из ПВХ для крепления ПВХ мембран. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL69BH 22 968 Р по запросу кровельная воронка с трапом, оснащенная надставной решеткой из полипропилена (ПП), и решеткой из нержавеющей стали, универсальным вертикальным креплением для присоединения к стальным, чугунным, пластиковым трубам, с гидроизоляционным полимербитумным полотном. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125, 160

HL63 23 001 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и фланцем из нержавеющей стали.

Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125

HL63.1 31 837 Р по запросу кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и фланцем из нержавеющей стали. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125

HL63P 23 001 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и фланцем из ПВХ для крепления ПВХ мембран. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125

HL63.1P 31 837 Р по запросу

кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и фланцем из ПВХ для крепления ПВХ мембран. Корпус выполнен из ПП. Выпуск вертикальный: DN 75, 110, 125

HL63H 24 743 Р по запросу кровельная воронка оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125

HL63.1H 33 489 Р по запросу кровельная воронка с электрообогревом, оснащенная листвоуловителем из полипропилена (ПП), монтажным коробом с изменением высоты от 100 до 160 мм, теплоизоляцией и гидроизоляционным полимербитумным полотном. Выпуск вертикальный: DN 75, 110, 125

HL64P 14 204 Р по запросу кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с горизонтальным выпуском DN 110 или DN 75

Популярный

HL64. 1P 23 479 Р по запросу кровельная воронка с листвоуловителем, с электрообогревом,с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с горизонтальным выпуском DN 75/110

HL64F 13 176 Р по запросу кровельная воронка с листвоуловителем, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с горизонтальным выпуском DN 110 или DN 75

HL64.1F 23 690 Р по запросу кровельная воронка с листвоуловителем, с электрообогревом, с теплоизоляцией, с корпусом из полипропилена для приклейки FPO полотна, с горизонтальным выпуском DN 110 или DN 75

HL64H 15 940 Р по запросу кровельная воронка с листвоуловителем, с теплоизоляцией, гидроизоляционным полимербитумным полотном, с горизонтальным выпуском DN 75/110

HL64. 1H 25 137 Р по запросу кровельная воронка с листвоуловителем, с электрообогревом, с теплоизоляцией, гидроизоляционным полимербитумным полотном, с горизонтальным выпуском DN 75/110

HL64B 19 111 Р по запросу кровельная воронка с трапом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с горизонтальным выпуском DN 75/110

HL64.1B 27 566 Р по запросу кровельная воронка с трапом, с электрообогревом, с теплоизоляцией, с обжимным фланцем из нержавеющей стали, с горизонтальным выпуском DN 75/110

HL64BP 20 293 Р по запросу кровельная воронка с трапом,, с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с горизонтальным выпуском DN 110 или DN 75

кровельная воронка с трапом, с электрообогревом,с теплоизоляцией, с корпусом из поливинилхлорида для приклейки ПВХ мембраны, с горизонтальным выпуском DN 110 или DN 75

Как выбрать кровельную воронку, воронка кровельная HL

Кровельные воронки HL можно использовать на любых плоских кровлях с различными гидроизоляционными и пароизоляционными материалами, большой модельный ряд позволяет подобрать воронку и дополнительное оборудование для любой толщины “кровельного пирога”. Номенклатура насчитывает 44 различных типа кровельных воронок. В каталоге представлены воронки с подогревом (электроподогревом), они обозначены приставкой “.1” в названии. При выборе воронки для плоской кровли нужно учитывать вид выпуска, который бывает вертикальный, горизонтальный, либо с конструкцией в виде поворотного шарнира с углом отклонения до 90 °. Для удобства монтажа выпускаются воронки с диаметр выпускного патрубка: 75, 110, 125, 160 мм, допустимые размеры выпуска указаны в описании. Воронки бывают с обжимным фланцем из нержавеющей стали для прикрепления любых гидроизоляционных материалов или же с полимербитумным полотном (обозначены буквой “H” в названии) для приклеивания или приварки к кровельному покрытию, также выпускаются воронки с фланцем из ПВХ для крепления к ним ПВХ-мембран (обозначены буквой “P” в названии). Воронки с листвоуловителем из полипропилена используются на неэксплуатируемых кровлях, для эксплуатируемых применяются воронки с надставной решеткой из полипропилена или нержавеющей стали (обозначены буквой “B” в названии).

Преимущества кровельных воронок из полипропилена

• большой ассортимент воронок, специализированных под различные задачи, условия монтажа и специфические особенности канализационных систем
• небольшой вес по сравнению с воронками других производителей
• большой диапазон допустимых температурных нагрузок от -50ºC до +100ºС
• высокая кислотостойкость по сравнению с воронками из чугуна или нержавеющей стали
• устойчивость к ультрафиолетовому излучению
• воронки с выпуском различного диаметра: DN 50, 75, 110, 125, 160
• возможная нагрузка до 300 кг
• коэффициент теплового расширения близкий к коэффициенту теплового расширения кровельных материалов
• простой монтаж, без установки компенсационных муфт
• практически все представленные в каталоге модели воронок есть с модификацией оснащенной электроподогревом, что очень важно для нашей климатической зоны с частыми заморозками и холодной погодой
• широкий выбор дополнительных элементов для воронок, соединительных частей и составных частей канализации, что делает воронки HL универсально подходящими для любых монтажных работ
• воронки подходят для любых типов “кровельных пирогов” и совместимы с любой гидроизоляцией
• долговечность и высокая степень надежности

Почему стоит выбирать воронки HL c электроподогревом

• нет необходимости в установке понижающих трансформаторов, греющий кабель питается от сети 220В
• высокая степень защищенности от поражения электрическим током через воду с кровли, греющий кабель размещается непосредственно внутри корпуса кровельной воронки
• кабель саморегулирующийся и не требующий установки выносных термостатов, саморегулирующийся кабель позволяет понизить потребляемую мощность до 10-30 Вт, в отличие от обычного греющего кабеля
• осуществляется нагрев только внутренней поверхности воронки, с внешней стороны кабель экранирован теплоизоляцией
• долговечность и надежность саморегулирующегося кабеля

Ремонтные воронки

Снизить стоимость ремонта кровли и подобрать воронки под трубу из любого материала подходящую по диаметру и уровню “кровельного пирога” помогут ремонтные кровельные воронки серии HL69, HL69H, HL69P, HL69B, HL69BP, HL69BH, воронки с диаметром выпуска 75, 110, 125 и 160 мм, специальный удлиненный вертикальный выпускной патрубок длиной 350 мм. Все это позволяет использовать старые водоприемные устройства для монтажа воронки. Новая гидроизоляция заводится под обжимной фланец воронки HL69 или же приваривается к полимербитумному полотну воронки HL69H, также можно выбрать воронку HL69P с ПВХ-мембраной. Вертикальный патрубок воронок состоит из гибких составных частей в виде юбок, это позволяет выполнять нежесткое соединение со стальными или чугунными трубами, патрубок свободно перемещается в них, не теряя при этом герметичности соединения, и не нужно установить тепловые компенсаторы. Длина патрубка компенсирует разницу высот труб ливневой канализации и позволяет смонтировать ее без дополнительных трудовых затрат.

технониколь, водосборные и ливневые, выбор диаметра сливной системы, монтаж

Врагом любого кровельного покрытия является вода.  В случае не правильного выбора воронок для внутренней водосточной системы или нарушения технологии монтажа, вода застаивается, образовывается течь, разрушая кровельную поверхность. Рассмотрим основные виды воронок и способы их установки.

Устройство

Водоотводные сооружения на плоских крышах оборудуются двух типов:

Самотечные

Собирают и свободно отводят осадки по желобам, установленным с уклоном. Однако при этом трубы не полностью заполняются водой.

Сифонные

Главный принцип их работы заключается в полном заполнении водосточной трубы осадками, а также образовании водяного столба, берущего свое начало у водоприемника и заканчивающегося возле наружного выхода потока

При понижении уровня осадков, происходит принудительное всасывание жидкости из приемника в стояк. Этот способ считается действеннее за самотечный, однако, чтобы он все время работал, требуется тщательная заделка всех стыков за счет точного совпадения диаметра используемых труб, а также применения тех материалов, при помощи которых можно добиться качественной герметизации.

Характерной особенностью сифонных конструкций является наличие стабилизаторов потока. Они способствуют направлению воды и предупреждают поступление воздуха в систему, монтирующуюся как правило при помощи стыкового сварочного метода.

Достоинства такой конструкции очевидны и состоят в том, что:

• при небольших осадках может работать как самотечная, а при избытке талой или дождевой воды отлично ликвидирует ее;
• для ее устройства необходимо меньшее количество водоприемников и стояков, нежели для самотечной, причем используемые трубы могут быть меньшими в сечении, что позволяет уменьшить затраты;
• вследствие быстрого движения осадков, система может самоочищаться.

На плоской крыше основная функция по сбору и приему воды возлагается на воронку. Обычно такое устройство состоит из:

1. крышки, прикрывающей верх изделия;
2. решетки, предохраняющей сток от загрязнения посторонними предметами и сором;
3. кольца, придающего воронке герметичность;
4. водоприемной чаши, откуда вода перенаправляется в слив;
5. выпуска – специального штуцера, располагающегося горизонтально или вертикально.

В комплект также входит сальник, способствующий уплотнению выпуска с водосточной трубой, фланец или болт, при помощи которого приемник воды крепится.

Виды

Сливные воронки для плоских крыш производятся разные:

Колпаковые

С выпуклой, похожей на колпак, сеткой, предохраняющей от попадания в водоток разного рода загрязнений. Устройство хорошо себя показывает при больших объемах водных потоков.

Плоские

Монтируются вровень с кровельным покрытием, используются преимущественно на крышах, облицованных тротуарной плиткой или асфальтобетоном.

Подогреваемые

Со специальным электрическим кабелем внутри, обеспечивающим согревание конструкции зимой и предохранения ее от наледи.

Одно- или двухступенчатые

Первые подходят для крыш с рулонным полимерным или же битумным покрытием, вторые – на невентилируемых кровлях.

Также бывают водоприемники с фальцем, представляющим собой универсальный крепеж. Фальц подходит под все виды основания. Подбирают его в зависимости от вида кровельной облицовки.

Водоприемники имеют различные виды выпуска: вертикальный – подходит для обычной плоской кровли, горизонтальный – хорошо работает на крышах, не имеющих чердака, шарнирный – дающий возможность присоединяться к ливневому стояку под любым углом в пределах до 90 градусов. [stextbox id=»2_znat»]Рекомендуем к прочтению статью о .[/stextbox]

Особенности выбора

Преимущественно воронки изготавливаются из:

• пластика — прочных полимеров, отличающихся устойчивостью к механическим нагрузкам и воздействиям внешней среды. Подходят, главным образом, для редко эксплуатируемых кровель;
• нержавеющей стали – отличаются высокой прочностью, потому отлично работают на крышах с высоким уровнем проходимости;
• композитных материалов (металл и пластмасса) — корпус из полимера, защитная решетка – из чугуна или стали. Подходят для крыш со средним уровнем проходимости и умеренными нагрузками.

Выбирают водоприемники в соответствии с материалами покрытия крыши. К примеру, если они металлопрофильные или фальцевые, то подойдут водоприемники стальные, при битумных или полимерных покрытиях – из пластика.

Преимущественно профессионалы устанавливают чугунные колпаковые воронки, поскольку они не только выполняют свое прямое предназначение, но еще и предохраняют систему от засорения.

Размеры

Самые распространенные диаметры водосточной воронки: DN 110 или DN 75, DN 125, DN 160. Водоприемники могут быть разной высоты: 102мм, 400 мм, 600мм, 1000мм.

Чаще всего применяются водоприемники с 10-сантиметровым поперечным сечением. Такой размер обеспечивает своевременный отвод воды с крыш различной площади.

Основные производители

Среди популярных производителей воронок для стока воды следует отметить:

Технониколь

Предлагает качественные водоприемники с обжимными фланцами, листоуловителями, подогревающими возможностями и без них различных сечений.

SK TUOTE OY (Финляндия)

Выпускает преимущественно полимерные водоприемники с разными вариантами поперечника.

«Техноресурс» (РФ)

Производит различные варианты приемников воды с фильтрами, которые оснащены подогревом или же без него.

Правила монтажа водосборных воронок

Требуется не только соответствующее оборудование, но и определенные навыки, а также точное соблюдение правил монтажа:

1. чтобы обеспечить идеальную герметичность места стыка водоприемника с кровельным покрытием в соединительных местах необходимо уложить добавочные куски гидроизоляционного материала, прикрепляя их непосредственно к борту ливневой воронки;
2. если крыша имеет два гидроизоляционных слоя, края приемника воды располагают меж ними;
3. колпак должен быть хорошо закреплен;
4. чтобы вода в стояке не замерзала, важно позаботиться о подогреве воронок.

Расчет и принцип размещения

Воронки следует располагать по всей кровельной площади равномерно и на более низких участках. Избавиться от застойных луж поможет уклон поверхности в сторону воронки.

На полуметровом расстоянии от водоприемника он должен быть увеличен с 2% до 5%. Добиться нужного уклона можно при помощи выравнивания стяжки или же уменьшения теплоизоляционного слоя.

Рассчитывается количество воронок с учетом 1 воронка на 200 квадратов кровельной поверхности. Расстояние между ливневыми воронками должно быть в пределах полуметра. От края крыши они монтируются неменеечем на метровом расстоянии. Минимальное сечение водоприемников и труб — 10 см.

На крыше площадью больше 200 кв.м допускается вариант с одним водоприемником, когда дополнительно оборудуется ливневый сток.

Монтаж

Установка воронок на плоских крышах производится в определенном порядке:

1. Поверхность кровли разделяется на равные зоны, а затем формируется уклон к месту нахождения воронок при помощи бетона, керамзита или же утеплителя. Если площадь кровли меньше 200 кв. м, водоприемник с 10-сантиметровым диаметром ставится один. Его подсоединяют к трубе, предназначенной для водостока.
2. Когда утепляющие и гидроизоляционные материалы будут Уложены, надо соединить верхнюю и нижнюю части приемника воды. Для этого применяют кольцевой уплотнитель.

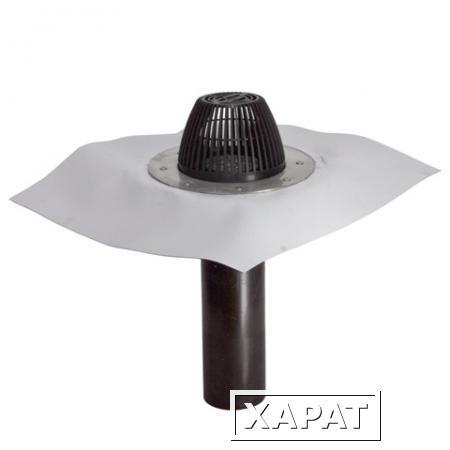

3. Далее нужно расправить между верхним и нижним слоями рубероида фартук из пластика (он обычно присутствует в верхнем отделе воронки), а затем укрепить его направляющим фартуком из битума.
4. Затем переходят к кровельному пирогу, который закрывают мастикой или битумом. После этого монтируют решетку, защищающую от мусора.
5. В завершение делают простую проверку герметичности системы: на 2-метровом отдалении от водоприемника выливают ведро воды и наблюдают, с какой скоростью и полностью ли она уходит в водосточную трубу.

Вывод

Оборудование водоприемников на плоских крышах зданий – оптимальное решение для отвода скопившейся воды. Думать об устройстве водоприемников нужно на этапе монтажа кровли, тогда легче всего подобрать и установить подходящий вариант.

Помните, что установив водосточную конструкцию, следует время от времени проводить ее осмотр и при необходимости чистить. Это позволит продлить срок эксплуатации системы.
