Как сделать вентиляцию в подвале частного загородного дома
- Зачем нужна система вентиляции в подвале
- Виды вентиляции подвала
- Расчет и устройство воздуховодов
- Монтаж подвальной вентиляции
- Проверка работоспособности
Вентиляция подвала в частном доме, как и в жилых помещениях, дает возможность обеспечить смену отработанного воздуха свежим. Это позволяет использовать погреб для хранения овощей и фруктов либо в качестве обычной хозяйственной кладовки. При необходимости подвал с качественной вентиляцией можно использовать как дополнительное жилое пространство и разместить здесь зону отдыха, спортзал, рабочий кабинет и любое другое помещение.
В этой статье мы подробно поговорим о том, как сделать подвал в доме подходящим для любой эксплуатации.
Зачем нужна система вентиляции в подвале
Необходимость устройства правильной вентиляции в подвале дома игнорируется либо недооценивается многими собственниками.
Отсутствие вентиляции автоматически приводит к формированию неблагоприятных условий не только для хранения овощей и фруктов, но и может привести к негативным воздействиям на строительные конструкции, что может снизить безопасность и долговечность строения в целом.
Если не сделать вентиляцию в подвале дома, то на строительных конструкциях могут развиваться грибок и плесень.
Напротив, если вложить деньги и силы в обустройство вентиляционной системы, подвал станет безопасным и пригодным для эксплуатации. Здесь можно будет разместить дополнительное помещение практически любого назначения.
Виды вентиляции подвала
Существует несколько вариантов устройства вентиляции в подвале частного дома.
Виды систем различаются сложностью и принципом действия.Естественная приточная вентиляция
Самый простой тип вентиляционной системы, который в большинстве случаев представляет собой специальные вентиляционные отверстия в верхней части подвала.
В подвалах, расположенных ниже уровня почвы, вытяжка должна устраиваться с применением труб диаметром не менее 0,1-0,15 м, которые необходимо вывести над поверхностью на высоту 0,3 м.
Качество вентиляции, обеспечиваемой приточной системой, напрямую зависит от внешних факторов — температуры воздуха, влажности и силы ветра.
Вентиляционные отверстия размещаются с подветренной стороны, где они будут меньше всего подвергнуты влиянию осадков.
Естественная вытяжная вентиляция

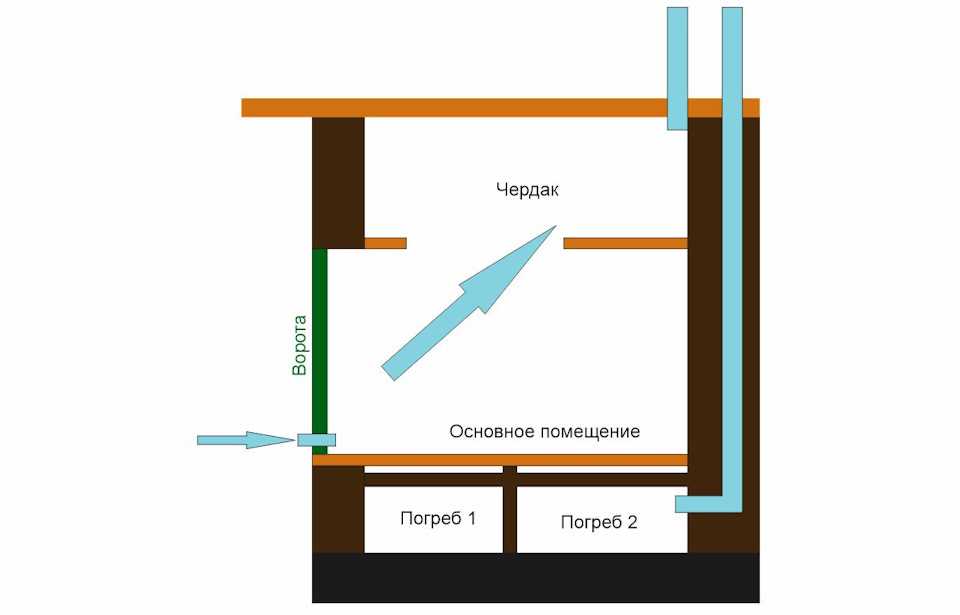

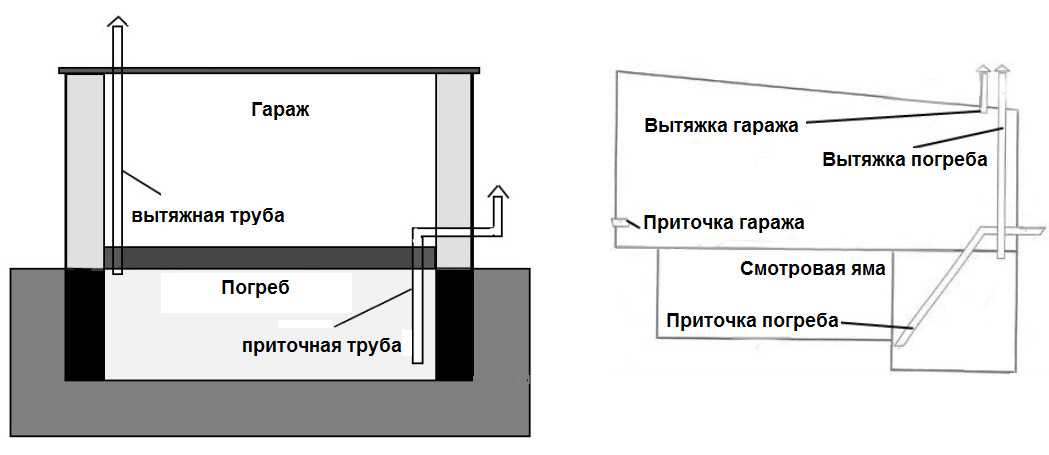

Такая система предполагает не только поступление в подвальное помещение чистого воздуха, но и эффективное удаление «отработанного».

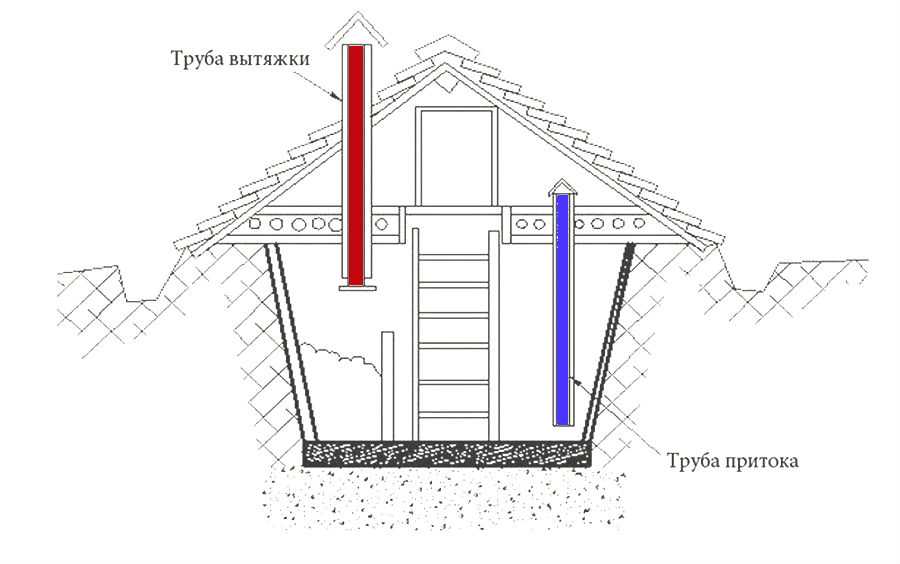

Вентиляция требует размещения одной вентиляционной трубы под потолком погреба, тогда как вытяжная труба располагается максимально высоко, желательно на уровне конька крыши здания. Такая конструкция дает возможность обеспечить максимальную тягу.
Трубы, располагаемые на открытом воздухе, требуют специального утепления для предотвращения обмерзания зимой.
Как и в обычных приточных системах, эффективность естественной вытяжной вентиляции зависит от погодных условий.
Принудительная
Принудительные вентиляционные системы дают возможность обеспечить идеальный микроклимат в подвальных помещениях любых типов и размеров. Чаще всего их используют в больших подвалах площадью не менее 40 квадратных метров, а также при невозможности установить трубы естественной вентиляции на большой высоте.
Принудительная вентиляция включает в себя специальное оборудование (вентиляторы), которые будут обеспечивать циркуляцию воздуха.
Приточно-вытяжная вентиляция с рекуперацией тепла
Если в подвальном помещении планируется организовать комфортное пространство, предназначенное для постоянной эксплуатации, здесь потребуется установка мощной приточно-вытяжной системы с обогревом.
В процессе работы такая система будет обеспечивать поступление в вентиляционные приточные трубы подогретого воздуха, благодаря которому в подвальном помещении обеспечивается комфортная температура для человека.
Современные системы оснащаются также устройствами для снижения уровня влажности, очистки воздуха, а также различными датчиками для контроля микроклимата.
Расчет и устройство воздуховодов
Чтобы сделать вентиляцию в подвале частного дома и гарантировать эффективность ее работы, необходимо предварительно провести расчеты, чтобы подобрать оптимальные по характеристикам расходные материалы и оборудование.
Для устройства принудительных систем требуется создание полноценного проекта, в деталях описывающего все особенности будущей вентиляции.
В ходе планирования необходимо:
- подобрать трубы;
- определить параметры оборудования, включая вентиляторы;
- выбрать оптимальные места для устройства вентиляционных отверстий и каналов.
Чаще всего для вентиляции подвалов используются пластиковые и стальные трубы, которые отличаются хорошими параметрами прочности и долговечности.
Расчет диаметра каналов и выбор мест их размещения в каждом случае выполняется индивидуально, с учетом параметров подвального помещения, планов по его эксплуатации, а также погодных условий в регионе.
Монтаж подвальной вентиляции
Процедура установки вентиляционной системы напрямую зависит от того, в какой стадии строительства/эксплуатации находится подвал и весь дом. Если здание находится в процессе возведения, процедура будет включать в себя следующие этапы:
- разметка каналов — в соответствии с подготовленными планами на строительных конструкциях отмечаются места монтажа элементов вентиляции;
- создание отверстий — под трубы в потолке или стенах подвала создаются отверстия необходимого диаметра;
- установка труб — каналы выводятся на улицу в соответствии с планами и назначением вентиляционной системы;
- монтаж дополнительного оборудования.
Проверка работоспособности
Когда монтажные работы будут завершены, обязательно требуется проверить работоспособность вентиляционной системы. Для этого можно воспользоваться простым и проверенным временем способом.
О хорошей функциональности вентиляции может говорить движение открытого пламени, поднесенного к вытяжному отверстию. Кроме того, можно приложить лист бумаги к вытяжке и отпустить. Хорошо работающая система без труда удержит бумагу на весу.
Существует также несколько признаков, которые могут свидетельствовать о плохом качестве вентиляции в помещении: образование конденсата на стенах;
- влажность в помещении выше 95%;
- образование грибка или плесени на поверхностях;
- появление неприятного запаха;
- резкие перепады температуры;
- образование инея на стенах из-за конденсата.
Если в подвале хранятся овощи, то при плохой вентиляции в помещении может образовываться углекислый газ. О его наличии может свидетельствовать быстро гаснущая свеча или спичка.
Компания Render House занимается проектированием и строительством домов с подвалом. На сайте вы можете посмотреть реализованные типовые проекты, также мы можем разработать индивидуальный по вашим пожеланиям. За консультацией обращайтесь по телефону в шапке сайта.
Вентиляция в подвале частного дома
Условия для заказчиков вентиляции
Начинайте работать с нами!Бесплатный выезд инженера на объект.
Подбор оптимального варианта оборудования.
Гарантия на работы и оборудование до 3 лет.
Подготовка коммерческого предложения за 1 день.
Начало работ без предварительной оплаты.
Сервисная поддержка в процессе эксплуатации.
Выполняем работы
для юридических и физических лиц
Что такое принудительная вентиляция в подвале частного дома.
Основной задачей вентиляционной системы в частном доме является обеспечение качественных параметров микроклимата, обеспечение воздухообмена в соответствии с назначением помещения, удаление неприятных запахов и избыточного тепла.
Вентиляция подземных помещений является обязательным условием для их эксплуатации.
Домашние подземные гаражи, бани, сауны, технические зоны в цокольном этаже или подвале требуют принудительной подачи воздуха и отведения отработанной атмосферы.
Нужна помощь в организации вентиляции? Задайте вопрос или вызовите инженера!
Вентиляция в подвале в частном доме
Лучшая вентиляция подвала в деревянном доме
Наилучшая вентиляционная система работает бесшумно, незаметно для окружающих, самостоятельно поддерживает температуру и влажность, не ломается, обладает минимальными операционными расходами.
Чтобы создать качественную вентиляцию подземного помещения, разработку проекта и монтаж, работы должны выполнять только специалисты с многолетним опытом.
При расчётах необходимого оборудования, производительности вентиляторов, проектировании схемы воздуховодов учитываем множество параметров, вот лишь некоторые из них:
- конструкция подвальных помещений, вентилируемая площадь;
- наличие естественной вентиляции;
- назначение помещений, частота использования, максимальное количество человек, находящихся единовременно;
- наличие зон с повышенной влажностью, выделением вредных веществ.
Устройство вентиляции в подвале дома – задача, требующая индивидуального подхода, профессиональных знаний.
От правильного исполнения каждого этапа зависит конечный результат.
Установка трубы в подвале дачного деревянного дома, в погребе и кондиционирование подвальных помещений большой площади под многоэтажным коттеджем – процессы, состоящие из разных мероприятий.
У вас есть вопросы по монтажу вентиляции в подвале? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут!
Цены на монтаж вентиляции
Типовые решения по вентиляции.
ЭКОНОМ
Отечественное обрудование
Рабочий проект
Надёжность
Соответствие нормам
Кратчайшие сроки работ
СТАНДАРТ
Отечественное и мировое оборудование
Типовые проекты
Бесшумная система
Компактность
Оптимальная энергоэффективность
Премиум
Мировые бренды
Индивидуальный проект
Бесшумная система
Энергоэффективность
Индивидуальный климат контроль
Цена от 1 500 руб за м2
включает оборудование и монтаж
Почему вентиляцию дома должны делать профессионалы
Вентиляция подвалов в деревянных домах может являться частью общеобменной системы.
При проектировании специалисты сделают пробы воздуха, определят наиболее загрязнённые места, примут решение об установке локальных приточных вытяжных комплексов.
Профессиональный подход к решению задач вентиляции позволяет разрабатывать эффективные системы, обеспечивает параметры микроклимата в соответствии с СанПиН.
Специалисты предложат оптимальные маршруты воздушных потоков, помогут исключить попадание вредных газов, запахов в жилые помещения.
Остались вопросы? Напишите нам – будем рады ответить!
Ошибка, допущенная при разработке проекта, проявится во время эксплуатации, потребует дополнительных финансовых затрат и времени.
Хотите, чтобы принудительная вентиляция в подвале частных домов сразу была эффективная, надёжная и недорогая?
Выбирайте в исполнители профессионалов.
Успешный опыт подтверждается богатым портфолио, лицензиями на проведение определённых работ.
0
лет занимаемся монтажом и обслуживанием вентиляции
0
организаций и частных лиц, стали нашими клиентами
0
м2, площадь помещений, в которых работы уже выполнены
Работа выполняется штатными сотрудниками, чей профессионализм и знания помогают находить нестандартные решения в любой ситуации.
Гарантируем безаварийную работу в течение 2-х лет, выполняем сервисное обслуживание во время периода эксплуатации.
Убедиться, что вентиляция подвала в частном доме будет эффективной и красивой, можно по фото в портфолио.
Боитесь допустить ошибку при выборе исполнителя? Задайте вопрос эксперту!
Устройство вентиляции в подвалах домов может существенно отличаться по стоимости в зависимости от выбранного оборудования, количества материалов, площади помещений, дополнительных устройств.
Точная цена определяется на этапе проектирования вентсистемы.
Гарантируем, что сумма, указанная в договоре, не изменится при проведении работ.
Опыт специалистов помогает учитывать нюансы, возникающие при монтаже, пуско-наладке.
Вентиляция подвала в частных домах на фото, отображает высокое качество работы.
Есть сомнения, что монтаж будет выполнен должным образом? Позвоните нам – мы с удовольствием ответим на все ваши вопросы!
Вам может быть интересно
Вентиляция промышленных объектов
ВЕНТИЛЯЦИЯ ТОРГОВЫХ ЦЕНТРОВ
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ ОБЩЕПИТА
ВЕНТИЛЯЦИЯ СКЛАДСКИХ ПОМЕЩЕНИЙ
ВЕНТИЛЯЦИЯ ЖИЛЫХ ДОМОВ
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ КОММЕРЧЕСКОГО НАЗНАЧЕНИЯ
ВЕНТИЛЯЦИЯ АДМИНИСТРАТИВНЫХ ЗДАНИЙ
ВЕНТИЛЯЦИЯ ЗАГОРОДНЫХ ДОМОВ
Состав приточно-вытяжной установки «ЭКОНОМ» класса
Состав приточно-вытяжной установки «СТАНДАРТ» класса
Состав приточно-вытяжной установки «Премиум» класса
лучшие варианты обустройства + технические требования
Металлопластиковые окна, бронированные двери, с одной стороны, удерживают в помещениях нужную температуру, а с другой — вызывают проблемы с воздухообменом. Правильно спроектированная вытяжка в частном доме избавит от ощущения затхлости и образования конденсата. В большинстве случаев это единственный способ создать в нем здоровый микроклимат.
Предлагаем вам ознакомиться с вариантами вытяжных устройств, способных улучшить микроклимат. Вместе с вами разбираем производство расчетов на конкретном примере. Мы подробно описали процесс установки вытяжки принудительного типа для желающих выполнить установку самостоятельно.
Предоставленная информация основана на нормативных требованиях. Информация дополнена иллюстрациями, пошаговыми фотоинструкциями, схемами, таблицами и видео.
Содержание статьи:
- Варианты вытяжки в частном доме
- Необходимые предварительные расчеты
- Естественный воздухообмен в доме
- Требования к вентиляции частного дома частный дом
- Технология монтажа кухонной вытяжки
- Принудительная вытяжка ванной комнаты частного дома
- Устройство вентиляции подвала
- Выводы и полезное видео по теме
Варианты вытяжки в частном доме
Как в общественных зданиях, так и в общественных зданиях в частных домах используются различные типы вентиляционных систем. Они различаются по назначению, по способу активизации воздушного потока и продвижения воздушных масс. предназначенный для подачи чистого воздуха в дом, называется приточным воздухом.
Конструкцию, функцией которой является вывод отработанного воздуха за пределы помещения, называют вытяжной. Особую миссию выполняет вентиляция с рециркуляцией. При этом часть выводимого из помещения воздуха смешивается с наружными холодными воздушными массами с дальнейшим подогревом этой смеси до заданной температуры и возвратом ее в помещение.
Все моменты по установке вентиляционной системы следует учитывать еще на этапе подготовки к строительству собственного дома (+)
Движение воздуха происходит в результате процессов, происходящих естественным образом за счет вытеснения из помещения холодным воздухом, имеющим больший объемный вес, нагретого воздуха с меньшим весом.
Поток в такой системе движется с малой скоростью, так как вес теплой и холодной массы отличается на небольшую величину. вентиляцию с естественным побуждением нерационально применять, если ее горизонтальная длина превышает 8 м.
Более эффективной является система с искусственной активацией воздушного потока, обеспечиваемой вентиляторами. Воздуховоды в этом случае длинные и могут проходить через несколько помещений. Элементы системы чаще всего размещают на чердаке. Такой вариант оправдан для зданий большой площади.
Существует деление на канальные и неканальные системы. В первом случае воздух движется по каналам и воздуховодам, во втором — организованного движения воздуха нет. При этом оконные переплеты, двери приходится открывать. Естественная вентиляция создает более комфортные условия для жителей дома.
Фотогалерея
Фото
Вентиляционная система, ориентированная на вытяжную воздушную массу, освобождает место для свежего воздуха
По способу отвода вытяжного воздуха схемы вытяжной вентиляции делятся на канальные и бесканальные
По типу побуждения воздушного потока к движению системы вентиляции бывают естественными, принудительными и комбинированными. В естественном исполнении воздух перемещается без применения механических средств, в комбинированном исполнении используются механические средства и законы физики
В принудительном исполнении вытяжного вентиляционного устройства нагнетание воздуха осуществляется за счет работы вытяжного вентилятора, установленного в вытяжной канал
Мощная приточно-вытяжная система обычно располагается на чердаке дома. Воздуховоды защищают фольгированной изоляцией
Системы принудительной вытяжки в основном оборудуются помещениями с нестабильными показателями влажности и температуры. На кухнях более чем уместны
Вытяжной вентилятор в ванной обеспечит мгновенное снижение влажности, что устранит плесень и защитит строительные конструкции с отделкой от разрушения
Вытяжка из подвала обеспечит стабильную прочность фундамента и допускать использование подземных сооружений
Система вытяжной вентиляции
Канальная вытяжная система воздуховодов
Естественная вентиляция частного дома
Вентилятор в ванной
Вытяжная система на чердаке дома
Вытяжка на кухне в загородном доме
Вытяжной вентилятор в ванной
Вытяжная труба из подвала
Необходимые предварительные расчеты
Исходным параметром при расчете является объем воздуха, отводимого и подаваемого в помещение. Существует не одна методика, но в наиболее используемых за основу берутся санитарные нормы и площадь помещения.
По требованию первого необходимо отталкиваться от того, что потребность в воздухе в м 3 /ч на одного человека, большую часть времени пребывающего в доме, зависит от назначения помещения:
- гостиная — 40;
- спальня — 20;
- кухня — 60;
- Санузел — 25.
На основании второго критерия исходим из следующего нормативного требования: 3 м² на 1 м² жилой площади 3 заменяемый воздух. При ориентируются на то, что оптимальное значение скорости воздуха в центральном канале составляет 5 м/с, а в боковом — максимум 3 м/с.
Самостоятельно определить диаметр трубы можно по формуле:
S = L/3600/v,
где L — производительность измеряемая в м 3 /ч, v — скорость воздуха в м/ с.
Данные по расходу воздуха в зависимости от сечения воздуховода сведены в таблицу.
Аэродинамическое сопротивление воздуховода с поперечным сечением в виде круга меньше, чем с квадратом. Квадратная форма более компактна, органично вписывается в интерьер помещения, имеет большой размерный ряд
Воздуховоды изготавливаются из металла, пластика, алюминиевой фольги, полиэстера. Последние два относятся к гибким системам. У них хорошие шумо- и теплоизоляционные характеристики и они как нельзя лучше подходят для частного дома.
Естественный воздухообмен в доме
Естественный воздухообмен основан на свойстве газообразных и части жидких веществ с более высокой температурой подниматься вверх. Таким образом, отработанный воздух естественным образом удаляется из помещения через вертикально расположенный вытяжной канал, одновременно подтягивая наружный воздух через приточные воздуховоды.
Естественная вентиляция не всегда обеспечивает комфорт в доме. Часто используется смешанный вариант, когда помимо естественного движения воздуха используются еще и вентиляторы (+)
На избыточную вентиляцию указывает избыток влаги в помещении в холодное время или повышенная сухость в теплое. Наличие большого количества пыли, недостаток кислорода – это тоже признаки недостаточного притока воздуха извне.
Последствие плохой прорисовки под обоями, в ванной, оседание копоти на стенах кухни, запотевание окон.
Проверить работу вытяжки легко. Достаточно поднести к вентиляционной сетке лист бумаги. При хорошей тяге он будет прогибаться в сторону вентиляционного канала, иначе ничего не получится. Следует сделать вывод, что капот чем-то забит и необходимо прочистить канал, чтобы обеспечить тягу.
Фотогалерея
Фото
Эффективность естественной вентиляции напрямую зависит от состояния вентиляционных решеток и каналов. Рост пыли и жировых отложений не должен мешать нормальному движению воздуха.
Чтобы проверить работу вытяжки природной системы, достаточно приложить лист бумаги к решетке. Если не прижат потоком воздуха, вытяжной канал не работает
При сомнениях в народных средствах проверки следует обратиться в управляющую компанию для проверки системы техническими средствами
Для получения достоверных показаний, измерений следует принимать в прохладный день. В это время откройте вентиляционные отверстия
Грязная вентиляционная решетка
Индикатор засорения вентиляционного канала
Техническая проверка вентиляции
Условия контроля
Чтобы обеспечить частный дом хорошей вентиляцией, необходимо начать с расчета воздухообмена. По ее результатам выбираются сечения каналов, тип системы вентиляции и изготавливается эскизный вариант схемы вентиляции, где указаны места прохождения воздуховодов и установки вентиляционного оборудования, точки указаны забор и выход воздушной массы.
Частные дома в основном расположены за городом, где воздух, в отличие от городского, чище и нет необходимости в дополнительной очистке. Поэтому естественная вентиляция для частного дома предпочтительнее.
Большим препятствием для поступления свежего воздуха являются пластиковые окна, в которых нет щелей, а стекло очень плотно прилегает к раме.
Выход в установку клапана подачи воздуха. Он размещен на верхней раме, поэтому поступающий с улицы воздух уходит под потолок и только после смешивания с обычными потоками и приобретения комнатной температуры опускается вниз.
Расположение элементов вытяжной системы должно обеспечивать прохождение воздушного потока, охватывающего весь дом, в направлении от «чистых» помещений к тем, где воздух наиболее подвержен загрязнениям.
Согласно этому правилу в помещениях с особыми условиями, к которым относятся котельные, кухни с газовой плитой, подвалы, помещения с каминами и колоннами, туалеты, обязательно наличие вытяжки. В этих помещениях также необходимы вентили.
Конструктивные особенности приточного клапана позволяют проветривать помещение, не создавая сквозняков и не снижая эксплуатационных характеристик окна. Конденсат не образуется. Щелевой клапан, как на фото, можно установить на существующий оконный блок
Exist крепится к стене. Эта труба круглого сечения вставляется в сквозное отверстие в стене и закрывается решетками как изнутри, так и снаружи.
Как правило, настенный приточный вентилятор может подавать в дом 50-100 мᶾ воздуха в час. Исходя из этой нормы и выполнив соответствующий расчет, выберите их оптимальное количество
Решетка внутри может регулироваться — открываться и закрываться полностью или частично. При установке предпочитают место возле окна. Иногда приточный клапан монтируют за радиатором и тогда поступающий воздух сразу нагревается.
Требования к вентиляции частных домов
Санитарные нормы выдвигают ряд требований к воздушным судам. Решая, как сделать эффективную вытяжку в частном доме, необходимо учитывать все пункты:
- Внутренние стенки каналов должны быть ровными. Для обеспечения этого условия в них вставляются воздуховоды круглого или прямоугольного сечения постоянного сечения.
- Вентиляционный стояк внизу оснащен смотровым люком. Он должен плотно закрываться.
- Вытяжной канал выведен на крышу на высоте не менее 1,5 м над ней. Если крыша имеет ломаную форму, то во избежание возникновения обратной тяги, вызванной закрученными потоками, в вытяжном канале устанавливают дефлектор.
- Устройство вентиляционной шахты. Если изначально в здании не была предусмотрена система вентиляции, к одной из стен пристраивается пристроенная шахта. Для улучшения тяги его необходимо утеплить.
- Соблюдение правил проветривания. Нельзя совмещать механическую вытяжку кухни с обычным самолетом. Для нее устраивается отдельный канал, иначе возникнут проблемы с функционированием естественной тяги в других комнатах дома.
- Максимально допустимое расстояние от потолка до верха вентиляционных решеток 150 мм. По мере увеличения этого расстояния возникают зоны застоя воздуха.
Двери, разделяющие смежные помещения, даже в закрытом состоянии не должны препятствовать притоку воздуха.
Лучшее решение – приобрести дверь со специальной декоративной решеткой внизу. Если устанавливается сплошная дверь, между полом и дверным полотном оставляют зазор не менее 2 см или снизу просверливают ряд отверстий.
Суть основного требования заключается в том, что объем удаляемого воздуха должен быть равен количеству поступающего. Если это правило не соблюдать, то с воздухом в помещение будут проникать различные неприятные запахи. При большом дисбалансе между объемом поступающего воздуха и вытяжкой появятся сквозняки.
Вентиляция союзная с рециркуляцией
Рециркуляцией называется СВ, когда удаляемый из помещения воздух возвращается обратно через приток с примесью свежего воздуха. Недостаток в том, что его применение ограничено СНиП, и в регионах с холодным климатом он работает не очень эффективно. Его действие ограничено одной комнатой.
Рециркуляция позволяет экономить электроэнергию, так как мощность используется только для нагрева небольшого количества воздуха, забираемого с улицы.
Контур системы рециркуляции можно превратить в обычный, закрыв клапан рециркуляции и полностью открыв приток и выхлоп. Если сделать наоборот, система начинает гонять воздух по кругу.
При частичном открытии приточного и выпускного клапанов начнется подмешивание свежего наружного воздуха. Регулируя степень открытия, оптимизируйте поступление элементов, обеспечивающих комфортную жизнь.
Установка принудительной вытяжки частного дома
Принудительный воздухообмен по сравнению с естественным выигрывает по многим параметрам:
- Работает вне зависимости от погоды.
- Более эффективно очищает воздух.
- Есть возможность регулировать скорость вращения и мощность вентилятора.
- Воздушный поток можно привести в движение не только канальным вентилятором, но и за счет использования моноблоков, которые легко монтируются.
Основными недостатками являются зависимость от электропитания и необходимость периодической замены отдельных элементов. Существует несколько механизмов принудительной вентиляции.
Это может быть одиночная приточно-вытяжная установка, наборно-приточная система, вытяжка, канальный кондиционер. Наиболее эффективным считается приточно-вытяжной вентилятор. В конструкцию входят вентилятор, автоматика, датчики, фильтры.
Распространение холодного воздуха в помещении при работе приточно-вытяжной вентиляции предотвращается специальной заслонкой, расположенной в корпусе
Принудительная вытяжка стандартно имеет один вентилятор и предназначена для небольших помещений. В СВ наборное оборудование такое же, но оно размещено отдельно. Мощность системы находится в пределах 80-7000 м 3 /ч
Из практических рекомендаций опытных мастеров следует, что в небольшом доме, состоящем из 2 комнат, эффективно работает вытяжка, обрабатывающая от 200 до 300 м 3 воздуха в час.
В зданиях большой площади необходимо монтировать вытяжки мощностью от 350 до 500 м 3 /ч
Технология монтажа кухонной вытяжки
Вытяжку на кухне обычно размещают над плитой. Необходимо, чтобы вытяжной зонт выступал за плиту на 100-150 мм.
Производительность выбирается с ориентацией на параметры помещения по формуле:
P = S x H x 12
Где первый символ обозначает мощность, второй — площадь третьего — высоту кухни.
В зависимости от способа установки вытяжки кухонные бывают подвесные, настенные, островные, встроенные, а по типу функционирования циркуляционные и приточные
Воздуховоды обычно идут по непрямому пути, за счет чего может снижаться. Для гарантии к полученному в результате расчета значению добавляется 30%. Технология монтажа проста, поэтому, разобравшись со схемой, вы сможете выполнить все работы самостоятельно.
Когда нет встроенного самолета. затем сначала проделайте в стене отверстие, совпадающее по диаметру с сечением выхлопной трубы. Если пренебречь этой рекомендацией, работа будет сопровождаться повышенным шумом, а воздух будет выходить с меньшей скоростью.
Сама конструкция располагается на расстоянии не менее 0,7 м от поверхности электроплиты и 0,8 м от газовой.
Следующий шаг — маркировка крепления. Иногда в комплект вытяжки входит шаблон, но если не получится, можно воспользоваться уровнем и рулеткой. Далее закрепите вытяжной зонт, соблюдая горизонталь.
Подключить конструкцию к ранее сделанной розетке, подключить к сети и протестировать. Если в доме есть газовая колонка, то вентиляционную трубу можно вывести в дымоход котла или отопительной печи.
Процесс установки вытяжки с маскирующим куполом продемонстрирует следующая подборка фотографий:
Фотогалерея
Фото
Для вывода вытяжного канала на улицу сверлим стену. Сначала используем насадку для сверления плитки, затем дрель для кирпичных и бетонных стен
Для устройства вытяжного канала будем использовать гофрированную трубу. Примеряем к месту установки, при необходимости дорабатываем отверстие
Отмечаем по факту место крепления купола, которым будем маскировать вытяжное устройство с воздуховодом
В отверстиях просверливаем по разметке , устанавливаем дюбели, в которые вкручиваем саморезы
Нарезаем гофру вытяжного канала в соответствии с необходимыми размерами. Режем обычными ножницами
Ставим маскировочный купол на место его будущего расположения, проверяем горизонталь с вертикалями и длину гофры
Подсоединяем капот внутри купола к вытяжному каналу. Сначала слегка сдавливаем гофру, чтобы она плотно легла после распрямления в отверстии
Подключаем вытяжку к сети и проверяем ее работоспособность, приложив бумажный лист к рабочей зоне
Шаг 1: Сверление вентиляционного отверстия
Шаг 2: Примерка гофры к месту установки
Шаг 3: Разметка и расположение точек крепления
Шаг 4: Вкрутите крепежные винты
Шаг 5: Обрежьте гофры до реальных размеров
Шаг 6: Установка купола на место
Шаг 7: Подсоедините вытяжку устройство в воздуховод
Этап 8: Испытание вытяжной системы
Принудительная вытяжка ванной комнаты частного дома
В ванной комнате для принудительной вентиляции выполняется установка вытяжных вентиляторов, работающих во влажной среде:
- провести электричество в комнату и установить розетку;
- в стенке делается отверстие, соответствующее сечению муфты вентилятора;
- втулка помещается в отверстие;
- просверлить монтажные отверстия;
- подключить кабель;
- сняв переднюю панель с вентилятора, закрепить его на стене;
- вернуть снятую панель на место;
- снаружи крепятся решеткой.
Такую систему целесообразно использовать в ванной, расположенной на втором этаже. Обычно в проекте закладывается ЦБ этого помещения с обязательным наличием вентиляционной шахты. Поток воздуха проходит через щель между полом и дверью, а также через окно.
Для создания принудительной вентиляции в ванной комнате в систему воздухообмена встроен вентилятор. Вытягивает отработанный воздух из помещения, открывая дорогу новой порции воздуха из соседних помещений
Иногда, как вариант решения вопроса, как сделать отдушину в совмещенном санузле частного дома, нечто похожее на водосточная труба рекомендуемым диаметром 110 мм, выступающая над уровнем кровли, проводится вдоль стены здания.
В устройстве используются осевые вентиляторы, монтаж которых производится в стандартной последовательности:
Фотогалерея
Фото
Для обустройства санузла, отдельного душа, туалета или ванной купим осевой вентилятор с соответствующей категорией защиты от влаги
Подводим проводку к вытяжке либо от отдельного выключателя , либо от штатного выключателя линии освещения ванны или санузла
Через заднюю часть корпуса отмечаем места крепления вентилятора к стене
По разметке сверлим отверстия в стене с помощью дрель с соответствующим материалом и дюбелями стандартного размера
Вводим в просверленные отверстия дюбеля, затем прикрепляем нижнюю часть корпуса к месту установки и затягиваем винтами
Подключаем вентилятор к подсоединенной к нему проводке в соответствии с требованиями производителя и PU
Проверяем работу вентилятора, запустив его. Если все в порядке, закройте устройство защитной решеткой, защелкнув ее на нижней части корпуса
При выборе потолочного варианта установки осевого вентилятора выполняются аналогичные монтажные действия
Этап 1: Приобретение осевого вентилятора для ванной комнаты
Этап 2: Проводка для подключения вентилятора
Этап 3: Разметка мест крепления корпуса
Этап 4: Сверление отверстий для точек крепления
Этап 5: Крепление Задняя часть корпуса вентилятора
Шаг 6: Подключение проводки к вентилятору
Шаг 7: Установка кожуха вентилятора с решеткой
Установка на потолке
Вентиляционное устройство подвала
Для простой и эффективной вентиляции необходима, иначе ее не будет удовлетворить его требования. Для монтажа необходимы 2 трубы сечением от 80 до 150 мм, теплоизоляция, защитные козырьки, решетки.
Подающая труба монтируется одним концом в стену, отступая от пола примерно на 0,3 м. Верх трубы длиной примерно 5,5 м должен проходить вдоль наружной стены. Тяга обеспечивается разницей температур в верхней и нижней части трубы.
Крупногабаритная вентиляция подвала справится только с приточно-вытяжным вариантом системы вентиляции. Вертикальные воздуховоды размещаются по углам, вытяжная труба устанавливается под потолком, а приточная труба устанавливается на определенной высоте над поверхность пола
Верх труб защищен козырьками, которые помимо защитной функции играют важную роль в регулировании скорости прохождения воздуха.
Интенсивность тяги также зависит от разницы длин приточной и вытяжной труб. Чем больше эта разница, тем мощнее поток. Нормальная вентиляция должна обеспечивать 2-кратный воздухообмен в течение 60 минут.
Выводы и полезное видео по теме
Видео №1. Как реализовать проект вентиляции по всем правилам:
Видео №2. Ознакомление с работой естественной вентиляции:
На эффективность вентиляции собственного дома влияет множество факторов. При выборе типа самолета и выполнении расчетов нужно учитывать все. Только при соблюдении этого условия он будет функционировать безупречно.
Комментарии пишите в форме блока, открытой под текстом. Ждем ваших рассказов о конструкции и использовании выхлопных систем. Здесь вы можете задать вопросы и указать на недостатки, если найдете их в предоставленной для ознакомления информации.
Может ли вытяжка выходить на чердак? – Утренний звонок
Q:
Я планирую вентилировать вытяжку на чердаке. Это хорошая идея или есть лучший способ?
–М. Ashrafi
A:
Безусловно, вытяжка на чердаке не является хорошей идеей. В идеале вытяжка должна вентилироваться наружу, обычно через крышу. Это требует установки некоторых воздуховодов, но стоит дополнительной работы и затрат.
Вытяжка предназначена для сбора влаги, жира и запахов от приготовления пищи и удаления их наружу, где они практически безвредны. Если сбросить на чердак, влага и другие испарения могут причинить много вреда.
Например, если водяной пар от приготовления пищи конденсируется на холодном чердаке, он может разрушить изоляцию и вызвать гниение и плесень на деревянных каркасах и других поверхностях.
Если по какой-то причине вытяжка не выходит наружу, можно использовать вытяжку с фильтром. После фильтрации паров, образующихся при приготовлении пищи, воздух, поступающий в вытяжку, рециркулирует обратно на кухню. Продавцы вытяжек могут предоставить вам дополнительную информацию об этих устройствах, а на веб-сайте www.lowes.com есть отличная статья о вытяжках. В поисковой строке введите «установка вытяжки».
Q:
В стоке моей раковины в ванной скапливается вязкая черная субстанция, которая в конце концов забивает ее. Что это такое и как держать раковину открытой?
–Л. Bahm
A:
Я не уверен в точном составе черного вещества, которое скапливается во многих стоках раковин и ванн, но я предполагаю, что это сочетание грязи, мыла, кусочков волос и форма. Если в вашей раковине есть выдвижная заглушка, периодически вынимайте ее и очищайте водой с мылом и старой зубной щеткой (поставьте заглушку в полностью открытое положение и осторожно поверните заглушку, чтобы ослабить ее; для ее замены выполните процедуру в обратном порядке).
Если раковина засорилась, попробуйте сначала открыть ее с помощью вантуза (удалите пробку и заклейте сливные отверстия в раковине клейкой лентой, прежде чем использовать вантуз). Если это не сработает, некоторые люди добились хороших результатов, открыв забитые раковины с помощью устройств для нагнетания воды и воздуха, что в некоторых домашних центрах надежно. Еще один вариант — Liquid-Plumr в виде геля (обязательно купите гель, так как обычный Liquid-Plumr не удалит стойкий засор).
Q:
Мой задний двор спускается к задней части моего дома, и мы иногда получаем воду в подвале вдоль этой стены. У нас есть дренажный насос, но нет сливной системы в полу. Я слышал о «Системе Бивера» для дренажа подвала. Является ли это приемлемым подходом и может ли его установить самостоятельный пользователь?
–Ч. Boyd
A:
Существует несколько компаний, производящих варианты этой системы, которая в основном представляет собой полый пластиковый плинтус, приклеиваемый на стык стены и пола в подвале. Плинтус предназначен для отвода воды, поступающей у основания стен, к водоотливному насосу или сливу.
Компания Beaver Basement Water Control Systems (www.basementwaterproof.com) утверждает, что запатентовала систему в 1965 году. Эта компания имеет подрядчиков-дилеров в некоторых регионах (в основном на Востоке) и рекомендует профессиональную установку там, где это возможно. Тем не менее, он будет продаваться в тех регионах, где нет подрядчика-дилера. Другая компания, которая использует имя Beaver, но называет свою систему Border Patrol (www.diybasementwaterproofing.com), имеет дело непосредственно с теми, кто делает все своими руками.
Эти системы достаточно просты в установке, и с этой работой справится достаточно опытный мастер. Системы кажутся осуществимыми, если они правильно установлены. Однако, если есть серьезная проблема с водой в подвале, связанная с большим объемом воды, я думаю, что более подходящей будет более традиционная система, такая как внутренний или внешний французский дренаж (подземные дренажные трубы).
Подсказка:
У читателя Роберта Джерарда была проблема с соснами, капающими соком на его террасу и оставляющими некрасивые пятна. Безуспешно испробовав различные чистящие средства, Джерард разработал собственный метод удаления пятен сока.
Джерард использовал тепловую пушку, чтобы смягчить пятна сока, а затем использовал тонкую стальную вату, смоченную в скипидаре, чтобы удалить их.
«Если у вас есть большая палуба, покрытая сосновым пометом, это действительно будет много работы, но это легко и быстро», — сказал Джерард.
Еще один растворитель, который должен работать, — это Goo Gone, средство для удаления стойких пятен, которое продается в некоторых супермаркетах и магазинах для дома.
