Септик из бетонных колец или выгребная яма

Кольца жби могут быть использованы как для выгребной ямы, так и для септика. Расскажем, чем они отличаются и рассмотрим преимущества и недостатки каждого.

Выгребная яма из бетонных колец

Выгребная яма – любое углубление в земле, может представлять собой как обычную яму, выкопанную, например, под дачным туалетом, так и более сложное сооружение – бетонный колодец. Может быть 2-х типов:

1. яма без дна, тогда все отходы будут уходить в землю, только на большую глубину по сравнению с простой, так как распространению отходов по бокам будут мешать стенки. Допустимо устройство сливной ямы для относительно чистых стоков – воды из бани и душа.

2. яма с днищем, тогда нечистоты будут герметично закрыты, а чтобы избавиться от них придется вызывать ассенизатора.

   Стоит сразу учесть возможность подъезда ассенизаторской машины.

Плюсы

Минусы

неэкологичность. Яма, особенно без дна или даже без колец вообще представляет собой бомбу замедленного действия, которую каждый день вы будете «подпитывать» продуктами своей жизнедеятельности.

И органические отходы – это еще полбеды. Также в почву будут проникать и химические отходы: порошок, хлорсодержащие средства для чистки туалета и т. п. И все это Вы и ваши близкие будете употреблять в пищу вместе с урожаем. Ни о каком питьевом колодце не может быть и речи. Близкое пролегание грунтовых вод только ускорит этот процесс.

разрушение фундамента здания вследствие размытия грунта.

ЖБИ кольца в Самаре для септика

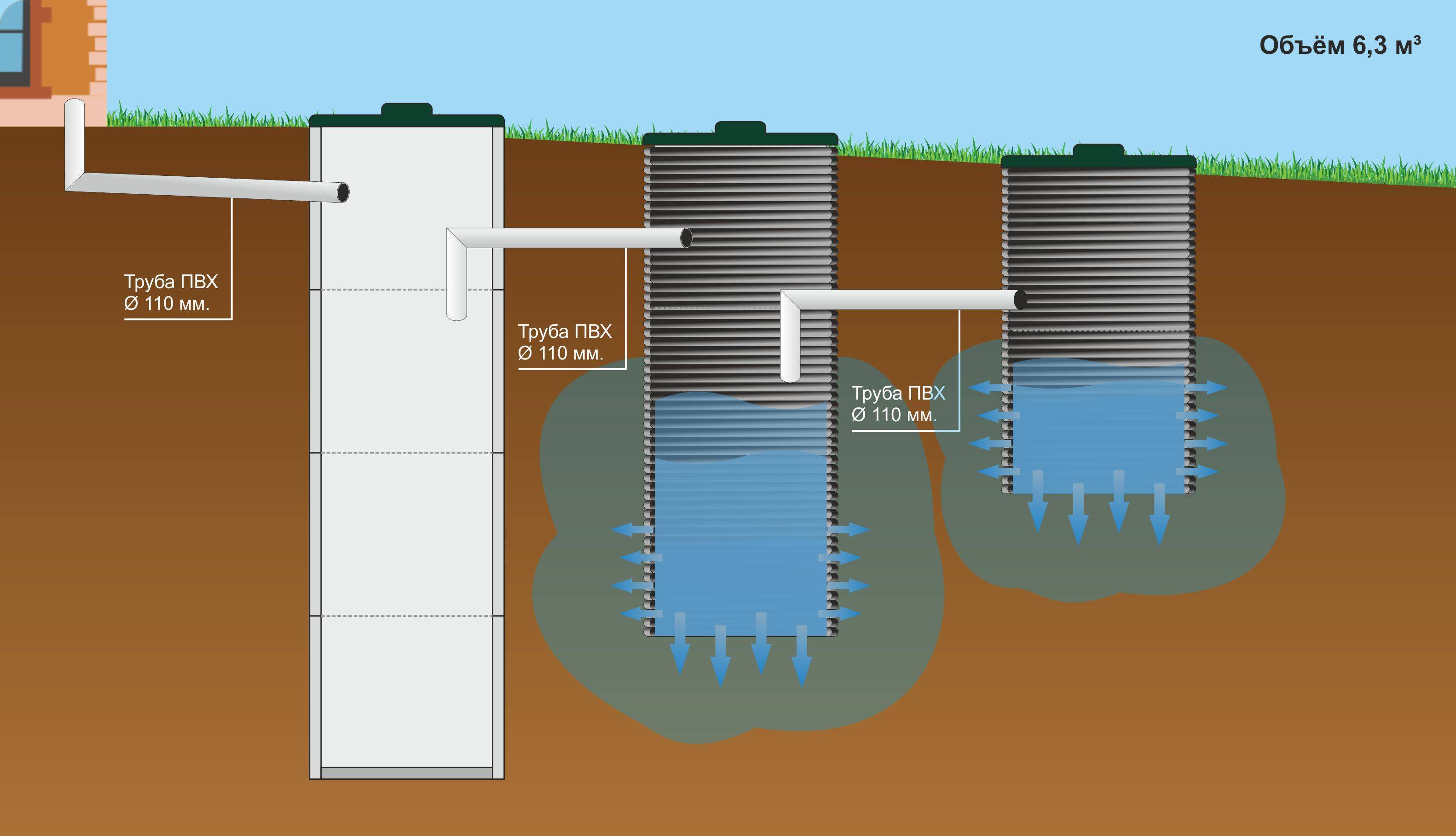

Септик – это система из 2-х или 3-х стоящих в ряд колодцев. Принцип работы септика — эффект очистки достигается за счет процесса брожения.

По технологии, в первый не должен поступать кислород. Здесь жидкость проходит первичную обработку. Поступая во второй колодец, за счет присутствия в нём кислорода и процесса брожения разлагается на составные вещества. В третий колодец (дренажный) поступает вода, которая выводится из него в грунт, не нанося вреда экологии и здоровью. Под первые 2 колодца устанавливается бетонная подушка, либо дно. 3-й ставят на фильтр – щебень, колотый кирпич. Особое внимание стоит уделить герметизации жби колец жби крышки и гидроизоляции.

Таким образом, получился септик для дачи без откачки

Минусы:

• требует достаточно большой площади;

• должен быть спланирован на этапе застройки участка, так как существуют нормы расстояния до дома, колодца, водоёма и т. д.;

• требует затрат на строительство.

Плюсы септика из колец очевидны:

• экологичность,

• надежность,

• не нужно вызывать ассенизатора.

Септик для высокого уровня грунтовых вод
При высоком уровне грунтовых вод (0,5 — 1 м) рекомендуем остановить выбор на герметичном септике.

Окончательное решение, конечно же, за собственником участка. На наш взгляд, на одной чаше весов деньги, на второй – здоровье. Причём, строя на участке выгребную яму, а не септик, Вы экономите однократно. Зато потом оплачиваете утилизацию отходов.

Доставка жби колец вездеходом в Самаре

Мы предоставляем доставку жби колец манипулятором по всей Самарской области. Есть машины с обычной проходимостью и «вездеходы».
Звоните – рассчитаем Ваш заказ!

Материалы по теме:

Преимущества покупки бетонных колец у нас



Почему нужно заказывать кольца у нас? 5 веских причин

Кольца для колодца: размеры и цены в Самаре




Как правильно выбрать кольца по размеру и виду, а также подобрать сопутствующие элементы – расскажем. Обычно их покупают для колодца или устройства канализации. Это надёжный вариант, чтобы быстро смонтировать колодец, который будет служить несколько десятков лет.





Возврат к списку

Выгребная яма из бетонных колец: инструкция по сооружению

Вы подбираете простейший способ сбора и частичной переработки канализационных стоков для своей дачи или дома сезонного проживания? Согласитесь, что обустройство канализации позволит существенно облагородить участок и сделает ваше пребывание за городом максимально комфортным. Обычная выгребная яма из бетонных колец справится с этой задачей, но вы не знаете, как правильно ее соорудить?

Мы поможем вам разобраться с этим видом септика — в статье рассмотрена конструкция ямы, популярные строительные схемы. Подробно разобран процесс проектирования выгреба из колец с расчетом нужного объема, описано поэтапное его сооружение.

Материал снабжен наглядными фотографиями и схемами, приведены видеорекомендации по строительству от опытных мастеров. Также рассмотрены способы декорирования технического отверстия.

Содержание статьи:

• Конструкция и назначение выгреба
• Чем привлекательны сливные ямы?
• Обзор популярных строительных схем
• Краткий фото-мануал по сооружению ямы
• Составление проекта и расчеты
  • Шаг #1 — определение места для сливной ямы
  • Шаг #2 — расчет объема емкости
  • Шаг #3 — выбор бетонных колец
  • Шаг #4 — подготовка материалов и аренда техники
• Инструкция по строительству выгребной ямы
  • Этап #1 — разработка котлована
  • Этап #2 — обустройство днища
  • Этап #3 — монтаж бетонных колец
  • Этап #4 — оформление технического отверстия
• Выводы и полезное видео по теме

Конструкция и назначение выгреба

Выгребные ямы, как и септики, служат для сбора канализационных стоков. Но это примитивные сооружения, не способные очищать жидкость.

В накопительных резервуарах отходы лишь частично распадаются, в отличие от ЛОС, где стоки делятся на твердые отходы и жидкость, которая в дальнейшем осветляется и достигает чистоты 60-98%.

Галерея изображений

Фото из

Выгребная яма — простейший вариант накопительного канализационного пункта, который в последнее время чаще всего сооружается из бетонных или ж/б колец

Объем выгребного канализационного колодца рассчитывается, исходя из численности проживающих в доме людей. Широкий сортамент колец позволяет выбрать их для устройства накопителя любого объема

Бетонные канализационные колодцы, предназначенные для выполнения функций выгребной ямы, строят путем последовательной установки колец друг на друга

Кольца для возведения выгребного канализационного колодца могут устанавливаться с применением строительной техники или вручную

Модернизированный вариант выгребной ямы предполагает подключение к ней колодца с фильтрующим дном. В такой системе отстоявшаяся сточная вода утилизируется в грунт, благодаря чему ассенизаторов вызывают гораздо реже

При увеличении составляющих независимой канализационной системы степень очистки сточной воды увеличивается. В таких сооружениях две первых камеры с герметичным дном, третья — с фильтрующим

Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них снабжается собственным люком для обслуживания

Выгребные ямы из бетонных колец засыпают до самого люка. Только по его наличию можно внешне определить наличие канализационных колодцев на участке

Выгребной накопитель из бетонных колец

Канализационный объект для большой семьи

Модульный принцип возведения

Использование средств малой механизации

Организация выгребной ямы с переливом

Трехнамерный канализационный объект

Установка люка над канализационным колодцем

Канализационные колодцы на загородном участке

Все разновидности можно разделить на две категории:

• герметичные накопительные емкости;
• сливные ямы с фильтрующим дном.

Для пользователей важными являются 2 отличия – устройство дна резервуара и частота вывоза отходов. Первый тип сохраняет весь объем канализационных стоков, поэтому его опустошают довольно часто, раз в 1-2 недели.

Для второго типа ям ассенизаторов вызывают реже, так как емкость заполняется чуть медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в грунт.

Схема простейшей выгребной ямы. Обычно ее проектируют таким образом, чтобы объема резервуара было достаточно, и сливные массы не поднимались выше канализационной трубы

С первого взгляда, второй вариант более приемлемый, однако его можно задействовать только для переработки серых стоков.

При надо учитывать ряд факторов:

• санитарные требования;
• тип грунта;
• наличие и местонахождение водоносных слоев.

Если грунт на выбранном участке глинистый, не способный быстро впитывать воду, смысла делать фильтрующее дно нет. То же самое с водоносными горизонтами – присутствует риск заражения и нарушения экологической обстановки.

Существует множество решений выгребных ям: строят , бетона или . Наиболее надежными считаются бетонные конструкции и готовые пластиковые емкости.

Резервуары из бетона, созданные путем возведения опалубки и заливки, сложнее в строительстве, чем аналоги из готовых колец, на которых остановимся подробнее.

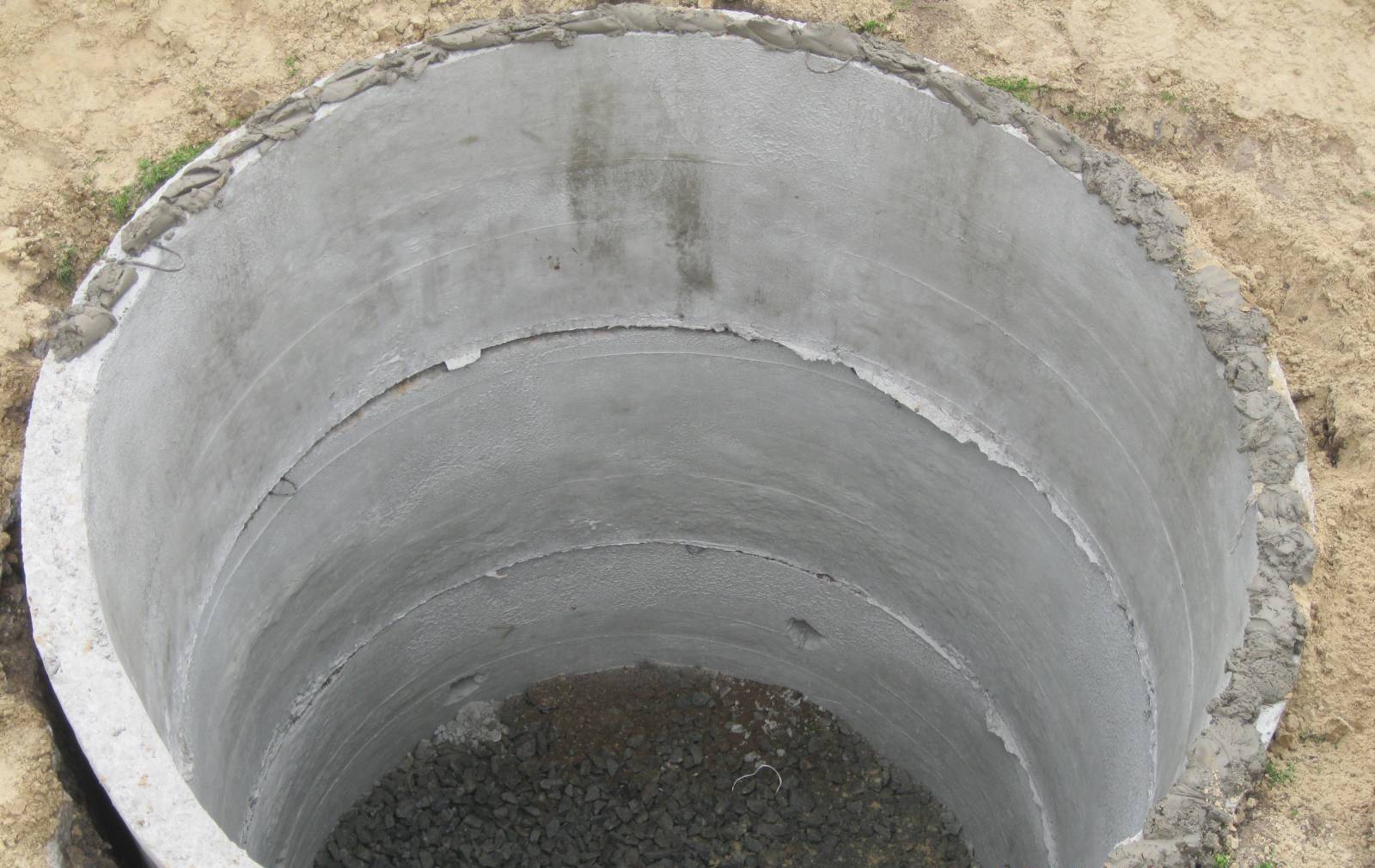

Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится как можно выше, чтобы неприятный запах, характерный для канализационных накопительных емкостей не нарушал комфортное проживание

Выгреб из бетонных заготовок цилиндрической формы в готовом виде представляет собой колодец от 2 м до 4 м в глубину. Кольца в количестве 2-4 штук ставят одно на другое, герметизируют швы.

Нижний элемент, в зависимости от вида ямы, может быть закрытым или полностью отсутствовать. Иногда вместо готовой фабричной заготовки на дно кладут бетонную плиту.

Верхнюю часть оформляют в виде горловины с техническим люком и плотно закрывающейся крышкой.

Основная накопительная часть резервуара заглублена примерно на 1 м, так как подводящая канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирают, учитывая количество ежедневных стоков.

Чем привлекательны сливные ямы?

Главное преимущество накопителей – доступная стоимость. Именно по это причине многие останавливаются на простейшем устройстве вместо того, чтобы приобрести более дорогой и функциональный септик.

Выгреб удобен и для тех, кто приезжает на дачу редко – только в теплый сезон или исключительно по выходным.

Если канализационных стоков относительно немного и налажена регулярная откачка отходов, выгребная яма действительно подходящий вариант.

Но при больших объемах стоков лучше – более дорогое устройство, которое частично очищает отходы и сводит загрязнение садовой земли к минимуму.

Последнее возможно, если выбрана модель с или инфильтратором.

Схематичное изображение поглотительного колодца — выгребной ямы с фильтрующим дном. Условия монтажа: песчаный или супесчаный грунт, низкое расположение водоносных горизонтов, щебеночный фильтр мощностью не менее 1 м

Недостатки выгребной ямы, которые могут стать причинной отказа от ее строительства:

• ограниченный объем;
• необходимость частой откачки;
• низкая (или нулевая) степень очистки отходов;
• специфический запах, от которого сложно избавиться.

Желающие установить фильтрующее канализационное сооружение должны знать, что время от времени придется вместе с откачкой производить чистку и даже замену фильтра – гравийного или щебеночного слоя на дне ямы.

Обзор популярных строительных схем

Даже строительство двух основных типов выгребных ям может иметь нюансы. Рассмотрим особенности наиболее популярных схем из бетонных колец.

Первая схема – накопительный герметичный колодец из двух стандартных колец и одного более узкого кольца для горловины.

Схема с размерами: 1 – бетонная заготовка диаметром 1 м; 2 – деревянная крышка перекрытия; 3 – бетонная заготовка диаметром 0,7 м; 4 – кольцо горловины; 5 – люк; 6 – вентиляционная труба; 7 – перекрытие; 8 – бетонное дно; 9 – выравнивающая цементная стяжка

На следующей схеме хорошо видна разница между накопительной емкостью и резервуаром с фильтрующим дном.

Бетонный фильтрующий колодец имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, которое заменяет фильтрующая загрузка из щебня

Третий вариант – модернизированный накопитель, примитивный септик.

Вместо одного резервуара устанавливают два: первый служит для механической очистки канализационных стоков, второй играет роль фильтрующего колодца. Процесс обработки анаэробными бактериями происходит в обоих отсеках

Использование двухсекционного более целесообразно, так как увеличивает степень экологичности. Иногда используют модели из трех отделений – чем их больше, тем эффективнее очистка стоков.

Краткий фото-мануал по сооружению ямы

Устройство выгребной ямы с применением бетонных колец включает ряд традиционных этапов.

Чтобы читатели могли наглядно представить процесс, мы предлагаем ознакомиться с фото-отчетом строителей:

Галерея изображений

Фото из

Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Ширина его должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — они нужны для отсыпки песком и трамбовки или для заливки бетонного основания

Погрузить кольца после покупки, доставить на объект и складировать для дальнейшего строительства проще с использованием грузоподъемной техники

С помощью грузоподъемной техники проще, безопасней, быстрее производится установка колец в котлован и водружение их друг на дружку

Перед установкой на стартовое кольцо или на шахту из нескольких колец положение очередного звена корректируем. В колодезном стволе не должно быть малейших зазоров

Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на торец предыдущего наносим связующий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

На собранную из колец шахту устанавливаем перекрытие с отверстием для кольца с меньшим диаметром. Таким образом сэкономим на объеме колодца в не заполняемом стоками месте, заодно сократим стоимость сооружения

Отверстие в перекрытие обрабатываем раствором и ставим на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте бурим отверстие для ввода труб

Засыпаем верхнюю часть котлована с установленной, но не закрепленной крышкой люка. После послойной засыпки и трамбовки земли вокруг сооружения фиксируем кольцо люка и люк

Этап 1: Разработка котлована под выгребную яму

Этап 2: Доставка бетонных колец строительной техниой

Этап 3: Установка бетонных колец в подготовленный котлован

Этап 4: Корректировка положения кольца перед установкой

Этап 5: Нанесение связующего раствора на торец кольца

Этап 6: Монтаж перекрытия бетонной шахты

Этап 7: Бурение отверстий для ввода канализационных труб

Этап 8: Крепление пластикового люка выгребной ямы



Составление проекта и расчеты

Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на 100%, необходимо предусмотреть все нюансы и сложности строительства.

Шаг #1 — определение места для сливной ямы

При выборе места для выгреба важно учесть два момента: удобство обслуживания и соблюдение санитарных норм.

Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы резервуар необходимо устанавливать как можно ближе к дому.

Многие именно так и делают – зарывают емкость в 2-3 м от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различного рода септиков. К слову, рекомендуемое минимальное расстояние от ямы до дома – 5 м.

Схема, показывающая, на каком расстоянии от источников воды, деревьев и дороги должна находиться выгребная яма. К сожалению, нормы не всегда соблюдаются по причине ограниченной площади садового участка

Схему можно дополнить следующей информацией:

• герметичную емкость устанавливают в любой тип грунта;
• резервуар с фильтром – только в песчаный, хорошо впитывающий и пропускающий жидкость.

Основание фильтрующего сооружения должно находиться как минимум на 1 м выше, чем водоносный слой.

Для определения глубины залегания водоносных горизонтов лучше обратиться за сведениями в проектную или буровую организацию, проводившую в районе строительства инженерно-геологические изыскания или бурение водозаборной скважины.

Шаг #2 — расчет объема емкости

Для определения размеров и объема колодца необходимо сделать несложные математические вычисления. Если в доме постоянного проживания есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 л канализационных стоков ежедневно.

Предположим, что вы хотите установить герметичный выгреб во дворе дома, где проживает 3 человека – получается 450-600 л в сутки.

Не забываем, что при подсчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

Размеры горловины и части колодца, расположенные выше входа канализационной трубы в расчет брать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

Иногда отталкиваются от сроков вызова ассенизаторов. Если эту же семью из 3 человек обслуживают каждую неделю, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Один раз в две недели – 6,3 м³ (8,4 м³).

Бочки на ассенизаторских машинах не бездонные, в среднем вмещают около 3,5 кубометров отходов, поэтому наполненную до краев большую емкость осушить не смогут

Если коммунальное хозяйство или частная компания, обслуживающая ваш участок, имеет в парке транспорт с цистерной 6-8 м³, имеет смысл установить максимально объемный резервуар.

Шаг #3 — выбор бетонных колец

Объем выгребной ямы рассчитывают по размерам колец, поэтому легче приобрести модели из ассортимента компании, расположенной неподалеку, так как потребуется доставка.

Типовые размеры колец:

• высота — 0,89 м;
• диаметр — 1 м.

Кольца с такими размерами выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и днище.

Железобетонные кольца (с указанием высоты, диаметра и толщины стенки) и дополнительных элементов для строительства колодцев и выгребных ям (+)

Строительство выгребных ям настолько популярно, что заводы стали выпускать полные комплекты для их устройства.

В набор входят:

• нижний элемент с днищем;
• стандартные кольца от 1 до 5 шт. — большее количество вызовет сложности с чисткой и откачкой;
• зауженная горловина;
• верхняя плита перекрытия с отверстием под люк.

Кольца могут быть обычными и перфорированными для поглощающих колодцев. Люк с крышкой приобретают отдельно.

Кроме стандартных метрового диаметра вы можете подыскать более габаритные заготовки.

Предпочтение следует отдавать кольцам с замковым соединением «паз-гребень», которое гарантирует более высокую степень герметичности и прочности готовой конструкции.

Галерея изображений

Фото из

В строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Ж/б изделия армированы металлическим каркасом, потому прочнее и надежней

Ввиду меньшей прочности бетонных колец допускаются к применению изделия с толщиной стенки 10-12 см. Толщина ж/б кольца может быть 6-8 см, при увеличенной прочности они тоньше и легче, к тому же снабжены монтажными петлями для легкой установки

И бетонные, и ж/б кольца производят как с соединительной фаской, так и без нее. Кольца с фаской проще состыкуются, формируют плотное соединение

Для строительства канализационных объектов кольца рекомендовано покупать, но при желании можно залить их самостоятельно в арендованную или собственноручно изготовленную опалубку

Железобетонные кольца для выгребной ямы

Установка кольца с помощью манипулятора

Бетонные кольца с замковой фаской

Собственноручное изготовление бетонного кольца

Шаг #4 — подготовка материалов и аренда техники

Кроме комплекта бетонных заготовок могут потребоваться следующие строительные материалы:

• скобы для соединения деталей;
• герметик для заделки швов;
• битумная мастика или другой материал для герметизации резервуара с внутренней и внешней стороны;
• цемент для укрепления засыпки;
• щебень, гравий и песок для приготовления выравнивающей стяжки или фильтрующего слоя.

Не забывайте про ведра, лопаты и лебедки для выемки грунта.

Самостоятельно доставить бетонные кольца не представляется возможным – для габаритных и тяжелых деталей необходимо арендовать грузовой автомобиль.

Если на стройплощадке не предусмотрено лебедки, лучше заказать спецтехнику с манипулятором. Одному человеку не справиться. Единственное, что можно сделать самостоятельно – вырыть котлован.

Для монтажа заготовок необходимо как минимум 2-3 пары рабочих рук плюс водитель грузовика.

Вес железобетонной заготовки с диаметром 100 см и высотой 89 см – около 600 кг, поэтому монтаж бетонных колец происходит при помощи крана и бригады рабочих

Идеальный вариант – помощь знакомых, с которыми можно договориться о невысокой оплате. Если среди друзей нет водителей спецтехники и монтажников, можно арендовать машину и оплатить услуги бригады рабочих.

Часто помощь профессиональных монтажников предлагает компания, реализующая кольца для колодцев и сливных ям.

Инструкция по строительству выгребной ямы

Установка каждого конкретного резервуара имеет собственные нюансы, связанные с особенностями ландшафта, грунта, расположением канализационной сети и т.д. Мы же рассмотрим типовую схему устройства выгребной ямы.

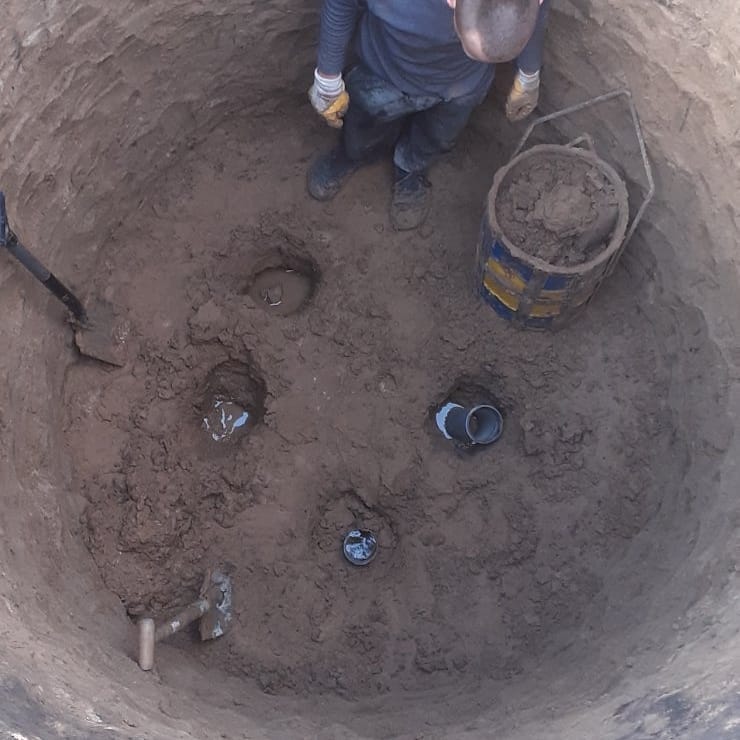

Этап #1 — разработка котлована

Первый этап – земельные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью бригады (быстро и весело, но за деньги).

Если есть возможность, можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифования» стенок и выравнивания дна котлована.

Форма и размеры ямы должны соответствовать конфигурации и габаритам резервуара. Соответственно, должен получиться круглый колодец, шириной превосходящий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

Этот промежуток потребуется для заделки/утепления сооружения с внешней стороны и последующей засыпки с уплотнением.

Котлован для герметичной выгребной ямы, состоящей из 2 бетонных колец. Заглубление канализационной трубы – около 0,8 м, высота резервуара в готовом виде – 2,5 м

Есть один нюанс, о котором не следует забывать – это уровень промерзания грунта (информация актуальна для жителей средней полосы и севера России).

Канализационная труба для стоков и основная часть емкости должны находиться ниже этого уровня, чтобы система функционировала и в зимний период. Если вы проложите сеть у поверхности, при наступлении морозов жидкость просто замерзнет.

В связи с этим к размерам рабочей емкости необходимо прибавить высоту горловины, которая служит, по сути, техническим отверстием. Горловина должна выступать над уровнем земли на 15-20 см.

Таким образом, резервуар будет заглублен, как и канализационная труба, врезанная в него ниже уровня промерзания.

К началу строительных работ необходимо выровнять основание со стенками и прорыть канаву, ведущую от дома (бани, летней кухни, гаража) к сточной яме.

При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

Этап #2 — обустройство днища

Если вы устанавливаете обыкновенную накопительную емкость, дно, как и стены, должно быть герметично. Для сооружения из бетонных колец лучшим вариантом является заготовка из этого же материала.

Деталь специально предназначена для оформления нижней части колодца и по окружности имеет паз. Единственное, что необходимо для ее монтажа – ровное плотное основание.

Железобетонный элемент, оснащенный дном. Предназначен для устройства герметичных выгребных ям, служит альтернативой бетонной плите или цементной стяжке

Возможное оседание основы устраняют при помощи заливки цементной стяжки. Готовят ее по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень мелкой фракции в соотношении 1:6.

Массу готовят в емкости, затем выливают ее на всю площадь дна котлована и выравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не покрылась трещинами. Нижний элемент сооружения монтируют не ранее, чем через неделю.

Для тех, кто ценит время, существует боле практичное решение – готовая бетонная плита заводского изготовления. Ее кладут на ровное дно, а уже на нее ставят первое бетонное кольцо.

Фильтрующий колодец не имеет дна как такового. Вместо него готовят «подушку» – фильтр из строительных материалов, задерживающий твердый осадок и пропускающий жидкость в грунт

На засыпке из щебня или гравия селятся колонии анаэробов – бактерий, участвующих в процессе разложения и очистки отходов.

Толщина подстилающей засыпки различна:

• неглубокие ямы – от 0,3 м;
• резервуары из 3-4 колец — до 0,6-0,7 м.

Мощность фильтрующей засыпки, помещаемой в ствол колодца, должна быть не менее 1,0 м.

Расположение слоев следующее:

• нижний слой – песок;
• средний слой — щебень мелкой фракции;
• верхний слой – щебень крупной фракции.

В отличие от бетонного резервуара, «подушка» и фильтр – сменные элементы. Когда они забиваются твердыми отходами и перестает пропускать жидкость, старую засыпку достают и помещают на дно ямы новую.

Этап #3 — монтаж бетонных колец

Первое кольцо, оснащенное дном, устанавливают прямо на бетонную плиту (или стяжку). Ровный монтаж детали – гарантия строго вертикального положения всей конструкции, без наклона и перекосов. На нижний элемент ставят второй и сразу же герметизируют шов.

Для заделки и гидроизоляции швов используют различные растворы, обмазочные и рулонные материалы. С помощью рубероида, приклеенного на битумный раствор, закрывают стыки и трещины с наружной стороны, для внутренних работ он не подходит.

Также слабым считается обычный цементный раствор: при подвижках грунта появляется его хрупкость, в результате чего он трескается и осыпается.

Существует множество современных модифицированных мастик и растворов, которые обладают достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

Задействуют различные способны для защиты стенок от разрушительного воздействия агрессивной химической среды, которая часто содержится в канализационных стоках.

Гидроизоляция готового сооружения снаружи битумной мастикой. Проводится, чтобы защитить железобетон от влаги, находящейся в грунте, и увеличить степень герметичности

Вот некоторые из эффективных средств для уплотнения стыков и внутренней герметизации:

1. Гидропломбы, которые расширяются при затвердевании, наглухо закрывая любые трещины. Примеры: Ватерплаг, Пенеплаг, Гидростоп. Их единственный минус – высокая стоимость.
2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротэкс, Бастион.
3. Материалы для конопатки глубоких швов, пропитанные фиброрезиной Kiilto FIBERPOOL – шнуры и веревки из джута, льна, пеньки.
4. Уплотняющие ленты из резины, например, RubberElast.
5. Жидкое стекло, добавленное в цементный раствор
6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

Качественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

Убедившись, что соединение между кольцами не пропускает воду, можно устанавливать следующую деталь.

Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать входное отверстие для канализационной магистрали. На этом же этапе прокладывают трубу и подключают ее к резервуару. Место соединения тщательно герметизируют.

В северных областях трубы, проходящие выше глубины промерзания, дополнительно утепляют, как и верхнюю часть накопительного резервуара.

При грамотном подключении трубопровода выход магистрали должен находиться выше среднего уровня сточных вод. Верхняя часть резервуара остается свободной

На 3 или 4 кольцо монтируют горловину, затем – плиту перекрытия. В плите заводского изготовления предусмотрено круглое отверстие для люка. Еще одно отверстие, меньшего диаметра, необходимо для вентиляционной трубы.

Последний штрих – обратная засыпка. Если в грунт добавить сухой цемент, надежность конструкции увеличится, а риск разрушения подвижками грунта уменьшится.

Этап #4 — оформление технического отверстия

Лучшим вариантом наружного оформления является  с плотно закрывающейся крышкой. Его недорогой аналог – просто деревянная крышка, закрепленная на петлях.

Люк необходим для обслуживания выгребной ямы – откачки отходов или замены фильтрующего слоя.

Пластиковая декоративная крышка для канализационного люка в виде крупного натурального камня. Полностью закрывает входное отверстие, на фоне окружающей зелени выглядит вполне естественно

В последнее время принято маскировать канализационные сооружения, особенно в том случае, если они  выглядят недостаточно эстетично. Для этой цели приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

Но не обязательно использовать покупной декор, можно из деревянных реек собрать изящную цветочную стойку и украсить ее цветущими растениями.

Выводы и полезное видео по теме

Несколько советов от профессионалов помогут вам определится с типом ямы и построить резервуар из бетонных колец по всем правилам.

Этапы строительства выгребной ямы с подробными комментариями:

Монтаж бетонных колец:

Полезная информация о люках:

Как видите, устройство выгребной ямы из бетонных заготовок доступно даже неопытному строителю. Но помните, что для строительства функционального сооружения необходимо соблюдение норм, выверенный проект, точные расчеты и, скорее всего, потребуется помощь монтажников.

Если вы не уверены в своих силах, подумайте о возможности установки  или даже заводского септика.

У вас есть личный опыт в сооружении выгребной ямы из ж/б колец? Хотите поделиться полезной информацией или задать вопросы по теме? Пожалуйста, оставляйте комментарии – форма для отзывов расположена ниже.

Get Pumped Long Island – Определение вашей системы

Загрузить информационный бюллетень для печати: Типовые домашние системы очистки сточных вод

Выгребная яма

Старая, устаревшая система

Изображение предоставлено Центром технологий очистки воды штата Нью-Йорк

90 002 Если ваш дом старше 1973 года и ваш дом не расширялся, скорее всего это выгребная яма. Если, когда специалист по септику открывает люк в вашу систему, первая яма на трубе, выходящей из вашего дома, сделана из кирпича, бетонного блока или имеет отверстия в боковой стене, это выгребная яма.

Конструкция:

Выгребная яма представляет собой яму с открытыми швами. Старые были сделаны из кирпича или блоков. Более новые обычно представляют собой бетонные кольца с отверстиями в стенах. Блочные, кирпичные или каменные выгребные ямы опасны тем, что могут внезапно обрушиться, образовав во дворе огромную яму.

Часто стоят две выгребные ямы в ряд. Это часто означает, что первый засорился и перестал функционировать. До сих пор нет очистки сточных вод.


Изображение предоставлено: Peconic Green Growth

Процесс очистки:



Выгребная яма не очищает сточные воды. Он просто рассеивает его в почве. Выгребная яма с открытыми швами более подвержена затоплению, когда уровень грунтовых вод находится близко к поверхности.



Выгребные ямы обеспечивают небольшую очистку или смягчение азота. Выгребные ямы просто рассеивают сточные воды в почву. Эти устаревшие системы не соответствуют действующим нормам. Из-за своего устаревшего статуса, как правило, в случае неудачи люди просто устанавливают вторую выгребную яму ниже по течению от первой вышедшей из строя выгребной ямы. Функционально это не более эффективное лечение, чем исходная установка.

Проблемы с выгребными ямами:

Кирпичные и блочные выгребные ямы опасны. Старые кирпичные выгребные ямы могут обрушиться; как правило, когда над ними лишний вес (даже просто человек и газонокосилка). Так убивали людей.

Растворенные твердые вещества переносятся в почву, где частицы закупоривают воздушные пространства в земле. Поток сточных вод может быть перекрыт, что приведет к поверхностному запрудыванию или скоплению в доме.

Если выгребная яма расположена слишком близко к грунтовым водам, существует опасность попадания в грунтовые и поверхностные воды болезнетворных микроорганизмов (таких как бактерии и вирусы, вызывающие болезни) в растворенных твердых веществах. Это может привести к болезни. Присутствие болезнетворных микроорганизмов является основной причиной закрытия пляжей и стоянок моллюсков.

Частоту обслуживания выгребных ям трудно рассчитать, так как когда выгребная яма начинает выходить из строя (засоряется почвой), время между откачками сокращается. Выход из строя выгребной ямы часто означает работу с окружающими почвами, а также с самой системой.

При установке на очень песчаных почвах владелец часто бывает доволен – откачка никогда не требуется! Выгребная яма СУХАЯ!!! Но угадайте, куда делись все эти сточные воды? Непосредственно в подземные воды и далее в наши гавани и заливы. Несмотря на то, что владелец доволен недорогой функциональной системой утилизации, воздействие на окружающую среду не рассматривается.

  Септическая система

Текущий код

В 1973 году новые коды потребовали установки септических систем .

Септик (действующий код)

0002 На Лонг-Айленде популярная версия домашней системы сточных вод включает септик, за которым следует один или несколько выщелачивающих бассейнов или выщелачивающих ям. Выщелачивающая яма напоминает выгребную яму из литого бетонного кольца.

Процесс очистки:

Септик обеспечивает первичную очистку, позволяя твердым частицам выпадать из сточных вод и оседать на дне резервуара. Жиры, масла и смазки (FOG) всплывают наверх. Именно толщина этих слоев вызывает потребность в откачивании. Микроорганизмы, которые работают в среде без воздуха, перерабатывают примерно от 40 до 90% твердых частиц в септике. Чем дольше сточные воды остаются в баке перед выходом из системы, тем чище будут сточные воды (проектировщики системы стремятся выдержать как минимум 24 часа).

Предпочтительный двухкамерный септик



Более чистая вода из среднего слоя (теперь называемая «сточной») затем (как правило, на Лонг-Айленде) поступает в яму для выщелачивания — обычно сложенные стопкой перфорированные бетонные кольца. Микроорганизмы в почве вокруг выщелачивающей ямы продолжают процесс очистки по мере того, как сточные воды рассеиваются в грунтовых водах.

Системы с функционирующим септиктенком очищают сточные воды, чтобы предотвратить попадание большинства вредных бактерий в грунтовые воды, если они правильно спроектированы и установлены.

Регулярная откачка септика гарантирует, что сточные воды останутся там достаточно долго для осаждения твердых частиц. Резервуар, который не обслуживается должным образом и заполняется твердыми частицами, отправляет все отходы, включая твердые частицы, в яму для выщелачивания, как в выгребную яму. Как только выпускное отверстие в выщелачивающей яме засорится, сточные воды будут либо скапливаться на поверхности, либо возвращаться обратно в ваш дом.

Ямы для выщелачивания должны располагаться на минимальном расстоянии над уровнем грунтовых вод на вашем участке и в горизонтальном направлении от колодцев с питьевой водой, ручьев, прудов и береговой линии. Для этого может потребоваться несколько неглубоких колец вместо одного глубокого в местах с высоким уровнем грунтовых вод.

Яма для выщелачивания

Изображение предоставлено: Peconic Green Growth

Выпуски:

В то время как септическая система обрабатывает твердые частицы, обеспечивая более чистые сточные воды (сточные воды, покидающие систему), и удаляет значительный процент патогенов, скорость удаления азота всего 5-15%. Азот в высоких концентрациях недавно был признан серьезным загрязнителем питьевой воды, гаваней и заливов. В чувствительных областях цель удаления выше, ища 50-90% сокращение соединений азота. Выщелачивающие ямы функционируют достаточно хорошо, противостоят злоупотреблениям и занимают относительно мало места. Сточные воды попадают в почву на большую глубину, где меньше микроорганизмов и воздуха для дальнейшей очистки в почвах. Кроме того, из-за их небольшой площади давление ускоряет поток, тем самым уменьшая вероятность того, что естественные процессы в почве будут функционировать при удалении загрязняющих веществ.

Дно выщелачивающих ям должно быть на несколько футов выше уровня грунтовых вод. Там, где грунтовые воды находятся на небольшой глубине, в системе может быть несколько более мелких ям для выщелачивания, чтобы поддерживать эти зазоры. Эти системы потерпят неудачу – с экологической точки зрения – если этот зазор не соблюдается или если почва дренируется слишком быстро. По мере повышения уровня грунтовых вод из-за изменения климата больше систем выйдет из строя с экологической точки зрения, поскольку просветы от дна систем до грунтовых вод будут сокращаться.

ЛУЧШЕ: Септик и поля для выщелачивания

Конструкция:

В этой конфигурации сточные воды, выходящие из септика, распределяются широко, ближе к поверхности через ряд перфорированных труб, а не через ямы для выщелачивания. Хотя это решение требует больше места и может быть более дорогим в установке, оно снижает давление и поддерживает естественную и комплексную обработку почвы (больше воздуха и микроорганизмов). Существуют новые методы рассеивания, которые помещают сточные воды в верхние 18 дюймов почвы. Последние варианты могут удалить примерно 25-50% соединений азота.

Выпуски:

В септических системах контролируется только фаза первичной обработки. Естественные условия обеспечивают вторичную и/или третичную очистку, необходимую для полной обработки сточных вод.

Бетонные кольца выгребной ямы: инструкция по строительству

Выбираете для дачи или дачного участка самый простой способ сбора и частичной переработки нечистот? Согласитесь, что обустройство канализации значительно облагородит участок и сделает пребывание на даче максимально комфортным. С этой задачей справится обычная выгребная яма из бетонных колец, но вы не знаете, как правильно ее построить?

Мы поможем вам разобраться с данным видом септика — в статье рассмотрено устройство ямы, популярные схемы строительства. Подробно разобран процесс проектирования клетки из колец с расчетом необходимого объема, описано ее поэтапное строительство.

Материал снабжен наглядными фотографиями и схемами, даны видео рекомендации по строительству от опытных мастеров. Также обсуждаются способы декорирования технического отверстия.

Содержание статьи:

• Конструкция и назначение выгребной ямы
• Чем привлекательны сливные ямы?
• Обзор популярных строительных схем
• Краткая фото-инструкция по строительству котлована
• Проектирование и расчет
  • Этап №1 — размещение сливной ямы
  • Этап №2 — расчет емкости
  • Этап №3 — Выбор бетонных колец
  • Шаг №4 — подготовка материалов и аренда оборудования
• Инструкция по строительству выгребной ямы
  • Этап №1 – земляные работы
  • Этап №2 – устройство дна
  • Этап №3 – установка бетонных колец
  • Этап №4 – проектирование технической скважины
  9016 0
  • Выводы и полезные видео по теме

  Конструкция и назначение выгребной ямы

  Выгребные ямы, как и септики, служат для сбора нечистот. Но это примитивные конструкции, не способные очистить жидкость.

  В резервуарах для хранения отходы разлагаются лишь частично, в отличие от ЛОС, где отходы разделяются на твердые и жидкие, которые впоследствии осветляются и достигают чистоты 60-98%.

  Фотогалерея

  Фото

  Выгребная яма — простейший вариант накопительной канализационной станции, которую в последнее время чаще всего сооружают из бетонных или железобетонных колец

  Объем выгребного канализационного колодца рассчитывается исходя из числа людей, проживающих в доме. Широкий ассортимент колец позволяет подобрать их для любого накопителя

  Колодцы канализационные бетонные, предназначенные для выполнения функций выгребной ямы, сооружаются путем установки колец друг на друга

  Кольца для сооружения выгребного канализационного колодца могут устанавливаться с помощью строительной техники или вручную

  Модернизированный вариант выгребной ямы предполагает подключение к нему колодца с фильтрующим днищем. В такой системе осевшие сточные воды сбрасываются в грунт, что значительно снижает вероятность их появления в канализации

  С увеличением составных частей автономной канализационной системы степень очистки сточных вод возрастает. В таких конструкциях первые две камеры с герметичным дном, третья с фильтром

  Независимо от того, сколько отдельных колодцев включает канализационная система, каждый из них оборудуется своим люком для обслуживания

  К люку засыпают выгребные ямы из бетонных колец. Только по его наличию можно внешне определить наличие на участке канализационных колодцев

  Бетонная кольцевая выгребная яма

  Канализационное сооружение для большой семьи

  Модульный принцип строительства

  Применение малой механизации

  Организация выгребная яма с переливом

  Объемное канализационное сооружение

  Установка люка над канализационным колодцем

  Канализационные колодцы на дачном участке

  Все разновидности можно разделить на две категории:

  • герметичные накопительные емкости;
  • сливные отверстия с фильтрующим дном.

  Для пользователей важны 2 отличия — дно бака и частота сбора отходов. Первый тип хранит весь объем нечистот, поэтому опорожняется довольно часто, раз в 1-2 недели.

  Для второго типа реже называют канализационные ямы, так как бак наполняется немного медленнее. Часть жидкости просачивается через своеобразный фильтр, заменяющий дно, и попадает в почву.

  Схема простейшей выгребной ямы. Обычно его проектируют так, чтобы объема бака было достаточно, а дренажная масса не поднималась над канализацией

  На первый взгляд более приемлем второй вариант, но его можно использовать только для обработки серых стоков.

  At Необходимо учитывать ряд факторов:

  • санитарные требования;
  • тип почвы;
  • наличие и расположение водоносных горизонтов.

  Если почва на выбранном участке глинистая, не способная быстро впитывать воду, нет смысла делать фильтрующее дно. То же самое и с водоносными горизонтами — есть риск заражения и нанесения ущерба окружающей среде.

  Есть много решений для выгребных ям: строить из бетона или . Наиболее надежными являются бетонные конструкции и готовые пластиковые емкости.

  Резервуары из бетона, созданные путем возведения опалубки и заливки, возводятся сложнее, чем аналоги готовых колец, на которых мы остановимся.

  Схема сливной ямы с фильтрующим дном. Воздухозаборник выводится максимально высоко, чтобы неприятный запах, характерный для канализационных накопительных баков, не мешал комфортному проживанию

  Грабли из бетонных заготовок цилиндрической формы в готовом виде колодец от 2 м до 4 м в глубина. Кольца в количестве 2-4 штук укладывают одно на другое, уплотняют уплотнениями.

  Донный элемент в зависимости от типа приямка может быть закрытым или вовсе отсутствовать. Иногда вместо готовой заводской заготовки на дно кладут бетонную плиту.

  Верхняя часть выполнена в виде горловины с техническим люком и плотно закрывающейся крышкой.

  Основную накопительную часть резервуара заглубляют примерно на 1 м, так как входная канализационная труба должна находиться ниже уровня промерзания грунта. Объем емкости подбирается с учетом количества ежедневных сливов.

  Чем привлекательны сливные ямы?

  Основным преимуществом дисков является доступная стоимость. По этой причине многие останавливаются на простейшем устройстве вместо приобретения более дорогого и функционального септика.

  Грабли также удобны для тех, кто редко бывает на даче — только в теплое время года или исключительно по выходным.

  Если сточных вод относительно мало и налажена регулярная откачка отходов, выгребная яма – действительно хороший вариант.

  А вот при больших объемах сточных вод лучше — более дорогое устройство, которое частично очищает отходы и минимизирует загрязнение садовых земель.

  Последнее возможно, если модель с или инфильтратором.

  Схематическое изображение поглотительного колодца — выгребной ямы с фильтрующим днищем. Условия установки: супесчаный или супесчаный грунт, низкий водоносный слой, фильтр из щебня емкостью не менее 1 м

  Недостатки выгребной ямы, которые могут стать причиной отказа от ее строительства:

  • ограниченный объем;
  • необходимость частого сцеживания;
  • низкая (или нулевая) степень переработки отходов;
  • специфический запах, от которого трудно избавиться.

  Тем, кто хочет установить фильтрующую канализацию, следует знать, что время от времени, наряду с откачкой, придется чистить и даже заменять фильтр – гравийный или гравийный слой на дне ямы.

  Обзор популярных схем строительства

  Даже при строительстве двух основных типов выгребных ям могут быть нюансы. Рассмотрим особенности наиболее популярных схем бетонных колец.

  Первая схема — герметичный герметичный колодец из двух стандартных колец и одного более узкого горлового кольца.

  Схема с размерами: 1 — бетонная заготовка диаметром 1 м; 2 — деревянная крышка-перекрытие; 3 — бетонная заготовка диаметром 0,7 м; 4 — горловое кольцо; 5 — люк; 6 — вентиляционная труба; 7 — перекрытие; 8 — бетонное дно; 9 – выравнивающая цементная стяжка

  На следующем рисунке четко видна разница между накопительным баком и баком с фильтрующим дном.

  Колодец фильтрующий бетонный имеет два принципиальных отличия: перфорированные стенки цилиндрических заготовок, образующих стенки, и полное отсутствие дна, заменяющее фильтрующую загрузку из щебня

  Третий вариант — модернизированный накопитель, примитивный септик.

  Вместо одного бака устанавливаются два: первый служит для механической очистки нечистот, второй играет роль фильтрующего колодца. Анаэробные бактерии обрабатываются в обоих отсеках.

  Использование двухсекционного более целесообразно, так как повышает степень экологичности. Иногда используются модели из трех отсеков – чем их больше, тем эффективнее очистка стоков.

  Краткая фотоинструкция по строительству ямы

  Строительство выгребной ямы с использованием бетонных колец включает в себя ряд традиционных этапов.

  Чтобы читатели могли наглядно представить себе процесс, предлагаем ознакомиться с фотоотчетом строителей:

  Фотогалерея

  Фото

  Перед сборкой канализационного колодца из бетонных колец разрабатываем котлован. Его ширина должна быть на 0,5 м больше диаметра кольца для удобства выравнивания при необходимости. Глубина на 10 см больше расчетного размера ямы — они нужны для шлифовки и трамбовки или для заливки бетонного фундамента

  Кольца после покупки легче грузить, доставлять на объект и хранить для дальнейшего строительства с помощью грузоподъемного оборудования

  С помощью грузоподъемного оборудования проще, безопаснее, быстрее устанавливать кольца в приямок и разбирать их

  Перед установкой на стартовое кольцо или на вал из нескольких колец регулируют положение следующего звена. В стволе скважины не должно быть ни малейшего зазора.

  Перед совмещением уже установленного и последующего звена бетонной выгребной ямы на конец предыдущего наносим вяжущий раствор. Желательно, чтобы состав изначально обладал водоотталкивающими свойствами

  На собранный из колец вал устанавливаем внахлест с отверстием под кольцо меньшего диаметра. Таким образом, мы сэкономим на объеме колодца в месте, не заполненном стоками, при этом уменьшим стоимость конструкции

  Отверстие в потолке обрабатываем раствором и надеваем на него кольцо меньшего диаметра, к которому будем крепить люк. В подходящем по высоте месте сверлим отверстие для ввода трубы

  Засыпаем верхнюю часть приямка с установленной, но не закрепленной крышкой люка. После послойной засыпки и утрамбовки земли вокруг конструкции закрепляем кольцо люка и люк

  Этап 1: Разработка котлована под выгребную яму

  Этап 2: Доставка бетонных колец строительной техникой

  Этап 3: Установка бетонных колец в подготовленный котлован монтаж

  Этап 5: Нанесение вяжущего раствора на торец кольца

  Этап 6: Монтаж бетонной плиты пола

  Этап 7: Бурение отверстий для ввода канализационных труб

  Шаг 8: Крепление пластикового люка для раковины



  Проектирование и расчет

  Начав строительство без подготовки, вы рискуете нарушить санитарные нормы и создать устройство с ограниченными функциями. Чтобы выгребная яма работала на все 100%, необходимо предусмотреть все нюансы и сложности строительства.

  Шаг №1 — расположение сливной ямы

  При выборе места для выгребной ямы важно учитывать два момента: простота ухода и соблюдение санитарных норм.

  Соответственно, для облегчения процесса монтажа и лучшей функциональности всей канализационной системы бак необходимо устанавливать как можно ближе к дому.

  Многие именно так и поступают — выкапывают емкость в 2-3 метрах от здания, не обращая внимания на запах и забывая о нормах и правилах использования сливных ям и различных септиков. Кстати, рекомендуемое минимальное расстояние от ямы до дома — 5 м.

  Схема с указанием расстояния от источников воды, деревьев и дороги должна быть выгребной ямой. К сожалению, правила не всегда соблюдаются из-за ограниченной площади сада

  Схему можно дополнить следующей информацией:

  • герметичный контейнер установить в любой тип грунта;
  • фильтр-бак — только в песчаных, хорошо впитывающих и пропускающих жидкость.

  Основание фильтрующего сооружения должно быть не менее чем на 1 м выше водоносного горизонта.

  Для определения глубины залегания водоносных горизонтов лучше обратиться в проектную или буровую организацию, проводившую геотехнические изыскания или бурение скважины на воду в районе строительства.

  Шаг №2 — расчет емкости

  Для определения размера и объема скважины необходимо произвести простые математические расчеты. Если в постоянном жилище есть душ, туалет, стиральная машина, то на 1 человека приходится примерно 150-200 литров нечистот ежедневно.

  Предположим, вы хотите установить герметичный погреб во дворе дома, где проживает 3 человека — получается 450-600 литров в сутки.

  Не забываем, что при расчете учитываем как минимум 3-кратное количество, то есть еще раз умножаем на 3, получаем 1,35-1,8 м³. Это минимальный объем.

  Размеры горловины и частей колодца, расположенных над входом канализационной трубы, учитывать не нужно. То есть полученный объем – это параметры части, расположенной ниже трубопровода.

  Иногда отталкивает время вызова ассенизаторов. Если каждую неделю обслуживать одну и ту же семью из 3 человек, то получается: 150 л (200 л) х 3 х 7 = 3,15 м³ (4,2 м³). Раз в две недели – 6,3 м³ (8,4 м³).

  Бочки на ассенизаторах не бездонные, в среднем они вмещают около 3,5 кубометров отходов, поэтому большую емкость, заполненную до краев, они не смогут осушить

  Если у коммунальщиков или частного предприятия, обслуживающего ваш участок, в парке есть транспорт с баком 6-8 м³, есть смысл установить бак максимального объема.

  Шаг №3 — Выбор бетонных колец

  Объем выгребной ямы рассчитывается по размеру колец, поэтому проще приобрести модели из ассортимента компании, расположенной рядом, так как требуется доставка.

  Типовые размеры колец:

  • высота — 0,89 м;
  • диаметр — 1м.

  Кольца таких размеров выпускают практически все заводы ЖБИ. Для небольшой семьи достаточно трех заготовок, плюс горловина и дно.

  Кольца железобетонные (с указанием высоты, диаметра и толщины стенки) и доборные элементы для строительства колодцев и выгребных ям (+)

  Строительство выгребных ям настолько популярно, что заводы начали выпускать полные комплекты для их сооружения.

  В комплект входят:

  • нижний элемент с днищем;
  • стандартные кольца от 1 до 5 шт. — большее количество вызовет трудности с очисткой и прокачкой;
  • зауженная горловина;
  • верхняя плита с отверстием для люка.

  Кольца могут быть гладкими и перфорированными для поглощающих колодцев. Люк с крышкой приобретается отдельно.

  В дополнение к стандартному диаметру метра вы можете найти более габаритную заготовку.

  Предпочтение следует отдавать кольцам с замковым соединением паз-гребень, что гарантирует более высокую степень герметичности и прочности готовой конструкции.

  Фотогалерея

  Фото

  При строительстве выгребной ямы, т. е. канализационного колодца, используются как бетонные, так и железобетонные кольца. Железобетонные изделия армируют металлическим каркасом, поэтому он прочнее и надежнее

  В связи с меньшей прочностью бетонных колец допускается применение изделий с толщиной стенки 10-12 см. Железобетонные кольца могут быть толщиной 6-8 см, при повышенной прочности они тоньше и легче, а также снабжены монтажными петлями для удобства монтажа

  Как бетонные, так и железобетонные кольца изготавливаются как с соединительной фаской, так и без нее. Кольца с фаской легче монтируются, образуют герметичное соединение

  Кольца рекомендуется покупать для строительства канализационных сооружений, но при желании их можно залить самостоятельно в арендованную или собственноручно изготовленную опалубку

  Кольца железобетонные для выгребная яма

  Установка кольца с помощью манипулятора

  Бетонные кольца с замковой фаской

  Бетонное кольцо своими руками

  Шаг №4 — подготовка материалов и аренда оборудования

  Кроме набора бетонных заготовок могут потребоваться следующие стройматериалы:

  • скобы для соединения деталей;
  • герметик для швов;
  • мастика битумная или другой материал для герметизации резервуара изнутри и снаружи;
  цемент
  • для укрепления засыпки;
  • Щебень, гравий и песок для приготовления выравнивающей стяжки или фильтрующего слоя.

  Не забудьте про ковши, лопаты и лебедки для земляных работ.

  Самостоятельно доставить бетонные кольца невозможно — для крупных и тяжелых деталей необходимо арендовать грузовик.

  Если на стройплощадке не предусмотрена лебедка, лучше заказать спецтехнику с манипулятором. Один человек с этим не справится. Единственное, что вы можете сделать сами, это вырыть котлован.

  Для установки заготовок требуется не менее 2-3 пар рабочих рук плюс водитель грузовика.

  Вес железобетонной заготовки диаметром 100 см и высотой 89 см составляет около 600 кг, поэтому монтаж бетонных колец происходит с помощью крана и бригады рабочих

  Идеальный вариант – помощь друзья, с которыми можно договориться о низкой оплате. Если среди знакомых нет водителей и монтажников спецтехники, можно арендовать автомобиль и оплатить услуги бригады рабочих.

  Часто помощь профессиональных монтажников предлагает компания по продаже колец для колодцев и сливных ям.

  Инструкция по строительству выгребной ямы

  Установка каждого конкретного резервуара имеет свои нюансы, связанные с особенностями ландшафта, почвы, расположением канализационной сети и т. д. Рассмотрим типовую схему устройства выгребной ямы.

  Этап №1 — Земляные работы

  Первый этап — земляные работы. Их можно выполнять в одиночку (долго, тяжело и бесплатно) или с помощью команды (быстро и весело, но за деньги).

  Если есть возможность, то можно привлечь мини-экскаватор, тогда рабочие руки потребуются только для «шлифовки» стен и выравнивания дна котлована.

  Форма и размеры приямка должны соответствовать конфигурации и размерам резервуара. Соответственно должен получиться круглый колодец, по ширине превышающий бетонные кольца на 0,3-0,5 м с каждой стороны по окружности.

  Этот зазор потребуется для герметизации/утепления конструкции снаружи и последующего заполнения уплотнителем.

  Котлован для герметичной выгребной ямы, состоящий из 2-х бетонных колец. Глубина канализационной трубы около 0,8 м, высота готового бака 2,5 м

  Есть один нюанс, о котором нельзя забывать — это уровень промерзания почвы (информация актуальна для жителей средней полосы и севера России).

  Канализационная труба для стоков и основная часть бака должны быть ниже этого уровня, чтобы система функционировала зимой. Если уложить сетку у поверхности, то при наступлении морозов жидкость просто замерзнет. работоспособность. Шейка должна выступать над землей на 15-20 см.

  Таким образом, бак будет закопан, как и врезанная в него канализационная труба ниже уровня промерзания.

  К началу строительных работ необходимо выровнять цоколь со стенами и вырыть канаву, ведущую от дома (бани, летней кухни, гаража) к канализационной яме.

  При устройстве канавы не забывайте, что во избежание засоров труба должна иметь уклон в сторону ямы – примерно 2 см на каждый метр.

  Ступень №2 — обустройство днища

  Если вы устанавливаете обычный накопительный бак, то дно, как и стенки, должно быть герметичным. Для сооружения бетонных колец лучший вариант – приготовить из того же материала.

  Деталь специально разработана для оформления дна колодца и имеет канавку по окружности. Единственное, что необходимо для его установки – это ровное плотное основание.

  Железобетонный элемент с дном. Предназначен для закрытых выгребных ям; служит альтернативой бетонной плите или цементной стяжке

  Возможные просадки основания устраняются заливкой цементной стяжки. Готовят его по простой схеме: на каждую часть цемента – 4 части песка. Для прочности можно добавить щебень из гравия в соотношении 1:6.

  Массу готовят в таре, затем насыпают по всей площади дна котлована и разравнивают. В течение недели бетонную стяжку слегка орошают водой, чтобы она не потрескалась. Нижний элемент конструкции устанавливается не ранее, чем через неделю.

  Для тех, кто ценит время, есть более практичное решение — готовая бетонная плита заводского изготовления. Он уложен на ровное дно, и на него уже уложено первое бетонное кольцо.

  Фильтрующий колодец не имеет дна как такового. Взамен готовят «подушку» — фильтр из строительных материалов, задерживающий твердые осадки и пропускающий жидкость в грунт

  Колонии анаэробов, бактерий, участвующих в разложении и переработке отходов, оседают на засыпке из щебня или гравия.

  Толщина подстилающей засыпки разная:

  • приямки неглубокие — от 0,3 м;
  • баки из 3-4 колец — до 0,6-0,7 м.

  Мощность фильтрующей закладки, размещаемой в стволе скважины, должна быть не менее 1,0 м.

  Схема расположения слоев следующая:

  • нижний слой — песок;
  • средний слой — щебень мелкой фракции;
  • верхний слой — щебень крупной фракции.

  В отличие от бетонного бака «подушка» и фильтр являются взаимозаменяемыми элементами. Когда они забьются твердыми отходами и перестанут пропускать жидкость, старую начинку удаляют, а на дно ямы кладут новую.

  Этап №3 — установка бетонных колец

  Первое кольцо, оборудованное днищем, устанавливается непосредственно на бетонную плиту (или стяжку). Плавная установка детали – гарантия строго вертикального положения всей конструкции, без перекосов и перекосов. Второй элемент укладывается на нижний элемент и сразу же герметизируется шов.

  Для затирки и гидроизоляции швов применяют различные растворы, обмазочные и рулонные материалы. При использовании рубероида, наклеенного на битумный раствор, снаружи заделываются стыки и щели, для внутренних работ он не пригоден.

  Рядовой цементный раствор также считается слабым: при движении грунта проявляется его хрупкость, вследствие чего он трескается и крошится.

  Существует множество современных модифицированных мастик и растворов, обладающих достаточной прочностью и эластичностью. Некоторые из них можно наносить на влажные стыки или швы, которые уже находятся под давлением воды.

  Применяются различные средства, способные защитить стены от разрушительного воздействия агрессивной химической среды, которая часто содержится в сточных водах.

  Гидроизоляция готовой конструкции снаружи битумной мастикой. Проводится для защиты железобетона от влаги, находящейся в грунте, и для повышения степени герметичности

  Вот некоторые из эффективных средств для заделки швов и внутренней герметизации:

  1. Гидрозатворы расширяющиеся при затвердевании, плотно закрывая все щели. Примеры: Waterplag, Peneplag, Hydrostop. Единственный их минус – высокая стоимость.
  2. Растворы для нанесения на всю поверхность: Антигидрон, Гидротекс, Бастион.
  3. Материалы для уплотнения глубокие швы пропитанные фиброрезиной Kiilto FIBERPOOL — шнуры и канаты из джута, льна, конопли.
  4. Резиновые уплотнительные ленты напр. РезинаЭласт.
  5. Жидкое стекло добавляется в цементный раствор
  6. Герметики на водной основе: Пенеплаг, Пенетрон, Пенекрит.

  Высококачественная гидроизоляция обеспечивает целостность конструкции на срок до 35 лет.

  Убедившись, что соединение между кольцами не пропускает воду, можно установить следующую деталь.

  Примерно на 20 — 30 см ниже глубины сезонного промерзания грунтов необходимо сделать вход для канализационной магистрали. На этом же этапе прокладывается труба и соединяется с баком. Место соединения тщательно герметизируется.

  В северных районах трубы, проходящие выше глубины промерзания, дополнительно утепляются, как и верхняя часть накопительного бака.

  При правильном подключении трубопровода выход линии должен быть выше среднего уровня сточных вод. Верх резервуара остается свободным.

  Горловина монтируется на 3 или 4 кольцо, затем на плиту перекрытия. Печка заводского изготовления имеет круглое отверстие для люка. Еще одно отверстие меньшего диаметра требуется для вентиляционной трубы.

  Последний штрих — засыпка. Если в грунт добавить сухой цемент, повысится надежность конструкции, снизится риск разрушения от подвижек грунта.

  Ступень №4 — оформление технического отверстия

  Оптимальный вариант для наружной отделки — с плотно закрывающейся крышкой. Его недорогой аналог — просто деревянная крышка на петлях.

  Люк необходим для обслуживания выгребной ямы — откачки отходов или замены фильтрующего слоя.

  Пластиковая декоративная крышка для крышки люка в виде крупного натурального камня. Полностью закрывает вход, на фоне окружающей зелени смотрится вполне натурально

  В последнее время канализационные конструкции принято маскировать, особенно если они выглядят недостаточно эстетично. Для этого приобретают декоративные изделия, имитирующие зеленые насаждения или крупные камни.

  Но не обязательно использовать покупной декор, можно собрать элегантную подставку для цветов из деревянных реек и украсить ее цветущими растениями.

  Выводы и полезное видео по теме

  Несколько советов от профессионалов помогут вам определить тип котлована и построить резервуар из бетонных колец по всем правилам.

  Этапы строительства выгребной ямы с подробными комментариями:

  Установка бетонных колец:

  Полезная информация по люкам:
