Фундамент откатных ворот

Вес конструкции стандартных металлических откатных ворот 4х2 метра составляет около 500-600 кг. Такая масса оказывает сильное давление на фундамент ворот. А, при увеличении ширины ворот (помимо массы) увеличивается и плечо приложения этой силы — поэтому важнейшую роль при установке откатных ворот играет крепкий фундамент.

Фундамент откатных ворот бывает 2-х типов:

  1. Монолитный фундамент
  2. Фундамент на сваях

Вне зависимости от типа фундамента, плоскость для роликовых опор должна быть идеально ровной, широкой и неподвижной. Недопустимы даже малейшие перекосы в основании — ворота сместятся гораздо сильнее и перестанут попадать в пазы.

Если мы говорим о монолитном фундаменте, то конечно лучше всего проводить работы в тёплое время года и в местах где грунт меньше подвержен промерзанию.

На нестабильном грунте (суглинки, пучинистые, болотистые участки) или при высоком уровне грунтовых вод рекомендуем установить

фундамент на сваях.

1. Монолитный фундамент

Первое что необходимо сделать — это выкопать яму для фундамента. Чтобы рассчитать размер ямы воспользуйтесь формулой приведенной ниже.

Вычислим размер фундамента

Длина = (Размер проёма ворот / 2) — 30 см.

Глубина = минимум 1,5 метра + 20 см на дренаж (песок).

Ширина = 50 см.

После того как яма готова, соорудите опалубку из дерева. Таким образом после заливки бетоном вы получите аккуратную форму фундамента и избежите осыпания стенок ямы при заливке.

Бетонный фундамент обязательно нужно укрепить металлическим каркасом (закладная). Закладная изготавливается из металлических прутьев, сетки или используются готовые закладные для откатных ворот. Закладную помещают в яму, выравнивают и закрепляют.

После того как вы установили закладную, нужно сделать ровное основание для откатных ворот. Его можно сделать 2-мя способами:

1. Основание из швеллера

Швеллер крепится к закладной и выравнивается «в ноль» относительно уровня ворот. К швеллеру впоследствии будет крепится монтажная пластина с опорными роликами и привод откатных ворот. Швеллер рекомендуется использовать толщиной не менее 16мм.

2. Основание из уголков + небетонируемая рама.

Уголки располагаются перпендикулярно воротам на расстоянии 20-30 см друг от друга. После заливки к ним приваривается небетонируемая рама с опорными столбами.

Тут важно отметить, что уровень пластин должен быть ниже «нуля» ворот на высоту небетонируемой рамы.

Бетонируемая опорная рама — это готовая конструкция основания и опорных столбов, которая сварена, оцинкована и покрашена порошковой краской на заводе. К раме уже приварены шпильки для монтажа роликовых опор.

Небетонируемая опорная рама — та же конструкция, только без бетонируемых закладных элементов. Приваривается к готовому фундаменту.

У такой конструкции есть ряд преимуществ, главное из которых — ворота становятся полностью независимыми от опорных столбов забора. Поэтому при сдвигах грунта у нас остается больше свободы действий для выравнивания.

Готовая бетонируемая рама

Также можно купить готовую конструкцию основания и закладных для откатных ворот (например Doorhan). В таком случае остаётся только грамотно установить её и произвести бетонирование.

Преимущества:

  • Скорость установки
  • Оцинковка и порошковая покраска в заводских условиях
  • Монолитность конструкции
  • Независимость от столбов проёма
  • Внешний вид

При установке готовой бетонируемой рамы, ворота будут отстоять от забора на длинну опорных столбов. Поэтому на противоположной стороне устанавливается столб-ловитель.

Кстати в таких опорных столбах очень удобно прокладывать питающий кабель для сигнальной лампы и фотоэлементов.

Заливка фундамента

  1. На дно ямы засыпаем слой песка около 20 см и утрамбовываем его. Это делается для того чтобы весной фундамент не «повело».
  2. Устанавливаем закладную (той конструкции которую вы выбрали) и выравниваем её по горизонтали и вертикали.
  3. Подводим кабель для питания привода, фотоэлементов и сигнальной лампы.
  4. Закрепляем конструкцию жгутами/скобами/сваркой и тд., чтобы при заливке бетоном элементы не сместились.
  5. Подготавливаем раствор бетона. Рекомендуемое соотношение: 1 часть цемента с маркой не ниже 500, 0.3 мелкого песка, и 0.2 частей щебня фракции 10 мм. Используйте бетон с
    высокими характеристиками прочности.
  6. Залить бетон в приямок. В процессе заливки утрамбовывать и распределять бетон равномерно по всей поверхности. Заливать бетон нужно до уровня монтажного основания (швеллера/уголков/опорной рамы).
  7. Застывание бетона. Прежде чем приступить к дальнейшим работам по установке откатных ворот, должно пройти минимум 48 часов, пока бетон не застынет. Приблизительно через неделю бетон становится максимально прочным.

Перед финальной заливкой фундамента убедитесь что вы подвели питание для привода, фотоэлементов и сигнальной лампы.

Если вы решились заливать фундамент зимой, то учтите, что бетон в минусовую температуру застывает дольше чем обычно — от 12 дней (для сравнения — летом от 5 дней).

2. Фундамент на винтовых сваях.

Обладает следующими преимуществами:

  • Можно устанавливать даже в зимнее время.
  • Подходит для нестабильного грунта.
  • Быстро устанавливается (не надо ждать осадки бетона)
  • Достаточно надежный, так как операется на глубину ниже промерзания.

Подробнее об этом типе фундамента мы расскажем в отдельной статье.

Как установить откатные ворота — 10 ошибок. Инструкция и схема подключения автоматики.

Для владельцев загородных домов, откатные ворота с автоматикой на сегодня являются незаменимым элементом при строительстве или ремонте своего уютного жилища.

Все кто их установил, просто поражаются, как же они жили до этого без такого удобного и эффективного решения.

Любые раздвижные ворота, ни в какое сравнение не идут с этим устройством. А по техники безопасности, во много раз ему уступают.

Мы не будем рассматривать процесс самостоятельного изготовления ворот, тем более что их варианты сборной конструкции, можно легко найти и заказать у профессиональных производителей.

Давайте сосредоточимся именно на моментах монтажа отдельных элементов, подключении и настройки системы автоматики.

Закладная для откатных ворот

Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?

Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.

Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.

Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.



Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.

Ошибка №1

Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.

Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.

Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.

Перед заливкой бетона, четко выставьте и закрепите с помощью дополнительных отрезков арматуры швеллер, чтобы он у вас не ушел в сторону.

При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.

Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной.

А такая сила может достигать нескольких тонн на 1м2.

Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.

Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.

Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.

Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.

На стандартную яму для таких ворот уходит порядка 2м3 бетона.

Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.

На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.

При сборке самое главное четко контролировать геометрию.

Ошибка №2

Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.

Центральная часть может заполняться различными материалами:

Крепится при помощи саморезов или заклепок.

Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.

  • глухое заполнение, типа филенки


Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.

Ошибка №3

Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.

А еще ворота начнут постукивать в этих местах, как поезд на рельсах.

Опорные ролики — какие лучше и как установить

После того как собрали раму, приступаете к закреплению роликов, по которым катается створка.

Ошибка №4

Ни в коем случае не берите пластмассовые ролики.

Здесь можно рассматривать варианты только со стальными. Не ведитесь на рекламу производителей, что полимерные ролики отличаются более плавным ходом и бесшумностью.

Если вибрация при движении по направляющей есть, она все равно будет передаваться. А еще не забывайте про наши зимние условия эксплуатации.

При крайне низких температурах, пластмассовые ролики становятся менее прочными и при ударах начнут разрушаться.

По качеству роликов очень хорошие отзывы у Ролтэк.

Крайне важно, чтобы подшипники были с низкотемпературной смазкой.

Они должны быть усиленными – 301-й а не 201-й, или 303-й, а не 203-й.

Больший размер рассчитан на больший вес, а значит, они более надежны и способны выдержать худшие  условия работы, даже при нарушении геометрии направляющей.

При монтаже роликов необходимо предварительно разметить места их установки на швеллере. Ставите их на плоскость и накатываете направляющую.

Обязательным решением при монтаже роликов считается применение регулировочных болтов.



Ошибка №5

Крепеж должен прихватываться к швеллеру именно через них, а не через саму площадку роликов.

Так как при любом отклонении бетонного основания всего на 0,5см, ворота при этом будут уходить на 4-10см.

С болтами, в процессе эксплуатации вы с легкостью сможете осуществить регулировку в любой плоскости при помощи обычного гаечного ключа.

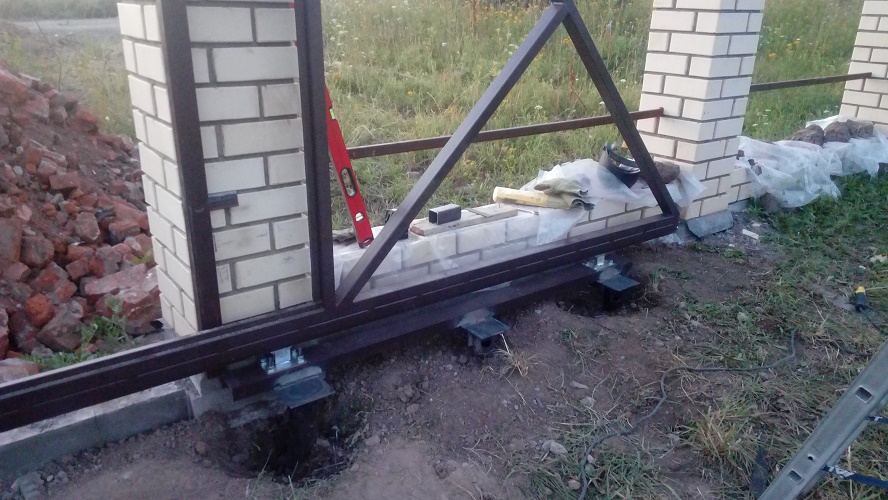

После того как вы накатили воротину на роликовые опоры, их нужно выставить по уровню.

Ошибка №6

Ни в коем случае не смазывайте ролики или балку по которой они ходят.

В итоге такой самодеятельности, туда забивается песок и пыль, постепенно превращаясь в абразив, и планомерно стачивая поверхности двух этих важных элементов.

Для установки верхней и нижней ловушек, плюс верхнего кронштейна от бокового раскачивания, понадобятся дополнительные опоры (приходной столб, нащельник). Обычно это труба 60*40мм или 60*30мм.



Привариваете их через закладные к бетонным столбикам ограждения.

А уже к ним, монтируете эти самые ловушки и кронштейны.



Улавливатели должны быть из стали толщиной не менее 3-4мм.

Чтобы не было удара в самом конце, и воротина закрывалась вообще беззвучно, можете подложить в качестве прокладки резинку, если у вас нет заводских.



Хотя многие умные привода (Nice, Hormann), сами способны останавливать створку в заданном месте, зная ее длину.

Ошибка №7

Запомните, что нижний улавливатель ставится в самую последнюю очередь, когда ворота выставлены по уровню, обшиты и заняли свое рабочее положение.

Эта ловушка монтируется таким образом, чтобы при входе в нее полотна, происходил подъем ворот на пару миллиметров, дабы разгрузить опорные ролики.

В этом случае они прослужат гораздо дольше.

Ошибка №8

Никогда не крепите приходной столб напрямую к колонне, через анкера без закладных.

Через пару лет от ветровой и ударной нагрузки все это разболтается и крепеж вырвет. Изначально закладные должны быть приварены к стальной центральной колоне.

Если вы про это забыли, то делайте крепеж по крайней мере на химический анкер.

Монтаж и регулировка зубчатой рейки

На качественных заводских изделиях ее монтаж можно сделать вообще без сварочных работ. Там в комплекте идет специальный С-профиль.

Его по уровню крепите через саморезы в нижней части ворот, а уже в пазы вставляете бобышки.

Передвигаете их каждый на свое место и затягиваете болты.



Если у вас нет такого технологического крепежа и все приходится делать по старинке на сварке, тогда следуйте следующей инструкции.

Первым делом выставляете сам привод на швеллер фундамента и смотрите по высоте, где будет находиться звездочка. Может вам даже придется нарастить высоту площадки, чтобы все идеально совпало.



Только после этого закрепляете привод на болты, но не затягивайте через чур сильно.

Зубчатые рейки идут длиной по 1м. У каждой из них имеется овальное отверстие.

В него и вставляются эти самые бобышки – широкой стороной к рейке, узкой к воротам.

Первоначально выставляете их посередине и затягиваете. Далее разблокируете привод, максимально открываете ворота и примеряете рейку так, чтобы между ее концом и шестерней, впоследствии поместился концевик.

В этом положении сваркой прихватываете первую бобышку.

Сдвигаете ворота, чуть-чуть не доходя до последней бобышки, и прихватываете ее. При этом контролируйте, чтобы первая и последняя находились на одном уровне.

В последнюю очередь привариваете среднюю бобышку. Все это время рейка лежит на шестерне.

Прокатываете ворота дальше и ставите следующую рейку.

Ошибка №9

Здесь самое главное правильно состыковать две рейки между собой.

Для точной регулировки зубьев между двумя верхними, подкладываете снизу еще одну свободную рейку или кусок от нее, тогда все зубцы будут совпадать идеально и никаких щелчков и стуков при движении ворот не будет.



Процесс повторяется со всеми отрезками рейки. После того, как все прихватили, и покатали туда-сюда ворота, можно все это дело окончательно обваривать.

Ошибка №10

Делать это строго по порядку расположения бобышек не рекомендуется.

Сначала завариваете первую, затем ту, что посередине всей воротины, потом последнюю. И так далее. В этом случае меньше шансов на то, что металл поведет.

При этом некоторые советуют приваривать рейку к нижнему профилю ворот, а не к направляющей, которая бегает по роликам. В противном случае, при недостатке опыта, у вас все выгнется дугой, и направляющая примет форму банана.

Кроме того, профиль ворот живет гораздо дольше нижней балки и при ее замене, вам не потребуется переделывать крепеж нижней рейки. Чаще всего балка “умирает” в конце зимы или начале весны.

Главный враг сдвижных ворот – снег. Поэтому всегда убирайте его со стороны отката. При температуре +-1С, снег перемерзает и раздавливает балку изнутри.

Она в свою очередь начинает ломать ролики. Лучшее средство от снега – сделать пенал, внутрь которого будет заезжать воротина. Ну или разориться на теплый пол для улицы.

Многие говорят про правильный зазор между шестерней и зубчатой рейкой. Как он регулируется и выставляется? Очень просто.

Открываете ворота и ослабляете первый болт на бобышке, дабы он самостоятельно принял свое положение. После этого смазываете резьбу и затягиваете его.

Без смазки, резьба через 5 лет ржавеет и болт отламывается на этом самом месте.

Далее сдвигаете воротину до конца первого участка рейки, ослабляете и затягиваете третий болт. После этого, тот, что посередине.

То же самое проделываете со второй и другими рейками, постепенно сдвигая ворота. А в самом конце капитально протягиваете крепеж мотора, который до этого был затянут не слишком сильно.

В итоге у вас и получится тот самый рекомендуемый производителями зазор между зубчатой рейкой и самой шестеренкой. Самое главное, чтобы рейка не давила на шестерню.
Если при этом никакого видимого зазора нет, но она просто свободно лежит на шестеренке, тоже нормально.

На этом механическая часть закончена, приступаете к монтажу и настройке электропривода.

Подключение привода откатных ворот

Привод всегда выбирайте с запасом по мощности с учетом зимней эксплуатации.

Для подключения привода автоматики ворот, вам потребуются следующие материалы:

  • концевые выключатели (механические или магнитные)


  • пульт дистанционного управления
  • 3-х жильный кабель питания марки ВВГ

Сечение подбирайте по расстоянию. Если у вас длина кабеля до 20м, то хватит ВВГ 3*1,5мм2. Если более 20м, то ВВГ 3*2,5мм2

  • приемный и передающий инфракрасные датчики или фотоэлементы безопасности

Хороший привод изначально должен быть снабжен защитой от случайного попадания человека или машины в створ ворот. Иначе объект просто сомнет или травмирует от такого усилия.

Однако почему-то, такие защиты хорошо действуют только на удар. Грубо говоря, их нужно чуть ли не пнуть, чтобы воротина остановилась.

Поэтому для дополнительной безопасности обязательно требуются фотоэлементы, которые при попадании в их зону постороннего объекта, не дадут воротам закрыться.

  • сигнальная лампа + коаксиальный провод для антенны на ней

Лампа будет оповещать участников движения на дороге, что начинается открытие ворот и возможен выезд машины.

  • кабель для подключения фотоэлементов – МКШ 4*0,5мм2 и МКШ 2*0,5мм2
  • ключ кнопка + кабель для нее МКШ 2*0,5мм2

Первым делом, для прокладки кабеля питания 220В от щитовой в доме до места установки привода, выкапываете траншею 0,7м глубиной и 0,3м шириной.

Так как кабель у вас не бронированный, то закапывать его нужно в ПНД трубе. Не забудьте также про трубы, которые будут идти от привода к местам установки сигнальной лампы, кнопке ключа и фотоэлементам.

Чтобы не запутаться в проводах, их лучше заранее промаркировать. Главный кабель питания подписываете как “сеть”.

  • кабель на сигнальную лампу – “лампа”
  • коаксиальный провод для подключения антенны на лампе – “антенна”
  • кабель на ключ-кнопку – “ключ”
  • для фотоэлементов:

TX – передающий кабель МКШ (на дальнем столбике от привода)
RX – принимающий кабель МКШ (на ближней колонне от привода)

После укладки кабеля засыпаете все траншеи землей.

Переходим к электроприводу и подключению в нем всех проводников.

Подключение начинаем с кабеля питания 220В “сеть”. Зачищаете изоляцию и заводите жилы на плату управления с надписями: L-фаза, N-ноль, заземление.

На некоторых приводах эти клеммы расположены отдельно от платы.

Далее подключаете коаксиальный кабель на антенну для сигнальной лампы. Убираете верхний слой изоляции на 2-2,5мм, а экран отводите максимально назад.

Экран также должен подключаться. Поэтому его проволоки следует скрутить в один пучок и по возможности опрессовать маленькой гильзой.

Оголяете центральную жилу на 1-2мм и производите подключение:

  • центр – “ANT” антенна

Далее снимает изоляцию с кабеля питания сигнальной лампы, опрессовываете жилы наконечниками НШВИ и в любой последовательности подключаете на колодку LAMP.

Через нее будет подаваться 220В на лампочку.

Дело осталось за фотоэлементами. Их схема подключения и установка соответствующих перемычек, должны выбираться согласно рекомендациям завода изготовителя привода.

Рассмотрим один из возможных вариантов. Подключение перемычек будет осуществляться по схеме на закрывание.

Когда вы только покупаете привод, его схема как правило, рассчитана на работу без всяких дополнительных защит (фотоэлементы и другие внешние приемники). Все необходимые перемычки уже стоят.

При подключении защит перемычки снимаются. Какие именно, смотрите в документации. В нашем случае снимем их с клемм “PhCl” и “COM”.

Далее зачищаете изоляцию с кабелей, ранее подписанных как Rx и Tx, и маркируете их жилы следующим образом.

Для Tx:

  • синего цвета +24V
  • зеленого цвета “COM”

Для Rx:

  • синего цвета 24V
  • зеленого “COM”
  • одна белая “COM”
  • другая белая “OUT”

Цвета могут отличаться, главное обозначить их функциональность. Таким же образом подписываете жилы кабеля на фотоэлементах с обратной стороны.

После этого все провода +24V подключаете на колодку +24V. Зеленые и белые “COM” на колодку “COM”. Белую жилу “OUT” на клемму “PhCl”.



В конце зачищаете изоляцию с кабеля “ключ” и маркируете его жилы:

Здесь схема подключения следующая. Проводок NO – на колодку “Start”, “COM” – на колодку “COM”, возле клеммы Start.

Закончив с платой управления электропривода, переходим непосредственно к фотоэлементам и сигнальной лампе.

Схема подключения лампы с антенной выглядит следующим образом:

Фотоэлементы должны быть расположены на высоте 0,5м от земли. Первым делом не перепутайте, какой из них передающий, а какой принимающий.



К одному из них должен подходить 4-х жильный кабель, ранее подписанный как Rx, а к другому двухжильный — Tx.

Схема подключения принимающего фотоэлемента (Rx):



Схема подключения проводов передающего датчика:

Последним подключается ключ-кнопка.

После этого подаете напряжение и проверяете совместную работу привода и откатных ворот.

Проблемы при работе привода

Обратите внимание, что у некоторых приводов Дорхан (Doorhan), отверстие для заливки масла, может оказаться закрытым герметичной пробкой.

Это необходимо, чтобы оно не выливалось при транспортировке. Перед первым пуском на этой пробке нужно открутить боковой винтик. Иначе при перегреве движка, масло начнет выдавливать через все прокладки и сальники.

Если в процессе длительной эксплуатации автоматика начинает глючить, попробуйте просто отключить-включить автомат питания в щитке.

Когда привод совсем перестал работать, проверьте предохранитель. Он находится внутри.

На некоторых моделях эл.приводов, при ухудшении срабатывания от пульта (уменьшение радиуса действия до нескольких метров), вскройте кожух и найдите там проволочную антенну. Попробуйте ее немного зачистить или изменить положение. Зачастую помогает.

Для проверки работоспособности всей системы, необходимо осуществить минимум пять циклов открытия-закрытия ворот. Хорошая автоматика откатных ворот рассчитана на 20-25 тысяч таких циклов, что соответствует примерно 15 годам безотказной работы.

Источники — cable. ru, Кабель.РФ

Статьи по теме

Откатные ворота своими руками: монтаж закладной, фундамент

Монтаж закладной откатных ворот — посильная задача для современного мужчины, которую можно выполнить своими руками. Для этого нужен стальной швеллер шириной 16 сантиметров и длиной два метра, прутки арматуры, два кубометра бетона и желание сделать всё без посторонней помощи.

Подготовка котлована

Желание жить красиво в собственном доме на своём земельном участке, огороженном глухим забором, в человеке неистребимо. Но в любом заборе, даже очень высоком и прочном, кроме обычной калитки необходимы ещё и ворота.

Предпочтительный в данном случае вариант – ворота откатные. Они удобны, потому что на них проще всего установить электронный механизм дистанционного открывания и закрывания и быть уверенным в своевременном его срабатывании каждый раз, когда это будет нужно.

Установка откатных ворот имеет свою особенность, которую обязательно надо учитывать при строительстве. Она заключается в необходимости закладки под них особого фундамента. На профессиональном языке строителей такой фундамент называется «закладная под раздвижные ворота».

Монтаж закладной можно поручить специалистам, и они за сравнительно небольшие деньги выполнят эту работу для вас, вам останется только проконтролировать её качество, но им за работу придётся платить, а если всё это сделать своими руками, получится намного дешевле. В любом случае, будете вы заниматься этим самостоятельно или доверитесь специалистам, разбираться в сути поставленной задачи вы должны.

Как и при закладывании любого другого фундамента, его возведение начинается с рытья котлована. Котлован – слишком сильное выражение. В действительности – это всего лишь яма, которая должна соответствовать следующим параметрам:

  • длина – половина ширины ворот;
  • ширина – не менее 40 см;
  • глубина – 20 см ниже точки промерзания грунта.

Если эти параметры будут соблюдены, они станут надёжной гарантией стабильной работы ваших ворот.

Важно!  Точка промерзания грунта для Московской области и некоторых других областей средней полосы России составляет 1,5 метра.

Обычно ширина ворот редко бывает больше четырёх метров. В такой проём легко пройдёт любое транспортное средство: и легковой автомобиль, и гружёный КамАЗ. Поэтому делать более широкий проём сдвижных ворот нецелесообразно. Если их ширина будет именно четыре метра, то длина котлована под закладку для ворот должна быть не больше и не меньше двух метров.

Следовательно, ширина так же не должна выйти за пределы сорока сантиметров. Вырыть яму длиной 2 м., шириной 40 см. и глубиной более полутора метров – не самая простая задача. Привлечение спецтехники в виде экскаватора для столь мизерного фронта работ не только нецелесообразно, но и чревато непоправимыми последствиями. Так что все земляные работы придётся выполнять вручную обычной лопатой.

Монтаж закладной рамы

Фундамент для откатных ворот.

После того, как будет вырыт котлован, монтируется закладная. Очерёдность этих операций значения не имеет – закладную раму можно сделать заранее. Монтаж закладной рамы своими руками потребует:

  • швеллеры 2 шт. шириной 160 мм длиной два метра;
  • профильные трубы 2шт. длина 170 см;
  • прутки арматуры.

Арматура и профильные трубы привариваются к швеллерам, таким образом создаётся скелет всей конструкции. После этого рама считается готовой, и её можно поместить в котлован. Однако прежде чем это будет сделано, под будущий фундамент следует подложить подушку из гравия и песка и сделать опалубку.

Подушка предохраняет закладную от возможных деформаций и разрушения вследствие промерзания грунта. Сначала на дно котлована насыпается слой гравия. Его толщина должна быть не менее пятнадцати сантиметров. Затем слой гравия необходимо выровнять и утрамбовать. Сверху на него насыпается такой же слой песка (те же пятнадцать сантиметров), разравнивается и утрамбовывается. Теперь на готовую подушку устанавливается арматурная рама.

Заливка фундамента

После установки арматуры котлован заливается бетоном. В его состав входят четыре компонента:

  • цемент;
  • гравий;
  • песок;
  • вода.

Монтаж фундамента для откатных ворот, как для любого другого подобного сооружения, требует много бетона. Для монтажа закладной под четырёхметровые ворота нужно не менее двух кубометров. Марка бетона большого значения не имеет, но по соотношению таких показателей, как цена и качество, целесообразнее всего использовать бетон марки М 250.

Для того чтобы из цемента, гравия, песка и воды получить бетон, надо смешать их в бетономешалке в соответствии со следующей рецептурой:

  • цемент марки М400 – 664 кг;
  • гравий – 2160 кг;
  • песок мелкодисперсный – 1410 кг;
  • вода – 440 л.

Полученная смесь заливается в опалубку котлована, после чего бетон должен застыть и высохнуть.

Фундамент, закладываемый для откатных ворот своими руками, монтируется так, чтобы швеллер, к которому будет крепиться основание ворот, находился на нулевом уровне по отношению к земле или чуть выше, если предполагается, что поверхность земли рядом с воротами будет вымощена плиткой. В этом случае нулевая точка сдвигается вверх, на уровень плитки.

Важно! Для нормального функционирования механизма ворот нужно, чтобы их основание было выровнено по уровню в горизонтальной плоскости. Чем точнее выровнено основание, тем надёжнее будет работа механизма ворот.

Закладные Под Откатные Ворота В Кирпичных Столбах

Кирпичные столбы для ворот

Практически каждый загородный дом обязательно имеет красивый забор. Закладные для ворот в кирпичных столбах фото? Чаще всего он сделан из кирпича. Кирпичные столбы для ворот остаются самыми популярными при строительстве забора своими руками. Причиной такой распространенности кирпичных заборов стал большой ассортимент самого кирпича.

К продаже предлагается очень много самых разных фактур этого материала.

Кирпичные столбы для ворот из профнастила и кованых элементов

Качество материала

Надо сказать, что кирпич для кладки столбов ворот — не очень подходящий материал. Просто он не может выдержать динамические нагрузки. Ему необходимо сделать специальное армирование.

В основном всегда для ворот выбираются крайние столбы, которые изготавливаются своими руками в соответствии со специальной технологией.

Схема устройства кирпичных столбов для ворот и калитки

Кирпичные столбы для ворот можно спокойно сделать своими руками. Они не имеют никакого визуального отличия от других столбов. Также облицовываются кирпичом, имеют закладные и тот же цвет.

При кладке своими руками очень важно сделать кирпичные столбы для ворот, соблюдая определенную технологию: с усилением внутренней части конструкции, металлическим дополнением.

Конструкция столбов для ворот

Когда забор имеет навесные ворота, монтаж крайних столбов, на которые они вешаются, выполняется несколько иначе, чем другие монтажные работы. Кирпичные столбы, на которые будут навешиваться ворота должны иметь внутренний металлический стержень.

Когда заливается фундамент, в яме, устанавливается металлический стержень.

Пример армирования столба из кирпича
Таким образом, делается монтаж кирпичного столба. К металлическому стержню впоследствии можно своими руками приварить петли ворот.

Поговорим о закладных

Одной из характерных ошибок, когда изготавливается кирпичный столб, является вставка стального стержня только внутри него. В результате она становится абсолютно бесполезной. Чтобы сделать крепление столбов ворот, невозможно обойтись без профильного материала:

  • швеллера;
  • уголка;
  • трубы.

В этот момент не нужно забывать о закладных. Сначала их вбивают около поверхности земли, а затем в верхний отдел столба. Только после этого к закладным приваривается швеллер.

Такая работа должна быть сделана очень аккуратно.

Монтаж закладных в кирпичных столбах для забора

Когда высота кирпичных столбов превышает два метра, приваренных вертикальных швеллеров может быть недостаточно.

Добавляется третий швеллер, причем его длина должна равняться ширине между столбами ворот.

Схема устройства и установки закладных

Если такая конструкция не создает надежного крепления ворот, приваривается четвертый швеллер. Он устанавливается сверху проезда, и закрепляется к верхним частям кирпичных столбов. Для большей надежности к вертикальным швеллерам привариваются “ушки”.

Четвертый швеллер будет вставляться прямо в них.

Типовая ошибка

Когда ворота крепятся к кирпичным опорам своими руками, делается одна характерная ошибка. Закладные приваривают непосредственно к металлическому столбу с целью закрепить будущие ворота. Но только два столба должны иметь закладные, на остальных они просто не нужны.

Ворота не получат высокой надежности, так как их просто не удержат маленькие участки кирпича, из которых торчит металлический стержень.

Чтобы выполнить установку ворот, когда столбы сделаны кирпичными, нужно предварительно сделать раскладку, провести разметку тех столбов, которые станут основной опорой ворот. Монтирование ворот выполняется электрической сваркой, которая дешевле газовой. Она не образует наплыва металла.

Необходимые инструменты

Подробный чертеж для армирования кладки столба и фундамента

  • Арматуру;
  • Кирпич;
  • Стальную трубу;
  • Цемент;
  • Щебень;
  • Песок;
  • Болгарку;
  • Ведра;
  • Лопаты;
  • Мастерок;
  • Бетономешалку;
  • Рулетку;
  • Строительный уровень.

Вернуться к оглавлению

Монтаж фундамента

Так как масса кирпичных столбов отличается значительным весом, необходимо залить прочный ленточный фундамент. Все работы должны выполняться по соответствующей технологии.

Сначала выкапываются ямы для монтажа двух опор. Глубина зависит от уровня промерзания грунта. В каждом районе эта величина будет разной. Следующим шагом будет изготовление подушки, в состав которой входит песок и щебень.

Сначала засыпается песок, толщина слоя которого должна превышать пять сантиметров. Его хорошо трамбуют. Сверху засыпается слой щебня в 15 см, который также утрамбовывается.

Изготавливается каркас, для чего используют арматурные прутки. Они укладываются в горизонтальном и вертикальном направлениях. Их связывают вязальной проволокой, выдерживая шаг, равный 20 см. Затем арматурный каркас вставляется в сделанную яму.

После чего, проводится монтаж стальных труб, играющих роль несущего каркаса всех кирпичных столбов. Монтажные работы должны проводиться по уровню, после чего трубы хорошо закрепляют.

Подготавливается бетонный раствор, для чего необходимо засыпать в бетономешалку:

  • цемент;
  • песок;
  • щебень.

Все компоненты очень тщательно смешиваются. В состав добавляют воду и перемешивают, пока не получится бетонная смесь.

Процесс заливки фундамента для ворот

Полученным раствором необходимо забетонировать ямы со столбами и подождать несколько дней, пока не произойдет полного затвердевания бетона. Монтаж столбов можно начинать после полного высыхания фундамента, но не ранее, чем через полмесяца.

Кирпичная кладка

Когда бетон полностью застыл и стал очень прочным, выполняется кладка кирпича. Сначала делается обыкновенный песчаный раствор, в состав которого входит цемент, а также мелкий песок. Полученная в бетономешалке смесь используется для кладки кирпичной опоры.

Первым выкладывается нижний ряд кладки, равный 1, 5 кирпича. Первые четыре ряда лучше выкладывать полнотелым кирпичом. Применяемый раствор должен быть достаточно жидким, а для полнотелого кирпича используется густая смесь. После выкладки первого ряда строительным уровнем проверяются вертикальность и горизонтальность.

Чтобы получить между рядами кладки ровные швы, используют стальные прутки квадратного сечения. Прутки выкладываются квадратом, с металлической трубой в центре. Практически труба охватывает весь внешний периметр столба.

Затем кладется раствор, с захватом всей площади опоры. Величина слоя раствора должна соответствовать заданному уровню. Укладка каждого нового ряда требует проверки геометрии столба.

Проверка геометрии столба уровнем

Таким образом, достигается большая прочность, повышается устойчивость. Эта операция повторяется после кладки нового ряда.

Устанавливаются закладные, на которых будут крепиться ворота. Начальная закладная ставится на высоте 30 см над фундаментом. Закладные для откатных ворот в кирпичных столбах? Причем пластина должна выступать за торец кирпича и касаться металлической трубы. С этой целью в кирпиче обычной болгаркой делается небольшой пропил. Чтобы получить внутри столба высокую жесткость, пластина сваривается с трубой.

Для монтирования ворот необходимо иметь шесть таких пластин, а для монтажа забора нужно заготовить три закладных. Чтобы столбы стали более привлекательными, проводится расшивка швов.

Особенности крепления ворот к кирпичным столбам

Ограждение дома забором только половина дела. Чтобы защитить свое жилище от посторонних взглядов и обеспечить удобный доступ к территории, необходимо установить ворота. Существует несколько проверенных годами методов, с помощью которых можно осуществить крепление ворот к кирпичным столбам.

Целесообразнее всего ознакомиться с ними до начала работ.

Типы ворот

Различают несколько способов открытия створок. Для частных домов в большинстве случаев выбирают распашные и откатные конструкции.

Каждый из механизмов открытия по своему удобен в эксплуатации, надежен, долговечен. Поэтому выбор зачастую зависит от того, какой вид имеет рельеф местности, насколько большой дом и прилегающий участок.

Распашные (навесные)

Навесной механизм широко используется при классическом способе установки ворот. Основа конструкции достаточно простая. Это две вертикальные опоры, оснащенные петлями, на которые фиксируют створки. Ворота изготавливают из металлических профилей или труб, соединенных с помощью сварки в виде рам. Они, в свою очередь, обшиваются деревом, профнастилом либо другими материалами.

Лучше всего использовать более легкие обшивочные материалы, чтобы снизить нагрузку на опоры и крепежи. Для исправной работы ворот понадобится много свободного пространства, поэтому месторасположение требуется продумать заранее.

Откатные

Довольно распространенные механизмы, работающие за счет передвижения створок на роликах по встроенным вдоль забора рельсам. Крепление откатных ворот к кирпичным столбам лучше предоставить специалистам, хотя при должной подготовке можно справиться своими силами. Конструкция сложная, но при этом функциональная.

Единственное, что следует учитывать сразу, рельсы размещаются вдоль забора на всю длину створок и требуют периодической очистки от попадающего мусора. Полотно представляет собой металлический каркас, обшитый выбранным материалом. Чаще всего используется профильный лист.

Требования к кирпичным столбам

Простые кирпичные столбы не подходят в качестве опор. Только определенная конструкция позволяет произвести установку створок. Качественно сделанная опора надежно крепится благодаря металлическим стержням.

Причем фиксация всегда происходит так, чтобы опора хорошо выполняла возложенные на нее функции даже без кирпича. Ведь на деле кирпичная кладка выступает как декоративное оформление.

Устройство закладных при кладке кирпичных столбов

Закладные надежно фиксируют опоры, поэтому стоит ответственно подойти к их установке. Упрощенный вариант работы выглядит следующим образом:

  • Труба, диаметр которой превышает 108 мм, бетонируется на глубину около двух метров.
  • Основания оснащаются закладными. Они должны быть такой длины, чтобы при укладке кирпич не смог их закрыть.
  • Выполняется облицовка кирпичом.

Существует еще один способ фиксации. Правильные столбы предусматривают наличие выступающих закладных, к которым будет производиться крепление створок. В случае отсутствия закладных, необходимо выполнить их установку.

Наличие армированной основы упрощает процесс, потому что швеллер приваривают непосредственно к ней. Закладная деталь может быть выполнена из уголка и куска арматуры длиной в половину ширины столба.

Особенности технологии установки ворот

Перед началом работ требуется досконально изучить местность, произвести точные расчеты по месту установки, потому что в случае ошибки передвинуть ничего не получится. На основе полученной информации выполняется чертеж, показывающий, как располагаются требуемые для конструкции элементы и крепление ворот. Стандартная ширина проема, принятая европейскими странами, составляет 4 метра.

Меньшие размеры могут привести к неудобствам во время эксплуатации.

Глубина опорных ям должна соответствовать длине опор. Еще лучше, если она будет немного больше. Ширина должна быть такой, чтобы опора свободно входила в отверстие.

Только качественно забетонированные столбы смогут выдержать все нагрузки. Время застывания раствора составляет приблизительно 10 дней. По истечении этого срока можно будет приступать к выполнению дальнейших задач.

Подготовка необходимого инструмента и материала

Для установки и крепления ворот к кирпичным столбам, монтажа нужных комплектующих требуются специальные инструменты и материалы.

  • сварочный аппарат;
  • болгарка с разными дисками;
  • инструменты для кладки кирпича;
  • шуруповерт;
  • бетономешалка;
  • лопата;
  • строительный уровень;
  • молоток;
  • гаечные ключи;
  • рулетка;
  • стремянка;
  • защита на глаза и руки.
  • комплект фурнитуры;
  • трубы для рам;
  • обшивка – профилированный настил, дерево, металлические листы с коваными элементами;
  • цемент, песок, щебень;
  • кирпич.

Монтаж распашных ворот

Чтобы разобраться, как крепить ворота к кирпичным столбам, не нужно особых усилий. Порядок действий следующий:

  • Нижние петли фиксируются на закладные, которые приварены к опорным столбам.
  • Верхние крепежи устанавливаются на металлический каркас.
  • Производится установка створок.

В ходе работы нужно постоянно следить за уровнем, на котором привариваются петли, навесы. Если возникнет малейший перекос, ворота не будут нормально открываться и придется переделывать всю конструкцию.

Монтаж откатных ворот

Откатные ворота монтируются сложнее, чем распашные. Главная трудность заключается в подготовке фундамента. Разметка начинается от крайней стороны проезда. Закладные для распашных ворот в кирпичных столбах? По стороне забора нужно отмерить расстояние, которое равно ½ ширины проема. Далее требуется отступить перпендикулярно полметра и построить параллельную линию.

Так очерчивается периметр будущего фундамента. Автоматизация предусматривается сразу: между опорами под дорогой прокладывается пластиковая либо металлическая труба с диаметром 25 мм и более, через которую будет подводится кабель.

Далее вынимается грунт, устанавливаются закладные части, и яма заливается бетоном. Как только фундамент закрепится, а это займет минимум 7 дней, можно приступать к монтажу створок. На противоположных сторонах проема закрепляются опорные ролики, после чего на них аккуратно закатывается воротная рама. На основной столб устанавливается верхний направляющий ролик, после чего в него вставляется рама.

В передней и задней части несущей балки крепятся опорные ролики и закрываются заглушками.

Чтобы зафиксировать нижние улавливатели, ворота полностью закрываются. Место будущего крепления нижнего уловителя отмечается на ответном столбе. Ролик должен как можно плотнее примыкать к уловителю, чтобы частично снимать нагрузку со всего блока.

С помощью соответствующего крепежа устанавливается уловитель. Далее проверяют, насколько легко ворота ходят по рельсам и насколько качественная фиксация в закрытом положении. Крепление верхнего улавливателя происходит на высоте 5 см ниже верха створок, чтобы снизить воздействие ветра.

Большой популярностью пользуется установка привода, позволяющего открывать ворота в автоматическом режиме.

Закладная для откатных ворот из швеллера 16 1200 мм

   Закладная из швеллера 16 и арматуры для откатных ворот.



   Длина швеллера 1200 мм глубина бетонировки 1200 мм..



   Возможно изготовление закладных по размерам заказчика, поможем рассчитать необходимую длину закладной в зависимости от веса ворот и фурнитуры.



   Благодаря толстостенному швеллеру получается идеальная соосность для выставления кареток откатных ворот.



   К швеллеру приварены закладные из арматуры 10 мм для бетонировки.



   Дополнительно к данному швеллеру возможна приварка регулируемых площадок для выставления нужной высоту ворот.



   Ворота с компанией BELZABOR – лучшее решение Ваших задач по установке забора на Вашем участке. Собственное производство позволяет делать цены самыми доступными в Беларуси, что позволяет сэкономить Ваши деньги, а команда опытных профессионалов позволит Вам просто и комфортно получить качественный желаемый результат по установке забора. Наши монтажники — это профессионалы с 15 летним стажем работы с разрешениями и допусками на сложные виды работ, что говорит о высокой квалификации и профессионализме.



На все товары мы выдаем документы (сертификаты качества).

Для постоянных клиентов и строителей профильного направления мы предоставляем систему скидок.

Для Вашего удобства мы предоставляем возможность оплатить товары всеми доступными на сегодняшний день способами, а также предоставляем рассрочку и кредит.



Вместе с ООО » Белзабор бай» Вы не просто покупаете товары, а экономите своё время, деньги и воплощаете мечты в жизнь.



Оградим Ваш дом забором и теплом!

Откатные ворота своими руками — Эта информация пригодится тем, кто решил изготовить и установить откатные ворота своими руками.

Откатные ворота в основном используются в качестве въездных ворот.

Откатные ворота — это по-настоящему компактное «входное решение». В открытом положении они очень компактны и помещаются прямо за забором. Таким образом, проем, а также пространство перед забором и после него остаются полностью свободными.

Устройство откатных ворот

Для изготовления откатных ворот Вам понадобятся следующие комплектующие:

— направляющий рельс;

— 2 тележки с роликами;

— концевой ролик;

— улавливатель концевого ролика;

— скоба направляющая с 4 роликами (по желанию можно использовать две скобы).

Мы предлагаем использовать комплектующие Comunello (Фрателли Комунелло, Италия, производство с 1965г).

Комплектующие подбираются в зависимости от  конструкции, материала и веса ворот.

Откатные (сдвижные) ворота могут иметь разную конструкцию — это либо сдвижные ворота с верхней или нижней направляющей, либо консольные откатные (сдвижные) ворота с подвесным полотном, движущимся на тележке.

Материал, которым откатные (сдвижные) ворота обшиваются, предлагается на выбор: профильный лист с полимерным покрытием, сэндвич-панель, гладкий стальной лист, решетка, дерево.

Прежде чем приступить к изготовлению откатных ворот, Вам необходимо произвести расчет, хватает ли бокового пространства справа или слева для отката ворот. Обычно это расстояние больше самой ширины ворот примерно на 40% минимум, в идеале на 50%.

Например, при ширине проезда в свету 4,5м необходимо минимум 6,5м свободного пространства справа или слева от проезда.

Для монтажа откатных ворот своими руками потребуется:
1. Установить  столбы для опоры ворот.
2. Заложить фундамент: разметить яму и вынуть грунт, изготовить и установить закладной элемент, залить яму бетоном.

3. Если ворота будут автоматизированы, сделать разводку кабелей.
4. Изготовить и установить полотно ворот.
4. Установить автоматику для откатных ворот.

ШАГ  1. Установка опорных столбов

Для начала необходимо установить для откатных ворот столбы для опоры. Столбы в большинстве случаев представляют собой стальные трубы, а также швеллера, бетонные или кирпичные столбы. Основная рекомендация — столб необходимо бетонировать на глубину не менее метра (глубина промерзания грунта). Выкапываем яму указанной глубины, устанавливаем по уровню столбы и заливаем раствором. Для того чтобы застыл бетон, и появилась необходимая прочность, требуется примерно неделя. В кирпичных столбах рекомендуется предусмотреть закладные — по 3 на каждом столбе, расположить их на расстоянии 10 см от края проема. Наилучшим размером закладной для откатных ворот считается 50 х 50 миллиметров.

Схема подготовки проема для монтажа откатных ворот.
Рис. 1









Если ворота будут автоматизироваться, то нужно предусмотреть возможность прокладки кабеля под проезжей частью между столбами. Для этих целей используйте металлическую или пластиковую трубу с внутренним диаметром не менее 25 мм.

ШАГ 2. Выемка грунта
Грунт вынимается на глубину, превышающую глубину промерзания, не менее 200 мм.

Глубина промерзания — 1,0- 1,5 м., соответственно глубина ямы под фундамент — не менее 1,5 м.

ШАГ 3. Изготовление закладного элемента
Для изготовления закладного элемента Вам потребуется швеллер 200, длинной равный длине ямы под бетонное основание, и арматура d 12 -14 для связей и арматурной решетки. Сначала к заготовке из швеллера привариваем отрезки арматуры или уголки, в длину приблизительно по 1500 мм (см. рисунок 3).



Рис. 3

Далее привариваем поперечные связи из той же арматуры.
В случае установки электропривода на ворота, необходимо приварить площадку для привода (см. рисунок 2).

ШАГ 4. Установка закладного элемента в готовую яму
Получившуюся конструкцию опускаем в яму арматурой вниз и фиксируем так, чтобы боковая поверхность швеллера вплотную прилегала к имеющемуся столбу забора. Тело швеллера должно располагаться строго горизонтально (используйте уровень) и параллельно линии движения ворот.

Особое внимание стоит обратить на уровень расположения верхней плоскости закладного элемента относительно уровня дорожного покрытия в проеме ворот. От того, на каком уровне, по высоте будет установлен закладной элемент, зависит зазор от дорожного полотна до нижней кромки ворот.
Если закладной элемент установлен вровень с уровнем дорожного покрытия, то при использовании регулировочных площадок, минимальный зазор под воротами (расстояние от дорожного покрытия до нижней кромки полотна ворот) составит 100-110 мм. Увеличить зазор на несколько сантиметров при помощи регулировочных площадок возможно, а уменьшить зазор уже не получится (при условии сохранения технологичности крепления опорных роликов).

После того как Вы установили закладной элемент, необходимо залить яму бетоном. Уровень бетона в яме не должен покрывать поверхность закладного элемента. После того, как Вы залили закладные бетоном, необходимо дать время бетону застыть.
Фундамент для откатных ворот выстояться должен не менее недели, а исходя из СНИПа — 28 дней.

Примечание.

В случае, когда столбы забора нельзя использовать, как опорные для откатных ворот или же когда верхняя кромка ворот декорируется «короной» или пиками, а так же на случаях, когда есть необходимость установки двух опорных столбов. Два опорных столба рекомендуется устанавливать на глухие откатные ворота, перекрывающие проем более 4500 мм, для увеличения стабильности полотна откатных ворот при парусных нагрузках, в период открывания-закрывания.

Необходимо подготовить один или два опорных столба, в зависимости от случая, который соответствует ситуации (слабые столбы или широкие ворота). Размер столбов должен быть на 50 мм больше высоты от фундаментного основания до верхней кромки ворот. Готовые столбы (или столб) устанавливают в яму и связывают с закладным элементом так, как показано на рисунке.



Закладная деталь для откатных ворот с двумя опорными столбами.

ШАГ 5. Изготовление полотна ворот

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.
Выбираем комплект фурнитуры Comunello на 500 кг с металлическими роликами, длина направляющей 6м, высота 68мм, ширина 68 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.





Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варит не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.
Дорожный просвет — 75 мм.
Высота направляющей — 68мм.
Высота трубы внешенего каркаса — 40мм
Высота трубы внутреннего каркаса — 40мм
Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила.



            ШАГ. 6 Монтаж тележек с роликами

Когда фундамент для ворот выстоялся, можно приступать к монтажу откатных ворот. Сначала на фундаменте для ворот (швеллере) выставьте тележки с роликами  для ворот, разведите их максимально, но не забывайте, что концевой ролик — размером около 150 мм, потому тележку, ближнюю к проему, отодвиньте от него с учетом указанного расстояния. Ту тележку, которая дальше всех от проема, выставьте так, чтобы она не смогла выбить заглушку, когда откатные ворота закрываются.

После этого накатывайте раму ворот на тележки, выставляйте откатные ворота по уровню и прихватывайте к швеллеру сваркой роликовые тележки и, если все нормально, обваривайте платформы тележек. В том случае, если не все нормально, выставляйте заново, добиваясь желанного результата (должны отсутствовать перекосы, ворота находиться на уровне и т.п.), и только после этого обваривайте.

Потом приваривайте верхние ролики, вставляйте концевой ролик, приваривайте нижний и верхний уловители. Обратите внимание, что накатной ролик должен накатываться на уловитель (нижний) и разгружать ворота.



Если опоры сдвижных ворот сделаны из швеллера или металлической трубы, то верхние ролики и уловители можно варить непосредственно к столбу. Если опорные столбы — каменные, кирпичные или бетонные — крепите к профильной трубе (обычно 60*30, которую крепят к столбу на закладные, а если они отсутствуют — на анкера, дюбеля и т.п.).

Монтаж створки ворот

Монтаж верхних роликов от бокового качения

Монтаж нижнего улавливателя



В итоге:



Откатные ворота своими руками. Фотоинструкция по установке

В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.

Откатные ворота. Считаем оптимальную ширину проема

Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:

  • Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
  • Под каким углом будут въезжать все эти автомобили, особенно грузовые?

По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).

  • Форд фокус 3 = 2,01 м.
  • Форд Эксплорер 2015 = 2,29 м.
  • Газель (цельнометаллический фургон) = 2,5 м.
  • КамАЗ = 2,9 м.

Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?

Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.

Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.

Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см. фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.

Откатные ворота. Нюансы с высотой откатных ворот

Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:

  • У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра. (статью об установке забора мы публиковали ранее: Столбы для забора. Без ошибок строим забор своими руками)
  • Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?

А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.

Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см. В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.

Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!

Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи). Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:

  • Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
  • Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
  • Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
  • Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;

Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено. Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

  1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
  2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
  3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
  4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
  5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
  6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
  7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Регулировочные подставки служат для:

  • точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
  • регулировки высоты установки ворот относительно земли (в пределах 5 см)
  • возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).



Устанавливаем откатные ворота. Закладная, фундамент, столбы.

У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.

Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).

Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок  и уже на неё ставить привод.



Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.

Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.

Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!

Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.

Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.

Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены  без всяких проблем и на одинарные столбы.  Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».



Откатные ворота. Конструкция каркаса ворот.

Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.

Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:

  • Легкая зашивка ворот (профлист, поликарбонат, сетка, «евроштакетник»):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 800 кг < 6 метров 60х30х2мм или 60х40х2мм 20х20х2 мм
    ≥ 800кг ≥ 6 метров 80х40х2 мм 40х20х2 мм



  • Тяжелая зашивка ворот (доска, кованые элементы, металлический квадрат и т.п.):
    Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Основной профиль (несущий профиль для каркаса) Вспомогательный профиль (для крепления заполнения, обшивки)
    < 500 кг < 5 метров 60х40х2мм 20х20х2 мм
    ≥ 500кг ≥ 5 метров 80х40х2 мм 40х20х2 мм

К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот.  Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.).  Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.

А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.

Комплектующие для откатных ворот

Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:

Масса полотна ворот Длина полотна откатных ворот (ширина проема ворот) Название комплекта Размеры балок (ширина х высота, измеренные с торца)
до 350 кг до 4 метров «МИКРО» 60х55 мм
до 500 кг до 5 метров «ЭКО» 70х60 мм
до 800 кг до 7 метров «ЕВРО» 90х75 мм
до 2000 кг до 12 метров «МАКС» 130х135 мм





Возможно Вам будет также интересно:

  • Каркас откатных ворот

    Заказываем каркас откатных ворот. Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …

  • Автоматика для откатных ворот

    Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …

Понравилась статья? Поделитесь ссылкой на неё с друзьями в социальных сетях:

Универсальное решение для легких, средних и тяжелых откатных ворот |

Эта простая, но мощная система подходит практически для всех применений для откатных ворот. Герметичные подшипники и покрытые ролики позволяют избежать многих обычных проблем, связанных с обслуживанием и эффективностью из-за погодных условий. Они также помогают соответствовать стандартам безопасности ворот UL325 и ASTM F2200.

Вся продукция производится в Италии на заводе Fratelli Comunello , мировом лидере по производству фурнитуры для ворот .Техническое новшество в системе по сравнению с традиционными откатными воротами заключается в том, что все ворота консольно отрываются от земли без каких-либо роликов, движущихся по земле. Это обеспечивает свободное движение ворот на неровной поверхности и снижает износ ворот и любой установленной автоматики для ворот. Герметичные подшипники на каретке не требуют обслуживания или смазки. Кроме того, это придает воротам красивый чистый вид с минимальным количеством видимого оборудования.Это инженерное решение также уменьшает длину противовеса, что приводит к уменьшению общей длины затвора.

Нижняя направляющая доступна из оцинкованной стали, алюминиевой направляющей и нержавеющей стали и может служить решением для любого типа проекта роликовых ворот. Система откатных ворот DuraGates путем сварки или механического крепления ворот к нижней направляющей может использоваться с любым материалом ворот, таким как сталь, дерево, винил, алюминий, звено цепи и т. Д.

Выбор модели зависит от сочетания размера проема и веса ворот. Исходя из комбинации, вашему проекту могут подойти несколько моделей. Чем тяжелее модель, тем меньше противовес (хвостовая часть ворот), что становится все более важным при ограниченном пространстве. Наш конфигуратор консольных ворот предоставит вам оптимальный выбор модели, включая размеры задней части ворот, положение кареток и необходимый размер фундамента.

Фурнитура в сочетании с рядом предлагаемых нами высококачественных автоматов для ворот является действительно долгосрочным и комплексным решением для любых консольных откатных ворот. Отправьте нам данные о своих откатных воротах для получения индивидуальной конфигурации ворот.
Запросить цену

Консольные ворота — Промышленные откатные охранные ворота

Если вы архитектор, владелец объекта, инженер или кто-либо другой, ищущий самые лучшие коммерческие откатные ворота, поверьте, Tymetal Corp. позаботится о вас.Мы проектируем и производим самую обширную линейку охранных ворот по периметру и систем привода электрических ворот для коммерческого / промышленного и исправительного рынков. За более чем 35 лет работы в отрасли мы заслужили гордую репутацию в сфере предложения сверхпрочных электрических откатных ворот, которые вы ищете. И нас поддерживает высочайший уровень обслуживания клиентов.

Читайте дальше, чтобы узнать больше о консольных воротах, которые мы предлагаем, и свяжитесь с одним из наших знающих представителей сегодня для получения дополнительной информации о коммерческих консольных воротах.

Применение ворот с консольным звеном цепи

Хотите знать, являются ли консольные ворота правильным выбором для вашего проекта, приложения или среды? Консольная конструкция ворот уравновешена, что позволяет воротам плавно выдвигаться линейным движением, закрывая проем за пределами своей вертикальной опоры. Это идеальное решение для помещений, где необходимо большое отверстие. Промышленные раздвижные системы безопасности ворот идеально подходят для объектов, начиная от аэропортов, железных дорог и муниципальных властей до коммерческих объектов, химических заводов и пограничных станций.

Преимущества выбора автоматических раздвижных ворот с консольным звеном цепи перед распашными воротами включают:

  • Более безопасная работа с меньшей вероятностью того, что ворота будут мешать или контактировать с транспортными средствами или объектами
  • Снижение общих затрат за счет автоматизированной конструкции ворот, исключающей необходимость в дополнительных операторах
  • Сокращение затрат на техническое обслуживание и уход, поскольку дорожку для раздвижных ворот легче содержать в чистоте от мусора и расчищать от снега

Характеристики консольных ворот Tymetal

Наша линия прочных консольных ворот предназначена для закрытия одиночных проемов на глубину до 60 футов.При увеличении вдвое он откроет до 120 футов , что делает его универсальным решением для самых разных применений. Характеристики и преимущества наших консольных ворот:

  • Разработано и построено по заказу — в соответствии с потребностями вашего конкретного проекта
  • Верхняя направляющая и верхний элемент рамы ворот имеют шпонки для полного сцепления друг с другом, а затем свариваются, образуя цельную композитную конструкцию.
  • Поперечные связи кабеля из нержавеющей стали или оцинковки по всей длине ворот
  • В зависимости от требований вашего проекта мы предлагаем двух- или одинарных консольных ворот .
  • Грузовые автомобили в сборе предназначены для использования с раздвижными воротами и прошли испытания при экстремальных нагрузках и погодных условиях
  • Наслаждайтесь 5-летней гарантией на грузовые автомобили W4 или S8 в сборе является стандартным
  • Самоустанавливающиеся, герметичные шарикоподшипники со смазкой
  • Поставляется с защитой от зазоров и крышками направляющих роликов для защиты от захвата

Посмотреть технические характеристики консольных ворот

Tymetal Corp.Имеет лучшие консольные откатные ворота для вашего бизнеса

Компания Tymetal Corp. предлагает несколько типов консольных ворот, которые соответствуют вашим производственным потребностям и отраслевым стандартам. Что делает наши консольные раздвижные ворота лучшим решением для калиток безопасности, так это наши высокие стандарты долговечности, прочности и эксплуатации в тяжелых условиях.

Tymetal Corp. предлагает четыре стандартных варианта консольных откатных ворот, в том числе:

  • Консольные ворота для тяжелых условий эксплуатации : Наши консольные ворота для тяжелых условий эксплуатации разработаны для обеспечения непревзойденной жесткости и устойчивости в различных рабочих условиях для проемов до 30 футов.Сборки четырехколесных тележек на шарикоподшипниках прошли тщательные испытания и предназначены для использования в экстремальных нагрузках и погодных условиях.

  • Структурные консольные ворота : Прочная консольная конструкция ворот Tymetal Corp. отличается двухпутной системой, которая может принимать проемы размером до 40 футов (80 футов для двухместных ворот). Полузакрытые гусеницы из экструдированного алюминиевого сплава обеспечивают надежную работу и оптимальную безопасность в условиях интенсивного использования.

  • Прямоугольные консольные ворота : Tymetal Corp.Коробчатые консольные ворота — отличный выбор для закрытия ограждений шириной до 60 футов (двойные 120 футов). Конструкция коробки наиболее эффективна при сопротивлении ветру и гравитации. В конструкции консольных ворот коробчатой ​​конструкции используются стальные кабели и больше алюминиевых опорных материалов, чем в любом другом продукте, представленном сегодня на рынке.

  • Крепостные декоративные консольные ворота : Крепостные декоративные раздвижные ворота обеспечивают исключительную безопасность наряду с привлекательной отделкой.Они имеют рамы и пикеты, изготовленные из профилей из алюминиевого сплава, и могут быть изготовлены с выпуклой или вогнутой конфигурацией.

Получите бесплатное предложение >>

Консольные ворота Часто задаваемые вопросы

Tymetal занимается проектированием, производством и установкой консольных откатных ворот более 30 лет. За это время нам также задали сотни вопросов о наших лидирующих в отрасли воротах. Ниже приведены некоторые из наиболее часто задаваемых вопросов.Если ваш вопрос описан на этой странице, не стесняйтесь позвонить нашим специалистам или заполнить нашу контактную форму, чтобы мы могли ответить на ваш вопрос!

В чем разница между консольными воротами и откатными воротами?

Консольные ворота и откатные / рулонные ворота — это просто разные типы откатных ворот. Главное отличие в том, что консольные ворота не касаются земли. Они удерживаются над землей и перемещаются по консольным роликам, расположенным наверху и внутри ограждения. Консольные ворота также имеют встроенный противовес.Это увеличивает вес и длину ворот, позволяет им расширяться и делает их более подходящими для больших проемов. Наконец, консольные ворота имеют замкнутую цельную конструкцию, которая требует меньшего обслуживания, чем обычные ворота с роликово-раздвижными звеньями цепи.

Роликовые / откатные ворота, напротив, имеют колеса только на нижней направляющей ворот. Сами откатные ворота расположены на этих колесах и катятся по земле под ними, чтобы двигаться.

Хотя для консольных ворот требуется больше места, чем для распашных ворот или ворот с вертикальным подъемом, они часто являются более безопасными, надежными, надежными и простыми в использовании.

Узнайте больше о консольных воротах и ​​рулонных воротах.

Можно ли моторизовать консольные ворота?

Все решетчатые ворота и ограждения Tymetal Corp. могут быть моторизованы для вашего удобства. Мы можем подобрать любую систему ворот с автоматическим приводом откатных ворот, который обеспечит надежную работу с низкими требованиями к техническому обслуживанию.Мы также предлагаем ряд систем контроля доступа, которые упрощают вход и выход, экономя время и силы вашей службы безопасности.

Какие части системы консольных ворот?

По сравнению с распашными воротами консольные ворота занимают меньше места благодаря ряду консольных роликов наверху и внутри ворот. При установке системы раздвижных консольных ворот необходимо убедиться, что следующие элементы соответствуют назначению ворот и правильно установлены для надлежащего функционирования:

  • Стойки ворот
  • Рамы ворот
  • Ролики и колеса
  • Заполняющие материалы
  • Конструкционные материалы
  • Оборудование
  • Опоры и фермы
  • Трассы
  • Электроника и оборудование для автоматизированных систем

Какие факторы следует учитывать при покупке консольных ворот?

При выборе консольных ворот учитывайте такие факторы, как:

  • Высота: Консольные ворота должны оставаться на ровной поверхности для надлежащей работы, так как раздвижные ворота, установленные на склоне, будут скользить вниз по склону.Установщик должен установить ворота, по крайней мере, на два дюйма выше самой высокой отметки в вашей закрытой зоне.
  • Место для хранения: Место, которое вы зарезервируете для консольных ворот, должно включать место для противовеса или дополнительной длины ворот, которая выходит за пределы длины проема.
  • Тип заполнения: Материал заполнения консольных ворот, такой как алюминий или сталь, определяет его пригодность для защитных и декоративных целей.
  • Одно- или двухпутная конфигурация: Консольные ворота с проемами шириной 27 футов или короче могут использовать экономичную одноколейную конфигурацию.Между тем, консольные ворота с проемами шириной более 27 футов, как правило, должны иметь двухпутную установку для большей устойчивости.
  • Ширина проема: Ширина проема ваших консольных ворот будет определять тип рамы, которая потребуется для правильной работы.
  • Высота ворот: Хотя это не так важно, как ширина проема ворот, высота консольных ворот также влияет на общую структуру ворот. Высота влияет на ветровую нагрузку ворот, определяя, какие заполняющие материалы, фурнитуру и опоры вам нужно использовать.
  • Вес ворот: Вес большинства консольных ворот не превышает 2 000 фунтов. Если ворота действительно весят более тонны, установщику необходимо будет продумать схему расположения путей, конструкцию фермы, опоры и другие элементы, поддерживающие их структурную целостность.

Опции для откатных ворот декоративных

Tymetal также предлагает множество вариантов декоративных консольных ворот, которые обеспечивают оптимальную безопасность наряду с привлекательным дизайном и отделкой. Рамы и пикеты изготавливаются из профилей из алюминиевого сплава с доступными стилями Internal, External, Flat-Top или Smashed Point.Декоративные откатные ворота также могут иметь выпуклую или вогнутую конфигурацию с возможностью выбора из фрезерованного алюминия или наплавленного порошкового покрытия в стандартных или нестандартных цветах. Эти дополнительные параметры помогут воплотить в жизнь ваше эстетическое видение.

Где я могу найти чертежи откатных ворот и технические характеристики?

Tymetal предлагает полный спектр услуг до, во время и после продажи наших консольных раздвижных ворот. Независимо от того, ищете ли вы структурные, коробчатые или сверхмощные откатные ворота, мы предоставим полные спецификации и чертежи САПР для откатных ворот.Посетите нашу страницу с чертежами и спецификациями консольных раздвижных ворот, чтобы выбрать решения, которые подходят именно вам.

Доступны ли автоматические консольные откатные ворота?

Помимо самой тяжелой комбинации направляющих и ворот в отрасли, Tymetal также предлагает полностью автоматические консольные системы ворот. Мы предлагаем множество вариантов автоматических откатных ворот и приводных систем, соответствующих требованиям вашего конкретного проекта. От системы ворот TIGER с двойным проемом до 80 футов до системы ворот TYM HYD B Box Frame с двойным проемом до 120 футов, мы предлагаем широкий спектр конструкций автоматических откатных ворот.Посетите нашу страницу систем приводов ворот, чтобы получить дополнительную информацию о полном ассортименте консольных ворот.

Что лучше: алюминиевые консольные ворота или стальные консольные ворота?

Сталь вызывает коррозию, а алюминий — нет. Даже оцинкованная сталь в некоторых местах может ржаветь. Алюминий, однако, защищен тонким слоем оксида алюминия из его естественных антикоррозионных свойств. Оксид алюминия представляет собой естественный, устойчивый к ржавчине экран. Алюминиевые ворота также выигрывают от закрытых тележек и тележек, которые обеспечивают защиту от мусора, грязи и любых других элементов.Фурнитура для ворот из алюминия — лучшее долгосрочное вложение, чем сталь.

Почему стоит выбрать Tymetal для системы консольных ворот для тяжелых условий эксплуатации?

Мы являемся признанным пионером отрасли в производстве консольных откатных ворот на заказ и соответствующих систем контроля доступа. Приобретая у нас откатные ворота коммерческого уровня, вы получаете поддержку преданного партнера, имеющего опыт в создании системы, разработанной для удовлетворения конкретных требований самых требовательных клиентов сегодня.

Когда дело доходит до закрытия проемов, доверьтесь Tymetal Corp. Свяжитесь с нами сегодня, чтобы получить дополнительную информацию о наших консольных системах ворот, или позвоните нам по телефону 888-978-4283, чтобы получить рекомендации о том, какие ворота лучше всего подходят для ваших нужд.

Страница Обновлено 08.12.2020

Откатные ворота | NPR Fence

Привод Liftmaster CSL24UL с консольной гусеничной системой Hi Motion

Привод Liftmaster CSL24UL с консольной гусеничной системой Hi Motion

Стальные консольные ворота 24 дюйма с досками с кедровым заполнением Horz

Стальные консольные ворота с досками с кедровым заполнением Horz

24 ‘раздвижные консольные ворота с горизонтальным заполнением

24-дюймовые консольные раздвижные ворота с горизонтальными заполнителями

20’x8′ консольные ворота, декоративное железо, выдвижная верхняя часть с прессованными пикетами

20’x8 ‘консольные ворота, орнаментальное железо, выдвижной верх с прессованными пикетами

20’x8 ‘консольные ворота, орнаментальное железо, выдвижные верхние прессованные планки

20’x8 футов консольные ворота, орнаментальное железо, выдвижные верхние прессованные планки PT

20 футов х 4′ белые виниловые выдвижные планки ворота

20’х4 ‘белые виниловые откатные ворота

откатные ворота 32′

32 ‘автоматические откатные ворота

900 54 24 ‘Автоматические ворота на солнечной энергии

Автоматические ворота на 24′ энергии на солнечной энергии

Консольные раздвижные ворота

Консольные раздвижные ворота

Автоматические ворота с двойным приводом с угловым верхним приводом

Автоматические ворота с двойным приводом с угловым верхним приводом

Раздвижные ворота 16 дюймов, черная рамка , 1 × 6 кедровая заливка, задняя сторона

Раздвижные ворота 16 футов, черная рама, 1 × 6 кедровая заливка, задняя сторона

Раздвижные ворота 16 футов x 6 дюймов, черная рама, 1 х 6 кедровая заливка

16 футов Раздвижные ворота 6 футов, черная рама, 1 × 6 кедровое заполнение

Консольные автоматические раздвижные ворота 24 x 6 футов, рама 2 x 4.Сварное сетчатое заполнение 6 калибра 2 x 2 вертикальных профиля

Автоматические консольные раздвижные ворота 24 x 6 дюймов, рама 2 x 4. Сварное заполнение сеткой 6 калибра 2 x 2 по вертикали

Самостоятельное хранение Anthem, Everett Mall Way 24 ‘x 6’ Автоматические консольные раздвижные ворота с заполнением сетки 6 калибра 2 x 2 вертикали

Хранение собственной личности Anthem, Everett Mall Way 24 ‘x 6’ Консольные раздвижные автоматические ворота с 6-мерной сеткой, заполнение 2 x 2 Вертикали

Автоматические ворота 16 ‘x 6’ Консольные ворота с кедровыми досками 1 × 6

Автоматические 16 ‘x 6’ Консольные ворота с кедровыми досками 1 × 6

16 ‘x 6 ‘автоматические Консольные ворота с вертикальными кедровыми досками 1 × 6

Автоматические 16′ x 6 ‘Ворота консольные с вертикальными кедровыми досками 1 × 6

Автоматические 16’x6′ Ворота консольные с кедровыми досками 1 × 6 Привод RSL 12

Автоматические консольные ворота 16’x6 ‘с кедровыми досками 1 × 6 Привод RSL 12

24-дюймовые консольные раздвижные ворота с оцинкованной рамой

24-дюймовые консольные раздвижные ворота с оцинкованной рамой

24-дюймовые консольные раздвижные ворота со звеньями цепи ворота остроумие h оцинкованная рама

Консольные раздвижные ворота в виде звеньев цепи с оцинкованной рамой

Рама из оцинкованной стали 24 ‘x 4’ с консольными воротами 2

Рама из оцинкованной стали 24 ‘x 4’ с консольными воротами 2

Рама из оцинкованной стали 24 ‘x 4’ с консольным затвором

Рама из оцинкованной стали 24 ‘x 4’ с консольным затвором

40 ‘консольного затвора, оцинкованная рама, звено цепи, заполнение

40′ консольных затвора, оцинковка рамка звено цепи заполнение

Trex автоматические раздвижные ворота консольные

автоматические раздвижные ворота Trex

Виниловые откатные ворота с планкой

Виниловые раздвижные ворота с планкой

Откатные ворота | Устройство открывания откатных ворот

Используйте Dynamic Gate Builder, чтобы быстро и легко спроектировать свои индивидуальные раздвижные ворота.Кому
Постройте свои ворота и получите ценовое предложение нажмите ниже!

Максимальная ширина 15 футов и 7,25 дюйма

Максимальная ширина 23 фута и 7 дюймов

Чтобы узнать стоимость выхода на посадку по телефону, свяжитесь с нашим отделом проходов по прямой линии:

1-347-859-8650

Видео по установке своими руками | Дополнительная информация о откатных воротах

Посмотрите наши видеоролики «Как сделать» и прочтите ценную информацию от GateCrafters.ком!

Автоматические откатные ворота Gate Crafters

Установка откатных ворот Gate Crafters

Технический чертеж откатных ворот


Продукция для раздвижных ворот предлагает эффективный вход в вашу жилую или легкую коммерческую недвижимость.Революция в безопасности и дизайне: полузаказные откатные ворота Gate Crafters по функциональности отличаются от всех других в отрасли. Мы используем открыватель консольного типа, который не только упрощает установку, но и безопаснее и лучше подходит для автоматизации. В этом случае консольные ворота никогда не касаются земли; вместо этого он движется на роликах, прикрепленных к стойкам, и проходит через канал, приваренный к воротам.

Установка очень похожа на распашные ворота, где вы просто устанавливаете ворота на стойки, прикручиваете ролики на желаемой высоте от земли и сдвигаете ворота на место.Это идеальный метод из-за небольшого трения. Ворота, идущие по земле, часто закрываются из-за препятствий на пути. Ворота наших конкурентов могут застрять в листьях и палках, которые встают на их пути во время шторма, из-за чего вы должны выйти из машины, чтобы убрать с дороги мусор. Это серьезный недостаток стандартных шлюзов, решение которых предлагает наша система. Колеса ворот, которые оторваны от земли, исключают возможность травмирования пальцев ног ваших близких.

Gate Crafters Откатные ворота предлагают новаторский дизайн.Главное возражение клиентов против раздвижных ворот заключается в том, что они выглядят слишком индустриально, что не подходит с эстетической точки зрения для некоторых жилых помещений. Наши ворота доступны со всеми изгибами и характеристиками, которые востребованы в распашных воротах для жилых домов. Наши ворота совпадают по форме с подъездной дорожкой из-за того, что их скрытый «хвост» находится за кулисами, что увеличивает длину, необходимую для скольжения.

Откатные ворота отлично подходят для помещений с ограниченным пространством. Для распашных ворот требуется пространство от 12 до 14 дюймов, чтобы они могли попасть в вашу собственность.Раздвижные ворота проходят с обратной стороны линии забора, что отлично подходит для домов, которые имеют ширину, но не глубину.

Наши ворота изготовлены из качественного алюминиевого сплава 6061-T6 с высоким пределом текучести, который выдерживает внешние воздействия и сохраняет красоту надолго.

С нашей полуавтоматической линией у вас есть возможность добавить свой индивидуальный подход к процессу проектирования с помощью нашего Dynamic Gate Builder. Просто выберите желаемые копья, стиль верха и другие элементы дизайна, чтобы создать идеальные полу-индивидуальные раздвижные ворота для вашей собственности.

Откатные ворота | WÖHWA | Пфедельбах, Германия

Откатные ворота WÖHWA Тип 01.1

Откатные ворота для сыпучих крупнозернистых сыпучих материалов, зарекомендовали себя более чем на 40 000 установках

Откатные ворота WÖHWA тип 01. Heavy Duty

Откатные ворота повышенной прочности для экстремальных условий окружающей среды, e.грамм. для применения в горнодобывающей промышленности

WÖHWA Двухфланцевый запорный вентиль Тип 08.1

Запорный вентиль для мелкозернистых и пылевидных сыпучих материалов, например для кварцевых песков, наполнителей и т. д., а также для установки над роторными и шнековыми питателями (негерметично). Этот тип затвора также может использоваться для порционной подачи сыпучих мелкозернистых сыпучих материалов, например кварцевые пески.

Ворота с двойным фланцем WÖHWA, тип 03.

Запорный вентиль для мелкозернистых и пылевидных сыпучих материалов (негерметично).

Двухфланцевый запорный вентиль WÖHWA, тип 02.

Запорный вентиль для мелкозернистых и пылевидных сыпучих материалов (негерметично).

WÖHWA Ворота аварийного отключения тип 09.

Простая запорная заслонка (для закрытия необходимо забить) для ремонта, окрашенная, опционально горячеоцинкованная

WÖHWA Ворота аварийного отключения тип 99.

Прочный затвор аварийного отключения для ремонта, с маховиком и валом, окрашенный, опционально оцинкованный горячим способом

Штыревой затвор Тип 089.

Преимущества откатных ворот WÖHWA
  • Вставка для отвода воды для очень влажных сыпучих материалов опционально
  • Моторы легко заменяемые
  • усиленный
  • Износостойкая футеровка Hardox опционально
  • Контроллер потока материала
  • Регулируемые уплотнительные ленты из вулколлана
  • Полностью горячее цинкование
  • Модульная конструкция
  • Различные размеры
  • Различные типы для различных применений
  • Доступны версии для промышленных и тяжелых условий эксплуатации
Качество и непрерывность

Более 50 лет назад компания WÖHWA разработала метод смешивания с раздвижными воротами.Экономичный и энергосберегающий метод смешивания с использованием раздвижных ворот WÖHWA заменил промышленные методы, обычно используемые в то время. В настоящее время наши клиенты используют больше более 40 000 откатных ворот WÖHWA в сочетании с более чем 2 000 смесительных систем WÖHWA по всему миру. Многие из них работают десятилетиями. WÖHWA может поставить запасные части для всех типов и версий. Откатные ворота WÖHWA — это постоянно обновляется и совершенствуется в соответствии с дополнительными требованиями заказчика.

Профессионализм
Откатные ворота

WÖHWA выполнены модульными. Можно быстро поставить откатные ворота любого размера и все дополнительные компоненты. Все детали оцинкованы горячим способом. Зубчатая передача и подшипники не требуют обслуживания.

Решения для любых приложений

Широкий ассортимент продукции, включая откатные ворота, ворота аварийного отключения, двухфланцевые ворота и герметичные ворота для бункеров с разгрузочными отверстиями от 200 x 200 мм до 800 x 800 мм, охватывает множество областей применения.

Принцип

Количество сыпучего материала, выгружаемого из бункера в единицу времени (производительность разгрузки в м³ / ч или т / ч), остается постоянным при заданной площади проема, с однородным сыпучим сыпучим материалом и при уровне заполнения бункера / бункера> 1,5. м.

Для щебня и гравия удельная производительность составляет от 40 до 60 т / ч на дм² площади проема. Этот принцип песочных часов является наиболее экономичным производственным методом для смешивания нескольких сортов заполнителя.Компания WÖHWA осознала это более 50 лет назад, когда представила откатные ворота в индустрии сыпучих материалов.

Для регенерации плохо текучих сыпучих материалов (например, измельченного песка или влажного песка) или для небольших объемов смешивания или разгрузки лучшим выбором будет использование ленточных питателей WÖHWA или дозирующих комбинаций (скользящая заслонка над ленточным питателем).

чертежи типа 01.1
чертежи типа 02.
чертежей типа 03.
чертежи тип 08.1
чертежи типа 89.
чертежи типа 09.
чертежи типа 99.

Загрузки
Deutsch Английский Français
Инструкции по эксплуатации и техническому обслуживанию PDF PDF PDF
Список запасных частей PDF PDF PDF
Перечень запасных частей (старая версия) PDF PDF PDF
Инструкции по установке 0.55 кВт PDF
Инструкции по установке 0,9 кВт PDF PDF
Инструкция по эксплуатации и техническому обслуживанию
Червячные редукторы, тип SD / SI
PDF PDF PDF
Технический паспорт концевого выключателя VEES Ö 2L PDF PDF PDF
Технический паспорт концевого выключателя VEES Ö 3L PDF PDF PDF
Технический паспорт концевого выключателя VEES S 2L PDF PDF PDF
Технический паспорт концевого выключателя VEES S 3L PDF PDF PDF

Hoover Fence Коммерческие рулонные ворота со звеньями цепи, все 1-5 / 8 «оцинкованные Рама HF20

Наши рулонные ворота с цепными звеньями для коммерческого использования — отличное решение для защиты проемов при минимизации занимаемой площади ворот.Ворота этого типа скользят параллельно линии забора с помощью гусеницы и колесной системы.

Жилые откатные ворота подходят для использования в жилых, коммерческих и легких промышленных помещениях. Мы изготавливаем эти ворота из всех труб и трубок HF20 с наружным диаметром 1-5 / 8 дюймов. Ткань ограждения звеньев цепи оцинкована толщиной 9 с сеткой 2 дюйма. Натяжные ленты и болты прикрепляют проволоку к раме. Вверху и внизу используются алюминиевые стяжки 9-го калибра.

Ворота этого типа не требуют большого противовеса, как его аналог консольно-раздвижных ворот, что рекомендуется, если требуется больший проем или если ворота должны быть автоматизированы.

9 га. Экструдированная ткань черного, коричневого или зеленого цвета может быть заменена бесплатно. Обязательно обратите внимание на специальные инструкции при оформлении заказа.


Примечание по размеру / конструкции:

Ворота на 6 дюймов короче, чем указанная высота, чтобы освободить место для нижнего колеса, при этом они совпадают с высотой забора. Ворота также построены на 12 дюймов длиннее, чем указанная ширина, чтобы можно было закрыть весь проем. Эта дополнительная длина отодвигает задний край ворот за клеммную стойку и оставляет необходимое пространство для задних колес.

Ворота высотой 5 футов и выше имеют горизонтальную распорку. Ворота шириной более 7 футов имеют вертикальную скобу. Если оба размера превышены, ворота будут иметь как вертикальные, так и горизонтальные связи.

Роликовые ворота — Обзор системы


Информация для заказа:

Цены не включают фурнитуру для роллетных ворот. Мы предлагаем готовые комплекты оборудования для ворот на колесиках, а также все отдельные компоненты для создания вашей системы ворот. Если вы покупаете полную систему роликовых ворот для жилых помещений, вам необходимо будет заказать следующие компоненты в дополнение к самим воротам:

  • Двухколесная тележка — обычно (1) на выход
  • Задние колеса с кронштейнами 1-5 / 8 «- обычно (2) на ворота
  • Кронштейны для направляющих труб
  • — обычно (2) на стойку, которую вы устанавливаете, 1-5 / 8-дюймовые направляющие для трубопровода
  • Защелка роликового затвора — обычно (1) на затвор
  • Столбы ограждения звена цепи — Зависит от размера ворот
  • НКТ HF40 1-5 / 8 «для гусеницы — Зависит от размера ворот

Откатные ворота для ограждений — SafetyRail SG2000: BlueWater® US

Выберите необходимую систему ограждений: Системы ограждения крыши Самозакрывающиеся ворота безопасности Портативное / Строительное ограждение Оборудование Guardrail

Пожалуйста, выберите вариант* Ограждение SafetyRail 2000 Специализированные модели SafetyRail Компоненты ограждения Защита проема крыши Совместимые ворота безопасности Аксессуары и запчасти SafetyRail

Пожалуйста, выберите вариант* Архитектурная серия Стелс-рельс Ограждение из стекловолокна Металлические крыши со стоячим фальцем

Пожалуйста, выберите вариант* Перма-линия ParaRail Поднятый средний рельс StepRail Отделка рельса LP Outrigger

Пожалуйста, выберите вариант* Защитник просвета Люк Защитник Лестница Защитника

Пожалуйста, выберите вариант* Самозакрывающиеся ворота GuardDog Распашные ворота Откатные ворота

Пожалуйста, выберите вариант* Самозакрывающиеся ворота GuardDog Люк Защитник Лестница Защитника

Пожалуйста, выберите вариант* Верса-зажим Пара-зажим Срединный зажим

Пожалуйста, выберите вариант* Kwik-Rail

Продолжать

Комплект направляющих состоит из 1 каждой базы, по 1 каждой секции направляющей и 2 фиксирующих штифтов

Длина комплекта направляющих

Выберите требуемую систему Gaurdrail

Отделка

Какая отделка вам нужна?

Дополнительная база

Вам нужны дополнительные базы?

Подножка

Требуются ли подножки?

Специализированные модели SafetyRail

Выберите из следующих

Принадлежности

Выберите необходимое количество принадлежностей

Установка

Хотите узнать стоимость установки?

Добавить в цитату

Продолжать

Комплект направляющих состоит из 1 каждой базы, по 1 каждой секции направляющей и 2 фиксирующих штифтов

Длина комплекта направляющих

Введите количество каждой необходимой длины

Отделка

Какая отделка вам нужна?

Дополнительная база

Вам нужны дополнительные базы?

Подножка

Требуются ли подножки?

Принадлежности

Выберите необходимое количество принадлежностей

Добавить в цитату

Продолжать

Комплект направляющих состоит из 1 каждой базы, по 1 каждой секции направляющей и 2 фиксирующих штифтов

Длина комплекта направляющих

Введите количество каждой необходимой длины

Отделка

Какая отделка вам нужна?

Добавить в цитату

Продолжать

Комплект направляющих состоит из 1 каждой базы, по 1 каждой секции направляющей и 2 фиксирующих штифтов

Длина комплекта направляющих

Введите количество каждой необходимой длины

Отделка

Какая отделка вам нужна?

Подножка

Требуются ли подножки?

Добавить в цитату

Продолжать

Комплект направляющих состоит из 1 каждой базы, по 1 каждой секции направляющей и 2 фиксирующих штифтов

Длина

Введите количество каждой необходимой длины

Отделка

Какая отделка вам нужна?

* Примечание: FP предназначен для пищевой промышленности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
