Как защитить дом от молнии

Удар молнии может вывести из строя все электрооборудование в доме или привести к пожару. Поэтому важно обеспечить надежную систему защиты от этого опасного природного явления. Как это сделать – можно узнать, прочитав данную статью.



Содержание

  • Опасность молнии
  • Внешняя защита
    • Молниеприемник
    • Токоотвод
    • Заземлитель
    • Активная защита
  • Внутренняя защита
    • Классы ограничителей перенапряжения


Опасность молнии

Молния возникает в результате разности потенциалов в слоях атмосферы. Это неконтролируемое явление имеет неимоверную разрушительную силу. Величина тока в некоторых случаях достигает 100 тысяч ампер, а этого хватило бы для обеспечения электричеством целого района города.

Так как молния является электрическим зарядом, она подчиняется общим законам физики, то есть следует по пути наименьшего сопротивления. Именно поэтому заряды обычно попадают в телевизионные антенны, одиноко стоящие деревья и постройки. Для того, чтобы обезопасить себя и свое жилище от этого опасного явления человечество придумало несколько способов защиты. Человеком, который в 1752 году изобрел молниеотвод является хорошо всем известный Бенджамин Франклин. Его изобретение спасло от пожара бесчисленное множество построек. В многоквартирных домах вопросом защиты от поражения молнией занимается муниципальное учреждение, обслуживающее дом, ну а в частных домах об этом необходимо задумываться самим владельцам.



Сильная гроза над городом


Системы защиты от молнии можно условно разделить на две категории: внешняя и внутренняя. Внешняя защита призвана не допустить попадания заряда непосредственно в дом и его проводку. Внутренняя защита обеспечивает сохранность внутренней проводки и электрических приборов от скачков напряжения вследствие попадание мощного электрического заряда.


Внешняя защита

Внешнюю защиту в свою очередь также можно разделить на два типа: пассивную и активную. Пассивная защита представляет собой стандартный молниеотвод, состоящий из молниеприемника, токоотвода и заземлителя. Принцип действия данной конструкции предельно прост: молниеприемник перехватывает электрический заряд и через токоотвод перенаправляет его на заземлитель, который в свою очередь гасит заряд в земле.


Дом с внешней защитой от молнии


Молниеприемник

Молниеприемник должен устанавливаться в самой возвышенной точке дома и может иметь несколько разновидностей исполнения:


1. Металлический штырь высотой до 1,5 метра. Он выполняется из меди или оцинкованной стали и имеет диаметр не менее 12 мм. В данном случае чем больше диаметр, тем лучше. Такая конструкция совместима с любыми видами металлической кровли.


2. Металлический трос, который натягивается вдоль крыши на высоте не менее метра. Такой способ предпочтительнее использовать для деревянных и шиферных крыш.


3. Металлическая сетка из арматур, расположенная по всей площади крыши. Подходит для абсолютно любых кровельных материалов.

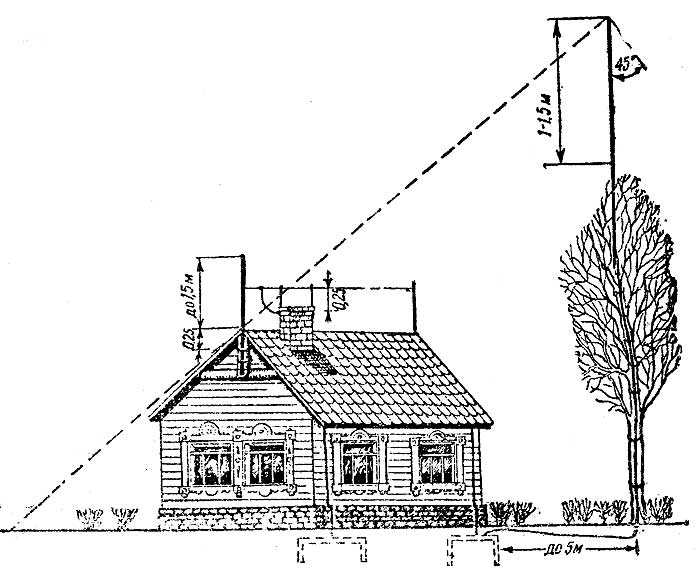

Альтернативным местом расположения молниеотвода может стать высокое дерево, растущее вблизи дома. В таком случае молниеприемник следует размещать минимум на 50 см выше кроны дерева.



Типы молниеприемников


Токоотвод

Токоотвод представляет собой стальную проволоку толщиной не менее 6 мм, которая присоединяется к молниеприемнику посредством сварки или болтового соединения. Важно обеспечить прочность соединения, позволяющую отводить электрический ток большой силы. Токоотвод опускается к заземлителю вдоль крыши и стен в максимальном удалении от дверей и окон. Не следует делать резких изгибов стальной проволоки, потому что они могут вызвать искровой заряд и воспламенение.




Медный токоотвод


Заземлитель

Заземлитель должен обеспечивать надежный контакт токоотвода и земли. Обычно он представляет собой стальной или медный прут, который забивается в землю на глубину до 3 метров. Присоединение токоотвода выполняется сваркой. Важно помнить, что заземлитель устанавливается на расстоянии не менее метра от стен, и не менее 5 метров от крыльца.




Активная защита

Активная защита имеет схожий принцип действия и конструкцию, что и пассивная. Единственным отличием является то, что молниеприемник ионизирует окружающий воздух, тем самым притягивая электрический заряд. Использование активной защиты является более эффективным. Радиус защиты значительно больше чем у пассивной и может достигать 100 метров, что позволяет защитить не только дом, но и близлежащие постройки.




Активная молниезащита


Внутренняя защита

Опасный заряд может проникнуть в дом не только путем непосредственного попадания молний, но и по линиям электропередач. Для защиты от подобных ситуаций в проводку дома включаются специальные приспособления – ограничители перенапряжения (ОПН). Они похожи на стандартные автоматические выключатели, но в них отсутствует рычаг выключения. Включение устройства в сеть электропроводки выполняется между фазой или нулем и заземлением.




Ограничитель перенапряжения


Классы ограничителей перенапряжения

Существует 3 класса ограничителей перенапряжения:


— ограничитель класса B устанавливают на вводе здания для защиты проводки от высоких напряжений при прямом попадании заряда молнии;
— ограничитель класса C включается в цепь после класса B и защищает сеть от наведенных токов, проскочивших через ограничитель B;
— ограничитель класса D используется для защиты особо чувствительных приборов от высокочастотных помех.



Данные ограничители применимы как для однофазных, так и для трехфазных сетей.

По сути они отличаются только порогом чувствительности, и для надежной защиты следует использовать ограничители всех трех классов, соединенные в последовательную цепь.



Помните, что в случае попадания заряда молнии в дом электропроводка и вся бытовая техника будут выведены из строя. Поэтому стоит ответственно относиться к организации защитных средств и использовать только качественные устройства и материалы.


SUNTEK — Устройства защиты от грозы

Частные дома, в отличии от городских квартир в многоэтажках, мало защищены от грозовых разрядов. Удар молнии очень опасен, ведь его величина может достигать несколько тысяч вольт. Если грозовой разряд пришёлся в линию электропередач, то может пострадать любая бытовая техника. Невозможно заранее предсказать, куда попадёт разряд молнии, можно только надеяться, что она не затронет ваш дом. В данном материале мы разберём устройства защиты от грозы.

Содержание статьи:

  • Какие последствия от грозового удара
  • Какие есть устройства защиты от грозы

Какие последствия от грозового удара

Не всегда молния попадёт в тот или иной участок электросетей и соответственно опасность грозы можно недооценить. Всегда существует вероятность, что грозовой удар придётся в линию электропередач, даже если этого никогда не случалось. В результате попадания молнии может возникнуть кратковременное резкое возрастание напряжения в электросети. Этот скачок может длиться доли секунды, но этого вполне хватит для выхода из строя бытового оборудования, включенного в сеть, и существует опасность того, что пострадают жители дома.

Если вы житель обычной квартиры, то в данном случае должна отработать защита, установленная электросетью. В дачном поселке или деревне, защита представляет собой вкопанное заземление на подстанции, а также предохранитель, отключающий всю сеть от работы. Не всегда данная защита спасает, причём во время грозового удара высока вероятность скачка напряжения во внутренней сети. Следовательно, жителю частного дома необходимо самому позаботиться о защите электропроводки от грозовых импульсов. Для этого рекомендуется установка устройства защиты от грозы, которое убережёт дом от возможных негативных последствий.

Какие есть устройства защиты от грозы

Молниеотвод — устройство, устанавливаемое на зданиях и сооружениях и служащее для защиты от удара молнии. Устройство, состоящее из трех частей:

  1. молниеприёмник — служит для приёма разряда молнии и располагается в зоне возможного контакта с каналом молнии; в зависимости от защищаемого объекта может представлять собой металлический штырь, сеть из проводящего материала или металлический трос, натянутый над защищаемым объектом.
  2. заземляющий проводник или токоотвод — проводник, служащий для отвода заряда от молниеприёмника к заземлителю; обычно представляет собой провод достаточно большого сечения.
  3. заземлитель — проводник или несколько соединённых между собой проводников, находящихся в соприкосновении с грунтом; обычно представляет собой металлическую плиту, заглублённую в грунт.



Элементы молниеотвода соединяются между собой и закрепляются на несущей конструкции. Поскольку вероятность поражения наземного объекта молнией растёт по мере увеличения его высоты, молниеприёмник располагается на возможно большей высоте либо прямо на защищаемом объекте, либо как отдельное сооружение рядом с объектом

Другой вариант – это защита при вводе сети в дом.

Опасность того, что в дом будет входить высокое напряжение, присутствует не только при грозе, так же возможен вариант, когда от ветра перехлестнутся провода на столбах. И не всегда деревенские сети отвечают ГОСТу (10% от нормы напряжения в 220В) и присутствуют частые скачки напряжения. Обычно в этих случаях ставят стабилизатор напряжения. Он обеспечивает защиту от проседания и роста напряжения в пределах 120-285 Вольт. Но что делать, если возникнет огромный скачок, выходящий за эти пределы. Если перенапряжение составит 300 Вольт, то стабилизатор уйдёт в защиту. А если напряжение будет значительно больше, то он попросту сгорит (в стабилизаторах SUNTEK реализована функция Грозозащиты, где встроенный варистор принимает весь разряд на себя).

Поэтому требуется такой расцепитель, который бы при подаче напряжения свыше 285 Вольт отключал сеть. Компанией SUNTEK для решения этой задачи был разработан УЗОН (Устройство Защиты от Отгорания Нуля и перенапряжений). Это небольшое трехмодульное устройство, два модуля которого являются автоматическим выключателем (характеристики С), а третий выполняет постоянный анализ сети.

Чтобы обезопасить свое жилье от высокого напряжения, устройство устанавливается на вводе электроэнергии в дом, если присутствует стабилизатор напряжения, то перед ним. При превышении порога в 285 Вольт УЗОН мгновенно прекратит подачу электроэнергии на объект.



Громоотвод в частном доме: как организовать молниезащиту дома и участка

В советское время наличие громоотвода (по-научному — молнии) в доме было обязательным. Схемы молниезащиты дома публиковались в учебниках по экономике, энциклопедиях домоводства и даже в школьных учебниках. Собрать простейшее устройство сможет даже ребенок. Теперь устройство громоотвода в частном доме не требуется. Считается, что если инфраструктурных объектов будет так много, то они обязательно примут на себя основной удар. Довольно смелое предположение.

Контур AB | Ксения Литвинова Г.

Зачем нужна молниезащита
По статистике, подавляющее большинство ударов молнии в стихию, особенно вблизи городов, приходится на промышленные объекты — громоотводы на высотных зданиях, мачты, линии электропередач и т. д. Поэтому вопросы устройства молниезащиты в частном доме в списке забот домовладельца ушли на второй план. Требование даже выведено из нормы в старых советских «Инструкциях по устройству молниезащиты зданий и сооружений» (РД 34.21.122-87 образец 19).87) была строка об объектах, требующих III класса молниезащиты. В более поздней редакции Наставления (т. 153-34.21.122-2003) частных домов и дач мест так и не нашлось.

Но расслабляться домовладельцам, увы, рано.

Фото с сайта stroikairemont.com

1. Молнии бьют все чаще
Пожары от молний возникают относительно редко (десятки случаев в год), но из года в год не приходится. Например, летом 2019 г., синоптики в новостях постоянно сообщали об аномальной штормовой активности и частых пожарах в разных регионах мира. Метеорологи связывают это явление с глобальным потеплением. По прогнозам, штормовая активность будет только возрастать.

Архитектурное бюро «ИГЛЫ»

2. Пострадают проводка и электроника
Не все удары молнии вызывают пожары. Но слишком часто грозовое электричество выводит из строя домашнюю электронику и электрооборудование, прожигает крышу и ломает дымоход. И это не десятки, а тысячи случаев в год в регионе. Практически в любом случае ремонт и реставрация имущества обходятся дороже, чем обычно производимая молниезащита частных домов под ключ.

3. Нестраховой случай
Отсутствие молниезащиты загородного дома может дать повод страховым компаниям отказать вам в возмещении ущерба, если во время грозы пострадало ваше имущество. Это элемент форс-мажора.

Jordi Folch

Кто входит в группу риска

  • Жители районов с грозовой активностью более 10 часов в год. Если верить картам советского времени, то в России все регионы, кроме Крайнего Севера и Дальнего Востока. И чем южнее — тем чаще бушует буря. Например, по данным многолетних наблюдений в разных зонах средней полосы грозовая активность составляет 40-80 часов в год. Он постоянно растет и, как мы понимаем, будет продолжать расти.
  • Владельцы домов, стоящих в поле или на высоком холме. Будьте готовы к тому, что вашему дому придется взять на себя все сбросы грозового электричества. Да, они могут получить высокое дерево или электрический столб, но на это лучше не рассчитывать.

VTrim

  • Владельцы самых высоких домов в районе. Под «самым высоким» подразумевается не только этажность, но и наличие высот: дымовых труб, антенных мачт, возвышающихся над коньком коньков, навершие, флюгера и т. д.
  • Домовладельцы с токопроводящей кровлей. Например, железная или медная крыша. Риск удара молнии в таких домах намного выше. Практически без разницы, заземлен на крышу или нет.
  • Владельцам одноэтажек, ищущим укрытия от близлежащих строений, тоже не стоит расслабляться. Не факт, что соседство является хорошим громоотводом.

    • Получается, что молниезащита нужна всем или почти всем домовладельцам.

    Есть мнение, что Некоторые «специалисты» утверждают, что громоотвод не нужен, так как он соберет все молнии в округе. Но, во-первых, стихия молнии непредсказуема. А во-вторых, к «приглашению» в дом молнии для встречи с ней нужно подготовиться основательно.

Фото со stellait.ru

Как защитить дом от молнии
На данный момент существует два вида молниезащиты — активная и пассивная.

Активная молниезащита частного дома, появилась относительно недавно. В его основе молния (на фото), оснащенная специальным ионизатором, который своими импульсами «притягивает» молнию и «провоцирует» ее попадание в меня. Установить молниезащиту могут только сертифицированные специалисты.

Пассивная молния — классический вариант молниезащиты, широко используемый. Оборудование можно купить в магазине и установить самостоятельно (или даже сделать самому).

Устройство молниезащиты: три основные части
Самая простая молниезащита для частного дома состоит из трех частей: разрядников и заземляющих устройств.

Схема сайта stellait.ru

КАМЕЙЯ

Молния принимает на себя молнию, и бывает трех видов.

1. Приемник стержня (на фото вверху) представляет собой обычный металлический штифт, который фиксируется так, чтобы стать самой высокой точкой в ​​пространстве. Такие приемники обычно используются для защиты небольших зданий простой архитектуры.

2. Кабельный приемник — веревка, закрепленная на деревянных столбах и натянутая по всей длине конька крыши. Используются реже, чем стержневые приемники, в основном для защиты малоэтажных зданий.

Схема сайта оренбургэлектро.ру

3. Металлическая сетка из стали, алюминия и т.п. натягивается на всю площадь кровли и закрепляется на деревянных или специальных токопроводящих опорах. Для охраны частных домов практически применяется.

Электроды заряд от молнии на землю. Представляет собой такую ​​же стальную проволоку или металлическую полосу, одним концом приваренную к молнии, а другим к заземлителю.

Земля — заглубленные проводники, «спускающие» электрический заряд в землю.

Игорь К

На схеме ниже: проект молниезащиты жилого дома.

Молниезащита обычно предусмотрена проектом дома или коттеджа и устанавливается непосредственно в конструкции здания. Но если система молниезащиты отсутствует или неисправна (после удара молнии) — ее можно приобрести в магазине или даже изготовить самостоятельно.

Производители электрооборудования предлагают готовые решения молниезащиты и заземления. В комплект (на фото – пример с сайта tdm-elektro.ru) входят молния, заземление из коррозионностойких материалов (нержавейка и оцинковка) и сопутствующие элементы: крепеж и контактная группа.

Основными преимуществами готовых решений является отсутствие «тонких мест» и повышенная надежность соединений. Стоимость комплектов молниезащиты под ключ — от 8 тысяч рублей.

Фото с сайта ocenin.ru

Как сделать молнию в домашних условиях
В моем детстве дедушка делал громоотвод для дачи своими руками. И пожаров во время грозы в его СНТ, где все дома были оборудованы молниезащитой, не было. В отличие от соседнего массива: дом есть не часто, но сгорел. Самодельный громоотвод в частном доме деда, представлял собой молниеотвод из стальной проволоки сечением 5 мм (горизонтально на мачте и над коньком крыши, чтобы не касаться поверхности крыши) и заземлитель в виде кольев вбивается в землю кусок арматуры.

Фото с m-strana.ru

Можно сделать еще проще, используя молниеотвод (например, кусок арматуры) диаметром 10-18 мм и длиной от 250 мм.

Факт: Громоотвод (точнее его молнию) можно разместить не только на крыше дома, но и рядом с домом — на любом высоком объекте: мачте антенны, столбе, высоком дереве. В последнем случае дерево также будет защищено, но металлический прут должен быть приподнят над кроной не менее чем на 1,5 м.

Kenneth M Wyner Photography Inc

Фото: в этом проекте молния зажгла дерево, растущее в доме. Если приглядеться, то можно увидеть спускающийся по стволу коллектор

Крыша под ключ

Для коллектора лучше взять стальную проволоку диаметром не менее 6 мм (или стальную ленту толщиной 2 мм и шириной 30 мм). Один конец следует приварить к молнии, другой к земле. Если дом построен из негорючих материалов (кирпич, камень и т. д.), то токоприемник можно монтировать снаружи здания, вдали от окон и дверей.

Факт: Количество электродов зависит от типа молнии. Сердечника достаточно коллектора, веревки или двух сеток.

Фото с сайта amperof.ru

В старых советских книгах было сказано делать контур заземления в виде нескольких соединенных проводников. Расчет характеристик освещения и контура (длины, сечения, глубины) для крупных объектов производят по сложным формулам, учитывающим конфигурацию здания, тип фундамента, характеристики грунта. В загородном доме все проще: закладывают определенный запас прочности, чтобы не было осечек.

Фото с сайта elnes.ru

Например, применение вкопанных в землю или вбитых в землю проводников из: стальной арматуры, уголка и т.п. 2-3 м на расстоянии не менее трех метров друг от друга. При этом перемычка должна располагаться чуть более чем на полметра под землей. Эта перемычка и подключает токосъемник.

Важно: Заземление должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек и более 1,5 м от фундаментов. В грозу приближаться к ним опасно.

Архитектурное бюро «Алекминский и партнеры»

Во избежание осечек
К сожалению, молнии — не тот случай, когда «похоронили и забыли». Хотя в подавляющем большинстве случаев вы просто не узнаете, что ударила молния. Специалистам, производящим установку молниезащиты в частном доме, настоятельно рекомендуется регулярно (не реже, чем раз в три года) проверять все электрические соединения. И раз в пять лет вскрывать, проверять и по мере необходимости (в случае коррозии) менять заглубленные заземления. Если все нормально — вы под защитой.

Компания «Артель»

Железная крыша: заземлять или нет
Иногда «умельцы» предлагают сделать землю на железной крыше, объясняя это молнией. Увы, это не так. И эффект может быть обратным. Без наружного освещения вы действительно начнете собирать все грозовые разряды с окрестностей, а в результате рискуете получить дыру в крыше и сгоревшую проводку. Проблема в том, что правила читаются, но не читаются.

Согласно «Инструкции по устройству молниезащиты зданий…» (т. 153-34.21.122-2003 п. 3.2.1.2), защищенные металлической кровлей объекты действительно могут восприниматься как естественные молнии. Но железная крыша должна быть толщиной 4 мм, медная — 5 мм. Вряд ли у вас на крыше есть броня. Поэтому молниезащита и заземление кровли различны. Молниезащита частного дома с крышей из металлочерепицы должна выполняться точно так же, как и любая другая.

Электро21Век

Внутренняя молниезащита: что это?
Молния может не только попасть в сам дом, но и «прийти» по проводам в виде импульса высокого напряжения, убивающего проводку и любые подключенные устройства. Для внутренней молниезащиты в частном доме используются автоматы защиты от перенапряжений (устройства защиты от импульсных перенапряжений), которые монтируются в распределительном щите на фасаде дома. Достаточно.

ВАША ЧЕРЕДЬ…
А в вашем загородном доме есть молниеотвод и внутренняя молниезащита? Расскажите, почему вы решили их сделать и были ли случаи, когда спасала молниезащита

Молниезащита в частном доме

  • 17.06.2014

    молниезащита Пример расчета для дизайнера молниезащитная сетка

Все новости

17. 06.14                  , , ,

Как устроить молниезащиту частного дома?

Правильное решение зависит от формы и материала крыши, а также от формы дома.

Для частных домов мы используем:

  1. Молниеотводы;
  2. Молниезащитные сети.

Рассмотрим два возможных способа организации молниезащиты в одном доме. (см. рисунок)

Вариант 1: молниезащита с двумя молниеотводами
Вариант 2: Молниезащита с молниеприемником

Вариант 1: Установите два стержня высотой 2 м по краям конька крыши. Для фиксации на стене здания используются специальные хомуты. Для двух токоотводов используется омедненный провод (D=8 мм). Громоотводы соединены друг с другом одним и тем же проводом.

Вариант 2: Молниеприемник с медным проводом (D=8 мм) размещается на крыше. Кондуктор размещается по периметру наклонной крыши. Для фиксации используются специальные зажимы. Для двух токоотводов используется омедненный провод (D=8 мм).

В обоих вариантах используется заземляющее устройство, состоящее из трех вертикальных электродов по 4,5 м, соединенных горизонтальным электродом (полоса с медным покрытием сечением 30х4 мм). Расстояние между вертикальными электродами не менее 5 метров, расстояние от горизонтального электрода до стен здания 1 м, глубина 0,5 м.

В данном случае вариант 1 лучше, т.к. под свесом остается место для держателей молниеотвода. Кроме того, в первом варианте требуется меньше монтажных работ, так как меньше точек крепления.

На этой странице вы можете проконсультироваться с нашими специалистами и получить расчет.
