Размер колец для колодца: расшифровка маркировки, стандартные габариты

Один из самых простых способов сделать колодец любого назначения — собрать его из бетонных или пластиковых заготовок. Бетон более привычен и надежен, поэтому обычно он в приоритете. Но, чтобы определиться с конструкцией, надо знать размер колец для колодца. Они определены стандартом, хотя есть, как обычно, масса ТУ и ДСТУ.

Содержание статьи

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

  • КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
  • КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
  • КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Размер колец для колодца по ГОСТу

Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура. Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию.

Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки

Расшифровка маркировки

Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.

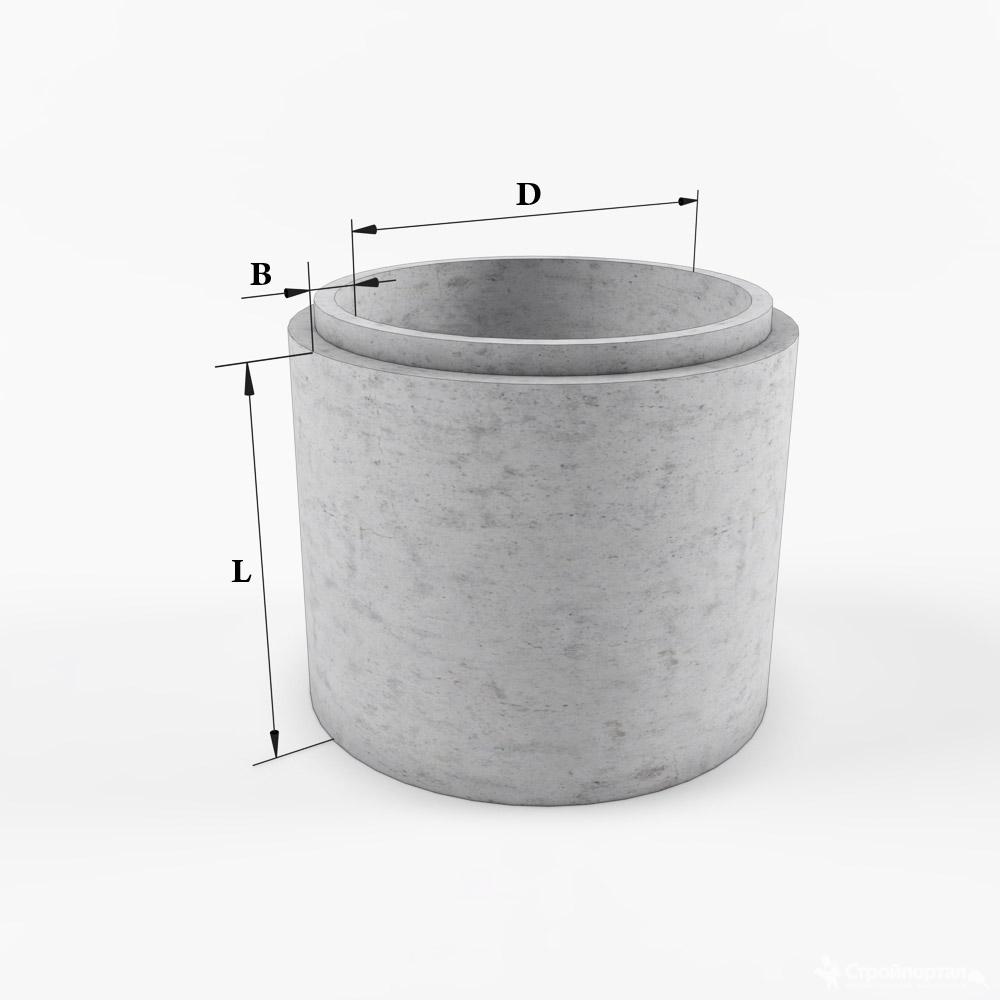

Маркировка бетонных колец указывает внутренний размер и высоту

Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).

В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

Какие бывают размеры колодезных колец

Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.

  • КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
  • Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
  • Редко встречается размер КС 13. 9. Его по каким-то причинам заводы игнорируют.

    Размер колец типа КС для стенок

  • Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
  • Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).

    Таблица размеров колодезных колец с указанием толщины стенки и массы

  • Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.

Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов. Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.

Как проверить размер колец для колодца по ГОСТу

Выбор производителя колец для колодца, обычно, головная боль. Производителей разного масштаба обычно несколько. Кому отдать предпочтение? Можно собрать отзывы по соседям и так выбрать пару-тройку производителей. Дальше стоит проехаться и посмотреть воочию, потому что «нормальное качество» у каждого свое. На что обращать внимание и как осматривать колодезные кольца? Вот как определяет проверку тот же ГОСТ.

Измерения проводят по двум перпендикулярным диаметрам. Это значит, что выбирают одну из точек. Напротив нее будет расположена вторая, а две других на перпендикуляре (прямая, проведенная под углом 90° — как на рисунке).

Как проверить размер бетонного кольца для колодца
  • В четырех точках, попарно расположенных друг напротив друга, измеряют толщину стенок. Причем этот параметр желательно проверить снизу и сверху. Если кольца замковые, проверяют и параметры шипа/паза — они должны совпадать. И контролировать надо тоже и сверху и снизу.
  • Также в четырех точках, проверяют высоту кольца.

По той же методике проверяют плиты, кольца. Выбирают четыре точки — по две на перпендикулярных прямых и в них проводят измерения. Измеряемые величины должны совпадать. Допустимые отклонения — не больше 1,5%.

Какие лучше и как определить качество

Есть две технологии производства бетонных колец: методом вибролитья и вибропрессованием. В первом случае бетон заливают в разборные формы, уплотняют погружным вибратором и оставляют до схватывания. Обычно происходит это через 6-8 часов. Затем формы снимают и оставляют кольца «дозревать», чтобы они набрали достаточную для продажи прочность — 50%. Монтировать их можно через 28 дней, так что «свежие» кольца лучше не покупать. Еще один момент: в последние дни вызревания могут проявиться трещины. Так что лучше всего приобретать «вылежанные» на складе колодезные кольца. Как видите, технология проста, кроме форм никакого оборудования. Это и позволяет открывать небольшие цеха, которые делают эту продукцию. В таком случае качество полностью зависит от того, кто замешивает и заливает формы.

Выбирать надо по качеству стенок и края, отсутствию брака и отклонений в размерах

Для изготовления колодезных колец вибропрессованием требуется специальное оборудование. Не только формы, но и сам вибропресс. Он создает определенное давление и частоту вибрации на каждом из этапов процесса. Результат — более однородный бетон, гладкие и ровные края, идеально сформированный край или замок. Но и цена выше — более дорогое оборудование.

Железобетонные кольца , все размеры


Кольца из железобетона изготовляются для сооружения канализационных, водопроводных и газопроводных колодцев. Данные изделия производятся на вибропрессовочном оборудовании и проходят процедуру пропаривания. Это позволяет обеспечить высокую прочность и долговечность железобетонных колец.

В среднем при морозоустойчивости и стойкости к механическим или химическим воздействиям, такие кольца способны служить не менее 25 лет.

Стандартные бетонные кольца имеют массу 600 кг и следующие размеры: высота – 90 см, толщина стенок – 80 мм, внутренний диаметр – 100 см. Также производятся кольца других габаритов: их масса может варьироваться в диапазоне от 250 кг до 1 тонны. Стоимость изделий зависит от диаметра и толщины стенок, а также, вида арматуры.

Для армирования колец используется высококачественная проволока. Крышки и днища колец армируются с помощью стальной арматуры.



Железобетонные кольца обладают следующими преимуществами:

Удобство монтажа. При устройстве колодца с помощью бетонных колец можно легко создать гидроизоляцию.

Надежность. Кольца оборудованы специальными замками (фальцами), которые обеспечивают прочную фиксацию колец друг с другом. Это означает, что смещение колец в процессе эксплуатации полностью     исключено.

Устойчивость к внешним воздействиям. В процессе изготовления кольца проходят обработку влагостойкими и морозостойкими добавками.

Долговечность. Средний срок службы колец – 60-70 лет.



Таблица соотношения объёма ЖБ-кольца с его диаметром

Наименование Объём, м3 Толщина стенки, см Масса, кг Высота, см Внутренний диаметр, см
КС 7-9 0,15 7 380 90 70
КС 7-6 0,1 7 250 60 70
КС 10-9 0,23 8 600 90 100
КС 10-3 0,1 8 200 30 100
КС 10-6 0,16 8 400 60 100
КС 7-3 0,05 7 130 30 70
КС 15-3 0,14 9 320 30 150
КС 20-9 0,59 10 147 90 200
КС 15-6 0,26 9 670 60 150
КС 15-9 0,4 9 960 90 150
КС 20-6 0,39 10 980 60 200

Ввиду большой массы железобетонных колец для их установки требуется специализированная техника и оборудование.




Представительство «Мособлкомплект» в г.Москве
125476, Москва, ул. Василия Петушкова, д.8
8 (495) 642-43-87 (многоканальный), 8 (495) 949-56- 20

Подбор бетонных колец для колодца и канализации

Одним из основных элементов канализационных систем и колодцев являются бетонные колодезные кольца, составляющие трубопровод для сточных вод или емкость, откуда производится забор воды. Нормальное функционирование этих систем зависит от качества изготовления колец, от того, насколько корректно эти элементы установлены и от правильного подбора. Чаще всего железобетонные кольца для колодца изготавливаются в заводских условиях по ГОСТам, поэтому претензий к качеству, как правило, нет. Сегодня поговорим о том, какие бетонные кольца выбрать для колодца и для канализации.

Материал изготовления: бетон или пластик?

Еще в начале текущего века кольца для канализационных систем изготавливались исключительно из бетона, который заливался в формы с армированными пустотами. Технология изготовления бетонных колец для колодца не претерпела каких-то существенных изменений за десятки лет, так как параметры изделий в полной мере обеспечивали потребности заказчиков канализационных систем и колодцев. Сегодня у нас есть выбор – мы можем приобрести бетонные кольца, пластиковые (полиэтилен, ПВХ, полипропилен) или кольца из полимер-песчаной смеси.

Пластиковые кольца – это легкие и прочные изделия, которые, в принципе, ничем не уступают бетонным, за исключением цены, кольца из полимеров стоят в разы дороже бетонных при совершенно одинаковых эксплуатационных характеристиках. Поэтому такие кольца монтируются в специфических условиях эксплуатации, где бетон может подвергнуться разрушению (частые температурные перепады, агрессивные химические среды, вибрационные нагрузки, пр.).

Кроме того, мириться с высокой стоимостью пластиковых колец приходится в условиях, где нет возможности привлечь специальную технику для установки бетонных колец. Или по той причине, что транспортировка бетонных колец (которые намного тяжелее пластиковых) может обойтись слишком дорого.

В условиях инфраструктуры современных населенных пунктов (городов, поселков, и даже небольших деревень) такая проблема отсутствует, поэтому чаще всего владельцы частных домов и заказчики канализационных систем предпочитают приобретать бетонные кольца. Тем более что на заводах нужные типоразмеры, как правило, имеются в наличии, и устройство водопроводного колодца из бетонных колец или канализации из бетонных колец не сопряжено с какими-либо сложностями.

Виды бетонных колец: варианты фиксации

Какие бывают бетонные кольца? Конструкционно все бетонные кольца разделяют на две основные группы: прямые и фальцевые. Первые имеют прямой торец сверху и снизу, а вторые – оснащены выступами в верхней части и углублениями в нижней. При монтаже фальцевых бетонных колец одно изделие вставляется в другое, образуется надежный замок, препятствующий сдвигам, такие кольца рекомендуется монтировать в условиях высокой подвижности грунта.

Прямые кольца не имеют пазов на торцах, при обустройстве колодца из бетонных колец их стыкуют друг к другу при помощи металлических скоб и герметизируют цементным раствором. Прямые кольца дешевле фальцевых, поэтому, если исследования грунта показывают отсутствие необходимости надежной фиксации, лучше останавливать свой выбор именно на них.

Виды бетонных колец: назначение

Кроме того, кольца отличаются наличием (или отсутствием) дна. Кольцо с дном исключает необходимость бетонирования основания перед установкой на дно котлована, что несколько ускоряет и удешевляет процесс обустройства колодца.

Также кольца отличаются по техническим характеристикам, которые определяются составом бетона и особенностями армирования, иначе говоря – по областям применения. Характеристики определяются ГОСТом 8020 90, который делит кольца на следующие виды:

  • КФК: кольца для канализационных колодцев;

  • КЛК: кольца для ливневой канализации;

  • КДК: кольца для внутриканальных систем;

  • КЛВ: универсальные кольца, подходят для водопроводного колодца и для ливневки;

  • КВГ: кольца для водопроводных сетей и колодцев, а также для газопроводных.

Присутствуют и различия, связанные с потребностями при монтаже, вот какие есть бетонные кольца:

  • КО: опорные кольца, используются в случае последующего обустройства люка;

  • КД: доборные, имеют меньшую высоту, чем стеновые, и позволяют выйти на требуемый уровень относительно поверхности;

  • КС: кольца стеновые, это обычные кольца, которые устанавливаются друг на друга;

  • КПН: кольцо с днищем.

Размеры колец – как сделать правильный выбор?

Важно понимать, каких размеров бывают бетонные кольца, так как их необходимо подбирать в зависимости от типа сооружения, а также от планируемой пропускной способности. Собственно, речь идет о высоте и диаметре железобетонного кольца для колодца, которые указаны на заводской маркировке. Кроме того, маркировка включает такие параметры, как толщина стенки и вес, так как в некоторых случаях эти параметры являются достаточно важными. При подборе необходимо помнить, что за большие размеры бетонных колец цена будет выше, поэтому брать с запасом не всегда разумно.

Ниже приведена таблица размеров бетонных колец для канализации и колодцев:

Чтобы правильно выбрать бетонные кольца, необходимо использовать проектные расчеты, в идеале эти расчеты проводятся специалистом, который учитывает все необходимые параметры. А именно: необходимо провести исследования грунта, определить пропускную способность, участь вероятность засорения колодца или канализации, рассчитать нагрузки в контексте строительных конструкций, в рамках который планируется эксплуатировать инженерные коммуникации.

Компания «Первый стройцентр Сатурн-Р» является одним из лидеров на рынке малоэтажного строительства и предлагает качественные бетонные кольца различных видов, сопутствующие элементы, а также инструменты и приспособления для монтажа канализации или водопровода.

Размеры бетонных колец для канализации: виды конструкций

  Канализационная система одна из главных коммуникаций, монтаж которой проходит в несколько этапов, детально подготавливая каждый шаг. Процесс проектирования включает в себя выбор строительных материалов. Качество выбранных изделий напрямую влияет на срок полезного использования. Одним из самых популярных видов материала, используемых в монтаже канализации – бетонные кольца. Использование бетона началось много десятилетий назад и по сей день не утратило свое значение в строительстве.

  Производители бетонных изделий изготавливают товары различных параметров, среди которых:

  • бетонные кольца;
  • бетонное дно;
  • прямые изделия;
  • бетонное изделие с замком;
  • цельное изделие с дном;

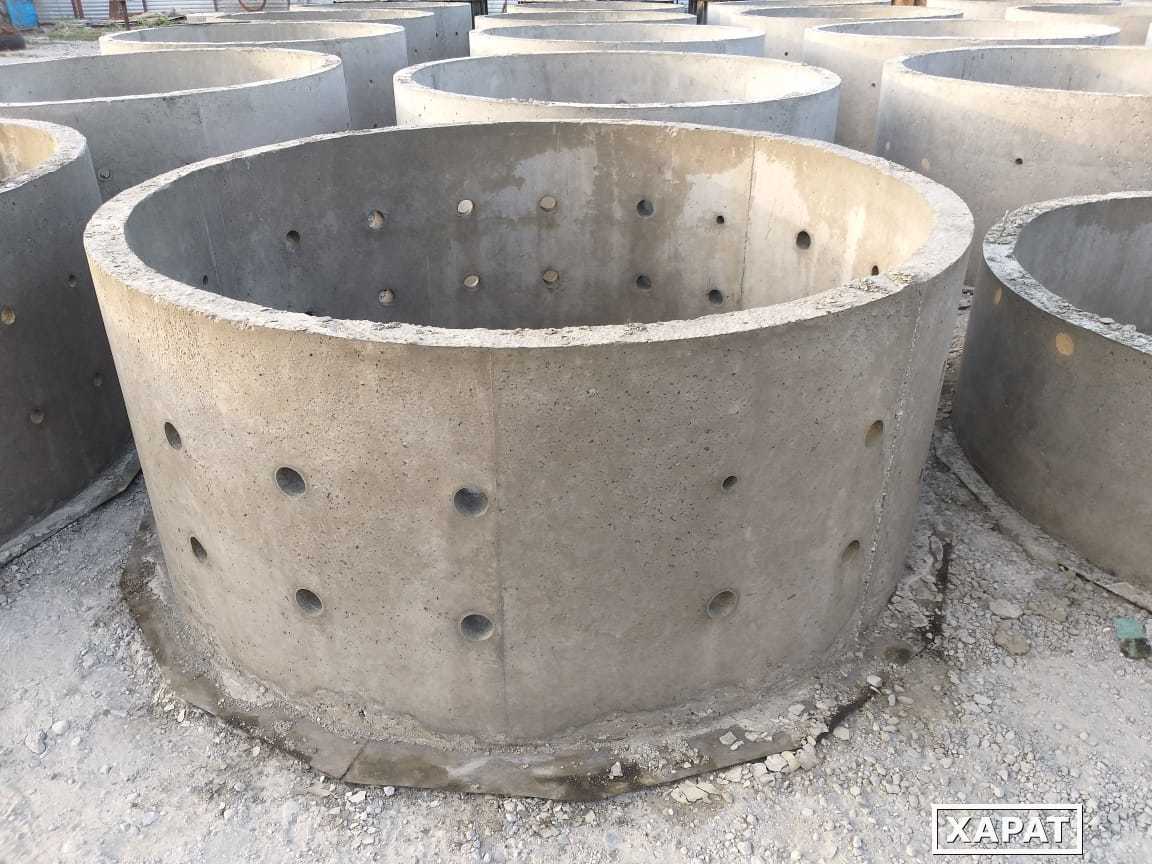

  • кольца фильтрации;
  • люк.

  Каждое изделие имеет свой ГОСТ, для железобетонных изделий 8020-90, строго оговорено для каких нужд используются специальные составы растворов, определенный вид арматуры. Бетонные кольца делят на основные – стеновые, вторичные – доборные кольца. Основные служат для формирования шахты колодца или другого сооружения, вторичные формируют горловину конструкции, благодаря нестандартным размерам добирается высота и объем изготавливаемого резервуара.

Производство бетонных колец

  Эксплуатация строительных материалов требует определенных технических качеств – прочности, достигаются такие высокие показатели производителями в процессе изготовления преимущественно благодаря раствору особого состава мелкозернистой фракцией. Подобный раствор можно изготовить из марок бетона М500, М200.

  Создание делиться на 6 основных этапов:

  • подготовительные работы – включают подготовку специальных форм и каркасов;
  • укладка в формы арматурного каркаса;
  • готовиться бетонная смесь;
  • заливаются формы;
  • используя вибрацию раствор усаживаю, избавляется от пустот в стенках изделия;
  • сушка изделия в специально подготовленных климатических условиях.

  После прохождения всех этапов, изделие вынимают, после чего можно использовать по назначению.

  Применяя различные каркасы, формы, получают различные изделия по габаритам (высота кольца, толщина стенки, внутренний диаметр, вес изделия). Именно от таких технических характеристик зависит классификация, стоимость.

  Маркировка изделия содержит буквы и цифры. Буквы обозначают вид изделия, цифры (сразу идут после букв) – внутренний диаметр, вторая цифра – высота. Рассмотрим на примере КС-7-1 имеет внутренний диаметр 70 см, высота 10 см, модель КС-7-10 изготавливается с внутренним диаметром 70 см, высотой 100 см, изделие КС-20-9 соответствует габаритам: внутренний диаметр – 200 см, высота – 90 см. Производители имеют классификационные таблицы, ознакомиться можно изучив требования ГОСТа 8020-90. Буквенная маркировка означает следующее:

  • КО – кольцо опорное;
  • ПО – плита опорная;
  • ПД – плита дорожная;
  • ПН – плита дна;
  • ПП – плита перекрытия.

  Водопроницаемость – главная характеристика, особенно для канализации, маркируется таким образом: О – особа малая, Н – нормальная, П – уменьшенная.

  Некоторые умельцы изготавливают бетонные кольца самостоятельно, где арматурную сетку заменяют мелким гравиев, но стоит напомнить, изготовленные бетонные изделия без соблюдения определенных технических требований, определенной техники не могут соответствовать заявленным характеристикам заводских моделей.

Преимущества ЖБИ колец

  Железобетонные кольца для строительства канализационных коммуникаций выбраны не зря, большое количество преимущественных сторон:

  • арматура обеспечивает надежность конструкции на весь срок эксплуатации, который составляет 50 лет;
  • бетонное изделие устойчиво к различным температурным нагрузкам, отсутствуют такие процессы как расширение и сжатие материала;
  • монтаж проводиться рабочими различной квалификации;
  • широкий ассортимент позволяет создать резервуар с максимальной точностью заданного объема;
  • прочность;
  • стоимость изделия относительно невысокая;
  • поверхность изделия удобна для проведения различных работ по уходу;
  • бетон не вступает в химические реакции с различными веществами;
  • возможна установка в агрессивной среде, подвижном грунте;
  • безвредны для окружающей среды;
  • широкий спектр применения.

  Многие из качеств бетонного изделия увеличиваются за счет специальной обработки герметичными средствами. Обработка не только повышает водостойкость изделия, в целом увеличивает срок эксплуатации на десяток лет, несколько десятилетий.

  Среди положительных сторон, нашлось место отрицательным:

  • хрупкость изделия требует бережного обращения, во время проведения монтажных работ, удар о твердый предмет может привести к сколу, трещине и другим нарушениям первоначальной конструкции, некоторые из которых абсолютно делают изделие непригодным к использованию;
  • вес изделия велик, для транспортировки, работ погрузки, разгрузки нужна специальная техника, оборудованная подъемным механизмом;
  • монтаж без спецтехники невозможен, дополнительная аренда увеличивает стоимость;
  • использование в агрессивной среде требует специального покрытия, обычно изоляцию делают раствором битума.

  Сэкономить можно, нужно провести земельные работы до момента транспортировки, выгружая изделия сразу на место монтажа, можно избежать трат на повторный наем транспортного средства с краном.

Применение и расчет объема железобетонных колец

  Применяются изделия из бетона в различных областях, касающихся прокладки различных видов коммуникаций:

  • колодцы различного назначения, питьевой источник, смотровой, ревизионный, поворотный и другие колодцы;
  • ливневая канализация;
  • шахты для прокладки кабеля;
  • септики.

  Канализационная система, особенно автономная, часто использует бетонные кольца для создания очистных сооружений. Традиционно для канализации применяют кольца высотой 90 см, внутренний диаметр колец может существенно отличаться от 1 до 2 метров. Выбор кольца основан на объеме который нужно получить в качестве резервуара. Грамотно подобрать материала для монтажа, облегчить задачу монтажа, кольца с замками обеспечивают максимальную устойчивость конструкции, тщательное соединение разных элементов. Крепление важная часть, именно от нее зависит стойкость конструкции в целом.

  Торцевое крепление не всегда применяется с цементным раствором, зависит от случая, но без крепления, осуществить прочную сцепку нельзя.

  Подбирать нужно изделие с одинаковым креплением, что касается расчета объема, делается несложно. За основу расчета берется количество постояльцев, число жильцов умножаем на норму, установленную государством, 200 литров в сутки. Полученную цифру нужно умножить на количество дней прохождения очистки стоками, трое суток, средний показатель современных очистных сооружений.

  Проведем расчет, 3 жильца х 200 литров воды на каждого = 600 литров воды в сутки, 600 л х 3 суток очистки = 1800 литров, переводим в м³, получаем 1,8 метров кубических. Нужно обязательно сделать запас, гости, новое оборудование или члены семьи увеличат расход воды, соответственно понадобиться больший объем резервуара. Набрать нужный объем из колец несложно, нужно знать на сколько секций будет делиться основная конструкция, соответственно, разбить по строительным нормам, первая секция или приемник самая большая, две другие могут быть одинакового объема.

  Рассчитать объем одного кольца проводиться по известной всем формуле, упрощает задачу таблица с указанным объемом для конкретного бетонного изделия. Ознакомимся с некоторыми из них: КС-15-5 0,22 м³, КС-15-6 объем 0,265 м³, КС-15-9 0,4 куб. метра, КС-20-9 объемом 0,56 м³, КС-25-1 объем 0,97 куб. метров. Есть модели изделий, которые называются вторичными, вспомогательными или доборными, используются в качестве деталей, заменяющие основной элемент, при нехватке незначительного объема.

  Табличные данные помогут подобрать нужное изделие для каждой секции очистной конструкции.

Размеры бетонных колец для канализации: виды конструкций

Виды и размеры бетонных колец

Стеновые канализационные кольца

Производство футерованных колец жб

Схема расположения дренажного колодца

Кольцо ж/б 2 м

Описание кольца железобетонного 2,0 м

Кольца железобетонные (для колодцев) применяются в строительстве систем водоснабжения. Бетонные кольца делятся на типы и применяются при установке смотровых, водоотводных и монтажных железобетонных колодцев, так же они используются в системах подземных коммуникаций, электро- и тепловых сетей. Популярны и в частном секторе. Благодаря своему широкому разнообразию типоразмеров и видов, колодезные кольца нашли применение и в строительстве.Выбирать железобетонные кольца следует с учетом размеров возводимой конструкции, особенности и функционального назначения для оптимальной эксплуатации.

Наиболее популярная разновидность железобетонных колец – колодезные. Обладают обширной областью применения. При устройстве железобетонных конструкций колодезного типа применяются бетонные кольца колодцев с дном. Кольца колодцев с крышкой гарантируют безопасное функционирование колодцев и кроме того они обеспечивают свободный доступ внутрь конструкции. Чтобы обеспечить максимальную прочность собранным из бетонных колец конструкциям, применяют кольца колодцев, оборудованные замком. Они обладают стыковочными поверхностями, гребнем и пазом, которые отвечают за надежность крепления элементов между собой.

Производитель оставляет за собой право изменять страну производства, характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца. Уточняйте информацию у менеджеров!

1. Способы доставки

  до 100 кг до 300 кг до 500 кг** Постаматы и ПВЗ  PickPoint
Москва 390 руб 500 руб 900 руб 200 руб
МО, область 390 руб*  500 руб* 900 руб* 200 руб
Регионы, РФ       450 руб
Самовывоз

Выдача товара до 20:00, Раменский район, Михайловская слобода, Старорязанская улица, д. 4. (при оплате - резерв товара)

Пункт выдачи по адресу: Москва, Рязанский проспект, д.79 (пн-вс с 09:00 до 20:00)

* каждый 1 км за МКАД дополнительно 30 руб

** полная информация по доставке крупногабаритных грузов смотрите в разделе Доставка и оплата

2. Способы оплаты

      Банковской картой онлайн на сайте             ЮMoney (Я.Деньги)

     Наличными курьеру                                                    QIWI кошелек

     Сбербанк-онлайн                                                           WebMoney

     Безналичный расчет

Вы можете вернуть товар, если был обнаружен производственный брак, дефекты и прочие повреждения. Срок возврата осуществляется в течение 14 дней с даты покупки товара.

Возврат товара осуществляется в полном соответствии с законодательством РФ, включая Закон о Правах Потребителя.

Подробная информация о возратах и обмене

Вес и объем бетонных колец

При планировании строительства важно учитывать все детали. Особенно это касается строительных материалов. Монтаж элементов сооружения требует рабочей силы, а зачастую и специальной техники. Без учёта объема и веса стройматериалов их невозможно правильно разместить, транспортировать и монтировать из них сооружения. Так же вес и объем необходимо знать для произведения строительных расчётов при проектировании.

Вес бетонного кольца обычно высчитывается по формуле: V = π x R² x H

В этой формуле V — внутренний объем кольца, π - является постоянной величиной равной 3,14, R² - это внутренний радиус изделия, H — высота изделия.

Эта формула предназначена для расчета внутреннего пространства кольца. В ней не учитывается толщина стенок. Применяется она для расчетов при строительстве канализации и накопительных колодцев. Без планирования при строительстве проектированная система может не справляться с нагрузкой, что повлечет за собой нежелательные последствия.

Наиболее часто применяемые в строительстве кольца имеют следующие параметры:

  • КС 20.9 (200 см) — объем 2,83 м³;
  • КС 15.9 (150 см) — объем 1,59 м³;
  • КС 10.9 (100 см) — объем 0,71 м³.

Кроме объема строительных элементов так же важно учесть и вес. Типовой вес бетонного кольца для колодца различается для каждой марки. В данной таблице показаны основные характеристики для некоторых из них.

Железобетонные конструкции считаются монолитными именно за счет большого веса. Качественный монтаж скрепляет отдельные элементы и делает их очень устойчивыми к внешним воздействиям. Применив железобетонные изделия при строительстве, вы несомненно повысите эксплуатационные характеристики объекта.

Например, при сооружении канализационных сетей применяют большие по весу бетонные кольца 1 метр и более. Для водопроводных магистралей используют кольца массой примерно 640 кг. Имея подобный вес транспортировка и монтаж сооружений требуют задействования специальной техники. Вес бетонного кольца невозможно сделать меньше, иначе кольцо будет содержать полости. Если вы обнаружили несоответствие веса у указанных выше марок, то возможен производственный брак. Приобретать строительный материал можно без опасений только у проверенных производителей и поставщиков.

Производство колодезных колец, размеры и формы. Виды колодезных колец

Колодцы, несмотря на многовековую историю, все еще остаются основными элементами в конструкции подземных вертикальных коммуникаций различного типа. Наиболее распространенными видами колодцев, применяемых как в загородном, так и в масштабном строительстве, являются водонапорные, канализационные и смотровые шахтные конструкции, основной функцией которых является инженерное обеспечение зданий.


Виды колодезных колец

Колодезные кольца являются наиболее востребованными ЖБИ, стоимость и параметры использования которых признаны оптимальными в строительстве вертикальных шахт. В качестве материала их производства традиционно используется обладающий отличными прочностными характеристиками и отличающийся долговечностью армированный бетон, однако некоторые проекты подразумевает применение аналогов из ПВХ, которые при меньшем весе и стоимости также обладают меньшим сроком эксплуатации.

ЖБ кольцо из бетона оснащается несущим армированным каркасом и заливается высококачественным товарным бетоном, в состав которого входят также различные добавки, влияющие на эксплуатационные характеристики готового изделия и определяющие сферы его применения.

Типы колодезных колец:

  • Опорные – применяются в строительстве конструкций, подразумевающих наличие люка, и служащие опорой для его надежного закрепления;
  • Стеновые – стандартные ЖБИ, предназначенные для поэтапной установки друг на друга и формирования вертикальной шахты;
  • Доборные – обладающая нестандартными размерами разновидность стеновых колец, позволяющая работать с конструкциями различной глубины;
  • Замковые – оснащенные специальным механизмом изделия, применяемые для строительства колодцев в регионах с высокой вероятностью смещения почвы;
  • Оснащенные днищем – дополнительный нижний элемент придает конструкции колодца статичность и прочность;
  • Регулировочные – применяются для того, чтобы увеличить глубину желоба до 50 см.

Размерная шкала колодезных колец регулируется ГОСТами и является стандартной. На данный момент эта категория продукции представлена типовыми изделиями с внутренним диаметром 70, 80, 90, 100 и 200 см и высотой от 10 до 100 см при шаге 50 см. Высота железобетонных колец варьируется от 70 до 120 см. При проектировании колодца также необходимо учитывать, что внешний диаметр конструкции несколько больше внутреннего.


Форма колодезного кольца является преимущественно цилиндрической, геометрически правильной. Опорные кольца с большим внешним диаметром обладают нестандартной геометрией со смещенным отверстием для люка – такая конфигурация изделия позволяет рационально оснастить внутреннее пространство колодца для обслуживания магистрали.

Обозначения и маркировка

Традиционно согласно действия норм стандарта ГОСТ 23009 в маркировке колец присутствует цифробуквенное обозначение, в котором первые цифры в дециметрах отражают внутренний диаметр железобетонного изделия, а вторая соответствует высоте конкретного кольца. Буквенная маркировка иллюстрирует назначение:

  • КВГ - кольца для использования в газопроводных и водопроводных коммуникационных системах;
  • КФК - кольца колодезные, применяемые в канализации и водопроводных системах;
  • КЛК - кольца "ливневок", а также прочих водосточных колодцев;
  • КДК - кольца для внутриквартирных коммуникаций и сетей;
  • КО - кольца опорного типа;
  • КС - стеновые кольца.


Вместе с кольцами используются плиты перекрытия, маркируемые ПП и ПК, а также плиты днища с обозначением ПН и ПД, железобетонные стаканы.

Производство колодезных колец

Изготовление железобетонных колец нормируется техническими условиями ГОСТа 8020-90 и производится с применением различных марок бетонов, которые соответствуют целевому назначению их использования с учетом условий регионального и климатического, а также индивидуального характера. Чаще всего в качестве бетонов используют растворы марок от М200 до М500. Для армирования каркаса находит применение арматура, диаметр которой составляет от 0,6 до 10 мм в зависимости от размеров изделия.

Для производства колец используют шаблоны - пустотелые цилиндры с закрепленными на их основании вибраторами, обеспечивающими плотность бетона, его однородность, от которой зависит качество изделия. Арматура большого диаметра применяется лишь для формирования надежных петель. Согласно требований стандартов для армирования должна применяться арматурная проволока Вр-I по ГОСТ 6727, сталь горячекатаная стержневая класса от АI до А-III согласно ГОСТ 5781, а также упрочненную термически стержневую Ат-IIIС и  Ат-IVС в соответствии с ГОСТ 10884;


Преимущества железобетонных колец

Готовые изделия, представляющие собой модульную конструкцию, обладают целым рядом достоинств, среди которых:

  • Долговечность. средний срок службы любых железобетонных изделий составляет 50 лет, однако без сомнений, кольца смогут прослужить и 70-80 лет. Нередко кольца не отработавшие свой ресурс могут использоваться повторно;
  • Простота и доступность монтажа. Нехитрая технология укладки колец доступная и не требует высокой квалификации, а также значительных трудозатрат;
  • Экономичность. Как изделия ,кольца отличаются невысокой стоимостью, позволяя реализовать проектные идеи в пределах минимальной сметы;
  • Высокие прочностные и качественные характеристики. Железобетонным кольцам свойственны такие качества, как морозостойкость, водонепроницаемость и пожаростойкость, которые наряду с высокой прочностью позволяют длительно эксплуатировать сооружения и коммуникации, построенные на их основе.

Продукт PDF Autocad
(открывается с помощью winzip)
Закрытые культиваторы
Армированный бетон MEGA Box Culvert
Коробчатый водопровод из железобетона
Люки и люки
Типовой люк диаметром 48 или 54 дюйма
Типовой люк диаметром 60 или 72 дюйма
Труба для микротоннелирования (домкрат)
Типы соединений труб домкрата
Домкратная железобетонная труба диаметром 24–144 дюйма
Труба неармированная бетонная
Неармированная бетонная труба-соединение ORing диаметром 12-36 дюймов
Неармированная бетонная труба с одинарным смещенным стыком диаметром 12-30 дюймов
Неармированная бетонная труба, шпонка и паз диаметром 12-36 дюймов
Труба железобетонная
Труба для бетонной арки, диаметр эквивалентного 15–72 дюйма
Бетонная эллиптическая труба, эквивалентный диаметр 18–144 дюйма
Соединение железобетонных труб с ORing диаметром 12–96 дюймов
Железобетонная труба с ПВХ-покрытием
Железобетонная труба с одинарным смещенным стыком диаметром 12–72 дюймов
Железобетонная труба со стальным кольцевым соединением диаметром 30–96 дюймов
Железобетонная труба, шпонка и паз диаметром 12–96 дюймов
Специальная арматура и аксессуары
Прокладки
Железобетонная звезда
Железобетонный выход на тройник
Эксцентриковый переходник для железобетона
Концевая секция с развальцовкой, труба диаметром 12–72 дюйма
Наклонные концевые секции из железобетона
Армированный бетонный эксцентриковый тройник для люков
Детали изготовления двух- и трехкомпонентных колен для железобетона

Люки и аксессуары - Rocla


Описание:
Люк представляет собой рабочую камеру, которая устанавливается с интервалами вдоль трубопровода для обеспечения доступа к трубопроводу. Это в основном для проверок и обслуживания.

Люк из сборного железобетона предлагает экономичное и эффективное по времени решение. Профиль блокирующего соединения делает установку быстрой и эффективной, а использование уплотнительного материала между секциями делает камеру водонепроницаемой.

Секции люков поставляются длиной 1000 мм, 500 мм и 250 мм и доступны в диаметрах 750 мм, 1000 мм, 1250 мм, 1500 мм и 1800 мм.

Также возможны специальные размеры.

Продукция на заказ:
Камера люка может быть изготовлена ​​длиной 250 мм, 500 мм и 1000 мм.

Step Irons можно отлить в стенку камеры для облегчения доступа.

Стандартные диаметры люков - 750 мм, 1000 мм, 1250 мм, 1500 мм и 1800 мм. Могут быть разработаны и изготовлены специальные промежуточные или большие размеры. Они подвержены различным материальным ограничениям, но будут оцениваться нашими инженерами на разовой основе.

Принадлежности:
Ступени
Ступени можно отлить в стенку камеры для облегчения доступа.

Переходные плиты
В глубоких камерах колодцев диаметр камеры можно уменьшить, чтобы сделать ее более рентабельной. Подробную информацию о переходной плите можно найти под заголовком SVP.

Заглушки
Для герметизации камеры люка необходима заглушка. Подробную информацию о покровной плите можно найти под заголовком SVP.

Бетонная крышка
Бетонная крышка также предлагается в качестве альтернативы обычной чугунной крышке. Из-за большого количества краж остается большое количество открытых люков, что создает риск для здоровья и безопасности. Тяжелый характер в сочетании с нулевой стоимостью при перепродаже бетонной крышки делает это эффективное решение. Подробную информацию о крышке можно найти под заголовком SVP.

Области использования:
Сборные бетонные колодцы широко используются для доступа к трубопроводам с поверхности.Люки из сборного железобетона идеальны там, где требуются не требующие обслуживания высококачественные решения. С точки зрения безопасности, крышки бетонных люков не имеют ценности для перепродажи и, следовательно, с большей вероятностью останутся на месте, закрывая вход в люки, по сравнению с крышками люков из чугуна, которые украдены из-за их перепродажной стоимости.

Обращение и установка:
При работе с любыми бетонными изделиями важно помнить, что, поскольку бетон является тяжелым и несколько хрупким материалом, удары или ударные нагрузки любого описания могут повредить изделие.Особенно это касается острых кромок.

Компоненты люка обычно транспортируются в вертикальном положении, и в этом положении их следует выгружать и штабелировать. Ни в коем случае нельзя поднимать секции люков за ступеньки. Для этих операций следует использовать подходящее подъемное оборудование для люков.

Во время установки траншея или котлован должны быть подготовлены в соответствии со спецификациями инженеров строительной площадки. Выемка для колодца должна быть на 300 мм шире, чем снаружи колодца, или в соответствии с указаниями инженера. Выемка должна предусматривать дополнительную глубину, необходимую для основания.

Монолитные основания широко используются, но должны включать в себя соответствующие ситуации скамейки. Основание должно выступать примерно на 150 мм ниже нижнего уровня водного пути и на 300 мм шире, чем внешние размеры секции люка. Стартовое кольцо должно быть расположено и выровнено на этом основании.

Сборные основания могут быть установлены как часть программы укладки труб. Необходимо позаботиться о том, чтобы выровнять это основание на уплотненном участке.При необходимости грунт под основанием необходимо укрепить цементом, а затем утрамбовать. Следующие блоки люков устанавливаются непосредственно на эту подставку, и никаких стартовых колец не требуется.

Стыки между секциями колодца необходимо заделать цементным раствором или резиново-битумным герметиком. Это должно быть указано инженером на месте.

В глубоких камерах колодцев диаметр камеры можно уменьшить, чтобы сделать ее более рентабельной. Пластины-переходники помещаются на большую секцию для уменьшения диаметра и тем самым создают «туннель» для доступа к рабочей камере.Обычно это уточняется инженером.

Для герметизации камеры люка необходима крышка. Эти перекрытия можно использовать для закрытия ряда секций колодцев. Бетонная крышка профилирована так, чтобы входить непосредственно в перекрывающую плиту и заподлицо с верхом.

Иногда возникает необходимость отрегулировать уровень отверстия доступа к люку без использования дополнительных секций люка. В подобных случаях используются проставочные плиты, которые помещаются над отверстием крышки.Эти промежуточные плиты не профилированы по отношению к бетонной крышке, поэтому переходная плита должна быть совмещена с ней, чтобы облегчить установку крышки.

Бетонная крышка также предлагается в качестве альтернативы обычной чугунной крышке. Из-за большого количества краж остается большое количество открытых люков, что создает риск для здоровья и безопасности. Тяжелый характер в сочетании с нулевой стоимостью при перепродаже бетонной крышки делает это эффективное решение. Профиль крышки предназначен для установки непосредственно в защитную плиту или на переходную плиту.У каждой крышки есть подъемный крюк, залитый в продукт, поэтому установка может быть выполнена с ее помощью.

Для получения дополнительной информации об установке люка, пожалуйста, воспользуйтесь функцией «Связаться с нами», так как наши сотрудники могут помочь на месте с монтажными работами.

Характеристики железобетонных труб - Northwest Pipe Company

Geneva Pipe and Precast производит полную линейку железобетонных труб размером от 12 до 96 дюймов и больше по запросу. Доступные в различных классах прочности, наши трубы соответствуют или превосходят все применимые местные и национальные спецификации и производятся на предприятиях, сертифицированных NPCA.Бетонные трубы, являясь одним из самых надежных дренажных продуктов на рынке, обеспечат множество преимуществ для вашего проекта. Эта прочная и простая в установке труба - отличный выбор как для неглубоких, так и для глубоких подземных работ. Мы производим как стандартные, так и специально разработанные железобетонные трубы и специальные фитинги для труб для различных областей применения.

Обзор

Стандартный

ASTM C76, ASTM C655, ASTM C990, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198

Конструкция

Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.

Размер

Стандартные диаметры от 12 до 96 дюймов, длина от 8 до 12 дюймов.Доступны большие диаметры.

Вместимость

Соответствует или превышает 13 фунтов на квадратный дюйм для прямых соединений и 10 фунтов на квадратный дюйм для отклоненных соединений в соответствии с ASTM C443. Приблизительная пропускная способность указана в таблице ниже. Все пропускные способности рассчитаны исходя из отсутствия напора, если вода течет на 100%, минимальный уклон 0,1%.

Суставы

Соединение с одинарным смещением и резиновым уплотнением согласно ASTM C443; Втулка раструба (12–72 дюйма) и гребень и паз (72–96 дюймов) в соответствии с ASTM C990.Профильные или предварительно смазанные прокладки.

Принцип использования

Обычно используется для отвода сточных вод, промышленных вод, ливневых вод и для строительства водопропускных труб. Применения включают ливневые стоки, канализационные коллекторы, водопропускные трубы, подземные системы задержания ливневых вод, ирригационные системы и трубопроводы очистных сооружений.

Эллиптическая железобетонная труба

Имеющийся в различных классах прочности, наш эллиптический RCP соответствует или превосходит все применимые местные и национальные спецификации и производится на предприятиях, сертифицированных NPCA.Эта труба - отличный выбор там, где существуют ограничения по высоте или ширине, или там, где требуется большая пропускная способность или более высокие скорости для условий неглубокого заглубления или при низких расходах, соответственно.

Стандартный

ASTM C507, AASHTO M207, ASTM C990

Конструкция

Сухая заливка с использованием цемента типа III / V, который отвечает требованиям как для цемента типа III, так и типа V.

Размер

Стандартная вертикальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 18 до 54 дюймов.Стандартная горизонтальная эллиптическая труба с номинальным эквивалентным диаметром RCP от 38 до 54 дюймов. Укладочная длина 8 футов для всех размеров.

Суставы

Соединение шпунта и паза эластичной бутиловой мастикой согласно ASTM C990.

Принцип использования
Эллиптическая труба

- отличный выбор, когда вы сталкиваетесь с ограничениями по высоте или ширине, или когда системе требуется большая пропускная способность для неглубоких заглубленных мест.

Труба для микротоннелирования железобетонная

Качество трубы играет важную роль в успешной бестраншейной установке.Наша труба может быть изготовлена ​​по индивидуальному заказу в соответствии со спецификациями конкретного проекта. Используя процесс производства мокрого литья, мы можем производить трубы с очень жесткими допусками, которые не уступают по качеству любой другой железобетонной трубе для микротоннелирования во всем мире.

Стандартный

ASTM C76, ASTM C655, ASTM C443, ASTM C361, AASHTO M170, AASHTO M242, AASHTO M198, ASCE 27

Конструкция

Мокрая заливка с использованием самоуплотняющегося бетона.

Размер

Стандартные диаметры от 36 дюймов до 96 дюймов.Доступны дополнительные диаметры. По вопросам диаметра, выходящего за пределы этого диапазона, обращайтесь в наш отдел продаж.

Суставы

Конструкция соединения стальной раструбной ленты с ограниченным уплотнительным кольцом согласно ASTM C443. Разработан, чтобы выдерживать давление 50 фунтов на квадратный дюйм.

Принцип использования

Труба для микротоннелирования - лучший выбор, если вы пытаетесь избежать каких-либо нарушений, вызванных типичными методами строительства открытым способом.

Кольцо бетонное для колодца: размеры, вес и диаметр

Сегодня к канализации в собственном доме повышенная потребность.Это необходимо для соблюдения правил санитарно-гигиенических норм. Поэтому все элементы системы подбираются очень тщательно. Бетонное кольцо для колодца, размеры, вес и диаметр этой конструкции выбираются в соответствии с существующими условиями. Грамотно подобранные элементы конструкции обеспечивают правильную организацию канализации.

Сегодня кольца RC считаются одними из самых приемлемых и надежных вариантов. Какие разновидности этого продукта, на что обращать внимание при выборе, советуют специалисты.Обустраивая колодец на участке своими силами, необходимо их перенимать.

Общая информация

Современное бетонное кольцо для колодца, размеры которого представлены в широком ассортименте предложений, является универсальным продуктом. Это стандартные ЖБИ, которые изготавливаются по ГОСТ 8020-90. Они сделаны из тяжелого железобетона.

Подобные изделия используются для конструкций, заглубленных в землю. Им разрешено работать выше или ниже уровня грунтовых вод. Окружающая среда должна быть неагрессивной или слегка агрессивной.

Сегодня существует множество разновидностей бетонных колец. В зависимости от условий эксплуатации выберите желаемый продукт. Для дорог, тротуаров, магистралей обязательно подойдут плиты перекрытия и люки. Если конструкция должна быть водонепроницаемой, приобретайте разновидности с дном.

Преимущества

Существующие размеры бетонных колец для колодцев позволяют выбрать оптимальный вариант для любого участка. Однако это не единственное положительное качество такой продукции. Такие кольца популярны еще и благодаря относительно невысокой стоимости.

При такой доступности продуктов их технология производства делает их очень прочными. Срок службы достигает нескольких десятков лет. Армирование делает кольцо устойчивым к деформациям грунта. Также материал, из которого он изготовлен, не подвержен температурным воздействиям.

Кольца RC применимы для всех типов грунтов. И в разных условиях окружающей среды эксплуатируются одинаково долго. Сам по себе материал никак не влияет на качество воды. Поэтому такие изделия используют даже для обустройства колодцев с питьевой жидкостью.Их установка проста.

недостатки

Выбирая железобетонные кольца, габариты которых делают такие изделия универсальными, следует учитывать и их недостатки. Их не так много, но их стоит прочитать перед покупкой.

Представленная продукция отличается значительным весом. Некоторые кольца могут весить около 2500 кг. Поэтому установка потребует использования специального оборудования (а его не всегда удобно использовать на участке). Помимо спецтехники нужно будет прибегнуть к помощи нескольких рабочих.Это тоже существенный недостаток.

Хотя стоимость бетонных колец невелика, транспортировка их стоит дорого. Ведь такой тяжелый продукт нужно загружать и снимать с машины. Для этого придется нанять грузчиков. Однако эти недостатки бледнеют перед многочисленными преимуществами.

Разновидности

Кольцо колодезное, размер которого подбирается в зависимости от типа системы, существует несколько разновидностей. В первую группу входят дополнительные и вспомогательные виды.Их используют, когда обычные кольца не подходят. Эти виды изделий создаются и собираются на заказ.

К основной и самой обширной группе относятся собственно железобетонные колодцы. Их используют для канализации, а также водоотведения, водоснабжения, сети и даже газового хозяйства.

Пристенные кольца применимы для формирования горловины практически всех типов колодцев. По типу конструкции также бывают сборные системы, имеющие днище, замок или внахлест, а также виды с перекрытием.

Что влияет на размер колодца?

Перед покупкой нужно учесть несколько основных критериев выбора железобетонных колец. Размеры этих изделий соответствуют условиям, существующим на объекте. Поэтому изначально требуется оценить глубину залегания грунтовых вод. Этот показатель можно уточнить у соседей или соответствующих коммунальных служб. Это влияет на количество колец, которое вам нужно приобрести для колодца.

На размер самого товара влияет количество людей, постоянно проживающих в доме.Также следует учитывать уровень появления воды. Если диаметр слишком широкий, он упадет слишком низко. Узкий колодец будет неудобен в эксплуатации.

Чтобы не растеряться в размерах, стоит обратить внимание на маркировку. В нем есть все необходимые параметры.

Как выбрать размер?

Современные ЖБ-кольца, размеры которых Один из основных критериев выбора - наличие в маркировке буквы КС. Далее производители указывают две цифры.Первый из них характеризует внутренний диаметр изделия в дециметрах. Вторая цифра - это высота кольца в тех же единицах. Если производитель не указал толщину стенки (а такое бывает часто), следует уточнить у продавца.

Чаще всего дачники устанавливают кольцо диаметром 1 м. Однако, если условия участка характеризуются очень глубокими грунтовыми водами, этот показатель соответственно меняется.

Высота колец чаще всего составляет 90 см.Это позволяет установить прочный столб с минимальным количеством соединительных швов. У продавца должны быть документы на товар. Они показывают все характеристики и параметры. Марка бетона не должна быть меньше М200. Лучше, если в процессе изготовления она обрабатывалась паром.

Ценовая политика

Потребителям важно знать, сколько примерно будет стоить покупка таких предметов, как бетонные кольца для колодца. Размеры и цены всегда увеличиваются пропорционально.Перед покупкой следует рассмотреть предложения нескольких реализаторов. По отзывам, цена может существенно отличаться у разных продавцов.

Средняя стоимость наиболее востребованных калибровочных машин КС 10-9 составляет около 1800 рублей. Толщина его стенок составляет 8 см, а вес достигает 640 кг. Однако в продаже есть много других размеров аналогичных изделий.

Для колец с внутренним диаметром 70 см установить самую низкую цену. В зависимости от их длины стоимость может варьироваться от 350 до 1500 рублей. На сегодняшний день самыми дорогими считаются кольца диаметром 200 см и высотой 90 см. Их цена в районе 4800 рублей. Вес такого изделия 2300 кг.

Если домовладельцы никогда раньше не устанавливали бетонное кольцо, лучше доверить выбор профессионалу. Он, руководствуясь своим опытом, сможет правильно выбрать сорт.

Установка

Последний шаг - установка выбранных продуктов. С помощью специального оборудования можно смонтировать бетонное кольцо для колодца.Размеры, диаметр и его цена подбирается в соответствии с указанными выше рекомендациями.

Изначально нужно правильно выбрать место для бетонного кольца. Выгружается из машины недалеко от места работы. Установка может производиться двумя способами. Первый вариант предполагает рытье шахты, в которую опускается бетонное изделие. Второй подход использует специальную установку. За счет этого кольцо устанавливается на поверхность и с него удаляется почва. Постепенно изделие опускается на нужную глубину.

Когда вода начинает появляться в шахте, она должна откачать насос. Следует заранее продумать освещение. На глубине будет совсем темно. Требуется кран или специальная установка. Стыки между элементами конструкции необходимо обработать специальными средствами.

Ознакомившись с рекомендациями специалистов, выбрать бетонное кольцо для колодца несложно. Размер, диаметр и толщина его стенок зависят от многих параметров. Чем крупнее товар, тем выше его стоимость.Это универсальный прибор, позволяющий оборудовать качественную канализацию или водопровод на любом типе объекта.

Barry Pattern & Foundry - BarryCraft

H-20 Нагрузка предусматривает:

  1. Нагрузка на два колеса по 9000 фунтов.
    +3000 фунтов. удара на колесо или
  2. , нагрузка на одно колесо составляет 24 000 фунтов.

Продукция H-20 предназначена для складских автомобилей, бетономешалок и тракторных прицепов..

Продукты для легких условий эксплуатации рекомендуются для применений, где максимальная нагрузка на колеса не превышает 1000 фунтов. Помимо участков с низкой проходимостью, эти продукты также отлично подходят для пешеходного движения.

Другие варианты загрузки доступны по запросу.

Варианты люков доступны для всех стандартных конструкций Barrycraft.

Strength: Мы предлагаем легкие стандартные конструкции (нагрузки 1000 фунтов) и тяжелые конструкции (H-20).Другие загрузки доступны по запросу.

Конструкции крышки: каждая стандартная конструкция может быть сплошной, решетчатой, с вентиляцией или болтовым соединением и уплотнением для обеспечения водонепроницаемости.

Дизайн обложки на заказ: По запросу доступен практически любой дизайн.

Надпись: мы можем нанести на обложку практически все, что вам нужно, по невысокой цене.

Запорные устройства: Предлагаем наружные петли и защелки или крышку на болтах.

Подъемные устройства: Мы предлагаем стандартный отбойник, стальную подъемную штангу, стальную сквозную ручку, литой ручку (для водонепроницаемых люков).

Для тяжелых условий эксплуатации - укажите "H"

Для легких условий эксплуатации - укажите "L"

Для загрузки H-20 - укажите "H-20"


B-1979 A
Подъем люка

Возьмите этот стояк для люка и просто наденьте стояк на существующую раму и закройте крышку.С небольшими трудозатратами и затратами времени вы подняли люк на желаемую высоту за считанные минуты. Каждая чугунная единица изготавливается в соответствии с вашими индивидуальными требованиями. Вам не нужно беспокоить существующий каркас люка. Минимальная высота подступенка равна толщине покрытия плюс 1/2 дюйма.

Укажите:
"A" - Диаметр существующей крышки люка.
"Б" - Толщина нынешней крышки люка.
"C" - Высота подъема люка.


Крышки больших люков

B-1600 и B-1602 - наши самые популярные серии люков со стандартными рамами глубиной семь дюймов.
B-1602 имеют легкие твердые крышки или решетки.

Размеры стола в дюймах
Тип люка Диаметр крышки
"A"
Толщина крышки
"B"
Клиринговое открытие
"C"
Кольцо
Габаритное
"E"
B-1600-A 20 1-3 / 4 18 30
B-1600-B 22 1-3 / 4 20 32
B-1600-C 24 1-3 / 4 22 34
B-1600-D 26 1-3 / 4 24 36
B-1600-E 29 1-3 / 4 27 39
B-1600-F 32 1-3 / 4 30 42
B-1600-G 38 1-3 / 4 36 48

Кольцо Light Duty и крышка или решетка для строительства перекрытий. Отлично подходит для ям и водосборных бассейнов.

Размеры стола в дюймах
Тип люка Диаметр крышки
"A"
Толщина крышки
"B"
Клиринговое открытие
"C"
Кольцо
Габаритное
"Д"
Кольцо
Высота
"E"
В-6001 6 3/4 5 10 4
В-6003 9 3/4 8 12 4
В-6005 12-3 / 4 3/4 11 14-3 / 4 4
В-6006 13 3/4 11-3 / 4 17 4
В-6007 14 3/4 12 20 4
В-6008 16 3/4 15 20-1 / 4 4
В-6009 18 3/4 16-1 / 2 21-1 / 4 4
В-6010 18 3/4 16-1 / 2 22-1 / 2 4
В-6011 18 3/4 17 22-1 / 2 4
В-6012 20-1 / 2 3/4 18 24 4
В-6020 21-1 / 2 3/4 20 27 4
В-6034 24 3/4 22 26-1 / 2 4
В-6040 24 3/4 22 30 4
В-6044 25 3/4 22 28 4
B-6044-A 26-1 / 2 3/4 25-1 / 2 30-1 / 2 4
В-6050 27 3/4 24 33-1 / 2 4
В-6070 27 3/4 25 31 4
В-6077 32 3/4 30 36-1 / 2 4
B-6077-A 32 3/4 30 36-1 / 2 4
В-6080 34 3/4 32 37 4
В-6090 37-1 / 2 3/4 36 42-1 / 2 4

Размеры стола в дюймах
Тип No. А Б С D E
В-1773 А 12 16 10 1 -1/4 2
B-1773 B 15 20 13 1 -1/4 2
В-1773 В 18 23 16 1 -1/4 2
Б-1773 Д 20 26 18 1 -1/4 2
B-1773 E 22 27 20 1 -1/4 2
B-1773 F 24 32 22 2 2–3 / 4
B-1773 G 26 34 24 2 2–3 / 4
B-1773 H 28 36 26 2 2–3 / 4
B-1773 I 30 28 38 2 2–3 / 4
В-1773 Дж 32 40 30 2 2–3 / 4
В-1773 К 34 42 32 2 2–3 / 4
B-1773 L 36 44 34 2 2–3 / 4
Б-1773 М 38 46 36 2 2–3 / 4

B-1792 имеет рамы глубиной четыре дюйма. Они отлично подходят для участков, где не требуется глубокая укладка. Серия
B-1793 имеет легкие твердые крышки или решетки.

Размеры стола в дюймах
Тип люка
(сплошная крышка)
Тип люка
(крышка решетки)
Диаметр крышки
"A"
Кромка крышки
"B"
Прозрачный
Отверстие
"C"
Базовое открытие
"Д"
Кольцо
Габаритное
"E"
Высота кольца
"F"
B-1792-AL B-1792-AG 10-1 / 4 1-1 / 2 8-1 / 2 10-1 / 2 14-1 / 2 4
B-1792-BL B-1792-BG 13-1 / 4 1-1 / 2 11-1 / 2 13-1 / 2 17-1 / 2 4
B-1792-CL B-1792-CG 16-1 / 4 1-1 / 2 14-1 / 2 16-1 / 2 20-1 / 2 4
B-1792-DL B-1792-DG 18-1 / 4 1-1 / 2 16-1 / 2 18-1 / 2 22-1 / 2 4
B-1792-EL B-1792-EG 22-1 / 4 1-1 / 2 20-1 / 2 22-1 / 2 26-1 / 2 4
B-1792-FL B-1792-FG 25-1 / 4 1-1 / 2 23-1 / 2 25-1 / 2 29-1 / 2 4
B-1792-GL B-1792-GG 28-1 / 4 1-1 / 2 26-1 / 2 28-1 / 2 32-1 / 2 4
B-1792-HL B-1792-HG 34-1 / 4 1-1 / 2 32-1 / 2 34-1 / 2 38-1 / 2 4
B-1792-JL B-1792-JG 40-1 / 4 1-1 / 2 38-1 / 2 40-1 / 2 44-1 / 2 4
B-1792-KL Б-1792-КГ 46-1 / 4 1-1 / 2 44-1 / 2 46-1 / 2 50-1 / 2 4

В-1794-А

Каркас люка, сплошная крышка
Heavy Duty

(Стандарт энергетической компании)


В-1794-В

Каркас люка, сплошная крышка
Heavy Duty

(Стандарт энергетической компании)


Размеры в дюймах
Кат. А Б С
B-1809-A 21 3/4 19
Б-1809-Б 23-1 / 2 1-1 / 4 21-1 / 2
B-1809-C 24 3/4 22
B-1809-D 26 1 24
B-1809-E 29 2 27
B-1809-F 32 1 30
B-1809-G 34 2 32


Верхний фланец

B-1892 используется в бетонных плитах. Ко многим стилям подходят также гофрированные пластиковые или металлические трубы.

Серия

B-1893 имеет легкие твердые крышки или решетки.

Размеры стола в дюймах
Тип люка
"Сплошная крышка"
Тип люка
"Крышка решетки"
Диаметр крышки
"A"
Кромка крышки
"B"
Прозрачный
Отверстие
"C"
Внешний диаметр -
метр
"DD"
Кольцо
Габаритное
"E"
Высота кольца
"F"
B-1892-AL B-1892-AG 10-1 / 4 1-1 / 2 8-1 / 2 12 14-1 / 2 4
B-1892-BL B-1892-BG 13-1 / 4 1-1 / 2 11-1 / 2 15 17-1 / 2 4
B-1892-CL B-1892-CG 16-1 / 4 1-1 / 2 14-1 / 2 18 20-1 / 2 4
B-1892-DL B-1892-DG 18-1 / 4 1-1 / 2 16-1 / 2 20 22-1 / 2 4
B-1892-EL B-1892-EG 22-1 / 4 1-1 / 2 20-1 / 2 24 26-1 / 2 4
B-1892-FL B-1892-FG 25-1 / 4 1-1 / 2 23-1 / 2 27 29-1 / 2 4
B-1892-GL B-1892-GG 28-1 / 4 1-1 / 2 26-1 / 2 30 32-1 / 2 4
B-1892-HL B-1892-HG 34-1 / 4 1-1 / 2 32-1 / 2 36 38-1 / 2 4
B-1892-JL B-1892-JG 40-1 / 4 1-1 / 2 38-1 / 2 42 44-1 / 2 4
B-1892-KL Б-1892-КГ 46-1 / 4 1-1 / 2 44-1 / 2 48 50-1 / 2 4


Размеры в дюймах
Кат. А С E
B-1895-A1 10 х 10 8 х 8 11-1 / 4 х 11-1 / 4
B-1895-A2 12 х 12 10 х 10 13-1 / 4 х 13-1 / 4
B-1895-A3 14 х 14 12 х 12 15-1 / 4 х 15-1 / 4
B-1895-A4 18 х 18 16 х 16 19-1 / 2 х 19-1 / 2
B-1895-A5 20 х 20 18 х 18 21-1 / 2 х 21-1 / 2
B-1895-A6 22 х 22 20 х 20 23-1 / 2 х 23-1 / 2
B-1895-A7 24 х 24 22 х 22 25-1 / 2 х 25-1 / 2
B-1895-A8 26-1 / 4 х 26-1 / 4 24 х 24 27-1 / 8 х 27-1 / 8
B-1895-A9 28-1 / 2 х 28-1 / 2 26 х 26 30-1 / 4 х 30-1 / 4
B-1895-A10 32-3 / 8 х 32-3 / 8 30 х 30 33-1 / 2 х 33-1 / 2
B-1895-A11 36 х 36 34 х 34 38 х 38

Размеры в дюймах
Кат. А Б С
B-1895-B1 10 х 20 8 х 18 11 х 21
B-1895-B2 12 х 24 10 х 22 13-1 / 4 х 25-1 / 4
B-1895-B3 14 х 28 12 х 26 15-1 / 4 х 29-1 / 4
B-1895-B4 18 х 36 16 х 34 19-1 / 2 х 37-1 / 2
B-1895-B5 18-1 / 4 х 50-1 / 4 16 х 48 19-1 / 4 х 51-1 / 4
B-1895-B6 20 х 40 18 х 38 21-1 / 2 х 41-1 / 2
B-1895-B7 23 х 29 20 х 26 24 х 30
B-1895-B8 24 х 48 22 х 46 25-1 / 2 х 49-1 / 2
B-1895-B9 24 х 54 22 х 52 28-1 / 2 х 55-1 / 2
B-1895-B10 24 х 60 22 х 58 31-1 / 2 х 61-1 / 2
B-1895-B11 24 х 72 22 х 70 38 х 74


Размеры стола в дюймах
Тип люка Диаметр крышки
"A"
Толщина крышки
"B"
Клиринговое открытие
"C"
Кольцо
Габаритное
"Д"
Кольцо
Высота
"E"
B-1650-A 21 2-1 / 2 18 27-1 / 2 5
B-1650-C 23 1-1 / 4 20 29-1 / 2 4
B-1650-D 27 1-1 / 4 24 33-1 / 2 4
B-1650-E 27 1-1 / 4 24 33-1 / 2 4
B-1650-F 27 2-1 / 2 24 33-1 / 2 5
B-1650-G 27 2-1 / 2 24 33-1 / 2 5
B-1650-H 29 1-3 / 4 27 35 6
B-1650-J 32-1 / 4 2 30 39-1 / 2 6

Б-1654

Департамент транспорта штата Алабама
Крышка люка из чугуна
Кольцо и крышка типа 190-S
Barry B-1654 Легкая вентиляция


Б-1905


Размеры стола в дюймах
Тип люка
"Сплошная крышка"
Размер крышки "A" Покрытие толстое -
несс
"B"
Прозрачный
Отверстие
"C"
База
Открытие
"Д"
Рама габаритная "Е" Глубина рамы
"F"
B-1988-A1 13-3 / 4 х 13-3 / 4 1-1 / 2 12 х 12 14 х 14 18 х 18 4
B-1988-A2 18 х 18 1-1 / 2 16 х 16 18-1 / 4 х 18-1 / 4 22 х 22 4
B-1988-A3 20 х 20 1-1 / 2 18 х 18 20-1 / 4 х 20-1 / 4 24 х 24 4
B-1988-A4 21-3 / 4 х 21-3 / 4 1-1 / 2 20 х 20 22 х 22 26 х 26 4
B-1988-A5 23-3 / 4 х 23-3 / 4 1-1 / 2 22 х 22 24 х 24 28 х 28 4
B-1988-A6 25-3 / 4 х 25-3 / 4 1-1 / 2 24 х 24 26 х 26 30 х 30 4
B-1988-A7 27-3 / 4 х 27-3 / 4 1-1 / 2 26 х 26 28 х 28 32 х 32 4
B-1988-A8 29-1 / 2 х 29-1 / 2 1-1 / 2 28 х 28 29-3 / 4 х 29-3 / 4 34 х 34 4
B-1988-A9 31-3 / 4 х 31-3 / 4 1-1 / 2 30 х 30 32 х 32 36 х 36 4
* B-1988-A10 37-3 / 4 х 37-3 / 4 1-1 / 2 36 х 36 38 х 38 42 х 42 4

* Крышка в комплекте 2 штуки

Размеры стола в дюймах
Тип люка
"Сплошная крышка"
Размер крышки "A" Толщина крышки
"B"
Прозрачный
Отверстие
"C"
Базовое открытие "Д" Рама габаритная "Е" Глубина рамы
"F"
Б-1988-Б1 14 х 20 1-1 / 2 12 х 18 14-1 / 4 х 20-1 / 4 18 х 24 4
B-1988-B2 13-1 / 2 х 25-1 / 2 1-1 / 2 12 х 24 13-3 / 4 х 25-3 / 4 18 х 30 4
B-1988-B3 19-1 / 2 х 25-1 / 2 1-1 / 2 18 х 24 19-3 / 4 х 25-3 / 4 24 х 30 4
Б-1988-Б4 19-1 / 2 х 31-1 / 2 1-1 / 2 18 х 30 20 х 32-3 / 4 24 х 36 4
B-1988-B5 19-3 / 4 х 37-3 / 4 1-1 / 2 18 х 36 20 х 38 24 х 42 4
B-1988-B6 25-1 / 2 х 31-1 / 2 1-1 / 2 24 х 30 25-3 / 4 х 31-3 / 4 30 х 36 4
B-1988-B7 25-3 / 4 х 37-3 / 4 1-1 / 2 24 х 36 26 х 38 30 х 42 4
* B-1988-B8 25-3 / 4 х 49-3 / 4 1-1 / 2 24 х 48 26 х 50 30 х 54 4
* B-1988-B9 31-3 / 4 х 37-3 / 4 1-1 / 2 30 х 36 32 х 38 36 х 42 4
* B-1988-B10 31-1 / 2 х 49-1 / 2 1-1 / 2 30 х 48 31-3 / 4 х 49-3 / 4 36 х 54 4

* Крышка в комплекте 2 штуки

Размеры стола в дюймах
Тип люка
"Сплошная крышка"
Размер крышки "A" Покрытие толстое -
несс
"B"
Прозрачный
Отверстие
"C"
База
Открытие
"Д"
Рама общая
"E"
Глубина рамы
"F"
B-1878-A1 13-3 / 4 х 13-3 / 4 1-1 / 2 12 х 12 14 х 14 18 х 18 4
B-1878-A2 18 х 18 1-1 / 2 16 х 16 18-1 / 4 х 18-1 / 4 22 х 22 4
B-1878-A3 20 х 20 1-1 / 2 18 х 18 20-1 / 4 х 20-1 / 4 24 х 24 4
B-1878-A4 21-3 / 4 х 21-3 / 4 1-1 / 2 20 х 20 22 х 22 26 х 26 4
B-1878-A5 23-3 / 4 х 23-3 / 4 1-1 / 2 22 х 22 24 х 24 28 х 28 4
B-1878-A6 25-3 / 4 х 25-3 / 4 1-1 / 2 24 х 24 26 х 26 30 х 30 4
B-1878-A7 27-3 / 4 х 27-3 / 4 1-1 / 2 26 х 26 28 х 28 32 х 32 4
* B-1878-A8 29-1 / 2 х 29-1 / 2 1-1 / 2 28 х 28 29-3 / 4 х 29-3 / 4 34 х 34 4
* B-1878-A9 31-3 / 4 х 31-3 / 4 1-1 / 2 30 х 30 32 х 32 36 х 36 4
* B-1878-A10 37-3 / 4 х 37-3 / 4 1-1 / 2 36 х 36 38 х 38 42 х 42 4

* Крышка в комплекте 2 штуки


Размеры стола в дюймах
Тип люка
"Сплошная крышка"
Размер крышки "A" Толщина крышки
"B"
Прозрачный
Отверстие
"C"
Базовое открытие "Д" Рама габаритная "Е" Глубина рамы
"F"
B-1878-B1 14 х 20 1-1 / 2 12 х 18 14-1 / 4 х 20-1 / 4 18 х 24 4
B-1878-B2 13-1 / 2 х 25-1 / 2 1-1 / 2 12 х 24 13-3 / 4 х 25-3 / 4 18 х 30 4
B-1878-B3 19-1 / 2 х 25-1 / 2 1-1 / 2 18 х 24 19-3 / 4 х 25-3 / 4 24 х 30 4
B-1878-B4 19-1 / 2 х 31-1 / 2 1-1 / 2 18 х 30 20 х 32 24 х 36 4
B-1878-B5 19-3 / 4 х 37-3 / 4 1-1 / 2 18 х 36 20 х 38 24 х 42 4
B-1878-B6 25-1 / 2 х 31-1 / 2 1-1 / 2 24 х 30 25-3 / 4 х 31-3 / 4 30 х 36 4
B-1878-B7 25-3 / 4 х 37-3 / 4 1-1 / 2 24 х 36 26 х 38 30 х 42 4
* B-1878-B8 25-3 / 4 х 49-3 / 4 1-1 / 2 24 х 48 26 х 50 30 х 54 4
* B-1878-B9 31-3 / 4 х 37-3 / 4 1-1 / 2 30 х 36 32 х 38 36 х 42 4
* B-1878-B10 31-1 / 2 х 49-1 / 2 1-1 / 2 30 х 48 31-3 / 4 х 49-3 / 4 36 х 54 4

* Крышка в комплекте 2 штуки

Рамы и решетки для бассейнов

Прямоугольная рама и крышка или решетка для тяжелых и легких условий эксплуатации для сборных конструкций. Наиболее популярен как уловитель.


Правительство США, Bell Telephone & Power Company Design

Barrycraft B-1640 соответствует стандартам правительства США. Серия Barrycraft B-1640 для правительства США также соответствует дизайну Bell Telephone and Power Company. Эти конструкции будут поддерживать загрузку H-20.


Размеры стола в дюймах
Тип люка
Размер крышки "A" Толщина крышки "B" Клиринг
Открытие
"С"
Базовое открытие "Д" Кольцо комбинезон "Э" Высота кольца "F"
B-1640-A 26 1-3 / 8 24 35 43 10
B-1640-B 29 1-3 / 8 27 38 46 10
B-1640-B1 29 1-3 / 8 27 34 46 5-5 / 8
B-1640-C 32 1-3 / 8 30 41 49 10
B-1640-C1 32 1-3 / 8 30 37 49 5-5 / 8
B-1640-D 38 1-1 / 2 36 40 50 10


Размеры в дюймах
Кат. А Б С
B-2596-A 21 3/4 19
B-2596-B 23-1 / 2 1-1 / 4 21-1 / 2
B-2596-C 24 3/4 22
B-2596-D 26 1 24
B-2596-E 29 2 27
B-2596-F 32 1 30
B-2596-G 34 2 32


A = Размер трубы минус 1/4 "диаметр
(щелкните изображение, чтобы увеличить)

Размер трубы А Общий диаметр (B) Кромка (C) Центр (Д)
6 5-3 / 4 7-5 / 8 1/2 5/8
8 7-3 / 4 10 9/16 1-1 / 8
10 9-3 / 4 12 3/4 1-1 / 4
12 11-3 / 4 14-1 / 2 3/4 1-1 / 4
15 14-3 / 4 17-1 / 2 3/4 1-1 / 2
18 17-3 / 4 20-1 / 2 3/4 1-7 / 8
24 23-3 / 4 26-3 / 8 3/4 2-3 / 4
30 29-3 / 4 32-1 / 2 1 2-3 / 4
36 35-3 / 4 38-1 / 2 1-1 / 8 3
42 41-3 / 4 44-1 / 2 1-1 / 2 4
48 47-3 / 4 50-1 / 2 1-1 / 2 4-1 / 4


Размеры стола в дюймах
Тип No. А Б С D E Ф Количество болтов
B-6461 AH 10-1 / 4 1-1 / 2 8-1 / 2 10-1 / 2 14-1 / 2 4 4
B-6461 BH 13-1 / 4 1-1 / 2 11-1 / 2 13-1 / 2 17-1 / 2 4 4
B-6461 CH 16-1 / 4 1-1 / 2 14-1 / 2 16-1 / 2 20-1 / 2 4 6
B-6461 DH 18-1 / 4 1-1 / 2 16-1 / 2 18-1 / 2 22-1 / 2 4 6
B-6461 EH 22-1 / 4 1-1 / 2 20-1 / 2 22-1 / 2 26-1 / 2 4 6
B-6461 FH 25-1 / 4 1-1 / 2 23-1 / 2 25-1 / 2 29-1 / 2 4 6
B-6461 GH 28-1 / 4 1-1 / 2 26-1 / 2 28-1 / 2 34-1 / 2 4 6
B-6461 HH 34-1 / 4 1-1 / 2 32-1 / 2 34-1 / 2 38-1 / 2 4 8
B-6461 JH 40-1 / 4 1-1 / 2 38-1 / 2 40-1 / 2 44-1 / 2 4 10
B-6461 KH 46-1 / 4 1-1 / 2 44-1 / 2 46-1 / 2 50-1 / 2 4 10

Размеры стола в дюймах
Тип No. А Б С D E Ф Количество болтов
B-6462 AH 10-1 / 4 1-1 / 2 8-1 / 2 10-1 / 2 14-1 / 2 4 4
B-6462 BH 13-1 / 4 1-1 / 2 11-1 / 2 13-1 / 2 17-1 / 2 4 4
B-6462 CH 16-1 / 4 1-1 / 2 14-1 / 2 16-1 / 2 20-1 / 2 4 6
B-6462 DH 18-1 / 4 1-1 / 2 16-1 / 2 18-1 / 2 22-1 / 2 4 6
B-6462 EH 22-1 / 4 1-1 / 2 20-1 / 2 22-1 / 2 26-1 / 2 4 6
B-6462 FH 25-1 / 4 1-1 / 2 23-1 / 2 25-1 / 2 29-1 / 2 4 6
B-6462 GH 28-1 / 4 1-1 / 2 26-1 / 2 28-1 / 2 32-1 / 2 4 6
B-6462 HH 34-1 / 4 1-1 / 2 32-1 / 2 34-1 / 2 38-1 / 2 4 8
В-6462JH 40-1 / 4 1-1 / 2 38-1 / 2 40-1 / 2 44-1 / 2 4 10
B-6462 KH 46-1 / 4 1-1 / 2 44-1 / 2 46-1 / 2 50-1 / 2 4 10




Дренажный патрубок аэропорта
Рамы и решетки

B-3485-A
B-3485-B - Блок с 2 решетками
B-3485-C - Блок с 3 решетками
B-3485-D - Блок с 4 решетками

Решетки B-3485-B, C и D изготовлены из ковкого чугуна

Решетки могут быть оснащены болтами с потайной головкой с шестигранной головкой


Б-3486

Вход в аэропорт для сверхтяжелых условий эксплуатации


Б-3490

Дренажная рама для аэропортов
и двойная решетка


Зоны обслуживания аэропорта
Дренаж

В-3492-А

Рама может быть снабжена отверстиями для анкерных болтов
Решетки могут быть оснащены болтами с потайной головкой с потайной головкой
Болты с шестигранной головкой 4-1 / 2 "x 2-1 / 2" на решетку (утопленные)

Нагрузки указаны для серого чугуна и чугуна с шаровидным графитом. Для алюминиевых крышек и решеток: Если требуется нагрузка H-20 - ее необходимо указать.


Кольца для гидроизоляции - Press-Seal Corporation

Документ для загрузки


Загрузить документацию по продукту

Как это работает

  • Хомуты из нержавеющей стали крепят соединитель к трубе.
  • Соединитель размещается по дуге стенки люка, а зажим из нержавеющей стали размещается прямо поперек области удержания.
  • Труба размещается на месте и заливается безусадочным герметиком OR
  • Труба помещается в опалубку, и конструкция заливается вокруг нее.

Почему лучше

  • Лучшая альтернатива использованию только раствора для швов.
  • Адаптируется к различным полевым условиям и условиям установки.
  • Может устанавливаться с существующими, новыми или монолитными конструкциями.
  • Практически неограниченные возможности выбора размера, стиля или типа трубы.

Где использовать

  • Люки
  • Колодцы мокрые
  • Квадратные насосно-лифтовые станции
  • Сооружения ливневых вод
  • Очистные сооружения на месте
  • Распределительные камеры
  • Перехватчики смазки
  • Трубы круглые, арочные и эллиптические

Соответствует или превышает

ВОДОСТОЙКИ серии

WS соответствуют или превосходят требования к физическим свойствам материалов только следующих спецификаций:

  • Стандартные технические условия ASTM C 923 для упругих соединителей между железобетонными конструкциями колодцев, трубами и боковыми стенками
  • Стандартные технические условия ASTM C 1478 для упругих соединителей ливневого дренажа между железобетонными конструкциями ливневой канализации, трубами и боковыми стенками
  • Стандартные технические условия ASTM F 2510 для упругих соединителей между железобетонными конструкциями колодцев и гофрированными дренажными трубами из полиэтилена высокой плотности

Обратите внимание

Гидрошпонки WS-30 можно приобрести для эллиптических и арочных труб в широком диапазоне размеров.

РЕЗУЛЬТАТЫ ИСПЫТАНИЙ ТИПИЧНЫХ ФИЗИЧЕСКИХ СВОЙСТВ МАТЕРИАЛА для WS WATERSTOP (как в ASTM C 923 и C 1478)
Испытание Метод испытания ASTM Требования к испытаниям Типичный результат
ХИМИЧЕСКАЯ УСТОЙЧИВОСТЬ;
1N СЕРНАЯ КИСЛОТА
и 1N
ВОДОХЛОРНАЯ КИСЛОТА
D 534, ПРИ 22ºC ДЛЯ
48 ЧАСОВ
НЕТ ПОТЕРЯ ВЕСА
НЕТ ПОТЕРЯ ВЕСА
НЕТ ВЕСА
ПОТЕРЯ
НЕТ ВЕСА 9000
ПОТЕРЯ
ПРОЧНОСТЬ НА РАЗРЫВ D 412 1200 PSI, МИН. 1450 фунтов / кв. Дюйм
УДЛИНЕНИЕ ПРИ РАЗРЫВЕ D 412 350%, МИН. 540%
ЖЕСТКОСТЬ D 2240 (ПРОДОЛЖИТЕЛЬНОСТЬ ПО БЕРЕГУ) ± 5 ​​ОТ
ПРОИЗВОДИТЕЛЯ
УКАЗАННАЯ ЖЕСТКОСТЬ
УСКОРЕННАЯ
ПЕЧЬ
D 573, 70 ± 1ºC
НА 7 ДНЕЙ
СНИЖЕНИЕ НА 15%, МАКС.
ИЗОБРАЖЕНИЯ НА РАСТЯЖЕНИЕ
ПРОЧНОСТЬ, УМЕНЬШЕНИЕ
НА 20%, МАКС. УДЛИНЕНИЕ
-13% ИЗМЕНЕНИЕ НА РАСТЯЖЕНИЕ
ИЗМЕНЕНИЕ, -14%
УДЛИНЕНИЕ
ИЗМЕНЕНИЕ
ИСПЫТАНИЕ НА СЖАТИЕ D 395, МЕТОД B, ПРИ
70ºC НА 22 ЧАСА
СНИЖЕНИЕ НА 25%, МАКС.
ОРИГИНАЛЬНОГО ОТРАЖЕНИЯ
13%
ВОДОПОГЛОЩЕНИЕ D 471 ПОГРУЖЕНИЕ 0,75
НА 2-ДЮЙМОВЫХ ОБРАЗЦАХ В
ДИСТИЛЛИРОВАННОЙ ВОДЕ ПРИ
70ºC В течение 48 часов
УВЕЛИЧЕНИЕ НА 10%, МАКС.
ИЛИ ОРИГИНАЛ ПО ВЕСУ
3,50%
ОЗОНУСТОЙЧИВОСТЬ D 1171 РЕЙТИНГ 0 PASS
НИЗКАЯ ТЕМПЕРАТУРА,
ХРУПКАЯ ТОЧКА
D 746 БЕЗ РАЗРУШЕНИЙ ПРИ -40ºC ПРОХОД
СОПРОТИВЛЕНИЕ РАЗРЫВАМ D 624, МЕТОД B 200 LBF / IN.(МИН.) 215 ФУНТОВ / ДЮЙМ

Гидроизоляционное затирочное кольцо должно использоваться при соединении труб ливневой канализации и других неводонепроницаемых конструкций с сборными железобетонными или залитыми на месте конструкциями, чтобы помочь контролировать инфильтрацию и эксфильтрацию и соответствовать требованиям Стандартной практики ASTM D 2321 для подземной установки. Термопластические трубы для канализации и других применений, работающих под действием силы тяжести, Раздел 7.10 - Соединения колодцев.

Соединитель гидрошпонки должен состоять из резиновой прокладки и внешнего зажима для крепления гидрошпонки к трубе перед заливкой или заливкой на место.Резиновая гидрошпонка должна быть изготовлена ​​исключительно из синтетического или натурального каучука и должна соответствовать или превосходить требования к физическим свойствам ASTM C 923, ASTM C 1478 и ASTM F 2510.

Минимальная толщина поперечного сечения должна составлять 0,30 дюйма (7,6 мм) и минимум 3 дюйма (76,2 мм) в длину. Часть Keylock должна входить в бетон минимум на 1,5 дюйма (38 мм), чтобы обеспечить адекватное крепление для раствора. Безусадочный раствор должен быть размещен вокруг всей гидрошпонки и выдерживать минимальную толщину 2 дюйма (50 мм) между резиновой прокладкой и любым существующим или затвердевшим бетоном, чтобы обеспечить надлежащее уплотнение вокруг соединения гидрошпонки.
