Небольшая ванная комната: советы и дизайн проекты

Содержание:
  • Где развернуться?
  • По размеру и по росту
  • Больше или меньше?
  • Дотянуться до полотенца
  • Дотянуться до полотенца
  • Места хранения
  • Идеи улучшения типового совмещенного санузла

Трудно назвать комфортабельным санузел, в котором сложно развернуться. Технически на планировку ванной комнаты могут влиять многие вещи, но главная её цель – комфорт и безопасное использование. Даже если площадь ее мала, недостаточно просто по максимуму её использовать, нужно учесть антропометрические данные людей, которые будут ею пользоваться и особенности пользования сантехническим оборудованием.

Эргономические требования к обустройству ванной приближены к усредненным параметрам, подходящим для большинства людей. То есть примерно 90% из них смогут с достаточным комфортом использовать ванную, спланированную по рекомендованным схемам. Людям, которым в этих условиях будет неудобно (то есть обладатели большего роста, например, или больших габаритов), можно лишь посоветовать приобрести квартиру с большей площадью санузла, чтобы освободить себе достаточно пространства, либо смириться с тем, что есть.

В большинстве квартир санузел слишком мал для обеспечения максимального комфорта, но приблизиться к этому уровню можно с помощью грамотной расстановки сантехники и мебели.


Где развернуться?

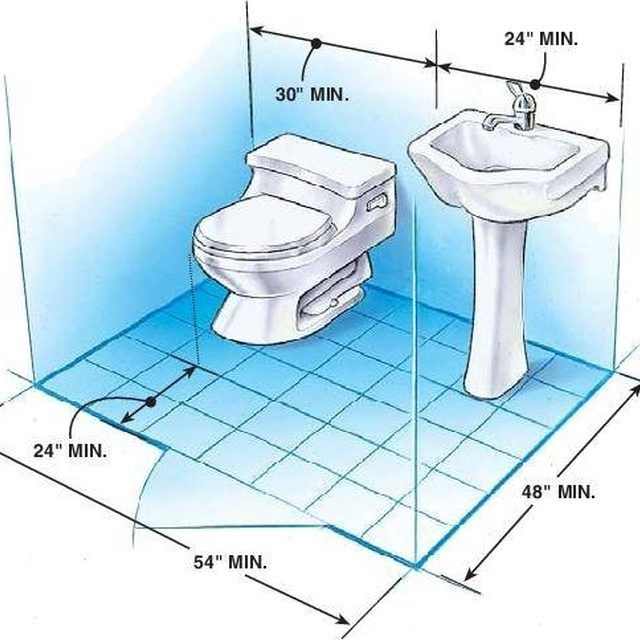

Между всеми сантехническими приборами, дверьми, стенами и мебелью в ванной должно быть некоторое расстояние. По его наличию или отсутствию сразу понятно, удобна ли такая ванная. Если санузел совмещен, то задача по эргономическому планированию еще усложнится.
Существуют рекомендованные и минимально возможные расстояния, уменьшение или, наоборот, слишком большое превышение которых, несет неудобства.

Самая маленькая ванна – сидячая, имеет размер 120х70 см. Ванна, в которой может лежа с комфортом поместиться средний человек – 170х70 см.

Часто при таких размерах соблюсти минимальные требования комфорта не удается, хотя готовые ванны и сделаны с учетом эргономических параметров. Целесообразно в этом случае установить душевую кабину или устроить душевой уголок. От него до противоположной стены или других препятствий так же должно быть от 60 (минимально) до 75 сантиметров.

Оптимальный средний размер душевой кабины 90х90см, минимальный – 60х60. Между душевой кабиной и раковиной, в свою очередь, необходимы те же 50-75 см. Их в отдельных случаях можно сократить до 30, но не менее. Для комфортного использования сам размер раковины составит 50-60 см в ширину и 45 в глубину.

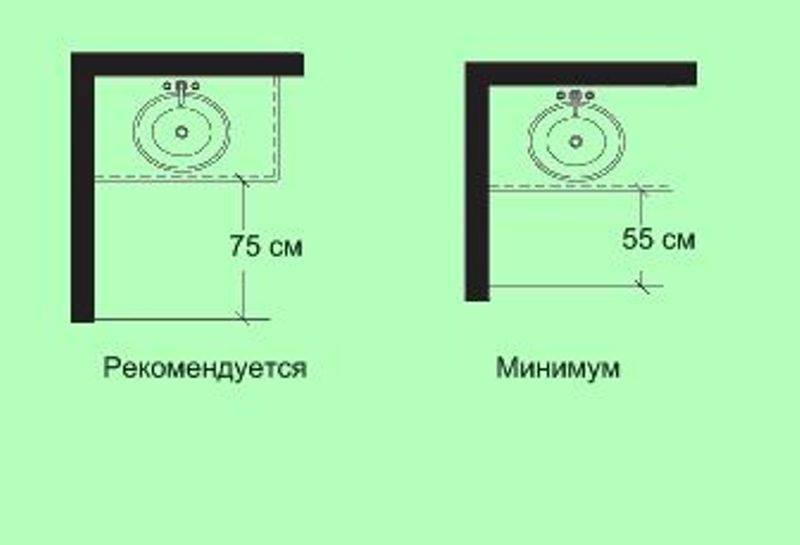

Человек немного наклоняется, чтобы умыться, поэтому нужно не меньше 55-60 см перед раковиной, чтобы это можно было сделать, а расстояние по бокам позволит не ощущать себя зажатым, словно в коробке, упираясь в препятствия плечами и локтями.

Очень важен деликатный вопрос размещения унитаза и биде. В совмещенном санузле рекомендованное расстояние между унитазом, ванной, душевой кабиной, или дверью – 75 см, а минимальное – 50 см. От того же унитаза до биде нужно 35-45 сантиметров пространства, тогда как большее расстояние приводит к не комфортному использованию. Вообще слева и справа от унитаза нужно не менее 35 см, неважно, что там будет – стены, мебель или что-то другое.

Если же планируется туалетная кабинка, то ее минимальный размер 80х120 см, оптимальный – 92х168, что позволяет вместить еще и раковину для мытья рук.

По размеру и по росту

Высоту мебели и аксессуаров в ванной так же нужно учитывать. Если в семье дети, а отдельной ванной для них в большинстве случаев нет, пользоваться стандартно расположенным умывальником им неудобно. Минимальная высота мебели и умывальника – 80см, максимальная – 110. Раковина, как правило, располагается на высоте 90 см, поэтому ребенку можно предложить скамеечку перед умывальником, а имеющиеся в ванной поручни или вешалки прикрепить пониже.

Над раковиной привычно каждому видеть овальное зеркало или шкаф с зеркальной дверцей. Если зеркальное полотно можно установить вплотную к раковине и основным неудобством, с этим связанным, будут брызги воды, мыла и зубной пасты на нем, то высота установки шкафа имеет большое значение. Обычно рекомендуется расстояние в 40 см от раковины до шкафа для свободного доступа к смесителю.

Важный элемент – высота чаши унитаза во многом зависит от расстояния между самим унитазом и стояком, потому что при превышении 50 см этой дистанции фановая труба должна иметь уклон 2 см на 1 метр длины. Соответственно, и сама труба, имеющая довольно большой диаметр, из-за чего её не спрячешь в стену, и высота установки чаши сильно повлияют на всю обстановку ванной.

Здесь, как ни в какой другой сфере нужно думать о тех, кто будет пользоваться этим сантехническим удобством. Например, людям преклонного возраста сложно вставать с низкого унитаза или биде, поэтому для них эти сантехнические приборы следует ставить выше. В то же время для детей неудобно высокое сидение. Высота сидения стандартного классического унитаза обычно 38-40 см, модели подвесного типа выше – до 50-60 см, детские унитазы имеют высоту сидения около 30 см.

Держатель туалетной бумаги удобно располагать немного впереди переднего края сидения сантиметров на 20-30, а по высоте примерно 60-70 см для удобства сидящего.


Больше или меньше?

Говоря о минимальных размерах, не нужно зацикливаться на самой идее мини. Если, к примеру, выбор между компактной душевой кабиной и громоздкой ванной сделан в пользу кабины, то не стоит саму кабину делать совсем маленькой для большей экономии пространства. Лучше выбрать кабину нормального для среднестатистического человека размера, чем жертвовать комфортным пребыванием в душе.

То же относится и к умывальникам. За неимением лишнего пространства, многие думают, что маленькая, до 40 см в ширину, раковина поможет сэкономить сантиметры под другие нужды, но пользоваться ей будет очень неудобно. В итоге экономия пространства выльется в постоянные лужицы воды на полу или столешнице вокруг такой раковины, если раковина стоит на тумбе.

Дотянуться до полотенца

Расположение крючков и полочек не менее важно, чем всего остального. Повесить полотенце, халат, одежду, поставить шампунь или крем так, чтобы до всего можно было легко дотянуться не так уж сложно. И совсем не обязательно предусматривать такие вещи заранее, чтобы запланировать крючки на шурупах или дюбель-гвоздях или делать потом дырки под них в готовой стене. Крючки на присосках или липкой основе можно расположить там, где это наиболее удобно, когда ванная уже полностью используется. Казалось бы, крючки – мелочь, но если до полотенца после ванны надо тянуться через всё помещение, такая мелочь составляет часть комфортного пребывания в ванной.

Полки для предметов, которые должны быть под рукой у принимающего душ, нужно устраивать по правую сторону для правшей и, соответственно, по левую, если ведущая рука левая. Расстояние до них, как и до полотенец, 70-90 см.

Места хранения

Загромождать небольшую ванную мебелью нежелательно. Чем меньше будет предметов вообще, не только мебели, тем лучше. Размах рук человека равен его росту, на это нужно ориентироваться, чтобы понять достаточно ли места в ванной. Снять одежду или надеть её, воспользоваться полотенцем после душа, наклониться — всё это затруднительно, если постоянно задевать предметы и мебель.

Вместо комода, тумбы или тяжелых антресолей, лучше оборудовать места хранения, если они нужны, в виде легких подвесных полок, узких пеналов или мягких органайзеров. Можно так же приподнять ванну, если выбрана именно ванна, а не душ, и устроить места хранения под ней.

Если трубы в ванной убираются в стены или короба, то появляется возможность сделать встроенные полки, которые не «съедят» лишнего пространства.

Идеи улучшения типового совмещенного санузла

Самым очевидным решением для перепланировки типового санузла будет замена большой ванны на душевую кабину.

А вот с унитазом, казалось бы, ничего нового не придумать, однако это не так.

Установка подвесного унитаза позволит существенно сэкономить место и упростить уборку в помещении. Даже если нет возможности убрать сливной бачок в сантехническую шахту, эта модель все равно не уменьшит пространства санузла, а короб для бачка можно обыграть дополнительной полкой или подсветкой.

Вместо установки унитаза и биде, лучше выбрать два-в-одном, то есть унитаз с функцией биде. Во-первых, гигиенический душ, это уже давно не просто прихоть, а норма комфорта и гигиены, а во-вторых, в этом случае не нужно выгораживать дополнительное место под биде.

Похожие статьи:

  • Мебель для ванной комнаты
  • Как выбрать унитаз
  • Отличия душевых комплектов Burlington
  • Ванна на ножках: советы по выбору
  • Ванная комната в английском стиле

Компактная сантехника для ванной:

Дизайн интерьера ванной комнаты — 8 простых советов сделать ванную удобней

Как правильно расставить мебель в ванной комнате

В описаниях различных предметов ванной комнаты вам, несомненно, не раз встречалось понятие «эргономичность». В общем и целом мы знаем, что под этим словом скрывается. Как правило,  мы ассоциируем это понятие со словом «удобство». Между тем, «эргономика» имеет более широкое значение.

  1. Эргономика (от др.-греч. ἔργον — работа + νόμος — закон) — наука о приспособлении должностных обязанностей, рабочих мест, предметов и объектов труда, а также компьютерных программ для наиболее безопасного и эффективного труда работника, исходя из физических и психических особенностей человеческого организма. Более широкое определение эргономики, принятое в 2010 году Международной ассоциацией эргономики, звучит так: «Научная дисциплина, изучающая взаимодействие человека и других элементов системы, а также сфера деятельности по применению теории, принципов, данных и методов этой науки для обеспечения благополучия человека и оптимизации общей производительности системы» (Википедия).

Принципы эргономики вполне применимы в ванной комнате, но здесь они имеют свою специфику. Для того чтобы разумно применять их на практике, необходимо четко знать все нюансы и тонкости.

Что такое эргономичный интерьер в ванной?

Лучше всего с точки зрения эргономики организован интерьер, в котором любому человеку, заходящему в помещение, удобно, комфортно, он не чувствует тесноты, даже если ванная комната не отличается большой площадью, и в нужный момент все оказывается под рукой. То есть  продуманность заключается в том, что комфорт оказывается настолько естественным, что любой человек воспринимает ванную комнату, как помещение, созданное специально для него. И здесь важно и правильное размещение оборудования, и установка мебели в ванную комнату. Создавая такую ванную комнату, специалисты отталкиваются в первую очередь от антропометрических данных человека.

Формируя санузел для конкретной семьи, учитывают рост и вес хозяев квартиры, наличие детей и пожилых людей. Только при учете всех исходных данных можно создать интерьер, который по эргономическим показателям близок к идеальному. Впрочем, есть и общие показатели, от которых можно отталкиваться, оборудуя ванную комнату. Остановимся на них подробней.


Грамотный проект ванной комнаты

Если нет возможности обратиться к профессиональному дизайнеру, перед тем, как закупать все необходимое оборудование для ванной комнаты (раковину, смеситель, ванну, душевой уголок, мебель и так далее), следует нарисовать план расстановки всех составляющих интерьера с обозначением мест подключения розеток и выключателей, установки источников света. Предлагаем учесть ряд советов, которые помогут понять, как правильно расставить мебель в ванной комнате, а значит, сделать помещение эргономичным.

Совет 1. Расстояние от душевой кабины до раковины  или от ванны до раковины не может быть меньше 30 см. Такие же параметры следует соблюдать при  расстановке мебели.

Совет 2. Чаша умывальника должна находиться на высоте 80-110 см относительно уровня пола. Если в семье в основном люди среднего роста, то чашу умывальника необходимо установить относительно пола на высоте ровно 90 см, поскольку слишком нагибаться при умывании и неудобно, и не полезно.

Совет 3. Не стоит устанавливать над умывальником слишком громоздкие зеркала с зонами хранения (шкафы-зеркала).  У раковины должно быть достаточно места, чтобы можно было склоняться над чашей во время умывания, не опасаясь стукнуться головой о шкаф. Расположение мебели в ванной комнате должно быть таково, что об нее не придется постоянно стукаться.

Совет 4. От края раковины до стены, пенала или другого громоздкого предмета мебели должно быть по крайней мере 55 см. Должно быть достаточно места, чтобы человек, умывая лицо и чистя зубы, не упирался локтями в стены.

Совет 5. Навешивая зеркало у раковины, следует взять за точку отсчета высоту уровня глаз. Поскольку рост у членов семьи, как правило, разный, то необходимо определить средний показатель.

Совет 6. Если в ванной комнате будет установлено две раковины, то между сдвоенным умывальником и боковой стеной должно быть не менее 20 см, а от него до унитаза или биде — 25 см. Перед умывальником нужно оставить, как минимум, 81 см свободного пространства, а при размещении в нише — не менее 95 см. Расстояние между умывальниками по осям смесителей должно составлять минимум 90 см. Причем, следует учесть, что неудобны при использовании двойные модели шириной 1,2 м и более. Между самими умывальниками нужно оставить не меньше 35 см. Это место, кстати, прекрасно подойдет для размещения держателя для полотенец.

Совет 7. Перед ванной должно быть свободное пространство не менее 100х70 см.

Совет 8. Расстояние между ванной и унитазом не должно быть меньше 20 см. Расстояние между ванной и биде не должно быть меньше 30 см.


  1. Тест. Специалисты говорят, чтобы проверить уровень комфорта в ванной, надо просто развести в сторону руки. Они при этом не должны упираться в стены или предметы. Это требуется элементарно для того, чтобы свободно вытереться после душа или принятия ванны или наклониться, стоя на полу, чтобы, например, нанести крем на ноги, раздеться-одеться. Так что не стоит забивать небольшую ванную оборудованием, мебелью и прочими громоздкими вещами.

Важные мелочи

В деле грамотного оборудования ванной комнаты с учетом всех норм эргономики мелочей нет. При планировании помещения важным фактором, который нельзя сбрасывать со счетов,  является наличие в доме и левшей, и правшей, так как одно и то же размещение полочек для одних будет удобным, для других – дискомфортным, а также учет требуемого количества мест хранения, так как кому-то в ванне необходим минимум, другому требуется большое количество полок и ящиков.
Заблуждаются, кстати, те, кто считает, что главное иметь ванную комнату большой площади, тогда можно все удобно разместить, а в маленькой комнате в любом случае будет тесно.
При соблюдении законов эргономики и зная, как расставить мебель в ванной комнате, можно из маленького санузла сделать комфортную зону, а при их игнорировании большая комната станет местом дискомфорта.

Если места мало…
  • Устраивайте полочки со стороны правой руки, если в доме все правши. Если до полок надо дотягиваться или постоянно оборачиваться в их сторону, то будет казаться, что в помещении мало места.
  • Стационарный душевой уголок должен быть не менее 75х75 см в расчете на пользователей средней комплекции. Что касается душевой кабины, то ее параметры на должны быть меньше 90х90 см. Кроме того, необходим подход со всех сторон для обеспечения функционирования кабины или бокса. Если подобные условия обеспечить невозможно, то лучше отдать предпочтение душевому уголку, не пытаясь втиснуть в ограниченное пространство большой многофункциональный бокс.
  • В небольшой ванной при невозможности иной установки края ванны и раковины для умывальника могут перекрывать друг друга не более чем на 5 см.
  • Если площадь ванной комнаты меньше 15 квадратных метров, то внутри помещения нежелательно устанавливать розетки и выключатели.
  • В небольшой по размерам санузел не стоит размещать биде. Его средние размеры составляют 60х36 см. Он занимает много места и подходит лишь для очень просторных помещений.
  • В туалетной комнате весьма скромных размеров не стоит размещать раковину, если предполагается ее ежедневное использование. Крохотные раковины подойдут лишь для гостевых санузлов, эксплуатация которых предполагается время от времени. Для каждодневного использования требуется раковина, минимальные размеры которой 30х40 см. Оптимальной считается раковина шириной 50-60 см и 45-50 в глубину.


Если места много…
  • Размещайте полочки с гелями, шампунями и другими средствами гигиены недалеко от ванны, чтобы до них можно было легко дотянуться, не покидая теплую воду. Это расстояние должно составлять не более 70-90 см.
  • В непосредственной близости от душевой кабины или от ванны необходимо повесить полотенца.


Если в доме дети…

  • Высота детского унитаза – до 26,5 см (2-9 лет), раковины – 48,5 см (5 лет), и 58,5 см (7 лет).
  • Пространство между раковиной и стеной в детском санузле не может быть меньше 35 см.
  • Если дети пользуются общей ванной комнатой со взрослыми, то следует предусмотреть удобную скамеечку, чтобы ему было удобно умываться и мыть руки.

23 июн. 2016 г.

31 747

Следующая статья

Предыдущая статья

На каком расстоянии от стены должна быть раковина в ванной? [И с края прилавка]

Новая раковина действительно может улучшить внешний вид и функционирование вашей ванной комнаты. Новую раковину можно установить как часть общей реконструкции ванной комнаты, или это может быть единственная функция, которую вы улучшаете. В любом случае, тщательное планирование пространства имеет решающее значение для того, чтобы иметь раковину, которой вы сможете наслаждаться долгие годы.

Раскрытие информации: Мы можем получать комиссионные за покупки, сделанные по ссылкам в этом посте.

В большинстве регионов местные строительные нормы и правила определяют, что отдельно стоящая одинарная раковина должна находиться на расстоянии не менее 15 дюймов от любой стены при измерении от центра раковины до стены. Однако Национальная ассоциация кухонь и ванн рекомендует, чтобы она находилась на расстоянии не менее 20 дюймов от стены. Край раковины должен находиться на расстоянии не менее четырех дюймов от стен и крупных предметов, таких как шкафы.

Расстояние между раковиной и стеной или столешницей зависит от типа устанавливаемой раковины. При определении необходимого пространства между раковиной и стеной или между раковиной и стойкой следует учитывать как местные строительные нормы, так и отраслевые рекомендации.

Раковины со столешницей следует вставлять, оставляя двухдюймовое пространство спереди, но пространство за смесителем может варьироваться. Вы должны оставить от четырех до шести дюймов с каждой стороны раковины для столешницы.

Типы раковин

Чтобы лучше понять требования к пространству для раковины, вы должны сначала понять различные типы раковин. Отдельно стоящие раковины не имеют шкафов или столешниц. Отдельно стоящие стили включают раковины на пьедестале и настенные раковины. Раковины на пьедестале выглядят как купальни для птиц.

Настенные раковины открываются снизу и крепятся к стене. Они располагаются в зависимости от расстояния до стены и подобных объектов.

Стили, в которых есть столешницы или шкафы, включают в себя встроенные раковины, вставные раковины, раковины, устанавливаемые под монтаж, и раковины-чаши. Встроенные раковины и врезные раковины похожи.

Однако встроенные раковины составляют единое целое с окружающей стойкой, а вставные раковины вставляются в отверстие в стойке.

Встраиваемая раковина похожа на встраиваемую, но крепится к нижней столешнице. Раковины-чаши располагаются над столешницей и открыты со всех сторон.

Нормы и рекомендации

Чтобы понять требования к пространству для раковины, вы также должны понимать разницу между местными строительными нормами и отраслевыми нормами. Основное отличие заключается в правоприменимости. Местные строительные нормы и правила являются законодательными требованиями, и подрядчики и строители должны им следовать. Однако отраслевые правила являются рекомендациями. Местные коды обычно занимают минимум места; небольшое дополнительное пространство может сделать вашу ванную комнату более комфортной.

Большинство муниципалитетов приняли кодексы, изданные Советом по международным кодексам, которые в совокупности называются Международным жилищным кодексом. Тем не менее, многие муниципалитеты добавили к этому коду, поэтому, хотя IRC является хорошей отправной точкой для определения того, насколько далеко должна быть ваша раковина от других компонентов вашей ванной комнаты, вы также должны проверить местные коды. Местные инспекторы часто проверяют после завершения проекта, чтобы убедиться, что вы соблюдаете правила.

Национальная ассоциация кухонь и бань (NKBA) предлагает передовой опыт. NKBA обычно предлагает оставлять больше места между раковиной, стеной и столешницей, чем минимум. Рекомендации NKBA основаны на опыте дизайнеров ванных комнат и определяют то, что эти дизайнеры считают минимальным требованием для того, чтобы сделать ванную комнату функциональной и приятной в использовании. Проектировщики и строители, являющиеся членами НКБА, серьезно отнесутся к рекомендациям. Однако, поскольку они являются необязательными, никто не будет проверять, соблюдали ли вы их.

Одинарная раковина, расстояние от стены

Раковины на пьедестале и на стене должны располагаться достаточно далеко от стены или высокого препятствия, чтобы вы могли пользоваться ими и мыть их, не ударяясь о стену. Это зависит, очевидно, от размера человека, использующего раковину. Для большинства людей это минимальное расстояние составляет не менее 20 дюймов от центральной линии (рекомендация NKBA). Добавление на несколько дюймов больше, чем 20, может облегчить очистку и использование раковины. Однако, если вам не хватает места, 15 дюймов от центральной линии — это минимум, которого требует ICC.

Осевая линия – это способ стандартизации размеров сантехники. Вы получаете его, проводя воображаемую линию по центру приспособления, если смотреть сбоку. Линия обычно пересекает сливное отверстие в раковине стандартного размера.

Край отдельно стоящей раковины должен находиться на расстоянии не менее четырех дюймов от ближайшей стены или высокого препятствия, такого как шкаф, чтобы обеспечить легкую очистку, согласно большинству строительных норм и правил.

В некоторых случаях лучше купить раковину меньшего размера, чем отказываться от нескольких дюймов между раковиной и стеной. Многие производители делают раковины для ванных комнат подходящими для небольших помещений.

Двойная раковина, отстоящая от стены

Когда в ванной комнате размещаются две отдельно стоящие раковины, ICC требует, чтобы они соответствовали тем же требованиям по отступу, что и одна. NKBA также рекомендует это. И ICC, и NKBA требуют, чтобы края каждой раковины находились на расстоянии не менее четырех дюймов от стены или высокого предмета. Двойные раковины также должны иметь расстояние не менее четырех дюймов между краями.

При измерении от осевой линии до осевой линии раковины должны находиться на расстоянии 36 дюймов друг от друга в соответствии с рекомендациями NKBA или на расстоянии 30 дюймов, чтобы соответствовать минимальным требованиям большинства кодов.

Если пространство ограничено, лучше купить раковину меньшего размера, чем ставить две раковины слишком близко друг к другу. В противном случае, если раковины расположены слишком близко друг к другу, вы рискуете столкнуться локтями с человеком, пользующимся раковиной рядом с вашей.

Одинарная раковина Расстояние от столешницы

Встроенные, встраиваемые, устанавливаемые под основание раковины и раковины-чаши должны быть подходящего размера и должным образом располагаться на столешнице, чтобы вам было удобно пользоваться раковиной. Если вы покупаете предварительно вырезанную столешницу для встраиваемых раковин, то размер и положение раковины уже будут определяться местом выреза.

Однако, если нет, вам придется посчитать самостоятельно, чтобы выбрать раковину подходящего размера в зависимости от размера столешницы. Между передним краем раковины перед умывальником всегда остается два дюйма. Стандартные столешницы для туалетных столиков обычно имеют глубину 22 дюйма. Круглые умывальники обычно имеют диаметр от 16 до 20 дюймов; овальные раковины обычно шире. Если раковина меньше 20 дюймов в окружности, дополнительное пространство размещается за смесителем.

Таким образом, раковина диаметром 16 дюймов будет помещена в туалетный столик таким образом, чтобы оставалось два дюйма свободного пространства перед столешницей и четыре дюйма позади смесителя. 18-дюймовая круглая раковина будет расположена так, чтобы перед ней на столешнице оставалось два дюйма пространства, а за смесителем — два дюйма. 20-дюймовая раковина будет располагаться на расстоянии двух дюймов от нее на столешнице и без места за краном.

Ширина раковины должна быть на шесть дюймов меньше ширины столешницы. Итак, если столешница также имеет ширину 22 дюйма, то максимальная ширина раковины может быть 16 дюймов. Если ширина столешницы составляет 24 дюйма, ширина раковины не может превышать 18 дюймов.

Пространство для двойной раковины от столешницы

Предварительно вырезанные столешницы также поставляются с уже вырезанным пространством для двойной раковины. Для тех, кто порежется, ICC требует, чтобы минимальное расстояние между центральными линиями двух раковин составляло не менее 30 дюймов. NKBA предполагает, что минимальное расстояние между осевыми линиями раковин в туалетном столике должно составлять 36 дюймов.

Требования к глубине для двойных раковин такие же, как и для одинарных. Между передним краем раковины и передним краем столешницы всегда остается два дюйма. Пространство за краном может быть переменным.

Приблизительные размеры сантехники для ванной комнаты

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 26.10.22

Рассмотрено

Ричард Эпштейн

Рассмотрено Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Черис Харрис

Факт проверен Черисс Харрис

Черисс Харрис занимается проверкой фактов, уделяя особое внимание образу жизни, красоте и воспитанию детей. Она работала в области исследований почти два десятилетия.

Узнайте больше о The Spruce’s Редакционный процесс

Бранислав / Getty Images

В этой статье

  • Терминология

  • Туалеты

  • Раковины

  • Души и ванны

Зачастую самым сложным этапом установки сантехники в ванной является черновая стадия. Напротив, последний шаг подключения раковины, унитаза или ванны иногда может показаться излишним. Если вы получите правильный черновой вариант, вы уже на пути к завершению проекта.

Черновая обработка сантехники в ванной комнате становится гораздо менее сложной задачей, если вы понимаете, как работает система. Существуют общепринятые приблизительные размеры сантехники для раковин, туалетов, ванн или душевых кабин. Кроме того, производители приспособлений обычно предоставляют приблизительные спецификации в своей документации по продуктам. Так что не нужно никаких догадок или импровизаций. Просто следуйте грубым спецификациям для идеальной сантехники в ванной комнате.

Сравните стандартные размеры со спецификациями производителя, чтобы убедиться, что они подходят для вашей установки. Все размеры должны быть сверены с местными нормами, так как они являются высшим авторитетом для вашего проекта.

Понимание терминологии грубого измерения

Говоря о сантехнических размерах, важно понимать терминологию. Это не просто вопрос семантики; это вопрос стандартизации и упрощения. Осевая линия, например, стандартизирует измерения и позволяет легко понять расстояние между трубами без дополнительных усложняющих факторов, таких как ширина трубы, график или толщина трубы.

Осевая линия : Как и в случае с термином «центральная линия», который используется для строительства, термин «осевая линия» представляет собой воображаемую вертикальную линию, проведенную через ключевую точку отсчета, например водосточную трубу.

Например, центральная линия: если две трубы находятся на расстоянии 10 дюймов от центральной линии, вы начинаете измерительную ленту или линейку в центре одной трубы, а затем отмеряете 10 дюймов до центра следующей трубы. Вы не измеряете 10 дюймов между краями труб.

Высота базового этажа : Базовым полом считается черновой пол в новом строительстве или верхняя часть чистового пола (или напольного покрытия) при ремонте ванной комнаты.

Не все размеры высечены в камне; рассматривайте эти размеры как общие рекомендации. Они будут варьироваться в зависимости от вашей ванной комнаты. Обратитесь к инструкциям, прилагаемым к оборудованию (раковине, ванне и т. д.), чтобы узнать более точные размеры.

Подающий/выпускной или дренажный трубопровод : При сантехнике ванной трубы либо вводят, либо отводят воду. Трубы, подающие пресную воду в ванную комнату, называются подводящими или подводящими. Плетеная гибкая линия, ведущая в туалет для наполнения бачка, является примером линии подачи. Так же как и горячие и холодные линии под раковиной или за стенкой душа. Тем не менее, более толстая труба под раковиной, которая удаляет серую воду, является сливной линией или сливной линией.

  Туалет Раковина Душ/ванна
Линия подачи (вертикальная) 8 1/4″ На 2-3 дюйма выше сливной трубы Душ 80 дюймов; ванна 20–22 дюйма; излив 4″ над краем ванны
Линия подачи (горизонтальная) Макс. 6 дюймов от центра 4 дюйма слева и справа от центра Расстояние 8 дюймов
Сливное/сливное отверстие на задней стенке 12 1/2 дюйма Н/Д 14 дюймов
Сливное/сливное отверстие (вертикальное) 0″ от 16 до 20 дюймов 0″
Крепление (боковой буфер) Минимум от 15 до 18 дюймов Минимум от 15 до 20 дюймов мин. 18 дюймов
Крепление (передний буфер) мин. 21 дюйм мин. 21 дюйм мин. 18 дюймов

Габаритные размеры сантехники для туалета

  • Линия подачи воды в туалет (высота) : В идеале линия подачи воды в туалет входит в комнату на высоте 8 1/4 дюйма над полом. В более широком смысле, эта труба только для холодной воды создает одно отверстие на высоте от 5 до 10 дюймов над полом.
  • Линия подачи воды в туалет (горизонтальная) : Горизонтальная линия подачи воды измеряется от центральной линии, проходящей вертикально через центр туалета. Отверстие для линии подачи воды должно находиться на расстоянии 6 дюймов в сторону от центральной линии. Проверьте туалет, чтобы подтвердить подключение к водопроводу.
  • Отверстие для слива унитаза в задней стенке : Смещенное от задней стенки отверстие на 12 1/2 дюйма.
  • Отверстие для слива туалета (вертикальное) : Слив расположен на уровне пола; расстояние равно нулю.
  • Боковой буфер унитаза : Измеряется от центра унитаза в обе стороны, минимум. зазор составляет 15 дюймов до любой стены или другого приспособления; Рекомендуется 18 дюймов, если это позволяет планировка ванной комнаты.
  • Передний буфер унитаза : Измеряется от переднего края унитаза вперед, минимальный зазор составляет 21 дюйм до ближайшего препятствия; рекомендуется 30 дюймов.

Габаритные размеры раковины для ванной комнаты

  • Линия подачи раковины (высота) : Два отверстия; по вертикали оба находятся примерно на 2-3 дюйма выше сливной трубы.
  • Линии подвода воды к раковине (горизонтальные) : Требуются два отверстия, одно для подачи горячей воды, а другое для подачи холодной воды. Одно отверстие находится на 4 дюйма правее центральной линии, а другое — на 4 дюйма левее центральной линии.
  • Сливное отверстие раковины (вертикальное) : Приблизительно от 16 до 20 дюймов над полом; считать дренажную трубу вертикальной осевой линией.
  • Боковой буфер раковины : От центральной линии минимум 15 дюймов, рекомендуется 20 дюймов.
  • Передний буфер раковины : Минимальное расстояние до ближайшего препятствия составляет 21 дюйм; Рекомендуется 30 дюймов.
  • Размещение раковины : По вертикали раковина должна находиться примерно на 31 дюйме над полом, измеренном от верха основания пола до края раковины.
