Разрезы здания » Лазерное сканирование и архитектурные обмеры в Санкт-Петербурге | НПП «Фотограмметрия»

Разрез — это ортогональная проекция объекта.

Для большей наглядности представьте, что какой-то предмет был разрезан некой секущей плоскостью, и теперь можно увидеть материал, из которого сделан этот предмет, его внутреннее строение или конструкцию. Теоретически производить разрез можно в любом направлении. Но для того, чтобы отличать разрез от плана этажа, его делают обычно в вертикальной плоскости, как и остальные ортогональные проекции, все плоскости, параллельные картинной плоскости, передают информацию о размере объекта, его форме и пропорциях.

Разрезы используют, чтобы проектировать и соединять детали конструкций сооружения, а также для установки оборудования и дверных у оконных переплетов (столярки), в архитектурной графике в первую очередь выполняют разрез здания, чтобы показать взаиморасположение пола, стен и крыши, связь между ними, а также их размеры и вертикальный масштаб сооружения, определяемый этими элементами.



— на чертеже разреза можно детально показать строение пола, стен и крыши здания, определить высоту здания и проследить связь внутреннего и внешнего пространства.

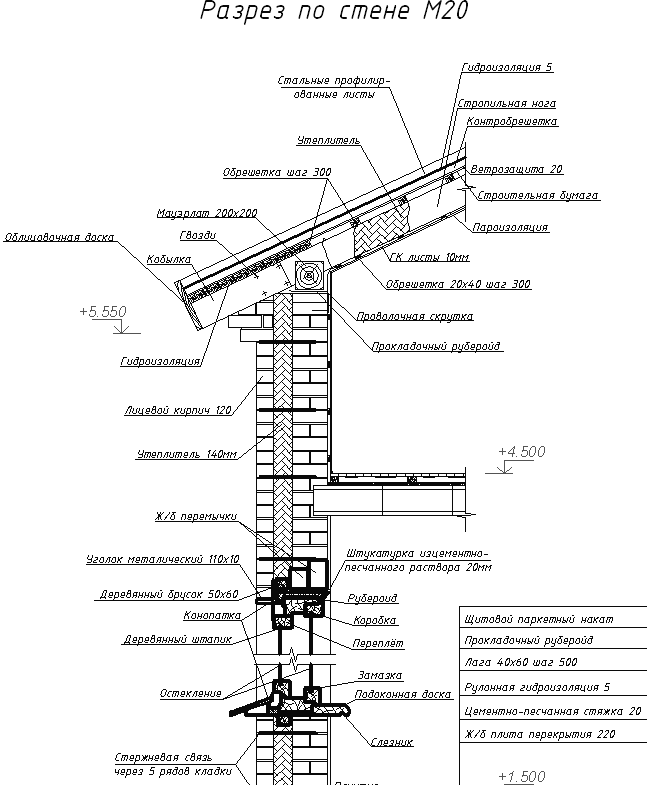

— на конструктивном разрезе можно показать строительные материалы и внутреннее устройство деталей здания.

Разрез здания — это вертикальное сечение здания, представьте, что вы разрезали здание по вертикали, а затем отодвинули одну часть. Разрезом здания будет называться ортогональная проекция оставшейся части здания, расположенная параллельно вертикальной картинной плоскости или совпадающая с плоскостью сечения.

— Разрезы здания показывают форму и вертикальный масштаб внутреннего пространства, расположение дверных и оконных проемов в этом пространстве, взаимосвязь между внутренними помещениями по вертикали, а также взаимосвязь внешнего и внутреннего пространства.
— Позади плоскости сечения видны развертки внутренних стен, а также предметы, которые находятся в помещении позади вертикальной плоскости сечения.


— Местоположение плоскости сечения на чертеже обозначают условной штрих-пунктирной линией, состоящей из тонких, довольно длинных отрезков, разделенных точками.
— Нет необходимости вычерчивать эту линию разреза через весь план этажа, нужно по крайней мере частично захватить внешние границы строения.
— Стрелками на концах линии следует указать направление вида.

Компьютерный чертеж разреза.
Для выполнения чертежей в компьютерных программах трехмерного моделирования используются плоскости сечения, параллельные или перпендикулярные фасаду.

Разрезная линия по зданию должно быть непрерывной и параллельной основным стенам.
Используйте ломаную линию сечения только в тех случаях, когда это необходимо.


• У зданий с симметричным планом плоскость сечения располагается вдоль оси симметрии.

• В остальных случаях плоскость сечения проходит по самым значительным участкам здания и в том направлении, которое позволяет показать характерные особенности пространства.

• Одного разреза, как правило, недостаточно для создания полной картины, кроме тех случаев, когда планировка здания чрезвычайно проста. Также следует помнить, что разрез здания — это всего лишь часть серии взаимосвязанных ортогональных проекций.

1. Разрез проходит через оконные и дверные проемы, перепады уровней пола и крыши, отверстия в крыше и другие значительные пространственные элементы здания.
2. Никогда не проводите линию разреза через отдельно стоящие колонны или столбы, чтобы они не выглядели как стены и не создавали неверное впечатление о пространстве.
3. Чтобы передать масштаб изображаемого здания, можно включать в чертеж разреза фигуры людей.
4. Чертеж разреза включает в себя фундамент, на котором стоит здание.

Последовательный ряд разрезов зачастую лучше передает изменения сложных и несимметричных объемов, чем один разрез.
Расположите на чертеже ряд разрезов либо по вертикали, либо по горизонтали параллельно друг другую.
Разрезы, выполненные таким образом, будет легче прочитать и понять.

Зачастую чертежи разрезов делают более обширными, включая в него участок и окружающий ландшафт. Благодаря этому можно понять, как соотносится проектируемое здание с окружающим пространством и как оно расположено по отношению к поверхности земли: стоит над ней, нависает над ней или находится под землей. Кроме того, на чертежах разрезов можно показать связь между внутренними помещениями и внешним пространством, а также связь между несколькими зданиями.

Разрез здания. Вертикальная проекция части здания, находящейся за плоскостью сечения. Разрез здания.

По возможности всегда, особенно проектирую городские сооружения, включайте в разрезы здания примыкающие структуры. Вы можете выполнить разрезы одновременно с разрезом здания, либо они должны быть показаны в виде вертикальной проекции за плоскостью сечения.

Источник:

книга: Архитектурная графика
Изд-во Астрель — М.:АСТ, 2007. Перевод на русский язык, 2006
Литература учебная.
Автор: Франсис Д.К. Чинь

Введение: Первое издание этой книги знакомило студентов с разнообразными инструментами для рисования, техниками черчения и условными обозначениями, принятыми в проектировании. Автор первого и последующих изданий пытался в простой и доступной форме объяснишь основные методы архитектурной графики. В четвертом издании, при сохранении доходчивости и наглядности подачи изучаемого материала, были внесены некоторые существенные изменения.

Распечатать

Вконтакте

Facebook

Twitter

Одноклассники

Google+

Не удается найти страницу | Autodesk Knowledge Network

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}}*

{{l10n_strings. ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}}/500 {{l10n_strings.TAGS}} {{$item}} {{l10n_strings.PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$select.selected.display}}

{{article. content_lang.display}}

{{l10n_strings.AUTHOR}}

{{l10n_strings.AUTHOR_TOOLTIP_TEXT}}

{{$select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как сделать разрез здания

При составлении чертежей жилых, административных и производственных зданий необходимо строить разрезы. Для их выполнения, согласно действующим стандартам, нормам и правилам, при построении используют тонкие линии. Порядок вычерчивания разрезов следующий:



Координационные оси и линии уровней









• Сначала для всех основных несущих стен (а если таковые имеются, то и для колонн) проводят вертикальные координационные оси.

• Затем проводят горизонтальные линии уровней, которые располагаются перпендикулярно координационным осям. Таковыми являются линии тротуара (поверхности земли), условного верха карниза и чердачного перекрытия, а также полов всех этажей.



Нанесение контуров наружных и внутренних стен









• После этого при помощи тонких линий производят нанесение контуров входящих в разрез внутренних, наружных стен, перегородок. Кроме того, указывают высоты чердачного и междуэтажных перекрытий, а также конька крыши. Помимо этого вычерчивают скат крыши, выносы цоколя и карниза от стены.





Оконные и дверные проемы









• Далее во внутренних и наружных стенах и перегородках намечают оконные и дверные проемы, находящиеся за секущей плоскостью, видимые дверные проемы и прочие элементы зданий.

• Следующий этап – это проведение выносных и размерных линий, знаков, с помощью которых производится простановка высотных отметок, а также кружков, которыми маркируются координационные оси.



Простановка высотных отметок и размеров











• На заключительном этапе построения и вычерчивания разрезов зданий производят окончательное обведение сечений, проставляют все размеры и высотные отметки, наносят необходимые поясняющие надписи, наименования, а также удаляют лишние линии.



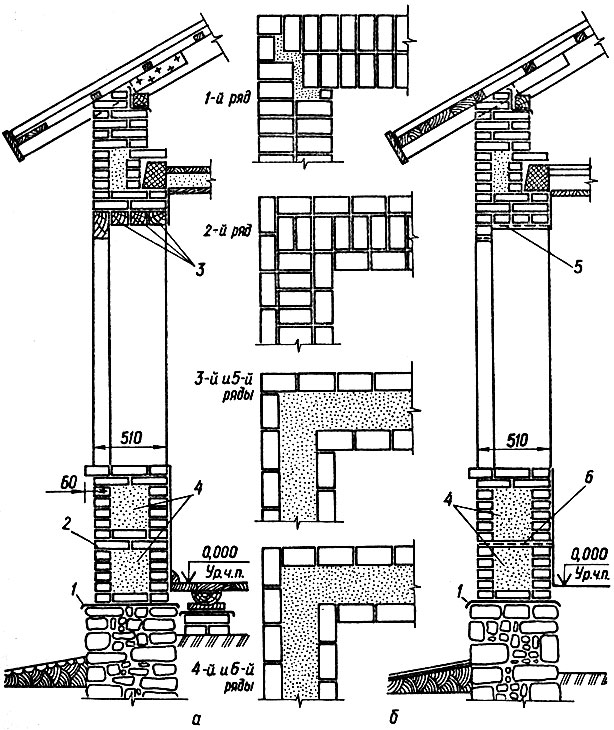

Для заполнения участков сечений используют графические обозначения материала и изображения элементов конструкций.





Построение разреза по лестнице

На рисунке, расположенном ниже, приведено построение разреза по лестничной клетке, которая имеет следующие параметры:

  • Общая длина – 5610 миллиметров
  • Общая ширина – 2200 миллиметров
  • Ширина марша – 1000 миллиметров
  • Зазор между маршами – 200 миллиметров
  • Высота этажей – 3000 миллиметров

Высота ступени составляет 150 миллиметров, количество ступеней в каждом марше равняется десяти ( 1500 : 150 ).

В конструкции лестниц, подступенком именуется та вертикальная плоскость, которую имеет ступень, а проступью – плоскость горизонтальная. В каждом из маршей лестницы проступь последней ступени включается в уровень площадки и полностью совпадает с ним. По этой причине количество проступей в плане каждого из маршей не десять, а девять.

Построение разреза по лестнице

К непосредственному построению разреза приступают тогда, когда произведены все предварительные расчеты. При этом сначала проводятся координационные оси, затем вычерчиваются стены, а с помощью горизонтальных линий отмечаются уровни поэтажных и промежуточных лестничных площадок.

После этого от внутренней стены на какой-либо горизонтальной линии разреза откладывают размер ширины площадки (1410 миллиметров), намечают через каждые 300 миллиметров точки и на разрезе через них проводят тонкие вертикальные линии для того, чтобы разбить ступени. Далее в сторону площадки первого этажа откладывают 300 миллиметров (столько составляет ширина ступени), после чего эту точку соединяют с крайней точкой уровня расположенной выше промежуточной площадки наклонной прямой линией.

Полученная таким образом прямая пересекается с имеющимися вертикальными линиями в нескольких точках. Через них проводят проступи (горизонтальные линии) и подступенки (вертикальные линии). Разбивка других маршей и ступеней на разрезе производится аналогичным образом.

После того, как эта работа окончена, на разрезе вычерчивают марши и лестничные площадки, контуры сечений ступеней, площадок, стен, которые располагаются в плоскости разреза, обводят основными линиями. Необходимо также отметить, что по лестнице плоскость разреза всегда проводится по тем маршам, которые находятся к наблюдателю ближе всех остальных.







Черчение разреза дома — инструкция проектирования

Разрез дома – это чертеж, на котором показываются внутренние составляющие строения. Он должен помогать зрительно представить расположение перегородок, окон и дверей, высотные отметки всех элементов и другое.

Основные принципы вычерчивания разреза дома

Чтобы создать разрез необходимо расположить плоскость сечения таким образом, чтобы она проходила через входную дверь в окно, расположенное в противоположной наружной стене. Таким образом, разрез дома имеет много схожих черт с планом дома, так как разрез тоже образуется плоскостью сечения, с той разницей, что здесь она вертикальная.

Важными этапами становится указание отметок пола и потолка каждого потолка. В жилых домах высота этажа составляет 2,8-3 метра. В общественных зданиях высота этажа может быть немного больше – 3-3,3 метра. Перила лестниц должны быть 9 см. Расстояние от подоконника до пола – 60-80 см. Расстояния от потолка до окна 20-30 см.

Как чертить разрез дома

Чтобы чертить разрез дома не имеет в себе особых сложностей. В подготовленном для нового чертежа месте необходимо изобразить координационные оси. Эти чертежи составляются при проектировании домов и наглядно отображают планировку дома и его несущие элементы. Чтобы помочь себе с переносом размеров с плана, можно воспользоваться линией в 45 градусов, расположив ее справа, от готового плана дома. Дополнительные элементы на разрез можно снести с готового чертежа фасада дома. После нанесения координационных осей, необходимо вычертить стены. В AutoCAD это можно сделать с помощью инструмента параллельный перенос. С учетом привязки копируются линии стен справа и слева от координационных осей.

После того, как стены готовы, необходимо обозначить уровень грунта, расположить фундаменты на указанной глубине заложения, вычертить цокольные, межэтажные и чердачные перекрытия. В этом нет особых сложностей, в программе необходимо применять все тот же инструмент параллельного копирования. Заключительным этапом в нанесении основных линий становится нанесение на разрезе дома проекций линий крыши. Как правило, разрез дома с мансардой несколько сложнее чертить, чем разрезы зданий с плоскими кровлями.

Как чертить лестницы, создавая разрез дома? Перед этим необходимо вычертить лестничные площадки. Следует отметить, что их верхняя плоскость должна находиться на одном уровне с перекрытиями. Вычерчивание ступеней начинается с нанесения верхней линии первой ступени. После этого чертится вертикальная линия вниз (высота ступени зависит от возводимого здания). Используя автокад, я бы скопировал получившиеся линии далее вправо, таким образом, получив бы чертеж лестницы. Далее чертят перила. Если это чертеж на бумаге, то для черчения лестницы, можно нанести параллельные вертикальные линии через расстояние, равное длине ступени. Далее переходят к обозначению оконных и дверных проемов, нанесению перегородок и балконов.

Инструкция по черчению разреза дома

Вычерчиваем вертикальные и горизонтальные оси здания. Под горизонтальными осями я подразумеваю линии, которые станут верхними обрезами перекрытий.

После этого откладываем от вертикальных осей по 190 мм в обе стороны. От горизонтальных линий откладывает 300 мм вниз — таким образом образуются перекрытия.

Полученная сетка имеет много лишних элементов, поэтому производим обрезку лишних линий, таким образом, получаем разрез дома, который вот вот будет готов.

Начинаем вычерчивать лестничные площадки и лестничные марши.

Следуем указания на следующей схеме.



Копируем полученный лестничный марш на нижележащие этажи.

Переходим к вычерчиванию кровли. Необходимо отметить, что в зависимости от места разреза, разрез кровли может меняться в значительной степени.

После этого переходим к вычерчиванию фундаментных блоков и самого фундамента.

Дело остается за малым. Разрез дома необходимо отредактировать, убрав лишние линии и добавив нужные элементы. К последним относятся проемы, лестничные перила и балконы.

Пробуем AutoCAD 2007 — Разрез


  В этом большом упражнении нам предстоит выполнить очень важную работу — построить разрез здания. Я не буду распространяться насчет значимости аккуратности его построения — скажу только, что главное, что мы ожидаем от этого — это получить отметки специфических точек здания (такие, как оконные и дверные проемы, низ и верх крыши, и т. д.). Эти отметки, в свою очередь, понадобятся для грамотного построения фасадов, и, как следствие — пропорциональной 3d-модели.
  Такой разрез, оформленный в Layout, у меня получился: кривой, но, похоже, крепкий дом.

Откройте файл «Домик.dwg». Прежде всего замаркируем на планах разрезы — так будет проще определить, какие элементы и как будут выглядеть на разрезе. Время подвергнуть предыдущие наработки серьезному испытанию! Напомню, что в одном из упражнений вы создали блок, обозначающий разрез. Внедрим сейчас его в наш чертеж. Откройте окно «Центр Разработки AutoCAD» («AutoCAD Design Center»). Нажмите кнопку («Загрузить», «Load»), найдите файл «Блоки.dwg» и откройте его. Дважды щелкните на элементе «Блоки» («Blocks»). Найдите блок, обозначающий вертикальный разрез (если вы послушались моего совета, он должен называться «Cut_vert») и дважды щелкните на нем. В появившемся диалоговом окне «Вставка» («Insert») установите флажок «Взорвать» («Explode»), в поле «Масштаб/X:» («Scale/X:») установите значение 100. Нажмите «OK». Укажите точку вставки блока над планом первого этажа, примерно посредине горизонтальной стены.

С помощью команды («Зеркало», «Mirror») создайте зеркальную копию обозначения разреза внизу плана. Если есть необходимость, подкорректируйте положение обозначений, используя команду («Переместить», «Move»).

Скопируйте полученные объекты на план второго этажа (команда , «Копировать», «Copy»). В качестве базовой точки используйте, например, наружный левый верхний угол здания.

  Разместите обозначения разрезов примерно таким образом.
Приступим к построению разреза. Посмотрите на рисунок выше. Вы, наверное, заметили, что при таком положении секущей плоскости в разрез попадут (сверху вниз): стена по оси «В» (на 1, 2 этажах), левый лестничный марш (с 1 на межэтажную площадку), стена по оси «Б» , дверной проем шириной 710 мм, стена по оси «А» с дверным проемом (все на 1, 2 этажах) и крыльцо (только на 1 этаже).
Среди бесконечности способов подобных построений посоветую следующий — с помощью горизонтальных проекций вышеперечисленных точек плана. Нажмите («Конструкционная Линия», «Construction Line»). Из контекстного меню, вызываемого с помощью <Стрелки Вниз>, выберите опцию «Гор» («Hor») и постройте целый ворох горизонтальный прямых: по две, совпадающие с гранями пересекаемых наружных и внутренних стен, две — с началом и концом лестничного марша, две — с дверным проемом шириной 710 мм и три — со ступеньками крыльца. Конец (верх) лестничного марша придется ловить на плане второго этажа, если он скопирован строго горизонтально от своего нижнего собрата. Стройте прямые строго с объектной привязкой. Проверьте себя — у вас должно получиться 13 прямых.
Где-нибудь в стороне от планов, на свободном месте, постройте вертикальный отрезок линии (, «Линия», «Line»), пересекающий все построенные прямые. Представим, что это уровень земли. С помощью той же команды создайте еще один вертикальный отрезок, отступив от пересечения предыдущего отрезка и второй сверху конструкционной линии влево 450 мм; опустите перпендикуляр на прямую, обозначающую внутреннюю грань стены по оси «А». Это будет уровень чистого пола, или ноль. Скопируйте этот отрезок влево на 3000 мм (, «Копировать», «Copy»), копию — еще на 300, и еще на 3000 мм той же командой. Вы уже, наверное, догадались, что эти отрезки будут обозначать перекрытия дома.
Скопируйте два отрезка, обозначающие уровни пола первого и второго этажа вправо на 80 мм (команда , «Копировать», «Copy»). Эта толщина — конструкция пола, тогда как оставшиеся 220 мм — панель перекрытия.
Построим лестницу. Выберите команду («Полилиния», «Polyline»). Постройте полилинию с первой вершиной в точке пересечения уровня чистого пола первого этажа и прямой-проекции первой ступени лестницы, второй — отложенной на 150 мм влево и третьей — на 300 вверх. Нажмите <Esc>. Скопируйте полученную ступень 10 раз влево-вверх так, чтобы первая вершина последующей копии совпадала с третьей вершиной предыдущей (команда , «Копировать», «Copy», используйте привязку к конечной точке, endpoint ). Объедините полученные ступени в одну полилинию. Для этого дважды щелкните на любой ступени, в появившемся меню выберите «Объединить» («Join»), и выделите остальные полилинии. Нажмите <Esc>. Протяните за маркер верхнюю вершину полилинии вверх до перпендикуляра ко внутренней грани стены. Выполните сдвиг ступеней лестницы вправо на 200 мм (команда , «Сдвиг», «Offset»). Соедините отрезком (, «Линия», «Line») верхнюю-левую вершину полученного объекта с самой нижней. Удалите обрезкой самый верхний подъем полилинии (, «Обрезка», «Trim»), и полностью оставшуюся нижнюю ее часть (, «Стереть», «Erase» или <Delete>). Соберите два полученных отрезка в полилинию (дважды щелкните на верхней вертикальной полилинии, выберите «Объединить», «Join» и выберите наклонную линию) и обрежьте нижний ее сегмент до уровня пола (, «Обрезка», «Trim»). Должно получиться примерно так.
  В этом хитросплетении отрезков пока слабо угадывается будущий разрез, однако, если вы построили что-то подобное, уверяю — вы на правильном пути!
Выполните зеркальное отражение полученного лестничного марша (команда , «Зеркало», «Mirror»). В качестве линии отражения проведите произвольную горизонтальную прямую. Перенесите зеркальную копию, совместив низ ее нижней ступени с верхом верхней исходного марша (команда , «Копировать», «Copy»). Подкорректируйте нижнюю грань лестницы командами («Обрезка», «Trim») и («Продолжить», «Extend») до пересечения, но не дальше, с нижним маршем и верхней лестничной площадкой. Удалите две прямые-проекции, совпадающие с первой и последней ступенями лестниц. Здесь хитрость: команды («Обрезка», «Trim») и («Продолжить», «Extend») являются обратными; можно выполнять кратковременное переключение из одной в другую, нажимая клавишу <Shift> и щелкая обрезаемый (продолжаемый отрезок).
Создайте ограждение маршей. Проведите горизонтальную линию от середины нижней ступени первого лестничного марша влево (команда , «Линия», «Line») длиной 1200 мм. Скопируйте ее на межэтажную площадку (, «Копировать», «Copy»), используя в качестве базовой и второй точек выступающие углы первой ступени и площадки соответственно. Скопируйте ту же линию (той же командой) на площадку второго этажа, используя в качестве базовой и второй точек внутренний угол первой ступени и выступающий угол площадки соответственно. Соедините свободные концы трех получившихся отрезков двумя линиями последовательно (команда , «Линия», «Line»).
  Сравните вашу лестницу с показанной слева
Аналогичным образом постройте крыльцо. С помощью команды («Полилиния», «Polyline») постройте полилинию. В качестве первой вершины укажите точку пересечения уровня земли и самой нижней прямой-проекции. Вторую точку отложите на 150 мм вправо, третью — опустив перпендикуляр до второй снизу прямой-проекции, и т.д. Седьмую, последнюю точку, опустите перпендикуляром на линию проекции наружной грани стены по оси «А». Удалите три нижние прямые-проекции. Переместите полученную полилинию на 50 мм вправо (, «Переместить», «Move») и удалите выступивший за уровень земли ее хвост (, «Обрезка», «Trim»).

Создадим оконные и дверные проемы в стенах. С помощью объектного слежения отложите от уровня пола первого этажа вдоль внутренней грани стены 2070 мм, проведите отрезок линии (команда , «Линия», «Line»), опустив перпендикуляр на внешнюю грань стены. Линию, обозначающую уровень пола в той же точке, продлите также до внешней грани стены (используя команду , «Продолжить», «Extend» или потянув за нижний маркер). Аналогично создайте проем на втором этаже — выход на балкон и два одинаковых дверных проема в средней стене (по оси «Б», на обоих этажах) — двери на лестницу. Проведите два отрезка оконного проема на лестничной клетке — первый на расстоянии 900 мм от верха лестничной площадки, второй — на 1510 от первого. Соедините середины этих отрезков третьим. И последний проем в этом разрезе — две двери, не попадающие в разрез, но почему-то видимые. Создайте полилинию (, «Полилиния», «Polyline») с первой вершиной в точке пересечения пола первого этажа с соответствующей прямой-проекцией, далее — отложив 2070 мм влево, вверх до перпендикуляра к очередной прямой-проекции, и — обратно к началу — до перпендикуляра с уровнем пола. Скопируйте этот проем на второй этаж (, «Копировать», «Copy»). Удалите две теперь ненужные прямые-проекции. Выделите все верхние отрезки-грани рассекаемых проемов и скопируйте их на 220 мм влево (той же командой) — так условно обозначим перемычки над ними.

Немного хирургической работы — выделите уровень земли и запустите команду («Обрезка», «Trim»), секущей рамкой выделите шесть прямых справа от уровня земли. Повторно нажмите кнопку («Обрезка», «Trim»), откажитесь от выбора секущих объектов нажатием <Enter> и аккуратно удалите все отрезки внутри пола (между линиями перекрытия и уровнем пола) — там не должно остаться ничего, и внутри простенка над дверью на лестницу первого этажа.
Постройте балкон — полилинию методами, которые уже вам известны. Первую вершину полилинии отложите от точки пересечения пола второго этажа и наружной грани нижней стены вправо на 50 мм, вторую — на 1200 мм вниз, третью — на 100 мм вправо, и, наконец, четвертую — перпендикуляром на наружную грань стены. Постройте ограждение балкона — отрезком (команда , «Линия», «Line»), проведенным от нижнего левого угла балконной плиты влево на 1200 мм. Скопируйте полученную линию вверх (, «Копировать», «Copy») с шагом 100 мм вверх, сколько получится (у меня — 11) и соедините отрезком линии свободный конец первого отрезка с перпендикуляром к стене (та же , «Линия», «Line»).
Самое трудное — чердак и крыша. Скопируйте линию потолка второго этажа (на разрезе в данный момент она самая левая) влево на 150 мм (, «Копировать», «Copy»), а затем еще на 50 мм влево той же командой (обозначим так балку перекрытия второго этажа и конструкцию пола чердака). Проведите вертикальную конструкционную линию (, «Конструкционная Линия», «Construction Line»), отложив от пола чердака влево 500 мм — здесь закончатся стены. Командой («Обрезка», «Trim») обрежьте ее выше и ниже разреза, а также в его пределах, удалив два отрезка между стенами дома. Для этого укажите в качестве секущих объектов (cunntig edges) все то, что осталось от прямых-проекций стен (а называется это — луч, ray), а затем щелкая на отрезках вертикальной конструкционной линии. И, наконец, той же командой обрежьте уходящиие ввысь (точнее, влево) лучи стен — на этот раз в качестве секущих объектов укажите остатки вертикальной прямой, полученные в предыдущей операции.

Поднимите среднюю стену вверх (влево при повернутом разрезе) на 3000 мм командой («Растянуть», «Stretch»). Постройте полилинию из трех вершин (, «Полилиния», «Polyline»), соединив середины верхних граней стен. Постройте две горизонтальные конструкционные линии (, «Конструкционная Линия», «Construction Line») — одну, отложив 500 мм вверх от наружной грани стены по оси «В», вторую — 500 мм вниз от наружной грани стены по оси «А». Указав эти линии в качестве граничных объектов, с помощью команды («Продолжить», «Extend» ) продолжите до них сегменты вышепостроенной полилинии. Удалите конструкционные линии. Выполните сдвиг полилинии (, «Сдвиг», «Offset» ) в направлении вверх (влево) на 150 мм, потом еще на 50 и соедините отрезками концы свесов крыши (команда , «Линия», «Line»). Командой («Обрезка», «Trim») аккуратно обрежьте углы стен, попадающие на крышу и часть перекрытия второго этажа, попавшую на среднюю стену.

Выделите весь разрез, кроме линий — покрытие кровли, уровни полов первого, второго этажей, чердака, ограждения лестницы и крыльца — и сделайте их толщину (lineweight) 0,5 мм; соответственно толщина перечисленных линий должна остаться 0,15.

Перенесите на разрез сетку осей (, «Копировать», «Copy», если надо — , «Зеркало», «Mirror»), подкорректируйте оси, чтобы они смотрелись по-человечески. Разверните текст-обозначение осей на 90 градусов против часовой стрелки. Для этого удобно выделить нужные текстовые объекты и установить их свойство «Текст/Поворот» («Text/Rotation») в значение 90.

Проставим отметки. С помощью окна «Центр Разработки AutoCAD» («AutoCAD Design Center») внедрите в чертеж блоки «Level_up» и «Level_down». При этом укажите значение масштаба (scale) 100; проследите, чтобы был установлен флаг «Взорвать» («Explode») диалога «Вставка» («Insert»). Поверните оба блока на 90 градусов по часовой стрелке.

Скопируйте объекты блока «Level_up» (, «Копировать», «Copy») так, чтобы стрелка острием указывала: за стеной по оси «В» — на уровень земли, на низ и верх окна лестничной клетки, на низ и конек крыши; за стеной по оси «А» (здесь придется применить команду , «Зеркало», «Mirror» с горизонтальной линией отражения ) — на верх крыльца, на верх проема входной двери, на верх балконной плиты, на верх проема двери на балкон; внутри разреза — на свободном месте — на уровень пола первого, второго этажей и чердака, на верх лестничной площадки.

Объекты блока «Level_down» скопируйте стрелкой на низ потолка первого и второго этажей.

Немного рутины — заполнение текста отметок. Я предлагаю такой вариант — с помощью размера (, «Линейный», «Linear») измерить расстояние от уровня отметки до уровня пола первого этажа (0,000), и полученное число записывать в текст. Если отметка находится выше 0,000 (для нашего разреза левее) — ставить перед числом «+», ниже (правее) — «-«. Арифметически все правильно, дело за техникой. Попробуйте и сравните цифры с этим эскизом — у меня такие получились — у кого больше?.

При расставлении отметок старайтесь, чтобы стрелки вставали одна-под-другой — конечно, это не обязательное условие, однако — уверяю — «ровные» отметки доставят вам больше удовольствия.
  Вот что может случиться, если будете строить строго по моим инструкциям

Проставьте три размерные цепочки.

Первую — у стены по оси «А»: первый размер — от земли до верха крыльца, далее — до верха входного проема, до низа проема на балкон, до его верха и до низа свеса крыши.

Вторую — внутри помещения: первый размер — от пола первого этажа (0,000) до потолка, далее — до пола второго этажа, до его потолка и до пола чердака.

Третью — у стены по оси «В»: первый размер от земли до низа окна, далее — до верха окна и до низа свеса крыши.

Вероятно, некоторые размеры получатся «некруглыми», а в строительных чертежах, как вам известно, они должны быть кратными 5 мм (у меня это размеры до низа свесов кровли). Нестрашно — выделите их и установите свойство «Основные Единицы/Округление размера» («Primary Units/Dim roundoff) в значение «5» — программа подгонит эти размеры.

Осталось совсем ничего — поместить разрез на лист.

Найдите закладку листа, на котором уже есть оформленный чертеж, например, «План 2». Нажмите правую кнопку мыши и выберите «Переместить или Скопировать. ..» («Move or Copy…»). В появившемся диалоге поставьте курсор на лист, следующий за «План 2», установите флаг «Создать копию» («Create a copy») и нажмите ОК. Переименуйте новый лист аналогично, выбрав из контекстного меню «Переименовать» («Rename»). Назовите, его, скажем «Разрез». Откройте этот лист и сразу измените название чертежа в основной надписи.

Возможно, вас уже начало раздражать то, что разрез повернут. Тогда вам точно понравится следующий шаг. Активируйте пространство Model, дважды щелкнув на видовом окне с планом. Панорамированием найдите разрез. Самый легкий (и, увы, не гибкий) способ — выделить все объекты и просто их развернуть в нужную сторону. Я посоветую другое.

В AutoCAD есть полезная команда меню — «Вид->3D Виды->Вид Плана->Текущая ПСК» («View->3D Views->Plan View->Current UCS»). Она выравнивает видовое окно так, чтобы X-ось системы координат была направлени вправо, Y — вверх — как в математике. Нам остается немного — повернуть систему координат так, чтобы ось X , была направлена вверх, Y — влево. Очевидно, что повернуть тройку векторов придется на 90 градусов по часовой стрелке вокруг оси Z. Нажмите кнопку («ПСК Z», «UCS Z») наберите 90 и нажмите <Enter>. Если вы все сделали правильно, иконка ПСК (UCS) встанет как надо. Выполните вышеуказанную команду меню «Вид->3D Виды->Вид Плана->Текущая ПСК» («View->3D Views->Plan View->Current UCS»).

Панорамированием разверните разрез на все видовое окно. Выйдите из пространства Model. Выберите окно с разрезом и установите масштаб «1:100» в окне «Управление Масштабом Видового Окна» («Viewport Scale Control»).

ПСК — пользовательская система координат (или UCS — user coordinate system) — тройка векторов осей X, Y и Z. Построение большинства объектов происходит в плоскости осей X и Y. Можно менять положение осей в пространстве — поворачивать систему вокруг каждой из них, задавать направление осей или начало координат (origin). Одна система координат остается незыблемой — мировая (world).

Сохраните чертеж.
