Примыкание мягкой кровли к стене

Устройство узлов примыкания кровли

Часто встречаются примыкания покрытия к выступающим на кровле архитектурным элементам и строительным конструкциям. Различные покрытия и множество архитектурных решений предполагает богатство вариантов различных примыканий. Однако все они группируются по типу покрытия и примыкающей конструкции. Часто встречающимся является примыкание кровли к стене, например, у пристроя дома или крыльца. А сложными по исполнению и встречающимися почти везде считаются примыкания кровли к дымоходам и трубам.

Торцевое и боковое примыкание.

Примыкание к вертикальной стене

Там, где крыша присоединяется к стене, возникает так называемое примыкание кровли к вертикальной стене. Для герметизации такого соединения разработаны типовые решения для мягких кровель. металлических и черепичных покрытий. Каждый солидный производитель кровельного покрытия предлагает материалы и доборные элементы для типовых узлов примыканий. Различают верхнее и боковое примыкание к стене кровли.

Металлочерепица или профнастил

Стандартное устройство примыкания выполняется в штрабу 25х25 мм, выполненную в кирпичной стене на высоте 150 мм от поверхности кровельного покрытия, в нее заводят профилированную полосу из оцинкованного металла с покрытием.

Это может быть планка стыка ПС-1.

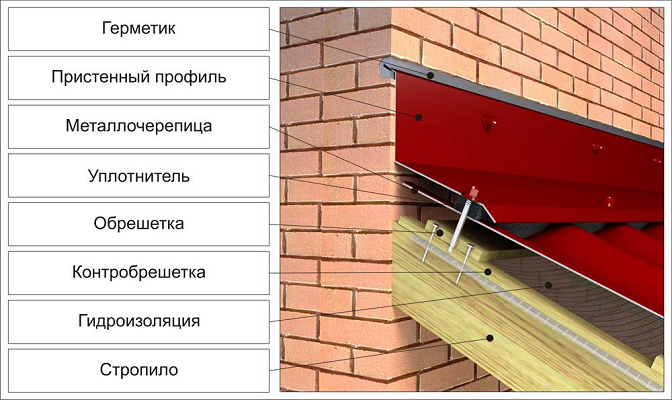

Примыкание металлочерепичной кровли.

В штрабу на дюбели закрепляют деревянную рейку, к которой и крепят на саморезы профилированную полосу. Заполняют штрабу цементным раствором или кровельным герметиком. Другим краем полоса ложится на профилированное покрытие кровли.

Если кровля выполнена с гидроизоляционным слоем под металлопрофилем, то этот слой загибают и приклеивают битумным герметиком на стену под планку. В этом случае крепление планки к стене можно сделать не в штрабе, а через вертикальную полку, закрепляя ее саморезами.

Аналогично выполняется соединение кровли с бревенчатыми стенами, в которых выполняется не штраба, а срез бревен до ровной поверхности.

Нельзя делать штрабу в стенах панельных домов, так как панели являются несущими конструкциями, а штраба может их ослабить.

Мягкая черепичная кровля

Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.

Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

Универсальный способ герметизации

Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .

Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Современные технологии и материалы

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.

Поделитесь полезной статьей:

Узел примыкания кровли к стене – делаем правильно

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

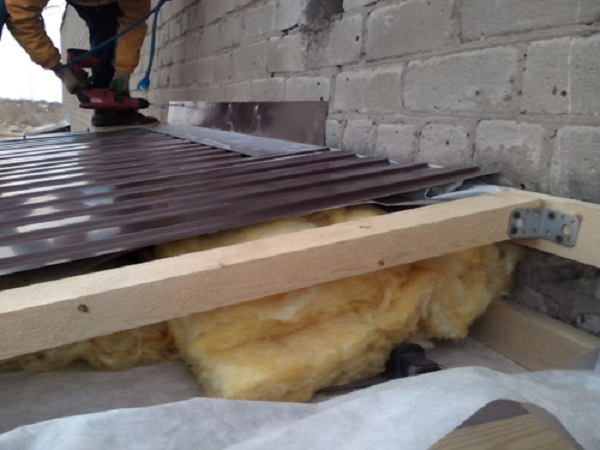

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

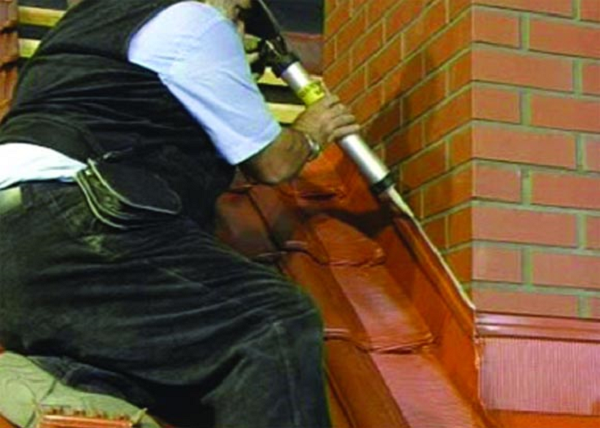

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

• абсолютной герметичностью;
• эластичностью;
• устойчивостью к внешним воздействиям;
• устойчивостью к перепадам температур;
• надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Похожие новости

Комментарии (0)

Как правильно обеспечить примыкание кровли к стене дома?

Устройство кровли, способной прослужить десятилетия – непростой процесс.

Но самой ответственной частью работ является устройство примыканий кровли к различным конструкциям – стенам, дымовым трубам. слуховым или мансардным окнам. Именно эти узлы требуют пристального внимания и строгого соблюдения технологии работ, поскольку являются зонами повышенного риска и нередко становятся причинами проникновения влаги в подкровельное пространство.

Проблема усугубляется тем, что именно в этих местах часто скапливается приносимый ветром мусор и образуются снежные мешки, что значительно повышает вероятность протечек.

По типу кровельного покрытия и примыкающей конструкции наиболее часто встречаются примыкания кровли к стене и дымовой трубе.

Традиционные примыкания кровли к стенам

Эти места, в зависимости от вида кровельного покрытия, герметизируются несколькими способами. Они должны быть предусмотрены еще на стадии проектирования. В случае с кирпичной стеной, во время кладки стен выполняется выступающий на полкирпича козырек, прикрывающий впоследствии место примыкания и защищающий его от атмосферных осадков.

Может быть также предусмотрен вариант, когда в стене оставляют выемку глубиной в четверть кирпича, в которую затем заводится кровельный материал.

• О нюансах процесса утепления стен пенопластом мы рассказываем здесь .
• Технология гидроизоляции кровли с использованием битума приводится по этой ссылке .
• Как правильно монтировать вентилируемую кровлю, читайте в нашей статье .

Примыкание кровли из металлопрофиля или металлочерепицы

• Если вертикальная поверхность, к которой примыкает кровля, является бетонной или кирпичной оштукатуренной, то:
  1. В ней делается выемка, параллельная кровле, глубиной 2 – 3 см.
  2. В эту выемку вставляется обработанный герметиком фартук из кровельной стали, соответствующей основному кровельному покрытию.
• Существуют также специальные планки, нижняя сторона которых крепится к кровельному покрытию саморезами.
  1. При этом в штрабу дюбелями крепят деревянную рейку, к которой, в свою очередь, саморезами крепят профилированную защитную планку. Другим краем планка ложится на покрытие кровли.
  2. Затем штрабу заполняют кровельным герметиком или цементным раствором.

Если кровля имеет гидроизоляционный слой, то его загибают на стену и битумным или силиконовым герметиком наклеивают под планку.

Если планки примыкания стыкуются по длине, то нахлест должен быть не менее 100 мм.

Есть способ примыкания к стене, выполняемый из двух специальных фартуков методом наложения. В этом случаем выемка в стене не нужна.

1. Верхний фартук крепят к стене дюбелями.
2. Под него заводится нижний и сцепляется с верхним замковым соединением.
3. Нижний фартук крепится специальными кляммерами, которые прикручивают к кровельному покрытию саморезами.
4. Все места соединения элементов обрабатывают силиконовым герметиком.

Для устройства примыканий натуральной черепичной кровли используют специальную ленту из гофрированного алюминия. Пластичность материала позволяет ему повторить профиль черепицы. Гидроизоляцию обеспечивает залитый в шов горячий битум.

Примыкания мягкой кровли

• Устройство узла примыкания мягкой кровли к стене начинается также с устройства штрабы на стене. выполняемой на высоте 200 – 500 мм от поверхности кровельного покрытия.
• По периметру линии примыкания крепится антисептированный треугольный брусок. Он призван обеспечить плавный переход кровельного покрытия на стену, который создаст дополнительный барьер для подтекания влаги.

• Место сопряжения очищают от пыли и промазывают праймером.
• Затем мягкое покрытие кровли накладывают на брусок.
• На герметик или битумную мастику приклеивают полосу для устройства ендовы. Обычно она имеет ширину 1000 мм и изготовлена из усиленного на разрыв рулонного материала (ендовый ковер). При этом полоса начинается от штрабы на стене, а другим краем не менее чем на 200 мм заходит на кровельное покрытие.
• Специальным валиком склеиваемые материалы прижимают и разглаживают.
• Завершающим этапом является установка металлической прижимной планки шириной 100 – 120 мм, имеющей отбортовку, входящую в штрабу. К стене ее крепят дюбелями.

Метод флешинга

Идея метода заключается в создании трех слоев защитного примыкания: сначала на место примыкания и наносят слой эластичной мастики, затем к ней приклеивают армирующий слой их геотекстиля, а потом снова наносят мастику. Наложение каждого последующего слоя производят не ранее, чем через 3 часа (до 24 часов).

В результате получается очень прочный и абсолютно герметичный узел примыкания кровли к самым различным поверхностям. Такое примыкание служит более 20 лет и отлично работает в диапазоне от -40º до +75º.

Для получения надлежащего результата необходимо соблюдать следующие правила:

• До начала работ поверхности необходимо хорошо очистить от мусора, грязи и пыли .
• Если кровельный материал имеет посыпку, то в местах нанесения мастики ее необходимо счистить .
• Кирпичные стены штукатурят и ждут, когда слой штукатурки хорошо просохнет.
• Бетонные поверхности должны быть обработаны битумным праймером .
• Все неровности на оклеиваемых поверхностях удаляют. трещины и сколы заделывают герметиком.

Универсальный метод герметизации примыканий

Появление новых рулонных материалов с уникальными свойствами позволяют унифицировать заделку мест любых примыканий. При этом значительно сокращаются трудозатарты, а узел примыкания становится герметичным вне зависимости от типа и профиля кровельного покрытия.

Эти материалы представляют собой гофрированные полосы из свинцовой или алюминиевой фольги шириной 280 – 300 мм (длина – до 5 м), на которые нанесен клеевой слой. Их можно встретить в продаже под названием Вакафлекс, Flex Standart, Easy-form и другие. Эти удивительные материалы годятся как для нового строительства, так и для выполнения ремонтных работ.

С помощью этих полос можно герметизировать самые сложные стыки кровли, поскольку гофры металла можно расправить, увеличив поверхность на 60%.

Состав материалов выдерживает температуру от -50º до +100º.

Верхняя кромка ленты закрепляется на стене специальной планкой Вака. изготовленной из окрашенного алюминия. Штраба при этом не требуется. Верхнюю кромку планки изолируют герметиком.

Гидроизоляция примыканий плоских рулонных кровель

В том, что касается плоских рулонных кровель, то гидроизоляция их примыканий к различным конструкциям часто очень быстро начинает приходить в негодность.

В настоящее время для ее устройства и ремонта широко используют жидкую резину, которая может наноситься как вручную (на небольших участках), так и методом холодного безвоздушного распыления (на больших площадях).

Этот материал может успешно использоваться как для устройства новых кровель, так и для ремонта старых. При нанесении на ремонтируемую поверхность, он мгновенно набирает толщину и образует долговечное эластичное и бесшовное защитное покрытие, представляющее собой монолитную резиноподобную мембрану.

Высыхая, резина намертво скрепляется с материалом основания.

Источники: http://kryshikrovli.ru/elementy/raznye/uzly/uzel-primykaniya-k-stene-i-dymoxodu.html, http://vseokrovle.com/elementy/102-uzel-primykanija-krovli-k-stene.html, http://okrovle.com/kroem-kryshu-sami/kak-pravilno-obespechit-primykanie-krovli-k-stene-doma.html

Примыкание мягкой кровли к стене

Узел примыкания кровли к стене – делаем правильно

Чтобы крыша надежно защищала дом от непогоды, ее покрытие должно быть полностью герметичным. Узел примыкания кровли к стене и другим конструкциям должен выполняться с использованием материалов и технологий, соответствующих типу кровельного покрытия.

Уязвимость узлов примыкания

Примыкание кровли к стене является одним из наиболее уязвимых мест крыши – именно в местах сопряжения плоскостей скапливается принесенный ветром мусор. Он нередко задерживает влагу, которая негативно воздействует на стык и может разрушить кровельный или гидроизоляционный материал в результате многократных замерзаний и оттаиваний при перепадах температур. У стен в зимнее время скапливаются массивы снега, что также увеличивает риск протечек.

Чтобы обеспечить полную герметизацию кровли, принципы обустройства мест примыканий следует предусмотреть еще на стадии проектирования сооружения. К примеру, если здание возводится из кирпича, может быть предусмотрен козырек в половину кирпича над будущим стыком кровли и стены. Либо при кладке оставляется выемка, в которую впоследствии заводится край кровельного покрытия.

Герметизация мест примыканий может выполняться с использованием различных материалов. Технология работ определяется типом кровли и видом покрытия.

Различаются два основных типа примыканий: верхнее и боковое. В обоих случаях могут применяться стыковые планки ПС-1 и ПС-2.

Примыкание кровли из профилированного металла

При монтаже кровельного покрытия из металлопрофиля необходимо учитывать, что между ним и вертикальными конструкциями должен оставаться зазор, который позволяет обеспечивать необходимую циркуляцию воздуха в кровельном пироге.

Узел примыкания кровли к стене требует использования особых планок или фартуков из листовой стали. Монтаж одинарного фартука требует штробления стены – вдоль линии примыкания на высоте не менее 200 мм выполняется канавка глубиной 20-30 мм. Края фартука обрабатываются строительным герметиком, после чего верхний край устанавливается в штробу. Нижний край притягивается к кровельному покрытию саморезами, снабженными неопреновыми или резиновыми уплотнителями чтобы исключить попадание влаги в место крепления. Штроба, в которую вставляется верхний край фартука, может быть заполнена цементным раствором.

Применение двойного фартука позволяет обеспечить высокую надежность герметизации примыкания. В этом случае не требуется штробить стену. Верхняя деталь монтируется к основанию дюбелями, затем под нее требуется установить нижний элемент, который с помощью замкового соединения защелкивается на верхнем фартуке. Нижний фартук оснащен кляммерами, которые закрепляются на кровле саморезами. Все места соединения тщательно обрабатываются строительным герметиком.

Кровля из керамической и мягкой черепицы

Если в качестве финишного покрытия крыши выбрана керамическая черепица, примыкание скатной кровли к стене выполняется с использованием гофрированной ленты из алюминия. Лента из мягкого металла при монтаже повторяет профиль покрытия, в шов заливается горячий битум (гидроизоляционная мастика на битумной основе), который надежно защищает стык от проникновения влаги.

При помощи гофрированной алюминиевой ленты и битумной мастики также можно качественно гидроизолировать узлы примыкания кровли, выполненной из мягкой черепицы .

Примыкание рулонной кровли

Примыкание мягкой кровли к стене может выполняться по различным технологиям. Традиционно рулонный материал укладывается с заходом на вертикальную поверхность, где он крепится при помощи рейки. Данный способ монтажа может использоваться при обустройстве не только плоских, но и скатных кровель.

Чтобы обеспечить надежность узла примыкания рубероид должен быть уложен с заходом на стену на высоту в 10-20 см. Деревянная рейка, прижимающая рулонный материал, крепится при помощи дюбелей. Стык рейки со стеной следует качественно обработать силиконовым герметиком. Слабым местом данной конструкции является полость под рубероидом в углу, образованном плоскостями крыши и стены. Кровельное покрытие может случайно повредиться при выполнении ремонтных работ или при очистке крыши от снега. Чтобы избежать такой ситуации, угол заполняется треугольным бруском либо дополнительным слоем теплоизоляции .

Может быть использована конструкция, состоящая из листа ватного изолятора и прямоугольного бруска небольшого сечения, установленного в месте примыкания под утеплителем. Получившийся валик предохраняет рубероид от случайного прорыва и позволяет дополнительно утеплить примыкание.

При монтаже утепленной кровли вместе с финишным покрытием на стену заводятся все слои, входящие в состав кровельного пирога, за исключением утеплителя.

Метод флэшинга

Устройство примыкания кровли к стене методом флэшинга является современным, удобным в использовании вариантом обустройства мягкой кровли. Технология работ подразумевает нанесение эластичной гидрофобной мастики, армирование стыка слоем геотекстиля и повторное нанесение мастичного слоя.

Временной интервал между нанесением слоев мастики должен составлять от 3 до 24 часов, не более.

При правильном монтаже выполненный таким методом узел примыкания отличается :

• абсолютной герметичностью;
• эластичностью;
• устойчивостью к внешним воздействиям;
• устойчивостью к перепадам температур;
• надежностью и долговечностью.

Метод флэшинга позволяет обустраивать примыкания рулонных кровель всех типов к стенам, выполненным из различных материалов. Технология работ требует качественной подготовки поверхностей, на которые будет наноситься гидроизоляционный материал. В первую очередь, кровля очищается от мусора, грязи и пыли.

Если финишное покрытие крыши представляет собой рубероид с минеральной посыпкой, то гранулы следует тщательно счистить по всей длине примыкания сплошной полосой, на которую будет наноситься мастика. В противном случае невозможно обеспечить максимально качественное сцепление гидроизоляции с кровельным покрытием. Синтетические мембранные материалы следует не только очистить от пыли, но и обезжирить места контакта с мастикой.

В случае, когда выполняется примыкание кровли к кирпичной стене, следует обратить внимание на качество кладки. Если кирпичная поверхность очень неровная, имеет разрушения, рекомендуется ее оштукатурить. Работы по гидроизоляции стыка с кровлей можно проводить только после полного высыхания штукатурного слоя. Перед нанесением мастичного материала поверхность рекомендуется обработать соответствующей грунтовкой.

Если выполняется примыкание плоской кровли к стене из железобетона, необходимо удостовериться, что в ней отсутствуют трещины и сколы. При обнаружении таковых требуется заполнить их строительным герметиком. Все выступающие неровности необходимо тщательно удалить. Затем бетонная поверхность обрабатывается праймером (грунтовкой) на битумной основе. Это снизит впитываемость материала, повысит адгезию мастики к вертикальной бетонной поверхности.

Поверх готового примыкания, выполненного методом флэшинга, можно наложить слой мастики под цвет кровельного покрытия, что сделает внешний вид крыши более эстетичным.

Кровельные примыкания к стенам и другим конструкциям считаются потенциально опасными участками. Неграмотное обустройство, нарушение технологии монтажа неизбежно ведет к разрушению гидроизоляционного слоя и попаданию влаги в подкровельное пространство. Накопление влаги ватными утеплителями существенно снижает их теплоизоляционные характеристики. Кроме того, влага провоцирует загнивание деревянных элементов каркаса крыши, в результате чего в дальнейшем придется затратить значительные средства на ремонт стропильной системы с демонтажем кровельного покрытия.

Похожие новости

Комментарии (0)

Главная » Строительство и ремонт » Кровля дома » Узел примыкания кровли к стене: устройство и особенности

Узел примыкания кровли к стене: устройство и особенности

Чтобы крыша смогла успешно справиться со своей основной задачей и надежно защитить жильцов от осадков и ветра, ее поверхность должна быть монолитной. Такие элементы, как узел примыкания кровли к стене и любым другим конструкциям должен быть обустроен посредством только высококачественных материалов, а работы должны проводиться опытным специалистом. Также следует заметить, что именно тип кровельной поверхности диктует методы обустройства и необходимые стройматериалы.

Уязвимость узлов примыкания

Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.

Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.

Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.

Примыкание кровли из черепицы к стене

Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.

Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика.

В современном мире принято условно делить все стыки на следующие виды:

И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.

Примыкание кровли из профилированного металла

Примыкание металлической кровли к стене довольно просто обустроить, пожалуй, это один из самых простых стройматериалов для подобных монтажных работ. Здесь главное знать и помнить, что между вертикальными элементами всегда должен оставаться зазор. Это свободное пространство требуется для обеспечения естественной циркуляции воздушных масс в полости крыши.

Устройство примыкания кровли к стене подразумевает применение специальных элементов, которые изготовлены из листового металла. Установка одного фартука нельзя провести без штробления участка стеновой конструкции. На высоте около 20 сантиметров, но не меньше, необходимо «прорыть» желоб глубиной не более 3 сантиметров.

Элементы устройства приыкания кровли из профилированного металла

Грани устанавливаемого элемента необходимо обработать герметиком, а после верхняя часть монтируется в штробу. Нижняя часть изделия прижимается к поверхности кровли крепежными элементами, которые оснащены прокладками из резины или неопрена. Эти прокладки необходимо для повышения уровня герметизации мест соединения. Желоб, в котором находится верхняя часть фартука, иногда наполняют цементным раствором.

Использование фартука двойной конструкции обеспечивает гораздо более высокую степень герметизации соединения. В данном случае можно обойтись без штробления стеновых конструкций. Верхний элемент фартука крепится к основе посредством дюбелей, после чего под основу необходимо поставить нижний фрагмент. Он оснащен специальным замком, который обеспечивает надежное соединение. Также на нижнем элементе расположены кляммеры, с помощью которых осуществляется закрепление детали на крыше.

Важно знать! Площади соприкосновений необходимо тщательно обработать герметизующим составом.

Кровля из керамической и мягкой черепицы

Если кровельный материал является керамочерепицей, то согласно СНиП II-26-76* примыкание проводится с применением специальной гибкой ленты из алюминиевого сплава. Во время монтажа мягкая и податливая лента принимает необходимую форму, добиваясь максимально плотного контакта с кровельной поверхностью. В образовавшийся шов заливают горячий герметик на битумной основе, который после затвердения надежно заполняет все полости и обеспечивает максимально возможный уровень герметизации кровли.

Примерно также происходит примыкание к стене мягкой кровли. То есть предполагается использование той же гибкой металлической ленты и специального герметика, который заливают в шов в подогретом виде.

Планка примыкания кровли к стене

Примыкание рулонной кровли

Места стыков стены и кровли, которая была выложена посредством различных рулонных стройматериалов, можно обустроить несколькими различными методами. Один из вариантов предполагает использование деревянной планки, которая плотно прижимает рулонный стройматериал. Данная планка закрепляется специальными саморезами с резиновыми наконечниками, которые используются для обустройства повышенной герметизации всех соединений на кровле.

Высота примыкания кровли к стенам в этом случае должна составлять не более 200 миллиметров. Место соприкосновения планки и стены следует тщательно обработать герметиком на силиконовой основе. Для предотвращения возникновения впадин и порывов на месте соединения рулонного материала и стеновой конструкции, в углы между стеновой конструкцией и плоскостью крыши следует монтировать дополнительный деревянный элемент, после чего укладывается усиленный термоизоляционный слой.

В последнее время очень популярно стало самостоятельное обустройство кровли из металлочерепицы. Для создания надежной и безопасной кровли необходимо принять некоторые меры по ее защите от пожара, перейдя по ссылке http://vse-postroim-sami.ru/building/roof/5030_ognezashhitnaya-obrabotka-krovli-texnologiya-i-materialy/. вы узнаете больше по этому вопросу. Эта статья содержит массу рекомендаций по монтажу металлочерепицы своими руками.

В конечном итоге получается изделие, с виду напоминающее валик. Данное изделие сохраняет целостность рулонного стройматериала, повышает длительность эксплуатации всей кровельной конструкции, а также дополнительно утепляет места стыков. Во время обустройства утепленной крыши, каждый слой кровельной конструкции заходит на стену, после чего покрывается финишной поверхностью. Это не касается теплоизоляционного слоя.

Также существует сравнительно новый способ обустройства примыкания кровли к стеновым конструкциям. По сути, данный метод представляет собой обработку поверхности посредством эластичного герметика, укрепляющего слоя из геотекстиля и дополнительного слоя герметика. Данный метод позволяет создать максимально герметичное и прочное соединение. Главное правильно подобрать материалы, а с установкой справится даже неопытный работник.

Примыкание мягкой кровли к кирпичной стене

Метод флэшинга

Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

максимальная степень герметичности;

• эластичность и гибкость;
• высокая степень сопротивления температурным изменениям;
• высокая степень сопротивления к воздействию природных факторов;
• длительный срок эксплуатации;
• прочность.

Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

Примыкания скатной и плоской кровли к стене

Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

В результате даже малейший поры ветра может сорвать материал с крыши. Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения.

Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

Примыкание мягкой кровли

Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

Устройство узлов примыкания кровли

Часто встречаются примыкания покрытия к выступающим на кровле архитектурным элементам и строительным конструкциям. Различные покрытия и множество архитектурных решений предполагает богатство вариантов различных примыканий. Однако все они группируются по типу покрытия и примыкающей конструкции. Часто встречающимся является примыкание кровли к стене, например, у пристроя дома или крыльца. А сложными по исполнению и встречающимися почти везде считаются примыкания кровли к дымоходам и трубам.

Торцевое и боковое примыкание.

Примыкание к вертикальной стене

Там, где крыша присоединяется к стене, возникает так называемое примыкание кровли к вертикальной стене. Для герметизации такого соединения разработаны типовые решения для мягких кровель. металлических и черепичных покрытий. Каждый солидный производитель кровельного покрытия предлагает материалы и доборные элементы для типовых узлов примыканий. Различают верхнее и боковое примыкание к стене кровли.

Металлочерепица или профнастил

Стандартное устройство примыкания выполняется в штрабу 25х25 мм, выполненную в кирпичной стене на высоте 150 мм от поверхности кровельного покрытия, в нее заводят профилированную полосу из оцинкованного металла с покрытием.

Это может быть планка стыка ПС-1.

Примыкание металлочерепичной кровли.

В штрабу на дюбели закрепляют деревянную рейку, к которой и крепят на саморезы профилированную полосу. Заполняют штрабу цементным раствором или кровельным герметиком. Другим краем полоса ложится на профилированное покрытие кровли.

Если кровля выполнена с гидроизоляционным слоем под металлопрофилем, то этот слой загибают и приклеивают битумным герметиком на стену под планку. В этом случае крепление планки к стене можно сделать не в штрабе, а через вертикальную полку, закрепляя ее саморезами.

Аналогично выполняется соединение кровли с бревенчатыми стенами, в которых выполняется не штраба, а срез бревен до ровной поверхности.

Нельзя делать штрабу в стенах панельных домов, так как панели являются несущими конструкциями, а штраба может их ослабить.

Мягкая черепичная кровля

Планки для примыкания предварительно следует обработать с внутренней стороны битумной мастикой, что позволит увеличить уровень гидроизоляции.

Устройство узла примыкания мягкой кровли к стене начинают также со штрабы на стене. Ее выполняют на высоте 200—500 мм от поверхности покрытия. Также необходимо укрепить по периметру примыкания антисептированный брусок треугольного сечения для плавного загиба кровельного пирога и создания барьера для подтекания воды. Очищают от мусора и пыли место сопряжения на кровле, обрабатывают праймером. Мягкое покрытие кровли накладывают на брус. Приклеивают на битумную мастику или герметик полосу для устройства ендовы — специально усиленный на разрыв рулонный материал, так называемый ендовый ковер, обычно шириной в 1 м.

Полоса должна начинаться от штрабы на стене и другим краем лежать на горизонтальной части кровли, на ширине не менее 200 мм. Прижимают и разглаживают склеиваемые рулонные материалы специальным резиновым валиком, который мягко прижимает, но не повреждает материал. Крупную крошку с кровельного покрытия в месте склейки счищают.

В завершении узел примыкания фиксируется металлической прижимной планкой 100—120 мм с отбортовкой, входящей при монтаже в штрабу. Она закрепляется на дюбели к стене, с использованием резиновых шайб.

Универсальный способ герметизации

Сегодня существуют рулонные материалы с новыми свойствами, значительно уменьшающие трудовые затраты на устройство примыканий, при этом узел получается герметичным, несмотря на профиль покрытия. Это полосы шириной в 280—300 мм и длиной 5 м из гофрированной алюминиевой или свинцовой фольги с нанесенным клеевым слоем. Продаются под названием Вакафлекс, Flex Standart и другие.

Они способны герметизировать самые сложные соединения на крыше, служат около 20 лет, выпускаются с покрытием разных цветов. Гофры металла способны расправляться, увеличивая поверхность на 60%. Состав материала способен держать температуру от -50°C до +100°C. Верхнюю кромку ленты дополнительно закрепляют к стене специальной планкой (планка Вака) без выполнения штрабы.

Примыкания к дымоходу и трубе

Во многом узлы стыковки кровли к печной трубе на крыше схожи с устройством примыкания к стене. А особенностями являются высокая температура дымохода, расположение его на крыше и форма самого дымохода или трубы.

Традиционно примыкание кровли из металлочерепицы или из других ячеистых и профилированных покрытий выполняют нижним и верхним фартуком из металла вокруг дымохода. Желательно, чтобы для его установки было выпущено полкирпича при кладке трубы. Это позволяет укрыть от прямого попадания дождя верхнюю кромку наружного фартука (обвода).

Начнем с того, что дымоход изолируют от конструкций кровли асбестом, обрешетку вокруг делают сплошную, но с противопожарным отступом от кладки на 130 мм. На нее устанавливают нижний фартук, состоящий из пяти элементов: двух боковых, верхней и нижней планок и галстука. Планки отрезают нужной длины и соединяют на фальц, верхнюю отбортовку заводят в штрабу глубиной в 20 мм и герметизируют.

На обрешетку фартук приклеивают на кровельный герметик, а галстук для отвода воды направляют в ближайшую ендову или до карниза.

Сверху устраивают кровельное покрытие, на которое затем устанавливают верхний обвод дымохода. Готовят сами или приобретают готовые планки, соединяют их в единую конструкцию на лежачие фальцы. При этом верхнюю отбортовку не забывают завести в штрабу. Штрабу обрабатывают термостойким герметиком, например, на основе силикона.

Как обустроить примыкание к печной трубе.

Таким образом, вода, стекающая по покрытию выше трубы, попадает в нижний, внутренний фартук и отводится по галстуку в ендову или прямо к карнизу. Остальные потоки попадают на верхний обвод дымохода и стекают к карнизу.

На мягкой кровле устройство двух фартуков не сделать, поэтому примыкание кровли выполняют по схеме наружного обвода и в штрабу. Для исключения подтека под фартук сверху от трубы верхнюю планку делают длиннее трубы на 300—400 мм. Эту планку заводят под мягкое покрытие и герметизируют с обеих плоскостей. Планка должна быть с выпуском по 150—200 мм с каждой стороны трубы. Остальные планки ставят на покрытие. Устройство такого фартука делают и на фальцевых металлических кровлях .

Герметизация кровли с круглой трубой дымохода также выполняется с использованием фартука. Наклонная металлическая пластина с отверстием и труба большого диаметра, надетая на дымоход, — вот основные элементы примыкания кровли к трубе. Надежнее других вариант с заранее подогнанными и закрепленными между собой листом и трубой, образующих фартук. Штрабу не делают, а уплотняют соединение труб внизу асбестом, а сверху запечатывают цементным раствором.

Современные технологии и материалы

Новые материалы позволяют упростить устройство сопряжения труб с наклонной кровлей, уменьшить трудозатраты и повысить надежность примыкания кровли. Готовая эластичная гофрированная манжета из термостойкого материала с силиконом имеет рабочие температуры от -50°C до +350°C, выдерживает российские снежные нагрузки. Имеет клеевую основу, монтируется быстро и надежно герметизирует примыкание. Срок службы таких манжет – около 15 лет.

В отсутствие такой манжеты устройство сопряжения кровли с трубой выполняют, используя уже описанные самоклеящиеся полосы из гофрированного металла (Вакафлекс). Полосу в верхней ее части закрепляют на трубе металлическим хомутом.

Современные материалы позволяют выполнять устройство примыкания различных кровель и к другим конструкциям, не описанным выше: слуховым и мансардным окнам, фронтонам и вентиляционным трубам различного сечения.

Поделитесь полезной статьей:

Источники: http://vseokrovle.com/elementy/102-uzel-primykanija-krovli-k-stene.html, http://vse-postroim-sami.ru/building/roof/8171_uzel-primykaniya-krovli-k-stene-ustrojstvo-i-osobennosti/, http://kryshikrovli.ru/elementy/raznye/uzly/uzel-primykaniya-k-stene-i-dymoxodu.html

Примыкание кровли к стене — гидроизоляция узла

Один из важных моментов в устройстве крыши – это создать надежный узел примыкания кровли к стене. Подобное также делается в местах соединения с дымоходом или мансардой. Если не уделить должного внимания таким примыканиям, или произвести их некачественно, то в скором времени влага, мусор, снежные накопления и другие факторы испортят гидроизоляционный слой, и повредят постройку в целом. Давайте разберемся в способах примыкания кровли в зависимости от материала покрытия. А также рассмотрим методы качественной гидроизоляции, которая убережет постройку от влаги и разрушения.

Содержание

1. К чему приводят некачественно проработанные места стыков крыши и стен

2. Примыкание кровли к стене здания

3. Этапы работы с мягкой кровлей

4. Примыкание кровли из профнастила

5. Универсальный узел примыкания кровли к разным видам поверхности

6. Гидроизоляция примыкания для рулонной кровли

7. Видео

К чему приводит некачественно проработанные места стыков крыши и стен

Примыкания – это самое уязвимое место кровли, особенно в тех места, где она прилегаетк стене. И неважно кирпичная она, бетонная или деревянная. В местах соединения очень «удобно» собираться пыли, мусору, грязи. А попадает это все туда банально просто – вместе с ветром. Но хуже всего влияет вода – это могут быть брызги от дождя, а зимой еще из-за постоянного замерзания и таяния, вода практически постоянно присутствует.

С этим вы ничего не поделаете – образование протечек неизбежно. Потому и необходимо особое внимание уделить именно местам примыкания кровли и качественной их гидроизоляции. Обычно это дело доверяют специалистам, но при желании можно попытаться сделать все самостоятельно, купив необходимый материал.

Примыкание кровли к стене здания

Оно может быть боковым и торцовым. О герметизации следует начинать думать еще при составлении плана будущего дама – если планируются кирпичные стены, то хорошо было бы сделать некое углубление в стене, куда потом можно будет закрепить край кровельного покрытия, или же небольшой выступ в полкирпича наподобие козырька, он будет впоследствии прикрывать стыки.

Популярные производители кровельного материала обычно предлагают покупателю качественные элементы, которые необходимы для создания добротного примыкания. В целом способы похожи между собой, но все же попробуем разобраться в каждом из них.

Этапы работы с мягкой кровлей

Первым делом нужно убрать мусор в том месте, где будет производиться примыкание кровли к стене. На кровельном покрытии может быть какое-нибудь напыление или крошка – это все необходимо счистить в местах нанесения мастики, иначе склеивание получится некачественным. Обычно монтаж производится посредством наложения части материала на стену примерно на 10-20 сантиметров. Крепится все это деревянной рейкой и дюбелями. По завершении все стыки нужно обязательно обработать герметическим средством.

Важно: при наложении на стену кровельного материала помните, что утеплитель при этом трогать нельзя.

Устройство узла примыкания пошагово

1. По всему периметру нужно закрепить треугольный брусок, чтобы загнуть кровельный пирог и не допустить попадания туда воды.

2. На высоте 200-500 мм от кровли делается «выемка» (штраба) – для этого можно использовать зубило или перфоратор.

3. Лист мягкой кровли ложится на брусок.

4. Затем, начиная от штрабы необходимо приклеить (битумной мастикой или герметиком) полосу для ендовы – она должна находить на лист кровли не меньше чем на 200 миллиметров.

5. В местах склеивания пройдитесь специальным валиков, чтобы все детали плотно скрепились между собой и хорошенько разгладьте.

6. С помощью дюбелей, закрепите планку прижимания (приблизительно 110-120 мм шириной) – она крепится к стене и входит в штрабу.

Если все сделать правильно, то такое примыкание будет неуязвимым для перепадов температуры, задуваний и других разрушающих факторов. Такой способ используют как для ровной, так и для скатной кровли.

Важно: не забудьте все места стыковок обработать герметиком или мастикой для лучшей гидроизоляции.

Примыкание кровли из профнастила

Такой метод подходит не только для металлопрофиля, но и металлочерепицы, а также его можно использовать если стены из бревен. Нужно помнить, что при установке профилированного металла должен сохранятся зазор между вертикальными конструкциями, чтобы в кровельном пироге мог свободно циркулировать воздух.

Важно: штрабу делать нельзя в домах, стены которых панельные – это большая нагрузка на них.

Пошаговая установка примыкания к стене металлочерепицы

1. С помощью дюбелей крепите в штрабу деревянную рейку.

2. К рейке саморезами прикрепляете полосу из профиля, у вас получится своеобразный фартук.

3. Крепить его нужно таким образом, чтобы другой его край ложился на кровлю, прикрепляясь саморезами.

4. Если под кровлей есть слой гидроизоляции, то его следует завести под рейку на стену и приклеить герметиком. Тут можно крепить не в выемку (штраба), а просто прикрепить рейку к стене с помощью саморезов.

5. На саморезах должны быть неопреновые уплотнители, чтобы не проникала влага.

Важно: специалисты рекомендуют использовать планки для стыковок – ПС-1 и ПС-2, независимо от применяемого способа примыкания.

Универсальный узел примыкания кровли к разным видам поверхности

• Так называемый метод флэшинга позволяет сделать трехслойное защитное примыкание, которое подходит сразу ко многим видам кровельного покрытия. Он очень надежный и полностью герметичный. Перед тем как приступить к его созданию, необходимо очистить от грязи и пыли всю поверхность. Герметиком заделать трещины, удалить все неровности.

• Если вы работаете с бетонными стенами, то необходимо обработать их битумным средством (праймер) для грунтовки – это обеспечит качественное приклеивание материла к поверхности и отличную гидроизоляцию. В случаи с кирпичной стеной – ее нужно оштукатурить и подождать, чтобы она хорошенько просохла.

• После того как все подготовительные работы сделаны можно приступать к созданию узла примыкания. Для этого нужно нанести слой эластичной мастики на место примыкания, приклеить к нему армирующее полотно из геотекстиля. Этот материал отлично отводит лишнюю воду и не деформируется со временем. Далее наносится еще один слой мастики.

Важно: специалисты настоятельно рекомендуют выждать время для высыхания каждого слоя минимум 3 часа, максимум сутки, а потом наносить новый слой. Затягивать время нельзя – это в итоге плохо отразится на качестве работы.

Преимущества флэшинга

• Долгий срок службы – более 25 лет.

• Усиленная стойкость к перепадам температуры

• Высокий уровень прочности.

• Усиленная герметичность.

• Максимальная сопротивляемость разрушающим природным явлениям.

• Подходит для самых разных кровельных материалов.

Стоит заметить, что хоть это и более простой способ узла примыкания, важно соблюдать рекомендации специалистов при его создании, иначе вы не получите того эффекта, который ожидаете.

Гидроизоляция примыкания для рулонной кровли

Тут уже не так все просто. Чаще всего именно плоская рулонная крыша требует постоянных ремонтов в местах примыкания. К сожалению, гидроизоляция на примыканиях кровли такого вида материала быстро портится. Чтобы избежать этих проблем, специалисты все чаще стали использовать жидкую резину. Она легко наносится либо методом холодно распыления, либо вручную, если площадь небольшая. Этот материал прекрасно подходит не только для обработки только что установленной крыши, но и для ремонта давних поврежденных стыков, особенно возле дымохода или мансардных окон.

Преимущества жидкой резины

• Эластичность – материал кровли сжимается и разжимается под воздействием температуры, но гидроизоляция от этого не повредится.

• Монолитное покрытие без единого шва.

• Отличная адгезия.

• Разнообразие цветов – приятный внешний вид кровли.

Итак, в устройстве примыкания кровли в целом нет ничего сложного, но при условии, что вы будете соблюдать рекомендации от производителей того или иного материала, а также не помешает проконсультироваться у профессиональных строителей.

Видео

Один из важных моментов в устройстве крыши – это создать надежный узел примыкания кровли к стене. Подобное также делается в местах соединения с дымоходом или мансардой. Если не уделить должного внимания таким примыканиям, или произвести их некачественно, то в скором времени влага, мусор, снежные накопления и другие факторы испортят гидроизоляционный слой, и повредят постройку в целом. Давайте разберемся в способах примыкания кровли в зависимости от материала покрытия. А также рассмотрим методы качественной гидроизоляции, которая убережет постройку от влаги и разрушения.

Содержание

1. К чему приводят некачественно проработанные места стыков крыши и стен

2. Примыкание кровли к стене здания

3. Этапы работы с мягкой кровлей

· Устройство узла примыкания пошагово

4. Примыкание кровли из профнастила

· Пошаговая установка примыкания к стене металлочерепицы

5. Универсальный узел примыкания кровли к разным видам поверхности

· Преимущества флэшинга

6. Гидроизоляция примыкания для рулонной кровли

· Преимущества жидкой резины

7. Видео

К чему приводит некачественно проработанные места стыков крыши и стен

Примыкания – это самое уязвимое место кровли, особенно в тех места, где она прилегает к стене. И неважно кирпичная она, бетонная или деревянная. В местах соединения очень «удобно» собираться пыли, мусору, грязи. А попадает это все туда банально просто – вместе с ветром. Но хуже всего влияет вода – это могут быть брызги от дождя, а зимой еще из-за постоянного замерзания и таяния, вода практически постоянно присутствует.

С этим вы ничего не поделаете – образование протечек неизбежно. Потому и необходимо особое внимание уделить именно местам примыкания кровли и качественной их гидроизоляции. Обычно это дело доверяют специалистам, но при желании можно попытаться сделать все самостоятельно, купив необходимый материал.

Примыкание кровли к стене здания

Оно может быть боковым и торцовым. О герметизации следует начинать думать еще при составлении плана будущего дама – если планируются кирпичные стены, то хорошо было бы сделать некое углубление в стене, куда потом можно будет закрепить край кровельного покрытия, или же небольшой выступ в полкирпича наподобие козырька, он будет впоследствии прикрывать стыки.

Популярные производители кровельного материала обычно предлагают покупателю качественные элементы, которые необходимы для создания добротного примыкания. В целом способы похожи между собой, но все же попробуем разобраться в каждом из них.

Этапы работы с мягкой кровлей

Первым делом нужно убрать мусор в том месте, где будет производиться примыкание кровли к стене. На кровельном покрытии может быть какое-нибудь напыление или крошка – это все необходимо счистить в местах нанесения мастики, иначе склеивание получится некачественным. Обычно монтаж производится посредством наложения части материала на стену примерно на 10-20 сантиметров. Крепится все это деревянной рейкой и дюбелями. По завершении все стыки нужно обязательно обработать герметическим средством.

Важно: при наложении на стену кровельного материала помните, что утеплитель при этом трогать нельзя.

Устройство узла примыкания пошагово:

1. По всему периметру нужно закрепить треугольный брусок, чтобы загнуть кровельный пирог и не допустить попадания туда воды.

2. На высоте 200-500 мм от кровли делается «выемка» (штраба) – для этого можно использовать зубило или перфоратор.

3. Лист мягкой кровли ложится на брусок.

4. Затем, начиная от штрабы необходимо приклеить (битумной мастикой или герметиком) полосу для ендовы – она должна находить на лист кровли не меньше чем на 200 миллиметров.

5. В местах склеивания пройдитесь специальным валиков, чтобы все детали плотно скрепились между собой и хорошенько разгладьте.

6. С помощью дюбелей, закрепите планку прижимания (приблизительно 110-120 мм шириной) – она крепится к стене и входит в штрабу.

Если все сделать правильно, то такое примыкание будет неуязвимым для перепадов температуры, задуваний и других разрушающих факторов. Такой способ используют как для ровной, так и для скатной кровли.

Важно: не забудьте все места стыковок обработать герметиком или мастикой для лучшей гидроизоляции.

Примыкание кровли из профнастила

Такой метод подходит не только для металлопрофиля, но и металлочерепицы, а также его можно использовать если стены из бревен. Нужно помнить, что при установке профилированного металла должен сохранятся зазор между вертикальными конструкциями, чтобы в кровельном пироге мог свободно циркулировать воздух.

Важно: штрабу делать нельзя в домах, стены которых панельные – это большая нагрузка на них.

Пошаговая установка примыкания к стене металлочерепицы:

1. С помощью дюбелей крепите в штрабу деревянную рейку.

2. К рейке саморезами прикрепляете полосу из профиля, у вас получится своеобразный фартук.

3. Крепить его нужно таким образом, чтобы другой его край ложился на кровлю, прикрепляясь саморезами.

4. Если под кровлей есть слой гидроизоляции, то его следует завести под рейку на стену и приклеить герметиком. Тут можно крепить не в выемку (штраба), а просто прикрепить рейку к стене с помощью саморезов.

5. На саморезах должны быть неопреновые уплотнители, чтобы не проникала влага.

Важно: специалисты рекомендуют использовать планки для стыковок – ПС-1 и ПС-2, независимо от применяемого способа примыкания.

Универсальный узел примыкания кровли к разным видам поверхности

· Так называемый метод флэшинга позволяет сделать трехслойное защитное примыкание, которое подходит сразу ко многим видам кровельного покрытия. Он очень надежный и полностью герметичный. Перед тем как приступить к его созданию, необходимо очистить от грязи и пыли всю поверхность. Герметиком заделать трещины, удалить все неровности.

· Если вы работаете с бетонными стенами, то необходимо обработать их битумным средством (праймер) для грунтовки – это обеспечит качественное приклеивание материла к поверхности и отличную гидроизоляцию. В случаи с кирпичной стеной – ее нужно оштукатурить и подождать, чтобы она хорошенько просохла.

· После того как все подготовительные работы сделаны можно приступать к созданию узла примыкания. Для этого нужно нанести слой эластичной мастики на место примыкания, приклеить к нему армирующее полотно из геотекстиля. Этот материал отлично отводит лишнюю воду и не деформируется со временем. Далее наносится еще один слой мастики.

Важно: специалисты настоятельно рекомендуют выждать время для высыхания каждого слоя минимум 3 часа, максимум сутки, а потом наносить новый слой. Затягивать время нельзя – это в итоге плохо отразится на качестве работы.

Преимущества флэшинга:

· Долгий срок службы – более 25 лет.

· Усиленная стойкость к перепадам температуры

· Высокий уровень прочности.

· Усиленная герметичность.

· Максимальная сопротивляемость разрушающим природным явлениям.

· Подходит для самых разных кровельных материалов.

Стоит заметить, что хоть это и более простой способ узла примыкания, важно соблюдать рекомендации специалистов при его создании, иначе вы не получите того эффекта, который ожидаете.

Гидроизоляция примыкания для рулонной кровли

Тут уже не так все просто. Чаще всего именно плоская рулонная крыша требует постоянных ремонтов в местах примыкания. К сожалению, гидроизоляция на примыканиях кровли такого вида материала быстро портится. Чтобы избежать этих проблем, специалисты все чаще стали использовать жидкую резину. Она легко наносится либо методом холодно распыления, либо вручную, если площадь небольшая. Этот материал прекрасно подходит не только для обработки только что установленной крыши, но и для ремонта давних поврежденных стыков, особенно возле дымохода или мансардных окон.

Преимущества жидкой резины:

· Эластичность – материал кровли сжимается и разжимается под воздействием температуры, но гидроизоляция от этого не повредится.

· Монолитное покрытие без единого шва.

· Отличная адгезия.

· Разнообразие цветов – приятный внешний вид кровли.

Итак, в устройстве примыкания кровли в целом нет ничего сложного, но при условии, что вы будете соблюдать рекомендации от производителей того или иного материала, а также не помешает проконсультироваться у профессиональных строителей. Normal 0 false false false false RU X-NONE X-NONE

Добавить комментарий

Как правильно сделать узел примыкания кровли к стене, фото и видео примеры

Содержание статьи:

Как известно, наиболее подвержены негативному воздействию влаги те участки кровли, где покрытие непосредственно соприкасается со стеной. Поэтому именно в том месте, где располагается примыкание кровли к стене, герметизация стыка и его защита должны быть выполнены на максимально высоком уровне.

Принято выделять две основные разновидности примыканий – верхнее и боковое, причем устройство каждого из них требует применения стыковых планок ПС-1 и ПС-2.

Необходимость устройства примыканий кровли

Очень важно, чтобы все элементы строения, так или иначе примыкающие к кровле (вентиляционные и печные трубы, козырьки, стены, навесы и др.), были устроены согласно специально плану. Как известно, эти места наиболее подвержены активному скапливанию любой влаги.

Неудобство зачастую также доставляют мусор, ветки и листва деревьев, скапливающиеся в тех местах, где ветер дует наиболее сильно. В зимний период времени узел примыкания кровли к стене под воздействием снега испытывает сильнейшие нагрузки.

После того, как устройство стропильной системы крыши окончено, необходимо лишь оснастить кровлю необходимым покрытием.

Металлочерепичный настил необходимо укладывать с сохранением возле стен небольшого зазора. Делается этого для того, чтобы обеспечить всю конструкцию нормальной вентиляцией, при этом сделав правильное примыкание металлочерепицы к стене. После этого в полотне стены посредством штробления нужно создать канавку, имеющую глубину примерно 2,5 сантиметра. Стыковая планка при этом оснащается особым уплотнителем, а затем плотно укрепляется в пазу и крепится дюбелями. Затем место штробления обрабатывается специальным герметиком на силиконовой основе. Планка примыкания фиксируется на верхних точках черепичных волн при помощи саморезов или шурупов.

В том случае, если покрытием кровли выступает рулонный материал, например, покрытие из битума или битума с полимерами, то примыкание кровли к стене должно обрабатываться по следующему принципу:

1. На участки стыков покрытия со стеной накладываются прижимные рейки.
2. Наложенные рейки нужно крепко зафиксировать с помощью саморезов.
3. Стыковые участки обрабатываются герметиком на основе силикона.
4. Как вариант – наложение эластичной мастики наряду с армирующим геотекстилем, а сверху – второй слой мастики. Этот метод именуется флэшинговым. Он приобрел довольно широкую популярность ввиду хорошего конечного результата работы – швы получаются эластичными, прочными и прекрасно герметизированными. Такой способ является относительно недорогим, к тому же его можно выполнять и собственноручно, не привлекая лишнюю рабочую силу и не тратя материальные средства на оплату труда специалистов.

Наносить мастику на стыки следует при помощи кисти или валика. Этот материал застывает быстро, но необходимая эластичность, тем не менее, сохраняется. Сцепление мастики практически с любым материалом проходит без каких-либо проблем.

Благодаря входящему в состав материала полиуретану покрытие приобретает дополнительную пластичность и стойко переносит воздействия абсолютно любого рода. Эксплуатационный срок такого настила может достигать более 20 лет, а качество не страдает даже при такой больше амплитуде температур, как от -40 до +75 градусов.

К флэшинговому методу стыки готовятся по-разному в зависимости от материалов, используемых для устройства кровельных примыканий, а также от их конфигурации. Делается это следующим образом:

1. Каждую из поверхностей необходимо тщательным образом очистить от пыли и грязи.
2. Оснащенный обсыпкой рулонный материал нужно очистить в тех местах, куда будет наноситься мастика.
3. Поливинилхлоридные кровельные мембраны ПВХ следует очистить от пыли и обезжирить их.
4. Бетонные поверхности надо промазать праймером для того, чтобы снизить их влажность.
5. Отштукатуренную кладку кирпича необходимо оставить до окончательного высыхания.
6. Трещины и щели больших размеров нужно обработать герметиком еще до начала основного процесса работы.
7. Мастику на уже подготовленный участок следует наносить валиком или кистью.
8. Поверх мастики необходимо уложить геотекстиль.
9. На геотекстиль снова должна наноситься мастика.
10. Интервал, между которым следует наносить каждый из слоев, может составлять от трех часов до суток.
11. После высыхания при желании можно нанести еще один мастичный слой, но уже желаемого цветового оттенка.

Всего на 1 м² мест стыков в среднем требуется использовать около 1 килограмма мастики. Объем расхода праймера приблизительно равен 0,3 килограмма на 1 м². Рассчитывать расход геотекстиля необходимо еще до его приобретения.

Монтаж планок примыкания, детальное видео:

Кровельное примыкание к другим элементам сооружения

Если нужно герметизировать стыки кровельного покрытия с другими поверхностями всего сооружения, то технология должна быть несколько другой. Например, если кровля примыкает к парапету, то этот элемент должен быть утеплен.

Утепление стен при такой герметизации выполняется с помощью минеральной ваты. На том участке, где кровля соединяется с парапетом, следует наплавлять еще один слой.

Листы теплоизоляции необходимо закрыть стружечно-цементными плитами либо шифером, как правило, плоским. Плотная плита минеральная ваты служит основой для создания наклонного бортика, который вклеивается прямо в угол поверх горячего битума. Самый первый из слоев покрытия кровли должен загибаться на горизонтальную поверхность на расстояние, равное 15 сантиметрам, а второй слой обязан перекрывать предыдущий на расстояние в 5 сантиметров.

После этого следует приступать к обустройству стального фартука, основная функция которого – отвод дождевой воды. После этого узел примыкания кровли к стене будет иметь надежную и долговременную герметизацию.

Стыки в районе потолка и чердака можно обрабатывать силиконовым герметиком, а в месте прохода через кровельное покрытие печной трубы необходимо использовать планки.

Труба печи должна находится как можно ближе к планке конька. Запрещается выводить трубу в ендове, поскольку при таком ее расположении обеспечить кровле герметичность в этом месте будет почти невозможно.

Если крыша покрыта черепицей на основе битума, то наилучшим решением станет использование примыкающей планки, которая крепко соединит узлы и не пропустит влагу внутрь конструкции.

Сложнее дело обстоит с торцевыми стенами, так как кровля к ним примыкает под углом. В этом случае герметизация швов торцевой планки для кровли должна выполняться особенно осторожно и аккуратно.

Чтобы обработать стыки покрытий из керамической черепицы, специалисты советуют употреблять ленты, основу которых составляет гофрированный алюминий.

Благодаря волнистой форме этого материала он способен повторять форму самого покрытия, то есть черепицы, а последующая заливка битума окончательно придаст стыкам полную герметичность. Применять ленты подобного рода можно также и на битумной черепице. Еще одно их достоинство – богатая цветовая гамма, поэтому подобрать нужный оттенок под окраску кровельного покрытия труда не составит.

При возникновении любых вопросов относительно того, как должны выполняться примыкания кровли к стене и иным поверхностям, подробную информацию с фото и видео всех работ всегда можно найти в Интернете.

устройство и особенности различных конструкций

Чтобы крыша смогла успешно справиться со своей основной задачей и надежно защитить жильцов от осадков и ветра, ее поверхность должна быть монолитной. Такие элементы, как узел примыкания кровли к стене и любым другим конструкциям должен быть обустроен посредством только высококачественных материалов, а работы должны проводиться опытным специалистом. Также следует заметить, что именно тип кровельной поверхности диктует методы обустройства и необходимые стройматериалы.

Вернуться к содержанию

Уязвимость узлов примыкания

Примыкание кровли к кирпичной или монолитной стене представляет собой достаточно уязвимое место. Как раз здесь собирается занесенный воздушными потоками сор. В нем очень часто содержится большое количество воды, которая пагубно влияет на площадь соприкосновения, выводя из строя гидроизоляционный и кровельный стройматериал.

Это происходит из-за регулярных замерзаний и оттаиваний воды, что сначала ведет к деформации материала, а затем к его порче. Также в холодную пору года возле стеновых конструкций собираются снежные массы, которые способствуют образованию протечек.

Герметизация примыкания кровли и стеновых конструкций – очень важный процесс, поэтому решением этого вопроса занимаются еще на этапе составления проектной документации. Например, если планируется возведения здания из кирпича, то проектом может предусматриваться специальный козырек длиной в полкирпича, который сможет закрыть будущий стык крыши и стеновой конструкции.

Примыкание кровли из черепицы к стене

Также на этапе кладке кирпича строители могут оставить специальную выемку, в которую в последнюю очередь заводится лист кровельного материала.

Важно знать! Как герметизация, так и утепление примыкания проводится с использованием различных стройматериалов и технологий. Для каждого типа кровельного покрытия существует отдельная методика.

В современном мире принято условно делить все стыки на следующие виды:

• боковой;
• верхний.

И в первом, и во втором варианте допустимо использование стыковых элементов ВС-1 и ПС-2.

Вернуться к содержанию

Примыкание кровли из профилированного металла

Примыкание металлической кровли к стене довольно просто обустроить, пожалуй, это один из самых простых стройматериалов для подобных монтажных работ. Здесь главное знать и помнить, что между вертикальными элементами всегда должен оставаться зазор. Это свободное пространство требуется для обеспечения естественной циркуляции воздушных масс в полости крыши.

Устройство примыкания кровли к стене подразумевает применение специальных элементов, которые изготовлены из листового металла. Установка одного фартука нельзя провести без штробления участка стеновой конструкции. На высоте около 20 сантиметров, но не меньше, необходимо «прорыть» желоб глубиной не более 3 сантиметров.

Элементы устройства приыкания кровли из профилированного металла

Грани устанавливаемого элемента необходимо обработать герметиком, а после верхняя часть монтируется в штробу. Нижняя часть изделия прижимается к поверхности кровли крепежными элементами, которые оснащены прокладками из резины или неопрена. Эти прокладки необходимо для повышения уровня герметизации мест соединения. Желоб, в котором находится верхняя часть фартука, иногда наполняют цементным раствором.

Использование фартука двойной конструкции обеспечивает гораздо более высокую степень герметизации соединения. В данном случае можно обойтись без штробления стеновых конструкций. Верхний элемент фартука крепится к основе посредством дюбелей, после чего под основу необходимо поставить нижний фрагмент. Он оснащен специальным замком, который обеспечивает надежное соединение. Также на нижнем элементе расположены кляммеры, с помощью которых осуществляется закрепление детали на крыше.

Важно знать!Площади соприкосновений необходимо тщательно обработать герметизующим составом.

Вернуться к содержанию

Кровля из керамической и мягкой черепицы

Если кровельный материал является керамочерепицей, то согласно СНиП II-26-76* примыкание проводится с применением специальной гибкой ленты из алюминиевого сплава. Во время монтажа мягкая и податливая лента принимает необходимую форму, добиваясь максимально плотного контакта с кровельной поверхностью. В образовавшийся шов заливают горячий герметик на битумной основе, который после затвердения надежно заполняет все полости и обеспечивает максимально возможный уровень герметизации кровли.

Примерно также происходит примыкание к стене мягкой кровли. То есть предполагается использование той же гибкой металлической ленты и специального герметика, который заливают в шов в подогретом виде.

Планка примыкания кровли к стене

Вернуться к содержанию

Примыкание рулонной кровли

Места стыков стены и кровли, которая была выложена посредством различных рулонных стройматериалов, можно обустроить несколькими различными методами. Один из вариантов предполагает использование деревянной планки, которая плотно прижимает рулонный стройматериал. Данная планка закрепляется специальными саморезами с резиновыми наконечниками, которые используются для обустройства повышенной герметизации всех соединений на кровле.

Высота примыкания кровли к стенам в этом случае должна составлять не более 200 миллиметров. Место соприкосновения планки и стены следует тщательно обработать герметиком на силиконовой основе. Для предотвращения возникновения впадин и порывов на месте соединения рулонного материала и стеновой конструкции, в углы между стеновой конструкцией и плоскостью крыши следует монтировать дополнительный деревянный элемент, после чего укладывается усиленный термоизоляционный слой.

В последнее время очень популярно стало самостоятельное обустройство кровли из металлочерепицы. Для создания надежной и безопасной кровли необходимо принять некоторые меры по ее защите от пожара, перейдя по ссылке http://vse-postroim-sami.ru/building/roof/5030_ognezashhitnaya-obrabotka-krovli-texnologiya-i-materialy/, вы узнаете больше по этому вопросу. Эта статья содержит массу рекомендаций по монтажу металлочерепицы своими руками.

В конечном итоге получается изделие, с виду напоминающее валик. Данное изделие сохраняет целостность рулонного стройматериала, повышает длительность эксплуатации всей кровельной конструкции, а также дополнительно утепляет места стыков. Во время обустройства утепленной крыши, каждый слой кровельной конструкции заходит на стену, после чего покрывается финишной поверхностью. Это не касается теплоизоляционного слоя.

Также существует сравнительно новый способ обустройства примыкания кровли к стеновым конструкциям. По сути, данный метод представляет собой обработку поверхности посредством эластичного герметика, укрепляющего слоя из геотекстиля и дополнительного слоя герметика. Данный метод позволяет создать максимально герметичное и прочное соединение. Главное правильно подобрать материалы, а с установкой справится даже неопытный работник.

Примыкание мягкой кровли к кирпичной стене

Вернуться к содержанию

Метод флэшинга

Данный метод обустройства стыков между стеновыми конструкциями и кровельным пирогом является очень удобным и простым в использовании. Эта технология была разработана не так давно и подразумевает обработку швов несколькими слоями герметика и специальным слоем геотекстиля, который укрепляет соединение.

Каждый новый слой должен просыхать от 3 часов до одних суток. Здесь главное не затягивать время, поскольку это является грубым нарушением технологического процесса, что может повлечь за собой неприятные последствия.

Если все правила обустройства стыков стеновых конструкций и кровельных пирогов данным методом были соблюдены, то получившаяся конструкция будет обладать следующими достоинствами:

максимальная степень герметичности;

• эластичность и гибкость;
• высокая степень сопротивления температурным изменениям;
• высокая степень сопротивления к воздействию природных факторов;
• длительный срок эксплуатации;
• прочность.

Используя данный метод, можно легко и быстро обустроить примыкание скатной или плоской кровли рулонного стройматериала любого типа к стеновой конструкции, которая изготовлена из любого материала. В первую очередь технологический процесс требует тщательной подготовки обрабатываемых поверхностей, на которые впоследствии будет нанесен слой гидроизоляционного слоя. В принципе, достаточно провести очистку поверхности от пыли и прочих загрязнений.

Примыкания скатной и плоской кровли к стене

Если финальная поверхность крыши является рулонным стройматериалом со специальными минеральными добавками, то эти вкрапления следует убрать по всей площади будущего шва, на которую будет нанесен герметик и укрепляющий материал. Если этого не сделать, то невозможно будет добить сцепления материала достаточной прочности.

В результате даже малейший поры ветра может сорвать материал с крыши. Поэтому крайне важно надежно закрепить каждый слой кровельного пирога. Также стройматериалы необходимо очищать не только от загрязнений, но и от жировых масс в местах соединения.

Если данный метод применяется для обустройства стыка кирпичной стеновой конструкции с кровлей, то сначала необходимо взглянуть на качество кладки материала. Если стена имеет значительные повреждения и довольно старая, то не лишним будет наложить слой штукатурки.

Все монтажные работы, которые связаны с гидроизоляцией мест соприкосновения, следует проводить только после того, как штукатурка полностью просохла. Перед началом работ с герметиками и армирующими составами лучше нанести слой грунтовочного материала и также дождаться его высыхания. Затем можно приступать к работам.

Важно знать! Для этих целей используется специальный грунтовочный состав, поэтому лучше проконсультироваться у продавца в магазине.

Примыкание мягкой кровли

Если речь идет о железобетонных стеновых конструкциях и примыкании к ним плоской крыши, следует первым делом удостовериться в целостности поверхностей. Очень часто со временем в подобных конструкциях появляются трещины и сколы. В случае обнаружения подобных проблем, необходимо заполнить их строительным герметиком и дождаться его высыхания.

Если присутствуют некоторые неровности, то их следует зашлифовать или заполнить цементным раствором. После этого необходимо обработать поверхность специальным грунтовочным составом на основе битумных смол. Данная операция значительно снизит пропускную способность материала, а также повысит адгезию поверхности для более плотного контакта стены с мастикой.

После окончания всех работ по обустройству примыкания данным методом, можно приступить к декорированию. Существуют мастики, которые имеют в составе цветные пигменты. С их помощью можно добиться более гармоничного внешнего вида всей конструкции.

Места соприкосновения стены и кровельного пирога считаются потенциально опасными площадями. Любое нарушение технологического процесса во время их обустройства неизбежно повлечет за собой преждевременное разрушение слоя гидроизоляции. Впоследствии талые и дождевые воды будут беспрепятственно проникать в полости кровли. Мокрые ватные утеплители теряют до 60% своей теплоизоляционной способности.

Помимо этого, влажная среда ведет к образованию грибков и загниванию деревянных элементов. В итоге придется выложить значительную сумму за капитальный ремонт кровли. Теперь вы знаете, как сделать примыкание кровли к стене.

Вернуться к содержанию

Видео

Полезно? Сохраните себе на стену! Спасибо за лайк!

Примыкание кровли к стене

Линия сопряжения кровельного покрытия и вертикальной поверхности стены всегда считается зоной повышенного риска протекания дождевой влаги и талой воды. Нередко при проведении укладки материала на обрешетку крыши рабочие просто задувают узел примыкания кровли к стене пенополиуретаном и закрывают декоративным козырьком. А через пару месяцев ветреной погоды появляются первые признаки протекания. И чем больше длина линии, по которой происходит примыкание кровли к стене, тем быстрее проявятся недоделки.

Как правильно заделать место примыкания кровли к стене

Наиболее проблемным считается торцевое сопряжение вертикальной кирпичной кладки и края листа кровельного материала. Линия стыка подвергается более интенсивному воздействию дождевой и талой воды, чем остальная крыша. Даже небольшой дождик чаще всего приводит к тому, что вода стекает по вертикальной стене и обрушивается на линию примыкания кровли к стене здания.

Чаще всего место примыкания заделывают следующими способами:

• Декоративным накладным козырьком с достаточно широкими полями перекрытия;
• Если используется мягкий кровельный материал, край заворачивают на стену и заклеивают мастикой;
• Используют специальный уплотнитель из гофроалюминия, такой вариант часто применяют для волнистого шифера или металлопрофиля, если необходимо работать с высокой «волной».

Важно! Основной причиной, по которой обустройство и заделку места примыкания необходимо выполнять особенно тщательно, являются температурные деформации стены и кровли.

В подавляющем большинстве кровельное покрытие и стена изготовлены из разных материалов, поэтому даже самый прочный и жесткий шов в зоне примыкания кровли к стене неизбежно разрушится из-за температурных напряжений.

Варианты заделки места примыкания материала кровли к стене

Из-за микроскопических подвижек главным материалом для герметизации линии примыкания считаются:

1. Силиконовые герметики и уплотнители на органо-кремниевой основе. Они обладают прекрасной адгезией и дают высокую эластичность шва, при отсутствии воздействия ультрафиолета солнца шов из силикона в зоне примыкания кровли способен простоять не менее десятка лет;
2. Битумные и полиуретановые мастики используют для наклейки мягкой кровли и стыковых лент, при правильном применении дают очень плотное и нежесткое соединение;
3. Полимерные и резиновые уплотнители плохо переносят высокие температуры и солнечные лучи, но в ряде случаев незаменимы для уплотнения козырьков в местах примыкания кровли на стене;
4. Композитные алюминиевые или медные ленты, выдерживающие относительно высокую температуру. Являются специально разработанным материалом для уплотнения участка стенки дымохода и примыкания материала кровли.

Герметизация стыка в месте примыкания профнастила к стене

Наиболее сложной ситуацией считается схема, при которой кровельный материал имеет примыкание боковым краем профнастила или металлочерепицы к вертикальной поверхности стенки. Для заделки шва используют накладной карниз, закрепляемый на стене одной полкой, а второй полкой прижимающей край кровли. Обустройство места примыкания выполняется в следующем порядке.

На высоте 10-15 см над уровнем кровли в стене вырезается с помощью перфоратора или болгарки с установленным кругом по камню желоб сечением 3х2 см. Точную разметку линии желоба можно получить, если уложить карниз с резиновой прокладкой на кровлю в зоне примыкания к стене. Нижний край желоба необходимо аккуратно скруглить или выполнить в виде уклона. Желоб выполняется на всю длину уложенной кровли. Вырезанная канавка потребуется для того, чтобы закрепить верхний край уголкового карниза по всей длине кровли. Этот нехитрый прием позволит спрятать шов между полкой карниза и стеной в толщу камня. Вода, стекающая по стене, и даже косой дождь не смогут перетекать в пространство между камнем и металлом.

Чтобы закрепить карниз, потребуется с помощью перфоратора пробить через каждые 30 см отверстия под установку пробок, деревянных или пластиковых. После выполнения этой операции необходимо подготовить поверхность крыши, примыкающей к стене, под установку карниза. Самым простым способом является укладка слоя цементно-песчаного раствора и аккуратное выравнивание планкой волнистой поверхности. Если край настила в зоне примыкания к стене имеет ровную поверхность, от этой операции можно отказаться.

На поверхность профнастила укладываем резиновую прокладку и устанавливаем уголковый карниз. По размеченным местам под пробки в стене сверлим в металлической стенке отверстие под саморезы. На последнем этапе наклеиваем с помощью герметика прокладку на край профнастила и наносим тонкую полоску силикона на поверхность желоба, после чего устанавливаем карниз на место примыкания и фиксируем с помощью саморезов.

Нижняя полка карниза обычно не крепится к резиновой прокладке. Это позволяет избежать обрыва приклеенной прокладки и разгерметизации стыка при деформации кровли, под нагрузкой полка просто скользит по поверхности резины. При правильном выполнении монтажа прижимающего усилия металлического уголка достаточно, чтобы обеспечить защиту от влаги.

Заделка места примыкания мягкой кровли

Обустройство места примыкания мягкой кровли к стене можно закрыть и герметизировать с помощью нескольких простых операций. Укладка мягкой кровли должна выполняться с нахлестом на стену. Нахлест приклеивается на стену, по возможности с вынесением части полотна кровли на парапет. По поверхности парапета уложенная кровля крепится с помощью планки. Наклеивание выполняется с применением горячей битумной мастики.

При заделке стыка в случае примыкания мягкой кровли к стене боковым краем, размер нахлеста полотнища на стену выбирают таковым, чтобы сложенный вдвое край был по размеру равен высоте карниза, которым будет закрываться стык. Использование декоративной накладки размером 10-15 см значительно улучшает внешний вид. Если последнее не имеет особого значения, или заделку зоны примыкания необходимо выполнить на бетонной плите, на крыше, проще и надежнее заклеить стык пластырем из геотекстиля, уложенным на битумной мастике или клее. Чаще всего используют 3-4 пластыря с обязательной процедурой прикатывания наклеенного покрытия с помощью резинового валика.

Заделка стыка края кровли в месте примыкания к поверхности дымовой трубы

Особенно требует тщательной заделки проход дымохода через кровлю из-за колебаний температуры самой трубы и частично контактирующих с ней конструкций. Схему заделки выбирают в зависимости от материала трубы, кровли и способа, которым реализован проход через кровлю.

Если верхний участок трубы сложен из кирпича, и для покрытия крыши применяются негорючие материалы – шифер, профнастил или металлочерепица, в этом случае проще всего выполнить заделку места примыкания кровли по приведенной на рисунке схеме, с небольшими дополнениями. Прежде всего, узел прохода через кровлю в обязательном порядке дополняется термоизоляцией в виде пояса на трубе из листового асбеста, толщиной 10-12 мм. Гидроизоляция в месте контакта с горячей поверхностью кирпича может заделываться высокотемпературным герметиком без использования традиционных битумных или полимерных мастик и пленок.

Согласно нормам противопожарной безопасности, удаление горючих материалов от элементов дымохода должно составлять не менее 35см. Кроме того, между стенками деревянной коробки на стропилах под вывод дымовой трубы обустраивают слой изоляции из базальтового волокна.

Проще заделать место примыкания для цементно-асбестовой трубы. В этом случае вокруг трубы выполняется кольцевая отмостка из куска профнастила, и стык заделывается цементным раствором с добавкой асбестового или базальтового волокна.

Насадки из теплостойкого силикона можно использовать и для дымовых труб из металла, но только при условии, что температура стенки трубы не превышает 230^оС. Это температура начала обугливания сухой сосновой щепки, если приложить ее к металлической поверхности.

Более надежным способом заделки места примыкания будет специальная металлическая насадка на дымовую трубу. Хорошее рассеивание тепла с поверхности металла позволяет устанавливать переходник непосредственно на профнастил или металлочерепицу с прокладкой из высокотемпературного силикона. Для кровли из полимерных материалов и мягких рулонных покрытий такой вариант лучше не использовать, даже при наличии теплоизоляции, ее может быть недостаточно, и насадка проплавит покрытие.

Заключение

Большинство из приведенных способов заделки зоны примыкания многократно испытаны на практике и показали неплохие результаты. Поэтому для получения стабильного и качественного результата потребуется всего лишь обеспечить хорошее качество выполнения работ.

Примыкание кровли к стене

Место примыкания кровли к стене

Качественная крыша – это не только надежная защита от холода, но и барьер, ограждающий чердачное помещение от влаги. Вода – самый страшный враг большинства конструкций, поскольку именно она становится причиной возникновения различных проблем. Если примыкание кровли к стене было выполнено неправильно, то любой материал рано или поздно придет в негодность. Конечно, сроки службы некоторых из них позволяют пренебречь влиянием воды, однако ниже мы все же приведем примеры того, что может произойти с течение времени:

• Дерево. Это – прочный и надежный материал, однако лишь в том случае, если соблюдать условия его эксплуатации. Существуют некоторые сорта древесины, которые не боятся воды, однако использовать их для строительства кровли загородного дома оказывается слишком расточительно из-за того, что они недостаточно распространены на территории нашей страны. Есть и другой путь, позволяющий сделать материал более стойким к влаге, но он тоже не из дешевых. В этом случае используется специальная пропитка, обеспечивающая долговечность древесины, но вот другие составляющие кровельного пирога пропитка не защитит.
• Утеплитель. Он – слабое место скатных кровель, которые применяются для создания мансарды. Защита большинства используемых для этой цели материалов основана на пористой структуре изоляционного мата или листа. Внутри него есть огромное количество микропрослоек воздуха, которые и играют роль отличного теплоизолятора, поскольку разделены слоями утеплителя. Если вода просачивается внутрь через неправильное примыкание, то она попадает на гидроизоляцию, а чаще и под нее, поэтому начинается пропитывание минераловатного листа. Здесь союзник человека в борьбе за тепло становиться противником, поскольку его же структура, которая в сухом виде хорошо держит тепло, после достаточного увлажнения это тепло идеально проводит, повышая затраты на обогрев помещения.

Высушить утеплитель тоже непросто. Более того, в любом случае потребуется выполнение части работ по демонтажу отдельных элементов и замене намокшего листа, однако кроме них будет необходимо и провести ремонт самого проблемного места.

• Если узел примыкания кровли к стене сделан неправильно, то из-за большой влажности под скатами начнет развиваться грибок. Незащищенные от большого количества воды конструкции станут быстро изнашиваться. Первой сдаст свои позиции обрешетка, что приведет к повреждению конструкции кровли, а значит, капитальный ремонт окажется не за горами.

Места стыков кровли и стен, примыкания к дымоходам и другим элементам являются зоной повышенного риска. Именно здесь чаще всего возникают протечки, приводящие к попаданию воды в подкровельное пространство. Здесь может скапливаться и различный мусор, который даже в сухую погоду будет оставаться влажным, а вода станет постепенно подтачивать конструкцию.

Еще одной проблемой примыканий является снег, который, тоже здесь скапливается в больших количествах. Зная это, нельзя подходить к устройству подобного элемента кровли спустя рукава. Более того, необходимо создавать не только надежную конструкцию из различных фартуков и гидроизоляционных слоев, но и уделить часть внимания обрешетке. Обычно в этих местах она выполняется усиленной, однако иногда возможны и другие варианты. На нашем сайте есть статьи, посвященные отдельным разновидностям покрытий, в которых вы, безусловно, найдете информацию, касающуюся устройства обрешетки и контробрешетки в каждом конкретном случае. В этой статье мы подробнее остановимся именно на самой конструкции примыкания, а также различных технологиях его устройства.

Подобные участки герметизируются различными способами, которые учитывают как технологию, по которой создавалась кровля, так и особенности конструкции стены или трубы. Обычно их продумывают еще на стадии создания проекта, поэтому могут использоваться и специальные решения. Например, для кирпичной стены достаточно обеспечить небольшой выступ, составляющий половину кирпича, который сильно упростит создание примыкания, а также сделает его очень надежным. Также используются и небольшие выемке в стене, призванные выполнять ту же задачу, что и козырьки.

Кровля из металлопрофиля

Такой материал нельзя расположить впритирку к стене, поскольку он имеет рельефную поверхность, а значит, величина зазора будет достаточно велика, чтобы потребовалось использовать дополнительные элементы.

В большинстве случаев примыкание создается с использованием металлического фартука или планки примыкания. Он может состоять из одного или нескольких слоев, а также создаваться по различным технологиям. Для простоты мы здесь приведем два наиболее популярных способа, которые сегодня широко используются и для создания надежного соединения со стеной, и когда требуется обеспечить примыкание кровли к дымоходу.

Схема примыкания кровельного материала

Первый метод предполагает использование специального оборудования, позволяющего выполнить в стене канавку, в которую будет вставляться загнутый конец металлического фартука. Такая технология хорошо себя зарекомендовала при использовании с кирпичной кладкой или бетоном. В этом случае требуется выполнить штробление. Как и многие другие работы эти могут выполняться несколькими способами.

Первый предполагает нанесение разметки, вдоль которой потребуется просверлить несколько отверстий. После чего перфоратор переключается в режим обычной дрели и направляется в первое отверстие под небольшим углом. Глубина выемок выбирается чуть больше, чем требуется под установку фартука. Обычно используется специальная насадка, позволяющая существенно упростить выполнение этих работ.

Стоит сказать, что эта, простая на первый взгляд, работа на самом деле усложняется тем, что требуется некоторый опыт использования специального оборудования. Конечно, большинство людей так или иначе применяли перфоратор, однако не нужно путать сверление пары отверстий под полку и штробление выемки на крыше. В пользу сложности последней операции говорит еще и то, что нужно учесть различные сторонние факторы. Погода, скользкое покрытие крыши, необходимость держать все инструменты под рукой, чтобы не скатились вниз, страховка, и т.д. Этот список можно продолжать достаточно долго, но уже сейчас ясно, что плевая работенка для специалиста превращается в непростую задачу для того, кто дрель берет в руки в лучшем случае раз в год.

Второй вариант штробления предполагает использование не только перфоратора, но и шлифмашинки, известной также под именем болгарка. В этом случае сначала выполняется обычная разметка, т.е. те линии, которые станут центром будущей горизонтальной выемки. После этого необходимо прочертить еще две, находящиеся на расстоянии 20-30 мм друг от друга и равноудаленные от первой. Затем строго по ним выполняются пропилы болгаркой, причем их глубина должна соответствовать той, что необходима для монтажа фартука.

Во время штробления лучше всего использовать специальные очки, которые будут надежно защищать глаза, да и маска от пыли не будет лишней. Конечно, в помещении часто можно обойтись достаточно простыми строительными очками, однако на крыше пыль будет разлетаться под действием ветра, попадая в глаза и дыхательные пути. О том, чем обернется попытка чихнуть стоя на скользком скате с работающей болгаркой в руках и говорить не стоит, поэтому к выбору средств индивидуальной защиты нужно подходить с должным вниманием.

Когда пропилы закончены, потребуется использовать перфоратор с насадкой в виде лопатки, включенный в ударном режиме. Он позволит очистить промежуток между каналами, соединив их в широкую выемку. Здесь существует еще ряд тонкостей, про которые многие забывают. Если вы выполняете не примыкание кровли к трубе, а работаете с прочной бетонной стеной, то следует учесть еще несколько факторов. Например, использование пульверизатора, поскольку он позволит существенно снизить количество пыли, возникающей в процессе подготовки выемки. С водой здесь нужно быть аккуратным, поскольку большое ее количество сильно усложнит выполнение работ.

В подготовленную выемку, глубина которой не более 3 см, вставляется фартук, обработанный силиконовым герметиком. Специальных составов сегодня много, поэтому выбирать есть из чего. Сам фартук лучше всего подбирать с учетом того, чтобы он совпадал по цвету с покрытием кровли. Подобный элемент можно выполнить из листовой стали, однако для простоты лучше приобрести уже готовую разновидность.

Альтернативный вариант штроблению также существует. Он предполагает использование двойного фартука. В этом случае первая его часть монтируется под слой кровельного покрытия и очень плотно прилегает к стене. Фиксация производится с помощью дюбелей. Верхняя планка, наоборот, находится над кровельным покрытием. Ее нижний конец плотно прижимается к крыше, а небольшой зазор устраняется за счет использования специального уплотнителя. Верхняя часть прижимается к стене или трубе, поэтому здесь лучше всего использовать герметик.

Примыкание мягкой кровли

Здесь также существует несколько способов, да и без использования защитного фартука часто не обойтись, но технология устройства будет более сложной.

Существует и очень простой вариант, который предполагает, что рулонный материал будет прижиматься рейкой из дерева, зафиксированной с помощью саморезов, однако для жилой постройки этот способ не самый лучший.

Примыкание мягкой кровли

В большинстве случаев используется сравнительно небольшой заход рулонного материала на стену. Исключение составляет лишь примыкание к низким парапетам, которое мы очень подробно рассмотрели в одной из наших статей. В остальных случаях достаточно лишь 150-200 мм. Сама стена или труба промазываются клеем, например, К-36.

Мягкая кровля в месте стыка со стеной усиливается треугольным бруском из дерева или специального материала, и имеет несколько слоев. Обычно это подкладочный ковер, основной материал и усиление, которое начинается за несколько десятков сантиметров до стены. Когда выполняется узел примыкания кровли к вентшахте, также требуется выполнение защитного фартука. Он фиксируется дюбелями и находится над верхним краем ендовного ковра. Обычно данная технология используется для создания утепленной кровли.

Есть еще один метод, называемый флэшингом. Суть его заключается в том, что используется армирующий слой, представленный геотекстилем, и битумная мастика, наносимая поверх и под него. Такой способ подходит для разных поверхностей и может использоваться даже неспециалистом. Нужно лишь перед началом работ удалить весь мусор, а с рубероида, попадающего под слой геотекстиля, очистить защитную посыпку. Различные мембранные материалы очищаются от пыли, затем выполняется обезжиривание, а кирпичная кладка штукатурится.

В этой статье приведены подробные рекомендации, позволяющие понять, как выполняются работы при устройстве примыканий, а также есть ряд практических рекомендаций. Более того, мы даже рассмотрели наиболее опасный с точки зрения выполнения его на скатной крыше процесс – штробление. При наличии определенных навыков и используя информацию, приведенную на нашем сайте, вы сможете даже самостоятельно решить большинство проблем, возникающих при обустройстве крыши. Если же навыков у вас нет, то лучшим выходом будет обратиться к специалистам, поскольку затраты в этом случае будут меньше, а результата они достигнут за куда более короткий промежуток времени.
