Устройство байпаса
Виды байпасов для отопления
Нерегулируемый байпас
Байпасы с ручной регулировкой
Автоматические байпасы
Назначение байпаса
Байпас для радиатора
Подключение насоса через байпас
Для теплого пола
Для систем с твердотопливным котлом
Установка байпаса
Заключение
Видео

В современном строительстве при обустройстве отопительных систем обязательно используется байпас. Данный элемент существенно упрощает обслуживание и ремонт любых элементов системы отопления, а также оказывает положительное влияние на эффективность и экономичность отопления. В данной статье речь пойдет о том, как правильно установить байпас в системе отопления.

Устройство байпаса

Байпас – это обводная часть трубопровода, которая обеспечивает продвижение теплоносителя по траектории, минующей определенный участок магистрали. Один край обвода подключается к подающему патрубку, а второй – к обратному. На байпасе обычно устанавливаются различные элементы отопительной системы, например, насосы.

В точке соединения байпаса и входного патрубка устройства, которое необходимо обойти, монтируется запорная арматура. Ее наличие дает возможность направить ток жидкости параллельно самому прибору и регулировать интенсивность подачи теплоносителя. На обратном патрубке тоже устанавливается кран, который позволяет исключить участок трубопровода из системы без необходимости ее остановки.

Виды байпасов для отопления

При монтаже байпаса запорная арматура устанавливается не только на патрубках подключаемого устройства, но и на самом байпасе. Тип используемой арматуры позволяет классифицировать несколько видов байпасов, каждый из которых подходит для определенных условий эксплуатации.

Существуют следующие виды байпасов:

• Нерегулируемые;
• С ручным управлением;
• Автоматические.

Характеристики устройств с разным типом запорной арматуры имеют существенные отличия, поэтому перед тем, как установить байпас в систему отопления, нужно внимательно рассмотреть каждую разновидность.

Нерегулируемый байпас

Устройство нерегулируемых байпасов представляет собой простую трубу, не имеющую какого-либо оборудования. Труба постоянно находится в открытом состоянии, и жидкость по ней перемещается произвольно, то есть, возможность влиять на интенсивность тока воды отсутствует. Нерегулируемые обводные трубы чаще всего используются для подключения отопительных приборов.

Проектируя отопительную систему, нужно обязательно учитывать тот факт, что вода всегда двигается в первую очередь по тем участкам, где величина гидравлического сопротивления минимальна. В случае с байпасом это означает, что внутренний диаметр его вертикального участка должен быть меньше внутреннего сечения магистрального трубопровода.

При проектировании горизонтальной разводки отопления работают другие правила, которые нужно учитывать перед тем, как сделать байпас в систему отопления. Разогретый теплоноситель имеет пониженный удельный вес и всегда пытается двигаться вверх. Чтобы система могла работать нормально с учетом этого правила, диаметр нижней части байпаса должен совпадать с диаметром магистрали, а сечение патрубка, ведущего к радиатору, должно быть меньше.

Байпасы с ручной регулировкой

Байпасы, которые настраиваются вручную (ручные байпасы), оснащаются шаровыми кранами. Использование шаровых кранов обуславливается тем, что они совершенно не меняют пропускную способность трубопровода при переключении, поскольку гидравлическое сопротивление в системе не меняется. Это качество делает шаровый кран оптимальным вариантом для байпаса.

Запорная арматура такого типа позволяет регулировать объем жидкости, который проходит через обводящий участок. При закрытом кране теплоноситель в полном объеме двигается по основной магистрали. Эксплуатация шаровых кранов имеет один важный нюанс – их нужно регулярно поворачивать, даже если необходимость настройки системы отсутствует. Это связано с тем, что при длительном застое краны могут намертво прикипеть, и их придется менять. Иногда также устанавливают клапан подпитки системы отопления, который играет немалую роль.

Ручные байпасы в отопительных системах могут использоваться несколькими способами. Чаще всего их используют для подключения батарей к однотрубной магистрали, а также для обвязки циркуляционных насосов.

Автоматические байпасы

Байпасы с автоматической регулировкой обычно монтируются в обвязке насоса, установленного в системе с естественной циркуляцией теплоносителя. Подобные отопительные системы могут работать и самостоятельно, но благодаря насосу увеличивается скорость перемещения жидкости по контуру, что позволяет снизить тепловые потери и повысить эффективность отопления.

Наличие автоматического байпаса в обвязке насоса позволяет системе самостоятельно регулировать свою работу, т.е. вмешательство человека не требуется. Когда насос работает, теплоноситель проходит сквозь него, а обвод в это время перекрыт. При остановке насоса байпас открывается, и жидкость перемещается уже в нем, в то время как неподвижная крыльчатка насоса перекрывает ток теплоносителя.

Байпасы автоматического типа делятся на две разновидности:

• Клапанные;
• Инжекционные.

В конструкции первого типа устройств присутствует обратный шаровый клапан. Гидросопротивление клапана минимально, поэтому жидкость легко перемещается самостоятельно. Когда насос включен, теплоноситель начинает двигаться быстрее, переправляется в магистраль и расходится по двум направлениям.

Дальнейшее движение жидкости осуществляется без каких-либо препятствий, а обратный ток заблокирован клапаном. Принцип работы самого клапана предельно прост – гидравлическое давление со стороны выхода превышает давление на входе, поэтому шар тесно прижимается к седлу конструкции и не дает жидкости двигаться.

Клапанные байпасы довольно удобны и просты, но они очень требовательны к качеству воды, которой заполняется отопительная система. Если в воде содержатся различные примеси, вроде ржавчины или накипи, клапан очень быстро загрязняется и приходит в негодное состояние, вследствие чего его приходится менять.

Инжекционные байпасы – это устройства, по принципу работы аналогичные гидроэлеватору. В главной магистрали устанавливается насосный узел, который подключается к основному контуру при помощи труб меньшего диаметра. При такой схеме оба патрубка заводятся внутрь магистрального трубопровода.

Когда насос запускается, часть жидкости заходит в патрубок и пропускается через аппарат, многократно ускоряясь в процессе. На повышение скорости работает и выходной патрубок, который слегка заужен и визуально напоминает сопло, благодаря которому обеспечивается эффективная перекачка жидкости.

За выходным патрубком создается разрежение, за счет которого теплоноситель начинает высасываться из байпаса. Поток, двигающийся под давлением, тянет за собой всю жидкость, и она с заметным ускорением продолжает движение по основной магистрали. Данный эффект позволяет полностью предотвратить возможность обратного тока жидкости.

Описанная выше технология работает только при включенном насосе. Если же насосное оборудование отключено, то теплоноситель в полном объеме проходит через байпас под воздействием гравитационных сил.

Назначение байпаса

Главная функция любого байпаса заключается в возможности держать систему отопления в рабочем состоянии даже при поломке одного из ее элементов или отключении электроэнергии. Приборы, подключаемые посредством байпаса, без проблем отключаются от системы – для этого нужно лишь перекрыть оба крана, и теплоноситель пойдет по обводу.

Отопление благодаря байпасу может продолжать работу в любом случае, а поврежденные элементы можно ремонтировать, затрачивая на это любое количество времени. Надежность и удобство обслуживания отопительной системы при наличии байпаса многократно повышается.

В автономных отопительных контурах байпас используется для решения следующих задач:

• Подключение отопительных приборов к однотрубной разводке;
• Обвязка насосного оборудования;
• Подключение распределительного коллектора водяного теплого пола;
• Формирование малого циркуляционного контура при использовании твердотопливного отопительного оборудования.

Методика установки байпаса может разниться в зависимости от его назначения в конкретной отопительной системе.

Байпас для радиатора

В однотрубных отопительных системах батареи лучше всего подключать с использованием байпаса. Для двухтрубных контуров и коллекторных разводок обводы не нужны, поскольку все отопительные приборы подключаются параллельно, и в каждый из них поступает теплоноситель одинаковой температуры. Если одна из батарей выходит из строя, то ее всегда можно снять без отключения отопительной системы (разумеется, при наличии отсекающих кранов).

В системах с однотрубной разводкой батареи подключаются последовательно, поэтому теплоноситель в каждом последующем приборе остывает. Результат очевиден – дальние приборы получают гораздо меньше тепла, и ни о каком равномерном распределении тепловой энергии не может быть и речи.

Решить проблему позволяют байпасы. Контуры подачи и обратки соединяются перемычкой, которая обеспечивает независимое движение потоков. Горячий теплоноситель поступает прямо в радиатор, в то время как другая его часть проходит дальше и на выходе смешивается с остывшей водой из одного радиатора. Такая схема позволяет донести гораздо больше тепла до последующих отопительных приборов.

Подключение насоса через байпас

Циркуляционный насос целесообразно подключать через байпас только в тех системах, которые изначально были предназначены для естественной циркуляции, т.е. в них должен быть разгонный коллектор, соблюдены уклоны труб и правильно подобраны их диаметры. Насос в таких системах предназначен не для обеспечения их работы, а для повышения эффективности.

Для систем, которые еще на этапе проектирования были рассчитаны на принудительную циркуляцию, байпас попросту неактуален. Такие системы работают только за счет насоса, поэтому при его отключении циркуляция теплоносителя попросту прекращается. Байпас в данном случае не сможет решить проблему.

При подключении насоса посредством обводной линии появляется возможность противотока в байпасе. Кроме того, формируется замкнутый циркуляционный контур между насосом и самим байпасом. Чтобы такая схема могла нормально функционировать, обходное устройство обязательно должно оборудоваться шаровым краном или обратным клапаном.

Когда насос работает, устройство блокирует ток жидкости по трубе обвода. Клапан делает эту работу автоматически, а кран приходится настраивать вручную. При остановке насоса байпас открывается, что дает возможность теплоносителям из разных контуров смешиваться. Подобная схема неприменима в случае с инжекционными байпасами – они полностью устраняют возможность обратного тока теплоносителя.

Для теплого пола

При обустройстве теплого пола обязательно нужно установить смесительный узел, в котором всегда встраивается обводной трубопровод. Байпас в данном случае будет использоваться для обеспечения нормальной работы теплого пола, и без этого элемента отопление не сможет функционировать.

Все дело в рабочей температуре, которая должна поддерживаться в теплых полах. Теплоноситель в подающем контуре может разогреваться до 80 градусов, но в теплом полу его температура не должна превышать 45 градусов. Доведение жидкости до нужной температуры осуществляется в смесительном узле, который пропускает только нужный объем горячей воды. Весь остальной поток направляется в байпас, где происходит соединение с теплоносителем из обратного контура, и возвращается в котел.

Для систем с твердотопливным котлом

При использовании в сочетании с твердотопливным отопительным оборудованием байпас позволяет сформировать малый циркуляционный контур. Для этого обводная труба устанавливается на подачу, где имеется разогретый до предела теплоноситель, и подключается к трехходовому клапану, расположенному на противоположной стороне конструкции.

Благодаря клапану осуществляется смешивание горячей воды из байпаса и холодной, поступающей из обратного контура. В результате к котлу для последующего цикла нагрева возвращается теплоноситель, температура которого превышает 50 градусов.

Необходимость возврата теплой жидкости в котел обуславливается тем, что в ином случае на металлических стенках топочной камеры будет появляться конденсат, который спровоцирует возникновение коррозии и станет причиной повреждения агрегата. Если же дополнить систему байпасом, то этих проблем можно с легкостью избежать.

Установка байпаса

Включение байпаса в разные типы систем имеет свои нюансы, поэтому перед тем, как сделать байпас на отопление, необходимо в этих моментах разобраться.

Например, при подключении радиаторов через байпас должны соблюдаться следующие правила:

• Внутреннее сечение обвода должно быть на один шаг меньше, чем диаметр магистральной трубы;
• Устанавливать байпас нужно на минимальном удалении от радиатора;
• При использовании в многоквартирных домах байпас нельзя оборудовать краном.

Монтаж байпаса системы отопления может выполняться как при обустройстве новой системы, так и при ремонте уже имеющейся конструкции. В последнем случае перед работой нужно подготовить набор патрубков подходящего диаметра, два тройника и запорная арматура.

Входной патрубок конструкции оснащается одним из следующих устройств:

• Шаровой кран, который имеет минимальное гидравлическое сопротивление и полностью пропускает поток теплоносителя;
• Вентиль, позволяющий настраивать интенсивность тока жидкости вручную;
• Комбинацией шарового крана и автоматического терморегулятора – такое сочетание может настраивать работу системы автоматически.

Выходной патрубок всегда оснащается шаровым или запорным краном. Для соединения отдельных элементов может использовать сварка или резьба. Независимо от типа соединения, оно должно быть герметичным. Перед вводом системы в эксплуатацию нужно проверить ее на предмет герметичности.

Байпас с насосом в системе отопления устанавливаются с учетом следующих пунктов:

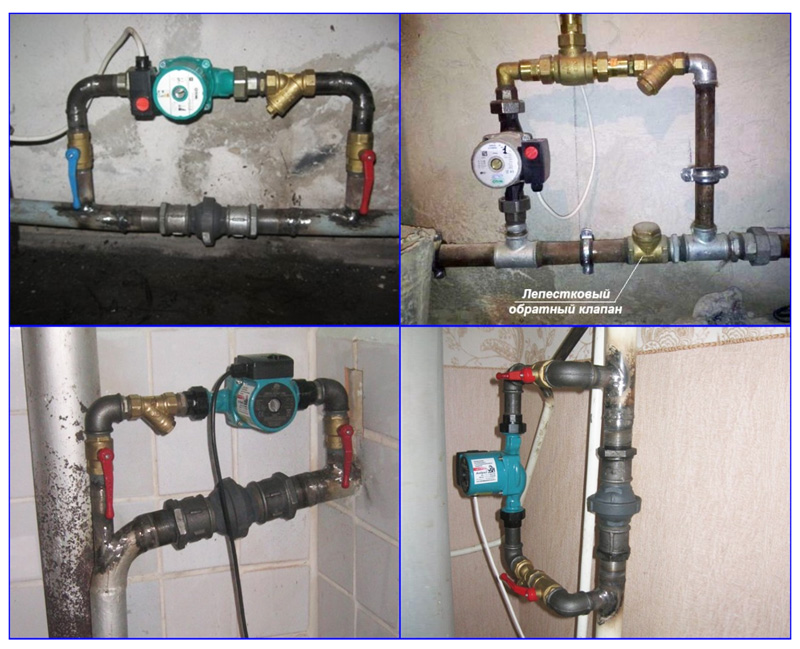

1. Байпас, на который планируется устанавливать насос, обычно представляет собой часть магистрали. Внутренний диаметр байпаса должен быть достаточно большим, чтобы в системе обеспечивалась нормальная естественная циркуляция. Насос монтируется на отдельной трубе, внутреннее сечение которой может быть меньше диаметра магистрального трубопровода.
2. Чтобы упростить себе работу, лучше всего заранее купить собранный насосный узел с необходимыми параметрами. Установить такую конструкцию очень просто, поскольку на ней уже правильно собраны все элементы, а соединения достаточно надежны.
3. При самостоятельном монтаже насос должен располагаться таким образом, чтобы ось крыльчатки была горизонтальной. Поверхность с клеммами, к которым подводится питание, должна быть направлена вверх – во-первых, это упростит доступ к контактам, а во-вторых, исключит вероятность попадания жидкости на контакты при нарушении герметичности системы.
4. Участок с байпасом обязательно оснащается обратным клапаном или шаровым краном, которые предотвращают ток теплоносителя в обратную сторону – это оптимизирует работу системы. Разумеется, перед тем, как установить байпас, нужно приобрести все комплектующие.

Перед тем, как установить байпас с обратным клапаном для циркуляционного насоса, нужно хорошо продумать конструкцию будущей системы и учесть все возможные нюансы.

Заключение

Байпас – это простая конструкция, позволяющая решать широкий спектр задач. Наличие данного элемента в отопительной системе позволяет сделать все ее элементы независимыми друг от друга, что очень полезно при настройке и обслуживании. Знание того, как правильно сделать байпас на отопление, позволит создать надежную и эффективную конструкцию.

Отопление своими руками. Новые технологии

Для всех, кто выполняет отопление своими руками, я подготовил довольно необычную статью.

Дело в том, что недавно был в гостях у своего друга и воочию наблюдал его батарею центрального отопления. Думаю то, о чем я сейчас расскажу про байпас, заставит Вас призадуматься. В статье термин «байпас» я иногда буду заменять словом «перемычка».

Отопление своими руками. В чем опасность классической схемы?

Для тех, кто привык делать отопление своими руками, описанная ниже технология — это новый взгляд на жизнь.

В одной из прошлых статей я рассказывал Вам о возможной скрытой опасности, которую таят в себе батареи со снятыми заглушками. Так вот, оказывается, на этом дело не заканчивается. Мой друг нашел новые неприятности, с которыми мы можем столкнуться.

Речь пойдет о трубопроводной обвязке батарей. Рассмотрим классическую современную обвязку радиатора с металлопластиковыми трубами, в которой присутствуют 3 вентиля :

Два вентиля перекрывают радиатор и один стоит на байпасе и может направлять поток или через радиатор или в обход. Также хорошо виден переход со стальной трубы на металлопластиковую.

Теперь самое главное – в чём тут скрытая опасность? А вот в чём! Если что то случится с радиатором: сам потечет или уплотнение штуцера нарушится, то мы его спокойно отключим вентилями.

А что делать, если что-то случится с байпасом? Ничего нельзя сделать! Туши свет и сливай воду (причём в прямом и переносном смысле).

Представили, какая таится здесь опасность затопления горячей водой всех нижних этажей? Я думаю, что ещё не представили. Все скажут, что металлопластиковые трубы используются повсеместно, а я тут прикопался к какой то перемычке на батарее. Попробую объяснить – все металлопластиковые трубы, которые мы ставим в ванной, туалете и на кухне скрыты от прямого доступа. Они проходят или в коробах, или внутри шкафов. Ну а перемычка батареи всегда открыта и находится, что самое главное, в местах постоянного пребывания людей!

Теперь посмотрим как её можно повредить на нескольких примерах:

• Вы передвигаете диван, смотрите на батарею и окружающую мебель и забываете про перемычку. С усилием придвинув спинку дивана к стене и задев перемычку, вы её обязательно вырвите из фитингов.
• Ваш маленький ребёнок заигрался с чем-нибудь тяжёлым (например с папиным молотком) и, ударив по перемычке, сломал её. (когда моему другу было 4 года, он сломал маме палец на ноге, когда ему попался в руку молоток. Правда, правда…).
• Сосед сверху или снизу, позавидовав вашему ремонту, тоже начал менять батареи в квартире . При раскручивании с большим усилием старых муфт, труба (стояк) может начать поворачиваться из за плохого крепления в перекрытии. Это может привести к разгерметизации крепления металлопластика к фитингу.

Это лишь несколько примеров, которые приходят на ум.

Каким должен быть байпас, чтобы это было супер надежно?

Единственный способ избежать возможных причин поломки перемычки – это делать её из стальной трубы. Тогда металлопластик будет только между батареей и вентилями. Нужно всего лишь найти сантехника с неформальным подходом к своей работе, который согласится сделать байпас из куска стальной трубы. В этом случае установка радиатора отопления с такой необычной перемычкой сэкономит Вам два лишних фитинга.

Вот то, что я увидел в комнате моего друга — это итоговый вариант проделанной работы:

Сразу Вам скажу, что для данной работы Вам в любом случае нужен сантехник, поскольку будут нюансы монтажа, когда Вы один не справитесь. Второй момент — это постараться уболтать сантехника на такую необычную для него работу, поскольку как монтировать перемычку, арматуру и батарею – он знает, но Ваша стальная труба его явно удивит.

 Всего Вас ожидает 4 трудности, о каждой из которых по порядку.

Трудность 1. Где найти стальную водопроводную трубу?

Итак начинаем. Нам предстоит произвести замену труб отопления — всего делов то! Мой друг спрашивал во многих магазинах, продающих водопроводную арматуру и пластиковые трубы — стальной трубы нигде нет! Но проблема, на самом деле, решается очень просто – на Вашей старой батарее есть перемычка, вот её и будем использовать:

Итак, трубу под перемычку мы нашли. Если мы будем ее переставлять, то необходимо ее как-то монтировать. Все стальные трубы, как известно, соединяются с помощью резьбовых соединений. Посмотрим на нашу трубу. С одной стороны у нее есть резьба:

С другой стороны резьбы нет, так как наша труба снизу приварена к другой трубе:

Получается, что с нижней стороны нам нужно будет у данной стальной трубы нарезать резьбу.

Но для начала нужно снять перемычку.

1. ВНИМАНИЕ! Убеждаемся, что мы отключили воду в батарее отопления!
2. Отпиливаем низ трубы под самое Т-образное перекрестие, чтобы иметь как можно длинную трубу. Отпилить можно либо с помощью ножовки, либо с помощью болгарки.
3. Немного отгибаем низ трубы в сторону.
4. С помощью шведок вывинчиваем трубу из верхнего резьбового соединения.

Трудность 2. Как нарезать резьбу на трубе (втором конце байпаса)?

Итак, мы с одной стороны отпилили перемычку, а с другой вывинтили ее, и сейчас держим перемычку в руках. Внимание вопрос! Как нам на втором конце перемычки нарезать резьбу?

Сантехники давно разучились работать со сталью, и если требуется поменять батареи в квартире – им подавай металлопластик, пластик или, на худой конец – медь. Но лерка для нарезки ¾ дюйма у них точно будет (лерка — это специальный инструмент для нарезания резьбы). Самая большая трудность заключается в том, что при нарезании резьбы труба должна быть зафиксирована: руками ее не удержать, т. к. труба будет в любом случае проворачиваться.  В идеале нарезать резьбу на стальной трубе лучше всего на токарном станке, если нет станка, то в тисках. Но тисков такого размера в квартирах ни у кого нет, а если и найдёте, то их негде закрепить, потому что ни один стол такого усилия не выдержит, сто процентов!
Как же быть? Открою Вам по секрету — это так, называемое Ноу Хау моего друга.

Для начала нужно собрать всю конструкцию без перемычки, точно отмерить длину новой перемычки, а дальше ее нужно отпилить со второго края и нарезать резьбу.

Итак:

1. Отпиливаем перемычку в соответствии с замерами со стороны, где нет резьбы.
2. Там где есть старая резьба, проходим по ней леркой, чтобы её обновить.  Тут серьёзных усилий не потребуется, и трубу можно держать шведками.
3. Теперь берём нашу старую батарею и выкручиваем из её футорки старой трубы.
4. Снимаем батарею.
5. Закручиваем будущую перемычку резьбовым концом в футорку старой батареи до упора. Пункт 5 — это по сути и есть Ноу Хау. Старая батарея — это по сути и есть те тиски, которых в доме не найти. На рисунке ниже показано, куда должна быть перевинчена перемычка. Единственное, батарея уже должна быть у Вас снята и в нее ввинчена сбоку перемычка:

Как же нарезать резьбу у перемычки со второго конца.

Делается это так – батарея ставится на пол, (так, чтобы ввёрнутая перемычка была параллельно полу) и на неё верхом садится один человек. Второй берёт вороток с леркой и рычагом и начинает нарезать резьбу. Этот метод опробован, держать таким способом батарею и нарезать резьбу довольно легко! Не забудьте подстелить под батарею лист фанеры, если не хотите испортить пол.

Трудность 3. Как монтировать готовую перемычку?

Технология здесь такая. Сначала закручивают два тройника, далее ставят три вентиля – два к батареи и один на байпасе, далее монтируем перемычку – один конец крепится в нижнем тройнике, другой в внутренней резьбе вентиля на байпасе. Вот тут и будет поджидать проблема! Для того, что бы её выявить, рассмотрим подробнее монтаж перемычки. На её нижнем конце резьба должно быть нарезана так, чтобы её можно было закрутить в тройник на полную глубину (резьбовая часть будет перекрывать проходное сечение тройника), при этом, верхний срез перемычки должен касаться кромки байпасного вентиля, так, что бы его можно было завести в резьбу. Закрутить нужно примерно до белой черты ”1”:

Далее, на верхнюю резьбу наматывается лён и перемычку начинаем ввинчивать в верхний вентиль. При этом она вывинчивается из нижнего тройника. Длина перемычки должна быть такой, что бы её можно было закрутить до упора с усилием в верхний байпасный вентиль, но она должна вывинтится из нижнего тройника так, что бы полностью освободить сечение (проход) в тройнике, но и слишком сильно вывинтиться не должна! Поэтому, еще до нарезания резьбы, перемычка должна быть точно замерена по длине!

При этом, из нижнего тройника, перемычка выкручивается примерно до белой черты ”2”.

После этого на вывинтившуюся из нижнего тройника резьбу наворачивают лён с пастой и затягивают контргайкой, которую, кстати, надо не забыть навинтить на перемычку перед монтажом.

Трудность 4.  Придется в магазине поискать нужный тройник!

Чтобы ответить на вопрос как соединить трубы, нужно взять соответствующий тройник! Любой водопроводчик знает, как делать сборку деталей, но здесь есть еще один нюанс! Все современные тройники выглядят примерно так:

В эти тройники трубу можно закрутить только в верхнюю часть! Дальше ввинчиваться труба не будет. Тройники, которые позволяли ввинчивать трубы с перекрыванием сечения выпускались, насколько я знаю, только в советское время. Сейчас их довольно сложно найти. Мой друган обходил немало магазинов, прежде чем нашел, где их продают. В некоторых, продавцы даже не понимали о чем он их спрашивал.

Выглядит такой тройник так – совсем некрасивый и чёрный:

Но отечественная промышленность выпускает такие тройники до сих пор. Надо просто сразу поставить перед водопроводчиком задачу — хороший водопроводчик уж точно знает, где можно купить нужный тройник.

Таким образом, мой друг сделал отопление своими руками, применив совершенно нетривиальный подход, но меня, честно говоря, впечатлила эта конструкция. Мне интересно услышать Ваше мнение на этот счет?

Один из отзывов моего читателя на данную тему

Собрано все правильно, и если мастеру не лень было 20 раз опресовывать, то это его личное дело. Возможно накопилось много фитингов под рукой.
Я бы то же не стал терять время на опрессовку и собрал бы на паре кранов и паре американок в жесткой сборке. Но человек старался и получилась просто космическая конструкция. Если все обжато правильно то будет работать.
К сожалению для этой схемы подключения нужны пресс клещи, что не у каждого есть и главное нужен опыт, иначе все потечет. А так лично меня впечатлило! К сожалению, для подражания такая схема по времени долго делается, да и дороговато получается.
На стройке или халтуре еще дадут по башке за растрату материалов и время на сборку.
А так все правильно и наглядный пример, как можно, если есть время и куча материалов, собрать от души.
Ставлю 5 за оригинал сборку и натягиваю троечку за время сборки и большой расход материалов как по деньгам так и по количеству.
Автору большое спасибо.

/Андрей/
