Ворота из профнастила своими руками. Фото и видео.

Читайте в статье:

• Виды ворот из профнастила
• Расчёт необходимых материалов для распашных ворот из профнастила
• Как выполнить чертёж каркаса ворот из профнастила?
• Монтаж ворот из профнастила своими руками
  • Несколько полезных советов

Раньше владельцы частных домов чаще ставили ворота полностью обшитые металлом. Теперь все чаще используется профнастил, потому что, у этого материала довольно много положительных качеств:

1. Довольно большая прочность материала. Благородя этому забор и ворота из профилированного листа выдерживают большие нагрузки, в том числе и порывы ветра.
2. Ворота сделанные из профнастила долгое время не ржавеют. Это достигается путём нанесения современных защитных покрытий и срок службы доходит до 50 лет.
3. У листов профнастила небольшая толщина, как следствие сравнительно небольшой вес. Поэтому его легче монтировать на ограждение.
4. Главный плюс — это небольшая цена по сравнению с другими ограждениями и отличный внешний вид.

Уже исходя из данных плюсов, можно с уверенностью устанавливать ворота из профнастила.

Онлайн-калькулятор: подбор количества материалов для ворот из профнастила.

Если хотите сделать ваши ворота яркими и запоминающимися, то можете добавить кованные или декоративные элементы.

Виды ворот из профнастила

Если вы не хотите усложнять конструкцию и предпочитаете надежность, то могу порекомендовать распашные ворота. Не зря подавляющее большинство владельцев домов выбирают именно их. Данные ворота состоят из двух створок, которые распахиваются в разные стороны. Такая конструкция позволяет максимально уменьшить вес на опоры.

Хотя ворота из профилированного листа и так гораздо легче полностью металлических, все же лучше уменьшать нагрузку на опорные столбы. Так вы сможете избежать проблем в будущем, связанных с повреждением или перекосом ворот. Кстати, петли ворот вам тоже прослужат гораздо дольше и открывать ворота будет легче.

Следующими мы рассмотрим откатные ворота из профнастила. Они выполнены из одной створки, которая перемещается вдоль забора.

Можем более подробно рассмотреть виды откатных ворот.

Плюсы откатных ворот

• Можно подключить автоматику
• Легко открываются, даже когда весь двор замело снегом.
• Не нужно оставлять свободное пространство за воротами, для их открытия.

Сделать такие ворота самостоятельно довольно сложная задача.

1.  Нужно правильно рассчитать противовес, иначе они перекосятся и их будет непросто открыть.
2.  Придётся залить очень крепкий фундамент, способный выдержать опорный столб.
3.  Довольно сложно без навыка сварить такие ворота.
4.  Обычно делают автоматическое открытие таких ворот. Подключение автоматики так же может вызвать сложности.

Последними мы рассмотрим сдвижные ворота. Они сочетают в себе положительные черты как распашных так и откатных ворот. Состоят они из двух створок, которые раздвигаются в разные стороны вдоль забора. Про положительные качества этого забора мы уже знаем, давайте посмотрим на недостатки.

1.  Все же нужно следить за правильностью расчёта противовеса. Хоть это и не так критично, поскольку полотно вдвое меньше, но перекосы будут видны и будет происходить быстрая выработка механизма отката.
2.  Хотя нагрузка на опорные столбы в данном случае меньше, к недостаткам можно отнести их количество. Придётся делать два опорных столба.

Исходя из соображений простоты реализации и дешевизны конструкции, многие останавливают свой выбор на распашных воротах.

Расчёт необходимых материалов для распашных ворот из профнастила

Мы определились с конструкцией ворот. Теперь необходимо просчитать необходимый материал. Для этого делаем чертёж распашных ворот и проставляем размеры.

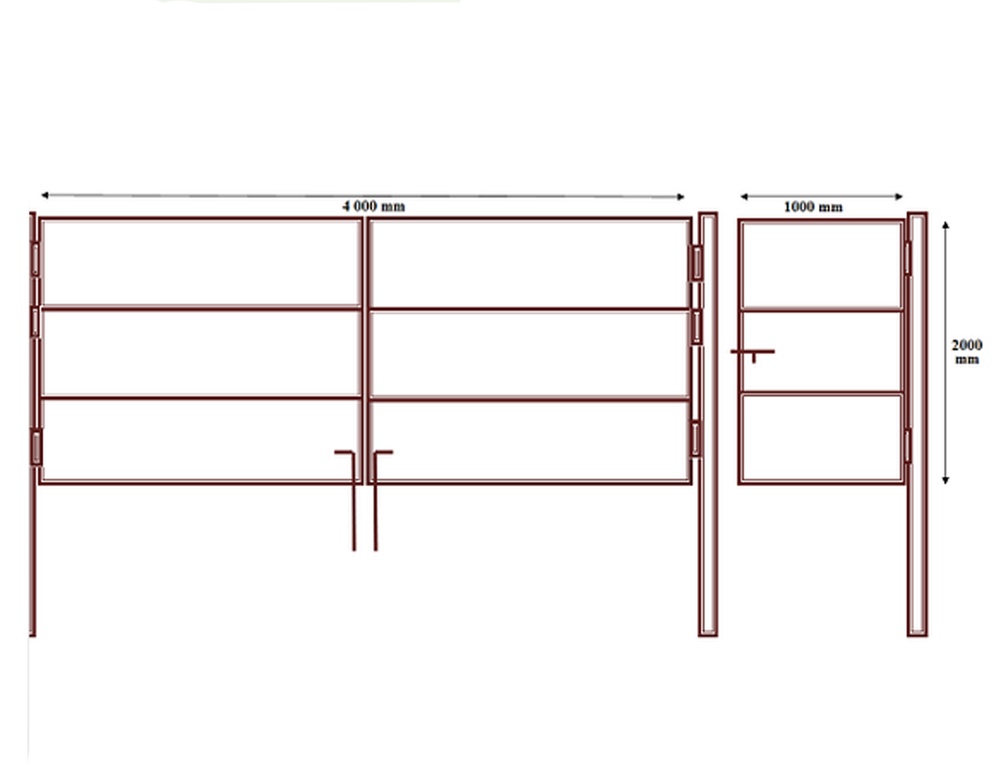

На фото изображён самый простой каркас ворот. Он не включает в себя горизонтальные и вертикальные ребра. Они не сильно нужны, поскольку листы профнастила имеют ребристую форму и благодаря этому большую продольную жёсткость.

Приступаем к изготовлению каркаса. Для этого нам потребуются профильные трубы с сечением 40*20мм или в зависимости от размера ворот 60*40мм. Длину трубы можно рассчитать на нашем калькуляторе. Более подробно про металлические профиля и их назначение.

На данном фото мы делали забор с креплением профнастила прямо к раме каркаса.

Для крепления использовали заклёпки того же цвета, что и листы профнастила.

Если вы хотите увеличить жёсткость конструкции, то можете приварить полосу металла. Она будет закрывать щели между каркасом и листом. Для этого можно взять стальную полосу размером 25*4мм или 40*4мм и приварить к каркасу ворот. Можете высчитать длину полосы на нашем калькуляторе.

Если столбы у вас ещё не установлены, то могу порекомендовать, при расчёте размера ворот, опираться на размеры листов профнастила. Выбрав, таким образом, ширину ворот, не придётся подрезать листы и идеально ляжет нахлест.

Теперь зная количество материалов, можно отправляться за покупками металлических труб, листов профнастила, петель, замков и запоров, а также декоративных элементов.

Совет! При отрезке листа профнастила болгаркой, располагайте его лицевой поверхностью к себе. Резанный край получится более гладкий, чем с другой стороны.

Как выполнить чертёж каркаса ворот из профнастила?

Сейчас я расскажу о методе сварки ворот, который даёт большую точность, чем обычный слесарный угольник.

Выбираем ровную площадку на твёрдом основании и, используя правило трех чисел 3-4-5, отчерчиваем контур будущих ворот.

Давайте я поясню метод. Проводим от одного угла ворот линию и отмечаем на ней 3 одинаковых отрезка. Длина отрезков может быть любая и для разметки удобнее использовать шнур. Этим шнуром мы размечаем вторую линию примерно на 90 градусов к первой. Отмечаем на ней 4 отрезка той же длины. Теперь, если скорректировать дальние точки так, чтобы расстояние между ними было как 5 отрезков, то мы получим прямой угол.

После того как вы начертили каркас будущих ворот, можно проверить правильность прямоугольника. Измеряем диагонали, они должны быть равны.

Почему мы так детально рассмотрели момент разметки ворот? Вы должны понимать, что ошибка в длине, может вызвать перекос ворот.

Монтаж ворот из профнастила своими руками

Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.

Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.

К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.

Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.

Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.

Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.

Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.

Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.

Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.

После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.

Несколько полезных советов

1.  Для обустройства заборов и ворот рекомендуется использовать стеновой профлист, имеющий маркировку «С» .
2.  Шариковые петли позволяют существенно снизить шумообразование при движении конструкции, увеличить плавность хода.
3.  Рама ворот подвешивается на опорные столбы. При монтаже следует скрупулезно следить, чтобы размеры зазоров и сверху, и снизу были от 20 см. Зазор снизу обеспечивает беспрепятственное открывание в зимний период, когда идет постоянное скопление снега, или весной при вспучивании грунтовой поверхности. Свободное пространство сверху позволит впоследствии установить декоративные элементы.
4.  Работа с профлистом обязывает применять меры предосторожности. Рабочие перчатки защитят от острых поверхностей руки.
5.  В большинстве случаев при проведении монтажных работ на поверхности профлиста образуются царапины, отчаиваться не следует, надо ликвидировать их, воспользовавшись красками в баллончиках. Целесообразной будет заблаговременная покупка баллончиков с краской, идеально соответствующей оттенку профлиста.

Ну вот, ваши ворота из профнастила и готовы.

Ворота. Все этапы постройки. Как построить ворота из профнастила своими руками

Смотрите это видео на YouTube

особенности изготовления калиток, фото и установка своими руками

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

• Ворота из профлиста – плюсы и минусы
• Особенности конструкции ворот распашного типа
• Расходные материалы и инструменты
• Монтаж опор для ворот
• Рама для ворот из профлиста своими руками
• Как обшить раму профнастилом?
• Усовершенствование распашных ворот

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками.

Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Ворота из профлиста – плюсы и минусы

Самой популярной моделью ворот считается металлическая распашная конструкция, представленная на фото, которая открывается на обе стороны. При этом для обшивки каркаса используют крашеный профнастил, который можно украсить элементами ковки. Полы оградительной системы имеют облегчённую конструкцию с калиткой, расположенной, по соседству. Такая разновидность ворот получила популярность в домах частного сектора.

Такая популярность была достигнута большим эксплуатационным ресурсом изделия без необходимости проведения регулярных ремонтов в отличие от деревянных аналогов. Современные модели ворот из профлиста часто дополняются автоматической системой открывания, что очень удобно. При этом профилированный лист, используемый для изготовления ограждений, имеет целый

ряд следующих преимуществ:

• сравнительно невысокая стоимость профлиста;
• простой процесс изготовления и установки ворот, как с калиткой, так и без неё;
• длительный эксплуатационный ресурс и простота в уходе;
• многофункциональность материала;
• привлекательный внешний вид окрашенного профнастила.

Если рассматривать недостатки такого материала, то хочется выделить следующие проблемы:

• для открывания распашной конструкции ворот нужно большое свободное пространство вокруг оградительной конструкции;
• из-за большой площади створок ворот на них действует повышенная ветровая нагрузка, которую необходимо учитывать в зависимости от региона, в котором устанавливается заграждение.

Но всё-таки достоинства распашной конструкции ворот с калиткой, приведённые на фото перечёркивают незначительные недостатки такого изделия. Тем более что проблемы не столь критичны и их, можно устранить в процессе проведения монтажных работ своими руками. А как стало известно из практики, ворота из профлиста являются самыми надёжными среди подобных конструкций.

Особенности конструкции ворот распашного типа

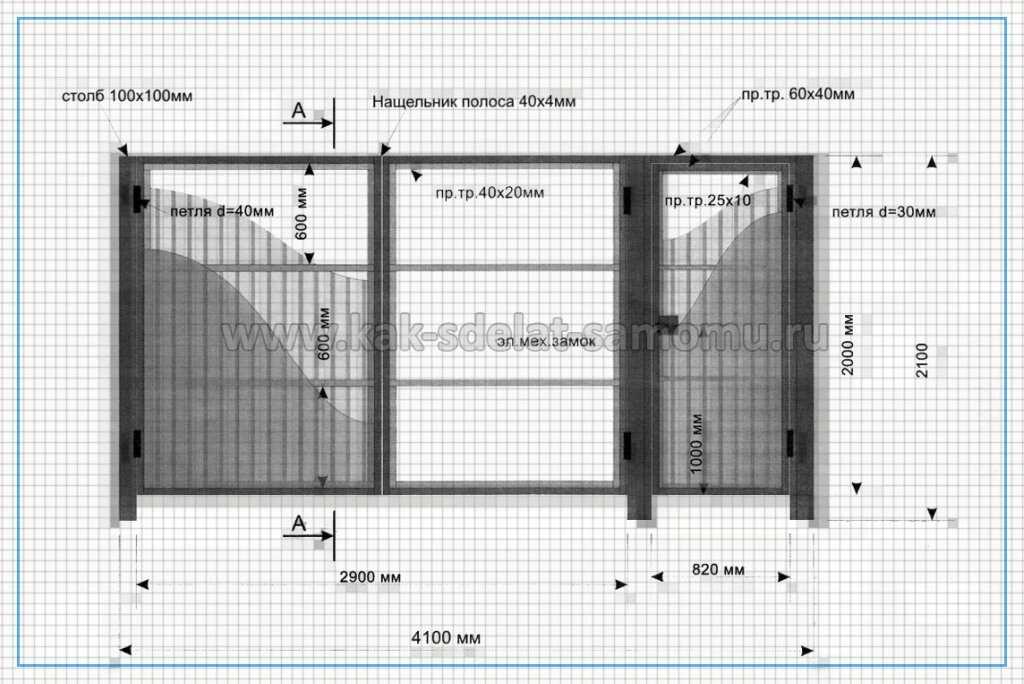

Рассматривая чертёж стандартных ворот из профлиста, можно понять, что в основе такого заграждения лежит каркас из квадратного металлического профиля или толстостенной трубы с 30 мм диаметром. При этом для усиления створок используют горизонтально расположенные прожилины из металла. Благодаря такому усилению будет удерживаться геометрия ворот.

Изготовление распашной конструкции ворот из профнастила вполне под силу самостоятельно даже при отсутствии навыков работы с изделиями из металла. Всё что понадобится это минимальные познания использования сварки, бура, электроболгарки, шуруповёрта и строительной рулетки.

Крепление створок распашного заграждения выполняется при помощи саморезов по металлу или электросваркой непосредственно к столбу. Из-за сравнительной лёгкости профлиста для удержания полы ворот достаточно двух прочных металлических петель 20 мм диаметра. В качестве несущих опор используются металлические трубы диаметром от 60 до 100 мм.

В зависимости от забора, которым обнесено домостроение крепление створок ворот может выполняться к кирпичным опорам. Но для этого необходимо ещё на стадии возведения ограждения предусмотреть установку закладных в швы между кирпичами, к которым и будут приварены навесные опоры ворот.

Из практики стало известно, что оптимальными габаритами въездных ворот, используемых в частном домостроительстве, являются показатели ширины в 3 м. Таких параметров вполне хватает для въезда во двор, как легкового автомобиля, так и грузовой машины. Поэтому даже с целью экономии не стоит уменьшать ширину створок более чем на 20 см. Если рассматривать высоту заграждения, то согласно чертежам стандартные конструкции изготавливаются не выше 2 метров от земли.

В качестве запорного механизма для ворот используют штыри по форме, напоминающие букву «Г», которые располагаются снизу на каждой створке. В поверхности земли или другого покрытия двора устанавливаются фиксаторы – металлические трубки с внутренним диаметром, немного большим толщины стопорных механизмов. При этом каких-либо жёстких требований к запорному механизму не предъявляется. В качестве дополнения к стопорам устанавливают горизонтальную задвижку в месте размещения поперечен.

Использование профнастила в качестве финишной отделки каркаса распашных ворот позволит оградительной конструкции гармонично вписаться в общую стилизацию забора. Обычно профлисты к каркасу створок ворот прикрепляют на расстоянии 50-70 мм от земли, чтобы они не чиркали по поверхности в процессе открывания и закрывания.

Расходные материалы и инструменты

Ворота из профнастила, фото которых можно увидеть в статье, могут иметь разнообразную конструкцию и оснащаться калиткой. При желании их можно украсить элементами ковки и вскрыть лакокрасочным покрытием в тон забору. При этом желательно продумать, как будет выглядеть готовая конструкция, и разработать чертёж, в котором указать все параметры ворот. Тогда будет проще понять, какие инструменты и материалы потребуются для изготовления заградительной конструкции своими руками:

• профлисты для створок и трубы для опор;
• уголки или трубы для создания рёбер жёсткости;
• профилированная труба или металлический квадрат для каркаса;
• грунтовка и лакокрасочные материалы;
• затворы или замковый механизм.

Из инструментов нужно подготовить следующие:

• капроновый строительный шнур;
• сварочный аппарат;
• молот;
• электродрель и шуруповёрт;
• электроболгарка;
• ножницы для резки металла.

В процессе планировки конструкции ворот для изготовления своими руками особого внимания заслуживают её размеры и наличие или отсутствие калитки. Большие створки значительно увеличивают вес всей заградительной конструкции и поэтому рама должна изготавливаться из усиленных материалов.

Монтаж опор для ворот

Если земельный участок уже ограждён забором из металлических опорных столбов и калиткой, то петли для створок можно зафиксировать сваркой непосредственно на них. В случае с необходимостью монтажа отдельных опор следует выполнить

ряд несложных действий.

1. Металлические опоры обрабатываются грунтовкой и вскрываются краской.
2. В соответствии с шириной ворот из профнастила вырываются две ямы 1,5 м глубины.
3. На дне ямы обустраивается подушка из щебёнки и песка.
4. Подготовленные опоры устанавливаются в ямы и фиксируются арматурой.
5. Опоры выравниваются по отвесу и заливаются бетоном.

Установка петель выполняется только после того, как бетон полностью затвердеет.

Рама для ворот из профлиста своими руками

Чтобы правильно создать каркас для ворот из профлиста с калиткой, нужно ознакомиться с чертежами сборки металлической конструкции и придерживаться определённой последовательности проведения работ своими руками.

1. В соответствии с размерами, указанными в чертеже металлическая труба нарезается под углом в 45°.
2. Рама складывается на ровной поверхности и прихватывается сваркой.
3. Выполняется проверка внутренних размеров, и сравниваются диагонали полученного каркаса.
4. После внесения корректировок каркас обваривается окончательно.
5. В одной створке, где не предусмотрена калитка, внутри каркаса привариваются уголки для усиления.
6. В другой створке собирается специальный проём, к которому будет прикрепляться дверь калитки.
7. После подготовки проёма для калитки, собирают дверь. По готовым размерам собирается каркас калитки прямоугольной формы.
8. Жёсткость двери калитки желательно делать на одном уровне с рёбрами на створке.
9. Для придания дополнительной жёсткости конструкции в её углах привариваются металлические треугольники – «косынки».
10. К каркасу привариваются две поперечины.
11. Согласно составленному чертежу на свои места привариваются навесы и засовы.
12. Окалину после сварки шлифуют, грунтуют и всю конструкцию красят.

Если остались вопросы о том, как сварить распашную конструкцию ворот из профлиста, можно просмотреть видео. Плюс ко всему существует способ сборки без использования сварочного аппарата с помощью крепёжных элементов.

Как обшить раму профнастилом?

После окончательного высыхания окрашенной рамы можно начинать обшивку каркаса профнастилом. Профилированный лист укладывается на раму и аккуратно прикрепляется при помощи саморезов или заклёпок. При этом заклёпки имеют более привлекательный внешний вид.

Саморезы или заклёпки обязательно крепятся только в углублениях профнастила. Для крепления 1 кв.м. материала используют не менее 6 саморезов или заклёпок. Это, в первую очередь, обусловлено тем, что створки ворот, помимо собственного веса, должны выдерживать дополнительную ветровую нагрузку. После того как листы профлиста закреплены, ворота навешиваются на петли.

Усовершенствование распашных ворот

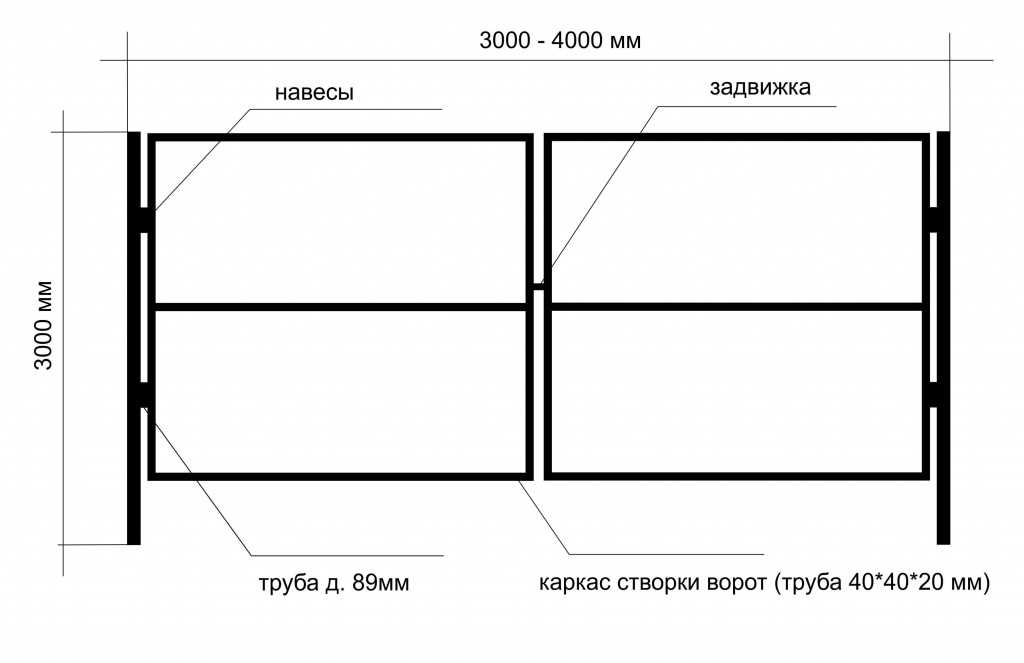

Ранее нами была рассмотрена схема стандартных ворот распашного типа. Но учитывая современные реалии постоянно вручную открывать их не совсем удобно. Поэтому можно автоматизировать данный процесс. При этом придумывать что-то новое не придётся, так как в продаже существуют линейные электроприводы.

В комплект автоматизированного оборудования также входит блок управления, электромагнитный запорный механизм и сигнальная лампа. Подключение распашных автоматических ворот из профнастила выполняется в типичную розетку переменного тока. На фото можно увидеть, как все элементы дополняют общий вид конструкции.

В зависимости, в какую сторону будет происходить открывание створок, можно выделить два варианта установки автоматической конструкции: наружный и внутренний. Но вне зависимости от способа открытия, монтаж автоматики одинаковый. Если рассматривать блок управления системой, то он может иметь левостороннее или правостороннее размещение.

Из-за конструктивной особенности автоматизированного привода нужно предусмотреть монтажный зазор от створок ворот до несущей опоры. Если этого не было сделано заранее, то при внутреннем открывании створок нужно аккуратно подготовить и оформить места под их крепление.

Самостоятельное изготовление распашных ворот из профлиста – экономичный и надёжный способ оградить свой приусадебный участок от нежелательных гостей. При этом всю систему можно автоматизировать, что в значительной мере улучшит функциональность и практичность использования ворот.
