Фитобочка своими руками: как сделать, пошаговая инструкция

Альтернативным вариантом сауны или русской парной позиционируется фитобочка, своими рукамиее легко собрать даже в условиях квартиры. Одноместную закрытую купель для домашних фитопроцедур можно соорудить при наличии базовых столярных навыков и примитивного набора инструментов.

Содержание

1 Особенности конструкции и принцип действия
2 Методы изготовления
- 2.1 Цельный
- 2.2 Колотый
- 2.3 Бондарный
- 2.4 Столярный
3 Фитобочка своими руками из подручных средств
- 3.1 Инструменты и материалы
- 3.2 Этапы изготовления бочки
- 3.3 Изготовление парогенератора
4 Рекомендации по эксплуатации

Особенности конструкции и принцип действия

Конструкция представляет собой закрытую деревянную кабину – купель – с подачей насыщенного ароматом лечебных трав горячего пара. В отличие от парилки в бане при процедуре в фитобочке сосуды головы парящегося не подвергаются высоким температурным нагрузкам:

верхняя панель купели имеет специальное отверстие для головы, внутреннее пространство оснащено сиденьем;
во время паровых процедур человек сидит на лавке, при этом голова находится выше уровня крышки;
чтобы обеспечить максимальную герметичность для сохранения фитопара внутри мини сауны, зазор между шеей парящегося и периметром отверстия на панели плотно заделывается полотенцем.

Устройство фитобочки и принцип работы:

корпус оснащен вертикальной дверью, чтобы человек легко мог попасть внутрь конструкции;
верхняя панель на петлях – крышка – частично или полностью открывается, имеется отверстие для головы;
внутренняя комплектация состоит из удобного сиденья с регулировкой по высоте, подставки для ног, подлокотников;

донная часть корпуса оснащена системой парораспределения;
в конструкции предусмотрена система отвода конденсата.

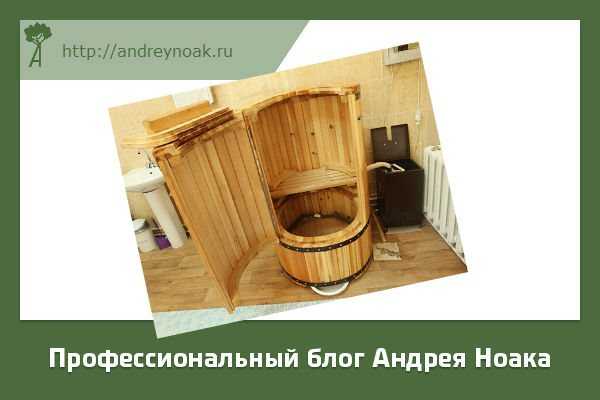

Как выглядит фитобочка

Парогенератор как функциональный элемент аромасауны персонального назначения обеспечивает регулируемую подачу пара внутрь купели. Горячие потоки, насыщенные ароматическими веществами, распределяются в фитобочке, поступая через специальные отверстия внизу корпуса.

Принцип использования фитобочки заключается в воздействии на организм горячим паром в косметологических и лечебно-оздоровительных целях. Мини сауна на лекарственных травах и эфирных маслах способствует устранению синдрома хронической усталости, укреплению иммунитета и профилактике застойных явлений в тканях.

Методы изготовления

Приоритетной породой для изготовления фитобочки является кедр. Применяют и более доступные решения в виде сосны, липы и лиственницы.

Цельный

Метод подразумевает изготовление мини сауны из цельного дерева. При этом используется исключительно комлевая часть породы, та, которая представляет собой нижний сегмент ствола. Из одного дерева вырубается только одна бочка. Способ активно применяли в старину. Мастера высекали кедровые бочки целиком из дерева, для этого выбирали лишь очень большие породы с толстым стволом, возраст которых не менее 500 лет.

Колотый

При данном методе используются бревна, из которых изготавливают клепки и подгоняют под нужные размеры. Колотые бочки выполняются по старинным технологиям. Процесс трудоемкий, древесину обрабатывают вручную, не нарушая структуру волокон, остов скрепляется обручами.

Бондарный

Способ позволяет соорудить лучшие по качеству колоды без использования клея, саморезов и гвоздей. Бондарные изделия зачастую выглядят непрезентабельно, при этом они долговечны и прочны. При изготовлении бочек бондарным методом кедровые доски обрабатываются рубанком, для скрепления остова применяются обручи.

Столярный

Метод подразумевает изготовление фитобочек с применением шип-пазовых соединений и крепежных элементов. Выполняют изделия с использованием клея и без него.

По форме фитобочки бывают:

круглые;
овальные;
квадратные;
прямоугольные;
трапециевидные.

Фитобочка квадратная

Выпускают модели кедровых бочек горизонтального и вертикального типа. В основном мини сауны изготавливают в виде одноместной кабины, однако встречаются и двухместные конструкции.

Фитобочка своими руками из подручных средств

Решая, как сделать фитобочку своими руками,стоит учитывать, что кедр обладает высоким коэффициентом полезных свойств в сочетании с выраженным ароматом. Эти качества обуславливают приоритетность кедровых досок для изготовления фитобочки. При необходимости можно использовать сосну, лиственницу или липу, для большего эффекта древесина пропитывается кедровым маслом.

Инструменты и материалы

Для изготовления фитобочки своими рукамипонадобятся следующие материалы:

доска шпунтованная шириной 44 мм и 35 мм – 0,2 м³и 0,4 м³соответственно;
доска для обвязки 70х25 – 7 м;
брус 50х50 – 10 м;
металлическая полоса для укрепления каркаса – 3 м;
клей столярный, герметик;
петли, саморезы, ручки с деревянной накладкой.

Набор инструментов и приспособлений, необходимых для работы:

рейсмусовый станок по дереву;

циркулярная пила;
шуруповерт;
электролобзик;
болгарка с диском для шлифовки;
топорик;
наждачная бумага;
нивелир, рулетка, маркер.

Стоит учитывать, что кедровая бочка для фитопроцедур комплектуется парогенератором, терморегулятором, системой парораспределения и термометром.

Этапы изготовления бочки

Работы выполняются на основе готовых схем, также можно спроектировать собственный вариант чертежа фитобочки с учетом особенностей эксплуатации.

Последовательность работы:

Следует нарезать заготовки из доски толщиной 35 мм для задней стенки и боков кабинки высотой 1,2 м. Для передней стенки понадобятся доски высотой 0,5 м. Заготовки делают с учетом того, что ширина боковых щитов составляет 78 см, задних и передних – 83 см. При этом в качестве соединяющего звена используются рейки. В среднем, понадобится около 30 шт. заготовок вместе с запасными.

Выбивают пазы толщиной 10 мм и глубиной 3 см, притом боковые заготовки – только с одной стороны.
Нарезают рейки с параметрами 10х50Х1200 мм около 30 шт. вместе с запасными.
Далее нужно собрать 4 щита, притом рейки вставляются в пазы с углублением в 2 см. Остается зазор в 1 см на расширение и сужение деревянной фактуры под воздействием влажности и температурного режима. Удобно подгонять элементы щита друг к другу топориком.
Для изготовления пола кабинки подойдет доска чистой толщиной не менее 40 мм. Параметры дна составляют 83х78 см. Наружная поверхность по бокам оформляется брусом 50х65х780 мм для укрепления нижнего щита и в качестве ножки корпуса. Еще один брусок 35х50 крепится диагонально. Далее по периметру дна выполняется небольшой дренаж для слива конденсата.

На готовое дно кабины устанавливаются стеновые щиты, конструкция снизу обвязывается доской, как и верхний периметр.
Верхняя панель кабины выполняется из доски толщиной 35 мм. Следует собрать щит в соответствии с габаритами дна с учетом толщины стенок и перевязать его элементами с заданными параметрами на основе чертежа. Далее вырезается круглое отверстие для головы Ø25 см.
Следует перевернуть панель, выполнить разметку и сделать надрез глубиной 35 мм с помощью циркулярной пилы, который начинается примерно на половине обвязки – 70-ой доски. Это позволит соорудить герметичную крышку.
Чтобы выполнить регулируемое по высоте сиденье внутри кабины, нужно лишь зафиксировать бруски в несколько ярусов на боковых панелях.
Далее требуется соорудить деревянную решетку-подставку для ног, подлокотники, подголовник.

Готовая фитобочка сделанная своими руками

Для изготовления дверцы фитобочки доски склеивают столярным клеем. После того, как высохнет фиксирующий состав, изделие следует прокатить через рейсмус с шириной 35 мм. Периметр готового щита оформляется 2 рейками и 2 поперечинами.

Изготовление парогенератора

Материалы и инструменты, необходимые для выполнения парогенератора для фитобочки своими руками:

пластиковая канистра объемом 10 л;
гибкий металлический шланг – 2 м;
труба из металлопластика;
нагревательные элементы;
фитинг-тройник;
термометр;
фланец;
изолента, герметик;
электродрель.

Последовательность работы:

Внутрь канистры монтируются ТЭНы, клеммы соединяются с проводом, тщательно выполняется изоляция.
Фланец устанавливается на канистру, соединяется со шлангом.

На металлопластиковой трубе высверливают отверстия для распределения пара, монтируют в кедровой бочке.
Труба соединяется с шлангом.

Стоит учитывать, что самодельные парогенераторы уступают промышленным моделям как по безопасности эксплуатации, так и по функциональным характеристикам.

Фитобочка своими руками ФОТО + ЧЕРТЕЖ | Своими руками

Содержание ✓

✓ ИЗГОТОВЛЕНИЕ ФИТОБОЧКИ
✓ ФИТОБОЧКА СВОИМИ РУКАМИ – ФОТО
✓ ЧЕРТЕЖ ФИТОБОЧКИ

✓ ФИТОБОЧКА СВОИМИ РУКАМИ – ВИДЕО

Жена попросила в подарок фитобочку. Покупать ее дорого, а вот изготовить самостоятельно вполне под силу. За основу выбрал простую прямоугольную конструкцию и принялся за работу.

Понадобилось: брус сечением 40×40 мм длиной 2 м (10 шт.) брус сечением 20×30 мм длиной 2 м (Зшт.) вагонка длиной 1,5 м (4 упаковки по 10 шт. ) доска сечением 10×2 см саморезы петли (5 шт.) крючок для закрывания люка.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

ИЗГОТОВЛЕНИЕ ФИТОБОЧКИ

1. Из брусочков 40×40 мм собрал прямоугольный каркас размером 153x80x73 см (высота, ширина, длина) (фото 1). Размеры подбирал, исходя из своей комплекции.

2. Обшил вагонкой три стенки каркаса, затем верх и низ (фото 2). Снаружи к дну прикрутил два бруска — это ножки.

3. Определился с местом отверстия под голову, начертил окружность и от нее уже нарисовал контуры люка (см. рис. на стр. 13).

4. Лобзиком по контуру вырезал люк (фото 3). Снизу к краям среза прибил бруски 20х 30 мм. Они служат опорой для крышки.

5. Из обрезков сложил крышку и соединил элементы брусками 20×30 мм. Разместил ее на конструкции (фото 4)

6. Из вагонки собрал щит (фото 5) по размеру открытой стенки, зафиксировал все элементы двумя брусками 20×40 мм — получилась дверца. Закрепил ее на коробе, используя петли. Скамеечку, пол и спинку изготовил из липовой доски (фото 6)

7. Парораспределитель спаял из полипропиленовых труб (фото 7). В нем просверлил несколько отверстий с шагом в 10см.

8. Парогенератор изготовил из скороварки (фото 8). Просверлил в крышке отверстие вместо одного из клапанов и вставил сгон. Парогенератор и парораспределитель соединил газовым патрубком из нержавейки (см. фото 8)

ЭКСПЛУАТАЦИЯ ФИТОБОЧКИ

Процессом руководит терморегулятор, термодатчик которого разместил в фитобочке. На приборе выставляю температуру в 45 град, и подключаю к нему плитку, на которой установлена скороварка с водой. Сажусь в фитобочку и наслаждаюсь процедурой 15 мин.

Читайте также: Устройство сауны в доме, квартире, установка и монтаж своими руками. Пошаговая инструкция

ФИТОБОЧКА СВОИМИ РУКАМИ – ФОТО

ЧЕРТЕЖ ФИТОБОЧКИ

ФИТОБОЧКА СВОИМИ РУКАМИ – ВИДЕО

Фитобочка своими руками.

Watch this video on YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Фиточка своими руками ФОТО + ЧЕРТЕЖ | Своими руками

Содержание ✓

✓ ИЗГОТОВЛЕНИЕ ФИТОБОК
✓ ФИТОПОЧКА СВОИМИ РУКАМИ — ФОТО
✓ ЧЕРТЕЖ ФИТОДОМА
ФОТО ВАШИМИ РУКАМИ
✓ 06

Жена попросила в подарок фито -чай. Покупать его дорого, но вполне возможно изготовить самостоятельно. За основу я выбрал простую прямоугольную конструкцию и приступил к работе.

Требуется: Брус сечением 40×40 мм длиной 2 м (10 шт.) Брус сечением 20×30 мм длиной 2 м (Зшт. ) Вагонка длиной 1,5 м (4 уп. 10 шт.) доска сечением 10×2 см. шурупы петли (5 шт.) крючок для закрывания люка.

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

ИЗГОТОВЛЕНИЕ ФИТОБОК

1. Из блоков 40×40 мм собрал прямоугольный каркас размером 153х80х73 см (высота, ширина, длина) (фото 1). Я выбирал размеры исходя из моей комплекции.

2. Подрезал рамку с трех сторон, потом сверху и снизу (фото 2). Снаружи к низу прикрутил два бруска — это ножки.

3. Обозначил место отверстия под головку, начертил круг и уже от него начертил контуры люка (см. рисунок на стр. 13).

4. Электролобзиком по контуру вырезаем люк (фото 3). Снизу к краям разреза прибиваются бруски 20х30 мм. Они служат опорой для крышки.

5. Из обрезков сложил крышку и соединил элементы брусками 20×30 мм. Разместил на конструкции (фото 4)

6. Из вагонки собрал щит (фото 5) по размерам открытой стены, закрепил все элементы двумя брусками 20×40 мм — дверь получилась. Закрепил его на коробке с помощью петель. Скамейку, пол и спинку сделал из липовой доски (фото 6)

7. Парораспределитель спаял из полипропиленовых труб (фото 7). В нем просверлил несколько отверстий с шагом 10см.

8. Парогенератор сделал из скороварки (фото 8). Просверлил в крышке отверстие вместо одного из клапанов и вставил диск. Парогенератор и парораспределитель соединялись газовой трубой из нержавеющей стали (см. фото 8)

РАБОТА ФИТОДОМА

Процесс контролируется термостатом, термодатчик которого размещен в фитобоксе. На приборе выставляю температуру 45 градусов, и подключаю к нему плитку, на которой установлена скороварка с водой. Сажусь в фитобочку и наслаждаюсь процедурой 15 мин.

См. также: Устройство сауны в доме, квартире, установка и монтаж своими руками. Пошаговая инструкция

ФИТОПОЧКА СВОИМИ РУКАМИ — ФОТО

ЧЕРТЕЖ ФИТОДОМА

ФОТО ДНА СВОИМИ РУКАМИ — ВИДЕО

Фитобочка своими руками.

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРОВ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Фито-бочка, офуро

Фито-бочка — это мини парилка, процедура в которой длится всего 15 минут, но заменяет настоящую сауну. В случае использования фитобочки нет нагрузки на голову, сердце и легкие, так как во время процедуры голова находится снаружи бочки, а внутри она наполнена горячим паром, пропитанным травами. Этот продукт занимает особое место в нашем бондарном ряду! Фито-бочку еще называют «Бочкой здоровья». Список полезных свойств фитобочки огромен – начиная от похудения и избавления от целлюлита и заканчивая исцелением от остеохондроза и других хронических заболеваний.

Кроме того, «Бочка здоровья» :

• Занимает всего около 1 кв.м. Бочка имеет размеры, похожие на небольшой столик, поэтому место для нее найдется даже в небольшом помещении.

• Простота очистки и эксплуатации. С процедурой может справиться любой человек после краткой инструкции, а ее обслуживание занимает всего 15 минут.

• Может быть установлен в любой комнате. Все, что нужно бочке, это нормальная влажность, вентиляция и обычная розетка. Можно даже обойтись без канализации.

• Абсолютно безопасен. Бочка не протечет и не повредит стены или потолок, так как пар практически не выходит из бочки.

• Окупается за 3-4 месяца. Большинство наших клиентов полностью окупают все свои вложения менее чем за 4 месяца.

• В случае коммерческого использования начинает приносить прибыль сразу после установки. Вам не придется искать клиентов на новую процедуру: фитобочка прекрасно дополняет массажи, обертывания, фитнес и др.

• Не требует лицензии или разрешения. Фито-бочка – распространенная косметическая процедура, поэтому проводить ее можно где угодно и когда угодно.

Процедура фитобочки

Занимает всего 15 минут. Для проведения процедуры вам понадобится помощник.

Перед процедурой рекомендуется выпить стакан жидкости: вода (негазированная), натуральный сок или чай.

Подготовка к процедуре:

1. Отрегулируйте сиденье по своему росту.

2. Наполнить парогенератор травами

3. Залить воду в парогенератор

4. Подключить парогенератор к розетке

5. Выбрать подходящую температуру для проведения процедуры, рекомендуемая температура 40-55 °C

6. Закройте дверцу и крышку и прогрейте «Бочку здоровья» до достижения выбранной температуры (5-10 минут).

Процедура:

1. Сядьте внутрь бочки и попросите помощника (если вы не справитесь сами) закрыть все дверцы бочки.

2. Свободное пространство между головкой и стволом подвернуть полотенцем, чтобы не выходил пар.

3. Если температура слишком высокая, попросите помощника снизить ее с помощью термостата на парогенераторе.

4. Наслаждайтесь процедурой!

Процедура в фитобочке длится максимум 15 минут.

После процедуры:

1. Расслабьтесь и полежите 10-15 минут

2. Выпейте воды или чая

3. Примите теплый душ

Не рекомендуется принимать душ сразу после процедуры, дать полезным веществам впитаться в кожу не менее 10-15 минут.

Массаж также очень полезен для поддержания тонуса мышц и закрепления лечебного эффекта.

Общие рекомендации

Если вы хотите, чтобы ваша фитобочка прослужила вам как можно дольше, необходимо обеспечить особый уход и соблюдать несколько простых правил:

1. Помещение, в котором установлена фитобочка, должно быть сухим и иметь хорошую вентиляцию, чтобы ствол успел просохнуть за ночь.

2. Крышку фитобочки рекомендуется изнутри покрыть гидрофобизаторами, так как она в первую очередь подвергается деформации.

3. Не использовать фитобочку более 4 часов без перерыва.

4. Используйте только очищенную воду или водяной фильтр для парогенератора. Хлор, содержащийся в воде, приводит к почернению древесины. Грязь или пятна можно удалить щеткой, смоченной в теплой воде со специальным моющим раствором на основе активного кислорода.

5. Для восстановления первоначального вида бочки рекомендуется раз в 1,5-2 года слегка шлифовать внутренние стенки, сиденье, подлокотники и мостки.

6. Не оставлять фитобочку на открытом проветриваемом месте

7. Через каждые 200 часов работы промывать парогенератор растворами для удаления накипи.

В случае коммерческого использования рекомендуется обработать фитобочку специальными лаками, например, «Тиккурила «для защиты ванн» (их можно найти в любом магазине инструментов) — они обеспечивают отличную защиту фитобочки -бочка в течение срока годности.По отзывам покупателей, после них не остается даже следов от тапочек, не говоря уже о грязи или поте.

Большинство проблем, связанных с фитобочками, возникает из-за нарушения правил обращения и очистки. Во избежание высыхания, почернения и трещин необходимо:

После каждой процедуры:

1. Удалить влагу с внутренних поверхностей фитобочки

2. Продезинфицировать фитобочку

После завершение всех процедур:

1. Протрите влагой все поверхности фитобочки.

2. Снимите деревянную дорожку с пола.

3. Проветрите бочку 5-10 минут.

4. Полностью закрыть все дверцы фитобочки. Можно оставить открытой только небольшую крышку, прикрывающую отверстие для головы.

5. После эксплуатации оставить фитобочку сохнуть в помещении.

Не следует:

1. Включите парогенератор при обнаружении неисправности.

2. Включить парогенератор без заземления.

3. Включите парогенератор со снятыми крышками.

4. Во время работы закрыть выпускные отверстия паропровода.
