Как сделать бетонные кольца своими руками?

Железобетонные кольца отличаются разнообразием конструкционного исполнения, что определяет широту области их применения. Востребованность ЖБИ колец вызвана их многочисленными преимуществами, такими как надежность, прочность, высокая сопротивляемость внешним нагрузкам.

Где применяются?

Область применения железобетонных колец зависит от материалов, из которых они сделаны. Для их производства используют разные марки бетона, щебень и песок с широким гранулометрическим составом, металлическую арматуру или сетку. Они обеспечивают достаточный запас прочности для применения бетонных колец в сооружении колодцев для питьевой воды, скважин, коллекторов, септиков, смотровых, канализаций, газопровода. Дренажные системы также монтируются на железобетонных кольцах.

Маркировка, размерный ряд

Обозначаются бетонные изделия, согласно области применения и габаритам. Единицы измерения — дециметр или метр. Примеры буквенной маркировки согласно ГОСТу:

• КС — стеновые бетонные кольца для оборудования смотровых или горловин;
• КСД — стеновые изделия с дном;
• КО — с опорой;
• КФК — для септиков и фекальных систем;
• КЛК — ливневки;
• КЛВ — колодцы-водоприемники в ливневках;
• КВГ — для сооружения водопроводных и газопроводных коммуникаций.

Таблица маркировки и размеров колец.

Цифры содержат сведения о внутреннем сечении и высоте железобетонного кольца. Пример: КС 6-10 — бетонная конструкция стенового типа с внутренним сечением 6 дм, высотой 10 дм или 1м. Стандартные размеры бетонных колец: сечение — 7—20 дм, высота — 1—20 дм, толщина стенки — 0,7—2 дм.

Маркировка может включать сорт используемого бетона, как правило, от М200 до М500, информацию об армировании. Например, стандартные стеновые кольца для колодцев не армируются, так как бетон своими руками выдерживает боковые нагрузки и работает на сжатие. Усиление необходимо для колец для применения в тяжелых грунтовых условиях. Для этого берутся стальные пруты толщиной до 1 см или арматурная сетка размером 0,6—1 мм.

По массе бетонные кольца варьируются в диапазоне 44—1470 кг.

Каким качествам соответствуют?

ГОСТ 8020-90 определяет свойства, характерные железобетонным кольцам. Здесь описана маркировка, сфера применения, габариты стандартных конструкций. Величины прочности сортов бетона, применяемых для заливки колец, нормируются в ГОСТе 10180. В ГОСТ 10060 включена информация о морозостойкости материала, а в ГОСТ 12730 — о водонепроницаемости. Соблюдения требования ГОСТов обеспечивают такие преимущества колец:

• доступность монтажа на разную глубину в грунте любого качества;
• легкость и высокие темпы кладки;
• удобство прокладки гидроизоляции, утепления;
• надежность;
• способность противостоять любым механическим, агрессивным воздействиям;
• легкость ремонта и эксплуатации;
• долговечность.

Единственный недостаток — вес. По этой причине возникает необходимость применения грузоподъемной техники для обустройства бетонных колец.

Виды

Существует классификация бетонных колец по ГОСТу и типу конструкционного исполнения стандартных размеров (диаметр — 7—12 дм, высота — 0,1—1 метр).

Вспомогательные

Изготавливаются бетонные кольца под заказ, например, когда нужны нестандартные размеры, форма или дополнительные отверстия. Доборные и опорные бетонные кольца применяются при монтаже сложных технологических объектов, для обустройства поворотов инженерных коммуникаций, при сооружении горловины колодца, когда ставятся дренажные системы. Такие кольца могут быть стандартные и квадратные.

Стеновые

Кольцам характерно отсутствие дополнительных крепежных элементов. Их чаще всего используют для сооружения горловин. Отличаются легкостью монтажа: изделия укладывают друг на друга, бетонным раствором герметизируют швы. Недостатки — неустойчивость конструкции, возможность разрушения при малейшем сдвиге грунтов.

С замком

Конструкции с замком популярны из-за своей надежности. Главная задача замка — обеспечение герметичности стыков и повышение устойчивости. Бетонное изделие с углублением в торце способно устоять перед мощным плывуном.

Сборные бетонные кольца

Изготовление сборных колец из железобетона осуществляется на заводе. Отличаются улучшенными техническими характеристиками. Ввиду этого, они наделены массой преимуществ.

1. Морозостойкость, обеспеченная прочной связью стали и бетона после высыхания.
2. Антикоррозийная стойкость, полученная вследствие защиты арматуры бетоном.
3. Огнеупорность.
4. Долговечность в любых условиях эксплуатации. Упрочнение арматурой наделяют стойкостью к большим нагрузкам. Благодаря применению высокого сорта бетона конструкция не теряет своих характеристик, не деформируется и не разрушается со временем.
5. Низкая стоимость изделий.

Недостаток только один — большой вес.

С днищем

Кольцо с днищем.

Железобетонными кольцами с готовым герметичным и водонепроницаемым дном обустраивают канализационные колодцы, камеры отстойников, септики.

Днище защищает железобетонную конструкцию от подтекания грунтовых вод и от просачивания вредных веществ в почву. Наиболее распространенные размеры по сечению (метр), высоте (дм), массе (кг):

• 1 х 9 х 830 кг;
• 1,5 х 9 х 1400 кг;
• 2 х 9 х 2300 кг.

С плитой перекрытия

Изделия с плитами перекрытия предназначены для обустройства колодцев большой глубины. Такое железобетонное кольцо является завершающим элементом конструкции и имеет отверстие в железобетонной плите перекрытия, смещенное от центра для установки горла колодца. Усиление плитой перекрытия придает кольцу большую прочность и надежность.

Технология производства

Изготовление железобетонных колец — трудоемкий процесс, требующий определенных навыков и знаний. Поэтому для сооружения небольшого колодца целесообразней покупка готовых ЖБИ. Следует знать, что опалубка к кольцам достаточно сложная в конструкционном исполнении. Работы по отливке требуют точности и аккуратности. Соблюдение правил позволит избежать неровностей, потери прочности и образования пустот в бетоне. Ниже описаны основные стадии производства колец.

Подготовка материалов и инструментов

Необходимые материалы для опалубки: две бочки и оконные навесы.

Для опалубки понадобятся:

• две стальные бочки разного размера;
• дверные или оконные навесы;
• крепежная фурнитура;
• «карандаш» по металлу;
• болгарка, диск для резки.

Для приготовления раствора:

• сухая строительная смесь в готовом виде или отдельные ингредиенты для раствора;
• бетономешалка;
• ведро, которым меряется требуемый объем;
• виброуплотнитель.

Основные требования к технологическому процессу производства

1. Нужно обеспечить достаточную прочность разборной формы для бетонных колец.
2. Высокосортная смесь не ниже М500.
3. Мелкий заполнитель — щебень с зерном 0,5—1 см, отмытый песок.
4. Качественное виброуплотнение.
5. Подогрев при работе при температуре до 5 0С.

Сооружение опалубки и каркаса

Бочка цилиндрической формы снаружи размечается двумя продольными линиями «карандашом» по металлу пополам. На обозначенные линии крепятся по два дверных или оконных навеса. Их изгибы должны совпадать с проведенной чертой. Такая же разметка наносится изнутри цилиндра, по которой делается надрез болгаркой. Это позволяет сделать опалубку раскрывающейся. Для соединения половин используется крепежная фурнитура.

Вторая цилиндрическая бочка должна быть меньше первой. На ней делаются такие же метки, как и на первой с расстоянием между линиями 1/3 друг от друга по окружности. Также крепятся навесы и шпиндели. Разрезается цилиндр по одной черте. Шарнирные части нужно собрать так, чтобы изнутри конструкция была выше на 5—10 см внешней опалубки.

Открываться цилиндры должны: верхний — наружу, внутренний — внутрь. Укрепляющий каркас из стальной арматуры или металлической сетки заливается бетоном в опорном кольце, образуя прочный железобетонный слой.

Заполнение составом

Для приготовления заливки можно использовать готовую бетонную смесь или сделать ее своими руками. В последнем случае принято брать соотношение цемента к щебню и песку равным 1 : 1: 3. Объем воды определяется визуально, чтобы раствор равномерно распределялся внутри. Добавляется жидкость частями при тщательном перемешивании.

Готовый бетонный раствор заливается порционно. Каждый слой тщательно трамбуется. Для этого лучше использовать специальное вибрационное устройство. Большой вес предполагает укладку краном, поэтому в железобетонных кольцах на стадии формования устанавливаются четыре монтажные петли с сечением 8—10 мм. Концы проволоки загибаются и заглубляются в бетон на расстояние 40—50 см.

Уплотнение

Весь объем качественно уплотняется для удаления воздуха, чем повышается прочность готового изделия. Штыкование или трамбовка прутом решает проблему частично.

При отсутствии виброплощадки допускается использование обычного перфоратора. Для этого вместо пики зажимается арматура с металлической пластинкой, приваренной к ее концу.

Демонтаж

Раскручиваются болты внешней опалубки. Чтобы форма легче отделилась, стенки простукиваются молотком. Внутренняя часть снимется легче, если предварительно в нее поставить две квадратные трубы. После загустения и упрочнения бетона эти части просто выбиваются из бетонной формы.

Заключение

Железобетонные кольца в широком ассортименте представлены на рынке. Также существует возможность сделать их своими руками. В любом случае за готовыми изделиями требуется должный уход, заключающийся в правильном монтаже, обслуживании поверхностей и качественной гидроизоляции.

Большой вес предполагает использование спецтехники для их кладки.

Как сделать бетонное кольцо своими руками

На данный момент, едва ли не лучшим решением при обустройстве разного рода цилиндрических сооружений в частном строительстве можно назвать бетонные кольца. Они намного более практичны и доступны, нежели изделия из кирпича или металла. Поэтому многие хозяева, все чаще, задаются вопросом, как сделать бетонное кольцо своими руками.

Фото кольца для городских коммуникаций.

Варианты использования и положительные моменты

• Изначально данный вид конструкций разрабатывался в промышленных целях. С их помощью делались канализационные колодцы и отводы. Они широко используются в строительстве для прокладки кабельных линий и прочих капитальных сооружений. Но наш предприимчивый народ быстро рассмотрел полезные качества этого материала в частном строительстве.
• Прежде всего, железобетонное кольцо прекрасно подходит для укрепления стенок питьевых колодцев. Материал относится к экологически чистым.
• С помощью этих конструкций легко и быстро можно организовать достойный, долговечный септик в доме или на даче.
• Цена изделия, по сравнению с кирпичом, камнем или металлом, получается существенно ниже. Плюс технология производства позволяет отлить кольца своими руками, что еще более удешевит конструкцию.
• Единственным относительным минусом можно считать вес бетонного кольца для колодца. Но и он не настолько велик, для этой работы совсем не обязательно нанимать мощный кран. Вполне реально обойтись автомобильным манипулятором или несколькими крепкими мужскими руками и системой рычагов.

Существующие стандарты бетонных колец для колодцев.

Совет: кроме обустройства колодцев и септиков, бетонное кольцо для колодца на даче может использоваться для создания небольшого погребка. Но для этой цели, конструкцию лучше делать самостоятельно.

Тонкости изготовления в домашних условиях

Устройство бетонного кольца до смешного просто, это отливка из бетона изнутри армированная железом. Внимание нужно обратить на 2 основных момента, это правильно приготовленный раствор и качественно сделанная форма для отливки.

Какие бывают стыковочные пазы для на бетонных кольцах.

Приготовление раствора

• Качество приготовленного раствора играет здесь большую роль, поэтому экономить на нем не нужно. Что касается цемента, то как правило, берется марка М500 или выше. Кольца будут эксплуатироваться в экстремальных условиях и если взять цемент низкой марки, они быстро начнут разрушаться.

Самодельная металлическая форма из листа 1,5 мм.

• В качестве наполнителя, традиционно используется кварцевый песок. Но песок должен быть чистым, промытым. Большое содержание ила или глины может значительно понизить качество раствора.
• Гравий должен быть не сильно окатанный и хорошо промытый. Также не стоит брать слоистые  или пластинчатые зерна. Что касается размеров, то они подбираются из расчета до ¼, от толщины стенок кольца. Так для изделия толщиной в 100мм, гравий берется в пределах до 25мм.

Приготовление бетона из цемента М400.

Важно: для данного раствора, коэффициенты морозоустойчивости и истирания менее важны.  Здесь следует обратить внимание на коэффициент усадки. Чем меньше усаживается бетон, тем он будет плотнее и крепче. Для понижения этого коэффициента существуют специальные присадки.

Пропорции бетона на цементе марки М500.

Сооружение деревянной опалубки

• Внутренняя и внешняя опалубка может быть изготовлена из обычной строганной доски и фанеры. Строганная доска берется толщиной от 20, до 50мм. Фанеру лучше брать потолще 10 – 12мм.
• Доска будет составлять тело барабана. Крепиться она будет к сбитым или склеенным кольцам из фанеры.

Заливка бетонных колец в деревянные формы.

• Вначале скрепляются между собой 2 – 3 листа фанеры, листы берутся на 300 – 400мм больше внешнего диаметра кольца. После из этой заготовки электролобзиком делается выкройка, для внешнего и внутреннего контура опалубки. При расчетах, не забывайте учитывать толщину строганной доски, которой будет обшиваться контур.
• Контура делается 2, сверху и снизу. После этого оба контура обшиваются заготовленной доской и разрезаются на сектора, для удобства демонтажа после застывания конструкции.
• Сектора внешней опалубки можно скреплять деревянными планками или лучше металлическими обручами. Изнутри опалубка разрезается на 2 сегмента и на границе стыковки сегментов делаются съемные планки шириной 20 – 30мм. После застывания, съемные планки снимаются и сегменты внутреннего контура вытаскиваются.

Схема деревянной опалубки.

Металлическая опалубка

• Данный вариант проще в изготовлении, гораздо долговечней, плюс металл не впитывает влагу. Но для него вам понадобятся 2 металлические или пластиковые бочки или трубы подходящего диаметра для внутреннего и внешнего контура.

Установка верхних фиксаторов на самодельной форме.

• Далее, по диагонали проводим на плоскости внешнего цилиндра 2 вертикальные линии. На их границе, с внешней стороны нужно закрепить, приварить или склепать, 2 – 3 навеса для окон. После чего контур разрезается болгаркой по разметке. Но будьте осторожны, не повредите навесы.

Форма под кольцо с регулируемым диаметром.

• Скрепляющие стержни навесов также срезаются, но только с одной стороны, чтобы можно было их достать и обратно вставить.
• Внутренний контур делается аналогично, только навесы крепятся изнутри цилиндра. Размеры секторов здесь нужно делать разными, так они легче будут сниматься. Меньший сектор должен составлять 1/3 от диаметра цилиндра.

Металлическая заводская опалубка.

Технология заливки

• Инструкция по тому, как залить кольца в деревянной или металлической опалубке аналогична. Изначально кольца устанавливаются на ровной, прочной поверхности, отцентровываются и фиксируются в исходном положении.
• Фиксировать можно деревянными распорками, которые впоследствии убираются, изнутри в 3 – 4 местах. Или использовать металлические шпильки с резьбой и гайки. В отверстия от шпилек, далее можно крепить металлические скобы, скрепляющие 2 смежных кольца. В противном случае, для стыковки вам понадобится алмазное бурение отверстий в бетоне.
• Арматурный каркас делается из прута сечением 6 – 10мм. Горизонтальных армирующих колец, на 1м высоты конструкции, должно быть не менее 4. Вертикальные поперечины крепятся с шагом в 100 – 150мм. Если вы не желаете армировать конструкцию, то в таком случае толщина кольца делается не менее 150мм, плюс бетон должен быть с высоким коэффициентом прочности.
• Раствор делается с хорошей текучестью. Для пластичности, в народе, добавляется гашеная известь и немного моющего средства. Но как говорилось ранее, лучше использовать специальные добавки увеличивающие усадку бетона.
• Заливка делается по периметру в несколько этапов на высоту 150 – 200мм. Перед тем как залить следующую порцию, предыдущую заливку нужно проштыковать дабы выгнать воздух.
• Верхний край выравнивается горизонтально. Если край получится кривым, то для выравнивания вам понадобится резка железобетона алмазными кругами.

Ориентировочная цена на бетонные кольца.

Важно: снимать опалубку можно через 3 – 4 суток. Но передвигать кольцо еще нельзя, бетон набирает крепость в течение 27 суток, все это время его нужно периодически смачивать.

На видео в этой статье показано изготовление колец

Вывод

Ровные бетонные кольца для дома своими руками сделать не сложно. Более проблематично в домашних условиях делать кольца со стыковочным ребром. Если вы желаете отливать такие конструкции, то мы вам советуем приобрести специальную форму опалубку, это будет быстрее и легче.

Схема формы под бетонное кольцо.

Вам также будет интересно почитать

Бетонные кольца своими руками

Можно ли сделать бетонные кольца своими руками, чтобы они отвечали всем требованиям прочности и надежности, или все же лучше купить данные изделия в магазине? Любая задача может быть решена, если к ней найти правильный подход. В случае возникновения необходимости сооружения на участке колодца, септика или выгребной ямы без железобетонных колец никак не обойтись. Чтобы правильно все сделать, необходимо тщательно изучить данную тему. В статье вы найдете подробную информацию относительно того, как делают бетонные кольца.

к содержанию ↑

Сделать самому или купить готовые?

Множество людей, полагая, что выгоднее и надежнее купить готовое изделие в магазине, даже не задумываются над выгодами самостоятельного изготовления железобетонного кольца:

• Во-первых — это выгоднее финансово. На изготовление кольца с диаметром 1,5 м понадобится 0,3 куба бетона. Цена на бетон зависит от его марки, но даже так себестоимость самодельного изделия выходит вполовину дешевле, чем покупка готового.
• Во-вторых — проведя анализ трудозатрат, то покупка готовых колец также выходит на первое место. В таком случае все усилия будут направлены на поиск проверенного производителя, который изготавливает качественный продукт. Немаловажно организовать и доставку покупки до участка, а это — дополнительные хлопоты и финансовые затраты.

Важно! В случае самостоятельных работ необходимо закупить качественные материалы и инструменты для изготовления форм для заливки железобетонных изделий.

к содержанию ↑

Оборудование и материалы

Для того чтобы сделать бетонные кольца своими руками в домашних условиях, вам понадобится следующее:

• Песок;
• Высококачественный цемент для изготовления бетонной смеси М400-М500;
• Щебень;
• Бетономешалка;
• Крупные емкости;
• Садовая тачка;
• Форма для заливки бетонной смеси.

к содержанию ↑

Форма для бетонных колец своими руками

Для изготовления формы должны быть соблюдены следующие технологические условия:

• Опалубка должна иметь ровную кольцеобразную форму и включать в себя два разборных кольца, которые устанавливаются друг в друга.

Важно! Внутренний цилиндр должен быть на десять сантиметров выше внешнего.

• Оптимальным материалом для изготовления опалубки являются дерево или металл.

Важно! Для изготовления форм в качестве материала самым лучшим вариантом будет старая металлическая бочка. Из нее можно быстро вырезать нужных размеров готовые цилиндры.

к содержанию ↑

Форма для бетонных колец своими руками. Технология изготовления:

1. Необходимо в большом цилиндре с наружной стороны провести две продольные вертикальные линии, которые поделят его на две одинаковые части.
2. На линии разметки с каждой стороны нужно установить, как минимум, два дверных или оконных навеса. Их створки должны находиться по краям линии, а шарнирное соединение располагаться строго на линии.

Важно! Створки можно прикрепить при помощи сварки или заклепок.

3. С одной стороны необходимо срезать нижние шляпки-фиксаторы шпинделей. Это даст возможность легко разбирать навесы.
4. Спроецируйте на наружную сторону цилиндра вертикальные линии.
5. Разрежьте цилиндр при помощи болгарки по намеченным линиям тонким диском.

Важно! Чтобы не испортить навесы, данную процедуру необходимо выполнять очень аккуратно.

6. После этого процесс изготовления наружной стенки опалубки считается завершенным. Вытащите шпиндели навеса и раскройте цилиндр.

Важно! В случае необходимости следует смазать навесы, чтобы форма легко открывалась.

7. Внутреннее кольцо изготавливается аналогичным способом. Только вертикальные линии следует наносить таким образом, чтобы они делили цилиндр не на равные части, как в случае с внешним кольцом, а находились на расстоянии друг от друга в ⅔ от длины всей окружности. Кроме того, линии должны располагаться с внутренней стороны.
8. Точно так нужно установить навесы и срезать шляпки шпинделей, только они должны находиться с внутренней стороны конструкции.
9. Спроецируйте на наружную сторону цилиндра линии и разрежьте аккуратно болгаркой.

Таким образом, обе формы готовы.

Важно! Внутреннее кольцо должно легко открываться вовнутрь, а внешнее – наружу.

к содержанию ↑

Бетонные кольца своими руками. Этапы производства

После того, как форма для изготовления бетонных колец будет готова, можно приступать непосредственно к производству изделий.

Данный процесс состоит из нескольких этапов:

• Подготовка опалубки и армирования;
• Приготовление раствора;
• Заливка формы;
• Извлечение готового кольца.

Рассмотрим подробнее каждый этап, чтобы бетонные кольца своими руками были самого высокого качества.

Подготовка опалубки и армирования:

• Готовые кольца нужно установить на ровную площадку. Внутренний цилиндр должен быть расположен строго посередине наружного.

Важно! Если операция будет проводиться в летнее время года, то формы лучше поставить в тенистое место, чтобы смесь не высохла раньше времени, так как это в значительной мере снизит прочность бетона.

• Армирование можно выполнить с помощью специальной металлической сетки, которая устанавливается между цилиндрами посередине. Если такая сетка отсутствует, то для этих целей можно использовать проволоку, укладывая ее в процессе заливки бетона по спирали.

Важно! Без армирования изготовление колец также допускается, однако в таком случае толщина стенок должна быть, как минимум, 15 см.

• Чтобы предотвратить смещение цилиндров во время заливки, необходимо установить между ними несколько распорных клиньев.

Приготовление раствора

От правильности выполнения данного этапа работ зависит прочность и долговечность готового изделия.

На предприятиях для изготовления бетонных колец используют специальные виброформы. Однако в домашних условиях всяческие электрические вибраторы отсутствуют, поэтому для улучшения свойств бетона применяют пластификатор. Особенно актуально данное средство в случае, если кольцо будет контактировать с водой.

Важно! Как правильно использовать пластификатор, и в каких дозах, подробно указано на упаковке.

Процесс приготовления смеси:

1. Смешайте 1 часть цемента и 2-2,5 части песка.
2. Добавьте в сухую смесь 0,5-0,7 частей воды и пластификатор.
3. Следующий этап – добавление 3-4 частей гравия или щебня. Его предварительно необходимо смочить водой.
4. Полученную смесь требуется хорошенько перемешать в бетономешалке.

Заливка формы

Приступать к этому этапу работ можно только в том случае, если температура воздуха составляет не ниже +8 градусов по Цельсию.

Порядок действий:

1. Аккуратно залейте бетонный раствор по всей окружности на высоту 15-25 сантиметров.
2. После этого утрамбуйте смесь с помощью толстого металлического стержня.

Важно! Для этих целей подойдет также деревянная палка или рукоятка от лопаты.

3. Залейте раствор еще на 20 см и аналогичным способом уплотните.
4. Когда уровень раствора достигнет визуально выше среднего, нужно будет вытащить деревянные распорки.
5. Далее раствор заливается до самого верха формы и утрамбовывается. При необходимости — нужно долить бетон.
6. Тщательно разровняйте верхнюю часть. Желательно, чтобы торец кольца был без изъянов, так как он будет стыковочным.

Важно! Если заливка происходила при жаркой погоде, то форму необходимо накрыть влажной мешковиной и периодически смачивать.

Извлечение готового кольца:

• При оптимальных параметрах температуры воздуха и влажности спустя 3-4 дня можно будет разобрать опалубку, раскрыв сначала внутренний цилиндр, а затем — внешний. Однако бетон нельзя еще будет передвигать или перекатывать, так как он еще не набрал необходимой прочности для выдержки даже самой минимальной нагрузки.
• Еще на протяжении 7 дней бетон также нужно периодически увлажнять.
• Через 10 дней готовое изделие можно перемещать.

Важно! Использовать по назначению бетонное кольцо своими руками желательно только после полного набора раствором прочности, что происходит, как правило, не ранее, чем через 28 суток.

к содержанию ↑

Полезные советы при изготовлении бетонных колец своими руками:

• Заливку раствора для бетонного кольца своими руками нужно осуществлять слоями толщиной не более 20 см.
• Чем выше при заливке температура окружающей среды, тем прочнее будет бетон в результате. Однако стоит учитывать и то, что температура не должна быть выше 22 градусов по Цельсию.
• Чтобы увеличить водонепроницаемость и пластичность железобетонного кольца, в смесь можно добавить калийное стекло.
• Увеличить текучесть бетонной смеси можно путем добавления в раствор жидкого моющего средства в соотношении 2% от всего объема.
• Чтобы увеличить крепость железобетонного изделия, в смесь добавляют клей ПВА.

к содержанию ↑

Видеоматериал

Изготовление канализационных колец своими руками осуществить вполне реально. Возможно, этот процесс у вас и займет больше времени, нежели его уйдет на покупку готового изделия, однако таким образом вы сможете существенно сэкономить, при этом проконтролировать качество железобетонного кольца. Соблюдая инструкцию, приведенную в статье, вы без проблем сделаете все самостоятельно и приблизите момент окончания монтажа системы водоснабжения, канализации или дренажа.

Поделиться в соц. сетях:

Производство колодезных колец своими руками: армирование и опалубка, оборудование

Колодезные кольца сделать достаточно сложно без специального оборудования

Изготовить колодезные кольца своими руками – задача непростая, однако вполне реализуемая. Для этого необязательно быть профессионалом. Достаточно лишь хорошо вникнуть в вопрос и выполнять все действия в строгом соответствии с инструкцией. Тогда положительный результат наверняка не заставит себя долго ждать.

Содержание статьи

Технология выполнения опалубки

Для того чтобы в домашних условиях соорудить действительно качественную опалубку, придется очень постараться. И связано это, в первую очередь, с особенностями использования соответствующих материалов. Все дело в том, что бетон, с помощью которого создается монолитная конструкция, оказывает на стенки опалубки сильнейшее давление.

Форма для изготовления бетонных колец продается в специализированном магазине

Поэтому и выдвигается основное условие: форма должна быть прочной, но достаточно тонкой, чтобы не занимать лишнее место.

Наиболее востребованными считаются следующие виды опалубки:

1. Квадратная из древесины. Самый простой и доступный вариант для начинающего мастера. Конечно, круглый колодец выглядит намного эстетичнее, однако и собрать его будет на порядок сложнее за счет специфического расположения арматуры. Для этих целей необходимо брать только качественную древесину, не пересушенную на солнце и не сырую от неправильного хранения на складе.
2. Круговая из древесины. Сложная в плане реализации конструкция предполагает использование сразу двух щитов разного диаметра с предварительно врезанной в них окружностью. С внешней стороны укладывается рубероид, с внутренней – осуществляется поэтапное армирование тонкими бетонными кольцами. Осложняется процесс еще и своей длительностью – пока не застынет предыдущий слой, нельзя приступать к формированию нового.
3. Круговая из металла. Реализовать такие формы своими руками можно, однако установить в одиночку их будет весьма проблематично из-за большого веса. Армирование в этом случае тоже выполняется поэтапно.

Лучшей технологии не существует. И прежде чем выбрать конкретный вариант, важно оценить текущие условия и сопоставить их с собственными возможностями. Ставить невыполнимые задачи уж точно не стоит.

Необходимое профессиональное оборудование

Изготовить колодезные кольца самостоятельно практически невозможно. Резоннее будет приобрести их готовый вариант, выполненный на производстве специальной техникой.

Для реализации заказов используется гидравлическое оборудование – пресс или виброформа. Негабаритное промышленное оборудование такого типа занимает от силы 200 квадратных метров и может быть освоено даже человеком без углубленных технических навыков.

Технологический процесс строится примерно таким образом:

• В специальный бак заливается раствор бетона;
• Под воздействием вибрационных форм сырье дает усадку, уходит лишний воздух;
• Бетон максимально трамбуется в форме;
• Изделие выдается на конвейер, где происходит окончательная сушка.

Бетонные кольца следует изготавливать из качественного цемента

Преимущество изделий, приобретенных с потока – это практически 100% защита от брака. Достичь такого результата, не имея специфического оборудования, практически невозможно.

Приобретать вибропресс на один раз тоже считается нерентабельным. Стоит такое оборудование достаточно дорого и окупает себя только через 5-10 циклов регулярного использования.

Колодец и последующий уход за ним – удовольствие не из дешевых, поэтому владелец должен быть готов к возможным расходам. На качестве бетонных колец уж точно не стоит экономить, ведь переделка уже готовой конструкции наверняка обойдется на порядок дороже.

Поэтапное изготовление своими руками

Производство ЖБИ колец своими руками – процедура неблагодарная и очень затратная. Поэтому, если есть возможность приобрести готовые изделия, нужно немедленно ею воспользоваться.

В противном случае работы следует выполнять согласно следующему алгоритму:

1. Подготовка формы. Заводские кольца имеют соответствующую маркировку и варианты диаметра, утвержденные ГОСТом. Достичь дома идеальных пропорций вряд ли получится, однако нужно стараться хотя бы приблизиться к ним. Для начала стоит сделать съемную опалубку, деревянную или бетонную.
2. Армирование. Для усиления бетонной конструкции используется металлическая форма, собрать которую можно из тонких прутов. Стыки нужно надежно закрепить металлической проволокой.
3. Замешивание раствора. Ручной способ сейчас используется очень редко, ведь даже самодельные бетономешалки справляются с поставленной задачей намного лучше. Секрет прочности колец кроется еще и в качестве замешанного раствора – в нем должно быть идеальное соотношение влаги, цемента, песка и гравия.
4. Трамбовка. После того как раствор окажется в опалубке, его необходимо избавить от возможных воздушных клапанов. Жидкий состав можно утрамбовать вручную с помощью лопаты или металлического профиля. Для более твердых вариантов лучше использовать вибраторы.

Чтобы правильно сделать бетонные кольца, следует предварительно посмотреть видео с мастер-классом

Технология производства железобетонных колец в домашних условиях не исключает появление брака. Если он появился, лучше сразу же приступить к изготовлению нового экземпляра. Использовать кольца, изготовленные с нарушением технологии, категорически нельзя.

Затраты при производстве колец

Процедура изготовления колец для колодца достаточно трудоемка, однако достаточно лояльна в финансовом плане. Парадоксально, но приобрести готовый вариант оказывается на порядок дешевле, чем затевать производство в домашних условиях.

Объясняется это следующими факторами:

• Процесс изготовления поставлен на поток;
• Сырье закупается оптом, что автоматически уменьшает себестоимость конечного изделия;
• Механический труд обходится на порядок дешевле ручного.

Изготовление колодезных колец должно строго соответствовать заявленной технологии: подбирается опалубка утвержденного ГОСТом диаметра, в нужных пропорциях замешивается раствор и т. д. Особых сложностей здесь нет, однако предельная внимательность потребуется. Или можно поступить проще: заказать готовые кольца и просто установить их в будущий колодец. Здесь уже качество гарантируется производителем.

Декоративный колодец-пруд из бетонного кольца. Как создать такую красоту у себя на участке

ПрудС песчаной почвой проблема частого полива всегда остаётся острой. Иногда, проходя по укромным уголкам сада и видя поникшее на жаре растение, появляется желание оказать первую помощь и полить его, для этого под рукой и нужна ёмкость с водой, которую можно сделать ещё и декоративной.


Колодец

Так и пришло решение сделать декоративный колодец-пруд.

Бетонное кольцо

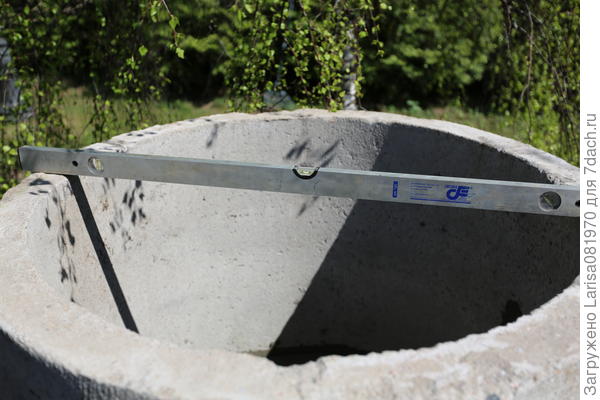

Решили использовать старое бетонное кольцо, пролежавшее не один год и мешавшее всем. Самое сложное было докатить его вручную до места установки и с помощью домкрата приподнять и установить по уровню, а дальше только только ваша фантазия.

Установка кольца

Для отделки мне понадобилось:

• пескобетон — 2 мешка по 40 кг;
• клеевая смесь «Юнис» (для наружных работ) из OBI — 1 упаковка 23 кг;
• жидкое стекло — 2 л;
• герметик для бетонных конструкций — 1 л
• галька морская мозаичная;
• плитка облицовочная под натуральный камень;
• штукатурка каменная для фасада, на клеевой основе — 3 кг;
• строительная сетка оцинкованная;
• краска чёрная в баллончике.

Приготовление смеси для заливки


Заливаем

Для заливки дна колодца-пруда смешиваем 2 мешка пескобетона с водой и 2 л жидкого стекла (для гидроизоляции). Даём просохнуть 2-3 дня и промазываем кисточкой или валиком внутри бетонного кольца герметиком.

Выкладывание каменной мозаики

Для внешней отделки кольцо обтянула строительной оцинкованной сеткой и начала выкладывать камень, снизу вверх, на клеевую смесь «Юнис».

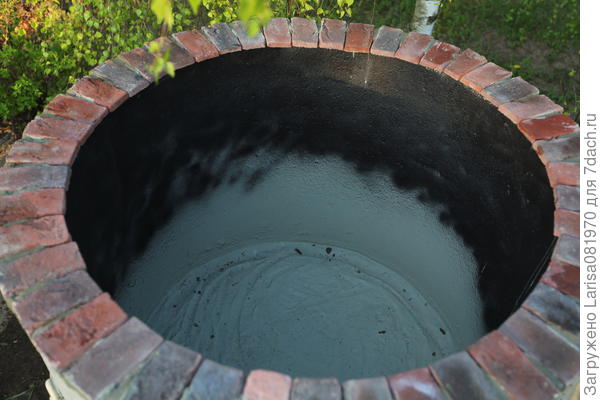

Покраска из баллончика после высыхания герметика

Чтобы гладь воды отражала как зеркало, поверх подсохшего герметика красим чашу в чёрный цвет краской из баллончика.

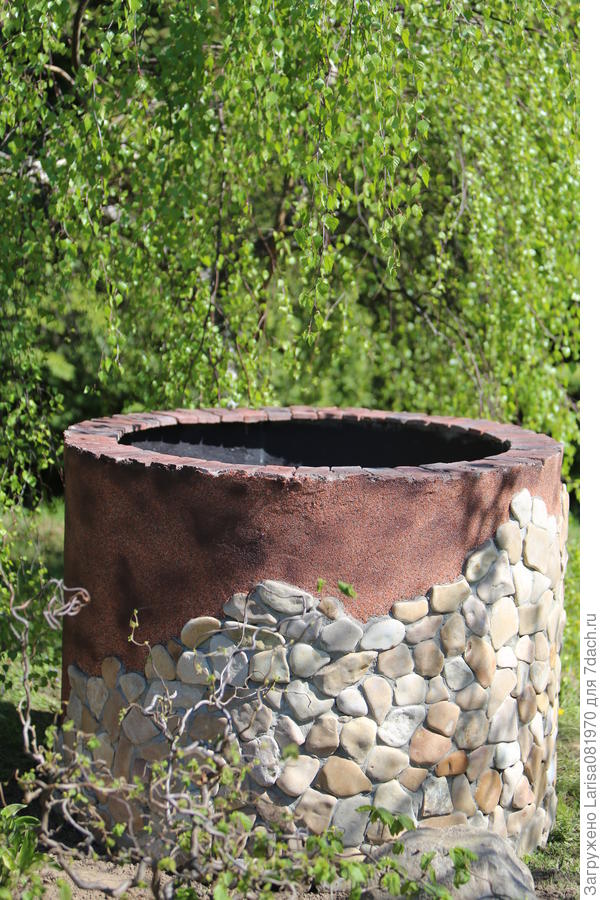

Готовая основа колодца

Лишнюю сетку, где нет камня, срезала бокорезами, а пустые места колодца отштукатурила каменной штукатуркой. Потом подкрасила коричневой краской из баллончика, тем самым немного состарила конструкцию. Верхней край отделала облицовочной плиткой под жженый кирпич, приклеив её по кругу борта на клеевую смесь «Юнис». Перед тем как залить воду, нужно дать просохнуть отделанной конструкции 2-3 недели.

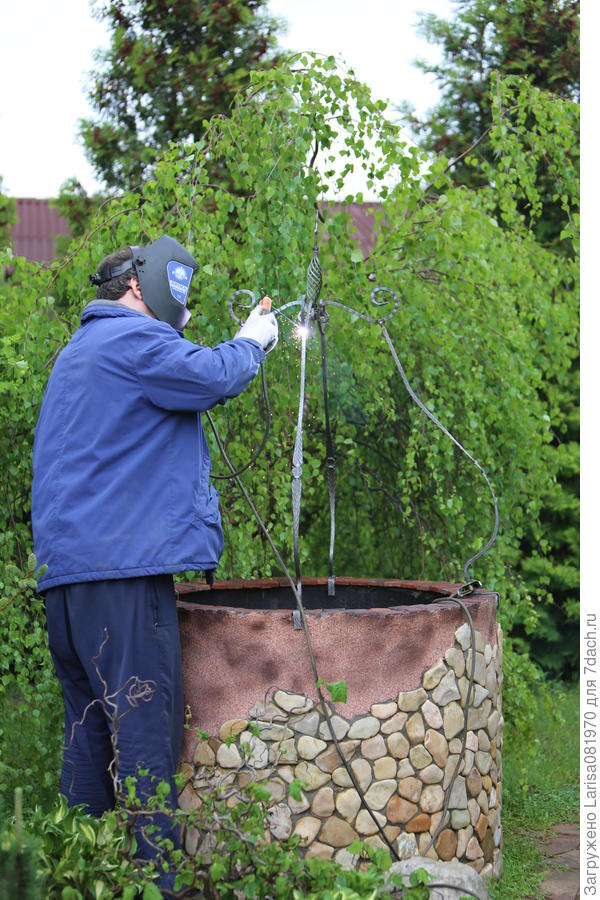

Сварка верха колодца

Но как всегда планы меняются в процессе: задумывали декоративный пруд-колодец, но, чтобы колодец выглядел натурально, я решила использовать кованные элементы для отделки верха. Муж сделал сварную конструкцию и подвесил туда ведро с нимфеями.

Нанесение патины после покраски лозы

Виноградную лозу из отдельных элементов сварили для клематиса.

В итоге получился колодец-пруд, где растут нимфеи, вьётся клематис на фоне плакучей березы на штамбе, грациозно склонившейся к воде и опустившей туда свои ветви, как к неиссякаемому источнику жизни — воде, лишний раз доказывая утверждение что: «Вода — это жизнь».
