Самостоятельное подключение однофазного счётчика электроэнергии

Каждый из нас пользуется электричеством. Мы используем электроэнергию везде, где только можно. Телевизоры, электрические плиты, телефоны, чайники и многое другое. Электроэнергия уже стала частью нашей жизни.

У каждого человека в доме есть приборы, подключённые к электросети. Вся электроэнергия, поступающая в квартиры, предоставляется компаниями-поставщиками. Следовательно, за её использование следует платить. Но как можно учесть количество потребляемой электроэнергии?

• Можно ли самому подключить электросчётчик?
• Виды однофазных счётчиков
  • Как могут подключаться электросчётчики?
  • Виды конструкции счётчиков электроэнергии
• Инструменты и комплектующие для установки электросчётчика
• Установка электросчётчика
• Как подключить счётчик?

Для этих целей существует особый прибор, который есть в каждой квартире. Он ведёт учёт всего потребляемого электричества, питающего все электроприборы в доме.

Его показания и учитываются при выставлении счёта за потребление электроэнергии. Его наличие обязательно в каждом доме и без него просто невозможно подключиться к электросети. Его обязательно нужно подключать для учёта.

Речь идёт об электросчётчике. Читатель уже, наверное, догадался по прошлому абзацу, о каком именно приборе там говорится. Каждый знает, как выглядит электросчётчик, но далеко не каждый имеет представление о том, как подключать однофазный счётчик.

В данной статье будет рассказано о том, как осуществить подключение однофазного счётчика и о том, на что следует обратить внимание при осуществлении его установки. Эта информация точно будет интересна тем читателям, которые занимаются строительством дома или же заняты ремонтом.

Можно ли самому подключить электросчётчик?

Таким вопросом нередко задаются многие пользователи, учитывая тот факт, что не всегда электроснабжающая организация может позволить своим потребителям самостоятельно устанавливать счётчик, опасаясь манипуляций со стороны последних для уменьшения платы за электричество.

В принципе, потребитель может установить электросчётчик, но компания-поставщик электричества всё равно обязательно должна проконтролировать состояние установленного счётчика и затем его опломбировать. Так что у пользователя есть возможность установить электросчётчик самому.

Виды однофазных счётчиков

Прежде чем установить электросчётчик у себя в квартире, пользователь должен сначала определиться с тем, какой счётчик ему больше подходит. Также стоит обратить на тип подключения прибора и на разрешение его эксплуатации. Конечно, всегда можно обратиться именно в электроснабжающую компанию и приобрести электросчётчик у них, ведь это они будут отвечать за проверку прибора и его обслуживание. Но лучше ознакомиться с тем, какие виды счётчиков вообще существуют.

Как могут подключаться электросчётчики?

Итак, электросчётчики могут различаться по типу своего подключения. При выборе счётчика можно обратить на это внимание, так что тут следует остановиться на них поподробнее.

Какие виды подключения электросчётчиков существуют:

• Прямое подключение. В таком случае электросчётчик включается непосредственно в силовую цепь. Тут стоит отметить, что подавляющее большинство однофазных счётчиков подключается именно таким образом;
• Трансформаторное подключение. Название этого вида подключения говорит само за себя. В этом случае электросчётчик подключается к сети через специальные трансформаторы. Электросчётчики с таким типом подключения используются больше в промышленных целях, так как рассчитаны на электросети с очень большой нагрузкой.

Виды конструкции счётчиков электроэнергии

Теперь стоит сказать пару слов о том, какие бывают однофазные электросчётчики, если брать во внимание их конструкционные особенности:

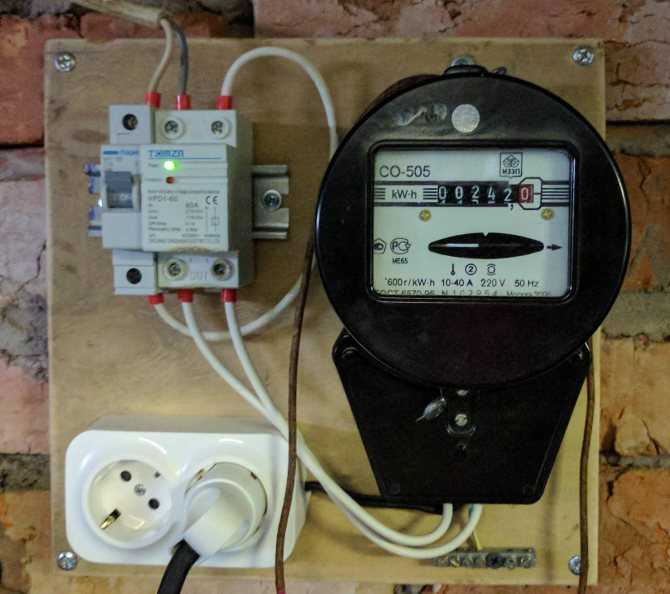

• Электромеханические счётчики, называющиеся также индукционными. Это электросчётчики старого образца. Их ставили ещё в домах наших родителей, бабушек и дедушек. Они имеет весьма низкий класс точности, да и к тому же постепенно уступают место более современным и мощным моделям;
• Электронные счётчики. Это уже современные модели, которые имеют высокий класс точности. Приходят на смену устаревшим индукционным счётчикам. Тут, кстати, следует отметить существование электронных счётчиков, но с электромеханическим отсчётным устройством.

Инструменты и комплектующие для установки электросчётчика

Перед тем как начать установку электросчётчика, нужно удостовериться в том, что для осуществления процедуры имеются все необходимые составляющие.

Для установки прибора потребуется приобрести следующие комплектующие:

• Сам счётчик электроэнергии. Стоит сразу же проверить наличие специального штампа ОТК, а также пломбы на его корпусе;
• В том случае, если устанавливать электросчётчик планируется в имеющийся бокс или электрощит, следует обязательно проверить, есть ли там требуемое крепление. Обычно счётчики электроэнергии крепятся на трёх болтах. В том случае, если в боксе нет DIN-рейки, а на счётчике она имеется, то её можно просто приобрести в магазине;
• Если старого бокса нет, то придётся приобрести новый;
• Для общей безопасности рекомендуется установить вместе с электросчётчиком автоматические выключатели. Можно также пойти ещё дальше и установить устройства защитного отключения;
• В монтаже счётчика потребуется использование монтажного провода;
• Для того чтобы закрепить бокс или электрощит с установленным туда счётчиком на строительное сооружение, потребуется приобрести набор крепёжных элементов. Речь идёт о дюбелях, саморезах и пластиковых стяжках;

Для того чтобы установить электросчётчика, потребуется позаботиться о наличии под рукой

следующих инструментов:

• Для крепления электрощита на стену строительного сооружения понадобится перфоратор;
• кусачки;
• Плоскогубцы;
• Съёмник изоляции;
• Строительный нож;
• Линейка;
• Набор отвёрток;
• Рулетка;
• Строительный уровень;
• Индикаторная отвёртка — понадобится для проверки наличия напряжения;
• Может понадобиться и паяльник.

Установка электросчётчика

Для установки электросчётчика потребуется выполнить следующие шаги:

1. Для начала стоит монтировать защитное оборудование, которое позволит впоследствии избежать различных аварийных ситуаций;
2. Далее следует позаботиться о монтаже автоматических выключателей с двумя полюсами;
3. После первых двух шагов устанавливается электросчётчик;
4. Затем следует установка однополюсных автоматов.

Как подключить счётчик?

После установки однофазный электросчётчик необходимо подключить. Для этого потребуется позаботиться о выполнении следующих пунктов:

1. На время осуществления всего процесса по подключению электросчётчика потребуется отключить автомат или пробки. В некоторых ситуациях придётся обесточить всю линию;
2. Ничего трудного в подключении счётчика электроэнергии нет, так как на обратной стороне любого такого устройства имеется схема, согласно которой можно осуществить подключение прибора;
3. Наконец, потребуется осуществить подключение проводов к контактам, находящимся на клеммной планке. Если счётчик однофазный, то у него имеется четыре клеммы, которые следует подключать в следующем порядке:
   1. Ввод фазы к квартире от электросети;
   2. Выход фазы внутрь квартиры;
   3. Ввод нуля к квартире от электросети;
   4. Вывод нулевого изолятора внутрь квартиры.

виды электросчётчиков и инструкция подключения своими руками

Для установки счётчика электроэнергии в квартире не требуется знания определённых монтажных технологий, с подобной задачей способен справиться любой хозяин, владеющий элементарным инструментом. В случаях самостоятельной установки приборов не допускаются нарушения порядка установки. Кроме всего, подобные действия сопряжены с правовой составляющей этого мероприятия и должны быть зарегистрированы в ближайшем отделении официального поставщика.

• Общепринятые нормы
• Разновидности приборов учёта
• Особенности монтажа
• Подключение устройства
  • Необходимая подготовка
  • Подробная инструкция

Общепринятые нормы

Следует всегда принимать во внимание, что указанный прибор, предназначенный для учёта величины потребляемой электрической энергии, является неизменной собственностью организации, предоставляющей свои услуги по энергетической обеспеченности определённого участка жилплощади, в рамках которого разрешено действие счётчика имеющейся мощности.

Использование электрической техники подчинено определённым правилам, ответственность за соблюдение которых возлагается на пользователя, равно как и обеспечение целостности страховочных пломб. Стоит обратить внимание на то, что к монтажу электросчётчика руками потребителя организация, осуществляющая контроль, способна допустить лишь при замене вышедшего из строя оборудования, либо при полной замене начинки электрической сети, или подключении объекта к электроснабжению.

От точности показаний электрического счётчика в прямой зависимости находится размер платежа за пользование электроэнергией в конкретном помещении, находящемся под его контролем.

Это создаёт необходимость:

• Осуществлять проверку наличия холостого хода электроприбора.
• Подсчёта погрешности счётчика.

В квартирах электросчётчики размещают в распредщитах, расположенных на лестничной площадке. Для того чтобы установить электросчётчик внутри квартиры, необходимо иметь предназначенный для этого электрощит.

В частном секторе счётчики устанавливают в прихожих или в специальных технических помещениях. По новым правилам электрический счётчик должен устанавливаться в местах со свободным доступом для беспрепятственного снятия показаний с электроприбора без необходимости проникновения за ограждения участка. Эти требования призваны оградить поставщика электроэнергии от мошенничества со стороны потребителей. Помещения, подвергающиеся воздействию мороза, не рекомендуется использовать для установки электросчётчика в квартире своими руками.

Разновидности приборов учёта

Модели электронных счётчиков адаптированы для использования как в условиях однофазных (коммунальных) сетей, так и трехфазных (промышленных) сетей, в зависимости от места их установки. Приборы, предназначенные для установки в условиях однофазной сети, отличаются меньшей ценой и простотой своей конструкции. Среди пользователей, использующих электроэнергию в бытовых целях, очень редко встречаются подключения к трехфазной сети.

Основным критерием различия электросчётчиков является их принцип действия. На сегодняшний день предоставляются следующие варианты:

• Индукционные . Принцип работы этих приборов основан на использовании индукции в электромагнитных полях. Этот тип счётчиков был широко распространён в конце XX века. Такую популярность прибору принесла не только его низкая цена, но и способность исчислять показания с минимальной погрешностью, обладая при этом высокой надёжностью и способностью к длительному использованию. Сегодня возможности данных приборов не способны отвечать современным требованиям по осуществлению учёта электрической энергии. Качество их работы снижается, если уклон устройства превышает 10 градусов, они могут изменять свои показания при значительных перепадах температурного режима и проявляют чувствительность к магнитным полям. За время их использования недобросовестными потребителями было разработано множество методик, способных искажать показания электросчётчиков индукционного типа. Для этой цели использовались различные трансформаторные устройства или промышленные магниты, обладающие сильным магнитным полем.
• Счётчики электронного принципа действия. Подобными приборами сегодня повсеместно заменяют утратившие актуальность индукционные устройства. Эта инициатива прежде всего исходит от различных государственных структур. Они устанавливают правила, обязывающие пользователей производить замену индукционных приборов, неспособных на сегодня соответствовать требованиям точности исчисления потребляемой мощности. Основные преимущества приборов электронного действия заключаются в высоких показателях надёжности и предоставлении требуемой точности их показаний. Также следует отметить их компактные размеры и способность производить расчёты, пользуясь одновременно несколькими тарифами, способными изменяться по времени суток. Эти устройства устойчивы к различным воздействиям и могут служить гарантией добросовестности потребителя.

Основываясь на положении от 1996 года, требования к погрешности в точности показаний электросчётчиков должны соответствовать установленному пределу 2 — 2.5%. Для чего был установлен ГОСТ, имеющий номер 6570−96, по условиям которого требования точности, предъявляемые к классу приборов, разрешённых для использования в бытовых условиях, обязаны быть не менее 2.

На сегодняшний день нашли применение счётчики, способные вести учёт как активного, так и реактивного вида нагрузки. В коммунальных электросетях, к которым подключены все квартиры, а также частные дома, может допускаться установка электросчётчиков своими руками. Здесь используют устройства для учёта активной составляющей электроэнергии. Поэтому рассмотрению будут подлежать модели, обладающие данными характеристиками.

В случае необходимости установить счётчик электроэнергии двухтарифной модели или трехтарифной по желанию потребителя, возникнет необходимость получения разрешения со стороны поставщика, осуществляющего предоставление услуги по электроснабжению. В этом случае будет составлен определённый договор, предоставляющий потребителю дополнительные возможности. За последние десятилетия величина потребляемой мощности в коммунальных сетях значительно возросла. Этот факт вынуждает поставщиков создавать всевозможные условия для перевода населения на двухтарифные счётчики, которые позволяют производить более точные расчёты.

Особенности монтажа

Установка двухтарифного счётчика приобретает смысл только при условии, что потребитель использует максимальные пределы своих мощностей в часы пик, когда сеть и без того перегружена. Двухзонный счётчик имеет существенный недостаток. Он является довольно дорогим прибором, помимо этого, программирование этого устройства тоже является платной услугой.

Основная область применения трехтарифных моделей счётчиков находится в промышленной зоне, однако имеющиеся на сегодняшний день законы разрешают использование этой техники в бытовых условиях.

Следующим критерием, позволяющим классифицировать электросчётчики, являются показатели напряжения и величины номинального тока. Подключение приборов, которые необходимы для работы, в условиях превышения показаний номинального тока отметки в 100 ампер производится при помощи непрямого включения с использованием трансформатора тока. Подобные приборы применяются в условиях трехфазных сетей, в которые включены потребители, обладающие большой мощностью. Допуск к установке этих устройств имеют только специалисты, обладающие установленным разрядом квалификации.

Выбирая модель электросчётчика в случае, если он будет устанавливаться самостоятельно, необходимо фиксировать время, в которое была установлена пломба на корпусе прибора. По установленным правилам время установки пломбы, находящейся на корпусе прибора, не должно превышать 1 года.

Подключение устройства

Прежде чем начать подключение прибора учёта к своей электросети, необходимо подготовить место, в которое он будет устанавливаться. Кроме этого, должны быть заранее приготовлены все необходимые инструменты, а также материалы, при помощи которых будет производится установка устройства.

Необходимая подготовка

В современных магазинах, предоставляющих ассортимент электротоваров, можно подобрать электрический щит, подходящий для установки электросчётчика. Здесь можно найти как полностью укомплектованные приспособления, так и любые элементы для их комплектации. В таком магазине можно приобрести счётчик, укомплектованный установочной панелью, что значительно упростит его установку.

При установке электросчётчика на стену необходимо зафиксировать его вертикальное положение. Устанавливать устройство положено в специально предназначенном для этой цели электрическом щите или на установочную панель, которую следует приобрести заранее в магазине электротоваров. Специальных нормативов, определяющих высоту расположения счётчика, не предусмотрено, однако существует положение, запрещающее устанавливать прибор в местах, недоступных для прямого визуального контакта. Рекомендуемая высота расположения счётчика находится на отметке 1 метр 70 сантиметров от уровня пола.

Подробная инструкция

Прежде чем самостоятельно приступить к подключению электросчётчика, необходимо получить точные данные схемы расположения электропроводки в выбранном помещении. Количество устанавливаемых автоматов в электрическом щите определяется количеством образованных групп, мощные потребители (стиральная машина, бойлер) подключаются напрямую в электрический щит к отдельному автомату.

Порядок выполнения работ при самостоятельной установке электросчётчика:

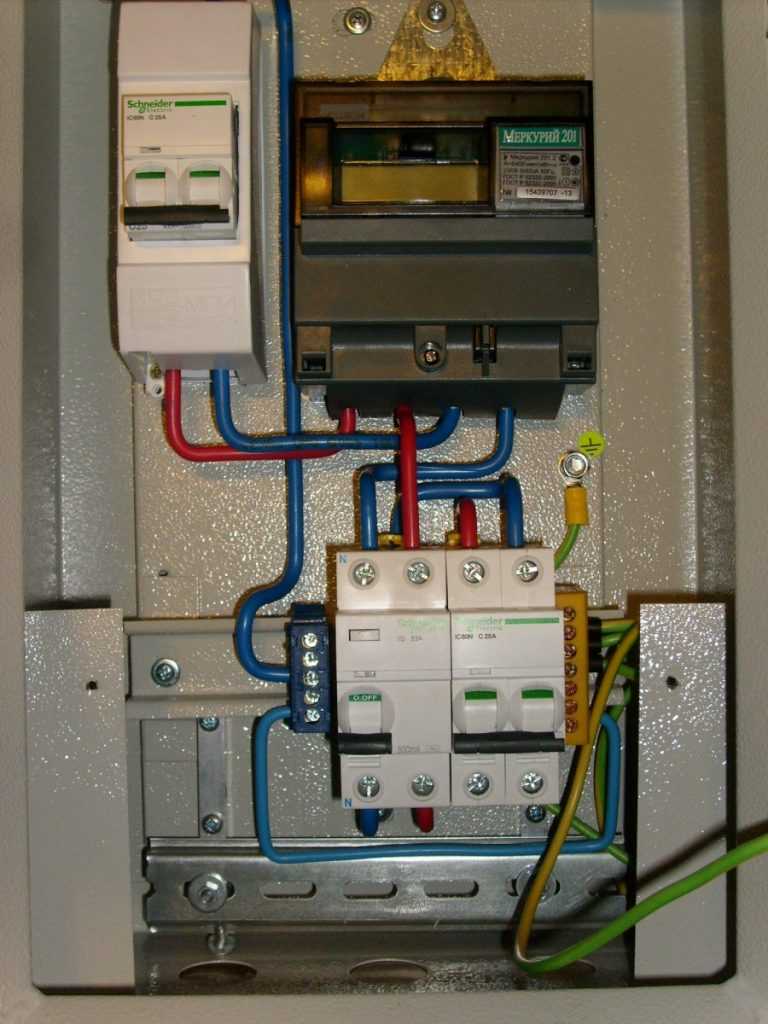

• В полость электрощита шурупами прикручивается монтажная планка, предназначенная для установки элементов, комплектующих это приспособление.
• Прежде всего на монтажную планку устанавливают электросчётчик, положение которого определяется конструкцией электрического щита.
• Если модель электрощита не предусматривает специальных выводов для подведения фазных и нулевых концов, в определённых местах необходимо установить специальные шины, предназначенные для этой цели.
• Следующим шагом является установка автоматов, количество и параметры которых необходимо определить заранее.
• После этого устанавливают устройство, предназначенное для аварийного отключения всей сети, величина номинального тока устройства должна соответствовать аналогичному параметру электросчётчика.
• Концы проводки, поступающие от групп потребителей, крепятся к нижним клеммам автоматов, а верхние клеммы связывают при помощи перемычек, которые можно изготовить из изолированного провода.
• К электросчётчику вначале подсоединяют нагрузку, подключив фазный провод к контакту, расположенному на счётчике под номером 2, а нулевой — к аналогичному контакту под номером 4.
• Фазу вводного провода, обеспечивающего питание сети помещения, подключают к контакту счётчика с номером 1, а его ноль — к контакту под номером 3.

Для комфортной эксплуатации электросети необходимо установить на автоматы указатели, определяющие группы, подключённые к каждому из них.

Как подключить электросчетчик

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

• Инструмент для зачистки проводов
• Отвертки
• Ручка или карандаш

Материалы

• Лист бумаги или блокнот

1. Подсоедините горячие провода линии

   Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта, а сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

   В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

   Ель / Тимоти Тиле

2. Подсоедините горячие провода нагрузки

   Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

   Ель / Тимоти Тиле

3. Подсоедините провод заземления

   Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленному в землю стержню заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

   Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

   Ель / Тимоти Тиле

4. Подсоедините нейтральные провода

   Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

   Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

   Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат.)

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

Как установить счетчик электроэнергии

Независимо от типа недвижимости, которой вы владеете, жилой, промышленной, коммерческой, институциональной; Субсчетчики — один из лучших способов получить самую подробную информацию об использовании энергии в вашем здании. Каждый проект оптимизации или изменения, которые вы готовы предпринять, будут реализованы лучше, если у вас будет доступ к такой подробной информации, как: нагрузки на один контур, время использования и совпадающий спрос, которые обеспечивают превосходные системы субсчета.

Во всех действующих зданиях установлены счетчики для всех основных коммунальных услуг, которые они используют (электричество, вода и газ). Эти счетчики на уровне здания предлагают только исторический обзор того, что произошло, и только один раз за расчетный период. Это глобальная точка зрения высокого уровня, которой недостаточно для принятия хорошо информированного и взвешенного решения. Детальная и детальная перспектива потребуется для таких стратегий, как перераспределение спроса или сброс нагрузки, чтобы уменьшить плату за спрос в счете, или просто для сравнения и распределения фактических затрат на производственную линию, на конкретный отдел на заводе, определенная зона в комплексе или конкретная услуга или нагрузка в здании. Дополнительные счетчики предоставляют детальную информацию для принятия разумных решений.

Определение объема

Определение объема — это первый шаг в установке вспомогательных счетчиков на вашем объекте. Этот процесс включает в себя анализ уровня детализации, который вы хотите получить, установив дополнительные счетчики. Кроме того, определение масштаба подразумевает, что вы оцениваете текущую инфраструктуру здания.

Также частью процесса определения объема является выбор правильных вспомогательных счетчиков, которые будут использоваться, в зависимости от измеряемой полезности. Планировка здания, сложность модернизации, допустимое пространство, количество нарушений при установке, затраты и другие особенности должны быть приняты во внимание при определении объема проекта подсчета.

Как работают счетчики электроэнергии?

Перед установкой важно знать основные принципы работы счетчика электроэнергии. Электричество измеряется измерительным элементом, который состоит из одновременных измерений или показаний напряжения и тока. Трансформатор тока (ТТ) обычно используется в цепях переменного тока для измерения тока. Трансформаторы тока представляют собой тороидальные трансформаторы, в которых первичная обмотка представляет собой проводник, несущий нагрузку, сердечник, и несколько витков провода, намотанных вокруг сердечника столько раз, сколько необходимо для соблюдения коэффициента преобразования. так, например, трансформатор тока 100: 5 будет иметь 20 витков вторичного провода, намотанных вокруг сердечника.

Когда первичный проводник (провод) проходит через трансформатор тока, меньший, но пропорциональный ток также возникает в замкнутом проводе вторичного провода, который представляет собой ток, подаваемый на электрический субсчетчик и измеряемый им.

Трансформаторы тока используются на многих уровнях распределения, от высокого напряжения в электросети, вплоть до самых малых электрических нагрузок в зданиях при 120 вольт переменного тока. Размеры, как и номинальное напряжение этих трансформаторов тока, также различаются в зависимости от диапазона тока, проходящего по первичному проводу, от очень большие токи от до очень маленькие , нагрузка в измеряемой цепи определяет идеальный размер используемого трансформатора тока.

В системах низкого напряжения, распределенных внутри жилых и коммерческих объектов, напряжение может подаваться непосредственно на вспомогательный счетчик. Важно отметить, что не все счетчики одинаковы, особенно в Канаде, где 600 вольт переменного тока является обычным распределительным напряжением и для некоторых европейских и североамериканских счетчиков потребуется трансформатор напряжения для входа напряжения. Трансформатор напряжения также потребуется для приложений с более высоким напряжением. Эти трансформаторы напряжения или PT снижают напряжение до уровня, подходящего для счетчика, обычно 240 или 120 вольт. Было бы важно выбрать универсальный счетчик с автоматическим диапазоном, который позволит вам использовать любое напряжение от 120 до 600 вольт.

Установка вспомогательного счетчика

Установка вспомогательного счетчика требует надежного проектирования с предварительным анализом намеченных целей проекта. Большая часть этого анализа выполняется с помощью вышеупомянутого процесса обзора. Надлежащая схема субсчета должна включать детализацию требуемого уровня субсчета (какова минимальная нагрузка для измерения?), тип данных, которые необходимо собрать (активная энергия, мощность, коэффициент мощности, реактивная энергия). и т. д.), а также программную платформу, которая будет использоваться, и предоставляет ли программное обеспечение возможность анализа и связи, необходимые для лучшего управления энергопотреблением.

При выборе системы вспомогательного учета важно также учитывать интеграцию вспомогательных счетчиков с системой автоматизации зданий (BAS) и будет ли эта BAS предпочтительным способом просмотра информации об энергии, полученной с помощью вспомогательного учета. системы в случае, если BAS обеспечивает доступ к генерации отчетов, анализу тенденций и отображению пользовательской информации.

Система дополнительного учета должна быть разработана как часть программы постоянного мониторинга. Другими словами, ее необходимо спроектировать, внедрить и обслуживать как систему управления зданием производственного качества, которая позволяет в будущем вносить дополнения по разумной цене. По мере расширения здания или комплекса или изменения распределения жильцов система субсчетчиков должна быть достаточно гибкой, чтобы адаптироваться к этим изменениям.
